Как залить воду в систему отопления закрытого типа?

Ни одна система отопления не будет функционировать без теплоносителя, ведь он непосредственно обеспечивает передачу энергии радиаторам и последующий нагрев воздуха в помещении. Так что после монтажных и ремонтных работ у вас неизбежно возникнет необходимость залить новую воду в оборудование. Многим эта процедура кажется непосильной. Особенно, если нужно заполнить систему закрытого типа. Действительно, задача хлопотная, но при этом абсолютно реализуемая, если делать все по правилам – о них и пойдет речь далее.

Подготовительные операции

До того как начать заливать теплоноситель в закрытую систему отопления, подготовьте ее к работе. В частности, следует выполнить такие процедуры:

Гидравлический тест – перед заполнением системы ее нужно опрессовать. Делается это с помощью специального прибора, который нагнетает давление и наполняет сжатым воздухом все трубы и батареи. Опрессовка выполняется под давлением на 25% больше базового давления для конкретной отопительной системы.
Проверка неполадок – после завершения опрессовки следует проверить все стыки отопительного оборудования на предмет разгерметизации и протечек. Если имеются какие-либо неполадки, их нужно устранить.
Перекрытие арматуры – чтобы избежать незапланированного расхода воды при заливке, перекройте запорную арматуру, которая выводит жидкость из системы.

Когда подготовительные работы завершены, можно приступать к заливке воды. Ее можно запускать из централизованного водопровода или, за неимением последнего, из другого источника воды – рассмотрим оба варианта.

Ручной насос для опрессовки системы отопления

Заливка воды из водопровода

Если ваш дом подключен к водопроводной сети, проблем с заполнением отопительной системы не возникнет. Для начала нужно определить, какая арматура находится ближе всех к нагревательному котлу – именно через нее должен осуществляться ввод теплоносителя.

Далее нагревательный котел нужно соединить с централизованным водопроводом и установить между ними специальный отсекающий вентиль. Заполнение производится именно благодаря этому вентилю: при его открытии из водопровода в котел начинает поступать вода, которая далее заливается в трубопровод.

Важно! Вода должна поступать в отопительную систему с минимальной скоростью – это позволит воздуху, который остался в трубопроводе, без последствий удалиться через специальные краны Маевского на батареях.

Если в доме более одного этажа, систему можно заполнять не за раз, а по частям: начиная с нижних радиаторов и заканчивая верхними отопительными точками.

Заливка воды без водопровода

Если источником теплоносителя выступает не централизованный водопровод, а скважина, колодец или водоем, для заполнения закрытой отопительной системы потребуется вспомогательное оборудование. Это может быть мощный насос или расширительный бак.

Схема устройства системы отопления

В первом случае понадобится ручная или электрическая насосная установка. С ее помощью заливка выполняется по такой схеме:

Присоедините насосный шланг к сливному патрубку.
Откройте специальный вентиль на патрубке.
Откройте краны Маевского.
Запустите насос и начинайте запускать воду в систему.

Во втором случае используйте мембранный бак с перегородкой на две части и обычный велосипедный насос:

Присоедините бак к трубопроводу отопительной системы и наполните его водой.
Отверните ниппель в верхней части расширительного бака и стравите из емкости воздух.
Подключите велосипедный насос к ниппелю и начинайте накачивать воздух в бак, создавая давление для подачи воды в систему.

Совет. Накачивайте бак до тех пор, пока давление насоса не достигнет показателя 1,5 атм.

Теперь вы знаете, что залить воду в отопительную систему закрытого типа можно как из водопровода, так и без него. Главное в обоих случаях – тщательно подготовиться к процедуре и соблюсти все технические тонкости выполнения работ. Так что, если следовать правилам, заливка системы не будет для вас неподъемной задачей.

Заполнение системы отопления: видео

Как залить воду в отопление: инструкция для закрытой и открытой систем | 5domov.ru

Как правило, первоначальное заполнение системы отопления осуществляется теми специалистами, которые ее монтировали. Однако по ходу эксплуатации могут возникать ситуации, когда эту процедуру приходится проводить самостоятельно. Обычно это происходит во время ремонтных мероприятий, предусматривающих полное или частичное опорожнение системы.

Как отличить закрытую систему отопления от открытой

Процесс заполнения отопления водой во многом зависит от ее конструкции:

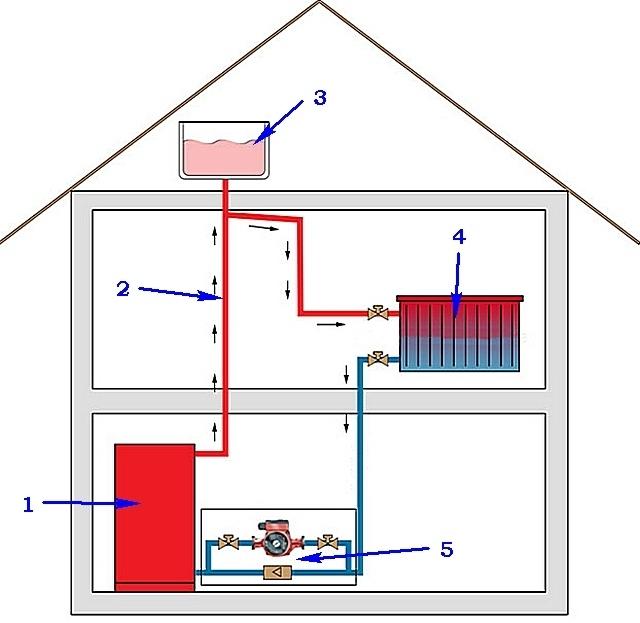

Открытая. В этой системе используется естественная циркуляция теплоносителя (как правило – воды), когда дополнительное давление отсутствует. Основой ее работы выступают элементарные законы термодинамики: жидкость тут циркулирует медленно, ведь дополнительный насос не используется. В самой верхней точке открытого контура монтируется специальный расширительный бак, позволяющий компенсировать увеличение объема воды при нагревании. Эта емкость принимает в себя лишнюю воду при расширении, возвращая ее обратно в остывшем состоянии. Бак не герметичен, поэтому из него происходит постоянное испарение жидкости: ее объем приходится время от времени восполнять. Котел в открытой системе, в противовес баку, должен монтироваться в самом низу схемы.

Открытая система отопления

Закрытая. Полностью герметичная система, в которой нагретый теплоноситель перемещается под воздействием циркуляционного насоса. Отопление закрытого типа также оснащается расширительным баком, однако в отличии от открытой системы, он здесь полностью герметичен, и может быть установлен в любой точке системы, а не только сверху. Внутри емкости имеются два отделения, разграниченные резиновой мембраной. Нижняя часть расширительного бака заполнена жидкостью, а верхняя – воздухом: благодаря его давлению на мембрану в контуре поддерживается комфортный уровень давления (1,5 атм.). При повышении температуры теплоносителя он через клапан проникает в расширительный бак и сжимает воздух. После остывания жидкость выталкивается обратно в контур сжатым газом.

Закрытая система отопления

Перечень ситуаций, когда возникает потребность в заполнении системы отопления водой:

При первом запуске. Как уже упоминалось, эта процедура обычно проводится теми сантехниками, которые занимались монтажом отопительной системы.

Ремонт. Предварительным сбросом теплоносителя сопровождаются ремонтные мероприятия, когда нужно починить или заменить запорную арматуру, радиатор, участок трубопровода и пр.

После сезонного сброса. Системы с чугунными радиаторами стараются опорожнять после окончания отопительного сезона, так как это на порядок уменьшает износ межсекционных паронитовых прокладок. Кроме того, в некоторых случаях теплоноситель может сливаться и на зиму: обычно это бывает в дачных домах, которые зимой не используются.

Уменьшение качества теплоносителя. Жидкость внутри системы постоянно подвергается критическим воздействиям, то нагреваясь, то остывая. Это провоцирует выпадения осадка (если используется вода) в виде извести и ржавчины. Для синтетических теплоносителей подобный режим эксплуатации чреват тем, что меняется уровень вязкости. Также следует учитывать тот факт, что в металлических контурах жидкость постепенно накапливает в себе примеси железа. Все это приводит к снижению КПД отопления и его эксплуатационного ресурса, вплоть до выхода отдельных элементов из строя. Поэтому существуют определенные рекомендации о частоте замены теплоносителя, в зависимости от ситуации. К примеру, дистиллированную воду в системе с двухконтурным котлом рекомендуется менять раз в год, перед началом нового отопительного сезона.

Как залить воду в закрытую систему отопления

Подготовка

Вне зависимости от того, проводится ли запуск новой, только смонтированной системы, или контур был сброшен для ремонта или замены теплоносителя, инженерная сеть перед заполнением должна пройти определенную подготовку:

Слив. Перед тем, как залить в систему новый теплоноситель, старый нужно полностью слить. Для этого отключают котел и ждут снижения температуры воды до комнатной. Далее, открыв сливной вентиль внизу отопительного контура, сливают всю жидкость: ее нужно собрать в специальные емкости для последующей утилизации. Дождавшись полного опорожнения системы, открывают кран Маевского в верхней ее точке – это позволит давлению в трубах стабилизироваться.

Кран Маевского

Промывка. Необходима для того, чтобы удалить изнутри контура весь мусор – стружку, окалину, известковый налет и т.п. Делается это при помощи подключенного к сети насоса, осуществляющего нагнетание промывочного раствора внутри. Зачастую необходимо несколько циклов, пока вода не будет выходить полностью чистой. Воду для последней промывки обогащают нейтрализаторами, для удаления добавок в первых порциях.

Промывка системы отопления

Прессовка. Она позволяет протестировать перед заливкой теплоносителя, насколько все стыки и соединения системы герметичны. Для этого создают избыточное давление внутри контура, нагнетая воздух или используя теплоноситель. Чтобы осуществить проверку, потребуется механический (электрический) насос. Также есть вариант с подключением водоснабжения, однако провести процедуру такого рода намного сложнее. Перед коммутацией насоса на входной патрубок системы нужно тщательно осмотреть все стыки и соединительные узлы. Если никакие дефекты обнаружены не были, внутри контура создают избыточное давление (нужно превысить норму в 1,5 раза).

Ручной опрессовочный насос

Устранение протечек. Все обнаруженные во время прессовки места протеканий необходимо устранить. Если изъян находится на стыке, то его перепаковывают, устанавливая новый уплотнитель. Протечки посредине трубы решаются заменой поврежденного участка.

Перед заливкой воды в систему отопления, необходимо устранить все протечки

Проверка комплектации. Закрытая система отопления перед заполнением водой должна быть проверена на наличие необходимой защитной аппаратуры. Речь прежде всего идет о кранах Маевского, байпасах, термометрах и манометрах. Если какой-то из этих элементов отсутствует, это скорее всего вызовет проблемы в работе отопления.

Расчет объема теплоносителя

В тех случаях, когда в качестве теплоносителя используется вода не из трубопровода, важно точно знать, какой объем жидкости необходим.

Определить это можно следующими способами:

При сбросе системы измерить сливаемую жидкость с помощью счетчика или специальной емкости известного объема. Тот же метод можно применить во время промывки и прессовки контура.

Отдельно суммировать объем входящих в состав системы элементов. Параметры котла, батарей и расширительного бачка указаны в паспортной документации к этим изделиям, а объем трубопровода определяется с помощью специальных таблиц из справочника по сантехнике.

Диаметр резьбы, дюйм
Условный проход, мм
Объем, литр
1/2
15 0,177
3/4
20 0,314
1
25 0,491
1 1/4
32 0,804
1 1/2
40 1,257
2 50
2, 467
2 1/2 65
3, 318
3 80
5,026
4 100
7, 854
Объем теплоносителя в одном метре трубы

Заполнение закрытой системы отопления

Заготовив нужное количество теплоносителя, можно начать заполнения заранее промытой и испытанной системы. Удобнее всего это делать с помощью вибрационного насоса.

Учитывая особенную важность этой процедуры, при ее проведении потребуется аккуратность:

В последний раз проверяют все стыки на предмет дефектов и протечек.

Перекрывают запорную арматуру, через которую осуществляется отведение теплоносителя из отопительного контура. Делается это во избежание ненужных потерь жидкости.

Тестируют, исправны ли воздушные клапаны. Если окажется, что их уровень работоспособности недостаточный, рекомендуется полностью открыть кран Маевского на время всей процедуры заполнения. Также можно оставить в открытом положении кран в верхнем участке сети, что значительно убыстрит выход накопившегося в трубах воздуха.

Элементы системы отопления

Начинают заливать воду через соседствующие с котлом патрубки. При этом жидкость желательно подавать как можно медленнее: в таком случае внутренний воздух сможет беспрепятственно отводиться через открытую арматуру. Спешка на этой стадии обычно приводит к образованию пробок. Во избежание гидроударов кран на патрубке, через который подается вода, нужно открыть не более, чем на половину.

По ходу заполнения контура все краны и клапаны, из которых начинает брызгать жидкость, перекрывают: перед началом процесса возле каждого из них желательно поставить пустой таз или ведро. По этой причине вода заготавливается с определенным запасом, с учетом возможных потерь.

Заливая воду, рекомендуется временами менять позицию насоса, переключаясь на более высокие отводы. Особенно это касается заполнения закрытой системы в домах с несколькими этажами.

Проверка качества заливки. Для заполнения количества теплоносителя рекомендуется определить не только суммарную цифру, но также объем отдельных участков контура. Это позволит осуществлять контроль качества заполнения по ходу его осуществления с помощью счетчиков на входных патрубках. Это позволит следить за количеством уже закачанного теплоносителя, сопоставляя его с объемом отдельных элементов системы. Если после заполнения определенного участка окажется, что на это ушло меньше жидкости, чем было рассчитано – значит внутри образовалась воздушная пробка. Если же залитый объем теплоносителя превосходит расчетные данные – нужно искать место протечки.

Спуск лишнего воздуха. По завершению процедуры заполнения закрытой системы необходимо вывести из нее весь воздух. Магистральную трубу обезвоздушивают при помощи воздушного клапана, который обычно имеется на котле. Если в контуре используется принудительный способ циркуляции теплоносителя, то стравливание воздуха из насосного оборудования осуществляется при помощи воздушного клапана, который обычно расположен спереди прибора.

Автоматический спуск воздуха и спуск воздуха при помощи крана Маевского

От воздушных пробок нужно освободить также каждый радиатор в отдельности, начиная с нагревательных элементов на первом этаже. Процедура эта очень проста: при помощи ключа или отвертки открывают кран Маевского, закрывая его лишь после появления в отверстии воды. В заключении нужно проверить обратку с помощью установленных на ней клапанов. Спустив весь воздух, давление в закрытой системе нужно довести до 1,5 атм., и лишь после этого перекрыть подачу воды.

Подпитывание системы

Для обеспечения эффективной работы закрытого отопительного контура давление в нем должно держаться на постоянном уровне. На это напрямую влияет объем теплоносителя, циркулирующий по трубам и батареям. Он в любом случае будет постепенно вытекать, несмотря на высокий уровень герметичности системы: для восполнения этих потерь потребуется подпитка жидкости. Вопрос решается специальными подпиточными клапанами, которыми оснащаются участки контура с наименьшим давлением (чаще всего – рядом с насосом, непосредственно перед ним).

Подпиточный клапан

Небольшие дома с системами отопления небольшой мощности обычно комплектуются клапанами механического типа. В такой схеме компенсация скачков давления происходит благодаря резиновой мембране бачка. Во избежание возникновение аварийных ситуаций приходится постоянно следит за параметрами давления.

Автоматическое заполнение

Двухконтурные котлы, как правило, обладают устройством для автоматического заливания теплоносителя. Устанавливают этот электронный регулирующий блок на входном патрубке. Удобство такого решения заключается в полностью автоматическом регулировании давления в системе через своевременную подкачку жидкости.

В случае критического занижения давления в сети сигнал от манометра подается на блок управления. Он, в свою очередь, активизирует подающий клапан, который начинает пропускать воду внутрь системы до полной стабилизации давления. Однако за удобство приходится платить, что выражено в высокой стоимости приборов автоматического заполнения.

Как залить воду в открытую систему отопления

Для того, чтобы заполнить теплоносителем открытую систему отопления частного дома, применяется несколько иной порядок действий. Основное отличие от закрытых сетей заключается во внутреннем давлении контура: оно здесь соответствует атмосферному, что позволяет использовать в качестве главного контролирующего устройства расширительный бак. В открытых отопительных системах его монтируют над всеми остальными элементами.

Пошаговая инструкция заполнения водой открытой отопительной системы:

Слив старой жидкости и чистка контура. Делается это таким же образом, как и в случае с закрытой системой.

Для заливания воды в открытую систему используется расширительный бачок, имеющий вид открытого резервуара. Сняв крышку, начинают заливать воду: заполнение небольшого контура обычно осуществляется ведром. Заливать обширные системы таким образом довольно утомительно, поэтому лучше воспользоваться бытовым вибрационным насосом. Для этого потребуется вместительный резервуар с предварительно подготовленной водой. Насос оснащается гибкими шлангами на хомутах: один конец погружают в емкость с водой, а второй – в расширительный бак.

Расширенный бак

Подавать воду рекомендуется не спеша, чтобы у воздуха было достаточно времени выйти. При использовании вибрационного насоса нужно следить за тем, чтобы давление в контуре во время его заполнения находилось в пределах 1,5-2 атм. При его понижении в подготовительную емкость доливают больше воды, чтобы была возможность погрузить всасывающий шланг глубже. Подачу воды перекрывают после того, как она начнет выливаться внутрь расширительного бачка.

В завершении процедуры необходимо освободить контур от воздушных пробок. Для этого по очереди открывают краны Маевского на всех имеющихся радиаторах, закрывая их лишь после появления воды. Чтобы не замочить пол, под краны рекомендуется подставлять переносную емкость. Спустив газ из всех батарей, проводят доливку воды в бачок. Как показывает практика, окончательное освобождение открытой системы от воздуха происходит через расширитель после первой топки.

Во время интенсивного использования открытого отопления (чаще всего это бывает зимой) теплоноситель будет постепенно испарятся через расширяющий бак. Объясняется это высокой температурой теплоносителя. Для поддержания работоспособности системы ее нужно периодически доливать, следя за тем, чтобы ее температура не поднималась выше +80 градусов.

Какую воду лучше заливать в систему отопления

Существует несколько видов воды, заливаемой в отопительный контур:

Водопроводная. Сюда же можно отнести жидкость, взятую из скважины, колодца или ближайшего водоема. Главное достоинство этого варианта – его дешевизна. Однако качество такого теплоносителя довольно низкое: он довольно агрессивно воздействует на внутренние стенки контура из-за растворенных в нем солей и кислорода.

Кипяченная. Кипячение позволяет вывести из воды часть кислорода и солей, выпадающих в осадок. Однако подготовить таким способом воду для объемного контура довольно непросто.

Очищенная реагентами. Для нейтрализации вредных примесей вместо кипячения удобно применить специальные химические вещества – реагенты. Подготовленная таким образом вода нуждается в тщательном процеживании перед заливкой в систему.

Дистиллированная. Ее продают в сантехнических магазинах в емкостях различного объема. Похожими свойствами обладает также дождевая вода, которую некоторые хозяева частных домов специально собирают для последующего использования в отопительных сетях.

Антифризы. Их применяют вместо воды в тех случаях, когда система отопления склонна к замерзанию (температура кристаллизации антифризов намного ниже, чем у воды). Этот способ заполнения отопительного контура из-за своей дороговизны используется довольно редко.

Антифризы для отопления

Заключение

Заполнение отопительного контура водой является довольно сложной и трудоемкой процедурой, выполнять которую рекомендуется, как минимум, вдвоем. Во время ее реализации важно не спешить, тщательно соблюдая все рекомендации. Особого внимание заслуживает подготовка воды к заливке в контур: в тех случаях, когда по финансовым или иным соображением используется жидкость из водопровода, ее нужно, по крайней мере, прокипятить. Для удаления постепенно скапливающихся в теплоносителе частиц осадка и ржавчины рекомендуется оснастить систему специальными фильтрами-грязевиками.

Как залить воду в отопление: инструкция для закрытой и открытой систем

4.36 (87.14%) 14 votes

Как залить воду в систему отопления закрытого типа: три возможных способа

Порядок действий

Прежде чем разбираться, как можно залить воду в систему отопления закрытого типа, необходимо определиться с самой системой и выяснить, из каких элементов она состоит и почему так называется.

Начнем с того, что существует два ее типа:

Открытая.
Закрытая.

В первом случае теплоноситель соприкасается с наружным воздухом через расширительный бачок, который устанавливается в самой верхней точке отопительной сети. Сам же расширительный бак выполняет функцию сбора теплоносителя, который расширяется при повышении температуры. Тут действует один из физических законов. Обычно открытая система отопления используется, если применяется принцип естественной циркуляции теплоносителя.

Мы же будем говорить об отоплении закрытого типа. Из самого названия понятно, что эта система герметична, и в ней теплоноситель не соприкасается с наружным воздухом. Отличительной чертой этого вида является наличие двух элементов — циркуляционного насоса и мембранного расширительного бачка. Получается, что в системе отопления закрытого типа используется принцип принудительной циркуляции теплоносителя.

И буквально несколько слов о мембранном расширительном баке, потому что он играет одну из самых важных ролей. Это герметичная конструкция, разделенная внутри резиновой мембраной. Нижнюю часть обычно заполняет теплоноситель, а верхнюю — воздух, закачанный внутрь на заводе под давлением 1,5 кг/см² (атм.). При расширении теплоноситель давит на мембрану, приподнимая ее до определенного уровня. Воздух под давлением этому сопротивляется. Получается, что внутри отопительной сети давление теплоносителя всегда будет 1,5 атм.

Схема отопления закрытого типа

Теперь о самом отоплении. Если в доме есть централизованная водопроводная сеть, то проблем с заполнением не будет. В водопроводе вода всегда находится под давлением 3–4 атм., и этого достаточно, чтобы заполнить отопительную сеть. Для этого котел соединяется с водопроводом, а между ними устанавливается отсекающий вентиль. При его открытии происходит заполнение, а воздух внутри системы стравливается через краны Маевского, установленные на радиаторах.

Для слива теплоносителя в самой низкой точке монтируется сливной патрубок с вентилем. Это важный элемент отопительного контура, когда дело касается заливки в него воды при отсутствии в загородном поселке водопровода.

Схема отопительной системы

Варианты заполнения отопления закрытого типа следующие:

Вам потребуется насос, с помощью которого можно забирать воду из колодца, скважины или любого открытого водоема. Нагнетательный шланг насоса подсоединяется к сливному патрубку, на котором открывается вентиль. Получается прямой доступ к отоплению. Именно таким способом можно заполнить отопление закрытого типа. При этом все доступные краны открываются полностью. Особенно это касается кранов Маевского, через которые воздух изнутри вытравливается наружу.
Обратите внимание, что подающий насос может обладать давлением большим, чем необходимо для отопления. Поэтому обязательно следите за этим показателем по манометру, установленному в трубопровод или в котел.
Что такое 1,5 атм.? Это водяное давление, равное 15 метрам водяного столба. То есть, подняв резервуар с водой на высоту 15 м, можно добиться внутри системы необходимого давления. Если насоса у вас под рукой нет, и вы пользуетесь водой из колодца, то заполнить отопительный контур можно, подняв шланг на высоту 15 м, после чего ведрами заливать в него воду. Шланг, как и в случае с насосом, подключается к сливному патрубку. Скажем прямо — вариант не самый лучший, но в качестве альтернативы его использовать можно.
А теперь, что касается расширительного бачка. Обычно он крепится к трубопроводу резьбовым соединением. Снять его будет очень просто. Открытый трубопровод — это отличное место, куда можно залить воду. Для этого необходимо подготовить воронку, чтобы было легче проводить процесс заполнения. Как только вода покажется в трубе, можно считать, что система заполнена полностью. Ведь место установки бака — самая верхняя точка в отоплении. Хотя в закрытых системах это не всегда так. После этого можно бак установить на место.

Устройство бака

При использовании последнего варианта заполнения появляется вопрос, как будет создаваться необходимое давление? Здесь все просто. В верхней части расширительного бачка расположен ниппель, с помощью которого стравливается воздух, если возникает ситуация с избыточным давлением внутри бака. Так вот ниппель легко снимается. К отверстию от ниппеля прикладывается шланг от обычного велосипедного насоса, и последним производится закачка. Обращайте внимание на манометр — как только показатель достигнет уровня 1,5 атм., перестаньте качать.

Вот как можно заполнить закрытую систему отопления. Конечно, оптимальный вариант — использовать насос для закачки воды. Кстати, можно взять маломощный агрегат. Для этого установите около дома металлическую бочку или другой резервуар, наполните его водой из открытого водоема ведрами (можно использовать собранную дождевую воду), подключите насос к отоплению, а другой шланг (всасывающий) опустите в бочку. Если объем резервуара меньше необходимого объема теплоносителя, при работе качающего прибора носите воду ведрами и заливайте ее в бочку.

И последнее, что касается стравливания воздуха. Дело это серьезное и непростое. Вам придется стравливать его с каждого отопительного прибора. На это уйдет какое-то время, но пренебрегать этой процедурой нельзя. Внутри системы не должно оставаться ни одного пузырька, поскольку это влияет на эффективность работы.

Заключение по теме

Закрытый тип контура самый эффективный. Дело в том, что теплоноситель при высоких температурах начинает испаряться. И если для паров найдется выход, то объем теплоносителя будет уменьшаться. За этим придется постоянно следить и заполнять сеть водой через водопровод или ведрами. В случаях с ведрами это доставляет много хлопот. Но всего это можно избежать.

Как залить воду в систему отопления в частном доме: закрытого типа, своими руками

На чтение 7 мин. Просмотров 233 Опубликовано 02.11.2019 Обновлено 29.10.2019

Отопительный контур в многоквартирном или частном доме работает на воде или другой жидкости с улучшенными характеристиками. При установке новой системы первоначальный залив теплоносителя выполняют специалисты. Они проверяют герметичность, корректность подключения и работы оборудования. Последующую заливку жидкости можно производить самостоятельно. Для этого нужно соблюдать все условия, чтобы система функционировала исправно.

Открытая система отопления

Заполнение закрытой системы отопления антифризом

Есть два вида систем отопления – открытая и закрытая. Они работают по разному принципу, вода заливается в них своим способом. При открытом отоплении вода в контуре циркулирует не под давлением, а естественным образом. В верхней точке располагается расширительный бак, в котором носитель тепла соприкасается с воздухом. В него же попадают излишки жидкости, которая расширяется при нагревании, а также спускается воздух из системы. Вода заливается именно в этот бак.

Алгоритм заливки воды в открытую систему отопления:

Снятие с бачка крышки.
Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.

Теплоноситель следует заливать постепенно небольшими порциями, чтобы выходили пузыри воздуха. Когда остатки жидкости перестанут сливаться в трубу, система заполнена. Остается лишь спустить остатки воздуха из радиатора путем открытия кранов Маевского. Предварительно под них устанавливается емкость. Когда в нее потечет вода, кран нужно закрыть. После спуска необходимый объем нужно залить в бак.

После окончания работ можно включать котел для отопления дома зимой.

Закрытая система отопления

После заливки остатки воздуха выпускают через кран Маевского

В системах такого вида жидкость не взаимодействует с воздухом вне отопительного контура, она циркулирует за счет насоса. В конструкции есть расширительный бак с мембраной. Он представляет собой герметичную емкость, которая разделяется на две части при помощи резиновой перегородки. В нижнем отделении располагается теплоноситель, а в верхнем – воздух под постоянным давлением, составляющим 1,5 атмосфер.

Работу по заливке воды лучше выполнять вдвоем. Один человек следит за спуском воздуха из труб, а другой добавляет теплоноситель. Если нет возможности работать вдвоем, жидкость наливают постепенно под небольшим напором.

Алгоритм заливки воды в систему отопления в частном доме при закрытом типе:

Открытие клапана и установка под него емкости для сливания воды. Остатки жидкости будут заполнять бак, после чего их нужно слить.
Труба имеет небольшой уклон до нижней части. В этом месте монтируют кран, благодаря которому удаляются излишки воды. Также здесь имеется патрубок с обратным клапаном для заливки теплоносителя. Если к нему подведена труба от водопровода, следует открыть кран. В ином случае жидкость заливается с помощью шланга. Давление должно быть немного выше, чем в отопительной системе.
Краны перекрываются, когда трубы и радиаторы полностью заполнены теплоносителем. Вода перекрывается, когда давление на манометре достигает 1,5 атмосфер. Значение может быть другим, его можно узнать в паспорте приборов.
Спуск воздуха через кран Маевского.

Кран для закачки воды в двухконтурном котле — система заполняется автоматически

В домах также устанавливаются двухконтурные котлы. Они содержат в своем составе кран для закачки воды, поэтому проблем с набором теплоносителя не возникнет. Пользователю достаточно открыть кран в нижней части корпуса. Через него будет заполняться система обогрева дома. Для удаления остатков воздуха в верхней части ставится клапан. При этом многие модели имеют автоматизированную систему сброса воздушных масс.

Если в доме установлен газовый котел АОГВ, чтобы заполнить систему отопления закрытого типа, с отопительного устройства нужно снять лицевую крышку. Внутри нужно найти цилиндрический насос, в центральной части которого находится съемная крышка. Котел включают, ставят необходимую температуру. Во время процесса в насосе можно услышать бульканье, которое нужно устранить. Для этого крышку откручивают не до конца при помощи отвертки, пока изнутри не станет прокапывать вода. После крышку можно закрутить, подождать 2-3 минуты и повторить процесс еще пару раз. Когда работа будет бесшумной, включается электрический поджиг. Котел начнет подавать тепло в дом в рабочем режиме. По необходимости можно периодически открывать и закрывать кран подпитки.

Необходимо произвести дополнительную отладку оборудования водоснабжения. Для этого при помощи регулирующих клапанов на водяных радиаторах уменьшается подача тепла на устройства рядом с котлом и увеличивается на батареи, которые размещены на значительном расстоянии.

Другие виды теплоносителя

Пропиленгликоль обладает смазывающими свойствами, поэтому продлевает срок службы системы

Вода – это не единственный носитель тепла, которым можно заправить отопительный контур в доме или квартире. Для повышения эксплуатационных свойств применяются другие жидкости, например, антифриз. Он не замерзает при отрицательных температурах, благодаря чему трубы и батареи не лопаются в холод. Для заливания антифриза устанавливают трубы с небольшим диаметром и панельные радиаторы. Это позволит уменьшить количество теплоносителя и сэкономить средства.

Заполнить систему другими жидкостями сложнее, чем водой. Ее невозможно закачать от водопроводной трубы, поэтому алгоритм будет отличаться.

Для закачки жидкости в отопительный контур потребуется ручной (опрессованный) насос. Электрические модели не подходят, так как нужен специальный механизм. Ручное устройство способствует созданию номинального давления антифриза.
На обратный клапан в нижней части системы фиксируется шланг. Рядом с ним устанавливается емкость большого объема. Второй конец поднимается на высоту (второй этаж, чердак) для создания повышенного давления.
Когда заливка окончена, из прикрепленного шланга сливается жидкость.

После заливки можно проверять и использовать отопительные устройства.

Помимо антифриза может использоваться пропиленгликоль. Это вещество отличается от других теплоносителей своими положительными свойствами. К основным преимуществам можно отнести:

Безопасность для человека. По этой причине многие производители советуют его использовать в двухконтурных и одноконтурных котлах.
Сохранение текучести в любых условиях. Не замерзает даже при отрицательных температурах.
Наличие смазывающих свойств. Позволяет уменьшить нагрузку на насос.
Высокая инертность.
Безопасность для любых материалов. Не повредит напольное покрытие в случае протекания.

Основной недостаток пропиленгликоля – высокая стоимость. К тому же жидкость может вступить в реакцию с металлическими трубами. При превышении максимально допустимой температуры распадается и выделяет токсичные яды. Несмотря на недостатки, теплоноситель является лучшим вариантом для использования в отопительном контуре в доме и квартире.

Подпитка системы

Контроль давления осуществляется с помощью датчика

Для эффективной работы закрытой отопительной системы необходимо постоянно поддерживать рабочее давление. Оно напрямую зависит от количества заливаемой жидкости, которое циркулирует в трубах и радиаторах отопления. Возможны и утечки теплоносителя независимо от герметичности соединительных узлов. Чтобы поддерживать давление, выполняется подпитка системы. Ее осуществляют через клапаны, которые монтируются в месте с минимальным давлением воды. Обычно подпитку ставят перед насосом.

В продаже можно найти устройства с ручной и автоматической подачей носителя тепла. Для маленького дома с маломощной системой обычно выбирают именно механические клапаны. Они просты и удобны в применении, а также практически не ломаются. Перепады давления гасятся резиновой мембраной в баке. Из недостатков можно отметить необходимость постоянного контроля давления. В случае установки автоматической системы контроль не нужен. Его будут выполнять датчики. Стоят такие клапаны дороже, но они безопаснее в применении.

Чтобы заполнение контура отопления водой не вызывало постоянных хлопот у жильцов дома и не отнимало время, рекомендуется ставить двухтрубную систему. Тогда процесс упрощается, помещение всегда будет иметь комфортную для жизнедеятельности температуру.

Как закачать воду в закрытую систему отопления

Начнем с того, что существует два ее типа:

Схема отопления закрытого типа

Варианты заполнения отопления закрытого типа следующие:

Обратите внимание, что подающий насос может обладать давлением большим, чем необходимо для отопления. Поэтому обязательно следите за этим показателем по манометру, установленному в трубопровод или в котел.

Заключение по теме

Любой отопительной системе для работы необходимо наличие теплоносителя. Он передаёт тепловую энергию от котла к радиаторам или регистрам. После монтажа всех контуров нужно залить новую жидкость в оборудование. Большинству людей эта задача кажется очень трудной. Особенно когда речь идёт о заполнении системы отопления закрытого типа. Эта процедура довольно хлопотная, но если выполнить её с соблюдением всех правил, то она вполне реализуема.

В системах открытого типа расширительный бак необходимо устанавливать в самой верхней точке. Жидкость, находящаяся в контуре, контактирует с воздухом. В закрытых типах расширительный бак в своей конструкции имеет герметичную мембрану. Теплоноситель изолирован от воздуха.

Заполнить систему отопления двухконтурного котла можно таким образом:

1. Обычной водопроводной водой. Она поступает через подпитку в самую нижнюю точку.
2. Антифризом. При этом жидкость подаётся из какого-либо резервуара.
3. Ручным наливом через верх. Для этого применяется насос.
4. С помощью ручного насоса через подпиточный вход.

Большинство людей, проживающих в частных домах, знают один наиболее простой способ (он же является и наихудшим) правильно залить воду в систему отопления открытого типа. Теплоноситель подаётся через расширительный резервуар. Жидкость поступает с небольшими интервалами, чтобы воздух успевал уходить.

Для закрытых систем такой метод лучше не использовать. В этом случае возникновение воздушных пробок практически гарантировано.

Для заполнения системы понадобится насос (для создания необходимого давления жидкости) и какая-нибудь ёмкость. Для такой цели вполне подойдут обычные погружные устройства. Любой вид отопления заполняется с использованием манометра для непрерывного контроля давления.

Сначала нужно определиться с точкой, через которую будет подаваться теплоноситель. Если насос способен нагнетать воду до полного заполнения всех труб и радиаторов, то лучше подключаться к самой нижней точке, например, к подпитке. Кроме этого узла, в схему должен входить ещё и вентиль для слива теплоносителя.

Если этот элемент является самым низким местом, то подключить подачу можно через него. К сливному штуцеру обычно не монтируется обратный клапан, поэтому остановка подачи воды повлечёт за собой её вытекания обратно. Следует сразу же перекрыть вентиль, который расположен перед штуцером.

Сначала необходимо, чтобы в наличии была какая-либо ёмкость требуемого объёма. Для этого отлично подойдёт пластмассовая бочка на 200 л. В неё погружается насос, который способен создать давление в 1 атм. Можно использовать погружное устройство «Малыш».

После наполнения бочки жидкостью запускается прибор. Заполнить водой закрытую систему отопления нужно правильно. Для этого следует следить за уровнем воды в резервуаре. Он не должен опускаться ниже патрубка насоса, чтобы в обогревательный контур не попадал воздух.

Для антифриза лучше использовать какую-либо ёмкость меньших размеров. Это требуется для того, чтобы погружной насос не приходилось опускать в химию. Следует погружать только патрубок.

Перед процедурой необходимо открыть все клапаны Маевского, которые устанавливаются на батареях. Под каждой из них следует установить ёмкости. Когда вода начнёт выходить через все воздухоотводчики, нужно перекрыть клапаны Маевского, не прекращая процесса закачки.

Контроль давления в системе осуществляется с помощью манометра. Если в котле нет встроенного устройства, то его необходимо включить в схему. Подача воды происходит до тех пор, пока прибор не покажет необходимое значение.

После полного заполнения нужно сбросить воздух. Давление начнёт падать, поэтому необходимо понемногу добавлять воду. Этот процесс следует повторять до вытеснения всех воздушных пробок.

В конце проводится ревизия системы на какие-либо протечки. Затем, можно выполнить запуск отопления в частном доме. Процедура заполнения довольно простая. Её можно выполнить и своими руками.

При отсутствии погружного электрического насоса заправку отопления придётся производить вручную. Если максимальный перепад высот превышает 10 м, то этот процесс будет довольно утомительным.

В таких случаях можно прибегнуть к заливке контура дома через верх. Закачка будет происходить самотёком. Кран для слива в нижней точке должен быть открытым до тех пор, пока из него не начнёт вытекать вода. После этого вентиль закрывается. В нижней точке отопления получается статическое давление. При нормальных условиях оно равняется 1 атм.

Теперь следует немного увеличить давление до уровня примерно в 1,2 атм. К штуцеру нужно прикрутить обычный шаровый вентиль, а на него одеть поливочный шланг. К шлангу необходимо подключить какой-нибудь переходник, чтобы он смог одеваться на автомобильный насос. В него заливается вода, и с помощью насоса она закачивается в систему. После достижения необходимого давления вентиль перекрывается. Затем, можно запустить отопление.

Сейчас стали устанавливать индивидуальное отопление не только в частных домах, но и в многоквартирных. Зачастую монтируют двухконтурные котлы, в которых есть элемент для подпитки.

Её можно производить самостоятельно:

1. Снизу котла есть вентиль, который необходимо открыть.
2. Немного открутить клапан Маевского и ждать появления воды.
3. Затем, вентиль под котлом закрывается.
4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Практически все конструкции предусматривают модуль автоматического воздухоотвода. Но он не способен удалить все пузырьки. Во время первого запуска системы следует очень медленно нагревать теплоноситель. Это необходимо, чтобы избежать всяческих поломок различных элементов от гидроударов. Не рекомендуется запускать котёл на всю мощность.

Особенно это касается протяжённых схем. Они имеют большое тепловое расширение и высокую степень деформации. Из-за нагрева на некоторых участках появляется напряжение.

Жидкость способна значительно усилить силу удара. Зачастую разрушение происходит на изгибах. В некоторых случаях трубы могут сорваться с крепежей.

Желательно, чтобы проектированием отопления занимались специалисты, которые способны учесть все факторы. В частных домах монтаж можно произвести и по типовому проекту.

Перед тем как закачать теплоноситель в отопительный контур, следует знать виды незамерзающих жидкостей.

Чтобы можно было заправить систему, антифризы должны иметь такие свойства:

1. Они должны быть полностью безопасными для людей.
2. Негорючие жидкость и пары.
3. Иметь хороший уровень текучести.
4. Инертность. Для запитки системы антифриз не должен вступать в реакцию с элементами отопления.
5. Обладать необходимой теплоёмкостью.

Незамерзающую жидкость нельзя прокачать через трубопровод в чистом виде. Она довольно агрессивна и разрушает все конструктивные элементы. Антифриз следует разбавлять водой в соответствии с инструкцией, предоставленной производителем.

Также применяют и специальные добавки, например, антипенные, стабилизирующие, очистительные, а также антикоррозийные. Чем меньше в растворе количество воды, тем жидкость дороже, так как она замерзает при более низких температурах. Зачастую во время разведения незамерзайки требуется добавлять присадки.

Без специальных добавок применять растворы не стоит, потому что они не смогут соответствовать необходимым параметрам. Также нельзя смешивать разные антифризы. Обычно это приводит к сильному снижению эксплуатационного срока. Незамерзающие жидкости нельзя применять в системах, где не предусмотрено наличие циркуляционного насоса, так как у них повышенная степень вязкости.

Органические теплоносители имеют эксплуатационный срок до пяти лет. По истечении срока годности их необходимо заменить, так как жидкость теряет свои свойства и становится агрессивной.

В настоящее время практически всё оборудование сделано под использование в качестве теплоносителя воды. Для сохранения своей репутации производители указывают, что они не могут гарантировать нормальную работу при использовании антифризов. А также на котлах может указываться разрешённый вид незамерзающей жидкости.

Если в схеме нет автоматического отключателя при превышении температурного порога, то использование антифризов не рекомендуется. Эти вещества могут быть опасны при перегреве. Для заправки отопительных контуров производятся теплоносители, в основе которых пропиленгликоль.

Пропиленгликоль в последнее время начинает вытеснять другие типы незамерзающих теплоносителей. Но этот вид практически не отличается по своим параметрам от этиленгликоля. Имеет второй класс опасности.

Основные преимущества этой незамерзайки:

1. Пропиленгликоль безвреден для человека. Это одна из основных причин, по которым большинство производителей рекомендуют его применять в двухконтурных и одноконтурных котлах.
2. Сохраняет свою текучесть в любых условиях.
3. Имеет смазывающие свойства, что значительно снижает нагрузку на насосы при прокачке.
4. Имеет высокую степень инертности.
5. Безопасен для любых материалов. Если вещество пролилось на пол, то достаточно будет просто протереть мокрой тряпкой.

У этой жидкости есть и свои недостатки. Основным из них является высокая стоимость. В среднем цена превышает в два раза, если сравнивать с другими видами. Жидкость вступает в реакцию с металлическими трубами и оцинковкой. Если температура превысила максимальный порог, то полипропиленгликоль начинает распадаться и выделять токсичные газы. Но на данный момент это вещество является лучшим на рынке.

Полное или частичное копирование информации с сайта без указания активной ссылки на него запрещено.

как залить воду в систему отопления закрытого типа?
по поиску не нашел ничего хорошего.
начали заливать воду через кран и когда давление стало 0,3 бара лопнула труба.
ни одного крана в батареях нет.
помогите

насосом закачивается,Труба скорее всего прогнила пока была без воды,вот и лопнула.

Сантехнические работы Москва и область

да труба была без воды месяц.
закачиваю насосом но как воздух выгонять ? не пойму.
да и когда закачивали то лопнула но авода не вытекала из дырки.

vov58 написал :
как залить воду в систему отопления закрытого типа?

Опишите подробнее ,что там за система у Вас?

да блин обычная система.
до этого стоял расширительный бачок теперь решил сделать закрытого типа.

там где был бак при открытой системе сейчас расширитель?Нужно воздухоотводчик поставить в верхнюю точку системы

Сантехнические работы Москва и область

vov58 написал :
начали заливать воду через кран и когда давление стало 0,3 бара лопнула труба.
ни одного крана в батареях нет.

Воздухоотводчики в системе есть? По-моему, они все должны быть открыты при закачке, чтобы не произошло то что у Вас.
По теме: » >

и как вы собираетесь использовать систему закрытого типа без расширительного бака. а куда деваться тепловому расширению теплоносителя??

Заливают при помощи насоса..обычно через «обратку», в верхней части системы и желательно в каждом радиаторе нужно иметь кран Маевского как минимум..а как максимум автоматические воздухоудалители. и не пытайтесь качать большое давление. в такой системе оно больше вредит чем приносит пользы. если строение высотой не больше 10 м. то и давление в 1-1.5 бар. достаточно для нормальной работы системы.

воздухоотвидчик есть как же без него

воздухоотвотчик стоит только в верхней точки .
а как он должен быть открыт?
на нем какая-то черная пимпочка которая была закрыта плотно. только сегодня это увидел.

снимите ее. и при подаче давления в систему..при испранвом воздухоотводчике. вы услышите характерный шум выходящего воздуха

снять я так понял надо черную пимпочку на воздухоотводчике?
ну теперь уж когда заварят трубы буду еще раз пробовать закачивать систему.

вот такая фигня стоит на самом вверху
» >
вот бачок
» >

а вот такие датчики
» >

я думаю что все правильно
подскажите что не так.

оборудование то что надо

завтра заварят трубу и буду пробовать заливать систему.
значит когда пойдет вода по трубам смотреть или слушать чтоб из вот этого датчика воздух выходил ?
» >
да или нет ?
если воздух не выходит значит он сломаный?
а черную пимпочку снять или оставить на месте?

Не так! Предохранительный клапан должен лишнюю воду сбрасывать в канилизацию, а не в расширительный бак, т.е. экспанзомат. Нужно поставить тройник, потом в верхнюю часть предохранительный клапан, а в бок отвести на бак. Верхнюю «пимпочку», приоткрыть и оставить. Она нужна если засорится воздухоотводчик. Её закрыть, что бы вода не текла.

что то не фига не понял это как?предлхранительный клапан это который красный на фото ?
как дожно быть ? если есть фото покажите
значит у меня не правильно все стоит или правильно?
» >

да на нем всего 3 выхода 1. на бачок 2.на датчик.
вот как на фото . » >

vov58 тот что вы пишите на бачок выход, это не выход на бачок, это выход для сброса воды, т е в каналью, бак не должен соединяться с системой через этот клапан он соединяется просто через тройник

а как он должен соединятся?
через какой тройник? подскажите что то не врублюсь.
и в какое место еще это тройник ставить?
на фото не понятно

-отключите металлопластик с расширителя оттуда откуда он сейчас привинчен.
-тот кран который с оцинкованным куском трубы стоит тоже открутить и на его место вкрутить тройник 1/2
-кран с куском трубы через ниппеля 1/2 подключить к тройнику
в свободный выход тройника подключить расширительный бак.Желательно конечно чтоб на него тоже отдельный кран со сливным штуцером был.

Сантехнические работы Москва и область

сейчас с отцом сидели и поняли в чем наша ошибка.
то есть выход с бочка грубо говоря должен быть приварен к обратке.ПРАВИЛЬНО ?
а с клапана сделать выход на в канализацию.

Да, конечно! Я просто схемку набросал, думал понятно будет.
Спасибо, Zhek@!

господа всем огромное спасибо
в воскресенье трубу новую поставлю и буду снова заливать систему.
думаю должно полутчится .
если опять не полутчится то не знаю тогда как еще заливать.

вообщем зварили мне трубу сталт заливать систему водой давление дошло до 1,3 (АОГВ работало температура 60град.) все хорошо успокоился . и вдруг опять труба лопнула я в шоке.
решил больше не эксперементировать в этом году да и опять менять рубу не полутчится (натяжные потолки мешают) и отложить на следующий год.
пока вернусь опять поставить расш.бачок(открытого пита).
есть у меня пару вопросов.

у меня стоят предохранительный клапан и желтый бачонок на 3бара.
это полутчается что пока система не наберет 3бара эти клапана не сработают или можно оставить эти клапана.
дом 2этажа если я себе поставлю полностью пластиковые трубы а в низу нет .можно это сделать или надо менять везде .
и какой диаметр труб лучше поставить?
пока что вспомнил написал.

Как закачать воду в систему отопления

Заполнение системы отопления водой — закачка своими руками

Как известно, для нормальной работы системе отопления требуется такой важный элемент, как теплоноситель, которым обычно выступает вода. Однако не все могут разобраться с тем, как должно проходить заполнение системы отопления водой непосредственно перед ее включением. Кроме того, важно упомянуть и то, как выполняется закачка воды в систему отопления после перерывав ее работе. Об этих и некоторых других процедурах, связанных с наполнением системы обогрева теплоносителем, далее и пойдет речь.

Необходимость заполнения системы отопления водой

Безусловно, один из частых случаев, связанных с осушением системы отопления – это проведение каких-либо ремонтных работ. Вода сливается в случае замены и установки арматуры запорного типа, а также во время повреждений участков общего стояка.

Совсем нелишним также будет сбросить систему отопления в теплое время года, особенно это касается радиаторов, изготовленных чугунов, что связано с одной неприятной особенностью такого оборудования: в процессе эксплуатации находящиеся внутри таких батарей прокладки, выполненные из устойчивой к высокой температуре резины, теряют свою эластичность.

В той ситуации, если радиатор является горячим, то секции прибора немного расширяются, что неизбежно влечет за собой сжатие таких прокладок. А при остывании в местах стыков может появиться течь, что особенно часто наблюдается в устаревшем оборудовании. Во многих случаях каким-либо образом заменить вышедшие из строя прокладки просто не представляется возможным, поэтому работники коммунальных служб и рекомендуют сливать воду из системы в теплое время года.
Однако подобное осушение системы может привести к неприятным последствиям, наиболее существенными из которых можно назвать следующие:

в случае повторного включения оборудования появиться острая необходимость избавления от пробок воздуха, образовавшихся в системе. Большинство радиаторов оснащены специально предназначенными для этого кранами Маевского, которые располагаются в верхних точках приборов, однако возникают ситуации, когда хозяев нет на месте и, как следствие, развоздушить систему некому;
появление воздуха внутри трубопровода также негативно скажется на структурной целостности оборудования, поскольку, как известно, кислород, вступая во взаимодействие с водой, в значительной мере ускоряет коррозию металлических деталей, что существенно снижает срок службы всей системы теплоснабжения в целом.

То, нужно ли выполнять залив воды в систему отопления частной постройки в летнее время, зависит от двух следующих критериев:

Во-первых, от материала, из которого изготовлены трубы и нагревательные приборы системы. К примеру, сталь, которая обладает низкими показателями стойкости к появлению на ней коррозии, не следует оставлять на долгое время без воды. Но если речь идет об алюминиевых или полимерных трубах, то в данном случае бояться нечего, поскольку таким изделиям появление ржавчины не грозит.
Во-вторых, сколько воды в системе отопления имеется. Если ее много, то сброс большого количества теплоносителя будет не совсем экономичным решением, поскольку впоследствии придется заливать новую воду, а частных постройках расход воды, как известно, измеряется по счетчику. Так или иначе, расход воды в системе отопления частного дома не нанесет чересчур серьезных убытков, но и при отсутствии желания переплачивать от слива можно отказаться.

Как заполнить водой систему отопления

Чтобы понять, как заполнить водой систему отопления, функционирующую по принципу нижнего розлива, следует запомнить следующий алгоритм действий:

ещё до того, как заполнить систему отопления в частном доме, задвижку на трубопроводе подачи необходимо задвинуть, а на участке подачи следует открыть сброс;
далее на трубе обратки нужно не спеша открыть задвижку. В том случае, если скорость воды в системе отопления на выходе будет высокой, то возникает риск гидроудара, что может привести к самым неприятным последствиям, включая и отрыв отопительных батарей;
далее нужно дождаться, пока не пойдет вода, лишенная воздуха;
затем сброс перекрывается, а задвижка на подаче, напротив, открывается;
после этого нужно полностью развоздушить все участки отопления в подъезде, к которым имеется доступ, включая служебные помещения.

Важно помнить, что циркуляция воды в системе отопления с верхним розливом иная, поэтому заполнить такой трубопровод теплоносителем гораздо проще. Для этого достаточно будет медленно приоткрыть задвижки на подаче и отдаче (сбросы при этом закрыты), а затем удалить воздух из воздушника в баке расширения, который располагается на чердаке многоэтажного дома.

Принцип запуска системы отопления открытого типа, подготовка воды

В том случае, если вся система собрана собственноручно, то очень важно проверить все стыки частей оборудования и его резьбу, чтобы в дальнейшем избежать появления течей. Читайте также: «Как заполнить систему отопления – виды теплоносителей и правила заполнения».

Особенности запуска закрытой отопительной системы с дистиллированной водой

Заполнение водой закрытой системы отопления имеет следующие особенности:

чтобы насос циркуляции и нагревательный котел работали нормально, давление в системе должно быть несколько избыточным. Специалисты утверждают, что этот параметр должен составлять не менее 1,5 кгс/см²;
прежде чем запустить систему, требуется опрессовать ее давлением, в полтора раза превышающим норму. Особенно важно выполнить такую процедуру для помещений, оборудованных системой теплого пола, так как этот элемент отопления располагается в полностью закрытой стяжке, поэтому добраться до него впоследствии не будет никакой возможности (прочитайте также: «Пуск отопления — запускаем систему по правилам»).

Гораздо проще будет обеспечить отопительный контур необходимым давлением в том случае, если жилое помещение имеет доступ к центральному водоснабжению. В этой ситуации для опрессовки системы теплоснабжения достаточно заполнить ее водой через перемычку, отдаляющую водопровод, при этом тщательно следя за возрастанием давления на манометре. После выполнения такого мероприятия ненужную воду можно будет удалить с помощью любого из вентилей или посредством воздушника.

Многие задаются вопросом относительно того, должна ли выполняться специальная подготовка воды для системы отопления или можно ограничиться водой из ближайшего водоема. При этом некоторые утверждают, что дистиллированная вода в системе отопления благотворно скажется на сроке службе оборудования и не даст ему выйти из строя раньше времени. Но гораздо важнее разобраться с тем, как подготовить воду для отопления, если в нее добавляется специальная незамерзающая жидкость наподобие этиленгликоля и как впоследствии заполнить таким теплоносителем отопительный контур.

Для этих целей принято использовать особый насос, служащий для заполнения системы водой, причем им можно управлять как в автоматическом режиме, так и вручную. Подключение этого насоса выполняется с помощью вентиля, а после обеспечения необходимого давления вентиль перекрывается.
Бывают ситуации, когда такого оборудования нет под рукой. Как вариант, допускается подключение к вентилю сброса стандартного садового шланга, второй конец которого следует поднять на высоту в 15 метров и заполнить контур водой при помощи воронки. Подобный способ будет особенно актуальным при наличии вблизи обустраиваемого здания высоких деревьев.

Еще один вариант заполнения системы отопления – применения бака расширения, который выполняет функцию вмещения излишков теплоносителя, вызванных его расширением в процессе нагревания.

Такой бак имеет вид резервуара, который разделен пополам специальной мембраной из эластичной резины. Одна часть емкости предназначается для воды, а другая – для воздуха. В конструкцию любого расширительного бака также входит ниппель, с помощью которого появляется возможность установить внутри агрегата нужное давление посредством удаления излишков воздуха. Если давление недостаточное, то компенсировать этот параметр можно, закачав воздух в систему с помощью обычно велосипедного насоса.

Весь процесс не несет в себе особой сложности:

для начала ликвидируется воздух из бака расширения, для чего нужно отвернуть ниппель. Готовые баки поступают в продажу с несколько избыточным давлением, которое равно 1,5 атмосферам;
далее отопительный контур заполняется водой. При этом расширительный бак нужно смонтировать так, чтобы он располагался резьбой вверх. Важно помнить, что заполнять бак водой полностью совершенно не стоит. Будет правильнее, если общий объем воздуха в этом аппарате будет составлять примерно одну десятую часть от общего объема воды, в противном случае бак не справиться со своей основной функцией и не сможет вместить излишки нагретого теплоносителя;
после этого в систему через ниппель закачивается воздух, что, как уже говорилось выше, можно выполнить при помощи обычного насоса для велосипеда. Давление требуется контролировать с помощью манометра.

Все указанные действия позволят аккуратно заполнить отопительную систему водой и обеспечат всему контуру стабильное и качественное функционирование. При необходимости всегда можно обратиться за помощью к специалистам, которые всегда имеют в наличии различные фото необходимых для такой работы устройств, способные помочь в подключении.

Заполнение системы отопления водой на видео:

Варианты, как залить воду в систему отопления закрытого типа

Начнем с того, что существует два ее типа:

Схема отопления закрытого типа

Схема отопительной системы

Варианты заполнения отопления закрытого типа следующие:

Вам потребуется насос, с помощью которого можно забирать воду из колодца, скважины или любого открытого водоема. Нагнетательный шланг насоса подсоединяется к сливному патрубку, на котором открывается вентиль. Получается прямой доступ к отоплению. Именно таким способом можно заполнить отопление закрытого типа. При этом все доступные краны открываются полностью. Особенно это касается кранов Маевского, через которые воздух изнутри вытравливается наружу.

Обратите внимание, что подающий насос может обладать давлением большим, чем необходимо для отопления. Поэтому обязательно следите за этим показателем по манометру, установленному в трубопровод или в котел.

Что такое 1,5 атм.? Это водяное давление, равное 15 метрам водяного столба. То есть, подняв резервуар с водой на высоту 15 м, можно добиться внутри системы необходимого давления. Если насоса у вас под рукой нет, и вы пользуетесь водой из колодца, то заполнить отопительный контур можно, подняв шланг на высоту 15 м, после чего ведрами заливать в него воду. Шланг, как и в случае с насосом, подключается к сливному патрубку. Скажем прямо — вариант не самый лучший, но в качестве альтернативы его использовать можно.

А теперь, что касается расширительного бачка. Обычно он крепится к трубопроводу резьбовым соединением. Снять его будет очень просто. Открытый трубопровод — это отличное место, куда можно залить воду. Для этого необходимо подготовить воронку, чтобы было легче проводить процесс заполнения. Как только вода покажется в трубе, можно считать, что система заполнена полностью. Ведь место установки бака — самая верхняя точка в отоплении. Хотя в закрытых системах это не всегда так. После этого можно бак установить на место.

Устройство бака

Заключение по теме

Способы заполнения системы отопления закрытого типа

Заполнить систему отопления двухконтурного котла можно таким образом:

1. Обычной водопроводной водой. Она поступает через подпитку в самую нижнюю точку.
2. Антифризом. При этом жидкость подаётся из какого-либо резервуара.
3. Ручным наливом через верх. Для этого применяется насос.
4. С помощью ручного насоса через подпиточный вход.

Для закрытых систем такой метод лучше не использовать. В этом случае возникновение воздушных пробок практически гарантировано.

Для антифриза лучше использовать какую-либо ёмкость меньших размеров. Это требуется для того, чтобы погружной насос не приходилось опускать в химию. Следует погружать только патрубок.

В конце проводится ревизия системы на какие-либо протечки. Затем, можно выполнить запуск отопления в частном доме. Процедура заполнения довольно простая. Её можно выполнить и своими руками.

Её можно производить самостоятельно:

1. Снизу котла есть вентиль, который необходимо открыть.
2. Немного открутить клапан Маевского и ждать появления воды.
3. Затем, вентиль под котлом закрывается.
4. Если после запуска оборудования в насосе есть посторонние звуки, то его следует открыть и сбросить воздух.

Желательно, чтобы проектированием отопления занимались специалисты, которые способны учесть все факторы. В частных домах монтаж можно произвести и по типовому проекту.

Перед тем как закачать теплоноситель в отопительный контур, следует знать виды незамерзающих жидкостей.

Чтобы можно было заправить систему, антифризы должны иметь такие свойства:

1. Они должны быть полностью безопасными для людей.
2. Негорючие жидкость и пары.
3. Иметь хороший уровень текучести.
4. Инертность. Для запитки системы антифриз не должен вступать в реакцию с элементами отопления.
5. Обладать необходимой теплоёмкостью.

Незамерзающую жидкость нельзя прокачать через трубопровод в чистом виде. Она довольно агрессивна и разрушает все конструктивные элементы. Антифриз следует разбавлять водой в соответствии с инструкцией, предоставленной производителем.

Основные преимущества этой незамерзайки:

1. Пропиленгликоль безвреден для человека. Это одна из основных причин, по которым большинство производителей рекомендуют его применять в двухконтурных и одноконтурных котлах.
2. Сохраняет свою текучесть в любых условиях.
3. Имеет смазывающие свойства, что значительно снижает нагрузку на насосы при прокачке.
4. Имеет высокую степень инертности.
5. Безопасен для любых материалов. Если вещество пролилось на пол, то достаточно будет просто протереть мокрой тряпкой.

Полное или частичное копирование информации с сайта без указания активной ссылки на него запрещено.

Варианты, как залить воду в систему отопления закрытого типа

Начнем с того, что существует два ее типа:

Схема отопления закрытого типа

Схема отопительной системы

Варианты заполнения отопления закрытого типа следующие:

Устройство бака

Заключение по теме

Заполнение системы отопления водой в частных домах

Открытая система отопления

Алгоритм заливки воды в открытую систему отопления:

Снятие с бачка крышки.
Заливка воды в бак. Это можно сделать шлангом или ведром. Уровень теплоносителя можно определить по специальному индикатору на корпусе прибора.
Излишки жидкости отводятся через сливную трубу, которая проводится к канализации.

После окончания работ можно включать котел для отопления дома зимой.

Закрытая система отопления

Алгоритм заливки воды в систему отопления в частном доме при закрытом типе:

Открытие клапана и установка под него емкости для сливания воды. Остатки жидкости будут заполнять бак, после чего их нужно слить.
Труба имеет небольшой уклон до нижней части. В этом месте монтируют кран, благодаря которому удаляются излишки воды. Также здесь имеется патрубок с обратным клапаном для заливки теплоносителя. Если к нему подведена труба от водопровода, следует открыть кран. В ином случае жидкость заливается с помощью шланга. Давление должно быть немного выше, чем в отопительной системе.
Краны перекрываются, когда трубы и радиаторы полностью заполнены теплоносителем. Вода перекрывается, когда давление на манометре достигает 1,5 атмосфер. Значение может быть другим, его можно узнать в паспорте приборов.
Спуск воздуха через кран Маевского.

Необходимо произвести дополнительную отладку оборудования водоснабжения. Для этого при помощи регулирующих клапанов на водяных радиаторах уменьшается подача тепла на устройства рядом с котлом и увеличивается на батареи, которые размещены на значительном расстоянии.

Другие виды теплоносителя

Для закачки жидкости в отопительный контур потребуется ручной (опрессованный) насос. Электрические модели не подходят, так как нужен специальный механизм. Ручное устройство способствует созданию номинального давления антифриза.
На обратный клапан в нижней части системы фиксируется шланг. Рядом с ним устанавливается емкость большого объема. Второй конец поднимается на высоту (второй этаж, чердак) для создания повышенного давления.
Когда заливка окончена, из прикрепленного шланга сливается жидкость.

После заливки можно проверять и использовать отопительные устройства.

Безопасность для человека. По этой причине многие производители советуют его использовать в двухконтурных и одноконтурных котлах.
Сохранение текучести в любых условиях. Не замерзает даже при отрицательных температурах.
Наличие смазывающих свойств. Позволяет уменьшить нагрузку на насос.
Высокая инертность.
Безопасность для любых материалов. Не повредит напольное покрытие в случае протекания.

Основной недостаток пропиленгликоля – высокая стоимость. К тому же жидкость может вступить в реакцию с металлическими трубами. При превышении максимально допустимой температуры распадается и выделяет токсичные яды. Несмотря на недостатки, теплоноситель является лучшим вариантом для использования в отопительном контуре в доме и квартире.

Подпитка системы

Чтобы заполнение контура отопления водой не вызывало постоянных хлопот у жильцов дома и не отнимало время, рекомендуется ставить двухтрубную систему. Тогда процесс упрощается, помещение всегда будет иметь комфортную для жизнедеятельности температуру.

Залив антифриза в системы отопления открытого и закрытого типа

Промышленные антифризы, которые используются для заливки в системы отопления частных домов, административных учреждений, торговых, спортивных или промышленных объектов, изготавливаются на основе раствора этиленгликоля или пропиленгликоля. Антифризы (теплоносителей) из раствора пропиленгликоля безопаснее и дороже.

Некоторые продавцы и поставщики используют эту информацию как маркетинговый ход. Периодически появляются мнения, что раствор этиленгликоля настолько опасен, что малейшая протечка приведет к его попаданию в систему горячего водоснабжения здания и отравит все живое. Реальная картина обстоит иначе.

Профессионалы уверены: при качественно подобранной конструкции и правильном монтаже системы отопления риск протечки и попадания промышленного гликолевого антифриза в воду сводится к нулю. Протечки из отопительной системы несущественны и безвредны для окружающей среды и здоровья человека.

Если вы уверены в качестве монтажа отопительной системы, смело применяйте растворы этиленгликоля.

Обратите внимание! Для объектов с особыми требованиями к экологической безопасности (детские, медицинские или оздоровительные учреждения) допускается только растворы на основе пропиленгликоля.

Чаще всего промышленный антифриз реализуется в виде концентрата, который в нужной пропорции разбавляется водой и заливается в отопительную систему. Помните, что при покупке концентрированного раствора важно приобрести антикоррозионные присадки: раствор гликоля обладает окислительными свойствами и приводит к разрушению металлических элементов системы, полимерных уплотнителей и прокладок трубопроводов.

Рекомендуемый срок эксплуатации большинства гликолевых антифризов – 5 лет, а нашей продукции до 10 лет.

Соблюдайте рекомендации производителя рабочей жидкости и не превышайте допустимую концентрацию раствора гликоля. Это не повлияет на срок эксплуатации антифриза (теплоносителя), но повысит температуру замерзания (между температурой кристаллизации и концентрацией присутствует нелинейная зависимость), что негативно скажется на работоспособности системы отопления.

Как залить антифриз в открытую отопительную систему?

Конструкция климатической системы часто предусматривается наличие открытого расширительного бачка, который располагается в пределах отапливаемого здания и сообщается с атмосферным воздухом. При раствора использовании этиленгликоля присутствует риск попадания токсичных испарений в жилые или рабочие помещения. Поэтому специалисты рекомендуют отдавать предпочтение пропиленгликолевым антифризам.

Разбавленный в нужной пропорции концентрат раствора гликоля заливается через подпиточный вентиль или расширительный бак с помощью насоса.
Установленные на радиаторах отопления краны Маевского должны быть открыты.
По мере заполнения системы теплоносителем краны закрываются, а уровень рабочей жидкости доводится примерно до трети от объема расширительного бака.

Важно!

Перед тем, как заливать промышленный антифриз в систему открытого типа, обязательно проверьте работоспособность запорно-регулирующей арматуры. После запуска и прогрева отопительного котла повторно стравите воздух через радиаторы. Если в процессе удаления воздуха из системы уровень нагретого теплоносителя в расширительном баке падает, долейте антифриз примерно до половины от объема бака.

Как залить антифриз в закрытую систему отопления?

Закрытая отопительная система гликолевым антифризом заполняется с помощью насоса, который подключается к штуцеру подпитки. Если насоса нет, придется заливать жидкость через самую высокую точку. Для этого нужно открутить автоматический воздухоотводчик. Это длительный и трудоемкий процесс, с которым сложно справиться в одиночку. Роль помощника – следить за своевременным удалением воздуха из батарей в момент залива теплоносителя в систему.

Перед началом работы важно проверить:

открыта ли запорно-регулирующая арматура;
закрыты ли краны, отсекающие котел;
правильно ли разбавлен концентрат антифриза;
закрыты ли сбросные клапаны Маевского;
открыт ли вентиль, отсекающий мембранный расширительный бак.

Антифриз закачивается в систему пока показания манометра не достигнут 1,5 Бар (усредненное значение). После этого нужно выпустить воздух из радиаторов отопления и параллельно следить за падением давления в системе по манометрам (минимально допустимый показатель – 1 Бар). После этого нужно регулировать уровень давления периодической подкачкой теплоносителя.
Важно! В системах отопления закрытого типа на подпиточной врезке должен располагаться обратный клапан пружинного типа. Иначе закачать внутрь системы антифриз практически невозможно.
После удаления воздуха из радиаторов отопления рабочая жидкость доливается в систему до достижения показателей давления 1,5 Бар.
Далее нужно открыть отсекающие котел краны: на обратной и подающей магистрали. Второй кран открывайте максимально аккуратно, чтобы атмосферный воздух успевал выйти через автоматический воздухоотводчик.
При пробном запуске котла и прогреве рабочей жидкости контролируйте показатели давления в системе. Максимально допустимый показатель – 1,8 Бар (усредненное значение).
Последний этап заливки антифриза – повторный сброс воздуха и корректировка давления.

После завершения работы тщательно обследуйте трубопроводы и соединения на наличие протечек антифриза. При обнаружении протечки можно не сливать весь объем теплоносителя из системы, а отсечь отдельную ветку или радиатор арматуры. После устранения дефектов конструкции скорректируйте давление выпустив воздух и долив необходимый объем рабочей жидкости.

Советы специалистов

Залив гликолевого антифриза (теплоносителя) в систему отопления – трудоемкий процесс. Важно использовать рабочую жидкость одной концентрации и от одного производителя. Это связано с различиями в пакетах антикоррозионных присадок. Некоторые компоненты могут вступать в химическую реакцию и образовывать осадок, который негативно сказывается на производительности системы и эксплуатационном ресурсе оборудования.

Смотрите допуски и сертификаты соответствия жидкостей компании «Техноформ».

В ассортименте компании «Техноформ» вы подберете раствор гликоля нужной концентрации, а также сможете приобрести карбоксилатные ингибиторы коррозии бельгийского производства.

Для использования в системах отопления рекомендуем готовые составы Hot Stream, температура кристаллизации и рабочие характеристики которых адаптированы под нужные климатические условия.

Главное — использовать антифриз (теплоноситель) совместимый с отопительным котлом для сохранения гарантии на котел. Многие производители выдвигают строгие требования, не допуская совместной работы теплогенераторов и незамерзающей жидкости. Перечень антифризов на основе раствора гликоля устанавливает производитель, поэтому важно придерживаться требований и проводить регулярное техническое обслуживание оборудования.

Вам могут быть интересны следующие товары

Вам могут быть интересны услуги

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

В закрытой радиантной системе теплоноситель является автономным. Жидкость остается там до тех пор, пока не будет удалена для обслуживания. Закрытая система и источник питьевой воды не подключены. . Плинтусная система отопления с помощью бойлера — один из примеров закрытой системы.

Бойлер или водонагреватель нагревает воду или другую жидкость, например антифриз. Когда термостат требует тепла, включается насос и циркулирует теплая вода по полу до тех пор, пока термостат не сработает.

Для правильной установки установите водопроводно-механический агрегат (PMP). Это устройство включает в себя клапаны заполнения и слива, запорные клапаны, воздухоотделитель, предохранительный клапан и манометр. Система требует расширительного бачка.

Закрытые системы знакомы должностным лицам кодекса и подрядчикам, и они не встречают большого сопротивления. Вы можете комбинировать закрытую излучающую систему с радиаторами плинтуса.

Radiantec рекомендует использовать качественный водонагреватель вместо бойлера в системах поверхностного отопления.Для этого есть много веских причин, например:

1. Котлы по своей конструкции вырабатывают очень горячую воду. Бытовые водонагреватели делают воду умеренной температуры по конструкции. Задача, связанная с лучистым теплом, состоит в том, чтобы производить воду умеренной температуры , и это дает много преимуществ.

2. не требует дорогостоящего смесительного клапана или специальных регуляторов для понижения температуры воды.

3. Бытовые водонагреватели выдерживают термический удар, вызванный попаданием в них большого количества холодной воды.Котлов нет.

4. Конденсат не влияет на качественный водонагреватель. Конденсат повреждает большинство котлов.

5. Конденсационные водонагреватели работают с исключительно высоким КПД (95 +%). Большинство котлов не могут соответствовать этому.

6. Качественный водонагреватель для бытовых нужд обычно стоит на меньше, чем эквивалентный бойлер.

7. Бытовые водонагреватели имеют очень высокую начальную тепловую мощность за счет тепла, хранящегося в баке.Это повысит отзывчивость системы.

8. Качественные водонагреватели могут направлять воздух в пластиковую трубу вместо дорогостоящего дымохода.

Radiantec_Closed_Radiant_Heating_System_Installation_Manual

Как устранить неполадки в системе распределения горячей воды / пара: советы

Ниже приведены ключевые факторы, которые следует учитывать при обслуживании системы горячего водоснабжения и пара.

Уклон

Системы горячего водоснабжения зависят от правильного уклона.Все трубы и радиаторы должны иметь уклон в сторону котла. Шум от ударов и отсутствие нагрева указывают на неправильный уклон. Чтобы исправить эти неисправности, проверьте наклон радиаторов и труб, а также установите радиаторы или закрепите трубы так, чтобы все компоненты были правильно наклонены.

Уровень воды

Уровень воды в бойлере системы горячего водоснабжения должен поддерживаться примерно наполовину. Между поверхностью воды и верхней частью резервуара должно быть воздушное пространство. Слишком низкий уровень воды может вызвать недостаточный нагрев.

В большинстве случаев автоматическая система наполнения поддерживает наполнение бойлера необходимым количеством воды. Однако, если уровень воды в системе постоянно низкий, проверьте трубы на герметичность. Закройте кран подачи воды и отметьте уровень воды в течение двух-трех дней. Если уровень резко упадет, вызовите специалиста по обслуживанию.

Расширительный бак

Для эффективного нагрева вода в системе горячего водоснабжения нагревается значительно выше точки кипения, но не превращается в пар, потому что расширительный бак и редукционный клапан удерживают воду под давлением.Обычно расширительный бак подвешивают к потолку подвала, недалеко от котла.

В старых системах ищите расширительный бачок на чердаке. Если в расширительном баке недостаточно воздуха, повышение давления вытеснит воду из предохранительного клапана, расположенного над котлом. Если в баке недостаточно воздуха, бак наполняется водой. Вода расширяется при нагревании и затем выходит через предохранительный клапан.

Проверьте наличие воздуха в расширительном бачке, слегка прикоснувшись к нему.Обычно нижняя половина резервуара кажется более теплой, чем верхняя; если кажется, что весь резервуар горячий, значит он заполнен водой и его необходимо слить. Вот как слить расширительный бачок:

Отключить питание котла. Закройте запорный кран подачи воды и дайте баку остыть.
Комбинированный сливной клапан пропускает воду и воздух, когда он открыт. Если есть комбинированный клапан, подсоедините садовый шланг к клапану и слейте 2 или 3 галлона воды. Если нет комбинированного клапана, перекройте вентиль между расширительным баком и котлом и полностью слейте воду из расширительного бака.
Включите подачу воды. Затем включите питание котла, чтобы система снова заработала. Доливать расширительный бачок не нужно; он заполнится как часть нормальной работы системы.

Радиаторы системы горячего водоснабжения и пара требуют регулярного обслуживания и ремонта. В следующем разделе вы узнаете все, что вам нужно об этом знать.

Что делает рециркуляционный насос горячей воды в системе водоснабжения с замкнутым контуром?

С давних времен доставка горячей питьевой воды в домашнем хозяйстве была одним из самых желанных удобств повседневной жизни.Но доставка горячей воды всегда оставалась гораздо более сложной задачей, чем доставка холодной воды. Повышенная температура и давление горячей воды, затраты на ее нагревание, а также трата воды и энергии после ее рассеивания — это постоянный набор проблем, с которыми мы сталкиваемся до сих пор. Комбинация замкнутой системы с циркуляционным насосом горячей воды решает многие древние проблемы и решает некоторые современные проблемы.

Что подразумевается под «петлевой системой»?

Циркуляционная система с замкнутым контуром обеспечивает циркуляцию пресной воды по всему дому или зданию.В системе с разомкнутым контуром используются одни и те же трубы для подачи горячей и холодной воды по всему дому, что обычно не встречается в строительстве и реконструкции современной эпохи. В этих системах горячая вода поступает из бойлера или водонагревателя и циркулирует по всему зданию с помощью насоса центрального отопления. Большинство кодексов для нового строительства требуют использования замкнутой системы. Системы с замкнутым контуром экономят энергию и воду и часто используют рециркуляционные насосы, клапаны и вентиляционные отверстия для управления давлением, температурой и направлением.

Почему в системе с замкнутым контуром всегда упоминается горячая вода?

Замкнутые контуры — это, по сути, система рециркуляции горячей воды, позволяющая экономить как энергию, так и воду. Для нагрева воды требуется энергия, и слишком большое количество ответвлений трубопроводов в системе подачи горячей воды будет оказывать охлаждающее воздействие на воду, поскольку тепло рассеивается по трубам. Система с замкнутым контуром ограничивает количество и длину таких ответвлений. Система рециркуляции горячей воды экономит расходы на воду и коммунальные услуги, а также на электроэнергию и канализацию.Это также помогает уменьшить нехватку пресной воды во многих областях. А система с замкнутым контуром обеспечивает отличное побочное преимущество, заключающееся в немедленной подаче горячей воды в выбранный кран, не заставляя вас ждать, пока поток воды «нагреется».

Как работает система циркуляции с замкнутым контуром?

Представьте замкнутую систему, предназначенную для циркуляции горячей воды, которая начинается у водонагревателя. Он направляет горячую воду в одном направлении с помощью обратного клапана, установленного на подающей линии, чтобы предотвратить обратный поток.Нагретая вода останавливается у каждого крана (ванна, кухня, прачечная и т. Д.), Но не отводится и не отклоняется далеко от кранов. У него нет трубопровода с холодной водой (у холодной воды есть свой отдельный контур). Когда горячая вода, которая не набирается, проходит через систему, специальная линия возврата горячей воды подводит ее к насосу рециркуляции горячей воды, который подталкивает ее к водонагревателю для повторного нагрева и рециркуляции. Поскольку та же самая вода используется в рециркуляции, она все еще немного теплая, когда возвращается в водонагреватель, и для ее повторного нагрева используется меньше энергии.

В отличие от системы с разомкнутым контуром, выделенная обратная линия замкнутой системы предотвращает возможность смешивания теплых и холодных участков и понижения температуры незадействованной горячей воды. Это также решает расточительную проблему слива теплой воды в канализацию за счет ее перенаправления в трубопровод холодной воды.

Что такое циркуляционные насосы для горячей воды?

Система циркуляции воды с замкнутым контуром не полагается на силу тяжести для циркуляции воды, но должна быть некоторая сила, действующая на воду, чтобы вернуть ее в водонагреватель и замкнуть контур рециркуляции.Для этого специальный тип центробежного насоса, называемый рециркуляционным насосом горячей воды или циркуляционным насосом горячей воды, устанавливается на обратном трубопроводе горячей воды на водонагревателе или рядом с ним. Циркуляционные насосы горячей воды специально изготовлены для работы с постоянным потоком нагретой воды. Они построены со специальными корпусами, покрытиями и внутренними компонентами, которые могут выдерживать резкие воздействия постоянного тепла. Убедитесь, что выбранный для этой цели насос предназначен для питьевой воды (питьевая и приготовление пищи), а также соответствует требованиям Закона о безопасной питьевой воде для применения с питьевой водой с низким содержанием свинца.

При покупке рециркуляционных насосов для горячей воды и других компонентов системы водоснабжения помните, есть ли у вас резервуар для горячей воды или система нагрева воды без резервуара. Также было бы полезно знать, состоит ли ваша система циркуляции воды из одной трубы для горячей и холодной воды или включает в себя выделенную обратную линию для горячей воды. Наконец, помните, что Zoro поставляет изоляторы для труб, таймеры циркуляционных насосов, электронные таймеры и термостаты для водонагревателей, чтобы помочь вам еще больше сэкономить на расходах на электроэнергию.

Обязательно проконсультируйтесь со специалистом, прежде чем начинать подобные работы с вашей системой водоснабжения.

Система горячего водоснабжения — обзор

E Горячая вода по сравнению с паровыми системами централизованного теплоснабжения

На этом этапе важно обсудить преимущества централизованного теплоснабжения с горячей водой, используемого в Европе, по сравнению с нынешними паровыми системами США. У системы централизованного теплоснабжения есть два основных преимущества: улучшенное управление системой (включая выравнивание нагрузки) и повышенная топливная эффективность (для комбинированного производства тепла и электроэнергии).

Регулирование количества тепла, которое достигает потребителя в системе горячего водоснабжения, достигается за счет регулирования расхода и температуры. Эти два параметра регулярно контролируются и регулируются на центральной теплоцентрали в ответ на потребность потребителя в тепле (в зависимости от температуры окружающей среды) и электрическую нагрузку. Система горячего водоснабжения обеспечивает большую гибкость при согласовании электрической нагрузки с генерирующей мощностью. Тепловая энергия может храниться в резервуарах для горячей воды в периоды высокого потребления электроэнергии и отводиться в периоды низкого потребления.Система с такими возможностями может выравнивать потребность системы в тепле, непрерывно отслеживая электрическую нагрузку (Muir, 1973,1975).

Чтобы проиллюстрировать экономию топлива, достижимую при использовании системы распределения горячей воды, а не паровой, были выполнены расчеты для систем, показанных на рис. 10 и 11. Система комбинированного производства тепла и электроэнергии с использованием горячего водоснабжения схематически представлена на рис. 10. На рисунке 11 представлена наша модель паровой системы производства тепла и электроэнергии.Расчетные данные для двух моделей приведены в таблице II. Каждая система поставляет 1 000 000 БТЕ полезной тепловой энергии и 110,02 кВт · ч электроэнергии. Столбец 1 в Таблице II показывает, что паровой системе требуется на 24% больше топлива для обеспечения тех же требований к мощности, что и для системы горячего водоснабжения.

Рис. 10. Схема водяной системы для сравнения водяных и паровых систем (см. Рис. 11).

Рис. 11. Схема паровой системы для сравнения водяных и паровых систем, (а) Паровая система с противодавлением, (б) Нагрев питательной воды для (а).(c) Условная единица для дополнения (a) и (b).

ТАБЛИЦА II. Сравнение водяных и паровых систем

Количество (фунты) Теплосодержание (тыс. Британских тепловых единиц) Электроэнергия (кВт · ч) Кол-во (фунты)0.Давление [фунт / кв. Дюйм (абс.)]Теплосодержание (тыс. Британских тепловых единиц) Количество (фунты) 9012 Давление [фунт / кв. Дюйм (абсолютное)]Теплосодержание (тыс. Британских тепловых единиц) Электроэнергия (кВт · ч) IIC. Обычная единица для дополнения IIA и IIB Теплосодержание (тыс. Британских тепловых единиц)

Местоположение

I. Водная система

a. Вещество ^a

—

1080

—

c. Давление, фунт / кв. Дюйм (абсолютное)

—

1500

17,2

—

Температура (° F)

—

1000

220

—

e.Энтальпия (британских тепловых единиц / фунт)

—

1490

1142

188

—

1654

—

1609

1234

203

1031

1000

—

1000

110,02

—

IIA.Паровая система

a. Вещество ^a

—

905

815

—

1500

200

—

200

—

Температура (° F)

—

1000

549

220

—

549

100

—

Энтальпия (БТЕ / фунт)

—

1490

1295

188

—

1295

—

1387

—

1349

1172

170

—

117

1055

1000

51,66

Электроэнергия (кВт · ч)

—

II. Нагрев подачи для IIA

a.Substancea ^a

—

905

161

905

—

1500

17.2

—

г. Температура (° F)

—

1000

220

—

e. Энтальпия (БТЕ / фунт)

—

1490

1142

188

—

247

240

184

170

—

16,40

a.Вещество ^a

—

420

—

Электроэнергия

—

41.96

Итого для IIA, IIB и IIC

2054

—

1000

Модель системы горячего водоснабжения, используемая здесь, представляет собой прямое приложение комбинированной теплоэнергетической технологии к схеме турбины с противодавлением (см. Столбцы 1–11, которые относятся к рис. 10 в разделе Система водоснабжения , таблица II). Модель паровой системы, однако, усложняется необходимостью подогрева питательной воды (конденсат не возвращается в паровую электростанцию) и необходимостью дополнительной выработки электроэнергии для соответствия производительности системы горячего водоснабжения.(Эта разница в выходной мощности создается обычной электростанцией конденсационного типа.) Таким образом, рис. 11 состоит из следующего:

(a): Простая паровая система с противодавлением, которая подает 1 000 000 британских тепловых единиц. полезное тепло для системы распределения при выработке электроэнергии (но значительно меньшей мощности, чем система горячего водоснабжения, поставляющая такое же количество тепла) (IIA в таблице II).
(b): Паровая система с противодавлением, которая поставляет тепло для питательной воды котла, производя при этом небольшое количество электроэнергии.(На паровой теплоэлектроцентрали это производство пара и электроэнергии будет интегрировано с системой (а). Здесь они разделены, чтобы продемонстрировать потребности в топливе для подогрева питательной воды, которые связаны с паровой системой, которая не включая возврат конденсата) (IIB в таблице II).
(c): Обычная конденсационная электростанция, которая поставляет электроэнергию, необходимую для согласования производительности паровой системы с более высокой электрической мощностью системы горячего водоснабжения (IIC в таблице II).

Данные, связанные с каждым компонентом этой модели паровой системы, отображаются в таблице II под соответствующими номерами столбцов (которые относятся к схемам на рис. 11). Обобщая схему нумерации Таблицы II, имеем:

1.: Подача топлива в котел.
2.: Ввод воды в подпитку питательной воды котла
3.: Пар с выхода котла.
4.: Отвод пара из турбины с противодавлением.
5.: Питательная вода котла.
6.: Подпитка питательной воды котла.
7.: Потери тепла в распределительной системе централизованного теплоснабжения.
8.: Тепловая нагрузка в систему отопления потребителя.
9.: Конденсат сброшен в канализацию.
10.: Тепло, используемое в тепловой системе потребителя.
11.: Выработанная электрическая энергия.

В расчетах таблицы II использовался КПД котла 85%. Коэффициент полезного действия турбины по отношению к электроэнергии был принят равным 80% от максимума, теоретически достижимого при расширении до указанного давления, с остальным теплом, возникающим в выхлопном паре. Для простоты расчета предполагался только одноступенчатый нагрев питательной воды, нагрев горячей воды в системе I предполагался одноступенчатым, а требования к вспомогательной энергии не учитывались.

Можно отметить, что в приведенном выше примере водяная и паровая системы приведены к равным выходам для сравнительных целей путем добавления выработки электроэнергии в традиционной системе (IIC). Это означает, что тепловая нагрузка ограничена по размеру и что электрическая нагрузка никогда не будет ограничена. Это всегда будет иметь место при подключении к сети достаточной мощности. Для изолированных систем (без подключения к сети) большее количество топлива, используемого паровой системой, составляет всего около 10%.

Основными причинами более высокого расхода топлива для паровой системы являются (1) необходимость вырабатывать больше электроэнергии в обычных установках, (2) более высокие потери при распределении (10% по сравнению с 3%) и (3) потеря тепла. заказчиком в конденсате.

У системы горячего водоснабжения есть и другие менее существенные преимущества, в том числе следующие:

1.: Горячая вода экономично распределяется при постоянном давлении на расстояние до 60 км (37 миль) с потребляемой мощностью насоса. всего 0.От 5% до 3% тепловой мощности системы. Это обеспечивает большую гибкость в планировании подачи тепла от наиболее экономичных станций в периоды низкой нагрузки. Напротив, распределение пара возможно только на расстоянии одной или двух миль от паровой установки.
2.: Простота интегрированной системы горячего водоснабжения низкого давления обеспечивает высокую надежность системы.
3.: Измерение пара намного сложнее, чем измерение горячей воды, что приводит к большему количеству неучтенного пара.

Это факторы, которые обусловили долговечность и постоянные темпы роста европейских систем горячего водоснабжения. Более высокая топливная эффективность систем горячего водоснабжения может обратить вспять неблагоприятную экономику для централизованного теплоснабжения в Соединенных Штатах, учитывая растущую стоимость топлива. Заинтересованный читатель найдет более подробное сравнение систем центрального отопления с паром и горячей водой в Muir (1975).

Как насос заставляет воду течь в плинтусном отоплении?

ОТВЕТ ОТ HOME-WIZARD

Уважаемый Скотт:

Что касается вашего первого вопроса, то принцип работы циркуляционного насоса в вашей закрытой системе водяного плинтуса заключается в том, что когда термостат в вашем доме определяет, что температура в комнате слишком низкая для этой зоны вашей системы отопления. , он посылает сигнал вашей печи (котлу) на включение, а также посылает сигнал циркуляционному насосу для включения этой зоны и начала циркуляции воды, нагретой вашей печью.Это направляет горячую воду к радиаторам плинтуса в комнатах, которые являются частью зоны вашей системы, которая контролируется термостатом. Когда термостат определяет, что температура в помещении достаточно высока, он отправляет сигнал на выключение печи и циркуляционного насоса для этой зоны. То же самое и для других зон в вашем доме.

Теперь, если у вас конкретный вопрос, как этот насос заставляет воду течь по трубам, если система закрыта? Ответ заключается в том, что вращение ротора внутри насоса вызывает снижение давления на впускной стороне насоса и повышение давления на выпускной стороне насоса.Это заставляет воду течь со стороны низкого давления насоса на сторону высокого давления насоса, что заставляет воду циркулировать через контур вашей системы трубопроводов. Кроме того, по мере того, как ваша печь нагревает воду в вашей закрытой системе отопления, вода расширяется, и ее нужно куда-то уйти, поэтому ваша система будет спроектирована так, чтобы иметь «расширительный бак», чтобы дать этой дополнительной воде место.

Что касается вашего второго вопроса, воздух может поступать в вашу систему горячего водоснабжения несколькими способами, например:

1) воздух растворяется в растворе в пресной воде, которая поступает в вашу систему в качестве подпиточной воды, чтобы заменить воду, которая теряется из-за утечек, а затем, когда эта пресная вода проходит через вашу печь и нагревается, а затем охлаждается, воздух, захваченный этой водой, высвобождается и выходит в виде пузырьков.

2) если у вас есть утечки в уплотнениях циркуляционного водяного насоса, то при включении насоса он может засасывать воздух в вашу систему.

3) если у вас есть утечка в расширительном бачке, это может быть источником попадания воздуха в вашу систему.

Вот ссылка на веб-страницу, которая дает общее описание того, как работает плинтусная система горячего водоснабжения, которая может вас заинтересовать: http://acnow.wordpress.com/2008/05/12/baseboard-hot-water -heating-systems /

Надеюсь, это будет полезно.
Home-Wizard.com

Как усовершенствовать ваши замкнутые системы

Авторы: Джей Фармери и Том О’Доннелл

В этом мире есть несколько идеальных вещей — детская улыбка, закаты на пляже и кувшин, который уходит на пенсию 27 последовательных бэттеров, — но, к сожалению, для тех, кто управляет коммерческими или промышленными объектами, водяным отоплением, технологическими контурами или замкнутыми системами. петлевые системы рециркуляции охлаждающей воды к их числу не относятся.

Автомобильные радиаторы могут быть наиболее близкими к идеальному замкнутому контуру, но даже они могут иметь утечки гликоля, различную металлургию, попадание воздуха из расширительного бачка, скачки температуры (от горячего к холодному, от холодного к горячему) и мусор в системе. Все эти условия могут привести к серьезным проблемам в системе и потребовать корректирующих действий. Вот почему производители автомобилей рекомендуют заменять гликоль после 60 000 миль и каждые 30 000 миль после этого.

Однако это невозможно сделать в замкнутом контуре предприятия, что является одной из причин, по которой коммерческие и промышленные системы замкнутого цикла необходимо подвергать химической обработке для предотвращения образования накипи, коррозии и биологического роста.Часть этой обработки включает возможность добавления в оборудование ингибиторов коррозии, при этом встроенная фильтрация также является очень важной частью этого оборудования.

В этом техническом документе будут определены как традиционные проблемы, так и проблемы следующего поколения, которые влияют на возможности замкнутых систем, используемых операторами промышленных и коммерческих объектов (обычно емкостью от 100 до 10 000 галлонов). Также будет показано, как внедрение фильтрующих питателей может позволить этим системам работать с максимальной эффективностью, рентабельностью и надежностью.

Вызовы

Рисунок №1 — Фотография усиленных трубок от системы теплового насоса (вверху) и пластинчато-рамного теплообменника в поперечном сечении.

Замкнутые контуры становятся все более важной частью работы предприятия, поскольку они могут улучшить теплопередачу и сохранить воду. Обеспечение эффективной работы замкнутой системы рециркуляции жидкости требует выявления и решения проблем, как старых, так и новых. Первым вызовам столько же лет, сколько и самой разработке замкнутой системы:

Обеспечить сохранение теплообменных свойств системы
Убедитесь, что жидкость, используемая для облегчения теплопередачи, хорошо взаимодействует с металлургией системы, чтобы предотвратить коррозию.
Следить за тем, чтобы загрязнения в жидкости не попадали на теплопередающие поверхности, что предотвратит их попадание.
обеспечивает надлежащую теплопередачу
Убедитесь, что частицы, которые могут повредить внутренние детали системы или засорить / засорять систему, не попадают в систему.
Держите биологический рост под контролем для предотвращения загрязнения и коррозии

Еще одной проблемой является современное энергоэффективное оборудование, такое как пластинчатые теплообменники и другие теплообменники с очень маленькими отверстиями для потока или увеличенными трубками.Эти конструктивные изменения позволяют ускорить теплообмен, а также изменить динамику потока в системах. Раньше мы имели дело в основном с кожухотрубными теплообменниками, но с недавними изменениями в теплообменниках инженеры стараются обмениваться теплом очень быстро, поэтому занимаемая площадь меньше.

Однако не нужно много времени, чтобы засорить эти меньшие проходные отверстия. Главный трубопровод системы не может быть забит, но поверхности теплообменника могут забиться любым типом грязи и мусора.Любые частицы, которые собираются на теплообменнике, также будут притягивать другие частицы к поверхностям теплообменника, что, в свою очередь, снижает эффективность и может увеличить коррозию из-за механизмов коррозии под отложениями, что приведет к увеличению количества твердых частиц в системе.

Рисунок №2 — Фотография усиленной трубы алюминиевой котельной системы.

Металлургия меняется одновременно, что также влияет на общую динамику системы. Алюминий — одна из тех новых отраслей металлургии, которые способствуют быстрому теплообмену.

Что такое замкнутый рециркуляционный контур и каковы его проблемы?

Во-первых, все системы с обратной связью в основном спроектированы как следующая диаграмма:

Схема представляет собой базовый замкнутый цикл, но в современном мире динамика этих систем усложняется.

Во-вторых, настоящий замкнутый контур определяется как контур, который теряет менее 1% удерживаемой в нем жидкости за месяц. (Пример: для системы на 500 галлонов это пять галлонов. Для системы на 10 000 галлонов это 100 галлонов.) Все остальное считается открытым рециркуляционным контуром. Однако во многих системах на современных предприятиях потеря жидкости может достигать 5% в месяц или больше. Таким образом, очень важно знать, сколько воды вырабатывает ваша система в месяц; очень важно иметь водомер для измерения потерь воды в вашей системе.

Что такого важного в потере воды в замкнутой системе? Новая подающая (подпиточная) вода приносит не только растворенные минералы, которые обычно находятся в воде, но также кислород и иногда даже взвешенные твердые частицы и бактерии.Подпиточная вода может быть городской питьевой водой; однако муниципальная питьевая вода может содержать до 500 КОЕ / мл гетеротрофных бактерий, но не может содержать колиформ. Взвешенные твердые частицы также могут находиться в воде и вызывать проблемы с цветом и мутностью. Эти твердые вещества могут включать сульфат алюминия, силикат алюминия, оксиды железа и другие соединения, которые широко распространены в системах питьевого водоснабжения.

Откуда происходит потеря воды? Это может быть результатом протечки уплотнений насоса или утечки капель где-то еще в водопроводной или распределительной системе, или небольшого фитинга или клапана, которые также могут протекать, или даже клапана сброса капель.Также могут быть преднамеренные утечки или продувка технологического процесса, которая используется для ограничения других проблем в системе. В расширительных баках с открытым верхом или вентилируемых эта потеря также может быть связана с некоторым испарением. Все это требует восполнения потерянной жидкости новой водой или жидкостью. Как уже говорилось, новая вода приносит с собой новый кислород, что означает усиление коррозии в системе. Кто-то может подумать, что у вас замкнутая система, и как только вы нальете в нее воду, появится небольшая коррозия, а затем она остановится.Но это не работает, потому что в процессе коррозии в системе образуются твердые частицы и отложения. Эти отложения могут усилить коррозию за счет других механизмов.

Расширительный бак также может быть источником проникновения воздуха / кислорода. В большинстве современных систем используются баллоны-баллоны, которые уменьшают проникновение воздуха, но эти баллоны действительно пропускают небольшое количество воздуха в замкнутый контур во время процесса расширения и сжатия, подобно тому, как шина со временем теряет воздух. Также используются баки с воздушной подушкой (например, в транспортных средствах) и замкнутые контуры с открытыми отстойниками, которые открыты для атмосферы.Таким образом, расширительный бак может быть источником дополнительного проникновения воздуха, позволяя воздуху проникать в систему и приводя к коррозии.

Сегодня также довольно распространены различные металлургии. В прошлом в большинстве систем использовались только медь, латунь и железо, но современные системы могут включать в себя множество различных металлургий, включая железо, медь, латунь, алюминий, нержавеющую сталь, никель, гальванизированную сталь и другие виды металлургии из гальванических деталей или специальных покрытий. Большинство этих новых металлургических предприятий связаны с изменением требований к теплопередаче и используются во имя энергоэффективности.Инженеры разрабатывают новые энергоэффективные теплообменники в течение многих лет, но инженеры-конструкторы, которые думают, что вода — это просто вода, не понимают свойств воды и того, как незначительные изменения могут повлиять на скорость коррозии.

Эти изменения в металлургии означают разные скорости коррозии и разные условия воды / жидкости, которые необходимо поддерживать, чтобы ограничить коррозию в определенных металлургических отраслях. Иногда эти пределы содержания воды или текучей среды являются гораздо более строгими для конкретной металлургии, а некоторые могут даже противоречить другим металлургическим предприятиям в системе.Таким образом, выход системы за пределы одной металлургии может очень легко привести к коррозии в другой металлургии. (Пример: коррозия медных трубопроводов может привести к сильной коррозии алюминиевого теплообменника.)

Еще одна проблема, связанная с замкнутыми контурами, является нормальной частью этапа строительства любого проекта: предварительная очистка новой системы. Защита от коррозии и загрязнения начинается с предварительной очистки системы. Грязь и мусор, прокатная окалина, масла для резки труб, флюс для труб и другие загрязнители попадают в систему во время строительства системы.Агенты мгновенной коррозии, которые используются для защиты трубопроводов и систем после изготовления, также являются частью новой системы даже до того, как впервые будет введена вода.

Коррозия также может возникать в процессе гидроиспытаний, когда системы заполняются водой для проверки полной водонепроницаемости соединений и стыков труб. При обнаружении утечки система сливается и иногда не сразу снова заполняется водой. Таким образом, в течение этих периодов слива может возникнуть мгновенная ржавчина или коррозия.Не все спецификации требуют применения ингибиторов гидроиспытаний и / или предварительной очистки систем перед эксплуатацией, а иногда из-за нехватки времени некоторые механические подрядчики оставляют этот процесс до конца и часто просто промывают систему водой, пока вода не станет прозрачной. На следующем фото показан фильтр, который был установлен в системе, промываемой только водой.

Следовательно, оставление этих материалов в системе может нанести ущерб ее надежности.

Решения

Начнем с недавно построенной или отремонтированной системы.Все новые или отремонтированные замкнутые контуры необходимо сначала подвергнуть гидроиспытаниям с использованием ингибитора парофазной коррозии, чтобы системы были защищены во время фазы слива и наполнения гидроиспытаний. (Примечание: владелец оборудования или системы и инженеры должны убедиться, что они включены в новые строительные спецификации.) Основываясь на опыте работы в полевых условиях, гидроиспытания обычно не проводятся один раз, как вы могли бы ожидать, но их можно провести. много раз; чем больше раз система опорожняется и повторно заполняется, тем больше проблем может возникнуть в будущем.Коррозия будет происходить на металлургии, потому что процесс заполнения / слива / повторного заполнения аналогичен постоянному погружению гвоздя в банку с водой с последующим его извлечением. Это может быть даже более серьезным, потому что, если вся вода не будет удалена из трубопровода или системы, это станет похоже на джунгли Амазонки в закрытом трубопроводе.

Во-вторых, новые и отремонтированные системы необходимо тщательно очистить. Во всех новых системах для предварительной очистки могут использоваться обычные поверхностно-активные вещества и диспергаторы, но в отремонтированную систему вам может потребоваться добавить более агрессивные очистители для удаления старых отложений и загрязнений.Это может быть особенно верно, если в новой системе используется бывшее в употреблении оборудование. Во всех частях этого процесса должна быть включена фильтрация, как показано на фотографии выше. Во время процесса очистки необходимо проводить тестирование воды на различных этапах (перед очисткой, во время очистки, во время промывки и после этапов пост-пассивации).

Испытание должно рассчитывать множество различных факторов, включая жесткость воды, щелочность, хлориды, диоксид кремния, масла и смазки, TOC, сульфаты, pH, проводимость, а также уровни железа, меди и алюминия.Анализ гранулометрического состава следует также проводить на воде для окончательной промывки или в системной воде, поскольку большинство поставщиков нового энергоэффективного оборудования имеют ограничения на взвешенные твердые частицы и размер частиц. Компания, производящая очистку и тестирование, должна выпустить отчет, в котором обсуждаются используемый протокол, результаты тестирования и любые странности, которые могут повлиять на систему позже. Отчет должен также включать любые рекомендации по будущей эксплуатации системы.Этот отчет обеспечивает подтверждение и подтверждение того, что спецификации были соблюдены.

Для защиты системы во время нормальной работы следует добавлять ингибиторы коррозии, чтобы замедлить скорость коррозии. (Примечание: коррозию нельзя полностью остановить, ее скорость можно только замедлить.) Ингибиторы коррозии должны соответствовать потребностям каждой металлургической отрасли, задействованной в системе. Большинство поставщиков систем водоподготовки комбинируют различные ингибиторы коррозии для защиты различных металлургических предприятий в своих составах, но они должны убедиться, что их составы действительно соответствуют требованиям конкретной задействованной системы, а также различных теплообменников и металлургических материалов, включенных в систему.Устройство для очистки воды должно быть снабжено всей документацией по оборудованию, чтобы убедиться, что для очистки используется надлежащий материал для системы.

Фильтры-питатели серии Neptune ™ FTF и принадлежности.

Большинство смешанных составов также включают полимерные диспергаторы, чтобы попытаться удержать взвешенные твердые частицы в суспензии. Именно здесь фильтрация становится очень важной, помогая удалить любые твердые частицы, оставшиеся или образовавшиеся в системе во время работы. Традиционные методы удаления загрязнений включают сетчатые фильтры и сепараторы грязи / воздуха.Однако такие сита довольно большие и имеют размер примерно 60 ячеек, что эквивалентно 250 микронам. С новым энергоэффективным оборудованием необходима фильтрация до 5 микрон или ниже.

Таким образом, очень важным становится определение и использование оборудования, сочетающего фильтрацию, способную улавливать любые вредные загрязнения и твердые частицы, а также способность добавлять химические вещества, защищающие от коррозии. Фактически, в замкнутых системах обязательно указывать фильтрацию.Если система загрязнена, вы снизите эффективность теплообменного оборудования, что приведет к увеличению затрат на электроэнергию и природный газ.

В качестве решения многие операторы начали встраивать отдельные картриджные фильтры и байпасные питатели в свои системы рециркуляции с замкнутым контуром, в то время как другие объединили системы с помощью прикрепляемого мешка.

В картриджных фильтрах жидкость проходит через систему снаружи внутрь и фильтрует систему, но вы не можете полностью вымыть грязь и мусор, которые картриджный фильтр падает снаружи фильтра, поэтому твердые частицы будут опуститесь на дно кормушки.Таким образом, при перезапуске фильтрации вы перемещаете материалы обратно на фильтр, если он установлен правильно, а если нет, то материал возвращается в систему.

Следующим поколением этих комбинированных агрегатов стал фильтр-питатель, защищающий от вредных частиц и мусора. Это конструкция с фильтрующим мешком, который используется для улавливания любых загрязняющих веществ, которые можно полностью удалить из системы и утилизировать. Карманный фильтр с размером ячеек 5 микрон был разработан для улавливания примесей, размер которых меньше толщины человеческого волоса.Еще одно преимущество фильтровального мешка в питателе фильтра заключается в том, что, когда он наполняется, его можно вынуть из питателя фильтра и выбросить, а это означает, что все захваченные твердые частицы попадают в мусор и не собираются. вновь введен в замкнутую систему.

В частности, Neptune ™ Chemical Pump Co., Северный Уэльс, Пенсильвания, США, которая является товарным знаком PSG®, дуврской компании, Окбрук-Террас, Иллинойс, США, разработала питатель с фильтром серии FTF для использования в закрытых помещениях. петлевые жидкостно-рециркуляционные системы.

Фильтры-питатели серии FTF доступны в пяти моделях емкостью от 2,5 до 7,5 галлонов (от 9,5 до 28,4 литров). Они были разработаны, чтобы быть удобным способом подачи твердых или жидких химикатов в замкнутые системы рециркуляции горячей или холодной воды, при этом обладая способностью отфильтровывать любые загрязнения, которые могут загрязнять систему, даже такие незначительные, как 1 микрон в размер. Они оснащены перфорированной корзиной из нержавеющей стали, которая удерживает и полностью поддерживает фильтровальный мешок внутри.Одна модель, FTF-5150HP, предлагает увеличенные впускные и выпускные соединения 1,5 дюйма (38 мм), которые позволяют использовать ее для очистки системы с помощью насосов большого объема, когда требуется высокая скорость потока для быстрой очистки или промывки перед запуском.

Существенные преимущества фильтрующих питателей Neptune FTF:

Возможность фильтрации одновременно с закачкой химиката
Устранение необходимости в отдельном байпасном питателе и патронном фильтре
Наличие фильтровальных мешков с номиналом 1, 5, 20 и 50 микрон
Возможность быстрой и простой замены фильтровальных мешков
Удлиненная горловина с верхним входным отверстием для простой установки фильтровального мешка и корзины
Быстро открывающаяся крышка высокого давления, обеспечивающая лучшее уплотнение с меньшим усилием и отсутствием необходимости в специальных инструментах, а также обладающая способностью препятствовать открыванию под давлением.

Заключение

Хотя системы рециркуляции с замкнутым контуром никогда не будут «идеальными», в эпоху новых систем с высокой энергоэффективностью крайне важно, чтобы их работа была как можно ближе к этой нирване производительности.Высокопроизводительные питатели с фильтром, которые способны как улавливать, так и контролировать загрязняющие вещества, а также вводить химические вещества, которые помогают предотвратить коррозию, могут сыграть значительную роль в оптимизации производительности замкнутой системы.

Об авторах:

Джей Фармери (Jay Farmerie) — исполнительный консультант Cyrus Rice Water Consultants, Inc., уже более 35 лет предоставляет клиентам консультационные и инженерные услуги по водным ресурсам. Услугами Cyrus Rice по управлению водными ресурсами и консультациями пользуются представители предприятий тяжелой и легкой обрабатывающей промышленности, архитектурные и проектно-конструкторские фирмы, государственные учреждения, электростанции, работающие на ископаемом топливе и атомные электростанции, а также коммунальные предприятия, включая коммунальные предприятия водоснабжения и канализации. очистные сооружения.С ним можно связаться по телефону (412) 269-2468 или [email protected]. Для получения дополнительной информации о консультантах Cyrus Rice Water Consultants посетите сайт www.cyrusrice.com.

Том О’Доннелл — директор по развитию бизнеса Neptune ™ и PSG®. С ним можно связаться по телефону (215) 699-8700 или [email protected]. Компания Neptune Chemical Pump Co., базирующаяся в Северном Уэльсе, штат Пенсильвания, США, является ведущим производителем дозирующих и перистальтических (шланговых) насосов для химикатов, систем подачи химикатов, принадлежностей для впрыскивания химикатов, систем изготовления полимеров и переносных миксеров.Нептун — операционная компания в составе Дуврской компании PSG, Окбрук-Террас, штат Иллинойс, США. PSG состоит из нескольких ведущих производителей насосов, включая Abaque®, Almatec®, Blackmer®, Ebsray®, EnviroGear®, Finder, Griswold ™, Mouvex®, Neptune ™, Quattroflow ™, RedScrew ™ и Wilden®. Дополнительную информацию о Neptune можно найти на сайте www.neptune1.com, а о PSG — на сайте www.psgdover.com.

Системы водяного отопления: переход от гравитационных систем к системам с принудительной циркуляцией

Системы горячего водоснабжения долгое время были предпочтительным способом передачи тепла от центральной точки (бойлера) в удаленные помещения или комнаты, где требуется тепло.Первыми системами водяного отопления были гравитационные системы. Когда вода нагревается, она увеличивается в объеме; следовательно, он становится светлее и поднимается. Одновременно падает более холодная и тяжелая вода. Это принцип работы гравитационных циркуляционных систем. У гравитационных систем есть много достоинств, чтобы их порекомендовать. Они производят равномерное тепло, бесшумны, используют воду низкой температуры, надежны, очень эффективны и практически не требуют обслуживания. Во многих зданиях до сих пор используются гравитационные системы водяного отопления, некоторым из которых более 100 лет! Недостатки гравитационных систем: они требуют трубопроводов очень большого диаметра для подачи и возврата.Низкотемпературная вода обеспечивала скорость тепловыделения всего около 150 БТЕ на квадратный фут излучения в час. Следовательно, радиаторы должны были быть большими.

По мере роста затрат на рабочую силу и материалы установка гравитационных систем стала очень дорогой. Люди больше не будут терпеть большие громоздкие радиаторы, необходимые для гравитационных систем. Размещение 6, 8 или даже 10-дюймовых труб для магистральных сетей стало непомерно дорогим. Медленное время отклика гравитационной системы на изменение спроса также наносило ущерб.

Изобретение в 1929 году циркуляционных подкачивающих насосов преодолело все возражения гравитационных систем, сохранив при этом все преимущества отопления горячей водой. Подкачивающий насос настолько ускорил движение воды, что можно было использовать меньшее излучение, подаваемое по трубопроводу гораздо меньшего размера. Системы с принудительной циркуляцией позволяют проектировать с использованием более высоких температур воды, что приводит к более высоким уровням выбросов. Радиатор площадью 60 квадратных футов со средней температурой воды 170 ° F будет излучать тепло со скоростью 150 БТЕ на квадратный фут в час или 9000 БТЕ в час.Радиатор площадью 45 квадратных футов с температурой воды 197 ° F будет выделять 200 БТЕ на квадратный фут в час, производя те же 9000 БТЕ в час.

При использовании автоматических устройств зажигания и более точного управления использовались более высокие температуры воды без ущерба для передовых методов проектирования.

Энергия расходуется на перемещение воды по трубам, радиаторам, котлам и т. Д. Чтобы использовать экономию меньших труб и радиаторов в системах горячего водоснабжения с принудительной циркуляцией, скорость воды должна быть выше, чем в гравитационных системах, чтобы выдерживать необходимую мощность в БТЕ. .Подкачивающий насос создавал напор, намного больший, чем в гравитационных системах, для достижения необходимых скоростей.

DP — это величина потери давления между любыми двумя точками в системе. Трение между внутренними стенками труб, радиаторов, бойлера и движущейся водой вызывает падение давления. В горизонтальной трубе, наполненной водой, в которой нет потока, давление во всех точках одинаковое. Начинается мгновенный поток, возникает трение, которое увеличивается прямо пропорционально скорости потока.Изменение DP можно рассчитать при увеличении или уменьшении скорости потока (галлонов в минуту). Разделите конечный GPM на начальный GPM и возведите результат в квадрат. Умножьте этот результат на начальный DP. Ответ — новый DP.

Пример:

Система с объемным расходом 3 галлона в минуту и DP 5 фунтов. необходимо увеличить до 6 галлонов в минуту. Каким будет новый ДП? (Это необходимо знать, чтобы правильно выбрать подкачивающий насос.)

20 фунтов.это новый DP. (В этой формуле также можно использовать скорость в футах в секунду.)

Напор используется для обозначения производительности подкачивающего насоса. Это способ описания DP. Максимальный «напор» насоса на самом деле является максимальным D P, против которого насос может вызвать поток воды. Напор часто выражается в «футах водяного столба». Только трение в системе ограничивает производительность насоса. Это значение называется «напор».

Должно быть достаточно мощности, чтобы преодолеть DP системы и обеспечить расчетный галлон в минуту.Это означает, что DP каждой составной части системы должен быть известен при проектировании GPM.

Подкачивающий насос обеспечивает мощность. Производители насосов публикуют значения DP и GPM или диаграммы для своих насосов. Данные могут быть выражены в фунтах на квадратный дюйм, футах водяного столба или милах. Эти цифры легко поменять местами.

1 фунт / кв. = 2,31 фута воды

1 фут воды = 0,43 фунта / кв. дюйм

1 фут воды = 12000 мил дюймов

Статическое давление не следует путать с давлением напора.Они представляют собой совершенно разные давления и не имеют никакого отношения друг к другу. Статическое давление создается за счет веса воды в системе. Не влияет на производительность насоса. Чтобы проиллюстрировать статическое давление, представьте замкнутую систему горячего водоснабжения как вертикальный водяной контур. См. Рисунок 1. Если манометр 3 находится на высоте 40 футов над котлом и контур полностью заполнен водой, но не находится под давлением, манометр 3 покажет 0 фунтов на кв. Дюйм. Манометры 1 и 5 расположены на высоте 10 футов над котлом, манометры 2 и 4 — на 20 футов выше котла.При выключенном насосе давление в вертикальной трубе «A» идентично давлению в вертикальной трубе «B».

Рисунок 1.

Если все манометры имеют шкалу в фунтах на кв. Дюйм, манометры 1 и 5 будут показывать 12,9 фунта на квадратный дюйм (30 футов воды выше них, а фут воды равен 0,43 фунта), манометры 2 и 4 — 8,6 фунта на кв. Манометр на котле будет показывать 17,2 фунта на квадратный дюйм.

Хорошей практикой является создание давления в замкнутой системе, особенно если расчетная температура воды близка или выше точки кипения воды при атмосферном давлении.Дополнительные 4 фунта на квадратный дюйм — это рекомендуемое минимальное дополнительное давление, добавляемое к статическому давлению, необходимому для подачи воды в верхнюю точку системы. На нашей иллюстрации манометр 3 будет показывать 4 фунта на квадратный дюйм. а все остальные приборы покажут на 4 фунта больше. Дополнительное статическое давление одинаково увеличивается по всей системе.

Стоит повторить еще раз. Не путайте статическое давление с давлением напора. Эти два термина часто используются неправильно. Одно не имеет ничего общего с другим!

Что произойдет с нашей системой, показанной на Рисунке 1, если после заполнения до надлежащего статического давления мы включим насос? Может, ничего; может быть много шума!

Перед выбором насоса нам необходимо знать расчетный расход и расчетное давление напора.Насос должен иметь дело только с потерями на трение, DP, развиваемыми при необходимой скорости потока, галлонов в минуту.

Предположим, наша система была разработана для циркуляции 10 галлонов в минуту при давлении напора 6 футов. Проконсультируясь с таблицами производителя насосов, можно выбрать правильный насос. См. Рисунки 2 и 3. Это «кривые» для некоторых насосов B&G. Введите диаграммы либо на стороне «общий напор в футах», либо на стороне «пропускной способности в галлонах в минуту». Отметьте пересечение линий GPM и головы. Выберите насос, ближайший к этому перекрестку, но над ним.На нашей иллюстрации насосом может быть SLC-30 (Рисунок 2) или серия 100 (Рисунок 3).

Рисунок 2.

Рисунок 3.

Если бы потребовался насос для подачи 80 галлонов в минуту при напоре 25 футов, правильным выбором был бы PD38 (Рисунок 3).

Примечание: Не увеличивайте размер насоса слишком сильно. Если размер насоса недостаточен, это приведет к плохой циркуляции или ее отсутствию, а завышение размера приведет к шуму скорости и избыточной кавитации.Кавитация скоро приведет к выходу насоса из строя. Небольшое увеличение скорости потока предпочтительнее уменьшения скорости потока ниже проектных спецификаций.

Системы горячего водоснабжения с принудительной циркуляцией подразделяются на одно- или двухтрубные. Эти классификации далее подразделяются на системы с прямым и обратным возвратом. Рисунки 4, 5, 6 и 7 иллюстрируют эти классы систем.

Рисунки 4, 5, 6 и 7

На Рисунке 4 показана система с «двухтрубным прямым возвратом».Обратите внимание, что горячая вода, подаваемая в первый радиатор, также первой возвращается в котел. Это происходит по контуру, так что последний радиатор будет последним возвращать свою более холодную воду в котел. Ближайшие к котлу радиаторы имеют тенденцию к короткому замыканию воды, поэтому более удаленные агрегаты не могут обеспечить надлежащую циркуляцию. Эта система должна быть установлена с использованием балансировочных клапанов и тщательно сбалансирована. На рис. 5 показана система «двухтрубного обратного возврата».Эта система рекомендуется при проектировании двухтрубных систем. Ее установка дороже, поскольку требуется больше трубопроводов, чем двухтрубная система прямого возврата, но она работает намного лучше. В этой системе первый радиатор, на который подается горячая вода, имеет самый длинный возврат, а последний радиатор, на который подается горячая вода, имеет самый короткий возврат. Эта система имеет тенденцию уравновешивать себя до тех пор, пока капли подачи и возврата имеют одинаковый размер и длину.

Рисунок 6, система «последовательного контура» — самая дешевая в установке.Он просто состоит из прокладки трубы в каждый радиатор и из него, что делает радиаторы частью контура трубопровода. Длина и размер последовательной петли очень важны. Из-за падения давления и температуры в последовательном контуре его длина ограничена.

Петли серии

должны быть тщательно спроектированы. Когда вода проходит через каждую часть излучения, она охлаждается. По мере прохождения воды по контуру в каждый последующий радиатор подается более холодная вода, и, следовательно, скорость его выброса снижается.Если разработчик системы принимает во внимание все факторы, последовательные циклы могут быть эффективными.

На рис. 7 представлена система, использующая отводные тройники, часто называемые однопоточной или «монопрофильной» системой. Горячая вода отводится в радиаторы с помощью специально разработанных тройников Вентури, а более холодная вода возвращается в ту же трубу, которая служит как подающей, так и обратной магистралью. Эта система сочетает в себе эффективность двухтрубных систем с низкой стоимостью установки последовательной петлевой системы.Тройники Monoflo могут быть как входными, так и обратными. См. Рис. 8. Подающий тройник ограничивает поток воды, в результате чего часть воды поднимается вверх по стояку. Возвратный monoflo заставляет основную подаваемую воду увеличивать скорость, когда поток проходит через форсунку. Это увеличение скорости приводит к тому, что область пониженного давления вокруг сопла и возвратных стояков «засасывает» воду обратно в магистраль (эффект Бернулли).

Рисунок 8.

Для радиаторов выше основного с нормальным сопротивлением необходимо использовать только один тройник для каждого радиатора, обычно используемый на обратной стороне.

Для радиаторов с высоким сопротивлением или если радиаторы находятся ниже магистрального, необходимы как подающий, так и обратный монофлоки.

Рисунок 9.

На рисунке 9 показана система излучающего панельного отопления. В этой системе змеевики труб закапываются в потолок, пол или стены, превращая потолок, пол или стену в радиатор, излучающий лучистое тепло в комнату. Особое внимание следует уделить конструкции системы излучающих панелей. Из-за небольшого размера трубки перепад давления велик, а длина контура имеет решающее значение.Используются коллекторы с балансировочными кранами. Системы излучающих панелей — самые дорогие в установке системы из всех систем горячего водоснабжения, но они являются самыми тихими, чистыми и удобными из всех систем.

Для правильной работы системы водяного отопления с принудительной циркуляцией необходимы определенные приспособления и аксессуары.

Начиная с подачи холодной воды, для снижения давления воды на входе в систему до рабочего давления устанавливается «клапан подачи», который фактически является клапаном понижения давления.Он используется для первоначального заполнения системы и будет добавлять воду, когда давление в системе упадет ниже установленного клапана. Стандартная заводская настройка обычно составляет 12 фунтов. Этот параметр является правильным для статической высоты примерно до 18 футов, что подходит для большинства двухэтажных зданий. Для более высоких статических напоров клапан можно отрегулировать до 25 фунтов. Доступны клапаны, которые можно отрегулировать до 60 фунтов. Все редукционные клапаны B&G имеют встроенный сетчатый фильтр и обратный клапан. Многие из них могут быть оснащены функцией быстрого заполнения, позволяющей быстро заполнить систему на начальном этапе или после того, как система была слита для ремонта.(В то время как большинство редукционных клапанов подачи котла подают слишком медленно, чтобы их можно было использовать на водопроводной арматуре, редукционные клапаны высокого давления моделей 6 и 7 B&G можно использовать для защиты водопроводной арматуры от чрезмерного давления в трубопроводе.)

Компрессионный или расширительный бак предназначен для компенсации колебаний объема воды в замкнутой системе.

Вода расширяется при нагревании прямо пропорционально изменению ее температуры до точки насыщения или кипения. Компрессионный бак действует на систему как пружина, постоянно поддерживая в ней давление.Если резервуар слишком мал или становится заболоченным, предохранительный клапан открывается, когда котел нагревается и сливает воду. Когда цикл нагрева закончится, вода остынет, давление в системе упадет, подающий клапан откроется и будет подавать воду до тех пор, пока давление в системе не вернется к «нормальному». При следующем запросе тепла вода снова расширится, в результате чего откроется предохранительный клапан. Цикл будет повторяться снова и снова, пока не будет заменен слишком маленький резервуар, не будет добавлен другой расширительный резервуар или пока затопленный резервуар не будет опорожнен и должным образом заполнен правильным количеством воздуха и воды.

Объем и температура воды в системе определяют размер бака. Если резервуар слишком большой, повышения давления в системе может быть недостаточно, поскольку система нагревается и приближается к кипению, особенно в верхней точке системы, где существует низкий статический напор. Правильный выбор размера компрессионного бака очень важен для безотказной работы системы, будь то предварительно заправленный бак с баллоном, разделяющим воду и воздух, или стандартный расширительный бак.

Подобрать размер расширительного бачка — утомительная задача.Предполагая, что компрессионный бак будет должным образом оборудован фитингом компрессионного бака, чтобы в баке не происходило повышение температуры системы, для определения размера компрессионного бака можно использовать следующую формулу:

VT = Размер бака сжатия в галлонах

VS = Объем системы в галлонах

EW = Установка расширения воды

EW-EP = Устройство расширения системы

PA = Атмосферное давление в фунтах на квадратный дюйм, абсолютное

PF = Начальное давление в баллоне в фунтах на квадратный дюйм, абсолютное

PO = Конечное давление в баллоне, абсолютное давление в фунтах на квадратный дюйм

.02VS = Воздух, выходящий из новой системной воды при нагреве, 2% от объема воды.

Легко! Просто введите все числа и решите формулу. Правильный размер бака!

Есть способ попроще. Это не так точно, но будет достаточно.

Во-первых, необходимо знать объем воды в системе. Это можно оценить с помощью таблицы A. Введите таблицу A в столбец MBH, ближайший к номинальной мощности котла. Затем прочитайте и сложите галлоны воды для каждого состояния системы.Например: Система состоит из обычного бойлера мощностью 150 000 БТЕ, плинтуса из медных оребренных труб и двухтрубной системы трубопроводов.

Бойлер = 36 галлонов

Плинтус из цветных металлов = 5,5 галлона

Двухтрубная система = 34 галлона

Всего = 75,5 галлонов воды в системе

Таблица A.

Затем определите «среднюю расчетную температуру воды».Это просто среднее значение расчетных температур подачи и возврата. Если максимальная расчетная температура составляет 190 ° F и для расчета использовалось падение температуры на 20 ° F, очень распространенным DT, 180 ° F, является средняя расчетная температура воды. 190 + 170 ÷ 2 = 180. Введите Таблицу B в столбец «Объем воды в галлонах» и перейдите к ближайшему объему, найденному для системы. В нашем примере это 80. Перейдите к числу, указанному в столбце средней расчетной температуры. В нашем примере это 8. 8 — это размер в галлонах расширительного бачка для нашей примерной системы.Обратите внимание, что наш выбор был основан на давлении наполнения 12 фунтов и установленном предохранительном клапане 30 фунтов, или допустимом повышении давления в системе на 18 фунтов. Для других условий необходимо применить поправочные коэффициенты к резервуару, выбранному из таблицы B.

Таблица B.

Если бы наше давление наполнения составляло 18 фунтов. с 30-фунтовым предохранительным клапаном нам потребуется использовать Таблицу C для корректировки размера резервуара. Войдите в Таблицу C в разделе «Начальное давление …». колонке и спуститесь до ближайшего значения для заправочного клапана.Перейдите к коэффициенту, находящемуся под столбцом, представляющим настройку предохранительного клапана, 30 фунтов минус настройка клапана заполнения, 18 фунтов, или 30-18 = 12. Коэффициент равен 1,94. Умножьте размер резервуара, указанный в таблице B, на 1,94, чтобы получить скорректированный размер резервуара 8 x 1,94 = 15,52. Используйте ближайший к вам резервуар, имеющийся в продаже. В данном случае это бак B&G на 15 галлонов.

Многие системы заполнены смесью антифриза и воды. Расширение смеси гликоля и воды больше, чем расширение одной воды.В таблице D показан поправочный коэффициент для смеси гликоль / вода. Если наша примерная система была заполнена 50% смесью гликоля и воды, множитель поправочного коэффициента мог бы быть 1,6 или 1,5, так как наша максимальная расчетная температура составляла 190 ° F. Если умножить размер резервуара 15,52 галлона на 1,5 или 1,6, получится резервуар объемом 23,28 или 24,83 галлона, то есть резервуар на 24 галлона является коммерчески доступным размером.

Таблица D.

Все эти цифры основаны на использовании стандарта A.S.M.E. бак сжатия, то есть бак без баллона. Сегодня доступно множество расширительных баков с предварительной заправкой и баллоном, разделяющим воздух и воду. Основная формула для определения размеров этих резервуаров такая же, но необходимо сделать поправку на «приемочный объем». Другие факторы влияют на установку и размер этих типов резервуаров, но, поскольку компания Climatic Control на данный момент не продает их, в этой статье не будут подробно рассказываться о размерах резервуаров. Желающие могут запросить бюллетень B&G TEH-981 у Hydro-Flo для обсуждения резервуаров под давлением.

Расширительный бак должен быть единственным воздушным пространством в системе. Воздух абсорбируется водой, поэтому необходимы некоторые средства предотвращения гравитационной циркуляции более холодной воды, содержащей воздух в резервуаре, в систему, не ограничивая прохождение свободного воздуха из системы в резервуар. B&G ATF представляет собой такое устройство для резервуаров диаметром до 24 дюймов, а ATFL — для резервуаров большего размера. При холодной заливке компрессионный бак должен быть на 2/3 заполнен водой и на 1/3 — воздухом. Для этого можно обрезать вентиляционные трубки ATF и ATFL даже на баках, оборудованных смотровым окном.

Идеальное место для отделения воздуха от воды в системе — точка максимальной температуры и самой низкой скорости. Эти параметры в котле соблюдаются.

Арматура верхнего выпуска ABF

B&G, установленная в верхней части котла, отлично справляется с удалением пузырьков воздуха из верхней части котла и передачей их в расширительный бак. В этом случае вода без пузырьков может циркулировать по системе. Компания B&G раньше делала ABFSO, бойлер с боковым выходом Airtrol, но больше не производит их.Бойлер с боковым выходом Airtrols не работал так же хорошо, как верхний выход, и спрос на них упал до такой степени, что дальнейшее производство фитингов Airtrol с боковым выходом стало невозможным.

Воздухозаборники, такие как B&G IAS, входят в линейные воздухоотделители. Они работают по принципу, что воздух легче воды движется по верхней части горизонтальной трубы. Когда воздух входит в воздухозаборник, пузырьки воздуха собираются перегородками в воздухозаборнике и поднимаются в верхнюю камеру.Там воздух может быть выпущен, если используется расширительный бак баллонного типа, или подключен к стандартному расширительному бачку для сбора воздуха.

Удаление воздуха из системы, за исключением расширительного бачка, имеет первостепенное значение. Необходимо удалить воздух из системы, иначе может произойти шумная работа и даже полная блокировка циркуляции. Вентиляционные отверстия должны использоваться на всех высоких точках системы. Это единственный способ полностью выпустить весь воздух при первоначальном заполнении системы. Так называемые «продувочные и сливные» клапаны не работают достаточно хорошо, чтобы удалить весь воздух, и ничего не делают с накопившимся воздухом после того, как система работает.

Существует два основных типа вентиляционных отверстий: автоматические и ручные. Автоматические вентиляционные отверстия бывают двух типов. Тип поплавка и тип фибрового диска. Поплавковые вентиляционные отверстия имеют поплавок, прикрепленный к клапану, и все они находятся в оболочке. Когда корпус заполнен водой, поплавок удерживает клапан закрытым. Когда в оболочке накапливается достаточно воздуха, поплавок опускается, открывая клапан, и воздух выходит, пока вода снова не заполняет оболочку, закрывая клапан. По мере накопления воздуха цикл повторяется.

Поплавковые вентиляционные отверстия работают хорошо и служат долго.К сожалению, даже самое маленькое вентиляционное отверстие может оказаться слишком большим, чтобы поместиться внутри крышек плинтуса с ребристыми трубками.

Автоматические вентиляционные отверстия с фибровым диском физически очень малы, того же размера, что и ручные вентиляционные отверстия для «незакрепленных ключей» или «монет». В них используются специальные диски, которые разбухают при попадании на них воды. По мере того, как воздух накапливается и заменяет воду вокруг дисков, диски высыхают, сжимаются и открывают небольшое вентиляционное отверстие. Воздух выпускается, вода снова достигает дисков, и цикл повторяется — какое-то время. Автоматические вентиляционные отверстия с фибровыми дисками склонны к быстрому отказу, например, заеданию или постоянному стеканию воды.

Лучшие вентиляционные отверстия — это ручные вентиляционные отверстия, называемые отверстиями под ключ или монетными отверстиями. Отверстия для монет можно открывать или закрывать с помощью десятицентовика или небольшой отвертки. Вентиляционные отверстия с незакрепленным ключом требуют небольшого ключа, чтобы открыть или закрыть их. Любой из них — это всего лишь небольшой игольчатый клапан с металлическим седлом. Помимо того, что они практически неразрушимы, они дешевы! Единственный их недостаток — их нужно открывать и закрывать вручную. Если воздух скапливается, кто-то должен его выпустить. Если система оборудована ручными вентиляционными отверстиями, рекомендуется не реже одного раза в год открывать каждое вентиляционное отверстие, чтобы обеспечить выход накопившегося воздуха.

Большинство проблем с воздухом можно устранить путем тщательного проектирования, хорошего обслуживания и правильного первоначального запуска системы. Наиболее часто упускаемая из виду часть системы принудительного горячего водоснабжения — это правильный запуск.

После того, как система установлена, промыта и заполнена до надлежащего статического напора, котел следует запустить и медленно нагреть до температуры воды не менее 225 ° F и выдержать в таком состоянии примерно полчаса. Это высвободит увлеченный воздух из воды и направит его в расширительный бак.Чем горячее вода, тем больше воздуха она выделяет. Циркуляционный насос (ы) должен быть выключен во время этого начального нагрева. Теперь дайте котлу остыть до нормальной рабочей температуры, запустите все циркуляторы и откройте все клапаны зон, если они используются. Снова увеличьте температуру воды как минимум до 225 ° F и прокачивайте всю воду в течение 15–30 минут. Это вытеснит большую часть воздуха из пресной воды, и пока в системе нет утечек, проблемы с воздухом будут предотвращены. Каждый раз, когда система опорожняется, например, при ремонте, и снова заполняется, процедура запуска должна повторяться.

Рисунок 10.

На Рисунке 10 представлена типовая котельная установка со стандартным расширительным баком. Подача холодной воды всегда должна поступать в систему у компрессионного бака, чтобы любой увлеченный воздух немедленно попадал в бак.

Рисунок 11.

На рис. 11 показана система с расширительным баком под давлением или баллоном. Обратите внимание на то, что встроенный воздушный сепаратор используется с поплавковым вентиляционным отверстием. Клапаны Flo-Control или flochecks — это клапаны специальной конструкции, похожие на поршневые, которые останавливают гравитационную циркуляцию в системе принудительного горячего водоснабжения, чтобы предотвратить перегрев, когда циркуляционный насос (-ы) выключен.Клапаны управления потоком B&G SA оснащены ручным открывателем для обеспечения гравитационной циркуляции в аварийной ситуации, если насос выйдет из строя. Даже несмотря на то, что трубы системы горячей воды с принудительной циркуляцией имеют небольшие размеры, гравитационная циркуляция может быть весьма эффективной для сохранения тепла, если это необходимо.

Каждый водогрейный котел должен иметь предохранительный клапан, который будет поддерживать давление на уровне рабочего давления котла или ниже.

A.S.M.E. Кодекс (Американского общества инженеров-механиков) гласит: «Каждый водогрейный водогрейный котел должен иметь по крайней мере один официально установленный предохранительный клапан для сброса давления на уровне или ниже максимально допустимого рабочего давления котла.Предохранительные клапаны должны быть подключены к верхней части котла с вертикальным шпинделем, если это возможно. Между предохранительным клапаном и котлом или на сливной трубе между таким клапаном и атмосферой не должно быть никаких запорных устройств любого описания ».

Предохранительный клапан должен удовлетворительно работать в двух условиях. Он должен сбрасывать давление за счет выпуска воды из-за теплового расширения и сброса давления за счет выпуска пара. Слив воды обычно является признаком переувлажнения расширительного бака или неисправного заправочного клапана.Диагностировать несложно. Если статическое давление холодного наполнения быстро увеличивается до уставки давления предохранительного клапана при розжиге котла, резервуар забивается водой. Слейте воду и заново наполните расширительный бачок до необходимого уровня воды и воздуха. Слишком маленький расширительный бачок для системы может показывать аналогичные симптомы. Если вы подозреваете, что резервуар слишком мал, пересчитайте размер резервуара и либо добавьте еще один резервуар, либо замените существующий резервуар на резервуар подходящего размера. Отверстие в расширительном бачке быстро приведет к его заболачиванию.Опять же, он наполнится водой и протечет. Расширительные баки в системах горячего водоснабжения не потеют, поэтому любая капля воды из расширительного бака свидетельствует о негерметичности бачка. Неисправный или негерметичный заправочный клапан приведет к чрезмерному увеличению статического давления заправки в холодной системе.

Выпуск пара через предохранительный клапан является аварийным состоянием и предъявляет критические требования к клапану. Каждый раз, когда температура воды в бойлере составляет около 212 ° F или выше, и предохранительный клапан срабатывает, внезапное падение давления заставляет воду вспыхивать и превращаться в пар.Емкость предохранительного клапана должна справиться с этим. Существует огромная разница между выпуском воды и выпуском пара. Фунт воды занимает 27,7 кубических дюйма пространства. Фунт пара при атмосферном давлении занимает 26,8 кубических футов! В 1600 раз больше места, чем воды! Таким образом, A.S.M.E. предохранительный клапан испытан и рассчитан на работу с паром, хотя это клапан для водогрейного котла.

Предохранительные клапаны подходящего размера должны выдерживать полную мощность котла. Предохранительные клапаны водогрейного котла рассчитываются в БТЕ в час при определенном номинальном давлении.Пока этот рейтинг соответствует или превышает номинальную мощность горелки, предохранительный клапан будет достаточно большим для котла. Чтобы облегчить выбор клапана, производители предохранительных клапанов печатают диаграммы, показывающие их пропускную способность при различных настройках давления. См. Рисунок 12.

Рисунок 12.

Двойные блоки, блоки, в которых сочетаются наполняющий клапан и предохранительный клапан, не соответствуют нормам.

Большинство производителей котлов теперь рекомендуют устанавливать на водогрейные котлы отсечки по низкому уровню воды.Многие местные нормы и правила требуют этого. Несмотря на то, что котел может быть защищен от взрыва, потому что он имеет A.S.M.E. предохранительный клапан, сухой огонь все еще может его испортить. Большинство повреждений водогрейного котла связано с низким уровнем воды.

Существует ошибочное представление о том, что редукционный клапан заполнения будет поддерживать систему заполненной при любых обстоятельствах. Это неправда. Чтобы проиллюстрировать проблему, типичная система будет иметь редукционный клапан заполнения, установленный на величину от 12 до 18 фунтов, и предохранительный клапан, установленный на открытие при давлении 30 фунтов.и близко к 26 фунтам. Если предохранительный клапан открывается для слива воды из-за избыточного давления, очевидно, что наполняющий клапан не восполнит потерю воды. Если подпиточная вода не восполняет потери через предохранительный клапан, это может привести к низкому уровню воды.

Есть много других причин, по которым система может потерять воду, что приведет к ее низкому уровню воды. Утечки в котле, трубопроводах или через уплотнения насоса. Небрежность, например, слить воду из бойлера для ремонта и забыть долить воду в систему, является еще одной распространенной причиной низкого уровня воды.Отключение при низком уровне воды спасет котел, поскольку не позволит горелке включиться до тех пор, пока не будет исправлен недостаток воды.

При определенных обстоятельствах отключения по низкому уровню воды может быть недостаточно для защиты. Топливный клапан может открыться; контакты могут замкнуться при сварке из-за перегрузки или короткого замыкания, что сделает отключение по низкому уровню воды неэффективным. Лучшая рекомендация для охвата всех установок, чтобы обеспечить максимальную безопасность, — это использовать комбинированный податчик воды и ограничитель воды. Подающая часть обычно способна подавать воду в котел с такой скоростью, с какой она может быть выпущена через предохранительный клапан.Хотя комбинация отключения питателя увеличивает стоимость установки, по сравнению со стоимостью замены котла, это «дешевая» страховка. Помните, что коды — это минимум требований, «как минимум», которые должны быть выполнены. Превышение требований кодекса — это всегда хорошая практика, особенно в том, что касается безопасности.

Хотя Climatic Control Company обычно не проектирует системы принудительного нагрева воды, знание того, что требуется, может помочь вам помочь клиенту найти проблему в проблемной системе, над которой он работает, и продать соответствующие устройства для устранения проблемы.

Диаметр резьбы, дюйм	Условный проход, мм	Объем, литр
1/2	15	0,177
3/4	20	0,314
1	25	0,491
1 1/4	32	0,804
1 1/2	40	1,257
2	50	2, 467
2 1/2	65	3, 318
3	80	5,026
4	100	7, 854

как залить воду в систему отопления закрытого типа (фото, видео)

Подготовительные операции

Заливка воды из водопровода

Заливка воды без водопровода

Заполнение системы отопления: видео

Как залить воду в отопление: инструкция для закрытой и открытой систем | 5domov.ru

Оглавление:

Как отличить закрытую систему отопления от открытой

Как залить воду в закрытую систему отопления

Подготовка

Расчет объема теплоносителя

Заполнение закрытой системы отопления

Подпитывание системы

Автоматическое заполнение

Как залить воду в открытую систему отопления

Какую воду лучше заливать в систему отопления

Заключение

Как залить воду в систему отопления закрытого типа: три возможных способа

Схема отопления закрытого типа

Заключение по теме

Как залить воду в систему отопления в частном доме: закрытого типа, своими руками

Открытая система отопления

Закрытая система отопления

Другие виды теплоносителя

Подпитка системы

Как закачать воду в закрытую систему отопления

Схема отопления закрытого типа

Заключение по теме

Как закачать воду в систему отопления

Заполнение системы отопления водой — закачка своими руками

Необходимость заполнения системы отопления водой

Как заполнить водой систему отопления

Принцип запуска системы отопления открытого типа, подготовка воды

Особенности запуска закрытой отопительной системы с дистиллированной водой

Варианты, как залить воду в систему отопления закрытого типа

Схема отопления закрытого типа

Заключение по теме

Способы заполнения системы отопления закрытого типа

Варианты, как залить воду в систему отопления закрытого типа

Схема отопления закрытого типа

Заключение по теме

Заполнение системы отопления водой в частных домах

Открытая система отопления

Закрытая система отопления

Другие виды теплоносителя

Подпитка системы

Залив антифриза в системы отопления открытого и закрытого типа

Как залить антифриз в открытую отопительную систему?

Как залить антифриз в закрытую систему отопления?

Советы специалистов

Установка закрытой системы — Radiantec

ЗАКРЫТАЯ ИЗЛУЧАТЕЛЬНАЯ СИСТЕМА:

Как устранить неполадки в системе распределения горячей воды / пара: советы

Уклон

Уровень воды

Расширительный бак

Что делает рециркуляционный насос горячей воды в системе водоснабжения с замкнутым контуром?

Что подразумевается под «петлевой системой»?

Почему в системе с замкнутым контуром всегда упоминается горячая вода?

Как работает система циркуляции с замкнутым контуром?

Что такое циркуляционные насосы для горячей воды?

Система горячего водоснабжения — обзор

E Горячая вода по сравнению с паровыми системами централизованного теплоснабжения

Как насос заставляет воду течь в плинтусном отоплении?

ОТВЕТ ОТ HOME-WIZARD

Как усовершенствовать ваши замкнутые системы

Системы водяного отопления: переход от гравитационных систем к системам с принудительной циркуляцией

Добавить комментарий Отменить ответ
