Давление в насосных станциях — для расширительного бачка – 1,7 Ат

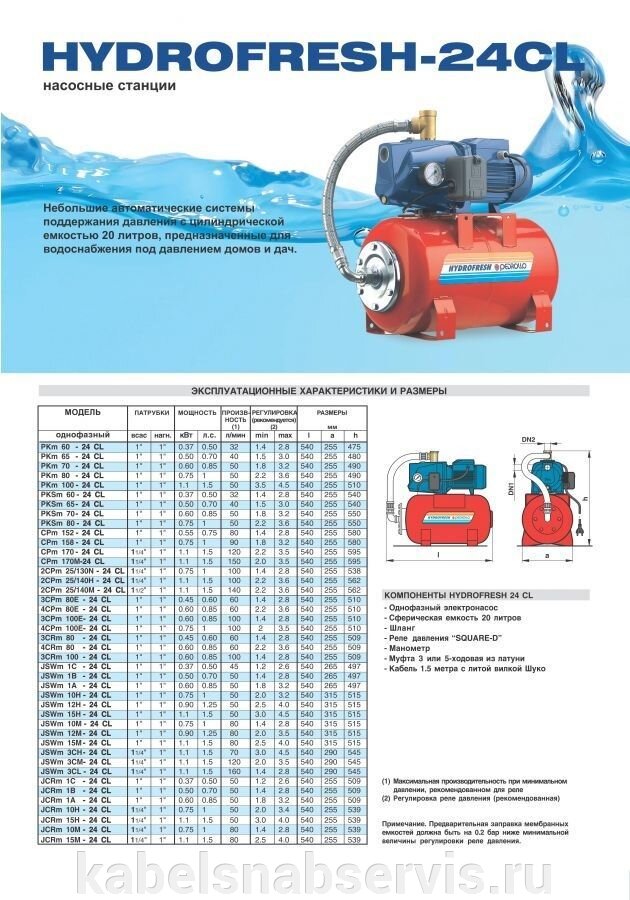

Насосная станция – это агрегат, подающий воду в дома или на дачи в автономном режиме. Несмотря на то, что устроены подобные агрегаты довольно сложно, принцип работы их является достаточно простым – насос всасывает воду из источника и закачивает в специально предназначенный резервуар. В резервуаре установлен датчик, который контролирует уровень жидкости. Если уровень уменьшается, датчик подает сигнал и станция включается. В противном случае насосная станция должна отключиться.

Как выбрать насосную станцию?

Подбирая оптимальный вариант агрегата, стоит обратить внимание на следующие критерии:

  • В гидроаккумуляторе объем должен соответствовать заявленным требованиям.
  • Материал, из которого изготовлен корпус, должен быть крепким и надежным.
  • Мощность насоса должна обеспечить хороший напор воды в системе водоснабжения.

Из чего состоит насосная станция?



Важным элементом для нормального функционирования любой насосной станции является давление. Прежде чем узнать, какие существуют причины, влияющие на давление, стоит разобраться, из каких элементов состоит аппарат:
  • Насос.
  • Гидроаккумулятор.
  • Реле давления.
  • Манометр.

Регулировка давления насосной станции


Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:
  • Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
  • Выключить аппарат.
  • Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
  • Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
  • Перекрыть кран.
  • Снять крышку реле и крутить гайку до момента срабатывания контактов.

Какое давление должно быть в насосной станции в груше?



Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?


Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

Почему падает давление в насосной станции?


Некоторые неисправности агрегата могут привести к тому, что в итоге насосная станция не включается при падении давления. Причинами того, что в водопроводе падает давление, может быть:
  1. Насос недостаточно мощный или его детали изношены.
  2. Происходит утечка воды через соединения или имеется разрыв трубы.
  3. Падает напряжение электрической сети.
  4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?


Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:
  • Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
  • Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
  • Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
  • Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
  • Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?


Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:
  • Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
  • Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
  • Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.

Насосная станция не держит давление и постоянно включается


В связи с некоторыми неисправностями, давление в агрегате иногда падает, а сама станция может периодически включаться. Причиной может стать:
  • Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
  • В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
  • Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Какое давление должно быть в гидроаккумуляторе 24 литров для отопления

Пример подбора гидроаккумулятора по объему

Для выбора более рационального устройства следует найти его назначение:

Лучше всего устанавливать бак поближе к насосу. Для обычной работы системы довольно гидроаккумулятора объемом в 24 литра.

Если подбирать приспособление с учетом частоты включения/отключения насоса, следует учесть процентное соотношение воды и воздуха в баке. В обычном баке находится 50% воды и столько же воздуха. Также при выборе размера следует учесть свойства бытовых точек, таковых как душ, кран, тип унитаза.

Примерный расход на 1-комнатную квартиру либо маленькой дом составляет 30-50 л.

в минутку. Потому для более хорошей работы юзаются баки, которые в 2-2,5 раза превосходят размер используемой воды.

Особенности конструкции

Гидроаккумуляторы «Джилекс» выгодно отличаются от аналогичных изделий других производителей. Их разработчики учли все тонкости и нюансы российского водоснабжения и добились максимальной приспособленности к существующим условиям. Резервуар имеет сравнительно простое устройство: блок из металла, внутри которого располагается грушевидная резиновая мембрана. Между этой мембраной и внешними стенками в изделиях для домашнего использования присутствует воздух, а в товарах промышленного класса – инертный газ.

Устройство разделено мембраной на две доли. Первая часть через ниппель сообщается с внешней атмосферой, а вторая – присоединяется к сети водоснабжения. При заполнении бака водой происходит растяжение мембраны, она нажимает на газообразную среду до тех пор, пока не выровняется давление. В момент открытия крана сжатый газ вытесняет жидкость из резервуара. Как только блок автоматики зарегистрирует сокращение напора до определенного значения, он дает команду на запуск насоса.

Уже после закрытия крана насос какое-то время продолжит работу, добиваясь тем самым опять выравнивания давления. Чтобы насосы и мембраны прослужили максимально долго, на вводе обязательно монтируются очистители. Чтобы гидроаккумулятор работал успешно и решал свою задачу на 100%, обязательно продумывается схема подключения. В любом случае в нее входит реле давления и обратный клапан. Специалисты советуют устанавливать еще и манометр, чтобы надежно контролировать изменения давления в системе.

Гидроаккумуляторы в сети водоснабжения с поверхностным насосом ставят обычно рядом с качающей машиной. Обратный клапан в такой схеме располагается на всасывающем трубопроводе. Для соединения устройств в один комплекс применяется штуцер с пятью выводами. Теоретически можно заменить его произвольной комбинацией из фрагментов труб, но это слишком трудоемко и не всегда качественно.

Для надежной фиксации мембран и подсоединения их к водопроводным трубам рекомендуется применять нержавеющий фланец от ведущих производителей.

В частности, модификация Belamos SS отличается такими параметрами, как:

  • соединительная нарезка – 1 дюйм внешняя;
  • диаметр снаружи – 160 мм;
  • разрыв между прикрепляющими отверстиями через центр детали – 12,8 см;
  • тот же разрыв между центрами соседних отверстий – 6,4 см.

При выборе фланца важно уточнять, совместим ли он с гидравлическими аккумуляторами и баками расширения их производителей. Сами гидроаккумуляторы делятся на вертикальные и горизонтальные

Выбор конкретного вида определяется тем, насколько компактным будет устройство, удобно ли окажется размещать его определенным образом. Но дело не только в дизайне и комфортабельности. Отличается подход к сбросу воздуха наружу.

Так, в вертикальной системе стравливать кислород можно за счет предохранительного клапана – и его достаточно. А горизонтальные аппараты требуют для этой цели формирования обособленного трубопровода с ниппелем и шаровым краном.

Вертикальные системы придется выбирать, если нужна очень большая емкость резервуара, от 750 л. Для дополнительного хранения запаса жидкости это идеальный вариант. А вот если требуются простые конструкции, которые можно применить в любом месте, где для них достаточно простора, тут уже оправдан выбор горизонтали

Важно: не стоит путать гидравлические аккумуляторы и расширительные баки, пусть они и выглядят во многом похоже. Второй вид устройств применяется лишь в отопительных системах и поэтому всегда изготовлен из материала, способного переносить высокую температуру и давление

Гидробак для водоснабжения на такие экстремальные нагрузки не рассчитывается в принципе. Цель их применения совсем иная – это сокращение количества запусков насоса, профилактика гидравлических ударов и обеспечение водой на какое-то время при отключении тока или поломке насоса, магистрали. Нельзя применять не только гидроаккумуляторы в отопительных схемах, обратная замена тоже недопустима. Ведь контакт воды с корпусом резервуара неизбежно приведет к его коррозии

Важно помнить об этом обстоятельстве, чтобы не приобрести случайно мембранный отопительный бак вместо водопроводного

Гидроаккумулятор входит в состав насосной станции «Джамбо» 60/35. Горизонтальный накопитель емкостью 24 л, на который распространяется общая гарантия, сделан из углеродистой стали. В пустом резервуаре давление равняется 1,5 атм, если производить замер внутри диафрагмы. По техническим нормативам запрещено пользоваться системой для работы с жидкостью, нагретой более чем до +50 градусов.

Подключение гидробака

Гидробак – это второе название гидроаккумулятора. Он может подключаться к системе водоснабжения различными способами. Выбор подходящей схемы подключения главным образом зависит от того, в каком качестве аппарат будет использоваться, а также какие задачи будет выполнять. Стоит рассмотреть несколько наиболее популярных способов подключения.

С использованием поверхностного насоса

Стоит разобрать пошагово, каким образом происходит подключение гидравлического аккумулятора к системе, если имеет место поверхностный подтип насоса.

  • Сначала необходимо проверить воздушное давление во внутренней части бака. Оно должно быть на 0,2-1 бар меньше, чем параметр на реле.
  • Потом следует подготовить технику к подключению. В этой ситуации под техникой подразумеваются: штуцер, манометр, пакля с герметизирующим составом, реле, ответственного за давление.
  • Нужно подключить штуцер к бачку. Участком подключения может выступать шланг или фланец с пропускным клапаном.
  • Затем следует по очереди привинтить прочие устройства.

Чтобы разобраться с отсутствием протечек, необходимо запустить оборудование в тестовом порядке

Подсоединяя реле, что отвечает за регулирование давления, важно осмотреть все метки. Под крышкой располагаются контактные соединения – «сеть» и «насос»

Следует не путать провода. Если под крышкой реле отметок нет, то лучше обратиться за подключением к профессионалу, чтобы не допустить серьезной ошибки.

С погружным насосом

Погружной или глубинный тип помпы имеет отличия от вышеуказанного варианта в том, что располагается в условиях скважины или вырытого колодца, проще говоря, в той зоне, из которой вода отправляется в жилище, а в приведенной ситуации – в гидравлический аккумулятор. Здесь очень важна одна деталь – это обратный клапан. Этот элемент призван оберегать систему от проникновения жидкости обратно в скважину или колодец. Данный клапан фиксируют на помпе рядом с трубой. С этой целью в его крышке прорезают резьбу.

Первым делом фиксируют клапан обратного типа, а затем производят подключение самого гидравлического аккумулятора к системе.

Схема является следующей:

чтобы вымерить параметр длины трубы, идущей от насоса глубинного типа к крайней точке колодца, в основном берут шнурок с грузиком;
груз опускают на днище, а на веревочке делают отметку края колодца наверху;
после изъятия веревки можно подсчитать параметр длины трубы от низшей плоскости до верха;
нужно вычесть длину колодца, а также расстояние от участка перехода трубы в почву до самой высокой отметки колодца;
кроме того, очень важно учитывать непосредственное местонахождение помпы (насоса) – она должна быть расположена в 20–30 см от днища.

Принцип работы гидроаккумулятора в системе водоснабжения и его вместимость

Снабжая систему подачи воды автоматикой, нужно предварительно проверить ее на наличие протечек и неисправностей, и если такие имеются, то установить причины их возникновения, что позволит осуществить более грамотное обслуживание. Стоит заметить, что некоторые предпочитают установить самодельный гидропневматический ресивер.

Однако, собирая его своими руками, требуется:

  • Четкое соблюдение технологии;
  • Соответствие рекомендациям от специалистов;
  • Применение только качественных материалов.

В данном случае не стоит обращать на такие моменты, как, например, какого цвета бак, синий или красный. После сбора нужно провести полный обзор конструкции на предмет выявления неполадок, от чего напрямую зависит его срок действия. Что касается вместимости бака в гидроаккуммуляторе, то это напрямую зависит от того, на сколько точек поступает вода в доме.

Выбирая виды бака по вместительности, нужно сразу определиться с местом расположения. При монтаже вертикального вида, требуется добавить треть объема к проектному значению давления, за счет чего насос будет включаться гораздо реже. Однако стоит учитывать тот момент, что помещении, где будет установлено оборудование, должно быть теплым и без резких перепадов температуры, что может привести к поломке устройства.

Гидроаккумулятор для воды: монтаж

Как уже было отмечено, для отопления и горячего водоснабжения гидроаккуммуляторы считаются не особенно пригодными. Помимо этого, стоит учесть то, что при неправильном монтаже даже самого качественного оборудования могут возникать проблемы.

Почему и какие бак имеет проблемы:

  • Невозможно слить воду, так как слив завоздушен;
  • После остановки насоса, вода уходит обратно в источник;
  • Бак мало заполняется;
  • Ниппель начинает подтекать;
  • Насос не держит давление, и оно резко, а не постепенно падает;
  • Закачка осуществляется очень медленно и тому подобные.

Все это неисправности связаны с неграмотной установкой. Чтобы после сборки или покупки и последующего монтажа быть уверенным в исправности всей системы, стоит провести тестирование. Нужно проверить целостность конструкции и соединений. При помощи автомобильного манометра замеряется давление внутри емкости. Проводится присоединение к выходному отверстию в насосе и отверстию в системе водоснабжения, с дополнительной установкой предохранительного клапана.

Емкость гидроаккумулятора заполнятся водой, причем постепенно, чтобы не было разрыва мембраны. В этот момент нужно тщательное отслеживание данных на манометре и контролирование правильности установки и функционирования реле. Включается насос и отслеживается давление, которое должно при пуске снижаться не более чем на 10%. Желательно с целью профилактики проводить проверку общего состояния устройства 1 раз в месяц, что поможет отыскать проблемные участки в оборудовании как можно быстрее, и устранить их на начальной стадии поломки.

Как выбрать агрегат?

Назначение, выбор объёма и настройка гидроаккумулятора очень важны для комфортного жизнеобеспечения дома.

Части гидроаккумулятора и принцип его работы

Гидроаккумулятор состоит из:

  • Металлического корпуса;
  • Специальной мембраны из резины;
  • Ниппеля (через него воздух проходит в бак)
  • Воздухоудалительный клапан;
  • Фитинг (им закреплена мембрана).
  • И другие элементы конструкции.

Но сам воздух влияет на стенки бака и мембрану из резины, за которой располагается вода. Когда кран открывается вода, идет по пути меньшего сопротивления и выходит наружу под напором. Вытекающая вода, освобождает сосуд и тем самым уменьшает давление на мембрану. Вот как только давление уменьшилось до заданной величины, сразу же сработает другой датчик и реле давления и вновь включает насос. Данные манипуляции повторяются вновь и вновь.

Схема подключения гидроаккумулятора

В зависимости от возложенных функций, схема подключения гидроаккумулятора к водопроводной системе может быть разной. Самые популярные схемы подключения гидроаккумуляторов приведены ниже.

Схема обвязки повысительной насосной станции

Такие насосные станции устанавливаются там, где присутствует большое водопотребление. Как правило, один из насосов на таких станциях работает постоянно.На повысительной насосной станции гидроаккумулятор служит для уменьшения скачков давления во время включения дополнительных насосов и для возмещения небольших водоразборов.

Еще такая схема широко применяется, когда в системе водоснабжения происходит частое прерывание подачи электроэнергии на повысительные насосы, а присутствие воды жизненно необходимо. Тогда запас воды в гидроаккумуляторе спасает положение, играя роль резервного источника на этот период.

Чем больше и мощнее насосная станция, и чем большее давление она должна поддерживать, тем больше должен быть объем гидрроаккумулятора, исполняющего роль демпфера.Буферная емкость гидробака тоже зависит от объема необходимого запаса воды, и от разницы в давлении при включении и отключении насоса.

Схема для погружного насоса

Для длительной и бесперебойной работы погружной насос должен совершать от 5 до 20 включений в час, что указывается в его технических характеристиках.

При падении давления в водопроводной системе до минимального значения автоматически включается реле давления, а при максимальном значении – отключается. Даже самый минимальный расход воды, особенно в малых системах водоснабжения, может понизить давление до минимума, что моментально даст команду для включения насоса, ведь утечка воды компенсируется насосом моментально, а через несколько секунд, при пополнении запаса воды, реле отключит насос. Таким образом, при минимальном водопотреблении, насос будет работать почти вхолостую. Такой режим работы неблагоприятно сказывается на работе насоса и может быстро вывести его из строя. Положение может исправить гидроаккумулятор, который всегда имеет нужный запас воды и успешно компенсирует незначительный ее расход, а также защитит насос от частого включения.

Кроме этого, гидроаккумулятор, подключенный к схеме, сглаживает резкое повышение давления в системе при включении погружного насоса.

Объем гидробака выбирается в зависимости от частоты включений и мощности насоса, расхода воды в час и высоты его установки.

Подключение гидроаккумулятора к водонагревателю

Для накопительного водонагревателя в схеме подключения гидроаккумулятор играет роль расширительного бака. Нагреваясь, вода расширяется, увеличивая объем в системе водоснабжения, а так как она не имеет свойства сжиматься, то самый минимальный рост объема в замкнутом пространстве увеличивает давление и может привести к разрушению элементов водонагревателя. Здесь тоже придет на помощь гидробак. Его объем напрямую будет зависеть и увеличиваться от увеличения объема воды в водонагревателе, повышения температуры нагреваемой воды и роста максимально допустимого давления в системе водопровода.

Подключение гидроаккумулятора к насосной станции

Гидроаккумулятор подключается перед повысительным насосом по ходу воды. Он нужен для предохранения от резкого снижения давления в сети водоснабжения в момент включения насоса.

Вместимость гидроаккумулятора для насосной станции будет тем больше, чем больше используется воды в системе водоснабжения и чем меньше разница между верхней и нижней шкалой давления в водопроводе перед насосом.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.


Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.


Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Область применения

Для автоматического водоснабжения особняков, дач, организации системы полива, для увеличения водопроводного давления.

При отсутствии водяного потока устройство управления отключает насос (защита от «сухого хода»).

Преимущества автоматической адаптивной станции АКВАРОБОТ

  1. Автоматически отключается при отсутствии воды в системе водоснабжения.
  2. Автоматически отключается при заклинивании рабочего колеса насоса.
  3. Стабильно работает при снижении напряжения электросети до В.
  4. Автоматически отключается при отсутствии давления воздуха в гидроаккумуляторе.

  5. Автоматически отключается при утечке воды из системы водоснабжения, ежели скорость потока не наиболее 2 л/мин.
  6. Адаптивно поддерживает давление в системе водоснабжения, что существенно наращивает ресурс работы насоса.
  7. Стабильно работает при критической глубине всасывания 8 метров.
  8. Автоматически отключается при неверном подключении станции к водоснабжения (для стабильной работы при пониженном напряжении электросети либо критической глубине всасывания 8 метров, скорость потока воды обязана быть наиболее 2 л/мин).

Принцип работы станции заключается в том, что при прохождении через блок управления потока воды со скоростью выше 2 л/мин, либо при падении давления ниже Pмин (1,5±0,3 bar), насос врубается и качает воду безпрерывно, создавая в системе давление, величина которого зависит от характеристик насоса.

При прекращении потока воды, либо понижении его скорости до 2 л/мин, насос автоматом выключается с тридцатисекундной задержкой.

Устройство и принцип работы

Гидравлический аккумулятор выглядит как небольшая коробка, представленная разными формами с дополнительными элементами, отвечающими за управление – эти детали располагаются под крышкой. Аккумулятор прикрепляется к определенному выходу штуцера (или тройника) емкости. Его механизм оснащается пружинами – они отвечают за регулировку и проворачивание гаек.

Стоит подробнее рассмотреть принцип действия гидравлического аккумулятора.

  • Пружины в этой детали соединяются с мембраной, которая отвечает на силу нажима. Увеличение параметров ведет к сжиманию спирали, а уменьшение – к сжатию.
  • Группа контактов, призванная отвечать на упомянутые процессы, смыкая или размыкая контакты, сигнализирует об этом помпе. Схема подключения во всех случаях предусматривает подключение его электрического кабеля к агрегату.
  • Пока накопитель наполняется, возрастает нажим. Пружина отдает мощность напора, техника активируется в соответствии с установленными значениями – дезактивирует помпу, отдавая ей соответствующую команду.
  • Нажим слабеет по ходу расходования жидкости. В тот момент как система это фиксирует, двигатель запускается.

Гидравлический аккумулятор включает несколько основных составных частей.

  • корпус обычно разделяется мембраной на две отдельные камеры: одна из них отведена под воду, а вторая – для воздуха;
  • мембрана – в данной части бака находится вода; как правило, используются мембраны из такого материала, как бутил; им не страшны биологические вещества, кроме того, они являются абсолютно неопасными в эксплуатации;
  • ниппель – сквозь него воздух накачивается в полость бака;
  • пневматический клапан воздухоудалителя используется с целью изменения давления воздуха; в бачках с маленьким объемом вместо клапана применяется тройник или кран;
  • фитинг, играющий роль закрепителя мембраны;
  • другие конструктивные элементы.

По словам специалистов, устройство гидравлического аккумулятора должно быть максимально простым и незамысловатым. Соблюдение этого требования обусловлено тем, чтобы в момент разборки из мембраны не пришлось полностью сливать всю воду. Чтобы избежать столкновения с гидропотерями, нужно подбирать диаметр трубопровода и напорного патрубка с максимальной точностью. Современные гидроаккумуляторы выпускаются с объемом в 2, 5, 24, 50, 80, 100, 150, 200, 300 л.

Как правильно отрегулировать давление в гидроаккумуляторе

Для того чтобы насосная установка стабильно работала, нужно её правильно настроить. Всего есть 3 основных параметров:

  1. Уровень давления, после которого насос начинает подкачку воды.
  2. Порог отключения установки.
  3. Напор воздуха в баке.

1 и 2 параметры регулирует реле давления. Специальный прибор устанавливается на входном штекере аккумулятора. Регулировка происходит опытным путём, для уменьшения погрешности следует повторить действия несколько раз. В конструкцию реле входят 2 пружины. Они посажены на вертикальные стержни и прикручены гайками. Пружины отличаются размерами и функциональностью: большая отвечает за регулировку включения и отключения насоса, а пружина поменьше регулирует разницу между верхним и нижним давлениями. Пружины соединены со специальной мембраной, которая замыкает и, соответственно, размыкает электрические контакты.

Регулировка производится при помощи ключа. Нужную гайку требуется поворачивать по часовой стрелке. Это приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки, соответственно, ослабляет пружину. Существует поэтапная схема регулировки:

  • Сначала нужно проверить воздушное давление в аккумуляторе, подкачать компрессором.
  • Далее поворачивается гайка над большей пружиной до оптимального уровня.
  • Поворачивается кран для слива жидкости. Напор, естественно, должен упасть, после этого включается гидронасос. Показатели запоминаются. Если необходимо, то ряд действий повторяется заново.
  • Далее регулируется малая пружина. Следует помнить, что она очень чувствительна к подстройке, а поэтому лучше повернуть ее на 0,5 оборота.
  • Показатель фиксируется при закрытых кранах и рабочем гидронасосе. На приборе будет показано значение, при котором перестанет работать оборудование. Если оно более 2 атм., то нужно немного повернуть малую пружину в обратном направлении.
  • Необходимо слить жидкость и заново запустить гидронасос. Процесс должен повторяться до того момента, пока не покажутся наилучшие измерения.

Давление воздуха в гидроаккумуляторе.

Те, кто уже отлично представляют устройство гидроаккумулятора, знают, что снутри мембраны находится вода под давлением, а снаружи мембраны закачан воздух.

Давление воды снутри мембраны создается насосом и лишь насосом, а с помощью реле давления либо блоков автоматики задается спектр по давлению (Рвкл. и Рвыкл.) в котором и работает вся система водоснабжения.

Максимальное давление воды, на которое рассчитан гидроаккумулятор, указывается на его шильде.

Как правило, это давление составляет 10 бар, что полностью довольно для хоть какой бытовой системы водоснабжения. Давление воды в гидроаккумуляторе зависит от гидравлической свойства насоса и опций системы, а вот давление воздуха меж мембраной и корпусом является чертой самого гидроаккумулятора.

Заводское давление воздуха:

Каждый гидроаккумулятор поступает с завода с подготовительной закачкой воздуха.

В качестве примера приводим значения заводской закачки воздуха для гидроаккумуляторов итальянской компании Aquasystem:

Объем гидроаккумулятора:Давление подготовительной закачки воздуха:
л1,5 бар
л2 бар

Фактическое значение давления подготовительной закачки воздуха также указывается на этикетке гидроаккумулятора (pre-charge pressure).

Так какое непосредственно давление воздуха обязано быть в гидроаккумуляторе?

Для систем водоснабжения с реле давления:

Давление воздуха в гидроаккумуляторе обязано быть на 10% ниже, чем давление включения насоса.

Выполнение данного предписания гарантирует наличие малого остатка воды в гидроаккумуляторе на момент включения насоса, обеспечивая неразрывность потока.

Например, ежели насос врубается при 1,6 бар, давление воздуха в гидроаккумуляторе обязано быть около 1,4 бар.

Ежели насос врубается при 3 бар, давление воздуха обязано быть около 2,7 бар.

Для систем водоснабжения с преобразователем частоты:

Давление воздуха в гидроаккумуляторе обязано быть на 30% ниже, чем неизменное давление поддерживаемое преобразователем частоты.

Получается, что давление заводской закачки воздуха не является всепригодным для всех систем, ведь давление включения насоса может регулироваться юзером персонально и производитель баков не может его предугадать. Потому давление воздуха нужно отрегулировать в каждой определенной системе в согласовании с вышеуказанными рекомендациями.

Методика контроля и регулировки давления воздуха в гидроаккумуляторе.

Проконтролировать и подкачать давление воздуха можно обычным авто насосом либо компрессором, подсоединив его к ниппелю, который традиционно размещается под пластмассовым защитным колпачком.

Все замеры нужно создавать в системе без давления воды.

Т.е. насос нужно отключить от сети электропитания, открыть самый нижний кран и дождаться полного слива воды.

Чем больше размер бака, тем подольше приходится его накачивать.

Для гидроаккумуляторов объемом от 50 л. настоятельно советуем употреблять компрессор.

При изменении (увеличении либо уменьшении) давления включения насоса, не запамятовывайте также поменять давление воздуха в гидроаккумуляторе. И не путайте данную функцию с настройкой реле давления.

Со временем давление в воздушной полости гидроаккумулятора может снизиться, потому рекомендуется его постоянная проверка.

Интервалы контроля давления воздуха:

  1. Если вы пользуетесь системой водоснабжения только в теплый период года, то контроль рекомендуется создавать перед началом каждого новейшего сезона.
  2. Если вы пользуетесь системой водоснабжения ежегодно, то проверку рекомендуется создавать раза в год.

Можно относиться к данной для нас легкой процедуре как к плановому тех.

обслуживанию, которое полностью реально продлит жизнь мембране.

Если вы увидели какие-либо странности в работе системы водоснабжения, имеет смысл сделать внеплановый контроль давления воздуха в гидробаке, а также давления включения и отключения насоса (контролируется по водяному манометру).

Кстати, стабильность давления воздуха в гидроаккумуляторе с течением долгого времени является одним из принципиальных характеристик его качества.

Возврат к списку статей

Что из себя представляют гидроаккумуляторы, каково их предназначение и задачи?

Гидроаккумулятор (экспанзомат, гидрофор) – это резервуар из металла, внутри оборудованный резиновой мембраной. В бытовых изделиях пространство между корпусом и мембраной заполняется воздухом, а инертным газом – в производственных. Упругая перепонка, совершающая колебания, разделяет установку на две части, одна из которых посредством ниппеля контактирует с атмосферой, другая – подключается к водоснабжению.


Схема устройства гидроаккумулятора

При заполнении бака жидкостью, мембрана растягивается и сдавливает воздух до тех пор, пока давление не сравняется с действием сжимаемого воздуха. Затем открывается специальный клапан, воздух из емкости выдавливается в воду. При падении напора в трубах до параметра, когда срабатывает реле давления, включается в работу насос, добавляя жидкость в бак устройства.

Насос продолжает работать еще некоторое время после закрытия крана, это происходит до момента выравнивания силы к определенному уровню, приводящему к включению второго датчика. Для защиты насосного оборудования от преждевременного износа на входе системы помещают фильтры. В некоторых моделях мембраны для гидроаккумуляторов заменяют на гибкую грушу.

Основным назначением подобных резервуаров является поддержка давления воды в водопроводе. Для насоса это необходимое условие, в кране всегда должен быть нормальный напор жидкости, в противном случае он включается-выключается несколько раз в течение секунды. Поэтому неизбежна поломка. Гидроаккумуляторы призваны предотвратить подобные нежелательные ситуации. Таким образом, можно выделить следующие задачи расширительных мембранных баков:

  • автоматизация процесса подачи воды;
  • поддержание, обеспечение плавного изменения давления воды в системе;
  • защита от гидроударов;
  • ограничение повторных кратковременных включений насоса, увеличение его ресурса;
  • предоставление минимального запаса жидкости.

Виды экспанзоматов

Различают следующие типы резервуаров, находящихся под гидравлической энергией:

  1. Экспанзоматы с механическим накопителем. Они подразделяются на: пружинные и грузовые. Вследствие ряда недостатков на практике имеют ограниченное применение и не получили широкой распространенности.
  2. Экспанзоматы с пневматическим накопителем. Показали высокую энергоемкость при минимальных размерах, малую инерционность, отличаются простотой конструкции и надежностью. В зависимости от разделительных элементов бывают поршневые устройства, мембранные и баллонные. Последние – самый распространенный тип на средний расход в гидросистемах быстрого действия. За разделительную основу взят резиновый баллон под давлением газа. Жидкостная полость соединяется с системой. Когда давление в водопроводе увеличивается, баллон сжимается, и вбирает определенное количество воды в аккумулятор, когда уменьшается – сжатый газ жидкость вытесняет обратно в систему.Поршневой работает по такому же принципу, различие в разделительной среде, в качестве которой используется поршень. Их небольшая стоимость обуславливается простотой конструкции, при этом предоставляется большой объем (до 500 литров).  Мембранные имеют преимущество в незначительных габаритах. Устанавливаются, где необходимо оперативное высвобождение энергии. Однако вместимость рабочей жидкости невелика. Разделителем выступает каучуковая мембрана.
  3. В продаже также встречаются гидрофоры для горячего водоснабжения, окрашенные в синий цвет.
  4. Для погружных насосов создан вертикальный резервуар. Гидроаккумулятор 24 литрами предпочтителен для насосных установок мощностью до 600 Вт, сосуды с емкостью 50 литров – для насосов, мощность которых достигает 1 кВт, гидроаккумулятор 100 литрами – для насосного оборудования до 1,5 кВт. Существуют и горизонтальные компоновки, рекомендуемые для эксплуатации с поверхностными насосами.

Список источников

  • sovet-ingenera.com
  • py-sm.com
  • stroy-podskazka.ru
  • remontir.info
  • iseptick.ru
  • StrojDvor. ru
  • nasosovnet.ru
  • inhouze.info
  • homeli.ru

Поделитесь с друзьями!

Какое давление в гидроаккумуляторе должно быть норма

Виды гидробаков для систем водоснабжения

Гидроаккумуляторы в зависимости от типа установки делятся на вертикальные и горизонтальные изделия. В первом случае устройства отличаются тем, что для их монтажа легче отыскать подходящее месторасположение. И вертикальные, и горизонтальные баки снабжают ниппелями.

Одновременно с водой в устройство поступает и незначительное количество воздуха. Он со временем накапливается внутри и частично занимает объем емкости. Чтобы бак функционировал исправно, необходимо периодически стравливать собравшийся воздух посредством ниппеля.

То, как устроен гидроаккумулятор вертикального типа, позволяет применять ниппель именно для этой цели. В свою очередь с горизонтальными емкостями все сложнее. Кроме ниппеля, предназначенного для стравливания воздуха, на напорный бак нужно устанавливать запорный кран и отвод в канализационную систему. Все вышесказанное имеет отношение к моделям, которые могут накапливать жидкость объемом свыше 50 литров.

Если бак меньше, тогда устройство вне зависимости от типа не имеет никаких особых приспособлений для удаления воздуха из мембраны. Но его все равно необходимо из гидробака удалять, поэтому из него периодически сливают воду, после чего вновь заполняют жидкостью.

Данную процедуру выполняют в следующей последовательности:

  1. В первую очередь отключают питание насосного оборудования и реле давления.
  2. Затем открывают ближайший смеситель.
  3. Воду сливают, пока бак не опустеет.
  4. Дальше кран закрывают, подают питание на реле и насос, после чего вода заполняет бак в автоматическом режиме.

Для автономно обустраиваемых инженерных систем используют два вида гидроаккумуляторов для водоснабжения – они бывают синего и красного цвета. Такая их особенность позволяет отличать резервуары по назначению. Синий бак применяют при обустройстве систем холодного водоснабжения, а красный аккумулятор – для функционирования отопительного контура.

Когда производитель не обозначает выпускаемую продукцию одним из этих двух цветов, узнать назначение приобретаемого устройства можно из техпаспорта на изделие.

Кроме цвета типы гидроаккумуляторов для водоснабжения отличаются в зависимости от характеристик материалов, применяемых для производства мембран. В любом случае используется высококачественная резина, которая предназначается для контакта с продуктами. Но в красных баках устанавливают мембраны, рассчитанные на соприкосновение с горячей водой, а в синих – с холодной.

Как правильно отрегулировать давление в гидроаккумуляторе

Корректная работа насосной станции требует грамотной настройки трех основных параметров:

  1. Давление, при котором включается насос.
  2. Уровень отключения функционирующего агрегата.
  3. Напор воздуха в мембранном баке.

Первые два параметра регулирует реле давления. Прибор устанавливается на входном штуцере гидроаккумулятора. Его регулировка происходит опытным путем, для уменьшения погрешности действия выполняются несколько раз. В конструкцию реле входят две вертикальные пружины. Они посажены на металлическую ось и закреплены гайками. Детали отличаются размерами: большая пружина регулирует включение насоса, маленькая требуется для выставления разницы верхнего и нижнего давления. Пружины соединены с мембраной, замыкающей и размыкающей электрические контакты.

Настройка выполняется поворотом гайки при помощи ключа. Вращение по часовой стрелке приводит к сжатию пружины и увеличению порога включения насоса. Поворот против часовой стрелки ослабляет деталь и уменьшает параметр срабатывания. Процедура регулировки происходит по определенной схеме:

  1. Проверяется давление воздуха в баке, при необходимости подкачивается компрессором.
  2. Гайка большой пружины поворачивается в нужную сторону.
  3. Открывается кран для сброса воды. Напор падает, в определенный момент включается насос. Значение давления отмечается на манометре. При необходимости процедура повторяется
  4. Разница показателей и предел отключения регулируется малой пружиной. Она чувствительна к настройке, поэтому поворот осуществляется на половину или четверть оборота.
  5. Показатель определяется при закрытых кранах и включенном насосе. На манометре будет значение, при котором контакты разомкнутся и агрегат отключится. Если оно от 3 атмосфер и выше, следует ослабить пружину.
  6. Следует слить воду и снова запустить агрегат. Процедура повторяется, пока не будут получены необходимые параметры.

За основу берутся заводские настройки реле. Они указаны в паспорте устройства. Средний показатель запуска насоса – 1,4-1,8 бар, отключения – 2,5-3 бар.

>

Как выбрать гидроаккумулятор для систем водоснабжения частного дома

Перед покупкой следует рассмотреть все параметры гидробака

Особое внимание стоит обратить на:

  • объем резервуара;
  • тип расположения;
  • тип накопления энергии;
  • номинальное давление;
  • стоимость выбранной модели.

Сертификат соответствия на гидробак выглядит так

При покупке следует поинтересоваться у продавца-консультанта о наличии и стоимости сменных мембран или баллонов на выбранную модель и насколько они доступны в принципе. Нелишним будет проверить сопроводительную документацию и сертификат соответствия, а так же уточнить сроки гарантии на устройство.

Важная информация! Если планируется самостоятельная установка, нужно узнать, не является ли это поводом обнуления гарантийных обязательств. Некоторые производители обязывают покупателей нанимать профессиональных монтажников – это прописывается одним из пунктов договора о гарантийном обслуживании.

Довольно сложно разобраться в ассортименте подобной продукции. Сегодня на прилавках магазинов представлены изделия различных фирм. Для того, чтобы помочь читателю, рассмотрим наиболее известные и популярные среди населения.

Схема устройства водоснабжения из скважины с включением в нее гидроаккумулятора

Установка гидроаккумулятора

После приобретения подходящей модели электронасоса к скважине или колодцу и подключения его к трубопроводу, расчета объема и покупки нужного гидробака, необходимо его правильно установить. Если модель имеет большой объем и устанавливается на вертикальное ножки, стоит воспользоваться следующими рекомендациями:

  • Лучше ставить объемный накопительный бак в самой высокой точке дома (чердак, второй этаж) – это позволит создать максимальное давление в водопроводной линии.
  • Пол в помещении должен быть ровным, влажность не должна превышать установленные нормы во избежание коррозии оцинкованного фланца и поверхности бака.
  • Устройство лучше подключать при помощи гибкого напорного шланга в оплетке из нержавейки и диаметром накидных гаек в один дюйм, выполненных из латуни. Следует избегать шлангов для подачи с алюминиевой оплеткой и монтажными муфтами из дешевого силумина – хрупкого сплава алюминия с кремнием.

Рис. 10 Схема подключения гидроаккумулятора для индивидуальных систем водоснабжения

Как проверить давление в гидроаккумуляторе

Во время измерений бак должен быт пустым. Для этого следует отключить насосную станцию, открыть водопроводный кран и дождаться момента, когда прекратится подача воды.

Для замера давления необходимо:

  • открутить колпачок, который закрывает штуцер с золотником, располагаемый на корпусе бака;
  • подключить манометр к золотнику (можно использовать электронный или автомобильный манометр), снять показание и сравнить с расчётным значением;
  • в случае снижения уровня давления осуществить подкачивание компрессором до оптимальной величины;
  • для уменьшения давления стравить воздух.

Если регулировка осуществляется до включения гидробака в систему, его необходимо оставить на сутки. По истечении этого времени после контрольного замера производят установку устройства.

Определение параметров бака

В большинстве случаев включений, гидробаки для водоснабжения устанавливают по принципу: чем больше объем, тем лучше. Но слишком большой объем не всегда оправдан: гидробак займет много полезного места, вода в нем будет застаиваться, и если перебои с электроэнергией бывают очень редко, в нем просто нет необходимости. Слишком маленький гидробак также неэффективен – если используется мощный насос, то он будет часто включаться и выключаться и быстро выйдет из строя. Если возникает ситуация, когда пространство для монтажа ограничено или финансовые средства не позволяют приобрести накопительный бак большой емкости – можно рассчитать его минимальный объем по приведенной ниже формуле.

Рис. 6 Как правильно в системе водоснабжения рассчитать объем гидробака

Еще один метод вычислений – расчет необходимого объема гидробака по мощности используемого электронасоса.

В последнее время на рынке появились современные высокотехнологичные электронасосы с плавным пуском и остановкой, частотным регулированием скорости вращения рабочих колес в зависимости от водопотребления. В этом случае необходимость в гидравлическом баке с большим объемом отпадает – плавный пуск и регулировка не вызывают гидроударов, как в системах с обычными электронасосами. Автоматические блоки управления высокотехнологичных устройств с частотным управлением имеют встроенный гидробак очень маленького объема, рассчитанный на свою насосную группу.

Рис.7 Таблица рассчитанных значений давления и объема гидробака в зависимости от режимов работы поставляющей воду линии

Цель работы гидроаккумуляторов

Устройство гидроаккумуляторов

Чтобы обеспечить дом водой полноценно используют погружные или поверхностные насосы. От типа насоса гидроаккумулятор может быть горизонтальным или вертикальным. От конструкции зависит как из воды будут удаляться пузырьки воздуха. А от места расположения насосной станции и мощности насоса будет зависеть выбор подходящего устройства.

Устройства имеют различия по видам и размерам, но обладают одинаковыми функциями, а именно:

  1. Накапливают и отдают гидравлическую энергию;
  2. Подавляют гидроудары и пульсаций;
  3. Способствует нормальной работе всей системе водопровода. Гидроаккумуляторы универсальны и по этой причине широко применяются в большинстве отраслей промышленности. Так же их применяют в морском, воздушном и морском транспорте.

Воздух в гидроаккумуляторе

За счёт особой конструкции ёмкости гидроаккумулятора происходит снижение нагрузок. Гидробак разделён на две части (водную и воздушную) мембранной. Давление, которое находиться в гидроаккумуляторе смягчает гидроудары, которые неизбежны при работе станции. Также гидроаккумулятор способен сохранять давление в системе насоса.

Назначение гидроаккумуляторов и расширительных баков

Первоначально разделим все рассматриваемые баки на два основных типа. Первый тип — устройства, предназначенные для компенсации избыточного давления (объема) в нагревательных приборах. Это расширительные баки, или «экспансоматы» от английского слова «expansion» — расширение. Чтобы представить, для чего нужны экспансоматы, рассмотрим работу системы отопления.При нагреве котла температура жидкости-теплоносителя в нем повышается. При нагреве жидкость расширяется. Это приводит к увеличению ее объема примерно на 0,3 % на каждые 10°С. Поэтому при увеличении температуры на 70°С первоначальный объем теплоносителя увеличится примерно на 3 %. Жидкость практически несжимаема и если система отопления не будет оснащена дополнительным устройством, позволяющим куда-то деться этому обьему, то неизбежно произойдет ее разрушение. Для исключения этого и применяются расширительные (компенсационные) баки.Распространенные в прошлом открытые расширительные баки имели ряднедостатков и в настоящее время практически не применяются. Учитывая российский инженерный консерватизм, еще раз опишем некоторые недостатки открытых расширительных баков:

  • Наличие открытого бака определяет повышенную испаряемость жидкости и необходимость постоянного ее пополнения;
  • Более дорогая установка открытого бака. Он должен быть установлен в самой верхней части системы отопления. Надо предусмотреть специальное место и обеспечить его утепление и исключение замерзания, в то время как закрытый бак может быть установлен в любом месте;
  • Повышенная коррозия в системе из-за доступа в нее кислорода;
  • Открытая система отопления работает при низком давлении и поэтому трудно управляема.

Второй основной тип баков — это баки для воды (гидроаккумуляторы). Их задача — аккумулировать некоторое количество воды и выдавать это количество под нужным давлением в нужный момент. Подобно отопительным системам, баки для воды могут быть открытые и закрытые. Все недостатки, перечисленные ранее для открытых баков отопительных систем, распространяются и на баки для воды. Но кроме того, необходимо устройство, исключающее переполнение бака.Внешний вид экспансоматов и гидроаккмуляторов представлен на рисунках ниже

Профилактика, ремонт и устранение поломок

Любые типы гидроаккумуляторов для систем водоснабжения требуют комплексного обслуживания и своевременной профилактики.

Причин поломок расширительных баков существует огромное количество, но основными из них являются высокая частота включений насосного оборудования, подача воды через обратный клапан, низкий напор воды, низкое рабочее давление в гидробаке, повреждение внутренней мембраны или наружных стенок корпуса, неправильно подобранный объем бака.

Чтобы устранить серьезные поломки и предотвратить аварийное состояние бака, требуется проведение регулярных проверок и профилактики устройства.

Некоторые поломки устраняются следующим образом:

  1. Давление воздуха увеличивается путем нагнетания через ниппельное отверстие при помощи насосного или компрессорного оборудования.
  2. Поврежденная поверхность мембраны или корпуса восстанавливается в СЦ (сервисном центре). При наличии серьезного повреждения проводится их замена.
  3. Разница в давлениях выравнивается путем значительного увеличения дифференциала с учетом частоты рабочих включений установленного насосного оборудования.
  4. Достаточный объем гидробака определяется до начала монтажных работ.

Чтобы обеспечить бесперебойность системы, в ней не должно быть воздушных пробок. Периодичность проверок – 1 раз каждые 3 месяца. В этот период проводится полный контроль над выставленными порогами срабатывания насоса, настройками реле, герметичностью корпуса, исправностью мембраны и отсутствием протечек.

Неправильная настройка любого элемента системы может повлиять на работоспособность и долговечность гидробака.

Гидроаккумулятор для горячей воды и холодного водоснабжения успешно применяется в частных домовладениях. Грамотное подключение и настройка прибора обеспечат длительный срок эксплуатации и эффективную работу системы водоснабжения.

Оптимальные показатели

Функционирование водопроводной сети и ресурс накопителя зависят от нескольких факторов:
  • Правильность выбора максимального и минимального давления, при котором срабатывает автоматика включения насоса.
  • Грамотная установка уровня давления воздуха в баке.

При выполнении самостоятельной проверки и регулировки показателей следует придерживаться рекомендаций специалистов. Основное правило – давление воздуха в гидроаккумулирующем баке должно быть ниже минимального давления включения насоса. Разница показателей составляет 10-12%. Соблюдение рекомендации позволяет сохранить небольшое количество воды до следующего включения агрегата. Пример: если насосная станция автоматически начинает работать при 2 бар, давление воздуха должно быть 2-0.2=»1.8″ бар.

Напор воздуха в аккумулирующем баке не зависит от его объема. Средний показатель для емкостей размером 24-150 л составляет 1,5 бар, 200-500 л – 2 бар. Исходная заводская закачка воздуха в 1,5 атмосферы в условиях небольшого водопотребления одноэтажного строения может быть снижена до 1 атмосферы. Низкий напор в трубах уменьшает износ системы, но ограничивает использование сантехнических приборов. Снижение давления до показателей менее 1 бар приведет к чрезмерному растягиванию резиновой груши. Возникнет соприкосновение мембраны с металлическим корпусом. Контакт приведет к ускоренному износу резины.

Избыточный напор воздуха (больше 1,5 бар) тоже не желателен. Он займет большую часть бака, сократив количество набираемой воды. Также возникнет повышенная нагрузка на трубы и узлы водопроводной системы.

Расчет давления

Для расчета оптимального давления воздуха в баке существует формула: P=»(Hmax+6)/10,» где

  • P – давление воздуха в атмосферах;
  • Hmax – расстояние до наивысшей точки домашней водопроводной сети.

Верхней точкой разбора является душ на последнем этаже здания. Измеряется расстояние от него до места установки напорной емкости. Чем больше промежуток, тем выше напор, требующийся для подъема воды. Наглядности расчету добавит использование чисел. Для здания высотой в 2 этажа значение Hmax составит 7 м. Давление будет P=»(7+6)/10=1,3″ атмосферы. Для высоты в 10 м потребуется напор в 1,8 атмосферы.

Перед покупкой гидроаккумулятора проводится расчет объема устройства. Вычисления учитывают:

  • максимальный расход воды;
  • количество включений насоса в час;
  • давление воздуха в баке;
  • нижний и верхний предел давления для срабатывания насоса;
  • коэффициент, связанный с мощностью насоса.

После монтажа мембранного бака потребуется установить минимальный и максимальный порог срабатывания автоматики (реле давления). От разницы между максимальным и минимальным показателем зависит объем воды, поступающей из гидравлического аккумулятора. Увеличение параметра повышает эффективность устройства, но приводит к быстрому износу мембраны. Для частных домов рекомендуется разница в 1-1,5 бар.

Показатель минимального давления в мембране (Pmin) должен быть на 10% выше аналогичного показателя воздуха в полости бака. Для устойчивой работы системы перепад давления должен составлять 0,5 бар и выше. Это значение учитывается при расчете Pmin. Верхний передел срабатывания (Pmax) вычисляется исходя из характеристик насоса – величину напора делят на 10. Расчетная величина не соответствует реальной из-за изменений заявленных параметров агрегата, связанных с износом. Рекомендуется принимать показатель верхнего уровня на 30% меньше характеристики напора.

Давление в гидроаккумуляторе

В воздушной камере гидроаккумулятора давление должно быть на 10 % ниже, чем давление при включении насоса.

Точный показатель давления воздуха можно измерить, лишь при отключенном от системы водопровода баке, при отсутствии давления воды. Давление воздуха необходимо постоянно держать под контролем, по необходимости регулировать, что прибавит мембране срок жизни. Также для продолжения нормального функционирования мембраны нельзя допускать большой перепад давления, когда включается и выключается насос. Нормальным является перепад в 1.0-1.5 атм. Более сильные перепады давления уменьшают срок службы мембраны, сильно растягивая ее, к тому же, такие перепады давления не дают возможности комфортного пользования водой.

Гидроаккумуляторы можно устанавливать в местах с невысокой влажностью, неподверженных затоплению, чтобы фланец устройства успешно служил много лет.

Выбирая марку гидроаккумулятора, необходимо обратить особое внимание на качество материала, из которого выполнена мембрана, проверить сертификаты и санитарно-гигиенические заключения, удостоверившись, что гидробак предназначен для систем с питьевой водой. Также нужно убедиться в наличии запасных фланцев и мембран, которые должны быть в комплекте, чтобы в случае возникшей проблемы не пришлось покупать новый гидробак

Предельное давление гидроаккумулятора, на которое он рассчитан, должно быть не меньшим, чем максимальное давление в системе водопровода. Поэтому большинство устройств выдерживают давление 10 атм.

Рекомендации по эксплуатации

После того, как гидроаккумулятор установлен, его необходимо правильно обслуживать. Примерно один раз в месяц следует проверять настройки реле давления и корректировать их, если возникла необходимость. Кроме того, нужно проверять состояние корпуса, целостность мембраны и герметичность соединений.

Наиболее частая поломка в гидробаках – разрыв мембраны. Постоянные циклы растяжения – сжатия со временем приводят к повреждению этого элемента. Резкие перепады показаний манометра обычно свидетельствуют о том, что мембрана порвалась, и вода поступает в “воздушный” отсек гидроаккумулятора.

Чтобы убедиться в наличии поломки, нужно просто стравить из устройства весь воздух. Если следом за ним из ниппеля потечет вода, значит, мембрана точно требует замены.

К счастью, выполнить такой ремонт относительно несложно. Для этого необходимо:

  1. Отключить гидробак от водопровода и электропитания.
  2. Отвинтить болты, которые удерживают горловину устройства.
  3. Удалить испорченную мембрану.
  4. Установить новую мембрану.
  5. Собрать устройство в обратном порядке.
  6. Выполнить установку и подключение гидробака.

По окончании ремонта настройки давления в баке и реле давления следует проверить и отрегулировать. Соединительные болты необходимо закручивать равномерно, чтобы предотвратить перекос новой мембраны, и чтобы ее край не соскользнул внутрь корпуса гидробака.

Заменить мембрану гидроаккумулятора относительно несложно, однако нужно позаботиться о том, чтобы новая мембрана была такой же как прежняя

Для того болты устанавливают в гнезда, а затем поочередно делают буквально паре поворотов первого болта, переходят к следующему и т. д. Тогда мембрана будет прижата к корпусу одинаково по всей окружности. Распространенная ошибка новичков в деле ремонта гидроаккумулятора – неправильное использование герметизирующих средств.

Место установки мембраны в обработке герметиком не нуждается, напротив, присутствие таких веществ может ее повредить. Новая мембрана должна быть точно такой же, как и старая и по объему, и по конфигурации. Лучше сначала разобрать гидроаккумулятор, а затем, вооружившись испорченной мембраной в качестве образца, отправляться в магазин за новым элементом.

Оптимальные параметры

Основные факторы, от которых зависят работа водопроводной сети и срок службы гидрооборудования, следующие:

  1. Грамотный расчёт величин максимального и минимального давления, при которых должен включаться (выключаться) насос.
  2. Правильная регулировка давления в ресивере.

Давление предварительной закачки воздуха составляет 1,5 – 2 бар (в зависимости от объёма бака). Определение величины воздушного давления для работы в паре с конкретной насосной станцией производится исходя из заводских параметров реле давления. Среднее значение давления, при котором включается насос, составляет от 1,4 до 1,8 бар. Порог отключения обычно находится в диапазоне 2,5 – 3 бар. Оптимальная величина воздушного давления должна быть на 10-12% меньше давления включения насоса.

При соблюдении этих требований после выключения гидронасоса в аккумулирующем баке гарантированно сохраняется определённое количество воды, достаточное для создания стабильного напора до следующего запуска насоса.

Устройство гидроаккумулятора

Герметичный корпус этого устройства разделяется специальной мембраной на две камеры, одна из которых предназначена для воды, а другая – для воздуха.

Вода не соприкасается с металлическими поверхностями корпуса, так как она находится в водяной камере-мембране, изготовленной из крепкого резинового материала бутила, устойчивого к воздействию бактерий соответствующего всем гигиеническим и санитарным нормам, предъявляемым к питьевой воде.

В воздушной камере находится пневмоклапан, предназначением которого является регулирование давления. Вода попадает в гидроаккумулятор через специальный присоединительный патрубок на резьбе.

Устройство гидроаккумулятора должно быть смонтировано таким образом, чтобы его можно было беспрепятственно разобрать в случае ремонта или профилактики, не сливая при этом всю воду из системы.

Диаметры соединительного трубопровода и напорного патрубка должны по возможности совпадать между собой, тогда это позволит избежать нежелательных гидравлических потерь в трубопроводе системы.

В мембранах гидроаккумуляторов объемом более 100 л находится особый клапан для стравливания воздуха, выделяющегося из воды. Для малолитражных гидроаккумуляторов, в которых нет такого клапана, в системе водопровода должно быть предусмотрено устройство для стравливания воздуха, например, тройник или кран, который перекрывает основную магистраль системы водоснабжения.

В воздушном клапане гидроаккумулятора давление должно составлять 1.5-2 атм.

принцип работы, какое давление должно быть, как выбрать и настроить агрегат

Гидроаккумулятор (гидробак) – это вместилище для воды с грушевидной мембраной. Она располагается внутри, при этом плотно присоединена к корпусу из металла, подключенному к источнику водоснабжения. Он вам понадобится, чтобы поддерживать устойчивое давление и смягчать гидравлические удары, как в домашних условиях, так и на предприятии.

Принцип работы агрегата

Ключевой задачей аппарат является обеспечение необходимого давления тогда, когда ваш насос находится в выключенном состоянии.

Давайте детально разберемся в особенностях работы, чтобы при необходимости иметь возможность самостоятельно провести мелкий ремонт или регулировку.

Когда жидкость попадает в гидробак, размеры мембраны увеличиваются. А это значит, что весь объем находившегося там воздуха планомерно сокращается, увеличивая в тоже время давление в системе.

Как только запланированный уровень давления достигнут, реле срабатывает и отключает насос.

В то же время давление в системе снижается в зависимости от того, сколько воды уже израсходовано. Только когда оно упадет до определенной заранее отметки, контакты соприкоснутся, и прибор опять приступит к работе.
Возьмите на заметку: обязательно проверяйте, как минимум раз в 10-12 месяцев, давление воздуха в гидроаккумуляторе в то время, когда в нем отсутствует вода. Если давление в системе ниже установленной нормы, его обязательно следует поднять. На помощь придет самый обычный автомобильный насос.

Виды приборов

Гидроаккумуляторы отличаются по методу их монтажа и размерам. На рынке можно встретить вертикальные и горизонтальные аппараты.

Если величина вашего частного дома или производственного цеха позволяют, то лучше всего остановить выбор в пользу максимально мощного оборудования. Это поможет бороться с растворенным воздухом, который неизбежно будет присутствовать в вашей системе. Из-за этого периодически появляются воздушные пробки.

Для их устранения в аппаратах больших объемов, начиная от ста литров, используется особое устройство водопровода, называемое фитинг. На нем монтируется клапан, который систематически стравливает избыточный воздух.

На агрегатах вертикального положения он накапливается в верхних отделах и ликвидируется специальным клапаном.

У горизонтальных стравливается за счет специального участка трубопровода. А вот если у вас прибор небольшого объема, то подобными преимуществами он обладать не будет.

Какое давление должно быть в гидроаккумуляторе: проверяем и настраиваем

Давление, которое необходимо установить в аппарате, к примеру, на 24 литра, зависит от места его расположения.

Если он находится на минус-первом этаже, то для расчета минимального значения необходимо к параметру высоты (вычисляется в метрах от максимальной точки вашей системы водоснабжения до агрегата) прибавить шесть и поделить на десять.

Для 2-этажного загородного коттеджа высота составит примерно 6 метров. Таким образом, в результате вычисления получаем 1,2 атмосферы. Если вы допустите, что давление будет ниже этой отметки, то вода не сможет стабильно циркулировать по всему зданию.

Изначальное значение, устанавливаемое на предприятии-изготовителе, как правило, составляет полторы атмосферы. Но в конкретном гидроаккумуляторе это значение может оказаться иным, поэтому его необходимо обязательно проверить. Сделать это необходимо при помощи обычного манометра.

Как правильно выбрать аппарат

При выборе аппарата уделите пристальное внимание объему. Его значения для работы оборудования в целом чрезвычайно велико.

Он служит для:

  • образования определенного запаса воды;
  • восполнения предельно высоких потерь при частом и большом потреблении воды;
  • минимизации слишком частого включения/отключения насоса;
  • сохранения в водопроводной системе стабильного давления в то время, когда аппарат выключен.

Примите к сведению: чем меньшее расстояние будет между гидроаккумулятором и насосом, тем лучше вся система будет функционировать, а также проще будет осуществлять настройку.

Если их расположить на одном уровне, то наполнение будет происходить примерно одинаково.

Иначе, объем воды во втором агрегате будет меньше из-за разницы показателей. Определяясь с окончательным объемом необходимого вам оборудования, рассчитайте, сколько воды вам потребуется в общем счете.

Вот основные параметры по среднестатистическому расходу воды в одну минуту в загородном коттедже:

  • на санузел у вас будет уходить чуть больше одного литра;
  • для полноценной работы душа потребуется от 9 до 10 литров;
  • в кухонной мойке при мытье посуды расходуется около 8,5 литров.

Таким образом, если у вас две туалетные комнаты, а все упомянутые точки потребляют ресурс в одно время, то, в общем, вам понадобится около 20 литров.

Делая скидку на процент заполнения гидробака и на ограниченное количество включений насоса в один час, приходим к выводу, что объем в 80 литров для вас будет достаточным.

Оцените статью: Поделитесь с друзьями! Смотрите также:

для чего нужен и как работает

Такое приспособление как гидроаккумулятор для систем водоснабжения представляет собой цилиндрическую герметическую ёмкость, в которой установлена специальная мембрана или груша для регулирования давления воды.

Для чего нужен

Основным предназначением нашего устройства является поддержание оптимального давления жидкости в водопроводе. Такое оборудование защищает насосную станцию от частых запусков и преждевременного износа деталей, обычно это приводит к подгоранию контактов реле регулятора. После отключения электропитания в ёмкости остаётся определённый запас воды.

Основными функциями описываемого прибора считается:

  • Продление эксплуатации насоса. Запуск двигателя происходит после исчерпания запаса жидкости в баке. Длительность эксплуатации прибора зависит от частоты его запусков. Установка мембранного бака позволяет увеличить время между включениями, что продолжит длительность эксплуатации подкачивающего прибора;
  • Поддержание давления в системе по заданным параметрам. При отсутствии гидроаккумулятора перепады напора происходят во время одновременного включения нескольких потребителей, например, водопроводного крана и душа;
  • Устройство позволяет сохранять некоторый запас воды при отключении электроэнергии. Такое качество особенно ценно при эксплуатации автономного водопровода в частном доме.

Устройство

Как мы уже говорили, наше приспособление разделяется грушей на две части. В одной из них собирается жидкость, в другой – сжатый воздух. После заполнения груши напор воды сбалансируется давлением воздуха, поэтому жидкость капсулы не будет касаться к металлическим стенкам резервуара. Мембрана не раздувается до значительных размеров через внутреннее давление воздуха. На корпусе установлен клапан для регулирования давления.

Обратите внимание! Подводящие патрубки должны подсоединяться к гидроаккумулятору таким образом, чтобы можно было быстро разобрать прибор для ремонта без сливания воды из системы.

В резервуарах с объёмом больше 100 литров предусмотрен специальный клапан, который служит для отвода лишнего воздуха, выделенного из жидкости. В меньших по габаритам ёмкостях для подобных целей используют специальный кран.

Принцип работы

Рассматриваемое устройство работает следующим образом. Насосная станция из скважины подаёт воду в мембрану под определённым давлением. Когда величина напора достигнет порогового значения, насосная станция отключается.

Во время потребления жидкости давление падает, что приводит к повторному включению. Эффективность работы приспособления зависит от объёма бака. При увеличении габаритов ёмкости снижается нагрузка на насос. Реле давления можно выставить на определённый запас воды методом вращения специальных гаек.

При продолжительной работе гидроаккумулятора присутствующий в жидкости воздух скапливается в мембране, заполняя полезное пространство, которое могло бы использоваться для воды. В связи с этим рекомендовано проводить профилактические действия, которые заключаются в стравливании скопившихся газов. Подобные операции необходимо проводить с периодичностью в 1-3 месяца.

Реле давления для гидроаккумулятора и как отрегулировать

Рассматриваемое приспособление используется для автоматического регулирования работы насоса. При регулировании реле давления нужно обратить внимание на следующие термины:

  • Нижнее давление – это параметры запуска насоса, стандартное значение 1,5 Бар;
  • Параметры верхнего давления используются для раздвижения контактов реле и дальнейшего отключения насоса. Здесь используются показатели в 2,5-3 бар;
  • Гранично допустимое давление не должно превышать 5 бар.

После запуска станции вода начинает накапливаться в мембране или груше. В дальнейшем жидкость будет выталкиваться по трубам к потребителям. После приобретения необходимого оборудования нужно проверить давление воды. Рассматриваемые устройства имеют специальные манометры, но эксперты утверждают, что такие приборы имеют значительные погрешности измерений.

Обратите внимание! Для проверки показателей давления рекомендовано использовать манометр для автомобиля со специальной шкалой.

Реле давления

Во время проверки давления воздуха в мембранном баке снимают защитную крышку и подсоединяют манометр к ниппелю. Следует заметить, что при уменьшении давления в гидробаке, увеличивается объём закачанной жидкости.

Для создания необходимого напора жидкости в ёмкость нужно закачать воздух до установления давления на значении в 1,5 атмосфер. Увеличение показателей приводит к частым включениям и изнашиванию насоса. Слишком маленькое давление приведёт к раздуванию и выходу из строя резиновой груши.

Во время регулирования реле нужно снять крышку из прибора, после чего мы обнаружим корпус с двумя пружинами, на которых вкручены большая и маленькая гайки. Заметим, что первая гайка регулирует нижний уровень давления (обозначим её символом Р). Вторая, маленькая гайка используется для регулировки разницы давления (обычно обозначается буквой Н). Работу начинают относительно нижнего давления, которое выставляется на большой пружине.

Гидробак с реле давления

После заполнения гидробака сжатым воздухом включают насос и следят за положением стрелки манометра. Если показатели превысят верхнюю границу, нужно будет отключить насос. Предельный напор в системе устанавливается после остановки стрелки на манометре.

Обратите внимание! При регулировке нужно соблюдать рекомендованные параметры работы насосной станции, указанные в инструкции к изделию.

Во время настройки реле желательно соблюдать разницу между верхней и нижней границей давления в пределах одной или двух атмосфер, что обеспечит правильное использование насосной станции. После закачки воды и установления верхнего порога, насос отключают и начинают регулировать реле. Для этого маленькую гайку вращают до запуска механизма. Далее сливают воду с системы до тех пор, пока не запустится насос. Обычно это происходит при нижнем пороге давления.

Важно! Установите нижнюю границу на 0,1-0,3 атмосферы выше, чем давление в гидроаккумуляторе. Это позволит увеличить срок эксплуатации груши.

На следующем этапе работ вращаем большую гайку для установки нижнего давления. Далее включаем насос и следим за показателями стрелки манометра, она должна подняться до верхнего уровня. На этом работу по регулированию реле давления можно считать оконченной.

Автоматика для насоса с гидроаккумулятором и реле давления

Автоматические приборы для регулирования работы насосной станции позволяют минимизировать присутствие человека во время работы системы. В данном случае необходимо правильно настроить реле на подачу нужного давления в систему (эти операции мы рассматривали выше).

Гидроаккумулятор в системе водоснабжения

Как отмечают эксперты, основной причиной сокращения продолжительности жизни насоса считается так называемый сухой ход, когда устройство работает без воды. Такое явление может происходить при частых отключениях электроэнергии. Точками риска с возможным возникновением сухого хода принято считать:

  • Неправильный подбор рабочих параметров насоса, который используется для откачки воды со скважины или колодца, а особенно при засушливом лете, когда падает уровень грунтовых вод;
  • Выход воды из накопительной ёмкости. В данном случае необходимо срочно выключить насос.

Для защиты от возможности появления сухого хода используется автоматика:

  • Поплавковый выключатель — это сравнительно недорогой прибор, который применяется для перекачки жидкости из колодцев или резервуаров. На практике используют два основных вида поплавков. Первый тип автоматики останавливает насос при полном заполнении ёмкости, когда вода доходит до уровня поплавка и размыкает контакты. Во втором случае кабель прибора подключают в разрыв электропроводки для запитывания насоса. Остановка насоса происходит при опускании уровня жидкости ниже критического уровня;
  • Специальное реле давления выставляется на отключение насоса производителем. Размыкание контактов прибора происходит при понижении давления в системе до показателей в 0,4…0,6 бар. Запускается насос вручную после устранения причины сухого хода.

Какое давление должно быть в гидроаккумуляторе и как накачать

Как мы уже говорили, основным предназначением гидроаккумулятора считается уменьшение количества запусков насоса, что в конечном итоге приведёт к увеличению срока его службы, защиты системы от гидроударов. Чтоб установленное оборудование работало правильно нужно знать, какое давление должно быть в гидробаке.

Важно! Следует понимать, что гидроаккумулятор накачивают во время отсутствия воды в резервуаре.

Подключение к насосу

Существует несколько формул для расчёта давления в расширительном баке. По мнению экспертов, эти показатели должны быть меньшими от параметров давления, при которых происходит запуск насоса. Если оборудование работает в диапазоне 1,5…3 бара (что рекомендовано производителем), то гидроаккумулятор нужно будет накачать до 1,3 бар, т.е. на 0,2 бар меньше, чем нижнее давление реле.

Обычно производители поставляют оборудование с накаченным расширительным баком. Давление в ёмкости должно находиться в пределах 1,5 бара, но иногда оно падает. Перед первым запуском насосной станции нужно проверить давление воздуха специальным манометром, при необходимости подсоединить автомобильный насос к ниппелю и подкачать. Также можно добавлять давление, при помощи ручного насоса, периодически проверяя его параметры манометром.

Необходимо проводить периодический осмотр установленного оборудования для подачи воды. Дело в том, что в воде всегда имеется определённый запас сжатого воздуха, присутствие которого уменьшает полезный объём мембраны. В баках с объёмом от 100 литров для стравливания лишнего воздуха присутствуют специальные клапана, в меньших по объёму резервуарах такие приспособления не предусматриваются.

Для отвода лишнего воздуха из груши проводят следующие действия. Отключаем насос и сливаем всю жидкость из расширительного бачка методом включения одного из кранов. Подобную работу проводим несколько раз подряд, что будет способствовать отводу лишнего воздуха из водопроводной системы.

Схема водоснабжения частного дома от скважины с гидроаккумулятором

При необходимости установки автономного водопровода в частном доме многие хозяева загородной недвижимости бурят скважину, глубиной от 40 до 60 метров. Насосную станцию располагают в специальном приямке возле скважины, что повысит эффективность её работы.

Гидробак в схеме водоснабжения из скважины

В большинстве случаев подающий напор воды проходит через гидроаккумулятор, что позволяет сбалансировать давление в системе и защитить трубы от возможного гидроудара. Заметим, что в резервуаре сохраняется некоторый запас жидкости, который можно использовать после отключения электроэнергии. В дальнейшем вода из бака поступает в систему.

Обратите внимание! Как отмечают эксперты, установка гидравлического аккумулятора не считается обязательной, но это устройство позволяет повысить эффективность работы водопровода.

Гидроаккумулятор и расширительный бак – в чём разница

Расширительный бак

По внешнему виду две рассматриваемые ёмкости похожи между собой. Расширительный бак используется в отопительной системе, его основным предназначением считается компенсация лишнего давления, которое возникает в результате расширения нагретой жидкости. Во время работы котла повышается температура теплоносителя, что приводит к его расширению и увеличению объёма.

Как утверждают эксперты, подогрев воды всего на 10 градусов увеличивает её объём на 0,3%. То есть 50 градусная разница в показаниях температуры теплоносителя до и после нагрева увеличит его объём на 1,5%. Жидкость не сжимается, она должна куда-то деваться. Для этого и используется расширительный бак.

Гидроаккумулятор считается одним из основных приборов водопроводной системы. Основными задачами этого устройства является накопление воды в системе и поддержание необходимого давления. Присутствие дополнительного резервуара позволяет сократить количество включений насосной станции, что будет способствовать продолжительной работе силовой установки.

Следующей важной функцией мембранного бака считается защита водопровода от гидроудара. Как известно гидравлический удар чаще всего возникает в момент запуска или отключения насосной станции, а также при резком перекрытии кранов. Резиновая груша или мембрана в ёмкости позволяет сбалансировать избыточное давление, возникающее в системе.

Вертикальный гидроаккумулятор

Несмотря на то, что расширительный бак и гидроаккумулятор похожи между собой отличия между ними есть, причём значительные. В конструкции гидравлического аккумулятора есть специальная мембрана или груша, которая используется для компенсации давления. В расширительном баке тоже есть специальная перегородка, которая делит ёмкость на две части: первая заполняется водой, вторая – воздухом. Если в расширительном баке отопления кислород и жидкость соприкасаются, то в гидроаккумуляторе соприкосновение этих двух веществ недопустимо.

Как выбрать

Только правильно подобранный гидравлический бак поможет правильно использовать водопроводную систему. На практике используют две ёмкости: мембранную и гидравлическую. В первом резервуаре находится каучуковая капсула, которая раздувается до определённого объёма под давлением воды.

Во второй части резервуара находится сжатый воздух. Во время работы системы выдавливание жидкости происходит за счёт сжатого воздуха. Второй вид гидроаккумулятора идентичен по принципу действия, здесь пространство между воздухом и водой разделяется специальной эластичной мембраной.

Обратите внимание! При подборе рассматриваемого устройства следует отдавать предпочтение баллонному варианту. В таком резервуаре капсула не контактирует с металлическими стенками ёмкости.

Разнообразие гидроаккумуляторов

При выборе прибора для автономного водопровода необходимо рассчитать потребность семьи в воде. Во время отключения электроэнергии в приборе может находиться различное количество воды (объём увеличивается с увеличением габаритных размеров резервуара). При покупке гидравлического бака обращают внимание на следующие важные детали:

  • Независимо от объёма резервуара, груша будет занимать только половину бака. Для автономной системы, используемой в частном доме, подойдёт резервуар с ёмкостью в 80-100 литров. Такого объёма хватит для беспрерывной работы насосной станции с производительностью 30л/час. При этом устройство будет включаться не более 30 раз за час;
  • Ориентируются на максимальный расход воды, когда её используют все члены семьи одновременно;
  • 100-литровый гидроаккумулятор позволит сохранить достаточный запас воды после отключения электроэнергии.

Чтобы обеспечить максимальную эффективность работы прибора, его располагают в непосредственной близости к скважине.

Как запустить насосную станцию первый запуск и эксплуатация

Регулировка давления насосной станции

Реле давления в агрегатах с насосами считается основной частью её нормального функционирования, то каждый владелец агрегата должен знать, как осуществляется настройка:

  • Обеспечить работающее состояние насоса и накачать воды до отметки в три атмосферы.
  • Выключить аппарат.
  • Снять крышку, и не спеша проворачивать гайку до тех пор, пока элемент не включится. Если совершать движения по ходу стрелки часов, то можно увеличить давление воздуха, против хода – уменьшить.
  • Открыть кран и уменьшить показания жидкости до отметки в 1,7 Атмосфер.
  • Перекрыть кран.
  • Снять крышку реле и крутить гайку до момента срабатывания контактов.

Гидроаккумулятор агрегата с насосом содержит в себе такой элемент, как резиновая емкость, которую еще принято называть груша. Между стенками бачка и самим резервуаром должен находиться воздух. Чем больше воды будет находиться груше, тем сильнее будет сжат воздух и, соответственно, больше будет его давление. И наоборот, если падает давление, значит, объем воды в резиновой емкости уменьшился. Так каким же должно быть значение оптимального давления для подобного агрегата? В большинстве случаев производители заявляют давление в 1,5 Атмосферы. Приобретая насосную станцию, необходимо проверить уровень давления манометром.

Не забывайте и о том, что разные манометры имеют разные погрешности. Поэтому лучше всего использовать поверенный автомобильный манометр с минимальными значениями градуировки шкалы на нем.

Какое давление должно быть в расширительном баке насосной станции?

Давление в ресивере не должно быть больше верхнего предела уровня давления жидкости. Иначе ресивер перестанет выполнять свою прямую обязанность, а именно, заполняться водой и смягчать гидроудары. Рекомендуемое уровень давления для расширительного бачка – 1,7 Атмосфер.

  1. Насос недостаточно мощный или его детали изношены.
  2. Происходит утечка воды через соединения или имеется разрыв трубы.
  3. Падает напряжение электрической сети.
  4. Всасывающая труба захватывает воздух.

Почему насосная станция не набирает давление и не отключается?

Основное предназначение подобных агрегатов – подавать жидкость из различных источников с большой глубиной, создавать и поддерживать постоянные показатели давления. Однако в процессе эксплуатации аппаратов имеют место различные неполадки. Случается и так, что агрегат не может нагнать нужное давление и выключается. Причинами этого могут стать:

  • Работа насоса «всухую». Происходит это вследствие падения водяного столба ниже уровня забора воды.
  • Увеличение сопротивления трубопровода, что возникает, если длина магистрали не соответствует диаметру.
  • Негерметичные соединения, вследствие чего наблюдается подсос воздуха. При этой проблеме стоит проверить все соединения и в случае необходимости обеспечить каждый из них герметиком.
  • Забит фильтр грубой очистки. Очистив фильтр, можно пробовать подавать давление в насосную станцию.
  • Сбой в работе реле давления. Решить проблему поможет регулировка реле.

Найдя причину неисправности насосной станции, можно приступать к её устранению.

Почему не поднимается давление в насосной станции?

Когда манометр насосной станции показывает низкое давление, и оно не поднимается, такой процесс еще принято называть завоздушиванием. Причинами такой проблемы могут быть:

  • Если это не погружной насос, то причина может скрываться во всасывающей трубке, через которую может всасываться нежелательный воздух. Справиться с проблемой поможет установка датчика «сухого хода».
  • Подающая магистраль негерметична вовсе нет плотности на стыках. Нужно проверить все стыки и обеспечить их полной герметизацией.
  • Наполняясь, в насосной установке остается воздух. Тут не обойтись без его выгонки, заполняя насос сверху под давлением.
  • Разрыв резиновой емкости в гидроаккумуляторе, в результате чего бачок полностью заполняется водой даже там, где должен быть воздух. Именно этот элемент и регулирует постоянство давления станции. Обнаружить проблему можно, придавив штуцер закачки жидкости. Если же жидкость станет просачиваться, то проблема в резиновой емкости. Здесь лучше сразу прибегнуть к замене мембраны.
  • В гидроаккумуляторе не наблюдается давление воздуха. Решить проблему – это подкачать воздух в камеру, используя обычный прибор для закачивания воздуха.
  • Поломано реле. В случае, когда штуцер без подтеков, то проблема именно с реле. Если настройки не помогают, придется прибегнуть к замене прибора.

Конструкция и принцип действия реле давления насосной станции

Перед тем как приступить к регулировке реле давления неплохо будет ознакомиться с его конструкцией и принципом действия.

Конструктивно реле насосной станции, чаще всего, представляет собой металлическое основание к которому снизу крепится крышка мембраны (под ней находится мембрана и металлический поршень) с быстросъемной гайкой для  крепления к переходнику насосной станции, а сверху — контактная группа, клеммная колодка  (для подключения сети, насоса и заземления) и два пружинных регулятора разных размеров. Все это сверху накрывается пластиковой крышкой, которая крепится к винту большого регулятора и которую, в зависимости от модели, можно легко снять с помощью отвертки или гаечного ключа.

В зависимости от производителя и модели реле могут отличаться размерами, формой, расположением составляющих элементов, но большинстве своем они имеют вышеописанную конструкцию. Иногда в неё включают дополнительные элементы, например, рычаг защиты от «сухого хода» или др.

Принцип действия

Принцип действия этого реле основан на том, что под действием давления воды, которая подается от насоса, мембрана давит на поршень, который приводит в движение контактную группу, смонтированную на металлической платформе, имеющей два шарнира. зависимости от её положения, контакты к которым подключены напряжение 220V и насос, могут быть замкнуты или разомкнуты, соответственно насос будет включаться или выключаться. Пружина большого регулятора действует на платформу контактной группы, уравновешивая давление поршня. Как только давление ослабевает, под действием пружины платформа опускается и контакты замыкаются (насос включается).

Пружина малого регулятора также действует против давления воды, но она расположена дальше от шарнира платформы и вступает в работу не сразу, а когда платформа с контактами поднимется на определенную высоту.

За срабатывание электрической части реле (замыкание и размыкание контактов) отвечает небольшой шарнир с пружиной. Конструктивно устроено так, что платформа и это шарнир не могут быть в одной плоскости. Как только она поднимается выше шарнира, контакты скачком опускаются вниз, а как только она опускается ниже его плоскости – они тут же перещелкиваются вверх. Плоскость этого шарнира находится немного выше основания пружины малого регулятора, что позволяет платформе подниматься до этого уровня без размыкания контактов, а как только она его достигнет – под действием пружин обеих регуляторов контакты размыкаются и насос выключается.

Таким образом, большой пружинный регулятор отвечает за момент включения насоса или так называемое «нижнее» давление (P), а меньший – за разность давлений включения и выключения (∆P).

При сжимании пружины большого регулятора (закручивании гайки по часовой стрелке) , она с большей силой действует на платформу контактной группы и «нижнее» давление возрастает. Если при этом не изменять степень сжатия пружины малого регулятора, то также возрастет и «верхнее» давление (отключения), ровно на такую же величину ( так как ∆P будет в этом случае неизменным).

При сжимании пружины меньшего регулятора, будет увеличиваться «верхнее» давление при неизменном «нижнем», то есть будет увеличиваться ∆P. При ослаблении пружин, соответственно, вышеуказанные показатели будут уменьшаться. На  этом и основана регулировка реле давления насосной станции.

Давление в гидроаккумуляторе

Понимание того, как устроен гидроаккумулятор, поможет лучше справиться с самостоятельной настройкой управляющего оборудования.

Различают два типа гидробаков: с резиновой вставкой, напоминающей грущу, или с резиновой же мембраной. Этот элемент делит емкость на две не сообщающиеся части, в одной из которых находится вода, а в другой – воздух.


Внутри гидробака находится резиновая грушевидная вставка или резиновая мембрана. Давление в гидробаке можно регулировать, подкачивая или стравливая воздух

В любом случае, работают они примерно одинаково. В бак поступает вода, а резиновая вставка давит на нее, чтобы обеспечить перемещение воды по водопроводной системе.

Поэтому в гидробаке всегда присутствует определенное давление, которое заметно изменяется в зависимости от количества воды и воздуха в баке.


Чтобы перед настройкой реле измерить давление воздуха в гидробаке, следует подключить манометр к ниппельному соединению, предусмотренному на корпусе устройства

На корпусе бака обычно имеется автомобильный ниппель. Через него можно закачать в гидробак воздух или стравить его, чтобы отрегулировать рабочее давление внутри емкости.

При выполнении подключения реле давления к насосу рекомендуется измерить текущее давление в гидробаке. Производитель по умолчанию выставляет показатель в 1,5 бар. Но на практике часть воздуха обычно уходит, и давление в емкости будет ниже.

Чтобы измерить давление в гидроаккумуляторе, используют обычный автомобильный манометр. Рекомендуется выбрать модель со шкалой, на которой проставлен самый малый шаг градации. Такой прибор позволит провести более точные измерения. Не имеет смысла замерять давление, если нет возможности учесть одну десятую часть бара.

В этом отношении имеет смысл проверить и тот манометр, которым укомплектована насосная станция промышленного производства.

Нередко изготовители экономят и устанавливают недорогие модели. Точность измерений с помощью такого прибора может вызывать сомнения. Его лучше заменить на более надежное и точное устройство.

Выбирая манометр для насосной станции или насоса с гидробаком, стоит обратить внимание на механические модели с точной шкалой градации

Механические автомобильные манометры выглядят не слишком презентабельно, однако, судя по отзывам, они значительно лучше новомодных электронных устройств. Если все же выбор сделан в пользу электронного манометра, не следует экономить. Лучше взять устройство, выпущенное надежным производителем, чем дешевую пластиковую поделку, которая точных данных не дает и может в любой момент сломаться.

Еще один важный момент – электронный манометр требует электропитания, за этим придется следить. Проверяют давление в гидробаке очень просто.

Манометр присоединяют к ниппелю и замеряют показания. Нормальным считается давление в пределах от одной до полутора атмосфер. Если давление в гидробаке слишком высокое, запас воды в нем будет меньше, но напор при этом будет просто отличным.


На этой схеме наглядно показан порядок подключения реле давления и манометра к погружному насосу и гидробаку, чтобы автоматизировать работу насосного оборудования

Следует помнить, что слишком высокое давление в системе может быть опасным. В этом случае все компоненты водопровода постоянно работают под повышенной нагрузкой, а это приводит к быстрому износу оборудования. Кроме того, чтобы поддерживать повышенное давление в системе приходится чаще подкачивать в бак воду, а значит и чаще включать насос.

Это также не слишком полезно, поскольку вероятность поломок увеличивается. При настройке системы нужна определенная уравновешенность. Например, если давление в гидроаккумуляторе слишком высокое или чрезмерно низкое, это может привести к повреждению резиновой прокладки.

Дополнение реле давления пятиходовым штуцером и манометром переводит устройство в разряд блоков автоматики Накидная гайка значительно облегчает подключение прибора в труднодоступных местах В конструкции использован пятиходовый штуцер, который подключается к реле и имеет еще 3 выхода с резьбой

Особенности устройства и принцип работы

Многочисленные разновидности реле давления, которое комплектуется практически со всеми насосными станциями, устроены примерно одинаково.

Внутри пластикового корпуса находится металлическое основание, на котором закреплены остальные элементы:

  • мембрана;
  • поршень;
  • металлическая платформа;
  • узел электрических контактов.

Сверху под пластиковой крышкой расположены две пружины – большая и малая. Когда мембрана испытывает давление, она толкает поршень.

Он, в свою очередь, поднимает платформу, которая воздействует на большую пружину, сжимая ее. Большая пружина сопротивляется этому давлению, ограничивая движение поршня.

Небольшого расстояния, которое разделяет большую и малую регулировочную пружины, достаточно для того, чтобы регулировать работу целого комплекса приборов. Платформа под давлением от мембраны постепенно поднимается до тех пор, пока ее край не дойдет до малой пружины. Давление на платформу в этот момент увеличивается, в результате ее положение изменяется.

Функциональное назначение реле давления заключается в автоматизации процессов включения/выключения электронасоса Представляет собой двухконтактный прибор коммутации электрических цепей, реагирующий на падение и повышение давления в контуре водоснабжения При использовании реле давления, дополненного манометром и пятиходовым штуцером, устройство приобретает значения автоматического комплекта Реле давления включают в схему водоснабжения только с гидроаккумулятором, конструкция которого позволяет точно фиксировать моменты изменения давления в системе В заводском исполнении реле давления рассчитано на среднестатистические значения давления в водоснабжающих системах. При необходимости внести изменения в настройки его разбирают Для выполнения бесплатного ремонта, гарантированного обязательствами изготовителя, необходимо соблюдать перечисленные в инструкции потребительские правила и корректно эксплуатировать прибор Регулировка прибора заключается в изменении уровня верхнего или нижнего предела давления, установленного при выполнении заводской настройки Для увеличения предела давления установленные на пружины гайки аккуратно подкручиваются по часовой стрелке, для уменьшения — наоборот

Это вызывает переключение контактов, что изменяет режим работы насоса, и он выключается. Для переключения контактов имеется специальный шарнир с пружинкой.

Когда платформа преодолевает уровень, на котором находится этот шарнир, электрические контакты изменяют положение, размыкая цепь электропитания. В этот момент происходит отключение насоса. После чего вода перестает поступать и давление, оказываемое на мембрану, снижается по мере расходования воды из гидроаккумулятора.

Соответственно, платформа плавно опускается. Когда ее положение оказывается ниже, чем пружинный шарнир электрических контактов, они поднимаются, снова включая электропитание.


Реле давления – это небольшое устройство, которое позволяет включать и выключать насос в зависимости от наличия или отсутствия воды в гидроаакумуляторе

Насос закачивает воду в гидробак, мембрана реле давит на платформу, она поднимается, достигает большой пружины и т.д. Цикл возобновляется и производится в автоматическом режиме.

С помощью большой пружины задается показатель давления, при котором насосный агрегат необходимо включить, а малая определяет не “потолок” допустимого давления в системе, как можно подумать, а разницу между этими двумя показателями. Это важный момент, который пригодится при изучении порядка действий при собственного насоса.

Несколько советов и рекомендаций

Для нормального функционирования насосной станции рекомендуется замерять показатели давления воздуха в гидроаакумуляторе каждые три месяца. Эта мера поможет поддерживать стабильные настройки в работе оборудования. Резкое изменение показателей может свидетельствовать о каких-то поломках, которые необходимо устранить.

Чтобы оперативно контролировать состояние системы, имеет смысл просто время от времени фиксировать показания водяного манометра при включении и отключении насоса. Если они соответствуют цифрам, установленным при настройке оборудования, можно считать работу системы нормальной.

Заметная разница свидетельствует о том, что нужно проконтролировать давление воздуха в гидробаке и, возможно, перенастроить реле давления. Иногда просто нужно подкачать немного воздуха в гидроаккумулятор, и показатели придут в норму.

Точность показателей манометра имеет определенную погрешность. Отчасти это может быть вызвано трением его подвижных частей во время измерений. Чтобы улучшить процесс показаний, рекомендуется перед началом измерений дополнительно смазать манометр.

Реле давления, как и прочие механизмы, имеет свойство со временем изнашиваться. Изначально следует выбрать прочное изделие. Важный фактор длительной работы реле давления – правильные настройки. не следует использовать этот прибор на максимально допустимых значениях верхнего давления.


Если в работе реле давления появились проблемы и неточности, возможно, его необходимо разобрать и очистить от загрязнений

Следует оставить небольшой запас, тогда элементы устройства будут изнашиваться не так быстро. Если же необходимо выставить верхнее давление в системе на достаточно высоком уровне, например, в пять атмосфер, лучше приобрести реле с предельно допустимым значением работы в шесть атмосфер. Найти такую модель сложнее, но это вполне возможно.

К серьезным поломкам реле давления может привести наличие загрязнений в . Это характерная ситуация для старых водопроводов, выполненных из металлических конструкций.

Перед установкой насосной станции водопровод рекомендуется тщательно прочистить. Не помешает и полная замена металлических труб на пластиковые конструкции, если имеется такая возможность.

При настройке реле к регулировочным пружинам следует относиться исключительно бережно. Если они будут сжаты слишком сильно, т.е. перекручены в процессе настройки, при работе устройства очень скоро станут наблюдаться погрешности. Поломка реле в ближайшем будущем почти гарантирована.

Если во время проверки работы насосной станции наблюдается постепенный рост давления выключения, это может свидетельствовать о том, что устройство засорилось. Не нужно сразу же его менять.

Нужно открутить четыре крепежных болта на корпусе реле давления, снять мембранный узел и тщательно промыть внутреннюю часть реле, где это возможно, а также все небольшие отверстия.

Иногда достаточно просто снять реле и почистить его отверстия снаружи без разборки. Не помешает также провести очистку всей насосной станции. Если же вода вдруг начинает течь прямо из корпуса реле, значит, частички загрязнений пробили мембрану. В этом случае придется устройство полностью заменить.

Работа оборудования под управлением реле

Наличие реле обеспечивает постоянные показатели давления в системе и создаёт необходимый для работы станции напор воды.

Управление насоса осуществляется автоматически.

Поэтому, правильная регулировка электромагнитного клапана для воды своими руками (прочитайте здесь) на минимальное и максимальное значение давления позволяет обеспечивать периодическое выключение и включение системы.

Управляемая реле насосная станция работает по следующему принципу:

  • закачивание воды в бак при помощи насоса;
  • увеличение давления, отражающееся на манометре;
  • срабатывание реле при давлении, достигшем выставленного предельного уровня;
  • отключение насоса.

Уменьшение количества воды в баке-накопителе сопровождается снижение давления.

После того, как давление в системе достигнет нижнего уровня, насосное оборудование вновь включается, и цикл работы повторяется.

Параметры функционирования реле:

  • на этапе включения в условиях нижнего уровня давления, происходит замыкание контактов на реле, что вызывает поступление воды в бак;
  • на этапе выключения в условиях верхнего давления, происходит размыкание контактов на реле, сопровождающееся выключением насоса.

Разность между показателями включения и выключения носит называние «диапазон давления».

Советы

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления

Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух. Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии. В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения. В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи. Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

Некоторые виды ремонтных работ

Некоторые действия по ремонту насосной станции своими руками интуитивно понятны. Например, почистить обратный клапан или фильтр не составит труда, но вот заменить мембрану или грушу в гидроаккумуляторе может быть без подготовки сложно.

Замена «груши» гидроаккумулятора

Первый признак того, что мембрана повредилась — частые и кратковременные включения насосной станции, причем вода подается рывками: то сильный напор, то слабый. Чтобы убедиться в том, что дело в мембране, снимите заглушку на ниппеле. Если из него выходит не воздух, а вода, значит мембрана порвалась.

Устройство мембранного бака пригодится при замене груши

Чтобы начать ремонт , отключите систему от электропитания, сбросьте давление — откройте краны и подождите, пока стечет вода. После этого его можно отключать.

Далее порядок действий такой:

  • Ослабляем крепление фланца в нижней части бака. Дожидаемся, пока стечет вода.
  • Откручиваем все болты, снимаем фланец.
  • Если бак от 100 литров и больше, в верхней части бака откручиваем гайку держателя мембраны.
  • Вынимаем мембрану через отверстие в нижней части емкости.
  • Бак промываем — в нем обычно много осадка ржавого цвета.
  • Новая мембрана должны быть точно такой же как поврежденная. Вставляем в нее штуцер, которым верхняя часть крепится к корпусу (закручиваем).
  • Устанавливаем мембрану в бак гидроаккумулятора.
  • Если есть, устанавливаем гайку держателя мембраны в верхней части. При большом размере бака рукой вы не достанете. Можно привязать держатель к веревке и так установить деталь на место, навернув гайку.
  • Горловину натягиваем и прижимаем фланцем, устанавливаем болты, последовательно подкручивая их на несколько оборотов.
  • Подключаем в систему и проверяем работу.

Замена мембраны насосной станции закончена. Дело несложное, но нюансы знать надо.

Сфера использования устройства

Редуктор давления одновременно выполняет несколько функций. Прежде всего, он используется для защиты сантехнических приборов от высокого давления. Так, большинство сантехники и бытовых приборов рассчитано на работу, когда давление воды в трубопроводе не превышает 3 Атм. Если этот показатель несколько выше, то система водоснабжения испытывает серьезную нагрузку. Впоследствии страдают клапаны, соединения и другие элементы системы и сантехнических приборов

Также редуктор используется для борьбы с гидравлическим ударом, который может возникнуть как на промышленных предприятиях, так и в жилых домах. В результате резкого скачка давления воды в водопроводе возникает гидравлический удар, который способен повредить конструктивные элементы системы. Известны случаи, когда такой резкий скачок привел к разрыву бойлера. Поэтому специалисты рекомендуют устанавливать редуктор, так как он позволит предотвратить возникновение таких проблем

Очень важно учесть установку в системе .

Критерии выбора

При выборе регулятора обязательно обращайте внимание не только на конструктивное исполнение прибора и его технические характеристики, но и на материал, из которого он сделан. . Конструктивные особенности

Конструктивные особенности

Современные РДВ в зависимости от конструкции делятся на поршневые и мембранные. Несмотря на то, что поршень практически не изнашивается, редукторы первого типа менее надёжны. Связано это как с чувствительностью к чистоте воды (поршень может заклинить от частичек грязи или песка), так и с возможностью коррозии элементов конструкции.

РДВ мембранного типа неприхотливы в обслуживании, так как диафрагма делит их рабочее пространство на две камеры. Одна из них полностью герметизирована от контакта с водой. Как вы, наверное, уже догадались, именно в этой половине и установлено большинство деталей редуктора. При соблюдении правил эксплуатации, работа устройства не требует вмешательства, поэтому единственным недостатком можно считать необходимость регулярного контроля целостности мембраны.

Технические параметры

Бытовые редукторы, выпускаемые промышленностью, рассчитаны на разное входное и выходное давление. Например, устройство, позволяющее подключение к магистрали, рассчитанной на 15 бар, может обеспечить выходные параметры в пределах 1–4 бар. Чтобы не путаться в терминах, часто величину в 1 бар принимают равной 1 атмосфере, хоть на самом деле 1 бар = 0.987 атм. Давление на выходе бытовых регуляторов составляет от 0.5 до 4 атм или от 1 до 6 атм. Чтобы определить, какой прибор вам нужен, посмотрите требования к подключению оборудования, установленного в доме. Чаще всего производитель указывает их в техническом паспорте или специальной табличке, установленной на задней панели.

Вторым важным параметром при выборе считается рабочая температура РДВ. Устройства, рассчитанные на температурный режим 0–40 ºС, можно использовать только при использовании в системах с холодной водой. Если вам нужен прибор на «горячий» водопровод, выбирайте прибор, работающий в диапазоне до 130 ºС.

Материал и качество изготовления

Как и другая водопроводная арматура, регуляторы давления должны изготавливаться из прочных металлов и сплавов – стали, латуни, бронзы и т. д. Кроме того, сплавы, включающие железо, должны иметь в составе лигатуры с антикорродирующими свойствами. На практике в торговых сетях можно найти как очень достойные изделия, отличающиеся высоким качеством изготовления, так и откровенный хлам. «Отделить зерно от плевел» несложно благодаря двум критериям – цене и массе. Во-первых, хорошая вещь не может стоить дёшево, а во-вторых, возьмите в руки сравниваемые изделия и выберите тот, вес которого отличается в большую сторону. Кроме того, обязательно обращайте внимание на качество литья. Помните о том, что хороший производитель никогда не выпустит за территорию своих цехов изделие с раковинами или облоем на стенках.

Проблемы и решения

  1. Почему насосная станция Джилекс не держит давление в гидроаккумуляторе?

Вот список возможных причин неисправности, типичный для устройств всех производителей:

  • Отсутствие, загрязнение, неправильный монтаж или неисправность обратного клапана на всасывающем патрубке или на вводе водоснабжения. Стрелка на корпусе клапана должна указывать в сторону насоса, а сам он должен пропускать воду только в одном направлении;
  • Отсутствие воздуха с избыточным давлением в воздушном отсеке мембранного бака. Чтобы убедиться в отсутствии или наличии этой неисправности, нажмите на шток ниппеля. Если оттуда не поступает ни воздух, ни вода — гидроаккумулятор нужно просто-напросто накачать;
  • Разрыв мембраны гидроаккумулятора. В этом случае из ниппеля при нажатии на его шток начинает капать вода. Мембрана меняется на новую после отключения воды и вскрытия бака ресивера;
  • Мощности насоса не хватает для создания напора, соответствующего настройкам автоматического реле. Признак наличия этой проблемы — непрерывная, без отключений, работа насоса. Проблема устраняется путем регулировки реле;
  • Утечки воды (прежде всего течи напроток сливных бачков в туалетах). При утечках насос периодически включается в отсутствие разбора воды через смесители. Проблема устраняется регулировкой, ремонтом или заменой заливных или сливных клапанов в бачках.
  1. Почему в систему водоснабжения с насосной станцией попадает воздух?

Вероятная причина — негерметичность всасывающей трубы (разрыв или неплотное соединение с всасывающим патрубком насоса или обратным клапаном). Проблема устраняется герметизацией соединений или заменой трубы.

Проверка автоматики

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле

После запуска насосной станции нужно проверить, правильно ли работает автоматика. Если вы приобрели реле давления с заводскими настройками, то оно должно отключить насосное оборудование при достижении верхнего порога давления в системе, установленного на реле. После открывания крана и вытекания вод из гидробака реле давления должно снова запустить насос, когда показатель давления в системе понизится до установленного минимума. При необходимости заводские настройки можно изменить, настроив реле на нужное вам давление включения и выключения. Это делается так:

  1. Отключаем насосное оборудование и сливаем воду из гидробака, открутив нижний кран в системе. Открываем крышку на реле давления при помощи отвертки или гаечного ключа.
  2. Запускаем насосное оборудование, которое начнёт закачивать воду в гидробак.
  3. Засекаем и записываем показания манометра в момент отключения насоса. Это будет верхнее давление.
  4. Теперь открываем самый удалённый от насоса кран или тот кран, который находится на самой верхней отметке. По мере вытекания из него воды давление понизится, и насос снова запуститься. Нужно зафиксировать и записать показания манометра в момент запуска насоса. Это будет нижнее давление. Находим их разницу.
  5. Во время тестирования необходимо обратить внимание на напор воды, текущей из самого дальнего или высшего крана в системе. Если он вас не устраивает, то давление нужно повысить. Чтобы это сделать правильно, насос нужно отключить и туже закрутить гайку на большой пружине в реле. Для уменьшения напора, наоборот, ослабляем эту гайку.
  6. Теперь настроим разность давлений. Вы уже нашли её, отняв записанные показания манометра. Если это число равно 1,4 бар, то ничего настраивать не надо. Если найденное значение ниже, то это может привести к более частому запуску насоса и неравномерному напору, что вызовет преждевременный износ оборудования. Если значение выше, то режим работы станции будет более щадящим, но станет заметна разница между максимальным и минимальным напором. Для настройки этого параметра нужно подтянуть или ослабить гайку на малой пружине в реле. Для увеличения разности давлений гайку затягивают сильнее, а для уменьшения – ослабляют.
  7. Когда вы отрегулировали давление, нужно снова проверить работу системы, повторив предыдущие действия. При необходимости регулировку можно повторить.

Если ваше реле давления вообще без настроек, то есть все пружины полностью ослаблены, то регулировку делают так:

  1. Запускаем насос и нагнетаем давление в трубопроводе настолько, чтобы напор воды из самого дальнего или высшего в системе крана был удовлетворительным. Засекаем показания манометра и отключаем насос. Допустим, что прибор показал в этот момент давление равное 1,3 бар.
  2. Отключаем питание станции и открываем крышку на реле давления. Начинаем подтягивать гайку на большой пружине. Когда раздастся щелчок замыкания контактов, вращение прекращаем.
  3. Ставим на место крышку и включаем насос. Доводим давление в системе до 2,7 бар. Это значение мы получили, сложив наш показатель 1,3 бар с рекомендуемой разницей значений равной 1,4 бар.
  4. Отключаем насос от сети, снимаем крышку и подтягиваем гайку на меньшей пружине. Когда контакты разомкнуться, вы услышите щелчок. В этот момент вращение нужно прекратить.
  5. После наших настроек реле давления будет производить запуск насосного оборудования, когда давление в системе понизится до 1,3 бар, и отключать насос, когда давление повысится до 2,7 бар. Теперь все настройки выполнены. Крышку реле устанавливаем на место, а насосный агрегат подключаем к сети электропитания.

Facebook

Twitter

Вконтакте

Одноклассники

Объяснение аккумуляторов холодной воды — Pump Express

Что такое аккумулятор холодной воды?

Аккумуляторы холодной воды — это эффективный, энергосберегающий способ решить проблему низкого давления воды, поступающей в вашу систему отопления, и самый простой способ представить их — это большой резервуар для хранения воды, который добавляет воду, пополняя система отопления при наибольшей потребности.

Они состоят из стального резервуара с двумя камерами, разделенными диафрагмой.Одна сторона диафрагмы герметизирована и находится под давлением сжатого воздуха; другая сторона открыта для системы водоснабжения.

Когда вы открываете выпускной патрубок, например, кран в ванной, вода сначала течет из гидроаккумулятора, пока давление не упадет до уровня, достаточного для включения насоса. Во время работы насос обеспечивает расход воды, необходимый для открытого выпуска. Когда выпускное отверстие отключено, насос будет продолжать работать до тех пор, пока в аккумуляторе холодной воды не произойдет повторное повышение давления до давления, при котором настройка на насосе будет отключена.

Насколько гидроаккумулятор холодной воды увеличит давление моей воды?

Распространенное заблуждение. Аккумуляторы не увеличивают давление воды. Они просто позволяют системе работать с максимальным давлением. Каждая система горячего водоснабжения имеет постоянное давление и рабочее давление. Как бы то ни было, «постоянное давление» — это давление, которое существует, когда выходы не используются, а вода находится в состоянии покоя. Это давление упадет до «рабочего давления» при использовании кранов или душа.

Аккумулятор холодной воды работает, дополняя поток воды, когда система имеет открытые выпускные отверстия, таким образом поднимая поток обратно до постоянного давления, даже если выпускные отверстия открыты и обычно находится под рабочим давлением. Когда выпускные отверстия закрыты, гидроаккумулятор перекрывает дополнительный поток до тех пор, пока он снова не понадобится.

Могу ли я использовать аккумулятор холодной воды с моим существующим комбинированным котлом?

Да. Комбинированные бойлеры с низкой скоростью потока могут использоваться вместе с аккумулятором холодной воды, что позволяет котлу работать с максимальной скоростью потока и не прерываться, если во время душа включается второй выход.

Где я могу установить аккумулятор холодной воды?

Аккумуляторы бывают разных размеров и стилей. Специально разработанные модели подходят для наружной установки, например, в открытом гараже или сарае. Нет требований к дренажу, и для аккумулятора не требуется электропитание, поэтому единственная проблема — это трубопровод, который необходимо будет проложить от аккумулятора к дому. В зависимости от размера и формы аккумулятор холодной воды может подходить или не подходить для горизонтальной установки, например, на чердаке.Убедитесь, что вы покупаете модель, соответствующую вашим потребностям.

Каковы правила, касающиеся аккумуляторов холодной воды?

Аккумулятор холодной воды можно установить в любом месте на линии подачи, входящей в собственность, и на магистрали должен быть установлен обратный клапан. Также необходимо установить редукционный клапан на 3,5 бар, если давление может подняться выше 5 бар.

Давление воздуха внутри гидроаккумулятора установлено на 2 бара, но может потребоваться регулировка, чтобы оно находилось в пределах 1–1.На 5 бар ниже давления в сети. Минимальное значение, которое может быть установлено, составляет 0,5 бар, но для этого потребуется проконсультироваться с производителем.

Чем ниже давление в сети, тем меньше воды может храниться в гидроаккумуляторе, поэтому всегда не забывайте увеличивать размер гидроаккумулятора как минимум на один чистый размер больше, чем требуется для невентилируемого баллона или расхода.

У меня общий водопровод. Могу ли я установить аккумулятор холодной воды?

Да. Аккумуляторы холодной воды могут быть установлены на 15 мм (малое отверстие) или даже на общих основных источниках питания, если вы проводите испытания давления и расхода и увеличиваете размер аккумулятора, чтобы не только удовлетворить, но и превысить ожидаемую потребность.

Что еще мне нужно знать о аккумуляторах холодной воды?

Аккумулятор правильного размера позволит принимать практически любое количество ванн или душевых одновременно, независимо от входящего основного расхода, и будет продолжать работать, даже если сеть отключена, независимо от давления воды в сети.

Аккумулятор холодной воды не требует электропитания, не генерирует шума, не потребляет энергию и не требует постоянного обслуживания — это наиболее экономичный и экологически чистый вариант для домашних хозяйств, страдающих низким давлением в сети.

Источник Сэм Б.

Подключение насосной станции без гидроаккумулятора. Собираем насосную станцию ​​сами

Что такое насосная станция? Это комплект оборудования, поддерживающий определенное давление воды в системе водоснабжения. При этом постоянно подает воду в водопровод. Например, водопроводная сеть, которая снабжает дом водой из колодца с помощью насоса. Саму помпу нельзя назвать станцией, потому что, если отключить электропитание, в водопроводе не будет воды.И станция обеспечивает это постоянно. В последнее время такими станциями стали называть насосы, в состав которых входит гидроаккумулятор. Этот накопительный бак с мембраной внутри создает не только определенное количество воды, но и давление воды. Есть ли насосная станция без гидроаккумулятора?

Резервуары для водоснабжения

Конечно, есть. Нужно лишь создать необходимые условия, чтобы в водопроводной сети всегда была вода под определенным давлением.Поэтому к насосной установке крепится накопительный бак любого объема, в котором должен быть установлен поплавковый датчик уровня. Последний отвечает за отключение и включение насосного устройства, если вода в баке соответственно превышает или превышает установленный уровень.

Имеется две схемы расположения накопительного бака.

  • Устанавливается где угодно, обычно в помещении, где, например, монтируется система очистки воды. Но такая схема не дает возможности перекачивать воду выше ее уровня в бак, поэтому в нее включен еще один насос, который будет перекачивать воду из накопительного бака потребителям.
  • Вторая схема — это установка емкости выше уровня нахождения потребителей. Таким образом решается проблема давления в водопроводной сети. Здесь сработает давно известный современной физике принцип соединения сосудов. Поэтому накопительный бак обычно устанавливают на чердаке.

Внимание! Если чердак — неотапливаемое помещение, то емкость потребуется утеплить.

Кстати, вторая схема водоснабжения без гидроаккумулятора сегодня довольно популярна.Ведь с его помощью можно организовать водопровод с большим объемом воды, во много раз большим, чем с гидроаккумулятором. Правда, рассчитывать все придется очень точно, ведь бак с наполненным баком — это огромная тяжесть, действующая на полы дома. Поэтому необходимо быть уверенным, что несущая конструкция здания выдержит такую ​​массу.

Читайте также:

Классификация фильтров для насосных станций


Установка потолочного резервуара

Схема насосной станции без гидроаккумулятора

В принципе схема довольно простая.Независимо от того, какой насос будет использоваться в водопроводе дома (погружной или поверхностный), сам источник в первую очередь необходимо защитить от ила и грязи из источника водозабора. Поэтому в самом низу устанавливается сетчатый фильтр, который будет задерживать крупные взвешенные частицы.

Далее по схеме идет либо сам насос, если он глубокий, либо трубопровод, который соединит фильтр с насосом, установленным на поверхности. В первом случае такая же подача воды будет протягиваться от насоса в виде трубы или шланга.То есть маршрут начнется прямо в гидротехническом сооружении. Поэтому очень важно определить уровень промерзания почвы в районе расположения колодца или колодца. Начиная с этого уровня необходимо утеплить трубопровод.

Схема с дополнительным насосом

Теперь внутренняя разводка водопровода. Во-первых, необходимо продумать систему очистки воды. К сожалению, из колодцев и неглубоких колодцев вода в дом не будет поступать очень чистой.Поэтому самый простой вариант — установить два фильтра: грубый и тонкий. Они легко справляются со своими обязанностями по очистке воды, но требуют частой замены фильтрующих картриджей.

Следующий элемент — накопительный бак с поплавком. Он подключается к насосу через трубу и установленный фильтр. После этого труба уже отводится потребителям.


Схема с баком на чердаке

Накопительный бак

Что такое резервуар для хранения? Это простая тара, она может быть разной формы и размера.Имеет три сопла. Верхний — подающий, по нему вода поступает в емкость. Второй нижний — это слив, по которому вода отводится потребителям. Третий, он тоже ниже, и находится ниже второго, это отвод грязной воды и осадков, который используется при проведении ремонтных работ.

Читайте также:

Подкачивающие насосы для холодного водоснабжения — элемент прогресса в домашнем водоснабжении

Накопительный бак также снабжен крышкой, которая плотно прикручивается к корпусу водонагревателя.Он расположен сверху. Через крышку осмотрите емкость, а также проведите профилактические мероприятия.

В настоящее время многие потребители отдают предпочтение пластиковым резервуарам, а не металлическим. Они дешевле, но по техническим характеристикам вторым не уступят. К тому же их вес в несколько раз меньше, что упрощает их установку и установку. Особенно, если речь идет о монтаже на чердаке. Что касается теплоизоляции, то для этого можно использовать любые материалы, главное, чтобы в процессе эксплуатации вода в баке не замерзала.


Накопительный бак секционный

Конечно, у этой схемы есть свои недостатки.

  • Пассивное водоснабжение, отсюда и небольшое давление в водопроводе. Хотя на первом этаже будет больше, чем на втором. Ведь чем выше расположен резервуар, тем большее давление он создает в водопроводе.
  • Большой размер самого накопительного бака. Отсюда иногда возникают трудности с выбором места его установки.
  • К сожалению, поплавковый датчик — не лучший прибор для контроля работы насосного агрегата.Он может просто мгновенно выйти из строя, насос будет качать воду до тех пор, пока вода не потечет из загерметизированных щелей бака. Неизбежно затопление чердака и нижних помещений.
  • Очистить большой резервуар непросто. Придется залезть внутрь резервуара, где вам нужно будет руками выкопать осадок. Правда, частота очистки довольно большая, ведь в системе будет установлена ​​водоподготовка.

Читайте также:

Как правильно организовать защиту от сухого хода насосной станции

Заключение по теме

Итак, насосная станция для дома без гидроаккумулятора считается прошлым веком.Вероятно, это так. Ведь современный подход к реализации автономной сети водоснабжения — это не только мощность, это возможность ее установки в таком месте, где это удобно. И хотя сам гидроаккумулятор следует эксплуатировать только при положительных температурах, устанавливать его на чердаке нет необходимости. Можно использовать для этого подвал, кессон, любое помещение. Главное, чтобы в нем температура воздуха не опускалась ниже + 5С. Но система без гидроаккумулятора еще не сдала позиции.Более того, всегда есть выбор, который по цене, к сожалению, не в пользу новой технологии.

Разберем семь самых распространенных мифов об аккумуляторах и их функциональности.

Миф 1. Гидроаккумулятор предназначен для создания постоянного давления в системе водоснабжения.

Такое словосочетание часто можно встретить в описаниях гидроаккумуляторов. Вариации — гидроаккумулятор поддерживает постоянное давление и т. Д.

Начнем с того, что мембрана (резиновая груша) в металлическом корпусе не способна создавать какое-либо давление, ни постоянное, ни «переменное». Давление создается только насосом. Какое давление обеспечивает насос, такое же давление будет в гидроаккумуляторе. Единственное, что можно сказать, так это то, что гидроаккумулятор при отсутствии расхода воды поддерживает создаваемое в нем давление и способствует его постепенному снижению с началом врезки и плавному увеличению после закрытия всех кранов. Те. без него давление изменилось бы мгновенно, а вместе с тем плавно изменилось бы из-за изменения гидравлического объема за счет растяжения-сжатия мембраны.В этом суть его использования. Для правильного функционирования системы с повсеместным реле давления именно плавное изменение давления обеспечивается с помощью гидроаккумулятора.

Разговор о постоянном давлении в штатной системе с реле давления и гидроаккумулятором не нужно вообще. Весь смысл функционирования такой системы в том, что давление постоянно меняется, за счет чего насос автоматизируется с помощью реле давления.Постоянное давление может быть только при постоянном расходе, но как только расход воды изменяется (открывается или закрывается дополнительный кран), давление моментально меняется. Все, что может делать гидроаккумулятор, — это задавать инерцию системы, а это именно то, что от него фактически требуется. Постоянное давление в системах с переменным расходом может быть достигнуто только с помощью преобразователя частоты, когда скорость насоса изменяется в зависимости от расхода воды.

Миф 2. Чем больше объем аккумулятора, тем лучше.

Тем лучше для чего? На сам гидроаккумулятор, на надежность системы, на помпу? Большой гидробак дороже, занимает больше места, стоимость замены мембраны выше. Некоторые минусы.

Но в утверждении есть определенная логика и она заключается в следующем: чем больше объем гидробака, тем реже будет включаться насос. И чем реже включается насос, тем дольше он проработает, так как ресурс будет сохранен (режим пуска электродвигателя самый интенсивный — скачок пускового тока, высокий пусковой момент, повышенная нагрузка на детали насоса).

Однако, с другой стороны, логично предположить, что существует некий лимит на объем аккумулятора, который необходимо остановить. Ведь никому не приходит в голову покупать гидроаккумулятор объемом в тысячи литров для частного дома. Хотя с таким бачком насос может включаться всего один-два раза в день или вообще не включаться. Не забывайте, что полезный объем аккумулятора составляет около 30%.

Заблуждение состоит в том, что даже если мы уменьшим количество запусков насоса в час вдвое (увеличивая объем гидроаккумулятора), насос в конечном итоге не прослужит вдвое дольше.Даже зная количество пусков в час, мы не можем оценить общее время работы в каждом цикле, что гораздо важнее для ресурса. Точно так же, если вы используете насос только шесть месяцев, например, в летний сезон, вам не нужно ожидать, что насос прослужит в два раза дольше, чем у соседа, который использует насос круглый год.

Производители двигателей не дают определенного лимита включения / выключения на весь период эксплуатации, после которого двигатель выходит из строя или требует ремонта.На срок службы двигателя влияет общее время работы и температурный режим. Но при этом действительно важно, чтобы количество кратковременных пусков насоса в час не превышало значений, указанных производителем (эти данные есть в технической документации на помпу). Это главный критерий, по которому выбирается объем гидроаккумулятора. А если насос укомплектован устройством плавного пуска, то количество этих самых пусков можно увеличить. Тех.объем бака можно уменьшить.

Миф 3. Все аккумуляторы одинаковые. Если это не имеет значения, зачем платить больше?

Если обращать внимание только на внешний аспект, то с этим утверждением сложно не согласиться. Если речь идет о стандартных гидробаках со сменной мембраной, то внешне действительно похожи на братьев-близнецов.

Но как это часто бывает, самое главное — внутри. Хотя у аккумуляторов устройство действительно простое, но и здесь есть место нюансам.Поэтому в некоторых гидробаках воздух выходит из строя, и мембрана выходит из строя через год или два, в то время как другие держат давление и служат намного дольше.

Миф 4. В гидроаккумуляторе необходимо установить вентиляционное отверстие.

Система водоснабжения (не путать с системой отопления) может без проблем обойтись без дефлектора. Пузырьки воздуха при правильно проложенных трубах удаляются через кран во время слива. А при неправильно проложенных трубах (с возможностью появления воздушных карманов) дефлектор не спасет дело.

Обратите внимание, что реле давления также могут работать с воздухом (например, установленные на компрессорном оборудовании).

Для самоуспокоения можно установить дефлектор, но реального эффекта это не дает.

Миф 5. Все аккумуляторы синие.

Помогая покупателю сориентироваться в разнообразии расширительных баков, большинство производителей фактически выпускают гидроаккумуляторы (расширительные баки для систем водоснабжения) синего цвета. Стандартная цветовая ассоциация работает, в этом нет ничего плохого.

Однако аккумулятор окрашен только снаружи, поэтому технологических проблем по смене цвета нет.

Гидроаккумуляторы являются неотъемлемой частью многих бытовых и промышленных насосных станций (идут в комплекте). Производители насосного оборудования самостоятельно не производят расширительные баки, а закупают их на специализированных предприятиях. В маркетинговых целях эти резервуары могут иметь не только другую заводскую табличку с названием, отличным от оригинала (что сегодня не редкость), но и другой цвет.По желанию заказчика производитель гидроаккумуляторов может покрасить их на заводе в любой цвет.

Например, Grundfos долгое время использовала зеленые аккумуляторы, Pedrollo — красные, а DAB — белые. Причем даже разные партии товаров могут быть разного цвета. Иногда выбор цвета гидроаккумулятора зависит от общей цветовой гаммы производителя насоса.


Сам цвет никак не влияет на технические характеристики гидроаккумулятора и по большому счету может быть любым.

Следовательно, если ваш зеленый гидравлический бак со станции Grundfos вышел из строя, нет смысла искать бак аналогичного цвета.

Конечно, синий — это самый распространенный аккумулятор на рынке, но не единственный.

Миф 6. На зиму из гидроаккумулятора необходимо не только слить всю воду, но и спустить воздух.

Действительно, если вы планируете еще использовать свой гидроаккумулятор в следующем году, то необходимо слить воду из бака.Однако после слива воды нет необходимости стравливать воздух. Мембрана сильно сжимается под давлением воздуха и выжимает всю воду.

Считается, что в свободном состоянии перепонка легче и на зиму лучше снимать. Не споря и даже не принимая во внимание трудозатраты, приведем лишь один важный контраргумент. Все гидроаккумуляторы поступают в продажу с предварительным заводским впрыском воздуха, который сильно деформирует (сжимает) мембрану, так как в отключенном состоянии отсутствует противодавление воды.В таком виде новый резервуар может храниться не один месяц, а то и год, пока не найдет своего хозяина. И в этом нет ничего плохого. Установлен гидроаккумулятор, давление воздуха контролируется, система запущена и все отлично работает.

Наш опыт эксплуатации систем хозяйственно-питьевого водоснабжения показывает, что положительный эффект от полного опорожнения воздушной полости в зимний период не имеет практического подтверждения.

Конечно, можно пойти на крайности, разобрать на зиму половину водопровода и дополнительно гидробак.Все промыть, обсушить и сложить дома в теплом месте. Но этот вариант лучше оставить «знатокам».

Миф 7. Лучше не заменять мембрану, а сразу заменить весь аккумулятор.

Когда мембрана выходит из строя, необходимо решить, заменять ли мембрану отдельно или заменить весь аккумулятор.

Хотите продлить срок службы мембран? Не забывайте контролировать давление воздуха.

Логично, что решение принято на основании сравнения стоимости новой мембраны и всей сборки гидроаккумулятора.Для некоторых дорогих европейских брендов стоимость мембраны составляет порядка 60-70% от общей стоимости товара. Конечно, это не реальная стоимость мембраны, а наглая политика производителя, пытающегося заработать на запчастях и сервисе, что сегодня довольно распространено. К тому же далеко не всегда можно найти подобную замену, так как производители могут специально изготавливать мембраны с нестандартной горловиной. Поэтому неудивительно, что покупатель решает приобрести новое оборудование.

А в каких случаях оправдана сборка насосной станции из разрозненных деталей, которые можно купить в магазине.

Зачем собирать насосную станцию ​​самому.

Во-первых, мне кажется, что насосную станцию ​​нужно собирать самостоятельно, если у вас уже есть какие-то ее комплектующие, обычно самые дорогие. Это насос и гидроаккумулятор. Поскольку стоимость насоса составляет примерно половину стоимости насосной станции, соответственно гидроаккумулятор примерно на треть.То есть покупать новую насосную станцию ​​нет смысла, если ваш гидроаккумулятор зимой раздавился или насос по какой-то причине сгорел. Вы можете купить и то, и другое по отдельности, и просто заменить сломанное, благо крепеж помпы и платформа для крепления гидроаккумулятора, как правило, стандартные и можно легко соединить одно с другим.

Еще одним поводом собрать насосную станцию ​​самостоятельно может быть несоответствие ваших требований характеристикам оборудования готовой насосной станции.Например, вам нужен насос с большим давлением или расходом, чем предлагаемые вам насосные станции, и то, что вам подходит по своим характеристикам, вам не подходит — с точки зрения стоимости или надежности. Или габариты насосной станции слишком велики для того места, где вы находитесь, или вас не устраивает емкость гидроаккумулятора, ну и т. Д. Только нужно учитывать, что общая стоимость насосной станции вполне может быть намного больше, чем вы планировали.

Третий, наиболее распространенный вариант, когда вы вынуждены собирать распределенную насосную станцию ​​из-за сам.Как правило, в этом случае используется мощный погружной насос, а гидроаккумулятор с блоком автоматики размещается где-то дома.

А аккумулятор действительно нужен?

Резонный вопрос: а можно ли обойтись без гидроаккумулятора? В принципе, это возможно, но с обычным блоком автоматики насос будет очень часто включаться и выключаться, реагируя даже на небольшой поток воды. Ведь количество воды в напорной трубе невелико, и малейший поток воды приведет к быстрому падению давления и такому же быстрому увеличению при включении насоса.Это связано с тем, что помпа не включается при каждом вашем «чихании», ставят гидроаккумулятор, хоть маленький. Поскольку вода — несжимаемое вещество, в гидроаккумулятор закачивается воздух, который, в отличие от воды, хорошо сжимается и действует как своего рода демпфер, регулирующий накопление и поток воды. Если в гидроаккумуляторе нет воздуха или его слишком мало, то сжимать будет нечего, то есть скопления воды не будет.

В идеале емкость аккумуляторов должна быть лишь немного меньше дебита вашего источника воды, а насос в этом случае будет включаться только тогда, когда будет израсходован довольно приличный запас воды, т.е.е. очень редко, но надолго. Но тогда это будет очень дорого.

В продаже имеются насосные станции с усовершенствованными блоками автоматики со встроенной защитой от сухого хода, которые плавно запускают и останавливают насос, а также регулируют его мощность в зависимости от установленного давления. Считается, что гидроаккумулятор в принципе им не нужен. Но все это хорошо работает только при отсутствии скачков напряжения, чем не могут похвастаться наши глубинки и дачные поселки. И, к сожалению, не всегда от этой беды спасают стабилизаторы.К тому же цена такой станции очень часто намного выше обычной, что, как мне кажется, не оправдывает себя.

Системы автоматизации готовые.

Вистан.

Из всех готовых систем автоматизации насосных станций особенно выделяется наша отечественная разработка Wistan, которая предназначена исключительно для организации насосной станции на базе вибрационного насоса. Я не сторонник использования вибрационных насосов в системах водоснабжения частных и дачных участков, но не могу не обратить внимание на это устройство из-за большой популярности «Малышей», «Ручейков» и др.на постсоветском пространстве.


В интернете много лестных отзывов об этом устройстве. В жизни, к сожалению, не все так радужно. Итак, вкратце.

Преимущества:

— Специальная конструкция для вибрационных насосов;

— Автоматически поддерживает давление в системе на уровне 1,5-2,0 бар;

— Имеет встроенную защиту от сухого хода;

— Имеет встроенный стабилизатор напряжения, может работать с напряжением от 160 до 250 вольт;

— Может работать без гидроаккумулятора, плавно меняет мощность насоса;

— Плавный пуск и останов насоса;

— Имеет защиту от превышения электрического тока: предохранитель на 5 ампер;

— Автоматически возобновляет работу при восстановлении параметров: сетевого напряжения, появления давления воды на напоре насоса (сухой ход).

— Простота монтажа и разборки схемы: производитель рекомендует использовать гибкую подводку размером ½ дюйма.

Недостатки:

— Насос должен создавать давление на входе в устройство не менее 3,0 бар: не каждый вибрационный насос на это способен, учитывая разницу в высоте между водяным зеркалом в колодце (колодце) и расположением Вистана.

— Расход воды ограничен внутренним сечением гибкой подводки, либо нужно поставить гидроаккумулятор.

— Защита от работы всухую решена своеобразным образом: устройство отключает насос, если давление на входе не поднимается выше 0,8 бар за 10 секунд. Те. вода действительно есть, и помпа ее качает нормально, ей просто не хватает силы, чтобы поднять давление до необходимого уровня.

— Нет возможности регулировать давление в системе.

— Высокая цена устройства по сравнению со стоимостью вибрационных насосов. Стоимость насосного агрегата Wistan + сопоставима со стоимостью готовой насосной станции не самого худшего качества (а китайская, в полтора раза дешевле).

В целом такой вариант организации насосной станции подходит дачникам, привыкшим к своим вибрационным насосам и не избалованным благами цивилизации на даче. К тому же систему легко собрать весной перед использованием и разобрать осенью, забрав всю ферму с собой в город и не боясь, что ее украдут или разорвет мороз. Для более серьезной системы водоснабжения дома это устройство, однако, как и использование, вряд ли подойдет.

Блок автоматики центробежных насосов.


Для организации насосной станции на базе погружной или наземной необходим блок автоматики. Самое простое — собрать самостоятельно из купленных предметов: коллектора, реле давления, манометра. Но можно купить уже готовый агрегат, на котором все это уже будет установлено. Осталось только установить его на головку насоса в удобном для обслуживания месте.

Различные фирмы предлагают широкий выбор таких агрегатов, различающихся конфигурацией и стоимостью.Самые простые и недорогие, включают только необходимые элементы, указанные выше. Блоки, в которые добавлен датчик сухого хода, будут немного дороже. Самыми сложными считаются блоки автоматики, которые самостоятельно, регулируя мощность насоса, поддерживают заданное давление в системе, а также имеют несколько (до трех) защит от различных неприятных вещей (сухой ход, перегрузка насоса. , разрыв напорной трубы).

Коллектор.

Собственно, каждый волен делать свой выбор. Кому-то такой блок проще собрать самому, кому-то проще купить. Мне кажется, что единственным недостатком таких блоков, кроме цены, является именно их блочность. Те. если что-то сломается в составе такого блока автоматики, то придется менять весь блок, а это иногда дорого.

Схемы насосных станций.


Самая распространенная схема насосной станции — когда все ее элементы собраны вместе, как написал один из читателей: «насос на бочке».В этом случае блок автоматики ставится на головку насоса, а вода отводится в гидроаккумулятор через отдельную трубу или гибкое соединение. Оказывается, можно поставить помпу и гидроаккумулятор (ГА) в разные места, просто заменив ответвление к ГА на более длинное.


Но оптимальным вариантом будет поставить блок автоматики на ГА, соединив коллектор блока с насосной трубкой. Тогда мы получаем распределенную насосную станцию, где насос может стоять, например, в колодце (или в колодце для погружного насоса), а насос — в теплом доме.


Продолжая совершенствовать нашу схему, вы сможете найти наиболее удобное место для блока автоматики. Это место мне кажется распределительным коллектором холодной воды, где блок автоматики будет поддерживать постоянное давление (ведь это то, что нам нужно). Гидроаккумулятор в этом случае можно разместить под ванной или в любом другом свободном месте в ванной, а напорная труба будет идти от насоса. Сам насос можно поставить ближе к источнику водоснабжения и подальше от дома, чтобы не слышать его шум, или купить погружной насос (опять же, в доме шума нет).

  • Здравствуйте, уважаемые читатели «Сан Самыч». Мне кажется, нет нужды повторять прописную истину о том, что помпа — «сердце» водопровода …
  • Чисто технически водопровод может работать без гидроаккумулятора. Почему же тогда специалисты настоятельно рекомендуют не отказываться от использования этого устройства?

    Допустимое давление в системе от 1,5 до 3 атмосфер. Если показания выходят за указанные пределы, реле давления сработает, и насос отключится.

    Насос снова заработает только после нормализации давления. Резкие скачки давления, сопровождающие эти процессы, отрицательно влияют как на электрические, так и на механические элементы устройства. Аккумулятор способен выравнивать давление в процессе использования насосной станции.

    Схема действия довольно проста. Достигнув давления в 3 атмосферы, насос естественным образом отключается, но система продолжает расходовать воду из гидроаккумулятора до тех пор, пока давление не упадет до предела, необходимого для возобновления работы насоса.Временной интервал между включением и выключением значительно сокращается, что определяет функциональность всей системы.

    Различные модели гидроаккумуляторов дают неодинаковые показатели максимального числа пусков насоса в час. Например, при эксплуатации бытового агрегата емкостью 24 л насос будет включаться примерно 20 раз в час. Чем больше емкость гидроаккумулятора, а в некоторых промышленных установках она может достигать 500 литров, тем меньше количество пусков в час.

    Важно, чтобы давление предварительно накачанного воздуха в гидроаккумуляторе было на несколько десятых меньше уровня давления, необходимого для включения насоса. Отклонение от этого требования в большую сторону приведет к заметному сокращению интервала между включением и выключением насоса. Несоблюдение направления вниз чревато разрывом мембраны, что естественным образом исключает гидроаккумулятор из водопровода.

    Зачем мне гидроаккумулятор? Видео

    Что означает пульсация водяного насоса на колесах — Жизнь на маршруте

    Этот пост содержит партнерские ссылки.

    Полный черный бак — неприятная ситуация, но еще хуже, когда вы не можете найти станцию ​​для сброса отходов. Знать, куда сбрасывать танки, — это половина дела, и руководство по свалке Sani Dump Station поможет вам их найти. Узнайте больше об этом полном руководстве «Знайте, куда сбрасывать, когда нужно ехать на автофургоне …»

    Привет, RVer! Хотите узнать, как построить онлайн-бизнес и заменить текущий доход пассивным? Великолепный курс Project 24 от Income School научил нас всему, что мы знаем о построении онлайн-бизнеса, поэтому у нас есть свобода путешествовать в нашем доме на колесах.

    Если вы заядлый RV’er как мы или кто-то, кто только начинает, как мы не так давно вы знаете, как важно иметь рабочую воду система. Возможность накапливать и перекачивать воду в раковины, унитаз и душ имеют решающее значение для приятной поездки в вашем доме на колесах. Тем не менее, там — ряд общих проблем, связанных с водяными насосами RV, за которыми следует следить из за.

    Пульсирующий водяной насос RV — довольно частое явление и не обязательно указывает на неисправность системы.Насос будет пульсировать, когда он пытается отрегулировать давление воды во время работы системы. Пульсация просто означает, что система колеблется между высоким и низким давлением.

    Пока пульсирует RV водяной насос — это не обязательно проблема, которую нужно устранять, это раздражение, с которым можно справиться. Прежде чем решить, нужно ли вам решить проблему, возможно, вы захотите узнать больше о том, почему это происходит в первую очередь.

    Причины появления воды в доме на колесах Насос в пульс?

    Водяной насос вашего дома на колесах предназначен для поддержания давления воды в ваших трубах, так что, если вы пропускаете воду через кухонную раковину, ваш насос работает, чтобы обеспечить подачу воды.По этой причине насос рассчитан на работу только при наличии воды.

    Когда вы бежите из воды в вашем доме на колесах вы, вероятно, услышите, как включается помпа, чтобы компенсировать потеря давления в системе. Если у вас полная раковина расход, насос будет работать непрерывно, так как потребность в поддержании высокого давление выше.

    Водяной насос вашего дома на колесах может начать пульсировать, если ваша вода течет с меньшей скоростью, чем полный напор. Поскольку в системе нет постоянной и высокой потребности в давлении, водяной насос может переключаться между включением и выключением по мере изменения потребности.Чередование включения и выключения может создать эффект пульсации.

    Опять же, это довольно частое явление и не обязательно указывает на проблему в системе. Для многих владельцев домов на колесах это просто причуда жизни в доме на колесах и просто становится частью фонового шума.

    Узнайте больше об основах работы водяного насоса для дома на колесах, а также о том, как ухаживать за водяным насосом для дома на колесах, читайте в наших статьях.

    Существуют ли другие причины Пульсирующий?

    В то время как большинство частая причина пульсации водяного насоса RV — это просто колебания требования к давлению в системе есть несколько, менее распространенные причины, которые могут указывать на более серьезную проблему с системой. Сюда входят:

    • Утечка в система: Если в вашей системе есть утечка, то помпа может быть трудно поддерживать давление в системе. Хотя утечка может быть недостаточной для выпуска воды, достаточной для чтобы вы заметили, любая утечка в системе позволит падение давления в системе. Если вы думаете, что это так, вам нужно будет проверить всю систему на предмет утечки, в том числе сам насос, фильтры и трубопровод.
    • Бак слишком низкий: Другая возможная причина пульсации воды помпа в том, что в баке слишком мало воды. Часто сообщаемая проблема владельцами домов на колесах, слишком низкий резервуар для воды может привести к тому, что вода насос изо всех сил при заборе воды из него, в результате чего он пульс, поскольку он работает, чтобы компенсировать то, что, по его мнению, является низким давлением.
    • Засорение в системе: Другая потенциальная причина пульсации в вашем водяной насос где-то засорился, скорее всего фильтр, в система.Забиты фильтры водной системы вашего дома на колесах не могут заставляют воду течь через систему менее равномерно, запутать водяной насос относительно того, что он должен делать. Это может можно исправить, просто проверив и очистив воду в вашей системе фильтры.

    Есть ли способ остановить Пульсирует водяной насос в моем доме на колесах?

    Хотя пульсация довольно безобидная, но распространенная проблема, она может доставлять неудобства. К счастью, у этой проблемы есть решение. Накопительный бак помогает регулировать давление в водяной системе вашего дома на колесах и помогает насосу работать более плавно.

    Аккумуляторный бак представляет собой небольшой резервуар из пластика, в котором находится находящийся под давлением мочевой пузырь внутри него. Этот герметичный мочевой пузырь — это то, что позволяет аккумуляторный бак для поглощения и регулирования скачков и падений давления в системе. Во время работы насоса давление внутри находящейся под давлением мочевой пузырь будет колебаться, чтобы поддерживать постоянный уровень давления в пределах система.

    Это помогает смягчить скачки и падения, которые в противном случае могли бы произойти в вашем системы, которая вызывает пульсацию, которую вы испытываете.

    Есть номер из плюсов в установке гидроаккумулятора, в первую очередь уменьшение пульсации. Не менее важно, однако, способность аккумуляторного бака уменьшить количество циклов ваша помпа должна делать это, что снижает частоту ее работы.

    Потому что гидроаккумулятор может поглотить большую часть падения давления, возникающего из-за включив кран, помпе будет меньше работы по поддержанию надлежащий уровень давления.

    Еще одним преимуществом аккумуляторного бака является увеличение срока службы вашего насоса.Само собой разумеется, что если ваш насос должен работать реже и не так сильно, когда он работает, он продлит срок его службы. Накопительный бак снижает нагрузку на насос и помогает продлить срок его службы.

    Наконец, аккумулятор поможет снизить расход заряда аккумулятора при использовании водная система. Поскольку в аккумуляторном баке используется только герметичный мочевой пузырь для выполнения своей работы, нет необходимости в источнике питания. А за счет сокращения времени, необходимого для работы помпы, вы легко уменьшите количество энергии, потребляемой вашей системой водоснабжения.

    Жесткие аккумуляторные баки установить или дорого?

    Накопительные баки

    легко установить на водяную помпу. Из-за своего небольшого размера они могут быть установлены практически в любом месте вашей водопроводной системы на стороне высокого давления.

    По цене аккумуляторные баки достаточно доступны. Цена варьируется от 30 до 100 долларов и зависит от размера и качества используемых материалов. Вы можете легко найти их здесь, на Amazon. Более дорогие модели, как правило, изготавливаются из более прочных материалов для увеличения срока службы.

    Пульс — это плохо?

    Пульсация водяного насоса вашего дома на колесах — довольно распространенное и безвредное явление. Несмотря на то, что когда кран не набирает полный объем, создается довольно раздражающий звук и непостоянный поток воды, это одновременно проблемы на уровне поверхности, а не проблемы, которые могут создать более серьезные проблемы.

    Тем не менее, неудобства могут сильно раздражать. Это может быть особенно актуально, если из-за этого дребезжит ваши трубы. В некоторых случаях трубы в доме на колесах устанавливаются слишком близко друг к другу или к стене.Когда возникает такая пульсация, это может вызвать сотрясение труб.

    Если они расположены слишком близко друг к другу или к стене, о которой они могут отлететь это и создать еще более громкий и раздражающий шум, чем тот вызвано в первую очередь пульсирующим насосом. Мы нашли это в наш собственный дом на колесах и пришлось повторно закрепить трубы, соединяющие насос с уменьшить дребезжание от пульсирующего насоса.

    Дребезжание можно уменьшить, добавив к трубам изоляцию. Добавление мягкого слоя изоляции на трубы, вызывающие дребезжание, поможет снизить или полностью устранить шум.Конечно, простая установка аккумуляторного бака, вероятно, более простое решение, чем вскрытие стен и добавление изоляции ко всем вашим трубам. Опять же, вам может потребоваться только добавить изоляцию на трубы, подключенные непосредственно к водяному насосу вашего дома на колесах.

    Рекомендуемые продукты для водяных насосов RV

    Визуальный глоссарий по насосам

    Присоединиться к форуму


    Отзыв, не стесняйтесь

    Абсолютное давление : давление измеряется в фунтах на квадратный дюйм в британской системе мер и в кПа. (килопаскаль или бар) в метрической системе.Большинство измерений давления производятся относительно к местному атмосферному давлению. В этом случае мы добавляем букву «g» к измеренному давлению. единицы, такие как фунты на квадратный дюйм или кПа изб. Значение местного атмосферного давления меняется с высотой. (см. график зависимости давления от высоты на этой странице). Это не то же самое, если вы находитесь на уровне моря (14,7 фунтов на квадратный дюйм) или на Высота 4000 футов (12,7 фунтов на квадратный дюйм). В некоторых случаях необходимо измерить значения давления. которые меньше местного атмосферного давления, и в этих случаях мы используем абсолютную единицу давления, фунтов на квадратный дюйм или кПа абс.

    p a (psia) = p r (psig) + p атм (psia), patm = 14,7 psia на уровне моря.

    , где p a — абсолютное давление, p r — относительное давление и p атм абсолютное значение давления местного атмосферного давления.

    и в метрической системе

    p a (кПа абс.) = P r (кПа изб.) + P атм (кПа абс.), Patm = 100 кПа абс. На уровне моря.



    Аккумулятор : используется в системах бытового водоснабжения для стабилизировать давление в системе и избегать циклического включения и выключения насоса при каждом нажатии открывается где-то в доме.Гибкий баллон находится под давлением воздуха под давлением желательно для достижения правильной скорости потока в самой дальней точке дома или системы. В виде вода вытягивается из резервуара, баллон расширяется, заполняя объем и поддерживая давление. Когда баллон больше не может расширяться, давление воды падает, реле давления насоса включается при низком давлении, и насос запускается и заполняет водяной объем гидроаккумулятора. Мочевой пузырь предотвращает попадание воздуха в раствор с водой, что снижает частоту повторное повышение давления в гидроаккумуляторе.

    Насосы часто продаются в комплекте с аккумулятором.


    Законы сродства : законы сродства используются для прогнозирования изменения диаметра, необходимого для увеличения расхода или общего напора насоса. Они также могут прогнозировать изменение скорости, необходимое для достижения другого расхода и общего напора. Законы сродства могут применяться только в обстоятельствах, когда система имеет высокий напор трения по сравнению со статическим напором, и это потому, что законы сродства могут применяться только между точками производительности, которые имеют одинаковую эффективность.см. законы сходства.pdf

    На следующем рисунке показана система, у которой напор трения (кривая A) выше статического напора, для которого применяются законы сродства, по сравнению с кривой B, система с высоким статическим напором по сравнению с напором трения, где сродство законы не применяются.

    Область применения законов сродства для осевого насоса.

    Законы сродства выражаются следующими тремя соотношениями, где Q — расход, n — обороты насоса, H — общий напор, P — мощность.Вы можете предсказать условия работы для точки 2, основываясь на знании условий в точке 1 и наоборот.

    Процесс получения законов сродства предполагает, что две сравниваемые рабочие точки имеют одинаковую эффективность. Соотношение между двумя рабочими точками, скажем, 1 и 2, зависит от формы кривой системы (см. Следующий рисунок). Все точки, лежащие на системной кривой A, будут иметь примерно одинаковую эффективность.В то время как точки, лежащие на системной кривой B, таковыми не являются. Законы сродства не применяются к точкам, которые принадлежат кривой системы B. Кривая системы B описывает систему с относительно высоким статическим напором по сравнению с кривой системы A, которая имеет низкий статический напор.

    Уменьшение диаметра Чтобы снизить затраты, корпуса насосов рассчитаны на установку нескольких различных рабочих колес. Кроме того, можно удовлетворить множество эксплуатационных требований, изменив внешний диаметр заданного радиального рабочего колеса.Уравнение Эйлера показывает, что напор должен быть пропорционален (nD) 2 при условии, что треугольники выходных скоростей остаются неизменными до и после резки. Это обычное предположение, которое приводит к:

    , которые применяются только к данному рабочему колесу с измененным D и постоянным КПД, но не геометрически подобный ряд крыльчаток. Если это так, то сродство законы могут использоваться для прогнозирования производительности насоса при различных диаметрах для одинаковая скорость или разная скорость для одного и того же диаметра.Поскольку на практике рабочие колеса разные диаметры геометрически не идентичны, автор раздела назвал Параметры производительности в Руководстве по насосу рекомендуют ограничить использование этого метода. к изменению диаметра рабочего колеса не более 10-20%. Чтобы избежать переизбытка обрезки рабочего колеса рекомендуется выполнять поэтапную обрезку с осторожностью измерение результатов. На каждом этапе сравнивайте прогнозируемую производительность с измерить один и при необходимости отрегулировать.

    Воздухововлечение (заглатывание) : воздух на всасывании насоса может значительно снизить производительность насоса. Следующая диаграмма от Goulds показывает, что даже 2% воздуха по объему в жидкости могут повлиять на производительность.

    Снижение производительности из-за наличия воздуха в насосе

    Есть много причин вовлечения воздуха, воздух может поступать во всасывающий бак из-за неправильного подключения трубопровода

    или из-за утечки во всасывающей линии насоса (при условии, что условия таковы, что во всасывающей линии создается низкое давление).

    Утечка во всасывающей трубе под низким давлением приведет к попаданию воздуха в насос.

    Центробежные насосы могут быть сконструированы для обработки большего количества воздуха, если это необходимо. Насосы с вязкостным сопротивлением могут обрабатывать большие количества воздуха.


    ДОПУСТИМОЕ НАПРЯЖЕНИЕ ТРУБЫ : допустимое или максимальное напряжение трубы может быть рассчитано с использованием кода ASME Power Piping Code B33.1. Допустимое напряжение трубы фиксируется кодом для данного материала, конструкции и температуры, исходя из чего можно рассчитать допустимое или максимальное давление, разрешенное кодексом.


    ANSI : Американский национальный институт стандартов. Термин, часто используемый в связи с классификацией фланцев, ANSI класс 150, 300 и т.д. См. Этот отрывок из кода ASME B16.5 для определения номинального давления фланцев класса ANSI.


    ANSI B73.1 : это стандарт, который применяется к конструкции насосов с односторонним всасыванием. Целью настоящего стандарта является то, что насосы всех источников питания должны быть взаимозаменяемыми по размерам в отношении монтажных размеров, размера и расположения всасывающих и нагнетательных патрубков, входных валов, опорных плит и фундаментных болтов.

    На следующем изображении показаны стандартизованные размеры (источник: Руководство по насосам МакГроу-Хилла)

    На следующем изображении показано поперечное сечение насоса с односторонним всасыванием, построенного по стандарту B73.1 (источник: Руководство по насосам McGraw-Hill).

    На веб-странице Института МакНалли даются комментарии по поводу стандартов насосов и рекомендуются различные изменения, которые следует применить к насосам перед заказом, а также модификации, которые увеличат срок службы после получения насоса.


    Anti Vortex Plate : Антивихревая пластина предотвращает образование вихрей и и, следовательно, вовлечение воздуха в насос, заставляя возникающий вихрь облетать пластину. а затем во всасывающую трубу. Вихревое движение не может поддерживаться, вихрь рассеивается и не может образовываться. если путь слишком длинный и искаженный. Источник: NFPA 22, Стандарт для резервуаров с водой для частной противопожарной защиты. Выпуск 2008 г. . Вы можете найти здесь весь код.


    API 610 : American Petroleum Industry, стандарт насосов, принятый в нефтяной промышленности. Цель состоит в том, чтобы сделать насосы более прочными, герметичными и надежными.


    ASME : Американское общество инженеров-механиков. Код B31.3 для силовых трубопроводов под давлением котла — это код, который часто используется в сочетании с термином ASME, максимально допустимое давление можно рассчитать с помощью этого кода.

    Файл справки этого апплета показывает некоторые выдержки из B31.3 Код ASME.


    Атмосферное давление : обычно относится к давлению в окружающей среде насоса. Атмосферное давление меняется с высотой, оно составляет 14,7 фунтов на квадратный дюйм на уровне моря и уменьшается с повышением над уровнем моря. Значение местного атмосферного давления необходимо для расчета NPSHA насоса и предотвращения кавитации.

    Взгляните на это видео об интересном эксперименте с атмосферным давлением.

    Изменение атмосферного давления с высотой.



    Насос с осевым потоком : относится к конструкции центробежного насоса для высокого расхода и низкого напора. Форма крыльчатки похожа на пропеллер. Значение конкретного числа оборотов покажет, подходит ли конструкция насоса с осевым потоком для вашего применения. см. насосы с осевым потоком.

    Они широко используются в штате Флорида для контроля уровня воды в каналах низменных сельскохозяйственных угодий. Вода перекачивается через низкие земляные стены, называемые бурмами, в основные водозаборные каналы Южного Флоридского округа по управлению водными ресурсами.



    Задние лопатки : см. Насос с односторонним всасыванием.


    Задняя стенка : см. Насос с односторонним всасыванием.


    Барометрическое давление : такое же, как атмосферное давление, давление в окружающей среде. Атмосферное давление — это термин, используемый в метеорологии, который часто выражается в дюймах ртутного столба.


    Опорная плита : для всех насосов требуется какое-либо стальное основание, которое удерживает насос и двигатель и крепится к бетонному основанию.

    , эти опорные плиты изготовлены в соответствии со стандартом ANSI B73.1 и поэтому подходят для любого насоса, построенного по тому же стандарту.


    Точка максимальной эффективности (B.E.P.) : точка на кривой производительности насоса, которая соответствует максимальной эффективности. В этот момент на крыльчатку действует минимальная радиальная сила, обеспечивающая плавную работу с низким уровнем вибрации и шума.

    Рисунок 1 Важные точки на характеристической кривой насоса.

    Зависимость радиальной силы, действующей на крыльчатку, от расхода (источник: Руководство по насосам МакГравилла).

    При выборе центробежного насоса важно, чтобы расчетная рабочая точка находилась в пределах желаемой области выбора, показанной на следующем рисунке.

    см. Статьи о максимальной эффективности на этой веб-странице: pumpworld.htm


    Пластик Бингема : жидкость, которая ведет себя ньютоновским образом (т.е. постоянная вязкость), но требует определенного уровня напряжения, чтобы привести его в движение.

    Для получения дополнительной информации см. Неньютоновские жидкости.pdf


    Манометр Бурдона : трубка Бурдона — это герметичная трубка, которая отклоняется в ответ на приложенное давление и является наиболее распространенным типом механизма измерения давления.


    Чаша (вертикальный турбинный насос) : кожух одноступенчатого вертикального многоступенчатого турбинного насоса.


    Байпасная линия : линия, используемая для подключения напорной стороны насоса к область низкого давления, часто всасывающий бак насоса, с целью регулирования потока в системе и / или привести рабочую точку насоса в благоприятную область кривой производительности насоса.

    Чтобы узнать больше о системах управления, www.driedger.ca представляет собой превосходный обзор типов системы управления центробежным насосом

    .Благодаря Уолтеру Дридгеру из Colt Engineering a консалтинговая инжиниринговая фирма для нефтехимической промышленности в Альберте, Канада.

    Программное обеспечение для расчетов : выполнение расчетов насосной системы и насоса выбор может быть длительным ручным процессом с возможностью для многих ошибок. Угощайтесь получать точные, последовательные и безошибочные результаты расчета общего напора с помощью программного обеспечения PIPE-FLO. Это программное обеспечение может разрешить сложные системы с несколькими ответвлениями, управлять регулирующими клапанами и другое оборудование и поможет вам сделать окончательный выбор насоса с помощью электронного оборудования производителя. кривые производительности насоса, предоставляющие настраиваемые функции поиска для получения оптимальный выбор.3 / ч (куб метр в час).


    Корпус : Корпус насоса, в котором находится рабочее колесо, син. улитка.


    Кавитация : схлопывание пузырьков, которые образуются в ушке крыльчатки из-за низкого давления. Взрыв пузырьков на внутренней стороне лопаток вызывает точечную коррозию и эрозию, которая повреждает рабочее колесо. Конструкция насоса, давление и температура жидкости, поступающей на всасывание насоса, определяют, будет ли жидкость кавитационной.

    Рис. 2 Профиль давления внутри центробежного насоса.

    , когда жидкость проходит через насос, давление падает, если оно достаточно низкое, жидкость испаряется и образует маленькие пузырьки. Эти пузырьки будут быстро сжиматься давлением, создаваемым быстро движущейся лопастью крыльчатки. Сжатие создает характерный шум кавитации. Наряду с шумом удар лопающихся пузырей на поверхности лопасти вызывает постепенную эрозию и точечную коррозию, которые повреждают крыльчатку.

    Кавитационное повреждение крыльчатки насоса Robot BW5000 (изображение предоставлено моим другом по насосу Бартом Дуйвелааром).

    Вы можете присоединиться к дискуссионному форуму pumpfundamentals для центробежных насосов по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info


    Центробежная сила : сила, связанная с вращающимся телом. В случае насоса вращающееся рабочее колесо толкает жидкость к задней части лопасти рабочего колеса, обеспечивая круговое и радиальное движение.Тело, которое движется по круговой траектории, связано с центробежной силой.

    Проведите этот эксперимент: найдите пластиковый стаканчик или другой контейнер, в дне которого можно проделать маленькую дырочку. Наполните его водой и прикрепите к нему шнурок, и теперь, когда вы угадали, начинайте его крутить.

    Рис. 3 Эксперимент с центробежной силой.


    Чем быстрее вы вращаете, тем больше воды выходит из небольшого отверстия, вы нагнетали воду, содержащуюся в чашке, с помощью центробежной силы, как в насосе.


    Характеристическая кривая : такая же, как кривая рабочих характеристик.


    Обратный клапан : устройство для предотвращения обратного потока. Насос не должен вращаться в обратном направлении, так как это может привести к повреждению и утечке. Обратные клапаны не используются в некоторых приложениях, где жидкость содержит твердые частицы, такие как суспензии пульпы или шламы, поскольку обратный клапан имеет тенденцию к заклиниванию. Обратный клапан с функцией быстрого закрытия также используется для предотвращения гидравлического удара.см. также коэффициент CV обратного клапана.

    Различные обратные клапаны (источник: The Crane Technical Paper № 410)


    Уравнение Коулбрука : уравнение для расчета коэффициента трения f потока жидкости в трубе для ньютоновских жидкостей любой вязкости. также диаграмму Муди на рис.9. Затем этот коэффициент используется для расчета потерь на трение для прямой длины трубы.

    Чтобы понять, как решить уравнение Коулбрука для коэффициента трения f, используя метод итераций Ньютона-Рафсона, загрузите этот файл в формате pdf.

    Вот интересная статья об альтернативной явной и очень точной версии уравнения Коулбрука.


    Насос измельчителя : насос с зубчатым краем рабочего колеса, который может разрезать крупные твердые частицы и предотвращать засорение.

    Насос измельчителя

    для получения дополнительной информации см. Specialty_pumps.pdf


    Закрытое или открытое рабочее колесо : лопасти рабочего колеса зажаты в кожухе, который поддерживает постоянный контакт жидкости с лопастями рабочего колеса.Этот тип крыльчатки более эффективен, чем крыльчатка открытого типа. Недостатком является то, что каналы для жидкости более узкие и могут забиться, если жидкость содержит примеси или твердые частицы.

    В случае открытого рабочего колеса лопатки рабочего колеса открыты, а края не закрыты. сдерживается пеленой. Этот тип крыльчатки менее эффективен, чем крыльчатка закрытого типа. Недостатком является в основном потеря эффективности по сравнению с крыльчаткой закрытого типа. и преимуществом является увеличенный доступный зазор, который поможет устранить любые примеси или твердые частицы проходят через насос и предотвращают засорение.


    также прочитал эту статью о закрытых и открытых рабочих колесах, написанную Джоном Козелем, президентом компании Sims Pump Valve Company, перепечатанную с его разрешения. Вы можете просмотреть компанию Sims.



    Коэффициент CV : коэффициент, разработанный производителями регулирующих клапанов, который показывает, какой поток может выдержать клапан при перепаде давления в 1 фунт / кв. Дюйм. Например, регулирующий клапан с CV 500 сможет пропускать 500 галлонов в минуту при падении давления в 1 фунт / кв.Коэффициенты CV иногда используются для других устройств, таких как обратные клапаны.

    Коэффициенты CV для обратного клапана вафельного типа.


    Cutwater: узкое пространство между рабочим колесом и кожухом в зоне нагнетания кожуха.

    — это область, в которой возникают пульсации давления, каждая лопасть, пересекающая водораздел, производит импульс. Чтобы уменьшить пульсации в критическом процессе, добавлено больше лопаток.


    Уравнение Дарси-Вайсбаха : уравнение, используемое для расчета потери напора на трение для жидкостей в трубах, коэффициент трения f должен быть известен и может быть рассчитан с помощью уравнений Коулбрука, Свами-Джейна или диаграммы Муди.


    Мертвый напор : ситуация, которая возникает, когда напор насоса закрыт либо из-за засорению линии или непреднамеренно закрытому клапану. В этот момент насос будет работать на максимум. запорной головки, жидкость будет рециркулировать в насосе, что приведет к перегреву и возможному повреждению.


    Диффузор: расположен в области нагнетания насоса, диффузор представляет собой набор неподвижных лопаток, часто являющихся неотъемлемой частью корпуса, что снижает турбулентность, способствуя более постепенному снижению скорости.


    Мембранный насос : поршневой насос прямого вытеснения. Насосы с двойной диафрагмой обеспечивают плавный поток, надежную работу и способность перекачивать широкий спектр вязких, химически агрессивных, абразивных и нечистых жидкостей.Они используются во многих отраслях промышленности, таких как горнодобывающая, нефтехимическая, целлюлозно-бумажная и др.

    Воздушный клапан направляет сжатый воздух в одну из камер, это толкает диафрагму через камеру, и жидкость с другой стороны диафрагмы вытесняется наружу. Диафрагма в противоположной камере притягивается к центру шатуном. Это создает всасывание жидкости в камере, когда тарелка диафрагмы достигает центра насоса, она толкает шток пилотного клапана, направляя импульс воздуха к воздушному клапану.Он перемещается поперек и направляет воздух к противоположной стороне насоса, реверсируя работу. Он также открывает воздушную камеру для выпуска.

    этот тип мембранного насоса приводится в действие пневматическим воздухом, поэтому он может использоваться там, где электрические приводы не являются предпочтительными, является самовсасывающим и может работать всухую в течение коротких периодов времени, работать с опасными жидкостями практически любой вязкости, может перекачивать твердые частицы до определенных размеров .

    Wilden — крупный производитель таких насосов https: // www.psgdover.com/en/wilden/


    Дилатант : Свойство жидкости, вязкость которой увеличивается с деформацией или перемещением.

    Для получения дополнительной информации см. Non-newtoninan fluids.pdf


    Статический напор нагнетания : разница в высоте между уровнем жидкости напорного бака, если конец трубы погружен в воду, и центральной линией насоса. Если конец выпускной трубы открыт в атмосферу, это разница между высотой конца трубы и высотой поверхности жидкости всасывающего резервуара.Эта головка также включает в себя любую дополнительную напорную головку, которая может присутствовать на поверхности жидкости разгрузочного резервуара, например, как в резервуаре под давлением.

    Рисунок 4 Нагнетание, всасывание и общий статический напор.

    См. Это руководство для получения дополнительной информации о разрядке статического напора.


    Насос двойного всасывания : жидкость направляется внутри корпуса насоса к обеим сторонам рабочего колеса. Это обеспечивает очень стабильные гидравлические характеристики, поскольку гидравлические силы уравновешены.Рабочее колесо находится посередине вала, который поддерживается с каждого конца подшипником. Также N.P.S.H.R. насоса этого типа будет меньше, чем у аналогичного насоса с односторонним всасыванием. Благодаря своей надежности они используются в самых разных отраслях промышленности. Другой важной особенностью является то, что доступ к валу рабочего колеса и подшипникам обеспечивается снятием верхней крышки, при этом все трубопроводы могут оставаться на месте. Этот тип насоса обычно имеет двойную спиральную камеру.

    Следующее изображение предоставлено Flow Serve Corporation.

    Этот эскиз поможет визуализировать поток внутри насоса.


    Насос с двойной спиральной камерой : насос, в котором непосредственная спиральная часть рабочего колеса отделена перегородкой от основного корпуса корпуса. Такая конструкция снижает радиальную нагрузку на рабочее колесо, делая работу насоса более плавной и безвибрационной.

    Насос с двойной улиткой (источник изображения — Руководство по насосам МакГроу-Хилла).

    см. Дополнительную информацию в базе данных типов насосов

    Для получения дополнительной информации см. Этот pdf-файл от Cornell Pumps


    Кривая падения : аналогична нормальному профилю, за исключением того, что на конце низкого расхода, где напор поднимается, а затем опускается, когда достигает точки запорного напора. см. centrifugal-pump-tips.htm


    Эффективность: : КПД насоса можно определить путем измерения крутящего момента на валу насоса с крутящим моментом счетчик, а затем рассчитывает эффективность на основе скорости насоса, давления или общего напора. и расход, создаваемый насосом.Стандартное уравнение крутящего момента и скорости дает мощность.

    Мощность, потребляемая насосом, пропорциональна общему напору, расходу, удельному весу и эффективности.

    для метрической версии этой формулы см. На этой странице.

    Измеряется расход и общий напор, а затем определяется эффективность.

    КПД рассчитывается для различных значений расхода и отображается на той же кривой, что и насос. производительность или характеристическая кривая. Когда построено несколько кривых производительности, одинаковая эффективность ценности связаны, чтобы обеспечить линии равной эффективности.Это полезный наглядный помощник, поскольку он указывает области различных кривых насоса, которые имеют высокий КПД, которые будут предпочтительными областями или области, в которых должен работать выбранный насос. Наивысший КПД для данной характеристики насоса составляет известный как B.E.P. (точка максимальной эффективности), больше информации доступно в этой области визуального глоссарий.

    Центробежные насосы бывают разных конструкций, некоторые из них больше подходят для работы с низким расходом и высоким напором. и другие для высокого расхода с низким напором и некоторые промежуточные.Они созданы для достижения максимальной эффективность для конкретного приложения.

    Конкретное число скорости указывает, какой тип насоса больше подходит для вашего применения. Влияние конкретной скорости на конструкцию насоса и способ вычисления этого числа: доступно в этой области визуального глоссария.

    Эффективность можно спрогнозировать. Несколько лет назад был проведен обзор типовых промышленных насосов. Средняя эффективность была нанесена на график в зависимости от конкретной скорости, и она показывает, какова максимальная эффективность пределы указаны для насосов в различных условиях эксплуатации.Более подробная информация доступна на страница советов по центробежным насосам.

    Удельная скорость всасывания — еще один параметр, который может повлиять на эффективность. Это число является мерой сколько потока можно пропустить через насос, прежде чем он начнет дросселировать (достигнет верхнего предела потока) и кавитирует (давление на всасывании становится достаточно низким, чтобы жидкость испарялась). Более информация доступна в визуальном глоссарии здесь.


    Насос с односторонним всасыванием : типичный центробежный насос, рабочая лошадка в промышленности.Также известен как спиральный насос, стандартный насос, горизонтальный всасывающий насос. Конструкция с обратным извлечением является стандартной функцией и позволяет легко снимать рабочее колесо и вал вместе с приводом и подшипником в сборе, сохраняя при этом трубопровод и двигатель на месте.

    Некоторые из его компонентов:

    1. Корпус, улитка

    2. Рабочее колесо, лопатки, наконечники лопастей, задняя пластина, передняя пластина (кожух), задние лопатки, каналы для выравнивания давления или балансировочные отверстия

    3.Задняя крышка параллельно плоскости всасывания крыльчатки

    4. Сальниковая коробка — корпус сальника / механического уплотнения или набивка / фонарное кольцо

    5. Вал насоса

    6. Корпус насоса

    7. Корпус подшипника

    8. Подшипники

    9. Уплотнения подшипников

    11. Задний выдвижной

    12. Подшипники

    13. Уплотнения подшипников

    Балансировочные отверстия

    Задние лопасти

    Эквивалентная длина : метод, используемый для определения потерь на трение в фитингах (см. Следующий рисунок).Эквивалентную длину фитинга можно найти с помощью номограммы ниже. Эквивалентная длина затем добавляется к длине трубы, и с этой новой длиной трубы рассчитываются общие потери на трение в трубе. Сегодня этот метод используется редко. Текущий метод расчета потери напора на трение в фитингах см. На сайте tutotial3.htm.


    Градиент энергии : см. Гидравлический градиент.


    Expeller : гидродинамическое уплотнение, которое обеспечивает уплотнение без добавления воды в сальник, особенно полезно для жидких шламов.


    (источник изображения: статья Worthington Pumpworld, см. Ниже)

    см. Статью о уплотнении экспеллера на этой веб-странице: pumpworld.htm


    Внешний Шестеренчатый насос : поршневой насос прямого вытеснения. Две прямозубые цилиндрические шестерни размещены в одном корпусе с небольшим зазором. Жидкость задерживается между полостями зубьев шестерни и корпусом, вращение шестерен перекачивает жидкость. Они также используются для промышленной перекачки под высоким давлением и измерения чистых, отфильтрованных смазочных жидкостей.

    Viking Pumps является основным поставщиком этих насосов


    Плоская кривая : напор очень медленно уменьшается по мере увеличения потока, см. Centrifugal-pump-tips.htm


    Разделитель потока : см. Разделитель потока на всасывании.


    Донный клапан : обратный клапан, который устанавливается на конце всасывающей трубы насоса, часто вместе со встроенным сетчатым фильтром.


    Forum : pumpfundamentals forum — это место, где вы можете задать вопросы о центробежных насосах и других типы, а также поделиться своими знаниями с другими.Ценный ресурс. Присоединиться здесь.


    Потери на трение (насос) : на следующей диаграмме показано распределение потерь на трение и их относительный размер, возникающих в насосе.

    Источник: Центробежные и осевые насосы A.J. Степанов, опубликованный John Wiley and Sons 1957.


    Трение (труба) : Сила, возникающая как реакция на движение. Все жидкости при движении подвержены трению. Чем выше вязкость жидкости, тем выше сила трения при той же скорости потока.Трение возникает внутри, когда один слой жидкости движется по отношению к другому, а также на границе раздела стенок жидкости. Шероховатые трубы также вызывают сильное трение.


    Потери напора на трение (труба) : потеря напора на трение дается уравнением Дарси-Вайсбаха и во многих таблицах, например, в справочнике Cameron Hydraulic. Обычно он выражается в футах жидкости на 100 футов трубы.

    Таблица коэффициентов потери напора для воды из справочника Cameron Hydraulic.

    Для получения дополнительной информации о фрикционной головке.


    Коэффициент трения f (труба) : коэффициент трения f требуется для расчета потери напора на трение. Он задается диаграммой Муди, уравнением Коулбрука или уравнением Свами-Джайна. Значение коэффициента трения будет зависеть от того, является ли поток жидкости ламинарным или турбулентным. Эти режимы течения можно определить по значению числа Рейнольдса.


    Передняя крышка : см. Насос с односторонним всасыванием.


    Передняя панель : см. Насос с односторонним всасыванием.


    Сальник : см. Сальник.


    Насосы с мокрым ротором : см. Насосы без уплотнения.


    Уравнение Хейзена-Вильямса : в настоящее время это уравнение используется редко, но широко использовалось в прошлое и дает хорошие результаты, хотя имеет много ограничений, одно из которых состоит в том, что он не учитывает вязкость. Поэтому его можно применять только к жидкостям с вязкостью, аналогичной вязкости воды при 60F.Он был заменен на Дарси-Вайсбах и уравнение Коулбрука. Интересно, что NFPA (Национальная ассоциация противопожарной защиты) требует чтобы уравнение Хазена-Вильямса использовалось, например, для расчета трения в спринклерных системах.

    Коэффициенты C, используемые в приведенном выше уравнении Хазена-Вильямса, приведены в таблице ниже.
    Источником этого уравнения является книга Cameron Hydraulic Data book.

    Коэффициенты уравнения Хазена-Вильямса C.


    Напор: высота, на которой насос может перемещать жидкость. Голова — это тоже форма энергии. В насосных системах существует 4 различных типа напора: вертикальный или статический, напор, скоростной напор и потеря напора на трение. Для получения дополнительной информации о голове см. Этот учебник.

    Единица измерения напора, также известная как удельная энергия или энергия на единицу веса жидкости, выражается в футах или метрах. см. также учебник2

    Попробуйте это веб-приложение, чтобы измерить напор.


    Гидравлический уклон: Все параметры энергии системы (например, скоростной напор, трубопроводы и потери на трение в фитингах) преобразуются в напор и отображаются в виде графика над вертикальным чертежом установки. Это помогает визуализировать, где расположены все энергетические термины, и убедиться, что ничего не упущено.


    Рабочее колесо: Вращающийся элемент насоса, который состоит из диска с изогнутыми лопатками. Рабочее колесо сообщает жидкости движение и давление.

    См. Этот документ о рабочих колесах Института МакНалли

    .

    Рис. 5 Основные части насоса и терминология.

    Рабочее колесо состоит из задней пластины, лопаток, а для закрытых рабочих колес — передней пластины или кожуха. Он может быть оборудован компенсационными кольцами, обратными лопатками и балансировочными отверстиями.

    , подробнее о различных типах крыльчатки см. Impeller.htm.


    Ушко рабочего колеса: та область центробежного насоса, которая направляет жидкость в область лопастей рабочего колеса.Диаметр проушины определяет, сколько жидкости может попасть в насос при заданной скорости потока, не вызывая чрезмерного падения давления и кавитации. Скорость внутри глаза будет контролировать NPSHR, см. Эту диаграмму.

    см. Также centrifugal-pump-tips.htm

    Для получения дополнительной информации о терминологии деталей насоса см. Эту веб-страницу.


    Индуктор: Индуктор — это устройство, прикрепленное к проушине рабочего колеса, которое обычно имеет форму винта, которое помогает увеличить давление на входе в лопасть рабочего колеса и делает перекачиваемыми вязкие жидкости или жидкости с высоким содержанием твердых частиц.Его также можно использовать для уменьшения NPSHR.

    (источник изображения: Teikoku).

    см. Статьи о индукторах на этой странице: pumpworld.htm


    Насос с внутренним зацеплением : поршневой насос.

    Принцип перекачки с внутренним зацеплением был изобретен Йенсом Нильсеном, одним из основателей компании Viking Pump. В нем используются две вращающиеся шестерни, которые разъединяются на всасывающей стороне насоса, чтобы создать пустоты, которые позволяют атмосферному давлению нагнетать жидкость в насос.Промежутки между зубьями шестерни транспортируют жидкость по обе стороны от серпа к стороне нагнетания, а затем шестерни повторно входят в зацепление для выпуска жидкости. Внутренняя шестерня Viking имеет внешнюю ведущую шестерню (ротор показан оранжевым цветом), которая вращает внутреннюю ведомую шестерню (холостой ход показан белым).

    Viking Pumps является основным поставщиком этих насосов.


    Струйный насос : струйный насос — это широко распространенный бытовой насос для водоснабжения.Он имеет интересную продуманную конструкцию, которая может поднимать воду из колодца (до 25 футов) и позволяет ему работать без обратного клапана на всасывании и, кроме того, не требует заливки. Сердцем конструкции является трубка Вентури (источник воды — со стороны нагнетания крыльчатки), которая создает низкое давление, создавая разрежение на всасывании и позволяя насосу поднимать жидкости.


    Коэффициент K : коэффициент, который обеспечивает потерю напора для фитингов.Он используется со следующим уравнением

    Коэффициент К для различных фитингов можно найти во многих публикациях. В качестве примера на рис. 6 показана взаимосвязь между коэффициентом K винтового колена 90 ° и диаметром (D). Тип фитинга определяет соотношение между потерями на трение и размером трубы.

    Примечание: этот метод предполагает, что поток является полностью турбулентным (см. Демаркационную линию на диаграмме Муди на Рисунке 9).

    Рисунок 6 Коэффициент K vs.диаметр фитинга (источник: Инженерный журнал Гидравлического института)

    Еще один хороший источник для подбора K-факторов — это брошюра с техническими данными крана.

    Рис. 7 Значения коэффициента K по отношению к коэффициенту трения для стандартного тройника.

    Технический документ Crane дает значение K для фитинга в терминах f T , как в этом примере для стандартного тройника.


    Как и в случае данных, показанных на рисунке 6, потери на трение для фитингов основаны на предположении, что поток очень турбулентный, фактически, он настолько турбулентен, что число Рейнольдса больше не является фактором, а шероховатость трубы основной параметр, влияющий на трение.Это можно увидеть на диаграмме Муди. На схеме есть линия, указывающая место начала полной турбулентности.

    Термин f T , используемый Крейном, является коэффициентом трения и аналогичен тому, который дается уравнениями Коулбрука или Свами-Джайна.


    Когда число Рейнольдса становится большим, значение f T (с использованием уравнения Свами-Джайна) становится:


    , а также Технический документ по кранам №410

    предполагает, что шероховатость материала будет соответствовать новой стали, значение которой составляет 0,00015 футов. Следовательно, предыдущее уравнение для f T принимает следующий вид:


    Таким образом, значение коэффициента К легко рассчитывается на основе диаметра фитинга, коэффициента трения f T и коэффициента умножения для каждого типа фитинга.


    Ламинар : отчетливый режим потока, возникающий при низком числе Рейнольдса (Re <2000).Он характеризуется слоями жидких частиц, движущихся друг мимо друга без перемешивания.


    Рис. 8 Профиль скорости ламинарного потока.


    Кулачковый насос : поршневой насос прямого вытеснения. В основном используются в пищевых продуктах, поскольку они обрабатывают твердые частицы, не повреждая их. Лепестки приводятся в движение внешними синхронизирующими шестернями, поэтому лопасти не контактируют. Жидкость перемещается по внутренней части корпуса в карманах между выступами и корпусом, зацепление выступов заставляет жидкость проходить через выпускное отверстие под давлением.Они также предлагают непрерывные и прерывистые обратимые потоки и могут работать в сухом состоянии в течение коротких периодов времени. Типичное применение — в следующих отраслях: пищевая, фармацевтическая, целлюлозно-бумажная, безалкогольная, химическая и биотехнологическая.

    Viking Pumps является основным поставщиком этих насосов https://www.vikingpump.com/.


    Насос с низким NPSH : насос, предназначенный для работы с низким NPSH. в наличии, обычно есть индуктор.см. индуктор

    для получения дополнительной информации см. Specialty_pumps.pdf


    Торцевое уплотнение : название соединения, которое изолирует жидкость в насосе, предотвращая ее выход в стыке между корпусом и валом насоса. На следующем изображении (источник: Руководство по насосам от McGraw-Hill) показано типичное механическое уплотнение. Торцевое уплотнение — это уплотнительное устройство, которое образует подвижное уплотнение между вращающимися и неподвижными частями. Они были разработаны для преодоления недостатков компрессионного уплотнения.Утечка может быть уменьшена до уровня, соответствующего экологическим стандартам государственных регулирующих органов, а затраты на техническое обслуживание могут быть ниже.


    Ртуть (Hg) : металл, который остается жидким при комнатной температуре. Это свойство делает его полезным при использовании в тонкой вертикальной стеклянной трубке, поскольку небольшие изменения давления можно измерить как изменения высоты столбика ртути. Дюйм ртутного столба часто используется как единица измерения уровня вакуума или давления ниже атмосферного.

    Соотношение между единицами измерения давления в дюймах ртутного столба, фунтах на квадратный дюйм и фунтах на квадратный дюйм.


    Минимальный расход

    Большинство центробежных насосов не должны использоваться при расходе менее 50% от B.E.P. (точка максимальной эффективности) расход без рециркуляционной линии. (Что такое B.E.P.?) Если для вашей системы требуется расход 50% или меньше, используйте линию рециркуляции, чтобы увеличить поток через насос, сохраняя низкий поток в системе, или установите привод с регулируемой скоростью.

    см. Также глоссарий по насосам BEP

    Как устанавливается минимальный расход центробежного насоса (ответ Гидравлического института)

    Факторы, определяющие минимально допустимую скорость потока, включают следующее:

    * Повышение температуры жидкости — обычно устанавливается как 15 ° F и приводит к очень низкому пределу. Однако, если насос работает при отключении, он может сильно перегреться.

    * Радиальная гидравлическая нагрузка на рабочие колеса — это наиболее серьезная проблема для насосов с одной спиральной камерой, и даже при расходе до 50% от BEP может привести к сокращению срока службы подшипников, чрезмерному прогибу вала, повреждению уплотнения, трению рабочего колеса и поломке вала.

    * Рециркуляция потока в крыльчатке насоса — это также может происходить ниже 50% BEP, вызывая шум, вибрацию, кавитацию и механические повреждения.

    * Характеристическая кривая общего напора — некоторые кривые насоса наклоняются в сторону отключения, а некоторые кривые VTP показывают наклон кривой. Следует избегать эксплуатации в таких регионах.

    Не существует стандарта, который устанавливает точные пределы минимального расхода в насосах, но в документе «Центробежные и вертикальные насосы ANSI / HI 9.6.3-1997 — допустимая рабочая область» обсуждаются все задействованные факторы и даются рекомендации для «предпочтительного рабочего региона». .


    Минимальный NPSHA : запас прочности или минимальный NPSHA, который должен быть доступен, частично зависит от количества энергии всасывания насоса. Уровень энергии всасывания насоса увеличивается на:

    • Диаметр всасывания корпуса
    • Скорость насоса
    • Удельная скорость всасывания
    • Удельный вес жидкости

    Все, что увеличивает скорость проушины рабочего колеса насоса, скорость потока насоса или удельный вес жидкости. гравитация, увеличивает энергию всасывания насоса.

    Гидравлический институт предложил эти рекомендации для минимального NPSHA в зависимости от уровня энергии всасывания.

    Рекомендации по минимальному коэффициенту маржи NPSH NPSHA / NPSHR

    Уровни энергии всасывания

    Заявка Низкий Средний Высокая
    Нефть 1.1-а 1,3-а
    Химическая промышленность 1.1-a 1,3-а
    Электроэнергия 1.1-a 1,5-а 2,0-а
    Атомная энергетика 1,5-б 2.-а 2,5-а
    Градирни 1,3-б 1,5-а 2.0-a
    Вода / сточные воды 1.1-a 1,3-а 2,0-а
    Общая промышленность 1.1-a 1,2-а
    Целлюлоза и бумага 1.1-a 1,3-а
    Строительные службы 1.1-a 1,3-а
    Жидкий раствор 1.1-а
    Трубопровод 1,3-а 1,7-а 2,0-а
    Вода / еда 1,2-а 1,5-а 2,0-а

    «a» — или 0,6 м (2 фута) в зависимости от того, какое из значений больше

    «b» — или 0,9 м (3 фута) в зависимости от того, что больше

    «a» — или 1,5 м (5 футов) в зависимости от того, что больше

    см. Статьи о рекомендациях по NPSH на этой веб-странице: pumpworld.htm


    Рама двигателя : NEMA (Национальная ассоциация производителей электрооборудования) устанавливает стандарты, в соответствии с которыми построены электрические асинхронные двигатели. Каждый размер рамы (например, рама 254T) соответствует определенным размерам. Объем места, необходимого для сборки насоса, будет зависеть от размера и конструкции двигателя. Нетрудно найти диаграмму, в которой указаны размеры двигателя в зависимости от размера корпуса (см. Следующую таблицу).

    , но я долго и упорно искал диаграмму, которая показывает размер кадра vs.обороты и л.с., а вот оно:


    Диаграмма Муди : графическое представление уравнений ламинарного и турбулентного (Коулбрука) течения.

    Рисунок 9 — диаграмма Муди, графическое представление уравнения ламинарного потока и уравнения Коулбрука для коэффициента трения f.


    Имеется положительная высота всасывания, нетто (N.P.S.H.A.) : Доступна положительная высота всасывания. Напор или удельная энергия на всасывающем фланце насоса минус напор пара жидкости.см. NPSHA.PDF

    См. Этот калькулятор веб-приложения для N.PS.H.A.

    Также для тех, кому нужно знать о НПША, но ненавидит это скучное слово.


    Требуется чистый положительный напор на всасывании (N.P.S.H.R.) : Требуется положительный чистый напор на всасывании. Производители оценивают NPSH, необходимый для насоса при определенном расходе, общем напоре, скорости и диаметре рабочего колеса. Это определено моим измерением. см. также NPSHR.PDF

    На следующем рисунке представлена ​​оценка NPSHR для центробежных насосов (источник: Centrifugal Pump Design & Application by Val.С.Лабанофф и Роберт Р. Росс, предоставленные другом с форума по насосам Рави Санкаром.

    Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

    Для получения изображения большего размера скачайте npshr-predic.pdf


    Ньютоновская жидкость : жидкость, вязкость которой постоянна и не зависит от скорости сдвига (деформации). Для ньютоновских жидкостей существует линейная зависимость между скоростью сдвига и касательным напряжением между слоями.

    Для получения дополнительной информации см. Non-newtoninan fluids.pdf

    Рис. 10 Отношение сдвига / деформации для ньютоновской жидкости.

    Если вы хотите понять, на что похожа неньютоновская жидкость и что означает изменение вязкости со скоростью сдвига, попробуйте этот эксперимент.

    В большой неглубокой миске приготовьте раствор из примерно 1 части воды и 2 частей кукурузного крахмала, попробуйте быстро перемещать эту жидкость пальцами.Когда пальцы двигаются медленно, раствор ведет себя так, как ожидалось, не оказывая сопротивления. Чем быстрее вы пытаетесь двигаться через жидкость, тем выше сопротивление. При такой скорости сдвига раствор ведет себя почти как твердое тело. Если вы двигаете пальцами достаточно быстро, они будут скользить по поверхности. Вот что подразумевается под вязкостью, зависящей от скорости сдвига. Сравните это поведение с поведением патоки; вы обнаружите, что даже несмотря на то, что патока вязкая, ее вязкость очень мало изменяется со скоростью сдвига.Меласса течет легко, независимо от скорости движения.

    Посмотрите видео-презентацию этого эксперимента.


    Рабочая точка : точка (расход и общий напор), в которой работает насос. Он расположен на пересечении кривой системы и кривой производительности насоса. Он соответствует расходу и напору, необходимым для процесса.

    Рис. 11 Рабочая точка на кривой производительности насоса.


    Упаковка : см. Сальник.


    Насос частичного выброса : см. Радиально-пластинчатый насос.


    Периферийный (регенеративный) насос : также известен как регенеративный или регенеративный турбинный насос. Это насосы малой производительности (150 галлонов в минуту или 34 м3 / ч) с высоким напором (5400 футов или 1645 м). Рабочее колесо имеет короткие лопатки на периферии, которые проходят через кольцевой канал. Жидкость входит между двумя лопастями рабочего колеса и приводится в круговое движение, что добавляет энергии частицам жидкости, которые движутся по спиралевидному пути от входа к выходу.Каждый набор лопаток непрерывно добавляет энергию частицам жидкости.

    Периферийные насосы более эффективны в условиях низкого расхода и высокого напора, чем центробежные насосы, они также требуют гораздо меньше NPSHA, чем эквивалентный центробежный насос. Они также могут обрабатывать жидкости с содержанием до 20% увлеченные газы. Их можно запускать в ОБРАТНОМ РЕЖИМЕ, что иногда может быть интересной способностью в определенных случаях.

    Они используются в широком спектре бытовых и промышленных применений.

    Подробное описание принципа работы см. На этой странице веб-сайта Mepco.
    , а также от Roth Pump Co.



    Кривая производительности : График зависимости общего напора от расхода для конкретной модели насоса, диаметра рабочего колеса и скорости (синфазная кривая, кривая производительности по воде). см. рисунок 1

    Для получения дополнительной информации о производительности или характеристической кривой см. Этот учебник


    Шероховатость трубы : Измерение средней высоты выступов, создающих шероховатость на внутренней поверхности труб.Шероховатость измеряется во многих местах, а затем усредняется, обычно она определяется в микродюймах RMS (среднеквадратичное значение). Скачать или просмотреть таблицу шероховатости трубы в формате pdf


    Давление в трубопроводе (максимальное) : в некоторых случаях может потребоваться проверка максимального номинального значения ваших труб, чтобы избежать разрыва из-за чрезмерного давления. Код ASME для напорных трубопроводов B31.3 обеспечивает максимальное напряжение для труб из различных материалов. Также необходимо проверить номинал фланца трубы.

    для получения дополнительной информации см. Max_piping_oper_press.pdf

    Таблица допустимых напряжений трубопровода из кода ASME для трубопроводов высокого давления B31.3


    Насос Пито : также известен как насос с вращающимся корпусом. Этот насос специализируется на расходах от низких до средних при высоком давлении. Он часто используется для подачи душа под высоким давлением на бумагоделательных машинах.

    Насос Пито (роторно-струйный)

    см. Дополнительную информацию в базе данных типов насосов


    Давление : Приложение силы к телу, вызывающее большее или меньшее сжатие внутри жидкости.В статической жидкости давление меняется с высотой.

    Вес жидкости является причиной гидростатического давления. Тонкий слой жидкости изолирован, чтобы можно было визуализировать окружающие его силы. Если сделать ломтик очень тонким, давление сверху и снизу будет одинаковым. Срез сжимается сверху и снизу векторами силы, противоположными друг другу. Жидкость в срезе также оказывает давление в горизонтальном направлении на стенки трубы. Эти силы уравновешиваются напряжением в стенке трубы.Давление внизу среза будет равно весу жидкости над ним, деленному на площадь.

    Вес столба жидкости высотой (z) составляет:

    Давление (p) равно весу жидкости (F), деленному на площадь поперечного сечения (A) в точке, где рассчитывается давление:

    где F: сила от веса жидкости

    В: объем

    g: ускорение свободного падения (32.17 фут / с 2 )

    : плотность жидкости в фунтах массы на единицу объема

    : плотность жидкости или удельный вес в фунтах силы на единицу объема


    Напор : выражение энергии, в частности, энергия на единицу веса вытесненной жидкости. Дополнительная информация о напорном давлении.

    Нам часто требуется рассчитать напор, соответствующий давлению. Давление может быть преобразовано в напор или высоту столба жидкости для любой жидкости.Однако не все жидкости имеют одинаковую плотность. Например, вода имеет плотность 62,34 фунта на кубический фут, тогда как плотность бензина составляет 46,75 фунта на кубический фут. Удельный вес — это отношение плотности жидкости к плотности воды при стандартных условиях. По определению вода имеет удельный вес (SG) 1. Чтобы преобразовать давление в напор, необходимо знать удельный вес SG жидкости. Удельный вес жидкости:


    где — плотность жидкости, а — плотность воды при стандартных условиях.С

    где — плотность жидкости в единицах веса. Постоянная gc требуется для обеспечения связи между массой в фунтах-фунтах и ​​силой в фунтах-силах.

    Количество (= 62,34 фунта / фут 3 для воды при 60 ° F) составляет:

    После упрощения соотношение между высотой столба жидкости и давлением в нижней части столбца составляет:


    Винтовой насос винтового типа : поршневой насос.Эти насосы идеально подходят для жидкостей, с которыми не справляются другие насосы. например — пасты, смазки, шламы и т. Д. Они состоят только из одного ведомого металлического ротора, вращающегося в статоре с эластомерной футеровкой (эластичным).

    Жидкость поступает во впускное отверстие всасывания под давлением или под действием силы тяжести, и по мере того, как РОТОР 1 вращается внутри гибкого резинового СТАТОРА 2, образуя плотно закрытые полости 3, которые перемещают жидкость к выпускному отверстию. Насосное действие начинается в момент поворота РОТОРА.Жидкость действует как смазка между насосными элементами.


    Псевдопластический : Свойство жидкости, вязкость которой медленно увеличивается со скоростью сдвига.

    Для получения дополнительной информации см. Non-newtoninan fluids.pdf


    Насосы в качестве турбин (PAT) : Насосы, используемые в качестве турбин.

    Для получения дополнительной информации см. Насосы как турбины


    Насос с радиальным потоком : относится к конструкции центробежного насоса для среднего напора и среднего расхода или высокого напора и низкого расхода.Значение конкретного числа оборотов покажет, подходит ли радиальная конструкция насоса для вашего применения. см. насосы с радиальным потоком.


    Радиально-пластинчатый насос : также известен как насос частичного выброса или пластинчатый насос. Установленный на раме, торцевое всасывание, нагнетание по центральной линии, насос ANSI, разработанный специально для работы с агрессивными химическими веществами при малых расходах.

    Пластинчатый насос

    см. Дополнительную информацию в базе данных типов насосов


    Насос с утопленным рабочим колесом : иногда называют вихревым насосом.Это установленный на раме, выдвижной насос с торцевым всасыванием, утопленным рабочим колесом и тангенциальным нагнетателем, разработанный специально для работы с определенными объемными или волокнистыми твердыми телами, жидкостями с воздухом или газом или жидкостями, чувствительными к сдвигу.

    Насос с утопленным рабочим колесом

    см. Дополнительную информацию в базе данных типов насосов

    см. Также эту статью от компании Lawrence Pump.


    Рециркуляция : при низком и высоком расходе по сравнению с расходом на B.E.P. жидкость начнет рециркулировать или двигаться в обратном направлении на всасывании и нагнетании.

    Хорошо известно, что повреждения кавитационного типа, наблюдаемые на входных лопатках и не связанные с недостаточным NPSH, могут быть напрямую связаны с насосом, работающим в зоне рециркуляции всасывания. Подобные повреждения, наблюдаемые на концах нагнетательных лопаток, также могут быть связаны с работой насоса в зоне рециркуляции нагнетания.

    Рециркуляция всасывания и нагнетания может происходить в разных точках, как показано на характеристической кривой ниже.


    Регенеративный насос : см. Периферийный насос, также известный как регенеративный турбинный насос.


    Число Рейнольдса : число Рейнольдса пропорционально соотношению скорости и вязкости, чем выше число (более 4000 для турбулентного потока), тем более турбулентный поток и меньшая вязкость оказывает влияние. При высоких числах Рейнольдса (см. Линию перехода к полной турбулентности на диаграмме Муди) шероховатость трубы становится определяющим фактором потерь на трение.Чем ниже число Рейнольдса (менее 2000 для ламинарного потока), тем более актуальной является вязкость жидкости. Большинство применений находятся в режиме турбулентного потока, если только жидкость не очень вязкая (например, 300 сСт и выше), скорость должна быть очень низкой для создания режима ламинарного потока.


    Rheopectic : Свойство жидкости, вязкость которой увеличивается со временем.

    Для получения дополнительной информации см. Неньютоновские жидкости.pdf


    Резиновая футеровка насоса : см. Шламовый насос.


    Винтовое колесо : Винтовое центробежное рабочее колесо имеет форму конического винта Архимеда. Первоначально разработанный для перекачивания живой рыбы, винтовой центробежный насос
    стал популярным для многих приложений, связанных с перемещением твердых частиц.

    Для получения дополнительной информации см. Этот информационный бюллетень от Lawrence Pumps.
    см. Также эту статью насосной компании Hayward Gordon.


    Насос без уплотнения : дополнительную информацию, изображения и ссылки на насосы без уплотнения см. В таблице типов насосов.


    Самовсасывающий насос : насос, не требующий заливки или первоначального заполнения жидкостью. Корпус насоса имеет запас воды, который помогает создать вакуум, который поднимет жидкость из низкого источника.

    Самовсасывающий насос


    для получения дополнительной информации см. Specialty_pumps.pdf


    Кожух : см. Насос с односторонним всасыванием.


    Запорный напор : Общий напор, соответствующий нулевому расходу на кривой производительности насоса.

    Рис. 12 Запорный напор и другие точки на кривой производительности центробежного насоса.

    Запорный напор — это общий напор, который насос может подавать при нулевом расходе (см. Следующий рисунок). Запорная головка важна по 2 причинам.

    1. В некоторых системах (что, по общему признанию, необычно), нагнетательная линия насоса может проходить на гораздо большей высоте, чем конечная точка нагнетания.Жидкость сначала должна достичь более высокого уровня в системе. Если запорный напор меньше статического напора, соответствующего верхней точке, то поток в системе не установится.

    2. Во время запуска и проверки насоса быстрый способ определить, обладает ли насос потенциальной мощностью для обеспечения необходимого напора и расхода, — это измерить запорный напор. Это значение можно сравнить с запорным напором, рассчитанным по кривой производительности насоса.


    Насос с боковым каналом : это насос, обеспечивающий высокий напор при низкие потоки с дополнительным преимуществом, заключающимся в возможности работать с газами.Принцип работы помпы хорошо объяснено на веб-сайте Sero Pump

    Веб-сайт. Я включил версию Интернета в формате pdf материалы сайта (как есть) на случай, если однажды веб-страница Sero изменится или исчезнет, я благодарен Серо за то, что сделал это доступным. Принцип побочного канала аналогичен к регенеративному (периферийному) насосу.

    В базе данных насосов вы найдете другие примеры и поставщиков насосов с боковым каналом. с использованием типа насоса: боковой канал.


    Сифон : Система трубопроводов или трубок, где точка выхода ниже точки входа и где некоторая часть трубопровода находится выше свободной поверхности источника жидкости.

    Рисунок 14 Сифон.

    См. В этой статье описание того, как работает сифон.


    Шламовый насос : некоторые виды шлама имеют тенденцию к очень сильному оседанию. быстро и трудно удерживать в подвешенном состоянии. Насосная компания Lawrence решила эту проблему. проблема, поставив мешалку перед всасывающим устройством насоса.

    Шламовый насос

    для получения дополнительной информации см. Specialty_pumps.pdf


    Шламовый насос : прочный насос для тяжелых условий эксплуатации, предназначенный для агрессивных или абразивных шламов, которые обычно используются в горнодобывающей промышленности с частицами различных размеров. Это достигается за счет футеровки внутренней части корпуса насоса, а также рабочего колеса резиной.

    Шламовый насос

    см. Подробный чертеж для получения дополнительной информации

    см. Специальные_насосы.pdf для получения дополнительной информации

    , а также Руководство Warman Slurry Pumping Handbook


    Удельный вес (SG) : отношение плотности жидкости к плотности воды при стандартных условиях. Если удельный вес равен 1, то плотность такая же, как у воды, если меньше 1, то жидкость менее плотна, чем вода, и тяжелее воды, если удельный вес больше 1. Удельный вес ртути равен 14, у бензина — удельный вес. SG 0,8. Полезность удельного веса заключается в том, что он не имеет единиц измерения, поскольку он является сравнительной мерой плотности или соотношением плотностей, поэтому удельный вес будет иметь одинаковое значение независимо от того, какую систему единиц измерения мы используем, имперскую или метрическую.

    Для получения дополнительной информации см. Удельный вес.pdf

    Посмотрите этот эксперимент на видео, показывающем, что общий напор не зависит от плотности или удельного веса.

    приведенное выше изображение взято из сборника данных Cameron Hydraulic, который содержит большой объем информации о свойствах жидкости.


    Удельная скорость : число, указывающее тип насоса (например, радиальный, смешанный поток или осевой) подходит для применения.Рисунок ниже известен как диаграмма Balje .

    Удельная скорость рассчитывается по формуле:


    Преобразование удельной скорости из метрических в британские N Sm приведено ниже:


    см. Также удельную скорость всасывания

    статью по этой теме см. Specific-speed_primer.pdf

    , а вот калькулятор для конкретной скорости в веб-приложении.


    Стандартный моноблочный насос со спиральной камерой : Спиральная часть — это корпус, имеющий спиральную форму.В Вал двигателя соединен с рабочим колесом без промежуточной муфты, что обеспечивает компактное расположение. Диапазон расхода обычно составляет менее 300 галлонов в минуту.

    Изображение этого насоса любезно предоставлено Ace Pumps.


    Стандартный насос со спиральной частью отдельно подсоединяется : Спиральная часть представляет собой корпус, имеющий спиральную форму. В Вал двигателя соединен с рабочим колесом промежуточным валом с двумя муфтами.

    Изображение этого насоса любезно предоставлено Allweiler.


    Деформация : отношение абсолютного смещения контрольной точки внутри тела к характерной длине тела. см. рисунок 10.


    Напряжение : в данном случае относится к касательному напряжению или силе между слоями жидкости, разделенной на площадь поверхности между ними.


    Сальник : соединение, которое изолирует жидкость в насосе, предотвращая ее выход между корпусом и валом насоса.На следующем изображении (источник: Справочник по насосам от McGraw-Hill) показан типичный сальник с сальником. Функция набивки — контролировать утечку, а не устранять ее полностью. Набивка должна быть смазана, и для надлежащей смазки должен поддерживаться поток из коробки сальника от 40 до 60 капель в минуту. Это делает этот тип уплотнения непригодным для ситуаций, когда утечка недопустима, но они очень распространены в крупных отраслях первичного сектора, таких как горнодобывающая и целлюлозно-бумажная промышленность.


    Погружение или погружение : Под погружением здесь понимается высота между свободной поверхностью всасывающего бака и всасывающей трубой насоса.

    Рис. 13 Минимальное погружение во избежание образования вихрей.

    Попробуйте это веб-приложение для расчета минимальной высоты погружения.

    Вот красивое изображение осевого насоса с проблемой погружения всасывающего патрубка.

    смотрите это видео на погружении

    Гидравлический институт издает руководство по конструкции всасывающего патрубка насоса, в котором даются подробные рекомендации.

    Насосная компания Goulds бесплатно предоставляет аналогичные рекомендации по конструкции всасывающего патрубка.


    Разделитель потока на всасывании : металлическое ребро на всасывании насоса, которое устанавливается на некоторых насосах. Его цель — удалить крупномасштабные вихри, чтобы линии потока были как можно более параллельны, когда жидкость входит в проушину рабочего колеса.


    Всасывающий патрубок : устройство, которое помогает выпрямить поток перед насосом, имеющим изгиб на 90 градусов непосредственно перед ним.

    Насколько мне известно, существует два типа присосок.

    Другой тип всасывающей направляющей — лопаточная система Cheng

    .

    Пластина Cheng, см. Cheng Fluid Systems

    Еще одним производителем стандартных компонентов всасывающей направляющей диаметром от 2 до 14 дюймов является компания Metraflex.Bell Gossett производит всасывающую направляющую, которую они называют всасывающим диффузором.

    см. Брошюру Bell Gossett по всасывающим диффузорам


    Всасывающая лопасть : см. Всасывающую направляющую.


    Удельная скорость всасывания : число, указывающее, достаточны ли условия всасывания для предотвращения кавитации. По данным Гидравлического института, удельная скорость всасывания должна быть менее 8500. Другие эксперименты показали, что удельная скорость всасывания может достигать 11000.

    Когда насос имеет высокое значение удельной скорости всасывания, это также будет означать, что входная площадь крыльчатки должна быть большой, чтобы уменьшить скорость на входе, которая необходима для обеспечения низкого NPSHR. Однако, если вы продолжите увеличивать площадь впуска рабочего колеса (для уменьшения NPSHR), вы достигнете точки, где площадь впуска будет слишком большой, что приведет к рециркуляции на всасывании (гидравлически нестабильно, вызывая вибрацию, кавитацию, эрозию и т. Д.). Рекомендуемая максимальная скорость всасывания предназначена для избежания достижения этой точки.(абзац предоставлен Майком Таном из группы форума по насосам).

    Сохранение удельной скорости всасывания ниже 8500 также является способом определения максимальной скорости насоса и предотвращения кавитации.

    Для насоса двойного всасывания половина значения Q используется для расчета удельной скорости всасывания.

    Удельная скорость всасывания рассчитывается по формуле:

    см. Также удельную скорость

    Преобразование удельной скорости всасывания из метрических в британские S м приведено ниже:

    Термин N SS также используется для обозначения удельной скорости всасывания.

    Согласно Институту гидравлики, эффективность насоса максимальна, когда удельная скорость всасывания находится между 2000 и 4000. Когда S выходит за пределы этого диапазона, эффективность должна быть снижена в соответствии со следующим рисунком.

    Источник: журнал Pump & Systems, август 2005 г.

    статью по этой теме см. Specific-speed_primer.pdf

    , а вот калькулятор в веб-приложении для расчета удельной скорости всасывания.

    В следующей таблице приведены более точные рекомендации по желаемым рабочим диапазонам скорости всасывания.

    Источник: Практика перерабатывающей промышленности RESP 001 Проектирование насосных систем, в которых используются центробежные насосы.


    Статический напор на всасывании : разница в высоте между уровнем жидкости в источнике жидкости и осевой линией насоса (см. Рисунок 4). Эта головка также включает в себя любой дополнительный напор, который может присутствовать на поверхности жидкости всасывающего бака, например, как в случае всасывающего бака под давлением.


    Статический подъемник на всасывании : такое же определение, как у статического напора на всасывании.Этот термин используется только тогда, когда осевая линия насоса находится над поверхностью жидкости всасывающего резервуара.


    Система : как в насосной системе. Система включает в себя все трубопроводы, включая оборудование, начиная с точки входа (часто поверхность жидкости всасывающего резервуара) и заканчивая точкой выхода (часто поверхность жидкости резервуара слива).


    Кривая системы : графическое представление зависимости общего напора насоса от расхода. Расчеты выполняются для общего напора при различных расходах, эти точки связаны и образуют кривую, называемую системной кривой.Его можно использовать для прогнозирования работы насоса при различных расходах. Общий напор включает статический напор, который является постоянным, а также напор трения и разницу скоростей напора, которые зависят от расхода (см. Рисунок 11). Пересечение системной кривой с характеристической кривой насоса определяет рабочую точку насоса.

    Изменения в системе, такие как открытие или закрытие клапанов или удлинение или укорочение напорного трубопровода, изменят фрикционную головку, что изменит форму кривой системы и, следовательно, рабочую точку.На следующем рисунке изображена система со статическим напором 100 футов и общим сопротивлением системы примерно 20 футов, показанной кривой A. На выходе насоса имеется клапан, который частично закрыт. Если напор трения увеличивается (т. Е. Клапан закрыт), рабочая точка сместится с A на точку B, и поток упадет. Если напор трения уменьшается (т. Е. Открывается клапан), рабочая точка переходит в точку C, и расход увеличивается.


    Системные требования : те элементы, которые определяют общий напор: трение и условия на входе и выходе системы (например, скорость, высота и давление).


    Уравнение Свами-Джейна : уравнение, которое может использоваться вместо уравнения Коулбрука для расчета коэффициента трения f.


    Тиксотропный : Свойство жидкости, вязкость которой уменьшается со временем.


    Общий динамический напор : идентичен общему напору. Этот термин больше не используется и был заменен более коротким общим напором.


    Общий напор : разница между напором на нагнетательном и всасывающем фланцах насоса (син. Общий динамический напор.напор насоса, напор системы). см. также tutorial3.htm


    Общий статический напор : Разница между статическим напором нагнетания и всасывания, включая разницу между поверхностным давлением нагнетательного и всасывающего резервуаров, если резервуары находятся под давлением (см. Рисунок 4). См. Также tutorial3.htm


    Турбулентный : Поведение жидких предметов в потоке, характеризующееся быстрым движением частиц во многих направлениях, а также общим направлением всего потока жидкости.


    Вакуум : давление ниже атмосферного.


    Лопатки (кол-во) : см. Impeller.htm.


    Частота прохождения лопастей : при проведении анализа вибрации эта частота (количество лопаток, умноженное на скорость вала), и даже кратные ей, отображается как пик, который может указывать на поврежденное или несбалансированное рабочее колесо.

    Рис. 15 Спектры шумовой вибрации, показывающие частоту прохождения лопатки (источник: The Pump Handbook publ.по McGrawHill)

    см. Статьи об источниках вибрации насоса на этой веб-странице: pumpworld.htm


    Пластинчатый насос : см. Радиально-пластинчатый насос.


    Пластинчатый насос (гидравлический) : поршневой насос прямого вытеснения. Пластинчатые насосы успешно используются в самых разных областях (см. Ниже). Благодаря прочности лопастей и отсутствию контакта металл-металл, лопастные насосы идеально подходят для маловязких, несмазывающих жидкостей до 2200 сСт / 10 000 SSU.К таким жидкостям относятся СНГ, аммиак, растворители, спирт, жидкое топливо, бензин и хладагенты.

    1. Ротор с прорезями или рабочее колесо эксцентрично поддерживается в циклоидальном кулачке. Ротор расположен близко к стенке кулачка, поэтому образуется полость в форме полумесяца. Ротор уплотняется в кулачке двумя боковыми пластинами. Лопатки или лопасти входят в прорези крыльчатки. Когда рабочее колесо вращается (желтая стрелка) и жидкость входит в насос, центробежная сила, гидравлическое давление и / или толкатели толкают лопатки к стенкам корпуса.Плотное уплотнение между лопастями, ротором, кулачком и боковой пластиной является ключом к хорошим характеристикам всасывания, характерным для принципа лопастного насоса.

    2. Корпус и кулачок нагнетают жидкость в насосную камеру через отверстия в кулачке (маленькая красная стрелка в нижней части насоса). Жидкость попадает в карманы, образованные лопатками, ротором, кулачком и боковой пластиной.

    3. По мере того, как рабочее колесо продолжает вращаться, лопасти перемещают жидкость к противоположной стороне полумесяца, где она выдавливается через выпускные отверстия кулачка, когда лопасть приближается к точке серпа (маленькая красная стрелка на стороне насоса. ).Затем жидкость выходит из выпускного отверстия.

    Rexroth — крупный производитель пластинчатых насосов https://www.boschrexroth.com/en/us/


    Давление пара : давление, при котором жидкость закипает при определенной температуре.

    Рис. 16 Граница между жидкой и паровой фазами жидкости. Жидкость может испаряться при повышении температуры или понижении давления.

    Рисунок 17 Зависимость давления пара оттемпература для различных жидкостей.


    Вентури (закон Бернулли) : трубка Вентури имеет постепенное сужение это открывается в постепенное расширение. Область ограничения будет иметь более низкое давление, чем область ограничения. увеличенное пространство перед ним. Если разница в диаметрах большая, вы можете даже создают очень высокий вакуум (-28 футов водяного столба). Я использую дешевую пластиковую трубку Вентури от Фишера или Коула Палмера. для эксперимента, который я провожу, чтобы продемонстрировать давление пара во время моих обучающих семинаров, и это очень легко создать очень высокий абсолютный вакуум.

    В некоторых местах я не могу провести этот эксперимент, потому что в номерах отеля нет источника воды, жаль, потому что это всегда выигрыш, поэтому мне нужно вернуться к видео. Если вы хотите приобрести этот изящный пластик Вентури вы можете приобрести здесь, на сайте labsupplyoutlaws.com, это довольно недорого.

    Непросто понять, почему низкое давление возникает в области малого диаметра трубки Вентури. Я придумал это объяснение, которое, кажется, помогает.

    Понятно, что весь поток должен проходить от большего участка к меньшему. Или в другом Другими словами, расход останется неизменным в большой и малой частях трубки. Скорость потока то же самое, но скорость меняется. Скорость больше в небольшом участке трубки. Там является соотношением между энергией давления и энергией скорости, если скорость увеличивает давление энергия должна уменьшиться. Это принцип сохранения энергии в действии, который также является законом Бернулли.Это похоже на велосипедиста на вершине холма. Вверху или в точке 1 (см. Рис. 18 ниже) значок высота велосипедиста высокая, а скорость низкая. Внизу (точка 2) высота невысока и скорость высока, энергия возвышения (потенциальная) была преобразована в энергию скорости (кинетическую). Давление и энергии скорости ведут себя точно так же. В большей части трубы давление высокое, а скорость низкая, в небольшая часть, давление низкое, а скорость высокая.

    Рис. 18 Эффект Вентури.

    Закон Бернулли — это отношение между двумя точками в системе, которое гласит, что сумма энергии, соответствующие давлению, скорости и высоте, должны быть сохранены.

    Общая форма закона (без учета трения):


    где p 1 — давление, v 1 скорость и h 1 высота в точке 1 и те же параметры используются в точке 2.Гамма — это плотность жидкости, а г ускорение свободного падения.

    В случае велосипедиста давление отсутствует, и могут изменяться только скорость и высота, так что Закон Бернулли становится:


    по мере того, как велосипедист спускается с холма h 2 становится меньше h 1 и сбалансируйте уравнение, тогда v 2 должно быть больше, чем v 1 .

    В случае трубки Вентури нет изменения высоты, и могут изменяться только скорость и давление, так что закон Бернулли становится:


    Мы ясно видим, что если v2 больше v1, то p2 должно быть меньше v1, чтобы сбалансировать уравнение.

    , статью по этой и смежным темам можно найти на странице unknown_aspects-pump-syst.pdf

    .

    Вязкость : свойство, по которому можно оценить сопротивление жидкости движению. Сопротивление вызывается трением между жидкостью и граничной стенкой, а внутри — слоями жидкости, движущимися с разными скоростями. Чем более вязкая жидкость, тем выше потери на трение в системе. На центробежные насосы влияет вязкость, и для жидкостей с вязкостью выше 10 сСт производительность насоса необходимо откорректировать.

    На следующем рисунке, который вы можете найти в каталоге насосов Goulds в техническом разделе, показано влияние вязкости на производительность насоса.

    Следующий рисунок представляет собой диаграмму значений вязкости для различных жидкостей, которую вы можете найти в справочнике Cameron Hydraulic.

    Базовая единица вязкости известна как Пуаз или сантипуаз (сП), названная в честь французского ученого Пуазейля, открывшего практический метод измерения вязкости.Греческая буква используется для обозначения вязкости. Существует два типа вязкости, первый из которых только что упомянут, известен как абсолютная вязкость, а другой, для которого используется греческая буква ню, называется кинематической вязкостью. Единицей кинематической вязкости является сантисток (сСт), названный в честь английского ученого Стокса.

    Связь между ними:

    Данные о вязкости обычных жидкостей

    также можно найти в каталоге насосов Goulds.

    Коррекция вязкости : см. Вязкость.


    Насос с вязкостным сопротивлением : насос, рабочее колесо которого не имеет лопастей, но работает за счет контакта жидкости с плоской вращающейся пластиной, вращающейся с высокой скоростью для перемещения жидкости.

    Вязкостной насос

    для получения дополнительной информации см. Specialty_pumps.pdf


    Улитка : кожух синхронизатора.


    Vortex : см. Погружение.


    Вихревой насос : см. Насос с утопленным рабочим колесом.


    Гидравлический удар (скачок давления) : Если в системах с длинными нагнетательными линиями (например, в промышленных и муниципальных системах водоснабжения, на нефтеперерабатывающих заводах и электростанциях) перекачиваемая жидкость ускоряется или замедляется, возникают колебания давления из-за изменений по скорости. Если эти изменения скорости происходят быстро, они вызывают скачок давления в системе трубопроводов, возникающий в точке возмущения; распространение происходит в обоих направлениях (прямые волны), и эти волны отражаются (непрямые волны) в точках разрыва, например.грамм. изменения площади поперечного сечения, ответвлений труб, регулирующих или запорных клапанов, насосов или резервуара. Граничные условия определяют, будут ли эти отражения вызывать отрицательные или положительные выбросы. Суммирование всех прямых и непрямых волн в данной точке в данный момент времени дает условия, существующие в этой точке.

    Эти скачки давления, в дополнение к нормальному рабочему давлению, могут привести к чрезмерному давлению и напряжениям в компонентах установки. В тяжелых случаях такие скачки давления могут привести к выходу из строя трубопроводов, арматуры или корпусов насоса.Минимальный скачок давления может, особенно в самой высокой точке установки, достичь давления пара перекачиваемой жидкости и вызвать испарение, ведущее к отделению столба жидкости. Последующее повышение давления и столкновение разделенного столба жидкости может привести к значительному гидравлическому удару. Скачки давления, возникающие в этих условиях, также могут привести к выходу из строя или разрушению компонентов установки.

    Для максимального колебания давления можно использовать формулу скачка давления JOUKOWSKY:

    Δp = ρ.а. Δv

    Где ρ = плотность перекачиваемой жидкости

    a = скорость распространения волны

    Δv = изменение скорости потока в трубе.

    Полное колебание давления, соответствующее изменению скорости Δv, происходит только в том случае, если изменение скорости Δv происходит в течение периода.

    t ≤ время отражения tr = 2.л / д

    , где l = расстояние между ближайшей несплошностью (точкой отражения) и точкой возмущения.

    Вклад Моше Шаяна с дискуссионного форума по насосам.

    Эта статья под названием Val-Matic Valve, озаглавленная «Регулирование помпажа в насосной станции», появилась в журнале Pumps & Systems за март 2007 г. это очень хорошее описание того, как возникает гидравлический удар и как его можно контролировать.


    Вы можете присоединиться к дискуссионному форуму центробежного насоса по адресу https://groups.yahoo.com/neo/groups/pumpfundamentals/info

    TOP

    Авторские права 2019, PumpFundamentals.com

    Паровые аккумуляторы | Спиракс Сарко

    Расчет пароаккумулятора

    Паровой аккумулятор в паровой системе увеличивает емкость накопителя. Правильная конструкция парового аккумулятора обеспечивает любой расход.Нет теоретических ограничений на размер парового аккумулятора, но, конечно, практические соображения будут накладывать ограничения.

    На практике объем пароаккумулятора основан на накоплении, необходимом для удовлетворения пикового спроса, с допустимым перепадом давления, при одновременной подаче чистого сухого пара с подходящей скоростью выпуска пара с поверхности воды. Пример 3.22.2, приведенный ниже, используется для расчета потенциальной паропроизводительности горизонтального парового аккумулятора.

    Пример 3.22,2

    Котел:

    Максимальная продолжительная мощность = 5000 кг / ч

    Нормальное рабочее давление = 10 бар изб. (Hf = 781 кДж / кг, из паровых таблиц)

    Дифференциал переключения горелки = 1 бар (0,5 бар в каждую сторону от 10 бар изб.)

    Заводские требования:

    Максимальная мгновенная перегрузка = 12000 кг / ч

    Давление распределения = 5 бар изб.

    Хотя максимальная мгновенная перегрузка составляет 12 000 кг / ч, для определения размера аккумулятора следует использовать среднее значение перегрузки.

    Это предотвращает ненужный завышение размера аккумулятора. Точно так же необходимо определить и использовать среднюю «непиковую» нагрузку при расчете размеров. Непиковая нагрузка — это любая нагрузка ниже MCR котла.

    Определение среднего значения перегрузки и непиковой нагрузки

    Есть три возможных метода определения средних нагрузок для существующей котельной:

    1. Предположительно, исходя из опыта.
    2. Для исследования существующих диаграмм паропроизводительности котла для определения средних нагрузок и периодов времени, в течение которых они возникают.
    3. Чтобы запрограммировать компьютер паромера для интегрирования паровой нагрузки в периоды перегрузки и непиковой нагрузки.

    Метод 1 может оказаться довольно безрассудным, если дорогой аккумулятор окажется слишком маленьким.

    Однако, если котельная все еще находится на стадии проектирования, обоснованное предположение будет единственным вариантом. Знание проектировщика установки должно позволить дать разумную оценку максимальной нагрузки установки, разнообразия нагрузок и времени, в течение которого они возникают.

    Метод 2 довольно прост в использовании и должен давать достаточно точный результат.

    Метод 3 обеспечит наиболее точные результаты, а стоимость счетчика пара невелика по сравнению с общей стоимостью проекта гидроаккумулятора.

    Следующая процедура показывает, как определить среднюю паровую нагрузку на основе существующей диаграммы, записывающей характер нагрузки. Процедура построена на рисунке 3.22.4, на котором показана схема потока для примера 3.22.2.

    Из рисунка 3.22.4 видно, что непиковые нагрузки были разделены на следующие средние нагрузки и периоды времени. Из этих данных можно определить среднюю избыточную нагрузку для каждого периода непиковой нагрузки.

    Средний избыточный поток рассчитывается следующим образом:

    1-я непиковая нагрузка

    2-я непиковая нагрузка

    Аналогичное упражнение выполняется для периодов перегрузки, показанных на Рисунке 3.22.4.

    1-я перегрузка

    2-я перегрузка

    Необходимо выбрать расчетное давление гидроаккумулятора, и обычно выбирают давление на 1 бар выше, чем давление распределения.Это дает разумную паропроизводительность мгновенного испарения без чрезмерного увеличения PRV ниже по потоку.

    В этом примере давление распределения составляет 5 бар изб., Поэтому расчетное давление в гидроаккумуляторе изначально можно считать равным 6 бар изб. (Примечание: масса воды берется при рабочем давлении котла).

    На основании этой информации теперь можно определить размер аккумулятора.

    Паровой аккумулятор:

    Обратите внимание, что эти 2 797 кг пара мгновенного испарения будут выпущены за время, необходимое для падения давления.Если это был час, скорость пропаривания составляет 2 797 кг / ч; если бы это было более 30 минут, то скорость пропаривания была бы:

    Если паровой аккумулятор подключен к котлу мощностью 5000 кг / ч и обеспечивает средний спрос в пределах своей мощности, комбинированные выходы котла и аккумулятора могут соответствовать средним условиям перегрузки 5 594 + 5 000 = 10 594 кг / ч. в течение 30 минут. Альтернативой является дополнительная комбинация котлов, способных производить 10 594 кг / ч в течение 30 минут с ранее отмеченными ограничениями.

    Теперь можно проверить размер аккумулятора.

    Цифры, использованные в примере 3.22.2, используются ниже для облегчения проверки.

    Котел

    Максимальная продолжительная мощность = 5000 кг / ч

    Нормальное рабочее давление = 10 бар изб.

    Заводские требования

    Наибольшая средняя перегрузка = 10300 кг / ч в течение 30 минут каждые 95 минут

    Давление = 5 бар изб.

    Требуемый запас пара = 10 300 кг / ч — 5 000 кг / ч пара, подаваемого котлом

    Требуемый запас пара = 5300 кг / ч

    Однако пар требуется только в течение 30 минут каждый час, поэтому необходимое накопление пара должно составлять:

    Количество воды, необходимое для выпуска 2 650 кг пара, зависит от доли пара мгновенного испарения, выделяемого из-за падения давления.

    Это соответствует критерию наличия достаточного количества воды для производства необходимого количества пара мгновенного испарения. Видно, что емкость хранения 2 797 кг больше, чем требуется для хранения 2 650 кг пара.

    Если паровой аккумулятор будет заряжаться котлом под давлением 10 бар изб. И выпускаться под давлением 6 бар изб. В установку, то долю пара мгновенного испарения можно рассчитать следующим образом:

    Емкость судна больше 87,9 м³, поэтому судно удовлетворяет этому критерию.

    Используя размеры емкости, указанные ранее, площадь водной поверхности составляет приблизительно 20,53 м² при полной загрузке, что составляет 90% емкости емкости.

    Максимальная скорость пропаривания из гидроаккумулятора составляет 5300 кг / ч, следовательно:

    Эмпирические испытания показывают, что скорость, с которой сухой пар может выделяться с поверхности воды, является функцией давления. Рабочее приближение предполагает:

    Максимальная скорость выпуска без уноса пара (кг / м² ч) = 220 x давление (бар абс.)

    Паровой аккумулятор в Примере 3.22.2 работает при 6 бар изб. (7 бар абс.). Максимальная скорость выпуска без уноса пара составит:

    220 x 7 бар a = 1 540 кг / м² ч

    Это показано графически на Рисунке 3.22.5.

    Пример при 258 кг / м² ч значительно ниже максимального значения, и можно ожидать сухого пара. Если бы скорость выброса пара была слишком высокой, необходимо было бы рассмотреть разные диаметры и длины, дающие одинаковый объем емкости.

    Следует подчеркнуть, что это всего лишь указание, и детали конструкции всегда должны быть переданы специализированным производителям.

    Аккумуляторные системы высокого давления

    Компания Henry Pratt, уходящая корнями в начало 1900-х годов, проектирует, разрабатывает, производит и продает системы управления. Наши продукты используются на рынках питьевой воды, сточных вод, энергетики, промышленности и атомной энергетики. Системы управления Pratt включают Check-Mate, Electro-Check, аккумуляторную систему высокого давления, аккумуляторную систему низкого давления и систему резервного питания

    .

    Особенности конструкции

    • Индивидуальный дизайн
    • От 1 до 100 галлонов годного к употреблению масла после сбоя питания
    • Запорные клапаны на каждом гидроаккумуляторе для облегчения обслуживания
    • Система остается в рабочем состоянии, пока аккумулятор обслуживается
    • Фильтр обратной линии 10 микрон для защиты компонентов
    • Электрический шкаф NEMA 4

    Система высокого давления состоит из группы аккумуляторов, заряженных азотом, насоса / двигателя, установленного на масляном отстойнике, шкафа управления электродвигателем, а также всех необходимых элементов управления и принадлежностей.

    Аккумуляторная батарея — Баллоны с заправкой
    Группа гидроаккумуляторов рассчитана на три (3) хода гидроцилиндра при давлении от 1400 до 1000 фунтов на кв. Дюйм. Аккумуляторные системы высокого давления Pratt доступны с любой емкостью, но всегда содержат минимум два аккумулятора. Зарядно-измерительный узел поставляется с каждой стойкой для проверки давления.

    Комплект масляного насоса / двигателя и отстойник — со встроенным гидравлическим управлением
    Комплект поршневого насоса / двигателя рассчитан на зарядку аккумулятора маслом менее чем за пять минут, минимум 1 галлон в минуту.Открытый каплезащищенный двигатель подходит для всех 3-х фазных, 60 циклов. Устройство оснащено встроенным сетчатым фильтром, предохранительным клапаном, манометром и индикатором уровня.

    Шкаф управления — ручной и автоматический режим
    В электрическом шкафу NEMA 4 (защита от дождя / для установки вне помещений) находится пускатель двигателя, селекторный переключатель Hand-Off-Auto, кнопка запуска и автоматические выключатели. Используя реле давления, установка автоматически запускает масляный насос, когда давление ниже 1400 фунтов на квадратный дюйм, и останавливает масляный насос при 2500 фунтов на квадратный дюйм.Шкаф управления обеспечивает дополнительную защиту от пыли и воды и устанавливается на стене.

    Основы гидравлики, устранение неисправностей, фильтры и аккумуляторы

    Общие сведения, которые следует запомнить

    1. Закон Паскаля — Давление, оказываемое на одну точку или область жидкого тела, немедленно распространяется на все части тела и действует с одинаковой интенсивностью.
    2. Давление всегда стремится переместить жидкость из точки высокого давления в точку низкого давления.
    3. Давление, действующее на область, становится силой.Равные силы, действующие в прямом противодействии друг другу, нейтрализуют или нейтрализуют друг друга.
    4. Падение давления на отверстии необходимо, чтобы вызвать поток. Нет падения давления = нет потока. Насосы не создают давления, только поток. Ограничения потока создают давление. Масло течет по пути наименьшего ограничения.
    5. Гидравлическое масло практически не сжимается — 0,4% при 1000 фунт / кв. Дюйм, 1,1% при 3000 фунт / кв. Дюйм по объему.
    6. Масло, необходимое для перемещения цилиндра — Площадь поршня x ход.
    7. 231 дюйм3 = 1 галлон
    8. 2.5 футов масла = 1 фунт / кв. Дюйм

    Информация по поиску и устранению неисправностей

    Причины негерметичности штока цилиндра:
    • чистота при установке
    • зазубрины и порезы на стержне
    • неправильная смазка
    • перетяжка сальника
    • перевернутое уплотнение
    • Загрязнение, особенно во время втягивания штока (требуется сильфон в грязной среде)
    • химическая и тепловая деструкция
    Влияние высокого содержания воздуха в гидравлическом масле:
    • пористый ответ
    • повышенная тепловая нагрузка (при сжатии температура воздуха увеличивается)
    • Окисление и термическое разложение масла
    • пониженная вязкость масла
    • кавитационная коррозия
    • высокий уровень шума
    • пониженная эффективность

    Масляная фильтрация

    • Необходимо отфильтровать масло прямо из новой бочки для использования с пропорциональными клапанами, так как оно недостаточно чистое.
    • Используйте фильтры 6–12 микрон на стороне подачи масла к пропорциональным клапанам.
    • Используйте фильтры 25 микрон на обратном трубопроводе в резервуар.
    • Фильтры с аварийной сигнализацией должны срабатывать, когда на фильтрах падает 90% нормального падения давления. Если перепад давления слишком велик, масло будет проходить в обход фильтра и загрязнять всю систему.
    • При вводе новых фильтров в эксплуатацию всегда стравливайте воздух перед установкой крышки.
    • Использование нескольких фильтров при последовательном уменьшении размера фильтра значительно увеличивает общий срок службы фильтра.

    Основы аккумулятора

    Аккумуляторы в гидравлических контурах используются для нескольких целей — для гашения гидравлических пульсаций, ударов и шума и / или для создания резервуара для сбора воды, когда движения привода превышают производительность насоса или системы подачи. Типы аккумуляторов включают баллонную, мембранную и поршневую.

    Аккумуляторы часто упускаются из виду при обычном техническом обслуживании. Их следует проверять не реже одного раза в год. Чтобы проверить давление наддува гидроаккумулятора, необходимо отключить подающий насос и сбросить давление в системе на гидроаккумуляторе.

    Специальное соединение находится в верхней части аккумулятора (аккумуляторы всегда следует устанавливать вертикально, чтобы уменьшить износ баллона).

    Давление в гидроаккумуляторе зависит от его функции во время работы. Для уменьшения вибрации / ударов давление в гидроаккумуляторе должно составлять примерно 60% минимального рабочего давления. В целях резервного расхода давление приближается к 90% минимального рабочего давления. Чем меньше заряд аккумулятора, тем больше в нем свободного масла.

    Аккумуляторы заправлены азотом. Никогда не используйте воздух или кислород для зарядки аккумуляторов любого типа, так как они могут создать взрывоопасную атмосферу под давлением.

    Наконец, быстрый способ проверить заряд аккумулятора — отключить подающий насос.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
