Как рассчитать сечение провода по потребляемой мощности

В случае замены или прокладки электропроводки необходимо точно рассчитать параметры кабеля, который будет использоваться. Одним из ключевых параметров является сечение провода, которое определяет какую к проводу можно подключить нагрузку по мощности. Слишком слабый провод может не выдержать нагрузки, а с чрезмерно большим сечением обойдется в несколько раз дороже. Также надо учитывать, что чем меньше сечение жил, тем больше их электрическое сопротивление, так что еще обязательно надо учитывать длину провода и способ его укладки.

Что нужно знать

Если перерезать любой кабель, то под слоями изоляционного материала станет видна жила провода, которая и является проводником электрического тока. Когда провод перерезан (рассечен), то в месте среза жила видна как круг, площадь которого называется сечением жилы провода и замеряется в мм² (квадратных миллиметрах). Поэтому, выбирая оптимальное сечение провода, по сути, подбирается диаметр его токоведущих жил.

Так как токопроводящая часть кабеля металлическая, а изоляция из ПВХ, резины или подобных им материалов, то по уровню сопротивления нештатным ситуациям провода можно условно разделить на три уровня:

Токоведущая жила и изоляция сохраняют целостность. Т.е. перегрев провода произошел в допустимом пределе и ничего не произошло.
Изоляция плавится, но металл жилы остается без изменений. После устранения поломки дальнейшая эксплуатация такого провода невозможна – он требует обязательной замены.
Сгорание изоляции и плавление металлической основы. Обычно это последствие короткого замыкания.

Знать, как рассчитать сечение как раз и нужно, чтобы исключить второй и третий варианты, ведь кроме самого кабеля, для проводки подбираются защитные устройства, которые отключают линию при повышении силы тока.

Совет! При покупке недорогого провода, лучше проверить соответствие фактического и заявленного сечений токоведущих жил. Это можно сделать штангенциркулем или микрометром. Дело в том, что некоторые ТУ допускают погрешность не много ни мало – в 20-30% от номинала – если сечение провода по мощности будет рассчитано «впритирку», это грозит возгоранием.

Основы сортировки

Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.

Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:

найти в техническом паспорте устройства информацию о ней;
мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.

Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.

Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.

При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.

Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.

Как вычислить

Делая расчет сечения провода, нужно помнить простую закономерность – чем больше подключенные к нему устройства потребляют тока, тем больше должен быть диаметр жилы и массивнее сам провод. Легче всего сечение определить в однопроволочной жиле по следующей формуле:

Здесь d – означает диаметр жилы (мм), а S – искомая площадь сечения (мм²).

Чуть сложнее вычислять диаметр многопроволочной жилы – здесь надо измерить диаметр каждой отдельной проволочки и найти их среднее значение, тогда формула приобретает следующий вид:

Где n – обозначает число жил, d – средний диаметр, S – искомая площадь сечения. Также допускается измерить диаметр одной проволочки и умножить результат на их количество. Формула остается такой же, только d теперь будет не средний диаметр, а измеренный по одной проволочке.

Если подсчетов предвидится много, то рассчитать сечение провода можно при помощи специального калькулятора сечений кабелей онлайн, в который просто нужно внести все данные про число и диаметр токонесущей жилы и он выдаст результат.

Особенности сечения электропроводки из разных материалов

Проводка из алюминия, использовавшаяся еще в советское время, сейчас запрещена для монтажа внутренней электропроводки, но все еще применяется как самый бюджетный вариант, несмотря на сравнительно низкий срок эксплуатации и общую надежность. При перегревах она начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность – это значит, что при одинаковом сечении проводов, медный способен пропустить через себя большее количество тока, чем алюминиевый.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому если приходится менять всю проводку, то настоятельно рекомендуется использовать медную, тем более, что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знать подходящие значения сечения провода по мощности при его использовании будет существенной экономией для сметы.

При прокладывании скрытой проводки в домашних условиях лучше выбрать однопроволочный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на множественные изгибы многопроволочный имеет больший срок эксплуатации, но при подключении к нему розеток концы жил нужно будет залудить, так как со временем проволочки в жиле «утрясутся» и контакт ухудшится.

Чаще всего такие провода применяют для подключения к сети нестационарных приборов: фен, утюг, бритва и прочие.

Для стандартной проводки квартир, домов, коттеджей существует общий расчет. Согласно ему при продолжительной нагрузке в 25А применяют сечения провода по току (медный) 4,0 мм² и диаметром – 2,26 мм. В соответствии с этими расчетами, на линию устанавливается автоматический выключатель (автомат) который обычно монтируется во вводном щитке в месте ввода проводов в квартиру или дом.

Сечение кабелей при открытой или закрытой проводке

При движении токовых импульсов по проводнику он греется. Чем тока больше, тем сильнее тепло. Один и тот же ток, проходящий по проволоке разного диаметра, неоднозначно действует на выделение тепла. Чем меньше сечение, тем сильнее происходит нагревание от нагрузки.

Поэтому, если линия делается открытой, можно уменьшить сечение – взять менее сильные провода. В таком случае он быстрее остывает и изоляция не портится. При закрытом способе монтажа ситуация хуже – тепло уходит медленнее, и здесь уже нужен более сильный материал – провода большего сечения.

Конструкция проводки и покупка нужного количества расходных материалов, требует навыков проектирования. Надо будет выполнить следующие действия:

Нарисовать план квартиры или других помещений, где она планируется, и отметить будущие розетки и светильники.
Узнать мощность всех имеющихся устройств и домашней техники: ламп, обогревательных приборов, чайников, фенов и т. п. Это позволит остановиться на оптимальном варианте.
Измерить длину планируемой линии и сложить все собранные параметры вместе.
Выбрать марку кабеля. Для внутренней проводки лучше использовать плоский провод.
Купить необходимое количество.

Помимо этого, принимают во внимание, согласуется ли сечение провода по потребляемой мощности с его максимальной нагрузкой в данном проекте и с током защитных выключателей.

Общепринятая расцветка изоляции жил никак не зависит от их сечения и применяется только для удобства монтажа:

синий – для нейтрали;
желто-зеленый – заземление;
белый, коричневый и прочие – фазные проводники.

Выключателей лучше устанавливать несколько и сразу их подписать: например «кухня», «спальня» и т. д. Линия освещения всегда проводится от вводного автомата отдельно и не зависит от розеток. Даже если в какой-то из них произойдет короткое замыкание, то без света дом не останется, да и в случае необходимости ремонт можно будет сделать с нормальным освещением, не пользуясь фонариком или свечами.

Дополнительные рекомендации:

Всегда лучше подобрать сечение провода с запасом – экономия это хорошо, но она должна быть разумной, да и неизвестно, что туда потом будет включаться.
В помещениях с повышенной влажностью весьма вероятно, что может понадобиться изоляция в два слоя.
При покупке нужно уточнять допустимый диаметр изгиба провода, особенно это касается однопроволочных. Дело в том, что если просто перегнуть кабель, то в этом месте может ухудшиться проводимость, поэтому производители всегда указывают допустимый радиус изгиба, отталкиваясь от наружного диаметра всего кабеля. Чаще всего это значение равно 10-15.
Кабеля из меди и алюминия не совмещаются и не соединяются обычным способом. Для их скрепления можно употреблять особые клеммники или шайбы (оцинкованные).

Как подсчитать параметры нужного кабеля

Если линия электропередачи внушительной длины (100 и больше метров), то все расчеты надо делать учитывая потери тока, что будут происходить непосредственно на кабель. В обязательном порядке это делается при проектировании электроснабжения домов. Все начальные данные заносят в проект заранее, для контроля и перестраховки их перепроверяют, используя норму мощности, выделенную на весь дом и протяженность от него до столба. Высчитать нужные параметры помогает следующая таблица:

Выбор подходящего сечения провода при монтаже электропроводки лучше делать с запасом. Если он будет, все новые приборы, появившиеся в квартире можно спокойно включать, не опасаясь перегрузки.

Если сечения не хватает, то выхода только два: замена проводки или отказ от одновременного использования мощной домашней техники.

Если срочно требуется удлинить розетку, а нужного провода рядом нет, можно воспользоваться различными кабелями, сцепив их параллельно друг другу. Такой метод не применяют постоянно, а прибегают к нему в моменты крайней необходимости, но если уж он и используется, а тем более для подключения мощного устройства, то нужно использовать провода одинакового сечения. Если и это требование не получается выполнить, то подсчитывая, выдержит ли провод, надо принимать во внимание только кабель меньшего сечения.

Перевод ватт в киловатты

При указании мощности для больших электроприборов используются такие единицы измерения как ватты и киловатты. Приставка «кило» обозначает, что число надо умножить на 1000, поэтому 1кВт = 1000 Вт, 5 кВт = 5000ВТ, 3 кВт = 3000Вт, а 1Вт = 0,001 кВт и т.д.

К приборам, которые потребляют настолько низкое количество тока, что даже его подбирать не нужно относятся:

холодильник;
зарядное устройство;
телевизор;
радиотелефон;
ночники и торшеры.

Но если в эту же розетку будет подключаться, к примеру, обогреватель, то делать расчеты надо обязательно.

Выбор, какое сечение кабеля будет использовано, это самый важный компонент проекта любого электрической цепи, от помещения, до городских или производственных сетей. Правильный подбор обеспечивает электрическую, пожарную безопасность и экономичность бюджета проекта.

Полезные видео

Как определить сечение провода? | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

При замене электропроводки в квартире своими руками у многих возникает вопрос: «Как определить сечение провода или кабеля?»

Чаще всего граждан интересует сечение жил проводов или кабелей, которые необходимо проложить от этажного (подъездного) до квартирного электрического щитка, или от опоры воздушной линии до вводного распределительного устройства (ВРУ) коттеджа или дома. Не менее реже мне задают вопросы по определению сечения жил проводов и кабелей для групповых нагрузок или трехфазных двигателей.

На самом деле вопрос выбора сечения проводов и кабелей очень серьезный, т.к. при недостаточном сечении будет большая плотность тока в проводнике, и провод начнет греться, разрушая тем самым изоляцию провода. Вот пример неправильного выбора сечения жил кабеля для розетки. Посмотрите к чему это привело.

Если же мы хотим использовать провод большего сечения, то необходимо рационально его выбрать.

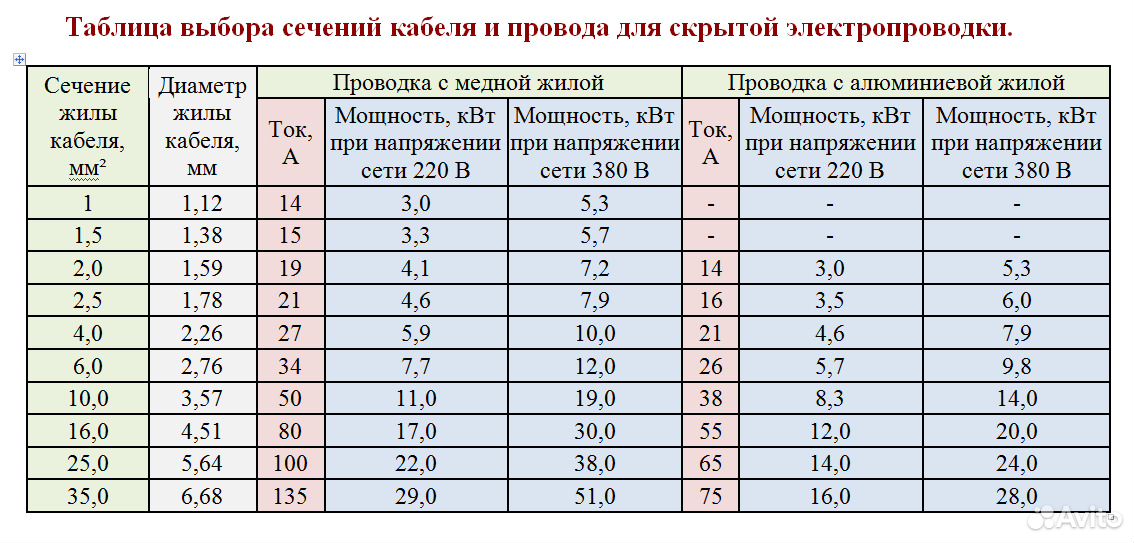

Для определения сечения провода или кабеля воспользуемся таблицами ПУЭ (табл. 1.3.4 — 1.3.11), где указаны длительные допустимые токи для медных и алюминиевых проводов (кабелей, шнуров) с различными видами изоляции (ПВХ, резиновая) и оболочками (ПВХ, свинцовая, найритовая, резиновая).

Специально для Вас, из перечисленных выше таблиц ПУЭ я создал одну общую таблицу, по которой Вы легко сможете определить сечение трехжильных, четырехжильных и пятижильных проводов и кабелей для однофазной (220 В) и трехфазной (380 В) нагрузок. Вам нужно лишь знать ток нагрузки или ее мощность.

Примечание: в данной таблице мощность рассчитана при cosφ = 1.

Останавливаться шнурах я не стал, т.к. при монтаже и замене электропроводки они применяются редко. Длительные допустимые токи для СИП проводов Вы найдете в ГОСТ 31946-2012 (отмененный ГОСТ Р 52373-2005), таблица 10.

Кстати, пользуясь случаем, напоминаю Вам, что провода марки ПУНП и АПУНП применять запрещено (переходите по ссылочке и читайте всю правду о них). Примеры несоответствий этих проводов заявленному сечению привожу не только я, но и посетители сайта.

Как определить сечение вводного провода (кабеля) для квартиры или частного дома?

Номинал вводного автоматического выключателя обязательно должен быть согласован в энергоснабжающей организации. Самостоятельно менять его номинал запрещено, т.к. это влияет на селективность срабатывания аппаратов защиты, установленных в цепи питания в ВРУ или ТП, а также на выделенную мощность для конкретной квартиры или дома.

Номинал вводного автомата можно узнать в энергоснабжающей организации или в выданных технических условиях (ТУ) на присоединение к сетям.

Предположим, что согласно ТУ, выделенная мощность для частного дома составляет 5 (кВт) однофазного питания 220 (В), а номинал вводного автомата должен быть 25 (А).

Как пользоваться моей таблицей?

Все очень просто. В зависимости от вида электропроводки (в воздухе или земле), материала жил и напряжения выбираем сечение таким образом, чтобы длительный допустимый ток кабеля превышал номинал вводного автомата.

Вводной кабель в дом планируем выполнить медным трехжильным марки ВВГнг и проложить открыто. Получается, что его сечение должно быть не менее 4 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х4).

Но здесь я рекомендую вспомнить про такое понятия, как «условный ток отключения» автомата. Более подробно об этом читайте в статье про время-токовую характеристику автоматов. Получается, что автомат с номинальным током 25 (А) имеет «условный ток отключения» 1,45·25=36,25 (А). При таком токе автомат в холодном состоянии отключится за время около 60 минут (1 час). А это значит, что при выборе сечения питающего кабеля это нужно учитывать.

В моем примере кабель сечением 4 кв.мм имеет длительно-допустимый ток 35 (А), а «условный ток отключения» равен 36,25 (А). В принципе, разница между ними небольшая — можно оставить и так. Но я рекомендовал бы применить вводной кабель на 6 кв.мм, у которого длительный допустимый ток составляет 42 (А).

Как определить сечение кабеля или провода для розеточных линий?

У каждого электрического прибора имеется своя установленная мощность и указывается она в паспорте или на стикере. Единица измерения — Ватт (Вт).

Предположим, что нам нужно выбрать питающую линию для стиральной машины, мощность которой составляет 2,4 (кВт). Кабель планируем выполнить медным трехжильным марки ВВГнг и проложить скрыто. Получается, что его сечение должно быть не менее 1,5 кв.мм, т.е. нужно приобрести кабель ВВГнг (3х1,5).

Если в эту розетку будет включена только стиральная машина, то выбранный кабель ВВГнг (3х1,5) можно оставить. Защитить этот кабель нужно автоматом с номинальным током на 10 (А).

Но я считаю, что нецелесообразно использовать розетку только для одной стиральной машины. Наверняка, Вы захотите включить в нее фен, электрическую бритву или утюг. Поэтому для всех розеточных линий я рекомендую прокладывать медный кабель сечением 2,5 кв.м., а линию защищать автоматом с номиналом 16 (А).

Как определить сечение провода (кабеля) для трехфазного двигателя?

Рассмотрим еще один пример. Допустим, у нас на даче имеется трехфазный асинхронный двигатель типа АИР71А4У2 мощностью 550 (Вт), обмотки которого подключены звездой на напряжение 380 (В). Нам необходимо для него выбрать и определить сечение питающего кабеля.

Смотрим номинальный ток двигателя при соединении звездой, указанный на бирке. Он составляет 1,6 (А).

Если бирка на корпусе электродвигателя отсутствует, то данные можно найти по справочным таблицам.

Питающий кабель планируем приобрести медным, прокладывать будем по воздуху. Ищем соответствующие строки по моей таблице и находим необходимое сечение.

Получаем 1,5 кв. мм.

Сечение питающего кабеля для двигателя можно найти и по его мощности. Все аналогично.

В статье расчет сечения кабеля (провода) я подробно описал, как рассчитать сечение с помощью программы Электрик. А также я Вам рекомендую прочитать статью о том, как определить сечение кабеля по диаметру.

После определения сечения, необходимо переходить к выбору марки проводов и кабелей.

P.S. Надеюсь я Вам доступно изложил материал и теперь Вы сможете самостоятельно определить сечение провода или кабеля.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Как рассчитать сечение провода для домашней проводки

Монтаж бытовой электросети необходимо проводить так, чтобы пользователи без проблем могли одновременно включать несколько мощных электроприборов. Поэтому подбирать сечение провода для домашней проводки нужно на основании грамотного расчет параметров квартирной и домовой электросети.

Существует несколько методик расчета. Мы предлагаем ознакомиться с разными подходами и выбрать оптимальный вариант. Помимо технологии расчета сечения провода, в статье описаны основные параметры выбора электропроводки и указаны нормативные ограничения на максимальную мощность электроприборов.

Содержание статьи:

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток в 16 А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм², что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов.

В результате могут возникнуть следующие ситуации:

Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
Утечка тока при неполном оплавлении оболочки жилы. Это ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
Незаметный . В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Факторы выбора сечения проводки

Не только мощность прибора определяет характер необходимой электропроводки. Существуют и другие факторы, влияние которых обязательно учитывается при расчете необходимого сечения кабеля. Они могут оказать влияние на теплообразование в проводнике, его пожароопасность и эксплуатационные характеристики.

К таким относят:

Материал жилы: медь, алюминий.
Вид изоляции: ПТФЭ, ПВХ, ПЭ и другие пластики.
Длина провода от источника тока до прибора.
Способ прокладки провода: , скрытый в стене или с помощью кабель-каналов.
Температурный режим в помещении.
Количество фаз и напряжение сети.
Схема монтажа проводки.

Медь имеет меньшее сопротивление, чем алюминий, поэтому и расчеты по этим материалам производятся отдельно. Сечение медной жилы может быть примерно в 1,5 раза меньше, чем алюминиевой.

Материал изоляции также влияет на выбор электропровода. Существуют специальные оболочки, которые выдерживают высокие температуры без оплавления и изменения сопротивления, поэтому такие кабеля могут подвергаться повышенным нагрузкам и использоваться при повышенных температурах.

Галерея изображений

Фото из

Одно- и многожильный кабель

Прокладка электрокабеля в гофре

Различные виды изоляции проводов

Трехжильный кабель для домашней проводки

От длины провода и его сечения зависит степень падения напряжения, поэтому для работы чувствительной электроники необходимо учитывать и эти параметры.

Закрытые в короба или заштукатуренные в стене электропровода в меньшей степени теряют тепло при длительных нагрузках, поэтому они быстрее перегреваются и требуют большего расчетного сечения.

Проводка, идущая от счетчика к распределительным коробкам, вообще может испытывать одновременную нагрузку от нескольких приборов, включенных в различные розетки. Поэтому расчет сечения этих участков кабеля нужно производить отдельно.

Также нагрузка на электрокабель зависит от напряжения и количества подведенных фаз. Но так как в быту используется преимущественно однофазная п роводка с напряжением 220 В, то влияние этого фактора рассматриваться не будет.

Методика определения сечения домашней проводки

При расчете сечения жилы электрокабеля при учитывается множество факторов. Существуют специальные компьютерные программы, которые позволяют учесть все особенности дома и потребности его жильцов. Но определить необходимое для проводки сечение можно и самостоятельно, используя описанную методику.

Важно понимать, что диаметр проводов в квартире может отличаться от комнаты к комнате. На входе в электросчетчик он один, у распределительной коробки сечение провода уже может быть меньше, у розеток и светильников – ещё меньше.

На каждом участке электропроводки желательно определять необходимые для неё параметры, чтобы не переплачивать за излишне толстые провода.

Если нет желания рассчитывать сечение прокладываемой проводки, можно воспользоваться рекомендациями опытных электриков, которые утверждают:

Галерея изображений

Фото из

Несмотря на рекомендации ПУЭ 7.1.34 проводить расчеты для всех электролиний, практический опыт показывает, что в большинстве случаев можно принять стандартные величины. Как правило ветки освещения в квартирах и домах прокладывают кабелем 3×1,5мм². Максимальной мощностью считается 4,1 кВт. Автомат на ветки освещения ставят с номиналом 10А

Линии электропитания для штепсельных розеток прокладывают кабелем 3×2,5мм². Максимальная мощность в пределах 5,9 кВт, автоматический выключатель нужен номиналом 16А

Для обеспечения подключения мощных потребителей, типа электрической плиты, духовки или МКЧ, применяется кабель 3×6мм². Максимум мощности до 10,1 кВт. Автомат нужен номиналом 32 А

Для ввода электросети в дом или квартиру используют кабель сечением 3×6мм². Однако сейчас из-за увеличения мощных потребителей в жилье все чаще для ввода применяется кабель сечением 3×10мм²

Наиболее подходящим для устройства домашней проводки кабелем является ВВГнг-LS. В его составе незначительное включение галогенов, которые при тлении создают угрозу

Кабели с маркировкой ВВГ и ВВГнг запрещены для устройства электросети в доме или квартире. Их изоляция выполнена из ПВХ — полимера, выделяющего большое количество отравляющих веществ при горении/тлении

Сооружать электропроводку из кабеля с изоляцией из ПВХ запрещено из-за значительного содержания галогенов. Тление изоляции провода с малым их содержанием позволяет людям эвакуироваться, не получив серьезного отравления

Самым безопасным для жизни и здоровья владельцев жилого объекта считается кабель ППГнг-HF. В составе его изоляции нет вообще галогенов

Устройство групп освещения

Сооружение веток электропитания

Проводка для питания мощных потребителей

Электрощит на вводе проводки в дом

Приемлемый для домашней проводки ВВГнг-LS

Запрещенные для домашней электрики ВВГ и ВВГнг

Возгорание электрической проводки

Кабель с безгалогеновой изоляцией ППГнг-HF

Расчет по мощности приборов

Простейшим методом определения требуемого сечения провода является его расчет с учетом мощности эксплуатируемых электроприборов и корректирующих коэффициентов. Данная методика предполагает несколько этапов.

Этап №1. Суммирование мощностей электроприборов. В идеале нужно узнать номинальное потребление энергии каждым устройством, которое указано на его маркировке. Если жилое помещение ещё необустроенное, то рассчитать ориентировочную потребность в электроэнергии можно с помощью нижеприведенной таблицы №1.

Одинаковая по функционалу и размеру бытовая техника может иметь отличающуюся в 2-3 раза потребляемую мощность, поэтому её значение нужно смотреть на каждом устройстве (+)

При расчете можно использовать также параметры устройств, которые находятся в аналогичных квартирах родственников или знакомых. Есть ещё один вариант – сходить в магазин бытовой техники, посмотреть её характеристики, а заодно и присмотреть подходящую модель оборудования для дома.

Этап №2. Определение коэффициента одновременности. Он может выражаться в процентах или в числовом значении от 0 до 1. Коэффициент показывает отношение потребления электроэнергии одновременно включенными в сеть приборами к суммарной мощности всех домашних устройств, рассчитанной на первом этапе.

Обычно коэффициент составляет 0,8, но можно рассчитать его самостоятельно, исходя из привычек домашних жильцов.

Не стоит злоупотреблять переносными розетками, тройниками и удлинителями. Использовать желательно только оборудования со встроенным предохранительным механизмом, которое отключает электроэнергию при большом токе

Этап №3. Определение коэффициента запаса. Данный показатель учитывает возможный рост потребления электроэнергии через несколько лет. Обычно он принимается равным 1,5-2, но если в доме уже полный комплект электроприборов, то значение коэффициента можно взять 1,2-1,3. Главное, не пожалеть о малом сечении проводов в будущем.

Этап №4. Расчет предельно допустимой нагрузки.

Производится он по формуле:

P = (P(1)+P(2)+..P(N))*J*K,

где:

P – предельно допустимая нагрузка в Вт;
P(1)+P(2)+..P(N) – сумма номинальных мощностей всех электроприборов;
K – коэффициент одновременности;
J – коэффициента запаса.

Например, если суммарная мощность приборов составляет 7500 Вт, коэффициент одновременности – 0,8, коэффициента запаса – 1,5, то предельно допустимая нагрузка составит:

P=7500*0,8*1,5=9000 Вт.

Данный показатель будет использоваться в последующих расчетах.

Этап №5. Определение максимально допустимой силы тока.

Показатель определяется по простой формуле:

I=P/U,

где:

I – допустимая сила тока;
P – предельно допустимая нагрузка в Вт;
U – напряжение в сети – 220 В.

Используя данные четвертого этапа, можно определить максимально допустимую силу тока:

I=9000Вт/220В41А.

Методика расчета сечения кабеля по мощности и току подробно расписана в .

Этап №6. Расчет сечения кабеля по таблице. Так как на оптимальный выбор провода для домашней проводки влияют не только параметры приборов, но и внешние факторы (материал жилы, её оболочка, схема монтажа и т.д.), то для каждого случая существуют свои таблицы, которые рассмотрены далее.

Определение сечения электрокабеля по таблицам

Для определения оптимального сечения провода для домашней разводки существуют специальные таблицы. Все они ориентированы на величину допустимой силы тока, которая рассчитывается отдельно по вышеизложенной методике. Далее будут рассмотрены табличные варианты .

Расчет сечения обычных домашних проводов представлен в таблицах:

Из-за ломкости алюминия, провода из этого материала изготавливают лишь сечением от 2 мм. Также отсутствуют многожильные алюминиевые провода из тонких проволочек (+)

Ниже приведен расчет сечения проводов для переносок и удлинителей.

Удлинители в магазинах редко бывают с сечением провода свыше 1,5 мм2, поэтому нагружать их мощными электроприборами не стоит (+)

Токовая нагрузка на электрокабель при открытой и закрытой прокладке различается. Но они считаются одинаковыми, если провод укладывается в земле в широком лотке. Это позволяет кабелю отдавать тепло окружающему воздуху и меньше нагреваться.

Расчет сечения для медных и алюминиевых жил, в зависимости от способа укладки кабеля, приведен в таблице.

Максимальный ток зависит и от количества жил в кабеле, потому что каждая из них генерирует тепло, суммирующееся под единой оболочкой (+)

Аналогичные таблицы применяются при расчете электропроводки и в промышленности. Бытовые кабели обычно устроены гораздо проще, поэтому и количество расчетных материалов для них довольно ограничено. Указанные в таблицах параметры не придуманы, а указаны в отраслевых стандартах, например в ГОСТ 31996-2012.

Расчет падения напряжения

От сечения электрокабеля зависит не только степень нагрева жилы, но и электрическое напряжение на дальнем конце провода. Бытовая техника рассчитана на определенные параметры электросети, а их постоянное несоответствие может привести к уменьшению срока эксплуатации оборудования.

При падении напряжения на котле желательно поставить стабилизатор, чтобы оборудование не испытывало дополнительных нагрузок из-за несоответствия эксплуатационных характеристик электросети

При удлинении кабеля происходит падение напряжения. Этот эффект можно уменьшить, увеличив сечение проводки. Критическим считается понижение напряжение на конце провода на 5%, по сравнению с его значением у источника тока.

Рассчитать данный показатель можно по известной формуле:

Uпад = I*2*(ρ*L)/S,

где:

ρ – удельное сопротивление металла, Ом*мм2/м;
L – длина кабеля, м;
S – сечение проводника в мм2;
Uпад – напряжение падения, Вольт;
I – ток, протекающий по проводнику.

Если рассчитанное падение напряжения более 5% от номинального, то требуется использовать кабель с большим поперечным сечением. Это обеспечит стабильную работу техники.

Особенно чувствительны к значению напряжения отопительные котлы, стиральные машинки и прочие устройства с множеством реле и датчиков. Данную особенность нужно учитывать и при использовании переносок.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью.

На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25 А до 1 минуты.

После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования.

Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах.

Если вы решили рассчитать параметры электропроводки самостоятельно, то вам будет полезно разобраться в таких понятиях как: сила тока, мощность и напряжение. Подробнее в статье –

Выводы и полезное видео по теме

Видеоролики содержат практические советы электриков по выбору и покупке домашней проводки. Они помогут приобрести соответствующее кабелю оборудование, которое точно предохранит жилье от возможных проблем с перегрузками в сети.

Выбор сечения кабеля в магазине:

Соответствие сечения кабеля и параметрам автомата-предохранителя:

Выбор сечения кабеля и автомата:

Ошибки при выборе электрокабеля:

Основными факторами при выборе кабеля для домашней проводки являются мощность бытовой техники и ограничения электросетей, обеспечивающих подведение электрической энергии к квартире.

Правильно подобрав сечение провода, можно включать в сеть все необходимые электроприборы. Это избавляет от неудобств при эксплуатации техники и позволяет предупредить возгорание проводки.

Есть, что дополнить, или возникли вопросы по расчету сечения проводки? Пожалуйста, оставляйте комментарии к публикации, участвуйте в обсуждениях материала. Форма для связи находится в нижнем блоке.

Какое сечение провода нужно для розеток в квартире: порядок расчета нагрузки

На чтение 9 мин Просмотров 105 Опубликовано 01.07.2019 Обновлено 14.06.2019

При проектировании капитального ремонта необходимо точно знать, какое сечение провода нужно для розеток в квартире. От правильности принятого решения и его практического воплощения зависит комфорт и безопасность проживания в доме. В продаже представлен широкий выбор электрических кабелей различного класса и назначения. Изделия имеют определенные характеристики, которые определяют сферу их применения. При выборе товара необходимо учитывать несколько факторов, среди которых на первом месте стоит качество.

Какой проводник использовать для обустройства электропроводки в квартире

Различные сечения кабеля

В большинстве домов, построенных в середине-конце прошлого века, входные группы и внутренние коммуникации изготавливались из алюминия. Предпочтение этому металлу отдавалось по причине его низкой стоимости, что имело решающее значение в условиях массового строительства в государственном масштабе. Впоследствии такое решение сыграло свою злую роль, благодаря многочисленным недостаткам алюминия.

Наиболее неприятные свойства металла:

Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.
Большая часть проводов из алюминия ломаются, стоит их несколько раз согнуть
Низкая электропроводность. Из-за этого часто происходит нагревание линии и расплавление изоляции. Возникновение пожаров по этой причине не является редкостью.
Окисление. Со временем на поверхности металла появляется пленка, обладающая диэлектрическими свойствами. Из-за этого соединения в контактах и скрутках теряют электропроводность. Со временем контакт может исчезнуть совсем.

Плюс алюминия с том, что он гибкий и податливый. Проволоке можно придавать любую форму, что удобно при монтаже.

В соответствии с изменениями в ГОСТ, начиная с 2001 года использование алюминия в жилом строительстве запрещено. Приоритет отдан медному кабелю с жилой заземления. Цена таких изделий в несколько раз больше, чем у алюминия, но вложения оправдываются высокими эксплуатационными характеристиками металла.

Медные провода устойчивы к механическим повреждениям

Достоинства меди:

Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.

Помимо высокой стоимости у металла есть один минус — он окисляется и покрывается патиной, которая плохо проводит электричество. Предупредить возникновение этого явления можно заранее, пропаяв контакты оловом.

Таким образом, при выборе кабеля для розеток в квартире, нужно останавливать свой выбор на изделиях с медными жилами.

Какой тип и марку проводника выбрать под розетку

При выборе провода нужно обратить внимание на тип, марку проводников

Выбирая кабель для розеток, необходимо брать в расчет их количество в каждой комнате и мощность пакетного выключателя на входе. Во всех случаях необходимо ориентироваться на максимальную нагрузку, которая будет оказываться на каждую точку. Кроме этого, необходимо помнить о факторе безопасности. Речь идет о материале, из которого изготовлена изоляция кабеля. В зависимости от модели при нагревании она может выделять вещества разной степени токсичности. Особенно актуальна эта тема для спален и детских.

Для оборудования помещений могут использоваться изделия таких марок:

ВВГ — изоляция двойная из поливинилхлорида. Пластик горючий, воспламеняется, самостоятельно не затухает. Рекомендуется использовать в помещениях, безопасных в пожарном отношении.
ВВГнг — изоляция с двойной защитой, основой которого является негорючий ПВХ, способный к самозатуханию после воздействия открытого пламени. Можно использовать как в кирпичных, так и в деревянных домах.
ВВГнг-LS — провода с двойной защитой из безгалогенного поливинилхлорида, не выделяющего дым при нагревании и контакте с огнем. Разрешается устанавливать в лечебных и дошкольных учреждениях.
NYM-(N). Изделие немецкого производства, которое отличается высоким качеством и совмещает в себе все достоинства продукции отечественного изготовления. При возгорании изоляция не горит, не дымит, сохраняя целостность и герметичность. Применяется без ограничений, в том числе в помещениях, где хранятся взрывоопасные вещества.

В соответствии с требованиями СНиП, для внутренней разводки по розеткам в квартире рекомендуется использовать медные провода сечением 2,5 мм². Номинальная мощность такого изделия составляет 6 кВт при силе тока до 28 А. При применении гнезд с соответствующими показателями, к внутренней сети можно подключать практически все имеющиеся в продаже бытовые приборы и технику. Чтобы избежать перегрузки линии и отдельных точек, следует устанавливать автомат мощностью до 25 А.

Выбирая сечение провода для розеток, нельзя забывать о количестве жил в кабеле. Независимо от типа входа в квартиру, следует выбирать изделия, имеющие заземление. Если в доме будет установлена линия заземления, потом не придется менять проводку для подключения к новой жиле.

Расчет будущей нагрузки

Таблица для расчета будущей нагрузки

Чтобы определиться, провода какого сечения нужны для розеток, нужно подсчитать нагрузку, которую они будут принимать при максимальном количестве подключенных потребителей.

В расчет принимаются такие данные (в ваттах):

кондиционер — 1000;
водонагреватель — 1200-1500;
посудомойка — 1000;
духовка — 1200;
утюг — 1800;
электрический чайник — 2200;
стиральная машина-автомат — 1500;
пылесос — 1400-1700;
компьютер — 500;
перфоратор — 1300;
шлифовальная машина — 800;
фен для волос — 1000;
камин — 2000;
проточный нагреватель для воды — 5000.

Остальными устройствами, включая освещение, можно пренебречь, так как они существенно не влияют на уровень нагрузки.

Пик потребления наблюдается в летнее и зимнее время, когда одновременно работают нагреватели, кондиционеры и моющая техника. Суммарная нагрузка на одну розетку может составлять до 4,5 кВт, а на квартиру в целом — до 12-15 кВт. Исходя из этого нужно подбирать сечение и тип проводов.

Расчет проводника по мощности

При планировании обустройства квартиры и дома вовсе не обязательно оснащать недвижимость дорогостоящими кабелями с максимально допустимой мощностью. Учитывая стоимость качественных изделий — это лишняя и ненужная трата денег. Следует руководствоваться принципом разумной достаточности, оставляя достаточный запас надежности.

Рекомендуется использовать такие модели для подключения групп потребителей по мощности:

ВВГ 3×2,5 мм² — для потребителей мощностью до 2200 Вт: мелкая бытовая техника, стиральные и посудомоечные машины, кондиционеры и бойлеры, ручные строительные инструменты;
ВВГ 5×2,5 мм² — для потребителей высокой мощности свыше 2000 Вт: проточные водонагреватели, духовые шкафы, тепловые пушки, сварочные аппараты, электрические моторы;
ВВГ 2-3×1,5 мм² — для мелкой бытовой техники и инструментов: напольные вентиляторы, торшеры, бра, перфораторы, верхний и боковой свет.

Выбирая проводку, нужно помнить, что хороший тонкий кабель без проблем выдерживает кратковременную повышенную нагрузку до 30 минут. Это позволяет подключать мощные потребители (пылесос, инструменты, компрессоры) к розеткам с подведенными жилами 1,5 мм².

Расчет сечения жил

Сечение вводного кабеля в квартиру

Вводный кабель в квартиру

При расчете диаметра жил вводного кабеля нужно математически подсчитать, сколько потребителей могут быть подключены к линии одновременно и их суммарную мощность. Если взять способность медного провода пропускать 2,4 кВт на 1 мм² без потери своих характеристик, нетрудно получить требуемый результат. Если предельное расчетное потребление составляет 12 кВт, минимальное допустимое сечение составляет 5 мм². Для пиковых нагрузок лучше его немного увеличить и остановится на 6 мм². Затем нужно развести кабели от счетчика по комнатам. Расчет проводится аналогично. Рекомендуемый параметр составляет 4 мм² до монтажных коробок. Такие провода гарантированно выдержат до 12 кВт нагрузки на одно отдельное помещение.

Сечение кабеля для розеток

Кабель для розетки

От правильности выбора сечения проводов для розеток зависит безопасность эксплуатации жилья и удобство проживания в нем. Стандартные бытовые розетки рассчитаны на максимальное сечение присоединяемых к ним жил 2,5 мм. Этот параметр обусловлен ограничениями, которые присущи домовой линии. Она просто не выдержит, если все потребители одновременно задействуют по 10-15 кВт в каждой квартире. Превышение допустимой нагрузки приведет к отгоранию контактов, плавлению изоляции или выходу из строя общего трансформатора.

Для кухни и ванной нужно выбирать провода с сечением 2,5 мм, так как в этих помещениях находятся самые мощные потребители. Для гостиной, детской и спальни достаточно линии с жилами 1,5-2 мм. Этого хватит для подключения каминов, кондиционеров и прочей бытовой техники.

Сечение проводов для освещения

Провода для освещения

Выбор материала для обустройства систем освещения основывается на типах ламп, которые будут для этого использоваться. Если это будут галогенные или спиральные изделия, стоит позаботиться о достаточной мощности проводки. Но даже если будет установлена лампа на 10 рожков по 100 Вт в каждом, суммарная мощность конструкции не превысит 1кВт.

Сегодня мало кто пользуется лампами накаливания, переходя на светодиодные кристаллы, которые при одинаковой яркости свечения потребляют в 6-10 раз меньше энергии. Исходя из этого, для монтажа системы освещения достаточно кабеля с проводами 0,5-1 мм. Все, что толще, будет перестраховкой и ненужной тратой денег.

Выбор однопроволочного или многопроволочного кабеля

Монолитная жила обладает жесткостью и ломкостью при многократных сгибаниях. Кабель сложно протаскивать в криволинейных каналах, так как он плохо гнется, а после этого уже не выпрямляется. Вместе с тем, цельный провод сохраняет проводимость и площадь сечения на протяжении всего своего периода эксплуатации, который может составлять до 100 лет.

Работать с многожильным проводом проще. Он гибкий, прочный и упругий, легко протаскивается в самые сложные полости. Минус состоит в том, что сечение ниток постепенно сокращается из-за окисления их стенок. Со временем патина может забрать до 50 % материала, что приведет к снижению мощности и пропускной способности линии.

Как отличить качественный кабель от некачественного

В строительных магазинах представлен широкий ассортимент электрической прокладочной продукции. Разобраться в ней трудно, но возможно.

Отличить качественный кабель от некачественного можно по таким признакам:

Наличие сертификата. На оригинальный товар имеются сопроводительные бумаги с данными об изготовителе и копией сертификата качества.
Соответствие техническим требованиям. Если на изделии имеется отметка ГОСТ, оно соответствует мировым стандартам. ТУ — это местные стандарты, которые могут быть очень далеки от принятых в стране.
Цвет и степень жесткости жилы. Качественная электротехническая медь имеет однородный цвет и хорошо гнется. Фальсификат неоднороден и хрупок.
Размер сечения. Проверяется механическим или электронным приборам.
Состояние изоляции. Она должна быть ровной, плотной и без механических повреждений, легко отделяемой от металла.
Реакция на огонь. Качественная изоляция темнеет, твердеет и трескается. У подделки она плавится, тянется, горит и дымится.

В последнюю очередь нужно обращать внимание на маркировку кабеля. Она должна быть нанесена четким и ровным шрифтом с указанием марки, наименования предприятия-изготовителя, обозначения стандарта и года выпуска.

Сечение кабеля для розеток в квартире нормы

Автор Евгения На чтение 26 мин. Опубликовано 12.02.2020

Сечение кабеля для розеток в квартире нормы

Необходимое сечение проводов для розеток в квартире: какое выбрать, и на что оно повлияет?

Расчет диаметра проводов – важная составляющая прокладки электропроводки. Если неправильно выбрать сечение, может произойти поломка приборов или возгорание.

Размер сечения провода для квартиры

Основная нагрузка в домашней электросети приходится на розетки, к которым подключаются электроприборы. Важно уметь правильно рассчитать диаметр кабеля.

Он должен выдерживать токовую нагрузку, не перегреваться в ходе работы, быть прочным и гибким. Сечение провода определяется по различным параметрам, от которых зависит стабильность, надежность и безопасность домашнего оборудования.

Что такое сечение электропровода

Электропровод – это основа электросети. Поэтому знать его характеристики нужно не только профессиональным электрикам, но и людям, решившим самостоятельно заняться заменой или восстановлением проводки.

Чтобы увидеть сечение, электропровод перерезают поперек и смотрят на срез с торца. Площадь срезанной части и называется сечением. Величина прямо пропорциональна силе тока, которую провод может пропустить. Диаметр подбирается такой, чтобы выдерживал нагрузку. Тонкий провод перегорит, а взятый с запасом будет использоваться не на сто процентов и означает лишние затраты.

В электротехнических справочниках приводятся значения, связанные с площадью. Для этого необходимо производить пересчет по формуле: S=(3,14*d*d)/4. S – площадь в кв.мм, d – диаметр в мм.

Диаметр напрямую зависит от суммарной потребляемой мощности устройств.

Информация используется при выборе кабеля.

Какое сечение провода нужно для розеток в квартире

Сечение провода напрямую зависит от мощности аппаратов, которые к нему будут подключены. Для маломощных приборов, таких как фен или телефон потребуется провод меньшего диаметра, чем для стиральной машины или водонагревателя. По этой причине в спальне устанавливают розетки с проводом меньшего диаметра, чем для кухни. Минимально допустимое значение площади кабеля согласно требованиям ПУЭ – 1,5 кв.мм. Такие провода используются для организации освещения.

Все электричество приходится на вводный кабель, от которого идет нагрузка в квартиру. Так как жилые помещения имеют мощность от 3 кВт до 15 кВт, провода выбирают 3х10 кв. мм. (для однофазной сети) и 5х4 кв.мм. (для трехфазной сети).

Нормы кабеля для спальни и зала

Выбирая диаметр электропровода, ориентируются на характеристики самого мощного прибора, который будет к ним подключаться. В спальне и гостиной устанавливаются устройства с мощностью до 3000 Вт.

При классических 220 В в розетке для спальни и зала покупают провод в 2,5 кв.мм. Такие кабели рассчитаны на суммарную мощность в 4,6 кВ и силу тока в 21 Ампер для медных проводов. Если электропроводка алюминиевая, максимальная сила тока будет равняться 16 Ампер, мощность – 3,5 кВт для сети 220Вольт.

Для обеспечения безопасности проводников также устанавливается автомат, максимальный ток срабатывания которого не более 25 А.

Какой использовать провод для кухни и ванной

Кухня – это место, в котором сосредоточены самые мощные приборы. Электроплита, нагреватель воды, стиральная машина – это лишь часть устройств, которые устанавливаются на кухне. Являются самыми мощными потребителями энергии, поэтому подбирается для однофазного подключения 3х6 кв.мм, а для трехфазного – 5х2,5 кв.мм.

В ванной установлены мощные приборы? Тогда выбирают провода с площадью разреза, как на кухне. При отсутствии – допустимо прокладывать кабели 2,5 кв.мм.

Толщина кабеля электропроводки для коридора

Традиционно в коридоре сосредоточены осветительные приборы. Это самая ненагруженная комната в квартире.

Из-за активного применения энергосберегающих источников света в коридоре прокладываются более тонкие электропровода 1,5 кв.мм. Важно следить за тем, чтобы суммарная нагрузка приборов не превышала 3,5 кВ для медной электропроводки и 2,2 кВ для алюминиевой.

Сечение проводников одной группы должно быть одинаковым. Также важно отметить, что в квартире допустимо использовать не любой кабель для прокладки электропроводки.

Если сечение ниже нормы

Существуют нормы отклонения сечения, которые прописаны в ГОСТ 22483-77 «Жилы токопроводящие медные и алюминиевые для кабелей, проводов и шнуров». Сами значения не указаны, там записано электрическое сопротивление. Проверять соответствие нужно по таблицам с диапазоном сечений классов жил.

Когда сечение меньше допустимых норм, кабель использовать нельзя, так как не рассчитан на указанную нагрузку. Следовательно, будет перегреваться, и возникает риск пожара в помещении.

При расчете площади сечения учитывают материал, из которого собрана электропроводка. Медные проводники более гибкие, просты в работе и требуется меньшая площадь, чем для алюминиевых электропроводов.

Розетка – устройство, на котором сосредоточена нагрузка сети. Для корректной и безопасной работы электроприборов важно уметь правильно определять площадь сечения кабелей. Выбор кабелей зависит от суммарной мощности подключаемых приборов. Недостаточный диаметр электропровода грозит перегревом, разрывом изоляции и риском возгорания.

Полезное видео

Кабель для розеток. Выбор и прокладка

Подписка на рассылку

Розеточные группы — основная часть организации энергоснабжения любого дома. Многообразие подключаемых к сети бытовых приборов привело к тому, что розеток нужно много, и быть они должны буквально во всех помещениях. А для того чтобы все функционировало в нормальном режиме необходимо правильно подобраться сечение кабеля, а так же защитно-коммутационную аппаратуру.

Выбор кабеля для подключения розеток

Нужно учитывать, что какой кабель для розеток будет выбран, такой получится и надежность системы. Бытовые электроприборы серьезно различаются по мощности, поэтому при выборе сечения кабеля стоит руководствоваться следующими рекомендациями:

Определить мощные энергопотребители мощностью от 1кВт и выше, которые могут работать продолжительное время (стиральная машина, кондиционеры, духового шкафа варочная панель и пр.). Такие электроприборы должны иметь индивидуальную розетку, которая подключается напрямую из распределительного щита. Сечение кабелей для таких устройств подбирается индивидуально исходя из их мощности. Так для питания стиральной машины или духового шкафа мощностью до 3,5 кВт (

16A) подойдет медный кабель с сечением жил 2,5 мм² (например, можно использовать ВВГ-Пнг 3х2,5), а для варочной панели, мощность которой составляет 7-8 кВт (

32-37A) рекомендуется использовать такой же кабель, но уже сечением 6 мм² (например ВВГ-Пнг 3×6).

Остальные потребители в квартире или доме будут подключаться к общим розеточным группам. Для таких групп рекомендуется использовать кабели с медными токопроводящими жилами сечением 2,5 мм².

Как видно, выбор сечения жил кабеля напрямую зависит от мощности электроприборов, которые в дальнейшем будут подключаться.

Способы прокладки кабеля

Прокладка кабеля может выполняться, как скрыто (в полах, в специальных каналах и пустотах строительных конструкций, бороздах, штрабах), так и открыто (в электротехнических плинтусах, коробах и т.п.). Оба способа имеют свои плюсы и минусы:

Скрытый монтаж. Монтаж кабеля в штробе стен или в слое подготовки пола является оптимальным вариантом для жилых помещений, строительные конструкции которых выполнены из негорючих материалов. При таком способе прокладки кабель для розеток будет скрыт и не станет портить интерьер. Стоит отметить, что прокладка кабеля за подвесными потолками, так же является скрытой и в зависимости от группы горючести материалов, применяемых при изготовлении потолков, прокладку кабеля следующим производить следующим образом:

подвесные потолки группы горючести Г1 – в неметаллических трубах и коробах;
подвесные потолки группы горючести Г2 – в неметаллических трубах и коробах со степенью защиты IP4X;
подвесные потолки группы горючести Г3 и Г4 – в металлических трубах и коробах, обладающих локализационной способностью (должны выдерживать короткое замыкание в электропроводке, проложенной в ней, без прогорания стенок). Рекомендуемая толщина стенок выбирается из таблицы.

Скрытая прокладка электропроводки в деревянных домах так же допускается при условии размещения кабелей и проводов в металлических трубах, обладающих локализационной способностью.

Открытый монтаж кабеля.Не всегда есть смысл прятать кабель. Например, если нужно пустить небольшой участок трассы в квартире со свежим ремонтом или произвести разводку в срубе. Оптимальным вариантом в таком случае является прокладка кабеля (провода) в пластиковом коробе или же на специальных изоляторах. Стоит отметить, что по сгораемым конструкциям допускается открытая прокладка не распространяющим горение одиночным кабелем сечением не более 6 мм².

Важно отметить, что какой бы вариант вы не выбрали для прокладки электропроводки для розеток необходимо помнить, что должны использовать кабели, не распространяющие горение при групповой прокладке, например ВВГнг, ВВГнг-LS.

Защита кабеля от перегрузок

Одновременное использование нескольких мощных бытовых электроприбор подключенных в одной комнате могут вызвать перегрузку вашей электрической сети. Это может привести к перегреву мест соединений и последующему пожару. Чтобы этого не произошло, следует применять автоматические выключатели (АВ), которые и обеспечиваю защиту кабеля от перегрузок. Номинал АВ выбирается наименьшим по расчетным или номинальным токам электроприемников, но таким образом, чтобы он не отключался при кратковременных перегрузках (пусковые токи, токи при самозапуске и т. п.). Так для общих розеточных групп рекомендуется использовать автоматический выключатель номиналом 16А (максимально-допустимый ток, подключаемый к одной розетке группы), варочной панели мощностью 7 кВт – 32А и т.д.

Кроме того, для защиты от перегрузки могу использоваться дифференциальные автоматические выключатели, которые так же обеспечивают защиту от поражения электрическим током вследствие повреждения электропроводки или неисправности электроприбора.

Сечение проводов в городской квартире

Сечения проводов и кабелей, которые используется в электропроводке городской квартиры, выбираются согласно нескольким простым правилам, следуя которым, вы сможете сделать правильную, надежную проводку, которая без сбоев прослужит вам долгие годы.

В первую очередь вам необходимо знать, что сечение кабеля выбирается по мощности электроприборов или оборудования, которые будут запитаны им. Здесь, я думаю, должно быть всё понятно, чем более энергоёмкий прибор (или группа приборов), чем он мощнее, тем больший ток должны выдерживать проводники, а это достигается увеличением сечения жил.

Все сечения кабелей стандартизированы и каждое из них рассчитано на какой-то определенный максимальный ток, соответственно суммарная мощность электроприборов, которые подключены этими проводниками, не может превышать конкретное значение – это нужно учитывать при проектировании электрики в квартире. Если по вашим расчетам и прикидкам к двум, пусть даже рядомстоящим, розеткам будут подключены потребители, общая мощность которых превысит максимальное для розеточного кабеля значение, необходимо разбить электропроводку этих розеток на две группы и тянуть их двумя отдельными кабелями.

В электропроводке квартир, чаще всего, используются кабели четырех видов, четырех разных сечений:

1. Вводной кабель

2. Электроплита или варочная панель

3. Розеточные группы

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. [три жилы (фаза, ноль, заземление) с сечением десять миллиметров квадратных каждая], защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. [пять жиль (три фазы, ноль, заземление) с сечением два с половиной миллиметра квадратных каждая], защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Сечение кабеля для электроплиты

Электрическая плита или варочная панель в квартире, чаще всего самый энергоёмкий потребитель, соответственно, сечение кабеля для её подключения, отличается от других и, чаще всего, составляет:

Для однофазного подключения – 3 х 6 мм.кв

Для трехфазного подключения – 5 х 2.5 мм.кв

Не стоит подключать электроплиту, при трехфазном вводе в квартиру, только на одну фазу трехжильным кабелем, пусть даже взяв при этом сечение с запасом, т.к. возможно произойдёт «перекос фаз» – неравномерно распределенная нагрузка на разные фазы. Обязательно читайте нашу статью, о выборе сечения кабеля для варочной панели или электрической плиты, в ней достаточно подробно описаны правила выбора кабеля, его сечения и всего с этим связанного.

Сечение кабеля для розеток

При выборе сечения кабеля для бытовых розеток в квартире, в первую очередь обращаемся к ПУЭ (правила устройства электроустановок) Таблица 7.1.1., в которой указано минимальное сечение для линий групповых сетей 1,5 мм.кв.

Но медный кабель, таким сечением, выдерживает ток всего в 18А, что соответствует примерной мощности 4,1 кВт. Если учесть то, что мы редко прокладываем отдельные кабели от распределительного щита на каждую розетку, а на одной линии, зачастую, подключены сразу несколько розеток, то такого сечения явно будет недостаточно.

Оптимальным же сечением кабеля для розеточных групп в квартире является 2,5 мм.кв ., такой кабель выдерживает ток в 27 А, соответственно нагрузку общей мощностью около 6 кВт. Использовать жилы большего сечения, например, 4мм.кв, уже нет смысла, т.к. они физически не поместятся в клеммах механизмов розеток, а кроме того, такие кабели, тяжелее прокладывать и экономически, это будет более затратно.

Стоит отметить, что все выпускаемые бытовые электроприборы, которые включаются в розетку, редко бывают мощнее, чем 3,5 кВт. Поэтому, используя в электропроводке розеточных групп кабель сечением 2,5 мм.кв. вы можете быть уверенными, что они выдержат любой бытовой электроприбор, даже при длительной работе.

Сечение проводов для освещения

По традиции, самая ненагруженная часть электропроводки в квартире – это освещение. Раньше это было обусловлено малым количеством устанавливаемых ламп, да и сейчас довольно часто можно встретить ситуацию, когда в каждой комнате смонтировано всего по одному источнику света. Также, в связи с активным применением энергосберегающих технологий, в частности светодиодных ламп, даже большое количество светильников не даёт высокую нагрузку на электросеть.

Поэтому, на группы освещения в стандартной городской квартире, достаточно использовать провода и кабели, сечением 1,5мм.кв – это, как вы помните, минимально допустимое сечение для групповых линий жилых квартир. Важно, чтобы общая нагрузка на каждую такую группу освещения, не превышала 3,5 кВт . Зачастую, всё освещение квартир сделано одной группой, кабелем сечением 1,5мм.кв., чего, по мощности, вполне достаточно.

Подведем итоги по выбору сечения кабелей, используемых в электропроводке городских квартир, чаще всего вам понадобятся:

Вводной кабель: 3х10мм.кв при однофазной сети, 5х2,5мм при трехфазном вводе

Электроплита или варочная: 3х6мм.кв в однофазной сети, 5х2,5 мм.кв. в трехвазной

Розеточные группы: 3х2,5 мм.кв

Освещение: 3х1,5 мм.кв.

Сечения всех проводников одной группы должны быть одинаковыми, в том числе и защитного нуля – заземления. Кроме того, вы должны знать, что в городской квартире разрешено применять не любой провод или кабель – обязательно читайте нашу статью, в которой подробно рассказывается, какой кабель можно использовать для проводки, а какой нет, кроме того, вам полезно будет знать о разрешенных способах их соединения в распределительных коробках.

Любые ваши вопросы, по электропроводке квартир или домов, по выбору кабеля для каких-то нестандартных ситуаций – оставляйте в комментариях к статье, я обязательно всем отвечу и постараюсь помочь.

Следи за появлением новых материалов!

Комментарии: 4

Добрый день.Скажите согласно правилам ПУЭ 1.5кв это считается самые минимальные требования к сечению провода?Значить если суммарная нагрузка меньше 4кВт то можно ставить провод 1.5кв?Но ведь сегодня нагрузка 4кВт а завтра уже сразу 6кВт так как могут в розетку включить болгарку и инверторный сварочный аппарат если в кв или доме идет ремонт.Если рассматривать помещение операторских котельных то там разве стоит ставить провод сечение 1.5кв если нагрузка на розетку может быть разной то есть сегодня там телевизор 150вт а завтра сварочный инвертор или болгарака подключена, стоит ли прокладывать сечение провода 1.5кв или подстраховаться и сразу проложить провод 2.5кв?

Каждый конкретный кабель, защищён определенным автоматическим выключателем, он не даст вам превысить номинальную мощность и защитит тем самым кабель. Провод сечением 1.5мм.кв применяется в основном для освещения, где нет больших мощностей. В остальных же случаях, применяются лишь кабели с сечением жил от 2.5 мм.кв.

Здесь вы можете заказать копию любого сайта под ключ, недорого и качественно, при этом не тратя свое время на различные программы и фриланс-сервисы.

Клонированию подлежат сайты как на конструкторах, так и на движках:
– Tilda (Тильда)
– Wix (Викс)
– Joomla (Джумла)
– WordPress (Вордпресс)
– Bitrix (Битрикс)
и т.д.
телефон 8-996-725-20-75 звоните пишите viber watsapp
Копируются не только одностраничные сайты на подобии Landing Page, но и многостраничные. Создается полная копия сайта и настраиваются формы для отправки заявок и сообщений. Кроме того, подключается админка (админ панель), позволяющая редактировать код сайта, изменять текст, загружать изображения и документы.

Здесь вы получите весь комплекс услуг по копированию, разработке и продвижению сайта в Яндексе и Google.

Хотите узнать сколько стоит сделать копию сайта?
напишите нам
8-996-725-20-75 звоните пишите viber watsapp

Какой кабель выбрать для подключения розеток: расчет сечения, особенности укладки и советы по выбору производителя. 145 фото розеток и варианты их подключения

От правильности выбора кабеля для розеток прежде всего зависит безопасность. Некачественный или неправильно выбранный кабель может перегреться и (или) замкнуться, что вызывает высокий риск возгорания. Ключевой критерий выбора провода для подключения розеток – его сечение.

Толщина кабеля для розетки должна позволять проводке выдерживать нагрузку без перегрева в процессе использования электрических приборов.

Краткое содержимое статьи:

Особенности подключения розеток

Выполнять замену или прокладку новой проводки необходимо строго в соответствии с Правилами устройства электроустановок (ПУЭ). Без наличия минимального опыта и знаний не рекомендуется заниматься самостоятельной прокладкой проводки.

При монтаже проводки и розеток следует соблюдать ряд требований:

после счетчика должно быть установлено несколько автоматов, отвечающих за отдельные комнаты;
автоматы необходимо подбирать по планируемой нагрузке и сечению кабеля, чтобы гарантировать их своевременное отключение при перегрузке;
на каждое помещение следует выделить отдельную распределительную коробку и как минимум один автомат;
розеточные группы и проводку для осветительных приборов нельзя соединять в единую цепь;
сечение кабеля для розеток подбирается исходя из мощности потребителей, которые к ним будут подключаться.

Виды кабеля для розеток

Провода классифицируются по ряду критериев, ключевыми из которых являются материал изготовления и сечение. Производятся алюминиевые и медные провода. Рекомендуется использоваться медные кабели, они нагреваются меньше чем алюминиевые, и способны выдерживать более высокие нагрузки.

По фото кабеля для розеток вы можете наглядно увидеть разницу между различными видами проводов. Кабель может состоять из нескольких жил. Обычно используются кабели с тремя проводами – фаза, ноль и заземление.

Если дом старый и в нем вовсе не предусмотрено заземление, то можно использовать двухжильный кабель. Но, все же лучше сделать заземление, если оно отсутствует.

Какого сечения должен быть кабель?

Для большинства электроприборов достаточно медного кабеля с сечением 2,5 мм2. Такой кабель способен выдерживать нагрузку до 3,5 кВт (16 А). Если нагрузка выше, сечение должно быть больше.

В некоторых помещениях необходимо использовать более толстые кабели. К примеру, если на кухне подключаются электрическая плита и (или) духовой шкаф, необходимо использовать провода сечением как минимум 4 мм2, а желательно – 6 мм2. Для электрических водонагревателей и других приборов с высокой мощностью необходимо также использовать толстые провода.

Для освещения рекомендуется использовать кабель с сечением 1,5 мм2. Если будут использоваться осветительные приборы невысокой мощности, к примеру, светодиодные лампы, можно проложить и провод сечением 0,75 мм2. Однако для розеток, к которым подключаются различные электроприборы, такие кабели использовать нельзя.

Как подобрать сечение проводов для розеток: расчет проводника

Какой проводник использовать для обустройства электропроводки в квартире

Наиболее неприятные свойства металла:

Ломкость. Жилы ломаются уже после 2-3 сгибаний. С этим явлением приходится сталкиваться в процессе частых замен выключателей и розеток.

В соответствии с изменениями в ГОСТ, начиная с 2001 года использование алюминия в жилом строительстве запрещено. Приоритет отдан медному кабелю с жилой заземления. Цена таких изделий в несколько раз больше, чем у алюминия, но вложения оправдываются высокими эксплуатационными характеристиками металла.

Упругость. Провода можно сгибать и скручивать до 100 раз, прежде чем они переломятся.
Долговечность. Медь не меняет своих характеристик на протяжении всего периода эксплуатации здания, который составляет 50-100 лет.
Отличная электропроводность. Благодаря этому можно использовать проводник меньшего сечения, что положительно сказывается на цене продукции.
Гибкость. Это качество помогает протаскивать кабели в узких каналах, не прибегая к штроблению стен.
