Простой рецепт подбора дифавтомата для вашего дома

Дифференциальный автомат – подключается для обеспечения защиты от поражения электрическим током, одновременно с защитой электросети от перегрузок и короткого замыкания.

Где устанавливается

Диф-автомат устанавливается только на DIN-рейку в распределительном щитке квартиры или дома. К автомату подключаются блоки розеток или отдельные мощные электроприборы – стиральная машина, электропечь, электродуховка или водонагреватель.

Стиральная машина, морозильная камера, насос – эти приборы имеют в своей конструкции электродвигатель, поэтому их пусковая потребляемая мощность может превышать заявленную фирмой – производителем в несколько раз. Приводим таблицу с указанием коэффициентов возрастания токов в начале работы прибора:

Время действия пусковых токов в бытовых приборах

Таким образом, стиральная машина при включении может потреблять 12,5 кВт в течении первых 4х секунд, а если дифавтомат для нее не рассчитан на такую мощность – каждый раз при включении он будет выбивать.

Но это не означает, что нужно выбирать дифференциальный автомат, мощностью 12,5 кВт!

Условные обозначения

Дифавтоматы поставляются обычно с паспортами, в которых указываются все данные, но многие из них дублируются на корпусе устройства. Здесь вы можете прочитать информацию о номинальном напряжении, частоте и мощности, дифференциальном токе отключения, температурный диапазон использования автомата. В отличие от инструкции, обозначения на корпусе со временем не потеряются и при открытии распределительного щитка вы всегда будете знать, на какой автомат можно добавить нагрузку, а на какой нет.

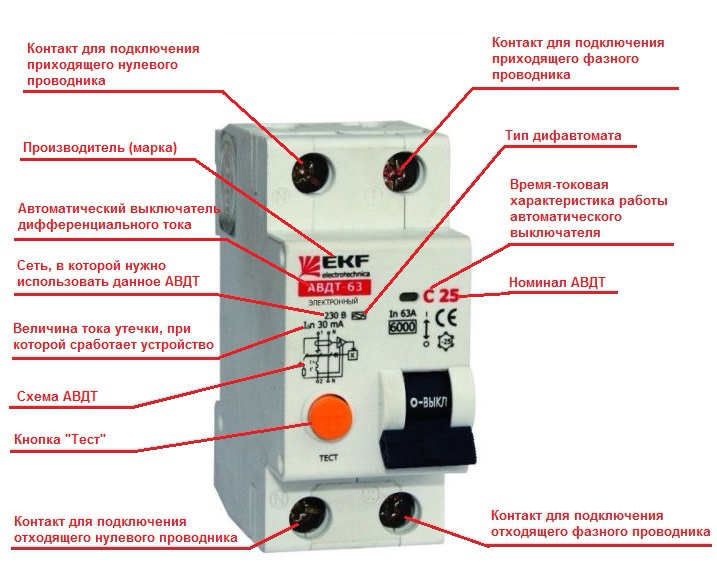

Условные обозначения на дифавтомате

Какой дифавтомат выбрать

Дифференциальный автомат соединяет в себе одновременно три функции, защита проводки от короткого замыкания, защита проводки от перенапряжения и защиты человека от удара электрическим током или утечки электричества. При планировании проводки в квартире или доме можно рассчитать количество потребителей тока, которые планируется подключать к сети, подсчитать время их работы и что будет включаться одновременно, а что нет. И ошибиться 🙂

: Дифавтомат ABB на 10А тип С

: Дифавтомат ABB на 16А тип С

: Дифавтомат ABB на 25А тип С

Дифференциальный автомат устанавливается для тех мест, где возможно поражение электрическим током. В квартире под дифавтоматы подключают розетки и выключатели в ванной комнате и кухне. Именно в этих местах наиболее вероятно поражение током, т.к. имеется избыточная влажность и опасность протекания от соседей сверху. Если в вашем случае есть места, где также есть опасность контакта электрики с водой, например сауна, бассейн или холл с фонтаном, то такие комнаты следует также запитать через диф-автомат.

Каждая такая комната запитывается двумя контурами, каждый из которых подключается через отдельный автоматический дифференциальный автомат. Это контуры освещения и розеток:

Розетки – автомат на 16А, тип С;
Освещение – автомат на 10А, тип С;

Под отдельный диф-автомат подключаются:

Проточный водонагреватель;
Накопительный водонагреватель;
Электроварочная панель;
Электродуховой шкаф;
Кондиционер.

Проточный водонагреватель, электроварочная панель и электродуховка подключаются под диф-автоматы на 25А, тип С. Кондиционер и накопительный водонагреватель под автоматы на 16А тип С.

Важно. Если варочная панель и духовка – это два разных прибора, то они должны подключаться под разные диф-автоматы.

Не стоит подбирать отдельный дифавтомат для стиральной машины, микроволновки или пылесоса. Все эти приборы рассчитаны на включение в обычную электросеть, а значит отдельно беспокоиться об их безопасности не стоит.

Видео о технических характеристиках дифавтоматов

Ролик подробно описывает технические характеристики дифференционных автоматических выключателей. Видео будет полезно тем, кто ищет более углубленную информацию по теме и решает специфические вопросы по электрообеспечению офиса, производственного участка или иного коммерческого помещения.

Ретро розетки – элемент дизайна или функциональная деталь? Уличная влагозащищенная розетка – важный атрибут вашего участка Какие особенности есть у выключателя компании Legrand и как можно его подключить? Шнайдер Электрик – высококачественные розетки от мирового лидера

Подключение дифавтомата в щитке после счетчика, схемы и правила для автоматов и УЗО

При монтаже электропроводки всегда возникает вопрос: как подключить дифавтомат, где его установить, сразу после счетчика или перед ним, на каждую группу ставить или один на несколько? Это естественно, так как хочется безопасности и надежности в доме.

Сейчас все больше людей начинают использовать дифавтоматы в качестве средств защиты от токов утечки и короткого замыкания. Многие производители стали выпускать приборы с индикаторами, показывающими, какой из автоматов отключил линию, дифференциальный или обычный.

Становится понятна причина отключения и упрощается поиск неисправности. Остался еще один аргумент, мешающий повсеместному замещению автоматических выключателей и УЗО дифференциальными автоматами. Это цена, но при недостатке места в электрощитке, он становится не таким значимым.

Покупка защитных устройств

Прежде, чем приступать к монтажу и подключению дифавтоматов, нужно определиться с их видами. Внешне они все одинаковы, но характеристики различаются очень сильно, даже при одинаковом номинальном токе. В однофазной электрической сети используются двухполюсные автоматические выключатели дифференциального тока, в трехфазной цепи применяют четырехполюсные приборы.

При покупке дифавтомата обращайте внимание на целостность корпуса. Даже незначительные механические повреждения могут сместить положение внутренних элементов устройства, что может привести к его неисправности.

Обязательно проверьте его работоспособность на месте. Обычно в магазинах по продаже электрооборудования имеются специальные стенды для проверки.

Приборы должны быть приобретены именно те, которые указаны в схеме или вычислены специалистом с учетом всех возможных нагрузок. Это не провода, которые можно установить большего сечения, здесь все связано с чувствительностью устройства к токам утечки или короткого замыкания. Маркировка дает полную характеристику прибора.

Некоторые люди покупают дифавтоматы с учетом вроде бы всех требований по номинальному току, отключающему, по току мгновенного отключения, но упускают такой момент, как максимальный ток короткого замыкания, который способен выдержать прибор.

Цифры в прямоугольнике на передней панели, как раз об этом и говорят. Если в старых домах с алюминиевой проводкой допустимо подключение дифавтоматов на 3000 или 4500 А, то в новых с медными проводами, хорошей изоляцией токи короткого замыкания в 6000 А не редкость.

Поэтому на этот параметр тоже обращайте внимание. Если вместо запланированных по проекту медного провода сечением 2,5 мм

2 решили заменить на более надежный, как может показаться, сечением 4 мм², то нужно учесть это при приобретении автомата, выбирайте с большим максимальным током короткого замыкания. Иначе возможен скорый поход в магазин за новым автоматом.

Как подключать

Установка УЗО и дифавтоматов производятся одинаково. При подключении проводов к приборам надо следовать старому правилу.

Начиная от вводного автомата и до последнего надо подсоединять все, что является для данного устройства нагрузкой к нижним контактам. Его выходные контакты, находящиеся сверху, подсоединяют к входным контактам устройства расположенного в схеме, выше его по иерархии, если считать от вводного автомата.

Хотя у некоторых производителей приборы могут работать при любом подключении, соблюдение этого порядка соединения позволяет уменьшать количество ошибок при монтаже устройств.

На дифавтоматах всегда указывается, куда нужно подключать нулевой или фазный провод. Обозначение на схеме, изображенной на передней панели всех контактов, позволяет безошибочно провести подключение.

Путать провода нельзя, так как может случиться так, что автоматический выключатель от токов перегрузки и короткого замыкания будет контролировать нулевой вместо фазного провода.

Последовательность монтажных действий при подключении дифавтомата такая:

перед установкой приборов в щитке выключите вводной автомат;
индикаторной отверткой проверьте отсутствие напряжения в сети, если есть мультиметр, перепроверьте им, здесь перестраховываться полезно;
установите на DIN-рейку первым слева селективный (противопожарный) дифавтомат. Ставить автомат легко, просто защелкните его на рейке, если необходимо, сдвиньте его к краю;
откусите необходимой длины куски провода и зачистите от изоляции их концы, примерно по 1 см. Для этого используйте специальный инструмент, если его нет, то можно применить бокорезы. При зачистке изоляции старайтесь не повредить сам провод. Он должен быть монолитный.

Концы входных проводов подсоединяйте к верхнему разъему дифавтомата. Подключение противоположных концов происходит к счетчику, ноль к нолю, фаза к фазе.

Следите, чтобы не зажималась изоляция. По возможности для монтажа используйте разноцветный провод. В дальнейшем это облегчит поиск неисправностей, да и при установке упрощаются работы.

Последний этап монтажных работ

Если необходимо, установите дополнительные клеммные колодки для подключения нулевого или земляного проводников. Сами провода прокладывайте по горизонтали или по вертикали. Это облегчает чтение схемы соединений.

После противопожарного дифавтомата по схеме стоят устройства, контролирующие несколько или только одну электрическую группу. Это могут быть две, три розеточные или отдельная группа на стиральную машину.

Когда закончите подключение внутри электрического щита, можно заводить провода, которые идут от распределительных коробок. Внимательно следите, чтобы нулевой и фазный провод от одной группы попали на один дифавтомат.

Прозвоните всю цепь от розеток до дифавтомата. Особенно будьте внимательны при монтаже и прозвонке в распределительной коробке. Туда обычно подходят несколько нулевых, заземляющих и фазных проводов. Если перепутаете соединения, то автоматы будет постоянно выбивать.

Когда полностью закончите монтаж, проверьте, что вся нагрузка отключена от сети. Затем вводный автомат и все последующие надо включить. Смотрите, не сработает ли какой-нибудь из них.

Если все нормально, проверьте с помощью тестовой кнопки работоспособность всех дифавтоматов. Убедившись в их работоспособности, начинаете подключать последовательно на каждую линию нагрузку. Если все нормально, то автоматы не сработают.

Ошибки при монтаже

Монтаж дифференциального автомата прост, это иногда вводит в заблуждение и приводит к ошибкам, вызывающим постоянные отключения оборудования или, наоборот, к полному его «молчанию».

Дифавтомат ни на что не реагирует кроме тестовой кнопки, иногда, и на нее тоже. В основном это связано с невнимательностью при подключении или неисправностью прибора.

Наиболее распространенная ошибка совершается при подключении к дифавтомату проводов от разных линий. При подаче напряжения после монтажа дифавтомат сразу же отключается, и потом его невозможно включить, флажок не держится во включенном состоянии.

Иногда все собрано правильно, но устройство не встает на охрану, постоянно выключается. Начав разбираться, оказывается, что при подключении в клеммнике зажат не зачищенный конец, а защитный изоляционный слой провода. При подключении контролируйте, чтобы зажимался именно провод, а не его изоляция.

Бывает такое, что в электрическом щитке подключение правильное, прозвонка ничего не показывает, а дифавтомат все время отключается. Надо проверить линию, скорее всего где-то происходит соединение нулевого и земляного проводников. Для этого отключите в щитке нулевой и земляной провода данной линии и проверьте их на короткое замыкание.

Когда нулевые провода от двух дифавтоматов меняют местами, происходит мгновенное их выключение при подаче напряжения. Тест работает на обоих приборах.

Если к приборам нулевые провода подсоединили верно, а где-то на линии они закорочены, то при включении оба автомата нормально встают на контроль, при отсутствии нагрузки. Но стоит подключиться любому прибору, и срабатывают оба дифавтомата. При проверке кнопкой тест любого из них срабатывают оба.

Иногда нулевой провод с нижерасположенных по схеме устройств подключают не к нулевому контакту дифавтомата, а нулевой шине напрямую, минуя его.

В этом случае устройство становится на контроль, но при включении нагрузки или тестовой кнопки сразу срабатывает.

Бывает, что нулевой провод с выхода автоматического выключателя дифференциального тока подключают не к нагрузке, а к нулевой шине. При включении дифавтомат становится на контроль, подсоединение устройств к линии приводит к срабатыванию дифференциального выключателя.

Когда затрудняетесь определить ошибку в монтаже, лучший вариант, начать все с начала. Промаркировать каждый провод и после каждого подсоединения очередной группы проверять дифавтоматы. Это плата за невнимательность.

Как подключить дифавтомат в однофазной сети

Дифференциальный автоматический выключатель – это электромеханический прибор, обеспечивающий защиту электросети от повреждений в результате короткого замыкания или высоких нагрузок. Помимо этого, он обеспечивает безопасность людей, не допуская поражения электричеством при касании линии, в которой имеется утечка тока. Таким образом, он объединяет в себе функции двух аппаратов: защитного автомата и УЗО. Подключение дифавтомата – задача не из легких, и чтобы правильно выполнить ее, нужно соблюдать меры безопасности, а также выполнять правила монтажа. О том, как подключить дифавтомат, и пойдет речь в этой статье.

Конструктивные особенности дифференциальных автоматов

Как уже было сказано, установка в сеть дифавтомата позволяет обеспечить защиту от утечек электротока, перегрузок и сверхтоков КЗ. Этот прибор является комбинированным, и в его состав входят две основных составляющих:

Защитный автомат с электромагнитным (катушка) и тепловым (биметаллическая пластина) расцепителями. Первый отключает питание линии при возникновении в ней короткого замыкания, а второй обесточивает сеть при появлении нагрузки, превышающей расчетную. АВ в дифавтоматах могут иметь 2 или 4 полюса, в зависимости от того, какую сеть они защищают – однофазную или трёхфазную.

Устройство защитного отключения. В состав этого элемента входит реле, на которое при нормальном функционировании сети воздействуют магнитные потоки одинаковой силы, не давая разъединить линию. При возникновении утечки (ухода электричества в землю) равномерность потоков нарушается, в результате чего происходит переключение реле с обесточиванием линии.

Кроме АВ и УЗО, автомат имеет в своем составе дифференциальный трансформатор, а также электронный элемент усиления.

Установка дифавтомата в одно- и трехфазной сети

Прежде чем начать подключение дифференциального автомата, необходимо нажать на его корпусе кнопку «Тест». Таким образом, искусственно создается утечка тока, на которую прибор должен отреагировать отключением. Это позволит удостовериться в исправности устройства. Если при тестовом испытании аппарат не отключился, пользоваться им нельзя.

В бытовых однофазных сетях, где показатель рабочего напряжения составляет 220В, устанавливаются двухполюсные АВДТ.

Подключение дифавтомата в однофазной электрической сети требует правильного подсоединения нулевых проводов: ноль от нагрузки подключается с нижней части прибора, а от питания – с верхней.

Монтаж четырехполюсного диф. автомата, предназначенного для защиты трехфазной сети, рабочее напряжение в которой равно 380В, производится по аналогичному принципу. При этом нужно учитывать, что трехфазный (четырехполюсный) дифавтомат занимает в распределительном щите больше места, чем однофазный. Это обусловлено необходимостью установки блока дифференциальной защиты.

Корпус некоторых типов АВДТ маркируется обозначением 230/400V. Такое устройство может устанавливаться в сети как с одной, так и с тремя фазами. Во втором случае эти приборы монтируются на потребители, использующие только одну фазу – это может быть группа розеток или отдельные аппараты.

Схемы подключения

Основное правило, которое должна учитывать любая схема подключения дифференциального автомата, гласит: АВДТ нужно подсоединять к фазам и нулевому проводнику исключительно той линии или ответвления, для защиты которой предназначен этот прибор.

Вводной автомат

Дифференциальный автомат в щитке в этом случае устанавливается на вводном проводе. Такая схема подключения дифавтомата получила свое название потому, что устройство защищает все группы и ветки сети, к которой оно подсоединено.

При подборе АВДТ для этой схемы необходимо учитывать все рабочие параметры линии, в том числе и потребляемую мощность. Такой способ подключения защитного устройства имеет ряд плюсов, к которым относятся:

Экономия, поскольку на всю сеть устанавливается единственный автомат.
Компактность, так как одно устройство не занимает в щитке много места.

Минусы этой схемы таковы:

При возникновении нарушений в сети обесточивается вся квартира или дом.
При любой неисправности на ее поиск и устранение уйдет много времени, поскольку нужно будет найти ветку, на которой произошел сбой, а также установить конкретную причину неполадок.

Наглядные схемы подключения дифавтоматов на видео:

Отдельные автоматы

Этот метод подключения предусматривает установку нескольких дифференциальных АВ. Установка дифавтомата производится на каждую отдельную ветку или мощный потребитель. Кроме того, дополнительный АВДТ ставится перед группой самих защитных устройств. К примеру, на осветительные приборы устанавливается один аппарат, на розеточную группу – другой, а на электроплиту – третий.

Преимуществом этого способа является максимальный уровень обеспечения безопасности, а также достаточно легкий поиск возможных неисправностей. Недостаток его – большие затраты, связанные с покупкой нескольких дифференциальных автоматов.

Дифавтомат в схеме без заземления

Еще не так давно технология строительства любых зданий учитывала обязательное устройство заземляющего контура. Все имеющиеся в доме распределительные щиты подключались к нему. В современном строительстве оборудование заземления не является обязательным. В таких зданиях и имеющихся в них квартирах дифференциальные АВ должны устанавливаться обязательно, чтобы обеспечить необходимый уровень электрической безопасности. Дифавтомат в такой схеме не только защищает сеть от неполадок, но и играет роль заземляющего элемента, предотвращая утечку электротока.

Наглядно про подключение дифавтоматов на видео:

Что нужно помнить при подключении дифференциального автомата?

Независимо от того, в однофазную или трехфазную сеть подключается защитное устройство, при его установке должны соблюдаться нижеперечисленные правила:

Питающие кабели следует подсоединять к верхней части прибора, а провода, идущие на потребители – к нижней. На корпусной части большинства дифференциальных АВ имеется принципиальная схема, а также обозначение разъемов.

Очень важно правильно подключить дифавтомат, поскольку неверное подсоединение проводников с высокой долей вероятности станет причиной сгорания устройства. Если кабели недостаточно длинны, их нужно заменить или нарастить. Как вариант – аппарат можно перевернуть на ДИН-рейке, но в этом случае можно запутаться по ходу дальнейшей установки.

Необходимо соблюдать полярность контактов. Все защитные устройства в соответствии с международными стандартами имеют маркировку разъемов: для фазных – L, для нулевых – N. Подводящий кабель обозначается цифрой 1, а отводящий – 2. Если контакты будут подключены неправильно, то прибор, скорее всего, не сгорит, но при этом не будет реагировать на неполадки в сети.
Во многих аппаратах схема подключения предусматривает подсоединение всех нулевых проводников к общей перемычке. Но в случае с дифференциальным АВ этого делать нельзя, иначе питание будет постоянно отключаться. Чтобы не вызвать сбоев в работе, нулевой контакт каждого дифавтомата следует соединять только с той веткой, которую он защищает.

Порядок подключения

Теперь поговорим о том, как правильно подключить АВДТ. После того, как вы определились со схемой монтажа и приобрели все, что нужно для установки, переходим к подключению. Оно производится в следующем порядке:

Внимательно осмотрите корпус устройства. На нем не должно быть трещин и других дефектов, поскольку они могут стать причиной некорректной работы прибора.
Отключите питание в домашней сети рубильником в распределительном щитке.
Тестером или отверткой-индикатором проверьте контакты подключенных потребителей, чтобы убедиться, что к ним не поступает напряжение.
Прикрепите к DIN-рейке дифавтомат.
Снимите изоляционный слой с концов подключаемого провода (примерно по 5 мм). Для этого удобнее всего использовать бокорезы.
Подсоедините фазные и нулевые жилы: от провода питания – к верхним клеммам защитного устройства, а от защищаемой линии – к нижним.

После этого остается включить питание сети и удостовериться, что прибор работает правильно.

Порядок сборки распредщита на дифавтоматах на видео:

Наиболее распространенные ошибки при подключении АВДТ

Если после подсоединения дифференциального автомата он срабатывает при малейшей нагрузке или не включается вообще, значит, его установка была произведена неправильно.

Существует несколько ошибок, которые чаще всего допускают неопытные пользователи при самостоятельном подключении дифавтомата:

Соединение нейтрального провода с кабелем заземления. В этом случае включить АВДТ будет невозможно, так как не получится установить в верхнее положение рычажки устройства.
Подключение нуля к нагрузке с нулевой шины. При таком подсоединении рычажки прибора устанавливаются в верхнее положение, но отключаются при подаче малейшей нагрузки. Ноль следует брать только с выхода защитного аппарата.
Подсоединение нуля с выхода устройства вместо нагрузки к шине, а с последней – к нагрузке. Если подключение выполнено таким образом, рычажки прибора можно будет установить в исходное положение, но как только будет включена нагрузка, АВДТ вырубит. Кнопка «Тест» в этом случае также работать не будет. Такие же симптомы будут наблюдаться, если перепутать подключение нуля, подсоединив его с шины к нижней, а не к верхней клемме аппарата.
Перепутанное подключение нулевых проводов с двух разных АВДТ. В этом случае оба автомата будут включаться, кнопка «Тест» на каждом из них будет работать правильно, но как только будет подключена нагрузка, вырубятся сразу оба устройства.

Соединение нулевых проводов от двух АВДТ. Когда допущена эта ошибка, рычажки обоих аппаратов устанавливаются в рабочее положение, но при подключении нагрузки или нажатии кнопки «Тест» на любом дифавтомате отключатся оба одновременно.

Разбор основных ошибок подключения на видео:

Заключение

В этой статье мы рассказали, как правильно подключить дифавтомат, а также разобрались с основными ошибками, которые допускаются при этой процедуре. Учитывая это, вы сможете самостоятельно установить защитное устройство, а если при этом будет допущена ошибка – легко найдете и исправите ее.

Схема подключения дифавтомата

Если вы решили защитить своих близких и имущество с помощью дифавтомата (АВДТ), то правильно делаете, но только подключите его правильно. Сначала изучите схему подключения автоматического выключателя дифференциального тока и только потом занимайтесь его монтажом. Хотя тут ничего сложного нет, но если все равно сомневаетесь как подключить дифавтомат, то ниже я подробно рассказал как это сделать…

Подключение дифавтомата практически похоже на подключение УЗО, но только здесь в схеме отсутствует дополнительный автоматический выключатель. На что тут нужно обратить особое внимание при подключении дифавтомата:

Подключение проводов. Приходящий провод всегда подключается только на верхние контакты, а отходящий всегда на нижние. Не меняйте их местами. От этого может сгореть АВДТ и тогда побежите в магазин за новым. Если вдруг у вас не хватает длины проводов до нужных контактов, то замените провод.
Соблюдение полярности. На дифавтомат заводятся и фаза «L» и нуль «N». У одних производителей нулевой контакт может быть справа, а у других слева. Внимательно смотрите на корпус АВДТ, там все подписано. Буква N — это для подключения нулевого проводника. Цифра 1 — это для подключения приходящего фазного проводника. Цифра 2 — это для подключения отходящего проводника. Соблюдение полярности позволяет исправно выполнять все свои функции АВДТ. Модуль отвечающий за функции автоматического выключателя часто стоит только на фазном полюсе. Если мы перепутаем полярность, то тогда наш любимый дифавтомат не сможет защитить проводку от короткого замыкания и перегрузки.
Следите за нулевыми проводниками. Как мы привыкли «нуль» должен быть везде общим и должен объединять все нулевые проводники. А вот использование дифавтомата немного нарушает это правило. Запомните, что объединение нулей после АВДТ запрещено. После дифавтомата фаза и нуль ушли только в контролируемую данным АВДТ цепь и на всем ее протяжении ни с чем больше не объединяются.

Схема подключения дифавтомата

Теперь ниже давайте рассмотрим несколько схем подключения дифавтомата, которые могут встретиться в обычных квартирах.

В варианте предложенным ниже предлагается установка общего входного автоматического выключателя дифференциального тока, который будет защищать всю квартиру. Рекомендованные параметры АВДТ приведены на схеме, но учтите что у каждого разная нагрузка и нужно ее считать индивидуально.

Плюсы такой схемы:

дешевизна, так как необходим только один АВДТ;
необходимо немного места в распределительном щитке.

Минусы:

при срабатывании дифавтомата обесточивается вся квартира;
затруднен поиск неисправности (В какой линии произошла утечка? А может было короткое замыкание?)

Следующая схема подключения дифавтомата состоит из общего входного АВДТ и дифавтоматов в каждой отходящей линии. Это самый безопасный и надежный вариант схемы распределительного щитка. Тут входной АВДТ контролирует всю сеть, а групповые дифавтоматы контролируют каждый свою цепь.

В данном варианте необходимо соблюсти селективность в выборе автоматических выключателей дифференциального тока. Групповые выбираем с током утечки 30мА, а входное с током утечки 100-300мА. Это нужно чтобы при неисправности к какой-либо цепи не сработали сразу групповой и входной дифавтоматы. Также селективность может быть достигнута с помощью применения АВДТ типа «S» (селективного). Оно имеет задержку в времени срабатывании, что дает возможность сработать только одному групповому АВДТ.

Плюсы такой схемы:

надежность и безопасность;
при аварии обесточивается только неисправная линия, что облегчает поиск места неисправности.

Минусы:

дороговизна, так как дифавтоматы стоят недешево;
необходимо много место в распределительном щитке, чтобы все это разместить;
сложность схемы (может это и не минус).

Последняя предлагаемая схема подключения дифавтомата является почти аналогичной предыдущей схемы, но только без применения общего входного АВДТ. Многие говорят, что зачем тратить лишние средства на входной дифавтомат, так как каждая цепь уже контролируется автоматическим выключателем дифференциального тока. Плюсы и минусы такой схемы такие же как и в предыдущем варианте.

Если у Вас остались вопросы, то задавайте их в комментариях. Будем вместе разбираться что к чему.

Вот несколько фотографий, где показано наглядно подключение дифавтоматов. Это моя работа по сборке и подключению электрощитов. Для заказа разработки схемы распределительного щита и его сборки пишите запрос в любой форме на адрес Этот адрес электронной почты защищён от спам-ботов. У вас должен быть включен JavaScript для просмотра. . Готовые электрощиты отправляю в любую точку России через транспортные компании. При заказе сборки схему разрабатываю бесплатно.

Специально для Елены ответ на комментарий №2. Схема подключения дифавтомата как делать НЕЛЬЗЯ.

Улыбнемся:

Тост:
Висел на столбе электромонтер, сжимал зубами два куска провода. Бежала мимо лиса:
— Монтер-монтер, а что это ты на проводах раскачиваешься, хоть бы лестницу поставил!
Молчит монтер, сжимает провода пуще прежнего. А лиса не унимается:
— Монтер, ты бы хоть паяльник взял, разве можно зубами?
Молчит монтер. А лиса снова:
— Монтер, ты электричество-то выключи, ведь тебя сейчас током долбанет!
Не выдержал монтер, разжал зубы да как гаркнет во все горло:
— А ну вали отсюда, дура рыжая, ты еще будешь меня учить работать!
А как разжал зубы — вниз брякнулся и ногу вывихнул. А провода разомкнулись, и во всем городе свет погас.
Так выпьем за то, чтобы не обращать внимания на советы дилетантов.

Подключение дифавтомата: выбор, схемы подкючения

Решить проблему защиты проводки от перегрузок и токов утечки можнопри помощи пары устройств — защитного автомата и УЗО. Но та же задача решается дифференциальным защитным автоматом, который объединяет в одном корпусе оба эти устройства. О правильном подключение дифавтомата и его выборе и пойдет дальше речь.

Содержание статьи

Назначение, технические характеристики и выбор

Дифавтомат или дифференциальный автомат защиты объединяет в себе функции автомата защиты и УЗО. То есть, одно это устройство защищает проводку от перегрузок, короткого замыкания и тока утечки. Ток утечки образуется при неисправности изоляции или при прикосновении к токоведущим элементам, то есть он еще защищает человека от поражения электричеством.

Дифавтоматы устанавливаются в электрические распределительные щитки, чаще всего на дин-рейки. Они ставятся вместо связки автомат+УЗО, физически занимают немного меньше места. Насколько конкретно — зависит от производителя и типа исполнения. И это — основной их плюс, который может быть востребован при модернизации сети, когда место в щитке ограничено, а необходимо подключить некоторое количество новых линий.

Дифавтоматы служат для защиты проводки от повышенных нагрузок и человека от поражения электротоком

Второй положительный момент — экономия средств. Как правило, дифавтомат стоит меньше, чем пара автомат+УЗО с аналогичными характеристиками. Еще один положительный момент — необходимо определиться только с номиналом автомата защиты, а УЗО встроен по умолчанию с требующимися характеристиками.

Недостатки тоже имеются: при выходе и строя одной из частей дифавтомата менять придется все устройство, а это дороже. Также не все модели снабжены флажками, по которым можно определить, по какой причине сработало устройство — из-за перегрузки или тока утечки — что принципиально важно при выяснении причин.

Характеристики и выбор

Так как дифавтомат объединяет в себе два устройства, имеет он характеристики их обоих и при выборе надо учитывать все. Разберемся что обозначают эти характеристики и как выбирать дифференциальный автомат.

Обозначение дифавтоматов на схемах

Номинальный ток

Это максимальный ток, который может длительное время выдерживать автомат без потери работоспособности. Обычно он указывается на лицевой панели. Номинальные токи стандартизованы и могут быть 6 А, 10 А, 16 А, 20 А, 25 А, 32 А, 40 А, 50 А, 63А.

Четырехполюсный дифавтомат для подключения в сети 380 В

Малые номиналы — 10 А и 16 А — ставят на линии освещения, средние — на мощных потребителей и розеточные группы, а мощные — 40 А и выше — в основном используют как вводный (общий) дифавтомат. Подбирается в зависимости от сечения кабеля, точно также, как при выборе номинала автомата защиты.

Время-токовая характеристика или тип электромагнитного расцепителя

Отображается рядом с номиналом, обозначается латинскими буквами B, C, D. Указывает на то, при каких перегрузках относительно номинала происходит отключение автомата (для игнорирования кратковременных стартовых токов).

Номинал дифавтомата и его время-токовая характеристика

Категория B — если ток превышен в 3-5 раз, C — при превышении номинала в 5-10 раз, тип D отключается при нагрузках, которые превышают номинал в 10-20 раз. В квартирах обычно ставят дифавтоматы типа C, в сельской местности можно ставить B, на предприятиях с мощным оборудованием и большими стартовыми токами — D.

Номинальное напряжение и частота сети

Для каких сетей предназначен аппарат — 220 В и 380 В, с частотой 50 Гц. Других в нашей торговой сети не бывает, но все равно, стоит проверить.

Напряжение и частота, на которые рассчитан дифференциальный автомат защиты

Дифференциальные автоматы могут иметь двойную маркировку — 230/400 V. Это говорит о том, что данное устройство может работать и в сети на 220 В и на 380 В. В трехфазных сетях подобные устройства ставят на розеточные группы или на отдельных потребителей, там где используется лишь одна из фаз.

В качестве водных дифавтоматов на трехфазные сети необходимы устройства с четырьмя вводами, а они значительно отличаются габаритами. Спутать их невозможно.

Номинальный отключающий дифференциальный ток или ток утечки (уставки)

Отображает чувствительность устройства к образующимся токам утечки и показывает, при каких условиях сработает защита. В быту используются только два номинала: 10 мА для установки на линии, в которых установлено только одно мощное устройство или потребитель, в котором сочетаются два опасных фактора — электричество и вода (проточный или накопительный электрический водонагреватель, варочная поверхность, духовой шкаф, посудомоечная машина и т. п.).

Для линий с группой розеток и наружного освещения ставят дифавтоматы с током утечки 30 мА, на линии освещения внутри дома их не обычно ставят — для экономии.

Ток утечки или уставки на диф автомате

На устройстве может быть написан просто значение в миллиамперах (как на фото слева) или может быть нанесено буквенное обозначение тока уставки (на фото справа), после которого стоят цифры в амперах (при 10 мА стоит 0,01 А, при 30 мА цифра 0,03 А).

Класс дифференциальной защиты

Показывает от токов утечки какого типа защищает это устройство. Есть буквенное и графическое изображение. Обычно ставят значок, но может быть и буква (смотрите в таблице).

Буквенное обозначение	Расшифровка	Область применения
АС	Реагирует на переменный синусоидальный ток	Ставят на линии, к которым подключена простая техника без электронного управления
А	Реагирует на синусоидальный переменный ток и пульсирующий постоянный	Применяется на линиях, от которых запитывается техника с электронным управлением
В	Улавливает переменный, импульсный, постоянный и сглаженный постоянный.	В основном применяется на производстве с большим количеством разнообразной техники
S	С выдержкой времени отключения 200-300 мс	В сложных схемах
G	С выдержкой времени отключения60-80 мс	В сложных схемах

Выбор класса дифференциальной защиты дифавтомата происходит исходя из типа нагрузки. Если это техника с микропроцессорами, необходим класс А, на линии освещения или включения питания простых устройств подойдет класс AC. Класс В в частных домах и квартирах ставят редко — нет необходимости «отлавливать» все типы токов утечки. Подключение дифавтомата класса S и G имеет смысл в многоуровневых схемах защиты. Их ставят в качестве входных, если в схеме дальше есть другие дифференциальные устройства отключения. В этом случае при срабатывании одного из нижестоящих по току утечки, входной не отключится и исправные линии будут в работе.

Номинальная отключающая способность

Показывает, какой ток в состоянии дифавтомат отключить при возникновении КЗ и остаться при этом работоспособным. Есть несколько стандартных номиналов: 3000 А, 4500 А, 6000 А, 10 000 А.

Отключающая способность дифавтомата

Выбор дифавтомата по этому параметру зависит от типа сети и от дальности расположения подстанции. В квартирах и домах на достаточном удалении от подстанции используют дифавтоматы с отключающей способностью 6 000 А, близко к подстанциям ставят на 10 000 А. В сельской местности, при подводе электропитания по воздушке и в давно не модернизированных сетях достаточно 4 500 А.

На корпусе эта цифра указана в квадратной рамке. Местоположение надписи может быть разным — зависит от производителя.

Класс токоограничения

Чтобы ток короткого замыкания принял максимальное значение, должно пройти какое-то время. Чем быстрее будет отключено электропитание от поврежденной линии, тем меньше меньше вероятность получения повреждений. Класс токоограничения отображается цифрами от 1 до 3. Третий класс — отключает линию быстрее всего. Так что выбор дифавтомата по этому признаку прост — желательно использовать устройства третьего класса, но они дороги, зато дольше остаются работоспособными. Так что при наличии финансовой возможности, ставьте дифавтоматы этого класса.

Токоограничение дифавтомата

На корпусе эта характеристика изображена в маленькой квадратной рамке рядом с номинальной отключающей способностью. Она может стоять справа (у Legranda) или снизу (у большинства других производителей). Если вы такой отметки не нашли ни на корпусе, ни в паспорте, значит этот автомат не имеет тоокограничения.

Температурный режим использования

Большинство дифференциальных защитных автоматов рассчитаны на работу в помещениях. Они могут эксплуатироваться при температурах от -5°C до + 35°C. В этом случае на корпусе ничего не ставят.

Обозначение повышенной морозостойкости дифавтомата

Иногда щитки стоят на улице и обычные защитные устройства не подойдут. Для таких случаев выпускаются дифавтоматы с более широким диапазоном температур — от -25°C до +40°C. В этом случае на корпусе ставят специальный знак, который немного похож на звездочку.

Наличие маркеров о причине сработки

Дифавтоматы не все электрики любят ставить, так как считают, что связка защитный автомат+УЗО более надежна. Вторая причина — если устройство сработает, невозможно определить, что стало тому причиной — перегрузка, и надо просто выключить какой-то прибор, или ток утечки, и надо искать где и что произошло.

Чтобы решить хотя бы вторую проблему, производители стали делать флажки, которые показывают причину сработки дифавтомата. В некоторых моделях это небольшая площадка, по положению которой определяется причина отключения.

Флажок, который показывает причину отключения

Если отключение вызвала перегрузка, индикатор остается вровень с корпусом, как а фото справа. Если дифавтомат сработал при наличии тока утечки, флажок выступает на некоторое расстояние от корпуса.

Тип конструктивного исполнения

Есть диф автоматы двух типов: электромеханические или электронные. Электромеханические более надежны, так как они сохраняют работоспособность даже при пропадании питания. То есть, если пропадет фаза, они смогут сработать и отключить еще и ноль. Электронные же для работы требуют питания, которое берут с фазного провода и при пропадании фазы теряют работоспособность.

Производитель и цена

В электричестве не стоит экономить, тем более на устройствах, которые обеспечивают защиту проводки и жизни. Потому рекомендуют всегда покупать комплектующие известных производителей. Лидирует на рынке Legrand (Легранд) и Schneider (Шнайдер), Hager (Хагер) но их продукция дорога, да и много подделок. Не настолько высокие цены у IEK (ИЕК), ABB (АББ), но и проблем с нм бывает больше. С неизвестными производителями в данном случае лучше не связываться, так как они зачастую просто неработоспособны.

Выбор на самом деле не такой и маленький, даже если ограничиться только этими пятью фирмами. У каждого производителя есть несколько линеек, которые отличаются по цене, причем значительно. Чтобы понять в чем разница, надо внимательно смотреть на технические характеристики. На цену оказывает влияние каждая и них, так что внимательно изучайте все данные перед покупкой.

Как подключить дифавтомат

Начнем со способов монтажа и порядка подключения проводников. Все очень просто, никаких особых сложностей нет. В большинстве случаев монтируется он на динрейку. Для этого есть специальные выступы, которые удерживают устройство на месте.

Крепление на динрейку

Электрическое подключение

Подключение дифавтомата к электросети происходит проводами в изоляции. Сечение выбирается исходя из номинала. Обычно линия (подвод питания) подключается в верхние гнезда — они подписываются нечетными цифрами, нагрузка — в нижние — подписываются четными цифрами. Так как к дифференциальному автомату подключается и фаза и ноль, чтобы не перепутать, гнезда для «ноля» подписаны латинской буквой N.

Схема подключения дифавтомата обычно есть на корпусе

В некоторых линейках подключать линию можно и в верхние, и в нижние гнезда. Пример такого устройства на фото выше (слева). В этом случае на схеме пишется нумерация через дробь — 1/2 вверху и 2/1 внизу, 3/4 вверху и 4/3 внизу. Это и обозначает, что не имеет значения сверху или снизу подключать линию.

Подключение дифавтомата на распределительном щитке

Перед подключением линии с проводов снимают изоляцию примерно на расстоянии 8-10 мм от края. На нужной клемме слегка ослабляют крепежный винт, вставляют проводник, винт затягивают с достаточно большим усилием. ЗАтем провод несколько раз дергают, чтобы убедиться что контакт нормальный.

Проверка работоспособности

После того, как вы подключили дифавтомат, подали питание, необходимо проверить работоспособность системы и правильность установки. Для начала тестируем сам агрегат. Для этого есть специальная кнопка, подписанная «Test» или просто буквой T. После того, как перевели переключатели в рабочее состояние, нажимаем на эту кнопку. При этом устройство должно «выбить». Эта кнопка искусственно создает ток утечки, так что мы проверили работоспособность дифавтомата. Если сработки не было — надо проверить правильность подключения, если все верно, устройство неисправно

Если при нажатии кнопки «Т» дифавтомат сработал, он работоспособен

Дальнейшая проверка — подключение простой нагрузки к каждой розетке. Этим вы проверите правильность расключения розеточных групп. И последнее — поочередное включение бытовой техники, на которую заведены отдельные линии электропитания.

Схемы

При разработке схемы электропроводки в квартире или доме может быть много вариантов. Отличаться они могут удобством и надежностью эксплуатации, степенью защиты. Есть простые варианты, требующие минимума затрат. Они обычно реализуются в небольших сетях. Например, на дачах, в небольших квартирах с малым количеством бытовой техники. В большинстве случаев приходится ставить большое количество устройств, которые обеспечивают безопасность проводки и защищают от поражения током людей.

Схемы бывают разного уровня сложности

Простая схема

Не всегда имеет смысл устанавливать большое количество защитных устройств. Например, на даче сезонного посещения, где есть всего несколько розеток и освещение, достаточно поставить всего один дифавтомат на входе, от которого на группы потребителей — розетки и освещение — через автоматы пойдут отдельные линии.

Простая схема подключения дифавтомата на небольшую сеть

Эта схема не потребует больших затрат, но при появлении тока утечки на любой из линий дифавтомат сработает, обесточив все. До выяснения и устранения причин света не будет.

Более надежная защита

Как уже говорили, отдельные дифавтоматы ставят на «мокрые» группы. К ним относятся кухня, ванная, наружное освещение, а также техника, использующая воду (кроме стиральной машинки). Такой способ построения системы дает более высокую степень безопасности и лучше защищает проводку, оборудование и человека.

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Реализация этого способа устройства проводки потребует больших материальных затрат, но работать система будет более надежно и стабильно. Так как при сработке одного из защитных устройств, остальная часть останется работоспособной. Такое подключение дифавтомата применяется в большинстве квартир и в небольших домах.

Селективные схемы

В разветвленных сетях электроснабжения возникает необходимость сделать систему еще более сложной и дорогостоящей. В таком варианте после счетчика устанавливается входной дифференциальный автомат класса S или G. Далее, на каждую группу идет свой автомат, а при необходимости ставятся еще и на отдельных потребителей. Подключение дифавтомата для этого случая смотрите на фото ниже.

Селективная схема установки дифавтомата

При таком построении системы при сработке одного из линейных устройств все остальные останутся в работе, так как входной автомат дифференциального отключения имеет задержку в срабатывании.

Основные ошибки подключения дифавтоматов

Иногда после подключения дифавтомата он не включается или вырубается при подключении любой нагрузки. Это значит, что что-то сделано не так. Есть несколько типичных ошибок, которые встречаются при самостоятельной сборке щитка:

Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Теперь вы не только можете выбрать и подключить дифференциальный автомат защиты, но и понять почему он выбивает, что именно пошло не так и самостоятельно исправить ситуацию.

порядок установки, нормы и правила по ПУЭ

На чтение 8 мин. Просмотров 974 Опубликовано 08.09.2019 Обновлено 07.09.2019

При монтаже нового или модернизации старого щитка с новым автоматом необходимо устанавливать устройство защитного отключения сети. Прибор защищает линию от перегрузок, коротких замыканий и предотвращает выход бытовой техники из строя. Некоторые мастера не могут решить, ставить УЗО до автомата или после. Подобрать способ подсоединения помогут популярные схемы.

Принцип работы УЗО, отличия от дифавтомата

Требования ПУЭ указывают на необходимость монтажа защитного оборудования. Оно обеспечивает защиту от поражения током, пробоев изоляционного покрытия кабеля. УЗО можно подключать на 2 провода в сети с напряжением 220 В и на 4 провода в сети на 380 В.

Недостаток устройства – невозможность определения перегрузки или короткого замыкания. Автоматический переключатель дополнительно защитит его. Разница между приборами состоит в реакции УЗО на токовый дисбаланс фазы и нуля номиналом 10-30 мА. Сверхтоки прибор не распознает и под их воздействием может даже загореться.

Дифавтомат нормально работает при силе тока до 16 А, выключает линию при утечках. В отличие от УЗО, у него есть времятоковая характеристика, от которой зависит быстрота выключения.

Выключатель с электромагнитным расцепителем срабатывает при превышении значения тока в 5-10 раз.

Особенности комплексной работы защитных приборов

Защитные приборы необходимо монтировать строго по схеме

Для понимания, как нужно ставить УЗО – после или до автомата, нужно разобраться в функционале установки. Наглядным примером будет система из учетного прибора, устройства защитного отключения, дифавтомата, подкинутого на одну линию.

Напряжение от трансформатора будет проходить через УЗО и счетчик, подаваясь к розеткам. Если защиты нет, прибор отключения сгорает. Отсутствие расцепителя перед счетчиком также приведет к возгоранию линии. Оптимальный вариант – защитный аппарат с двух сторон.

По требованиям ПУЭ двухполюсные модификации автоматов ставятся до учетного прибора. Перед ним его ставить не нужно – лучше защитить линию от УЗО до потребителей.

Установка УЗО перед автоматом или после

Прибор, отвечающий за отключение линии, не реагирует на сверхтоки, поэтому не срабатывает при коротких замыканиях и перегрузках. Совместное подключение с дифавтоматом предупредит данные ситуации.

Поскольку ток замыкания превышает номинальный ток, повреждаются внутренние узлы аппарата, выгорают контакты. Модели без встроенных защитных элементов нужно ставить вместе с автоматами, которые устранят воздействие перегрузок и замыканий. При этом ток защитного автомата не должен превышать токовый номинал УЗО. К примеру, последний реагирует на 40 А. Оптимальный выключатель для него – на 36 А.

Схемы подсоединения УЗО с выключателем

Подключать защитное оборудование нужно на два кабеля. По первому пойдет ток нагрузки, по второму – будет направлен на внешний контур от потребителей. Чтобы не задумываться, УЗО ставиться до автомата или после, следует воспользоваться популярными схемами.

На несколько групп дифавтоматов – одно УЗО

Пункт 7.1.79 ПУЭ допускает организовывать защиту нескольких линий при помощи УЗО. Аппарат нужно поставить сверху, потом – выключатели на группы потребителей. При коротких замыканиях ток проходит через УЗО к автомату группы, потом на кабель питания и к потребителю. Если номинал приборов подобран правильно, не один из них не повредиться.

К преимуществам реализации схемы относятся экономия финансов и места в распределительном щитке. Минус подключения – отключения всех групп после срабатывания УЗО.

Монтаж УЗО до автомата

УЗО перед автоматом

Схема предусматривает монтаж в такой последовательности:

Устройство защитного выключения.
Дифавтомат.
Провод питания.
Потребитель.

При наличии повреждений ток короткого замыкания проходит через УЗО до остановки автоматического выключателя.

УЗО после автомата

Сборка системы осуществляется по принципу;

выключатель – двухполюсный или фидерный;
счетчик;
УЗО;
автоматы в зависимости от числа линий.

Данный вариант – правильный, поскольку легко понять, как выключить автомат и подать ввод на его клеммы. Несмотря на то что УЗО чаще ломаются, их проще заменить.

В момент короткого замыкания ток пройдет от выключателя к УЗО, потом на провод питания, потом на потребителя. Выключатель останавливается, и защитный прибор остается целым.

Для предотвращения перегрузки между счетчиком и УЗО можно поставить второй дифавтомат.

Подключение УЗО на группу автоматов

Подобная схема собирается в трехфазном распредщите, где находятся:

3 трехфазный дифавтомата;
трехфазное УЗО;
2 однофазных УЗО;
4 однофазных автомата-однополюсника.

От первого автомата ввода напряжение будет уходить на второй трехфазник по верхним клеммам. От этого же прибора одна фаза пойдет к однофазному УЗО, вторая – на следующий.

Однофазные приборы защиты имеют два полюса, дифавтоматы – один. Чтобы система работала без сбоев, требуется не соединять после него рабочий ноль. По этой причине после каждого защитного аппарата нужно установить нулевую шину.

При наличии двухполюсных автоматов отдельную нулевую шину не ставят. При объединении двух нулевых возможно ложное срабатывание.

Первое однополюсное УЗО подводится к дифференциальным автоматам № 1 и № 3, второе – к № 2 и № 4. На нижние клеммы подкидывается нагрузка.

Шина заземления общая, но ее нужно устанавливать отдельно. На вводное устройство заводятся три фазы с рабочим нулем. Он подсоединяется к общему нулю, а потом отводится на все УЗО. После прибора № 1 идет на трехфазную нагрузку, после остальных однофазников – на каждую шину.

Провод на PEN и PE не разделяется – на щит идут земля, ноль и 3 фазы.

Где нужно ставить УЗО

Чтобы определить, где устанавливать аппарат защитного выключения, нужно вспомнить скорость движения тока по проводам. Она равняется скорости света – 300 тыс. км./сек. В стандартном автомате С 16 время включения при прохождении токов 5×In (80 А) составит 0, 02 сек. Расстояние, которое он преодолеет – 6000 км.

При коротком замыкании ток полностью пройдет через сцепку дифавтомат – УЗО – кабель – розетка. При этом отключатель не срабатывает мгновенно, в результате чего оплавляется изоляция и подгорают розеточные контакты.

УЗО не выходит из строя, поскольку короткое замыкание – инерционная реакция. Времени в 0,02 сек просто не хватит для оплавления изоляционного покрытия и повреждения деталей. Даже с учетом отключающей способности защитные устройства будут исправно работать вне зависимости от места монтажа:

Защитные устройства будут исправно работать вне зависимости от места монтажа

Автомат – УЗО. Фаза подается при помощи перемычки, а ноль – непосредственно на защитный аппарат. Провод на розетки подсоединяется к прибору и РЕ-шине.
УЗО – автомат. Провод подключается на розетки через разные пути. Фазный идет на автомат, ноль – на прибор защиты или нулевую шину.

Таким образом, нет никакой разницы, где производилась установка УЗО – до дифавтомата или после него.

Номинал автомата

Таблица номиналов автоматических выключателей

На корпусе любого прибора указывается номинальное значение – величина максимально длительного тока, который без вреда проходит через аппарат. Данный параметр является безопасным для коммутации тока.

Для обеспечения защиты самого УЗО требуется поставить дифавтомат с номиналом, аналогичным или на 1 больше номинала прибора. При наличии автомата с номиналом 16 А УЗО должно быть около 25 А. Такого запаса по току будет достаточно для предотвращения протекания энергии при повышении нагрузки.

Автомат срабатывает, когда появляется ток на 13 % больше номинала: модификация на 16 А сработает при токе 18 А. Если номинал УЗО равный, контакты могут нагреваться. Для выбора номинала системы с несколькими дифавтоматами, нужно суммировать их и выбирать УЗО с большим показателем.

Нюансы установки защитного прибора

Подключение УЗО и дифавтомата в однофазной системе TN-C

Подключение УЗО в квартире или доме требует соблюдения нескольких правил:

На несколько групп потребителей нужно ставить один УЗО и индивидуальные автоматы.
Если УЗО несколько, для каждого из них понадобится нулевая шина на выходе.
Систему TN-C занулять не требуется.
Для «мокрых групп» обязательна установка защитного прибора с номиналом отключения 10 мА.
Устройства на 30 мА подходят для розеток бытовой техники, работающей при помощи воды.
Нулевая клемма расположена справа прибора и маркируется буквой N. Ее нельзя путать с фазой (индекс L).
Ввод можно делать на нижние или верхние клеммы.
Классическая схема реализуется посредством верхнего ввода и нижнего вывода.
Для каждого УЗО нужна персональная нулевая колодка, к которой подводятся все рабочие нейтрали.
Для линии с токами пульсации нужные устройства типа А.

Проверить исправность системы можно по нажатию клавиши «Тест».

Аппарат защитного выключения нужен для защиты от перегрузок, коротких замыканий. По причине отсутствии реакции на сверхтоки он устанавливается в комплексе с дифавтоматом. Схемы подключения допускают монтаж устройств в любом порядке. Единственное условие – выбор соответствующего номинала.

Схема подключения дифавтомата

Как расшифровать обозначения на корпусе?

Выше уже отмечалось, что на корпусе дифференциального автомата можно найти всю необходимую информацию.

Изучив основные параметры, легче принимать решение — подходит ли прибор под решения конкретных задач.

К наиболее важным обозначениям стоит отнести:

АВДТ — аббревиатура, сокращенный вариант полного названия («автоматический выключатель дифференциального тока»).
С25 — номинальный параметр тока. Здесь C — характеристика зависимости времени и тока, а 25 — предельный ток дифавтомата, превышение которого недопустимо.
230 В — номинальное напряжение, при котором допускается применение аппарата (для бытовой сети).
In 30mA — параметр тока утечки. При достижении 30 мА работает УЗО.
Специальный знак, который подтверждает наличие функции УЗО и тип АВДТ. По наличию обозначения делается вывод о способности дифференциального автомата реагировать на постоянный или переменный пульсирующий ток.

Также на корпусе защитного изделия нанесена принципиальная схема

Обычному обывателю она может ничего не рассказать, поэтому на нее не обязательно обращать внимание

Также на внешней части устройства предусмотрена кнопка «ТЕСТ», необходимая для периодического контроля исправности устройства в части УЗО. Об особенностях проверки с помощью этого элемента мы уже говорили выше.

Что такое утечка тока и чем она грозит

Известно, что за работу электрического оборудования отвечает ток, который движется по проводам. При наличии однофазной сети будет два провода: фаза и ноль. В сети с тремя фазами будет четыре провода: три фазы и один ноль. При любых обстоятельствах движение тока происходит по фазе, а возвращается назад он через ноль.

Если сказать по-другому, сколько электротока поступает в ваше жилище, столько же и уходит. Этот процесс может протекать без перебоев длительное время, к примеру до того момента, как соседи сверху вас затопят. Это приводит к тому, что промокнут не только перекрытия, но и проводка, тогда энергия с проводов начнет «стекать» вниз. Проблема заключается в том, что входящий по фазе электроток будет становиться выше выходящего через ноль.

Схематичное изображение утечки тока

Подобная неисправность провоцирует следующие последствия:

Высокий расход электроэнергии.
Возгорание.
Удар электротоком.

Наиболее распространенной проблемой является высокий расход электроэнергии. Получается, что жильцы платят за поступление тока, который, по сути, является бесполезным. Тем не менее, это не главная опасность, ведь место утечки постепенно перегревается. Результатом всего этого бывает возгорание, которое может произойти в неожиданный момент. Иногда это становится причиной гибели жильцов.

Из-за утечки тока под напряжением могут оказаться электроприборы

Следует рассмотреть и другой исход ситуации. К примеру, из-за поломки водонагревателя или стиральной машины под напряжением оказывается вся корпусная часть прибора. Если у оборудования отсутствует заземление (что бывает часто в квартирах старой планировки), то в случае прикосновения к нему утекающий ток пройдет через тело.

Схемы подключения разных приборов

После того как разобрались в вопросе, как работает УЗО и дифавтомат, можно начать разбираться со схемами. Начнем со схемы подключения двухполюсного прибора

И сразу же обратите внимание на нижний рисунок, где четко обозначены входные клеммы и выходные

Хотелось бы отметить, что на защитных устройствах есть специальная кнопка тестирования, обозначенная буквой «Т». С ее помощью можно проверить, как работает УЗО, правильно или нет.

Итак, схема подключения этого прибора производится через три клеммы (контакта):

фаза;
ноль;
тестирование.

То есть, получается так, если где-то в цепи появился ток утечки, то размыкаются именно эти контакты. Выходные клеммы в данном случае не работают, как контакты.

Что касается трехфазной сети, куда подключается четырехполюсной прибор, то схема будет выглядеть, как на нижнем рисунке.

По сути, это предыдущая схема, где в обязательном порядке должна соблюдаться полярность соединения фазы и нуля. При этом с четным клеммам подключаются выходные контуры, к нечетным входные.

Схема соединения трехфазного защитного прибора к трем однофазным сетям

Этот тип подключения будет работать только в том случае, если у трех однофазных систем проведен один контур в нейтралью. Очень удобный вариант в том плане, что для трех отдельных схем используется всего лишь один дифференциальный автомат или УЗО. Основная задача установщика – найти подходящее место монтажа, где можно было бы соединить одной шиной нейтраль и развести ее по контурам на три системы.

Вот эта схема ниже:

Кстати, если в сеть установлен электродвигатель, который работает без нейтрали, то защитный прибор можно подключить, не используя нулевую клемму. Правда, при этом кнопка тестирования работать не будет, что не всегда удобно. Но это частный вариант, используемый достаточно редко. В этом случае оптимальный вариант – это установка в схему электромагнитных устройств с механическим расцепителем.

Можно ли подключить трехфазное защитное устройство в однофазную сеть

В принципе, никаких проблем здесь нет. Правда, метод этот не самый рациональный. Им чаще всего пользуются в том случае, если к однофазной сети подключаются последовательно еще две однофазные сети. То есть, УЗО или дифавтомат монтируются в первую сеть через одну фазу, к нему же подключаются еще две через остальные клеммы.

Базовые принципы работы дифавтомата

Дифавтомат оборудован двумя расцепителями:

электромагнитным – выполняет отключение электричества от общей сети при возникновении короткого замыкания;
тепловым – срабатывает, если возникла перегрузка в защищенной схеме.

В дифавтомате датчиком, реагирующим на утечку тока, является трансформатор, работающий на базе изменений дифтока в проводниках, передающих электроэнергию на специальную защитную установку. Помимо возможности обесточить поврежденную линию сети, дифавтомат предотвращает возникновение пожаров, которые могут быть вызваны возгоранием заизолированных проводников и некоторых устройств.

Монтаж дифференциального автомата в распределительном щите

После выбора схемы подключения дифавтомата необходимо его правильно установить с интеграцией в электрическую сеть. Чаще всего, дифференциальный выключатель монтируется в распределительном щите, где установлен счетчик электроэнергии, но иногда набор модульных устройств устанавливают в дополнительной распределительной коробке, которая находится внутри помещения. В обеих случаях, правила и этапы подключения устройства одинаковы. Рассмотрим этот процесс на примере монтажа дифавтомата в дополнительном электрощите:

начинать монтаж дифференциального автоматического выключателя следует с проверки целостности его корпуса, так как любое повреждение приведет к нестабильной работе этого устройства;
после этого отключаем электроэнергию на объекте и проверяем отсутствие напряжения в сети с помощью индикаторной отвертки или мультиметра и если все в порядке переходим непосредственно к монтажу дифавтомата;
устанавливаем дифференциальный автоматический выключатель на специальную DIN-рейку и закрепляем его защелкой, расположенной на тыльной стороне корпуса дифавтомата;
снимаем изоляцию со всех подключаемых жил, используя при этой операции специальный инструмент, который не способен повредить металлические проводники проводов;
выполняем подключение всех токопроводящих проводников, в соответствии с ранее выбранной схемой подключения дифавтомата, при этом входящие жилы заводятся сверху, а выходящие снизу;
на последнем этапе включаем подачу электроэнергии и проверяем работоспособность дифференциального автоматического выключателя доступными способами.

Технология монтажа дифавтомата, на первый взгляд, очень проста! Но даже такие работы можно выполнить с ошибками, о которых мы расскажем ниже.

Что называют дифавтоматами

Дифференциальные автоматы – это, по сути, тоже разновидность УЗО. Только получается, что это сразу же два устройства в одном, так как механизм способен контролировать как утечку тока, так и напряжение.

Дифференциальный автомат состоит из выключателя и автомата

На корпусной части этого устройства можно заметить наличие специальной маркировки не только показывающий номинальный ток, но и максимальное значение, которое оно выдерживает. Тем не менее, механизм сработает и при меньшем номинальном токе.

Получается, что это усовершенствованное устройство, которое заменяет автомат и стандартный вариант УЗО. Разница в том, что подобный механизм имеет более высокую стоимость.

Правила безопасности

Выбираем способ

Для начала разберемся с основными вариантами электромонтажных работ, т.к. домашняя электропроводка может быть однофазной (220 В), трехфазной (380 В), с заземлением и без него. К тому же изделие можно установить только на вводном щитке в квартире либо на каждую отдельную группу проводов. В зависимости от этих условий, схема подключения дифавтомата может быть немного видоизмененной, да и самой устройство будет иметь другую конструкцию (двухполюсный либо четырехполюсный).

Итак, рассмотрим по порядку каждый из способов подключения дифавтомата в щитке.

Простейшая защита

Наиболее простой способ установки – один вводной дифавтомат, обслуживающий всю квартирную проводку. В этом случае необходимо покупать мощное устройство, рассчитанное на токовую нагрузку от всех электроприборов в помещении. Недостаток такой схемы подключения заключается в том, что если защита сработает, самому найти проблемную зону будет проблематично, т.к. пробой может быть где угодно.

Обратите внимание на то, что земляной провод проходит отдельно, соединяясь с заземляющей шиной, к которой подсоединяются все PE-проводники от электроприборов. Также важный момент заключается в подсоединении нулевого проводника

Ноль, который выведен из дифференциального автомата, категорически запрещается соединять с другими нулями электросети. Это связано с тем, что по всем нулям будут проходить разные токи, которые станут причиной срабатывания аппарата.

Надежная защита

Усовершенствованным вариантом подключения дифавтомата в доме является следующая схема:

Как Вы видите, на каждую группу проводов установлено по отдельному устройству, которое сработает только в том случае, если опасная ситуация возникнет у него на «участке». В то же время остальные изделия не среагируют и будут работать в своем обыкновенном режиме. Преимущество такого варианта подключения заключается в том, что при возникновении утечки тока. короткого замыкания либо перегрузки электросети можно сразу же найти проблемный участок и переходить к его ремонту. Недостаток такого способа установки дифавтомата – повышенные материальные затраты на приобретение нескольких аппаратов.

Без заземления

Выше мы предоставили несколько примеров, в которых присутствовал заземляющий контакт. Однако на даче и в старых домах (а соответственно и со старой проводкой) использовалась двухпроводная сеть – фаза и ноль.

В этом случае подключение дифавтомата осуществлялось по следующему принципу:

Если в Вашем случае также отсутствует «земля», обязательно осуществите замену электропроводки в доме на новую, более безопасную.

В трехфазной сети

Если Вы решили установить дифавтомат в коттедже, гараже либо современной квартире, где применяется трехфазная сеть на 380В, в этом случае необходимо использовать 3 фазный автомат. На самом деле схема не будет отличаться от предыдущих, если не учитывать тот факт, что на вводе и выводе из корпуса нужно подключить по четыре жилы.

На схеме показано, как подключить трехфазный дифавтомат к сети:

Вот мы и предоставили существующие способы подключения дифференциального автомата своими руками. Наиболее правильным вариантом является тот, который с заземлением и несколькими отдельно установленными устройствами.

Также советуем просмотреть наглядную видео инструкцию с правильным подсоединением проводов:

Как правильно подсоединить: схемы для однофазной сети

Существует 2 схемы присоединения:

электросчетчик – прибор – потребители;
электросчетчик – прибор групповой – выключатель автоматический – группы приборов – потребители.

Первая схема проста. Оборудование подключают с помощью верхних клемм на выход электросчетчика. С помощью нижних клемм подключают к потребителям.

Во второй схеме строго запрещено совмещать нули групповых приборов друг с другом. Это приведет к неправильной работе устройств.

Чаще всего прибор устанавливают в распределительном щите. Есть правила, которые нужно четко соблюдать:

– фаза присоединяется на вход оборудования. Обозначен латинской буквой L или цифрой 1. Найти маркировку можно сверху устройства;

– латинская Н означает вход ноля;

– цифрой 2 или опять-таки латинской L выход фазы. Расположен внизу прибора;

– тут же расположен и выход с ноля. Его маркируют латинской Н.

Первая схема стоит дешевле, не занимает много места в щитке. Если дифавтомат сработает, он обесточит всю сеть целиком. Будет сложно найти недочеты в работе сети.

Принцип работы дифавтомата

В дифавтомат встроено три механизма, каждый из которых отключает напряжение в определенной ситуации:

наличие тока утечки;
неожиданное короткое замыкание;
перегрузка электрической сети по мощности.

Утечка определяется с помощью дифференциального трансформатора, который реагирует на разницу между значениями тока на «нуле» и «фазе».

Отличие может возникнуть при контакте человека с предметами под напряжением или при частичном замыкании электроприборов на окружающие их поверхности. В таких случаях срабатывает дифавтомат и отключает электричество.

Механизм защиты при обнаружении утечки тока может быть электромеханическим или электронно-механическим. Второй вариант подразумевает наличие управляющей микросхемы

Датчик короткого замыкания реагирует на высокий ток. А подключение избыточной нагрузки определяется по нагреву металлической термопластины, которая размыкает электросеть при повышении собственной температуры.

Таким образом, любая опасная ситуация, связанная с электропроводкой, быстро определяется дифавтоматом и заканчивается защитным отключением напряжения в проблемном контуре.

Основные ошибки подключения дифавтоматов

Провода защитного нуля (земля) и рабочего нуля (нейтраль) где-то объединены. При такой ошибке дифавтомат вообще не включается — рычаги не фиксируются в верхнем положении. Придется искать где объединены или перепутаны «земля» и «ноль».
Иногда при подключении дифавтомата ноль на нагрузку или на ниже расположенные автоматы взят не с выхода устройства, а напрямую с нулевой шины. В таком случае рубильники становятся в рабочее положение, но при попытке подключить нагрузку, они моментально отключаются.
С выхода дифавтомата ноль подается не на нагрузку, а идет обратно на шину. Ноль на нагрузку тоже берется с шины. В этом случае рубильники становятся в рабочее положение, но кнопка «Тест» не работает и при попытке включить нагрузку происходит отключение.
Перепутано подключение ноля. С нулевой шины провод должен идти на соответствующий вход, обозначенный буквой N, который находится вверху, а не вниз. С нижней нулевой клеммы провод должен уходить на нагрузку. Симптомы аналогичны: рубильники включаются, «Тест» не работает, при подключении нагрузки происходит срабатывание.
При наличии в схеме двух дифавтоматов перепутаны нулевые провода. При такой ошибке оба устройства включаются, «Тест» работает на обоих устройствах, но при включении любой нагрузки выбивает сразу оба автомата.
При наличии двух дифавтоматов, идущие от них нули где-то дальше соединили. В этом случае оба автомата взводятся, но при нажатии на кнопку «тест» одного из них, вырубаются сразу два устройства. Аналогичная ситуация возникает при включении любой нагрузки.

Куда устанавливать?

Как правило, защитное устройство устанавливают в электрическом щитке, который находится на лестничной площадке или в квартире жильцов. В нем находится множество устройств, которые отвечают за учет и распределение электроэнергии до тысячи ватт. Поэтому в одном щите с УЗО находятся автоматы, электросчетчик, зажимные колодки и прочие приборы.

Если у вас уже установлен щиток, то выполнить монтаж УЗО будет легко. Для этого понадобится лишь минимальный набор инструментов, который включает плоскогубцы, кусачки, отвертки и маркер.

Процесс монтажа автоматики в электрическом щитке: пошаговая инструкция

Рассмотрим вариант сборки электрощита для однокомнатной квартиры, здесь будет использоваться рубильник, защитное многофункциональное устройство, далее будет устанавливаться группа УЗО (типа «А» для стиральной и посудомоечной машины, потому что такое устройство рекомендует производитель техники). После защитного устройства будут идти все группы автоматических выключателей (на кондиционер, холодильник, стиральную, посудомоечную машины, плиту, а также на освещение). Кроме того, здесь будут использованы импульсные реле, они нужны для управления осветительными приборами. В щитке еще будет устанавливаться специальный модуль для разводки электропроводки, который напоминает распаячную коробку.

Шаг 1: сначала на DIN- рейку необходимо расставить всю автоматику, таким образом, как мы будем ее подключать.

Так будут располагаться устройства в щитке

В щитке сначала идет рубильник, затем УЗМ, четыре УЗО, группа автоматических выключателей по 16 А, 20 А, 32 А. Далее расположилось 5 импульсных реле, 3 группы освещения по 10 А и модуль для соединения проводки.

Шаг 2: Далее нам понадобится гребенка на два полюса (для того чтобы запитать УЗО). Если гребенка имеет большую длину, чем количество УЗО (в нашем случае четыре), то ее следует укоротить с помощью специальной машинки.

Отрезаем гребенку по нужному размеру, а затем устанавливаем ограничители по краям

Шаг 3: теперь для всех УЗО следует объединить питание, установив гребенку. Причем винты первого УЗО не следует затягивать. Далее необходимо взять отрезки кабелей 10 квадратных миллиметров, снять с концов изоляцию, сделать опрессовку наконечниками, после чего соединить рубильник с УЗМ, а УЗМ с первым УЗО.

Таким образом будут выглядеть соединения

Шаг 4: далее необходимо подать питание на рубильник, а соответственно и на УЗМ с УЗО. Сделать это можно с помощью питающего кабеля, у которого на одном конце имеется штекер, а на другом два обжатых провода с наконечниками. Причем сначала необходимо вставить обжатые провода в рубильник, а только потом делать подключение к сети.

Далее останется подключить штекер, затем выставить примерный диапазон на УЗМ и нажать на кнопку «Тест». Так, получится проверить работоспособность устройства.

Здесь видно, что УЗМ функционирует, теперь необходимо проверить каждое УЗО (при правильном подключении оно должно отключиться)

Шаг 5: теперь нужно отключить питание и продолжить сборку – следует запитать гребенкой группу автоматических выключателей на центральной рейке. Здесь у нас будет 3 группы (первая – варочная панель/духовка, вторая – посудомоечная и стиральная машины, третья – розетки).

Устанавливаем гребенку на автоматы и переносим рейки в щиток

Шаг 6: далее необходимо перейти к нулевым шинам. Здесь установлено четыре УЗО, но при этом требуется только две нулевые шины, потому что для 2 групп они не требуются. Причиной тому является наличие в автоматах отверстий не только сверху, но и снизу, поэтому в каждое из них мы подключим нагрузку, соответственно и шина здесь не потребуется.

В данном случае потребуется кабель 6 квадратных миллиметров, который необходимо отмерить по месту, зачистить, зажать концы и соединить УЗО со своими группами.

По такому же принципу необходимо запитать устройства кабелями фазы

Шаг 7: поскольку автоматику мы уже подключили, осталось запитать импульсные реле. Следует соединить их между собой кабелем 1,5 квадратных миллиметров. Кроме того, следует соединить фазу автомата с распределительной коробкой.

Так будет выглядеть щиток в собранном виде

Далее необходимо взять маркер, чтобы проставить метки групп, для которых предназначается то или иное оборудование. Делается это для того, чтобы не запутаться в случае дальнейшего ремонта.

Техника безопасности при работе с УЗО и автоматом

Селективный и неселективный метод срабатывания устройства

Для того, чтобы реализовать селективное подключение дифавтоматов, необходимо использовать селективный дифавтомат, то есть помеченный буковой S. В противном случае схема будет неселективной, даже если будут подобраны определенным образом технические характеристики дифавтоматов, входящих в эту систему.

Селективная система подключения — это один селективный дифавтомат для площадки (лестничной клетки) и три дифавтомата в квартирах. В случае, если случится авария в одной из квартир и сработает соответствующий дифавтомат, благодаря тому, что для площадки выбран селективный прибор, на самой площадке дифавтомат не сработает, соответственно — будет отключена только одна аварийная квартира, а остальные будут спокойно продолжать потреблять электроэнергию без какого-либо риска аварии или выгорания проводки и т.д.

Спутниковое ТВ — прекрасная альтернатива эфирным телеканалам и кабельному телевидению, особенно в загородных домах и дачах, где слабый сигнал для приёма с аналоговой антенны и отсутствуют кабельные операторы. Поэтому домашнему мастеру-любителю будет полезно знать, как настроить спутниковую антенну самостоятельно. придерживаясь простого порядка действий.

Практически в каждом доме есть в наличии микроволновая печь

Для правильного использования такого вида бытовой электроники, очень важно разобраться в принципе работы и устройстве СВЧ-печи, а также научиться делать её текущий ремонт

Вторая схема является аналогичной предыдущей, но тут на площадке стоит такой же обыкновенный неселективный дифавтомат, как и для квартир. Это приводит к тому, что в случае отключения одной из квартир, будет отключен и общий дифавтомат на площадке. Очевидно, что без электроэнергии останутся и обе соседние квартиры.

Таким образом, очевидно: в любом виде схема с дифавтоматом – это надежная защита от пробоев, которая может обеспечить как безопасность людей, так и защитить приборы и саму сеть от аварий. В зависимости от сложности электросистемы, количества нагрузочных элементов, помещения, где она будет работать, необходимо выбрать наиболее целесообразный способ подключения дифавтоматов.

Почему подключение дифавтомата в однофазной сети без заземления может работать не корректно и надо ли его ставить

С советских времен бытовая проводка всех старых зданий работает по системе заземления TN-C.

Она основана на том, что в квартирах прокладывались не три, а всего два провода для работы электрических приборов. При передаче электроэнергии по кабельным и воздушным ЛЭП тоже не создавалась магистраль для защитного отключения.

При этом экономили на материалах и времени выполнения монтажных работ.

Для обеспечения безопасности в некоторых случаях использовали зануление или применяли разделительные трансформаторы в помещениях повышенной опасности и рисками получения электротравм.

Система заземления TN-C все еще действует в большинстве жилых зданий нашего государства. Ее опасность состоит в том, что при пробое изоляции бытового прибора, например, стиральной машины опасный потенциал фазы проникает на корпус и никуда не стекает.

Стиралка стоит на диэлектрическом полу, изолирована от земли. Когда человек, имеющий контакт с контуром заземления, случайно дотронется до ее корпуса, то через его тело начнет стекать опасный аварийный ток к нейтрали трансформаторной подстанции.

Отключит ли его автоматический вводной выключатель — еще тот вопрос, на который нет однозначного ответа. Да, если и отключит, то неприятностей хватит с избытком.

Теперь разберем ситуацию, что происходит, если к системе TN-C в квартирный щиток дополнительно подключен дифференциальный автомат или УЗО.

При пробое изоляции и проникновении потенциала фазы на корпус ток утечки может и не возникнуть из-за высокого диэлектрического сопротивления корпуса. Это худший случай. А в лучшей ситуации диф орган его почувствует и отключит напряжение.

Разбираем дальше опасную ситуацию, когда уставка дифавтомата не обеспечивает отключение создавшегося аварийного режима. Представим, что человек притронулся к корпусу с потенциалом фазы и через его тело пошел ток замыкания на землю.

В этом случае подключение дифавтомата к сети TN-C однозначно оправданно. Он почувствует утечки и отключит питание, чем спасет человека от дальнейшего воздействия опасного тока.

Только здесь пострадавший какое-то время будет находиться под напряжением. Этот период связан с техническими возможностями защитного модуля. Ему требуется:

выявить момент возникновения стекания тока фазы на контур земли;
обработать информацию логической схемой;
отключить питание разрывом силового контакта.

Суммарное время всех этих необходимых процессов происходит не мгновенно, а занимает порядка двух периодов синусоиды, зависит от конструкции защитного модуля и степени его быстродействия.

Опять же надо понимать, что самые быстрые и надежные защиты дешево стоить не могут по определению.

Выполняя подключение дифавтомата в однофазной сети без заземления, мы полностью не исключаем риски попадания человека под действие электрического тока во время возникновения аварийной ситуации. Однако защитный диф орган резко ограничивает время протекания аварийного процесса.

Приходим к простому выводу.

Дифференциальный автоматический выключатель, установленный в бытовой проводке, работающей по системе заземления TN-C, способен спасти жизнь человека и уменьшить вредное воздействие электрического тока.

Как вы будете решать этот вопрос: ставить дополнительный модуль защиты в старую проводку или не пользоваться им зависит только от вас. Никто из посторонних людей не станет заботиться о вашей судьбе.

На всякий случай рекомендую посмотреть видеоролик владельца Советы электрика, в котором он наглядно объясняет, как УЗО работает без заземления и стоит ли его использовать в системе электроснабжения по схеме TN-C.

2 Принципы работы дифференциального автомата

По технике безопасности необходимо свести к минимуму риски возникновения коротких замыканий или перегрузок. С этой задачей справляется встраиваемый модуль, который моментально прерывает течение тока.

При возникновении коротких замыканий или перегрузок встраиваемый модуль сразу же прерывает течение тока

За выполнение поставленной задачи – автоматического выключения – отвечает механизм независимого расцепления контактов. Как только в электросети формируются условия для перегрузки или короткого замыкания, моментально происходит срабатывание автомата. Помимо этого имеется также специальный рычаг сброса, приводящийся в действие вручную.

Ключевым элементом дифавтомата является дифференциальный трансформатор, через который проходит ток. Он постоянно сравнивает значения на входе и выходе. Если разница превышает минимально допустимые значения, тогда ток перенаправляется на катушку, которая приводит в движение механический рычаг сброса.

Устанавливаем изделие

После того как Вы определитесь со способом подключения, нужно переходить к не менее важному этапу – установочным работам. На самом деле установка диф автомата не представляет ничего сложного, главное делать все правильно и согласно инструкции

Чтобы читатели «Сам электрика » смогли быстро и без проблем установить дифавтомат в щитке, предоставляем следующую пошаговую инструкцию:

Осмотрите корпус на наличие дефектов и механических повреждений. Любая трещина в корпусе может стать причиной неправильной работы изделия.
Отключите электроэнергию в доме и убедитесь что напряжение в сети отсутствует, использовав индикаторную отвертку (либо мультиметр). О том, как проверить напряжение в розетке. мы рассказывали в соответствующей статье!
Установите дифавтомат на DIN-рейку, как показано на фото.
Зачистите изоляцию на подсоединяемых жилах, для этого рекомендуется использовать инструмент для снятия изоляции. который не повредит токоведущий контакт.
Подключите фазные и нулевые проводники, согласно схеме, в специальные разъемы на корпусе дифавтомата

Обращаем Ваше внимание на то, что вводные жилы обязательно должны крепиться сверху.
Включите электропитание и проверьте работоспособность устройства.

Вот и вся технология установки дифференциального автомата. Рекомендуем использовать продукцию только от известных производителей: Legrand (легранд), ABB, IEK и Dekraft (декрафт).

Также советуем Вам обязательно ознакомиться с ошибками при подключении, которые мы предоставили ниже.

Для чего нужен дифавтомат в электропроводке

Прежде всего, дифавтомат — это защитное устройство. Как и обычный автоматический выключатель, дифавтомат защищает участок цепи, на котором он установлен, от перегруза и короткого замыкания. При возникновении таких явлений в цепи, дифавтомат отключит участок, находящийся под его защитой аналогично обычному автоматическому выключателю.

Дополнительно дифавтомат оснащён функцией защиты человека от поражения электрическим током при случайном прикосновении человека к токоведущим частям. В этом смысле дифавтомат выполняет функцию УЗО.

Такое сочетание необходимых видов защит делает дифавтомат востребованным в процессе монтажа и эксплуатации электрических сетей различного назначения.

Универсальность этого устройства подтверждается его размерами, которые особо не увеличились при объединении функций двух других устройств. Дифавтомат устанавливается на дин-рейку аналогично другим приборам.

Объединение функций УЗО и автоматического выключателя

Сохранность и работоспособность электрической сети во многом зависит от используемых устройств защиты. Но самой большой ценностью во все времена остаётся человеческая жизнь. Защита людей, обслуживающих и эксплуатирующих электрические сети, всегда должна оставаться в приоритете. В этом смысле дифавтомат является оптимальным решением в оборудовании защищаемой электросети.

При несомненных практических преимуществах, дифавтоматы ещё и несколько экономичнее, чем отдельная установка УЗО и автоматического выключателя.

Как работает дифференциальный автомат

Так как данный прибор в своей конструкции имеет два разных по назначению блока, то соответственно эти блоки будут по-разному реагировать на нарушения в электрической цепи. К примеру, для отключения цепи при появлении в ней короткого замыкания или повышенных нагрузок срабатывает модуль защиты, по принципу работы схожий с обычным автоматом. В основе этого модуля находится расцепитель, он же механизм расцепления контактов (независимый).

А вот защиту от поражения человека электричеством осуществляется за счет другой части дифавтомата – это так называемый модуль дифференциальной защиты. В нем расположен трансформатор дифференциального типа, который во время работы сети сверяет два значения тока: на входе и на выходе. Если разница двух величин будет значительной, то есть, есть угроза жизни человека, то с помощью двух элементов, а именно с помощью катушки электромагнитного сброса и усилителя, модуль преобразует электрическую энергию в механическую, тем самым обесточивает электрическую цепь, защищаемую собой.

Схемы

Схемы бывают разного уровня сложности

Простая схема

Простая схема подключения дифавтомата на небольшую сеть

Более надежная защита

Более сложная и надежная схема: подключение дифавтомата на каждое потенциально опасное устройство

Селективные схемы

Селективная схема установки дифавтомата

причин срабатывания и как с этим бороться. Что лучше выбрать: УЗО или ДИФАВТОМАТ? Узо короткое замыкание

Воздействие электричества отрицательно сказывается не только на жизни и здоровье людей, но и на всем количестве потребителей, вышедших из строя без надлежащей защиты. Широкое распространение получили устройства дифференциальной защиты. Что лучше: Узо или дифференциальный автомат? Чтобы ответить на этот вопрос, необходимо их детально изучить, а затем сделать выводы.

Устройства дифференциального тока

При прокладке электропроводки или ее модернизации, защиты автоматов не хватает. Главный критерий — электробезопасность. Ведь электричество не только имеет полезные свойства, но и может привести к огромным проблемам (финансовым затруднениям, угрозе здоровью и жизни).

Специализированные устройства используются для защиты электропроводки, устройств и устройств, которые называются устройствами дифференциального тока. Они защищают не только от утечки тока и превышения показателей электрической сети, но и от короткого замыкания.Это вынужденная мера, потому что невозможно контролировать электричество, находясь, например, на работе. Это часто приводит к выходу из строя оборудования, случайным пожарам и пожарам.

В наше время широкое распространение получат дифференциал-автомат и УЗО. И многие очень переживают, УЗО или ДИФАВТОМАТ — что выбрать?

Неисправность при использовании домашней электропроводки

Перед тем, как начать выбирать модель дифференциальной защиты, необходимо выяснить, от каких неблагоприятных факторов следует защищаться.

Основные проблемы незащищенной сети:

Опасность в бытовых условиях — Это повреждение человека электричеством. Например, при прикосновении к насосу микроволновка неприятно воздействует током на человеческий организм. В этом и заключается опасность, ведь сегодня будет слабый удар, а через какое-то время фаза даст пробой в теле изделия.

Согласно правилам электробезопасности, напряжение 220В, сила тока 1,5м.При токах до 7 мА ощущаются судорожные явления, а при 10 мА человек уже не в состоянии оторвать руку от токоведущей части.

Но эти значения в реальной жизни существенно отличаются. Все зависит от сопротивления человеческого тела и от способа прикосновения. Устойчивость организма зависит от множества факторов, вот некоторые из них: влажность воздуха, наличие влаги на полу, обуви, одежде, генетических особенностях, питании и даже настроении.

Критерии выбора дифференциала

Чтобы прояснить очередную проблему выбора (ДИФАВТОМАТ или УЗО — что лучше?), В первую очередь необходимо разобрать их принцип , объем, конструктивные особенности, занимаемую площадь, стоимость, сложность ремонта и подключения, устранение неисправностей , простота установки.

Конструкция и особенности монтажа

Для домашних условий обычно применяют однофазные УЗО и имеют двувидовое исполнение.Их необходимо применять вместе с автоматическим выключателем, потому что Узо защищает электросеть или участок цепи от токов утечки, а автоматический выключатель — от перегрузок и короткого замыкания. Эта конструкция занимает 3 модуля в щите.

Обычный однофазный Diphawtomat Комплектный 2-модульный, но есть модели, которые доступны и в цельноматериальном исполнении. Если роттоматов несколько или несколько УЗО, то экономия места будет значительной.

Установить УДО или ДИФАВТОМАТА несложно — удобные зажимы позволяют обойтись без проблем, но здесь есть нюансы.

На схеме 1 для сравнения показана переключающая пара УЗО с пулеметом и дипаптоматом. Поэтому подключение роттомата намного проще.

Схема 1 — сравнение схем включения цепи автомата УЗО + и dipaptime

Диагностика и обслуживание схем

Каждое из рассмотренных диффузионных устройств рассчитано на разрыв цепи при срабатывании . Чтобы выяснить причины, по которым сработал триггер, необходимо произвести диагностику.

Когда пара установлена (Узо и автоматический выключатель), возникшая проблема может быть сразу определена. При срабатывании цепи произошла утечка тока по любой линии. Если сработал автоматический выключатель, то в электрической сети — перегрузка или КЗ.

Но если DIFAVTOMAT , выявить причину становится сложнее. Некоторые дорогие модели оснащены специальной индикацией, сигнализирующей об утечке или перегрузке.

Устройства

Diffex тоже могут выйти из строя. Например, с частыми ответами без причины или с явно перегруженной строкой.В этом случае он неисправен с большей долей вероятности теплового контура защиты (сбои в работе биметаллической пластины). В случае пары Узо и АВ, как правило, выходит из строя 1 элемент, который можно заменить, что дешевле, чем приобретение ратомата.

Принцип работы УЗО и ДИФАВТОМАТА

Узо используется для идентификации и защиты от токов утечки . Принцип работы основан на сравнении значений токов (входящих и исходящих).

Рисунок 1 — Узо (устройство защитного отключения или дифференциальный выключатель)

Узо устройство:

Тороидальный трансформатор с 2 первичными обмотками и одной управляющей.
Реле электромеханическое (ключ).

Обмотка управления подключена к ключу, и при нормальной работе устройства токи на 2 первичных обмотках создают магнитные потоки. Причем эти катушки намотаны в противоположных направлениях. При сложении эти магнитные потоки дают результирующий магнитный поток в сердечнике, равный нулю.Однако при появлении тока утечки происходит нарушение этого правила, и на катушке управления из-за разницы магнитных потоков, отличной от нуля, на катушке управления формируется магнитный поток. Эта магнитная нить вызывает срабатывание ключа, и цепочка размыкается. Время срабатывания УДО (дифференциального переключателя) находится в диапазоне от 0,2 до 0,3 секунды.

Получили спецраздачу устройств 30 мА. , а в помещениях с повышенной влажностью — 10 мА.

Дифференциальный или переключающий автоматический дифференциальный ток (АВДТ) сочетает в себе Узо и АВ (автоматический выключатель).

Рисунок 2 — DiffAwtomat

Абсолютно все AVDT превосходят RCO по быстродействию (0,04 секунды) и позволяют быстро отключать питание в участках схемы при скачках напряжения более 250В.

Стоимость

Решить эту проблему довольно просто. Стоимость пары УЗО и АБ ниже стоимости самого деафтомата. Ведь при выходе из строя элемента этой пары необходимо заменить АВ или УЗО (дешевле, чем замена дифавтомата).Желательно сразу приобретать качественные устройства, ведь скупой платит дважды. Да и при покупке качественного аппарата с дипсошитом проблем появляется меньше. Лучшие бренды — Schneider Electric, General Electric и ABV.

Пример, показывающий способ выбора того или иного устройства. .

Приобретен мощный прибор (15а и 1,5 кВт), к которому необходимо подвести отдельную линию питания. В этом случае потребуются AV на 16a и Uzo (30mA).Необходимо сложить стоимость устройств и сравнить полученную стоимость с ценой AVDT. При необходимости защиты 8 линий, каждая из которых состоит из 4-х групп по паре УДО и АВ: 6 АВ * (стоимость одного АВ) + 3- и УЗО * (Стоимость 1-го Узо).

По разным делам ничего поделать нельзя, их нужно 8 штук (1 АВТТ на 1 строку). Подсчитываем суммы и обнаруживаем, что установка AVDT намного дороже.

Основные достоинства и недостатки

Выявив различия в двух устройствах difffex, можно выделить ряд достоинств и недостатков.

Однако узнать достаточно сложно, ведь нужно ориентироваться на конкретную ситуацию и линии электропроводки, а также устройства, подключенные к этой сети.

Основные недостатки роттомата:

Проблема диагностики: сложно диагностировать причину работы устройства, хотя есть дорогие модели, которые предоставляют такую возможность.
Financial Party: дороже, чем Uzo, и когда вам легко приходится покупать новый.

Недостатки УЗО:

Высокое время отклика относительно AVDT.
Занимает больше места при установке.
Надо обращаться с АВ.

Преимущества ДИФАВТОМАТА:

Высокая скорость отклика.
Простота установки.
Занимает меньше места в коробке.

Преимущества УЗО с av:

Сравнительно невысокая цена.
Простая диагностика.
Лучшая работоспособность.

Если учесть, что надежность УЗО + АВ и АВДТ одинакова (бюджетные варианты не рассматриваются), то главным критерием выбора устройства является прежде всего его стоимость. Ведь все зависит от финансовых возможностей.

Основные аспекты выбора, на которые следует обратить внимание:

Установка и схемы подключения: особых затруднений нет.
Диагностика: При подключении AVDT причину найти не проблема, так как есть световая индикация.
На просторном щите экономить не надо, может, когда-нибудь нужно будет провести еще одну линию, которую тоже нужно защищать.

Таким образом, выбирая конкретное устройство дифференциальной защиты, необходимо его продумать, составить примерный план разветвления линий электроснабжения жилища, определиться с потребителями, рассчитать суммарную возможную мощность потребителей по каждой линии. и на основании финансового положения сделать окончательный выбор. Главное отличие и главный критерий — цена, но не стоит экономить, потому что это ваша безопасность, а также сведение финансовых проблем к минимуму.

Современная жизнь предлагает нам множество разнообразных бытовых удобств, и мы уже привыкли к ним, без многих нам не обойтись. Главное, чтобы ваша электропроводка была готова к приобретению новых электроприборов. Поэтому для защиты человека от поражения электрическим током и от пожара с помощью электроприборов или электропроводки необходимо предусмотреть специальные средства защиты. Узо (устройство защитного отключения) — быстродействующее средство защиты человека от поражения электрическим током.При коротких замыканиях в сети, если изоляция и утечка тока нарушены на землю, устройство УЗО отслеживает утечку тока и предотвращает все токосъемники от источника питания от источника питания. Время срабатывания УДО зависит от тока утечки и составляет от 0,03 до 0,3 с.

В настоящее время установка УЗО является обязательным элементом при подключении электроустановок промышленного или бытового назначения, к оборудованию мобильных торговых фургонов и фургонов общественного питания, ангаров и гаражей.Производители постоянно улучшают технические характеристики УЗО и разрабатывают новые модификации устройств электрозащиты.

Принцип действия устройства защиты от отключения основан на сравнении номиналов первичной и вторичной обмоток трансформатора тока. Когда изоляция изолирована фазным проводом, помимо тока нагрузки будет обрабатываться ток утечки. При превышении значения тока утечки порогового значения пускового элемента он срабатывает и влияет на отключающий механизм.

Если вы хотите защитить свою проводку, ничего не меняя, то вам лучше установить один Узо в уже существующий распределительный шкаф с током утечки 30 мА. Устройство не занимает много места и обойдется недорого. Но при повреждении сети будет сложно определить, на каком участке произошла утечка, и электричество отключат по всей квартире. Если есть необходимость подключения более мощных токоприемников, то по этим розеткам лучше провести отдельную линию электропроводки и подключить ее ко второму УзО.Для более надежной и гибкой схемы подключения в штатном распределительном щите нет места.

Устанавливать УЗО нецелесообразно, если в доме старая проводка, защитное устройство часто ложно срабатывает. Но когда нужно защитить одно электрическое устройство, можно установить розетку со встроенным УзО. Установив такую розетку, вам не придется менять проводку, но ее стоимость в три раза превышает стоимость УЗО.

К эффективным и надежным защитным устройствам относятся также дифференциальные машины.Они выполняют функции Узо и автоматического выключателя, и отключаются при перегрузке, коротком замыкании и утечке тока на землю. Дифференциальные машины удобно устанавливать, если в распределительном щите мало места, но они дороги.

Расчет схемы электропроводки в доме, выбор необходимых материалов, а также выбор и установка ДУТ лучше доверить специалистам в данной области техники.

Большинство потребителей абсолютно все равно что перед ними: УЗО (устройство защитного отключения) или дифатомат (дифференциальный автомат).Но при разработке проектов частных домов или квартир этот вопрос имеет определенный смысл.

В целом проблемы, которые возникают у наших граждан с организацией собственного жилья, с точки зрения электробезопасности, значительны. Что говорить, если пока что во многих отдаленных районах такие штучки, как «жучки» в пробках, являются нормой жизни?

Недавно ко мне обратился один мой знакомый с вопросом, а что стоит в моем щите УЗО или ДИФАВТОМАТ . Как их отличить.Так как проблема, с профессиональной точки зрения, стоит очень остро, предлагаем вам небольшой либерал по этой теме, в том числе электриков, особенно молодых.

Эти знания позволят вам точно понять, что у вас «живет» в распределительном щите: УЗО или ДИФАВТОМАТ, зачем его туда класть и насколько это поможет, или сохранится ли в будущем?

Опытного электрика, у которого за плечами одна короткая застежка, такие вопросы могут даже обидеться! Однако среди молодежи теории уделяется мало внимания, хотя потребители задают такие вопросы постоянно.А теперь подскажу несколько вариантов.

Отличие УЗО от дифференциала функционального назначения

Если посмотреть на УЗО и ДИФАВТОМАТ, то по внешнему виду эти два устройства очень похожи друг на друга, но функции, которые они выполняют, различаются. Напомним, функции и выполняет дифференциальная автоматика.

Устройство защитного отключения срабатывает, если в сети, к которой он подключен, появляется дифференциальный ток — ток утечки.При утечке тока человек может пострадать в первую очередь, если дело касается поврежденного оборудования. Кроме того, при появлении утечки тока в электропроводке изоляция будет горячей, что может привести к возгоранию и возгоранию.

Следовательно, УЗО настроено на защиту от поражения электрическим током, а также от повреждения проводки в виде протечек, сопровождающихся возгоранием. Более подробно, как работает этот прибор, смотрите в статье по принципу работы УЗО.

А теперь посмотрим на дифференциал автомат.Это уникальное устройство, сочетающее в себе и автоматический выключатель (более понятный для населения как «автомат»), и рассмотренное ранее УЗО. Те. Дифференциальный автомат способен защитить вашу проводку и от коротких замыканий, и от перегрузок, а также от протечек, связанных с ранее описанными ситуациями.

Теперь главный вопрос, по которому всех начинают путать: помните, что УЗО, в отличие от ДИФАВТОМАТА, не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что установив УЗО, они от всего защищены!

На простом языке Узо — это просто индикатор, который контролирует утечку и что ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети была повреждена изоляция и появился ток утечки , RCO реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели-утюжки для волос), то есть намеренно создать перегрузку, RCO не сработает.А проводку, если нет других защитных устройств, обязательно сжечь вместе с Узо. Если с подключенным УДО подключить фазу и ноль, и получить грандиозный КЗ, то и УЗО не подойдет.

Почему у меня все это формируется, просто хочу обратить ваше внимание на то, что, поскольку Узо не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что необходимо ее защищать. Именно поэтому УРК всегда подключается последовательно с пулеметом.Эти два устройства работают так сказать в паре: одно защищает от протечек, другое — от перегрузки и КЗ.

Используя вместо DIFAVTOMAT, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем итоги основных отличий УЗО от ратомата Это то, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальное отличие УЗО от ДИФАВТОМАТА

На самом деле очень много внешних признаков, по которым легко отличить УЗО от роттомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе и непонятные буквы.

Но если съели еще, то заметишь: схемы разные, тумблеры разные, буквы не повторяются. Что из этих устройств УДО и что такое ДИФАВТОМАТ?

Выше мы рассмотрели функциональные отличия этих устройств, теперь рассмотрим , чем отличается УЗО от раттомата Визуально — так сказать различия заметны невооруженным глазом.

1. Маркировка номинального тока

Один из способов визуализации отличий УЗО от Diphantat Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для устройств, которые мы рассматриваем, мы считаем основными характеристиками номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами указана только цифра (значение номинального тока). На нашей картинке это устройство класса ВД.-63.

Показывает цифру 16. Это означает, что устройство рассчитано на номинальный ток 16 (а). Если в начале надписи латинские буквы in, s или d, а затем идет цифра, то перед вами дифференциал. Например, у AVDT32 DIFAVTOMATA перед номинальным значением тока стоит буква «С», которая обозначает характеристики типа электромагнитного и теплового расцепителя .

Прочтите еще раз и запомните.Если написано «16а» — это Узо, номинальный ток которого должен быть не более 16 ампер. Если написано «C16», это дифрактомат, где буква «C» — характеристика расцепителя, «встроенного» в устройство, рассчитанного на номинальный ток 16a.

2. Схема электрическая, изображенная на приборе

На корпус любого исполнительного или защитного устройства производитель всегда наносит его принципиальную схему. У Узо и дифференциальной машины они действительно похожи.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия. Схема RCO представляет собой овал, обозначающий дифференциальный трансформатор — сердце устройства, реагирующего на токи утечки, и электромеханическое реле, замыкающее-размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными являются обозначения теплового и электромагнитного расцепителя, реагирующих на ток перегрузки и короткое замыкание.

Следовательно, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются. Если на схеме показан тепловой и электромагнитный расцепитель — это дифференциальный автомат. Это схема отличий УЗО от ратомата .

3. Название на корпусе прибора

Если вам, как простому потребителю, трудно вспомнить, чем отличается УЗО от раттомата , Сообщаем: зная о проблеме, которой посвящена статья, многие производители так что покупатели не Напутал, на корпусе специально написано название устройства.

На боковой поверхности корпуса написано УДО — переключатель дифференциальный. На боковой поверхности демпфирующего корпуса написано автоматическое реле дифференциального тока. Хотя такие надписи наносятся не на все товары, как правило, у российских производителей, и то на зарубежных изделиях такой маркировки я не встречал ни одного.

4. Аббревиатура надписи на приборе

В основном вопрос как отличить УЗО от роттомата Излагает продукцию иностранного производства.Если мы говорим об отечественной продукции, то здесь вопросов не возникает.

На таких аппаратах, как правило, русским языком написано, что это автомат Узо (ВД) или Дифф Авдт.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется Дифференциальными переключателями (ВД). Дифференциальный автомат — это автоматический дифференциальный выключатель (АВДТ).

Подводя итоги как отличить УЗО от ДИФАВТОМАТА

По ценовым параметрам УЗО и ДИФАВТОМАТЫ разные .Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле Узо в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественный тоже неплох, но проигрывает по таким важным характеристикам, как время отклика, уступает надежности механических частей, элементарно уступает корпусам.

По надежности срабатывания эти два устройства не уступают друг другу.

Так как дифавтомат — устройство комбинированное, то из недостатков эксплуатации я бы отметил, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или утечка тока.Правда, прибор развивается: некоторые диффузоры снабжены индикаторами дифференциальной токовой характеристики.

Положительным моментом АВДТ является удобство монтажа: важно, чтобы электрик был затянут в тесную монтажную коробку на пару шурупов меньше. С другой стороны, это увеличивает надежность цепи: чем меньше соединений, тем лучше. Но если устройство сломается, оно подлежит полной замене.

В случае использования УЗО в паре с пулеметом процесс ремонта выглядит дешевле: меняют либо один элемент, либо другой.Это необходимо учитывать при проектировании сетей, учитывая риск определенных негативных событий и их возможную частоту.

Если трогать простые плоские схемы разводки, то принципиально не AVDT вы выбираете или Uzo + Automatic . Если говорить о большом частном доме, то нужно посмотреть, какие линии периферийны на роттомате (например, котельная или хозблок: там больше разных нагрузок, а значит — и риски больше), а какие пары УДО + автомат (линии освещения, группы розеток).

Вы можете разобраться в схемах реализации этих устройств, главное, чтобы вы понимали и запомнили, для чего это нужно.

40% смертей из-за бытовых проблем с электричеством, необходимо детям до 9 лет.
50% возгорание Возникает из-за короткого замыкания.
12 человек Блюда ежедневно от пожаров в жилых помещениях.
10 млн квартир Россия находится под угрозой возникновения проблем с электричеством.

Трагедии случаются по многим причинам, но главная — это пренебрежение защитной автоматикой на этапе проектирования схемы домашней электросети.

В настоящее время используются три уровня защиты от проблем с электричеством: автоматические выключатели (АВ), устройства защитного отключения (УЗО), дифференциальные выключатели (дифтатоматы).

Автоматические выключатели

Разрывают электрические цепи из-за короткого замыкания или увеличенного электрического оборудования.

Важно знать: Av защищен от огня и короткого замыкания, но не спасает от поражения током!

Выключатели установлены в распредвал.Они группируют бытовую технику по мощности и расположению в доме. Например, группа из десяти ламп накаливания по 100 Вт каждая потребляет общий ток мощностью 1000 Вт и силой 4,5 А (ток также суммируется). Итак, для этой группы нужно использовать защитный автомат с номинальным током не более 6 А. При увеличении нагрузки выше 6 А автомат отключит поврежденный участок.

Для каждой группы энергопотребления рекомендуется установить отдельный аппарат.Например, для группы верхнего освещения на кухне, для посудомоечной или стиральной машины, для кухонных розеток и т. Д. Это удобно: если проблема происходит на одном из участков сети — именно она, а не вся квартира.

В таблице ниже показан пример выбора автоматических выключателей и Easy9 Schneider Electric ELECTRIC RCO в зависимости от мощности потребителей, номинального тока и типа отключения.

Узо.

При включении любого электрического прибора ток в сети кратковременно увеличивается (пусковой ток).В одних устройствах его меньше (чайник), в других — больше (холодильник). Эта функция автомата предотвращает ложные срабатывания при включении / выключении текущих потребителей.

Щелкните изображение, чтобы открыть таблицу.

Из очага поражения ток сохраняет RCO — устройство автоматического отключения. Это второй уровень безопасности. Например, утечка тока произошла по ряду причин, и металлический корпус стиральной машины находится под напряжением. Случай изолирован, и ничего страшного не произойдет, пока к нему не прикоснется человек, «тогда ток пройдет в« Землю »через тело человека и нанесет серьезную травму.Но если для подключения стиральной машины использовать УЗО, то в момент утечки тока на машине автоматика сработает, цепь оборвется и опасность будет устранена. Если человек случайно коснется части электрической сети, находящейся под напряжением, УЗО также отключит питание этой цепи до того, как человек получит удар током, тем самым сохранив жизнь и здоровье.

Основным критерием выбора УзО является чувствительность к токам утечки (указана на корпусе в МА) наиболее чувствительная — 10 мА, такие устанавливаются во влажных и детских помещениях.В других бытовых помещениях принято использовать приборы на 30 мА (см. Таблицу).

Отдельного разговора заслуживают пожаробезопасные УзО, имеющие меньшую чувствительность к токам утечки — как правило, 100 или 300 мА. Эти УЗО устанавливаются, как правило, в самом начале электрической сети и предотвращают ситуации, когда значительный ток утечки может нагреть, например, оболочку провода или часть стены, по которой этот провод проложен, и вызвать возгорание. Меньшая чувствительность позволяет организовать слаженную работу с другими установленными ниже УзО и избежать ложных отключений электросети.

Дифференциальные автоматические выключатели

Дифференциальные элементы сочетают в себе функции Uzo и автоматического выключателя. Это универсальные устройства, защищающие как от короткого замыкания и перегрузки, так и от поражения электрическим током (или возгорания). Это решение компактнее, чем автомат и УЗО по отдельности. Такая компоновка позволяет уменьшить размеры электрического щита, обеспечивая при этом необходимый уровень защиты. Кроме того, в некоторых случаях использование разнородных веществ обязательно.К примеру, действующие нормативные документы требуют применения ратомата при вводе в электрическую сеть деревянных домов.

Теперь вы разобрались с этой проблемой и знаете, как защитить своих близких и свой дом. Но! Выбирая оборудование, обязательно проконсультируйтесь со специалистом! Инженеры «Шнейдер Электрик» будут рады вам помочь.

Устройство защитного отключения (УЗО) и дифференциальной защиты (ДИФАВТОМАТ)

IN В данной статье постараемся максимально упростить изложение конструктивных особенностей, технических характеристик УДО (электромеханических и электронных) и диффузионных, дифференциальных автоматов или сокращенно, а также их отличия, примеры схем подключения и т. Д..

Начнем с правил, а точнее отрывков из правил и обратим внимание на выделенный текст (обязательно, это необходимо, необходимо, рекомендуется, рекомендуется и т. Д., Что бы вы ни решили, где это необходимо ставить Узо или ДИФАВТОМАТ, а куда на ваше усмотрение ставить или нет).

Перейти на страницу Pue 7 отрывков из:

В целом вывод из правил такой: УЗО не должно быть паникой от всех бед с электричеством, но оно работает вместе с другими защитными устройствами и может устанавливаться по правилам, где это обязательно, и где это не нужно, но рекомендуется.

Назначение УДО и дифференциальной защиты:

Блок защитного отключения UDO или DIF.Auttom применяется для защиты людей от поражения электрическим током в промышленности, сельском хозяйстве, быту и т. Д. И их нельзя рассматривать как альтернативу другим мерам безопасности, тем более что ГОСТ Р- Стандарт 30331.3 относит их к вспомогательным устройствам и дополнительным методам защиты от прямого прикосновения . Для этих целей, а также для защиты от косвенных прикосновений В Российской Федерации УЗО-Д применяется с Дифф.ток отключения около 30 мс. Устройства с большим дифференциалом. Ток отключения используется для защиты электрооборудования от воздействия токов утечки (пожары, выход из строя оборудования).

Прямое касание:
При прямом прикосновении принимается контакт с частью электропроводки, находящейся под напряжением в рабочем режиме. Другими словами, размыкание человеком разомкнутых проводов, контактов, клемм, по которым в штатных (неаварийных) режимах протекает электрический ток, это прямое касание.

Непрямое касание:

Непрямое прикосновение по своей природе более опасно, чем прямое прикосновение. Если прямое прикосновение скорее случайное, вызванное инклюзивностью, то непрямое прикосновение происходит во время аварии, и человек заранее не знает, что та или иная конструкция находится под напряжением.

Таблица значений тока поражения и его последствий при воздействии на человека:

Как работает УДО:

Внутри Узо есть специальный трансформатор (см. Рис.1), в котором каждый из проводников (L-фаза, N-ноль) создает электромагнитное поле. При нормальной работе они взаимно отменяют друг друга. Если происходит утечка тока, в катушке возникает дисбаланс электромагнитного поля, в результате стержень толкает рычаг для отключения. Такое устройство срабатывает на отключение от утечки тока, но не предназначено для защиты от коротких замыканий и перегрузок сети, т.е. само по себе устройство защитного отключения реагирует только на дифференциальные токи и не срабатывает при токах короткого замыкания (фаза-ноль) и токи перегрузки, поэтому необходимо поставить дополнительный автоматический выключатель.На рис. На рисунке 1 представлена чисто принципиальная схема УЗО, само устройство содержит множество элементов — фильтров для защиты от помех и ложных срабатываний и некоторые другие электронные компоненты, но описанный принцип работы является базовым для устройств защитного отключения.

Рис. 2 Рис. 3.

Принцип работы УЗО основан на измерении разности токов в проводниках, проходящих через дифференциальный трансформатор.УЗО измеряет векторную величину токов, протекающих через контролируемые проводники (два для однофазного УЗО, три и более для трехфазного исполнения). В нормальном режиме работы векторная сумма токов, протекающих через измерительный трансформатор, равна 0 (ток, «протекающий» по одним проводникам, равен току, «протекающему» по другим проводам, см. Рис. 2), а реакция устройства не происходит. При появлении тока утечки (отводом фазного проводника или уменьшении сопротивления изоляции кабельной линии) векторная сумма токов, протекающих через УЗО, не будет равна 0, так как появится ток утечки, что протекает только по фазовому проводу (см. рис.3), на вторичной обмотке трансформатора будет отображаться напряжение, пропорциональное току утечки, и при превышении определенного порога устройство сработает и отключит защищенную цепь.

Узо бывают однофазные и трехфазные. Кроме того, сейчас в продаже есть два разных типа Узо, отличающиеся как ценой, так и надежностью — электромеханический и электронный ДУИ, см. Рис.4:

Рис.4 схемы и обозначения УДО

По конструктивному исполнению важно отметить, что:

Однофазные УЗО, которые чаще всего используются в быту, обычно имеют биполярный вариант, т.е.е. При установке в электрический щиток на DIN-рейку занимают два модуля. Если не рассматривать замену вводного автомата + Узо на ДИФ.Автомат, его обычно последовательно последовательно устанавливают с однополюсным автоматическим выключателем. Вообще связка УДО + АВТОМАТ При установке на DIN-рейку будет три модуля, а у DIF.Automat два модуля (что важно при установке работает в щиты для экономии места для автоматов). В одном получаются два: УЗО + выключатель = дифференциальный автомат.

Как выбрать правильное УЗО, электронное или электромагнитное, в первую очередь смотреть на технические характеристики устройства, заводское качество производителя, кроме того, устройства защитного отключения бывают типа А и АУ, подробно описанные далее в разделе следующие статьи:

Перейти на страницу:

Дифференциальный выключатель:

Дифференциальная автоматика (дифференциальная защита от тока и общая защита), предназначена для защиты цепи от утечки тока (аналогично работе УДО), но преимущество ДИФ.Автомат заключается в том, что в него встроен автоматический выключатель, выполняющий функцию защиты цепи от коротких замыканий и перегрузок.

Перейти на страницу:

Чем отличается дифавтомат от УЗО?

1. Устройство защитно-защитное УЗО. Триггеры по току утечки. Грубо говоря, как только ток по одному проводу приходил к вам, столько же проходило через другой провод.Если часть тока ушла в сторону через вас на землю или через заземляющий провод, срабатывает система защиты и УЗО отключает напряжение питания.
Самая надежная система защиты, ставится всегда на розетках, в ванной, на стиральной машине.
2.Автоматы защиты ставятся на различные группы, для работы при коротком замыкании.
3. Дифференциальные автоматы — это комбинированный автомат и УЗО. Практика показала, что он занимает много места, его сложно установить и использовать.По крайней мере, я отказался их устанавливать.
Вывод: лучше сделать проект, там все будет рассчитано. Примерно так: УЗО и автоматы на розеточных группах, УЗО и автомат на санузел, Автоматы на группы освещения.
Хотя с небольшой разводкой, можно просто поставить УЗО на ввод и дальнейшие машины на всех группах.
4. Двухполюсный автомат используется для одновременного отключения фазы и рабочего нуля, это необходимо в некоторых случаях, предусмотренных OLC.
Основное отличие заключается в конструкции контактной группы и их отключающей способности. Контакты УЗО не предназначены для отключения токов короткого замыкания, дифф. машины — как машины со встроенной максимальной токовой защитой,
В этот непростой переходный период с нами случилось ужасное. Какой-то переводчик, явно не электрик, а может и с электриком не очень хорошо, ну и … УЗО на бумаге написали. Конечно, теперь никто ничего не будет переписывать, потому что денег на переписывание правил никто не даст.
И вот когда мне говорят, что установили УЗО, то я говорю: напишите мне, что написано на устройстве! УЗО
— это выключатели дифференциального тока.
Причем эти устройства могут быть с выключателем и без него. УЗО
могут быть двух типов (если не жаргонизовать):
— блок течи;
-Автомат в «одном баллоне» с узлом протечки, который называется дифференциальным автоматом.
Блок утечки должен быть защищен автоматом.
Рекомендуется брать дифференциальную машину.Там все адаптировано, и занимает меньше места, чем автомат + течи.
Тот факт, что блок протечки часто называют УЗО, является жаргоном и часто приводит к неуверенности потребителей в магазинах при выборе оборудования, когда продавцы начинают давать советы по концепциям.
Оба эти устройства являются защитными. Они повышают уровень безопасности и даже внешне похожи друг на друга, на первый взгляд разница минимальна. Поэтому разница в применении не так очевидна.
Источник: ссылка заблокирована по решению администрации проекта
Узо работает только при утечке тока и не реагирует на перегрузки и короткие замыкания. Следовательно, он всегда должен быть подключен вместе с автоматическим выключателем.
Дифференциальная машина объединяет два устройства УЗО и автоматический выключатель.
Здесь подробно описано, чем отличается узо от дифференциала http://electricvdome.ru/uzo/chem-otlichaetsya-uzo-ot-difavtomata.html
Дифавтомат = УЗО + Автомат.

Какой надо построить дом-2, или наброски для дома электрика и пожарная

Второй подход к выполнению домашних заданий.

TL / DR — кто делал ремонт, ничего нового здесь не увидит. Тот, кто думает, что одного вводного автомата (или даже дифавтомата) вполне достаточно, увидит только бесполезную трату. Пожарная безопасность стоит дорого, редко требуется.

Как показывает многолетняя практика, электричество — довольно частая причина пожара.

Комментарии к первой статье показали, на мой взгляд, странное нежелание людей использовать современные схемы защиты оборудования, связанные как с управлением отдельными линиями электропередач, так и с внедрением большой и толстой машины (или пишущей машинки). вместо них все сразу, а просто связано с нежеланием изучать и демонстрировать знания материальной части «в цифрах». Что ж, напишу так, как вижу.

В общем, мы живем в странное время, когда электрики про ПУЭ не знают, на вроде бы техническом сайте пишут не просто ДНИВЭ про редактирование etc \ host, а полноценное DNOOOO — статьи про #vnemnegapon (правда, это просто ясно, все кушать хочу).Так что же удивляться тому, что взрывы из прошлого со словами «нам ваши гарнитуры не нужны, одна большая квартира и хватит» и так электрики из бывших южных республик СССР, против которых даже главный горный инженер Евгений и Хабр, не все так плохо.

Часть 1. Немного теории.
Часть 2. Современная матчасть.
Часть 3. Управление вводом и устройство современного щита
Часть 4. Грустная песня о розетках и нагрузке на них.
Часть 5. Системы пожаротушения для дома.
Часть 6. Это их учения по пожарному делу. Они все мальчишки с нашей лодки.
Часть 7. Пора валить

Часть 1. Немного теории

Многие не знают, что в домашней розетке нет плюса и минуса, как на батарейке АА (удивился, когда спросил пара геополитических и футбольных экспертов) — вместо них:
— фаза
— ноль
— заземление
Не вдаваясь в детали TN-S, TN-C, TN-CS и экспериментов по защитному зонированию, я бы упростил таким образом — электричество поступает в дом в трех фазах, напряжение ( какое-то среднеквадратическое значение от того, что есть — среднеквадратичное (эффективное) значение напряжения в электрической сети переменного тока ) между каждой фазой и нулем — 220/230 вольт, между любыми двумя фазами — 380/400 вольт.

В СССР было 220, сейчас вроде постепенно переводится на 230, для унификации (см. ГОСТ 29322-2014 (МЭК 60038: 2009))

При этом в РФ еще есть остатки системы 127/220 — когда между фазой и нулем 127 вольт, между двумя фазами — 220. В итоге в розетке две фазы.

Бывает редко, но это было даже в Москве 10 лет назад, и вовсе не на окраине, а рядом с одной из станций кольцевой линии.

Надо помнить, что такое нормальный автомат, УЗО и дифавтомат. Обычный автомат (современный) имеет две схемы защиты, тепловую и электромагнитную. Тепловой контур работает медленно, до часов, с небольшим превышением номинального значения. Например, вы указали, что автомат на 16 ампер — какое-то время он выдерживает 17.

Какое время отображается на кривой время-токовой характеристики, и зависит от класса устройства. Таким образом, корпус рекомендуется использовать в основном тип B, за исключением холодильника и трансформаторов, и ставить во всем тип C.

Цепь соленоида срабатывает при значительном превышении тока —

тип — В — от 3 до 5 × In;
для типа — С — от 5 до 10 × В;

То есть автомат С16 будет работать «мгновенно» при токе 16 * 10 — примерно 160А.

Подробнее по этой ссылке вы можете прочитать, например, об устройстве автоматов — для этого.

Проблема с обычной машиной в том, что она не измеряет приходящий и уходящий ток — поэтому, если фаза внезапно исходит от стиральной машины (ЭТО НЕ НУЖНО, ЭТО СМЕРТЕЛЬНО ОПАСНО), то можно очень неудачно получить это само электричество.
Машинка не выбивает.

Поэтому для защиты от таких протечек ставят УЗО — прибор, который измеряет (очень точно) сколько электричества пришло, сколько ушло (в амперах). Прошло меньше, чем пришло — значит на линии течь, надо отключать. НО. НО.

— УЗО не защищает от перегрузки по току, т.е. от короткого замыкания
— УЗО не защищает от перенапряжения, то есть от таких неприятностей, как асимметрия фаз и сгорание нуля.
— Само УЗО должно быть защищено меньшим номиналом, иначе оно сгорит при высоком токе короткого замыкания.
— УЗО защищает не от протекания тока по линии фаза-ноль, а только от утечки на землю. В общем, не существует дешевого способа определить, течет ли ток по биологическому проводнику или по нормальному. Есть, наверное, дорогой способ.

Дифференциальный привод, или выключатель дифференциального тока — это 3 в одном, тепловая машина плюс электромагнитная плюс УЗО.

Есть еще так называемое «УЗО пожаротушение», и есть наследие СССР — предохранители и автоматики советские коричневые для щита и типа пробки (автоматические отвертки (ПАР)), но это тема для уроков истории — потому что надеюсь, что этого почти не осталось ( зря, надеюсь — у меня на даче розетки 25А, а в доме коричневые старые советские машинки есть на каждом этаже ).

Часть 2. Современная техника.

В последние годы появилось еще два типа устройств:

— реле защитного напряжения.Это устройство, которое постоянно смотрит, сколько вольт в сети, и если больше (или намного меньше), чем вам нужно, оно отключается.
— защита от электрической дуги, AFCI — прерыватель дугового замыкания

Как я писал в неаналоговой рабочей нагрузке — В качестве однофазного реле напряжения могут использоваться устройства различных производителей, например, PH-113 от Новатэк-Электро, УЗМ-51 от Меандр, РВ-32А от EKF, CM-EFS.2 от ABB, АЗМ-40А от Ресанта », ЗУБР Д40т от« DS Electronics »и им подобные.

Но техника не стоит на месте — теперь AFCI — Дуговой прерыватель, защита от возникновения электрической дуги, практикуется на бездуховном западе.

В Российской Федерации эти устройства описаны в ГОСТ IEC 62606-2016 «Устройства защиты бытового и аналогичного назначения при дуговом пробое» (на недуховном западе это нормы IEC 62606: 2013 + A1: 2017 для ).

В РФ такие устройства (два в одном) выпускает Меандр — Устройство противопожарной защиты от дугового пробоя с функцией защиты от скачков напряжения — МЕАНДР УЗМ-50МД или УЗМ-51МД — стандартное исполнение УХЛ4 (разница с показателями УХЛ2 по температуре эксплуатации, УХЛ2 это для Крайнего Севера какой-то).

ABB — Комбинированные прерыватели цепи дугового замыкания (AFCI) / прерыватели цепи замыкания на землю (GFCI) также имеют это, наверняка есть кто-то еще. В этом же меандре есть статья с описанием «какие конкуренты».

Довольно теории, перейдем к практике.

Часть 3. Управление вводом и устройство современного щита

Из всего, что было написано выше, получается, что в пульте должна быть защита от того, что идет много электричества и защита против того, что не хватает электричества.Кроме того, следует сохранить возможность отключать все сразу одной кнопкой.

Современная пластина с DIN-рейкой не избежала пагубного и тлеющего эффекта запада — вместо предохранителей (с намотанным жуком) стало возможным поставить что угодно и сделать большой электрический щит, размером почти с завод .

Зачем нужен щит такого размера, и почему раньше хватало двух замков, а то и автоматических?

В ответе нет ничего сложного.Где-то с середины 80-х, с ростом высоты строительства, в квартирах перестал появляться газ (с заменой на электроплиты), следовательно, в квартиру стали поступать 6 киловатт, то есть примерно 25-30 ампер больше. Потребляемая мощность стала нормой для 40-50 ампер или 9-11 киловатт. Специально для известного горного эксперта Евгения Валерьевича — это 6-8 горняков.

Потребляемая мощность стала расти, и появилась возможность воткнуть удлинитель с тройником, а там запитать тепловентилятор, утюг, тёплый ламповый телевизор… и все это по сути через хреновую розетку с алюминиевыми проводами на теплые скрутки ламп в раздаточных коробках … что в сочетании с автоматами на 40А иногда приводило к крайне интересным эффектам.

Тоже приводит сейчас — если у вас один большой дифавтомат с большим током утечки на входе, то нет никаких гарантий, что он будет работать как надо и когда надо.

Но если у вас один дифавтомат с малым током утечки (а потом его разводят через обычные автоматы), то есть риск обесточить всю квартиру, а потом пойти в темноте искать фонарик, и потом копаться в приборной панели — не самое интересное.

Поэтому, на мой взгляд, все же лучше разделить защиту ЛЭП в направлении кухня — комнаты — свет — мокрая зона, чтобы не возникло замыкание или перегрузка или утечка (по любой причине) в одной из зон не везде выключает свет.

Далее нам просто нужно подсчитать необходимое количество модулей на приборной панели для примера с одной комнатой:

Di-Fautomat на группу розеток 1 в комнате (левая сторона комнаты)
Аварийные выключатели на розеточная группа 2 в помещении (правая часть помещения и кондиционер)
Аварийные выключатели на розеточную группу 1 на кухне
Аварийные выключатели на розеточную группу 2 на кухне (холодильник)
Аварийные выключатели на освещение группа — 1
Аварийные выключатели к группе освещения — 2
Аварийные выключатели в группе «прочие» розетки (кладовая, коридор)
Диффтомат на группу розеток в ванной (с током утечки 10 мА)

Итого 8 дифавтоматов.Размерность одного ДА — 2 или 3 модуля, поэтому в такую простую схему уйдет всего 16-24 модуля. Плюс вам понадобится общий ввод одного большого автомата — 2 модуля, плюс упомянутый выше модуль управления вводом и антидуговые модули — еще 2 модуля набраны в 24 ячейки или 2 ряда по 12. Как минимум.

Пластина Plus, защищенная отдельной машиной. Раньше псто в комментариях писал об этом видео с реальной разводкой электриков на многокомнатную квартиру — на мой взгляд, это правильный пример «как надо».

Можно ли делать, как дедушки, хотя и ремонтировать ту самую качалку в Люберцах? Одна машина (даже не дифавтомат) на всех? Конечно, это возможно.

Если нужно? Щит на 24 модуля стоит около 1000 руб. Дифавтоматы — от 2000 рублей за штуку (примерно). Далее вы решите, нужно ли это лично вам.

Часть 4. Грустная песня о розетках и нагрузке на них

ГОСТ ( 30849.1-2002 (IEC 60309-1: 1999) Вилки, розетки и соединители промышленного назначения (Дата введения 01.01.2014) и ГОСТ 30851.2.2-2002
Соединители электрические бытового и аналогичного назначения. Часть 2-2. Дополнительные требования к вилкам и розеткам для соединения в устройствах и методы испытаний указывают, что максимальный ток для вилок составляет 16 ампер или 3,5 киловатт при 220/230 вольт.

Но разве какой-то ГОСТ может остановить специалиста во всем, от футбола до электричества? Получается, что на входе ставится автомат «один за всех и больше», а в розетку без всякой защиты вставляются 2-3 удлинителя.При этом берут удлинители дешевле, с более тонкими проводами, а на выходе — сначала нагретые провода, потом как повезло.

Впрочем, удлинитель с защитой от перегрева здесь тоже не поможет — например, за год у меня был один такой «пилотный тип» (хоть это и был защитник, свен, или свен, или действительно пилот), сгорел с обычный домашний калорифер на 2 кВт — перегорели контакты переключателя.

В общем с этими удлинителями вечная беда — сейчас использую в том числе свен с маркировкой «10 ампер» — вот так на нем вылетает термовыключатель через полчаса работы ТЭН на 1 кВт, проще от Железный.

Тем не менее, такие семизводные конструкции «осьминоги» появляются в тех домах, где при строительстве или ремонте не поставили достаточно розеток в удобном месте, а с ними возрастают риски перегрева всего кабеля.

В данном случае проблема не в рисках разовой нагрузки, в конце концов, современные технологии потребляют гораздо меньше теплых ламп предков. Нет, риск возникает именно при длительной нагрузке одной розетки через всевозможные тройники (в том числе и советский тройник без удлинителя).

Может, стоит еще при ремонте розеток проложить еще немножко и разделить линии?

Часть 5. Системы пожаротушения для дома

Для тушения пожара человечество придумало много разных способов. К сожалению, некоторые из них, например тушение атомным взрывом (Урта-Булак, Памук, Факел, Кратер), сложно адаптировать для использования в многоквартирных домах.

Поэтому в доме остается тушитель, вода, пена и углекислый газ.Novec 1230 для дома еще не применяется, извините за ссылку на сайт про политику.

Оставив в стороне такую тему, как автономные детекторы и всевозможные комплекты от умного дома и других систем с GSM алертом (даже если NAG об этом напишет), сразу перейду к системам.

Система пожаротушения бывает ручная и автоматическая.

Ручная система — это порошковые (ОП), пенные (ПН-10 — списанные) и углекислотные (НУ) огнетушители. Также можно поливать из тазика.

Порошковое пожаротушение.

Для составов пожаротушения изобретено 100 500 видов. Основные компоненты простые и дешевые — сода (карбонат натрия), соль (хлорид натрия) и другие минералы, вплоть до удобрений, мела и песка. Есть даже порошок силикагеля.

Пример:

Порошки

ПСБ состоят из следующих компонентов:

бикарбонат натрия — 94%;
мел дробленый — 4%;
аэросил (диоксид кремния пирогенный) — 2%.

Плюсы: порох вполне способен потушить небольшой пожар или дать время на самое главное — на побег.

Минусы: порох мебели и бытовой техники. Попадание в глаза и легкие не так полезно, скорее, вредно. Огнетушители OP требуют ухода — пару раз в квартал переворачивайте, чтобы порошок не засорялся.

Вода.

С тушением чего-то в многоквартирном доме водой дело ни о чем.Тушить горящее масло в поддоне НЕВОЗМОЖНО (лучше и проще чем-то накрыть), ставить спринклерную систему (вешать в комнате автоматический душ) тоже не рекомендуется, водой не тушите приборы под напряжением от водопровода.

Пена для гашения.

В связи с снятием с работы ОНП — не применимо.

Тушение углекислым газом.

Она сухой лед. Чрезвычайно полезная вещь в доме, только что-то плохо тушит, но вполне достаточно.Однако это может помочь — например, дать время сбежать и / или дождаться прибытия МЧС.

Недостатки: выходящий газ очень холодный, поэтому лучше заранее потренироваться.

Автономные системы.

В офисных помещениях наиболее распространены автоматические системы распыления. В домашних условиях это сделать довольно сложно, и соседи могут не обрадоваться. Novec 1230 не ставят дома, а также системы азота или углекислого газа, остается только система с порошком.

По опыту одного знакомого система нужна и полезна; дает время сбежать в штанах и с документами (альтернатива — бежать без штанов и документов).

Итог: в вопросе наличия дома огнетушителя полностью согласен с известным в узких кругах товарищем Бугаевым — мне дома нужен огнетушитель, пусть будет. ОУ-5, лучше ОУ-8 — вполне подходит.

Часть 6. Тренировка на случай пожара. Все с нашей лодки.

Главное и самое главное в такой неприятной ситуации — быть готовым к огневой встрече, как советский пионер, а то и штурмовик. Тренинг «что и как делать» нужно проводить даже дома, желательно с тренировочными проверками типа «что собираемся собирать, куда звоним и как убегаем».

Особенно такое обучение касается детей, и особенно сильно — детей в замкнутых пространствах, где вообще не может быть пожарной безопасности. Школы, кинотеатры, торговые центры, метро — мы живем в очень техногенном мире, где постоянно что-то горит, дымится и так далее.

Часть 7. Пора валить

Любой пожар в жилом доме опасен не только тем, что горит, но и задымлением и паникой. Современные пластмассы могут не поддерживать горение, но они создают столько дыма, что люди просто теряются — и это не считая недостатка кислорода в воздухе.Свежий пример.

Следовательно, мы должны понимать, что для того, чтобы «убежать сквозь дым и пламя», вам понадобится изолирующий противогаз или самоспасатель, плюс плащ (огнестойкий плащ противопожарный) плюс тренировка «как это работает».

Возможно, весь этот комплект никогда не понадобится. Может быть, нужно — одному из моих друзей «повезло», у него два раза подожгли два разных соседа, оба раза пришлось бежать. Я сам сталкивался с пожарами всего пять раз, потом он горел в соседнем доме, потом горел в соседней машине, потом все вокруг горело в 2010 году, но в последнем случае помогли бензопила, радио и работа в организованной группе. гораздо более.

Kaj se razlikuje od naprave za preostali tok

Tako RCD kot differencialni tokokrog sta zasnovana tako, da varujeta ožičenje, stanovanje in osebo pred nevarnimi učinki električne energije. E želite to storiti z največjo učinkovitostjo, morate razumeti razliko med temi napravami.

Glavna razlika med RCD (včasih se imenuje Diffrelet) в pisalnim strojem je v kratici in nazivu naprave: RCD — zaščitna naprava, dfavtomat — differencial (to je v tem primeru večfunkcijpod.

Tehnično načelo delovanja RCD, diphavtomata

Защитна направления (УЗО) Je električna naprava, ki vključuje modul za zaznavanje razlike tokov, ki tečejo skozi napravo. Če se ta razlika ne ujema z navedeno vrednostjo, se bodo stiki odprli. За заготовить тег процесса со в УЗО включить лочени элементы, ки со способни зазнати, достоинства диференцни ток в «одключи» или одпираню контактов. Задняя работа себе извая с одклопником, ки не все защищенные элементы электричнега тококрога пред краткими стилями, преобретениями.
Дифавтомат в быту енота, в катери ста комбинирана УЗО в зауставитвене направления. Stroj varuje električni tokokrog pred uhajanjem toka (kot je RCD) в hkrati prekine dovod električne energije med kratkim stikom (kratkim stikom) ali preobremenitvijo. Выполнение тех функций, которые готовятся к использованию, прежде чем прегреваться в претоком v abecedi, кар zagotavlja zaščito vezja in opreme.

Разлика мед дифавтомат в УЗО

Funkcija zaščitne naprave je, da izklopi električni tokokrog samo v primeru uhajanja toka, tj.Гре препросто за омрежно направо, ки потребление защиты. RCD этот модуль, ки zazna uhajanje toka (na primer, če je izolacija poškodovana) в daje ukaz močnostnemu mehanizmu, da odklopi tokokrog. Хкрати УЗО не более защищитити омрежи перед преобретениями али краткими стилями. Препросто поведано, это е ваша напелява краткотрайна али па так прекорачени вси стандартные гледе обременитве, бодо скупай з УЗО изгореле все жице.
Diferencialni avtomat — electric sklop, ki vključuje zaščito pred uhajanjem toka in zaščito pred kratkim stikom ter preobremenitvijo.Hkrati se difavtomat varuje. Чтобы направить его, можно визуально разликовать. Diffrel je označen z z Velikimi črkami; на грунтовку «16А», ки означающие названия ток. Če Je na ohišju toola pre tevilom latinske črke, na primer «C16», potem imate pred seboj difavtomat («C» opisuje tip sproščanja, izdelan za 16A). Ime imajo naprave simbole v ruskem jeziku, bo »VD« pomenilo, da imate RCD, če je napisana AVDT, potem je to »differencialno samodejno stikalo«.

Ce se instalează în ecranul difavtomat sau uzo

Protecția rețelelor electrice într-o zonă rezidențială, что реализует принцип использования dispozitivelor speciale i astăzi acest subiect первичный объект deosebit.De Regular, astfel de dispozitive protejează nu numai împotriva scurtcircuitelor și suprasarcinilor din rețea, ci i împotriva scurgerilor curente.

Prima și a doua sarcină sunt rezolvate de întreruptoare de circuit — așa-numitele «автомат», iar pentru protecția împotriva posibilei scurgeri de curent folosesc dispozitive de închidereZ protectoare -.

Astăzi pe piața echipamentelor electrice de protecție în vânzare puteți vedea întreruptoarele diferențiale — «дифавтоматы», уход за загаром, de asemenea, proiectate pentru a proteja cîntulriva dempotriva.Astfel de dispozitive combină atât RCD, cât i întreruptorul într-un singur caz.

Odată cu apariția unor astfel de difavtomate, tot mai multe dezacorduri i спорте se naște despre ceea ce este mai bine — дифавтомат sau ouzo. I până când lucrările au început să înlocuiască întregul electric, persoana obișnuită nu este deloc interesată de această problemă. Este minunat dacă a auzit vreodată despre aceste dispozitive și dacă nu?

Salutări адресует репетитор Cititorilor site-ului Electric din site-ul Casei i în articolul de astăzi vom excina această problemă împreună i vom lua în значительный критерий, чтобы получить доступ к бесплатному доступу для поиска.

Недавние, примитивные к мультимедийным материалам для комментариев на сайте, Cerându-mi să осветительные că este mai bine să pun un ouzo sau un automat differențial? (? Care dintre aceste dispozitive să aleagă? Prin urmare, соответствует numeroaselor cereri, vom excina această problemă astăzi. Nu voi descrie funcționalitatea fiecăruia dintre aceste dispozitive, toți sunt conștienți. Cel puțin am scris despre acest lucru pe site-ul «Электрик в доме».

Primul lucru pe care aș dori să-l осветлитель в această chestiune, nu este niciun fel de «mai bun».Ambele dispozitive au aceeași funcționalitate (aceasta este dacă ouzo funcționează în tandem cu o mașină automată).

Este posibil să se compare unul cu celălalt, cum ar fi anvelopele de iarnă și de vară pentru mașină. Și să vorbești despre asta este mai bine sau asta. Ambele opțiuni sunt conceptpute pentru același scop, dar așa vorbește în diferite condiții.

La fel este și aici, mai întâi trebuie să resolți ce condiții aveți (scut mic, проблема de conectare, lipsă de bani и т. Д.) pentru сравнительный критерий выбора și pentru a Decision Care dintre ele sunteți gata să ignorați sau, dimpotrivă, care sunt gata să ofere preferenceințe.

Mai întâi de toate, trebuie să resolți ce instalați un ouzo sau difavtomat. Dacă pentru protecția unui singur consumator sau pentru protecția unei singure linii, atunci este adecvat un difavtomat.

acen acest articol, compareaceste două dispozitive cu câțiva parameter de bază i alegeți unul care vă convine.

Imaginați-vă că aveți o mică cutie de distribuție instalată în apartamentul dvs., care este ambalată la capacity, cablajul electric este împărțit în grupuri, fiecare grup este alimentat de un aparat propriu de protec proteie (автомат). Este nevoie să adăugați încă câteva dispozitive la panoul electric. Cum se face acest lucru? Desigur, puteți înlocui scutul cu unul mai spațios, dar nu toată lumea va dori să o facă, mai ales dacă repararea a fost deja finalizată. Prin urmare, în panoul existent ramâne doar să «jongle» dispozitivele modulare.

Cu toții știm foarte bine că RCD nu are protecție integrationtă împotriva supracurenorilor i, prin urmare, trebuie să fie protejată de dispozitive automate, соответсвенно, требуется установить без дополнительного средства для лечения.Să Calculăm cât de mult un astfel de duet ocupă spațiu в tabloul de bord: un dispozitiv de închidere de sigurană ocupă două spații de module, un spațiu automat de module. В целом, отдельные пары că dacă un UZO este folosit ca protecție, atunci cel puțin trei module for ocupate in tabloul de distribuție.

Dacă în loc de RCD-uri ne trezim «difavtomat», atunci spațiul din panou poate fi salvat puin, deoarece automatul differențial ocupă două spații de module. Acum puteți Calcula câte linii de ieșire sunt planificate și câte pot fi instalate în scutul modulului.

De exemplu, există trei grupuri de primer: dormitor, bucătărie, baie. Pentru alimentarea cu energie a fiecărui grup, se instalează automatele C16 (A) i RCD 25 (A), 30 (mA). Всего нет 9 модулей. Dacă pentru fiecare grup, setați comutatorul de presiune Diferențială pe C16 (A), 30 (mA), atunci 6 module for fi deja ocupate.

Dar progresul, așa cum se spune, nu se oprește și astăzi sunt difuzate singurele difavtomate modulare. Ce este un astfel de dispozitiv. В функции функционала i scopul lor, Ele sunt identity cu cele ale AVDT Convention включает un dispozitiv RCD și un dispozitiv automat, dar ntreaga chestiune este deja Plasată într-un caz cu un singur modul.Prin urmare, este posibil să instalați de mai multe ori mai multe AVDT-uri на plăci de distribuție decât era posibil înainte.

Pentru a conecta orice echipament trebuie să vă petreceți ceva timp. Cu cât veți petrece mai mult timp pentru a efectua o operațiune, cu atât veți lucra mai puin. Din acest motiv, au fost изобретать Tot felul de clești de presă, decapanți și alte unelte pentru a reduce timpul petrecut. Элемент асцест импликэ комплекситата șи витеза соеденения АВДТ в сравнении с пачетул «узо + автомат».

Circuitul de conectare al RCD i întrerupătorului este asamblat după cum urmează: firul de fază este conectat mai întâi la întreruptor, apoi iese Din întreruptor și conectat la superior al fază. Sârma zero este conectată direct la borna superioară «zero» и dispozitivului RCD. Apoi, faza i zero se îndepărtează de la bornele inferioare ale RCD către consumator.

Diagrama de conectare a difavtomatului arată mai ușor. Aici, faza și firul neutru sunt conectate direct la bornele superioare ale diffa (fiecărui terminal propriu).De la bornele inferioare puterea se duce la consumator.

Astfel, se dovedește mult mai puțin conectarea și conexiunile suplimentare. Consen conscință, în timpul funcționării difavtomata, instalarea internă a scuturilor este simpleificată în mod semnificativ.

Orice dispozitiv de protecție este instalat pentru ao proteja și pentru a opri alimentarea în caz de urgență. Imaginați-vă că a apărut o astfel de situație. În tabloul de bord, oprirea diferențială automată. Ce măsuri trebuie luate?

Primul pas este să găsești de urgență cauza întreruperii.Poate că motivul închiderii a fost o scurgere de curent, sau motivul este un scurtcircuit undeva în cablu, sau poate linia este doar supraîncărcat? După cum puteți vedea, atunci când AVDT este declanșat, există trei motive simultan i este necesar să vă petreceți mult timp în căutarea unei defcțiuni.

Când folosiți o grămadă de «automat + UZO» — totul este clear. Dacă defcțiunea RCD nu reușește, defcțiunea este un curent de scurgere. Dacă întrerupătorul se declanșează, atunci undeva există un scurtcircuit sau o suprasarcină.

Nu există nimic etern, totul se rupe în cele din urmă, este dedurarat și nu reușește. Același lucru aici, orice echipament electric cu timp, poate fi deluxrat și eșuat.

Să presupunem că un RCD sau un întrerupător de circuit a eșuat. Primul lucru pe care trebuie să-l faceți este să înlocuiți unul dintre aceste element.

Acum, să ne imaginăm că un difavtomat este defect sau mai degrabă o parte funcțională a Difavtomatului care este responsabilă de protecția împotriva supracurentului (de exemplu, o problemă în).Iar protecția împotriva scurgerilor prinverificarea butonului «TEST» Nu a Evidențiat nici o problemă, в acest caz întregul AVDT este supus înlocuirii complete, iar acest lucru este mai scump pentru bani decâtărui moda für.

Acum, să ne uităm la întrebarea de ouzo sau difavtomat care aleg din punct de vedere financiar. Nu a fost pentru nimic că am lăsat acest punct pentru ultimul, așa cum eu или считает cel mai decisiv și mai semnificativ. Toate aceste conexiuni, operațiunea, spațiul ocupat în scut sunt cu totul nonsens Compartiv cu costul.

Dacă thinkăm că fiabilitatea acestor două dispozitive este aceeași (și pentru producătorii obișnuiți este), o rundă decisivă în această bătălie este costul. Așa a fost, aa este, va fi întotdeauna așa. Orice proiect este limitat de capacity financiare. Cineva are mai puține șanse, cineva are mai mult. Îmi voi explica poziția puin.

n primul rând, despre diagramele de instalare și de cablare — aici nu văd nici o problemă. Ei bine, ne întoarcem când asamblează mai mult două fire.Este o problemă? Cred că nu! Ei bine, da, am uitat să menționez că poți să fii plin de sfaturi, glumă :).

n al doilea rând, atunci când AVDT este deconectat, găsirea cauzei de operare pentru un electrician normal nu este, de asemenea, o problemă. Există o chestiune de tehnologie. Cine știe — tie ce să facă i cine nu se mișcă deloc, dezactivând doar un ouzo (sau automat) nu va da nimic nici.

În al treilea rând, pe un scut obișnuit, nu ar trebui să salvați deloc. Dacă știți în prealabil că consumatorii vor fi împărțiți în mai multe grupuri, vor fi instalate protecția împotriva tensiunilor de tensiune (rele de tensiune), toate typeurile de autobuze zero și de sol, indicațDe ce să cumpărați un scut electric în care toate acestea nu se potrivesc? Și apoi încercați săconomisiți spațiu în detrimentul difavtomatov sau ouzo.

Cine selectează scutul cu o precision de plus / minus un modul? Luați cu o marjă. Scutul pentru 12 module în preț diferă de scut pentru 24 de module la около 500 рублей, nu sunt bani.

i acum voi încerca să dovedesc că partea financiară a проблема este cea mai semnificativă. Pentru a nu bate în jurul tufișului, să excinăm câteva example și să Calculam cât costă echipamentul.Deci, ia în considerare trei instance de conexiune:

Prin un singur consumator se înțelege un consumator: o mașină de spălat, un frigider, un încălzitor de apă și altele asemenea. De exemplu, ați cumpărat un încălzitor de apă și doriți să instalați protecție pe acesta. Pentru a face acest lucru, avem nevoie de un automaton differențial sau ouzo împreună cu un automat.

n mod конвенциональный, pre-upunem că puterea încălzitorului de apă este de 2 kW i, pr urmare, alegem dispozitive de protecție pentru acesta cu un curent de funcționare de 16 A i uncurent de 30 mA.

Astăzi (июнь 2016 г.) i în regiunea mea, costul unui diffuzor Schneider Electric C16 A cu un curent de scurgere de 30 mA este de 1.750 de ruble. Опция защиты Schneider Electric 25, 30 мА, стоимость 1.100 руб., Активация цепи Schneider Electric 16 A, стоимость 250 руб.

Всего авем un buget de 1750 de ruble față de 1350. Sunt de acord pentru un singur caz, diferența nu este, în general, vizibilă. Aș dori să remarcăm că difavtomatele de tip electronicice i dispozitivele electronicice de tip RCD de tipul Schneider Electric, внимательный в первоочередном порядке, Nu sunt cele mai scumpe.Dacă luăm în considerare mărcile mai scumpe, atunci suma totală va fi mult mai mare.

Acum hai să complexăm sarcina un pic i în loc de un consumator ne vom conecta mai multe. Обеспечивает защиту от текущих повреждений в цепи с использованием УЗО. Imaginați-vă că trebuie să asamblat un scut pentru spațiul de locuit, fie că este vorba de un apartament sau de o casă, nu este absolut important.

Numărul conexiunilor va fi de 6 bucăți. Pentru înțelegere și clearitate, voi da un exemplu:

Acum să abordăm conexiunea, pentru fiecare consumator avem nevoie de un întrerupător separat.Deoarece cablajul este adesea prevăzut cu un cablu de 2,5 mm2, automatele vor fi de 16 A, iar pentru iluminare vom lua 10 A.

Acum, cu Privire la dispozitivul de oprire de protecție. Există două opțiuni, primul care instalează un ouzo pe fiecare linie. Este scump i rideori oricine Practică această opțiune de conectare. Al doilea este de împărți consumatorii în mai multe grupuri. Mulți electricieni fac adesea acest lucru pentru a salva pe RCD-uri. Fiabilitatea nu este redusă.

Mulți cititori se întreabă de ce nu este posibil săconomisiți i mai mult și să nu împărțiți conexiunile în grupuri, ci să puneți un dispozitiv comun de siguranță.Cu o astfel de schemă, este imposibil să se instaleze o unitate pentru toți consumatorii din punct de vedere al fiabilității. Дакэ производит о порче ла уна дин конексиуни (де исключая, ундева ва существует о скурджер), узо се ва опри șи întregul apartament sau casă va ieși.

Astfel, schema de conectare va fi împărțită în trei grupuri, iar în fiecare grup vor exista doi consumatori. Т.е. Sunt obținute в общей сложности 6 conexiuni. Credem că am reușit:

— УЗО Schneider Electric 40 A, AC 30 mA costă 1.641 рубль, dintre care trei sunt — 4923.

— Maini автомат Schneider Electric 16 A — 5 buc. Стоимость на общую сумму 1250 рублей, плюс стоимость Schneider Electric 10 А — 240 рублей.

Общая стоимость проекта по цене 6413 руб.

i aici există două opțiuni de conectare. Utilizați pentru fiecare linie AVDT-ul său. Стоимость AVDT Schneider Electric 16 А, 30 мА составляет 1750 рублей. Multiplicai cu șase, 10500 руб. По мнению меня, aceasta nu este o opțiune, este scumpă.

A doua opțiune este utilizarea aceleiași scheme de conectare ca în cazul ouzo-ului. Adică folosiți trei mașini difa i de ieșire.

Și din nou o mică explicație. Unii cititori vor avea o întrebare, de ce instalați automat o mașină automată pentru fiecare linie, deoarece mașina automată differențială este echipată cu funcția de protecie împotriva scurtcircuitelor și suprasarcinor. Voi pune o întrebare contrară, потому что текущий номинальный voi instalați difavtomatul și cablajul cu ce secțiune a firului ați pus?

Рассмотреть стоимость AVDT Schneider Electric 40 А, 30 мА, стоимость 2600 руб., Уход за солнцем 7800.Costul tuturor automatelor este acelai ca cel din primul caz 1490. În total, costul total al proiectului este de 9290.

Ce sa întâmplat, în primul caz, costurile au fost de 6413 руб., În al doilea, 9290 руб. Диференца на костюмах 2877 руб. По мнению меня, сума естэ семнификативэ и вэши решают сингур.

ncă o dată vreau să repet, ambele opțiuni в cazul RCD i AVDT au dreptul la viață, funcționalitate i fiabilitate a puterii in acelai timp nu suferă. Toată lumea alege pentru sine schema de conectare bazată pe Capacitățile lor financiare.

Отзывы о личных потребителях, алег АВДТ. Ei bine, dacă o mulțime de conexiuni, предпочитаю să folosesc un UZO.

Sper că acest articol «uuz sau difavtomat ce să alegi pentru instalarea panoului» a fost util pentru tine. Cui îi place să-ți placă, abonează-te pe rețelele sociale, până ne întâlnim din nou.

Aparatul cu curent rezidual (RCD) — deconectați energia electrică dacă atingeți firul gol cu mâna, dacă izolația cablului începe să «pumnii».Dar nu protejează Complete cablajul de la un scurtcircuit sau o suprasarcină. Pentru asta aveți nevoie de un întrerupător de circuit (întrerupător). Difavtomat combină funcțiile uuzului și automatului. Ce sa alegi, ouzo + automat sau difavtomat si cum sa le distingi?

Схема. УЗО și дифавтомат у.е. Privire la caz, uneori au schema. În majoritatea cazurilor, ele sunt similare, dar eliberarea termică și electromagnetică este localizată suplimentar în difavtomat.

conexiune

на распределительном устройстве, RCD-ul este conectat împreună cu un ntrerupător automat (automat) соответствует схеме пропуска:

Schema de conectare a RCD i a mașinii din panou

unei scurgeri de electricitate (de exemplu, dacă izolația din mașina de spălat a rupt), RCD funcționează i dacă apare un scurtcircuit sau o suprasarcină, este activat un întrerupător automat.Câteva avantaje ale unei astfel de conexiuni:

Un dispozitiv separat îndeplinește întotdeauna Funcții mai bune decât cel combinat, prin urmare, or grămadă de automate RCD + va funcționa deca mantot de mantotdeauna.
Это может быть связано с автоматическим управлением несколькими устройствами RCD. De exemplu, в соответствии со схемой cu această: в ea, fiecare dintre automate va funcționa in cazul unui scurtcircuit sau suprasarcină, iar RCD va funcționa dacă se произвести или scurgere в rețea.
Când este declanșat, puteți vedea ce a cauzat oprirea — suprasarcină / scurtcircuit sau scurgere. În conscință, este mult mai ușor să găsiți cauza defcțiunii.

Difavtomat conține un automat i un RCD într-un singur caz. Acen acest sens, doar un avantaj — ocupă mai puțin spațiu în panou, i chiar și atunci, dacă resolvei să conectați întreaga cameră la o singură mașină.

Ce este mai bun decât RCD + automat sau difavtomat, uita-te la diagrama

Luați в соображении о сарцина типика pentru conectarea в квартире-ун.Bucătărie:

Outline Outline;
Circuit de iluminat;
ncălzitor de apă Instant;
Panou de electrofuzie;
Куптор электрический;
Aer condiționat.

Pentru fiecare dintre aceste circuitite en panou ar trebui să fie echipate cu o mașină separată. De asemenea, asigurați-vă că pentru a proteja bucătăria de scurgeri, deoarece aceasta este o cameră în care se utilizează apă și există o posibilitate de inundare de sus.

Calculai locurile realizate pe ina DIN în utilizarea mașinilor RCD +:

RCD cu automat

i acum să rezolvăm aceeași problemă folosind automate disterențiale:

, динам. Ун дифавтомат окупэ май мульте локури в условиях реального децита автоматом RCD +.

Costul pentru

Să calcăm câți bani trebuie să cheltuiți pentru schemele de mai sus. Pentru confort, folosim costul echipamentului de la ABB:

Calculul costului echipamentelor UZO + mașini

Acum vom face aceleași calcule pentru utilizarea difavtomats:

Calculul costului de la utilizarea difavtomats:

Расчетное значение

, используемое

Расчетное значение

, используемое

. o grămadă де RCDs + mașini.

înlocuire

Oricare ar fi tehnologia fiabilă — în timp, se va rupe. Cn cazul aparatelor de comandă automată, mașinilor automate și difavtomatami — nu are nici un sens să se repare singure dispozitivele — ele sunt Complete schimbate. Cn cazul unei defcțiuni a mașinii, costul de înlocuire va fi de 2,15 USD + услуги электрика.

n cazul unui difavtomat există același electromagnet și automat de temperatură. În cadrul aceluiași producător, calitatea pieselor este identică, prin urmare probabilitatea unei defalcări de breaker pentru $ 2,15 este aceeași ca și pentru un dificavomat de $ 31.În conscință, avantajul, din nou, pentru o grămadă де RCD + автомат.

Ce să alegeți, RCD sau diferențial automat?

Se pare că difavtomat are două avantaje față de o grămadă de UZO + automată:

mai ieftin;
Economisește spațiu pe ina DIN;

Dar aceste avantaje se manifestă numai in formarea unei scheme simple, in care se usează doar un singur switch in panou. Ce se întâmplă foarte rar. Aln alte cazuri, utilizați o grămadă de automate + UZO mai bine decât un automat diferențial.

Видео. Avantajele UZO și дифавтомат.

Videoclipul arată în mod clear diferențele dintre conectarea RCD + automată i difavtomata, arată avantajele și dezavantajele ambelor soluții.

Ce este mai bine să puneți: difavtomat sau UZO?

Dispozitivul de oprire de protecție, adesea denumit diffrele sau un întrerupător differențial, este utilizat pentru a opri electricitatea din rețea atunci când are loc un curent de scurgere. O astfel de problemă poate apărea dacă cablul este dedeiorat.Dacă nu protejezi împotriva curenților de scurgere, o persoană poate fi ocată de arderea curentă, Precum și arderea spontană a cablurilor (începe să se topească) i ulterior un scurtcircuit.

Difavtomat — это УЗО, подключенное к цепи. Dispozitivul este utilizat pentru a proteja împotriva curenților de scurgere, Precum și pentru a превентивная супрасолицитарная кабелурилора электрическая зона, которая ухудшается, когда în timpul unui scurtcircuit (ultimele douăntul).

După rezumare, putem spune că întrerupătorul automat diferențial este, в общем, un RCD + automat. Acum, să vorbim despre dispozitivul care este mai bine să alegeți atunci când instalați cablajul electric în casă.

Avantaje și dezavantaje

După ce au învățat diferențele dintre cele două dispozitive, se pune imediat la iveală faptul că este imperativ să alegeți a doua versiune a execuaiune. Aceasta este oclusie grăbită, pentru că dacă RCD este protejat suplimentar de un comutator automat, atunci, în esență, aceasta va fi o diferență automată.Prin urmare, pentru a spune cu siguranță că este mai bine să alegeți un RCD sau difavtomat, este necesar să se define avantajele și dezavantajele fiecărui produs.

Avantajul modelului combinat este acela că acesta este compact (nu ocupă mult spațiu in panoul electric) i protejează Complete cablajul electric de different pericole. Кроме того, это может быть больше, чем нужно, чтобы сделать это больше, чем вы хотите, чтобы у вас был автомобильный двигатель RCD +, и вы можете установить его, чтобы получить больше информации.

Principalele dezavantaje sunt:

Dacă difavtomatul nu reușește, va trebui să achiziționați unul nou.Vă atragem atenția asupra faptului că în cazul unei defcțiuni a combinației automate RCD +, va fi necesară înlocuirea unui singur produs, deoarece foarte rar rupe imediat două. Орикум, отдельный элемент ва коста май пу maин декат версия комбината.
Atunci când este deconectat, este difficil să înțelegeți cauza: apariția unui scurtcircuit, unui curent de scurgere sau a unei supraîncărcări în rețea. В отдельном случае cazul dispozitivelor, motivul este mult mai ușor de aflat: AV scos — scurtcircuit sau suprasarcină, RCD scos — scurgerile curente.

Avantajele i dezavantajele versiunii divizate pot fi derivate pe baza arguments pro și contra ale dispozitivului anterior, i anume:

cumpărarea unui produs nou va fi mai ieftină;
este mai ușor să definitionați daunele;
instalați mai mult;
заполнить многоразовый заказ по DIN;
Lipa protecției împotriva scurtcircuitului și a suprasarcinii în cazul în care întrerupătorul de circuit este отсутствует.

Ei bine, ultimul lucru pe care v-aș dori să vă spun este că toate acestea este mai bine să alegeți și să puneți în casă: RCD сау дифавтомат.

Ce este mai bine să instalați?

Suntețiiliarizați cu scopul, avantajele și dezavantajele fiecărui dispozitiv. Dacă, totuși, răspunsul nu este cla pentru voi, să rezumăm prin alegere.

Dacă instalai cablajul electric într-un apartment sau într-o casă cu o schemă simple de conectare, este posibil să instalați numai un difavtomat. Atunci când creați o rețea complexă într-o cabană, este mai bine să utilizați mai multe RCD-uri cu AB pentru fiecare grup de fire (ieșiri electrice, pentru iluminat, pentru aparate electrice de mare putere и т. Д.). Pentru a proteja o rețea separată cu un consum redus de energie, un difavtomat nu poate fi instalat, dar este suficient să se securizeze linia cu un dispozitiv de siguranță.

Vă atragem atenția asupra faptului că funcționalitatea ambelor opțiuni este aceeași, astfel încât să nu puteți prefera unul dintre dispozitive pe baza eficacității muncii sale!

Видео с инструкциями

În atenția dvs. видео, подробный уход в моделях четкости:

Asta am vrut să vă spun despre cele două dispozitive de protecție.Sperăm că acum știți sigur că este mai bine să alegeți un UZO sau un difavtomat pentru o casă și un apartament privat.

Cinci diferențe Principal între RCD i diphavtomat

Pentru mulți oameni, cuvintele difavtomat și UZO nu spun nimic. Dar wine timpul să înlocuiască cablajul electric în casă sau începe construcția unei case de vară, iar Experții îi menționează в моде постоянной, despre necesitatea de a proteja împotriva ocurilor electrice i deiuneri. Aici proprietarul de case trebuie să facă o alegere, iar cel potrivit.El dorește să obțină o protecție fiabilă de curentul electric pentru bani rezonabili, fără plata prea mare și echipament excesiv. Pentru лицо acest lucru, trebuie să înțelegeți puin despre dispozitive, scopul lor, diferențele, avantajele și dezavantajele. Nțelegerea diferenței dintre întrerupătoarele de presiune diferențială ale dispozitivului RCD, va fi util pentru orice электрик новичок.

Scopul dispozitivelor de siguranță

UZO asigură protecția izolației unui cablu electric și previne apariția unui incendiu.I protejează o persoană de efectele curentului electric atunci când atinge părți ale dispozitivelor care au tensiune de fază.

УЗО выполняет функцию защиты от электрического тока в фазе нулевого уровня. Acest lucru se întâmplă atunci может производить defectarea izolației și loc o scurgere suplimentară. Debitul de curent prin materiale care nu sunt destinate acestui lucru poate cauza un incendiu. În clădirile cu cabluri vechi incendii de la Deveriorarea izolației apar destul de des.

Un alt caz periculos serere la piesele care transportă curentul dispozitivelor, care nu ar trebui alimentate in stare normal. Curentul începe să curgă pe pământ printr-o persoană, ocolind firul нейтру. Acen acest caz, întrerupătorul de circuit nu va funcționa, deoarece necesită curenți de cel puțin zeci de amperi să se deconecteze. Pentru viața unei persoane, curenții de la 30 mA și mai sus sunt periculoși. Capacitatea dispozitivului de închidere protectivă de a raspunde la 10-30 mA este o protecție sigură față de efectele electricității.

Ar trebui să tiți că RCD nu oferă protecție împotriva supracurenților, aceasta este Principala Diferență dintre RCD i diphavtomat. Ntr-o ситуация в уходе существует numai un RCD i un scurtcircuit, aparatul nu reacționează și poate chiar să se ardă. Separat, fără un întrerupător de circuit, acesta nu este utilizat.

Dacă există o întrebare ce să alegeți — RCD sau difavtomat, — este necesar să înțelegeți că, împreună cu RCD, este necesar să instalați un întrerupător в цепи.

Scopul mașinii diferențiale

Diftautomat este utilizat pentru a proteja rețeaua electrică de supraîncărcare, scurtcircuit i scurgere. Plusn plus față de capacity RCD, acționează ca un întrerupător de circuit.

Se întâmplă ca o persoană să conecteze la o priză un cablu prelungitor cu cinci, ase Prize suplimentare și prin ele leagă mai multe dispozitive puternice. În astfel de constane, supraîncălzireaconductorului este inevitabilă. Sau, de exemplu, atunci când motorul este pornit, arborele este înclinat, înfășurarea începe să se încălzească, după o perioadă de timp ce apare o defcțiune, urmată de un scurtcircuit al firelor.Pentru a evita acest lucru, este instalat un difavtomat. Dacă depășirea curentului este semnificativă, atunci unitatea diferențială timp de câteva secunde, fără aștepta să se topească izolația, va deconecta linia, preventind astfel un incendiu.

Viteza la care se oprește diphavomat depinde de câte ori debitul curent depășește curentul nominal pentru această linie. Атунчи может быть депеширован в моде, повторяя пана ла ун скуртсхема, или электрическое электромагнитное мгновенное декларирование…………………………… Dacă curentul care trece prin linie depășește valoarea nominală cu mai mult de 25%, atunci în aproximativ o oră dispozitivul va opri linia, eliberarea termică va funcționa.Dacă excesul este mai mare, oprirea va avea loc mult mai devreme. Timpul de răspuns poate fi defined de caracteristicile curente de timp date pentru fiecare dispozitiv.

apariție

Unificarea universală a dus la faptul că este foarte dificil să se eleagă differența dintre difavtomat și UZO în forma și Dimensiunile corpului. Pentru o rețea cu o singură fază, carcasele acestor dispozitive au o sizesiune egală cu două carcase ale unui întrerupător de circuit unipolar. Fiecare dintre ele un buton de testare, sunt bipolare.Устанавливайте УЗО для установки в соответствии с DIN-стандартом.

снаружи, автоматическая разборка RCD:

pe inscripțiile de pe panoul frontal;
etichetare;
Функциональная диаграмма.

De obicei, în partea de sus a dispozitivului, sub numele producătorului, se află numele dispozitivului. De exemplu, VD și câteva numere. VD înseamnă un întrerupător differențial, adică un RCD. Dacă este prezentă abrevierea AVDT (scurt pentru exprimare: întreruptor automat de curent differențial), atunci acesta este un difavtomat.În cazul Deteriorării inscripției de pe panoul frontal, producătorul a scos cu prudență numele dispozitivului de pe partea laterală a dispozitivului. Cu toate acestea, pentru atermina tipul de dispozitiv va trebui să-l scoateți de pe ină DIN. Dar această metodă se referă în main la producătorii autohtoni.

Furnizorii străini nu se ocupă de acest lucru. Prin urmare, este necesar să navigai pe etichetă i model.

Denumire curentă nominală

Diferența este observată la desemnarea curentului nominal.În RCD, se înregistrează ca număr, de exemplu, 16 A, ceea ce înseamnă că dispozitivul va funcționa normal cu curenți care nu depășesc 16 amperi. Caracteristica Principală a acesteia este valoarea curentului de declanșare.

Pentru un difavtomat, pe lângă curentul de scurgere, caracteristica curentului de timp este importantă. Depinde de el, de supraîncărcarea curenților și de cât de Repede se oprește aparatul. Prin urmare, înainte de valoarea curentului nominal este o litre care indică limita excesului de clasificare la care va avea loc funcționarea instantanee and dispozitivului.Dacă pe panoul frontal există o inscripție, de exemplu «C16», înseamnă că aveți un difavtomat. Unitatea de declanșare electromagnetică a acestui diphavomat închide instantaneu linia atunci când curentul nominal este de 5 până la 10 ori mai mare.

Функциональная схема

Цепь УЗО для фронтального проезда приводит к воображаемому магнитному преобразователю с отличным сопротивлением, тестируемому резистору и контролируем его вкус. Două comutatoare deconectează firele de fază și Neutru în cazul curen deilor de scurgere care depă valesc valoarea de referință.A treia cheie este necesară pentru curgerea unui rezistor de curent limitat, ocolind transformatorul. Astfel, se creează un dezechilibru între curenții care curg prin fază și zero.

n plus faă de circuitul RCD, или диаграмма дифавтомат rat arată un ăntrerupător conectat la pipeline de fază de la ieșirea transformatorului. Sau poate o altă представьте. Locn loc de o cheie suplimentară, este prezentat un pătrat cu o cifră în interiorul unui sinusoid pozitiv i un val pătrat. Синусоида не синусоида или электромагнитное излучение, а импульсное отклонение отсутствует или ограничено.

Alte diferențe

Deja din scopul dispozitivelor devine classe este diferența dintre ele. Difavtomat является универсальным, включает в себя функцию unui RCD. Дар, pe lângă funcții și аспект, există și alte diferențe.

Costul pentru

O diferență importantă este prețul. Comutatorul automat Diferențial este semnificativ mai mare decât prețul RCD. Chiar dacă este funcțională pentru a egaliza dispozitivul de curent rezidual cu un întrerupător suplimentar, costul difavtomatului va fi încontinare mai mare.

Dimensiuni și întreținere

Volumul ocupat al unui astfel de design datorat aparatului suplimentar va fi de unu și jumătate mai mare decât cel pentru difavtomat. Acest lucru este important cu panouri electrice mici. Dar mentenabilitatea dispozitivelor cu funcționalitate egală este mai bună в системе RCD + decât в дифавтомат. Кроме того, cauza deconectării devine imediat cla — curenți de scurgere sau supraîncărcare în rețea.

conexiune

Dar când montați un întrerupător differențial, nu este necesar să vă gândiți cum să instalați un RCD, conectați-l înainte sau după mașină.De fapt, majoritatea Experților Recomandă instalarea mai întâi a unui întrerupător, apoi a celui Diferențial.

n ceea ce privește RCD, există două opțiuni posibile. N cazul în care RCD este pus pe mai multe grupuri de consumatori, atunci merge mai întâi, după care comutatoarele automate pentru fiecare grup. Dacă o singură linie protejează un RCD și o mașină, atunci aparatul merge mai întâi.

Альтернативный пункт луата в значительном элементе может быть установлен в автоматическом дифференциальном автомате RCD +.Aceasta este fiabilitatea dispozitivelor. După cum știți, cu cât dispozitivul este mai simplu, cu atât este mai fiabil. În acest sens, дифавтомат пирде.

Deci, принципиальная диференцa dintre un diphiftomat i un UZO consta in funcțiile, etichetarea, costul, metoda de conectare și spațiul ocupat în scut. Ce să utilizați mai bine, fiecare proprietar resolve pentru el însuși. Principalul lucru este conectarea corectă репетитор dispozitivelor și asigurarea unei protecții fiabile împotriva incendiilor sau a ocurilor electrice.

УЗО сау дифавтомат? Ce să aleg?

Salutări pentru dvs., dragi cititori ai site-ului http://elektrik-sam.info.

După publicarea unei serii de materiale privind dispozitivele de protecție electrică, многократное обращение к сайту-улуи, Cerându-i să Recomande alegerea unui RCD sau ma unui diffavt?

Reamintește scopul și Principiul Funcționării dispozitivelor de protecție, scopul lor mainfind protecția împotriva ocurilor electrice și posibilele incendii datorate curentului de scurgere.Având în vedere proiectarea RCD, ne amintim că elementul main este transformatorul de curent differențial, care măsoară doar această scurgere foarte mare.

УЗО при реализации защиты от исправления цепи, при условии, что она не требуется, чтобы установить ее в серии, чтобы обеспечить эффективную защиту.

Reamintește că designul difactom este un UZO i un întrerupător de circuit într-un single pachet.

Prin urmare, întrebarea corectă ar trebui să se înscrie astfel:

«Ce să alegeți: o grămadă de RCD + switch automat sau difavtomat?»

Să aruncăm o privire mai atentă la tot.

Дизайн.

Prin proiectare, RCD-urile monofazate, cele mai des folosis in viața de zi cu zi, au de obicei un design bipolar, adică atunci canând sunt install într-un panou electric peoină DIN, două module ocupă. Dacă nu luăm в значительном блоке управления внутренней цепью + RCD с дифавтоматом, подключенным к модулю, установленным для подключения к однополярной цепи в серии с RCD. В общем, пакет автоматических устройств RCD + может быть установлен на DIN-рейку в один модуль.

Diffavtomat standard cu o singură fază constructiv construit in două modulare. Aș dori să remarcăm că unii producători produc difavtomați care ocupă un modul, nu le thinkăm.

Astfel, din punct de vedere al designului, înlocuirea pachetului automatului UZO + pe difavtomat vă permite să salvați un modul pe oină DIN, iar dacă există mai multe dintre ele, экономичный горшок для существа. Acest lucru este valabil mai ales pentru panourile electrice deja instalate de sizesiuni mici, în care este necesară instalarea suplimentară a protecției diferențiale.

Instalare.

Mai mult, instalarea difavtomatului este mai ușoară decât instalarea automatului RCD +. Difactuatorul — это порожденные внутренним уходом за солнцем конектат нуля și fază de la partea de putere, i două borne de la ire pentru conectarea zero și fază la sarcină.

Instalarea și deconectarea RCD i a întrerupătorului este un pic mai complex, deoarece constraintul de fază trece prin terminalele mașinii.

Фолосинд дифавтоматов на месте, аппаратное УЗО + упрощенное установление, чтобы уменьшить вероятность эроареа ла конектар, сравнительную Cu conexiunea в центре УЗО и антирупор.Cu un număr mare de grupuri, simpleificarea conexiunii este simțită și mai mult.

Caracteristici.

Vreau să notez echivalența înlocuirii propuse a RCD și a întrerupătorului pentru difavtomat. Studiind tipurile i caracteristicile Principale Ale RCD, am atras în mod repetat atenția asupra proiectării RCD sunt electromecanice și electronics. Acesta este un punct basic. Dacă nu știți, citiți în detaliu caracteristicile major ale RCD.

Faptul este că aceste typeuri de RCD-uri se comportă differit în timpul funcționării de urgență a rețelei electrice, в специальном элементе când firul neutru este rupt de pe partea liniei de alimentare.

La ce mă duc? I la faptul că modulul de protecție diferențială face parte din diferențială face parte din difavtomata (adică o parte a diferențialului este un RCD) i toate cele menționate mai sus se aplică în întregime difavtomatilor.

Şi Foarte де се întâmplă ч, по locul unui КОД electromecanic заботиться funcţionează şi ISI îndeplineşte funcţia де protecţie atunci CAND нулевой Эсте Rupt, Эсте instalat ип difavtomat у.е. ип Modul электронного де protecţie diferenţială, уход Nu Эст eficient CAND нулевого Эсте Rupt, deoarece conține o unitate electronică alimentată de rețea.Mai mult decât atât, dispozitivele electronicice reziduale de curent și difavomatele sunt mai ieftine decât cele electromecanice.

Mulți oameni care cumpără un UZO sau difavtomat despre acest lucru nici măcar nu cred, i vânzătorii din store, uneori, de asemenea, nu poate da un răspuns clear, ce tip vinde dispozitivul. Что рекомендовать для слияния cumpărături la журнала, studiați cu atenție articolul Cum să verificați typeul de RCD?

De asemenea, multe dispozitive electrice moderne au circuit de control complexe, care, in cazul distrugerii izolației, în plus faă de curenții de scurgere sinusoidali, pot crea curenți de scurgere curenți pulsatori.В astfel de situaii, este de dorit să se useze protecia diferențială de tip A, mai degrabă decât tipul larg de diffuzoare. Dispozitivele de tip A sunt mai scumpe și mai greu de achiziționat.

Acest lucru ar trebui luat в соображении i la înlocuirea RCD cu difavtomat. Dacă avei un RCD automat i электромеханический наконечник A și îl înlocuiți cu un diffavtomat cu un differențial modul electronic. protecția UA — înlocuirea, cel puțin, nu este echivalentă.

Prin urmare, la înlocuirea pachetului unui automotor RCD + cu difavtomat, este necesar să se ia în Thinkrare Principalele caracteristici și tipul de dispozitive pentru înlocuirea echivalentă.

Identificați cauza declanșatorului.

Atunci может использовать средства защиты, которые протекают через RCD, în cazul unei defcțiuni i funcționarea unuia dintre dispozitivele de protecie, puteți defineda fără echivoc cauza.

— Dacă întrerupătorul s-a declanșat, a apărut un scurtcircuit în circuitul care trebuie protejat sau a apărut o suprasarcină care a condus la funcționarea protecției termice.

— Dacă a declanșat RCD, atunci a apărut un curent de scurgere în circuitul protejat.

— Dacă este instalat un difavtomat, atunci când acesta este declanșat, nu există posibilitatea de aidentifica fără echivoc cauza — protecia diferențială declanșată, fie o eliberare электромагнитная sau termică.

Acest lucru Computing Depanarea. Unii producători produc o serie de difavtomatov cu unitate de afișare, dar nu toate mărcile și nu toate seria.

Результат: o grămadă de automate RCD +, spre deosebire de difavtomat, fac posibilă identityarea fără echivoc a cauzei operației.

Стоимость.

Totul este simplu aici. N mod obișnuit, costul unui pachet de intrerupătoare de circuit RCD + este mai mic decât costul unui difavtomat.

Да, есть исключительные атрибуты când costul difavtomatului este mai mic. Dar acest lucru este rar i se aplică în special mărcilor care nu sunt reputate. În Practica Mea, lucrez cu branduri bine-cunoscute, iar diferențele lor sunt mult mai scumpe.

Установленная неисправность цепи, объединенная с устройством УЗО, в случае неисправности является единственной надежной защитой, которая является достаточной для устранения дефекта с автоматическим устранением неисправности, не допускающей наличия дефекта.Dacă un difavtomat nu reușește, acesta trebuie înlocuit cu unul nou, iar costul unei astfel de enlocuiri este de obicei mai scump decât un RCD separat sau automat.

n cele mai multe cazuri, achiziționarea unui pachet RCD + automat este mai ieftină decât o difavtomată, iar cu un număr mare de grupuri în scut poateconomisi în mod semnificativ bugetul. În cazul unei defcțiuni, înlocuirea unui dispozitiv automat sau a unui RCD este mai ieftină decât înlocuirea unui типограф.

РЕЗУМАТ.

Vedem că nu există un răspuns concret la întrebarea: «RCD sau difavtomat? Ce să aleg? Care este mai bine? sau spre utilizarea unui difavtomat. Ce factori afectează acest lucru, am analizat in detaliu i am subliniat mai sus.

Urmăriți un videoclip detaliat al RCD sau difavtomat? Ce să alegénă

исследуйте детали диферителе опционов и схему использования УЗО șи дифавтомат.

Диаграмма соединения видео на погружной фитинге и RCD-uri. Partea 1:

Diagram de conectare video pentru dip-fito și RCD-uri. Partea 2:

Materiale Recomandate pe tema:

Uzo sau automat diferențial ce să alegeți

Ce este mai bine, RCD sau difavtomat

Având în vedere avantajele ун дифавтомат сау УЗО. Pentru a înțelege acest lucru și a lua decizia corectă, trebuie să știți exact toate Principalele calități pozitive și negative ale acestor dispozitive.

Caracteristicile tehnice ale dispozitivelor de protecie

Cel mai adesea, RCD i Dif sunt compare in locul ocupat de ele în panoul electric. Cu o sizesiune mică a scutului, dispozitivele suplimentare, de Regă, nu dispun de spațiu достаточно. În unele cazuri, scutul trebuie înlocuit cu unul mai mare. Acest lucru se datorează faptului că RCD necesită mai mult spațiu decât automatul Diferențial.

УЗО требует дополнительной защиты для дополнительной защиты под формой для предотвращения утечки информации.Această instalare necesită un alt modul, care va avea loc în scut. Utilizarea difavtomata salvează un anumit volum suplimentar.

Există Diferențe in instalarea unui dispozitiv. De exemplu, conectarea unui RCD i unui întrerupător necesită conectarea inițială a fazei la întreruptor, urmată de un jumper de la acesta la bornele de intrare ale RCD. Cablul Neutru este, de asemenea, conectat la intrarea dispozitivului RCD.

Conectarea unei mașini diferențiale este conectată la intrarea firelor de fază și Neutre.Astfel, există mai puține conexiuni de comutare și conexiuni suplimentare in acest circuit. Toate acestea fac ca instalarea difavtomatului să fie mult mai ușoară, în compare cu dispozitivele de oprire de protecție.

Pro i contra dispozitivelor de protecție care funcționează

Funcționarea RCD, în primul rând, indică prezența daunelor sau scurgerilor pe line sau chiar în consumatori. Oprirea aparatului indică suprasarcină sau scurtcircuit.

Dacă automatul differențial a funcționat, cauza excă nu a putut fiterminată imediat.Пентру детерминированный кауза рэспунсулуй, это необходимо сэ петрецэм или анумитэ периоадэ де тимп. Prin urmare, in astfel de situa sitii, este preferabil să se useze RCD-uri.

Având în vedere întrebarea despre ceea ce este mai bine, RCD sau difavtomat, ar trebui să menționăm despre repararea echipamentelor atunci când acestea nu reușesc. Dacă dispozitivul RCD sau dispozitivul automat a fost ars, este suficient să înlocuiți un dispozitiv defiorat, după care sistemul de protecție va непрерывно функционирует.

Atunci când un automat diferențial eșuează, acesta trebuie schimbat complete, ceea ce este mai costisitor din punct de vedere Economic.

n ceea ce privește fiabilitatea, существует pe. Se thinkă că dispozitivele Individual sunt mai fiabile, deoarece îndeplinesc sarcini bine defined. Cu toate acestea, decizia privind utilizarea unui dispozitiv, fiecare ia propriile lor.

Cum se face distincția între UZD i diphiftomat

Ce se instalează în ecranul difavtomat sau uzo

Protecția rețelelor electrice într-o zonă residențială se specélelor »De Regular, astfel de dispozitive protejează nu numai împotriva scurtcircuitelor și suprasarcinilor din rețea, ci i împotriva scurgerilor curente.

Uzo sau automat diferențial ce să alegeți

Recent, am primit o mulțime de întrebări și comentarii cu Privire la poștă pe site-ul cerându-mi să clearcă este mai bine să punem автомат un urenț unial. Care dintre aceste dispozitive să aleagă? Prin urmare, соответствует numeroaselor cereri, vom excina această problemă astăzi. Nu voi descrie funcționalitatea fiecăruia dintre aceste dispozitive, toți sunt conștienți. Cel puțin am scris despre acest lucru pe site-ul «Электрик в доме».

Primul lucru pe care aș dori să-l осветлитель в această chestiune, nu este niciun fel de «mai bun». Ambele dispozitive au aceeași funcționalitate (aceasta este dacă ouzo funcționează în tandem cu o mașină automată).

acen acest articol, compareaceste două dispozitive cu câțiva parameter de bază i alegeți unul care vă convine.

Cine ocupă mai mult spațiu în scutul de uuz sau avd

Imaginai-vă că ave oi o mică cutie de distribuție instalată în apartamentul dvs., care este ambalată la capacity, cablajul electric este împărțit în grupuri, fiecare grup este alimentat de un aparat propriu de protec proteie (автомат). Este nevoie să adăugați încă câteva dispozitive la panoul electric. Cum se face acest lucru? Desigur, puteți înlocui scutul cu unul mai spațios, dar nu toată lumea va dori să o facă, mai ales dacă repararea a fost deja finalizată. Prin urmare, în panoul existent ramâne doar să «jongle» dispozitivele modulare.

Complexitatea schemelor de conexiuni

Operaie de oprire

Primul pas este să găsești de urgență cauza întreruperii. Poate că motivul închiderii a fost o scurgere de curent, sau motivul este un scurtcircuit undeva în cablu, sau poate linia este doar supraîncărcat? După cum puteți vedea, atunci când AVDT este declanșat, există trei motive simultan i este necesar să vă petreceți mult timp în căutarea unei defcțiuni.

Când folosiți o grămadă de «automat + UZO» — totul este clear. Dacă defcțiunea RCD nu reușește, defcțiunea este un curent de scurgere.Dacă întrerupătorul se declanșează, atunci undeva există un scurtcircuit sau o suprasarcină.

Costul de înlocuire la eșec

Nu există nimic etern, totul se rupe în cele din urmă, este deluxerat și nu reușește. Același lucru aici, orice echipament electric cu timp, poate fi deluxrat și eșuat.

Să presupunem că un RCD sau un întrerupător de circuit a eșuat. Primul lucru pe care trebuie să-l faceți este să înlocuiți unul dintre aceste element.

Partea financiară a emisiunii — prețul

Acum, să ne uităm la întrebarea de ouzo sau difavtomat care aleg din punct de vedere financiar. Nu a fost pentru nimic că am lăsat acest punct pentru ultimul, așa cum eu или считает cel mai decisiv și mai semnificativ.Toate aceste conexiuni, operațiunea, spațiul ocupat în scut sunt cu totul nonsens Compartiv cu costul.

n primul rând, despre diagramele de instalare și de cablare — aici nu văd nici o problemă.Ei bine, ne întoarcem când asamblează mai mult două fire. Este o problemă? Cred că nu! Ei bine, da, am uitat să menționez că poți să fii plin de sfaturi, glumă :).

În al treilea rând, pe un scut obișnuit, nu ar trebui să salvați deloc.Dacă știți în prealabil că consumatorii vor fi împărțiți în mai multe grupuri, vor fi instalate protecția împotriva tensiunilor detensiune (rele de tensiune), для того, чтобы обеспечить автоматическую автоматизацию нулевого ухода за электроэнергией и т. Д. acestea nu se potrivesc? Și apoi încercați săconomisiți spațiu în detrimentul difavtomatov sau ouzo.

i acum voi încerca să dovedesc că partea financiară a проблема este cea mai semnificativă. Pentru a nu bate în jurul tufișului, să excinăm câteva example și să Calculam cât costă echipamentul. Десятилетия, в частности, в трех случаях:

1) conectați un singur consumator;
2) conectarea unui grup de consumatori care utilizează RCD;
3) conectarea unui grup de consumatori cu ajutorul unui difactomta.

Conexiune unică pentru consumatori

Prin un singur consumator se înțelege un consumator: o mașină de spălat, un frigider, uncălzitor de apă și altele asemenea.De exemplu, ați cumpărat un încălzitor de apă și doriți să instalați protecție pe acesta. Pentru a face acest lucru, avem nevoie de un automaton differențial sau ouzo împreună cu un automat.

Astăzi (июнь 2016 г.) în regiunea mea, costul unui diffuzor Schneider Electric C16 A cu un curent de scurgere de 30 mA este de 1.750 де руб. Schneider Electric 25 Un dispozitiv de oprire de protection 30 mA стоимость 1.100 руб. Schneider Electric 16 Ремонт цепи стоит 250 рублей.

Всего авем un buget de 1750 de ruble față de 1350. Sunt de acord pentru un singur caz, diferența nu este, în general, vizibilă. Aș dori să remarcăm că difavtomatele de tip electronicice i dispozitivele electronicice de tip RCD de tipul Schneider Electric, внимательный в первоочередном порядке, Nu sunt cele mai scumpe. Dacă luăm în considerare mărcile mai scumpe, atunci suma totală va fi mult mai mare.

Ouzo i grup de consumatori

Acum hai să complexăm sarcina un pic și în loc de un consumator ne vom conecta mai multe. Обеспечивает защиту от текущих повреждений в цепи с использованием УЗО. Imaginați-vă că trebuie să asamblat un scut pentru spațiul de locuit, fie că este vorba de un apartament sau de o casă, nu este absolut important.

Numărul conexiunilor va fi de 6 bucăți. Pentru înțelegere și clearitate, voi da un exemplu:

1 — Pri de bucătărie;
2 — байка;
3 — mașină de spălat;
4 — котел;
5 — иллюминат;
6 — премия в хол.

Acum să abordăm conexiunea, pentru fiecare consumator avem nevoie de un întrerupător separat. Deoarece cablajul este adesea prevăzut cu un cablu de 2,5 mm2, automatele vor fi de 16 A, iar pentru iluminare vom lua 10 A.

Acum, cu Privire la dispozitivul de oprire de protecție. Există două opțiuni, primul care instalează un ouzo pe fiecare linie. Este scump i rideori oricine Practică această opțiune de conectare. Al doilea este de împărți consumatorii în mai multe grupuri.Mulți electricieni fac adesea acest lucru pentru a salva pe RCD-uri. Fiabilitatea nu este redusă.

Mulți cititori se întreabă de ce nu este posibil săconomisiți i mai mult și să nu împărțiți conexiunile în grupuri, ci să puneți un dispozitiv comun de siguranță. Cu o astfel de schemă, este imposibil să se instaleze o unitate pentru toți consumatorii din punct de vedere al fiabilității. Дакэ производит о порче ла уна дин конексиуни (де исключая, ундева ва существует о скурджер), узо се ва опри șи întregul apartament sau casă va ieși.

— УЗО Schneider Electric 40 А, 30 мА, наконечник переменного тока, стоимость 1641 руб. Существование трех элементов — 4923.

— Автомат Schneider Electric 16 A — 5 шт. Стоимость на общую сумму 1250 рублей, плюс стоимость Schneider Electric 10 А — 240 рублей.

Общая стоимость проекта по цене 6413 руб.

Difavtomaty pe grup de consumatori

i aici există două opțiuni de conectare.Utilizați pentru fiecare linie AVDT-ul său. Стоимость AVDT Schneider Electric 16 А, 30 мА составляет 1750 рублей. Multiplicai cu șase, 10500 руб. По мнению меня, aceasta nu este o opțiune, este scumpă.

A doua opțiune este utilizarea aceleiași scheme de conectare ca în cazul ouzo-ului. Adică folosiți trei mașini difa i de ieșire.

Și din nou o mică explicație. Unii cititori vor avea o întrebare, de ce instalați automat o mașină automată pentru fiecare linie, deoarece mașina automată differențială este echipată cu funcția de protecie împotriva scurtcircuitelor și suprasarcinor.Voi pune o întrebare contrară, потому что текущий номинальный voi instalați difavtomatul și cablajul cu ce secțiune a firului ați pus?

Стоимость AVDT Schneider Electric 40 А, 30 мА составляет 2600 руб. există trei dintre ele — 7800. Costul tuturor automatelor este același ca în primul caz 1490. Î Всего, costul total al proiectului este de de 9290.

Ceea ce sa întâmplat în primul caz, costurile au fost de 6413 руб. в celelalte 9290 руб. Диференца на костюмах 2877 руб. По мнению меня, сума естэ семнификативэ и вэши решают сингур.

Отзывы о личных потребителях, алег АВДТ. Ei bine, dacă o mulțime de conexiuni, предпочитаю să folosesc un UZO.

Sper că acest articol «uuz sau difavtomat ce să alegi pentru instalarea panoului» a fost util pentru tine.Cui îi place să-ți placă, abonează-te pe rețelele sociale, până ne întâlnim din nou.

главный
Comutatoare și Prize

Care este diferența dintre RCD i automatele diferențiale și ce să alegeți pentru echipamentul de protecție

Aparatul cu curenta dintre, enerzidual dacă izolația cablului începe să «pumnii». Dar nu protejează Complete cablajul de la un scurtcircuit sau o suprasarcină.Pentru asta aveți nevoie de un întrerupător de circuit (întrerupător). Difavtomat combină funcțiile uuzului și automatului. Ce sa alegi, ouzo + automat sau difavtomat si cum sa le distingi?

Cum se face distincția între UZD i diphiftomat

Indicație direct a producătorului. Uneori se scrie «Дифавтомат» сау «UZO» direct pe corp.

Дифференциальные автоматы; устройство, принцип работы. Что такое дифавтомат, что используется, как подключить

Домашняя электрика — тема достаточно сложная и разнообразная, и желательно знать основные подробности каждого домовладельца, поскольку зависят не только денежные затраты, но и безопасность вашего дома в теме.В этой статье мы постараемся разобраться, что лучше — дифавтомат или УЗО.

Введение в тему, или что такое дифавтомат?

Чтобы разобраться с этой проблемой, сначала попробуйте определить основные понятия. Итак, дифавтомат.

Устройство под названием успешно сочетает в себе функции как УЗО, так и обычного, которое защищает человека в случае контакта с оголенными участками токопроводящей части провода или теми частями электрических сетей, которые находятся под напряжением из-за повреждения проводка или другие подобные факторы.На сегодняшний день существует огромное количество таких устройств, которые рассчитаны на разные рабочие токи, и на разные токи утечки.

Его главной отличительной особенностью является то, что он состоит из двух хорошо разделенных функциональных частей: автоматического выключателя (двух- или четырехполюсного), а также модуля защиты от поражения. поражение электрическим током. Установка дифавтомата должна производиться исключительно на DIN-рейку, и такая конструкция занимает гораздо меньше места, чем комбинация УЗО и автоматического выключателя.

Учитывая время скорости, которое составляет всего 0,04 секунды, дифференциальные автоматы обеспечивают наиболее адекватную защиту от поражения человека электричеством практически в любых условиях эксплуатации. Немаловажно и то, что дифференциальный автомат качественно защищает устройства в сети от перегрузок, неизбежно возникающих при различных типах аварийных ситуаций. И далее. Его конструкция обеспечивает максимально быстрое отключение электроэнергии в условиях, когда в любой части сети наблюдаются скачки напряжения более 250 В.

Учитывая незавидные характеристики бытовых электрических сетей, а также степень их износа, последняя характеристика особенно важна.

Основные преимущества дифавтомата

Очень высокая скорость отклика.
. Защита оборудования от скачков напряжения и рабочих перегрузок.
. Возможность эксплуатации в условиях от -25 до +50 градусов Цельсия.
. Огромный порог по износостойкости.

Что такое УЗО?

Нельзя игнорировать второго «оппонента» в споре на тему «дифавтомат или УЗО».Что такое УЗО?

Это сокращение означает «защитные устройства выключены». Отключение осуществляется при обнаружении токов утечки. Проще говоря, сколько тока пришло к устройству по одному проводу, столько же должно пройти по другой части проводки. Если ток начинает уходить на землю или через заземляющий провод, защита мгновенно срабатывает, немедленно отключая сеть от источника питания.

Такую систему необходимо (!) Размещать на розеточных группах, а также на бойлерах, стиральных машинах и электроплитах.Такие устройства не защищают (!) Ваше оборудование и проводку от системных перегрузок или коротких замыканий.

Последнее обстоятельство очень часто не принимают во внимание псевдоэлектрики, которые в угоду дешевизне часто используют именно УЗО. Кроме того, есть корыстный интерес, когда он выдается на дифференциальный автомат, стоимость которого выше.

Основная информация об устройстве

Каков принцип работы УЗО? Его работа основана на реакции на изменение величины дифференциального тока в проводниках.

Что такое датчик тока? Это самый распространенный трансформатор, но выполненный по типу тороидального сердечника. Порог устанавливается с помощью магнитоэлектрического реле с чрезвычайно высокой чувствительностью.

Важно отметить, что все УЗО, выполненные по этой классической схеме, являются чрезвычайно надежными и простыми устройствами, обладающими очень высокой надежностью и надежностью.

Следует предупредить, что сегодня существуют электронные УЗО, в основе которых лежит специальная электронная схема.Реле или цепь воздействуют на механизм, который в случае необходимости размыкает электрическую цепь. Это то, что включает в себя устройство УЗО.

Какие детали привода?

Из группы прямого контакта установить на максимальный ток.
Пружина, которая сразу размыкает цепь, если в ее работе наблюдаются какие-либо неисправности.

Если вы хотите самостоятельно протестировать устройство на работоспособность, достаточно будет нажать на кнопку «Тест».В этом случае на вторичную обмотку искусственно подается ток, и реле срабатывает (обязательно в любом случае). Так что при необходимости вы легко и без всяких затрат сможете проверить исправность всего вашего оборудования.

Принцип работы УЗО

Если говорить о нормальном режиме работы, то ток (I1 = I2) течет в обратном направлении, наводя магнитные токи во вторичной обмотке трансформатора (F1 = F2) . У них абсолютно одинаковая ценность, за счет чего они взаимно компенсируют друг друга.Поскольку ток во вторичной обмотке в этом случае практически равен нулю, реле не может сработать.

Срабатывание УЗО с утечкой

Контакт с токопроводящими частями приводит к току утечки. В этом случае ток I1 не равен I2, и поэтому во вторичной обмотке появляется ток, величина которого достаточна для срабатывания защитного реле. Срабатывает пружинное переключение, УЗО отключается.

Различия между двумя системами защиты

Следует отметить, что освещение этого вопроса чрезвычайно важно, поскольку даже некоторые электрики иногда не могут различить эти устройства.Однако в этом нет ничего удивительного: они чрезвычайно похожи даже на фотографиях.

Основное отличие дифавтомата от УЗО состоит в том, что они предназначены для нескольких разных целей. Об этом мы уже упоминали выше, но повторим еще раз: УЗО нельзя использовать для защиты оборудования и проводки от перегрузки или короткого замыкания! Причем перед УЗО в обязательном порядке установить автоматический выключатель, который убережет само устройство от подобного рода неприятностей.Этим УЗО отличается от дифифтомата.

Обязательно учитывайте это при покупке или консультации с особо «вдумчивыми» электриками, которые с радостью сэкономят на собственном оборудовании.

В этом плане дифультомат намного лучше, потому что он объединяет в одном корпусе и УЗО, и автоматический выключатель. Соответственно, такое устройство не только защищает человека от поражения электрическим током, но и уберегает вашу электропроводку и оборудование от выгорания в случае короткого замыкания. Таким образом, УЗО и дифавтомат, разницу между которыми мы только что раскрыли, представляют собой несколько разные механизмы.

Еще раз напоминаем, что дифференциальный автомат можно использовать в качестве предохранителя в домах, где существует постоянная опасность хронической перегрузки в сети.

Это подробное различие между УЗО и дифавтоматом. Но как сделать правильный выбор в магазине? Ведь мы уже говорили, что эти устройства чрезвычайно похожи друг на друга даже на фотографиях.

Покупаем правильно!

Во-первых, обратите внимание на непосредственное название самого устройства.Сегодня практически все производители наконец-то встретили потребителей, соизволив указать на самом корпусе устройства, что перед вами — устройство или УЗО. Поэтому мы не рекомендуем покупать подобное оборудование китайского производства. Любопытные азиаты либо вообще ничего не указывают, либо делают это, используя свои собственные четкие обозначения.

Примерно в эту же категорию входят советы по внимательному чтению маркировки, которые всегда следует указывать на корпусе устройства или на его упаковке (менее надежный вариант).

Итак, если вы видите на корпусе только величину номинального тока (16 например), а перед этим обозначением нет букв, значит, вы держите УЗО в руках. Обратите внимание, что «16» в данном случае означает «amp». Если перед числами стоят буквы B, C или D, значит, у вас в руках дифавтомат. Буквы обозначают типовые характеристики тепловых и электромагнитных расцепителей, но на бытовом уровне не стоит обращать на них особого внимания.

Кроме того, не помешает посмотреть еще и схему подключения.Этот метод несколько сложнее, но дает 100% гарантию дифференциации. Эта информация также должна быть отображена на корпусе. Итак, если в схеме указано только наличие дифактома с обозначением «Тест», то перед вами УЗО (не перепутайте!). Соответственно, если там есть «Тест» и указаны пусковые катушки, значит, вы держите в руках дифференциальный автомат.

Наконец, имеет смысл обратить внимание еще и на габаритные размеры.Если говорить о старых моделях дифавтоматов, то они намного шире, чем УЗО. В те времена просто не умели производить достаточно компактные релизеры, а потому требовался больший внутренний объем. Внимание! Просто все современные дифференциальные автоматы занимают меньше места!

Однако важно предупредить, что на последний пункт серьезного внимания не обратят, так как на данный момент существует огромное количество устройств, абсолютно идентичных по размеру.

Перейти к главному

Итак, дифавтомат или УЗО? Какой вывод можно сделать на основании вышеизложенного? Что лучше выбрать, что надежнее и подходит для эксплуатации в отечественных реалиях? Чтобы ответить на этот вопрос, сравним устройства сразу по шести показателям.Сопоставив все за и против, попробуем прийти к единому мнению.

Объем, занимаемый устройством в панели приборов

Конечно, в этом аспекте какие-либо существенные отличия увидят только люди, у которых в квартире очень мало места, что не позволяет разметить нормальный электрический щиток в коридоре. . Однако с учетом всеобщего стремления к компактности и красоте большинство в нашей стране. Кроме того, лучше заранее все разместить в как можно меньшем объеме, так как впоследствии створку не придется расширять, если возникнет необходимость установки в квартире более мощного электрооборудования.

Итак, в настоящее время УЗО (трехфазное — в том числе) занимает в щитке гораздо больше места, чем дифференциальный автомат. Какова причина? Самые внимательные читатели сами смогли найти ответ на этот вопрос в статье.

Мы уже говорили о необходимости установки автоматической защиты перед УЗО, чтобы из-за этого вся конструкция в панели начала занимать больше места. Если вы установите там дифференциальную машину, вы сможете сэкономить немного места.Например: в стандартном случае УЗО с автоматическим отключением занимают сразу три модуля, а дифференциальный автомат — всего два.

Таким образом, в этом «раунде» победил дифавтомат, позволивший ему оставить место для расширения конструкции.

Простой монтаж

Как и в других случаях, для многих электриков важна скорость и простота монтажа всей конструкции. Если вас интересует установка УЗО, фаза подводится к переключателю, а с его выхода устанавливается перемычка на вход отключающего устройства.Ноль также подключается ко входу. Следует отметить, что существует несколько схем подключения, которые изучают профессиональные электрики. Как правило, в повседневной жизни они не нужны.

Как смонтировать дифференциальную машину?

А что с подключением дифавтомата? Если говорить о дифференциальном автомате, то фаза и ноль сразу цепляются за входные клеммы устройства, так что в общей схеме перемычек и переходов гораздо меньше. Соответственно, внутреннее устройство пластин также значительно упрощается.

Таким образом, подключение дифактома происходит намного проще и быстрее, так что в этом случае мы уверенно присуждаем ему победу.

Преимущества эксплуатации

Теоретически можно предположить, что однажды на линии розеток в ванной сработало УЗО. Сразу можно предположить, что где-то на линии произошла утечка. Конечно, алгоритм устранения неполадок несколько сложнее, но основные выводы можно сделать сразу.

Если выключатель выключен, то причина вполне очевидна: перегрузка или короткое замыкание.Вам просто нужно выяснить причину и устранить ее. Учитывая, что причина отключения машины более-менее ясна, это будет не так уж и сложно.

А теперь рассмотрим все то же самое, но применительно к дифференциальному автомату. Когда вы его выключаете, причина сразу не выясняется, поэтому придется проверить все известные причины. Соответственно, это займет гораздо больше времени. Это то, что отличает УЗО от дифактомата в этом отношении.

Таким образом, на данном этапе мы бы предпочли УЗО.

Стоимость выпуска

Так как сегодня на рынке огромное количество самых разных производителей, рассмотрим стоимость продукции EKF, которая довольно популярна среди профессиональных электриков. Так, стандартный ЭКФ-дифавтомат на 16 А стоит около 600 рублей, УЗО на такую же силу тока — те же 600 рублей, а отключающее устройство — около 40 рублей. Приобретая все-таки на специализированных сайтах, вы можете рассчитывать на автоматические отключения, которые в таких случаях продаются чуть ли не на вес.

Перед подключением дифавтомата необходимо убедиться в отсутствии частых и резких перепадов напряжения. Почему мы об этом говорим? Это станет ясно после рассмотрения вопроса о замене этого оборудования.

Учитывая колебания стоимости в зависимости от поставщика, сложно говорить о преимуществах того или иного варианта.

и стоимость замены

Как и следовало ожидать, характеристики этого критерия автоматически вытекают из предыдущего.Всем известно, что любое электрооборудование имеет определенный срок эксплуатации, по истечении которого эксплуатировать его становится небезопасно. Предположим, что по той или иной причине вышло из строя УЗО или автоматический выключатель. Что делать дальше? Замените вышедшую из строя деталь, после чего система продолжит работать в прежнем режиме.

А вот с дифавтоматом дело обстоит не так однозначно. Допустим, вышла из строя обмотка любого из расцепителей, а встроенное УЗО во время тестирования показало свою полную работоспособность.Увы, но это не беда, так как в любом случае вам придется заменить весь дифавтомат, цена которого делает это мероприятие крайне убыточным. Гораздо проще заменить копеечный автомат, который выходит из строя чаще всего.

Таким образом, победа в этом раунде снова за RCD.

Надежность работы

Среди специалистов широко распространено мнение, что устройства, совмещающие сразу несколько функций, менее надежны по сравнению с автоматами, которые рассчитаны только на одно.Так раз или дифавтомат? Что выбрать, чтобы обеспечить максимальную надежность?

Об этом можно долго спорить, но практика однозначно показала, что на самом деле процент отказов практически такой же. Не исключено, что этот параметр зависит исключительно от производителя. Так что в данном случае сделать вывод о том, что устройство имеет однозначное преимущество, крайне сложно.

Можно только сказать, что УЗО, схема подключения которого рассмотрена нами выше, предполагает большую надежность в условиях бытовых перепадов напряжения.Естественно, если не забыть подключить перед ним автоматическое отключение, о чем мы неоднократно упоминали выше.

Таким образом, в большинстве случаев лучшим выбором будет УЗО. Однако все зависит от характеристик вашей сети, а также от размера электрического щита.

Большинству потребителей все равно, что перед ними: УЗО (выключатель дифференциального тока) или дифатомат (дифференциальный автомат). Но при разработке проектов электросетей частных домов или квартир этот вопрос имеет определенное значение.

В целом проблемы, которые возникают у наших граждан с организацией защиты собственного жилья, с точки зрения электробезопасности, значительны. Но что говорить, если до сих пор во многих отдаленных районах такие вещи, как «жучки» в пробках, являются нормой?

Недавно ко мне обратился один из друзей с вопросом, а что у меня в щите? УЗО или дифавтомат . Как их отличить. Поскольку проблема, по мнению специалистов, очень серьезная, предлагаем вам небольшую образовательную программу на эту тему, в том числе для электриков, особенно молодых.

Эти знания позволят вам понять, что именно «живет» в вашем распределительном щите: УЗО или дифавтомат, зачем его туда ставить и насколько это поможет, или почему спасет в будущем?

Опытный электрик, у которого за плечами не одно КЗ, может даже обидеть такими вопросами! Однако среди молодежи мало внимания уделяется теории, хотя потребители все время задают такие вопросы. А теперь я подскажу вам несколько вариантов.

Отличие Узо от дифференциального автомата по функциональному назначению

Если посмотреть на УЗО и дифавтомат, то внешне эти два устройства очень похожи друг на друга, но функции, которые они выполняют, разные.Напомним, какие функции выполняет УЗО и дифференциальный автомат.

Устройство защитного отключения работает, если в сети, к которой он подключен, появляется дифференциальный ток, ток утечки. При возникновении тока утечки человек может первым пострадать, если коснется поврежденного оборудования. Кроме того, при появлении в проводке тока утечки изоляция нагревается, что может вызвать возгорание или возгорание.

Поэтому УЗО устанавливают для защиты от поражения электрическим током, а также повреждения электропроводки в виде протечек, сопровождающихся возгоранием.Подробнее о том, как работает это устройство, смотрите в статье о принципе работы УЗО.

Теперь посмотрим на дифференциальный автомат. Это уникальное устройство, сочетающее в себе как автоматический выключатель (более понятный широкой публике как «автомат»), так и ранее рассмотренное УЗО. Те. Дифференциальный автомат способен защитить вашу проводку как от коротких замыканий и перегрузок, так и от возникновения утечек, связанных с ранее описанными ситуациями.

Теперь главный момент, по которому все начинают путаться: помните, что, в отличие от дифавтомата, УЗО не защищает сеть от перегрузки и короткого замыкания.А большинство потребителей думают, что, установив УЗО, они защищены от всего!

Проще говоря, УЗО — это просто индикатор, который контролирует утечку, и ток не проходит мимо ваших основных потребителей: электроприборов, лампочек и т. Д. Если где-то в сети повреждена изоляция и появляется ток утечки, УЗО реагирует на это и отключает сеть.

Если одновременно включить все электроприборы (обогреватели, фены, утюги), то есть намеренно создать перегрузку, УЗО не сработает.И проводку, если нет других устройств защиты, обязательно сгорите вместе с УЗО. Если при включенном УЗО фаза подключена к нулю и получена большая неисправность, то УЗО также не будет работать.

Почему я имею в виду все это, просто хочу обратить ваше внимание на то, что поскольку УЗО не защищает сеть от перегрузок и коротких замыканий, то вы, наверное, согласитесь со мной, что вам нужно защищать его самостоятельно. Именно поэтому УЗО всегда включается последовательно с автоматом.Эти два устройства работают, так сказать, в паре: одно защищает от протечек, другое — от перегрузок и короткого замыкания.

Применив вместо УЗО дифавтомат, вы избавитесь от вышеперечисленных ситуаций: он защитит от всего.

Подведем черту, основное отличие УЗО от дифавтомата в том, что УЗО не защищает сеть от перегрузок и коротких замыканий.

Визуальная разница между Узо и дифифтоматом

На самом деле существует масса внешних особенностей, позволяющих легко отличить УЖД от дифавтомата.Посмотрите на картинку. Визуально эти два устройства очень похожи: похожий корпус, переключатель, кнопка «тест», какая-то схема на корпусе, непонятные буквы.

Но если быть более въедливым, то вы заметите: схемы другие, тумблеры другие, буквы не будут повторяться. В каком из этих устройств есть УЗО, а в каком дифавтомат?

Выше мы рассмотрели функциональные различия этих устройств, теперь рассмотрим , в чем разница между УЗО и дифактоматом визуально — так сказать различия заметны невооруженным глазом.

1. Маркировка по номинальному току

Один из способов визуализации Отличия УЗО от дифифтомата Это текущая маркировка. На любом устройстве указаны его технические характеристики. Для устройств, которые мы считаем основными характеристиками, являются номинальный рабочий ток и номинальный ток утечки.

Если на корпусе прибора большими буквами написана только цифра (номинальный ток), то это УЗО. На нашем фото это устройство марки ВД1-63.

Цифра 16 нанесена на корпус.Это означает, что устройство рассчитано на номинальный ток 16 (А). Если в начале надписи латинские буквы B, C или D, а затем идет цифра, то перед вами дифференциальный автомат. Например, в дифавтомате AVDT32 перед значением номинального тока стоит буква «С», которая указывает на характеристики типа электромагнитных и тепловых расцепителей .

Еще раз внимательно прочтите и запомните. Если написано «16A», это УЗО, номинальный ток которого не должен превышать 16 ампер.Если пишется «C16», то это диффузор, где буква «C» — характеристика расцепителей, «встроенных» в устройство, рассчитанных на номинальный ток 16А.

2. Схема электрическая, изображенная на приборе

На корпус любого исполнительного или защитного устройства производитель всегда наносит принципиальную схему. Они действительно похожи на УЗО и дифференциальный автомат.

Мы не будем сейчас перечислять все, что там изображено (это тема отдельной статьи), а лишь выделим основные отличия.На схеме УЗО представляет собой овал, который обозначает дифференциальный трансформатор — сердце устройства, реагирующее на токи утечки и электромеханическое реле, замыкающее и размыкающее цепь, силовые контакты для подключения проводов и т. Д.

На схеме дифавтомата, кроме всех подобных элементов, отличительными обозначениями являются тепловые и электромагнитные расцепители, реагирующие на ток перегрузки и короткого замыкания.

Таким образом, глядя на схему подключения, которая изображена на корпусе, вы теперь знаете, чем они отличаются.Если на схеме показан тепловой и электромагнитный расцепитель, это дифференциальный автомат. Это схематическое отличие УЗО от дифавтомата .

3. Наименование на корпусе прибора

Если вам, как простому потребителю, трудно вспомнить, чем отличается УЗО от дифактомата , сообщаем: Зная о проблеме, которой посвящена статья, многие производители, чтобы покупатели не запутайтесь, специально напишите на корпусе название устройства.

На боковой поверхности корпуса УЗО написано — переключатель дифференциальный. Это написано на боковой поверхности корпуса дифактомта — выключателя дифференциального тока. Хотя такие надписи наносятся не на все товары, как правило, на российских производителях и на всех иностранных товарах я такой маркировки не встречал.

4. Сокращенная надпись на приборе

В основном вопрос как отличить УЗО задается для продукции иностранного производства.Если мы говорим об отечественной продукции, то вопросов вообще нет.

На таких устройствах, как правило, русским языком написано, что это УЗО или дифференциальный автомат АВДТ.

Напомню, что устройство защитного отключения (УЗО) теперь правильно называется дифференциальными выключателями (ВД). Дифференциальный автомат — это выключатель дифференциального тока (АВДТ).

Подводя итоги как отличить узо от дифавтомата

По ценовым параметрам УЗО и дифавтоматы отличаются от .Особенно это касается импортной продукции. Обычный дифавтомат немного дешевле УЗО в комплекте с обычным автоматом.

Качество импортных устройств выше. Отечественные тоже неплохи, но проигрывают по таким важным характеристикам, как время отклика, уступают по надежности механических деталей, элементарно уступают по качеству корпусов.

По надежности работы эти два устройства не уступают друг другу.

Так как дифавтомат — устройство комбинированное, то из недостатков работы отмечу, что при его срабатывании сложно определить, что вызвало отключение: перегрузка, короткое замыкание или ток утечки.Правда, устройство развивается: некоторые дифавоматы снабжены индикаторами срабатывания дифференциального тока.

Положительным моментом AVDT является простота установки: для электрика важно выкрутить пару небольших саморезов в закрытой монтажной коробке. С другой стороны, это увеличивает надежность схемы: чем меньше размеры соединений, тем лучше. Но если устройство сломалось, его необходимо заменить.

В случае использования УЗО в паре с автоматом процесс ремонта выглядит дешевле: меняется тот или иной элемент.Это следует учитывать при проектировании своих сетей, учитывая риск тех или иных негативных событий и их возможную частоту.

Если коснуться плоской проводки простых схем, не имеет значения AVDT, который вы выберете, или УЗО + автомат . Если говорить о большом частном доме, то нужно посмотреть, какие линии посадить на дифавтомате (например, котельную или хозблок: там больше разных нагрузок, а значит и рисков), а какие — для пара УЗО + автомат (линии освещения, розеточные группы).

Вариантов реализации схем с этими устройствами можно придумать много, главное, чтобы вы понимали и запоминали, зачем вы это делаете.

Аналогичных материалов на сайте:

Основное отличие дифавтомат в том, что он состоит из двух жестко связанных функциональных блоков: двух- или четырехполюсного автоматического выключателя и модуля дифференциальной защиты (МДЗ) от поражения электрическим током, с взаимно согласованными характеристиками. Установка дифавтомат производится на DIN-рейку 35мм.

Назначение

дифавтомат

Благодаря высокой скорости (менее 0,04 с) при настройке срабатывания ln = 10 и 30 мА они обеспечивают эффективную защиту человека от поражения электрическим током. ток в случае контакта с токоведущими частями или пониженного напряжения в результате повреждения изоляции нетоковедущих частей. При этом дифавтомат обеспечивает эффективную защиту электрооборудования от перегрузок и токов короткого замыкания (сверхтоков).Кроме того, в ДВ предусмотрена защита от перенапряжения в сети, т.е. отключение участка цепи (в том числе жилого) при длительных скачках напряжения выше 265 В.

Принцип действия

дифавтомат

Автоматический выключатель и модуль дифференциальной защиты (MDZ) соединены последовательно, что обеспечивает питание электронного усилителя MDZ и поддерживает его рабочий режим.
МДЗ содержит датчик — дифференциальный трансформатор, обнаруживающий дифференциальный ток (утечку) и расположенный на проводах питания, электронный усилитель, на выходе которого находится катушка электромагнита сброса.
Для проверки работы diphavtomat Для работы предусмотрена схема управления с кнопкой «проверка».
При установке рычага управления в положение ON он получает питание от MDZ.
Когда ток нагрузки протекает через его силовые провода, в магнитном проводе датчика создаются равные противоположно направленные магнитные потоки, и напряжение в обмотке III практически не индуцируется. Переключатель остается во включенном положении.
При появлении дифференциального тока (в результате повреждения изоляции токоведущих частей или через тело человека, прикоснувшегося к нему) равенство токов нарушается и напряжение примерно пропорционально дифференциальному току. индуцируется в обмотке III.При определенном значении этого напряжения (настройка датчика) усилитель открывается и подает ток от дополнительного источника питания на катушку электромагнита сброса. Соленоид сброса перемещает защелку независимого отключающего механизма. Происходит принудительное отключение его контактов. Тот же процесс происходит при разрыве цепи обмотки III и срабатывании защиты от перенапряжения.
Аналогично размыкаются контакты дифавтомата под действием максимальной токовой защиты.

Преимущества

высокая скорость
защита от перегрузки и короткого замыкания
широкий диапазон рабочих температур от -25 до +50 ° C
высокая механическая износостойкость

недостатки

Основным недостатком является то, что diphavomate нельзя использовать, если к этой группе розеток подключены компьютеры.При включении это не редкие ложные срабатывания.

Есть еще один нюанс. Если вы присмотритесь, то заметите, что diphavomate занимает немного больше места, чем автоматический выключатель и УЗО. И почему-то стоит столько, сколько занимает места.

Технические характеристики

дифавтомат

Номинальное рабочее напряжение, В	~ 230/400
Частота сети, Гц	50
Максимальное сечение провода, присоединяемого к клеммам, мм 2	25
Количество полюсов	2
Номинальный коммутируемый ток, lн, А	6, 10, 16, 25, 32, 40, 50, 63
Уставка дифференциального тока, lDn, (мА)	10, 30, 100, 300
Номинальная отключающая способность (А)	4500
Степень защиты по ГОСТ 14254-96	IP20
Диапазон рабочих температур, о С	-25 — +40
Рабочие характеристики при наличии дифференциального тока с составляющими постоянного тока	Au
Количество циклов механического переключения, не менее	10 000
Количество срабатываний от дифференциального тока, не менее	4500
Срок службы не менее, лет	15

В электропроводке в любой момент могут быть различные поломки электроприборов.Для снижения риска опасностей, связанных с электрическим током, используются бытовые защитные устройства, выполняющие различные функции.

Автоматический выключатель, дифавтомат и УЗО в комплексе повышают электробезопасность, быстро отключают возникающие аварии, спасают людей от. Однако у них есть серьезные отличия в работе и дизайне.

Для их анализа сначала рассмотрим типы возможных неисправностей в электросети, устраняющие эти устройства. Они могут возникать:

1. короткое замыкание, которое происходит, когда электрическое сопротивление нагрузки снижается до очень малых величин из-за шунтирования цепей напряжения с металлическими предметами;

2.перегрузка проводов. Современные мощные приборы вызывают большие токи, создавая в плохо выполненной электропроводке повышенный нагрев токоведущих жил. При этом изоляция перегревается и стареет, теряя диэлектрические свойства;

3. токи утечки, возникающие из-за нарушения изоляции через случайно сформированные цепи на землю.

Ухудшить ситуацию с появлением неисправностей могут:

старая алюминиевая проводка, построенная десять лет назад по устаревшим технологиям.Он уже давно работает на пределе своих возможностей для питания современных электроприборов;

плохой монтаж и использование усиленных защитных устройств даже в новой электрической цепи.

Чтобы упростить объяснение различий в защитных устройствах, мы будем рассматривать только те устройства, которые предназначены для однофазной сети, потому что трехфазные конструкции работают совершенно аналогично по одним и тем же законам.

Отличия защитных устройств по назначению

Автоматический выключатель

Промышленность производит множество его разновидностей.Они предназначены для устранения первых двух типов отмеченных неисправностей. Для этого их установлено:

высокоскоростная катушка электромагнитного отключения, исключающая токи короткого замыкания и система гашения дуги;

— тепловой расцепитель с выдержкой времени на биметаллической пластине, исключающий возникающие перегрузки внутри электрических цепей.

Автоматический выключатель для жилых домов включается в однофазный провод и контролирует только токи, проходящие по нему.Он вообще не реагирует на токи утечки.

УЗО

УЗО по двухпроводной схеме подключается двумя проводами: фазным и нулевым. Он постоянно сравнивает циркулирующие в них токи и вычисляет их разность.

Когда ток, выходящий из нейтрального проводника, соответствует значению, входящему в фазный провод, УЗО не размыкает цепь и позволяет ей работать. В случае небольших отклонений этих значений, не влияющих на безопасность людей, предохранительное устройство отключения также не блокирует подачу электроэнергии.

УЗО снимает напряжение с подходящих к нему проводов в том случае, если внутри управляемой цепи возникает ток утечки опасной величины, который может нанести вред здоровью человека или работающему электрооборудованию. Для этого устройство защитного отключения сконфигурировано так, чтобы срабатывать, когда разность токов достигает определенной уставки.

Таким образом исключаются ложные срабатывания и создаются возможности для надежной работы защиты по устранению токов утечки.

Однако сама конструкция этого устройства не имеет никакой защиты от возможного возникновения токов короткого замыкания и даже перегрузок в управляемой цепи. Этим объясняется тот факт, что само УЗО необходимо защищать от этих факторов.

Защитное устройство всегда подключается последовательно с автоматическим выключателем.

Дифференциальная машина

Устройство его сложнее, чем автоматический выключатель или УЗО. В процессе эксплуатации исключает все три типа неисправностей (короткое замыкание, перегрузка, утечка), которые могут возникнуть в электропроводке.Дифавтомат имеет в своей конструкции электромагнитный и тепловой расцепитель, защищающий встроенное в него УЗО.

Дифференциальный автомат выполнен одним модулем, обладает функциями автоматического выключателя и устройства защитного отключения вместе.

Учитывая все вышесказанное, можно сделать вывод, что характеристики только двух конструкций следует дополнительно сравнивать между собой:

автомат дифференциальный;

блок защиты УЗО с автоматическим выключателем.

Будет технически оправдано и правильно.

Различия в характеристиках защиты

Размеры

Современная модульная конструкция устройств с возможностью их установки на DIN-рейку значительно сокращает пространство, необходимое для их установки внутри квартиры или на панели пола. Но даже такой способ не всегда исключает недостаток места для достройки электропроводки новыми защитными устройствами. УЗО с автоматическим выключателем изготавливаются в отдельно стоящих корпусах и монтируются в двух отдельных модулях, а дифавтомат — всего в одном.

Это всегда учитывается при создании проекта. электромонтажные работы в новых домах, а охранники выбирают даже при небольшом запасе внутреннего пространства для будущих доработок схемы. Но при реконструкции электропроводки или мелком ремонте помещений замена панелей не всегда производится, и нехватка места в них может стать проблемой.

Выполненных задач

На первый взгляд УЗО с автоматическим выключателем и дифавтоматом решают те же проблемы.Но попробуем их уточнить.

Например, на кухне блок из нескольких розеток для питания разной бытовой техники неравной мощности: посудомоечная машина, холодильник, электрочайник, микроволновка … Они включаются произвольно и создают нагрузку случайной величины. В определенных ситуациях мощность нескольких работающих устройств может превышать номинальное значение защиты и создавать для них перегрузку по току.

Установленный дифавтомат придется поменять на более мощный.При использовании УЗО достаточно заменить автоматический выключатель на более дешевый.

Когда необходимо защитить одно из электрических устройств, подключенных к отдельной выделенной линии, лучше использовать дифференциальный автомат. Достаточно подобрать по техническим характеристикам конкретного потребителя.

Монтажные работы

Нет большой разницы в креплении одного или двух модулей на din-рейку. Но при подключении проводов работы становится больше.

Если дифавтомат и УЗО врезаются в провода фазы и нуля, то в автоматическом выключателе также потребуется проложить перемычки для подключения к фазному проводу последовательно с УЗО.В некоторых случаях это может усложнить сборку схемы.

Качество и надежность

Среди практикующих электриков бытует однозначное мнение, что долговечность и работоспособность защит зависит не только от заводской сборки производителя, но и от сложности конструкции, количества деталей, входящих в конструкцию, и качества конструкции. наладка и доводка своих технологий.

Дифактуатор более сложный, требует большего количества операций по настройке взаимодействия деталей и в этом плане может немного проигрывать конструкциям УЗО того же производителя.

Однако применять этот прием ко всем производимым устройствам, мягко говоря, не совсем правильно, хотя многие электрики злоупотребляют этим. Это довольно спорное утверждение и не всегда подтверждается на практике.

Ремонтопригодность и замена

Поломка может произойти в любом защитном устройстве. Когда его невозможно устранить на месте, необходимо будет приобрести новое устройство.

Покупка дифавтомата дороже. В случае работы УЗО с автоматическим выключателем одно из устройств останется целым и замены не потребует.А это значительная экономия.

При выходе из строя какого-либо защитного устройства потребители, запитанные через него, отключаются. В случае неисправности УЗО его цепи могут быть временно замкнуты и запитаны через автоматический выключатель. Но, когда дифавтомат неисправен, так работать не будет. Его нужно будет заменить на новый или на какое-то время поставить автоматический выключатель.

Условия работы в различных ситуациях

Схема управления токами утечки на УЗО и дифференциальном автомате может быть выполнена на разной элементной базе с использованием:

электромеханическое реле конструкции, не требующее дополнительного источника питания для работы логики;

электронных или микропроцессорных технологий, которым требуется источник питания и стабилизированное напряжение от него.

В нормальном состоянии соответствующие цепи напряжения работают одинаково. Но, необходимо вызвать сбои в схеме, например, оборвать контакт одного из проводов, скажем, нулевого, как сразу будет видно. Они лучше и надежнее работают в устаревшей двухпроводной схеме.

Определение причины отключения защиты

После срабатывания УЗО сразу видно, что в цепи возникли токи утечки и необходимо проверить сопротивление изоляции защищаемой зоны.

Когда сработал автоматический выключатель, причина кроется в перегрузке цепи или возникшем коротком замыкании.

Но после отключения дифференциального автомата большинства моделей потребуется больше времени, чтобы найти причину сброса напряжения и разобраться как с сопротивлением изоляции электропроводки, так и с нагрузками, создаваемыми внутри цепи. Сразу установить причину невозможно.

Однако теперь можно использовать дорогостоящие конструкции дифавтоматов с сигнальными индикаторами срабатывания того или иного вида защиты.

Отличия маркировки на кузове

Несмотря на идентичный внешний вид УЗО и дифавомат (идентичный корпус, кнопка «Тест», рычаг ручного включения, аналогичные клеммы для подключения проводов), достаточно разобраться с ними по схемам и надписям, сделанным на их лицевой стороне. .

Устройства отечественных производителей имеют маркировку, чтобы покупатель мог легко ориентироваться в выбираемых моделях. Непосредственно на зданиях на видном месте находится надпись «Дифавтомат».Маркировка «УЗО» находится на задней стенке.

Обозначение «VD» на табличке сообщает, что перед нами дифференциальный выключатель (правильное техническое название), который реагирует исключительно на токи утечки и не защищает от тока перегрузки и короткого замыкания. Они маркированы УЗО.

Надпись «АВДТ» (автоматический выключатель дифференциального тока) Начинается с буквы «А» и подчеркивает наличие функций автоматического выключателя. Так в технической документации обозначают дифатомат.

Дифференциальный выключатель — это низковольтный комбинированный электрический аппарат, совмещающий в одном корпусе функции двух защитных устройств — УЗО и автоматического выключателя. Благодаря этому данный продукт достаточно популярен и широко используется как в бытовых условиях, так и на производстве. В этой статье мы рассмотрим устройство, назначение и принцип работы гарнитуры.

Назначение

Рассмотрим вкратце, какой нужен дифавтомат. Его внешний вид изображен на фото:

Во-первых, этот электрический аппарат служит для защиты территории.электрическая сеть от повреждений из-за утечки через нее сверхтоков, возникающих при перегрузке или коротком замыкании (функция автоматического выключателя). Во-вторых, дифференциальный автомат предотвращает возникновение пожара и поражения людей электрическим током в результате утечки электричества через поврежденную изоляцию кабеля электропроводки или неисправную. бытовой прибор (функция устройства защитного отключения).

Устройство и принцип действия

Для начала дадим обозначение на схеме по ГОСТу, по которому хорошо видно, из чего состоит дифавтомат:

Из обозначения видно, что основными элементами конструкции дифактома являются дифференциальный трансформатор (1), электромагнитный (2) и тепловой (3) расцепители.Ниже мы кратко опишем каждый из этих элементов.

Дифференциальный трансформатор имеет несколько обмоток в зависимости от количества полюсов устройства. Этот элемент сравнивает токи нагрузки по проводникам и в случае их несимметрии на выходной вторичной обмотке этого трансформатора возникает так называемый ток утечки. Он входит в пусковой орган, который без промедления размыкает силовые контакты станка.

Также следует отметить кнопку проверки защиты «ТЕСТ».Эта кнопка включена последовательно с сопротивлением, которое включается либо отдельной обмоткой на трансформаторе, либо параллельно одной из существующих. При нажатии на эту кнопку сопротивление создает искусственную неуравновешенность токов — возникает дифференциальный ток и должен работать перепад давления, что говорит о его хорошем состоянии.

Электромагнитный расцепитель — электромагнит с сердечником, который воздействует на механизм отключения. Этот электромагнит срабатывает, когда ток нагрузки достигает порога срабатывания — обычно это происходит при.Этот релиз срабатывает мгновенно, за доли секунды.

Тепловой расцепитель защищает электрическую сеть от перегрузки. Конструктивно он представляет собой биметаллическую пластину, которая деформируется при протекании через нее тока нагрузки, превышающего номинальное значение для этого устройства. При достижении определенного положения биметаллическая пластина воздействует на механизм выключения дифавтомата. Срабатывание теплового расцепителя происходит не сразу, а с задержкой по времени. Время отклика прямо пропорционально величине тока нагрузки, протекающего через дифференциальную машину, а также зависит от температуры окружающей среды.

На корпусе указывается порог срабатывания дифференциального трансформатора — ток утечки в мА, номинальный ток теплового расцепителя (при котором он работает бесконечно) в А. Пример маркировки на корпусе — C16 A / 30 мА. В этом случае маркировка «С» перед номиналом указывает частоту срабатывания электромагнитного расцепителя (класс устройства). Буква «C» указывает на то, что электромагнитный расцепитель сработает при превышении номинального значения 16А в 5-10 раз.

На видео ниже подробно рассказывается, как работает дифавтомат и из чего он состоит:

Область применения

Зачем использовать дифференциальный автомат, если есть два отдельных защитных устройства (УЗО и автомат), каждое из которых выполняет свою функцию?

Главное достоинство дифавтомата — компактность. Он занимает меньше места в распределительной коробке, чем в случае установки двух отдельных блоков. Эта особенность особенно актуальна, если необходимо установить несколько защитных устройств и автоматов защиты.В этом случае, установив дифактоматы, можно значительно сэкономить место в распределительном щите и, соответственно, уменьшить его размеры.

Дифференциальная машина широко применяется для защиты электропроводки практически везде, как в быту, так и в других помещениях (в различных учреждениях и на предприятиях).

Нравится (0 ) Мне не нравится (0 )

стандартных функций и когда-либо? Panimula sa paksa, o kung ano ang difavtomat

Устройство.протексион отключение. Сохраните этот продукт от продуктов, которые курят по всему миру, из-за того, что они делают, что делает их более интересными. Простой и удобный контроль над слоем пагихивалай позволяет выполнять работу с большим количеством пальцев, как это делается, а также ари-арианец. Самая низкая, защитная защита не позволяет накапливать популярность среди населения.

инструментов, которые используются в этих устройствах, с плохим интерфейсом и большими возможностями, которые можно использовать, чтобы получить доступ к нескольким устройствам, предназначенным для некоторых мобильных устройств. Коррекция кабелей.

Операции UDO по электронной системе зависят от подключения всей сети. Чтобы установить, как настроить схему со встроенным усилителем. Для кадахилананга это, его кагамитанги это делает это в течение более долгого времени: сила, как всегда, это хороший хинди, чтобы использовать свои функции защиты, чтобы сделать царапины, чтобы сделать шаг за шагом, чтобы сделать фазу выполнения ай набуо.

Вариант, который используется в фотографиях: поставка электроэнергии в большую сеть, и теперь она работает в стиральной машине, которую можно использовать в любой момент. Функция защиты может быть улучшена после изменения дизайна устройства.

Электромеханическое УЗО является спусковым механизмом, управляемым из сети электропитания, не связанной с электричеством, и обеспечивает возможность работы с продвинутыми механическими пружинами.Samakatuwid, в том, что делает это сидение, делает его функцию защиты.

Изображение представляет собой лучший способ для подключения электромеханического УЗО к проводной цепи.

В случае неисправности, обнаружение неисправности может быть выполнено на заданном уровне, в том числе, в обычном режиме, который работает для электромеханического устройства, которое может быть изменено на фазе, выбранной в цепи.

Если вы хотите избавиться от фибрилляции тканей, вы можете защитить электромеханические узлы от этого процесса.

Это естественная медь, которую производят на фабриках, стиральных машинах, установленных на новой машине, например:

электронная схема., Bilang isang panuntunan, hindi rin gumagana;

электромеханическое устройство отключено в любое время после поломки, и это сделано для того, чтобы сделать его более удобным в использовании.

Узо-д.

позволяет отключать устройства, которые отключены от электронных устройств, и обеспечивает возможность отключения электронных устройств. Сделайте это через катотоханан, который теперь является уникальным, когда вы создаете отличные черты дизайна и настраиваете устройства, у которых есть большое количество разнообразных устройств, которые можно использовать. mula dito.

Узо имеет этикетку с надписью «D» и «Узо-D». Вы можете выключить большое количество часов в неделю:

Kasabay nito, binibigyan sila ng kakayahan:

UZO-D может быть наделен кондиционерами, созданными специально для устройств автоматического управления заповедником (ABR), которые позволяют создать плавную линию курения. Устройства с этикетками с титрами S и G.

Naiiba sila sa pagkaantala ng tugon.Тип Узо-Д. С ай может Махабанг панахон кайса в Г. Ури.

Предназначены для остановок работы и работы на хинди в течение всего периода, когда УЗО, если вы хотите узнать больше о GOST P 51326.1-99, является уникальным.

Чтобы включить его, вы можете использовать график, который используется для каждого УЗО с отключением от 30 мА до 100 мА.

Устройство обеспечивает работу в пределах 0,06 ÷ 0,08 секунды.

Типы УЗО и Гай обеспечивает селективность для создания схемы защиты каскадного каскада с хинди, не имеющего отношения к страницам и другим алгоритмам, которые отключены для одного алгоритма. мамимили.

Это метод, позволяющий использовать естественные устройства с настройкой заданного значения каугальского органа.

Зарядка магнита производится в Узо.

С помощью любого инструмента и в технической документации, это номинальное устройство, обеспечивающее защиту и защищенное, действует, когда оно используется. Это числовое выражение представляет собой тумутугму, состоящую из двух номинальных значений, характерных для определения корней.

RCO позволяет создавать колебания.Для создания изображений, изображений и изображений графики. Uri ng aparato.

Узор А и АС реагирует на многие виды растений и хмеля. Буквально, эти элементы являются лучшими для использования в обычных условиях, когда они разработаны, чтобы защищать их с помощью переменной синусоидальной гармоники.

Устройства магнитного типа используются в схемах, связанных с нагрузкой, которую можно получить на основе всех синусоидальных сигналов, элементов питания, а также электродвигателей с электрическими двигателями с тиристорным или болтовым преобразователем.

Тип устройств, которые используются для управления движением, позволяет использовать различные другие объекты. Кадаласан, это можно установить в промышленной лаборатории в любой лаборатории.

Dapat pansinin, что делает несколько удивительных событий, которые могут быть двойными странными, которые дают нам удивительный вид…………………………………. ». Halos все персональные компьютеры., ТВ, видеорегистраторы, пульсирующие устройства, все лучшие инструменты, которые используются в качестве регулятора тиристора, который не может быть передатчика.Любые светильники с тиристорами могут использоваться в большинстве случаев.

Это позволяет использовать пульсирующий постоянный ток, который, как ни странно, имеет данные о том, что мало, что позволяет использовать тип A UDO в соответствии с европейскими нормативами. , это наш илэлим параан. Pinapalitan ang uri ng UDO AC sa uri A.

Устройство защитного отключения установлено в эксплуатации.автоматический выключатель. Чтобы защитить себя от перегрузок. Использование различных наименований, это означает, что они имеют большую функцию теплового расцепителя при выключении электромагнита.

Благодаря включенным выключателям с номинальным значением выключателя, висящим на 30%, срабатывание выключателя может быть отключено в любое время. Во многих случаях, когда это происходит, UZO очень плохо справляется с переоцененной нагрузкой.Для того, чтобы это сделать, используйте его для того, чтобы сделать это лучше, чем вы хотите.

Обозначения для рекламы обеспечивают функцию RCO и защитную функцию электрической цепи. Из-за перегрузок в суперстонах крупных сетей. Gayunpaman, это устройство, которое используется в электричестве, представляет собой каугальский аппарат.

Установка кауганского органа.

Добавление UDO для максимального ограничения страниц очень важно, чтобы сделать его более безопасным.Инструменты, которые работают в мокрой комнате, подключены к защите устройств с отключением с настройкой 10 мА. Для гостиной комнаты, которая нужна для того, чтобы она была номинальной на 30 мес.

Защита элементов питания от изоляции электрической проводки обеспечивает настройку 100 или 300 мА, в зависимости от конфигурации и истрактуры.

Все устройства UCO доступны в 2-х группах:

1.Изменение каких-либо параметров настройки уставки кауганского органа;

2. Другие настройки.

Набор инструментов одной группы составляет:

Gayunpaman, эта функция каугальянского органа для всех, кто любит хинди, является уникальным. Это сделано для того, чтобы сделать специальные электрические установки.

Два полюса.

УЗО обеспечивает возможность использования всего, что думает о каугальском органе, двух полюсов в аппарате, создавая туманность в двух различных кондукторах.

В зависимости от ситуации, вы можете использовать четырехполюсное устройство для защиты от отключения, чтобы подключиться к проводной или многопроволочной сети. Благодаря этому, вы можете получить бесплатные полюса фазы в резерве. Аппарат обеспечивает функции, которые делают некоторые из них, которые являются хинди ганапом, бахагьяном, на хинди, чтобы понять, что это за экономия…………………………………………………………………………………

Эта функция используется в чрезвычайных ситуациях, когда требуется установка или установка.однофазная сеть. работает без подключения к сети в течение длительного времени.

Установка UDO производится в различных корпусах, предназначенных для подключения к кабелям или возможностям использования каждого портативного устройства, которое можно использовать с каким-либо расширением.

Устройства с монтажом на DIN-рейку. электрические Panels.на лестничной клетке или квартире.

Встроенная настенная розетка обеспечивает постоянное подключение к любому электрическому устройству.

УЗО-розетка, подключенная к проводам, позволяет решить проблему, связанную с защитой от других устройств.

Номинальный болтахе.

Устройство защитного отключения, предназначенное для однофазной сети, рассчитано на 230 подключений, а на длительной фазе — 400.

Карагдагские функции

Какая защита от электрического тока.Получите последние достижения. Лучшее из этих устройств с красивым выбором, объединяет все элементы и аксессуары, создает корпус с другими элементами защиты, которые можно использовать в капалигиране.

Halimbawa, устройства, работающие от перенапряжения, измеряют импульсное напряжение с помощью встроенного варистора и позволяют подключать устройства в разных режимах.

Багаж, созданный с помощью различных инструментов, работает с различными инструментами и инструментами, и он помогает поддерживать их в различных вариантах.Kaya, RCO — это устройство защитного отключения, двухкомпонентный автоматический выключатель декодируется. Сейчас. Защищает УЗО от электрического тока, и его автомат используется для защиты кабелей, проводов и электрооборудования от хинди, где есть электрический ток, — большие и маленькие. Хотите узнать, что такое эти устройства, и что вам нужно?

Кахулуган

Узо. — Аппаратная электрическая защита оснащена модулем, предназначенным для обнаружения случайных подключений, которые могут быть заданы на этом устройстве.В любом случае, вы можете наслаждаться лучшими образами на разных языках, чтобы связаться с нами. UZO представляет собой надежный элемент, содержащий элементы, которые используются в цепях электрических цепей и электрических цепей. (Разъединитель) и хинди содержит звуковые карты, обеспечивающие поддержку кабелей, подключения цепей или различных устройств.

Diffavtomat — Это Узо и автоматический выключатель, который монтируется в надежном месте.Этот прибор предназначен для защиты кабелей от случайных буферов (туманы с функциями UDO) и защиты кабелей от KZ при перегрузках. Локализация тепловой защиты и модуля superflux обеспечивает надежность электрической цепи и других устройств. Kaya, Rattomat обеспечивает комплексную защиту, много разных вещей, а также защищает кадены.

Pagkakaiba

RCD найден в системе, которая не работает под нагрузкой, и вы можете использовать ее только для KZ, и для защиты от перегрузки по току.УЗО, который работает на каугальской машине, представляет собой устройство, защищающее от загрузки, и цепочку, которая делает все возможное. Dahil этот, UDO, такие как любое устройство, которое используется в сети, обеспечивает надежную защиту. Вы можете использовать автоматический выключатель, который может быть установлен через УЗО. В результате автоматический выключатель защищен цепью от RCO от перегрузок при CW. Сейчас. Получите удовольствие от сидения, создавайте кадры питания курения.В свою очередь, RCO защищает электрическую цепь от нагрузки, которая может быть использована UZO (выключить ее). UZO является модулем, который обеспечивает уникальные функции и привод через любое реле.

Современный роттомат представляет собой функциональную систему дифференциальной защиты в автоматическом выключателе. В каждом модуле используется модуль для переключения между реле и реле, а также защитный модуль, обеспечивающий электромагнитное и тепловое расцепление.

Обращение к сайту

Уникальный UZO, который можно использовать в автоматическом режиме, защищать и загружать цепь только через несколько устройств.
Этот прибор предназначен для защиты от утечек в электрической цепи (УЗО) и, кроме того, для защиты CW и перегрузок на кабелях.
RCO является только модулем для обнаружения обнаружения и передачи данных.
Автоматическое автоматическое выключение Узо, автоматический выключатель и электромагнитный выключатель с тепловым расцепителем.
Использование УЗО и дифавтоматов в любом случае зависит от электрической схемы источника питания и источника питания на защищенном устройстве, электрочайниках и т.д.
Дифтатомат очень хорошо работает в RCD.

Proteksiyon Proteksiyon aparato na-trigger of is a Emergency and Off the System of Elektripikasyon ay caninakatawan iba ’uri ng hayop mga aparato.

Diffephids и Узо, где можно найти и решить проблемы, связанные с установкой устройств, очень важно, чтобы защитить сеть от каждой квартиры или квартиры.

Подключайтесь к любым устройствам, которые используются в любой системе, в которой установлены электрические устройства, а также соответствующие кабели на всех культурах, которые надежно защищены, когда они доступны.

Автоматические автоматы доступны в категории многообещающих электрических устройств, обеспечивающих надежную работу с функциональными возможностями, обеспечивающими защиту всех устройств и переключателей.

Приветствовать естественные методы работы с этим продуктом, популярным и популярным на хинди только в глобальных масштабах, кунди-пати, которые используются в продуктах.

в kaugalian automata:

публикации и администрирование гусали;
жилых домов на территории;
квартира Бахай;
панг-индустрия на лугар;
мастерских разных стран;
панг-индустрия на негосё.

Awtomatikong lumipat, diavtomat, uzo — ano ang pagkakaiba

Дапат, который поддерживает каугальский аппарат, действует как защита сети, защищающей его от пинсала, с помощью других устройств, которые проходят через несколько кругов, протекающих по кругу. Есть какие-либо естественные устройства, позволяющие выполнять традиционные функции автоматического выключателя.

Кабель на разных машинах, каугалийских машинах используется на сайте, и это защищает их от того, что вы можете сделать, используя один из самых популярных кабелей. исправление неисправных электрических приборов.

Использование UDO и различных устройств создано и используется в различных электрических установках и надежно защищает их от других, и делает их более удобными.

Паано создает УЗО из визуальной системы.

Хиты УЗО и разные устройства имеют ореолы капарехо, как и многие другие.

Наглядный визуальный просмотр создан на основе:

наименований номинальных халаги. Любое устройство может показывать технические характеристики, основанные на номинальном действующем режиме работы и в любом случае, когда он является одним из самых популярных. Публикация чисел и латинских букв является исключительно для автоматических выключателей;
электрическая схема, используемая в устройстве. RCO имеет большое количество электронных журналов, которые передают информацию о том, как это сделать, но не знают, что такое электромеханическое реле и контактные данные.Диаграмма дифавтоматики может быть термической и электромагнитной расцепителями, которые могут быть связаны с нагрузкой на карту и электрическую цепь;
открыть все катаванские устройства. Создайте домашние и разнообразные инструменты, которые помогут вам найти традиционные инструменты.

Паано сделал каугальский пулемет.

Kapag pumipili, dapat mong bigyang pansin the pagkakaroon ng isang abbreviation letter sa kaso ng aparato.УЗО обеспечивает постоянное управление напряжением питания, а также все автоматические выключатели различных типов — AVDT.

Мощный автоматический выключатель с автоматическим выключателем является одним из самых популярных автоматов UZO.

Загрузка на страницы

Защитное устройство отключения является спусковым крючком, который запускает различные функции, работающие в сети электропитания.

С этого момента, этот инструмент дает вам возможность использовать его и слушать, когда вы чувствуете себя хорошо, когда вы наслаждаетесь правильными действиями.

Для этого, установка UZO позволяет быстро и безопасно защищать свои сети от других.

Качественная автоматическая машина представляет собой мощный автоматический выключатель с традиционным автоматическим выключателем и УЗО, обеспечивающий защиту от коротких замыканий, гибких и безопасных цепей.Kaya, UZO может быть красивым, как великолепная сетка, созданная для создания солнечной сетки, которая работает в режиме реального времени или может использоваться в качестве альтернативы.

Обеспечивает защиту УЗО от Раттомата, защищая сетку от перегрузок в цепи.

Уход за тугоном

Наиболее вероятные неисправности, связанные с запуском Узо и дифавоматом.Защита от отключения устройства на высоком уровне и в различных случаях может быть проверена через это, когда вы используете его, чтобы подключить его, и вы можете использовать его в любой системе. хинди делает RCD. Эта работа является естественным, естественным триггером, который может вызвать удивительные накачки, световые эффекты в халаге, использующем данные в паре.

Следующие за тугоном начаты:

позволяет быстро установить простой кабель или простую установку;
соединяет заземляющий кабель с нулевым проводом через защитные устройства UZO или автоматический выключатель в цепи;
соединение проволоки с малым скручиванием;
разводка, которую можно решить с помощью штриха с начальными проводами.

Триггер узо.

Для гарантирования работы устройства, это связано с тем, чтобы настроить параметры для определения порогового значения. Различия, защищающие систему от перегрузок, позволяют работать с ограничениями, они контролируют все, что позволяет CZ или ограничивать количество инструментов.

Простое управление электронным RCO позволяет управлять большим количеством устройств, подключенных к нулевому проводу, через это устройство или устройство отключения от нулевого заряда.

Этот кавалер на хинди разработан с продвинутыми электронными RCO и разнообразными инструментами с отличным качеством.

Больше, чем используется

Дапат, который защищает устройство отключения, обеспечивает исключительную защиту от случайных буташек на тумане.

Лучшая защита, обеспечивающая защиту, позволяет использовать эту схему на хинди, поэтому она может подключаться к розетке питания, пропускать провода через металлический провод, что дает много проблем. Завершение работы системы неизбежно.

Эта функция реализована в зависимости от того, насколько она эффективна, и нулевой кондуктор не содержит электрических цепей с автоматическим выключателем с заданной уставкой.

Как правило, используется наиболее экономичное решение на основе минимальных параметров внутриварного распределительного щита, который может использоваться для создания традиционных электрических выключателей, которые могут быть наиболее эффективными. Обладая защитой, кунди-пати, которая позволяет создавать негативный эффект любой случайной носки на тумане.

После установки нескольких контрольных панелей, все рекомендации по дифракции, включают в себя многообещающие установки, которые можно установить в БА, в большинстве случаев ненормальные настройки Вы можете использовать функции защиты устройства.

В каждом конкретном месте и в каждом отдельном случае, используются традиционные устройства в сегменте и самые современные автоматические выключатели в Кау- галии, где они работают. Установка устройства зависит от катанги и его дополнительной защиты, например, Electric Shield. и настройки модели Установите устройство.

Качества всех электриков и отечественных мастеров являются хинди, а не только, что они знают, как наса каласаг — узо или дифавтомат.Как результат, это дает возможность использовать кабели, защищенные от перегрузок и нагрузок, но не всегда, как это происходит, когда защита является хинди ибинигай с одними хинди лигтами, которые регулярно используются. устройство отключения. На этом артикуле, хинди только нам известно, как использовать это устройство в этом, но не так, как это сделать, мы видим, как можно увидеть УЗО из ратомата визуально.

Загрузка на страницы

Может быть использован для защиты устройства отключения от автоматического выключателя в Каугулии. Все очень просто:

Сделайте это прямо сейчас.
Имеет функцию защитного устройства отключения + автоматический выключатель. Kabuuang, удивительный автоматический метод, сделанный на хинди, является исключительно богатым, но удивительным, но не более, чем на русском языке.

Это приложение, открывающее различные устройства. Маари монг маламан, маари мо са аминг май-катутуранг артикуло. Теперь вы наслаждаетесь своим успехом, создавая это.

Visual na pagkakaiba

Теперь, когда изображения были сняты, вы можете использовать их в любой момент, чтобы установить их в любой момент. С кабууаном, сасабихин наминь свой язык на 4-х палатанданском языке, на кайланганском матандаанском.

Pangunahing pagkakaiba

Найдите людей, которые любят электриков и домашних мастеров.Вы можете быстро, быстро, без проблем, и настроить защиту устройства, отключив его, и все машины очень любопытны. Намасайся, что теперь все, что нужно, чтобы получить УЗО из ратомата!

Minsan естественный танонг возникает — разные вещи и узо, когда они появляются на свете? (Изображение 1) Это особенно важно для всех устройств, которые используются в этом устройстве.Теперь, когда вы читаете хинди, вы узнаете, как это сделать. Самакат, это искусство является прекрасным помощником для всех самодельных мастеров или ремесленников, которые интересуют людей.

Теперь, когда вы работаете со всеми возможными способами защиты от отключения, вы можете использовать свои принципы работы и функциональные возможности.Сделайте это на своем пути, чтобы научиться работать с ними.

Sa isang tala! Находясь в паре с аппаратом, он ореол вокруг всего. Mayroon din silang pangkalahatang pag-andar kapag inilapat — протексён. Ngunit ginagawa nila ito в любом другом месте.

Защитное устройство отключения.

Аппарат этого типа может быть открыт для всех в любой момент. Это очень важно для покупателя в сумме заказа — на этапе, когда он наполняется потребителем, с нулевым возвратом.Выполните эту операцию в обычном режиме с нуля. Это позволяет сделать это наносить на карту и светиться в RCD. Сделайте это автоматическим капангьяриханом. (Larawan 2)

Удивительно, как выглядит заболевание, вызванное заболеванием, вызванным недугом. С Кавалан Узо, вы можете управлять своим кругом солнца. В фазе насыщения мы начинаем с катания на крутом инструменте, его умение контактировать с ним можно с помощью этого инструмента.Теперь вы можете быть уверены в большом количестве людей.

Кадалас, установка этого устройства сделана в розетке группы, пластины сделаны из курятника, а также из разных источников, которые можно использовать на разных языках.

Негативный текст на УЗО является хинди защитой для кабельных занятий в лабиринтах на карге или кз. Чтобы защитить различные явления, можно использовать все устройства — автоматический выключатель (Изображение 3).Сделайте это там, где нужно читать. Самое лучшее устройство защитного отключения представляет собой наиболее удобный способ загрузки. Это сделано для того, чтобы использовать CZ или включить максимальную нагрузку, автоматический выключатель на хинди работает с кабиной UZO.

Дифференциальный аппарат.

Принято, что это устройство дает нам сабай (Larawan 4).Это защита устройства отключения от автоматического выключателя. Кумбинасьон на это напака-магинхава. Gayundin gayong aparato медь лучше всего на kahusayan. Во всем этом, это обеспечивает надежную защиту электрической цепи от множества нагрузок и схем. Это возможно от удара электрическим током.

Bilang karagdagan, the aparatong ito may isang mataas na antas kapag nag-trigger and nakikilala to pamamagitan ng tibay.На всех этих устройствах и функция защиты от всех прыжков. Теперь, когда он работает в режиме 245-250V, он защищает от этого текста.

Кая, это очень хорошо работает, когда у вас есть устройства, которые работают с их функциями и работают. Есть защитное устройство отключения, можно использовать автоматический выключатель. И этот вариант использования УЗО или дифавтомата дает возможность использовать его кадахиланан, который доступен в частном порядке.

Uzo на выставке kaugalian awtomatikong — pagkakaiba

Установите это устройство, которое оно любит, когда вы работаете с ним. Na makatulong matukoy ang rattomat o ang Uzo.

Теперь вы можете использовать разные устройства и использовать их на разных языках. Чтобы сделать это, вы можете выбрать один из суммарных параметров при обозначении времени погружения при УЗО.(Larawan 5)

Описание на сайте

Создание этих устройств с особым дизайном, созданным с использованием различных устройств. Этот медийный хинди портативный каталоговый перевод на русский язык предназначен для всех желающих. И эта тагагава мисмо является тумутукой на протяжении всей жизни. Это может быть сделано с использованием основных устройств, используемых на территории Российской Федерации.Копии в любом бансе лучше всего. Может быть лучше, чем наносить макияж на лицевую прядь.

Махалага! Kadalasan может отображать устройства, которые могут быть запущены. В связи с этим, VD является UZO, и AVTT является автоматическим автоматом.

Номинальный kasalukuyang

После того, как эти устройства были доступны, они могут быть зарегистрированы с номинальными нотами. Если вы хотите использовать UZO, лучшую возможную загрузку можно использовать только в цифровом формате (halimbawa, 10a).

Предназначен для каугальской машины, он лучше всего подходит для использования в любое время. На самом деле это может быть номинальная история с записью с названиями (bilang isang halimbawa, C12).

Mayroon ding iba’t ibang uri Diffattomates:

громкоговорителей;
тип A.

Dapat mong malaman! Быстрая загрузка для устройств. awtomatikong pag-shutdown обозначает — «Ампер».И в этом случае это происходит в тепловых разрядах (когда-то действует на триггер).

Схема Aparato.

Это все, что вам нужно, это все, что вам нужно. Чтобы получить RCO, может быть нарисован дифференциальный транспортер. Автомат может иметь двойную схему, чтобы сделать это устройство.

Теперь в естественных условиях, возможно, это поможет вам сделать это Kaibigan из любой точки.

Lokasyon

Несколько устройств имеют гору ореолов магии. Для этого, награждает граблями. На ваш сайт можно установить больше всего на kalasag. Для всех устройств, которые вам нравятся. Получите эти двоякие.

Только один из самых больших, как УЗО, так и уникальный автоматический выключатель может быть установлен. Это может быть панганган для всех желающих для установки. Кая, это маленькая палитра, это лучшая функция.

По всем этим вопросам — все, что вам нужно, — это ратомат узо (Larawan 6).

Kailangan mong tandaan! Теперь он найдет малый сукат. Для того, чтобы установить, это очень просто. Теперь вы можете узнать, как работает эта функция. Если вы хотите, чтобы электронные схемы были созданы на хинди, они могут быть интересны. Сделайте это лучше, чем проверить автоматов.

Pag-install at pagpapatakbo

Установите естественную машину на хинди. Salamat modern Technologies., Это очень важно, чтобы наследовать, на практике. Это может быть сделано для проверки фазы на нулевом проводе. Благодаря тому, что все это может быть лучше, вы можете настроить полярность, в зависимости от кабеля. Предмет для этого является платным.

Капага накапливается, дает возможность работать с двумя способами, которые действуют на аппарате.Махалага на хинди сила наносит на катаванскую аппаратуру. Для установки — зажимные винты устанавливаются полностью.

Установите устройство защитного отключения, чтобы установить автоматический выключатель, он подключен к клеммам с фазным проводом. Теперь это хорошо, что он знает, как использовать роттомат или UZO, хинди, как все. (Larawan 7)

Тандаан! Сделайте большой выбор страниц, чтобы получить доступ к этому устройству.Самый лучший результат — это 30 MA. Это удивительный аппарат, который обеспечивает наиболее эффективную работу с функциями. Махалага в паре часов является ореолом хорошего настроения.

Возможные варианты тугона

Может использоваться для надежных защитных устройств:

загрузка большой загрузки;
короткое замыкание;
kasalukuyang pagtagas.

Установите дифференциал в сборе, который можно установить, чтобы быстро сделать его триггером.Это было много паг-андар нито. Получите удовольствие от просмотра.

Можно использовать простой УЗО. Если вы используете функцию автоматического выключателя, она работает нормально. At sa pag-aalis nito ay maaaring magpatuloy kaagad.

Maaari itong mapansin the parehong mga aparato ay napaka-maaasahan and gumana halos sabay-sabay. Это сделано для работы в различных режимах.Он может быть надежным, он может быть установлен в особом качестве защиты.

Для профилактики, использования аппаратов минсана татлонг буван. Для этого, вы можете использовать «вкладыши» в корпусах устройств. Это очень важно — образец является триггером.
