Маркировка автоматических выключателей: специфика буквенно-цифровых обозначений

Автоматы, установленные в квартирных электрощитах, предназначены для аварийного отключения электроэнергии в случае короткого замыкания или превышения нагрузки на контур. Ими можно управлять и вручную, когда необходимо поменять выключатель.

Какими параметрами обладает прибор подскажет маркировка автоматических выключателей, представленная в виде наименований, буквенно-цифровых обозначений и схем. Согласитесь, умение “читать” надпись пригодится домашнему мастеру при необходимости замены устройства, устранении поломок или подключении дополнительного автомата.

Мы поможем вам разобраться что к чему. В статье описана подробная расшифровка маркировочного блока на выключателях, а также приведены рекомендации по выбору автомата с учетом его характеристик.

Содержание статьи:

Для чего необходима маркировка

Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.

Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.

С помощью специальных обозначений, расположенных на передней панели, можно , узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.

Чтобы уточнить данные о конкретном устройстве, достаточно распахнуть дверку металлического шкафа, в котором установлены приборы учета и защиты: все обозначения находятся на виду

Информация об отдельном автоматическом выключателе может потребоваться, если:

необходимо произвести замену устройства;
следует в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.

Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или , информацию о приборах лучше изучить заранее.

Что обозначают надписи на выключателе

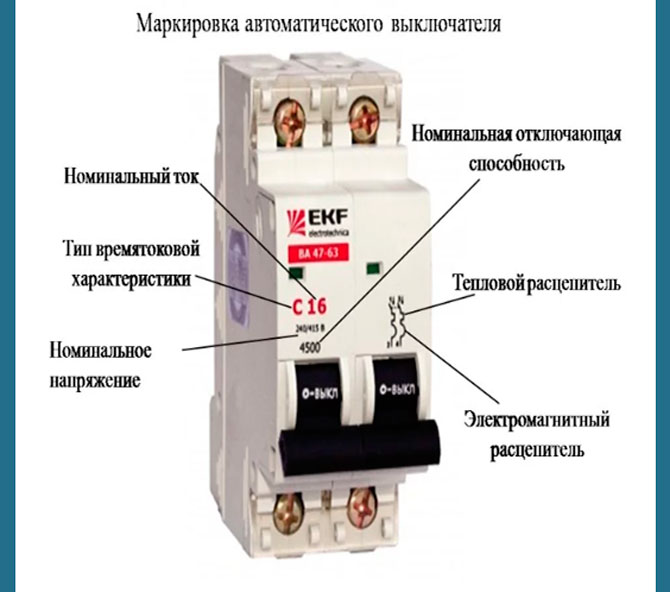

Символы, цифры, буквы, схемы нанесены на технический пластик специальной несмываемой краской. Даже у старых моделей они остаются читаемыми. Предполагается, что пользователь или электромонтажник, едва бросив взгляд на автомат, должен быстро определить его токовые характеристики и напряжение.

Производитель и модель автомата

Самую верхнюю строку маркировочного блока занимает название бренда. Для печати выбран определенный цвет, чаще яркий, и порой даже по оттенку можно определить, продукция какого производителя находится перед вами.

Цвет надписи обычно повторяется и в оформлении элемента управления – рычага, с помощью которого производится принудительное включение или отключение прибора. Однако иногда ручка окрашена в нейтральный серый или черный цвет

Опытные электромонтажники предлагают не скупиться при покупке автоматов и приобретать приборы только проверенных европейских марок: Schrack Technik, Schneider Electric, ABB, Schaltbau, Moeller, HAGER, Legrand. Есть несколько российских брендов, которым также можно смело доверять: Электротехник, TDM ЕLECTRIC, EKF.

Ниже строкой обозначена модель устройства. Все остальные надписи, кроме наименования производителя, обычно отпечатаны серым цветом, поэтому серию можно легко спутать с техническими характеристиками.

Чтобы не ошибиться, смотрим именно на вторую строку. Обозначение линейки или модели может иметь следующий вид: ВА63, Sh300, Acti9.

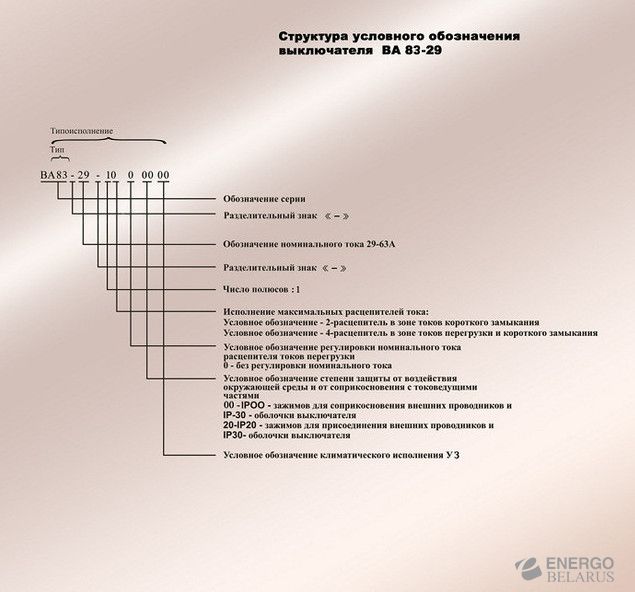

Можно попытаться расшифровать серию, однако не всегда за буквами и цифрами скрыты технические характеристики, чаще это просто наименование определенной модели.

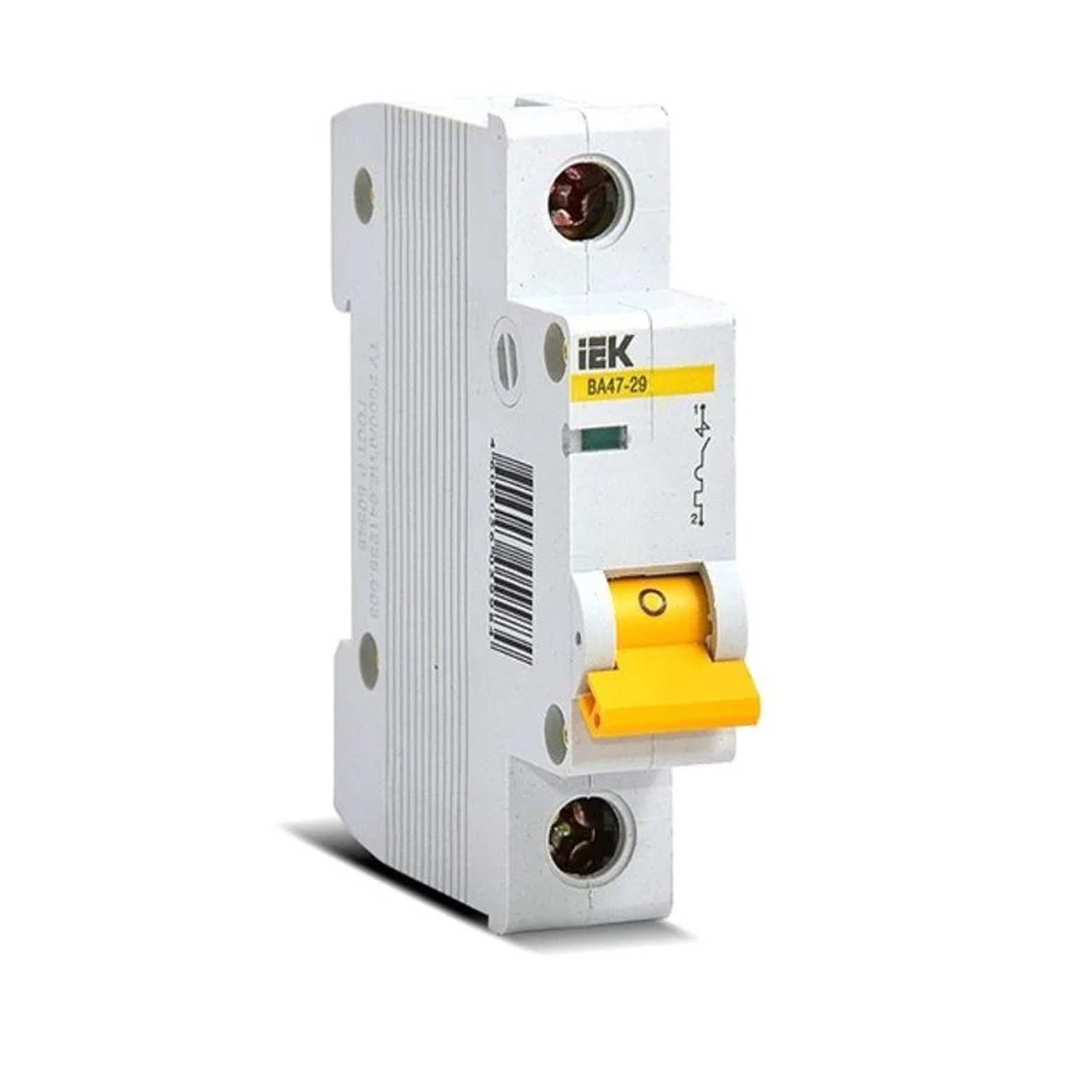

Модели из серии ВА47-29 имеют более двух сотен типоисполнений, при этом они не привязаны к определенным номинальным токам – могут быть и 0,5 а, и 5 А, и 63 А

Обозначение линейки может быть напечатано как на общем сером фоне, так и на цветной лини, которая находится непосредственно под брендом.

Определение время-токовой характеристики

Следующая строка – это сочетание латинской буквы и цифры. Буква, стоящая первой, как раз и обозначает время-токовую характеристику. Она обозначает, как быстро срабатывает выключатель при определенной силе тока, протекающей через него. Всего существует пять различных типов: «В», «С», «D», «K», «Z», однако в быту применяются автоматы В, С, D.

Зависимость величин часто представляют в виде графиков, которые можно отыскать в Интернете. Они имеют следующий вид:

На графике видно, как зависит скорость срабатывания автомата от кратности действующего тока к номинальному его значению. Расчеты подчиняются формуле k=I/In (+)

Таким образом, если значение k находится между 3 и 5 – это категория В, между 5 и 10 – С, между 10 и 20 – D.

Образец обозначения ВТХ на корпусе прибора. В сочетании «В16» В – это и есть время-токовая характеристика, а 16 – номинальный ток

Если взять два выключателя с одним и тем же значением номинального тока, но с разными свойствами срабатывания, реагировать они будут тоже по-разному. Для сравнения рассмотрим С16 и В16. Если воспользоваться формулой, то в результате мы получим для С16 – 80-160 А, а для В16 – 46-80 А.

Как это выглядит на практике? Предположим, ток резко увеличился до 100 А. В16 выключится моментально, так как для него достаточно и 80 А, а чтобы сработал С16, необходимо некоторое время на нагрев пластины. Затем начинает действовать тепловая защита, и автомат выключается. Разница во времени обычно занимает доли секунды.

Номинальный ток и его обозначение

Цифра, которая находится справа от латинской буквы (ВТХ), обозначает . Номинальный ток обозначает, при каком max значении автомат будет находиться в действующем состоянии, то есть ток будет свободно проходить через него без аварийного отключения.

Важный момент: указанные данные актуальны только при определенной температуре, а именно +30ºС. Если температура окажется выше, то выключатель может сработать при меньшем значении тока.

Указанный номинал – 32А. Следовательно, при благоприятных условиях автомат не выключится, пока ток не превысит это значение. Но если температура поднимется, он может сработать и при 25…30А

Рассмотрим, что происходит во время срабатывания внутри устройства. Автомат выключается благодаря работе двух видов расцепителей цепи – теплового и магнитного.

Первый включается в работу, если в электросети случилась перегрузка. Значение тока выше номинального нагревает биметаллическую пластину, она изгибается и разрывает цепь – автомат отключается. Подсчитано, что ток нагрузки должен превышать номинал на 15-55%, чтобы произошел разрыв.

Но кроме перегрузки в сети возникает и такое явление, как сверхток. Причиной его появления является короткое замыкание. На сверхтоки реагирует уже не тепловой, а электромагнитный расцепитель.

Если прибор находится в рабочем состоянии, то срабатывание происходит мгновенно, максимум через 0,02 секунды. Задержка в аварийном отключении приводит к выходу из строя проводов. Сначала плавится изоляционный слой, затем может произойти возгорание.

Чтобы защитить проводку и собственную жизнь от перегрузок и коротких замыканий, и рекомендуется приобретать только качественные устройства защиты.

Маркировка номинального напряжения и частоты

Ниже строкой указано значение номинального напряжения. Его также нужно соблюдать при выборе устройства в обязательном порядке. Маркировку можно определить по единицам измерения – Вольтам, которые обозначаются буквами V или В. Для точности также используются значки: «-» – постоянное напряжение, «~» – переменное.

Вариант обозначения номинального напряжения. Если указаны две цифры, то прибор можно применять для защиты 1-фазных и 3-фазных сетей: 230В – для однофазной, 400В – для трехфазной

Частота определяется в Герцах и обозначается так – 50 Hz. Но ее можно не обнаружить на корпусе, потому что практически все бытовые приборы работают в одинаковом режиме.

Если необходимо точно знать какие-то характеристики автомата, а их обозначений нет на панели, следует заглянуть в инструкцию, где перечислены все технические данные о приборе.

Предельный ток отключения

Следующая величина, указанная на корпусе автомата, – ток отключения, который по-другому именуют отключающей способностью устройства.

Если вдруг произойдет короткое замыкание и в контуре появится сверхток, то автомат сработает в аварийном режиме, но при этом полностью сохранит свою функциональность. Можно заметить, что ток отключения в разы превышает номинал.

Возможен и такой вариант, что значение сверхтока будет выше указанного на автомате. Тогда нет никаких гарантий, что устройство сработает правильно и само не пострадает. Скорее всего, магнитный расцепитель просто не справится с нагрузкой.

Образец обозначения тока отключения – цифра 4500 в черной рамочке, находится прямо под значениями напряжения и частоты. На некоторых моделях этот параметр не указан

Кроме значения 4500 А, которое характерно для многих автоматов бытового класса, можно встретить 6000 А и 10000 А.

Что такое класс токоограничения

Сразу под предельным током отключения находится класс токоограничения. Его легко найти на панели – это цифра 1,2 или 3, заключенная в черный квадрат. Во время короткого замыкания и появления в сети сверхтока система может пострадать.

Чем быстрее сработает автомат, тем раньше прекратиться воздействие тепловой энергии, которая является следствием возникновения сверхтока, тем быстрее наступит стабильность.

Таким образом, класс токоограничения показывает временной интервал, до которого автомат может ограничить время короткого замыкания.

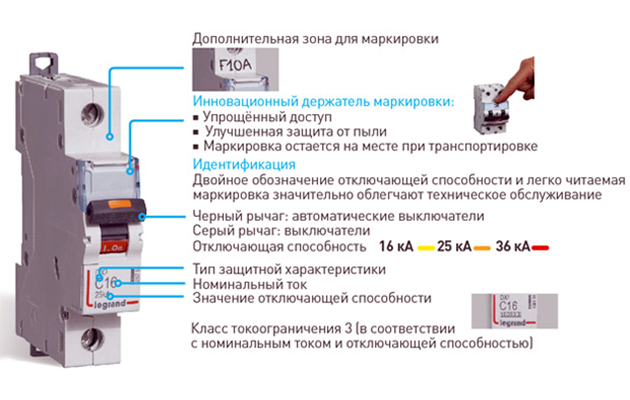

Под цифрой 6000 хорошо виден класс токоограничения – 3. Если маркировки нет (а это встречается у многих моделей), значит ее значение равно 1

Деления по классам:

1 класс – ограничение > 10 мс;
2 класс – от 6 до 10 мс;
3 класс – от 2,5 до 6 мс.

Третий класс наиболее «быстрый» и предпочтительный при выборе автомата.

Схема подключения проводов

На некоторых автоматических выключателях кроме основных характеристик можно обнаружить схему подключения. Обычно она находится справа на лицевой панели.

На схеме условными обозначениями изображена электроцепь, включающая расцепители и контакты, к которым подключатся проводка. Для указания контактов используют цифры

Схемы на 1-полюсных и 2-полюсных приборах отличаются. На вторых кроме цепи с контактами присутствует маркировка клемм, а также у некоторых моделей значок N, обозначающий подключение нулевой жилы.

Советы по выбору автоматического выключателя

Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.

Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)

Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.

Подробнее о расчете и подборе автоматического выключателя написано в .

Важное значение имеет бренд, а также состояние проводки.

Галерея изображений

Фото из

Как рассчитать мощность прибора

Количество полюсов бытового автомата

Обязательное наличие второго коммутатора – УЗО

Особенности подключения алюминиевых проводов

Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.

При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала.

Выводы и полезное видео по теме

Общая информация об автоматах раскрыта выше, а из интересных видеороликов вы можете узнать о тонкостях, известных только профессионалам.

Как устроен и работает автомат:

Подробнее о тепловых номиналах – разбор таблицы:

Читаем маркировку со специалистом:

Правильно выбрать и подключить устройство защиты домашней электросети помогает маркировка, нанесенная прямо на корпус прибора. Умение расшифровывать символы и правильно определять характеристики поможет в дальнейшем при самостоятельном монтаже нового контура.

Есть, что дополнить, или возникли вопросы по расшифровке маркировки автоматических выключателей? Можете оставлять комментарии к публикации и участвовать в обсуждениях. Форма для связи находится в нижнем блоке.

Маркировка автоматических выключателей. Расшифровка маркировки электрических автоматов

Каждый человек в общих чертах знает, что представляет собой автоматический выключатель, установленный в электрощите. Большая часть населения на генетическом уровне знает, когда пропал свет в квартире нежно пойти и проверить, не отключился ли автомат в этажном щите, и при необходимости его включить. Однако не все имеют представления об технических характеристиках данных устройств, и по каким критериям их требуется подбирать для сохранения высоких эксплуатационных качеств работы распределительного щита.

Приветствую всех друзья на сайте «Электрик в доме». Сегодня разберем очень важную, на мой взгляд, тему, которая напрямую влияет на нормальные условия работы автоматических устройств защиты, а именно — маркировка автоматических выключателей. Не все знают, что означают символы и обозначения на корпусе автомата, поэтому давайте расшифруем маркировку и подробно разберем что означает каждая надпись на корпусе автоматического выключателя.

Маркировка электрических автоматов — обозначения на корпусе

Все автоматические выключатели обладают определенными техническими характеристиками. Для ознакомления с ними при выборе автомата на корпусе наносится маркировка, включающая в себя набор схем, букв, цифр и прочих символов. Друзья согласитесь, что внешний вид автомата ничего не сможет сказать о себе и все его характеристики можно узнать только по нанесенной маркировке.

Маркировка наносится на лицевой (передней) стороне корпуса автомата стойкой нестирающейся краской, благодаря чему с параметрами можно ознакомиться даже когда автомат находится в работе, то есть, установлен в распределительном щите на дин-рейке и к нему подключены провода (не нужно отсоединять провода и вытаскивать его из щита, чтобы прочитать маркировку).

На картинке снизу вы можете увидеть несколько примеров, как наносится маркировка электрических автоматов разных заводов изготовителей. На каждом из них отчетливо видна маркировка, выполненная разными буквами и цифрами. В данной статье мы не будем разбирать промышленные устройства защиты, а затронем лишь обычные бытовые модульные автоматы. Но в любом случае статья будет интересна не только новичкам, но и профессионалам, «зубрам» которые повседневно сталкиваются с этим, также будет интересно вспомнить азы своей профессии.

Расшифровка маркировки автомата

Чтобы правильно выбрать автомат защиты при покупке следует обращать внимание не только на внешний вид и марку устройства, но и на его характеристики. Давайте по порядку разберем, какие характеристики отображает производитель на корпусе автоматического выключателя для его правильного выбора. Маркировка на автомате представляет к ознакомлению следующую информацию о себе.

1. Фирма изготовитель (бренд) автоматического выключателя

Маркировка автоматических выключателей начинается с логотипа или названия производителя. На картинках изображены автоматы наиболее популярных брендов hager, IEK, ABB, Schneider Electric.

Эти бренды уже долгое время представлены мировой публики и за свое существование зарекомендовали себя выпуском качественной продукции. На корпусе наименование завода-изготовителя наносится в самом верху и его трудно не заметить.

2. Линейная серия автоматов (модель)

Модель автоматического выключателя обычно отражает серию устройства в линейке завода-изготовителя и представляет собой буквенно-цифровое обозначение, например, автоматы серии Sh300 и S200 принадлежат производителю ABB, а у Schneider Electric встречаются Acti9, Nulti9, Домовой.

Пример как обозначается маркировка автоматических выключателей фирмы Schneider Electric, hager и IEK.

Зачастую серия присваивается автомату для отличия моделей по техническим характеристикам или ценовой категории, например, Sh300 рассчитаны на короткое замыкание до 4.5 кА, менее затратные в производстве и дешевле по стоимости, чем S200, рассчитанные на 6 кА.

3. Время-токовая характеристика автомата

Данная характеристика обозначается латинской буквой. Всего существует 5 типов время-токовых характеристик: «В», «С», «D», «K», «Z». Но наиболее распространенные из них это первые три: «В», «С» и «D».

Автоматы с характеристиками типа «K» и «Z» используют для защиты потребителей, где применяется активно индуктивная нагрузка и электроника соответственно.

Самая универсальная, которая подходит для применения в быту — характеристика типа «С». Большинство электриков, для защиты электропроводки использует именно ее. Узкопрофильные автоматы с ВТХ «B» или «D» можно встретить только в специализированных магазинах и, зачастую, по заказу.

Друзья на тему время токовых характеристик автоматов у меня есть отдельная статья, пожалуйста заходите, читайте, ознакамливайтесь.

4. Номинальный ток автомата

После буквенного значения идет цифра, определяющая номинал автоматического выключателя. Номинал определяет максимальное значение тока, который может постоянно проходить без срабатывания автоматического выключателя.

Причем значение номинального тока указывается для определенной температуры окружающей среды + 30 градусов.

Например, если номинальный ток автомата равен 16А, то автомат будет держать эту нагрузку и не отключаться при температуре окружающей среды не выше +30 градусов. Если же температура будет выше +30, то автомат может сработать при токе и меньшем 16 А.

Если в сети возникают перегрузки, то есть ситуация когда ток нагрузки превышает номинальный ток на это реагирует тепловой расцепитель автоматического выключателя. В зависимости от кратности перегрузки время, за которое автомат отключится, будет составлять от нескольких минут до секунд. Ток, при котором тепловой расцепитель сработает должен превышать номинал автомата на 13% – 55%.

При возникновении в сети короткого замыкания возникает сверхток, на который реагирует электромагнитный расцепитель автоматического выключателя. Исправный автомат при коротком замыкании обязан сработать в течение 0,01 – 0,02 секунды, в противном случае начнется плавление изоляции электропроводки с риском дальнейшего воспламенения.

5. Номинальное напряжение

Сразу под маркировкой на автомате время-токовой характеристики идет обозначение номинального напряжения, на которое рассчитан данный автомат. Показатель номинального напряжения отображается в Вольтах (В/V), и может быть постоянным («-») или переменным («~»).

Значение номинального напряжения определяет, для каких сетей предусмотрено устройство. Маркировка напряжения предусматривает два значения для однофазных и трехфазных сетей. Например, маркировка 230/400V~ означает, что 230 Вольт напряжение однофазной сети, 400 Вольт напряжение трехфазной сети. Значок «~» означает переменное напряжение сети.

6. Предельный ток отключения

Следующий параметр предельный ток отключения или как его еще называют отключающая способность автомата. Этот параметр характеризует ток короткого замыкания, который способен пропустить через себя автомат и отключится, не теряя своей работоспособности (без риска выхода из строя).

Электрическая сеть сложная система, в которой часто возникают сверхтоки вследствие короткого замыкания. Сверхтоки кратковременны, но характеризуются большой величиной. Каждый автоматический выключатель обладает предельной коммутационной способностью, определяющей возможность выдержать сверхтоки и сработать при этом.

Для модульных автоматов предельно значение токов отключения составляют 4500, 6000 или 10000. Значения указываются в Амперах.

7. Класс токоограничения

Сразу под значением предельного тока отключения на корпусе указывается так называемый класс токоограничения. Возникновение сверхтоков опасно тем, что при их появлении выделяется тепловая энергия. В результате чего изоляция электропроводки начинает плавиться.

Автоматический выключатель отключится, когда ток короткого замыкания достигнет максимального значения. А для того чтобы ток КЗ достиг своего максимума требуется некоторое время и чем больше будет это время тем больше будет ущерб нанесенный оборудованию и изоляции электропроводки.

Токоограничитель способствует ускоренному отключению автоматического выключателя тем самым не давая току КЗ достигнуть своего максимального значения. По сути, этот параметр ограничивает время короткого замыкания.

Различают три класса токоограничителя, которые маркируют в черном квадрате. Чем выше класс, тем быстрее отключится автомат.

— класс – 1 маркировка отсутствует, или иными словами, автоматы, на корпусе которых отсутствует класс токоограничения, относятся к первому классу. Время ограничения составляет более 10 мс;
— класс – 2 ограничивает время прохождения тока КЗ в пределах 6-10 мс;
— класс – 3 ограничивает время прохождения тока КЗ в пределах 2.5-6 мс (самый быстрый).

8. Схема подключения и обозначение клемм

Некоторые производители наносят на корпус схему подключения автомата для информирования потребителя. Схема подключения представляет собой электрическую цепь с обозначением теплового и электромагнитного расцепителей. На схеме также маркируются контакты, указывающие на место подключения проводов.

На однополюсных автоматах контакты маркируются как «1» — верхний и «2» — нижний. К верхнему контакту, как правило, подключается питающий провод, а к нижнему — нагрузка. Кстати на эту тему есть отдельная статья, как правильно подключить автомат. На двухполюсных автоматах контакты маркируются «1», «3» — верхний; «2», «4» — нижний.

А так выглядит обозначение схемы и контактов для подключения на двухполюсном автоматическом выключателе

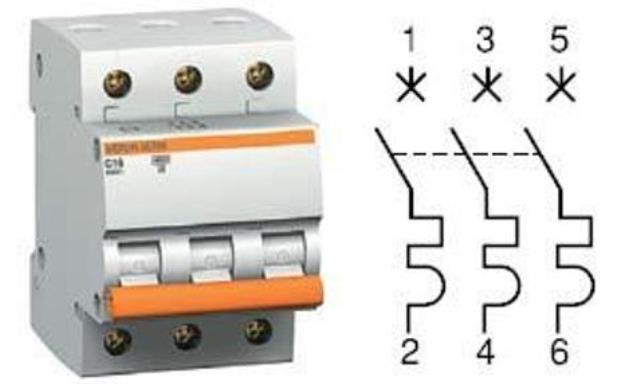

Также на двух- и четырех- полюсных автоматах возле схемы подключения можно встретить обозначение в виде латинской буквы «N», указывающее клемму для подключения нулевого рабочего проводника. Это важно, так как не на всех полюсах многополюсных автоматов имеются расцепители (тепловой и электромагнитный).

9. Артикул

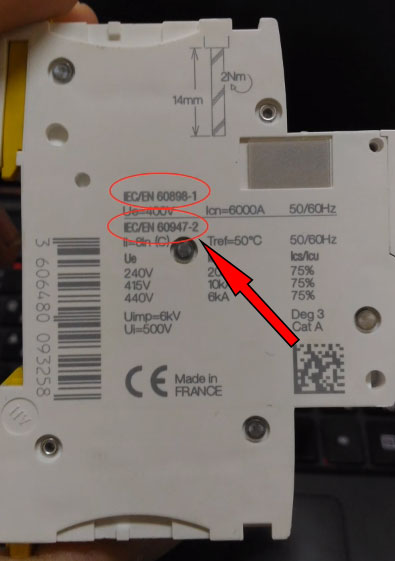

На любой стороне корпуса автомата также наносится информация о продукте (артикул, QR-код), предусмотренная заводом-изготовителем, которая помогает без проблем найти конкретную модель в каталоге магазинов.

Ознакомившись с вышеуказанной информацией, маркировка автоматических выключателей для вас не станет проблемой, и вы с легкостью сможете выбирать устройство защиты с такими характеристиками, которые вам подходят.

Друзья если данная статья была для Вас интересной, буду признателен, если вы поделитесь ею в социальных сетях. Если у Вас возникли какие-нибудь вопросы или пожелания не стесняйтесь задавать их в комментариях, постараюсь ответить всем.

Понравилась статья — поделись с друзьями!

15 маркировок на автоматических выключателях

Автоматический выключатель на своем корпусе несет массу полезной информации, о которой многие даже и не догадываются.

Основной упор при выборе и покупке, почему то делается только на величину номинального тока. А между тем, чтобы правильно выбрать автомат защиты, нужно учитывать множество факторов и технических характеристик подобных коммутационных устройств.

Наиболее важные из них производители нам и предоставляют, указывая все это непосредственно на корпусе, либо несмываемой краской, либо лазерной маркировкой.

Зная их расшифровку и обозначение, вам больше не придется лезть в интернет или в специализированные каталоги. Достаточно внимательно осмотреть модульный автомат со всех сторон.

Давайте пройдемся по всем этим данным, взяв за основу наиболее популярные марки от ABB, Schneider Electric, IEK и другие.

Производитель

Первое, что выделяется на лицевой стороне корпуса — это логотип и название производителя. Большинство останавливает свой взгляд именно на этом.

Перед походом в магазин, у нас уже как правило сформировано представление о том, какая марка будет приобретаться. Выбор делается на основе предыдущего опыта (положительного или отрицательного), либо подробного изучения всей имеющейся информации в сети.

И только после этого идет подробное изучение технических особенностей.

После названия фирмы производителя, указывается серия данного выключателя или так называемая линейка.

В ней бывает зашифровано несколько параметров и конструктивных особенностей. Причем каждая линейка может подразделяться на отдельные кластеры, со своими нюансами и отличиями.

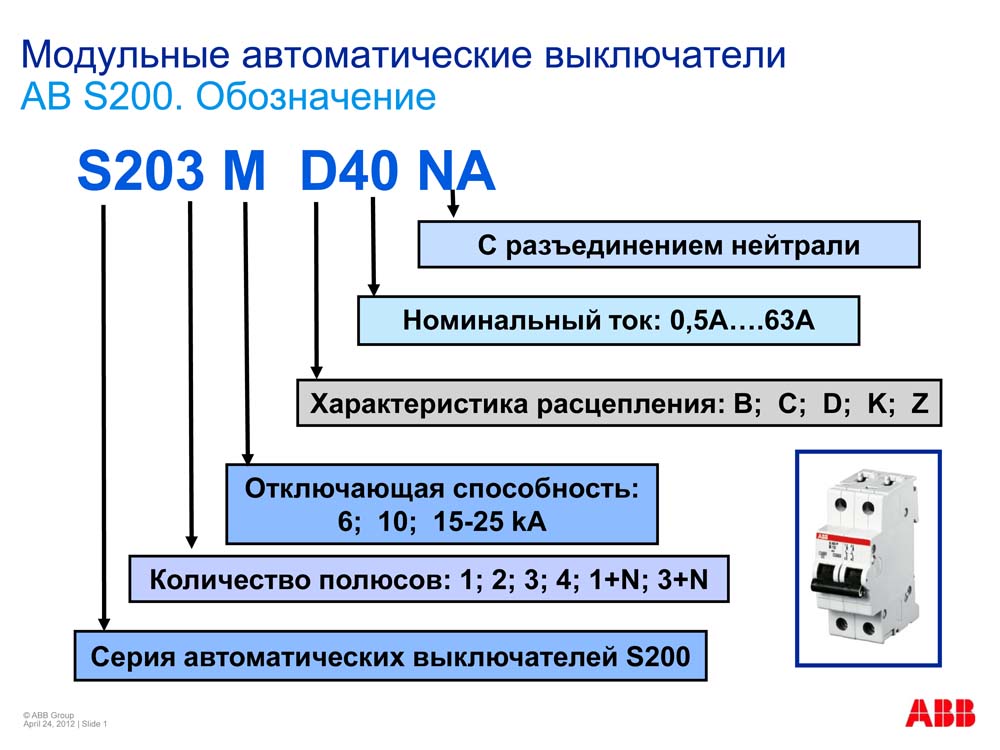

Вот например, расшифровка автоматов ABB серии S200.

Номинальный ток и времятоковая характеристика

Далее следует одна из главных надписей — номинальный ток автомата. Например С25 или С16.

Первая буква обозначает времятоковую характеристику «С». Цифра после буквы — значение номинального тока.

Самые распространенные характеристики — «B, C, D, Z, K». Они определяют время отключения, в зависимости от тока короткого замыкания, проходящего через автомат. Если коротко, то:

автомат отключится «условно мгновенно» при токе КЗ в 3-5 раз больше номинала

В основном их ставят в цепях освещения.

при токе КЗ в 5-10 раз больше номинала

Универсальное применение в сетях со смешанной нагрузкой.

в 10-20 раз больше Iном

Используются для подключения электродвигателей.

Актуально в схемах с электронными устройствами.

Подходит только для оборудования с индуктивной нагрузкой.

Все подобные устройства имеют тепловую и электромагнитную защиту. Хотя тепловая иногда может и не ставится. Но об это чуть позже.

Тепловая часть отключает автоматический выключатель в диапазоне токов от 1,13 до 1,45*Iном.

Электромагнитная — в диапазоне вышеприведенных параметров в зависимости от типа характеристики.

Обратите внимание, что при значении С25, автомат не отключит нагрузку в 26 Ампер. Это случится только при величине тока в 1,13 раз большую от 25А. Да и то, через довольно длительный промежуток времени (более 1 часа).

Есть такое понятие как:

ток срабатывания — 1,45*Iном

Автомат гарантировано сработает в течение часа.

ток не срабатывания — 1,13*Iном

Автомат не должен сработать в течение часа, а только по истечении этого времени.

Еще не забывайте, что значение номинального тока на корпусе указано для окружающей температуры в +30С. Если вы поставите аппарат в бане или на фасаде дома, прямо под лучами солнца, то 16 Амперный автомат, знойным летним деньком может сработать при токе, даже меньше номинального!

230/400V — надписи номинального напряжения, где может применяться данный автомат.

Если там стоит значок 230V (без 400V), эти аппараты нужно использовать только в однофазных сетях. Вы не сможете поставить в ряд два или три однофазных выключателя и подать таким образом 380В на двигательную нагрузку или трехфазный насос, либо вентилятор.

Еще внимательно изучайте двухполюсные модели. Если у них на одном из полюсов написана буква «N» (не только дифавтоматы), то именно сюда подключается нулевая жила, а не фазная.

Они и называются несколько иначе. Например ВА63 1П+N.

Значок волны означает — для работы в сетях переменного напряжения.

На постоянное напряжение и ток, такие аппараты лучше не ставить. Характеристики его отключения и результат работы при КЗ, будут не предсказуемы.

Выключатели на постоянный ток и напряжение, помимо значка в виде прямой линии, могут иметь на своих клеммах характерные надписи «+» (плюс) и «-» (минус).

Причем правильное подключение полюсов здесь критично. Это связано с тем, что условия гашения дуги на постоянном токе несколько тяжелее.

Если на переменке происходит естественное гашение дуги при переходе синусоиды через ноль, то на постоянке, синусоида как таковая отсутствует. Для устойчивого гашения дуги в них применяется магнит, устанавливаемый вблизи дугогасительной камеры.

Он засасывает дугу как можно глубже, тем самым обеспечивая ее разрыв. Поэтому, если вы перепутаете полярность, то возникнет обратный эффект и магнит при срабатывании автомата будет не затягивать, а выталкивать дугу.
Что приведет к неминуемому разрушению корпуса.
Отключающая способность
4500А или 6000А — номинальная отключающая способность тока в амперах при номинальном напряжении.
Это означает, что если на нагрузке или на кабеле по которому она питается, случится короткое замыкание с силой тока 6000А, то данный аппарат сможет успешно выполнить свою задачу и отключит потребителя.
Если же ток будет больше 6000А, то контакты автомата могут свариться между собой, «прикипеть», либо разрушатся (выгорят) стенки корпуса.
С какой именно величиной тока (4,5кА или 6кА) выбирать автоматы для щитовой в многоэтажках, а какие устанавливать при проживани в частном доме за городом, читайте в отдельной статье.
Бывают аппараты рассчитанные и на бОльшие токи КЗ. Причем при Iном=0,5-25А это будет ток КЗ в 25кА, а при Iном=32-63А всего лишь 15кА.
Это объясняется невозможностью рассеять большую мощность дуги при таких компактных габаритах. Хотите токи еще больше? Тогда ищите экземпляры чуть пошире.
Причем речь здесь не идет о промышленных габаритных выключателях. Это те же самые модульные автоматы, правда с одним исключением.
Они занимают на дин-рейке, в отличие от стандартных не один модуль, а полтора. Вот пример от ABB на токи КЗ до 50кА!
Класс токоограничения
Цифра после тока КЗ (3 или 2) — класс токоограничения.
Выключатель с такой функцией не позволяет току короткого замыкания принимать его самое максимальное значение и производит отключение на как можно ранней стадии.
То есть, эта цифра показывает, насколько быстро внутри устройства гасится электрическая дуга, не позволяя отдельным элементам и деталям, нагреваться до предельных температур и способствовать пожару.
Класс ‘2’
ограничивает ток КЗ в пределах половины полупериода
Класс ‘3’
в пределах 1/3 полупериода
Грубо говоря, автомат с «троечкой», справится с последствиями тока КЗ быстрее, чем с «двоечкой». По времени это можно отразить следующей таблицей.
Устройства с «первым» классом, вообще никоим образом и никакими цифрами не маркируются.
Все вышеприведенные маркировки располагаются на лицевой стороне. Теперь переходим к боковой грани. Там тоже есть масса полезной информации.
ГОСТ и стандарты
Например, соответствие стандарту. Вот модель от Шнайдер Электрик, которая одновременно отвечает двум международным стандартам.
Эти стандарты имеют отечественные аналоги. Для российского рынка чаще всего указывается ГОСТ Р50345.

Эта надпись означает, что выключатель можно применять только в бытовых условиях.
Обслуживать его могут рядовые потребители и лица, без прохождения какого-либо обучения и инструктажа.
Есть и другой ГОСТ Р500030.2
Эти модели уже предназначены для эксплуатации в промышленных условиях. Работать с такими аппаратами разрешается только квалифицированному персоналу.
Далее некоторые надписи могут дублировать информацию на передней панели.
U=400V — номинальное рабочее напряжение
Icn=6000А — наибольшая отключающая способность
50/60Гц — частота работы электросети
I=8In (С) — автоматический выключатель имеет характеристику «С» с пределом электромагнитного отключения 8 крат от номинального тока (+-20%).
Напряжение импульсное, изоляция и степень загрязнения
Есть и новые маркировки.
Uimp=6kV — номинальное импульсное удерживаемое напряжение
Ui=500V — номинальное напряжение изоляции
Deg3 — степень загрязнения
Означает, что допустимо токопроводящее загрязнение или сухое не токопроводящее загрязнение, которое может стать токопроводящим при конденсации влаги.
Наибольшая отключающая способность
А вот этот параметр наиболее интересен, хотя указывают его далеко не все производители. Это так называемая, наибольшая отключающая способность в зависимости от напряжения.
Упрощенно по поводу Icu можно сказать следующее. Если ток КЗ прошедший через автомат, будет соответствовать данному значению указанному на корпусе, то автоматический выключатель успешно выполнит свою задачу только один раз.
Далее он уже будет не пригоден к последующей эксплуатации. Его по любому придется заменить.
Если же ток КЗ будет равен параметру Ics/Icu, то автоматом можно пользоваться и дальше.
Данные надписи порой очень важны и позволяют оценить возможность применения коммутационного аппарата при различном номинальном напряжении. Как понимаете, токи КЗ при этом будут существенно отличаться.
Отключающая способность автоматов имеет квадратичную зависимость от питающего напряжения. Вот посмотрите насколько существенна эта разница.
Поэтому купить автомат для однофазки 220В, это не то же самое что для трехфазки 380В. Подберете неправильно и ждите последствий при первом же КЗ:
пожар и выгорание корпуса
ненормальный гул при последующем включении, если автомат все таки «выжил»
неселективная работа или спекание контактов
Хорошо, если он у вас вообще отключится. Фактически выключатель в таком случае превращается в предохранитель.
Вот только стоимость его в разы отличается от простейших устройств с плавкими вставками. Спрашивается, стоило ли переплачивать?
Селективность
Cat A или Cat B — категория применения в отношении селективности.
Cat A — это обычный автомат. Cat B — это селективный выключатель, который ставится в разветвленных сетях для обеспечения селективности защит.
Грубо говоря, чтобы при КЗ отключался только автомат какой-то конкретной линии, а не главный ввод всей цепочки.
Например, у вас в квартире стоит вводной автоматический выключатель, плюс еще один установлен на лестничной площадке. Даже если номинал автомата в подъезде или лестничной клетке больше, то нет никаких гарантий, что в случае серьезного КЗ сработает тот аппарат, который смонтирован в квартирном щитке.
Чаще всего отрабатывают оба. А представьте, что второй аппарат смонтирован не сразу за дверью, а в щитовой подвала, да еще и под замком? Бывает и такое.
Поэтому в таких ситуациях для ответственных объектов не помешает раскошелиться и применить селективные аппараты.
Ну и конечно в обязательном порядке их нужно ставить в медицинских учреждениях. Дабы какая-нибудь уборщица тетя Глаша, замкнув мокрой тряпкой розетку в подсобке, случайно не обесточила полбольницы вместе с операционной.
Момент затяжки
На корпусе качественного автоматического выключателя также указывается номинальный момент затяжки контактных клемм.
Только соблюдая его, вы гарантировано надежно подключите провода.
Отдельные модели нередко снабжаются QR кодом. Он у каждого экземпляра индивидуален.
Благодаря этому, имея под рукой сотовый телефон, вы прямо в магазине легко сможете проверить оригинальный перед вами товар или подделка. Это к вопросу о том, как отличить настоящие автоматы ABB от китайских фальшивок.
Схема и типы защит
Еще на корпусе рисуется условная схема, где нарисованы типы защит, установленные в автомате.
Полукруг — электромагнитный расцепитель. Прямоугольничек — тепловой.
Как это не странно, но есть автоматические выключатели без теплового расцепителя. Они служат для защиты электродвигателей с тепловыми реле. Их применяют в системах дымоудаления и подключают к ним кабели, способные выдерживать значительный перегрев.
Это особое требование пожаробезопасности для обеспечения длительной работоспособности устройств, при высоких окружающих температурах. Будь «теплушка» в таких выключателях, они бы срабатывали раньше времени, ухудшая сценарий развития пожара.
Дополнительную маркировку, относящуюся к устройствам дифференциальной защиты или отдельным видам реле, ищите по специализированным каталогам. Всю информацию по маркировке модульных пускателей и контакторов, читайте в статье ниже.
Как видите, даже на нескольких квадратных сантиметрах можно разместить огромное количество полезных данных, на основании которых и следует делать грамотный выбор электрооборудования.
Статьи по теме
Маркировка автоматических выключателей («автоматов»)
При выборе и установки автоматических электрических выключателей надо четко представлять, какой из «автоматов» выбрать.
Ведь от правильного выбора будет зависеть не только нормальная работа самого автоматического выключателя, но и работа всей электрической цепи, в которой он будет установлен. В этой статье мы поговорим о маркировке автоматических выключателей.
Маркировка автоматических выключателей по ГОСТ
Каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
1. Наименование или товарный знак изготовителя.
2. Типовое обозначение, каталожный или серийный номер. Например ВА 47-29
3. Одно или несколько значений номинального напряжения. Для универсальных автоматических выключателей значения номинального напряжения переменного тока указывают с символом ~ постоянного тока – с символом ~.
4. Номинальный ток In в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D, для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
5. Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту.
6. Номинальную коммутационную способность при коротком замыкании Icn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока, например 6000 А Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока, например: 10000 ~ 6000~/-.
7. Если на универсальный автоматический выключатель наносят обозначение постоянной времени T15, которая относится к маркировке номинальной коммутационной способности при коротком замыкании, то ее выполняют в прямоугольнике
8. Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
9. Контрольную температуру окружающего воздуха, если она отличается от 30 оС.
10. Степень защиты, если она отличается от IP20.
11. Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть четко видна после установки автоматического выключателя. При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
12. На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован. По запросам потребителей изготовитель обязан предоставить характеристики I2t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I2t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей. Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя. При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой N.
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом заземления.
Маркировка автоматических выключателей ABB
Автоматические выключатели ABB имеют схожую маркировку с незначительными отличиями. Маркировка для автоматических выключателей ABB приведена ниже.
Возможно вас также заинтересует статья «Маркировка устройств защитного отключения (УЗО)».
Маркировка автоматических выключателей: значение и расшифровка
Маркировка автоматов АВВ
В электрических цепях широко применяются автоматические выключатели от производителя АВВ. Данные приборы выпускаются несколькими сериями, которые, в свою очередь, имеют большое количество разновидностей. Для маркировки каждой из них используется код, состоящий из буквенных и цифровых символов. Все они соответствуют определенным техническим характеристикам конкретного устройства.
После символа АВВ наносится маркировка кода, обозначающего серию изделия. Это может быть S200, S280, S800 и другие. Каждая серия имеет свои характерные особенности в вопросах эксплуатации. Например, в серии S200 существует облегченный вариант Sh300. Возле буквенного обозначения в некоторых случаях наносятся дополнительные символы, соответствующие токам отсечки: М = 10кА, Р = 15 кА и т.д. Если такие буквы отсутствуют, то по умолчанию ток отсечки составляет 6кА. Автоматы АВВ производятся в однополюсных, двухполюсных, трехполюсных и четырехполюсных вариантах. В связи с этим последняя цифра в маркировке будет меняться: прибор с двумя полюсами – S202, с тремя полюсами – S203.
Существуют буквенные индексы, обозначающие специальные возможности автоматических выключателей. Каждый из таких символов означает следующее:
В – указывает на возможность работы автомата в цепях с активными нагрузками.
С – автомат может защищать электродвигатели от индуктивных нагрузок.
D – защита нагрузок, имеющих увеличенные пусковые токи. Данные приборы используются при запуске электродвигателей с короткозамкнутым ротором, когда пиковые нагрузки не превышают максимально допустимых значений.
К – применяются на линиях с активными индуктивными нагрузками.
Z – защита линий с полупроводниками при отсутствии скачков напряжения, вызывающих пробой.

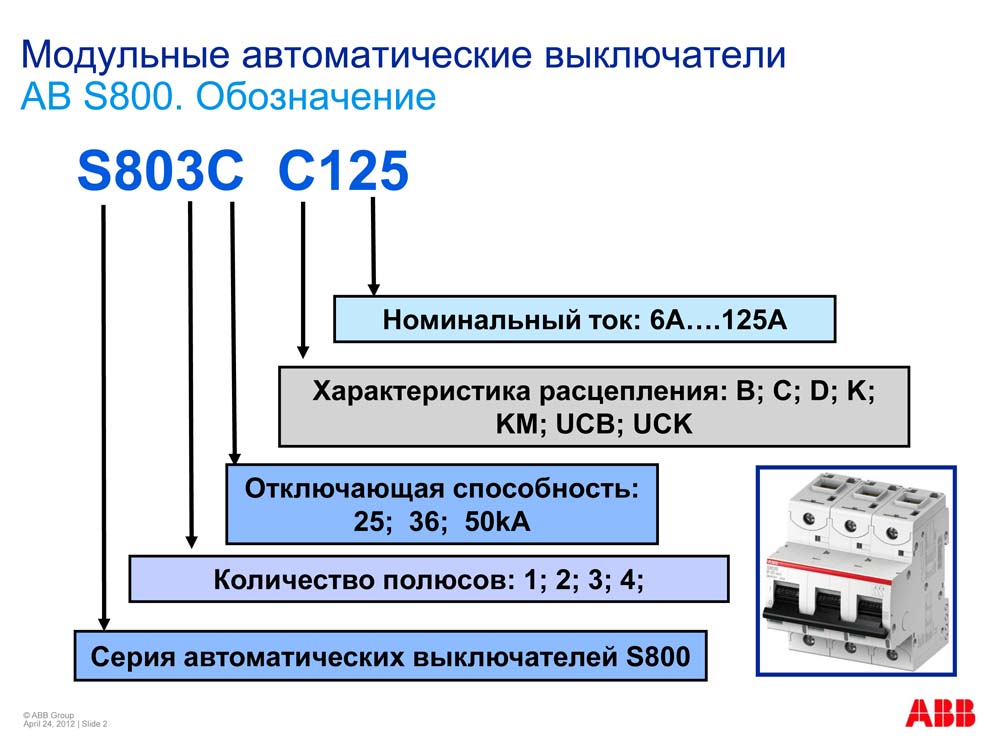

Например, маркировка АВВ S804C означает, что автоматический выключатель АВВ серии 800 имеет 4 полюса и предназначен для использования в цепях с индуктивными нагрузками – электродвигателями.
Перед покупкой автомата АВВ нужно заранее определить оборудование, подлежащее защите. Наиболее важным параметром считается ток отсечки, который будет разным для каждого устройства.
Читайте далее:
Общие сведения об автоматах
Автоматы для электрощитка
Как правило, автомат содержат три типа расцепителя электрической цепи: тепловой, электромагнитный и механический. Первый предназначен для защиты электрических цепей от перегрузки по току, второй – от короткого замыкания в цепях нагрузки, третий – для оперативных коммутаций электрических цепей.
Существуют электрические автоматы, выполняющие защитные функции от перегрузки и поражения электрическим током (ЭТ). Это выключатели, управляемые дифференциальным током со встроенной защитой от токовых перегрузок – дифавтоматы (ДВ).
Основные технические характеристики автоматических выключателей (АВ)
Номиналы автоматов для различных электросетей
Номинальное напряжение – установленное изготовителем значение, при котором определена работоспособность АВ.
Номинальный ток – установленный изготовителем ток, который АВ способен проводить в продолжительном режиме, при котором главные контакты остаются замкнутыми при указанной контрольной температуре окружающего воздуха (стандартно +30 °С).
Частота выключателя – это промышленная частота, на которую рассчитанно устройство и которой соответствуют значения других характеристик.
Класс токоограничения характеризуется временем отключения между началом размыкания выключателя и концом времени дуги. Существует три класса токоограничения:
время отключения АВ 3 класса происходит в пределах 2,5 – 6 мс;
2 класса – 6–10 мс;
1 класса – более 10 мс.
Существует несколько типов защитных (время-токовых) характеристик АВ, наиболее востребованы – B, C и D
Тип защитной характеристики Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ Назначение
A от 1,3Iн Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В от 3Iн до 5Iн Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С от 5Iн до 10Iн Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D от 10Iн до 20Iн Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K от 12 Iн Для защиты промышленных цепей использующих индуктивную нагрузку.
Z от 4 Iн Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.

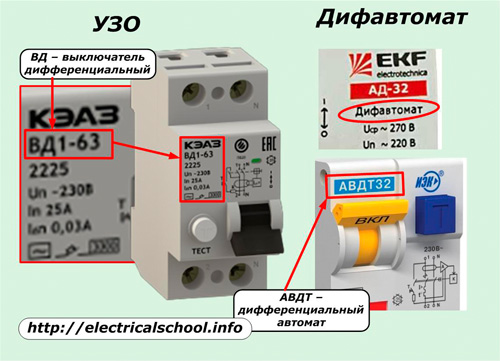

Дифференциальные автоматические выключатели
Дифференциальный автоматический выключатель
Номинальный отключающий дифференциальный ток IΔn – значение отключающего дифференциального тока, указанное изготовителем, при котором ДВ должен срабатывать при заданных условиях.
Номинальный неотключающий дифференциальный ток IΔn0 – значение неотключающего дифференциального тока, указанное изготовителем, при котором ДВ не срабатывает при заданных условиях.
Номинальная дифференциальная наибольшая включающая и отключающая способность IΔm0 – действующее значение переменной составляющей ожидаемого дифференциального тока, которое ДВ может включать, проводить и отключать.
ДВ бывают трех типов:
S – с выдержкой времени срабатывания по дифференциальному току.
АС – обеспечивается срабатывание при синусоидальном переменном дифференциальном токе, либо прикладываемом скачком, либо медленнорастущем.
А – обеспечивает срабатывание при дифференциальном синусоидальном переменном токе и дифференциальном пульсирующем постоянном токе, прикладываемом скачком, либо медленнорастущем.
Селективное подключение средств защиты
Если предполагается высокая нагрузка в сети, применяют метод последовательного подключения нескольких устройств защиты. К примеру, для цепи из четырех автоматов с номинальным током по 10 А и одним вводным прибором на схеме каждый автомат с дифзащитой графически обозначается последовательно друг за другом с выходом устройства на общий вводный прибор. Что это дает на практике:
соблюдение метода селективности подключения;
отключение от сети только аварийного участка цепи;
неаварийные линии продолжают функционировать.
Таким образом, обесточивается только один из четырех приборов – тот, на который пошла перегрузка напряжения или возникло короткое замыкание
Важное условие селективного срабатывания: чтобы номинальный ток потребителя (светильника, бытового прибора, электротехнического устройства, оборудования) был меньше номинального тока автомата со стороны питания. Благодаря последовательному подключению средств защиты, удается избежать возгорания проводки, полного обесточивания системы питания и оплавления проводов
Роль обозначений на корпусе
Устройство одновременно выполняет функции управления и защиты. Многие понимают, что когда пропадает электричество в квартире или доме, нужно проверить, не отключился ли автомат в щите. Но не все знакомы с характеристиками устройств и с критериями, по которым их стоит выбирать, чтобы сохранить эксплуатационные характеристики щита распределения электричества.
По конструктивным особенностям автоматы бывают:
Воздушные — устанавливаются на промышленных объектах, где ток достигает значения тысячи Ампер.
Литые — применяются в цепях от 16 до 1 тыс. Ампер.
Модульные — для жилых помещений.
Обозначения на корпусе говорят о технических характеристиках прибора. Маркировка наносится на лицевую часть корпуса специальной краской, которая не стирается, поэтому параметры (символы, буквы, цифры и схемы) можно увидеть даже тогда, когда автомат уже подключён.
Для чего необходима маркировка
Для квалифицированного электрика лицевая панель автомата как открытая книга – за пару минут он может узнать о приборе все, от производителя до значения номинального тока. Опытный монтажник легко различает устройства, абсолютно одинаковые с точки зрения обывателя.
Владелец жилья, незнакомый с тонкостями электромонтажного ремесла, также может разобраться в информации, представленной изготовителем.
С помощью специальных обозначений, расположенных на передней панели, можно отличить автомат от УЗО, узнать его основные технические характеристики и выяснить, в какой последовательности подключаются провода.
Информация об отдельном автоматическом выключателе может потребоваться, если:
необходимо произвести замену устройства;
следует подобрать новый автомат в связи с появлением дополнительного контура;
требуется сравнить номинальную токовую нагрузку линии и выключателя;
нужно найти причину аварийного отключения и др.
Некоторые символы становятся понятны интуитивно, для расшифровки других необходимы определенные знания. Если вы задумали самостоятельно произвести замену проводки или подключить автоматический выключатель, информацию о приборах лучше изучить заранее.
Характеристики автоматических выключателей (ниже сокращенно – автоматов) важный фактор при выборе защиты электроприборов в каждом конкретном случае
Номинальный ток автоматического выключателя
Времятоковые характеристики электромагнитного и теплового расцепителей автомата
Коммутационная способность автоматического выключателя
Класс токоограничения автомата
Характеристики автоматических выключателей – обозначение
Автомат нужен нам, потребителям электрической энергии, чтобы защищать идущий к розетке, светильнику и вообще к любому электрическому прибору кабель. Нужен он, чтобы мы потребители не перегрели кабель и не сожгли его изоляцию, перегрузив его кучей мощных приборов, для которых сечение жилы слишком мало. Или же включив, допустим неисправный электроприбор, не расплавили жилы кабеля большим током короткого замыкания. Если сила тока превысит допустимую норму, которую могут вынести жилы и изоляция кабеля, автомат должен обесточить сеть автоматически.
Для того чтобы мы могли правильно выбрать автомат, производитель пишет основные характеристики автоматических выключателей на его корпусе. В бытовом автомате обязательно стоят два защитных реле – тепловое в качестве защиты от перегрузки и электромагнитное для защиты от короткого замыкания. Реле эти и сам автомат в целом обладают различными характеристиками и некоторые из них написаны на корпусе автомата, а другие нужно смотреть дополнительно в графиках и таблицах производителя.
Наверху обычно указана фирма производитель – IEK, Schneider electric, Legrand и тому подобное. Чуть ниже написана серия автомата, например C60a илиIc60N у Schneider или S201, Sh303L у ABB. Вариантов серий у разных фирм великое множество. Первые буквы и цифры серии обычно ничего не говорят потребителю – просто родители так назвали автомат на заводе. Последние же символы серии обычно означают количество полюсов автомата, (то есть количество клемм крепления проводов входа и выхода, расположенных вверху и внизу выключателя), номинальный ток и тому подобное. Более развернуто серии автоматов расписаны в каталогах изготовителей, по которым удобно подбирать оборудование по каждому конкретному монтажу.
Номинальный ток автоматического выключателя
Ниже серии, рядом друг с другом изображены латинская буква и число. Допустим C25, B10 или D32. Число означает номинальный ток автоматического выключателя (In). То есть, это самое большое значение силы тока, который в принципе бесконечно долго может протекать через автомат в нормальных условиях. Нормальные условия – это около 30ºC, то есть комнатная температура плюс автоматы в узком пространстве электрощита греют друг друга. При понижении температуры автомат сможет выдерживать больший ток, так как лучше охлаждается, а при повышении соответственно будет отключаться при токе меньше номинального. В таблицах производителей среди факторов, оказывающих влияние на величину номинального тока, учитывается еще высота над уровнем моря, частота тока и количество устройств в щите.
Времятоковые характеристики электромагнитного и теплового расцепителей автомата
Латинская буква в обозначениях означает времятоковую характеристику электромагнитного расцепителя (упомянутого выше реле, стоящего для защиты от короткого замыкания) и теплового расцепителя (биметаллической пластины, отключающей контакты при перегрузке) – за какое время и при какой величине тока они отключит нагрузку от напряжения. Существуют следующие буквенные обозначения – A; B; C; D; L; U; K; Z. Обозначают они время отключения автомата при коротком замыкании или перегреве в зависимости от величины номинального тока. В быту применяются в основном B; C; D. Их и рассматриваем в данном случае.
Так автоматы характеристики B отключат нагрузку при токе короткого замыкания превышающий номинальный от 3 (за время ≥0,1 секунды) до 5 раз (за менее 0,1 секунды) и применяются для электрических цепей, при включении которых не происходит резкого увеличения силы тока – лампы накаливания, тэны.
Автоматические выключатели с характеристикойC отключаются при токах в 5 (за ≥0,1 секунды)-10 раз (за
По сравнению с обычными выключателями автоматические размещаются в распределительных шкафах и предназначены для защиты электропроводки от коротких замыканий и перегрузок при скачках напряжения. Маркировка автоматических выключателей, нанесенная на корпус, содержит их основные характеристики. По ним можно получить полное представление о приборе.
Как наклеить маркировку
Делать это лучше в теплом помещении и с чистыми руками. ( Ваш К. О.
Если все рейки щита расположены на уровне глаз, наклеивают под автоматами. На некоторых щитах, например MiniPragma от Schneider Electric, под нижней рейкой места нет и наклеить можно сверху.
Маркировка на бумажном основании имеет на подложке вертикальные надрезы через каждые 3см. Полоску с маркировкой необходимо перевернуть этими надрезами к себе, немного согнуть в месте надреза и отклеить основу.
Перед приклеиванием нужно прицелится чтобы полоска легла параллельно отверстию и маркировка начиналась там где нужно.
Прозрачная пленка захочет увековечить отпечатки пальцев на клейком основании поэтому мойте руки. Хороших результатов я добивался при малом угле наклона наклейки к поверхности. Сперва ногтем или чем-то тонким/плоским нужно отделить первые 1-2 см полосы пленки от подложки и наклеить чтобы зафиксировать на пластроне. Всю наклейку отделять не нужно. Затем разглаживая наклеенное чтобы не допускать пузырей воздуха, второй рукой нужно направлять наклейку вдоль намеченной траектории одновременно отделяя ее от подложки. Пленку нельзя растягивать. При разглаживании лучше воспользоваться салфеткой или чем-то мягким чтобы не содрать краску.
Если не получилось маркировку ровно наклеить с первого раза, выручит запасной комплект.
{SOURCE}
электромаркировка
Маркировка для щита на радость тех, кого не устраивает типовая — закажите индивидуальное изготовление самоклеящейся маркировки для электрощита типографским способом, включая нарезку и доставку. Или сделайте её самостоятельно
Почему маркировку заказывают в основном владельцы щитов, а не электрики? Ответ Потому что вашему электрику маркировка не нужна. Он видит щит изнутри, ориентируясь по схеме и номерам. Электрики, кого заботит качество изделия в период эксплуатации, всегда делают маркировку для владельца щита и его семьи.
Электромаркировка — для ответственных электриков!
Критерии выбора автоматов
Iном.- превышение которого приводит к к срабатыванию защиты от перегрузки. Номинал подбирают по допустимому максимальному току проводки, а затем уменьшают его на 10-15 %, выбирая его из стандартного ряда.
Ток срабатывания. Класс коммутации автоматического выключателя подбирается в зависимости от типа нагрузки. Для бытовых целей наиболее распространена характеристика С.
Селективность — свойство избирательного отключения. Автоматы выбираются по номинальному току, чтобы в первую очередь срабатывали устройства на стороне нагрузки. В первую очередь отключается защита в местах, где происходят короткие замыкания или перегружена сеть. Временная селективность подбирается таким образом, чтобы время срабатывания было больше у автомата, расположенного ближе к источнику питания.
Количество полюсов. На трехфазный ввод подключается автомат с четырьмя полюсами, а на однофазный — с одним или двумя. Освещение и бытовая техника работают на однополюсниках. Если в доме есть электрический котел или трехфазный электродвигатель, для них применяются трехполюсные автоматы.
Маркировка для электрощита: немного о принципах
Текст — наиболее значимая составляющая. Слов не должно быть много и я стараюсь обойтись понятными сокращениями не навязывая специфические. Размером шрифта стараюсь расставить нужные акценты.
Пиктограммы должны быть понятными и хорошо различимыми, как в салоне автомобиля (что называется, проверенными на бабушках). Поэтому при их создании я сознательно ухожу от реалистичных, детализированных образов и стараюсь минимальной графикой передать саму суть того, что нужно обозначить.
Там где это уместно, стараюсь знакомые только профессионалам символы адаптировать для восприятия обычных людей
Важно чтобы электрощит был доступен всем членам семьи
Нужно понимать, пиктограммы не панацея в идентификации. Их наличие должно быть оправдано. Там где графикой эффективно нельзя решить задачу лучше использовать текст.
Цвет в маркировке использую для группировки связанных общими признаками сущностей. Например, от какой из трех фаз запитано УЗО веранды?
Так же цвет опеспечивает приоритетную смысловую нагрузку, что важно для скорости принятия решений. Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т. д.)
Чтобы сфокусироваться на результате и в целях экономии времени я отказываюсь от всего проблемного (использование не моих пиктограмм, других шрифтов, работа на условиях заказчика и т.д.).
Автоматические выключатели ИЭК серии ВА 47 — 29 и ВА 47 — 29М
Автоматические выключатели этой серии являются современными электротехническими устройствами, которые предназначены для защиты цепей от токов короткого замыкания, превышения допустимых токовых нагрузок и оперативного управления линиями или участками электрических линий.
Автоматические выключатели ВА 47 — 29М завоевали золотую медаль на выставке Электро-2006, как самое лучшее электрооборудование. Эта награда досталась компании ИЭК за наилучшее решение задач электробезопасности не только на производстве, но и жилом секторе.
Особенностью этой серии является:
• защита от токов короткого замыкания не позволяет достичь максимальных значений (отключение происходит раньше),
• установочное положение автоматического выключателя не имеет значение (любая ось установки и положения),
• нагрузка может подключаться к любым контактам (верхним или нижним) без ущерба для характеристик,
• подвижные контакты имеют серебряную напайку для снижения потерь и повышения долговечности.
Принцип действия
УЗО в однофазной сети осуществляется следующим образом. В дифференциальном трансформаторе имеется три обмотки: одна подключается к фазному проводу, другая – к нулевому, а третья – фиксирует разницу токов. В первой и второй обмотках при подключении должны быть противоположные направления токов. В нормальном рабочем режиме сети они будут равны между собой. Под их влиянием в магнитопроводе трансформатора наводятся магнитные потоки, направленные навстречу друг другу. Сумма магнитных потоков равна нулю, поэтому в третьей обмотке ток отсутствует.
Когда в электроприборе возникает повреждение, на его корпусе появляется фазное напряжение. Поэтому в случае прикосновения к металлическому корпусу, на человека начинает воздействовать токовая утечка, протекающая через его тело на землю. В связи с этим в первой и второй обмотках трансформатора появится разница токов, а в магнитопроводе будут наведены магнитные потоки с разной величиной.
В результате, общий магнитный поток будет отличаться от нуля и вызовет наведение в третьей обмотке тока с каким-либо значением, который и называется дифференциальным. При достижении этим током порога срабатывания произойдет и срабатывание устройства защитного отключения.
Принцип работы УЗО в трехфазной сети практически такой же, как и в однофазной. Здесь также используется дифференциальный трансформатор, сравнивающий уже не одну, а три фазы и нулевой провод. Следовательно, в трансформаторе трехфазного защитного устройства имеется пять обмоток: три фазных, одна нулевая и одна вторичная, фиксирующая токовые утечки.
Кроме основных конструктивных элементов УЗО включает в себя проверочный механизм, состоящий из резистора, подключенного через кнопку ТЕСТ к трансформаторной обмотке. После нажатия кнопки происходит подключение резистора к обмотке. За счет этого создается разница токов, поступающая на вторичную обмотку, и вызывающая срабатывание защитного устройства. Нормальное срабатывание указывает на работоспособность защитного устройства.
Автоматические выключатели: маркировка и обозначения
Существует много видов автоматов, к примеру, старого типа — АЕ20ХХХ.
Например, для автомата АЕ2044 маркировка расшифровывается так: 20 — разработка, 4 — 63 А, 4 — однополюсный с тепловым и электромагнитным расцепителем. Устройства отличаются по характерному черному цвету карболитового корпуса.
Схема маркировки автоматов стандартизована. Ее главной целью является наиболее понятно донести до сведения пользователей основные параметры устройства.
Маркировка автоматических выключателей читается на корпусе сверху вниз.
Изготовитель или товарный знак — Schneider, ABB, IEK, EKF.
Номер серии или каталога (серии S200У, Sh300 компании ABB).
Время-токовая характеристика (А, В, С) и номинал в амперах (Iном.).
Номинальное напряжение.
Предельно допустимые величины токов отключения при к. з.
Класс токоограничения.
Артикул производителя, по которому можно найти данный тип автомата по каталогу.
На картинке ниже показано, как производится маркировка автоматических выключателей ABB и Schneider.
Кнопка размыкания маркируется или обозначается красным цветом. Если она всего одна и выполнена нажимной, то вдавленное положение означает, что цепь замкнута.
Маркировка автоматических выключателей у основных производителей содержит QR-коды, где отражается вся информация о модели. Их наличие является своеобразной гарантией качества.
Серия автоматических выключателей DMX от компании Legrand
Автоматические выключатели DMX работают в электрических цепях большой мощности (до 4000А) и обеспечивают их защиту. Все характеристики автоматических выключателей этой серии отличаются высокими показателями, но при этом сохраняется высокая отключающая способность, эксплуатационная надежность, компактные размеры и механическая стойкость.
Габаритные размеры автоматических выключателей DMX имеют однинаковые показатели по глубине и высоте. Поэтому они могут монтироваться с одной передней панелью. Также есть варианты исполнения с стационарной и выкатной конструкцией.
В комплект автоматических выключателей серии DMX входят:
электронные расцепители (встроенные) — МР17, МР18 или МР20,
• независимые расцепители,
• расцепитель напряжения (минимальный),
• электропривод,
• свободные контакты,
• блок памяти (внешний),
• устройства блокировки.
От чего защищает УЗО
УЗО функционирует в одно- и двухфазных сетях переменного тока на 220 и 380 вольт. Сами приборы помещаются в корпусах из негорючего ПВХ и способны пропускать через себя различные номинальные токи. Многие люди путают устройства с защитными автоматами и не до конца представляют себе, от чего защищает УЗО. Между тем, функции данного прибора довольно простые.
Иногда случается так, что оказываются поврежденными конструктивные элементы приборов и оборудования, нарушена целостность изоляции провода в электрической сети. В подобных ситуациях возникает утечка тока, способная вызвать поражение человека, привести к возгоранию на поврежденных участках. Чтобы этого не произошло, УЗО буквально за доли секунды отключает такие участки, предотвращая поражение током или пожар.
дифференциальные автоматы
Конструкция этих устройств очень простая. Она состоит из дифференциального трансформатора, измеряющего токи утечки, пускового органа и механизма, расцепляющего силовые контакты.
Советы по выбору автоматического выключателя
Автомат выбирают на основе определенных характеристик, многие из которых можно узнать по маркировке на передней панели.
Шпаргалка по чтению обозначений. Не все производители указывают техническую информацию в полном объеме, поэтому предварительно нужно изучить и документацию на устройство (+)
Кроме разобранных характеристик, следует знать и другие нюансы выбора. Например, перед покупкой автомата обязательно рассчитывают его мощность и выбирают нужное количество полюсов.
Важное значение имеет бренд, а также состояние проводки. Делать покупку рекомендуют в специализированном магазине
Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае
Делать покупку рекомендуют в специализированном магазине. Но в последнее время стала распространенной практика приобретения технических устройств на коммерческих интернет-площадках, многие из которых находятся в Китае.
При выборе обратите внимание на целостность и прочность корпуса. Малейший скол или трещина может стать причиной поломки, к тому же механические повреждения являются признаками некачественного материала

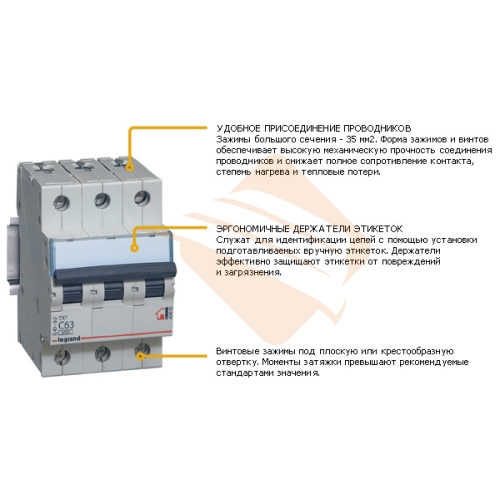

Расшифровка обозначений (маркировки) автоматических выключателей серии DX от Legrand
DX — обозначение серии автоматических выключателей компании Legrand,
ВА — обозначение типа устройства (автоматический выключатель),
Далее следует указание количества полюсов, которые могут быть в количестве 1,2,3 или 4.
Следующая проставляется характеристика срабатывания автомата:
• буквенное обозначение «В» — 3-5 кратный ток (служат для защиты от активных нагрузок),
• буквенное обозначение «С» — 5-10 кратный ток (служат для защиты от активных и реактивных нагрузок с малыми величинами импульсного (пускового) тока),
• буквенное обозначение «D» — 10-20 кратный ток (служат для защиты от нагрузок с высокими импульсными токами и высоком токе включения, таких как трансформаторы, насосы и подобные устройства).
Далее проставляется номинальный ток, который соответствует величинам стандартного ряда. Ряд номинальных токов автоматических выключателей Legrand 1, 2, 3, 6, 10 и далее до 125 А.
Автоматические выключатели Legrand имеют еще несколько вариантов исполнения, которые представлены в других сериях. Но эти серии электротехнических устройств имеют специальное назначение (промышленность, строительство, производство и т.д.) и используются в специальных устройствах и установках.
Расшифровка маркировки
При покупке модульного прибора защиты стоит оценивать не только марку и внешний вид. Важную роль играют характеристики автомата. Для этого нужно разбираться в информации, которую несёт в себе маркировка автоматических выключателей. Она включает:
бренд;
модель;
артикул;
класс токоограничения;
ток отключения;
время-токовую характеристику;
номинальный ток и напряжение;
схему подключения.
Бренд, модель и токовая характеристика
Начинается маркировка с названия фирмы изготовителя, которое наносится на верхнюю часть корпуса. Самые известные — Schneider Electric, ABB, Hager и IEK. Они давно остаются лидерами продаж на рынке, так как выпускают продукцию высокого качества.
Линейная серия выключателя зачастую означает серию прибора в линейке изготовителя, выполняется она цифрами и буквами. К примеру, Sh300 — это серия устройств от ABB, а Acti9 — представляет Schneider Electric.
По модели можно определить цену и технические характеристики. S200, к примеру, рассчитан на замыкание до 6 кА и более дорогой, чем модель Sh300 (до 4,5 кА).
Существует пять видов время-токовых свойств выключателя, наносятся они латинскими буквами B, C, D, K и Z. Широко распространены первые 3 характеристики. В случаях сильной нагрузки и активного применения электроники нужны «K» и «Z».
Номинальный ток и напряжение
Цифра, идущая после букв, означает номинал выключателя — это максимальный проходящий ток, при котором автомат не отключается. Указывается он для t +30 С. К примеру, устройство с номинальным током 15 А выдержит такую нагрузку до 30 С, если же t поднимется выше, то прибор сработает при меньшем токе.
При возникновении КЗ в сети появляется сверхток и автомат срабатывает за 0,015 с. Если же автомат неисправен, изоляция может начать плавиться, что чревато воспламенением.
Под время-токовой характеристикой в Вольтах обозначено напряжение (переменное/постоянное) с номинальным значением. Этот показатель определяет тип сети, в которой может использоваться автомат. Например, 230/400 V значит, что напряжение трёхфазной сети равно 400 V, а однофазной — 230 V.
Ток отключения и класс токоограничения
Максимальный ток КЗ, который проходит через устройство и не выводит его из строя, называется номинальным током отключения. Значение предельных токов для модульных выключателей бывает 4500 А, 6000 А и 1000 А.
Ниже наносится класс токоограничения. Сверхтоки опасны выделением энергии, что приводит к плавлению проводки. Выключатель срабатывает тогда, когда ток КЗ максимален. Но чтобы набрать этот максимум, должно пройти время. Чем оно больше, тем сильнее нанесённый оборудованию и проводке ущерб.
Токоограничитель ускоряет время отключение автомата, это не позволяет току короткого замыкания достичь своего пика. Классы токоограничения наносятся в квадрат. Чем больше цифра, тем скорее сработает выключатель:
Ограничение для первого класса составляет больше 10 мс. При этом классе нет маркировки на корпусе автомата.
Время второго класса — от 6 мс до 10 мс.
Третий класс срабатывает быстрее всех — 2−6 мс.
Подключение и артикул
Бывает, что на производстве в маркировку автоматов включают схему для подключения. Она состоит из цепи, расцепителей и контактов.
Маркировка 1 и 2 на однополюсных выключателях означает верхний и нижний контакт. К 1 подключается питающий провод, нагрузка — к 2. На двухполюсных автоматах цифры 1/3 означают верхний контакт, 2/4 — нижний.
Ещё возле схемы иногда встречается маркировка N, указывающая на клемму, к которой нужно подключать нулевой проводник
Важно такое обозначение в том случае, когда отсутствует расцепитель
Найти любую модель выключателя в каталоге торговой точки поможет артикул. Такая информация может быть нанесена с разных сторон прибора.
Маркировка электрических автоматов поможет подобрать наиболее подходящий прибор для жилого помещения. Однако стоит учитывать не только технические характеристики, но и эксплуатационные особенности автомата. Ведь понимание условий эксплуатации не только предотвратит поломки, но и увеличит безопасность работы с электроприборами в доме.
Как расшифровать маркировку автоматического выключателя?
В этой статье мы рассмотрим, какую информацию маркируют на автоматических выключателях бытового назначения, соответствующих требованиям ГОСТ IEC 60898-1-2020 [1].
Харечко Ю.В. в своей книге [2] акцентирует внимание на том, что каждый автоматический выключатель должен иметь стойкую маркировку, которая включает в себя следующие данные:
«Наименование или товарный знак изготовителя.
Типовое обозначение, каталожный или серийный номер.
Одно или несколько значений номинального напряжения.
Для универсальных автоматических выключателей, соответствующих требованиям ГОСТ IEC 60898-2–2011, значения номинального напряжения указывают для переменного тока и постоянного тока с соответствующими символами, обозначающими эти электрические токи (смотрите рисунки ниже).
Символ переменного тока Символ постоянного тока
Номинальный ток I_n в амперах без указания единицы измерения с предшествующим обозначением типа мгновенного расцепления (B, C или D; для универсальных автоматических выключателей указывают B или C). Например, маркировка «С 32» на автоматическом выключателе обозначает, что он имеет тип мгновенного расцепления С и номинальный ток, равный 32 А.
Номинальную частоту, если автоматический выключатель рассчитан только на одну частоту – на 50 или 60 Гц.
Номинальную коммутационную способность при коротком замыкании I_cn в амперах. Для универсальных автоматических выключателей значение этой характеристики указывают в одном прямоугольнике, если оно одинаково для переменного и постоянного тока. Если номинальные коммутационные способности при коротких замыканиях для переменного и постоянного тока отличаются друг от друга, то их указывают в двух расположенных рядом прямоугольниках, помеченных символами переменного и постоянного тока (смотрите рисунки ниже).
Коммутационную схему, если не очевиден правильный способ присоединения к автоматическому выключателю проводников внешних электрических цепей.
Контрольную температуру окружающего воздуха, если она отличается от 30 °С.
Степень защиты, если она отличается от IP20.
Маркировка, указывающая тип мгновенного расцепления и номинальный ток, должна быть чётко видна после установки автоматического выключателя.
При отсутствии места маркировка остальных характеристик может быть выполнена на боковых и задних поверхностях автоматического выключателя.
На автоматических выключателях, которые имеют несколько значений номинального тока, маркируют максимальное его значение, а также значение номинального тока, на который он отрегулирован.
По запросам потребителей изготовитель обязан предоставлять характеристики I²t выпускаемых им автоматических выключателей.
Изготовитель может указать класс характеристики I²t (класс ограничения электроэнергии) и выполнить соответствующую маркировку автоматических выключателей.
Разомкнутое (отключенное) положение автоматического выключателя, управляемого органом оперирования, перемещаемым вверх–вниз (вперед–назад), должно обозначаться знаком О (окружностью), замкнутое (включенное) его положение маркируется знаком I (вертикальной чертой). Эти обозначения должны быть хорошо видны после установки автоматического выключателя.
При необходимости различать входные и выходные выводы их следует соответственно обозначать стрелками, которые направлены к автоматическому выключателю и от него.
Выводы автоматического выключателя, предназначенные только для присоединения нейтрального проводника, должны быть маркированы буквой «N».
Выводы автоматического выключателя, которые используют исключительно лишь для присоединения защитного проводника, маркируют символом:
При необходимости выводы универсального автоматического выключателя могут быть промаркированы символами + и –. »
Примеры маркировки
Примеры маркировки автоматических выключателей показаны ниже на рисунках из книги [3] автора Харечко Ю.В.:
Рис. 1. Маркировка однополюсного автоматического выключателя серии S 200
На рисунке 1 обозначено:
1 – товарный знак изготовителя;
2 – серийный номер;
3 – тип мгновенного расцепления С, номинальный ток 16 А;
4 – номинальное рабочее напряжение 230/400 В;
5 – номинальная коммутационная способность при коротком замыкании 6 000 А;
6 – класс ограничения электроэнергии 3;
7 – орган управления (отключенное положение).
Рис. 2. Маркировка двухполюсного автоматического выключателя серии S 290
На рисунке 2 обозначено:
1 – товарный знак изготовителя;
2 – серийный номер;
3 – тип мгновенного расцепления С, номинальный ток 125 А;
4 – номинальное рабочее напряжение 400 В;
5 – номинальная коммутационная способность при коротком замыкании 10 000 А;
6 – индикатор положения;
7 – орган управления (отключенное положение).
Видео по теме
Список использованной литературы
ГОСТ IEC 60898-1-2020
Харечко Ю.В. Краткий терминологический словарь по низковольтным электроустановкам. Часть 5// Приложение к журналу «Библиотека инженера по охране труда». – 2017. – № 2. – 160 c
Харечко Ю.В. Защитные устройства модульного исполнения. – М.: ООО «АББ Индустри и Стройтехника», 2008. – 336 с.
Маркировка автоматических выключателей | Электрика в квартире, ремонт бытовых электроприборов
Электрика
Просмотров 43 Опубликовано 13.06.2018 Обновлено 13.06.2018

При покупке нового автоматического выключателя нужно иметь четкое представление о том, какой именно автомат нужен. Ведь от правильно выбранного устройства защиты будет зависеть не только сохранность жилья и имущества, но и человеческая жизнь и здоровье. Также от правильно подобранного и верно установленного автомата зависит слаженная работа всей бытовой электросети — домашней электропроводки. Огромную помощь при выборе устройства играет маркировка автоматических выключателей.
Маркировка — это нанесение условных знаков, букв, цифр, графических знаков или надписей на объект, с целью его дальнейшей идентификации (узнавания), указания его свойств и характеристик. В нашем случае — на автоматическом выключателе цифрами и буквами указываются основные электротехнические характеристики устройства.
Что из себя представляет маркировка автомата
Марка производителя автоматического выключателя.
Серия линейки автоматических выключателей. У каждого производителя есть несколько серий автоматов, которые различаются конструкцией и некоторыми электротехническими характеристиками. Например у ABB есть бюджетная серия Sh300 и более «продвинутая» S200.
Номинал устройства и его время — токовая характеристика. На первом месте стоит буква, она указывает на время-токовую характеристику данного аппарата и обозначается буквами «B», «C» и «D». Автоматы с характеристикой «C» самые универсальные. Следом за буквой идут цифры. Они обозначают номинал данного электрического устройства. Т. е. величину максимального тока, который может протекать через него длительное время без его срабатывания. Если ток в цепи будет превышать номинал автомата на 13-45%, то в нем сработает тепловой расцепитель. На это может потребоваться время от нескольких секунд до нескольких минут. При коротких замыканиях исправный аппарат должен отработать за 0,01-0,02 секунды, иначе изоляция электропроводки начнет плавиться и может воспламениться. За это в автоматическом выключателе отвечает электромагнитный расцепитель.
230/400 В или 230/400 V~ обозначает в сетях с каким напряжением должны использоваться данные устройства. 230 В — это в однофазных сетях, 400 В — это в трехфазных. Данный параметр показывает, что данные автоматы можно смело использовать как в однофазных сетях, так и в трехфазных.
4500, 6000 или может быть 10000 — это предельные значения токов отключения при коротких замыканиях, после прохождения которых автоматический выключатель может продолжать работу в штатном режиме.
Цифрой 6 обозначен такой параметр, как класс токового ограничения. Бываю следующие классы: 1,2 и 3. Любому току короткого замыкания необходимо время, чтобы достичь своего максимального значения. Поэтому необходимо обесточить аварийный участок как можно быстрее, чтобы ток КЗ не успел повредить изоляцию электропроводки. Другими словами, автомат с токоограничением не позволяет току короткого замыкания принять свое максимальное значение и быстрее производит отключение. Класс токового ограничения – 2 ограничивает по времени КЗ в пределах 1/2 полупериода, класс – 3 ограничивает короткое замыкание в пределах 1/3 полупериода.
На корпусе автоматического выключателя (не обязательно на лицевой стороне) можно встретить комбинацию цифр с буквами. Это артикул данного устройства, который присвоил ему производитель. По нему можно быстро найти по каталогу или в интернете данный автомат.
Электрическая схема устройства. Ее можно встретить на корпусах некоторых автоматических выключателях. Она носит информативный характер. На ней стрелками могут быть показаны куда необходимо подключать приходящие электрические провода.
Еще на корпусах 2-х и 4-х полюсных автоматов можно встретить обозначение «N». Так маркируется винтовая клемма, к которой необходимо подключать только нулевой проводник.
Данные параметры маркировки автоматических выключателей помогут вам правильно выбрать данное устройство именно для вашей электрической сети.

Как (быстро) пометить домашний каталог электрических панелей
Как домовладелец, я узнал, что есть две основные вещи, которые вам нужно знать о своем электричестве. Во-первых, электричество опасно. Не возитесь с этим, если вы точно не знаете, что делаете. Во-вторых, пометьте каталог электрических панелей вашего дома, чтобы он был точным, полным и разборчивым. И сегодня я собираюсь обрисовать свой систематический подход к быстрой маркировке каталога домашних электрических панелей.
Этот пост содержит партнерские ссылки, включая, помимо прочего, Amazon Associates.Таким образом, я зарабатываю на соответствующих покупках. Полное раскрытие находится здесь.
На этом рисунке показано, как наша электрическая панель была маркирована, когда мы впервые въехали.
Как видно из рисунка, наша электрическая панель плохо промаркирована.
Некоторые автоматические выключатели даже не определены.
Слишком общие описания. Например, выключатель №12 отмечает «Спальня». У меня 4 спальни. Который из???
Знаки вопроса. Автоматический выключатель №6 и №25 видимо сервисный »? Офис «Что мне с этим делать? Во-первых, я даже не знаю, в какой комнате находился офис.Во-вторых, этот вопросительный знак не вселяет уверенности в том, что, даже если бы я знал, где находится офис, эта сеть обслуживала даже эту комнату.
И я буду честен и признаю, что я ничего не делал с этим каталогом в течение 8 лет….
Но в минувшие выходные я наконец перестал тянуть ноги и надел штаны для больших девочек. Если я собираюсь быть ответственным домовладельцем, я должен знать, какой автоматический выключатель приводит в действие какие части моего дома, верно?
Я убедил свою семью помочь, и мы, наконец, прошли процесс правильной маркировки автоматических выключателей в нашем доме.И все было не так уж плохо! Не так скучно, как я ожидал…
Посмотрим правде в глаза, как мытье окон и мытье кухонных шкафов, 1-2 часа, чтобы маркировать электрическую панель, было не совсем лучшим временем в моей жизни. Но это было необходимо.
И этот пост описывает (по моему скромному мнению домовладельца) самый быстрый и простой способ маркировать домашнюю электрическую панель. Так что возьмите партнера, сделайте это и займитесь чем-нибудь еще более интересным.
Что такое Панель электрического обслуживания?
Let’s начнем с основ.
Электрическая панель в вашем доме соединяет внешний провод или провода, идущие с улицы, с внутренними проводами в вашем доме. Думайте об этом как о точке распределения, где главный электрический провод входит в ваш дом, а затем разделяется на различные провода, которые обслуживают различные комнаты вашего дома.
Другими словами, каждое электрическое устройство, выключатель и вилка в вашем доме подключены к цепи или предохранителю, который проходит к вашей электрической панели (также известной как электрическая сервисная панель, сервисная панель, блок предохранителей и панель автоматического выключателя).
В качестве примечания, если вы хотите глубже погрузиться в то, как электричество работает в вашем доме, ознакомьтесь с этими сообщениями о том, как работает домашняя электрическая система или The Circuit Detective.
1
Когда вы откроете панель, вы увидите либо серию автоматов, либо предохранителей. Как узнать, какой у вас?
Автоматические выключатели представляют собой ряды выключателей с тумблерными рычагами.
Предохранители представляют собой ряды круглых ручек и ввинчиваемых предохранителей (например, лампочки)
Исторически предохранители существовали в домах до автоматических выключателей.Так что для моих друзей, которые сталкиваются с проблемами владения старым домом, у вас все еще могут быть предохранители. Но если электричество обновили или у вас новый дом, скорее всего, у вас есть выключатели.
Для чего нужны эти предохранители и автоматические выключатели? Проще говоря, противопожарная безопасность и безопасность. Автоматические выключатели и предохранители прерывают или «прерывают» поток энергии, если электрический ток в вашем доме достигает опасного уровня. Проще говоря, когда автоматический выключатель «сработал» или предохранитель «перегорел», это ваш способ сказать: «Слишком много! Слишком!»
Почему вы хотите, чтобы эти автоматические выключатели и предохранители работали? Проще говоря, они предохраняют ваш дом от сгорания.По данным Национальной ассоциации противопожарной защиты (NFPA):
Домашние электрические пожары составляют примерно 44 800 пожаров каждый год, почти 450 смертей и 1250 травм, а также ущерб собственности на 1,3 миллиарда долларов.
Электрические неисправности — 3-я ведущая причина пожаров в домах.
Кроме того, если вы хотите узнать больше о пожарной безопасности, вы можете проверить эти сообщения о причинах проверки огнетушителей и 5 лучших ресурсах для подготовки семейной пожарной лестницы.
Зачем нужно искать и маркировать электрическую панель дома?
Почему вас волнует, где находится ваша электрическая панель? И почему вы хотите, чтобы предохранители или автоматические выключатели были правильно маркированы? Две простые причины: авария и электромонтажные работы
1.
Скорая помощь
Если вы потратите немного времени на то, чтобы понять, где расположены электрические провода по всему дому, то это очень окупится удобством и может помочь вам в чрезвычайной ситуации.
Во время любой чрезвычайной ситуации, например наводнения или пожара, вам может потребоваться быстро добраться до электрической панели и выключить питание.Или, если произойдет отключение электроэнергии, полезно заранее узнать, где находится ваш автоматический выключатель или блок предохранителей, чтобы вам не пришлось искать в темноте.
Или, если вы чувствуете запах рыбы в доме, возможно, у вас сгорел электрический компонент. Если вы подозреваете опасность поражения электрическим током, разве вы не хотите точно знать, где находится ваша панель, чтобы быстро отреагировать в чрезвычайной ситуации?
А если проблема с электричеством характерна только для одной розетки, разве вы не хотите знать, какому выключателю она соответствует? Таким образом, вы можете просто отключить прерыватель или предохранитель.
В противном случае вам придется отключить питание ВСЕГО дома, пока вы ждете, пока профессиональный электрик приедет и проведет расследование. Потому что вы знаете, что это произойдет ночью. А потом сидеть в полной темноте, пока не покажет электрик.
2.
Электромонтажные работы
Если у вас есть ноу-хау или мотивация для легких работ с электрической системой в вашем доме, первое, что вы должны сделать, это отключить подачу электроэнергии в розетку. Но сначала вам нужно знать, какой выключатель координируется с этой розеткой.
Лично я боюсь электричества, но мой муж — нет. Он разбирается в простейшем подключении и может заменить розетку. И до сих пор все электромонтажные работы, которые выполнял мой муж, всегда начинались с того, что он стоял перед электрической панелью, переключая выключатель за выключателем, в то время как я стояла рядом с розеткой и кричала, когда выключатель срабатывал.
Не совсем то, как я определяю качественное времяпрепровождение с супругой.
Или, если никого не было дома, он получил кардио, бегая вверх и вниз по лестнице, чтобы перевернуть выключатели и проверить розетки.И все эти лестницы однозначно поднимали ему настроение 😉.
Как маркировать домашнюю электрическую панель
Ниже приведены 7 шагов, которые мы использовали, чтобы быстро, но точно и тщательно промаркировать электрическую панель в нашем доме.
1. Нарисуйте план дома
Сначала нарисуйте поэтажный план вашего дома. Вам решать, будете ли вы рисовать поэтажный план поэтажно или по комнатам на странице. Это не должно быть слишком навороченным — может быть, несколько квадратов и прямоугольников для обозначения стен, а также обозначения переднего и заднего двора, чтобы вы могли ориентироваться.На самом деле, составление плана этажа — отличное упражнение для детей.
Вовлечение семьи в составление плана этажа дома
Не забывайте, что в вашем доме есть электричество. Это включает в себя внешний вид вашего дома (например, заглушки на верандах, входное освещение, прожекторы и т. Д.), Недостроенные подвалы, чердаки и гаражи. Например, у нас есть старый отдельно стоящий гараж с проводкой под землей. Другие розетки, которые легко забыть?
Печь
Стиральная машина / сушилка
Электрические нагреватели и водонагреватели
Водоотливные насосы
Системы безопасности
Проводная сигнализация дыма или угарного газа
Термостаты
Дверные звонки
Лично я использовал шаблон плана этажа дома найдено при подготовке плана эвакуации моей семьи при пожаре.Мой первоначальный план состоял в том, чтобы выделить по странице на каждом этаже. И это отлично подошло для второго этажа со спальнями и ванной комнатой. Но на первом этаже у нас так много розеток и бытовой техники, что мне пришлось посвятить одну страницу кухне, а другую — остальным комнатам.
2. Найдите электрические соединения
Обойдите дом по плану этажа и отметьте все розетки в доме. Розетки я разделил на: светильники, розетки и выключатели. Загляните за мебель, расположенную у стен, чтобы обнаружить скрытые розетки.
Используется простая система для разметки типов и местоположений розеток прямо на плане этажа, например:
Буквы : используйте F = приспособление, O = розетку, S = выключатель (обратите внимание, что выключатели, скорее всего, подключатся к настенному или потолочному приспособлению)
Цвета : используйте розовые маркеры для светильников, зеленые для розеток и синий для выключателей
Символы : треугольник для светильников, круг для розеток и квадраты для выключателей
Это шаг — хорошая возможность заинтересовать вашу семью.Я разыграл это с моим самым старым элементарным дочь школьного возраста, чтобы увидеть, кто сможет найти больше всего связей.
3. Где, черт возьми, ваша электрическая панель обслуживания?
Найти сервисную электрическую панель обычно несложно. Обычно электрическая сервисная панель находится в подвале, гараже, кладовой, прачечной, туалете или коридоре.
Наша электрическая панель в недостроенном подвале — некрасиво!
Но иногда бывает труднее найти.Возможно, это скрыто из-за ремонта и дополнений. А может панель даже не внутри дома, а снаружи.
Если после поиска вы по-прежнему не можете найти свою электрическую панель, осмотрите свой район. Есть ли в вашем доме еще один похожий дом? Если да, посоветуйтесь с соседом. Почему? Если вы живете в районе, где дома были построены примерно в то же время, панели могут находиться в аналогичных местах.
Обратите внимание, что в вашем доме может быть более одной панели.Иногда есть еще «вспомогательная панель», которая управляет различными цепями в другой области. У нас есть дополнительная панель с выключателями для кухонной техники примерно в 20 футах от главной панели. (Не беспокойтесь о поиске дополнительной панели.)
4. Позвонить другу
В начале 2000-х вы когда-нибудь смотрели игровую программу Who Wants to Be a Millionaire ? Если кто-то застрял на каком-либо вопросе, участникам разрешалось использовать различные жизненные пути, чтобы помочь найти ответ. Одним из таких путей был «Телефон другу», по которому участники могли позвонить другу или родственнику по телефону.
Сделайте себе одолжение. Позвонить другу. Пригласите друга или члена семьи для этого задания. Стоит купить им выпивку или ужин в обмен на их помощь.
Но если вам все же нужно действовать в одиночку, подумайте о приобретении схемотехники.
5. Включите все и включите!
Есть несколько способов обойти ваш дом и нанести схему цепей (предохранителей) на план этажа. Вы можете включить каждую розетку в доме и выполнить следующие действия.Лично я обнаружил, что наименее хаотичным и наиболее систематическим методом было просто обходить комнату за комнатой. И, по общему признанию, я боялся, что, если я все включу, я отключу цепи в моем старом доме. Если мы запустим пылесос или фен в августе одновременно с оконными кондиционерами, мы обязательно отключим автоматический выключатель.
Выбрав комнату, включите все потолочные и настенные светильники, лампы, выключатели и любую электронику.
Скорее всего, у вас (как и у нас) что-то не подключено к каждой розетке в комнате.Итак, я собрал несколько электронных устройств, которые были достаточно маленькими, чтобы их можно было подключить, составить схему, затем отключить и перейти в следующую комнату. Используйте небольшую электронику, которую легко идентифицировать при включении и выключении, например яркий свет или шум, например:
Прикроватная или рабочая лампа
Цифровые часы
Радио
Фен
6. Схема схем (предохранителей) на плане этажа дома
Поместите вашего друга у избирательной комиссии (человек №1 — он же мой муж) и другого человека в комнате (человек №2 — он же моя дочь и я).В зависимости от того, как далеко вы оба находитесь, кричите или используйте мобильные телефоны (или даже рации ваших детей!) Для общения.
Моя дочь помогает с созданием каталога автоматических выключателей
Обратите внимание, что здесь предполагается, что вашим цепям или предохранителям уже присвоен номер. Если нет, возьмите остроконечный предмет и напишите числа в последовательном порядке на панели рядом с выключателем или предохранителем.
Человек у электрического панель отключается (человек №1) выключателем №1. Человек в комнате (Человек №2) затем определяет все светильники, переключатели. и закрывающиеся розетки (если есть) и пометьте их знаком «# 1» на бумажной комнате диаграмма.Когда закончите, Человек №2 общается с Человеком №1. чтобы снова включить выключатель № 1, затем включите выключатель № 2.
Повторяйте до тех пор, пока не закончите…
План этажа дома с номерами автоматических выключателей
Когда вы закончите, каждое приспособление, выключатель и розетка на вашем плане этажа должны иметь номер цепи рядом с ней.
Не слишком сложно, правда? По общему признанию, это еще не все (электрические субпанели, выделенные цепи для определенных устройств).
Но, честно говоря, как средний домовладелец, я не думаю, что для меня важно углубляться в электрические системы моего дома.Вместо этого, как ответственный домовладелец, моя работа состоит в том, чтобы составить карту и надлежащим образом маркировать свою электрическую панель обслуживания.
7. Создание каталога домашней электрической панели
Теперь у вас есть карта, которая сопоставляет приборы, выключатели и розетки с номером выключателя или предохранителя. Отметьте все, что находится в цепи, и перенесите свои выводы в каталог или в отдельную схему.
У большинства электрических панелей есть наклейка на внутренней двери, на которой вы можете записать соответствующие комнаты / участки дома.Если вам нужна новая наклейка, у Amazon есть несколько вариантов каталогов (см. Нижнюю часть сообщения) или посетите обычные магазины товаров для дома с большими коробками.
Бесплатный шаблон каталога электрических панелей (pdf и Excel)
Лично я новый лейбл не покупал. Вместо этого я создал каталог шаблонов автоматических выключателей в Microsoft Excel и распечатал их со своего компьютера. Не стесняйтесь загрузить эту бесплатную версию каталога автоматических выключателей в формате pdf ниже. Он достаточно большой, чтобы дать достаточно места для подробных описаний, но достаточно мал, чтобы легко поместиться внутри блока автоматического выключателя (или предохранителя) традиционного размера.
Если версия в формате pdf не умещается в дверях вашей панели, напишите мне по электронной почте, и я с радостью отправлю вам бесплатный шаблон каталога домашней электрической панели в Excel.
Я перенес информацию, собранную на плане этажа дома, на этот шаблон. Вот несколько советов по заполнению этикетки панели:
1. Сделать постоянным и разборчивым
Посмотрим правде в глаза, после того как вы нанесете на карту автоматические выключатели в своем доме, вы закроете дверь панели и не будете открывать ее в течение длительного времени (если только у вас не возникнут проблемы).
Убедитесь, что этикетка удобочитаема, а надпись постоянна. Спасите себя от разочарования через несколько лет с помощью панели, помеченной тусклым или неразборчивым текстом. Несколько советов:
Используйте ручку. Не используйте карандаш, чтобы пометить домашнюю электрическую панель — со временем она исчезнет.
Если у вас хороший почерк, пишите прямо на этикетке. Но если у вас есть куриная царапина для почерка, воспользуйтесь этикетировщиком.
2. Не используйте псевдонимы
Сделайте одолжение следующему хозяину дома и не называйте цепи псевдонимами.Например, «Мой кабинет» или «Спальня Эммы» не собираются стричь со следующим владельцем. Они не узнают, в какой комнате находится офис, и не узнают, кто такая маленькая Эмма и где она спала.
Вместо прозвищ используйте более общие термины и опишите местоположение, например «1/2 ванной» или «передняя левая спальня», чтобы помочь следующему владельцу интерпретировать каталог электрических панелей.
3. Неизвестные этикетки и запасные части
Панели
обычно могут иметь выключатели или предохранители, которые, кажется, ничего не питают, особенно в старых домах.У нас есть несколько таких в нашем доме. Подумайте о том, чтобы обозначить эти загадочные взломщики как «Запасные» или «Неизвестные», чтобы вы знали, что вы их протестировали и не смогли определить их маршрут. И отметьте их карандашом (а не ручкой), чтобы, если вы обнаружите, где он соединяется, вы могли стереть и внести изменения.
8.
Mount Директория и план дома
Последний шаг — сохранить каталог и план этажа дома внутри двери электрического щита. Используя двусторонний скотч, прикрепите каталог к дверце панели.Если план дома у вас всего одна страница, его можно закрепить прямо на двери. Но если ваш план дома состоит из нескольких страниц, поместите его внутрь прозрачного пластикового протектора и прикрепите пластиковую вставку к внутренней части дверцы электрической панели.
Вот готовый продукт.
Мой каталог электрических панелей, в котором перечислены все автоматические выключатели, установлен в верхней части двери, а защита страницы, удерживающая планы этажей дома, закреплена внизу. Это аккуратный и исчерпывающий снимок электрической системы нашего дома.
Что дальше? 2 похожие сообщения
Скажем прямо, двери с электрическими панелями — не самый привлекательный декор стен. Если да, то посмотрите, как эти 10 блоггеров скрыли свои двери с электрическими панелями и превратились в центр их общих зон.
10 вдохновляющих способов скрыть электрическую панель
2. Скрыть электрические шнуры за столами и партами занимает всего несколько минут и несколько долларов, но может сделать ваш дом в геометрической прогрессии более аккуратным! Ознакомьтесь с этими 9 простыми способами спрятать электрические шнуры за столами и партами.
9 простых решений, позволяющих спрятать электрические шнуры за столами и партами
Предлагаемые продукты
Если вам понравилось читать этот пост, просто подождите, пока вы не увидите, что я запланировал на будущее! Обязательно подпишитесь на меня в Pinterest, Instagram или Facebook. Или еще лучше подпишитесь, чтобы читать мой ежемесячный информационный бюллетень. Это похоже на ежемесячное письмо старого друга, который хочет наверстать упущенное (но без необходимости надевать тапочки и идти к почтовому ящику …)
[Примечание. Мои сообщения с гордостью связаны с этими удивительными ссылками, полными идей и вдохновения!]
Создание каталога цепей и маркировки автоматических выключателей
Каждое постоянное электрическое устройство в вашем доме подключено к цепи, которая управляется автоматическим выключателем в вашей коробке выключателя, известным как главная сервисная панель.Когда вам нужно отключить питание цепи или сбросить сработавший выключатель, вы должны найти правильный выключатель для цепи. Это примерно то время, когда вы начинаете проклинать строителя вашего дома за то, что он не промаркировал коробку выключателя должным образом (или, по крайней мере, позволил электрику уйти с небрежным или неполным каталогом). Немного времени на создание каталога (или улучшение плохо сделанного) окупится удобством и может помочь вам в чрезвычайной ситуации.
Сделайте это навсегда
Есть несколько способов сделать ярлыки автоматических выключателей прозрачными и прочными.Вы можете сделать красивые, аккуратные, черно-белые этикетки с помощью этикетировщика. Некоторые электрики так делают (а вы бы не хотели найти одного из них для вызова на дом?). Другой вариант — создать сетку на листе плотной бумаги и поместить ее в прозрачный пластиковый рукав, прикрепленный к внутренней стороне дверцы коробки выключателя. Или вы можете перейти к делу и использовать перманентный маркер, делая надписи прямо на металлической панели рядом с каждым выключателем. Этим занимаются многие электрики. К сожалению, не у многих есть разборчивый почерк.Если и у вас не так жарко, возможно, лучше распечатать вариант.
Не используйте псевдонимы
Скорее всего, вы не будете жить в своем нынешнем доме вечно. И даже если вы это сделаете, однажды дом перейдет из рук в руки, или кому-то, не являющемуся членом семьи, придется воспользоваться автоматом или чем-то еще. Сделайте всем одолжение и не создавайте ярлыки для выключателей с пометками вроде «Мамина мастерская» или «Детская». Вместо этого подумайте об универсально значимых обозначениях, таких как «северо-восточная спальня» и «гаражные розетки».«На вашей панели может быть несколько запасных выключателей, которые не подключены ни к каким цепям. Если да, пометьте их как« Запасные », чтобы вы знали, что не стоит с ними возиться при поиске правильного выключателя.
Составление схемы цепей
Теперь самое интересное. Если какие-либо из ваших автоматических выключателей уже промаркированы, они, вероятно, являются выключателями для больших цепей, например для сушилки и диапазона, и, возможно, для всех выделенных цепей, отдельных цепей, каждая из которых питает только одно устройство.Если вы выключаете прерыватель и обнаруживаете, что не работает только холодильник, вы нашли его выделенную цепь. Одним из ключей к проверке цепи является номинальная сила тока (ампер) цепи. Это номер, напечатанный на рычаге переключения цепей или рядом с ним. Существуют общие рейтинги усилителей для различных приборов и устройств; Например, если прибор рассчитан на 20 ампер, вы будете знать, что он не питается от 15-амперной цепи (или, по крайней мере, не должен).
Кухонные розетки: 20-ампер
Плита / духовка / варочная панель: 30-, 40- или 50-амперные
Осушитель: 30 А
Гаражные розетки: 20-ампер
Микроволновая печь: 20-амперный
Слив / стиральная машина для стирки: 20-ампер
Комнатный кондиционер: 30-А
Вентилятор для ванной с обогревателем: 20 А и более
Освещение, розетки общего назначения и т. Д.: 15 ампер
Найти цепи, которые не отмечены, очень просто: включите все, что сможете, затем отключите каждый прерыватель по очереди и посмотрите, что отключается в доме. Цифровые часы или внутреннее освещение на приборе — это легкая распродажа с большой бытовой техникой. Для проверки розеток используйте бесконтактный тестер напряжения, самый безопасный и простой прибор для проверки мощности. Просто вставьте щуп тестера в каждый выходной разъем; если тестер загорелся, розетка все еще в сети.Отметьте все, что находится в цепи, и перенесите свои выводы в каталог или на отдельную схему.
Пошаговое руководство по маркировке вашей электрической панели — Multi Trade Building Services
Пункты, которые необходимо проверить, включают: все источники света, прерыватель цепи замыкания на землю или GFCI (розетка в ванной), вытяжной вентилятор, напольное отопление, полотенцесушители, и джакузи или ванны с воздушными струями. Чтобы проверить ванны, наполните их мимо форсунок и включите. Когда они отключаются, ими управляет цепь.
Включите вытяжной вентилятор, и когда он выключится, вы нашли цепь. GFCI можно проверить так же, как вы проверяли другие розетки в доме. Пока вы тестируете его, убедитесь, что вы «протестируете» GFCI на работоспособность. Нажмите кнопку на розетке, если она выключена, а затем нажмите другую кнопку, чтобы сбросить ее. Если он не работает должным образом, подумайте о замене его новым.
Какие внешние предметы необходимо идентифицировать
Гараж: розетки, верхнее освещение, устройство открывания гаражных ворот, центральный пылесос
Наружные розетки и фонари.Светильники часто располагаются на всех входах / выходах в дом, а также в гараже
Все розетки и светильники в навесе
Гидромассажная ванна
Насосы для бассейнов и насосы для прудов
Что должны быть быть идентифицированным в вашем подвале
Морозильники
Дополнительные / пивные холодильники
Холодильники для вина
Водоотливной насос
Устройство для смягчения воды
Бак для горячей воды
Стиральная машина
Сушилка
Подключенные извещатели дыма
Вентилятор камина
Что мне делать со всей этой информацией?
Когда у вас будет полный список всех электрических элементов в вашем доме и какая цепь контролирует каждый из них, мы рекомендуем вам ввести список в виде диаграммы.Чтобы увидеть образец диаграммы этикеток панели, который мы на самом деле сделали для нашего клиента, щелкните здесь. На этом образце мы даже отметили на диаграмме, в каких схемах есть недостатки или проблемы, которые необходимо устранить. Вы также увидите, что у этого клиента была дополнительная панель, которая была отдельно помечена здесь.
После того, как этикетка панели будет напечатана, мы рекомендуем распечатать две копии. Один экземпляр следует повесить на стену рядом с вашей электрической панелью для справки. Другой экземпляр следует хранить там, где вы храните важные документы.Мы также рекомендуем печатать один меньшим шрифтом, чтобы он помещался прямо на крышке панели.
Есть ли у вас перегруженные цепи?
В вашем доме есть несколько элементов, которые должны иметь выделенные цепи. Это означает, что эти элементы должны быть ТОЛЬКО на конкретном автоматическом выключателе или предохранителе. Если вы обнаружили, что в той же цепи есть другие элементы, это считается нарушением правил электробезопасности и должно быть исправлено Лицензированным подрядчиком по электрике.Например, если в контуре №7 есть ваша стиральная машина и 5 розеток, это перегруженный контур, и стиральная машина должна быть выделена в отдельный контур.
Элементы, которые должны находиться в отдельном контуре, включают:
Плита
Холодильник
Сушильная машина
Стиральная машина
Посудомоечная машина
16 Насос отстойника
ванна
Микроволновая печь
Кухонные прилавки
Центральный вакуум
Насосы для бассейнов
Морозильники
Некоторые холодильники для вина
6
03
03
Некоторое специальное оборудование в мастерских
Некоторые каминные воздуходувки
Воздухоструйные или гидромассажные ванны
Как найти и маркировать вашу электрическую панель
Сегодня мы здесь, чтобы помочь вам найти и маркировать электрическую панель.Не стоит заглядывать в темноту во время отключения электричества! Знание местоположения вашей электрической панели необходимо для восстановления питания перегруженной цепи и отключения питания в определенных областях для электромонтажных работ и из соображений безопасности. Маркировка вашей электрической панели сэкономит вам много времени и предотвратит старую игру с запросом и ответом: «Какие огни выключены ?!»

Обычно в каждом доме есть одна главная электрическая панель, которая контролирует количество электричества, поступающего в дом.Иногда есть еще «вспомогательная панель», которая управляет различными цепями в другой области. Мы хотим найти одну главную электрическую панель. Вы сможете определить, есть ли у вас подпанель, выполнив процесс присвоения ярлыков основной панели.
Чтобы сузить круг охоты, основная панель, скорее всего, будет найдена в чулане, подвале, гараже, прачечной или даже снаружи — где-то вне поля зрения, вне памяти. Это немного раздражает глаз, обычно это большая металлическая коробка, прикрепленная к стене.Вероятно, поэтому он скрыт. Хотя вы можете еще не знать, где находится ваш, вы узнаете это, когда увидите.
Некоторые общие предложения
Найдите электрическую панель, когда на улице светло или когда свет включен. Если вы так и не нашли свою панель и ночью отключили электричество, вам придется охотиться и возиться с фонариком.
Идите из комнаты в комнату и найдите большую серую металлическую коробку. Обратите внимание, что он может быть не серым, потому что он окрашен, чтобы гармонировать с цветовой схемой дома.
Если вы не можете найти панель, обратитесь к отчету об осмотре дома или позвоните в местную электрическую компанию. В Hiller у нас обычно есть записи о расположении электрических панелей наших клиентов, и мы можем проинструктировать вас по телефону. В противном случае один из наших профессионалов может приехать к вам, найти и проверить вашу электрическую панель.
Есть два типа электрических панелей: блок предохранителей и автоматический выключатель . Если есть переключатели, это автоматический выключатель; если на нем есть ручки и предохранители, то это блок предохранителей.
Двухполюсный автоматический выключатель наверху — это выключатель питания для всего дома. НЕ выключайте главный выключатель , за исключением чрезвычайных ситуаций, таких как наводнения или пожары. Ваш электрик может отключить главный выключатель для проверки и ремонта.
Основная причина, по которой вам нужно найти панель, — это снова включить питание цепи. Если предохранитель перегорел из-за перегрузки розетки в вашем доме, вам нужно будет найти панель, чтобы заменить предохранитель и восстановить питание.Если прерыватель срабатывает, вам нужно найти сработавший прерыватель и полностью выключить его, прежде чем снова включить.
Также полезно знать, где находится главный выключатель питания во время чрезвычайных ситуаций, таких как наводнения и пожары. Если вы чувствуете запах чего-то подозрительного и подозреваете опасность поражения электрическим током, вам следует отключить питание этой цепи до тех пор, пока электрик не выяснит опасность.
В случае перегрузки цепи в любой части вашего дома вы должны иметь возможность найти свою панель, найти правильный переключатель и устранить отключение.Конечно, если возникнет какая-либо путаница в процессе восстановления питания, обратитесь к профессионалам Hiller. Мы даже предлагаем электрические тесты и можем помочь вам найти вашу панель, проверить и пометить переключатели на вашем автоматическом выключателе.
К счастью, вы нашли свою электрическую панель, вскрыли ее и обнаружили, что все цепи четко обозначены. Тем не менее, рекомендуется перепроверить его точность.
Каждый переключатель управляет чем-то другим. Вы можете нанять кого-то, кто поможет вам, и вместе вы сможете выяснить, какой переключатель к чему идет, просто щелкнув его и выяснив.
Например, 1. включить все огни, 2. щелкнуть выключателем и 3. попросить помощника сказать вам, где погас свет. Затем вы можете обозначить этот переключатель соответствующим образом.
После того, как вы решите индексировать свои переключатели, вам нужно будет решить, как вы хотите их маркировать. Вы хотите использовать обычный тон и обозначить переключатель «Комната Молли» или «Комната с телевизором», или вы воспользуетесь менее личным тоном и вместо «Комната Молли» скажете «северная стена западной спальни»? У обоих стилей маркировки есть свои плюсы и минусы.
Повседневный тон подходит именно вам, и в нем будет легче ориентироваться, но только если вы являетесь ближайшим родственником и знаете, какие комнаты и какие комнаты. Также общие ярлыки могут быть изменены, например, если Том и Молли поменяются комнатами. Кроме того, эти ярлыки действительно полезны только для вашей семьи. Если вы не планируете проживать в этой собственности надолго, помогите будущим жильцам, помечая их сторонами света, а не прозвищами.
У большинства электрических панелей есть наклейка на внутренней двери, на которой вы можете записать соответствующие комнаты / участки дома.Используйте перманентный маркер и четкий почерк. Ручка и карандаш потускнеют.
Безопасность электрических панелей
Если вы заметили что-либо подозрительное в вашей электрической панели, например ржавчину, коррозию, расплавленный пластик или любые другие повреждения, немедленно обратитесь к электрику.
Убедитесь, что ваш дом оборудован прерывателями цепи замыкания на землю (GFCI) и прерывателями цепи дугового замыкания (AFCI). Эти «прерыватели цепи» отключат питание в опасных ситуациях, чтобы защитить вас от поражения электрическим током и пожаров в зданиях.Имейте в виду, что если у вас есть AFCI и GFCI, установленные в коробке выключателя, вам может потребоваться более частая перезагрузка выключателей. Узнайте больше о защите вашего дома от поражения электрическим током из нашего контрольного списка безопасности.
Для получения дополнительной информации о том, как найти или маркировать электрическую панель в вашем доме, позвоните специалистам Hiller. Мы всегда готовы помочь вам в охоте.
Надлежащая маркировка автоматических выключателей и закрытие неиспользуемых отверстий
Надлежащая маркировка автоматических выключателей и закрытие неиспользуемых отверстий является важной проблемой электробезопасности.В течение своей карьеры я побывал в сотнях предприятий, где, как я узнал, на большинстве рабочих мест здесь решаются одна или обе проблемы. Неправильная маркировка автоматических выключателей и зазоры в щитах автоматических выключателей, которые открывают проводники внутри. Обе проблемы вызваны неосторожностью подрядчиков или обслуживающего персонала, поскольку они добавляют и снимают оборудование с годами. Легкий обходной обзор может сказать вам, есть ли на вашем предприятии одна из опасных и дорогостоящих опасностей.
Отсутствует автоматический выключатель
Неиспользуемые отверстия образуются при удалении автоматического выключателя.Это может произойти, когда определенная часть оборудования больше не используется или была перемещена в другое место на предприятии. Зона, освобожденная от автоматического выключателя, должна быть закрыта и защищена.
OSHA
Эта проблема решается OSHA и может привести к штрафам. 1910.303 (b) (7) (i)
«Неиспользуемые отверстия в коробах, кабельных каналах, вспомогательных желобах, шкафах, ящиках для оборудования или корпусах должны быть эффективно закрыты, чтобы обеспечить защиту, по существу эквивалентную стенке оборудования.”
Визуальный осмотр
Менеджер по безопасности, не обученный в области электричества, может легко обнаружить некоторые из этих проблем. Осмотр электрических панелей, который, вероятно, лучше всего провести с одним из ваших специалистов по обслуживанию электрооборудования, должен помочь. Откройте откидную дверцу на платах автоматических выключателей, это обнажит только лицевую сторону автоматических выключателей, и проверьте, отсутствуют ли какие-либо выключатели.
Заполняющие пластины
Когда автоматический выключатель снимается с панели выключателя, остается неиспользуемое отверстие.Каждый производитель панелей изготавливает так называемую пластину-заглушку, чтобы закрыть это отверстие. Эти пластины-наполнители важны; без них рабочие подвергаются воздействию проводников под напряжением каждый раз, когда открывается дверь. В зависимости от того, что это за щит и какой тип прерывателя оставшееся отверстие может быть достаточно большим, чтобы в него можно было вставить вашу руку. включены изолента, изолента, картон и комбинации каждого из них.Ни один из них не является приемлемым отдаленно. Вам понадобится подходящая недорогая заглушка, специально предназначенная для этой панели.
Заглушки
Поищите другие неиспользуемые отверстия по бокам, сверху и снизу всех электрических панелей. Иногда неиспользуемые круглые отверстия, называемые заглушками, не закрываются. Вы также можете приобрести так называемые заглушки или заглушки, чтобы легко закрыть эти отверстия. Опять же, клейкая лента — не ответ.
Держите панели в чистоте
Еще одна причина, по которой вам необходимо закрывать неиспользуемые отверстия, заключается в том, что это защищает внутреннее электрическое оборудование от воздействия грязи, пыли и других загрязнений, которые могут быть на вашем предприятии.Загрязнение внутренней части панели автоматического выключателя может вызвать дополнительные проблемы с безопасностью.
Плохая маркировка
OSHA требует, чтобы устройство защиты от перегрузки по току, такое как автоматический выключатель, «было четко обозначено для обозначения его назначения». Это означает, что если рассматриваемый выключатель защищает свет на западной стороне склада, он должен иметь соответствующую маркировку. Если на нем нет ярлыка, как бы нам выключить эти огни? Если выключатель помечен как «West Ware House Lights», но на самом деле защищает огни парковки, это тоже проблема.Это не может быть обнаружено при простом обходном обследовании. Эта проблема не станет очевидной, пока однажды вы не попытаетесь выключить свет на западной стороне склада, и на стоянке не станет темно. Итак, отсутствие ярлыков — это плохо, и неправильные ярлыки тоже плохо, и их труднее найти.
OSHA
Это требование OSHA распространяется не только на выключатели в щитах управления, но и на все устройства максимального тока и разъединители. Он гласит: «Каждая рабочая, фидерная и ответвленная цепь на ее средствах отключения или устройстве максимального тока должны иметь четкую маркировку, указывающую на ее назначение, если только они не расположены и не расположены так, чтобы цель была очевидна.” Это также требуется в нескольких документах NFPA.
Проверка
Каждый специалист по обслуживанию ненавидит выключатели с неправильной маркировкой. Это усложняет их работу, а в некоторых случаях и опаснее. Неправильно маркированный выключатель может привести к отключению цепи, отличной от той, над которой он работает. Конечно, правильная процедура Lockout \ Tagout должна защитить их, потому что один из шагов блокировки / tagout, и я бы сказал, что самый важный шаг — это проверка изоляции. Вы не просто что-то выключаете, вам нужно использовать вольтметр и доказать, что он выключен.К сожалению, этот шаг иногда пропускают; со смертельным исходом.
Оценка риска дугового разряда
Другая важная причина для проверки правильности маркировки — это то, что вы планируете провести оценку риска дугового разряда на своем предприятии. Если ваши панели имеют неправильную маркировку, это увеличит время, необходимое для завершения оценки, и увеличит стоимость. Кроме того, плохие этикетки сделают вашу оценку риска возникновения дуги менее надежной.
Надлежащая маркировка автоматических выключателей и закрытие неиспользуемых отверстий
Обе эти проблемы подвергают ваших сотрудников и сотрудников подрядчика ненужным опасностям поражения электрическим током.Обе проблемы можно определить, приложив немного усилий и с помощью вашего обслуживающего персонала. Наконец, обе опасности можно устранить очень легко и с небольшими затратами. Я рекомендую вам предпринять шаги для осмотра вашего объекта, и, если вы обнаружите эти воздействия, исправьте их как можно скорее. Надлежащая маркировка автоматических выключателей и закрытие неиспользуемых отверстий повысит электробезопасность вашего объекта.
Скачать PDF
Сопутствующие
Как маркировать электрическую панель
Блоки выключателей и сервисные панели являются требованиями кодов для большинства домов, поскольку они помогают предотвратить проблемы с электричеством и безопасно распределять электричество по всему дому. дом.Большинство блоков выключателей не тронуты домовладельцами, но важно знать, где находится ваш блок выключателей и как его правильно использовать.
Проблема во многих домах заключается в том, что маркировка коробки выключателя обычно нечеткая и может вызвать путаницу. Когда вам действительно нужно использовать свой выключатель в аварийной ситуации, при ремонте электрооборудования или дополнении, важно знать, куда ведут ваши выключатели. Маркировать электрическую панель довольно просто, поэтому вот что вам нужно узнать, чтобы быстро выполнить работу.
Зачем нужны этикетки
Согласно нормам электротехники, в коробке автоматического выключателя должен быть каталог цепей, чтобы правильно обозначить электрическую схему вашего дома. Помимо упрощения использования электрических выключателей, потребность в этикетках электрических панелей растет. Электрический кодекс требует, чтобы автоматические выключатели были правильно маркированы, когда вы решите продать свой дом. Кодекс установлен, чтобы гарантировать будущим домовладельцам, специалистам по ремонту электротехники и всем, кто может соприкоснуться с автоматическим выключателем, такой же уровень электробезопасности.
В случае пожара или наводнения отключение главного источника питания может спасти жизни и дома. В менее крайних случаях правильно маркированная коробка может позволить вам безопасно установить новые электрические устройства (например, потолочный вентилятор) или помочь электрику быстро войти и выйти. Посетителям, няням и даже новым владельцам не повредит надежная навигация по выключателям.
Как маркировать автоматические выключатели
Задача изготовления ярлыков электрических панелей состоит в том, чтобы определить, какие электрические розетки и приспособления привязаны к конкретному выключателю.Вы можете попрактиковаться в методе проб и ошибок, чтобы выяснить, какие электрические устройства получают питание от выключателя, или вы можете настроить простой способ определить, какая мощность у ваших автоматических выключателей.
Включить все освещение
Включение всех источников света в вашем доме значительно упростит определение того, где запитывается цепь. После того, как все ваши огни будут включены, вы можете выключить все свои автоматические выключатели, оставив свой дом темным. Затем вы можете перейти к списку, определяя, какие комнаты связаны с каждым автоматическим выключателем.
Этикеточные устройства
Основные устройства, такие как холодильники, кондиционеры и стирально-сушильные машины, будут иметь собственный автоматический выключатель, а иногда и два слота для автоматических выключателей. Крупные бытовые приборы имеют собственный автоматический выключатель, поэтому они не ломаются и не вызывают скачков напряжения при потреблении электроэнергии.
Тестовые настенные розетки
Хотя цепь может быть привязана к определенной комнате, иногда настенные розетки привязаны к отдельным автоматическим выключателям. Чтобы лучше всего определить, к чему привязаны розетки, возьмите ночник или небольшое электронное устройство для проверки каждой розетки.Вы можете отметить, подключена ли розетка к тому же выключателю, что и освещение в комнате, или к отдельной петле.
Блок выключателя этикеток
В электротехнических правилах нет конкретных указаний о том, как маркировать блок выключателя, но обычно в вашем блоке уже есть пронумерованные слоты и совпадающий нумерованный список, который вы можете использовать для маркировки. Если вам действительно нужна подробная карта, вы можете просто составить список или диаграмму и прикрепить ее к блоку выключателя. В противном случае, достаточно пометить каждый выключатель на коробке рядом с прибором или помещением, которым он управляет.
Получите помощь профессионала
Если маркировка коробки автоматического выключателя затруднена, вам неудобно выполнять эту задачу или возникла проблема с электричеством, Allgood Electric всегда готова помочь. Узнайте больше о модернизации и ремонте сервисной электрической панели .
‍
Почему важно маркировать вашу электрическую панель — Pacman Electric
Маркировка электрической панели является важным шагом к общему организационному здоровью и благополучию вашего офиса или бизнеса.Это простое действие, которое может предотвратить головную боль, уменьшить путаницу и сэкономить время, давая вам ясную голову, чтобы контролировать любую часть вашего бизнеса с помощью переключателя.
Автоматический выключатель — это автоматический выключатель, предназначенный для защиты электрических цепей от повреждений и обычно находящийся в серой коробке выключателя, прикрепленной к стене. Общие области, где можно найти свой выключатель, включают подсобное помещение, безопасный шкаф, подвал или кладовку в холле. Он также может быть расположен снаружи.
Проведите инвентаризацию того, какие зоны обслуживаются каким выключателем, чтобы вы могли быстро действовать в случае возникновения чрезвычайной ситуации. Как только вы найдете коробку, откройте ее. Вы увидите два столбца переключателей, каждый из которых передает питание определенной цепи. Но это может сбивать с толку и разочаровывать, если вы не знаете, что делает каждый переключатель. Никогда не знаешь, когда понадобится отключить питание.
Почему важно маркировать?
Ясность и душевное спокойствие, например.Помеченные схемы позволяют визуально понять, какие переключатели следует включать и выключать в случае срабатывания цепи или при необходимости отключения определенного выключателя для ремонта электрооборудования. Избавьтесь от умственных игр, пытаясь разгадать загадку, и убедитесь, что ваша панель организована и актуальна.
Что делать, если на переключателях нет маркировки?
Если вы имеете дело с немаркированной электрической панелью, важно потратить время на тестирование и маркировку всех цепей для использования в будущем.Вот как:
Выключите все цепи, кроме одной
Пройдитесь по помещению, чтобы увидеть, горит ли какой-либо свет, и проверьте розетки с помощью небольшого электронного устройства, чтобы проверить, работают ли они
Как только вы Определите комнату (а) в цепи, вернитесь к панели выключателя и пометьте выключатель
Повторяйте процесс до тех пор, пока каждый выключатель не будет помечен
Вы также можете повысить эффективность, взяв на себя проект с партнером — назначьте один человек должен щелкнуть переключателями в какой-либо области, в то время как другой остается у панели для проверки.
Как наклеить этикетку
Купите несколько пустых липких этикеток, которые можно легко наклеить на каждый коммутатор. Это проще, чем заклеивать отдельные листы бумаги. Наклейте этикетку рядом с каждым переключателем или на внутренней стороне дверцы панели выключателя, сопоставив каждый соответствующий переключатель с заданным номером. Вы можете написать этикетки или просто пронумеровать их — выбор за вами! Просто не забудьте указать конкретные устройства или помещения в каждом контуре.
Не путайте — для более крупных приборов, таких как духовки, водонагреватели и стиральные машины, может потребоваться несколько выключателей из-за большой мощности, необходимой для работы.
В каком случае вам нужно выключить питание?
Перед работой с какой-либо схемой, например, при замене выключателя или обновлении старой розетки, необходимо отключить питание схемы. Просто переведите тумблер выключателя в положение ВЫКЛ.
Важность этого шага невозможно переоценить — вы можете выключить выключатель на свет или вилку, но при этом иметь активный горячий провод в коробке, над которой вы работаете. ВСЕГДА не забывайте выключать питание данного прибора на панели питания и будьте осторожны, отключив все питание на главном выключателе во время выполнения своей задачи.Первостепенное значение имеет предотвращение поражения электрическим током. Безопасность всегда должна быть вашим приоритетом номер один.
Вам также потребуется сбросить автоматические выключатели, если они сработают во время отключения электроэнергии. Для сброса просто:
Ваше электричество должно снова включиться после устранения перегрузки. Если ваш выключатель часто срабатывает, возможно, у вас неисправная панель. Pacman Electric может помочь!
Не рекомендуется выключать автоматические выключатели перед отъездом в отпуск. Каждый раз, когда вы щелкаете выключателем, вы добавляете немного износа.Кроме того, поскольку большинство выключателей контролируют различные области вашего бизнеса, вы рискуете повлиять на важные элементы, которые вы хотите оставить, например, на холодильники или отстойники. Проще говоря, автоматические выключатели не предназначены для частого включения и выключения и будут работать только в течение определенного времени, если вы это сделаете.
Весь этот процесс может занять много времени, но он того стоит, чтобы обеспечить максимально бесперебойную работу вашего бизнеса.
No related posts.

Тип защитной характеристики	Диапазон токов мгновенного расцепления, приведенных к номинальному значению тока АВ	Назначение
A	от 1,3Iн	Для защиты цепей, в которых временные перегрузки по току не могут возникать в штатном режиме работы.
В	от 3Iн до 5Iн	Для защиты цепей, в которых допускаются незначительные временные токовые перегрузки в штатном режиме работы.
С	от 5Iн до 10Iн	Для защиты цепей, в которых допускаются умеренные временные токовые перегрузки в штатном режиме работы.
D	от 10Iн до 20Iн	Для защиты цепей со значительными временными токовыми перегрузками в штатном режиме работы.
K	от 12 Iн	Для защиты промышленных цепей использующих индуктивную нагрузку.
Z	от 4 Iн	Для защиты промышленных цепей использующих в качестве нагрузки промышленную электронную технику.
