Что нужно для водяного теплого пола

Водяной теплый пол уже достаточно долгое время пользуется большим спросом у потребителей. И это не удивительно. При его использовании можно создать не только желаемую температуру пола, но и получить качественный обогрев всего помещения в целом. К тому же учитывая его долгий эксплуатационный срок, модель обходится значительно дешевле кабельных систем. Вот только на начальном этапе монтажа потребуется вложить приличную сумму на материалы для теплого пола. Поэтому, чтобы избежать финансовых переплат, нужно ознакомится какие основные комплектующие потребуются для водяной системы, а также их виды и характеристики.

Общие характеристики теплого пола

Прежде чем приступить к рассмотрению дополнительного оборудования водяного теплого пола, сначала нужно понять из чего состоит обогревающая система и принцип ее работы.

Итак, водяной теплый пол – это многокомпонентная конструкция, у которой каждая часть выполняет определенные функции.

Главным элементом системы являются небольшого диаметра трубопровода, по которым циркулирует теплоноситель. В качестве теплоносителя в основном выступает вода или антифризы. Жидкость нагревается в специальном устройстве, от которого при помощи насоса происходит ее дальнейшая циркуляция под напольным покрытием. Трубопровода под напольным покрытием могут укладываться двумя способами:

• жидким видом;
• сухим видом.

Рассмотрим каждый вид более подробно.

Монтаж жидким способом

Этот способ монтажа предусматривает наличие бетонной стяжки, в которой и будут находиться трубопровода. Процесс обогрева помещения при этом методе происходит таким образом:

1. Горячий теплоноситель нагревает бетонную стяжку.
2. Бетонная стяжка при нагреве отдает все тепло напольному покрытию.
3. Напольное покрытие в свою очередь начинает обогревать помещение.

Это достаточно эффективный и надежный способ укладки трубопроводов, при котором происходит качественный обогрев помещения. Но при его выборе стоит учесть, что на нагрев бетонной стяжки потребуется определенное количество времени. А также не все здания предусматривают ее наличие. В многоэтажных домах со слабым перекрытием и в домах со старыми деревянными полами, строго запрещено использовать бетонную стяжку для теплых полов, иначе могут возникнуть не поправимые последствия.

Монтаж сухим способом

В этом случае для укладки теплоносителей применяются теплораспределительные пластины, которые не требуют цементной стяжки. Трубопровода укладываются непосредственно в омегообразные канавки металлического профиля, что позволяет сократить достаточно большого количества времени для монтажа. Обогрев помещения происходит аналогичным образом как при жидком способе, за исключением того, что теплопроводником выступает не бетонная стяжка, а металлический профиль, который и будет нагревать напольное покрытие, а оно жилое здание. Сухой способ укладки имеет большое количество положительных качеств, по сравнению с жидким монтажом, что позволяет использовать теплообменные листы во всех зданиях разной конструкции.

Но и стоит он значительно выше.

Последовательность монтажа

И так, ознакомившись с общими характеристиками водяной системы и методами ее монтажа, стоит более подробно рассмотреть что нужно приобрести для теплого водяного пола, чтобы он качественно выполнял свои функции.

Дополнительное оборудование для водяного пола

В настоящее время потребительский рынок предлагает большой ассортимент дополнительного оборудования для теплых полов. У каждой продукции есть свои отличительные особенности. По этой причине необходимо предварительно оценить целесообразность и эффективность всех составляющих водной системы.

Трубопровода

Это одни из самых важных элементов системы. Ведь именно по ним будет циркулировать теплоноситель, от которого и будет зависеть нагрев помещения. Поэтому очень важно правильно подобрать вид трубопровода для водяного теплого пола. Рассмотрим самые распространенные виды и их характеристики:

• Металлопластиковые. Данный вид труб состоит из нескольких слоев, которые зафиксированы между собой особым строительным клеем. В центре изделия фольгированный слой, за счет которого повышается теплоотдача. Материал эластичен и хорошо гнется, что позволяет уложить контур необходимым шагом.

Металлопластик

• Медные. Это достаточно дорогой вид трубопроводов, но и для водяного теплого пола считается идеальным. Трубы состоят из надежного и прочного материала, который не деформируется при высокой температуре или при переохлаждении. Трубопровода удобны при укладке контуров и способны выдержать большую нагрузку.

Медные

• Полипропилен. Это самые дешевые трубы, которые не рекомендуется использовать для водяных контуров. Это объясняется тем, что они плохо гнутся и не имеют хорошую теплопроводность.

Полипропилен

• RE-X или сшитый полиэтилен. Это самые распространенные трубы для водяной системы. Они надежны, прочны и эластичны. Помимо этого трубопровода могут выдержать высокую температуру до + 125 градусов и при этом не деформироваться. А также они имеют высокую звукоизоляцию.
  Поэтому, когда течет теплоноситель его практически не слышно.

RE-X или сшитый полиэтилен

Какой выбрать вид трубопровода, решит сам потребитель. Но очень важно, чтобы трубы соответствовали следующим рекомендуемым нормам: диаметр – 1,6 – 2 см., температура нагрева — + 95 градусов, давление до – 10 Бар.

Котел для нагрева жидкости

Это еще один главный элемент для отопления теплого водяного пола, так как именно он будет нагревать теплоноситель для трубопроводов. На сегодняшний день для монтажа обогревающей системы, используют котлы следующих видов:

• электрический;

Эти разновидности котлов имеют два способа установки: напольный и настенный. По отзывам потребителей, напольный вариант не рационально использовать в помещениях с маленькой площадью, поскольку в этом случае значительно уменьшится свободное пространство.

Каждый вид способен успешно справиться с нагревом жидкости, но при их выборе важно учитывать то, чтобы их работа осуществлялась автоматически, а так — же чтобы в их стандартную комплектацию входили:

• циркулирующий насос;

Циркулярный насос

• воздухоотводчик;

• расширительный бак.

Чтобы снизить пожарную безопасность, газовый котел помимо этих элементов оснащен еще термометром, манометром и вентилятором.

Коллекторная группа

Коллекторная группа осуществляет подготовку и циркуляцию теплоносителя. В его основные задачи входит:

1. Равномерное распределение жидкости в трубопроводах.
2. Удаление воздуха из водяных контуров.
3. Регулирование температуры водяной системы.
4. Слив жидкости.
5. Гидравлическая балансировка петель.
6. Перекрытие и открытие потоков.

Коллекторная группа элементов водяного пола выпускается единым комплектом, который устанавливается в блок из оцинкованной стали, как его еще принято называть – коллекторным шкафом.  Устанавливается блок навесным или встраиваемым способом в стену. Шкаф оснащен входными и выходными отверстиями разной величины, которые зависят от комплектации дополнительного оборудования. В состав коллекторной группы входят:

• термоголовки;
• счетчик тепла;
• воздухоотводчик;
• расходомеры;
• запорные клапаны;
• сливные клапаны.

Счетчик тепла считается обязательным элементом, если водяной теплый пол подключен к центральному отоплению.

Термостат

Чтобы иметь возможность контролировать температуру в помещении, рекомендуется установить терморегулятор. Это устройство считается мозгом обогревающей системы, так как автоматически управляет всей ее работой, следующим способом:

1. Потребитель устанавливает на термостате желаемую температуру для помещения.
2. Термостат зафиксировав данные подает сигнал водяной системы, и она открывает доступ горячему теплоносителю.
3. Когда температура в помещении доходит до установленного уровня, терморегулятор подает обратный сигнал, и система перекрывает доступ подаваемому теплу.

Таким образом поддерживается желаемый микроклимат, который выбирает сам потребитель. В настоящее время в продаже имеется несколько видов данного устройства, которые отличаются внешним видом, удобством в эксплуатации и настройками. По рекомендациям специалистов, самыми удобным считаются программируемые термостаты. При их использовании можно установить желаемую температуру для разных дней недели и для определенного времени суток. А также изменять настройки можно через дистанционное управление, даже находясь за пределами жилой зоны.

Рассмотрев главные составляющие системы, нужно также подробно ознакомиться с материалами для водяного теплого пола, которые понадобятся для провидения его монтажа.

Материалы для монтажа водяного теплого пола

Прежде чем приступить к рассмотрению материалов, которые понадобятся для укладки теплого пола, следует знать, что на качество конструкции в первую очередь будет влиять основание помещения. Подготавливается оно следующим образом:

• Убирается весь мусор, грязь и пыль.

• При помощи уровня измеряются перепады высоты.

• Если неровности составляют более 1 см. заливается тонкий слой цементного раствора.

Подготовив основание и дав ему скрепиться, выполняется укладка материалов для водяного теплого пола в следующем порядке:

• Гидроизоляционный слой. Данный материал будет служить в качестве защиты от влаги и конденсата.Самыми эффективными пленками для водяных полов считаются рулонная гидроизоляция и мастика на водяной основе.

• Теплоизоляционный материал. При использовании этого материала можно будет сохранить теплопотери, а также направить поток тепла в нужное русло. Самыми качественными утеплителями считаются: пробковая подложка, полипропилен и пенополистирол.

• Пароизоляционный слой. Нередко в конструкции теплых полов возникает конденсат или протечка трубопроводов. Поэтому чтобы защитить теплоизоляционный слой от влаги, необходимо уложить диффузионные мембраны.

• Армирующая сетка. Это изделие предназначено для укладки и крепления теплоносителей. Чтобы монтаж выполнялся быстрее, сетка должна быть оснащена ячейками – 18 – 20 см.

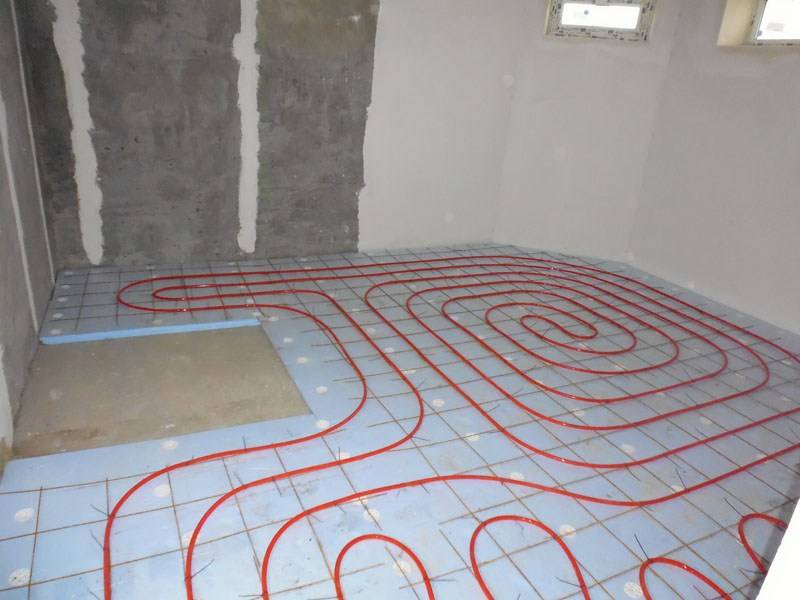

• Укладка трубопроводов. На армирующей сетке укладываются трубы с определенно выдержанным шагом, в форме улитки или змейки.

• Демпферная лента. Вдоль всех стен помещения крепится демпферная лента, которая не допустит растрескивание бетонной стяжки и деформации конструкции здания.

• Бетонная стяжка. Проверив водяной теплый пол на работоспособность, заливается бетонная стяжка. Ее толщина должна быть выше армированной сетки на 3 см. Время на высыхание стяжки уйдет около 30 дней.

• Звукоизоляция. После того как высохнет бетонная стяжка на него укладывается звукоизоляционный слой, который предотвратит слышимость теплоносителей в помещении.На основе натуральной пробковой крошки, самыми востребованными звукоизоляционными материалами считаются: битумно- пробковая подложка, листы из пробковой крошки, пробкорезиновая подложка.

Заключительным материалом который понадобится для монтажа водяного пола, является напольное покрытие. Оно может быть в виде керамической плитки, ламината, ковролина или паркета. Его выбор зависит исключительно от самого потребителя.

Ознакомившись со всеми дополнительными устройствами и материалами обогревающей системы, больше не возникнет такого вопроса, что нужно приобрести для теплого пола. А узнав все характеристики и нюансы изделий, можно будет не только произвести правильный монтаж, но и сэкономить на семейном бюджете.

АдминАвтор статьи Понравилась статья? Поделитесь с друзьями:

10 лучших схем + инструкции!

Классический вариант теплого водяного пола – толстая бетонная стяжка, в которую уложены металлические или пластиковые трубы с горячей водой.

Устройство теплого водяного пола

Бетонная конструкция при помощи современных материалов и технологий максимально изолируется для снижения тепловых потерь.

Обязательно применяются теплоизоляционые материалы

Управление отоплением и контроль режимов функционирования осуществляет специальный блок механизмов, исполнительных устройств и датчиков.

Коллектор водяного теплого пола

Нагревается самый нижний элемент комнаты, улучшаются процессы тепловой конвенции воздуха, температура становится одинаковой по всему объему, исчезают мертвые зоны и сквозняки. Теплые полы удачно совмещают комфорт и эстетику, создают самые благоприятные условия для пребывания людей. Теплые полы имеют ряд преимуществ перед другими методами отопления помещений за счет оптимальной конструкции.

Сравнение отопительных систем

Каков принцип работы «теплого пола»

Эстетика и гигиеничность «теплого пола»

Содержание статьи

Ограничения по монтажу теплых полов

О них не любят говорить производители, но они есть. Перед тем как выбирать конкретную конструкцию теплых полов, нужно ознакомиться с проблемными сторонами такого вида отопления.

1. Помещения общего пользования нельзя обогревать теплыми полами. Тепловые потери в этом случае настолько велики, что полностью теряется экономическая целесообразность, эксплуатация обходится очень дорого в сравнении с другими видами обогрева, а эффективность значительно понижается.

   Энергоэффективность системы

2. В большинстве случаев теплые полы рекомендуется использовать в качестве дополнительного отопления помещений. Только если теплоизоляция помещений выполнена с учетом жестких международных стандартов, есть возможность сделать их основным способом обогрева помещений.

   Водяной теплый пол может быть как дополнительным, так и основным источником тепла

   Можно ли отопить дом с помощью системы «теплого пола», без радиаторов

3. Если в многоквартирном доме существует общая система водяного отопления, то никакие конструкции теплых водяных полов монтировать нельзя. Это строго запрещается владельцами домов, получить от них разрешение практически невозможно.

   Отопление балкона теплым полом от радиаторов

   Схемы установки теплого пола, где запрещено устанавливать систему

   Схема теплого водяного пола с трехходовым клапаном

   Схема водяного теплого пола с трехходовым клапаном и перепускным балансировочным узлом

Понимание причин существования ограничений позволит в дальнейшем выбрать оптимальную конструкцию теплого пола с водяным отоплением. В настоящее время существует несколько типов конструкций теплых полов с водяным теплоносителем: тонкие, легкие и бетонные. Кратко рассмотрим каждый из них с точки зрения потребителя и строителя. Такой подход даст возможность рассказать о реальных, а не рекламных технических характеристиках.

Бетонная конструкция водяного теплого пола

Виды систем водяного теплого пола

Одновременно несущим и теплораспределительным слоем является бетонная стяжка. Она может быть различной толщины, конкретные параметры выбираются с учетом максимальных нагрузок на пол, архитектурных особенностей здания и пожеланий заказчиков. Эту конструкцию иногда называют «заливной» или «мокрой».

Стяжка над водяным тёплым полом

По эффективности и коэффициенту полезного действия занимает лидирующее положение. Есть и недостаток – значительно усложняются ремонтные работы в случае появления аварийных ситуаций, увеличивается нагрузка на перекрытия. При качественном выполнении строительно-монтажных работ срок эксплуатации таких конструкций превышает пятьдесят лет.

Укладка водяного тёплого пола в бетонную стяжку

«Бетонная» конструкция устанавливается только по бетонным плитам перекрытия и состоит из нескольких обязательных слоев, каждый из которых играет важную роль.

1. Гидро- или пароизоляция. Что именно класть выбирается на месте с учетом характера эксплуатации помещений их назначения. В большинстве случаев вполне подходит обыкновенная полиэтиленовая пленка: очень надежный, универсальный и дешевый вариант. Влага может попадать из подвальных помещений, после аварий в водопроводных сетях, конденсироваться на стыке теплых и холодных поверхностей.

   Расстеленная на полу пленка выполняет роль гидроизоляции

2. Лента для компенсации тепловых расширений конструкций пола. Изготовлены в виде полоски вспененного полиэтилена, толщина примерно 6 мм, ширина до 180 мм. Принимает расширение цементной стяжки, не позволяет появляться распирающим нагрузкам на стены по периметру помещения. Обязательна к использованию в «бетонных» конструкциях.

   Краевая лента на фото

Практический совет. Профессиональные монтажники теплых полов при помощи демпферной ленты разбивают значительные по площади участки теплых бетонных полов на меньшие сегменты. Это полностью исключает появление трещин, возникающих в больших конструкциях вследствие разности температур.

Перед укладкой ленты стены выравниваются и очищаются, на тыльной стороне есть специальный полиэтиленовый фартук. Он служит для закрытия щели между стенкой и плитой перекрытия, пользоваться ним нужно обязательно, если этого не сделать, то возможны протечки цементного молочка на нижние этажи.

Теплоизоляционные материалы. При бетонной конструкции нагревательных систем нужно пользоваться уплотненными или прессованными теплоизоляторами с повышенными показателями прочности.

Теплоизоляция для теплого пола Термопол

Изоляция – главный элемент, оказывает непосредственное влияние на эффективность систем. Особенно это важно для первых этажей, если теплоизоляция не выполняет поставленных задач, то тепловая энергия теряется в подпольных пространствах. Строительные нормы регламентируют толщину теплоизоляции в зависимости от материала ее изготовления и физических характеристик перекрытий. Для бетонных плит толщина должна составлять не менее пяти сантиметров.

Мат для водяного теплого пола Пенощит

Часто в этих целях применяется прессованная стекловата и прочный пенополистирол. Плотность материалов должна быть не менее 30 кг/м³, для улучшения коэффициента теплопроводности лицевая поверхность может покрываться алюминиевой фольгой.

Маты для теплого водяного пола

Теплоизоляционные маты

Трубы. Могут быть пластиковыми или металлическими.

Труба для тёплого пола

Наиболее дешевые пластиковые, самые дорогие – медные.

Труба медная для теплого пола

Не стоит приобретать дорогие варианты, эксплуатационные показатели пластиковых труб соответствуют современным требованиям потребителей. Для увеличения прочности при повышенных температурах полиэтиленовые трубы имеют армирующий слой, изготавливаются из высокомолекулярного полиэтилена с инновационными добавками.

Полиэтиленовые трубы PEХ

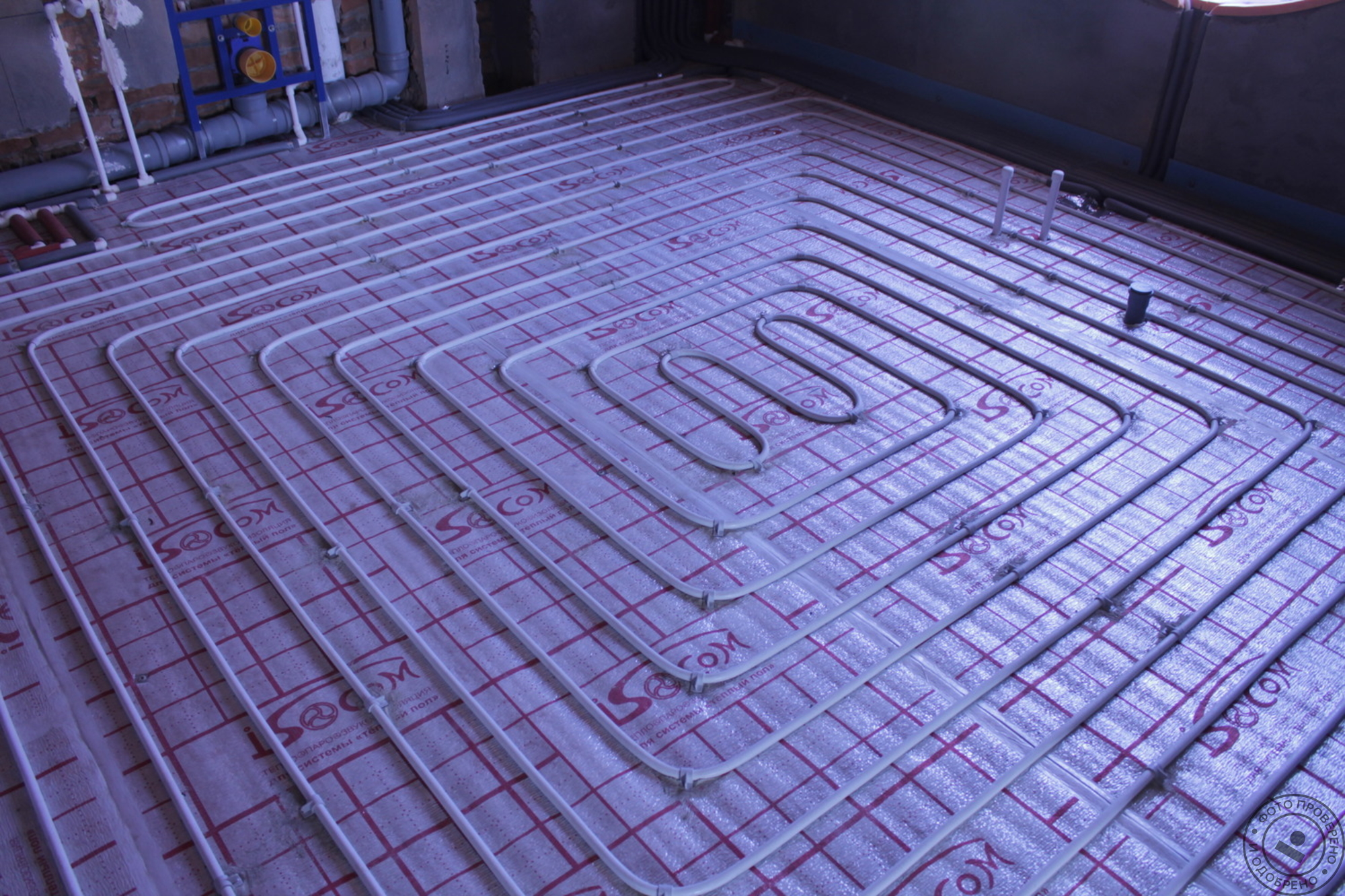

Укладка водяных труб подогрева производится по утеплительному слою, схемы и вид укладки подбираются мастером в зависимости от размеров и конфигурации помещений. Для фиксации положения применяются специальные крепежные элементы. Это могут быть шины и планки, фиксаторы и специальные приспособления.

Крепление труб тёплого пола

Деформационные швы. Делаются только для помещений со сложной геометрической конфигурацией пола или очень длинных. Такие слои предупреждают возникновение в стяжке критических внутренних тепловых напряжений.

Деформационный шов

Укладка труб через деформационные швы

Деформационный шов. Вид пересечения шва и трубы

После монтажа труб обязательно выполняется их проверка на герметичность швов и соединений. Каждый контур через коллектор подачи заполняется водой, испытания производятся с увеличенными показателями давления (примерно 6 Бар). Система оставляется под давлением на сутки–двое, после испытательного срока проверяется остаточное давление, визуально определяются места протечек.

Проверка пола под рабочим давлением

Если обнаружились недостатки, то они немедленно устраняются, а испытание на герметичность делается повторно.

Стяжка. Последний верхний слой отопительного пирога системы. Использовать обыкновенный цементно-песчаный раствор не рекомендуется, нужно приобретать специальные смеси с пластификаторами.

Бетон для заливки теплого пола

Высота стяжки над трубами должна быть не менее 5 сантиметров, в противном случае возникают риски их механического повреждения. Если нагрузки на пол будут значительными, то для улучшения несущих способностей нужно применять армирующие сетки.

Теплый пол с армированием

Они могут быть металлическими или пластиковыми. Если использование армирующих сеток является нецелесообразным, то можно в раствор добавлять фибру – пластиковые волокна. Они добавляются в раствор во время его приготовления, после застывания существенно повышают прочность на изгиб.

Бетон с фиброй

Внешний вид полипропиленовой фибры для бетона

Для финишного напольного покрытия лучше применять каменные или керамические материалы. Они отлично проводят тепло и обеспечивают эффективный нагрев помещения. Дерево и все половые покрытия с использованием этого материала не считаются оптимальным решением. Кроме уменьшения эффективности функционирования системы такие материалы рассыхаются и теряют свои первоначальные свойства.

Устройство водяного теплого пола под плитку

Сухая конструкция теплого пола

Применяется в домах с деревянными элементами перекрытия, характеризуется небольшим удельным весом, позволяет значительно снизить нагрузки на несущие элементы строений. Если вес бетонной достигает 250 кг/м², то сухой не более 30 кг/м². Трубы с теплоносителем укладываются на основании из фанеры или ОСП плит, между ними устанавливаются полосы этого же материала.

Теплый пол водяной

Теплоизоляция монтируется непосредственно на деревянное перекрытие. Финишный слой отопительной системы – плиты ГВЛ. Они имеют неплохую теплопроводность и обладают достаточной прочностью. Изготавливаются из гипса и древесных волокон. Общая толщина системы утепления при таком варианте конструкции не превышает 10–15 см, что дает возможность их устанавливать в помещениях с низкими потолками.

Сухая конструкция требует значительно меньше усилий и времени, по стоимости считается одним из наиболее дешевых вариантов. Кроме того, во время производства работ нет строительного мусора, установку можно производить без обязательного отселения жильцов.

Недостатки – показатели теплоотдачи уступают первому варианту, теплового потока недостаточно для полноценного отопления помещений, может применяться только в качестве дополнительного.

Деревянная система теплого водяного пола

Легкая деревянная конструкция

Особенности системы в деревянном доме

Самая простая и самая дешевая, большинство элементов может изготавливаться из отходов пиломатериалов. Для опорного основания применяются низкокачественные пиломатериалы вплоть до необрезной доски. Толщина материалов должна быть не менее диаметра труб, в противном случае появляются риски их повреждений. Трубы фиксируются специальными пластинами, размеры пластин зависят от шага теплоносителей. Для понижения толщины отопительного пирога допускается укладка труб непосредственно на балки перекрытия, экономия по высоте может достигать трех сантиметров.

По краям доски с торцов надо сделать полукруглые пазы для заворота трубы, как это показано на фото

Укладка фольги в пазы

Теплый пол в деревянном доме

Схема деревянного водяного пола

Проложенные трубы теплого пола

Легкая полистирольная схема

Универсального использования, применяется на всех без исключения основаниях.

Полистирольная система теплого водяного пола

Состоит из следующих элементов:

• гидроизоляционной полиэтиленовой пленки. Основание обязательно должно быть ровным, без острых выступов и значительных углублений;
• по периметру приклеивается лента, компенсирующая расширения во время нагрева;
• на основание ложатся плиты специального профиля и толщины, приобретаются одновременно с покупкой отопительной системы. Нужно следить, чтобы все элементы изготовлялись одним производителем, в противном случае могут возникать несоответствия по размерам;
• плиты имеют технологические выступы, между которыми монтируется водопроводная система. В зависимости от схемы укладки используются соответствующие приспособления для крепления;
• производится опрессовка труб на проверку протечек. Если все в норме, то система отопления накрывается полиэтиленовой пленкой;
• завершающий слой – гипсоволокнистые плиты. На них устанавливается финишное напольное покрытие.

Полистирольная система — фото

Для монтажа системы нужно минимальное количество времени, не требуется высокой подготовки специалистов. Недостаток – неоправданно высокая цена. Но за счет значительной экономии времени такая система по стоимости вполне конкурентная с вышеописанными.

Альтернативные конструкции

Их применяют в случае необходимости подогрева небольших площадей. Компании изготавливают гибкие рулоны с пластиковыми трубками небольшого диаметра. Такие конструкции теплых полов устанавливаются около рабочих столов, кроватей и т. д. Могут прятаться под мягкими напольными покрытиями.

Рулоны устанавливают на всех типах перекрытий и во всех зданиях. При необходимости рулон можно надрезать (только не повреждать трубки) и изогнуть под нужным углом. Недостаток – большое гидравлическое сопротивление труб с небольшим диаметром значительно увеличивает нагрузку на водяной насос. В настоящее время рулоны не имеют широкого распространения среди пользователей.

Видео – Конструкция теплого пола для установки на бетонное основание

Водяной «теплый пол» для влажных помещений | Материалы и технологии

В последнее время в нашей стране растет популярность напольного отопления. И если устроить водяной «теплый пол» в квартире можно далеко не всегда, то ничто не мешает оснастить им частный дом. Такой способ отопления, обладающий рядом преимуществ перед радиаторным, хорошо подходит и для помещения, где расположен бассейн.

4:0 в пользу «теплого пола»

• © 3532studio/Fotolia.com

• © epr/Bundesverband Flachenheizungen und Flachenku

• © Monkey Business/Fotolia.com

Почему в помещениях с «теплым полом» люди чувствуют себя так комфортно? Во-первых, из-за более равномерного обогрева комнат без образования зон локального перегрева и холодных зон. Во-вторых, «теплый пол» создает оптимальное распределение температуры воздуха по высоте помещения — на уровне головы стоящего человека она несколько ниже, чем у его ног. В-третьих, поскольку в объеме помещения энергия от пола-нагревателя распространяется в основном излучением, а не с конвекционным потоком, такой обогрев не сопровождается сквозняками и перемещением пыли. И в-четвертых, ходить босиком по холодному кафельному полу вокруг бассейна не очень приятно.

«Теплый пол» не только устраняет этот дискомфорт, но и делает хождение по кафельной плитке более безопасным — риск поскользнуться значительно снижается, так как вода с нагреваемой поверхности быстро испаряется.

Однако комфортность «теплого пола» — это только одно из его преимуществ. Не менее важна и энергетическая эффективность данной технологии. Поскольку «теплый пол» относится к лучевым системам нагрева, ощущение того, что тепла достаточно, наступает у человека при температуре примерно на 2°C ниже, чем при радиаторном обогреве. То есть рабочая температура в системе «теплый пол» ниже, чем в радиаторах, благодаря чему уменьшаются потери энергии в окружающую среду. Кроме того, подобная система отопления предоставляет большие возможности для использования таких источников тепла, как конденсационный котел, тепловой насос и т.д.

И наконец, при напольном отоплении не происходит скапливания тепла в верхней зоне помещения — там, где оно не нужно. Энергосберегающий эффект от применения «теплого пола» в помещениях с высокими (более 5 м) потолками достигает 40%. Для стандартных домов он оценивается в 10–20%. А оборудование системы «умной» автоматикой приносит дополнительную экономию.

Еще одним достоинством напольного отопления является «невидимость»: все его элементы скрыты в строительных конструкциях и распределительных шкафах. Несмотря на элегантность современных радиаторов, интерьер от их отсутствия только выигрывает.

Система «теплого пола»

• © REHAU

• © REHAU

• © REHAU

• © Uponor

От клапана до узла

У бассейна «теплый пол» может быть как электрическим, так и водяным. При выборе того или иного типа следует принимать во внимание способ нагрева воды бассейна и решать вопрос комплексно. В настоящей статье рассматривается водяной «теплый пол».

• © Moyseeva Irina/Fotolia.com

• © Andrey Armyagov/Fotolia.com

• © Iriana Shiyan/Fotolia.com

• © vertexoff/ Depositphotos.com

Принцип работы встроенных систем обогрева достаточно прост: нагретая вода циркулирует в уложенной с определенным шагом трубе, отдавая тепло строительной конструкции — полу, стене либо потолку.

Рабочая температура таких установок ниже, чем при радиаторном отоплении. Согласно СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование» температура поверхности пола в помещениях с постоянным пребыванием людей не должна превышать 26°C, а с временным пребыванием — 31°C. Поэтому температура теплоносителя в линии подачи напольного отопления не превышает 55°C.

Такую температуру некоторые модели современных котлов способны обеспечить без потери КПД. Но обычно напольное отопление не является единственной системой обогрева помещений, а комбинируется с радиаторами — и в этом случае от котла требуется более высокая температура теплоносителя. При подаче в контур «теплого пола» жидкость охлаждается за счет подмеса из обратной линии. Для этого используется двух- или трехходовой клапан, оснащенный термостатической головкой с погружным датчиком или сервоприводом.

Если «теплый пол» организуется не на ограниченной площади (например, в ванной комнате), а для обогрева больших помещений, ему потребуется собственный циркуляционный насос, который не только помогает преодолеть гид­­равлическое сопротивление в трубе, но также делает контур напольного отопления более управляемым и независимым по отношению к другим участкам отопительной установки.

Все помещения здания имеют свои особенности и индивидуальные режимы обогрева, поэтому в каждом из них необходимо предусмотреть свой собственный греющий контур.

Теплоноситель распределяется по петлям с помощью коллекторов («гребенок»). Каждая подсистема управляется посредством клапанов, устанавливаемых обычно на отводах обратного коллектора. Для автоматического регулирования клапаны оснащаются сервоприводами, на которые поступают сигналы от комнатных термостатов или контроллера отопительной установки. В простых случаях пользователь управляет контурами вручную.

Чтобы все трубные петли напольного отопления находились в равных условиях независимо от их длины, на отводах подающего коллектора нужно предусмотреть настроечные клапаны. Они могут быть совмещены с расходомерами. В этом случае балансировку несложно выполнить без какого-либо измерительного прибора. При необходимости настроечным клапаном можно полностью перекрыть канал для теплоносителя со стороны подачи.

В обвязке напольного отопления присутствуют также воздухоотводчики, дренажные клапаны (соответственно для выпуска воздуха при заполнении контуров и слива жидкости из системы на время ремонтных работ) и некоторое другое оборудование. В частности, для того, чтобы исключить перегруз циркуляционного насоса при перекрытии петель «теплого пола» (такую ситуацию называют работой на закрытую задвижку), в состав обвязки включают автоматический клапан, замыкающий поток теплоносителя через обходной участок (байпас) при превышении безопасного давления в контуре напольного отопления. Правильный подбор и настройка элементов водяного «теплого пола» являются обязательным условием его работоспособности. Удобнее всего использовать для комплектации готовые насосно-гидравлические (насосно-смесительные) и коллекторные узлы, предлагаемые рынком. Такое оборудование компактнее и дешевле, чем комплектующие, приобретенные раздельно, а его компоненты подогнаны друг к другу.

Система труб и фитингов Viega

• © Viega

• © Viega

• © Viega

Труба: что выбрать

Чаще всего для «теплого пола» применяют металлополимерные трубы PEX/Al/PEX, а также предназначенные для отопления трубы из сшитого полиэтилена с полимерным антидиффузионным слоем. «Металлопластик» сохраняет форму, приданную ему монтажником, его проще укладывать и ему требуется меньше креплений. Зато полиэтиленовая труба несколько дешевле, и, если напольное отопление организуется на значительных площадях, ее применение может дать ощутимую экономию. При случайном расплющивании PEX-трубы в ходе монтажных работ поврежденный участок можно восстановить, нагрев его строительным феном.

Трубы из сшитого полиэтилена имеют больший коэффициент теплового линейного расширения, чем металлопластиковые. Но это не приводит к разрушению конструкции правильно смонтированного «теплого пола». Пластиковые и металлопластиковые трубы системы напольного обогрева должны соответствовать классу эксплуатации 4 по ГОСТ 52134-2003 (отопление высокотемпературное напольное и/или низкотемпературное отопительными приборами с рабочей температурой 60°С и максимальной температурой 70°С) и использоваться в соответствии с паспортными характеристиками. Тогда срок их службы составит не менее 50 лет.

Во встроенных системах отопления, включая напольные, применяются также тонкостенные медные трубы. Они долговечны, легко монтируются и хорошо проводят тепло, но дороже пластиковых и металлополимерных с алюминиевой прослойкой. Кроме того, медь не выдерживает контакта с агрессивными строительными смесями, в том числе цементными. Поэтому для заливки в бетонную стяжку подходят только медные трубы в полимерной оболочке.

«Мокрый» или «сухой»?

Труба «теплого пола» может быть замоноличена в слое из песчано-цементной смеси (так называемый мокрый монтаж) или размещена непосредственно под напольным покрытием — паркетной или террасной (из древесно-полимерного композита) доской и т.д. Конструкции второго типа именуют «сухими», или легкими. Их не применяют около бассейнов (так как вода, попадающая в подпольное пространство и задерживающаяся там, создает влажную и теплую среду, благоприятную для появления плесени и размножения микроорганизмов), но они подходят для домов с деревянными полами, при ограничениях по высоте помещения и в случаях, когда «мокрый» монтаж невозможен или нежелателен.

Среди преимуществ таких систем — малая нагрузка на перекрытие, быстрый прогрев и хорошая реакция на управляющие сигналы. Чтобы запустить в работу «сухой» вариант пола, не нужно ждать затвердевания бетонной стяжки (по нормативам это занимает 28 дней), а работы по его устройству дешевле, проще и чище, чем при замоноличивании трубы. Однако комплект материалов в этом случае обойдется примерно в полтора раза дороже: для равномерного распространения тепла по всей поверхности пола под покрытие укладывают металлические распределительные (их также называют отражающими) пластины из оцинкованной стали или алюминия. Без таких элементов система не обеспечит равномерного нагрева поверхности пола, а ее теплоотдача будет ограничена.

Впрочем, и при наличии отражателей напольное отопление «сухого» типа проигрывает «мокрому» в удельной тепловой мощности. Поэтому в качестве базового варианта, как оптимальное по цене и эффективности, рассматривается напольное отопление с размещением греющей трубы в бетонной стяжке.

Система управления «теплым полом»

• © ROTEX GLOBAL LLC

• © ROTEX GLOBAL LLC

• © Viega

Рецептура «пирога»

Конструкция водяного «теплого пола» представляет собой «пирог», нижним слоем которого является теплоизоли­­рующая основа. Ее укладывают в обязательном порядке для того, чтобы минимизировать потери тепла в нижнем направлении (которые при наличии нижерасположенного этажа приводят еще и к нагреву его потолка).

В качестве теплоизоляции обычно используют плиты из пенополистирола (пенопласта) плотностью 40 кг/м³. Толщина подложки зависит от климатических условий и основы, на которой устраивают «теплый пол» (грунт, плиты, перекрытие над отапливаемым или холодным подвалом и т.д.). При ее определении желательно произвести точный расчет с учетом теплозащитных свойств строительных конструкций. Как правило, на первом этаже дома хватает утеплителя толщиной 50 мм, на втором — 20 мм.

Выпускаемые специально для «теплого пола» пенополистирольные плиты оснащают различными усовершенствованиями: стыками для замкового соединения с соседними элементами, бобышками или разметкой для удобства укладки трубы, теплоотражающим и (или) гидроизолирующим покрытием. Есть даже теплоизоляция с «липучками» для закрепления трубы (обычно же ее фиксируют к пенопласту пластмассовыми скобами или подвязывают к арматурной сетке). Можно использовать и общестроительный пенополистирольный утеплитель. Но в этом случае придется потратить больше времени на раскладку и крепление трубы, запенивание стыков (эта операция желательна) и отдельно решить вопрос с гидро-изолирующим слоем.

В качестве подложки «теплого пола» по утепленным конструкциям подходит рулонный материал на основе вспененного полиэтилена с металлизированным пленочным покрытием (мультифольга).

Стяжку «теплого пола», которая появится после заливки бетоном уложенной на утеплителе трубы, нужно изолировать и от боковых ограждающих конструкций, т.е. от стен дома. Иначе часть тепла будет перетекать в них и теряться. Чтобы этого не происходило, вдоль стен укладывают демпферную ленту из вспененного полиэтилена. Кроме теплоизоляции лента обеспечивает компенсацию изменения размеров бетонной стяжки при нагреве и остывании.

Чтобы из-за тепловой деформации плиты напольного отопления не возникало напряжение в строительных конструкциях, площадь сплошной стяжки не должна превышать 30 м² при максимальной длине стороны 8 м (требования СП 41-102-98 «Проектирование и монтаж трубопроводов систем отопления с использованием металлополимерных труб»). Каждый такой участок обогревается отдельной трубной петлей и отделяется от соседних деформационным швом с демпферной лентой. Для защиты стяжки от растрескивания в цементно-песчаный раствор вносят специальный состав — пластификатор. Укрепить бетон можно также армированием или добавлением полипропиленовой фибры.

Бетонная стяжка не только защищает трубу от механической нагрузки, но и аккумулирует и распределяет тепло. Ее толщина определяется с учетом температуры теплоносителя и материала покрытия пола. Минимальный рекомендуемый слой над поверхностью трубы — 30 мм.

Укладка главной начинки «пирога» напольного отопления — трубы — производится тремя основными способами: одиночной или двойной (с параллельным «движением» прямой и обратной трубы) змейкой и спиралью.

Схема и шаг укладки выбираются таким образом, чтобы обеспечить тепловые потребности помещения и равномерный нагрев поверхности пола. Перепад температуры на отдельных его участках не должен превышать 10°C (оптимально 5°C).

Соответственно при расчете системы разность значений температуры в прямой и обратной линиях принимается не больше этого значения. Трубу укладывают с шагом не более 300 мм. Для компенсации тепловых потерь краевых зон (у наружных стен) шаг в них уменьшают, а подающий трубопровод располагают со стороны ограждающих конструкций.

Автоматика комфорта

Среди достоинств «теплого пола» часто указывают его способность самостоятельно корректировать количество отдаваемой в помещение энергии при изменении температуры внутреннего воздуха из-за перемены погоды, теплопоступления от сторонних источников и т.д. Этот процесс называют саморегулированием, и он действительно имеет место при ра­­боте напольного отопления, как, впрочем, и радиаторного. Но этого недостаточно для поддержания комфортного микроклимата без значительных перепадов температуры воздуха и пола.

Распространенным видом автоматических регулирующих устройств для напольного отопления являются комнатные термостаты. Они размещаются в обогреваемых помещениях и управляют работой петель «теплого пола», отдавая команды сервоприводам на открытие и закрытие клапанов коллекторного блока при отклонении температуры воздуха в помещении от заданного значения. Контролируемой величиной может быть и температура пола. В этом случае комнатный термостат должен предусматривать подключение сенсора, встраиваемого в стяжку и используемого в качестве основного или ограничительного (при работе в паре с датчиком температуры воздуха).

Обычно комнатный термостат срабатывает при изменении температуры на 1°C, но реакция поланагревателя на это действие не так быстра: чтобы подкорректировать температуру воздуха, ему требуется изменить температуру массивной стяжки. В итоге система не всегда успевает подстраиваться под перемены внешних или внутренних условий, особенно в межсезонье. Амплитуда колебаний в нагреве пола при таком регулировании достигает нескольких градусов. В результате комфортность и экономичность напольного отопления оказываются несколько ниже ожидаемых характеристик.

Повысить экономичность системы позволяют хронотермостаты, изменяющие режимы обогрева по заданной пользователем программе. Однако по-настоящему эффективным для напольного отопления будет управление на базе контроллера с погодной компенсацией.

Реагируя на изменение внешних условий и регулируя работу элементов насосно-смесительного узла, такой прибор корректирует температуру теплоносителя, подаваемого в петли напольного отопления, еще до того, как перемена погоды сказывается на внутреннем климате. В сочетании с комнатными термостатами погодозависимый контроллер обеспечивает наиболее экономичное функционирование «теплого пола» и комфорт для пользователей этой системы.

Текст: Сергей Камышин

плюсы и минусы теплых водяных полов, правила проектирования и сборки, выбор материалов, технологии укладки, правила и рекомендации по эксплуатации

Полноценный коттедж для круглогодичного проживания выгоднее и удобнее отапливать водяными тёплыми полами. Но только профессионалы знают, что существуют две концепции таких полов:

1. Водяной тёплый пол.
2. Система обогрева дома водяной тёплый пол.

В обоих случаях полы будут тёплые, а можно их даже сделать горячими. Но первая концепция предполагает, что необходимы дополнительные радиаторы на стенах или иные источники тепла, потому что в помещении будет прохладно. Это решение для создания комфорта ступням ног: дома ходить можно босиком, но спать придётся под теплым одеялом.

Какая температура пола допустима, и какая считается комфортной? Для помещения с постоянным пребыванием, согласно Российским СНиП, температура должна составлять +26˚C, Европейский стандарт DYN − +29˚C. По опросам, 98% владельцев считают комфортной для ног температуру в +28-29˚C.

Причину такого расхождения концепций тёплых полов легче всего представить на примере бассейна с двумя трубами: по одной вода прибывает, а по другой − утекает. Вот коттедж – это такой своеобразный бассейн, но вместо воды его заполняют теплом, а оно постоянно рассеивается.

Таким образом, в процессе проектирования проводят теплотехнический расчёт объекта. Необходимо выяснить, сколько коттедж теряет тепла, и затем уже рассчитывается и комплектуется система водяных тёплых полов. Для этого учитывается масса факторов:

• температура излучающей поверхности;
• нагрузка на фундамент и несущие конструкции;
• теплотехнические характеристики материалов дома;
• бюджет ремонтных работ и др.

ВАЖНО: объективных факторов, которые препятствуют организации обогрева коттеджа водяными тёплыми полами, не существует.

Но для решения некоторых нюансов потребуется дополнительное финансирование проекта.

Например, если дом изобилует остеклёнными поверхностями, то может потребоваться установка низкоэмиссионных стеклопакетов. Это нецелевые затраты, но в некоторых ситуациях они позволяют серьёзно понизить теплопотери, что последовательно уменьшает сначала затраты на оборудование для тёплых полов, а потом и расход энергоносителей.

Оценочные характеристики применяются только при сравнении альтернативных решений. У тёплых полов есть только один реальный конкурент – радиаторное отопление:

	Радиаторы	Водяной тёплый пол
Стоимость проекта	Дешевле на 20-40% как по оборудованию, так и по работам.	Увеличение цены начинается с этапа проектирования. Но это разовые траты!
Распределение тепла и прогрев помещения	Нагрев комнат локальный, и за комфортную температуру во всём помещении отвечают конвекционные потоки.	Абсолютное преимущество. Сам принцип системы тёплых полов декларирует, что комната прогревается сразу по всей площади.
Срок службы	Производители дают гарантию на качественные радиаторы 50 лет. Но даже чугунные радиаторы выпуска 60-х годов продолжают работать.	Гарантия на оборудование − 50 лет. Но на российский рынок водяные тёплые полы пришли около 25 лет назад, поэтому опытная проверка ещё только предстоит.
Доступность ремонта	Никаких сложностей даже с минимальным набором инструментов.	Чрезвычайно трудоёмкая и сложная задача даже для профессионалов.
Инерционность − регулировка	Сами радиаторы почти мгновенно реагируют на изменение температуры теплоносителя, но это не влияет на прогрев всей комнаты. При отключении теплоподачи батареи отопления остынут первыми.	Система откликается гораздо медленнее, для ощутимых изменений может потребоваться до 1,5-2 часа. Зато прогрев будет ощущаться сразу по всей площади комнаты.
Экономичность	Ситуация достаточно скабрезная. Если два абсолютно одинаковых дома теряют аналогичное количество тепла, то для компенсации им надо такое же количество тепла получить от системы обогрева. При типовом решении счета на оплату энергоносителей будут приходить примерно одинаковые. Но у водяных тёплых полов есть возможность реализовать заложенный потенциал системы!
	Температура теплоносителя достигает 95-97˚C. КПД водогрейного котла ≈85%.	Максимальная температура теплоносителя не превышает 60˚C. Это позволяет укомплектовать систему конденсационным низкотемпературным котлом. Его КПД может превышать 100%.
Эстетичность	Даже самые современные радиаторы будут находиться на виду, что ограничивает творческие задумки дизайнера.	Идеальная, потому что систему водяного тёплого пола вообще не видно.
Комфорт	Только рядом с радиатором отопления.	Комфорт пребывания отмечают 100% пользователей.

Табличные данные достоверны при условии, что обустройством систем отопления коттеджа занимались профессиональные строители и на идентичных объектах.

Базовое правило гласит: система отопления коттеджа водяным тёплым полом всегда проектируется под конкретный объект!

Абсолютно все объекты уникальны, и одинаковый внешний вид коттеджей не гарантирует одинаковых предпочтений жильцов. Есть ряд правил проектирования, между которыми нет жёсткой градации, они все важны, и без их учёта система не будет работать в нужном режиме. Но начинают расчёты с вычисления запаса прочности перекрытия и теплопотерь дома. Это позволяет определиться с типом конструкции: «в стяжку» или «сухая». А также принять решение о дополнительной теплоизоляции строения (именно это действие для частного дома в России никогда не бывает лишним).

Важно помнить, что почти во всех расчётах тёплых полов не работает принцип последовательности «от простого к сложному» или «от большого к малому». Невозможно сначала выбрать трубы, под них коллектор, под него котёл и т.д., и в обратной последовательности проектирование водяных полов не работает.

Профессиональные проектировщики комплектуют систему таким образом, что если изменяется какой-то параметр, то одновременно корректируются и другие пункты.

Нюансы устройства тёплого пола для частного дома и его отличие от монтажа в квартире

Оборудование системы водяного тёплого пола по «мокрой схеме» требует залить контур теплоносителя стяжкой. Минимальная толщина стяжки − 4 см (над трубой) + 2 см высота трубы. 1 м² стяжки толщиной 1 см, весит около 17 кг. 6 см стяжки дадут ≈100 кг/м². Нагрузка на пол в комнате площадью 20 м² превысит 2 тонны.

Для квартиры многоэтажного дома это сверхнормативные нагрузки, поэтому водяной тёплый пол на таких объектах обустраивается только по «сухой» технологии.

Подключать водяную систему напольного обогрева в квартире к обычному стояку запрещено законодательно.

В некоторых домах, построенных по современным проектам, инженеры специально заложили возможность параллельного подключения отдельной квартиры через специальный стояк. В остальных случаях для квартиры допускается приблизительно такая схема: «сухой монтаж» + электрический котёл + UNIBOX.

Принципиальная схема водяного тёплого пола в частном доме

Схему отопления частного дома на основе водяных тёплых полов можно представить в следующей последовательности:

1. Котёл.
2. Группа безопасности. Нужна для сброса повышенного давления в системе.
3. Расширительный бак.

Дальше трасса будет раздваиваться. Потому что в радиаторы подают теплоноситель с высокой температурой, а для напольного контура его надо разбавить.

1. Радиатор.
2. Блок управления и регулировки, в т.ч.:
   1. Насосно-смесительный узел.
   2. Коллектор.
3. Нагревательный контур.
4. Байпас на обратке.

Комментарии: условно можно разделить всю схему на три узла: котёл (1, 2, 7) + настенный обогрев (3, 4) + напольный обогрев (5, 6). Все виды обогрева управляются и работают независимо друг от друга.

Работает система по следующему протоколу:

1. Горячая вода (ГВ) из котла попадает в основной стояк.
2. Из стояка часть ГВ проходит в радиаторы. Расширительный бачок − часть этой ветки. Остывшая вода по обратке возвращается в котёл.
3. Основная часть ГВ попадает в насосно-смесительный узел (НСУ), где в трёхходовом клапане смешивается с обраткой из напольного контура для регулировки температуры.
4. Затем ГВ через коллектор прокачивается по контурам напольного обогрева. Возвращается назад холодная вода (ХВ) через тот же коллектор. В НСУ часть ХВ идёт для регулировки температуры. Большая часть поступает через обратку в котёл.

Датчик температуры в комнате передаёт сигнал на термостат коллектора. Регулировка температуры теплоносителя в системе напольного обогрева осуществляется до коллектора.

Причина объясняется на простом примере. Допустим, в коттедже есть 3 комнаты, в каждой из них своё напольное покрытие: ковролин, кафель и ламинат. В каждой комнате необходимо получить температуру воздуха +24˚C. Но у каждого из напольных покрытий своя теплопроводность. И если для комнаты с кафелем будет достаточно теплоносителя с температурой 40˚C, то в помещении с ковролином её потребуется поднять на несколько градусов.

Опытные проектировщики в таких случаях оперируют сразу несколькими параметрами: диаметр трубы, шаг и тип укладки.

Неудобство теплотехнических расчётов как раз и кроется в сложности совмещения разных параметров в одном проекте для получения оптимального результата за оговоренную сумму.

Расчёт водного пола. Общие представления

Тепловая мощность пола рассчитывается на обогрев коттеджа в течение 5 самых холодных дней в году. Для каждого региона это разные константы. Поэтому норма одного региона совсем не применима в другом.

Тут допустимы отклонения. Например, в Москве средняя температура самого холодного месяца, февраля, составляет -9,8˚C. Ежегодно в течение 3-5 дней она опускается до -18˚C. А в коттедже надо поддерживать температуру воздуха +24˚C. Проектируя систему обогрева, мощности напольного контура может не хватать именно в эти морозные дни, и тут есть два выхода. Можно или снизить температуру в комнате до +21-22 градусов, или добавить ещё один контур с настенными радиаторами.

Другая часть расчётов касается уже каждой комнаты. Например, есть угловая комната в коттедже площадью 4×5 м и высотой 2,5 м. Две стены площадью 22,5 м² выходят на улицу. Есть два окна общей площадью 5 м². Ещё учитывается вентиляция, и то, что находится под и над помещением, и назначение комнаты (спальня, кухня или гостиная). Требуется рассчитать, при какой минимальной комплектации можно обеспечить в комнате комфортную температуру воздуха.

В проекте мощность теплового излучения можно регулировать изменением диаметра труб, типом укладки контура, скоростью и температурой теплоносителя.

В расчётах учитывается даже материал ограждающих конструкций, который рассматривается послойно, и теплотехнические характеристики каждого слоя вносятся в проект отдельной строкой.

А ещё отдельно рассчитывается мощность и производительность насоса и котла.

ВАЖНО: любительские расчёты тёплого пола следует сравнивать с диагнозом, который экстрасенс поставил больному человеку. Данные, полученные таким образом, можно изучать, но использовать на практике опасно. Необходимо, чтобы расчет проекта производили только специалисты.

Способы монтажа водных контуров

Всего существуют только 5 способов укладки труб в контуре напольного обогрева, из них первые 2 базовых, а остальные производные:

1. Улитка.
2. Змейка.
3. Двойная улитка.
4. Двойная змейка.
5. Комбинированный.

Сравнивать надо только базовые типы укладки, а разница у них очень заметная:

	Змейка	Улитка
Сложность	Очень проста в проектировании, но сложна в реализации, так как схема построена на изгибах трубы под углом 180˚.	Заметно сложнее при проектировании, но удобна в укладке. За счёт отсутствия 180˚ изгибов на 5-10% уменьшается гидравлическое сопротивление контура.
Равномерность прогрева	В стандартном варианте и при плохом проектировании явно проявляется «эффект зебры».	Прогрев равномерный.
Расход материала	Выше, чем у улитки, на 7-10%.	Оптимальный.

Объективное преимущество за «улиткой», но недостатки «змейки» нивелируются опытным инженером ещё на стадии проектирования. Например, можно уменьшить перепад температур или шаг укладки. А на наклонных полах укладка «змейкой» предпочтительнее.

ВАЖНО: комбинация разных типов укладки даже в пределах одного контура – обычная практика. Например, сразу после коллектора труба укладывается «змейкой» вдоль наружных стен, чтобы сконцентрировать тепло в «граничной зоне». Затем уже можно использовать укладку «улиткой».

Существуют два неизменяемых правила:

1. Длина труб в каждом контуре не должна превышать 100 м.
2. Длину труб стараются выдерживать одинаковой для всех контуров.

Проектирование по бетонному и деревянному перекрытию: отличия

Ограничивающий фактор – несущая способность основания. По деревянному основанию допускается только настильная система напольного водяного обогрева. Частично она работает как система в стяжке. Но чтобы облегчить нагрузку, цементно-песчаный раствор заменили конструкцией из полимеров, композитов и дерева.

Схема настильной конструкции

На деревянное основание последовательно укладывается мат с бобышками и трубы. Сверху они закрываются специальным листовым материалом с высокой теплопроводностью, и затем идёт напольное покрытие.

Масса 1 м² водяного тёплого пола, собранного по «сухой технологии» из фирменных материалов, − около 10-12 кг, а высота комнаты уменьшится не более чем на 7-8 см, из которых 3,5 см приходится на теплоизолятор в составе конструкционного мата. Это свойство позволяет укладывать настильную конструкцию обогрева в жилом доме без капитального ремонта.

Недостатки «сухой технологии» водяного пола

Отсутствие инерционности – основной изъян данной схемы. Ведь за инерционность водяного тёплого пола отвечал весь объём цементно-песчаной стяжки. Но этот же недостаток можно интерпретировать как преимущество, потому что нагрев помещения должен проходить быстрее.

Но тут вмешивается скорость переноса тепла от трубы к напольному покрытию. В стяжке этот процесс происходит за счёт прямого теплопереноса – труба полностью обволакивается и контактирует с материалом стяжки. В настильной системе для повышения эффективности передачи тепла между матом и трубой укладывают специальные алюминиевые радиаторы.

Этот металл плотнее прилегает к трубе, и передача тепла по нему идёт гораздо эффективнее, чем по стяжке. Но всё равно, даже в лучших системах с настильной конструкции водяного тёплого пола не удаётся снять более 50-55 Вт/м².

Такой вариант может хорошо работать на юге России, а в Московской области он подходит как дополнительный источник тепла для создания комфорта.

Есть опыт успешного использования в коттеджах водяного тёплого пола по «сухой технологии» на территории Московской области и Северо-Западного федерального округа. Эти дома изначально проектировались как объекты с низким энергопотреблением. От «пассивных домов» была взята методика теплоизоляции.

Для удобства классификации все материалы водяных тёплых полов надо условно разделить на «доступные» и «закрытые». Ко вторым относится труба. Она будет замурована в стяжке, что повышает требования к её надёжности.

#1. Выбор труб

Базовые требования к трубе для водяного напольного обогрева:

1. Один контур – одна труба.
2. Стыки и швы недопустимы.
3. Максимальная длина трубы в контуре − 100 м.

Практически все водяные полы собираются из труб диаметром от 16 до 25 мм. По материалу они делятся на металлические и полимерно-композитные.

Металлические трубы

В этой категории всего два варианта: медные и гофрированная нержавейка.

Медные трубы для водяного тёплого пола − идеальный вариант почти по всем показателям. Только их стоимость и трудоёмкость монтажных работ закрывают преимущество от использования.

Гофрированная нержавейка − материал относительно новый, но с мощным потенциалом и хорошими рекомендациями. Эти трубы тоже стоят дороже, чем полимерные аналоги, но разрыв не катастрофический.

Общие для металлических труб свойства:

• высокая теплопроводность;
• невосприимчивость к перегреву;
• стойкость к повышенному давлению;
• электропроводность.

Полимерно-композитные трубы

Чисто полимерные трубы – полипропиленовые и из сшитого полиэтилена (могут быть с армированием), а композитные – металлопластиковые.

Они хорошо работают в стандартном режиме эксплуатации, но боятся длительного перегрева при повышенном давлении. В контуре напольного обогрева режим эксплуатации для полимерных труб оптимальный – температура теплоносителя гораздо ниже предельных величин.

#2. Выбор утеплителя

Почти всегда предпочтение отдаётся жёстким пенополимерам. Минераловатные теплоизоляторы обладают сопоставимо низкой теплопроводностью, но они боятся сырости и имеют тенденцию к слёживанию.

Среди пенополимеров тоже есть возможность выбора, но на практике почти всегда применяются специализированные теплоизоляторы из экструдированного пенополистирола. Они могут выпускаться в виде гладких плит или матов с бобышками. В первом случае трубу фиксируют монтажными якорями или скобами, а во втором её вдавливают между выступающими пеньками бобышек.

Труба держится очень прочно. Листы теплоизолятора обязательно фиксируют к основанию и скотчем проклеивают стыки.

По периметру помещения прокладывают демпферную ленту. Кроме компенсации температурного расширения стяжки, она также выступает в роли теплоизолятора.

#3. Прочие комплектующие и коллектор

Коллектор регулирует подачу теплоносителя в контур. Это целый конгломерат деталей и устройств, рассчитанный для подключения нескольких контуров.

Каждый контур управляется автономно: термостат принимает данные от датчиков температуры или внешнего блока управления, а затем через сервопривод изменяет просвет в трубе.

Вообще, коллектор может иметь разное исполнение: латунь, нержавейка или полимер. Но пластиковые не пользуются спросом.

Расходомер в составе коллектора служит для выравнивания расхода теплоносителя в контурах разной длины. Настройка сложная, но однократная.

Трёх- или двухходовой клапан подключается к системе до коллектора для смешивания горячей и остывшей воды.

Насос может быть только циркуляционным. Определяющие параметры − расход и напор.

Насос циркулярный

Расход вычисляется по формуле: V = 0,86 * W/T_Δ, где W – закладываемая тепловая мощность, а T_Δ – разница температуры подачи и обратки. Например, для коттеджа требуется 20 кВт тепловой мощности, T_Δ установим в 5˚C, получим (0,86 × 20)/5 = 3,44 м³/ч. Если же повысить T_Δ до 10˚C, то (0,86 × 20)/10 = 1,72 м³/ч.

Напор рассчитывается по более сложной формуле, потому что на оборудовании этот параметр указывается в «метрах вертикального столба», а система оперирует трубопроводом, расположенным в горизонтальной проекции.

#4. Выбор котла

Базовые параметры котла: мощность и вид топлива. Для домов индивидуальной застройки есть усреднённое правило при выборе котла – 0,1кВт/м². Т.е. для коттеджа в 200 м² потребуется котёл мощностью 20 кВт.

Но при повышении качества теплоизоляции дома мощность котла может быть снижена.

Профессиональное проектирование водяного тёплого пола выгоднее тем, что позволяет точнее подобрать котёл по производительности, избежав перерасхода средств. Ведь вычисляться будут теплопотери объекта с конкретными характеристиками ограждающих конструкций.

Вид топлива влияет на автоматизацию и экономичность. Абсолютная управляемость достижима только в электрических котлах. Но электричество − самый дорогой энергоноситель. Выгоднее всего отапливаться газом.

Автоматизации подлежат даже твердотопливные котлы (пеллетные).

Самые выгодные котлы для напольного водяного обогрева – низкотемпературные или конденсационные. У них два преимущества:

1. Они снимают тепло с газообразных продуктов сгорания через второй теплообменник.
2. Максимальная температура воды на выходе − 60.

КПД конденсационных котлов превышает 100%.

#5. Некачественные материалы и возможные последствия

Никто не желает покупать некачественные товары, но все хотят сэкономить. Именно это может привести к трагедии. Отказ группы безопасности в системе водяного тёплого пола в определённой комбинации с другими факторами может окончиться взрывом котла и пожаром.

Дешёвые металлопластиковые трубы, купленные у неизвестного поставщика, можно успешно уложить в контур, потом проверить их опрессовкой. Но после того как их зальют стяжкой и запустят в эксплуатацию, они могут дать течь или вообще лопнуть. Это не пожар, но капитальный ремонт обеспечен.

Коллектор можно собрать своими руками из комплектующих от разных производителей. Он может очень хорошо работать год, два и три. Но гарантию того, что он вообще будет функционировать, даёт не фирма-производитель, а сборщик устройства.

Сломаться и выйти из строя может и фирменное оборудование. Но происходит это в исключительных случаях, и, в зависимости от типа гарантии, фирма компенсирует затраты на ремонт и восстановление системы.

Сбор системы водяного тёплого пола − процесс творческий. Хотя в профессионально подготовленном проекте подробно расписана технологическая карта для каждого этапа, на практике всегда встречаются отклонения от воображаемого стандарта. Поэтому от монтажников требуется не только оперативно реагировать на изменения ситуации, но и предупреждать подобные отклонения.

Между некоторыми этапам заложены технологические перерывы в несколько дней и даже недель. Каким-либо образом ускорять естественные процессы недопустимо.

Приступать к монтажу лучше всего после полной комплектации системы, чтобы детали и устройства требовалось только поставить на свои места и зафиксировать.

Шаг № 1 — устройство чернового пола, основания, гидроизоляция

Если проектом не предусмотрен наклонный пол, то черновое основание требуется выровнять по уровню горизонта. А полы в новом коттедже формируют по принципу «слоёного пирога».

Толщина такой конструкции достигает 90 см, а в разрезе выглядит так:

1. Глина.
2. Песок.
3. Щебень.

Толщина каждого слоя − минимум 10 см. После распределения каждый слой тщательно утрамбовывается, и только затем приступают к следующему. Эти три слоя устраняют грунтовые воды.

1. Полиэтиленовая плёнка.
2. «Тощий бетон».

Плёнку используют толстую, укладывают внахлёст, стыки проклеивают скотчем. Лучше сделать два слоя.

«Тощий» бетон используют для формирования прочной основы и как часть гидроизоляции. Толщина бетонирования − 10 см. Добавляя в раствор модифицирующие присадки, ускоряют процесс созревания цемента.

1. Наплавленный рубероид.
2. Теплоизолятор.
3. Черновая стяжка.

С рубероидом начинают работать после технологического перерыва и набора бетоном достаточной прочности. Рубероид наплавляют в два слоя. Нахлёст между полосами − 5 см, с обязательным подъёмом по стене на такую же высоту.

Для термоизоляции применяют плиты экструзионного пенополистирола (ЭППС). Стыки проклеивают скотчем. Толщина рассчитывается индивидуально, но не менее 10 см.

Последний слой формируют из цементно-песчаного раствора стандартного состава с обязательным армированием кладочной сеткой. Допустимо (желательно) добавление стальной фибры. Толщина стяжки − не менее 7 см.

Созревание стяжки можно ускорить специальными присадками.

Если не выровнять поверхность сразу, то в некоторых случаях применяют быстросхватывающуюся самовыравнивающую смесь.

Шаг № 2 — укладка теплоизолирующего слоя

Формировать термоизоляцию с научным обоснованием процесса – высокое мастерство. Чуть изменив последовательность действий и модернизируя этап, можно добиться почти полной ликвидации утечек тепла в грунт. Это проявит себя в уменьшении счетов за энергоносители.

Вместо того чтобы использовать маты ЭППС большой толщины, можно разделить их на несколько слоёв. Например, запланированная толщина термоизоляции − 150 мм. Если вместо листов толщиной 15 см, уложить «с разбежкой» три слоя по 5 см, то в сумме они дадут те же 150 мм, но общий коэффициент теплопроводности у «слоистой конструкции» будет ниже на 6-8%. Прокладывая между каждым слоем ЭППС строительную фольгу, этот показатель улучшают ещё на 3-4%.

На верхнем слое удобнее использовать специализированные маты для укладки труб водяного контура. Стоят они чуть дороже, но зато не потребуются монтажные дюбеля и анкера для крепления трубы, фиксация будет надёжнее.

Плиты ЭППС фиксируются к основанию, а стыки между ними проклеиваются скотчем.

Шаг № 3 — разметка и размещение труб

Ярче всего проявляется преимущество качественного проекта именно сейчас. Профессионально нарисованная схема укладки труб просто переносится на поверхность пола с масштабированием. В некоторых комбинациях опытные монтажники даже не делают разметку.

Например, если проводится укладка гибкой PEX трубы на термоизолятор с бобышками, то два человека могут зафиксировать контур длиной 100 м в течение 4-5 минут. Тем более что придумывать ничего не надо – вся последовательность действий уже подробно расшифрована в проектной документации.

ВАЖНО: очень внимательно надо следить за тем, чтобы уложенная труба была идеально ровной. Даже небольшие бугорки или выпуклости, при определённых режимах эксплуатации, могут стать убежищем для мельчайших воздушных пузырьков. Скопившись в одном месте, это микропузырьки обязательно сольются и уменьшат просвет трубы. Это приведёт к повышению давления и разгерметизации контура.

Укладка труб под мебелью не приводит к каким-либо отрицательным последствиям для системы напольного обогрева.

Шаг № 4 — монтаж армирующей сетки

Армирование стяжки над контуром необходимо, но в некоторых ситуациях эффективнее использовать стальную фибру вместо кладочной сетки. Введение в раствор фибры приводит к дисперсному армированию стяжки, т.е. по всему объёму.

В стандартной ситуации армирующую сетку укладывают с припуском 7-10 см и обязательно обвязкой всех элементов.

ВАЖНО: в конце этапа сетка должна быть увязана в единое полотно и располагаться приблизительно посредине, между трубой и запланированной поверхностью.

Для этого армирующую сетку укладывают на небольшие подставочки, допустимы и самодельные.

Обязательно прокладывают по периметру комнаты демпферную ленту. Она отсекает утечку тепла и предупреждает растрескивание застывшего монолита при температурном расширении.

Использование маяков

Установку маяков на этом этапе практикуют в том случае, если:

1. Труба куплена в фирменном центре, и есть гарантия.
2. Укладку проводили аккуратно, без случайных перегибов.

Эмпирически установлено, что при соблюдении этих двух пунктов в 99,9% случаев опрессовка выявляет нарушение герметичности вне уложенного контура. И маяки не помешают ликвидировать неисправность.

Дополнительно маяки стабилизируют положение арматурного «полотна».

Шаг № 5 — тестирование системы

Опрессовка системы позволяет выявить нарушение герметичности. Есть три варианта тестирования:

1. Воздухом под давлением.
2. Холодным теплоносителем под давлением.
3. Рабочий режим на пару суток.

Варианты с теплоносителем считаются более достоверными. В качестве теплоносителя может использоваться химический реагент с низким коэффициентом поверхностного натяжения, и поэтому чрезвычайно текучим, таким как антифриз.

СОВЕТ: перед каждой заливкой теплоносителя контур рекомендуется промывать водой. В первый раз это делают обязательно, для удаления остатков смазки и пыли.

Для каждого типа трубопроводной арматуры производитель рекомендует свою технологию опрессовки, в которой оговаривается продолжительность, температурный режим и величина проверочного давления.

Поэтому представители специализированных центров, чтобы обеспечить гарантийные обязательства, по каждому проекту составляют индивидуальную технологическую карту опрессовки.

ВАЖНО: труба, зафиксированная в матах с бобышками, при «воздушном» тестировании может быть выдавлена из посадочных гнёзд, если она не была закреплена к арматурному «полотну».

После опрессовки теплоноситель не сливают.

Шаг № 6 — укладка цементной стяжки

Над контуром напольного обогрева стяжка заливается за один раз так, чтобы она сформировала единое монолитное полотно. Укладка в два слоя, например, для выравнивания, нарушает процесс теплопереноса от теплоносителя к поверхности, что искажает теплотехнические расчёты.

По выставленным маякам формируют финишную поверхность «бетонного радиатора».

ВАЖНО: теплоноситель должен находиться в трубе под повышенным давлением. При нагреве труба будет расширяться. Коэффициент температурного расширения прописан в техническом паспорте изделия. Находясь в заполненном состоянии, труба чуть увеличивается в линейных размерах. Через 2-4 дня давление можно сбросить.

Если в цементно-песчаную смесь не добавлялись присадки, ускоряющие созревание бетона, то к укладке напольного покрытия приступают не ранее чем через 5-7 недель. Для расчёта используют следующую константу: при температуре 15-20˚C, стяжка вызревает со скоростью 1 см в неделю. Значит, для стяжки толщиной 6 см технологический перерыв продлится 6 недель.

Шаг № 7 — ввод в эксплуатацию

Особо ответственное мероприятие. При нарушении регламента может потрескаться стяжка, поэтому лучше этот этап проводить под контролем специалиста.

В коллекторе предусмотрены два отвода: для залива и слива теплоносителя. Заполняют систему при всех открытых вентилях и кранах, чтобы максимально облегчить прохождение жидкости.

Как только воздух перестанет выходить из выпускных клапанов, включают циркуляционный насос. В нескольких режимах прогоняют теплоноситель по всей системе, затем, перекрывая краны коллектора, отдельно прокачивают жидкость по каждому контуру. Всё это делается для удаления воздуха.

Проекты разной комплектации заполняют в индивидуальном режиме. Задача − не просто залить теплоноситель, а удалить весь воздух из системы.

В рабочий режим водяной тёплый пол в стяжке выводят в течение 4-7 дней. Начинают нагрев с температуры 20˚C, оставляя её на сутки. Затем ежесуточно поднимают на 2˚C, до выхода на рабочий режим.

Работы на этом этапе ни чем не отличаются от обычной укладки напольного покрытия. Ограничения вводятся на температуру поверхности, а не на тип декоративной отделки.

ВАЖНО: на водяные тёплые полы можно укладывать абсолютно любое напольное покрытие. Но некоторые из них могут снижать энергоэффективность напольного обогрева. Учитывают и тип подложки при настиле ламината. На такое основание подложка нужна тонкая, шумопоглощающая, а не теплоизолирующая.

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Обманчивая простота водяных тёплых полов регулярно подвигает домовладельцев проверить своё мастерство. 50% таких заделов оканчиваются впустую потраченными средствами, а вместо обогрева дома «умелец» имеет только тёплые на ощупь полы.

Требуется провести чёткую грань между стремлением сэкономить и разумным вложением.

технология устройства, схемы + руководство по монтажу

Отлаженная система отопления – залог комфортного проживания в доме без оглядки на погодные условия. Наряду с традиционной радиаторной технологией устройства отопительного контура активно применяют систему теплого водяного пола. Ее монтаж трудоемок и финансово затратен, но такой вариант отопления полностью окупается за 5 лет.

Чтобы как-то сэкономить, многие обустраивают теплый водяной пол в частном доме самостоятельно. Согласитесь, идея получения эффективного отопления с минимальными капиталовложениями очень привлекательна, не так ли? Однако ее реализация требует от исполнителя определенных знаний и умений.

Мы предлагаем к рассмотрению подробный материал по обустройству водяных теплых полов. В статье изложены правила проектирования, приведены советы по выбору комплектующих системы, а также описан пошаговый ход выполнения работ по укладке, подключению и запуску водяного контура.

Содержание статьи:

Условия монтажа водяного пола

Устройство дополнительного обогревательного контура рекомендуют включать в проект еще до начала строительства – так проще производить расчеты.

В готовом новом доме или здании, где давно функционирует радиаторная система, монтаж водяного пола также возможен, но при определенных условиях.

Преимущества водяного подогрева давно оценили жители Европы и России: он эффективно обогревает помещения, экономит дорогие энергоносители, создает максимально комфортную обстановку в спальнях, ванных и детских комнатах

Если желание утеплить пол возникло после возведения дома, следует установить, подходит ли здание для этого. Одно из главных условий – заранее выполненная теплоизоляция дома, так как теплопотери выше 100 Вт/м² сделают монтаж пола бесполезным.

Обратите внимание на высоту потолков: монтажный «пирог» с трубами отнимает около 15 см, а то и больше от общей высоты комнаты. После внедрения системы должны сохраняться габариты дверных проемов, высота от 210 см и более.

Особые требования предъявляются к основанию. Оно должно быть прочным, ровным, чистым. Неустойчивое основание приведет к неровностям, а те – к деформации труб с теплоносителем

Если дом новый, то перед началом монтажа необходимо полностью закончить строительство – возвести стены и потолок, вставить окна, произвести оштукатуривание.

Правила проектирования и сборки

Решение выбрать именно водяной пол, а не требующий скрупулезного монтажа электрический аналог, оптимально для систем отопления на .

Такие схемы признаны наименее энергозатратными, максимально эффективными и недорогими в эксплуатации. Варианты с твердотопливными котлами также допустимы.

Безупречная работа системы возможна только при двух условиях: профессионально выполненных проектных расчетах и грамотно проведенном монтаже.

Следовательно, первыми шагами на пути к устройству  водяного теплого пола на даче или в частном доме являются разбор конструкции, выбор материалов, составление проекта.

Нюансы устройства теплого пола

Конструкция возведения водяного пола сложна и проста одновременно. Она многокомпонентна по составу, поэтому главное – соблюсти порядок укладки всех слоев.

Универсальной признана схема «мокрого» типа, при которой контуры водяного пола укладываются на теплоизолирующий слой, а сверху заливаются цементной стяжкой

Каждый элемент «пирога» выполняет особую функцию. Основанием для конструкции служит грунт или бетонная плита. На него укладывают тонкую пленку (но не менее 0,1 мм толщиной) – обычный полиэтилен или более дорогой аналог.

Затем покрывают пол теплоизоляционным материалом. Один из лучших вариантов –  – прочный, относительно недорогой, с низкой теплопроводностью.

Минимальные требования:

• плотность – от 40 кг/м³;
• толщина – от 300 мм.

Главный слой – , внутри которой будут располагаться трубы с теплоносителем. В раствор добавляют пластификаторы, чтобы сделать его более подвижным и удобным для укладки.

Для прочности стяжку усиливают армирующей сеткой с ячейкой 50*50 мм или более крупной 100*100 мм и толщиной стержня 3-5 мм.

Финишный слой – термостойкое напольное покрытие. Лучшим материалом признана керамическая плитка, которая отлично проводит тепло. При покупке линолеума или ламината следует выбирать продукцию со специальной маркировкой «теплый пол» (+)

От выбора финишного покрытия будет зависеть тепловой режим, который можно регулировать автоматически или вручную посредством смесительных узлов – коллекторов.

Каких принципов укладки придерживаться?

Сначала требуется . Это отдельная и сложная тема, однако для самостоятельных быстрых подсчетов можно воспользоваться онлайн-калькулятором, забив в нужные графы индивидуальные параметры.

Если теплыми полами занимается строительная компания, то и расчетные операции производят ее специалисты.

В качестве расчетной основы берутся стандартные проверенные цифры, которых необходимо придерживаться вне зависимости от способа укладки и конкретных условий монтажа.

Галерея изображений

Фото из

Температура ТВП на кухне должна быть в пределах 22-27 °С, в коридоре или холле – 30 °С, в гостиной, детской или спальне – 29 °С, в ванных комнатах или бассейнах самая высокая – 32-33 °С

Если в отопительные приборы теплоноситель подается с температурой 85-90 °С, то для теплых полов достаточно нагрева воды до 60 °С, причем на обратке температура падает до 30-45 °С

На разницу между параметрами температуры на входе/выходе влияет длина контуров. Общепринятые значения зависят от диаметра труб: Ø 16 мм – длина петли до 90 м, Ø 17 мм – до 100 м, Ø 20 мм – 120 м, хотя контуры более 80 м делать не рекомендуют

Расстояние между изогнутыми трубами зависит от зоны укладки: в центре комнаты – 20-30 см, в краевых зонах, у стен и порогов – 10-15 см, в банях, санузлах, ванных, бассейна – везде 15 см

Теплые полы в детской комнате

Трубы с теплоносителем в комнате

Водяные контуры на полу

Шаг раскладки между трубами

Обычно для монтажа применяют PEX трубы, которые укладывать ближе, чем 10-15 см друг от друга не получится, так как велик риск заломов. Если тепловая нагрузка на пол небольшая, например, многие любят отдыхать в прохладных спальнях, то допускается шаг раскладки до 60 см.

Еще несколько полезных советов:

• один контур не распределяют на два помещения;
• для помещения 35-40 м² недостаточно 1 контура, минимум – 2;
• одна сторона контура – не более 8 м;
• демпферная лента компенсирует деформацию при тепловом расширении.

Бывают и исключения. Например, если туалет и ванная невелики по площади и находятся по соседству, то для их обогрева достаточно одного водяного контура.

Способы монтажа водяных контуров

Давно придуманы наиболее эффективные виды монтажа труб – «улитка» и «змейка», поэтому экспериментировать с устройством контуров не придется.

Существует множество разновидностей двух популярных способов, выбор зависит от конфигурации помещения, длины контура и температурного режима. Иногда оптимальны комбинированные схемы

«Змейка» – самый простой для воплощения вариант. Минус его – большая разница температур теплоносителя на входе/выходе. Следует учитывать, что вторая половина контура будет отдавать меньше тепла.

«Улитка» равномерно распределяет тепло по всему помещению, но она сложнее в исполнении. Если владельцы не желают делить комнату на теплую и прохладную зоны, то лучше использовать именно этот способ.

Для экономии труб и повышения энергоэффективности часто используют комбинацию двух вариантов: в центре укладывают «улитку», вдоль стен – «змейку». Если правильно расположить петли и рассчитать шаг укладки, то температура пола будет максимально комфортной для жильцов.

Грамотно выбираем материалы

Теплые водяные полы заливаются стяжкой, а это значит, что их планируется эксплуатировать не годами, а десятилетиями.

С учетом длительного срока использования к выбору материалов следует подходить ответственно: исключить дешевую и неликвидную продукцию, отобрать качественные трубы, утеплитель, крепежи с максимальным сроком службы.

№1 — подбираем оптимальный вариант труб

Сейчас используются два вида труб — PE-X и PERT, оба изготовлены из сшитого полиэтилена. Преимущество у изделий PE-Xa, так как благодаря 85-процентной плотности сшивки они обладают эффектом памяти.

Полезный эффект заключается в том, что растянутые теплоносителем с высокой температурой или деформированные трубы всегда возвращаются в изначальное положение.

PE-Xa трубы вместе с аксиальными фитингами можно смело замуровывать в цемент, тогда как альтернативные изделия PERT с цанговыми фитингами следует оставлять в открытом доступе

Применение труб PERT оправдано, если в стяжке будут находиться цельные отрезки, а фитинги установлены только для крепления к коллектору.

Опытные строители не рекомендуют применять композитные трубы с алюминиевой фольгой – всегда существует риск отслоения металлизированного слоя. Если нужна максимальная надежность и изолированность, то лучше использовать продукцию с усилением из поливинилэтилена, расположенным внутри изделий.

Для водяных полов применяют три стандартных типоразмера изделий: Ø 16 мм, 17 и 20 мм с толщиной стенки 2 мм. Диаметр указан на маркировке, нанесенной по всей длине трубы

Строительные компании обычно работают с проверенными производителями, отвечающими за эксплуатационные качества своей продукции. Хорошо себя зарекомендовала продукция раскрученных марок Rehau и Valtec, а также менее известных Tece, KAN, Uponor.

Подробнее о выборе труб для укладки водяного теплого пола читайте в .

№2 — определяемся с утеплителем

Основное назначение утеплителя – отделить стяжку с трубами от основания, чтобы отдача тепла проводилась вверх, а не уходила напрасно в землю. Теплоизоляционный слой обязателен, без него монтаж теплого пола теряет смысл.

Сейчас применяют два , так как остальные проигрывают им по всем показателям. Это экструдированный пенополистирол в виде плит и профильные маты из пенополистирола с монтажными выступами.

Экструдированный полистирол популярен благодаря механической прочности и низкой теплопроводности. Он практически не пропускает влагу, что важно для бассейнов, санузлов, бань

Плиты ЭППС удобны для монтажа и имеют стандартные размеры: 600*1250 мм, 500*1000 мм. Толщина – от 20 до 100 мм, выбор ее зависит от необходимой степени утепления. Благодаря крепежным боковым пазам на стыках соседних плит не возникают зазоры.

Профильные маты значительно облегчают укладку труб, однако многие отказываются от их покупки по причине высокой стоимости, особенно известных брендов. Толщина листов меньше, чем у ЭППС – 1-3 мм

Как определить необходимую толщину утеплителя? Все зависит от условий укладки в конкретном частном доме: на грунт кладут 10-сантиметровые плиты, над подвалом или цоколем достаточно 5 см, а если внизу расположено отапливаемое помещение, то достаточно 3-сантиметровой теплоизоляции.

Для крепления плит к полу используют тарельчатые дюбели, а для фиксации труб – гарпун-скобы. Расстояние между соседними скобами – от 30 см до полуметра, в местах поворотов трубы – 10 см.

№3 — покупаем комплектующие для коллектора

Центр распределения теплоносителя и пункт контроля функционирования теплого пола – . С его помощью направляют горячую воду из магистрали в отдельные контуры, следят за расходом теплоносителя, регулируют температуру.

В сборе коллекторы не продаются, так как каждая система имеет свои особенности. Покупку комплектующих лучше поручить специалистам, а для самостоятельного приобретения следует помнить обо всех необходимых элементах:

Галерея изображений

Фото из

Основу конструкции составляют сами распределительные узлы, которые для удобства регулировки оснащены вентилями, термостатическими и балансировочными клапанами

Фитинги выбирают, ориентируясь на трубы для нагревательных контуров: важен как материал изготовления, так и размеры

Автоматический воздухоотводчик входит в группу безопасности и служит для удаления воздуха из контура. При его отсутствии могут возникнуть воздушные пробки, парализующие работу системы

Обычно коллекторно-смесительный узел монтируют в коридоре или нише, закрепляют его на стене болтами или кронштейнами. Возможна установка на полу

Если воду из контуров потребуется слить, используют дренажный сливной кран. С помощью него также удаляют воздух из труб при заполнении их теплоносителем

Чтобы обслуживать ВТП было удобно, а открытые элементы системы были защищены и выглядели аккуратно, коллектор заключают в специальный металлический шкаф

Дополнительный узел необходим, если для ВТП не выделен отдельный стояк. В узле должны присутствовать такие элементы, как байпас, насос и термостатический вентиль

Контролировать температуру в контурах можно с помощью термометра. Если вода в магистрали горячее, чем нужно, то рекомендуется установить ограничитель

Коллекторы с клапанами

Фитинги для соединения труб

Автоматические воздухоотводчики на коллекторе

Кронштейны для фиксации на стену

Дренажные краны для слива

Металлический коллекторный шкаф

Смесительный узел с насосом

Термометр или ограничитель температуры

Место установки часто зависит от нюансов обслуживания: одним удобнее выполнять регулировку ВТП в котельной, вместе с котлом, другим – из коридора. Теоретически коллекторный шкаф можно установить в любой комнате дома, но желательно, чтобы длина всех контуров была примерно одинаковой.

Руководство по монтажу ТВП

Перед укладкой конструкции теплого пола следует произвести подготовительные работы: закупить комплектующие, наметить место установки шкафа, продолбить в стенах отверстия для коммуникаций. Затем можно приступать к первому этапу.

Шаг #1 — устройство чернового пола

Если теплый пол планируется оборудовать прямо по грунту, рекомендуется выбрать один вариант из двух:

• сделать «черновую» стяжку из цементной заливки;
• вместо стяжки насыпать, уплотнить и разровнять слой песка.

Слой песка потребуется в любом случае, так как он служит основанием и для стяжки. На него кладут слой гидроизоляции, самый элементарный вариант – толстая полиэтиленовая пленка.

Уплотнение и выравнивание песчаного слоя очень важны. Допускаются небольшие впадины глубиной до 5 см, но для монтажа труб лучше, если он будет идеально гладким

При расчетах следует помнить, что теплопотери при устройстве системы по грунту выше, следовательно, температура теплоносителя в трубах должна быть больше обычной.

Шаг #2 — укладка теплоизолирующего слоя

Утеплитель укладывают на чистый, ровный пол. Перед началом работ на стенах отбивают полосу – уровень чистого пола, небольшие впадины, если они образовались в процессе строительных работ, засыпают чистым сухим песком.

Монтажная инструкция:

1. Расстелить гидроизоляцию – листы пленки плотностью 150-200 мкм уложить с нахлестом не менее 10 см и завернуть на стены.
2. Уложить плиты экструдированного пенополистирола маркировкой вверх, стыкуя пазами между собой. Начинать лучше с дальнего угла.
3. При необходимости вырезать фрагменты строительным ножом.
4. Закрепить плиты тарельчатыми дюбелями на углах, по средней части стыков и по центру плит.
5. Заклеить швы строительным скотчем.

Если потребуется укладка второго слоя, то направление верхних плит лучше изменить, то есть класть их перпендикулярно нижним.

При укладке следует избегать больших зазоров и щелей. Если они все же образовались, пустоты можно задуть пеной или закрыть обрезками пенополистирола

Для передвижения по плитам во время монтажа рекомендуют подкладывать тонкие доски или куски фанеры – структура плит, несмотря на плотность,  может деформироваться.

Шаг #3 — разметка и размещение труб

На поверхность плит наносят разметку, используя маркер или малярный шнур. Если вместо ЭППС применяются профильные маты, разметка не потребуется.

Существует риск залома и закручивания трубы при размотке, поэтому лучше использовать специально устройство для раскручивания бухты. Вручную разматывать придется дольше

Перед началом также советуют установить коллекторы и подготовить места для соединений.

Монтажная инструкция:

1. Отмотать от трубы 15-20 м, надеть на конец теплоизолирующий рукав и фитинг для присоединения.
2. Подключить к коллектору.
3. Аккуратно уложить трубу согласно разметке.
4. Закрепить контур гарпун-скобами.
5. Подвести трубу к коллектору, присоединить второй конец.

Длину каждой петли необходимо зафиксировать, и не просто запомнить, а записать около фитинга на стене.

По краям укладывают демпферную ленту или какой-либо ее заменитель – например, кусочки пенопласта 1,5-2 см в толщину. Они хорошо держатся на жидких гвоздях

Транзитные трубы, проходящие через стены или переходные зоны, максимально утепляют рукавами. Вместо дорогих импортных изделий можно использовать обыкновенный утеплитель – вспененный полиэтилен.

Шаг #4 — монтаж армирующей сетки

Правильно уложенная арматура должна находиться над трубами, а не под ними и не между ними. Приемлемый вариант – металлическая сетка с ячейкой 10*10 см из 3-миллиметровой проволоки.

Неправильно и фиксировать контуры к металлической сетке, она в таком случае будет выполнять функцию подставки, а не армирования. Грамотная укладка – когда сетка над трубами

Сейчас многие вместо проволочной сетки используют пластиковую. Такой вариант также подходит, так как полимер создает необходимую жесткость.

Шаг #5 — тестирование системы

Пока не проведены гидравлические испытания для проверки герметичности системы, стяжку заливать нельзя. Обычно контуры проверяют по очереди.

Сначала к трубе подключают магистраль и насос, подают воду. Для отвода используют шланг, подключенный к сливному патрубку коллектора.

Опрессовочный насос – лучшее приспособление для проверки системы. Его можно взять в аренду. Также для испытаний можно нанять специалиста, у которого обычно есть необходимый инструмент

Во время проверки могут отлетать скобы, так как труба под давлением стремится к выпрямлению. Отлетевшие гарпуны крепят в 5 см от прежнего места, после заливки стяжки он уже не отлетят.

Шаг #6 — укладка цементной стяжки

Трубы оставляют под давлением 5 бар и начинают производить укладку стяжки. Обычно применяют традиционный маячковый способ. В качестве маячков можно использовать металлический профиль для гипсокартона.

Обычный раствор для стяжки не подходит, в цемент необходимо добавить пластификаторы и фибру, так как нагрузка будет не только механическая, но и температурная

Укладку выполняют частями, начиная с дальнего угла. Каждый фрагмент сразу после заливки необходимо выровнять, устранить провалы и наплывы.

По истечении 2 суток проводят зачистку поверхности, обрезают демпферную ленту, опрыскивают стяжку водой и накрывают пленкой (последнее два действия повторяют 10 дней).

Ввод в эксплуатацию

Полное созревание цементной стяжки происходит через месяц, именно тогда и нужно производить балансировку с помощью коллекторных расходомеров.

С помощью балансировочных вентилей регулируют расход теплоносителя, во всех контурах он должен стать одинаковым. Если опыта самостоятельной балансировки нет, лучше пригласить специалиста

После манипуляций с холодной водой, если система работает правильно, можно провести испытания с нагретым теплоносителем. На этом монтаж теплого пола считается законченным.

Выводы и полезное видео по теме

Общие правила монтажа для экономных хозяев:

Практические рекомендации опытных строителей:

Каких ошибок следует избегать:

При устройстве теплого пола существуют десятки решений, благодаря которым можно сэкономить на комплектующих или выбрать оптимально подходящую схему.

Если вы больше времени уделите проектированию и подбору материалов, то готовая отопительная система 100% выполнит свои функции и не будет нуждаться в ремонте на протяжении долгих лет.

У вас есть личный опыт проектирования и обустройства теплого водяного пола? Хотите поделиться накопленными знаниями или задать вопросы по теме? Пожалуйста, оставляйте комментарии и участвуйте в обсуждениях – форма для отзывов расположена ниже.

Чистовое покрытие и теплый пол

Чистовое покрытие и водяной теплый пол

Чистовое покрытие является важным участником процесса теплопередачи от греющей панели к окружающему воздуху, т.к. имеет свое термическое сопротивление, зависящее от материала и толщины его изготовления.

Кроме того, во-первых, действующими санитарными и строительными нормами наложены ограничения на максимальную температуру поверхности пола, во-вторых, температура поверхности пола является расчетной величиной, зависящей от теплопотерь, нагрузки на систему отопления и типа (температуры) помещения. Т.е. окончательное решение о возможности применения того или иного чистового покрытия принимается проектировщиком на основании многих факторов в ходе проектирования напольной системы отопления водяной теплый пол.

Это научно-технический и инженерно-технический подход.

В данной главе нас интересуют ответы на возможности применения системы водяной теплый пол и чистовых покрытий «на бытовом уровне», не вникая в сложности физических и теплотехнических расчетов, а также решаемых задач.

Керамическая плитка (толщиной до 30 мм) является во всех отношениях идеальным материалом в сочетании с системами водяной теплый пол: хорошая теплопроводность, устойчивость к температурным колебаниям и механическим воздействиям, долговечность и т.п.

Линолеум (обычный или с различными видами утеплительной подосновы) редко применяется в современном строительстве, тем не менее, по своим теплопроводным качествам также идеально сочетается с системами водяной теплый пол.

Ламинат широко применяется в современном загородном и коттеджном строительстве, идеально сочетаясь с напольными системами, особенно с легкими безбетонными (деревянными и полистирольными) системами водяной теплый пол Термотех.

Наибольшее количество вопросов у специалистов и потребителей вызывает совместимость системы водяной теплый пол и паркета.

Ассоциация европейских производителей деревянных покрытий провела многолетние испытания и выпустила пособия с теорией, фактами и рекомендациями по применению деревянных покрытий с системами напольного отопления (www.golvbranschen.se). С разрешения Ассоциации нами приводятся некоторые данные в настоящей главе.

Дерево является гигроскопичным материалом, вода из воздуха и контактирующих материалов может как впитываться в изделия из дерева, так и испаряться из них. Результатом этого является то, что изделия из дерева могут изменять свои размеры в зависимости от влажности окружающего воздуха. Идеальным для деревянных изделий является постоянная влажность в помещении в течении всего года. Однако в жилых домах это трудно достижимо — зимой воздух в помещениях сухой, в деревянном напольном покрытии могут появиться «щели», летом же, наоборот, воздух влажный и, если пол уложен слишком плотно, может появиться «вспучивание».

Относительная влажность воздуха оказывает влияние на любое деревянное напольное покрытие, вне зависимости от того, смонтировано под ним водяной теплый пол или нет.

Оптимальный интервал относительной влажности в помещении — 30-60%, как во время укладки деревянного напольного покрытия, так и после. Если относительная влажность воздуха будет менее 30% на полу могут появиться щели, более 60% — вспучивания. Относительная влажность воздуха вне интервала 30-60% при укладке напольного покрытия является серьезным нарушением технологии монтажа.

Водяной теплый пол, как правило, приводит к некоторому уменьшению относительной влажности воздуха над поверхностью пола, так как температура пола увеличивается. Относительная влажность не обладает свойством «самовыравнивания» — если в какой-либо зоне (комнате) температура увеличится, относительная влажность в этой зоне снизится.

У дерева относительно низкая теплопроводность, например, по сравнению с керамической плиткой. Поэтому при одинаковой температуре пола кафельный пол будет ощущаться заметно теплее, чем деревянный. И, наоборот, в теплое время года кафельный пол будет ощущаться холодным по сравнению с деревянным полом, поэтому водяной теплый пол под кафельным полом бывает включено даже в летнее время года.

Два сорта дерева являются неподходящими для систем с напольным отоплением — это бук и канадский клен. Причиной является то, что эти сорта дерева слишком сильно изменяют свои геометрические размеры при изменении относительной влажности. Однако, существует специальный метод сушки, при котором «убивается» около 60% клеток, что делает данные сорта дерева в значительной мере менее подверженными влиянию относительной влажности, дерево «стабилизируется». При применении данного метода оба сорта дерева можно использовать с системами водяной теплый пол.

Все остальные сорта дерева подходят для использования с системами водяной теплый пол.

В связи с широким распространением систем водяной теплый пол, как правило, производитель паркета наносит специальный знак и указывает соответствующий параметр в документации (сертификате): разрешено к применению с напольными системами отопления.

При использовании деревянных напольных покрытий важно ограничить температуру подаваемого в систему теплоносителя таким образом, чтобы температура на поверхности пола не превысила 26°С. Наилучшим вариантом является погодозависимое регулирование, при котором температура подаваемого в систему теплоносителя меняется в зависимости от температуры на улице. Максимальная температура теплоносителя рассчитывается индивидуально для каждой системы. Деревянное покрытие всегда должно укладываться в нормальных условиях, что означает температуру воздуха 20°С (±2°С) и относительной влажности воздуха между 30 и 60%.

Оптимальная толщина деревянного напольного покрытия составляет 12-15 мм. Максимальная рекомендованная толщина 25 мм. При использовании покрытия толщиной более 15 мм необходимо отдельно обратить внимание на расчетную температуру на подаче, т.к. она может оказаться слишком высокой. В данной ситуации, безусловно, расчеты должны производиться специализированными в области напольного отопления компаниями.

Покрытие для водяного и электрического теплого пола: что можно класть

Делать подогрев пола надо с учетом того, какое финишное покрытие вы хотите видеть. Каким может быть покрытие для теплого пола, какое из них лучше, какое хуже, а какое вообще лучше не применять.

Содержание статьи

Как подбирать покрытия на пол с подогревом

В принципе, любое покрытие будет проводить тепло, просто в разной степени. Те, которые обладают лучшей теплопроводностью, нагреются от меньшего количества тепла. А это означает, что затраты на отопление будут меньше. Но следует сказать, что затраты больше зависят от того, насколько хорошо и качественно сделана теплоизоляция под теплым полом. Напольное покрытие влияет лишь в небольшой степени. Тем не менее, выбирать материалы для укладки на теплый пол лучше с учетом специфики использования.

Финишное покрытие теплого пола надо выбирать по характеристикам

Дело не только в том, что на пол с подогревом имеет смысл класть материалы, которые хорошо проводят тепло. Хорошо проводить тепло должен и монтажный слой — клей, например. Это тоже важно. Еще один момент — стойкость материалов и красок к повышенным температурам, их перепадам. Ну, и надо обращать внимание на наличие химии в составе. При подогреве того же ПВХ линолеума, который теоретически может быть уложен на теплый пол, могут выделяться вещества далеко не полезные. Материал тестируется в обычных условиях и в таком режиме он безопасен. А как поведет себя при повышенной температуре никто не знает. Проводить испытания на себе и семье — вряд ли кто-то пойдет на такое, разве что по незнанию.

Материалы, которые можно использовать

В общем, не так много покрытий, удовлетворяющих всем требованиям. Из всего разнообразия остается всего пять материалов:

• Керамика и натуральный камень.
• Специальный ламинат.
• Древесина (с кучей оговорок).
  • Доска пола.
  • Инженерная доска.
• Кварцвиниловая плитка.
• Эпоксидные и полимерные полы.

Есть еще некоторые виды линолеума, но далеко не все. Те, что класть на теплый пол можно, имеют негуманную цену. Так что не многие решаются на приобретение. Можно рассматривать пробковое покрытие — мягко, натурально. Но пробка — хороший теплоизолятор, так что именно в сочетании с подогревом ее вряд ли стоит класть.

Чтобы отопление было эффективным, важна теплопроводность

Как видим, выбор действительно небольшой. Но разрабатываются новые типы покрытий, например, появилась кераминовая плитка. Ее еще называют мягкой керамикой. Напоминает кварцвинил, но содержит керамику. В общем, есть надежда, что придумают что-то действительно красивое, хорошо проводящее тепло и по стоимости приемлемое. Но, пока, и кварцвинил, и керамин очень дорогие.

Плитка, керамогранит, камень на теплый пол

Лучшее финишное покрытие для теплого пола — керамическая плитка любого вида (керамогранит тоже) и натуральный камень. Они имеют очень хорошие показатели по теплопроводности. Мало того, клей, на который они монтируются, тоже имеет нормальную теплопроводность. С этой стороны все отлично. Для коридора, кухни, ванной и санузла — это лучшее покрытие. Практичное, долговечное, легкое в уборке. В паре с подогревом еще и комфортное. Даже босыми ногами на теплом плиточном полу стоять приятно. Но жесткое. Это да, от этого никуда не деться.

Самое лучшее покрытие — с самым высоким коэффициентом

В комнатах плитку в нашем климате не кладут — жестко и холодно, даже на пол с подогревом. По внешнему виду есть уже любые варианты. Даже те, которые вполне достоверно изображают из себя древесину или камень, или мрамор. Но у нас даже натуральный мрамор в жилых комнатах не используют, даже если могут себе позволить. Разве что в парадной гостиной. В том помещении, где обитают домашние, кладут более приятное покрытие. Ведь тактильно и камень, и плитка остаются слишком твердыми.

Плюсы и минусы

К плюсам применения керамики и камня на теплом полу можно отнести тот факт, что при укладке на водяной подогрев, это покрытие будет дополнительно служить защитой от механического воздействия. То есть, слой бетона над трубами можно делать минимальный. Еще один плюс: на маты из греющего кабеля плитка укладывается сразу. То есть, на расстеленный мат наносят слой плиточного клея (для теплого пола) и кладут плитку. Правда, основание должно быть ровным.

Натуральный камень и керамическая плитка лучше всего передают тепло

Еще стоит упомянуть о высокой теплоемкости керамической напольной плитки, керамогранита и камня. Это значит, что на прогрев пола потребуется значительное время. Но и остывать он будет медленно. А отнести это можно как к достоинствам, так и к недостаткам. Если дом постоянного проживания отапливаемый постоянно — это плюс. Масса на полу служит для стабилизации температуры. Для домов периодического посещения — это минус. Ведь в таком случае важно быстро нагреть воздух, а с плиткой или камнем так не получается.

Наливной пол — полимерный и эпоксидный

Для нашего рынка наливной пол — это новинка и опыта эксплуатации с теплыми полами немного. С точки зрения теплопередачи материал идеален, так как укладываться может без промежуточного слоя, сразу на бетонное основание. Вот только основание должно быть ровным. Так что при заливке теплого пола, надо стяжку лить как можно ровнее. В принципе, это и в ваших интересах. Чем меньше неровностей, тем меньше потребуется состава для полимерного пола. А он недешевый. Вы собираетесь его греть. Так что нужен материал с гигиеническим сертификатом. Делают такие в основном в Европе. Цену себе можете представить.

Новомодные наливные полы хорошо передают тепло

Пару слов о том, чем лучше покрыть теплый пол — эпоксидным или полиуретановым составом. Вообще, полиуретан более прочный, стойкий к появлению царапин, после затвердения ничем не пахнет. Но имеет выше стоимость. Хотя, экономить в данном случае нецелесообразно. А вообще, отзывов об использовании пары — полимерные полы+подогрев, нет. Так что и сказать точно вам никто не сможет хорошее это покрытие для теплого пола или не очень.

Ламинат как покрытие для теплого пола

Укладывать на пол с подогревом обычный ламинат точно не стоит. Дело не только в том, что он будет плохо проводить тепло. Дело еще и в том, что он не рассчитан на эксплуатацию при повышенной температуре. Что там будет выделяться — никто вам не скажет. В таком режиме (при температуре) он просто не тестировался. А так как материал явно не натуральный, что-то выделяться будет. И как отреагируют пленки/краски на нагрев тоже неизвестно. Были случаи, когда ламинат на темном полу темнел. А еще стыки расходятся, начинают скрипеть.

Ламинат как покрытие для теплого пола довольно популярно

Так что специальный ламинат для теплого пола не просто так имеет цену значительно выше. Во-первых, основание у него многослойное и слои имеют разное направление. Это надо, чтобы размеры при изменении температуры и влажности изменялись как можно меньше. И материалы применяются те, которые на повышение температуры не реагируют. Не темнеют, не выцветают, не пахнут, по минимуму расширяются и сжимаются. И замки разработаны более надежные, которые при нагреве не расходятся. Так что, хоть внешне отличий нет, на самом деле они имеются и довольно существенные.

И еще момент: ламинат как финишное покрытие теплого пола требует специальной подложки. Обычная выравнивает микронеровности и выполняет задачу звукоизоляции. А если применяют пробку, так еще и теплоизоляцию немного улучшает. А подложка под ламинат для теплого пола, наоборот, имеет хорошие (лучше, чем у всех других) свойства по теплопроводности. Так что и она не такая, как для обычного ламината.

Достоинства и недостатки

Если говорить о полах с подогревом в помещениях, то выбор совсем невелик. Это ламинат, дерево и инженерная доска. Можно еще добавить кварц-винил, но он из разряда «жестких» покрытий. Из всех этих материалов ламинат и кварц-винил укладываются проще. Причем только ламинат можно разобрать и сложить заново в процессе эксплуатации. Все остальные покрытия наклеиваются или прибиваются и демонтировать их проблематично. Второй плюс ламината — это более низкая стоимость. Даже несмотря на то, что ламинат для теплого пола, по сравнению с обычным, гораздо дороже.

Если ламинат уложить на теплый пол, он будет проводить тепло, но не так хорошо, как плитка или даже древесина

А недостаток — не слишком высокая теплопроводность. Этот показатель ниже чем у древесины и линолеума. А еще наличие подложки. Так что если говорить об эффективности отопления, то ламинат как покрытие для теплого пола — не самый лучший выбор.

Кварцвиниловая плитка (Арт-винил или гибкий ламинат)

Кварц-виниловая плитка состоит из кварцевого песка (60-80%), винила и красителей. Есть две разновидности — для укладки методом плавающего пола (с замками), для монтажа на клей. Для теплого пола лучше второй вариант, так как под покрытием точно не будет воздушных пузырей. А как известно, воздух — отличный теплоизолятор. Нам же нужно как можно более эффективно это тепло проводить. Так что как покрытие для теплого пола, лучше использовать клеевую кварцвиниловую плитку.

Этот материал появился не так давно. Сочетает в себе достоинства ламината и линолеума. Он также легко укладывается, как ламинат, так же практичен как линолеум. Что касается внешнего вида, то в большинстве случаев имитируется паркет и разные виды древесины. Но есть и имитация камня, плитки и т.д. То есть, его можно укладывать и в технических помещениях, и в жилых. Как он «на ощупь»? Больше похож на тонкий линолеум, но нет ощущения «липкости», которая иногда присутствует у глянцевых ПВХ покрытий.

Кварцевая плитка для теплого пола — неплохой вариант

Как напольное покрытие для теплого водяного или электрического пола имеет среднюю эффективность. Показатели близки к древесине — R=0,25 Вт/м*К. По сравнению с ламинатом (1-1,5 Вт/м*К) показатель лучше. Но этот коэффициент больше характеризует теплоизоляционные свойства. Если говорить о способности передавать/пропускать тепло, то она снова-таки, близка к древесине. А конкретно — к характеристикам ясеня.

Недостатки — цена (дорого), наличие химической составляющей (винил) и отсутствие опыта длительной эксплуатации в качестве напольного покрытия для теплого пола. В смысле, кварцвиниловую плитку на теплый пол укладывали, но как долго она будет служить — пока неясно. Не так много времени прошло.

С каким типом подогрева совместим

Укладывать кварц-винил можно на водяной теплый пол или электрические нагреватели в стяжке. Тут никаких нюансов кроме того, что основание должно быть ровным. Допустимые перепады — 1-2 мм на 2 метра при условии отсутствия резких перепадов высоты.

Арт-винил или кварцвинил, гибкий ламинат — все это названия одного покрытия

Этот тип напольного покрытия, как и ламинат, можно класть на пленочный теплый пол. Просто поверх, без стяжки или дополнительного слоя. Но тут такой момент: покрытие мягкое и перераспределять нагрузку как ламинат не может. То есть существует вероятность продавливания покрытия и пленки под ножками тяжелой мебели. Ведь под пленку укладывают пусть тонкую, но мягкую подложку.

Деревянный пол с подогревом

Деревянный пол — один из самых красивых и, пожалуй, самых комфортных. Бывает из деревянного массива или натуральный штучный паркет. Они отличаются внешне, но как финишное покрытие теплого водяного или электрического пола ведут себя одинаково. С повышением температуры появляются и увеличиваются щели. Ситуацию улучшить может поддержание достаточного уровня влажности — не ниже 40%, но лучше 60% и выше. Но щели все равно будут.

И тот и другой материал (доски и паркет) может укладываться на водяной пол или на электрический. Чтобы не городить под дощатый пол стяжку, трубы водяного пола укладывают в специальные металлические лотки, которые размещают между планками чернового деревянного пола. А дальше уже настилают доски. Но эффективность такой системы невелика, так как много тепла теряется.

Чистовое покрытие для теплого пола — деревянный пол, паркет или инженерная доска

Лучше обстоит дело, если покрытие для теплого пола не дощатый пол, а инженерная доска. Это двухслойное покрытие. В основе лежит многослойная фанера, а на нее приклеены тонкие дощечки натуральной древесины. Такая структура более стабильна, щелей меньше.

Этот тип финишной отделки для пола, как и паркет и паркетная доска, приклеиваются к стяжке. Есть коллекции, плашки в которых имеют ровные края, есть с замками типа шип-паз. Однако, для данного покрытия поддержание стабильной влажности еще более важно. Наклеенный на основу тонкий слой древесины при значительном понижении влажности, может выгнуться.

Линолеум на теплый пол

Линолеума не было в списке покрытий, которые рекомендованы к использованию как финишное покрытие для теплого пола. А все потому, что не все виды линолеума можно использовать. И дело не в том, что некоторые виды имеют основу, которая плохо проводит тепло. Их действительно не стоит использовать. Но это далеко не единственное ограничение.

Не менее важен состав. Без особых опасений можно на теплый пол класть натуральный линолеум — мармолеум. Он не содержит химических веществ, но он сделан на основе льняного масла. При подогреве он может выделять его запах. Для аллергиков это небезопасно. Так что даже натуральный линолеум не совсем безвреден.

Финишное покрытие из линолеума для теплого пола — не самое лучшее, но и не самое худшее решение

Еще можно укладывать покрытия, которые разрабатывались для применения на полах с подогревом. Они стоят гораздо дороже обычного ПВХ линолеума, но и делают его не из ПВХ, а из более дорогих составляющих, но которые нормально переносят нагрев.

Hydronic Radiant Floor Heating Systems (плюсы / минусы, типы, стоимость)

Лучистое отопление использовалось в виде радиаторов во многих старых домах в течение прошлого века, и паровое отопление оказалось высокоэффективным, хотя технология время не обошлось без рисков.

Примечание: это сообщение может содержать партнерские ссылки. Это означает, что мы можем получить небольшую комиссию за совершенные покупки бесплатно для вас.

Сегодня мы находим возвращение к использованию лучистого теплого пола как способ сохранить пальцы ног в тепле в холодный зимний день.

Что такое водяной теплый пол?

Существует три основных типа систем лучистого теплого пола. Первоначальный (и в значительной степени заброшенный на Западе) метод использовался в первую очередь в турецких банях и состоял из фальшпола, пропускающего горячий воздух под ним, сохраняя пол красивым и теплым.

Хотя истинное происхождение лучистого теплого пола неизвестно, Primitive Technology доказывает, что это было возможно даже с помощью методов каменного века. Хотя этот вид отопления все еще можно найти в некоторых исторических зданиях, он редко (если вообще когда-либо) используется в современном строительстве.

Второй вариант — более современное решение, в котором используется серия электрических кабелей, проложенных между полом и черным полом. Электрические лучистые полы с подогревом хорошо работают в небольшом пространстве, но (как вы можете себе представить) становятся непомерно дорогими при использовании во всем доме, если вы не генерируете большую часть своей энергии из сети.

Последний метод, водяные полы с подогревом, основан на тех же основных принципах, что и традиционное радиаторное отопление. Это обеспечивает экономичное решение по обогреву, которое дает более стабильный результат, чем современные системы отопления, вентиляции и кондиционирования воздуха с принудительной подачей воздуха, хотя и не является совершенным.

Связанные: Водонагреватели косвенного действия: как они работают и почему вам нужен один

Как работает водяной теплый пол?

Гидравлический теплый пол использует преимущества гибкости труб из PEX. Неразрезанные отрезки змеятся по комнате, а начало и конец прикреплены к коллектору.

Поскольку пол будет герметичным, в трубке не должно быть стыков. Каждую петлю трубки устанавливают на расстоянии примерно девяти дюймов друг от друга, а затем удерживают на месте скобами особой формы.

Черновой пол и трубы покрыты бетоном, гипсокартоном или цементным раствором с сухим утрамбованием, обеспечивающим прочное уплотнение.

Эти материалы удерживают тепло, позволяя ему равномерно излучать независимо от того, работает система или нет. В большинстве случаев пол покрывается керамической плиткой, так как она также хорошо удерживает тепло.

Направляясь от комнаты к самой системе, коллектор помогает поддерживать равномерное распределение воды между длинами трубок PEX и помогает вентилировать систему. На другом конце системы находится специальный бойлер или водонагреватель с циркуляционным насосом, втягивающим воду в систему и возвращающим ее на дно бойлера для повторного нагрева.

Поскольку вода обычно теряет около десяти градусов, работающая система довольно эффективно поддерживает тепло.

Преимущества гидравлической системы

В системах водяного теплого пола есть несколько вещей, которые можно полюбить. Поскольку тепло исходит от самого пола, здесь нет вентиляционных отверстий для размещения мебели, а сама мебель может собирать немного тепла.

В отличие от систем принудительной вентиляции, они не распространяют аллергены по комнате и не нагревают равномерно, устраняя точки холода.

Лучше всего то, что эти бесшумные системы, как правило, на 10–30 процентов более энергоэффективны, чем стандартные системы HVAC, и будут продолжать поддерживать тепло в доме в течение нескольких часов после отключения электроэнергии.

Недостатки гидронной системы

Эти системы не лишены недостатков. Самая большая проблема в том, что вы более ограничены в использовании напольных покрытий. Например, ковры могут блокировать тепло. У вас также будет более длительное время ожидания при первом включении системы, что может повысить влажность ваших комнат около пола.

Однако самые большие проблемы возникают во время установки. Вам понадобится подрядчик, обученный установке системы в связи с ее особыми требованиями.

Они также могут стать очень сложными, если вы устанавливаете их в существующий пол. Любой ремонт также будет довольно сложным и потенциально дорогостоящим, хотя необходимый ремонт затопленных частей выполняется очень редко.

Hydronic vs Electric

Гидравлические системы, как правило, дешевле в установке и эксплуатации, чем электрические.Они использовали закрытую систему, делая затраты на эксплуатацию котла и перекачивание вашими единственными реальными гонорарами.

Сравните это с электрической системой, которая должна прокачивать электричество по всей системе.

Hydronic vs Forced Air

Для систем с принудительной подачей воздуха требуется наличие печи и воздуховодов по всему дому. Даже в современных системах это может привести к появлению холодных пятен, а воздуховоды необходимо регулярно чистить, чтобы уменьшить распространение аллергенов.

Модульная конструкция воздуховодов также может привести к потерям тепла и снижению общей эффективности.Поскольку в гидравлическую систему встроены части и используется меньший нагревательный элемент, большинство этих проблем устраняется.

См. Также: 10 важных нововведений в истории водонагревателей

Сколько стоит водяной теплый пол?

Установка и эксплуатация жидкостной системы водяного теплого пола — это совсем другой опыт, чем установка систем принудительной подачи воздуха. Таким образом, планирование расходов не так предсказуемо.

Мы разбили многие детали, чтобы вы могли лучше понять стоимость.Обратите внимание, что некоторые материалы, местные расценки и другие факторы могут привести к повышению или снижению платы, особенно за установку.

Стоимость установки

Добавлять одну из этих систем лучше всего во время капитального ремонта или нового строительства, чтобы избежать необходимости взламывать существующий пол. Стоимость удаления существующего пола будет сильно различаться в зависимости от материала и размера комнаты.

В некоторых случаях вам также потребуется добавить дополнительную опору для чернового пола, чтобы выдержать более тяжелый вес вашего наполнителя.

Гидравлические системы, как правило, дешевле в установке, чем их электрические аналоги, начиная с 6 долларов за квадратный фут (в отличие от 8 долларов за электрические). Большие площади, как правило, дешевле установить, чем меньшие, поскольку ограниченное пространство может усложнить задачу.

Таким образом, меньшая комната может стоить 9 долларов и более за квадратный фут, в то время как очень большие площади могут стоить всего 5 долларов за квадратный фут. Таким образом, точная стоимость квадратного фута будет зависеть от типа системы и размера проекта.

Еще один фактор, который повлияет на стоимость установки, — это температурные зоны. Некоторые комнаты более обжиты, чем другие, и в них часто требуется более высокая средняя температура, чем в менее посещаемых частях дома. Для таких зон могут потребоваться более сложные системы, что увеличивает общую стоимость.

В целом, вы можете рассчитывать заплатить от 6000 до 14 000 долларов за установку системы водяного водяного отопления . Это включает в себя саму систему и стоимость специального водонагревателя или бойлера (обычно от 360 до 1000 долларов за водонагреватель на 50 галлонов или примерно 6000 долларов за бойлер).

Стоимость эксплуатации

Благодаря изобретению программируемого термостата эксплуатация гидравлической системы может быть намного дешевле, чем использование традиционной системы HVAC. Вы можете настроить систему на работу в непиковые часы, чтобы снизить счета за электроэнергию, и пол будет продолжать излучать тепло еще долгое время после отключения системы.

Излучающие системы также обычно могут работать на шесть-восемь градусов ниже температуры принудительного воздуха, поскольку горячий воздух поднимается вверх, и последний обычно выталкивает горячий воздух в верхнюю часть комнаты, снижая его эффективность.

Поскольку вода более эффективно удерживает тепло, системе требуется гораздо меньше энергии для повторного нагрева рециркуляционной воды, чем печи для повторного нагрева возвращаемого воздуха. Это приводит к экономии энергии до 30 процентов .

Эта экономия будет только увеличиваться по мере того, как системы солнечного отопления будут продолжать совершенствоваться, обещая в конечном итоге полностью заменить потребность в использовании электроэнергии из сети в этих системах.

Важные соображения

Излучающие полы с подогревом, особенно водяные системы, могут предлагать множество вариантов, но также имеют некоторые ограничения.Заблаговременное планирование сэкономит много времени и усилий при добавлении одной из этих систем в ваш дом.

Лучшие места для установки

В идеале система должна быть установлена ​​во время строительства или ремонта, но также может быть важно подумать о том, хотите ли вы сделать весь дом или только одну или две комнаты. Комнаты большего размера, в которых ваша семья проводит большую часть времени, — самые идеальные.

Наиболее частыми областями, требующими покрытия, являются ванные комнаты, спальни и гостиные без коврового покрытия, коридоры или кухни (в многолюдном доме).Некоторые говорят, что ванные комнаты следует делать только при установке полноценной системы, но нет ничего лучше, чем наступить на теплый кафельный пол после пробуждения холодным зимним утром.

Вам также нужно будет хорошо подумать, если вы планируете добавить систему охлаждения. Лучистое охлаждение должно быть установлено на потолке, поэтому вы можете дополнительно ограничить частичную установку, чтобы учесть этот факт.

Помните, что систему лучистого теплого пола можно использовать для расширения или замены существующей системы отопления, вентиляции и кондиционирования воздуха, но это намного сложнее, чем замена печи, поэтому тщательно планируйте любое частичное покрытие.

Лучший пол для лучистого отопления

Тип используемого вами пола будет иметь большое влияние на эффективность вашей новой системы лучистого теплого пола. К счастью, у вас есть несколько вариантов.

Фарфор или керамическая плитка

Плитка, пожалуй, самое популярное решение, которое может похвастаться высокой теплопроводностью и способностью продолжать излучать накопленное тепло в дополнение к тому, что удерживается на подстилающей поверхности.

Натуральный камень

Рядом с плиткой натуральный камень.Каменная плитка очень похожа на керамическую и хорошо сочетается с материалом под ней.

Ламинат

Ламинатные полы также отлично подходят, хотя вам следует обратить внимание на любые ограничения по нагреву, установленные производителем, поскольку повреждение водой снизу может легко испортить ламинат. Поскольку у большинства производителей предел составляет 85 градусов по Фаренгейту, выполнить эти ограничения довольно сложно.

Дерево

Деревянный пол имеет пониженную эффективность, но его можно использовать.Лучше всего использовать паркет из инженерной древесины, так как нижележащая фанера менее подвержена деформации. Твердая древесина твердых пород должна быть распилена на четверть для повышения гибкости и компенсации теплового расширения.

В обоих случаях пол нагревается дольше и не будет удерживать тепло так же хорошо, как другие материалы.

Худшие полы для лучистого отопления

И наоборот, у нас есть несколько типов полов, которые могут снизить эффективность вашей новой системы отопления.

Ковер

Самым большим виновником является ковровое покрытие, которое поглощает тепло, но имеет ужасную проводимость.

Бетон

Точно так же бетон разрушает сам себя при использовании в качестве основного напольного покрытия. Системы лучистого отопления используют многослойные полы для распределения и хранения тепла. Без более высокого слоя другого материала бетон теряет большую часть своей эффективности.

Резина

Резиновые полы, хотя и не используются повсеместно, — еще один плохой выбор, поскольку они будут источать неприятный запах из-за тепла.

Согрейте плавающий пол — Центр знаний

Что такое «плавающий» пол?

Иногда называемый «соединяемый вместе пол», плавающий пол устанавливается путем соединения (или щелчка) отдельных досок, досок или даже плиток вместе, как головоломка, которая «плавает» на черновом полу, без необходимости использования гвоздей. раствор или клей. Термин «плавающий пол» относится к методу укладки, но часто является синонимом типов полов, которые могут быть установлены плавающим методом, например ламината, плавающей плитки и винила.

Вот несколько примеров плавающих полов:

• Ламинат —Хотя ламинат можно приклеивать к основанию, в большинстве случаев его укладывают как плавающий пол.

• Виниловый пол класса люкс (LVG) —Соединяется по частям, а также может быть приклеен к основному полу.

• Твердая или спроектированная древесина — Традиционно установка деревянных полов включала прибивание досок гвоздями или скобами к фанерной основе.Сегодня существует множество брендов с технологией блокировки и складывания, которые можно устанавливать как плавающие полы.

• Плавающая керамическая плитка — Плитки крепятся друг к другу за счет пластиковых зубцов, а не приклеиваются к черному полу. Известными брендами являются плитка Snapstone®, Avaire® и Eclipse®.

Какое решение лучистого отопления

лучше всего для моего плавающего пола?

Сверхэффективная QuietWarmth излучающая пленка для обогрева пола для полов, соединенных защелкивающимся соединением, идеально подходит для добавления безопасного и недорогого тепла плавающим полам.Благодаря технологии проводящих чернил эти пленочные маты с лучистым обогревом толщиной меньше, чем у кредитной карты, быстро рассеивают даже тепло, не увеличивая высоту пола.

• Нагревательная пленка QuietWarmth имеет одну из самых простых процедур установки в отрасли. Просто разверните коврики, проложите провода и уложите пол!

• Обрезка по длине (вдоль четких и пунктирных участков мата) обеспечивает большую гибкость при установке

• Точечный обогрев: размещайте маты только там, где вы хотите, чтобы тепло

• Самовыравниватель не требуется!

• Без раствора, без клея, без беспорядка

Как всегда, мы рекомендуем вам проверить спецификации производителя вашего напольного покрытия на совместимость с продуктами лучистого отопления перед установкой.

Допустимые материалы для плавающих полов QuietWarmth из лучистой пленки для обогрева полов включают ламинат, массивную и конструкционную древесину, LVF, пробку и бамбук, а также плавающую керамическую плитку.

Нагревательная пленка

QuietWarmth доступна в конфигурациях 120 В и 240 В, каждая имеет две длины (5 футов и 10 футов) и две ширины (1,5 и 3 дюйма).

Какой материал пола лучше всего подходит для лучистого тепла?

Какой напольный материал лучше всего подходит для лучистого тепла?

Когда вы строите дом своей мечты, пол — одна из особенностей, которая будет выделять его среди всех остальных домов в квартале.Полированный пол из твердых пород дерева или гранита может связать всю комнату так, как никакие обои или цвет краски не могут, вы правы, мучаясь над тем, какой пол выбрать, с несколькими поездками в магазин товаров для дома и обратно.

Но не только внешний вид должен определять, какой материал для пола вы выберете, особенно если вы планируете установить вместе с ним систему лучистого теплого пола. Хотя некоторые полы выглядят великолепно, их способность отводить тепло в лучшем случае невысока. Несмотря на то, что у вас может быть невероятно эффективная и недорогая система подогрева пола, вам придется закачать в нее столько энергии, чтобы прорваться через непроницаемый барьер, который представляют собой некоторые материалы.Лучистое напольное отопление призвано сэкономить ваши деньги, поэтому узнайте, какие среды вам следует использовать, чтобы получить максимальную отдачу от вложенных средств.

Ищите тепловую массу
Возможно, вы уже сделали хороший выбор с лучистым теплым полом, но вам все равно нужно приложить дополнительные усилия, чтобы получить максимальную отдачу от вашей современной системы отопления. Фактически, тип пола, который вы кладете поверх электрических или водяных нагревательных элементов, существенно влияет на то, насколько эффективно ваш дом нагревается за счет процесса, называемого термической массой.

Autodesk Sustainability Workshop объяснил, что термическая масса означает способность определенных материалов поглощать, накапливать и излучать тепло после удаления из источника. Низкая тепловая масса означает, что объекты нагреваются и быстро охлаждаются, рассеивая при этом всю энергию. С другой стороны, вещества с высоким тепломассопереносом очень хорошо и в течение длительного периода времени нагреваются. Это свойство играет большую роль в солнечном электричестве и солнечных панелях, поскольку тепло от солнечного света передается на собирающие энергию диоды в течение всего дня.

Какой пол имеет наибольшую тепловую массу?
Если вы нацелились на эту красивую полированную твердую древесину, которая покрывает весь ваш дом, вы можете быть сильно разочарованы. BuildDirect.com пояснил, что древесина является одним из наименее эффективных проводников тепла на рынке. Это означает, что вы ограничиваете комнаты, за которые платите за обогрев, пространством между полом и потолком комнаты под вами.

Кроме того, древесина является особенно плохим выбором для теплого пола из-за ее естественной тенденции расширяться и сжиматься в зависимости от температуры.Если вы живете во влажном районе, вы можете заметить, что летом открывать двери немного сложнее из-за жары. А теперь представьте, если бы это происходило с вашими полами каждый раз, когда вы включали отопление, за исключением того, что у полов нет возможности расширяться или сжиматься, вместо этого могут возникнуть серьезные повреждения.

Вам также следует избегать материалов на основе пластика, таких как винил и ламинат. У них довольно низкая температура плавления, и они могут вызвать проблемы, если вы захотите увеличить температуру зимой.

Итак, какие материалы вы должны использовать для вашей системы лучистого теплого пола? Remodelista рекомендует использовать теплопроводящие материалы, такие как бетон, керамика и каменные полы.Эти материалы не только выполняют огромную работу по передаче тепла от системы ко всему дому, но вы также можете нагреть достаточно толстую бетонную плиту, чтобы выключить обогреватель и обогреть дом в течение всего дня.

Не торопитесь с проектом лучистого теплого пола — посоветуйтесь со специалистом, прежде чем рвать полы или бросать систему в себя. В противном случае вы можете застрять, дрожа от зимы, на паркетном полу.

Холодные ноги? Материалы для полов, которые хорошо сочетаются с лучистым отоплением

Ходьба по холодному полу никогда не доставляет удовольствия, но почти неизбежна в зимние месяцы или в более холодный климат.Учитывая постоянно растущую стоимость отопления вашего дома, вы можете задаться вопросом, есть ли способ обойти холодные полы.

Системы лучистого напольного отопления представляют собой водонагревательные трубы или змеевики с электрическим приводом, которые устанавливаются под вашими полами. Они не только согревают пол, предотвращая зябкость пальцев ног, но и излучают тепло от пола в остальную часть комнаты, чтобы согреться и в вашем доме. Этот вид отопления более эффективен, чем многие другие системы отопления, такие как плинтус или воздушное отопление.Поскольку он не использует систему воздуховодов, он также идеально подходит для многих, кто страдает аллергией.

Однако этот тип отопления может подходить не для всех типов полов. Паркетный пол может покоробиться из-за колебаний тепла. Ковры — особенно плохой выбор, поскольку они плохо проводят тепло, и тепло может легко их повредить.

Керамическая плитка

Керамическая плитка — одна из самых распространенных рекомендаций в качестве парного лучистого отопления по разным причинам. Во-первых, керамическая плитка от природы довольно холодная, поэтому, если она у вас дома, вам захочется как-то согреть ее.Во-вторых, что, пожалуй, более важно, керамическая плитка — отличный проводник. Он будет быстро нагреваться при включении отопительной системы и некоторое время сохранять тепло после выключения отопления.

Более того, если вы выберете систему полов с водяным подогревом, вам не придется беспокоиться о гниении, плесени или порче. Кроме того, он очень прочный, поэтому прослужит вам некоторое время.

Полы из ламината

Как и керамическая плитка, ламинат тонкий, поэтому тепло легко проходит через него в остальную часть комнаты.Кроме того, из-за дерева в основе ламината и подстилки из вспененного материала, установленной под ним, ламинат, естественно, намного теплее керамической плитки. Это означает, что лучистое отопление вам, вероятно, понадобится гораздо меньше, чем при использовании плитки. Фактически, вы можете установить его только в более холодных комнатах дома.

Однако, когда вы соединяете ламинат с лучистым отоплением, вы должны предпринять необходимые шаги, чтобы поддерживать свои полы в хорошем состоянии. Например, для этого типа напольных покрытий не рекомендуется использовать водяной обогреватель.Вытекание влаги может навсегда повредить ламинат.

Кроме того, было бы полезно, если бы вы были уверены, что температура поддерживается на уровне или ниже рекомендованной производителем температуры. Иначе можно повредить ламинат. Обычно рекомендуемая температура составляет около 85F.

Плитка из натурального камня

Поскольку она сделана из природных минералов, плитка из натурального камня является еще одним отличным проводником тепла. Они также безопасны в использовании и невероятно эффективны. Вам не нужно беспокоиться о воде вокруг этих плиток, они не сжимаются и не расширяются из-за колебаний температуры.

Кроме того, поскольку плитки сделаны из камня и немного толще, чем другие варианты напольных покрытий, они, естественно, сохраняют тепло дольше, чем большинство других материалов, даже после выключения излучающей системы.

Единственным небольшим недостатком этого материала является то, что каменная плитка нагревается немного дольше, чем большинство типов напольных покрытий. Однако, поскольку он дольше удерживает это тепло, эта проблема относительно незначительна.

Деревянные полы

Деревянные полы также являются привлекательным вариантом для лучистого отопления, но их рекомендуется использовать только в том случае, если это паркетные полы.Инженерная древесина часто бывает более высокого качества, чем традиционная массивная древесина. Он также спроектирован так, чтобы быть более устойчивым, чем обычные полы из твердой древесины. Из-за этого у конструкционной древесины меньше шансов коробиться, чем у паркетных полов.

Однако, несмотря на то, что инженерная древесина является лучшим вариантом, вам все же нужно знать, что это не лучший проводник тепла. Он сделан из органических материалов и толще, чем некоторые другие варианты напольного покрытия. Это означает, что древесина не будет нагреваться так быстро и рассеивать тепло не так эффективно, как другие перечисленные здесь варианты.Кроме того, тепло, вероятно, будет рассеиваться быстрее, чем при использовании варианта на минеральной основе.

Наконец, как традиционные, так и паркетные полы чувствительны к повреждению водой, поэтому следует соблюдать осторожность при использовании деревянных полов с системой водяного отопления.

Выбор напольного покрытия для системы лучистого отопления зависит от вас. Помните, что вам нужно быть осторожнее, если вы выбираете ламинат или дерево, и всегда консультируйтесь со специалистом по лучистому отоплению.

Когда дело доходит до сочетания напольного покрытия с недавно установленной системой лучистого отопления, у вас есть много вариантов.Все эти типы полов могут красиво вписаться в ваш дом, но некоторые из них лучше, чем другие. Принимая решение, учитывайте энергоэффективность напольного покрытия и риск его повреждения. Свяжитесь с 123 Remodeling, чтобы получить бесплатную консультацию, и наши специалисты помогут вам найти и установить идеальный пол для вашего дома.

---

Анита — писатель-фрилансер из Денвера, штат Колорадо. Она училась в Университете штата Колорадо и теперь пишет статьи о здоровье, бизнесе, семье и финансах.Мать двоих детей, она любит путешествовать с семьей, когда не пишет. Вы можете следить за ней в Twitter @anitaginsburg.

Подходящие облицовочные материалы и узлы для систем теплого пола

Поделиться

Керамическая плитка, мрамор и другие материалы из натурального камня идеально подходят в качестве покрытий для систем напольного отопления.Однако некоторые типы паркета, ламината или даже коврового покрытия также можно рассматривать для такого использования. Кроме того, правильная сборка пола играет важную роль для оптимального отвода тепла — прочтите больше, чтобы узнать, как создать уютное тепло изнутри пола с помощью Schlüter.

Керамическая плитка, паркет, ламинат или ковровое покрытие — какие типы покрытия лучше всего подходят для системы подогрева пола?

Керамическая плитка или плитка из натурального камня — лучший выбор для систем панельного отопления из-за их превосходной теплопроводности.Они нагреваются быстро и равномерно и обладают самым низким термическим сопротивлением. Соответственно, плитка быстро передает тепло воздуху помещения. Они также обладают отличным объемом аккумулирования тепла, чтобы поддерживать постоянную температуру в вашем помещении. Поскольку плитка отлично передает тепло, ее нужно нагреть всего на несколько градусов выше фактической температуры в помещении. Как только температура в помещении и температура пола сравняются, передача тепла прекращается. Это также называется эффектом саморегуляции.

Хотя покрытия из плитки или натурального камня идеально подходят для эффективного использования системы подогрева пола, вы, конечно же, можете установить наши системы с другими покрытиями, такими как ковролин или ламинат.Это означает, что они (практически) не ограничивают дизайн вашего пола. Выбирая напольное покрытие, помните, что покрытия различаются по способности передавать тепло, исходящее от системы отопления.

Многие производители напольных покрытий предлагают варианты продукции, оптимизированные для использования с системами панельного отопления. Обязательно ищите соответствующие ярлыки. Помимо плитки и натурального камня, вы можете выбрать следующие варианты пола:

• Текстильные покрытия / ковровые покрытия
• ПВХ / винил
• Линолеум
• Ламинат
• Паркет

Узнать больше о BEKOTEC-THERM

Покрытие и монтаж пола

В обычных системах подогрева пола часто образуются коробление и трещины в стяжке или напольном покрытии — в первую очередь потому, что стяжка и напольное покрытие имеют разные характеристики теплового расширения в ответ на изменения температуры.

Относительно большой объем стяжки в традиционных системах имеет недостаток, заключающийся в том, что необходимо подавать и хранить большое количество тепловой энергии. Поэтому обычные системы подогрева пола медленно реагируют на изменения температуры.

Интегрированная система Schlüter-BEKOTEC-THERM с ее особенно низкой монтажной высотой решает все эти проблемы. Он защищен как международный патент на процесс. В основе системы лежит тонкая стяжка, которую наносят поверх панелей BEKOTEC с шипами и уменьшают усадочные напряжения на поверхности стяжки в виде шипов.При использовании разъединительных матов Schlüter®-DITRA 25, Schlüter-DITRA-DRAIN 4 или Schlüter-DITRA-HEAT-E можно укладывать плитку или панели из натурального камня, как только стяжка будет готова выдержать вес. Наши нагревательные компоненты THERM точно соответствуют BEKOTEC и включают в себя все, от распределителей отопительных контуров до электронных термостатов. Относительно небольшое количество стяжки и близость труб отопления к поверхности создают очень отзывчивую систему подогрева пола.

Шипованная структура в тонкослойной стяжке разделяет панель на более мелкие «модули» в структуре стоек во время процесса отверждения, что снижает усадочное напряжение в стяжке.

В отличие от обычной укладки стяжки, сборка панелей с шипами не дает стяжке возможности создавать напряжение. Как следствие, выпуклые края, известные как «коробление», или трещины на верхней поверхности не могут развиваться.

Сравните различные варианты покрытия, показанные ниже — напольные покрытия с BEKOTEC имеют смысл даже без обогрева!

Сравнение напольных сборок

• 1.Строительный проект
• 2. Отопление
• 3. Продукты

• Ваш проект — новое строительство или реновация?

  Новое строительство Ремонт

• Планируете ли вы укладывать напольное покрытие с подогревом или без него?

  нагретый неотапливаемый

• BEKOTEC EN-F

  BEKOTEC EN

  Обычная стяжка

  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN F

  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва
  • Низкая температура подачи
  • Быстрое время отклика

  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN

  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва
  • Низкая температура подачи
  • Быстрое время отклика

  Обычная стяжка с подогревом согласно DIN 18560-2 со стандартным покрытием стяжки, e.грамм. стяжка на гипсовой или цементной основе

  • Риск растрескивания и коробления
  • Стыки стяжки должны продолжаться в покрытии
  • Максимальный размер поля стяжки 40 м²


  BEKOTEC EN-F

  BEKOTEC EN

  Обычная стяжка

  Монтаж тонкослойного покрытия без коробления с помощью Schlüter-BEKOTEC-EN F

  • Общая монтажная высота: 31 мм (вкл.покрытие стяжки)
  • Для труб отопления диаметром 14 мм
  • Низкая температура подачи
  • Быстрое время отклика
  • Тонкий слой
  • Без изгиба
  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва


  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN

  • Общая монтажная высота: 52 мм (вкл.покрытие стяжки)
  • Низкая температура подачи
  • Для труб отопления диаметром 16 мм
  • Быстрое время отклика
  • Тонкий слой
  • Без изгиба
  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва


  Обычная стяжка

  • Риск растрескивания и коробления
  • Стыки стяжки должны продолжаться в покрытии
  • Максимальный размер стяжки 64 м²

  BEKOTEC EN-FK

  BEKOTEC EN-FTS

  Обычная стяжка

  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN FK

  • Для ремонта несущей основы
  • Прямая передача нагрузки путем приклеивания к основанию
  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва
  • Низкая температура подачи
  • Быстрое время отклика

  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN FTS

  • Для ремонта несущей основы
  • Комплексное улучшение звука удара на 25 дБ
  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва
  • Низкая температура подачи
  • Быстрое время отклика

  Обычная стяжка с подогревом согласно DIN 18560-2 со стандартным покрытием стяжки, e.грамм. стяжка на гипсовой или цементной основе

  • Риск растрескивания и коробления
  • Стыки стяжки должны продолжаться в покрытии
  • Максимальный размер поля стяжки 40 м²


  BEKOTEC EN-FK

  BEKOTEC EN-FTS

  Обычная стяжка

  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN FK

  • Для ремонта несущей основы
  • Прямая передача нагрузки путем приклеивания к основанию
  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва

  Монтаж тонкослойного покрытия с подогревом без коробления с помощью Schlüter-BEKOTEC-EN FTS

  • Для ремонта несущей основы
  • Комплексное улучшение звука удара на 25 дБ
  • Швы в стяжке не требуются
  • Нет ограничений по размеру поля в стяжке
  • Только покрытие требует деформационного шва

  Обычная стяжка

  • Риск растрескивания и коробления
  • Стыки стяжки должны продолжаться в покрытии
  • Максимальный размер стяжки 64 м²

На водной или электрической основе? Выбор за вами!

Узнайте больше о наших системах:

Поделиться

типов полов, которые хорошо сочетаются с водяным теплым полом

Какой материал напольного покрытия идеально подходит для вашего домашнего стиля и теплых полов? Выбор, который повлияет на максимальную тепловую мощность и эффективность вашей системы теплого пола, это решение необходимо тщательно взвесить.

Больше, чем выбор стиля
Тепловая мощность вашей системы зависит от размера помещения, которое вы должны отапливать, температуры воздуха и температуры пола. Если выбранный вами напольный материал ограничивает максимальную температуру пола, это может существенно повлиять на уровень комфорта. Перед выбором отделки пола всегда проконсультируйтесь с подрядчиками по лучистому отоплению пола, чтобы убедиться, что ваш выбор не ограничит производительность (и ваше удовлетворение) вашей системы отопления.Всего лишь 2-градусная разница в теплопроизводительности может иметь серьезные температурные эффекты.

Какие напольные покрытия лучше всего подходят для теплого пола?

• Керамическая и каменная плитка
  • Керамика / камень
    Идеальный выбор для полов с подогревом. Хорошо сохраняет / передает тепло и легко очищается.
  • Slate / Flagstone
    Высокая проводимость и долговечность, превосходный выбор для вашей системы лучистого обогрева.
  • Бетон
    Полированный бетон обладает высокой проводимостью, быстро нагревается.
  • Мрамор
    Медленнее нагревается, но с хорошей теплопроводностью.
  • * Двухкомпонентный эластичный клей для плитки необходим при установке полов с подогревом из плитки и камня, а также изоляция поверх бетонных оснований.
• Дерево
  Различные породы древесины обладают разными тепловыми свойствами, что влияет на их пригодность. Обычно плотнее (тверже) и тоньше = лучше. Для большинства деревянных полов не рекомендуется превышать температуру 80,6 ° F, и следует отметить, что независимо от вашей системы отопления и охлаждения колебания температуры могут со временем изменить внешний вид некоторых полов.
  • Engineered Wood
    Лучший вариант деревянного лучистого теплого пола, инженерная древесина лучше справляется с колебаниями температуры / влажности полов.
  • Бамбук
    Подобно искусственной древесине, бамбук хорошо сочетается с лучистым напольным отоплением и является хорошим проводником тепла.
  • Массив твердых пород дерева
    Изменения влажности / температуры могут вызвать образование чашечек, выпуклостей и зазоров. Максимальная термостойкость также может быть проблемой.Всегда уточняйте у производителя перед покупкой массивной древесины твердых пород для теплого пола.
  • Мягкое дерево
    Подходит для использования, если толщина не влияет на теплоотдачу.
  • Паркет
    Некоторые инженерные и цельные типы могут быть совместимы, как указано выше.
• Ламинат
  Экономичные ламинаты часто подходят для использования с напольными покрытиями с лучистым обогревом, но во избежание проблем с гарантией и долговечностью лучше всего проконсультироваться с производителем перед использованием.
• Винил
  Виниловые полы можно безопасно использовать с лучистым напольным отоплением, обогревом и быстрым охлаждением. Однако максимальная тепловая мощность составляет около 80,6 ° F, что делает его плохим выбором для мест, которые страдают от быстрой потери тепла, таких как старые солярии.
• Резина
  Полы из твердой резины, отличный выбор, быстро нагреваются и обладают высокой проводимостью.
• Ковер
  Ковер совместим с лучистым напольным отоплением, при условии, что длина ковра / перекрытия не превышает 2.5 тог. (Tog измеряет тепловое сопротивление / изоляцию.)
• * Для всех напольных покрытий перед покупкой всегда консультируйтесь с производителем относительно их совместимости с полом с подогревом.

Что лучше для вашего дома и бюджета, учитывая стоимость лучистого теплого пола по сравнению с принудительным воздушным отоплением?
Специалисты по установке систем отопления, вентиляции и кондиционирования воздуха в H&H Heating & Air Conditioning будут рады помочь вам принять обоснованное решение. Свяжитесь с нами, чтобы узнать больше сегодня.

Какой пол для теплого пола лучше всего?

Популярность полов с подогревом чрезвычайно выросла, поскольку домовладельцы стремятся найти экономичные способы обогрева своего дома. Также возможно заменить теплые полы в старых домах с существующими черновыми полами, что неизмеримо повысило привлекательность системы отопления.

Существует два типа систем теплого пола — теплая водяная и электрическая.Системы водяного теплого пола требуют, чтобы под полом были проложены пластиковые трубы и подключены к основному источнику центрального отопления дома. Между тем, электрические системы напольного отопления включают проводную или матирующую системы, которые работают независимо от центрального отопления вашего дома, что делает их хорошо подходящими для установки в одной комнате.

Водяной теплый пол с подогревом особенно хорошо сочетается с различными напольными покрытиями, включая виниловые напольные покрытия, конструкционную древесину и даже ковровые покрытия.Некоторые поставщики неверно заявляют, что ковровое покрытие должно иметь тепловое сопротивление не более 1,5 / 1,7 тог. Фонд Carpet Foundation заявляет, что это , а не .

Недавнее исследование, проведенное совместно с Ассоциацией производителей систем обогрева полов, в ходе которого были протестированы пять различных типов ковров и два различных слоя подложки в сочетании друг с другом над системой подогрева пола. Результаты показали, что ни одна из комбинаций ковра и подложки не оказала отрицательного влияния на эффективное обогревание воздушного пространства в комнате наверху.

Тем не менее, The Carpet Foundation не рекомендует укладывать только подложки со значением tog менее 1,3 тг поверх системы подогрева пола.

Деревянный пол с подогревом

Паркет из паркетной доски — лучший тип деревянного пола для укладки поверх системы теплого пола. Это потому, что она лучше реагирует на изменения температуры пола, чем более мягкая и тонкая древесина.Всегда следует обращать внимание на толщину пола, чтобы гарантировать, что он не действует как изолятор, блокируя тепло от нагрева воздушного пространства над ним.

Примечание: Общее правило для деревянных полов в системах напольного отопления: температура пола никогда не должна превышать 27 ° C.

Виниловый пол с подогревом

Самые роскошные виниловые полы можно безопасно укладывать поверх системы подогрева пола. Винил как материал предназначен для быстрого нагрева и охлаждения.Имейте в виду, что виниловые полы подлежат ограничению температуры верхнего этажа — часто 27 ° C — что несколько ограничивает тепловую мощность и поэтому не подходит для комнат и зимних садов, которые считаются зонами с высокими потерями тепла.

Ковровое покрытие с подогревом

Как мы уже обсуждали, ковровое покрытие подходит для укладки поверх системы подогрева пола, если ковер и подложка не действуют как изолятор, не позволяя теплу нагреть воздушное пространство наверху.

Резиновые полы с подогревом

Высокопрочные и абсорбирующие для повседневного использования, резиновые полы приобретают все большую популярность при укладке полов в жилых и коммерческих помещениях. Резиновые напольные покрытия эффективны над полом с подогревом. Полы из твердой резины обладают высокой проводимостью, их поверхность быстро нагревается и выделяет в воздух над головой большое количество тепла.

Если вы проектируете или перепроектируете жилую среду, чтобы включить в нее пол с подогревом, наши специалисты по напольным покрытиям из Flooring Dimensions помогут подобрать идеальное напольное покрытие для вашего нового помещения.Обладая почти сорокалетним опытом работы с напольными покрытиями, наша дружная команда порекомендует напольные покрытия, обеспечивающие наиболее безопасную и эффективную высокую теплоотдачу.

В нашем новом большом выставочном зале в Стоумаркете, Бери-роуд, мы демонстрируем полный ассортимент напольных покрытий, которые подходят для систем напольного отопления в жилых и коммерческих помещениях.
