Высота установки от напольных розеток, расположение выключателей и розеток в квартире

ясно, что установка розеток и выключателей в помещении в большинстве случаев определяет степень комфорта.Не менее важно то, что до их оптимального расстояния по высоте с точки зрения удобства предполагается наличие нормальной эксплуатации. В этом случае не нарушается их функциональное назначение, особенности интерьера существующих в доме электроприборов.Стандартность установки розеток и выключателей составляет 100 сантиметров или 50 сантиметров от пола устройства. В этой модели удобно пользоваться розетками и выключателями звонить не надо. Именно по этой причине большинство владельцев собственной квартиры стараются заменить старую проводку на новую с другой установкой розеток и выключателей.Изменяя расстояние, можно повысить удобство использования розеток и выключателей.

Установить розетки и выключатели по европейским стандартам, хорошая идея. Но при этом ограничивается общими требованиями, которые так удачно заменили розетки и выключатели советского образца на новый, так сказать европейский стандарт.

Согласно европейскому стандарту розетки устанавливаются на высоте 0,3 м, а выключатель блока должен находиться на высоте не менее и не менее 0,9 метра от черного пола.Кроме того, в разных уголках нашей страны установленная стандартная высота может быть незначительной, но все же отличаться. Высота установки розеток и выключателей здесь может быть как меньше общего расстояния по евростандарту, так и больше.

Но, а если серьезно. что пока, что не существует набора европейских стандартов относительно высоты установки розеток и выключателей.

Правила устройства электроустановок, составленные требования в соответствии со стандартами IEC только что упомянутые о возможности установки розеток на удобном расстоянии от пола, о чем можно прочитать в гл.6.6.30 Правила устройства электроустановок.

Именно по этой причине при проведении монтажных работ по установке приборов необходимо руководствоваться работой оборудования. Но это не нарушает ограничений по высоте, разработанных и утвержденных в соответствии с общепринятыми нормативными документами. То есть норма, связана не только с расположением розеток и выключателей, но и с безопасностью, а также с установкой электропроводки и электромонтажных устройств. (СЭП-7 Бытовая электротехника гл.7.1.48-7.1.54).

Но применительно к советскому стандарту простота установки розеток и выключателей весьма сомнительна. Как показала практика, ранее использовавшийся стандарт не соответствует условиям удобной эксплуатации, что не является пресловутым европейским стандартом, который был для нас более подходящим, чем старый советский ГОСТ.

A Комфортные розетки и выключатели, устанавливаемые при входе в помещение, должны быть не выше, чем на уровне опущенных рук взрослого пользователя среднего роста.Причем прямо монтируются розетки и выключатели стандартного расстояния при входе в комнату. Это необходимо для того, чтобы можно было быстро найти устройство даже в темноте.

Конечно, следует отметить, что устанавливаемые точечные электроустановки соответствуют нормам в соответствии с удобством их использования. Только полностью соблюдайте расстояние и высоту 0,3 метра для розетки и 9 метров для выключателей, поскольку необходимой и истинной стандартной высоты быть не должно.

Кроме того, при большой площади помещения, для управления его освещением лучше установить розетки и выключатели в разных точках комнаты. Для этих целей вводные выключатели. Понятно, что очень сложно попасть в комнату в темноте, например, найти выключатель и включить свет.

Поэтому наиболее подходящим вариантом является установка розеток с отключением устройства тока утечки, то есть с дифавтомами устройств, УЗО, что напрямую связано с курящими с санузлами.В данном случае все электрические устройства, это касается как розеток, так и выключателей бытовой техники, например стиральных машин, где есть необходимость их выноса, например, на стену в коридоре.

Кроме того, следует обратить особое внимание на те места на кухне, где находится наибольшее количество электроприборов. Речь идет о установке розеток за столом на кухне, где это возможно и необходимо установить пару запасных розеток.В данном случае наиболее распространенным является расстояние в районе 10-15 сантиметров от столешницы кухонного стола. Количество розеток должно быть установлено на максимальное пользование.Это предусмотреть удобные средства, предполагающие, что при ремонте следует учитывать простоту использования, здравый смысл и требования в соответствии с регламентом.

На что обращать внимание при выборе розетки

Как установить стандартную высоту розетки и выключателя света

Установка электрических розеток, настенных выключателей и стандартной, одинаковой высоты важна как для простоты установки, так и для удобства пользователей.

Установить несколько коробок вдоль стены намного быстрее и проще, если все коробки имеют одинаковую высоту. Любое изменение высоты немного увеличивает трение кабеля NM (неметаллический), когда вы протягиваете его через отверстия, просверленные в шпильках. Однородность становится еще более важной, когда вы протягиваете армированный кабель BX с шероховатой поверхностью через шпильки. Равномерная высота коробки также помогает разрезать и размещать изоляцию в стенах и прикреплять гипсокартон к стойкам.

Установка стандартной высоты коробки также важна с точки зрения доступа и эргономики.Например, неправильная высота переключателя света может дезориентировать. Ящики, расположенные слишком высоко или слишком низко, могут быть неудобными или даже недоступными для инвалидов или пожилых людей.

Электрический код и высота корпуса

Хотя Национальный электротехнический кодекс (NEC) содержит множество очень точных правил для большинства аспектов электропроводки в жилых помещениях, он не определяет одну высоту для стандартных настенных розеток (розеток) или для выключателей света. В результате высота часто является вопросом условностей или предпочтений.Однако ваш местный электрический кодекс является решающим голосом в этих вопросах, поскольку муниципалитеты часто принимают и адаптируют типовые строительные нормы и правила. Обязательно проконсультируйтесь со строительным отделом вашего города относительно каких-либо конкретных требований.

Хотя NEC ничего не говорит о высоте установки боксов, электрики обычно следуют общепринятым профессиональным стандартам в пределах диапазона, который обычно считается приемлемым. Хотя лучше всего придерживаться стандартов высоты ящиков, насколько это возможно, иногда ящики, возможно, придется немного поднять или опустить из-за обстоятельств.Например, если вам слишком сложно забить гвоздь в деревянный сучок на одной из шпилек, можно немного сдвинуть коробку вверх или вниз, чтобы избежать сучка.

Стандартная высота для выходных коробок

Стандартная высота настенных розеток составляет около 12 дюймов от верха напольного покрытия до низа розеточной коробки (или 16 дюймов до верха коробки). Если вы устанавливаете высоту ящиков до установки чернового пола, напольного покрытия или любого другого покрытия, обязательно учтите эту ожидаемую разницу в высоте.Для людей с ограниченными возможностями и пожилых людей минимальной стандартной высотой обычно считается 15 дюймов над верхом напольного покрытия, но они могут быть настолько высокими, насколько это необходимо. Люди в инвалидных колясках могут получить выгоду от розеток немного выше, при этом нижняя часть коробки должна находиться на высоте не менее 15 дюймов над полом.

В розетках на столешнице стандартно устанавливаются розетки так, чтобы верхние части находились на расстоянии 15-20 дюймов от поверхности столешницы. Убедитесь, что все выпускные коробки установлены на одинаковой высоте, так как эти выпускные отверстия будут хорошо видны.

Индивидуальное измерение высоты каждого выпускного отверстия с помощью рулетки — это один из способов установить высоту выпускного отверстия. Однако есть несколько других приемов, которые вы, возможно, захотите попробовать, чтобы ускорить процесс:

Измерение лазерным уровнем

Определите желаемую высоту коробки и сделайте единственную отметку на любой стойке. Поместив лазерный уровень с другой стороны комнаты, проведите линию по всей длине стены, над которой вы работаете. Работайте по этой линии, когда вы устанавливаете каждую коробку, или, чтобы сохранить батареи, сделайте карандашные отметки на шпильках, а затем выключите лазерный уровень.

Измерьте квадрат из гипсокартона

Этот быстрый метод лучше всего работает до того, как напольное покрытие уже будет установлено. Если у вас квадрат из гипсокартона, поместите длинный конец буквы «Т» квадрата перпендикулярно полу. Держите самую длинную часть квадрата примерно параллельно полу. Проведите карандашом по нижней части линейки на четырех стержнях. Установите емкости на этой высоте. Это дает вам высоту 14 дюймов. Если вы затем положите пол, таким образом поднимая уровень пола, вы получите высоту примерно 12 дюймов над полом.

Мера молотком

Большинство молотов на 16 унций имеют длину около 13 дюймов. Установите молоток на пол головой вниз, затем установите коробку на рукоятку молотка, в результате чего после установки напольного покрытия высота выпускного отверстия будет примерно 12 дюймов.

Стандартная высота для распределительных коробок

Стандартная высота настенных выключателей в большинстве комнат (за исключением кухонных) составляет 48 дюймов над верхом напольного покрытия (измеряется до дна коробки).Для инвалидов-колясочников обычно указывается максимальная высота 48 дюймов, поскольку более высокие уровни могут быть труднодоступными, когда они сидят в инвалидном кресле. В таких ситуациях их можно расположить немного ниже — например, так, чтобы дно коробки находилось на высоте 44 дюймов над полом).

Мера с помощью исторического столба

Один бесплатный предмет, который легко сделать и который поможет вам установить несколько высот переключателя света, — это столб story. Сюжетный столб — это самодельный инструмент, представляющий собой не что иное, как кусок лома размером два на четыре с четкой маркировкой любой необходимой вам высоты.Вам нужно измерить только один раз — когда вы впервые сделаете столб истории. Вы можете использовать одноэтажный столб для всех высот вашего ящика, и вы даже можете отметить разную высоту (розетки и выключатели) на одном и том же столбике. Это помогает очертить верх и низ стеновой коробки на исторической опоре, чтобы избежать путаницы при маркировке стоек.

Просто установите стойку рядом со стойкой стены и отметьте стойку на соответствующей высоте. Убедитесь, что вы четко отметили полюс. Такие пометки, как «нижняя часть распределительной коробки» и «центр распределительной коробки», помогают предотвратить ошибки.

Когда вы закончите свой проект, сохраните шест для дальнейшего использования или утилизируйте его для использования в качестве строительного материала.

Какова минимальная высота AFF настенной электрической розетки в соответствии с правилами Нью-Йорка? | by Skwerl

Электротехнические нормы Нью-Йорка не определяют минимальную высоту монтажа.

Электротехнический кодекс Нью-Йорка 2011 Раздел 210.52

Раздел 210.52 NEC (Национальный электротехнический кодекс) и Электротехнический кодекс Нью-Йорка (на основе NEC 2008 г.) не определяют минимальную высоту установки, но вы должны соблюдать требования к высоте установки местной электросети.

Согласно исследованию Скверла, Нью-Йорк не указывает минимальный уровень. Обычная высота настенной розетки составляет от 12 до 18 дюймов AFF (над чистым полом). В редких случаях розетки по-прежнему устанавливаются в плинтусах и в полу с соответствующими коробками / крышками.

Для «подсчета» розетки должны находиться на высоте менее 5–6 дюймов над полом. NEC 210.52 (4)

Свод федеральных правил 28, часть 36 (Закон об инвалидах Америки) в разделе 4.27.3 гласит, что розетки электрических и коммуникационных систем на стенах должны устанавливаться на высоте не менее 15 дюймов над полом. Однако исключение указывает, что это не относится к розеткам, не предназначенным для использования жителями здания. Максимальная высота розеток и / или выключателей составляет от 48 до 54 дюймов, в зависимости от условий, см. разделы 4.2.5 и 4.2.6 ADA.

NEC 210–52 Как правило, розетки в жилых помещениях должны быть установлен так, чтобы ни одна точка вдоль линии пола (измеренная по горизонтали) в любом пространстве стены не находилась более чем на 6 футов от розетки в этом пространстве.Розетка должна быть установлена ​​в каждом стенном пространстве шириной 2 фута или более.

Местный закон о внесении поправок в административный кодекс города Нью-Йорка в отношении установки и обслуживания устройств безопасности электрических розеток и несанкционированного доступа. устойчивые сосуды в некоторых общественных частях многоквартирных домов.

На каком уровне от пола устанавливать розетки. Как выбрать высоту установки от пола для розеток и выключателей.Особенности расположения выключателей и розеток

Установка выключателей по европейским стандартам. Этот вариант более современный и для некоторых удобнее. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. Установка выключателей по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно.Вне зависимости от стандартов и не в ущерб безопасности.

Чтобы разобраться в этом вопросе более подробно, начнем с переключателей.

Возможны три варианта установки выключателей:

Советский. Он заключается в том, что выключатели устанавливаются на расстоянии около 160 см от пола. Для многих этот вариант был и остается наиболее подходящим. Во-первых, люди привыкли к тому, что выключатель находится на уровне глаз, во-вторых, этот вариант наиболее рациональный, когда в районе выключателя стоит невысокая мебель, не позволяющая установить выключатель внизу.Также очень важным фактором является наличие детей, малыши любят играть со светом, но в таком варианте это невозможно.
Установка выключателей по европейским стандартам … Этот вариант для некоторых более современный и комфортный. По европейскому стандарту выключатели устанавливаются на расстоянии 90 см от пола. Это позволяет выключать и включать свет, не поднимая рук и не проходя мимо. по желанию клиента. Электрики нашей компании четко установят выключатели в тех местах, где вам будет удобно.Вне зависимости от стандартов и не в ущерб безопасности.

Установка розеток.

Розетки также можно устанавливать на разном расстоянии от пола, но в этом случае европейский стандарт установки розеток является наиболее рациональным, так как они устанавливаются на расстоянии 30 см от пола. Это намного удобнее, чем привычный нам советский вариант, когда их устанавливали на расстоянии 90 см от пола, это позволяет с комфортом пользоваться бытовой техникой и скрывать провода.Но и здесь нужно помнить о назначении комнаты, в которой устанавливаются розетки, так как, например, на кухне иногда нужны провода над столом, где непосредственно используется техника.

И несколько слов о технической части установки розеток, все мы используем розетки европейского стандарта, так как те розетки, которые были в недавнем прошлом, не позволяют использовать большинство бытовой техники. Есть такое понятие, как переходники, но их использование далеко небезопасно, так как может привести к возгоранию.Диаметр штырей в розетках европейского стандарта на 0,8 мм больше, чем в отечественных. Расстояние между ними тоже разное. Сила тока в европейских розетках составляет 10 А или 16 А, в бытовых — 6,3 А или 10 А. То есть в данном случае европейский стандарт на установку розеток дает большие возможности в использовании бытовой техники.

Европейский стандарт крепления розеток

Установка розеток по европейскому стандарту включает в себя перечисление многих моментов, которые, по некоторым мнениям, лучше всего соблюдаются и выполняются с точным соблюдением орфографии.Ведь все пояснения из мануалов по устройству собственной электропроводки относятся к европейскому стандарту, который служит вам спасителем.

Несмотря на популярные утверждения о правильности всех высказываний европейского стандарта, об установленной системе, которую следует соблюдать, установка розеток по европейскому стандарту может иметь различную форму. Основное правило — розетка должна устанавливаться на высоте двадцати-тридцати см от пола, можно выбрать установку как внешней, так и внутренней, особой разницы нет, кроме простоты использования.По тому же европейскому стандарту переключатели должны быть на высоте 90 см. Но следует помнить, что европейский стандарт не всегда применим для повседневной жизни, немаловажную роль играет собственный комфорт и удобство использования. В этом случае розетка может быть размещена исходя из ваших будущих намерений, ведь всегда есть потребность в чем-то, невозможно установить розетку просто так, не зная, для чего она будет предназначена.
Когда западная бытовая техника появилась в странах постсоветского пространства, население столкнулось с проблемой подключения этой техники к нашим бытовым розеткам.Для бесперебойной работы зарубежной бытовой техники и обеспечения безопасности необходимо было установить розетки по европейскому стандарту. Введенные в практику переходники не оправдали себя из-за пожарной безопасности, они стали источниками возгорания не только для бытовой техники, но и для окружающих их предметов, что поставило под угрозу жизнь владельцев бытовой техники.

Установка розеток по европейскому стандарту осуществляется с учетом требований безопасности для современной бытовой техники, включая выбор оптимальной высоты розеток и т. Д.

Диаметр выводов в розетках евро на 0,8 мм больше, чем в отечественных. Еще и расстояние между штырями. Сила тока в европейских розетках составляет 10 или 16 А, в бытовых — 6,3 или 10 А. Из этого следует, что установка розеток по европейскому стандарту позволяет одновременно использовать большее количество электроприборов.

Нормы и стандарты на установку розетки, выключателя

Не существует единого стандарта или стандарта на установку розеток.Есть так называемый европейский стандарт. Согласно этим правилам нет разницы, какой сокет устанавливать (внешний или внутренний). Безопасность и удобство эксплуатации важны. Так, по европейскому стандарту розетки устанавливают на расстоянии 20-30 сантиметров от пола, а выключатели в комнате — 90 см от пола, на кухне — 110 см.

Euro несколько отличаются от бытовых устройств. Диаметр выводов и расстояние между ними в розетке евро больше.Сила тока тоже больше, почти вдвое: евро — 10-16 А, отечественный — 6,3-10 А. Поэтому установка розетки, выключателя по евростандарту более выгодна, т.к. позволяет подключать несколько устройств. в то же время.

В России давно существовал другой вариант установки розеток и выключателей. Высота 160 см от пола — это советский стандарт для расположения выключателя. Многие до сих пор считают его самым удобным. Переключатель находится в поле зрения глаз, позволяет установить рядом мебель, которая не будет его закрывать, а также безопасен для детей, которые любят «щелкать» клавишами.
Также можно выбрать более оригинальный американский стандарт установки розеток. Обеспечивает не только высоту от пола (раковины или кухонного стола) 30,5-41 см, но и определенное расстояние между розетками в комнате — 1,8 м, начиная от дверного проема.
Установка розеток и выключателей в разные стены

Для обозначения розетки на стене наносится ее контур. При работе с бетоном отверстие под розетку проделывают перфоратором с алмазной коронкой.Коробка розеток может иметь разную форму: круглую или квадратную. Также существуют монтажные коробки для монолитных бетонных стен. Для фиксации смыва в стене используется гипсовый клей, обычная штукатурка или штукатурка париж.

Блок в розетке крепится скользящими лапками или саморезами. Сверху к нему прикреплен пластиковый футляр.

Также можно установить розетку или выключатель в стене из гипсокартона. В этом случае отверстие вырезается с помощью специального инструмента.

При установке розетки в гипсокартон используйте другое ударное сверло.Процесс несколько отличается от установки розетки в бетоне или кирпиче. Все отверстия в гипсокартоне проделываются заранее. К месту отверстий протягиваются кабели, которые выводятся в подготовленные отверстия. Розеточные коробки для полых поверхностей, например гипсокартона, имеют специальные ножки. Они держат розетку на листе.

Электромонтажники все реже устанавливают розетки, выключатели с открытой проводкой, так как они портят внешний вид помещения. Намного приятнее, когда все спрятано под стеной, все аккуратно и эстетично.
Требования к современным розеткам и установке:

При установке розетки или выключателя не следует путать порядок подключения контактов. Это особенно важно помнить при подключении трехконтактной розетки с заземляющим контактом.
Помимо того, что высота установки не нормируется единым стандартом, не нормируется и высота розеток, предназначенных для кондиционеров и других устройств с заземляющим контактом.
Розетки устанавливаются с расчетом на ток 6 А, одна штука на 10 м2 площади — в комнатах, на кухне любого размера — две розетки.
Установить розетку в ванной комнате можно только на расстоянии 0,6 м от ванной комнаты, а также при соблюдении следующих условий: используются водонепроницаемые розетки, они подключены к источнику питания SELV или PELV или защищены УЗО.
Не устанавливайте розетки в ванной под раковиной или над раковиной. Необходимо выбрать такую ​​схему разводки, при которой будут исключены перегрузки в сети, т.е.е. важно защитить от перегрузки по току, иначе выйдет из строя главный предохранитель и произойдет короткое замыкание в приборе.
Контакт вилки с розеткой не должен быть «слабым». Надежный контакт предотвратит нагрев разъема и не приведет к возгоранию или повреждению кабеля.
Токоведущие части розетки должны быть изолированы друг от друга и защищены от прикосновения.
Некоторые современные розетки защищены от неправильного подключения, когда невозможно вставить в розетку только один штырь вилки.

Среди множества электромонтажных работ установка розетки, выключателя — одна из самых простых, но это не значит, что ее нужно выполнять так, как вам нравится, без соблюдения определенных правил.

Обработано

Монтажная высота розеток и выключателей.

На самом деле строгих правил по количеству и расположению розеток и выключателей ни в квартире, ни в строящемся частном доме нет. Но есть два документа, которые говорят, как и где лучше всего размещать розетки и выключатели.Первый документ — СП 31-110-2003, в котором говорится, что выключатели следует размещать сбоку от дверных ручек, расстояние от пола до выключателя не более одного метра. Розетки можно размещать где угодно, но также на высоте до метра. Второй документ — Правила электромонтажа — рассказывает о правилах безопасности при установке розеток и выключателей. Расстояние от розеток и выключателей до газопроводов нормируется, оно должно быть не менее 50 см. В ванных комнатах допускается установка розеток на расстоянии 60 см от раковин, ванн, душевых кабин и т. Д.Такие розетки должны быть защищены УЗО с током отключения до 30 мА (устройство защитного отключения).

Европейский стандарт на установку розеток и выключателей.

В настоящее время прочно вошел в моду европейский стандарт установки розеток и выключателей, согласно которому розетки устанавливают на высоте 30 см от пола, а выключатели — на высоте 90 см от пола. Такое расположение розеток и выключателей удобно для всех членов семьи.Так как ребенок сам может включить свет, а взрослому даже не нужно поднимать руку на выключатель, ведь он находится под рукой на высоте. Шнуры от включенных в розетки электроприборов лежат на полу и не мешают проходу. Удобно!

Рисунок 1. По европейскому стандарту розетки устанавливаются на высоте 30 см, а выключатели — 90 см от уровня пола.

Советский стандарт на установку розеток и выключателей.

Ранее в Советском Союзе применялся стандарт установки розеток и выключателей, согласно которому розетки располагались на высоте 90 см от пола, а выключатели — на высоте 1,6 м от пола. У этого стандарта тоже есть свои плюсы, и он не хуже европейского. Поэтому сегодня многие люди отдают предпочтение этому стандарту. Например, выключатель всегда виден у вас перед глазами, и вы можете вставить вилку в розетку, не наклоняясь.По тому, какой стандарт устанавливать розетки и выключатели выбираете лично вы, оба варианта имеют свои плюсы и минусы.

Рисунок 2. Розетки по советскому стандарту устанавливаются на высоте 90 см, а выключатели — 160 см от уровня пола.

Монтажная высота розеток и выключателей на кухне.

Запретов и ограничений по высоте установки розеток и выключателей на кухне, как и в других помещениях, нет, поэтому их следует размещать исходя из соображений практичности и удобства использования, но с учетом требований ПУЭ. .Что говорит следующее.

7.1.48. Выключатели и розетки должны находиться на расстоянии не менее 60 см от дверного проема душевой кабины. Значит, и из оболочки.

7.1.50. Минимальное расстояние от выключателей, розеток и элементов электроустановки до газопроводов должно быть не менее 50 см.

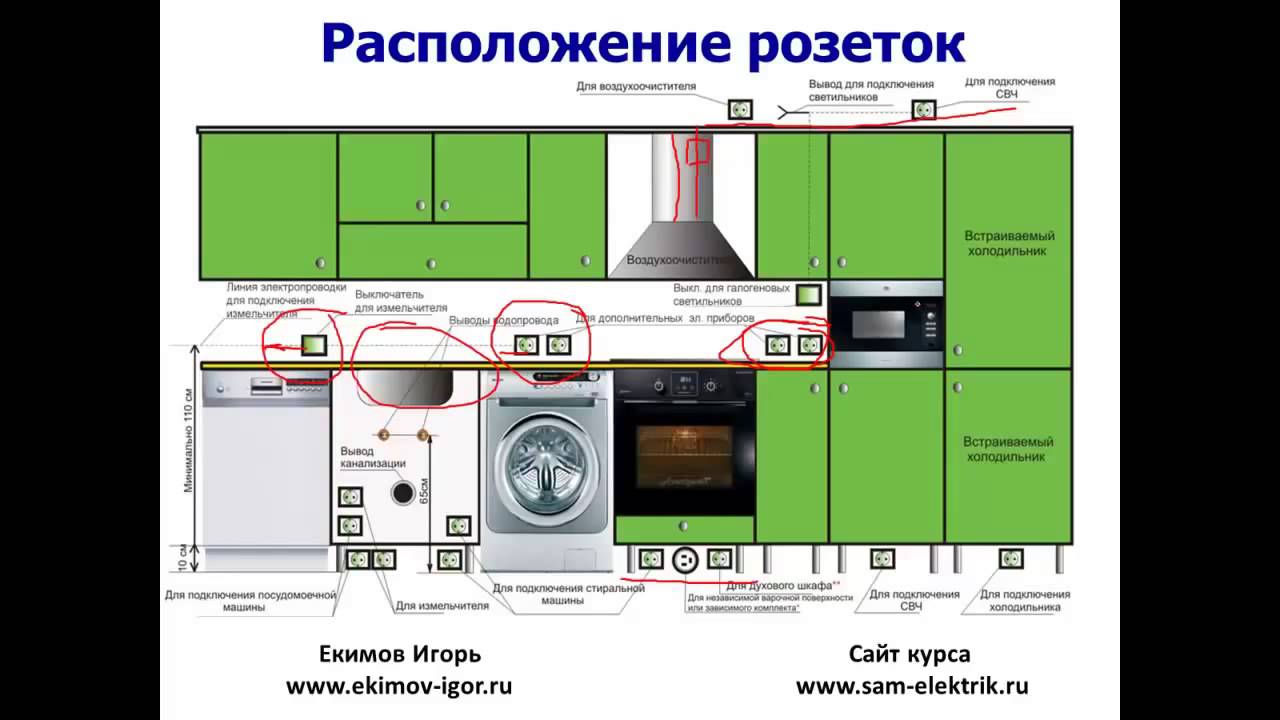

Исходя из типоразмеров кухонной мебели, сформирован определенный стандарт по высоте установки розеток и выключателей на кухне. Согласно которому принято устанавливать розетки на трех уровнях.

Первый уровень 10-15 см от пола, на котором установлены розетки для электроплиты, посудомоечной машины, холодильника, мусоропровода … Эта высота оптимальна с точки зрения доступа к розеткам, потому что после установки » кухня »попасть в них можно только снизу.

Второй уровень 110-130 см от пола, на котором установлены розетки для подключения чайника, блендера, мультиварки, СВЧ-печи, то есть тех электроприборов, которые будут использоваться на рабочей поверхности (столе) и использоваться для приготовления пищи.

Третий уровень 200-250 см от пола, здесь устанавливаются розетки для подключения вытяжки и освещения. Эта высота также выбирается с учетом возможности доступа к розеткам. Достаточно просто встать на стул и розетка перед глазами. И стоя на полу, их не видно за верхними кухонными шкафами.

Рисунок 3. На кухне розетки установлены на трех уровнях. Выключатели могут быть установлены как по европейскому стандарту, так и по советскому стандарту.

Монтажная высота розеток и выключателей в ванной.

Санузел — это помещение с повышенной влажностью, поэтому все розетки, устанавливаемые в ванной, должны быть подключены через УЗО и иметь степень защиты от влаги не ниже IP44, с брызгозащищенным кожухом на пружине это обязательно. от нас ПУЭ и здравый смысл. Устанавливать розетки и выключатели, опять же, необходимо на расстоянии не менее 60 см от раковин, душевых кабин.Также не допускается установка розеток под и над раковиной. Но высоту установки розеток нужно выбирать так, чтобы вам было максимально удобно пользоваться такой бытовой техникой, как фен, электробритва.

Рисунок 4. Розетки в ванной устанавливаются на расстоянии не менее 60 см от душевой кабины и раковины и подключаются через УЗО, в соответствии с требованиями ПУЭ.

Мои клиенты часто спрашивают меня, где установить розетки и выключатели в спальне? Основываясь на личном опыте, я даю следующие рекомендации, основанные на удобстве и простоте использования.Например, если будет установлена ​​двуспальная кровать, подойдет вариант, когда с обеих сторон кровати есть розетка и двухкнопочный выключатель на высоте 70 см от пола. Розетки, чтобы лежа на кровати можно было подключить, например, телефон для зарядки и выключатели, чтобы можно было включать или выключать свет в комнате или бра, не вставая с постели.

Рисунок 5. В спальне высота розеток и выключателей выбирается исходя из условий комфорта и удобства использования.

В такой схеме можно полностью управлять освещением с трех мест, один выключатель традиционно устанавливается у входа, а два других по обе стороны от кровати, как показано на рисунке. Это очень удобно!

Уважаемые посетители сайта, в заключение статьи хочу предложить вам посмотреть видео о том, как именно не нужно устанавливать розетки и выключатели в квартире. В этом видео собраны конкретные примеры наиболее частых ошибок во всех комнатах квартиры.Наблюдение за этим видео поможет избежать проблем и ошибок, ведь после редактирования всего, ох как не хочется все переделывать!

Расположение розеток и выключателей по правилам

Старый стандарт и новые тенденции моды.
Обустраивая новый дом, или меняя проводку в старой квартире, хозяева задаются вопросом: «На какой высоте должны быть розетки и выключатели?» Пожилые люди могут предпочесть старомодное расположение выключателей на уровне плеч и высоту розеток не ниже уровня пояса.

Молодежь, подчиняющаяся тенденциям модных концепций, будет руководствоваться европейским стандартом при решении этого вопроса. Сразу стоит отметить, что так называемый «европейский стандарт» не существует в официальных правилах, регулирующих подключение и расположение этих электроприборов внутри помещений, есть лишь несколько ограничений по их размещению, в части пожарной и электробезопасности. .

Требования ПУЭ (Правила устройства электроустановок)

Согласно п.7.1.48 настоящих правил и ГОСТ Р 50571.11, допускается установка розеток в ванных комнатах при наличии изолирующего трансформатора или устройства защитного отключения (УЗО) с уставкой тока не более 30 мА.

Различные зоны электробезопасности

При этом существует разделение санузла на зоны электробезопасности по источнику брызг (душ, ванна, умывальник). Розетки с защитной крышкой можно устанавливать только в третьей зоне, находящейся на расстоянии не менее 60 см от источника брызг.

Расположение розеток и других элементов сети

Для кухни действуют те же правила (не ближе 60 см от умывальника), а также применяется пункт 7.1.50, согласно которому расположение выключателей и розеток должно быть не ближе 0,5 м к газопроводу.

расположение розеток на кухне

Собственный образец

Так как других правил нет, розетки и выключатели в вашем доме или квартире необходимо устанавливать в соответствии с ограничениями, описанными выше, но по собственному, собственному «европейскому стандарту».

В данном контексте это слово обозначает только концепцию их установки с максимальным удобством, комфортом, эргономикой и безопасностью для пользователя, и именно эти критерии, а не фиксированная высота, определяют так называемый «европейский стандарт».

Например, среди строителей на постсоветском пространстве считается, что по этому стандарту розетки необходимо устанавливать на высоте 30 см от пола практически в обязательном порядке. Но, на самом деле, это не так — высота и расположение розетки определяется отдельно, в зависимости от предполагаемого типа подключаемых электроприборов.

Расположение розеток в спальне

Например, на кухне совершенно нелогично прятать розетки под столом, там их удобнее будет установить на определенной высоте над столешницей. Для подключения напольных систем освещения розетку следует располагать как можно ближе от пола, но не ближе 10 см.

В каждом конкретном случае при выборе высоты следует руководствоваться не общепринятыми габаритами, а оптимальным функционалом.

Удобство использования

Итак, разобравшись с социальной парадигмой слова «европейский стандарт», мы предполагаем, что высота розеток должна способствовать простоте их использования и соответствовать длине шнура питания для каждого конкретного потребителя электроэнергии.

То есть для частого подключения пылесоса розетку будет удобно расположить возле пола. При работе с утюгом длина шнура имеет принципиальное значение, поэтому соединять его лучше на уровне гладильной доски.А расположение розетки под потолком может быть единственным способом подключить кондиционер или вентилятор без использования удлинителей.

Расположение различных электрических элементов в коридоре

Критерии выбора вариантов размещения

Таким образом, с учетом того, что правила ПУЭ не накладывают дополнительных требований и ограничений на размещение розеток и выключателей в жилых комнатах квартир и домов, высота и место установки каждого устройства следует из:

• Расположение мебели — всегда должен быть свободный доступ к выключателям и розеткам;
• Мебельные конструкции — в последнее время все большую популярность приобретает скрытая установка розеток.В этом случае нужно знать необходимые размеры с точностью до миллиметра, чтобы прорезь в задней стенке шкафа или кухонного гарнитура точно совпадала с положением розетки на стене;
• Наличие и расположение бытовой техники и всего оборудования — всегда избегайте использования удлинителей и тройников, устанавливая необходимое количество розеток.

Если невозможно заранее определить количество и характер подключаемой нагрузки, розетки устанавливаются по одной на каждую стену, либо через каждые 1.8 м на высоте 20-40 см.

Примерное расположение розеток и выключателя

Высота установки выключателей

Согласно рекомендации п.7.1.51 ПУЭ выключатели устанавливаются на стене не ближе 10 см от дверного проема со стороны дверного замка на высоте около одного метра. Также допустимо установка выключателей под потолком с тросовым управлением.

Эта высота 100 см удобна для всех членов семьи.Но в помещениях детских учреждений (школы, детские сады, ясли) высота установки должна составлять 180см. Чтобы включить освещение на балконе, туалете или ванной, выключатель должен находиться за пределами этих помещений.

Если кому-то нравится старый советский стандарт, то правила не запрещают устанавливать выключатель на уровне глаз.

Результат

Таким образом, соблюдая приведенные выше правила, вы можете рассчитать количество, расположение и высоту розеток и выключателей исходя из потребностей и соображений собственного комфорта.Эргономичность и доступность — хороший признак безопасности — возможность быстро вытащить шнур питания может спасти его от возгорания, а сам электроприбор — от поломки.
