Сельскохозяйственный центробежный электрический водяной насос с высокой скоростью потока

Сельскохозяйственный центробежный электрический водяной насос с высокой скоростью потока

Вступление:

1. Горизонтальный одноступенчатый центробежный насос ISW с линейным всасывающим центробежным насосом — высокоэффективный энергосберегающий продукт, разработанный компанией Ronda.

2. Стабильная работа, низкий уровень шума, высокая концентричность компонентов. Подшипники с низким уровнем шума используются для двигателя, рабочие колеса имеют лучший динамический и статический баланс, нет вибрации при работе и улучшается окружающая среда.

3. Нет утечки. Вал механически герметизирован износостойким материалом из карбидного сплава, что устраняет серьезную утечку заливного уплотнения центробежного насоса, продлевает срок службы и обеспечивает чистоту и порядок в рабочем месте.

4. Широко используется в промышленном и городском водоснабжении и водоотведении, бустерном водоснабжении высотных зданий, орошении садов, пожаротушении, дистанционном водоснабжении, системах утепления, циркулярном бустере холодной и горячей воды в банях, а также в соревнованиях оборудование.

5. Насос, в соответствии с условиями работы на рабочей площадке, может быть вертикально, горизонтально и т. Д., А также в соответствии с требованиями к расходу и ходу, установлен параллельно и / или последовательно для увеличения необходимого расхода и хода.

6. Диапазон расхода составляет от 1,1 до 2400 м3 / ч, а диапазон хода — от 8 до 160 м. Существуют базовый тип, байпасный тип, тип резки ABC и т. Д. И в зависимости от расходной среды и температуры, горячая вода IRG / IRGB / ISWR насос, химический насос IHG / IHGB / ISWH и масляный насос YG / YGB / ISWB и т. д. Серийная продукция. одного и того же типа и те же данные свойства были разработаны и сделаны.

Спецификация насоса:

Model	capacity (m3/h)	Head (m)	Motor power (kw)	speed (r/min)	efficiency (%)	NPSH (m)
25-110	4	15	0. 55	2900	34	2.3
25-125	4	20	0.75	2900	36	2. 3
25-160	4	32	1.5	2900	32	2.3
25-160A	3.7	28	1. 1	2900	31	2.3
32-100(I)	6.3	12.5	1.1	2900	54	2. 0
32-125	4.5	20	0.75	2900	45	2.3
32-125(I)	6.3	20	1. 1	2900	43	2.3
32-125A	4.0	16	0.55	2900	43	2. 3
32-160	4.5	32	1.1	2900	44	2.3
32-160A	4.5	25	1. 1	2900	42	2.3
32-160(I)	6.3	32	2.2	2900	42	2. 3
32-200	4.5	50	3	2900	45	2.3
32-200A	4	40	2. 2	2900	40	2.3
32-200(I)	6.3	50	4	2900	33	2. 0
40-100	6.3	12.5	0.55	2900	54	2.3
40-100A	5.6	10	0. 37	2900	52	2.3
40-125	6.3	20	1.1	2900	46	2. 3
40-125A	5.6	16	0.75	2900	45	2.3
40-160	6.3	32	2. 2	2900	40	2.3
40-160A	5.9	28	1.5	2900	39	2. 3
40-160B	5.2	24	1.1	2900	38	2.3
40-200	6.3	50	4	2900	33	2. 3
40-200A	5.9	44	3	2900	31	2.3
40-200B	5.5	38	2. 2	2900	29	2.3
40-250	6.3	80	7.5	2900	28	2. 3
40-250A	5.9	70	5.5	2900	28	2.3
40-250B	5.5	60	4	2900	27	2. 3
40-100(I)	12.5	12.5	1.1	2900	62	2.3
40-125(I)	12.5	20	1. 5	2900	60	2.3
40-125(I)A	11.2	17.2	1.1	2900	58	2. 3
40-160(I)	12.5	32	3	2900	52	2.3
40-160(I)A	11.7	28	2. 2	2900	51	2.3
40-160(I)B	10.5	22.5	1.5	2900	50	2. 3
40-200(I)	12.5	50	5.5	2900	46	2.3
40-200(I)A	11.7	40	4	2900	45	2. 3
40-200(I)B	10.5	35	3	2900	44	2.3
40-250(I)	12.5	80	11	2900	38	2. 3
40-250(I)A	11.7	70	7.5	2900	38	2.3
40-250(I)B	10.8	60	7. 5	2900	37	2.3
50-100	12.5	12.5	1.1	2900	62	2.3
50-125	12.5	20	1.5	2900	58	2.3
50-125A	11.2	17.2	1.1	2900	57	2.3
50-160	12.5	32	3	2900	52	2.3
50-160A	11.7	28	2.2	2900	51	2.3
50-160B	10.5	22.5	1.5	2900	50	2.3
50-200	12.5	50	5.5	2900	46	2.3
……	……	……	……	……	……	……
500-625A	1106	27	132	970	50	2.3

Фотографии насоса:

Botou Honghai Pump Co., LTD. Является профессиональным производителем, специализирующимся на разработке и производстве различных высоковязких насосов, теплоизоляционных насосов, винтовых насосов, асфальтовых насосов, шестеренных насосов, насосов из нержавеющей стали, высокотемпературных насосов, роторных насосов, шланговых насосов и центробежных насосов.
Продукция широко используется в национальной нефтяной, химической, судоходной, электроэнергетической и других областях.
Наша компания имеет совершенную систему производства и систему обеспечения качества, завоевала доверие отечественных и зарубежных клиентов.

Центробежные насосы — неисправности и правильная эксплуатация.

При точном соблюдении инструкции можно избежать повреждений при работе насоса. Как разнообразны условия эксплуатации насосов, так и различны неисправности, появляющиеся во время их эксплуатации.
Очень трудно дать какие-либо конкретные рекомендации для выявления и устранения всякого рода повреждений. Очень редко причина повреждения содержится в самом насосе. Поэтому насос следует разбирать лишь тогда, когда другие меры не привели к устранению неисправности.

Ниже мы остановимся на некоторых основных условиях, которые следует соблюдать при эксплуатации центробежных насосов.

При неполном заполнении центробежный насос не подает жидкость или же подает ее с шумом.

Очень важно обеспечить полное заполнение насоса перед эксплуатацией. В этом случае необходимо открыть находящиеся на корпусе насоса воздуховыпускные устройства. Затем заполнить жидкостью насос и всасывающую трубу до тех пор, пока из них полностью не будет удален воздух.
Засорение всасывающего трубопровода, защитной сетки или рабочего колеса приводит к уменьшению напора. В некоторых случаях это может привести к разрыву сплошности потока на стороне всасывания насоса.
Закупоривание рабочего колеса можно предотвратить установкой во всасывающем трубопроводе защитных сеток, решеток, грубых и гравийных фильтров. Если при использовании насоса, несмотря на правильное его заполнение, не будет достигнута гарантированная подача, то вполне возможно, что не совпадает общая высота напора с параметрами насоса. Это можно проверить при помощи манометров или вакуумметров, установленных на всасывающем и напорном патрубках. Если по показаниям приборов преодолеваемая высота напора больше, чем напор насоса то необходимо увеличить, если возможно, частоту вращения или установить более крупное рабочее колесо.

Если преодолеваемая высота напора меньше, то по характеристике центробежных насосов (кроме пропеллерных) происходит увеличение подачи и мощности на валу насоса. Именно в этом случае возникает опасность перегрузки приводного двигателя.
Источник этого несоответствия можно устранить, уменьшив режим работы при помощи задвижки на напорном трубопроводе.
Особое внимание следует обращать на соответствие направления вращения вала насоса заданному. Неправильное направление вращения приводит к неисправностям насоса в результате ослабления затяжки рабочего колеса или гайки на валу, а это в свою очередь вызывает повреждение элементов корпуса насоса. Данное явление приводит также к заклиниванию вала насоса.

Недопустимые условия со стороны всасывающего патрубка часто являются причиной поломок при эксплуатации насосов.

Если превысить допустимую вакуумметрическую высоту всасывания или максимальную геометрическую высоту всасывания насоса, то это может повлечь за собой разрыв сплошности потока или по меньшей мере вызвать кавитацию, а также сильное снижение мощности. Поэтому при работе насоса необходимо следить за тем, чтобы не была превышена допустимая высота всасывания (кавитационный запас).
Максимальная высота всасывания сильно зависит от температуры перекачиваемой жидкости, от потерь на трение и изгибы трубопровода, а также от скорости (диаметра) во всасывающем трубопроводе.
Повышение температуры перекачиваемой жидкости уменьшает высоту всасывания, поскольку с увеличением температуры увеличивается давление парообразования.
Чтобы сократить потери на трение и изгибы со стороны всасывающего трубопровода, его надо делать коротким и широким, без лишних вставных элементов. Забитая приемная сетка и трудно открывающийся клапан сильно увеличивают потери энергии. В связи с тем, что потери на трение и скоростной напор зависят от скорости во всасывающем трубопроводе, в лопастных насосах диаметр всасывающего патрубка по сравнению с диаметром напорного, как правило, больше. Если нельзя обойтись без излишне длинного подающего трубопровода, то нужно увеличить его номинальный внутренний диаметр по сравнению с диаметром всасывающего патрубка.

Чтобы избежать образования воздушных мешков в насосе необходимо выполнять эксцентричный переходник.
Избыточное давление на входе, потери и скоростной напор, зависят от изменяющегося противодавления и подачи соответственно характеристике насоса. Гарантийную высоту всасывания указывают лишь для режима работы, приведенного в паспорте насоса.
Если уже на недогрузочных режимах имеет место повышение максимально допустимой высоты всасывания до определенных пределов, то при известных условиях при увеличении подачи допустимая высота будет значительно превышена. Если насос заказывают со слишком большим запасом по напору, то в эксплуатации он будет не очень надежен.
При высоком давлении парообразования или когда оно равно давлению в емкости следует предусмотреть избыточное давление на входе. Подпор должен быть больше, чем возникающие на пути до насоса потери на трение. Величина подпора зависит как от температуры перекачиваемой жидкости, так и от подачи и частоты вращения, и необходимо ее всегда выдерживать, чтобы гарантировать безупречную работу насоса. Лучше обеспечивать необходимый подпор,  увеличивая давление в резервуаре путем образования воздушной подушки.
Если нельзя, по определенным причинам, обойтись без прокладки длинных труб, то необходимо уложить всасывающую линию с постоянным наклоном в сторону насоса для предотвращения образования воздушных пробок. Если это требование по каким-то причинам неосуществимо, то следует обеспечить отсос воздуха в наивысшей точке всасывающего трубопровода. Чтобы нигде не было подсоса воздуха, всасывающая труба в любом случае должна быть герметичной. Конец трубы должен быть погружен в жидкость минимум на 0,8м, чтобы недопустить возможного подсоса воздуха.
Если перекачиваемая жидкость содержит воздух или газ, то следует удалять их при помощи деаэратора или вакуумного насоса.

Напорный трубопровод в любом случае следует оснастить запирающей задвижкой (кроме полуавтоматических установок и осевых насосов), поскольку центробежные насосы включают и останавливают в основном при закрытой задвижке на напорном трубопроводе. Это запирающее устройство необходимо для регулирования подачи, а также для беспрепятственного отключения насоса от напорной магистрали во время ремонта. При напорах свыше 10,0-15,0м необходимо установить обратный клапан, который располагают между напорным патрубком и задвижкой на напорном трубопроводе. Этот клапан препятствует обратному току перекачиваемой жидкости при резкой остановке насоса и защищает всасывающий трубопровод от гидравлического удара. При поломке обратного клапана или при его отсутствии возникает опасность обратного вращения вала насоса, что может привести к тяжелым повреждениям: разрушению агрегата, отсутствию смазки, ослаблению крепления вращаяющихся и неподвижных деталей. В связи с этим надо следить за работоспособностью обратного клапана.

Очень частым источником повреждений центробежных насосов является плохой уход и обслуживание сальников.

Долговечность набивки сальника зависит в основном от плавной работы насоса.
Неравномерное вращение или работа вала с биениями вызывает дополнительные нагрузки на сальниковую набивку.
Чрезмерное подтягивание крышки сальника приводит к сухому трению и выгоранию сальниковой набивки. Чтобы набивка выполняла свое уплотняющее назначение, она должна быть достаточно влажной. Капельное протекание через сальниковую набивку говорит о его нормальной работе. Долговечная работа втулки сальника снижается из-за быстрого износа при недостаточно влажной набивке и сильной затяжке сальника. При возникновении сильного нагревания может произойти выход втулки сальника из строя, если втулка и вал насоса изготовлены из материалов, имеющих различные коэффициенты линейного расширения.
Нз практике очень часто допускают ошибку, заменяя в сальнике не все уплотнительные кольца. Кольца, оставшиеся в сальниковой набивке, очень сухие и твердые, поскольку снижающие трение компоненты колец полностью выработаны. Изменение формы уплотнительных колец с помощью молотка недопустимо, так как приводит к, уменьшению упругости набивки и этим самым снижает ее работоспособность.

При эксплуатации торцовых уплотнений особенно важна спокойная работа вала насоса. Если вал работает неравномерно или с биениями, то на уплотнительных поверхностях появляются следы интенсивного изнашивания, что приводит к преждевременной потере торцовым уплотнением своих уплотнительных свойств.

Некачественное центрирование приводного двигателя и насоса вызывает усиленное изнашивание сальников и подшипников. Центробежные насосы в большинстве случаев непосредственно соединяют с приводным двигателем. Применяемые упругие муфты должны передавать только крутящий момент от привода к насосу, но не компенсировать погрешности монтажа. Поэтому необходимо устанавливать валы на одинаковой высоте и обеспечивать безупречную соосность.
Подтягивание трубопроводов к насосу, неперпендикулярность подсоединения трубопроводов к патрубкам насоса, недостаточность опоры трубопроводов при монтаже недопустимы. Вследствие чрезмерного подтягивания трубопроводов к насосному агрегату может произойти излом фланцев патрубков, разрушение муфты, работы вала с вибрацией, а все это нарушает работу концевых уплотнений.

Быстрый переход — | Асинхронные электродвигатели | Насос К80-65-160| Электродвигатель АИР180М4| Цены на консольные насосы | Электродвигатели прайс-лист |

Водяной насос высокого давления с гидравлическим приводом

---

Гидравлическое оборудование > Гидравлическое оборудование DYNASET > Гидравлические насосы высокого давления Dynaset

---



Гидравлические насосы высокого давления Dynaset «HPW» эффективно преобразуют энергию гидравлического потока в поток перекачиваемой жидкости под высоким давлением. Запатентованная конструкция насоса HPW основана на возвратно-поступательном движении гидравлического поршня, с прикрепленными к нему водяными поршнями, создающими давление в напорной линии. Такая конструкция полностью исключает износ вращающихся деталей, гарантируя великолепную износоустойчивость. Вода или другая жидкость может быть взята из естественного источника, резервуара или другого источника. Области применения Основным применением для гидравлических насосов высокого давления является различные типы мобильных моек высокого давления. Например, системы автомобильной мойки, мойки дорожного покрытия, гидродинамической прочистки трубопроводов и т.д.   Насосы высокого давления с гидроприводом являются наилучшим решением для оснащения систем различного назначения, таких как:

---









---



---



Насос высокого давления	Требования к гидравлике		Коэффициент давления	Энергия воды			Габариты	Вес, кг
	Поток, l/min	MAX давление bar	Вода/Гидравлика	Поток, l/min	Давление bar	Мощность kW
HPW 200/30-45	45	210	1.18	30	200	10	243x160x190	8
HPW 420/20-50	50	220	2.12	20	420	14	250x150x200	16
HPW 220/50-70	70	210	1.26	50	220	18	325x221x210	25
HPW 520/30-85	85	210	2.62	30	520	26	285x175x210	22
HPW 90/150-85	85	210	0.52	150	90	22.5	360x235x270	30
HPW 180/90-115	115	210	1.12	90	180	27	325x266x180	28
HPW 460/50-115	115	250	2.03	50	460	39	325x250x230	26
HPW 130/180-140	140	250	0.68	180	130	39	410x259x173.5	35
HPW 800/30-140	140	210	4.00	30	800	40	215x200x205	58
HPW 300/300-350	350	350	1.06	300	300	150	715x266x355	170
HPW 1600/15-140	130	230	7.87	15	1600	40	394x193x194	40

---



Общая инструкция и описание Гидравлические водяные насосы высокого давления HPW

Краткое техническое описание HPW 200/30-45



---



Вопросы и ответы на них по насосному оборудованию

Вопрос-ответ

Почему насос слишком громко работает?

Существует множество причин, вот лишь некоторые из них:

• Неверное направление вращения насоса (только для 3-х фазных моторов)

• Повреждение рабочего колеса по причине его абразивного износа и коррозии.

• Забита подающая линия насоса или его рабочее колесо

• Забита вентиляционная труба

• Слишком низкий уровень жидкости в резервуаре

• Причина звуков — колебания трубопроводов

• Работу насоса в шахте слышно даже в здании. Возможно шахта не звукоизолирована от здания; установить звукоизоляционные перегородки в прямых жестких каналах, соединяющих дом и шахту

• Установку слышно по всему зданию. Установка не изолирована от пола/стены, необходимы изолирующие прокладки.

Почему шумит обратный клапан насоса?

Клапан слишком медленно закрывается и после выключения насоса ударяет по посадочному гнезду.

Замена на быстрозапорный клапан, использование клапана с резиновым уплотнением, с плавающим шаром, настройка быстродействия на приборе управления насоса.

Почему возникают гидравлические удары насоса?

• Перемещение большого объема жидкости через небольшое сечение трубы в момент запуска насоса

Проверить рабочую точку насоса и диаметр трубопровода на предмет их соответствия скорости жидкости

• Образование воздушных пробок в трубопроводе

Установка вентиляционных и воздухоспускных клапанов за обратным клапаном или в верхних точках трубопровода

• Быстрый выход насоса на режим

Заменить 2-х полюсный мотор на 4-х полюсный или использовать устройство плавного пуска/преобразователь частоты

• Запуск водяного насоса производится очень часто

Настроить быстродействие на приборе управления

• На некоторых участках трубопровода установлена быстрозапорная арматура

Заменить арматуру на обычную.

Почему насос и напорный трубопровод забиваются отложениями?

• Образование отложений происходит при пониженной подаче по причине снижения скорости жидкости

Проверить рабочую точку насоса и диаметр трубопровода на их соответствие скорости жидкости

• Слишком частое включение для перекачки небольших объемов

Произвести перерасчет высоты уровня жидкости для включения насоса (увеличить объем перекачки за один цикл работы насоса), при необходимости увеличить быстродействие на приборе управления.

Почему прибор управления насосом подает сигнал перегрузка?

• Падение напряжения в сети. Проверить напряжение в сети

• Слишком высокая вязкость перекачиваемой жидкости, что вызывает перегрузку мотора

Установить рабочее колесо меньшего диаметра или другой мотор

• Работа насоса в правой части характеристики. Ограничить производительность насоса с помощью запорной арматуры на напорном трубопроводе

• Слишком сильное повышение температуры мотора. Проверить количество запусков и остановок и при необходимости ограничить прибором управления через настройку частоты включений

• Неверное направление вращения насоса (только для 3-х фазных моторов).

Для установки правильного направления поменять местами две фазы (жилы кабеля питания насоса)

• Выпадение одной из фаз

Проверить контакты подключения кабеля, а при необходимости — заменить неисправные предохранители.

Почему насос не развивает необходимой мощности?

• Неверное направление вращения насоса (только для 3-х фазных насосов)

Для установки правильного направления поменять местами две фазы (жилы кабеля питания насоса)

• Повреждение рабочего колеса по причине его абразивного износа и коррозии

Заменить поврежденные детали (например ржавое рабочее колесо)

• Забита подающая линия насоса или рабочее колесо

Очистить их

• Забился или заклинил обратный клапан

Очистить клапан

• Не полностью открыта задвижка на напорном трубопроводе

Полностью открыть задвижку

• Частицы воздуха или газа в перекачиваемой жидкости

Обеспечить глубокое погружение насоса в воду или установить отбойные щитки с целью исключить попадания струи воды на участок вблизи насоса

• Забита вентиляционная труба

Проверить и при необходимости прочистить.

В каких случаях возникает кавитация насоса и каковы способы ее устранения?

• Забита вентиляционная труба (или ее диаметр слишком мал) при высокой температуре перекачиваемой жидкости

Прочистить или установить новую трубу большего диаметра

• Длинный всасывающий трубопровод для насосов при монтаже «Сухая установка»

Подобрать другой подходящий насос

• Частицы воздуха или газа в перекачиваемой жидкости

Обеспечить глубокое погружение насоса в воду или установить отбойные щитки с целью исключить попадания струи воды на участок вблизи насоса

• Забит или зашлакован подводящий трубопровод

Очистить подводящий трубопровод насоса или шахту; очистить гидравлическую часть насоса

• Высокая температура перекачиваемой жидкости

Подобрать другой насос

• Насос работает в правой части характеристики

Подобрать другой насос; повысить сопротивление на напорном трубопроводе путем установки искусственных сопротивлений таких, как дополнительные колена, трубопровод малого диаметра.

Как самостоятельно обустроить канализационную насосную станцию на даче?

Лучше всего воспользоваться готовым решением, и приобрести модульную канализационную насосную станцию, которая представляет собой полностью герметичный пластиковый колодец, внутри которого расположена арматура для монтажа фекального насоса. Сам фекальный насос подбирается отдельно, в зависимости от необходимой производительности и напора. Также Вам потребуется купить шкаф управления для канализационной насосной станции, который обеспечивает автоматическое включение фекальных насосов в зависимости от уровня воды и работает от поплавковых или пневматических датчиков уровня воды. Обычно готовые колодцы для канализационной насосной станции имеют глубину порядка 2 метров и 1 метр диаметр. Для его установки потребуется соответствующий котлован, в который вы также должны вывести подающую канализационную магистраль от вашего дома и в последующем подключить ее к пластиковой емкости канализационной насосной станции. Обычно стоки подаются в накопительный колодец самотеком, но также возможен сброс стоков под напором, если в доме установлены канализационные насосные установки. Модульная схема позволяет легко смонтировать и демонтировать фекальные насосы внутри резервуара, вам останется только проложить напорный коллектор, который надежно фиксируется с пластиковой емкостью резьбовыми соединениями. За счет использования фекальных насосов с измельчителем, напорный канализационный коллектор может быть выполнен трубами малого диаметра. Остается только установить датчики уровня внутри канализационной насосной станции и подключить фекальные насосы к шкафу управления при помощи специальных разъемов. Шкаф управления модульной канализационной насосной станцией не требует никаких дополнительных настроек и лучше всего оставить заводские настройки. Осталось только плотно закрыть канализационный колодец специальной крышкой идущей в комплекте поставки и канализационная насосная станция для вашего дома готова.

Затопило подвал в доме, как откачать воду, если нет приямка для дренажного насоса?

Есть дренажные насосы, в которых охлаждение двигателя происходит за счет перекачиваемой жидкости проходящей внутри корпуса насоса. Для автоматической работы дренажного насоса вместо стандартного поплавкового датчика уровня лучше использовать сенсорный датчик, который срабатывает при минимальном уровне воды на поверхности пола. Посмотрите дренажный насос HOMA C237WF.

Как самостоятельно разобрать и почистить фекальный насос?

Фекальные насосы это сложные технические устройства и без специализированной подготовки лучше их не разбирать. Внутри фекального насоса для герметизации электродвигателя используется специальное масло, и при попытке вскрыть корпус насоса, это масло скорее всего вытечет, давая возможность находящейся в насосе влаге попасть на обмотку электродвигателя, что повлечет выход насоса из строя. Вам лучше всего обратиться в специализированный сервисный центр, где профессионалы прочистят и заменят неисправные детали вашего фекального насоса.

Через сколько времени необходимо проводить сервисное обслуживание фекального насоса?

Все зависит от количества времени, которое проработал насос. Обычно для промышленных фекальных насосов используют панели управления, которые самостоятельно отслеживают циклы включения и отключения насосов, выдавая сигнал для производства сервисного обслуживания. Для маломощных фекальных насосов лучше всего проводить сервисное обслуживание раз в год перед началом сезона, которое заключается в замене или доливе масла, а также чистке рабочей камеры. Также производиться осмотр рабочих колес, и в случае их износа они заменяются.

Для чего в системе управления канализационной насосной станции используются 4 датчика уровня?

Речь скорее всего идет о канализационной насосной станции с двумя фекальными насосами. Давайте рассмотрим работу датчиков уровня снизу вверх.

• Отвечает за отключение фекальных насосов в случае падения уровня жидкости ниже уровня установленных насосов, защита фекального насоса от работы в сухую.

• Включает фекальный насос на откачку.

• Подключает одновременно второй фекальный, так как происходит аварийный сброс, превышающий расчетную производительность фекального насоса.

• Переполнение накопительной емкости канализационной насосной станции, датчик включает аварийный сигнал в шкафу управления.

Какое давление воздуха нужно накачать в бак насосной станции?

В насосных станциях оснащенных гидробаком обычно используется давление воздуха между корпусом и мембранной равное 1,2 — 1,4 атмосферам. Чтобы проверить давление воздуха внутри насосной станции достаточно снять кожух с обычного ниппеля, установленного на корпусе баке, и в случае падения давления подкачать туда воздух при помощи обычного автомобильного насоса.

Как удлинить кабель для погружного скважинного насоса?

Погружные скважинные насосы поставляются с коротким кабелем выведенным из насоса, так как длина кабеля подбирается исходя из глубины скважины и отметки на которую будет погружен скважинный насос. Подключение водостойкого кабеля производят при помощи специальной термомуфты, состоящей из клейм и гидростойкой обмотки, которая после соединения концов кабеля от насоса при помощи клейм надевается сверху и заваривается тепловым феном, обеспечивая надежное и герметичное соединение.

Насос при включении страшно трещит, что делать?

Скорее всего в рабочую камеру насоса попал посторонний предмет, постарайтесь его извлечь. Также шум при включении насоса может быть связан с неисправностями ходовой части насоса (поломка рабочего колеса, смещение вала электродвигателя и т.п.) потребуется отсоединить насос и отправить его в сервисный центр для устранения неисправностей. В некоторых бытовых насосах и насосных станциях звуковой эффект служит для подачи сигнала тревоги при работе насоса в сухую, проверьте свободное поступление воды к всасывающему патрубку насоса.

Чем смазать подшипник у фекального насоса?

В современных моделях фекальных насосов используются подшипники не требующие смазки на весь период эксплуатации. Единственное, где используются смазочные материалы, это масляная камера для герметизации электродвигателя фекального насоса.

Как самостоятельно установить и настроить фекальный насос?

Обычно фекальные насосы устанавливаются внутри канализационного колодца при помощи специальной автосцепки, которая жестко крепиться к стенке колодца. К ней уже подводят напорный трубопровод, по которому и происходит откачка канализационных стоков, у ней же и крепятся направляющие, по которым фекальный насос как по рельсам можно поднимать и опускать для обслуживания. Более простой способ, это купить фекальный насос со встроенной подставкой. Для монтажа такого фекального насоса достаточно просто подключить в нему напорный коллектор и опустить на дно колодца. Обычно все фекальные насосы поставляются с системой автоматического управления канализационной насосной станцией, состоящей из шкафа управления и датчика уровня. После монтажа фекального насоса, необходимо зафиксировать в колодце поплавковый датчик уровня на необходимой глубине и при помощи специального разъема подсоединить фекальный насос к шкафу управления. Сложности в самостоятельной установке фекального насоса никакой нет, вся автоматика поставляется полностью готовой к эксплуатации, и не требующей дополнительных настроек.

Как отвести канализационные стоки из подвала?

Для откачки канализационных стоков из помещений расположенных ниже уровня канализационного коллектора применяются компактные канализационные насосные установки. Обычно такая канализационная насосная установка состоит из пластикового резервуара и встроенного в него фекального насоса, обеспечивающего измельчение и подачу под напором фекальных стоков в общий канализационный коллектор.

Что делать если затопило подвал?

Для откачки воды из подвала подойдет любой дренажный насос. Если у Вас есть приямок на полу подвала, то используйте для откачки воды дренажные насосы со встроенными поплавковыми датчиками уровня, а если приямка для насоса нет, тогда купите дренажный насос с сенсорным датчиком уровня. Помните, дренажный насос лишь временная мера, позволяющая откачать воду из подвала, после осушения подвала сделайте гидроизоляцию фундамента вашего дома, чтобы избежать повторных подтоплений подвала.

Почему насосная станция не всасывает воду из колодца?

Для того чтобы насосная станция всасывала воду из колодца необходимо, чтобы шланг опущенный в колодец и рабочая камера насосной станции были полностью заполнены водой. На всех насосных станциях сверху рабочей камеры, там где подключается всасывающий шланг или труба, находится винт, который служит для заполнения всасывающего трубопровода водой. Аккуратно отверните его и в отверстие заливайте воду пока она не будет изливаться наружу. Чтобы вода из насосной станции не уходила по всасывающему трубопроводу обратно в колодец, на конце трубопровода, опущенного в колодец, обязательно установите обратный клапан.

Как избавиться от вони из канализационной насосной станции?

Современные канализационные насосные станции и установки имеют полностью герметичные конструкции, которые исключают попадание неприятных запахов в окружающую среду. Вам следует заказать герметичную крышку для вашей канализационной насосной станции и позаботиться о маленьком вентиляционном отверстии (поступление воздуха в канализационную насосную станцию необходимо для нормальной работы фекальных насосов). После установки герметичной крышки на канализационную насосную станцию сделайте воздуховод из трубы маленького диаметра и отведите его к границе участка, где запах не будет никого раздражать.

Зачем нужен режущий механизм в фекальном насосе?

Режущий механизм или измельчитель используется в фекальных насосов для механического разрушения всех фракций попадающих в насос вместе с канализационными стоками. Обычно фекальные насосы с режущим механизмом используются в канализационных насосных станциях первого подъема, когда необходимо собрать канализационные стоки и подать их на большое расстояние в большой канализационный отстойник или канализационный коллектор. Обычно фекальные насосы с измельчителем создают большой напор и перекачивают канализационные стоки на сотни метров, а также способный продавливать канализационные коллекторы находящиеся под давлением. Еще одной важной особенностью фекальных насосов с режущим механизмом является применение в качестве напорного коллектора труб малого диаметра.

При включении автомата в шкафу управления насос не работает, что делать?

Нужно проверить подачу электропитания на насос. Если в шкафу управления насосом не горит световая индикация, то электрический ток не подается на шкаф управления, проверьте подключение шкафа управления насосом к электросети. Если в шкафу управления насосом горит световая индикация, а насос не работает, то скорее всего произошел обрыв кабеля между насосом и панелью управления или неисправно электрическое соединение термомуфты, при помощи которой обычно подключают насос. Также можно снять лицевую панель в шкафу управления и проверить соединение разъемов внутри, все разъемы должны быть жестко фиксированы.

Насос работает, но не качает воду, что делать?

Это может быть связано с завоздушиванием подающей магистрали к насосу, обычно происходит при неработающем обратном клапане для насосных станций и погружных скважинных насосов. Потребуется отсоединить насос и спустить воздух. Но скорее всего причина в падении уровня жидкости ниже насоса, особенно актуальная такая неисправность для погружных насосов. Потребуется опустить насос ниже уровня перекачиваемой жидкости. Также такое поведение насоса может быть связано с отсутствием подачи жидкости к насосу.

Мы планируем приобрести несколько шламовых насосов и понимаю, что эта служба считается тяжелой обязанностью. То, что руководящие принципы должны соблюдаться в отношении подбора насоса основан на хорошей износостойкостью?

Износ насоса зависит от конструкции насоса, абразивный характер суспензии, специфики применения или обязанность условиях, то, как насос, примененного или выбран для долга и реальных условий эксплуатации. Носите внутри насоса значительно варьируется в зависимости от скорости, концентрации и влияние угла частиц. Как правило, самые тяжелые в лице рабочего колеса печать площадь всасывания лайнер, а затем лопасти входе и выходе. Сумма износа корпуса и расположение также изменяются в зависимости от формы коллектора и в процентах от реальных условиях эксплуатации по сравнению с лучшими поток точка эффективности.

Только с текущего ремонта, во многих частях шламовых насосов износ может длиться годами. Услуг, таких, как транспорт высокой концентрации и очень абразивных или крупных твердых частиц, иногда может сократить срок часть на несколько месяцев. Большие насосы с более толстыми разделов, больше износ материала и медленнее скорость работы может улучшить жизнь во всех приложениях, хотя значительное связанное с этим увеличение себестоимости продукции не может быть оправдано в некоторых случаях.

Аналитические и численные модели доступны для изготовления качественных прогнозов износа. Их ограничения и изменчивости услуг суспензии таковы, что контактирующие прогноз срока службы компонентов до сих пор только хорошие оценки и не должны использоваться для гарантии. Эти оценки, как правило, на основе указанного рабочее состояние насоса и могут значительно варьироваться, если насос работает при существенно различных условиях. Использование такого анализа, стоимость жизненного цикла (LCC) оценки капитала, власть, износа и других расходов, связанных с насосом может быть использована для оценки оптимального баланса между различными конструкции насоса. Такой анализ в значительной степени теоретическим, однако, как одежда может быть непредсказуемой на действительную службу.

Ранжирование суспензии в свет (класс 1), средний (класс 2), тяжелые (класс 3) и очень тяжелый (класс 4) услуги, как показано на рисунке 12.3.4.2a, обеспечивает практический инструмент для подбора насоса и, в сочетании с таблицей 12.3.5a, средства рекомендовать предельный главы насоса.

Линии границы между классом обслуживания районов графика приблизительно пределы постоянного ношения модифицированы для практическими соображениями и опытом. Соображения капитальные и эксплуатационные затраты таковы, что различные (более высокой удельной скорости) конструкции могут быть использованы для более легкого класса обслуживания.

Рейтинг суспензии службы показано на рисунке 12.3.4.2a основан на водных растворов диоксида кремния на основе твердых накачки (Ss = 2,65). Она также может быть использована в качестве руководства для минеральных растворов, если эквивалентный удельный вес в минеральной суспензии используется для определения класса обслуживания.

Дополнительная информация о шламовые насосы могут быть найдены в ANSI / HI 12.1-12.6, центробежные (центробежные) шламовые насосы для номенклатуры, определения, приложения и операции.

Помимо очевидных финансовых выгод, получаемых от экономии энергии, то какие другие важные экономические выгоды от насоса для оптимизации системы, которые влияют на общую стоимость владения?

При проведении оптимизации насоса системного анализа, необходимо выйти за рамки экономии энергии, чтобы захватить менее очевидными экономическими факторами, которые могут оказать положительное влияние на прибыль. Завод и стимулов корпоративных менеджеров, как правило, чтобы свести к минимуму первоначальные затраты в качестве средства для увеличения прибыли компании при рассмотрении инвестиций в основные фонды.

Лица, принимающие решения исторически были более настроены на инвестирование в проекты, которые переводят непосредственно к нижней линии, такие как расширение мощностей по сравнению с снижением спроса на энергоносители. Большинство проектов в области энергоэффективности имеют дополнительные экономические выгоды, которые остаются без должного внимания, в том числе следующие:

· Повышение производительности и качества продукции

· Высокая надежность и низкое обслуживание

· Лучшее соблюдение экологических норм

· Снижение побочных отходов

· Повышенная емкость и пропускную способность

· Улучшение безопасности труда

Какие типы соединений могут быть использованы на насосы, и каковы их функции?

Основная функция насоса муфты является обеспечение гибкого механического соединения между двумя в линию концах вала. По сути, муфты соединения двух частей вращающегося оборудования. Их функция заключается в передаче власти, позволяя той или иной степени движение смещения, ни конца.

Три основных типа муфты: механический, эластомерных и металлических. Механические типов элементов вообще получить их гибкости от сочетания свободно облегающие частей и качения или скольжения сопряженных деталей. Как правило, они требуют смазки, если только одна движущаяся часть выполнена из материала, который обеспечивает собственную смазку.

Типы эластомерных элементов получить их гибкости растяжения или сжатия материала. Металлические типов элементов получить их способность выдерживать смещение и расширение от изгиба тонких металлических дисков или диафрагмы.

Тип насоса муфты, которые должны быть использованы связан с властью требуется насос. Небольшой насос можно считать насос до 100 лошадиных сил. Так как эти насосы требуют относительно низкой мощности, они могут использовать соединения, где гибкого элемента могут быть легко проверены и заменены в случае необходимости.

Если есть связи в связи с недостаточностью с высоким крутящим моментом нагрузки или чрезмерное смещение элемент гибкого соединительного обычно заменяется. Однако, как правило, не в ущерб другим компонентам. Типы муфт для небольших насосов включают гибкую сетку, диск и эластомеров. В некоторых небольших конструкций связи передач, смазка не нужна, потому что гильза изготовлена ​​из нейлона или пластика.

Средняя мощность насосов использовать гибкие сетки передач, дисковые и эластомерных муфт. Эти соединения будут обладать хорошей долговечностью, с преждевременного выхода из строя происходит только тогда, когда неправильное применение или установка, отсутствие надлежащей смазки или чрезмерного смещения является одним из факторов. Эластичные соединения часто используется для приложений, в которых очень высокие пики циклического происходить, поскольку они снижают крутящие нагрузки на оборудование.

Высокой мощности насосов имеют важное значение для обеспечения непрерывной работы на большинстве объектов, и, следовательно, выбор и установка их соединения имеют решающее значение. Для высокой скоростью и высоким крутящим моментом, высокой производительности передачи, диск или мембранных муфт часто, указанные пользователем.

Муфты высокотехнологичных проектов, которые производятся и сбалансированы специально для приложений. Многие из этих соединений используются специальные сплавы и крепеж.

При покупке нового центробежные насосы, какой тип приемо-сдаточных испытаний рекомендуется?

Покупатели центробежные насосы следует указать приемо-сдаточных испытаний, которая будет проверять скорость течения, руководитель производства и необходимую мощность. Расходы, связанные с приемо-сдаточных испытаний и специальных испытаний должны быть четко прописаны в договоре. Задание более жесткие допуски принятие может привести к повышению тестирования расходы и повысить сроки. Когда NPSH тестирования указано, тест расходы будут выше, так как испытания насоса должен пройти другой, более трудоемкий тест, часто выступал с различными тест установка требует дополнительного монтажа и слез вниз время.

Для снижение толерантности пропускной способностью, более жесткие допуски изготовления требуется, что значительно увеличивает стоимость и увеличивает срок поставки. Песчано-литой формы являются самыми дорогими, но в наибольшей степени толерантности. Методы Литье обеспечит превосходное качество поверхности и наиболее последовательных измерений.

Формовочного оборудования затраты на литье может быть в два-четыре раза больше, чем литья песка. Высокий объем производства необходимо, чтобы оправдать дополнительные затраты на это оборудование. Много часов ручного труда может потребоваться для получения отливок песка в сжатые, повторяемые допусков.

Обработка частей меньшими допусками может увеличить затраты на рабочую силу на 50 процентов и увеличить время для изготовления части до необходимого допуска. Уменьшение допуска к росту издержек из-за необходимости дополнительного ухода в процессе производства и потенциал увеличения скорости лома. Рабочее колесо, возможно, потребуется ручной работы для получения требуемой производительности. Рабочие колеса должны быть аксиально позиционируется для оптимального согласования с корпусом для создания требуемого напора и высокой эффективностью.

Следует использовать в качестве ориентира. Для обычно изготавливаются насосы, пользователи могут рассматривать сертификат соответствия, а не фактического тестирования.

Что такое характеристики насоса?

Создание кривой насоса требуется измерение скорости потока, головы и власти. На основе этой информации, КПД насоса может быть вычислена. КПД насоса кривой, как правило, связана с властью входного вала. Опубликованные эффективность гидравлической мощности производства насосов, деленная на механическую мощность на валу насоса. Эффективность опубликованы только то, что в насосе. С точки зрения тестирования, наиболее точный способ получить власть данных путем прямого измерения крутящего момента и оборотов вала. Это делается с помощью преобразователя крутящего момента и тахометр. Эти значения используются при расчете мощности к насосу.

Менее точный метод, но он может быть указано, является строкой тест с использованием полной сборки двигателя, насоса и привода (например, коробка передач, ременным приводом и т.д.). Точность этого теста будет ниже, чем когда насос только тестируется. В этом случае мощность измеряется мощность двигателя. Мощность на валу насоса рассчитывается по опубликованным двигателя и привода эффективности. Так как эти эффективность точно не известны, этот метод является менее точным.

Когда VFD используется как часть строки, то становится трудно получить точное значение входной мощности на валу насоса. Ваттметра не может точно измерить мощность от VFD на двигатель из-за несинусоидального сигнала ПЧ. Ваттметр может измерять мощность в ПФО. Однако, когда потребляемая мощность в ПФО измеряется эффективность VFD должны быть известны для расчета ПЧ мощности двигателя. Эта информация может быть доступна, но это добавляет еще один уровень ошибку, так как КПД двигателя будет изменяться в зависимости от несинусоидального сигнала на выходной мощностью от ПФО. (Хотя многие VFD, обеспечивают измерение выходной мощности, значение этого измерения является лишь приблизительным и не достаточно точны для приемо-сдаточных испытаний. Это чтение не считает снижение КПД двигателя при работе на VFD власти.)

Строка тест с VFD может потребоваться, если заказчик указывает, что VFD быть использован для строк теста. Он также может быть необходимо, когда клиент хочет иметь кривые в ряде скорости. В обоих случаях предлагаемые процедуры проведения одного теста без VFD, запуск двигателя непосредственно через линию. Это позволяет полностью головы создания кривой эффективности будет производиться при номинальной скорости. VFD может быть подключен к двигателю, и голова кривые мощности могут быть произведены в необходимых скоростях без каких-либо измерений мощности.

Влияние факторов для расчета КПД насоса для различных конфигураций. Содержит факторы, необходимые для расчета КПД насоса для различных конфигураций. Строка тест не может измерить эффективность двигателя насоса. В этом случае, насос должны быть проверены отдельно, если точные измерения вала отбора мощности не требуется. Кривые насос производителя зачастую только обеспечить конечному пользователю необходимую мощность на валу насоса. Дальнейшее исследование может показать, что эта информация предоставлена ​​с насосом быть опечатаны упаковки, а не механическое уплотнение, которое может поглотить дополнительную мощность. С точки зрения потребления энергии, эти данные не предоставляют пользователю реальную стоимость для работы насоса.

Провод-вода кривые эффективности и энергопотребления являются более полезными, но редко просили. Провод-вода производительность может быть измерена со всеми конфигурациями на рисунке 2, поставив ваттметра на входе в двигатель или VFD. Эти данные позволят конечному пользователю знать истинную потребляемая мощность насоса системы и оценить истинную стоимость эксплуатации.

Некоторые приложения включают раствор пены в жидкости, которая влияет на производительность насоса. Что нужно сделать при выборе центробежные насосы для таких приложений?

Пена представляет собой пористый средний жидкость (суспензия), которая встречается в природе или созданы с определенной целью. Природные появление может быть связано с характером переработки руды в добывающей промышленности, создания общей неприятностью во многих случаях.

Пена создается для разделения минералов, плавающие продукт из отходов, и наоборот. Он создан на аэрацию суспензии через нагнетания воздуха во время агитации с добавлением полимеров увеличить поверхностное натяжение. Это создает пузырьки которого продукт или отходы придерживается, который позволяет для разделения и сбора востребованных минеральные для дальнейшей переработки.

Передача пены с центробежных шламовых насосов является специальное приложение цели, часто встречающихся в желоба флотационных схем. Очень большая часть воздуха в пене обрабатывается нарушает нормальные отношения, которые используются для прогнозирования накачки производительность и требует уникального подхода при выборе и применении насосов для этой услуги.

В зависимости от процесса, типа суспензии или пенообразователей используются, определенное количество воздуха или газа будут отделяться от пены и может привести к проблемам с производительностью насоса. Изменения в работе из-за этого воздух или газ может быть определена количественно на основе различных факторов, таких как насос геометрии, определенной скорости и давления всасывания.

Тем не менее, определение с достаточной степенью точности, что количество свободного воздуха или газа будут отделяться от пены на входе рабочего колеса практически невозможно. Эта проблема требует выбора насоса, который может успешно справиться с пеной приложения.

Обычный подход к негабаритных насос для приложения с помощью «пены фактор». Пена фактором является множителем, что повышает производительность процесса проектирования, чтобы обеспечить увеличение объема проходящего вызвано газа в пену.

Пена фактор, как правило, указанный покупателем насоса и на основе предыдущего опыта завода. Факторы, как правило, в диапазоне от 1,5 до 4, но может быть выше, чем 8. Многие факторы влияют на размер пены фактор. Они могут включать вязкость жидкости, размер помола минеральных и химии, используемые в этом процессе. Тип насоса выбран также будет иметь влияние на пену фактор используется, и насос производитель должен провести консультации для определения размеров рекомендации. Некоторые типичные вертикальный насос пена факторов общих процессов приведены в таблице 12.3.3. Это лишь приблизительные значения. Самый надежный факторов будет исходить от конечных пользователей.

ANSI / HI 12.1-12.6 центробежные (центробежные) шламовых насосов, раздел 12.3.3 включает в себя дополнительную информацию о пене насосных которые будут отвечать и другие вопросы. Новая редакция этого стандарта, как ожидается, будет выпущен этим летом.

Есть ли стандартная процедура для измерения бортового звука, излучаемого из промышленных насосов?

Да. ANSI / HI 9.1-9.5 Общие рекомендации для насосов включает в себя раздел 9.4: Измерение воздушно-десантной звук. Целью настоящего стандарта является обеспечение единых процедур испытания для измерения в воздухе звук от насосного оборудования.

Настоящий стандарт распространяется на центробежные, роторные и поршневые насосы и насосное оборудование. Это указывает на приемлемых и целесообразных условий эксплуатации и процедуры для использования неспециалистами, а также акустических инженеров.

Настоящий стандарт не распространяется на вертикальные насосы погруженные мокрой яме. В этом стандарте, уровень звукового давления 20 мкПа (0,0002 μbar) используется в качестве ссылки.

Какой уровень шума насоса и какие параметры должны быть рассмотрены при выборе насоса или насосной станции?

Начнем с того, что выясним, отчего возникает шум. Причин несколько:

1.Имеющийся дисбаланс вращающихся частей насоса и электродвигателя.

2.Кавитация (схлопывания воздушных пузырьков в воде).

3.Гидроудары.

4.Движение воды по трубопроводам.

Как видим, уровень шума напрямую зависит от совершенства конструкции как самого скважинного насоса или насосной станции, так и от других элементов водоснабжения. Как правило, уровень шума от работающего насоса или насосной станции достигает 60 — 90 дБ, а иногда и более. Даже в таких совершенных насосах, как Grundfos SQ или SQE, а также насосных станциях Grundfos MQ уровень шума достигает 55 дБ. В итальянских насосных станциях Uni-Jet уже 70 дБ, а в отечественной технике эти показатели подбираются к отметке 80-90 дБ. И это притом, что согласно санитарным нормам, максимальный уровень шума не должен превышать 30 дБ!

Какие факторы вызывают вибрации насоса, и как причину вибраций можно определить?

Факторами, влияющими на колебания, являются:

Механические — дисбаланс вращающихся частей

Механические — дисбаланс с абразивными жидкостями

Насос и двигатель, собственная частота и резонанс

Разные механические проблемы

Гидравлические нарушения

Гидравлические — резонанс в трубопроводе

Что такое дожимные насосы для котлов и для чего эти насосы?

Служат для котельной для бесперебойного обеспечения оптимального напора сырой воды непосредственно перед химической водоочисткой и для подачи химически очищенной воды в емкость с горячей водой (бак горячей воды), а также — в деаэратор.

Этот насос способствует поддержанию необходимого уровня жидкости в баке горячей воды. Выбирать его нужно тоже с учетом реальных условий, в которых он должен работать. Способность перекачивания определенного объема жидкости за единицу времени — один из основных критериев.

Для чего применяется герметизация подшипников и как она устроена?

Важное условие надежной работы подшипников — обоснованный выбор уплотнений, которые защищают полость подшипника от проникновения в нее из окружающей среды пыли, влаги, абразивных частиц и препятствуют вытеканию смазочного материала. Конструкция выбранного уплотнения зависит от вида смазочного материала, условий и режима работы узла подшипника, а также степени его герметичности.

По принципу действия уплотнения разделяют на контактные, в которых герметизация осуществляется за счет плотного прилегания уплотняющих элементов к подвижной поверхности вала; бесконтактные — герметизация в которых осуществляется за счет малых зазоров сопряженных элементов; комбинированные, состоящие из комбинации контактных и бесконтактных уплотнений.

Основными типами контактных уплотнений являются сальниковые и манжетные.

Зачем контролировать давление в центробежных насосах?

Неполадки в центробежных насосах возникают в результате несоблюдения условий входа жидкости в насос. Если в отдельных областях насоса давление понизится до давления насыщенных паров, то в этих областях начнется вскипание жидкости с образованием в канале воздушных карманов, нарушающих плавность потока.

Это явление называется кавитацией, которая может возникнуть как в стационарной, так и в движущейся части насоса.

Кавитация сопровождается сильным шумом, треском, вибрацией насоса, вызывает разрушение металла, понижает напор, производительность и КПД насоса. Кроме механического разрушения металла, кавитация вызывает его коррозию. Особенно быстро разрушается чугун. Разрушаются и более стойкие металлы — бронза, нержавеющая сталь. Поэтому в работе насоса нельзя допускать кавитацию, а высота всасывания должна быть такой, при которой возникновение кавитации невозможно.

При эксплуатации центробежных насосов кавитация может возникнуть при понижении уровня жидкости во всасывающем резервуаре ниже расчетного, повышении температуры перекачиваемой жидкости, неправильной установке и неправильном монтаже насоса. С целью уменьшения потерь во всасывающем трубопроводе уменьшают, по возможности, его длину, делают его более прямым, устанавливают минимальное количество арматуры, избегают воздушных мешков.

Что такое сбалансированное механическое уплотнение и где оно используется?

Механическое уплотнение — это уплотнительное устройство, которое образует вращающееся уплотнение между подвижной и неподвижной частями. Они были разработаны для устранения недостатков сальниковой набивки. Утечка может быть снижена до уровня соблюдения экологических стандартов государственных

регулирующих органов и затраты на техническое обслуживание и ремонт также могут быть снижены.

Преимущества механического уплотнения по сравнению с обычной сальниковой набивкой:

1. Отсутствие или ограниченная утечка продукта (отвечает нормированию состава автотранспортных выбросов).

2. Уменьшение трения и потери мощности.

3. Элимирование вала или втулки износа.

4. Сокращение расходов на обслуживание.

5. Возможность использования при более высоких давлениях и более агрессивных средах.

6. Широкое разнообразие конструкций позволяет использовать механические уплотнения почти во всех насосах.

Сбалансированное механическое уплотнение включает в себя простое изменение конструкции, которое снижает гидравлические силы, пытающиеся закрыть торцевое уплотнение. Сбалансированные уплотнения имеют более высокий предел давления, низкую нагрузку на уплотнительные поверхности и выделяют меньше тепла. Это делает их наиболее подходящими при перекачивании жидкостей с низкой смазывающей способностью и высоким давлением насыщенных паров, таких как лёгкие углеводороды.

Какие требования предъявляются для всасывающих трубопроводов центробежного насоса?

Всасывающий трубопровод является одним из ответственных элементов насосной станции. К нему предъявляются следующие требования: он должен быть герметичным, возможно меньшей длины с наименьшим числом фасонных частей (колен, отводов, тройников, переходов и др.), не должен иметь мест для образования воздушных мешков. Герметичность всасывающего трубопровода достигается путем тщательного соединения труб и фасонных частей, устанавливаемых на трубопроводе. Материалом для всасывающего трубопровода могут служить стальные, а иногда и чугунные трубы. Деревянные, асбестоцементные и железобетонные трубы не обеспечивают полной герметичности, поэтому их применение не допускается.

Стальные трубы могут быть соединены при помощи сварки или фланцевого соединения. Сварка обеспечивает достаточную герметичность трубопровода. Применение фланцевого соединения возможно при условии, если всасывающий трубопровод не засыпается землей. Трубы, уложенные в землю, должны быть покрыты антикоррозийными материалами. В лессах и других просадочных грунтах трубы следует укладывать без засыпки. Только после окончания просадок траншею можно засыпать.

Смонтированный всасывающий трубопровод должен иметь постепенный подъем к насосу (уклон не менее 0,005), чтобы воздух, попавший во всасывающие трубы, мог свободно двигаться с водой к насосу. С целью уменьшения потерь напора всасывающий трубопровод должен быть возможно меньшей длины, не иметь резких поворотов, расширений, сужений и лишних фасонных частей.

Для обеспечения правильной работы всасывающего трубопровода необходимо избегать образования воздушных мешков. Эти мешки могут возникать в повышенных местах и резких поворотах трубопровода.

На всасывающих трубопроводах могут быть установлены всасывающие или приемные клапаны, всасывающие воронки, сетки, задвижки, колена, тройники и переходы.

Как рассчитать давление гидравлического удара и избежать его?

В зависимости от времени распространения ударной волны и времени перекрытия задвижки (или другой запорной арматуры) t, в результате которого возник гидроудар, можно выделить 2 вида ударов:

Полный (прямой) гидравлический удар, если t <

Неполный (непрямой) гидравлический удар, если t >

Прямой гидравлический удар бывает тогда когда время закрытия задвижки t3 меньше фазы удара T, определяемой по формуле:

Здесь — длина трубопровода от места удара до сечения, в котором поддерживается постоянное давление, — скорость распространения ударной волны в трубопроводе, определяется по формуле Н.Е. Жуковского, м/с:

де E — модуль объемной упругости жидкости,

ρ— плотность жидкости,

— скорость распространения звука в жидкости,

Etr — модуль упругости материала стенок трубы,

D — диаметр трубы,

h — толщина стенок трубы.

Для воды отношение зависит от материала труб и может быть принято: для стальных — 0,01; чугунных — 0,02; ж/б — 0,1-0,14; асбестоцементных — 0,11; полиэтиленовых — 1-1,45

Коэффициент k для тонкостенных трубопроводов применяется (стальные, чугунные, а/ц, полиэтиленовые) равным 1. Для ж/б

коэффициент армирования кольцевой арматурой (f — площадь сечения кольцевой арматуры на 1м длины стенки трубы). Обычно . Повышение давления при прямом гидравлическом ударе определяется по формуле:

где Vo — скорость движения воды в трубопроводе до закрытия задвижки.

Если время закрытия задвижки больше фазы удара (tз>Т), такой удар называется непрямым. В этом случае дополнительное давление может быть определено по формуле:

Результат действия удара выражают также величиной повышения напора H, которая равна:

при прямом ударе

при непрямом ударе

Способы предотвращения возникновения гидравлических ударов:

• Исходя из формулы Жуковского (определяющей увеличение давления при гидроударе) и величин, от которых зависит скорость распространения ударной волны, для ослабления силы этого явления или его полного предотвращения можно уменьшить скорость движения жидкости в трубопроводе, увеличив его диаметр.

• Для ослабления силы этого явления следует увеличивать время закрытия затвора

• Установка демпфирующих устройств

Как далеко от поверхности воды должен быть установлен насос в колодце?

Насос в колодце устанавливают на такой глубине, чтобы нижний край насоса находился от дна вверх на 25 — 30 см, такое расстояние необходимо чтобы насос при заборе воды не захватывал также песок со дна колодца.

Как влияет растворенный в жидкости газ на производительность центробежных насосов?

Растворенные в жидкости газы могут спровоцировать появление кавитации. Кавитация в центробежных насосах является гидродинамическим явлением и зависит от гидродинамических качеств рабочих органов машины и физических свойств жидкости. Кавитация в насосах обычно начинается при падении давления до значения, равного или меньшего давления упругости насыщенного пара и сопровождается нарушением сплошности потока с образованием полостей, насыщенных паром и растворенными в жидкости газами.

Явление кавитации в насосах сопровождается вскипанием жидкости и является термодинамическим процессом, определяемым свойствами жидкости: давлением, температурой, скрытой теплотой парообразования, теплоемкостью.

Последствия кавитации в насосах сопровождается признаками, отрицательно сказывающимися на работе насоса.

Шум и вибрация возникают при разрушении кавитационных пузырьков в зоне повышенного давления. Уровень шума зависит от размеров насоса. Кавитационный шум проявляется в виде характерного потрескивания в зоне выхода в рабочее колесо.

Снижение параметров насоса при наличии развитой кавитации по-разному сказывается для насосов с разными коэффициентами быстроходности и зависит от значения и влияния кавитационной зоны. При низкой быстроходности параметры снижаются резко. Для насосов с высоким коэффициентом быстроходности характерно постепенное снижение параметров. Если кавитационная зона занимает все сечение канала, то происходит срыв (прекращение) подачи насоса.

Кавитационное разрушение материалов (питтинг) происходит при длительной работе насоса в условиях кавитации в местах захлопывания пузырьков. Питтинг имеет место как при начальной, так и при развитой кавитации.

Что такое балансировка ротора насоса, и для чего ее производят?

Вал с посаженными на него деталями носит название ротора насоса. Роторы центробежных насосов балансируют, причем у мелких насосов производится статическая балансировка, а у крупных — статическая и динамическая.

В процессе круглосуточной эксплуатации происходит непрерывное изнашивание основных узлов центробежных насосов (валов, подшипников, сальников и торцовых уплотнений), увеличивается осевой разбег роторов, нарушается балансировка, изнашиваются соединительные элементы полумуфт.

Балансировке должны подвергаться все вращающиеся детали или узлы, неуравновешенность которых может вызвать нарушения в работе механизмов, вибрацию их, преждевременный износ и т. п. Статическая балансировка применяется для уравновешивания тел вращения с большим отношением диаметра к ширине — нешироких шкивов, зубчатых колес, отдельных дисков центробежных насосов и турбомашин и т. п Статическая балансировка длинных тел вращения (широких шкивов барабанов центрифуг, роторов электромашин, роторов многоколесные центробежных насосов и турбомашин, валов и т. п.) не дает удовлетворительных результатов, и для таких деталей необходима динамическая балансировка.

Что такое эффективность насосной системы и как ее повысить?

Насос всегда работает в системе, поэтому основным методом повышения энергоэффективности насосов является оптимизация всей системы на основе качественного обследования.

Насосное оборудование — наиболее энергопотребляющее из используемых в экономике.

Финский научно-исследовательский центр провел обследование 1690 насосов на 20 предприятиях Финляндии, результаты которого показали, что средний КПД насосов составил в среднем 40%, при этом 10% насосов работали с КПД ниже 10%!

Основными причинами неэффективного использования насосного оборудования были признаны: переразмеривание (выбор насосов с большей подачей и напором) и регулирование режимов работы насосов при помощи задвижек.

Мировой опыт основной причиной определяет неверный подбор насосов под требования системы. Так, по данным пяти ведущих компаний-производителей насосного оборудования США, более 60% проданных насосов эксплуатируются вне рабочего диапазона, и в 95% случаев в этом виноваты потребители, которые предоставили неверные исходные данные.

Основные причины работы насосного оборудования не в оптимальном режиме:

1. Проектировщики закладывают насосное оборудование с запасом, на случай непредвиденных обстоятельств или перспектив развития, что приводит впоследствии при эксплуатации к снижению напора, дросселированию и потере эффективности.

2. Изменение параметров гидравлической сети со временем (коррозия труб, замена трубопроводов и т. п.).

3. Износ арматуры, износ насосов.

4. Изменение водопотребления в связи с ростом или сокращением численности населения (перестают существовать предприятия, устанавливаются счетчики, и спроектированные в советские времена системы не соответствуют новой реальности).

5. Замена и установка новых элементов в системе с другими гидравлическими характеристиками.

6. Регулирование режимов работы насосов.

Методы снижения энергопотребления в насосных системах:

→ замена насосов на более эффективные — 2%;

→ замена электродвигателей — 1–3%;

→ подрезка рабочего колеса — до 20%, в среднем 10%;

→ каскадное регулирование при параллельной установке насосов — до 10–30%;

→ использование дополнительных резервуаров для работы во время пиковых нагрузок — 10–20%;

→ простое снижение частоты вращения насосов при неизменных параметрах сети — до 40%;

→ замена регулирования подачи задвижкой на регулирование частотным преобразователем позволяет снизить до 60% энергопотребления;

Мы хотим проверить технические характеристики насоса. Как это можно сделать?

Основной характеристикой считается зависимость подачи насоса от его напора, так называемую Q-H характеристику. Расход мощности и КПД являются уже следствием работы насоса по созданию подачи Q и напора H, которые и являются целью приобретения насоса.

Характеристика каждого насоса определяется только путем его испытания. Аналитические способы построения характеристик очень сложны и не дают достаточно надежных результатов.

Технические характеристики насоса получают при проведении испытаний.

При испытании насоса жидкость совершает замкнутый цикл. Забираемая насосом из резервуара, жидкость подается в напорную сеть, состоящую из участка трубопровода с расходомером и дроссельной задвижкой, а потом снова возвращается в резервуар.

При этом вся энергия, получаемая жидкостью в насосе, поглощается преимущественно в дроссельной задвижке. Закрывая и открывая задвижку, можно изменять подачу насоса с нуля от нуля до некоторого максимального значения. Число оборотов насоса в течение одного опыта сохраняется постоянным.

При разных открытиях дроссельной задвижки производят замеры: подачи, напора, давления нагнетания, давления всасывания, температуры жидкости и мощности, потребляемой насосом.

Как обеспечивается износостойкость шламового насоса?

Существует несколько вариантов для выбора защиты шламовых насосов от износа:

• Рабочее колесо и корпус из твердого металла с различными сплавами белого чугуна и стали.

• Рабочее колесо из эластомеров и корпус, защищенный эластомерными футеровками. Эластомерами являются обычно каучуки различного качества или полиуретан.

• Сочетание рабочего колеса из твердого металла и корпусов, футерованных эластомером.

Выбор материала износостойких частей — это баланс между стойкостью к износу и стоимостью изнашиваемых частей.

Существуют две стратегии в отношении защиты от износа:

1. Износостойкий материал должен быть достаточно твердым, чтобы выдерживать режущее действие ударяющих частиц!

2. Износостойкий материал должен быть эластичным и способнымгасить удары и отталкивать частицы!

Выбор износостойких частей обычно основывается на следующих параметрах:

• Размер твердой частицы (удельный вес твердых частиц, форма и твердость)

• Температура пульпы

• pH и химикаты

• Частота вращения рабочего колеса

Основными износостойкими материалами в шламовых насосах являются твердый металл и мягкие эластомеры.

Керамические материалы представлены как вариант для некоторых типов насосов.

Каковы требования к насосам для котлов, которые будут использоваться в котельных?

Питание котлов может быть групповым с общим для подключенных котлов питательным трубопроводом или индивидуальным — только для одного котла.

Включение котлов в одну группу по питанию допускается при условии, что разница рабочих давлений в разных котлах не превышает 15%.

Питательные насосы, присоединяемые к общей магистрали, должны иметь характеристики, допускающие параллельную работу насосов.

Для питания котлов водой допускается применение:

а) центробежных и поршневых насосов с электрическим приводом;

б) центробежных и поршневых насосов с паровым приводом;

в) паровых инжекторов;

г) насосов с ручным приводом;

д) водопроводной сети.

Использование водопровода допускается только в качестве резервного источника питания котлов при условии, что минимальное давление воды в водопроводе перед регулирующим органом питания котла превышает расчетное или разрешенное давление в котле не менее чем на 0,15 МПа (1,5 кгс/см2).

Пароструйный инжектор приравнивается к насосу с паровым приводом.

На корпусе каждого питательного насоса или инжектора должна быть прикреплена табличка, в которой указываются следующие данные:

а) наименование организации-изготовителя или ее товарный знак;

б) заводской номер;

в) номинальная подача при номинальной температуре воды;

г) число оборотов в минуту для центробежных насосов или число ходов в минуту для поршневых насосов;

д) номинальная температура воды перед насосом;

е) максимальный напор при номинальной подаче.

После каждого капитального ремонта насоса должно быть проведено его испытание для определения подачи и напора. Результаты испытаний должны быть оформлены актом.

Напор, создаваемый насосом, должен обеспечивать питание котла водой при рабочем давлении за котлом с учетом гидростатической высоты и потерь давления в тракте котла, регулирующем устройстве и в тракте питательной воды.

Характеристика насоса должна также обеспечивать отсутствие перерывов в питании котла при срабатывании предохранительных клапанов с учетом наибольшего повышения давления при их полном открытии.

При групповом питании котлов напор насоса должен выбираться с учетом указанных выше требований, а также исходя из условия обеспечения питания котла с наибольшим рабочим давлением или с наибольшей потерей напора в питательном трубопроводе.

Подача питательных устройств должна определяться по номинальной паропроизводительности котлов с учетом расхода воды на непрерывную или периодическую продувку, на пароохлаждение, на редукционно-охладительные и охладительные устройства и на возможность потери воды или пара.

Тип, характеристика, количество и схема включения питательных устройств должны выбираться специализированной организацией по проектированию котельных в целях обеспечения надежной и безопасной эксплуатации котла на всех режимах, включая аварийные остановки. Допускается работа котлов паропроизводительностью не более 1 т/ч с одним питательным насосом с электроприводом, если котлы снабжены автоматикой безопасности, исключающей возможность понижения уровня воды и повышения давления сверх допустимого.

На питательном трубопроводе между запорным органом и поршневым насосом, у которого нет предохранительного клапана и создаваемый напор превышает расчетное давление трубопровода, должен быть установлен предохранительный клапан.

Для перекачки суспензии мы заметили, что центробежные насосы, ограничены в своей производительности. Есть ли поршневые насосы, используемые для перекачки суспензии?

Центробежные насосы лучше приспособлены для перекачки суспензий и загрязненных жидкостей. В таких насосах допускаются большие зазоры и отсутствуют клапаны, в результате чего эти насосы менее подвержены износу от действия взвешенных частиц.

Какой самый эффективный способ снизить потребление энергии в существующих установках центробежного насоса?

Применение частотно-регулируемых приводов и ликвидации задвижки для управления потоком, как правило, наиболее эффективные способы уменьшить потребление энергии насосом. Даже тогда, когда задвижки широко открыты, это обычно приводит к значительному перерасходу электроэнергии.

Преобразователи частоты позволяют регулировать скорость вращения насоса, чтобы соответствовать напору, необходимому системе. Это снижение скорости сопровождается снижением мощности, которая способствует сокращению потребления электроэнергии.

Что такое атмосферное давление для насоса?

Это сила, которая оказывает давление на единицу площади весом атмосферного давления. На уровне моря и при температуре 15С стандартное атмосферное давление 14.7 p.s.i. или 750 мм ртутного столба или 1013 м бар.

Что такое манометрическое давление насоса?

Если брать атмосферное давление за отправную точку, манометрическое давление считается путем деления единицы силы на единицу площади, вызываемую жидкостью (-750 Нg).

Что такое абсолютное давление насоса?

Это общее давление, измеряемое путем деления единицы площади на единицу площади, вызываемой жидкостью. Оно равно сумме атмосферного и манометрического давления.

Что такое вакуумметрическое, или давление всасывания насоса?

Существуют общепринятые условия для определения давления внутри насоса, которое ниже атмосферного давления. Такое давление обычно измеряется путем вычитания из значения атмосферного давления значения измеряемого давления в насосе.

Что такое давление на выходе насоса или давление нагнетания насоса?

Это среднее давление на выходе насоса в ходе работы.

Что такое давление на входе насоса?

Это среднее давление, измеряемое около входного отверстия насоса в ходе его работы.

Что такое перепад давления в насосе?

Это разница в абсолютном давлении на входе и выходе насоса в ходе его работы.

Что такое плотность жидкости?

Плотность жидкости — это ее вес на единицу объема, часто выражается в фунтах на кубический фут или граммах на кубический сантиметр. (Плотность жидкости меняется с изменением температуры).

Что такое давление насыщенного пара?

Давление насыщенного пара жидкости равно абсолютному давлению (при определенной температуре), при котором жидкость превращается в пар. У каждого типа жидкости свое давление насыщенного пара. При этом учитывается температура.

Что такое коэффициент вязкости жидкости для насоса?

Коэффициент вязкости жидкости — это единица связанная с ее способностью выдерживать поперечную силу. Веществам с высоким коэффициентом вязкости требуется большая поперечная сила для сдвигания жидкостей, чем веществам с меньшим коэффициентом вязкости.

САНТИПУАЗ (cPo) наиболее удобная единица измерения коэффициента вязкости. Узнать абсолютную вязкость можно таким прибором, как вискозиметр. Им измеряется сила, необходимая для вращения микрометрического винта/ валика/ оси.

Другие единицы измерения вязкости, такие, как сантистокс (cs) Salbolt Second Universal (SSU) — единицы измерения кинематической вязкости, при которой определенная сила тяжести жидкости влияет на измеряемую вязкость. Кинематические вискозиметры обычно измеряют силу тяжести жидкости, стекающей по калиброванной трубке, учитывается время течения потока.

К сожалению, вязкость не является постоянным, фиксированным свойством жидкости. Эта характеристика, изменяющаяся в зависимости от плотности жидкости и типа насоса.

В работе насоса естественным считается снижение вязкости при увеличении температуры.

Что такое эффективная вязкость для насоса?

Эффективная вязкость — это наблюдение за поведением вязких жидкостей при влиянии поперечных сил. Существует несколько видов поведения вязких жидкостей:

Ньютоновая жидкость: вязкость остается постоянной при изменении скорости течения или атмосферного давления.

Ньютоновые жидкости это вода, минеральные масла, сиропы, углеводород, смолы.

Тиксотропные жидкости: вязкость уменьшается при увеличении скорости течения потока или изменения атмосферного давления.

Тиксотропными жидкостями являются мыло, асфальтовый битум, растительные масла, клей, чернильные пасты, смолы, лаки, и некоторые суспензии.

Что такое NPSH насоса?

Общепринятый термин, используемый для описания необходимого состояния на входе насоса в насос с принудительной подачей жидкости (несамовсасывающем).

Имеем NPSH=(P+ha*d) —tv-J

P: абсолютное давление в жидкости

ha: высота столба жидкости на входе насоса

ha < 0 если площадь, занимаемая жидкостью, ниже входного отверстия насоса

ha > 0 если площадь, занимаемая жидкостью, выше отверстия насоса

d: плотность жидкости

J: потери во входной системе

tv: давление насыщенного пара

Что такое необходимое NPSH для насоса?

Необходимое NPSH — это характеристика насоса, которая показывает, какое давление столба жидкости необходимо на входе, чтобы обеспечить работающий насос. Показатель варьируется в зависимости от изменения скорости работы насоса и вязкости жидкости. Для удовлетворительной работы при ряде условий необходимо чтобы существующее значение NPSH было больше или равно NPSH необходимого.Когда внутри насоса абсолютное давление жидкости становится ниже давления насыщенного пара, жидкость начнет превращаться в пар, так называемое явление кавитации. В насосе объемного действия кавитация происходит, когда скорость жидкости недостаточна для заполнения полости насоса.

Что такое кавитация насоса?

Результат неэффективной работы насоса, который может привести к выходу насоса из строя, сопровождается характерным шумом.

Чтобы избежать кавитации и гарантировать, что NPSH существующее выше NPSH необходимого, нужно принять следующие меры по обеспечению подачи жидкости в насос:

— снизить скорость работы насоса (снизить скорость потока)

— увеличить размер диаметр входного отверстия

— уменьшить длину входного трубопровода. Изменить количество фитингов

— увеличить размер насоса для данного потока, это снижает требуемый N.P.S.H.

Принятые меры, с учетом условий работы насоса, обеспечат подачу жидкости к насосу и его заполнение, предотвращая кавитацию.

Что такое гидростатический напор насоса?

Гидравлическое давление в том месте, где жидкость неподвижна.

Что такое фрикционный напор насоса?

Потери давления или энергии из-за потерь при трении веществ.

Что такое асинхронный электродвигатель насоса?

Обороты ротора зависят от нагрузки и не совпадают с частотой вращения магнитного поля статора. В результате обеспечивается, например, плавный пуск электродвигателя насоса.

Что такое вал насоса?

Вал насоса — деталь, передающая крутящий момент и поддерживающая вращение других деталей. В случае насоса это металлический цилиндр, на котором крепятся рабочие колеса насоса.

Что такое высота всасывания насоса?

Высота всасывания — разность высот между местом установки насоса и точкой водозабора.

Что такое гидроаккумулятор (мембранный или накопительный бак)?

Гидроаккумулятор (мембранный или накопительный бак) — герметичная емкость, перегороженная внутри специальной резиновой или каучуковой мембраной. В одной, отделенной таким способом части этого устройства находится воздух под определенным давлением, а другая в процессе работы насоса заполняется водой.

Что такое крыльчатка насоса?

Крыльчатка насоса — совокупность лопастей, расположенных по окружности рабочего колеса и представляющих собой пластины, изогнутые в противоположном водотоку направлении.

Что такое многоступенчатая система всасывания насоса?

Многоступенчатая система всасывания насоса — последовательное использование нескольких рабочих колес внутри насоса.

Что такое напор насоса?

Напор насоса — высота, на которую насос способен доставить перекачиваемую жидкость.

Для чего нужен обратный клапан в насосе?

Обратный клапан — клапан, предотвращающий отток воды из всасывающей магистрали (шланга, трубы и т.п.).

Что такое патрубок насоса?

Патрубок насоса — короткая труба на корпусе насоса, предназначенная для ввода или вывода перекачиваемой жидкости.

Что такое ротор насоса?

Ротор насоса — вращающаяся деталь, в данном случае электродвигателя насоса, расположенная внутри статора насоса.

Что такое статор насоса?

Статор насоса — часть электродвигателя, выполняющая функции магнитопровода и несущей конструкции. Состоит из сердечника с обмоткой и станины корпуса насоса.

Что такое термореле насоса?

Термореле насоса — устройство для автоматического управления электрической цепью насоса. Состоит из релейного элемента, имеющего два положения устойчивого равновесия, и нескольких электрических контактов. Последние замыкаются или размыкаются при изменении состояния релейного элемента (соответственно «нормальная температура» или «перегрев»).

Что такое объемный насос?

Объемный насос — насос, в котором жидкая среда перемещается путем периодического изменения объема занимаемой ею камеры, попеременно сообщающейся со входом и выходом насоса.

Что такое дозировочный насос?

Дозировочный насос — насос, обеспечивающий подачу с заданной точностью.

Что такое герметичный насос?

Герметичный насос — насос, у которого полностью исключен контакт подаваемой жидкой среды с окружающей атмосферой.

Что такое плунжерный насос?

Плунжерный насос — возвратно-поступательный насос, у которого рабочие органы выполнены в виде плунжеров.

Что такое насос одностороннего действия?

Насос одностороннего действия — возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в одну сторону.

Что такое насос двустороннего действия?

Насос двустороннего действия — возвратно-поступательный насос, у которого жидкая среда вытесняется из замкнутой камеры при движении рабочего органа в обе стороны.

Что такое электронасосный агрегат?

Электронасосный агрегат — насосный агрегат, в котором приводящем двигателем является электродвигатель.

Что такое объемная подача насоса?

Объемная подача насоса — отношение объема подаваемой жидкой среды ко времени

Что такое идеальная подача насоса?

Идеальная подача насоса — сумма подачи и объемных потерь насоса.

Что такое точность дозирования насоса?

Точность дозирования насоса — отношение разности подач фактической и установленной по шкале к подаче, установленной по шкале.

Что такое отклонение подачи насоса?

Отклонение подачи насоса — разность фактической подачи насоса и подачи, заданной для данного давления.

Что такое категория точности дозирования насоса?

Категория точности дозирования — разность между выраженными в процентах значениями коэффициентов подачи насоса, определёнными на номинальном режиме (при максимальной длине хода плунжера) и при заданном изменении номинального режима (при уменьшении длины хода на 10%).

Что такое коэффициент подачи насоса?

Коэффициент подачи насоса — отношение подачи насоса к его идеальной подачи.

Что такое допускаемая вакуумметрическая высота всасывания насоса?

Допускаемая вакуумметрическая высота всасывания — вакуумметрическая высота всасывания, при которой обеспечивается работа насоса без изменения основных технических показателей.

Что такое кавитация?

Кавитация — нарушение сплошности потока жидкости, обусловленное появлением в ней пузырьков или зон, заполненных газом или паром.

Что такое климатическое исполнение насоса?

Климатическое исполнение насоса — исполнение насоса в зависимости от макроклиматического района (одного или нескольких) в котором он эксплуатируется, хранится и транспортируется.

Что такое категория размещения насоса?

Категория размещения насоса — категория насоса в зависимости от места его размещения при эксплуатации в воздушной среде на высотах до 4300 м.

Что представляет из себя взрывозащита насоса?

Взрывозащита — меры, предотвращающие воздействие на людей опасных и вредных факторов взрыва и обеспечивающие сохранение материальных ценностей. Характеристика взрывозащиты насоса определяется степенью взрывозащиты электродвигателя насоса.

В некоторых инструкциях на насос упоминается ньютоновская жидкость. Что значит ньютоновская жидкость?

Ньютоновская жидкость (названная так в честь Исаака Ньютона) — вязкая жидкость, подчиняющаяся в своём течении закону вязкого трения Ньютона, то есть касательное напряжение и градиент скорости линейно зависимы. Коэффициент пропорциональности между этими величинами известен как вязкость.

Из определения, в частности, следует, что ньютоновская жидкость продолжает течь, даже если внешние силы очень малы, лишь бы они не были строго нулевыми. Например, вода является ньютоновской жидкостью, потому что она продолжает демонстрировать свойства жидкости вне зависимости от скорости перемешивания, в противоположность Неньютоновским жидкостям, вязкость которых изменяется в зависимости от скорости тока жидкости — к примеру, перемешивание может оставлять «дыру» позади (которая понемногу заполняется со временем — такое поведение наблюдается в таких веществах, как пудинг, суспензия крахмала в холодной воде и, в менее строгих рамках — песок), а при уменьшении толщины слоя жидкости происходит скачок вязкости из-за изменения скорости течения жидкости (это наблюдается у некоторых неподтекающих красок, которые легко наносятся, но становятся очень вязкими на поверхности сразу после нанесения и не стекают даже если поверхность вертикальная).

Для ньютоновской жидкости вязкость, по определению, зависит только от температуры и давления (а также от химического состава, если жидкость не является беспримесной) и не зависит от сил, действующих на неё.

Насос в скважине бесперебойно работал 3 года, и вдруг стал часто включаться и выключаться. Система работает рывками, и автоматика все время щелкает у гидробака.

Очевидно в гидроаккумуляторе (гидробаке) порвалась мембрана. Срок ее службы 3-5 лет (в зависимости от качества воды). Щелкает — реле давления, постоянно включая и отключая насос, т.к. нет запаса воды. Целостность мембраны легко проверить, надавив острым предметом на ниппель гидроаккумулятора (как в автомобильном колесе). Если из ниппеля идет вода — нужно заменить мембрану. Стоимость услуги по замене мембраны зависит от емкости и марки гидроаккумулятора.

Мне пробурили скважину 23 метра. Воды в ней всего 4 метра от дна. Обращался в разные фирмы с вопросом как подобрать оптимальный насос, предлагают разные варианты насосов: советуют на такую скважину насос малыш, советует водомет, советуют установить немецкий насос Grundfos. Как выбрать насос?

Чтобы выбрать насос необходимо учитывать следующее: если дебет (производительность) скважины очень мал, то воду нужно сначала накопить, а затем уже качать центробежным насосом в систему водоснабжения. Для накапливания воды подойдет насос малыш, накопительная емкость с поплавковым выключателем. А для автоматического водоснабжения — насосная станция с гидроаккумулятором и автоматикой.

Что такое вертикальная осевая нагрузка и как она возникает?

Вертикальная осевая нагрузка — это сила, действующая вертикально вниз на рабочее колесо с валом в сборе при работе насоса, воспринимаемая нижним упорным подшипником электродвигателя.

Большинство насосов и электродвигателей предназначены для эксплуатации в условиях постоянно действующей вертикальной нагрузки, однако тем не менее очень часто она может создавать трудности при работе насоса и электродвигателя. Осевая нагрузка возникает при работе насоса с очень низкой подачей, что обуславливает повышенные значения давления нагнетания. Непрерывная эксплуатация в этом диапазоне может вызвать повреждение упорного подшипника электродвигателя, к тому же могут возникнуть проблемы с перегревом электродвигателя и насоса из-за недостаточного охлаждения потоком жидкости. Чтобы свести к минимуму связанные с осевой нагрузкой трудности, насос должен эксплуатироваться в определенном диапазоне минимального и максимального значений подачи.

Поэтому на графиках рабочих характеристик скважинных насосов фирмы Grundfos допустимый диапазон значений подачи отмечен сплошной, а недопустимый диапазон эксплуатации — пунктирной линией.

Мне необходим насос погружной, глубина скважины 9 метров, насос 1куб/метр за час. Прошу помочь мне с выбором насоса.

Необходимо уточнить:

1. Дебет скважины.

2. Внутренний диаметр обсадной трубы.

3. Уровень зеркала воды.

В чем отличие насосов «Малыш» и «Водолей»?

«Малыш» — насос клапанного типа, а «Водолей» — роторного. «Малыш» рассчитан на производительность скважины до 500 л/час. «Водолей» — до 1000 л/час

В чем отличие насосов «GRUNDFOS» и «PEDROLLO»?

Насосы Grundfos имеют встроенные системы защиты, а Pedrollo — нет. Насосы Pedrollo 4-х дюймовые — подходят не для всех типов скважин. Насосы Grundfos 3-х дюймовые — подходят для всех типов скважин.

Где лучше устанавливать автоматику водоподъёмного оборудования?

Если в доме есть свободная площадь 1 м², то лучше в доме — более удобно для обслуживания.

Можно ли временно установить насос «Малыш» (например, для ремонтных работ), а потом уже более «серьёзное» водоподъёмное оборудование? Для скважин какой глубины это приемлемо?

Насос «Малыш» — до 30 метров

Какая разница между двухпроводным и трехпроводным погружным насосом?

Разница между «двухпроводным» и «трехпроводным» погружным насосом связана с типом применяемого однофазного электродвигателя. Трехпроводный однофазный электродвигатель требует наличия электрошкафа управления с пусковым конденсатором.

Пусковой конденсатор применяется для пуска электродвигателя и отключается после того, как электродвигатель закончит разгон. Из-за этого пускового устройства три подключенных к питанию провода (плюс один провод для подключения на землю), откуда и пошло название «трехпроводный насос». Для двухпроводного электродвигателя не требуется электрошкафа управления.

Вместо использования пускового конденсатора двухпроводный электродвигатель имеет встроенное в него электрическое устройство, которое используется для пуска электродвигателя. Из-за этого пускового устройства требуется только два подключенных к питанию провода (плюс один провод для подключения на землю), откуда и пошло название «двухпроводный насос».

Как правило, трехпроводный электродвигатель будет иметь несколько больший по сравнению с двухпроводным пусковой крутящий момент (несмотря на то, что в большинство областей применения дополнительный пусковой крутящий момент не нужен), однако двухпроводный электродвигатель, как правило, устанавливается и подключается несколько проще и с меньшими затратами.

Может ли насос работать всухую?

Работа насоса всухую может привести к выходу из строя механического уплотнения вала и электродвигателя. Установленные в Вашей гидросистеме поплавковые выключатели (датчики уровня) должны быть настроены таким образом, чтобы поддерживать минимальный уровень воды, необходимый для работы насоса.

Прежде чем приступать к эксплуатации насоса, обязательно проверьте соответствие выбранной области применения Вашего насоса нашим указаниям в проспекте с техническими данными и в «Руководстве по монтажу и эксплуатации» для данного насоса.

Каково максимально допустимое значение температуры перекачиваемой жидкости?

Максимально допустимое значение температуры эксплуатации водоотливного, канализационного или грязевого насоса определяет, может ли насос в полностью погруженном положении эксплуатироваться постоянно или он должен работать с перерывами. Для справки просим Вас обращаться к «Руководству по монтажу и эксплуатации» для Вашего насоса.

Мой напорный трубопровод продолжает забиваться, почему?

Закупорка может быть отнесена к одной из двух причин. Во-первых, правильно ли рассчитана скорость перекачивания через трубопровода? Если для перекачивания шлама с твердыми частицами неправильно выбрана скорость перекачивания, то частицы шлама могут оседать на дне трубопровода и со временем закупорить его. Во-вторых, достаточный ли размер трубопровода выбран для перекачиваемого шлама? В зависимости от количества перекачиваемых твердых частиц, для обеспечения прохождения всего количества шлама через трубу, необходимо выбирать размер трубы с запасом.

Можно ли использовать насос для перекачивания морской воды?

В мире погружные дренажные насосы уже долгое время используются для перекачивания морской воды. Тем не менее, если насосы выполнены из такого легкого материала как алюминий, их срок эксплуатации для перекачивания морской воды сильно ограничен. Продлить срок службы насосам помогут цинковые аноды (цинковые аноды защищают насос от электрохимической коррозии), но они должны быть регулярно проверены и заменены. Как альтернатива, компания Grindex предлагает линейку дренажных и шламовых насосов, выполненных из нержавеющей стали марки 316 SS, которая обладает стойкостью к негативному воздействию морской воды.

Действительно ли работает воздушный клапан?

Все насосы Grindex снабжены воздушным клапаном. Воздушный клапан необходим для того, чтобы в случае работы насоса «всухую», он не перегревался, охлаждаясь при помощи потока воздуха. Воздушный клапан это простое механическое устройство, которое остается закрытым посредством давления перекачиваемой жидкости. К примеру, когда опустошается отстойник, в котором находится насос, давление воды падает и пружина освобождается, открывая тем самым клапан. Это позволяет крыльчатке насоса работать так же, как вентилятор стандарта IP55 двигатель насоса обдувает воздух вокруг и выдувает через клапан наружу. Насосы могут работать в таком режиме несколько часов без вреда. Затем, когда вода начинает поступать в отстойник снова, давление воды, которое создается вокруг корпуса насоса, закрывает воздушный клапан и насос начинает работать в нормальном режиме. На одной из выставок была проведена демонстрация воздушного клапана. Насос Minex 220В включили работать на целый день под светом огней и насос не вышел из строя. Продолжая работать как демонстрационный экземпляр и по сей день.

Как часто следует проводить плановое сервисное обслуживание погружного насоса?

Производители всегда указывают рекомендованный интервал сервисного обслуживания. В случае с насосами Grindex, данный интервал составляет порядка 2000 часов работы, в то время как насосам японской марки Toyo производитель рекомендует не более 500 часов между предыдущим и следующим сервисным обслуживанием. Почему такая разница?

Ответ в том, что сервисный интервал должен быть связан с временем проведенным насосом в своем рабочем состоянии. Поэтому насос Grindex, например Major N, работающий в среде, где вода чистая и не вызывает коррозии, должен проработать не менее 2000 часов, не создавая никаких проблем для владельца. А насос Toya, работающий в своей обычной среде, например, в окалине, которая весьма абразивная и коррозийная, требует гораздо более частого сервисного обслуживания.

Сервисные интервалы для насосов сравнимы с с сервисными интервалами для автомобилей, если относится к ним пренебрежительно, то повышается риск серьезной поломки насоса.

Можно ли использовать погружные насосы Grindex тандемно?

Да, насосы Grindex можно использовать для последовательной работы. Нет никаких особых линеек насосов. Несколько обычных дренажных насосов могут быть подключены в так называемое «тандемное соединение». На дно насоса устанавливается специальный фланец для подключения напорного шланга предыдущего насоса. Это очень эффективно в ситуациях, когда необходимо значительно увеличить поток перекачиваемой жидкости при сохранении стандарта IP68 для используемого электрооборудования. Это особенно полезно в многих подземных работах, например на шахтах или строительстве тоннелей, где требуется перекачивание воды на большие расстояния и вероятность затопления очень высока. Переоборудование тандемного соединения в стандартную конфигурацию не представляет особых затруднений, так что, впоследствии, эти насосы можно будет использовать для их стандартной задачи.

Что подразумевается под шламом?

Шлам (от нем. Schlamm — грязь) — отходы при инженерной разработке горного продукта, составляющие пылевые и мельчайшие его части, получаемые в виде осадка при промывке какого-либо рудного материала.

Шламом также может быть:

• Порошкообразная субстанция, обычно содержащая благородные металлы, выпадающие в осадок при электролизе меди, цинка и других металлов.

• Нерастворимые отложения в паровых котлах в виде ила и твёрдого осадка. Для удаления шлама котёл продувают или проводят термосифонное удаление шлама.

• Илистый осадок каменного угля или руды при мокром обогащении.

• Осадок в виде мелких частиц, образующийся при отстаивании или фильтрации жидкости.

• Продукт мокрого помола кварцевого песка — песчаный шлам.

• Разбуренная порода, выносимая буровым раствором с забоя скважины на дневную поверхность.

• Отходы при шлифовании на металлообрабатывающих шлифовальных станках, состоящие из мелкой (до 1 мкм) стружки металла, абразивного материала шлифовального инструмента и эмульсии, если таковая используется в качестве СОЖ (смазывающе-охлаждающая жидкость). Обычно попадает в дренажную систему СОЖ станка и требует периодического удаления.

Перекачиваемый шлам в своей простейшей форме можно разделить на три типа; легкий, средний, и тяжелый. Ниже приведены грубые признаки этих типов.

Легкий:

Наличие твердых частиц в основном случайное

Размер твердых частиц обычно < 200 микронов

Тип шлама — неоседающий

Удельный вес взвеси < 1.05

Менее 5% твердых веществ в общей массе

Средний:

Размер твердых частиц от 200 микронов до 5 мм

Тип шлама — неоседающий и оседающий

Удельный вес взвеси < 1.15

От 5% до 20% твердых веществ в общей массе

Тяжелый:

Основной состав перекачиваемого шлама — это песок или гравий

Частицы > 5 мм

Тип шлама — неоседающий и оседающий

Удельный вес взвеси > 1.15

Более 20% твердых веществ в общей массе

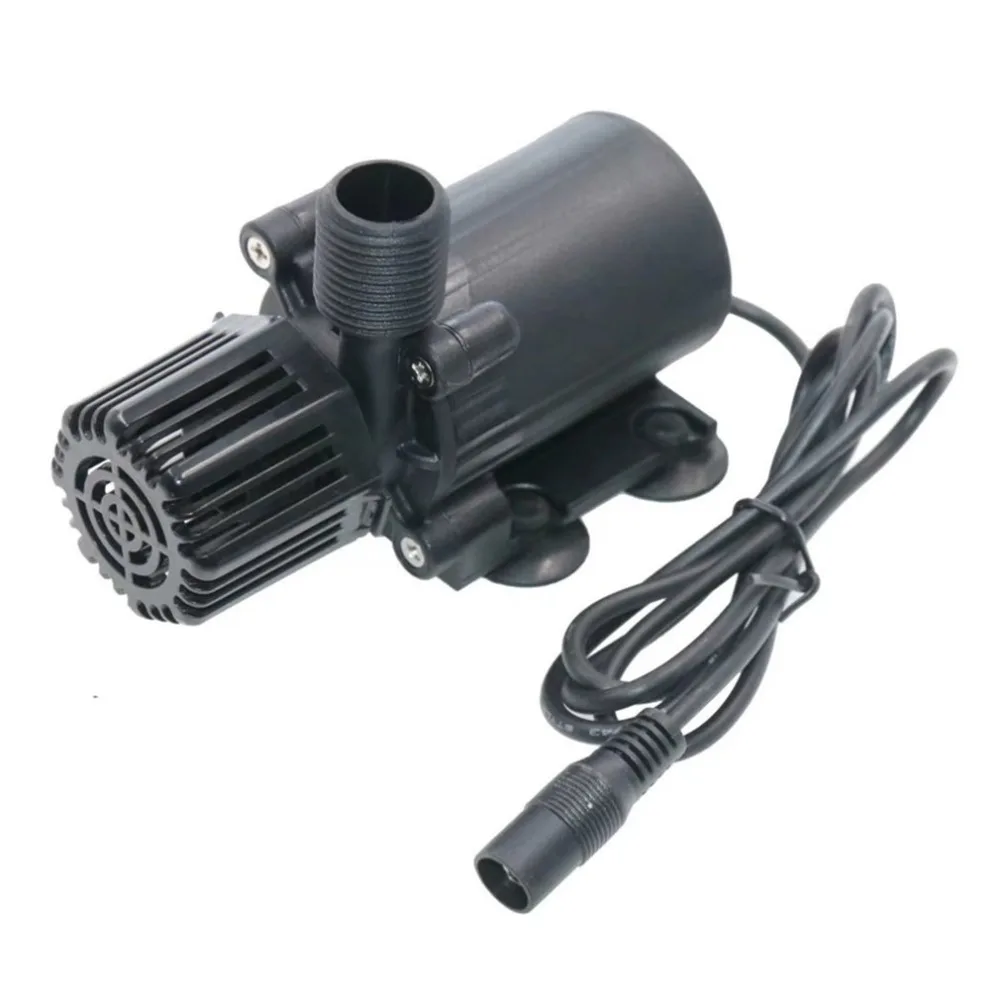

Аквариумный водяной насос 15 Вт циркуляционный для аквариума с потоком 700 л/ч 110

Характеристики

Аквариумный водяной насос 15 Вт циркуляционный для аквариума с потоком 700 л/ч

Описание товара



Параметры:

• Максимальный расход: 700 л/ч
• Макс подъем: 1,6 м
• Напряжение: 220-240 В/50 Гц или 110 В/60 Гц
• Мощность: 15 Вт
• Размер на выходе: 8/13 мм
• Максимальная температура окружающей среды: 140F(60C)
• Высокопрочный износостойкий стержень вала, для длительного использования
• Измерение: 70*51*60 мм



Применение:

• Подходит для аквариумных насосов, насоса с фильтром, мощное оборудование для скимминга, ландшафтный дизайн аквариума, фонтанов, водных путей, водопадов и т. Д.
• Резервуары для морепродуктов, аквариумный циркулирующий источник воды и дренаж.
• Садовое оборудование для полива и очистки.
• Морская вода, кислота, щелочные жидкости, подача и выброс.



Особенности:

• Поставляется сAdjustavle потокаИ легкоочищающийся.
  Фильтр защищает рабочее колесо от повреждений.
• Корпус изготовлен из высококачественного АБС-пластика.
• Этот насос являетсяПолностью погружной, регулируемые, водяной насос,
• Когда установлена тепловая защита, двигатель автоматически отключит питание, если он перегревается.
• Он обладает хорошей водонепроницаемостью, высокой диэлектрической прочностью и является безопасным и надежным.
• Подходит для кислот, щелочей и соли.

















---

Написать отзыв

Похожие предложения

---

Статьи: защита от сухого хода

«Сухой ход», а именно работа насоса без воды, наравне с проблемой стабильного и качественного энергоснабжения, относится к наиболее частым причинам выхода из строя как насосной части, так и всего насоса в целом. Это, в равной степени, относится как к поверхностным, так и к погружным скважинным насосам.

В насосах для бытовых нужд в качестве основного материала рабочих колес и диффузоров чаще всего используется термопласт (высокопрочный износостойкий пластик), который, отличаясь высокой технологичностью и невысокой ценой, отлично справляется со свое задачей многие годы. Но при работе без воды, которая в нормальных условиях работает и как смазка и как источник отвода тепла, внутренние детали насоса начинают соприкасаться, нагреваться и деформироваться. В крайних случаях может заклинить вал насоса и сгореть электродвигатель. Как правило, после такого испытания, насос либо совсем перестает подавать воду, либо подает её не выдавая своих паспортных характеристик.

«Сухой ход» довольно просто идентифицируется специалистом при разборке насоса и к гарантийным случаям не относится!

Любой производитель насосов указывает, что эксплуатация насоса без воды недопустима. Поэтому так важно предусмотреть защиту от сухого хода, особенно в потенциально опасных с этой точки зрения местах.

Как правило, это следующее:

• Перекачивание воды из скважин или колодцев с низким дебитом. Виной тому может быть неправильно подобранный насос (с очень высокой производительностью) либо природные явления (в засушливое лето уровень воды во многих колодцах или скважинах падает и дебит колодца/скважины, а проще говоря, количество воды, питающее из подземных источников колодец/скважину в единицу времени, ниже производительности самого насоса).
• Перекачивание воды из емкостей. Нужно обязательно следить, чтобы насос не выкачал всю воду из емкости и заблаговременно выключать его.
• Перекачивание воды из сетевых трубопроводов. В этом случае насос врезается непосредственно в сетевой трубопровод и служит для повышения давления в системе. Поскольку давление в сетевом трубопроводе, особенно летом, часто бывает недостаточным, это довольно распространенная схема использования насосных станций. Отследить же, когда в сети пропадет вода, очень часто не представляется возможным.

Без защиты от «сухого хода» насос „не понимает“, что ему надо выключиться при отсутствии воды во всасывающем трубопроводе. Он будет продолжать работать дальше, до тех пор пока не сломается, либо пока его не выключат забывчивые хозяева.

Основные виды защиты от «сухого хода»:

Поплавковый выключатель (поплавок) — достаточно недорогой и надежный помощник в защите от «сухого хода» при перекачивании воды из емкостей или колодцев. Существуют поплавки, которые работают только на заполнение емкости. Т.е контакты внутри поплавка разомкнутся и насос остановится, когда емкость заполнится до определенного уровня. Такой вид поплавков скорее нужен для защиты от перелива, а не от «сухого хода». Второй тип поплавков, который работает на опорожнение, как раз наш случай. Кабель поплавка подключается в разрыв одной фазы питающей насос. Контакты внутри поплавка разомкнутся, когда уровень жидкости в емкости / колодце опустится ниже определенного уровня, тем самым останавливая насос. Необходимый уровень срабатывания задается местом установки поплавка. Кабель поплавка необходимо закрепить на фиксированном уровне так, чтобы при опускании поплавка вместе с общим уровнем воды в момент размыкания контактов в емкости еще оставалась вода. В случае же откачивания воды из колодца погружным/поверхностным (самовсасывающим) насосом, закрепить нужно так, чтобы при размыкании контактов вода находилась над всасывающей решеткой / донным клапаном насоса. Стоит отметить, что этот принцип защиты от «сухого хода» реализован практически во всех колодезных насосах различных производителей (у DAB это насосы серии PULSAR).

К сожалению, поплавок не универсален. В скважине или сетевом трубопроводе ему просто не хватит места. Надо искать другие виды защиты.

Реле давления с защитой по «сухому ходу». Это устройство представляет собой обычное реле давления с дополнительной функцией размыкания контактов при падении давления ниже порогового уровня. Обычно этот уровень задается заводом-изготовителем на уровне 0,4-0,6 бар и регулировке не поддается. При нормальных условиях эксплуатации, давление в системе не может упасть ниже этих значений, поскольку все насосы, используемые для частных нужд, работают при значительно большем давлении (от 1 бар и выше). Упасть же до 0,4-0,6 бар давление может практически только в одном случае — если в насосе отсутствует вода. Нет воды — нет давления, и реле регистрируя «сухой ход» размыкает контакты питающие насос. Заново запустить насос можно будет только вручную, предварительно установив и устранив причину возникновения «сухого хода». Насос же перед новым запуском опять придется заполнять водой.

Стоит отметить, что применение реле давления с защитой по «сухому ходу» возможно только в случае автоматической работы насоса (совместно с гидробаком), иначе применение этого реле теряет смысл. Применяется, в основном, вместе со скважинным погружным (глубинным) насосом, однако может также использоваться с поверхностными насосами (или насосными станциями).

Реле потока с функциями реле давления (прессконтроль). Многие производители предлагают использовать вместо гидробака и реле давления компактное устройство — так называемое «реле потока» (либо прессконтроль). Данное реле подает команду на включение насоса при падении давления в системе до 1,5-2,5 бар, в зависимости от настройки. Отключается же насос после прекращения водоразбора, ввиду отсутствия протока жидкости через реле. Защита по «сухому ходу» и осуществляется благодаря встроенному в реле датчику протока, который регистрирует фактический расход жидкости через реле. Отключение насоса происходит с короткой задержкой по времени, после регистрации сухого хода, что не влияет на работоспособность насоса. Кроме этого, прессконтроль выполняет и другие защитные функции, как то защита по току и напряжению. Основное преимущество прессконтроля — очень малые габариты и вес. К сожалению, сейчас на рынке появилось большое количество прессконтролей произведенных непонятно где. Средний срок службы таких устройств не превышает 1-1,5 года, и то, если повезет. Сертифицированный и качественный прессконтроль (как у насосных установок ACTIVE) стоит около 100 USD.

Реле уровня представляет собой электронную плату, к которой подключается несколько датчиков (электродов). Обычно их три, один контрольный и два рабочих. Датчики подключаются к реле обычным одножильным электрическим проводом, и служат только лишь для подачи сигнала. Принцип следующий: датчики опускаются в скважину на разных уровнях и при опускании уровня воды ниже контрольного датчика, который должен располагаться немного выше уровня установки самого насоса, сигнал от него передается в реле уровня и подается команда на остановку насоса. После того, как вода поднимется выше контрольного датчика, насос автоматически запустится. Этот способ защиты является очень надежным, однако и немного более дорогим чем остальные. Также его возможно применять и в случае откачивания воды из емкостей. Само же реле уровня располагается в доме или другом, защищенном от влаги, месте.

Какой способ защиты выбрать зависит от конкретной задачи и предпочтений. По опыту же можно сказать следующее: при откачивании воды из емкостей / баков / колодцев насосной станцией почти 100% гарантией защиты будет использование одновременно и реле давления с защитой по «сухому ходу», и установленного в емкости поплавка. Они будут просто дублировать друг друга. По цене этот вариант выйдет не дороже установки одного реле потока. При защите скважинного насоса чаще всего используют реле давления с защитой по «сухому ходу». Но лучше использовать чуть более дорогой, но и более надежный способ защиты, с помощью реле уровня.

Заметим, что если у вас пробурена глубокая скважина с хорошим дебитом (подтвержденным паспортом скважины) или если вы имеете значительный опыт эксплуатации насосов в своем колодце / скважине и знаете, что уровень воды при продолжительной работе насоса практически не снижается, можно защиту от «сухого хода» и не использовать. Самое главное быть внимательным — как только вы увидите, что пропала вода в напорном патрубке или сработало тепловое реле и насос отключился, не нужно сразу же пытаться запустить его снова, сперва попытайтесь установить причину неисправности, а уже потом снова запускать насос.

© 2007 DAB-SHOP.RU Настройка реле давления и регулировка давления воздуха в гидроаккумуляторе.

Автоматика электронного управления подачи воды насоса без гидроаккумулятора

Сортировать: По умолчаниюПо имени (A — Я)По имени (Я — A)По цене (возрастанию)По цене (убыванию)По рейтингу (убыванию)По рейтингу (возрастанию)По модели (A — Я)По модели (Я — A)

Показывать: 16255075100

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса PC-58. Р..

В наличии

2 560.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 728.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 824.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса ЭДД-3. ..

В наличии

1 792.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса с кабелем ..

В наличии

1 472.00 р.

Электронный блок автоматического регулирования подачи воды и защиты от сухого хода насоса Brio 20..

В наличии

2 050.00 р.

Электронный блок автоматического управления и регулирования включения и выключения насоса Brio Tank ..

В наличии

3 850.00 р.

Автоматический регулятор подачи воды и защиты от сухого хода EASY PRESS 1M 1.5, производство комп..

В наличии

5 986.00 р.

Автоматический регулятор подачи воды и защиты от сухого хода EASY PRESS 2M 2,2, производства комп..

В наличии

6 059.00 р.

Автоматический блок электронного регулирования подачи воды и защиты от сухого хода PRESSDRIVE 05 ..

В наличии

7 008.00 р.

Автоматический блок электронного регулирования подачи воды и защиты от сухого хода Pressdrive AM ..

В наличии

6 643.00 р.

Блок автоматического электронного регулирования подачи воды и защиты от сухого хода Kit 02 AM, пр..

В наличии

6 935.00 р.

Электронный блок контроля потока Hidrokinetics Kit 07 (4000000596), производство компании «ESPA G..

В наличии

7 373.00 р.

Блок автоматического регулирования подачи воды и защиты от сухого хода Mascontrol-1,5 производств..

В наличии

7 891.00 р.

Блок автоматического регулирования подачи воды и защиты от сухого хода Mascontrol-2,2 производств..

Нет в наличии

8 435.00 р.

Блок автоматического регулирования подачи воды и защиты от сухого хода Mondialpress, производство..

В наличии

3 878.00 р.

Показано с 1 по 16 из 21 (всего 2 страниц)

Электронная автоматика протока воды для насосной станции

Электронная автоматика управления водяным насосом (погружным, скважинным, поверхностным)

Для автоматической работы насоса предназначен блок электронной автоматики (реле протока, контроллер), который при протоке воды (открытый водопроводный кран) включает водяной насос и при закрытии выключает. Они устанавливаются как с погружными так и поверхностными центробежными насосами и применяются с насосами станциями для повышения давления в частом доме, на даче, как в быту так и в промышленности.

Преимущества блока контроля потока:

• Защита от сухого хода
• Автоматический перезапуск
• Не требуется гидроаккумулятор
• Плавный пуск
• Бесшумная работа
• Не требуется обслуживания


Расход насоса

Большинство характеристик насоса могут быть связаны с потоком жидкости через насос. Понимание производительности насоса требует базовых знаний о характеристиках насоса и кривых производительности насоса.

---

Параметры насоса

Работа и производительность насоса лучше всего описываются несколькими основными параметрами; расход, давление, напор, мощность и эффективность.

• Объемный расход (Q), также называемый пропускной способностью, — это объем жидкости, который проходит через насос за заданное время (измеряется в галлонах в минуту или галлонах в минуту).Он определяет скорость, с которой насос может проталкивать жидкость через систему. В некоторых случаях также используется массовый расход (ṁ), который описывает массу через насос с течением времени. Объемный расход связан с массовым расходом плотностью жидкости (ρ) посредством уравнения:

  При выборе насосов расход или номинальная производительность насоса должны соответствовать расходу, требуемому приложением или системой.

• Давление — это мера сопротивления: сила на единицу площади сопротивления в системе.Номинальное давление насоса определяет, какое сопротивление он может выдержать или преодолеть. Обычно он указывается в барах или фунтах на квадратный дюйм (фунтах на квадратный дюйм). Давление вместе с расходом и мощностью используется для описания производительности насоса. Однако центробежные насосы обычно используют напор (описанный ниже) вместо давления для определения энергии или сопротивления насоса, поскольку давление в центробежном насосе зависит от удельного веса перекачиваемой жидкости.

  При выборе насосов номинальное рабочее или нагнетательное давление насоса должно быть равно или превышать требуемое давление в системе при желаемой скорости потока.

• Напор — это высота над всасывающим отверстием, на которой насос может поднимать жидкость. Это быстрое измерение сопротивления системы (давления), которое не зависит от удельного веса жидкости. Он определяется как механическая энергия потока на единицу веса. Он выражается как высота столба воды в футах (футах) или метрах (м). Другими словами, если вода перекачивалась прямо вверх, напор насоса равен высоте, которой он достигает.

  Напор насоса (H) может быть преобразован в давление (P) с использованием удельного веса (SG) жидкости по уравнению:

  Р = 0.434 • H • (SG)

  или плотностью жидкости (ρ) и ускорением свободного падения (g):

  P = H • ρ • g

  При выборе центробежных насосов номинальный напор насоса должен быть равен или превышать общий напор системы (общий динамический напор или TDH) при желаемой скорости потока.

  Совет по выбору : Напор в центробежном насосе будет одинаковым для всех жидкостей, если вал вращается с одинаковой скоростью.Единственная разница между жидкостями — это количество энергии, необходимое для приведения вала к нужной скорости (об / мин). Чем выше удельный вес жидкости (SG), тем больше требуется мощности.

  Еще одна спецификация, которую следует учитывать, — это чистый положительный напор на всасывании (NPSH) — разница между напором торможения на входе насоса и напором пара. Требуемый NPSH — важный параметр для предотвращения кавитации в насосе. Кавитация происходит внутри насоса, когда местное давление падает ниже давления пара перекачиваемой жидкости, в результате чего жидкость закипает.

  Совет по выбору : Давление внутри насоса должно быть выше NPSH, чтобы избежать кавитации, которая может привести к шуму, вибрации, снижению эффективности и повреждению лопастей рабочего колеса.


  Кавитация гребного винта катера. В пределах насоса во время работы кавитация на крыльчатку может быть гораздо более разрушительной.

• Мощность: Чистый напор пропорционален мощности, фактически передаваемой жидкости, называемой выходной мощностью (P _из ) или водяной мощностью (измеряется в лошадиных силах или л.с.).Это номинальная мощность в лошадиных силах, которая описывает полезную работу, которую насос будет выполнять с жидкостью. Его можно рассчитать по уравнению:

  P _выход = ṁgH = ρgQH

  где:
  ρ — плотность жидкости
  g — ускорение свободного падения
  Q — объемный расход
  H — напор насоса
  ṁ — массовый расход


  Во всех насосах есть потери на трение, внутреннюю утечку, разделение потока и т. Д.Из-за этих потерь внешняя мощность, подаваемая на насос, называемая входной мощностью (Pin) или тормозной мощностью, всегда больше, чем водяная мощность. Эта спецификация обычно предоставляется производителем насоса в виде номинальной мощности или кривой производительности насоса и используется для выбора подходящего двигателя или источника питания для насоса.

  Совет по выбору : При определении требуемой мощности по типичной кривой производительности насоса (обсуждается ниже) лучше всего использовать значения в конце кривой, чтобы обеспечить адекватную подачу в большинстве рабочих условий.Для операций с небольшими вариациями системы (например, нефтеперерабатывающие заводы) используйте значение в рабочей точке плюс 10%.

• КПД насоса (η _насос ) определяет процент энергии, подаваемой в насос, которая преобразуется в полезную работу. Это соотношение между мощностью воды и тормозной мощностью (полезная мощность и требуемая мощность):

  η _насос = P _выход / P _дюйм

  Имейте в виду, что любой рейтинг эффективности насоса, указанный производителем, предполагает определенные системные условия, такие как тип транспортируемой жидкости: вода является типичным стандартом.Эффективность может быть неточной, если эти предположения отличаются от предполагаемого приложения потребителя.

  Совет по выбору : Более эффективный насос не всегда является лучшим выбором с учетом затрат на электроэнергию. Например, насос с КПД 40% будет лучшим выбором, чем насос того же семейства, КПД 60%, но требующий вдвое большей мощности.

Кривые производительности насоса

Все насосы имеют характеристическую кривую или кривую производительности, которая описывает скорость потока при чистом или общем напоре.Технические характеристики насоса, касающиеся напора и расхода, соответствуют характеристикам, указанным на его характеристической кривой. Упрощенная кривая для центробежного насоса будет выглядеть примерно так:

Оригинальное изображение предоставлено: Pumpfundamentals.com

Кривая насоса показывает доступный общий напор при заданном расходе насоса. Как правило, при уменьшении расхода в насосе увеличивается напор. Производители обычно обозначают оптимальную или точку максимальной эффективности (ВОБ) кривой, которая обозначена на этом графике пунктирной линией.Таким образом, этот насос лучше всего работает при подаче нетто-напора 100 футов, что обеспечивает расход 23 галлона в минуту.

При выборе насоса для включения в систему пользователи должны сопоставить кривую системы вместе с кривой насоса. Упрощенное включение этой кривой может выглядеть примерно так:

Кривая системы показывает необходимый напор для различных расходов в системе. Он построен с использованием формы уравнения Бернулли для механики жидкости, которая выходит за рамки этого руководства.Как правило, требуется больший напор по мере увеличения расхода из-за сил трения и других потерь в системе. Рабочая точка насоса в системе должна находиться там, где кривая насоса и кривая системы пересекаются. Наилучший выбор насоса для системы — такой, в котором требуемая рабочая точка пересекается в точке BEP насоса.

Совет по выбору : Поскольку каждая система уникальна и имеет особые требования к головке, упомянутый выше идеальный выбор не всегда имеется в продаже.

Насосы прямого вытеснения не используют импульс жидкости, что означает, что скорость потока относительно не зависит от напора насоса. Таким образом, (в отличие от динамических насосов) объемные насосы имеют определенную производительность в широком диапазоне значений напора (как показано на характеристической кривой ниже). Проскальзывание — это результат высокого давления нагнетания, из-за которого часть жидкости просачивается обратно во всасывающий патрубок насоса, что снижает производительность.

Изображение предоставлено: ITU.edu

Отказ насоса возникает, когда общий напор системы превышает максимальный напор насоса.

Общие сведения о номинальном, максимальном и нормальном расходе водяного насоса

Если вы хотите выбрать лучший водяной насос для своего резервуара для дождевой воды, вы увидите такие характеристики, как номинальный и максимальный напор и скорость потока. Что они имеют в виду? Что вам следует искать? Подойдет ли насос для ваших нужд? В центре внимания этой статьи будет исследоваться вопрос о номинальном и максимальном «расходе» в водяных насосах.

Общие сведения о расходах

Говоря о том, как работают насосы, или просматривая спецификации насосов, вы столкнетесь с максимальным и номинальным «расходом».Хотя на расход из крана или насадки для душа влияют трубопроводы, водосберегающие насадки и аэраторы, насос должен обеспечивать поток воды, производительность которого выражается в литрах в минуту (л / мин).

Как правило, чем выше объем воды (л / мин), который может быть пропущен по трубам с помощью насоса, тем больше кранов можно обслуживать по всей вашей собственности и в доме. Тем не менее, на скорость потока также влияет расстояние до точек доступа, трубопроводы и высота над уровнем моря. Именно здесь «максимальные» и «номинальные» значения расхода помогают понять, подходит ли водяной насос вашим потребностям.

Максимальный расход

«Максимальный расход» представляет собой количество литров, которое водяной насос может немедленно нагнетать из самого себя, без необходимости перемещаться вверх по трубопроводу. То есть, какой объем воды может быть вытолкнут непосредственно из насоса.

При практическом применении такой насос перекачивает воду туда, где она необходима, вокруг вашего дома или дома, максимальный поток не будет достигнут. Чтобы понять, какой тип расхода вы можете ожидать после того, как вода нагнетается по трубопроводу с подъемами и изгибами, тогда «нормальный» или «номинальный расход» становится важным значением, которое следует учитывать.

Также важно понимать, что некоторые насосы поставляются с системами управления, которые определяют скорость потока, повышая давление по мере необходимости, чтобы обеспечить постоянное давление воды.

Номинальный и нормальный расход

Проще говоря, «номинальный расход» — это условия эксплуатации, для которых разработан насос . Еще один термин, который вы можете услышать, — это «нормальный поток». Нормальный расход часто меньше номинального и представляет собой условия, в которых насос будет работать большую часть времени.

Насосы, в которых указаны оба варианта, вам следует уделять больше внимания нормальному потоку. Насос может поддерживать это, не делая ничего, кроме простого изменения размера рабочего колеса. Проконсультируйтесь с производителем насоса, если вас интересует ожидаемый рабочий расход. Вы же не хотите, чтобы помпа не справлялась со своей задачей.

Чтобы упростить вашу задачу, производители насосов часто предоставляют линейный график для отображения ожидаемых максимальных скоростей потока в зависимости от расстояния до напора (того, какой уровень воды необходимо поднять, чтобы достичь желаемой точки / точек доступа).Выбор правильного насоса часто требует некоторого понимания того, где будет располагаться ваш насос, и сети труб, к которым он будет прикреплен.

Источник: Waterpro DJ58 Таблица насосов В National Poly Industries мы упрощаем выбор подходящего водяного насоса, предлагая широкий выбор популярных высококачественных брендов. Мы предлагаем резервуары для дождевой воды и насосные агрегаты, которые упрощают выбор подходящего насоса. Необходимое давление воды во многом зависит от количества кранов, из которых вы будете получать воду.Если необходимо большее давление воды, мы можем посоветовать вам, какой насос подходит для вашей системы сбора дождевой воды.

КАК спроектировать насосную систему

предыдущее

Суммарный напор

Общий напор и расход являются основными критериями, которые используются для сравнения одного насоса с другим или для выбора центробежного насоса для применения. Общий напор связан с давлением нагнетания насоса. Почему мы не можем просто использовать давление нагнетания? Давление — понятие знакомое, мы знакомы с ним в повседневной жизни.Например, в огнетушителях создается давление 60 фунтов на квадратный дюйм (413 кПа), мы устанавливаем давление воздуха 35 фунтов на квадратный дюйм (241 кПа) в наших велосипедных и автомобильных шинах. По уважительным причинам производители насосов не используют давление нагнетания в качестве критерия при выборе насоса. Одна из причин — они не знают, как вы будете пользоваться помпой. Они не знают, какая скорость потока вам нужна, и скорость потока центробежного насоса не фиксирована. Давление нагнетания зависит от давления на всасывающей стороне насоса. Если источник воды для насоса находится ниже или выше всасывания насоса, для той же скорости потока вы получите другое давление нагнетания.Поэтому для устранения этой проблемы предпочтительно использовать разницу давлений на входе и выходе насоса.

Производители пошли дальше, величина давления, которое может создать насос, будет зависеть от плотности жидкости, для раствора соленой воды, который плотнее, чем чистая вода, давление будет выше для того же скорость потока. Опять же, производитель не знает, какой тип жидкости находится в вашей системе, поэтому критерий, не зависящий от плотности, очень полезен.Есть такой критерий, и он называется ОБЩИЙ НАПОР, и он определяется как разница в напоре между входом и выходом насоса.

Вы можете измерить напор нагнетания, прикрепив трубку к напорной стороне насоса и измерив высоту жидкости в трубке относительно всасывания насоса. Для обычного бытового насоса трубка должна быть достаточно высокой. Если давление нагнетания составляет 40 фунтов на квадратный дюйм, трубка должна иметь высоту 92 фута. Это непрактичный метод, но он помогает объяснить, как напор соотносится с общим напором и как напор соотносится с давлением.Вы сделаете то же самое для измерения высоты всасывания. Разница между ними — общий напор насоса.

Рисунок 25

Жидкость в измерительной трубке на стороне нагнетания или всасывания насоса будет подниматься на одинаковую высоту для всех жидкостей независимо от плотности. Это довольно удивительное заявление, и вот почему. Насос ничего не знает о голове, голова — это понятие, которое мы используем, чтобы облегчить нашу жизнь. Насос создает давление, а разница в давлении на насосе представляет собой количество энергии давления, доступной для системы.Если жидкость плотная, такая как, например, солевой раствор, на выходе насоса будет создаваться большее давление, чем если бы текучей средой была чистая вода. Сравните два резервуара одинаковой цилиндрической формы, одинакового объема и уровня жидкости, резервуар с более плотной жидкостью будет иметь более высокое давление внизу. Но статический напор поверхности жидкости относительно дна такой же. Общий напор ведет себя так же, как статический напор, даже если жидкость более плотная, общий напор по сравнению с менее плотной жидкостью, такой как чистая вода, будет таким же.Это удивительный факт, посмотрите этот эксперимент на видео, которое показывает эту идею в действии.

По этим причинам производители насосов выбрали общий напор в качестве основного параметра, описывающего доступную энергию насоса.

Какая связь между напором и общим напором?

Общий напор — это высота, на которую жидкость поднимается на стороне нагнетания насоса, за вычетом высоты, на которую она поднимается на стороне всасывания (см. Рисунок 25).Почему меньше высота на стороне всасывания? Потому что нам нужна только энергия насоса, а не энергия, которая к нему подводится.

Что такое единица измерения головы? Сначала разберемся с единицей энергии. Энергия может быть выражена в фут-фунтах, что представляет собой количество силы, необходимой для поднятия объекта, умноженное на вертикальное расстояние. Хороший пример — поднятие тяжестей. Если вы поднимете на 100 фунтов (445 Ньютонов) 6 футов (1,83 м), требуемая энергия составляет 6 x 100 = 600 фут-фунт-сила (814 Н-м).

Напор определяется как энергия, деленная на вес перемещаемого объекта. Для штангиста энергия делится на смещенный вес составляет 6 x 100/100 = 6 футов (1,83 м), поэтому количество энергии на фунт гантель, которую должен предоставить штангист, составляет 6 футов. Это не очень полезно знать для штангиста, но мы увидим, насколько он полезен для вытеснения жидкостей.

Рисунок 26

Возможно, вам будет интересно узнать, что 324 фут-фунта энергии эквивалентны 1 калории.Это означает, что наш тяжелоатлет тратит 600/324 = 1,8 калории каждый раз, когда поднимает этот вес на 6 футов, не так много.

---

На следующем рисунке показано, сколько энергии требуется для вертикального вытеснения одного галлона воды.

Рисунок 27

---

На следующем рисунке показано, сколько напора требуется для выполнения той же работы.

Рисунок 28

---

Если мы используем энергию, чтобы описать, сколько работы нужно сделать насосу, чтобы вытеснить объем жидкости нам нужно знать вес.Если мы используем голову, нам нужно знать только вертикальное расстояние движения. Это очень полезно для жидкостей, потому что перекачивание — это непрерывный процесс, обычно когда вы перекачиваете оставьте насос включенным, вы не запускаете и не останавливаете насос на каждый фунт вытесненной жидкости. Мы в основном заинтересованы в обеспечении непрерывного расхода.

Другой очень полезный аспект использования головы заключается в том, что перепад высот или статический напор может использоваться как одна часть значения общего напора, а другая часть — напор трения как показано на следующем рисунке.Один показывает фрикционную головку на стороне нагнетания, а другой — фрикционную головку на стороне всасывания.

Какой статический напор необходим для перекачки воды с первого этажа на второй или на 15 футов вверх? Помните, что вы также должны учитывать уровень воды во всасывающем баке. Если уровень воды на 10 футов ниже всасывающего патрубка насоса, то статический напор будет 10 + 15 = 25 футов. Следовательно, общий напор должен быть не менее 25 футов плюс потеря напора на трение жидкости, движущейся по трубам.

Рисунок 29

---

Как определить высоту трения

Напор трения — это величина потерь энергии из-за трения жидкости, движущейся по трубам и фитингам. Требуется сила, чтобы переместить жидкость против трения, точно так же, как сила требуется для подъема груза. Сила действует в том же направлении, что и движущаяся жидкость, и расходуется энергия. Точно так же, как напор рассчитывался для подъема определенного веса, напор трения рассчитывается как сила, необходимая для преодоления трения, умноженная на смещение (длина трубы), деленная на вес вытесненной жидкости.Эти расчеты были выполнены для нас, и вы можете найти значения потерь напора на трение в Таблице 1 для различных размеров труб и расходов.

Таблица 1

Загрузите версию для печати (британские или метрические единицы).

В таблице 1 приведены расход и потери напора на трение для воды, движущейся по трубе при типичная скорость 10 футов / с. В качестве целевой скорости я выбрал 10 футов / с, потому что она не слишком большая. который создаст большое количество трения и не будет слишком маленьким, что замедлит работу.Если скорость меньше, то потери на трение будут меньше, а если скорость выше, потери будут быть больше, чем показано в Таблице 1. Для всасывающей стороны насоса желательно быть более консервативными и иметь размер труб для более низкая скорость, например от 4 до 7 футов в секунду. Вот почему вы обычно видите большую трубу размер на стороне всасывания насоса, чем на нагнетании. Практическое правило — сделать всасывающую трубу того же размера или на один размер больше всасывающего патрубка.

Зачем беспокоиться о скорости, недостаточно информации, чтобы описать движение жидкости через система. Это зависит от сложности вашей системы, если напорный патрубок имеет постоянный диаметр, то хотя скорость на выходе будет такой же. Затем, если вы знаете расход на основе таблиц потерь на трение, вы можете рассчитать потери на трение только по расходу. Если диаметр напорного трубопровода изменится, тогда скорость будет изменяться для той же скорости потока, и более высокая или более низкая скорость означает более высокую или меньшую потери на трение в этой части системы.Затем вам нужно будет использовать скорость для расчета потеря напора на трение в этой части трубы. Вы можете найти здесь калькулятор скорости веб-приложения. https://www.pumpfundamentals.com/web-apps.htm

Если вы хотите увидеть диаграмму расхода для 5 футов / с (британских или метрических) и 15 футов / с (британских или метрических), загрузите их здесь.

Для тех из вас, кто хотел бы провести свои собственные вычисления скорости, вы можете скачать формулы и пример расчета здесь.

Те, кто хочет произвести расчеты трения в трубе, могут скачать пример здесь.

Веб-приложение для определения потерь на трение в трубе доступно здесь https://www.pumpfundamentals.com/web-apps.htm

---

Производительность или характеристика насоса

Характеристическая кривая насоса похожа на предыдущую кривую, которую я также назвал характеристической кривой, которая показывает взаимосвязь между давлением нагнетания ипоток (см. рисунок 21). Как я уже упоминал, это непрактичный способ описания производительности, потому что вам нужно знать давление всасывания, используемое для построения кривой. На рисунке 30 показана типичная кривая зависимости полного напора от расхода. Это тип кривой, которую все производители насосов публикуют для каждой модели насоса для данной рабочей скорости.

Не все производители предоставят вам кривую характеристик насоса. Однако кривая действительно существует, и если вы будете настаивать, вы, вероятно, сможете ее получить.Как правило, чем больше вы платите, тем больше технической информации вы получаете.

Рисунок 30

---

Как выбрать центробежный насос

Маловероятно, что центробежный насос, купленный в готовом виде, точно удовлетворит ваши требования к производительности. Скорость потока, которую вы получаете, зависит от физических характеристик вашей системы, таких как трение, которое зависит от длины и размера труб, а также от перепада высот, который зависит от здания и местоположения.Производитель насоса не может знать, какими будут эти ограничения. Вот почему купить центробежный насос сложнее, чем купить поршневой насос прямого вытеснения, который будет обеспечивать его номинальный расход независимо от того, в какой системе вы его устанавливаете.

Основными факторами, влияющими на производительность центробежного насоса, являются:

— трение, которое зависит от длины трубы и диаметра

— статический напор, зависящий от разницы высоты выхода конца трубы отвысота поверхности жидкости всасывающего бака

— вязкость жидкости, если жидкость отличается от воды.

Для выбора центробежного насоса необходимо выполнить следующие действия:

1. Определите расход

Чтобы определить размер и выбрать центробежный насос, сначала определите расход. Если вы владелец дома, выясните, кто из ваших потребителей воды является самым крупным потребителем. Во многих случаях это будет ванна, для которой требуется примерно 10 галлонов в минуту (0.6 л / с). В промышленных условиях расход часто зависит от уровня производства на предприятии. Выбор правильной скорости потока может быть таким же простым, как определение того, что требуется 100 галлонов в минуту (6,3 л / с) для заполнения резервуара за разумный промежуток времени, или скорость потока может зависеть от некоторого взаимодействия между процессами, которое необходимо тщательно проанализировать.

2. Определите статический напор

Это вопрос измерения высоты между поверхностью жидкости всасывающего бака и высотой конца выпускной трубы или отметкой поверхности жидкости нагнетательного бака.

3. Определить фрикционную головку

Высота трения зависит от расхода, размера и длины трубы. Это рассчитывается на основе значений в таблицах, представленных здесь (см. Таблицу 1). Для жидкостей, отличных от воды, вязкость будет важным фактором, и таблица 1 не применима.

4. Рассчитайте общий напор

Полный напор — это сумма статического напора (помните, что статический напор может быть положительным или отрицательным) и фрикционного напора.

5. Выбрать насос

Вы можете выбрать насос на основе информации каталога производителя насоса, используя требуемый общий напор и расход, а также пригодность для применения.

Пример расчета общего напора

Пример 1 — Расчет насоса для приложения владельца дома

Опыт подсказывает мне, что для наполнения ванны за разумное время требуется скорость потока 10 галлонов в минуту.Согласно Таблице 1 размер медных трубок должен быть где-то между 1/2 «и 3/4», я выбираю 3/4 «. Я спроектирую свою систему так, чтобы от насоса была медная трубка 3/4». распределитель, от этого распределителя на первом этаже будет отвод 3/4 дюйма до уровня второго этажа, где находится ванна. На всасывании я буду использовать трубу диаметром 1 дюйм, всасывающую трубу 30 футов длиной (см. рисунок 30).

Рисунок 31

Потери на трение на стороне всасывания насоса

Согласно расчету или использованию таблиц, которые здесь не представлены, потери на трение для 1-дюймовой трубы имеют потери на трение, равные 0.068 футов на фут трубы. В данном случае расстояние составляет 30 футов. Потери на трение в футах тогда составляют 30 x 0,068 = 2,4 фута. В фитингах есть некоторые потери на трение, предположим, что консервативная оценка составляет 30% от потерь напора на трение трубы, потеря напора на трение фитингов составляет = 0,3 x 2,4 = 0,7 фута. Если на всасывающей линии установлен обратный клапан, потери на трение обратного клапана должны быть добавлены к потерям на трение в трубе. Типичное значение потерь на трение для обратного клапана составляет 5 футов.Для струйного насоса не требуется обратный клапан, поэтому я предполагаю, что на всасывании этой системы нет обратного клапана. Суммарные потери на трение на стороне всасывания тогда составляют 2,4 + 0,7 = 3,1 фута.

Потери на трение для 1-дюймовой трубы при 10 галлонах в минуту можно найти в справочнике Cameron Hydraulic, отрывок из которого приведен на следующем рисунке:

Потери на трение на напорной стороне насоса

Согласно расчету или использованию таблиц, которые здесь не представлены, потери на трение для трубы 3/4 дюйма имеют потери на трение, равные 0.23 фута на фут трубы. В этом случае расстояние составляет 10 футов от главного распределителя и еще 20 футов от главного распределителя до ванны, общая длина составляет 30 футов. Потери на трение в футах тогда составляют 30 x 0,23 = 6,9 футов. В фитингах есть некоторые потери на трение, предположим, что консервативная оценка составляет 30% от потерь напора на трение трубы, потеря напора на трение фитингов составляет = 0,3 x 6,9 = 2,1 фута. Суммарные потери на трение на стороне нагнетания тогда составляют 6,9 + 2,1 = 9 футов.

Потери на трение для трубы 0,75 дюйма при 10 галлонах в минуту можно найти в справочнике Cameron Hydraulic, отрывком из которого является следующий рисунок:

Суммарные потери на трение в трубопроводе системы составляют 9 + 3,1 = 12,1 футов.

Статический напор согласно рисунку 41 составляет 35 футов. Следовательно, общий напор составляет 35 + 12,1 = 47 футов. Теперь мы можем пойти в магазин и купить насос с общим напором не менее 47 футов при 10 галлонах в минуту. Иногда общий напор называют общим динамическим напором (T.D.H.), имеет то же значение. Номинал помпы должен быть как можно ближе к этим двум цифрам, но не лезть в глаза. В качестве ориентира допускайте отклонение от общего напора на плюс или минус 15%. В потоке вы также можете разрешить изменение, но в конечном итоге вы можете заплатить больше, чем вам нужно.

Для тех из вас, кто хотел бы произвести собственный расчет трения фитингов, загрузите пример расчета здесь.

Какая мощность насоса? Производитель оценивает насос по его оптимальному общему напору и расходу, эта точка также известна как точка наилучшего КПД или B.E.P .. При таком расходе насос работает максимально эффективно, а вибрация и шум минимальны. Конечно, насос может работать при других расходах, выше или ниже номинальных, но срок службы насоса пострадает, если вы будете работать слишком далеко от его нормального номинала. Поэтому в качестве ориентира стремитесь к максимальному отклонению плюс-минус 15% от общего напора.

См. Еще один пример конструкции и расчетов новой фонтанной насосной системы

Рисунок 32

Примеры обычных бытовых систем водоснабжения

На следующем рисунке показана типичная небольшая бытовая система водоснабжения.Желтый бак — это аккумулятор.

На следующих рисунках показаны различные распространенные водяные системы и указаны статический напор, фрикционный напор и общий напор насоса.

Расчет давления нагнетания насоса по общему напору насоса

Чтобы рассчитать давление на дне бассейна, вам необходимо знать высоту воды над вами.Неважно, бассейн это или озеро, высота — это то, что определяет, какой вес жидкости находится выше, и, следовательно, давление.

Давление равно силе, деленной на поверхность. Часто выражается в фунтах на квадратный дюйм или фунтах на квадратный дюйм. Сила — это вес воды. Плотность воды составляет 62,3 фунта на кубический фут.

Вес воды в резервуаре A равен плотности, умноженной на ее объем.

Объем резервуара равен площади поперечного сечения A, умноженной на высоту H.

Площадь поперечного сечения равна пи, умноженному на квадрат диаметра, разделенный на 4.

Площадь поперечного сечения резервуара А составляет:

Объем V равен A x H:

Вес воды W _A составляет:

Следовательно, давление:

Это давление в фунтах на квадратный фут, требуется еще один шаг, чтобы получить давление в фунтах на квадратный дюйм или psi.12 дюймов в одном футе, следовательно, 12×12 = 144 дюйма в квадратном футе.

Давление p на дне резервуара A в фунтах на квадратный дюйм составляет:

Если вы выполните расчет для резервуаров B и C, вы получите точно такой же результат: давление на дне всех этих резервуаров составляет 4,3 фунта на квадратный дюйм.

Общая зависимость давления от высоты резервуара:

SG или удельный вес — это еще один способ выражения плотности, это отношение плотности жидкости к плотности воды, поэтому вода будет иметь SG = 1.Более плотные жидкости будут иметь значение больше 1, а более легкие жидкости будут иметь значение меньше 1. Полезность удельного веса заключается в том, что он не имеет единиц измерения, поскольку он является сравнительной мерой плотности или соотношением плотностей, поэтому удельный вес будет иметь такое же значение. независимо от того, какую систему единиц измерения мы используем, британскую или метрическую

Для тех из вас, кто хотел бы увидеть, как обнаруживается эта общая взаимосвязь, перейдите к Приложению E в версии этой статьи в формате pdf.

Мы можем измерить напор на стороне нагнетания насоса, подсоединив трубку и измерив высоту жидкости в трубке.Поскольку на самом деле трубка представляет собой лишь узкий резервуар, мы можем использовать уравнение зависимости давления от высоты резервуара.

для определения давления нагнетания. В качестве альтернативы, если мы установим манометр на выходе насоса, мы сможем рассчитать напор на выходе.

Мы можем рассчитать давление нагнетания насоса на основе общего напора, который мы получаем из характеристической кривой насоса. Этот расчет полезен, если вы хотите устранить неполадки в насосе или проверить, производит ли он количество энергии давления, указанное производителем при вашей рабочей скорости потока.

Рисунок 37

Например, если характеристическая кривая насоса такая, как показано на рисунке 39, а расход в системе составляет 20 галлонов в минуту. Тогда общий напор составляет 100 футов.

Установка представляет собой систему бытового водоснабжения, показанную на рис. 37, которая забирает воду из неглубокого колодца на 15 футов ниже уровня всасывания насоса.

Насос должен будет создавать подъемную силу, чтобы подавать воду до всасывающего патрубка.Это означает, что давление на всасывании насоса будет отрицательным (относительно атмосферного).

Почему это давление ниже атмосферного или низкое? Если вы возьмете соломинку, наполните ее водой, накройте один конец кончиком пальца и переверните его вверх дном, вы заметите, что жидкость не выходит из соломки, попробуйте! Жидкость тянется вниз под действием силы тяжести и создает низкое давление под вашим пальцем. Жидкость поддерживается в равновесии, потому что низкое давление и вес жидкости точно уравновешиваются силой атмосферного давления, направленной вверх.

То же явление происходит при всасывании насоса, который всасывает жидкость из нижнего источника. Как и в соломе, давление рядом с всасывающим патрубком насоса должно быть низким, чтобы жидкость поддерживалась.

Для расчета напора на нагнетании мы определяем общий напор по характеристической кривой и вычитаем это значение из напора на всасывании, это дает напор на выпуске, который затем преобразуется в давление.

Мы знаем, что насос должен создавать подъемную силу на 15 футов на всасывании насоса, подъем — отрицательный статический напор. Фактически он должен быть немного больше 15 футов, потому что из-за трения потребуется более высокая высота всасывания. Но предположим, что труба большого размера и потери на трение невелики.

Рисунок 39

ОБЩАЯ НАПОР = 100 = H _D — H _S

или

H _D = 100 + H _S

Общий напор равен разнице между напором на нагнетании H _D и напором на всасывании H _S .H _S равно –15 футов, потому что это лифт, следовательно:

H _D = 100 + (-15) = 85 футов

Давление нагнетания будет:

Теперь вы можете проверить свой насос, чтобы убедиться, что измеренное давление нагнетания соответствует прогнозу. Если нет, возможно, с помпой что-то не так.

Примечание: вы должны быть осторожны, где вы размещаете манометр, если он намного выше, чем всасывание насоса, скажем, выше 2 футов, вы увидите меньшее давление, чем на самом деле в насосе.Также следует учитывать разницу в скорости нагнетания насоса и всасывания, но обычно она небольшая.

Компания по производству насосов Goulds имеет очень хорошее руководство по выбору насосов для бытовых систем водоснабжения. Посмотрите, как можно подойти к этой теме с другой стороны.

назад в начало

Авторское право 2019, PumpFundamentals.com

Как читать кривую насоса: полное руководство

Динамическая вязкость

Динамическая вязкость — это мера сопротивления жидкости потоку. Используя только здравый смысл, мы можем представить, что вода менее вязкая или устойчивая к течению, чем кукурузный сироп, поэтому кукурузный сироп имеет более высокую вязкость, чем вода. Мы измеряем внутреннее сопротивление потоку как абсолютную вязкость (также называемую динамической вязкостью). Критически важно, чтобы используемая вязкость соответствовала условиям сдвига «в насосе» или скорости сдвига 800 или более с-1 (обратные секунды). Как показывает следующее сравнение, разница в вязкости сильно зависит от жидкости:

• При комнатной температуре абсолютная вязкость воды составляет около 1 сантипуаз (сП)
• При комнатной температуре абсолютная вязкость кукурузного сиропа составляет около 5000 сантипуаз (сП)

Плотность

Плотность — это мера веса жидкости по объему. Вода менее плотная, чем, например, кукурузный сироп, поэтому, если вы поместите равные объемы воды и кукурузного сиропа рядом, кукурузный сироп будет весить больше, чем вода. Кроме того, из-за разницы в плотности между водой и кукурузным сиропом вода будет плавать поверх кукурузного сиропа при смешивании. Следующее сравнение показывает разницу в плотности воды и кукурузного сиропа в килограммах на кубический метр:

• Плотность воды: 1 г / см³ или 997 кг / м³
• Плотность кукурузного сиропа: 1.38 г / см³ или 1380 кг / м³

Ножницы

Жидкости, чувствительные к сдвигу, изменяют вязкость под нагрузкой, например, когда они сталкиваются с крыльчаткой внутри насоса. Некоторые жидкости становятся менее вязкими при увеличении силы (так называемое разжижение при сдвиге), в то время как другие становятся более вязкими при увеличении силы (так называемое утолщение при сдвиге).

Для сравнения, ньютоновские жидкости, такие как вода, не меняют своей вязкости, независимо от сдвига.

Однако вязкость чувствительных к сдвигу веществ в технологической линии действительно изменяется.Обычные вещества, чувствительные к сдвигу, включают кетчуп, шампуни и полимеры; по мере увеличения сдвига во время обработки кетчупа вязкость кетчупа уменьшается.

Продолжая пример обработки кетчупа, в следующем разделе обсуждается дополнительная важная информация о кривых насоса: рабочих лошадиных сил (WHP), вязкой лошадиных сил (VHP) и необходимого чистого положительного напора на всасывании (NPSHr).

Тормозная мощность

При выборе размера насоса PD будет важно выбрать правильную тормозную мощность. Тормозная мощность (л. С.) — это мощность, необходимая насосу для преодоления давления нагнетания. BHP определяется путем сложения рабочей мощности (WHP) и вязкой (VHP) лошадиных сил.

л.с. = WHP + VHP

Чтобы правильно проанализировать тормозную мощность, вы должны сравнить рабочую мощность и вязкую мощность.

8 причин, по которым ваш центробежный насос имеет низкий расход

В печально известном эпизоде ​​Сайнфельда «Душевая лейка» в многоквартирном доме Джерри установлены новые душевые лейки, из-за чего волосы Джерри, Крамера и Ньюмана выглядят немного приплюснутыми.Ситуация становится настолько удручающей, что они в конце концов прибегают к покупке душевых лейок на черном рынке.

В отличие от Джерри и его друзей, когда с центробежными насосами возникают проблемы с низким расходом, производительность вашего технологического процесса может немного снизиться. Проблема также может расстраивать, но пока не обязательно винить помпу (или прибегать к помпе с черного рынка!). Сначала проверьте эти простые вещи.

1. Обратное вращение рабочего колеса

Это может показаться очевидным, но это действительно обычная проблема.При подключении двигателя насоса к источнику питания важно проверить, в какую сторону двигатель вращается в первую очередь. «Отбойный запуск» двигателя — обычная практика, когда двигатель запускается без подсоединенного насоса, чтобы гарантировать правильное вращение вала. Если двигатель вращается в неправильном направлении, крыльчатка может откатиться от вала, что приведет к серьезному повреждению внутренних компонентов.

2. Засорение всасывания

Убедитесь, что всасывающая труба свободна и в ней нет мусора. Меньший поток в насос, очевидно, приведет к меньшему потоку из насоса.

3. Изношено рабочее колесо, компенсационное кольцо, компенсационная пластина

Если лопатки рабочего колеса изношены, гидравлическая мощность насоса снижается. То же самое с компенсационным кольцом и компенсационной пластиной. Когда зазоры открываются из-за износа, внутри насоса возникает большая рециркуляция, что снижает расход насоса.

4. Чрезмерные зазоры

Если зазоры слишком велики для типа перекачиваемой жидкости, произойдет чрезмерное скольжение. Жидкость будет продолжать рециркуляцию внутри насоса, уменьшая поток из насоса.

5. Мусор в крыльчатке

Если проушина крыльчатки забита мусором, это снижает гидравлическую мощность крыльчатки, создавая зону низкого давления.

6. Закрытый нагнетательный или всасывающий клапан

Опять же, это кажется действительно простым, но то, что можно легко упустить из виду.

7. Откройте перепускной клапан

Убедитесь, что поток не перенаправляется в другое место через перепускной клапан.

8. Вортекс

Это чаще встречается у насосов с высотой всасывания, таких как самовсасывающий насос или вертикальная турбина.Убедитесь, что вы соответствуете минимальным требованиям к погружению во избежание завихрения.

Центробежные насосы, производящие недостаточный поток, могут вызвать проблемы не только для самого насоса, но и для другого оборудования в процессе. Если вы попробовали все пункты, перечисленные выше, это может быть более серьезной системной проблемой. Пригласите инженера, хорошо разбирающегося в жидкостных процессах, который поможет вам быстрее вернуться на правильный путь.

Возникли проблемы с насосом низкого расхода? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

Как считывать кривую водяного насоса

Что означают все эти строки? Это выглядит так запутанно! Как вообще понять, что это значит? Мне кажется, это плохо сделанная картина раскраски по номерам! Это всего лишь несколько вещей, которые я слышал от людей, когда они сначала смотрели на кривую помпы.

Просмотр кривой насоса может оказаться непосильной задачей, если вы не знаете, что ищете. Но правда в том, что вам не нужно иметь степень инженера, чтобы понимать кривую насоса.

Да, кривые насоса могут сбивать с толку, особенно потому, что некоторые кривые насоса более технические, чем другие. Надеюсь, к тому времени, когда вы закончите читать этот пост, вы сможете рассмотреть даже более технические характеристики и найти самую основную информацию, необходимую для поиска правильного насоса.

Считайте этот пост руководством по кривым насосов для непрофессионала. Мы рассмотрим несколько основных характеристик насоса. В будущих публикациях мы рассмотрим более технические характеристики насосов и способы интерпретации соответствующих данных для более сложных приложений.

Однако для ясности в этом посте мы рассмотрим один из наиболее часто используемых насосов — электрический центробежный водяной насос с односторонним всасыванием . Мы также рассмотрим интерпретацию самой основной информации (напор / расход), необходимой, чтобы помочь вам выбрать правильный водяной насос для вашего конкретного применения.

На самом деле, если сомневаетесь, обратитесь к специалисту по водяным насосам за помощью в подборе подходящего для вас водяного насоса. Мы будем рады помочь вам выбрать подходящий насос!

Что такое кривая насоса?

Кривая производительности насоса — это просто график или диаграмма, которые представляют рабочие характеристики данного водяного насоса.Производитель насоса проводит различные тесты, и результаты затем отражаются на графике, который мы называем кривой насоса. Кривая насоса обычно показывает не только максимальные возможности насоса, но, что не менее важно, многие кривые насоса предоставляют информацию, полезную для определения точки наилучшего КПД (BEP) для расходов, а также отражающие предпочтительный рабочий диапазон (POR). водяного насоса. Как только вы научитесь читать кривую насоса, вы сможете определить , чего ожидать от водяного насоса: , сколько футов он способен перекачивать, сколько галлонов в минуту и ​​каковы будут идеальные рабочие характеристики для повышения эффективности. , а также другую важную информацию.

Самая распространенная информация, предоставляемая кривой насоса

Общий динамический напор насоса, обычно называемый общим напором, кратко обозначается как высота, на которую водяной насос способен поднимать жидкость . Это полное вертикальное расстояние, которое насос может «перекачивать». Он отвечает на вопрос: «Как высоко он может качать?» Чем больше давление, тем выше напор. Чем ниже давление, тем ниже головка .

Скорость потока или скорость потока — это общий максимальный поток жидкости, который насос может произвести в течение определенного периода времени .Это почти всегда , измеренное в минуту, , и большинство кривых насоса показывают либо галлоны в минуту (GPM), либо литры в минуту (LPM), или обычно и то, и другое. Скорость потока отвечает на вопрос: «Сколько галлонов я могу рассчитывать?» Чем больше давление, тем выше расход. Чем ниже давление, тем меньше расход.

• NPSHr (необходим чистый положительный напор на всасывании)

Требуемый чистый положительный напор всасывания — это минимальное количество давления или силы энергии, которое требуется на всасывающем отверстии (входе) для преодоления потерь от трения , которые возникают между всасывающей головкой / соплом (впуском) и глазом рабочего колеса, не вызывая испарения (кавитации) перекачиваемой жидкости.

У каждого насоса есть точка наилучшего КПД (BEP), и многие кривые насоса четко показывают BEP. BEP — это скорость потока и общий напор, при котором эффективность насоса достигает максимального значения при данной скорости двигателя и диаметре рабочего колеса.

BEP — это комбинация напор / расход, поскольку она соответствует наивысшему КПД. BEP напрямую соответствует входной мощности двигателя, необходимой для привода насоса, и мощности, создаваемой потоком воды, создаваемым насосом.

Чтобы насос был эффективен на 100%, необходимая входная мощность была бы равна создаваемой водяной лошадиным силам. Ни один насос не может обеспечить 100% -ный КПД, и в результате каждый насос потребует от двигателя большей мощности, чем он способен генерировать в лошадиных силах на воде.

Думайте о BEP как о том, что бейсболист назвал бы «сладким пятном» биты! Исследования показали, что при работе в пределах BEP срок службы насоса / двигателя увеличивается. Это не только сводит к минимуму затраты на ремонт, техническое обслуживание и замену, но и затраты, понесенные во время простоя производства для насоса, который больше не работает.

• Предпочтительный рабочий диапазон (POR)

Обозначается как предпочтительный рабочий диапазон или предпочтительный рабочий диапазон. Насос будет работать лучше, чем ближе он к BEP. По этой причине Гидравлический институт определил, что предпочтительный рабочий диапазон в отношении расхода воды составляет от 70% до 120%. Большинство производителей рекомендуют значение POR от 80% до 110%, так как работа в режиме POR напрямую влияет на срок службы насоса, а также на энергопотребление.

Производители насосов предоставляют различную информацию о характеристиках своих насосов. Некоторые из них более подробны, чем другие. Однако большинство производителей будут предлагать более подробные характеристики, требования, дополнительные кривые и т. Д. В своих руководствах по продуктам. Но самая основная информация, которая нужна среднему потребителю, обычно сводится к 2 элементам: Общий напор насоса и галлонов в минуту

Считывание кривой насоса

Давайте рассмотрим примерную ситуацию, которая поможет вам выбрать правильный насос для вашего применения, используя только напор насоса и галлоны в минуту, чтобы помочь нам принять решение о правильном насосе.

Ситуация № 1: Вы заменяете старый насос, в котором уже установлены трубы, которые на 2 дюйма входят в насос и 2 дюйма выходят. Старый насос перекачивает воду из резервуара емкостью 5000 галлонов и перекачивает воду во второй резервуар, который находится на 50 футов выше первого резервуара. Ваш старый насос перекачивал примерно 100 галлонов в минуту, и вы хотели бы попробовать получить насос, который, возможно, доведет вас до 150 галлонов в минуту из-за повышенных производственных требований.

Итак, мы можем определить следующее:

• Вам нужен насос с диаметром на входе 2 дюйма и диаметром на выходе 2 дюйма
• У вас минимальный напор насоса 50 футов
• Вам нужен насос, который будет давать не менее 150 галлонов в минуту

Глядя на приведенную ниже характеристику насоса, какой из следующих 2-дюймовых насосов подойдет для вашей области применения?

Шаг № 1: Начните с требуемого напора насоса (50 футов) с левой стороны кривой

• Мы видим, что насосы A и B ниже требуемого напора, поэтому мы можем их исключить.
• Теперь у нас есть 3 насоса на этой кривой, которые удовлетворяют нашим требованиям к общему напору 50 футов.

Шаг № 2: Определите, какой насос способен производить 125 галлонов в минуту или более

• С левого края кривой, начиная с 50 футов, проведите воображаемую линию вправо.
• Затем проследуйте кривую каждого насоса вниз в сторону GPM.
• Мы видим, что насос D дает нам необходимый напор в 50 футов, но дает только 110 галлонов в минуту.Вероятно, он похож на помпу, которую вы заменяете.
• Pump E будет соответствовать нашим требованиям к напору 50 футов (он способен развивать высоту до 75 футов), а при напоре 50 футов он даст нам 145 галлонов в минуту. Насос F на высоте 50 футов подаст нам 180 галлонов в минуту.

Шаг № 3: Время принятия решения!

У вас есть 3 насоса на выбор, которые соответствуют вашим требованиям, но вам все же нужно учесть несколько моментов:

• Насос D:
  • Pro: аналог помпы, которую вы заменяете
  • Con: нет реального увеличения производительности в галлонах в минуту (всего 110 галлонов в минуту)
  • Pro: гарантированно дешевле, чем насосы E&F
• Насос E:
  • Pro: увеличение на 45 галлонов в минуту по сравнению со старой помпой (всего 145 галлонов в минуту)
  • Pro: приближает вас к вашему желанию: 150 галлонов в минуту
  • Con: на 5 галлонов в минуту ниже вашей цели в 150 галлонов в минуту
  • Con: цена выше, чем у насоса D
• Насос F:
  • Pro: увеличение на 80 галлонов в минуту по сравнению со старым насосом
  • Pro: на 35 галлонов в минуту больше, чем у насоса E
  • Pro: превосходит все ваши желания: 150 галлонов в минуту (всего 180 галлонов в минуту)
  • Con: цена выше, чем у насосов D&E

Заключение

Как видите, при выборе насоса следует учитывать множество факторов.И мы рассмотрели только один простой пример!

Несмотря на то, что вам, потребителю, доступно много информации, найти самую основную информацию не так сложно, как можно было бы подумать. Просто помните, что лучше всего спросить эксперта, если вы не уверены! Но теперь, когда вы знаете самые основные детали, глядя на кривую помпы, вы будете лучше подготовлены к принятию наилучшего решения в отношении правильной помпы.

В Absolute Water Pumps мы будем более чем рады ответить на любые ваши вопросы, пока вы ищете идеальный насос! Не стесняйтесь звонить нам по телефону 1-888-264-2189 по любым вопросам, связанным с водяным насосом.

Как далеко я могу перекачивать воду и все еще иметь давление, достаточное для работы спринклера?

На давление в вашей оросительной или дождевальной системе влияют три фактора. Этими факторами являются производительность (или общий расход), диаметр и общая длина шланга, а также любое изменение высоты между источником воды и спринклерной системой.

Производительность или общий расход

Производительность — это первое, что нужно учитывать при определении того, насколько вы можете перекачивать воду и иметь давление для запуска спринклера (ов).Сколько воды может переместить ваш насос и при каком давлении? Если вы не уверены, вы сможете узнать об этом у производителя помпы.

Какой общий расход или галлонов в минуту требуется для работы спринклера? Какое давление (или фунт / кв. Дюйм) может создать ваш насос при такой скорости потока? Зная это, вы получите базовое давление, с которого вы начинаете. Отсюда вы можете рассчитать другие факторы, вызывающие потерю давления.

Диаметр и длина шланга

Чтобы выбрать правильный диаметр шланга, вам необходимо знать общий расход (галлонов в минуту), который будет проходить через шланг, чтобы рассчитать «потери на трение».

Потери на трение — это потеря давления, возникающая в потоке шланга из-за трения жидкости у поверхности шланга.

Потери на трение тем больше, чем больше галлонов в минуту вы проталкиваете через шланг фиксированного размера. Чтобы уменьшить потери на трение, вам необходимо увеличить диаметр шланга, чтобы обеспечить желаемую скорость потока и расстояние, на которое вода будет проходить, чтобы достичь спринклера.

Потери на трение увеличиваются с увеличением длины шланга. Существует диаграмма потерь на трение с измерениями, рассчитанными для вас и измеренными на 100 футов шланга.

Используя этот расчет, вы умножаете коэффициент потерь на трение на то, сколько 100 футов шланга вам понадобится от насоса до спринклера. Вот как вы определяете свои общие потери на трение в шланге.

Изменение отметки

Вы должны знать полный перепад высот от источника воды до разбрызгивателя или разбрызгивателей. Высота может изменить ваше давление как в положительную, так и в отрицательную сторону. Чтобы подтолкнуть воду вверх, потребуется давление, а если вода идет вниз, вы наберете давление.

Легко вычислить, что на каждые 10 футов подъема вы теряете -4,33 фунта на квадратный дюйм. За каждые 10 футов падения вы получите +4,33 фунта на квадратный дюйм.

Зная полную потерю давления, вы вычитаете ее из начального давления. Если у вас достаточно остаточного давления и скорости потока, ваша помпа будет приводить в действие ваши спринклеры с любой заданной настройкой.

* Примечание. При необходимости вы можете увеличить диаметр шланга, чтобы уменьшить потерю давления, и соответственно скорректируйте свои числа.

.

No related posts.
