Что такое байпас и зачем он нужен?
В организации отопления очень важно найти баланс: в помещении должно быть комфортно вне зависимости от температуры воздуха на улице. Нередко бывает так, что с наступлением оттепели в доме или в офисе становится слишком душно, а резкое понижение температуры воздуха негативно сказывается на температуре внутри помещения. Байпас – идеальное решение, чтобы сохранять комфорт при любых погодных условиях и облегчить эксплуатацию отопительных приборов, ведь в однотрубных системах центрального отопления он позволяет установить теплорегулятор.
Однако обо всем по порядку.
Что представляет собой байпас?
По сути, байпас – это перемычка в виде отрезка трубы. Она устанавливается между прямой и обратной проводкой любого стандартного радиатора отопления. Диаметр байпаса должен быть на 1 размер меньше, чем диаметр труб подводки. Это необходимо для сбалансированного распределения теплоносителя между самим байпасом и отопительным прибором.
Таким образом решается сразу две важных задачи: с одной стороны вся система продолжает бесперебойно работать даже в период ремонта оборудования, с другой – появляется возможность управлять потоками теплоносителя.
Использование байпаса. Два основных случая
Случай 1
Однотрубная система отопления хоть и устарела морально, но все равно еще достаточно часто используется в зданиях постройки прошлого века. Минус не только в том, что нередко система не в состоянии обеспечить необходимый уровень тепла, но иногда ее работа бывает слишком эффективна: в помещении очень душно и находиться там некомфортно. Установка байпаса – самое простое и эффективное решение в этой ситуации. Установка устройства даст возможность регулировать температуру в доме.
Трехходовой или радиаторный терморегулятор может изменять количество теплоносителя между отопительным прибором и стояком. Байпас необходим для того, чтобы распределить теплоноситель между ними. Получается, что байпас позволяет транспортировать теплоноситель одновременно по стояку и к отопительному прибору. Также при отсутствии этого элемента было бы невозможно осуществить ремонт батареи без отключения целого участка системы.
Случай 2
Нередко в современных отопительных системах нельзя обойтись без использования циркуляционного насоса. В этом случае система становится энергозависимой, ведь без электричества насос работать не сможет. Спасительная роль байпаса в этом случае важна и одновременно проста, ведь как только пропадет свет, достаточно перекрыть краны подачи теплоносителя на насос и открыть кран на центральной трубе. Байпас, снабженный клапаном, может выполнить данные процедуры автоматически. Эти простые действия способны перевести систему отопления в режим естественной циркуляции.
Снижение энергозатрат
Еще одно преимущество использования байпаса в однотрубной системе отопления, при использовании терморегуляторов – возможность снизить счета за отопление. Дело в том, в этом случае эффективность использования теплоносителя повышается в среднем на 30%. Это значит, что и эффективность теплоотдачи у радиаторов отопления повышается процентов на 10. Значение может показаться не очень ощутимым, но если посчитать объемы «лишней» энергии, за которую платит сам потребитель, то в денежном эквиваленте получается приличная сумма.
Заключение
Строго говоря, байпас не является обязательным элементом в отопительной системе, но желателен. Вполне возможно, что пользу от него никогда ощутить и не случится, особенно если у вас новый дом с двухтрубной системой центрального отопления. В противном случае байпас может сэкономить массу времени, денег и сил, если возникнет необходимость замены радиаторов отопления.
Байпас на отопление
Байпас (от английских слов by (рядом) и pass (проход), bypass (шунт, обходной канал) — Это обвод, который идет параллельно запорной арматуре, регулирующей арматуре, прямому трубопроводу.
Для начала постараемся ответить на вопрос нужен ли байпас и какова его роль в системе отопления.
Но перед тем как ответить на эти важные вопросы разберемся что из себя представляет байпас для отопления.
Байпас для отопления — представляет из себя участок трубопровода, который идет параллельно запорной и регулирующей арматуре и осуществляет транспортировку (подачу) теплоносителя. То есть вкратце байпас в системе отопления — это обводная труба.
Байпас в системе отопления, его функции и наиболее важные и полезные свойства:
Экономичность. За счет уменьшения расхода энергоносителей
Производительность. Байпас значительно повышает КПД системы отопления
Быстрота прогрева системы. За счет увеличения скорости заполнения системы отопления (также увеличивается скорость опорожнения) происходит ускорение прогрева системы отопления.
Равномерность прогрева отопительной системы
Возможность регулировать подаваемый теплоноситель в количественном эквиваленте
Возможность проводить ремонтные работы без отключения и слива воды
В основном система байпас монтируется в конвекционной и гравитационной системах отопления, в которых нет принудительной циркуляции теплоносителя, так как наиболее полно раскрывает свои функции и позволяет исправлять большое количество недостатков систем отопления без принудительной циркуляции, а именно неравномерный прогрев отопительной системы, на выходе из котла температура значительно отличается от температуры на входе в котел (значительно выше рекомендуемых показателей), а также низкий КПД системы отопления.
Система байпас позволяет исправить эти недостатки и устранить последствия от них, увеличить КПД, также достигается равномерный прогрев системы отопления и при этом достигается значительная экономия, так как происходит снижения расхода теплоносителя.
Установка байпас рекомендуется нами во всех системах отопления, ввиду большого количества преимуществ и полезных функций и считаем что монтаж отопления без системы байпаса — это ошибки мастеров-сантехников, которые предлагают по низким ценам монтаж систем отопления, но при этом не производят большое количество важных работ, выставляя их в качестве необязательных и дополнительных. Такое отношение многих частных сантехников и мастеров, а также представителей недобросовестных компанией мы считает неправильным и направленным на оказание низкокачественных услуг по низким ценам.
Отопление в понимании людей — это прежде все комфорт, не должно быть ни жарко, ни холодно, а действительно комфортно, а достигнуть этого комфорта можно только с помощью высококлассных специалистов, как сантехники нашей компании, которые грамотно объяснят и проконсультируют Вас по всем вопросам, помогут сэкономить и предоставляют действительно качественные услуги.
Если вы хотите подешевле, то вспомните важную функцию описанную выше — экономичность, установка байпаса естественно увеличит стоимость работы, но незначительно, а экономия от значительного снижения расходов теплоносителя окупит эти затраты уже в первые месяцы.
Нужен ли байпас решать прежде всего Вам, мы постарались в данной статье помочь ответить на данный вопрос. Наши рекомендации, что байпас безусловно нужен и эти траты является не только важными, но и самоокупаемыми.
Клапан байпасКлапан байпаса устанавливается обычно вместо крана и открывается при отключении электричества (в обычном состоянии он закрыт) для естественной циркуляции в системе отопления.
Нужен ли клапан байпаса? На этот вопрос однозначно ответить сложно. Если у вас стальные трубы или чугунные батареи, то высока вероятность попадания в клапан механических частиц, как например ржавчина, окалина и другие, что в свою очередь может привести к неправильной работе обратного клапана в отоплении. Многие безграмотные мастера сантехники советуют и ставят перед клапаном байпаса фильтр, помните что этого делать ни в коем случае нельзя.
Обратный клапан открывается в случае проблем с электричеством ввиду его отключения, а также в случае поломок и повреждений циркуляционного насоса. Открытие клапана происходит автоматически, путем перемещения шара клапана конвекционными потоками теплоносителя. В случае же если нет проблем в работе циркуляционного насоса то клапан находится в закрытом состоянии благодаря тому что создается разница в давлении, которая удерживает шар в нужном положении и оставляет клапан в закрытом состоянии.
На картинке ниже наглядно показана работа обратного клапана отопления в двух вариантах:
Вариант 1 — При нормальной работе насоса клапан находится в закрытом состоянии.
Вариант 2 — При поломке насоса или отключении электричества (или любых других проблем с электроэнергией) клапан автоматически открывается (причины открытия клапана описаны выше).
Схема байпасаВыше мы постарались подробно описать и объяснить что из себя представляет система байпас и как она работает. Ниже на картинке представлена схема байпаса, которая поможет вам наглядно это понять.
Виды байпасаЕсли вы не можете самостоятельно выбрать байпас и вам нужна в этом помощь, а также при выборе любых других элементов в системе отопления и сантехнике, то наши специалисты совершенно Бесплатно вам помогу в выборе и покупке необходимых материалов, а также окажут всю необходимую консультативную помощь.
С видами байпасов можно ознакомится из представленных нами изображений.
Байпас короткий с клапаном Ду40, Ду50
Байпас короткий с краном Ду40, Ду50
Байпас удлиненный с клапаном Ду40, Ду50
Байпас удлиненный с краном Ду40, Ду50
Вообще стоит начать с того что есть несколько вариантов систем отопления:
Двухтрубные системы отопления, где из названия ясно что идет подключение к двум трубам, а именно трубы, которая подает и трубу, которая отводит воду (соответственно подает воду в радиатор отопления и отводит воду из радиатора). Также здесь стоит выделять автоматические (более современные системы, наделенные терморегулятором, которым оснащается каждый элемент в отоплении (то есть каждый прибор), а также механические системы, в которых уже основополагающую функцию и будет выполнять описываемая нами система байпас. Об автоматической системе, о том стоит ли устанавливать циркуляционный насос, как увеличить КПД котла (в случае если вы живете в частном доме) и другие нюансы и важные вопросы в отоплении нами рассмотрены в других статьях на нашем сайте. Поэтому в данном материале мы не будем на этом заострять внимание, а перейдем сразу к механической системе и о том как же все-таки работает байпас. В двухтрубной системе отопления в ее механическом варианте именно байпасу отведена основополагающая роль, согласно правилам и государственным требованиям байпас обязательно должен устанавливаться у каждого радиатора отопления. То есть каждый радиатор отопления при механическом варианте отопительной системы должен быть оснащен байпасом. Вся регулировка осуществляется в мануальном режиме (то есть в ручном) с помощью запорной и регулирующей арматуры.
Вторым вариантом является однотрубные системы отопления, которые сейчас встречаются все реже и реже и в основном только в старых домах, которые были построены во времена СССР. Стоит ли менять всю однотрубную систему отопления в квартире на двухтрубную? Да, конечно стоит, так как однотрубная система отопления уже морально устарела, но если у вас есть непреодолимое желание сэкономить деньги, а система работает хорошо (если в вашей квартире стоит однотрубная система отопления и у вас в квартире жарко в отопительный сезон, то это показатель того что система работает хорошо), в таком случаем рекомендуем каждый радиатор оснастить замыкающим участком, это сэкономит вам деньги и качественно улучшит вашу систему отопления. Монтируется байпас, что позволяет теплоносителю перетекать с подводящей в отводящую систему, смысл всего этого в том что при перекрытии батареи теплоноситель уходит из вашей квартиры, то есть направляется прямиком к вашим соседям.
При таком варианте вы значительно сэкономите деньги , ввиду того, что не придется покупать новые радиаторы отопления и не придется тратить средства на монтаж радиаторов отопления, но есть и свои ощутимые минусы.
Потеря на теплоотдачи в таком случае может составлять от 10% до 20%, поэтому это можно использовать только в том случае что острое стеснение в средствах сопровождается хорошей работой вашей отопительной системы.
Поэтому мы рекомендуем полностью менять систему отопления на новую и если у вас до сих пор в квартире стоит однотрубная система отопления, то обращайтесь к нам и наши высококвалифицированные специалисты по разумной цене поменять вам ее на новую. Проточная же система отопления по сравнению с монтажом замыкающего участка имеет большие преимущества в плане теплоотдачи, объем теплоносителя в которой (при монтаже замыкающего участка) более чем на треть ниже.
Байпас радиатора. (Схема байпаса радиатора)
5 — кран для отладки циркуляции теплоносителя
6 — запорные краны, которые выполняют функцию терморегуляции.
Также данная схема может наглядно продемонстрировать как производить ремонтные работы с радиаторами отопления без отключения подачи воды (без перекрытия стояка).
Для это сначала нужно полностью открыть краны для отладки циркуляции теплоносителя, а после этого перекрыть запорные краны.
Если вы решили самостоятельно заниматься отоплением в квартире (монтаж отопления своими руками), доме или любом другом помещении, а конкретно решили самостоятельно установить байпас, то ниже мы подготовили для вас несколько ценных советов, которые безусловно помогут вам и не окажутся лишними.
Как выбрать диаметр байпаса (отводной трубы)?Диаметр байпаса выбирается на основании диаметра подводящей трубы и он должен быть меньше ее на размер. Это необходимое условие для того чтобы избежать ограничений в поступлении теплоносителя к радиаторам отопления, что произойдет в случае если диаметр байпаса будет соразмерен с диаметром подводки. Например, если у вас диаметр подводки составляет три четверти, то диаметр отводной трубы (байпаса) должен быть одна вторая.
Как далеко устанавливается байпас от вертикальной трубы?Чем дальше тем лучше, настолько далеко, насколько это возможно. При этом байпас монтируется максимально близко к радиатору.
Нужен ли терморегулятор при установке байпаса?Да, для автоматизации процесса, терморегулятор при этом устанавливается между байпасом и радиатором, а конкретно между его входным отверстием.
Установка байпаса, монтаж систем отопления, замена радиаторов отопления, монтаж радиаторов отопления и другие услуги по отоплению и водоснабжению в Воронеже и Воронежской области можно заказать по телефону251-66-90 или 8 903 651-66-90. Заявки принимаются круглосуточно!
Выезд мастера бесплатно, все консультации и помощь в закупке и выборе материалов также осуществляется бесплатно. Для наших постоянных клиентов доступна гибкая система скидок, а также накопительная система.
Мы гарантируем качество всех наших работ и подтверждаем все гарантии договором!
Делаем байпас в системе отопления: что это такое
Байпас в системе отопления
Порой непросвещенному читателю бывает очень сложно разобраться в сущности того или иного технического устройства, поэтому даже само его название звучит непонятно и даже пугающе.
Но, стоит только разобраться в принципе функционирования прибора, в порядке его устройства, все кажется простым и понятным до такой степени, что появляется возможность соорудить данный прибор самостоятельно, без помощи специалиста. Все выше сказанное напрямую относится к понятию «байпас».
Слово-то не русское, неизвестное. А на самом деле, байпас в системе отопления: что это такое? Давайте разбираться вместе. Оказывается, байпас — это просто обычный кусок трубы, который устанавливается в нужном месте контура системы отопления.
Это своеобразный обходной канал, по которому осуществляется движение теплоносителя по трубе, в случае непредвиденной ситуации в системе водопровода или в отопительной системе. Байпас — это устройство, предотвращающее перепады давления в трубопроводной системе со всеми вытекающими из этого последствиями.
Где применяется байпас
Применение байпаса целесообразно лишь в системах однотрубного типа, когда одна и та же труба проходит из пункта первоначальной подачи тепла по звеньям радиаторов, и возвращается в тот же пункт, но в уже остывшем виде, израсходовав часть своего тепла по пути следования.
Однотрубная система отопления с байпасом
В системе трубопроводов двухтрубного типа использование байпаса нецелесообразно, т.к. теплоноситель двигается по системе в разных направлениях, а его потоки отделены друг от друга.
Байпас устанавливается, как с вертикальных трубопроводных системах, так и в горизонтальных, но монтаж прибора должен осуществляться по разному. Напомню о том, что вертикальная система трубопровода характерна для многоэтажных жилых сооружений, тогда как в постройках не выше одного этажа применяется горизонтальный тип трубопроводной системы.
Итак, байпас по принципу работы представляет собой обводную перемычку, трубу определенного размера для соединения однотрубной отопительной системы с радиатором или для функционирования циркуляционных насосов для теплоносителя.
При установке байпаса, при подсоединении его к циркуляционному насосу, обеспечивается работа системы в случае отсутствия подачи электроэнергии.
При подсоединении с радиатором отопления байпас становится еще и терморегулирующим устройством, т.к. он направляет «лишнюю» воду в обход радиатора. Байпасы бывают разной длины, разного диаметра с элементами соединяющей арматуры.
Независимо от размера байпаса основная функция этого прибора заключается в том, чтобы обеспечить бесперебойное функционирование отопительной и водопроводной системы в случае необходимости замены циркуляционного насоса или радиатора отопления.
Система в этом случае продолжает функционировать потому, что диаметр подводки на входе и выходе радиатора меньше, чем диаметр трубы подачи теплоносителя.
Задача байпаса состоит еще и в том, чтобы теплоноситель, двигаясь по батареям, отдавал свое тепло равномерно, не теряя при этом необходимой температуры. Если устройств не установлено, то теплоноситель будет отдавать основную долю своего тепла первым радиаторам, это одинаково относится, как к горизонтальным, так и к вертикальным трубопроводам.
Чтобы этого не происходило, труба подачи и обратная труба соединяются дополнительным каналом, по которому часть воды идет в обход батареи.
Байпас радиатора с терморегулятором
Вот, пожалуй, коротко о том, что представляет собой устройство под названием «байпас». Человеку, хоть как то связанному с сантехникой, разобраться в этом устройстве не составит труда. А для тех, кто только пытается освоить азы этой науки, скажу еще проще.
Байпас для радиатора отопления
Если вы живете в многоэтажном доме, обратите внимание на то, что между вашим радиатором отопления и стояком, со стороны стены, находятся две горизонтальные трубы, а между ними — перемычка.
Вот это и есть тот самый байпас, без специальных запорных кранов эта перемычка еще не может называться байпасом. Но когда они, эти краны, установлены, функционирование байпаса приходит в норму. Всего должно быть три крана.
Кран № 1
Если в вашем доме современная система отопления, то этот кран устанавливается на самой трубе. Если же отопительная система устаревшая, что бывает в постройках советского времени, то кран №1 устанавливается в месте пересечения перемычки с трубой обратной направленности.
В современной отопительной системе устанавливается шаровой кран, а в старой — трехходовой кран, т.н. тройник. Каким бы этот кран ни был, где бы он не устанавливался, задача у него одна — остановить полностью или ограничить до предельного минимума подачу воды в систему в случае аварийной ситуации различного масштаба.
Краны №2 и №3
Устанавливаются на горизонтальных трубах, которые ведут по направлению к радиаторам отопления за перемычкой: кран №2 — на трубе обратной направленности, а кран №3 на трубе подачи теплоносителя.
Если вдруг случается протечка воды эти краны перекрываются и гарантируют вам избежать неприятных последствий этого довольно частого явления.
Байпас на алюминиевом радиаторе
Я надеюсь, что теперь вам стало понятно то, почему сама по себе перемычка между трубами не несет в себе никакого функционального значения, почему на трубах устанавливаются эти краны и сколько их должно быть.
Допустим, что на перемычке нет крана №1. В этом случае при малейшей аварийной ситуации, перекрыв воду у себя в квартире, вы оставите без отопления еще и соседей сверху и снизу. Если же кран установлен, то доступ к теплу вашим соседям перекрыт не будет и отопительная система у других жильцов вашего дома будет работать без перебоев.
А теперь подведем некоторые итоги того, как применяется байпас в быту, насколько он необходим, каковы его функции.
Байпас в водопроводной системе применяется в случае:
— установки насосной системы;
— установки счетчиков воды.
Итак, в водопроводной системе байпас выполняет исключительно функцию перемычки, и все.
Что касается функций байпаса, установленного в отопительной системе, то они здесь более важны и многообразны. Байпас в системе отопления выполняет не только роль обводного канала для теплоносителя в случае аварийной ситуации, но и роль регулятора температуры теплоносителя. Каким образом это происходит, упоминалось выше.
Как сделать байпас для циркуляционного насоса своими руками
Можно ли соорудить байпас самостоятельно, если не обладать достаточным уровнем знаний сантехники и определенным опытом работы в сантехнической области? Оказывается, можно, но в этом процессе мы сейчас разберемся с вами вместе и по-порядку.
Байпас для циркуляционного насоса
Если ваш насос располагается на отопительной магистрали, вам нужно его сначала снять, а затем несколько реконструировать саму эту магистраль, а именно увеличить интервал между концами резьбы, на которых насос крепится.
За насосом с двух сторон установите шаровые краны, за кранами разместите тройник, диаметр которого точно соответствует диаметру вашего трубопровода.
Хочу обратить ваше внимание на то, что чаще всего тройники изготавливаются из металла, но если у вас тройник (а значит, и трубопровод) из полипропилена, то, прежде чем устанавливать кран, необходимо вставить в него специальные комбинированные муфты с резьбой или разборные муфты с «американками».
Теперь пришла пора примерки вашего узла: по вашим меркам отрежьте кусок трубы и на готовом месте установите собранный узел. Можно сделать таким образом: разобрать готовый узел на части, отсоединить насос, а две части трубопровода соединить с основной трубой. После этого установить насос и заняться трубой отвода воды.
Трубопровод надо приподнять настолько вверх, чтобы он не задевал насос, затем либо соединить намертво, либо задать направление навстречу друг другу двум патрубкам и установить кран с перемычкой. Таким же образом можно собрать самостоятельно байпас не только для циркуляционного насоса в системе отопления, но и для других приборов сантехнической направленности. Смотрим видео.
Читайте также:
Байпас в системе отопления: основные варианты применения
Автор Евгений Апрелев На чтение 4 мин. Просмотров 1.6k.
Все, кто каким-либо образом сталкивался с созданием отопительных систем, знакомы схемы с обходным трубопроводом.
Всем остальным наверняка будет интересно знать: что такое и для чего нужен байпас в системе отопления? Ответы на эти и другие распространенные вопросы будут в данной публикации.
[contents]Назначение и сфера применения
Байпас – это некая перемычка или отрезок трубопровода, предназначенный для создания параллельного пути движения теплоносителя в обход определенных элементов системы отопления (СО), которыми могут быть: радиаторы, насосное оборудование, запорная арматура.
Установка байпаса в системе отопления дает возможность:
- Выполнения профилактических работ или замены радиаторов без остановки СО посредством перенаправления потока теплоносителя в обход батареи.
- Балансировки однотрубных СО посредством изменения напора теплоносителя в батареях.
- Установки трехходового клапана с термоголовкой для регулировки оптимальной температуры теплоносителя.
- Создания аварийного гравитационного контура, который позволит СО находиться в рабочем состоянии, даже при отключенной электроэнергии.
Кроме этого, такой элемент успешно применяется для пропускания теплоносителя по «малому кругу». Другими словами, данный отрезок трубопровода играет роль некой развязки, разделяя котловой и отопительный контур. Это необходимо при отсечке отопительной контура от котлового или, к примеру, для предотвращения образования конденсата в теплообменнике твердотопливной котельной установки.
Зная принцип работы байпаса, можно более детально рассмотреть примеры его установки в различных схемах центрального и автономного отопления.
Применение в обвязке радиатора
Схемы с обходной магистралью на радиаторах применяются как в однотрубных, так и в двухтрубных СО.В однотрубной системе отопления байпас устанавливается для того чтобы в случае прекращения циркуляции теплоносителя по батарее, отопительный контур продолжал работать. Кроме этого, еще одной важнейшей функцией данного элемента является передача одинакового количества тепловой энергии всем радиаторам, расположенным в отопительном контуре.
В вертикальных схемах, обводная перемычка устанавливается между подающим и обратным патрубком батареи. Проходное сечение этого элемента, как правило, на один размер (калибр) меньше подводящего трубопровода.
В горизонтальных схемах СО магистральная труба сама является байпасом и выполняется одинакового сечения по всей длине контура.
Важно! В однотрубных СО монтаж перемычки в обвязку радиаторов является обязательным.
Байпас в двухтрубной системе отопления применяется для регулирования температуры теплоносителя. В централизованных и автономных СО, данный элемент применяется для получения возможности осуществления профилактических и ремонтных работ без отключения от отопительной системы или остановки котельного оборудования.
Для перенаправления теплоносителя из радиатора на байпас применяется:
- Запорная арматура (шаровые краны).
- Трехходовой клапан с терморегулятором.
Совет: если планируется установка обходного трубопровода на обвязку батарей в доме с централизованной СО, то сделать это можно только получив разрешение управляющей компании, представители которой перекроют стояк для выполнения работ.
Параллельный трубопровод в насосном узле
Байпас при установке циркуляционного насоса выполняет практически все те же функции, что и в обвязке радиатора, с разницей в монтаже:
- Насосный узел устанавливается непосредственно на байпасе.
- Совместно с насосом используется (обязательно) обратный клапан.
На рисунке ниже наглядно показан принцип действия параллельного трубопровода с циркуляционным насосом.
Пока насос работает, создается разряжение перед обратным клапаном, которое его запирает и не дает воде перемещаться по прямому отрезку магистрального трубопровода.
При остановленном насосе, давление в магистральной трубе открывает обратный клапан, позволяя теплоносителю перемещаться в обход насосной группы.
Важно! В автономных СО монтаж насосной группы на байпас является обязательным условием. При отключении электричества значительно увеличится гидравлическое сопротивление, связанное с прохождением воды через крыльчатку циркуляционного насоса.
В коллекторном узле теплого пола
Многие наши соотечественники задаются вопросом, нужен ли байпас в системе отопления с теплым полом? Ответ однозначен – обязательно, ведь в контуре «теплых полов» температура воды обычно не должна превышать 45 °С при температуре в магистральном трубопроводе 80 °С.
Как видно из представленного рисунка, перемычка на коллекторе водяного пола выполняет функцию обводной магистрали со смесительным узлом, в роли которого выступает трехходовой клапан с термоголовкой. Одну часть воды клапан пропускает напрямую к контуру «теплый пол», а вторую – через параллельный трубопровод, смешивая с «обраткой» и возвращая в котельную установку.
«Малый контур» в системе отопления
Здесь байпас – это отрезок трубопровода, который через трехходовой клапан соединяет подающую и обратную магистраль.
Принцип действия перемычки, в данном варианте применения, прост: после включения котлоагрегата клапан не дает холодному теплоносителю из отопительного контура поступать в котел. После прогрева теплоносителя до необходимой температуры (часто это 45-50°С), клапан открывается и начинает подмешивать горячую воду в обратный трубопровод, тем самым предотвращая появления конденсата в топочной камере и на теплообменнике твердотопливного котла.
И в качестве заключения: обводной трубопровод – это необходимый, простой и практичный элемент, который позволяет использовать СО с максимальной эффективностью при значительном сокращении расходов энергоносителя. На практике это выглядит, как сокращение объема воды подаваемой на отопительные приборы при сохранении их расчетной теплоотдачи.
Байпас в системе отопления: как работает, для чего нужен
Что такое байпас, можно объяснить довольно просто, — это отрезок трубопровода системы водоснабжения или отопления, устанавливаемый в ключевых местах контура. Таким простым инженерным решением облегчается ремонт и обслуживание трубопроводной арматуры, насосов, повышается экономичность работы и качество обогрева помещений. При помощи байпаса можно отключить рабочий элемент системы, вернее, пустить в обход него поток теплоносителя.
Устройство байпаса
Байпас еще называют байпасным обводом, то есть, трубопроводом для перенаправления потока рабочей среды в обход определенной точки отопительной системы, где находится радиатор отопления, насос, разветвление и т.п. Обводная труба одним концом подсоединяется к входящей трубе контура, другим — к отводящей. Перед входом байпаса на участке до элемента системы монтируется запорная арматура: кран, вентиль, задвижка. Поток носителя перекрывается или полностью, или выполняется регулировка количества его поступления на прибор.
Обходные трубы сначала применяли с целью проведения ремонтов или обслуживания трубопроводных магистралей без полной остановки функционирования. В последствии это простое решение стало обязательным условием при монтаже однотрубных систем и стало называться байпасом. В двухтрубных контурах в устройстве совсем нет потребности.
Какие бывают виды байпасов
Запорную арматуру устанавливают не только после входного или перед выходным отверстием обвода, но и на нем. Относительно этой особенности, а также в зависимости от типа запорных механизмов, обходы разделяют на три вида:
- С механическим (ручным) управлением.
- Статичные (нерегулируемые).
- Автоматические.
Каждой разновидности свойственны свои конструкционные особенности, а также способы использования.
В вертикальных схемах разводки труб конструкции байпасов состоят из подсоединенных патрубков с тройниками, распределяющими потоки по нескольким отопительным радиаторам.
Нерегулируемый байпас
Если на обводной трубе или перед входной трубой отопительного прибора нет никаких элементов запорной арматуры, то такой байпас — неуправляемый. В таких случаях конструкция трубопровода сделана по упрощенной схеме, но предусматривающей установку в будущем дополнительных приборов отопления. После их установки уже будут задействованы байпасы. Когда проектируются новые трубопроводные системы, то подразумевается отсутствие регулирующей запорной арматуры, и расчеты производятся только с условием свободного перемещения рабочей среды без гидравлических сил.
При дальнейшей эксплуатации вносятся корректировки в расчеты. В зависимости от предназначения того или иного участка, на схемах статичных обводов устанавливают допустимые значения гидравлических давлений. В соответствии с расчетными данными подбирается оборудование с требуемыми характеристиками.
Проходное сечение обходной вертикальной трубы всегда меньше внутреннего диаметра основных магистральных разветвлений. Это необходимо для того, чтобы свободный поток теплоносителя под действием тяжести не уходил целиком в ближе расположенную обводную трубу. Если диаметры будут одинаковы, тогда большая часть рабочей среды по обходной трубе не будет доходить до отопительного прибора, а будет циркулировать перед ним.
Другие физические законы используются в горизонтальных разводках отопительных систем. Здесь расчеты делаются на стремлении горячей среды из-за меньшего удельного веса подниматься вверх. Диаметры обводных контуров в нижних разводках должны быть такие, как и сечения основных магистральных труб, а диаметры отводов к отопительным приборам — меньше. Так в регулируемых элементах системы напор увеличивается, теплоноситель распределяется по контуру более равномерно.
Байпас с ручным регулированием
Ручное управление потоком по обходной трубе осуществляется шаровыми кранами. Применяется именно такая конструкция запорного механизма, так как в открытом проходном отверстии крана не создается никаких помех, влияющих даже на незначительные флуктуации гидравлического давления. Дополнительное гидравлическое сопротивление негативно влияет на точность регулировки температурного режима. При полностью закрытом кране весь теплоноситель проходит через обвод. Это называется основным путем хода рабочей среды по системе.
На заметку: поверхностям шаровых механизмов кранов, если они не используются длительное время, свойственно прикипать одна к другой, поэтому краны нужно периодически проворачивать, даже без необходимости.
Байпасы с кранами ручной регулировки делают, как правило, в индивидуальных отопительных системах частных домов. Если запорные устройства будут установлены на обводных перемычках в многоэтажных жилых домах, то возникает риск неосторожного перекрытия поступления воды соседним потребителям. Регулируемые вручную — также применяются для обвязки гидравлических насосов в однотрубных отопительных системах.
Автоматический байпас
Обводные трубы с автоматической трубопроводной арматурой применяют для обвязки гидравлических насосов со свободным перемещением рабочей среды без перекачивающих агрегатов. В них нагнетающие насосы могут быть установлены в качестве ускорителя потока в многоэтажных зданиях для уменьшения теплопотери и увеличения КПД для более равномерного прогрева помещений.
При автоматическом управлении потоками их перенаправление происходит в зависимости от установленных температурных значений носителя без участия человеческого фактора. При работающем насосе вода проходит только через него, в это время электрический обвод перекрыт. Если насос перестает работать (при отсутствии электричества или вследствие неисправности), тогда рабочая среда проходит по обходной трубе. Поток частично или полностью перекрывают обездвиженные лопасти агрегата.
Байпасы с автоматическим управлением подразделяются на два типа:
- Клапанные;
- Инжекционные.
В автоматических байпасах с клапанным распределением носителя шаровые краны врезают в обходные трубы. Так удается уменьшать гидравлическое сопротивление, чтобы обеспечить максимально свободное перемещение рабочей среды самотеком.
Работающий насос повышает давление, вследствие чего увеличивается и скорость перемещения теплоносителя, который не успев остыть устремляется обратно в магистраль. Далее, с минимальными потерями температуры, он беспрепятственно перемещается по контуру для заполнения других отопительных элементов. Чтобы не допустить обратного тока жидкости, применяются обратные клапаны.
В механизме обратного клапана есть стальной шарик, который при обратном движении рабочей среды плотно прижат в седле регулирующего устройства, а при прямом ее движении оставляет проходное отверстие открытым.
Включенный насос создает давление, и теплоноситель поджимает шарик к седлу, перекрывая прямую линию. Если насос выключается, то рабочая среда начинает проходить через обводные трубы. Следует учитывать, что клапанные обводы чувствительны к загрязнениям носителя (окалинам, ржавчине, хлопьям накипи), поэтому в них необходимо использовать фильтры. В числе трубопроводной арматуры есть специальные врезные отстойники со сменными фильтрующими элементами и сливными кранами.
Инжекционные байпасы функционируют по схеме действия гидроэлеватора. В трубу главной магистрали врезают насосный узел таким образом, чтобы входная и выходная труба байпаса имели продолжение внутри основной трубы водопроводной магистрали.
Давление от включенного насоса проталкивает часть жидкости в диффузор входной трубы, таким образом ускоряется ее циркуляция через агрегат. На выходном патрубке внутренний диаметр сужается, образуя своеобразное сопло, из которого теплоноситель с ускорением возвращается в главную трубу. С напорной струей увлекается остальная рабочая среда; ей передается кинетическая энергия напора. Ускоряется весь поток в основной линии, и вода в магистрали продолжает движение, но уже с ускорением. Обратные токи в таких случаях не исключаются. При выключенном насосе рабочая среда движется через обвод непринудительно.
В тепломагистралях с инжекционными байпасами импульс перемещению жидкости передается от энергии напора. Здесь также запорное оборудование требует поддержания чистоты рабочей среды при помощи фильтров.
Назначение байпасных участков
В обводных трубопроводах сохраняется циркуляция теплоносителя в случаях выхода из строя насосного агрегата, или во время отсутствия электроснабжения. Любой отопительный элемент, находящийся под управлением байпасом, можно отключить или вовсе отсоединить от общей магистрали, направив поток по обходной трубе путем закрытия кранов на входном и выходном патрубках. Таким образом при плановом обслуживании отопительной системы, нет необходимости ее отключать и полностью сливать жидкость.
В индивидуальных отопительных системах частных домов обводы используются для:
- врезки дополнительных радиаторов
- обвязки циркуляционных насосов
- при обустройстве теплых полов для подсоединения распределительного коллектора
- создания малого контура в системе отопления твердотопливным котлом.
При обвязке циркуляционного насоса обвод выполняет функцию основного трубопровода. Поэтому именно в обходную трубу врезают запорную арматуру, а не на входных или выходных патрубках. Только таким способом монтажа можно исключить рециркуляцию носителя.
Обводы для радиаторов отопления
Обходные трубы применяют исключительно в однотрубных системах, так как в коллекторных разводках и двухтрубных системах радиаторные батареи подсоединяются к подающей магистрали параллельно, и на них теплоноситель поступает с одинаковой температурой. На работоспособность всей системы не будет влиять нарушение функционала какого-либо одного отопительного контура, если установлены отсекающие краны.
В последовательно подключенных радиаторных батареях в однотрубной системе вода быстрее охлаждается в процессе прохождения по всем контурам. На выходе она будет тем холоднее, чем больше теплоотдача радиатора. Но, если в однотрубной системе байпасов нет, тогда ближние к основной магистрали батареи будут принимать максимум тепла (будут чрезмерно горячими), а последние — лишь слегка нагретыми. Соединенные перемычкой обратная и подающая трубы разделяют на две части поток рабочей среды, один из которых отдает тепло в помещение, а второй, сохраняя температуру, поступает через обходную трубу к следующей батарее. С байпасами вся цепь радиаторов будет работать равномерно с одинаковой температурой как на ближнем к основной магистрали отопительном приборе, так и на дальнем.
Байпас в обвязке насоса
Подключение циркуляционных насосов в байпасы целесообразно в системах с самотечным перемещением рабочей среды. В схеме предусматривается разгонный коллектор, используются определенные диаметры труб, соблюдаются углы наклона. Благодаря насосам, повышается эффективность работы при отоплении домов в северных регионах, где температура окружающей среды может опускаться ниже 30°С. Однако здесь следует учитывать то обстоятельство, что принудительных системах отопления эффективность обогрева будет сведена практически к нулю, если насос выйдет из строя или отключат централизованную подачу электроэнергии. Чтобы исключить таких случаях проблему с отоплением, лучше сразу позаботиться об автономной системе энергообеспечения, а сами насосы устанавливать не на байпасах, а на основной магистрали.
Подключенный насос на обводе предотвращает противоток теплоносителя и его перемещение по замкнутому кругу, поддерживая таким образом его высокую температуру. Но даже при наличии в обводе насоса, в него необходимо врезать обратный клапан, который также предотвратит конвекционное реверсное перемещение рабочей среды. В инжекционном, обратное движение теплоносителя исключается.
Гидравлический насос можно установить на байпас самостоятельно, но в продаже есть и готовые насосные узлы. Разводка труб делается так, как позволяет свободное место.
Байпас в разводке систем теплых полов
Байпас в системе теплого пола, это часть его смесительного узла. Обводная труба работает постоянно, благодаря чему обеспечивается правильное функционирование теплого пола.
Если в подающей трубе температура теплоносителя достигает 80°С, то через байпас на контур пола вода подается уже с рабочей температурой 40-45°С. Чтобы теплоноситель для пола подготавливался правильно, в смесительном узле применяется трехходовый клапан, пропускающий строго нужное количество нагретой воды. Оставшийся теплоноситель проходит через байпас, смешивается с остывшей водой из коллектора и направляется по магистральной трубе к котлу.
Функция трехходового клапана — дозировано пропускать рабочую среду для нагрева, а избыток возвращать по байпасу в магистраль.
Байпас в отопительной системе с твердотопливным котлом
В такой обвязке байпас исполняет ключевую роль — формирует малый контур перемещения рабочей среды. Одной стороной обвод подсоединяется к подающей трубе, другой — к трехходовому клапану на обратном патрубке. Вода, возвращающаяся от теплоотдающего контура, смешивается в клапане с горячей водой из байпаса. Поэтому к котлу поступает жидкость с температурой около 50°С.
К твердотопливному котлу такую обвязку делать необходимо, так как от холодной воды на его стенках будет образовываться конденсат, что чревато быстрой коррозией и преждевременным выходом котла из строя.
Заключение
Как видим, простой отрезок трубы может исполнять ключевую роль в эффективности систем тепло обеспечения. Байпас распределяет поток рабочей среды так, чтобы обеспечить должную температуру теплоносителя на все радиаторные батареи независимо от их расположения относительно основной магистрали. При помощи обводных труб можно обслуживать отопительные контуры и ремонтировать их нагревательные элементы без необходимости остановки работы всей системы.
Байпас в системе отопления — особенности монтирования
За создание в доме комфортного микроклимата очень во многом отвечает система отопления. Каждый из нас сталкивался с дискомфортом, когда в доме слишком жарко и испытывал неудобства, когда холодно. Чтобы избежать подобных проблем, необходимо очень внимательно устроить отопление в доме. В частности обеспечить возможность регулировки подачи теплоносителя в радиаторы, если речь идет о водяном отоплении. Здесь очень актуальным будет рассмотрение такого узла, как байпас в системе отопления.
Байпас для отопления – это обводной трубопровод, призванный транспортировать теплоноситель параллельно регулирующей и запорной арматуре. Этот элемент системы фактически незаменим при выполнении ремонта, без приостановки подачи воды. Кроме того байпас позволяет ускорить процесс заполнения или опорожнения системы отопления. Ну, и наконец, его используют для регулировки количества подаваемого теплоносителя.
Байпас дает возможность выполнять ремонт радиаторов без слива теплоносителя

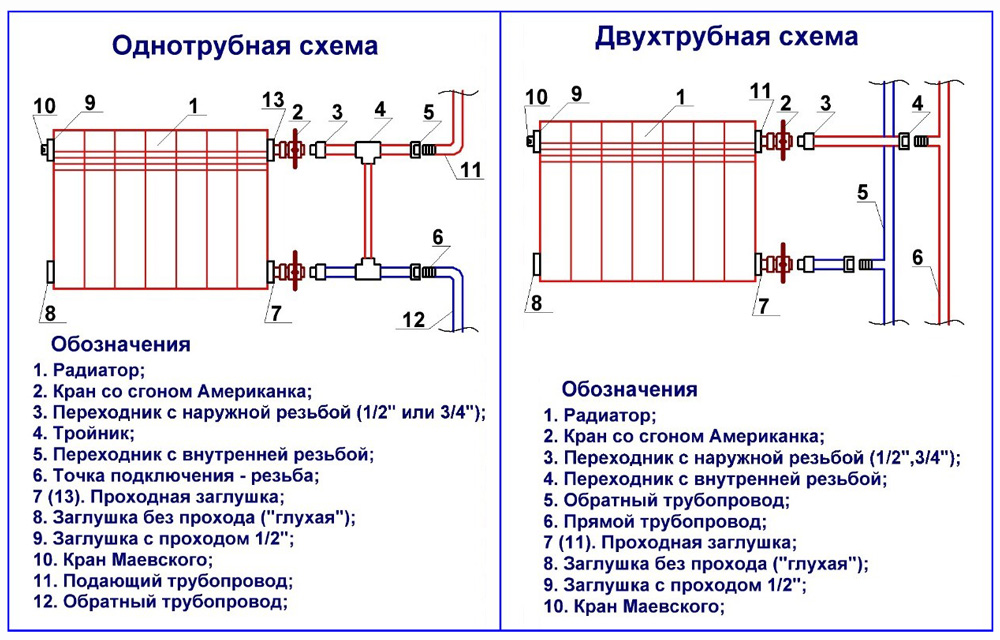

Двухтрубная система отопления предполагает подключение двум трубам:
- прямой подачи – подает воду в радиаторы;
- обратной подачи – возвращает воду из радиаторов.
[include title=»РСЯ — в записи»]
При такой схеме существует возможность регулирования количества теплоносителя, направляемого в конкретный отопительный прибор. В более современных системах этот процесс происходит в автоматическом режиме с применением терморегуляторов. Причем на каждый отопительный прибор наделяется индивидуальным регулятором, который реагирует на температуру воздуха в помещении и самостоятельно выполняет регулировку количества воды, подаваемой в радиатор.
Наглядное устройство двухтрубной системы

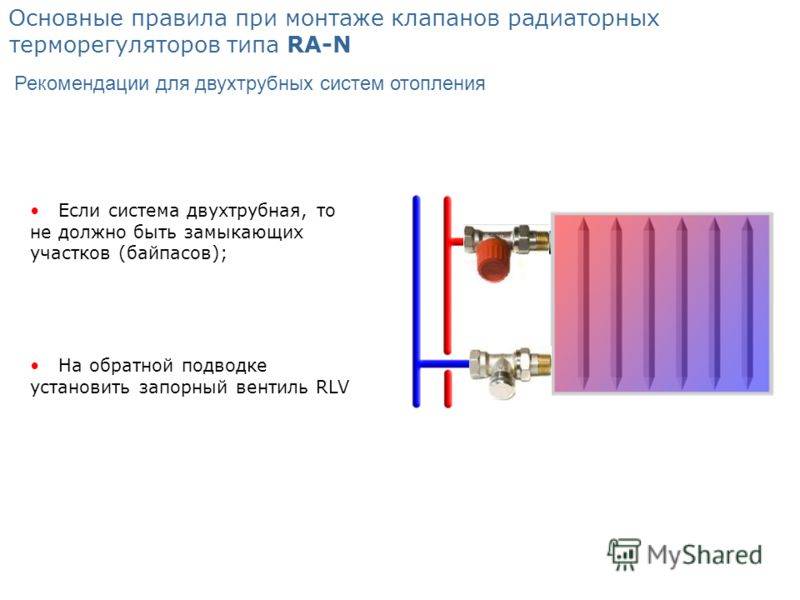

Внимание! Оснащение каждой радиаторной батареи отопления индивидуальным терморегулятором – это требование государственных СНиП и других нормативных документов.
Существует и другой способ регулировки подачи теплоносителя – механический. В этом как раз главная роль отводится такому элементу, как байпас, который также устанавливается возле каждого радиатора. В данном случае ключевым элементом байпаса выступает запорно-регулирующая арматура, с помощью которой в ручном режиме выполняется регулировка.
Кроме того, если в частном доме стоит котел прошлых лет, то для увеличения его КПД и всей отопительной системы в целом устанавливают циркуляционный насос. Для выполнения этой процедуры с применением газосварки вырезают определенный участок трубопровода и монтируют специальную конструкцию, состоящую из того самого циркуляционного насоса и дополнительных элементов.
Важно! Установка в систему циркуляционного насоса позволит значительно сократить расход газа, а следовательно и финансовые затраты на обогрев дома или квартиры.
- В том случае, когда морально устаревшая однотрубная отопительная система, которую еще можно встретить в домах «советской» постройки функционирует хорошо, то есть в квартире бывает жарко, она также оснащается байпасами. То есть возле каждого отопительного радиатора устраиваются замыкающие участки. На практике система отопления приобретает такие особенности:
- Устанавливается обводная труба (байпас), по которой теплоноситель перетекает из верхней трубы (подвод) в нижнюю (отвод). Здесь имеется в виду, что когда вход в радиатор перекрывается, то теплоноситель уходит дальше к вашим соседям.
Байпас, как обводной трубопровод
Внимание! Если для устройства байпаса использовать трубу такого же диаметра, как и трубопровод, то поступление теплоносителя в радиаторные батареи будет в ограниченном объеме. По этой причине диаметр байпаса должен быт на размер меньше, чем диаметр подводки. Пример: при подводке в 3/4″ байпас должен иметь диаметр 1/2″.
- Расположение байпаса должно быть выполнено как можно дальше от вертикального участка трубы – максимально близко к радиатору.
- Обводная труба изготавливается на месте, с использованием трубы и тройники или посредством сварки. Кроме того ее можно купить в готовом виде и установить на резьбовых соединениях.
- Между входным отверстием радиатора и байпасом помещается регулировочный вентиль или радиаторный терморегулятор. От выбора этого элемента зависит степень автоматизации процесса управления радиатором.
[include title=»РСЯ — в записи»]
Обратите внимание! Установка замыкающего участка уменьшит объем затекающего в батарею теплоносителя в сравнении с проточной системой примерно на 30-35%. А это в свою очередь спровоцирует снижение теплоотдачи радиатора где-то на 10%.
Указанное выше обстоятельство на практике в принципе не должно создать видимых проблем с отоплением. Во-первых, отопительный прибор и так выделяет излишнее тепло, а во-вторых, еще при подборе радиатора его типоразмер округляли в большую сторону, что создает запас в 10-15%.
Байпас поможет монтировать циркуляционный насос
Идеальным вариантом будет сооружение современной системы отопления, в ходе которого проводящий теплоноситель трубопровод будет спрятан в стены и пол. При этом использовать лучше продукцию ведущих производителей, которые предлагают потребителями гарнитуру подключения к радиаторам с уже встроенными байпасами, терморегуляторами и другими сопутствующими элементами. Но монтаж, устройство и запуск подобной системы – тема для другого разговора.
Байпас в двухтрубной системе отопления частного дома
Байпас
Байпас – это перемычка из трубы, врезаемая для обхода теплоносителем или водой в водопроводной трубе какого-либо прибора .Все достаточно просто, bypass – это уход от аварийного состояния по резервному маршруту. Режим работы такого постоянно открытого байпаса будет неуправляемым. Если в перемычку врезать вентиль или кран, то можно управлять потоком воды или теплоносителя вручную. Клапаны либо другие устройства для автоматизации переключения потоков жидкостей предполагают более сложную контролируемую систему, но принцип работы тот же – обход участка или прибора.
Байпас в системе отопления
Байпас в системе отопления может быть установлен в обвязке батарей, как для случая автономной системы частного дома, это наиболее широкое его применение и самый простой вариант. Тот же вариант – байпас прямой или с ручным управлением для центральной отопительной системы в квартире. В отопительных системах частных домов байпасы устанавливают в узлах с циркуляционными насосами. Более сложные структуры – байпас в обвязке твердотопливного котла или в смесительном узле коллекторной системы отопления коттеджа.
Принцип работы байпаса, установленного в обвязке отопительных радиаторов
В однотрубной системе отопления, бюджетные реализации которой по настоящее время функционируют в многоэтажных домах, байпасы, дополняющие каждый отдельный радиатор, являются единственной возможностью демонтажа и ремонта в одной квартире без отключения от тепла всех квартир по стояку. Это понятно, поскольку и при нижней и при верхней разводке все батареи соединены последовательно на подающем и обратном стояках. Уязвимость такой схемы очень высока. Установка байпаса и запорных вентилей проблему решает. Можно ремонтировать один или несколько радиаторов, демонтировать и заменять их, на общей циркуляции системы это никак не скажется.
Кроме того, байпас в однотрубных системах может использоваться и как регулятор. Централизованные отопительные системы крайне инертны и за изменениями погоды и успеть не в состоянии. Жара в квартире, когда в октябре или марте начинается оттепель, никому не нужна – слишком высокие температуры далеки от комфорта, сквозняк от открытых форточек микроклимат тоже не улучшает. И никакой экономии ресурсов, просто выбрасывание тепла на улицу. Но установка входных термостатических кранов вместо запорных на участке входа в радиатор позволит регулировать уровень обогрева помещения количественно, быстро и эффективно. Вентилем можно перекрывать путь теплоносителю в свой радиатор, полностью или частично, а ненужный теплоноситель при этом пойдет в обход по прямой – в общий стояк по перемычке-байпасу.
Возможна и схема, когда клапаны и термостатические краны устанавливаются непосредственно к радиатору, без байпасов. И такая схема будет работать отлично, к сожалению. И порой применяется в многоэтажках не очень ответственными жильцами. Хорошо при этом только тем, кто врезал себе термостат и клапан, поскольку они будут иметь ту терморегуляцию, которая создаст им комфорт. Арматура будет работать, сужая проход и как следствие, снижая поток теплоносителя. Но без байпаса эта процедура понизит обогрев и всех квартир по отопительному стояку. А если вспомнить, что при верхней разводке, например, в девятиэтажке, самые горячие квартиры – это верхние этажи, а третий этаж, не имея подпитки снизу, самый холодный в данной схеме, то понятно, что никому из жильцов это не понравится. Для однотрубных систем многоквартирных зданий байпасы в обвязке каждого радиатора обязательны.
Владельцы коттеджей вольны проводить некоторые эксперименты, в том числе и упразднить байпас. И все же установка этого простого узла даст и в автономной системе отопления немало положительных моментов. Это полное упрощение ремонта и замены батареи в отопительный сезон, простота демонтажа и монтажа. Кроме того, с перемычками тепло распределяется по дому более равномерно. Можно включать и отключать те радиаторы, которые нужны или соответственно, не нужны в данный момент, среагирует отопительная система при этом моментально.
Если в коттедже больше одного этажа и система однотрубная или даже двухтрубная, или каждый уровень имеет свою разводку, это ничего не меняет. Байпас-перемычка необходим и устанавливается на вход-выход для всех радиаторов.
Экономичная схема, позволяющая гибко регулировать нагрев каждой батареи – однотрубная разводка с нижним подключением, тоже имеет байпас, хотя перемычки в схеме и нет. Но обходной путь имеется, поскольку конструкция создает байпасный узел для каждого отдельного радиатора, а функции перемычки выполняет сам отопительный контур, поскольку он горизонтальный. Эта схема применяется для монтажа отопления в частных домах и имеет еще ряд преимуществ, но и недостаток тоже имеет – нагрев радиаторов при нижнем подключении не сравнить с диагональным.
Если система отопления не однотрубная, а двухтрубная, то байпас для такой схемы не нужен, он будет лишним звеном. При двухтрубной схеме батареи подключены параллельно, а не последовательно, у каждого радиатора свое подключение и к подающему стояку, и к обратному. Имея обязательную запорную арматуру, можно при необходимости отключить любой радиатор в отопительный сезон, демонтировать и заменить его, или отремонтировать, и это никак не скажется на циркуляции теплоносителя в общей системе. Плюсов у двухтрубных систем намного больше, чем у однотрубных, а минусов только два – экономический, и более сложный расчет, и монтаж. Многоэтажные дома в настоящее время строятся и переоборудуются, как правило, с отоплением по двухтрубной схеме, и в этом случае о байпасе можно забыть. Но нужно четко понимать, что двухтрубная система – это именно параллельное подключение батарей. Иногда трубы две, но это всего лишь схема с верхней разводкой, а система при этом однотрубная, а подключение радиаторов последовательное к одному и тому же стояку. В этом варианте байпас, конечно же, необходим.
Как установить радиаторы: выбор между последовательным и параллельным
Радиаторы лучше устанавливать последовательно или параллельно ? В этой статье мы объясним разницу между обоими методами установки и поможем вам выбрать между однотрубной системой и двухтрубной системой.
Параллельная установка радиаторов
При установке центрального отопления вам предоставляется выбор между однотрубной системой и двухтрубной системой .Двухтрубная система состоит, как вы уже догадались, из двух отдельных труб: одна для подачи горячей воды к радиаторам, а другая — для отвода отработанной воды обратно в котел. Другими словами, радиаторы устанавливаются параллельно . Хотя обычно более дорогая, чем однотрубная система, двухтрубная система является предпочтительным вариантом для современных зданий.
Двухтрубные системы бывают двух разновидностей :
- Двухтрубные системы с медными или пластиковыми трубами .Трубы присоединены к коллектору, каждый радиатор имеет отдельную подающую и обратную трубу. Этот тип системы на сегодняшний день является наиболее распространенным.
- Двухтрубные системы с стальными трубами : каждый радиатор отдельно подключается к подающим и обратным трубам.
Клапаны Vasco идеально подходят для обоих типов двухтрубных систем.
Как установить радиаторы серии
Однотрубная система широко применялась в жилищном строительстве в семидесятые и восьмидесятые годы.При последовательном подключении возвратная вода одного радиатора служит питанием для следующего. Следовательно, последний радиатор в системе передает меньше тепла, чем первый. Чтобы компенсировать потерю тепла, радиаторы должны увеличиваться в размерах по мере удаления от источника тепла. Другой вариант — установка перепускного клапана , который смешивает охлажденную возвратную воду с теплой водой перед ее подачей к следующему радиатору.
И последнее, но не менее важное: для последовательной установки радиаторов требуется труб подходящего размера ! Проконсультируйтесь со специалистом по отоплению или посетите наш центр загрузок, чтобы ознакомиться с технической информацией и инструкциями по установке.
Проверка трубопроводовHydronics может быть легкой задачей
АФТОН, Миннесота — Джастин Джонсон и его жена Джессика планировали свой «вечный дом» в течение пяти лет, когда в конце 2019 года решили, что они наконец готовы начать строительство. Джонсон с середины 1990-х годов работал в качестве монтажника в профсоюзе сантехники и систем отопления, вентиляции и кондиционирования воздуха в различных коммерческих, промышленных и жилых проектах. Теперь 25-летний ветеран отрасли получит возможность установить многие из таких же повышающих комфорт и энергоэффективности систем внутри своего нового здания площадью 4600 кв.-фт. дом.
Строительство началось в конце весны 2020 года. После невероятно плавного процесса строительства, которым руководил Джонсон, который также был ведущим установщиком систем водоснабжения и отопления, пара переехала прямо перед Днем Благодарения в 2020 году.
Один из семи коллекторы из нержавеющей стали, управляющие в общей сложности 27 отопительными контурами по всей территории Johnson Residence. Уполномоченный На своей нынешней должности в Metropolitan Mechanical Contractors, Inc. (MMC) из Эден-Прери, Миннесота, Джонсон часто устанавливал системы Uponor PEX для водопровода, распределения воды и — напольное лучистое отопление.Находясь на жилом участке для MMC в начале 2019 года, Джонсон поделился планами относительно своего нового дома с несколькими представителями Uponor в Северной Америке (UNA), включая заместителя менеджера по продукции Брайана Болленбека. Вскоре после этого официально началось сотрудничество, при этом UNA предложила не только предоставить продукцию, но и оказать помощь в проектировании и компоновке систем водоснабжения и отопления.
«После того, как я использовал лучистое отопление для пола в любом количестве проектов для MMC и испытал преимущества комфорта, эффективности и здоровья, присущие этим системам
, я должен был иметь радиатор для нашего нового дома, несмотря ни на что», — говорит Джонсон. .«Удаление пыли и сухого воздуха за счет подогрева полов просто делает дом более здоровым».
Джонсон также знал — в некотором роде отъездом для дома, построенного на севере Соединенных Штатов, — что он хотел, чтобы конструкция была перекрытой на уровне земли, а не типичным фундаментом подвала или полуподвального помещения. В излучающей системе использовались трубки Wirsbo hePEX ™ от Uponor, снабженные кислородным барьером для предотвращения коррозии компонентов системы из черных металлов. При установке использовались петли труб, прикрепленные скобами к пенопласту на бетонной плите.Кроме того, система отопления включала в себя несколько зон по всей конструкции, включая гараж.
Коллектор в четвертой зоне обеспечивает лучистое отопление и максимальный комфорт в столовой, кухне, фойе, офисе и большой комнате. Упонор: «Популярность перекрытий на уровне пола растет, особенно в нашем жилом комплексе», — продолжает Джонсон, объясняя, что он хотел одноуровневый дом без лестницы. «Другой моей мотивацией было само лучистое отопление в полу: закапывать трубы прямо в бетонную плиту — это наиболее эффективный подход.”
Radiant: семь зон комфорта
Созданный Скоттом Хеллендрунгом, ведущим техническим специалистом по проектированию группы Uponor Construction Services, проект отопления предусматривал сегментирование плана этажа Джонсона на семь зон, каждая со своим коллектором. Вся планировка включала 27 отопительных контуров. (В данной зоне может быть более одной петли PEX.) В проекте были предусмотрены следующие зоны в доме:
● Зона 1: Гараж
● Зона 2: Спальня № 2, включая ванную, кладовую и коридор
● Зона 3: спальня № 3
● Зона 4: столовая, кухня, фойе, офис, большая комната
● Зона 5: грязевая комната
● Зона 6: главная ванная, гардеробная
● Зона 7 : Главная спальня (# 1)
Работая с Хеллендрунгом, Джонсон поделился своим планом этажа, нанесенными на карту зонами нагрева и всеми расчетами теплопотерь.«Uponor Construction Services предоставила нам все необходимое, включая аксессуары, и упростила этот процесс», — говорит Джонсон. «После этого я чувствовал себя хорошо подготовленным к установке».
Процесс установки излучающего излучения в пол с использованием почти 5 500 футов трубок Wirsbo hePEX длился два дня, всю работу выполняли Джонсон и его коллега из MMC. В первый день они завершили строительство первого этажа дома площадью около 2450 кв. Футов; во второй день — 1800 кв.-фт. гараж.
Они уложили трубки обычным змеевиком и прикрепили скобами к пенополистиролу R-10 размером 2 дюйма. После того, как они были на месте, они проверили PEX воздухом, а затем заполнили систему 50% -ным раствором гликоля, нагретым до заданного значения 117 ° F настенным конденсационным котлом на 110 000 БТЕ, оборудованным накопительным баком на 50 галлонов.
Джонсон настолько твердо убежден в технологии излучения и ее преимуществах, что добавил ее и в другие области на своей территории. Раствор гликоля проходит через теплообменник для обогрева системы снеготаяния за пределами дома, а его отдельно стоящая, площадью 2000 кв.-фт. сарай оборудован отдельной системой лучистого отопления.
В дополнение к отопительной системе две печи — одна на основном этаже и одна прямо над гаражом — для тех исключительно холодных зимних дней в Миннесоте. В обоих агрегатах есть увлажнители воздуха, также поблизости находится воздухообменник.
Установка служит специальной системой наружного воздуха, предназначенной для подачи наружного воздуха в дом и удаления загрязняющих веществ, аллергенов, вирусов и т. Д. По словам Джонсона, «я оставляю вентилятор включенным на низкой скорости на тот случай, если требуется уровень влажности. подлежит исправлению.”
Сантехника: преимущества рециркуляции
Джастин Джонсон использовал пенопластовый степлер Uponor PEX, чтобы вручную установить петли и закрепить их на месте, что ускорило процесс установки. поддерживать давление 60 фунтов на квадратный дюйм. Джонсон решил установить скважинный насос с регулируемой скоростью, немного отличающийся от насосов, обычно используемых в скважинных системах. Насос с регулируемой скоростью обеспечил дополнительную эффективность, которую требовала семья, а его бесшумная работа добавила к преимуществам.
Небольшой расширительный бак с датчиком давления контролирует давление воды в доме. Насос изменяет скорость в ответ на изменение давления, которое зависит от потребности в воде в доме. Например, если семья использует несколько кранов одновременно, насос будет ускоряться, чтобы поддерживать желаемое давление 60 фунтов на квадратный дюйм. Как правило, чем больше работает выходов, тем выше вероятность того, что насос будет работать.
Ко Ванг, также ведущий специалист по проектированию в Uponor Construction Services, спроектировал водопроводную систему по схеме «магистраль и ответвление».В конструкции было задействовано примерно 800 футов Uponor AquaPEX ® диаметром от ½ дюйма до 1 дюйма и предусматривалась рециркуляция горячей воды, что было еще одним приоритетом для Джонсона. И снова движущими силами были дополнительный комфорт, эффективность и здоровье.
Система рециркуляции состояла из одного циркуляционного насоса с двумя балансировочными клапанами для регулирования количества галлонов в минуту (галлонов в минуту) в каждом контуре рециркулятора горячей воды и пары рециркуляционных линий ½ дюйма: одна обслуживает восточную сторону дома. а другой обслуживает западную сторону.Таймер управляет системой рециркуляции для подачи теплой воды к различным выходам с обеих сторон в зависимости от характера использования в домашних условиях. Вода циркулирует семь часов в день в трех временных интервалах: с 4 до 8, с 15 до 17 и с 10 до 23 часов.
«Благодаря полудюймовому рециркуляционному трубопроводу всегда получается мгновенная горячая вода», — говорит Джонсон, объясняя преимущества. «Тот факт, что горячая вода не циркулирует постоянно, означает повышенную эффективность, поскольку тепло не тратится впустую». Рециркуляция горячей воды также снижает отходы питьевой воды, а также энергию, используемую для ее нагрева, в ожидании поступления горячей воды в кран.
Одним из преимуществ PEX является возможность спроектировать трубу с более высокими скоростями потока, чем труба из меди и трубы из ХПВХ. Это позволяет сантехникам заменять размер на размер, несмотря на меньший внутренний диаметр (I.D.). Меньший I.D. в PEX обеспечивает более быструю доставку воды: на 15% быстрее, чем система CPVC такого же размера, и на 30% быстрее, чем у меди. Согласно расчетам Uponor Construction Services, магистральная система Джонсона позволит сэкономить примерно три четверти галлона воды при использовании PEX по сравнению с CPVC и 1.7 галлонов по сравнению с медью. Другими словами, настолько меньше воды будет теряться в канализацию каждый раз, когда самые дальние от водонагревателя приборы запрашивают горячую воду.
Трубки Wirsbo hePEX снимаются с барабана для системы лучистого отопления. Однако решение Джонсона перейти на рециркуляцию горячей воды привело к еще большей экономии воды. Та же магистральная система PEX, теперь с рециркуляцией горячей воды, сократила время подачи горячей воды еще на 98%. Переход от трех с половиной минут до пяти секунд в конечном итоге сэкономил чуть более четырех галлонов воды при каждой активации.
«Помимо более высокой скорости потока по сравнению с ХПВХ или медью, система PEX удерживает меньший объем воды, чем система того же размера, использующая любой из этих материалов в трубах того же диаметра», — объясняет Джастин Черчилль, менеджер жилого сегмента. в Uponor. «В результате дом Джонсона должен быстрее перерабатывать эту воду. Более быстрая езда на велосипеде означает, что в очереди будет меньше воды в течение длительного времени. Это, в свою очередь, снижает вероятность роста загрязняющих веществ и бактерий в системе.
Или, как резюмирует Джонсон: «Это еще одна ключевая часть здорового« дома навсегда », который мы стремились построить».
Дом навсегда
Что больше всего нравится Джонсону в его новом доме? «С чего мне начать?» он спрашивает.
Ну а как насчет комфорта?
«Лучше всего прийти домой, сбросить ботинки и пройтись по теплому полу после долгого рабочего дня. Все наши соседи из Миннесоты тоже сразу обращают на это внимание, когда приезжают в гости ».
Еще одним важным аспектом является улучшение здоровья: «Знание о том, что в нашем доме чище воздух, — большой плюс», — продолжает он.«По моему опыту, это становится основным требованием домовладельцев. Они хотят лучшего качества воздуха в помещении. Различные и более толстые фильтры и более чистый воздух сейчас являются высокими ценами в домашнем строительстве, и излучающие системы могут помочь в этом ».
Профиль проекта | Johnson Residence
Расположение
Афтон, Миннесота
Основные характеристики проекта
● Строительство перекрытий
● Общая площадь под крышей: 4 593 кв.ft.
● Нагревательная нагрузка 100 000 БТЕ / час | Потолок R-40, стены R20, пол R10
● Излучающая установка: скоба для дома и гаража
● Монтаж сантехники: магистраль и ответвление
● В колодезной системе используется подкачивающий насос для создания давления воды 60 фунтов на квадратный дюйм
● Линия рециркуляции с рециркуляционным насосом для сокращения времени подачи горячей воды, устранения потерь воды и предотвращения застоя воды
● Все линии горячей воды и рециркуляции изолированы в соответствии с ASHRAE 90.1
Используемые продукты
● Сантехника: 800 футов Uponor AquaPEX ® в диапазоне от ½ «до 1» со 148 фитингами с системой соединений Uponor ProPEX ®
● Лучистое отопление: 5 462 футов Wirsbo hePEX ™ | 186 деталей | 7 коллекторов из нержавеющей стали для управления 27 отопительными контурами
% PDF-1.4 % 28 0 объект > эндобдж xref 28 78 0000000016 00000 н. 0000002268 00000 н. 0000002362 00000 н. 0000002404 00000 н. 0000002594 00000 н. 0000003056 00000 н. 0000003295 00000 н. 0000003501 00000 н. 0000004170 00000 н. 0000004667 00000 н. 0000005087 00000 н. 0000005152 00000 н. 0000005222 00000 п. 0000005271 00000 н. 0000005547 00000 н. 0000005792 00000 н. 0000006058 00000 н. 0000006160 00000 п. 0000006260 00000 н. 0000006361 00000 п. 0000011659 00000 п. 0000016973 00000 п. 0000022021 00000 н. 0000022226 00000 п. 0000026380 00000 п. 0000026433 00000 п. 0000030033 00000 п. 0000030381 00000 п. 0000030541 00000 п. 0000030910 00000 п. 0000035248 00000 п. 0000040724 00000 п. 0000045097 00000 п. 0000046222 00000 п. 0000047442 00000 п. 0000055130 00000 п. 0000070178 00000 п. 0000086836 00000 п. 0000087308 00000 п. 0000173563 00000 н. 0000173856 00000 н. 0000173967 00000 н. 0000174527 00000 н. 0000174638 00000 н. 0000175216 00000 н. 0000175327 00000 н. 0000175871 00000 н. 0000175982 00000 н. 0000176274 00000 н. 00001
00000 н. 0000100000 н. 0000199557 00000 н. 0000199786 00000 н. 0000200267 00000 н. 0000200491 00000 п. 0000201280 00000 н. 0000201519 00000 н. 0000201854 00000 н. 0000202079 00000 н. 0000203416 00000 н. 0000203676 00000 н. 0000204159 00000 н. 0000204281 00000 н. 0000204773 00000 н. 0000204904 00000 н. 0000205396 00000 н. 0000205527 00000 н. 0000206017 00000 н. 0000206147 00000 н. 0000206637 00000 н. 0000206767 00000 н. 0000207253 00000 н. 0000207377 00000 н. 0000239010 00000 н. 0000239049 00000 н. 0000239544 00000 н. 0000239680 00000 н. 0000001856 00000 н. трейлер ] >> startxref 0 %% EOF 105 0 объект > поток xb«g`8
Советы по успешной установке чугунного водогрейного котла
Я всегда буду убеждать, что успешная установка чугунного водогрейного котла начинается с правильного планирования.Я проработал в нефтяной компании долгих 20 лет, из которых 9 лет был менеджером по обслуживанию. За это время я наткнулся на множество проблемных сайтов. Я бы оценил проблемы с установкой и попытался выяснить, где они начались. Эти знания очень помогли мне как менеджеру по обучению в US Boiler Company. Теперь, проработав 40 лет в отопительном бизнесе, я знаю, насколько действительно важно правильное планирование установки котла для сокращения количества проблемных работ и дорогостоящих обратных звонков.На самом деле планирование намного проще, чем вы думаете…
- Правильный подбор котла. Выполните тщательный расчет потерь тепла. Не попадайтесь в ловушку превышения размера котла из-за того, что вы рассчитали его исходя из размера старого котла или измерили подключенную радиационную нагрузку, и никогда не позволяет заказчику уговорить вас выбрать более крупный котел, чем необходимо. Сегодня, с физически меньшими котлами и меньшим объемом воды, негабаритные котлы будут сокращать цикл больше, чем когда-либо.Увеличение коротких циклов означает более высокое техническое обслуживание, более высокие затраты на топливо и более высокие затраты на установку.
- Следуйте руководству по установке и эксплуатации котла. Обязательно следуйте одному из предложенных вариантов трубопровода рядом с котлом, перечисленных в руководстве. Отвод котла может не быть такого же размера, как и трубопровод коллектора. Используйте блок-схемы для определения размера трубы. Вы можете использовать трубопровод того же размера, что и отвод, или, в некоторых случаях, использовать трубопровод меньшего размера, в зависимости от требований к потерям тепла.Когда теплопотери известны и выбран правильный размер котла, вы можете использовать меньшие по размеру сепараторы воздуха, расширительные баки и трубопроводы. Вы можете использовать следующие данные в качестве руководства для определения размеров котла и трубопроводов системы;
• Труба 3/4 дюйма = 40 000 БТЕ при 4–5 галлонов в минуту
• Труба 1 дюйм = 70 000 БТЕ при 7-8 галлонах в минуту
• Труба 1-1 / 4 дюйма = 160 000 БТЕ при 16–18 галлонов в минуту
- Обводной трубопровод. Байпасный трубопровод кратко обсуждается в руководстве по вводу и выводу.Мы не можем и дальше устанавливать современные чугунные котлы так, как раньше устанавливали котлы с большим объемом воды. При необходимости следует установить байпасную систему для защиты котла. Существуют варианты первичного / вторичного трубопровода и циркуляционного байпаса, которые мы обсудим позже в этой статье.
Обсуждаемая в руководстве система байпаса называется «байпасом котла» и всегда устанавливается того же размера, что и коллекторы подачи и возврата. При настройке поток воды через бойлер замедляется, поэтому вода проводит в бойлере больше времени.Это позволяет температуре котла повышаться быстрее и снижает вероятность конденсации в котле. Это означает, что часть возвратной воды системы обходится вокруг котла и попадает в систему подачи за котлом. Я знаю, что вы собираетесь сказать. «Ну, это охладит подаваемую воду, идущую в систему отопления дома!» Это правильно, но это не проблема. Это то, что я называю «перезагрузкой на улице для бедняков». Система будет работать тише, а температура воды в системе будет медленно повышаться до тех пор, пока излучение не будет выделять достаточно тепла, чтобы удовлетворить температуру термостата.Чем холоднее становится на улице, тем выше будет температура подаваемой в систему воды. Когда расположение клапана установлено, как показано в руководстве, мы можем легко отрегулировать ΔT через котел. Проще говоря, оставьте байпасный клапан открытым и отрегулируйте поток через котел с помощью клапана, расположенного на подающей или обратной трубе ниже байпасной трубы, чтобы замедлить поток и пропустить больше воды через байпас. Частично закройте один из этих клапанов и проверьте ΔT через котел. Вам понадобится подъем как минимум на 20 ° F.Если это система с большим объемом воды, например, чугунное излучение, увеличьте ΔT через котел до ΔT 35-40 ° F.
Совет: Если байпас более горячий, чем обратный трубопровод, поток идет в обратном направлении, и вы подключили байпас системы, а не байпас котла. Следуйте указаниям трубопровода в руководстве, чтобы проверить правильность установки.
- Вариант первичного / вторичного трубопровода. В первичном / вторичном трубопроводе используется гидравлическое разделение, поэтому поток воды от системных насосов не влияет на поток насоса котла.Это позволяет нам уменьшить поток через бойлер, чтобы быстрее нагреть воду и нагреть воду до более высокой температуры, не влияя на поток в системе. Другими словами, мы можем иметь более высокий расход в системе и более низкий расход в котле. Мы по-прежнему хотим, чтобы через бойлер поднимался минимум на 20 ° F, а для систем с большим объемом воды мы хотим, чтобы ΔT была выше около 35 ° F — 40 ° F.
- Опция байпасного насоса с регулируемой скоростью. Чтобы обеспечить наилучшую защиту котла, установите байпасный насос переменной скорости с датчиком температуры.Это изменит скорость насоса, чтобы получить нужную температуру возвратной воды. Мы предлагаем байпасный комплект с регулируемой скоростью с инструкциями для газовых водогрейных котлов. Это защитит котел в системе с большим объемом воды или в системе излучающего излучения в полу.
Краткое примечание: Мое беспокойство и причина вышеупомянутого обсуждения защиты котла от конденсации — чрезмерный поток воды через котел и более медленное повышение температуры. Мне доводилось сталкиваться с установками с несколькими котлами, где ΔT через котел меньше 20 ° F.Фактически, я был свидетелем некоторых температур при температуре 8 ° F. Более низкие значения ΔT являются результатом чрезмерного расхода, возможно, вызванного количеством или размерами циркуляционных насосов, установленных в системе. Итак, какой минимальный расход у чугунных водогрейных котлов? Обратитесь к руководству по монтажу и подключению под спецификациями и найдите тепловую мощность (MBH) котла DOE. Например, модель 304B Series 3 имеет потребляемую мощность 105 тыс. МБ / ч и тепловую мощность DOE 88 тыс. МБ / ч. Разделите мощность DOE на 10 000, чтобы определить максимальный расход, необходимый для котла.Если ваш расход превышает это число, ΔT будет меньше 20 ° F. Вы можете использовать эту гидравлическую формулу для определения расхода через котел.
- Избегайте коротких циклов. Короткие циклы вызваны меньшим расходом воды или более высоким ΔT. Более высокий ΔT может означать, что циркуляционный насос слишком мал, котел слишком большой или клапаны не отрегулированы должным образом. Как правило, минимальный расход котла должен составлять половину (но не ограничиваться) максимального расхода котла.
Формула расхода котла:
Q / (500 * ΔT) = Расход
Q = Тепловая мощность DOE
Давайте добавим в эту формулу числа.Предположим, что ΔT бойлера составляет 15 ° F. Модель 304 Серии 3 (упомянутая выше) имеет тепловую мощность 88000 DOE.
88 000/10 000 = 8 галлонов в минуту. Это максимальный расход, необходимый котлу. Разделите это пополам, чтобы получить минимальный расход котла. В этом случае это будет 4 галлона в минуту.
Теперь вернемся к формуле.
Q = 88 000
ΔT = 15 ° F
88000 / (500 * 15) = Расход
88000/7500 = 11,7 галлонов в минуту
Расход почти на 4 галлона в минуту выше максимального расхода, который должен иметь котел.Это говорит нам о том, что нам нужно достичь ΔT 20 ° F, что означает меньший поток через котел. Почему у нас много потока? Есть насосы увеличенного размера или ко многим насосам. Используя байпасную или первичную / вторичную стратегию, описанную выше, мы можем легко скорректировать поток через котел.
- Удалите воздух из котла. Если котел имеет вытяжную вентиляцию, применяются местные и федеральные нормы. Может потребоваться вкладыш для дымохода. Если устройство является прямым или вентилируемым, производитель определяет вентиляцию в соответствии с сертификатами, полученными во время испытаний.Поскольку эта статья относится к чугунным водогрейным котлам, для котла с боковой вентиляцией требуется вентиляционная труба AL29-4C. Никакого пластика!
- Наружный воздух. Мне нравится как можно больше использовать наружный воздух, чтобы проверить, достаточно ли воздуха для горения. Кроме того, меньше вероятность заражения воздуха.
- Давление газа. Проверьте давление газа на входе и давление в коллекторе (на выходе) при работе других газовых приборов.Проверьте все меры безопасности. Наконец, всегда выполняйте проверку сгорания.
Какие у вас есть варианты? — Журнал HPAC
Несколько вариантов доступны при проектировании распределительных трубопроводов для жилых и коммерческих помещений. Возможные варианты: прямой возврат, обратный возврат или первичный / вторичный однотрубный. Понимание каждого из них поможет вам определить, какой из них даст наилучшие общие результаты в конкретных обстоятельствах.
Прямой возврат
Двухтрубная система прямого возврата является наиболее часто применяемой стратегией трубопроводов.Он имеет прямые трубопроводы для линий подачи и возврата к и от оконечного блока или зон нагрева, как показано на Рисунок 1 . Линии подачи и возврата обычно находятся на одинаковом расстоянии. В каждом ответвлении, оконечном устройстве или зоне используется двухходовой регулирующий или зонный клапан как средство включения или отключения потока к этой нагревательной или охлаждающей нагрузке.
Должны быть установлены надлежащие средства балансировки потока для каждой нагрузки, чтобы обеспечить адекватный поток для каждой нагрузки. В противном случае жидкость будет протекать через кратчайшее расстояние или зону с наименьшим сопротивлением.Уравновешивание потока может быть достигнуто с помощью балансировочных или шаровых клапанов или, что еще лучше, регуляторов потока. Если используются двухходовые регулирующие клапаны, размер первичного насоса соответствует требованиям всего здания.
Должны быть установлены надлежащие средства перепуска давления для обхода потока, когда какой-либо оконечный блок не вызывает. Если используются зонные насосы, каждый из них обеспечивает необходимый поток для каждой нагрузки вместе с соответствующим падением давления, поэтому балансировка может не потребоваться. Размер первичного трубопровода зависит от нагрузок ниже по потоку, поэтому чем дальше по первичному контуру вы пройдете, тем меньше будет оставшийся размер труб.
Преимущества:
• Одинаковая температура подаваемой жидкости для всех нагрузок
• Простота использования
Компромиссы:
• Неправильная балансировка может снизить эффективность
• Систему необходимо сбалансировать (при использовании двухходовых регулирующих клапанов)
• При установке трубопровода уменьшенного диаметра
Обратный возврат
Двух- (или трехтрубная) система с обратным возвратом — это система, в которой есть отдельные трубопроводы для линий подачи и возврата к и от оконечного блока или зон нагрева, как показано на Рис. 2 .В зависимости от конструкции здания для этого может потребоваться более длинная обратная линия, чем у линии подачи, поскольку конечным требованием является то, чтобы линия подачи первой нагрузки была последней в системе (см. Пример A, три трубы). Если, конечно, первичная подача и обратка не проходят с противоположных сторон здания (см. Пример B, две трубы).
Тем не менее, эта стратегия трубопроводов по своей сути является самоуравновешивающейся, если все нагрузки равны или если трубопровод имеет надлежащие размеры в зависимости от нагрузок. Дополнительные трубопроводы могут привести к экономии на механическом оборудовании, таком как балансировочные и шаровые клапаны.Размер первичного трубопровода зависит от нагрузок ниже по потоку, а это означает, что чем дальше по первичному контуру вы пройдете, тем меньше будет размер оставшейся трубы. Обратите внимание, что обратное верно для обратного трубопровода.
Преимущества:
• Одинаковая температура подаваемой жидкости для всех нагрузок
• Самобалансировка
• Требуется меньше механических компонентов за счет самобалансировки
Компромиссы:
• Обычно требуется больше трубопроводов первого контура
• Необходимо пристальное внимание дается при установке на трубопроводах уменьшенного диаметра
Однотрубный первичный / вторичный
Однотрубная первичная / вторичная распределительная система состоит только из однотрубного первичного контура, как показано на Рис. 3 .Все нагревательные оконечные устройства или зоны отделяются посредством гидравлического разделения. Гидравлическое разделение может быть достигнуто с помощью близко расположенных тройников или специально разработанных фитингов. Каждая нагрузка будет иметь зональный насос, а его возвратная жидкость смешивается с первичным контуром, вызывая каскадное изменение температуры подаваемой жидкости по всему первичному контуру. Каскадирование первичной температуры подачи может и должно быть рассчитано для того, чтобы правильно выбрать размер зональных насосов и оконечных устройств ниже по потоку. Примечание. Увеличение числа оконечных устройств в нисходящем направлении не обязательно, так как deltaT на оконечном блоке может быть учтена, чтобы поддерживать размер оконечного блока одинаковым (GPM = Btuh / deltaT x 500).Эта система также по своей сути является самобалансирующейся, поскольку первичный контур гидравлически отделен от вторичного контура или контура нагрузки.
Преимущества:
• Самобалансировка;
• Однотрубная разводка (меньше трубы)
• Одинаковый размер трубы по всему первичному контуру
• Каскадирование температуры жидкости может улучшить высокоэффективный источник тепла за счет создания большего дифференциала (например, конденсационных котлов)
• Экономия трудозатрат / монтажа
• Уменьшение расхода первичного насоса мощность
Компромисс:
• Может не быть идеальным для всех приложений
Примечание: Тройники с близким расположением требуют, чтобы расстояние между центрами было не более чем в четыре раза больше диаметра первичной трубы.
CASE IN POINT
Целью проекта пятиэтажного многоквартирного дома с четырьмя квартирами на этаже было устранение любых поверхностных трубопроводов с оконечными устройствами, расположенными внутри кладовых. Компоновка блоков от этажа к этажу была идентична, поэтому места для туалетов в каждом блоке обеспечивали наиболее идеальное место для установки распределительного трубопровода стояка.
На рис. 4 показана эта конструкция с использованием метода прямого обратного распределительного трубопровода.В этом конкретном проекте линии подачи и возврата будут подведены к верхней части здания, где они будут разделены на четыре стояка, по одной на крыло, параллельно собирая все квартиры в этой части здания. Размер первичного насоса рассчитан на расход во всем здании. На этом чертеже не показан перепускной клапан давления, который потребовался бы, если бы первичный насос имел постоянный объем. Вместо этого можно использовать насосы DeltaT или deltaP, а также насосы с самочувствительностью для регулирования расхода, когда не все зоны вызывают.Пожалуйста, обратитесь к таблице , рис. 4, , чтобы узнать о необходимых распределительных трубопроводах в зависимости от размеров трубопроводов. Также обратите внимание на необходимость использования отдельных балансировочных клапанов для каждой зоны, чтобы сбалансировать каждую нагрузку.
Рисунок 5 показывает эту конструкцию с использованием метода обратного обратного распределительного трубопровода. Этот конкретный проект должен был обеспечить только верхнюю часть здания, где он затем разделился бы на четыре стояка, по одной на крыло, параллельно собирая квартиры в этой части здания.Возвраты возвращаются обратно в подвал или на уровень механического помещения, чтобы исключить необходимость в третьей трубе и по-прежнему достичь самобалансировки системы, по существу делая расстояние перемещения жидкости одинаковым для всех нагрузок (первая подача — последняя возврат) . Размер первичного насоса рассчитан на расход во всем здании.
Перепускной клапан давления (не показан) потребуется, если первичный насос имеет постоянный объем. Вместо этого можно использовать насосы DeltaT или deltaP, а также насосы с самочувствительностью для регулирования расхода, когда не все зоны вызывают.См. Рисунок 5 для получения информации о необходимом составе распределительных трубопроводов в зависимости от размеров трубопроводов. Смещение подачи и возврата на противоположных сторонах здания позволило использовать менее двухдюймовые трубы, как показано на Рис. 5 . Обратите внимание на необходимость использования отдельных балансировочных клапанов для каждой зоны, чтобы сбалансировать каждую нагрузку.
На рис. 6 показана эта конструкция с использованием метода первичного / вторичного распределительного трубопровода. Этот конкретный дизайн похож на , рис. 5, , но все квартиры в этой части здания подобраны с помощью гидравлического разделения.Возвраты также отправляются обратно в подвал или на уровень механического помещения. Первичный насос рассчитан на то, чтобы выдерживать поток только с очень небольшим сопротивлением в первичном контуре. Каждая нагрузка, гидравлически отделенная от первичного контура, теперь имеет свои трансформаторы и зональные клапаны, замененные небольшим циркуляционным насосом с мокрым ротором. В результате первичный насос может быть значительно меньше, чем те, которые требуются в рис. 4 или 5 . Насосы DeltaT идеально подходят для первичного насоса
, поскольку они будут регулировать поток в зависимости от общей нагрузки в здании.В этом сценарии для каждого стояка используется двухходовой балансировочный клапан, чтобы на этапе ввода в эксплуатацию установить требуемый расход, исходя из полных проектных условий. Также можно использовать насосы постоянного объема.
Делая шаг вперед, двухходовой регулирующий клапан, управляемый контроллером deltaT, может модулировать поток через каждый стояк на основе deltaT стояка вместо фиксированного сбалансированного потока. Самочувствительные насосы могут повысить эффективность работы системы за счет снижения энергопотребления первичного насоса, когда стояк модулируется вниз из-за снижения нагрузки на здание. На рис. 6 показаны необходимые трубопроводы в зависимости от размеров трубопроводов.
За счет немного большего deltaT (30F) в распределительном трубопроводе можно получить дополнительную экономию за счет использования труб меньшего диаметра для большей части здания. Даже если дельтаT на стояк будет сохраняться на уровне 20F, размер каждого стояка изменится с текущего одного до 1¼ дюйма.
Ни один из вариантов не будет наилучшим образом подходить для всех приложений, но в любом из этих двух сценариев вариант первичного / вторичного распределительного трубопровода может обеспечить не только экономию материалов, но и трудовых затрат.
Определите лучший вариант трубопроводов для каждого проекта на основе желаемой общей конструкции системы, установки и эффективности. Вы можете найти сценарий, в котором будет выгодно объединить несколько из этих опций в одной системе. <>
Майк Миллер — директор по продажам, разработке продуктов и систем компании Taco Canada Ltd. и нынешний председатель Канадского совета по гидронике (CHC). С ним можно связаться по адресу [email protected]. См. Майка на Modern Hydronics-Summit 2015, где он и Стив Голди выступят по этой теме.Для получения дополнительной информации см. Www.modernhydronicssummit.com.
Основное водяное центральное отопление — трубопровод радиатора
одинарная труба — подача и возврат — микроотверстие
Система водяного центрального отопления состоит в основном из бойлера, радиаторов и соединительных трубопроводов. Котел нагревает воду, и (обычно) насос направляет воду по трубопроводу и радиаторам обратно в котел. Возможны различные варианты расположения котла, трубопроводов и подводки к радиаторам; у каждой системы есть свои преимущества и недостатки.
На этой странице объясняется циркуляционный трубопровод; другие части системы см. На соответствующих страницах (см. Справа).
Трубопровод
Существуют 3 основных вида трубопроводов, соединяющих котел с радиаторами:
- Петля однотрубная
- Подающий и возвратный трубопровод
- Микроотверстие
Обычно трубопровод устанавливается под радиатором. Для подвесных деревянных полов это не представляет большой проблемы, поскольку трубы могут быть проложены под половыми досками, при этом стояки к каждому радиатору проходят через отверстия в половицах.Трубопровод обычно проходит между балками или поперек балок через прорези в верхней части балок. За исключением микротрубок, трубопроводы должны поддерживаться под досками пола, чтобы избежать чрезмерного веса, который должен поддерживаться самими трубопроводами.
Этот метод установки нецелесообразен, если в здании используются сплошные полы. Такие установки обычно имеют подающие трубы высокого уровня с отводными трубами, питающими один или соседние радиаторы. Если потолок комнаты подвешен, трубопровод обычно устанавливается между балками потолка сверху, это может быть невозможно, если каждый этаж представляет собой отдельное жилище.
Третий вариант — провести подводящие трубы вокруг верхней части стены чуть ниже потолка с отводными трубами. На самом деле никогда не бывает желательно прокладывать питающие трубы на уровне пола, проблемы возникают там, где трубы должны пересекать дверные проемы, хотя трубы могут подниматься вокруг дверной коробки или закапываться под полом.
Если на чердаке необходимо установить подающие трубы высокого уровня, трубопроводы должны быть изолированы. Обычно не считается необходимым изолировать трубопроводы под подвесными перекрытиями, однако есть потенциальные (в целом небольшие) возможности для экономии энергии, если бы это было необходимо.
Если уровень циркуляционной системы трубопроводов выше радиаторов, трубопровод должен включать выпускные клапаны, чтобы позволить любому воздуху в системе быть выпущенным.
Петля однотрубная
Однотрубный контур, как следует из названия, представляет собой одиночный контур трубопроводов, идущий от котла и возвращающийся к котлу. Каждый радиатор «сидит» на трубе, при этом оба радиатора подсоединяются к одной и той же трубе. Когда нагретая вода из котла подается по трубе, естественная конвекция (горячая вода поднимается) заставляет нагретую воду подниматься в радиатор, вытесняя более холодную воду обратно в трубу.
Основным недостатком такой конструкции является то, что первый радиатор нагревается сильнее, чем второй и т. Д., А последний радиатор будет значительно холоднее, так как вода будет отдавать большую часть своего тепла предыдущим радиаторам вдоль участка трубопровода.
В принципе, количество радиаторов, которые могут быть установлены в однотрубном контуре, не ограничено, но чем больше установлено радиаторов, тем сильнее охлаждение между первым и последним радиаторами.
Эти системы часто используются в промышленных зданиях, где контурная труба может быть очень большой, системы все еще можно найти в старых жилых помещениях, но они, как правило, являются устаревшими установками и не считаются эффективными.
Подающая и обратная трубы.
Эта система более эффективна, чем однотрубный контур. Нагретая вода из котла подается с одной стороны каждого радиатора (подающая труба), а другой конец каждого радиатора подключается к отдельной общей обратной трубе. Это означает, что температура воды, поступающей в каждый радиатор, более или менее одинакова, поэтому каждый радиатор должен нагревать окружающую среду на одинаковую величину.
Клапан сброса давления (или автоматический перепускной клапан) подключается между подающей и обратной трубами, это позволяет насосу перекачивать воду из котла, если все радиаторы должны быть отключены.
Из-за ограничения потока, налагаемого радиаторами, количество радиаторов ограничено в основном размером циркуляционного насоса. Стандартный насос для бытового использования, вероятно, сможет питать до 12 радиаторов.
Другое ограничение связано с размером трубопровода — обычно основные трубы к котлу и от котла большие (не менее 22 мм), а трубопроводы меньшего размера (15 мм) отводятся для питания ряда радиаторов. Количество радиаторов, которые можно подавать через эти 15-миллиметровые трубы, будет зависеть от длины 15-миллиметровых участков — чем длиннее участок, тем меньше радиаторов.На рисунке выше показаны две ветви, каждая из которых питает два радиатора.
Трубопровод Micro Bore
В системе с микропроцессором используются обычные трубопроводы для подачи от котла к коллекторам и от коллекторов обратно к котлу на обратной стороне. От каждого коллектора небольшой трубопровод (обычно 8 мм) соединяется с несколькими радиаторами. Длина трубопровода между коллекторами и каждым радиатором обычно не превышает 5 метров.
Можно использовать специальный радиаторный фитинг, чтобы подающая и обратная микропроцессорные трубы были подключены к одному и тому же концу каждого радиатора (как два верхних радиатора на иллюстрации).В качестве альтернативы, трубопровод может входить в два конца радиаторов (как два нижних радиатора на иллюстрации).
Опять же, имеется предохранительный клапан (или автоматический перепускной клапан) между подающей и обратной трубами котла для защиты котла в случае выключения всех радиаторов.
Преимущество микропроцессорной системы состоит в том, что трубы меньшего размера содержат меньше воды, поэтому меньше тепла теряется на каждом участке трубы. Кроме того, трубопровод с микропроцессором можно легко согнуть во время установки и не требует такого же количества соединений.
Недостатки заключаются в том, что они очень малы, трубы могут легко заблокироваться из-за внутренних отложений, и насосу необходимо преодолевать повышенное сопротивление при циркуляции воды из котла, поэтому насос более подвержен износу.
В районах с жесткой водой известковый налет может накапливаться в любом циркуляционном трубопроводе, особенно это касается микропроцессорных циркуляционных систем, поэтому необходима подходящая добавка или устройство для смягчения воды.
одинарная труба — подача и возврат — микроотверстие
Как обновить систему парового отопления
Допустим, у вас есть старый дом со старинной системой парового отопления, которая шепчет вам холодными зимними ночами и тепло улыбается с изысканными чугунными радиаторами.Тебе это просто нравится. Предположим также, что вы планируете новую кухню или хотите оградить заднюю веранду и превратить ее в круглогодичную гостиную. Это новое пространство будет хотеть тепла, и, возможно, вы думаете, что все, что вам нужно, это еще один или два паровых радиатора. Конечно, можно добавить паровые радиаторы в старую паровую систему, но это не так просто. Однако на самом деле вам нужна новая зона нагрева, и нет причин, по которым вам нужно привязать старый паропровод, чтобы получить ее. Фактически, может быть более практичным добавить новую зону горячей воды к старой паровой системе и даже поставить ее на собственный термостат.
Вот почему. Представьте на мгновение, что ваш местный подрядчик по отоплению останавливается, чтобы взглянуть на установку паровых радиаторов. «Ты можешь сделать это?» ты спрашиваешь. «Не все так просто», — говорит он с выражением, которое передает что-то среднее между безнадежностью и большими расходами, что вам, как владельцу старого дома, хорошо известно. «Эти трубки довольно старые, и если я прикоснусь к ним, — он щелкает пальцами, — может случиться все, что угодно».
В старую паровую систему можно добавить паровые радиаторы, но это не так просто.
Отчасти проблема, с которой вы сталкиваетесь, заключается в том, что большинство людей, которые понимают, что такое нагревание пара, уже мертвы. Можно добавить паровые радиаторы в старую паровую систему, но сначала необходимо убедиться, что существующий паропровод может выдержать дополнительную нагрузку. Вы также должны увидеть, сможете ли вы соединиться с этой магистралью в подвале с помощью трубы подходящего размера и при этом получить правильный шаг для новых радиаторов. Затем вы должны задаться вопросом, будут ли новые радиаторы совместимы со старой системой трубопроводов и какое влияние все это окажет на старый котел.Будет ли новый трубопровод хлопать и брызгать водой, когда вы закончите? Если да, то что тогда? Создание новой зоны горячего водоснабжения — далеко не простая задача — действительно, эту работу лучше всего доверить профессионалам, потому что у них есть нужные инструменты, — но она позволяет обойти эти проблемы.
Как вода из пара
Вот как профессионал может добавить зону горячей воды к вашей системе парового отопления. Во-первых, учтите, что паровой котел похож на чайник. Он частично заполнен водой и использует пространство над ватерлинией для производства пара, который затем устремляется в трубопровод в поисках выхода (это вентиляционные отверстия на радиаторах и вентиляционные отверстия на концах основного трубопровода). .Чтобы добавить зону горячей воды к старой паровой системе, профессионалу придется брать горячую воду из бойлера в точке ниже ватерлинии бойлера. Он будет использовать циркуляционный насос, чтобы перекачивать воду между бойлером и вашими новыми радиаторами, и вернет воду в другой кран ниже ватерлинии котла. Чтобы обеспечить хорошую циркуляцию по котлу, обратный отвод должен находиться в месте на котле, которое не находится рядом с подающим отводом. Если подающий и обратный отводы расположены слишком близко друг к другу, вода будет проходить через ваш котел и не останется там достаточно долго, чтобы забрать тепло, необходимое для удовлетворения потребностей вашей новой зоны.Вот где нужны инструменты и навыки. Обеспечение этих отводов в котле, особенно в старом котле, может быть проблемой. Это не проект выходного дня.
Теперь я знаю, что вы, вероятно, задаетесь вопросом, как вода будет оставаться в трубопроводе новой зоны, если этот трубопровод выше, чем котел. Чтобы разгадать эту загадку, вам понадобится стакан воды и трубочка для питья. Теперь я попрошу вас сделать то, чем вы, вероятно, занимались с детства. Поместите соломинку в стакан с водой, затем положите палец на соломинку и поднимите ее из стакана.Вода остается в соломе, верно? Почему? Потому что вес воздуха (атмосферное давление), толкающего воду в соломинку, больше, чем вес вертикального столба воды, который пытается выпасть из соломы. Уберите палец с верха соломинки, и воздух внезапно получит доступ к обоим концам водяного столба. Сила тяжести возьмет верх, и вода будет выпадать из соломы. Принцип соломы позволит вам разместить зону с горячей водой на втором этаже вашего дома, даже если вы живете в Денвере!
Принцип соломы также объясняет, почему в новых трубопроводах или радиаторах не должно быть никаких вентиляционных отверстий.Если воздух попадет внутрь, вода выйдет из трубы и снова попадет в котел (и вы не можете использовать циркуляционный насос для заполнения зоны каждый раз, у него недостаточно мощности для этого). В идеале трубопровод к новым радиаторам и от них должен быть непрерывной петлей, чтобы профессионал мог заполнить его водой перед запуском зоны. Он сделает это с помощью системы продувки, которая представляет собой не что иное, как два запорных клапана и две заглушки для шлангов — по одной на подающей и обратной линии и ниже ватерлинии котла.Чтобы заполнить контур, он закроет оба запорных клапана (установленных между бойлером и штуцерами шланга) и откроет штуцеры шланга. Затем он надевает шланг на одну из насадок и заливает воду в трубопровод и радиатор. Когда вода потечет из другого нагрудника, профессионал будет знать, что он готов. Затем, когда он закроет нагрудники и откроет запорные клапаны, вода останется в вашей новой зоне так же, как и в соломинке для питья. Довольно круто, а?
Умные соединения и элементы управления
А вот и трюк с трубопроводом, который заставляет все это работать.Когда котел вырабатывает пар, температура воды внутри котла будет выше 212 ° F. Циркуляционный насос перекачивает эту горячую воду из котла в зону. При этом циркуляционный насос будет повышать давление воды, поэтому вода в верхней части системы останется жидкой. Но когда циркуляционный насос отключается (а это происходит, когда термостат в вашей новой зоне удовлетворяется), горячая вода внезапно теряет это давление и может превратиться в пар в верхней точке системы.Когда вода превращается в пар, она увеличивается в объеме в 1700 раз. Это внезапное расширение пара может вытолкнуть воду из радиатора и трубопроводов и сбросить ее в котел. Более того, это явление будут сопровождать звуки, которые вы запомните надолго.
Чтобы этого не происходило, профессионал проложит байпасную линию котла между возвратной линией и линией подачи вашей новой зоны горячего водоснабжения. Байпас позволит части воды, возвращающейся из радиатора, обойти котел и присоединиться к горячей воде, выходящей из котла.В результате получится вода с температурой около 180 ° F (когда котел вырабатывает пар). Эта технология обвязки имитирует то, что происходит внутри однорычажного смесительного клапана кухонной мойки. Он смешивает горячую и холодную воду, чтобы получить идеальную смесь — не слишком горячую и не слишком холодную. В вашей новой зоне такое смешивание гарантирует, что вода в верхней части новой зоны не сможет превратиться в пар, когда циркуляционный насос отключится.
Для управления всем этим установщик будет использовать три устройства. Термостат в помещении будет определять температуру воздуха и запускать циркуляционный насос по запросу на тепло.Вода будет проходить мимо аквастата, который похож на термостат, за исключением того, что он определяет температуру воды, а не воздуха. Если температура воды составляет 180 ° F или выше, горелка не загорится. Третье устройство называется переключающим реле. Его задача — запустить горелку, если аквастат обнаружит температуру ниже 180 ° F, и остановить горелку до того, как котел сможет производить пар. Это позволяет вашей новой зоне работать независимо. Вам не придется отапливать весь дом (с помощью паровой системы), если вы просто хотите обогреть новое пространство с помощью зоны горячей воды.Кроме того, ваша паровая система по-прежнему будет работать от собственного термостата.
Единственное, что вам нужно будет добавить — и они будут работать как на подающей, так и на обратной линиях — это регулирующие клапаны. Это утяжеленные (или подпружиненные) обратные клапаны, которые не позволяют горячей воде в паровом котле подниматься (за счет естественной конвекции) в вашу новую зону, когда ваш новый термостат не требует тепла.
Я должен сказать вам о некоторых ограничениях этих гибридных систем. Во-первых, вы можете забрать столько тепла из котла, чтобы вы не смогли производить пар.Если вы прочитаете паспортную табличку котла, вы увидите указанную общую нагрузку. Вероятно, это значение МЭД (эквивалент прямого излучения) в квадратных футах. EDR на один квадратный фут равен 240 BTUH. Вы можете безопасно использовать треть этой общей нагрузки для своей новой зоны горячего водоснабжения. Попросите профессионала рассчитать теплопотери в новом помещении, чтобы понять, что ему нужно. Не угадай.
Следующее ограничение этой системы связано с лучистым теплом. Не используйте эту технику прокладки труб для создания зоны лучистого обогрева в вашем доме. Вода в паровом котле слишком грязная, чтобы проходить через узкие пластиковые или синтетические резиновые трубки, которые мы используем в излучающих системах.Если вам нужна лучистая энергия, профессионал все равно может добавить зону вашего парового котла, но ему придется использовать теплообменник и второй циркуляционный насос. Эта установка означает больше элементов управления, а также больше денег. Наконец, заплатите немного больше, чтобы получить циркулятор с бронзовым корпусом. В слегка кислой котловой воде он прослужит дольше, чем циркуляционный насос с металлическим корпусом, и в долгосрочной перспективе это ваш лучший результат.
Так что покажите эту идею своему специалисту по отоплению и обсудите ее. Пар — это хорошо, а эта уловка старожила может сделать его еще лучше!
.
