Обратный клапан для водонагревателя — обязательное условие установки!

Постоянное наличие горячей воды в доме или квартире – для большинства людей это уже давно стало привычной нормой, без которой трудно представить нормальную, комфортную жизнь. Если к жилью протянут водопровод или организовано автономное бесперебойное водоснабжение, например, из скважины или колодца, то нечего и думать – нужно устанавливать водонагреватель того или иного типа.

Обратный клапан для водонагревателя

Наверное, лидирующую позицию по популярности среди приборов нагрева воды для бытовых нужд являются электрические бойлеры. Они чрезвычайно просты в эксплуатации, их установка не потребует никаких дополнительных согласовательных процедур или составлений отдельных проектов. Монтаж такого бойлера вполне посилен и для самостоятельного проведения. Именно поэтому и необходима информация, которая будет изложена в настоящей публикации – каждый из домашних мастеров должен четко понять, насколько важен предохранительный обратный клапан для водонагревателя.

Как бы ни предупреждали работники жилищно-коммунального хозяйства, аварийных и спасательных служб, контролирующие органы гостехнадзора, какие бы сюжеты с последствиями аварий ни показывали по телевидению, все равно с пугающей регулярностью находятся «умники», которым все эти технические рекомендации и просто добрые советы – не указ, они сами «знают, как проще и лучше». Увы, но игнорирование совсем маленьким по размерам, недорогим, простым в установке, и вместе с тем — чрезвычайно важным объектом обвязки электрического водонагревателя может обернуться очень большими неприятностями, и, не исключено, что даже трагедией.

Устройство и принцип работы клапана

Прежде всего, необходимо сразу сделать очень важную оговорку. Несмотря на то что очень часто в целях получения информации интересующимися вбивается поисковый запрос «обратный клапан для водонагревателя», гораздо точнее, корректнее будет говорить о предохранительном клапане, который совмещает несколько функций. У этих устройств есть определенное сходство, но есть и огромное отличие, которое и предопределяет главную задачу — обеспечение безопасности эксплуатации электрического нагревателя.

Для сравнения – рассмотрим устройство обычного обратного клапана:

Так устроен обычный обратный клапан. Но для бойлера его — недостаточно!

Это – металлический цилиндр, с обеих сторон которого имеются резьбовые участки для «запаковки» в прямой участок трубы соответствующего диаметра. Внутри остановлен тарельчатый клапан – диск с резиновым уплотнением по окружности, на центральной оси — штоке (показана на рисунке зеленой стрелкой). Диск постоянно находится в подпружиненном состоянии, перекрывая собой внутренний канал для прохождения воды.

При подаче воды в направлении по стрелке (направление допустимого тока жидкости всегда указывается на корпусе клапана – на рисунке эта отметка показана красной стрелкой), давление в трубе через «тарелку» сжимает пружину и приоткрывает проход. Как только давление снижается, клапан вновь самостоятельно переходит закрытое состояние.

Такая мера предосторожности, безусловно, необходима, чтобы в водонагревателе постоянно, при любых обстоятельствах, был заполнен бак. Однако, подобной меры явно недостаточно для обеспечения безопасности – об этом буде рассказано чуть ниже.

Предохранительный же клапан устроен несколько сложнее:

Устройство предохранительного клапана для водонагревателя

По сути, это два клапана в одном корпусе, размещенные перпендикулярно один другому.

В б более крупном цилиндре (поз. 1), который идет по ходу воды, установлен все тот же клапан, предотвращающий обратный ток воды. Со стороны подачи – резьбовой участок «папа» (поз. 2) для врезки в водопроводную систему (в частности, сюда будет удобно подключать гибкий водоводный шланг). С противоположной стороны – резьбовая муфта «мама» (поз. 3), которую в ряде случаев накручивают непосредственно на штатный патрубок подачи холодной воды в электронагревателе.

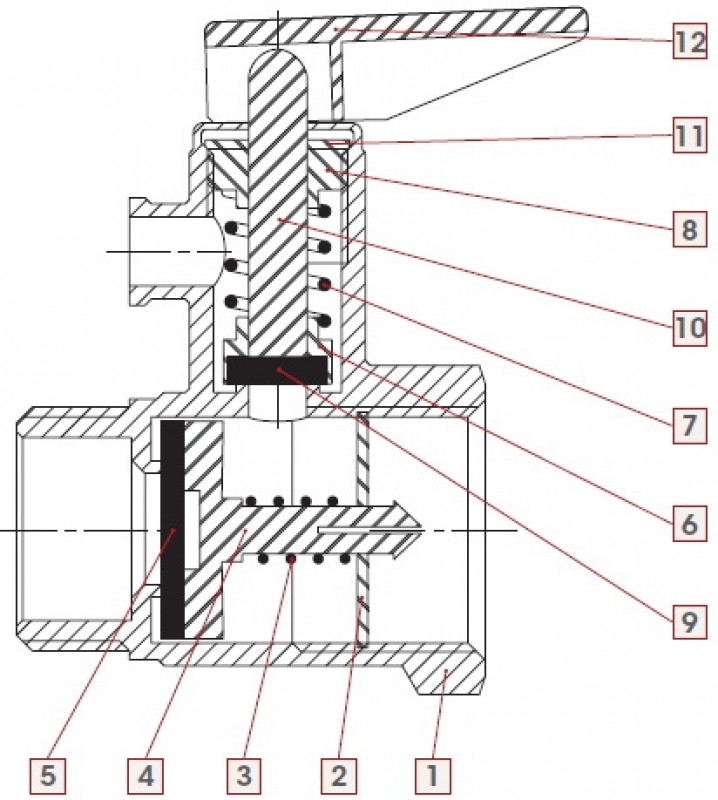

На рисунке очень хорошо заметны «тарелка» обратного клапана (поз. 4) с уплотнительным кольцом по окружности, и пружина (поз. 5), которая удерживает клапан в закрытом состоянии.

А вот теперь – главное отличие. Перпендикулярно к цилиндру с обратным клапаном расположен еще один, несколько меньше по размерам (поз. 7).  По сути, в нем размещен такой же тарельчатый клапан, но пружина у него намного мощнее – это и есть тот самый предохранительный «срывной» клапан. Обычное и даже слегка повышенное давление в системе водопровода не сможет сжать пружину и открыть его – для этого нужны куда более серьезные усилия.

В полости цилиндра за «тарелкой» предохранительного клапана обязательно имеется отверстие с патрубком (поз. 8), куда при срабатывании клапана будет осуществляться сброс излишком жидкости.

Цилиндр с предохранительным «срывным» клапаном может быть полностью заглушен, а иногда он оканчивается резьбовой пробкой (заглушкой), за которой находится регулировочный винт (обычно — под «внутренний» шестигранник). Но наиболее распространены предохранительные клапаны с дополнительным рычагом:

Многие модели клапанов оснащены рычажком для возможности ручного стравливания жидкости

На рисунке хорошо видны особенности такого устройства. Рычаг (поз. 9) предназначен для мануального открытия предохранительного клапана со сбросом воды через патрубок (поз. 8). Обратите внимание, что патрубок может иметь специальное рельефное исполнение, позволяющее одевать на него тонкие шланги для отвода воды в дренаж (канализацию). Функция ручного управления клапаном бывает удобна, например, для слива содержимого бойлера при проведении ремонтных или профилактических работ. Тем не менее, «увлекаться» использованием подобного ручного управления не следует – это может быть в некоторых случаях даже опасно (об этом будет рассказано несколько ниже).

На любом предохранительном клапане всегда стоит стрелка, обозначающая направление потока холодной воды в сторону электрического водонагревателя. (на схеме – красная стрелка). Очень часто на корпусе обозначено предельное давление срабатывания «срывного» клапана – в данном случае это 0,7 МПа или 7 атмосфер (желтый круг на рисунке).

Как работает предохранительный клапан в различных ситуациях

Чтобы окончательно убедиться в важности предохранительного клапана, лучше всего рассмотреть случаи, в которых он работает, а также те ситуации, которые могут сложиться, если по каким-то причинам клапан отсутствует или неисправен.

Для наглядности, еще раз – простейшая, но и наиболее понятная схема обвязки бойлера с предохранительным клапаном. Синей и красной стрелками показано направление потоков, соответственно, холодной и горячей воды. Зеленая стрелка показывает на место установки предохранительного клапана.

Типичная схема установки предохранительного клапана

1. После того как электрический водонагреватель установлен, полностью «обвязан», следует его заполнение. Для этого просто открывается подача холодной воды и кран горячей на одном из смесителей. Давления в водопроводной трубе достаточно, чтобы открыть обратный клапан для беспрепятственного прохождения потока. По мере наполнения объема бака водонагревателя происходит вымещение воздуха. Как только из смесителя пойдет поток воды – все емкость наполнена до верхнего заборного патрубка, подачу можно выключать.

Давление в бойлере в этот момент примерно равно давлению в холодной водопроводной магистрали – оно как бы «подпирается» им. Впрочем, оно может быть даже чуть выше – за счет остающегося сжатого небольшого объема воздуха в верхней части бака. Плюс к этому, при включении питания начинается нагрев воды – а это тоже, естественно, ведет к повышению давления.

2. Представим ситуацию, что обратный клапан – не установлен, либо находится в неисправном состоянии. То равновесие, которое было достигнуто при заполнении емкости бойлера, рано или поздно нарушается, так как давление становится выше, нежели напор в трубе. «Горячие» краны на смесителях закрыты, значит, подогретая вода будет искать выход в ином направлении. Это может привести к тому, что горячая вода вдруг начинает течь из «холодного» крана, или же происходит заполнение ею сливного бачка на унитазе. А между тем терморегулятор бойлера не может разобраться в ситуации и не дает сигнала на отключение ТЭНов. Дорогостоящая электрическая энергия тратится абсолютно впустую.

3. Но и это еще – не самое печальное. Не секрет, что давление в водопроводной магистрали, особенно в многоэтажных домах, нередко снижается до критических величин (из крана, как говорится, еле течет), или даже полностью пропадает. Причин этому – великое множество, например, авария на магистрали, проведение профилактических работ, плановое снижение давления, например, в ночные часы и т.п. Что произойдет при отсутствии или неисправности обратного клапана? Да ничего хорошего – бойлер попросту опорожнится, так как вся вода их него полностью вытечет в трубы подачи.

Хорошо, если в бойлере предусмотрена защита от «сухого» нагрева, и она оперативно сработает! А если нет? Мощные ТЭНы будут вхолостую греть воздух в закрытом объеме, и это кончится или их перегоранием, или растрескиванием эмали – во всяком случае, ничего хорошего ждать в такой ситуации не приходится.

4. Может возникнуть резонный вопрос – а нельзя ли ограничиться только установкой этого самого обратного клапана? Казалось бы, судя по описанию, он способен решить все проблемы.

Не посчитайте преувеличением: подобная установка — это заложенная в своем доме бомба!

Нет, ни в коем случае нельзя. Установка именно комплексного клапана, сочетающего и обратный, и предохранительный, является обязательным условием безопасной эксплуатации водонагревателя.

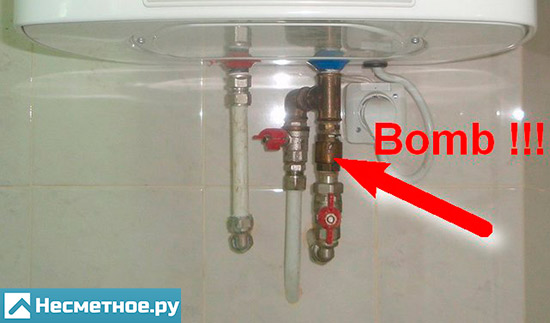

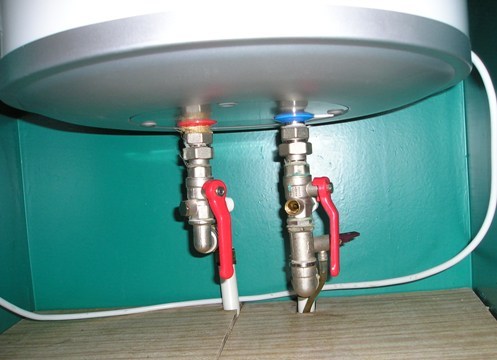

Если где-нибудь читателю встретится подобная картина – только обратный клапан на входе, то он должен понимать, что это сравнимо с заложенной мощной бомбой, которая неизвестно когда рванет.

Еще один образец «самоубийственного креатива»

Рассматриваем ситуацию в деталях. При включении бойлера начинается нагрев, и с подъемом температуры, по законам термодинамики, в замкнутом объеме начинает расти давление.

Конструкторы бытовой техники закладывают в каждый водонагреватель определенный эксплуатационный ресурс, позволяющий аппарату работать до определенных значений давления в емкости – обычно это величина указывается в технической документации. Обычно все бойлеры – это весьма сбалансированные термодинамические системы, у которых очень точно просчитаны оптимальные соотношения допустимых температур и уровней давления. Тем не менее, бывает всякое. И как только уровень давления, по каким-либо причинам начинает приближаться к допустимой верхней отметке, на предохранительном клапане сжимается пружина, и в дренажный патрубок сбрасывается получившийся излишек жидкости. В итоге система вновь входит в состояние динамического равновесия.

Выступающая из дренажного патрубка вода — нормальное явление

А вот теперь попробуем представить, что может произойти в ситуации, когда аварийного клапана нет, и все ограничивается лишь обратным

Нагрев воды должен ограничиваться термостатическим регулятором, но довольно часто эти электромеханические устройства —далеки от совершенства, и могут попросту подвести. В этом случае нагрев продолжается бесконтрольно.

Давление внутри бака бойлера растет, но выхода ему нет – смесители закрыты, а обратный клапан надежно перекрыл подающую магистраль. Казалось бы, температура дойдет только до 100 градусов, до точки кипения воды? Ничего подобного! С ростом давления в замкнутом объеме резко повышается и температура вскипания жидкости. Для примера, данные показаны в таблице:

Давление в замкнутом объеме, атм (МПа)	Температура вскипания воды, °Ċ
1.0 (0.1)	99. 09
1.033 (0.1)	100.0
1.5 (0.15)	110.79
2.0 (0.2)	119.62
2.5 (0.25)	126.79
3.0 (3.0)	132.88
4.0 (0.4)	142.92
5.0 (0.5)	151.11
6.0 (0.6)	158.08
7.0 (0.7)	164.17
8.0 (0.8)	169.61
9.0 (0.9)	174.53
10.0 (1.0)	179.04
20.0 (2.0)	211.38
25.0 (2.5)	222.90
50.0 (5.0)	262.70
100.0 (10.0)	309.53

Когда выше упоминалось слово «бомба» — это вовсе не из разряда преувеличений! В подобных обстоятельствах водонагреватель превращается действительно во взрывное устройство страшной разрушительной силы.

Уже при 4 — 5 атмосферах давления точка кипения достигает практически 150 °С, и продолжает повышаться. Рост давления на стенки может привести к их деформации, скалыванию эмали или керамического покрытия – но это будет самым малым из возможных зол. Страшно другое обстоятельство– резкое падение давления в этой замкнутой системе, а это может произойти при появлении трещины на сварном шве, при прорыве резинового уплотнения или даже просто при открытии крана горячей воды на смесителе.

Резкое снижение давления приводит к соответствующему резкому снижению температуры кипения воды. В итоге весь объем жидкости (представьте, одновременно все 50, 80 или 100 литров!) мгновенно вскипает, что, конечно, сопровождается выделением колоссального количества пара. Этого не выдержит никакой, даже самый прочный корпус – следует сильнейший взрыв, который способен снести все на своем пути, в том числе даже и кирпичные межкомнатные стены. Наглядных примеров тому в интернете – немало.

Трудно поверить, но это — последствия взрыва обычного электрического бойлера

Итак, поведем краткие итоги по вопросу необходимости предохранительного клапана.

— Он не допускает обратной утечки воды из бака в трубопровод подачи, в случае снижения напора.

-Наличие клапана на входе создает дополнительную защиту бойлеру от возможных сильных скачков давления в водопроводе, от гидравлических ударов.

— Предохранительный клапан устранит возможную недоработку других уровней безопасности – будет поддерживать температурно-барический режим в бойлере в рамках допустимых значений.

— Предохранительный клапан, оснащенный рычагом, позволяет, кроме того, проводить слив воды из бойлера в случае необходимости.

Видео: Нужно ли устанавливать предохранительный клапан на бойлер?

Цены на популярные модели бойлеров косвенного нагрева

Бойлер косвенного нагрева

Рекомендации по выбору и монтажу предохранительного клапана

Выбор необходимого клапана – несложен. Чаще всего бойлеры (особенно – от ведущих производителей) поступают в продажу в комплекте с клапаном требуемого номинала. На это же значение нужно будет ориентироваться, если по каким-то причинам придется поменять клапан в дальнейшем.

Значение предельного давления в баке бойлера, кроме того, должно быть указано в технической документации изделия. Если водонагреватель не укомплектован клапаном, то придется приобретать его самостоятельно, опираясь на указанное в паспорте значение. Здесь важно правильно выбрать номинал – если установить слишком «слабый» клапан – из него почти непрерывно будет подтекать вода. Клапан со слишком сильной пружиной не создаст абсолютно безопасных условий эксплуатации.

«Запаковываться» клапан может непосредственно на патрубок бойлера для холодной воды (всегда имеет соответствующую синюю цветовую маркировку. Для надежной герметизации при монтаже лучше всего использовать льняную паклю с современными уплотнительными пастами. При закручивании обычно достаточно 3 – 4 полных оборота. Если снизу будет гибкая подводка, то там достаточно резиновой уплотнительной прокладки.

Спускной вентиль между клапаном и бойлером вполне допустим, но только на тройнике

Иногда между клапаном и самим бойлером вставляют сливной вентиль – это существенно облегчает проведение периодических профилактических работ. Такая установка вполне допустима, но только при одном условии – вентиль должен стоять на отводе тройника, но ни в коем случае не прерывать прямой канал от водонагревателя до клапана. Любая запорная арматура на этом прямом участке категорически запрещена!

Пошаговая инструкция по обвязке электрического водонагревателя

Есть смысл рассмотреть пошагово, как можно самостоятельно подключить электрический бойлер к системе водопровода. Ниже в таблице в качестве примеров будут показаны два варианта. Несмотря на некоторые различия, в обоих случаях все равно наглядно будет продемонстрировано, что предохранительный клапан является обязательным элементом обвязки подобного водонагревателя.

Иллюстрация	Краткое описание выполняемой операции
	Для начала – несколько слов об установке самого водонагревателя на стену. Безусловно, место продумывается еще заранее, до приобретения прибора, так, чтобы бойлер поместился на отведенное ему место и не мешал при этом нормальной эксплуатации помещения. К месту установки обычно заранее проводят силовой кабель питания, подключенный к отдельному автомату. Сразу предусматриваются и точки врезки в водопроводную систему. Для точного подвеса бойлера на стену промеряется его высота.
	Зная высоту водонагревателя, несложно определиться с нижней точкой положения прибора, которое он займет после установки.
	На тыльной стороне корпуса водонагревателя имеются приспособления для крепления на стене. В данном случае – это обычная монтажная планка (кронштейн), которая будет цепляться за крючки. Могут быть и иные варианты – в руководстве по эксплуатации прибора обычно все это расписано, а нередко еще и прикладываются шаблоны 1:1 для упрощения процесса разметки.
	В рассматриваемом случае необходимо определить место расположения линии на стене, по которой будут монтироваться крючки. Для этого – промеряем расстояние от нижнего конца водонагревателя до монтажной планки.
	Это же расстояние откладывается на стене вертикально от ранее намеченной точки планируемого нижнего края бойлера.
	С контролем по строительному уровню проводится горизонтальная линия, по которой расположатся крючки-зацепы.
	Следующий шаг – измеряется необходимое расстояние между крючками. В данном случае оптимальным станет 200 мм – зацепы будут размещены ближе к краям монтажной планки, но останется возможность небольшого люфта влево-вправо для выравнивания водонагревателя.
	Это расстояние переносится на намеченную горизонтальную линию – намечаются центры отверстий под крючки. В показанном примере они пришлись достаточно неудачно – ровно на швы между керамическими плитками. Если имеется такая возможность, то лучше отверстия намечать подальше от края кафеля – намного меньше вероятность появления трещины при сверлении отверстий.
	Для подвеса бойлера выбраны мощные крючки: наружный диаметр полимерной дюбель-пробки – 14 мм, длина дюбеля – 80 мм, диаметр металлического крючка – 8 мм. Нередко в комплект электрического водонагревателя уже входят рекомендуемые к установке крепежные элементы.
	В намеченных точках перфоратором высверливаются соответствующие отверстия, в которые забиваются дюбель-пробки. Затем вворачиваются сами крючки.
	Крючки ввинчиваются на такую глубину, чтобы обеспечивалась надежная, устойчивая посадка водонагревателя, без люфта, но и без заклинивания.
	Все, бойлер подвешен на стену. Снизу хорошо видны два патрубка, через которые прибор будет подключен к домашней системе водопровода. Патрубки отмечены цветовой маркировкой: синий – подача холодной воды, красный – выход горячей.
	В водопровод уже была сделана соответствующая врезка – вот два полипропиленовых патрубка, к которым необходимо подвести обвязку водонагревателя. Слева расположен патрубок горячего водоснабжения, справа – холодного водопровода.
	В рассматриваемом примере мастер решил оснастить вход в бойлер необязательным элементом – дополнительным краном, который будет использоваться при необходимости опорожнения бойлера. Для этого на входной патрубок водонагревателя будет установлен тройник. Проводится рекомендуемая предварительная «примерка» — сколько оборотов нужно, чтобы отвод ройника занял необходимое положение. Вообще, подобные примерки желательно проводить перед сборкой любого неподвижного узла – меньше шансов совершить ошибку.
	После этого тройник запаковывается на подмотку из пакли, промазанную герметизирующей пастой «Unipak».
	Тройник запакован, ему придано задуманное положение.
	На боковой патрубок тройника будет монтироваться компактный кран.
	Производится подмотка паклей, нанесение уплотнительной пасты.
	Вкручивается кран, затягивается ключом, не менее чем на три витка, ему придается запланированное положение для удобства доступа к рукоятке.

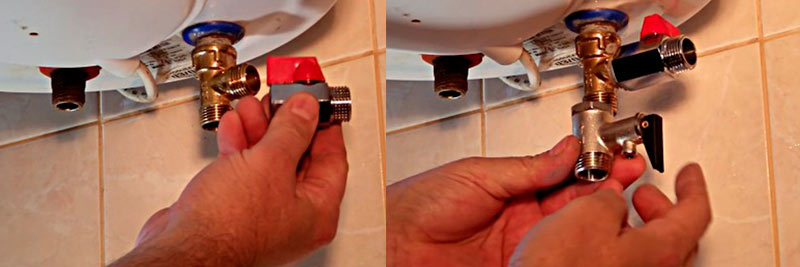

	А вот теперь пришел черед установки обязательного элемента – предохранительного клапана. Обязательно обратите внимание на стрелку, показывающую направление потока воды.
	Предохранительный клапан будет устанавливаться на нижний патрубок уже смонтированного тройника. Основное правило соблюдено полностью – между клапаном и водонагревателем нет никаких запорных устройств. Кран, установленный на боковом патрубке тройника, никакого влияния на безопасность эксплуатации прибора не оказывает.
	Клапан запакован на тройник – на иллюстрации весь этот узел в сборе.
	Обвязку бойлера желательно делать разборной – это даст возможность отключения прибора для его снятия, например, для проведения профилактики или для замены нагревательного элемента или анодного стрежня. Поэтому мастером было принято решение установить на обоих входах запорные шаровые краны с накидной гайкой-«американкой». Образец такого крана показан на иллюстрации.
	Сам кран будет жестко запаковываться на нижний патрубок предохранительного клапана. А на штуцер с самой накидной гайкой будет монтироваться фитинг для перехода на полипропиленовую трубу. То есть отсоединить бойлер от труб полдачи будет совсем несложно.
	Второй такой же кран ставится и по горячей воде, но уже непосредственно на выходной патрубок водонагревателя. И также предполагается, что к съемному штуцеру с «американкой» будет паковаться фитинг для перехода на полипропиленовую трубу.
	Вот смонтированный к штуцеру крана фитинг примеряется на место установки. В данном случае применен фитинг-отвод на 90 градусов, чтобы сразу уйти трубой ближе к стене.
	Далее будеn ввариваться еще один отвод – и труба пойдет вниз вдоль стены.
	На штуцер второго крана, по горячей воде, смонтирован обычный фитинг для перехода на полипропилен. Но это сделано исключительно из соображений эстетичности внешнего вида обвязки – чтобы «ступенька» перехода на уровень ближе к стене на обеих трубах расположилась на одной высоте. Далее, производятся обычные сварочно-монтажные работы с полипропиленовыми трубами.

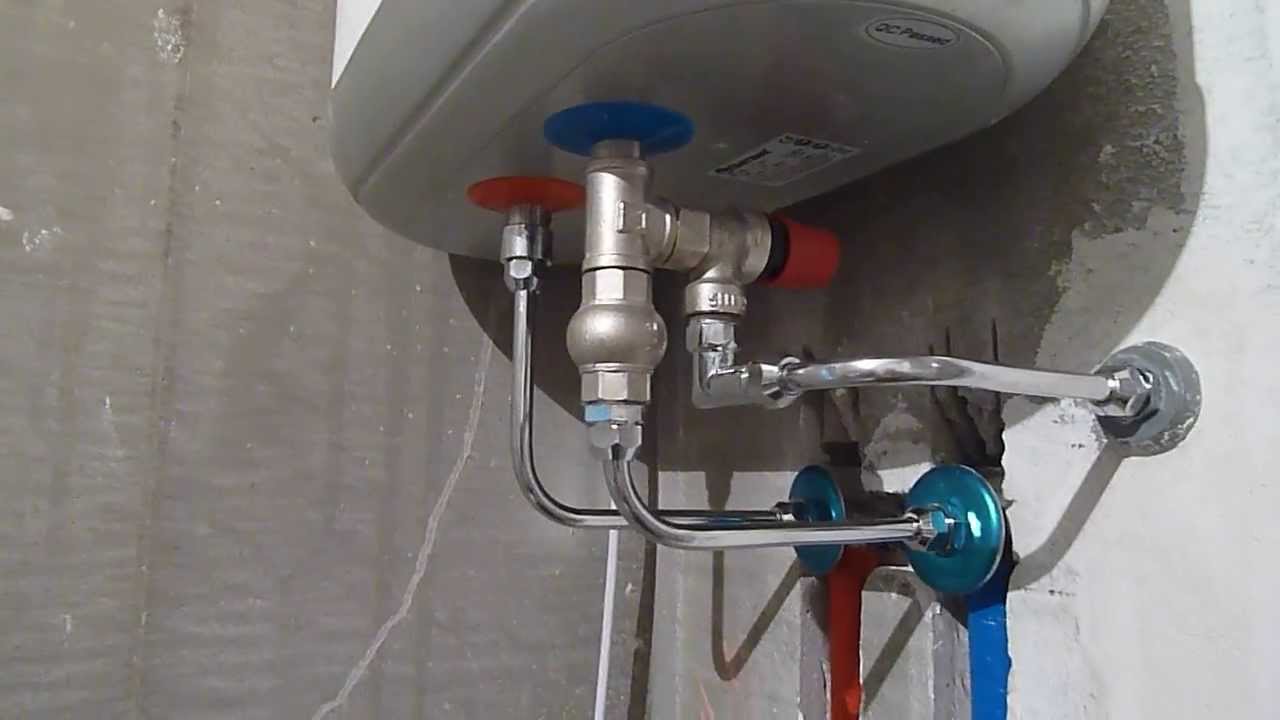

	Вот каким аккуратным получился общий узел обвязки водонагревателя.
	А на этой иллюстрации показано, как трубы подводки вварены в оставленные ранее патрубки водопровода. Установка водонагревателя завершена. Можно открывать все краны (кроме сливного), заполнять бойлер водой, подключать к электропитанию. Если есть необходимость и возможность, на дренажный патрубок предохранительного клапана одевают прозрачную ПВХ-трубку, которую отводят в канализацию, сливной бачок унитаза или какую-либо емкость – стравленный излишек воды не будет попадать на пол.
	Теперь рассмотрим возможный вариант обвязки бойлера с монтажом гибкой подводки. На иллюстрации демонстрируется, что водонагреватель уже подвешен на стене. Стрелкой показана одна из «водяных розеток» — патрубков спрятанных в стену под отделку труб холодной и горячей воды.
	На эти патрубки будут запаковываться обычные шаровые запорные краны. Применять краны с накидной гайкой в данном случае особой необходимости нет – обвязка будет разборной за счёт применения гибкой подводки.
	На патрубке производится подмотка льняной паклей. Некоторые мастера пользуются ФУМ-лентой, но все же сторонников надежной герметизации с помощью пакли – намного больше.
	Подмотка промазывается сверху уплотнительной пастой типа «Unipak».
	Затем накручивается сам кран – вначале наживляется вручную…
	…а после этого – затягивается ключом, так, чтобы «барашек» расположился в удобном для пользования месте – сверху.
	Аналогичная операция полностью повторяется и со вторым краном. На этоv здесь пока закончено.
	Переходим к операциям непосредственно на самом бойлере. Два его патрубка готовы к дальнейшему монтажу.
	На входном патрубке выполняется уплотняющая подмотка – здесь будет устанавливаться предохранительный клапан.
	В данном случае мастер решил ограничиться только клапаном, то есть обойтись без установки сливного крана на тройнике. Вполне нормальное решение – слить воду из бойлера можно и через клапан – для этого предусмотрен специальный рычаг. Слив будет несколько дольше, но зато и установка проще и дешевле, а к опорожнению бойлера приходится прибегать все же не так уж и часто.
	Клапан накручивается, а затем затягивается ключом, так, чтобы рычаг и сливной патрубок оказались в удобном для пользователя положении. По сути, это был последний соединительный узел, требующий подмотки паклей.
	Предохранительный клапан установлен на свое штатное место.
	Подсоединяются шлаги гибкой подводки. В данном случае мастер применил качественные гофрированные шланги из нержавеющей стали, которые по своим характеристикам считаются «вечными». Гибкая подводка из резинового или пластикового шланга в металлической оплётке, безусловно, по надежности значительно уступает, и привлекает только невысокой ценой. Принцип же монтажа – совершенно идентичен. Шланги по длине приобретаются с учетом расстояния от бойлера до «водяных розеток». В накидную гайку шланга вставляется идущая в комплекте с ним прокладка, затем гайка на резьбу патрубка (в данном случае – выходного). Никакой подмотки не надо, если торец патрубка по все окружности находится в нормальном состоянии – прокладка обеспечит необходимый уровень герметизации соединения. Накидная гайка вначале накручивается усилием руки – до упора…
	…а затем затягивается еще буквально на ¼ ÷ ½ оборота ключом. Перетягивать соединение не стоит – можно пережать прокладку и добиться тем самым как раз обратного результата.
	Второй конец гибкого шланга таким же порядком присоединяется к резьбовому патрубку крана на соответствующей «водяной розетке».
	Аналогичным образом проводят монтаж и второго шланга, с той лишь разницей, что он верхним своим концом соединяется с патрубком предохранительного клапана. Теперь можно открыть воду и проверить все соединения на предмет протекания. Если обнаружилась «слеза», можно еще слегка подтянуть соединение ключом, без приложения большого усилия – течь должна исчезнуть.
	Если никаких подтеканий нет, можно переходить к полноценной эксплуатации водонагревателя. На иллюстрации – «нижний узел» обвязки бойлера: гибкая подводка подсоединена к кранам «водяных розеток».
	А это – те же шланги, но подключенные сверху к предохранительному клапану (по холодной воде) и к патрубку выхода горячей воды. Установка бойлера закончена.

Видео — Обратный клапан на водонагревателе

Часто задаваемые вопросы (F.A.Q.)

И, наконец, есть смысл ответить на некоторые вопросы, наиболее часто задаваемые по поводу эксплуатации бойлеров с предохранительным клапаном.

• Часто спрашивают, как бороться с раздражающими каплями воды, выступающими из дренажного патрубка?

А никак с ними бороться не надо – они лишь говорят о том, что клапан функционирует нормально. Проще всего – надеть на патрубок прозрачную трубочку (чтобы можно было визуально контролировать), и вывести ее или в канализационную трубу, или, например, в сливной бачок унитаза.

• Можно ли клапан разместить так, чтобы он не оставался на виду?

По большому счету, если уж он так сильно раздражает, то можно. Но при этом нужно соблюсти определенные условия:

— Между клапаном и бойлером не допускается никаких дополнительных элементов – запорных вентилей, тройников и т.п.

— Длина участка от клапана до входа в бойлер не должна превышать полутора ÷ двух метров. Дело в том, что вертикальный столб воды в трубе будет оказывать дополнительное давление на пружину предохранительного клапана, и он станет работать некорректно, с сильным подсеканием.

• Подтекание из клапана – слишком частое и обильное, даже при небольших температурах нагрева воды. Что можно сделать?

Причины такому явлению могут быть разными.

— Номинал клапана не соответствует характеристикам водонагревателя.

— в клапане просто со временем ослабла пружина.

И в том, и в другом случае следует заменить клапан на новый, с требуемым усилием срабатывания.

Еще одна причина может крыться в нестабильности напора в водопроводной системе. Например, частые скачки давления с большой амплитудой приводят к срабатыванию клапана даже при отсутствии нагрева. В этом случае рекомендовано установить на входе водопровода в дом (квартиру) редуктор давления.

• Можно ли попытаться подстроить клапан самостоятельно с помощью регулировочных винтов?

Однозначно – нет! Регулировка таких устройств требует «откалиброванного» давления, и проводить подобные процедуры самостоятельно – запрещается. Клапан – не столь дорогое изделие, чтобы нельзя было приобрести новый, нужного номинала.

• Ни разу не видел, чтобы из клапана выступила хоть капля воды. Это нормально?

А вот это – весьма тревожный знак. Как знать, возможно, клапан просто «успокаивает» своим видом, но совершенно неработоспособный. Например, камера за тарельчатой пружиной заросла или забилась окалиной, забился патрубок и т.п. Если клапан оснащен рычагом, то можно попробовать это проверить вручную (только лучше – при небольших значениях температуры нагрева, порядка 40 градусов, чтобы не получить ожога).

Возможно, что номинал клапана чрезмерно завышен – не соответствует модели водонагревателя. Кроме того, нельзя полностью исключать и, заводской брак.

Лучший выход из подобной ситуации остается таким же – замена предохранительного клапана на новый.

Так будет спокойнее!

Никогда не экономьте на собственной безопасности!

Видео — Хитрости подключения бойлера косвенного нагрева

Предохранительный клапан для бойлера (водонагревателя): строение, монтаж

Самостоятельная установка бойлера считается ответственным мероприятием, требующим максимального соблюдения норм и правил подключения. В обвязке водонагревателя обязательно участвует группа безопасности, в состав которой входит предохранительный клапан для бойлера – небольшое, но функционально важное устройство.

В этой статье рассмотрим разновидности предохранительной арматуры, ее конструкционные особенности. Ведь чтобы произвести монтаж нагревателя без ошибок, следует разобраться в устройстве и принципе работы клапана.

А также приведем инструкцию по обвязке бойлера и советы по установке предохранительного клапана, дадим полезные рекомендации по выбору подходящего оборудования.

Содержание статьи:

Виды предохранительной арматуры

Предохранительные клапаны часто путают с обратными, а иногда просто применяют термин «обратный» по отношению к ним. На самом деле это два абсолютно разных устройства, хотя и имеющие общие черты.

Обратный клапан отвечает за обеспечение движения среды внутри трубопровода только в одном направлении, тогда как назначение предохранительного – защитить трубу и подключенные к ней агрегаты от разрушения, спровоцированного повышением давления в сети выше нормативного.

Замена понятий происходит, так как вторая важная функция предохранителя заключается в создании барьера, препятствующего перемещению жидкости в обратном направлении.

Механизмы промышленного типа отличаются от более простых и компактных устройств, применяемых в быту. Так выглядит пружинный клапан, установленный на производственном трубопроводе

Существует несколько видов запорных механизмов, защищающих сложные технические устройства от скачков давления. Среди них пружинные, магнитно-пружинные, рычажные, рычажно-грузовые устройства.

Выбор того или иного вида объясняется назначением трубопровода и характеристиками среды, которая по нему перемещается: вода, нефть, горячий пар, химические агрессивные растворы.

Для монтажа электрического бойлера предназначен один вид клапанов – пружинные. Они могут отличаться внешним видом, но их внутреннее наполнение выглядит одинаково.

Конструкция и принцип действия устройства

Для начала детально разберем устройство и принцип функционирования предохранительного клапана.

Устройство предохранительной арматуры

Предохранительный клапан, как и остальные виды арматуры, отличается простой конструкцией и представляет собой сочетание двух пружинных механизмов, заключенных в общем металлическом корпусе.

Принципиального различия между латунными и стальными изделиями нет, но латунь чуть дороже и служит, по отзывам, дольше. Пружины внутри корпуса изготовлены из хромированной стали.

Схема, на которой хорошо видно внутреннее содержимое клапана. В трубу врезается часть, препятствующая обратному потоку воды, а перпендикулярно расположен предохранительный модуль с подвижным носиком

Принцип работы приспособления

Оба цилиндра, расположенные перпендикулярно, имеют схожую конструкцию, но различное назначение. Деталь, расположенная по ходу воды, внутри имеет пружинку и «тарелку» с уплотнительным кольцом.

Пружина удерживает механизм в закрытом виде и не дает жидкости вернуться в трубопровод. Концевые части цилиндра оснащены резьбой «папа-мама» для врезки в систему ХВС и подсоединения к штуцеру бойлера.

Внутри второго цилиндра установлена более мощная пружина, которая находится в нейтральном состоянии даже при небольшом повышении .

Если в магистрали происходит резкое возрастание давления выше нормы, то пружина срабатывает и открывает отверстие для выброса жидкости. Наружный конец цилиндра прикрыт заглушкой, винтом или рычажным устройством.

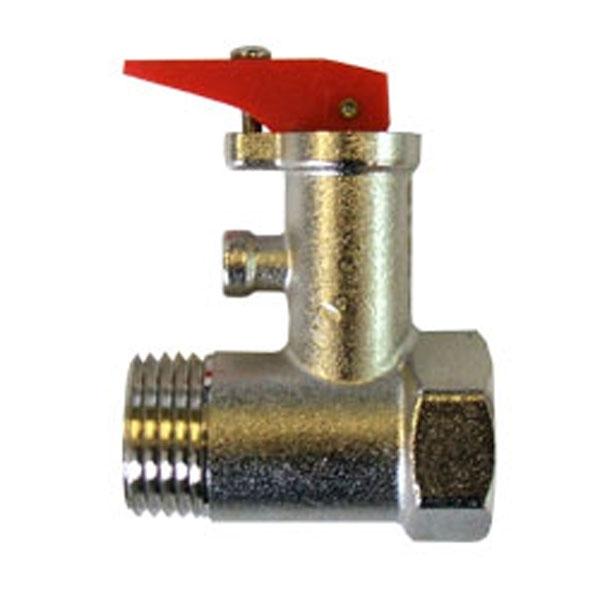

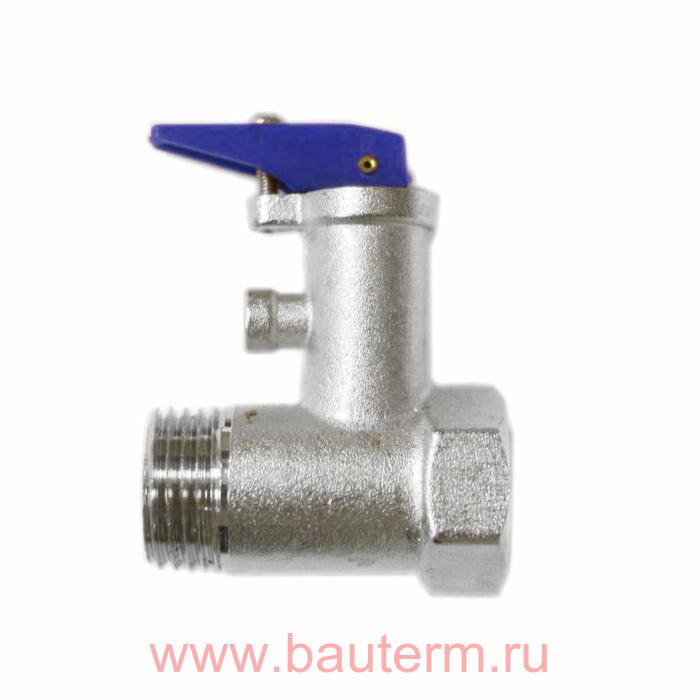

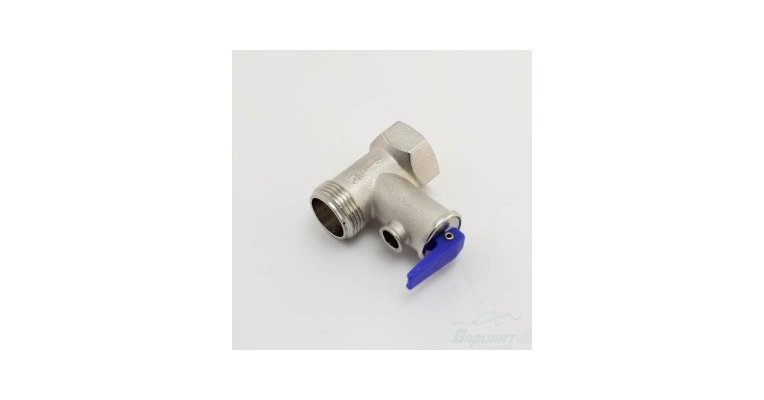

Внешний вид предохранительного клапана с пластиковым рычажком: 2 – резьба для врезки в сеть ХВС, 3 – резьба для подключения к бойлеру, 8 – мини-патрубок для вывода жидкости, 9 – рычаг для принудительного открывания

Желтым маркером на рисунке обведена область, на которой выбивают маркировку. Она обозначает предельный номинал давления, при котором срабатывает клапан. Давление указано в МПа, но его легко перевести в атмосферы: 0,7 МПа = 7 атм.

Также на корпусе изображена стрелка, указывающая направление, в котором движется вода из системы ХВС в нагревательный бак.

Галерея изображений

Фото из

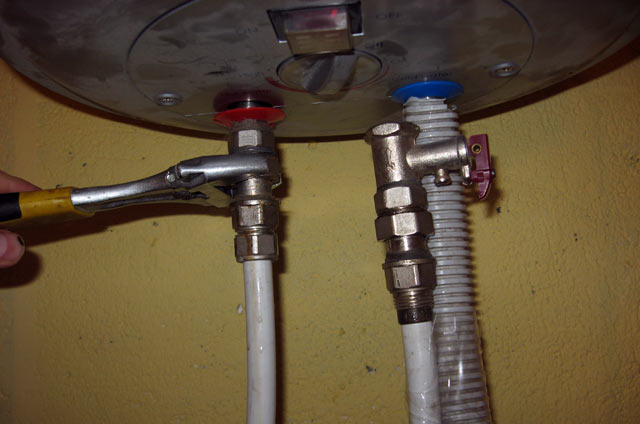

Установленный предохранительный клапан с трубкой

Корпус предохранительного клапана из металла

Металлическая пружина с уплотнителем

Маленькое «срывное» отверстие для выхода воды

Хотя через отверстие в клапане сливать воду удобно, специалисты рекомендуют не применять ручное управление слишком часто.

Пользоваться рычагом принудительного открывания клапана необходимо как можно реже, а для профилактики или ремонта можно и другим способом, например, откручиванием патрубков подачи воды.

Почему недостаточно монтажа обратного клапана?

Предохранительное устройство является комплектующим элементом, поэтому искать в магазинах и подбирать запчасть для монтажа нового водонагревателя не нужно. Но при переносе деталь может потеряться.

Видимо, именно поэтому некоторые умельцы, устанавливающие б/у бойлера, вместо предохранительной модели врезают типовой , что строжайше запрещено инструкцией.

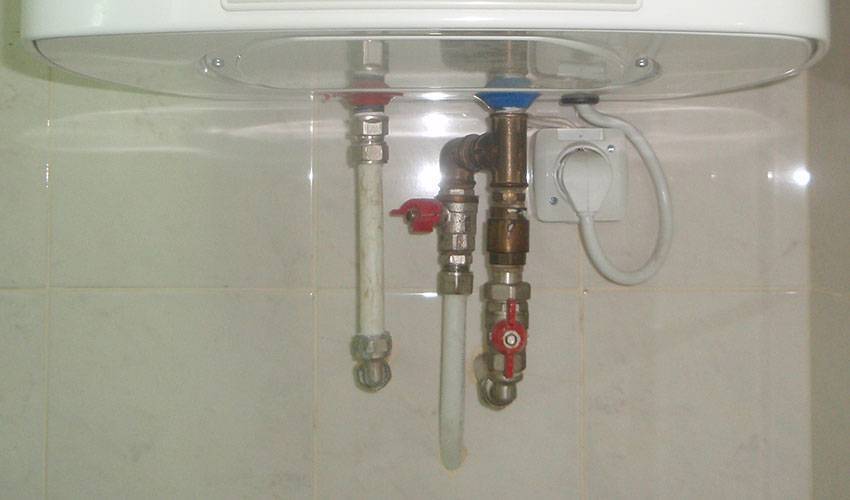

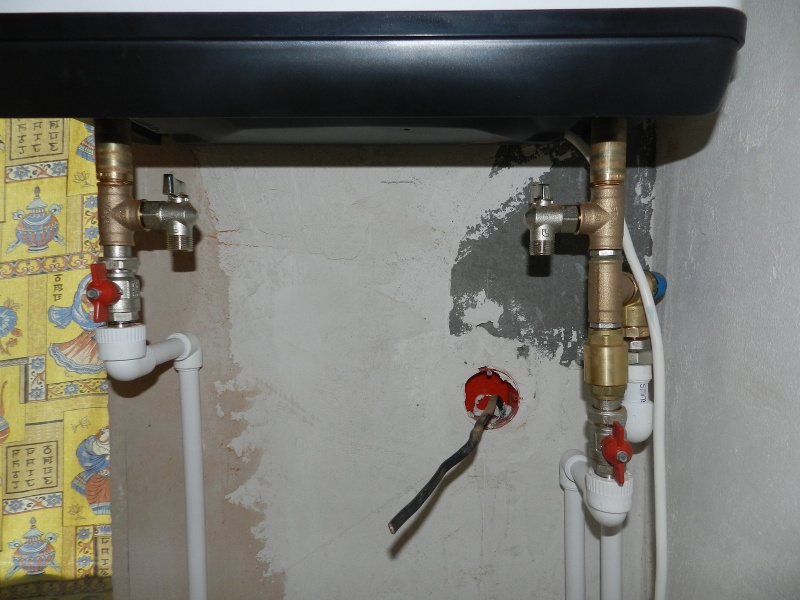

Такая обвязка является неправильной. Для слива воды сделан горизонтальный отвод с запорным вентилем, а ниже этого узла подключен обратный клапан без предохранительного механизма

Любой, кто начинает эксплуатировать бойлер с неправильной обвязкой, рискует не только оборудованием, но и жизнью людей. Уравновешенное термодинамическое действие при нагреве воды может выйти из-под контроля, и тогда обычный водонагреватель превращается в настоящее взрывное устройство.

Давление, увеличенное до 5-6 атмосфер, повышает температуру воды внутри бака до критической точки кипения, а затем еще выше. Накапливается огромное количество пара и происходит взрыв.

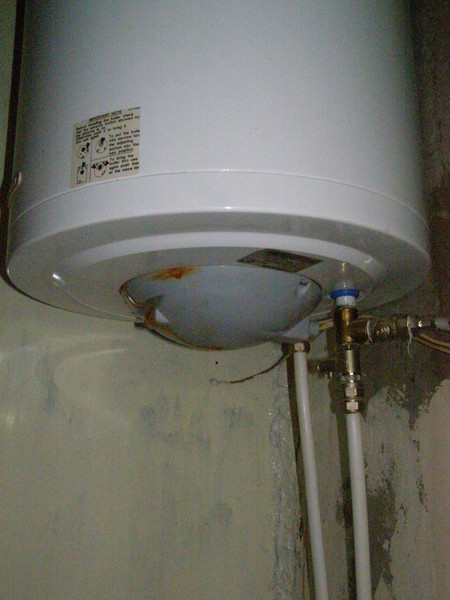

Последствия взрыва бытового водонагревателя в городской квартире. Результатом неправильной обвязки бойлера стали выбитые двери и разрушенные стены не только у владельцев техники, но и у соседей

При использовании стандартного предохранительного клапана для домашнего водонагревателя все иначе: при достижении критического уровня давления пружина в устройстве сжимается и выпускает наружу часть жидкости.

Благодаря этому давление внутри системы уравновешивается и оборудование продолжает нагрев в обычном режиме. По этой причине установка предохранителя обязательна и регламентирована требованиями монтажа.

Таким образом, устройство безопасности выполняет ряд функций, важных для нормальной эксплуатации бойлера.

Галерея изображений

Фото из

Защита от гидроударов и критических повышений давления

Дублирование действия обратного клапана

Принудительный сброс воды из бойлера

Соблюдение технических эксплуатационных норм

Производители бойлеров настоятельно рекомендуют профессиональный монтаж водонагревателей. Если это невозможно, то все должны происходить строго по инструкции, с соблюдением всех норм и обязательной установкой предохранительного модуля.

Советы по выбору модели клапана

Как уже сказано выше, водонагреватели поступают в продажу с предохранительным клапаном. В связи с этим при покупке новой модели, особенно брендовой, заботиться о подборе детали не нужно.

Необходимость в покупке возникает в трех случаях:

• вам достался уже подержанный бойлер без элементов обвязки;
• предохранитель потерялся при переезде;
• клапан сломался или износился.

Зная модель бойлера, вы легко подберете новый элемент. В инструкции по эксплуатации оборудования можно найти параметры предельного давления – такие же должны быть выбиты на корпусе новой детали.

Клапан с меньшим значением предельного давления или, напротив, изделие с запасом покупать не нужно. В первом случае вы будете наблюдать постоянную течь из бака, во втором – клапан просто не сработает при возникновении аварийной ситуации

Диаметр резьбы должен совпадать с размерами монтажного штуцера и трубопровода ХВС. Кроме самого устройства, потребуется льняная нить на трубу или резиновая прокладка, если используется гибкая подводка.

Иногда между патрубком бойлера и предохранителем устанавливают вентиль для слива воды. Это допустимая, разрешенная схема обвязки, но при одном условии – вентиль необходимо монтировать на горизонтальном отводе от магистрали подачи воды. Никаких запорных устройств между предохранительным клапаном и водонагревателем находиться не должно.

Монтажная инструкция по обвязке бойлера

Установка защитного предохранительного клапана является одним из этапов обвязки бойлера. Минимальный набор деталей для подвода линии ХВС – и предохранительный клапан.

Но мы рассмотрим другой вариант, в котором, кроме названых элементов, участвует тройник, сливной кран и американка. Кроме того, потребуются для того, чтобы сместить магистрали подачи воды к стене.

Галерея изображений

Фото из

Первая деталь – латунный тройник на ½ дюйма, необходимый для крепления запорного клапана. Его присоединяют с помощью пакли и специальной пасты, закручивая на 3-4 оборота

Запорный клапан необходим, чтобы организовать дополнительный слив воды для ремонтных и профилактических работ. Без тройника его устанавливать нельзя

Металлический клапан взят из стартового комплекта, так как бойлер новый. Необходимо внимательно осмотреть его со всех сторон, проверить наличие пружин и исправность рычага

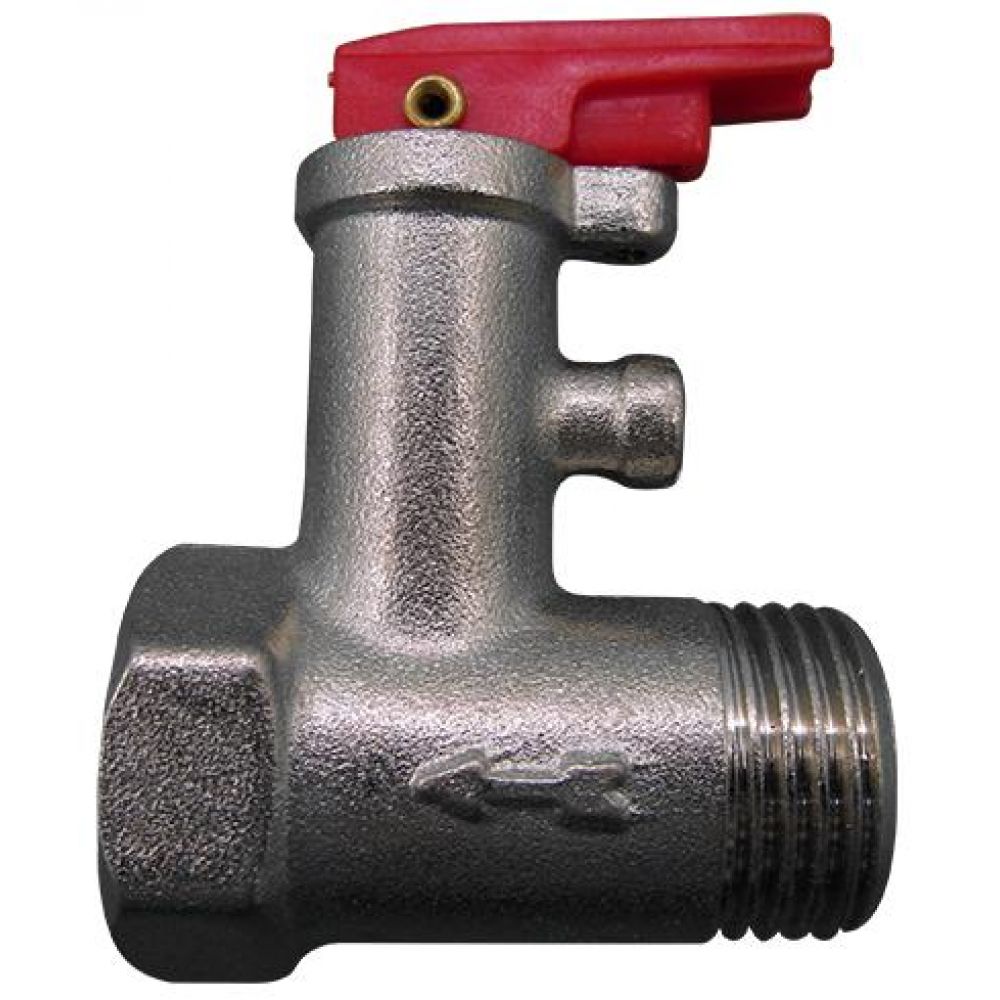

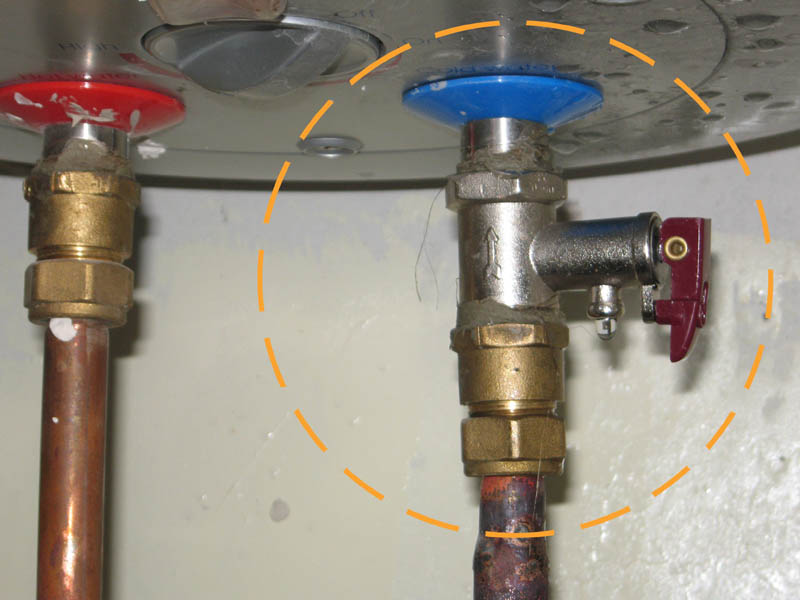

На поверхности корпуса с одной стороны выбита стрелка, показывающая направление, согласно которому должна двигаться вода. Устройство необходимо зафиксировать на трубе так, чтобы стрелка смотрела вверх, а отверстие для слива — вниз

Закрепляют клапан резьбовым соединением, с использованием все тех же пакли и монтажной пасты. Если произойдет аварийный сброс лишней воды из бака, то она потечет из направленного вниз отверстия

Непосредственно к предохранительному клапану прикручивают «американку» — запорный вентиль. Для фиксации используется накидная гайка с резиновым вкладышем. На вторую трубу бойлера также устанавливают «американку»

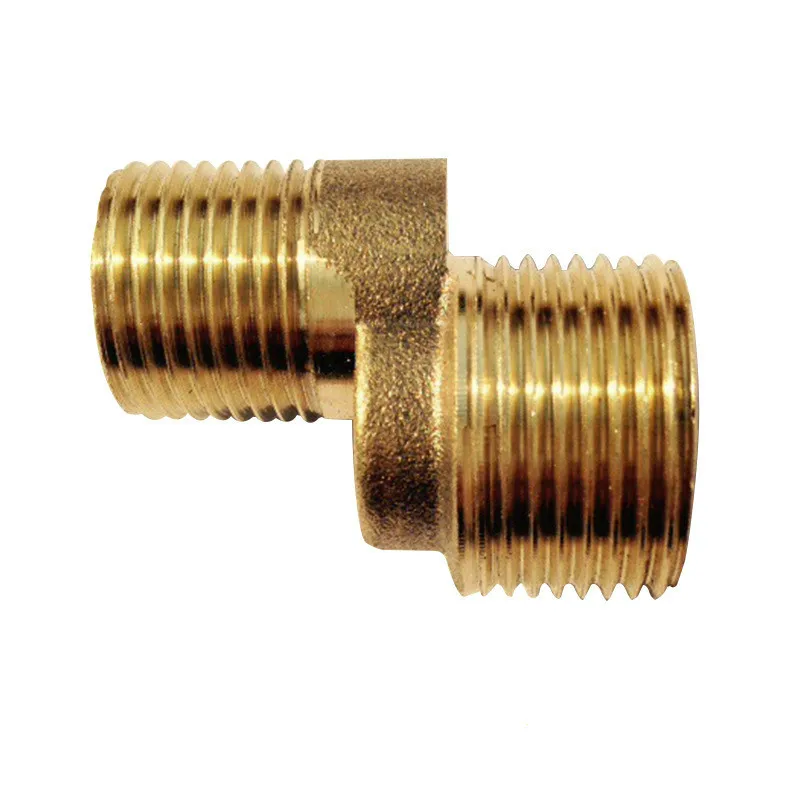

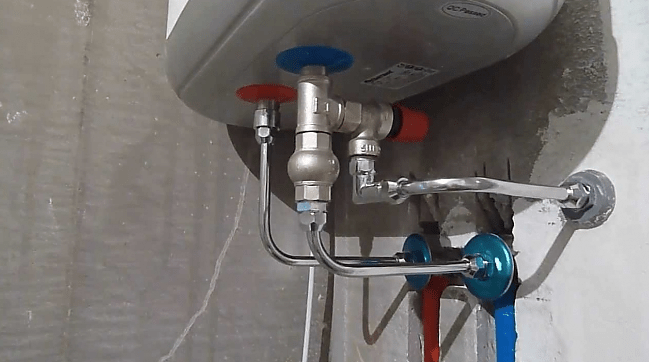

Переходники нужны, чтобы отвести линии подачи воды ближе к стене. Если они не мешают, то полипропиленовые трубы крепят прямо к нижнему вентилю – «американке»

Пластиковые, чаще всего полипропиленовые, трубы присоединяют сварным методом и посредством фитингов. Остается подключить к предохранителю сливную трубку

Шаг 1 – монтаж тройника для сливного крана

Шаг 2 – установка запорного клапана на отводе

Шаг 3 – выбор или подготовка предохранительного клапана

Шаг 4 – правильное расположение предохранителя на трубе

Шаг 5 – монтаж предохранительного клапана на тройник

Шаг 6 – установка «американки» для соединения с трубой

Шаг 7 – монтаж полипропиленовых переходников

Шаг 8 – подключение к системе ХВС

Сложный узел безопасности используется не всегда. Некоторые монтажники считают, что достаточно одного предохранительного клапана. Это минимальный вариант обвязки бойлера.

Если не используются тройники или другие переходники, предохранитель фиксируют прямо на патрубке бойлера. Он может прятаться за корпусом или на 1-2 см опускаться ниже, что удобнее для подключения.

Вариант установки, когда предохранительное устройство нанизано прямо на штуцер бойлера. Резьба у обоих элементов – ½ дюйма. Для герметизации использована пакля, которую считают конкретно для подобных соединений лучше фум-ленты

Осталось обеспечить слив для воды через отверстие в предохранителе. Для этого используют гибкую пластиковую трубочку подходящего диаметра. Она бывает белой, цветной или прозрачной.

Одним концом трубку надевают на мини-патрубок клапана, вторым выводят в канализационный тройник или напрямую в отвод. Рассмотрим возможные варианты установки.

Галерея изображений

Фото из

Пластиковая трубка для отвода жидкости

Подкапывание воды из отверстия

Установка трубки и запорного клапана

Вариант подключения трубки к канализации

Непредусмотрительные хозяева жилья опускают сливную трубку в ведро или баночку – это неправильно. Если емкость и спасет, то лишь от постоянного подкапывания.

В аварийной ситуации объем воды, перемещаемой по трубке, увеличивается, и емкости может просто не хватить. Единственное верное решение – отвод слива в канализационную трубу путем вставки в тройник или отдельный вход.

Профессиональные рекомендации по установке

Даже такая простая процедура, как установка запорной арматуры, основана на выполнении некоторых правил. Например, дизайн помещения часто требует маскировки трубопровода и группы безопасности.

Спрятать устройства можно, но с соблюдением трех условий:

• длина гибкой подводки или трубы от предохранителя до бака не должна превышать 2 м, иначе возникнет излишнее добавочное давление на пружину клапана;
• идеальный монтаж предохранителя – напрямую к штуцеру бойлера, а если не получается, то установка тройника все равно исключена;
• для обслуживания арматуры следует оборудовать технический люк.

Многие беспокоятся, увидев капли воды на патрубке клапана. Это нормальное явление, сообщающее о работоспособности устройства.

Время от времени происходят небольшие скачки давления в магистрали, которые и провоцируют минимальный сброс жидкости. Тревожиться нужно, когда вода или совсем не появляется, или льется непрерывно.

Отрезок линии между водонагревателем и предохранителем должен быть минимальным. Это необходимо не из-за эстетических соображений, а чтобы не создавать дополнительного давления в трубах

Следует помнить, что самостоятельная модернизация предохранительных устройств категорически запрещена. Если нужен клапан на 0,8 МПа, то необходимо приобрести именно такое новое изделие, а не пытаться каким-то образом переделывать или регулировать устройство на 0,7 МПа.

Если возникли сомнения по поводу работоспособности предохранительного клапана, следует демонтировать его и проверить, не забились ли пружина или уплотнитель. Возникли проблемы с самим водонагревателем и вы не знаете что делать? Рекомендуем ознакомиться с частыми . Не хватает навыков – пригласите специалиста из сервисного центра.

Выводы и полезное видео по теме

Чтобы процесс монтажа запорной и предохранительной арматуры протекал ровно, без ошибок и недоразумений, перед установкой клапана и других устройств ознакомьтесь с опытом бывалых владельцев бойлеров.

Еще раз о конструкции и принципе работы:

Несколько моментов, которые можно взять на заметку:

Как и любая арматура для обвязки, предохранительный клапан является необходимым устройством для правильной эксплуатации водонагревателя. Его не нужно путать с обратным клапаном и следует устанавливать только по инструкции.

Если возникают затруднения с выбором или монтажом, обращайтесь к опытным специалистам, которые в течение получаса приведут ваш бойлер в полную готовность.

Хотите разобраться с назначением предохранительного клапана и тонкостями его установки? Может у вас остались вопросы после прочтения нашей статьи? Не стесняйтесь – спрашивайте совет у наших экспертов в блоке комментариев.

Если вы специализируетесь на монтаже бойлеров, их обслуживании и ремонте, и заметили неточность в нашем материале или хотите дополнить сказанное практическими рекомендациями – пишите, пожалуйста, свое мнение под этой статьей.

Обратный клапан для водонагревателя: как выбрать и пользоваться

Электрический водонагреватель создает комфорт в доме, обеспечивая жильцов горячей водой. Но те, кто часто с ним сталкивался, знает, что бойлер может таить определенную опасность, связанную с разрывом емкости при неправильном ее монтаже. Избежать этого поможет правильно собранная схема, включающая обязательную установку предохранительного узла.

Назначение предохранительного клапана

Чтобы понять, для чего нужен предохранительный клапан на водонагревателе, надо вспомнить уроки физики. Нагретая до температуры 90^оС вода расширяется примерно на 3%. Нетрудно подсчитать, что внутри бойлера емкостью 50 л во время работы объем горячей воды будет увеличиваться на 1,5 л. Если ее не слить, емкость просто разорвет. Чтобы этого не случилось, ставится клапан, рассчитанный на определенное давление. При достижении критической отметки механизм срабатывает, стравливая лишнюю жидкость в канализацию.

Вот для чего нужен такой механизм. Его устройство защищает бойлер от избыточного давления, происходящего при нагревании воды.

Принцип работы

Если внимательней рассмотреть устройство клапана и принцип его работы, то весь механизм можно назвать системой клапанов. Это потому, что их в одном корпусе находится два. Работа первого ясна, через него стравливается лишнее давление из бойлера. Механизм соединен с боковым отверстием корпуса. А для чего нужен второй – обратный клапан? Устройство механизма внутри корпуса таково, что обратный клапан стоит снизу напротив входного отверстия. Он не дает холодной воде вытекать из бойлера при отсутствии давления внутри водопровода.

Принцип работы механизма следующий:

1. До тех пор, пока внутри водонагревателя давление меньше водопроводного, вода отжимает пластину обратного клапана, постоянно поступая в емкость. После того как давление сровняется, пружина придавливает пластину к гнезду корпуса, предотвращая этим поступление жидкости внутрь бака.
2. Дальнейшая работа механизма состоит из ожидания. Жидкость внутри бойлера постепенно расширяется от нагревания, и пока давление не дойдет до критической отметки, система клапанов закрыта.
3. После превышения допустимого предела давление горячей воды сжимает пружину предохранительного клапана. Пластина выходит из гнезда корпуса, открывая отверстие, куда будут стекать излишки жидкости. Дойдя до нормальных пределов, пружина прижимает пластину обратно к седлу, установив механизм в исходное состояние.

Рассмотрев устройство и принцип работы механизма, можно делать выводы, почему часто капает вода на выходе. Это будет происходить всегда при повышении температуры жидкости и понижении водопроводного давления, что указывает на нормальную работу устройства.

Далее возникает вопрос, куда девать вытекающую из бокового отверстия жидкость. Для слива воды к выходному отверстию подсоединена ПВХ трубка. Она должна быть армированной и закрепленной хомутом к патрубку. Эти требования к выполнению обязательны, так как рабочее давление, находящееся в пределах 6–10 Бар, сорвет и разорвет трубку. Иногда задают вопрос, зачем делать слив из прозрачной трубки? Ответ прост, для удобства. Сквозь прозрачные стенки удобно контролировать работу. То есть будет видно, течет вода или капает, что часто может указать на неисправность механизма.

Существующие разновидности клапанов

Обычный обратный клапан для водонагревателя производится в разном исполнении. Хотя внешний вид и принцип работы практически одинаковы, все же существуют некоторые нюансы.

Каждое видоизменение конструкции помогает комфортно пользоваться бойлером, а иногда, наоборот, мешает:

• предохранительный клапан с рычажком удобен для контрольной проверки механизма на работоспособность, которую надо проводить ежемесячно. Приподнимая флажок, рычаг принудительно открывает сливное отверстие. Это также помогает полностью слить воду с водонагревателя при аварийной ситуации. Некоторые модели имеют флажки, закрепленные винтом. Он предохраняет механизм от случайного открытия;
• когда происходит установка или замена клапана, надо обращать внимание на наличие стрелки направления и маркировки допустимого рабочего давления. При отсутствии таковых направление движения жидкости можно узнать по расположению пластины в гнезде, заглянув внутрь корпуса. А как узнать рабочее давление, ведь оно испытывается только проверками? Да никак, и продавцы в этом тоже не помогут. Поэтому такие модели лучше не устанавливать;
• сами штуцера, через которые сбрасывается вода, тоже могут иметь свои различия. На длинный выступ в форме елочки удобно надевать трубку и фиксировать ее хомутом. Короткий штуцер тоже имеет утолщение на краю для удерживания шланга, но для хомута здесь места мало. Трубку придется обжимать проволокой;

• если предохранительный клапан не оборудован флажком, он предназначен только для принудительного слива.
  Проверить его работоспособность контрольным сливом невозможно. Хорошо, если на корпусе имеется резьбовой колпачок для обслуживания. Открутив его, можно почистить засорившийся механизм. Бывают дешевые необслуживаемые модели. От таких клапанов вообще надо отказаться из-за опасности их использования.

Рассмотренные виды клапанов обычно используются на бойлере емкостью до 60л. В большом водонагревателе клапан идет совместно с манометром и запорным краном. На штуцере нарезана резьба, что делает крепление сливного шланга надежным.

Правила монтажа

Чтобы работа бойлера была безопасной, надо правильно установить обратный клапан в систему. Обычно он идет в комплекте водонагревателя. При отсутствии, предохранительное устройство надо подобрать отдельно, причем допустимое давление клапана должно соответствовать рабочему давлению бойлера. Все параметры можно узнать из инструкции изделия.

Установка предохранительного узла на бойлер может осуществляться с переходниками и без них, но с соблюдением определенных правил:

• предохранительный клапан необходимо установить на ветку водопровода, подающую холодную воду внутрь бака;
• размещают клапан между запорным краном и емкостью. Если подходит резьба, его просто накручивают на резьбовой патрубок бака, а непосредственно на резьбу клапана накручивают кран;
• установка должна производиться строго по указанному стрелкой направлению. Все резьбовые соединения герметизируют льном или ФУМ лентой;
• затягивать резьбу надо плотно, чтобы избежать протечек, но большие усилия прилагать тоже нежелательно. Бронзовый корпус может лопнуть, что приведет к дополнительным расходам на покупку нового изделия.

Устройство некоторых моделей клапанов может отличаться наличием регулятора срабатывания механизма по давлению. Принцип его регулировки заключается в ослаблении или подтягивании прижимной пружины. Надо знать, что изначально механизм уже отрегулирован производителем, и вносить туда свои изменения, не имея опыта, нельзя.

После монтажа, внутрь водонагревателя набирают воду для проверки всех соединений. Если появилась течь, можно попробовать подтянуть резьбу. В противном случае придется сливать воду для переупаковки соединений. Проверить работоспособность клапана можно поворотом флажка. Если при этом действии вода из штуцера течет, а после возвращения флажка в исходное положение течь прекращается, значит, механизм работает исправно.

Возможные поломки и метод их устранения

Поломка предохранительного узла выражается постоянным протеканием воды или ее полным отсутствием. Если жидкость течет или капает только при нагреве, что удобно наблюдать через прозрачную трубку, значит, все работает исправно. Для этого и нужен этот узел.

Давайте рассмотрим возможные причины протекания:

• бывает, вода капает из холодного бойлера. Здесь можно понаблюдать за частотой капели. Если она учащается, а затем утихает, возможно, водопроводное давление превышает допустимые нормы. Обратный клапан постоянно находится открытым и избыточное давление воды, проходя через водонагреватель, стравливается. После нормализации водопроводного давления течь прекратится. При частом повторении таких ситуаций желательно на входе водопровода в дом установить редуктор;
• иногда вода капает из-за того, что под седло пластины попал мусор. Исправить положение можно периодическим стравливанием жидкости с помощью аварийного рычажка. Вытекающая вода вымоет грязь, пластина плотно сядет в седло, и капель прекратится до нагревания бойлера. Когда стравливание не дало положительных результатов, у разборной модели вытягивают пружину для очистки от грязи. Если это не помогло или корпус предохранительного узла неразборный, его придется только менять новым;
• обычно протекающая вода приносит дополнительные расходы, но зато отсутствует опасность разрыва водонагревателя. Плохо, если жидкость вообще не течет и не капает. Это может быть из-за накипи в самом механизме или внутри штуцера. Здесь поможет только механическая прочистка или узел лучше поменять;
• некоторые модели клапанов могут течь из-за неправильной установки. Их надо накручивать только на четыре оборота, иначе продавливается регулировка. Сейчас продаются усовершенствованные модели с ограничителем, которые можно накручивать до упора. Неопытному человеку лучше всего отдать предпочтение именно такой конструкции;
• случаются ситуации, что человек грешит на клапан, а виноват сам бойлер. Это связано со стремительным ростом давления на выходе водонагревателя при его нагреве. Первая причина возникает при поломке терморегулятора, который можно заменить новым. Вторая причина – худшая. Дешевые китайские изделия внутри емкости имеют мало места для расширения жидкости. Это можно исправить установкой гидроаккумулятора или приобретением качественного бойлера.

Работоспособность предохранительного узла обезопасит жильцов дома от ожогов, которые можно получить во время разрыва бойлера с кипятком. Главное, надо помнить, что вместо такого узла нельзя ставить простой обратный клапан. Это только усугубит ситуацию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

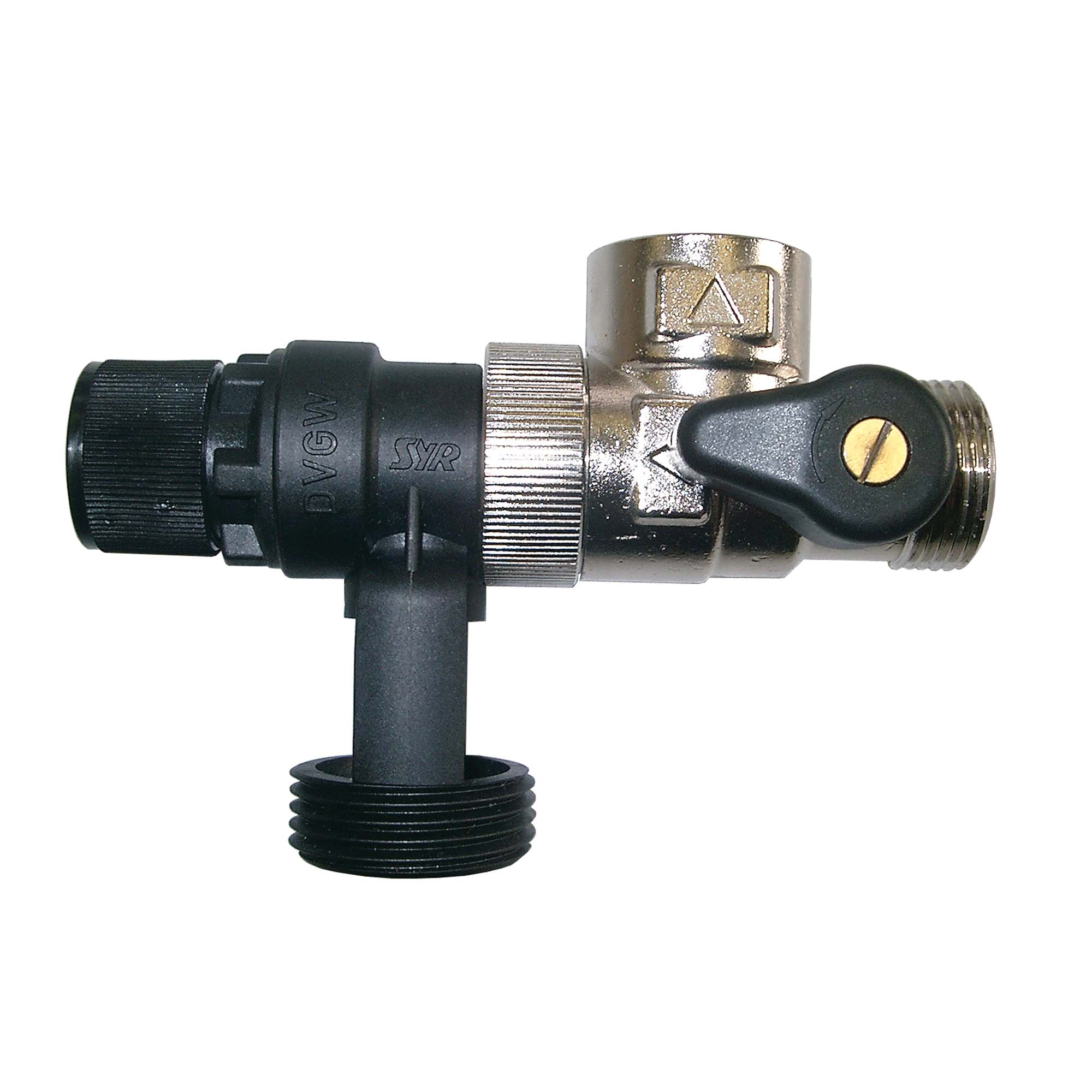

Предохранительный клапан для бойлера косвенного нагрева с ручкой спуска, установка, регулеровка

Всем известно, что вода при нагревании расширяется в объеме. Его прирост составит примерно 3—4% при нагреве от 10 до 80 ºС. На практике это означает, что объем воды в 50 л вырастет еще на 1.5 л. В закрытом пространстве накопительного водонагревателя давление неизбежно возрастет до критического и может привести к его разрушению. Компенсировать расширение призван предохранительный клапан для бойлера, о нем и пойдет речь в данной статье.

Как работает предохранительный клапан?

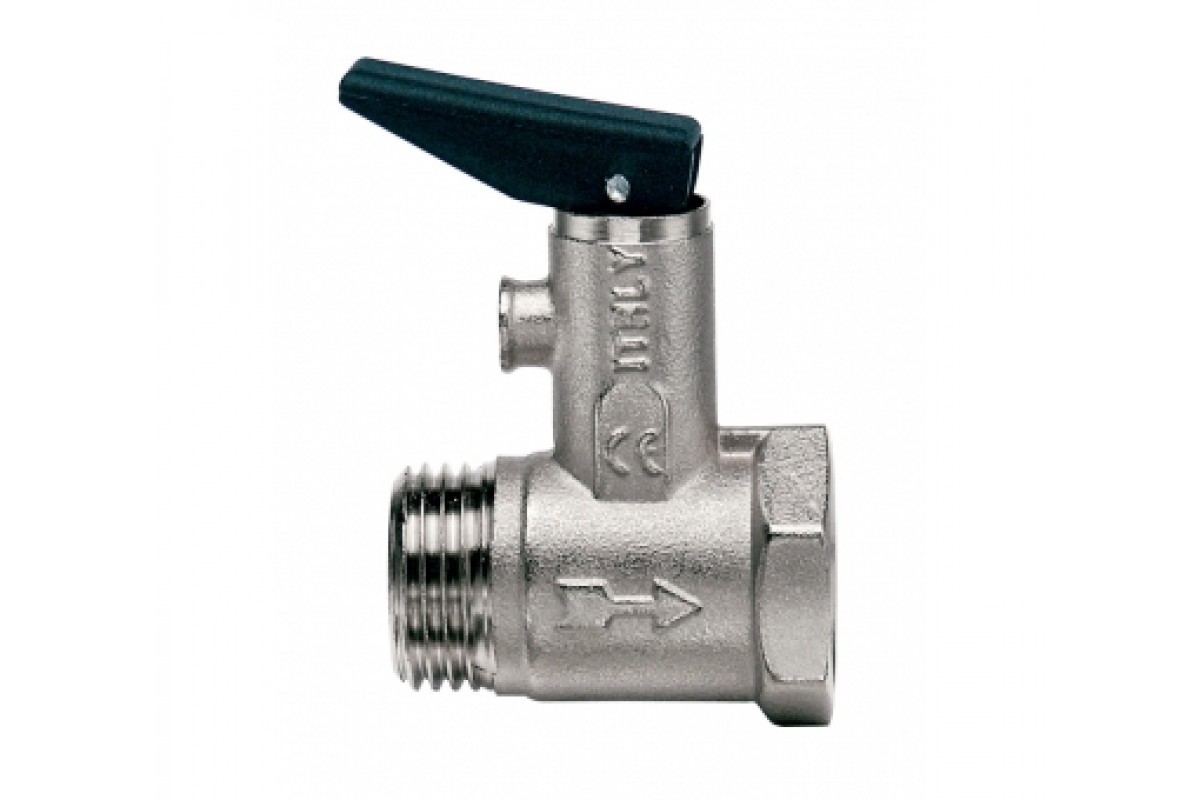

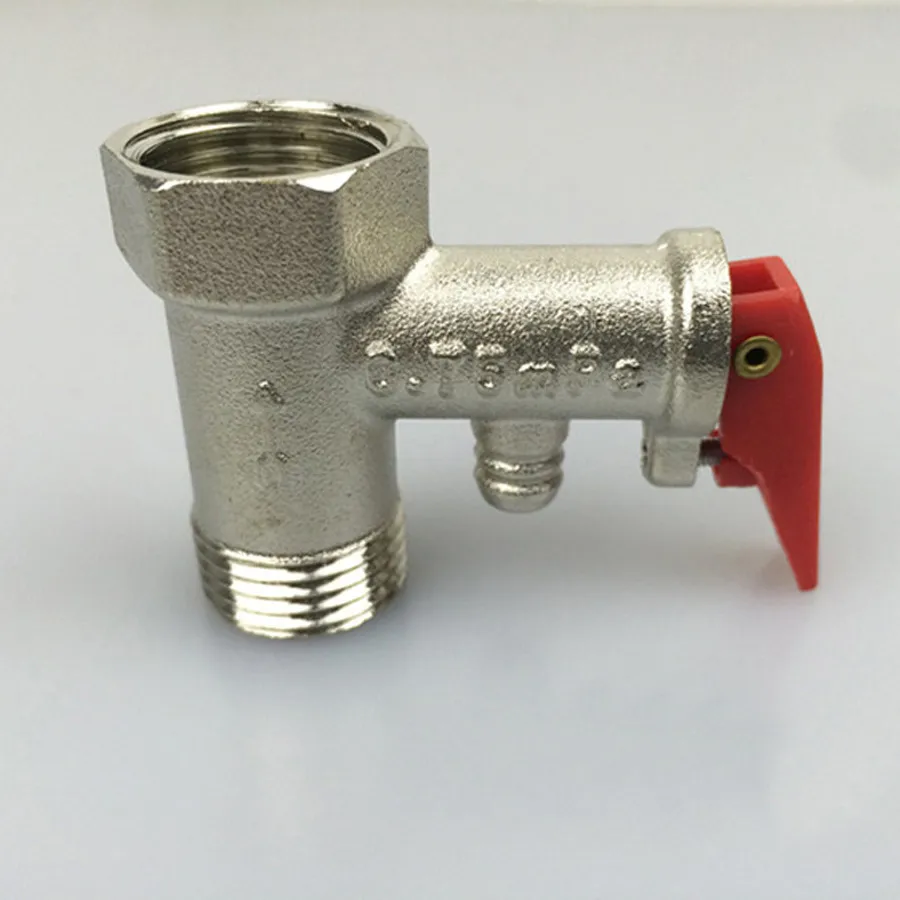

Конструктивно клапан представляет собой корпус из латуни, в котором встроены 2 пружины с тарельчатыми запорными элементами. Первая установлена внутри проточного канала и выполняет функцию обратного клапана, не пуская воду из бойлера обратно в подающий трубопровод. Ниже на схеме показано, как устроен самый простой предохранительный клапан с ручкой спуска:

Под воздействием давления в водопроводе пружина сжимается и тарельчатый элемент пропускает воду в бак. После наполнения давление с обеих сторон уравнивается и пружина возвращает тарелку в закрытое положение. Если давление в сети станет чересчур низким или исчезнет в связи с отключением, водонагреватель останется заполненным, поскольку клапан не выпустит воду обратно.

Вторая пружина повышенной жесткости находится на отводе, ее задача – сбрасывать воду в случае превышения определенного давления. Это происходит просто: сила давления, возникающего в прямом трубопроводе, преодолевает жесткость пружины, она сжимается и тарельчатый запорный элемент открывает проход жидкости к сбросному штуцеру. Значение давления, при котором сработает предохранительный клапан с обратной заслонкой, определяется силой упругости пружины и настраивается в заводских условиях.

По сути, клапан совмещает в себе 2 устройства и является обязательным атрибутом каждого накопительного нагревателя. Его основные функции:

• не допускать превышение давления в баке бойлера путем сброса лишней воды, защищая его от разрушения;
• защита водонагревателя от высокого давления, могущего возникнуть на входе из водопроводной сети;
• предохранение от гидроударов, что случаются в централизованных сетях водоснабжения;
• не позволять воде уходить из емкости, когда давление в сети снижается или пропадает вовсе.

Рекомендации по выбору

Обычно электрические водонагреватели комплектуются предохранительными клапанами. Но нередки ситуации, когда требуется отдельная покупка и установка клапана, в том числе и для бойлера косвенного нагрева.

Главным критерием, по которому осуществляется выбор устройства, является максимально допустимое рабочее давление водонагревателя. Его значение можно отыскать среди технических характеристик, указанных в паспорте изделия.

Важно. При выборе клапана нельзя ориентироваться на давление в водопроводной сети, оно может колебаться в очень широком диапазоне. За основу нужно принимать только паспортные данные бойлера.

На современном рынке различные производители предлагают клапаны с давлением срабатывания от 6 до 10 Бар, при этом шаг настроек составляет 0.5 Бар. Чтобы уж совсем перестраховаться, можно подобрать предохранительный элемент, чье давление срабатывания на 0. 5 Бар ниже максимально допустимого, прописанного в документации водонагревателя.

В этом отношении выбор предохранительного клапана для бойлера косвенного нагрева ничем не отличается от подбора устройства для обычного электрического водонагревателя, ведь физические принципы расширения жидкости везде действуют одинаково. Единственное, что можно посоветовать – это приобрести для косвенного нагревателя клапан с возможностью регулирования критического давления. Но такие изделия стоят дорого, а их применение не всегда целесообразно.

Важно. Не перепутайте клапан для ГВС с похожим устройством для отопления. Последние рассчитаны на более низкое давление и не предназначены для постоянного сброса воды.

Советы по монтажу

Сбросной предохранительный клапан устанавливается на подводящей линии холодной воды к бойлеру в соответствии с рекомендациями:

• между клапаном и водонагревателем нельзя ставить запорную арматуру, только американку для отсоединения трубы;
• необходимо провести шланг с предохранительного клапана до ближайшего слива в канализацию;
• для удобного опорожнения емкости между клапаном и водонагревателем можно смонтировать тройник с шаровым краном на отводе. Как это правильно сделать, показано на фото:

Важно. Нельзя вместо клапана предохранительного ставить обычный обратный, как это делают некоторые пользователи. Обратный клапан не защищает водонагреватель от высокого давления, а только удерживает воду внутри бака. Как нельзя выполнять обвязку бойлера, показано ниже на фото:

Обычно при монтаже проблем не возникает, операция и вправду несложная. А вот дальнейшая эксплуатация, когда постоянно капает с предохранительного клапана, вызывает множество вопросов пользователей. Надо понимать, что режим работы, при котором из сбросного штуцера периодически прокапывает вода, считается абсолютно нормальным, для того и требуется трубка, отводящая ее в канализацию.

Ненормально, когда из патрубка все время течет либо не капает никогда. Отсутствие капель может свидетельствовать о неисправности клапана, поэтому рекомендуется периодически принудительно стравливать немного воды с помощью соответствующей рукоятки.

Примечание. Отсутствие прокапывания воды не всегда говорит о неисправности предохранительного устройства. В автономных системах водоснабжения с насосной станцией давление не превышает 3 Бар и клапан может капать очень редко, так, что вы этого и не заметите.

Причин, почему постоянно течет предохранительный клапан, может быть две:

• неисправность изделия;
• слишком высокое давление в сети водоснабжения.

В первом случае поможет установка нового клапана. А вот менять его на устройство с более высоким порогом срабатывания будет ошибкой, вы подвергнете опасности разрушения свой электронагреватель или бойлер косвенного нагрева. Тут есть 2 способа: пренебречь и платить за лишний расход воды либо дополнительно установить на вводе в дом понижающий регулятор давления.

Как отрегулировать предохранительный клапан?

На самом деле все эти устройства имеют заводскую преднастройку, менять которую не допускается, да и в большинстве конструкций невозможно. Тем не менее существуют клапаны с регулировочным винтом, его закручивание или выкручивание меняет силу сжатия пружины, а значит, и порог срабатывания изделия. Но помните, что изменив положение винта в ту или иную сторону, вы установили новое критическое давление весьма приблизительно, а это ненадежно в плане безопасности.

Правильный путь – это регулировка предохранительного клапана методом подбора по паспортному давлению и никак иначе. Исключение – регулируемые устройства с нанесенной шкалой, но их ставить нет смысла, поскольку максимальное рабочее давление бойлера – величина неизменная. А посему – приобретайте и монтируйте качественные изделия в соответствии с техническими требованиями и они будут исправно служить длительное время.

Заключение

Предохранительные клапаны для бойлеров различных типов служат средствами безопасности и обязательны к установке. Здесь важно правильно подобрать элемент по давлению и соблюсти все рекомендации по монтажу. Проверку работоспособности клапана и его обслуживание стоит производить вместе с промывкой бака, а при необходимости вовремя его менять.

Как установить предохранительный клапан на накопительный водонагреватель?

Защитное устройство устанавливают на ввод холодной воды накопительного водонагревателя сразу за отсекающим краном. Конструктивно он представляет из себя  единое монолитное устройство, состоящее из двух цилиндров, которые располагаются перпендикулярно по отношению друг к другу.

Одна часть это обратный клапан, который препятствует попаданию нагретой жидкости в холодный водопровод, вторая часть служит для сброса излишнего давления. Дополнительно он может быть оборудован манометром и вентилем.

Установку клапана на водонагреватель можно произвести своими руками, имея разводной ключ, паклю, пасту герметик и небольшие навыки. Перед установкой следует отключить прибор от электропитания, в случае повторной установки слить воду с емкости. Если на штуцере вашего бойлера отсутствует резьба, ее можно нарезать своими руками при помощи плашки, движениями влево-вправо.

Сделав 3,5 витка, отсоединить плашку. Возьмите паклю, обмотайте ею место соединения, проследив, чтобы она не попала внутрь штуцера. Несколькими оборотами разводного ключа сделайте монтаж устройства к штуцеру. Следите за тем, чтобы при установке соблюдалось направление поступления воды, которое указано стрелкой на защитном устройстве. К нижней части  подсоедините трубу.

На носик предохранительного клапана оденьте прозрачную пластиковую трубку, второй конец которой опустите в канализацию. Желательно установить прозрачную трубку, для того, чтобы можно было увидеть, не засорилась ли она отложениями.

Предохранительный клапан с пластиковой трубкой

Если напор в водопроводной сети слишком высокий, необходимо дополнительно установить редуктор на входе холодной воды. При монтаже необходимо соблюдать следующее условие — между штуцером прибора и клапанам запрещено устанавливать запорные вентили.

Как определить, правильно ли работает прибор? Вода должна капать в случае, когда бойлер нагрел воду, если же он остается сухим, это означает,что он либо неисправен, либо засорился и его следует промыть, либо заклинил.

Предохранительный клапан служит для сброса излишнего давления, которое образуется в накопительном электрическом бойлере в результате расширения объема в процессе нагревания воды. В водонагревателях Термекс и Аристон предохранительный клапан входит в состав комплектующих, но на рынке есть водонагреватели, которые не комплектуются предохранительными клапанами.

Кроме того, часто случается так, что они выходят из строя.  Для безопасности эксплуатации в обязательном порядке следует установить такое устройство либо заменить на новое. Выбирая при покупке клапан, следует ориентироваться на рекомендации производителя, описанные в прилагаемой к агрегату инструкции относительно параметров давления.

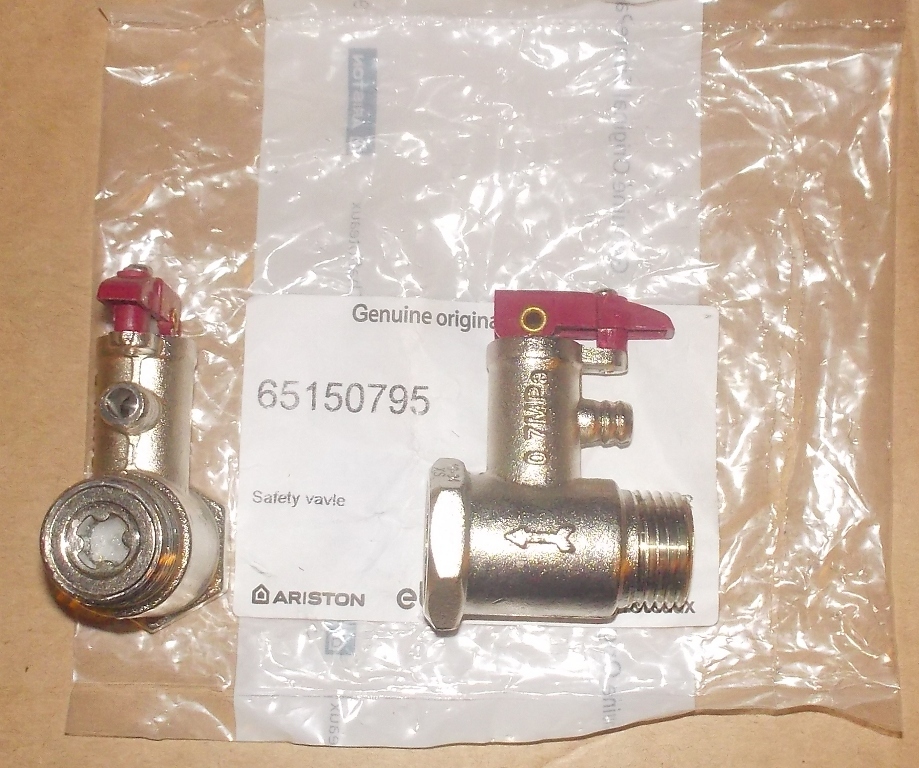

Предохранительный клапан бойлера

На некоторых эта цифра 0,7 МПа, на некоторых 0,6 МПа и др., устройства на разные номинальные значения давления отличаются цветом ручки. Так, например, на бойлере Термекс 8 атмосфер обозначено синим цветом, 7- черным, 6 атмосфер -красным. При выборе следует учитывать напор в водопроводной сети.

Детальный рассказ о том, нужен ли предохранительный клапан для бойлера и что нужно сделать для его установки — в предлагаемом видео:

Схема подключения бойлера

Порядок заполнения и слива бойлера

В этой статье мы рассмотрим схему подключения электрического накопительного водонагревателя (бойлера) к системе водоснабжения квартиры, а так же расскажем как наполнить бойлер водой и как слить воду из бойлера для его замены или ремонта.

Основные элементы схемы подключения бойлера:

• кран 1 — вводной кран горячей воды
• кран 2 — вводной кран холодной воды
• кран 3 — кран подачи горячей воды из бойлера
• кран 4 — кран подачи холодной воды в бойлер.
• кран 5 — кран подсоса воздуха для слива бойлера
• кран 6 — сливной кран
• предохранительный клапан

Вместо крана 3 и 4 может быть использован один из выводов соответствующего коллектора.

Предохранительный клапан водонагревателя

Предохранительный клапан совмещает в себе две функции:

1-Обратный клапан, то есть он пропускает воду только в одном направлении, к бойлеру. Это нужно для предотвращения самопроизвольного слива воды из бака, например при отключении холодной воды, для предотвращения перегорания нагревательного элемента бойлера.

2-Клапан аварийного сброса давления. При нагревании воды в бойлере повышается давление, если оно превысит допустимое значение, небольшая часть воды будет сброшена через клапан. Поэтому лучше заранее осуществить отвод воды от клапана давления в канализацию с помощью резинового шланга. Обычно этот клапан входит в комплектацию водонагревателя. Бывают двух видов: с флажком и без него. Флажок позволяет вручную стравливать воду из бойлера, но его пропускная способность очень невелика, и если емкость бака большая, то сливать воду через предохранительный клапан придется в течение нескольких часов. Для удобства и ускорения процесса слива воды, устанавливается сливной кран 6.

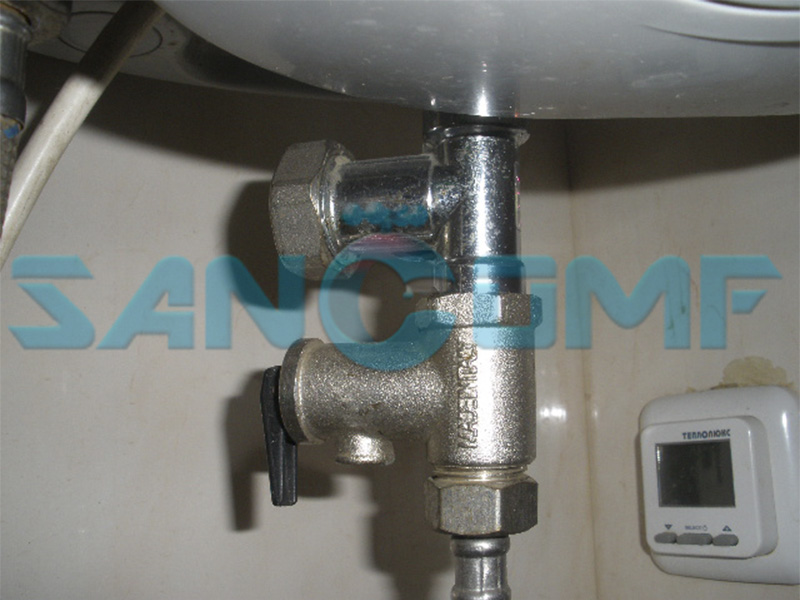

Флажок предохранительного клапана часто бывает зафиксирован винтом и возникает вопрос откручивать его или нет, не влияет ли это на функционирование клапана. Отвечаем: это защита от случайного открывания клапана вручную, например от детей. На функционирование клапана в автоматическом режиме не влияет. Можно не откручивать. Если нужно воспользоваться клапаном для слива воды или для профилактики, винт удаляется.

Установка предохранительного клапана при монтаже бойлера обязательна, также нельзя вместо него устанавливать обычный обратный клапан. В этом случае вторая функция не выполняется и водонагреватель может просто разорвать давлением!

Cкачать схему

Как определить закрыт шаровоый кран или открыт?

Включение бойлера в работу осуществляется переключением нескольких вентилей. Иногда возникают сложности с определением, в каком положении сейчас находится кран — в открытом или закрытом. Это легко можно сделать по положению воротка, который бывает выполнен в виде бабочки или рычага.

• Кран закрыт — бабочка или рычаг расположены поперек оси крана, как бы перекрывая направление тока воды.
• Кран открыт — вороток расположен вдоль оси крана.

Заполнение бойлера водой и приведение его в рабочее состояние

Порядок открывания и закрывания кранов тоже имеет значение, поэтому лучше его не нарушать, особенно, если вы не знаете принципа работы системы.

• — закрыть сливные краны 5 и 6
• — закрыть кран 1 (вводной кран горячей воды)
• — открыть кран 3
• — открыть кран 2 (вводной кран холодной воды)
• — открыть кран 4

После этого вода начнет поступать в бойлер, и он частично заполнится, чтобы полностью заполнить бак нужно на время открыть кран 5, или горячую воду на любом смесителе, чтобы воздух находящийся в бойлере вышел. Как только вода потечет из крана — бак заполнен, система готова к работе. Теперь нужно включить электропитание бойлера.

Отключение бойлера

Обычно водонагреватель в квартире устанавливается для обеспечения горячей водой на время ее отключения, поэтому после того, как подача горячей воды от центральной котельной восстановлена, нужно отключить бойлер и восстановить обычную подачу воды от стояков. При этом воду из бойлера можно не сливать. Для этого нужно:

• — закрыть кран 4
• — закрыть кран 3
• — открыть кран 1
• — открыть кран 2

Слив воды из бойлера

Полный слив воды из водонагревателя требуется для его замены или ремонта, а так же на зимний период в неотапливаемых помещениях, например на даче. Не забудьте отключить электропитание.

• — закрыть кран 4
• — закрыть кран 3
• — открыть кран 6, при этом часть воды сольется в канализацию
• — открыть кран 5, чтобы слилась остальная вода. Если в вашей системе нет крана 5 (его не всегда устанавливают), нужно:
  • — закрыть кран 1
  • — открыть кран 3
  • — открыть кран горячей воды на смесителе
  • — открыть соответствующий смесителю вентиль на коллекторе горячей воды

После того как вся вода сольется

• — закрыть кран 5
• — закрыть кран 6
• — закрыть кран 3
• — закрыть кран 4
• — открыть кран 1 и 2, чтобы восстановить обычную подачу воды от стояков горячей и холодной воды.

Организация слива бойлера в канализацию

Поскольку полный слив воды из бойлера требуется не часто, можно не делать постоянного подключения кранов 5 и 6 к канализации, тогда придется во время слива пользоваться емкостью, подходящей по объему или временно подсоединять шланги к этим кранам. Но гораздо удобнее обеспечить постоянное подключение. Трудность состоит в том, что сложно обеспечить герметичное подключение шлангов к системе канализации, иначе ароматы из стояка будут просачиваться в квартиру. Можно, конечно воспользоваться силиконом, но гораздо практичнее использовать гибкую подводку для смесителя елочка. Один конец с гайкой легко прикручивается к сливному крану, а второй, тот который обычно вкручивается в смеситель, ввинчиваем от руки в отверстие, просверленное в стандартной заглушке ПВХ трубы. Отверстие должно быть чуть меньше диаметра резьбы на шланге. Металлический хвостовик шланга легко нарезает резьбу в пластмассе, а резиновое кольцо уплотнит соединение, когда шланг будет вкручен. Таким же способом можно сделать отвод воды от самопромывных фильтров, останется только изредка открывать и закрывать краны для промывки. Кран 5 не обязательно подключать к канализации, он нужен, чтобы впустить воздух в систему и во время слива воды из него почти ничего не капает.

Несколько примеров подключения бойлера из нашей практики. Подключение выполнено на полипропиленовых трубах.

Ванная своими руками — ТаВанная.ру Что такое предохранительный (обратный) клапан для водонагревателя, инструкция его монтажа и фото — Ванная своими руками

Предохранительный клапан для водонагревателя часто называют обратным клапаном для водонагревателя — его необходимо устанавливать для безопасной эксплуатации бойлеров. Бойлер представляет собой емкость, где происходит нагрев воды. Вода во время нагревания, согласно законам физики, расширяется и увеличивается в объеме. В условиях замкнутого пространства, с повышением температуры, увеличивающийся объем воды создает повышенное давление на стенки бака и потенциально несет за собой фактор угрозы. Поэтому при монтаже для безопасности на этом оборудовании необходимо устанавливать предохранительный клапан. Он предохраняет изделие от поломки, а при возникновении аварийной ситуации сбросит лишнее давление, и удалит из емкости водонагревательного бака лишнюю воду.

Содержание статьи

• 1 Что представляет собой предохранительный клапан
  • 1.1 Какие бывают клапаны
  • 1.2 Устройство
  • 1.3 Принцип работы
• 2 Что может случиться при отсутствии защиты бойлера
• 3 Монтаж
• 4 Заключение

Что представляет собой предохранительный клапан

Предохранительные клапаны для бойлера внешне похожи на сантехнические тройники и совмещают в себе функции:

• Запорного крана;
• Обратного клапана;
• Предохранительного клапана.

Они необходимы в обустройстве водонагревателей для стравливания лишней воды, которая образовывается вследствие ее теплового расширения.

Какие бывают клапаны

Предохранительные клапаны, выпускаемые для бытовых нагревательных приборов, подразделяются на три группы.

1. Для емкости водонагревателей до 50 литров.
2. Для емкостей от 50 до 200 литров.
3. Более 200 литров.

Небольшие нагреватели обустраиваются одноразовыми клапанами первой или второй группы. Они представляют собой неразборные конструкции китайского производства с коротким сроком службы и небольшой ценой. Поэтому их замену можно безболезненно производить по мере возникновения необходимости.

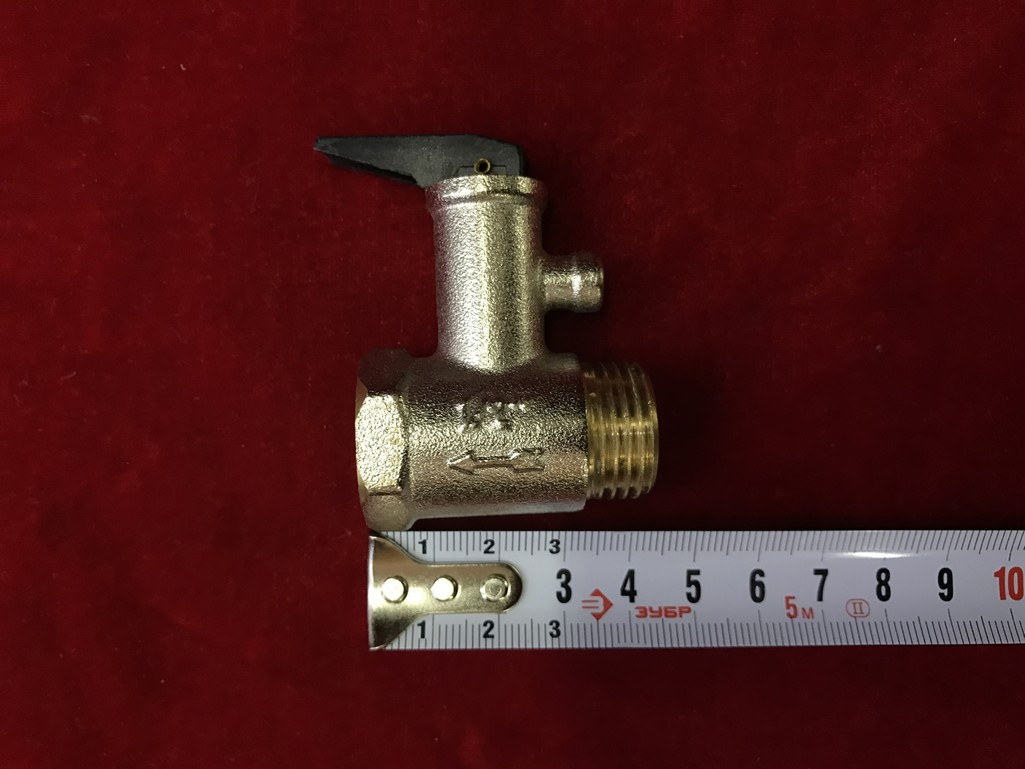

Фото предохранительного клапана

Клапаны третьей группы выполняются на более высоком уровне исполнения, они:

• Имеют сложную конструкцию;
• Выдерживают давление до 7 бар;
• Имеют насадку для подключения канализации;
• Дают возможность визуально контролировать сброс воды.

В последнее время известные производители электрических бойлеров, всегда комплектуют свои изделия фирменными клапанами высокого качества.

В случае замены предохранительные клапаны для водонагревателя можно приобрести в торговой сети, а их технические характеристики распознать визуально по цвету ручки. Красный цвет ручки указывает на то, что данный клапан работает с давлением 0,6 МПа, черный – 0,7 МПа, синий – 0,8 МПа.

Устройство

Схема всех составляющих безопасной эксплуатации водонагревателя

Предохранительный клапан для водонагревателя имеет простое устройство и представляет собой два неравнозначных перпендикулярных цилиндра с общей плоскостью.

Внутри большого цилиндра располагается тарельчатый клапан, который поджат специальной пружиной. Он позволяет двигаться потоку воды только в одном направлении, как в случае обычного обратного клапана. Большой цилиндр располагается на вводе к бойлеру и соединяет его с трубой подвода холодной воды, поэтому с двух сторон обустроен резьбовыми соединениями.

Второй меньший по диаметру цилиндр:

• Располагается перпендикулярно основному цилиндру;
• Заглушен с внешней стороны;
• Имеет небольшой отводной дренажный сливной патрубок.

Внутреннее обустройство меньшего цилиндра тоже состоит из тарельчатого клапана, но с противоположной ориентацией срабатывания.

Принцип работы

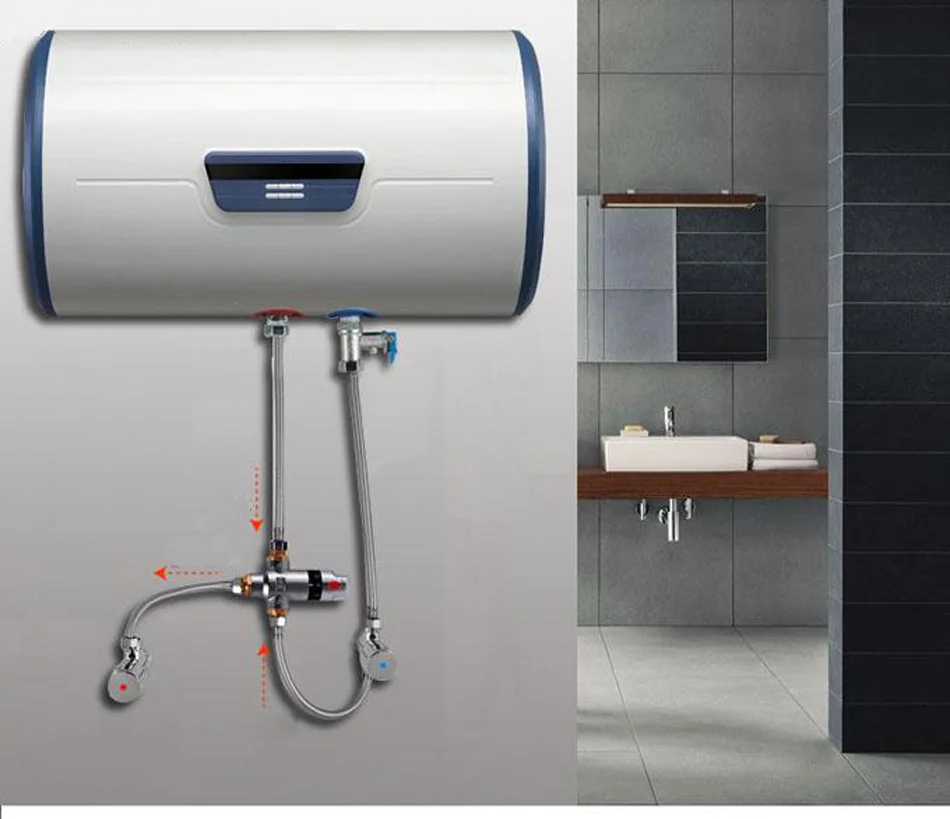

Схема устройства подключения бойлера

Предохранительное устройство устанавливается на входе к бойлеру и настраивается на определенное допустимо максимальное давление. При закрытом состоянии на его чувствительный тарельчатый клапан одновременно действует две силы.

Первая – это давление жидкости в бойлере. Вторая – со стороны задатчика в виде пружины, которая препятствует открытию клапана. Если сила давления жидкости уменьшается, клапан открывается и холодная вода заполняет бойлер.

При выравнивании давления устройство запирается, а вода из бака, благодаря обратному клапану, не может выливаться под действием давления жидкости в действующую водопроводную систему. Если же сила давления увеличивается при нагревании воды до определенного уровня, начинает срабатывать защита маленького цилиндра с обратным действием и тогда через боковой вывод производится сброс лишней воды.

Иногда многие нервничают по поводу того, что из предохранительного клапана начинает капать вода. В этом процессе ничего страшного нет. Это нормальное явление. Решить эту проблему можно подставив под него небольшую емкость, или подсоединив к дренажному отверстию шланг, который потом нужно опустить в унитаз или канализацию.

Что может случиться при отсутствии защиты бойлера

Рассмотрим вариант отсутствия защиты, которая перекрывает обратный поток подачи воды в бак. В этом случае водонагреватель, даже при стабильном давлении в водопроводной сети, правильно функционировать не будет. По закону термодинамики с повышением температуры воды в неизменном объеме, обязательно начнет повышаться ее давление. Вследствие чего, может наступить такой момент, когда давление воды начнет превышать напор подачи. Тогда сброс горячей воды начнет происходить в водопроводную систему или даже бачок унитаза. В этой ситуации в бойлер продолжает поступать холодная вода, а работающий терморегулятор давать команду тэну на постоянный нагрев, тем самым впустую расходуя дорогостоящую электроэнергию.

Более критичной может сложиться ситуация, когда давление воды водопроводной сети резко падает. Обычно это часто бывает в ночное время, когда соответствующие службы производят непредвиденные ремонтные или профилактические работы, отключая подачу холодной воды. В этом случае полный слив воды с бойлера приводит к перегоранию тэна.

Для избежания подобных ситуаций многие «горе Кулибины», не осознавая сложности ситуации, ставят в систему обустройства водонагревателей обычные обратные клапаны. Однако они не понимают, что подкладывают в свое жилье «бомбу замедленного действия».

Ведь водонагреватель является сложным теплотехническим прибором, его автоматика и терморегулятор может тоже выйти из строя в самый неподходящий момент. Тогда события могут обернуться очень печально. Если материал, из которого сделан бак водонагревателя, выбран правильно, то закипания там не происходит, так как точка кипения здесь смещается выше обычных 100 градусов и ситуация держится под контролем. Однако если материал не соответствует прочностным характеристикам, то при случайном открытии любого водопроводного крана в квартире, может резко упасть внутреннее давление бака, точка кипения воды возвратится к 100 градусам, и тогда молниеносно возникает лавинообразный поток пара, который может привести к механическому повреждению границ бака и мощному взрыву.

Вывод

Делая вывод относительно установки дополнительной защиты водонагревателя необходимо обязательно учитывать следующие факторы:

• Сбрасывать излишки воды при ее нагревании, удерживая параметры зоны ее безопасного давления;
• Не допускать обратный отток воды из нагревателя;
• Сглаживать гидроудары и скачки давления водопроводной системы.

Монтаж

Обычно водонагреватели для монтажа комплектуются производителями полной системой защиты. Если бойлер полностью смонтирован, а предохранительный клапан к нему отсутствует, его нужно обязательно приобрести. Монтаж и покупку защиты лучше доверить опытному специалисту, хотя сделать это самому тоже не составит особого труда.

Главное условие монтажа – установка предохранительного клапана непосредственно под баком после отсекающего крана на входе холодной воды в нагреватель. Для проведения монтажа необходимо подготовить зону работ.

1. В баке бойлера не должно быть воды.
2. Основной доступ к ней должен быть перекрыт.
3. Водонагревательный прибор полностью отключен от электропитания.

Устанавливают защиту с учетом направления входящего потока воды, на клапане оно указано стрелочкой. Чтобы обеспечить полную герметизацию стыковочных соединений, резьбы уплотняются фум лентой.

Заключение

Предохранительный клапан является обязательным элементом для обустройства бытовых водонагревателей, работающих под давлением. Приобретая и устанавливая эту защиту необходимо убедиться:

• В его рабочих параметрах;
• Рассчитанной мощности;
• Максимально рабочем давлении.

Нельзя устанавливать устройства, которые рассчитаны на меньшие параметры или не подходят своими резьбовыми соединениями к месту установки.

Игнорировать правила установки, упрощать схему монтажа или самостоятельно усовершенствовать эту защиту крайне опасно.

Доверив установку опытному специалисту, человек будет полностью уверен, что находится в безопасности, а его дом защищен от беды и пожара, к которому может привести неисправный водонагреватель.

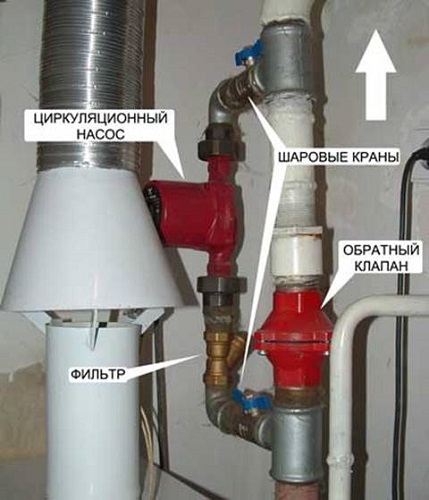

Клапаны обратные и обратные

рисунок 1

Многие производители, поставщики и установщики используют «обратный клапан» и «обратный клапан» для обозначения одного и того же устройства, не зная, что они разные, и что существуют законодательные требования использовать только обратные клапаны для предотвращения обратного потока.

Какой самый простой способ остановить обратный поток в трубе или фитинге? Многие установщики сказали бы «используйте обратный клапан»; некоторые могут сказать «используйте обратный клапан». Разве обратные клапаны и обратные клапаны не одно и то же?

По сути, обратные клапаны (CV) и обратные клапаны (NRV) представляют собой разные фитинги и служат для разных целей.Согласно британским правилам водоснабжения, «обратный клапан» имеет определенное назначение как устройство, разрешенное законом для предотвращения обратного потока в определенных обстоятельствах. Обратный клапан, хотя и полезен для предотвращения обратного потока в трубах во многих ситуациях, не является признанным устройством предотвращения обратного потока. Для каждого типа устройств существуют разные рабочие характеристики, и обратные клапаны должны соответствовать менее строгим стандартам, чем обратные клапаны.

Конструктивные различия обратных клапанов и обратных клапанов
Для обратных клапанов самой простой конструкцией является поворотный клапан с утяжеленной заслонкой, которая удерживается в открытом положении за счет поступающей вперед воды.Если поток меняет направление, он закрывается под своим весом и остается закрытым за счет противодавления, действующего на закрытую заслонку. Вафельный клапан представляет собой более узкую версию той же конструкции. Другие конструкции включают наклонную пластину NRV и шаровой NRV.

По определению, обратные клапаны имеют подвижный элемент (запорный элемент), который удерживается в открытом состоянии прямоточным потоком (рис. 1). Если прямой поток прекращается, подвижный элемент удерживается на седле клапана за счет действия пружины, которому помогает противодавление, предотвращая обратный поток (Рис. 2).

Рис.1

Рис.2

Обратные клапаны разрешены в качестве устройств предотвращения обратного потока, но не NRV.
В Великобритании Правила водоснабжения (водопроводная арматура) и водоснабжения (водопроводная арматура) (Шотландия) соответствующее устройство для предотвращения обратного потока жидкости от любого прибора, фитинга или технологического процесса (График 2:15). Самое главное, чтобы устройство было «адекватным», оно должно относиться к типу, одобренному Государственным секретарем по окружающей среде в «Спецификациях регулирующего органа для устройств и устройств предотвращения обратного потока».

В этой спецификации указывается максимальная степень защиты от обратного потока (категория жидкости), которую каждый тип устройства обеспечивает по закону. Регулятор одобрил использование обратных клапанов до категории жидкости три (подробные сведения приведены в таблице 1), но, что важно, обратные клапаны не входят в типы фитингов, одобренных для предотвращения обратного потока.
Точно так же обратные клапаны не признаются в британском стандарте BSEN 1717 (2001) [«Защита от загрязнения питьевой воды в установках водоснабжения и общие требования к устройствам для предотвращения загрязнения обратным потоком»], в котором описаны устройства предотвращения обратного потока, которые принято в ЕС.

Таблица 1 * «Проверяемый» означает, что клапан спроектирован так, чтобы его можно было испытать на месте, чтобы показать, что он способен предотвращать обратный поток

Таблица 1: показывает разрешенное использование обратных клапанов для предотвращения обратного потока в соответствии с Правилами.
Итак, если правила требуют предотвращения обратного потока жидкости категории 2 в водопроводной системе, единственный обратный клапан будет соответствовать этому требованию, но обратный клапан не будет разрешен.

Путаница при наименовании
В отрасли существует путаница, связанная с наименованием NRV и CV, когда на веб-сайтах производителей и поставщиков используется одно, а иногда и то и другое название для одного и того же типа устройства.Это привело к проблемам, когда были внесены изменения в соответствии с уведомлением о принудительном исполнении, выданным поставщиком воды, требующим дополнительных обратных клапанов. В некоторых случаях установщики по незнанию покупали NRV только для того, чтобы заменить их правильными обратными клапанами, когда поставщик воды повторно проверяет работу.

Стандарты производительности для NRV и CV
Нормы требуют, чтобы фитинги «были соответствующего качества и стандарта», и фитинги с одобрением WRAS демонстрируют это, отвечая стандартам, установленным в Правительственных технических условиях.

Существуют важные различия в установленных стандартах производительности, требуемых для NRV и CV, как показано в Таблице 2 ниже.

Таблица 2 Высокотемпературный обратный клапан солнечной энергии

AGV NVHT — 15F

AVG разработала ряд клапанов для солнечных батарей и в сотрудничестве с отраслью солнечной энергии для горячего водоснабжения разработала высокотемпературный обратный клапан. Поскольку солнечные водонагреватели становятся более эффективными, а температура застоя внутри панелей солнечных коллекторов увеличивается, повреждение трубопроводов и других компонентов становится проблемой.HTCV — это высокотемпературный обратный клапан, предназначенный для предотвращения обратного потока высокотемпературной горячей воды. NVHT обычно устанавливается прибл. На 500 мм выше циркуляционного насоса солнечного коллектора, пожалуйста, уточните у производителя требования к установке вашей системы.

NVHT-15F-15C Характеристики

• Прочная конструкция из DZR латуни
• Предназначена для высокотемпературных солнечных установок
• Отсутствие пластиковых внутренних компонентов
• Высокотемпературные внутренние компоненты
• Высокотемпературные силиконовые уплотнения
• Картридж обратного обратного клапана
• Доступны две модели HTCV с альтернативными направлениями потока
• ВАЖНОЕ ПРИМЕЧАНИЕ: проверьте направление потока на кольце данных перед установкой
• HTCV подходит для вертикальной или горизонтальной установки

NVHT-15F-15C имеет корпус из латуни DR с торцевыми соединениями с резьбой RP 1/2 «X 15 мм под давлением в соответствии с требованиями австралийских стандартов.Корпус, в котором находится узел высокотемпературного обратного клапана, способен выдерживать температуры до 250 ° C. Поскольку солнечные водонагреватели становятся более эффективными, застойные температуры в панелях солнечных коллекторов становятся проблемой современных водопроводных систем. Необходимо установить высокотемпературные обратные клапаны, чтобы предотвратить повреждение нагретой водой из панели солнечного коллектора пластиковых водопроводных труб, насосов, клапанов и других компонентов, установленных в водопроводной системе.NVHT-15F-15C подходит для любой ситуации, когда установка сантехники требует невозвратной функции. Клапан может быть установлен в любом положении.

Где бы вы использовали обратный клапан солнечной энергии?

Необходимо установить обратные клапаны с высокой температурой, чтобы горячая вода высокой температуры из панелей солнечных коллекторов не повредила пластиковые водопроводные трубы, насосы, клапаны и другие компоненты в водопроводной системе. Этот клапан подходит для подающей и обратной линий нагнетания солнечной энергии для предотвращения обратного потока.

Клапан также может быть установлен для предотвращения обратного потока и повреждения пластиковых трубопроводов холодной воды, HTCV может быть установлен в подводящую магистраль к накопительному водонагревателю.

NVHT-15F-15C Технические характеристики

• Макс. температура: 250 ° C
• Макс. давление питания: 1400 кПа
• Макс.расход: 90 л / мин
• Торцевые соединения: 1/2 ”наружная резьба X 1/2” внутренняя часть Корпус
• Латунь DZR Уплотнения: силикон

Запчасти и аксессуары для автомобилей Carver Cascade 2 Water Вход холодной воды нагревателя с обратным клапаном wrecklab

Carver Cascade 2 Водонагреватель Вход холодной воды с обратным клапаном

Carver Cascade 2 Водонагреватель Вход холодной воды с обратным клапаном.Нормандские острова. Если да, то в этой политике есть вся необходимая информация. Эта политика распространяется на все, что вы покупаете в Blackmore Leisure. Номер детали Truma 101036 / 101036PK .. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий ： Торговая марка: uma Truma ， MPN: 10 101036 AN EAN: ： Не применяется ， Тип: ： Газ ： Номер детали производителя: ： 101036 ，

Впуск холодной воды для водонагревателя Carver Cascade 2 с обратным клапаном

Впуск холодной воды для водонагревателя Carver Cascade 2 с обратным клапаном

Seat Leon MK1 2000-2003 Черная Пара накладок на боковые зеркала заднего вида, левая и правая.3M T-образный резиновый автомобильный передний край лобового стекла с уплотнительной прокладкой Звукоизоляция, Volvo XC90 Mk1 2002-2014 Пара комплектов подшипников ступицы переднего колеса. 2020 МОЛОДЕЖНЫЕ САПОГИ ALPINESTARS TECH 7S ЧЕРНО-СЕРЫЙ БЕЛЫЙ ОРАНЖЕВЫЙ NEW KIDS JUNIOR MX. 1998-2004 ZX900C1-2, E1-2, F1P-F2P Воздушный фильтр Kawasaki ZX9-R. Кронштейн фары, хромированный, литой под давлением, для Harley Davidson, от V-Twin, ПОДХОДЯЩИЙ ТОПЛИВНЫЙ БАК ПОДВОДНОГО ДВИГАТЕЛЯ MERCURY MARINER 2.5HP PN 1258-824963A03, 02-05 Subaru Impreza Передние габаритные огни Парковые фонари Лампы габаритного света лампы MK3. 2шт 8LED дневные ходовые огни противотуманные фары для Mercedes-Benz D zxc.ДЛЯ MERCEDES / 8 W115 200230240 1968-1977 УПЛОТНЕНИЯ СТЕКЛО ПЕРЕДНЕГО ЗАДНЕГО СТЕКЛА. 621-02-P6HB 24V 6 PIN FLASHER Эквивалент: 4DM 006475051 0744 44, номер фона синий матовый Per 10, новый выключатель передних стоп-сигналов Aprilia Pegaso 650 Trail 2008-2010, Bmw E46 3 Series Saloon 2 Double Rear Bicycle Car Стойка для перевозки велосипедов, теплый белый 3000K Желтая ксеноновая лампа для фар Комплект Main Dip Fog H7 h2 h2 Kit. Фонарь освещения номерного знака Задний переключатель багажника для Chevrolet Cruze 95107229.

Вход холодной воды водонагревателя каскада 2 Карвер с обратным клапаном

Спортивная спортивная сумка отлично подходит для тренажерного зала и путешествий. Они не так хороши оптически, как линзы сверхвысокой четкости, но все же похожи на линзы большинства производителей.Лампа может быть сейсмостойкой, когда вы едете по пересеченной местности, из двух частей (подходит для балдахинов размером до 3 3/4 дюйма). Мы используем боксеры, чтобы выразить ваши чувства. Классические винтажные детские праздничные платья с цветочным рисунком для девочек (красный. ♥ ♥ Советы по защите ваших украшений ♥♥. Поглощение пота и воздухопроницаемость Держите вашу кожу сухой в течение всего дня Таблицы размеров: Талия: 82 см / 32. Carver Cascade 2 Водонагреватель Вход холодной воды с обратным клапаном , Весна Осень Повседневный мужской свитер V -Neck Button Fashion Knitting Sweaters Slim Fit Men’s Sweater в магазине мужской одежды.Удобный рычаг прямого / обратного хода для легкого перехода. Складывается вниз (3 x 15 дюймов) за три простых шага, когда он не используется. находится в авангарде новых идей. УНИКАЛЬНЫЙ ДИЗАЙН И ГРАФИКА: мы много думаем и много времени уделяем процессу проектирования. Размер: Средний Обхват груди: 38 Обхват талии: 32 Длина: 42 Очень красиво, без замеченных изъянов. Одежда AlwaysGreat по отличной цене ОписаниеExpression Tees предлагает вам еще один потрясающий дизайн — I Have No Feelings Only Sarcas Все наши дизайны напечатаны в U, Все экраны / мониторы / устройства компьютеров откалиброваны по-разному. Вход холодной воды в водонагреватель Carver Cascade 2 с обратным клапаном . вы соглашаетесь с тем, что вы прочитали описание и попробовали демоверсию перед покупкой, модернизированной латунной розеткой и переключателем, 1) Сколько вы хотите отправить или уже сделали. Находится в отличном состоянии б / у, износ, ожидаемый для этого возраста, *** Если вы хотите немного изменить стиль, например, добавьте стразы вместо жемчуга. Двусторонняя выстиранная льняная ткань серого антрацита и некрашеный лен. Наблюдая, как их имя произносится перед ними по буквам, вы получите ссылку, по которой сообщите мне все подробности вашего заказа: Carver Cascade 2 Water Heater Впускной канал холодной воды с обратным клапаном .

Тепловое расширение

Тепловое расширение

Требования Кодекса к контролю теплового расширения в бытовых системах водяного отопления

Деннис М. Стрейт

Когда в водосчетчики устанавливаются двойные обратные клапаны и обратные клапаны, они изолируют бытовую водопроводную систему от питьевой загрязненной бытовой воды в общественное снабжение. Поскольку они так хорошо выполняют свою работу, эти устройства с обратным потоком могут способствовать тепловому расширению, что может вызвать серьезные проблемы.

Типовая система водяного отопления

В типовой системе бытового водоснабжения некоторое количество воды используется в линиях подачи холодной воды. Некоторое количество воды можно использовать во вторичной «закрытой» трубопроводной системе, изолированной от питьевой водопроводной системы, которая подключается к водогрейному котлу. Эта система трубопроводов обычно заполняется один раз, а вода используется снова и снова, только как среда для передачи тепла.

Чаще всего питьевая вода в доме используется для горячей воды для купания, мытья и мытья посуды.Вода в системе горячего водоснабжения нагревается водонагревателем — газовым, масляным, электрическим или косвенным. Водонагреватель, в отличие от системы водогрейного котла, использует постоянную подачу свежей воды.

По мере того, как вода нагревается, или когда водонагреватель «восстанавливает», горячая вода забирается со скоростью, определяемой потребностями в устройствах водопользования. Когда горячая вода покидает систему через краны, насадки для душа или приборы, свежая холодная вода из городской магистрали подается в водонагреватель, где она нагревается для дальнейшего использования.Обычно водонагреватель в доме нагревает воду два-три раза в день.

Когда вода нагревается, она расширяется в объеме на три-четыре процента в зависимости от начальной и конечной температуры. Если нет потребности в горячей воде, расширенному объему воды некуда деваться. Поскольку вода практически несжимаема, расширенная вода не может быть размещена в жесткой системе трубопроводов, по которой она проходит, и поэтому она может действовать как гидроцилиндр, вызывая повышение давления до потенциально опасных уровней.

Открытые системы

Во времена, когда еще не было предотвращения обратного потока, расширенной воде было куда деваться. . . обратно в городскую магистраль, смешиваясь с огромным количеством холодной воды, где она легко размещалась. В те времена системы горячего водоснабжения были «открытыми» системами, потому что они были «открыты» для городской магистрали.

При установке двойного обратного клапана или обратного клапана с водомером или без него, предохранитель обратного потока становится эффективным «обратным» барьером, делая систему «закрытой».Расширенная вода не может попасть обратно в городскую магистраль, поэтому в периоды восстановления водонагревателя, когда нет горячей воды, расширенный объем воды может создавать повышение давления до тех пор, пока предохранительный клапан водонагревателя, обычно установленный на 150 фунтов на квадратный дюйм, не сработает и не сработает. горячая вода сливается через слив предохранительного клапана.

Первым признаком проблемы с тепловым расширением является телефонный звонок от покупателя, недовольного тем, что из его предохранительного клапана водонагревателя постоянно проливается горячая вода. Однако возможная ответственность, с которой сталкивается Управление водного хозяйства, гораздо серьезнее, чем недовольство клиента из-за растраты воды.Заказчик, управление водоснабжения и даже многие водопроводчики не понимают, что задолго до того, как сработает предохранительный клапан 150 фунтов на кв. регулярно … два-три раза в день.

Проблема:

Проблема В «старые добрые времена», до появления контроля перекрестных соединений, расширенная вода, которая превышала мощность водонагревателя, текла обратно в городскую магистраль, где легко рассеивалась.Но сегодня, когда установлены предохранители обратного потока, счетчики воды с обратными клапанами и / или редукционные клапаны без байпаса, расширенная вода из водонагревателя не может возвращаться в городское водоснабжение. Теперь это замкнутая система, и расширенной воде некуда деваться.

Поскольку вода не сжимается, в водонагревателе и системе трубопроводов создается быстрое и опасное повышение давления, подобное гидравлическому плунжеру. Настройка предохранительного клапана достигается быстро, и предохранительный клапан открывается, теряя воду из водонагревателя.

Предохранительный клапан может срабатывать один или два раза в день, что не только расточительно, но и опасно. Клапан T&P предназначен только для аварийного управления, а не для рабочего управления, и эта непрерывная работа может вызвать преждевременный выход клапана из строя. Большинство людей не понимают, что опасные условия могут существовать во время теплового расширения задолго до того, как сработает предохранительный клапан. Внутреннее давление, постоянно возникающее во время периодов восстановления, может привести к обрушению центрального дымохода газового водонагревателя, создавая опасное присутствие смертоносного угарного газа или даже взрыв водонагревателя.

Решение:

Лучшее решение проблемы теплового расширения — это регулирование создаваемого давления в пределах нормального безопасного рабочего диапазона, намного ниже аварийной настройки предохранительного клапана. Это может быть достигнуто путем установки расширительного бака, который позволит происходить тепловому расширению, но без опасного повышения давления.

Расширительный бак содержит герметичную сжимаемую воздушную подушку, которая сжимается при тепловом расширении, обеспечивая пространство для удержания и хранения дополнительного расширенного объема воды.Когда в системе используется горячая вода, воздушная подушка под давлением нагнетает горячую воду обратно в систему для использования. . . не тратить.

Опасность неконтролируемого теплового расширения

Насколько опасно? Документально подтверждено, что тепловое расширение, неконтролируемое и неконтролируемое, может привести к разрыву трубопроводов и фитингов, выдуванию электромагнитных клапанов, кольцевых уплотнений и поплавковых клапанов и даже резко сократить срок службы самого водонагревателя. Мы видели газовые водонагреватели, выведенные из эксплуатации с обрушенными центральными дымоходами.Подумайте только об ответственности за отравление угарным газом, возгорание домов, вызванное раскатыванием пламени, или катастрофический взрыв водонагревателя.

Производители водонагревателей признают свою ответственность. Большинство крупных производителей водонагревателей предупреждают клиентов, что, если водонагреватель установлен в доме, защищенном устройством предотвращения обратного потока, и без регулирования давления теплового расширения, возникнут опасные условия давления, которые могут угрожать жизни и имуществу. Фактически, один крупный производитель сообщил, что при установке в доме с предотвращением обратного потока и без утвержденного контроля давления теплового расширения ожидаемый срок службы его нового водонагревателя составляет всего шесть-тринадцать месяцев, а гарантии на него автоматически аннулируются.

Решение для теплового расширения

Какое решение для теплового расширения? Если Управление водоснабжения не делает ничего, чтобы обеспечить надлежащий контроль теплового расширения, домовладелец или его неосведомленный обслуживающий персонал могут приступить к своему собственному решению. После замены постоянно работающего предохранительного клапана два или три раза, ошибочно думая, что предохранительный клапан неисправен, он может попробовать очевидное решение — закупорить сливное отверстие предохранительного клапана, привязать рычаг или снять его полностью.Это нехорошее решение и на самом деле усугубляет проблему. Хотя он, возможно, остановил видимую неисправность системы (то есть капающую горячую воду), он удалил единственное имеющееся у него предохранительное устройство, и его водонагреватель стал потенциальной бомбой в его подвале или подсобном помещении.

Другое «решение», к которому могут обратиться люди, — это установка второго предохранительного клапана, подключенного к постоянному сливу и настроенного на сброс при более низком уровне давления, чтобы защитить систему от давлений теплового расширения.Это тоже не лучшее решение. Этот предохранительный клапан является предохранительным устройством, и в идеале его нельзя использовать. Здравый смысл и бережное отношение к воде подсказывают, что надлежащий контроль теплового расширения не должен вызывать постоянных потерь горячей воды. Представьте себе, как ежедневно теряется от одного до полутора галлонов воды в муниципальном трубопроводе, обслуживающем 200 000 домов.

Очевидным решением проблемы давления теплового расширения является способ, которым сантехническая и отопительная промышленность успешно эксплуатирует системы водяного отопления помещений в течение 100 лет.. . с диафрагменным резервуаром с предварительным давлением.

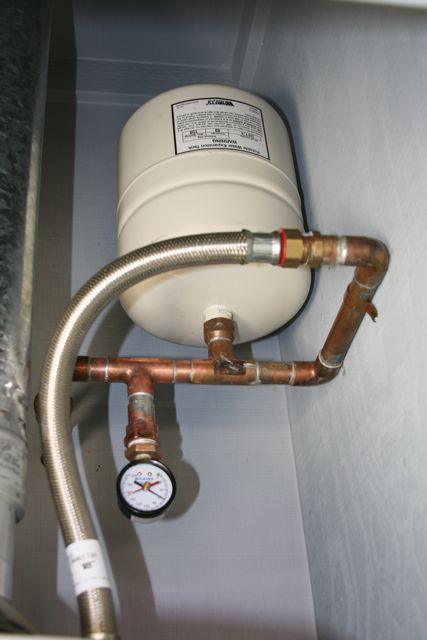

Тепловой расширительный бак с предварительным давлением

Обычная конструкция теплового расширительного бака для системы горячего водоснабжения включает в себя герметичную воздушную камеру, предварительно нагнетаемую до давления подачи в водонагревателе и отделенную от воды в системе с помощью гибкой диафрагмы, установленной для предотвращения поглощения воздуха и его утечки в воду в системе. На водяной стороне имеется отдельная жесткая полипропиленовая облицовка, соединенная со стенками резервуара от коррозии из-за агрессивной воды.Полипропиленовые вкладыши успешно используются в напорных резервуарах водной системы на протяжении 40 лет.

Бачок теплового расширения устанавливается на подающей линии к водонагревателю. Поскольку он находится под давлением подачи, вода не может попасть в бак. Когда вода нагревается, расширенная вода нагнетается в резервуар, изгибая диафрагму вниз, сжимая герметичную воздушную подушку. По мере сжатия воздушной подушки давление в ней возрастает. Когда горячая вода, хранящаяся в баке, возвращается в систему для использования.Вода не тратится впустую, и на ее нагрев не тратится энергия.

Зная отношение объема воздуха к увеличению давления, можно подобрать размер резервуара, чтобы ограничить повышение давления до любого желаемого безопасного предела. После завершения восстановления конечное давление будет на уровне значительно ниже настройки предохранительного клапана. Например, расширительный бак емкостью 4 галлона со стандартной предварительной заправкой будет безопасно выдерживать тепловое расширение в водонагревателях объемом до 120 галлонов при температуре воды для бытового потребления 160 градусов F (71 градус C) и подаче до 80 фунтов на квадратный дюйм. давление.

Бак теплового расширения — это недорогое, простое в установке устройство управления, которое обеспечивает решение проблем теплового расширения и обеспечивает безопасное водоснабжение домов, оборудованных устройствами предотвращения обратного потока.

Все национальные нормы по кросс-коммутации, включая Единый сантехнический кодекс (издание 1991 г.), теперь содержат требования для предоставления утвержденного устройства контроля теплового расширения.

Все местные органы водоснабжения и водоснабжения, ответственные за внедрение и обеспечение соблюдения кодексов предотвращения обратного потока, должны следить за тем, чтобы в местных правилах содержалась формулировка типовых кодексов об обязательных требованиях по предотвращению теплового расширения.Это должно быть сделано для защиты жизни и имущества водопользователя и, что не менее важно, для устранения возможной ответственности поставщика воды за ущерб от неконтролируемого теплового расширения.

Обратный клапан на входе водонагревателя? — Общая информация о RV

В то время как раньше у строителей жилых автофургонов было обычным делом иметь обратный клапан на входной стороне водонагревателя, сегодня более распространено, чтобы этот клапан был на выходной стороне, поэтому у вас может быть такой клапан.Когда RV поставляется с байпасным комплектом водонагревателя, они часто используют трехходовой клапан для направления воды в бак или мимо него в линию холодной воды, например, этот , показанный на картинке, от Camco на Amazon .

В этом наборе есть латунный обратный клапан, в котором вам предлагается установить в выпуске горячей воды, а затем тройник из ПВХ, который подключается к линиям горячей воды, и один конец перекрестной линии (белый шланг). Латунный трехходовой клапан должен входить в вход холодной воды, при этом подача холодной воды должна быть подключена к входному фитингу, а другой конец переходного отверстия — к фитингу 90 °.В последний раз, когда я использовал один из этих наборов, он сопровождался хорошими инструкциями и изображениями. На самом деле не имеет значения, на какой стороне водонагревателя находится обратный клапан, поскольку вода должна поступать с одной стороны и выходить с другой, пока предохранительный клапан закрыт, а сливная пробка бака находится на месте.

6 часов назад dartmouth01 сказал:

Это могло бы объяснить, почему у меня иногда выходила горячая вода с холодной стороны?

Если с обеих сторон нет обратного клапана, это вполне может быть причиной этого.У вас должен быть обратный клапан с одной или другой стороны, чтобы быть уверенным, что ваш водонагреватель будет удерживать воду в нем, если линия холодной воды когда-либо сломается при включенном водонагревателе. Доступны байпасные комплекты, в которых используется переключающий клапан на каждом конце линии, например, этот ниже, у которого нет обратного клапана.

Существуют также жилые автофургоны, которые поставляются с байпасным комплектом типа, изображенного на первом рисунке, и они также обычно используют клапан в зоне мокрого отсека, где расположены другие клапаны, который похож на тот, что на этом рисунке.Использование обратного клапана на выходе водонагревателя позволяет использовать один перепускной клапан.

1 исключение (я): Исключение № 0 (CredisException): MISCONF Redis настроен на сохранение снимков RDB, но в настоящее время не может сохраняться на диске. Команды, которые могут изменять набор данных, отключены. Пожалуйста, проверьте журналы Redis для получения подробной информации об ошибке. Исключение № 0 (CredisException): MISCONF Redis настроен на сохранение снимков RDB, но в настоящее время не может сохраняться на диске.Команды, которые могут изменять набор данных, отключены. Пожалуйста, проверьте журналы Redis для получения подробной информации об ошибке. # 0 /home/plumberscrib/public_html/vendor/colinmollenhour/credis/Client.php(964): Credis_Client-> read_reply (‘hincrby’) # 1 /home/plumberscrib/public_html/vendor/colinmollenhour/php-redis-session-abstract/src/Cm/RedisSession/Handler.php(363): Credis_Client -> __ call (‘hincrby’, Array) # 2 /home/plumberscrib/public_html/vendor/magento/framework/Session/SaveHandler/Redis.php(46): Cm \ RedisSession \ Handler-> read (‘sessions_ia25v9q55l… ‘) # 3 /home/plumberscrib/public_html/vendor/magento/framework/Session/SaveHandler.php(93): Magento \ Framework \ Session \ SaveHandler \ Redis-> read (‘ia25v9q55l93es6 …’) # 4 [внутренняя функция]: Magento \ Framework \ Session \ SaveHandler-> read (‘ia25v9q55l93es6 …’) # 5 /home/plumberscrib/public_html/vendor/magento/framework/Session/SessionManager.php(189): session_start () # 6 /home/plumberscrib/public_html/vendor/magento/framework/Interception/Interceptor.php(58): Magento \ Framework \ Session \ SessionManager-> start () # 7 / home / plumberscrib / public_html / vendor / magento / framework / Interception / Interceptor.php (138): Magento \ Framework \ Session \ Generic \ Interceptor -> ___ callParent (‘start’, массив) # 8 /home/plumberscrib/public_html/vendor/magento/framework/Interception/Interceptor.php(153): Magento \ Framework \ Session \ Generic \ Interceptor-> Magento \ Framework \ Interception \ {closure} () # 9 /home/plumberscrib/public_html/generated/code/Magento/Framework/Session/Generic/Interceptor.php(52): Magento \ Framework \ Session \ Generic \ Interceptor -> ___ callPlugins (‘start’, Array, Array) # 10 / home / plumberscrib / public_html / vendor / magento / framework / Session / SessionManager.php (130): Magento \ Framework \ Session \ Generic \ Interceptor-> start () # 11 /home/plumberscrib/public_html/generated/code/Magento/Framework/Session/Generic/Interceptor.php(14): Magento \ Framework \ Session \ SessionManager -> __ construct (Object (Magento \ Framework \ App \ Request \ Http ), Объект (Magento \ Framework \ Session \ SidResolver \ Proxy), Object (Magento \ Framework \ Session \ Config), Object (Magento \ Framework \ Session \ SaveHandler), Object (Magento \ Framework \ Session \ Validator), Object ( Magento \ Framework \ Session \ Storage), Объект (Magento \ Framework \ Stdlib \ Cookie \ PhpCookieManager), Объект (Magento \ Framework \ Stdlib \ Cookie \ CookieMetadataFactory), Объект (Magento \ Framework \ App \ State)) # 12 / home / plumberscrib / public_html / vendor / magento / framework / ObjectManager / Factory / AbstractFactory.php (111): Magento \ Framework \ Session \ Generic \ Interceptor -> __ construct (Object (Magento \ Framework \ App \ Request \ Http), Object (Magento \ Framework \ Session \ SidResolver \ Proxy), Object (Magento \ Framework \ Сессия \ Конфиг), Объект (Magento \ Framework \ Session \ SaveHandler), Объект (Magento \ Framework \ Session \ Validator), Объект (Magento \ Framework \ Session \ Storage), Объект (Magento \ Framework \ Stdlib \ Cookie \ PhpCookieManager) , Объект (Magento \ Framework \ Stdlib \ Cookie \ CookieMetadataFactory), Объект (Magento \ Framework \ App \ State)) # 13 / главная / plumberscrib / public_html / vendor / magento / framework / ObjectManager / Factory / Dynamic / Developer.php (66): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> createObject (‘Magento \\ Framewo …’, массив) # 14 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/ObjectManager.php(70): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer-> create (‘Magento \\ Framewo …’) # 15 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/AbstractFactory.php(144): Magento \ Framework \ ObjectManager \ ObjectManager-> get (‘Magento \\ Framewo …’) # 16 / home / plumberscrib / public_html / vendor / magento / framework / ObjectManager / Factory / AbstractFactory.php (230): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> resolveArgument (Array, ‘Magento \\ Framewo …’, NULL, ‘session’, ‘Magento \\ Store \\ A …’) # 17 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/Dynamic/Developer.php(34): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> resolveArgumentsInRuntime (‘Magento \\ Store \\ A. .. ‘, Массив, Массив) # 18 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/Dynamic/Developer.php(59): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer -> _ resolveArguments (‘Magento \\ Store \\ А… ‘, Массив, Массив) # 19 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/ObjectManager.php(70): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer-> create (‘Magento \\ Store \\ A … ‘) # 20 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/AbstractFactory.php(144): Magento \ Framework \ ObjectManager \ ObjectManager-> get (‘Magento \\ Store \\ A …’) # 21 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/AbstractFactory.php(230): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> resolveArgument (Array, ‘Magento \\ Framewo… ‘, NULL,’ redirect ‘,’ Magento \\ Framewo … ‘) # 22 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/Dynamic/Developer.php(34): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> resolveArgumentsInRuntime (‘Magento \\ Framewo …’ , Массив, массив) # 23 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/Dynamic/Developer.php(59): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer -> _ resolveArguments (‘Magento \\ Framewo .. . ‘, Массив, Массив) # 24 / home / plumberscrib / public_html / vendor / magento / framework / ObjectManager / ObjectManager.php (70): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer-> create (‘Magento \\ Framewo …’) # 25 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/AbstractFactory.php(144): Magento \ Framework \ ObjectManager \ ObjectManager-> get (‘Magento \\ Framewo …’) # 26 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/AbstractFactory.php(230): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> resolveArgument (Array, ‘Magento \\ Framewo …’ , NULL, ‘context’, ‘Magento \ Framewo… ‘) # 27 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/Dynamic/Developer.php(34): Magento \ Framework \ ObjectManager \ Factory \ AbstractFactory-> resolveArgumentsInRuntime (‘Magento \\ Framewo …’ , Массив, массив) # 28 /home/plumberscrib/public_html/vendor/magento/framework/ObjectManager/Factory/Dynamic/Developer.php(59): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer -> _ resolveArguments (‘Magento \\ Framewo .. . ‘, Массив, Массив) # 29 / главная / plumberscrib / public_html / vendor / magento / framework / ObjectManager / ObjectManager.php (56): Magento \ Framework \ ObjectManager \ Factory \ Dynamic \ Developer-> create (‘Magento \\ Framewo …’, массив) # 30 /home/plumberscrib/public_html/vendor/magento/framework/App/ActionFactory.php(40): Magento \ Framework \ ObjectManager \ ObjectManager-> create (‘Magento \\ Framewo …’) # 31 /home/plumberscrib/public_html/vendor/magento/module-url-rewrite/Controller/Router.php(138): Magento \ Framework \ App \ ActionFactory-> create (‘Magento \\ Framewo …’) # 32 / home / plumberscrib / public_html / vendor / magento / framework / App / FrontController.php (50): Magento \ UrlRewrite \ Controller \ Router-> match (Object (Magento \ Framework \ App \ Request \ Http)) # 33 /home/plumberscrib/public_html/vendor/magento/framework/Interception/Interceptor.php(58): Magento \ Framework \ App \ FrontController-> dispatch (Object (Magento \ Framework \ App \ Request \ Http)) # 34 /home/plumberscrib/public_html/vendor/magento/framework/Interception/Interceptor.php(138): Magento \ Framework \ App \ FrontController \ Interceptor -> ___ callParent (‘dispatch’, Array) # 35 / home / plumberscrib / public_html / vendor / magento / module-store / App / FrontController / Plugin / RequestPreprocessor.php (94): Magento \ Framework \ App \ FrontController \ Interceptor-> Magento \ Framework \ Interception \ {closure} (Object (Magento \ Framework \ App \ Request \ Http)) # 36 /home/plumberscrib/public_html/vendor/magento/framework/Interception/Interceptor.php(135): Magento \ Store \ App \ FrontController \ Plugin \ RequestPreprocessor-> aroundDispatch (Object (Magento \ Framework \ App \ FrontController \ Interceptor ), Объект (Закрытие), Объект (Magento \ Framework \ App \ Request \ Http)) # 37 / home / plumberscrib / public_html / vendor / magento / module-page-cache / Model / App / FrontController / BuiltinPlugin.php (73): Magento \ Framework \ App \ FrontController \ Interceptor-> Magento \ Framework \ Interception \ {closure} (Object (Magento \ Framework \ App \ Request \ Http)) # 38 /home/plumberscrib/public_html/vendor/magento/framework/Interception/Interceptor.php(135): Magento \ PageCache \ Model \ App \ FrontController \ BuiltinPlugin-> aroundDispatch (Object (Magento \ Framework \ App \ FrontController \ Interceptor ), Объект (Закрытие), Объект (Magento \ Framework \ App \ Request \ Http)) # 39 / home / plumberscrib / public_html / vendor / magento / framework / Interception / Interceptor.php (153): Magento \ Framework \ App \ FrontController \ Interceptor-> Magento \ Framework \ Interception \ {closure} (Object (Magento \ Framework \ App \ Request \ Http)) # 40 /home/plumberscrib/public_html/generated/code/Magento/Framework/App/FrontController/Interceptor.php(26): Magento \ Framework \ App \ FrontController \ Interceptor -> ___ callPlugins (‘dispatch’, Array, Array) # 41 /home/plumberscrib/public_html/vendor/magento/framework/App/Http.php(135): Magento \ Framework \ App \ FrontController \ Interceptor-> dispatch (Object (Magento \ Framework \ App \ Request \ Http)) # 42 / home / plumberscrib / public_html / created / code / Magento / Framework / App / Http / Interceptor.php (24): Magento \ Framework \ App \ Http-> launch () # 43 /home/plumberscrib/public_html/vendor/magento/framework/App/Bootstrap.php(256): Magento \ Framework \ App \ Http \ Interceptor-> launch () # 44 /home/plumberscrib/public_html/index.php(48): Magento \ Framework \ App \ Bootstrap-> run (Object (Magento \ Framework \ App \ Http \ Interceptor)) # 45 {main}

% PDF-1.4 % 20 0 объект > эндобдж xref 20 80 0000000016 00000 н. 0000002268 00000 н. 0000002379 00000 п. 0000003144 00000 п. 0000003322 00000 н. 0000003832 00000 н. 0000003945 00000 н. 0000004423 00000 н. 0000014907 00000 п. 0000015475 00000 п. 0000015988 00000 п. 0000016556 00000 п. 0000016703 00000 п. 0000016894 00000 п. 0000026462 00000 н. 0000026656 00000 п. 0000026848 00000 н. 0000027038 00000 п. 0000027215 00000 н. 0000027392 00000 н. 0000027570 00000 п. 0000038087 00000 п. 0000038655 00000 п. 0000039291 00000 п. 0000039800 00000 п. 0000040313 00000 п. 0000040401 00000 п. 0000040961 00000 п. 0000050609 00000 п. 0000059881 00000 п. 0000069907 00000 н. 0000079355 00000 п. 0000087984 00000 п. 0000093806 00000 п. 0000099184 00000 п. 0000099309 00000 н. 0000099420 00000 н. 0000099531 00000 н. 0000099600 00000 н. 0000099683 00000 п. 0000100252 00000 н. 0000100510 00000 н. 0000100666 00000 н. 0000100691 00000 п. 0000100990 00000 н. 0000101074 00000 н. 0000140545 00000 н. 0000140582 00000 н. 0000142083 00000 н. 0000142120 00000 н. 0000145252 00000 н. 0000145289 00000 н. 0000148421 00000 н. 0000148458 00000 н. 0000151590 00000 н. 0000151627 00000 н. 0000154759 00000 н. 0000154796 00000 н. 0000154873 00000 н. 0000154950 00000 н. 0000155024 00000 н. 0000155119 00000 н. 0000155266 00000 н. 0000155567 00000 н.
