Как сделать печь длительного горения для гаража
В традиционных печках горение дров, каменного угля, торфобрикетов происходит интенсивно, поэтому для длительного отопления постоянно через некоторые интервалы времени необходимо делать новые закладки топлива. Но традициям есть хорошая альтернатива. Для частного «автодома» легко установить печь для гаража своими руками.
Интересно!
Как показала практика, печи в гараж своими руками длительного горения (ДГ) строились активно после ВОВ, когда был дефицит угля, а о торфяных брикетах не могло идти речи. На газогенераторах даже работали автомобили.
Сегодня идет речь о самом востребованном и дешевом твердом топливе — дровах. Тема статьи, как построить печку для гаража своими руками, вложив в проект минимум средств. Для длительного горения необходимо сделать газогенераторную печь. Это когда горящие дрова, другое твердое топливо сжигается при малом поступлении кислорода. Такие печи длительного горения для гаража своими руками при одной закладке дают тепло на протяжении десяти часов кряду.
- топливо не горит, а все время тлеет при высокой температуре;
- твердое топливо начинает тлеть не традиционно снизу, а сверху;
- сделанная печь ДГ в гараже своими руками безопасная.
Необходимые материалы
Устройство печи длительного горения
Поскольку сжигание топлива в газогенераторной печи начинается с верхней точки его закладки, печку в гараж своими руками по чертежам легко соорудить. Рациональные чертежи сможет сделать сам владелец, зная какой объем воздуха в помещении.Для хорошего обогрева помещения необходимо приготовить:
- Листовой металл толщиной 3 миллиметра.
- Необходимое количество вспомогательных трубопроводов.
При устройстве ДГ важно обратить внимание на корректное устройство дымохода. Печи для отопления гаража своими руками требуют трубу, установленную под наклоном определенным уклоном. В другом случае тяга будет недостаточной. Оптимальное сечение нужно выбрать в 12 см. Труба гарантирует хорошую вытяжку.
Устройство дымохода
- Для очистки дымохода от гари.
- Для безопасности стыкуемое с печкой колено должно иметь толщину метала не меньше 3 см.
- Но не собирать всю выводящие сгоревшие газы трубу, поскольку дымоотводная конструкция получиться весьма тяжелой.
- От первого колена монтаж дымоотводящей трубы делают из более легкого металла.
- Лучше установить дымоотводную трассу составную, чтобы было легче чистить.
Варианты устройства печки
Устройство дымохода
Ведая принципы работы, несложно изготовить печь для гаража своими руками. Для устройства печек для гаража своими руками чертежи можно позаимствовать или разработать самому.![](/800/600/https/stroybudni.ru/wp-content/uploads/2016/04/%D0%9F%D0%B5%D1%87%D1%8C-%D0%BD%D0%B0-%D1%80%D0%B5%D0%B0%D0%BA%D1%82%D0%B8%D0%B2%D0%BD%D0%BE%D0%B9-%D1%82%D1%8F%D0%B3%D0%B5.jpg)
- обычной бочки для ГСМ;
- баллона из-под сжиженного газа;
- готового квадратного короба;
- сварить корпус из листового металла печки своими руками в гараж.
Как видим, печь для гаража своими руками изготовить просто, выбирая из множества вариантов. Здесь главное подготовить чертежи. Самодельные печи в гараж должны быть рассчитанными на объем обогреваемого воздуха и отвечать требованиям техники безопасности.
Рекомендуемый вариант!
Как показала практика, для отопительного прибора длительного горения лучше остановиться на обычной бочке для ГСМ. По мнению многих, такие печи своими руками в гараже не требуют никаких дополнительных материальных затрат.
Важно участь, что бочка имеет небольшую толщину металла и стенки ее могут прогореть, если топить чрезмерно и долго каждые сутки.
Но есть и свои плюсы. Такая печь для гаража своими руками подлежит простому ремонту. В случае появления дырок в стенках, можно использовать новую бочку, использовавши всю оставшуюся «оснастку».
Проект Бочка
Самодельные печки для гаража своими руками имеют несложную начинку. В ее структуру входят:
- Пресс, которые должен перемещаться внутри емкости, толщиной 4 мм.
- Дымоходная труба сечением 15 см.
- Надувная труба сечением 10 см, длиной с корпус + 50- 100 мл.
- Швеллер (четыре отрезка длиной 15 см).
- Колосник (легко сделать самому).
- Огнебезопасная емкость для утилизации золы.
Монтажные работы
Печь ДГ — Бочка
Изготовление печки своими руками в гараж реализуется по следующему алгоритму:- срезают крышку с бочки из-под ГСМ, выравнивают края болгаркой, которые подгибают так, чтобы при постановке на бочку он плотно входил;
- в крышке вырезают отверстие для поступления воздуховода;
- высота трубы для приема воздуха равна 20 см;
Внизу приваривают уголки или швеллеры, на которые производится монтаж колосников.
Следует помнить!
От правильности установки дымоотвода будет зависеть не только степень отопления, но запах дыма в гараже. Печки длительного горения и об этом не следует забывать. Необходимо сделать обогрев безопасным для человека. Угарный газ особенно опасен. Он должен стопроцентно утилизироваться.
Установка в рабочее положение дымоотвода требует наличие шибера. По опыту это лучше сделать на первом колене. Так удобнее регулировать тягу. Таким образом, устанавливают печки для обогрева небольшого гаража своими руками.
Для ее стабилизации необходимо сделать функциональный фиксатор. Короче говоря, когда интегрируют печку в гараж своими руками, то это несложно придумать
Дымоход
Самому создать чертежи и установить печку своими руками в гараже сможет любой владелец автомобиля. Доказано, чем меньше длина дымохода, тем хуже тяга. Для печи длительного горения установка в рабочее положение колен дымоотвода подпирается уголками или швеллерами. В месте максимального прогиба устанавливают шаровой краник для слива конденсата.
Пресс
В нем готовят дыру, учитывая диаметр трубы поступления атмосферного воздуха.
Необходимо знать!
Эффективность тления дров еще зависит от пространственного нахождения продуктов горения. Эксплуатируемая печь для гаража своими руками чертежам должна соответствовать стопроцентно.
Печь для гаража своими руками необходимо тщательно отгородить от быстро возгораемых материалов. Не рекомендует их крепить к стенам, даже это голый кирпич или блоки. Обычно гаражные помещения внутри отделаны ДВП, ДСП, фанерой, другими быстро возгораемыми материалами. Соприкосновение с горячими трубами может вызвать пожар. Поэтому печь для гаража своими руками требует предельной внимательности.
Пресс по мере сгорания дров опускается вниз. Для того, чтобы его не перекосило во время длительного горения дров приваривают по периметру блина куски необходимой длины уголка или швеллера. Это обеспечит нормальную работу печки длительного горения.
Главная опора для печи
Схема печи длительного горения
Если деревянные полы, то фундаменты под печь в гараж нужно возводить. В процессе отопления помещения все металлическое будет накаляться, а дерево прекрасно горит. В этом случае подойдет фундамент из бетона. Необходимо соорудить небольшую бетонную площадку с приямком, чтобы при выемке зольника искра не попала на дерево. Поскольку печь легкая, то для длительного горения не стоит делать массивный фундамент. Твердотопливные печки в гаражи своими руками получаются компактными, экологически чистыми и завидной мощности. Ее выдержит любой фундамент.![](/800/600/https/i.ytimg.com/vi/WHLr3iykK-w/maxresdefault.jpg)
Пользуясь печами и обогревателями для гаража, следует не забывать о правилах пожарной охраны.
Печь на реактивной тяге
Печь на реактивной тяге
В России вид обогрева редкий. А зря. В Европе используют в полной мере. Печи ракета для гаража своими руками вполне можно построить. В ней для отопления используют и газы, которые в обычных печах утилизируют. Печь ракета несколько иного строения. Их несколько видов:- Мобильные конструкции, изготавливаемые из банок, ведер и т.д.
- Конструкции из кирпича и железных бочек.
- Тотально кирпичные.
Для портативных вариантов не требуются фундаменты под печки в гараже.
Достоинства печей:
- в печи ракета большой коэффициент полезного действия;
- высокая экологичность;
- нет сажевого образования;
- высокая температура в пределах +1200 С°;
- малое потребление топлива: печь ракета требует в четыре раза меньше чем традиционные;
- для портативных печей не требуется фундамент;
- для отопления подходит сухая трава, шишки, ветки сырые и т.
д.
Печь ракета своими руками чертежи, видео
Простой отопительный прибор, который по популярности мало в чем уступает буржуйке, – печь-ракета. Работает на дровах, а схема конструкции настолько проста, что изготовление возможно своими силами. Печь можно сделать и экономичной – многие думают, что похожесть на буржуйку означает прожорливость топочной камеры, но нет. Есть схемы, которые работают на тлеющей древесине (пиролиз), а значит, экономичны при таком же КПД. Простая печи из труб
Почему ракета и почему реактивная
Такую печку часто называют «ракетой», но не потому, что дрова в ней сгорают с большой скоростью, а из-за формы конструкции – традиционный вариант печки-ракеты делается из двух отрезков железных труб, сваренных друг с другом. Агрегат напоминает ракету на детском рисунке. Применение же упрощенной формы позволяет изготовить ее меньше, чем за день. Еще к печи применяют прилагательное «реактивная», но тоже не из-за скорости сгорания топлива, а из-за особенностей горения – на определенном этапе подачи воздуха в топливник она начинает сильно гудеть, как будто включается турбонадув форсунок в двигателе.
Печь на основе квадратного коробаГудение печи – это неэффективный и расходный режим горения. При нормальной работе она издает тихий шелест.
Любой хозяин загородного или дачного дома имеет в мастерской хотя бы минимальный набор столярных, слесарных и автомобильных ремонтных инструментов. Вот они-то и помогут в изготовлении чудо-ракеты, плюс чертежи и минимальный запас материалов: трубы или металлические короба, лист железа и – при строительстве стационарного варианта – кирпич и раствор на глине. Теперь становится понятно, что реактивная печь делается переносной или неподвижной, например, для отопления дома или бани. Варианты реактивных печей
Если стационарная реактивная печь будет отапливать дом, то ее располагают вдоль внешней стены. Правильно сконструированная и оборудованная, она может обогреть домик площадью до 50м2. Также печь устанавливают на открытой местности – на приусадебном участке, и используют как летний вариант для приготовления пищи.
Как работает печка ракетного типа
Устройство простейшее – два принципа горения топлива, позаимствованных у других печей:
- Естественная циркуляция горячих газов и дыма по каналам печки – стандартное решение, как в буржуйке.
- Дожигание несгоревших газов (пиролиз) при ограниченном доступе кислорода к камере горения.
Схема самой простейшей реактивной печки, которая предназначена только для приготовления пищи, использует именно естественное горение дров – в открытой камере невозможно создать условия для поддержания реакции пиролиза и дожигания недогоревших газов.
Рассмотрим простую конструкцию реактивной печи-ракеты прямого горения, которая традиционно устанавливается во дворе на открытой площадке. На ней можно быстро нагреть воду или приготовить обед для семьи на отдыхе. Из рисунка ниже становится понятно, что для такого образца потребуется два отрезка цилиндрической или прямоугольной железной трубы, которые соединены между собой сваркой под углом 900.
В качестве топочной камеры выступает горизонтальный отрезок металлического короба – туда закладывают дрова. Также загрузку топлива можно организовать и вертикально – добавить сверху горизонтальной трубы вертикальный железный цилиндр для загрузки дров. Таким образом, получится конструкция из трех труб или коробов, самый нижний из которых (горизонтальный) будет работать как топка. В стационарной схеме простейшая конструкция печки часто использует красный кирпич, который кладется на глиняный раствор.
КПД конструкции нельзя назвать удовлетворительным, поэтому умельцы придумали, как повысить эффективность ее работы. Добавочный элемент – еще одна труба большего диаметра (как видите, все материалы доступны и дешевы), в которую устанавливается основная труба печки райзер (первичный дымоход). Так повышается общий нагрев и продолжительность удержания тепла.
Печь с утепленным райзером
На схеме:
- Наружный корпус.
- Труба, которая служит топкой.
- Канал для выхода воздуха в камеру сгорания.
- Утепленная область между корпусом и райзером. Утеплителем может служить та же зола.
Как протапливать
Протапливается реактивная печь «Робинзон» по принципу разжигания костра – первой закладывается бумага, сено, солома или другой быстровозгораемый материал, затем – мелкие щепки или крупная стружка. Последними закладываются поленья в размер топки. Горячие продукты горения поднимаются по вертикальной трубе (2) и выходят наружу. На открытый торец трубы (2) можно ставить кастрюлю или бак с водой.
Чтобы топливо горело непрерывно и активно, необходимо обеспечить зазор между выходной трубой (2) и кастрюлей с водой с помощью специальной решетчатой металлической подставки.
На схеме ниже нарисовано простейшее устройство с дверцей на отверстии для загрузки топлива. Воздушная тяга образуется из-за наличия специального канала, образующегося нижней поверхностью топки и железной пластиной, приваренной в 8-10 мм от топочной камеры. Такая конструкция будет принудительно докачивать воздух, даже если дверца закроется полностью. Из схемы видно, что конструкция рассчитана и на работу в режиме пиролиза, при этом постоянный поток «второстепенной» струи воздуха будет дожигать отработанные газы. Но чтобы дожигание проходило на 100%, необходимо обустроить термоизоляцию вторичной камеры, в которой догорает газ, чтобы обеспечить нужные температурные показатели для пиролиза.
На схеме:
- Принудительный канал для поддува воздуха при закрытой топочной дверце.
- Область активного горения.
- Сгоревшие газы.
Усовершенствованная схема предусматривает не только возможность обогрева окружающего пространства, но и приготовления пищи, для чего конструируется верхняя варочная поверхность. Итого: к самому простому варианту «ракеты» можно добавить наружный корпус, который будет дополнительно обогревать комнату, топочную дверцу, поддув воздуха для поддержания режима пиролиза и плиту для варки еды. Эту схему уже можно реализовать в самом доме, а не во дворе, так как труба дымохода выводится наружу. Такая несущественная модернизация значительно повышает эффективность модели. Так, ракетная печь своими руками, чертежи которой представлены ниже, обладает следующими возможностями:
- Из-за встраивания наружного корпуса из трубы большего диаметра и его утепления, которое создает термоизоляционный слой для райзера, а также из-за возможности герметично закрыть верхнюю трубу горячий воздух остывает намного дольше.
- В нижней секции печки добавлен отдельный канал для поддува, что позволяет организовать пиролизное горение.
- Дымоход в такой схеме рекомендуется располагать не вертикально вверху, а снизу сзади на корпусе, что позволит организовать дополнительную циркуляцию горячих потоков по внутренним каналам печки, обеспечивая быстрый нагрев варочной плиты и всего утепленного корпуса.
В топливнике (1) топливо сгорает не полностью (2), так как подача воздуха осуществляется не в полном объеме, – это режим «А», которым можно управлять при помощи заслонки (3). Горячие, но не догоревшие от пиролиза газы подаются в концевой отрезок огневого канала (5), в котором дожигаются. Дожигание обеспечивает качественная термоизоляция и постоянный поток «второстепенного» воздуха в режиме «Б» по каналу (4).
Затем горячий поток поступает во внутренний райзер (7), поднимается вверх к плите для варки (10) и нагревает ее. Далее горячий воздух попадает в объем (6) между наружной и внутренней трубами, утепленными слоем золы (4, 9), нагревает корпус печи, который отдает тепло в помещение. И наконец, остывший воздух опускается вниз, чтобы попасть в дымоход (11) и выйти наружу.
Стабильно высокая температура в райзере (7) обеспечивает максимальную отдачу тепла и создает условия для полного сгорания газов благодаря помещению райзера в трубу большего размера – обечайку (8). Свободное пространство заполняется золой или другим жаропрочным веществом (9) для футеровки – это также может быть раствор обычной глины с песком в пропорциях 1:3. Схема комбинированной печи
Пальма популярности принадлежит промышленной модели «Робинзон» – это простая, но надежная конструкция. Имея такую мобильную печь, можно на даче или в походе быстро приготовить пищу или нагреть воду. Конструктивно это перевернутая труба Г-образной формы, как показано на схемах ниже.
Печь «Робинзон»
В горизонтальный отрезок топливного приемника закладываются дрова, а поджиг осуществляется с той стороны, откуда входит вертикальная труба. В трубе Г-образной формы из-за разницы давлений горячего и холодного воздуха возникает тяга, и интенсивность горения будет только расти по мере нагревания корпуса печи. Подача воздуха регулируется шиберной заслонкой. Устройство реактивной печи «Робинзон»
Работает печь по принципу расходования энергии естественного потока горячих газов. Получается замкнутый цикл: при повышении температуры топливо начинает гореть активнее и быстрее нагреваются камера и варочная поверхность. В результате «Робинзон» способен нагреть 10 литров воды за 10 минут, если поставить бак на уже теплую поверхность. На схеме видно, что варочная поверхность в «Робинзоне» имеет толстый теплоизоляционный слой, что позволяет закладывать в топливник чурки большого диаметра.
Стационарная печь
Стационарные модели имеют колпак, чтобы тепло в помещении сохранялось дольше. В такой печке сжигание топлива происходит по другому сценарию. Начало процесса сгорания дров такое же – поступление воздуха ограничено. Это вызывает выделение пиролизных газов, которые дожигаются в нижнем участке вертикальной трубы или короба, куда вторичный воздух подводится отдельно. Стационарная реактивная печка
Раскаленный газ, оказавшись вверху, начинает остывать и опускается в свободный межкамерный объем, а затем – в дымоход. Это происходит следующим образом:
- Силы гравитации заставляют более холодные, а значит, тяжелые сгоревшие газы устремляться вниз, где они попадают в дымоход.
- Этому способствуют и постоянно поддерживаемое давление от подкладываемых дров и стабильно высокая температура газов.
- Естественная тяга в дымоходной трубе.
Все это создает эффективные условия для сгорания дров и появляется возможность пристроить к «ракете» дымовой канал с произвольной геометрией. В основном длинные и сложные дымоходы нужны для того, чтобы лучше обогреть помещение. Порядовка кирпичной печи-ракеты
Главный недостаток всех печей на твердом топливе – невозможность удержать бо́льшую часть тепла в доме. Но положительные качества позволяют нивелировать отрицательные моменты – высокая скорость выхода газов позволяет организовывать сложные вертикальные или горизонтальные дымоходы с несколькими каналами. Реализация этого принципа на практике – русская печь. В реактивной печи с горизонтальным многоканальным дымоходом тоже можно оборудовать теплую лежанку, как показано на схеме ниже. Печь с лежаком из горизонтальных ходов
Реактивная ракета-печка – вариант домашнего отопления, дешевле которого бывает только даром. Человек, знакомый с азами строительства, может сложить комбинированную печь из кирпича в исполнении, подходящем для любого домашнего интерьера. Основной задачей по облагораживанию внешнего вида будет декорирование железного колпака и крышки топливника – все остальное не будет находиться на виду.
Промышленная мобильная модель «Робинзон»
Она стационарная, ведь конструкцию не передвинешь. Из шамотного кирпича выкладывается топливная камера и дымоход, из металла делаются задвижки и дверцы. Кирпич отдает тепло очень медленно, поэтому помещение будет согрето еще долго. Печь для отопления и приготовления пищи
Высокая эффективность – не конек таких моделей, но хорошей теплоотдачи можно добиться регулировкой подачи воздуха в камеру, не стремясь выйти на режим горения, при котором печка начинает «реветь» и «гудеть». Печь с аккумулятором
Чтобы как-то минимизировать тепловые потери при эксплуатации этой простейшей конструкции, многие умельцы встраивают в печь водяной контур и подключают резервуар для горячей воды. Также сохранению тепла в помещении способствует возведение лежанки с многоканальным горизонтальным дымоходом. Отрицательные качества моделей «ракет», которые нельзя минимизировать или убрать:
- Необходимо постоянное наблюдение и регулировка тяги – устройств автоматики не предусмотрено.
- Каждые 2-3 часа нужно загружать новую порцию дров.
- Железный колпак нагревается до опасных температур.
Советы по изготовлению печи
Самый простой и дешевый вариант – модель «Робинзон», что на чертеже ниже. Для ее изготовления нужны обрезки труб или прямоугольного профильного короба, металлические уголки для ножек, сварочный аппарат. Размеры его выбираются исходя из габаритов заготовок. Главное – придерживаться соблюдения принципа действия, а не размеров. Любительская схема печи
Для самодельной конструкции часто берут газовые баллоны или бочки на 200 литров – толстые стенки и подходящий размер как нельзя более соответствуют задуманному. И те, и другие используются для изготовления наружного корпуса, а внутренние элементы изготавливаются из труб меньшего диаметра или выводятся кирпичом – половинками, четвертинками или целым.
Общей формулы расчета теплоотдачи для всех моделей ракетной печки нет, поэтому вариант использования готовых расчетов по принципу похожести схем вполне подойдет. Главное, чтобы размер будущей «ракеты» хотя бы примерно соответствовал объему обогреваемого помещения. Например, для гаража сойдет газовый баллон, для дачного домика – двухсотлитровая бочка. Приблизительный выбор внутренних элементов показан на схеме ниже. Реактивная печка из металлической бочки
Печь из железного баллона
- Баллон – газовый, кислородный, из-под углекислого газа.
- Труба ≥ 150 мм под топливную и загрузочную камеры.
- Трубы 70 и 150 мм – для внутреннего вертикального дымохода.
- Трубы 150 мм – для выходного дымохода.
- Утеплитель любого типа, обязательно негорючий.
- Заготовки листового металла H = 3 мм.
Верхняя часть баллона отрезается сваркой. В целях безопасности лучше открыть запорный кран на нем и заполнить водой перед резкой. С боковых сторон нужно вырезать проемы для топливной камеры и дымохода. Труба под топливник соединяется с вертикальной трубой дымоходного канала из дна баллона.
Как сложить печь своими руками
После монтажа внутренних элементов срезанный верх приваривается назад. Швы проверяются визуально, подсоединяется главный дымоход. Если есть водяной контур, присоединяется и он. После этого печь-ракету можно испытывать.
Достаточная тяга обеспечивается высотой дымоходной трубы – она должна быть поднята над топливником не менее чем на 4 метра.
Как выложить топливник из кирпича
Такая модель требует использования только шамотного (глиняного) кирпича – керамический или силикатный сразу растрескается. Кладка ведется на глиняном растворе, пропорции состава указаны выше. Под основание печки роется котлован, грунт на дне трамбуется и заливается бетонным раствором. Размер фундамента – 1200х400х100 мм.
После затвердевания основания его защищают листом картона из базальта, затем начинают выкладывать топливник, вертикальный дымоход и загрузочную камеру. С фронта топливника крепится дверца для уборки золы. После высыхания глиняного раствора траншея засыпается, в вертикальный дымоход вставляется труба нужного диаметра. Полости между кирпичом и трубой следует забить утеплителем – базальтовой ватой, золой или другим невозгораемым материалом, например, асбестом.
Как выложить печь
Теперь на кладку ставится колпак Ø 600 мм – подойдет вырезанная крышка из металлической бочки. Перед монтажом в нем вырезается отверстие, в которое вставляется патрубок под дымоход. Надевая этот колпак, бочку следует перевернуть, и патрубок окажется там, где нужно. Затем выводится дымоход – или напрямую на улицу, или через обустройство лежака с горизонтальными дымоходными каналами. Лежак можно выкладывать обычным силикатным кирпичом, так как температура газов будет уже низкой.
Реактивная печь для отопления своими руками
Реактивная печь сегодня значительно набирает популярность. Каждый день всё больше людей узнаёт про особенности данной системы отопления. Такая печь очень энергоэффективна. Её можно сделать своими руками. Будет она из газового баллона, кирпича или других материалов – решать только вам.
Как работает. Материалы для работы
Пиролизные печи тесно соседствуют с конструкциями на реактивной тяге. Такая конструкция имеет колено, угол которого равен 90 градусов. Это главная особенность реактивной печи. Также имеется воздуховод, находящийся с топкой через стенку.
Перед тем, как сделать конструкцию своими руками, нужно понять, как именно она работает. Воздух поступает вместе с кислородом через воздуховод для дальнейшего горения. Тепловая энергия попадает в топку в достаточных количествах. Печку можно топить обычными дровами. Температура горения может превышать +1200 градусов.
Конструкция предназначена для длительного горения. В таком режиме ей не нужно какого-то особого регулирования подачи воздуха.
Чтобы сделать такую печку своими руками, можно воспользоваться простыми подручными материалами. Но всё же рекомендуется найти и применить следующие:
- металлическая бочка – 200 литров;
- барабан для печки с лежанкой;
- профильные трубы самого разного диаметра;
- для обработки снаружи – смесь на основе соломы и глинистого грунта;
- оцинкованный листовой металл.
Как топить данную печь
Все печки длительного горения можно отлично растопить в том случае, если труба теплая. Реактивная печь не является каким-то особым исключением. Когда простой был довольно долгим, обязательно будет необходим предварительный разгон. Чтобы это сделать, можно использовать:
- солому;
- бумагу;
- сухую стружку.
Есть много версий, объясняющих, почему реактивную печку назвали именно так. По одной из них во время работы происходит довольно характерный гул. Когда его тон сильно уменьшается, разгон можно считать завершенным. Следовательно, можно начинать подкидывать основное топливо. Когда горение только начинается, дверцу поддувала необходимо открыть. Её чуть-чуть закрывают, когда гул начинает увеличиваться.
Строим печь длительного горения для гаража своими руками
В первую очередь посмотрим, как изготовить своими руками реактивную печь длительного горения из газового баллона для своего гаража. Этот вариант является самым простым, в особенности если соблюдать чертежи и все необходимые размеры на них. Для примера возьмем газовый баллон на основе пропана, диаметр которого составляет 300 миллиметров. Загрузочным бункером и топливником будет труба из стали размером в 150 миллиметров.
Отрезаем у трубы необходимую длину, у баллона убираем верхнюю часть. Берем чертежи и согласно им свариваем все детали. Не забудьте между всеми вертикальными трубами засыпать теплоизоляционный материал. Для этого вполне подойдет песок.
Такая конструкция весит сравнительно немного и для отопления гаража отлично подходит. Когда вы поставите в гараже на пол всю конструкцию, к ней потребуется приварить ножки. В гараже можно изготовить своими руками реактивную печь из кирпича.
Построить такую конструкцию немного сложнее. Огневые каналы нужно сделать из шамотного кирпича. В качестве колпака подойдет бочка.
Будущая конструкция опускается немного ниже уровеня пола. Для этого нужно своими руками вырыть небольшую яму. Уплотните дно и по опалубке, залейте фундамент из бетона. Его толщина должна составлять 100 миллиметров. Когда фундамент застынет, можно начинать кладку. Основой раствора обычно служит огнеупорная глина. После того, как вы завершите кладку, яму потребуется засыпать и надеть железную бочку, в которой нет дна, на огневой канал. Далее возьмите утеплитель и засыпьте его между кирпичом и бочкой.
Помажьте торец печки аналогичным раствором и сверху наденьте колпак. К его низу приварите дымоходный патрубок.
Помните, что такой агрегат не будет полноценно отапливать дом. Притом не важно, из чего он изготовлен – кирпича, металла или пропанового баллона. Поэтому подобные печи используют, в основном, в саду или гараже. Такое устройство превосходно работает на дровах.
Печь ракета из кирпича длительного горения своими руками: чертеж, инструкция, фото
Ракетная печь из кирпича длительного горения, несмотря на простоту конструкции, может решить ряд проблем для владельцев дач и частных домов. В их число входит не только функции отопления и приготовления еды, но и создание оригинального интерьера и уюта в помещении.
Принцип работы
При термическом разложении твёрдого органического топлива происходит выделение газообразных веществ, так же разлагающихся и превращающихся в процессе в древесный газ, обладающей при сгорании высоким уровнем теплоотдачи.
В обычных твёрдотопливных печах древесный газ уходит в трубу вместе с газом, где остывает и оседает на стенах в виде копоти. В печи ракетного типа за счёт горизонтального канала газы перемещаются медленнее, не успевают остывать, а догорают, отдавая большое количество тепла.
В моделях реактивных отопительных устройств сложной конструкции нагретый воздух и газ проходит по ряду внутренних каналов. Затем перемещаются в верхнюю часть корпуса, под варочную плиту, где и сгорает полностью. Для такой ракеты нет необходимости в дополнительном поддуве. Тяга в них создаётся за счёт дымохода, и чем больше его длина, тем восходящий поток интенсивнее.
Принцип работы
На этой схеме принцип работы ракетной печи с лежанкой
к содержанию ↑Преимущества и недостатки
Ракетные печи длительного сгорания обладают следующими преимуществами:
- высоким коэффициентом полезного действия — не менее 85%;
- большой скоростью нагрева помещения — на 50 м² станет тепло менее чем за 1 час;
- отсутствием сажи — выхлоп при сгорании топлива не образует копоти, а формируется в виде пара и углерода;
- возможностью функционирования на твёрдом топливе любого вида;
- малым расходом — потребление топлива печью ракетой в 4 — 5 раз меньше, чем обычной печкой при равных условиях: временного промежутка горения и температуре нагрева;
- возможностью устройства теплой лежанки;
- продолжительностью сохранения тепла в хорошо разогретой конструкции без добавления топлива — до 12 часов.
Достоинств у такой печи много, но есть и плохие стороны
К недостаткам относится:
- ручной способ управления отопительным устройством — прогорание топлива происходит быстро, и требуется его регулярная докладывать;
- высокая температура нагрева некоторых элементов конструкции грозит ожогом владельцам при случайном соприкосновении;
- скорость нагрева не позволяет применять ракетную печь для бань;
- эстетическая составляющая такого прибора на любителя и подходит не для всякого интерьера;
- опасность проникновения угарного газа в жилые комнаты.
Материалы
Стройматериал для возведения печи ракеты длительного горения своими руками подбирают в зависимости от теплотворной способности топлива. Для кладки основной части корпуса обычно используют простой красный печной кирпич. Топливник и топочный бункер футеруют шамотным кирпичом.
Если планируется использовать высококалорийное топливо (например, каменный уголь), то огнеупорный кирпич применяют для строительства почти всех частей конструкции. Скрепляют кладочные элементы водным раствором смеси песка и глины.
Независимо от типа конструкции для ракетной печи длительного горения потребуется купить печную фурнитуру:
- поддувало;
- колосниковые решётки;
- дверцы топочной;
- промежуточный колпак;
- труба для дымохода.
Инструменты
Чтобы построить печь ракетного типа своими руками нужно заранее подготовить комплект инструментов для работы, который должен состоять из:
- кельмы для зачерпывания и распределения раствора. Удобнее работать инструментом с несколько сдвинутой вбок рукоятью;
- кирки или молотка — кирки для обтёсывания отдельных частей кирпича;
- болгарки с алмазным диском для распиливания цельных блоков на четверти и половинки;
- киянки с резиновым наконечником для выравнивания кирпича в кладке;
- крученного шнура — причалки;
- строительного уровня;
- угольника и рулетки;
- лопаты.
Запастись нужно также двумя ёмкостями для приготовления раствора, бетона и металлической сеткой для просеивания ингредиентов.
Как сделать своими руками?
Перед тем, как сделать ракетную печь, необходимо определиться с местом её установки, с габаритами будущей конструкции, разработать схему. Технология самой кладки довольно простая, освоить ей может любой начинающий строитель.
Простейшую конструкцию печи ракеты можно соорудить из 20 кирпичей на дачном участке и пользоваться ею для подогрева привезённой из дома пищи.
к содержанию ↑Выбор места
Перед началом строительства, первым делом, выбирают место. Кирпичные печи ракетного типа рекомендуется размещать ближе к входной двери. В таком случае, золу после чистки не нужно будет нести через всю комнату, что положительно скажется на общей запылённости помещения.
Также желательно, чтобы в месте выхода трубы не было стропил, расположенных к дымоходу ближе 40 см. И ещё, печь не должна примыкать к внешней стене дома, чтобы дорогостоящее тепло не уходило на отопление улицы.
к содержанию ↑Приготовление раствора
Цементный раствор под воздействием высоких температур быстр растрескается, поэтому для кладки отопительных устройств из кирпича используют только раствор, состоящий из глины и песка.
Их пропорции определяются экспериментальным путём, в зависимости от качества глины. Чаще всего в соотношении 1:2 или 1:3, причём чем выше жирность у глины, тем меньше её добавляют в раствор.
Сначала глину нужно замочить, процедить, а затем вводить песок. Полученный раствор по консистенции должен походить на густую сметану. Проверить уровень её вязкости можно следующим способом:
- поместить в смесь деревянную палку или рукоятку мастерка;
- вынуть инструмент и хорошо стряхнуть;
- проверить толщину налипшего слоя: если менее 2 мм добавить глину, более 3 мм — песок.
К приготовлению раствора нужно подходить со всей ответственностью, так как заполнить все неровности кирпичей и обеспечить их прочное сцепление может только пластичная смесь нужной густоты.
к содержанию ↑Кладка ракетной печи из 20 кирпичей
Порядовка ракетной печи на 20 кирпичей
Пример кирпичной ракетной печки
к содержанию ↑Кладка ракетной печи с лежанкой
Кирпичная ракетная печь, даже оборудованная лежанкой, имеет небольшие размеры. Представленная на рисунках порядовка (ниже) позволяет собрать конструкцию без применения металлических изделий. Железными будут только дверки. Впоследствии корпус можно будет обмазать глиной, чтобы придать ей более округлые формы.
№ ряда | Количество кирпичей, шт. | Описание кладки | Рисунок |
1 | 62 | Формирование основания печи | (нажмите для увеличения) |
2 | 44 | Образование основания каналов для обогрева лежанки вдоль всей конструкции. Крепление закладных для монтажа чугунной дверцы | |
3 | 44 | Повторение контура второго ряда | |
4 | 59 | Полное перекрытие каналов. Начало формирования вертикального дымового канала и топки | |
5 | 60
| Возведение лежанки | (нажмите для увеличения) |
6 | 17
| Продолжение кладки дымового канала | |
7 | 18
| ||
8 | 14
| ||
9; 10 | 14 | Формирование дымового канала | (нажмите для увеличения) |
11 | 13 | ||
12 | 11 | Начало кладки дымоходной трубы.![]() | |
13 | 10 | Окончание формирования поверхности под варочную панель. Укладка асбестовой прокладки, которая накрывается листовой сталью. | (нажмите для увеличения) |
14; 15 | 5 | Закрытие дымоходного канала и формирование невысокой стеночки между лежанкой и варочной панелью. |
После завершения кладочных работ самодельную печь ракету надо просушить, осторожно, производя прогрев малой интенсивности. Сначала в топку закладывают не более 20% от нормы дров, и протапливают устройство два раза в сутки в течении 30 — 40 минут.
По такой схеме топят печку до тех пор, пока её наружная поверхность не очистится от сырых пятен. На просушку в зависимости от габаритов прибора может потребоваться от трёх до восьми дней. В течение этого времени помещение должно хорошо проветриваться, особенно в летний период.
Ускорение просушки может привести к растрескиванию кладки, то есть устройство станет непригодным для дальнейшей топки.
Готовый вид
к содержанию ↑Советы по эксплуатации
Запускать печь ракету из кирпича нужно только при тёплом дымоходе. Для малого устройства это свойство не так существенно, а печь побольше на холодную трубу только зря использует дрова.
Поэтому печь ракету перед загрузкой нормы топлива после большого перерыва в эксплуатации нужно протопить бумагой, сухими стружками, соломой и т. п., поместив их в поддувало с открытой дверцей. Когда гул в печи снизит тональность или затихнет, тогда можно загрузить всё топливо в топку, оно должно воспламениться само собой от уже имеющегося огня.
Ракетная печь с лежанкой не является полностью саморегулирующимся устройствам под внешние условия и энергоэффективность топлива. Поэтому, в начале топки штатным количеством топлива поддувальную дверку оставляют в открытом положении. После того, как печь начнёт сильно гудеть, её прикрывают до положения, когда издаваемый звук будет едва слышен.
Использовать для разогрева печи можно только сухие дрова, влажные не дадут печи прогреться до нужной температуры, что может привести к обратной тяге.
к содержанию ↑Вывод
Реактивная печь из кирпича становится всё более популярным отопительным прибором для небольших построек как временного, так и постоянного проживания. Объясняется это простотой исполнения, дешевизной материала, длительностью автономной работы и высокой теплоотдачей данной конструкции.
Постройка разных печей в гараж своими руками
Гараж – второй дом настоящего водителя. А машина для мужчины не просто средство передвижения, а лучший «железный друг». О друзьях принято заботиться. Поэтому хорошие водители держат свои автомобили в теплом гараже. В наше время существует масса вариантов отопления, но не все они подходят. В некоторых случаях лучшим выходом из ситуации является устройство печного отопления. Ассортимент печей для гаража достаточно велик, и стоит задуматься, чтобы сделать правильный выбор. Над вопросом: какая печка лучше для гаража – нужно потрудиться. Любому хозяину важно, чтобы печь для гаража была максимально удобной, экономичной и безопасной.
самодельная печь
Виды печей
Изначально все печи делятся на 2 категории: самодельные печи для гаража на дровах и заводского изготовления. Поэтому список видов печей будет выглядеть так:
- Камин.
- Печь для гаража своими руками.
- Булерьян.
- Дизельная печка.
- Ракетная печь.
- Печь с водяным контуром.
- Электрическая печь.
- Газовая печка.
Камин
Почти всем мужчинам нравится незаурядность. Камин – самая оригинальная идея для отопления гаража. Он и помещение согреет, и душу водителя. Подходящий камин можно приобрести в магазинах или на просторах интернета. Места занимает немного, приблизительно 1-1,5 кв. метра, и располагается обычно в углу помещения. Камин можно сделать и своими руками. Чертежами и инструкциями выручит интернет. В идеале, желательно найти специалиста, который проконсультирует по технологиям сборки и поможет с приобретением правильного материала. Подготавливается необходимый для работы инструмент и начинается процесс создания камина. Обычно камин «питается» относительно недорогим твердым топливом – дровами.
камин на дровах
Печь для гаража своими руками
Существует две простейших печи, для изготовления которых не потребуется сверх особых навыков: «буржуйка» из листового металла и её кирпичный аналог. Основное различие – материал изделий. Преимущества этих печек:
- Простота изготовления и эксплуатации.
- Дешевое топливо – дрова.
- Хорошая экономия на материалах.
Главные моменты в сборке «буржуйки». Приобретается необходимый материал: листовой 5-миллиметровый металл, трубы дымохода диаметром 150-250 мм, решетка, петли для дверцы. Подготавливается инструмент: сварочный аппарат (в аренду), болгарка с отрезными дисками, стандартный набор инструмента водителя (молоток, рулетка, пассатижи и так далее). Делается чертеж-схема изделия. Приблизительный размер печки – 600 (длина) * 400 (ширина) * 500 (высота без ножек) мм. Высота ножек – 200 мм.
Болгаркой вырезаются по чертежу заготовки из листов металла. Из готовых деталей сваривается печная конструкция. С учетом требований противопожарной безопасности подготавливаются пол и стены под установку «буржуйки» и вырезается отверстие в крыше для дымохода. Процесс изготовления заканчивают монтажом печки и установкой дымохода.
Важно: дверцы топки располагаются в противоположной стороне от автомобиля.
Технология возведения кирпичной печи практически такая, как у «буржуйки», но с некоторыми отличиями:
- Материал – шамотный кирпич, шамотная глина, чугунные дверцы для топки и поддувала.
- Ключевой инструмент – ведра, мастерок, электромиксер, болгарка с алмазным диском, стандартный набор.
- Выкладка производится в ½ кирпича. Поэтому размеры печи следующие: 900 (длина) * 550 (ширина) * 900 (высота) мм. Размеры трубы дымохода: 400 * 400 мм.
буржуйка
Печь Булерьян для гаража
Булерьян – современная модификация «буржуйки», печь длительного горения. Зарекомендовала себя на «отлично» и стала одним из наилучших вариантов для гаража.
Достоинства данного отопительного прибора:
- Работает на дровах и деревянном мусоре.
- Имеет повышенный КПД.
- Одной порции топлива хватает на 6-8 часов.
- Быстрый разогрев воздуха в помещении – менее одного часа.
- Простота установки.
- Малые габариты изделия.
Устройство печи простое: практически та же «буржуйка», снабженная конвекционными трубками для быстрого прогрева воздуха.
Установка должна производиться с учетом правил противопожарной безопасности. Под печкой должна быть оборудована жароустойчивая прочная площадка. На участках стен, расположенных непосредственно рядом с печкой и трубой дымохода, монтируют теплоизолятор. При установке печи, дверцы должны быть направлены в противоположную от машины сторону.
Принцип работы
Дизельная печка
Отличия дизельной печки от вышеупомянутых обогревателей заключаются в отсутствии дымоотвода и в использовании принципиально другого вида топлива – дизельного (жидкого). Печь на солярке для гаража имеет ряд преимуществ:
- Малые размеры.
- Мобильность – возможность расположения прибора в любой точке помещения.
- Экономичность.
- Простота в эксплуатации.
Но есть и недостатки:
- Запах и копоть.
- Помещение должно быть с хорошей вентиляцией, так как для сгорания топлива требуется много кислорода.
- Меньшая безопасность по сравнению с «буржуйками».
Дизельная печка для гаража есть в свободной продаже. Также можно сделать прибор своими руками. Пошаговыми инструкциями создания печек поможет интернет.
Дизельная печь
Ракетная печь
Печь-ракета с реактивной тягой является одним из идеальных вариантов из печей длительного горения на дровах для обогрева гаража, так как имеет обширный ряд достоинств:
- Максимальная пожаробезопасность в связи с отсутствием открытого пламени.
- Достаточно высокий КПД: 90-92 %.
- Отличная экономичность благодаря полному сгоранию топлива.
Отличительной чертой ракетной печи для гаража является безотходное использование топлива. То есть, при сгорании дров получаемое тепло не выходит за пределы помещения потому, что процесс сжигания проходит в два этапа: основное горение и догорание оставшихся газов (пиролиз).
схема работы
Печь с водяным контуром
При обогреве гаража печкой с водяным контуром теплоносителем является вода или антифриз. Такой способ обогрева относится к редким за счет сложной конструкции. Печь оборудуется теплообменником для нагрева теплоносителя (бак или змеевик). От теплообменника отходят две трубы: подача и «обратка». Подающую трубу подводят к первой батарее отопления. А трубу обратной подачи к последней. Таким образом, получается замкнутый круг, называемый контуром отопления.
Для более быстрого обогрева помещения в трубу обратной подачи монтируется циркуляционный насос, ускоряющий движение теплоносителя по магистрали. Не лишним будет монтаж расширительного бака, предохраняющего трубы от разрыва при нагревании теплоносителя.
схема работы
Электрическая печка
К электрическим печкам относятся следующие приборы:
- Масляные радиаторы.
- Конвекторы.
- Тепловые вентиляторные пушки.
- Инфракрасные обогреватели.
Существенным плюсом электрических обогревателей является простота эксплуатации. А не менее существенным минусом – высокая плата за электроэнергию.
Газовая печь
Газовые обогреватели делятся на несколько видов:
- Газовые пушки.
- Конвекционные обогреватели.
- Инфракрасные каталитические и керамические.
- Газовые камины.
Газовая печка для гаража обладает рядом достоинств: удобство в эксплуатации, экономичность топлива и быстрый прогрев воздуха. К основному недостатку относится повышенная пожароопасность.
Печь на масле-отработке
Печь на отработанном масле заслуживает отдельного внимания, так как является наиболее худшим вариантом для обогрева гаража. Открытое пламя делает такую печку самой непредсказуемой и пожароопасной.
Компоненты печи
Вентиляция и дымоходы
Вентиляция гаража отвечает за удаление из помещения вредных запахов и избыточной влаги, а также за приток чистого воздуха. Поэтому любой гараж обеспечивается вентиляцией.
Минимальное требование к помещению при устройстве печей:
- Наличие естественной вентиляции при использовании печей с дымоходом.
- Комбинированная система вентиляции с применением простейших электрических вентиляторов при эксплуатации печек без дымоотвода.
Главное правило: входное и выходное отверстия должны находиться в диагонально-противоположных верхнем и нижнем углах помещения для правильной организации движения воздуха.
Немного о дымоходах:
- Хотя дымоотводы и не нагреваются так сильно, как печи, их установка осуществляется строго по правилам противопожарной безопасности.
- Все без исключения дымоходы должны комплектоваться искрогасителями.
схема дымохода
Правила противопожарной безопасности при отоплении гаража
При устройстве отопления гаража настоятельно рекомендуется изучить правила противопожарной безопасности. Существует 6 основных пунктов для обязательного исполнения:
- Каждый вид печки (без исключений) необходимо устанавливать и эксплуатировать согласно правилам противопожарной безопасности.
- Гараж обязан иметь хорошую вентиляцию.
- Помещение следует оборудовать пожарным уголком, содержащим: огнетушитель, кусок брезента (3 * 3 метра) и несколько ведер с песком.
- Топливная система автомобиля должна быть полностью исправной.
- Все горюче-смазочные материалы должны находиться вне гаража. Желательно на улице, в специально оборудованном металлическом шкафу.
- Заправка автомобиля горюче-смазочными материалами должна производиться на улице.
Помните: за каждым словом правил противопожарной безопасности стоит человеческая жизнь.
Совет для тех, у кого нет желания или возможности обогревать гараж. Можно приобрести двухкомфорочную электрическую бытовую плитку (с общей мощностью 2-2,5 кВт) и за час-полтора до выезда поставить прибор под двигатель автомобиля. Даже при морозе в -30 ᵒC автомобиль, находящийся на улице, заведётся гораздо легче. Машину заводить следует за 20 минут до поездки, чтобы прогрелся салон.
чертежи, фото и видео инструкция
Этот прибор, несмотря на наши бравые космические достижения, в нашей стране еще пока мало, кому известен. И уж совершенно точно, только единицы интересуются тем, как сделать ракетную печь своими руками, поскольку не понимают принципа ее работы.
Фото 1 Ракетная печь в интерьере
Это относительно новое слово в отечественной отопительной среде, пришедшее из Германии. Залогом небывалой популярности на родине выступают простая дешевая конструкция вкупе с высоким КПД и при малейшем отсутствии признаков сажи. Учитывая то, что изготовить самостоятельно оборудование совсем несложно, мы расскажем, как это сделать, приведем чертежи, рекомендации специалистов, видео и фото.
Принцип работы
Как ни странно, но само название «ракетная печь» никакого отношения ни к космосу, ни к собственно ракетам не имеет. Единственная аналогия, которая может отдаленно об этом напомнить – струя пламени, поднимающаяся наверх в мобильных установках.
Конструктивная особенность печи заключается в наличии колпака, куда поступают дымовые газы и где происходит окончательное сгорание осадка. Под колпаком температура уже в течение первых 2-х часов повышается до 10000С, в результате чего все сгорает без осадка, а выхлоп формируется только в виде пара и углерода. При этом газы свободно циркулируют по каналам без принудительной тяги, которая обычно создается дымоходной трубой.
Такая конструкция позволяет использовать печь не только для отопления помещения, но и для нагрева пиши или воды (на колпаке). Если дымоход пустить через определенный участок комнаты, вплоть до лежака, он также будет нагреваться.
Фото 2 Ракетная печь в интерьере
В числе основных преимуществ ракетных печей можно отметить следующее:
- высокий коэффициент полезного действия – 85%;
- очень быстрый нагрев помещения – 50 кв.м. за 45-60 мин;
- отсутствие сажи и, как следствие, сажных отложений – при температуре выше 1000 градусов все сгорает без остатка;
- возможность использовать любое твердое топливо;
- минимальный расход – при равной температуре и продолжительности горения ракетная печь потребляет в 4-5 раз меньше топлива, чем обычная печь.
Самая простая ракета работает по формуле прямого горения – это мобильные конструкции, которые легко собираются в походных условиях буквально из подручных материалов и также легко демонтируются.
Самая простая конструкция из бочки или газового баллона
Если речь идет только о первых этапах самостоятельного изготовления ракетной печи (см.видео), то знакомство все же стоит начать с простейшей конструкции. Походная печка представлена в виде загнутого отрезка трубы, где объединены топливная камера и зольник.
Фото 3 Печь-ракета походная
Для топлива к нижней части приваривается стальная пластина, на дне которой прорезается отверстие для подсоса воздуха.
Можно для изготовления использовать любую прямую цилиндрическую емкость – на чертеже печи ракеты видно, как происходит процесс прямого горения.
Фото 4 Схема походной ракеты
Для повышения эффективности конструкции рекомендуется использовать вторичный кожух. Его можно изготовить из бочки или использованного газового баллона.
Видео 1 Простая конструкция переносной варочной ракетной печи
Ракетная печь из кирпича за 20 минут
Если под рукой есть 20-30 кирпичей, простую ракетную печь можно сделать своими руками всего за несколько минут. Причем для кладки не понадобится никаких клеящих составов.
Выкладываете из кирпича, как показано на фото, вертикальную камеру сгорания. При этом посуда на колпак ставится таким образом, чтобы не препятствовать движению выделяемых газов
Кирпичная печь ракетного типа своими руками:
Фото 5 Печь Ракета из 20 кирпичей
Чтобы подобная конструкция работала хорошо, необходима теплая труба. Этот термин среди печников обозначает предварительный прогон щепок и бумаги, чтобы труба прогрелась. В холодной трубе будет застой газа, что затруднит нагрев. А уж если труба теплая, тогда при поджиге дров в канале появляется мощная тяга.
Для справки. В указанных выше простейших конструкциях из газового баллона или трубы есть существенный недостаток – вертикальная загрузка дров. С каждым разом приходится подвигать дрова в камеру, когда они прогорают и только после этого подкладывать. Стационарные ракетные печи на угле или длительного горения предусматривают уже вертикальную закладку, что многократно упрощает эксплуатацию.
Печь-ракета длительного горения
Фото 6 Конструкция стационарной печи-ракеты
Схема ракетные реактивные печи своими руками
Для того, чтобы сделать такой агрегат своими руками, необходимо определиться с габаритами и конструктивными элементами.

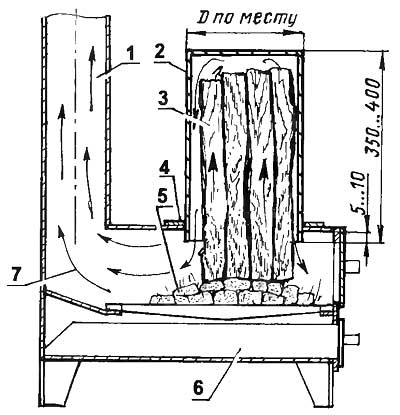

Как работает ракета:
Как видно из чертежа, за основу принимается диаметр колпака (D), который закрывает верх трубы, и его поперечное сечение (S).
На основании этих показателей рассчитываются размеры ракетной печи:
- высота барабана составляет 2 его диаметра;
- высота глиняной обмазки – 2/3 высоты;
- толщина обмазки – 1/3 диаметра;
- площадь сечения трубы – 7% от ее поперченного сечения;
- площадь поддувала – 1/2 сечения трубы;
- жаровая труба по горизонтали и вертикали должна быть одинаковой;
- объем зольника – 4-6% от высоты барабана;
- площадь сечения внешнего дымохода — двойное поперченное сечение трубы.
- толщина изоляционного слоя (саманная подушка) под наружным дымоходом 60 мм;
- толщина обмазки лежанки – 1/4 диаметра барабана;
- высота внешней трубы – 4000 мм;
- длина газохода напрямую зависит от диаметра барабана. Если для его изготовления взяли металлическую емкость диаметром 50-60 см и объемом 200 литров, то длина газоходной трубы будет минимально 6 метров. Если диаметр вполовину меньше, то и лежанку следует делать до 4х метров.
Если вы делаете стационарную ракетную печь своими руками, обязательно обратите внимание на футеровку верхней части трубы. Это необходимо для изоляции жаровни от стенок печи, чтобы не допустить перегрева стенок. Для футеровки можно использовать шамотные кирпичи.
Фото примеров оригинального исполнения
Примечательно, что в защите нуждаются не только стенки, но и сама футеровка. Для того, чтобы оградить ее от горючих газов, можно создать металлическую обшивку и засыпать ее речным песком. С этой целью можно использовать любой подручный металлический предмет – бочку, ведро, оцинковку.
Песок в ведро засыпается слой за слоем, при этом каждый обильно поливается водой для надлежащей утрамбовки. Когда наполнили защиту песком доверху, оставляете на 7-10 дней на просушивание.
Футеровка жаровни делается гораздо быстрее – на глиняный раствор укладывается шамотный кирпич, а в пространство между последним и стенкой также придется послойно засыпать песком – с водой и временем на просушку.
Схема футеровки трубы
Все дальнейшие работы по монтажу ракетной печи реактивного типа продолжаются только послу того как высохнет не только футеровка, но и глиняная защита, которая наносится поверх верхнего среза.
Перед тем, как делать стационарную конструкцию, потренируйтесь на походном образце. Уже после первого опыта станет понятно даже, если вы не читали книги для ракетных печей.
Недостатки отопительного прибора
- Нередко этот прибор используют для подогрева пищи или воды – действительно, огромный объем тепла, раскаленный колпак, почему бы не воспользоваться такой идеей? Однако, подключение водяного контура с тем, чтобы отапливать весь дом, а не комнату, невозможно. Конструкция настолько проста, что любое вмешательство, в том числе змеевиком, нарушит ход работы.
- Удивительно, на такой легкий мобильный прибор для отопления совершенно не подходит ни для бани, ни для гаража. Даже при высокой своей эффективности походная установка не разогреет воздух в парилке до необходимого минимума. А в гараже или на складе не рекомендуется использовать приборы с прямым открытым огнем.
Схема сборки переносной ракетной печи
В этой статье мы приведем пример походной установки, для чего не понадобятся никакие кладочные или отделочные материалы.
Необходимые материалы:
- 2 ведра;
- труба из нержавеющей стали;
- речной песок или щебень для футеровки.
Шаг 1. Вырезаете в боковине одного из ведер отверстие по диаметру трубы на высоте 5 см от днища. Высоты должно хватит для того, чтобы засыпать в ведро щебень или песок.
Шаг 2. Разделяете трубу на 2 части – короткий загрузочный участок и блинное колено-дымоход.
Шаг 2. Вставляете трубу в отверстие в ведре.
Шаг 4. Вырезаете по аналогии с п.1 отверстие в ведре, но уже непосредственно в днище. Диаметр отверстия соответствует диаметру трубы. Вставляете трубу.
Шаг 5. Засыпаете в ведро песок или щебенку, которые будут выступать как аккумулятор тепла жаровой трубы.
Шаг 6. Изготовление ножек или подставки. Для этого подойдет обычная арматура, которую сгибают под давлением и вырезают основу.
Ракетная печь из газового баллона
Это усложненный усовершенствованный вариант, для изготовления которого понадобится уже использованный газовый баллон и прямоугольная труба 4 мм.
Схема остается точно такой же с тем лишь исключением, что горючие газы отводятся сбоку через отверстие, а не сверху, как это происходит с походными образцами.
Если есть необходимость готовить пищу или подогревать ее верхняя часть баллона с краном срезается, а поверх наваривается плоская пластина.
Видео 2 Делаем печь-ракету своими руками
Турбо печь ракета для дачи и дома — делаем своими руками
Не у каждого на даче имеется электричество или газ, и готовить еду приходится старым дедовским способом — на костре.
Однако можно использовать для приготовления пищи самодельную турбо печь ракету.
Существует множество конструкций ракетной печки. В данном обзоре рассмотрим классический вариант, который очень популярен.
Необходимые материалы:
- профильная труба;
- листовой металл;
- металлическая полоса.
Классная идея для дачи! Самодельная печь 2 в 1 — с варочной поверхностью и духовым шкафом.
Основные этапы работПервым делом кусок квадратной профтрубы с толщиной стенки 3 мм необходимо разрезать на три части.
Один из краев каждой заготовки с помощью болгарки срезаем под углом 45 градусов.
В вертикальной части печки необходимо прорезать отверстие нужного размера, чтобы затем можно было приварить наклонную загрузочную камеру для дров.
Выставляем все три заготовки из профтрубы, фиксируем их с помощью магнитных уголков, после чего обвариваем в месте стыка.
Изготовление крышкиНа следующем этапе нужно изготовить крышку на загрузочную камеру. Без нее горение печки будет слабеньким.
Чтобы сделать крышку, свариваем квадрат из полос металла, и привариваем кусок пластины. Затем изготавливаем П-образную ручку из полос металла и куска профиля. Привариваем ее к крышке.
Изготовление опорных ножекДалее приступаем к изготовлению ножек. Для этого используем профильную трубу 20х20 мм.
Каждая ножка состоит из трех частей — горизонтального основания и двух параллельных стоек, установленных вертикально.
Свариваем две опорных ноги, после чего привариваем их к нижней части печки, как показано на фотографии.
Изготовление подставкиЧтобы можно было устанавливать на ракетную печку разную посуду — кастрюлю, сковороду или небольшой казан, необходимо изготовить подставку.
Свариваем ее из металлической полосы и кусочков листового металла, после чего привариваем сверху вертикальной трубы.
На последнем этапе к торцу нижней горизонтальной части печки с помощью петли крепится дверца, изготовленная из листового металла. В завершении останется зачистить и покрасить металл. Для этого потребуется использовать жаростойкую краску в баллончике.
Пошаговый процесс изготовления турбо печки ракета можно посмотреть на видео. Своим опытом поделился автор YouTube канала Bars.
Оцените запись
[Голосов: Средняя оценка: ]DIY Ракетный обогреватель печи
Что такое ракетная печь?
Ракетная печь или обогреватель ракетной массы — замечательный способ обогреть ваш дом, гараж или любое другое пространство. Он также очень хорошо подходит для приготовления пищи.
Ракетная печь очень эффективна. Он питается кусками дерева небольшого диаметра, помещенными вертикально в камеру сгорания. Дрова горит медленнее и намного эффективнее, чем в традиционной дровяной печи. Он содержит вертикальный дымоход и основную камеру сгорания.
В результате вы получаете много преимуществ, но вот некоторые из них.
- Вам нужно меньше дров, чтобы обогреть желаемое пространство.
- У вас гораздо меньше дыма.
- Для сравнения, сажи, которую нужно вычистить, очень мало.
- Вы экономите деньги и одновременно сберегаете природные ресурсы
Несомненно, ракетная печь — отличный товар, который есть в настоящее время. Это было бы особенно верно в случае тяжелых экономических времен в нашей стране.
Еще больше обнадеживает то, что ракетные печи принесли пользу бедным странам мира. Их использовали для приготовления еды в лагерях руандийских беженцев. Их можно не только изготавливать по низкой цене из переработанных материалов, но и использовать их для приготовления пищи и обогрева в тех местах мира, где очень мало топлива. Действительно, в некоторых случаях наличие или отсутствие ракетного обогревателя могло быть вопросом жизни и смерти для обездоленных.
Вы все еще заинтересованы? Хорошо.Скептически? Это тоже нормально. Давайте познакомимся с основами работы ракетной печи, чтобы помочь вам понять, почему они так ценятся.
Ракетная печь отличается от традиционной дровяной печи двумя способами. Во-первых, он почти полностью расходует древесину. Это стало возможным благодаря изолированной камере сгорания, которая имеет большую тягу.
Во-вторых, ракетная печь обеспечивает нагрев после того, как огонь больше не горит. Огонь передает тепло окружающим элементам печи, пока он горячий.Когда он уходит, эти элементы продолжают выделять тепло через несколько часов после того, как не происходит горения.
Сначала в камере сгорания разжигается пожар, и происходят следующие вещи. Деревянные полоски небольшого диаметра обычно помещают в камеру сгорания вертикально. Они постепенно подпитывают огонь и опускаются дальше в камеру сгорания после того, как конец полностью сгорел. Когда дрова горит, конвекция приносит свежий воздух в камеру сгорания. Это заставляет дым выходить через дымоход.
Если вы заинтригованы, неудивительно, почему. Посмотрите это видео на YouTube, чтобы узнать больше.
Из этого видео вы узнаете об успешном опыте одного человека, который построил ракетную печь, изготовление которой обошлось ему всего в 20 долларов. Он был построен в основном из переработанных материалов. Он признает, что на это ушло много времени. Тем не менее, конечный продукт эстетически приятен и функционально на высоком уровне.
Печь изготовлена из двух газовых баллонов, а также других переработанных материалов.Целью дизайнера было сделать его максимально доступным без ущерба для качества.
Этот ракетный обогреватель использует одну доску с поддона каждый час. Благодаря невероятной эффективности печи она практически не выделяет дыма.
Обсуждается самое необходимое, что должно быть в любой ракетной печи. Некоторые из необходимых общих функций включают камеру сгорания, небольшую дверцу внизу для очистки от сажи и разжигания огня, дымоход и источник наружного воздуха.
Вы увидите, как зажигается огонь и как дрова помещаются в камеру сгорания.
Хотя создатель этой ракетной печи доволен конечным продуктом, он признает, что изучение искусства изготовления ракетной печи — это то, что нужно постоянно улучшать.
Он говорит, что если бы он повторил процесс, он бы включил два элемента, чтобы сделать дизайн еще лучше.
Во-первых, он бы включил камеру сгорания большего размера, чтобы максимально увеличить количество выделяемого тепла. Во-вторых, он бы включил в печь трубу, которая позволяла бы поступать наружному воздуху.Поток наружного воздуха позволяет ракетному обогревателю более равномерно распределять теплый воздух. Он импровизировал, сделав поблизости вентиляционное отверстие, через которое поступал наружный воздух.
Несмотря на то, что для создания звуковой ракетной печи существуют жесткие рамки, есть много места для творчества. Прелесть этого в том, что если вы решите сделать то же самое, вы сможете создать свой собственный дизайн. Нигде в мире не будет другой ракетной печи, точно такой же, как ваша.
Нагреватель ракетной массы
— вытяжка может быть проще дымовой (форум подогревателя ракетной массы в перми)
keralee писал:
Хорошая инфа, всем.Кто-нибудь знает, как переделать массовую печь для использования в подвале 2-х этажного дома? Я нахожусь в северо-восточной части штата Висконсин, где зима может быть предельной, и в настоящее время у меня нет системы отопления, поэтому я серьезно подумываю о ее строительстве. Они действительно весят 6 тонн? А если в подвале, будет ли тепло подниматься через 2-дюймовые деревянные полы достаточно хорошо, чтобы добраться до остальной части дома?
Я полагаю, что здесь должна быть хотя бы вертикальная вытяжная вентиляция, потому что горизонтальная в конечном итоге окажется под землей. Можно использовать существующий кирпичный дымоход, но не слишком ли он вертикален?
А часто ли кормить? В самые холодные дни мне нужно около 60 000 БТЕ.
Кроме того, могут ли они сжигать что-то помимо дерева — например, гранулы, вишневые косточки, макулатурную почту и другие удобные горючие материалы?
Были ли у кого-нибудь из вас проблемы со страховкой домовладельца в результате наличия одной из этих страховок?
И менее актуально, кто-нибудь знает, каковы фактические температуры сгорания в самой горячей части J? Интересно, можно ли адаптировать дизайн для гончарной печи — было бы особенно хорошо иметь возможность сделать это и одновременно обогревать дом.
Спасибо за любые предложения!
Зима может быть конечной, сейчас сентябрь, а у вас сейчас нет системы отопления?
Звучит как большая адская история с бытовой техникой.Надеюсь, у вас есть дружелюбные соседи для поддержки.
С другой стороны, дровяные устройства освобождаются от всех видов требований, если они являются единственным вариантом обогрева, способным сохранить вам жизнь.
Одно из тематических исследований в книге «Ракетные нагреватели» касается Джея Найдюка, который живет в Канаде. Он построил сверхвысокий нагреватель ракетной массы для печи для сушки древесины. При этом потребовалась некоторая сварка — он построил свою собственную стальную камеру сгорания и соединил два ствола для увеличения высоты.Но это все еще система диаметром 8 дюймов в пределах нормальных проектных параметров.
Вы, вероятно, можете погуглить его по имени — он занимается фрезеровкой древесины. Или попробуйте www.rocketstoves.com, чтобы увидеть фотографии его печи.
Где он, температуры спуститься до -20 или около того. Если я правильно интерпретирую книгу, в ней говорится, что он доводит свою печь для обжига древесины до примерно 130 F.
Если это ваша первая печь, вы будете на крутой кривой обучения и будете пытаться не рекомендуется использовать его в качестве домашнего обогревателя и печи для обжига керамики.Вы можете делать и то, и другое, но, возможно, с другой системой. А летом тоже хочется заниматься керамикой, не так ли? Не хочется летом топить дом.
Так что да, это можно сделать.
2-х этажный дом? Какой это возраст?
Будет ли это работать, зависит от многих факторов, включая изоляцию, и от того, спроектирован ли дом таким образом, чтобы тепло передавалось с подвала на верхние этажи. (вентиляционные отверстия или центральная лестница могут помочь наладить поток воздуха. Но тогда движение воздуха вверх может также создать отрицательное давление вокруг печи, а это означает, что вам нужно подавать наружный воздух в комнату, в которой находится печь, для дыма. безопасность).Насколько мне известно, никто не пытался рассчитывать БТЕ ракетных печей: она слишком вариативна в зависимости от конструкции, топлива и цикла нагрева. Используйте прочные материалы, если вы ожидаете постоянного горения.
Вы можете построить массовый нагреватель для вытяжки дымохода — это немного технически, но с поступлением наружного воздуха и коротким периодом теплообмена это очень выполнимо. Каменные печи тянутся вертикально, используя теплообмен менее 20 футов, и сжигают больше древесины быстрее, чем по частям.
Если вам нужно сохранить свою страховку, поговорите со своим страховщиком, чтобы узнать, каковы правила.Получите копию спецификаций ASTM для каменных нагревателей — http://www.astm.org/Standards/E1602.htm — и несколько изображений ракетных массонагревателей. Объясните, что они освобождены от EPA из-за своего веса (система для вашего дома может легко составлять 5 тонн и более). Это потому, что, как тип каменного утеплителя, они очень хорошо горят; и они созданы на сайте и уникальны; EPA не считает необходимым тестировать каждую из них.
Кроме того, на нем трудно кому-либо пораниться, так как огонь целиком находится в герметичной кладке.И что это то, что вы можете себе позволить построить к зиме, что может быть необходимо для сохранения стоимости вашего дома.
Страховщик не сможет позвонить. Им часто просто нужно, чтобы это было одобрено кодексом. Спецификация ASTM немного увеличивает стоимость, но в основном это такие вещи здравого смысла, как зазоры до горючих материалов. Может ограничить ваши возможности для инноваций; и может потребовать от вас использовать керамическую / огнеупорную кладку вместо земляной. Если они не могут позволить вам использовать метод кладки из глины с металлической футеровкой, то я бы не стал называть это обогревателем ракетной массы.
На этом этапе вы строите каменный обогреватель, и лучше всего использовать известные конструкции, которые работают с этими материалами. Можно купить готовые стержни; и установка или наблюдение со стороны опытного каменщика рекомендуется / требуется.
Если вы можете найти лицензированного инженера или архитектора для печати на ваших планах, у вас есть козырь в кармане: вы можете разыграть карту «любые изменения в этих планах, за которые мой архитектор взял на себя профессиональную ответственность, будут означать, что вы принимаете ответственность [ответственность] вместо этого.»
Возможно, вам придется подать специальную апелляцию, чтобы показать, что он эквивалентен или безопаснее, чем код. Это полностью зависит от ваших местных строительных властей и страховщиков, будет ли это простой, разумный разговор или многолетний юридический
Здесь есть более технический форум, вы должны зарегистрироваться, но это бесплатно, и некоторые из людей, работающих над разработкой, болтаются здесь и обсуждают огнеупорные керамические отливки. Они могли бы сделать приблизительный расчет для BTU… http://donkey32.proboards.com/index.cgi
Надеюсь, что это поможет.
В гонке за зимой, если вам абсолютно необходима страховка домовладельца больше, чем нужно для обогрева всего дома, возможно, вам лучше приобрести лучшую сертифицированную EPA дровяную печь или каминную топку, которые вы можете себе позволить (даже если она нагревает только один номер) на этот год. Вы купите себе запас прочности и время для разработки и получения одобрения для лучшей системы в следующем году. Трубочист онлайн, или Wood Heat.org, это два хороших веб-сайта, где вы можете получить информацию о плитах, которыми люди были довольны в прошлом.
Надеюсь, у вас тоже есть запас сухих дров. Сжигание небольшого количества упомянутого вами альтернативного топлива — это то, что вам может сойти с рук, но я бы не ожидал, что они будут работать как единственный источник топлива в ракетном обогревателе.
Янто Эванс и Линда Смайли отапливали свой (почтовый) офис в течение целого года, используя только мусорную почту и Pocket Rocket.
Есть идея: Pocket Rocket — это относительно экологически чистый аварийный обогреватель, сделанный из металлических деталей. Если вы хотите провести недорогой эксперимент, пока рассматриваете другие варианты, вы можете сделать его сейчас для разогрева огня на открытом воздухе. Используйте его на хорошей глубокой песчаной подушке или в кострище; металл становится достаточно горячим, чтобы обугливаться то, на чем он стоит. Вы получите представление о том, как работают ракеты (термосифон и обращение с топливом).
Я бы не использовал один из них для обогрева большого дома; температура поверхности будет очень высокой, и материалы могут разрушиться при постоянном использовании.Как и в любой «бочковой печи», бывает трудно сказать, что она ломается, пока она не сломается и не рассыпает горячий пепел и газ в вашу комнату. Но маленький, тщательно проверенный и поддерживаемый, и установленный в огнеупорном слое из кирпичной кладки / теплозащитном экране, может иметь значение в сохранении жизни и тепла для человека.
Мы знаем по крайней мере одну путешественницу со Среднего Запада, у которой в машине есть карманная ракета (детали ломаются, чтобы поместиться в ведро с какой-нибудь растопкой) на случай, если зимой она застрянет в дороге.
Надеюсь, что это поможет в ваших решениях.Лучший совет: будьте проще.
Удачи,
— Эрика Виснер
http://www.ErnieAndErica.info
Как построить ракетный нагреватель массы: 11 шагов (с изображениями)
Есть два основных фактора, которые отличают ракетный нагреватель массы (РМХ) от обычной дровяной печи. Во-первых, сгорание, которое имеет место в RMH, является более полным из-за увеличенной тяги и изолированной камеры сгорания. Следовательно, RMH может быть в восемь раз эффективнее, требуя меньше древесины для того же количества тепла.Это также приводит к уменьшению количества золы и дыма.
Второй фактор, который делает RMH таким превосходным, — это тепловая масса, охватывающая компоненты, которые нагреваются. Когда биомасса сжигается и RMH нагревается, она передает тепло тепловой массе (саман, грязь, песок и даже вода). Хотя для разогрева требуется время, это тепло продлится несколько часов после тушения пожара. Например, если у нас есть огонь всего на пару часов вечером, печь все равно будет горячей утром.
К тому времени, когда мы начали исследовать преимущества RMH, мы уже построили свой дом и установили обычную дровяную печь. Если бы мы узнали об этом раньше, мы бы построили RMH, заключенный в глинобитную скамью или что-то подобное, в дизайн дома. Мы сделали RMH, который мы будем описывать в этой статье, таким образом, чтобы он соответствовал существующему пространству, и он отлично работает!
Пока солнце выходит днем, нам редко нужен огонь, так как мы спроектировали дом, чтобы использовать солнечную энергию.Однако для тех пасмурных и холодных дней эта печь стала настоящим хитом. Мы используем часть древесины, к которой мы привыкли, мы можем сжигать гораздо большее количество биомассы, а тепло длится намного дольше. Это беспроигрышный вариант. Единственным недостатком является то, что для ее изготовления требуется больше работы, чем просто пойти в магазин и купить готовую печь, но это кажется относительно небольшой ценой, особенно для производителей.
Если вы используете дрова для отопления дома, вам обязательно стоит подумать о создании RMH.Это будет иметь огромное значение для вашего дома и вашей поленницы. Этот дизайн можно изменить в соответствии с вашим пространством и потребностями. Или вы можете использовать изложенные нами принципы для создания собственного уникального нагревательного устройства.
В общем, он обошелся нам в 150 долларов, хотя глинобитный был бы значительно дешевле. Тем не менее, мы вернули эти деньги за счет экономии времени и энергии на сборе и рубке дров.
Данный RMH основан на дымоходе диаметром 6 дюймов. Если в вашем доме другой размер дымохода, необходимо изменить масштаб компонентов.Площадь поперечного сечения всех частей системы не может быть больше площади поперечного сечения дымохода. Камера сгорания (горизонтальная область, где находится пламя) должна быть наименьшей площадью поперечного сечения всей системы. Чем больше у вас площадь, тем выше должен быть стояк. Итак, если вы все же построите один из них, точно следуйте этим планам или исследуйте, что может измениться с другим размером дымохода.
Чтобы узнать больше о наших идеях и проектах, посетите наш сайт.
Как построить подогреватель реактивной массы
Построить ракетную печь для отопления дома
Примечание автора, 2015-02-14:
- На основании интереса, который я получил к этому проекту, я рассматриваю планы продажи печи, аналогичной той, что описана в этой статье. См. Раздел «Планы ракетных печей» в конце статьи и дайте мне знать, если вам будет интересно.
Оригинальный артикул:
В течение некоторого времени я обдумывал, как лучше всего справиться с грудой обрезков древесины, которая росла рядом с моим домом, что является результатом многих проектов по обработке дерева и плотницких работ, в которых я участвовал на протяжении многих лет.Я рассмотрел несколько вариантов:
- вывозят на полигон
- нарезание стружки и использование в качестве мульчи
- сжигает его
С точки зрения изменения климата последний из них, на удивление, наименее опасен в долгосрочной перспективе. Мульчирование или закапывание задерживают выброс углерода в атмосферу, но в конечном итоге он все равно будет выпущен. Что еще хуже, мульчирование или закапывание древесины приведет к некоторому анаэробному разложению (то есть разложению в среде, лишенной кислорода), что приведет к образованию метана, гораздо более вредного парникового газа, чем углекислый газ.
Burning также имеет побочное преимущество. Он высвобождает энергию, которую можно уловить и использовать. Древесные отходы и садовые опилки сжигают на задних дворах по всей стране каждый год без каких-либо попыток улавливать эту полезную энергию. Вместо того, чтобы просто «исчезнуть» мою кучу древесных отходов, я хотел извлечь как можно больше пользы, обогревая им свой дом. Чтобы сделать это наиболее эффективно, я построил сверхэффективную дровяную печь, которую чаще называют «ракетной печью». Ракетные печи чаще всего используются для небольших кухонных плит, но нередки и более крупные печи для отопления дома.Их часто называют нагревателями ракетной массы.
Реклама от Google
Предупреждения
Пожар опасен. Строительство и эксплуатация собственной дровяной печи любой конструкции почти наверняка аннулирует любую страховку от пожара, которая может быть у вас дома, а также может представлять серьезный риск для вас и вашей семьи. Что касается дровяных печей, то ракетная печь, вероятно, является одной из самых безопасных конструкций, поскольку камера сгорания крошечная, объем выхлопа небольшой, тяга сильная, а большая часть внешней части печи не нагревается до очень высоких температур. .Однако, как и в случае с любым другим устройством для сжигания топлива, вам следует соблюдать некоторые меры предосторожности.
0. Размещайте плиту подальше от легковоспламеняющихся материалов. По крайней мере 18 ″ рекомендуются большинством строительных норм для обычных каминов и дровяных печей.
1. Внимательно следите за своей печью, когда она горит. При средней загрузке дров моя печь горит около 30 минут, прежде чем потребуется больше топлива. Я считаю такое короткое время горения не обузой, а мерой безопасности, и я не возражаю против этого, потому что есть определенное удовольствие, если положить в огонь еще одно полено.
2. Запрещается сжигать обработанную или изготовленную древесину. Обработанная древесина, фанера, OSB и т. Д. Содержат химические вещества, которые выбрасываются в выхлопные газы при сгорании. Вы, конечно, не хотите вдыхать их, и, вероятно, не хотите помещать их в атмосферу. Вы должны сжигать только необработанную твердую древесину.
3. Установите детектор дыма. Детекторы дыма требуются большинством строительных норм и правил, поэтому, вероятно, они у вас уже есть. Однако, если вы строите ракетную печь для обогрева гаража или хозяйственной постройки, вам, вероятно, следует установить там и датчик дыма.
4. Установите детектор угарного газа. Все приборы для сжигания способны выделять окись углерода, которая может быть смертельной, если попадет в ваш дом. Другие устройства для сжигания в вашем доме, такие как печь или резервуар для горячей воды, вероятно, представляют большую угрозу окиси углерода, чем ракетная печь, описанная в этой статье, поскольку они работают непрерывно, без присмотра, даже когда вы спите. При этом установка детектора угарного газа является разумной мерой предосторожности.
Чем ракетная печь отличается от обычной дровяной печи?
Задача ракетной печи — сжигать относительно небольшое количество дров при как можно более высокой температуре, приводя к более полному сгоранию, и извлекать как можно больше тепла из выхлопных газов.Для получения высоких температур сгорания ракетные печи разделяют функции сгорания, отвода тепла и отвода. У них есть изолированные внутренние дымоходы для создания сильной тяги и интенсивного горения. В моей конструкции используется камера сгорания с пониженной тягой. Древесный лом загружается непосредственно поверх существующей горящей древесины внутри камеры сгорания. Пламя тянется вниз за счет сильной тяги, а не поднимается из камеры, как можно было бы ожидать. В результате ВСЕ продукты сгорания проходят через самую горячую часть огня, что приводит к очень полному сгоранию, выделяя наибольшее количество тепла и уменьшая количество продуктов неполного сгорания, таких как окись углерода и дым.Чтобы улавливать как можно больше тепла и излучать его в комнату, выхлопные газы проходят через вторичную камеру (намного больше, чем камера сгорания), которая поглощает и излучает тепло. Наконец, относительно холодные выхлопные газы выводятся через выхлопную трубу.
На следующем рисунке показана базовая конструкция.
Изоляция дымохода обеспечивает большую разницу температур выхлопных газов внутри дымохода и газов за его пределами.Эта разница температур вызывает дисбаланс плотности, в результате чего возникает сильная тяга. Горячие выхлопные газы в дымоходе поднимаются, в то время как более холодные выхлопные газы снаружи дымохода опускаются, и весь процесс втягивает свежий воздух в камеру сгорания, поддерживая энергичное горение. В моей конструкции излучающая камера имеет диаметр около 18 дюймов на высоту около 36 дюймов, в то время как размер камеры сгорания составляет всего около 4 дюймов на 4 дюйма на 10 дюймов. Не позволяйте габаритным размерам печи вводить вас в заблуждение. Он сжигает всего пару пригоршней дерева за раз.Большой размер необходим для поглощения и излучения тепла, а не для удержания топлива.
Реклама от Google
Строительство
Подогреватели массы ракетных печей часто изготавливаются из стальных бочек. Они удобны, так как имеют плоскую верхнюю часть, которую также можно использовать для приготовления пищи. Но у меня не было под рукой. У меня был старый электрический бак для горячей воды моих родителей, который они только что заменили, так как он ржавел и протекал. В дополнение к этому я использовал стальную трубу диаметром 3 дюйма, квадратную трубу 4 дюйма на 4 дюйма и несколько плоских стальных пластин с толщиной стенки примерно 1/8 дюйма (хотя это, вероятно, толще, чем необходимо).Я также использовал несколько гибких алюминиевых трубок (воздуховод сушилки) для подачи выхлопных газов из ракетной печи в мой существующий камин.
Выше показано изображение внутренних частей печи (камера сгорания и дымоход), настроенных для первоначального тестирования, чтобы убедиться, что они будут создавать достаточную тягу для интенсивного горения. Алюминиевая гибкая трубка подсоединяется к верхней части дымохода только для тестирования. В готовом изделии он будет соединен сбоку от плиты. Дымоход изолирован примерно 1 ″ материалом Roxul (изоляция из минеральной ваты, которая выдерживает более высокие температуры, чем изоляция из стекловолокна) и обернута липкой алюминиевой лентой для печи, чтобы удерживать изоляцию на месте.
На изображении выше показан разрез бака для горячей воды для установки камеры сгорания и дымохода.
На изображении выше показаны камера сгорания и дымоход, приваренные к боковой стенке бака для горячей воды. Обратите внимание на деревянный брусок между концом дымохода и внутренней поверхностью бака, чтобы обеспечить соответствующий зазор для выхлопных газов. Этот кусок дерева будет удален после того, как дымоход будет приварен.
Безумный ученый за работой…
… и после еще нескольких сварочных работ и покраски, которые я забыл сфотографировать… альта! … Готовый продукт.Серебряная полоса внизу — не гоночная полоса. Он закрывает шов, на который я прихватил дно резервуара. Я не хотел приваривать ее постоянно, так как, возможно, я захочу позже разобрать печь для осмотра.
Обратите внимание, что я снял стекло с левой двери камина и заменил его картоном. Алюминиевая гибкая трубка плотно проходит через отверстие в картоне, чтобы выпускать отработанные газы в камин, где они, еще теплые, поднимаются и выходят через существующий дымоход.Я знаю, что вы, наверное, думаете, что я сошел с ума, если использую горючие материалы, такие как картон, для этой цели, но дело в том, что объем выхлопных газов у этой печи настолько мал, а печь настолько эффективно отводит тепло из выхлопных газов, что это алюминиевая трубка во время работы достигает максимальной температуры всего около 60 ° C. Это круче, чем обычная чашка кофе. Конечно, верх плиты становится намного горячее.
Я также сделал простой металлический экран, который можно разместить над камерой сгорания, чтобы искры не выскочили в комнату, где они могут что-то воспламенить (или, что более вероятно, просто оставить следы ожогов, тлеющие на ковре).У меня есть еще одна крышка, не показана, это сплошная стальная пластина. Полезно быстро потушить огонь и предотвратить проникновение воздуха, когда печь не используется.
Выше фотография уборки. Пластина, составляющая дно камеры сгорания, является съемной. Я просто выдвигаю его, как показано на фото, и пепел падает в любую подходящую емкость (я использую пластиковый лоток выше). Я считаю, что лучше очищать золу каждую неделю или около того, так как, когда будет больше, чем около чашки, она заполнит дно камеры сгорания и начнет накапливаться в трубке между камерой сгорания и внутренним дымоходом. .Тогда добраться до него будет немного сложнее, и в конечном итоге он начнет уменьшать тягу. Оглядываясь назад, можно было бы получить доступ через боковую часть камеры сгорания, а не через дно.
А работает?
Ну… вообще-то… слишком хорошо работает. Разница между сжиганием дров в камине и сжиганием дров в этой печи невероятна. Вы действительно должны испытать это, чтобы поверить, что вы можете получить столько тепла от небольшой пригоршни дров. Я кормил свой камин часами, почти не меняя температуры в помещении, но ракетной печи требуется всего несколько минут, чтобы заметно повысить температуру в помещении.С такой скоростью, чтобы перебрать всю мою древесную стружку, может потребоваться много времени. Кормя печь каждый вечер после работы, мне удавалось обходиться только одним бункером (около 20 кг) дров в неделю. Отчасти проблема в сезоне. Просто не нужно много тепла, чтобы получить в доме комфортную температуру прямо сейчас, ранней весной. Следующей зимой я смогу сжечь в печи намного больше дров.
Экономия
В среднем количество тепловой энергии, получаемой от сжигания дров, составляет около 4.5 кВтч на кг (при влажности 20%). Если предположить, что эффективность печи составляет примерно 80% (грубое предположение), извлеченное тепло составит около 3,5 кВтч на кг. Я отапливаю свой дом электричеством, которое стоит около 0,07 доллара за киловатт-час. Таким образом, теплотворная способность моего древесного лома составляет около 0,25 доллара за кг, и, сжигая около 20 кг в неделю, я экономлю около 5 долларов в неделю на расходах на отопление или около 50% моих счетов за отопление в это время года. Зимой экономия будет намного больше, когда печь можно будет использовать чаще, при этом в комнате не станет слишком жарко.
Почему бы просто не купить каминную топку?
Я подумывал о покупке каминной топки, но, узнав о ракетных печах, быстро отказался от этой идеи, потому что:
- пластина почти наверняка будет менее эффективной
- потребуется значительно больше затрат и усилий для установки
- он не обеспечит почти такое же значение разговора
- Я не смогу использовать существующие отходы, такие как водонагреватель моих родителей
- это не было бы портативным (я с нетерпением жду возможности запустить свою ракетную печь на нашем внутреннем дворике прохладными летними вечерами).
Реклама от Google
А как насчет добавления тепловой массы? Было бы это эффективнее?
Дровяные печи, используемые в качестве основного источника тепла для дома, будут извлекать значительные выгоды из тепловой массы (представьте, что замените мою короткую алюминиевую гибкую трубку на 30 или 40 футов воздуховода, заглубленного в пару тонн бетона, и вы получите право идея). Тепловая масса накапливает тепло и медленно отдает его в дом, выравнивая температуру и позволяя плите работать с перерывами.
Однако для такой печи, как моя, которая используется только для дополнительного отопления, тепловая масса не приносит особой пользы, поскольку равномерную температуру можно поддерживать, просто изменяя подвод тепла от основной системы (что происходит автоматически, поскольку она контролируется термостатом. ). Например, когда я включаю свою ракетную печь зимой, мои электрические обогреватели автоматически выключаются, так что температура в доме не повышается значительно.
Также стоит отметить, что тепловая масса сама по себе не улучшает КПД.Повышение эффективности часто является побочным эффектом увеличения тепловой массы, но на самом деле это улучшение является просто результатом извлечения большего количества тепла из выхлопных газов. Это можно сделать так же легко, без добавления какой-либо тепловой массы. Например, я мог бы извлечь больше тепла из своей выхлопной трубы, просто используя более длинный кусок алюминиевого канала между печью и камином (я заметил, что температура выхлопа падает примерно наполовину до температуры окружающей среды на каждые 20 см длины трубы).
Итак, в скорлупе ореха тепловая масса не так полезна для печи, которая предназначена для использования только в качестве дополнительного тепла, если основная система нагрева работает на термостате.
Дополнительные ресурсы
В Интернете много информации о ракетных печах. Поиск в Google по запросу «ракетная плита» или «нагреватель ракетной массы» даст хорошие результаты, но www.rocketstove.org — хорошее место для начала. На сайте www.rocketstoves.com можно также приобрести отличную книгу «Ракетные нагреватели массы» в формате PDF.
Пол Уитон, основатель permies.com, собрал обширный набор DVD-дисков о Rocket Stoves, доступных на Amazon, под названием Wood Burning Stoves 2
Эрика и Эрни Визнер из Эрниандерики.info, которые также принимали участие в производстве вышеуказанных DVD, в июне 2016 года выпустят новую книгу. Вы можете предварительно заказать ее на Amazon: The Rocket Mass Heater Builder’s Guide
Планы ракетной печи
Обновление 2015-02-14: Несколько читателей написали мне письмо с вопросом, есть ли способ приобрести подробные планы, чтобы они могли построить печь, подобную моей, или попросить сварщика построить ее для них. В настоящее время у меня нет таких планов, но, если есть достаточный интерес, я бы подумал о создании улучшенной печи (я многому научился, используя эту за последние несколько лет) и более подробно документирую процесс. с намерением продать планы.Чтобы оценить интерес, я создал следующий очень краткий опрос.
Читательские проекты
Если кто-то решит построить ракетную печь на основе этой или подобной конструкции, я буду рад опубликовать несколько фотографий вашего проекта, или, если у вас есть собственный сайт, дайте мне знать, и я опубликую ссылку ниже.
13-12-2010: Один читатель, Брент, построил свою ракетную печь по аналогичной конструкции (хотя он был достаточно умен, чтобы провести очистку сбоку камеры сгорания, а не внизу).Вы можете узнать больше о его плите в комментариях или взглянуть на несколько фотографий и видео в блоге Брента: http://streetjesus.blogspot.com/2010/12/rocket-mass-heater-project.html.
26-11-2012: Другой читатель, Джон, прислал мне эти фотографии своего проекта. Он использует большой резервуар для воды для тепловой массы со змеевиком медных трубок, обернутых вокруг внутреннего дымохода печи для передачи тепла.
Счастливого горения!
5 лучших ракетных печей (и планов) на рынке сегодня [с видеообзорами]
Ракетные печи — это готовый инструмент мечты выжившего — откройте для себя лучшие из имеющихся сегодняAir.Воды. Еда. Тепло. Самооборона.
5 основных требований выживания. Если вы предоставите эти 5 элементов, вы выживете.
Может и не весело, может и не красиво, но с их, вы живете.
Итак, сегодня давайте поговорим об одном инструменте для выживания, который поддерживает как приготовление пищи, так и тепло в одном устройстве — The Mighty Rocket Stove.
В частности, мы подробно рассмотрим следующие темы ракетных печей:
** Примечание: Если вам просто нужны наши главные рекомендации, не стесняйтесь ПРОПУСКАТЬ ЗДЕСЬ.
В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список Ultimate Survival Gear. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию . ЧТО ЯВЛЯЕТСЯ РАКЕТНОЙ ПЕЧЬЮ?
Ракетная печь — это сверхэффективная небольшая печь для сжигания топлива. Его продуманная конструкция позволяет использовать любые небольшие источники топлива, такие как ветки, небольшие ветки, сосновые шишки и сухая трава.
Это означает, что источник топлива:
- Более доступный
- Легко собирать и перевозить
- БЕСПЛАТНО ( кто не любит бесплатно? )
Эти небольшие источники топлива сжигаются при сгорании камера с вертикальным дымоходом.Конструкция обеспечивает практически полное сгорание.
Это означает, что вы получаете больше тепла ( для обогрева или приготовления пищи, ), чем традиционные кострища или даже дровяные печи.
Первые из них были построены на основе старых ламп, которые существовали по крайней мере с 1700-х годов. С тех пор он постепенно улучшался на протяжении веков.
Современная ракетная печь была официально спроектирована в 1980-х годах. Первоначально они были построены для поддержки улучшенной системы приготовления пищи для бедных стран.
Так простая конструкция ракетной печи покорила мир. Потому что их относительно легко и недорого построить. Даже с отходами из мусорного бака или небольшим количеством бетона!
Вот почему они стали такими популярными среди тех из нас, кто готовится к будущим чрезвычайным ситуациям…
В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список для подготовки предметов # 78. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию . КАК РАБОТАЮТ РАКЕТНЫЕ ПЕЧИ — ЭТО НАЗЫВАЕТСЯ НАУКА
Истинную красоту ракетной печи можно оценить, пока вы не поймете, как она работает. Почему? Потому что конструкция ракетной печи настолько проста.
В отличие от традиционной дровяной печи, у ракетной печи нет движущихся частей. Это означает отсутствие заслонки дымохода и решетки на входе воздуха!
Базовая ракетная печь состоит всего из 4 компонентов:- «Колено» — огнестойкая L-образная труба с изгибом 90 градусов посередине.Горизонтальная часть колена — это топливная камера и воздухозаборник. Вертикальная часть — это камера сгорания и дымоход.
- Корпус печи — изолирующая окантовка для локтя, способная выдерживать высокую температуру от локтя. Большие металлические бидоны для еды ( или металлические мусорные баки ) отлично подойдут, как и листовой металл, изогнутый по размеру локтя. Отверстие в верхней части позволяет дымоходу выходить вверх. А отверстие с одной стороны обеспечивает доступ к топливной камере и воздухозаборнику.
- Топливная решетка — в идеале топливо должно подниматься над дном топливной камеры. Обычно металлическая решетка обеспечивает поток воздуха под топливом и вокруг него. Это позволяет золе просыпаться и удаляться.
- Юбка для кастрюли — позволяет разместить кастрюлю над дымоходом. Он поддерживает воздушный зазор, позволяющий горячим газам выходить из колена. Юбка горшка также защищает от ветра со дна горшка. Это помогает обеспечить лучшую теплопередачу для более быстрого приготовления.
После того, как вы собрали ракетную печь и заправили ее топливом, легко понять, почему это такая эффективная конструкция!
Во-первых, топливо перекрывает большую часть впускного отверстия для воздуха, обеспечивая ограниченное количество воздуха для огня.Это заставляет воздух плавным потоком под топливом и вокруг него.
Когда этот ток проходит вокруг наконечника горючего, он обеспечивает постоянный поток свежего воздуха к огню.
Во-вторых, огонь горит только на кончике топлива.
По мере того, как вы подаете больше топлива в камеру, он продвигает горящий материал в воздушный поток из впускного отверстия.
Это упрощает управление счетчиком сжигания и поддерживает равномерную температуру.
В-третьих, установив кастрюлю над дымоходом, вы направляете как можно больше тепла в кастрюлю ( или руки для тепла ).Это означает меньше отходов и меньше топлива, необходимого для того, чтобы обед был на столе!
То, что вы не можете так легко увидеть, — это изолированная конструкция корпуса плиты, повышающая эффективность приготовления.
Он не дает ракетной плите терять много тепла в космос и вдали от кухонной посуды. Это также означает, что топливная камера предварительно нагревает свежий воздух до того, как достигнет топлива.
В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки к работе с предметами # 78. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию . ПОЧЕМУ РАКЕТНЫЕ ПЕЧИ «КАМЕНЬ» ДЛЯ КЕМПИНГА И ВЫЖИВАНИЯ
Ракетные печи — это устройство мечты современных выживших ( или любителя кемпинга ).
Нет, они не выиграют конкурс «крутых гаджетов для выживания» (, как солнечное зарядное устройство ) , но я считаю, что они даже более важны!
Я имею в виду, какое устройство может улучшить ваши походы. И спасти вашу жизнь во время масштабной катастрофы? Не много — , поэтому ракетная печь — это устройство, в которое устойчивые люди должны инвестировать.
Я считаю, что это настолько важное устройство для базовой подготовки, что оно входит в наш список 10 основных этапов подготовки.
Итак, вот 5 главных причин, по которым стоит инвестировать в ракетную печь сегодня.
1 — Дизайн работает в разных масштабах — малых или больших!Ракетная печь может быть чрезвычайно портативной плитой для приготовления пищи ИЛИ массивным «обогревателем ракетной массы» для обогрева небольшой хижины или хижины.
Так что конструкция ракетной печи чрезвычайно универсальна. В идеале, если вы хотите быть чрезвычайно устойчивым к жизненным неопределенностям — , вам следует также вложить средства в небольшую переносную ракетную печь и большой нагреватель ракетной массы!
2 — Они безумно эффективны — максимально расходуют топливо.Они эффективно работают на очень небольшом количестве древесного топлива. Вы можете использовать дрова, ветки или сосновые шишки, чтобы эффективно генерировать много тепла.
Вы даже можете запустить множество ракетных печей на листьях, траве и кустах! Суть в том, что небольшие переносные ракетные печи могут использовать «бесплатные» горючие вещества, которые встречаются почти повсюду на земле.
А как насчет отопления дома? С хорошо продуманным обогревателем ракетной массы вы можете продлить срок службы большой кучи дров.Как долго? На видео ниже они использовали только 0,6 деревянных шнуров на всю зиму в Монтане!
3 — Они выделяют очень мало дыма.
Если вы ненавидите дым так же сильно, как и я, то самое время что-то с этим сделать.
Вы можете поставить бездымную костровую яму для своего заднего двора, но вам также стоит приобрести ракетную печь для приготовления пищи на выживание. Почему они не выделяют много дыма? Это из-за эффективности ожога.
Чем эффективнее процесс сгорания, тем меньше дыма — вот и все! И если вы обратили внимание — е fficient горение — это Modus Operandi ракетной печи.
4 — Они являются резервным источником тепла по плану Б в случае длительного кризиса, связанного с отключением сети.Какой у вас план по теплоснабжению на долгое время при отключении электроэнергии? Даже если у вас есть резервный генератор, в конечном итоге в нем закончится топливо. Итак, каковы ваши планы после этого?
Некоторым людям стоит попробовать обогреватель свечей, но он не подойдет для больших помещений. Таким образом, для других это инвестирование в керосиновый или пропановый обогреватель — но теперь вы храните большое количество жидкого топлива …
Вместо этого, если вы серьезно относитесь к подготовке и устойчивости, тогда вы должны смотреть на ракетную печь как на лучшее решение.Для безопасного обогрева дома вам потребуется масштабирование до нагревателя ракетной массы с дымоходом.
Хотя небольшие переносные ракетные печи производят гораздо меньше дыма, они не «бездымные». Так что, если вы сгорите в доме или в помещении без дымохода, вы можете умереть от отравления угарным газом. НЕ ОБЯЗАТЕЛЬНО!
5 — Они лучше, чем костры / дровяные печиЯ всегда любил готовить на дровах. Но это не всегда самый удобный способ приготовить еду и согреться.
Иногда бывает трудно найти достаточно дров, чтобы поддерживать достаточно горячего огня для приготовления пищи.
Найти сухую древесину труднее, особенно под дождем и снегом.
Даже если вы соберете много годной к употреблению дров, вы должны постоянно подкармливать поленья в огонь, чтобы поддерживать слой углей.
Каждый раз, когда вы добавляете поленья, вы должны убирать кастрюлю с дороги. Таким образом, часто мешает процессу приготовления, и вы дольше останетесь голодными!
Дровяная печь — улучшение.Они помогают регулировать температуру и скорость сжигания топлива, обеспечивая более стабильную поверхность для приготовления пищи.
Хотя дровяные печи повышают эффективность, они по-прежнему требуют большого количества больших дров.
Колка бревен и распиловка веток требует времени и усилий! А традиционные дровяные печи не совсем портативны!
Итак, что вы можете сделать, когда на топливо очень мало вырубленных дров? Что делать, если у вас нет времени искать сухие дрова под дождем?
Попробуйте ракетную печь!
Итог:
Мое любимое снаряжение для выживания — это снаряжение, которым я могу пользоваться и которым наслаждаюсь сегодня, но оно также является идеальным резервом, если дела пойдут плохо. Все эти причины в совокупности делают ракетную печь разумным вложением средств.
В качестве способа познакомить вас с навыками выживания, мы раздаем наш контрольный список Ultimate Survival Gear. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию . ЛУЧШИЕ ПЛАНЫ РАКЕТНОЙ ПЕЧИ — СОЗДАЕТ РАКЕТНУЮ ПЕЧЬ своими руками
Если вы регулярно посещаете Skilled Survival — вы знаете, что мы большие поклонники создания собственного самодельного снаряжения для выживания.Ну, знаете ли, ракетная печь — отличный кандидат для самостоятельного проекта!
В зависимости от типа ракетной печи, которую вы хотите построить, она может быть простой или сложной.
- Если вам не нужна портативность, вы можете построить ракетную печь из бетонных блоков!
- Или, если требуется мобильность, вы можете сделать один из металлической банки из-под кофе и консервной банки обычного размера.
- Если вам нужна нерушимая прочность — создайте ракетную печь из углеродистой стали с гравитационным питанием.
Итак, приступим — мы собираемся охватить широкий спектр планов ракетных печей:
Составные кирпичные планы ракетных печей
Для этой сверхпростой ракетной печи все, что вам понадобится, — это небольшая груда кирпичей. Просто расположите их так, чтобы получились камеры ракетной печи, и вперед!
Планы ракетной печи из бетонных блоков
Эта версия обеспечивает устойчивое место для кастрюли и может быть собрана за считанные минуты.Вам просто нужно найти несколько бетонных блоков и правильно их расположить. Просто, но эффективно.
Планы ведра на 5 галлонов и бетонной ракетной печи
Для этой версии ракетной печи вам понадобится ведро на 5 галлонов, немного бетона и картонные трубы.
Планы металлических ракетных печей
Существует множество простых конструкций ракетных печей. Но есть также конструкции, в которых для прочности используются сварные трубы.Если у вас есть навыки работы с металлом, то лучше всего, так как они почти нерушимы!
И вы даже можете построить тот, у которого есть топливная камера с гравитационным питанием ( смотрите следующее видео )!
Материал Free Rocket Stove — Пожарная дыра в Дакоте
Чертеж Dakota Fire Pit
Теперь, когда вы взглянули на самодельные ракетные печи, представьте, что вы делаете то же самое с дырой в земля!
Dakota Fire Hole уже давно является решением для эффективного приготовления пищи без бетона, кирпичей, ведер или металла.
Состоит из двух пересекающихся ям или туннелей. Он имеет такую же принципиальную конфигурацию, как колено ракетной печи.
По своей конструкции пожарное отверстие Dakota имеет многие из тех же преимуществ, что и ракетная печь. Это очень дешевый, эффективный, высокотемпературный, экологически чистый продукт.
Но это добавляет элемент осмотрительности ( пламя скрыто под землей, ) и сопротивление ветру.
В качестве способа познакомить вас с навыками выживания, мы раздаем наш полный контрольный список для подготовки к работе с предметами # 78. Нажмите здесь, чтобы получить БЕСПЛАТНУЮ копию . 5 лучших ракетных печей на рынке сегодня
Если «сделай сам» не для вас — в Интернете доступно множество коммерческих версий. От простых трубчатых конструкций до чего-то со всеми наворотами современной дровяной печи.
1 — Ракетная печь EcoZoom Versa Ракетная печь EcoZoom Versa — это хорошо построенная печь с высокой степенью теплоизоляции. Он включает в себя отдельные дверцы для впуска топлива и воздуха, а также встроенную варочную панель и юбку кастрюли.EcoZoom Versa не требует много древесины или древесного угля для приготовления всей еды.
Превращаем ракетную печь в экологически чистый вариант приготовления пищи на открытом воздухе!
2 — Ракетная печь из нержавеющей стали для сжигания горячего пепла Печь из нержавеющей стали — это ракетная печь весом 2 фунта, которая складывается для транспортировки и хранения.
У него даже есть топливная рампа, которая помогает подавать палки в камеру сгорания под действием силы тяжести.
Сделано в США и имеет пожизненную гарантию ( и сейчас редкость )!
3 — Ракетная печь Bruntmor Camping Rocket Stove — Самокормящаяся печь, обогреватель палатки Ракетная печь Bruntmor Camping Rocket Stove — это сверхмощная переносная печь для охотников, рыбаков, отдыхающих, поваров на заднем дворе или выживших.
Превращает коробку в полнофункциональную печь за минут. Просто добавьте сухое дерево и зажгите его.
Он также включает решетку для готовки, достаточно широкую, чтобы выдержать большие кастрюли.
4 — Marsh Kettles Camping Survivalist Prepper Flat Pack Mini Rocket Stove Ракетная печь Marsh Kettles уникальна тем, что она полностью плоская, что облегчает хранение или транспортировку. В нем используется система сборки с пазами для облегчения установки или поломки.
Он прост в сборке, легко воспламеняется, а имеет самотечное впускное отверстие.
Она также производится в США.
5 — SHTFandGO Пуленепробиваемая ракетная печь Подогреватель палатки Гравитационная подача Пуленепробиваемая ракетная печь SHTFandGO представляет собой сверхмощную ракетную печь с гравитационным питанием.
Имеет удобно расположенную ручку для переноски для удобной транспортировки.
Plus, имеет специальную пепельницу и заслонку горелки.
И эту ракетную печь можно использовать как палатку в крайнем случае ( IF , вы обязательно используете дымоход для аспирации наружу ).
РАКЕТНАЯ ПЕЧЬ ОБОРУДОВАНИЕ И ПЛАН ДЕЙСТВИЙ
Благодаря сочетанию низкой стоимости, топливной экономичности и простоты использования ракетная печь является бесценным инструментом выживания.Независимо от того, создаете ли вы свою собственную или покупаете коммерческую версию, вы должны инвестировать в нее.
В конце дня —
Готовить ужин с помощью одних веточек и шишек — настоящее удовольствие. Итак, если вы все еще читаете эту статью, ваш план действий прост:
Как можно скорее заполучите ракетную печь — построить или купить? — Вам решать.
Джейсон К.P.s. Больше людей, чем я могу сосчитать, просили у меня эту точную дорожную карту.
Это показывает, насколько легко достичь УДИВИТЕЛЬНОГО уровня готовности .
Выполнив эти 10 простых шагов, вы будете намного лучше подготовлены, чем остальные ХРУПКИЕ МАССЫ!
Никаких длинных надуманных историй, просто откровенный разговор парня, который это сделал.
Нажмите здесь, чтобы посмотреть это БЕСПЛАТНОЕ видео сейчас.
Top Image Credit
СвязанныеНаша Ракетная печь своими руками!
Как девушка с Запада, переехавшая в Индию, мне очень не хватало духовки, чтобы печь! Большинство индийских семей готовят все на газовой плите или чула (дровяной печи).Мне очень хотелось жарить овощи, печь хлеб и хрустеть мюсли.
Как и многие, думая о дровяной печи, мы выбрали стиль COB OVEN . Кобовые печи — это огромные земляные чудовища, которые часами топят дрова и накапливают тепловую массу для выпекания пищи. Они просто невероятны; достижение невероятно высоких температур для выпечки пиццы и поддержание тепла в течение 12+ часов, что позволяет постепенно выпекать хлеб, затем печенье, затем мюсли и, наконец, использовать тепло для сушки сохраненных семян или запекания нарезанных в духовке нарезанных помидоров.
Обратная сторона початка? МНОГО ДЕРЕВА. МНОГО ВРЕМЕНИ. Отлично подходит для приготовления пиццы в субботу вечером один раз в месяц, но не для выпечки хлеба трижды в неделю, как мы планировали.
Подумав еще раз, мы подошли к РАКЕТНОЙ ПЕЧИ. Эта «подходящая технология» пермакультуры представляет собой сверхэффективную нагревательную машину — для приготовления цельных блюд используются простые растопки / маленькие палочки. . Технология, охватывающая нагреватели ракетной массы; ракетные печи; ракетные печи; даже реактивные гидромассажные ванны и водонагреватели полагаются на камеру сгорания формы J-TUBE и сверхизолированный стояк тепла для сжигания со 100% топливной экономичностью.Это означает, что «ракета» горит совершенно чисто и БЕЗ ДЫМА. Дым — это просто несгоревшее топливо; Эта технология использует весь потенциал древесины, сжигая древесину и весь ее дым, выпуская из дымохода только горячий воздух.
COB OVEN vs ROCKET OVENДавайте рассмотрим некоторые плюсы и минусы обоих стилей —
Пропустите голову, чтобы сразу перейти к процессу сборки.
Cob Oven ПРОФИ:
-Горит супер-супер горячим (отлично подходит для пиццы) и долго сохраняет тепло; это означает много потенциальной выпечки за один сеанс!
-Нижнее обслуживание при медленной выпечке — вы можете положить хлеб / пирог / жаркое и т. Д. И отойти от духовки во время выпечки.
-Все на вкус «дровяной»
Печь из початков Минусы:
-Требуется МНОГО хорошей большой древесины, чтобы разжечь огонь
— В конце концов, запустить духовку на целый день.
— Все на вкус «дровяной» (тоже жульничество! А что, если вы хотите испечь там свадебный торт?)
— Дымится. Дым на любом уровне по-прежнему является загрязнителем. Дым также означает несгоревший топливный потенциал.
Rocket Oven PROS:
— Выпекайте тонны еды, используя только растопку, маленькие веточки и палочки! В большинстве мест у вас должна быть возможность разжечь огонь; прогуляйтесь по своему району, окрестностям, паркам и соберите упавшие палки.
— предварительный разогрев занимает 30 минут по сравнению с часами в початкованной печи
— Вы можете испечь все, что угодно! В пище нет ощущения «дровяной печи», что делает ее универсальной и для запекания.
-БЕСМЕРНЫЙ. Этот ребенок горит совершенно чисто.Это действительно нужно увидеть, чтобы поверить! Это прекрасная вещь.
Rocket Oven Минусы:
-В течение всего времени выпекания вы должны БЫТЬ ЗДЕСЬ в духовке. Кормление маленькими палочками означает почти постоянное кормление. Максимальный перерыв, который вы можете сделать во время его бега, составляет 5/10 минут.
-Если вы находитесь в месте, где много больших бревен для дров, вам нужно больше времени на топор, превращающий большие бревна в более мелкие.
ИЗ ЧЕГО СДЕЛАНО?Вот и готовый продукт.
Материалы:
— кирпичи для основы
— материалы из глинобитного камня т.е. песок, глина и солома (в нашем случае измельченное кокосовое волокно)
— опилки
— листы из нержавеющей стали для строительства стояка тепла и дымохода
— 2 металлических транспортировочных бочки по 200 л Лучше всего, если вам удастся достать едва использованные! Те, что у нас есть, были выброшены в кучу мусора, и мы заставили их работать.
— Сварочный стержень (нам посчастливилось иметь на ферме кузена с некоторым опытом сварки.Вы также можете сделать это с помощью гаек и болтов () вместо сварки)
— металл для изготовления подставки
— петли для дверцы духовки
— проволочная сетка
-больше початков! много-много початков. (початок = песок, глина и солома)
Мы, , купили наши планы за 10 австралийских долларов у легенд в Very Edible Gardens в Мельбурне, Австралия. Они часто проводят мастерские по изготовлению ракетных печей, и в этом они действительно профессионалы.Я бы не попытался сделать это без серьезного планирования.
Чтобы все это осмыслить, нужно время; и наша небольшая команда пару раз прочитала эту электронную книгу от корки до корки. Но не переживайте; ты получишь это. Купите электронную книгу Тима Баркера The Rocket Powered Oven здесь.
НАШ ПРОЦЕССНаш двоюродный брат Рохан был у нас в гостях, у него есть небольшой опыт сварки .Мы решили сваривать наши стволы вместе, а не использовать гайки и болты и заклепки и заклепки , к которым у нас нет качественного доступа здесь, в Панчгани.
Еще одно отклонение от плана Баркера заключалось в том, чтобы полностью изолировать печь снаружи, используя только глыбу (в разных стилях и слоях). В его планах использовать изоляцию из стекловолокна , ватину и внешнее покрытие из гофрированного железа. Изоляционные ватины очень распространены в магазинах Home Depots и Bunnings, но мы не смогли найти их где-нибудь поблизости.Этот вариант был бы проще, но я вполне доволен нашей работой в початках.
В остальном мы следовали планам по T.
По сути, то, что вы делаете, — это изготовление основания ракетной печи J-образной формы и прикрепление к ней бочковой печи из переработанного сырья.
Горячий воздух поднимается вверх по изолированному теплообменнику ракетной печи в отверстие в нижней части бочковой печи. Он вращается в полой части между двумя стволами (один внешний, один внутренний с двухдюймовым выступом по всему периметру).Горячий воздух в конце концов выходит из трубы сзади.
Изготовить J-образную трубку и стояк тепла просто и понятно.
Основание изготовлено из кирпича, кочана и опилок. Легко и весело делать. Тепловой стояк представляет собой два цилиндра из нержавеющей стали. В обоих случаях выступы прорезаны сверху и снизу, чтобы закрепить меньшую часть в большей и сохранить зазор между ними. Этот зазор заполнен початками с обоих концов и компактными опилками посередине.Опилки выгорают, создавая вакуум для изоляции. Позже весь стояк был покрыт проволочной сеткой и початками.
Безусловно, самая сложная часть заключалась в том, чтобы разрезать стволы угловой шлифовальной машиной и ножницами, разрезать «выступы» и приварить их вместе. Вы должны отрезать верх и низ обоих стволов и проделать сумасшедшую работу безумного максимума, чтобы собрать их вместе. Внешний ствол также имеет прорезь по всему брюху, чтобы открыть его, чтобы его можно было обернуть вокруг внутреннего ствола — создавая полый зазор в 2 дюйма между двумя стволами — это для циркуляции горячего воздуха. Наши бочки были в довольно грубой форме, поэтому, вероятно, этот процесс был бы проще с более свежими бочками.
Чтобы увидеть весь прогресс, , включая короткие видеоролики , зайдите на нашу страницу в instagram в разделе «Ракетная печь» .
РЕЗУЛЬТАТМы сжигаем этого ребенка около 4 месяцев и уже приготовили десятки и десятки потрясающих тортов, пирожных, пиццы, хлеба на закваске, запеченных в духовке овощей, клубничного пирога, мюсли и т. Д.и т. д. и т. д.
Это была интересная задача, и мы чувствуем, что справились с ней. Я бы не стал делать это без электронной книги The Rocket Oven, о которой я упоминал ранее.
Надеемся, вам понравилось, и мы надеемся, что вы сами соберете его. Он работает так эффективно, эффективно и чисто. Это действительно подходящая технология в лучшем виде
С любовью всем вам!
Создание дровяной печи с водонагревателем — Сделай сам
Узнайте, как эта дровяная печь с переработанным водонагревателем может обогреть ваш дом, помогая планета.
Постройте дровяную печь с подогревателем оборотной воды
(Примечание: поскольку эта статья была опубликована в 1978 году, строительные нормы и правила страхования домовладельцев правила изменились, и были приняты федеральные правила, регулирующие дровяные печи. Этот конструкция печи может не соответствовать различным федеральным и местным нормам. Читатели рекомендуется проконсультироваться с соответствующими официальными лицами перед установкой печи в их дома.- МАТЬ)
Большинство самодельных дровяных печей сколочено из старых бочек емкостью 55 галлонов. И они более или менее выполняют ту работу, которую должны делать. . . несмотря на то, что они заведомо неэффективные потребители топлива, их трудно регулировать, быстро прогорают и настолько уродливы, что большинство людей терпят их только в гараж или мастерская.
Пожалуй, единственная действительно хорошая вещь, которую можно сказать о большинстве 55-галлонных бочек. горелки в том, что (обычно) собрать одну из них не так уж и дорого или, по крайней мере, раньше не было.Однако в последнее время здесь стальные бочки стали найти все труднее. . . и, когда вы обнаружите один из контейнеров, он часто имеет фиксированную цену в семь долларов.
Должен быть лучший способ собрать самодельную дровяную печь. И вот: как МАТЬ недавно показал Уилтон, Роберт Уорс из Айовы (который, кстати, просто оказался братом МАТЕРИ исследователя Эмерсона Смайерса).
«Забудьте возиться со старыми 55-галлонными бочками», — сказал нам Боб. «Что ты хочешь Чтобы построить плиту, нужно выбрасывать бак электрического водонагревателя. . . для в минимум четыре веские причины:
«Во-первых, стенки такого резервуара минимум в три-четыре раза толщиной с металл в бочке емкостью 55 галлонов. . . а это значит, что водонагреватель барабан сделает печь намного более жесткой, которая прослужит намного дольше.
«Во-вторых, когда вы строите топку из мусорного бака водонагревателя, это очень просто. сделать печь такой же герметичной и эффективной, как любая дровяная печь за 500 долларов на рынке. И я не могу сказать этого ни о какой печи на 55 галлонов, которую я когда-либо видел.
«В-третьих, если вы сконструируете свой обогреватель так, как я вам говорю, его будет легко загружать, у него будет отличный контроль огня и температуры, и он будет выглядеть достаточно стильно выставить на обозрение прямо в гостиной.
«И в-четвертых, вы можете построить одну из моих водонагревательных плит даже дешевле, чем большинство теперь люди собирают дровяную горелку на 55 галлонов. Что касается Фактически, я собрал всего , что попало в мой. Это означает, что печь стоила мне только труда — одного хорошего дня — которые я использовал, строя ит. «
Ну что ж. Это были довольно большие претензии. Тем более что мы их слушали глядя на несколько фотографий плоской печи , хорошо выглядящей на .Так, в нашей лучшей и самой хитрой моде «глуши Северной Каролины» мы бросили вызов оле Боб, чтобы доказать все, что он нам только что сказал.
А затем — просто чтобы поставить его в невыгодное положение с точки зрения затрат — мы пару раз плюнули, краем глаза посмотрели на Смайерса и невинно сказал: «Конечно, ты знаешь, Боб, что многим нашим читателям сложно убрать мусор. материалы проекта, как вы это делаете. Таким образом, кроме того, что вы можете перерабатывать старую воду бак нагревателя, мы просто должны заставить вас покупать и платить новые цены за все остальное который входит в любую печь, которую вы строите для нас.«
«О Конечно!» Боб ответил. И дело было не столько в том, что он сказал, сколько в том, как он сказал это, что сразу же сказало нам, что это были мы. Шак. Этот пижон из Айовы с самого начала знал, что он может построить печь за 500 долларов. и никогда не используйте для этого материалы стоимостью более 35 долларов.
Недорогая дровяная печь The Secret of the Smyers
Когда Боб Смайерс набрал своего брата Эмерсона и приступил к строительству одного из его теперь знаменитых печей было легко увидеть, что переработанный в топку электрический бак водонагревателя был настоящим секретом его переработанного водонагревателя дровяной печи бюджетный.Также его простота сборки. Черт. Как только вы обнаружите, что ваш «утиль, но все же в хорошем состоянии »бак водонагревателя, у вас уже есть около трех четвертей Ваша плита «сделана на заказ» именно так, как вы этого хотите.
И найти один из этих танков тоже несложно. Большинство свалок разбросанные по стране, на самом деле настолько заполнены контейнерами, что мы возникло скрытое подозрение, что там разводятся старые водонагреватели.Возможно, нет . . . но их наверняка много «там», чтобы их можно было взять.
Любой списанный электрический (забудьте про газовые для этого проекта) водонагреватель от Емкость от 30 до 50 галлонов прекрасно превратится в печь. Мы пришли к мысли, однако один из 30-галлонных резервуаров (диаметром 20 дюймов и длиной 32 дюйма) делает дровяную горелку самой красивой из всех.
Выбирайте немного из ваших дружелюбных местных свалок, свалок или переулков. за магазинами бытовой техники, пока вы не найдете именно ту емкость или емкости, которые вам нужны.Тогда (если вы делаете «покупки» на свалке или свалке) снимите легкий лист металлическую «обертку» и изоляцию прямо в поле и убедитесь, что основной бак внутри не заржавела и не залита коррозией. Или, если того требуют обстоятельства, Вы можете сделать это дома в своем магазине, а затем вытащить отброшенный лист металл и изоляцию обратно на свалку, когда вы будете готовы их выбросить.
Загружаемые детали конструкции Схема водонагревателя 1 и Водонагреватель плита Diagram 2 поможет в процессе строительства.
В остальном недорогая дровяная печь — это просто
Любой, у кого есть резак и сварщик, найдет все остальное легко. И если вы этого не сделаете владеть или эксплуатировать такое оборудование, исследуйте окрестности, пока не найдете компетентный сварочный цех которые переделают ваш танк по разумной цене.
Положите контейнер на бок и добавьте ножки и загрузочный бункер с откидным крышка », как показано на прилагаемом чертеже. Затем приварите« выхлопную трубу ». или «дымовой сапог», как показано.Убедитесь, что все швы герметичны, а бункер крышка коробки тоже плотно прилегает (герметично). Контроль тяги, пожалуй, самый важный часть всего. Если он сделан хорошо и не протекает, у вас будет хороший и положительный контроль. пламени и температуры готовой печи в любое время. И наоборот, если это не так хорошо сделанный, и он действительно протекает, вы не будете. Работайте осторожно и выполняйте свою работу правильно.
Как только печь будет полностью собрана, покрасьте все ее внешние поверхности краской Rustoleum. Черная краска Bar-B-Q или «высокотемпературная краска для двигателя».Вы только что построили себя одна могучая дровяная горелка! И, даже если вы купили все (примерно 65 фунтов стали), за исключением резервуара оборотного водонагревателя, вам не следовало тратить более 35 долларов на проект. (Боб и Эмерсон построили демонстрационную модель МАТЕРИ за один короткий день — шесть часов — на общую сумму 31,54 доллара.)
Эта недорогая дровяная печь работает!
Исследователь MOTHER Деннис Буркхолдер использовал нашу оригинальную древесину для водонагревателя. печь », чтобы обогреть весь его дом площадью 1100 квадратных футов с прошлой осени, и он постоянно был поражен большим количеством тепла и малым количеством золы, производимой агрегатом.
