Печка на отработке (Схемы + Чертежи). Как можно сделать своими руками | 5energy

Эта статья о том, как можно сделать простую печку на отработке из подручных материалов для отопления небольшого помещения.

Так как подключение газового отопления стоит достаточно много, а отапливать помещения электричеством невозможно (в связи с экономичной нецелесообразностью или невозможностью из-за устарелых линий электроснабжения) автономные котлы до сих пор не теряют своей актуальности. В качестве топлива используют как твердое топливо (дрова, уголь, торфяные брикеты и т.д.) так и жидкое (солярка, бензин, мазут, отработанное масло).

Преимущества жидкого топлива перед твердым

Несмотря на распространенность котлов и печек на твердом топливе, в последнее время котлы на жидком топливе занимают лидирующие позиции. В современном мире время — самый ценный ресурс.

Жидкое топливо позволяет значительно экономить время. В первую очередь, связано это с тем, что жидкое топливо гораздо лучше сгорает.

Оно имеет более однородную форму. Намного проще, с помощью электроники настроить автоматическую подачу жидкого топлива.

Твердое топливо также имеет свои преимущества и недостатки. Преимущества: универсальность (можно засыпать все что горит), простота конструкции и эксплуатации.
Недостатки: трудозатратность(требует постоянного участия: вычистка камеры сгорания от остатков угля, постоянное ручное подбрасывания дров/угля и т.д.), дороговизна топлива (цены на дрова, уголь и т.д. достаточно высокие. Если вы не имеете доступ к дешевому твердому топливу, такие печки для вас не выгодны).

Как сделать печку / котел на отработке своими руками?

Мы рассмотрим самый простую печку / котел на отработанном масле из старого газового баллона без электроники. Если вы обладаете навыками работы с металлом, сваркой и в своем арсенале имеете соответствующие инструменты, то сделать это Вам будет под силу.

Нам понадобится:

• Баллон на 50 литров, ресивер от автомобиля или просто труба не менее 220 мм в диаметре. Это будет камера сгорания. Рекомендуемая толщина металла камеры сгорания от 6 мм. Если найдете металл 10мм, то это будет еще лучше.
• Труба для дымохода и горелки в диаметре от 90 мм до 100 мм
• Металл 2-3 мм для дна и крышки.
• Металл для чаши. можно из нержавейки, чугуна или толстый металл.
• Стальные уголки, куски металла, труб и т.д.

Что касается инструментов, нам понадобятся: болгарка, сварочный аппарат, дрель и другие инструменты из стандартного набора, который есть практически у всех.

Это пример того, что можно сделать самостоятельно для гаража или небольшого помещения:

Дымоход должен быть длинным, обеспечивая хорошую тягу. Высота дымохода — от 4,5 м (индивидуально в каждом случае).

Подача воздуха и масла — сверху.

Примерный алгоритм действий:

1) Если используете газовые баллоны: сливаем конденсат, наполняем баллон водой. Срезаем верхнюю часть. Сливаем воду.

2) Привариваем 3 ножки примерно высотой 20-25 см от пола из уголков.



3) С помощью дрели высверливаем отверстия для патрубка дымоотвода в верхней части котла.

4) Далее приваривается специальный вертикальный участок, 3-4 метра, от которого уже идет труба с выходом на улицу.

5) В нижней части необходимо вырезать стенку для дверки (лючка), которая позволит осуществлять чистку. Или же это можно делать через верх, снимая крышку.

6) После этого, необходимо чашу для испарения отработанного масла. Обычно ее делают из трубы, размещают на дне баллона, высота 70-90 мм (диаметр 140 мм).

7) Вырезаем из метала крышку, в нем делаем два отверстия, одно в центре 100 х 100 мм. Другое немного сбоку крышки, диаметр 60 мм примерно.

8) К крышке привариваем трубу, в ней высверливаем много небольших отверстий для подачи воздуха, вокруг этой трубы и будет происходить образование паров отработанного масла. Такая печь может работать как на естественной тяге, так  и на принудительной, адаптировав вентилятор наддува в камеру сгорания. При принудительном наддуве, топливо будет сгорать лучше, оставляя серый пескообразный шлак.



Вот еще одна схема печи на отработке, кардинально отличающаяся от предыдущей.

9) В нижний резервуар для топлива заливаем отработку. Проводим небольшие испытания на улице. Если все нормально работает, ничего не сочится и т.д., печь можно устанавливать на свое место с подключением дымохода. О том, какой дымоход выбрать, как установить и т.д. читайте в нашем блоге.

К сожалению, без электроники невозможно сделать полноценную печь на отработке, которая сможет работать автономно без вмешательства. Заказать котел с автоматической подачей топлива можете у нас, в разделе «Котлы на отработке».

Бесплатная консультация!



Если появились у вас вопросы — задавайте их здесь в комментариях — будем отвечать.



Печь на отработке своими руками

Печь на отработке своими руками может быть изготовлена разными способами. Она отлично подойдет для обогрева технических помещений, таких, как мастерские или гараж. При удачном выборе модели и правильной ее сборке, этот отопительный прибор не только станет хорошим обогревателем, но и поможет согреть воду для приготовления чая, мытья рук или других технических надобностей.

Печь на отработке своими руками

В этих рабочих помещениях далеко не всегда есть место для хранения дров или другого топлива, зато отработанные ГСМ, такие как трансмиссионное и моторное масло, обычно находятся в избытке.

Отработанные масла чаще всего отправляются на утилизацию, поэтому их всегда можно достать практически даром, сэкономив на электричестве или покупке дров. Теплоотдачу от сжигаемой отработки вполне можно назвать равноценной теплу от электрического нагревателя, а расход топлива составляет от половины до двух литров в час.

У этого способа отопления есть немало достоинств, но есть и свои недостатки. Информация о них поможет разобраться, на что нужно обратить особое внимание в процессе изготовления и эксплуатации печи.

Достоинства и недостатки печей на отработке

К достоинствам печей на отработанном масле можно отнести следующие моменты:

• Такие печи хорошо нагревают закрытые пространства, поэтому они подходят не только для технических помещений, но и для обогрева небольших теплиц и сельскохозяйственных построек, где содержатся домашние животные и птица.
• Правильно устроенная печь не коптит и не дает большого количества гари.
• Подобный отопительный прибор очень прост в эксплуатации;
• Так как отработка сама по себе не горит, а сгорают лишь ее пары, то печь можно назвать достаточно пожаробезопасной, при соблюдении правил ее эксплуатации.

К недостаткам этого способа отопления можно отнести:

• В печи нельзя использовать отработку, имеющую посторонние примеси – это взрывоопасно. В лучшем случае, отходы от горения такого топлива будут быстро забивать фильтр и форсунки, поэтому его перед применением следует фильтровать, но можно приобрести и отфильтрованное масло.
• Дымоход, равно, как и сама печь, довольно часто требуют очистки от продуктов горения;
• В процессе своего интенсивного горения печь достаточно сильно гудит.

Виды печей, работающих на отработке

Печи на отработанном масле можно изготовить самостоятельно, а можно приспособить под это топливо пиролизный агрегат или печь с турбо-горелками, так как они работают по тому же принципу сжигания выделенных испарений.

Пиролизная печь вполне может быть приспособлена для работы на отработанном масле

В этом случае в вакуумной камере печи при недостатке кислорода отработка нагревается, и происходит ее разложение. В процессе распада выделяются испарения, которые поднимаются в другую камеру, куда уже интенсивно поступает кислород. Там испарения сгорают, отдавая достаточно много тепла.

Удобство использования этого вида печей состоит в том, что интенсивность горения можно менять, увеличивая или уменьшая поступление кислорода в пиролизную камеру.

Общая схема работы такой печи

Недостатком использования в подобных пиролизных агрегатах отработки является быстрое загрязнение камер и дымохода продуктами сгорания. Кроме этого, при этом виде отопления невозможно поддерживать температуру автоматически, поэтому нужно держать печь под постоянным контролем.

Самостоятельно изготавливают подобные приборы, работающие на отработанном сырье, из газовых или кислородных баллонов большого или маленького размера, труб различного диаметра или металлических листов. Конструкция агрегата на отработке может быть с капельной топливной системой или с поддувом.

Видео: усовершенствованная печь на масляной отработке

Цены на популярные модели пиролизных печей

Пиролизная печь

Печь на отработке, изготовленная из газового баллона

Баллоны из-под кислорода или природного газа отлично подходят для того, чтобы изготовить печку на отработанном сырье. Они имеют нужную форму, а толщина металла позволит пользоваться прибором весьма длительное время.

Печка, изготовленная из баллона стандартного размера, позволит отапливать помещение в 70 ÷ 85 кв. м., а кроме этого, несколько доработав конструкцию, можно будет использовать такой прибор и для контура водяного отопления. Подобная печь не требует установки турбо-горелки для принудительной подачи кислорода. Отработка поступает в нее самотеком.

Общая принципиальная схема работы печек на отработанном масле

Для того чтобы изготовить такую печь, необходимо иметь следующие материалы:

• Газовый баллон на 50 литров со стенками толщиной не более полутора сантиметров. Если взять емкость с более толстыми стенками, пропадает эффект быстрого нагревания и своевременного испарения паров отработки. Масло закипает при 280 ÷ 300 градусах Цельсия, при этом в камере сгорания температура поднимется до 550—600 градусов.
• Металлические листы для изготовления емкости для топлива
• Дымоходные трубы с толщиной стенок два — три миллиметра, определенного диаметра.
• Трубы, предназначенные для устройства горелки.
• Стальные уголки.

Из инструментов потребуются сварочный аппарат, дрель, углошлифовальная машинка – «болгарка», рулетка, строительный уровень, другой обычный слесарный инструмент.

Общая схема-чертеж печки на отработке из газового баллона

Процесс изготовления

Процесс изготовления агрегата начинается с подготовки самого газового баллона. Это необходимо сделать, чтобы избавиться от остатков газа и одорантного запаха.

• Из баллона сливается скопившийся конденсат, и емкость тщательно промывается водой в несколько приемов. Весь процесс необходимо проводить на улице.
• Далее емкость устанавливается вертикально и заливается до самого верха водой. Для устойчивости баллон закапывают наполовину в грунт или же устанавливают в узкий поддон, имеющий большой вес.
• Затем ставятся отметки для ровного среза верха баллона.
• Верхняя часть емкости баллона надрезается болгаркой, и, естественно, из него начинает вытекать вода. Нужно дождаться пока она стечет до уровня зареза, а затем срезать верх полностью.

Срезанная часть затем станет крышкой емкости для топлива, а нижняя часть баллона будет согревать комнату. Теперь воду из баллона можно слить полностью.

• Баллон лучше приподнять от пола, поэтому к нижней его части необходимо приварить ножки из стального уголка, они должны быть высотой около 200 ÷ 250 мм.
• Далее обрезанный баллон устанавливается на ножки, и на расстоянии в 70 ÷ 100 мм от верха сваркой вырезается круглое отверстие для дымоотвода. Отверстие должно иметь тот же диаметр, что и подготовленный для этого патрубок длиной около 400 мм.

Этот патрубок устанавливают и вваривают в вырезанное отверстие. Сварочный шов должен быть ровным и герметичным.

• Затем, к горизонтальной трубе приваривается вертикальный участок высотой в 3,5 — 4 метра с переходом на вертикаль с помощью отвода. Дымоходная труба затем выводится на улицу.
• В нижней части баллона вырезается квадратное отверстие, которое будет служить поддувалом. На него устанавливается дверца, которая поможет регулировать количество подаваемого воздуха.
• Следующим этапом нужно изготовить емкость для топлива, которая будет установлена на дно баллона. Она обычно изготавливается из куска трубы, высотой в 70 ÷ 100 мм и диаметром в 140 мм. Этот патрубок герметично заваривают снизу.
• Крышка для полученной емкости вырезается из листа металла, и в ней сразу же сверху вырезаются два отверстия:

— одно в центре диаметром в 100 —110 мм — к нему будет привариваться труба такого же размера;

— второе – ближе к краю окружности. Его диаметр будет составлять 50 ÷ 70 мм, на нее закрепляется подвижная крышка. Через это отверстие в емкость будет добавляться топливо и регулироваться подача воздуха.

• Затем в трубе, высотой равной высоте баллона и диаметром в 100 —110 мм, один конец заваривается круглой металлической заготовкой, по диаметру равной размеру баллона. Нижний же конец трубы вваривается в емкость для топлива. Получается конструкция, напоминающая штангу.

• Высверливается пять рядов по семь отверстий размером в 10 мм. Они должны быть распределены на 400 мм высоты нижней части трубы получившейся «штанги».
• Далее полученная конструкция устанавливается вовнутрь подготовленного баллона. Сверху крышка приваривается к его стенкам.
• Теперь можно залить в нижнюю емкость топливо и провести испытание — этот процесс лучше проводить на улице. Если он пройдет успешно, можно заносить печь в помещение и выводить дымоход на улицу.

На первой схеме элементы печи на отработке расположены немного по-другому, и монтаж ее более сложный, но эффект от использования агрегата будет одинаков.

Еще один вариант печки на отработке из баллона — с водяным баком

Еще один вариант печи на отработке, который сможет нагреть комнату, подогреть воду, а при подключении контура стать водяным отоплением, хорошо подойдет для использования в теплицах и инкубаторах.

Видео: Печка на отработке с дополнительным водяным контуром

Работы проводятся в той же последовательности, что и при изготовлении первой модели, но с некоторыми отступлениями, так как в этом случае, нужно сделать герметичную емкость для воды. Ее располагают в верхней части баллона, а через нее будет проходить нагреваемая труба, по принципу самовара, отдавая тепло воде, которая будет поступать в систему отопления или к точкам водоразбора.

Существуют и другие модели агрегатов, работающих на отработанном топливе, изготовленные с использованием газового баллона. Можно придумать и собственную конструкцию, зная принцип работы этой печи.

Печь на отработке, выполненная из листового металла

Более распространенной и популярной моделью агрегата на отработке является конструкция, изготовленная из металлических листов.  Этому есть вполне логичное объяснение: во-первых, она компактна,  во-вторых, вес ее составляет всего 25—30 кг, а в-третьих, преимуществом является наличие своеобразной варочной плиты, которая поможет не только согреть воду, но и позволит приготовить простую пищу.

Один из вариантов печки на отработке, сделанной из листового металла

Нужно отметить, что существуют несколько типов печей, различающихся по внешнему виду, но работают они по одному принципу.

Для того, чтобы изготовить эти модели печей, необходимы те же инструменты, что и для агрегата из баллона, но материалы несколько другие:

— стальные листы, имеющие толщину четыре и шесть миллиметров;

— отрезки стальной трубы толщиной стенок 4 мм,  диаметром 352 мм – длиной 60 и 100 мм, и диаметром 344 мм, длиной 115 мм.

— труба диаметром 100 мм и толщиной стенок 4 ÷ 5 мм, длиной 500 мм.

— металлический уголок 30×30, длиной 800 ÷ 900 мм;

— стальная полоса толщиной в 3 ÷ 4 мм.

Подготовив материалы и инструменты, можно приступать к следующим этапам работы.

Общая схема печки на отработке с использованием листового металла и обрезков труб

Процесс изготовления деталей и их монтажа

Первое, что нужно сделать — это составить чертеж конструкции печи. Его можно разработать самостоятельно, а можно воспользоваться готовым вариантом, внеся свои дополнения, если это будет необходимо,

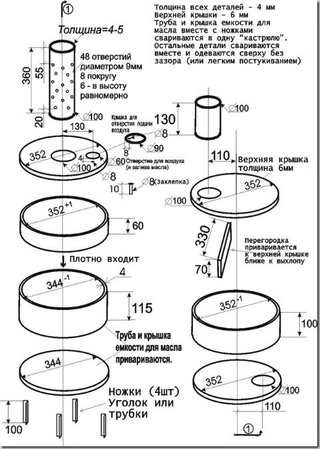

Сборочный чертеж печки на отработке

Далее необходимо изготовить все детали, опираясь на данные и размеры чертежа.

• Для емкости, куда будет заливаться отработка, с помощью болгарки отрезается кусок трубы (Ø 344), в данном случае — высотой 115 мм.

— Для ее дна из металлического листа, используя сварочный аппарат, вырезают окружность.

— Из уголка нарезаются детали ножек.

— Когда все для изготовления емкости будет готово, нужно сразу же собрать этот элемент печки с помощью электросварки.

• Далее необходимо сделать еще одну деталь — это крышка, которая покроет емкость для отработанного масла.

— Для этого используется отрезок трубы Ø 352 мм, высотой 60 мм. Для него готовится крышка. Для этого из металлического листа вырезается круг с таким же диаметром.

— В центре этой металлической крышки размечают и вырезают отверстие диаметром 100 мм – по диаметру трубы, которая будет к ней приварена позже.

— Ближе с краю нужно вырезать еще одно круглое отверстие диаметром 60 мм. Через эту горловину в емкость будет заливаться отработка, и производиться зажигание печи.

— Это отверстие закрывают подвижной крышкой. Ее также вырезают из металлического листа, устанавливают на поверхность крышки, делая подвижной – проворачивающейся на оси. Для удобства открывания и закрывания на подвижной детали приваривают небольшую ручку. Эта крышка поможет регулировать поступление воздуха вовнутрь емкости с топливом, а от этого будет зависеть интенсивность горения.

Готовая конструкция плотно надевается на ранее подготовленную емкость для отработки. Разборным этот узел делается для того, чтобы была возможность регулярной прочистки отопительного прибора.

• Далее отрезается кусок трубы диаметром в 100 мм и высотой в 360 мм. В этой трубе высверливается шесть рядов отверстий, по восемь штук в каждом, диаметром в 10 мм. Эта труба вваривается в готовую крышку нижней емкости.
• Следующим этапом изготавливается верхняя часть печки.

Для нее потребуются:

— Отрезок трубы Ø 352 мм, высотой в 100 мм;

— Две круглых заготовки из металлического листа того же диаметра;

— Металлическая пластина для внутренней перегородки, высотой в 70 см и длиной в 330 мм. Эта деталь устанавливается для того, чтобы тепло задерживалось внутри печки на более долгий срок, не уходя сразу в дымоходную трубу.

— В обоих круглых заготовках вырезаются отверстия Ø 100 мм, в которые будут ввариваться трубы — в одну из них труба, идущая снизу, с мелкими отверстиями, а в другую — дымоотводная. Отверстия вырезаются эксцентрично – их центр отстоит от центра заготовки на 110 мм

— К отрезку трубы – корпусу приваривается верхняя крышка. Сразу же после этого необходимо приварить перегородку – она максимально смещается в сторону дымохода и проваривается к самой крышке и к стенкам цилиндра.

— Теперь можно приварить нижнюю крышку. Ее отверстие должно расположиться диаметрально противоположно отверстию на верхней крышке.

— К верхней крышке приваривается патрубок дымохода, диаметром 100 мм и длиной 130 мм.

— Затем собранный узел стыкуется сваркой с вертикальной перфорированной трубой.

• Последним этапом идет установка дымоотводной трубы, и, если есть необходимость, подпорки из металлической полосы для дымохода или для самой печки.
• Все сварные соединения должны быть абсолютно герметичны.

Если нет возможности отыскать трубы большого диаметра, то верхний и нижний узел можно сделать коробчатыми, сварив их из стального листа толщиной 4 мм. Изменится немного лишь внешний вид печки, но на принцип ее конструкции и работы это ничуть не повлияет.

Размеры печек также могут существенно различаться

Существуют и другие модели печек на отработке. Они могут отличаться своим внешним видом, расположением нагревающих поверхностей, способами подачи топлива и объемами емкостей для него, но принцип работы агрегатов остается единым.

Меры безопасности при эксплуатации печей на отработке

При использовании печки, использующих в качестве топлива отработку, необходимо соблюдать определенные меры безопасности, так как пламя у них достаточно открыто.

Эксплуатация печек на отработке требует соблюдения особых мер предосторожности

• Установка агрегата должна производиться на негорючую поверхность. Стены вокруг печи также должны быть отделаны жаростойким материалом.
• Нельзя устанавливать отопительный прибор такой конструкции на сквозняке, так как он может перекинуть огонь на горючие предметы.
• Категорически запрещено располагать рядом с печью легковоспламеняющиеся предметы.
• Для топки необходимо использовать только очищенное от примесей отработанное масло.
• Нельзя доливать топливо в процессе интенсивного горения.
• Емкость при зажигании печи должна быть заполнена отработкой на две трети. Сверху масла добавляют немного растворителя или бензина, чтобы началось горение, нагрелось масло и пошло испарение.
• Поджигают печку с помощью фитиля или свернутой в длинную трубку бумаги, направляя огонь в отверстие для заливки топлива.

 Видео: инструкция по эксплуатации печки на масляной отработке

Имея навыки работы со сварочным аппаратом и другими необходимыми инструментами, при желании и наличии материалов, изготовить такую печку не составит труда. В случае необходимости проведения работ в холодное время года в гараже или мастерской всегда будет возможность согреться около огня. Весной, когда погода еще неустойчива, а рассада в теплицы уже высажена, печка на дешевом топливе поможет поддержать нужную температуру в помещении. Можно найти применение этому отопительному агрегату и при других обстоятельствах, когда нужно быстро обогреть техническое или хозяйственное помещение. Поэтому, если таковое есть в наличии, то просто необходимо иметь в хозяйстве подобный обогревательный прибор.

схема, устройство, чертежи масляной печки

Количество автомобилей на наших дорогах растет из года в год. Повышается и уровень вредных выхлопных газов в атмосфере, увеличивается масса изношенных шин и запчастей на свалках. Однако, один вид автомобильных отходов все же может принести реальную пользу. Это отработка масла из двигателя и прочих узлов и агрегатов, применяющаяся многими автолюбителями и даже домовладельцами в качестве энергоносителя для обогрева гаражей и домов. Главную роль здесь играет печь на отработанном масле, чаще всего – самодельная. Цель нашей статьи – рассказать об устройстве подобных печек и способах их изготовления в домашних условиях.

Печь на отработке для гаража

В широких кругах автовладельцев этот простой агрегат хорошо известен. С его помощью можно успешно отапливать небольшие помещения, где нет высоких требований к чистоте или эстетике. Это гаражи, небольшие дачные домики, мастерские и прочие аналогичные строения.

Показанные  на рисунке самодельные печи на отработанном масле имеют следующие достоинства:

• простота конструкции и дешевизна;
• нетребовательность к качеству топлива;
• хорошая теплоотдача;
• отопитель спокойно переносит периодические растопки в зимнее время;
• компактность и мобильность;
• отсутствует необходимость проведения монтажных работ.

Для того чтобы простая масляная печка функционировала надежно и устойчиво, требуется только одно – дымоходная труба с хорошей тягой.

Из недостатков необходимо отметить низкий КПД самого агрегата и присутствие неприятного запаха паров масел, появляющихся на некоторых режимах работы. Также стоит отметить разные загрязнения в виде пятен на полу или одежде, неизбежно возникающие при прямом контакте с автомобильной отработкой. Впрочем, повысить эффективность работы печки вполне по силам каждому домашнему мастеру, об этом будет сказано ниже.

Устройство и принцип работы печки

Агрегат состоит из двух бачков – верхнего и нижнего, соединенных между собой перфорированной трубой. При этом верхний бачок смещен относительно поперечной оси нижнего. В идеале форма этих емкостей – цилиндрическая, но, как показывает практика, печка с прямоугольными бачками работает ничуть не хуже. Для установки на пол конструкция имеет ножки. Ниже на схеме показано устройство печи:

Аппарат работает по принципу пиролизного сжигания тяжелого топлива. Как известно, температура воспламенения машинного масла достаточно велика, поэтому в домашних условиях можно его сжечь, если только обратить в пары. Чтобы этого достичь, нижний бак заполняется отработкой через воздушное отверстие примерно наполовину, после чего производится розжиг.

Тут не обойтись без легкого топлива наподобие бензина или растворителя.

Горение бензина вызывает нагрев отработанного масла и его испарение, вследствие чего пары воспламеняются и печка постепенно переходит в рабочий режим. В нижнем баке, являющимся одновременно камерой сгорания, происходит первичное сжигание топлива с подачей воздуха через отверстие. Интенсивность процесса регулируется заслонкой, перекрывающей поток воздуха. Расход топлива на максимуме составляет 2 л / час, в режиме поддержания температуры – 0.5 л / час.

Самодельный отопитель на отработанном масле оборудован вертикальным газоходом с множеством отверстий для прохода вторичного воздуха. Попавшие в перфорированную трубу продукты горения вперемешку с масляными парами успешно дожигаются в ней, а также внутри верхнего бачка. Затем дымовые газы огибают перегородку и покидают печь через патрубок дымохода. Их температура достаточно велика, и чтобы не потерять львиную долю тепла вместе с газами, рекомендуется выполнить такие мероприятия:

• проложить дымоходную трубу вдоль стены через все отапливаемое помещение с уклоном в сторону печи, способ проверенный, стенки трубопровода отдают много тепла в пространство комнаты;
• сразу за патрубком газохода установить водяной контур – экономайзер, подключив к нему пару отопительных батарей и небольшой бак – аккумулятор.

 Печь на отработке с водяным контуром может работать лишь в условиях постоянного обогрева здания. В случае периодического протапливания систему придется заполнить антифризом. Зато КПД установки вырастет с безнадежных 40%, как у буржуйки, до оптимистичных 50—55%.

Как изготовить?

Любой домашний мастер, владеющий техникой и приемами сварочных работ, может спокойно и быстро изготовить этот незамысловатый агрегат. Вначале следует сделать заготовку материалов, ориентируясь на чертежи печи, работающей на отработанном масле:



Следуя столь подробному руководству, остается только взять и выполнить сборку заготовленных деталей. Для работы потребуется стандартный набор инструментов и приспособлений:

• сварочный аппарат;
• угловая шлифовальная машина;
• дрель с набором сверл;
• комплект слесарного инструмента;
• измерительные приспособления.

По окончании сборки важно проверить обе емкости на герметичность и качество сварочных швов, поскольку масляная отработка со временем может просочиться через мельчайшие дефекты и поры. Выполнить это своими руками несложно, существует множество способов. Можно промазывать швы керосином и определять наличие дефектов визуально, либо намыливать стыки и подавать внутрь баков сжатый воздух.

Чтобы обогревать помещения средней площади, мощность масляной печи нужно увеличивать, предложенной выше простой конструкции будет недостаточно. Используя этот принцип работы, мощность нельзя наращивать бесконечно, но все же варианты есть. Например, печь с двумя камерами дожигания, отдельным топливным баком и выдвижной топкой, что представлена ниже:

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

• большая мощность;
• высокий КПД сжигания топлива;
• можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
• экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Совет. Данная конструкция печи имеет одну особенность: от сильного пламени низ сосуда раскаляется докрасна. Когда нужно обогревать одно помещение, то напротив этой зоны снаружи ставят вентилятор обдува. Если же речь идет об отоплении дома, то печь снабжают водяной рубашкой.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Рекомендации по изготовлению

Чтобы сделать печь на отработке с наддувом, проще всего взять старый баллон из-под пропана. В нем надо вырезать проемы для дверцы и дымохода, а также врезать трубу для подачи воздуха. Диаметр последней не имеет решающего значения, в нашем случае подойдет размер 50 мм. Отверстия в трубе надо проделать диаметром 9 мм по такой же схеме, как и в обычной печке. Кроме того, придется отрезать верх баллона и выполнить крышку с уплотнением из асбестового шнура. Для удобства не помешает приварить к ней ручки. Как это все реализовано на практике, можно посмотреть на видео:

Чтобы печь на отработке, сделанная своими руками, могла работать в разных режимах и поддавалась регулировке, ее снабжают соответствующей автоматикой. Для этого приобретают контроллер с датчиками температуры и связывают его по схеме с вентилятором. Тогда появится возможность устанавливать необходимую температуру нагрева и управлять ею, снижая при необходимости производительность нагнетателя.

Для справки. Зачастую такая конструкция изготавливается без принудительной подачи воздуха. Работа агрегата полностью зависит от силы тяги в дымоходе, а регулирование происходит вручную, заслонкой.

Заключение

Нельзя сказать, что самодельная масляная печь – это очень простое устройство и сделать его раз плюнуть. Но, с другой стороны, никаких особенных сложностей здесь нет, серьезно повозиться придется лишь с наддувной версией печи на отработке. Много времени отнимет изготовление водяной рубашки или теплообменника на дымоход, да еще монтаж и настройка автоматики.

Печи на отработке своими руками. Чертежи и схемы | Termoportal.ru

Ответ: Чертежи или схема для изготовления печи на отработанном масле.

ОТОПИТЕЛЬ НА «ОТРАБОТКЕ»
Как обогреть гараж или мастерскую? Буржуйка проста, надежна, довольно быстро разогревает промерзшее помещение, но прожорлива и требует постоянного внимания. К тому же дрова нужно где-то хранить. Те-пловентиляторы компактны, удобны, эффективны, но топить электричеством (бензином, дизтопливом, пропан-бутаном) довольно дорого. А между тем альтернативное топливо, калорийностью не уступающее солярке, кое-где готовы отдать даром. Это — отработанное масло. И не важно, моторное, трансмиссионное, амортизаторное или трансформаторное. Конструкции отопителей на «отработке» довольно многочисленны (о них — в разделе «Компоненты»). Начиненные электроникой стоят несколько тысяч долларов, попроще — от «штуки». Альтернатива — авторские разработки, порой эффективностью не уступающие фирменным. Вот одна из проверенных нами конструкций.
Понадобятся отслуживший свое баллон из-под сжиженного бытового газа, метровый отрезок трубы диаметром примерно 150 мм, 350-миллиметровый кусочек диаметром 65 мм и пластинка-заслонка, его закрывающая. Размеры, за исключением жаровой трубы, могут варьироваться.
Отрезной машинкой удаляем среднюю часть газового баллона, оставив на верхней внутренний направляющий поясок. К ней же привариваем патрубок, который будет входить в жаровую трубу. Рядом привариваем заливную горловину с поддувалом-дросселем и воздушной заслонкой. Остальные детали ясны из рисунка и фото.

Розжиг факелом…………Позади экран из оцинковки…….Заготовка жаровой трубы………..Дросель — поддувало
Заливаем в бак примерно на три четверти «отработку», выдвигаем поддувало, вставляем в него факел — ветошь на проволоке, смоченную соляркой, — и поджигаем. Как только загорится масло (примерно через 1-2 мин.), опускаем поддувало в горловину, регулируя этим интенсивность горения, а заслонкой — его качество. На нормальном режиме масло сгорает полностью, из дымовой трубы нет никакого дыма, а печь издает едва слышный гул. Для чистки маслобака жаровую трубу вдвигаем на несколько сантиметров в приемную трубу дымохода и снимаем крышку. Высота дымохода — три-четыре метра.
После двух-трех пусков вырабатываются верные приемы розжига, свойственные конкретной конструкции: остается лишь наслаждаться почти бесплатным теплом, добытым своими руками.
Внимание! Сжигаемое в этой печи масло не должно содержать легковоспламеняющихся примесей — бензина, ацетона, растворителей и т.п.

И принцип такой же почти! Без всяких блинов в верхней части.
И почему тогда, обычная печь в переделанную в данную маслянную конструкцию не будет работать?



Устройство печей на отработке, чертёж и схема самодельной печи

Отработка масла – что это такое и куда такое масло может еще пригодиться? Отработанное масло – это любой масляный продукт из нефти или синтетических веществ, которое уже использовалось. В процессе использования отработанное масло загрязняется химическими или физическими примесями.
Масляную отработку следует утилизировать, но народные умельцы ищут и находят другие способы применения отработки в хозяйстве. Например, для работы печки.

Обогрев помещений с использованием отработанного масла позволит сэкономить на энергозатратах при отоплении гаража, дачного домика, автомастерской, бани, сауны, теплицы, и т.д.

Мобильность конструкции позволяет перевозить ее в багажнике автомобиля — в разобранном виде она туда легко помещается. Если такую печь установить в доме и совместить ее с обычной кирпичной печью, то нагревшийся кирпичный дымоход печи работающей на отработанном масле будет горячим всю ночь.

Преимущества таких печей

Такую печь смастерить довольно просто, она чрезвычайно экономична, можно сказать, экологична (нет выбросов дыма и копоти), и самое главное ее достоинство – она использует отходы, то есть, отработанное масло, которое должно утилизироваться и непригодно больше ни для чего.
Но, как оказалось, отработка тоже может принести вам немалую пользу. Поломка печи, работающей на отработке, практически исключена – собирается печь при помощи сварочного аппарата, и не имеет сложных деталей, таких, как форсунки, капельницы, и тому подобные устройства. Работает печь при любой температуре на улице, поэтому неоценима для обогрева гаража в зимнее время или при посещении дачи в холода.

Но это не все достоинства печи на отработке – к ней можно подсоединить отопительную систему по самой простой схеме. На печи устанавливается бак, из верхней части которого делается подача в систему отопления, а из нижней его части – обратка. Температуру в системе тоже можно регулировать. На такой печке можно даже готовить пищу, если пользоваться верхней ее частью.

Мобильность агрегата – еще один плюс. Печь быстро разбирается и собирается, и поэтому ее перевозка – не проблема.

Пожаробезопасность конструкции — следующее ее достоинство. Сжигаются только пары отработанного масла, и огонь не имеет возможности перерасти в открытое пламя. Поэтому по сравнению с твердотопливными или газовыми котлами печь на обработке гораздо безопаснее.

Посмотрите видео со схемой и чертежами:

Какие недостатки имеются?

1. Первый – дымоход для такой печки работающей на отработанном масле должен быть протяженностью не меньше 4-х метров.
2. Второй минус – в дымоходе нельзя допускать горизонтальных поверхностей, и конструктивно это немного сложно сделать.
3. Третий недостаток – каждую неделю нужно чистить и дымоход, и емкости, в которых находится масло.

Устранить эти недостатки легко – съемный дымоход и емкости небольшого размера, которые чистить легче, решат ваши проблемы.

Как разжечь печку на отработке

Печь с прямым нагревом воздуха — это прибор, который предназначен для отопления на основе любых машинных масел, выработавших свой моторесурс. Процесс и схема розжига печи также упрощен – нужно положить в печь немного бумаги, залить в печь 1 л масла, и поджечь бумагу.

Через несколько минут масло начнет закипать, и начнется процесс его самовозгорания. Подливается масло в процессе горения порциями по 5 литров.

Имея печь на отработке, можно:

• Выбрать любое топливо на основе масла (категорически запрещено заливать в печь бензин, растворители, керосин, и т.д.).
• Проводить мобильную регулировку нагревания воздуха в помещении.
• Визуально отслеживать расход топлива.

Устройство и самые главные компоненты

Крышка, которая подает воздух в печь, и крышка для залива масла должны легко поворачиваться на заклепках или на болтовом соединении. Регулировкой этих отверстий можно регулировать расход масла и мощность нагрева печи.

Дымоход устанавливается под углом и выводится по помещению на высоте 4 и больше метров строго вертикально. Верхняя часть печи – наиболее нагревающееся место, поэтому за год работы может выгореть. На этой плите можно греть воду, готовить продукты, и так далее.

Для продления срока службы верхней плиты на безопасном расстоянии устанавливается электровентилятор, обдувающий верхний бачок. Коэффициент полезного действия печи при таком обдуве заметно повысится.

Емкость для хранения масла в самодельных печах на отработке делается из металла 3 мм толщиной. Внешний вид печи на отработке масла можно облагородить покраской из смеси жидкого стекла, молотого мела и алюминиевой пудры. Пропорции следующие: 0,5 литра силикатного клея, 200 граммов алюминиевой пудры и 20 граммов молотого мела. Размеры печи можно уменьшать или увеличивать, соблюдая пропорциональность.

Диаметр трубы с проделанными в ней отверстиями, в которой будут догорать пары масла, может быть произвольным, а сами отверстия – диаметров 10% от диаметра трубы.

При заливке отработанного масла марки МГ-10 печь выдает следующие показатели:

1. Расход масла в час: максимальный 2 литра, номинальный 0,5 литра.
2. КПД — 75%.
3. Высота дымоходной трубы — 4 метра при диаметре 100 мм.
4. Габариты печи: 700х300х500 мм.
5. Вес печи без отработки — 28 кг.

Печь из баллона

Работы по самостоятельному конструированию печи на отработке можно значительно сократить, если не изготавливать корпус из сварных элементов, а использовать кислородный (газовый, углеродный) баллон. Толщина стенок баллона достаточна для того, чтобы печь прослужила вам всю жизнь.

Работа такой чудо печи из баллона вполне удовлетворяет требованиям и по пожарной безопасности, и по обогреву практически любого помещения. Достаточно снабдить печь отопительной водяной системой. Например, при отапливаемой площади помещения 80 м2 температура внутри поддерживается (даже в сильные морозы) на уровне 18-220С. Корпус печи для такого помещения можно сделать из пятидесятилитрового газового баллона.

Масло подается самотеком, в принудительной подаче воздуха печь не нуждается, так как превосходно работает на естественной тяге. Дымоход сделан высотой 6,5 м, труба железная, с толщиной стенок 2 мм и наружным диаметром 110 мм. Для забора тепла надо сделать водяной контур (столитровый газовый баллон, разрезанный на три части, используется только одна часть).

Высота контура печи должна соответствовать высоте, на которой внутри печи находится источник горения. Тогда корпус баллона не нагреется до пожароопасной температуры.

Также эта мера предосторожности продлевает срок эксплуатации печи. Схему и чертёж такой печки можно поискать в Интернете.

Смотреть видео: самодельная печка из баллона

Как сделать печь с наддувом

Как один из вариантов для изготовления печи с наддувом можно рассмотреть следующий: тепло снимается при помощи контура с тосолом и радиаторами отопления, дополнительно тепло отдается от обдува электрическим вентилятором. Наддув осуществляется обычным двигателем от автомобильного вентилятора, обдув печи – при помощи бытового вентилятора на 220v. В контуре установлен циркуляционный насос, что позволяет не соблюдать угол наклона труб отопления. Расширительный бачок — любой, но с открытой или приоткрытой горловиной.

Мощность самодельной чудо печи с наддувом определить трудно, но ею отапливается помещение площадью около 150 м2. Расход топлива — 1 литр в час. При температуре на улице 00С в помещении наблюдалось около 14-150С, но можно поднять и выше регулировкой заслонки или увеличением числа оборотов двигателя наддува. Правда, в последнем случае расход масла увеличится на 0,5-1 л в час. За световой день зимой расходуется от 3 до 12 литров отработки. Запах от продуктов горения в помещении не ощущается.

Обязательно соблюдение вертикальности дымохода в помещении (или под наклоном), иначе падает тяга и может появиться запах сгоревшего топлива.

Где нельзя устанавливать?

1. Запрещено устанавливать печь в местах со сквозняком.
2. Запрещено устанавливать печь в местах, где на печь могут попасть посторонние предметы и возникнуть пожар.
3. Запрещено монтировать печь рядом с легко воспламеняемыми предметами.
4. Печь нужно устанавливать, предусматривая свободное пространство вокруг нее не менее 0,5 метра.
5. Запрещено в помещении с печью работать с легко воспламеняемыми веществами.

Делаем печь своими руками

Для изготовления печи на отработке используется листовая сталь, окрашенная жаропрочной краской или по приведенному выше рецепту. Печь разбирается для чистки и перевозки. Печь имеет нижнюю часть (резервуар для масла), среднюю часть (горелка, которая обогащает горячие пары масла кислородом), и верхнюю часть – нагреваемый модуль.

Отверстие для заливки отработанного масла или топливной смеси находится на лицевой стороне печи, в нижней ее части. Здесь же расположено отверстие для регулировки мощности горения.

Верхняя часть печи имеет газоотводную трубу, предназначенную для отвода продуктов сгорания через 4-х метровый дымоход.

Работает печь следующим образом: масло, залитое в нижний резервуар, нагревается, и его верхний слой через несколько минут начинает закипать, а пары, выделяющиеся при этом, поступают в горелку. Здесь пары обогащаются кислородом и полностью сгорают. Продукты горения перемещаются в верхнюю часть печи, и по дымоходу выходят в атмосферу. Верхний модуль печи нагревается больше других, поэтому его можно использовать, как плиту для приготовления пищи.

Рекомендуется монтировать отверстия для регулировки горения и для заливки масла с лицевой стороны. Печь должна стоять на горизонтальной ровной поверхности. Система отвода продуктов горения выполняется из пожаробезопасных труб и стандартных фасонных элементов.

Для самого удаленного от камеры сгорания участка дымохода допускается использовать оцинкованную тонкостенную и эмалированную сталь, асбестовые и керамоасбестовые трубы с толщиной стенок не меньше 1 мм. Внутренний диаметр дымохода отвода должен быть больше 100 мм.

Дымоход монтируется в верхней части печи на отработке. Желательно (для более тщательной чистки и возможности переносить печь) сделать дымоход съемным. В помещении можно монтировать дымоход под углом для улучшения теплоотдачи. Снаружи дымоход должен устанавливаться только вертикально во избежание задувания в трубу. Рекомендованная высота дымохода — 5-8 метров.

Заключение…

Конструкция печи основана на принципе «наливай, регулируй, грейся». Полное отсутствие сложных механизмов и устройств, регулирующих, контролирующих и измерительных приборов делают эту печь практически вечной.

Регулировка производится только простейшей заслонкой для подачи воздуха, которую сломать или вывести из строя невозможно.

Горелка (труба с отверстиями) также имеет самую простую конструкцию, а отработанное масло на морозе не замерзает. Поэтому и хранить отработку, и подавать ее в камеру сгорания можно прямо с улицы, чтобы не занимать лишнее место в гараже или в домике на даче. Регулируется степень нагрева от 40-700С до 800-9000С. При соблюдении требований по пожаробезопасности в помещении, которое обогревается такой печью, будет всегда тепло и уютно.

Смотрите видео — печь для гаража на отработке своими руками

принцип работы, фото, схемы, чертежи, проекты

Печки на отработке заводского изготовления

Постоянное повышение цен на традиционное голубое топливо заставляет искать альтернативные источники тепла для отопления. Богатое на углероды и другие горючие компоненты, честно отработавшее свой ресурс, машинное масло является отличным топливом и вполне может претендовать на роль замены других источников тепловой энергии.

Простая по конструкции и вполне доступная для создания в домашних условиях, печь на отработке, позволит использовать, по сути, дармовой продукт, сэкономив при этом немалую сумму. По многочисленным отзывам, такие печки неплохо работают с соляркой и другими трудновозгораемыми продуктами нефтеперегонки, включая жидкий гудрон, солидол и т.д.

Принцип работы печи на отработке

По принципу работы печь на отработанном масле является пиролизной. Под действием температуры сложные азотно-углеродные цепочки масляных молекул вначале расщепляются на элементарные химические элементы, затем окисляются кислородом воздуха, и наконец — охлаждаются, попутно преобразовываясь в совершенно безвредный азот и водяной пар.

Конструкция печи должна строго соответствовать проекту

Несмотря на то, что конструкция печи чуть сложнее устройства кастрюли, в ней происходят очень непростые процессы и нарушение условий их протекания легко может привести к появлению очень опасных окислов азота, известных под названием веселящий газ.

Если все размеры и форма печки выдержаны правильно — сгорание топлива будет очень эффективным и чистить дымоход от сажи и копоти почти не придется.

Конструктивно печка включает три основных зоны:

• зона горения паров кипящего масла;
• зона высокотемпературного горения продуктов пиролиза;
• камера дожигания горючих соединений и понижающего температурного скачка.

Для более глубокого понимания работы, рассмотрим проверенную и очень распространенную конструкцию простой самодельной печки.

Принцип работы печи на отработанном масле

Нижняя камера представляет собой плоскую емкость с налитым маслом. После выхода печки в рабочий режим верхний слой масла закипает, получившийся пар загорается. В зоне горения образуется множество турбулентных потоков, которые играют роль дросселя, мешая свободному поступлению горящей смеси во вторую зону. Получается саморегулирование. Кроме того, под действием силы Кориолиса, именно турбулентные потоки закручивают горящие газы в вихревой поток, играющий решающую роль в последующих физических процессах.

Воздух, необходимый для горения масла, поступает через отверстие с заслонкой. Открыванием заслонки можно регулировать скорость сгорания и тепловую мощность печки. При полном закрывании заслонки печь постепенно затухнет.

Закрутившись в жгут, горящие масляные пары попадают во вторую зону, где происходит их высокотемпературное дожигание. Камера представляет собой трубу, определенного диаметра и высоты. Для практически неограниченного доступа воздуха в трубе делается множество отверстий. Вращающиеся газы активно перемешиваются с кислородом, процесс окисления проходит очень бурно и температура данной зоны легко может подняться до 800-900 и выше градусов. При такой температуре активность азота превышает активность кислорода и в верхней части второй зоны образуется большое количество вредных азотных и углеродных окислов.

Верхняя камера печки на отработке выполняет сразу две функции. Во-первых, там происходит окончательное кислородное дожигание несгоревших пиролизных остатков. Во-вторых, особая конструкция верхней камеры обеспечивает понижающий температурный скачок, во время которого азот теряет свою активность и снова вытесняется кислородом. В результате на выходе печки получается совершенно безвредный газообразный азот, горячий водяной пар и твердые частицы оксида углерода, выводящиеся в дымоход и частично оседающие на его стенках в виде сажи.

Чтобы все процессы происходили в строгом соответствии с теорией, а продукты сгорания не представляли опасности — лучше всего воспользоваться готовыми чертежами проверенной конструкции, эффективность и безопасность которой подтверждена не одним десятком энтузиастов.

Конструкция печи на отработанном масле

Лучший материал для корпуса печки — жаропрочная или тугоплавкая конструкционная сталь.

Конструкция печи на отработке

Для нижней камеры будет достаточно стали шириной 4 мм. А верхнюю и среднюю камеру, температура нагрева которых гораздо выше, толщину материала следует брать не менее 5,5 мм. Все детали свариваются сплошным швом. Камеры, как верхняя, так и нижняя могут быть квадратными, но круглое сечение и протяженность камеры посередине — обязательное условие устойчивого процесса высокотемпературного кислородного горения. Обычно для нее используют отрезок толстостенной стальной трубы подходящего диаметра.

Стандартная конструкция печи на отработке, фото

Для надежного отвода продуктов сгорания нужен дымоход высотой не менее 4 м. Для большей эффективности нагрева воздуха в помещении дымоход может иметь наклонные участки, идущие под углом до 45 градусов. Но чем больше наклон дымохода — тем больше в нем оседает сажи. Конструкция и размеры всех элементов приведены на схематическом чертеже ниже.

Схема печи на отработанном масле с размером деталей

Для самостоятельного изготовления печки потребуется:

• сварочный аппарат;
• болгарка с отрезными и шлифовальными кругами;
• готовые детали и подготовленные обрезки труб необходимого диаметра;
• краска для облагораживания внешнего вида вашей печки.

Краску для печи на отработке можно сделать самостоятельно. Для этого смешиваем пол литра жидкого стекла (нужно использовать именно строительный силикатный клей), 200 г серебрянки (алюминиевой пудры), 20 г молотого мела. Подбором пропорции мела добиваемся нужной консистенции краски. Такая краска получится термостойкой, и подходит для работы с повышенной температурой. Также можно использовать термостойкие кремнеорганические краски и эмали, такие как Цельсит-500, Церта.

После окрашивания печка на отработанном масле получает нарядный, почти заводской внешний вид.

Печка на отработке после окраски

Увеличение эффективности обогрева помещения

Для усиления эффективности нагрева помещения требуется обеспечить более интенсивный отбор у печки излишков тепла. Сделать это можно двумя способами:

• принудительным обдувом горячего корпуса — воздушное отопление;
• нагревом воды с последующей перекачкой ее в систему отопления — радиаторная система обогрева.

Отбор тепла производится в верхней зоне, где температура достигает максимума. Оба варианта уже разработаны и ниже представлены самые удачные и простые конструкции таких печек.

Печка на отработанном масле с воздушным обдувом

На фото хорошо видно, как организована дополнительная камера для нагрева воздуха. Перегородки образуют своеобразный лабиринт и удлиняют путь прохождения через нагретую зону. Камера воздушного обдува наваривается сверху верхней камеры сгорания. По уверениям разработчиков, эффективность нагрева помещения возрастает более чем в два раза.

Вместо воздушного лабиринта можно приварить водяной котел. Нагретую воду придется гнать в радиаторы насосом, но увеличение эффективности обогрева помещения того стоит.

Правила безопасности при пользовании печкой

Учитывая высокую открытость пламени и высокую температуру нагрева — печка на отработке является источником повышенной опасности. Поэтому углекислый огнетушитель возле нее — не прихоть пожарного инспектора, а жизненная необходимость.

Для разжигания печи поверх масла наливается немного легковоспламеняющейся жидкости, например растворителя или бензина. Наливается совсем немного — чтобы начального пламени хватило для появления паров масла.

Печь на отработке в системе отопления дачи

Очень важно исключить попадание воды в кипящее масло. К чему это приведет, легко понять, вспомнив, что происходит, если на сковородку с раскаленным маслом случайно попадет капля воды. Источником воды может стать кастрюля или чайник на печке, скопившийся на внутренних поверхностях в холодное время иней или конденсат. Не рекомендуется наливать вместо масла другие горючие жидкости неизвестного происхождения.

Итог

Простота конструкции и эксплуатации печи на отработке делает ее необычайно привлекательной для умельцев, а дешевизна топлива и малое его потребление — очень выгодным и в экономическом плане.

При соблюдении элементарных правил безопасной эксплуатации это устройство вполне может стать основным источником тепла для пристроек, хозяйственных помещений, и даже дач для сезонного проживания.

Печи на отработке своими руками. чертежи и схемы

Масляная печь с принудительным нагнетанием воздуха

Снабдить теплом целый частный дом площадью порядка 100 м2 может печка, работающая на масле и снабженная принудительным нагнетанием воздуха в зону горения. Ее преимущества очевидны:

• большая мощность;
• высокий КПД сжигания топлива;
• можно добиться хорошего КПД использования теплоты сгорания путем автоматизации агрегата;
• экономичность.

Конечно, в изготовлении такая печь несколько сложнее, кроме того, появляется прямая зависимость работы отопителя от надежности электроснабжения. В районах, где часты отключения электроэнергии, придется принять меры по обеспечению бесперебойной работы печи с помощью различных генераторов.

Как поставить печке капельницу

Капельная система очень проста. К зоне горения подводится металлическая трубка с косым срезом. Это питательная игла. Она закрепляется над небольшим металлическим резервуаром — испарительной чашей. Топливо к трубке поступает по гибкому шлангу, на другом конце которого закреплена воронка.

В воронку отработка капает примерно из такой же иглы, гибкой трубкой соединенной с расходным резервуаром. В магистраль между расходной емкостью и второй иглой ставится запорный кран, регулирующий объем поступления отработки или перекрывающий его совсем.

Такой разрыв позволяет обезопасить всю конструкцию от пожара — разрыв между воронкой и второй иглой работает как противопожарный и не передаст горение от печи к емкости с отработкой. Кроме того, визуально можно легко оценить скорость поступления отработки в печь и отрегулировать интенсивность горения.

Конструкция печи с наддувом

Наддувная самодельная печка на отработке представляет собой цилиндрический сосуд закрытого типа, внутри которого расположена хорошо нам знакомая камера дожигания в виде трубы с отверстиями. В нижней части сосуда находится дверца для доступа к топке и розжига. Патрубок дымохода приварен к верхней части цилиндра, а принудительная подача воздуха в трубу с отверстиями через верхнюю крышку либо простой врезкой сквозь боковую стенку.

Отработанное масло располагается на самом дне сосуда и подается по мере необходимости в автоматическом режиме. Способы подачи могут быть различными: из емкости погружным насосом либо посредством поплавкового механизма, кому что больше нравится. Выше на рисунке показана схема печки с нагнетанием воздуха, водяной рубашкой и топливоподачей с помощью поплавкового клапана.

Отработанное масло на дне емкости разжигается путем добавления небольшого количества бензина или растворителя, затем включается вентилятор-нагнетатель. После прогрева топливо начинает активно выделять пары, что сжигаются с избытком кислорода. В результате образуется мощный факел пламени, распространяющийся во все стороны, как видно на фото.

Продукты горения, покидающие тело печи, имеют очень высокую температуру (иногда до 400 ºС), как и в предыдущем случае. С целью недопущения выброса тепла и повышения КПД агрегата дымоход надо обязательно снабдить водяным теплообменником, подключенным к системе отопления через накопительный бак. Тогда можно добиться показателя эффективности печи порядка 80—85%.

Печь + горелка

В заключение напомним еще об одном способе достаточно эффективного капельного сжигания отработки. Это – водно-масляная горелка. Когда-то такими широко пользовались строители и дорожники для разогрева битумных котлов, но ныне он практически вышел из употребления потому что водно-масляная горелка сама по себе плоха: прожорлива, много коптит. Однако, если ее пристроить к топочной дверце любой печи (воздух поступает через поддувало), то в горячем топочном пространстве пары масла отлично догорят и водно-масляная капельная печь покажет весьма неплохой КПД.

Устройство водо-масляной горелки несложно: в раскаленную чашу, над которой идет поток воздуха, капают одновременно топливо и вода. Капли воды взрываются, как на раскаленной сковородке, и разбрызгивают масло в туман. Пары топлива потоком воздуха (печная тяга или наддув) через раструб идут в топку печи, где и сгорают. Сложность в данном случае в необходимости настройки 2-х капелей, топливной и водяной, но конструктивно водно-масляная горелка проще любой из описанных выше печей, кроме фитильной. Зато ее КПД в комплексе с печкой-буржуйкой не хуже, чем у печей с пламенной чашей. Как своими руками сделать водно-масляную горелку для печи, см. напоследок видео:

Ниже Вы можете поделиться своими мыслями и результатами с нашими читателями и постоянными посетителями.

Также можно задать вопросы автору*, он постарается на них ответить.

Основные правила эксплуатации и обслуживания

Чтобы обезопасить себя при использовании самодельной печи, а также продлить срок службы конструкции, необходимо придерживаться некоторых правил:

• запрещается заполнять жидким топливом нижнее отделение более чем на 66 процентов;
• для розжига необходимо сначала воспламенить бумажный лист, после чего опустить его в нижний резервуар;
• необходимый режим работы выставляется путем регулирования специальной заслонки;
• при эксплуатации не допускается применять иные виды жидкого топлива, конструкция предназначена исключительно для отработки;
• нельзя оставлять разожженную печь без присмотра на длительный промежуток времени;
• следует избегать крепления конструкции к стенам строения и использования высоких подставок;
• запрещается располагать печь непосредственно под полками или другими предметами, которые могут упасть;
• не следует держать в непосредственной близости от отопительного устройства горючие вещества;
• помещение, в котором будет эксплуатироваться печка, должно иметь хорошую вентиляцию;
• в масло не должна попадать вода, в противном случае оно будет вспениваться и потихоньку выплескиваться наружу;
• контактирующие поверхности помещения должны быть выполнены из негорючих материалов;
• чистка внутренних частей конструкции допускается любым удобным способом;
• не нужно доливать топливо после розжига, залитая порция отработки должна полностью выгореть.

Придерживаться следует примерно таких размеров

Конструкция должна подвергаться регулярной чистке

Как сделать агрегат из баллона – инструкция

Чаще всего в домашних условиях изготавливаются агрегаты из старых баллонов (кислородных, газовых, углеродных). Такие конструкции характеризуются длительным временем эксплуатации. Достигается это за счет толстых стен используемых емкостей. Прибор, смастеренный из баллона, способен без проблем отопить комнату площадью около 80–90 квадратов.

Баллонная печь не нуждается в подаче воздуха по принудительной схеме. В ее камеры сгорания горючее поступает по принципу самотека. При желании она легко приспосабливается для работы со стандартным водяным отоплением. Чертежи на подобные агрегаты имеются в достатке в интернете. Там же можно найти и массу советов по изготовлению аппаратов на масле. Вам нужно запастись газовым баллоном, трубой для установки дымохода (его длина для обычного гаража берется не менее 4 м), электрической дрелью, сварочным агрегатом, болгаркой.

Старый баллон для создания печи

Обратите внимание! Вам нужен бесшовный старый баллон объемом 50 л со стенками, которые имеют толщину около 1,5 см. Более толстые емкости обычно очень плохо прогреваются изнутри, а значит, испарения паров отработки в них не произойдет

Отопительный агрегат делается так:

1. Срезаете болгаркой верхнюю часть баллона (1/4 от его длины).
2. Привариваете сварочником стальные ножки к нижней части сделанной камеры. Длина таких опор – около 20 см.
3. В верхней части нижнего отсека прорезаете отверстие (оно должно находиться сантиметров на 13 ниже отрезанного края баллона). В него затем помещаете трубу, которая сваривается с трубой-дымоходом (последняя устанавливается строго по вертикали и приваривается).
4. В самодельном дымоходе прорезаете еще одну небольшую дыру, которую обязательно оснастить пластинкой (задвижкой) для регулирования объемов подачи воздуха.
5. В верхней части (в той, которая была отрезана) емкости делаете отверстие (6–8 см по сечению). В него вы станете заливать топливо.

Порядок выполнения всех работ показан на видео. Думаем, у вас не возникнет затруднений с изготовлением агрегата. Еще один совет. К верхней части печки-баллона несложно присоединить небольшую площадку. На ней вы при работе аппарата сможете нагреть воды в кружке либо что-нибудь разогреть. Площадку делают прямоугольной или квадратной формы, вырезая соответствующую заготовку из листа стали, и приваривают к съемной части печи. Очень полезное улучшение агрегата, согласитесь.

Что такое отработка

Отработка – это техническое масло, которое используется внутри автомобильных моторов, сливаемое из них после окончания срока его эксплуатации. То есть, это стопроцентный нефтепродукт, в который добавляют различные присадки для увеличения срока эксплуатации трущихся между собой деталей автомобильного двигателя.

Под действием высоких температур и воздуха техническое масло теряет свои технические свойства. Поэтому его с определённой периодичностью меняют на новое. Именно слитое масло и называют отработанным или отработкой. Все масла, которые применяются в двигателях автомобилей любой марки, являются горючими веществами. Именно поэтому их часто и используют в качестве топлива.

Но сгорая в пламени, отработка оставляет после себя достаточно большое количество отходов, часть из которых токсична. Чтобы уменьшить концентрацию таких веществ, мастера придумали масляные печки, работающие на отработке, которые функционируют по принципу нагрева отработанного масла. Именно в процессе нагрева до высоких температур масло начинает распадаться на составляющие, часть из которых является горючими смесями. Они-то и сгорают в огне, выделяя огромную тепловую энергию. Конечно, присутствие кислорода в этом процессе обязательно.

Отработанное масло, слитое из картера автомобильного двигателя

Почему отработка?

Капельная подача топлива широко используется в теплотехнике, если требуется тепловая мощность прим. до 15 кВт. Принцип действия капельной печи прост: жидкое топливо капает в нагретый испаритель, в который подается первичный воздух. Каждая капля испаряется и частично сгорает тут же, поддерживая температуру испарителя. Остальные пары топлива поступают в камеру сгорания с притоком вторичного воздуха, где и сгорают полностью. Таким образом, в капельных печах осуществляется 2-х ступенчатое сжигание топлива. В отличие от печей с безнапорными горелками, где топливо греет до испарения только само себя, в капельных часть тепла от сгорания каждой капли расходуется на подогрев довольно массивного испарителя, что и определяет их меньшую экономичность. Но и способы минимизировать этот недостаток существуют, см. далее.

Предельная мощность капельной печи во многом определяется свойствами топлива: если, чтобы получить заданное количество тепла, топливо нужно пускать струйкой, печь становится пожаро- и взрывоопасной. Отработка в этом отношении хороша тем, что ее вязкость и поверхностное натяжение велики, т.е. капли отработки возможно получить частые и крупные. Существенно хуже по данным параметрам дизтопливо, хотя печку на отработке и дизеле сделать все же можно, см. далее. На легком жидком топливе капельные печи не делают – опасно. Мазут и нефтешлам слишком ценны как топливо, а источники тяжелых топлив промышленных масштабов стабильны, чтобы сжигать их как попало.

Преимущества и недостатки устройства

Средние показатели при заливке отработанного масла МГ-10 в печь весом 28 кг и габаритами 70х30х50 см таковы:

1. Дымоход должен быть не меньше четырех метров.
2. В дымоходе не должно быть горизонтальных поверхностей, это не так просто сделать.
3. Чистить устройство при активном использовании придется раз в неделю.

Первый плюс – ее легко смастерить даже своими руками, для этого понадобится схема, представленная выше. Такая чудо печь довольно-таки экономична и экологична (ведь нет ни выбросов дыма, ни копоти). Главное преимущество в том, что она использует для своей работы отходы, отработанное масло, которое по идее должно утилизироваться.

Поломка устройства практически невозможна, ведь его части соединены сваркой, в системе нет сложных элементов, например форсунки, капельницы. В отличие от других некоторых отопителей, работает оно при любой температуре. Еще один момент: конструкция печи позволяет подключить к ней отопительную систему.

Температура в печке может регулироваться, на такой системе можно готовить пищу (просто поставьте посуду на верхнюю часть конструкции). Мобильность – еще одно достоинство, агрегат быстро разбирается, его перевозка не доставляет проблем. Пожаробезопасность – еще один плюс: так как печь сжигает только пары топлива, огонь не перерастет в пламя.

Арсений Петрович Дмитриенко

Преимущества и недостатки капельницы

Эта конструкция имеет много кардинальных отличий от предыдущей. Перфорированная труба помещена внутрь стального корпуса из старого баллона или трубы. Масло попадает в первичную камеру сгорания небольшими порциями в виде капель. Для более высокой эффективности работы устройство оборудуется вентилятором для дополнительного наддува. При этом оно может работать и без него, но в трубе необходимо будет проделать ещё несколько отверстий, чтобы улучшить естественную тягу.

Печь-капельница отличается сложной конструкцией для новичков

Единственный большой недостаток такой конструкции — сложное производство для начинающих мастеров. Для изготовления печки на отработке с наддувом чертежи играют большую роль, но не решающую. Дело в том, что конструкцию нужно изготавливать под определённые условия эксплуатации, поэтому потребуются неоднократные доработки.

В печах с наддувом струя пламени постоянно бьёт в одно место, поэтому корпус в этом месте может достаточно быстро прогореть, если не изготовить его из высококачественной толстой стали.

Но есть и множество достоинств:

1. Печка с наддувом полностью безопасна, так как процесс горение осуществляется исключительно в закрытой ёмкости.
2. Расход масла небольшой. Хорошо настроенный агрегат сжигает до полутора литров масла за один час работы для обогрева 100 квадратов.
3. Перевернув корпус изделия, можно переделать его на котёл с водяной рубашкой.
4. Подача топлива и мощность можно отрегулировать.
5. Чистить конструкцию довольно удобно.
6. Дымоход может быть любой высоты.

Печь с расширительным бачком

 Двухтрубная система отопления частного дома: устройство, типы систем, схемы, компоновка, разводка, монтаж и запуск системы (Фото & Видео) +Отзывы

Печь с расширительным бачком

Как мы уже выяснили, доливать масло в процессе работы печи запрещено. Увеличивать объема бака тоже нет смысла – вряд ли он сможет разогреться как следует. Таким образом, обеспечить непрерывную дозаправку можно только одним способом – с помощью пристройки расширительного бака.

Работа подобного устройства основана на простейшем принципе сообщающихся сосудов. Как только уровень масла снижается, в камеру из бака начинает поступать новая доза топлива. Для регулировки его подачи в трубопроводе предусматривается специальный клапан.

Преимущества и недостатки масляных печей

Основное достоинство таких устройств заключается в доступной стоимости топлива и экономичности агрегата, так как отработанное масло является отходом производственной деятельности. Помимо этого, к преимуществам печей такого типа относят:

• надежность устройства обеспечивается простотой конструкции;
• крайне низкие температуры окружающей среды не влияют на работу печи;
• высокая скорость нагрева помещений;
• наличие возможности отопление больших площадей при создании водяного контура;
• полная автономность аппарата от электричества и газа;
• нет необходимости в разработке проектной документации и согласований в соответствующих инстанциях;
• конструкция печи дает возможность готовить на ней пищу;
• используемые материалы при сборке конструкции могут быть бывшими в употреблении;
• малые габариты узлов и компактность печи в целом позволяют без труда транспортировать ее;
• отсутствие открытого огня снижает уровень опасности, возникновения возгорания.

К недостаткам масляных печей можно отнести:

• обязательно необходимо обустройство дымохода. Важным условием при этом является сооружение его таким образом, чтобы отсутствовали горизонтальные участки, а длина его была более четырех метров;
• отопительный агрегат требует постоянной очистки. Это условие касается резервуара и дымохода.

Изготовление печи

Основная часть печки состоит из двух труб — внешней и внутренней. Внешнюю трубу, внутри которой горит масло, сделал из трубы диаметром 160 мм.

Сбоку приварен отрезок трубы диаметром 100 мм для соединения с дымоходом. Дно сделал из листа 2 мм.

Внутренняя труба, через которую поступает воздух имеет диаметр 60 мм, дно сделал из листа 4 мм, крышка из листа 2 мм.

В большую трубу ставится чашка, в которую подается масло. Сделал из листа 4 мм.

Чтобы доставать чашку из трубы, сделал специальную кочергу.

Масло в чашку подается через трубку, для этого сбоку вварил кусок водопроводной трубы с резьбой, в который ввинчивается теплозащитная направляющая для трубки:

Для всего этого из квадратной трубы сварил раму:

Обшил ее оцинковкой и закрепил зиловскую улитку для обдува печки и блок питания для нее.

Блок питания собрал в корпусе сгоревшего БП от компьютера. Выкинул из него все потроха и воткнул трансформатор от дохлого бесперебойника и выпрямитель.

У трансформатора 2 вторичные обмотки по 7 вольт. Вставил переключатель, могу подавать на вентилятор 7 или 14 вольт для регулировки обдува.

Подача масла идет самотеком из бачка, сделанного из баллона от фреона. По шлангу капает в воронку, откуда через тонкую стальную трубку (топливная 8 мм) попадает в печку.

Скорость подачи регулируется краником на баллоне.

Дымоход сделал из той же трубы 100 мм, продлил его водосточной из оцинковки, а дальше — асбестоцементная. Общая высота дымохода около 4 метров.

После нескольких часов работы печки образуется небольшой слой копоти на стенках и зола в чашке. Всё очень легко и быстро чистится.

Чертежи печи на отработке.

С первого запуска печки мне казалось, что она должна греть намного лучше.
Давал больше масла — начинала захлёбываться и нестабильно работать. Пробовал ставить наддув в камеру сгорания — не помогает.

Оказалось, что для эффективной работы печке нужно поступление воздуха еще и с нижней части дымохода!

Как только я приоткрыл нижнюю крышку (она съемная для удобства чистки дымохода), сразу же печка перестала захлебываться и стабильно заработала с характерным гулом. А температура в гараже прямо на глазах пошла вверх.

Поэтому доделал крышку — пропилил отверстие и сделал регулируемую заслонку:

Привинтил заслонку болтом, а для того, чтобы плотно прилегала, подпружинил пружиной и шайбой от солдатиков с волговских тормозов))

Теперь печка шпарит так, что жарко становится. Без проблем прогревает гараж до 20 градусов. Дверь можно не закрывать!

Но такая температура мне не нужна, нагреваю до 15, а потом перевожу печку в экономичный режим для поддержания тепла.
В режиме интенсивного прогрева уходит примерно литр масла в час, в слабом режиме — где-то 0,5 литра.

В общем, результатом своих трудов я полностью доволен. Мощности печки вполне хватает для моего гаража, она компактная, не требует постоянного внимания, быстро прогревает гараж и быстро гасится.

Вместо улитки поставил вентилятор от жигулевской печки. От него к печке свернул трубу из алюминиевого листа. Такая система работает тише и более эффективно обдувает печку.
В бачок вварил трубу с краном — для лучшей регулировки подачи масла. Старый кран использую для слива отстоя из бачка. И еще сварил воронку вместо пластмассовой.

Автор самоделки: Глеб из г. Минск. Беларусь.

Эрзац-фитиль

Подача по каплям очень удобна даже при модернизации других систем и переводе их на отработку. Скажем, такой капельницей часто дополняют обычные «буржуйки» — примитивные металлические печки, рассчитанные на дрова. При этом отработка подается непосредственно на топливо, и получается эффект стеариновой свечи. Дрова в этом случае играют роль фитиля, а роль паров стеарина достается отработке. Увеличивается теплоотдача конструкции, расход твердого топлива заметно снижается. И с точки зрения горения масло усваивается неплохо — никакой сажи и копоти на выходе из трубы.

Из этой цепи дрова можно вовсе исключить. Роль распределяющей поверхности тогда стоит доверить кирпичной крошке. Неплохо ведет себя крошка из огнеупорного шамотного кирпича марки ША или бакора. Чуть хуже по результату — их красный керамический собрат. Также реально вместо кирпича наполнить чашу мотком шнурового асбеста. Но его поры быстро забьются и перестанут работать в оптимальном режиме. Хотя, если быть справедливым, то и кирпичной крошки хватает ненадолго — примерно день работы печи. А потом чашу следует очистить от старой крошки и заполнить свежей.

Такая фитильная система несовершенна, но позволяет легко модернизировать старые печи и перевести их на отработку. Просто на под топки ставится чаша с фитильным наполнителем, к которой подводится игла питающей системы. И все, печь начинает успешно работать на отработке.

Принцип работы печки на отработке

Гореть отработка, а ведь было определено, что это тяжёлое, загрязнённое масло, будет плохо. Поэтому его надо расщепить. Есть два способа: с помощью кислорода, то есть провести окисление, или способом нагрева. Первый вариант отбрасывается сразу, потому что это затея не на бытовом уровне.

Сам процесс расщепления называется пиролизом. Самый простой метод – использовать горение самого топлива. При этом надо отметить, что пиролиз – процесс саморегулирующийся и самоподдерживающийся. Но перед тем как он начнётся, необходимо отработку нагреть до температуры +400°С, чтобы она стала выделять горючие пары. Как только это произойдёт, пиролиз начнёт сам себя поддерживать и контролировать. И это очень хорошо.

Принцип работы печки на отработке с пиролизным процессом

Поэтому обогреватель, на отработанном масле работающий, − это несложная конструкция. Во всяком случае, не сложнее обычной кастрюли. Потому что, по сути, это ёмкость, в которой нагревают топливо. Именно в ней и происходят пиролизные процессы. Основная конструктивная особенность такого агрегата – труба с множеством сквозных отверстий. Именно по ней поднимаются горючие пары, а через отверстия внутрь поступает свежий воздух, обогащая пары кислородом. Эта смесь и сгорает в верхней камере, выделяя тепловую энергию.

Недостатки принципа сжигания отработанного масла для его же нагрева

Как показывает практика, именно такую печь на отработке устанавливают в гаражах. Но у этой конструкции есть серьёзные недостатки:

1. Этот прибор работает с открытым пламенем, что недопустимо в помещениях, где хранятся нефтепродукты.
2. Металлическая поверхность печки нагревается докрасна. То есть, такой агрегат – это высокая вероятность ожогов и пожаров.
3. Если кто-то хочет получить высокую тепловую мощность печи, то это не тот вариант. Такие нагреватели могут выдавать тепло не более 15 кВт.
4. Самостоятельно остановить горение топлива в этой конструкции не получится. Оно должно полностью выгореть.
5. Тушить порошковым огнетушителем такую печь нельзя. Порошок, попавший на раскалённый металл, тут же взрывается. Поэтому только углекислотные огнетушители.

Поэтому очень важно понимать, что сделанная своими руками печь на отработанном масле – это в первую очередь сварная конструкция. Никаких сборочных креплений

Как избежать недостатков

Итак, самая опасная часть печки – резервуар, в котором нагревается отработка. Поэтому идеальный вариант – избавиться от него. Эта проблема давно решена на уровне промышленных котлов, работающих на мазуте. Для чего используются специальные горелки. Именно в них совмещают сразу несколько процессов сгорания топлива, а именно: пиролиз, сгорание и дожиг.

Когда стоит задача изготовления своими руками горелки на отработке, чертежи для многих мастеров не нужны. Потому что конструкция её не очень сложная, хотя специфика изготовления достаточно тонкая. Есть несколько конструктивных исполнений горелок.

Самый простой вариант такой горелки – пламенная чаша. По сути, это тарелка, разогретая до максимальной температуры, на плоскость которой капает отработанное масло. Топливо просто вспыхивает и тут же сгорает. Стопроцентный эффект. Основная задача – разогреть тарелку до требуемой температуры.

Но, как показывает практика, такие горелки всё равно до конца отработку не сжигают. Поэтому чащу дополняют трубой с отверстиями, где происходит смешивание остатка горючих паров с кислородом. И всё это дожигается в верхней камере сгорания.

Печь с дожиговой камерой и вторичным воздухом

Печи с дожиганием топлива в особой камере лишены недостатков фитильных. Для простоты объяснения их принципа действия, рассмотрим каждый узел по отдельности.

Представим себе некую металлическую емкость — что-то вроде коробки из-под обуви, только из металла. Сама она будет служить топкой, а ее дно — испарительной чашей.

В крышке коробки прорезают два отверстия. На одном из них крепят патрубок. Второе закрывают сдвижной шторкой или дверцей-лючком на шарнире. Шарнирная дверца нужна для разжигания печи, визуального контроля процессов внутри топливника и регулировки объема вторичного воздуха.

Отработка в такой камере будет сгорать, но не до конца. Часть ее от тепла, полученного за счет все того же неполного сгорания, расщепится на более легкие соединения. Так что, продукты сгорания и распада отработки уйдут в патрубок, на который надета вертикальная толстостенная труба со множеством сквозных отверстий в стенках — дожигатель. Хотя его с таким же успехом можно назвать и смесителем.

Отверстия в стенках дожигателя нужны для подвода вторичного воздуха — теперь его требуется избыток для сгорания испарившейся отработки и продуктов пиролизного распада.

На выходе из дожигателя, на пути горячих газов ставят стальную пластину. Иногда ее зовут рассекателем, но на деле такая перегородка работает как разделитель, отгораживающий зону кислородного горения от объема, в котором уже задействованы окислы азота (азотные соединения довольно капризны и ядовиты). Конечно, этой пластиной можно и пренебречь, но тогда сгорание получится менее полным, а выхлоп будет более токсичным. Камера, в которой стоит эта перегородка, носит название вторичной.

Стоит отметить, что для обогрева палаток или небольших объемов иногда собирают мини-версии таких печей. Главное их отличие заключается в отсутствии вторичной камеры. Но, чтобы сгорание происходило все же максимально полно, конфигурация основных элементов немного изменена.

Для обеспечения нужных условий на топливник ставится увеличенная труба дожигателя. В первую очередь, увеличена его высота — порядка метра против прежних 40–50 сантиметров. В таком случае, для азотного окисления отводится уже верхняя часть дожигателя. А чтобы все процессы успевали завершиться в этом объеме и не уходили в трубу, скорость потока резко сокращают, для чего у дожигателя на входе и выходе делают воронкообразные расширения. Проходя через относительно тесный переход из топливника и попадая в расширенный объем дожигателя, газы резко сбавляют скорость, что позволяет и химическим реакциям пройти в полном объеме.

После вторичной камеры (или расширенного дожигателя) все еще горячие газы направляются в трубу. Но температура их высока, поэтому та нагревается очень сильно. Чтобы снять с конструкции больше тепла, трубу обычно стараются пустить на какое-то время горизонтально — для более полного теплообмена.

Второй вариант решения проблемы — установка на входе в трубу теплообменника в виде развитого оребрения (как у радиатора) или монтаж принудительного вентилятора, улучшающего и съем тепла с тела печи, и конвекцию в помещении

Важно понимать, что устанавливать теплообменники или системы интенсивного обдува на вторичную камеру или дожигатель нельзя!

Запуск печи

Выше уже сказано неявно, что запускать капельную печь нужно медленно и плавно. Обычно для этого используют факел из спицы с кусочком поролона или тряпочкой: пускают капель, подставляют факел. Когда промокнет, ждут, пока в чашу не накапает лужица, поджигают факел, а им масло.

Есть способ запуска капельной печи куда удобнее и безопаснее: ком туалетной бумаги, пропитанный тем же маслом. Его кладут в чашу, поджигают и не спеша регулируют капель, не заботясь более о растопке. Туалетная бумага почти чистая целлюлоза, она сгорает без остатка. Этим способом давно уж греются туристы в палатках: рулон вставляют в печку-щепочницу, поливают полстопарем спирта (который тоже сгорает без остатка), или целым ее, родимой, и поджигают сверху. Тепла выделяется много, а ничтожное количество пушистой золы можно просто выдуть. В печи она вылетит в трубу.

Список источников

• HomeMyHome.ru
• sam-stroitel.com
• clubpechnikov.ru
• krrot.net
• cotlix.com
• remoskop.ru
• homius.ru
• small-house.ru
• seberemont.ru
• kaminguru.com
• teplosten24.ru

Поделитесь с друзьями!

HERO Athlete — Firefighter Furnace

Программирование будет основано на сочетании проверенных временем принципов традиционного пауэрлифтинга (присед, жим, мертвая), конъюгированного / вестсайд-метода (сочетание максимальных усилий и динамических усилий), бодибилдинга (гипертрофия). и вспомогательная работа), а также несколько других наших любимых элементов (нечетные предметы, тяжелые зацепы, движения с перегрузкой собственного веса и т. д.)… если ничего больше, эта программа будет чертовски весело!

HERO Elite — это программа для силовых тренировок, бодибилдинга и кондиционирования.Эта программа учитывает четыре определения фитнеса, и мы поможем спортсменам раскрыть свой потенциал по всем четырем…

УВЕЛИЧИТЬ КОНТРАКТИВНЫЙ ПОТЕНЦИАЛ (на физиологическом уровне… вы станете «сильнее»)

УВЕЛИЧИТЕ СВОЮ ФУНКЦИОНАЛЬНУЮ ВОЗМОЖНОСТЬ (с точки зрения работы… вы добьетесь того, чего раньше не делали
)

НЕЗАКОННЫЙ БИОЛОГИЧЕСКИЙ ОТВЕТ от увеличения времени нахождения под напряжением (гормонально… вы получите удовольствие от силовых тренировок)

ПОВЫШЕНИЕ СЕРДЕЧНО-СОСУДИСТОЙ ВЫНОСЛИВОСТИ с помощью наших расширенных тренировок по кондиционированию 2 раза в неделю.

Необходимое оборудование: HERO Elite потребует доступ к стойке для приседаний, скамейке, штанге для подтягивания, штанге, гантелям и бортам. Мы также используем браслеты и кардиооборудование, но это не обязательно.

При необходимости доставляем модификации ежедневно. Просто спросите группу в приложении, и я или другие участники вам помогут. В сообществе есть сила!

Частота и продолжительность: Каждую неделю с этой программой публикуются пять тренировок.Вы можете выполнить их все за неделю или выбрать по своему усмотрению. Каждая тренировка занимает от 45 до 60 минут. Понедельник, среда и пятница будут только подъемными. Вторник и суббота — дни подготовки сердечно-сосудистой системы. Четверг — дни подвижности и активного восстановления.

Пример тренировки:

WARM-UP EMOM x 9 МИНУТ
Мин. 1 -: 50 Гребля / лыжи
Мин. 2 -: 40 Слайды сидя на стене
Мин. 3 -: 30 Прогулки по стенке с полосами

ГЛАВНАЯ.1
Скамья 10-8-6-4-2
* Выполните (1) подход из макс.
отжиманий после подходов 6-4-2

MAIN.2
FOR TIME
28-22-16-10
Отжимания с дефицитом (стопка 45 # пластин)
DB Hammer Curl
DB Press

* Для сгибания рук и жима чередуйте руки и наберите общее количество. Отдыхайте по мере необходимости во время подходов.

ВТОРИЧНЫЙ

Подтягивание верхом
EMOM x 12 МИНУТ
Мин. 1–10 Тягов идеального кольца
Мин. 2–5/5 Тягов в наклоне в горизонтальной плоскости (средний)
Мин. 3–8 Подтягиваний широким хватом

ПРИНАДЛЕЖНОСТИ
3 КОМПЛЕКТА
1:00 Планка
: 30 Отдых
1:00 Полый опор
: 30 Отдых

МОБИЛЬНОСТЬ

Растяжка груди в дверном проеме — 2 мин.

, затем

Следите за видео Blue Angel, чтобы открыть плечи, уменьшить боль и улучшить осанку —

Метаболическая тренировка: что это такое и как это делать

Разве не было бы хорошо, если бы калорийность тренировки продолжалась за пределами тренажерного зала? Кто бы не хотел получать начисленные проценты на вложения во время занятий в спортзале? Это идея метаболических тренировок.Звучит слишком хорошо, чтобы быть правдой? Это не!

Метаболическая тренировка — это хорошо задокументированная стратегия, используемая всеми, от солдат до спортсменов и обычных посетителей тренажерного зала, для максимального увеличения мышечной массы и избавления от лишнего жира.

Идея метаболической тренировки заключается в выполнении определенных интервалов интенсивных упражнений для повышения эффективности метаболизма вашего тела (отсюда и «метаболическая» тренировка). Это тренирует ваше тело сжигать больше калорий в состоянии покоя — явление, которое иногда называют «дожиганием», поскольку ваше тело сжигает калории после тренировки.

Исследования показывают, что метаболические тренировки могут быть чрезвычайно эффективными для наращивания мышечной массы и избавления от жировых отложений. Это не прогулка по парку, но, опять же, вы должны много работать, чтобы добиться успеха. Давайте подробнее рассмотрим метаболические тренировки и то, как вы можете сделать их частью своей физической формы.

Что такое метаболическая тренировка?

Тренировка с сопротивлением метаболизму (или сокращенно «метаболическая тренировка») — это стратегия тренировки, направленная на максимальное сжигание калорий как во время, так и после тренировки.Для достижения этого результата вы прикладываете максимальное физическое усилие с помощью серии сложных движений (используя одновременно более одной группы мышц) в течение короткого, интенсивного периода. Тренировки проходят быстрее, но гораздо более сконцентрированы, чем обычные кардио или силовые тренировки.

Методы метаболической тренировки имеют несколько важных преимуществ:

1. Сжигайте больше калорий во время тренировки.

Сами тренировки невероятно эффективны. По некоторым оценкам, вы можете сжечь до 600 калорий за одно занятие, в зависимости от того, какие упражнения вы делаете и насколько сильно вы делаете.В целом это более эффективный способ тренировки, поэтому в нем есть преимущество №1.

2. Сжигайте больше калорий в состоянии покоя.

Преимущество № 2 — это так называемое потребление кислорода после тренировки или EPOC, научный термин, обозначающий эффект «дожигания». Afterburn — это когда ваше тело продолжает сжигать калории в течение нескольких часов после завершения тренировки. Вы можете думать о дожигании как о импульсе. Если вы толкнете мяч, он будет катиться еще некоторое время после того, как вы уберете с него руку. Если надавить сильнее, он катится дальше.Думайте о своих тренировках как о толчках, а о своем метаболизме — как о мяче. С помощью метаболических тренировок вы прилагаете дополнительные усилия, благодаря чему ваш метаболизм (процесс использования калорий в организме) будет продолжаться дольше и тяжелее даже после того, как вы закончите.

3. Увеличивайте мышечную массу быстрее.

Третье преимущество метаболических тренировок — рост мышц. В метаболических тренировках используются сложные упражнения с отягощением высокой интенсивности. Это задействует и истощает больше мышц и естественным образом запускает высвобождение гормона роста, который играет ключевую роль в увеличении мышечной массы.Практически во время каждой тренировки по обмену веществ вы чувствуете жжение в мышцах. Это показатель внутреннего процесса высвобождения коктейля из гормонов для наращивания этих мышц, чтобы они стали сильнее в следующий раз. Это в сочетании с высокоэффективным сжиганием жира может помочь вам достичь более стройного и четкого телосложения быстрее, чем при большинстве других форм тренировок.

4. Получите пользу для сердечно-сосудистой системы.

В большинстве традиционных силовых тренировок вы будете выполнять подход, отдых и повторение. Ваше сердце будет работать, пока вы активно занимаетесь поднятием тяжестей, но это немного.Несмотря на то, что метаболические тренировки сосредоточены на силовых упражнениях, у вас нет такого же количества отдыха. Ваше сердце будет тяжело биться, пока ваше тело работает, чтобы не отставать. Это преимущество важно для здоровья сердечно-сосудистой системы. Это также означает, что вам не нужно проводить «кардио-дни», как если бы вы делали обычный график работы с отягощениями. У вас встроено кардио, что экономит ваше время.

Метаболическая тренировка и как структурировать тренировку

Лучшие метаболические упражнения — это силовые упражнения, нацеленные на несколько групп мышц.Они называются «сложными» движениями, в отличие от «изолированных» движений, которые сосредоточены только на одной группе мышц за раз. Например, опускание на тросе — это изолированное движение для трицепса, тогда как сложное движение, такое как отжимание, одновременно задействует трицепс, плечи, корпус и грудь.

Упражнения для метаболической тренировки сетов:

• Качели с гирями
• Приседания и жим
• Отжимания
• Берпи
• Степ-ап гантелей
• Альпинисты
• Приседания с прыжком
• Дровокол
• Renegade Row
• Прыжок с выпадом
• Конькобежцы

Это лишь некоторые из упражнений, которые вы можете встроить в тренировку обмена веществ.Следующим шагом будет построение вашей схемы.

Построение схемы метаболической тренировки

Пришло время разработать свою тренировку! Выберите 6-10 упражнений, которые вы хотите включить в свою схему. Затем решите, в каком порядке вы будете их выполнять. Возможно, вы захотите переключить основные группы мышц, чтобы поддерживать интенсивность и правильную технику на протяжении всего цикла.

Например, вы можете переключаться между верхней, нижней и нижней частями тела, выполнив такую ​​схему:

1. Отжимания [ГЛАВНАЯ ВЕРХНЯЯ ЧАСТЬ ТЕЛА]
2. Приседания с прыжком [ОСНОВНО НИЖНЯЯ ЧАСТЬ ТЕЛА]
3. Дровоколы [ГЛАВНАЯ СЕРДЕЧНОСТЬ]
4. Альпинисты [ОСНОВНО ВЕРХНИЙ КОРПУС]
5. Конькобежцы [ОСНОВНО НИЖНИЙ КОРПУС]
6. Renegade Row [ОСНОВНОЙ СЕРДЕЧНИК И ЗАДНЯЯ ЧАСТЬ]

Как видите, каждое упражнение прорабатывает несколько групп мышц, но вы немного восстановитесь, если поменяете группу, которая работает тяжелее всего.Это важно, потому что вы будете прикладывать 100% усилий и выполнять каждое упражнение один за другим с минимальным отдыхом между подходами. Мы вспотели, просто подумав об этом!

Собираем все вместе

Как всегда, начните с 5-минутной разминки, чтобы подготовить тело к работе. Это очень важно для предотвращения травм и для того, чтобы ваше тело было готово к тяжелым испытаниям!

После разминки пора перейти к схемам метаболических тренировок. Возвращаясь к схеме, которую мы построили выше, ваша тренировка будет выглядеть примерно так…

1. Отжимания [30 секунд]
2. Отдых [15 СЕКУНД]
3. Приседания с прыжком [30 секунд]
4. Отдых [15 СЕКУНД]
5. Дровоколы [30 СЕКУНД]
6. Отдых [15 СЕКУНД]
7. Альпинисты [30 СЕКУНД]
8. Отдых [15 СЕКУНД]
9. Конькобежцы [30 СЕКУНД]
10. Отдых [15 СЕКУНД]
11. Renegade Row [30 СЕКУНД]

После завершения цикла вы отдыхаете около 2 минут.Это считается «1 комплектом». Чтобы завершить тренировку, вы выполните 2–3 подхода.

В сочетании с 5-минутной разминкой и заминкой плюс 5 минут растяжки в конце, вся ваша тренировка займет всего 30 минут! Это могут быть самые изнурительные 30 минут в вашей жизни, но тем не менее всего полчаса.

Сохраняя интенсивность

По мере того, как ваше тело становится сильнее, круг становится легче. Когда вы чувствуете, что это уже не так сложно, пора что-то менять.

Есть 3 основных способа сохранить разнообразие в тренировках:

1. Изменение продолжительности
2. Изменение упражнения
3. Изменение сопротивления

Любую из этих вещей можно отрегулировать в рамках ваших схем метаболических тренировок.

Чтобы изменить продолжительность, увеличивайте время активности в каждом упражнении. Вместо 30 секунд попробуйте 45 или 60 секунд, но всегда делайте короткие интервалы отдыха равными 15 секундам, чтобы быть уверенным в том, что вам нужно.

Чтобы изменить упражнения, поменяйте местами новые движения в своей схеме. Вы также можете выполнять более сложные варианты движений, уже включенных в вашу схему. Например, если вы начинаете отжиматься на коленях, начните делать их с прямыми ногами или переходите к плио-отжиманиям.

Чтобы изменить сопротивление, увеличьте вес, используемый во время упражнений без веса тела. Используйте более тяжелые гантели или гантели или используйте более толстую эспандерную ленту, чтобы продолжать тренироваться и улучшать свою физическую форму.

Не забывайте отдыхать!

Отдых — важнейший компонент любой формы интенсивной тренировки.Отдыхать нужно, чтобы нарастить мышцы и предотвратить травмы. Убедитесь, что вы даете себе день отдыха между днями метаболических тренировок. Помните, отдых не обязательно означает сидение на диване! Вы можете проводить дни активного отдыха, занимаясь восстанавливающей йогой, прогуливаясь или покатавшись на велосипеде.

Если у вас есть какие-либо вопросы по вышеизложенному или вы хотите получить совет о том, как мы могли бы помочь вам в достижении ваших целей в фитнесе, не сомневайтесь, посетите наш тренажерный зал в Западном Лондоне. Запросите обратный звонок или напишите нам по электронной почте, мы будем рады услышать от вас.

Прощай, газовые печи? Почему электрификация — это будущее домашнего отопления

Это стереотип, но это правда — зимы в Канаде холодные. И многие из нас остаются поджаренными, сжигая ископаемое топливо, такое как природный газ, в наших печах или котлах, питающих наши радиаторы.

Стремясь сократить выбросы парниковых газов и достичь целей по снижению глобального потепления, Великобритания предложила запретить отопление на основе ископаемого топлива в новых домах к 2025 году . Города в штатах Калифорния , Вашингтон и Массачусетс также пытаются постепенно отказаться от природного газа.

Если ваш дом подключен к системе централизованного теплоснабжения, где коммунальное предприятие поставляет тепло напрямую, вы можете использовать различные более экологичные источники энергии.

Но если ваш дом полагается на собственную индивидуальную систему отопления, как это делает большинство, каковы альтернативы ископаемому топливу и будут ли они работать в более холодных частях этой страны?

Вот посмотрим поближе.

Насколько влияет отопление зданий на выбросы CO2?

Выбросы от отопления и электричества обычно объединяются в статистику выбросов.Из-за этого мы не смогли найти точную разбивку пропорции только по нагреву. Но вот что мы знаем.

Около 45 процентов выбросов в Канаде происходит от сжигания ископаемого топлива для производства энергии, включая тепло и электричество — это немного больше, чем транспорт (28 процентов), сообщает Климатический центр прерий. Из них около половины приходится на дома, магазины, школы и другие частные и общественные здания. Другая половина — из промышленности.

Около 70 процентов энергии, используемой в жилищном секторе, приходится на ископаемое топливо, , по оценке исследования 2014 года, .Печи с принудительной подачей воздуха и водогрейные или паровые котлы с радиаторами, которые чаще всего работают на ископаемом топливе, таком как природный газ, составляют большую часть первичных систем отопления в Канаде, сообщает Статистическое управление Канады .

Насколько важно обезуглероживание отопления?

«Очень важно», — сказал Фин Макдональд, руководитель программы строительства с нулевым выбросом углерода Канадского совета по экологическому строительству, некоммерческой организации, которая защищает и сертифицирует зеленые здания.По его словам, в таких провинциях, как Британская Колумбия, Онтарио и Квебек, электрические сети которых не производят больших выбросов, сжигание ископаемого топлива в зданиях представляет собой самый большой источник углекислого газа.

Это, безусловно, случай Ванкувера, где более половины выбросов парниковых газов происходит от зданий, сказал Брэди Фот, городской инженер по экологическим зданиям.

В то время как люди могут быть обеспокоены тем, что машина простаивает в течение 10 минут, Фаут говорит, что «ваш дом в основном простаивает весь день.»

Проблема не только в газе, который он сжигает. Природный газ или метан — парниковый газ, который улавливает тепло гораздо эффективнее, чем углекислый газ, вызывая гораздо большее глобальное потепление на молекулу, — также утекает из всей распределительной системы, которая использовалась для По словам Фота, доставляют газ в дома и печи людей.

Использование природного газа для отопления приводит к выбросам не только из-за его сжигания, но и из-за утечек через систему. (Tim Boyle / Getty Images)

Как можно сократить выбросы от отопления домов или исключено?

Здания, отапливаемые ископаемым топливом, могут сократить часть своих выбросов за счет снижения потребности в отоплении за счет таких вещей, как лучшая изоляция и повторное использование «отработанного» тепла.

Но для того, чтобы добиться больших результатов, экологическое строительство стремится к электрификации отопления.

«Единственное топливо, которое мы действительно можем сделать на 100% углеродно нейтральным, — это электричество», — сказал Макдональд.

Вот почему городские власти Ванкувера пытаются разработать правила и стимулы для домовладельцев электрифицировать отопление своих домов.

«Конечная цель — нулевые выбросы», — сказал Фаут, чья работа заключается в разработке политики, способствующей экологической модернизации частных домов в Ванкувере.

В провинциях с электросетью, основанной в основном на гидроэнергетических, ядерных или других источниках энергии, не связанных с ископаемым топливом, таких как Онтарио, Квебек и Британская Колумбия, замена газовой печи на электрическую систему отопления может почти полностью устранить выбросы из дома.

В некоторых провинциях, таких как Альберта и Саскачеван, электроэнергия в основном вырабатывается за счет сжигания ископаемого топлива. На данный момент домовладельцы, которые хотят сократить выбросы при отоплении, должны выйти за рамки электрификации и также установить экологически чистые источники энергии, такие как солнечные батареи.

Какие есть варианты электрического отопления дома?

• Обогреватели плинтуса являются наиболее распространенным вариантом, используемым в Канаде. Они питаются от электрического нагрева сопротивлением, как ваш тостер и духовка. Электрические печи с принудительной подачей воздуха, электрические конвекционные обогреватели и Электрические излучающие полы также используют электрический резистивный нагрев.

• Тепловые насосы намного более эффективны, потому что они просто передают тепло в ваш дом, а не генерируют тепло.Есть два типа:

  • Воздушные тепловые насосы , которые отбирают тепло из воздуха. (Да, он может работать, даже когда на улице очень холодно, точно так же, как ваш морозильник может использовать свой тепловой насос для охлаждения до -18 C на кухне с 20 C.)

  • Тепловые насосы наземного источника , которые потребляют тепла от земли и иногда называются геотермальными тепловыми насосами , геотермальными тепловыми насосами или . Однако Макдональд говорит, что отрасль пытается отойти от названия геотермальной энергии, поскольку ее путают с производством геотермальной энергии .

Каковы плюсы и минусы нагревателей плинтуса и других нагревателей электрического сопротивления?

Обогреватели для плинтусов популярны, потому что они очень дешевы и просты в установке.

Однако те и другие электрические резистивные нагреватели очень неэффективны.

«Это как если бы у вас дома целый день работал тостер… что приводит к большим счетам за электричество», — сказал Фаут.

По этим причинам обогреватели плинтуса часто популярны в квартирах, сдаваемых в аренду, когда домовладельцы устанавливают их, а арендаторы оплачивают стоимость электроэнергии.

Этот дом в Эдмонтоне имеет «чистый ноль энергии», что означает, что он производит столько же энергии, сколько потребляет, используя солнечные батареи на крыше. Он также не производит выбросов от отопления, поскольку использует тепловой насос с воздушным источником тепла и горячей воды. (Cooper & O’Hara / Builtgreen Canada)

Тем не менее, можно снизить стоимость в небольшом доме, сделав здание более герметичным и лучше изолированным.

Дэвид Тернбулл, бывший застройщик и нынешний менеджер Enerspec Energy Consulting, сказал, что его компания построила комплекс таунхаусов в Эдмонтоне, где единицы были относительно небольшими и были настолько хорошо изолированы, что «почти можно было обогреть дом с помощью двух фенов». В этом случае отопление плинтуса имело финансовый смысл.

Когда имеет смысл установка теплового насоса?

Тепловые насосы намного более эффективны, чем электрическое сопротивление. И Макдональд, и Фаут говорят, что от теплового насоса можно получить 300-процентную эффективность, то есть вы можете получить три киловатта тепла на каждый киловатт потребляемой электроэнергии.Они особенно эффективны весной и осенью.

Однако Макдональд говорит, что тепловые насосы, как правило, производят тепло при более низкой температуре, чем сжигание ископаемого топлива, и поэтому не нагревают здание так быстро.

Это означает, что здание должно быть герметичным и хорошо изолированным, чтобы предотвратить утечку тепла и снизить «тепловую нагрузку», прежде чем вы должны рассматривать это как вариант — и тем более чем дальше на север вы идете.

Это подвал демонстрационного нулевого дома в Оттаве.Вместо печи установлен тепловой насос для холодного климата и система рекуперации тепла сточной воды. (Фотография Гордона Кинга)

Faught говорит, что тепловые насосы с воздушным источником могут обогревать воздухонепроницаемое, хорошо изолированное жилище до комфортной температуры, пока на улице не опустится примерно до -10 ° C. В местах с более холодными зимами может потребоваться установка обогревателей для плинтусов с использованием обычных тепловых насосов с воздушным источником. Однако некоторые производители представили на рынке тепловые насосы для холодного климата, которые, по их словам, могут выдерживать внешние температуры до -25 C или -30 C.

Одним из больших преимуществ тепловых насосов является то, что они не только отапливают дома, но и могут охлаждать их .

Фактически кондиционеры технически являются тепловыми насосами. Отличие тепловых насосов от отопления домов в том, что они могут работать в обратном направлении.

В чем разница между воздушными и наземными тепловыми насосами?

Воздушные тепловые насосы дешевле и проще в установке, но менее эффективны и дороже в эксплуатации. Это связано с тем, что температура земли имеет тенденцию оставаться стабильной круглый год — она ​​содержит больше тепла зимой и больше «прохлады» летом, чем воздух.

Однако наземные тепловые насосы, как правило, намного дороже — и требуют больше места — для установки, потому что необходимо копать глубоко, чтобы получить стабильную температуру под землей.

Аня Кания-Ричмонд с мужем и детьми стоит перед их сертифицированным «пассивным домом» в жилом комплексе EchoHaven на северо-западе Калгари. В доме нет печи. Он нагревается пассивной солнечной энергией, при необходимости дополняется электрическими радиаторами. (Дэйв Уилл / CBC)

Это может быть особенно дорого в местах, где земля является коренной породой, — сказал Тернбулл.По его словам, это более экономично, если вы строите на глине или песке, особенно если вы все равно копаете — например, для парковки.

А как насчет солнечной энергии?

Солнечная энергия полезна для производства зеленой энергии для работы таких устройств, как тепловые насосы, в провинциях с электросетью на ископаемом топливе.

Однако есть также солнечная тепловая энергия, где тепло собирается напрямую, а не путем выработки электроэнергии.

Солнечное сообщество высадки драконов в Окотоксе, Альта., представляет собой проект централизованного энергоснабжения, в котором используется солнечное тепловое отопление с подземным хранилищем. (Майк Райдвуд / Natural Resources Canada)

Макдональд сказал, что это обычно дороже, чем другие варианты, и требует много места для солнечных панелей. Поскольку большая часть тепла собирается летом, его тоже нужно где-то хранить.

«Если у вас есть бассейн — отлично», — сказал он. Если у вас есть наземный тепловой насос, теоретически вы также можете хранить тепло в его подземном контуре теплообмена.

Тернбулл и Фаут считают, что солнечная технология не совсем готова для отопления индивидуальных домов в Канаде (хотя солнечное тепловое отопление с накоплением было успешно протестировано для централизованного теплоснабжения в Окотоксе, Альта).

Что с этим делают правительства?

В Канаде федеральное правительство проводит общественных консультаций по предлагаемым изменениям в Национальном строительном кодексе и его Национальном энергетическом кодексе для зданий. Некоторые юрисдикции, такие как Ванкувер, также разрабатывают свои собственные правила и стимулы для поощрения электрификации, особенно в новых домах.

В городском отчете о реагировании на чрезвычайные климатические ситуации предлагается, чтобы к 2025 году все новые и заменяемые системы отопления и горячего водоснабжения были с нулевыми выбросами.

«Мы хотим двигаться в полностью электрическом доме без газопровода», — сказал Фаут.

Тернбулл говорит, что правительствам необходимо запланировать поэтапный отказ от ископаемого топлива в отоплении домов.

«Мы неизбежно выберемся из них».

CrossFit-тренировок, которые можно опробовать на следующем занятии в тренажерном зале

Отчасти привлекательность CrossFit — это дух товарищества, который выковали в печи совместной жестокой тренировки.Вы можете не получить этого при прохождении без сопровождения CrossFit WOD (тренировки дня), но хорошая новость заключается в том, что вы все равно получите физические преимущества тренировки при полете в одиночку.

CrossFit WOD невероятно разнообразны, но есть темы, которые проходят через большинство из них. Самым очевидным является то, что вы будете выполнять большое количество повторений нескольких упражнений на скорости, но, чтобы помочь вам освоить жаргон, мы подробно описали шесть типов ниже.

CrossFit WOD также часто называют в честь женщин, например, штормов — по-видимому, потому, что они оставляют ваше тело с ощущением, как будто его ударил шторм.В этом нет смысла, но давайте жить и давать жить другим … тренировки тяжелые, это все, что вам нужно знать. Познакомьтесь с девятью из самых популярных WOD ниже на этой странице. Но сначала…

McQuaid’s Mash-up CrossFit Workout

Если вы ищете чуть ли не самую сложную 12-минутную тренировку, о которой только можете подумать, проведите это занятие от Эммы Маккуэйд, профессионального кроссфиттера и представителя Reign Total Body Fuel — идти. Это тренировка по лестнице, поэтому вы делаете два повторения из трех упражнений, затем четыре повторения, затем шесть и так далее, пока не истекут ваши 12 минут.Посмотрите, сколько раундов вы сможете пройти за время, а затем попытайтесь побить этот результат в следующий раз.

1 Бёрпи от груди к полу

Из положения опустите руки на пол, затем подпрыгните ногами назад, чтобы приземлиться в положение отжимания. Опустите грудь на пол, оттолкнитесь, подпрыгните ногами вперед к рукам, затем подпрыгните прямо вверх. При приземлении убедитесь, что вы стоите прямо, а затем переходите к следующему повторению.

2 Приседания с прыжком

Опуститесь в глубокое приседание, при этом бедра должны быть как минимум параллельны земле, затем снова сделайте подъем и подпрыгните в воздух.Мягко приземлитесь и сразу же присядьте.

3 Приседание с вращением

Лягте на спину, согнув колени и поставив ступни на пол. Используйте пресс, чтобы оторвать плечи от земли и протянуть правую руку к левой лодыжке. Вернитесь к началу. В следующем повторении дотянитесь левой рукой до правой лодыжки.

Шесть типов тренировок CrossFit

Вот шесть из самых популярных типов тренировок CrossFit, которые вы можете использовать, чтобы избавиться от монотонности разделения частей тела и сделать вас более разносторонним атлетом.

1. EMOM

Обозначает «каждую минуту в минуту». Включите беговые часы и делайте определенное количество повторений через равные промежутки времени, обычно (но не обязательно, несмотря на название) в начале каждой минуты. Тренировка EMOM тщательно исследует ваши способности к восстановлению.

Тренировка: Три толчка каждую минуту в течение 10 минут

2. AMRAP

«Как можно больше раундов». Выполните заданную комбинацию упражнений столько раз, сколько сможете в течение заданного времени.Это битва разума за обжигающие мышцы.

Тренировка: 12 минут из восьми приседаний спереди и восьми жимов лежа

3. RFT

«Раунды на время» означает завершение заданного количества раундов цикла как можно быстрее. Короткие периоды отдыха помогают развить мышечную выносливость на долгое время.

Тренировка: Восемь раундов по 15 махов гирями, 10 подъемов и жимов гирь и 5 рывков с гирями

4. Чиппер

Серия упражнений из одного раунда, обычно с большим количеством повторений, которые должны быть выполнены в кратчайшие сроки. .Масштабная тренировка для наращивания мышц.

Тренировка: 100 отжиманий, 75 приседаний с собственным весом, 50 бурпи, 25 подтягиваний

5. Лестница

Одно или несколько движений, увеличивающих или уменьшающих нагрузку с течением времени.

Тренировка: 1-10 повторений суперсета приседаний с кубиками и 10-1 повторений подтягиваний

6. Табата

Выполните восемь раундов интервалов высокой интенсивности, чередуя 20-секундные усилия с 10-секундным отдыхом. Отделка с потрошением жира.

Тренировка: 8 тягов Табата на максимальное расстояние

Девять популярных тренировок CrossFit

Мы включили рекомендуемые веса, но было бы разумно выполнить пробный пробег с гораздо меньшим весом, чтобы не причинить себе вреда. Все равно будет тяжело.

Мэри

С помощью этой тренировки вы стремитесь выполнить как можно больше раундов из трех упражнений за 20 минут. Количество повторений в упражнении относительно невелико по сравнению с некоторыми подходами, выполняемыми в кроссфите, но этого не будет, когда вы будете готовиться к пятому или шестому раунду отжиманий в стойке на руках.И просто примечание об этих отжиманиях в стойке на руках: делайте их, упираясь ногами в стену — вам не нужно сначала освоить стойку на руках отдельно. Начните с пяти отжиманий в стойке на руках, затем сделайте десять приседаний на одной ноге, чередуя ноги, и закончите 15 подтягиваниями.

Энджи

Выполнить 100 повторений чего-либо сложно, поэтому выполнение 100 повторений четырех разных упражнений подряд, пытаясь выполнить все как можно быстрее, — это абсолютное убийство. Эти четыре упражнения — подтягивания, отжимания, приседания и приседания.Итак, вы сделаете 100 подтягиваний, 100 отжиманий, 100 приседаний и 100 приседаний. Или, если вы похожи на нас, восемь подтягиваний в день.

Home Chipper

Прелесть тренировки по спуску по лестнице в том, что со временем она становится легче. К сожалению, кроссфит не имеет слова «легкий» в своем словаре, поэтому в этой тренировке по нисходящей лестнице вы начинаете со 100 повторений первого упражнения, а затем 90 повторений для второго, так что вы делаете 190 повторений в глубину с ВОСЕМЬ упражнениями еще идти.В любом случае, вот те упражнения, которые можно делать без всякого оборудования.

Fran

Классическая тренировка CrossFit, Fran — отличная тренировка, которую нужно периодически пересматривать в надежде, что вы улучшите свое время, когда станете лучше. Фрэн состоит всего из двух упражнений — тяги (рекомендуемый вес 95 фунтов / 40-45 кг) и подтягиваний. Вы делаете 21 повторение каждого, затем 15 повторений, затем девять, как можно быстрее. Финиширование менее чем за шесть минут заслуживает похлопывания по плечу — не пытайтесь сделать это самостоятельно, потому что вы можете начать паниковать, когда поймете, что не можете поднять руки.

Карен

Еще проще, чем Фрэн, в Karen WOD есть только одно упражнение. К сожалению, это упражнение — мячи у стены, и вы будете делать 150 из них так быстро, как только сможете. Возьмите набивной мяч весом 20 фунтов / 9 кг и встаньте лицом к стене. Стремитесь бросать его выше отметки 10 футов (которую вы найдете в большинстве тренажерных залов CrossFit) при каждом повторении. Все, что меньше десяти минут, будет большим усилием с первого раза. Как и во всех тренировках CrossFit, делайте столько перерывов, сколько вам нужно — просто помните, что они учитываются в вашем общем времени.

Helen

Helen WOD — это комбинация кардио и силовой работы. Начните с бега на 400 м, затем сделайте 21 мах с гирей (вес 53 фунта / 24 кг) и закончите 12 подтягиваниями. Затем сделайте это еще раз, а затем еще раз. Всего три раунда. Завершить все три раунда менее чем за 12 минут — это серьезное усилие.

Eva

Если вы думаете, что тренировка Хелен звучит сложно, вы можете пропустить даже эту. Ева выполняет те же упражнения, что и Хелен, но увеличивает расстояние, вес и количество повторений, чтобы создать абсолютно жестокую схему.Для начала вы делаете пять раундов вместо трех. Эти раунды включают бег на 800 м, 30 махов с гирями (вес 31-32 кг) и 30 подтягиваний. Теоретически вы делаете все это настолько быстро, насколько это возможно, но будет справедливо сказать, что если вы вообще выполните это, вы гордитесь собой.

Murph

Очистите свое расписание, это займет некоторое время. Пять шагов в Murph WOD следующие: бег на одну милю, 100 подтягиваний, 200 отжиманий, 300 воздушных приседаний, бег на одну милю. Это определенно марафон, а не спринт.Мерф известен как Hero WOD, названный в честь лейтенанта Майкла П. Мерфи, морского котика, убитого в бою в 2005 году.

Синди

Вместо того, чтобы стремиться как можно быстрее выполнить требуемых повторов, Синди WOD всегда длится. ровно 20 минут. За эти 20 минут вы выполняете повторяющиеся схемы из пяти подтягиваний, десяти отжиманий и 15 воздушных приседаний. Снова и снова. Сделайте 15 раундов, и мы наградим вас аплодисментами — за 20 вы получите отличную оценку.

Обычные упражнения CrossFit

Если вы подумываете о посещении тренажерного зала CrossFit, но вас отталкивают безумно сложные тренировки, представленные выше , позвольте нам успокоить вас.Тренировки CrossFit можно легко масштабировать в соответствии с вашими способностями, и вы также можете подготовиться к своему визиту, ознакомившись с некоторыми основными движениями и отработав их.

Мы попросили Скотта Бриттона, спортсмена по кроссфиту и пауэрлифтингу, а также соучредителя благотворительного фитнес-соревнования Battle Cancer, дать совет о том, какие упражнения вы можете ожидать чаще всего в тренажерных залах CrossFit, и какие распространенные ошибки вы совершаете. следует стараться избегать с ними.

Приседания

CrossFit имеет множество вариаций приседаний, но вы начнете с приседаний без веса (или «воздуха»), приседаний со штангой спереди, приседаний со штангой и приседаний над головой.

Приседание требует, чтобы вы опускались вниз, держа грудь вверх, и опускали бедра параллельно земле — поначалу это нелегко. Не опускать бедра ниже параллели — это грех номер один, наблюдаемый в тысячах тренажерных залов, а невыполнение приседаний на полную глубину может вызвать больше проблем для ваших групп мышц в долгосрочной перспективе. Вот некоторые более распространенные ошибки, которые люди совершают при приседаниях:

• Пытаться добавить штангу или другой вес слишком рано. Все лучшие спортсмены мира начинают с того, что осваивают красивое приседание с собственным весом, а затем начинают прогресс.
• Позволяет коленям сгибаться внутрь при вставании из приседа. Это распространенный признак того, что области бедер, ног и поясницы требуют укрепления.
• Падение на пальцы ног при вставании из приседа. Это показывает, что ваша позиция и баланс неправильные.

Становая тяга

Не зря его называют королем подъемов. Становая тяга часто рассматривается как высший признак силы — сколько человек может поднять с пола?

Есть много вариантов становой тяги, но в классах CrossFit вы начнете с обычной становой тяги.

Становая тяга — это не просто подъем, это представление о том, как оттолкнуть пол. Становую тягу следует начинать со штанги на полу. Из устойчивого положения вы возьмете гриф, согнетесь в коленях и спине и встанете со штангой.

Вот некоторые распространенные ошибки в становой тяге:

• Скругление спины. Каждый раз, когда я вижу округлую спину, я вижу грыжу межпозвоночных дисков, длительные физиотерапевтические сеансы и боль. Если вы будете уделять время тому, чтобы держать спину прямо во время подъема, вы сэкономите годы в терапевтическом кабинете.Представьте, что кто-то накинул вам на спину метлу, и, когда вы наклоняетесь, чтобы поднять, ваша спина должна оставаться такой же прямой, как эта метла.
• Неправильное дыхание. Выучить правильный режим дыхания для упражнения может занять много времени, но в становой тяге важно задерживать глубокий вдох, прежде чем пытаться оторваться от земли, а затем выдыхать только после того, как вы закончите подъем.
• Падение штанги после ее подъема! Если вы можете поднять его, вы можете положить его. При падении штанги с талии происходит много травм.Вы подвергли мышцы ног, спины и живота серьезному стрессу, а затем внезапно отпустили его. Ваши мышцы могут действовать как спиральная пружина и ломаться! Держитесь и снова опустите штангу. Я представляю себе стакан под стойкой, поэтому аккуратно и аккуратно опускаю его.

Жим плечами (также известный как жим над головой)

Поскольку в кроссфите задействовано множество технических олимпийских подъемных движений, вы потратите много времени на изучение базового жима плечами, жима толчка и толчка толчка.

Жим от плеч — это место, с которого можно начать. Это можно делать сидя или стоя, со штангой, гантелями или гирями.

Начните со штанги под подбородком, затем толкайте ее над головой, пока не заблокируете руки. Затем аккуратно верните штангу под подбородок.

Вот некоторые распространенные ошибки при жиме от плеч:

• Расширение локтей. Звучит странно, когда подъем называется жимом плеч, но все зависит от того, где вы ставите локти во время подъема.При подъеме старайтесь держать локти впереди себя. Когда ваши локти раздуваются в стороны во время жима над головой, это может привести к травме трицепса и повысить риск тендинита.
• Неправильное дыхание. Убедитесь, что вы глубоко вдохнули и задержали дыхание непосредственно перед тем, как нажать на гирю. Выбор времени для дыхания до каждого повторения не только сохранит ваше тело более стабильным, но и поможет направить больше кислорода в мышцы, чтобы продержаться дольше.

Гребля

Кардио, например бег или использование гребных тренажеров и велотренажеров, является обычным явлением в кроссфите.

Вот некоторые типичные ошибки гребного тренажера:

• Слишком большой наклон назад при оттягивании цепи назад. Это фактически теряет силу и, что более важно, вы теряете сильное положение тела. Оставайтесь в вертикальном положении и завершите тягу прямой спиной, подведя ручку к груди.
• Слишком быстрая гребля. Это не гонка за тем, как быстро вы можете двигать ногами на тренажере. Подумайте о гребцах в лодочных гонках — они делают сильные контролируемые тяги. Когда вам нужно увеличить темп, тяните сильнее и продолжайте тянуть за ручки, а не просто двигайте ногами быстрее.
• Неправильное положение ремня для ног. Это может иметь огромный эффект, особенно если вы много времени проводите в гребле. Вы хотите, чтобы ремешок, удерживающий вашу ногу, был помещен на подушечку стопы. Прежде чем начать, убедитесь, что ваши ноги находятся в правильном положении.

Что есть перед тренировкой и когда это есть

Лучшие продукты, которые нужно есть перед тренировкой, зависят от типа тренировки и целей человека. Например, продукты, богатые белком, могут помочь человеку нарастить мышцы с помощью силовых тренировок.

При выборе предтренировочного обеда важно стремиться к сбалансированному соотношению макроэлементов. Макроэлементы — это диетические соединения, которые необходимы организму в больших количествах для правильного функционирования.

Три макроэлемента:

1. белок
2. углеводы
3. жир

Макронутриенты — все ключевые источники энергии, но каждый может по-разному влиять на прием пищи перед тренировкой.

Белок поставляет аминокислоты, и обе они необходимы для ряда функций организма, включая строительство, поддержание и восстановление мышечных волокон.

Прием пищи, содержащей значительное количество нежирного белка, перед тренировкой может помочь улучшить работоспособность.

Почему белок — это хорошая предтренировочная пища?

Поделиться на PinterestПотребление перед тренировкой продуктов с высоким содержанием белка, таких как лосось, может увеличить набор мышечной массы.

Белок может увеличить количество мышечной массы, полученной в результате тренировки с отягощениями.

Интенсивные упражнения с отягощениями повреждают мышцы, но потребление белка увеличивает количество аминокислот в организме.Они работают, чтобы уменьшить ухудшение, синтезировать мышечные белки и стимулировать рост.

Употребление 20–30 граммов протеина перед тренировкой может привести к увеличению скорости синтеза мышечного протеина, который длится несколько часов.

Продукты с высоким содержанием белка

Ниже приведены некоторые примеры здоровых продуктов, богатых белком:

• рыба, например лосось и тунец
• птица, например курица и индейка
• орехи
• бобы
• чечевица
• яиц
• соя

Любой, кто заинтересован в наборе мышечной массы, должен получать адекватное общее суточное потребление белка.

Исследования неизменно показывают, что потребление от 1,6 до 1,8 грамма белка на каждый килограмм веса тела достаточно для наращивания мышечной массы.

Многие источники рекомендуют потреблять больше, но маловероятно, что дополнительный белок окажет значительное влияние на мышечную массу.

Поделиться на PinterestЛюди должны потреблять сложные углеводы, такие как фасоль, за 2-3 часа до тренировки.

Углеводы — важный источник энергии.

Потребление нужного количества углеводов перед тренировкой обеспечит телу достаточно энергии для хорошей работы.

Это верно для людей, занимающихся, среди прочего, сердечно-сосудистыми упражнениями и упражнениями с сопротивлением.

Однако разные типы углеводов будут иметь разное влияние:

• Простые углеводы: Это сахара, которые обеспечивают быстрый рост энергии. Обычный источник этих углеводов — белый хлеб.
• Сложные углеводы: К ним относятся клетчатка или крахмал. Они обеспечивают более медленный и более долгосрочный источник энергии. Цельнозерновые продукты — хороший источник сложных углеводов.

Какой вид углеводов лучше в предтренировочном приёме?

Сложные углеводы имеют ряд преимуществ, например:

• Простые углеводы являются краткосрочными источниками энергии. Если предтренировочный обед включает слишком много простых углеводов, человек может почувствовать прилив энергии еще до того, как закончит тренировку. Сложные углеводы более стабильно обеспечивают энергию в течение более длительного периода времени.
• Сложные углеводы — это компоненты продуктов, богатых питательными веществами, например бобы.Простые углеводы, как правило, являются компонентами продуктов, которые имеют небольшую пищевую ценность или не имеют никакой питательной ценности, например шоколадных плиток и пирожных.
• Продукты, содержащие сложные углеводы, имеют более низкий гликемический индекс, чем продукты, содержащие простые углеводы. Тип пищи с низким гликемическим индексом вряд ли вызовет скачок уровня глюкозы в крови и увеличит риск диабета 2 типа.

Организм переваривает сложные углеводы медленнее, чем простые.

Чтобы увеличить энергию перед тренировкой, человек должен потреблять сложные углеводы за 2–3 часа, а любые простые углеводы — за 30–60 минут.

Продукты со сложными углеводами

Ниже приведены некоторые примеры полезных продуктов, содержащих сложные углеводы:

• брокколи, сладкий картофель и другие овощи
• цельнозерновые макароны
• фасоль
• чечевица
• коричневый рис
• овес
• цельнозерновой хлеб

Фрукты — лучший источник простых углеводов перед тренировкой.Бананы — популярный выбор, так как они содержат калий, а также простые углеводы.

Жиры являются важным источником энергии.

Традиционно медицинские работники не рекомендуют употреблять жирную пищу перед тренировкой, потому что организм переваривает жиры медленнее, чем углеводы. Это означает, что организм не сможет расщеплять и усваивать жиры до начала тренировки.

Могут ли жиры помочь перед тренировкой?

Поделиться на PinterestАвокадо богаты ненасыщенными жирами, которые необходимы для сбалансированного питания.

Перед тренировкой лучше съесть еду, в которой больше внимания уделяется белкам и углеводам, чем жирам.

Однако важно включать полезные жиры в другие продукты сбалансированного питания.

Также стоит отметить, что не все жиры полезны для здоровья.

Определенные типы, в первую очередь насыщенные и трансжиры, могут негативно повлиять на общее состояние здоровья.

Здоровые жирные продукты

Однако другие виды жиров очень питательны. Например, ненасыщенные жиры обладают рядом преимуществ для здоровья.

Ниже приведены некоторые продукты, богатые ненасыщенными жирами:

• авокадо
• орехи и семена
• оливковое масло

В идеале, человек должен съесть пищу, богатую сложными углеводами и белками, примерно за 2–3 часа до тренировки.

Подождите несколько часов после еды, чтобы организм успел переварить пищу.

С другой стороны, человек может предпочесть небольшую еду, в основном состоящую из простых углеводов. В этом случае им нужно подождать всего 30–60 минут перед тренировкой.

Зима здесь — 5 способов согреться в спортзале Garage

Зима пришла, ребята.

«Это время ледяных гантелей, потрескавшихся губ и усыханий…

капилляров… потому что так холодно…

забудь.

Нелегко выйти и тренироваться на морозе, когда ты так близок к теплым домашним уютам.

Но здесь нельзя тренироваться, и, к счастью для нас, есть способы ограничить воздействие холода.

Я не говорю, что эти советы отпугнут белых ходоков, но вот 5 способов согреться в гараже этой зимой.

№1. Слой вверх

Кажется довольно очевидным, правда?

Нельзя просто наслоить какой-либо материал и ожидать оптимальных результатов. У вас должен быть план слоев.

Позвольте мне объяснить.

По сути, есть четыре уровня, о которых вам нужно позаботиться, когда дело касается тренировок на морозе.Это особенно верно в отношении верхней части тела. Что касается нижней части тела, вы не так чувствительны, и у вас нет внутренних органов, чтобы согреться, как в случае выше талии.

Слой № 1 — Базовый слой

Базовый слой очень важен, потому что его основное предназначение — удерживать влагу от кожи. Очень важно выбрать материал, который будет отводить пот, иначе вы почувствуете себя еще холоднее. Рекомендуются два разных типа ткани:

Синтетические ткани

Эти ткани будут мягче и легче других тканей, а также будут быстрее сохнуть.Ищите смеси, такие как полипропилен, нейлон, спандекс или вискоза. Любая ткань, в состав которой входит спандекс, также обеспечивает более удобную растяжку, что, безусловно, хорошо во время тренировок. Примеры включают Under Armour ColdGear line и Virus Performance Stay Warm Series . У меня лично есть компрессионные штаны Virus Stay Warm, и я могу подтвердить их качество и комфорт.

Шерсть мериноса

Шерсть мериноса отличается от традиционной шерсти тем, что она мягче и не вызывает зуд.Эта ткань обеспечивает немного больше тепла, чем синтетические ткани, но не так быстро сохнет. Также следует отметить, что шерсть обладает естественными антибактериальными свойствами, а это значит, что вы можете носить ее несколько дней подряд с минимальным накоплением запаха. Шерсть мериноса обычно дороже синтетической, так что имейте это в виду, если ищете. Примером качественного изделия из шерсти мериноса может быть Smartwool на Amazon .

не рекомендуется носить базовый слой из хлопка, потому что он плохо отводит пот.На самом деле он замечательно удерживает пот. Шелк — еще одна ткань, которую можно использовать в качестве основного слоя, но это не рекомендуется, так как она лучше подходит для более стационарных занятий. Ни у кого нет на это времени.

Слой № 2 — Слой изоляции

Изоляционный слой задерживает воздух близко к вашему телу, тем самым удерживая тепло и помогая вам чувствовать себя теплее.

Что касается изоляционного слоя, подумайте о ношении легких свитеров и рубашек с длинными рукавами, сделанных из синтетических смесей, натуральных волокон или флиса.

Для синтетического варианта вы можете попробовать что-то вроде Asics Thermopolis или топа с длинным рукавом Adidas Performance .

Очень хорошо подойдут свитера из шерсти мериноса

и пуловеры из флиса. Брюки из флиса особенно хороши по сравнению с парой компрессионных штанов, потому что они обладают отличными тепловыми качествами, и они свободно и легко двигаются.

Слой № 3 — Внешний слой

Если вы тренируетесь под укрытием в своем гараже, вам подойдет простая дышащая толстовка.Мне лично нравятся толстовки из флиса или полиэстера, так как они относительно легкие, пропускают влагу и создают хороший теплый барьер между изоляционным слоем.

Что-то вроде Under Armour Storm Hoodie идеально.

Скорее всего, вы начнете снимать этот слой, когда разогреетесь, особенно если вы выполняете некоторые другие предложения в этом посте.

Если вы тренируетесь на открытом воздухе в стихии, вам следует подумать о куртке для защиты от снега, дождя, ветра и т. Д.

Уровень 4: Конечности

Держать руки, ноги и голову в тепле — это действительно важный шаг в процессе наслоения.Купите толстые шерстяные носки и шапку, чтобы носить их всегда. Я также рекомендую

купить перчатки и носить их как минимум между подходами.

Если вы не выполняете подъемы, в которых сцепление является ограничивающим фактором (становая тяга, тяги и т. Д.), Я бы также посоветовал вам подумать о том, чтобы во время тренировки надеть тонкую перчатку, такую ​​как эти перчатки Mechanix .

---

№2. Изолируйте гаражные ворота

Посмотрим правде в глаза.

Гаражи плохо изолированы, что приводит к значительным потерям тепла.

Если вы активно обогреваете свой гараж, вы, вероятно, не понимаете всех преимуществ из-за этой проблемы с изоляцией.

Видите ли, тепло хочет очень быстро перемещаться от горячего места к холодному. Скорость этой передачи измеряется через значение R, которое вы заметите на изоляционных материалах. Так, например, продукт с рейтингом R-25 будет сохранять тепло дольше, чем продукт с рейтингом R-5.

Один из быстрых и простых способов создать более благоприятные условия в гараже — это утеплить гаражные ворота.

Лучший способ добиться этого — приобрести изоляционный комплект. Хотя значения R по-прежнему относительно низкие, около 5-8, они действительно могут повлиять на внутреннюю температуру вашего гаража. Это особенно актуально, если ваш потолок и / или стены уже имеют какую-то изоляцию.

Вы можете приобрести комплекты, которые поставляются в виде панелей, таких как Atlas EPS Matador Kit , или в рулонах, например USEP NASA Tech Kit .

---

№3. Разогрейте штангу

Поднять застывший кусок стали — не самое удобное занятие.

На самом деле, это, пожалуй, самая сложная вещь в тренировках в холодном гараже.

К счастью для нас, есть несколько шагов, которые мы можем предпринять, чтобы уменьшить укус.

Совет 1. Высушите штангу феном

Да, вы правильно прочитали.

Возьмите удобный фен и приступайте к работе. Преимущество использования фена в том, что он обеспечивает очень сфокусированное тепло. Это означает, что все, что нужно для штанги, — это пара минут, прежде чем с ней можно будет удобно работать. После пары подходов планка, скорее всего, останется довольно теплой благодаря вашим рукам, действующим как естественный обогреватель.

Совет 2: внесите свой бар внутрь

Если вы знаете, какую штангу вы будете использовать, вы можете принести ее в закрытое помещение заранее, чтобы она успела стабилизироваться до более высокой температуры.

Ваша жена может не оценить этого, но ваши руки наверняка оценят это.

Совет 3. Носите перчатки

Я упоминал об этом в разделе о наслоениях, но ношение пары сверхмощных перчаток между подходами творит чудеса в уменьшении холода от перекладины.

Кроме того, вы можете использовать перчатки Mechanix или что-то подобное на некоторых подъемниках, чтобы защитить свои холодные руки.Я настоятельно рекомендую это.

Никто вас не осудит … в конце концов, это же ваш спортзал в гараже!

Совет 4: используйте мел

В любом случае вам следует использовать мел, но когда на улице холодно, мел действительно может помочь некоторым, создав еще один слой изоляции между вашей плотью и сталью.

Так направьте своего внутреннего Леброна и сделайте дождь.

---

№4. Купить обогреватель

Помните, я упоминал, что гаражи обычно плохо изолированы?

Когда дело доходит до покупки обогревателя, я бы не стал тратить много денег на инфракрасные обогреватели высокого класса, воздушные обогреватели с принудительной подачей воздуха и т.д., если только у вас нет должным образом изолированного гаража.В противном случае вы просто потеряете энергию, так как тепло будет теряться через стены, двери и т. Д.

У меня лично есть недорогой обогреватель , на который я потратил около 50 долларов на Amazon. Работает нормально. Я устанавливаю его прямо рядом с моей платформой, и в сочетании с другими советами в этом посте я получаю приятное и приятное настроение на протяжении всего сеанса.

Теперь, если у вас есть полностью изолированный гараж и, особенно если вы живете в особенно суровом зимнем климате, более совершенные системы отопления были бы идеальными.

Мобильные воздухонагреватели с принудительной подачей воздуха, подобные этому Dyna Glo Portable Heater , работающие на пропане, можно купить относительно недорого, примерно за 100 долларов. Вы также можете приобрести настенные или потолочные версии, которые подключаются непосредственно к газовой магистрали вашего дома (если она у вас есть), но они будут намного дороже.

Инфракрасные лучистые обогреватели — еще один вариант. Они отличаются от воздухонагревателей с принудительной подачей тепла тем, что не распространяют тепло. Скорее они нагревают любой объект, оказавшийся перед ними.Вы, вероятно, видели их в ресторанах, сидя во внутреннем дворике. Они могут стать ГОРЯЧИМИ… например, неприятно горячими. Хотя эти коммерческие версии небезопасны для использования дома, есть некоторые трубчатые нагреватели, которые подходят для использования дома / в гараже.

Для всего, что требует газа, пропана и т. Д.… Необходима надлежащая вентиляция . Выламывайте окно или дверь гаража каждый раз, когда вы таким образом обогреваете свое пространство.

Наконец, вы можете приобрести настенные бесканальные кондиционеры с тепловым насосом, такие как Mitsubishi model , которые также можно использовать для охлаждения вашего помещения, когда на улице жарко.Это определенно будет дорого, но, тем не менее, это хороший вариант… если, конечно, у вас есть утепленный гараж.

Для всего, что требует монтажа, газовых линий и / или электрических конфигураций, я настоятельно рекомендую вам проконсультироваться с сертифицированным специалистом по HVAC.

Конечно, нет.

И, наверное, поэтому я продолжаю (успешно) пользоваться обогревателем.

---

№ 5. Разминка, буквально

Когда на улице холодно, правильная разминка является ключом к предотвращению травм и подготовке тела к той нагрузке, которую вы собираетесь на него произвести.

Я большой поклонник использования штанги для разминки перед тем, как приступить к рабочему подходу, но когда очень холодно, я предлагаю, прежде чем ложиться под штангу, потратить некоторое время на то, чтобы заставить кровь течь.

Если у вас есть доступ к кардио-тренажеру / тренажеру на выносливость, запрыгивайте на него и приступайте к работе. В противном случае вы можете использовать дешевую скакалку, сделать несколько прыжков и т.д.

Но вы должны увеличить его.

Как только вы увеличите частоту сердечных сокращений и почувствуете повышение внутренней температуры, не стесняйтесь начинать работу со штангой со штангой.

Как только вы почувствуете себя достаточно разогретым, приступайте к этим рабочим сетам.

Вы снимете этот внешний слой в ближайшее время.

---

Сохраняйте тепло в спортзале Garage

С этими советами вам не нужно беспокоиться о тренировках в гараже этой зимой, друзья мои.

Белые ходоки — совсем другая история.

Я не могу вам помочь.

Прежде, чем вы уйдете, какие ваши любимые способы согреться в гараже?

Комментарий ниже!

Штанга загружена,

Адам

Лучшие варианты турник для домашнего спортзала

Фото: amazon.com

Подтягивания — это воплощение превосходной силы и физической подготовки верхней части тела. Подтягивания прорабатывают плечи, руки и спину, повышая выносливость, силу и гибкость. Лучше всего то, что вы можете заниматься ими практически где угодно, тренажерный зал не нужен. Все, что вам нужно, — это перекладина и дверной проем.

Штанга для подтягиваний просто необходима в домашнем тренажерном зале. Лучшие на сегодняшний день перекладины для подтягивания спроектированы так, чтобы иметь регулируемые ручки, регулируемое положение и универсальность, что делает их жизненно важным элементом повседневной тренировки дома.

Читайте наши обзоры, чтобы найти лучшую планку для подтягивания.

1. ЛУЧШИЙ В ЦЕЛОМ: Perfect Fitness Multi-Gym Doorway Pull Up Bar
2. BEST BANG FOR BUCK: Sunny Health & Fitness Door Way Thin Up and Pull Up
3. ЛУЧШИЙ ПОТОЛОЧНЫЙ МОНТАЖ: Ultimate Body Press Потолочная штанга для подтягивания
4. НАИЛУЧШЕЕ СВОБОДНОЕ УПРАВЛЕНИЕ: CAP Barbell Power Rack Exercise Stand
5. НАИЛУЧШИЙ СТИЛЬ БАШНИ: RELIFE ВОССТАНОВИТЬ ВАШУ ЖИЗНЬ Электростанция Power Tower
6. НАИЛУЧШИЙ ПОРТАТИВНЫЙ ПЕРЕНОС: DEDAKJ Pull Up
7. , дверная штанга
8. ЛУЧШАЯ КОМБИНАЦИЯ: ONETWOFIT Многофункциональный настенный подъемник

Фото: amazon.com

Типы перекладин для подтягиваний

Существует четыре основных типа перекладин для подтягиваний: дверные, переносные, навесные и напольные. Лучшая планка для подтягивания будет зависеть от ваших целей в фитнесе, места для тренировки, уровня навыков и бюджета.

Дверной проем

Подтягивающие штанги дверного проема предназначены для установки внутри стандартного дверного проема. Это самый популярный вариант для домашних тренажерных залов, потому что их легко установить, легко перемещать и относительно недорого. Двумя наиболее важными факторами при выборе подъемной штанги для дверного проема являются конструкция и конструкция дверной коробки, а также предельный вес штанги.Поищите модель с пенопластом на креплениях, чтобы защитить поверхность дверного косяка от повреждений.

Portable

Портативные или нефиксированные перекладины для подтягивания — хороший вариант, если вы тренируетесь в дороге и вам нужна портативная индивидуальная тренировка, или если вы занимаетесь дома и просто не хотите постоянная перекладина в дверной коробке.

Несмотря на то, что они быстрее устанавливаются, им может не хватать устойчивости без постоянных скоб. Кроме того, если настраивать планку для подтягивания сложно, вы вряд ли будете ее использовать.Также обратите внимание, что повторная установка и снятие тяги может повредить поверхности дверного проема.

Смонтированный

Смонтированный подтягивающий стержень использует болты и кронштейны для крепления системы к дверной коробке, стене или потолку. Обычно они являются наиболее стабильным типом штанги для подтягивания. Потолочные перекладины для подтягивания обеспечивают максимальную гибкость во время тренировок, поскольку здесь нет дверной коробки или стены, ограничивающей ваши движения. Настенные подъемные перекладины не обеспечивают такой же универсальности упражнений, как потолочные, но они обеспечивают аналогичную устойчивость.

Башня

Башня и отдельно стоящие перекладины для подтягиваний — хороший выбор для специального домашнего спортзала или гаража. Штанги в стиле башни — это высокие, тяжелые (но портативные) устройства с большой площадью основания. Они предлагают максимальную стабильность. Башни немного дороже традиционных турникетов, но они включают в себя множество вариантов тренировок в дополнение к подтягиваниям. Некоторые башни могут выдерживать до 1000 фунтов общего веса (включая утяжеленные аксессуары).

Комбинация

Комбинированные перекладины для подтягивания созданы, чтобы предоставить вам множество вариантов упражнений — подтягивания, отжимания, скручивания и многое другое.Комбинированная система может быть хорошим выбором для начала. За немного больше вы можете купить блок для подтягиваний, который облегчит полную тренировку верхней части тела и подходит для использования с аксессуарами оборудования, такими как натяжные ленты и системы подвески.

Что следует учитывать при выборе лучшей перекладины для подтягиваний

При выборе лучшей перекладины для подтягивания учитывайте размер тренировочного пространства, ваши фитнес-цели, универсальность перекладины, процедуру ее установки и размер вы хотите потратить.

Цели тренировки

Подтягивания хороши для увеличения силы плеч. Но турник может проработать все ваше тело. Вы можете использовать перекладину для подтягиваний, чтобы выполнять такие упражнения, как подъем ног, скручивания в висе и подъем коленей. Добавьте эспандеры, утяжелители или другие аксессуары, и вы сможете увеличить общую силу вашего тела, усилить хват или задействовать определенные группы мышц и развить выносливость.

Положения захвата и подкладка

Базовая перекладина для подтягиваний имеет положение захвата сверху, снизу и нейтральное положение (также известное как положение рук.) Каждый хват задействует разные комбинации мышц. Если вы планируете выполнять различные упражнения, поищите штангу для подтягивания, которая предлагает несколько положений рук. Кроме того, перекладины для подтягиваний имеют разные типы и плотность набивки на ручках.

Конструкция дверного проема

Если вы предпочитаете подъемную планку дверного проема, убедитесь, что она совместима с размерами дверной коробки. Большинство производителей разработали свои подтягивающие ручки для стандартных дверных коробок шириной 24 дюйма, 33 дюйма или 36 дюймов, включая дверной косяк.

Если дверной косяк имеет декоративный молдинг, планка может не прилегать заподлицо и может покачиваться, повредив дверную коробку. Стены, ширина которых превышает 4,75–6 дюймов, могут не подходить для натяжных планок в дверном проеме из-за неподходящей посадки и недостаточной устойчивости.

Процесс монтажа

Существует два типа крепления тяговых штанг: фиксированный и нефиксированный.

Нефиксированные ручки для подтягивания фиксируются с помощью натяжных или рычажных опор. Нефиксированный монтаж хорош, если вы планируете перемещать планку между разными дверными проемами или хранить ее, когда она не используется.Это также позволяет закрепить штангу на более низкой высоте для выполнения подтягиваний с пола, а затем поднимать ее по мере продвижения.

Фиксированные стержни постоянно крепятся к стене или потолку. Это самые устойчивые перекладины для подтягиваний. Убедитесь, что штанга закреплена на шпильке, и вам понадобится дрель для ее установки. Обязательно проверьте устойчивость штанги после ее установки и перед началом тренировки.

Портативность

Портативные перекладины для подтягивания являются наиболее популярными для домашнего использования.Они маленькие, легкие и недорогие, и когда они не используются, их можно спрятать в шкафу или под кроватью. Они практически не требуют установки, поэтому не нужно крепить оборудование к стенам, потолку или дверным косякам в вашем доме.

Универсальность

Есть перекладины для подтягиваний, есть системы подтягиваний, и между ними большая разница. Базовые перекладины для подтягиваний могут быть с одним или несколькими захватами. Некоторые держат только вес вашего тела; другие также поддерживают утяжеленные аксессуары.

Системы подтягиваний и вышки позволяют выполнять различные упражнения и достигать общей физической подготовки. Они могут вместить широкий спектр аксессуаров, таких как эластичные ленты, системы подвески и свободные веса.

Дополнительные функции

Предел веса перекладины является важным фактором. Некоторые из них могут удерживать до 1000 фунтов для тех пользователей, которые хотят тренироваться, надевая жилет или пояс для увеличения силы тела.

Наши фавориты

Мы рассмотрели несколько популярных турникетов, измерили их с точки зрения покупок и выбрали несколько фаворитов.

Фото: amazon.com

Дверной проем Perfect Fitness для мульти-тренажерного зала является универсальным, он позволяет выполнять несколько различных упражнений и не повредит дверной косяк. Он имеет три позиции захвата и грузоподъемность 300 фунтов, поэтому вы можете использовать его с грузовым жилетом. Когда вы исчерпали свою игру подтягиваний, вы можете снять перекладину и перевернуть ее, чтобы выполнять вольные упражнения, такие как приседания, отжимания и отжимания. Штанга подходит для дверных коробок шириной до 33 дюймов и глубиной до 6 дюймов. Его компактный и легкий дизайн позволяет легко спрятать его в шкафу или под кроватью, когда он не используется.

Фото: amazon.com

Бар Sunny Health & Fitness Door Way Pull Up не имеет наворотов, но его простота и низкая цена делают его таким желанным. Предназначенная для дверных коробок шириной от 24,5 до 36 дюймов, навесная перекладина поставляется с двумя наборами кронштейнов, что делает ее надежной и устойчивой. Вы можете выполнять традиционные подтягивания и подтягивания с помощью позиции одним хватом, но она поддерживает только до 200 фунтов. Он позволяет двери полностью закрываться и имеет мягкие ручки.

Фото: amazon.com

Гриф для подтягиваний Ultimate Body Press имеет три положения захвата из пеноматериала высокой плотности, которые позволяют выполнять подтягивания или подтягивания параллельным хватом стандартным, широким хватом и 20-дюймовым параллельным хватом. Его двусторонние 14-дюймовые подступенки подходят для 16-дюймовых и 24-дюймовых балок. Эргономичная перекладина из стали с порошковым покрытием предназначена для уменьшения напряжения запястья. Его 14-дюймовый зазор не позволит вам удариться головой о потолок. Рама выдерживает до 200 фунтов. Он поставляется с шаблоном и всем оборудованием для легкой установки.

Фото: amazon.com

Силовая стойка CAP Barbell Power Rack позволяет делать гораздо больше, чем просто подтягивания. Обладая максимальной грузоподъемностью 500 фунтов, он может поддерживать вас, а также утяжеленные аксессуары для силовых тренировок. Стенд также совместим с натяжными лентами, системами тренировки подвески и даже грифами. Стойки с двойными вставками обеспечивают стабильность и безопасность, а для удержания грузов предусмотрены даже две защелки J-образной формы. Он изготовлен из стали 11-го и 12-го калибра и представлен в семи цветах.Площадь основания стойки составляет 46 дюймов на 50 дюймов на 85 дюймов, поэтому вам понадобится дополнительное пространство для ее установки и при этом у вас будет место для маневра во время тренировки.

Фото: amazon.com

Подтягивания — это лишь один из видов силовых тренировок верхней части тела, которые можно выполнять с помощью Power Tower от RELIFE. Башня предлагает несколько захватов для подтягиваний и платформу для отжиманий, которая поддерживает упражнения для плеч, груди и брюшного пресса. Башня даже имеет мягкие ручки в основании для отжиманий. Спинка мягкая и регулируемая, а высоту Power Tower можно отрегулировать до девяти уровней от 58.От 5 до 89 дюймов, так что даже дети могут его использовать. Башня выдерживает до 330 фунтов, а ее характеристики устойчивости и безопасности включают стальную конструкцию и присоски для предотвращения скольжения.

Фото: amazon.com

Планка для подтягиваний DEDAKJ устойчива и портативна, что является редкостью. Он также имеет систему блокировки с сотовой прокладкой, которая надежно фиксирует планку между стенами и дверными коробками, не повреждая поверхность комнаты. Удлиненные ручки из пеноматериала съемные и подвижные, поэтому вы можете настроить их под себя.Вы можете закрепить гриф на разной высоте, чтобы вы могли выполнять подтягивания, отжимания, приседания, отжимания и упражнения на растяжку. Регулируемая штанга подходит для дверей и холлов шириной от 28,4 до 37,8 дюймов и выдерживает нагрузку до 660 фунтов.

Фото: amazon.com

Мощный настенный многофункциональный тренажерный зал ONETWOFIT может выдержать до 440 фунтов, поэтому вы можете интенсивно тренироваться и укреплять верхнюю часть тела, добавляя утяжеленные аксессуары к своим подтягиваниям. Он поставляется с набивкой высокой плотности на спине и подлокотниках для поддержки упражнений на брюшной пресс и трицепс.Штанга для подтягивания имеет несколько захватов для рук. Вы также можете использовать гриф для закрепления лент сопротивления во время тренировки всего тела. Предназначен для установки на бетонную или кирпичную стену. Чтобы установить ее на гипсокартон, вам понадобится деревянная основа и необходимое оборудование, так что это не самая простая установка.

Советы по использованию штанги для подтягивания

Подтягивания — это не только сила. Они также требуют координации, чтобы уравновесить гравитацию. Выполнение подтягиваний или подтягиваний в правильной форме важно для предотвращения травм.Для новичков, которым необходимо развить силу для выполнения подтягиваний, начните с отрицательных подтягиваний.

Часто задаваемые вопросы о перекладине для подтягивания

Все еще не знаете, как выбрать лучшую перекладину для подтягивания? Хотите знать, где планка для подтягиваний подходит для ваших целей в фитнесе? Читайте ответы на часто задаваемые вопросы о перекладинах для подтягиваний, которые помогут вам принять решение.

В. Почему я должен делать подтягивания?

Подтягивания отлично подходят для укрепления мышц верхней части тела, особенно мышц спины.При последовательном включении в программу тренировок подтягивания могут улучшить ваш общий уровень физической подготовки, физическое и психическое здоровье.

В. Может ли перекладина испортить мне дверной проем?

Да и нет. Если вы выберете качественную планку и будете следовать инструкциям производителя по установке, ваш дверной проем будет в порядке. Если тяговая штанга установлена ​​неправильно, дверная коробка не соответствует спецификациям производителя или слишком тяжелая для предельного веса штанги, вы можете не только повредить дверную коробку, но и пораниться.

В. Безопасны ли ручки для подтягивания дверного проема?

Подтягивающие штанги дверного проема безопасны — если вы устанавливаете и используете штангу в соответствии с инструкциями производителя. Поддержание правильной формы и техники во время тренировки также играет важную роль в вашей безопасности.

В. На какой высоте я должен устанавливать перекладину для подтягивания?

Высота, на которой вы устанавливаете штангу, зависит от личных предпочтений и доступного пространства. Убедитесь, что он достаточно низкий, чтобы дотянуться до него, стоя на полу, и достаточно высокий, чтобы вы могли висеть с вытянутыми над головой руками, при этом ваши ноги не упираются в пол.

No related posts.
