нюансы выбора устройства + тонкости установки

Перекидной переключатель, или как его еще называют маршевый, сдвоенный, реверсивный, перекрестный, — это элемент электросети, который инвертирует (переводит в противоположное состояние) коммутацию подсоединенных к нему проводников.

Используется перекидной выключатель для управления группой или одним осветительным прибором из нескольких мест.

В этом материале мы подробно расскажем о принципах и особенностях работы таких выключателей, а также приведем самые распространенные способы их подключения.

Содержание статьи:

Сфера применения перекидных устройств

Перекидные выключатели применяются не так часто, но недооценивать их роль в организации освещения нельзя. Представьте ситуацию, когда в длинном коридоре или в начале лестничного марша установлен всего один выключатель и приходится проходить немалые расстояния в темноте, чтобы включить свет.

Монтаж на два направления вполне способен решить эту проблему, а перекидной (перекрестный) станет незаменимым:

• в трехуровневой квартире — устанавливают около площадки второго этажа;
• в большом коридоре или холле — установленный возле каждой двери, он значительно облегчит передвижение в темное время суток;
• в спальне — можно установить один около двери и два возле места отдыха, и больше не придется вставать, чтобы выключить свет.

Использовать перекидной выключатель можно также для включения освещения на улице или в гараже, управляя светильником из дома, беседки, террасы и т. д.

Выходя ночью из комнаты в коридор, пользователь может включить свет сразу, а не передвигаться в темной комнате в поисках выключателя

Разновидности перекидных выключателей и их маркировка

Выбор перекидных выключателей приходится делать, основываясь на скромном перечне отличительных характеристик. Выпускаются они многими известными фирмами, в том числе такими, как Legrand, ABB, Schneider.

Рычажное электрооборудование считается более надежными и поэтому его часто используют на производствах, в местах общественного пользования

Перекидные выключатели классифицируют:

1. По способу включения их делят на поворотные, клавишные и рычажные типы;

2. По способу установки – на устройства для внутреннего и внешнего монтажа.

Двухклавишных перекидных выключателей перекрестного типа как таковых в продаже не найдешь. Но можно воспользоваться устройством серии Ultra от известного поставщика электрооборудования Schneider Electric, взяв два одноклавишных перекрестных блока модульного типа и установив их в один корпус. Если и этих моделей нет в наличии, монтируют рядом два одноклавишных переключателя.

Для управления двумя или тремя группами осветительных приборов используют двух или трехклавишные проходные переключатели, а перекрестные, в большинстве случаев, для каждой из групп светильников устанавливают отдельно

При выборе любого электротехнического устройства необходимо ориентироваться на его класс защищенности от внешних факторов — IP.

В большинстве случаев, в устройствах этого типа, IP довольно высокий и превышает значение 40, что допускает возможность использования во помещениях с традиционной повышенной влажностью, а также расположение на улице под козырьком.

В поворотных перекидных выключателях контакты замыкаются с помощью специального поворотного механизма. Стоят они немного дороже клавишных, но считаются более надежными

Чтобы правильно провести подключение электрооборудования, важно разобраться в обозначениях и схемах, нанесенных производителем на тыльной стороне.

Так на схеме обозначается переключатель перекрестного типа. Такая же схема наносится на устройство, стрелки показывают расположение входных и выходных контактов

Если в обычном выключателе маркировку буквой L применяют для обозначения входящей фазной клеммы, а L1, L2, L3 для выходящих, то в случае со спаренным переключателем могут использовать цифры 1, 2, 3, 4, а входящие и выходящие клеммы обозначают стрелками.

На лицевой стороне выключателя производители также иногда ставят маркировку — для проходного это две стрелки в виде треугольника, для перекидного — решетка

Далее мы рассмотрим особенности установки и варианты возможных схем подключения на примере бытового перекидного выключателя перекрестного типа в комплекте с переходными включателями.

Принцип работы и особенности перекидных выключателей

Для понимания принципа работы перекидного переключателя перекрестного типа необходимо изучить схему управления точками освещения из 3—5 точек.

Но так как всегда устанавливается между проходными и никогда не используется сам по себе, сначала нужно понять, как работает схема активизации и отключения освещения с обычными и проходными выключателями.

Схемы управления осветительными приборами из трех точек отличаются от схемы на два направления только наличием перекрестного выключателя

Итак, в функции обычного выключателя входит размыкание и замыкание цепи — при нажатии верхней половины клавиши свет включается, нижней — выключается. А вот состояние освещения в схеме с двумя проходными устройствами совершенно не зависит от положения клавиш одного из них.

Нажатие на клавишу лишь переключает соединение с одной цепи на другую. Чтобы цепь сомкнулась, необходимо, чтобы оба устройства замкнули контакт с одним из проводников, проложенных между ними.

Проходной выключатель называют еще переключателем на два направления. Схема наглядно демонстрирует, что пользователь, воспользовавшись любым из них, сможет и включить и выключить свет

Механизм разных типов устройств отличается количеством клемм:

• в обычном их две;
• в переходном их три;
• в перекрестном — четыре клеммы.

Чем сложнее устройство, тем оно требует более качественного изготовления. Поэтому конструкцию перекидных переключателей, которые имеют большое количество клемм, отличает высокая прочность, износостойкость, устойчивость к коррозии.

Большинство моделей имеют высокий уровень защиты (IP) от негативных внешних факторов — пыли, влаги.

Если проходные переключатели используются всегда только в паре, то количество перекидных может быть любым — хоть один, хоть десять

Так же как и проходные, перекрестные выключатели переключают соединения с одного проводника на другой. Но их отличие заключается в том, что входных контактов уже два, а не один, и их переключением также нужно руководить. Принцип работы устройства основан на парном переключении контактов.

Варианты способов подключения

Так же как проходные выключатели не могут использоваться по отдельности, а подключаются только в паре, так перекидные выключатели используются только с двумя проходными. При этом перекрестных переключателей может быть использовано и до 10 штук, и они всегда будут находиться между проходными.

На схеме фазный проводник обозначен красным цветом, нулевой — голубым. А 1 — базовая схема подключения; А 2 — еще один вариант принципиальной схемы подключения; В1 — способ разводки, при котором подключение каждого элемента цепи осуществляется через распределительную коробку; В 2 — способ подключения с использованием старой маленькой распределительной коробки и подрозетника из-под демонтированного обычного выключателя

Вариантов схем, используемых для подключения, может быть много: монтаж осуществляют через распределительную коробку или мимо нее, подключают несколько групп освещения.

Усовершенствуют систему путем установки централизованного управления.

Устройство перекидного выключателя перекрестного типа всегда рассчитано на одну осветительную группу. В случае необходимости подключения двух групп светильников используют или два переключателя или составляют один из двух отдельных блоков

Монтаж через распределительную коробку

Это традиционный способ подключения, который имеет как недостатки, так и достоинства. К плюсам можно отнести возможность быстрого обнаружения поврежденных участков проводов в случае проблем в цепи.

Кроме того, этот способ предполагает традиционную прокладку проводов, что помогает при последующих ремонтных или монтажных работах определить, где проложены провода, и сохранить в целостности электросеть.

Схема подключения проходных и перекрестных выключателей в системе управления освещением из нескольких мест. L — фазный проводник; N — ноль

При монтаже электропроводки от распределительной коробки к проходным переключателям прокладываются трехжильные провода. От перекрестного переключателя к проходным ведут двухжильный провод.

Последовательность действий при подключении схемы, в которой провода проходят через разветвительную коробку, следующая:

• Двухжильный фазный провод от электрощита заводят в коробку. Нулевой проводник питающего кабеля сразу подсоединяют к нулевому проводнику светильника, а фазный подключают к общему проводнику первого проходного выключателя №1, к входной клемме 1 (см. рисунок выше).
• К выходным клеммам 3 и 4 подключают два остальных проводника трехжильного провода, которые в распаячной коробке будут подключены к двум проводникам перекидного выключателя №2.
• Устанавливают средний перекидной выключатель. Правильное подключение проводников перекрестного выключателя указано на схеме, нарисованной на самом устройстве.

Подсоединение второго проходного выключателя проводят тем же образом, что и первого, но общий проводник выводят через распределительную коробку на светильник.

Прокладка электросети для организации освещения с использованием распределительных коробок хороша тем, что в случае неисправности легче определить поврежденный участок электропровода

Если соединение в распаечной коробке осуществлялось методом скрутки, все оголенные участки тщательно изолируют, чтобы не допустить короткого замыкания.

Делают это с применением изоленты или термоусадочной трубки, которая может служить маркировкой для проводников.

Рекомендуем также прочесть другой наш материал, где мы подробно рассказали о монтаже распаячной коробки. Подробнее – читайте .

Профессиональное подключение видно сразу — все провода уложены в распределительной коробке компактно и аккуратно

Прямой способ подключения

Соединения являются слабым звеном любой электрической сети — именно здесь происходит окисление. Независимо от того, будут это боковые зажимы или пружинные , они перегорают первыми, сам провод остается целым, так как его защищает от перегорания автомат.

Чтобы минимизировать количество соединений, осуществляют подключение без распределительной коробки.

К такому способу подключения приходят еще и потому, что не всегда пользователи хотят видеть несколько распределительных коробок у себя на стене — это дополнительные элементы, которые приходится скрывать от глаз

Как происходит монтаж электрической системы без распаячной коробки:

1. От электрощита протягивают кабель с двумя проводниками — фазным, нолем. Последний ведут напрямую к светильнику.
2. Фазу подключают к входной клемме проходного переключателя. От двух выходных клемм ведут два фазных провода к перекрестному.
3. От выходных контактов реверсивного переключателя прокладывают два фазных проводника и соединяют со вторым проходным.
4. Общий проводник от второго проходного переключающего устройства ведут на лампу и замыкают электросеть.

Все провода во время электромонтажных работ необходимо обязательно промаркировать. Иначе в следующий раз, при проведении электроустановочных работ трудно будет идентифицировать их характер.

Все проводники, которые соединяются между собой в подрозетнике, достаточно трудно будет там уместить. Поэтому используют более плоские и компактные клеммы. Решить проблему размещения можно также с помощью использования больших подрозетников — с глубиной 60 мм

Скрыть распределительные коробки можно и другими способами. Например, с помощью монтажа коробки за натяжным потолком.

Такой вариант не назовешь беспроигрышным, так как в сложных случаях поломок обнаружение неисправности может не ограничиться одной коробкой, и тогда придется снимать потолки не в одном помещении.

Проводят также установку распределительных коробок за подвесным потолком. В этом случае всех их сосредотачивают в одном месте, а доступ обеспечивают устройством ревизионного люка

Проверяют правильность подключения так: при каждом нажатии на клавишу любого выключателя, в том числе перекрестного, состояние освещение должно изменяться — свет выключаться и включаться. Проблемы могут возникнуть, если допущены ошибки при подключении — неправильно собрана схема, перепутаны контакты.

Устранить причину неправильной работы перекидного выключателя можно только тщательной проверкой подключения непосредственно на месте монтажа.

Характерные ошибки при подключении

Игнорирование маркировки и схем, нанесенных на выключатели, приводят к ошибкам при подключении, к неправильной работе схемы. Самая частая проблема, которая возникает, особенно при установке проходных выключателей, — пользователь неверно определяет расположение входящего контакта.

На разных устройствах он может быть расположен по-разному, поэтому маркировку необходимо читать обязательно. Все тонкости выбора проходных выключателей рассмотрены в .

Если не удалось определить точное расположение входящей клеммы, то устройство прозванивают мультиметром или индикаторной отверткой

При подключении перекидных перекрестных выключателей проблемы возникают, если парные провода от проходных устройств подсоединяют к клеммам, расположенным не на той стороне.

Чаще всего устройство предполагает перекрестное подключение.

Перед подключением нужно всегда проверять схему. Входные и выходные контакты перекидного выключателя могут располагаться по-разному

Освещение с перекрестным выключателем в сети TN-S

Подключение перекрестного выключателя в электросети TN-S, для которой характерно разделение рабочего (N) и защитного (PE) ноля, имеет некоторые нюансы. В отличие от старой, не совсем безопасной системы TN-C, в электросети, проведенной по новым стандартам, используются 3 жилы, при подаче однофазного напряжения, и 5 при трехфазном.

Провод, который выполняет функцию ноля (N, маркируют синим цветом), выходит из электрощита, проходит через ответвительную коробку и подключается к нолю светильника. Провод заземления (PE, обозначают желто-зеленым цветом) подсоединяется к проводу заземления осветительного прибора.

Прокладка электросетей по системе TN-S значительно повышает расходы на материалы, но уменьшает риски, связанные с эксплуатацией электротехнического оборудования

Как наладить централизованное управление освещением?

Сеть управления из нескольких мест имеет существенный недостаток — все переключатели, задействованные в ней, не имеют фиксированного положения. Потому невозможно определить включен или нет свет в комнате, если электричества нет. Установка обычного выключателя перед первым проходным устраняет эту проблему.

К уже известной схеме подключения перекидных и проходных выключателей добавляют еще один элемент — обычный одноклавишный. Размещают его в той же комнате или отводят к входной двери. Во включенном состоянии он позволит работать системе в обычном режиме. В выключенном состоянии полностью обесточит цепь и независимо от положения переключателей свет гореть не будет.

Еще лучше усовершенствовать централизованное управление можно с помощью импульсного реле. Оно обладает большим функционалом и позволяет управлять отдельной группой электрооборудования или освещением во всем доме.

Выводы и полезное видео по теме

Принцип действия перекидного выключателя:

Как работает перекидной выключатель:

Подключение в электросети TN-S (с заземлением, PE):

Монтаж перекидного выключателя — задача не такая сложная, как кажется на первый взгляд. Для упрощения понимания принципа и закономерностей подключения можно разобраться в действии обычного одноклавишного устройства, перейти к изучению работы переходного выключателя, и тогда принципиальная схема управления с помощью перекрестного переключателя покажется довольно простым делом. Главное, при самостоятельном монтаже, выполнять требования по технике безопасности.

Если у вас есть опыт самостоятельного монтажа перекидного выключателя, пожалуйста, поделитесь им с нашими читателями. Расскажите, на какие моменты нужно обязательно обратить внимание. Оставляйте свои комментарии, задавайте вопросы в блоке под статьей.

Схема подключения проходного выключателя

Дата публикации: 18 февраля 2015.
Категория: Статьи.

Управление освещением с двух мест – идея не новая, но активно применяющаяся и в наши дни. Для ее реализации используются проходные выключатели.

Чем отличается проходной выключатель от обычного выключателя?

Если посмотреть на проходной выключатель со стороны, то никаких внешних отличий вы не найдете. Существенное и единственное отличие таких выключателей от простых, кроется внутри их конструкции.

У обычного однополюсного одноклавишного выключателя в конструкции установлены два контакта, неподвижный и подвижный. Подвижный контакт приводится в движение клавишей, которую мы нажимаем рукой, и замыкается с неподвижным контактом. Тем самым замыкается электрическая цепь и на лампу подается питающее напряжение. Существуют также конструкции двухполюсных одноклавишных выключателей по сути выполняющих ту же самую функцию, что и предыдущий. Его отличие состоит в том, что нулевая жила, идущая к лампе, рвется аналогично фазной. Сделано это для улучшения безопасности.

Рисунок 1. Принципиальная схема подключения однополюсного и двухполюсного одноклавишных выключателей

У проходного выключателя имеется два неподвижных и один подвижный контакты. Подвижный контакт всегда замкнут с одним из неподвижных. При нажатии клавиши и переводе ее из одного положения, например, «выключено» в другое положение – «включено», подвижный контакт также меняет свое положение, размыкаясь с замкнутым контактом и замыкаясь с разомкнутым. То есть у проходного выключателя отсутствует положение «выключено» и он работает не как выключатель, а как переключатель. Поэтому в технической литературе и в каталогах производителей правильно он называется – переключатель. Например: «однополюсный одноклавишный переключатель на два направления». Помните об этом, когда будете покупать выключатели для сборки схемы управления с двух мест.

Кроме однополюсных переключателей бывают двухполюсные и даже трехполюсные переключатели.
Для простоты понимания в данной статье мы будем употреблять выражение не переключатель, а проходной выключатель, так как оно чаще употребляется среди людей.

Где применяется подобная система управления освещением?

Наиболее часто рассматриваемая система управления освещением применяется в общественных и производственных помещениях, а именно: в длинных коридорах, туннелях, проходных комнатах, то есть в комнатах, где имеются две двери равноценно служащие в качестве входа и выхода, в лестничных маршах и других местах. Во всех перечисленных случаях проходные выключатели устанавливаются рядом с дверьми.

Если говорить о жилых помещениях, то местом установки проходных выключателей могут быть, например, входная дверь в комнату и место на стене рядом с прикроватной тумбой. В таком случае человек, зашедший в комнату, включит свет, нажав проходной выключатель расположенный рядом с дверью, а устроившись на кровати, не вставая сможет его выключить вторым проходным выключателем расположенный рядом с кроватью.

При помощи проходных выключателей можно управлять как одним светильником или лампой, так и их группой. Для каждого случая применяются разные типы проходных выключателей (одноклавишные, двухклавишные, трехклавишные). Главная цель, которую преследует человек, устанавливая такие выключатели, это удобство управления светом и снижение затрат на электроэнергию.

Подключение проходного одноклавишного выключателя

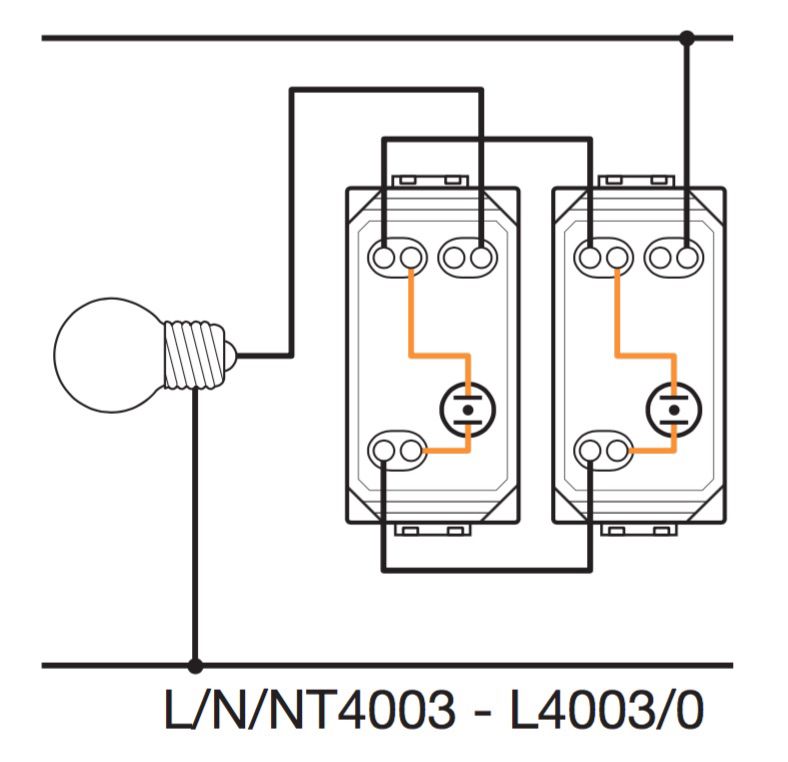

На рисунке 2 показана принципиальная схема подключения проходных выключателей предназначенных для управления одной лампой или одной группы ламп с двух, удаленных друг от друга, мест. Как вы уже, наверное, поняли, что у однополюсного проходного выключателя имеются два неподвижных и один перекидной контакт. На перекидной контакт одного из выключателей подается питающее напряжение. Перекидной контакт второго выключателя соединяется с лампой, а лампы в свою очередь, с нулевым проводом питающей сети. Неподвижные контакты первого выключателя соединятся двумя отдельными проводниками с двумя неподвижными контактами второго выключателя.

Рисунок 2. Принципиальная электрическая схема подключения проходного выключателя с одним полюсом и одной клавишей

На схеме положение перекидных контактов обоих выключателей одинаково, что соответствует, например, опущенному положению их клавиш. Электрическая цепь при этом разомкнута. Если мы нажмем клавишу первого выключателя и переведем ее в поднятое положение, то перекидной контакт этого выключателя соответственно тоже изменит свое положение и замкнет электрическую цепь. По цепи потечет электрический ток (направление тока показано стрелочками), и лампа начнет светиться. Если теперь нажать клавишу второго выключателя и также изменить его положение, то цепь вновь окажется разомкнутой и лампа погаснет.

Для более наглядного представления о том, как производится соединение проводников, на рисунке 3 представлена монтажная схема подключения проходных выключателей. Круг зеленого цвета есть не что иное, как распределительная коробка, внутри которой производится соединение проводов. Кругляшки внутри коробки, это пайки проводов, выполненные в виде скруток со сваркой, обжатые самозажимными изолирующими колпачками, соединенные клеммами или винтовым соединением. Все остальное я думаю и так понятно.

Рисунок 3. Монтажная схема подключения однополюсных одноклавишных проходных выключателей

На представленном ниже рисунке 4, показана схема расстановки оборудования и прокладки проводов. Соединение проводов в этом случае осуществлено в двух распределительных коробках 1 установленных над проходными выключателями 3. Сделано это с целью экономии проводов. В случае установки одной распределительной коробки и сборки схемы в ней, дополнительно от коробки до ближайшего к нам выключателя пришлось бы прокладывать еще два провода. Если бы питающие провода подводились со стороны лампы 2, то все соединения можно было произвести в одной коробке без лишних затрат проводов.

Здесь: L – линейный (фазный) провод; N – нулевой провод; PE – провод заземления.

Рисунок 4. Пример выполнения схемы управления освещением с двух мест при помощи проходных однополюсных одноклавишных выключателей

Подключение проходного двухклавишного выключателя

Электрическая схема проходного двухполюсного двухклавишного выключателя аналогична электрической схеме однополюсного одноклавишного проходного выключателя. Отличие состоит в том, что в один корпус встроен еще один комплект контактов (еще один подвижный и два неподвижных контакта). Внешне проходной двухклавишный выключатель похож на обычный двойной.

Назначение двухклавишных проходных выключателей заключается в разделении одной большой группы ламп или светильников на две группы. То есть их работа аналогична работе обычного двойного выключателя установленного в гостиной и предназначенного для включения ламп большой красивой люстры.

Подключение проходного двухклавишного выключателя производится в соответствии с принципиальной схемой, изображенной на рисунке 5. Направления токов указаны стрелками.

Рисунок 5. Принципиальная схема подключения проходного двухклавишного выключателя

Рисунок 6. Монтажная схема подключения двухполюсных двухклавишных проходных выключателей

Управление освещением с трех мест и более

Бывают случаи, когда возникает необходимость во включении света в помещении не с одного или двух мест, а с трех, четырех и более. Для реализации такой схемы производители изготавливают промежуточные выключатели (переключатели). Пример схемы управления с трех мест показан на рисунке 7.

Рисунок 7. Принципиальная схема подключения двухполюсных двухклавишных проходных и промежуточного выключателей

Как видно из схемы промежуточный выключатель имеет четыре неподвижных и два подвижных контакта. При нажатии клавиши, подвижные контакты одновременно переключаются с одной пары неподвижных контактов на другую пару.

Рисунок 8. Монтажная схема подключения однополюсных одноклавишных проходных выключателей и промежуточного выключателя

Для того чтобы можно было включать и выключать свет, например, из четырех мест, устанавливают еще один промежуточный выключатель. Ставится он между одним из проходных выключателей и существующим промежуточным выключателем. По аналогии можно увеличить число мест управления до любого значения.

Рисунок 9. Принципиальная схема управления освещением с пяти мест

Переключатель 2-клав на 2 направления 10AX Белый Valena Legrand 774408

Переключатель 2-клавишный (774408), 10AX, IP20. Цвет Белый; Серия Valena; Производитель: Legrand

• Качество Legrand
• Невысокая цена

Сдвоенный переключатель (схема 6+6). Предназначен для управления двумя группами освещения с двух мест (в комбинации с другим переключателем). Монтаж в монтажную коробку. Для комплектации использовать однопостовые и многопостовые декоративные рамки серии Legrand Valena

Рекомендации:

Требуемая длина снятия оболочки кабеля составляет 12 мм. Шаблон для замера длины снятия оболочки расположен на задней панели механизма. Он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников. Диаметр подсоединяемых проводников от 1,5 мм² до 2,5 мм² . Конструкция зажимов позволяет подсоединять гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную скрутить жилы (без оконцовки кабельными наконечниками).

Подключение:

Технические характеристики:

• Тип: переключатель
• Комплектация: механизм с накладкой, без рамки
• Установка: встраиваемые
• Параметры сети: 250В~  50Гц
• Номинальный ток: 10АХ
• Степень защиты: IP20 (для сухих помещений)
• Клеммы: зажимные, медный проводник до 2,5мм²
• Температура хранения и эксплуатации: от -5^оС до +40^оС

Legrand Valena — безопасность и надежность, проверенная временем!

Приятный дизайн, качественные механизмы, богатейший функционал, приемлемые цены. Это одна из самых удачных разработок Legrand.

Подробнее о серии Valena здесь: Лучшие бренды розеток и выключателей 2015

Переключатель 2-клав на 2 направления 10AX Белый Valena Legrand

Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Переключатель 2-клав на 2 направления 10AX Белый Valena Legrand — цена, фото, технические характеристики. Для того, чтобы купить Переключатель 2-клав на 2 направления 10AX Белый Valena Legrand в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Переключатель 2-клав на 2 направления 10AX Белый Valena Legrand оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• в наличии Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Тип устройства	переключатель проходной (с 2-х мест)
Кол-во линий	Двухклавишный (2 клавишный)
Комплектация	Механизм с клавишами
Подсветка	без подсветки
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

Схема подключения проходного выключателя с 2х или 3х мест

Представим ситуацию: ночь, перед вами длинная лестница на второй этаж где темно, как в лесу. Вы нажали на выключатель света и стало светло, но когда поднялись по лестнице поняли, что свет может быть погашен только с помощью переключателя вверху…

Чтобы иметь возможность включать и выключать свет из двух разных мест, просто купите дополнительный проходной переключатель для лестницы. Это не единственное решение, но, безусловно, самое популярное. Есть ещё импульсные переключатели, о которых сказано в другой записи. Но в рамках этой статьи будем разбирать следующие вопросы:

• Работа лестничных выключателей
• Способ подключения проходных переключателей
• Практический пример и реализация схемы включения
• Возможность создать схему управления лампой из 3х и более мест.

Итак, благодаря лестничным переключателям можно зажечь одну и ту же лампу из двух разных мест. Не обязательно на лестнице. Это может быть любая большая комната, где разумно управлять лампой из двух мест. Вообще такие переключатели могут использоваться для включения / выключения любого устройства из двух мест, не обязательно лишь лампы.

Как работают лестничные переключатели

Упрощенная схема выглядит так (присмотритесь к анимации).

1. Обеспечиваем электрический потенциал через фазовый провод ( L ).
2. Выключатели соединены двумя коричневыми и серыми проводами (на схеме).
3. Лампочка загорается когда электрический ток от L- провода достигает лампы.
4. Схема может быть разорвана независимо, как с помощью лестничного переключателя S1, так и с помощью S2.
5. С помощью лестничного выключателя не полностью разрывают цепь, а выбирают какой электрический потенциал передается второму выключателю.

Таким образом, проходной переключатель имеет еще один контакт по сравнению с одиночным переключателем. В обычном 2, а тут 3 терминала для присоединения проводов.

Следующая схема имеет больше общего с реальностью. Итак, посмотрим что здесь происходит:

1. Шнур питания подключается к переключателю S1.
2. Соединяем нейтральные ( N ) и защитные ( PE ) провода вне автоматических выключателей с помощью электрических разъемов. Защитный соединитель проводника соединен с корпусом лампы (или PE терминалом), нейтральный провод к клемме N.
3. Силовой фазовый проводник ( L ) подключен к клемме № 1 переключателя S1. После этой операции и подачи напряжения электропотенциал будет подаваться либо на клемму № 2, либо на клемму № 3 переключателя S1.
4. Следовательно, электрический ток 220 В на клеммах 2 или 3 достигнет переключателя S2.
5. Если переключатели S1 и S2 находятся в одинаковых положениях, электрический потенциал появится на клемме № 1 переключателя S2 и свет загорится.

Чтобы загорелась лампочка, крайне важно чтоб цепь не прерывалась начиная с фазного провода подачи 220 В (L) и заканчивая лампой.

Принципиальная схема проходного выключателя

Далее вы сможете увидеть метод подключения переключателей лестниц. Посмотрим на следующую принципиальную схему:

На ней изменились три вещи:

1. К коммутационной коробке S1 к переключателю S2 подключены два кабеля, которые используются для питания других переключателей освещения.
2. Соединены все нейтральные и все защитные провода с двумя отдельными разъемами. Поскольку в терминале № 1 переключателя лестничной клетки S1 имеется только два контакта, необходимо использовать дополнительный электрический разъем, к которому они будут подключены: Фазовый провод питания L, фазовые провода приводящие к другим выключателям и источник питания S1.
3. Между коробкой переключения S2 и лампой находится четвертый кабель (черный). Это может быть полезно в будущем, но в данной конфигурации он не используется и не связан ни с чем.

Пошаговая установка

Проходной выключатель S1

Ещё раз напомним — всегда начинаем любую установку с отключением напряжения в сети 220V. Перед началом работы с помощью тестера напряжения убедитесь, что на силовых кабелях нет электрического потенциала, предпочтительно на всех выводах выходящих из короба.

Вид проводов, что выходят из коробки. Нам нужен шнур питания и кабель, который направляется для переключения S2.

Сразу подключим все провода, чтобы не пришлось снова откручивать переключатель позже.

Подключим все нейтральные провода к одному разъему, а все защитные провода к другому разъему. Во время этой операции используйте плоскогубцы.

Когда все нейтральные и защитные провода подключены, засовываем их в электрическую коробку. Осталось 5 фазных проводов:

• Источник питания — 1 шт.
• Для питания других выключателей — 2 шт.
• Для лестничного выключателя S2 — 2 шт.

Кабель питания и два шнура для других автоматических выключателей соединены вместе в электрическом разъеме. Также подключаем к этому разъему короткий кабель длиной в несколько сантиметров, который будет подключен к клемме 1 переключателя S1.

Шнур короткого замыкания соединен с одной стороны, а провода, ведущие к переключателю S2 на второй (верхней) стороне переключателя. После подачи напряжения электрический потенциал в линии будет передаваться либо коричневому, либо черному проводу в зависимости от положения переключателя.

Последний этап — сборка и выравнивание автоматического выключателя. Поставим назад рамку и клавишу. Вот ещё один рисунок того, как всё должно соединяться в коробе:

Про установку более подробно говорили в статье об одиночных переключателях.

Проходной выключатель S2

Переходим ко второму месту (выключателю). У нас есть два кабеля, каждый из которых имеет 4 провода:

• кабельный вывод от переключателя S1 (внизу)
• кабель, который ведет к лампе (вверху)

Из-за отсутствия синего проводника, серый провод обернут синей изолентой, чтобы показать что это нейтральный проводник.

Подобно переключателю S1 соединяем защитные проводники с одним разъемом и нейтральными проводниками с помощью второго разъема.

Осталось 4 фазных провода из которых черный, ведущий к лампе, в соответствии со схемой не будет использоваться.

Фиксируем провода. С верхней стороны подключите провода от переключателя S1, а нижний фазовый провод направляется на лампу.

В зависимости от положения переключателя S1, электрический потенциал будет либо на коричневом проводе (сверху), либо на черном проводе. То есть в зависимости от положения переключателя S2 направляющий провод к лампе (нижний коричневый) будет подключен к одному из верхних проводов.

Теперь обратная сборка, снова надеть рамку и клавишу.

Проходной выключатель на 3 места

Возможно ли подключить большее количество переключателей для управления освещением одной лампы? При использовании только обычных ступенчатых переключателей невозможно реализовать управление лампой больше, чем из двух мест. Для ещё большего количества мест необходимо купить перекрестные переключатели, которые размещаются между лестничными, как показано на схеме.

Подведём итог проделанных работ

Таким образом лестничный переключатель представляет собой недорогой и простой способ управления освещением из двух разных мест. Однако для этого требуется предварительное планирование и прокладку дополнительных кабелей между ними ещё на стадии ремонта / строительства проводки. На более позднем этапе эта операция может быть затруднительной — придётся вести провод по стене или долбить канал в ней.

Выключатели освещения. Выбор, установка и схема подключения выключателя.

Выключатели освещения

Одним из самых распространенных видов выключателей освещения является механический клавишный выключатель с одной, двумя или тремя клавишами, или кулисами (качающимися рычагами).

Выключатель просто включает и выключает свет, а переключатели на два направления (внешне выглядят как обычные выключатели) монтируются парами, с тем чтобы освещением можно было управлять из двух мест — обычно вверху и внизу лестницы. Можно установить и третий — промежуточный переключатель, чтобы включать и выключать свет из трех мест.

Выключатели для скрытой установки можно устанавливать в стандартной монтажной коробке, утопленной в стену (скрытая установка), или на поверхности стены в специальной пластмассовой коробке для накладного монтажа(если таковая предусмотрена в конкретной серии выключателей).

Выключатели накладного монтажа устанавливаются непосредственно на стену без дополнительной монтажной коробки.

Кроме простого включения и выключения выключатель-регулятор (диммер, или светорегулятор) будет менять по вашему желанию интенсивность освещения.

У некоторых моделей одна круглая ручка действует одновременно как выключатель и как регулятор. У других, клавишных (кнопочных), одна клавиша является выключателем, а другая регулирует световой поток.



Установка выключателей

Выключатели освещения должны устанавливаться в относительно доступных местах — обычно где-то около двери примерно на уровне плеча или пояса. Правила электромонтажных работ запрещают установку выключателей в пределах доступа от раковины, ванны или душа.

Методы прокладки кабеля и крепления монтажных коробок аналогичны тем, которые используются при установке розеток.



Выбор выключателя

Выключатели обычно изготавливают из белого или светлого пластика, но можно приобрести модели и другого цвета, которые подойдут к вашему интерьеру. Выключатели яркой окраски могут замечательно выглядеть в современном интерьере, а латунный корпус под старину будет прекрасно смотреться в традиционной обстановке.

Выключатели с подсветкой легко найти в темноте — в их механизме находится светодиодная или маломощная неоновая микролампа. Во избежание мерцания (вспыхивания) светодиодных или компактных люминесцентных ламп освещения в выключенном состоянии применять их с такими выключателями обычно не рекомендуется. Тем не менее существуют способы устранить такое мерцание.

Виды выключателей освещения

1. Одноклавишный выключатель

2. Двухклавишный выключатель

3. Двухклавишный выключатель накладного монтажа

4. Выключатель в стиле ретро

5. Одинарный светорегулятор (диммер)

6. Клавишный светорегулятор (диммер)

7. Выключатель с подсветкой



Замена выключателей

Замена неисправного выключателя сводится в основном к подсоединению имеющихся жил к новому выключателю. При этом необходимо проследить, чтобы все было сделано точно так же, как в старом выключателе. К лампам накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

При монтаже или подсоединении проводов к выключателю может понадобиться снять клавишу. Для этого аккуратно подденьте ее отверткой сбоку. У многих выключателей имеются специальные пазы, которые облегчают эту операцию.

Проверьте, совместим ли новый выключатель со старой монтажной коробкой. В противном случае вам придется заменить и коробку. Если можно воспользоваться старой коробкой, крепите выключатель старыми крепежными винтами. Если вы хотите поменять накладной выключатель на встраиваемый, снимите старый выключатель, приложите монтажную коробку к месту расположения и обведите ее по контуру. Вырубите стену на глубину новой коробки и закрепите ее на кладке. Будьте очень осторожны — не повредите имеющуюся проводку.

При использовании ламп накаливания выключатели с подсветкой подключаются аналогично выключателям без подсветки.

Отключение электроэнергии

Всегда выключайте соответствующий автомат, перед тем как разбирать выключатель.



Выключатели

Осмотрите выключатель. К нему подходят два изолированных провода. Простой выключатель (1) имеет только клеммы L и 1 (устройство клемм выключателей аналогично устройству розеточных клемм. Фазный провод (проверьте с помощью индикаторной отвертки) подключается к клемме L («Вход», часто дублируется стрелкой, направленной к центру выключателя). Провод, идущий к нагрузке (светильнику), подключается к клемме 1 («Выход», часто дублируется стрелкой, направленной от центра выключателя).

На механизме или суппорте выключателя обычно обозначен верх (top), чтобы при сборке клавиша заняла правильное положение. Выключатель будет работать и в перевернутом состоянии, но правильное положение клавиши позволяет узнать, включен выключатель или нет, даже если лампочка освещения перегорела.

Иногда можно встретить выключатель освещения, к которому подсоединены два провода и который работает как одинарный выключатель, но имеет при этом три клеммы (2). Это переключатель на два направления, который подключен для однолинейного использования, то есть используется на одно направление, что совершенно безопасно.



Основные схемы управления освещением

На рисунках показана тыльная сторона выключателей с пружинными клеммами. Зелено-желтую жилу подсоедините к клемме заземления светильника (люстры). Если такая клемма отсутствует, то просто заизолируйте конец провода в светильнике.

1. Одноклавишный выключатель



2. Переключатель на два направления, подключенный на одно направление



Переключатели на два направления

Переключатель на два направления будет иметь, по крайней мере, по одному проводнику в каждой из своих трех клемм. В зависимости от положения клавиши клемма L соединяется либо с клеммой 1, либо с клеммой 2. Не вдаваясь пока в тонкости подключения на два направления (см. с. 143), отметим, что для правильного подключения нового механизма следует просто записать соответствие проводников на старом выключателе перед его отсоединением. Другой простой способ заключается в отсоединении по одной жиле и подсоединении ее к соответствующей клемме нового выключателя до отсоединения следующей жилы.



Двухклавишные выключатели

Двухклавишный, или двойной выключатель используется для управления двумя светильниками или двумя группами светильников. Возможны два варианта исполнения двойного выключателя. Обычно электрические элементы объединены в одном механизме (3). В некоторых сериях двухклавишный выключатель представляет собой комбинацию двух независимых друг от друга механизмов. В этом случае необходимо соединить между собой дополнительной перемычкой клеммы для подключения фазного провода (4).

3. Двухклавишный выключатель

4. Двухклавишный выключатель с двумя независимыми механизмами



Диммер вместо клавишного выключателя

Осмотрите клавишный выключатель для определения типа его подключения, затем купите выключатель-регулятор (диммер), соответствующий этому подключению.

Изготовители прилагают к диммерам инструкции, но подключаются они в основном так же, как и клавишные выключатели (5).

Будьте внимательны при выборе диммера. Проверьте его соответствие вашему светильнику (мощность и типы нагрузки: лампы накаливания, галогенные лампы с электронным или ферромагнитным трансформатором, диммируемые светодиодные или люминесцентные лампы).

При выборе мощности диммера нужно помнить, что паспортное значение указывается для случая одиночной установки в бетонную или кирпичную стену.

Когда диммер устанавливается в тонкостенные перегородки из гипсокартона и т. п., его мощность снижается примерно на 15% из-за ухудшения теплоотвода.

Не используйте диммер с обычными (недиммируемыми) светодиодными или люминесцентными лампами!

5. Типичный выключатель-регулятор



Выключатели с подсветкой в системе освещения с энергосберегающими лампами

С появлением компактных люминесцентных, а впоследствии и светодиодных ламп освещения многие домовладельцы столкнулись с проблемой их мерцания в выключенном состоянии при использовании выключателей с подсветкой.

Выключатель со светодиодным элементом подсветки (клавиша снята)



Дело в том, что при разомкнутых контактах выключателя через элемент подсветки (светодиод или неоновую лампу) продолжает протекать очень маленький ток (0,15—0,3 мА). Он вызывает свечение элемента подсветки, а также постепенно заряжает конденсатор, который является неотъемлемой частью схемы любой энергосберегающей (люминесцентной или светодиодной) лампы. При заряде конденсатора напряжение на нем растет и в определенный момент достигает уровня, достаточного для запуска основной схемы лампы. Энергии, запасенной в конденсаторе, хватает только на короткую вспышку. Он разряжается, и процесс повторяется вновь. Это в значительной степени снижает ресурс лампы, ну и, конечно, находиться в помещении с такой лампой крайне некомфортно.

Для кардинального решения этой проблемы необходимо исключить заряд конденсатора лампы при свечении элемента подсветки.

Это можно сделать двумя способами: подключить светильник через промежуточное реле или заменить такой выключатель переключателем с подсветкой, подключив его элемент подсветки нестандартным образом.



Использование промежуточного реле

Электромагнитное реле на ток 10—16 А надо подключить так, чтобы выключатель с подсветкой управлял катушкой реле (выводы А1, А2), а силовые контакты реле подавали питание на лампу освещения при включении выключателя. Современные реле достаточно компактны, их легко разместить в корпусе светильника или в люстре под декоративным колпаком, который закрывает узел крепления к потолку и монтажные клеммы.

Схема подключения выключателя с подсветкой с использованием промежуточного реле

Замена выключателя переключателем на два направления

При наличии в установочной коробке нулевого рабочего проводника (нейтрали) в качестве выключателя с подсветкой можно использовать переключатель на два направления с подсветкой. Обычно элемент подсветки подключается параллельно контактам выключателя. Для того чтобы исключить заряд конденсатора энергосберегающей лампы, необходимо подключить элемент подсветки нестандартным образом. Это возможно, только если элемент подсветки переключателя подсоединен гибкими проводниками.

Один провод элемента подсветки подключается к одной выходной клемме переключателя, а другой, с помощью подходящей монтажной клеммы, — к нейтрали. Саму монтажную клемму разместите в установочной коробке, за механизмом переключателя. Теперь при выключенном освещении питание подается только на элемент подсветки. При включении освещения подсветка гаснет, и питание подается на лампу.

Светодиодный элемент подсветки с гибкими соединительными проводниками

Нестандартная схема подключения элемента подсветки

Переключатели электрические.Виды и устройство.Работа.Применение

Переключатели в электротехнике служат для отключения и включения электрических цепей низкого напряжения поочередно. Например, проходные переключатели предназначены для удобства управления освещением в различных комнатах, лестницах, коридорах. Такие переключатели электрические монтируют между этажами, возле дверей помещений с несколькими входами.

Из дома удобно управлять освещением гаража и других помещений, а также фонарями на приусадебном участке. Переключатели позволяют управлять функционированием освещения, находясь при этом в другом месте, что создает определенные удобства и комфорт, а также экономится электроэнергия.

Простой выключатель имеет клавишу на две позиции и одну пару контактов, к которым подключены проводники. Переключатель, в отличие от выключателя, имеет три или более контактов. Один контакт общий, остальные являются перекидными. К каждому из этих контактов подключены провода. Чтобы управлять освещением из других мест, необходим переключатель на несколько контактов. Переключатели электрические позволяют управлять работой любых электрических устройств, а не только освещением.

Принцип действия

Переключатели электрические работают следующим образом. Смысл их работы заключается в перекидывании основного контакта с одной цепи на другую. Чаще всего на обратной стороне корпуса переключателя изображена схема подключений проводов.

Один контакт общий (1), другие два контакта – перекидные (2 и 3). Используя два таких переключателя, и расположив их в разных местах, можно выполнить наиболее популярную и простую схему управления освещением из двух разных мест.

Совпадающие по обозначениям клеммы 2 и 3 с переключателями ПВ-1 и ПВ-2 соединены проводниками между собой. Вход 1 от ПВ-1 подключен к фазе, а ПВ-2 подключен к арматуре освещения. Другой конец светильника соединен с нулевым проводником сети.

Проверка работоспособности схемы осуществляется включением переключателя. Сначала подается напряжение, при этом лампа поочередно загорается и гаснет от отдельного действия любого из переключателей. При размыкании цепи одного из переключателей, в работу включается другая линия цепи.

Виды и конструктивные особенности

Для правильного выбора переключателя необходимо определить тип движения управления рукояткой, решаемыми задачами, схемой соединений, свойствами соединяемых цепей.

Существуют переключатели электрические, делящиеся на виды по типу движения управления рукояткой:

• Угловые.
• Нажимные.
• Поворотные.

Угловые переключатели типа тумблера изготавливаются по двум схемам:

• С врубными контактами (рисунок «а»).
• Коромыслового типа (рисунок «б»).

Оба типа переключателей имеют две устойчивые позиции рукоятки. При передвижении рукоятки (1) пружина (2) сжимается, концентрируя энергию сжатия. При нахождении в позиции, изображенной пунктирной линией, устройство находится в неустойчивом равновесии.

Небольшой сдвиг рукоятки и пружина резко перемещает подвижный контакт (3) в устойчивое положение. В результате подвижный контакт скачкообразно подключается к неподвижному контакту (6).

По схеме подключения тумблерные переключатели с врубными контактами делятся на:

• Однополюсные (рисунок «а»).
• Однополюсные сдвоенные (рисунок «б»).
• Двухполюсные на две позиции (рисунок «в, г»).

Рукоятки этих переключателей могут находиться в двух фиксированных позициях. Схемы коммутации могут быть самыми разными. Тумблеры используются для переключения схем переменного и постоянного тока. Они способны выдерживать нагрузку в цепи силой тока до 6 ампер. Сопротивление их контактов очень мало (0,02 Ом).

Надежность работы тумблеров можно выразить возможным числом переключений, которое достигает 10000 раз.

Микротумблеры

Такие тумблеры небольших размеров выигрывают в габаритах и массе, по сравнению с другими видами тумблеров.

Нажимные переключатели электрические



Переключатели электрические в виде кнопок классифицируются по типу управления:

• Обычные. Цепь разомкнута или замкнута только при нажатом положении.
• Залипающие. Цепь замыкается при отсутствии усилия нажатия. Для размыкания цепи необходимо снова произвести нажатие.
• Сдвоенные. Цепь замыкается при нажатии одной кнопки, размыкается с помощью другой кнопки. Устройство кнопки производят на основе тумблерных переключателей, микровыключателей. Кроме основных, существуют оригинальные устройства.

Схемы подключения обычных и залипающих кнопок делят на:

• Однополюсные включения (рисунок «а»).
• Выключения (рисунок «б»).
• Включения-выключения (рисунок «в»).
• Двухполюсные включения (рисунок «г»).

Нажимные переключатели выполняют с защитой от пыли и влаги, и без защиты.

Поворотные переключатели

Галетные переключатели электрические

Среди электрических переключателей поворотного вида наибольшей популярностью пользуются галетные переключатели. С их помощью можно одновременно подключать сразу несколько электрических цепей, связанных между собой.

Устройство галетного переключателя выполнено таким образом, что металлическое кольцо (2) с выступом жестко связано с осью (1) переключателя. Общее число контактов, располагающихся через 30 градусов – 12 штук. При повороте оси на 330 градусов выполняется коммутация общего вывода с 11-ю различными цепями, которые подключены к контактам (4).

Существуют некоторые модификации галетных переключателей. Например, кольцо может выполняться разрезанным. На каждой части делается выступ. При вращении оси два общих вывода синхронно соединяются с 5-ю различными цепями.

В галетных поворотных переключателях применяются врубные ножевые контакты, которые изготавливают из сплавов меди (бронза, латунь), с покрытием слоем серебра. Ножевой контакт дает возможность снизить влияние погрешности изготовления сборки и деталей, увеличить его вибрационную стойкость и надежность.

Галетные переключатели способны переключать электрические цепи силой тока до 3 ампер, напряжением до 350 вольт постоянного тока. Для переменного тока допустимое напряжение составляет не более 300 вольт. Надежность таких переключателей составляет до 10000 переключений.

Установка переключателей производится путем пайки, кроме тумблерных видов переключателей, которые соединяются с цепью винтами. Главным требованием механической установки переключателей является требование: не изменять положение корпуса и внутренней части переключателя при приложении усилия управления. В связи с этим при применении переключателя необходимо использовать только те методы крепления, которые соответствуют техническим условиям определенного вида переключателя.

Схема перекрестного переключателя освещения

Для монтажа переключателей в трех местах необходимо вспомогательное устройство с перекрестной схемой коммутации. Такое устройство состоит из двух 1-клавишных переключателей с внутренними перемычками, выполненными в одном корпусе.

Перекрестный переключатель монтируется между 2-мя обычными. Он используется только совместно с ними, и отличается наличием 4-х клемм. Чтобы управлять освещением из 4-х мест, необходимо добавить в схему дополнительно такое же устройство. Перекрестный переключатель подключается к перекидным контактам выключателей таким образом, чтобы образовалась рабочая цепь питания освещения.

Сложные группы контактов нуждаются в большом числе проводников и подключений. Оптимальным вариантом будет сборка нескольких простых схем, вместо одной сложной, так как они будут работать более надежно, и удобнее в эксплуатации. Все основные соединения необходимо производить в распредкоробках. Выполнять скрутки проводов не допускается.

Похожие темы:

Схема подключения проходного выключателя с 2-х, 3-х и 4-х мест

Стандартная ситуация: вы вошли в дом и включили свет в коридоре, а затем переместились в спальню. Теперь нужно вернуться, чтобы потушить коридорную лампочку, что не слишком удобно. А если комната отдыха расположена на втором этаже частного дома, то вам придется дважды преодолеть лестницу, чтобы вырубить освещение в прихожей. Решить эту проблему поможет схема подключения так называемого проходного выключателя, позволяющая задействовать управление одним светильником (или группой ламп) с 2-х мест.

Несмотря на кажущуюся простоту конструкции, настоятельно рекомендуем обращаться помощью к специалисту, а именно электрику, электрика в Запорожье можно найти на сайте elektromaster.zp.ua. Работник обязательно проконсультирует по всем вопросам, касающихся проводки и проведет качественную работу, безопасно для Вашей жизни.

Принцип управления из двух точек

На практике система работает следующим образом:

1. Войдя в темный коридор, вы зажигаете осветительный прибор.
2. Переместившись в другую комнату либо на второй этаж, вы гасите его вторым выключателем, установленным в этом помещении.
3. Каждый, кто зайдет в дом после вас, сможет опять зажечь свет в прихожей и потушить его удобным способом в одной из двух точек.

Примечание. С таким же успехом можно организовать управление освещением с 3-х или даже 4-х разных мест, о чем будет сказано далее.

Проще говоря, светильник включается и отключается в первой точке независимо от положения клавиши во второй и наоборот. Ключевым элементом схемы является проходной (иначе – маршевый) выключатель, который отличается от обычного одноклавишного тремя контактами для подсоединения проводки. Два таких устройства нужно поставить в удобных местах и подключить к электрической сети тройным (трехжильным) кабелем по следующей схеме:

По сути, наши устройства представляют собой переключатели, перекидывающие фазный ток по одному из двух направлений. Между этими линиями и происходит переключение, только с разных сторон. В каком бы положении ни находились кнопки изначально, нажатие на любую из двух клавиш приведет к замыканию либо разрыву электрической цепи.

На фото видно, что средний контакт замыкается на один из крайних, режим полного выключения отсутствует

Справка. Проходные переключатели – далеко не новинка. Обычные, двухклавишные и трехклавишные модели изделий достаточно давно выпускаются известными производителями электрооборудования — Schneider Electric (Шнайдер Электрик), Legrand (Легранд) и Lezard (Лезард). Как выглядит подобное устройство, показано на фото.

Чтобы управлять из разных комнат группой светильников с возможностью включения одной либо нескольких ламп, нужно использовать двойные (двухполюсные) переключатели и соединить их по такой схеме:

Несколько рекомендаций о том, как правильно подключить провода:

1. Установите проходные выключатели на пластиковые подрозетники в требуемых местах. От каждого из них проложите в стробах трехжильные кабели к распределительной коробке.
2. Внутри коробки соедините напрямую нулевой и заземляющий контакт, ведущий к лампочке. Фазные провода от сети и светильника подключите к проводникам, ведущим к перекидным контактам выключателей.
3. Там же состыкуйте контакты двойной линии между нашими кнопками. На этом монтаж окончен.

Включение из 3-х и более мест

Чтобы реализовать подобное управление освещением, приведенная схема проходного выключателя дополняется еще одним элементом. Это так называемый перекрестный (иначе – спаренный) переключатель на 4 контакта, чья установка предусматривается между крайними отключающими устройствами, как изображено ниже на картинке. Его принцип действия следующий:

• в первом положении кнопка напрямую замыкает обе цепи;
• после переключения линии замыкаются крест-накрест.

Примечание. Если необходимо сделать управление светильником из 4-х и более мест, то в схему добавляется второй спаренный переключатель, третий и так далее до бесконечности.

Расключить приборы в данном случае несколько сложнее, так как здесь возникает четырехжильный кабель для подсоединения перекрестного устройства. Распайку лучше делать внутри распределительной коробки, а не в подрозетниках, при этом цвета проводов желательно дублировать бирками, дабы избежать путаницы. Доступно и подробно о схеме подключения рассказывается на видео:

Распространенные ошибки при монтаже

При самостоятельной сборке описанных схем хозяева квартир и частных домов допускают несколько типичных ошибок, отчего система не работает изначально или отказывает в ближайшее время. Перечислим эти недочеты и причины, их вызывающие:

1. Один из выносных выключателей разрывает цепь окончательно (как правило, перекрестный), остальные тоже перестают функционировать. Это явный признак неверного присоединения контактов, нужно все проверить и подключить правильно.
2. Одно из клавишных устройств быстро перегорает и его приходится часто менять. Здесь налицо высокая нагрузка от ламп на контакты переключателя, рассчитанные на максимальную мощность 2,2 кВт (ток 10 Ампер). Если ее снизить нельзя, нужно перейти на другой способ коммутации – с помощью импульсных реле с параллельным подсоединением кнопочных выключателей.
3. Наблюдается периодическое мигание люминесцентных и светодиодных ламп, работающих от проходных переключателей. Причина – низкокачественные изделия с плохой изоляцией (есть утечка) либо дешевые микролампочки ночной подсветки, встраиваемые в корпуса для ориентации в темноте.

Важный момент. Серьезная ошибка, в определенных условиях ведущая к поражению электротоком, — подсоединение к отключающей арматуре нулевого провода вместо фазного.

Кнопочный диммер, совмещенный с проходным переключателем

Также неполадки случаются при использовании одновременно с проходными двухпозиционными переключателями диммеров – электронных устройств для регулировки яркости свечения лампочек. Так бывает, когда вы пытаетесь собрать схему из дешевых элементов с некачественной изоляцией.

Заключение

Невзирая на появление новых способов коммутации освещения с помощью импульсных реле и блоков дистанционного управления, схема с проходными выключателями остается самой простой и доступной по цене комплектующих. Недостаток системы один: у клавиш нет фиксированного положения «вкл» и «выкл», что иногда вызывает неудобства. К примеру, находясь на втором этаже дома, вы не видите, выключен ли свет на первом, а по переключающей кнопке этого не поймешь.

Узнайте, как подключить однополюсные и двухполюсные переключатели

В то время как электромонтажные работы в доме и электрических розетках выполняются электриками, домовладелец может выполнить некоторые простые работы, такие как переключение проводов.

Если у вас когда-либо была неисправная розетка, например выключатель света или розетка, но вы не можете попросить электрика заменить ее немедленно, вы поймете, почему хорошо иметь базовые знания в области электропроводки.

В этой статье я расскажу, как подключить выключатель света, и о необходимых инструментах.

Подключение выключателя света — одна из самых простых вещей при электромонтаже, особенно однополюсного выключателя света. Но для неэлектриков это всегда кажется трудным.

Ниже приведено пошаговое руководство по подключению выключателя света в вашем доме или жилом доме.

Инструменты , необходимые для подключения выключателя света.

• Отвертка
• Плоскогубцы
• Инструмент для зачистки проводов
• Отвес
• Изолента
• Тестер напряжения и новый выключатель света.

Цвета проводов и где их использовать.

• Черный провод: это нагрузка или провод под напряжением.
• Белый провод: нейтраль
• Красный провод: Используется в проводке 3- или 4-позиционного переключателя для соединения переключателей вместе для управления освещением.
• Зеленая или неизолированная медь: заземление или провод заземления.

Примечание : Перед тем, как приступить к работе с электрической системой, всегда выключайте управляющий переключатель или автоматический выключатель, который управляет параллельной цепью, а также надевайте перчатку электрика.

Схема подключения однополюсного выключателя света

Подключить однополюсный или односторонний выключатель света несложно, для этого требуется 3 провода. Два черных или горячих провода и заземляющий кабель.

Просто вытяните кабели от распределительного щита (DB) или распределительной коробки, подключите черный провод к диммеру или переключателю, а затем к лампочке. Протяните заземляющий провод прямо от DB к выключателю, а затем к лампочке. Также подключите нейтраль от источника питания к лампочке, чтобы замкнуть цепь.

Причина, по которой черный или горячий провод был впервые подключен к переключателю, заключается в управлении (размыкании и замыкании) цепи.

После подключения затяните выключатель на розетке или распределительной коробке на стене.

Как установить проводку двухпозиционного переключателя

Двухпозиционный переключатель, также называемый лестничным переключателем, позволяет управлять одной лампочкой из двух разных мест. Это полезно при освещении лестницы и коридора, так как вы можете включить свет перед тем, как подняться наверх, а также выключить свет с помощью второго переключателя диммера.

Двухпозиционный переключатель имеет три контакта: COM, L1 и L2.

Способы подключения 2 розетки

Существует два метода подключения двухпозиционного переключателя: стандартное или трехпроводное управление и старая или двухпроводная система.

Стандартная схема подключения двухпозиционного переключателя (3-проводное управление)

Для этого метода подключения требуются два (двухпозиционные переключатели) и трехпроводные элементы управления, такие как Romex. В нем используется новый стандартный провод, рекомендованный Национальным электротехническим кодексом.

Ниже представлена ​​электрическая схема стандартной двусторонней розетки.

На схематической диаграмме вы можете видеть, что мы подключили провод под напряжением к L1 двух переключателей, мы также подключили L1 к соответствующему COM перед соединением двух COM.

Мы одинаково соединили клеммы L2 двух выходов с лампочкой, а нейтраль лампы — с питанием.

Вы можете замкнуть и разомкнуть цепь с помощью любого из переключателей, указанных выше.

2-й способ: подключение 2-х позиционного переключателя (2-х проводное управление)

Хотя этот метод экономит провода, он больше не используется с появлением кабелей новых цветов.

Если у вас все еще есть старый провод в вашем доме, вы все равно можете использовать двухпроводное управление.

Ниже представлена ​​электрическая схема.

Из электрической схемы вы можете видеть, что мы подключили токоведущий провод от DB к COM первого диммера, затем мы проложили два бегущих провода, соединяющих L1 с L1 и L2 с L2 двух диммеров.

И наконец подключил второй COM к лампочке, а также нейтральный провод от ДБ.

Каждый раз, когда вы переключаете любой из двух переключателей, он загорается или размыкает цепь.

Часто задаваемые вопросы

Имеет значение, какой провод идет на выключатель света?

Нет, не имеет значения, если это однополюсный выключатель с двумя выводами. У выключателя света нет нейтральных выводов, это все горячие провода от источника питания, а затем до лампочки.

Что означают L1 и L2 на переключателе света?

L1 и L2 на переключателе света означают линию 1 и линию 2, в то время как COM является общим.

Схема электропроводки на лестнице

— Как управлять лампой из 2 мест?

Как управлять одной лампой из двух разных мест с помощью двухсторонних переключателей света (

Схема электрических соединений лестницы )?

Двухпозиционный или трехпозиционный переключатель : «Трехходовой» — это термин в Северной Америке (США) для этого типа переключателя, который используется в следующем руководстве.Большинство англоязычных стран (Великобритания / ЕС) называют их «двусторонними». Термин для пары проводов, соединяющих два переключателя, также различается: «стяжки» для британцев и «путешественники» в США.

Пожалуйста, не убивайте меня, чтобы упомянуть об этом 2-ходовой переключатель вместо 3-ходовой переключатель , поскольку все, что мы использовали, является тем же самым для конкретной цели.

В сегодняшнем учебном пособии по базовой электропроводке мы обсудим пошаговый метод установки лестничной проводки с использованием двухпозиционных переключателей (SPDT = однополюсный двухполюсный переключатель).Кроме того, одна и та же принципиальная электрическая схема может использоваться для двухстороннего освещения или управления электроприборами из двух разных мест с помощью двухсторонних переключателей. Основное назначение схемы двухстороннего переключения состоит в том, что приборы могут включаться / выключаться независимо от любого переключателя, независимо от текущего положения переключателя.

Схема проводки лестницы Подключение

Ниже приведена принципиальная схема проводки лестницы старой школы. Здесь мы можем управлять лампочкой из двух разных мест, используя два двухпозиционных переключателя.

Работа и эксплуатация проводки на лестнице — двухстороннее переключение света

Рассмотрим приведенную выше схему подключения двухпозиционного переключателя, который использовался для управления лампочкой на лестнице. Схема показывает, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью верхнего переключателя наверху лестницы ((верхняя часть лестницы)), просто выключите переключатель, тогда цепь разомкнется, и лампочка погаснет. Чтобы снова включить лампочку, просто включите тот же выключатель в верхней части лестницы.Другими словами, вы можете выключить и включить лампочку с помощью верхнего переключателя наверху лестницы. Очевидно; Вы можете выполнить ту же операцию с нижних выключателей, установленных на лестнице.

Теперь давайте посмотрим, как мы можем сделать это с помощью другого коммутатора, установленного внизу лестницы.

Для этого рассмотрим рисунок, приведенный выше. В этом случае вы можете видеть, что цепь замкнута и лампочка горит. Предположим, вы хотите выключить лампочку с помощью нижнего переключателя внизу лестницы. Просто ВЫКЛЮЧИТЕ переключатель, и снова произойдет разрыв цепи и лампочка погаснет.Вы можете снова включить лампочку, чтобы включить тот же выключатель, который установлен внизу или внизу, как показано на рис.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности логического элемента Исключающее ИЛИ (EX-NOR), которая приведена ниже.

Два

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	1 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ
1 = ВКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ	1 = ВКЛ

Управление переключением способов с использованием трех проводов

Это новый метод подключения с двухсторонней коммутацией, который можно использовать для лестничной проводки, а также он эффективен по сравнению со старым методом, когда используются 2 провода вместо трех.

Текущее положение двухстороннего коммутационного соединения с использованием трехпроводной цепи включено, и лампа горит. Принцип работы схемы такой же, как указано на приведенных выше рисунках, но метод подключения отличается, поскольку первые клеммы обоих переключателей подключаются к проводу под напряжением (фазе). Вторые клеммы обоих переключателей подключаются к лампочке для обеспечения электропитания под напряжением, в то время как нейтраль напрямую подключается к лампочке в качестве обычного метода подключения.

Эта базовая схема немного сбивает с толку, поскольку, глядя в нее, она дает короткое замыкание (на тот же провод, который в данном случае не является вредным), когда оба переключателя включены или выключены, что создает петлю для отключения источника питания от лампочка, следовательно, в этом случае лампочка не будет светиться.

Чтобы получить положение переключения в состоянии ВКЛ для лампочки, описанная выше операция аналогична таблице истинности логического элемента Исключающее ИЛИ (EX-OR), которая приведена ниже.

Переключатель 1	Переключатель 2	Положение лампы
0 = ВЫКЛ	0 = ВЫКЛ	0 = ВЫКЛ
1 = ВКЛ	1 = ВКЛ
1 = ВКЛ	0 = ВЫКЛ	1 = ВКЛ
1 = ВКЛ	1 = ВКЛ	0 = ВЫКЛ

94 Лестница

Подключение с использованием промежуточного переключателя

Это не всегда так, но в некоторых случаях, например, в общих квартирах и длинных лестницах, мы можем управлять световой точкой в ​​проводке лестницы из трех разных мест, используя два двухпозиционных переключателя и промежуточный переключатель в качестве показано на рис. ниже.

Щелкните изображение, чтобы увеличить

Подключение проводки на лестнице с помощью двух двухпозиционных переключателей и промежуточного переключателя для управления точкой освещения из трех разных мест.

Приложения и способы использования двусторонней коммутации

• Основная цель двусторонней коммутации — подключение и управление приборами и оборудованием переменного тока из двух разных мест.
• Он в основном используется в проводке на лестнице, где лампочкой можно управлять (включать / выключать) из разных мест, независимо от того, находитесь ли вы на верхней или нижней части лестницы.Также это не зависит от положения переключателей. Вам просто нужно нажать кнопку переключения в положение ВЫКЛ / ВКЛ, чтобы выполнить операцию переключения.
• Применяется также в помещениях большой площади с двумя входными и выходными воротами.
• Он используется для управления любым электрическим (переменного или постоянного тока) устройством или оборудованием, таким как вентилятор, лампочка и т. Д., Из двух разных мест.

Также прочтите:

Схемы подключения 4-позиционного переключателя

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода.Рассчитайте общее количество проводов, разрешенных в коробке, прежде чем добавлять новую проводку и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком. Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек.Сюда включены несколько схем, которые можно использовать для отображения цепей 4- и 3-стороннего освещения в зависимости от расположения источника относительно переключателей и огней. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и помощь по 3-х позиционным переключателям здесь. Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой 4-сторонней схеме освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.

Источник электричества находится у первого трехпозиционного переключателя, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с помощью белого провода до осветительной арматуры. Черный и красный провода, идущие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание на то, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2.Каждую пару контактных терминалов на 4-канальном переключателе необходимо подключить только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Электропроводка 4-позиционного переключателя с подсветкой

На этой схеме показано подключение четырехполюсной цепи с источником электричества в осветительной арматуре и переключателями, идущими после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1.На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2. Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Обратите внимание на то, что бегущие провода от SW1 подключены к паре T1 на 4-позиционном переключателе, а бегущие провода, идущие к SW2, подключены к паре T2.Каждую пару контактных терминалов на 4-канальном переключателе необходимо подключить только к одному 3-ходовому переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Трехжильный кабель проходит между светом и всеми выключателями.

Горячий провод источника подключается к общему проводу на SW1, а нейтральный провод соединяется напрямую с нейтральным выводом осветительной арматуры.Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю. Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод отмечен черным на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показаны осветительная арматура и электрический источник вместе в одной коробке, расположенной между переключателями.Трехжильный кабель проходит по всей цепи, и горячий источник соединяется с черным проводом, идущим к общей клемме на SW1. Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны от источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым проводом, идущим к 4-позиционному переключателю.Белый провод имеет черную маркировку с обоих концов, чтобы обозначить его как горячий. Черный провод, идущий к 4-му выходу, подключен к горячему на приспособлении, а в распределительной коробке он соединен с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-проводном проводе.T2 от этого переключателя подключен к T1 на втором 4-канальном пути, а T2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме светильника.

Схема подключения 4-позиционного переключателя диммера

Это проводка для диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два дорожных и заземляющий. Эти многожильные провода присоединены к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а переходники — красные. В любом случае дорожные провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи — это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, следуя приведенным ниже рекомендациям.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две совпадающие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому терминалу в паре, но не путайте пары на четвертом пути, иначе схема не будет работать должным образом.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общий вывод на одном из 3-х выводов подключен к горячему источнику, а общий вывод на втором 3-м выводе подключен к горячему выводу на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель можно подключать только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-позиционным переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете протестировать внутреннюю функциональность с помощью простой процедуры. Выключите питание и выньте выключатель из цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Для проверки трехпозиционного переключателя подключите один измерительный щуп к общей клемме, а другой — к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого путевого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, вероятно, переключатель неисправен и его следует заменить.

Для проверки 4-ходового переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и снова проверьте те же результаты.Переместите второй зонд к другому терминалу в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы щелкаете тумблером во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, скорее всего, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Как подключить трехпозиционный переключатель с несколькими источниками света

♥ Совместное использование — это забота ♥

Подключение трехпозиционного переключателя не сложно, но убедиться, что вы подключаете правильные провода, может быть немного сложно. Есть несколько способов подключить переключатели, самый распространенный — когда источник электричества сначала подключается к переключателю света.

Здесь диаграммы пригодятся, и мы включаем их ниже вместе с пошаговыми инструкциями по подключению в видеоформате.Перво-наперво, и вам нужно убедиться, что у вас в руках настоящий «трехпозиционный переключатель»!

Основное различие между 2-ходовыми и 3-ходовыми переключателями состоит в том, что у трехходового переключателя нет маркировки «ВКЛ» и «ВЫКЛ».

Причина этого в том, что вы на самом деле не знаете, где будет «включено», а где будет «выключено», поскольку это позволяет вам включать свет в одном месте и выключать их в другом. . Очень удобно, если у вас большой дом.

Вот пример двухпозиционного переключателя , который вам не нужен (обратите внимание на надпись «ON»):

Для этого проекта вам понадобится трехпозиционный переключатель коммутатор без этикеток и должен иметь «общий терминал»:

Трехпозиционные переключатели не дороги и могут быть внесены в список UL как , этот (ссылка на Amazon).

Электромонтажные материалы

Материалы для установки 3-позиционных переключателей включают:

• Кабели (14-3 или 12-3). Если у вас автоматический выключатель на 20 ампер, вам понадобится провод 12 калибра (12-3), а если у вас цепь 15 ампер (как в большинстве домов), вам понадобится провод 14 калибра (14-3).
• Фактические 3-позиционные переключатели (2 шт.)
• Пластиковые гайки для проводов
• Изолента

Электромонтажные инструменты

Некоторые важные инструменты, которые вам понадобятся:

• Бесконтактный Тестер напряжения
• Плоскогубцы (игольчатые)
• Отвертка
• Нож
• Инструмент для зачистки проводов

** Внимание! Не начинайте ничего делать, пока не убедитесь, что по проводам не идет питание! Выключите питание, щелкнув соответствующий автоматический выключатель, и дважды проверьте его с помощью бесконтактного тестера напряжения.

** Второе предупреждение! Работа с электричеством опасна и может быть смертельной при неправильном выполнении. Если вы не чувствуете себя компетентным в том, что делаете, вам следует проконсультироваться со специалистом.

На каждом переключателе есть 4 клеммы (винта) (см. Фото выше), но некоторые старые версии переключателей могут поставляться без клеммы заземления.

• Клемма заземления (зеленый винт) — 1шт. Эта часть выключателя не изолирована и подключается непосредственно к металлическому каркасу.Обычно окрашивается в зеленый цвет. Эта клемма предназначена для заземляющего провода, который обычно представляет собой зеленый или неизолированный медный провод.
• Общая клемма (темный или черный винт) — 1шт. Эта клемма предназначена для подключения горячего (черного) провода, идущего от панели автоматического выключателя.
• Клеммы Traveler (винты латунные) — 2шт. Эти клеммы взаимозаменяемы и предназначены для бегущих проводов (красный и черный провод от общего кабеля между двумя переключателями).

Вот хороший бесконтактный тестер напряжения для вас от Fluke (ссылка на Amazon).В целом они стоят от 8 до 35 долларов.

• Зеленый провод или неизолированный медный провод (провод заземления). Очень часто это оголенный медный провод, который присоединяется к зеленому винту (или клемме) переключателя.
• Белый провод (нейтральный или общий). Этот провод предназначен для подачи электричества непосредственно на лампочку. Белый провод, идущий от кабеля переключателя, должен быть подключен непосредственно к белому проводу общего кабеля (а затем доходит до соответствующей клеммы лампы).
• Черный провод (горячий провод). Есть три типа черных проводов, идущих от трехпозиционных переключателей (при подключении нескольких источников света). Первый провод подключен к основному источнику энергии, и его назначение — общая клемма (или черный винт) одного из трехпозиционных переключателей. Второй провод подключен к общей клемме (или черному винту) второго трехпозиционного переключателя, и его назначение — соответствующая клемма лампы (черная). Третий провод подключается между одним из выводов двух трехпозиционных переключателей.
• Красный провод (Дорожный провод или провод переключателя). Этот провод подключен к основному источнику энергии, и его назначение — черная клемма (или винт) трехпозиционного переключателя.

Теперь собственно проводка. Чтобы правильно подключить трехпозиционный переключатель, вам нужно будет использовать одну из схем (которую мы опубликуем ниже), и какая из них будет полностью зависеть от ваших потребностей.

Вот несколько вариантов подключения:

1. Сначала к трехпозиционному переключателю подключается источник электричества. Питание на трехпозиционном переключателе.

2. Сначала к осветительной арматуре подключается источник электричества. Мощность на свету.

3. Источник электричества и свет подключаются к одному и тому же трехпозиционному переключателю.
4. Источник электричества и свет находятся между переключателями.

Корпус №1. Питание на 3-позиционном переключателе (несколько лампочек).

Если электричество идет обычным путем (сначала выключатель света), вы можете использовать следующие схемы для справки:

Щелкните изображение, чтобы увеличить его.Вы также можете скачать PDF-файл для печати (схемы и проводка ). Если вам нужно подключить больше светильников, вы можете продублировать проводку для каждого нового светильника.

В этом примере питание поступает на коммутатор слева через двухжильный кабель и проходит через трехжильный кабель к другому коммутатору. Двухжильные кабели также используются для соединения фонарей.

Вот как подключаются кабели:

1. Горячий источник (первого двухжильного кабеля) подключается к общей клемме первого переключателя (слева на схеме).
2. Нейтраль (или белый провод), идущая от того же двухжильного кабеля, подключена к первому свету. Между фонарями используется еще один двухжильный кабель, который подключается к соответствующим клеммам. Горячий (или черный) провод, идущий от последнего огонька, подключается к общей клемме второго выключателя света.
3. Заземляющий провод подключается к винтам заземления переключателей и осветительных приборов.
4. Красный и черный провода (от трехжильного кабеля) подключены между переключателями к соответствующим клеммам бегунка.

Корпус №2. Схема подключения 3-позиционного переключателя (несколько огней) мощность на свету.

Если питание подается непосредственно в осветительный прибор, вам могут помочь следующие электрические схемы:

Схемы также доступны в формате PDF (схема и проводка)

Корпус № 3. Источник электричества и свет подключаются к одному и тому же трехпозиционному переключателю (несколько источников света).

Вот еще одна хорошая демонстрация подключения трехпозиционного переключателя, если источник электричества и свет подключены к одному и тому же трехпозиционному переключателю:

Вот несколько файлов PDF для распечатки (схема ) и проводка).

Корпус №4. Как подключить трехпозиционный переключатель с несколькими лампами между переключателями.

Если вам нужно поместить свет между двумя переключателями, вам могут быть очень полезны следующие схемы:

Вот несколько файлов PDF для вас (схемы и проводки). Если вы хотите загрузить ВСЕ схемы на этой странице, вот файл PDF ( Схема подключения трехпозиционного переключателя с несколькими лампами PDF ).

Если вы, как и я, слишком ленивы, чтобы вставать, и предпочитаете выключать свет с помощью приложения, вот хороший трехпозиционный интеллектуальный переключатель, сертифицированный ETL , (ссылка на Amazon) для вашего высочества 😉. А вот несколько простых:

Умные лампочки есть у кого? Кто знает, может быть, они когда-нибудь заговорят… 🤨

АВТОР Аллам Аллам по профессии инженер.Он получил степень магистра и бакалавра в области электротехники и электроники. Аллам с отличием окончил университеты с мировым рейтингом и даже выиграл золотую медаль. Его профессиональные знания и опыт включают (но не ограничиваются): Электротехника и электроника Современная электроника Аналоговая и цифровая электроника Электронные схемы Силовая электроника

ПЕРЕСМОТР СХЕМАТИКИ И СОДЕРЖАНИЯ Aqeel Chaudhry Aqeel — инженер-электрик с опытом работы в электрических системах.Превратите свой ручной рисунок или свою концепцию в профессиональный дизайн Auto CAD, посетив страницу онлайн-услуг .

Чем еще мы можем вам помочь? Давайте разберемся и сделаем это!

Раскрытие информации о аффилированных лицах. Несмотря на то, что мы рекомендуем продукты, которые нам нравятся, некоторые из них связаны с нашими аффилированными партнерами, которые будут платить нам небольшую комиссию БЕСПЛАТНО!

Заявление об отказе от ответственности. Информация, содержащаяся на этом веб-сайте, должна быть как можно более точной и актуальной, но случаются ошибки (вы всегда можете посетить соответствующую ссылку или веб-сайт производителя для получения более подробной информации и последних обновлений).Эта информация была собрана из различных источников и может быть изменена без предварительного уведомления. ElectricProblems.com не несет ответственности и отказывается от какой-либо ответственности за использование предоставленной информации кем-либо.

Заявление об отказе от ответственности. Эта статья предназначена только для информационных целей и никоим образом не заменяет профессиональные советы. Вы принимаете на себя полную ответственность за использование предоставленной информации (будь то в текстовом, видео или графическом формате), и вы не несете ответственности за электрические проблемы.com и его сотрудникам (или писателям и редакторам) в связи с травмами, смертью или повреждением оборудования в результате. Вы используете предоставленную информацию на свой страх и риск, который включает, помимо прочего, техническое обслуживание или ремонт, эксплуатацию, установку и меры безопасности.

Схема подключения двухпозиционного переключателя света на 4 группы

В положении 2, когда переключатель находится в верхнем или выключенном положении, com и l2 соединены вместе. 2-местный промежуточный выключатель света.

Электропроводка 4-позиционного переключателя

Для работы 4-х позиционной цепи освещения вам понадобятся два 3-х позиционных переключателя и как минимум один 4-х позиционный переключатель.

Схема подключения двухпозиционного переключателя света на 4 группы . Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления. Быстрая 4-сторонняя проводка света. Это новый метод создания двухпроводного коммутационного соединения, поскольку он немного отличается от двухпроводного метода управления.

Находите и сохраняйте свои собственные пины на сайте pinterest. Схема подключения двойного переключателя света, панки. Этот метод широко используется в наши дни, поскольку он более эффективен, чем двухпроводная система управления.

Распределительная коробка 5 А, 4 клеммы. Для переключения из двух мест вам понадобятся 2 двухпозиционных переключателя и соедините их определенным образом. 2-местный односторонний выключатель света.

18 июля 2020 эта булавка была обнаружена космической компанией cosmas chinoda. Базовая многоточечная радиальная схема освещения. Схема подключения двойного переключателя света Punkie Way прекрасная добавление дополнительных из wx 3124 двух переключателей в библиотеке из 4 файлов в формате PNG без лицензионных отчислений 3 таймера 8 ресурсов цепи лестницы 448b6 три к розетке td 1088 wiring2.

Следующий отрезок кабеля заземления пройдет от источника света до первого двухпозиционного переключателя. Двухпозиционный переключатель света на одну группу. 3-местный двухпозиционный переключатель света.

Схема подключения двухпозиционного переключателя света на 2 группы uk. Где 0 представляет состояние выключения, а 1 представляет состояние включения. Поместите все 4-позиционные переключатели между двумя 3-х позиционными переключателями.

3-местный промежуточный выключатель света. Если вы хотите управлять освещением более чем в трех местах, вам понадобится 4-позиционный переключатель для каждого из этих дополнительных мест.2-местный 2-позиционный переключатель света.

Выключатель промежуточного света на 1 группу. 3-местный односторонний выключатель света.

Схема подключения 2-х панельного освещения Схема подключения базового веб-сайта Venndiagramsubset Attentialluomo It

Схема подключения 3-х группового переключателя света

Схема подключения 3-х группового освещения Схемы подключения освещения Columbia Схемы электрических схем

Схема подключения 1-го выключателя освещения

Электропроводка в доме Схема подключения 3-х позиционного переключателя 3-х позиционный переключатель Youtube

3-х позиционный 2-х позиционный выключатель Световая проводка

Подключение 3-х позиционного переключателя и 2-х позиционного переключателя Несколько источников света Ryb Electrical Youtube

Wrg 8579 3-х позиционная схема подключения переключателя

4 Схема подключения переключателя группы Aiphone Lef 3 Схема подключения схемы подключения

Vz 3013 Переключатель с диммером Схема подключения 4-х группового одностороннего освещения

Руководство по подключению переключателей База знаний Джим Лоуренс

Руководство по подключению переключателей Разъемы База знаний Джим Лоуренс

Схема подключения двухпозиционного переключателя света на 3 группы Схема подключения в Великобритании

Схема подключения двухпозиционного переключателя

Схема панели предохранителей для Corvette 1986 года Схема подключения

4-х канальный двухпозиционный выключатель света Роскошная зеркальная панель с серебряной каймой Настенный кнопочный выключатель 10a Ac110 250 В 4-х канальный зеркальный выключатель света световая панель Aliexpress

3-х групповая схема проводки Columbia Lighting Электрические схемы для электрических схем

Vc Схема подключения трехпозиционного переключателя 7320

Электропроводка выключателя света

Электропроводка в доме Схема подключения трехзвенного переключателя Youtube

Схема подключения C12 для двоих Библиотека электропроводки путевого переключателя

Как подключить световой выключатель Downlights Co Uk

Принципиальная электрическая схема 4-канального переключателя Принципиальная схема Базовая схема веб-сайта Схема D3venndiagram Attentialluomo It

Trading Depot Td Line 4-канальный двухпозиционный переключатель с пластиной на 6 А Номер детали Tlv308 Youtube

Https, зашифрованные изображения Tbn0 Gstatic Com Q Tbn 3aand9gcs0hnjghb7ov09zsgmkjnsmy4dotnuflas4sxnqrtali4qky04w Usqp Cau

Стандартные схемы освещения Vesternet

Схема подключения

Переключатель света

Секретная схема выключателя

Схема подключения

Схема 1 Схема подключения двухпозиционного переключателя 2 Схема подключения

63982 Схема подключения четырехпозиционного переключателя Схема подключения ресурсов

Eupp 1030 Проводка 3-позиционного диммерного переключателя Схема 2 Схема базы данных Веб-сайт Схема 2 Профазиаграмма Think Med Es

Apnt 148 Стандартная схема двухпозиционного освещения 2 группы Vesternet

Разъем интеллектуального трехпозиционного переключателя 86 Умный дом на 2 группы Yoswit Com

Как подключить выключатель света Downlights Co Uk

2-позиционное переключение Diywiki

Vm 0361 Схема подключения переключателя затемнения вместе с 4-х позиционным переключателем света

Описание двухстороннего переключения света Youtube

Однополюсный переключатель Legrand Belanko 4 Gang 2-ходовой 10-осевой 250 В Большой кулисный переключатель

Eu Uk Standard Ewelink App Remote Control Light Switch 1 2 3 4 Gang 1 Way Умный дом Wifi Настенный сенсорный выключатель Aliexpress

Madcomics 3 Gang 3 Way Switch Схема подключения Uk

Проводка выключателя света или диммера

Схемы и помощь Электропроводка Великобритании

Руководство по подключению переключателей Розетки База знаний Джим Лоуренс

3-позиционный выключатель Световая проводка

Https-шифрование Tbn0 Gstatic Com Images Q Tbn 3aand9gcrnwtyjeqlf9xajyy2mhcmqapd8isb589ftzqa000 9675000 9000

Схема подключения переключателя Схема подключения двухпозиционного переключателя света Схема подключения

E6c 4-контактная схема переключателя Библиотека подключений

Схема подключения переключателя освещения

Https Encrypted Tbn0 Gstatic Com Images Q Tbn 3aand9gcttwyntxjzcl5vx2vqd3aand9gcttwyntxjzcl5vxvq2 Выключатель света Белый

Трехходовой выключатель света Светильник

Электросхема выключателя на 4 группы Aiphone Lef 3 Электросхема для электрических схем

Электропроводка потолочной розетки с двухсторонним переключением Старые цвета кабелей Электрическая схема потолочной розетки

Как соединить двухпозиционный переключатель с электрической схемой

Электромонтажные устройства Schneider Electric Автоматизация управления освещением

Схема 2 Схема подключения переключателя Рис. 1 Две полной версии Hd Quality 1 Подключение двух кабелей Les Cafes Deric Orleans Fr

Kb 9785 2-х фазный трехфазный переключатель Схема подключения Схема подключения

Схема подключения переключателя света Односторонняя схема Базовый веб-сайт One Way D3venndiagram Attentialluomo It

Apnt 4 2-стороннее освещение с использованием диммеров Lightwaverf Vesternet

Подключение двухпозиционного переключателя

Руководство по подключению переключателей Розетки База знаний Джим Лоуренс

Wrg 3714 Как подключить двусторонний переключатель itch Diagram

Hager Wmps42 10ax 4 Gang 2 Way Wall Switch Electricbase

Схема подключения нескольких переключателей света Схема подключения

Официальная поддержка Belkin Как установить Wemo Wifi Smart 3-сторонний переключатель света Wls0403 в 4-сторонней конфигурации

Как сделать Проводные переключатели

Схемы подключения Varilight

Подключение двухстороннего света

Двухстороннее переключение Diywiki

Mkez 5068 Схема подключения переключателя Hpm Схема базового веб-сайта Схема Hpm Mattie Vento In Poppa It

Скачать Справку Schneider Electric Com

Крепление к двухпозиционному диммерному переключателю Форум сообщества

Схема подключения двухстороннего переключателя освещения Стиль освещения от двухстороннего переключателя освещения Изображения проводки

Https Encrypt ed Tbn0 Gstatic Com Images Q Tbn 3aand9gct9itnko4uxxbhkh6oknomv0as0h4prqvpyeenqkpitgutz7zyi Usqp Cau

Smart 3-Way Switch Socket 86 1 Gang Smart Home Yoswit Com

Livolo White Touch Appolo

Livolo White Touch Приложение Switchgang Livolo

Приложение Livolo White 1 Switchgang 2 Электрическая схема Схема двухпозиционного переключателя Имя файла

Mk Light Switch 1 Gang 2 Way

Livolo Europe Official Store Центр инструкций по переключателю света Livolo

D912c9 3-позиционный переключатель Схема подключения Библиотека проводов

Учебное пособие по трехпозиционным переключателям и 4-позиционным переключателям

Illucio 4 Gang 1 или 2-полосный переключатель 10 ампер вкл. Выкл. Выключатель света белый

Mk Logic Plus 10ax 2-х канальный двухсторонний выключатель света белый с белыми вставками Выключатели Розетки Screwfix Com

двусторонний и два Разъяснения по подключению промежуточных и промежуточных переключателей для цепей внутреннего освещения Youtube

Схема подключения трехпозиционного двухпозиционного переключателя света Схемы подключения потолочного вентилятора Электропроводка потолочного вентилятора Переключатель света Подключение

2-х канальная проводка Hartington Heath Smart Lighting Неоновые лампы

Официальная служба поддержки Belkin Как установить умный 3-ходовой выключатель света Wemo Wifi Wls0403 в двухсторонней конфигурации

Схемы и справка по электропроводке Великобритании

4-ходовые переключатели, электрические 101

Переключение цепи внутреннего электрического освещения Великобритания

Великобритания Стандартный сенсорный переключатель 2 группы Двухсторонняя панель из белого хрустального стекла Переключатель света Сенсорный экран Настенный выключатель Настенная розетка для лампы Makerele

Схема подключения для двухстороннего переключателя

ЕС Великобритания Стандарт 1 2 3 4 Банда Односторонний выключатель света Настенный сенсорный экран Смарт-коммутатор Управление приложением Ewelink Переключатель Wi-Fi через переключатели управления Android Ios Aliexpress

Схемы подключения переключателя света Сделай сам Помогите Com

2-х сторонний переключатель света Замена Diynot Форумы

Eupp 1030 3-позиционный переключатель диммера Схема 2 Схема базы данных веб-сайта Схема 2 Prophasediagram Think Med Es

Подключение двухпозиционного переключателя Одноразовый двухпозиционный переключатель и многопозиционный переключатель

Схемы подключения для цепей освещения Метод распределительной коробки Electriciansguide1

Https Encrypted Tbn0 Gstatic Com Images Q Tbn 3aand9gxcs0hnjghb7ov09zsle4dmkjns Схема подключения двухпозиционного переключателя Pdf 2-сторонний выключатель света Moon Freeappsforkids Co Uk

Схема 2-позиционный выключатель освещения Схема подключения Австралия Полная версия HD Диаграмма качества m Австралия Типы кабелей Lexanesirac Fr

Как работает проводка двухпозиционного переключателя Двухпроводное и трехпроводное управление

Схема электрических соединений четырехпозиционных переключателей света Sonoff Itead Wifi 3 переключателя, управляющих одним и тем же освещением или трехпозиционной установки в коридоре с помощью приложения Ewelink Steemit

куб. Адсл.dk — Многосторонняя коммутация — Двусторонняя коммутация

В этой статье рассматриваются возможные схемы подключения, когда несколько переключателей соединяются вместе с целью включения и выключения нагрузки (обычно световой) из разных мест. Возможны три схемы подключения. Для удобства в этой статье они обозначены как A, B и C. В обычных осветительных цепях используются только схемы разводки типа А и В. Схема подключения C-типа может использоваться в цепях низкого напряжения. Электрические переключатели, используемые для двухстороннего переключения (2 места, где можно включать и выключать свет), называются двухпозиционными переключателями (Великобритания) или трехпозиционными переключателями (США). Эти типы переключателей могут иметь маркировку C для общей клеммы и L1 и L2 на других клеммах. В США винт на общей клемме может быть отмечен черным цветом. Если требуется более двух мест, где необходимо включать и выключать свет, дополнительные переключатели должны быть другого типа, называемые промежуточными переключателями (Великобритания) или четырехпозиционными переключателями (США).На следующих схемах будет видно, что эти переключатели размещены между вышеупомянутыми двусторонними переключателями во всех электрических цепях (типа A, B и C). В схеме многоходовой коммутации А-типа провод под напряжением подключается к общей клемме одного из двухпозиционных переключателей. Светильник подключается к общему выводу другого двухпозиционного переключателя. Провода между электрическими переключателями называются «стропами» (Великобритания) или «путешественниками» (США). Двухстороннее переключение, тип А Схема подключения двухпозиционной коммутационной цепи типа А, показывающая соединения проводов между двумя двухпозиционными переключателями и лампой.При текущих положениях переключателей свет выключен — нет пути тока от живого провода к нейтрали. Трехходовое переключение, тип A Схема подключения трехпозиционной коммутационной цепи типа А. Единственное отличие от вышеупомянутой схемы двухпозиционного переключения — это промежуточный переключатель, расположенный между двумя двухпозиционными переключателями. Посредством дополнительных промежуточных переключателей, расположенных последовательно между двумя двухпозиционными переключателями, можно включать и выключать свет в любом количестве мест.Это также верно для следующих схем подключения типа B и C. В схеме многоходовой коммутации типа B между общими клеммами двухпозиционных переключателей подключается провод. Преимуществом по сравнению с типом A может быть то, что провод под напряжением присутствует в двух местах в схеме подключения типа B в случае розетки. Двухстороннее переключение, тип B Схема подключения двухпозиционной коммутационной цепи типа В.Эта схема подключения характеризуется наличием провода между общими клеммами двухпозиционных переключателей. Трехходовое переключение, тип B Схема подключения трехпозиционной коммутационной цепи типа В. Важно, чтобы провод под напряжением и провод к лампе были подключены к одной и той же стороне (здесь с левой стороны). В противном случае свет не будет попеременно включаться и выключаться во всех комбинациях. Как было упомянуто в секции типа A, между двухпозиционными переключателями может быть установлено более одного промежуточного переключателя. Схема проводки C-типа использовалась в старые времена с целью экономии некоторой длины провода, но сегодня она не используется по двум веским причинам. Сначала к выключателю подключаются как нейтральный, так и токоведущий провода, что делает возможным короткое замыкание при выключении из-за образовавшейся электрической дуги. Во-вторых, лампа может быть выключена и все еще иметь рабочий потенциал. В одной из комбинаций схемы разводки С-типа лампа выключается, когда обе клеммы лампы «горячие». В схеме подключения C-типа осветительный прибор подключается между двумя общими клеммами двухпозиционных переключателей. Двухстороннее переключение, тип C Схема подключения двухпозиционной коммутационной цепи типа C. Схема используется только с низким напряжением по причинам, указанным выше. Трехходовое переключение, тип C Схема подключения трехпозиционной коммутационной цепи типа C.Если левый двухпозиционный переключатель изменит свое положение, лампа погаснет. Но патрон по-прежнему будет подключен к токоведущим проводам на обеих клеммах. Это одна из причин, по которой данную схему подключения нельзя использовать в обычных схемах освещения. Когда во многих местах требуются возможности включения и выключения, обычно предпочтительнее использовать кнопки и бистабильные или импульсные реле или систему интеллектуального управления домом. Внешние ресурсы:

7 Что нужно знать о подключении 3-позиционного переключателя

Фото: istockphoto.com

В стандартном однополюсном выключателе один выключатель света управляет одним светильником — включение / выключение. Сложнее обстоит дело с подключением трехпозиционного переключателя, в котором есть два переключателя и один свет. Однако, когда вы понимаете, как электричество перемещается по этому типу цепи, все начинает обретать смысл.

Хотя установка новой электропроводки почти всегда должна выполняться лицензированным электриком, домашние мастера часто могут успешно заменить старые переключатели на новые — если это позволяют местные нормы.Замена трехпозиционного переключателя — простая задача, но она сложнее, чем замена однополюсного переключателя. Любой, кто готовится заменить трехпозиционный переключатель, должен иметь практические знания о проводке переключателя. Если вам неудобно заменять выключатель, вызовите электрика.

Безопасность всегда является главным соображением при выполнении любых электромонтажных работ. Электричество должно быть отключено в коробке выключателя, и следует использовать тестер напряжения, чтобы проверить провода в распределительной коробке, чтобы убедиться, что они не горячие, прежде чем двигаться дальше.

1. Подключение трехпозиционного переключателя позволяет включать / выключать свет из двух разных мест.

Нехорошо прийти поздно ночью домой и споткнуться на другой конец темной комнаты, чтобы найти выключатель света. Вот где удобны трехпозиционные переключатели — они позволяют пользователям включать центрально расположенный свет с разных сторон комнаты или с верхнего и нижнего концов лестницы. Установка трехпозиционного переключателя будет работать даже с диммерным переключателем, если диммерный переключатель рассчитан на трехстороннюю проводку.

Отдельные трехпозиционные переключатели напоминают однополюсные переключатели. Однако они не помечены как «ВЫКЛ» или «ВКЛ», потому что они либо разрешают, либо останавливают электрический ток в зависимости от другого положения переключателя в установке. По сути, трехпозиционный переключатель — это тумблер.

2. В трехсторонней схеме используются два разных типа проводного кабеля.

При подключении стандартного трехпозиционного переключателя используются два разных типа проводных кабелей, чаще всего кабель 14/2 и кабель 14/3. 14 обозначает калибр провода (рассчитанный на 15-амперные цепи), а следующее число, 2 или 3, обозначает количество жил в кабеле.Количество проводов в разных кабелях важно, потому что в одной секции трехпозиционного переключателя требуется дополнительный провод. Без провода 14/3 было бы невозможно, чтобы оба переключателя управляли светом.

Фото: amazon.com

В некоторых домах может быть провод 12-го калибра, а не 14-го, что означает, что провод рассчитан на большее количество ампер. 12 калибр может выдерживать 20 ампер. Дома, построенные с середины 1960-х годов, вероятно, содержат кабель с неметаллической оболочкой (NM), обычно называемый Romex, в честь популярной марки провода.

3. У каждого провода свое предназначение.

14/2 нм Кабель состоит из двух жил: черного и белого. Он также содержит третий неизолированный медный провод. Кабель проходит от источника питания до первой распределительной коробки в типичной трехпозиционной схеме, описанной здесь, но возможны и другие конфигурации проводки (см. Ниже). Следующие цвета проводов являются стандартными, но провода разных марок могут использовать провода разного цвета.

• Черный провод : Это горячий провод, который передает электричество от источника питания к первому переключателю в типичной трехпозиционной схеме.Его также называют «общий провод» или «линейный провод». Если выключатель не выключен, этот черный провод всегда горячий.
• Белый провод : Это нейтральный провод, предназначенный для замыкания электрической цепи. Во всех электрических цепях мощность должна возвращаться к источнику энергии, и это работа нейтрального провода.
• Заземляющий провод : Заземляющий провод представляет собой неизолированный медный или зеленый провод, и его цель — обеспечить определенную безопасность. Когда цепь работает правильно, заземляющий провод не проводит электричество.Если возникает проблема, например, короткое замыкание, заземляющий провод передает избыточное электричество на землю (землю).

Кабель 14/3 м. М. Содержит голый медный провод и три жилы: черный, белый и красный. В типичной трехсторонней схеме кабель 14/3 проходит от первой распределительной коробки ко второй распределительной коробке.

• Черный провод : Черный провод — это горячий провод, но также и путевой провод. В трехсторонней схеме черный провод (вместе с красным проводом) является бегущим.Это связано с тем, что мощность передается от одной распределительной коробки к другой по обоим проводам, но только по одному проводу за раз и определяется конфигурацией тумблеров.
• Красный провод : Второй горячий провод / бегунок — это красный провод, который служит той же цели, что и черный провод между двумя распределительными коробками. В зависимости от конфигурации тумблера, красный или черный провод будет горячим, если горит свет, но не оба сразу.
• Белый провод : Белый провод от кабеля 14/3 по-прежнему считается нейтральным, он служит для передачи электричества обратно к источнику питания для замыкания цепи.
• Провод заземления : Этот провод также служит той же цели, что и кабель 14/2, для отвода избыточного электричества на землю в случае короткого замыкания или неисправности.

4. У каждой винтовой клеммы свое предназначение.

Стандартный трехпозиционный переключатель имеет четыре клеммы, каждая из которых представлена ​​цветным винтом. Расположение винта часто одинаково от переключателя к переключателю. Некоторые производители размещают винтовые клеммы в разных местах, поэтому обязательно изучите схему, прилагаемую к переключателю.

Фото: istockphoto.com

• Черная винтовая клемма : Черный (или самый темный по цвету) винт прикрепляется к черному общему проводу кабеля 14/2. Терминал может быть помечен как COM.
• Зеленая винтовая клемма : Зеленый винт — клемма заземления. Два заземляющих провода находятся в обеих распределительных коробках, один от кабеля 14/2 и один от кабеля 14/3. Оба этих заземляющих провода должны быть соединены друг с другом, а затем подключены к зеленому винту в каждой коробке.
• Две подвижные клеммы : Помимо черной и зеленой клемм, есть еще две винтовые клеммы, часто из латуни. Это терминалы для путешественников. Не имеет значения, какой бегущий провод (красный или черный) подключается к какому разъему разъединителя, если он одинаков в обоих распределительных коробках. Например, если красный путевой провод находится на верхнем путевом выводе в первом ящике, он также должен быть на верхнем путевом выводе во втором ящике.

5.Нейтральные провода подключаются друг к другу, а не к переключателям.

В обычном трехпозиционном переключателе белые нейтральные провода не подключаются к реальным переключателям. Вместо этого они соединяются друг с другом. Это создает непрерывную обратную цепь к источнику питания, которым обычно является шинный вывод на панели выключателя.

Нейтральные провода можно соединить, скрутив оба провода вместе в каждой распределительной коробке, но современные соединители с рычажными гайками делают это намного проще. Соединители проводов, такие как соединители с гайкой рычага Aigreat, работают, поднимая рычаг, вставляя конец провода, а затем нажимая рычаг назад, чтобы зафиксировать провод на месте.

6. При подключении трехпозиционного переключателя всегда используются два бегунка, которые соединяют один переключатель с другим.

Для работы трехпозиционного переключателя электричество должно проходить либо через один бегунок, либо через другой, и маршрут зависит от того, находится ли тумблер в верхнем или нижнем положении.

Когда первый выключатель включает свет, электрический ток проходит через один из путевых проводов. Однако, если второй переключатель используется для выключения света, тогда ток будет проходить через другой бегунок, когда первый переключатель включает свет.Подумайте о том, как проводник переключает движущийся поезд с одного пути на другой — именно так трехпозиционный переключатель направляет электричество по красному или черному путевому проводу, чтобы оба переключателя могли управлять светом.

Фото: istockphoto.com

7. Трехпозиционный переключатель может иметь другую конфигурацию проводки.

Хотя описанная выше схема подключения является типичной, это не единственный способ подключения трехпозиционного переключателя. Конфигурация определяется тем, где мощность входит в цепь (на выключателе или на осветительной арматуре).Альтернативные конфигурации электропроводки должны выполняться только электриком.

Если мастер открывает распределительную коробку и обнаруживает белый провод с черной лентой на нем — белый провод горячий. Это не означает, что для замены переключателя требуется профессионал, потому что для замены трехпозиционного переключателя не требуется прокладывать новый провод — это просто вопрос отключения одного переключателя и подключения нового.

Независимо от конфигурации проводки, самый простой способ успешно заменить старый трехпозиционный переключатель на новый — это пометить каждый провод клеммой, к которой он подключен, перед тем, как отсоединить провода от старого переключателя.

No related posts.
