Содержание

установка и подключение своими руками на отопление

Группа безопасности для отопления – это специальный набор из особых элементов, которые применяются для осуществления целостной защиты системы обогрева. Она защищает от несчастных случаев при сильном повышении уровня давления либо выходе воздуха из системы.

Группа безопасности для системы отопления

Из чего состоит?

Группа безопасности системы отопления состоит из предохранителей. Оборудование включает в себя такие компоненты:

  • предохранительный клапан;
  • манометр;
  • консоли, устанавливаемые на одном основании;
  • воздухосбрасыватель.

Клапан, консоли, выполненные на единой подставке, корпус устройства для отвода воздуха, штуцер манометровый для подключения изготавливаются с применением горячей ковки, а впоследствии подвергаются токарной обработке. Выполняются эти элементы из латуни.

Крышка предохранительного клапана в то же время делается из прочного нейлона, что в обязательном порядке должен быть стойким к высоким температурам. Устройство для измерения давления производится из пластика типа ABS, а его шкала, изготовленная из лёгкого и крепкого сплава алюминия, защищается акриловым стеклом.

Стоит сказать, как работает группа безопасности в системе отопления.

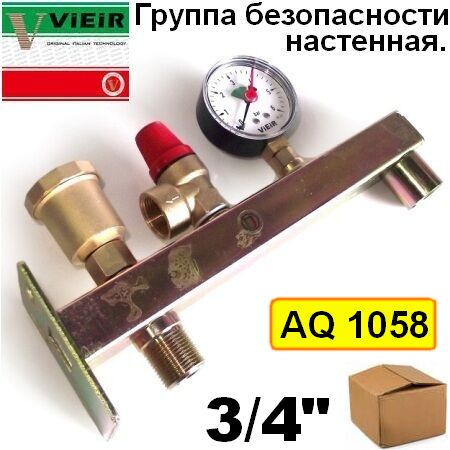

Составляющие группы безопасности

Назначение группы безопасности можно объединить в три пункта. Рассмотрим их детально.

Манометр необходим для того, чтобы можно было с лёгкостью определить давление жидкости в баке котла и в целостной системе. Пригодится также при заполнении трубопроводной сети и регулировке давления в закрытой системе отопления.

Воздухосбрасыватель имеет сервисное назначение. Внутри он имеет камеру с поплавком, который механически связан с клапаном. Клапан открывается, если воды нет. Функция прибора состоит в удалении воздуха в период функционирования, а также при заполнении радиатора и системы жидкостью. Второстепенная функция воздухосбрасывателя в выпуске первых паров, которые образуются в баке котла при чрезмерном нагреве.

Клапан предохранительный является аварийным прибором, который сбрасывает воду и пары, если указанный порог давления становится выше нормы.

Таким образом, назначение группы безопасности состоит в регулировке и предупреждении ситуаций аварий, которые могут быть связаны с закипанием теплоносителя в водяной рубашке теплового генератора. Принцип работы таков: изначально манометр реагирует на рост давления, затем появившийся пар уходит через воздухоотводчик, а потом происходит сбрасывание воды (или смеси пара и воды) из системы клапаном предохранения.

Группа безопасности с расширительным баком выполняет важную функцию в системе отопления, в случае отсутствия которой неминуемо произошёл бы взрыв оболочки котла.

А так, если ничего не делать, клапан сброса будет сливать жидкость до той поры, пока давление не войдёт в разрешённые рамки. Во многих котельных установках верхний порог давления равен 3 Бар. Есть модели и с максимальным давлением работы 1,6-2 Бар.

О назначении и видах балансировочного клапана для системы отопления можете прочитать здесь.

Всегда ли нужна установка группы безопасности?

Группа безопасности системы отопления нужна не всегда, однако, если вы желаете лишний раз подстраховаться, можете и установить её. К примеру, устройства, которые функционируют от сжигания природного газа или дизельного топлива, от потребления электрической энергии, не требует дополнительной защиты. Такие агрегаты уже имеют высокий уровень безопасности и могут тут же остановиться и отключить нагрев при росте температуры либо давления.

Установка группы безопасности в систему закрытого типа котла, работающего от газа или от сети электропитания, чаще производится просто для удобного обслуживания и комфортного контроля.

Схема установки группы безопасности для системы отопления с расширительным баком

В то же время источники тепла в виде твердотопливного котла имеют большую инерцию, потому сразу остановиться не могут. Даже котлам на пеллетных гранулах с автоматизированной системой необходимо чуть-чуть времени для сжигания топлива, попавшего в зону горения. А что случиться с топкой, которая полна горящих дров?

Терморегулятор при повышении температуры в рубашке мгновенно перекроет воздух, однако процесс завершится только со временем. Дрова не прекратят гореть, а будут тлеть, в результате чего температура жидкости станет выше ещё на пару градусов. Исключить вскипание и последующий взрыв поможет лишь группа безопасности. Поэтому в котле на твёрдом топливе она является обязательным условием.

Почти все компании-производители включают группу безопасности в стандартный комплект оснащения твердотопливного котла.

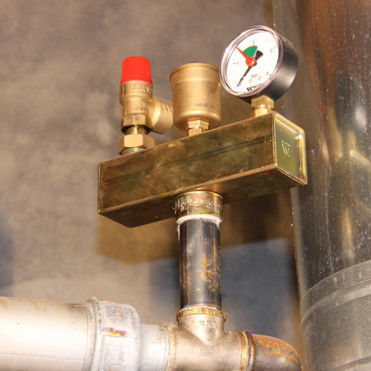

Монтаж и подключение группы безопасности к системе отопления

Тогда, когда котёл на твёрдом топливе не оснащён группой, её можно приобрести отдельно либо собрать своими руками. Важно будет только верно подобрать устройства под свой котёл.

Теххарактеристики автоматического воздухосбрасывателя особо не имеют значения, но вот параметры манометра и аварийного клапана приобретаются по величине максимального рабочего давления, которое прописано в техническом паспорте агрегата.

Схема расположения группы безопасности при обвязке твердотопливного котла

Монтаж группы безопасности в систему отопления провести не сложно. Это можно сделать самостоятельно при помощи обычного набора инструмента и двумя вариантами:

  1. Первый способ – это установка на первоначально установленный штуцер, который выходит их отопительного котла.
  2. Второй способ – врезка в трубопровод подачи на выходе из агрегата.

Теперь о том, как правильно установить группу безопасности на отопление.

При монтаже устройства важно помнить, что на участке посреди выходного патрубка котла и группой не стоит устанавливать различную арматуру. Также нельзя подключать другие приборы при помощи тройника. Чем меньше длина данного участка, тем лучше. Самый лучший вариант – установить приборы у самого агрегата.

В случае крепления группы на магистрали подачи стоит выбрать такой участок, чтобы от входа к котлу можно было хорошо разглядеть показания манометра. Бывает так, что для этого необходимо сделать монтаж группы безопасности на отрезке трубы в вертикальном положении. Либо специальном кронштейне, который крепится к стене. К выходному патрубку клапана предохранения нужно подсоединить шланг (желательно бесцветный) и опустить его в канализацию или пластиковую канистру. Преимущество первого способа в том, что по уровню жидкости в ёмкости всегда можно будет отследить критическую работу котла в то время, когда вы отсутствовали дома.

Группа безопасности для отопления – важная часть всей системы обогрева. Она в обязательном порядке должна устанавливаться в твердотопливном котле, однако и в других агрегатах (от электросети, газовых) группа станет дополнительным источником охраны. Группа безопасности не стоит дорого, но в то же время сможет обеспечить хорошие условия для эксплуатации и создаст дополнительную защиту.

установка с расширительным баком в закрытую систему, подключение, что это такое, как подключить к котлу, как работает

Содержание:

Благодаря группе или блоку безопасности обеспечивается исправность автономной отопительной системы. Чаще всего таким образом оснащаются закрытые обогревательные контуры.

Предназначение

Уменьшение чрезмерного водного напора в былые времена достигалось благодаря дроссельным шайбам, которые монтировались в отопительных магистралях. Эти изделия дисковидной формы имеют посредине отверстие под трубу, что позволяет несколько увеличивать гидравлическое сопротивление. В настоящее время вместо дроссельных шайб используются автоматические регуляторы температуры и давления – группы безопасности для отопления.


Чтобы понять, что такое группа безопасности в системе отопления, нужно разобраться, как она работает. Когда происходит авария (к примеру, выходит из строя расширительный бак), наблюдается резкий скачок давления в системе. Результатом этого могут стать серьезные негативные последствия, вплоть до полной потери работоспособности всего оборудования. Свою лепту негативного воздействия вносят также возникающие воздушные пробки. Благодаря системе безопасности отопление дома предохраняется от возникновения подобных ситуаций. Группа безопасности для отопления с расширительным баком не позволяет появляться воздушным пробкам, снижая при авариях уровень давления до комфортных параметров.

Особенности

Установка группы безопасности в закрытую систему отопления происходит чаще всего в частных домах с газовым котельным оборудованием.

Его применение чревато возникновением следующих негативных моментов:

  • Из-за небольшой тяги в дымоходе появляется реальная опасность угореть.
  • Обычно подающий газовый трубопровод имеет отклонение от нормы внутреннего давления в ту или иную стороны.
  • Запальник иногда гаснет.


Каждая из перечисленных ситуаций может стать причиной затухания основной горелки, с последующим проникновением газа в жилое помещение. Именно поэтому практикуется подключение группы безопасности к системе отопления старого образца. В некоторых газовых котлах имеется циркуляционный насос, отвечающий за равномерность подачи теплоносителя в каждую из линий.

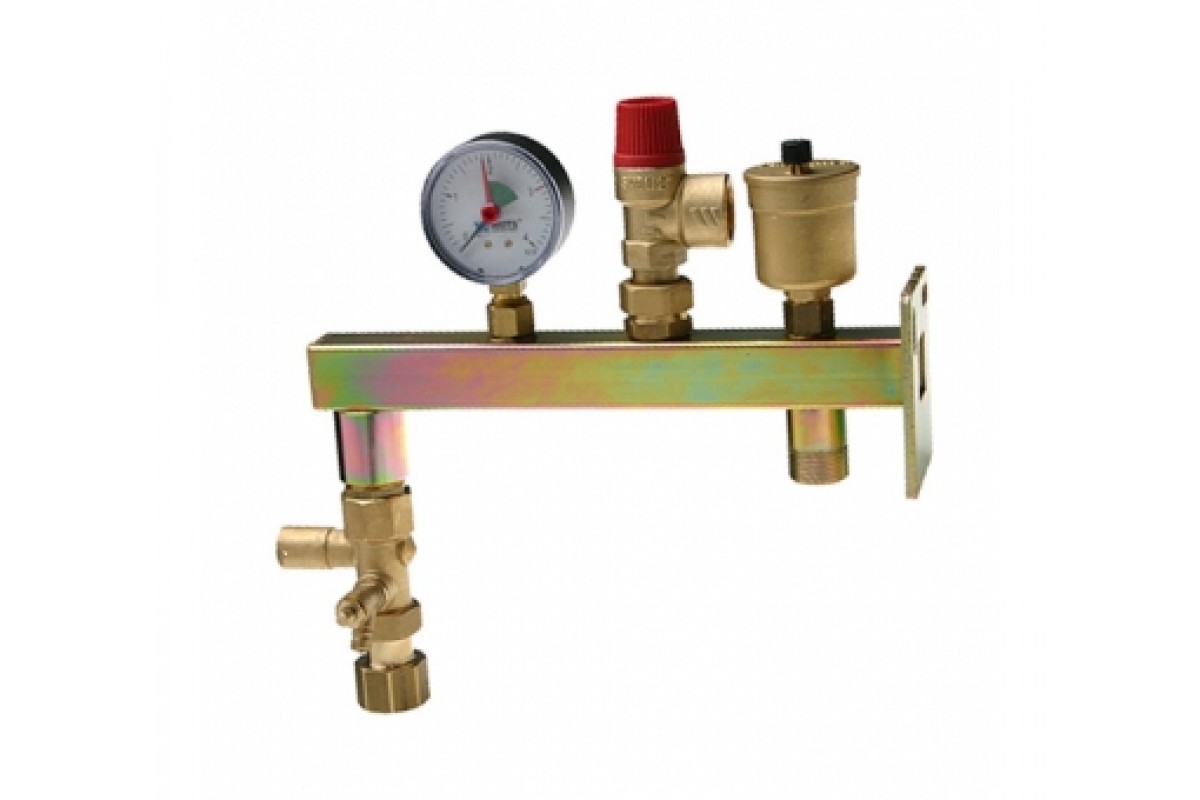

Конструкция группы безопасности с расширительным баком

Для простоты понимания, как работает группа безопасности в системе отопления, необходимо разобраться с ее устройством.

Что входит в группу безопасности котла в стандартной комплектации:

  1. Корпус из оцинкованной стали.
  2. Автоматический стравливатель воздуха. Другое название прибора – кран Маевского. Благодаря ему лишний воздух из контура выводится наружу. Делают краны обычно из латуни.
  3. Клапан предохранения. Его задачей является дублирование стравливателя воздуха. Иногда воздухоотводчик не справляется с объемами скопившегося газа: в этом случае ему на помощь приходит клапан. С его помощью можно также спускать лишнюю воду. Материалом изготовления здесь также выступает сантехническая латунь.
  4. Термометр и манометр. Термометр нужен для определения температуры, а манометр позволяет узнать уровень давления в системе. За ориентир в данном случае берется параметр, указанный в документации котельного оборудования (обычно это – 1,5 атм.). Иногда применяют такой прибор, как термоманометр: по сути это — комбинация термометра и манометра, фиксирующая оба показателя газообразной и жидкой среды.


Крепление всех защитных и контролирующих приборов, включая термометр и манометр, происходит на верхней части металлического корпуса. Отдельная установка группы безопасности в системе отопления не практикуется, так как если хотя-бы одного прибора не будет, весь модуль теряет свою функциональность.

К примеру, если предохранительный клапан по той или иной причине отсутствует, зафиксированное манометром колебание давление подкорректировать никак не получится.

Также бывают ситуации, когда воздухоотводчик есть, а предохранительного клапана нет. В таком случае отвод лишнего воздуха будет осуществляться, а перегретая жидкость будет оставаться в системе. Как результат – весь обогревательный корпус может выйти из строя. Управление системой подачи тепла осуществляется при помощи контроллера отопления и ГВС: это позволяет поддерживать внутри жилища оптимальный температурный режим, с учетом изменения погоды на улице.

Принципы установки и подключения

На большинстве фабричных моделей котельного оборудования уже имеются блоки безопасности: чаще всего речь идет о настенных моделях. В отличии от них, напольное оборудование такого обеспечения не имеет, что предполагает его самостоятельную установку. Монтировать группу безопасности на котел отопления можно и по отдельности. В такой схеме размещение предохранительного клапана должно планироваться выше котла. Однако намного чаще используют комплексный принцип, как подключить группу безопасности котла, с локацией на одном участке: это не только удобнее, но и дешевле. При этом сама процедура установки не отличается особенной сложностью.


Приступая к монтажным работам, необходимо заранее продумать алгоритм ремонта и обслуживания системы, что потребуется делать постоянно. Рекомендуется провести установку так, чтобы каждый из элементов системы безопасности котла можно было без затруднений снять, не сбрасывая при этом всю систему отопления.

Самое удобное место, где ставить группу безопасности в системе отопления – это труба подачи, в 150 см от котельного оборудования. Установка шаровых кранов в таком случае проводится сразу после блока безопасности, что позволит обеспечить долговечность и функциональность всего отопительного контура.

Тосол в системе отопления

Чтобы свести на нет негативные последствия для радиаторов и коммуникаций от снижения температуры, внутрь отопительного контура заливается тосол. В составе этого вещества присутствует этиленгликоль, относящийся к опасным для здоровья токсинам. Это предполагает соблюдение мер безопасности при работе с данной жидкостью: она не должна попасть ни на кожу, ни в глаза. Касается это также паров тосола, которые могут просачиваться в местах протечек отопительного трубопровода.

Стоимость тосола у разных производителей может отличаться, однако в любом случае он обойдется намного дороже, чем обычная дистиллированная вода. Бывают ситуации, когда незамерзающие жидкости являются единственным приемлемым вариантом для обеспечения работоспособности системы. В таком случае потребуется знание определенных правил эксплуатации тосола и соблюдение мер безопасности. Бывает, что его заменяют обычным антифризом для автомобилей.


Правила использования тосола в системе обогрева здания:

  • Важно учитывать тот факт, что по вязкости тосол намного превосходит дистиллированную воду. Это предполагает использование более мощного циркуляционного насоса.
  • Вещество демонстрирует высокую текучесть, из-за чего даже небольшая трещина сможет спровоцировать попадание антифриза внутрь комнаты. Это выдвигает сугубые требования к уровню герметичности отопительного контура. Весь резиновый уплотнитель следует заменить на паронитовый.
  • Тосол нагревается намного медленнее, чем вода. Это следует учесть при выборе оптимального температурного режима.
  • Запрещается использовать чистый концентрированный тосол: перед заливанием в систему отопления его разводят дистиллированной водой.

В настоящее время установка системы безопасности на отопление в основном происходит еще на заводе. В тех редких случаях, когда такого блока на котельном оборудовании не имеется, его монтируют самостоятельно. Благодаря установке группы безопасности на отопление сводится на нет риск завоздушивания трубопровода и нарушение режима работы системы. В тех случаях, когда существует риск замерзания воды в контуре, вместо нее заливают тосол.

Все эти действия способствуют увеличению долговечности и эффективности приборов отопления.


Группа безопасности котла в системе отопления: принцип работы, уствановка, подключение

В обвязке котельных установок используются различные элементы, каждый из которых выполняет отведенную ему функцию. Одни обеспечивают циркуляцию теплоносителя, другие его распределяют или перекрывают, третьи отвечают за фильтрование или компенсацию расширяющегося объема жидкости. Существуют и устройства, предотвращающие возникновение аварий в нештатных ситуациях. В данной статье мы осветим вопрос, какую роль играет группа безопасности котла в системе отопления, из чего она состоит и как правильно устанавливается.

Устройство и назначение группы безопасности

В сущности, этот простой элемент состоит из трех разных приборов, установленных на общем коллекторе. Последний изготавливается из латуни или нержавеющей стали и имеет 3 посадочных места в виде отверстий с резьбой.

Снизу коллектор оснащен резьбовой муфтой для присоединения к системе отопления. Сверху к нему прикручиваются:

  • манометр;
  • автоматический воздухоотводчик;
  • сбрасывающий предохранительный клапан.

Соответственно, группа безопасности отопления объединяет в себе 3 функции, разберем каждую из них подробнее. Манометр служит для визуального контроля за давлением воды в котловом баке и системе в целом. Также он играет важную роль при заполнении сети трубопроводов и настройке давления в том случае, когда система отопления – закрытого типа.

Основная функция воздухосбрасывателя — сервисная. Внутри него имеется камера с поплавком, механически связанным с клапаном, что открывается при отсутствии воды. Задача прибора — удалять воздух при заполнении котла и системы теплоносителем, а также в процессе эксплуатации. Есть и дополнительная функция – выпуск первых порций пара, образующегося в котловом баке при перегреве.

Предохранительный клапан – это аварийное устройство, сбрасывающее воду, пар или их смесь в случае превышения установленного порога давления. Получается, что принцип работы группы безопасности котла заключается в контроле и предупреждении аварийных ситуаций, связанных с закипанием теплоносителя в водяной рубашке теплогенератора. Ведь что при этом происходит? Сначала манометр регистрирует рост давления, потом появляющийся пар уходит через воздухосбрасыватель, и последняя стадия – сброс воды или пароводяной смеси из системы предохранительным клапаном.

Если бы группа безопасности в системе отопления отсутствовала, то за перегревом неминуемо последовал бы взрыв оболочки агрегата со всеми вытекающими последствиями. А так, если не предпринимать никаких действий, сбросной клапан будет сливать воду до тех пор, пока давление не войдет в допустимые рамки. В подавляющем большинстве котельных установок верхний порог давления составляет 3 Бар, хотя есть экземпляры с максимальным рабочим давлением 1. 6—2 Бар.

Сфера применения

Оказывается, группа безопасности для отопления нужна далеко не всегда, но по желанию домовладельца может быть установлена в любой системе и служить подстраховкой. Например, теплогенераторы, сжигающие природный газ и дизельное топливо, а также работающие на электроэнергии, не нуждаются в дополнительной защите. Эти котлы сами по себе имеют высокий уровень безопасности и могут моментально остановиться и прекратить нагрев при возрастании температуры или давления.

Примечание. В закрытых системах отопления с газовым или электрическим котлом группа безопасности чаще всего ставится для удобства контроля и обслуживания.

А вот источники тепла на твердом топливе обладают большой инерцией и сразу остановиться не могут. Даже автоматизированным пеллетным котлам требуется немного времени, чтобы сжечь топливо, попавшее в зону горения. А представьте себе топку, полную горящих дров? Термостат или контроллер при росте температуры в рубашке перекроют воздух моментально, но процесс прекратится далеко не сразу. Дрова не погаснут, а станут тлеть и в результате температура воды вырастет еще на несколько градусов. Предотвратить вскипание и взрыв может только группа безопасности для твердотопливного котла, оттого она является непременным атрибутом теплогенераторов этого типа.

Примечание. Большинство производителей изначально комплектуют свои твердотопливные агрегаты группой безопасности.

Указания по монтажу

Если дровяной или угольный котел не укомплектован группой безопасности, то ее без проблем можно купить отдельно или собрать самостоятельно. Здесь главное — правильно подобрать приборы под свой теплогенератор. Технические характеристики автоматического воздухоотводчика большой роли не играют, а вот манометр и аварийный клапан подбираются по величине максимального рабочего давления, указанного в инструкции по эксплуатации на котел.

Вообще, установка группы безопасности в системе отопления никакой сложности не представляет, это может сделать любой человек при наличии стандартного набора слесарного инструмента. Монтаж может осуществляться двумя способами:

  • постановка на «родной» штуцер, выходящий из котла;
  • врезка в подающий трубопровод на выходе из теплогенератора.

Важно. При установке элемента следует помнить одно главное правило: на участке между выходным патрубком агрегата и группой безопасности запрещается ставить какую-либо арматуру и не допускается подключение других устройств с помощью тройника. Длина этого участка должна быть как можно меньше, в идеале приборы ставятся у самого котла. Ниже на фото показан весь набор перечисленных нарушений:

Когда группа ставится на подающей магистрали, то следует выбрать такое место, чтобы от входа в котельную были хорошо видны показания манометра. Иногда для этого нужно выполнить монтаж группы безопасности на вертикальном отрезке трубы или специальном кронштейне, прикрепляемом к стене. К выходному патрубку предохранительного клапана следует подсоединить шланг (лучше прозрачный) и опустить его в пластиковую канистру или канализацию. Первый вариант хорош тем, что по наличию воды в емкости вы всегда будете замечать, когда в ваше отсутствие котел работал в критическом режиме.

Заключение

Невзирая на то, что в установке группы безопасности нуждаются только твердотопливные котлы, ее можно, и даже рекомендуется ставить во все отопительные системы закрытого типа. Это не приведет к большим затратам, зато создаст комфортные условия для обслуживания и обеспечит дополнительную ступень защиты.

Группа безопасности в системе отопления

Пользователи индивидуальных систем отопления обязаны самостоятельно следить за тем, чтобы отопительное оборудование функционировало максимально безопасно. С этой целью должна быть установлена группа безопасности в системе отопления, т. к. она предотвратит чрезмерное давление и минимизирует риск завоздушивания, благодаря чему все приборы будут полностью работоспособными. Такая группа представляет собой комплекс приборов, которые обеспечивают безаварийное функционирование сети и контроль давления рабочей жидкости.

Содержание статьи:

Подробнее о том, что собой являет группа безопасности, из каких элементов она состоит и как устанавливается, и пойдет речь в сегодняшней статье.

Популярные производителя, цены

Для удобства пользователей информация о производителях приведена в виде небольшой таблицы.

Таблица 1. Изготовитель групп безопасности для отопления

Наименование

Доступные модели

Описание

Среднерыночная стоимость, в рублях


АРС

Производятся в двух модификациях – Professional (имею круглую форму) Standart (может быть двух типов – квадратным и латунным).

Все модели предназначаются для защиты отопительной системы закрытого типа, а еще для установки расширительного бака.

От 1308 до 1422


Fado

Выпускается всего в одной модификации, а именно – Fado-1.

Латунная группа безопасности в системе отопления, которая может быть использована с теплогенератором, баком или системой «теплого пола». Весит 550 граммов.

2330

Изготавливается в двух модификациях – для защиты отопительного котла и для защиты расширительного бака.

Подключение нижнего типа, показатель номинального давления составляет 10 атмосфер. Температура рабочей жидкости не должна превышать 110 градусов. Еще одна особенность моделей – это внутренняя резьба.

От 2965 до 3320 (в зависимости от модификации)

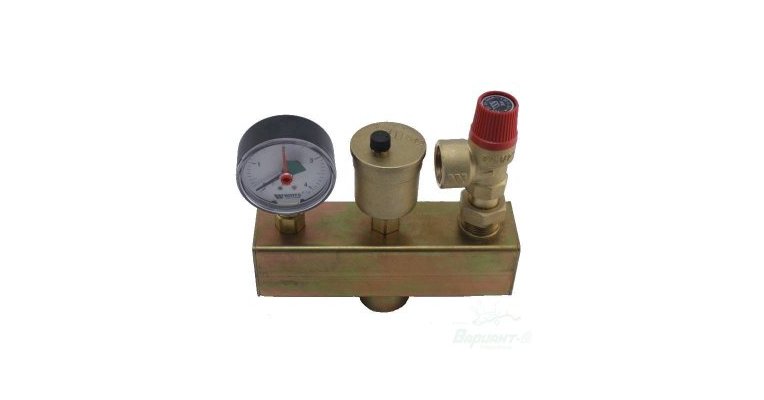

Watts

Эти группы выпускаются в пяти модификациях, но все они предназначаются для защиты отопительного котла. На рынке присутствуют такие модели блоков Watts:
— KSG-30;
— KSG-30 N;
— KSG-30/20М-ІСО;
— KSG-30/25М-ІСО

Все эти модификации выполнены на стальной консоли (исключением является разве что KSG-30 N, у которой все элементы находятся внутри латунного корпуса). Устанавливаются над теплогенератором, в вертикальном положении.

От 2625 до 5650

Как видим, выбор достаточно велик, но за качество – собственно, как и везде – придется заплатить больше.

Основные причины гидравлического удара в системе водоснабжения

Ранее мы рассказывали о том почему возникает и как предотвратить гидроудар в системе отопления, в дополнение к этой статье советуем вам ознакомится с данной информацией читайте об этом тут

Конструктивные элементы прибора

Любая группа безопасности – это металлический корпус, в котором заключены такие устройства:

  1. предохраняющий клапан;
  2. манометр;
  3. воздухоотводчик.

Разберемся со структурой и предназначением каждого из элементов.

Элемент №1. Предохраняющий клапан

Такой клапан предназначается для защиты отопительной системы от чрезмерно высокого давления. Есть определенный показатель давления, на который этот прибор рассчитан, и как только он (показатель) будет превышен, происходит срабатывание и все лишнее сбрасывается. В принципе, в отоплении давление компенсируется с помощью расширительного бака: когда жидкость нагревается, ее излишки попадают в бак, благодаря чему давление в сети остается постоянным, а сама система из-за этого не страдает. Что характерно, общие объемы рабочей жидкости остаются одинаковыми.

Но в некоторых случаях бак не срабатывает. И именно для такого рода случаев требуется предохраняющий клапан, который будет сбрасывать лишнюю жидкость из сети. Во избежание вытекания воды на пол к резьбе необходимо подключать шланг, который выводится в канализацию. А из этого можно сделать еще один вывод: в котельной в обязательном порядке должна быть канализация.

Обратите внимание! При этом ни в коем случае нельзя выливать в канализационную систему антифриз (если таковой используется в качестве теплоносителя).

В верхней части клапана имеется рукоятка (зачастую красного цвета), посредством которой проверяется работоспособность прибора. Для этого нужно всего лишь провернуть рукоятку в ту сторону, куда указывает стрелочка, после чего должна потечь вода; если она перестает течь после того, как рукоятка уже отпущена, значит, клапан работает нормально. Если течение воды продолжается, то нужно еще несколько раз открыть/закрыть клапан – обычно после этого все приходит в норму.

В случае если вода никак не желает держаться в клапане, его следует заменить, причем как можно быстрее. Еще жидкость может вытекать, если клапан недостаточно плотно «сидит» в седле. Стоит отметить, что предохранители производятся с расчетом на различные показатели давления, а при выборе того или иного варианта следует основываться на том давлении, на какое рассчитан ваш теплогенератор. Для частного дома, к примеру, потребуется клапан на 3 атмосферы.

Но как быть, если группа безопасности в системе отопления с требуемым предохранителем отсутствует в продаже? В таких случаях лучше приобрести все устройства по отдельности, а группу собрать уже дома своими руками (детальнее об этом несколько позже).

Элемент №2. Манометр

Основное предназначение манометра – регулировка давления в магистрали. Они, равно как и писанные выше предохранители, могут быть рассчитанными на различные показатели давления в целях максимального комфорта эксплуатации. Чтобы узнать показания того или иного прибора, нужно просто внимательно изучить его корпус (обычно этого вполне достаточно).

Ввиду того, что в частных домах давление составляет преимущественно 2 или 3 атмосферы, то и прибор должен быть рассчитан максимум на 4 атмосферы.

На самом приборе имеются две стрелки – черная (она же рабочая) и красная (необходима для контроля). Вторую стрелку необходимо устанавливать вручную на требуемую отметку (как правило, на 2 атмосферы, для теплогенераторов напольного монтажа большего и не нужно; хотя конкретный показатель указывается в технической документации). И если черная стрелка во время функционирования «зашла» дальше красной, значит, давление чересчур возросло.

Элемент №3. Автоматический воздухоотводчик

Группу безопасности необходимо устанавливать в верхней части как раз из-за воздухоотводчика – дело в том, что он должен располагаться в наивысшей точке, куда и направляются воздушные пузырьки. По сути, это еще одна разновидность крана Маевского, способная функционировать на автомате. Закручивать или откручивать его не нужно, т. к. воздух отводится в автоматическом режиме. В случае аварийной ситуации этот прибор является поистине незаменимым. Например, температурный регулятор может неожиданно прекратить работу, из-за чего рабочая жидкость в теплогенераторе может закипеть. И в это время может выделяться воздух, который со стопроцентной гарантией нарушит целостность всей системы.

А при помощи воздухоотводчика, этого элемента группы безопасности в системе отопления, будет осуществляться его – воздуха — отвод.

Обратите внимание! Обязательным условием нормального функционирования группы безопасности является грамотная ее установка. Малейшая оплошность при монтаже лишает применение группы какого-либо смысла и та может попросту не сработать в случае критической ситуации.

Видео – Группа безопасности и отопительная система

Принцип действия такой группы

А теперь представим, что по какой-либо причине расширительный бак – чисто гипотетически – вдруг не компенсировал термальное расширение теплоносителя, что так важно в работе всей системы отопления. В таком случае давление в магистрали начнет расти. Тогда и срабатывает предохраняющий клапан: пружина, находящаяся в нем, уже неспособна удерживать рабочую жидкость, она сжимается, из-за чего открывается вентиль и давление, наконец, сбрасывается.

Каким образом все это происходит?

  1. Фаза первая. Излишки воздуха выходят посредством воздухоотводчика.
  2. Фаза вторая. Лишняя рабочая жидкость спускается через специальный отвод в предохраняющем клапане.

Обратите внимание! Во избежание случайных ожогов при внезапном срабатывании клапана и сбросе излишков рабочей жидкости к отводу подсоединяется специальный шланг или трубка, которую нужно вывести в канализационную систему.

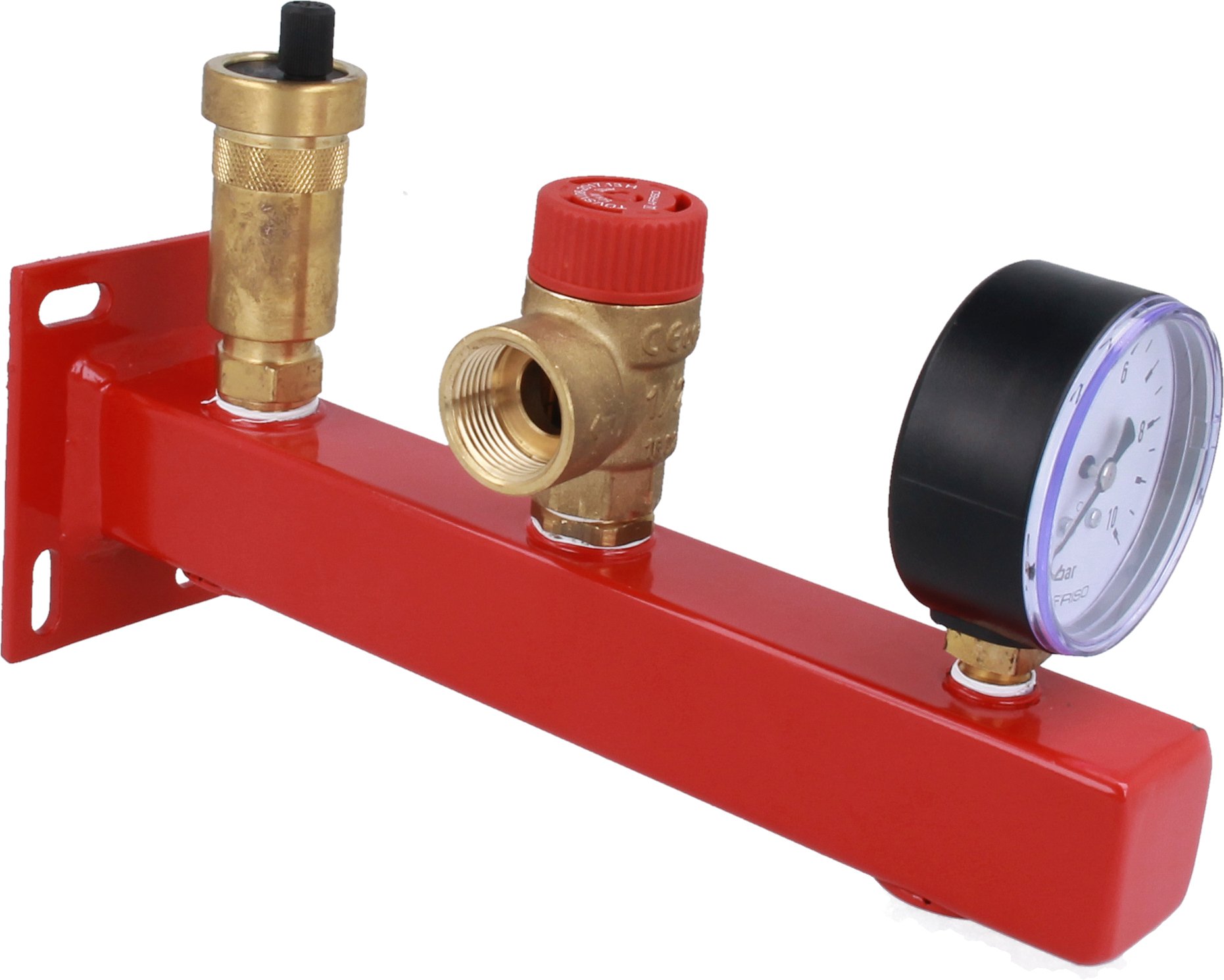

Основные разновидности отопительных групп безопасности

Конфигурация блоков безопасности, как уже отмечалось выше, может быть самой разнообразной. Существует, к примеру, вот такой вариант.

Или вот еще один вариант, в котором все элементы заключены в единый корпус.

Еще несколько вариантов.

В продаже имеются и многие другие варианты выполнения группы безопасности, но внешние показатели в данном случае значения не имеют, поскольку принцип действия у всех них один и тот же. Выбирать же ту или иную модель следует, повторимся, по показателю давления, на который рассчитан манометр и предохраняющий клапан.

Теперь, разобравшись с основными типами групп, ознакомимся с популярными производителями и примерной стоимостью такой продукции.

Где установить блок безопасности?

В случае наличия отопительного котла настенного типа можно вообще ни о чем не заботиться, поскольку обо всем уже позаботился изготовитель: группа безопасности уже имеется на тыльной стенке или внутри самого прибора.

Но для котлов напольного типа блоки следует приобретать отдельно и устанавливать собственноручно. В каком именно месте? На трубе подачи, в максимальной близости от теплогенератора (то есть не далее, чем в 100-150 сантиметрах от него). Что же касается манометра, то он должен устанавливаться так, чтобы все его показания были хорошо видны. Также нужно, чтобы было хорошо видно рабочую жидкость, которая вытекает из предохраняющего клапана, о чем также следует знать еще до начала монтажных работ.

Особенности монтажа

Вначале необходимо вкратце поговорить об отсекающих шаровых кранах (позже вы узнаете, для чего именно). При обустройстве системы отопления необходимо позаботиться, чтобы при поломке любого из элементов его можно было с легкостью заменить или, как вариант, отремонтировать, причем без слива теплоносителя со всей системы. Именно с этой целью устанавливаются шаровые краны.

Допустим, протекла батарея. В таком случае нужно всего лишь перекрыть отсекающие краны – до и после батареи, – а затем снять и саму батарею. Система отопления после этого продолжит свое функционирование, а это крайне важно, если на улице достаточно холодно. В отсутствие же таких кранов придется сливать всю рабочую жидкость с магистрали. Это потребует много сил и времени, а, что более важно, система в это время работать не будет.

Обратите внимание! Такие краны рекомендуется ставить на все отопительные приборы: и на циркуляционный насос, и на батареи, и на мембранный бачок, проч.

А теперь у нас – непосредственно группа безопасности в системе отопления. Ниже приведена краткая инструкция, из которой вы узнаете, в какой последовательности следует устанавливать блок.

Шаг 1. Группу безопасности следует ставить на трубу подачи, не далее чем в 100-150 сантиметрах от отопительного котла.

Шаг 2. Не имея требуемых знаний, многие при установке этого прибора ставят между ним и теплогенератором отсекающие краны или же, как вариант, непосредственно на саму группу. Их объяснение выглядит так: если котел выйдет из строя, то его с легкостью можно будет исправить или заменить. Ниже приведены два варианта неправильной установки отсекающих кранов.

В каждом из примеров краны поставлены неправильно, а если теплогенератор выйдет из строя, то его продавец откажет вам в гарантии, так как прибор был установлен не так, как нужно. При подобного рода расположении кранов риск перегрева системы повышается, что может привести к поломке котла.

Шаг 3. При грамотной установке краны должны располагаться за группой безопасности. Это правильно, а в гарантии в таком случае вам никто не откажет.

Видео – Как подключить группу безопасности

Изготовление группы безопасности в домашних условиях

Многие интересуются, можно ли собственноручно сделать такую группу? Можно, но для этого нужно по отдельности приобрести каждый из элементов, после чего соединить их посредством переходников, тройников и так далее. Корпус блока можете сварить из кусков фитингов и труб, выполненных из полипропилена – это будет стоить гораздо дешевле, чем «магазинный» вариант, выполненный из латуни.

При этом не стоит забывать, что полипропиленовая группа безопасности может устанавливаться лишь в те магистрали, где температура рабочей жидкости невысокая (к примеру, в системы «теплого пола»), но ни в коем случае не в батареи! Это объясняется тем, что если жидкость нагреется до 95 градусов, то это приведет к деструкции полипропилена, а последствия этого могут быть самыми непредсказуемыми.

Видео – Группа безопасности

Группа безопасности котла Watts KSG 30 20M-ISO до 100 кВт стальная, подключение консоли 1″ сбросной клапан 3/4″х1″ в теплоизоляции

Описание «Группа безопасности котла Watts KSG 30 20M-ISO до 100 кВт стальная, подключение консоли 1″ сбросной клапан 3/4″х1″ в теплоизоляции» отсутствует

Технические характеристики
Общие
Комплект поставки Консоль, предохранительный клапан, автоматический воздухоотоводчик и манометр
Бренд Watts
Тип арматуры Группа безопасности котла
Гарантия 2 года
Страна производитель Германия
Материал корпуса Сталь
Технические характиристики
Мощность котла до 100 кВт
Рабочая температура 110 °C
Рабочее давление 3 бара
Вид резьбы Внутреняя
Диаметр резьбы 1″
