Подключение к автомату розетки: Подключение розетки к автомату в щитке | Сруб Всем! — Строительство деревянных домов из бревна, бруса и бревен

Содержание

Как подключить автомат?

Автоматический выключатель выполняет прежде всего защитную роль как всей электроустановки, так и части цепи от сверхтоков короткого замыкания и перегрузок.

Также автомат позволяет обесточивать участок цепи для проведения электромонтажных и профилактических работ.

Как подключить автомат в щиток

Наиболее часто используются однополюсные автоматы, ставящееся на фазную линию однофазной проводки. Корпусное исполнение однополюсных автоматов одинаковое, мощность же определяется будущей нагрузкой линии плюс десять процентов мощности.

Для установки автомата в щитке укрепляется DIN-рейка, соответствующая длине комплекса автоматов.

Зачастую щитки уже укомплектованы DIN-рейками, планками заземления и рассчитаны на определенное количество автоматов.

На задней части автомата присутствует фигурный вырез и подпружиненная защелка. Автомат ставиться верхней частью выреза на рейку, после чего прижимается низ до щелчка защелки.

Верхний контакт автомата предназначен для вводного провода. Подведя провод к автомату необходимо зачистить часть изоляции длинной 1-2 см.

При этом важно, что бы оголенная часть провода не выступала из корпуса автомата. Через отверстие, слегка открутив крепежный винт, зачищенный провод устанавливается на верхней клемме, после чего затягивается крепежным винтом.

Также, но уже с нижней части автомата, фиксируется зачищенный отходящий провод. Оставшиеся нулевые жилы зачищаются на концах и крепятся к рейки заземления.

Автомат установлен. После подачи на него напряжения и проверки в работе можно устанавливать лицевую часть щитка.

Как подключить автомат к бойлеру

Современные бойлеры снабжены всеми необходимыми средствами защиты от перепадов напряжения и короткого замыкания.

Однако близкое соседство мощных нагревательных элементов, токоведущих частей и воды диктует необходимость дополнительных средств защиты линии.

Подавляющее большинство бытовых бойлеров с завода укомплектовано вилкой и проводом. Для подключения таких бойлеров необходимо запитывающую розетку снабдить дополнительным автоматом.

Корпусное исполнение коробки для автомата необходимо подбирать, учитывая влажность помещения. Зачастую бойлер устанавливается во влажном и плохо проветриваемом помещении, поэтому следует тщательно подбирать корпусное исполнение.

Также очень тщательно проводится заземление, все контакты на планке заземления проверяются и протягиваются. Подключается автомат только на фазный провод, оставляя нулевой провод без разрывов.

Все токоведущие части в обязательном порядке изолируются, провода подводящие и отходящие зачищаются таким образом, что бы из корпуса не выступали оголенные части провода.

Как подключить розетку к автомату

При подключении к розетке мощных электроприборов нелишним будет защитить ее автоматическим выключателем, защищающим от перегрузок и замыканий.

Подключение автоматического выключателя необходимо производить, предварительно обесточив линию с которой будет вестись работа и проверив отключение при помощи индикаторной отвертки.

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

Боксы отличаются корпусным исполнением, но у всех унифицировано крепление автоматического выключателя при помощи выреза на корпусе и защелки в нижней части автомата.

После установки автоматического выключателя в бокс зачищенные концы провода затягиваются крепежными винтами.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

Любые действия при монтаже необходимо производить только после того, как снято напряжение на линии, с которой производится работа.

Перед подачей напряжения все контакты проверяются на прочность соединения и провод визуально осматривается на наличие поврежденных участков изоляции. Из автоматического выключателя ни в коем случае не должны выступать оголенные участки провода.

В случае повреждения изоляции провод обязательно изолируется даже внутри бокса для автоматического выключателя.

Провода разводятся таким образом, что бы изоляция не до касалась до токоведущих частей автомата. По возможности все повороты провода необходимо выполнять под прямыми углами.

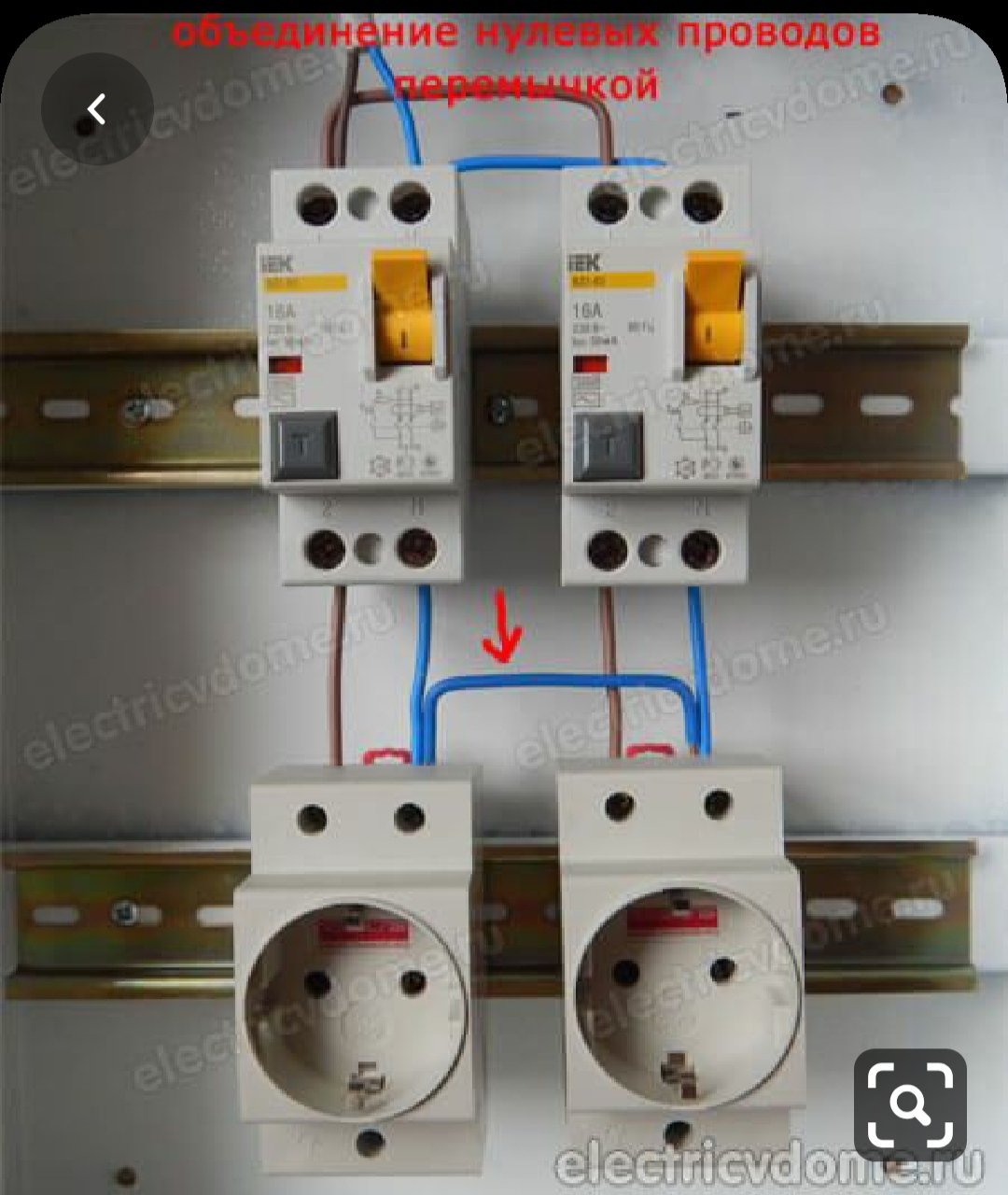

Как подключить розетку к автомату в щитке

Как подключить автомат?

Как подключить автомат в щиток

Для установки автомата в щитке укрепляется DIN-рейка, соответствующая длине комплекса автоматов. Зачастую щитки уже укомплектованы DIN-рейками, планками заземления и рассчитаны на определенное количество автоматов.

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

Создание электросети: как подключить розетку к щитку?

Самая удачная схема подключения розеток не обеспечит желаемого результата, если они не сделаны по государственным нормам и правилам электротехнической безопасности.

Способы подключения

Можно соединять розетки последовательно, параллельно или кольцом. Чтобы достичь оптимального соотношения цены и качества, применяют разные методы соединения, учитывая мощность тип электроприборов.

Выбор конкретного способа зависит от финансовых возможностей. Лучше не экономить на элементах сети, услугах профессионалов. Пусть в квартире, доме или на даче не будет мебели, но проводка должна быть качественной.

Параллельное соединение

Суть метода: к каждой точке доступа проведен отдельный провод. Как правило, его подводят от распределительного щитка комнаты, но для особо мощных приборов лучше присоединить точку доступа электричества напрямую к щитку.

параллельное подключение розеток предполагает, что при выходе из строя одного из элементов сети остальные будут работать дальше, так как не зависят от него. Данный способ позволяет питать самые мощные приборы, тогда как последовательное соединение розеток создает ограничение по нагрузке на каждую точку блока.

Затраты выше. В небольшой квартире это не сильно отражается на бюджете, а при создании сети крупного дома параллельное соединение розеток ощутимо повышает стоимость проекта. Стоит учитывать не только цену самих кабелей, но и стоимость работы электриков.
Перегорание центрального контакта, который подводится к распределительной коробке, выведет из строя все подсоединенные розетки.

При использовании параллельного метода желательно не допускать соединение проводов, каждая линия должна быть цельным кабелем. Если технически это невозможно, стоит использовать специальные перемычки.

Шлейфовое соединение

Суть метода: соединение двух розеток и более между собой. К первой точке прокладывается провод от щитка или распределительной коробки, а от её контактов устанавливается перемычка на контакты второй и так до последнего устройства. Способ применяется для установки блоков розеток, перемещения точки доступа к сети в другое место.

Преимущество метода – небольшой расход провода. Подключение розеток шлейфом занимает у специалистов меньше времени. Недостатки способа:

Правилами безопасности запрещено подключение к электрической розетке, подведенной подобным способ, мощных устройств. Их длительная работа приведет к перегреву проводов. Если установлена качественная автоматика, на объекте просто пропадет электричество. В противном случае возникнет пожар.
Опытные электрики говорят, что соединение розеток шлейфом — одна из самых сложных задач, которая может встретиться при создании домашней проводки. Работа требует аккуратности и четкого понимания того, что вы делаете.

Соединять розетки шлейфом стоит в случаях, когда нужно создать розеточный блок для маломощных устройств: осветительных приборов, телевизора, зарядки для ноутбука и пр.

Кольцевое соединение

Суть метода: от главного щитка прокладывается основной кабель по всей квартире и возвращается обратно — создается кольцо. От этой магистрали создаются ответвления к распределительным коробкам. От них также делаются кольца, уже в отдельных комнатах, к которым подключаются розетки. Для России такая схема непривычна, используется редко

Преимущество метода в том, что если провод перегорает, сеть все рано работает, ток поступает с другой стороны. Но расход кабеля в такой схеме — самый высокий.

Комбинирование методов

В чистом виде параллельное или последовательное соединение используют редко. Незачем в квартире или на территории дачного домика всюду создавать точки доступа, способные вынести высокие нагрузки. Такие траты рациональны только в случае, если владельцу вдруг захочется поменять ванную с гостиной местами.

Суть способа: основной кабель подключается к распределительной коробке комнаты. От неё к самой крайней точке доступа подводится кабель, а от этой точки доступа — провод к остальным приборам.

повышает надежность системы, в которой используются шлейфовые соединения;
экономия проводника.

Недостаток метода в большом количестве перемычек, скруток проводов. Нужно тщательно рассчитывать проводку, чтобы знать, какие приборы можно подключать в комнате, а какие не стоит.

Создание шлейфа

Подключение розеток, их соединение – работа для профессионала. Выполняя её не имя достаточного опыта, вы подвергаете жилище опасности. Ввиду недобросовестности некоторых исполнителей нельзя слепо верить нанятому человеку — нужно хотя бы в общих чертах знать, как правильно подключить розетку и как соединить две розетки. Это позволит проконтролировать ход выполнения задачи.

Самое простое соединение — проведение отрезков проводов (перемычек) от одного контакта розетки к аналогичному контакту следующей. Данный метод — не самый лучший. Он применяется неопытными электриками. Из-за подключения розетки к розетке таким способом страдает клемма первого прибора — вся нагрузка проходит через него. Из-за этого деталь со временем выгорает.

Чтобы качественно соединить 2 или несколько устройств, нужно подсоединить провода в каждом подрозетнике следующим образом:

Начинают с последней ячейки блока, к ней подводят основной кабель. Каждый из проводов (фазу, ноль и заземление) заводят в специальный СИЗ-колпачок и в него же — два отрезка того же цвета. Один подводится к контактной группе, другой — перемычка, которую выводят в следующий стакан.
В последующих ячейках действуют по аналогичной схеме. Проведенная перемычка — это силовой кабель, по которому будет передаваться ток.

Подключение двух и более точек доступа таким способом — гарантия более длительной службы всего блока, так как основная нагрузка проходит по соединяющему провода колпачку.

Как провести провода

Устанавливая в доме розетки, перед тем как их подключить, необходимо определить, какая будет сеть – внешняя или внутренняя. Из названий понятно различие двух способов прокладки: в первом случае монтаж осуществляется поверх стен, во втором — провода прячутся внутри. Каждый из методов имеет свои преимущества и недостатки, о которых нужно знать, чтобы сделать осознанный выбор.

Наружная проводка

Используются специальные коробы (кабель-каналы), в которые укладывают провода. Их стоимость будет не особо заметной в общей цене электропроводки. Вариант попроще — монтаж на скобы. Но тогда кабель не будет защищен.

Перед тем как подключить розетки, не придется штробить стену, а после работы заделывать её. Сеть удобнее расширять.
Монтаж не требует использования специнструмента.
Бесшумность работы.
В случае обрыва проводки, возникновения поломки легко найти проблемное место, не нужно вскрывать стену.
Высокая скорость — в 2–4 раза быстрее, чем монтаж скрытой проводки. В ходе выполнения задачи не появится форс-мажоров по типу поломанного инструмента или отвалившегося куска стены.

Незащищенность кабелей от внешних воздействий — электромагнитных излучений, механических повреждений, перепадов температур. Оболочка провода постепенно изнашивается, даже если он находится в кабель-канале.
Эстетическая непривлекательность. Внешняя сеть может испортить интерьер помещения. Но если применить фантазию, возможно сделать её преимуществом, выгодно обыграть.
Если стены деревянные, понадобятся специальные крепежи, позволяющие отдалить проводку на 5–10 мм.

Данный способ оправдан, если создаваемая сеть временная или в дальнейшем будет расширяться. Если планируется добавить 1-2 точки доступа, лучше выполнять скрытый монтаж — провести розетку от розетки можно будет по стене.

Скрытая проводка

Для работы понадобится штроборез. Перед тем как провести розетку, создать сеть, нужно сделать разметку, начертить план, выполнить расчеты. Исправление ошибок будет стоить достаточно дорого.

Многие спрашивают: можно ли сделать скрытую проводку в деревянном доме. Да, но провода должны укладываться в металлические трубы.

проводка не портит внешний вид помещения, не мешает делать облицовку стен;
соответствует всем требованиям пожарной безопасности;
защищенность проводов;
подключёнными точками доступа безопасней пользоваться, так как все части, находящиеся под напряжением, спрятаны в стене.

во время установки будет шумно и пыльно;
сложно делать ремонт проводки в случае её повреждения, необходимо использовать детектор, чтобы найти место возникновения неполадки;
можно повредить один провод гвоздем или саморезом при простых домашних работах.

Правильное планирование нивелирует недостатки, делает их незначительными. Если начертить схему расположения кабелей, в будущем не возникнет проблем с их поиском.
<noscript><img src='/800/600/https/content.onliner.by/service_market/8f70d02a/2100x1200/b24616d867744f2129426e7f30a475c2.jpeg' /></noscript> youtube.com/embed/Yr8S-0dpNgg»/>

Как подключить автомат?

Как подключить автомат в щиток

Как подключить автомат к бойлеру

Как подключить розетку к автомату

Провод разрезается. На месте разреза устанавливается специальный бокс для автоматического выключателя.

При этом обязательно на автомат идет фазный провод, а на планку заземления подключается нулевая жила.

{SOURCE}

Как подключить 1-но полюсной автомат? Инструкция по подключению однополюсного автоматического выключателя напряжения

Однополюсный автомат или иными словами автоматический выключатель напряжения предназначен для защиты электрической цепи, а также подключенной к ней нагрузки, от токов короткого замыкания и перегрузок.

Основная классификация автоматических выключателей, это классификация по номинальному току. Выбирая автомат, следует рассчитать суммарную мощность подключаемой нагрузки, затем определиться с типом и сечением кабеля и только после этого приступать к выбору автомата. Простой пример: суммарная мощность потребителей в вашей гостиной 3,8 кВт, делим эту сумму на напряжение = 220 В, получаем ток = 17,27 А. Ближайший автомат по номиналу = 20 А. Вот его и ставим, кабель подойдет ВВГ 3*2,5.

Также 1-но полюсные автоматы подразделяются по току расцепления: А – для размыкания цепей с большой протяженностью; B — для освещения; С — для освещения и электроустановок; D – для цепей с индуктивной нагрузкой и электромоторов; K – для индуктивных нагрузок; Z – для электронных устройств. На практике чаще всего встречаются автоматы B и C.

Теперь разберем схему подключения и основные конструктивные элементы однополюсного автомата.

Основными конструктивными элементами являются:

верхний контактный зажим;
нижний контактный зажим;
ручка для управления;
электромагнитный расцепитель;
тепловой расцепитель.

Установка 1-но полюсного автомата производится в электрическом щитке, с подключением в разрыв фазного провода:

садим автомат на DIN-рейку, зачищаем фазную жилу примерно на 1 см
вставляем фазную жилу в верхний контактный зажим и фиксируем с помощью винтом
в нижний контактный зажим вставляем фазную жилу, уходящую на нагрузку и фиксируем винтом
нулевой провод подключаем на шину PE.

Отдельные элементы точек подключения однополюсного автомата должны быть выполнены таким образом, чтобы исключалось касание токоведущих частей и контактов, во избежание поражения электрическим током.

Как подключить автоматический выключатель | Заметки электрика

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

Подключить автоматический выключатель может практически каждый, но зачастую выполняют это не совсем правильно.

Дело в том, что между электриками идут постоянные споры: кто-то питание подключает на неподвижные контакты, а кто-то на подвижные. Спорить не нужно, открываем ПУЭ и читаем п.3.1.6:

Почти во всех автоматических выключателях, УЗО и дифавтоматах неподвижный контакт располагается сверху.

Вот пример однополюсного автомата ВА47-29 С16:

Аналогично, у дифавтомата АВДТ 32, С16, 30 (мА):

Из пункта 3.1.6. можно сделать вывод, что словосочетание «должно выполняться, как правило» носит скорее всего рекомендательный характер, т.е. не запрещает. Вот поэтому этим пунктом многие электрики и пренебрегают. В принципе это на работу автомата никак не влияет, он все равно отключится при коротком замыкании или перегрузе — неоднократно проверял сам лично.

Рассмотрим вкратце устройство модульного однополюсного автомата ВА47-29. Дело в том, что поверхность неподвижного и подвижного контактов имеют разнородные сплавы. Согласно заводским испытаниям IEK, при коммутации переменного тока выгорание обоих контактов идет равномерно, поэтому здесь не критично с какой стороны подключать питание. А вот при коммутации постоянного тока значительной величины периодически наблюдается перенос металла с одного контакта на другой, поэтому в этом случае питание нужно подавать только на неподвижные контакты.

Лично я сторонник того, чтобы питание всегда подавалось на неподвижные контакты с целью привести к однообразию (везде одинаково) все схемы подключения автоматических выключателей, особенно, в жилом секторе.

При этом повысится электробезопасность при обслуживании и эксплуатации электрических сетей, уменьшатся ошибки персонала при выводе в ремонт электрооборудования и т.д.

Перейдем к практике.

Подключение однополюсных и двухполюсных автоматических выключателей

Как правило, в однофазных сетях 220 (В) применяют однополюсные или двухполюсные автоматы. Если ввод в квартиру выполнен двумя проводами (фаза L — красный цвет, ноль PEN — синий цвет), т.е. у Вас система TN-C (читайте про нее более подробно), то схема будет следующей:

Питающая фаза подключается на клемму (1) вводного однополюсного автомата 40 (А), а далее с клеммы (2) проходит через однофазный счетчик и распределяется по групповым автоматам 16 (А). Питающий ноль проходит через счетчик и подключается к нулевой шине PEN.

Если ввод в квартиру выполнен тремя проводами (фаза L — красный цвет, ноль N — синий цвет, земля PE — желто-зеленый цвет), т.е. у Вас система TN-C-S или TN-S, то схема будет такой:

В этом случае питающая фаза подключается к вводному двухполюсному автомату 40 (А) на клемму (1), а ноль на клемму (3). С выходной клеммы (2) фаза проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и распределяется по групповым автоматическим выключателям 16 (А). С выходной клеммы (4) ноль проходит через счетчик, вводное УЗО 50 (А), 100 (мА) и подключается на нулевую шину N.

Схема подключения трехполюсных и четырехполюсных автоматов защиты

Для подключения трехфазных двигателей применяются трехполюсные автоматы, например, ВАМУ-10.

На неподвижные контакты (1,3,5) подключается трехфазное питающее напряжение (А,В,С), а к подвижным контактам (2,4,6) подключается обмотка двигателя.

В трехфазных сетях с системой заземления TN-C, TN-C-S или TN-S также можно применять трехполюсные автоматические выключатели.

В трехфазных сетях с системой заземления TN-C-S или TN-S допускается устанавливать четырехполюсные автоматы. Они подключаются аналогично, только там добавлен еще один полюс «N».

Присоединение жил проводов и кабелей к автомату

У каждого автомата свои требования по подключению проводников: сечение, длина зачищаемой изоляции, тип соединения. Читайте паспорт — там все написано.

Например, для подключения автомата ВА47-29 С10 требуется зачистить жилу провода примерно на 0,7-1 (см).

Затем необходимо вставить ее в контактный зажим и зафиксировать с помощью винта.

После затягивания проверьте фиксацию провода путем легких подергиваний в разные стороны.

Если у Вас гибкий провод, то лучше применять наконечники соответствующего сечения.

Следите за тем, чтобы под контактный зажим не попала изоляция провода.

Не нужно сильно затягивать винт, т.к. это может привести к деформации корпуса автоматического выключателя. При деформации корпуса меняется положение внутренних токоведущих частей, что приводит к быстрому выходу его из строя или повышенному нагреву.

Как подключить несколько автоматических выключателей в одном ряду?

Если в одном ряду в щитке установлено несколько автоматов, то целесообразно соединить их между собой не перемычками из провода, а специальной медной соединительной шинкой (ШС) — «гребенкой». Она отрезается по нужной длине и подключает фазы ко всем автоматам в ряду в необходимой последовательности.

Более подробно о ней читайте в этой статье.

P.S. На этом я завершаю свою статью. Все имеющиеся у Вас вопросы задавайте в комментариях. Буду рад Вам помочь.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

Устройство и схема подключения розетки со встроенным УЗО

Устройства защитного отключения недавно вошли в широкий обиход, что обусловлено возросшим количеством бытовых приборов. Но не всегда у жильцов есть желание подключать всю квартиру к этому оборудованию из-за возможного ложного срабатывания.

Именно поэтому популярна обычная розетка с УЗО, в которую можно подключить лишь один потенциально опасный прибор: стиральную машинку, душевую кабинку, посудомойку. Все о принципе работы, конструктивных особенностях и видах прибора защиты вы узнаете из предложенной нами статьи. У нас найдете ценные советы по установке.

Содержание статьи:

Актуальность электророзеток с УЗО

Более 40% пожаров возникает из-за неисправной электропроводки, тысячи людей в год гибнут в домашних условиях от поражения током. Эти печальные случаи могли бы не произойти, если бы электрическая цепь была под контролем .

Это устройство мониторит разницу между токами нуля и фазы, и в случае их существенного отличия отключает электропитание нагрузки.

Порог тока для неотпускания провода мышцами человека составляет 10 мА, поэтому розетка с УЗО должна обеспечивать четкое определение его уровня и срабатывание защиты. Автоматика устройства рассчитана таким образом, что при касании оголенного провода под напряжением человек даже не успевает ощутить удар током – устройство отключает электропитание практически мгновенно.

При установке УЗО в доме нужно быть уверенным в отсутствии утечек тока внутри стен, иначе устройство просто не будет включаться

Пробой неисправной проводки внутри стен может длительное время быть невидимым и не приводить к пожароопасной ситуации. Но со временем изоляция провода истончается и ток увеличивается, что может стать причиной пожара. УЗО определяет проблему задолго до нагрева кабеля и отключает его от сети.

При скрытом пробое изоляции внутри стен страдает и кошелек пользователя. Ведь фактически электроэнергия расходуется на нагрев бетонных плит и штукатурки. Поэтому является отличным способом повысить электробезопасность жилья и его жителей, а также предупредить излишние затраты на оплату света.

Внутренняя схема устройства

В основе устройства защитного отключения лежит дифференциальный трансформатор, представляющий собой тороидальный сердечник с обмотками. Именно он ответственен за определение тока утечки, возникновение которого приводит к срабатыванию электромагнитного реле.

Отключение активной нагрузки должно происходит максимум за 30 мс, хотя существуют модели, которые рассчитаны на пороговое значение в 10 мс.

Для бытовых целей выпускаются преимущественно розетки с электромеханическим УЗО, для срабатывания которого не нужно обязательное дополнительное питание

Аппарат УЗО для розетки имеет специальную конструкцию, которая позволяет всему оборудованию вмещаться в . Миниатюризация компонентов сказывается и на стоимости: при покупке составляющих аппарата отдельно их цена будет минимум в три раза ниже.

Возможные конструкционные варианты

В комбинации розетки и УЗО оба устройства являются равноценными. Трудно определить основную роль кого-либо из них. Поэтому внешне они могут представлять собой розетку с УЗО или УЗО с розеткой.

Защитный адаптер привлекателен своей небольшой ценой и простотой эксплуатации. Его всегда может перенести в другую комнату для подключения нужного прибора

Вид конструкции этих устройств может быть следующим:

модуль, встраиваемый в подрозетник;
моноблочный переходник, вставляемый в простую розетку;
модуль, монтируемый на DIN-рейку.

Фактически эти приборы представляют собой два независимых устройства, соединенные в рамках одной конструкции. Их функциональность одинакова, поэтому основным критерием выбора является удобство той или иной модели в конкретной ситуации.

Схемы подключения розеток с УЗО

Способы подключения розеток со встроенным УЗО могут быть разными. Они зависят от количества подключаемых устройств, расположения проводов и наличия шины заземления. Важно подключить розетки в доме так, чтобы обеспечить максимальную безопасность жильцов и соблюсти все электротехнические нормы.

Единственная розетка с заземлением

Наиболее простая схема встраивания розетки с УЗО в домашнюю электросеть включает всего лишь одно устройство. К нему подходит не только фаза и ноль, но и провод заземления. Такая схема позволяет обеспечить двойную защиту человека.

Схема с единственной розеткой является наиболее простой и дешевой. При необходимости в неё через удлинитель можно подключить любую бытовую технику

Заземление служит пассивным способом обезопасить человека от удара током при контакте находящимся под напряжением бытовым прибором. При этом основной поток электронов уходит в землю, но человек все равно подвергается опасности. А устройство защитного отключения позволяет исключить практически все риски для здоровья в вышеописанной ситуации.

Главным достоинством является возможность для тока беспроблемно стекать в землю, что приведет к мгновенному срабатыванию УЗО. При отсутствии такой утечки проводником будет выступать человек, который соприкасается с поверхностью под напряжением. Это может привести к чувствительному удару током.

Система подключения розетки через дифавтомат

Двухуровневая система УЗО и дифавтомата является оптимальной с точки зрения удобства. Общий обеспечивает дополнительную защиту всей квартиры не только от тока утечки, но и от сетевых перегрузок и коротких замыканий. Такую схему рекомендуется использовать в жилых помещениях с сильно разветвленной проводкой.

Дополнительное УЗО в виде розетки целесообразно устанавливать при частом отключении электроэнергии при срабатывании общеквартирного дифавтомата из-за одного бытового устройства

При срабатывании электромеханизма розетки произойдет её отключение без обесточивания всей квартиры, при этом остальные комнаты останутся под резервной защитой.

Дифавтомат может иметь такой же пороговый ток, как у розетки с УЗО, а может и больше (100 мА). При его одинаковом значении могут одновременно выбивать оба соединенных последовательно аппарата. Преимущества подключения розетки к заземлению остаются такими же, как и в предыдущей схеме без дифавтомата.

Одноуровневая система нескольких розеток

При подключении к сети нескольких розеток с УЗО принцип их работы не изменяется. Каждый прибор обеспечивает безопасность использования подключенной к нему бытовой техники.

Розетки с УЗО, безусловно, повышают безопасность пользования бытовой техникой, но с финансовой точки зрения такая схема является нецелесообразной

Такая схема монтируется довольно просто и не требует или УЗО. Плюсы подключения заземления остаются те же, что и в предыдущих рассмотренных вариантах.

Отличия в принципах действия приведены в статье, с содержанием которой мы рекомендуем ознакомиться.

Единственным минусом системы из нескольких розеток является их стоимость, ведь за каждый прибор придется платить немалую цену. Альтернативой такому варианту является установка одного УЗО на всё помещение.

Нерекомендованная схема без заземления

Принципиальная схема подсоединения розеток с УЗО при отсутствии заземления почти не отличается от предложенных выше двухуровневых и одноуровневых вариантов. Разница состоит только в отсутствии провода, который обеспечивает съем тока с корпуса бытового прибора при повреждении его электроизоляции.

Схема подключения розетки с УЗО без заземления может применяться и при наличии общего дифавтомата, и при его отсутствии

Фактически подавляющее большинство домов и многоэтажек до 2000 года не оборудовалось заземлением, поэтому эта схема подключения является наиболее распространенной. Однако в ней существует скрытая опасность – отсутствие контакта корпуса бытового прибора с «землей».

Этот факт представляет собой не только проблему для здоровья людей, но и оказывает негативное влияние на работоспособность микросхем в бытовой технике. Поэтому наличие шины заземления в домашней электропроводке крайне необходимо и желательно.

Характеристики розеток с УЗО

Современные розетки с УЗО установлены далеко не в каждой квартире. Причиной тому является преобладающее монтирование этих устройств или дифавтоматов на общем входе проводов в жилое помещение.

Чтобы определиться с лучшим вариантом обустройства электрозащиты дома, необходимо подробно ознакомиться с плюсами и минусами розеток с УЗО.

Преимущества комбинированных устройств

Приборы для защиты от утечек тока «2-в-1» применяются не часто, но они имеют ряд преимуществ, благодаря которым являются незаменимыми в ряде случаев.

Пороговый дифференциальный ток всегда указывается на передней панели розетки, потому он является ключевой характеристикой, определяющей её функцию обеспечения электробезопасности

К плюсам розеток с УЗО относят такие качества, как:

гарантированная блокировка поражения электротоком при наличии его утечки;
отсутствие необходимости в дополнительном прокладывании проводки или покупке дорогостоящего общего дифавтомата высокой мощности;
универсальность в сетях с различным напряжением;
возможность включения в розетку любой бытовой техники мощностью до 3 кВт;
контроль работоспособности с помощью специальной тестирующей кнопки;
возможность срабатывания при токах утечки 10 мА;
защита при повреждении нулевого провода;
удобство монтажа;
компактность;
наличие индикатора напряжения на видном месте.

Перечисленные преимущества розеток с УЗО делают их незаменимыми при желании быстро обеспечить дополнительную защиту от тока утечки. Кроме того, эти устройства довольно мобильны и их всегда можно переместить в другое место в течение нескольких минут.

Недостатки совмещения розетки и УЗО

Розеток с УЗО и аналогичных переносных устройств продается не так уж много. Причиной тому является ряд их недостатков, которые заставляют потребителей делать выбор в пользу других приборов.

При одинаковой функциональности стоимость розеток с УЗО разных брендов может отличаться в десятки раз, хотя надежность этих устройств примерно аналогична

К минусам защитных розеток относят:

Высокую стоимость. Гораздо проще установить один УЗО на всю квартиру или на группу помещений, чем монтировать по отдельному устройству в каждую розетку.
Наличие конкурентных приборов в виде дифавтоматов, которые обеспечивают ещё и дополнительную защиту при наличии перегрузки сети или замыкании проводов.
Частые ложные срабатывания, особенно в старых домах с подпорченной изоляцией проводов.
Многие модели требуют глубоких подрозетников, что усложняет их монтаж.

Таким образом, розетки с УЗО являются довольно узкоспециализированным товаром. Его используют только тогда, когда нет желания или возможности установить общие дифавтоматы в квартире, или имеется необходимость в защите с пороговым уровнем в 10 мА.

Правила подключения к сети

Подключить встраиваемую розетку с УЗО к сети довольно просто.

Максимальный перечень действий для этого может выглядеть следующим образом:

Подобрать под устройство подрозетник соответствующих размеров.
Высверлить коронкой в стене отверстие и подвести к нему фазу, ноль и заземление (при наличии).
Отключить электроэнергию.
Подключить электрические провода к соответствующим клеммам на розетке.
Закрепить прибор в подрозетнике.
Включить электроэнергию.
Нажать кнопку «Тест» и проверить работоспособность устройства. В норме электропитание должно быть сразу отключено.

Установка прибора в виде моноблочного переходника вообще не требуется. Он вставляется в простую розетку, а с другой стороны к нему подключаются бытовые приборы.

Галерея изображений

Фото из

Этап #1 — Сверление отверстия под розетку

Этап #2 — Зачистка электрических проводов

Этап #3 — Прикручивание розетки к стене

Этап #4 — Тестирование срабатывания УЗО

Для установки розетки с УЗО на DIN-планку необходимо просто закрепить её, присоединить соответствующие провода к клеммам и протестировать. После этого устройство готово к работе.

Советы по выбору подходящей модели

Выбор подходящей розетки с УЗО несложен, потому что производители предлагают в основном стандартные решения, а модельный ряд этих устройств невелик.

Способные привести к возгоранию токи утечки гораздо выше тех, которые способны убить человека. Поэтому бытовые розетки с УЗО обеспечивают полную пожаробезопасность при пробое изоляции

Основное внимание при покупке следует обращать на следующие нюансы:

Для ванных комнат степень защиты должна быть не менее IP44, а для сухих помещений – IP21 или IP22.
Для современной бытовой техники можно брать устройства с уровнем отключающего дифференциального тока 10 мА, а при подключении старых устройств – 30 мА.
Если планируется подключение к розетке длинных проводов или нескольких бытовых приборов, то рекомендуется использовать модели с током утечки не менее 30 мА.
Максимальная мощность подключаемой техники не должна быть выше указанной на розетке. Рекомендуется, чтобы допустимый ток был на 30-50% выше, чем реальный рабочий.
Статистика брака и ложных срабатываний практически одинакова у большинства известных брендов, поэтому переплачивать за название не стоит.
На каждое устройство, в отличие от простых розеток, должен быть техпаспорт или инструкция по эксплуатации с указанием технических параметров.

Если приобретается розеточный переходник, то проверить его работоспособность можно прямо в магазине. Достаточно включить его электросеть и нажать кнопку «Тест», имитирующую утечку тока.

После покупки нужно сохранить чек, чтобы в случае выявление брака можно было обменять устройство.

Выводы и полезное видео по теме

Принцип действия и устройство УЗО:

Демонстрация работы розеточного переходника с УЗО:

Лучшим вариантом электрозащиты жилых помещений является, конечно, установка двухуровневой системы дифавтоматов. Однако такая схема требует серьезных монтажных работ и финансовых затрат.

Компромиссным вариантом, в случае необходимости обезопасить отдельные бытовые приборы, является покупка розетки со встроенным УЗО. Это устройство поможет вовремя определить удар током, отключить питание и спасти жизнь человека.

Расскажите о том, как устанавливали розетку со встроенным прибором защиты собственными руками. Поделитесь только вам известными технологическими нюансами, которые пригодятся посетителям сайта. Оставляйте, пожалуйста, комментарии, публикуйте фото, задавайте вопросы в расположенном ниже блоке.

Два провода в один автомат. Можно ли подключить два провода к одному автомату

Нередко встречается ситуация, когда требуется подключить два провода в один автомат. Прежде чем это сделать, следует знать особенности такого подключения, а также правильно рассчитать возникающую в результате подключения нагрузку, не превышает ли она номинал автоматического выключателя.

Также нужно знать правильный способ соединения обоих проводов с контактом автомата, поскольку неправильное соединение приведет либо к отгоранию контакта, либо клемма автомата не будет контачить с проводом. Теперь обо всем подробно.

Подключение двух проводов к одному автомату

Сразу скажу: два провода подключить к автомату можно только при условии соблюдения всех правил такого подключения, иначе такая ситуация приведет к плачевным последствиям. В идеале лучше подключать один провод к одному автомату, но если по каким-то причинам этого сделать нельзя, нужно следовать советам из этой статьи.

Ниже мы разберем основные проблемы такого подключения, а также рассмотрим способы избежать этих проблем и способы правильного подключения.

Возможные проблемы такого подключения

Перечислим основные проблемы подключения двух проводов к одному автомату:

1) Завышение номинала автомата — выгорит проводка

Каждый автомат имеет свои номинальные характеристики. Каждый провод тоже имеет свои характеристики, в зависимости от сечения провода и его типа. В электрике наиболее популярны медные провода.

В случае, когда сечение провода рассчитано, к примеру, на силу тока в 21 ампер (для провода сечением 1.5 мм2), автомат нужно ставить с номиналом не более 16 Ампер. Учитывая то что при перегрузке в 45 % любой автоматический выключатель может не отключаться в течении 1 часа (1.45*16= 23.2 А) у провода будет некий запас по прочности.

Основное назначение автомата – сохранность электропроводки и подключаемых к ней электроприборов от больших токов, которые возникают при коротком замыкании и перегрузке.

Бывает так, что автоматический выключатель часто выбивает, при этом многие просто заменяют его на автомат большего номинала. Но при этом установленный автомат соответственно пропускает ток, сила которого превышает максимально возможную для нормальной работы проводки. В результате, такая проводка выгорает, плавится, и даже может замкнуть из-за нарушения изоляции.

При подключении двух проводов к одному автомату соблюдайте очень простое правило:

Оба провода должны быть одинакового сечения и соответствовать номиналу автомата!

Например, в наличии имеется автомат на 16 ампер. Для правильного подключения берем два кабеля типа NYM сечением 3×2.5. Максимально допустимое длительное значение силы тока для такого кабеля – 25 А, если кабель висит в воздухе, и 38 А если он лежит в земле. Так как наш кабель не лежит в земле, чтобы не испытывать его на максимальные нагрузки – автомат на 16 Ампер является идеальным решением для такого кабеля, а в нашем случае – для двух проводов.

2) Плохой контакт на клемме

При подключении двух проводов к одному автомату возникает проблема: как обеспечить плотность контакта клеммы автомата и обоих концов провода.

Выше уже было написано о том, что провода должны быть одинакового сечения. Почему? При подключении проводов разного сечения к автомату, когда вы будете затягивать крепление клеммы, один из проводов не будет иметь хорошего, плотного контакта с клеммой из-за провода большего сечения.

Многие “кулибины” сразу скажут “скрутите два провода разного сечения в скрутку и будет вам счастье”. Для этого есть статистические данные, которые говорят о том, что скрутка – самая распространенная причина неисправности в электропроводке. Из-за плохого крепления скрутка будет постоянно вываливаться, или, нет-нет касаясь клеммы автомата, будет замыкать.

Два провода одинакового сечения отлично затянутся в клемме автомата без скрутки. Если требуется подключить провода разного сечения или количеством более двух тогда лучше использовать для этих целей специальные кросс модули или шины.

Для подключения многожильных проводов, есть достойный выход из такой ситуации – НШВИ наконечники (наконечник штыревой втулочный изолированный). Это специальные коннектора, которые предназначены для соединения двух проводов. Они имеют конусообразную форму на входе и металлический контакт, который непосредственно вставляется в клемму автомата.

НШВИ-наконечники делятся на два типа: НШВИ и НШВИ-2. НШВИ предназначены для оконцевания жил одного провода, а НШВИ-2 – для оконцевания двух многожильных проводов одной гильзой с возможностью подключения их в дальнейшем к одной клемме.

Использование таких наконечников позволит обеспечить, во-первых, идеальный контакт электропроводки с клеммой автомата, а во-вторых – придаст эстетический вид вашему щитку. Все соединения будут аккуратны и надежны без всяких скруток, а два провода в один автомат подключатся идеально.

Подключение моножилы и многожилы в клемме автомата

Друзья специально для комментария №1 под данной статьей решил рассмотреть еще один из способов как подключить два провода в автомате, причем провода разные по своей конструкции. Речь идет о подключении одножильного (монолитного) и многожильного проводов под клемму автоматического выключателя.

В этом нам поможет наконечник НШВИ. Берем два провода, снимаем с них изоляцию и опрессовываем их двойным наконечником. В моем примере и монолитный и многожильный провод сечением 2.5 мм2 обжаты НШВИ(2)-2.5.

Плюс данного соединения в том, что стенка самого наконечника тонкая и под действием винтового усилия гильза будет сжиматься, тем самым улучшая соединение проводов.

P.S. Провода при обжиме скручивать не нужно. Тем более не нужно такую скрутку просто совать под клемму. При затягивании половина жил многожилы просто повредится, а это приведет к плохому контакту и ХОРОШЕМУ нагреву в дальнейшем.

А вообще лучше всего в таких случаях прикупить еще один автоматический выключатель, добавить его в щит и подключить каждый кабель на свой автомат. Это будет ЛУЧШЕ и НАДЕЖНЕЙ. Но если вдруг …, вдруг … такой возможности нет, тогда используем способы указанные в данной статье.

3) Подключаемая нагрузка превышает мощность автомата

Бывает так, что на один автомат вешаются несколько приборов, потребляемая мощность которых превышает его номинальный ток, из-за чего последний постоянно выбивает сразу при одновременном включении электроприборов.

Расскажу ситуацию, в которой сам принимал непосредственное участие. Однажды меня пригласили отремонтировать проводку (по крайней мере, именно так они сформулировали просьбу по телефону). В итоге я столкнулся со следующим:

1. Небольшой спортзал с двумя бойлерами
2. Автомат на 16 ампер
3. К каждому бойлеру идет отдельная кабельная линия с отдельной розеткой
4. Оба провода подключены к одной клемме автоматического выключателя.

При включении обоих бойлеров одновременно автомат выбивало сразу. Теперь смотрим мощность каждого бойлера. Она оказалась одинаковой: 3.5 кВт у каждого. Тип кабеля к каждому бойлеру – трехжильный кабель ВВГ-нГ-Ls, сечением – 2.5 мм². Теперь считаем:

— Токовая нагрузка для одного бойлера: 3.5 КВт × 1000 = 3500/220 вольт = 15.9 Ампер.
— Оба автомата в целом потребляют 31.8 Ампер.

Как видите, нагрузка обоих бойлеров превышала номинал 16-ти Амперного автоматического выключателя в два раза. При этом используемый кабель допускает нагрузку до 27 А. Соответственно, провод к бойлеру идет нормальный, его оставляем. Теперь убираем автомат на 16 А, и устанавливаем два по 20 А.

Каждый бойлер подключаем к отдельному автомату. Можно было бы взять и два автомата по 16 А, но тогда номинал автомата будет на одну десятую выше нагрузки бойлера (16-15.9=0.1). В таком случае ВОЗМОЖНЫ постоянные срабатывания тепловой защитой.

Так как наш кабель позволяет подключить 20-амперный автомат, поэтому смело цепляем оба автомата на 20 А и к каждому отдельно подключаем бойлер. Все, проблема решена.

Важно! Перед тем, как установить автомат большего номинала, обязательно проверьте, чтобы номинальный ток кабеля ему соответствовал. Если номинал автомата будет намного больше, чем максимальная нагрузка на кабель, то кабель может повредиться при очередном перегрузе, а автомат на этот перегруз даже не среагирует.

Важно! При подключении бойлеров рекомендуется сразу устанавливать УЗО (устройство защитного отключения). При наличии УЗО вас не ударит током, даже если вы засунете пальцы в розетку (но не экспериментируйте ни в коем случае!). Это устройство мгновенно срабатывает при утечке тока, поэтому человек не успевает ощутить заметный удар электрическим током.

Вывод

Подведем итоги. При необходимости, можно подключить два провода в один автомат. Для этого соблюдаем несколько условий:

1. Провода должны быть одинакового сечения
2. Для многожильных проводов должны использоваться НШВИ-наконечники
3. Номинал автомата должен соответствовать проводу (если провод имеет максимальную нагрузку в 16 ампер, то номинал автомата не должен превышать это значение).
4. Суммарная потребляемая нагрузка не должна превышать номинал автоматического выключателя.

Соблюдение этих нехитрых правил поможет вам правильно ответить на вопрос – можно ли подключить два провода в один автомат.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

Подключение духового шкафа к электросети

Чтобы подключить духовой шкаф максимальной мощностью не более 3,5квт, необходимо иметь в наличии следующие материалы:

3-х жильный кабель ВВГнГ-Ls 3*2,5мм2

обычная евророзетка на 16А, с контактами под заземляющий проводник

вилка на 16А. Желательно угловая, для того, чтобы занимала меньше места между задней стенкой кухни и стеной кухонного помещения.

диффавтомат на 16А, либо УЗО + диффавтомат

Духовой электрический шкаф всегда должен подключаться через свой отдельный автомат. Он может стоять либо в распредщитке, либо в непосредственной близости от электроприбора (об этом чуть ниже).

Если у вас квартира на стадии ремонта, то начинайте работу со штробления стен и прокладки кабеля ВВГнГ-Ls 3*2,5 от электрощита до будущей розетки. Если ремонт уже сделан, то кабель можно уложить в пластиковом канале или декоративном плинтусе не испортив обои.

Розетка для духовки

У многих возникает вопрос, а можно ли подключить электрический духовой шкаф от уже существующей обычной розетки, которая ранее была установлена на кухне для чайника, микроволновки и т.п.?

Можно, главное чтобы при этом соблюдались 3 условия:

духовка должна быть мощностью не более 3,5кВт

розетка подключена трехжильным медным кабелем от щитка сечением не менее 2,5мм2

в электрощите заменить обычный автомат с тепловым расцепителем на дифференциальный автомат с номинальным током не более 16А

По третьему условию, у некоторых могут возникнуть неудобства и небольшие проблемы. Как правило, у многих до сих пор на всю розеточную группу стоит один автомат на 16А-25А, плюс еще один на освещение.
При замене единственного автомата для розеток на дифференциальный 16А и подключении через него духовки, практически не возможно будет пользоваться другими электроприборами, пока работает духовой шкаф и готовится пища.
Здесь уже вам самостоятельно придется делать выбор, либо в пользу экономии (не прокладывать новую проводку, отдельную розетку и т.д.), либо в пользу комфорта и удобства. Оставлять в щите обычный модульный автомат без защиты от токов утечки, при подключении духового шкафа в старую розетку, не рекомендуется.
Высота установки новой розетки под духовку, должна быть не более 90см от пола. Хотя ее также не редко ставят на уровне ножек кухни.
Самое главное здесь – удобство эксплуатации. По технике безопасности, при влажной уборке и протирке духовки мокрой тряпкой, ее обязательно нужно отключать от электросети.
И залазить каждый раз под самый низ кухни, чтобы выдернуть вилку, не всегда удобно. Кроме того, здесь нужно учесть такие возможные ситуации, как протечка воды и затопление кухни. Поэтому на 5-10см над полом, розетку все же следует приподнять.
Основное требование по размещению розетки – не располагать ее непосредственно за духовым шкафом. Можете ее установить слева, справа или как говорилось выше – под ним, непосредственно возле пола.
Еще один момент по технике безопасности при установке розетки: если рядом проходит газовый подвод, например на варочную поверхность (допустим она у вас газовая, а не электрическая), то розетка должна находиться от него на расстоянии минимум 60см.
Когда с местом расположения розетки определились, необходимо ее подключить.
Фазную и нулевую жилу кабеля подсоединяете на крайние контакты розетки. При этом абсолютно не важно где будет расположена фаза, а где ноль – справа или слева. Заземляющую жилу (желто-зеленую) подключаете к клемме заземления (обычно средняя).
Ставите на место рамку или декоративную крышку.
Подключение вилки духового шкафа
Если духовка идет с заводской вилкой, то она может быть не разборной, а цельно литой. И тогда ее отрезание влечет потерю гарантии, будьте внимательны в этом вопросе.
Но как правило, в последних моделях с духовым шкафом, не идет установочной вилки, поэтому подключать ее нужно также самостоятельно. Объясняется это тем, что в разных странах, духовку можно подключить как минимум к нескольким видам абсолютно разных розеток.
И угадывать производителю какая вилка где понадобится, попросту не выгодно.
Провод от духовки зачищаете, опрессовываете наконечниками НШВ и пропускаете через корпус вилки. Фазу и ноль (обычно это проводники серого=коричневого и синего цветов) сажаете на крайние контакты вилки.
Опять же без разницы куда какой, фазировка здесь не имеете значение. Желто-зеленую заземляющую жилу – на средний контакт. Чтобы провод не болтался внутри, фиксируете его поджимающим хомутиком и закручиваете корпус вилки.
Важное замечание: при подключении к вилке проводов, никогда не ориентируйтесь только по цветам изоляции жил. Обязательно открутите крышку клеммной колодки на эл.духовке и проверьте куда какой проводок заведен (о правильном подключении к клеммам сказано ниже).
Когда по какой-то причине нет доступа к клеммам, или там стоит гарантийная пломба, используйте обычный китайский тестер-мультиметр. Заземляющая жила должна быть соединена с корпусом духовки.
И поэтому при подключении щупов в режиме замера изоляции к жиле и к корпусу, должен раздаться звуковой сигнал или на дисплее высветиться ноль. То есть сопротивление R=0 Ом. Таким образом вы найдете «землю», оставшиеся два провода будут фаза и ноль.
Подключение к электросети мощной духовки
При подключении духовых шкафов мощностью более 3,5кВт (как правило в них еще встроена микроволновка), нужны несколько другие материалы:
медный трехжильный кабель ВВГнГ-Ls 3*6мм2
розетка и вилка для плит на ток 32А (заказать подобный разъем можно здесь)
диффавтомат 32А
провод ПВС 3*6, если в заводской комплектации не идет никакого соединительного провода
Здесь уже однозначно необходимо прокладывать отдельную линию от электрощита до места установки духовки.
Подключение в электросеть производится через мощную розетку 32А.
Фактически весь монтаж аналогичен подключению варочной панели. Как это делается, подробно с пошаговыми рисунками и фото можно прочесть в статье ”Подключение варочной панели”.
Рассмотрим подробнее подключение соединительного провода непосредственно к духовому шкафу.
Откручиваете сзади защитную панель и подводите к контактам провод ПВС 3*6. Для этого снизу обычно имеется отверстие.
С жил снимается изоляция и опрессовываются наконечники НШВ. Далее выполняется само подключение:
фазную жилу (серого или коричневого цвета) заводите под клемму с буквой ”L”
нулевую жилу (синего цвета) затягиваете на клемме с буквой ”N”
жилу заземления (желто-зеленую) – под винт клеммы со значком “заземления”
Если маркировки на клеммах нет, или она плохо различима, изучайте инструкцию и технический паспорт духового шкафа. Там обязательно должен присутствовать рисунок с наглядным обозначением, куда какие провода подключать.
Далее провод нужно зафиксировать хомутом и поставить на место защитную крышку контактов.
После этого, необходимо проверить работоспособность электрической духовки, подключив ее в розетку. Только убедившись в работоспособности, можно спокойно ее вставлять в заранее подготовленную нишу.
Если при первом подключении сразу перегорела лампочка подсветки, а остальное все исправно работает (вентилятор, тэны), не паникуйте. Вполне возможно, что из-за разности температур, после перемещения покупки с улицы в дом (зимой), внутри образовался конденсат. И это послужило причиной перегорания лампочки.
А может ее просто стрясли при перевозке. Сразу же грешить на неправильное подключение не стоит.
Кстати, в духовках используются термостойкие лампы, и применять для их замены простые, как в холодильниках, нельзя.
Они попросту лопнут при нагреве. Проверяйте температуру эксплуатации на цоколе и на упаковке.
Подключение от одного кабеля варочной поверхности и духового шкафа
А что делать, если нет ни возможности, ни желания подключать духовой шкаф отдельным кабелем от щитовой, при этом у вас на кухне осталась проводка от старой электроплиты или уже есть ранее проложенный провод для подключения варочной панели. Можно ли запитать духовку от него?
Можно, но здесь опять же необходимо соблюсти определенные правила:
духовой электрический шкаф должен иметь отдельный автомат защиты
кабель питания с щитка должен быть рассчитан под нагрузку на одновременное подключение и духовки, и варочной панели
Если второй пункт не соблюдается, необходимо в щитке ставить автомат такой величины, который будет автоматически отключаться при перегрузке, защищая тем самым от выхода из строя кабель питания.
Грубо говоря, автомат в распредщитке нужно выбирать не по нагрузке приборов, а по фактическому сечению существующего кабеля!
Вот какой кабель и диф.автомат защиты должны стоять у вас в щитовой для одновременного подключения духовки и варочной панели (в таблице указанна их суммарная мощность):
Запомните, что нельзя напрямую или через клеммную колодку подсоединять одновременно оба кухонных прибора, если они защищены одним единственным автоматом в щите.
Также не спасает вариант установки отдельной розетки на духовой шкаф, путем отпайки от клемм в распределительной коробке или непосредственно от мощной розетки, через которую уже подключена варочная панель.
Монтаж сдвоенной розетки, даже в заводском исполнении, тоже не поможет в аварийной ситуации.
Почему нельзя так делать, спросите вы? Потому что если вилка и кабель духовки изначально рассчитаны на ток до 16А, то неизвестно что будет при перегрузке с ними или с внутренностями духового шкафа, когда вы их посадите на автомат 25А или тем более на 32А-40А.
Самый лучший и оптимальный вариант в этом случае – разместить за кухней небольшую бокс коробочку, в которую монтируется автомат на 16А и розетка.
Таким образом, вилку соединительного провода духовки, можно будет безопасно подключить в розетку, так как она в свою очередь защищена отдельным автоматом, номиналом меньшим, чем автомат в щитке. Вот схема такого соединения:
Кабель питания коробочки подсоединяете либо опрессовкой, либо пайкой напрямую к мощному кабелю выходящему из стены. Можно это сделать и через отдельную клеммную колодку.
Розетка должна быть модульной, она изначально подходит под такие боксы.
Всю эту сборку (розетка+автомат) уже спокойно можно подключать к общему кабелю идущему на варочную панель. Как собрать и запитать такой бокс смотрите в видео:
Статьи по теме
Подключение к электрической розетке
Электрическая розетка или розетка — это обычное электрическое устройство в любом доме. Он предназначен для подключения электрической розетки к лампам и другим приборам. В домашних системах электропроводки розетки обычно представляют собой стандартные модели на 120 вольт или специальные модели на 240 вольт, например, для оконных кондиционеров и другой крупной бытовой техники. Стандартные розетки на 120 В обычно рассчитаны на установку трехконтактных заземленных вилок, каждая с контактами разного размера.В закругленное отверстие вставляется заземляющий нож вилки, в узкий паз — горячий нож, а в длинный паз — нейтральный нож.
Есть два типа розеток на 120 вольт: 15 и 20 ампер. У них похожий внешний вид, но если вы присмотритесь, вы увидите, что розетки на 20 ампер имеют сбоку Т-образный слот, предназначенный для подключения определенных вилок на устройствах, потребляющих более высокую силу тока. Важно установить розетку правильного типа в соответствии с номинальной силой тока цепи.Наиболее важно то, что в то время как розетки на 15 ампер могут быть установлены в цепях на 20 ампер, розетки на 20 ампер не могут быть установлены в цепях на 15 ампер.
В старых домах, где может не быть провода заземления цепи, оригинальные розетки могут быть только двухслотовыми, без гнезда для заземления. При обновлении этих розеток рекомендуется использовать розетку GFCI, которая повышает безопасность розетки в ситуации, когда нет заземляющего провода.
Запуск на панели обслуживания
Перед тем, как вы начнете устанавливать розетку, очень важно сначала найти автоматический выключатель ответвления или предохранитель на вашей электрической панели обслуживания, который питает розетку, с которой вы будете работать.Затем вы должны отключить питание схемы и проверить провода на наличие напряжения, прежде чем прикасаться к ним. Выключаемый автоматический выключатель (или удаляемый предохранитель) будет рассчитан на соответствующую номинальную силу тока цепи. Маркировка на автоматическом выключателе или предохранителе подскажет, какая это цепь — 15 А или 20 А, и, следовательно, следует ли устанавливать розетку 120 В на 15 А или 20 А. (Для цепей на 15 А требуется использование проводов калибра 14, в то время как для цепей на 20 А требуются жилы калибра 12.)
Никогда не устанавливайте розетку на 20 ампер в 15-амперную цепь. Это может создать серьезную опасность возгорания.
Как подключить розетку? Схемы подключения розеток
Как подключить и установить электрическую розетку?
Что такое электрическая розетка, розетка или розетка?
Электрическая розетка (NEC) также известна как розетка, а чаще розетка (IEC). Согласно NEC, розетка — это точка (точки) в системе электропроводки, где ток может приниматься и использоваться электрическими приборами и оборудованием, подключая их к ней.
Розетка, в которой установлена одна или несколько розеток, или устройство контакта питания, установленное в розетке, для подключения электрической нагрузки через вилки и выключатели.
Обычная розетка или стандартная розетка имеет винты (клеммы) с обеих сторон. Латунные винты должны быть подключены к линейному проводу (горячему, под напряжением или фазе), а серебряные винты — к нейтральному проводу. Другими словами, горячий провод от главного выключателя должен быть подключен к клемме с узким ножом, а нейтральный провод должен быть подключен к клемме с широким ножом.Провод заземления подключается к клемме заземления (чаще всего винт зеленого цвета).
Имейте в виду, что латунные винты (для горячих клемм) электрически связаны друг с другом с помощью ребра (выступ), следовательно, подключение одного латунного винта к горячей проволоке будет подавать питание и на второй латунный винт. . В некоторых случаях вы можете удалить выступ ребра отрыва между двумя латунными винтами (для горячего провода) и разделить розетку для другого конкретного применения (мы покажем на следующих схемах подключения).
В сегодняшних уроках по электромонтажу мы покажем, как подключать и устанавливать электрическую розетку разными способами.
Подключение нескольких розеток параллельно
На этой простой схеме подключения несколько розеток подключены параллельно. Каждая розетка независима друг от друга, поскольку они подключены к отдельным кабелям. Имейте в виду, что последовательное соединение розеток противоречит кодексу NEC (также это не имеет смысла, как если бы один из выходных проводов перерезал или одна неисправная розетка сделала бы всю цепь бесполезной), за исключением розеток GFCI и AFCI.
Подключение нескольких переключаемых розеток
На следующих схемах подключения показано, что несколько розеток подключены к однополюсному переключателю (переключатель SPST, односторонний или двусторонний в США). Как показано на рисунке, переключатель сначала устанавливается в проводку, горячая проволока от переключателя питает все другие параллельно соединенные розетки, следовательно, включением / выключением розетки можно управлять с помощью переключателя.
Подключение переключателя к розетке
В этой схеме подключения выключатель добавляется к существующей розетке путем удаления горячего провода с латунного вывода розетки и подсоединения к первой клемме выключателя.Затем второй вывод переключателя снова подсоединяется к латунному выводу розетки. Таким образом, розетка подключается и управляется (ВКЛ / ВЫКЛ) с помощью переключателя.
Электропроводка розетки 15А с выключателем света
В этой проводке к существующей розетке добавлен выключатель света. Горячий вывод розетки подключен к первому выводу выключателя, а второй вывод выключателя подключен к точке освещения. Наконец, нейтральный провод от розетки подключается к лампочке.
Подключение раздельной коммутируемой розетки
В этой схеме работа розетки разделена на две части, то есть верхняя розетка управляется переключателем, а нижняя часть всегда горячая. Для этого просто удалите отрывной выступ (язычок) между латунными выводами (горячими), как показано на рис. Подключите выход переключателя (горячий) к верхнему латунному выводу, а нижний горячий вывод должен быть подключен к проводу входа переключателя.
Проще говоря, к первой клемме выключателя и нижней клемме розетки должен быть подключен общий провод под напряжением.Вторую клемму выключателя (горячую) следует подключить к верхней горячей клемме розетки. Наконец, подключите нейтральный и заземляющий провод соответственно, как показано на рисунке ниже.
Таким образом, включение / выключение верхней части (розетки) управляется переключателем, в то время как нижняя розетка всегда горячая и активная.
Подключение AFCI и GFCI к розетке
В этой проводке розетка подключена к клеммам нагрузки GFCI, где GFCI подключен к клеммам нагрузки AFCI.Стандартная розетка защищена как AFCI, так и GFCI. Вы можете использовать обе защиты AFCI / GFCI в одном устройстве вместо двух выходов для защиты AFCI и GFCI. Эта проводка также известна как проводка серии для розеток , которая допустима только в случае AFCI или GFCI.
Подключение двойных розеток от источника 240 В на 120 В
В этой схеме подключения горячие клеммы первой и третьей розеток подключены к линии 2 (синий), а горячие клеммы второй и последней розеток подключены к линии 1 (Красный).Нейтраль подключена от главного выключателя ко всем клеммам нейтрали всех выходов. К розеткам подключается заземляющий провод, как показано на рис. Таким образом, все двойные розетки подключаются к одной линии 240 В и могут подавать 120 В.
Комбинация проводки розетки 120 В и 240 В
В этой специальной проводке двойная розетка подключена как к 120 В, так и к 240 В, где верхняя часть обеспечивает 120 В, а нижняя розетка обеспечивает напряжение питания 240 В.В такой проводке используются специальные розетки 5031-I, 5842-I.
Для этого подключите линию 1 и линию 2 к нижним горячим клеммам соответственно. Подключите нейтраль и землю к латунной клемме и клемме заземления соответственно.
Имейте в виду, что вы не можете работать с током более 20 А одновременно от одной розетки из-за номинальных характеристик переключателя (мощность = напряжение x ток). Например, если кондиционер на 15 А подключен к верхней розетке 240 В, а нагреватель на 10 А, 120 В к нижней клемме, общая сила тока превышает номинальное значение переключателя.В качестве альтернативы вы можете подключить лампочки мощностью 100 Вт к нижней розетке на 120 В, независимо от того, работает ли верхняя розетка на 240 В, 15 А для кондиционирования воздуха, поскольку общая сила тока не превышает 20 А для указанной розетки.
Проводка на 20 А, розетка 120 В
В этой проводке розетка на 20 А, 120 В подключена к источнику питания 120 В через провод под напряжением, нейтраль и заземление.
Электропроводка 20А, розетка 240В
В этой проводке линия 1 и линия 2 подключены к латунным клеммам соответственно.Нет необходимости в нейтрали в 240 В. Провод заземления подключается к клемме заземления.
Проводка 30A, 240 В, розетка для сушилки
В этой проводке розетка 30A, 240 В подключена для сушилки, где также требуется нейтраль. Провода Line 1, Line 2, Ground и Neutral подключаются к соответствующим клеммам через 3-жильный кабель 10-го калибра от отдельного выключателя.
Подключение 50 А, 240 В, розетка
Для высоких нагрузок и силы тока линия 1, линия 2, нейтраль и земля подключаются через трехжильный кабель калибра 6 от отдельного выключателя к соответствующим клеммам горячего 1, горячего 2, нейтраль и клемма заземления, как показано на рисунке ниже.
Общая информация об электрических розетках:
Примечание: мы использовали красный для горячего, черный для нейтрального и зеленый для заземления только в целях иллюстрации. Следуйте цветовым кодам проводки в вашем регионе в соответствии с NEC, IEC и т. Д.
Латунные винты должны быть подключены к горячему (линейному, фазовому или фазному) проводу (черный, коричневый или красный).
Серебряные винты должны быть подключены к нейтральному проводу (белый или синий)
Зеленый винт должен быть подключен к заземляющему проводу (зеленый / желтый или оголенный)
Если на розетках нет винтов с цветовой кодировкой, обратитесь к руководству пользователя или обратитесь к лицензированному электрику.
Нейтральный провод не требуется для проводки розеток 240 В.
Если в розетке четыре контакта, необходим нейтральный провод, и четыре провода от выключателя должны быть подключены к розетке, то есть две горячие линии (линия 1 и линия 2), нейтральный провод и заземляющий провод.
Используйте переключатель с подходящим напряжением и силой тока с соответствующим размером провода и MCB подходящего размера в соответствии с номинальной нагрузкой.
Меры предосторожности:
Выключите главный автоматический выключатель, чтобы убедиться, что источник питания ВЫКЛЮЧЕН, прежде чем подключать электрическую розетку.
Обратитесь к авторизованному и лицензированному электрику для установки розетки, если вы не уверены в электрических схемах.
Автор не несет ответственности за какие-либо убытки, травмы или повреждения в результате отображения или использования этой информации, или если вы попробуете какую-либо схему в неправильном формате. Поэтому, пожалуйста! Будьте осторожны, потому что все дело в электричестве, а электричество слишком опасно.
Сопутствующие руководства по установке электропроводки:
Электрическая розетка — Энергетическое образование
Электрические розетки (также известные как розетки , электрические розетки , розетки и розетки ) позволяют электрическое оборудование для подключения к электросети.Электросеть подает в розетку переменный ток. Существует два основных типа торговых точек: бытовые и промышленные. Хотя это не очевидно из их взгляда, две стороны электрической розетки представляют собой часть «проволочной петли», и включение электрического устройства в эту розетку завершает эту петлю, что позволяет электричеству проходить через устройство, чтобы оно могло работать. Другими словами, каждая сторона электрической розетки действует как клемма.
Розетки бытовые
Фигура 1.Планировки торговых точек со всего мира. ^[1]
Бытовые электрические розетки обеспечивают напряжение 120 В в Северной Америке и 220–240 В в Европе, при этом в большинстве стран есть розетки с напряжением, аналогичным одному из этих двух значений. Размер и форма розеток сильно различаются от страны к стране (см. Рис. 1), и для получения дополнительной информации о различных розетках и вилках, используемых во всем мире, посетите World Wanders. Эти различия не меняют базовую конструкцию для создания цепи для получения электроэнергии из сети.В этих различных конструкциях некоторые основные компоненты остаются одинаковыми для большинства типов розеток.
Поляризация
Рис. 2. Помеченная схема поляризованной двухконтактной розетки. ^[2]
Большинство розеток поляризованы для безопасности. Поляризованные штекеры можно вставлять в них только одним способом (что кажется раздражающим, но на самом деле является важной функцией безопасности). В Северной Америке это достигается за счет наличия двух прорезей разного размера в дополнение к закругленной прорези заземления, больший из которых называется нейтральной линией, а меньший — горячей линией (см. Рисунок 2).Нейтраль соединена проводом с землей, поэтому ее напряжение составляет 0 В. Вместо этого горячий разъем подает напряжение, необходимое для подачи тока, а когда вилка вставляется в розетку, энергия течет из горячего разъема через цепь и заканчивается нейтралью, которая рассеивает энергию в землю. ^[3] Конечно, чтобы завершить цепь до генератора, нейтраль также подключается обратно к исходной распределительной системе в дополнение к заземлению в нескольких местах.^[4]
Преимущество поляризации заключается в том, что поляризованные вилки можно вставлять только в одной ориентации, поэтому переключатель для включения или выключения любого устройства, подключенного к розетке, может быть встроен в горячий конец. В неполяризованной вилке переключатель может размыкать цепь только на нейтральном проводе, что означает, что большая часть внутренних цепей устройства все еще считается «горячей» и может привести к поражению электрическим током. ^[5]
Заземление
Рисунок 3. Маркированная трехконтактная розетка.^[6]
Большинство современных розеток в Северной Америке имеют гнездо заземления в дополнение к горячему и нейтральному (см. Рисунок 3). Заземляющий провод подключается так же, как и нейтраль, так как он также подключается к заземленной соединительной колодке нейтрали. ^[4] Гнездо заземления важно для устройств с металлическим корпусом или источника питания в металлическом корпусе, например компьютеров. Если горячий провод во внутренней схеме электронного устройства изнашивается или каким-то образом соприкасается с металлическим корпусом, все устройство может стать серьезной опасностью поражения электрическим током.Однако заземляющий провод напрямую подсоединен к корпусу устройства и нейтрализует риск поражения электрическим током, отводя ток на землю, что приведет к срабатыванию автоматического выключателя и остановит прохождение тока к устройству. ^[3] Кроме того, заземляющий контакт будет длиннее, чем нейтральный и горячий контакты, так что устройство будет заземлено еще до того, как оно станет «горячим» или «находящимся под напряжением».
Для дальнейшего чтения
Для получения дополнительной информации см. Соответствующие страницы ниже:
Список литературы
как подключить розетку с заземлением
С появлением Интернета жизнь многих семей изменилась.Большинство из них подключены к Интернету, тем более что для этого не нужно много, достаточно иметь персональный компьютер или самый обычный компьютер. мобильный телефон. В свою очередь, каждого члена семьи можно подключить к отдельной линии. Локальная раздача Интернет-ресурса осуществляется без проводов по специальному протоколу Wi-Fi. И все же многие люди предпочитают разводку по проводам, так как это намного надежнее, проще и дешевле. Кроме того, наличие дополнительных электромагнитных волн отрицательно сказывается на самочувствии человека.
Как правило, все провода стараются спрятать в стене, чтобы они не мешали. Интернет-провода не исключение. В основном это проводится в период ремонтных работ. Для этого есть специальные розетки, называемые компьютерными или информационными. В основном используются розетки с разъемами RJ-45. Все процессы по его установке можно выполнить самостоятельно, если вы знаете, как это сделать, тем более что проводов может быть больше двух и вам нужно знать, к какому контакту подключаться. Процедура выполняется не скручиванием или пайкой, а при помощи опрессовки, используя для этого специальный инструмент.

Интернет-кабель, который идет в квартиру, называется витой парой и подключается к пластиковому разъему. Такой пластиковый разъем называется коннектором, под обозначением RJ-45. Такие устройства профессионалы называют «домкратами».

В основном пластиковый разъем сделан из прозрачного материала, сквозь который видны все цветные провода. Абсолютно те же детали используются для соединения компьютеров, модема с компьютером и другого компьютерного оборудования.При этом возможно не обычное расположение цветных проводов. Этот разъем вставляется в информационный выход. Здесь самое главное понять порядок расположения всех проводов и тогда проблема с обжимом разъема будет решена.

Имеются две схемы подключения: T568A и T568B. Первый вариант подключения у нас не практикуется, подключение осуществляется по схеме «Б». Поэтому необходимо ознакомиться с расстановкой цветов по этой схеме.
Очень важный момент — количество проводов в витой паре. Как правило, используются кабели с 2-мя или 4-мя парами проводов. 2-парные кабели используются для передачи данных со скоростью до 1 Гбит / с, а 4-парные кабели — для передачи данных со скоростью от 1 до 10 Гбит / с. Интернет-соединения подключены к частным домам и квартирам, где передача данных осуществляется со скоростью до 100 Мбит / с. Несмотря на это, наблюдается устойчивая тенденция к увеличению скорости передачи интернет-ресурсов. Поэтому лучше перестраховаться и установить 4-х парный кабель с расчетом на будущее.Кроме того, имеются разъемы и розетки для подключения 4-х пар витой пары.
При использовании 2-х парного кабеля после прокладки первых 3-х проводов по схеме «Б» зеленый провод подключают к шестому контакту, пропустив два контакта. Это видно на соответствующем фото.

Для обжима концов на разъеме используются специальные плоскогубцы, которые могут стоить от 6 до 10 долларов в зависимости от производителя.При использовании такого инструмента получаются качественные контакты, хотя сделать это можно с помощью плоскогубцев и отвертки.
Сначала нужно снять с кабеля защитную изоляцию на расстоянии 7-8 см от конца кабеля. Кабель состоит из четырех пар проводов разного цвета, скрученных попарно. Есть кабели, где есть тонкая экранирующая оплетка. Она не понадобится, поэтому ее можно просто отогнуть в сторону. Все пары разматываются, а провода выравниваются, разводятся в стороны и раскладываются по схеме «Б».

Разведенные провода зажаты между большим и указательным пальцами. При этом необходимо следить за тем, чтобы провода были ровно и плотно прижаты друг к другу. Если провода разной длины, их можно выровнять кусачками, оставив в общей сложности длину 10-12 мм. Если взять разъем и примерить, то изоляция проводов должна начинаться немного выше защелки.

Это тоже видно на фото. После этого подготовленные провода вставляются в разъем.

Очень важно, чтобы каждый провод попадал в специальную дорожку, и каждый провод должен упираться в край разъема. Удерживая кабель в этом положении, он вставляется в клещи. Сожмите кабель легким движением, пока ручки клещей не соединятся. Если все подготовленные операции выполнены правильно, то проблем возникнуть не должно. Если чувствуется необходимость дополнительных усилий, то процесс опрессовки желательно приостановить и еще раз все проверить.Главное, чтобы разъем занял правильное положение. После проверки и регулировки опрессовка продолжается.
В процессе опрессовки клещи проталкивают проводники к микронимрамам, которые проталкивают изоляцию и входят в контакт с проводником.

Результат — надежное соединение с отличным контактом. Если с первого раза не получилось, процесс опрессовки нужно повторить. Для этого провода с «домкратом» обрезаются, зачищаются, берется новый «домкрат» и процесс повторяется.Главное запастись «домкратами», ведь с первого раза вряд ли получится.
Видеоурок: обжим коннектора RJ-45
Благодаря появлению Интернета многие проблемы решаются достаточно быстро, особенно после просмотра роликов. Поэтому, прежде чем приступить непосредственно к обжимке проводов, желательно просмотреть видео, причем очень внимательно. Он показывает, как правильно обращаться с клещами и как можно обойтись без них. И все же лучше перестраховаться и использовать инструмент для лучшей работы.
Как подключить интернет-кабель к розетке
Для начала следует отметить, что существует два типа интернет-розеток, как и электрические розетки: для наружной установки и для внутренней установки.
Следует отметить, что все розетки разборные и состоят из трех частей: половина корпуса розетки служит для крепления, внутренняя часть розетки служит для подключения проводов, а вторая часть корпуса служит защитным элементом.Есть как одинарные, так и двойные интернет-розетки.
Компьютерные розетки могут отличаться по внешнему виду, но принцип их работы одинаков. Все они оснащены микронными контактами. Как правило, они предназначены для прорезания изоляции проводов, после чего устанавливается надежный контакт, так как процесс осуществляется под определенным усилением.
Подключение настенной компьютерной розетки
Практически все производители компьютерных розеток размещают внутри электросхемы с обозначением порядка размещения проводов, исходя из их цвета.Как правило, указываются схема «А» и схема «Б». Схему «А» не стоит брать во внимание, а остановимся на схеме «Б».

В первую очередь приступаем к установке корпуса на стену, располагая его так, чтобы ввод для кабеля смотрел вверх, а разъем компьютера — вниз. Хотя этот вариант установки можно изменить, в зависимости от конкретных условий розетку можно установить и горизонтально.
Как видите, подключение к Интернет-розетке не сложная операция и с ней справится каждый.Это может занять всего несколько минут. В этом случае достаточно одного раза, хотя с первого раза может не получиться, особенно при отсутствии навыков обращения с проводами.
Чтобы не мучиться, лучше посмотреть соответствующее видео, где показано и объяснено, как подключить компьютерную розетку с 4 проводами и 8 проводами.
Несмотря на разное количество проводов, технология подключения одинаковая.
Подключение внутренней Интернет-розетки
Основная задача подключения — уметь правильно разобрать интернет-розетку, так как подобную проблему каждый производитель решает по-своему.
Самое главное разобрать так, чтобы оказался свободный доступ к контактам с микролопастями. Именно в этой части производится подключение, после чего закрывается крышка корпуса с контактами. У каждой модели этой розетки свой способ сборки и разборки.
Если взять, например, компьютерную розетку Legrand, то чтобы добраться до места подключения розеток Legrand Valena RJ-45, нужно сначала снять переднюю крышку. Внутри корпуса виден белый цвет.пластиковая панель с крыльчаткой, на которой нарисована стрелка (см. фото).

Ручка на панели вращается в направлении стрелки, после чего передняя панель снимается. На поверхности панели расположена металлическая пластина с рисунком, по которому можно определить, какие контакты и какой провод следует соединить. Здесь же указывается цветовая маркировка витых пар. Перед началом подключения подготовленные для подключения провода пропускают через отверстие, расположенное на пластине.
Чтобы было понятнее, лучше посмотреть подготовленное видео.
Здесь можно встретить и розетку для подключения интернет компании Lezard. Здесь конструкция совершенно другая. Передняя панель выполнена на винтах, поэтому для ее снятия достаточно открутить эти винты. Что касается внутренностей, то здесь все застегивается на кнопки. Чтобы вытащить внутреннюю часть корпуса, нужно взять обычную маленькую отвертку и сжать фиксаторы.

Чтобы попасть в контактную группу и вынуть ее из кейса, нужно нажать на защелку, которую можно найти сверху.В результате таких действий в руках может оказаться коробка, с которой придется снимать крышку, чтобы добраться до контактов. Чтобы снять крышку, достаточно зацепить боковые лепестки тонким предметом. При этом все равно придется приложить определенные усилия, так как защелка достаточно упругая. При этом нужно помнить, что в руках пластик и, если все не сделать аккуратно, то можно сломаться.
Для большей наглядности предлагается ознакомиться с видеоуроком.
В заключение стоит отметить, что наличие соответствующего видео в Интернете упрощает процесс освоения различных действий или проведения работ, связанных с подключением компьютерных розеток.Несмотря на то, что каждая модель розетки устроена по-своему, процесс подключения у всех одинаковый. Самое главное — освоить сам процесс подключения, связанный с определенными функциями. Казалось бы, было бы проще, если бы соединение производилось с помощью скрутки или пайки, что было бы доступно практически каждому. Но при этом обеспечить компактность и точность самого подключения не получится. Но в таких подключениях есть свои плюсы: не пришлось бы запасаться «домкратами».«Хотя, с другой стороны, подобный способ подключения больше рассчитан на профессионализм, простоту и скорость, особенно если использовать специальный инструмент.
И, тем не менее, если есть хоть какие-то навыки работы с электрическими проводами, то такое подключение не содержит никаких сложностей. Без приглашения специалистов действительно можно организовать компьютерную сеть в своей квартире или частном доме. Причем такие специалисты возьмут для этого немалую сумму.
Выполнение ремонта или монтажа вашей электросети Возможно, перед вами встанет вопрос, как подключить провода в розетке.Вопрос не сложный и не требует специальных знаний.
В то же время есть нюансы, которые могут ввести непрофессионала в ступор. Поэтому в этой статье мы рассмотрим все тонкости подключения розеток, а также разберем все возможные варианты, с которыми вы можете столкнуться при ремонте.
Возможные варианты подключения розеток
В этой статье мы рассмотрим вопросы, связанные непосредственно с подключением розеток; вопросы, связанные с подключением к розеткам других электроприемников, а также касаются ситуаций, связанных с проверкой розеток.
Подключить к розетке
В первую очередь разберемся с вопросом, как подключить провода на розетке?
Для этого нам необходимо подключить к нему фазный, нулевой и защитный провода. Подключение обычно осуществляется от распределительной коробки, которая часто находится под потолком над выключателем света при входе в комнату. Но сразу отметим, что это не норма, а неписаное правило.
Итак:
Перед подключением розетки следует ее установить и, если используется скрытый способ разводки, проложить к ней затвор от распределительной коробки.Мы не будем на этом останавливаться; Вы можете найти видео этого аспекта работ на страницах нашего сайта.
Когда установка розетки закончена и все подготовительные мероприятия выполнены, можно переходить непосредственно к подключению. Для этого нам нужно открыть распределительную коробку. Перед этим следует снять напряжение со всех находящихся в нем проводов, а входной автомат лучше сразу отключить в свой дом или квартиру.
Открыв распределительную коробку, следует определить фазный, нулевой и защитный провода от кабеля, питающего линию.Если ваша электрическая сеть установлена в соответствии с Пунктом 1.1.1 Правил устройства электроустановок, желто-зеленый провод является защитным, синий провод — нулевым, а третий провод — фазным.
Если у вас проводка сделана «как-то», то приступайте к поиску фазных, нулевых и защитных проводов. Для этого обеспечьте доступ к оголенным частям подводящего провода. Затем разбавьте их в стороны, обеспечив удобство работы.
Теперь мы можем подавать напряжение на провода. С помощью биполярного индикатора напряжения определите фазный, нейтральный и защитный провода.
Примечание! Советуем использовать именно биполярный индикатор напряжения ввиду большей надежности и функциональности. Более того, его цена не испортит даже самый скромный бюджет. Набор функций, таких как индикация напряжения, определение наличия цепи и возможность использования в качестве обычного емкостного индикатора, позволяют решить практически любую задачу.
Для определения нейтрального и защитного проводов необходимо отключить нейтральный провод в распределительном щите при снятии напряжения.Затем подайте напряжение и определите нулевой провод в распределительной коробке по отсутствию цепи между проводом и массой.
Примечание! Очень важно не перепутать ноль и защитный провод, иначе могут возникнуть серьезные проблемы с регулировкой мощности. А если будет современный электронный счетчик, то это выяснится уже в первом туре.
Если ваша электрическая сеть сделана в соответствии со стандартами EMP, то пункты 4-6 наших инструкций вы можете пропустить.Вместо этого вам следует подключить фазный, нейтральный и защитный провода к соответствующим клеммам и провести их к розетке. При этом в соответствии с п. 2.1.22 ПУЭ в месте подключения как в распределительной коробке, так и в коробке розетки необходимо предусмотреть запас провода. Особенно это актуально при соединении розеток алюминиевыми проводами.
Теперь подключите провода к розетке. Главное, не ошибиться с подключением защитного провода.Его следует подключить к заземляющим контактам розетки. Фазу и нулевой провод подключаем к розеткам силовых контактов. А какой где провод — без разницы.
После закрытия крышек распределительной коробки и окончательной установки розетки можно подавать напряжение и тестировать нашу розетку. Если вы все сделали по нашей инструкции, то все будет работать без комментариев.
Подключение нескольких розеток последовательно
В некоторых случаях в целях экономии может потребоваться последовательное подключение нескольких розеток за раз.Это тоже несложно, да и сделать самому достаточно легко.
Итак:
Сначала по описанной выше методике подключаем первую розетку. Затем подключаем к клеммам первой розетки соответственно фазный, нулевой и защитный провода, идущие в соседнюю розетку.
На вторую розетку соответственно подключаем входящие провода. И, опять же, важно правильно подключить только защитный провод. Порядок подключения остальных не так важен.Хотя справедливости ради стоит отметить, что правила EIR должны соблюдаться. Ведь это избавляет от проблем при ремонте.
Отдельно хотелось бы остановиться на вопросе: как подключить розетку с 4 проводами при ремонте? Ведь ситуация, когда вы открываете сломанную розетку, а в ней 4 провода — многих вводит в ступор. Здесь нет ничего страшного, и сейчас мы рассмотрим этот вопрос.
Если розетка не работает, то сначала необходимо определить причины.Если визуально проблем не видно, то воспользуйтесь нашим биполярным индикатором напряжения.
Сначала проверяем наличие фазы и «нуля» на любом из четырех проводов. Если на одной паре есть фаза и ноль, то после снятия напряжения подключаем их к нашей розетке. Остальные два провода, если они питают розетку, тоже подключаются к розетке в произвольном порядке.
Примечание! Мы оговорили, что в произвольном порядке подключаемся только в том случае, если они питают розетку.Если от них идет освещение, то нужно определить провод, идущий к выключателю, и подключить его к фазному выводу розетки. Но об этом — ниже. Для того же, чтобы определить, что запитано в этой розетке, проверьте работу ближайших розеток и освещения. Причем делать это нужно не только в этом, но и в комнате, примыкающей к стене, на которой установлена розетка.
Подключение от розетки
Хотя эта схема используется редко, но все же встречается.В конце концов, это не так уж и сложно, но дает значительную экономию времени и денег. Поэтому, если вы открыли розетку, а там вы увидели три-четыре провода, не пугайтесь.
Итак:
Если при ремонте розетки при ее вскрытии вы обнаружите три провода, то, скорее всего, один идет к ближайшему выключателю. Это легко проверить, выключив.
Для того, чтобы осветительная сеть работала после ремонта, нужно подключить заново.Согласно п.6.6.28 это нужно делать на фазном проводе. Но будьте здесь осторожны. Если ваш дом построен очень давно, а электропроводка не переделывалась и не переделывалась непрофессионалами, то лучше в этом убедиться.
Для этого отсоединяем наш провод от выводов розетки и включаем выключатель, к которому он подключен. Если на наш провод пришел «ноль», значит, мы все сделали правильно. Если провод показывает фазу, то провод следует подключить к нулевой клемме розетки.Это следует отметить и для следующего ремонта необходимо поменять.
Но есть варианты, при открытии розетки вы обнаружите четыре провода, питающие сеть освещения. Здесь тоже нет ничего страшного.
В этом случае и нулевой, и фазный провода для осветительной сети отводятся от розетки. После устранения неполадок нам просто нужно все восстановить. Непосредственно перед тем, как подключить розетку с 4 проводами, убедитесь, что провод к переключателю подключен к фазному выводу розетки, а ноль — к нулевой клемме.
Заключение
Мы рассмотрели практически все возможные варианты, с которыми вы можете столкнуться при установке и ремонте розеток. Но некоторые «мегоспециалисты» забывают правила ОЭС, приведенные в пунктах 1.1.27 и 1.1.28, в которых сказано, что все электроустановки должны иметь максимально простую и наглядную схему.
— занятие достаточно безопасное, если соблюдать элементарные правила. Причем это простая процедура, которая занимает не более 15 минут, когда уже есть слот для установки с фиксированной розеткой.
Устройство розетки, ее разновидности, краткая схема подключения
Прежде чем рассматривать подключение розетки, мы кратко рассмотрим ее составные части и типы. Конструкция изделия простая, включает в себя корпус и рабочий блок. Что касается корпуса, то он выполняет изолирующую и декоративную функцию. Рабочий узел имеет изолирующую основу, обычно из керамики или пластика, на которой расположены клеммы для подключения электрических проводов, а также пружинные контакты под вилкой вилки.
Несмотря на простую конструкцию, существует множество типов розеток, классифицируемых по:
способ установки — накладной, встроенный;
Класс защиты
;
способ крепления проводов — винтовой, контактный;
наличие или отсутствие заземляющего разъема.
Это далеко не полный перечень различных типов, однако другие отличия не столь существенны при подключении изделия к электрической сети, схема которой следующая:
отключите питание, выключив машину или открутив вилки;
проверить отсутствие индикатора напряжения;
демонтировать старую розетку;
отделить новую розетку корпуса от рабочего узла;
очистить контакты электрического провода;
подключите зачищенные концы к клеммам;
закрепить рабочий блок в субкорпусе;
установить выпускной корпус;
включить электричество;
проверьте работоспособность.
Похоже на подробную инструкцию, как правильно подключить розетку. Далее рассмотрим более подробно каждый из этапов подключения, а также отличия из-за разного типа устройства.
Подготовительный этап
Первое и самое главное: обязательно обесточьте комнату. Если мы подключаем розетку дома, достаточно выключить автомат или вынуть вилки. Желательно, чтобы машина находилась внутри квартиры, а не на лестничной площадке.В многоэтажных домах, где электросчетчики вынесены за пределы квартир, бывают ситуации, когда внутри квартиры нет автомата. Это усложняет задачу, потому что панель электроснабжения не контролируется. В этом случае желательно, чтобы кто-то оставался на лестничной клетке у панели во время работ по подключению розетки. Отключите сеть, возьмите индикатор и убедитесь, что розетка действительно не находится под напряжением.
Ситуация, когда розетка для подключения прибора полностью готова: в ней закреплена розетка, вытащены провода, встречается не так часто.Чаще встречаются случаи, когда необходимо заменить старую розетку или установить на новое место. Последний вариант обычно усложняет всю процедуру, требует разводки, подготовки розетки в стене. Все это добавляет времени, но для встроенной розетки все равно пыль и это совсем другое дело.
Остановимся на случае, когда розетка с проводкой к ней уже существует. Если она занята старой розеткой, необходимо ее демонтировать. Для этого достаточно отвертки.Открутите крепежный винт и снимите крышку. Осталось удалить рабочий узел. Для встраиваемой модели есть два варианта крепления: с помощью распорных ножек или шурупами к изнанке. В зависимости от типа установки ослабьте фиксаторы или открутите винты. Осторожно снимите рабочий блок с нижней пластины. Осталось отсоединить провода от клемм, ослабив зажимные винты. В случае пружинного зажима (автоматический зажим) провод удаляется после нажатия на кнопку защелки.Желательно убрать пыль снизу, если таковая имеется. В противном случае вам необходимо установить его. Однако даже при наличии старой подсети может возникнуть желание заменить ее на новую.
Оборудование для установки розеток
Установка перегородки для бетонной стены задержит процесс установки. Это связано с методом крепления изделия с помощью алебастра или другой строительной смеси. Необходимо приготовить раствор, плотно, тщательно закрыть все зазоры между дном и стеной, дождаться полного застывания смеси.Стена из гипсокартона имеет специальные прижимные лапки, крепится она намного быстрее.
Примечание: Не забудьте продеть электрические провода в отверстия коробки перед ее установкой, они должны находиться внутри коробки.
Если электрический кабель спаренный, то ножом аккуратно разрежьте оплетку по центру и разделите провода так, чтобы их концы можно было подвести к клеммам с разных сторон основания розетки. Не рекомендуется пропускать обе линии нуля и фазы вдоль одной стороны основания.
Снимаем снятые провода примерно на 10 мм от обмотки. Если кабель одножильный, то острым ножом аккуратно зачищаем изоляционный слой, стараясь не повредить жилу. В большинстве случаев это алюминий, неаккуратные действия при зачистке могут привести к насечкам на сердечнике, которые впоследствии станут локальным нагревом под нагрузкой. Для многожильного провода необходимо сначала аккуратно сделать надрез по кругу, затем удалить изоляцию. Также желательно залудить оголенные концы многожильного кабеля.Осталось подключить электрические провода к клеммам розетки. Однако есть варианты.
Типы клемм
Клеммы для розетки бывают трех типов: винтовые и пружинные, а также зажимные. Самым распространенным в старых домах является конструкция винтового зажима, когда провод прижимается к контактной пластине путем затягивания винта. В этом случае конец либо просто наматывают и прижимают, либо предварительно скручивают в кольцо. Второй вариант предпочтительнее, так как увеличивает площадь контакта, его плотность, что позволяет снизить нагрев при электрической нагрузке.Более того, рекомендуется расплющить кольцо по окружности. Это можно сделать молотком по наковальне. Такая простая манипуляция еще больше увеличит площадь контакта.
Примечание: малая площадь контакта ограничивает мощность подключенных устройств. Высокая нагрузка в таком случае может привести к оплавлению вилки, а также корпуса розетки в месте контакта со штоком.
Если клемма типа «зажим», то прямой конец провода без зачистки просто вставляется в отверстие и затягивается винтом.В этом случае зажим осуществляется только головкой винта, имеющей ряд недостатков. Во-первых, малая площадь контакта. Во-вторых, приложив чрезмерные усилия, можно сдавить алюминиевый сердечник, деформируя или даже сломав его. Если винт не затянуть полностью, контакт будет хрупким. Все это приведет к сильному нагреву зоны контакта и искрообразованию розетки. Поэтому этот тип клеммы лучше использовать для многожильной проводки. Недостатком является ограничение сечения проводов диаметром входного отверстия клеммы.
Современный тип зажима подпружиненный, или еще его называют автоматическим зажимом. Не требует винта, обеспечивает качественный контакт благодаря большому усилию пружинного зажима. Проволока фиксируется нажатием клавиши пружинного зажима.
Такие модели обладают долгим сроком службы. Это связано со следующим. При нагревании под нагрузкой контактная часть провода расширяется. Выключение устройства приводит к остыванию контакта и его сужению. Со временем этот ежедневный процесс «разгорает» контакт, розетка начинает перегреваться или искриться.Пружинный механизм обеспечивает гибкую саморегуляцию, постоянно обеспечивая плотный контакт питающего провода с клеммой.
Люди, не имевшие дела с электричеством, могут задаться вопросом, к какой клемме подключить фазу и где поставить ноль. Абсолютно никакой разницы. Однако у электриков свои правила. Обычно фаза подключается к клемме, расположенной ближе к окну. Когда эту сторону определить сложно, то фазный провод устанавливается на левый зажим, если стоять лицом к стене.Напомним еще раз, практического значения это не имеет.
Примечание: Отличить фазу от нуля довольно просто, но это делается при включенном электричестве. Индикатор поочередно подводится контактным наконечником к каждому из проводов. Большим пальцем руки держим контакт на рукоятке индикатора. Когда наконечник коснется фазового провода, индикатор продукта начнет светиться.
Установите основание розетки
Стандартный монтаж рабочего блока в боксе осуществляется с помощью распорных ножек.Подключенные провода аккуратно размещаются в свободном пространстве коробки, основание устанавливается ровно параллельно стене. Далее, поочередно вкручивая прижимные винты распорных ножек, фиксируют рабочую часть.
Современные подрозетники имеют специальные отверстия для крепления основания розетки. В такой конструкции монтаж осуществляется при помощи саморезов.
Однако оба варианта недостаточно надежны. Закрепленная таким образом розетка будет хорошо сидеть в стене, если постоянно вынимать из нее вилку по правилам: держать корпус одной рукой.Однако бывают ситуации, когда секундная стрелка занята. К тому же дети редко соблюдают правила. Поэтому «бытовое» извлечение вилки одной рукой рано или поздно приведет к расшатыванию крепления и люфту изделия.
Можно потратить еще десять минут на подключение розетки и забыть об этой проблеме. Достаточно по диагонали прикрепить металлическое основание через его угловые отверстия с помощью бетонных анкеров или пластика.
Осталось заменить крышку, прикрутив ее.Подключаем обратно электричество, проверяем работу розетки.
Присоединительная накладная модель
В некоторых старых зданиях есть внешняя проводка. В таких случаях настенные розетки устанавливаются на стену. Иногда этот вид изделия монтируется даже при скрытой проводке, поскольку не требует «обустройства» розетки под коробкой. Это обеспечивает меньше энергии и сокращает время установки розетки на новом месте.
Принцип подключения модели накладной такой же, как и для встроенной.Единственное исключение — демонтаж старого и установка нового изделия. Внешний разъем состоит из трех частей: лицевой панели, корпуса, рабочего узла с выводами.
Сначала откручиваем винты крепления передней части, она снимается. Далее откручиваем крепления, удерживающие старую розетку на стене, снимаем ее. Точно так же анализируем новую модель. Устанавливаем его корпус на стену, прикрепляя анкерами к бетону или пластику.
Получаем электрокабель. При внешней разводке электрические провода могут быть покрыты гофрой.Современные наружные розетки обычно снабжены вилками, обеспечивающими несколько диаметров кабеля. Отрезаем колпачок по необходимому размеру, пропускаем туда электрические провода. При скрытой проводке кабель питания включается с тыльной стороны базы.
Подключите электрические провода к клемме с клеммами, как для версии со встроенной розеткой. На его основу закрепите рабочую часть изделия. Установите переднюю панель, закрепив ее винтами.
Не забудьте перед началом работы обесточить комнату, а также проверить индикатор отсутствия электричества.
Установка заземленной розетки
Современные здания имеют контур заземления. Тогда силовой кабель, намотанный в каждом жилище, состоит из трех проводов: фазовой, царапины рабочего и защитной. Существует общепринятая цветовая схема обозначения жил:
.
рабочий ноль — синий, сине-белый;
заземление — желтое, зеленое, желто-зеленое;
фаза — другие цвета.
Зная расположение проводов, ничего сложного в процессе, как подключить розетку с заземлением, нет.Когда снятые проводники будут одного цвета, на помощь придет индикатор. С его помощью можно точно определить фазу. Отличить ноль от земли труднее; даже использование тестера не поможет. Можно поочередно измерить напряжение между фазой и оставшимися контактами. Большее значение будет между землей и фазой. Для подтверждения определите напряжение между землей и заземленным устройством. Стрелка устройства должна оставаться на нуле.При проверке нуля — заземленного прибора должно быть небольшое напряжение.
Можно приступать к подключению розетки с заземлением. Как всегда, первым делом отключите электричество. Проходим все этапы, как и в случае с обычной встроенной моделью. Провода, соответствующие фазе и нулю, подключаются к токоведущим клеммам. Подключаем заземляющий провод к клемме с «усиками», расположенными на корпусе розетки.
Не пытайтесь подключать заземление, если это не предусмотрено конструкцией здания.Есть варианты использования нулевого ядра в качестве рабочих и защитных нулей. Это противоречит стандартам эксплуатации и представляет угрозу для всех арендаторов.
При нарушении целостности нулевой жилы под фазой может оказаться электрооборудование корпуса. Также есть вероятность, что кто-то поменяет местами ноль и фазу на распределительном щите, в результате чего фаза снова попадет на корпуса электроприборов.
В Советском Союзе понятие дизайна как таковое отсутствовало.Это было прикладное украшение, которое оставляло желать лучшего. Поэтому все было таким однообразным, а иногда и серым. В наших квартирах мы можем найти подвесные провода и черные выключатели. Но по современным меркам хочется делать все аккуратно и красиво. Чтобы спрятать витую пару в стене или коробке, нужно знать, как на ее конце подключить интернет-розетку.
Типы и стандарты присоединения
Современное телекоммуникационное оборудование от одного производителя используется в разных странах мира.Было бы очень неудобно, если бы у каждого были свои стандарты связи и связи. Поэтому были приняты единые стандарты, позволяющие автоматизировать большинство задач.
Rj-45
Интернет сегодня перестал быть чудом, и многие получают его дома, используя технологию «оптика в каждый дом» или по беспроводной связи. Но в любом случае при подключении роутера или модема появляется кабель, который называется «витая пара». Обычно в нем проживает 8 человек. Разъем 8P8C подключен на каждом конце.Раньше его называли RJ-45, но если быть точным, это не совсем так. RJ-45 является стандартным, а разъем называется 8P8C.

Раньше для подключения к оборудованию необходимо было перекрестить некоторые провода вместе, чтобы оно работало. Эта проблема была решена, когда в 2001 году Американская ассоциация утвердила два стандарта подключения витой пары под напряжением. Это стандарты TIA / EIA-568-B и TIA / EIA-568-A. Чаще всего сегодня используется первый вариант.Подразумевается следующая последовательность проводов: бело-оранжево-оранжевый (1‒2), бело-зелено-синий (3‒4), бело-сине-зеленый (5‒6), бело-коричнево-коричневый (7‒8). ). Во втором варианте вместо зелено-белого подключается оранжево-белый, а вместо зеленого — оранжевый. Эта опция требуется для сетей 10BASE-T и 100BASE-T. Если вдруг вы что-то путаете, то не переживайте, современные роутеры рассчитаны на оба варианта, поэтому они автоматически передают сигнал.

Кабельный ввод в розетку
Все розетки онлайн бывают наружного и врезного исполнения.Каждый производитель может немного изменить механизм крепления тросов, но принцип остается прежним.
Legrand (Легран)
Розетка этого производителя имеет приятный внешний вид и один из лучших механизмов фиксации вен. Для его подключения необходимо сделать следующее:
Лезвиями в рукоятках обжимного инструмента снимаем внешнюю изоляцию кабеля. Должно показаться всего 4 пары. Выровняйте их, чтобы с ними было удобно работать.
Берем розетку и снимаем переднюю панель. Для этого нужно снять всего один болт, который его фиксирует.
Раскройте внутренний механизм. На тыльной стороне видна белая ручка-фиксатор. Его нужно вращать против часовой стрелки. После этого часть мебели снимается.
Основной корпус еще можно отложить, чтобы не мешало. В той части, которую мы сняли, есть дыра. Вставляем кабель так, чтобы белый фиксатор смотрел с нас.
Вверху две распечатанные схемы с цветами под каждым номером.Схема А — это второй вариант подключения, о котором упоминалось ранее. Схема Б — та, которая нам нужна.
В соответствии с расцветкой вставляем каждую отдельную жилу в фиксатор. Неважно, если они не войдут до конца.
Затем возьмите основную деталь, соедините с ней элемент, в который мы только что вставили провода, и поверните ручку по часовой стрелке. Когда ретейнер плотно сидит, дополнительные бороздки будут подталкивать наши вены к оставленному для них месту.
Теперь устанавливаем нашу розетку в подготовленную для нее розетку и откручиваем распорки.
Закрепите переднюю панель.
Вико (Вико)

С этой розеткой не все так просто, как с предыдущей:
Снимите переднюю панель.
Переворачиваем так, чтобы гнезда для проводов витой пары были вверху, а лицевая часть смотрела на нас.
На данном этапе нас ожидает сюрприз. Абсолютно никакой маркировки и подсказок. Потребуется информация, которая цитировалась в статье по стандарту T568-B.
Зачищаем все провода. Производитель не предусмотрел пробивной механизм.
Мы будем вставлять их попарно, как описано ранее. Мы будем двигаться справа налево в том положении, в котором мы разместили розетку.
Зафиксируйте каждый кабель болтом.
Проверяем правильность подключения тестером. Если это не так, то вы можете, не вставляя розетку в розетку, воткнуть кабель, идущий в компьютер. В свойствах подключения должна отображаться производительность.
Если все в порядке, то закрепите переднюю панель и прикрепите розетку к стене.
Lezard
Начнем со штатного откручивания передней панели.
Теперь нужно вытащить сам разъем. Для этого нажмите на замок.
Берем отвертку и вставляем в отверстие для кабеля и поднимаем. Верхняя крышка должна открыться.
В соответствии со схемой вставлены жилы. Их не нужно чистить.Чтобы утопить их глубже, можно использовать обратную сторону канцелярского ножа.
Отрезаем лишние части жил и закрываем крышкой.
Установите фиксатор и закрепите панель.
Монтируем в подозетник.
Вот фото инструкция:

Шнайдер (Шнайдер)

Эта розетка подключается по аналогии с другими.Часто бывает двойным. В этом случае вам придется подключить два кабеля от роутера, так как параллельное подключение для сетевого оборудования не поддерживается. Подключение производится с помощью цветов, где они раскрашены по схеме А, просто замените пары 2‒3 и 5‒6 в местах, как указано выше. Если у вас сингл, то все немного сложнее.
Снимите декоративную панель.
Вынимаем основной механизм, нажав два фиксатора.
Далее из этого механизма вынимаем центральную вставку, а из нее заднюю крышку.
Продеваем кабель в этот колпачок и подключаем провода по указанной схеме.
Собираем все в обратном порядке.

Теперь вы знаете, как правильно распаковывать, а также самый обычный стандартный. Для вас не составит труда подключить любую из розеток. Внешний можно использовать как удлинитель, если вдруг где-то оборвался кабель — достаточно разрезать его в этом месте и вставить туда разъем.Внутри коробки есть цветные указатели, которые позволят вам не сбиться с пути. Закрепите кабель кабельной стяжкой, которая предусмотрена в конструкции.
Установка и подключение розеток и выключателей своими руками — несложный процесс, который можно выполнить с определенными знаниями. Монтируя проводку в квартире, нужно знать, какая схема подключения розетки. Помимо установки простых однофазных розеток с заземлением или без него, для отдельных электроприборов, работающих от сети питания на 380 вольт, необходимы трехфазные электрические розетки.В настоящее время наиболее распространены розеточные блоки из нескольких блоков или блок розеток и выключателей. Все блоки розеточной группы подключаются только посредством параллельного соединения; невозможно подключить последовательно к устройству. Из параллельных подключений наиболее популярным является подключение к розетке.
Электропроводка розетки и выключателя: шлейф, последовательно, параллельно
Давайте разберемся, как подключить розетку или блок из нескольких единиц. Подключите электрические розетки путем параллельного подключения через клеммную коробку (распределительную коробку) или через клеммы, этот метод также называется последовательным подключением.При соединении электрических розеток кабелем кабель подключается к первому блоку блока, а кабель следующего блока питается от последнего. Для петлевого подключения требуется самостоятельное отключение розетки. Для этого жилы подключаются к нулевым проводам через клеммы или пайку. Ноль и фаза подключаются к первой розетке. На провод заземления ставится зажим, от которого он через провод для заземления подводится к каждому из агрегатов. Для подключения второго блока розеток необходимо подключить фазу и рабочий ноль от последнего блока первого блока, а заземляющий провод — к компрессу.
Теперь рассмотрим подключение обычного одноклавишного переключателя. Для этого подключите фазный провод к переключателю с помощью зажима, помеченного английской «L» или стрелкой «out», соедините ноль с зажимом со стрелкой «внутри» или буквой «N». Оба провода надежно закреплены. Поскольку заземление в выключателях не используется, лишний провод обрезается и изолируется.
Еще один актуальный вопрос: «Как подключить выключатель от розетки»? Для этого лучше использовать блок, состоящий из розетки и одного или нескольких выключателей.Прокладывается новый кабель от распределительной коробки. Одна жила кабеля ведет фазу к выключателю, а другая, рабочий «ноль», к розетке. Остальные проводники проходят к лампам через выключатели. От клеммной коробки к лампам проложены 3-х жильные провода (ноль, масса и фаза).
Как подключить двойную розетку и тройную, трехфазную и трехпроводную (заземление)
При подключении двойной или тройной розеточной колодки провода питания подключаются к разным токопроводящим пластинам.Если это отдельные розетки, подключите их параллельным подключением, например шлейфом, как описано выше.
Теперь рассмотрим, как подключить розетку с заземлением (трехфазной). Все трехфазные электрические розетки отличаются наличием четырех выводов для трехфазной вилки (четвертый — заземляющий или нулевой). Подключение розетки с заземлением выполняется с помощью отдельной четырехпроводной проводки (три фазы, заземление и ноль), протянутой от электрического щита. Провода подключаются к аналогичным контактам электрической розетки.
Подробнее о подключении розеток.
Почему так редко используется последовательное соединение?
Если задумываться, как соединить розетки последовательно, то следует помнить, что у этой схемы есть две неприятные особенности:
Напряжение в собранной цепи возрастает от первой розетки к следующей. А повышение напряжения, в свою очередь, приводит к усиленному нагреву розеток и вилок, а также к дополнительной нагрузке на электроприборы.
Так как схема подразумевает питание каждой розетки от предыдущей, то повреждение одной из них приведет к выходу из строя всех, кто по ней будет следовать.
Последовательное соединение розеток имеет смысл использовать в случаях, когда эти розетки будут использоваться для маломощных электроприборов — фонариков, зарядки телефонов и ноутбуков, фенов и т. Д. Для питания трехфазных розеток На кухне, такая схема может быть просто опасной.
Лучше параллельное подключение?
Параллельное соединение розеток, в отличие от последовательного, обеспечивает независимость каждой точки питания. Напряжение всегда будет равномерным — независимо от того, сколько розеток задействовано в цепи.И производительность каждой отдельной точки питания не влияет на все остальные. Эта схема наиболее устойчива и безопасна для бытовой техники, и минус у нее один — больший расход проводов.
Параллельное соединение используется не только на отдельных розетках, но и в блоках из двух и более штук. Все преимущества такой схемы в этом случае сохраняются. Правда, сам процесс подключения будет более трудоемким и трудоемким.
Как подключить выключатель и розетку?
Схема подключения выключателя и розетки может быть разной.Например, для блока питания и коммутатора это будет выглядеть так:
От распределительных коробок к устройству протяните трех- или, если нет заземления, двухжильный кабель. Подключите фазу, ноль и массу к розетке, если она есть.
Далее от розетки фаза зажимаем в выводах выключателя.
От переключателя фаз тянем на лампу и так их подключаем.
От распределительных коробок до светильников проложить ноль и землю.
И еще одна схема.Он несложный и подходит для выключателя, который находится отдельно от розетки:
От розетки фаза проводится через выключатель и подключается к лампам.
Ноль и земля для светильников также вытягиваются из розетки.
Как видите, схемы разные, но есть одно общее правило: фаза должна прерываться переключателем.
Розетка заземления: что делать, если проводка двухжильная?
Подключить заземляющую розетку несложно, если проводка в квартире или доме трехжильная.Но в домах, где много лет назад была разведена сеть, разводка обычно идет по двум жилам: фазной и нулевой. В этом случае проблему можно решить двумя способами:
На лестничной площадке всегда есть распределительная коробка с заземлением. Нужно от него контакт протянуть в квартиру, а через шину распределить землю уже по всей квартире. Лучше использовать провод с медной жилой.
Выполните так называемое «обнуление». Здесь ноль подключен к клеммам заземления.Этот способ следует использовать только в крайнем случае, так как могут возникнуть проблемы в работе розеток с заземлением.

Как подключить розетку к проводам?
Как подключить провода к розетке, тут ничего сложного. Сначала подготавливаем провод: снимаем внешнюю изоляцию примерно на 10 см, а провода зачищаем на 1,5 см. Делается это специальным инструментом или любым удобным ножом. Снимаем защитную пластиковую крышку с розетки, а затем откручиваем прижимные винты так, чтобы оставалось пространство ок.Между их колпачками и основанием зажима. 5 мм. Также открутите винт на клемме заземления. Теперь розетка готова к подключению. Зачищенные провода — фаза, ноль и земля, по одному вставляем в нашу розетку и плотно закручиваем саморезами.
Есть еще один вариант подключения проводов к розетке. Каждую жилу зачищаем по 2 см и оголенных коней сворачиваем в кольца с таким диаметром, чтобы входили ножки саморезов. Каждый винт поочередно откручиваем и подкладываем под него закрученные на концах концы проволоки.Вставьте винт обратно и плотно затяните. Такая сборка более надежна, но требует больше времени.
Как подключить тройной свитч?
Тройная розетка подключается параллельно или последовательно, они описаны выше. Тройной переключатель также можно подключить двумя способами:
От розетки. При этом ноль и земля на лампы идут от одной розетки или от распределительной коробки.
От распределительной коробки. Фаза идет на выключатель и подключается к клеммам ключей.Затем проводники возвращаются в распределительную коробку и оттуда разводятся на лампы. Ноль и земля идут от коробки непосредственно к лампам.
Второй способ предпочтительнее, так как в первом случае при выходе из строя розетки выключатель тоже перестанет работать.
9 типов электрических розеток в домах
Фото: depositphotos.com
Если не все электрические розетки в вашем доме выглядят одинаково, это связано с тем, что существует много разных типов электрических розеток.Каждый тип имеет уникальные характеристики и особенности. То, что подходит для спальни, может быть не лучшим для вашей ванной комнаты, и наоборот.
Выбор и установка правильной электрической розетки, соответствующей потребностям помещения, может защитить вас от поражения электрическим током и сделать ваш дом более энергоэффективным. В этом руководстве объясняются свойства девяти различных электрических розеток, которые могут быть у вас дома.
1. Розетки 15А, 120 В
Наиболее распространены в старых домах и выпускаются в двух версиях:
Фото: depositphotos.com
Двухконтактные розетки имеют два длинных разъема для подключения и обеспечивают незаземленное соединение.
Трехконтактная версия добавляет заземляющий контакт и дополнительную вертикальную прорезь, чтобы предотвратить поражение электрическим током из-за незакрепленной проводки.
Это также самые дешевые типы электрических розеток на рынке, которые легко установить или заменить. В то же время они также могут быть главными кандидатами на обновление в ближайшем будущем.Для повышения безопасности и эффективности может быть разумной идеей выбрать более современные альтернативы из этого списка.
Подходит для: Для домашнего использования с приборами, имеющими минимальные требования к напряжению и силе тока.
2. Розетки на 20 А, 125 В
Эти электрические розетки поддерживают большую потребляемую мощность, чем предыдущий тип. Строительные нормы и правила рекомендуют устанавливать розетки на 20 А для некоторых приборов, таких как большие кухонные гаджеты, которым для работы требуется больше энергии.
Вы можете отличить их от версии 15A, посмотрев небольшую горизонтальную прорезь рядом с вертикальной прорезью заземления. Они могут даже идеально подходить для некоторых стиральных и посудомоечных машин и обогревателей.
Подходит для: Крупных бытовых приборов, которым требуется больше энергии.
3. Розетки на 20 А, 250 В
Для крупных бытовых приборов, таких как кондиционеры, воздушные компрессоры и оборудование для хобби, требуется еще более высокий уровень мощности. Для таких целей следует выбрать именно этот тип электрической розетки.
Перед установкой этих розеток на 20 А, 250 В вам потребуется соответствующая электрическая цепь. Для розеток на 250 В необходим двухполюсный автоматический выключатель, установленный на главной панели, и эту работу лучше доверить электрику. Посмотрите на характеристики мощности устройства, которое вы планируете использовать, и сделайте соответствующий выбор. Некоторым приборам, таким как настенные духовые шкафы и электрические сушилки, может потребоваться даже больше энергии, чем могут обеспечить эти розетки. Для таких случаев вы можете взглянуть на розетки 30А или 50А.
Подходит для: Крупных бытовых приборов с очень высоким энергопотреблением и оборудования для хобби-магазинов.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+
Фото: depositphotos.com
4. Розетки с защитой от несанкционированного доступа
Строительные нормы и правила в большинстве мест сделали обязательным использование розеток с защитой от несанкционированного доступа в новом строительстве. В этих типах электрических розеток используется встроенный физический барьер для предотвращения проникновения посторонних предметов.Внутренние заслонки открываются только при вставке двухконтактной или заземленной вилки. Если у вас дома есть дети, это может быть безопасным выбором. Даже если дети попытаются вмешаться в эти розетки, вставив что-нибудь, кроме вилки, опасности поражения электрическим током нет.
Подходит для: Безопасное использование в домах с детьми.
Фото: depositphotos.com
5. Выходы GFCI
Выходы прерывателя цепи замыкания на землю (GFCI) лучше всего подходят для мест, близких к воде.Внутри это включает в себя такие пространства, как ванные комнаты, кухни, подвалы, места для ползания и прачечные. Вы также можете использовать розетки GFCI на открытом воздухе.
Эти розетки постоянно отслеживают прохождение тока и отключаются (или отключают питание) при обнаружении всплеска или скачка тока. Схема прерывателя немедленно срабатывает в момент обнаружения опасного скачка напряжения. Для розеток рядом с водой скачок напряжения может указывать на прямой контакт с водой и, как следствие, опасность поражения электрическим током, например, если вы случайно уронили действующий фен в ванну, когда она наполнена водой.Вы можете легко идентифицировать их, ища кнопки «ТЕСТ» и «СБРОС» разного цвета на фасаде.
Подходит для: Предотвращение поражения электрическим током в местах, близких к воде.
6. Выходы AFCI
Некоторые электрические неисправности вызывают нагревание из-за дуги. Возникновение дуги возникает в точках слабого контакта в вашей электрической системе, где электричество скачет между соединениями. Контрольными признаками обычно являются искры или жужжащий звук. Это может вызвать необычайное количество тепла.Перегрев приборов, случайное вбивание гвоздя в проволоку или грызуны, пережевывающие проволоку, могут вызвать этот риск. При возникновении дуги выходы прерывателя цепи дугового замыкания (AFCI) обнаруживают его, а встроенный прерыватель отключает выход. Вы можете установить их в спальнях и других спальных зонах через специальный автоматический выключатель на главной панели. Это важная мера предосторожности для тех мест в вашем доме, где вы не всегда можете бодрствовать и быть в полной боевой готовности. Это также отличный вариант для кухонь и прачечных.
Подходит для: Предотвращение поражения электрическим током в спальнях и других спальных зонах, на кухнях и в прачечных.
7. Коммутируемые розетки
Если есть приборы или светильники, которые вы хотите держать постоянно включенными, даже если они не работают, подумайте о коммутируемых розетках. Устройство объединяет розетку и подключенный выключатель. Используйте переключатель для управления питанием подключенного устройства, не вынимая вилку из розетки. (Для их установки вам не потребуется новая электрическая коробка или дополнительная проводка.)
Подходит для: Приборы или светильники, которые вы хотите всегда держать подключенными.
Фото: homedepot.com
8. Розетки USB
Устройства, которые заряжаются через USB, сегодня широко распространены в домашних хозяйствах. Если вы разочаровались в поиске бесплатных USB-портов или зарядных устройств, решением могут стать настенные USB-розетки. Это дает вам одно или несколько USB-разъемов прямо на стене, часто на одной пластине с другими двух- или трехконтактными розетками. Просто подключите кабели прямо к стене, чтобы зарядить смартфон, планшет или другое USB-устройство.
Подходит для: Питание устройств, заряжаемых через USB.
9. Умные розетки
Современные инновационные интеллектуальные розетки оснащены встроенными механизмами для мониторинга потребления энергии. Они также могут включаться или выключаться по программе или расписанию. Умные розетки могут быть отличным решением для вещей, которые вы хотите выполнять по установленному графику, например, разбрызгивателей газонов или капельных кофеварок. Они также могут предотвратить утечку электроэнергии и сделать ваш дом более энергоэффективным.
Многие умные розетки также имеют дистанционное управление по протоколам Wi-Fi, Zigbee или Zwave.Вы можете управлять ими и отслеживать их удаленно с помощью телефона или голосовых помощников. Работа в режиме громкой связи также возможна через умные колонки Google Home и Amazon Echo.
Подходит для: Энергоэффективных домов и людей, которые хотят внедрить домашнюю автоматизацию.
Некоторые рабочие места лучше оставить профессионалам
Получите бесплатные оценки от ближайших к вам лицензированных электриков.
+
Вилка и розетка типа A и B
ТИПЫ A и B
В США, Канаде, Японии и Центральной Америке используются два типа бытовых розеток: незаземленные типа A (NEMA 1-15) и заземленные типа B (NEMA 5-15).(Полный список стран, в которых используются типы A и B, можно найти здесь.)
ТИП A
Эта незаземленная вилка класса II с двумя плоскими параллельными контактами является стандартной в большинстве стран Северной и Центральной Америки. Он известен как NEMA 1-15 и был изобретен в 1904 году Харви Хаббеллом II. Вилка имеет два плоских лезвия толщиной 1,5 мм, длиной от 15,9 до 18,3 мм, расположенных на расстоянии 12,7 мм друг от друга. Вилки типа A обычно поляризованы и могут быть вставлены только в одну сторону, потому что два лезвия не имеют одинаковой ширины.Лезвие, соединенное с нейтралью, имеет ширину 7,9 мм, а горячее лезвие — 6,3 мм. Эта вилка рассчитана на 15 А. С 1965 года незаземленные розетки типа А больше не разрешены в новых постройках в Соединенных Штатах и Канаде, но их все еще можно встретить в старых зданиях. Заглушки
типа A и B имеют два плоских штыря с (часто, но не всегда) отверстием возле наконечника. Этих дыр нет без причины. Если бы вы разобрали розетку типа A или B и посмотрели на контактные дворники, в которые вставляются штыри, вы бы обнаружили, что в некоторых случаях на них есть неровности.Эти выступы входят в отверстия, чтобы розетка могла более плотно захватить штыри вилки. Это предотвращает выскальзывание вилки из розетки из-за веса вилки и шнура. Это также улучшает контакт между вилкой и розеткой. Однако некоторые розетки не имеют этих выступов, а имеют только два подпружиненных лезвия, которые захватывают стороны штифта вилки, и в этом случае отверстия не нужны.
Есть также специальные розетки, которые позволяют зафиксировать шнур в розетке, продев стержни через отверстия.Таким образом нельзя отключить торговые автоматы и тому подобное. Кроме того, электрические устройства могут быть запломбированы на заводе-изготовителе с помощью пластиковой стяжки или небольшого навесного замка через одно или оба отверстия для штырей вилки. Например, производитель может продеть пластиковую ленту через отверстие и прикрепить ее к бирке, на которой написано: «Вы должны выполнить X или Y перед тем, как подключить это устройство». Пользователь не может подключить устройство, не удалив тег, поэтому пользователь обязательно увидит тег.
Различные типы цепей для питания розеток
Существуют две основные схемы, используемые для розеток.Радиальный и кольцевой.
В этом разделе
Розетки
Розетка
Двухполюсная, однополюсная или ни одна из них?
Простая радиальная цепь
Кольцевые оконечные цепи
Радиальная цепь с ответвлениями
Добавление ответвления к оконечной кольцевой цепи
Расширение кольцевой цепи с помощью соединительной коробки
Расширение существующей кольцевой оконечной цепи
Розетки
Розетка — это привычный предмет, закрепленный на стене, в который можно вставить вилку.Доступен в одинарном и двойном вариантах. Некоторые производители также выпускают трех- и четырехместные версии.
Одна розетка рассчитана на 13 ампер. Двойная розетка НЕ рассчитана на 26 А — она 13 А используется на две розетки. Поэтому, если вы собираетесь установить два мощных электроприбора в одном месте, лучше использовать две одинарные розетки, чем одну двойную. Чаще всего это происходит со стиральной машиной и сушилкой для белья.
Трех- и четырехъядерные версии также имеют 13А, общие для розеток, и у них будет предохранитель на 13А, встроенный в переднюю часть розетки.Эти типы обычно устанавливаются на стандартный одинарный или двойной задний ящик, обеспечивая быстрый способ установки дополнительных розеток.
Другие варианты переключателей
Розетка
Ужасный и раздражающий термин, используемый многими людьми. Нет такой вещи (больше нет). Розетки есть, а вилки есть. Не оба одновременно. Находясь в режиме разглагольствования, также обратите внимание, что выключатели света не являются розетками, а место, где подходит ваша «лампочка», — это патрон, а не розетка.Если бы это была легкая розетка, то, наверное, еще где-то была бы тяжелая розетка?
Двухполюсный, однополюсный или ни один из них?
Скорее всего, коммутируемые розетки — это те, на которых есть выключатели. Не так очевидно то, что некоторые из них однополюсные (где переключается только ток), а другие — двухполюсные (переключаются как фаза, так и нейтраль). Двухполюсное переключение может показаться более безопасным, но автоматические выключатели или предохранители в вашем потребительском блоке переключают только напряжение, нейтраль постоянно подключена.
Двухполюсные переключаемые розетки стоят немного дороже, чем однополюсные.
Коммутационные розетки вообще не имеют выключателя. Переключение осуществляется отключением прибора от сети. Полезно, чтобы избежать их случайного выключения, или если переключатель предусмотрен где-либо еще. Один из примеров — розетка под столешницей для стиральной машины, которая подключается через выключатель, установленный над столешницей.
No related posts.
