порядок прокладки кабелей + пошаговые инструкции по подключению внутреннего и внешнего блока

Кондиционер – один из самых востребованных видов техники в жаркое время года, который широко используется в частных домах, офисах и квартирах. Высокотехнологичное оборудование обеспечивает оптимальные микроклиматические условия в помещении для работы, занятий или отдыха.

Монтаж и последующий запуск систем кондиционирования – довольно сложные процессы, согласны? Но если разобраться в схеме, то можно попытаться выполнить установку и подключение оборудования своими руками.

В этой статье поговорим о том, как подключить кондиционер к сети и какие инструменты для этого потребуются. Также подробно опишем этапы подключения и требования к электрической сети. Для облегчения восприятия материал дополним наглядными фото и видео.

Содержание статьи:

Кратко о принципе работы оборудования

Современные устройства для поддержания оптимального микроклимата в помещении помогут сделать жизнь более комфортной, а также защитят организм от вредного внешнего воздействия.

Климатическое оборудование разделяют по сфере использования – на промышленное, полупромышленное и бытовое. В зависимости от типа установки различают стационарные и мобильные модели.

В зависимости от типа конструкции кондиционеры бывают напольно-полочные, настенные, напольные, кассетные, колонные, канальные, оконные.

Принцип их действия основан на изменении агрегатного состояния фреона в зависимости от давления и температуры в замкнутой системе. Устройства самостоятельно не производят тепло и холод, а лишь переносят его, в зависимости от выбранного режима, – из помещения на улицу или наоборот.

Важно не только правильно установить и подключить климатическое оборудование, но и эксплуатировать его согласно рекомендаций производителя. В числе которых предельно допустимая температура окружающей среды для работы кондиционера, а также обязательное техническое обслуживание, включающее регулярную чистку

Этапы подключения кондиционера к сети

Подключение кондиционера к сети – не менее важный этап, который наступает после выбора, покупки и монтажа климатического оборудования.

Вся работа должна выполняться согласно схем, приведенных в инструкции по монтажу и эксплуатации. Также схемы изображают на крышках внешнего и внутреннего модулей.

Этап #1 — подготовка инструментов и материалов

Подключение кондиционера к сети, как и любые электромонтажные работы, проводится с использованием инструментов, среди которых дрель, пассатижи, набор отверток и другое.

В числе обязательных расходных материалов – шурупы, дюбеля, хомуты, короб из пластика под кабель и прочее.

До начала подключения блоков кондиционера необходимо освободить доступ к местам, в которых будет проводиться их монтаж и присоединение. Из помещения следует убрать все предметы или накрыть их во избежание повреждений от бетонной и кирпичной пыли, мелкой крошки

Точный список необходимых материалов и инструментов зависит от нескольких факторов:

• модели устройства;
• требований производителя кондиционера;
• выбранного способа подключения к сети (через розетку или через отдельную питающую линию).

Особое внимание стоит уделить также оборудованию, от которого зависит стабильность работы устройства. Так, если вы регулярно замечаете скачки напряжения в сети, следует сразу же подобрать .

Для присоединения кондиционера к сети электроснабжения понадобится розетка, провод и автоматический выключатель.

Чтобы рассчитать необходимую длину провода, понадобится учесть:

• толщину стены;
• расстояние от стены до наружного и до внутреннего блока;
• длину кабеля под самими модулями (примерно 1,2 – 1,5 м).

Также желательно предусмотреть дополнительный кабель, чтобы можно было подключить датчики, к примеру, температурный.

Сечение провода подбирается с учетом рекомендаций производителя. В монтажном руководстве приводятся схемы электрического подключения конкретной модели.

Для кондиционеров большой мощности (свыше 1800 Вт), предназначенных для обслуживания помещений с большой квадратурой, стандартные розетки на 16 А не подходят, так как не выдерживают фактическую нагрузку подсоединяемого устройства

Закрепление проводки при прокладке коммуникаций с использованием коробов выполняется с помощью шурупов и клея. Для, так называемой, скрытой проводки понадобятся также специальные хомуты, с помощью которых закрепляют кабеля в штробах.

Для отделки стен используется специальный строительный гипс. Этот материал позволяет при необходимости быстро вскрыть оштукатуренный слой.

Этап #2 — изучение схем подключения к сети

Важно обеспечить надежное заземление кондиционеру – в новых домах заземляющая жила есть. А вот со старым жилым фондом все не так просто – в них не предусмотрена “земля”, поэтому большинство пользователей включают технику “как есть”.

Для защиты от перегрузки сети в электрическом щитке устанавливается автомат на индивидуальную линию. Детальная информация указана в технической документации с пошаговыми действиями при подключении климатического оборудования. Придерживаясь их, можно выполнить работу своими силами.

Также под крышкой наружного блока сплит-системы содержится схема того, как правильно подключать провода к уличному и внутреннему блоку кондиционера, и присоединение последнего к сети электропитания.

Схематическое изображения подключения кондиционера к электросети. На схеме обозначен контактор «земли», а также: N – ноль; L – фаза; 3, 4 – клеммы для подключения наружного модуля к внутреннему. Такая схема обычно располагается под крышкой наружного блока

Этап #3 — соединение блоков посредством кабеля

Для соединения блоков между собой необходимо проложить межблочный провод от внутреннего модуля к внешнему. Это делают вместе с прокладкой фреоновой магистрали. Рекомендуем ознакомиться с руководством по .

Другой провод понадобится для подсоединения внутреннего блока к отдельной линии питания.

Схема подключения кондиционера к электросети, варианты подсоединения между модулями системы. Требования к сечению провода, используемого для электроподключения климатического оборудования

Для выполнения соединений предстоит . Это можно сделать с помощью обычного ножа или специального приспособления для с кабелей и проводов.

Подключение внешнего и внутреннего блока кондиционера осуществляется по следующей схеме:

• необходимо снять переднюю декоративную панель или защитную крышку блока;
• протянуть кабель и расположить его сбоку от модуля;
• зачистить концы проводов;
• вставить их в соответствующие клеммы и зафиксировать;
• закрепить кабель на выходе из блока;
• закрыть крышкой модуль.

В некоторых моделях кондиционеров между блоками прокладывают отдельный провод для температурного датчика.

Этап #4 — подключение устройства к сети

Электрическая схема подключения устройств в быту кардинально отличается для полупромышленных моделей, установленных в офисных помещениях.

На практике используют два основных способа:

• через розетку;
• с отдельным проведением и подключением провода кондиционера к электрощиту.

Первый вариант используется для введения в эксплуатацию практически всех бытовых устройств.

Если принято решение присоединить кондиционер, используя стандартную , это можно сделать лишь в определенных ситуациях:

• мощность кондиционера небольшая;
• электрическая сеть в квартире или частном доме имеет достаточную мощность;
• устройство будет располагаться в этой части помещения временно.

Надо учитывать, что к линии запрещено подключать другие бытовые устройства.

Домашние кондиционеры довольно часто подключают через розетку, если иные требования не указаны в рекомендациях производителя. Так, для сплит-системы мощностью до 1800 Вт достаточно розетки с номинальной нагрузкой 16 А

При несоответствии розетки параметрам, указанным производителем, единственный выход из ситуации – прокладывание отдельной линии от щитка к внутреннему блоку кондиционера. Подсоединение через индивидуальный кабель – более безопасный и надежный способ обеспечить стабильную работу оборудования.

Установка  обезопасит от перегрузки сети и от возможного возгорания. К тому же, благодаря индивидуальной прокладке кабелей для кондиционеров, модули могут размещаться на любом месте.

Этап #5 — проверка работы модулей

По завершении подключения блоков, необходимо проверить правильность выполненной работы, затем протестировать собранную схему, кратковременно запустив систему.

Перед проверкой работы кондиционера и его первым запуском следует определить перепады высоты между блоками. Рекомендации производителя указаны в аннотации к оборудованию.

Правильную установку наружного блока можно определить по нескольким параметрам:

• Наружный блок вибрирует во время работы, поэтому стена для его крепления должна быть ровной и крепкой.
• Блок устанавливается по уровню.
• Расстояние между стеной и самим модулем должно равняться 10 см, иначе блок при высокой температуре летом может перегреться.
• Кронштейны должны быть прикреплены на анкерные болты.

Для защиты наружного блока ото льда и осадков сверху устанавливают .

Для подключения кондиционера желательно использовать ВВГ кабель. В строительном отделе могут порекомендовать ШВВП, его проще укладывать, но он предназначен на несколько меньшие нагрузки

Максимально допустимое расстояние между блоками – три метра. Для каждой модели могут быть свои рекомендации, их можно сверить с инструкцией.

Обязательно следует проверить крепление медных трасс. Трубки должны быть закреплены, в противном случае тяжело гарантировать их работоспособность.

Для эффективного  дренажная труба должна находиться под наклоном.

Выводы и полезное видео по теме

Схема подключения кондиционера к сети детально рассмотрена в следующем сюжете:

Советы по прокладке кабелей можно узнать из ролика:

Установка и последующее подключение кондиционера кратко изложены в видео:

Имея навыки выполнения электромонтажных работ, можно своими силами выполнить подключение блоков кондиционера к сети. Пробное и кратковременное включение проводят по завершении подключения модулей, сверки со схемой, проверки подсоединения и питания внешнего и внутреннего блоков кондиционера.

Электричество не прощает неточностей и ошибок. Перед самостоятельным подключением следует адекватно оценить собственные навыки. Если вы не знаете, как правильно подключить кондиционер, то стоит пригласить электрика, иначе самостоятельные попытки могут закончиться ремонтом дорогостоящего оборудования, ударом тока или пожаром.

Если у вас есть опыт в подключении системы кондиционирования, поделитесь, пожалуйста, своей историей. Блок для комментариев и вопросов размещен ниже под этой публикацией.

Как правильно подключить кондиционер к электросети своими руками: советы мастера

Автор Евгений Апрелев На чтение 5 мин. Просмотров 25.7k.

Любой кондиционер состоит из двух различных по функциям частей: холодильный контур, который осуществляет функцию охлаждения воздуха и электрическая часть, управляющая устройствами и элементами контура.

В этой статье будет рассмотрена электрическая схема кондиционера, варианты его подключения к электропитанию и как правильно подключить кондиционер к электросети.

Что такое электрическая схема сплит-системы

Электрическая схема кондиционера — это документ, в котором отображено расположение электронных компонентов, их подключение, а также информация для инженеров сервисных центров. Всех, кто занимается больше интересует электрическая схема подключения кондиционера, которая включает в себя расположение основных устройств испарительного и конденсаторного блока, клеммы для соединения блоков между собой и подключения электропитания.

Основными элементами здесь являются:

• Компрессор, с выводами CSR. Стрелкой показана защита, установленная на обмотку компрессора
• Compressorcapacitor – конденсатор, двумя выводами подключен к обмоткам компрессорного агрегата. Третий вывод конденсатора подключен к его пусковой обмотке.
• Кроме этого, на схеме обозначен мотор вентилятора и конденсатор, через который подключены две обмотки электродвигателя.
• На схеме обозначен электромагнит, управляющий работой четырехходового клапана.

Обозначения клемм в клеммной колодке:

1(N) – ноль.

2 – Напряжение на компрессор с модуля управления.

3 – Подача электропитания на мотор вентилятора при работе его на малых оборотах.

4 – Электропитание на мотор вентилятора при его работе на повышенных оборотах.

Отдельная клемма – земля. Основные модули и блоки:

• Фильтр питания, через который подается напряжение на управляющую плату.
• Control board – блок управления к которому подключены все модули устройства.
• К CN 12 подключено силовое реле питания компрессора.
• К CN6 подключается дренажный насос.
• Клеммник CN 5 отвечает за управление вентилятором сплит-системы.
• К выводам CN 10 подключается шаговый мотор управления жалюзийной решеткой.
• Выводы CN 7 отвечают за подключение термодатчика температуры теплообменника.
• К выводам 1 и 2 клеммника CN15 подключается термодатчик комнатной температуры.
• К вывода м 1 и 3 клеммника CN15 подключается сенсор уровня воды в поддоне.
• Клеммник CN 13 управляющего блока отвечает за подключение блока индикации устройства.

Клеммник (на плате обозначен Terminal) для соединения кабелем испарительного и конденсаторного блоков. Клеммы L и N — питание кондиционера от линии эл. передач. Следует знать, что существует с подключение кондиционера к электросети через внешний блок.

При таком подключении, необходимо руководствоваться инструкцией. Если подключается климатическая техника мощностью до 4 ,5 кВт, то использоваться должен четырехжильный медный кабель с сечением 2,5 мм

2. При отдельной ветке питания на щиток обязательно устанавливается автомат мощностью 20 А.

Подключение кондиционера

После их необходимо соединить между собой четырехжильным медным кабелем с площадью сечения жилы не менее 2,5 мм². Инструкцией по подключению служит принципиальная схема, которая была достаточно подробно рассмотрена выше. Соединительный кабель может прокладывается вместе с фреоновой магистралью, а может в отдельном пластиковом коробе.

При прокладке в одной штробе вместе с медными трубками, используйте для изоляции кабеля гофрированную пластиковую трубку.

После межблочного электрического соединения следует подключать внутренний блок к электропитанию. Схема подключение кондиционера к электросети предполагает получение питания, как от ближайшей розетки, так и от отдельной линии.

Идеальным вариантом подключения достаточно мощной климатической техники является отдельная линия питания. Такой вариант не будет нагружать уже существующие линии квартирной электросистемы и позволит подвести питание непосредственно к внутреннему блоку сплит-системы. Прокладка кабеля электропитания от щитка до внутреннего блока может производиться по штробленой канавке в материале стены или в специальном пластиковом коробе.

Щиток, с которого будет тянуться отдельная линия питания должен быть заземлен. Подсоединение кабеля питания к клеммнику щитка должно проводиться только через автомат, мощность которого следует рассчитать по формуле: мощность аппарата деленная на напряжение. К полученному значению следует добавить 30% запаса.

Следует понимать, что к розетке можно подвести кабель питания климатической техники только в том случае если:

• Климатическая техника имеет небольшую мощность.
• Внутридомовая электросеть проложена медным кабелем с сечением не менее 2, 5 мм
  2.
• На одной ветке с кондиционером нет энергоемких потребителей.
• Предполагается временный .
• Данная ветка электроснабжения оборудована автоматом с УЗО не менее 20 А.

Варианты подключения кондиционера к существующей электролинии

Этот вопрос можно было бы не рассматривать, ввиду присутствия розеток в помещении. Но, некоторые владельцы маломощной климатической техники недовольны тянущимся проводом от розетки до потребителя, часто через всю стену.

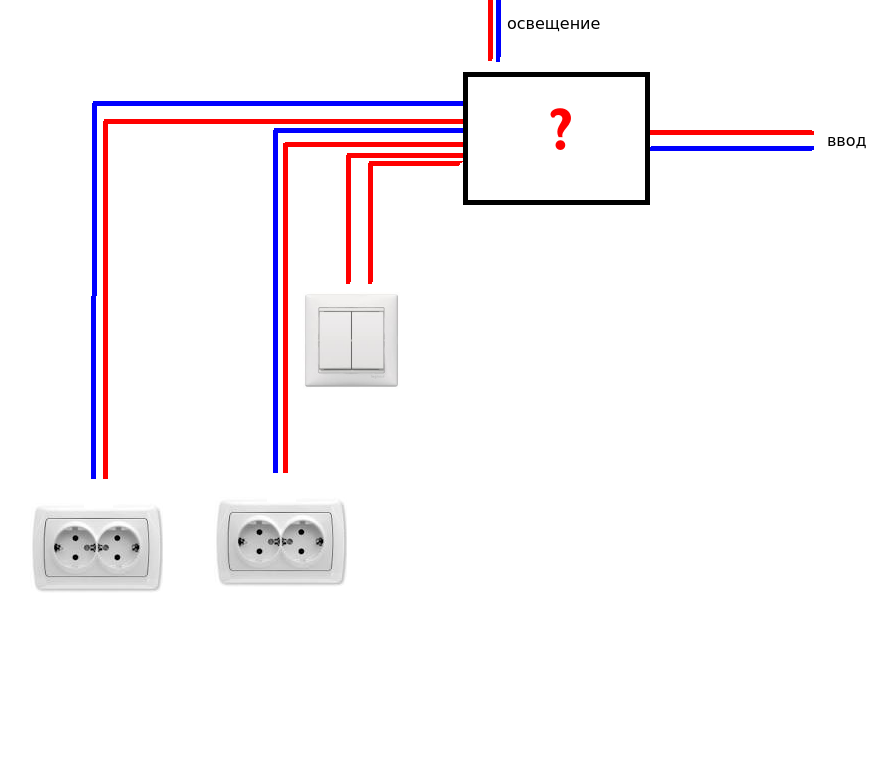

Если розетка находится достаточно далеко от кондиционера, то существует вариант подключения кондиционера к электросети через выключатель. Предупреждаем сразу: этот вариант подходит только для маломощной климатической техники и вот почему: клеммы обычного выключателя могут попросту не выдержать тока, проходящего через них. В итоге нагрев, искрение, выход из строя выключателя (в лучшем случае) или пожар.

Лучше от действующей розетки проштробить канавку в стене и проложить по ней кабель питания в гофротрубе до блока сплит-системы, а потом вмонтировать в стену специальную розетку с декоративной накладкой. Розетка должна выдерживать определенный ток: если мощностью 1 кВт, то розетка должна выдерживать 9-10 А; от 1 до 3 кВт – 16-18 А; от 3 до 4,6 кВт – 20 А; от 4,6 до 5,5 – не менее 25 А. Правильный выбор лучше всего доверить квалифицированному электрику.

Если вы решили подключить кондиционер своими руками, то делайте это с соблюдением всех правил техники безопасности, а чтобы полностью быть уверенным, что процесс подключения прошел правильно и безопасно для климатической техники и обитателей жилища, лучше всего обратитесь за помощью к профессионалам.

Монтаж и подключение кондиционера к электросети: инструкция

Конструкция собрана, смонтирована в намеченном месте. Заключительные работы – монтаж электрического кабеля.

Первый способ подключения кондиционера к общей сети

Электрическая часть работы начинается с прокладки двух кабелей:

1. Провод электрический для соединения блоков кондиционера;
2. Соединения внутреннего блока кондиционера с источником питания электрического тока. Кабель выводится к электрощиту и подсоединяется отдельному  к автомату защиты. Допускается подключение устройства к розетке.

Вариант подключения внутреннего блока прибора к розетке возможен:

• при небольшой мощности устройства;
• прибор должен относиться к типу оконного или мобильного устройства;
• высокая мощность существующей  сети;
• условие временного монтажа кондиционера;
• линия подключения прибора не должна использоваться для работы других устройств.

Линия, соединяющая устройство охлаждения с розеткой должна быть снабжена  автоматом защиты.

Важный этап – правильный подбор розетки для подключения кондиционера. Установка усиленных розеток гарантирует безопасность подключения прибора через розетку к источнику питания.

Как правило, производителем в инструкции, прилагаемой к кондиционеру, приводится схема подключения кондиционера к электросети. Информация электрического подключения конкретного прибора выполнена на внутренней поверхности крышек блоков устройства.

Под панелью внутреннего блока размещена коробка с клеммами. Провода подключают к клеммам, оборачивают изолентой свободные концы проводов.

Под крышкой внешнего блока находятся пронумерованные контакты. Провода из внутреннего блока соединяют с контактами внешнего блока в соответствии с их нумерацией. Свободные номера обернуть изоляционной лентой.

Соединение блоков производят электрическим трёхжильным кабелем с сечением проводов, рекомендуемых инструкцией к данному кондиционеру. Необходимо проверить качество изоляции проводов. Плохая изоляция может привести к замыканию соединительных проводов.

При отсутствии заземления необходимо пользоваться специальным прибором, обеспечивающим безопасную работу с электрическим током.

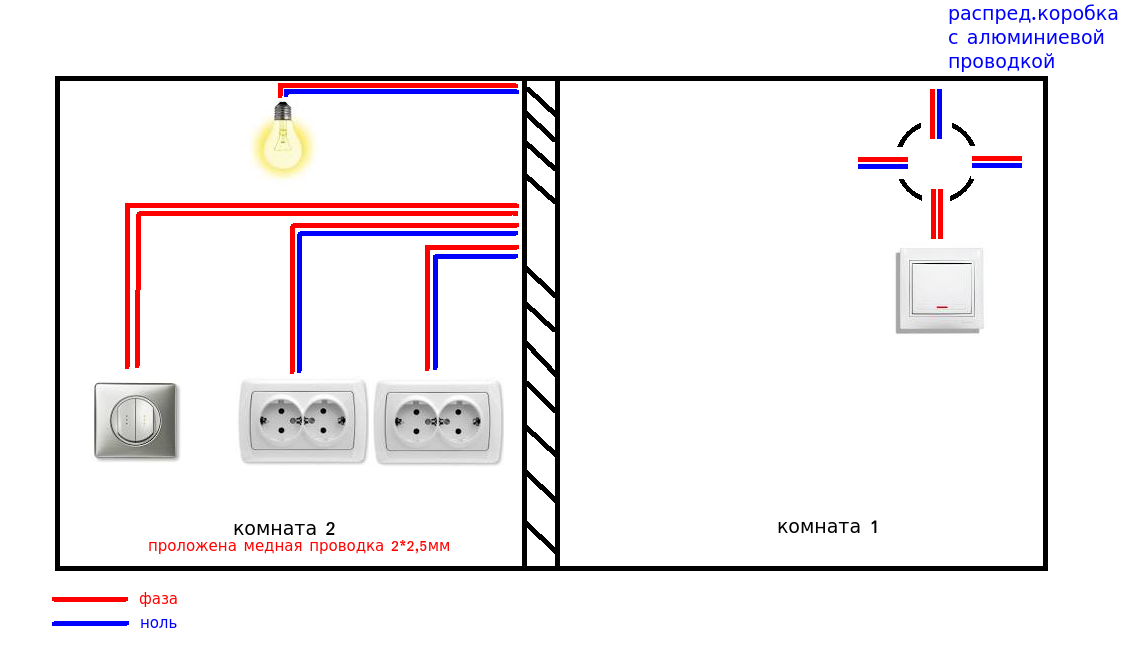

Причины, исключающие подключение кондиционера к существующей домашней сети:

• электропроводка домашней сети алюминиевая;
• небольшая площадь сечения электрического провода;
• аварийное состояние электропровода;
• отсутствие защиты электросети и заземления.

Второй способ индивидуального подключения кондиционера

Наиболее надёжный вариант подключения кондиционера – индивидуальная линия. В этом случае обеспечивается стабильная  работа прибора. Специальный электрический кабель для кондиционера, реле напряжения способное отключать напряжение при скачках и перегрузках в сети служат защитой приборов от поломок и возгорания. Индивидуальная электролиния позволяет размещение кондиционера в любой точке дома.

Электропроводящая линия для кондиционера должна иметь:

• автомат защитного отключения;
• материал проводки, выполненный из меди;
• провода  с площадью сечения рекомендуемой в инструкции к устройству;
• оборудование  заземления.

Установка устройства для аварийного отключения прибора дифференциального автомата на линию индивидуального подключения кондиционера не требуется.

Электропровод для кондиционера укладывают в устроенные в стене штробы. Предварительно кабель помещают в гофрированный рукав или декоративные короба для защиты от внешних повреждений. Монтируя электрический провод совместно с дренажем или линией фреона необходимо использовать их укладку в монтажные приспособления: короба и трубки.

Способ укладки  электрического кабеля,  линий дренажа и фреона облегчит аварийную  замену пришедшего в негодность объекта, размещённого в штробах.

Получив необходимые сведения о способах монтажа электропровода  и мерах безопасности подробное подключение кондиционера к электросети можно посмотреть на видео, размещённом ниже.

Третий способ подключения устройства к сети

К рассмотренным двум вариантам подключения кондиционера к источнику питания можно предложить третий способ. Этот способ предполагает раздельное подключение блоков кондиционера к электрической сети.  Оба блока прибора обеспечиваются индивидуальной проводкой с обеспечением связи для обмена данными двужильным кабелем. Прокладка дополнительного трёхфазного кабеля, обустройство индивидуального выключателя в шкафчике-распределителе. Все электрические работы, выполненные  без отступлений от схемы конкретного прибора, предполагают долгую  его эксплуатацию без поломок.

Пожалуйста, оцените статью:

Подключение кондиционера к электрической сети – варианты и этапы работ

Кондиционер сегодня широко вошел в нашу жизнь, как высоко-технологическое оборудование, способное обеспечить соответствующий микроклимат в любом помещении, и поэтому при его установке у себя – вы должны знать, какая оптимальная электрическая схема подключения кондиционера к вашей бытовой электросети.

Подключение электропитания к кондиционеру – общие вопросы

Современная климатическая техника универсальна, практична, ею удобно пользоваться. Покупка и установка кондиционера в квартире, подходящего по техническим характеристикам, избавит жильцов от дискомфорта, связанного с температурно-влажностным режимом, создаст в помещении здоровую атмосферу, благоприятную для отдыха и работы.

Принципиально важными особенностями устройства кондиционера с точки зрения монтажа является их конструктивное решение. Есть моноблочные приборы, состоящие из одного модуля, и мульти блочные – сплит и мульти сплит системы.

Работы по подведению электропитания к кондиционеру следующие: проводится монтаж кабеля, соединяющего внешний и внутренний блоки устройства. Второй кабель должен соединить внутренний блок кондиционера с электрощитовой или, в крайнем случае, электрической розетке. Исходя из потребляемой кондиционером мощности, его или включают в действующую электросеть, или к его внутреннему блоку подводится отдельная электролиния, подключаемая в электрощитовой посредством отдельного автомата.

Монтаж электропроводки ведут в сделанные в стене штробы, используя гофрированные рукава или посредством использования специальных декоративных коробов.

Подключение внутреннего блока кондиционера через розетку

Эта электрическая схема подключения кондиционера используется в случаях, когда на линии подключения кондиционера нет мощных энергопотребителей, монтаж кондиционера проводится по временной схеме, устанавливаемый кондиционер маломощен или является оконного или мобильного типа, а также если действующая в помещении электрическая сеть способна выдержать нагрузки от работы кондиционера.

На электролинии от розетки к кондиционеру обязательна установка автомата на мощность, как минимум 20 А. Такая сеть также должна быть оборудована УЗО (устройство защитного отключения).

Подключение внутреннего блока устройства кондиционирования с отдельной линией электропитания

Этот способ подключения предпочтителен, ибо защищает электросеть и оборудование от возможных перегрузок и колебаний напряжения в ней. Обязательные требования к монтируемой отдельной линии электропитания следующие:

• Электрощиток должен быть обустроен заземлением.
• В щитовой, на линии питания к кондиционеру для ее защиты от перегрузок ставится автомат.
• Монтируемая электропроводка должна быть медной, с сечением не меньше 3 х 2,5 мм.

Монтаж межблочной электропроводки кондиционера

Эта проводка делается также трехжильным электрокабелем с сечением 3 х 2,5 мм. При подключении кондиционера всегда руководствуйтесь его «Инструкцией…», где приведена подробная электрическая схема подключения кондиционера.

Пример подключения бытового кондиционера в электросеть

К примеру, разберем последовательность подключения бытового кондиционера к домашней электрической сети.

Монтажные работы в электрощитовой

Вначале в электрощитке устанавливается отдельный на данную электролинию автомат. К выходной, фазной клемме автомата, подсоединяем фазный – черного или коричневого цвета провод трехжильного кабеля. Далее к нулевой шине электрощитка, подключаем следующий – синий провод кабеля. Желтый или желто-зеленый провод силового кабеля подключается к заземляющему проводу электрощитовой, если таковой есть.

Когда же заземления нет, то для предотвращения возможного поражения человека электротоком, применяйте специальное электротехническое устройство, именуемое УЗО (дифференциальным реле).

Подключение кондиционера к электрической сети

Подключение внутреннего блока кондиционера

Использующаяся при монтаже электрическая проводка, как правило, всегда трехцветная – имеющая окраску проводов черного (иногда серого), синего и зеленого, а иногда желто-зеленого цветов. Во внутреннем блоке кондиционера, провод с черной оплеткой, идущий от автомата – подключается к клемме L. Провода синего цвета от автомата электрощитка – в блоке подключают к клемме N. Проводка желто-зеленой окраски – соединяется с клеммой массы во внутреннем блоке устройства.

Подключение внешнего блока кондиционера

Здесь подключение проводки идет идентично, согласно, установок вышеупомянутой «Инструкции…». При мощности кондиционера или Сплит системы до 4,6 кВт – рекомендованное сечение медного силового кабеля – также не менее 3 х 2,5 мм. Выходной автомат в электрощитке ставится на ток нагрузки не менее 20А.

Монтаж электропроводки проводите, используя гофрированные спецтрубки. Также при укладке электропроводки вместе с дренажной линией или линией циркуляции фреона, не игнорируйте возможность ее укладки в гофрированные трубки необходимого диаметра.

Данная методика монтажа и подключения электропроводки, разрешит вам в будущем, проводить замену любого, пришедшего в негодность или поврежденного провода, без необходимости демонтажа всей, уложенной в штробы или короба электропроводки.

Как правильно подключить кондиционер к электросети



1. Как правильно подключить питание кондиционера к электросети. Общие требования
2. Кабель питания для внутреннего и внешнего блока
3. Выбор места установки розетки

Правильное питание кондиционера от электросети осуществляется через автомат от 10 ампер. Сечение кабеля от 1.5мм, три жилы – фаза, ноль, заземление. При соблюдении пожаробезопасности неважно каким из трех способов вы подведете питание:

1. Прокладка кабеля с прямым подключением:
   • Плюсы: корпус внутреннего блока скрывает место вывода кабеля из стены — кабель не виден, нет розетки. Не нужно тянуться и выключать вилку из розетки – выключается через автомат в щитке. Надежность питания – отдельный кабель и автомат точно выдержат нагрузку;
   • Минусы: для кондиционера нужен отдельный автомат и кабель – если этого не сделать, в зимний период техника будет под напряжением. Затраты на приобретение автомата и десятков метров кабеля. Затраты на дополнительные работы по прокладке кабеля:
2. Подведение отдельной розетки под кондиционер:
   • Плюсы: на зимний период или в сезон летних отпусков система легко обесточивается, розетка для кондиционера не требует отдельного выключателя в щитке – можно подвести кабель от ближайшей коробки;
   • Минусы: неправильно расположенная розетка портит внешний вид:
3. Питание кондиционера от переноски:
   • Плюсы: решение предельно дешевое, при переносе кондиционера в другое место легко перенести и переноску;
   • Минусы: часто, при использовании дешевой переноски – греется провод переноски и ее контакты, портит интерьер помещения.

Лучшим решением подключения питания кондиционера является отдельный провод, запитанный от отдельного автомата номиналом от 10А. В этом случае розетка не требуется

Кабель питания для внутреннего и внешнего блока

Кабель питания лучше укладывать в штрабу во время ремонта. Альтернативные варианты прокладки:

• Спрятать в гипсокартонный короб – на стадии его сборки. Желательно провести кабель в пластиковой гофре;
• Проложить провод под подвесным или гипсокартонным потолком
• Для частных домов вариант прокладки кабеля питания для кондиционера по фасаду здания в металлической гофре или трубе;
• В пластиковом кабелегоне по стене от распредкоробки до внутреннего блока сплит-системы.

Подробнее, как вывести провод под кондиционер читайте в статье Установка кондиционера во время ремонта.

Для закладки в стену необходимо использовать монолитный кабель с двойной изоляцией. Сечение кабеля 1.5мм для кондиционеров мощностью до 25 кв.м., и от 2.5мм для блоков мощностью выше 25кв.м. При прокладке по стенам требуется использовать пластиковую или металлическую гофру.

Питание кондиционера может осуществляться тремя способами (в зависимости от марки и модели):

1. Внешнее электропитание только к внутреннему блоку. От внутреннего уже питается внешний. В этом случае достаточно обычной розетки возле внутреннего блока;
2. Внешнее электропитание к внешнему блоку. От внешнего питается внутренний. В этом случае вообще не нужно розеток;
3. Внешнее питание для обоих блоков отдельно. Редкий случай. Используется в мощных и дорогих системах.

Выбор места установки розетки

Место, где лучше расположить розетку, зависит от высоты внутреннего блока. Вам нужно выбрать модель и мощность сплит-системы. Как выбрать мощность читайте в статье «Как выбрать кондиционер».

Зная точные габариты внутреннего блока, вы сможете расположить розетку так, чтобы она выглядела гармонично относительно корпуса блока. Лучше всего «спрятать» розетку между корпусом блока и ближней стеной.



Часто задаваемые вопросы

Нужна ли розетка для кондиционера?

Кондиционер, как и другие бытовые приборы, имеет шнур питания с вилкой на конце. При этом не рекомендуем использовать розетку для моделей выше 12 000BTU.

Куда подвести питание инверторного кондиционера?

Почти 90% инверторных кондиционеров необходимо подключать к питанию через наружный блок. Наилучшим вариантом – это прокинуть отдельный, трехжильный кабель от счетчика.

Как осуществить подключение питания наружного блока?

Кабель можно подвести по фасаду или проложить в отверстии для соединительной трассы. Кабель подключается на обозначенную для этого колодку во внешнем блоке.

Какой нужен кабель, для подключения кондиционера в квартире?

Для моделей, с мощностью охлаждения до 36 квм – кабель 3х1.5мм, для моделей на 55 и 75 квм – необходим кабель сечением 3х2.5 мм.



Подключение кондиционера к электросети своими руками по схемам

Чтобы оборудование исправно и долго работало, подключение кондиционера к электросети выполняют строго по рекомендации компании-производителя. Последовательность действий подробно прописана в инструкции по эксплуатации. Существуют общие требования и способы, которыми можно воспользоваться при выполнении монтажных работ.

Требования

Электрическая схема подключения кондиционера, предназначенного для бытового использования, имеет существенные отличия от порядка монтажа приборов промышленного и полупромышленного назначения. Подключение последних производится к трехфазной сети. Бытовые работают от однофазной.

Подключение кондиционера к электросети выполняют двумя основными способами:

• Путем прямого подключения к системе электроснабжения через розетку;
• Посредством прокладки выделенной линии к электрическому щитку.

Для бытовых кондиционеров последний способ практически не используется. Они обычно подключаются через розетку. Перед этим выполняется ряд подготовительных работ с соблюдением Правил устройства установок и ряда иных нормативных документов. Чтобы не допустить ошибок, стоит разобраться,как подключить кондиционер к электросети выбранным способом, чтобы оборудование прослужило достаточно долго.



Первый способ

Монтажные работы начинаются с прокладки кабелей, связывающих испаритель с внешней частью системы.

Для этого:

• Прокладывается провод, предназначенный для соединения модулей кондиционера;
• Проводится отдельная линия, если система имеет большую мощность и комплектуется кабелем и автоматом, защищающим систему от возможных перегрузок;
• Производится прямое подключение кондиционера к электросети. Для этой цели используется обыкновенная стандартная розетка, если мощность прибора находится в среднем диапазоне.

Реализация последнего способа подключения кондиционера возможна в нескольких случаях:

• Небольшой мощности оборудования;
• Установки системы мобильного либо оконного класса;
• Временной установке прибора;
• Электросеть в квартире рассчитана на достаточно большую мощность;
• Использование выбранной линии только для кондиционера.

Внимание! Внутренний модуль системы подключают через усиленные розетки, предусматривая около климатического оборудования автомат защиты.



Наличие индивидуальной защиты для кондиционера является обязательным, так как в процессе эксплуатации прибор работает на разных режимах. В зависимости от выбранного режима мощность оборудования может варьироваться от максимальной до минимальной и наоборот. При превышении установленных параметров автомат предотвратит выход кондиционера из строя.

В комплект поставки любого климатического оборудования всегда входит инструкция по монтажу, порядку подключения и использования.

В документации отражается:

• Схема работы системы;
• Общая схема подключения, которой должен руководствоваться пользователь при выполнении монтажных работ;
• Электрическая схема кондиционера, отражающая порядок выполнения работ при соединении внутреннего и наружного блоков.

Для удобства пользователя информация дублируется. Она располагается с внутренней стороны крышки внутреннего модуля и на корпусе блока, монтируемого снаружи дома. При самостоятельном монтаже кондиционера это существенно упрощает выполнение монтажных работ.

Подключение испарителя производится к клеммам, находящимся в специальной коробке под лицевой панелью. Установка сплит системы выполняется внутри комнаты.

Провода внутреннего блока кондиционера подсоединяются к клеммам наружного. При монтаже ориентируются на нумерацию, представленную на принципиальной схеме. Оставшиеся жилы тщательного изолируют, используя специальную ленту. Перед вводом климатического оборудования в эксплуатацию качество изоляции проверяется дополнительно, что исключить короткое замыкание во время последующей работы оборудования.

Совет! Если сложно разобраться со схемой и порядком выполнения работ, не стоит выполнять подключение самому: доверьте монтаж профессионалам.

В некоторых случаях от установки климатического оборудования в загородном доме либо квартире стоит отказаться.

К таковым причинам относят:

• Старую проводку, основу которой составляет алюминиевый кабель;
• Недостаточные размеры поперечного сечения провода: проводка не выдержит создаваемую нагрузку;
• Не соответствие проводки нормативным требованиям;
• Некачественное заземление, отсутствие защиты от скачков напряжения.

Любое климатическое оборудование чувствительно к скачкам напряжения. Чтобы предотвратить преждевременный выход кондиционера из строя, до начала подключения следует убедиться в исправности электросети. При ее несоответствие нормативным требованиям может потребоваться полная замена электропроводки.

Второй способ

Используя отдельный кабель для кондиционера, несложно добиться стабильной и надежной работы оборудования. Такой способ подключения климатического оборудования рекомендуют специалисты. Он имеет ряд существенных преимуществ.

При прокладке индивидуальной линии для кондиционера отпадает необходимости в привязке к имеющейся электросети. Это позволяет размещать модули системы в любом удобном месте, а также отказаться высчитывания общей нагрузки на провод. Пользователь может установить более мощное оборудование.

Для защиты от перегрузки сети и перепадов напряжения всегда используют отдельную защиту. В случае короткого замыкания либо выходу кондиционера из строя остальная бытовая техника в квартире или в частном доме будет работать в штатном режиме.

К прокладываемой отдельной электрической линии установлен ряд требований:

• Наличие АЗО или УЗО;
• Использование только медных жил с подходящим размером поперечного сечения;
• Выбор кабеля длямонтируемой линии с учетом требований производителя;
• Наличие обязательного заземления.

Для обеспечения должного уровня защиты и сохранения целостности стен, провода помещают в защитную гофру, а затем фиксируют хомутами. Допустимо использование специального пластикового короба, закрепляемого на поверхности стены с помощью шурупов либо клея.



Любая электрическая схема кондиционера предполагает использование кабеля с подходящими характеристиками. Наиболее востребованы изделия, маркируемые ВВГ. Для их защиты используется поливинилхлоридная изоляция. Сформированная с использования подобного кабеля проводка способна прослужить не менее 30 лет.

Если планируется скрытый монтаж, выбирают ВВГ-П. Плоский кабель лучше размещается внутри подготовленной штробы. Для кабель-каналь либо гофры предпочтительно использовать негорючий ВВГ-НГ, разработанный специально для подобных условий эксплуатации.

Алгоритм работ

Если ранее приходилось заниматься вводом в эксплуатацию различной бытовой техники, выполнить подключение сплит системы можно и своими силами.

Последовательность выполнения монтажных работ выглядит следующим образом:

• Пматериалов, оборудования и инструмента, которые могут потребоваться при монтаже кондиционера;
• Изучение схемы подключения, предложенной производителем выбранной модели оборудования;
• Прокладка кабеля, предназначенного для соединения между собой внутреннего и внешнего модуля климатического оборудования;
• Проверка правильность соединения и работоспособности системы.

Внимание! Конструктивное исполнение кондиционера не влияет на порядок подключения оборудования к системе электроснабжения: к розетке может подключаться внешний и внутренний блок

Выбираем розетку

Розетка для кондиционера в жилых комнатах выбирается с учетом ряда требований:

• Соответствие требованиям производителя кондиционера, которые подробно прописываются в руководстве по подключению и использованию климатического оборудования;
• Надежное заземление. В некоторых случаях при подключении допустимо использование дифференцированного реле;
• Подключение к системе электроснабжения посредством медных проводов с достаточным размером поперечного сечения. Алюминиевый кабель подлежит обязательной замене на аналог из меди;
• Подключение к щитку через автомат.

Обычная розетка для кондиционераобычно заменяется на евророзетку. Современные стандартные изделия полностью отвечают предъявляемым требованиям и способны обеспечить длительную и безопасную эксплуатацию оборудования. При самостоятельном выполнении работ следует учитывать, что гарантия, предоставляемая на климатическое оборудование, может быть аннулирована, если подключение выполнил человек, не имеющий специального допуска. Избежать этого можно, пригласив профессионала либо действуя предельно аккуратно с учетом рекомендаций завода-изготовителя.



Выбирая место, где будет находиться розетка под кондиционер, следует помнить, что длина шнуров для климатического оборудования достигает метра. После подключения к системе электроснабжения, провода не должны провисать, и их длины должно быть достаточно для прямого подключения оборудования. Если при подключении кондиционера решено отказаться от выполнения электромонтажных работ, следует подумать, как расположить кабель с учетом обозначенного требования.

Если монтируется неинверторная модель мощностью до 4 кВт бытового назначения, чаще всего выбирается ближайшая однофазная розетка. Для кондиционера инверторного типа такой вариант подключения возможен только при соблюдении ориентации фаз и небольшой мощности системы.

Новую розетку монтируют таким образом, чтобы между ней и потолком было около 30 см, так как сплит-система располагается достаточно высоко. При выборе места следует учесть, что указанное расстояние не может быть меньше 15 см. До откоса окна минимальное расстояние составляет 10 см, а до стены – 20 см.

Если решено расположить розетку внизу, можно руководствоваться европейским либо российским стандартом. в первом случае высота от пола будет 30 см, во втором – 90 см. Минимальное расстояние выбирается произвольно, но эксперты советуют не располагать ее ниже 10 – 15 см от поверхности пола. В этом случае удастся избежать случайного попадания влаги при мытье полов.

Подбираем провод

Кабель для кондиционера выбирается с учетом технических характеристик конкретной модели климатического оборудования. Его размеры в первую очередь зависят от мощности прибора и места его установки. В самом общем случае для бытовых моделей достаточно провода, имеющего сечение 1,5 – 4 кв.мм. Он должен быть рассчитан на силу тока более 18 А.

Если система располагается на расстояние до 10 м от щитка, сечение кабеля выбирают 1,5 квадрата. Если дальше – поперечные размеры увеличивают. Для подлючения к электросети моделей с мощностью более 8 кВт используют кабель с сечением 4 квадрата. Количество жил кабеле зависит от фазности системы электроснабжения. Для однофазного подключения к электросети выбирают трехжильный провод, для трехфазного – пятижильный.

Расположение монтируемой проводки выбирают с учетом ряда требований. Провода прокладывают вдали от систем отопления и газоснабжения, выдерживая стандартное метровое расстояние между коммуникациями. Для размещения электрических жгутов использую защитную гофру, которую помещают в предварительно подготовленные штробы и фиксируют посредством специальных хомутов.

Штробирование стен выполняют по горизонтальным и вертикальным линиям. Диагональное расположение противоречит строительным нормам. Работы выполняют согласно предварительно составленной схемы подключения, учитывающей место выхода электрической сети.

Вместо защитной гофры при подключении кондиционера допустимо использование пластиковых коробов. Для фиксации последних на поверхности стены используется клей и шурупы. При выполнении скрытой проводки короб фиксируется в подготовленной штробе специальными хомутами. После завершения монтажных работ целостность стены восстанавливает путем ее заштукатуривание строительным гипсом и последующей отделки.

Подключаем испаритель

Электрическая схема подключения кондиционера позволяет разобраться с порядком подсоединения его основных узлов. Последовательность действия одинакова для всех систем. Однако имеются определенные нюансы, с которыми можно ознакомиться, прочитав инструкцию по руководству.

Подключение внутреннего блока осуществляется в следующей последовательности:

• Демонтируется декоративная накладка с передней панели внутреннего модуля кондиционера;
• Снимается защитная крышка. Внизу демонтируется элемент, предназначенный для фиксации кабеля;
• Через предварительно подготовленное технологическое отверстие в стене внутрь квартиры протягивается кабель. Его месторасположение выбирается таким образом, чтобы оно оказалось под прибором либо находилось на стене, прилегающей к балкону;
• На расстоянии 20 – 30 см от конца с жил снимается изоляционная защита;
• Концы жил вставляются в соответствующие клеммы и фиксируются при помощи крепежных винтов;

• Провода крепятся на выходе из коробки;
• На место устанавливается защитная крышка и декоративная накладка.

Аналогичным образом выполняется подключение наружного блока кондиционера. После завершения монтажных работ проверяется, чтобы оба модуля были подключены, как предписывает электрическая схема кондиционера. Если все сделано правильно, производится пробный кратковременный запуск оборудования

Подключение кондиционера к электросети

   Всякий кондиционер состоит из двух функционально зависимых частей: охладительной магистрали, осуществляющей процесс охлаждения воздуха и электрической системы, которая управляет элементами контура. Таким образом, для работы климатического устройства нужно выполнить не только монтажные работы, но и подключение кондиционера к электрической линии.

Общие рекомендации

Нужно иметь в виду, что электросхема подключения сплит системы, применяемая для бытовых устройств, в корне отличается от похожего подсоединения промышленных изделий, монтируемых в магазинах и офисах. В основном, бытовые настенные кондиционеры имеют однофазную электрическую систему и подключают их через розетку.

Подсоединение всякой установки кондиционирования осуществляется в несколько этапов, при этом их необходимо придерживаться в обязательном порядке.

Главные требования относительно подсоединения сплит системы следующие:

• Применение лишь медных проводов с определенным сечением;
• Обязательное заземление в электрощите;
• Использование от перегрузок в сети специальных автоматических устройств;
• Применение аппарата, выравнивающего напряжение (стабилизатора).

Благодаря использованию медных проводов и защитных автоматов, повышенная нагрузка, оказываемая на электрическую линию кондиционера, не допустит выйти из строя всей электропроводке дома. Нужно иметь в виду, что при прокладывании кабелей через стены, их необходимо укладывать в гофрированный рукав.

Кондиционер является чувствительным прибором. В связи с этим он требует соответствующей электрической линии для обеспечения нормальной эксплуатации.

Самостоятельное подключение межблочных кабелей кондиционера

После установки наружного и комнатного модулей их надо подключить между собой кабелем, при этом руководством по подсоединению является схема подключения кондиционера к электросети.

Электрические кабели допускается проводить как в одном шлейфе с трубопроводом, так они могут прокладываться и отдельно в кабель-каналах. При совместном прокладывании с трубками, провода нужно уложить в гофр. После того, как будут подключены модули между собой, нужно подсоединить комнатный модуль к электролинии.

Плановое подключение прибора к электрической линии предусматривает приобретение питания как от розетки, вблизи расположенной, так и от отдельно протянутой линии. Все будет зависеть от мощности кондиционера, но в любом случае лучшим решением подсоединения является отдельная сеть питания.

Такое подключение не будет перегружать уже имеющуюся домашнюю схему и позволит отдельно подключить внутренний модуль. При проведении кабеля от наружного блока по стене, большую роль от замыкания проводов играет предохранение их от воздействия внешних осадков.

Подключение кондиционера к электролинии

При установке климатических устройств, применяют два основных метода, посредством которых происходит подсоединение кондиционера:

1. Обычное подключение через розетку.
2. Специальное проведение кабеля к электрощиту.

Первоначальный вариант хорош для большинства бытовых приборов, и таким способом они, как правило, вводятся в работу.

С розеткой под кондиционер

При таком методе подключения следует, однако сознавать, что в розетку можно включать кондиционер только в том случае, если:

• климатическое устройство имеет достаточно малую производительность;
• линия в доме проведена из медного провода сечением не менее 2,5 мм;
• на одном участке со сплит системой нет других энергоемких приборов;
• подключаемая линия снабжена защитным устройством не менее 20 А.

Если розетка расположена на большом расстоянии от аппарата, то лучше изготовить штроб в стене и уложить в нем кабель в гофрированной трубе, а затем установить усиленную розетку в нужном месте. Розетка в любом случае должна соответствовать определенному току: если мощность сплит 1 кВт, то розетка устанавливается на 8-10 А; от 1 до 2,5 кВт – 15-17 А; от 3 до 4,5 кВт – 20 А; от 4,6 до 5,6 кВт – не меньше 25 А.

Прямое подключение к сети

Специалисты рекомендуют использовать более безопасный и испытанный метод подключения кондиционера: индивидуальной линией. Это гарантирует стабильную работу техники. Отдельный кабель дает возможность размещать модули в удобных, с точки зрения создания прохлады и интерьера, местах.

Основные условия к проведению отдельной сети:

• самостоятельный контур заземления;
• соответствие сечения жилы рекомендациям завода-производителя;
• провод должен быть медным;
• сеть защищена автоматом или другим устройством защитного отключения;

Подключение климатической техники не терпит ошибок, поэтому если нет уверенности в самостоятельном, грамотном подсоединении сплит системы, то лучше и надежнее доверить это дело специалистам.

Какой кабель нужен для подключения сплит-системы

Чтобы гарантировано сделать качественное подключение кондиционера, надо использовать провод, соответствующий условиям производителя. Как правило, бытовые приборы такого ряда по мощности подключаются проводом сечением от 1,4 до 2,5 мм. Причем ток допускается при этом до 17 А.

Если расстояние составляет менее 10 метров, то разрешается прокладывать провод сечением 1,5 мм. При большем расстоянии используют кабель под кондиционер с жилой увеличенного диаметра, причем применение провода с алюминиевой жилой запрещается.

Есть два метода прокладывания проводов для сплит систем:

1. Собранные провода укладывают в пластиковый гофр и затем фиксируют хомутами в штробах. После чего заделывают канавки гипсом. При необходимости гипс можно легко вскрыть.
2. Шлейф проводов помещают в специальный гофрированный рукав, затем укладывают в пластмассовый канал, закрепленный на стене.

Для однофазного подсоединения используют трехжильный провод, а для трехфазного – пятижильный кабель. Запрещено устанавливать провода питания рядом с трубами отопления или газопроводом. Дистанция между ними должна быть не менее одного метра.

Нужен ли автоматический выключатель или УЗО

Чтобы понять суть вопроса, нужно детально разобраться в предназначении этих защитных устройств:

• Нормативный регламент по проектированию и строительству, а также ПУЭ и ГОСТ Р 50571.8 гласит: подключение УЗО зависит от опасности поражения электрическим током и вида включенного прибора в розетку. Отсюда следует, что не все розетки под кондиционер включаются через УЗО.
• Эти УЗО ставят для предохранения людей от поражения электрическим током, когда плохая изоляция. Но все коробки модулей сплит систем сделаны из пластика, то есть от прямого касания человека к корпусу, он не сможет пострадать.
• Особенность устройств защитного отключения заключается в том, что они не могут защитить человека от короткого замыкания: просто УЗО не успеет отключиться. Ведь из законов физики известно, что скорость тока в проводнике равна 300 тыс. км/сек, а время срабатывания любого защитного устройства, и УЗО в том числе, составляет 0,02-0,03 сек.
• Автоматический выключатель же является защитным прибором для проводов, которые подбираются по мощности оборудования. И в случае повышенной нагрузки на сеть или короткого замыкания, автомат срабатывает и спасает тот или иной прибор от перегрева и выхода из строя.

Из всего изложенного можно сделать вывод, что установка УЗО для климатической техники не так уж и важна, а вот автоматические выключатели для защиты нужно ставить обязательно.

Схемы электрических соединений для систем кондиционирования воздуха — Часть вторая ~ Электрическое ноу-хау

• Введение в типы систем кондиционирования воздуха,
• Введение в типы двигателей / компрессоров, используемых в системах кондиционирования воздуха.

И в статье « Схемы электрических соединений для систем кондиционирования — часть первая » я объяснил следующие моменты:

• Важность электропроводки для систем кондиционирования воздуха,
• Как получить электропроводку для систем кондиционирования ?,
• Типы схем электропроводки для систем кондиционирования воздуха,
• Как читать электрические схемы?

Сегодня я объясню Электропроводка для различных типов систем кондиционирования и оборудования .

Третий: Схемы электрических соединений для Системы кондиционирования Системы — продолжение

Электрооборудование электрические схемы для типового оборудования для кондиционирования воздуха Основные виды и оборудования в общих системах кондиционирования воздуха были: Оконный кондиционер ед., Сплит-кондиционер ед., Мульти-сплит воздух блоки кондиционирования,

Кондиционеры с 1 окном

1.1 Окно Воздух Установки кондиционирования Строительство В корпусе оконного кондиционера находятся следующие компоненты: (см. рис.1 ) Рис.1: Окно Кондиционеры Строительство Конденсатор (наружный змеевик), Вентилятор конденсатора, Герметичный компрессор, Испаритель (внутренний змеевик кондиционирования), Вентилятор испарителя (нагнетатель), Controls: Элементы управления для оконный блок прост и встроен, в его состав входят: (см. рис.2) Рис.2: Окно Органы управления кондиционерами А вращающийся селектор / переключатель режима отмечен шкалой горячего-холодного из пяти позиций (выкл., высокий охлаждение, низкое охлаждение, высокий вентилятор, слабый вентилятор) без настроек температуры. А вращающийся Переключатель термостата работает как переключатель включения / выключения для компрессор, его состояние зависит от того, на какую температуру / степень охлаждения вы его установили. (обычно есть 8 позиций для степень охлаждения). Жалюзи переключатель поворота: это переключатель включения / выключения, который управляет двигателем поворота, ответственным для управления движением и углом направления подачи воздуха от жалюзи в комнату.

1.2 Поток мощности в ответвленной цепи типичного оконного воздуха кондиционер Оконный кондиционер блоки питаются от однофазного источника питания (см. рис.3 ), поэтому его ответвленная цепь и ее основной шнур питания, состоящий из 3-х проводов (Земля провод, провод под напряжением и нейтральный провод). Рис.3: Окно Цепь питания кондиционера Филиал цепь будет исходить от одного из однополюсных устройств защиты от перегрузки по току. устройство OCPD включено в электрическую панель. Тогда пройдите система кабельных каналов (кабелепроводы, каналы и т. д.) к средствам отключения какого-либо типа подходит для применения. Наконец, сетевой шнур оконного кондиционера соединенный с этим разъединяющим средством с одной стороны, другая сторона входит кожух агрегата, подключаемый к клеммной коробке агрегата.

1.3 Электропроводка внутри окна воздухозаборника кондиционеры Здесь нас интересуют как основной шнур питания подключен внутри устройства, и это может быть объясняется следующим образом (см. рис.4 ): Рис.4: Окно Кондиционер Внутренняя электрическая проводка A- Внутри устройства основной шнур питания разделить на: Заземляющий провод (либо зеленый или оголенный провод) прикручивается к металлическому корпусу блока. Горячий провод Нейтральный провод. B- Горячий провод идет к селекторному переключателю на оконном блоке для подачи питания на жизненно важные части, компрессор и двигатель вентилятора: Горячий провод к селекторному переключателю к переключателю термостата к компрессору Горячий провод к селекторному переключателю к двигателю вентилятора. C- нейтральный провод будет подключен к двигателю вентилятора и компрессору без каких-либо выключатель. Эти соединения выполняются на разъеме проводов на задней панели селекторный переключатель так, все нейтральные провода являются общими друг для друга, потому что они подключены к одной и той же точке. несколько примеров полных схем электропроводки оконного кондиционера приведены на рис. 5 . Рис.5: Window Схемы электрических соединений кондиционера Кроме того, в Fig.6 вы можете найти примеры полных электрических схем оконного кондиционера, которые устанавливаются на корпусе агрегата. Рис.6: Окно Схемы электрических соединений кондиционера — заводская установка Кроме того, вы можете найти примеры полных схем подключения оконного кондиционера, сенсорного и дистанционного управления в Рис.7 . Рис.7: Электрические схемы оконного кондиционера — сенсорное и дистанционное управление, тип

1.4 Поток мощности внутри типового оконного кондиционера в режиме охлаждения Когда вы переводите селекторный переключатель в режим охлаждения, мощность, которая поступает от шнура, подключенного к переключателю посредством горячего провода, поступает на вентилятор, чтобы вентилятор работал. Селекторный переключатель также подает питание на компрессор по горячей проволоке, но компрессор не будет работать, пока термостат не перейдет в положение включения, затем компрессор сработает и начнется цикл охлаждения.

2- Агрегаты воздушного охлаждения с раздельным охлаждением

2.1 Конструкция агрегатов с разделенным воздушным охлаждением Сплит-системы — это индивидуальные системы в котором два теплообменника разделены (один снаружи, один внутри) (см. Рис.8 ). Есть две основные части сплит-кондиционера: Рис.8: Конструкция агрегатов с разделенным воздушным охлаждением Наружный блок, Внутренний блок. Этот агрегат устанавливается вне помещения или офисное помещение, которое должно быть охлаждено и в котором находятся важные компоненты кондиционер нравится: Компрессор, Вентилятор охлаждения конденсатора, Расширительный клапан. Самый распространенный тип внутреннего блока — это настенный тип, хотя другие типы, такие как потолочный и напольный навесные также используются. Внутренний блок создает охлаждающий эффект внутри помещения. комната или офис и вмещает следующие компоненты: Змеевик испарителя или змеевик охлаждения, Вентилятор охлаждения или нагнетатель, Труба сливная, Жалюзи или ребра, Воздушный фильтр, Органы управления.

2.2 Поток мощности в параллельном контуре типичного раздельного воздуха кондиционер Сплит-кондиционер блоки питаются либо от: Однофазный источник питания (см. Рис.9 и Рис.11 ), поэтому его ответвленная цепь и основной шнур питания, состоящий из 3-х проводов (заземляющий провод, горячий провод и нейтральный провод). Трехфазный источник питания (см. рис. 12 ), Таким образом, его ответвленная цепь и основной шнур питания, состоящий из 5 проводов (заземляющий провод, 3 горячих провода и нейтральный провод). Рис.9: Агрегаты с разделенным воздушным охлаждением — однофазные — Внутренние подача Наружные Рис.10: Устройства с разделенным воздушным охлаждением — Однофазные — Схема электрических соединений Рис.11: Агрегаты с разделенным воздушным охлаждением — Однофазные — Наружная подача Внутренний Рис. 12: Блоки воздушного охлаждения с разделением на две фазы — трехфазные Рис.13: Агрегаты с разделенным воздушным охлаждением — трехфазные — Схема электрических соединений Филиал цепь будет происходить от одного из однополюсных / трехполюсных перегрузок по току защитное устройство OCPD, включенное в электрическую панель. Тогда пройдите система кабельных каналов (кабелепроводы, каналы и т. д.) к средствам отключения какого-либо типа подходит для применения. После этого сетевой шнур сплит-системы кондиционирования соединен с этим разъединяющим средством с одной стороны, другая сторона подключается к клеммной коробке во внутреннем блоке (см. Рис. 9 ) или в наружном блоке (см. Рис. 10 ) в соответствии с рекомендациями производителя и схемами подключения. Примечание: если подключение к источнику питания выполнено во внутреннем блоке, внутренний используются средства отключения, и если подключение к источнику питания выполняется на открытом воздухе блок, наружное отключающее устройство (см. Рис. 14 ) с подходящей защитой (IP) (ознакомьтесь с рекомендациями производителя и схемами подключения). Рис.14: Средства отключения вне помещения Наконец, мощность передается по 3-проводному или 5-проводному кабелю от клеммной коробки в внутренний блок к клеммной коробке в наружном блоке или наоборот, как показано на вышеупомянутый пункт. Есть сигнал кабель, также соединяющий управление во внутреннем блоке с управлением в Наружный блок.

2.3 Электрические соединения внутри The Split air кондиционеры Электропроводка внутри внутреннего и наружного блоков сложнее, чем у оконных блоков кондиционирования воздуха. Это всегда заводская проводка, и с нашей точки зрения как инженеров-электриков, это никак не повлияет на нашу работу.Тем не менее, мы предоставляем несколько примеров схем электропроводки, включая управляющую проводку, для справки, как показано ниже: , рис. 15, . Рис.15: Сплит-кондиционеры — внутренние Схема электрических соединений

3- Мульти-сплит-кондиционеры

3.1 Силовая разводка кондиционеров мульти-сплит В наши дни, Мульти-сплит воздух кондиционеры также широко используются (см. рис.16 ). В агрегатах на один наружный агрегат есть два внутренних блока, которые можно разместить в двух разных комнатах или в два разных места в большой комнате. Рис.16: Кондиционеры с несколькими сплит-системами Силовая разводка для кондиционеры с несколькими сплит-системами будут такими, как на рис. .17 ниже. Рис.17: Кондиционеры с несколькими сплит-системами Электропроводка в Рис.18 вы можете найти примеры полных электрических схем для кондиционеров Multi-split. Рис.18: Кондиционеры Multi-split Схема электрических соединений

4.1 Силовая проводка Мини-тепловые насосы Электропроводка мини-тепловых насосов будет выглядеть так же, как и в системе Split air. Охлаждающие устройства на большие расстояния (см. Рис.19). Рис.19: Мини-тепловые насосы Тем не менее, вы можете найти ниже несколько примеров для электрических схем Mini- Тепловые насосы (см. Рис. 20), и вы можете сравнить их с тепловыми насосами Split air. Блоки охлаждения, особенно в силовой (высоковольтной) проводке. Рис.20: Схема электрических соединений мини-теплового насоса

5.1 Раздельные блоки Строительство А сплит-система описывает систему кондиционирования воздуха или теплового насоса, которая разделена на две части (см. Рис.21 ), которые: Наружная секция, Внутренняя часть. Рис.21: Строительство разделенных блоков В наружный блок расположен снаружи, как правило, на земле, но иногда и на крыша. В нем находятся следующие компоненты: Компрессор (ы), Змеевик (и) конденсатора, Вентилятор (ы) конденсатора, Двигатель (и) вентилятора конденсатора, Решетка вентилятора, Запорная арматура, Реверсивный клапан, Дополнительные аксессуары (если любой). В Внутренняя секция обычно располагается во внутреннем шкафу или гараже.Здесь находится следующие компоненты: Воздуходувка (и), Змеевик испарителя, Терморегулирующий клапан (ы) и дистрибьютор (и), Подшипники и вал, Дополнительные аксессуары.

5.2 Электропроводка в раздельных сборках Электропроводка в Блоки Split Packaged состоят из 3 основных частей, а именно: Высоковольтная часть (силовая часть), Высоковольтный контроль и моторная часть, Блок управления низким напряжением. 1- Высоковольтная часть (силовая часть) 🙁 см. рис.22) Рис.22: Электропроводка Split Packaged unit — Высоковольтная часть Филиал цепь будет исходить от одного из трехполюсных устройств защиты от перегрузки по току. устройство OCPD включено в электрическую панель. Тогда пройдите система кабельных каналов (кабелепроводы, каналы и т. д.) к: Разъединитель средства внутреннего блока (Воздухообрабатывающий агрегат), Средство отключения наружного блока (конденсатор / испаритель). 2- Контроль высокого напряжения и часть двигателя: (см. рис.23) Рис.23: Электропроводка Split Packaged unit — Высоковольтный блок управления и двигателя Включая высокий проводка напряжения внутри блока обработки воздуха и внутри конденсатора / испарителя Блок. Внутри воздухоподготовителя блока, высоковольтная проводка питает внутренний вентилятор, обогреватель и обеспечивает мощность для трансформатора. Внутри блока конденсатора / испарителя проводка высокого напряжения приводит в действие внешний вентилятор и компрессор. 3- Контроль низкого напряжения часть: Эта часть имеет (2) режим для операции, которые: A / C Mode, Тепловой режим. A- В режиме A / C: (см. Рис. 24) Рис. 24: Электропроводка Раздельный агрегат — Блок управления низкого напряжения — Режим кондиционирования Термостат отправить сигнал в (2) направлениях следующим образом: Через Y-провод к включить внешний вентилятор и компрессор, Через провод G к включите комнатный вентилятор. B- В жару Режим: (см. Рис.25) Рис.25: Электропроводка Split Packaged unit — Блок управления низкого напряжения — тепловой режим Так же термостат в этом режиме посылает сигнал в (2) направлениях следующим образом: Через провод G к включить внутренний вентилятор, Через провод W к включить обогреватель. Итак, полный Схема подключения будет такая же, как на Рис.26 ниже: Рис. 26: Электропроводка Раздельный блок — полная схема Примечание: Термостат обычно имеют (5) положений: «Выкл.» — «Холодно» — «Авто» — «Включен». Вы можете найти ниже несколько примеров для электрические схемы для раздельно-блочных агрегатов с разными способами пуска в Рис.27 . Рис. 27: Электропроводка Раздельный агрегат с различными методами запуска

6- Унитарные блоки

6,1 Мощность схема для Унитарная КУ Унитарно фасованный системы (см. рис.28 ) являются наиболее часто используемым оборудованием для кондиционирования воздуха в коммерческие здания. Компактный кондиционер — это автономный кондиционер. Он обеспечивает охлаждение, нагрев и движение воздуха. Все компоненты, необходимые для охлаждения, нагрева и движения воздуха, собран в стальном кожухе. Большинство В агрегатах в корпусе используются полугерметичные компрессоры, что означает, что двигатель и компрессорные агрегаты смонтированы в одном корпусе. Рис.28: Крыша комплектных единиц Строительство Единично-упакованные единицы — это упакованные единицы, которые поставляются как одно целое единый пакет, готовый к установке на крыше или на первом этаже для некоторых типов. Комбинированные установки на крыше могут быть классифицированы по типу поставляемого тепла. Есть агрегаты на крыше с электрическим или газовым обогревом. В обогрев также может быть обеспечен тепловым насосом.Однако электрическое тепло и В основном используются газовые печи. Доступное охлаждение мощность обычных блочных крышных агрегатов составляет от 10 кВт (3 тонны) до 850 кВт (241 тонна). Расход воздуха составляет от 400 л / с (850 фут3 / мин) до 37 800 л / с (80 000 фут3 / мин). Схема питания для крыши упакованные единицы показаны на Рис.29. Рис.29: Схема питания агрегатов на крыше

В следующей статье я объясню электрические схемы для другого оборудования систем кондиционирования воздуха .Итак, продолжайте следить.

Основы проводки переменного тока

— Разъемы переменного тока

AC — это переменный ток. AC — это тип электричества, который используется в домах и других зданиях. Базовое понимание питания переменного тока важно, если вы домовладелец, хотите или должны заменить любую основную электрическую систему в своем доме или хотите знать, как работает питание в вашем доме. Важно, чтобы вы не работали с электричеством в вашем доме или других зданиях, если вы не уверены, что делаете.Нет причин рисковать безопасностью себя и своего дома.

Ваш дом использует переменный ток для запуска всех электрических устройств в вашем доме или здании. Главная цепь в вашем доме получает электроэнергию извне. Трансформаторы в вашем районе преобразуют напряжение питания в мощность 120 В, необходимую для вашего дома. Как объяснялось в предыдущем посте, когда вы умножаете напряжение на ток, получается ватт. Это важно, потому что одиночный автоматический выключатель может выдерживать только такую ​​большую мощность и предназначен для срабатывания при перегрузке по мощности.

Непрерывная электрическая цепь состоит из трех проводов; провод под напряжением, нейтральный провод и заземляющий провод. Электричество будет проходить через горячий провод в устройство, которое вы хотите запитать, или в розетку в вашем доме. Затем электричество возвращается через нейтральный провод, замыкая цепь. Заземляющий провод предназначен для отключения любого дополнительного питания и отправляет сигнал обратно на выключатель, останавливая основной источник питания.

Цветовая кодировка проводов:

В США провода переменного тока имеют цветовую маркировку для безопасности.В случае домашней электрической цепи 110 В цвета указывают на функцию каждого провода. Черный провод всегда будет проводом под напряжением, проводящим электричество. Черный провод никогда не будет использоваться для нейтрали или заземления. Красный провод — это еще один провод, который считается горячим. Всегда действуйте осторожно.

Нейтральный провод — белый провод. Этот провод возвращает ток в вашу электрическую цепь.

Оголенный провод, зеленый или зеленый с желтой лентой, являются проводами заземления.Зеленые заземляющие провода всегда должны подключаться только к другим зеленым заземляющим проводам. Заземляющие провода используются для защиты людей и техники от ударов в случае контакта с любой токопроводящей частью рамы.

СОВЕТ ПО БЕЗОПАСНОСТИ: Если вы видите провод любого цвета, кроме упомянутого выше, подумайте о горячем проводе. Относитесь к нему как к горячей проволоке. Если вы не знаете, как действовать, обратитесь к сертифицированному электрику.

Как подключить кондиционер для управления

Что вы узнаете из статьи «Как подключить кондиционер для управления — 5 проводов»:

1. В этой статье представлена ​​подробная таблица с выводами проводов термостата для кондиционера и источником тепла, который включает пять проводов
2. Подробное описание того, где каждый провод идет в воздухоочиститель и конденсатор и что он контролирует
3. Подробная схема, показывающая, где проходят провода для 5-проводного управления кондиционером и системой отопления
4. Наконец, ресурсы и связанные ссылки чтобы помочь вам с подключением и установкой термостата

Как подключить кондиционер для управления — 5 проводов

Вопрос: Как подключить кондиционер для управления — 5 проводов — На схеме ниже показаны типовая управляющая проводка для обычной центральной системы кондиционирования воздуха.Кроме того, он включает в себя термостат, конденсатор и кондиционер с источником тепла. Более того, источник тепла для базовой системы переменного тока может включать в себя нагревательные полосы для электрического нагрева или даже змеевик с горячей водой внутри устройства обработки воздуха, который получает горячую воду от водонагревателя или бойлера.

Каждая обычная бытовая система переменного тока использует 24 вольта для управления системой. Все реле в системе имеют катушки на 24 В. Печатные платы или печатные платы, используемые в современных системах, используют управление напряжением 24 В, которое исходит от управляющего трансформатора.Наконец, типичными системами, в которых не используется управление напряжением 24 В, являются кондиционеры оконных блоков, бесканальные мини-сплит-системы и системы электрического отопления плинтусов.

Термостаты Honeywell, доступные здесь

Если вы не уверены в управляющем напряжении вашей системы, проконсультируйтесь со специалистом по HVAC, так как в некоторых приборах используется высокое напряжение, и это может быть опасно.

Как подключить кондиционер для управления — 5 проводов — Схема подключения термостата

Как подключить кондиционер для управления — 5 проводов

Цвета и клеммы | Схема подключения термостата для блока переменного тока

1. R клемма для красного провода
2. клемма W к белому проводу
3. клемма G к зеленому проводу
4. клемма Y к желтому проводу
5. клемма C к синему проводу

Красный провод для питания управления кондиционером (горячий)

1 Клемма R — это горячая подача 24 В от управляющего понижающего трансформатора.Это запитывает реле, контактор или замыкает цепь на печатной плате. Наконец, он будет питать его напряжением 24 В, обеспечивать питание термостата, а когда термостат требует нагрева или охлаждения, обеспечивать все управляющим питанием.

Белый провод для системы отопления (при наличии)

2 Клемма W предназначена для обогрева, включая обогрев газовых печей, электрических печей, котельных систем. Дополнительно резервное тепло для тепловых насосов.

G Провод для управления вентилятором | Как подключить термостат кондиционера

3 Клемма G предназначена для нагнетательного вентилятора, расположенного в устройстве обработки воздуха.Более того, именно вентилятор обеспечивает циркуляцию воздуха по всей системе воздуховодов.

Y-клемма для желтого провода — проводка термостата кондиционера

4 Y-клемма — это клемма, которая включает кондиционер. Обычно он заканчивается контактором компрессора в конденсаторной установке, расположенной снаружи. Кроме того, это будет один из немногих проводов управления (проводов термостата), которые будут заканчиваться на конденсаторе в сплит-системе кондиционера и системы отопления. Как правило, желтый провод идет к устройству обработки воздуха, а в устройстве обработки воздуха этот провод обычно соединяется с другим проводом (обычно с помощью гайки для проволоки.Однако его можно было подключить через клеммную колодку в воздухообрабатывающем устройстве).

Кроме того, он затем выходит наружу к конденсаторной установке вместе, по крайней мере, с одним другим проводом в сплит-системе кондиционера. Кроме того, другой провод управления будет общим проводом. Это необходимо для контактора компрессора. Наконец, именно здесь катушка в контакторе компрессора нуждается в горячем и общем от управляющего трансформатора для работы.

Клемма C и провод C для 24-вольтовой общей стороны трансформатора

5 Наконец, клемма C является общей клеммой, и эта клемма питает общую сторону нагрузки от управляющего трансформатора.

Термостаты Honeywell, доступные здесь

Клеммные колодки — электропроводка Термостат для клеммной колодки AC

, где во время установки выполняются концевые заделки проводов. Обычно внутри воздухоочистителя.

Ссылки на дополнительные ресурсы для подключения термостата:
1) Цвета проводки термостата
2) Как подключить термостат
3) Схема подключения и схема термостата теплового насоса
4) Выберите подходящий термостат для вашей системы HVAC

Как подключить кондиционер для управления — 5 проводов

Ductless Mini-Split: Pro этапы установки

Подробности проекта

Навык

5 из 5 Жесткий Установка должна выполняться квалифицированным подрядчиком по ОВК.

Стоимость

От 1200 до 1500 долларов за единицу 9000 БТЕ

Расчетное время

От 4 до 6 часов

В этом видео, This Old House эксперт по сантехнике и отоплению Ричард Третви объясняет, как профессионалы модернизируют компактный охлаждающий агрегат.

Как установить кондиционер Mini-Split

1. Отключить электричество в цепи.
2. Прижмите монтажный кронштейн к стене, выровняйте его, затем отметьте места отверстий под винты и места для просверливания отверстий для линий охлаждения, линии отвода конденсата и электрического кабеля.
3. Просверлите отверстие в стене блока изнутри с помощью перфоратора и коронки диаметром 3 дюйма. Как только пилот долота пробьет стену, закончите просверливание отверстия снаружи.
4. Прикрутите монтажный кронштейн к стене, убедившись, что он ровный.
5. Установите кондиционер на настенный кронштейн. Пропустите холодильные линии и линию отвода конденсата через отверстие в стене.
6. Прикрепите вертикальную рейку непосредственно под отверстием во внешней стене; в погоне будут располагаться холодильные линии, линия отвода конденсата и электрический кабель.
7. Продлите линию отвода конденсата до уровня нескольких дюймов от земли, прикрепив отрезок трубы из ПВХ.Закрепите напорный трубопровод на трубе изолентой. Прикрепите нижнюю часть трубы к пазу, накрутив металлический хомут.
8. Осторожно согните медные холодильные линии вниз в паз. С помощью двух разводных гаечных ключей снимите компрессионные фитинги с концов медных проводов.
9. Наденьте латунную гайку на новую длину медной трубки, затем с помощью инструмента для развальцовки развальцовывайте конец медной трубки.
10. Удерживайте развальцованный конец трубки напротив конца охлаждающей линии, идущей от кондиционера.Затяните вручную гайку, чтобы удерживать медную трубку на линии охлаждения. Повторите, чтобы присоединить оставшуюся линию хладагента.
11. Установите наружный конденсаторный блок на ровную площадку рядом с направляющей.
12. Используйте два разводных ключа, чтобы затянуть компрессионные фитинги на линиях хладагента. Затем оберните изоляцию трубы вокруг каждой линии.
13. Проложите водонепроницаемый кабелепровод от наружной распределительной коробки к конденсатору. Пропустите электрические провода через кабелепровод.
14. Пропустите неметаллический электрический кабель от конденсаторного блока через отверстие в стене к внутреннему блоку кондиционирования воздуха.
15. Защелкните крышку на оправке, чтобы скрыть и защитить провода и кабель.
16. Выполните все электрические соединения на конденсаторе и кондиционере, затем испытайте систему азотом под давлением 300 фунтов на квадратный дюйм.
17. Удалите азот вакуумом, затем откройте клапаны, чтобы выпустить хладагент в систему.
18. Включите электричество и проверьте кондиционер.

---

Инструменты

Руководство по установке центрального кондиционера

В этом руководстве есть все, что вам нужно знать об установке центрального кондиционера.

Он проведет вас через процесс и терминологию, когда вы планируете установить центральный кондиционер.

Если вы хотите решить проблему того, какая система кондиционирования воздуха подходит вам, как они работают, размеры, установка и чего ожидать, когда ваши технические специалисты приступят к работе, вы находитесь в нужном месте.

Глава 1

Часто задаваемые вопросы — Центральное отопление и воздух

Посмотрим правде в глаза …

При добавлении к существующей системе центрального отопления и охлаждения центральное кондиционирование для дома площадью 2000 квадратных футов стоит примерно от 3500 до 4000 долларов.Если необходимо добавить воздуховоды, стоимость увеличится. Окончательная стоимость будет зависеть от системы, добавленных дополнительных элементов и стоимости установки техником.

И независимо от того, есть у вас воздуховоды или нет, добавление системы кондиционирования более доступно и менее разрушительно , чем вы можете себе представить.

Но у вас, вероятно, есть куча вопросов, прежде чем вы начнете …

10 общих вопросов по установке центрального кондиционера

1. Что такое на самом деле кондиционер?

Центральная система кондиционирования воздуха в большинстве домов представляет собой «сплит-систему».Обычно это означает, что на вашей печи внутри дома установлены компрессор (снаружи) и внутренний змеевик.

2. Как работает центральная система кондиционирования?

Системы центрального отопления и охлаждения — это разные вещи, но они работают вместе. Вот что Trane и How Stuff Works говорят о том, как работает центральное охлаждение и отопление:

Как работает система центрального отопления и охлаждения

Основы систем отопления и охлаждения

3.Что означает термин HVAC?

HVAC (Отопление, вентиляция и кондиционирование) — это технология обеспечения экологического комфорта в помещениях и в автомобиле. Его цель — обеспечить тепловой комфорт и приемлемое качество воздуха в помещении.

4. Как часто нужно менять фильтры? И почему мне нужно регулярно менять свой фильтр?

Замена фильтра печи — один из наименее дорогостоящих элементов обслуживания вашего дома с одним из самых больших преимуществ. Их следует регулярно менять, чтобы улучшить качество воздуха, повысить эффективность вашей печи и продлить срок службы вашей системы отопления, вентиляции и кондиционирования воздуха.

Никогда не забудьте снова заменить воздушный фильтр

Как заменить печь и фильтры переменного тока

5. Как часто мне следует проводить техническое обслуживание моего устройства?

Обеспечение бесперебойной работы вашей системы переменного тока зависит от надлежащего технического обслуживания и ремонта.

Техническое обслуживание кондиционирования воздуха — полное руководство

Важность ежегодного обслуживания системы отопления, вентиляции и кондиционирования воздуха важнее, чем вы думаете

6. Какой размер у меня должен быть центральный кондиционер?

Слишком большой? Это не будет энергоэффективным.Большинство из них быстро включится, охладит ваш дом, а затем выключится. Затем повторите тот же цикл.

Слишком маленький? Ваш кондиционер будет постоянно работать, пытаясь охладить ваш дом. Это увеличит износ устройства.

В самый раз? центральный кондиционер правильного размера выполнит необходимое количество циклов для поддержания комфорта в вашем доме, но не будет работать неэффективно.

ASM (All Systems Mechanical), создал краткое, но подробное руководство по:

Центральный кондиционер какого размера мне нужен для моего дома?

Проще говоря, размер имеет значение…

См. Главу 5 для получения дополнительной информации о размерах.

7. Следует ли мне закрывать регистры и двери в тех частях дома, которые я не использую регулярно?

Краткий ответ — закрытые форточки повышают давление.

Вот отрывок из Energy Vanguard: «Когда вы начинаете закрывать вентиляционные отверстия в неиспользуемых комнатах, вы делаете систему воздуховодов более ограничивающей. Давление увеличивается, а это означает, что нагнетатель ECM будет наращивать скорость, чтобы поддерживать поток воздуха, тогда как нагнетатель PSC будет двигаться. меньше воздуха.В большинстве домов также нет герметичных воздуховодов, поэтому более высокое давление в системе воздуховодов будет означать большую утечку в воздуховодах «.

Они суммируют 9 непредвиденных последствий закрытия вентиляционных отверстий.

8. Что такое рейтинг SEER?

SEER означает сезонный коэффициент энергоэффективности. Это отношение количества произведенного охлаждения (БТЕ) ​​к количеству потребляемой электроэнергии (ватт).

Рейтинги измеряют энергоэффективность кондиционера. Чем выше рейтинг, тем эффективнее.

Вездесущий федеральный ярлык EnergyGuide может помочь вам с первого взгляда определить рейтинг SEER устройства. Этикетка помогает идентифицировать высокоэффективные кондиционеры.

9. Какой термостат установить на «авто» или «вкл»?

У обоих есть плюсы и минусы:

Должен ли я использовать настройку вентилятора термостата «Вкл.» Или «Авто»?

Что нужно при настройке термостата: включить вентилятор или автоматический режим?

Почему «Включено» — не всегда лучший выбор.

Каковы преимущества и недостатки настроек?

10.В чем разница между разделением и упаковкой?

, что приводит нас к следующей главе …

Глава 2

Типы центральных кондиционеров

Независимо от того, являетесь ли вы домовладельцем, желающим обновить свою систему, домовладельцем, ищущим доступные варианты, или бизнесом, добавляющим кондиционер, на рынке есть множество центральных кондиционеров.

1. Сплит-система

Самыми распространенными или популярными являются сплит-системы. Проще говоря, сплит-система имеет охлаждающие части блока внутри дома и нагревательные части вне дома.В сплит-системе конденсатор и компрессор размещаются снаружи.

Внутренний шкаф имеет змеевик испарителя. Также есть воздухоочиститель, который обычно является частью топки. Этот обработчик направляет теплый или прохладный воздух через воздуховоды. Наиболее важным аспектом этой конкретной комбинации является соответствие обеих частей для максимальной эффективности.

2. Система упаковки

Пакетная система является автономной — не разделена — и весь блок устанавливается снаружи на уровне земли или на крыше.

Вот недавняя фотография «пакетной крыши», которую мы установили для церкви.

Комплектный блок — это полностью автономный блок нагрева / охлаждения , в котором вентилятор, змеевик и конденсатор встроены в один блок. Полностью автономные кондиционеры уже заправлены хладагентом и могут использоваться на крыше, как в данном случае, или при наземном монтаже. Крайне важно, чтобы установка была ровной, чтобы ваша система отопления, вентиляции и кондиционирования воздуха работала должным образом и эффективно.

Старая система была громкой, и не было возможности поставить новый внутренний блок на чердак.Доступ был недостаточно большим.

Сидение на крыше в качестве опции обеспечит кондиционирование пространства под ним и поместит его (в отличие от ограниченного пространства на чердаке). Это было решение для простого в установке наружного блока.

Мы придумали, как проложить воздуховоды от агрегата на чердак и подключиться к существующей системе воздуховодов.

3. Мини-сплит-система

Как и в сплит-системе, в мини-сплит-системе используется наружный компрессор / конденсатор, связанный с внутренней приточно-вытяжной установкой.

Преимущество мини-сплит-системы в том, что внутренние блоки имеют небольшие размеры и могут использоваться для охлаждения помещений или зон. Кроме того, профессиональный установщик может создать эти «зоны» и подключить несколько блоков к одному наружному блоку.

Мини-сплит-система Fujitsu — идеальное решение для домовладельцев, у которых есть котельные, и требует минимального вмешательства в ваш дом.

Он предлагает систему центрального отопления и охлаждения , которая идеально подходит для сезонных переходов, хотя вы можете использовать ее круглый год.

4. Тепловой насос

Установка для этого типа системы обычно состоит из двух частей: внутреннего блока, называемого устройством обработки воздуха, и наружного блока, аналогичного центральному кондиционеру, но называемого тепловым насосом. Как часть системы центрального отопления и охлаждения, он использует наружный воздух как для обогрева дома зимой, так и для охлаждения летом.

Центральный кондиционер — это действительно либо сплит-система, либо комплектная установка. Выбор правильной системы кондиционирования для вашего дома — это решение, с которым вам нужно жить.Вы хотите гарантировать комфорт, экономию средств и оптимальную производительность.

Глава 3

Добавление системы кондиционирования — выбор, обновление или замена

Лучшие современные кондиционеры используют на 30-50% меньше энергии для обеспечения того же количества охлаждения, что и кондиционеры середины 1970-х годов. Даже если вашему кондиционеру всего 10 лет, вы можете сэкономить от 20% до 40% затрат на охлаждение, заменив его более новой, более эффективной моделью. (подробнее об энергоэффективности в Главе 6.)

«Если вы думаете о добавлении центрального кондиционирования воздуха в существующий дом, статистика показывает, что у вас много компаний. Фактически, хотя кондиционирование воздуха было установлено чуть более чем в 60 процентах домов еще в начале 1990-х годов, сегодня около 87 процентов существующих жилых домов в США в той или иной форме имеют кондиционер ».

Griffith Energy Services повторяет …

Что требуется при установке центрального кондиционирования в вашем доме?

Time соглашается, что центральное кондиционирование изменит вашу жизнь.

«Больше никаких потных ночей, ворочающихся и ворочающихся, потому что вы еще не установили оконные блоки. В этом отношении, больше не нужно устанавливать оконные блоки — или стучать костяшками пальцев, перемещая их вверх и вниз по лестнице в подвал каждую весну и осень».

И это позволяет понять …

5 вещей, которые нужно знать, прежде чем добавлять центральную систему кондиционирования воздуха

Что делать, если вы не знаете, стоит ли вам обновляться?

Ответьте на эти вопросы, предоставленные HGTV:

• Вашей системе отопления или кондиционирования больше 10 лет или вам не комфортно?
• Ваш кондиционер, печь или бойлер часто работает?
• Вы платите больше, чем вы думаете, в счетах за электроэнергию?

Прежде чем тратить деньги на новую систему HVAC, разумно проверить на предмет дорогостоящих утечек воздуха.Согласно Energy.gov, сокращение утечки воздуха может «значительно снизить затраты на отопление и охлаждение, повысить долговечность здания и создать более здоровую среду в помещении».

Как только вы решите, что готовы заменить вашу систему, вопрос о стоимости будет следующим в вашем списке.

Furnace Compare недавно обновили свою статью о ценах на центральные кондиционеры. Речь идет не о средней цене на центральные кондиционеры, а о результате серии интервью с подрядчиками и дистрибьюторами о том, как они устанавливают свои цены.

Несколько вопросов, на которые они ответили …

1. Влияет ли оборудование на стоимость установки?
2. Стоит ли обходить подрядчика при закупке оборудования?
3. Будет ли цена увеличиваться в зависимости от стоимости моего дома?
4. Насколько часто бывает пересмотр ставки?

Их лучший совет: «периодически оценивайте возраст вашей системы и во время регулярного обслуживания спрашивайте технического специалиста, как выглядит система».

В принципе, не попадитесь в аварийную ситуацию, когда вам отчаянно нужен кондиционер.

«Дело в том, что вам нужно время, чтобы провести ваше исследование, чтобы найти подрядчиков для запроса предложений, изучить их предложения и узнать все, что вам нужно знать о замене системы кондиционирования воздуха».

Глава 4

Установка и расположение

75 процентов проблем с кондиционированием воздуха можно решить с помощью правильного метода установки в сочетании с блоком кондиционирования воздуха подходящего размера.

Детали установки

Требования к электрооборудованию для установки кондиционера

Ваша электрическая сеть должна быть в состоянии справиться с дополнительным потреблением кондиционера.Возможно, потребуется модернизировать более старую панель автоматического выключателя для обеспечения более высокой силы тока.

Современные дома могут иметь панель с возможностью добавления дополнительных автоматических выключателей. Обсудите возможные обновления со своим подрядчиком до начала работы. Подрядчик с хорошей репутацией может порекомендовать лицензированного электрика, который знаком с модернизацией электроснабжения.

Требуемое пространство для кондиционера

Центральный блок кондиционирования воздуха будет иметь конденсаторный блок снаружи, которому потребуется место, а также вентилятор и соединения внутри вашего подсобного помещения.Для подключения к главной панели может потребоваться отдельная электрическая розетка.

Все необходимое пространство следует распланировать заранее. Ваш подрядчик может помочь спланировать детали. Любая необходимая конструкция должна быть включена в общую стоимость установки.

Замена термостата — варианты, соответствующие вашему образу жизни

Это подходящий момент для замены старого термостата с циферблатом на новую программируемую модель. Современные программируемые термостаты позволяют значительно сэкономить на ежемесячных коммунальных расходах.Доступны модели на 5 или 7 дней с несколькими различными настройками для каждого дня.

Некоторыми из них можно управлять по беспроводной сети с помощью вашего смартфона или другого устройства связи из любого места, где есть Интернет. Вы можете получить уведомление, когда необходимо заменить фильтр, , время для регулярного обслуживания или если есть проблема с системой.

Глава 5

Размеры и стоимость кондиционера

Выбор слишком большого размера кондиционера вынуждает ваше устройство работать постоянно короткими импульсами, что может привести к более быстрому сгоранию кондиционера.Кроме того, если ваше устройство работает с короткими перебоями, это позволяет теплу и влажности проникать обратно в дом, что со временем может привести к его повреждению.

Теперь, когда вы знаете, как важно правильно определить размер вашего кондиционера, вам нужно знать, как определить правильный размер.

Вы знаете, как измеряется размер кондиционеров?

Центральные кондиционеры измеряются в тоннах. Это измерение основано на способности устройства охлаждать ваш дом.Например, установка на 1 тонну будет охлаждать 12 000 БТЕ (британских тепловых единиц) в час. С каждым увеличением тонны на 1 тонну БТЕ увеличиваются на 12000 единиц. Это означает, что установка мощностью 4,5 тонны будет охлаждать 54 000 БТЕ. Если вы не знакомы с термином БТЕ, он означает количество энергии, необходимое для охлаждения или нагрева фунта воды на один градус по Фаренгейту.

Чтобы рассчитать размер блока, который понадобится вашему дому, вы можете использовать один из двух методов. Во-первых, возьмите квадратный метр вашего дома и умножьте его на 25. Затем возьмите это число, разделите его на 12000 и вычтите.05

Расчет: ((квадратных футов x25) / 12000) -. 05 = требуется тонна переменного тока)

Другой метод — использовать диаграмму «Диапазон квадратных метров для кондиционирования воздуха в зависимости от климатической зоны».

Начните с поиска своего местоположения на карте США, разделенной на пять зон. Как только вы узнаете цвет своей зоны, найдите квадратные метры вашего дома, и тогда вы найдете подходящий размер кондиционера.

Специалист по HVAC также может произвести расчет нагрузки, чтобы правильно определить размер вашей системы.Расчет нагрузки — это процесс определения надлежащего размера печи и / или кондиционера для дома.

7 советов по точному расчету нагрузки HVAC

Убедитесь, что оборудование правильно подобрано по размеру, используя точные расчеты нагрузки. Правильный способ рассчитать требуемый размер для вашего центрального кондиционера — выполнить расчет нагрузки, известный в отрасли HVAC как «Manual-J».

Введение в «Руководство-J» — правильный способ рассчитать центральный кондиционер правильного размера для вашего дома.

«Расчет Manual-J — это подробный анализ потребностей вашего дома в центральном кондиционировании и отоплении. Существует два типа расчетов Manual-J: расчет нагрузки всего дома и расчет нагрузки по комнатам».

Если вы не уверены в размерах кондиционера для вашего дома, вы всегда можете проконсультироваться со специалистом по кондиционированию воздуха. Эти специалисты проанализируют дополнительные аспекты вашего дома, в том числе:

• Размер жилплощади
• Когда дом был построен
• Есть ли существующая система вентиляции и воздуховодов и насколько хорошо она работает
• Если в вашем доме хорошая изоляция
• Какие внешние и внутренние части наиболее подвержены солнечному излучению
• Сколько тени получает ваш дом от деревьев и кустарников
• Сколько окон в вашем доме, в каком направлении окна выходят, а также возраст и состояние этих окон

Революционная онлайн-программа ASM, Программа проектирования и консультирования HVAC, дает вам информацию, необходимую для принятия правильного решения по вашему проекту HVAC.

Калькулятор стоимости установки кондиционера

Дополнительно …

11 вопросов, которые вы можете задать для оценки вашего кондиционера

Глава 6

Энергоэффективность

После определения размера блока ваш подрядчик должен поговорить с вами об эффективности, которая выражается сезонным рейтингом энергоэффективности (SEER).

SEER оценивает, сколько БТЕ кондиционер удалит на каждый ватт потребляемой электроэнергии.Чем выше ВИДЯЩИЙ, тем меньше затраты на эксплуатацию.

Федеральный закон требует, чтобы новые кондиционеры имели SEER не менее 13. Эти устройства имеют более низкие эксплуатационные расходы, имеют тенденцию быть более высокого качества, имеют больше функций безопасности, лучшие звуковые экраны и более низкие требования к напряжению. В общем, чем выше SEER, тем выше начальная стоимость единицы.

Более старые системы кондиционирования воздуха имеют рейтинг SEER 10 или ниже. Сегодняшние эффективные системы кондиционирования воздуха имеют рейтинг SEER 23 .

Соединенные Штаты теперь требуют, чтобы системы кондиционирования воздуха в жилых помещениях, произведенные после 2005 года, имели минимальный рейтинг SEER 13 (оконные блоки не подпадают под действие этого закона, поэтому их SEER все еще составляет около 10). Рейтинг SEER обычно отображается на желто-черной наклейке EnergyGuide, прикрепленной к внешнему блоку кондиционера. ( изображений показано в главе 1 )

Рассчитайте, сколько вы можете сэкономить, перейдя на новую энергоэффективную систему охлаждения

Оценки

SEER представляют только потенциальную эффективность системы в идеальных условиях.Более половины эффективности системы зависит от правильного размера оборудования для вашего дома и правильной установки.

Energy.gov делится советами, когда ваш подрядчик устанавливает новую центральную систему кондиционирования воздуха:

• Обеспечивает достаточное внутреннее пространство для установки, обслуживания и ремонта новой системы, а также устанавливает дверцу доступа в печи или воздуховоде для очистки змеевика испарителя
• Использует методологию определения размеров воздуховодов, такую ​​как Американские подрядчики по кондиционированию воздуха (ACCA). Руководство D (Руководство D — это метод ACCA, используемый для определения общей компоновки воздуховода, включая размеры отдельных воздуховодов.Чтобы спроектировать систему воздуховодов, разработчик системы HVAC должен выполнить ручной расчет J нагрузки для каждой комнаты.)
• Обеспечивает наличие достаточного количества регистров подачи для подачи холодного воздуха и достаточного количества регистров возвратного воздуха для подачи теплого домашнего воздуха обратно в кондиционер.
• Устанавливает воздуховоды в кондиционируемом помещении, а не на чердаке, где это возможно
• Герметизирует все воздуховоды мастикой для воздуховодов и надежно изолирует воздуховоды на чердаке
• Размещает конденсаторный блок там, где его шум не мешает вам или вашим соседям спать по ночам, по возможности
• Находит конденсаторный блок в таком месте, где никакие находящиеся поблизости предметы не будут препятствовать потоку воздуха к нему
• Проверяет, что вновь установленный кондиционер имеет точную заправку хладагента и скорость воздушного потока, указанные производителем.
• Размещает термостат вдали от источников тепла, таких как окна или регистры подачи.

Заключение

Профессиональная установка кондиционирования воздуха, возможно, является одним из лучших способов гарантировать эффективную и бесперебойную работу кондиционера.

К сожалению, большинство людей по тем или иным причинам делают неправильные звонки при установке новых систем кондиционирования воздуха. Это не только снижает общую производительность системы, но и приводит к тому, что владелец дома несет беспрецедентные счета, которых можно было бы легко избежать.

Как вы выбираете, добавляете, заменяете, модернизируете или устанавливаете центральное отопление и охлаждение в соответствии с вашими потребностями?

Самый простой ответ…

Обратитесь к квалифицированному специалисту по HVAC. Они ответят на все ваши вопросы.

Есть много способов найти подрядчика по ОВК.

• Попросите друзей или родственников порекомендовать подрядчика.

• Большинство известных подрядчиков должным образом сертифицированы. HVAC Excellence — это программа сертификации для технических специалистов HVAC, которая обеспечит качество их работы посредством проверки и повышения квалификации.Все сертификаты должны быть актуальными. Вы также можете найти квалифицированных специалистов в таких организациях, как:

• Используйте другие сайты онлайн-обзоров или каталоги подрядчиков, чтобы найти местных подрядчиков HVAC.

Мой кондиционер не включается! Как я могу устранить неполадки? — Поддержка ecobee

Самая частая причина того, что ваш кондиционер не включается, — это чрезмерное скопление воды из-за конденсации внутри вашей системы отопления, вентиляции и кондиционирования воздуха.

Ваша система HVAC имеет дренажный поддон или дренажную линию. Со временем внутри этих участков могут образоваться плесень, водоросли и грязь, что может привести к накоплению конденсата. Если уровень воды станет слишком высоким, сработает предохранительное устройство и отключит питание термостата и кондиционера.

Вот некоторые признаки того, что у вас есть поддон или дренажная линия с резервным покрытием:

• Ваш термостат ecobee выключен или часто перезагружается
• Утечки воды, лужи с водой или признаки влажности вокруг кондиционера
• Поддон для слива конденсата из-под переполнения или полностью
• Признаки повреждения водой вокруг дренажного поддона или линии слива конденсата

Утечка воды возле печи, обычно вызванная закупоркой / засорением дренажных труб или дренажных труб.

Устранение неполадок, связанных с засорением слива конденсата

ПРИМЕЧАНИЕ: Перед тем, как приступить к этим шагам, отключите основное питание вашего блока HVAC в коробке автоматического выключателя вашего дома. Убедитесь, что ваша печь или кондиционер, а также наружный компрессор полностью выключены.

Найдите змеевики испарителя, дренажный поддон (и) и линию слива конденсата

В зависимости от марки и модели вашей печи или воздухообрабатывающего агрегата змеевики испарителя и дренажный поддон (и) могут располагаться в верхней или нижней части вашей печи или воздухообрабатывающего агрегата.Некоторые дренажные поддоны также могут располагаться сбоку или даже на земле.

Линия отвода конденсата обычно располагается сбоку от печи и обычно состоит из трубы из белого ПВХ.

ПРИМЕЧАНИЕ. Если ваш блок HVAC находится на чердаке, у вас, вероятно, есть два дренажных поддона. Обычно под змеевиком испарителя находится основной дренажный поддон, а под устройством обработки воздуха — дополнительный «резервный» дренажный поддон.

Опорожните дренажный поддон и удалите засоры в линии слива конденсата

Если поддон заполнен, его необходимо слить и очистить.Вам также может потребоваться очистить все возможные засоры внутри самой дренажной трубы, промыв или удалив любые потенциальные препятствия внутри.

Мы рекомендуем поискать в Интернете помощь в удалении любых засоров слива конденсата. Профессиональные подрядчики по ОВКВ предлагают различные решения для самостоятельной работы в Интернете, которые можно быстро и легко реализовать. Если вы не любитель DIY, мы рекомендуем обратиться к специалисту по HVAC.

Найдите и сбросьте поплавковый выключатель или предохранительное устройство и убедитесь, что оно работает

Поплавковые выключатели часто крепятся сбоку от дренажного поддона или на земле в нижней части печи или воздухообрабатывающего устройства.

Если у вас возникли проблемы с поиском поплавкового выключателя или предохранительного устройства, поищите панель управления вашей печи или кондиционера. Эти устройства безопасности обычно имеют провод, каким-то образом соединяющийся с клеммой «R». По этому проводу можно найти поплавковый выключатель или предохранительное устройство.

Для сброса поплавкового выключателя необходимо слить воду из дренажного поддона или дать ему больше времени для самостоятельного слива. Если вы не знаете, как опорожнить поддон, в Интернете можно найти множество бесплатных ресурсов и руководств для самостоятельного изготовления.Чтобы найти эти руководства, НАЖМИТЕ ЗДЕСЬ

Устранение неисправностей термостата Ecobee

Если вы исключили вышеуказанные причины, связанные с HVAC, вам следует в следующий раз устранить неполадки с термостатом Ecobee.

Следующее относится ко всем термостатам ecobee, кроме Smart, Smart SI, EMS и EMS SI

Проверьте электропроводку на вашем ecobee

Снимите экоби со стены и убедитесь, что провод вставлен в клемму Y1.Этот терминал отвечает за включение вашего наружного компрессора, поэтому вам нужно будет надежно подключить Y-провод к этому терминалу, чтобы ваш кондиционер работал. Осторожно потяните за провод, чтобы убедиться, что он надежно закреплен.

* Если у вас установлен PEK с ecobee3 lite или ecobee4, у вас не будет провода в клемме Y1 — это нормально. Мы рекомендуем дважды проверить все соединения проводов, чтобы убедиться, что они надежно подключены к своим клеммам, на всякий случай.

Проверьте электропроводку печи / кондиционера

Если электропроводка на вашем ecobee правильная, дважды проверьте электропроводку на плате управления вашей печи / воздухонагревателя. Убедитесь, что проводка правильная, особенно Y-образный провод; провод, который подключен к клемме Y1 на вашем ecobee, должен быть подключен к клемме Y на вашей плате управления.

Это работает так же с установленным PEK — ваш провод Y1 на вашем ecobee должен быть вставлен в клемму Y на PEK, а провод Y выходит из другого конца PEK, подключенного к клемме Y на плате управления.

Если у вас есть точки сращивания на Y-проводе, дважды проверьте надежность всех точек сращивания.

Вы также захотите убедиться, что два провода, идущие от вашего наружного компрессорного агрегата, подключены. Эти два провода будут выходить из жгута проводов, который отделен от жгута проводов термостата — один из этих проводов должен быть подключен к Y, а другой — к C. Если провода, идущие от вашего наружного компрессорного агрегата, подключены ненадежно, компрессор не включается.

Проверить конфигурацию оборудования

Вы можете проверить конфигурацию вашего оборудования, зайдя по адресу:

ГЛАВНОЕ МЕНЮ> НАСТРОЙКИ> УСТАНОВКИ> ОБОРУДОВАНИЕ> ЭЛЕКТРОПРОВОДКА

* Если у вас установлен PEK, пропустите эти шаги. Конфигурация вашего оборудования будет отличаться с установленным PEK.

1) Вы видите выделенными как RC, так и RH? Если у вас есть только один провод R, подключенный к разъему RC на вашем ecobee, вам необходимо изменить конфигурацию, чтобы исправить это.

2) Вы видите выделенным Y1? Если вы этого не сделаете, вам нужно будет изменить конфигурацию, чтобы исправить это.

Чтобы перенастроить оборудование, перейдите по адресу:

ГЛАВНОЕ МЕНЮ> НАСТРОЙКИ> НАСТРОЙКИ> ОБОРУДОВАНИЕ> ПЕРЕКОНФИГУРИРОВАНИЕ ОБОРУДОВАНИЯ

Первый экран спросит вас, подключен ли провод только к клемме RC или у вас есть два провода R (RC и RH).

• Если к вашему ecobee подключен только один провод R, выберите «Да, подключен только RC».
• Если у вас есть и RC, и правый провод (это означает, что у вас есть отдельные системы отопления и охлаждения, такие как бойлер и кондиционер), выберите «Нет, RC и RH подключены»

Затем экоби отобразит все обнаруженные провода.Проверьте, выделен ли Y1 — если это не так, выберите «Нет» в нижнем левом углу, когда вас спросят, правильно ли выполнено подключение.

Вы увидите опцию «Изменить» в правом нижнем углу — выберите это, а затем вручную выберите терминал Y1. Как только проводка будет выглядеть правильно, выберите «Далее» в правом нижнем углу и продолжайте остальную часть процесса реконфигурации, пока не дойдете до конца.

Теперь вы должны увидеть параметр «Кондиционер» на экране ОБОРУДОВАНИЕ .Если вы откроете меню WIRING под экраном EQUIPMENT , вы должны увидеть выбранный Y1.

Проверьте настройки порога

ГЛАВНОЕ МЕНЮ> НАСТРОЙКИ> УСТАНОВКИ> ПОРОГ

Минимальная наружная температура компрессора. Ваш компрессор не будет работать, если температура наружного воздуха ниже этого значения. Проверьте значение температуры наружного воздуха на главном экране вашего экоби, чтобы убедиться, что оно не ниже этого значения.

Минимальное время цикла выключения компрессора. Это минимальное время, в течение которого ваш компрессор будет оставаться выключенным между циклами. По умолчанию установлено значение 300 секунд (5 минут). Если ваш ecobee завершил цикл охлаждения, он подождет не менее 5 минут (или того, что вы установили для этого значения), прежде чем снова включить компрессор. По истечении этого времени ваш компрессор должен снова включиться.

Если вы выполнили все описанные выше действия по устранению неполадок, но кондиционер по-прежнему не включается, свяжитесь с нами по телефону 1-877-932-6233 для получения дополнительной помощи.

Для вашего удобства при обращении в службу поддержки держите под рукой свой серийный номер (его можно найти в ГЛАВНОМ МЕНЮ> О НАС), а также четкие фотографии:

• Электропроводка термостата Ecobee
• Электропроводка на клеммной колодке / вентиляторе / плате печи
• Электропроводка в комплекте удлинителя мощности (если применимо)
• Электропроводка в точках сращивания проводов или гайках / марретах

Наличие этих фотографий обеспечит более быстрое обслуживание и поможет нам быстрее выявить любые потенциальные проблемы с подключением.

Была ли эта статья полезной?

Домашние системы кондиционирования воздуха | Плавленая шпора | Электромонтаж

Электромонтаж и установка ответвления с предохранителем на домашних системах кондиционирования воздуха.

В прилагаемом видео показано, как установить ответвление с предохранителем на 13 А с соединительным кабелем питания переменного тока, питанием конденсатного насоса и предохранительными контактами. Соединительный кабель разделенной домашней системы кондиционирования воздуха будет четырехжильным кабелем 1.5 мм и наружная защита от атмосферных воздействий. В Великобритании по основным кабелям будет подаваться питание от сети 240 В, Нейтраль, а также Земля.

Дополнительный третий кабель требуется для связи между внутренним и наружным блоками. Однако это будет низковольтная подача от 10 до 30 В в зависимости от производителя. Подача низкого напряжения должна быть постоянно подключена к переключателю с помощью соединителя. Это может быть соединительный блок, Wago, обжим, чтобы назвать несколько

Определение ваших источников напряжения

Прочтите электрическую схему производителя и определите, какие клеммы на вашем наружном блоке.Перенесите прямую и нейтральную подачу в свой внутренний блок. Клеммы будут пронумерованы 1,2,3 и заземлены на наружном блоке. На Daikin , Mitsubishi Electric и Hitachi комнатный кондиционер , номер 1 обычно является основным Live, 2 нейтральным и 3 коммуникационным. Существуют бытовых кондиционеров , которые подключают питание непосредственно к внутренним блокам с помощью кабеля питания, предварительно установленного производителем. В этом случае ваш соединительный кабель будет обеспечивать связь только низкого напряжения между наружным и внутренним блоком.Следовательно, этот кабель не нужно пропускать через ответвительный выключатель с предохранителем. Главный кабель питания, выходящий из внутреннего блока, необходимо подключить к ответвительному выключателю. Провода кабеля подключаются к клеммам «вход» или «питание» под напряжением и нейтралью. Подача питания на внутренний блок обычно находится в системах коммерческого кондиционирования воздуха VRV и VRF. Для этого потребуется питание от внутренней кольцевой сети, которым должен заниматься квалифицированный электрик и подрядчик по установке систем кондиционирования .

Установка ответвления

Плотно закрепите заднюю коробку ответвления предохранителя рядом с внутренним блоком слева или справа от блока. Не устанавливайте ответвление под агрегатом в случае утечки воды в будущем, это может привести к электрическому возгоранию. Подготовьте заднюю коробку к входящим кабелям, выбив внутренние заглушки. Соединительный кабель переменного тока необходимо отрезать, разрезать на кабели и вставить сзади. Подсоедините также силовой кабель конденсатного насоса.Прикрутите заднюю коробку к поверхности стены после того, как вы протянете все кабели и разместите ее заподлицо с устройством. Сам переключатель может быть немного шире, чем задняя коробка, поэтому проверьте это, так как вам может потребоваться небольшой зазор в 1 мм между устройством и задней частью. Если вы этого не сделаете, вы обнаружите, что переключатель не совмещается с задней коробкой, когда вы его завинчиваете.

Подключение к переключателю

На задней стороне переключателя вы найдете следующие обозначения проводки:

• «L IN» (Live in) и « N IN »(нейтральный вход) — это ваше входящее питание. кабель
• « L OUT »(прямой выход) и« N OUT »(нейтральный выход) — это ваше питание внутреннего блока и конденсатный насос.

Другой переключатель может иметь указанные ниже индикаторы для того же значения, что и выше:

• L питания и нейтраль питания — это ваш входящий кабель питания
• L нагрузки и нейтраль нагрузки — это ваш источник питания к внутреннему блоку и конденсатному насосу.

Вставьте все кабели в соответствующие клеммы. Кроме того, помните свою сторону нагрузки. «ЖИВОЙ И НЕЙТРАЛЬНЫЙ ВЫХОД / НАГРУЗКА» будет иметь подводящие кабели для внутреннего блока и конденсатного насоса, по два на каждый терминал.

Контакты перелива

Конденсатный насос также будет иметь два или три дополнительных вспомогательных провода. Используйте их для отключения агрегата в случае отказа насоса. Провода связи, номер 3, будут единственными двумя кабелями от вашего соединительного кабеля, которые не входят в клеммы переключателя ответвления предохранителя. Эти два провода необходимо подключить к любому концу контактных проводов перелива. Подключите эти два оставшихся провода связи к черным двухпроводным контактным платам перелива от насоса, также находящимся в переключателе, с помощью разъема.В случае трехжильного кабеля с перепускным контактом вы подключаете входящий провод связи к проводу переполнения с пометкой «общий». Другой провод связи вы подключаете к проводу с маркировкой «N / C» (нормально замкнутый). Когда поплавковый магнит в резервуаре поднимается в самое верхнее положение, контакты ломаются. Следовательно, это приведет к разрыву соединительного провода связи и неисправности устройства. Таким образом, помпа будет первым местом, где можно будет проверить, показывает ли ваш блок домашних систем кондиционирования сигнал об ошибке связи.

Посмотрите видео, чтобы получить подробные инструкции по всему вышеперечисленному.

Данное руководство основано на данных по электропроводке, напряжению питания и производителям в Великобритании. Кроме того, это относится к обучению профессионалов и людей с опытом торговли. Однако, если у вас возникли проблемы, свяжитесь с нами напрямую для получения помощи с вашими домашними системами кондиционирования воздуха.
