Балансировочный клапан для системы отопления: принцип работы

Для эффективного функционирования системы отопления, реальные параметры ее работы должны быть близки к расчетным значениям. Важно обеспечить грамотное распределение потоков теплоносителя по контурам, стабильное давление и температурный режим. Решить данный спектр задач позволяет специальное устройство – балансировочный клапан для системы отопления.

Балансировочные клапаны, применяемые для систем отопления

Назначение устройства

Все ответвления системы отопления должны получать расчетное количество теплоносителя. Раньше простые системы регулировались за счет использования труб различного диаметра. В сложных устанавливались особые шайбы, смещая которые можно было менять сечение трубопровода. Сегодня применяется особый клапан, функционирующий по принципу вентиля.

Балансировочный вентиль снабжен двумя штуцерами, благодаря которым:

• измеряется давление потока теплоносителя до и после прохождения через клапан;
• подсоединяется капиллярная трубка, позволяющая осуществлять регулировку.

Основываясь на показаниях устройства, можно определить перепад давления при прохождении воды через регулятор, и рассчитать, согласно инструкции, сколько требуется поворотов рукоятки, чтобы оптимизировать работу отопительной системы.

Обратите внимание! Ряд производителей предлагает балансировочные клапаны с цифровым табло, но такие устройства имеют более высокую стоимость.

Балансировочный клапан в разрезе

Принцип работы

Рассмотрим, зачем необходима балансировка системы отопления и как она происходит. Если несколько радиаторов отопления подсоединены к тупиковой ветке трубопровода и не оснащены термостатами, расход теплоносителя для каждого прибора отопления будет постоянным. Чтобы в каждый из приборов попадало требуемое количество нагретой воды, на обратку, в месте подключения трубы к общей магистрали, устанавливается ручной регулятор. Его вентиль выставляется на определенное количество оборотов с целью уменьшить или увеличить диаметр проходного отверстия.

Но такой вариант не подходит для системы с постоянно меняющимся расходом теплоносителя. В этом случае необходим балансировочный клапан, принцип работы которого позволяет уменьшить объем подачи нагретой воды за счет создания препятствия на пути потока.

Ручной балансир рассчитан на стабилизацию потока теплоносителя для 4-5 приборов отопления. Если в системе большее число радиаторов, их нагрев будет неравномерным.

Установив балансировочный клапан для системы отопления на максимальный расход, мы получим следующую ситуацию: термостат, отвечающий за регулировку любого из радиаторов, снизит потребление нагретого теплоносителя, в результате чего давление в системе начнет постепенно расти.

Балансировочный клапан получит сигнал о растущем давлении (для этого задействуется капиллярная трубка) и сработает, корректируя поток жидкости. За счет того, что термостаты на остальных радиаторах не успеют перекрыть подачу теплоносителя, давление в системе и потребление теплоносителя будет сбалансировано.

Конструкция

Регулировочные клапаны различаются по конструкции. В классическом варианте устройство снабжено прямым штоком и плоским золотником, регулировка происходит за счет изменения проходного сечения между золотником и седлом. Поступательное движение золотника обеспечивается вращением рукоятки.

Также выпускаются балансиры со штоком, расположенным под углом относительно потока теплоносителя, золотник может иметь конусообразную, радиальную или цилиндрическую форму, и приводиться в действие сервоприводом.

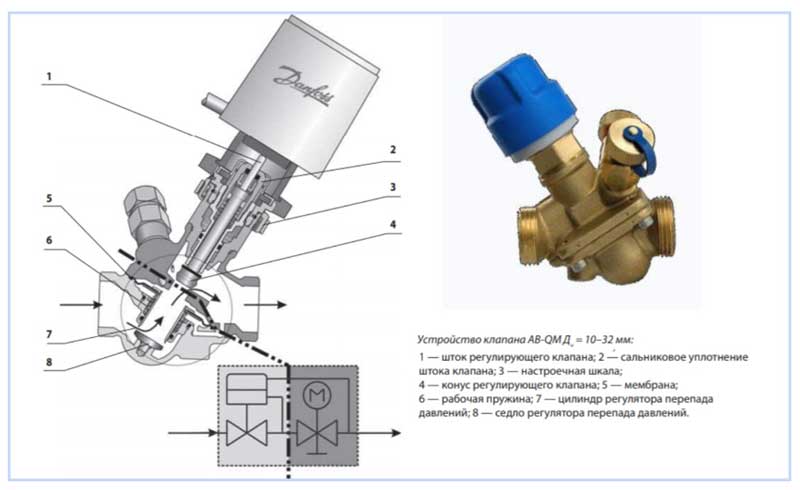

Конструкция балансировочного клапана

Виды устройств

Балансировочный клапан для системы отопления, принцип работы которого зависит от конструктивных особенностей, может быть механическим (ручным) и автоматическим.

Механический балансир

Ручной балансировочный клапан устанавливается вместо классических регулировочных шайб и подобных устройств. Механический регулятор рассчитан на работу в системе с постоянным давлением транспортируемой среды. При помощи механического клапана можно не только обеспечить требуемое сечение трубопровода, но и отсоединить отдельный прибор отопления из сети, слить с него теплоноситель через специальный кран. Ручной клапан отличается невысокой стоимостью и может быть снабжен приспособлениями для измерения давления в системе с обеих сторон от регулятора и фактического расхода транспортируемой среды.

Механический балансировочный клапан

Автоматический балансир

Автоматический балансировочный клапан – устройство, позволяющее оперативно изменять рабочие параметры автономной отопительной сети в соответствии с перепадами давления и потреблением нагретого теплоносителя. На каждый трубопровод автоматические балансиры устанавливаются парой.

Балансир и запорный клапан на подающем трубопроводе ставит ограничение на расход теплоносителя в соответствии с расчетными требованиями. На обратную магистраль монтируют клапан, препятствующий резким перепадам давления. Такой подход дает возможность разделить отопительную систему на отдельные участки, которые могут функционировать независимо друг от друга. Выравнивание давления и регулировка подачи теплоносителя осуществляются в автоматическом режиме.

Автоматический балансировочный клапан

Варианты применения

Вентиль для балансировки также задействуется:

• В малом циркуляционном контуре твердотопливного отопительного котла, замкнутого на теплоаккумулятор. Регулятор дает возможность обойтись без установки смесительного узла для поддержания температуры теплоносителя в контуре на уровне не ниже 60 градусов. Вентиль для балансировки на трубе подачи отвечает за то, чтобы в котловом контуре расход теплоносителя был выше, чем в отопительном.
• Для регулировки работы бойлера косвенного нагрева. Балансир регулирует подачу нагретого теплоносителя непосредственно от котла на змеевик, установленный в емкости с водой для ГВС.

Рабочее применение балансировочного клапана

Установка и эксплуатация

Установка балансировочного клапана выполняется согласно требованиям производителя. Если на корпусе имеется стрелка, устройство монтируют таким образом, чтобы направление стрелки совпадало с направлением потока транспортируемой среды, чтобы клапан мог создавать расчетное сопротивление. Некоторые производители выпускают балансировочные краны, которые можно устанавливать в любом направлении. Пространственное расположение штока в большинстве случаев не принципиально.

Чтобы клапан не вышел из строя по причине механического повреждения, перед ним устанавливают фирменный фильтр или стандартный грязевик. Для исключения нежелательной турбулентности, клапаны рекомендуется ставить на прямых участках трубопровода, минимальная протяженность которых указывается в инструкции от производителя.

Если отопительная система снабжена автоматическими клапанами, заполнять ее следует через специальные заправочные штуцеры, установленные рядом с клапанами на трубе обратки, при этом балансировочные вентили на подающей трубе закрывают.

Настройка балансировочного клапана осуществляется с использованием таблицы с показателями перепада давления и расхода теплоносителя (прилагаются к устройству) либо с применением расходомера для балансиров. Но первоначальный расчет расхода и эксплуатационных параметров должен быть выполнен еще на этапе проектирования системы отопления.

Собранная конструкция балансировочного клапана

Рекомендуемые производители

Чтобы каждый балансировочный кран в системе отопления исправно функционировал, желательно отдать предпочтение продукции от зарекомендовавших себя производителей. В их число входят регуляторы, выпущенные под торговой маркой Danfoss (Дания), серии Venturi от BROEN BALLOREX (Польша).

Заключение

Балансовые краны рекомендуется использовать на всех ответвлениях отопительной системы, включая контуры теплого пола, а также в системе ГВС. Это позволит оптимизировать их работу и экономить энергоноситель. При этом важно выбрать качественные устройства, грамотно их смонтировать и правильно настроить.

Видео по теме:

Автоматический балансировочный клапан | Блог компании «Санекст»

Помимо ручных балансировочных клапанов,  в любой двухтрубной системе отопления обязательно присутствие автоматического балансировочного клапана. Автоматический балансировочный клапан может быть установлен как на стояке (при вертикальной системе отопления), так и на поэтажном коллекторном узле (при горизонтальной системе отопления).

Все клапаны, начиная от Danfoss asv pv до Herz, объединяет одно – они устанавливаются на обратный трубопровод. Давайте сначала определимся – для чего вообще в нынешней системе отопления нужна автоматическая балансировка?

В системе отопления жилого дома должна быть предусмотрена возможность регулирования и учета потребляемого тепла каждым собственником квартиры. Другими словами,  каждый жилец должен иметь возможность снижать свои затраты на отопление. Подобный бережливый подход давно реализован в системах водоснабжения – у всех потребителей установлены счетчики воды, и каждый старается более рационально потреблять воду, чтобы снизить свой ежемесячный платеж. В системах отопления теперь тоже устанавливаются счетчики на каждую квартиру (в поэтажном коллекторном узле), а на радиаторах – терморегуляторы, которые поддерживают заданную температуру в помещении.

 Таким образом, когда жилец отсутствует дома, он может выставлять на терморегуляторе минимальную температуру помещения, тем самым снижая свои затраты на отопление. Так осуществляется принцип энергосбережения – каждый собственник заинтересован в экономии ресурсов.

А теперь остановимся на терморегуляторе для радиаторов, который поддерживает заданную температуру в помещении. Принцип работы терморегулятора очень прост: когда в помещении достигается нужная температура, он прикрывает или полностью закрывает проходящий через него в радиатор поток теплоносителя. В результате работы терморегулятора характеристики системы отопления (расход и потеря давления) постоянно меняются – система становится динамической.

Если в системе отопления смонтирована только ручная балансировка (статическая), то подключение к такой системе терморегуляторов фактически выведет ее из строя, ведь система с ручной балансировкой всегда рассчитана на некие постоянные параметры, которые за счет работы терморегуляторов непрерывно меняются!

Это приведет к полной разбалансировке системы отопления и появлению шумов в клапанах радиатора. Но! Разбалансировки системы можно избежать, установив автоматический (динамический) балансировочный клапан SANEXT DPV, который будет поддерживать постоянный перепад давления (DР=const) между подающим и обратным трубопроводами на заданном уровне.



На данной схеме показан принцип работы динамического клапана при горизонтальной схеме разводки системы отопления. Автоматический балансировочный клапан DPV установлен на весь поэтажный коллекторный модуль и поддерживает постоянную разницу давления между подающим и обратным трубопроводами.

В автоматическом балансировочном клапане DPV можно выделить основные преимущества:

Точность балансировки (40 позиций предварительной настройки) Измерительные ниппели в стандартной комплектации Компактные размеры Минимальное падение давления для качественного регулирования 3кПа (у аналогов 10кПа) Большая пропускная способность до 11,500 т/ч Настройка стандартным шестигранным ключом Исполнение с внутренней резьбой (упрощает монтаж и не требует дополнительных фитингов)



В клапане SANEXT DPV реализована, на первый взгляд, более традиционная конструкция:

В верхней части регулятора расположен шпиндель настройки (3) перепада давления, при помощи которого сжимается или разжимается пружина регулятора (2). Ниже располагается небольшая мембрана (8). По штуцеру для подключения импульсной  трубки (4) в надмембранное пространство подается импульс повышенного давления. Нижняя часть мембраны соединена с золотником клапана (5), образующим нижнюю поверхность мембраны. Золотник (5) прикрывает седло клапана, компенсируя возникающие возмущения. И, наконец, в самом низу клапана располагаются измерительные ниппели (6), для замера дифференциального давления и наладки регулятора.

Принцип действия SANEXT DPV аналогичен всем регуляторам мембранного типа. Но главная особенность регулятора DPV заключается в геометрии золотника клапана.

Рассмотрим принцип работы типового клапана с золотником «конусного типа».

Конус прикрывает седло клапана. Дросселируемый поток пытается приподнять его. Это воздействие должно быть скомпенсировано пружиной и диафрагмой клапана. Требуется определенная величина силы пружины и диафрагмы, для поддержания постоянного ΔP При такой схеме Kvs должен быть как можно меньше для снижения размеров диафрагмы и уменьшения зоны пропорциональности

Резюмируя, можно сказать, что невозможно сделать регулятор со сколь угодно большой пропускной способностью, так как для этого нам понадобится более жесткая пружина, и, как следствие, увеличится зона пропорциональности регулятора и размер мембраны, что, в свою очередь, приведет к серьезному росту габаритных размеров.



Компания SANEXT пошла другим путем и увеличила диаметр золотника, что позволяет снизить жесткость пружины и размеры мембраны, и как следствие, достичь наименьшую зону пропорциональности регулятора при малых габаритных размерах.



Если, для примера, сравнить регулятор перепада давления традиционной конструкции и SANEXT DPV одного размера DN15, то характеристики будут сильно отличаться.

Пример (SANEXT DPV): DN15, 300 л/ч, Kvs = 1,0 м3/ч ΔP = 9,0 кПа Пример (типовой регулятор перепада давления): DN15, 300 л/ч,  Kvs* = 2,9 м3/ч ΔP = 1,07 кПа

* Коэффициент пропускной способности клапана Kvs обозначает уровень расхода стандартного клапана в полностью открытом положении с перепадом давления на клапане 1 бар. Значение коэффициента пропускной способности является частным случаем коэффициента расхода клапана Kv, показывающего расход при любом другом положении клапана и перепаде давления в 1 бар.

На сегодняшний день регулировка системы отопления многоквартирного дома осуществляется с помощью установки автоматических балансировочных клапанов на весь поэтажный коллектор  (на каждый этаж), что обеспечивает простую наладку системы отопления и надежную дальнейшую эксплуатацию.



Вывод из всего вышесказанного можно сделать следующий: балансировочные клапаны SANEXT – это новое поколение клапанов, в котором оптимально сочетаются лучшие технические характеристики, максимальная надежность и стоимость.



Читайте также

Для чего нужен балансировочный клапан в отоплении и принцип работы

Доброго времени суток всем, кто читает этот пост!

В нем я расскажу вам про балансировочные клапана для систем отопления.

Начнем с того, что разберемся зачем нужен балансировочный клапан в системе отопления.

Для чего нужен балансировочный клапан отопления?

В современных больших системах отопления часто наблюдается неравномерный прогрев разных помещений.

Связано это с разным расходом теплоносителя через ветки системы отопления.

Теплоноситель (как электрический ток) старается течь по пути наименьшего сопротивления, поэтому на большом удалении от источника тепла (тепловой узел или котел) расход должен быть меньше, чем возле него.

Для того, чтобы уровнять расход теплоносителя через разные ветки и применяют балансировочные клапаны.

Балансировочный клапан отопления: принцип работы

Как видно из верхнего рисунка, расход в контурах отопления разной длины будет разный и температура в помещениях тоже будет разительно отличаться. Теперь поговорим о видах балансировочных клапанов.

Ручной балансировочный клапан для системы отопления: принцип работы

Балансировочные клапаны бывают двух основных видов:

Ручные — регулируются вручную. Наиболее распространены в системах отопления из-за своей относительно небольшой стоимости.

Устройство ручного балансировочного клапана изображено ниже:

Ручной балансировочный клапан для системы отопления: устройство

Компания Danfoss сделала очень интересное видео о работе ручных балансировочных клапанов.

Советую вам это видео посмотреть от начала и до конца. В нем показаны неожиданные закономерности работы этого вида клапанов:

Автоматический балансировочный клапан для системы отопления: принцип работы

Автоматические балансировочные клапана — это устройства, которые без участия человека балансируют системы отопления, поддерживая в них или постоянную Δp (разница давления между подачей и обраткой в двухтрубной системе), или постоянный расход теплоносителя (в однотрубной системе).

Есть модели, которые могут работать в тандеме друг с другом, при этом меняется и расход и разность давления между трубопроводами.

Для совместной работы автоматические клапаны соединяются между собой при помощи специальной импульсной трубки.

Внутреннее устройство таких устройств изображено на рисунке ниже:

Автоматический балансировочный клапан для системы отопления: устройство

Из рисунка видно, что внутреннее устройство автоматического балансировочного клапана напоминает поршневой редуктор понижения давления, но функции у этих устройств совершенно разные.

Предлагаю вашему вниманию два видео по данной теме:



Балансировочный клапан отопления: настройка

Для упрощения наладки систем отопления к балансировочным клапанам подключают специальные измерительные приборы, которые упрощают и ускоряют балансировку системы.

Смотрите ниже на рисунок:

Монтаж балансировочного клапана выполняется точно так же, как монтаж шаровых кранов.

Положение клапана в пространстве не влияет на его работу, но нужно обращать внимание на стрелку, которая указывает рекомендуемое направление протока.

Если его перепутать, то клапан будет создавать большее сопротивление протоку теплоносителя.

Устанавливать клапана можно как на подающих трубопроводах, так и на обратных.

Рабочая температура и давление могут отличаться в зависимости от конкретной модели, поэтому подбор необходимого вам оборудования лучше делать при помощи каталогов производителей.

Найти их можно на официальных сайтах фирм производителей.

Зачем нужен балансировочный клапан в системе отопления?

Установка балансировочных клапанов необходима в больших системах отопления.

Они позволяют оптимально распределять теплоноситель по всем контурам.

Для работы такого оборудования важными являются правильная установка и последующая настройка.

Необходимо обдумывать установку клапанов еще на стадии проектирования системы.

На этом все, жду ваших вопросов в комментариях!

Ручной балансировочный клапан – назначение, монтаж

Балансировочный клапан – это конструкция, предназначенная для регулировки проходимого теплоносителя. Потребление жидкости изменяется в зависимости от давления. Чем оно выше, тем больше жидкости потребляется.

Устанавливаются приборы на стояках, коллекторах и тепловых пунктах. Баланс системы обеспечивает беспрерывную работу.

Устройства подразделяются на два вида:

• Ручной (статический) — применяется как диафрагма. Используют в конструкциях, где нет машинального устройства или регулятор не разрешает ограничить расходование ресурса. Они являются конструкциями вентильного типа.
• Автоматические (динамические) поддерживают потребление в стояках и давление.

Подробно о ручном оборудовании

Ручной балансировочный клапан предназначен для использования в трубопроводе, он обеспечивает расчетное распределение воды. Он позволяет регулировать пропускную способность и защищает от несанкционированного изменения настроек.

Также он перекрывает поток жидкости по трубопроводу. Это обеспечивает стабильную работу и предотвращает порыв труб, поломку обогревательных элементов и насосов.

Ручной запорно-балансировочный клапан может перекрывать систему. Некоторые ручные клапаны устанавливаются в паре с запорными. С их помощью производят гидравлическую балансировку, а также отключают отдельные ее элементы. Устанавливаются такие клапаны лишь на некоторые системы.

Конструкция представляет собой устройство вентильного типа. Шпиндель перемещается с помощью рукоятки. На ней есть шкала с количеством оборотов, начиная от закрытого положения. Для предотвращения максимального подъема под крышкой используется шток. Его задача не допустить перенастройку. Измерительные устройства подключаются с помощью ниппелей.

Для максимально длительной службы конструкции рекомендуется применять теплоноситель, соответствующий стандартам.

Читайте – какой теплоноситель выбрать для системы отопления?

На входе желательно установить сетчатый фильтр для предотвращения засорения. Размер ячейки сетки должен быть не больше 0,5 мм.

Принцип работы ручного балансировочного клапана следующий. При возрастании давления в системе детали меняют проходное значение. После изменения сопротивления давление нормализируется.

Преимущества такого устройства:

• легкая настройка и ее блокировка;
• удобная цифровая шкала на рукоятке;
• внутренний дренажный кран для двустороннего слива;
• возможность открытия и закрытия с помощью шестигранного ключа;
• в некоторых моделях рукоятка снимается в стесненных условиях.

Важно: рукоятку снимают при разблокированных настройках. Для этого нужно выставить настройку 0.0.

Как выбрать и установить ручной балансировочный клапан?

Ручной балансировочный клапан по ГОСТу обладает такими техническими характеристиками:

• DN – номинальный диаметр отверстия в патрубках;
• PN – номинальное давление, которое обеспечивает бесперебойную эксплуатацию;
• авторитет —  отвечает за регулирующую способность;
• способность пропуска Kvs  — равняется расходу воды через конструкцию;
• расходное значение;
• логарифмическая расходная характеристика;
• параболическая расходная характеристика.

При выборе балансировочного клапана учитывается диаметр трубопровода. Присоединяется он с помощью патрубки на внутренней резьбе.

Монтаж происходит как в горизонтальном, так и в вертикальном положении. Перед установкой нужно промыть трубопровод.

Необходимо оставлять прямые участки до и после установки прибора. До устройства это расстояние равняется пяти диаметрам трубы, после – двум. Если этого не произойдет, погрешность составит до 20%.

Важно: при установке движение воды и направление стрелки должно совпадать.

Ручной балансировочный клапан бывает муфтовый и фланцевый.

В первой случае, он крепится с помощью внутренней резьбы к арматуре. Во втором — с помощью болтов.

Чтобы настроить конструкцию на необходимую пропускную способность поднимите шпиндель на необходимую высоту. Верхнее значение фиксируется с помощью заворачивания штока-ограничителя до упора. Крышка гнезда штока может быть опломбирована с целью ограничить несанкционированные изменения настроек.

Наглядно процесс установки и настройки ручного балансировочного клапана показан на видео ниже. Обязательно с ним ознакомьтесь.

Просмотрев видеоролик, становится понятен способ функционирования этого устройства. Мы видим этапы работы, последовательность выполнения и показатели за которыми необходимо следить. Ими можно смело руководствоваться при установке балансировочного клапана, если вы делаете это впервые.

Настройка конструкции на определенный расход происходит с помощью вращения рукоятки. Перед перекрытием заблокируйте настройку, нажатием на рукоятку. При повороте рукоятки на 90˚ происходит перекрытие потока.

Схемы установки ручного сбалансированного клапана

Можно выделить следующие:

• Для наружных сетей используют дроссельные сети. С их помощью ограничивают напор и перерасход теплоносителя. Нельзя использовать ручной клапан, если в теплосетях установлены устройства, регулирующие подачу теплоносителя, в зависимости от потребности в тепле.
• Разветвленные системы охлаждения, отопления и водоснабжения с помощью этих устройств решают проблему избытка напора.

Схема работы балансировочного клапана приведена ниже.

Схема правильного включения оборудования

При разветвлении часто бывает, что идет перерасход жидкости в одном направлении. В противовес, в другом — маленький расход.

Чтобы выровнять давление, устанавливается специально это устройство. В результате — везде имеется средний расход. Устройство не используют при маленьком контуре схемы.

Купить ручной балансировочный клапан можно в специализированных интернет магазинах, также многие компании сами рекламируют их.

Вашему вниманию предоставлены модели как ручной, так и автоматической работы. Приемлемые цены, широкий ассортимент и высокое качество – обращайте свое пристальное внимание на эти характеристики.

Надеемся, что материал был вам полезен. Будем сильно признательны, если поделитесь статьей в социальных сетях. Для этого нужно нажать на кнопки, расположенные ниже.

Хорошего вам дня!

Балансировочный клапан принцип работы — Ремонт квартир фото

Балансировочный клапан для системы отопления, принцип работы основывается на изменении размера проходного сечения седла вентиля при вхождении в него золотника. Золотник шарнирно закреплен на резьбовом шпинделе. В корпусе вентиля балансировочного имеется неподвижная гайка с резьбой, образующая вместе со шпинделем вентиля ходовую пару. При вращении рукоятки передается крутящий момент на шпиндель, который начинает свое перемещение в неподвижной гайке, преобразуя его в движение золотника относительно седла в корпусе. В нижнем крайнем положении золотника сечение седла балансировочного вентиля закрывается, перекрывая полностью поток.

В описанной выше схеме работы балансировочного вентиля прослеживается принципиальное его отличие от запорного вентиля, заключающееся в допустимости работы балансировочного вентиля с промежуточным расположением затворного штока, тогда как для большинства запорных вентилей промежуточное положение затвора недопустимо.

Читайте также:

Для чего нужен балансировочный клапан?

Клапан (кран) необходим для гидравлической балансировки гидравлических контуров. Он может контролировать допустимый расход на теплоносителях. В результате эффективность работы отопительной системы значительно вырастет.

Балансировочный клапан нужен для того, чтобы по всему водопроводу распределение отопления было одинаково. Это означает, что горячая жидкость приходит к батарее в том количестве, которая необходима и равномерно распределяется по всему помещению. Необходимо отметить, что он может работать и при сильных перепадах давления и высокой скорости движения рабочей среды.

Характеристики

Основные характеристики у балансировочных вентилей достаточно тривиальны и во многом повторяют аналогичные у любых других частей трубопроводов.

Производят их из металла. Преимущественно используется латунь, хотя здесь не все так однозначно. На рынке можно встретить модели в другом исполнении. Например, Штремакс можно купить как из латуни, так из оцинкованной стали.

Однако латунные образцы все же занимают больше 90% всех современных линеек, так как они намного надежнее и долговечнее своих стальных собратьев.

По условному диаметру возможный разброс значений очень велик. Мы можем указать только его примерный показатель. В среднем вентили производят с диаметром от 15 и до 150 мм. Но как мы уже говорили выше, все зависит от конкретной компании производителя и ее политики.

Чем крупнее компании, тем шире у нее линейка продукции. К примеру, Данфосс производят в самых разнообразных исполнениях и с уникальными размерами. Особенно эта касается моделей MSV и MSV-BD.

Что же до номинального давления, то большинство производителей старается выпускать клапаны Cimberio, что способны выдерживать не меньше 20 бар. Диапазон рабочих температур у подобных изделий колеблется на уровне от -20 до +200 градусов по Цельсию.

А теперь рассмотрим основные плюсы и минусы этой продукции.



1. Возможность тонкой регулировки уровня давления или температуры;
2. Широкая сфера применения;
3. Упрощение работ, что связаны с настройкой конструкции;
4. Долговечность; Надежность;
5. Относительная простота;
6. Цена балансировочного вентиля находится на приемлемом уровне.



Минусов у таких изделий практически нет. Тем более что и альтернативы балансировочным вентилям в бытовом применении сейчас не найти. Без них вам придется постоянно вызывать сантехника и совершать трудоемкие манипуляции с системой отопления, что вряд ли кому-то будет по душе.



Модели клапанов

• Watts WattFlow SRV-AG – это балансировочный фланцевый вентиль с расходомером и возможностью тонкой настройки. Похож на Stad или Cimberio. Осуществляется за счет ручного вращения пластикового регулятора. Устройство оборудовано ударопрочной шкалой, что позволяет отказаться от использования схем или графиков и настраивать систему без дополнительных расчетов. Его продают за 40-50 долларов;
• Stad от компании TA Hydronycs идеально подходит для внедрения в второстепенные отопительные контуры. Устройство имеет очень простую, но в то же время надежную конструкцию и практически безотказно. Его можно купить за 50-60 долларов;
• Oventrop Hycocon VTZ – это еще один представитель ручных устройств, но от другой компании. Его отличается довольно низкая цена на уровне 45-60 долларов и высокое качество сборки отдельных деталей. Особое внимание уделяется самим устройствам и золотнику;
• Cimberio 727 имеет разборную конструкцию и очень надежен. Обеспечивает правильное распределение потока в бытовых трубопроводах и системах местного значения. Его цена равняется 65-70 долларам;
• Ballorex DRV способен не только настраивать уровень среды, но и также отсекать ее одним движением ручки. По сути комбинирует в себе функции регулятора и запорной арматуры. Помощь по настройке осуществляет специальная шкала, что установлена на ручке. Продают такие изделия всего за 25-35 долларов;

Для того чтобы настройка движения теплоносителя осуществлялась более точно, следует правильно выбирать модель балансировочной арматуры. В первую очередь нужно учитывать диаметр трубопровода. Полагаться только на этот показатель нельзя, поэтому привлечение специалиста для произведения расчётов является необходимостью. Он определит общую мощность отопительных приборов, учтёт коэффициент потерь давления в зонах разветвлений схемы, разницу температур в подающей трубе и обратке. На основании этих данных выполнит расчёт.

Не менее важной может оказаться информация в сопроводительных документах балансировочного клапана. Если существуют какие-то особенности, нужно предусмотреть возможность их выполнения. Чтобы модернизация системы отопления с длинной конструкцией контура оказалась эффективной, следует оснастить её циркуляционным насосом.

Монтаж балансировочного клапана

Производя, монтаж балансирующих кранов в первую очередь стоит придерживаться следующих правил.

• Установку оборудования необходимо производить согласно всем правилам инсталляции трубопроводных систем.
• Монтаж производится строго по стрелке потока теплоносителя, которая присутствует на вен
• Установка производится на ровных участках трубы.
• При установке автоматических вентилей следует устанавливать заправочные штуцера.

Этапы работ

1. Нужно определиться со способом установки, который зависит от того какая система используется однотрубная или двухтрубная. В случае если система однотрубная краны устанавливаются перед входным отверстием теплоносителя в радиатор для ручных клапанов, а для автоматических после выходных.
2. Специальными ножницами (для пластиковых труб) или болгаркой разрезается труба системы в месте установки вентиля.
3. При помощи паяльника устанавливаются зажимные муфты, если, конечно, пластиковые трубы. В случае если трубы металлические, то муфты крепятся при помощи сварочного аппарата.
4. После того как будут установлены муфты можно производить инсталляцию самого крана. Устанавливается клапан согласно стрелке, указывающей на поток теплоносителя.
5. Установив краны, следует произвести их настройку. Для настройки вентилей специальными приборами, которые измеряют давление и температуру. На основании полученных результатов с прибора производится уменьшение или увеличение потока теплоносителя.

Вышеописанные действия производятся индивидуально с каждым балансировочным краном. Также следует знать, что положение крана может быть абсолютно любым, главное, чтоб поток теплоносителя соответствовал стрелке на его корпусе.

За подробную информацию,благодарим сайты: homehill.ru,homebuild2.ru,santehkrug.ru,nastroike.com,kotel.guru



Принцип работы балансировочного клапана в системе отопления

Содержание статьи

Расчётное моделирование

Наиболее конструктивный и правильный метод регулировки — с помощью построения расчётной модели гидравлической системы отопления. Это можно выполнить в таком программном обеспечении как Danfoss CO и Valtec.PRG, либо же в платных продуктах вроде AutoSnab 3D. Не следует бояться платного ПО: как вы увидите позже, его стоимость не идёт ни в какое сравнение с затратами на специальные устройства автоматической балансировки, при этом расчётный проект гидравлической системы предоставит полное представление о системе, режимах её работы и физических процессах, происходящих в каждой точке.

Балансировка с помощью программных расчётов производится посредством построения точной виртуальной копии системы отопления. В разных рабочих средах механизм моделирования протекает с некоторыми отличиями, тем не менее, все программы такого рода имеют дружественный и понятный пользователю интерфейс

Очень важно, чтобы построение выполнялось действительно точно: с указанием каждого фитинга, элемента арматуры, поворотов и ответвлений, присутствующих в реальной системе. Вот какие потребуются исходные данные:

• паспортные данные котла: мощность, КПД, напорно-расходный график, рабочее давление.
• сведения о циркуляционном насосе: скорость протока и напор;
• тип теплоносителя;
• материал и условный проход труб, температура окружающей их среды;
• технические сведения обо всей запорной и регулирующей арматуре, коэффициенты местных сопротивлений (КМС) каждого элемента;
• паспортные данные на запорные клапаны, зависимость их пропускной способности от падения давления и степени открытия.

После построения модели системы вся работа сводится к тому, чтобы обеспечить равенство расхода теплоносителя на каждом радиаторе. Для этого искусственно занижают пропускную способность запорных клапанов на тех радиаторах и цепях, где наблюдается существенное увеличение протока по сравнению с остальными. Когда виртуальная балансировка выполнена, для каждого радиатора выписывают Kvs — коэффициенты пропускной способности. Используя таблицу или график из паспорта клапана, определяют необходимое число оборотов регулировочного штока, после чего эти данные используют для балансировки реальной системы в натуре.

Балансировочный клапан для системы отопления

Существующие системы теплоснабжения условно делятся на два типа:

• Динамические. Имеют условно постоянные или переменные гидравлические характеристики, к ним относятся отопительные магистрали с двухходовыми регулирующими клапанами. Данные системы оснащаются автоматическими балансировочными регуляторами перепада.
• Статические. Обладают постоянными гидравлическими параметрами, включает в себя магистрали с трехходовыми вентилями регулировки или без них, система оснащается статической ручной балансировочной арматурой.

Рис. 7 Балансировочный вентиль в линии – схема установки автоматической арматуры

В частном доме

Клапан баланса в частном доме устанавливают на каждый радиатор, выходные патрубки каждого из них должны иметь накидные гайки или другой вид резьбового соединения. Применение автоматических систем не требует настройки – при использовании двухклапанной конструкции подача теплоносителя на радиаторы, установленные на большом расстоянии от котла, автоматически повышается.

Это происходит за счет передачи на исполнительные элементы воды через импульсную трубку под меньшим давлением, чем у первых от котла батарей. Применение другого вида комбинированных вентилей также не требует расчета теплоотдачи с помощью специальных таблиц и измерений, приборы имеют встроенные регулирующие элементы, перемещение которых происходит при помощи электропривода.

Если используется ручной балансир, то необходима его настройка с использованием измерительного оборудования.

Рис. 8 Автоматический балансировочный кран в системе отопления – схема подключения

Для определения объема подачи воды на каждый радиатор и соответственно балансировки, используют электронный контактный термометр, при помощи которого измеряют температуру всех отопительных радиаторов. Средний объем подачи на каждый нагреватель определяют, разделив общее значение на количество нагревательных элементов. Наибольший поток горячей воды должен поступать на самый дальний радиатор, меньшее количество – на ближайший к котлу элемент. При проведении регулировочных работ ручным механическим прибором поступают следующим образом:

• Открывают все регулировочные краны до упора и подключают воду, максимальная температура поверхности радиаторов при этом составляет 70 – 80 градусов.
• Контактным термометром замеряют температуру всех батарей и записывают показания.
• Так как на самые дальние элементы должно подаваться максимальное количество теплоносителя, они не подвергаются дальнейшему регулированию. Каждый вентиль имеет различное число оборотов и свои индивидуальные настройки, поэтому проще всего рассчитать необходимое количество оборотов, используя простейшие школьные правила исходя из линейной зависимости радиаторной температуры от объема проходящего теплового носителя.

Рис. 9 Балансировочная арматура – примеры монтажа

К примеру если рабочая температура первого от котла радиатора составляет +80 С., а последнего +70 С. при одинаковых объемах подачи в 0,5 м.куб./ч., на первом нагревателе данный показатель уменьшают на соотношение 80 к 70 , расход пойдет меньше, и полученный объем будет составлять 0,435 м.куб/ч. Если все вентили выставить не на максимальный поток, а установить средний показатель, то за ориентир можно брать нагреватели, расположенные в середине линии и аналогичным образом уменьшать пропускную способность ближе к котлу и увеличивать ее в самых дальних точках.

В многоэтажном доме или строении

Установка клапанов в многоэтажном доме производится в обратную линию каждого стояка, при большой удаленности электронасоса давление должно быть в каждом из них приблизительно одинаковым – в этом случае расход по каждому стояку считают равным.

Для настройки в многоквартирном доме с большим числом стояков использует данные объема подачи воды электронасосом, который делят на количество стояков. Полученное значение в метрах кубических в час (для клапана Danfoss LENO MSV-B) устанавливают на цифровой шкале устройства вращением рукоятки.

В чем отличие от крана и вентиля

Стандартный балансировочный кран для регулирования проходимости жидкости является дешевым аналогом оригинального клапана, который позволяет произвести регулирование проходным сечением более плавно и точно. Так же у второго в конструкции предусмотрены отверстия, для измерений количества проходимой жидкости расходомером.

Еще одно изделие, контролирующее расход теплоносителя – балансировочная арматура. Она работает по такому же принципу что и стандартные вентили, хотя существуют модели с отверстиями для измерений. Возможность делать замеры – важный показатель для правильной установки подобных устройств, поэтому при выборе изделий остановитесь на тех, которые имеют в своей конструкции отверстия для этого.

Принцип работы

Поворот регулировочной рукоятки изменяет положение золотника вентиля. В результате меняется размер сечения между ним и седлом.

Таким образом, теплоноситель, проходя через большое или маленькое сечение клапана, изменяет свое давление, поскольку меняется пропускная способность. Таким образом, регулировкой давления можно добиться равномерного распределения тепла для каждого прибора обогрева.

Для автоматической регулировки теплораспределения в систему устанавливаются два балансировочных вентиля – на входном контуре и в обратке. Они соединены между собой. Балансирующий эффект системы будет проходить автоматически.

Но для этого нужно будет в самом начале, при первом запуске, правильно отрегулировать и настроить всю систему отопления. При соблюдении всех требований изготовителя балансировочная аппаратура работает безукоризненно.

Примите к сведению: некоторые ошибочно, по совету местных «Кулибиных», пробуют вместо балансировочного вентиля установить шаровой кран. Абсурд такой идеи становится очевидным сразу, после запуска системы. Кран к регулирующей арматуре не относится ни с какой стороны.

Как выполняется монтаж

При выполнении монтажа очень важно обеспечить требуемое положение клапана. При этом стрелка на корпусе должна совпадать с направлением движения теплоносителя

Такое положение позволит обеспечить не только нужное расчетное сопротивление клапана, но и требуемый расход. При этом, стоит отметить, отдельные производители допускают возможность установки клапана не только по направлению, но и против потока. Шток, при этом, у большинства моделей, может занимать различное пространственное положение.

В процессе монтажа стоит защитить рабочие органы арматуры от попадания различных механических загрязнений. Для этого перед клапаном надо установить грязевик или специальный фильтр. Чтобы устранить турбулентное движение жидкости необходимо предусмотреть перед и после клапана прямые участки достаточной длины. Данное требование в обязательном порядке указывается в документации к клапану.

Заполнять систему отопления, оснащенную балансировочным клапаном, необходимо особым образом. Для этого в системах, оснащенных динамическими клапанами, надо обязательно предусмотреть заправочные штуцеры, которые надо расположить в непосредственной близости от клапана на обратном трубопроводе. А клапана, смонтированные на подающем трубопроводе, необходимо предусмотрительно закрыть. Для настройки балансировочного клапана используется специальный расходомер или таблицы перепада давления и расхода. Однако в любом случае первоначальный расчет выполняется еще на стадии расчета отопительной системы.

Для чего проводят гидравлическую настройку СО

Основной целью балансировки отопительной системы является правильное распределение количества теплоносителя к радиаторам (батареям) за единицу времени, направляя необходимое количество тепла в места, где ощущается его дефицит.

Для более полного понимания картины, представим, что на определенном участке СО происходит ее разделение на два контура, каждый из которых ведет в разные помещения. Так как объем помещений разный, то и длина контура может различаться. Контур с большей длиной (или большим количеством отопительных приборов) имеет больше гидравлическое сопротивление. Как известно, вода (теплоноситель) всегда идет по пути наименьшего сопротивления. Другими словами, по физическим законам в контур меньшей протяженностью попадет больше тепла, чем дальние радиаторы. На рисунке наглядно показано распределение тепловой энергии в двух одинаковых системах.

Не следует забывать, что в не настроенной СО теплогенератор работает, на максимуме, что негативно влияет на все элементы конструкции.

Суммируя вышесказанное, балансировку СО проводят для:

• Равномерного нагрева батарей, независимо от их местоположения в системе отопления.
• Экономной работы котельной установки.

Совет! Балансировка двухтрубной системы отопления (выполненной с предварительными гидравлическими расчетами), небольшой протяженности (не более 4 отопительных приборов) – необязательна. Во всех остальных случаях, для эффективной и экономичной работы СО гидравлическая настройка необходима!

Установка и эксплуатация

Профессионалы оставляют небольшой промежуток перед клапаном и прямой трубой. Это предотвращает возникновение изгибов, затрудняющих движение воды. С целью защиты от попадания грязи и пыли на элементы регулировки, непосредственно перед клапаном устанавливают специальный фильтр. Сама труба перед монтажом обязательно промывается, проверяется на отсутствие повреждений. Далее, установка осуществляется следующим образом:

1. Мастер определяется с областью, где в дальнейшем будет вмонтирован клапан. Габариты прямых зон трубы до и после элемента обязаны соответствовать следующим параметрам: 5 диаметров перед деталью, 2 и выше после нее, так как это избавляет от турбулентности.
2. Вентиль вкручивается в патрубок, заранее оснащенный паклей. Нарезку резьбы допускается выполнять плашкой либо иным аналогичным инструментом. Главное, чтобы она была не менее 7 витков.

Монтаж вентиля легко осуществляется по принципу установки шарового крана

Как именно размещается в пространстве сам вентиль, не особо важно. Главное, чтобы стрелка на корпусе соответствовала направленности потока воды

Иначе деталь будет способствовать сопротивлению жидкости.

Методы и порядок осуществления балансировки

Существует два основных метода сбалансировать приборы обогрева:

• Простой. Он же является наиболее трудоемким. Во время корректировки положения балансировочных клапанов осуществляются многократные замеры их показаний.
• Сложный. Отличается надежностью, так как предполагает разбивку системы на модули (отдельные приборы обогрева или их группа). Каждый модуль оборудуется балансировочным клапаном, обеспечивающим его автономность. Общая мощность отопительной системы принимается за 100%, а показания отдельных частей превращают в доли (20%, 40% и так далее). Далее каждый модуль регулируется отдельно до того момента, пока показатель не будет соответствовать нужному значению.

Замер показаний балансировочного клапана

Это удобно и в плане эксплуатации, когда при необходимости легко меняется температурный ражим. Число клапанов балансировки может увеличиваться постепенно, начиная с одного устройства в области циркуляционного насоса.

Инструменты для балансировки

К ним относятся балансировочный клапан и специальный прибор для измерений.

Балансировочный клапан — разновидность запорной арматуры для регулировки гидравлического сопротивления в системах отопления. Прибор решает поставленную задачу путем изменения диаметра сечения трубы.

Современные модели Y-типа отличаются возможностью преднастройки, что ограничивает расход, отмеченный на ручке со шкалой. Конструкцией предусмотрено наличие двух ниппелей для измерения давления, температуры, перепада расхода теплоносителя. Название обусловлено формой корпуса, где конусы размещены под оптимальным углом друг к другу. Так минимизируется влияние потока теплоносителя на измерения, повышается точность настройки.

Когда необходимо устанавливать:

• Максимальная нагрузка на систему не обеспечивает комфортную температуру.
• При постоянной нагрузке в помещении наблюдаются значительные температурные перепады.
• Нельзя достигнуть нормальной мощности обогрева.

Преимущества от установки данного устройства следующие:

• Уменьшение расхода топлива и затрат на отопление.
• Увеличение эффективности использования системы отопления и повышения комфорта за счет возможности регулировать температуру воздуха в каждом отдельном помещении.
• Упрощает запуск.

Современный балансировочный кран

Установка балансировочного клапана предполагает использование специальных фитингов и адаптеров

Важно обратить внимание на наличие выштампованной на корпусе прибора стрелки и ее направление. Некоторые устройства монтируются строго в определенном направлении циркуляции воды. Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе

По завершению установки следует выполнить замеры для определения уровня регулировки

Нарушив данную рекомендацию производителя, вы спровоцируете поломку клапана и сбой в системе. По завершению установки следует выполнить замеры для определения уровня регулировки.

Измерить перепады давления и температуры, а также расход теплоносителя на балансировочном клапане можно при помощи специального прибора.

Многофункциональное компьютерное устройство укомплектовано точными датчиками, а кроме функции измерения, способно устранять обнаруженные ошибки и проводить балансировку. Данное устройство значительно упрощает и ускоряет процесс точной настройки системы отопления.

Производителями современных устройств предусмотрена возможность их подключения к компьютеру. Установка специальной программы позволяет передавать данные на ПК для дальнейшей работы с ними.

Важно не просто купить современное оборудование, но и знать, каким им пользоваться. В противном случае процесс настройки будет неэффективным, что приведет к неправильной работе обогрева, отсутствию комфортного микроклимата, перерасходу тепловой и электрической энергии

Методика:

• При помощи клапанов-партнеров гидравлическая система делится на модули.
• Далее проводится балансировка всех частей, начиная от стояков и коллекторов, заканчивая тепловыми пунктами. Так удается достичь проектных расходов всех модулей и клапанов при минимальных потерях давления на самих устройствах.
• После балансировки насос переключается на ту мощность, которая обеспечивает расчетную скорость циркуляции воды в системе. Это позволит настроить расход на главном модуле, расположенном у насоса.

Результат настройки клапанов балансировки — полученные данные о том, какие значения необходимы и достигнуты. Данная информация позволяет проверить качество выполненных работ и является его гарантией.

Регулятор с датчиком регулирования температуры для балансровки отопления

В результате правильно выполненной балансировки нагнетательное оборудование начинает потреблять минимум электричества, а расход тепловой энергии осуществляется рационально.

Еще одной проблемой, с которой приходится сталкиваться при отсутствии специальных устройств, является невозможность определить качество работы теплоснабжения, когда она эксплуатируется. Балансировочные клапаны Y-типа с измерительными ниппелями обладают функцией самодиагностики системы, которая заключается в следующем:

• Определение неисправности при том, что система обогрева продолжает работать.
• Проверка технического состояния и рабочих параметров оборудования.
• Принятие решений при выявлении неисправностей.

Таким образом, выполняется поиск ошибок и их быстрая ликвидация.

Клапана BALLOREX

Польская компания BROEN BALLOREX в своей серии Venturi занимается выпуском ручного балансировочного клапана, обладающего высокой точностью регулирования. Такой клапан представляет собой вентиль, выполняющий две функции:

• клапана с ручной регулировкой;
• запорного шарового крана.

Он позволяет производить балансировку и гидравлическое регулирование, ограничение расхода, открытие и закрытие потока рабочей среды в системе, а так же измерение температуры рабочей среды и расхода при помощи штатного расходомера. Его можно приобрести в различных исполнениях. Линейка данных клапанов выпускается с диаметром условного прохода от DN 15 до DN 200 и номинальным давлением PN 16 Вар и PN 25 Вар. Клапана с условным диаметром от DN 15 до DN 50 и давлением 16 Вар имеют фланцевое присоединение, а клапана с давлением PN 25 Вар имеют резьбовое соединение.

Клапан BROEN BALLOREX

Все балансировочные клапана и их элементы (корпус клапана, измерительная диафрагма, отсечной шар, регулировочный шток) с условным диаметром от DN 15 до DN 50 изготавливаются из хромированной латуни. А балансировочные клапана, имеющие условный диаметр от DN 65 до DN 200 изготавливаются из стали также с фланцевым или резьбовым соединением.

Клапана серии Venturi при одинаковом условном проходе выпускаются с различной пропускной способностью, зависящей от типа исполнения: high (H), standard (S) и low (L). Кроме того серия Venturi выпускается двух типов Venturi FODRV и Venturi DRV данные клапана имеют измерительные ниппели контроля расхода. Все клапана данной компании могут быть установлены в любом положении на любом участке трубопровода перед отводом или сразу за ним, перед сужением трубопровода или после.

Также данная польская компания предлагает автоматические балансировочные клапана в различных модификациях. Клапана Ballorex DP устанавливаются на обратном трубопроводе, обеспечивая на циркуляционном кольце необходимый перепад давления при любых нагрузках. Это делает возможным поэтапный запуск объект в эксплуатацию благодаря возможности зональной балансировки. Использование Ballorex DP позволяет устранить шумовые явления, которые вызываются избыточным давлением, создаваемым в других частях отопительной системы.

https://youtube.com/watch?v=-HdmcDc0lbM

Клапана от датского производителя

Еще одним производителем является датская компания Данфос, поставляющая клапана всех типов, отличающихся высоким качеством исполнения. Ручные клапаны MSV-BD LENO относятся к клапанам нового поколения. Они позволяют решать задачи по гидравлической балансировке систем отопления. При этом они сочетают в себе функции, характерные для стандартного ручного клапана и шарового крана, обеспечивая тем самым быстрое и полное перекрытие потока. Большинство моделей позволяет снять данные на выходе и входе, однако у отдельных моделей ниппель предусмотрен только с одной стороны.

Автоматический клапан ASV-M

Автоматический ASV-M, цена которого позволяет говорить об оптимальном соотношении цены и качества, можно использовать как запорную арматуру и при необходимости присоединения импульсной трубки от ASV-P(V). ASV-I. Он позволяет ограничивать максимальный расход перемещаемого теплоносителя. Клапан комплектуется специальными заглушками под измерительные ниппели. Установив ниппели можно измерить расход теплоносителя, который протекает через конкретный участок системы.

Клапана серии ASV отличаются высоким качеством исполнения. Они позволяют поддерживать постоянную разность давлений между подающим и обратным трубопроводами. ASV-P, устанавливаемый на обратном трубопроводе, отличается фиксированной настройкой 10 кПа. В то время как ASV-PV имеет измеряемую настройку 5-25 кПа, а ASV-PV Plus – 20-40 кПа.

Как настроить баланс радиаторной сети

К каждому вентилю при покупке прилагается инструкция, в которой есть информация о том, как вычислить количество поворотов рукоятки.

С помощью приложенной схемы можно надолго отрегулировать расход энергоносителя, сэкономив на отоплении.

Согласно инструкции, нужно повернуть вентиль до определенного уровня.

Для регулировки клапана существует два способа.

Способ 1

У опытных специалистов существует простой и проверенный способ регулировки системы.

Они делят обороты вентиля на количество радиаторов, располагающихся по всему периметру помещения. Именно данный способ позволяет им безошибочно определять шаг корректировки расхода. Принцип заключается в закрытии всех кранов в обратном порядке – от последнего к первому радиатору.

Для более наглядного примера возьмем следующие характеристики системы.

Тупиковая система имеет 5 батарей, которые оснащаются клапанами ручного образца. Шпиндель в них регулируется на 4,5 оборота. Необходимо поделить 4,5 на 5 (количество радиаторов). В результате получается шаг в 0,9 оборота.

Это означает, что следующие клапаны должны открыться на следующее количество оборотов:

Первый балансировочный клапан	на 0,9 оборотов.
Второй балансировочный клапан	1,8 оборотов.
Третий балансировочный клапан	2.7 оборотов.
Четвертый	3,6 оборотов.

Способ 2

Есть еще один, весьма эффективный способ регулировки. Проводится он быстрее, и включает в себя возможность учета отдельных особенностей каждого из радиаторов. Но для проведения такой настройки потребуется специальный термометр контактного типа.

Весь процесс протекает в следующей последовательности:

1. Открыть все без исключения клапаны и дать системе набрать рабочую температуру в 80 градусов.
2. Измерить температуру всех батарей при помощи термометра.
3. Устранить разницу путем закрытия первых и средних кранов. Последние механизмы при этом регулировать не нужно. Как правило, первый вентиль проворачивается максимум на 1,5 оборота, а средние — на 2,5.
4. Не проводить никакие регулировки в течение 20 минут. После адаптации системы, снова провести замеры.

Основная задача данного метода, как и предыдущего — устранить разницу в температуре, с которой нагреваются все батареи в помещении.

Балансировочный клапан — вид специальных устройств, которые позволяют регулировать систему отопления, обеспечивая ее гидравлическую балансировку. Такая настройка выполняется с целью обеспечения в каждой ветке системы постоянного значения расхода теплоносителя, достаточного для подачи необходимого количества теплоты к каждому подключенному радиатору. Это позволяет устранить ситуацию, когда одни отопительные приборы прогреваются сильнее, а другие — слабее. Установка таких устройств на каждом контуре позволяет снизить уровень затрат на отопления до 30%. Однако для этого нужно знать, как настроить балансировочный клапан. Только при его правильной настройке достигается такой положительный эффект. Ошибки при регулировке приводят к разбалансировке системы и нарушению нормальной подачи тепла к радиаторам.

Назначение

Балансировочный кран в системе отопления используется для правильного распределения теплоотдачи. То есть, бывают случаи, что в одной комнате батареи горячее, чем это требуется, а в другой – значительно холоднее, чем хотелось бы. То есть, происходит неправильное распределение теплоносителя. Значит, требуется регулировка, чтобы исправить подобную ситуацию.

Балансировочный клапан являет собой вид запорной арматуры, посредством которого производится регулирование гидравлического сопротивления. Достигается это путем изменения диаметра сечения трубы на определенном участке.

В последнее время при проектировании отопления (как для многоквартирного, так и для частного дома) балансировочный клапан сразу добавляется в систему. Однако, что делать владельцам уже готовых отопительных систем?

Есть несколько «симптомов» которые указывают на необходимость установки запорной арматуры данного типа:

• Отсутствие комфортной температуры даже при максимальной нагрузке.
• Значительные колебания температуры в помещении при постоянно равной нагрузке в отопительной системе.
• Сложности при запуске системы – невозможность выхода на номинальную мощность.

Все это указывает на то, что требуется установить балансировочный вентиль и провести регулирование. Он позволит скорректировать поступление количества теплоносителя на тот или иной участок системы.

Преимущества использования

Установка балансировочного крана поможет решить вышеуказанные проблемы в работе отопления.

Кроме того, можно выделить следующие преимущества применения этого оборудования:

• Снижение затратности – то есть,  владельцы частных домов отмечают, что после проведения балансировки системы снижается количество потребляемого топлива.
• Повышение комфорта в помещении – вы можете добиться для каждого отдельного помещения того уровня температуры, который будет более подходящим.
• Отсутствие сложностей при запуске – применения балансировочной арматуры позволит  максимально упростить запуск системы.

Монтаж

Включение оборудования в систему

Балансировочные краны для отопления чаще всего используются для регулировки двухтрубных отопительных систем.

Детально о них читайте тут — http://kvarremontnik.ru/dvukhtrubnaya-sistema-otopleniya/

Монтаж элемента осуществляется посредством специальных фитингов и адаптеров. При этом следует быть внимательными: некоторые краны могут устанавливаться на трубы с определенным направлением движения теплоносителя.

На таких кранах присутствует специальная стрелка, которая показывает, в каком направлении должна перемещаться вода в трубе. Если установить вентиль, не следуя данному указанию, попытка регулирования системы с его помощью может привести в поломке самого элемента и сбою в работе всей отопительной системы.

Регулирование

После установки клапана, посредством специального оборудования, проводятся замеры, которые позволят определить, до какого именно уровня требуется регулировка. Отдельные специалисты называют данный способ достаточно трудоемким.

Важно: перед тем, как провести процедуру балансировки, следует запустить отопительную систему, подключить необходимое измерительное оборудование – это даст возможность определить качество работы.

Более точные результаты балансировки можно получить, разбив отопительную систему на отдельные сегменты, и дополнив балансировочной арматурой каждый из них. В таком случае сама процедура балансировки займет значительное время – необходимо будет регулировать каждый отдельный клапан. Но и результаты будут куда лучше.

Принцип работы

Для начала разберёмся с основными нюансами балансировки отопительных приборов. В случае, если тупиковая ветвь трубопровода подсоединяется к нескольким радиаторам отопления, каждому из отопительных приборов нужно подать достаточное количество предварительно нагретой воды. Необходимый объём жидкости берётся из предварительного расчета.

Балансировочный клапан в разрезе

Если батареи не оборудованы клапаном-термостатом, то расход воды для каждого отдельно взятого потребителя будет постоянным. Для регулирования подачи жидкости в системе можно использовать ручной балансир, который устанавливается на обратке в месте соединения трубы с общей магистралью.

В дальнейшем вентиль нужно выставить на необходимое количество оборотов — для увеличения или уменьшения диаметра отверстия. В данном случае можно достичь нормального расхода теплоносителя в ветви. Но как поступить, если расход жидкости в системе постоянно меняется?

В этой ситуации на помощь пользователю придёт балансировочный клапан, который управляет нагревом комнаты путём создания препятствия потоку жидкости. Во время работы подобного устройства происходит уменьшение объёма подачи теплоносителя.

Обратите внимание! При использовании ручного балансира возможна эффективная работа 4-5 отопительных приборов.

Если пользователей больше, чем указанное число, то каждая из батарей будет получать неодинаковое количество тепла. После перекрывания водяного потока на первом радиаторе, количество жидкости увеличится и на втором, но в данном случае клапан не закроется, и излишки горячей воды пойдут далее. В результате подобной работы одни батарее будут перегреваться, а другие недополучать теплоноситель. Для регулирования системы необходима установка балансировочных клапанов.

Схема функционирования

Принцип работы нашего устройства состоит в следующем: при установке вентиля на максимальный расход теплоносителя, термостат, установленный на любом из радиаторов, уменьшит потребление нагретой жидкости. Результатом такого процесса станет постепенно возрастающее давление.

Через некоторое время капиллярная трубка укажет прибору на возрастающее давление, что приведёт к корректировке расхода теплоносителя. Остальные термостаты на других отопительных приборах не успеют полностью перекрыть жидкость, и это приведёт к балансировке давления и потреблению теплоносителя в системе.

Принцип работы и конструкция

Схема клапана для балансировки похожа на конструкцию обычного шарового крана, но в ней есть отличительные детали:

1. Индикатор для затвора;
2. Измерительная диафрагма;
3. Патрубок на которые устанавливается кран;
4. Фиксатор положения.

Корпус обычно изготавливается из латуни или стали. Так же для правильного функционирования в конструкции установлена мембрана в виде уплотнителя. Седло и затвор следят за расходом жидкости. Так же в конструкторе располагается шток вентиля, он бывает четырех видов: прямой, косой, поднимающийся или опускающийся. Чтобы понять, как работает данное устройство можно ознакомиться с рисунком ниже.

Как видно на изображении, шток имеет косую форму, что позволяет снизить гидравлическое сопротивление. Такой агрегат имеет высокую точность управления расхода жидкости регуляторами перепада давления и отличные показатели по длительности эксплуатации не смотря на температуры теплоносителя.

Загрузка…

Балансировочный клапан для системы отопления

Клапаном называется устройство, позволяющее менять поток жидкости, открывая и закрывая проток, при изменении параметров среды. К примеру, сбросной клапан открывает проток и позволяет вытечь наружу части жидкости при повышении давления в резервуаре при нагреве воды. При снижении давления до номинального значения клапан перекрывает проток, прекращая сброс воды.

По такому же принципу работает балансировочный клапан системы отопления.

Какие задачи позволяет решить балансировочный клапан?

Главной задачей, для решения которой используется балансировочный клапан в системе отопления, является обеспечение равномерного распределения тепла, поступающего от котла, по всем без исключения отопительным приборам.

Простой пример: какой бы совершенной и продуманной ни была схема разводки, температура и давление теплоносителя,  поступающего к прибору отопления, расположенному ближе к котлу, будет выше чем давление и температура теплоносителя, поступающего к наиболее удаленному прибору отопления.

Особенно остро эта проблема стоит при однотрубной схеме разводки с тупиковыми ветвями. В них не редкость перегрев близко расположенных к котлу радиаторов и недостаток тепла в удаленных приборах отопления. Вот здесь и приходит на помощь балансировочный клапан системы отопления, задача которого увеличить расход теплоносителя к удаленным приборам и уменьшить его подачу  к радиаторам, расположенным близко к котлу.

Как работает балансировочный клапан?

Балансировочные клапаны могут быть с ручным и с автоматическим регулированием.

Ручной клапан представляет собой вентиль, на рукоятке которого нанесены риски, позволяющие оценивать количественный расход теплоносителя при том или ином положении. Дополнительно к этому в устройство вмонтированы два штуцера, позволяющие измерять давление теплоносителя до вентиля и после него.

Для балансировки отопительной системы измеряется перепад давления на клапане и по полученному значению с помощью таблиц, обычно идущих с устройством в комплекте, определяется расход теплоносителя.

Если он отличается от величины проектного расхода теплоносителя на данном участке, то клапан вручную, закрывается или открывается. Затем измерения повторяются. Процесс балансировки в ручном режиме может занимать  достаточно продолжительной время, поэтому в больших отопительных системах используют автоматические балансировочные клапаны.

Как работает автоматический балансировочный клапан

Как правило, автоматический балансировочный клапан устанавливают в системах отопления, в которых радиаторы дополнены термостатами. Именно в этом случае давление теплоносителя в системе может меняться с большой скоростью, что станет причиной разбалансировки системы.

Чтобы этого не произошло, клапан настраивают на номинальное давление в системе. При нагреве радиаторов и срабатывании термостатов будет возрастать уровень давления теплоносителя, что вызовет перекрытие потока балансировочным клапаном и приведет к стабилизации уровня давления.

При остывании теплоносителя термостат вновь включит радиатор в работу, что приведет к снижению уровня давления в системе, повысит которое балансировочный клапан, открывший проходное сечение и обеспечивший приток теплоносителя. В итоге давление в системе отопления будет постоянным.

Когда необходима установка балансировочного клапана

Установка ручного балансировочного клапана необходима в однотрубных системах отопления, а также в домах большой площади с различными видами отопительных приборов (радиаторы, конвекторы, теплые полы).

Для отопительных систем, в которых используются радиаторы с термостатами, нужны автоматические балансировочные клапаны. Устройства с ручным приводом в этом случае будут бесполезны.

Принцип работы балансировочного клапана — ZECO Valve Group

Балансировочный клапан — это динамический и статический балансировочный клапан в гидравлических условиях. Такие как статический балансировочный клапан, динамический балансировочный клапан.

Материал корпуса клапана: чугун, литая сталь,

Рабочее давление 0,6-4,0 МПа.

Рабочая температура — 5 C — 350 C.

Клапан калибр DN15-DN300,

Способ подключения: фланец, внутренняя резьба,

Режим движения: ручной и электрический.

Стандарт производства: национальный стандарт.

Как работают балансировочные клапаны?

Балансировочный клапан — это клапан со специальной функцией. Имеет хорошие характеристики текучести. Кроме того, он имеет указатель открытия клапана, устройство блокировки открытия и клапан измерения давления для измерения расхода. Используя специальный интеллектуальный прибор, значение расхода, протекающего через балансировочный клапан, может быть напрямую отображено путем ввода типа клапана и значения открытия в соответствии с измеренным сигналом разности давлений.Если балансировочный клапан с соответствующими характеристиками установлен в каждом ответвлении и на входе пользователя и отлажен один раз с помощью специального интеллектуального прибора, расход каждого пользователя может достичь заданного значения.

Статические балансировочные клапаны также называются балансировочными клапанами, ручными балансировочными клапанами, балансировочными клапанами с цифровой блокировкой, двухпозиционными регулирующими клапанами и т. Д. Это происходит путем изменения зазора между золотником и седлом (открытие), чтобы изменить сопротивление потоку через клапан. для достижения цели регулирования потока.Его цель — сопротивление системы, которая может распределять новую воду пропорционально расчетному проекту, увеличивать и уменьшать количество ответвлений пропорционально в то же время, при этом удовлетворять потребность в потоке части нагрузки в текущих климатических условиях. потребности, и играют роль теплового баланса. Клапаны динамической балансировки подразделяются на клапаны динамической балансировки потока, клапаны динамической балансировки перепада давления, регулирующие клапаны дифференциального давления с автоматическим управлением и так далее.

Клапан динамического уравновешивания потока также называется регулирующим клапаном с автоматическим управлением, уравновешивающим клапаном с автоматическим управлением, клапаном постоянного потока, автоматическим уравнительным клапаном и т.Он автоматически изменяет коэффициент лобового сопротивления в соответствии с изменением рабочего состояния системы (перепад давления). В определенном диапазоне перепада давления поток через клапан можно эффективно контролировать для поддержания постоянного значения, то есть, когда перепад давления до и после клапана увеличивается, поток через клапан может поддерживаться действием автоматического закрытия малого . Напротив, когда перепад давления уменьшается, клапан открывается автоматически, а скорость потока остается постоянной.Однако, когда перепад давления меньше или больше, чем нормальный рабочий диапазон клапана, он в конце концов не может обеспечить дополнительный напор. В это время скорость потока клапана в полностью открытое или закрытое положение все еще ниже или выше, чем установленная скорость потока, которую невозможно контролировать.

Клапан динамической балансировки перепада давления, также известный как самоуправляемый клапан регулировки перепада давления, контроллер перепада давления, синхронизатор переменного напряжения постоянного напряжения, клапан компенсации перепада давления и т. Д.Он использует перепад давления для регулировки открытия клапана и использует изменение перепада давления сердечника клапана для компенсации изменения сопротивления трубопровода, чтобы поддерживать перепад давления в основном неизменным при изменении рабочих условий. Принцип работы клапана заключается в том, что в определенном диапазоне расхода он может эффективно контролировать постоянный перепад давления в управляемой системе, то есть, когда перепад давления в системе увеличивается, он может гарантировать, что перепад давления в управляемой системе увеличивается на автоматическое закрытие клапана.Когда перепад давления уменьшается, клапан открывается автоматически, а перепад давления остается постоянным. Саморегулирующийся клапан регулирования перепада давления имеет состояние автоматического закрытия пробки в пределах диапазона регулирования. Разница давлений между двумя концами клапана превышает заданное значение. Заглушка открывается автоматически и автоматически регулирует отверстие под действием чувствительной к давлению пленки, чтобы поддерживать относительно постоянную разницу давлений между двумя концами клапана.

Принцип работы балансировочного клапана | by Johnson Zhao

Принцип работы балансировочного клапана

Балансировочный клапан представляет собой динамический и статический балансировочный клапан в гидравлических условиях. Такие как статический балансировочный клапан, динамический балансировочный клапан.

Материал корпуса клапана: чугун, стальное литье,
Рабочее давление 0,6–4,0 МПа.
Рабочая температура — 5 С — 350 С.
Клапан калибр DN15-DN300,
Режим подключения: фланец, внутренняя резьба,
Режим движения: ручной и электрический.
Производственный стандарт: национальный стандарт.
Балансировочный клапан — это клапан со специальной функцией. Имеет хорошие характеристики текучести. Кроме того, он имеет указатель открытия клапана, устройство блокировки открытия и клапан измерения давления для измерения расхода. Используя специальный интеллектуальный прибор, значение расхода, протекающего через балансировочный клапан, может быть напрямую отображено путем ввода типа клапана и значения открытия в соответствии с измеренным сигналом разности давлений. Если балансировочный клапан с соответствующими характеристиками установлен в каждом ответвлении и на входе пользователя и отлажен один раз с помощью специального интеллектуального прибора, расход каждого пользователя может достичь заданного значения.
Статические балансировочные клапаны также называются балансировочными клапанами, ручными балансировочными клапанами, балансировочными клапанами с цифровой блокировкой, двухпозиционными регулирующими клапанами и т. Д. Это происходит путем изменения зазора между золотником и седлом (открытие), чтобы изменить сопротивление потоку через клапан для достижения цели регулирования потока. Его цель — сопротивление системы, которая может распределять новую воду пропорционально расчетному проекту, увеличивать и уменьшать количество ответвлений пропорционально в то же время, при этом удовлетворять потребность в потоке части нагрузки в текущих климатических условиях. потребности, и играют роль теплового баланса.Клапаны динамической балансировки подразделяются на клапаны динамической балансировки потока, клапаны динамической балансировки перепада давления, регулирующие клапаны дифференциального давления с автоматическим управлением и так далее.
Клапан динамического баланса потока также называется клапаном регулирования потока с автоматическим управлением, клапаном баланса с автоматическим управлением, клапаном постоянного потока, автоматическим балансировочным клапаном и т. Д. Он автоматически изменяет коэффициент сопротивления в соответствии с изменением рабочего состояния системы (перепад давления). В определенном диапазоне перепада давления поток через клапан можно эффективно контролировать для поддержания постоянного значения, то есть, когда перепад давления до и после клапана увеличивается, поток через клапан может поддерживаться действием автоматического закрытия малого .Напротив, когда перепад давления уменьшается, клапан открывается автоматически, а скорость потока остается постоянной. Однако, когда перепад давления меньше или больше, чем нормальный рабочий диапазон клапана, он в конце концов не может обеспечить дополнительный напор. В это время скорость потока клапана в полностью открытое или закрытое положение все еще ниже или выше, чем установленная скорость потока, которую невозможно контролировать.
Динамический уравнительный клапан перепада давления, также известный как саморегулирующийся клапан перепада давления, регулятор перепада давления, синхронизатор переменного напряжения постоянного напряжения, клапан компенсации перепада давления и т.Он использует перепад давления для регулировки открытия клапана и использует изменение перепада давления сердечника клапана для компенсации изменения сопротивления трубопровода, чтобы поддерживать перепад давления в основном неизменным при изменении рабочих условий. Его принцип заключается в том, что в определенном диапазоне расхода он может эффективно контролировать постоянный перепад давления в управляемой системе, то есть, когда перепад давления в системе увеличивается, он может гарантировать, что перепад давления в управляемой системе увеличивается за счет автоматического закрытия. клапан.Когда перепад давления уменьшается, клапан открывается автоматически, а перепад давления остается постоянным. Саморегулирующийся клапан регулирования перепада давления имеет состояние автоматического закрытия пробки в пределах диапазона регулирования. Разница давлений между двумя концами клапана превышает заданное значение. Заглушка открывается автоматически и автоматически регулирует отверстие под действием чувствительной к давлению пленки, чтобы поддерживать относительно постоянную разницу давлений между двумя концами клапана.

Балансировочный клапан: конструкция и принцип работы

Гидравлический балансировочный клапан обеспечивает свободный поток масла из порта 2 в канал 1, как видно из структурной схемы в верхней части рисунка ниже.

Когда давление масла в канале 2 больше, чем давление в канале 1, зеленая часть золотника перемещается к каналу 1 под действием давления масла, и обратный клапан открывается, и масло может свободно вытекать из порт 2 — порт 1.

Поток жидкости из порта 1 в порт 2 перекрывается до тех пор, пока давление в управляющем отверстии не достигнет определенного значения для перемещения синей катушки влево, так что порт клапана открыт, масло может течь. от порта 1 к порту 2.

Когда управляющего давления недостаточно для открытия синего золотника, порт клапана закрывается.

Поток жидкости из порта клапана 1 в порт клапана 2 будет перекрыт.

Принципиальное обозначение балансировочного клапана следующее:

Роль балансировочного клапана

Удержание нагрузки:

Уравновешивающий клапан предотвращает нежелательное движение вниз гидроцилиндра, Балансировочный клапан позволяет оператору поднимать тяжелые предметы с определенной скоростью и удерживать их в определенном положении.

Управление нагрузкой:

Балансировочный клапан предотвращает срабатывание привода перед гидравлическим насосом из-за энергии нагрузки привода, тем самым устраняя кавитацию привода и потерю нагрузки.

Предохранительная нагрузка:

Когда линия в гидравлической линии разрывается или сильно протекает, балансировочный клапан, установленный на приводе, предотвращает потерю управления движущейся нагрузкой.

Принципы выбора для применения балансировочного клапана и передаточного отношения пилотного клапана

Настройка сброса для балансировочных клапанов обычно равна 1.В 3 раза больше максимального рабочего давления, но давление, необходимое для открытия пилотного клапана, зависит от передаточного отношения пилотного клапана.

Давление пилота можно рассчитать по следующей формуле.

Управляющее давление = (уставка давления сброса — давление нагрузки) / отношение пилотного клапана

Чтобы оптимизировать управление нагрузкой и использование энергии, передаточное отношение пилотного клапана можно выбрать с помощью следующих методов:

• 5 : 1 Выбирается, когда нагрузка крайне нестабильна, например.грамм. краны-манипуляторы.
• 5: 1 применяется при изменении нагрузки и нестабильном воздействии на механическую структуру.
• 10: 1 для приложений, где нагрузка относительно стабильна.

Проверьте эти

Все о балансировочных клапанах

Клапаны регулируют поток жидкости через многие системы — и делают это многими уникальными способами. Возможность использовать механический или электромеханический привод для регулирования потока материала позволила достичь таких достижений, как современная сантехника, отопление / охлаждение, охлаждение, производство электроэнергии и многое другое.Все эти применения позволили разнообразить типы клапанов, доступных покупателям, и об их широком диапазоне можно прочитать в нашей статье о клапанах. В этой статье речь пойдет о балансировочном клапане, регулирующем устройстве, которое используется для балансировки давления между входом и выходом. Эта статья, исследуя форму, функции и характеристики балансировочных клапанов, призвана помочь разработчикам выбрать правильные клапаны для своих приложений.

Что такое балансировочные клапаны?

Рис. 1: Пример некоторых балансировочных клапанов; обратите внимание, что это только один из видов балансировочных клапанов.

Изображение предоставлено: https://www.masterflow.net.au/product-category/balancing-and-control-valves/aquastrom-balancing-valves/

Балансировочные клапаны — это специальные регуляторы, которые создают гидравлический баланс — другими словами, они обеспечивают правильный расход, чтобы поддерживать систему в пределах рабочих параметров. Они создают согласованность системы, ограничивая давление на выходе, особенно от одной области непостоянного давления к другой, таким образом «уравновешивая» расход через клапан.Эта функция может показаться неинтересной, но она служит мощным инструментом для дизайнеров; правильный расход предотвратит проблемы, связанные с давлением и температурой, а также обеспечит максимальную эффективность. Это означает, что любое применение, будь то теплообменник, электростанция или другое применение, невозможно без балансировочных клапанов. Они бывают статическими или динамическими балансировочными клапанами и доступны в различных размерах, номиналах и уровнях сложности (подробнее об этом позже). Как указывалось ранее, они находят применение в системах отопления / охлаждения, производства электроэнергии, водопровода и многих других гидравлических системах, требующих стабильного давления и массового расхода.

Как работают балансировочные клапаны?

Существует множество методов регулирования расхода в системе, поэтому трудно объяснить, как работает каждый балансировочный клапан, а также сделать эту статью краткой; однако, чтобы обобщить, все балансировочные клапаны используют некоторую форму регулирования для создания постоянного выхода из переменного входа. Разработчик может быть уверен, что даже если турбулентность или потери давления вызывают большие изменения скорости потока через систему, скорость потока будет постоянной и предсказуемой после балансировочного клапана.Они аналогичны резисторам в электрической цепи, где эти компоненты ограничивают поток электричества, чтобы обеспечить правильное напряжение на выходе. В этом разделе объясняется, как работают некоторые обычные балансировочные клапаны и как они используют механические свойства для обеспечения постоянной скорости потока.

Статические балансировочные клапаны

Рисунок 2: Схема типичного статического балансировочного клапана; обратите внимание, что вход находится слева, а выход — справа.

Изображение предоставлено: https: // www.contractingbusiness.com/service/article/20870767/service-clinic-how-to-measure-flow-through-a-water-balancing-valve

Статические балансировочные клапаны, иногда называемые ручными клапанами, двухпозиционными регуляторами, клапанами типа Вентури и / или балансировочными клапанами с цифровой блокировкой, являются одним из самых простых способов регулирования потока в трубопроводе. В них используется запорный элемент (также известный как золотник), который при повороте увеличивает или уменьшает входной размер входного отверстия. Таким образом, клапан механически ограничивает количество потока, выходящего из клапана, позволяя разработчикам ограничить поток.Есть две точки доступа (слева два порта), которые позволяют разработчикам измерять давление до и после клапана и служат в качестве контрольных точек для ручного тестирования или устройств автоматического регулятора потока.

Клапаны динамической балансировки

Рисунок 3: Динамический балансировочный клапан; обратите внимание, это всего лишь пример, но существует и другое.

Изображение предоставлено: https://medium.com/@zevalve/dynamic-flow-balancing-valves-4c09de01a8fa

Клапаны динамической балансировки бывают разных форм, так как существует множество способов активного изменения расхода.Они бывают в виде самоуправляемых регулирующих клапанов, клапанов постоянного потока, автоматических балансировочных клапанов, дифференциальных регулирующих клапанов и т. Д. Динамический балансировочный клапан обеспечивает баланс давления путем изменения коэффициента сопротивления потока или использования дифференциального давления для изменения открытия клапана. . Они используют картриджи, электрические системы и / или альтернативные пути, чтобы давление оставалось постоянным. Эти клапаны часто поставляются с индикаторами, которые показывают постоянное давление на клапане, так что любые колебания могут быть компенсированы путем изменения расхода и / или рабочих параметров клапана.Как правило, они имеют рабочий диапазон давлений и расходов и должны поддерживаться в этом диапазоне, иначе они рискуют повредить и / или ошибиться. Клапан динамической балансировки работает лучше всего, когда система испытывает большие перепады температуры / давления, или если много неравных источников должны собираться в более крупный источник.

Технические характеристики + критерии выбора

Выбор правильного балансировочного клапана в первую очередь означает определение ограничений конкретного приложения (массовый расход, диапазоны давления, тип жидкости и т. Д.).В этом разделе подробно описаны эти характеристики, чтобы вы могли начать поиск балансировочного клапана, который соответствует вашим потребностям. Этот раздел предназначен для предоставления общих спецификаций, но необходимо знать, что существуют другие спецификации в зависимости от типа клапана и производителя. Поговорите со своим поставщиком, чтобы найти лучший вариант на складе для ваших дизайнов, и принесите им эти спецификации, чтобы дать представление о том, что будет работать лучше всего.

Тип клапана

Какая балансировка лучше всего подходит для вашего проекта? Если необходимо базовое сопротивление, рассмотрите простой статический балансировочный клапан; если требуется активное управление, обратите внимание на дифференциальные балансировочные клапаны и / или другие динамические конструкции.Во многих случаях оба типа балансировочных клапанов используются в тандеме для обеспечения стабильного потока через систему, поэтому разбейте каждую часть системы и определите, какая балансировка необходима на каждом этапе.

Номинальное давление + диапазон давления

Определите диапазон давления в вашей системе и какое из этих давлений будет испытывать клапан. Кроме того, определите, как будет отличаться расход перед клапаном, чтобы любые связанные с потоком эффекты не вызывали проблем. Эти значения определят, какой номинал клапана вам понадобится, а также исключат неподходящие конструкции.Кроме того, следует понимать, будет ли диапазон давления широким или узким, поскольку это может определить, какой клапан лучше подходит для данной области применения: статический или динамический балансировочный клапан.

Размер трубы

Каков диаметр трубы, которая будет подключена к балансировочному клапану? Это обязательное измерение, поскольку диаметр трубы влияет на расход, давление и многие другие рабочие параметры. Определенные балансировочные клапаны можно использовать только с определенным диапазоном размеров труб, поэтому при выборе клапанов убедитесь, что это значение имеется под рукой.

Управляющее оборудование + тестовые порты

Поскольку эти клапаны предназначены для управления потоком, многие из них поставляются с контрольно-измерительными приборами, которые обеспечивают правильную работу клапана. Это здорово, но не всегда необходимо, поэтому определите, требуется ли для проекта контрольное оборудование, такое как циферблаты, магнитные индикаторы и / или другие измерительные устройства. Элементы памяти также могут гарантировать, что клапан не отклоняется от заданного значения со временем, но часто это включения, которые необходимо указать перед покупкой.Кроме того, если будет проводиться проверка качества вашей системы (как это должно происходить в большинстве сложных систем для поддержания эффективности), рассмотрите вариант клапана с отверстиями для тестирования (большинство из них должны поставляться с ними, но не всегда).

Шум, выбор материалов и средства безопасности

Клапаны не бесшумные. Когда вода дросселируется, ограничивается или регулируется, это часто означает усиление шума клапана. При использовании особенно высоких или высоких скоростей потока ищите указанные децибелы шума, если они указаны.Кроме того, важен выбор материала, так как вы хотите купить клапан, который не будет химически взаимодействовать с вашей жидкостью и не вызывать чрезмерных отложений. Правильный материал также со временем сохранит свои прочностные характеристики и продлит срок службы проекта, поэтому выбирайте с умом. Наконец, рассмотрите все функции безопасности, которые вы хотели бы включить. Это могут быть автоматические отключения, предупреждающие индикаторы и / или любая другая функция, которая предотвратит ненужную потерю времени и эффективности.

Приложения

Как объяснялось ранее, балансировочные клапаны используются для поддержания стабильных рабочих характеристик в гидравлической системе.В этом разделе будут рассмотрены некоторые распространенные применения балансировочных клапанов, чтобы показать, где они были успешными в прошлом. Этот список далеко не исчерпывающий, но он должен дать вам представление о том, где балансировочный клапан сияет как регулирующее устройство.

Некоторые известные применения балансировочных клапанов включают:

• Приложения для ОВК
• Теплообменники
• Сантехнические системы
• Энергетические системы
• Холодильное оборудование
• И многое другое.

Сводка

В этой статье представлено понимание того, что такое балансировочные клапаны и как они работают. Для получения дополнительной информации о сопутствующих продуктах обратитесь к другим нашим руководствам или посетите платформу Thomas Supplier Discovery Platform, чтобы найти потенциальные источники поставок или просмотреть подробную информацию о конкретных продуктах.

Источники:

1. http://www.zhengfengvalve.com/news/balancing-valve-working-principle.html
2. http://www.haysfluidcontrols.com/blog/importance-balancing-valves-chilled-water-systems/
3. https: // customer.honeywell.com/Documents/Commercial%20selection%20guide/ValveSelectionSizing.pdf
4. https://www.achrnews.com/articles/94641-the-ins-and-outs-of-manual-balancing-valves
5. https://www.grundfos.com/service-support/encyclopedia-search/balancing-valve.html

Другие артикулы клапана

Больше от Насосы, клапаны и аксессуары

Протокол балансировки

1.0 Цели балансировки
Целью балансировки является применение дисциплинированной процедуры регулировки скорости потока воды по всей системе для удовлетворения конкретных требований проекта.Балансировка расхода воды должна выполняться с указанными допусками.

2.0 Допуски

Разработчик системы несет ответственность за установление приемлемых допусков для балансировки расхода для различных секций конкретной системы. При выборе подходящих допусков для установки проектировщик должен иметь в виду, что стоимость процедуры балансировки может значительно возрасти, если указаны жесткие допуски.

Если специалист по вводу в эксплуатацию считает, что уровни допусков, требуемые проектировщиком системы, непрактичны, он / она должен официально сообщить об этом проектировщику, четко указав и объяснив свои причины.
Если допуски расхода не указаны в проектных параметрах, специалист по вводу в эксплуатацию должен получить формальное согласие разработчика системы на требования допусков до начала балансировки.
Как при обогреве, так и при охлаждении хороший допуск расхода составляет +/- 10% от расчетного расхода. Допуск расхода в +/- 5% от расчетного расхода очень хороший, но может быть труднодостижимым на практике и может увеличить стоимость балансировки. Допуски выше +/- 10% от расчетной скорости потока не должны указываться, если комфорт в помещении не имеет второстепенного значения.

3.0 Подготовка

Гидравлическая балансировка — одна из последних операций перед запуском системы. Это должно быть спланировано и достигнуто со всей необходимой тщательностью.

Чтобы гарантировать успешный конечный результат, а также держать под контролем расходы, рекомендуется выполнить следующие шаги до процедуры гидравлической балансировки.

• Проанализировать чертежи системы HVAC в том виде, в котором она построена.

• Проверьте необходимые условия для выполнения процедуры балансировки.

• Проведите первую проверку на месте.

• Выбор наиболее подходящего метода балансировки.


3.1 Проанализируйте чертежи системы HVAC в том виде, в котором она построена.

Лучше изучить чертежи системы перед выездом на место, чтобы убедиться, что функции системы хорошо поняты, что контуры управления четко обозначены и балансировочные клапаны размещены там, где это необходимо. Во избежание трудностей рекомендуется сделать упрощенный эскиз, чтобы показать только то, что касается балансировки: трубопроводная сеть, оконечные устройства, насосы и балансировочные клапаны.В случае четырехтрубной системы распределения лучше подготовить два отдельных эскиза (отопление / охлаждение).

Эти эскизы позволяют обнаружить и избежать будущих проблем в системе, таких как, например, гидравлическое взаимодействие, совместимость скоростей потока, бесполезные балансировочные клапаны и т. Д.
Пора проверить, что все скорости потока, которые должны быть отрегулированы в каждом балансировочном клапане, хорошо указано, и что расход в ответвлении является суммой расходов в оконечных устройствах. Точно так же расход в стояке должен быть суммой расходов в ответвлениях.

Если система спроектирована с учетом коэффициента разнесения, необходимо применить специальный метод, который описан ниже.

3.2 Проверьте необходимые условия для выполнения процедуры балансировки

Перед процедурой балансировки необходимо выполнить следующую операцию:

1. Очистите фильтры и сетчатые фильтры.

2. Удалить воздух из всей системы.

3. Подайте давление в систему.
4. Проверить характеристики насоса (питание, скорость вращения и скорость).

3.3 Проведите первую проверку на месте

Первое посещение объекта всегда позволяет сэкономить время на балансировку. Особое внимание следует уделить следующим пунктам:

1. Определите балансировочные клапаны: место, диаметр, модель, доступность и идентификационную этикетку.

2. Убедитесь, что запорные клапаны установлены в нормальное положение (полностью открыты или полностью закрыты).

3. Убедитесь, что регулирующий клапан можно полностью открыть вручную или с помощью системы управления зданием.

4. Если установлены регуляторы перепада давления, убедитесь, что они работают, как задумано.

3.4 Выбор наиболее подходящего метода балансировки

Методология

Процедура балансировки должна начинаться сначала с терминалов. Перед тем, как предпринимать какие-либо попытки для ответвлений, терминалы должны быть сбалансированы относительно самих себя. После того, как все терминалы всех ответвлений в пределах одного стояка уравновешены друг с другом, ответвления можно уравновесить сами по себе.Последняя операция — уравновесить стояки и проверить их. Если возможно, насос можно отрегулировать или настроить его напор

на оптимальное значение (насосы с регулируемой скоростью).

Балансировочные клапаны и допуски измерительных приборов

Балансировочный клапан должен иметь точность, которая лучше, чем допуск по расходам, указанный разработчиком системы. Это включает в себя механическую точность, а также воспроизводимость любого положения маховика из любого другого положения (гистерезис).

Методы балансировки

Допуски расхода, указанные проектировщиком, могут быть достигнуты только в том случае, если реализован метод глобальной балансировки. Выбор метода зависит от предпочтений дизайнера, но может руководствоваться практическими соображениями.

• Метод предварительной настройки состоит из расчета положения маховика на этапе проектирования. Достоверность расчета зависит от того, насколько реалистичен расчет по сравнению с реальной реализацией системы.Этот метод применим для небольших систем. В большинстве случаев он не обеспечивает точных показателей расхода в терминалах.
• Компенсированный метод обеспечивает очень точную скорость потока. Принцип такой же, как и в пропорциональном методе, но повышается надежность. Его главное преимущество заключается в том, что к каждому балансировочному клапану следует обращаться только один раз в течение всей процедуры балансировки. Поэтому удобно, если к балансировочным клапанам трудно добраться. Главный недостаток — требуется три рабочих и два измерителя.
• Методы, основанные на математическом моделировании построенной системы, являются наиболее надежными и экономичными. Принцип состоит из нескольких измерений расхода и падения давления в балансировочных клапанах. Затем компьютерный расчет дает окончательную настройку маховичка. Один рабочий с одним измерительным прибором может уравновесить всю систему. Этот метод оказался в среднем на 25% дешевле, чем другие. Разработчик должен указать балансировочные клапаны и совместимый измерительный прибор, используемый в качестве компьютеризированного балансировочного инструмента.


3.5 Эскизный проект балансировки: гидравлический модуль

Какой бы метод балансировки ни использовал специалист по вводу в эксплуатацию, разработчик системы должен спланировать процедуру балансировки на стадии проектирования. Все методы балансировки основаны на концепции гидравлического модуля. Гидравлический модуль состоит из контуров с прямым обратным трубопроводом и главным клапаном, называемым партнерским клапаном. В этом отношении следует избегать использования обратного возвратного трубопровода, поскольку для этой конструкции не существует процедуры балансировки.

Система должна быть спроектирована так, чтобы ее можно было разделить на гидравлические модули и гидравлические подмодули. Такая простая система показана на следующем рисунке:

Конструкция системы, позволяющая изготавливать модули.

3,6 Фактор разнесения

В случае фактора разнесения в системе балансировочные клапаны могут использоваться для моделирования эффекта разнесения в ответвлении или стояке во время процедуры балансировки.Таким образом, система сбалансирована очень близко к реальным условиям эксплуатации.

4.0 Документация

Документация должна предоставлять полную информацию о процедуре балансировки. Он должен включать следующую информацию.

Общие данные:

Установка:

Реализованный метод балансировки:

Используемый балансировочный инструмент:

Серийный номер: Дата последней калибровки:

Имя ответственного за балансировку:

Компания:

Конкретные данные к балансировочным клапанам:

Обозначение клапана:

Расчетный расход в клапане:

Измеренный расход:

Измеренный перепад давления:

Положение маховика:

Эта документация будет использоваться для проверить балансировку работы на месте и в качестве основы для систематического анализа системы, когда это необходимо.

В приложениях 1 показан типичный отчет по балансировке

5.0 Анализ результатов

Отчет по балансировке может использоваться для поиска неисправностей в системе. В этом процессе должен преобладать опыт специалиста по вводу в эксплуатацию. Тем не менее, можно выполнить простую проверку:

1. Один балансировочный клапан в каждом гидравлическом модуле должен иметь перепад давления 3 кПа. Это балансировочный клапан наименее благоприятного контура (индексного контура). В случае идентичных цепей (например,грамм. ветвь фанкойлов), индексная цепь должна быть последней. В противном случае это признак того, что какой-то другой контур заблокирован, или фильтр забит, или регулирующий клапан отказывается открываться.
2. При правильном размере балансировочный клапан должен открываться более чем на 50% от их максимального открытия. Если все балансировочные клапаны в гидравлическом модуле кажутся слишком закрытыми, но один нормально открыт, это признак того, что перепад давления в контуре с нормально открытым балансировочным клапаном чрезмерно высок.Эту схему следует проверить и снова сбалансировать модуль.
3. Расходы не достигаются во всех балансировочных клапанах в гидравлическом модуле. Это признак того, что имеющийся напор слишком низкий. Причины различны, но это может быть байпас где-то в системе или нормально закрытый запорный клапан, который открыт или наполовину открыт. Если это происходит в главном распределительном трубопроводе, необходимо посетить насос и проверить характеристику насоса.

6.0 Рекомендация по техническому обслуживанию

Балансировочные клапаны могут использоваться для технического обслуживания на разных уровнях: насосы, змеевики, обнаружение засорения и диагностика операций.

Насосы

График работы насоса можно легко проверить с помощью балансировочного клапана на выходе из насоса. Испытания давления, установленные на всасывающей и нагнетательной стороне насоса, позволяют измерять напор насоса, а балансировочный клапан на нагнетании измеряет расход. Некоторые точки кривой насоса можно легко проверить, и это гарантирует, что насос работает должным образом.

Змеевики

Балансировочные клапаны на возврате теплообменников дают возможность измерить расход в любое время, а затем помочь проверить, нужно ли очистить змеевики или правильно ли работают регулирующие клапаны.

Обнаружение засорения

Балансировочные клапаны по всей системе позволяют контролировать расход в основных ответвлениях и стояках. Если трубы или запорные клапаны засорены, это будет показано.

Диагностика операций

Нормальную работу можно отслеживать. Балансировочные клапаны можно использовать для регистрации расхода, давления, а также температуры воды в любой точке системы с небольшими дополнительными затратами

Balancing_Protocol_Appendices.pdf

Сервисная клиника: Как измерить расход через водяной балансировочный клапан

Расход воздуха из регистра подачи легко измерить. Накройте решетку уравновешивающим колпаком, и на экране появится измерение расхода воздуха. Измерить расход воды не так просто. Поскольку водная система закрыта, балансировочные клапаны должны быть установлены в трубопроводе, прежде чем вы сможете измерять и регулировать поток воды в системе.

Давайте посмотрим, как измерить поток через балансировочный клапан воды.

Большинство технических специалистов лучше измеряют расход воздуха, чем расход воды. Эта короткая статья предназначена для ознакомления с основными принципами измерения расхода воды с балансировочным клапаном.

Как работает тест
Балансировочный клапан — это фитинг, устанавливаемый в гидравлической системе. Он имеет два тестовых порта, которые позволяют вставлять тестовые зонды в водяной поток системы. Эти датчики прикреплены к водяному манометру, который измеряет давление воды до и после балансировочного клапана.

Манометр показывает падение давления на клапане. Используя информацию производителя клапана, вы переводите падение давления на клапане в галлоны потока в минуту (галлоны в минуту).

Принадлежности для испытаний
Как и при большинстве механических испытаний, для успешного измерения расхода через балансировочный клапан вам понадобится несколько принадлежностей.

Вам понадобится гидроманометр. Он работает как воздушный манометр, измеряя давление.Гидроманометр измеряет давление воды во всей системе.

Необходимые аксессуары для манометра включают:

• Два шланга, соединяющих манометр с балансировочным клапаном
• Игольчатые испытательные зонды, устанавливаемые на шланги для прокалывания полууплотненных испытательных отверстий, содержащихся в балансировочном клапане. Крошечные отверстия в наконечниках зондов позволяют передавать давление в клапане в манометр, где отображается давление
• Для подключения датчиков к клапану необходим набор фитингов.
• Вам также понадобится калькулятор расхода от производителя, который соответствует проверяемому клапану. Существуют и другие методы интерпретации показаний давления, но мы не будем их обсуждать в этой статье.

Условия испытаний

Для того, чтобы тест был эффективным, необходимо выполнить несколько условий:

• Системный насос должен работать во время теста
• Органы управления системой должны быть настроены на полный нагрев или охлаждение, обеспечивая полный поток
• Вода или жидкость в системе и сетчатый фильтр (водяной фильтр) должны быть чистыми.
• Из системы необходимо удалить воздух, содержащийся в воде.
• Шланги манометра должны быть заполнены жидкостью системы до проведения теста.
• Убедитесь, что водный балансировочный клапан установлен правильно, чтобы у вас был доступ для подсоединения шлангов к балансировочному клапану.
• Манометр необходимо калибровать ежегодно, а затем обнулять перед подключением к клапану.
• В идеале балансировочный клапан должен быть правильно установлен с минимальным диаметром 10 или более диаметров прямой трубы перед клапаном и двумя или более диаметрами прямой трубы после клапана или в соответствии с указаниями производителя клапана.

Процедура испытания
В зависимости от используемого гидроманометра отрегулируйте клапаны коллектора в соответствии с инструкциями производителя. Настройте расходомер или коллектор на считывание расхода через балансировочный клапан.

Суть этого теста заключается в чтении давления воды до и после того, как она пройдет через клапан. Каждый клапан имеет фиксированное отверстие, которое создает определенный перепад давления при прохождении через него воды. Измеренное падение давления на клапане сравнивается с данными, опубликованными для клапана, который интерпретирует поток (галлонов в минуту) через клапан.

Вот шаги для завершения теста:

1. Присоедините шланг положительного давления от манометра к ½ дюйма. вставьте фланец перед балансировочным клапаном. Вставьте зонд на конец шланга. Затем вставьте зонд в этот тестовый порт. Вручную затяните латунный фитинг на контрольном отверстии клапана.
2 . Затем закрепите шланг отрицательного давления от манометра, вставив зонд в нижний по потоку ½ дюйма. фланец на балансировочном клапане.
3. Снимите показания давления, нажав кнопку проверки на манометре. Прибор отображает падение давления на балансировочном клапане.
4. Затем считайте установку градуса на ручке балансировочного клапана.
5. Постройте график падения давления с соответствующей настройкой степени балансировочного клапана на калькуляторе расхода производителя для интерпретации галлонов в минуту.
6. Сравните измеренные галлоны в минуту с требуемыми системными галлонами в минуту.
7. При необходимости отрегулируйте настройку клапана, чтобы увеличить или уменьшить поток.
8. После достижения расчетного расхода воды заблокируйте клапан, сняв колпачок на верхней части ручки и закрыв винт до упора. Установите колпачок обратно на ручку клапана.

Когда вы предполагаете объем потока воды через систему, это может создать множество проблем при поиске и устранении неисправностей и диагностике работы системы HVAC. По словам многих менеджеров по обслуживанию систем отопления, вентиляции и кондиционирования воздуха, до 70% нерешенных проблем с обслуживанием можно быстро решить, если известна величина потока через систему.
Расчеты повышения температуры, используемые для проверки приемлемых характеристик системы, часто не дают результатов из-за допущений о расходе воды. Основываясь на этом предположении, диагностика водной системы часто неверна или вводит в заблуждение.

Многие небольшие гидравлические системы построены без балансировочных клапанов. Это решение о сокращении затрат приводит к тому, что система часто работает значительно ниже ожидаемых результатов. Оборудование, установленное в этих системах, вынуждено работать за пределами опубликованных производителем спецификаций. Это означает, что в этих условиях они регулярно работают с половиной своей лабораторной мощности и эффективности.

Знание расхода воды через гидравлическую систему меняет правила игры. Возможно, эта информация пробудит ваше любопытство и побудит вас устранить утечку в ваших поисках, чтобы лучше диагностировать водную сторону систем HVAC.

Роб «Док» Фалке служит представителю National Comfort Institute, Inc., обучающей компании и членской организации, работающей в сфере отопления, вентиляции и кондиционирования воздуха. Если вы подрядчик или технический специалист по ОВКВ, заинтересованный в бесплатной процедуре тестирования для измерения и построения графика расхода насоса, свяжитесь с Doc atrobf @ ncihvac.Комор позвоните ему по телефону 800-633-7058. Посетите веб-сайт NCI nationalcomfortinstitute.com для получения бесплатной информации, статей и загрузок.

Преимущества установки балансировочных клапанов на обратной стороне змеевика — Hays Fluid Controls | БлогHays Fluid Controls

Сдвиг взглядов на регуляторы потока может вызвать разногласия по поводу того, где балансировочные клапаны должны быть расположены в системах с замкнутым контуром.Многие (включая нас в Hays Fluid Controls) согласны с тем, что балансировочные клапаны следует размещать на стороне возврата, тогда как другие компании могут выбрать сторону подачи.

Балансировочные клапаны предназначены для управления расходом в каждой из ветвей здания, чтобы обеспечить требуемый расход в системах с низкой температурой, охлаждением или горячей водой. На каждом теплообменнике установлен балансировочный клапан, обеспечивающий желаемую скорость потока для поддержания комфорта и энергии.

В Справочнике ASHRAE говорится, что «шум скорости воды вызывается не водой, а свободным воздухом, резкими перепадами давления, турбулентностью или их комбинацией, которые, в свою очередь, вызывают кавитацию или превращение воды в пар».«При сравнении места установки клапанов Mesurflo, клапан на обратной стороне поможет уменьшить количество свободного воздуха в змеевиках и, следовательно, снизить вероятность шума. Еще одно преимущество заключается в том, что вы хотите балансировать после потерь на трение в катушке, а не до потерь.

Имея это в виду, не существует правильного или неправильного порядка размещения балансировочных клапанов, потому что оба места оказались эффективными.
