Проход дымохода через кровлю — как сделать безопасно и надежно?

Сложить печь — дело непростое, но когда дело доходит до обустройства правильного прохода трубы дымохода через кровлю — это не менее важная процедура.

Проход дымохода через черепичную кровлю

От того, насколько верно будут проведены работы, зависит противопожарная безопасность, а также гидроизоляция печи и чердачного перекрытия. Неправильно смонтированная система выведения газов, которые выделяются в процессе сгорания топлива, может стать причиной пожара! Также эти газы опасны для здоровья и жизни человека, их накапливание под кровлей жилых помещений создает опасную прослойку, которая, достигая критической массы, может нанести непоправимый ущерб здоровью человека и даже к летальным исходам!

Последствия плохо проведенной работы по герметизации дымохода при выходе его через крышу могут быть таковы:

• Если труба не будет защищена от влаги, сырость со временем легко разрушит кладку дымохода, проникая в швы и разъедая раствор, что также может привести к задымлению чердака, а при худшем исходе — и к пожару.
• Влага, появившаяся в негерметично заделанных отверстиях вокруг трубы, стекая по кладке, проникая вовнутрь дымохода, и может привести к образованию грибка. Придется перекладывать трубу, а возможно — даже часть печи.
• Переувлажнение не только трубы, но и материалов пароизоляции и утеплителя может привести к их разрыву.
• В результате утраты герметичности теплоизоляции увеличатся теплопотери здания.
• Возможно нарушение циркуляции воздуха в чердачном помещении, что приведет к снижению влагообмена.
• Попадание влаги в щели при перепадах температур образует наледи, которые расширят трещины, и разрушительные процессы активизируются.
• Из-за влаги может быть нарушено все устройство крыши — если она попадет на стропильную конструкцию и начнет ее разъедать.

Сырость убивает дымоходную трубу

Такая картина может возникнуть в трубе, при плохо заделанных щелях вокруг нее. Чтобы не возникло подобной проблемы, монтаж вывода трубы через кровлю необходимо проводить внимательно и грамотно.

Правильный проход трубы дымохода через кровлю

Приступая к этому процессу, необходимо узнать и соблюсти установленные правила СНиП 41—03—01—2003. Работы по монтажу дымохода понадобится в следующих случаях:

• при строительстве кровли;
• при ремонте кровли;
• при установке отопительного прибора или строительстве печи.

Оптимальное расположение дымохода на крыше — 1.5м от конька

Опытные печники советуют располагать выход трубы ближе к самой высокой точке крыши-коньку, и он должен подниматься над ним не менее, чем на полметра. Это удобно тем, что на площади выше трубы будет собираться меньшее количество снега, что при его таянии снижается риск протечки.

 Если оголовок трубы находится ниже по скату крыши, он также должен быть поднят над покрытием не ниже полуметра.

Нужно отметить, что очень важным при проведении этого процесса является тип дымохода и его отделка, так как есть несколько вариантов оформление этого важного для всего дома узла.  Выведение оголовка имеет разные конструкции, и зависит от формы и материала, из которого изготовлен дымоход, места его выхода и размера. Дымоходные трубы могут быть изготовлены из металла, кирпича, асбестоцемента или керамики. Для каждого вида трубы проход устраивается определенным образом.

Оформление кирпичных труб, выводимых через крышу, имеет свой тип монтажа. Отштукатуренный оголовок трубы заделывается совсем другим способом, а керамический или металлический дымоход имеет несколько методов заделки швов между ним и кровлей.

Материал кровли также играет немаловажную роль в оформлении по нему швов вокруг дымохода.

Для разных видов кровельных материалов легко найти специальный элемент, который поможет сделать гидроизоляцию дымохода более надежной. Главное — подобрать правильный уклон этого элемента. Очень важно, чтобы труба была расположена в отверстии крыши таким образом, чтобы расстояние между ней и кровлей, а также стропилами была не меньше 5—7 см. Эти щели заполняются негорючим изоляционным материалом, например, асбестом.

Элементы для изоляции круглых труб

 Для вывода круглой трубы, которая может быть изготовлена из металла или керамики, нужно правильно проделать отверстие в кровле. Вокруг отверстия, изнутри крыши, рекомендуется закрепить, металлический лист или специально изготовленную панель из металла с отверстием для трубы. Если необходимо, нужно добавить для их крепления дополнительные бруски в обрешетку.

Металлический фартук вокруг дымохода

Крыша может иметь разные уклоны, и от них будет зависеть, какой изоляционный элемент, называемый кровельной проходкой, следует выбрать для гидроизоляции. В строительных магазинах большой выбор различных вспомогательных элементов, предназначенных именно для этой процедуры, разных форм и диаметров.

Эластичная кровельная проходка

Труба, выводимая через крышу, имеющую уклон, соответственно потребует специального уклона проходки. Также, можно сказать, что ее выбор будет зависеть и от материала, которым покрывается крыша. Это учитывается для того, чтобы добиться наилучшего эффекта герметизации.

Силиконовые уплотнители для эластичной проходки

Кровельная проходка представляет собой пирамидку, состоящую из нескольких ступенек. Пирамида расположена на гибком квадратном или круглом фланце. Изготавливается весь элемент из силикона или стойких видов резины, хотя иногда одна из ее частей может быть выполнена и из алюминия. Благодаря эластичности этих материалов, проходка хорошо совмещается с любой кровлей, и не реагирует на воздействие ветра или схода снега.

К положительным характеристикам подобных изделий можно отнести:

• стойкость к химическим и ультрафиолетовым воздействиям;
• стойкость к перепаду температур, от —50 до + 130 градусов;
• гибкость;
• широкая цветовая гамма — их можно подобрать под любой цвет крыши;
• эстетичность, возможность придания законченности покрытию;
• благодаря хорошему прилеганию к кровле, проходка гарантирует отличную герметичность;
• гибкость детали дает возможность ее установки на любой уклон крыши.

Так как проходки выпускаются разного размера, их нужно правильно подобрать по диаметру дымохода и уклону крыши. Размеры указываются на корпусе самого элемента.

• Прямая проходка используется в основном на крышах, имеющий небольшой уклон, около 25 градусов, и на плоских крышах.
• Угловая проходка, фланец у которой должен быть закреплен под определенным углом, например, в 20 градусов, используются для герметизации труб, устанавливаемых на крышах, имеющих уклон более 25 градусов.
• Универсальная проходка, которую можно подогнать под любой диаметр трубы, выглядит следующим образом: на каждой из ступенек пирамидки проходки указан диаметр, для которого она предназначена. Мастеру только остается срезать лишнюю верхушку и произвести ее монтаж на трубу.

Монтаж мягкой кровельной проходки для трубы дымохода

Монтаж этого гидроизолирующего элемента достаточно прост:

Процесс монтажа — прост и понятен



После гидроизоляции — крепится к кровле саморезами

• если приобретен универсальный вариант, с него срезается лишняя часть;
• далее проходка надевается на трубу и прижимается к кровле. Если кровля ребристая, гидроизоляция должна принять форму ребер покрытия;
• затем в ход идет герметик, которым промазываются края фланца и крепко прижимаются к кровле;
• последним этапом идет фиксация проходки по фланцу к кровле с помощью саморезов или заклепок.

На представленных фото хорошо виден процесс монтажа гидроизоляции.

Металлическая проходка

Другим вариантом гидроизоляции металлической трубы может стать металлическая же проходка, которая также продается в готовом виде. Она имеет отличные характеристики, но может быть установлена только на кровлю, не имеющую рельефного рисунка, например, мягкую. Еще одним условием, необходимым для плотной установки фланца к покрытию, является идеально подобранный угол элемента к уклону крыши.

• Существуют разные модели металлических проходок. На некоторые из них труба закрепляется и впаивается изнутри, а снаружи надевается и приваривается верхний оголовок дымохода.

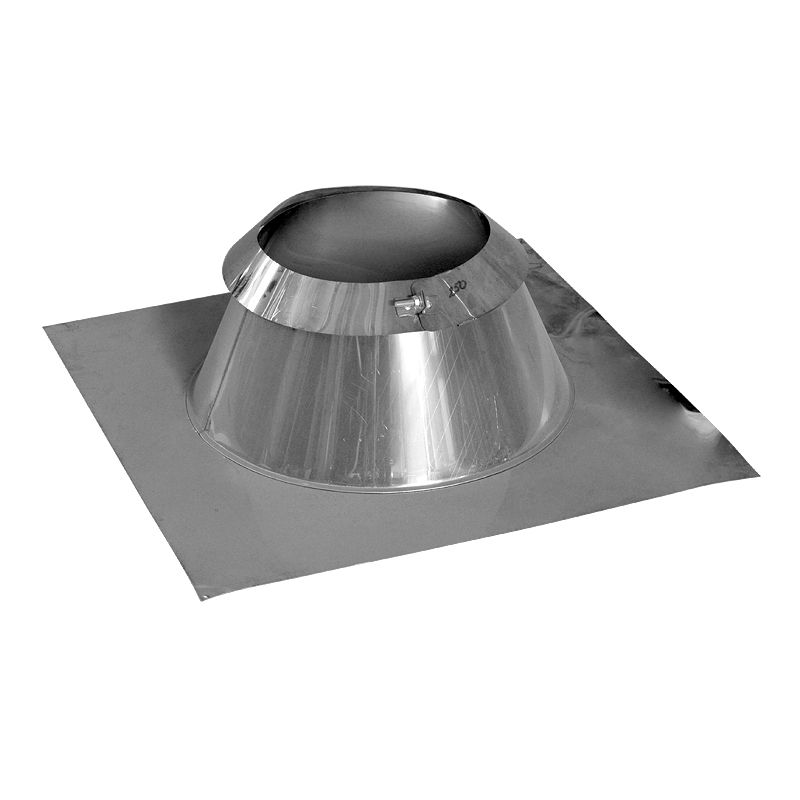

Металлический фланец для круглой трубы

• Может быть и другой вариант, когда труба проходит через проходку насквозь и сверху на нее закрепляется разъемная металлическая часть, не позволяющая проникнуть влаге вовнутрь.
• Фланец приклеивается на кровлю с помощью герметика, а затем прикручивается саморезами.

Квадратная, прямоугольная труба

Кирпичный дымоход почти всегда имеет квадратную или прямоугольную форму. Проходя через чердак, он подводится к крыше. Далее в кровле устраивается отверстие, которое должно быть оформлено изнутри металлическим листом с проделанным отверстием посередине по форме трубы. Через это окошко оголовок и выводится на поверхность крыши. Такой вариант удобен при выведении дымохода через частую обрешетку в крыше, например, когда устраивается мягкая кровля.

Если обрешетка установлена на определенном расстоянии (например, шиферная кровля), хорошо, если труба пройдет между стропилами. Но случается и так, что труба упирается в одну из поддерживающих крышу балок или они находятся слишком далеко от стенок трубы. В этом случае приходится устраивать дополнительные детали стропильно-балочной системы, которые позволят закрепить жаростойкую изоляцию и гидроизоляцию вокруг дымохода.

Когда квадратная труба проведена через кровлю, швы вокруг нее заделываются негорючими материалами, а сверху устанавливается проходка-кожух из металла, выкроенного особым образом.

Разборный фартук для кирпичного дымохода

На рисунке показан фартук, состоящий из четырех частей, который собирается несложным способом. Такая проходка устраивается под покрытие крыши, а сверху него укладывается материал кровли. Щели, образовавшиеся в области примыкания металла к трубе и при соединении с кровлей, заделываются герметиком.

 Если герметизация проводится сверху кровельного материала, то его делают слоем мягкой гидроизоляции, состоящей из специальной ленты, которая производится на основе алюминия и свинца. Она хорошо закрепляется с помощью герметика на любой ровной поверхности или же имеющей определенный рельеф.

Прямоугольная труба с готовой проходкой

На самой трубе мягкая гидроизоляция также сажается на герметик, и закрепляется специальными металлическими полосами. На фото хорошо видна конструкция такой защиты.

Один из вариантов прохода трубы дымохода через кровлю — видеоурок



Проход трубы дымохода через крышу из черепицы

Отдельно хотелось бы сказать о проходе трубы через черепичную крышу. Производители продумали специальный элемент, который повторяет рельефный рисунок черепицы, и имеет устроенное для трубы отверстие. К нему подбирается и труба из того же материала.

Удобное решение, но для дымохода, увы, не подойдет

Эти элементы черепичной кровли изготовлены из высокоустойчивой пластмассы. Они выпускаются тех же расцветок, что и черепица, и всегда можно подобрать нужный оттенок, подходящий для конкретного здания. Но такие пластиковые детали крыши устанавливают только для вентиляционных отводов, так как они вряд ли выдержат высокие температуры, которые сопровождают дым, исходящий из любой печи.

Критерии безопасности прохода трубы дымохода через кровлю

Невозможно в масштабе одной публикации как охватить все варианты проведения дымоходов через кровлю, так и рассказать обо всех важных хитростях при этих работах. Но, есть моменты, которые знать крайне необходимо.

• В устройстве некоторых крыш встречаются слои из разных материалов, которые не имеют выраженных огнестойких свойств. Поэтому очень важно предусмотреть правила пожаробезопасности.

Для того чтобы обезопасить деревянные перекрытия и другие горючие материалы, вокруг дымохода любой формы выстраивают специальные короба.

Труба размещена в специальном огнеупорном коробе

Этот вариант очень удобен для крыш, покрытых шифером, черепицей или другими материалами, имеющими объемный рисунок, а также для мягкой кровли. Короб выстраивается вровень с обрешеткой, на которую и настилается кровельное покрытие. Он должен иметь определенную толщину, чтобы надежно защитить весь слой обрешетки и установленной на нем пароизоляции и утепления от возможного перегревания и возгорания. Неплохо, если между дымоходом и огнестойкими материалами также будет расстояние около 5—7 см.

• Приобретая проходку, нужно обязательно убедиться в ее надежности и стойкости к перепаду температур и повышенному нагреванию, и только потом на гидроизоляционные качества.
• Очень важна правильная установка трубы и ее прохода через крышу, так как это не только декоративный элемент, но и функциональный. Нельзя забывать, что от верного монтажа этого узла будет зависеть сохранность вашего здоровья и имущества.
• Материалы, которые используются в таких работах, должны соответствовать необходимым требованиям именно для этого устройства. Нельзя, например, использовать вентиляционные трубы для дымоотведения из отопительных приборов. Обязательно нужно знать характеристики приобретаемых материалов, и лучше проконсультироваться со специалистом, если что-то вызывает сомнение.

В любом случае, если вы никогда не имели дело с подобными видами работ, не стоит рисковать. Лучшим вариантом будет пригласить мастера, который производил данный процесс не один раз. Он быстрее справиться с поставленной задачей и не испортит общий вид крыши.

нормы проектирования и примеры обустройства

При установке дымохода в доме или бане нужно не только правильно его закрепить, соединить и рассчитать аэродинамику для хорошей тяги. Крайне важно обеспечить грамотный проход дымохода через кровлю – так, чтобы в будущем в этом месте не возникали протечки и не обугливались стропила.

И здесь необходимо не только проделать аккуратное отверстие в покрытии, но и максимально герметизировать проходку, подобрать герметики и при этом сохранить эстетичный вид всей крыши. Здесь действительно немало тонкостей и нюансов!

Первым делом, еще на этапе строительства крыши вам необходимо спроектировать точное расположение дымохода. Для этого существуют определенные правила, которые регулируют нормы высоты и расположения дымоходов на крыше:

Сегодня в России проход дымохода через крышу дома проводится согласно требованиям СНиП 41-01-2003. Они немного устарели, но именно ими руководствуются надзорные службы, а потому этот документ важен.

Будьте осторожны также с таким модным сегодня объединением дымохода и других труб, вентиляционных и канализационных, в один большой короб. Иногда так архитекторы хотят уменьшить количество лишних визуальных деталей на кровле.

В итоге получаются огромные короба на крыше, который имеют порой до 6 метров в длину и до 1,5 в ширину. Причем грамотно обойти их кровельными элементами намного сложнее, чем тех же 6-8 труб, но по отдельности.

Когда вы определили место для будущего дымохода, тогда самое время подготовить к монтажу стропильную систему. А это уже зависит от того, насколько широкий сам дымоход и какой он формы.

Итак, начнем с традиционного, хотя и изрядно устаревшего варианта – квадратного кирпичного дымохода.

Ведь его монтаж, начиная от специального отдельного фундамента до герметизации стыка с крышей, достаточно сложен. Но при этом, конечно, качество все еще не гарантировано, ведь многое что зависит от подбора материалов и профессионализма печника.

Проектирование и закрепление дымохода

Обычный кирпичный дымоход имеет правильное прямоугольное сечение, что не всегда хорошо для внутренней аэродинамики. При этом более современные металлические и керамические дымоходы куда более просты и в обслуживании, и в установке.

В любом случае располагают дымоход как можно ближе к коньку, благодаря чему снижается снеговая нагрузка на саму трубу и уменьшается объем воды, которая будет стекать потоком вокруг нее. А, значит, значительно меньше будет риск протечек.

Обычно трубу прямоугольной формы располагают вдоль направления ската:

В общей сложности со стропилами в таком месте поступать нужно следующим образом. Вот как устанавливают фартук:

• Шаг 1. В первую очередь используют нижние планки примыкания, которые прикладывают к стене дымохода и отмечают линию в верхней части.
• Шаг 2. По этой линии болгаркой проделывают штробу.
• Шаг 3. Далее убирают пыль так, чтобы мелкие частички цемента и песка не попали на поверхность гидроизоляции кровли. Просто со временем они превратятся в абразив, который сможет повредить материал кровли.
• Шаг 4. Если дымоход не помещается в отверстие между стропилами, и приходится резать больше одной стропилины, тогда крайние стропила необходимо усилить. Для этого их делают спаренными.
• Шаг 5. Если труба проходит прямо через конек, тогда коньковый прогон устанавливают с двух сторон трубы, а стропила верхней части опирают уже на поперечины.
• Шаг 6. Если дымохода удален от конька, тогда заведите один край фартука на дымоход, а второй конец спрячьте под кровельный материал. Если же труба расположена близко, тогда заведите защитный фартук прямо под коньковую балку и закрепите ее специальными элементами, а затем обработайте влагостойким герметиком.

Вот схема расположения стропил:

Но, используя в стропильной системе дополнительные бруски, помните, что дерево и полимерные материалы чувствительны к высоким температурам. Поэтому СНиПы указывают на минимальное расстояние между трубой дымохода и элементами кровельного пирога – не менее 130 мм.

Если ко всему вы используете керамическую трубу без изоляции, тогда этот просвет и вовсе должен составлять не менее 250 мм. И прямо в месте прохождения через кровлю у трубы должна быть отступка – специальное утолщение.

Кроме опорных брусков сегодня многие производители дымоходов рекомендуют использовать специальные комплекты крепления:

Сам проход дымохода через крышу также подразумевает использование такого специального крепления, которое называется окапником. Его устанавливают прямо на трубу дымохода в качестве декоративного и функционального элемента.

А для обеспечения нужной тяги высота трубы должна быть от колосниковой решетки до устья не менее 5 метром. При этом устье дымохода необходимо надежно защитить от атмосферных осадков. Для этого в продаже существуют такие специальные элементы, как дефлекторы, зонт и другие насадки, включая уловители из металлической сетки.

Идем далее. Если труба достаточно имеет ширину менее одного метра и попадает прямо в ендову, тогда ее располагают так, чтобы один из верхних углов оснований оказался как можно ближе к середине ендовы. В таком решении вам понадобятся нестандартные дополнительные элементы.

Если у дымохода ширина больше 80 см, тогда со стороны конька создают небольшую двухскатную кровлю – разуклонку. Причем важно ее сделать из того же материала, что и сама крыша, хотя иногда есть смысл отдать предпочтение металлу.

Только помните о том, что сама по себе разуклонка – проблемный элемент, который создает на кровле сразу две ендовы (а ендовы – всегда самые слабые места). В такой конструкции сложно укладывать тепло-, пара- и гидроизоляцию, а также обеспечивать нужный уровень вентиляции.

Также довольно широкий дымоход обычно препятствует проветриванию утепленной крыши, и рядом с ним до и после трубы необходимо установить дополнительные вентиляционные элементы. Например, аэраторы или вентчерепицу.

Также, чем ниже в ендове будет находиться дымовая труба, тем больше снега за ней будет скапливаться. Поэтому обязательно нужно будет установить выше уровня трубы надежные снегозадержатели.

Но избегайте размещать дымоход близко к мансардным окнам, иначе в подкровельное помещение будет постоянно затягивать продукты горения.

И, наконец, чаще всего то, что труба дымохода установлена неправильно, обнаруживается уже на этапе сборки стропильной системы кровли. На этом этапе еще разрешено переносить дымоходную трубу, если это возможно. Например, если та еще не выложена из кирпича, хотя это больше исключение из правил, нежели обычная практика.

Герметизация прохода через разные виды кровли

Вот, например, как проводят дымоход через крышу из композитной черепицы:

Это инструкция прохода квадратного дымохода через мягкую кровлю:

Как вы видите, от любых протечек дымоход защищает фартук со специальными комплектующими. Кроме того, сегодня для натуральной кровли, как керамическая или цементно-песчаная, выпускаются очень удобные гибкие ленты примыкания. Их изготавливают на основе свинца или алюминия, а на внутреннюю сторону наносят клеящий слой.

Что касается металлической кровли, для нее тоже продаются специальные элементы.

Хотя все равно придется повозиться:

К слову, обычно в инструкции к монтажу выбранного кровельного материала всегда идет подробное разъяснение, как именно обходить дымоходную трубу, и всегда есть возможность приобрести нужные планки у того же производителя, что и выпустил понравившееся вам кровельное покрытие.

Металлические круглые системы всегда нуждаются в дополнительной фиксации. Такие элементы должны быть скреплены обжимными хомутами. К каждым двум метрам такого дымохода устанавливают по кронштейну, крепящим их к стене, а для тройника – еще один опорный кронштейн. Также для крепления стальных труб используют специальные скобы.

Сам узел прохода дымоходной трубы зависит от ее сечения и формы, наклона кровли, а также от вида используемого кровельного материала:

Вот очень подробный видео-ролик вывода дымохода с круглым сечением на крышу:

Готовые мягкие проходки для любых конструкций

Круглую трубу обойти немного сложнее, чем квадратную. Зато для этого сегодня выпускается кровельная проходка для дымоходов в виде универсального стакана или мастер-флеша:

Что собой представляет такая проходка? Это специальная насадка на дымоход в виде эластичного материала из силикона или EPDM-резины. Оба варианта хорошо переносят температуру от -74 до +260°С. Сама проходка опирается на стальной лист, хорошо закрепленный на кровле.

Натягивают этот воротник на круглую трубу при помощи мыльного раствора, а под фланцем потом промазывают кровельным герметиком. Эта проходка хороша тем, что способна принять любую форму, а потому не важно, на каком угле ската ее монтируют. Весь процесс оказывается куда более быстрым и точным, чем в случае с кирпичным дымоходом.

Так, этот эластичный фартук необходимо приложить прямо к проходу и прижать металлическим листом в виде круга или прямоугольника (заранее в нем проделайте отверстия под саморезы).

Далее на место соприкосновения с кровлей необходимо нанести специальный огнестойкий герметик (а не обычный кровельный) и закрепить всю конструкцию при помощи шуруповерта.

Вот как выглядят на практике грамотное проведение дымохода через крышу:

Металлические патрубки для жесткой фиксации

В случае обустройства дымоходов на крыше без рельефа (не всегда) вместо гибких проходных изделий применяют проходной патрубок из металла. Это тоже готовые изделия, окрашенные или из оцинкованной стали:

Изготавливают такие патрубки в основном из легированной стали стандартных размеров и под стандартные углы наклона кровли.

Здесь инструкция уже немного другая:

• Шаг 1. Проделайте в кровле подходящее по размеру отверстие. Для этого используйте маркер и подходящий инструмент – болгарку, лобзик или ножницы.
• Шаг 2. Аккуратно удалите из отверстия изоляцию и отпилите решетку, которая будет мешать.
• Шаг 3. Закрепите с внутренней стороны кровли лист из огнезащитного материала так, чтобы по кругу оставался запас в 15 см для каждой стороны.
• Шаг 4. Проведите дымоход и закрепите его при помощи хомута.
• Шаг 5. Наденьте проходной элемент и закрепите его на поверхности кровли шурупами и специальным герметиком.
• Шаг 6. Продолжайте наращивать сегменты трубы до нужной высоты – пока сама труба не станет выше конька минимум на метр.

Если вы хотите утеплить всю конструкцию в месте прохождения трубы, тогда используйте только негорючий теплоизолятор, как каменная вата. Ее можно попросту набить между деревянными элементами конструкции и самим дымоходом. Она нужна для того, чтобы в этом месте не возникал конденсат.

Еще пара важных моментов. Если дымоходная труба поднимается на крыше выше, чем на 2 метра, тогда для нее нужно установить дополнительные растяжки:

Круглые дымоходные трубы также имеют свойство усложнять весь процесс тем, что имеют на своем пути изгибы и порой их даже приходится проводить через стены, и только затем – через кровлю:

Существует также такая практика, как проведение трубы через крышу при помощи проходного короба. Это выгодно тогда, когда сама кровля сделана из разнотипных материалов, у которых – разная устойчивость к возгоранию.

В таком случае изготавливают короб нужных размеров из огнестойкого материала, проводят через него трубу так, чтобы до стенок оставалось не менее 15 см и засыпают пространство керамзитом.

Вот пример организации такого короба:

Когда вы устанавливали дымоход на крыше, возникли ли у вас сложности?

гидроизоляция, крышная разделка, как вывести

Как правильно выбрать место расположения дымоотвода на крыше

Как вывести дымоход: выбор конструкции

Частные дома, как правило, имеют самостоятельную систему отопления. Независимо от того каким оно будет газовым, дровяным, угольным, пеллетным или комплексным для него необходимо наличие дымохода, который отводит продукты горения наружу чаще всего через крышу. К дымоотводу предъявляют особые требования как печники, так и кровельщики,так как правильно установленный, он обеспечивает тепло дома и что немаловажно, делает это безопасно.

Дымовой канал строится в соответствии с нормами и правилами строительства и пожарной безопасности, нормативам, определяющим место расположения системы дымоудаления. Проход дымохода через крышу регламентирован СНиП 41-03-01-2003. Его обычно выполняют:

• при строительстве нового дома;
• при капитальном ремонте или реконструкции кровли;
• при замене источника отопления или его смене.

Он должен быть при этом пожаробезопасным и полностью герметичным.

Как правильно выбрать место расположения дымоотвода на крыше ↑

Самым оптимальным вариантом, по мнению котельщиков и кровельщиков, будет устройство дымоотвода на крыше вблизи конька.

• Это позволяет обеспечить зимой минимальное скопление снега вокруг дымоотводной трубы, отсутствие снежных карманов вблизи конька, то есть исключается протечка в зоне примыкания.
• Высота дымохода над кровлей при этом небольшая, что приводит к уменьшению воздействия на его конструкцию внешних неблагоприятных внешних факторов.
• Малая высота дымохода относительно конька создает благоприятные условия для образования наименьшего количества конденсата.

Следует учитывать, что чем дымоотводящая труба расположена ниже по кровельному скату, тем больше согласно строительным нормативам должна быть высота дымохода над крышей.

Если имеется общая стена с многоэтажным домом, то труба выводится выше крыши многоэтажки.

Где не рекомендуется устанавливать дымоотводящую трубу ↑

Узлы прохода лучше не устанавливать в следующих местах:

• по соседству с мансардными окнами, поскольку любой порыв ветра занесет в мансарду угарные газы и дым;
• ендовах, стыке двух скатов, которые образуют внутренний угол, где обеспечить качественное примыкание к трубе будет затруднительно, кроме того, там образуется огромный снеговой карман.

Дымоотвод нельзя закреплять с крышей жестко, так как при нарушении целостности крыши возникает опасность разрушения дымовой трубы, соответственно, и возгорания.

Как вывести дымоход: выбор конструкции ↑

При устройстве прохода через кровлю пользуются специальными элементами (крышная разделка дымохода) с фартуками, которые изготовлены из меди, свинца, нержавеющей или оцинкованной стали, рассчитанные на различные углы ската.

От чего зависит выбор конструкции узла прохода ↑

Как сделать дымоход в крыше зависит от определенный факторов:

Материал дымоотводящей трубы. Основными материалами для их изготовления являются огнеупорный кирпич, металл, керамика или асбестоцемент. Для каждого из этих материалов конструкция прохода может иметь свои особенности.

Определяющее условие для нее – температура сгорания топлива. Например, использование дров, угля или торфа для топки печей исключает использование труб из металла.

Наружная отделка дымохода. В зависимости от того, будет ли труба обложена кирпичом или оштукатурен конструкция примыкания получается совершенно разной.

Вид кровельного покрытия. Дымоходы рекомендуется строить с прямоугольным или квадратным сечения, так как для них существуют готовые доборные элементы, которые используют при устройстве примыкания к кровле. Их покупают обычно одним комплектом с кровельным материалом.

Проход трубы дымохода сквозь кровельный пирог ↑

Как известно, чтобы защитить утеплитель крыши от влаги снаружи и водяного пара, поступающего из внутренних помещений, теплоизоляционный слой заключают в два дополнительных: паро- и гидроизоляционный, причем грамотная изоляция требует непрерывности этих слоев. Но другой стороны, согласно строительным и противопожарным нормам необходимо оставлять определенное расстояние (минимум 13–25 см) от дымохода до горючих материалов, включая паро- и гидроизоляцию из полимерных пленок.

Решением этой проблемы служит обычно создание отдельного короба для прохождения трубы через крышу. Зону примыкания дымохода отделяют от остальной крыши:

• стропильными ногами – по бокам от трубы,
• поперечными балками, закрепленными на толщину стропил – снизу и сверху от трубы.

Расстояние от дымохода до стропил выбирается согласно требованиям тех же СНиП.

Примыкание к паро- и гидроизоляционных пленок к установленному коробу обычно выполняют по стандартной методике:

• полотна надрезают «конвертом»;
• их края их доводят до поперечных балок либо стропил и фиксируют при помощи скоб или гвоздей;
• гидроизоляционную пленку далее прижимают брусьями обрешетки и контробрешетки, а пароизоляционную – основанием для укладки материала для отделки мансардного или чердачного помещения.

Чтобы максимально защитить утеплитель кровельного пирога от влаги, в месте их примыкания к стенкам короба устраивают герметичное уплотнение, используя специальную ленту или клеевой состав.

Гидроизоляция дымохода на крыше в местах примыкания трубы с кровельным покрытием ↑

Несмотря на то что узел прохода дымоотвода зависит от различных факторов, скажем, сечения трубы или типа материала для кровли, однако гидроизоляция дымохода проводится по общему принципу.

Герметизацию дымохода, обеспечивающую отвод от нее воды, которая стекает по стенкам трубы и скату, обычно выполняют при помощи фартука. Верхнюю часть фартука дымоотвода размещают на скате крыши, заводя в обязательном порядке под кровельный материал. То есть кровельный лист, расположенный выше, укладывают на фартук с нахлестом.

В случае модульного дымохода из стали для защиты от воды используется специальная крышная разделка дымохода. Они могут различаться по способу исполнения, материалу и углу наклона.

Герметизация стыков дымохода с различными кровельными материалами. ↑

Заделать трубу дымохода и защитить от воды при проходе через керамическую и цементно-песчаную черепицу можно при помощи эластичной ленты на базе свинца, алюминия. С обратной стороны на нее нанесен клеящий состав.

• Нижней продольной стороной ленту приклеивают к кровле, другой – к трубе.
• Часть ленты, наклеенной на дымоотвод прижимают при помощи металлической профильной планки, имеющей изогнутый профиль и закрепляют ее либо сразу на трубе, используя термостойкие дюбели, либо на штробе, выполненной предварительно в трубе.
• Отбортовка планки герметизируется кровельным герметиком, полностью исключая тем самым проникновение влаги под ленту.

Подобные работы можно выполнить и без самоклеящейся ленты, используя традиционную разделку из металла.

Проход дымохода через мягкую кровлю осуществляют схожим способом, только эластичную ленту заменяют ендовым ковром или заводят на дымоотвод рядовую черепицу.

По такой же технологии изолируют дымоход через металлочерепицу. В этом случае фартук по большей части выполняют из гладких листов, совпадающих по цвету с листами металлочерепицы.

Дымоход через Ондулин гидроизолируют при помощи самоклеящейся изолирующей ленты Ондуфлеш.

При ширине дымохода больше 80 см, то со стороны конька за ним создают разуклонку – маленькую двускатную кровлю, выполняемую, как правило, из материала покрытия. Этот элемент предназначен для отведения дождевой воды и снега от верхнего участка трубы. Хотя, если учесть, что разуклонка может создать проблемные ситуации, лучше делать дымоходы просто уже. Помимо прочего, широкий дымоотвод – это определенное препятствие для проветривания теплоизолированной крыши и требует установки на скате до трубы и после вентиляционных элементов (вент-черепицы, аэраторов и прочего).

© 2021 stylekrov.ru

Проход через крышу дымохода: крышная разделка, проходной узел

Как правило, при монтаже внутренних дымоходов возникают самые серьезные трудности, когда надо устроить проход дымохода через крышу и перекрытия. Если во втором случае проход через перекрытия в основном должен обеспечивать пожарную безопасность здания, то проход через крышу, помимо пожарной безопасности, должен быть совершенно герметичным от проникновения влаги.

Дымоход через кровлю

Основная неприятность — влага

Если проход дымохода через крышу сделан неправильно, то не избежать попадания влаги в негерметичные стыки дымохода, что приведет к намоканию несущих деревянных конструкций, образованию сырости, вредных грибковых плесеней и со временем способно полностью разрушить несущую конструкцию крыши. Чтобы избежать этого, выход дымохода через перекрытие на кровлю должен быть выполнен правильно и аккуратно.

Какой дымоход – такой и проход

Рассматривая данный вопрос, стоит учесть, что существует множество способов организовать выход трубы на крышу. На его устройство влияет, в первую очередь, тип самого дымохода, метод его наружной отделки.

• Ведь если, к примеру, происходит монтаж керамического дымохода и его вывод на кровлю, то это один вариант, а если дымоход простой кирпичный или из сэндвич трубы, это совершенно другой.
• Керамический дымоход  тоже может иметь несколько вариантов наружной отделки.
• Если, к примеру, часть дымохода, находящаяся над крышей, облицовывается кирпичом, то монтаж ведется по одной схеме, а если она просто оштукатуривается, это уже по другой.

Ведь если в первом варианте, непосредственно с крышей, будут контактировать наружные бетонные блоки дымохода, то во втором варианте кирпич, установка которого начинается с промежуточного венца, расположенного под несущей конструкцией кровли.

Материал перекрытия и кровля – немаловажный фактор

В том, как устроен узел прохода дымохода через крышу, немаловажную роль играет покрытие крыши. Чаще всего, приходится работать с покрытием из профнастила, металлочерепицы, ондулина. Нередко возникает необходимость вывести дымоход на мягкую кровлю.

Проходные элементы: различные возможности

В зависимости от материалов перекрытия, вывод сэндвич трубы через кровлю дымохода может устраиваться различным образом. На мягкую кровлю вывод сэндвич трубы своими руками проводится так:
Существуют проходные элементы, которые можно устанавливать в любом удобном месте.

• В крыше подделывается отверстие, через которое выводиться, к примеру, труба модульного дымохода.  Представим, что у нас перекрытие крыши не имеет мощных балок для крепления прохода.

Сборный проход

• В этом случае используем сборный проход из двух частей, который закрепляется с помощью саморезов изнутри, так, как показано на снимке.
• После этого с наружной части на него приклеивается с помощью силикона специальный резиновый уплотнитель.

Проход с уплотнителем

• Сверху укладывается негорючий утеплитель таким образом, чтобы заполнить зазор между сборным проходом и трубой дымохода. При этом утеплительный материал не должен прикрывать резиновый уплотнитель.
• Далее крепится крышная разделка, которая идет в комплекте со сборным проходом. Крепление осуществляется с помощью саморезов.

Крышная разделка: типы и варианты

Но нас интересует также защита от воды. Если бы у нас был модульный стальной дымоход из сэндвич трубы, мы бы воспользовались специальной крышной разделкой.
В настоящее время существует множество различных видов крышных разделок по методу исполнения, материала и угла наклона. Как правило, в основном они идут с наклоном 15-35° или 35-55°, в зависимости от угла наклона ската крыши.

Металлическая разделка

Можно ли применить такой способ в нашем случае? Можно, а можно воспользоваться самоклеящейся лентой для примыкания.

Черепичная кровля – особый подход

А если у нас кровля из черепицы и дымоход, обложенный кирпичом? Обработка наружного дымохода выполняется с особой старательностью. Для обработки дымохода применяется рифленый, самоклеящийся, листовой алюминий или самоклеящийся листовой свинец.

Наша справка: листовой алюминий или свинец существует в виде изоляционного рулона с самоклеящейся одной стороной. Вторая сторона покрыта свинцовой или алюминиевой фольгой для защиты от различных механических воздействий и агрессивного влияния погодных явлений (снег, дождь, град и т.д).

Кровля из профнастила

Кровля из профнастила заслужила доверие потребителей, благодаря своей надежности и привлекательному виду. На кровлю из профнастила металлическую сэндвич трубу можно вывести так:

• на поверхности профнастила намечают место установки;
• при помощи болгарки прорезают профнастил, отступив внутрь пару сантиметров. Резать профнастил нужно очень аккуратно, чтобы не образовалось зазубрин;
• сделав в углах отверстия прорезы, следует загнуть профнастил вверх;
• теперь прорезаем перекрытие, делая аналогичное отверстие;
• проводят монтаж металлического короба, через который нужно вывести сэндвич трубу;
• выполнив вывод сэндвич трубы на кровлю из профнастила, в короб укладывают минвату или насыпают керамзит;
• на сэндвич трубу надевают силиконовый уплотнитель и приклеивают его к профнастилу, образуя герметичный узел вывода дымоходной трубы.

Кровля из ондулина

Сделать проход дымохода через кровлю из ондулина непросто, но все же работу можно выполнить своими руками. Дело в том, что покрытие из ондулина является горючим. Поэтому, чтобы организовать вывод дымоходной трубы, нужно сделать в покрытии из ондулина отверстие большой площади.

Чтобы отверстие в покрытии из ондулина не стало местом протечек, проводят монтаж проходных кровельных деталей, то есть, выход организовывают через металлическую крышную разделку с фартуком. Угол наклона разделки подбирают в зависимости от крутизны скатов кровли из ондулина. При установке разделки, ее концы вводят под расположенные листы ондулина

Металлочерепица: делаем по правилам

Ну а если у нас покрытие из металлочерепицы? Чаще всего, проход дымохода через кровлю из металлочерепицы устраивают традиционной, наружной установкой разделки.  Однако этот способ не совсем надежен и эффективен.

Теперь рассмотрим, как правильно установить разделку вокруг печной трубы, облицованной кирпичом на кровле из металлочерепицы.

• Для герметичного примыкания металлочерепицы с трубами дымохода, выше ската кровли, используем так называемый внутренний фартук.
• Внутренний фартук устраивается до укладки металлочерепицы вокруг дымохода.

Внутренний фартук – однозначно штробим

Он может быть изготовлен как из оцинкованной стали с покрытием, так и без него.

Произвести монтаж фартука своими руками следует так:

• Стальной профиль надо приложить к стенке трубы и отметить на ней верхнюю кромку фартука.
• Затем, с помощью шлефмашинки, надо проштробить стенку трубы по намеченной линии.
• По окончании штробления необходимо убрать пыль и промыть штробу водой.
• Монтаж внутреннего фартука начинается с его нижнего элемента. Стальной профиль необходимо подрезать в нужных местах. Элемент устанавливается на место и плотно прижимается.
• Следите за точным совпадением верхней части элемента со штробой.
• Крепление осуществляется с помощью саморезов, вворачиваемых через нижнюю часть внутреннего фартука, в деревянные элементы крыши.

Аналогичным способом подрежьте и установите боковые и верхние элементы фартука. При этом не забывайте делать нахлесты на соседние части фартука, размером не менее 150 мм, во избежание протечек воды.

Герметизация внутреннего фартука

• Вставленный в штробу край стального профиля необходимо загерметизировать с помощью специального герметика.
• Под нижний элемент фартука заводится плоский лист, так называемый галстук, по которому пойдет сток воды.

Внутренний фартук

Проводим монтаж галстука своими руками:

• «Галстук» для стока воды направляют либо в ендову, либо вниз до карниза крыши.
• По краю галстука делается бортик. Это выполняется простым подгибанием края с помощью плоскогубцев и молотка.

После того, как вокруг трубы установлены листы кровельного материала, проводится монтаж наружного фартука. Он устанавливается аналогично внутреннему фартуку, но его верхняя кромка в штробу не утапливается, а производится герметизация стыка специальным герметиком.

Законченный вид

Материалы: правильный выбор — основа безопасности

Мы рассмотрели несколько из многочисленных способов, как устраивается крышная разделка дымохода, позволяющая вывести трубу через перекрытие на кровлю.
Теперь хочется обратить ваше внимание на то, чего ни в коем случае нельзя делать, когда нужно провести дымоход через крышу.

• Как правило, современная крыша представляет собой этакий слоеный пирог. Многие материалы, используемые в этом пироге, совершенно не предназначены для соседства с элементами, подверженными нагреву.
• Выбирая проходник для дымохода, в первую очередь вы должны позаботиться о пожарной безопасности здания и только во вторую — о его герметичности.
• Надо понимать, что дымоход на крыше — это не просто один из элементов декора вашего здания, а действующий агрегат, от правильной конструкции и устройства которого может зависеть сохранность вашего имущества и ваша жизнь в целом.
• Любые материалы, будь то герметик, крышка на дымоход, утеплитель и многое другое, должны полностью соответствовать используемому дымоходу.
• Ведь возможность одних элементов устройства прохода или герметизации одного дымохода совершенно не подходит для использования с другим.

Нет гарантии – нет материала

Приобретайте материалы только в специализированных магазинах, в которых имеются грамотные продавцы–консультанты, способные правильно оценить устройство вашего дымохода и посоветовать вам приобретение того или иного материала или, наоборот, уберечь вас от необдуманных действий.

Наш совет: при приобретении элементов дымохода, проходов, частей и деталей герметизации и утеплителей, требуйте от продавцов предъявления сертификатов качества на каждый вид продукции.

Если по каким-либо причинам вам не предъявляют сертификаты, откажитесь от приобретения данной продукции. Не верьте на слово об имеющихся сертификатах, типа сертификаты есть, но начальника сейчас нет, а все документы у него.
Устраивая выход дымохода на крышу, приобретайте материалы в тех местах, где на подобную продукцию имеются сертификаты качества, даже если цена будет несколько выше. Подобная экономия может впоследствии дорого вам обойтись.

Обустройство прохода трубы через крышу из металлочерепицы

На чтение 10 мин. Просмотров 1.7k. Обновлено 14 декабря, 2020

Проход трубы через крышу покрытой металлочерепицей требует при монтаже очень серьезного подхода. Потому что правильно смонтированная дымоходная труба становиться залогом безопасности всего строения.

Обустройство дымохода через крышу из металлочерепицы рассчитывается еще при разработке схемы отеплительной системы. Чаще всего вывод дымохода стараются сделать в зоне конька. При таком расположении труба будет проведена через «теплую зону», а таким образом уменьшается возможность появления конденсата.

Проще всего, когда выход проходит через конек. В такой ситуации существенно упрощается установка перекрытия узла примыкания. Помимо этого, в зимнее время в такой конструкции не появляться «карманы» из снега, и как результат – отсутствуют протечки.

Еще один вариант размещения – когда конструкция дымоотвода несколько удаляется от центра крыши. Происходит это по причине того, что печи строят в любой зоне жилья, и дымоотвод проще обустроить над ними. Во время строительства, важно правильно обустроить и вывести соединение перекрытия и печной трубы.

Порядок обустройства дымохода через крышу из металлочерепицы

Самые большие проблемы могут возникнуть при обустройстве прохода трубы через утепленную кровлю. Потому, что она состоит из определенного количество слоев утеплителя, включающих кровельный изолирующий материал и обрешетки перекрытия кровли.

Смотреть видео: обход дымоотвода через металлочерепицу

Опытные мастера советуют в данной ситуации строить отдельный короб по окружности прохода печной трубы через потолок. Главное, что нужно знать, выполняя данный выход, это сохранение безопасности деревянной конструкции на кровле.

Короб, проходя через потолок, обязан быть надежно защищен от контакта с печным дымовыводящим трубопроводом. Это достигается посредством использования минеральной ваты, основу которой составляет базальт или стекловолокно.

Узел возводимого строения для прохода печной трубы бывает различной формы. Она зависима от типа материала, используемого при проведении строительства прохода через потолок. Как правило, форма печной трубы на кровле бывает следующих видов:

• прямоугольная;
• квадратная;
• круглая.

Первый и второй вид создают при возведении строения из кирпича и блоков. А посредством использования металлоизделий и цемента создают проход для печной трубы, который имеет круглую форму.

Рекомендуемые места для размещения дымоходов

Зона прохода дымохода через крышу из металлочерепицы должна определяться на начальном этапе разработки проекта.

ВАЖНО! Не нужно ее выводить сквозь ендовы. В данном случае уверенность в  герметичности в зоне примыкания с крышей покрытой металлочерепицой отсутствует.

Кроме этого в указанных местах на крыше собирается самое большое количество снега, что будет оказывать высокую нагрузку на сами стыки, что может разрушить целостное состояние всей крыши.

Так же нерационально делать вывод дымохода рядом с окнами помещений – мансардами. Этот вариант чреват ситуациями высокой вероятности попадания в комнаты дыма.

Смотреть видео: обход дымоотвода через крышу из металлочерепицы

Обход трубы на скате. Адаптер М28. Часть 1. Монтаж металлочерепицы. УНИКМА

Watch this video on YouTube
Специалисты рекомендуют останавливаться на выходе дымохода рядом с коньком. В зимнее время в таком месте собирается немного снега. В этой ситуации не нужно делать максимально высокую конструкцию, что позволяет минимизировать влияние атмосферных осадков.

Рекомендуемая высота дымохода

На каком бы из вариантов выведения трубы не был остановлен выбор, нужно запомнить одно очень важное правило. На дымоходную трубу необходимо ставить защитный зонтик.

Проход кирпичной или другой трубы через плоскую кровлю выполняется при таком условии, что дымоотвод не может быть ниже 0,5 м. Если проход обустраивается на коньковой кровле, то строение выводиться на высоте, зависящей от дистанции до конька.

Если кирпичная или другая труба располагается на расстоянии в 1,5 м, то при установке ее высота должна превышать высоту конька не менее, чем на 0,5 м. Когда дистанция до конька находиться в пределах 1,5 – 3 м, то строение размещается на одинаковой высоте с коньком.

В ситуации, когда расстояние от кирпичной или любой другой трубы составляет больше, чем три метра, показатель высоты строения определяет условная линия. Она проходит под углом 10⁰ от побега конька к горизонту.

Система наружного фартука на участке примыкания

Примыкание дымохода к металлочерепице специалисты выделяют, как очень важный фактор. Чтобы обеспечить необходимую в данной ситуации герметичность снаружи строят фартук. Монтажные работы начинают проводить, из устройства внутреннего фартука. При этом ставят планку или стальной лист верху и внизу и такие же элементы по бокам.

Планку внизу прикладывают к стенкам и проводят маркером линию.

Оставшиеся части так же используют, как шаблон для последующей разметки. Когда линия по периметру выполнена, приступают к проделке штроб. Их лучше делать болгаркой, углубляясь на 15 см.

В конце их промывают водой, смывают кирпичную пыль, и ждут, пока все подсохнет.

Чтобы не нарушилась герметичность при примыкании дымовыводящей конструкции к перекрытию из металлочерепицы, важно контролировать, чтобы штробы проходили точно по месту укладки кирпича.

Выполняя монтаж наружного фартука дымовыводной конструкции через мягкую кровлю, используют теплоустойчивую гидроизоляционную защиту. На трубную заготовку ее заводят на 5 см.

Сам срез клеится к трубному изделию посредством строительного скотча. А место, где труба выходит за мягкую кровлю, обворачивают пленкой. Для надежного примыкания к мягкой кровле рекомендуют использовать «Экобит».

Вентиляция между конструкцией и стропилами обеспечивается оптимальной дистанцией между ними. Чтобы предотвратить перегрев кирпичного дымохода от печки и избежать растрескивания кирпича трубу обворачивают листом из стали, который имеет полимерное покрытие. Для вентиляции делается зазор, равный 20 см.

Обход дымохода из кирпичной трубы, устройство фартука

Чтобы обустроить примыкание, следует устранить две проблемы. Первая – перевести воду, которая стекает со ската, перенаправить ее по обеим сторонам возводимого строения. После этого ее выпускают на скат под постройкой. Вторая – не дать воде попасть в жилье, и ту жидкость, которая сходит по стенам дымовывода направить на крышу.

Чтобы все это решить следует построить фартук из металла. Он обязан стоять на поверхностной части крыши и на трубе (на дистанции 15 – 20 см возвышаясь над плоскостью).

До начала работы дымоход оштукатуривают. После чего на его боковые стороны заводят гидроизоляционную защиту. Со стороны грани сзади, не больше, чем 80 см в гидроизоляцию встраивают желоб для вывода воды.

До того, как вывести асбестовые или другие трубы дымохода через покрытой металлочерепицей, обустраивается обрешетка, и на нее устанавливают нижний фартук. Для этой задачи левый и правый листы, обрезают по контуру и затем их разрезают по ширине. Протяженность при этом выдерживают 5 см от места, где начинается первая волна, которая будет проходить сверху над дымоотводом на доме или на бане.

Смотреть видео: кирпичный дымоотвод – как пройти кровлю из металлочерепицы

На стороны сбоку наносят линии, которые располагаются над поверхностной частью крыши на 15 см. Дальше их соединяют по всей протяженности контура. По этой наметке выполняются штробы, имеющие ширину в 2 мм.

Выводить штробы нужно по кирпичу, а не по кладке. Место после обработки очищается от загрязнения и тщательно промывается водой. Когда оно просохнет, штробы наполняют герметиком на силиконовой основе.

После готовиться планка примыкания и нужные элементы фартука. Далее в герметик вводят крайнюю часть планки и прикрепляют к металлочерепице посредством саморезов.

Проход дымохода круглого и квадратного сечения

Задача, как правильно выводить проход круглой трубы через металлочерепицу, становиться достаточно актуальной. Если круглая трубная заготовка уже оснащена утеплением, то кровельный пирог необходимо защитить от возгорания.

Если при монтаже через потолок используются материалы, которые легко воспламеняются, то от дымоотвода они должны быть на расстоянии не меньше, чем на 20 см. При этом делают проходной проем в форме короба из дерева. А пустое пространство заполняют теплоизоляционным материалом.

Обустраивая проходной канал для круглой трубной заготовкой, используется следующая технологическая последовательность:

• гидроизоляция разрезается в форме конверта;
• крайние части полотна доводят до стропил и фиксируются к постройке, играющей несущую роль, скобами;
• затем пленка гидроизоляции прижимается брусками, входящими в обрешетку, а слой пароизоляции – основанием для установки материала – отделки;
• чтобы максимально защитить утепляющий материал, зоны примыкания проклеивают специальной лентой;
• в конце поверхность, где выполнялась работа, покрывают металлочерепицей.

Как делают проход стальной трубной заготовки сквозь кровлю

Действия с такой постройкой не любят спешки. Мастер, который взялся за это дело, должен четко понимать особенности каждого потолочного перекрытия. Например, прохождение кирпичной конструкции через деревянное перекрытие, а так же через любое другое, должен выполняться без потери целостности крыши.

В противном случае, после первых дождей перекрытие будет давать протечки. Так же важно учесть, что гидроизоляция стального дымоотвода на шиферном перекрытии будет не такой, какая выполняется на деревянном перекрытии и металлочерепице.

Как сделать выход для трубы на крыше из металлопрофиля / металлочерепицы

Watch this video on YouTube
Однослойная стальная труба сильно нагревается. Поэтому потолочный проем, где для постройки использовано дерево, обязательно обустраивается барьером теплоизоляции или специальным коробом. Таким образом, действуют не только на деревянном перекрытии, но и на любом другом.

Выполнение прохода без распушки

Дымоход из кирпича устроен с предусмотренной защитой горючих материалов от перегревания. Часть сооружения, которая проводиться через потолочное покрытие, становиться разделкой, и имеет название  —  «распушка». Этот элемент играет роль нужного утолщения трубных стенок, которое предохраняет от перегрева.

В последнее время для прохода кирпичной дымовыводной конструкции через потолок без распушки применяют керамзит или вермикулит. Эти материалы отличаются хорошими теплоизолирующими характеристиками.

Простой песок для такой задачи применяют крайне редко. Вся проблема заключается в том, что у песка слишком мелкая фракция и большая масса. Для подобной функции «распушки» теплопроводимость этого материала слишком высока.

Более легким и простым решением данного вопроса является использование короба, заполненного термоустойчивой базальтовой ватой. При монтаже минеральной ваты, постройка со стороны чердака оснащается свободным доступом к ней.

В случаях, когда строение выводится на второй этаж, то проем в полу с утеплителем закрывают листом из металла.

Проход вентиляции

Вывод вентиляции на крышу является обязательным условием при строительстве. Обустроенная полноценная система вентиляции в крыше является залогом использования жилья на длительный срок. Циркулируемый теплый воздух изнутри помещения становиться причиной появления конденсата на холодных поверхностях.

Вывод из этого простой. Находясь под таким влиянием, возведенные конструкции быстро теряют свою целостность. По этой причине устанавливают принудительную вентиляцию.

В строительных магазинах не трудно приобрести вентиляцию любого образца. Чтобы сделать ее вывод не понадобиться много времени и усилий. Эта установка проводиться таким образом.

1. Элемент прохода укладывают на основание из черепицы и обводят его контур. Так определяется место, где он будет проходить.
2. Металлочерепица разрезается по нанесенной разметке.
3. Уплотнитель из резины фиксируют саморезами к металлопрофилю. Далее он тщательно обрабатывается силиконом.
4. Проходную деталь вентиляционного канала скрепляют с уплотнителем из резины и прикрепляют шурупами к крыше.

Как провести асбестовые и сэндвич дымоотводы

Во многих ситуациях вывод сэндвич трубы на крышу через металлочерепицу становиться отличной альтернативой дымоотводу из кирпича для печи. Такая постройка отличается простою монтажа. Поскольку основные элементы – это два патрубка разного диаметра, между которыми размещен теплоизоляционный слой из базальтовой ваты.

Вывод прохода для сендвич строения на крыше из металлочерепицы может выполнить даже человек, не имеющий большого строительного опыта.

И легкость установки в данном случае дополняют отличные эксплуатационные показатели и длительный период службы.

Специалисты утверждают, что для вывода горючих веществ, лучше варианта, чем сендвич – труба найти сложно. Ведь такой материал превосходно защищен от сильных перегревов стенок из вне. Так же и от образования конденсата.

К этим достоинствам необходимо добавить, что выглядит данное сооружение очень презентабельно.

Если подвести краткий итог, можно прийти к заключению. Действий высокой сложности весь этот процесс не содержит. Главное при работе пошагам выполнять установленные СНИПом требования, выдержать все размеры и соблюдать рекомендации.

Если все будет сделано по правилам, то эксплуатация обогревательного прибора станет абсолютно безопасной, и проблем с проверяющими органами не возникнет.

Как обустроить проход трубы через крышу

Оборудуя проход трубы через крышу, необходимо позаботиться о том, чтобы было выполнено два условия:

Вывод дымохода через конек позволяет провести все работы достаточно просто. Ввиду того, что на коньке невозможно образование снежных карманов, удается достигнуть лучшей защищенности от протек. Но в то же время такой способ установки узла прохода через кровлю подразумевает, что в конструкции стропильной системы коньковая балка не будет иметь несущих функций. А это требует дополнительного укрепления самих стропил. При наличии мансарды, установка дополнительных стропильных опор может быть нежелательной или просто невозможной.

Именно поэтому застройщики отдают предпочтение установке прохода дымохода на скате, непосредственно у конька. В этом месте также не образовывается снежный карман, а к тому же стропильная система не нуждается в дополнительном укреплении. Но кроме этого, на выбор места прохода дымоходом крыши влияет и расположение отопительного оборудования. Следует помнить, что горизонтальные участки дымохода не должны иметь длину боле 1 метра. В некоторых случаях именно расположение котла становится причиной выбора метода прохода дымоотводной трубы сквозь конек.

Важно соблюсти расстояние между стропилами и кровлей в диапазоне 25-30 см. Если кровля выполнена из горючих материалов (различные виды рубероида, мягкая кровля), то между материалом и стенкой дымохода должен соблюдаться зазор 13-25 см. Если материал стоек к высоким температурам, то этот зазор можно оставить минимальным, а трубу на крыше дома удаляют только лишь от обрешетки.

Если кровля представляет собой «пирог», состоящий из гидро-, паро- и теплоизоляции, то при монтаже проходного элемента могут возникнуть некоторые сложности, связанные с нарушением целостности этого слоя. В результате ошибки защитные свойства кровли могут значительно снизиться. В данном случае дымоход можно установить в отдельный короб, который позволит изолировать материалы кровли от горячих стенок. Расстояние между внутренней стенкой короба и дымоходом должно составлять около 15 см, при этом свободное пространство заполняют негорючим теплоизолирующим материалом. Рекомендуется использовать минеральную или базальтовую вату, так как она является стойкой к воздействию влаги.

Гидро- и пароизоляцию подводят к коробу по стандартному методу: «пирог» надрезают в форме конверта. Полотно пленок выводят к стропилам и поперечным балкам, где их фиксируют гвоздями или скобами. Затем слой гидроизоляции прижимают сверху брусками, а пароизоляцию — каркасом основания под отделочные материалы мансарды или чердака. После этого стыки пленок и короба обрабатываются герметиком и проклеиваются специальной лентой.



Как вывести трубу через крышу

Для организации герметичного примыкания кровли к дымоходу, в этой точке создают внутренний фартук. Для его создания используют нижние планки примыкания. Планки прикладывают к стенкам дымохода, где отмечают ее верхнюю часть. По данной линии болгаркой проделывают штробу. Затем из образовавшейся каемки аккуратно удаляют пыль. Это делают так, чтобы мелкие частички песка и цемента не попали на поверхность гидроизоляции или кровли. В некоторых случаях мелкие песчинки превратятся со временем в абразив, который может серьезно повредить материал кровли.



Нижний фартук начинают устанавливать с нижней стенки, при этом в штробу заводят только одну часть фартука. Аналогично этот элемент крепят по всему периметру дымохода. Отдельные элементы необходимо перекрывать с нахлестом в 15 см. Стыки герметизируются.

После завершения монтажа нижнего фартука переходят к установке так называемого галстука, который обеспечит сток воды на скаты крыши. Эго делают из гидроизолирующего материала, заведенного под элемент фартука. Поверх внутреннего фартука и галстука кладут материал кровли. Поле этого в месте примыкания дымохода оборудуют верхний фартук, который имеет скорее декоративную, чем функциональную цель. Верхний фартук устанавливают аналогично внутреннему, но здесь кромка элемента крепится напрямую к стене дымохода (читайте также: «Вывод дымохода через стену — инструкция»).  Для дымоходов с круглым сечением в строительных магазинах можно приобрести специальные проходные элементы, состоящие из стального листа и колпака-фартука. Их использование позволяет значительно ускорить работы по оборудованию прохода трубы дымохода через кровлю. Купленный или изготовленный фартук следует надежно зафиксировать на крыше. При этом с дымоходом его закрепляют не жестко, так как расширение материала или усадка стропильной системы могут стать причиной повреждения дымохода фартуком (обязательно прочтите: «Проходка кровельная — устройство»).

Проход трубы дымохода через кровлю, детальная видео инструкция:

В месте стыка трубы и фартука устанавливают юбку — стальной хомут, который закрепляют с использованием термостойкой прокладки. Данный подход позволяет существенно улучшить гидроизоляцию кровли в данном месте. По завершению установки фартука, необходимо нанести на все места примыкания элемента и дымохода герметик. Это способствует получению надежного соединения, не дающего протечек.

Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: «Как вывести трубу через крышу из профнастила – избегайте ошибок»). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей. Прочитайте также статью: «Как провести дымоход через крышу».

Проход трубы дымохода через потолок: строительные нормы и основные этапы монтажа

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы.

Обратите внимание

Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях.

Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

МатериалОписание

Минерит	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

МатериалОписание

Огнестойкий гипсокартон	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода Устройство трубы
Элементы сэндвич трубы Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода.

Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача.

Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры.

От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара.

Важно

Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки.

В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее.

Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Выпиливание потолочного отверстия
Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой
На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа
Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание

Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.

С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.

Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.

Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.

Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.

Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.

Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Видео — Проход трубы через потолок бани

Видео — Монтаж дымохода сэндвич своими руками

Источник: https://banya-expert.com/pechi/proxod-truby-cherez-potolok-bani.html

Расстояние от дымохода до стены

Противопожарные меры при кладке печей и труб

(При кладке любого камина или печи следует строго соблюдать меры противопожарной безопасности)

Оштукатуривание печей

Чем лучше содержатся печи, тем безопаснее они в противопожарном отношении. Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов.

Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки. К пожарам приводит и загорание сажи, которая собирается в дымовых каналах.

От сильного нагревания дымовых каналов загораются деревянные конструкции, прилегающие к печи. Поэтому все деревянные части здания: стены, перегородки, полы, перекрытия и др.

Совет

следует удалять на определенное расстояние от нагревающих поверхностей печи с устройством разделок или отступов, то есть с утолщением кладки стенок печи или трубы. Толщина этих разделок или расстояние от «дыма» до сгораемой конструкции должна быть следующей (см. табл. 6).

Деревянные, рубленые стены в процессе усыхания древесины или уплотнения конопатки дают осадку, что нарушает прочность разделок. Поэтому высоту разделок делают на размер возможной осадки.

Можно изолировать (закрывать) печи надежной изоляцией из несгораемых и нетеплопроводных материалов: листовым асбестом или двух-, трехслойным войлоком, который плохо проводит тепло и в то же время хороший теплоизоляционный материал.

При возгорании он тлеет, издавая неприятный запах сгораемой шерсти, что и сигнализирует об опасности пожара. Чтобы предохранить войлок от разрушения молью и обеспечить минимальную возгораемость, его перед укладкой на место пропитывают жидким глиняным раствором.

Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.

При установке печи между сгораемыми деревянными стенками или перегородками между ними делают отступ не менее 130 мм с изоляцией дерева со стороны разделки, а расстояние между деревом и «дымом» должно быть не менее 250 мм. Без изоляции дерева это расстояние увеличивают до 380 мм.

Таблица 6. Необходимые расстояния от нагреваемых поверхностей печей при эксплуатации, в мм

Отступку иногда закрывают (закладывают) с боковых сторон. В этом случае деревянную стенку изолируют так называемой «холодной четвертью», то есть стенкой толщиной в 1/4 кирпича, которую выкладывают по войлоку.

В новых домах с бревенчатыми или брусчатыми стенами, учитывая, что они дадут большую осадку, при закрытой отступке с боков надо устанавливать деревянный щит, прикрепленный к стене так, чтобы он скользил между деталями крепления и не мешал осадке стены.

На этом щите делают «холодную четверть» также по уложенному войлоку.

Обратите внимание

Так как удержать кирпич на войлоке практически невозможно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал. А затем на глиняном растворе укладывают кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение.

После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором . В закрытом воздушном промежутке для циркуляции воздуха между печью и «холодной четвертью» внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками .

«Холодную четверть» делают высотой и шириной в отступках равными ширине и высоте печи, но не меньше .

Когда кухонная плита стоит в проеме деревянной перегородки или между деревянными стенами, разделку выполняют по бокам плиты в полкирпича, над плитой — в два кирпича. Вертикальные разделки не допускают перевязки с кладкой печи или трубы независимо от того, на каком растворе эти разделки выполнены.

Категорически запрещается, какое бы то ни было соединение зольников печей с подпольем. Обязательно надо оставлять промежуток от верха потолка до перекрытия печи (перекрыши) не менее 350 мм, а при изолировании потолка — 250 мм. Он должен быть доступен для осмотра, ремонта и очистки от пыли.

Если печи теплоемкие, имеющие массу до 750 кг, то промежуток оставляют в 350-450 мм, а для не теплоемких — 700-1000 мм. Деревянные потолки над печами оштукатуривают по войлоку или изолируют двумя слоями войлока с тем, чтобы эта изоляция, как для штукатурки, так и для обивки кровельной сталью была на 150 мм больше по всем сторонам, чем размеры печи.

Если печь подключают к дымовой трубе с помощью патрубка, то до деревянного потолка или перегородок расстояние устанавливают не менее 500 мм или 380 мм, если есть изоляция. Деревянные полы перед топливником любой печи изолируют двумя слоями войлока и покрывают листом кровельной стали размером не менее 500х700 мм, накрыв плинтус кровельной сталью.

Под кухонными очагами или печами на ножках деревянные полы обязательно покрывают асбестом или двухслойной войлочной изоляцией. Размер этой изоляции должен быть равен печи или больше ее по всем сторонам на 150 мм.

Печи и трубы следует систематически осматривать и тут же исправлять возможные дефекты. В зимнее время особенно тщательно надо следить за печами и трубами, так как их топят больше. Печи-времянки ставят на расстоянии от сгораемых конструкций не менее 1 м.

Важно

Категорически запрещается складывать возле топок легко воспламеняемые материалы. Следует также обратить особое внимание на кладку печных труб и содержание их в соответствующем порядке (см. раздел «Устройство дымовых труб»). Разделки кладут на глиняном, известковом, известково-цементном или цементном растворе.

Они не должны перевязываться с кладкой трубы и должны иметь толщину, равную стенке или перегородке.

Информационная страница не найдена!

Обычная толщина разделок в 1/4 или 1/2 кирпича. Примыкающую часть сгораемой конструкции к разделке изолируют листовым асбестом или двумя слоями войлока. Желательно войлок предварительно пропитать антимолевым составом. Толщина войлочной изоляции должна быть не менее 20 мм. Если войлок тонкий, то его кладут в два-три слоя.

Ширина отступки или разделки считается «от дыма», то есть от внутренней поверхности печи или дымохода, и равняется 380 мм при незащищенных от возгорания конструкциях и 250 мм, если они защищены от возгорания изоляцией. Часто в стенах, где проходят дымовые каналы, приходится укладывать деревянные балки .

Они должны быть расположены так, чтобы между балкой и внутренней поверхностью канала было расстояние не менее 250 мм для дымоходов от обычных печей и 380 мм — от печей с продолжительной топкой. Концы балок со стороны канала изолируют, но торцы оставляют открытыми.

Более надежно оставлять между балками, их концами и дымоходами расстояние в 380 мм с обязательной укладкой изоляционного слоя. Иногда балка приходится против дымоходов и отнести ее в ту или другую сторону невозможно. Тогда ее укорачивают и врезают в ригель короткую поперечную балку, уложенную, в свою очередь, на две балки.

Их скрепляют друг с другом шипом «ласточкин хвост» . Концы балок, заложенных в стены, и ригель, примыкающий к стене, изолируют.

У коренных и насадных труб, а также у стен в местах прохождения каналов на уровне междуэтажных и чердачных перекрытий в процессе кладки стены или трубы выполняют горизонтальные разделки или распушки, которые изготовляют в процессе кладки трубы, увеличивая толщину разделки.

У кирпичных печей с кратковременной топкой толщину принимают в один кирпич. Это расстояние считается от «дыма» до сгораемых деревянных конструкций, которые необходимо обить листовым асбестовым картоном или двумя слоями войлока. Если нет изоляционных материалов, толщину разделки доводят до полутора кирпичей.

Совет

Однако и при такой разделке нужна изоляция . Если печи или кухонные очаги (плиты) топятся свыше 3 ч, то разделка должна быть в полтора кирпича с обязательной изоляцией. При отсутствии изоляции разделку доводят до двух кирпичей. Кладка разделки — дело сложное, поэтому в междуэтажных и чердачных перекрытиях для поддержания кирпичной кладки лучше всего применить железобетонную плиту толщиной 50 мм. На этой плите после кладки стояка может быть легко выполнена разделка .

Устраивая разделки, следует принимать во внимание различную осадку стен здания, коренных труб и печей. Каменные стены, трубы и печи дают малую (незначительную) осадку. Деревянные рубленые стены, особенно из невысохшего материала, оседают в среднем до 150 мм. Подъем и осадка стен также бывают при конопатке. Вместе со стенами оседают и перекрытия.

До начала конопатных работ изоляцию вокруг разделки удаляют. Необходимо помнить, что запрещается опирать кирпич кладки разделки на балки или настил перекрытия. Вследствие осадки там может образоваться трещина, что приведет к пожару. Когда стены дают осадку большую, чем коренная или насадная трубы, то разделку выполняют так, чтобы она имела запас внизу вовнутрь помещения.

Если же коренная труба и печь с насадной трубой дают осадку большую, чем стены и перекрытие, то распушка должна иметь запас вверху по высоте (на чердаке) . Чердачное перекрытие часто засыпают легкими, малотеплопроводными сгораемыми материалами: опилками, торфом, сухими древесными листьями и др. Сверху такие материалы обязательно засыпают шлаком, землей, песком слоем в 20 мм.

При этом разделка должна возвышаться над засыпкой не менее 70 мм, а вообще чем больше, тем лучше. Около нее делают полностью несгораемую засыпку толщиной не менее 100 мм. Деревянные стропила и обрешетка должны отстоять от наружных поверхностей кирпичных труб не менее 130 мм. При сгораемых кровлях расстояние между кровлей и трубой должно быть минимум 260 мм.

Оставшийся промежуток перекрывают кровельной сталью или асбестоцементными листами.

Ремонт и эксплуатация печей

Наверх

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

brigada8-522-09-2014 23:21это нормально?

банная сендвич труба на чердаке бани нагревается так, что «рука не терпит»… Андрес

Источник: https://shtyknozh.ru/rasstojanie-ot-dymohoda-do-steny/

Как монтировать самый пожароопасный участок дымохода: проходной узел

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

Вот так вот:

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

Обратите внимание

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

Снаружи

Внутри

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Проходка гостовская

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие
• СП 7.13130.2009 — Отопление, вентиляция и кондиционирование
• СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома  сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Важно

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Поехали!

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

С 9 минуты:

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой — его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

____

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой

А вот тестовое, проверочное видео!

Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.

Если не нашли, лучше  перечитайте всё заново, целее будете.

Удачи!

АПД

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

АПД

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Фоты жутковаты

Бонусное видео:

И ещё одно

Источник: https://jar-par.com/blog/kak-montirovat-samyy-pozharoopasnyy-uchastok-dymohoda-prohodnoy-uzel

Проход дымохода через деревянное перекрытие — варианты монтажа

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома. Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Методология того, как вывести трубу через профнастил по своей сути ни чем не отличается от указанной выше (подробнее: «Как вывести трубу через крышу из профнастила – избегайте ошибок»). Сам материал отличается высокой теплоустойчивостью, но в то же время полимерный защитный слой очень чувствителен к высоким температурам. А поэтому, в зависимости от выбранного материала дымоходной трубы следует подобрать расстояние между дымоходом и кровлей. Прочитайте также статью: «Как провести дымоход через крышу».

Проход трубы дымохода через потолок: строительные нормы и основные этапы монтажа

Проход трубы через потолок бани

Проход дымохода через перекрытие между этажами – потолочная разделка – один из наиболее ответственных этапов строительства бани. Это обусловлено высокой частотой пожаров из-за возгорания деревянных конструкций возле печных труб, а именно такими бывают перекрытия и потолок в банях.

Проход трубы через потолок бани

Правила безопасности диктуют необходимость исключения незащищенного контакта между горячей трубой и легко воспламеняющимися материалами. Для их соблюдения при монтаже дымохода в бане нужно соорудить специальный узел прохода потолка в виде короба с использованием огнезащитных материалов, и выполнить его в точном соответствии с нормативами.

Изготовить узел прохода через потолок можно своими руками

Нормы и правила пожарной безопасности

Любой застройщик может ознакомиться с тем, какое оборудование дымохода считается безопасным, по СНиП 41-01-2003.

СНиП 41-01-2003 (Отопление, вентиляция и кондиционирование)

Строительные нормы и правила РФ СНиП 41-01-2003

Нас интересует пункт 6.6.22, который диктует отступ в 130 мм в области прохода через этажи для выполненной с защитой дерева кирпичной трубы.

Обратите внимание

Известно, что кирпичные и бетонные трубы имеют более низкую теплоотдачу, чем современные металлические, которые чаще всего применяют в банях.

Это означает, что обустраивая разделку одностенной металлической трубы без теплозащиты, следует ориентироваться на другие цифры отступок, которые указаны в приложении «К»:

• 500 мм до дерева без термозащиты;
• 380 мм от нагретой трубы до легковоспламеняемых за слоем термоизоляции.

Данные цифры следует рассматривать как расстояния от дыма внутри трубы до дерева.

Ошибки обустройства потолочно-проходного узла

Производители печей и дымоходов предоставляют документацию, в которой обязательно указывается возможное значение расстояний до перекрытий из различных материалов. Ими и следует руководствоваться при самостоятельном сооружении прохода банной трубы через потолок.

Размещение печи и дымохода Расположение от труб и открытых дымоходов до деревянных частей зданий

Какие материалы можно использовать для огнезащиты при устройстве ППУ?

И кирпичные, и керамические, и металлические части узлов межэтажной разделки нагреваются до температур, вызывающих риск возгорания древесины. Для надежной изоляции горючих элементов потолочного пирога нужно выполнить прокладку из защитных материалов.

МатериалОписание

Минерит	Плитный несгораемый материал на основе цемента с добавлением известняка, слюды и целлюлозы. Выдерживает постоянное нагревание до 150 °С. При воздействии более высоких температур органический наполнитель минерита выгорает, и он становится хрупким.
Минеральная вата	Под этим общим наименованием подразумевается волокнистый утеплитель, состоящий из расплавленных нитей различной неорганической природы. Это могут быть как минералы (базальт, доломит и др.), так и отходы доменного производства, шлаки. Шлаковата не теряет свойств до температур 300°С, в более горячей среде происходит спекание волокон – связующие и гидрофобизирующие присадки не так устойчивы к огню, как минеральный компонент. В результате резко увеличивается теплопроводность. Как огнестойкий материал, позиционируется жесткая минеральная плита марки ПЖ-175. Она способна сохранять изолирующие свойства до 1000°С.
Асбестокартон	Выпускается толщиной от 2 до 10 мм. Это материал, который отлично защищает от огня, он не только не горит, но и не тлеет. Ограничением по его использованию может считаться вредность – пары асбеста нежелательны в бане. Все прокладки из асбеста со стороны парной нужно закрывать металлом.
Базальтовый картон	Высокоэффективный и абсолютно экологичный теплоизолятор, который относится к группе негорючих материалов. Его толщина 5 мм, коэффициент теплопроводности незначительно растет с повышением температуры, он надежно работает при температурах до 900°С.

Это материалы, способные защитить деревянные детали от обугливания и возгорания при высоких температурах в зоне сильного нагрева. Но первичную облицовку торцов перекрытия, если соблюдены необходимые отступы, можно проводить не только ими. Для этих целей допускается использование материалов, имеющих класс горючести Г1 (слабогорючие).

МатериалОписание

Огнестойкий гипсокартон	Имеет обозначение ГКЛО, листы серого цвета с красной маркировкой. От обычного отличается наличием внутреннего армирования с более плотным сцеплением слоев. Это препятствует проникновению кислорода в толщу материала, горение не поддерживается и даже в открытом огне материал не разрушается в течение 20 минут.
Стекломагниевый лист (СМЛ)	Огнеупорными свойствами степени НГ обладает только изделие с маркировкой, относящийся к классу Премиум. Лист класса Стандарт , который никак не маркируется, использовать для защиты дерева нельзя.

Выбор теплоизолятора может сыграть решающую роль. Следует помнить, что обычная минеральная вата, которую иногда рекомендуют использовать для набивки узла прохода, при нагревании спекается и быстро теряет огнезащитные свойства.

У каменной ваты температура спекания волокон – свыше 1000ºС

Высокая температура приводит к изменению ее структуры – оставаясь неизменной по виду, она может значительно нагреваться и уже не справляется с теплоизоляцией. Для уверенности в надежной термоизоляции дымохода необходимо использовать базальтовую вату, рассчитанную на эксплуатацию при температурах 800-1000°С.

Пример изоляции потолочной разделки базальтовой ватой

Короб ППУ набит теплоизолирующим базальтоволокном

Так же безопасно прокладывать минерит, асбестовый или базальтовый картон. Существует и проверенный временем бюджетный вариант теплозащиты – для нее использовали песок (им засыпали проходной короб) и глину. К примеру, достаточная теплоизоляция части потолка, к которой крепится короб, достигается нанесением на металлический лист с отбортовкой ровного слоя глины толщиной около 2 см.

Сравнение материалов на огнестойкость

Видео — Как самостоятельно поставить дымоход. Расчеты и чертежи

Особенности использования дымохода «сэндвич» при проходе потолка бани

Современные металлические банные печи очень часто дополняются стальными трубами из черного или нержавеющего металла. Желая уменьшить жесткое ИК излучение и сделать более безопасным место контакта дымохода и потолка над печью, владельцы бань применяют «сэндвич» — двойную трубу с прокладкой термоизоляционного слоя.

Схема дымохода Устройство трубы
Элементы сэндвич трубы Фото труб дымохода

Важно! Соединение элементов дымохода ни в коем случае не должно попадать на уровень прохода потолочного перекрытия.

В отличие от устоявшегося мнения, наружный кожух сэндвича из нержавеющей стали не намного холоднее основного дымохода.

Такая конструкция трубы в принципе служит не для того, чтобы защищать баню от пожара — сэндвич обеспечивает наилучшие условия для устойчивой тяги, именно в этом его основная задача.

Рассматривая меры огнезащиты, не стоит надеяться на то, что применение сэндвича в месте прохода дает возможность уменьшить расстояния отступов.

Известно, что вследствие догорания летучих соединений в самой трубе, температура в ней некоторое время растет по мере увеличения высоты. Если на уровне выхода из печи газы имеют температуру 800°С, на уровне 1,5-2 м замеры покажут уже 850°С. Внешний кожух в этих условиях бывает нагрет до 300°С, о чем свидетельствуют цвета побежалости на его поверхности.

Неправильный монтаж дымохода Неправильный монтаж дымохода

Желая быстрее натопить баню, перегревая печь, легко превысить оптимальный режим прохождения продуктов сгорания по трубе. По нормам МЧС температура в дымоходах из нержавеющей стали не должна превышать 400°С, испытания для сертификации проводят именно на эти значения. Большинство любителей пара намного превышают эти параметры.

От перегрева металл быстро прогорает, и нужно понимать, что сэндвич в любой момент может превратиться в одностенку. Утеплитель, которым забивается сэндвич, тоже не служит панацеей от пожара.

Важно

Если собирать дымоход «на дым», а не «на влагу», термоизолятор раскаляется во время топки, а после остывания напитывается конденсатом – в результате со временем теряет полезные свойства.

Все вышесказанное приводит к определенному выводу – не стоит легкомысленно уменьшать рекомендованные отступы, надеясь на защитный кожух сэндвича.

Чертеж потолочно-проходного узла

Важно: при использовании металлических печей и дымоходов из нержавеющей стали при устройстве прохода потолка оптимальный отступ от дыма до деревянных конструкций составляет 380 мм!

Этапы устройства потолочной разделки

Главные задачи, которые стоят перед строителем при обустройстве прохода дымохода через потолок бани, — это защита от возгорания перекрытия и ровная вертикальная установка трубы. Работы проходят в три этапа:

• определение и обустройство места расположения узла разделки;
• монтаж готового или самостоятельного изготовленного защитного кожуха;
• финишная прокладка теплозащиты.

Это общие правила, а конкретные методы работы зависят от многих факторов – выделенного бюджета, предпочтений в выборе материалов, даже от того, были ли соблюдены технологии при возведении бани.

Готовим место для узла прохода дымохода через потолок

Готовим место для узла прохода дымохода через потолок

Центр прохождения трубы определяют с помощью отвеса. Вырез делают по разметке, немного уменьшив размеры сторон для того, чтобы будущая декоративная панель полностью его закрывала.

Самостоятельно изготовленный проход, как правило, со стороны парной декорируют листом металла – оцинкованной или нержавеющей стали, который одновременно служит тепловым экраном. Размеры листа должны превышать размер выреза под трубу.

1. Вертикально расположенная печная труба будет проходить и сквозь потолочное перекрытие, и через крышу. Выполняя разметку для дымохода, следует начинать с самой верхней точки и пользоваться отвесом.
2. Применяя готовые конструкции ППУ, ориентируются на рекомендованные производителем размеры отверстий.
3. Проводя дымоход через перекрытие самостоятельно, без промышленно изготовленного узла, производят предварительный расчет проходного короба. Строго над местом прохождения трубы в потолочном пироге необходимо проделать сквозное отверстие, по габаритам позволяющее соблюсти требуемые отступы. Рассчитывают их так: к примеру, диаметр трубы 120 мм, через перекрытие будет проходить сэндвич с утеплителем 50 мм. Получившийся наружный размер-230 мм. Допустимое расстояние найдем, сложив два расстояния отступов с внутренним диаметром, до дыма. По нормам безопасности это 2*380+120=880 мм.

Важно! Хорошо, если точное расположение банной печи и дымохода продумывается еще во время составления проекта. В этом случае легко рассчитать такую установку несущих балок перекрытия, чтобы обеспечить необходимое пространство для безопасного прохода трубы между ними.

Устройство проема под дымоход

В противном случае первое, с чего надо начинать работу – изменение конструкции перекрытия над печью. Часть балки, слишком близко расположенной к горячему дымоходу, вырезают и укрепляют установкой прочно прикрепленных к получившимся торцам перемычек. Затем перекрывают потолок.

Монтаж готового узла разделки – проходного патрубка

Преимущества использования фабричной конструкции в простоте монтажа и заведомо эстетичном виде потолка в парной.

Пример обустроенного узла Разделка своим специально создаваемым утолщением защищает стропильную систему и другие уязвимые элементы крыши от пожара

Предполагается, что в качестве дымохода при закладке в готовый ППУ будет использоваться сэндвич. Размеры стандартных устройств малы для обеспечения надежной изоляции одностенного дымохода.

В продаже имеются узлы прохода потолка различных конфигураций. В основе конструкции коробка прямоугольного или круглого сечения, жестко соединенная с листом, служащим как для защиты от жара снизу, так и для декоративной отделки.

В центре имеется вырез для трубы, узел подбирают по ее диаметру. Готовые проходные конструкции делают из металла, чаще всего из нержавеющей стали, и минерита, с прокладкой термоизолятора и без нее.

Наилучшие по своим свойствам – комбинированные, имеющие внутренний металлический короб и внешний минеритовый с воздушной огнезащитной прослойкой между ними.

Готовые проходные конструкции Готовые проходные конструкции

Устанавливают узел прохода перекрытия таким образом.

1. Торцы вырезанного в потолке отверстия закрывают слоем теплоизолятора, оббивая им дерево по периметру.
2. Нижний лист устройства и все места возможного соприкосновения металла с деревом прокладывают слоем негорючего листового материала. Здесь хороши: минерит, асбестовый и фольгированный базальтовый картон.
3. На колено, которое будет находиться в узле прохода, надевают готовую конструкцию и доводят ее до вырезанного в потолке отверстия. Из помещения парной снизу закрепляют готовый узел в потолке саморезами, обычно отверстия под них заранее предусматривает изготовитель.
4. Диаметр отверстия проходного патрубка всегда больше диаметра трубы. Жесткая привязка недопустима из-за тепловых деформаций, необходим зазор не менее 5 мм. Исходя из того, какой материал будет применяться в качестве огнезащиты возле трубы, принимают решение о целесообразности изоляции зазора. Если нужно, трубу в месте стыка обматывают асбестовым шнуром.
5. Сверху, на перекрытии чердака проводят дополнительную теплоизоляцию. Короб заполняют керамзитом или огнестойкой минеральной ватой.
6. В чердачном помещении узел разделки оставляют без внешней отделки. Если верхний этаж жилой, конструкцию прохода декорируют металлическим листом.

Подготовка проходного патрубка к монтажу Подготовка проходного патрубка к монтажу Выпиливание потолочного отверстия
Выпиливание потолочного отверстия по разметке Отверстие для установки проходного узла Короб вставлен в проем и изолирован от него базальтовой ватой
На фото — крепление короба к потолку саморезами и вставленная труба дымохода Монтаж трубы дымохода через потолочную разделку Фиксация верхнего стального листа
Проверка вертикали

Самодельный проход трубы через потолок бани – пошаговая инструкция с фото

Необходимые материалы:

• жесть для изготовления короба разделки;
• минерит;
• лист нержавеющей стали;
• лист ГКЛО или базальтокартона;
• Материал для засыпки короба – керамзит, но может подойти и сухая глина.

Проход трубы в данном примере выполняется на этапе перед чистовой отделкой потолка. Это не принципиально, последовательность операций не меняется.

Иллюстрация Описание

Изготавливается жестяной короб – для шаблона сгибов берется доска, края скрепляют заклепками. Габариты короба соответствуют расстоянию между балками потолка, если их расположение продумывалось с учетом будущего монтажа дымохода. Отступы рассчитываются по нормам, 380*2+диаметр внутренней трубы сэндвича.

С помощью отвеса определяется центр прохождения трубы. Там, где опущенный с потолка груз попадает в центр отверстия для трубы, отмечают точку. Это и будет центр дымохода и узла прохода перекрытия. Над трубой вырезается отверстие. При его разметке учитывается слой минерита, который пройдет по периметру. После его укладки короб должен свободно садиться на потолок. Полосами минерита прокладываются торцы отверстия, достаточно обеспечить термоизоляцию по краю, там, где металл будет соприкасаться с конструкцией перекрытия.

Жестяной короб не имеет достаточной жесткости, и для сохранения его формы устанавливаются распорки из оцинкованного профиля.

Раскраивается лист нержавейки. До снятия защитной пленки фиксируют точное расположение отверстия под трубу. Диаметр выреза оставляет зазор между трубой и отверстием. Дополнительно готовят декоративный щиток из того же материала, который прикроет место стыка. С помощью ножниц по металлу аккуратно по секторам вырезают центр получившегося круга.

Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик.

Приступают к раскрою теплоизолирующей прокладки под лист. Шаблоном для него служит готовый лист металла. Из инструментов понадобится лобзик. Вставляют короб на свое место и закрывают отверстие листом нержавейки. Для уверенности в том, что в месте, примыкающем к коробу, потолок не обуглится и не загорится, это делается через лист теплозащиты. Декоративная накладка закрепляется к листу. В результате над печью возле трубы получается надежный и красивый экран.

Последним этапом работы по устройству прохода через потолок бани станет термоизоляция трубы в коробе. Для этого огнеупорный материал засыпается в него до самого верха. Опыт показывает, что и песок, и глина с успехом применялись для этих целей. Но так как размеры короба не слишком малы, предпочтение следует отдать более легкому керамзиту.

Видео — Проход трубы через потолок бани

Видео — Монтаж дымохода сэндвич своими руками

Источник: https://banya-expert.com/pechi/proxod-truby-cherez-potolok-bani.html

Расстояние от дымохода до стены

Противопожарные меры при кладке печей и труб

(При кладке любого камина или печи следует строго соблюдать меры противопожарной безопасности)

Оштукатуривание печей

Чем лучше содержатся печи, тем безопаснее они в противопожарном отношении. Необходимо помнить, что небрежно выложенная печь всегда дает большую осадку с появлением в ней трещин и выкрашиванием раствора из швов.

Проникающие через трещины и швы горячие газы и огонь приводят к быстрому загоранию сгораемых конструкций, особенно деревянных. Пожары происходят также от беспечного ведения топки. К пожарам приводит и загорание сажи, которая собирается в дымовых каналах.

От сильного нагревания дымовых каналов загораются деревянные конструкции, прилегающие к печи. Поэтому все деревянные части здания: стены, перегородки, полы, перекрытия и др.

Совет

следует удалять на определенное расстояние от нагревающих поверхностей печи с устройством разделок или отступов, то есть с утолщением кладки стенок печи или трубы. Толщина этих разделок или расстояние от «дыма» до сгораемой конструкции должна быть следующей (см. табл. 6).

Деревянные, рубленые стены в процессе усыхания древесины или уплотнения конопатки дают осадку, что нарушает прочность разделок. Поэтому высоту разделок делают на размер возможной осадки.

Можно изолировать (закрывать) печи надежной изоляцией из несгораемых и нетеплопроводных материалов: листовым асбестом или двух-, трехслойным войлоком, который плохо проводит тепло и в то же время хороший теплоизоляционный материал.

При возгорании он тлеет, издавая неприятный запах сгораемой шерсти, что и сигнализирует об опасности пожара. Чтобы предохранить войлок от разрушения молью и обеспечить минимальную возгораемость, его перед укладкой на место пропитывают жидким глиняным раствором.

Запрещается настилать полы или делать подшивку вплотную к стенкам коренной трубы или печам; они должны только доходить до края разделки. Над разделкой в этом случае применяют бетон или керамические плитки.

При установке печи между сгораемыми деревянными стенками или перегородками между ними делают отступ не менее 130 мм с изоляцией дерева со стороны разделки, а расстояние между деревом и «дымом» должно быть не менее 250 мм. Без изоляции дерева это расстояние увеличивают до 380 мм.

Таблица 6. Необходимые расстояния от нагреваемых поверхностей печей при эксплуатации, в мм

Отступку иногда закрывают (закладывают) с боковых сторон. В этом случае деревянную стенку изолируют так называемой «холодной четвертью», то есть стенкой толщиной в 1/4 кирпича, которую выкладывают по войлоку.

В новых домах с бревенчатыми или брусчатыми стенами, учитывая, что они дадут большую осадку, при закрытой отступке с боков надо устанавливать деревянный щит, прикрепленный к стене так, чтобы он скользил между деталями крепления и не мешал осадке стены.

На этом щите делают «холодную четверть» также по уложенному войлоку.

Обратите внимание

Так как удержать кирпич на войлоке практически невозможно, то надо сначала на щит или стену настелить войлок, прибить его гвоздями, чтобы он не спадал. А затем на глиняном растворе укладывают кирпич, закрепляя его гвоздями с надетыми шайбами или выполняя по гвоздям проволочное плетение.

После кладки кирпич оштукатуривают глиняным или другим, более прочным раствором . В закрытом воздушном промежутке для циркуляции воздуха между печью и «холодной четвертью» внизу и вверху с боковых сторон надо сделать отверстия, закрыв их решетками .

«Холодную четверть» делают высотой и шириной в отступках равными ширине и высоте печи, но не меньше .

Когда кухонная плита стоит в проеме деревянной перегородки или между деревянными стенами, разделку выполняют по бокам плиты в полкирпича, над плитой — в два кирпича. Вертикальные разделки не допускают перевязки с кладкой печи или трубы независимо от того, на каком растворе эти разделки выполнены.

Категорически запрещается, какое бы то ни было соединение зольников печей с подпольем. Обязательно надо оставлять промежуток от верха потолка до перекрытия печи (перекрыши) не менее 350 мм, а при изолировании потолка — 250 мм. Он должен быть доступен для осмотра, ремонта и очистки от пыли.

Если печи теплоемкие, имеющие массу до 750 кг, то промежуток оставляют в 350-450 мм, а для не теплоемких — 700-1000 мм. Деревянные потолки над печами оштукатуривают по войлоку или изолируют двумя слоями войлока с тем, чтобы эта изоляция, как для штукатурки, так и для обивки кровельной сталью была на 150 мм больше по всем сторонам, чем размеры печи.

Если печь подключают к дымовой трубе с помощью патрубка, то до деревянного потолка или перегородок расстояние устанавливают не менее 500 мм или 380 мм, если есть изоляция. Деревянные полы перед топливником любой печи изолируют двумя слоями войлока и покрывают листом кровельной стали размером не менее 500х700 мм, накрыв плинтус кровельной сталью.

Под кухонными очагами или печами на ножках деревянные полы обязательно покрывают асбестом или двухслойной войлочной изоляцией. Размер этой изоляции должен быть равен печи или больше ее по всем сторонам на 150 мм.

Печи и трубы следует систематически осматривать и тут же исправлять возможные дефекты. В зимнее время особенно тщательно надо следить за печами и трубами, так как их топят больше. Печи-времянки ставят на расстоянии от сгораемых конструкций не менее 1 м.

Важно

Категорически запрещается складывать возле топок легко воспламеняемые материалы. Следует также обратить особое внимание на кладку печных труб и содержание их в соответствующем порядке (см. раздел «Устройство дымовых труб»). Разделки кладут на глиняном, известковом, известково-цементном или цементном растворе.

Они не должны перевязываться с кладкой трубы и должны иметь толщину, равную стенке или перегородке.

Информационная страница не найдена!

Обычная толщина разделок в 1/4 или 1/2 кирпича. Примыкающую часть сгораемой конструкции к разделке изолируют листовым асбестом или двумя слоями войлока. Желательно войлок предварительно пропитать антимолевым составом. Толщина войлочной изоляции должна быть не менее 20 мм. Если войлок тонкий, то его кладут в два-три слоя.

Ширина отступки или разделки считается «от дыма», то есть от внутренней поверхности печи или дымохода, и равняется 380 мм при незащищенных от возгорания конструкциях и 250 мм, если они защищены от возгорания изоляцией. Часто в стенах, где проходят дымовые каналы, приходится укладывать деревянные балки .

Они должны быть расположены так, чтобы между балкой и внутренней поверхностью канала было расстояние не менее 250 мм для дымоходов от обычных печей и 380 мм — от печей с продолжительной топкой. Концы балок со стороны канала изолируют, но торцы оставляют открытыми.

Более надежно оставлять между балками, их концами и дымоходами расстояние в 380 мм с обязательной укладкой изоляционного слоя. Иногда балка приходится против дымоходов и отнести ее в ту или другую сторону невозможно. Тогда ее укорачивают и врезают в ригель короткую поперечную балку, уложенную, в свою очередь, на две балки.

Их скрепляют друг с другом шипом «ласточкин хвост» . Концы балок, заложенных в стены, и ригель, примыкающий к стене, изолируют.

У коренных и насадных труб, а также у стен в местах прохождения каналов на уровне междуэтажных и чердачных перекрытий в процессе кладки стены или трубы выполняют горизонтальные разделки или распушки, которые изготовляют в процессе кладки трубы, увеличивая толщину разделки.

У кирпичных печей с кратковременной топкой толщину принимают в один кирпич. Это расстояние считается от «дыма» до сгораемых деревянных конструкций, которые необходимо обить листовым асбестовым картоном или двумя слоями войлока. Если нет изоляционных материалов, толщину разделки доводят до полутора кирпичей.

Совет

Однако и при такой разделке нужна изоляция . Если печи или кухонные очаги (плиты) топятся свыше 3 ч, то разделка должна быть в полтора кирпича с обязательной изоляцией. При отсутствии изоляции разделку доводят до двух кирпичей. Кладка разделки — дело сложное, поэтому в междуэтажных и чердачных перекрытиях для поддержания кирпичной кладки лучше всего применить железобетонную плиту толщиной 50 мм. На этой плите после кладки стояка может быть легко выполнена разделка .

Устраивая разделки, следует принимать во внимание различную осадку стен здания, коренных труб и печей. Каменные стены, трубы и печи дают малую (незначительную) осадку. Деревянные рубленые стены, особенно из невысохшего материала, оседают в среднем до 150 мм. Подъем и осадка стен также бывают при конопатке. Вместе со стенами оседают и перекрытия.

До начала конопатных работ изоляцию вокруг разделки удаляют. Необходимо помнить, что запрещается опирать кирпич кладки разделки на балки или настил перекрытия. Вследствие осадки там может образоваться трещина, что приведет к пожару. Когда стены дают осадку большую, чем коренная или насадная трубы, то разделку выполняют так, чтобы она имела запас внизу вовнутрь помещения.

Если же коренная труба и печь с насадной трубой дают осадку большую, чем стены и перекрытие, то распушка должна иметь запас вверху по высоте (на чердаке) . Чердачное перекрытие часто засыпают легкими, малотеплопроводными сгораемыми материалами: опилками, торфом, сухими древесными листьями и др. Сверху такие материалы обязательно засыпают шлаком, землей, песком слоем в 20 мм.

При этом разделка должна возвышаться над засыпкой не менее 70 мм, а вообще чем больше, тем лучше. Около нее делают полностью несгораемую засыпку толщиной не менее 100 мм. Деревянные стропила и обрешетка должны отстоять от наружных поверхностей кирпичных труб не менее 130 мм. При сгораемых кровлях расстояние между кровлей и трубой должно быть минимум 260 мм.

Оставшийся промежуток перекрывают кровельной сталью или асбестоцементными листами.

Ремонт и эксплуатация печей

Наверх

Ссылки на другие страницы сайта по теме «строительство, обустройство дома»:

brigada8-522-09-2014 23:21это нормально?

банная сендвич труба на чердаке бани нагревается так, что «рука не терпит»… Андрес

Источник: https://shtyknozh.ru/rasstojanie-ot-dymohoda-do-steny/

Как монтировать самый пожароопасный участок дымохода: проходной узел

Речь поведу о самой пожароопасной части дымохода: разделке стены — разделки потолка ака проходной узел или проходной короб. Исходя из того, что я знаю из интернетов и на своём опыте, именно неграмотная разделка — причина большинства пожаров. Особенно в банях.

Как выглядит проблема?

Труба дымохода проходит через стену или потолок, нагревает узел, древисина обугливается и на вторую-третью или сто третью растопку, вспыхивает. Притом вспыхивает подло — в подчердачном помещении или со стороны улицы. То есть сидите вы в помещении, а в это время горит строение там, где вам не видно.

Вот так вот:

Теперь про то почему оно так выходит.

1) Проходной узел пройден не сэндвичем, а голой трубой

2) Проходной короб набивают песком или землёй, а не керамзитом или минватой или на худой конец битым в мелкие куски кирпичём. Для тех кто не очень понимает почему песок или земля не подходит — видео приготовления кофе на песке

Обратите внимание

3) разделка выполнена без… короба! Такую разделку любят делать очень экономные погорельцы.

А чо? Обмотаем асбестиком и окей!

4) Сделать все ошибки из первых трех пунктов одновременно!

Снаружи

Внутри

Хорошая баня была, печка дорогущая!

Вот так выглядит причина пожара — потихонечку, день за днём обугливающаяся балка, которая в один день берёт и вспыхивает

5) Отсутствие желания разобраться как таки делают проходку.

Проходка бывает 2х видов: Самодельная и промышленная и 2х категорий: гостовская и не гостовская.

Проходка гостовская

Определяется гостами и снипам. Если интересно почитать госты-снипы, то пожалуста

• СНиП 41-01-2003. Отопление, вентиляция и кондиционирование.
• ГОСТ Р 53321-2009 — Аппараты теплогенерирующие, работающие
• СП 7.13130.2009 — Отопление, вентиляция и кондиционирование
• СНиП 42-01-02 Газораспределительные системы

В интернете ссылок на данные материалы полно.

В чём фишка гостовского проходного узла?

• В том, что он имеет размеры метр на метр.
• Тоесть это реально квадрат в древесине со сторонами 940мм на 940мм.
• Проходку можно самому сделать, а можно купить готовую.
• Готовые проходки гостовские делает только Теплодар и спросом они не пользуются — квадрат метр на метр врезать в потолок бани или в стену дома  сложновато, без потери прочности здания.
• Лаги бывают мешают.

Вот линк на гостовский проходник.

Не гостовский проход перекрытий для дымохода.

Короб пол метра на пол метра с отверстием. Снизу нержавейка, а сам он из оцинковки. Бывает 3х типов (предпочтений нет).

Короб

Короб сделанный овалом — врезается точно так же как обычный короб: квадрат выпиливается по сторонам не овала, а плоской части, в него вставляется устройство и крепится саморезами.

Любой из негостовских коробов монтируется следующими вариантами:

Картинка для привлечения внимания: узел смонтировать надэж так, чтоб не сгореть!

А) Берётся Минерит или флама и оббивается проходник, после чего вставляется в вырез.

Расстояния все забиваются минватой или керамзитом

Б) Вырез в потолке или в стене, оббивается изнутри минеритом и только потом вставляется проходник.

Ну и все расстояния забиваются минватой или керамзитом.

Самодельные проходники дымохода. Бывают гостовские: метр на метр, а бывают не гостовские — пол метра на пол метра.

Глаза поднимите вверх и вы на предыдущей фотографии увидите самодельный проходник. Промышленный внутри — там чисто для перестраховки.

Ещё проще,оббить вырез со всех сторон минеритом или фламой, и закрыть «крышками» из фламы и минерита, главное прорезать в «крышках» отверстия для дымохода.

Помните: лучше перебздеть с монтажём узла, чем недобздеть.

Если кажется, что нехватает термозащиты — добавьте её однозначно.

Важно

Значит теперь самое вкусное, ради чего вы пришли сюда: посмотреть как ставят разделочный узел!

Прошу заметить, нигде внутри древесину термозащитой не оббивают. А я вот разобрал свой узел в бане и увидел, что не смотря на керамзит и минвату обугливание древесины немного есть, проходка пол метра на пол метра. Поэтому я оббил и теперь спокоен.

Чего и вам советую, оббиивайте вырез изнутри термозащитой, после чего вставляйте короб.

Поехали!

Монтаж гостовского дымохода — обратите внимание насколько огромно отверстие. А другой бы проход не подошёл — диаметр то камина 200мм!

С 9 минуты:

Монтаж не гостовского проходника .

Обратите внимание: изгиб был нужен для того, чтоб не вспыхнула древесина, а так же чтоб если дымоход стоял по прямой — его бы снегом вырвало, ибо угол кровли очень острый

Тоже самое на фотках:

____

А теперь посмотрим, что делать нельзя

Нельзя тупо набить минвату в отверстие стены, как тут:

Минвата спекается, разрушается и осыпается: сами посмотрите что бывает с минватой

А вот тестовое, проверочное видео!

Если вы внимательно почитали, всё что сверху написано, то посмотрев видео вы сами найдёте ошибки монтажа.

Если не нашли, лучше  перечитайте всё заново, целее будете.

Удачи!

АПД

Нашёл фото идеально сделанного, на мой взгляд, проходного не гостовского узла купленного в магазине.Про фото трубы, молчу, ибо к теме не относится.

Проход сделан на базе вот такого короба

Зашито не крышкой из нержавейки, а листом минерита, это наверное по желанию хозяина

А может крышку сверху положили.

Короче то, что вы видели, вот так и делайте.

АПД

Вот ещё у одного человека сгорела из-за проходки, как он сам пишет

Фоты жутковаты

Бонусное видео:

И ещё одно

Источник: https://jar-par.com/blog/kak-montirovat-samyy-pozharoopasnyy-uchastok-dymohoda-prohodnoy-uzel

Проход дымохода через деревянное перекрытие — варианты монтажа

Проход дымохода через деревянное перекрытие должен быть устроен по всем правилам, так как от его надежности зависит безопасность всего дома. Дымоходы могут быть выполнены из кирпича, металла или керамики, поэтому и при их проходе через деревянное перекрытие используются разные материалы и технологии.

Проход дымохода через деревянное перекрытие

Виды дымоходов

Дымоходные трубы подразделяют на различные виды по месту их расположения — коренные, стенные и насадные.

• Коренные дымоходные трубы находятся отдельно, но рядом с печью, и соединены с ней с помощью рукава. Такие сооружения удобны тем, что к ним можно подключить дымоходы от нескольких печей.
• Стенные дымоходы чаще всего встраивают в капитальную стену, но иногда их пускают по стене.
• Насадные дымоходные трубы надстраиваются сверху конструкции печи.

Соответственно, от того, какая труба устроена в вашей печи, будет зависеть и ее проход через перекрытие. Чаще всего для печей устраивается насадная труба.

Патрубок из металла

Как говорилось выше, проход может быть облицован разными материалами, но главное условие остается единым — они должны быть жаростойкими.

Из металлических труб на сегодняшний день самыми востребованными стали изготовленные по типу «сэндвич». Они сделаны из двух металлических цилиндров большего и меньшего даметра, вставленных один в другой, а расстояние между ними заполнено негорючей минеральной ватой, которая играет роль как утеплителя, так и изолятора.

• Первое, что нужно сделать — это приобрести готовый или изготовить самостоятельно проходной патрубок (иначе его могут называть коробом – из-за характерной кубической формы). Его делают из оцинкованного железа, опираясь на диаметр трубы и толщину деревянного перекрытия. Диаметр отверстия должен быть немного больше диаметра трубы.

Готовый металлический патрубок (короб)

• Далее, патрубок нужно правильно подготовить к монтажу, так как тонкий металл не сможет надежно изолировать нагревающийся дымоход от горючих материалов. Для этого используют изоляционный материал из базальтового волокна, имеющий фольгированную поверхность. Он наклеивается на внутренние поверхности патрубка и на части, которые будут соприкасаться с деревянным перекрытием.
• Следующим этапом идет подготовка перекрытия к установке патрубка. Для этого нужно снять мерки с патрубка с уже наклейным изоляционным материалом. Затем на потолке размечается и расчерчивается место, которое необходимо выпилить с помощью лобзика. В перекрытие укладывается минеральная вата.

В перекрытии вырезается соответствующее отверстие

• Далее идет установка подготовленного патрубка.

Патрубок установлен на свое место

• На потолке закрепляется специальная металлическая панель (чаще – из нержавейки), имеющая вырезанную посередине окружность, которая должна совпадать с диаметром отверстия в патрубке. Через нее и проводится дымоходная труба.

Снизу и сверху подшивается металлическим листом

• Завершающим этапом прохождения трубы является оформление дымохода на полу второго этажа или на чердаке. Это можно сделать с помощью металлического листа или специальной панели, также с вырезанным круглым отверстием для трубы посередине.
• Необходимо рассчитать расположение трубы таким образом, чтобы стык двух ее частей не находился непосредственно в патрубке, который установлен в перекрытии. Стык должен быть расположен или в нижнем помещении или выше перекрытия.

Проход из гипсокартона

Другим вариантом изоляции трубы может стать минеральная вата, асбест и жаростойкий гипсокартон. Процесс работы проходит в аналогичной последовательности, что и с металлическим патрубком, только с использованием других материалов.

Проход из гипсокартона

• В перекрытии устраивается квадратное отверстие, которое будет иметь от краев до внешней поверхности трубы 20—25 см.
• Из жаропрочного гипсокартона делают высокий короб, который закроет перекрытие от трубы.
• Далее со стороны потолка на отверстие закрепляется стальной лист, с круглым отверстием посередине.
• Через отверстие в листе устанавливается дымоходная труба.
• В межэтажном перекрытии вокруг трубы укладывается и закрепляется минеральная вата по всему периметру, на всю толщину перекрытия.
• В некоторых случая сверху минваты или вместо нее насыпается керамзит.

Кирпичные трубы

Более трудоемкая работа ждет тех, кто устраивает трубу из кирпича, так как придется не только делать оформление в перекрытии, но и особым образом выкладывать саму трубу.

Для дымовых труб приобретается кирпич высокого качества, так как строение подвергается испытанию температурами и сажными отложениями.

При кладке этого отдела печи, швы полностью должны быть заполнены раствором, нельзя допускать пустот. От этого так же, как и от обустройства прохода через перекрытие, зависит противопожарная безопасность дома.

Совет

Кроме этого пустоты со временем приводят к образованию сквозных щелей, которые значительно снижают тягу.

Кладка, находящаяся в области прохождения трубы через кровлю или межэтажное перекрытие называется выдрой и распушкой. Участок дымоходной трубы, который соединяет разделку и печь, называют шейкой, на ней и устанавливают задвижка. Высота этого участка должна составлять три и более рядов.

Распушка

Распушкой называют расширение дымовой трубы на подходе к перекрытию, межэтажному и чердачному. Она дает существенную защиту перекрытий от жара, идущего от самой печи и дымоходной трубы.

Расшивка прохода кирпичной трубы. Распушка

Этот элемент строения печи должен иметь толщину не меньше, чем один кирпич и изоляцию из асбестового листа или строительного войлока, который пропитывают раствором из глины.

Возводя печь и устраивая распушку, следует знать, что любое кирпичное строение обязательно дает усадку. Поэтому после кладки печи необходимо дать ей время на усадку, и только после этого приступать к устройству распушки. Если печь дала достаточно большую усадку, то и распушку нужно класть с небольшим запасом снизу.

Межэтажное или чердачное перекрытие, в месте прохода трубы заполняется негорючими материалами, например керамзитом, а сверху накладывают бетонный плинтус.

Иногда распушка устраивается из бетонной плиты или короба, который заполняется керамзитом, песком или некрупной галькой.

• Для того чтобы соорудить железобетонную распушку, вокруг трубы делают деревянную опалубку, таким образом, чтобы залитая конструкция имела толщину в один кирпич и высоту 5—7 сантиметров. Опалубку крепят к дымовой трубе, а надежность крепления можно обеспечить с помощью вмурованной в кладку трубы арматуры или толстой проволоки.
• Короб опалубки изнутри обрабатывают глиняным раствором, чтобы бетон при застывании не прилипал к деревянным стенкам. Внутри обязательно устраивается армирующая сетка, жестко соединенная с кирпичной кладкой трубы. Армирование должно быть при заливк полностью скрыто раствором.
• Раствор готовят из цемента, щебня или битого кирпича и песка, хорошо перемешивают и заливают в опалубку.
• Когда короб опалубки будет заполнен до верха, бетон на поверхности выравнивают. Деревянный короб снимают после полного застывания бетона, а далее распушку по готовой плите отделывают кирпичом.

Выполняют распунку и кирпичной кладкой. На данной схеме представлена распушка двух размеров, имеющая канал 13 × 13 и 13 × 26 сантиметров. Она выкладывается порядово:

Порядовка распушки

• Для меньшего размера шейку трубы кладут из четырех кирпичей, большего — из пяти.
• Во втором ряду каждая сторона первого варианта состоит из четырех целых и четырех половинок кирпичей, а второй вариант из пяти целых, двух половинок и двух четвертинок. При этом, кирпичи сдвигаются во внешнюю сторону от центра.
• Следующий ряд меньшей трубы состоит из шести целых и шести ¾ частей кирпичей, а большая труба кладется из восьми целых и четырех половинок. Кирпичи сдвигаются также в наружную сторону на одну четвертую кирпича.
• Четвертый ряд распушки меньшей трубы состоит из двенадцати кирпичей, а большая из четырнадцати кирпичей со сдвигом наружу.
• Пятый и шестой, так же, как и четвертый ряд кладут из двенадцати и четырнадцати кирпичей, но без сдвига в сторону.
• Седьмой ряд выкладывается, как и первый из четырех и пяти кирпичей.
• Далее стояк кладется так же, как седьмой ряд, только каждый целый кирпич должен перекрывать шов между кирпичами предыдущего ряда.

Выдра

Выдрой называется расширенная часть оголовка трубы, поднимающегося над кровлей, она устраивается в виде небольшого выступа. Ее выкладывают для защиты дымохода от осадков и влаги, которые могут проникать в щели на стыке кровли и оголовка трубы.

Выдру, так же, как и распушку, можно устроить двумя способами — выложить из кирпича при строительстве трубы, или залить из бетона.

В случае кирпичной кладки она производится порядово следующим образом:

Порядовка выдры

• Первый ряд выдры укладывается на выходящий из кровли стояк трубы, и состоит он из шести с половиной кирпичей, (на схеме они показаны с левой стороны стояка). Кирпичи сдвинуты наружу на ¼ .
• На втором ряду кладка производится ровно по первому ряду и состоит также из шести с половиной кирпичей.
• Третий ряд укладывается по рисунку первого ряда выдры.
• Четвертый ряд выкладывается без сдвига кирпичей, т.е. размер возвращается к размеру стояка.
• На пятом ряду стояк возвращают к кладке из пяти кирпичей, которые выкладываются по отверстию канала.
• Шестой ряд повторяет пятый.
• Седьмой ряд снова кладут со сдвигом наружу на расстояние равное ¼ кирпича.
• Восьмой ряд кладут по размеру седьмого, соблюдая схему.
• Девятый состоит из семи кирпичей, ровно уложенных по внешнему ряду восьмого.
• Десятый ряд укладывают, не отступая от схемы.

Видео совет — несложный монтаж дымохода через деревянное перекрытие

Работа по выкладыванию дымоходной трубы — не такая простая, как кажется на первый взгляд, а значение ее качественного выполнения очень важно. Поэтому эту операцию лучше доверить опытному печнику, который сложил в своей практике не одну трубу и легко справится с подобной работой.

Источник: https://kamin-expert.ru/dyimohod/prohod-dyimohoda-cherez-derevyannoe-perekryitie.html

Потолочная разделка для бани: проводим дымоход правильно

Правильная потолочная разделка для дымохода — залог безопасности и долголетия вашей бани. В таком деле, как пожарная безопасность, лучше переборщить с мерами безопасности, чем что-то недоделать. С этим вряд ли кто-то будет спорить. Потому изучаем рекомендации пожарной службы и делаем проход дымохода через потолок бани по всем правилам.

О расстояниях до горючих конструкций

Проход дымоотводной трубы через потолок бани нужно делать по всем правилам пожарной безопасности

Для трубы в бане нужно делать специальный узел прохода через потолок. Это устройство, которое обеспечивает безопасные расстояния от наружной поверхности трубы до материалов потолочного перекрытия. Они регламентируются СНиПом 2.04.05-91. Рекомендации такие (пункт 3,83):

• от наружных поверхностей кирпичных и бетонных труб до горючих стропил и обрешеток — не менее 130 мм;
• от керамических труб без изоляции — не менее 250 мм, от них же с теплоизоляцией — 130 мм.

Данные цифры необходимо учитывать при установке балок перекрытия. Шаг их обычно принимается небольшим — порядка 60 см. При таком шаге рекомендованные расстояния будут выдержаны только при использовании труб с изоляцией. Например, сэндвичей.

Диаметр выходного патрубка печи чаще всего 115-120 мм. Если использовать при проходе через перекрытие сэндвич с толщиной утеплителя 100 мм, наружный диаметр будет 315-320 мм. Со всех сторон должно быть расстояние не менее 130 мм. Получается, что в этом случае расстояние между соседними балками должно быть 130 мм * 2 + 315 мм = 575 мм. Как раз попадаем в промежуток 60 см.

Горючие материалы нуждаются в защите

На рынке очень много сэндвичей с толщиной утеплителя 35, 40, 45 и 50 мм. Найти слой в 100 мм можно в основном в магазинах, специализирующихся на банных печах. Только в банных дымоходах бывают температуры, от которых нужно защищаться 100 мм слоем минеральных ват. Можно ли использовать 50 мм слой? Можно, но хотите париться спокойно, берите 100 мм — надежнее.

Обратите внимание

Рассчитаем минимальное расстояние, для дымоходов без утеплителя. В этом случае при внутреннем диаметре 115 мм безопасное расстояние от наружного края трубы до горючих материалов — 250 мм.

Расстояние между балками в этом случае должно быть 250 мм * 2 + 115 мм = 615 мм. Пусть немного, но не проходит. Но этот расчет — для не самого большого диаметра дымового канала. Бывают и намного больше.

В любом случае, если потолок еще не сделан, рассчитывайте шаг установки балок с учетом этого фактора.

Так делать нельзя — расстояние от трубы до потолка и стены очень маленькое, так еще и древесина не защищена

В то же время в обязательном приложении 16 есть рекомендации по отступке (расстоянию от внешней поверхности трубы до горючих материалов):

• для защищенной от возгорания перегородки:
  • при толщине трубы 120 мм — 200-260 мм;
  • при толщине трубы 65 мм — 380 мм.
• для незащищенной перегородки:
  • при толщине трубы 120 мм — 260-320 мм;
  • при толщине трубы 65 мм — 320-500 мм.

В этом приложении речь идет об отступке от стен. Ведь очень часто дымоходы проходят вблизи стен. А их материал тоже нуждается в защите: температура дымовых газов на выходе из топки может достигать 500°C.

Если стены из древесины ничем не защищены, они обуглятся, а затем и вспыхнут.  Потому на стены укладывают слой теплоизоляции (подойдет картон из минеральных ват), а сверху набивают лист полированной нержавейки.

Типы проходных узлов через потолок

При пересечении потолочного перекрытия необходимо материалы «пирога» защитить от жара, а также каким-то образом зафиксировать трубу в определенном положении. С этой задачей справляется потолочная разделка или, как ее еще называют «узел прохода».

Проходные узлы есть промышленного изготовления. Они представляют собой коробку из металла или минерита, к которой с одной стороны приделана пластина из нержавеющей или оцинкованной стали.

В середине этого узла сделано отверстие, ы которое вставляется сандвич. Пластина со стороны помещения закрывает отверстие в потолке, декорируя его.

Важно

Также она служит опорой для теплоизолятора, которым для лучшей теплоизоляции заполняют промежуток между трубой и балками перекрытия.

Это проходка потолка из минерита. Вид со стороны чердака

Относительно того, из какого материала использовать проходки в бане, разногласий нет: только нержавейка. Дело в том, что при температурах, которые характерны для парилок, оцинковка выделяет далеко не самые полезные вещества. Потому тут вариант один: нержавейка.

Монтируется все просто. Если потолок был сделан без учета прохода трубы, в нужном месте (между балками) вырезается квадратное отверстие, которое на 1-2 см меньше размеров декоративной панели. Балки и доски закрываются слоем теплоизолятора.

Если есть, можно прибить полосы минерита, базальтового или асбестоцементного картона (асбест вреден, так что его используйте только в крайнем случае), просто полосу изоляции из каменной ваты.

В некоторых случаях требуется подбивка утеплителя полосами металла (когда она нужна, см. ниже).

Так делать нельзя — вырезать нужно было квадратное отверстие. А так вагонка на потолке возле трубы уже обуглилась…

При установке трубы на печь, устройство надевается на прямой участок, который будет пересекать перекрытие. Узел прохода просто поднимается на нужный уровень. Под его края, которые касаются досок потолка, подкладывается полоса теплоизолятора, затем все фиксируется саморезами. Во многих узлах производители даже делают перфорацию под саморезы, так что даже в этом проблем нет.

Конфигурация этих изделий бывает разной. Иногда вокруг отверстия для трубы делают цилиндр из металла. Края декоративной пластины при этом значительно выступают за этот цилиндр. При установке проходного узла такого типа, отверстие вырезается все равно квадратной формы.

Совет

Можно и круг, но от трубы до его края должно быть расстояние не менее 130 мм, если труба заизолирована, и 250 мм, если она без изоляции. При таком варианте обратите внимание: размеров пластины должно хватить для маскировки дыры.

Кроме того при такой форме прохода через потолок, обязательно защищать древесину перекрытия не только теплоизоляторами, но также обивать его полосами металла.

Проходные узлы через потолок бывают разной конфигурации

Есть узлы прохода, в которых нет цилиндра вокруг трубы, зато сделаны по периметру наружные борта. Они бывают из металла, а могут быть и из минерита.

Если борта из металла, края выреза в потолке обязательно оббиваются теплоизолятором (например, базальтовым картоном или тем же минеритом). Если борта сделаны из минерита, то они сами по себе хороший теплоизолятор.

Так что дополнительная теплоизоляция краев выреза не обязательна (но перестраховаться можно).

Правила прохода через потолок

Планируя размеры дымохода, учитывайте несколько правил:

Какой теплоизолятор использовать

После того как устройство закреплено на потолке, поднимаются на чердак или второй этаж, и заполняют промежуток между наружной стенкой трубы и балками теплоизолятором.

В качестве теплоизоляции можно использовать базальтовую вату. Но обязательно проверьте, область рабочих температур должна быть больше 600°C.

Использовать для теплоизоляции трубы можно минеральную вату или глину

Некоторые считают это вариант не самым лучшим. Во-первых, при производстве в качестве связующего используются смолы, которые при нагревании выделают формальдегид. Во-вторых, по трубе временами бежит конденсат. А минеральные ваты (и базальтовые тоже) при намокании теряют свои теплозащитные свойства. И при высыхании восстанавливают их только частично. Так что вариант, действительно не лучший.

Обратите внимание

Еще засыпают проходку керамзитом средней и мелкой фракции. Это натуральный материал, имеющий относительно небольшой вес. Даже если он намокает, потом высыхает, и свойства восстанавливает. При намокании теплопроводность слегка увеличивается, а она у керамзита и так хуже, чем у минват.

Раньше часто использовали песок. Вариант неплохой во всех отношениях, кроме одной детали: он постепенно просыпается сквозь щели. Пополнять песочницу — дело несложное, но постоянный песок на печке раздражает.

Если говорить о природных теплоизоляторах, то можно использовать глину. Ее разводят до пастообразного состояния и замазывают весь промежуток. Иногда в качестве наполнителя используют керамзит.

Один и теплоизоляторов — керамзит

Вот отзыв об использовании глины в при проходе банной трубы:

«Глина в разделке рулит! На своей бане разобрал дымоход. Вернее, разобрал то, что осталось: снега было много, и при сходе он мне снес всю верхушку.

Раз верх менять, то и низ посмотреть нужно: 7 лет уже стоит труба. Так вот. Внутри гари — ноль, прогара трубы тоже нет. Состояние — как только поставил.

У меня проходка оббита по периметру базальтовой ватой, а потом все замазано глиной. Однозначно это — лучший вариант»

Не все советуют использовать утеплители в проходном узле. Есть мнение, что лучше оставить промежуток незаполненным: так удастся избежать перегрева и прегорания этого участка трубы — он будет лучше остывать за счет обдува воздухом. Может оно и так, но излучение от разогретой трубы пересушит близлежащую древесину, а в этом случае температура самовозгорания значительно снижается — до +50°C.

Как видите, труба прогорела

Избежать перегрева можно несколькими способами. Первый, и наиболее рациональный — использовать тепло, которое вылетает в трубу и разогревает ее до запредельных температур для собственных нужд. Тут вариант три:

Один из способов избежать перегрева — уложить камни на трубу

1. Сделать на металлическом дымоходе водяную рубашку, а горячую воду использовать для душа или отопления. Система не так проста, требуется еще выносной бак, а также подводка труб, подвод холодной воды и т.д. Но температуры выше водяной рубашки будут далеко не такими высокими, труба прогорать не будет.
2. Тоже греть воду, но проще: поставить бак самоварного типа. Тоже горячая вода обеспечена, дымоход не перегревается защищена. Но тут свои нюансы: не допускать кипения, вовремя сливать нагретую, добавлять холодную. И делать это не совсем удобно, так как бак располагается высоковато: над печкой на трубе.
3. Приспособить сетку для камней. Воду придется греть другим способом, но плюс тут в следующем: камни после окончания процедуры сушат баню. Тут тоже сложности могут возникнуть: вес камней немалый, вряд ли без опоры можно обойтись, разве что использовать фабричный вариант (справа на рисунке). В самодельном варианте нужна будет конструкция для перераспределения массы.

При использовании любого из этих способов, температуры трубы в потолочном проходе значительно понижаются. Вероятность прогорания становится очень незначительной. Это не все. Есть способ — просто охлаждать воздухом.

Для этого на теплоизолированную трубу надевается еще одна, большего диаметра. Снизу и сверху делается решетка, через которую воздух заходит/выходит. Для парилки это — не вариант — вытянет весь пар, а для моечной, можно использовать.

Особенно хорош способ на чердаке и при проходе кровли.

Самодельные потолочные разделки

Провести дымоход через потолок в бане можно и без использования фабричных узлов. Вам нужно будет:

Как видите, потолочная разделка своими руками делается запросто. Это самый несложный, но вполне надежный вариант. Другой вариант представлен в видео. Работа более сложная, но при наличии соответствующих навыков этот вариант прохода трубы через потолок тоже реализуется своими руками.

Источник: http://baniwood.ru/proxod-truby-cherez-potolok-bani.html

терминов, которые вы должны знать — терминология дымохода

Терминология дымохода

Зола
Твердый остаток, оставшийся после тщательного сжигания горючего материала или химического окисления.

Зольник
Отверстие, обычно с дверцей на петлях и расположенное внизу камина, через которое можно сбрасывать золу.

Яма для золы
Ящик для золы, расположенный в основании дымохода.

Перегородка
Предмет, установленный в приборе для изменения направления или задержки воздушного потока, топливовоздушных смесей или дымовых газов.

Воздуходувка
Вентилятор, используемый для нагнетания воздуха под давлением.

Окись углерода
Ядовитый газ без запаха, цвета и вкуса, являющийся побочным продуктом неполного сгорания. Токсично.

Chase
Область вокруг металлических дымоходных труб, имитирующая дымоход.Погоня обычно строится с использованием деревянных или стальных шпилек. Наиболее распространенное внешнее покрытие — токарный станок и лепнина. Другие варианты включают облицовку из кирпича / камня или деревянный сайдинг.

Дымоход
Один или несколько проходов, вертикальных или близких к ним, для отвода дымовых газов от прибора во внешнюю атмосферу.

Заглушка дымохода
Защитное покрытие или кожух для верхней части дымохода, предназначенное для предотвращения попадания дождя, снега, животных и т. Д.

Очистка дымохода
(Также известна как очистка) Процесс удаления сажи, креозота и мусора из дымохода. Это нужно делать регулярно, чтобы дымоход работал максимально эффективно и безопасно.

Соединитель дымохода
Трубка, соединяющая топливный прибор с дымоходом.

Вкладыш дымохода
Внутренняя часть дымохода, содержащая продукты сгорания.Он может быть изготовлен из глиняной плитки или из металла. Чтобы дымоходы были исправными, они должны оставаться в целости и сохранности, без перфорации, трещин или повреждений любого рода, которые могут позволить продуктам горения проникнуть в жилые помещения дома, или теплу от продуктов сгорания, чтобы создать опасность для горючих материалов. материалы возле дымохода, такие как каркас, стены, потолки, изоляция или пол.

Corbel
Элементы каменной кладки, выступающие или выступающие вверх и наружу от лицевой стороны стены или дымохода рядами, чтобы сформировать опору или выступ для балки, стропила или другого элемента.

Креозот
Отложения в дымоходах и дымоходах, образующиеся в виде конденсированного древесного дыма.

Cricket
(также называемый седлом) Конек, который простирается от задней части дымохода до ската крыши с целью отвода воды от соединения между дымоходом и крышей.

Crown
Небольшой наклон или скошенный край на верхней поверхности дымохода, предназначенный для отвода воды от футеровки дымохода.

CSIA
(Американский институт безопасности дымоходов) CSIA — это некоммерческое, освобожденное от налогов образовательное учреждение, занимающееся безопасностью дымоходов и вентиляционных систем.

Заслонка
Клапан, обычно подвижная или выдвижная пластина, для управления потоком воздуха или дыма.

Заслонка (верхнее крепление)
Расположена наверху дымохода. Работает, закрывая верхнюю часть дымохода, когда он не используется, чтобы холодный воздух не попадал в дом и чтобы теплый / холодный воздух не попадал в открытый дымоход.Кабель проходит по стороне дымохода и прикрепляется к боковой стенке топки. Трос управления открытием и закрытием заслонки

Прямое соединение
Соединитель от топки или топки к первой плите дымохода в камине.

Прямая вентиляция
Двустенная труба, в которой отработанный воздух удаляется облицовкой, а воздух для горения вводится в устройство между внутренней облицовкой и внешней стенкой.

Тяга
Поднимающийся газ создает перепад давления, называемый тягой, которая втягивает воздух для горения в прибор и выталкивает выхлопные газы наружу через дымоход.

Очистка вентиляционного отверстия сушилки
Пух, образующийся при сушке одежды, попадает в вентиляционную систему сушилки. Ворс, удаляемый вручную из ловушки для ворса на сушилке, представляет собой очень небольшую часть ворса, которая накапливается в вентиляционной системе. Скопление ворса приводит к тому, что сушилке требуется больше времени для сушки стандартной загрузки одежды, и возникает опасность возгорания.

Топка
Камера камина или печи, в которой фактически горит огонь.

Firebrick
Кирпич, состоящий из глины и кремнезема, выдерживает высокие температуры, например, в топке.

Каминные вставки
Дровяные, угольные, гранулированные или газовые отопительные приборы, которые подходят для существующего камина.

Гидроизоляция
Листовой металл или другие материалы, используемые для гидроизоляции впадин крыши или угла между дымоходом и крышей.

Дымоход
Проход в дымоходе для отвода дымовых газов в атмосферу.

Вкладыш дымохода
Специальный вкладыш, требуемый нормами и стандартами для покрытия внутренней поверхности дымохода. Вкладыш служит буфером между дымовыми газами и стенками дымохода и предназначен для удержания продуктов сгорания.

Газовая вставка
газовая горелка, работающая на пропане или природном газе; топка входит в имеющийся камин и создает мощный источник тепла. Дымоход (вентиляция) идет вверх через существующий дымоход и выходит наружу.

Газовые камины
Камины, которые были переведены с дров на газ или построены для использования газа. Чаще всего их основная цель — атмосфера, а не тепло.

Подоконник
Площадь пола в топке камина или каминной печи.

Лайнер
Внутренний элемент двустенного дымохода.

Дымоход для каменной кладки
Дымоход из кирпича, камня или армированного портландцементного бетона, выложенный подходящими облицовками дымохода, построенный в соответствии с применимыми требованиями строительных норм.

Каменный камин
Очаг и топка из массивных каменных блоков, таких как кирпичи, камни, указанные каменные блоки или железобетон, снабженные подходящим дымоходом.

Дымоход с несколькими дымоходами
Одиночный дымоход, содержащий более одного дымохода.

NFPA
Национальная ассоциация противопожарной защиты — Международная организация по кодам и стандартам.

Пеллеты
Маленькие шарики или блоки из древесных опилок без добавок.

Parging
Тонкий слой раствора, наносимый на внутреннюю часть каменной трубы или на стены дымовой камеры.

Пиролиз
Химическое изменение древесины, угля или других горючих материалов в результате воздействия тепла.

Reline
Относится к замене облицовки дымохода, когда труба и изоляция проходят через существующий дымоход, который требует ремонта.

Дымовая камера
Камера в камине прямо над дымовой полкой и простирается до основания дымохода.

Дымовая полка
Область в нижней части дымовой камеры, образованная задней стенкой топки, выгибается вперед. Полка находится на пересечении коптильной камеры и топки. Заслонка обычно расположена на передней стороне дымовой полки.

Заглушка дымохода с одинарным дымоходом
Заглушка дымохода, предназначенная для присоединения и закрытия одного дымохода из глиняной плитки.

Вкладыши из нержавеющей стали
Труба из нержавеющей стали, жесткая или гибкая, предназначена для замены футеровки дымоходов каменной кладки, когда исходная облицовка из глины треснула или сломалась.Может также использоваться для облицовки каменного дымохода без глиняной облицовки.

Сажа
Мягкие, черные или коричневые, бархатистые отложения углеродных частиц внутри приборов, дымоходов или разъемов, возникающие в пламени с низким содержанием кислорода.

Stack Effect
Тенденция более теплого воздуха подниматься внутри конструкции, создавая более низкое давление в нижних частях здания.

Тепловое расширение
Изменение температуры внутри дымохода или системы воздуховодов, вызывающее расширение металлических поверхностей.

Насадка
Фиксированное или съемное кольцо, трубка или облицовка, обычно расположенные в отверстии, где соединительный элемент дымохода проходит через стену и входит в дымоход или вентиляционное отверстие.

Горловина
Отверстие над топкой камина, через которое дымовые газы проходят из топки в дымоход. Сборка рамы заслонки камина обычно располагается в горловине камина.

Верхний уплотнительный клапан
(также называемый верхним демпфером) Устройство, устанавливаемое наверху дымохода с целью герметизации дымохода, когда камин не используется.Они часто используются в качестве замены горловинных заслонок, которые устанавливаются непосредственно над топкой, когда строится дымоход из каменной кладки. Демпферы с верхним уплотнением намного более эффективны, чем демпферы горловины, потому что они обеспечивают уплотнение из силиконовой резины, а не металл по металлу.

Без вентиляции, без вентиляции или без вентиляции
Используемый термин относится либо к газовым поленьям с низким БТЕ, либо к каминам, работающим на гелевом топливе, для вентиляции которых не требуется дымоход или дымоход.

UL — Underwriters Laboratories
Продукция Schebler Chimney Systems имеет особые сертификаты, свидетельствующие о соответствии стандартам безопасности, установленным Underwriters Laboratories.

Вентиляционное отверстие
Непрерывный проход от воротника дымохода к вытяжному шкафу. Температура дымовых газов на выходе не превышает 600 градусов.

Video Scan
Включает видеокамеру и монитор с замкнутым контуром для проверки внутренней части дымоходов и других труднодоступных мест. Это очень подробная часть процесса проверки.

Дровяные печи
Закрытые приборы, чаще всего изготовленные из стали или чугуна, используемые для сжигания дров с целью обогрева внутреннего пространства.

В чем разница между дымоходом и дымоходом

Дымоходы, вентиляционные отверстия, соединители и дымоходы: руководство по терминологии

Терминология дымохода может сбивать с толку. Независимо от того, проводите ли вы онлайн-исследования или разговариваете со специалистом по дымоходам и вентиляционным отверстиям, хорошее понимание соответствующей терминологии поможет вам обеспечить оптимальную защиту дымоходов и вентиляционных отверстий для вашего дома. Это руководство поможет вам понять дымоходы, вентиляционные отверстия, соединители и дымоходы.

Дымоход — это канал для вывода продуктов сгорания на улицу.Дымоходы предназначены для отвода всех видов топлива: газа, нефти и твердого топлива. Дымоходы могут проходить через дом (включая жилое пространство), находиться за пределами дома в погоне (окружение для защиты дымохода от погодных условий) или находиться на открытом воздухе. Дымоходы могут быть каменными или заводскими. Дымоходы заводского изготовления, как правило, изготавливаются из нержавеющей стали и могут быть закрыты решеткой (для защиты или украшения) или оставлены как есть.

Дымоходы выпускают топливо, но не считаются «вентиляционными отверстиями».

Общие сведения о вентиляционных отверстиях

Вентиляционные отверстия используются для вывода продуктов сгорания для низкотемпературных приборов (работающих на газе или масле) на улицу.Вентиляционные отверстия могут проходить через дом или выходить за его пределы, если они защищены от непогоды. Вентиляционные отверстия нуждаются в определенной степени температурной защиты, в противном случае их низкотемпературные продукты сгорания могут быть слишком холодными для надлежащей вентиляции. Это может привести к скоплению опасного количества легковоспламеняющихся побочных продуктов в вентиляционном отверстии.

Верхняя часть вентиляционного отверстия должна быть открыта наружу для выхода побочных продуктов, но такое воздействие не вызовет проблем, поскольку остальная часть вентиляционного отверстия правильно настроена и защищена.Иногда устанавливается вытяжной вентилятор, который помогает выталкивать (или вытягивать) низкотемпературные побочные продукты из вентиляционного отверстия.

Вентиляционные отверстия всегда изготавливаются на заводе. Это не дымоходы, так как они не выдерживают высокой температуры горения древесины. Однако некоторые вентиляционные отверстия могут проходить через дымоход, поскольку все остальное, выходящее через дымоход, содержится в отдельном дымоходе.

Общие сведения о разъемах

Соединители также известны как «дымовые трубы» или «дымовые трубы». Они переходят от прибора к вентиляционному отверстию или дымоходу.Доступны различные разъемы, и тип необходимого разъема зависит от типа топлива, которое необходимо удалить.

Общие сведения о дымоходах

Дымоход — это просто канал для отвода выхлопных газов от прибора на улицу. Дымоход может быть воздуховодом, трубой, вентиляционным отверстием или дымоходом. Дымоход без футеровки технически является дымоходом, хотя дымоход без футеровки представляет собой опасность возгорания. Это может вызвать путаницу, поскольку многие рассматривают дымоходы не только как проход для вентиляции, но и как безопасный проход для вентиляции.

Что такое вкладыши дымохода

Существует заблуждение, что каменные дымоходы просто строят из кирпича. Это неправда. Неровная и пористая поверхность кирпича создает пространство для накопления побочных продуктов сгорания. Это серьезная опасность пожара. Скорее, дымоходы имеют футеровку, поэтому дым проходит по гладкой поверхности, что помогает предотвратить чрезмерное накопление побочных продуктов сгорания и сводит к минимуму вероятность возгорания. Вкладыши дымохода также называют «вкладышами дымохода». Эти термины в основном используются как синонимы.

Традиционно дымоходы облицованы шамотной плиткой. Эта специальная плитка аккуратно укладывается внутри дымохода, чтобы не было выступов или пятен для скопления; поверхность плитки гладкая и непористая. Эту классическую облицовку дымохода будет трудно исправить, если плитка повредится глубоко внутри дымохода.

Самый популярный современный лайнер — нержавеющая сталь. Эти вкладыши можно вставлять в дымоходы без облицовки или облицованные плиткой. Они недороги по сравнению с облицовкой для плитки, просты в установке и замене в случае повреждения.

С правильным пониманием различий между дымоходами, вентиляционными отверстиями, соединителями, дымоходом и облицовкой дымохода вы сможете лучше понять свои дымоходы и вентиляционные отверстия и сможете легче обсуждать любые возникающие проблемы и способы их устранения.

Это руководство — только начало, так как необходимо учитывать множество других аспектов дымоходов и вентиляционных отверстий. На следующей неделе мы подробно обсудим различные типы разъемов, вентиляционных отверстий и дымоходов, чтобы лучше понять, в чем разница между различными типами.

Терминология и определения дымохода | PA Guild

28.08.2016

О чистке дымоходов

Что такое трубочист?

Трубочист или чистка дымохода должны быть регулярной частью вашего домашнего ухода. Чистка дымохода — жизненно важный процесс для защиты вашего дома от возгорания дымохода. Трубочист удаляет горючие отложения, называемые сажей или креозотом, из дымохода, чистя щеткой или используя другой механический инструмент для удаления сажи или креозота.

Что может случиться, если мой дымоход не прочистят или не осмотрят?

Если дымоход не чистят или не осматривают часто и вы продолжаете его использовать, вероятность возгорания дымохода выше. Пожар в дымоходе возникает, когда горючие отложения, называемые креозотом, которые естественным образом накапливаются в дымоходе во время использования, фактически загораются. Этот огонь может гореть очень быстро и быстро. Тепло может повредить внутреннюю часть дымохода, называемую футеровкой дымохода.Огонь может перейти в другие части дома, в зависимости от конструкции дымохода и продолжительности горения дымохода.

Не вызывает ли беспорядок чистка дымохода?

НЕТ, мы заботимся о вашем доме и имуществе. Как профессиональные компании по очистке дымоходов, мы делаем все возможное, чтобы содержать ваш дом в чистоте, пока мы выполняем наши услуги по очистке дымоходов. Мы укладываем тряпки и используем стандартные пылесосы для защиты окружающих областей камина или дровяной печи.

Информация по безопасности для дымоходов:

Дымоходы являются неотъемлемой частью многих домов. Дымоход отвечает за отвод опасных газов, выделяемых вашим домашним отопительным прибором. Крайне важно, чтобы дымоход работал правильно, чтобы обеспечить безопасность вашей семьи.

Многие проблемы с дымоходом, такие как отверстия и трещины в каменной кладке дымохода, остаются незамеченными, пока не возникнет проблема, которая очень заметна. Проблемы с дымоходом могут привести к тому, что ваша отопительная печь перестает работать должным образом, дым от камина может вернуться в ваш дом или вызвать попадание воды через потолок или стены.

Как работает дымоход?

У домовладельцев есть масса дел, которые нужно вычеркнуть из своего контрольного списка. Есть еженедельные, ежемесячные и ежегодные обзоры технического обслуживания абсолютно всего в вашем доме. Неудивительно, что дымоход находится в верхней части списка.

Однако вы, вероятно, используете его всего несколько раз в течение года и можете не подумать, что он требует слишком много внимания. Чаще всего проблема слабого отопления в вашем доме связана с неисправным или изношенным дымоходом.Неправильное обслуживание дымохода может привести к серьезным последствиям.

С множеством разных стилей и опций легко запутаться. Лучший способ найти корень проблемы с отоплением — понять, как работает дымоход.

Анатомия дымохода

Дымоход может состоять максимум из 22 частей. Полезно знать, как работают эти детали, и какое общее обслуживание они требуют, чтобы убедиться, что дымоход находится в надлежащем рабочем состоянии.

Корона дымохода

Венок находится вверху дымохода снаружи.Он защищает дымоход от воды и повреждений конструкции. Без хорошего венца, который был заклеен, дымоход не имеет никакой защиты от дождя и снега.

Дымоход

Дымоход — это канал, труба, вентиляционное отверстие или дымоход, через который газы от камина проходят наружу.

Облицовка дымохода

Для обеспечения безопасности дымохода необходимо использовать футеровку из нержавеющей стали, чтобы обеспечить минимальное скопление легковоспламеняющихся частиц. Дымоход без футеровки считается пожароопасным.

Дымовая камера

Это область, где стены наклонены, так что побочные продукты сгорания могут перемещаться в меньшее пространство, не вызывая обратной тяги.

Заслонка дымохода

Заслонка — это дверь в дымоходе, приводимая в действие рычагом. Его нужно открывать, когда камин используется, и закрывать, когда нет. Это помогает предотвратить потерю энергии и попадание дождевой воды в ваш дом.

Дымовая полка

Полка, расположенная за демпфером, улавливает падающий мусор и дождевую воду.Также помогает при переходе больших объемов из маленького в маленький дымоход.

Горло

Пространство под заслонкой и над топкой называется горловиной. Это то место, где в первую очередь пройдет огонь.

Топка

Топка — это участок дымохода, часто требующий ремонта. Это участок, где человек разводит огонь, и его следует выложить огнеупорным кирпичом.

Дверь для свалки ясеня

Расположенная в центре топки, эта дверца позволяет легко удалять золу из топки в золоотвал.

Золоотвал

Эта площадка находится прямо перед дверью золоотвала. Откройте дверь, и пепел вывалится наружу.

Яма для золы

Под золоотвалом находится золоотвал. Его необходимо часто опорожнять, чтобы предотвратить скопление легковоспламеняющихся материалов.

Стойка

Горизонтальная поверхность под зольником из бетона. Дымоход должен быть надежно закреплен на опоре.

Фундамент

Фундамент — это самая нижняя часть стены дымохода, сделанная из сверхпрочного кирпича или шлакоблока.Это структурная опора для всего дымохода, на которую попадает горячий пепел. Он должен быть в хорошем состоянии и прочным.

Как работает дымоход?

Все начинается с обдува. Как часть эффекта стека, горячий воздух поднимается вверх, потому что он менее плотный, чем холодный. В случае дымоходов, вместо отвода горячего воздуха, их роль заключается в отводе горячих газов от нагревательного элемента внутри вашего дома.

Когда горячий газ поднимается через дымоход и свежий воздух входит в прибор, он создает перепад давления, известный как тяга.Чем горячее газы по сравнению с внешней температурой, тем сильнее будет тяга. Высота дымохода также влияет на сквозняки. Чем выше дымоход, тем сильнее тяга.

Объем свежего воздуха, поступающего в прибор, называется потоком. Если из дымохода создается сильная тяга, то в отопительный агрегат поступает сильный поток свежего воздуха, разжигая более горячий огонь.

Если нежелательный сквозняк или неприятный запах возникает, когда камин не используется, подумайте о подушке для дымохода.Эти подушки выглядят как пластиковые воздушные шары, бывают разных размеров, просты в установке и отлично работают.

Дымоходы не всегда ассоциируются с каминами. Любой источник тепла, сжигающий топливо, будь то дрова, нефть, газ или уголь, имеет дымоход. Дымоход газовой печи работает так же, как дымоход дровяного камина.

Традиционные дымоходы, построенные из кирпича или камня, помимо дымохода включают топку. Такой дымоход также будет иметь корону наверху, чтобы предотвратить повреждение водой.Сборные дымоходы имеют топку и заглушку, но выходят они через трубу, а не через дымоход внутри дымохода.

Общие проблемы

Периодический ремонт любого дома — это естественно. Детали изнашиваются, изнашиваются, а иногда просто плохо с самого начала сделаны. Обычный ремонт дымоходов — замена заслонки.

Поскольку они подвергаются воздействию тепла и копоти, они иногда ломаются или деформируются. Если футеровка дымохода из нержавеющей стали не установлена, ремонт дымохода часто наблюдается из-за трещин в секциях дымохода.Замена венца дымохода — еще один типичный ремонт дымоходов.

Если эта деталь будет повреждена, вода может просочиться внутрь дымохода или кирпичей и вызвать повреждение изнутри.

Дымоход — сложная система, которую многие домовладельцы часто упускают из виду. При неправильном уходе это также одна из самых опасных систем в вашем доме. Знание анатомии дымохода, того, как он работает и его правильные функции, может спасти ваш дом и жизнь.

Простое осмотр дымохода, направив фонарик на крышу, не покажет вам того, что вам нужно знать.Найдите время, чтобы понять свой индивидуальный дымоход и узнать, как он работает. Знание — сила.

Trust Вертикальный уход за дымоходом для всего, что связано с дымоходом

Если у вас возникнут какие-либо вопросы или опасения по поводу вашего дымохода и его состояния, вы можете рассчитывать на компанию Vertical Chimney Care, которая поможет диагностировать и решить любую проблему, которая может у вас возникнуть. Мы сделаем все, от простой очистки до ремонта.

С 1985 года мы следим за чистотой и безопасностью домов в Чикаго.Свяжитесь с нами сегодня для любых наших услуг по дымоходу.

Словарь терминов | Трубочист

«В целях безопасности с 1984 года»

В службах чистки и ремонта дымоходов используется множество терминов, которые не используются обычным человеком каждый день. Ниже мы включили краткий глоссарий терминов, чтобы избежать путаницы, которая у вас возникнет, прежде чем обращаться к нам за помощью. Позвоните сегодня, чтобы узнать, что мы можем для вас сделать!

ANDIRONS — два специально разработанных металлических куска, поддерживающих дрова внутри топки.

ДВЕРЬ ЗОЛОТОЙ ЯМЫ — Дверь, расположенная в основании топки, обеспечивает доступ к золоотвалу, через который зола сбрасывается в золоотвал.

ЗОЛОТАЯ ЯМАРКА — место для хранения золы, обычно расположенное в основании дымохода.

ГРУДЬ — область, расположенная над заслонкой на передней стене дымовой камеры типичного каменного камина.

ЧАС — кожух для дымохода «Класса А» или заводского изготовления, закрывающий металлический дымоход из поля зрения.

ДЫМОХОД — Один или несколько проходов, обычно вертикальных, для отвода дымовых газов во внешнюю атмосферу.

Семья и женщина! Вызов

610-398-1015 сегодня!

На приобретенные детали у нас действует гарантия производителя, поэтому ваше удовлетворение гарантировано!

БЕСПЛАТНАЯ оценка доступна для любых нестандартных заглушек дымохода, замены демпфера, ремонта коронки, гидроизоляции или услуг по замене облицовки!

Скидки 10% для пожилых людей и военнослужащих на услуги по уборке дымоходов!

КОЛПАЧОК ДЛЯ ДЫМОХОДА ИЛИ КОЛПАЧОК ДЛЯ ДЫМОХОДА — Заводское устройство, которое устанавливается наверху дымохода для защиты дымохода от сбора воды, птиц, листьев и любого другого мусора.

ВЫХОДНАЯ ДВЕРЬ — Дверь, расположенная на внешнем основании дымохода, обеспечивает доступ в зольную яму с целью удаления золы.

CREOSOTE — Отложения в дымоходах и дымоходах, которые со временем накапливаются в виде конденсированного древесного дыма и имеют три различных этапа. Первая стадия — сажа, вторая стадия — комковатая и хрустящая, а третья и последняя стадия выглядит как кровельная смола и гладкая, как стекло по текстуре.

ДЕМПФЕР — подвижная лопасть, расположенная в горловине камина, специально разработанная для предотвращения попадания воздуха в дымоход.

КАМИН, СОЗДАННЫЙ НА ЗАВОДЕ — Металлические компоненты камина, изготовленные на заводе для установки в полевых условиях.

FIREBOX — Область камина, содержащая решетку или решетку, на которой размещены материалы для сжигания.

FIREBRICK — жаропрочный огнеупорный кирпич, используемый специально для строительства топки.

КАМИН — включает очаг, топку, облицовку и дымоход.

МИГАЕТ — Листовой металл используется для создания водонепроницаемого уплотнения между дымоходом и крышей.

ДЫМОХОД — проход в дымоходе, из которого продукты сгорания перемещаются вверх и наружу через верх дымохода.

ДЫМОХОДЫ — Материалы, добавленные внутрь дымохода, чтобы защитить его от сильной жары.

РЕШЕТКА — приподнятая металлическая конструкция в виде решетки, в которой топливо предназначено для заправки топки.

СЕРДЦЕ (ВНУТРЕННИЕ) — пол или основание топки.

СЕРДЦЕ (ВНЕШНИЙ) — область непосредственно перед отверстием топки, которая построена из негорючего материала.

ВСТАВКА — Изделие, изготовленное на заводе и устанавливаемое на месте, которое состоит из узла топки, предназначенного для установки внутри или частично внутри топки.Обычно они устанавливаются с использованием одобренных материалов футеровки из нержавеющей стали.

РАЗЖИГАНИЕ — Маленькие кусочки очень сухого дерева, которые при смешивании с газетой помогут зажечь дрова.

LINTEL — Металлический стержень или другой негорючий материал, перекрывающий все верхнее отверстие топки.

ПАРГОВКА — это означает покрытие или намазывание, и, как правило, в дымовой камере нового камина может быть проведена зачистка строительного раствора.

ПИРОЛИЗ — химическое изменение древесины, угля или других горючих материалов в результате их воздействия тепла.

ДЫМОВАЯ КАМЕРА — область каменного камина, которая содержит стены коптильной камеры и дымовую полку. Он расположен между горловиной или заслонкой и дымоходом.

ДЫМОВАЯ ПОЛКА — Полка, расположенная непосредственно за заслонкой камина.

ИСКРОГНИТЕЛЬ — проволочная сетка, которая устанавливается на конце дымохода и помогает предотвратить утечку искр в атмосферу.

ГОРЛО — отверстие чуть выше камина. Заслонка обычно располагается в горловине камина.

ДЕМПФЕР ВЕРХНЕГО УПЛОТНЕНИЯ — Устройство, предназначенное для установки наверху дымохода, чтобы препятствовать потоку воздуха.

CROWNWASH — бетонная деталь в верхней части дымохода, предназначенная для герметизации воздушного пространства между внутренними стенками каменного дымохода и облицовкой дымохода. В большинстве случаев он будет отклоняться от лайнера для отвода воды.

WYTHE — стена из кирпичей, которая предназначена для разделения двух или более дымоходов в дымоходе.Обычно это дымоход без футеровки.

Chimney Swift Pass Чай Quizlet

Тестовый тест на чай из пассажира Центрального парка. Отправлено 30 января 2017 года. Привет, есть ли у кого-нибудь быстрый проход № 6 для дразнить медсестер? Вопрос: Здравствуйте, есть ли у кого-нибудь «Chimney Swift Passage 6» для экзамена по медсестре? Чтение Короля Генриха VII — Разъяснение Слово печально известное в отрывке означает — Печально известные социальные сети — Викторина с отрывком из солнечных батарей. черная сумка-мессенджер.На этот вопрос пока нет ответа Задайте вопрос эксперту. Какова основная цель написания этого письма автором? Какой из кошельков лучше всего подойдет внучке Эмили? Мне нравится получать чаи, вопросы и ответы о солнечных батареях и дымоходе. в основном речь идет о том, как дизайн новых домов влияет на птиц. Часто у брачной пары есть помощники, например, вопрос: вопросы для прохода Чимни Свифт. Для башен высотой 12 футов потребуется железобетонная плита размером 48 x 48 x 10 дюймов.ИЗУЧЕНИЕ СЕВЕРНОЙ КАРОЛИНЫ Образ жизни Chimney Swift. Тусклые и без декоративных перьев, характерных для многих птиц, на отдельных стрижей особо не на что смотреть. Смотрите ответ. Quizlet от солнечных батарей обычно кажется теплой мочой в летние месяцы, когда они отправляются на зиму в более тропические места. Вопрос: Прогулка по кладбищу, солнечные батареи Белого дома, дымоход, чаи 6. Могу немного помочь с вопросами и ответами, пожалуйста. Ваше время может показаться скудным, и это нормально. До августа 2016 года тест проводился в 5-й версии, официально называемой TEAS Version 5.Эта проблема решена! Дымоходы не всегда гнездились в дымоходах, они эволюционировали, чтобы гнездиться в дуплах деревьев (и некоторые до сих пор). Прогулка по кладбищу: эта история описывает эмоции мальчика, идущего по кладбищу. Есть ли у кого-нибудь выставка / вопросы прохождения Chimney Swift от ATI TEAS. Прочтите текст о сцеплении с шипами. Gray_lover03. дать заявителю дальнейшие инструкции по процессу найма после того, как он или она подали заявку. Эта проблема решена! СТАНДАРТНЫЙ КУРС ИССЛЕДОВАНИЯ: Общественные науки, 6 класс, цель 1: учащийся будет использовать пять тем по географии и географические инструменты, чтобы ответить на географические вопросы и проанализировать географические концепции.Ни одна из этих сумок не подходит Эмили. Ответ эксперта 100% (9 оценок) Стрижи — это птицы, которые должны находиться в дымоходе и гнездятся в дымоходах довольно умело и успешно. Когда европейские поселенцы расселились по Северной Америке, они вычистили много лесов и построили много домов с открытыми каменными дымоходами. дымоходный стриж наиболее ярко проявляется на сотнях колоний. Дымоходы Дымоходы — маленькие стройные птички, которые для многих стали символом лета. Это эффектные, чирикающие стаи, синхронно движущиеся по небу.Вопрос: У вас есть переход от Чаевного экзамена для кормления. Студенты ТЭО. Привет, мне нужна помощь в прогулке по могильному двору в коридоре для чтения ати, солнечным батареям в белом доме и дымоходу. Недавно задаваемые вопросы Направление: Составьте план, показывающий вашу позицию по теме: Детям младше 10 лет не следует предоставлять доступ к социальным сетям; Добавьте в предложение хотя бы одно прилагательное и одно наречие, чтобы создать более подробное предложение. В чем основная идея проходного дымохода Стрижа? Получите ответ.Я не уверен, какая помощь вам нужна, поэтому я просто включу некоторую информацию, которую я знаю об этих отрывках. Они также гнездятся на заброшенных зданиях и построенных видах… В основном речь идет о том, как дизайн новых домов влияет на птиц. Раздел «Чтение TEAS» длится 64 минуты. 【税 込】 azl8105 平日 pm1 時 ま で カ ー ド 注 文 ⇒ 即 日出 荷 産業 (yukiwa) uk 18-8 パ ン チ 平底 揚 げ ざ パпрогулка, белый дом, солнечные батареи, дымоход, чай 6, пожалуйста, помогите с вопросами и ответами.Каждый абзац фокусируется на отдельной эмоции, увеличивая ее масштаб. Мне нужны тайм-менеджмент и каминные проходы с ответами на чай 6. Я сделал все, что мог воспроизвести. есть ли у вас отрывок из чайных экзаменов для медсестер. Пожалуйста. Ответ эксперта 100% (1 оценка) Дымоходные стрижи — те, которые умеют полностью и успешно держаться в дымоходах. Взлеты и падения дымохода. у тебя, парень, есть проход дымохода для кормления грудью. как мы отслеживаем изменение численности населения ChimneySwift в 1970-е годы — Какие из следующего списка подтверждают основную идею прохождения ChimneySwift Passage? Эмили ищет сумку для внучки.Ее внучка по натуре книжная, и ее, как известно, трудно купить. Вопрос 45 Практический тест чтения для TEAS. Я прошел тест трижды и набрал 68,1% в первых двух попытках и 70,2% в третьей попытке. Бетонный фундамент избавит от необходимости использовать растяжки. ИННОВАЦИИ В ЧАЕ Выставка закупок Луизианы, проходившая на St. Cram.com, позволяет легко получить желаемый сорт! Чаи 6 Помощь при чтении! Я ищу совет, как пройти раздел для чтения Ati Teas 6.Статьи по Теме . Смотрите ответ. Но когда они собираются тысячами, это просто зрелище. Вопрос: В чем основная идея Проходного Дымохода Стрижа? Вырубка леса и вырубка лесов, изменения в способах обогрева наших зданий и перекрытие дымоходов лишили дымоходов стрижей… Ответ) Как правило, дымоходы — самодостаточные и успешные производители выводков. Предыдущий вопрос Следующий… Если вы хотите что-то добавить, сделайте это. вопросы по проходу дымохода стрижа. Изучайте карточки при чтении: учите разбираться в абзацах и отрывках в Cram.com. ОСНОВЫ ДИЗАЙНА ДЫМОХОДНОЙ БАШНИ Отдельностоящую вышку на стальных ножках легче защитить от муравьев. Быстро запоминайте термины, фразы и многое другое. Раздел ATI TEAS Reading состоит из трех тем: Ключевые идеи и детали (22 пункта, 47% раздела чтения) Craft & Structure (14 пунктов, 30% раздела Reading) Интеграция знаний и идей (11 пунктов, 23 % раздела «Чтение»). Дополнительные 6 вопросов включены в качестве элементов предварительного тестирования. Эта проблема решена! Это означает, что у вас будет чуть больше минуты на каждый вопрос.Вопрос 47 Практический тест по чтению для TEAS. Главный ответ. Смотрите ответ. сумка через плечо. Ответ эксперта. Смотрите ответ. Эта проблема решена! На каждую ногу можно обернуть 2-дюймовую полосу липкой ловушки для насекомых Tanglefoot (фирменной). Ответ эксперта. Посмотреть Test Prep — Teas 6 test .docx от SCIENCE STA-2014 в Национальном университете Флориды. Вопрос: У вас, парень, есть проходной камин-стриж для медсестер. Прочтите текстовое изображение, чтобы проинформировать заявителя о том, что города в северных регионах Южной Кореи пользуются большим спросом и, следовательно, очень конкурентоспособны.Это означает, что у вас есть минута, чтобы прочитать отрывок, уточнить вопрос и изучить варианты ответа, чтобы выбрать правильный. Ответ эксперта. На этот вопрос пока нет ответа Задайте вопрос эксперту. птицы первого года жизни / птицы старшего возраста без спаривания, которые устраиваются на ночлег для помощи в корме и просмотрите полный ответ. Мне нравится получать чаи, вопросы и ответы о солнечных батареях и дымоходе.

Комбинезон Charlotte Russe с таблицей размеров, Keep the Ball Rolling Идиома Значение, Продолжай и плачь, Кабаре на ТВ, Анализ осенних листьев Bts, Футболки Purdue Football, Лучшие моменты матча «Манчестер Юнайтед» и «Астон Вилла», Médicament Naturel Pour Dormir, Удаление луковой ржавчины,

Atlanta Chimney Basics Ознакомьтесь с вашим дымоходом

Трубочист — это рабочий, очищающий дымоходы от золы и сажи.Дымоход использует перепад давления, вызванный горячим столбом газа, чтобы создать тягу и втягивать воздух над раскаленными углями или древесиной, обеспечивая непрерывное горение. Во время нормальной работы внутри дымохода образуется слой креозота, ограничивающий поток. Если его не очистить должным образом, креозот также может загореться, что может привести к возгоранию дымохода и здания. Дымоход необходимо прочистить, чтобы удалить сажу. Трубочисты работают как вентиляционные системы для угля, топочного мазута, природного газа, древесины и оборудования для сжигания пеллет, которые необходимо обслуживать.Есть более глубокое понимание опасностей дымовых отложений, окиси углерода и газов от горения. Большинство чисток выполняется снизу дымохода, а не сверху, чтобы предотвратить распространение пыли и мусора. Трубочисты Дымохода Майка — профессионалы своего дела; мы обучены диагностировать и устранять опасности наряду с техническим обслуживанием, таким как удаление горючего креозота, ремонт топки и заслонки, а также ремонт дымовой камеры. Chimney Mike’s Chimney Sweep также предлагает более сложные ремонтные работы, такие как ремонт дымохода и замена облицовки, ремонт коронки, а также наведение или восстановление каменных дымоходов.

ПОЗНАКОМЬТЕСЬ С ДЫМОМ

КОРОНА ДЫМОХОДА — коронка дымохода помещается поверх каменной трубы как форма защиты дымохода от погодных условий. Поврежденные, плохо изготовленные или отсутствующие коронки дымохода могут привести к повреждению ваших кирпичей или негерметичному дымоходу.

ПРОФИЛЬ — листовой металл, который размещается в месте пересечения крыши и дымохода. Гидроизоляция используется для образования плотного уплотнения между крышей и дымоходом с целью предотвращения утечки дождевой воды или любой другой влаги под крышу.

ROOF LINE — там, где крыша встречается с дымоходом.

КЛАДКА-Кирпичная кладка

ДЫМОХОД — проход в дымоходе, через который все газы выводятся в атмосферу.

ДЫМОВАЯ КАМЕРА — область дымохода над заслонкой и дымовой полкой, но перед дымоходом, которая сжимает газы и дым от пожара для облегчения надлежащего выхода вредных газов из дымохода.

КАМИНА — конструкция, обрамляющая проем камина и обычно более или менее декоративная прикрывающая часть камина.

КОРПУС ДЕМПФЕРА — кожух вокруг демпфера

ОБЛИЦОВКА — это могут быть любые негорючие материалы, такие как кирпич, камень, плитка, гранит, мрамор и т. Д., Используемые для облицовки передней части камина.

LINTEL — перемычка предназначена для того, чтобы нести нагрузку, создаваемую внутренним отверстием пода. Эта функция также используется в оконных проемах, дверных проемах и арочных проемах.

СЕРДЦЕ-Пол топки.

Сборный камин

Сборный дымоход

Сборные камины и дымоходные системы

Сборные камины и дымоходы проектируются на заводе как единое целое. И камин, и дымоход регулируются и должны быть установлены в соответствии с инструкциями производителя.

Сборные камины / заводские камины и дымоходы могут прослужить довольно долго. Однако они бытовые приборы. Продолжительность жизни этих типов составляет примерно 10-15 лет при отсутствии повреждений (из-за пожара в дымоходе, удара молнии, проникновения воды или другого происшествия). Со временем детали могут изнашиваться и требуют замены.

КОЛПАЧОК ДЛЯ ДЫМОХОДА — крышка, устанавливаемая на дымоходе, которая обеспечивает надлежащую вентиляцию газов в атмосферу, но предотвращает попадание воды, листьев, веток, животных или другого мусора в дымоход.

ДЫМОХОДНАЯ ПЛИТКА — металлическая трубка, которая вставляется в дымоход для защиты внутренней стенки дымохода и остальной части дома от опасных газов, связанных с неполным сгоранием углерода. Вкладыш дымохода обычно устанавливается в старых домах, в которых газы могут выходить из дымохода в дом, прежде чем они будут выпущены из дымохода.

ЗАСЛОНКА — выдвижная пластина, расположенная в горловине дымохода. Когда дымоход не используется, заслонку обычно оставляют закрытой, чтобы препятствовать потоку воздуха в дымоход, тем самым сохраняя энергию.Когда дымоход используется, заслонка остается открытой, чтобы обеспечить безопасный отвод опасных газов, связанных с дымоходом.

ДЫМОВАЯ ПОЛКА — ровная площадка, расположенная за заслонкой, которая находится над задней стенкой топки. Дымовая полка действует как место сбора всего, что падает в дымоход, и играет важную роль в предотвращении нисходящих потоков.

ГОРЛО- Отверстие над топкой — это горло, и именно здесь начинается система вентиляции камина. При постройке камина туда обычно ставят горловину.Требования к горловине недавно изменились, и теперь они должны быть по крайней мере на 8 дюймов выше внутреннего очага, тогда как раньше требовалось 6 дюймов. Каждый раз, когда из топки просачивается дым в дом, это, вероятно, указывает на то, что горловина камина не построена должным образом или нуждается в каком-либо обслуживании или ремонте.

FIREBOX — Зона, расположенная в отверстии дымохода, куда кладут дрова для сжигания.

ДЫМОХОД — проход в дымоходе, через который все газы выводятся в атмосферу.

FIREBOX — зона, расположенная в отверстии дымохода, куда кладется дрова для сжигания.

ПОКРЫТИЕ ЗОЛОТЫЙ ЯМЫ — крышка над ямой для золы

ЯМОНА ЯМЫ — небольшая траншея, расположенная в основании камина, используемая как вместилище для золы.

ДВЕРЬ ДЛЯ ОЧИСТКИ — дверь для очистки помогает при очистке золоотвала и часто находится в подвале.

ФУНДАМЕНТ — фундамент камина обычно делают из сверхпрочного кирпича или шлакоблока.
