Как подключить промежуточный (перекрестный, крестовой) переключатель.

Если у вас возникает задача управления светом более чем с двух мест, вам необходим промежуточный переключатель. Он подключается между двумя переключателями (проходными выключателями). Если поставить один промежуточный переключатель, между двумя переключателями, то можно управлять светом (включать и выключать) с трех мест. Если поставить два промежуточных переключателя, между двумя переключателями, можно управлять светом с четырех мест, и т. д. Работает промежуточный переключатель по тому же алгоритму, что и простой переключатель. У него нет однозначного положения включено и выключено. Положение включено и выключено, зависит от положения соседних переключателей.

Внизу на рисунке схема подключения.

Несколько примеров подключения переключателей различных производителей.

Cхема подключения переключателей Legrand Valena:

LEGRAND 774407, VALENA ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ, БЕЛЫЙ

LEGRAND 774307, VALENA ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ, СЛОНОВАЯ КОСТЬ

LEGRAND 770107, VALENA ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ, АЛЮМИНИЙ

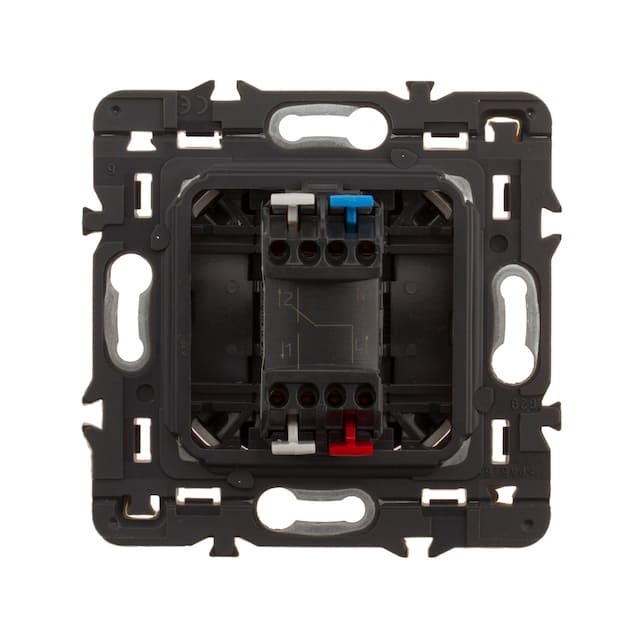

Cхема подключения переключателей Legrand Celiane:

LEGRAND 067005 CELIANE, ПРОМЕЖУТОЧНЫЙ ПЕРЕКЛЮЧАТЕЛЬ

Схема подключения промежуточного переключателя Legrand Etika:

LEGRAND 672409 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ ОДНОКЛАВИШНЫЙ, ВИНТОВЫЕ КЛЕММЫ, АЛЮМИНИЙ

LEGRAND 672609 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ ОДНОКЛАВИШНЫЙ, ВИНТОВЫЕ КЛЕММЫ, АНТРАЦИТ

LEGRAND 672209 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ ОДНОКЛАВИШНЫЙ, ВИНТОВЫЕ КЛЕММЫ, БЕЛЫЙ

LEGRAND 672309 ETIKA, ПЕРЕКЛЮЧАТЕЛЬ ПРОМЕЖУТОЧНЫЙ ОДНОКЛАВИШНЫЙ, ВИНТОВЫЕ КЛЕММЫ, СЛОНОВАЯ КОСТЬ

Схема подключения промежуточного переключателя Gira:

Gira 010700, Вставка промежуточного (перекрестного) переключателя

Схема подключения промежуточного переключателя Jung:

Jung 507U Переключатель перекрестный

Jung EP407U ECO profi, Механизм промежуточного переключателя

Схема подключения промежуточного (перекрестного переключателя) Bticino

Схема подключения в которой лампочки подсветки работают в режиме подсветки в темноте.

Схема подключения в которой лампочки подсветки работают в режиме индикации (индикации включения нагрузки).

Как подключить переключатели промежуточные (перекрестные) ABB Zenit:

ABB N2110 AN, Переключатель проходной, 1 модуль, антрацит

ABB N2210 AN, Переключатель проходной, 2 модуля, антрацит

ABB N2110 BL, Переключатель проходной, 1 модуль, белый

ABB N2210 BL, Переключатель проходной, 2 модуля, белый

ABB N2110 PL, Переключатель проходной, 1 модуль, серебристый

ABB N2210 PL, Переключатель проходной, 2 модуля, серебристый

ABB N2110 CV, Переключатель проходной, 1 модуль, шампань

ABB N2210 CV, Переключатель проходной, 2 модуля, шампань

Как подключить переключатели промежуточные (перекрестные) ABB Basic55:

ABB 2006/7 UC-96-507 Перключатель промежуточный, Chalet-белый

ABB 1012-0-2182 Переключатель промежуточный, Chateau-черный

ABB 2006/7 UC-94-507 Переключатель промежуточный, белый

ABB 1012-0-2152 Переключатель промежуточный, слоновая кость

Как подключить (схема подключения) проходной (перекрестный) переключатель Anam:

Anam Zunis Переключатель перекрестный бежевый

Anam Zunis Переключатель перекрестный белый

Как подключить (схема подключения) проходной (перекрестный) переключатель Efapel:

Efapel 21051, Механизм одноклавишного проходного выключателя с трех мест (перекрестный переключатель)

Efapel 21052, Механизм одноклавишного проходного выключателя с трех мест (перекрестный переключатель) с подсветкой

конструкция и схема подключения двухклавишного перекрестного выключателя

При необходимости управления освещением в длинных помещениях, имеющих несколько входов, промежуточный переключатель может оказаться весьма полезным. В результате использования этого устройства любой человек сможет включить или выключить освещение с помощью переключателя, расположенного у каждой из дверей. Благодаря таким выключателям можно управлять светильниками из нескольких точек.

Конструктивные особенности

Переключатели перекрестного типа вместо трех контактов оснащены четырьмя. Такая конструкция устройства позволяет одновременно замыкать или размыкать два контакта, влияя сразу на несколько линий энергоснабжения.

Нередко пользователи интересуются тем, что такое перекрестный выключатель и чем он отличается от проходного. Основное различие между ними заключается в том, что устройства промежуточного типа не могут работать самостоятельно и используются только в сочетании с проходными. При этом на электросхемах они обозначаются аналогично.

Конструкция перекрестного переключателя имеет следующие элементы:

• механизм для настенного монтажа;
• контактную группу с блоком управления;
• выходные клеммы;
• токопроводящие перемычки, расположенные в корпусе.

Как и все виды выключателей, перекрестные могут иметь накладную или встроенную конструкцию и использоваться при открытом либо скрытом способе выполнения электропроводки. Также следует помнить, что иногда применяется сочетание этих способов. В продаже можно найти не только одноклавишный или двухклавишный перекрестный переключатель, но даже прибор с тремя кнопками. Некоторые устройства оснащены поворотным механизмом включения, но принцип их работы от этого не меняется.

Рекомендации по подключению

С помощью этих приборов можно легко создать гибкую и удобную в эксплуатации схему управления освещением. Переключатели перекрестного типа несколько сложнее в подключении, если их сравнивать с классическими выключателями, поэтому начинающим электрикам следует познакомиться с особенностями этого процесса.

Схематика контактной группы

Разобравшись с одноклавишным устройством, будет проще понять схему подключения перекрёстного двухклавишного переключателя.

Развернув прибор тыльной стороной к пользователю, можно обнаружить четыре пары контактов. Если применяется выключатель известного бренда, то на нем они будут отмечены определенными символами, например, стрелками.

Входящие значки показывают на общие или перекидные клеммы. Исходящие стрелки обозначают постоянную контактную группу. Общие контакты предназначены для подсоединения к первому выключателю проходного типа, входящему в состав схемы.

Постоянные клеммы соединяются со вторым коммутатором. Такая схема подключения является классической и позволяет управлять освещением из трех точек.

Следует помнить, что устройства перекрестного типа могут применяться в одном из двух режимов:

1. Прямое включение — выполняет роль двух проходных выключателей.
2. Перекрестное подсоединение — является основным режимом.

Таким образом, промежуточные переключатели по своим функциональным возможностям являются универсальными коммутаторами. Это позволяет использовать их в различных вариантах монтажа.

Монтаж устройства

Для выполнения работ по установке перекрестного переключателя потребуются провода, выключатель проходного типа и распределительные коробки. Прибор целесообразно использовать в схеме управления лампой из трех точек. Предварительно необходимо подготовить проводники, очистив их концы от изоляционного слоя.

Выключатель перекрестного типа подключается между двумя проходными устройствами. Для этого выполняются следующие подсоединения:

1. Фаза соединяется с входом первого проходного выключателя.
2. Его выходы подключаются к вводным клеммам промежуточного устройства.
3. Нулевой провод соединяется напрямую с одним из контактов лампы.
4. Выходные клеммы выключателя перекрестного типа подключаются к выходам проходного второго переключателя.
5. Свободный контакт светильника соединяется с входом проходного устройства № 2.

Использование двухклавишного переключателя

Нередко возникает необходимость в управлении двумя группами источников света. Для решения поставленной задачи применяется перекрестный двухклавишный выключатель. Особенность его монтажа заключается в том, что он используется в сочетании с проходными устройствами, имеющими две кнопки.

Может показаться, что процесс подключения отличается высокой сложностью. Однако нужно помнить, что конструкция выключателя с двумя клавишами является по сути двумя одноклавишными устройствами, заключенными в один корпус.

В результате принцип установки идентичен, просто увеличивается количество задействованных клемм. Следует заметить, что двухклавишные переключатели применяются довольно редко.

Разобраться в нюансах работы с устройством промежуточного типа не так сложно, как может показаться. Чтобы не запутаться в проводах, их достаточно промаркировать. В такой ситуации проблем точно не возникнет.

Чем отличаются выключатели проходной, обычный и перекрестный

   Помнится, еще за времена Союза выбора выключателей практически не было. Хотя, конечно, к их качеству никаких претензий нельзя выдвинуть. На сегодняшний день дело состоит совершенно по-другому ассортимент просто колоссальный. При этом, как по дизайну, по фирмам-производителям, так и по функциональности. Именно о функциональности пойдет речь в данной статье. В общем, в случаи, если Вам необходимо купить выключатели для квартиры, дома или же офиса, для правильного выбора необходимо немного разобраться с их возможностями. Говоря глобально, все выключатели можно поделить на три вида, а именно:

• обычные,
• проходные,
• перекрестные или же по-другому сказано промежуточные.

На первый взгляд отличить их просто невозможно, однако функциональность данных выключателей сильно разнится.

Обычные выключатели

   С обычными выключателями знаком каждый из нас. И ни для кого не является секретом, что они бывают, как одно- и двух-, так и трехклавишные. Конечно, встречаются и обычные выключатели, у которых количество клавиш больше, но это, как исключение, чем правило. Что же прячется за количеством клавиш? А дело все в том, что каждая отдельная клавиша служит выключателем для одной электрической точки. К примеру, у Вас в квартире висит одна люстра с тремя и больше лампочками, и Вы желаете, что бы была возможность их включать посекционно. Именно в таком случаи необходимо купить обычный выключатель с таким количеством клавиш, на сколько Вы желаете разбить секций освещения. Так же можно предложить такой пример: освещение в частном доме, когданеобходимо сделать с одной точки возможность включать свет в коридоре, на улице, и в гараже. В таком случаи также подойдет обычный треклавишный выключатель. В принципе, на сегодняшний день, в продаже есть специальный рамки, благодаря котором Вы без труда сможете объединить практически любой количество одноклавишных выключателе.

Но в таком случаи для каждого выключателя необходимо монтировать электрическую коробку. А это, согласитесь, совсем не удобно.

   Что касается управления обычными выключателями, так оно совершается от одной точки включения или выключения источника света. Как видно на схеме, то обычный выключатель служит простым замыкаемым фазы или наоборот просто разрывает ее. Данный вариант самый простой и распространенный.

Проходные переключатели

   Следующим тип по функциональности идет проходной выключатель. По сути, если правильно его называть так он не выключатель, а скорее всего переключатель. Так, как он не только служит как выключатель света, но и еще можете переключать его. Купить проходной выключатель необходимо в том случаи, если Вам необходимо иметь управление над двумя точками. Например, у Вас в помещении длиный коридор, и в двух его концах Вы желаете управлять светом одной люстры. Также, проходной выключатель, на сегодняшний день, стали ставить в спальнях при входе и возле кровати.

Это делают для комфорта, что бы была возможность при входе, например, включать свет в спальне, а уже лежа на кровати его выключать. Согласитесь довольно удобно. Что касается классификации, то проходные выключатели имеют такую же как и у обычных одно-, двух-, треклавишные. Внизу Вы можете ознакомиться со схемой подключения проходных выключателей.

Перекрестные переключатели

   Последним видом переключателя является перекрестный или как его еще называют промежуточный. Данные выключатели смогут дать возможность управлять светом из трех и больше точек. К примеру, возьмем ту же спальню, но возле кровати сделаем ни один выключатель, а два по обеим сторонам. Таким образом, мы делаем управление одной точкой света тремя выключателями.

Данная возможность осуществляется благодаря конструктивной особенности перекрестных выключателей, а именно наличие 5 клемм подключений, из которых:

• 2 связываются с первым переключателем,
• 2 связываются со вторым,
• а 5-ая дает возможность управлять из трёх мест, так сказать, она является транзитом.

В случаи если необходимо в квартире организовать управление точкой света из четырех мест, тогда в таком случаи необходимо устанавливать два перекрестных выключателя. В низу на схеме Вы можете ознакомиться с работой перекрестного выключателя.

что это такое, конструкция и порядок подключения

На чтение 9 мин Просмотров 1к. Опубликовано 17.07.2019 Обновлено 17.07.2019

При необходимости управлять осветительными приборами из двух точек в протяженных помещениях традиционно применяются так называемые «проходные» выключатели. Установка этих изделий заметно повышает комфортность эксплуатации промышленных и бытовых электросетей. Намного сложнее решается вопрос управления электрическим освещением при желании переключать его из трех различных мест. В этом случае потребуется специальный промежуточный прибор, неофициальное название которого – «перекрестный выключатель».

Применение перекрестных устройств

Применение перекрестного выключателя на лестнице

Нередки ситуации, когда возникает потребность в освещении лестничного пролета в подъезде с возможностью включения и отключения лампочек на каждой из его площадок. Это и есть тот случай, когда без использования перекрестных выключателей в комплекте с двумя проходными приборами решить вопрос никак не удастся. Похожее положение создается, если потребуется управлять освещением сразу в трех комнатах, не возвращаясь постоянно в исходную точку.

К местам, в которых коммутацию освещения удобно организовать с помощью перекрестных выключателей также относят:

• подвалы частных домов и загородных особняков;
• чердачные помещения деревянных и городских строений;
• длинные коридоры, нередко встречающиеся на служебных площадях.

Этот способ применим и в том случае, когда требуется обустроить систему включения и выключения осветительных линий в помещениях большой площади (в выставочных залах, например). При их наличии для управления осветительными приборами из удаленных точек площадки не нужно по нескольку раз в день пресекать ее из одного конца в другой. Достаточно подойти к размещенному в удобном месте 2-х клавишному перекрестному переключателю и с его помощью произвести нужные коммутации.

Принцип работы

Схема работы перекрестного выключателя

Понять, как работает двухклавишный перекрестный переключатель, поможет ознакомление со схемой необходимых соединений. Прибор подключается в осветительную сеть следующим образом:

• в схеме используются три коммутационных прибора – два проходных выключателя по краям и один перекрестный, расположенный между ними;
• земляная жила или ноль от распределительной коробки прокладывается напрямую до осветительного прибора;
• фазный провод сначала подводится к входному зажиму одного из сквозных выключателей;
• затем он с выходных клемм протягивается до входных контактов перекрестного двухклавишного выключателя;
• с него этот же провод коммутируется на выходные клеммы второго проходного выключателя;
• после этого он поступает на осветительный прибор (лампу или люстру).

Для подключения двух проходных выключателей нужны три провода, а для монтажа перекрестного прибора их потребует на один больше.

Управление освещением из 4-х мест

Чтобы управлять осветительным прибором из 4-х мест, придется использовать более сложную схему коммутаций. В ее состав обязательно вводятся два проходных выключателя и два перекрестных переключателя.

Промежуточные приборы позволяют коммутировать линию с одного направления на другое или лишь после этого производить переключения, характерные для трех точек.

При скрытой проводке перекрестные и проходные переключатели допускается монтировать в типовых закладных коробках. Места их установки выбираются, исходя из целесообразности, а также с учетом удобства эксплуатации и обслуживания. Однако в любом случае первые должны располагаться в середине, а вторые – по краям общей схемы.

Разновидности выключателей

Поворотный перекрестный выключатель

На практике встречаются несколько типов перекрестных переключателей, отличающихся видом элемента управления и способом установки. В соответствии с первым признаком эти изделия имеют следующие исполнения:

• клавишные приборы;
• поворотные устройства.

Для понимания различия этих вариантов необходимо ознакомиться с каждым из них более подробно.

Клавишные устройства

Изделия этого класса пользуются большим спросом потребителя, поскольку удобны в управлении и выглядят достаточно эстетично. С их помощью удается разрывать одну цепочку и одновременно подключать другую.

Трёхклавишный проходной сенсорный выключатель c ДУ на 3 поста Livolo из стекла

Обычные или стандартные клавишные приборы коммутируют только одну цепь.

По количеству задействованных в них кнопок они бывают одноклавишными (простейший вариант), двухклавишными и 3-х клавишными. При ознакомлении с монтажной схемой приборы различают по числу подводимых к розетке проводов:

• одноклавишный проходной переключатель имеет две контактные подводки;
• у простого перекрестного выключателя их предусмотрено 3 штуки;
• двухклавишный перекрестный прибор рассчитан на 4 контакта и провода.

Трехклавишные и двухклавишные перекрестные выключатели позволяют коммутировать несколько независимых цепочек с осветительными приборами. Посредством одноклавишного прибора удается управлять только одной цепью.

Поворотные перекрестные приборы

Выключатели этого типа не пользуются особой популярностью и чаще всего применяются на производственных объектах. Они также востребованы в складских помещениях и при необходимости управления уличным освещением.

В бытовых условиях их используют лишь в исключительных случаях, при повышенной влажности, например.

Для замыкания и размыкания контактов в этих устройствах используется специальный рычажный механизм.

Накладные и встроенные

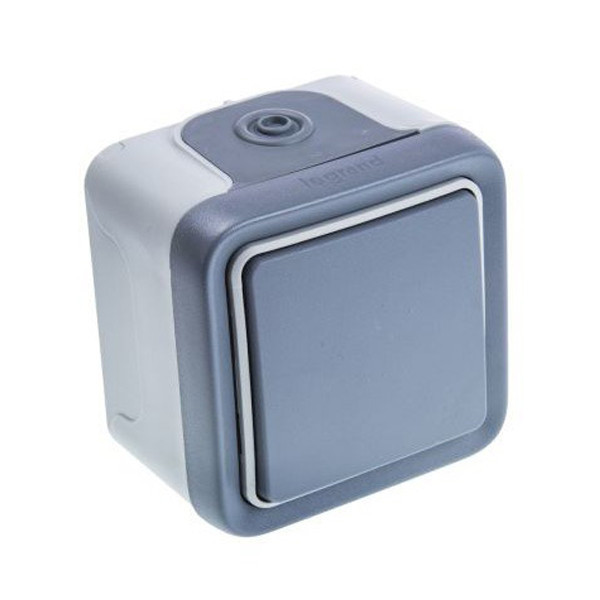

Накладной одноклавишный перекрестный выключатель

По способу установки переключатели подразделяются на встроенные и накладные. Первая разновидность изделий монтируется еще на стадии возведения строения или при замене электропроводки. В этом случае соединительные провода прокладываются в толще стен или закрепляются в кабельных каналах.

Накладные переключатели фиксируются прямо на стенных поверхностях, так что потребность в кабельных каналах в этом случае отпадает. К недостаткам этих приборов относят издержки эксплуатации из-за возможности сильного загрязнения. С другой стороны, они прекрасно вписываются в современные интерьеры.

Характеристики перекрестных устройств

На отечественном рынке представлено множество моделей электротехнических приборов, используемых для управления светом из 3-х мест. Они выпускаются как российскими, так и зарубежными производителями и отличаются в основном своей стоимостью. Независимо от марки и исполнения изделия основные его характеристики представлены следующими параметрами:

• Коммутируемое напряжение – 220 Вольт.
• Сила тока в цепи – до 10-ти Ампер.
• Материал корпуса – пластмасса, термопласт или поликарбонат.
• Класс защиты (выбирается в зависимости от условий эксплуатации).

Классификация степеней защиты

В изделиях, устанавливаемых в помещениях повышенной влажности, уровень защиты выбирается с максимальным значением.

Инструкция по установке системы

Подключение перекрестного одноклавишного выключателя

Системы управления с перекрестным выключателем монтируются в следующей последовательности:

1. Сначала прокладывается, а затем фиксируется удобным способом двухжильный провод, необходимый для подключения сквозных (крестовых) переключателей.
2. Вблизи оставляются небольшие петли, формируемые на цельных проводах, после чего оба прибора устанавливаются на выбранных местах.
3. К проходным устройствам подводятся сформованные ранее концы проводников (ноль или фаза).
4. Электросеть проверяется на возможность управления освещением из 2-х мест.
5. При положительном результате напряжение с нее снимается посредством линейного автомата.
6. В обесточенных цепях в зоне размещения перекрестного устройства в проложенном проводе делается разрыв, в который затем монтируется сам переключатель.
7. После этого останется включить электропитание и проверить на работоспособность всю систему.

При монтаже необходимо использовать кабель, жилы которого по своему сечению соответствуют предполагаемой нагрузке. При прокладке цепей управления в подъезде или на улице рекомендуется выбирать провод с двойной изоляцией.

Особенности подключения двухклавишного переключателя

Для монтажа двойного выключателя в любом случае потребуется трехжильный провод, даже если в электропроводке квартиры отсутствует заземляющая защитная жила PE. После покупки изделия в первую очередь следует разобрать его, для чего достаточно демонтировать клавиши прибора. Сделать это можно вручную, потянув на себя сначала одну, а затем другую переключающую пластину. Если ничего не получается – нужно взять отвертку и поддеть ее жалом клавишу сбоку. После этого необходимо снять с выключателя декоративную рамку — она либо крепится на защелках, либо прикручена винтом.

Подключение коммутирующего прибора

В результате разборки от переключателя остается корпус с боковыми креплениями и внутренним перекидным механизмом. Его включение в линию управления сводится к подаче напряжения питания на общий контакт. При замыкании каждой из клавиш фаза будет подключаться к одному из двух направлений, по которым провода разводятся на различные цепи освещения.

При отсутствии маркировки на корпусе прибора придется воспользоваться тестером или мультиметром (режим «Прозвонка»). С их помощью можно убедиться в работоспособности перекидывающихся контактов и определиться с входными и выходными клеммами.

Разобравшись с контактами выключателя, переходят к обустройству подключений, для чего потребуется трехжильный кабель ВВГнг 3х1,5 с проводами различного цвета. Все последующие операции проводятся в таком порядке:

1. К общему контакту переключателя подсоединяется фазная жила, идущая от распределительной коробки. Она может иметь изоляцию красного, коричневого или серого цвета.
2. Приступают к закреплению на контактах двух отходящих от прибора проводников.
3. Корпус устанавливается в монтажную коробку и фиксируется в ней посредством крепежных винтов.
4. На свое место монтируется сама коробка (стакан), которая крепится двумя длинными распорными винтами.

На завершающем этапе монтажных работ следует вернуть на место декоративную рамку и поставить демонтированные ранее клавиши.

Монтаж соединений в распределительной коробке

Распределительная коробка

Внутри распредкоробки важно различать следующие виды проводных жил:

• питающий (фазный) провод, подводимый от линейного автомата;
• отводящий проводник с фазой, идущий к выключателю;
• один или несколько проводов, протянутых до осветителя.

Чтобы не запутаться в схеме перекрестного выключателя, необходимо соблюдать строгую очередность обустройства соединений. Согласно общепринятым правилам в первую очередь прокладывается нулевая жила, идущая напрямую к осветителю. Последующие за этим операции проводятся в таком порядке:

1. Начать следует с подключения фазного проводника, протянутого от линейного автомата.
2. К этой же клемме подсоединяется жила, протянутая от общего фазного контакта двухклавишного перекрестного выключателя.
3. Из оставшихся свободными четырех жил две перенаправляются на люстру или бра.
4.  Остальные протягиваются до двух выходных контактов коммутационного прибора.

При рассмотрении соединений в распредкоробке необходимо учитывать защитную заземляющую жилу в желто-зеленой изоляции.

Земля не принимается во внимание лишь в случае, когда в квартирной электросети отсутствует соответствующий провод. Если в коробке достаточно свободного места, все соединения оформляются с помощью зажимов типа «орех» или «Wago». При отсутствии свободных пространств однотипные провода соединяются методом скрутки с последующей пайкой.

Подключение на люстре или светильнике

В квартирном светильнике, люстре или бра для подключения управляющих проводов, как правило, применяются специальные соединительные колодки. На них заводятся жилы кабеля, идущего от распределительной коробки, подключаемые согласно цветной маркировке.

На любом заводском светильнике проводящие жилы имеют цветную изоляцию, соответствующую общепринятому стандарту.

Обычно фазный провод помечается серым или красным цветом изоляции, а земляная жила – синим или голубым. Фаза подводится к центральному контакту обычной лампочки, а ноль подается на ее цоколь.

При обустройстве перекрестных переключателей соблюдение всех требований по их монтажу строго обязательно. Только в этом случае можно быть уверенным в том, что система управления освещением будет функционировать нормально.

Схема подключения перекрестного переключателя

Перекрестный или промежуточный переключатель применяется в системах, где управление освещением осуществляется из трех, четырех и более мест. При этом, обязательно два переключателя в системе – проходные (схему подключения которых мы уже подробно рассматривали в статье “Схема подключения проходного выключателя (переключателя)“), а вот все остальные это перекрестные. Именно они обеспечивают возможность практической реализации таких схем, когда управлять одной люстрой можно из трех, четырех, пяти и даже из ста различных мест.





Довольно часто, приходя в магазин электрооборудования с желанием купить переключатели часть из которых проходные, а часть перекрестные и не получив квалифицированной помощи, наши читатели сталкиваются с проблемой, как отличить между собой перекрестный переключатель и проходной?

Действительно, внешне они идентичны, более того, точно так же выглядит обычный одноклавишный выключатель, поэтому ошибиться очень легко.

Основная отличительная особенность перекрестного переключателя, на которую и нужно обращать внимание при покупке, связана со схемой его подключения – это количество подсоединяемых проводов и соответственно клемм для них на механизме.



Запомните, для работы одноклавишного перекрестного переключателя требуется ЧЕТЫРЕ провода, для проходного переключателя – ТРИ, а обычного выключателя ДВА. В случае с двухклавишными устройствами (и да, двухклавишные перекрестные переключатели так же встречаются), количество подключаемых проводов соответственно увеличивается вдвое, для каждого случая.

Обычно, на обратной стороне перекрестного переключателя, рядом с клеммами для подключения проводов, нанесены следующие обозначения:



В данном случае, в качестве примера, использован перекрестный переключатель ABB Busch-Jaeger серии Basic55. Как видите, у него четыре пружинных зажима для подключения проводов. Чтобы не ошибиться при их коммутации, давайте рассмотрим схему подключения перекрестного переключателя.



На схеме указаны также два проходных переключателя, без них тяжело разобраться в принципе работы перекрестного выключателя, так как он используется обычно как минимум третьим в схеме и без двух проходных не применяется.

По большому счету, перекрестный переключатель является связующим компонентом между проходными, поэтому, как видно на схеме, в него приходят две жилы с первого проходного выключателя и выходят две на второй.

Теперь, я думаю, вам становятся понятны обозначения, нанесенные на его тыльной стороне, рассмотренные в начале статьи. Две стрелки, направленные внутрь промежуточного выключателя (две верхние) показывают клеммы для пары проводников идущие с первого проходного переключателя



а к клеммам со стрелками, указывающими наружу, подключаются провода, идущие на второй, конечный проходной переключатель.

Соответственно подключение проводов к перекрестному переключателю необходимо выполнять именно в этом порядке – две жилы, идущие от одного проходного переключателя в схеме в одну пару клемм, а две другие жилы, идущие ко второму проходному переключателю в схеме, ко второй паре клемм.





Таким образом, промежуточный переключатель имеет два основных режима работы.

Первый: Когда сигнал, идущий между проходными переключателями не изменяется. Можно считать, что провода неразрывны, это равносильно схеме просто из двух проходных переключателей. Условно это выглядит так:

Второй: Когда сигнал перенаправляется, провода, идущие к конечному проходному переключателю, меняются местами между собой, иными словами перекрещиваются с проводниками приходящими от первого проходного переключателя. Условно это выглядит так:

Эти изображения наглядно иллюстрируют схему работы перекрестного выключателя, теперь, я думаю понятно, как он действует и почему он так называется.



Подробная пошаговая инструкция по подключению и установке перекрестного переключателя описана ЗДЕСЬ.



Итак, подведем итоги:

1. Решив сделать у себя дома систему переключателей в которой управление освещением осуществляется из трех и более мест, необходимо включать в схему перекрестные переключатели, располагая их между двумя проходными.



2. Для правильной работы к промежуточному переключателю должны быть проложены по две жилы от каждого из проходных переключателей, в общей сложности четыре провода.

Если в системе два перекрёстных выключателя (а это соответственно четыре места управления светом), то они соединяются по тому же принципу, последовательно: от первого проходного выключателя две жилы к первому перекрестному, дальше две жилы ко второму перекрестному, а уж от него две к конечному проходному.

Подробнее схема управления светом, состоящая из четырех переключателей представлена на изображении ниже.



3. Подключение проводов к перекрестному переключателю осуществляется в следующем порядке: две жилы от первого проходного переключателя в первую пару клемм, а два провода, по схеме выходящих дальше (неважно на следующий перекрестный переключатель или на последний проходной), подключается ко второй паре клемм.

4. Чтобы при покупке отличить перекрестный переключатель от проходного, необходимо смотреть на схему подключения указанную обычно с тыльной стороны, а также на количество подключаемых к устройству проводов и клемм для них, у перекрестного выключателя их ЧЕТЫРЕ, а у проходного ТРИ.

Это основная информация, которую необходимо знать, чтобы правильно подсоединить перекрестный переключатель, схема подключения которого, оказывается не такая уж и сложная, если разобраться в принципе его работы.

Если же, у вас все равно остались вопросы, по схеме подключения перекрестного переключателя, обязательно оставляете их в комментариях к статье, постараемся помочь!

Перекрестный выключатель — все модели, каталог, цены, наличие, доставка по РФ

Современные осветительные системы в помещениях порой приобретают весьма обширный масштаб. Для оптимизации управления освещением часто применяются перекрестные выключатели. Подобные механизмы позволяют управлять одним осветительным элементом или системой из нескольких мест. К примеру, с помощью таких механизмов можно устроить управление освещением длинного коридора или веранды с нескольких точек.

Примечательно, что название «перекрестный выключатель»– термин не совсем профессиональный. Если выражать технической терминологией, то называется перекрестный выключатель сдвоенным двухпозиционным переключателем (схема 7). С конструктивной точки зрения — это два двухпозиционных переключателя в одном корпусе. В большинстве моделей они имеют перекрестную коммутацию клемм.

Возникает закономерный вопрос: чем выключатель отличается от переключателя? Внешний вид у них идентичен, но функционал значительно отличается. Так, одно- или двухклавишный выключатель (в технической терминологии — двухпозиционный ключ) способен только замыкать или размыкать управляемую цепь, а переключатель (проходной или перекрестный), в свою очередь, позволяет коммутировать разные цепи между собой, переключая напряжение с одной на другую.

В бытовых терминах часто возникает путаница. Перекрестный выключатель часто ошибочно зовется проходным. Возникновение подобной путаницы в терминологии вполне объяснимо. Дело в том, что проходной выключатель — это тот же двухпозиционный ключ, только не сдвоенный. Внешне отличить один от другого становится и вовсе невозможно, когда на перекрестный выключатель (сдвоенный двухпозиционный переключатель) устанавливается накладка одной цельной клавиши.

То есть, для обозначения подобного устройства лучше использовать понятия: одно- или двухклавишный перекрестный или промежуточный выключатель, сдвоенный двухпозиционный переключатель. Кроме того, из-за особенностей конструкции перекрестные выключатели не могут использоваться самостоятельно, а только в подключении с переходными.

Конструктивные и монтажные особенности

Основные конструктивные особенности промежуточных выключателей заключаются в количестве клемм. Две из них всегда используются для коммутации выключателей между собой, а третий для подключения фазного провода. Именно эта особенность позволяет управлять одним потребителем из нескольких мест одновременно. Примечательно, что при такой схеме ни у одного из подключенных переключателей нет четкого положения для включенного или выключенного состояния, а при одновременном переключении сеть не замыкается.

Учитывая отсутствие определенного включенного или выключенного положения, имеет смысл обратить на наличие индикации. Встроенный в механизм светодиод показывает, когда управляемая цепь замкнута. Не стоит также путать индикацию с подсветкой. Последняя так же использует встроенный диод, но служит для быстрого нахождения выключателя в темноте.

Различие между конструкциями перекрестных переключателей может состоять и в конфигурации органов управления. Потребители могут купить клавишные, роторные (поворотные) или тубмлерные (рычажковыме) промежуточные выключатели. Механизм первых и последних весьма схож. В них используется кулачковый механизм с фиксацией или без нее. Только в случае с клавишными моделями органом управления выступает клавиша, а переключение тумблерных осуществляется благодаря удлиненному рычагу.

Перекрестные выключатели, подобно прочему электроустановочному оборудованию производятся в исполнении для скрытого и открытого монтажа. Модели для установки в сети, проложенные открытым способом, оснащаются собственным корпусом, а для скрытых сетей — суппортом для установки в стандартные монтажные коробки.

Таким образом, перекрестный выключатель благодаря своим конструктивным особенностям позволяет повышать гибкость управления системами управления. В сложных системах, где необходимо управление одним источником света из двух и более мест — это незаменимое электроустановочное оборудование.

Переключатель промежуточный 3 и более мест 10AX Белый Valena Legrand 774407

Переключатель 1-клавишный перекрестный (774407), 10AX, IP20. Цвет Белый; Серия Valena; Производитель: Legrand

• Качество Legrand
• Невысокая цена

Переключатель перекрестный одноклавишный (схема 7). Предназначен для управления одной группой освещения с трех и более мест (в комбинации с переключателями). Монтаж в монтажную коробку. Для комплектации использовать однопостовые и многопостовые декоративные рамки серии Legrand Valena

Рекомендации:

Требуемая длина снятия оболочки кабеля составляет 12 мм. Шаблон для замера длины снятия оболочки расположен на задней панели механизма. Он позволяет точно определить необходимую длину снятия оболочки подсоединяемых проводников. Диаметр подсоединяемых проводников от 1,5 мм² до 2,5 мм² . Конструкция зажимов позволяет подсоединять гибкие проводники (жилы кабеля) без применения специального инструмента. Достаточно вручную скрутить жилы (без оконцовки кабельными наконечниками).

Подключение:

Технические характеристики:

• Тип: переключатель
• Комплектация: механизм с накладкой, без рамки
• Установка: встраиваемые
• Параметры сети: 250В~  50Гц
• Номинальный ток: 10АХ
• Степень защиты: IP20 (для сухих помещений)
• Клеммы: зажимные, медный проводник до 2,5мм²
• Температура хранения и эксплуатации: от -5^оС до +40^оС

Legrand Valena — безопасность и надежность, проверенная временем!

Приятный дизайн, качественные механизмы, богатейший функционал, приемлемые цены. Это одна из самых удачных разработок Legrand.

Подробнее о серии Valena здесь: Лучшие бренды розеток и выключателей 2015

Переключатель промежуточный 3 и более мест 10AX Белый Valena Legrand
Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Переключатель промежуточный 3 и более мест 10AX Белый Valena Legrand — цена, фото, технические характеристики. Для того, чтобы купить Переключатель промежуточный 3 и более мест 10AX Белый Valena Legrand в интернет-магазине prestig.ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Переключатель промежуточный 3 и более мест 10AX Белый Valena Legrand оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• в наличии Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Цвет	белые
Тип устройства	переключатель перекрестный (с 3-х и более мест)
Кол-во линий	одноклавишный (1 клавишный)
Комплектация	Механизм с клавишами
Подсветка	без подсветки
Материал	пластик
Степень защиты	IP20 (для сухих помещений)
Монтаж	встраиваемые

Что такое промежуточный коммутатор?

Промежуточный выключатель — это трехпозиционный выключатель света. Он используется, когда у вас есть три или более переключателя, управляющих одним светом, средний переключатель должен быть промежуточным переключателем света.

Типичный пример этого — лестничная площадка в доме, когда, возможно, есть переключатель внизу лестницы, один наверху лестницы и один в конце лестничной площадки. В этой схеме вам понадобится средний переключатель (например, тот, который находится наверху лестницы), чтобы быть промежуточным переключателем.

Это может быть продолжено для нескольких коммутаторов, поэтому оно применимо к трем или более коммутаторам. Представьте, например, общую лестничную площадку в многоквартирном доме.

Подробнее о различных доступных переключателях читайте ниже.

Промежуточный переключатель используется только в определенных случаях, поэтому в первую очередь давайте рассмотрим другие переключатели и когда они вам понадобятся.

Стоит отметить, что все эти переключатели спереди выглядят одинаково, хотя сзади они выглядят по-разному.

Что такое нормальный коммутатор?

Существует два типа «обычных переключателей»: односторонний и двусторонний.

Переключатели в одну сторону

Односторонний переключатель используется, когда у вас есть только один переключатель для света.

Схема одностороннего переключателя

Двухпозиционные переключатели

Двусторонние переключатели могут использоваться, когда есть только один переключатель для света, вместо одностороннего переключателя. Щелкните здесь, чтобы узнать больше о двухстороннем переключателе света.

Их также можно использовать при наличии двух переключателей на один свет. Два классических примера — это либо комната с двумя разными входами (например, проходная комната), либо свет для лестничной площадки, где есть переключатель наверху лестницы и один внизу. Часто для этого по ошибке заказывают промежуточный выключатель. Хотя для этого подойдет промежуточный переключатель, он определенно не нужен, и двусторонний переключатель отлично справится с этой задачей.

Схема двустороннего переключателя

Промежуточные переключатели

Итак, промежуточный выключатель.

Это очень универсальный переключатель, который можно использовать для большинства ситуаций освещения, но на самом деле он дороже, поэтому обычно вы используете его только при необходимости. То есть, когда у вас есть три переключателя, управляющих одним светом, тогда средний должен быть промежуточным переключателем (остальные должны быть двухсторонними).

Схема промежуточного переключателя

Иерархия коммутаторов

Промежуточный переключатель может использоваться как односторонний или двусторонний (но он более дорогой, поэтому обычно не используется для этого).

Двусторонний переключатель может использоваться как односторонний или как двусторонний переключатель. Они часто используются как и то, и другое. Фактически, многие розничные продавцы электрооборудования (включая Socket Store) не продают односторонние переключатели, так как разница в цене незначительна, и двухпозиционный переключатель подходит для обоих.

Почему так много больше?

Последний вопрос, который нам часто задают. Почему это стоит намного дороже? Ответ прост. Это более сложная схема (см. Иллюстрации выше), поэтому ее производство дороже.

Мы надеемся, что все это поможет, но, конечно, если вы все еще не уверены, позвоните нам по телефону 02920 004887, и мы будем рады ответить на любые ваши вопросы.

Промежуточный переключатель (4-ходовой переключатель)

4-ходовой или промежуточный переключатель Конструкция, работа и применение

Что такое промежуточный переключатель и как он работает?

Это очень полезный переключатель с четырьмя контактами, который обычно используется, когда нам нужно управлять световой точкой (или любыми другими электрическими приборами, такими как вентилятор, сигнализация, в середине лестницы и т. Д.) Из трех разных мест.

Полезно знать: промежуточный переключатель также известен как 4-позиционный переключатель.

Конструкция и работа промежуточного переключателя

В промежуточном переключателе , есть четыре клеммы, с помощью которых он изменяет протекание электрического тока от одной цепи к другой (см. Рис. 1 и 2) и также известен как Трехпозиционный переключатель . Он имеет возможность включать и выключать электропитание двумя способами. Четыре вывода промежуточного переключателя и его работа показаны на рисунке ниже, где 4 точки контакта могут быть обозначены как A, B, C и D.Когда ручка переключателя находится в верхнем положении, клеммные контакты промежуточного переключателя соединяют клемму A с клеммой C и клемму B с клеммой D, как показано на рис. 1a. С другой стороны, когда ручка опущена, клемма A подключается к клемме B, а C — к D.

Рис. 1. Что такое промежуточный коммутатор и как он работает?

другими словами, когда ручка переключателя находится в верхнем положении, вертикальные контакты подключаются таким образом, как AC и BD, как показано на рис. 1a). А когда ручка ВНИЗ, то Горизонтальные контакты подключены (т.е.е. AB и CD, как показано на рис. 1b).

На рис. 2 показана основная конструкция и работа промежуточного переключателя.

Конструкция и работа промежуточного выключателя

Применение и использование промежуточного выключателя

Промежуточный выключатель в основном используется в холле, больших комнатах или в доме, где разные лампы необходимы для включения / выключения из разных мест. Более того, в многоэтажном здании светильник на первом этаже или в тени автомобильной стоянки может управляться или включаться / выключаться с любого этажа с помощью промежуточной цепи переключателя.

Как управлять точкой освещения из трех мест с помощью промежуточного переключателя

На рис. 3 лампа управляется из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя.

Ниже приведена та же схема (рис. 4) для управления световой точкой (лампой) из трех разных мест с помощью двух двухпозиционных переключателей и одного промежуточного переключателя с разными символами.

Проводка на лестнице с использованием промежуточного переключателя

Ниже приведена принципиальная схема для управления точкой освещения из трех разных мест с помощью двух двухпозиционных переключателей и промежуточного переключателя в середине лестницы.

Подключение проводки на лестнице с помощью двух двухпозиционных переключателей и промежуточного переключателя

Управление лампой из шести шести мест с помощью промежуточного переключателя

На рис. 5 лампа управляется из шести разных мест с помощью двух двухпозиционных переключателей и четырех промежуточных переключатели.

Ключевой момент: вы можете управлять лампой из разных мест, добавляя дополнительные промежуточные переключатели, например, в середине лестницы или в общих квартирах (при необходимости). Кроме того, с помощью промежуточного переключателя можно управлять многими другими электрическими приборами, такими как вентиляторы, сигнализация, машины и т. Д. Из разных мест.

Читайте также:

Что такое промежуточный переключатель?

При планировании розеток и выключателей, необходимых для каждой комнате в вашем доме, возможно, вы встречали промежуточные выключатели. Мы часто спросил, что такое промежуточные переключатели, поэтому в этой статье мы объясним, что они есть, где их можно использовать и как выбрать подходящий.

Промежуточные переключатели — это трехпозиционные переключатели, когда вы иметь три или более переключателя, управляющих одним светом. Средний переключатель три должны быть промежуточным переключателем.

Где бы вы использовали промежуточный выключатель света?

Если у вас есть площадка с переключателем наверху лестницы и одним переключателем внизу лестницы, оба управляющих светом на потолке над средним этажом, вы также можете захотеть иметь выключатель света на площадке, в середина. Этот переключатель в середине должен быть промежуточным переключателем.

Доступны другие переключатели: односторонние и двусторонние. Односторонние переключатели можно использовать, если у вас есть только один переключатель для света.

Матовый хром 10a 1 группа, 2-позиционный переключатель света. Спереди и сзади.

Двухпозиционные переключатели могут использоваться вместо односторонних. выключатель, но и когда есть два выключателя на один свет. Итак, если у вас есть комната с двумя дверями, и на каждой двери нужен выключатель для одного потолочного освещения, необходимы два двухпозиционных переключателя. Промежуточные переключатели могут покрыть это, но два переключатели пути сделают работу.

Промежуточный переключатель 1 группы из матового хрома. Спереди и сзади.

Промежуточные выключатели могут использоваться для большинства цепей освещения. ситуаций, но поскольку они дороже двухпозиционных переключателей, обычно используется только при необходимости.Если у вас большая комната с тремя дверными проемами и выключателем у каждого дверного проема, управляя одним и тем же потолочным светильником, вам понадобится двухсторонний переключатель на каждом конце дверного проема и промежуточный переключатель посередине, поэтому цепь может функционировать должным образом.

Почему промежуточные коммутаторы стоят дороже?

Промежуточные переключатели просто сложнее, чем один двухсторонние переключатели, поэтому они, как правило, стоят дороже.

Какие бывают промежуточные переключатели?

Эти переключатели обычно доступны в виде кулисных переключателей, особенно в качестве промежуточных переключателей с одной группой, однако некоторые производители розеток и переключателей, включая Soho Lighting, предоставляют промежуточные переключатели.Soho Lighting и Lieber также продают 2-х, 3-х и 4-х групповые промежуточные кулисные переключатели.

Сетевые переключатели также можно использовать для создания комбинаций. Вы можете захотеть установить двухпозиционный переключатель и промежуточный переключатель на одной пластине. Это может быть создано путем присоединения модуля двустороннего переключателя и промежуточного модуля переключателя к каркасу сетки.

Возможно, вы видели в наличии промежуточные диммерные переключатели. Эти фиктивные диммерные переключатели, поэтому выглядят как диммерные переключатели, но их единственная функция включается и выключается.

Работа, конструкция, меры предосторожности и применение

Выключатель — это электромеханическое устройство, которое управляется вручную. Он включает в себя один или несколько электрических контактов, связанных с внешними цепями. Каждый электрический контакт имеет два состояния: замкнутый и разомкнутый. Замкнутые — это не что иное, как контакты будут касаться друг друга, так что будет протекать ток, тогда как разомкнутый означает, что два контакта разделятся, поэтому ток не будет протекать. Переключатель, управляемый человеком, может использоваться для управления сигналом в системе.Лучшими примерами переключателей являются кнопки на клавиатуре компьютера, выключатель света и т. Д. Автоматические выключатели используются для управления движениями машин. Существуют разные типы переключателей, такие как односторонние, двухсторонние и промежуточные. В этой статье обсуждается обзор промежуточного коммутатора.

Что такое нормальный коммутатор?

Определение: Существуют различные типы обычно используемых и основных выключателей, такие как обычный выключатель или промежуточный тип.Обычный тип также известен как переключатель одностороннего (или) двустороннего типа. Они используются в нормальных условиях освещения.

Односторонний переключатель

Этот тип переключателя в основном используется, когда у вас есть только один переключатель для одного источника света. Лучший пример такого выключателя — потолочный светильник в спальне. Эти переключатели не дорогие, поэтому используются в простых схемах.

Односторонний выключатель типа

Двухсторонний выключатель

Этот вид выключателя используется там, где требуется два выключателя для выключения одного светильника.Например, в коридоре один выключатель используется у основания лестницы, а другой — наверху. Подключение этого переключателя показано ниже, и его можно использовать как односторонний переключатель.

Двухсторонний тип

Что такое промежуточный коммутатор?

Этот переключатель очень универсален и используется там, где три переключателя необходимы для управления одним источником света. Сравнивать с другими дорого. Если у вас есть три переключателя для управления светом, тогда центральный переключатель должен быть промежуточным.Ниже показан символ промежуточного переключателя.

Промежуточный переключатель

Этот переключатель также можно использовать как односторонний или двусторонний переключатель. Двусторонний переключатель можно использовать как односторонний или двусторонний, поэтому они часто используются в различных приложениях. На самом деле, розничные продавцы электрооборудования не продают односторонние переключатели из-за разницы в цене.

Принцип работы

Принцип работы промежуточного переключателя аналогичен DPDT, а именно двухполюсному переключателю двойного направления.Этот переключатель работает, позволяя трем переключателям управлять одним светом. Этот переключатель используется в многоэтажном здании, иначе на лестничной площадке. Потому что расположение переключателей может быть выполнено наверху лестницы, внизу лестницы и в конце лестничной площадки. В этом случае промежуточный переключатель используется в середине двух двусторонних переключателей. Используя эти переключатели, можно управлять светом из 3 разных мест.

Схема электрических соединений промежуточного переключателя

Промежуточный переключатель включает четыре клеммы, на которых эти клеммы будут изменять поток тока от цепи к цепи.Его также называют трехходовыми переключателями. Основная функция этого переключателя — включать и выключать электропитание двумя способами. Подключение и работа промежуточного переключателя показаны ниже. Он включает в себя четыре контактных штыря, а именно A, B, C и D.

Подключение промежуточного переключателя

Как только кнопка переключателя находится в верхнем положении, клеммные контакты в переключателе будут подключать клемму «A» к клемме «C». Точно так же клемма «B» будет подключаться через клемму «D», как показано на следующем рисунке. В качестве альтернативы, когда ручка повернута вниз, клемма «A» может быть подключена к клемме «B», а клемма «C» подключена к клемме «D».Таким образом, когда переключатель направлен вверх, вертикальные контакты, такие как AC и BD, подключены. Точно так же, когда ручка направлена ​​вниз, подключаются горизонтальные контакты, такие как AB и CD.

Как установить промежуточный переключатель?

Шаги установки этого коммутатора включают следующее.

• Этот переключатель используется там, где количество переключателей необходимо для управления светом.
• Он должен быть расположен между первым и последним переключателями в цепи освещения.
• Если мы хотим изменить существующий переключатель, запишите положение клемм, а также положение и подключения кабеля.
• Эти переключатели могут использоваться как с односторонним, так и с двусторонним переключением.

Меры предосторожности

Меры предосторожности при установке этого переключателя включают следующее.

• Перед установкой этого переключателя мы должны проконсультироваться с хорошим электриком, если у нас есть какие-либо сомнения.
• Необходимо внимательно прочитать инструкции
• Перед установкой обязательно убедитесь, что источник питания правильно изолирован или нет.
• Снимите имеющийся выключатель со стены
• Очистите от пыли настенный ящик.
• Всегда используйте кабель точного типа.
• Расположение клемм изменится с одного переключателя на другой, поэтому внимательно проверяйте положение клеммных соединений.

Приложения

Промежуточный переключатель можно использовать следующим образом.

• Переключатели такого типа обычно используются в больших комнатах, холлах и отключаются там, где требуется большое количество ламп для включения или выключения из разных мест.
• Кроме того, светильник в многоэтажном доме на первом этаже, иначе в тени парковки, можно управлять с любого этажа через промежуточный выключатель.
• Световой точкой можно управлять из трех мест с помощью двух двухпозиционных переключателей, а также промежуточного переключателя.
• Подключение этого переключателя посередине лестницы для включения / выключения света из трех разных мест через 2 двухпозиционных переключателя.
• Лампа может управляться из шести мест с помощью 2-х двухпозиционных переключателей и 4-х промежуточных переключателей. Кроме того, различные электрические устройства, такие как машины, сигнализация, вентиляторы, также могут управляться из разных мест.

Таким образом, это все о промежуточном коммутаторе, работе, конструкции, способах установки, мерах предосторожности и его применениях. Его можно использовать как односторонний или как двухпозиционный переключатель, но это очень дорого, поскольку представляет собой дополнительную сложную схему. Они используются только тогда, когда в схеме используется еще три переключателя. Вот вам вопрос, как подключить промежуточный выключатель как двухсторонний?

Что такое промежуточный коммутатор? — Справочник покупателя

Нам задают много вопросов здесь, в Socket Center, и один из основных — , что такое промежуточный коммутатор?
Здесь мы постараемся объяснить, что именно это такое, его основные функции и, самое главное, когда и где вам нужно его использовать. Промежуточный переключатель используется только в очень определенных обстоятельствах, поэтому лучше сначала рассмотреть другие типы.

Что такое переключатель?

Два основных и наиболее часто используемых типа переключателей, доступных для вашей собственности, — это «обычные» переключатели и «промежуточные» переключатели. «Нормальный» переключатель — это обычно одно- или двухпозиционный переключатель, который обычно используется в нормальных, стандартных условиях освещения.

Односторонние переключатели	Односторонний переключатель используется, когда у вас есть только один переключатель для освещения, например, потолочного светильника в спальне.Это самые дешевые переключатели из доступных, поскольку схема очень проста и легка в изготовлении, что делает ее самым простым и широко доступным типом переключателей на рынке.
Двухпозиционные переключатели	Можно использовать двухпозиционный переключатель с двумя переключателями для выключения одного источника света, например, когда у вас есть свет в коридоре, с переключателем внизу лестницы и другим вверху. Двусторонний переключатель также можно подключить таким образом, чтобы его можно было использовать как односторонний переключатель (в большинстве случаев разница в цене незначительна). Часто люди заказывают промежуточный переключатель, который выполняет работу двухпозиционного переключателя, хотя он и будет работать, покупка промежуточного переключателя вместо двустороннего может быть намного дороже.
Промежуточные переключатели	Промежуточный коммутатор — это чрезвычайно универсальный коммутатор, который можно использовать в большинстве ситуаций, однако это означает, что он становится более дорогим и используется только там, где это необходимо. Промежуточные переключатели используются, когда три переключателя (или более) управляют одним светом. Примером этого может быть площадка с переключателем внизу лестницы, наверху лестницы и в конце площадки для приземления. В этой схеме вам понадобится средний переключатель (тот, что наверху лестницы), чтобы быть промежуточным переключателем. Затем эту схему можно продолжить для нескольких переключателей, где имеется три или более переключателей.

Сводка

Промежуточный переключатель действительно может использоваться как односторонний переключатель или двухпозиционный переключатель , однако он намного дороже из-за более сложной схемы, это означает, что они используются только при необходимости для схем с тремя или более переключателями .

Проводка промежуточного переключателя

| Электропроводка

здесь у нас есть схема освещения с трехсторонней коммутацией (иногда ее называют двухсторонней коммутацией с промежуточным звеном). Это позволяет включать или выключать одиночный свет с помощью любого переключателя. На этой странице показано, как он подключен к старым цветам кабеля, если ваш дом имеет новые цвета, которые вы хотите использовать здесь:

3-полосное переключение (новые цвета кабеля)

Это очень похоже на схему двустороннего переключения, но с дополнительным промежуточным переключателем, встроенным в трехпроводной кабель управления, соединяющий два концевых переключателя.

рис. 1: Схема подключения трехпозиционного переключения

Схема состоит из двухпозиционного переключателя на каждом конце (верхний и нижний переключатели на рис. 2) и промежуточного переключателя посередине. Все три переключателя соединены между собой трехжильным кабелем заземления. Обратите внимание, что провод, подключенный к клеммам COM, пропущен прямо через промежуточный переключатель с помощью кабельного разъема.

Рис. 2: Схема трехходового переключения света (старые цвета кабеля)

Все провода заземления должны подключаться к клемме заземления в задних коробках переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2)

Четырехстороннее переключение и др.

Эта схема может быть расширена до четырех-, пятипозиционного переключения путем добавления дополнительных промежуточных переключателей (подключенных, как показано на рис. 2) в любом месте вдоль кабеля управления.

---

Теги: 3-х позиционная схема освещения, 3-х позиционный переключатель, электрическая проводка, как подключить свет, как подключить трехсторонний переключатель, проводка промежуточного переключателя света, промежуточный переключатель, проводка промежуточного переключателя, схема подключения света, цепь освещения, схема подключения освещения

---

здесь у нас есть схема освещения с трехсторонним переключением (иногда называется двухсторонним переключением с промежуточным). Это позволяет включать или выключать одиночный свет с помощью любого переключателя. На этой странице показано, как он подключен в новом цвете кабеля, если в вашем доме есть старые цвета, которые вы хотите использовать здесь:

Трехстороннее переключение (старые цвета кабеля)

Это очень похоже на схему двустороннего переключения, но с дополнительным промежуточным переключателем, встроенным в трехпроводной кабель управления, который соединяет два концевых переключателя света.

Рис.1: Принципиальная электрическая схема трехпозиционного переключения

Схема состоит из двухпозиционного переключателя на каждом конце (верхний и нижний переключатели на рис. 2) и промежуточного переключателя посередине. Все три переключателя соединены между собой трехжильным кабелем заземления. Обратите внимание, что провод, подключенный к клеммам COM, пропущен прямо через промежуточный переключатель с помощью кабельного разъема.

Рис. 2: Схема подключения трехходового переключателя света

Все провода заземления должны подключаться к клемме заземления в задних коробках переключателя, и если вы используете металлические переключатели, ДОЛЖНА быть петля от этой клеммы заземления к клемме на плате переключателя (см. Примечание A на рис. 2)

Четырехстороннее переключение и др.

Эта схема может быть расширена до четырех-, пятипозиционного переключения путем добавления дополнительных промежуточных переключателей (подключенных, как показано на рис. 2) в любом месте вдоль кабеля управления.

---

Теги: 3-х позиционная схема освещения, 3-х позиционный переключатель, электрическая проводка, как подключить свет, как подключить трехсторонний переключатель, проводка промежуточного переключателя света, промежуточный переключатель, проводка промежуточного переключателя, схема подключения света, цепь освещения, схема подключения освещения

---

Промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется вместе с двумя двухсторонними выключателями света для достижения этого

панель переключателя одинарная

Промежуточный выключатель света одинарный

Механизм выключателя света

Механизм промежуточного выключателя света

Есть четыре терминала, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.

---

Теги: электрические выключатели, Промежуточный выключатель света, проводка промежуточного выключателя, выключатель света

---

Промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и для этого используется вместе с двумя двухсторонними выключателями света. Фактически это два одинарных промежуточных переключателя на одной лицевой панели.

Лицевая панель переключателя двойная

Рис. 2: Двойной промежуточный выключатель света

Механизм выключателя света

Рис. 3: Механизм промежуточного выключателя света

Каждая из групп (или переключателей) выше на рис. 2 (их две) работает следующим образом (рис. 3): есть четыре клеммы, обычно L1, L1 и L2, L2.В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.

---

Теги: 2-местный, 2-х позиционный, электрические выключатели, Промежуточный выключатель света, Проводка промежуточного выключателя, выключатель света

---

3-местный промежуточный выключатель света используется там, где три или более переключателя управляют одним светом, и используется вместе с двумя двухсторонними выключателями света для достижения этой цели. Фактически это три одинарных промежуточных переключателя на одной лицевой панели.

Тройной выключатель

Рис. 2: Тройной промежуточный выключатель света

Механизм переключения

Рис. 3: Механизм промежуточного выключателя света

Каждая из групп (или переключателей) выше на рис. 2 (их три) работает следующим образом (рис. 3): есть четыре клеммы, обычно L1, L1 и L2, L2. В одном положении L1 и L2 соединены попарно. В другом положении подключаются альтернативные пары.

---

Теги: 3 группы, электрические переключатели, проводка промежуточного переключателя, переключатель света, переключатель света тройной промежуточный

---

Ресурсы

Коммутаторы

Простая электрическая осветительная схема состоит из одной лампы и одного выключателя.Однако цепи освещения могут быть подключены в различных конфигурациях с несколькими лампами и переключателями. Чтобы использовать эти конфигурации, производители выпускают переключатели различных типов. Общие типы переключателей, используемых в цепях освещения, включают:

• односторонний (однополюсный)
• двухходовой (двухполюсный)
• средний
• двойной полюс.

Различные производители предоставляют немного разные конфигурации клемм на переключателях, но в рабочем состоянии они одинаковы.На следующих схемах показана конфигурация переключателя и клемм, а также его работа.

Односторонний переключатель

В одну сторону

Переключатель «одностороннего действия» контактирует только в одном положении. Он используется для размыкания или замыкания одиночной электрической цепи. В положении «включено» контакты обеспечивают соединение между C (общим) и клеммным. Коммутатор может иметь один или два дополнительных вывода для зацикливания.

Двухпозиционный переключатель

Двусторонняя

Двухпозиционный переключатель устанавливает контакт между общей точкой и любым из двух других контактов.Это обычно используется для двухстороннего переключения света или может использоваться для подачи питания на любую из двух цепей. Четвертый терминал предназначен для создания петель.

Двусторонний переключатель можно использовать как односторонний, используя только одну секцию (клемма 2 оставлена ​​пустой).

Средний

Промежуточный переключатель не имеет положения «выключено». Это четырехконтактный переключатель, который обеспечивает путь между двумя активными проводами и двумя проводами нагрузки. При изменении положения переключателя питание переключается.Этот переключатель используется вместе с двухпозиционными переключателями для обеспечения трех или более переключателей для одной цепи освещения. Терминала для зацикливания нет.

Для представления промежуточных переключателей используются две разные схемы.

Первый показан на схеме ниже.

Перемещение промежуточного выключателя

Приведенная ниже диаграмма также может использоваться для представления движения промежуточного переключателя.

Перемещение промежуточного выключателя

Двухполюсный выключатель

Двойной полюс

Это похоже на два односторонних переключателя в одном устройстве, работающих от одного механизма.
