Насосные станции и установки

Принцип работы любой насосной станции довольно прост и состоит в том, что насос закачивает воду в накопительный бак, и вода пополняется по мере израсходования. Датчик уровня, следящий за уровнем воды в баке, включает и отключает насос.

Насосная станция водоснабжения это моноблок, в котором насос соединен с гидроаккумулятором через реле, которое автоматически при падении давления поступающей воды до определенной критической величины включает насос для повтора цикла. Насосные станции необходимы при подаче воды из глубинных скважин либо каких-то других автономных источников. Их можно также применять для перекачивания воды из водопроводной сети с недостаточным напором и для заполнения накопительных емкостей про запас. Система не нуждается в погружении и монтируется на поверхности, не требуя при этом какого-то специального контроля за безопасностью, так как все процессы, включая устранение гидроудара, выполняются или автоматически, или полуавтоматически.

Для канализационных систем производятся специальные канализационные насосные станции, конструкция которых в целях улавливания твердых включений оснащается дополнительной емкостью. Для этой же цели не менее эффективно использование насоса с режущим механизмом. Перед покупкой насосной станции рекомендуется точно знать объем потребляемой воды, чтобы с максимальной точностью подобрать необходимый именно вам гидроаккумулятор. Только тогда вам будет обеспечена длительная и надежная эксплуатация всей системы в целом. Насосные станции, подающие глубинную воду, оснащены специальными инжекторами, соединенными со струйно-центробежным насосом. Станции с выносными эжекторами оборудованы теми же типами насосов, но именно то, что их эжектор не встроен, а опускается на дно, позволяет качать воду из скважин с пятидесятиметровой и более глубины. Основной же насосный агрегат при этом остается на поверхности. Такие станции весьма удобны, когда скважина значительно удалена от потребителя. Они имеют невысокий КПД и достаточно критичны в отношении сильно загрязненной различными взвесями воды.

Итак, кажущийся простым принцип работы насосной станции включает в себя достаточно сложное устройство системы водоснабжения.

Насосная станция в качестве комплекса гидротехнических средств и оборудования способна выполнить работы, связанные с водозабором из источников орошения или осушения, с подъемом и транспортированием воды к месту потребления или транспортировкой воды в сборный бак.

Насосные станции (НС) можно классифицировать по разным признакам, как:

• область применения и назначение,
• уровень подачи, что означает расположение относительно источника воды (это станции береговые, русловые, стационарного и передвижного типа),
• строительные особенности (заглубленные, незаглубленные, с совмещенными и не совмещёнными водозаборами и -выпусками). Насосные станции можно подразделить на:
• оросительные станции, поднимающие воду к оросительным каналам;
• осушительно-оросительные системы насосных станций, осушительно-увлажнительные системы,
• осушительные станции, отводящие воду с мелиорированных участков;
• подкачечные, служащие для подвода воды к закрытым оросительным системам.

У насосных станций может быть разный уровень подачи, независимо от области применения и напора: малый уровень подачи – до 1 м³/с; средняя подача – 1 — 10 м³/с, высокая подача – 10 — 100 м³/с и уникальные станции с подачей, превышающей 100 м³/с.

По источнику энергии насосные станции классифицируют на электрифицированные и тепловые станции. Последние работают от привода двигателя внутреннего сгорания. Насосные станции могут иметь сезонный режим работы и работать круглогодично. Различают насосные станции, забирающие воду из поверхностных источников воды, и из-под земли. Стационарные насосные станции устанавливаются в помещениях или здании, которое служит для расположения основного и вспомогательного гидромеханического, электротехнического и механического оборудования, трубопроводной арматуры и т.д. По конструктивным особенностям их классифицируют на наземные, камерные и блочные насосные станции. По характеру управления стационарные насосные станции могут управляться вручную и автоматически.

Выбор насосной станции стационарного типа определяется рядом факторов, а также техническими и экономическими расчетами.

Передвижные насосные станции по сравнению со стационарными насосными станциями более мобильны, маневренны, их цена на 20 — 25% дешевле. Их используют для подачи воды в оросительную систему открытого или закрытого типа, в дождевальные устройства и для систем водоснабжения. Передвижные насосные станции достаточно подвижны, что делает возможным их применение на разных участках орошения в течение всего поливного сезона. Их целесообразное использование при поливе пойменных участков, при значительных колебаниях уровня воды в источнике не требует сооружения дорогостоящих водозаборных устройств, а глубина водоисточника в месте забора воды не должна быть < 0,6 — 0,8 метров. Если глубина окажется меньше, то следует применять устройство самого простого подпорного сооружения или приямка. Выбирая место для установки передвижной насосной станции, следует смотреть на подход к воде и площадку для насосной станции, которая должна обеспечивать высоту всасывания макс.

1,5 — 3 метра. Насосные станции передвижного типа могут быть сухопутными и плавучими, они могут иметь собственный двигатель внутреннего сгорания и электрический двигатель с приводом от вала с отбором мощности от трактора, который транспортирует насосную станцию ко всем местам водозабора. Сухопутные насосные станции можно классифицировать, в свою очередь, на станции навесной и прицепной конструкции. Выпуск передвижных насосных станций серийно налажен при их широком применении в мелиорации, они быстро устанавливаются, перемещаются при изменении уровней в источнике с водой, обслуживают несколько объектов.

ПНС с приводом от собственного двигателя классифицируются по производительности: 25 — 750 литров / секунду, по напору: 5 — 100 метров, по конструкции ходовой части: на полозьях или колёсах.

Насосные станции сооружаются, как правило, за короткий период времени с применением высоких технологий, совершенного унифицированного оборудования и новейших методов выполнения строительства.

Насосные станции или установки включают машинное помещение с насосами, водозаборные системы, водоприёмники, камеры переключений, ёмкости с водой. Любая насосная установка не может обойтись без электрического хозяйства и трансформаторной подстанции, которые могут находиться в одном помещении с машинным залом. Некоторое из выше перечисленного оборудования может отсутствовать или объединяться с функциональной точки зрения. Например, машинный зал насосной станции может составлять одну строительную конструкцию с водоприёмником, что является типичным для насосных станций I подъёма. У насосных станций водоотведения машинный зал может быть совмещён с приемным резервуаром. Насосное оборудование насосной установки может различаться в зависимости от её назначения, бывают установки с горизонтально и вертикально расположенными насосами, с насосами осевыми и центробежными, которые могут быть установлены с положительной высотой всасывания или с подпором, то есть под залив.

Расположение машинного зала относительно поверхности земли характеризует насосные станции как станции:

• наземного типа;
• полузаглубленные станции;
• заглубленного и
• подземного типа.

Для наземных насосных станций характерно расположение пола машинного помещения на уровне отметок окружающей земли, может быть предусмотрен въезд автотранспорта.

Для полузаглубленных насосных станций пол заглубляется по сравнению с уровнем земли, у них отсутствует перекрытие между машинным помещением и первым этажом, присутствие которого является характерным для насосных станций заглубленного типа. Если станция достаточно сильно заглубляется, то могут иметь место дополнительные подземные этажи для расположения вспомогательного оборудования. Эти насосные станции носят название насосных станций шахтного типа.

Для подземных насосных станций характерно их полное расположение под землей, компактная конструкция и автоматическое управление. Они могут быть прямоугольной (легче осуществлять монтаж унифицированных компонентов оборудования), круглой формы, иметь вид эллипса (легче воспринимают давление гидростатики) или сложную форму. По типу управления насосные станции подразделяются на: — станции, оснащённые ручным управлением, когда обслуживающий персонал в лице операторов управляет операциями станции; — с автоматической системой управления, когда все операции выполняются автоматически, регулирование осуществляется по уровню воды в баке или давлению воды в линии и т.

д.; — с полуавтоматическим управлением, когда включение и отключение станции осуществляется оператором, а все остальные операции производятся в автоматическом режиме; — станции, управляемые дистанционно из удалённой диспетчерской станции. При подборе насосной станции обычно ведётся сравнение всех технических характеристик и экономических показателей нескольких видов станций, в зависимости от цели и будущего назначения оборудования, ведётся оценка сточных вод (на наличие или отсутствие в них твердых включений, вязкость и плотность сточных вод, агрессивность их среды, температурные условия). Немаловажно определить и сферу использования: бытовая ли это насосная установка или промышленная.

Если продолжать далее разговор о видах насосных станций, можно их подразделить также на следующие подвиды:

• водопроводные,
• канализационные.

К канализационным насосным станциям (КНС) относятся конструкции, которые обеспечивают удаление сточных вод: ливневых, фекальных, промышленных. Они имеют следующие преимущества:

• довольно длительный срок эксплуатации; часто это объясняется использованием на комплектующих деталях стеклопластика, который не ржавеет и не гниёт;
• безопасный режим работы вследствие наличия датчиков давления и уровня жидкости, которые контролируют функционирование системы;
• компактное исполнение;
• возможность обеспечения полностью автоматического режима работы системы;
• экологически чистый подход при эксплуатации: нет неприятного запаха и бесконтрольного выброса сточных вод.

Канализационная насосная установка размещается в корпусе и включает в себя насосы (основные и вспомогательные), датчики, трубопровод, соединительные патрубки. Основная отличительная особенность канализационной насосной станции заключается в наличии специального контейнера для попадания содержащихся в сточных водах крупных частиц. Контейнер периодически извлекается и опорожняется, затем чистится. Канализационные насосные установки могут функционировать почти в любых атмосферных условиях, что является также их плюсовым моментом.

В современной автономной водопроводной системе важнейшим компонентом является сегодня насосная установка, которая или приобретается в готовом виде, или собирается самим пользователем, если речь идёт о компактной установке для частного дома. Чтобы не иметь проблем с эксплуатацией насосной установки, следует хорошо понимать принцип её работы. Для правильного подбора насосной станции для своих конкретных нужд, следует иметь в виду 2 фактора: технические параметры насосной станции и нюансы имеющейся скважины. Среди технических параметров, как всегда, речь ведут, в первую очередь, о производительности. Это значит, что станция должна поднимать на высоту такой объём воды, который обеспечит все необходимые для дома и придворных построек нужды. Для характеристик скважины важную роль играют производительность, её глубина, статистический уровень воды (если насос вне работы), динамический уровень воды (если насос в работе), тип фильтра и Ø трубы. Стандартные насосные станции поднимают воду эффективно с глубины скважины макс. 9 м. Они могут быть оснащены или самовсасывающим центробежным насосом, или самовсасывающим вихревым насосом. Относительно мощности станции можно сделать следующий вывод, который нам подсказывает практика: для дома, где проживает семья из четырёх человек, достаточно будет приобрести насосную станцию малой или средней мощности, 2-4 м³/ час, и с напором 45-55 метров.

Насосные станции с накопительным баком считаются уже устаревшими, но такие станции еще встречаются. Накопительный бак очень громоздкий, уровень воды в нем и напор контролирует поплавок, данные выводятся на датчик, который, срабатывая, дает сигнал на подкачку воды. Это всегда была популярная система водоснабжения, однако недостатков у этой системы было множество:

• всегда низкий напор, так как вода поступает в бак самотеком;
• большие размеры бака;
• сложная установка бака, ибо он должен размещаться выше уровня самой станции;
• при выходе из строя датчика переполнения вода начинает переливаться в помещение.

Современные насосные станции снабжаются гидроаккумулятором. Суть состоит в том, что на станции устанавливается реле давления. Станции, оснащённые гидроаккумулятором, считаются станциями прогрессивными и имеют гораздо меньше недостатков. Реле контролирует верхнюю границу давления окружающего воздуха, который сжимается в гидроаккумуляторе под давлением воды. После установки необходимого давления насос отключается, и включается снова только при поступлении сигнала от реле о нижней границе давления.

Итак, все равно, какая насосная станция, с накопительным баком или гидроаккумулятором, она укомплектовывается насосным агрегатом, мембранным баком под напором, реле давления, манометром, кабелем и разъемами для подключения. Различают насосные станции также по типу рабочего насоса, который может быть с эжектором и без эжектора. Если эжектор встроенный, то вода поднимается за счет созданного разряжения. У этих насосных станций довольно высокая стоимость, однако она вполне оправданная, они могут подавать воду с глубины 20-45 метров. Оборудование этих станций высокопроизводительное, довольно компактное, но работает очень шумно, и в связи с этим его лучше размещать в подсобных помещениях.

Имеются также насосы для насосных станций с выносным эжектором, который погружают вместе с двумя трубами в скважину или колодец. Вода поступает в эжектор по одной трубе, образуя всасывающую струю. В системе не должно быть воздуха и песка, КПД этих насосов намного ниже, чем у стандартных насосных станций. Такая станция может быть установлена дома, она работает бесшумно.

На самом же деле насосов, из которых комплектуют насосные станции, существует огромное количество.

В последние годы заметно улучшилось производство в нашей стране пожарных автомобилей, эффективность работы которых определяет, как правило, качественный показатель насосной установки, которая является, как бы, не самым главным элементом пожарной машины. Насосные установки, используемые в технике пожаротушения, представляют собой совокупность инженерных коммуникативных систем, способных обеспечить безопасность людей в здании в момент начавшегося пожара. Основной целью подобных конструкций является ликвидация распространяющегося возгорания, качественное тушение пожара и быстрое удаление дыма и углекислого газа из здания.

Раньше пожарные машины оснащались обычным пожарным насосом. Пожары бывают разные, и, соответственно, их тушение также обладает рядом отличительных особенностей, что обусловлено различными требованиями к работе насосных установок. Чтобы ликвидировать пожар на верхних этажах, нужна насосная установка с высоким давлением. А для ликвидации крупных лесных пожаров нужна пожарная машина с высокопроизводительной насосной установкой (70 — 100 л/с). И будет достаточно одной машины, а не двух по 40 литров в секунду каждая.

В конструкциях последних моделей пожарных насосных установок, изготавливаемых мировыми лидерами в данной области, следует отметить оснащение их новыми системами контроля и дистанционного управления, регулирование давления в автоматическом режиме, автоматика водозаполнения и дозировки пенообразующего вещества, вывод данных на жидкокристаллический экран. Однако такую технику тяжело эксплуатировать в наших условиях, когда речь идёт о пожарах глобального уровня, например, в условиях сибирского климата. Какой жидкокристаллический экран насосной установки выживет после пожара в таких условиях?

Одним из важных элементов насосной установки пожарной машины считается вакуумная система водозаполнения, работающая от открытого водоема. Вакуумный способ водозаполнения может быть ручным и автоматическим, в качестве вакуумного насоса установки могут работать поршневые, мембранные, шиберные, водокольцевые, газоструйные насосы и др. Каждая из этих систем в оснащении насосной станции для пожарных автомобилей подходит для определенных условий работы.

Работа вакуумной системы водозаполнения, в частности, уровень и скорость вакуумирования, непосредственно связана с функцией привода двигателя, или скорости оборотов данного двигателя. Это связано с определенными неудобствами в техническом обслуживании пожарной техники, необходима ежедневная проверка на «сухой вакуум». Насосы вакуумной насосной станции представляют собой автономную вакуумную систему и были разработаны недавно по заказу МЧС России. Они снабжены автономным электроприводом, получающим питание от аккумулятора пожарной машины. Электрические сигналы, управляя насосами, автоматизируют почти все процессы, входящие в операции по пожаротушению, и являются на сегодня самыми перспективными в вопросе водозаполнения. Это уже отметили все известные производители пожарных машин в России.

Настройка и ремонт реле давления насосной станции

Насосная станция в определенных ситуациях может давать нарушения и сбои в работе. В результате этого минимизируется напор воды или нарушается работа конструкции в указанном диапазоне необходимого давления. Причиной выхода прибора из строя обычно становится неисправное реле давления или неправильно выставленные настройки.

Диагностика неполадок реле

Процесс автоматизации станции происходит благодаря работе реле давления. Именно этот элемент осуществляет управление режимом включения и выключения электронасоса. С его помощью осуществляется стабильный уровень напора в водопроводных путях. На начальном этапе рекомендуется проверить показатели уровня давления, при которых происходит работа режимов станции. Все производители насосных станций придерживаются одинаковых стандартных установок:

• 1,5 – 1,8 атм. необходимо для включения электронасоса;
• 2,5 – 3 атм. обеспечивают режим отключения прибора.

Распространенное ошибочное действие – попытка регулирования сразу всех параметров давления. Специалисты настоятельно рекомендуют проверять показатели влияния сжатых воздушных масс в емкости гидроаккумулятора.

Перед началом работы необходимо обесточить насосную электростанцию, открыть крышку из пластика, расположенную на торцевой стороне бака. Рекомендуется замерить давление при помощи манометра на автомобильном насосе. При полученных показателях менее полутора атмосфер, нужно последующее повышение режима давления при помощи насоса для автомобиля. В дальнейшем проверку рекомендуется осуществлять регулярно.

Для полноценного процесса функционирования мембраны аккумулятора и длительного периода его эксплуатации необходимо соблюдение постоянного режима равномерного давления воздушных масс в баке.

После успешного поднятия показателей давления, станция начнет функционировать в обычном режиме. Если этого не произошло, рекомендуется начать подробную регуляцию настроек и режимов реле.

Крайний показатель порога выключения насосного аппарата не должен превышать уровня давления заданных параметров. Иначе это будет обеспечивать непрерывную работу электронасоса и невозможность создания нужного давления.

Установка и регуляция настроек реле

Процесс коррекции настроек универсален для всех моделей бытовых насосных электростанций.

Осуществление корректировки происходит в рабочем состоянии оборудования. В начале необходимо подключить систему к сети и ожидать поднятия уровня давления в трубопроводных путях. При последующем отключении электрического прибора рекомендуется выполнить ряд манипуляций:

• Открываем крышку реле и уменьшаем степень прижимания меньшей пружины путем ослабления гайки.
• Поворачивая гайку большей пружины, осуществляем процесс настройки показателей уровня нижнего давления. Это позволит впоследствии осуществить включение насоса.
• На следующем этапе специалисты рекомендуют открыть кран и слить жидкость. В процессе этого необходимо засечь показатель давления, при котором насос включился в работу. Если значение показателя оказалось неудовлетворительным, нужно повторить процедуру корректировки и настройки.
• Устанавливаем нужные показатели режима выключения электронасоса. Для осуществления этого действия нужно произвести запуск системы и дождаться момента срабатывания реле. При получении неудовлетворительных результатов, осуществляют настройку посредством поворачивания гайки малой пружины до получения желаемого результата.

Если все вышеописанные манипуляции не помогли наладить работу реле — оно вышло из строя. В этом случае необходим профессиональный ремонт или полная замена элемента.

устройство, принцип работы, схемы, требования

Тушение пожаров водой в жилых, офисных и административных помещениях возможно с использованием насосных станций пожаротушения НСП. Это установки, благодаря которым осуществляется доставка воды к возгоранию. Критерии выбора насосов определяются характеристиками объекта, на котором они используются, способом тушения огня и другими важными параметрами.

Устройство и принцип действия

Насосные станции пожаротушения используются для работы с установками пенного, водяного тушения огня и на пожарном водопроводе. Главной функцией оборудования является доставка огнетушащего вещества к очагу возгорания.

В состав среднестатистической установки входят два насоса, запорные механизмы, обратные клапаны, распределительные устройства, фланцы, коллекторы, бак-накопитель, резервуары для воды, пульт управления.

Принцип работы приборов следующий. Станция пожаротушения находится в режиме ожидания. Когда рабочее давление опускается ниже минимума, срабатывает датчик, передающий сигнал в блок автоматики. Происходит открытие задвижки пенообразователя, включаются насосы и перемещают вещество в пропорционер. В нем смешивается раствор, после чего он подается в систему растворопроводов и бак. Когда емкость наполнена, электрические задвижки закрываются.

Перечень базового набора оборудования НСП

Оборудование пожарной станции

В базовый набор нсп входят следующие компоненты:

1. Основной насос.
2. Резервный насос (может быть несколько на крупных объектах).
3. Всасывающий коллектор.
4. Нагнетательный коллектор.
5. Запорно-пусковой механизм.
6. Пульт автоматического управления.
7. Контрольно измерительные приборы.

Также на стадии проектирования могут добавляться дополнительные элементы и устройства в систему.

Автоматического пожаротушения

К автоматическим установкам пожаротушения можно отнести все ПНС в составе АУПТ и часть разновидностей из систем ВПВ. Последние могут иметь ручной пуск от кнопки, ручных извещателей.

Водяного пенного пожаротушения: спринклерные и дренчерные

Пенные водяные системы пожаротушения – это самые распространенные виды. К их преимуществам относят дешевизну, возможность создания неограниченного запаса воды, высокую эффективность.

Выделяют два основных типа пожаротушения:

1. Спринклерные системы. Они работают точно по очагу возгорания. Это позволяет уменьшить риск материального ущерба от попадания воды на мебель, интерьер и другие предметы. Считаются системами с высокоточным тушением пламени.
2. Дренчерные. Они создают водяные завесы по пути распространения пламени. Могут защищать даже труднодоступные места, например, проемы строительных преград, где невозможно сделать противопожарные двери. Позволяют тушить пожары на больших по площади производственных объектах.

Требования к насосным станциям

Чтобы правильно подобрать насосную станцию на объект, следует ознакомиться с предъявляемыми требованиями. Все расчеты необходимо провести еще на стадии проектирования системы безопасности.

В зависимости от особенностей эксплуатации выделяют несколько видов насосов:

1. Электрические, которые работают в автоматическом режиме.
2. Механические, которыми нужно управлять вручную.
3. Комбинированные, в которых используются оба способа управления.

Требования с пожарной станции

Оборудование должно отличаться надежностью. По этой причине все НСП можно разделить на несколько групп:

1. Первая категория. К ней относятся изделия, в работе которых отсутствует перерыв в подаче огнетушащего вещества при пожаротушении. Применяется на объектах с повышенной угрозой возникновения пожаров.
2. Вторая категория. Есть небольшие промежутки и спады при запуске или переключении на резервные станции пожаротушения.
3. Третья категория. После работы обязательно делается длительный перерыв. Подходит для тушения небольших возгораний.



Тушение пожаров водой в жилых, офисных и административных помещениях возможно с использованием насосных станций пожаротушения НСП. Это установки, благодаря которым осуществляется доставка воды к возгоранию. Критерии выбора насосов определяются характеристиками объекта, на котором они используются, способом тушения огня и другими важными параметрами.



Виды насосных станций

Тип, вид, мощность насосных пожарных станций зависят от индивидуальных характеристик объекта, способа тушения пожара, вида источника водоснабжения.

Насосы бывают стационарные, которые размещаются в специальных строениях и сооружениях, и передвижные. Также НСП можно разделить и по другим критериям – объем, используемое оборудование и т.д.

Модульные насосные станции

К модульным НСП относятся технические средства, которые собраны в единую раму. Они отличаются небольшой производительностью, легко монтируются и требуют минимум затрат.

Моноблочная насосная станция

Все необходимое оборудование собирается в утепленный металлический контейнер. Его легко переносить при помощи различных видов транспорта на другие объекты. Для работы к устройству подключают сети противопожарного водоснабжения.

Насосная станция наружного пожаротушения

Для наружного тушения возгораний применяются моноблочные и модульные насосы, которые размещаются во временных строениях. Это могут быть контейнеры, вагончики и другие сооружения, которые можно поставить на заранее подготовленной площадке для обеспечения водоснабжением.

Подземная насосная станция пожаротушения

Насосная станция

Возможность установки подземных насосов обусловлена рядом нюансов:

1. При установке на 1 подземном этаже необходимо наличие выхода наружу непосредственно или через лестничную клетку.
2. Запрещено оборудовать электрическими генераторами, которые работают от жидкого топлива в качестве резервного источника электричества.
3. Должна обеспечиваться телефонная связь с пожарным постом.

Риск подтопления грунтовыми водами высок. По этой причине должны производиться следующие действия:

1. Двигатели насосов ставятся на высоте более 0,5 м от пола.
2. Аварийный отвод вод должен производиться в канализацию или с помощью откачки жидкости дренажным насосом.

Идеальная схема работы насосной станции противопожарного водопровода

В оптимальной схеме присутствуют три режима работы: местный ручной пуск, безусловный и условный дистанционные ручные пуски.

Местный ручной пуск

Запуск насосной станции

Запуск осуществляется с помощью панели управления и контроля станции шкафа или прибора. Оператор выполняет пуск непосредственно от насосной станции.

Безусловный дистанционный ручной пуск

Шкафы управления имеют возможность удаленного доступа из помещения дежурного. Для осуществления работы используются кнопки. Также используются приборы дистанционного мониторинга насосной пожарной станции.

Условный дистанционный пуск

Сигнал дистанционного запуска формируется при помощи кнопок, которые находятся внутри пожарного шкафа. Это оптимальный способ запуска НСП.

Задвижка

Она ставится на обводном трубопроводе счетчика. Есть возможность подключения к шкафу. Привод электрифицированной задвижки может быть одно- и трехфазным.

Выход на режим

Так как насосов в системе два, сначала запускается один. Резервный срабатывает только в случае отсутствия реакции от основного насоса. Не выход на режим в данном случае обозначает невозможность достижения заданного давления за определенное время.

Диспетчеризация

Сигналы о состоянии насоса передаются в диспетчерскую. Специалист получит сигнал «пуск», «автоматика», «питание», «неисправность», после чего может принять решение о дальнейших действиях.

Техническое обслуживание и эксплуатация

Согласно нормативным актам, насосные станции пожаротушения должны поддерживаться в работоспособном и исправном состоянии. За несоблюдение требований владельцу грозит штраф. Для монтажа и обслуживания следует обращаться в специализированные фирмы, где сотрудники имеют соответствующий опыт работы и разрешение на ведение деятельности.

Обслуживание станции

Также техническое обслуживание включает в себя и проверку других систем. Виды работ и частота обслуживания следующие:

1. Визуальный осмотр блоков и узлов на предмет повреждения, образования ржавчины. Осуществляется ежемесячно.
2. Проверка давления и уровня воды. Производится каждый месяц.
3. Контроль рабочего и резервного источников питания. Ежемесячно.
4. Контроль сигнализации и других электронных частей системы осуществляется каждый месяц.
5. Контроль работоспособности в различных режимах выполняется ежемесячно.
6. Каждый квартал проводится проверка управления другими системами в случае возникновения возгорания.
7. Каждый год проводят замену воды в резервуарах и промывают трубы.
8. Контрольно-измерительные приборы проверяются раз в год.
9. Раз в три года проверяют изоляцию и проводят гидравлические испытания трубопроводов.
10. Резервные источники питания заменяются раз в пять лет.

Установка и требования к установке пожарных станций

Основные правила по размещению и монтажу автоматических насосных станций:

1. Температурный диапазон в помещении 5-35°С, влажность не более 80%.
2. Можно ставить в помещениях теплового пункта.
3. Должно быть перекрытие перегородками со степенью огнестойкости REI 45.
4. Наличие автономного выхода из здания напрямую или через лестничную клетку.
5. Размещение не ниже 1 подземного этажа.
6. Наличие аварийного освещения.

Видео по теме

Ремонт насосной станции

Современные агрегаты для водоснабжения уже достаточно надежны, но как и любое оборудование они могут выйти из строя, тогда и потребуется выполнить ремонт насосной станции.

Конечно Вы можете отвезти станцию в сервисный центр и отдать ремонт на откуп профессионалам. Но во многих случаях починка её своими руками является наиболее оптимальным вариантом.

На сегодняшний день рынок насосных станций заполнен производителями, которые готовы предложить любую интересующую Вас модель несмотря на это все насосные станции работают основываясь на одном и том же принципе, кроме того они схожи по конструкции.

Содержание статьи

В этой статье рассмотрим неисправности насосной станции, например, почему она не качает воду или не набирает давление, откуда появляется воздух в насосной станции или почему она не включается.

Подробно разберем порядок выполнения ремонтных работ ведь в большинстве случаев на то, чтобы устранить неисправности уходит не так много времени, как может показаться на первый взгляд.

Устройство насосной станции.

Прежде чем приступать непосредственно к рассмотрению поломок и рекомендациям к их устранению давайте разберемся из чего состоит насосная станция.

Насосная станция предназначена для автоматизированного обеспечения водой частного дома или коттеджа. Она может подавать воду из любого источника, скважины, колодца или другого резервуара. Основное достоинство насосной станции – это постоянное давление в трубопроводе, что позволяет подключать и пользоваться любой техникой.

В зависимости от комплектации устройство насосной стнации может быть:
   с расширительным бочком
   с гидроаккумулятором

Устройство насосной станции, в котором присутствует накопительный бак, на сегодняшний день считается устаревшим, хотя такие варианты еще можно встретить. Причина в том, что накопительный бак является достаточно большой конструкцией. Количество воды в емкости и напор жидкости контролируется поплавком. При снижении уровня воды до заданной величины, срабатывает датчик, который и запускает насосную станцию и подкачивает воду. Такая система долгое время была популярной, несмотря на целый ряд очевидных недостатков:
   вода идет самотеком, поэтому напор достаточно низкий;
   большие габариты;
   сложность монтажа;
   бак должен быть установлен выше уровня самой станции;
   если выйдет из строя датчик уровня, то неизбежен перелив воды в помещение.

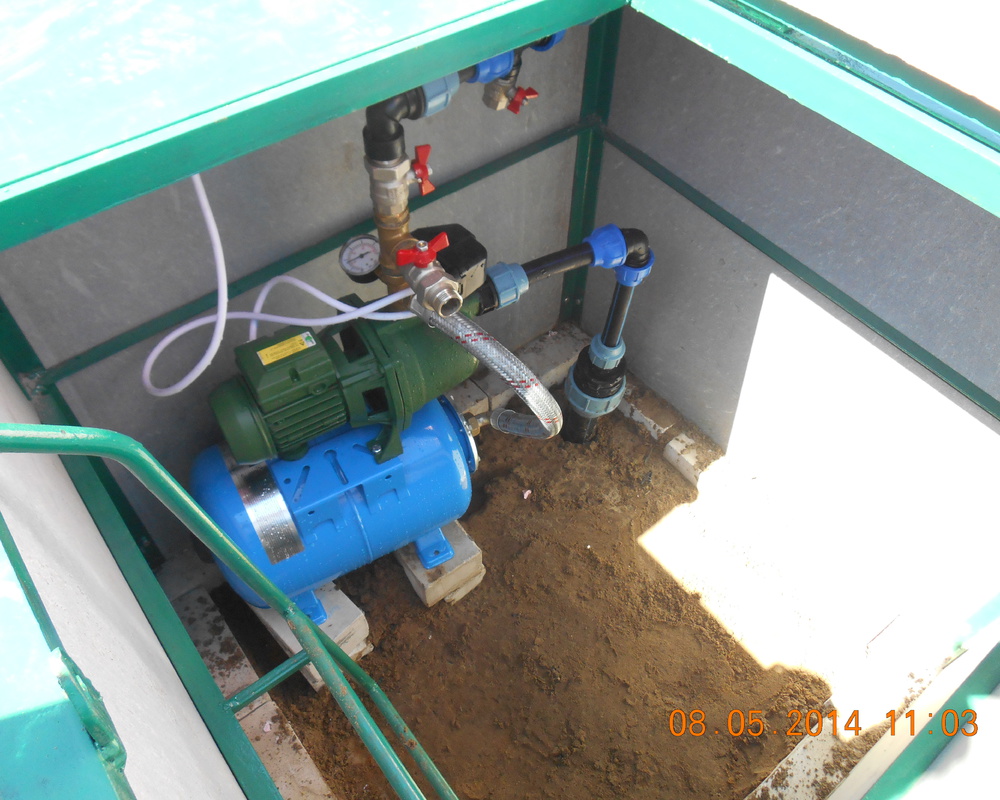

Устройство насосной станции водоснабжения с гидроаккумулятором – – это новый подход в создании автономного водоснабжения.

В общем случая современная насосная станция состоит из:
  Водяного насоса;
  Гидравлического аккумулятора;
  Реле;
  Манометра.

Гидроаккумулятор представляет собой металлическую емкость, задачей которой является поддерживать в трубопроводной системе постоянное давление. Наибольшей популярностью пользуются модели гидроаккумуляторов с резиновой мембраной внутри. Мембрана растягивается и возвращается в исходное положение в зависимости от того включена насосная станция или нет.

Для контроля давления в гидроаккумуляторе используется реле давления. Реле включает и выключает насос в зависимости от уровня воды в баке гидроаккумулятора.

Работа реле происходит следующим образом: получая электропитание от источника, насос начинает забор воды, вода заполняет бак до определенного уровня, по достижении которого реле давления отключает насос.

При открытии крана (например в ванной или на кухне) давление в системе падает, вместе с ним падает давление в баке гидроаккумулятора и тогда реле давления снова включает в работу насос, восстанавливая давление с системе.

Манометр предназначен для определения давления в системе водоснабжения.

Основной задачей станции является забор воды из источника и доставка ее в систему водоснабжения дома. Наиболее часто насосные станции оборудуются поверхностными насосами, установленными в подсобных помещениях дома или в специализированных помещениях (кессонах).

Насосу в таком случае необходимо обладать достаточной мощностью для поднятия воды из скважины (или колодца), перемещения её до дома и поднятия до верхней водозаборной точки дома.

Вся эта совокупность отдельных устройств должна работать как единая система, на рынке насосного оборудования именно такие цельные решения пользуются наибольшим спросом.

Теперь переходим к диагностике и решению поломок.

Механические неисправности

Не качает насосная станция

При отсутствии воды в водопроводной системе дома, первым делом необходимо проверить герметичность трубопровода. Причиной разгерметизации может быть неисправность обратного клапана, находящегося между входным патрубком насосной станции и оголовком скважины.

Сбои в работе обратного клапана возникают в результате его засорения посторонними предметами. Другой причиной может стать поломка пружины, контролирующей работу обратного клапана.

Для устранения этой неисправности необходимо:
  при загрязнении клапана – выполнить его чистку
  при поломке пружины – заменить обратный клапан.

Клапан в порядке, но насосная станция не качает воду. Что делать дальше?

При долгосрочном простое в работе насосной станции хозяева домов сталкиваются с проблемой в отсутствии воды в месте соединения насоса и скважины. Если не качает насосная станция, то одной из причин этого может быть воздух.

Воздух в насосной станции

Воздух в насосной станции не дает рабочему колесу перемещать жидкость. Для решения этой проблемы убедитесь в наличии воды в рабочем аппарате станции(рабочее колесо должно быть в воде). Для заполнения агрегата водой необходимо использовать заливочное отверстие станции.

При сезонном понижении уровня воды в скважине решением будет помещение всасывающего патрубка насоса глубже в шахту скважины. При более глубоком размещении всасывающего патрубка насоса в скважине возникает опасность засорения трубопровода песком. Для исключения такой вероятности на всасывающий патрубок необходимо установить фильтр.

Вероятностью отсутствия воды при работающей станции является недостаточное напряжение в сети электропитания. Определяется эта проблема с помощью тестера электропитания.

Ещё одной причиной отсутствия воды является неисправность рабочего колеса погружного или поверхностного насоса. В этом случае необходимо:
   отключить питание насоса
   отсоединить всасывающий патрубок
   разобрать корпус насоса согласно руководству по эксплуатации насоса
   оценить состояние крыльчатки насоса. При возможности заменить рабочее колесо. При невозможности замены рабочего колеса – заменить насос.

Насосная станция не набирает давление

Когда выясняется что насос не качает воду или насосная станция не набирает давление, то наиболее вероятной причиной является не отрегулированное давление в насосе. Для устранение этой неисправности требуется:
   отключить питание насоса
   слить воду из водяного бака
   измерить давление воздуха в баке гидроаккумулятора манометром используя ниппель насоса.
   накачать воздух в бак. Значение давления должно быть в диапазоне, указанном в руководстве к насосной станции
   заполнить станцию водой

Воздух в системе водоснабжения накачивается следующим образом.

1) Изымается крышка с реле давления путем снятия пластикового винта и сменой силы затяжки имеющихся пружин узла.

2) Поворотом одной гайки происходит включение нижнего значения насоса. Вращение по часовой стрелке способствует увеличению давления, а поворот против часовой стрелки способствует тому, что давление падает.

3) Поворот другой гайки регулирует диапазон давления между нижней и верхней границами значений. Границы диапазона изменяются поворотом элемента по часовой стрелке для расширения, против — для его уменьшения.

4) После проделанных шагов насосная станция включается в электросеть, и проверяется ее работоспособность.

Не вращается рабочее колесо

Еще одной неисправностью является – появления звука работы насоса без вращения рабочего колеса.

Причина такого явления – застывание рабочего колеса насоса во внутренней поверхности станции. Такое случает при длительном простое насоса. Для ремонта необходимо очистить рабочую часть насоса от мусора.

Электрические неисправности

Насос не качает воду из скважины

Если насос перестает качать воду из скважины, то для начала необходимо убедится в наличии питания на насосе. Если с подачей питания все в порядке, то неисправность может крыться в обмотке электродвигателя насоса.

В случае пробоя обмотки двигатель насоса не работает и появляется запах горения изоляции. Ремонт в таком случае состоит в замене двигателя.

Очень часто включается насосная станция

При слишком частом включении насоса подача воды в дом поступает рывками. Причина такого явления – поломка узла автоматики (манометра). Показания манометра падают — включается насос, вода поступает рывками. В большинстве случаев такое случается когда мембрана гидроаккумулятора давления, меняющая свои размеры в зависимости от объема воды, вышла из строя.

Для проверки целостности мембраны и определения поломки необходимо нажать на ниппель, который открывает доступ к мембране. Если из ниппеля пошел воздух, значит он испарен. Если пошла вода, то мембрану гидроаккумулятора необходимо заменить.

Для замены мембраны необходимо разобрать корпус согласно руководству по эксплуатации гидроаккумулятора.

Насосная станция не отключается

Если рассматривать наиболее распространенные поломки насосной станции, то например, случается так что происходит постоянная закачка, и насосная станция не отключается даже тогда, когда давление в системе превышает норму.

Если, после достижения необходимого давления не выключается насосная станция, то причина такой поломки связана с неисправностью реле давления.

Реле давления (регулировки) может выйти из строя вследствие износа. Для устранения этой неисправности необходимо зажать растянутые пружины реле и при необходимости почистить его от засорения.

Сам по себе ремонт реле давления насосной станции — это достаточно сложная процедура, которая и не гарантирует работоспособность оборудования после сборки. Поэтому в большинстве случаев ремонт реле насосной станции не делают, а просто меняют его на новое.

Гудит насосная станция

Эта неисправность возникает из-за низкого напряжения в сети электропитания. Если напряжение в норме, то следует проверить конденсатор в клеммной колодке.

В случае отсутствия проблем с электропитание следует перейти к проверке механической части:
  убедитесь есть ли вода в скважине;
  проверьте на чистоту фильтр и на работоспособность обратный клапан;
  проверьте свободное вращение крыльчатки.

Видео: ремонт насосной станции своими руками.

Ремонт насосной станции только с первого взгляда кажется чем-то недостижимым, в действительности в этой нехитрой процедуре нет ничего сложного.

Из написанного выше можно заметить, что выполнить ремонт насоса можно и вполне самостоятельно. Но для снижения вероятности возникновения неисправности в работе насосной станции рекомендуется выполнять профилактический осмотр систем водоснабжения и плановое предусмотренное обслуживание станции.

Вместе со статьей «Ремонт насосной станции» читают:

Почему не отключается насосная станция после набора давления

Почему не отключается насосная станция

Почему не отключается насосная станция

При организации автономного водоснабжения в частном доме или на даче особое внимание уделяется насосным устройствам. Для полноценной работы водопровода необходимо не просто насосное устройство. Лучше всего организовывать водоснабжение с применением насосных станций – комплекса оборудования. Однако в работе таких сложных устройств могут возникать неисправности. Например, у многих домовладельцев возникают вопросы: почему не отключается насосная станция.

Почему не отключается насосная станция

Устройство комплекса насосного оборудования

Содержание статьи

Для того чтобы понять, какие неисправности могут возникать в комплексе насосного оборудования при организации насосного водоснабжения, как их исправлять, необходимо знать состав устройств и порядок их работы.

Возможно, Вас заинтересует информация о том, как работает устройство насоса водолей

Насосные станции состоят из следующих узлов:

• собственно насосного оборудования. В зависимости от характеристик источника водоснабжения, насосы могут быть погружными или поверхностными. Они могут иметь различные режимы работы и мощность;
• аккумулятора гидравлического давления. Этот узел представляет собой емкость, которая разделена на две части перегородкой из гибкой, но прочной резины. При работе насосного устройства емкость заполняется водой и резиновая перегородка растягивается. При прекращении работы насоса перегородка стремится принять первоначальное положение и возвращает накопленную в емкости воду в трубы, поддерживая давление в трубопроводах водоснабжения на постоянном уровне;
• управляющего блока. Этот узел состоит из манометра, измеряющего давление в системе. Механическими деталями в блоке управления выставляются минимальные и максимальные показатели давления. При достижении минимальных показателей блок дает команду на включение насоса, а при достижении максимальных – насосное оборудование отключается.

Устройство комплекта насосного оборудования

Устраняем неисправности в насосной станции

Одной из распространенных неисправностей насосных станция является ее постоянная работа. Суть объединения в единый комплекс насоса, аккумулятора давления и управляющего блока заключается в том, что насосное устройство работает периодически, при достижении минимально установленных показателей давления.

Возможно, Вас заинтересует информация-устройство насосной станции для дома

Такой режим эксплуатации позволяет существенно продлить срок службы насосного оборудования, предохраняет его составные части от чрезмерного износа. Некоторые насосы вообще не могут работать в постоянном режиме – это связано со специфическими характеристиками электродвигателей.

В том случае, если насос в комплекте станции не выключается и начинает работать постоянно, необходимо остановить оборудование и постараться выяснить причину неисправности. Постоянная работа насосной станции «на износ» может вызываться различными факторами. Рассмотрим их поподробнее.

Неправильная регулировка насосной станции

Пожалуй, самой распространенной причиной сбоя в работе насосной станции, может стать неверная регулировка управляющего блока.

В большинстве контрольных узлов в насосных станциях регулировка минимального и максимального уровня давления в системе происходит при помощи двух пружин: большой и маленькой, расположенных непосредственно на реле:

• пружина большого размера предназначается за установку нижнего порога давления в системе;
• пружина маленького размера отвечает за разницу между минимальным и максимальным значением.

Кроме того, в процесс эксплуатации управляющий блок насосной станции может засоряться, что негативно сказывается на его работе. Так, в корпусе реле имеется входное отверстие. При работе, особенно при значительных загрязнениях перекачиваемой воды, оно может загрязняться. Так что перед началом регулировки контрольного узла просто осмотрите составные части контрольного реле и, при необходимости, осторожно прочистите входное отверстие.

Блок регулировки станции насосного оборудования

К регулировке контрольного реле необходимо подходить с осторожностью. Это довольно «тонкое» устройство и силовое вмешательство в его работу может привести к дополнительным поломкам. Почему реле давления щелкает часто, вы можете прочитать на нашей странице.

Возможно, Вас заинтересует информация —неисправности насосной станции и их устранение

Для того чтобы получить возможность регулировать узел автоматики насосной станции, его необходимо частично разобрать. Для регулировки устройства произведите следующие действия:

• отключите станцию насосного оборудования от электрической сети;
• слейте из бака аккумулятора давления всю воду;
• подключите к входному клапану аккумулятора давления бытовой или обычный автомобильный насос с манометром;
• создайте в емкости гидроаккумулятора рабочее давление;
• демонтируйте крышку, закрывающую доступ к блоку управления контролирующего реле – вы получите доступ к пружинам.

Блок автоматики насосной станции со снятой крышкой

Минимальный показатель давления в системе (по достижении которого включается насосное оборудование), устанавливается большой пружиной. Поворачивайте регулировочный винт по часовой стрелке, если хотите повысить минимальный порог и против часовой стрелки, если порог необходимо понизить.

Возможно, Вас заинтересует информация-мембранный бак для водоснабжения

Отрегулировав минимальный порог, приступайте к установке разницы между минимальным и максимальным давлением. Этот показатель определяется поворотом регулировочного винта маленькой пружины контрольного реле. Поворачивайте винт по часовой стрелке, если хотите повысить верхний порог и против часовой стрелки – если верхний порог необходимо снизить.

Учтите, что максимальное значение давления, при котором должно отключаться насосное устройство, должно составлять 95 процентов от максимально допустимого давления в системе

Другие причины постоянной работы насосной станции

Помимо неправильной работы блока контроля станции насосного оборудования, причиной не отключения устройства могут стать и другие причины.

Скрытая утечка воды.  В результате этой неисправности насосное оборудование будет под воздействием блока регулировки постоянно поддерживать заданное давление воды в системе. Чтобы устранить эту проблему, необходимо выявить место утечки и герметизировать его. При этом учитывайте, что утечка может происходить в любом месте водопроводной системы.

Причиной неисправности может стать утечка воды

Помимо нарушения регулировки, проблемы могут возникать в блоке электрореле. В ходе эксплуатации там могут возникать загрязнения контактов, их окисление или даже подгорание поверхности. Для устранения этой проблемы устройство обесточивается, и поверхность контактов тщательно зачищается.

Блок реле насосных станций

Проблемы с постоянным включением насосов могут возникнуть и из-за нестабильного напряжения в сети. Измерьте напряжение в вашей энергосети при работающем устройстве и, при необходимости, включите в свою систему трансформатор или стабилизатор электропитания.

Постоянная работа насосного оборудования может быть также вызвана и подсосом воздуха во входном патрубке устройства.

В аккумуляторе давления может иметься аварийный спускной клапан. При достижении определенной критической отметки давления он срабатывает, чтобы предотвратить повреждение оборудования. Иногда настройки этого клапана могут сбиваться, и тогда он стравливает давление при небольших значениях. Исправляется этот недостаток регулировкой или заменой клапана.

Аккумуляторы давления с клапанным устройством

Как видите, проблемы в работе комплекса насосного оборудования могут быть вызваны самыми разными причинами. Основным фактором, влияющим на нестабильную работу насосной  станции, является неправильная регулировка блока автоматики оборудования. Исправить этот недостаток может практически любой человек с минимальными технологическими навыками.

Чтобы более подробно познакомиться с процедурой исправления недостатков в работе станций насосного оборудования, посмотрите обучающее видео.

Цены на насосные станции

насосные станции

Видео – Почему не отключается насосная станция

Почему не отключается насосная станция

Устройство комплекта насосного оборудования

Причиной неисправности может стать утечка воды

Почему не отключается насосная станция

Блок реле насосных станций

Блок регулировки станции насосного оборудования

Блок автоматики насосной станции со снятой крышкой

Аккумуляторы давления с клапанным устройством. Припой для пайки медных труб вы можете узнать по ссылке.

Власти Богородицка пообещали ОНФ в Тульской области наладить работу насосной станции летом и откачать нечистоты с участков жителей

После вмешательства активистов Общероссийского народного фронта в Тульской области администрация города Богородицка пообещала, что канализационные стоки, затапливающие две улицы, будут ликвидированы в течение летнего сезона. От нечистот страдают жители улиц Овражной и Максима Горького. У некоторых собственников фекалиями затоплены огороды.

С жалобой на бедственное положение к общественникам обратились местные жители. Они сообщили, что на протяжении 20 лет канализационно-насосная станция (КНС) работает с перебоями, из-за чего в районе частного сектора произошло загрязнение ручья, вода в нем стала мутная, наполненная зловонными выбросами. Но основная беда в том, что фекалиями затоплены участки некоторых жителей — тех, чьи дома находятся ниже по улице и в непосредственной близости к ручью.

Например, у Любови Мусатовой под воду ушла половина участка, 30 соток. Огород превратился в болото, где густо разрослась водная растительность – камыши, осока, ряска. И там, где женщина высаживала овощи, теперь стоит зловонная жижа.

Добиться от властей Богородицкого района помощи жители улиц Овражной и Максима Горького пытаются с 1997 г. На руках у них скопилась целая пачка бесполезных отписок, а вода продолжает пребывать на участки.

Выехав на место, активисты ОНФ провели переговоры со всеми сторонами затянувшегося конфликта: администрацией Богородицкого района, «Водоканалом» и жителями. Надзорные органы представлял природоохранный прокурор Тульской области Нархан Ахмедов. По его словам, в ближайшее время в администрацию будет внесено представление о загрязнении городской территории.

Надо отметить, что в ноябре общественники уже выезжали в Богородицк. Тогда представители администрации и «Водоканала» дали обещание наладить работу КНС и откачать воду с пострадавших участков. В декабре работы действительно были начаты, но спецтехника застряла во льду и простояла так до лета.

Сейчас, по оценке главного инженера «Водоканала», насосная станция приведена в порядок, работает исправно даже при перебоях с подачей электроэнергии. В ближайшие два месяца на КНС планируют поставить дополнительный насос, заменить запорную арматуру, поменять 320 м труб напорного коллектора. После этого приступят к работам по формированию нового русла ручья. Его необходимо проложить таким образом, чтобы в будущем исключить подтопление участков.

«Очень жаль, что данная проблема затянулась на долгие 20 лет. Решение изменить русло ручья, сделать его более глубоким, чтобы стоки свободно протекали, не разливаясь по местности, лежало на поверхности. Но почему-то администрация начала принимать какие-то шаги к действию только после того, как к делу подключился Народный фронт. Мы планируем выехать в Богородицк через два месяца, чтобы проконтролировать ход работ», – сообщил член регионального штаба ОНФ, председатель региональной общественной организации «Экологическая защита» в Тульской области Вадим Баранов.

10 лучших насосных станций — Рейтинг 2021 года (Топ 10)

Наш сегодняшний рейтинг посвящен лучшим насосным станциям. Хорошо иметь свой дом? Естественно. Но вот отсутствие вещей, которые городской житель уже с рождения воспринимает как должное, это удовольствие может серьезно испортить. Речь в первую очередь идет, естественно, о водоснабжении: одно дело открыть с утра кран… а другое – топать с ведром к колодцу. К тому же наличие водоснабжения позволяет избавиться и еще от одной классической приметы частного сектора – да-да, той самой, что стоит во дворе в виде будочки.

Но если уж центральное водоснабжение обделило Вас своими благами, то пора взять дело в свои руки. Благо изобретать ничего не надо: покупка насосной станции позволит насладиться бесперебойной подачей воды в кран с минимумом проблем и возни. Остается только выбрать, какую именно насосную станцию лучше поставить дома или на даче – ну а Ваш покорный слуга сегодня выступит в роли эксперта по водоснабжению, благо и работать в этой сфере в свое время довелось почти восемь лет, и фамилия самая подходящая.

Рейтинг лучших насосных станций — Топ 10

Какую насосную станцию лучше выбрать?

Начнем, естественно, с условий водоснабжения. Когда у Вас под рукой полноводный колодец, то подойдет любая (кстати, учтите, что самовсасывающим насосам, даже если они обещают забор и с 8 метров, не стоит работать с уровнем ниже 4 – и шума меньше, и нагрузки), а вот в глубокую скважину потребуется либо погружной насос, либо насосная станция со внешним эжектором. Учтите и высоту, на которую придется подавать воду, причем не только по вертикали: даже горизонтальная труба создает сопротивление, в зависимости от расположения насоса относительно водозабора и сечения труб принято за метр «вертикали» считать от 4 до 10 метров горизонтальной трубы.

У эжекторных (и с внутренним эжектором, и с внешним) насосных станций есть характерная особенность – чувствительность к воздуху в системе. «Завоздушенный» насос может долго работать, не набирая давления и неизбежно перегреваясь. Поэтому внимательнее подойдите к сборке. В первое включение, пока насос заполняется, не стоит пугаться повышенного шума и долгой работы – это нормально.

Неотъемлемая часть каждой насосной станции – это расширительный бак (он же гидроаккумулятор). Его задача – удерживать в себе определенный объем воды под заданным давлением. То есть, когда Вы открываете кран, воду начинает гнать именно бак, и только при снижении давления ниже тарировки реле в дело вступает насос. Чем больше потребление воды планируется, тем больше должен быть бак, а насос должен обеспечивать производительность, гарантированно большую, чем планируемый расход. Но и «перебарщивать» не надо, иначе насос вытянет воду из скважины и заработает всухую. А для него это буквально смерти подобно – поэтому, если защита от сухого хода не предусмотрена «из коробки», не забудьте о том, что ее можно и нужно установить самостоятельно. Особенно, если надолго уезжаете, не отключив насос.

Интересный вариант (хотя и дорогой) – это насосные станции с частотным управлением. Почему? Дело в том, что обычные насосы работают по принципу «включил-выключил», и при большом потреблении воды стабильность давления будет не лучшей. «Частотник» же может подстраиваться под расход даже с минимальным объемом бака, стабилизируя давление за счет изменения оборотов двигателя. К тому же на частотном управлении прекрасно реализуется «плавный пуск», а у водяных насосов пусковой ток не только велик, но и спадает медленнее, чем, например, у электроинструмента: включение-то происходит сразу под нагрузкой, не вхолостую.

И самое главное: какой бы насос Вы ни выбрали, обеспечьте ему достаточную чистоту забираемой воды. От постоянного потока песка и «фирма» умрет, как дешевый «китай».

Видео по теме: как выбрать насосную станцию

Насосные и подъемные станции для сточных вод от систем контроля загрязнения

Канализационные / канализационные подъемные станции, также называемые насосными станциями, используются для перекачки сточных вод или сточных вод с более низкой на более высокую отметку, особенно там, где высота источника недостаточна для самотечного потока и / или когда использование гравитационного транспорта приведет к чрезмерным земляным работам и более высоким затратам на строительство.

PCS предлагает подъемные станции из стали, стекловолокна и бетонных блоков (бетон других производителей) и ТОЛЬКО мощностью до 5 лошадиных сил и 4-дюймовой разгрузкой.

Насосная станция для сточных вод может использоваться в целях экономии или для преодоления недостаточного гидравлического напора, когда очевидно, что никакое другое решение нецелесообразно. Например, может быть более экономичным использовать насосную станцию ​​для сточных вод, чтобы перекачивать или поднимать сточные воды через гребень и позволять им течь под действием силы тяжести на очистные сооружения, или поднимать сточные воды для прохождения через систему очистки сточных вод под действием силы тяжести.

Эти блоки, часто называемые подъемными станциями, обычно изготавливаются в виде собранных на заводе комплектных систем.К ключевым элементам насосных или подъемных станций относятся приемный колодец для очистки сточных вод (колодец), оборудованный подъемными насосами и трубопроводом с клапанами, распределительная коробка и панель управления оборудованием с системой сигнализации.

ПОДЪЕМНЫЕ СТАНЦИИ ПОГРУЖНЫХ СТОЧНЫХ ВОД

Подъемная станция погружного типа может использоваться на установках с низким расходом и низким напором. Для этого применения доступны насосы двух типов: насосы-измельчители и насосы для перекачки твердых частиц.

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы насоса или подъемной станции.Цель мокрого колодца — обеспечить возможность автоматической работы подъемной станции с простым управлением. Не рекомендуется использовать мокрый колодец для каких-либо других целей, например, резервуара для сточных вод. Влажный колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод. Если сточные воды остаются во влажном колодце слишком долго, может возникнуть септическое действие. Тем не менее, мокрый колодец должен быть достаточно большим, чтобы исключить чрезмерный запуск и остановку насоса подъемной станции.

Преимущества погружных подъемно-насосных станций заключаются в том, что они обычно стоят меньше, чем сухоблочные станции, и работают без частого обслуживания насосов. Погружные подъемные / насосные станции обычно не включают в себя большие надземные конструкции и имеют тенденцию сливаться с окружающей средой.

НАСОС И СРОК СЛУЖБЫ ПОДЪЕМНОЙ СТАНЦИИ

По большей части, заказчик может ожидать ожидаемый срок службы стальных подъемников от 15 до 20 лет или более.В большинстве случаев этого более чем достаточно, поскольку ожидаемые скорости потока обычно рассчитаны только на десять лет расширения. Стальные подъемные станции покрыты эпоксидной краской с высоким содержанием твердых частиц и дополнительно защищены анодами для предотвращения катодного воздействия.

Если требуется бетонная конструкция (не предоставленная PCS), PCS может предоставить комплект оборудования для установки в бетонную конструкцию в полевых условиях подрядчиком по установке.

Проект насосной станции

, 3-е издание (9781856175135): Jones PE DEE, Garr M., Санкс PhD PE, Роберт Л .: Книги

Полностью обновленное издание победителя 1989 года Премии за выдающиеся достижения от Профессионального и научного издательского отдела Ассоциации американских издателей.

Лауреат премии 1989 года за выдающиеся достижения от Профессионального и научного издательского отдела Ассоциации американских издателей.
Многосторонний экспертный совет от наиболее признанных инженеров, консультантов и ученых
Полностью интегрированный, важный справочный материал
Обновления включают обширные ссылки на стандарты Института гидравлики, последнюю информацию о конструкции и использование компьютеров для выбора насоса

Третье издание проекта насосной станции продолжает отмеченные наградами традиции предыдущих изданий.Эта книга, написанная 44 авторами при участии экспертов 141 другого участника для производителей, менеджеров коммунальных предприятий, инженеров-проектировщиков, инженеров-экологов и всех, кто участвует в проектировании насосных станций, предоставляет экспертную информацию. Дается понимание различных дисциплин, важных для проектирования и производства надежных, простых в эксплуатации, не требующих особого обслуживания насосных станций. Глубина опыта и знаний авторов и редакторов не имеет себе равных, что делает эту книгу стандартным руководством для реализации хорошо интегрированного проекта насосной станции.

Похвала за предыдущие издания….
Рецензент приветствует главного редактора, соредакторов и многих участников за их усилия по подготовке книги, содержащей огромное количество знаний, имеющих непосредственное значение для проектирования насосных станций. — Journal of Hydraulic Engineering, август 2000 г.

Уникальный и исчерпывающий текст, который должен найти место на книжной полке всех, кто занимается насосным оборудованием… действительно отличное издание.? World Pumps

Практикующие специалисты в любой области, связанной с проектированием насосных станций, отныне должны быть принуждены к чтению этой книги.? Журнал Института водного и экологического менеджмента | Лауреат премии 1989 года за выдающиеся достижения от Профессионального и научного издательского отдела Ассоциации американских издателей.
Многосторонний экспертный совет от наиболее признанных инженеров, консультантов и ученых
Полностью интегрированный, важный справочный материал
Обновления включают обширные ссылки на стандарты Института гидравлики, последнюю информацию о конструкции и использование компьютеров для выбора насоса

Третье Издание «Проектирование насосной станции» продолжает отмеченные наградами традиции предыдущих изданий.Эта книга, написанная 44 авторами при участии экспертов 141 другого участника для производителей, менеджеров коммунальных предприятий, инженеров-проектировщиков, инженеров-экологов и всех, кто участвует в проектировании насосных станций, предоставляет экспертную информацию. Дается понимание различных дисциплин, важных для проектирования и производства надежных, простых в эксплуатации, не требующих особого обслуживания насосных станций. Глубина опыта и знаний авторов и редакторов не имеет себе равных, что делает эту книгу стандартным руководством для реализации хорошо интегрированного проекта насосной станции.

Похвала за предыдущие издания….
Рецензент приветствует главного редактора, соредакторов и многих участников за их усилия по подготовке книги, содержащей огромное количество знаний, имеющих непосредственное значение для проектирования насосных станций. — Journal of Hydraulic Engineering, август 2000 г.

Уникальный и исчерпывающий текст, который должен найти место на книжной полке всех, кто занимается насосным оборудованием… действительно отличное издание. World Pumps

Практикующие специалисты в любой области, связанной с проектированием насосных станций, отныне должны быть принуждены к чтению этой книги.Журнал Института водного и экологического менеджмента

Строительство третьей насосной станции — Район благоустройства дамбы округа Форт-Бенд № 2

2602 Окленд Драйв, Шугар Лэнд, Техас

Третья насосная станция — Строительные камеры

Третья насосная станция — замедленное видео

Обновление строительства третьей насосной станции

Завершение строительства отложено: лето 2021 г. — 7 апреля 2021 г.

Из-за задержек с испытаниями у производителя насосов, третья насосная станция должна быть введена в эксплуатацию к лету 2021 года.Компания FBCLID 2 более 3 лет планировала завершить строительство третьей насосной станции к весне 2021 года, но эта дата была окончательно отложена после последнего обновления графика от производителя насоса. Округ закупил семь ливневых насосов напрямую для ускорения производства и строительства, а заказ на насос был утвержден два года назад в 2019 году. Все семь насосов изготовлены и в настоящее время хранятся на испытательном объекте, но предприятие пережило несколько задержек из-за COVID. -19 пандемия и другие связанные с ней вопросы.По отдельному контракту строительство здания насосной станции, в котором будут размещены насосы, идет по графику. Строительный подрядчик готов принять насосы сразу после завершения испытаний этой весной. Однако установка, электромонтаж и ввод в эксплуатацию не будут завершены до лета 2021 года.

По завершении строительства Третья насосная станция будет работать с семью большими насосами для ливневой воды, которые приводятся в действие двигателями мощностью 1500 лошадиных сил. В сочетании все семь насосов могут перемещать приблизительно 1 000 000 галлонов воды в минуту, что на 400% увеличивает производительность насоса.С любыми вопросами или проблемами обращайтесь напрямую в FBCLID 2: www.fbclid2.com/contact.

Отделочные работы

Третья насосная станция — вид с Окленд-драйв

Здание третьей насосной станции

Удар третьей насосной станции

На приведенном ниже рисунке показано, как Третья насосная станция улучшит дренаж FBCLID 2. На диаграмме показаны уровни воды внутри дамбы FBCLID 2 во время урагана Харви и совсем недавно во время наводнения 7 мая 2019 года. На диаграмме также показано влияние на уровень воды внутри дамбы, если Третья насосная станция работала во время каждого события.

Улучшения канализационной насосной станции Blackberry Lane

* Обновлено 01.04.2021 (обновления будут предоставлены, если и когда возникнут дополнительные вопросы) *

В: Как после обновления, как это повлияет на обслуживание во время сбоя питания? Раньше возникали проблемы с резервным копированием / наводнением.

A: Проект направлен на смягчение проблем с резервным копированием за счет увеличения размера станции и предоставит более надежные функции сигнализации, чтобы обеспечить адекватное время отклика.

Q: Каковы шансы и последствия модернизации, недостаточной для удовлетворения дополнительных требований к канализации?

A: Оценка и моделирование были завершены на этапе проектирования этого проекта для анализа существующих условий канализации с рекомендациями по модернизации.

Q: Будут ли во время обновления время, когда использование канализации, воды или электричества будет прервано или ограничено?

A: Перебои / ограничения в канализации, водоснабжении и электроснабжении не предусмотрены.Если потребуется прерывание или ограничение, жители будут уведомлены как можно более подробно. В случае возникновения чрезвычайной ситуации могут возникнуть непредвиденные отключения. Экипажи постараются как можно скорее восстановить любые перебои в работе.

Q: Как отказ от сухого колодца повлияет на обслуживание?

A: Строительные работы будут последовательными, чтобы сначала установить новую станцию ​​и ввести ее в эксплуатацию, прежде чем отказываться от существующего сухого колодца. Ожидается, что брошение не повлияет на работу канализации.

Q: Не могли бы вы подробнее рассказать о «ежедневных закрытых дорогах».

A: Закрытие дороги и объезд будут действовать в часы строительных работ (с 7:00 до 16:00, с понедельника по пятницу).

Доступ к отдельным объектам недвижимости будет сохранен для жителей и автомобилей скорой помощи.

Всем предлагается подписаться на общегородские оповещения, включая еженедельные оповещения о дорожной обстановке и самые свежие экстренные оповещения в разделе нашего веб-сайта Уведомить меня , чтобы поставить нам отметку «Нравится» на Facebook , или подписывайтесь на нас в Twitter @DPWFramingham .

Q: Как это повлияет на пешеходный доступ / переход?

A: Доступ пешеходов будет сохранен во время строительства. Специалисты по детализации будут присутствовать во время строительства. Напоминаем пешеходам проявлять осторожность возле строительных зон.

В: У моего ребенка есть автобусная остановка на Блэкберри-лейн и Миллвуд-стрит. Как это повлияет на нас?

A: Городские сотрудники координируют свои действия со школами и транспортной командой.Специалисты по детализации будут присутствовать во время строительства и могут помочь пешеходам.

Q: Какова продолжительность проекта?

A: Примерно четыре месяца активного строительства с последующим периодом отстаивания перед окончательной укладкой.

Q: Доступна ли для просмотра видео встречи Соседства 11 марта 2021 г.?

A: Видео и PDF-копии презентации PowerPoint теперь доступны на веб-сайте проекта.

Q: Куда мне отправлять новые вопросы?

A: Вопросы, связанные с проектом канализационной насосной станции, можно направлять старшему руководителю городского проекта, курирующему проект: Элисон Элиот, P.E. по телефону [email protected] . Вопросы о веб-сайте можно отправлять старшему менеджеру проекта по связям с общественностью города: Аллиссе Джуэлл, по телефону [email protected] .

Q: Вы можете сделать обзор канализационной системы и места в ней насосной станции.

A: Канализационная система перекачивает сточные воды из домов в самотечную канализационную линию, которая попадает в канализационную насосную станцию. От насосной станции канализация попадает в магистраль и обратно в городскую систему сбора. Городская система сбора сточных вод направляет сточные воды в Управление водных ресурсов Массачусетса (MWRA). Как мы кратко упомянули в презентации, мы уверены, что исследования и анализ, проведенные во время разработки этого проекта, будут достаточными для удовлетворения растущего спроса.Город Фрамингем имеет надежную систему, направленную на поддержание инфраструктуры, в том числе заботу об обновлениях, чтобы мы не улучшали вышестоящую часть системы, которая могла бы создать проблемы на последующих этапах.

Вопрос: Несколько лет назад во время сильного ливня у соседа возникла задняя стенка, и его подвал залили нечистотами из подвального туалета. Почему ливневая вода повлияла на систему канализации дома?

A: Возможно, вы слышали термины «приток / проникновение» или «I / I».Проникновение происходит, когда грунтовые воды просачиваются в канализационные трубы через трещины, негерметичные соединения труб и / или изношенные люки. Приток — это ливневая вода, которая попадает в канализационную систему через ливневые отстойники, отстойные насосы подвала или стоки фундамента, незаконно подключенные к канализации. Это оба примера того, как погода может повлиять на выделенную канализационную систему. Городские власти добиваются успехов благодаря постоянным усилиям по максимально возможному сокращению I / I. Хотя я не знаком с конкретным инцидентом, о котором вы упомянули, я / я, среди нескольких других факторов, мог бы внести свой вклад в такое резервное копирование.

Q: Почему городские власти не управляют строительством вдоль Blackberry (см. 10:45 на видео) и какое влияние такое строительство может оказать на жителей? Можете ли вы объяснить разделение труда / ответственности за эти проекты?

A: Проект, упомянутый в 10:45 в видеоролике «Другое возможное строительство», не будет управляться городскими властями, поскольку предполагается, что его завершит застройщик. Пока мы не знаем выбранный путь, трудно предсказать последствия для жителей.

Город имеет надежную систему, направленную на поддержание инфраструктуры. Framingham DPW приступила к обширным улучшениям своих критически важных инфраструктурных систем — дорог и управления движением, распределения воды, сбора сточных вод и отвода ливневых вод. Некоторыми из этих проектов управляют «внутри компании» операционные группы DPW, в то время как другие управляются Департаментом капиталовложений DPW и поддерживаются внешними консультантами и подрядчиками. Тем не менее, в нашем городе частные застройщики и коммунальные компании проводят другие работы по согласованию с городскими властями.

Q: Когда мы узнаем окончательный путь / планы для проекта 175 Millwood по подключению к городской канализационной системе?

В настоящее время у застройщика есть разрешенный план подключения канализации к городской канализационной системе, однако рассматриваются альтернативные варианты подключения. Обновления, касающиеся проекта насосной станции, обычно будут публиковаться на веб-сайте ежемесячно после начала строительства. К сожалению, у меня нет информации о том, когда и могут ли планы разработчика измениться.Любые изменения или новые планы от разработчика будут представлены Совету по планированию. Список дат встреч можно найти на веб-сайте Совета по планированию: https://www.framinghamma.gov/69/Planning-Board

Q: Где я могу найти копию диаграммы, которая появляется в 04:15 в видео? Письмо слишком мелкое, чтобы я мог его прочесть.

Копия плана, показанного в 4:15, доступна на сайте проекта. Для целей презентации более мелкий текст не добавляет смысла.Части планов строительства использовались, чтобы выделить особенности проекта, но вспомогательный текст не был удален. Например, в небольшом тексте говорится: «Подключите к существующей 12-дюймовой водопроводной магистрали со сплошной муфтой».

Q: Смогу ли я просмотреть вопросы после встречи, которые задали другие, а также ответы группы на эти вопросы?

A: На сайте проекта создан раздел вопросов и ответов.

Q: Как лучше всего быть в курсе обновлений проекта?

A: Обновления, касающиеся проекта насосной станции, обычно публикуются на веб-сайте ежемесячно после начала строительства.

Всем предлагается подписаться на общегородские оповещения, включая еженедельные оповещения о дорожной обстановке и самые свежие оповещения о чрезвычайных ситуациях в разделе Уведомить меня нашего веб-сайта, т o «нравится» нам на Facebook или подписывайтесь на нас на Twitter @DPWFramingham .

Что такое подъемная станция?

Что такое подъемник?

Станция подъема сточных вод — это насосная станция, предназначенная для перекачки сточных вод или сточных вод с более низкой отметки на более высокую с помощью системы сбора.Эти насосные станции часто используются для перекачки сточных вод из жилых и коммерческих объектов в их конечный пункт назначения: очистные сооружения.

Канализационные подъемники в основном используются для снижения первоначальных капитальных затрат на строительство самотечных канализационных систем. Преимущество этого подхода заключается в сокращении чрезмерных затрат на земляные работы, которые включают рытье под установку канализационных труб, также известную как опалубка траншеи. Для этого часто требуется копать глубже, чем на 10 футов ниже поверхности, чтобы установить канализационный трубопровод.

Хотя подъемные станции в инфраструктуре очистки сточных вод обладают неотъемлемыми преимуществами по сравнению с высокими затратами на подземные системы самотечной канализации, физический мониторинг этих активов подъемных станций на предмет исправности оборудования может быть трудоемким и трудоемким. Использование SCADA и систем удаленного мониторинга открывает новые возможности для эффективного снижения эксплуатационных расходов.

В этой статье вы узнаете о важных компонентах производственной лифтовой станции, различных типах лифтовых станций и о том, как эффективно управлять своей лифтовой станцией с помощью облачной системы SCADA.

Что входит в состав подъемной станции?

Лифтовая станция состоит из нескольких ключевых механических компонентов, которые могут нуждаться в контроле на эффективность, ремонт или выход из строя.

Ключевые компоненты подъемной станции:

• колодец для сточных вод

• погружные насосы с трубопроводами и соответствующими клапанами

• двигатели

• система электроснабжения

• система контроля и сигнализации оборудования

• система контроля odor7

Подъемные станции могут иметь исключительный срок службы как функциональный актив.Типичный ожидаемый срок эксплуатации стальных насосных станций составляет 15-20 лет, а при профилактическом техническом обслуживании — даже больше. Ожидаемый срок службы подъемной станции можно отнести к качеству текущего ремонта с течением времени. Поэтому важно проводить надлежащее обслуживание подъемных станций. Облачные системы SCADA могут быть очень полезны, поскольку они предоставляют автоматизированный метод обеспечения высокой производительности вашей подъемной станции независимо от ее возраста.

Какие два типа подъемников?

Существует два типа подъемников, обычно используемых при очистке сточных вод: сухой колодец и погружные подъемные станции.Архитектура откачки из сухого колодца использует конфигурацию из двух зон сбора. Секция мокрого колодца или яма используется для сбора сточных вод. Дополнительный сухой колодец, содержащий насосы, элементы управления и оборудование, затем используется для перемещения воды.

На станциях сухоблочных подъемников большая часть оборудования находится в отдельном подземном месте. Это физическое отделение от мокрого колодца означает, что его легче осматривать и получать доступ для обслуживания

Другой тип подъемной станции, одиночный погружной мокрый колодец, в настоящее время является более распространенной реализацией из-за его структуры затрат.Погружной насос для перекачки твердых частиц используется в одной мокрой скважине, которая предназначена для работы под водой с открывающимся погружным входным отверстием. Все компоненты системы устанавливаются внутри одного влажного колодца или рядом с ним.

Два основных преимущества погружных подъемников:

1. Как правило, они стоят меньше, чем станции с сухими скважинами и

2. Они работают с менее частым обслуживанием насосов.

Станции подводных подъемников также обычно не включают в себя большие надземные конструкции.Вместо этого они склонны сливаться с окружающей средой.

Какие важные особенности лифтовой станции?

Правильно спроектированный мокрый колодец необходим для эффективной и бесперебойной работы подъемной станции. Цель мокрого колодца — привести в действие насос, когда воды достаточно для перекачивания. Это можно сделать, разрешив автоматическую работу подъемной станции с помощью простого контура управления.

Использование мокрого колодца для каких-либо других целей, таких как резервуар для хранения сточных вод, не рекомендуется.На самом деле мокрый колодец должен быть как можно меньше, чтобы минимизировать время задержания сточных вод. Если сточные воды слишком долго остаются во влажном колодце, может возникнуть септическое действие. И наоборот, мокрый колодец должен быть достаточно большим, чтобы не происходило чрезмерного запуска и остановки насоса подъемной станции.

Хорошо спроектированная станция подъема сточных вод отвечает нескольким требованиям для достижения максимальной эффективности:

• Свести к минимуму осмотр на месте с помощью автоматизированного сбора данных

• Избегать переполнения за счет заблаговременного обнаружения высоких уровней

• Производительность насоса должна превышать количество очищенных сточных вод

• Техническое обслуживание и эксплуатация должны быть упрощенными и отслеживаемыми

• Не следует ограничивать возможности расширения в будущем

• Следует минимизировать выделение запаха

• Воздействие станции на окружающую среду должно быть минимальным

4 Преимущества системы SCADA с облачным управлением для лифтовых станций

В то время как можно собирать периодические измерения на оборудовании в пределах подъемной станции вручную, удаленный мониторинг и управление с использованием облачной системы SCADA по своей сути дает больше преимуществ.Облачное управление — лучшее решение, потому что оно помогает вам:

1. Снижение затрат на техническое обслуживание и предотвращение перебоев в подаче электроэнергии

Решения для промышленных сточных вод, такие как Samsara, предоставляют пользователям полную историю данных для анализа эффективности. Пользовательские панели мониторинга могут быть созданы для конкретных нужд, а расширенные формулы могут использоваться для анализа данных в режиме реального времени. Здесь исторические данные о производительности можно сравнить с идеальными условиями эксплуатации для определения любых отклонений от нормы в оборудовании.Это позволяет принимать профилактические меры по техническому обслуживанию до возникновения проблем, чтобы избежать ситуации нежелательного простоя.

Бен Мерфи, генеральный директор компании Cobb Area Water, заявил: «Мы можем вернуться назад и взглянуть на историю, посмотреть, выглядят ли вещи иначе, чем несколько дней назад, и выявить проблемы до того, как сгорит один из двигателей нашей помпы».

2. Повышение прозрачности работы системы.

Пользователи облачных решений для очистки сточных вод имеют доступ к своим данным с любого мобильного веб-браузера или смартфона.Это помогает свести к минимуму посещение подъемной станции людьми для проверки оборудования. Это также гарантирует, что операторы могут рассчитывать на безопасный и бесперебойный доступ к своим данным везде, где позволяет мобильный беспроводной доступ.

Используя платформу Samsara, неограниченное количество авторизованных пользователей может безопасно получать доступ к элементам управления и данным из любого веб-браузера или смартфона. Платформа не ограничивает доступ, который может затруднить обзор.

3. Обеспечьте совместимость существующих платформ.

Облачные управляемые системы SCADA для лифтовых станций позволяют подключать существующие программируемые логические контроллеры (ПЛК), контрольно-измерительные приборы или датчики, уже установленные на вашей лифтовой станции. Это важно, так как обеспечивает легкую интеграцию с существующими унаследованными системами. Чтобы удовлетворить эту потребность, Samsara предлагает контроллеры, поддерживающие несколько протоколов и стандартные датчики, общие для промышленных сточных вод.

4. Журналы учета производительности для соответствия нормативным требованиям

Дополнительным преимуществом решения для промышленных сточных вод Samsara является то, что оно предоставляет исторические отчеты по любой части данных, которая важна для соответствия.Это экономит время операторов, поскольку им не нужно собирать данные удаленно. В результате повышается точность и своевременность. Отчетность может быть сделана мгновенно, без задержки, чтобы ждать, пока кто-то соберет данные вручную и перенесет их в электронную таблицу. Отслеживание этого может иметь ключевое значение для архивных целей и исключает необходимость ручной работы с документами. Хотя это не только выгодно для деловых целей, но и является юридическим требованием для соблюдения нормативных требований. Исторические данные о производительности и ремонтах можно просмотреть в любое время, чтобы выявить проблемы, устраненные в прошлом.

Решения Samsara в действии

После внедрения облачного программного обеспечения SCADA Samsara заказчики могут сразу определить преимущества для своих системных операций.

Город Джерси-Виллидж в партнерстве с Samsara развернул SCADA с сигналами тревоги и уведомлениями в своей сети подъемников. Они легко смогли измерить прямую выгоду от внедрения. Роэль Гарсиа, операционный менеджер города Джерси-Виллидж, отметил: «До Самары все это было неожиданностью.В одном случае мы наткнулись на сухой колодец, полностью заполненный сырой водой. Это привело к коррозии всего нашего оборудования, а ремонт обошелся нам более чем в 70 000 долларов ».

Простота внедрения также беспокоила Роула. Они модернизировали часть своего оборудования и позаботились о начальном рукопожатии с самого начала. Однако его опасения полностью развеялись после того, как он испытал процесс установки. «С Samsara мы просто подключили его, и все было хорошо. Это было потрясающе ».

Облачные решения для сточных вод

Насосы подъемной станции и вспомогательное оборудование теперь можно контролировать удаленно для более эффективного предоставления надежных услуг.Облачное программное обеспечение и промышленные контроллеры с возможностью подключения к сотовой связи позволяют получить доступ практически из любого места, где могут быть расположены подъемные станции. Поддержка нескольких протоколов для существующих решений означает, что ваши существующие устаревшие системы не будут препятствовать вашей установке или сбору данных.

Ведущие решения Samsara для мониторинга промышленных сточных вод позволяют управлять распределенными активами, сокращать сверхурочные работы и немедленно реагировать на проблемы. Эта платформа помогает свести к минимуму посещения объектов и гарантировать, что операторы могут расставлять приоритеты для своей наиболее важной работы из любого места.Система позволяет отслеживать эксплуатационные характеристики, используя следующие стандартные функции платформы:

• Тревоги и уведомления в реальном времени

• Неограниченная мобильная видимость рабочих параметров

• Дистанционное управление уставками, насосами и т. Д.

С легкостью подключите вашу систему к существующим ПЛК, контрольно-измерительным приборам и базам данных. Узнайте, почему все больше клиентов выбирают упрощение SCADA, удаленного мониторинга и управления на основе ПЛК, помогая предприятиям водоснабжения любого размера делать больше с меньшими затратами.

Использование частотно-регулируемых приводов для канализационных подъемников

Фактические расчетные условия составляли 263 галлона в минуту на высоте 191 фут от ВТД. Эти условия не редкость для горных районов с высоким статическим подъемом или для станций с очень длинными силовыми линиями и высокими динамическими потерями напора.

Большинство насосов для сточных вод рассчитаны на 3 дюйма. твердые частицы и испытывают трудности с соблюдением таких условий без чрезмерного увеличения размеров двигателей или риска перегрузки двигателя на точно выбранном двигателе.

Site Specific Design, специалист по насосным станциям и оборудованию канализационных систем низкого давления (представитель местного подразделения EBARA International Corporation Standard Pump Division) разработал уникальное решение гидравлической дилеммы. Предлагаемая конструкция подъемной станции включала комплект из погружных чугунных насосов для сточных вод мощностью 40 л.с. (модель EBARA 100DLFU6302) и дуплексный регулятор уровня «Auto-Trim» компании Bihlertech с частотно-регулируемым приводом с векторным управлением крутящим моментом. Используя функцию управления вектором крутящего момента частотно-регулируемого привода, насосы приводятся в действие на скоростях, при которых максимальный крутящий момент, а следовательно, и мощность в лошадиных силах, может быть «фиксированным», и двигатель никогда не может работать сверх предельной мощности.

Контроллер уровня Auto-Trim с постоянным измерением давления может определять не только уровень в мокром колодце, но и его изменение. Кроме того, благодаря некоторому умному программированию Auto-Trim изменяет скорость, чтобы соответствовать притоку к насосной станции, при этом насос работает с минимальной потребляемой мощностью и сохраняет способность к полному потоку, когда это необходимо для пиковых расходов.

Поскольку основными критериями проектирования были размер двигателя и предотвращение перегрузки, полная экономия рабочей энергии, доступная при расходе, превышающем проектный, была компенсирована стоимостью более крупных двигателей и электрического оборудования.

Ключевые преимущества программируемого привода Bihlertech Torque Vector:

• Экономия энергии за счет эксплуатации насоса в наиболее эффективных расчетных условиях, даже при переменных условиях;

• Предотвращение перегрузки двигателя;

• Экономия затрат на электроэнергию и энергопотребление за счет устранения скачков тока при запуске насоса для насосов, запускаемых контактором;

• Работа насоса, ближайшего к своей НПБ, где нагрузки на подшипники и прогиб вала сведены к минимуму, что приводит к увеличению срока службы уплотнений и подшипников;

• Работа насоса на пониженных скоростях, что также увеличивает общий срок службы насоса;

• Возможность эксплуатации менее дорогих и более надежных трехфазных двигателей с использованием однофазной входящей мощности;

• Автоматический реверсивный пуск для обеспечения первого запуска без засорения, особенно полезно для насосов шлифовального типа;

• Максимальный крутящий момент двигателя, даже на низких скоростях, для обеспечения откачки без засорения, что также особенно полезно для привода режущего механизма на насосах измельчителя;

• Предотвращение «перекрестных помех» между приводами, излучающими локальные ЭДС, и электронными датчиками уровня;

• Возможности связи Ethernet, для удаленной сигнализации, а также для поиска и устранения неисправностей;

• Обновленная система AT2K (Auto-Trim 2000) соединяет контроллер уровня с приводами через порты RS435, что значительно упрощает разводку внутренней панели;

• Обновленная система AT2K оснащена сенсорным экраном с программированием и управлением с помощью пиктограмм.

За дополнительной информацией обращайтесь в EBARA International Corp. по телефону 803-327-5005.

Увеличьте эффективность насосной станции | Городская канализация и водоснабжение

Законы сродства должны применяться к характеристическим кривым насоса и использоваться для создания кривых на новой скорости. Наложение кривой системы позволит определить новую рабочую точку.

Заинтересованы в инфраструктуре?

Получайте статьи, новости и видео об инфраструктуре прямо в свой почтовый ящик! Зарегистрироваться сейчас.

Инфраструктура + Получать оповещения

Выбор насоса и его физическая конструкция (части 1 и 2 этой серии) составляют большую часть задачи проектирования насосной станции. Однако для правильного функционирования требуется множество вспомогательных систем. Возможно, это не самые дорогие части проекта, но они часто имеют решающее значение для эффективности и удовлетворенности оператора.

Переменная или фиксированная скорость

Во многих установках технологические соображения влияют на режим работы насосов.Например, перекачивание с регулируемой скоростью на головном сооружении очистной установки может минимизировать нагрузку от снаряда в технологическом процессе. Однако наиболее распространенным оправданием использования насосов с регулируемой скоростью является снижение затрат на электроэнергию.

Работа насоса с регулируемой скоростью основана на законах сродства:

• q1, q2 = начальный и новый расход, галлонов в минуту
• n1, n2 = начальная и новая частота вращения, об / мин
• h2, h3 = начальный и новый напор, футы или фунты / кв. Дюйм
• P1, P2 = начальная и новая мощность, л.с. или кВт

Законы сродства должны применяться к характеристическим кривым насоса и использоваться для создания кривых на новой скорости.Наложение кривой системы позволит определить новую рабочую точку. Распространенной ошибкой является применение законов сродства непосредственно к известной рабочей точке без учета кривой системы. Это может привести к очень неточным значениям. Сумма ошибки зависит от характера двух кривых (рис. 1).

Небольшие станции могут выставляться только на потребление энергии. На более крупных станциях может взиматься плата за электроэнергию по разным тарифам в зависимости от времени суток. Еще более крупные станции также будут выставлять счет за пиковое потребление — максимальное потребление энергии в течение месяца.

Если кривая системы плоская — в основном статический напор с небольшим трением — и станция выставляется счет только за потребление энергии, то использование насосов с регулируемой скоростью приводит к небольшому снижению затрат. С другой стороны, системы с высоким коэффициентом трения, за которые взимается плата за потребление, сэкономят деньги за счет перекачки с регулируемой скоростью из-за двух явлений. Во-первых, более низкая скорость потока уменьшит трение, что, в свою очередь, уменьшит напор и мощность насоса, а также общую энергию откачки. Во-вторых, снижение мощности насоса как из-за меньшего расхода, так и из-за меньшего напора снизит пиковую потребность.

Соображения по поводу контроля

Управление многими насосными станциями состоит из поплавковых выключателей и пускателей двигателей. Ведущий насос запускается при срабатывании реле высокого уровня и продолжает перекачивание до срабатывания реле низкого уровня. Когда несколько насосов должны работать одновременно, используются дополнительные поплавковые выключатели для их запуска при повышении уровня влажного колодца.

На насосных станциях сточных вод насосы обычно работают на поддержании постоянного уровня воды в колодце.Это приводит в соответствие скорость потока насоса со скоростью входящего потока. По мере увеличения уровня влажного колодца скорость насоса увеличивается, чтобы поддерживать уровень на заданном уровне.

Уровень может измеряться различными устройствами. Погружные преобразователи давления, предназначенные для предотвращения загрязнения, недорогие и надежные. Некоторые владельцы предпочитают бесконтактные устройства, например, ультразвуковые уровнемеры. Третьи полагаются на барботажные трубки с непрерывным потоком воздуха, минимизирующим засорение.

Управление двигателем

Управление двигателем является общим для всех насосных станций.Все двигатели насосов, кроме самых маленьких, используют трехфазное питание. Трехфазные двигатели более эффективны, надежны и дешевле.

Диапазон напряжений от 208 до 4160 вольт, но 480 вольт является наиболее распространенным. Средства, используемые для запуска и защиты двигателей, зависят от способа управления и мощности насоса.

На малых станциях используются пускатели с прямым пуском со встроенной защитой от перегрузки. При более высокой мощности (обычно это диктуется электросетью) пускатели пониженного напряжения используются для ограничения пускового тока двигателя.В современных устройствах плавного пуска с пониженным напряжением вместо механических контактов используются твердотельные устройства. Помимо защиты от перегрузки по току, большинство устройств плавного пуска включают защиту от низкого напряжения и дисбаланса фаз. Срок службы RVSS увеличивается, если контакторы используются для обхода твердотельных компонентов после достижения полной скорости.

Приводы с регулируемой частотой обычно являются предпочтительным методом управления насосами с регулируемой скоростью, хотя для специальных применений также доступны магнитные муфты различной конструкции.

Частотно-регулируемые приводы включают защиту двигателя и исключают необходимость в пускателях. Байпасные контакторы могут быть оправданы в удаленных местах для обеспечения работы в случае выхода из строя частотно-регулируемых приводов.

Выбор корпуса для органов управления двигателями и КИП может существенно повлиять на стоимость и надежность. Маленькие пускатели и частотно-регулируемые приводы обычно монтируются на стену. На больших станциях обычно устанавливаются центры управления двигателями, чтобы упростить электромонтаж и уменьшить занимаемое пространство.

Влага и коррозионные или взрывоопасные газы выделяются из мокрых колодцев, и против них должны быть приняты соответствующие меры.Размещение корпусов в вентилируемых местах — хорошая практика. На небольших станциях обычно устанавливаются всепогодные кожухи NEMA 3R на открытом воздухе. На более крупных станциях органы управления следует устанавливать в вентилируемом помещении, отделенном от влажного колодца и имеющем прямой доступ извне.

Существует соблазн указать корпуса из нержавеющей стали NEMA 4X, пригодные для промывки, или взрывозащищенные корпуса для всего электрического оборудования насосной станции. Эти корпуса имеют преимущества в некоторых приложениях, но их следует использовать только при необходимости.Это особенно верно для корпусов VFD, где проблемы с отводом тепла являются проблемой для герметичных корпусов.

Из-за наличия метана искробезопасные контрольно-измерительные приборы следует устанавливать в мокрых колодцах или использовать искробезопасные барьеры в панелях, устанавливаемых в сухих колодцах. Невозможно переоценить важность разрешений на вход и надлежащих мер безопасности для влажных колодцев и замкнутых пространств. В случае сомнений следует проконсультироваться с квалифицированным экспертом для определения надлежащих процедур.

Генераторы

Поскольку насосные станции должны работать независимо от погоды, необходима резервная мощность. В некоторых случаях достаточно питания от двух независимых источников. Проектировщик должен убедиться, что нет единой точки отказа, такой как общий полюс электросети, которая могла бы прервать работу обоих источников.

На многих насосных станциях резервные генераторы используются для аварийного питания. Это могут быть переносные устройства, буксируемые на станцию ​​для быстрого подключения или стационарные.

Невозможно переоценить необходимость обеспечения электробезопасности. Должны быть установлены надлежащие блокировки, чтобы предотвратить «обратную подачу» энергии от генератора в сеть. Установка должна быть согласована с поставщиком электроэнергии. Правильное обслуживание и периодические испытания являются обязательными.

Определение мощности генератора, измеряемое в кВА, требует большего, чем просто прибавление мощности двигателя, указанной на паспортной табличке. Пусковой ток при запуске двигателей обычно определяет размер генератора, особенно когда насосы запускаются через линию.ЧРП также влияют на выбор генератора, вызывая гармонические искажения и искажения напряжения, которые увеличивают требуемую мощность генератора. Также необходимо учитывать высоту, температуру окружающей среды и различные нагрузки, такие как освещение.

Скрининг и обработка накипи

Насосные станции сточных и ливневых вод должны справляться с твердыми частицами, попадающими в систему транспортировки. Они варьируются от крупных объектов, таких как бревна, до песка и подобных не гниющих материалов. Твердые частицы могут накапливаться во влажных колодцах, вызывать запахи и повредить насосы.

Некоторые коммунальные предприятия предпочитают удалять как можно больше твердых частиц на насосной станции и использовать мелкие фильтры перед влажным колодцем. Другие используют стеллажи для мусора только для удаления мусора, который может повредить насосы, но позволяет более мелким предметам проходить через очистные сооружения.

Некоторые станции пытаются минимизировать скопление накипи, добавляя химикаты или специальные бактериальные культуры. Другие периодически откачивают и очищают мокрый колодец, чтобы удалить скопившиеся отложения накипи.

Независимо от философии, необходима периодическая чистка мокрых колодцев.Должен быть обеспечен доступ для обслуживания и очистки, а также условия для продолжения работы во время обслуживания.

Вентиляция и контроль запаха

Надлежащая вентиляция необходима для предотвращения порчи оборудования и обеспечения безопасного доступа персонала. В большинстве юрисдикций нормы устанавливают минимальные требования к вентиляции.

Сухие колодцы можно постоянно вентилировать, чтобы минимизировать накопление влаги и газа. Мокрые колодцы обычно вентилируются периодически (только когда они заняты), но также могут вентилироваться непрерывно.Вентиляция обычно выражается как воздухообмен в час, а поток вентилятора можно рассчитать на основе объема вентилируемого помещения:

• Q = скорость воздушного потока вентилятора, кубических футов в минуту (кубических футов в минуту)
• ACH = воздухообмен в час:
• Мокрые скважины = 12 непрерывных, 60 периодически прерывистых
• Сухие колодцы = 6 непрерывных, 30 периодических обычно
• V = объем вентилируемого помещения, кубические футы

Поскольку насосные станции включают замкнутые пространства, необходимо неукоснительно соблюдать все необходимые меры безопасности.Должны быть предусмотрены мониторы для опасных газов, переносные или стационарные.

Запахи в сточных водах неизбежны. Некоторые меры контроля запаха просты и недороги. Конструкция влажного колодца для уменьшения турбулентности сводит к минимуму выделение запаха. Высокая вытяжная труба может уменьшить влияние запахов, выпуская их над уровнем близлежащих конструкций.

Для уменьшения запахов часто используются более сложные методы. Химические вещества могут подаваться в канализацию или влажные колодцы, чтобы свести к минимуму образование
ядовитых газов.В скрубберах на выхлопных каналах могут использоваться химические аэрозоли для нейтрализации запахов. В фильтрующих слоях для удаления запахов можно использовать активированный уголь, химические гранулы, отстой или различные природные среды. Все эти методы могут быть эффективными, но правильное обслуживание важно для долгосрочной работы.

Проектирование насосных станций может быть сложной темой, и по этой теме уже написаны тома.
