Расчет системы отопления частного дома: формулы и примеры


Отопление частного дома – необходимый элемент комфортабельного жилья. Согласитесь, что к обустройству отопительного комплекса следует подходить внимательно, т.к. ошибки обойдутся недешево. Но вы никогда не занимались подобными вычислениями и не знаете как правильно их выполнять?

Мы поможем вам – в нашей статье подробно рассмотрим, как делается расчет системы отопления частного дома для эффективного восполнения потерь тепла в зимние месяцы.

Приведем конкретные примеры, дополнив материал статьи наглядными фото и полезными видеосоветами, а также актуальными таблицами с показателями и коэффициентами, необходимыми для вычислений.

Содержание статьи:

Теплопотери частного дома

Здание теряет тепло из-за разности температур воздуха внутри и вне дома. Теплопотери тем выше, чем более значительна площадь ограждающих конструкций здания (окон, кровли, стен, фундамента).

Также связаны с материалами ограждающих конструкций и их размерами. К примеру, теплопотери тонких стен больше, чем толстых.

Галерея изображений

Фото из

Система отопления частного дома с двумя агрегатами

Вариант отопления в бревенчатом доме

Поступление воздуха и утечки тепла через окна и двери

Система вентиляции с поставкой свежего воздуха

Схема устройства ГВС и отопления

Подбор котла по типу топлива

Варианты прокладки контуров отопления

Открытый вариант отопления

Эффективный для частного дома обязательно учитывает материалы, использованные при постройке ограждающих конструкций.

Например, при равной толщине стены из дерева и кирпича проводят тепло с разной интенсивностью – теплопотери через деревянные конструкции идут медленнее. Одни материалы пропускают тепло лучше (металл, кирпич, бетон), другие хуже (дерево, минвата, пенополистирол).

Атмосфера внутри жилой постройки косвенно связана с внешней воздушной средой. Стены, проемы окон и дверей, крыша и фундамент зимой передают тепло из дома наружу, поставляя взамен холод. На них приходится 70-90% от общих теплопотерь коттеджа.

Стены, крыша, окна и двери – все пропускает тепло зимой наружу. Тепловизор наглядно покажет утечки тепла

Постоянная утечка тепловой энергии за отопительный сезон происходит также через вентиляцию и канализацию.

При расчете теплопотерь постройки ИЖС эти данные обычно не учитывают. Но включение в общий тепловой расчет дома потерь тепла через канализационную и вентиляционную системы – решение все же правильное.

Существенно снизить утечки тепла, проходящие через строительные конструкции, дверные/оконные проемы сможет грамотно устроенная система теплоизоляции

Выполнить расчёт автономного контура отопления загородного дома без оценки теплопотерь его ограждающих конструкций невозможно. Точнее, не получится , достаточную для обогрева коттеджа в самые лютые заморозки.

Анализ реального расхода тепловой энергии через стены позволит сравнить затраты на котловое оборудование и топливо с расходами на теплоизоляцию ограждающих конструкций.

Ведь чем более энергоэффективен дом, т.е. чем меньше тепловой энергии он теряет в зимние месяцы, тем меньше расходы на приобретение топлива.

Для грамотного расчета системы отопления потребуется распространенных строительных материалов.

Таблица значений коэффициента теплопроводности различных строительных материалов, наиболее часто применяемых при возведен

Расчет потерь тепла через стены

На примере условного двухэтажного коттеджа рассчитаем теплопотери через его стеновые конструкции.

Исходные данные:

  • квадратная «коробка» с фасадными стенами шириной 12 м и высотой 7 м;
  • в стенах 16 проемов, площадь каждого 2,5 м2;
  • материал фасадных стен – полнотелый кирпич керамический;
  • толщина стены – 2 кирпича.

Далее проведем вычисление группы показателей, из которых и складывается общее значение потерь тепла через стены.

Показатель сопротивления теплопередачи

Чтобы выяснить показатель сопротивления теплопередачи для фасадной стены, нужно разделить толщину стенового материала на его коэффициент теплопроводности.

Для ряда конструкционных материалов данные по коэффициенту теплопроводности представлены на изображениях выше и ниже.

Для точных расчетов потребуется коэффициент теплопроводности указанных в таблице теплоизоляционных материалов, применяемых в строительстве

Наша условная стена выстроена из керамического полнотелого кирпича, коэффициент теплопроводности которого – 0,56 Вт/м·оС. Ее толщина с учетом кладки на ЦПР – 0,51 м. Разделив толщину стены на коэффициент теплопроводности кирпича, получаем сопротивление теплопередаче стены:

0,51 : 0,56 = 0,91 Вт/м2×оС

Результат деления округляем до двух знаков после запятой, в более точных данных по сопротивлению теплопередачи потребности нет.

Площадь внешних стен

Поскольку примером выбрано квадратное здание, площадь его стен определяется умножением ширины на высоту одной стены, затем на число внешних стен:

12 · 7 · 4 = 336 м2

Итак, нам известна площадь фасадных стен. Но как же проемы окон и дверей, занимающие вместе 40 м2 (2,5·16=40 м2) фасадной стены, нужно ли их учитывать?

Действительно, как же корректно рассчитать без учета сопротивления теплопередачи оконных и дверных конструкций.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления несущих стен

Если необходимо обсчитать теплопотери здания крупной площади или теплого дома (энергоэффективного) – да, учет коэффициентов теплопередачи оконных рам и входных дверей при расчете будет правильным.

Однако для малоэтажных построек ИЖС, возводимых из традиционных материалов, дверными и оконными проемами допустимо пренебречь. Т.е. не отнимать их площадь из общей площади фасадных стен.

Общие теплопотери стен

Выясняем потери тепла стены с ее одного квадратного метра при разнице температуры воздуха внутри и снаружи дома в один градус.

Для этого делим единицу на сопротивление теплопередачи стены, вычисленное ранее:

1 : 0,91 = 1,09 Вт/м2·оС

Зная теплопотери с квадратного метра периметра внешних стен, можно определить потери тепла при определенных уличных температурах.

К примеру, если в помещениях коттеджа температура +20 оС, а на улице -17 оС, разница температур составит 20+17=37 оС. В такой ситуации общие теплопотери стен нашего условного дома будут:

0,91 · 336 · 37 = 11313 Вт,

Где: 0,91 – сопротивление теплопередачи квадратного метра стены; 336 – площадь фасадных стен; 37 – разница температур комнатной и уличной атмосферы.

Коэффициент теплопроводности теплоизоляционных материалов, применяемых для утепления пола/стен, для устройства сухой стяжки пола и выравнивания стен

Пересчитаем полученную величину теплопотерь в киловатт-часы, они удобнее для восприятия и последующих расчетов мощности отопительной системы.

Теплопотери стен в киловатт-часах

Вначале выясним, столько тепловой энергии уйдет через стены за один час при разнице температур в 37 оС.

Напоминаем, что расчет ведется для дома с конструкционными характеристиками, условно выбранными для демонстрационно-показательных вычислений:

11313 · 1 : 1000 = 11,313 кВт·ч,

Где: 11313 – величина теплопотерь, полученная ранее; 1 – час; 1000 – количество ватт в киловатте.

Коэффициент теплопроводности стройматериалов, применяемых для утепления стен и перекрытий

Для вычисления потерь тепла за сутки полученное значение теплопотерь за час умножаем на 24 часа:

11,313 · 24 = 271,512 кВт·ч

Для наглядности выясним потери тепловой энергии за полный отопительный сезон:

7 · 30 · 271,512 = 57017,52 кВт·ч,

Где: 7 – число месяцев в отопительном сезоне; 30 – количество дней в месяце; 271,512 – суточные теплопотери стен.

Итак, расчетные теплопотери дома с выбранными выше характеристиками ограждающих конструкций составят 57017,52 кВт·ч за семь месяцев отопительного сезона.

Учет влияния вентиляции частного дома

Расчет вентиляционных потерь тепла в отопительный сезон в качестве примера проведем для условного коттеджа квадратной формы, со стеной 12-ти метровой ширины и 7-ми метровой высоты.

Без учета мебели и внутренних стен внутренний объем атмосферы в этом здании составит:

12 · 12 · 7 = 1008 м3

При температуре воздуха +20 оС (норма в сезон отопления) его плотность равна 1,2047 кг/м3, а удельная теплоемкость 1,005 кДж/(кг·оС).

Вычислим массу атмосферы в доме:

1008 · 1,2047 = 1214,34 кг,

Где: 1008 – объем домашней атмосферы; 1,2047 – плотность воздуха при t +20 оС .

Таблица со значением коэффициента теплопроводности материалов, которые могут потребоваться при проведении точных расчетов

Предположим пятикратную смену воздушного объема в помещениях дома. Отметим, что точная свежего воздуха зависит от числа жильцов коттеджа.

При средней разнице температур между домом и улицей в отопительный сезон, равной 27 оС (20 оС домашняя, -7 оС внешняя атмосфера) за сутки на обогрев приточного холодного воздуха понадобиться тепловой энергии:

5 · 27 · 1214,34 · 1,005 = 164755,58 кДж,

Где: 5 – число смен воздуха в помещениях; 27 – разница температур комнатной и уличной атмосферы; 1214,34 – плотность воздуха при t +20 оС; 1,005 – удельная теплоемкость воздуха.

Переведем килоджоули в киловатт-часы, поделив значение на количество килоджоулей в одном киловатт-часе (3600):

164755,58 : 3600 = 45,76 кВт·ч

Выяснив затраты тепловой энергии на обогрев воздуха в доме при пятикратной его замене через приточную вентиляцию, можно рассчитать «воздушные» теплопотери за семимесячный отопительный сезон:

7 · 30 · 45,76 = 9609,6 кВт·ч,

Где: 7 – число «отапливаемых» месяцев; 30 – среднее число дней в месяце; 45,76 – суточные затраты тепловой энергии на нагрев приточного воздуха.

Вентиляционные (инфильтрационные) энергозатраты неизбежны, поскольку обновление воздуха в помещениях коттеджа жизненно необходимо.

Потребности нагрева сменяемой воздушной атмосферы в доме требуется вычислять, суммировать с теплопотерями через ограждающие конструкции и учитывать при выборе отопительного котла. Есть еще один вид тепловых энергозатрат, последний – канализационные теплопотери.

Затраты энергии на подготовку ГВС

Если в теплые месяцы из крана в коттедж поступает холодная вода, то в отопительный сезон она – ледяная, с температурой не выше +5 оС. Купание, мытье посуды и стирка невозможны без нагрева воды.

Набираемая в бачок унитаза вода контактирует через стенки с домашней атмосферой, забирая немного тепла. Что происходит с водой, нагретой путем сжигания не бесплатного топлива и потраченной на бытовые нужды? Ее сливают в канализацию.

Двухконтурный котел с бойлером косвенного нагрева, используемый как для нагрева теплоносителя, так и для поставки горячей воды в сооруженный для нее контур

Рассмотрим на примере. Семья из трех человек, предположим, расходует 17 м3 воды ежемесячно. 1000 кг/м3 – плотность воды, а 4,183 кДж/кг·оС – ее удельная теплоемкость.

Средняя температура нагрева воды, предназначенной для бытовых нужд, пусть будет +40 оС. Соответственно, разница средней температуры между поступающей в дом холодной водой (+5 оС) и нагретой в бойлере (+30 оС) получается 25 оС.

Для расчета канализационных теплопотерь считаем:

17 · 1000 · 25 · 4,183 = 1777775 кДж,

Где: 17 – месячный объем расхода воды; 1000 – плотность воды; 25 – разница температур холодной и нагретой воды; 4,183 – удельная теплоемкость воды;

Для пересчета килоджоулей в более понятные киловатт-часы:

1777775 : 3600 = 493,82 кВт·ч

Таким образом, за семимесячный период отопительного сезона в канализацию уходит тепловая энергия в объеме:

493,82 · 7 = 3456,74 кВт·ч

Расход тепловой энергии на нагрев воды для гигиенических нужд невелик, в сравнении с теплопотерями через стены и вентиляцию. Но это ведь тоже энергозатраты, нагружающие отопительный котел или бойлер и вызывающие расход топлива.

Расчет мощности отопительного котла

Котел в составе системы отопления предназначен для компенсации теплопотерь здания. А также, в случае или при оснащении котла бойлером косвенного нагрева, для согревания воды на гигиенические нужды.

Вычислив суточные потери тепла и расход теплой воды «на канализацию», можно точно определить необходимую мощность котла для коттеджа определенной площади и характеристик ограждающих конструкций.

Одноконтурный котел производит только нагрев теплоносителя для отопительной системы

Для определения мощности котла отопления необходимо рассчитать затраты тепловой энергии дома через фасадные стены и на нагрев сменяемой воздушной атмосферы внутренних помещений.

Требуются данные по теплопотерям в киловатт-часах за сутки – в случае условного дома, обсчитанного в качестве примера, это:

271,512 + 45,76 = 317,272 кВт·ч,

Где: 271,512 – суточные потери тепла внешними стенами; 45,76 – суточные теплопотери на нагрев приточного воздуха.

Соответственно, необходимая отопительная мощность котла будет:

317,272 : 24 (часа) = 13,22 кВт

Однако такой котел окажется под постоянно высокой нагрузкой, снижающей его срок службы. И в особенно морозные дни расчетной мощности котла будет недостаточно, поскольку при высоком перепаде температур между комнатной и уличной атмосферами резко возрастут теплопотери здания.

Поэтому по усредненному расчету затрат тепловой энергии не стоит – он с сильными морозами может и не справиться.

Рациональным будет увеличить требуемую мощность котлового оборудования на 20%:

13,22 · 0,2 + 13,22 = 15,86 кВт

Для вычисления требуемой мощности второго контура котла, греющего воду для мытья посуды, купания и т.п., нужно разделить месячное потребление тепла «канализационных» теплопотерь на число дней в месяце и на 24 часа:

493,82 : 30 : 24 = 0,68 кВт

По итогам расчетов оптимальная мощность котла для коттеджа-примера равна 15,86 кВт для отопительного контура и 0,68 кВт для нагревательного контура.

Выбор радиаторов отопления

Традиционно рекомендовано выбирать по площади отапливаемой комнаты, причем с 15-20% завышением мощностных потребностей на всякий случай.

На примере рассмотрим, насколько корректна методика выбора радиатора «10 м2 площади – 1,2 кВт».

Тепловая мощность радиаторов зависит от способа их подключения, что необходимо учитывать при проведении расчетов системы отопления

Исходные данные: угловая комната на первом уровне двухэтажного дома ИЖС; внешняя стена из двухрядной кладки керамического кирпича; ширина комнаты 3 м, длина 4 м, высота потолка 3 м.

По упрощенной схеме выбора предлагается рассчитать площадь помещения, считаем:

3 (ширина) · 4 (длина) = 12 м2

Т.е. необходимая мощность радиатора отопления с 20% надбавкой получается 14,4 кВт. А теперь посчитаем мощностные параметры отопительного радиатора на основании теплопотерь комнаты.

Фактически площадь комнаты влияет на потери тепловой энергии меньше, чем площадь ее стен, выходящих одной стороной наружу здания (фасадных).

Поэтому считать будем именно площадь «уличных» стен, имеющихся в комнате:

3 (ширина) · 3 (высота) + 4 (длина) · 3 (высота) = 21 м2

Зная площадь стен, передающих тепло «на улицу», рассчитаем теплопотери при разнице комнатной и уличной температуры в 30о (в доме +18 оС, снаружи -12 оС), причем сразу в киловатт-часах:

0,91 · 21 · 30 : 1000 = 0,57 кВт,

Где: 0,91 – сопротивление теплопередачи м2 комнатных стен, выходящих «на улицу»; 21 – площадь «уличных» стен; 30 – разница температур внутри и снаружи дома; 1000 – число ватт в киловатте.

Согласно строительным стандартам приборы отопления располагают в местах максимальных теплопотерь. Например, радиаторы устанавливаются под оконными проемами, тепловые пушки – над входом в дом. В угловых комнатах батареи устанавливаются на глухие стены, подверженные максимальному воздействию ветров

Выходит, что для компенсации потерь тепла через фасадные стены данной конструкции, при 30о разнице температур в доме и на улице достаточно отопления мощностью 0,57 кВт·ч. Увеличим необходимую мощность на 20, даже на 30% – получаем 0,74 кВт·ч.

Таким образом, реальные мощностные потребности отопления могут быть значительно ниже, чем торговая схема «1,2 кВт на квадратный метр площади помещения».

Причем корректное вычисление необходимых мощностей отопительных радиаторов позволит сократить объем , что уменьшит нагрузку на котел и расходы на топливо.

Выводы и полезное видео по теме

Куда уходит тепло из дома – ответы предоставляет наглядный видеоролик:

В видеоролике рассмотрен порядок расчета теплопотерь дома через ограждающие конструкции. Зная потери тепла, получится точно рассчитать мощности отопительной системы:

Подробное видео о принципах подбора мощностных характеристик котла отопления смотрите ниже:

Выработка тепла ежегодно дорожает – растут цены на топливо. А тепла постоянно не хватает. Относиться безразлично к энергозатратам коттеджа нельзя – это совершенно невыгодно.

С одной стороны каждый новый сезон отопления обходится домовладельцу дороже и дороже. С другой стороны утепление стен, фундамента и кровли загородного стоит хороших денег. Однако чем меньше тепла уйдет из здания, тем дешевле будет его отапливать.

Сохранение тепла в помещениях дома – основная задача отопительной системы в зимние месяцы. Выбор мощности отопительного котла зависит от состояния дома и от качества утепления его ограждающих конструкций. Принцип «киловатт на 10 квадратов площади» работает в коттедже среднего состояния фасадов, кровли и фундамента.

Вы самостоятельно рассчитывали систему отопления для своего дома? Или заметили несоответствие вычислений, приведенных в статье? Поделитесь своим практическим опытом или объемом теоретических знаний, оставив комментарий в блоке под этой статьей.

Расчет системы отопления частного дома, схема, таблицы

Отопление частного дома

Система водяного отопления все больше в последнее время пользуется популярностью как основной способ для обогрева частного дома. Водяное отопление может быть дополнено и такими устройствами, как обогреватели, работающие на электричестве. Некоторые устройства и отопительные системы появились на отечественном рынке совсем недавно, но уже сумели завоевать популярность. К таким можно отнести обогреватели инфракрасного типа, масляные радиаторы, систему теплого пола и другие. Для обогрева локального типа нередко применяется такое устройство, как камин.

Однако в последнее время камины выполняют больше декоративную функцию, чем обогревательную. От того, насколько правильно был осуществлен проект и расчет отопления частного дома, а также установлена система водяного отопления, зависит ее долговечность и эффективность во время эксплуатации. Во время работы такой отопительной системы необходимо придерживаться определенных правил для того чтобы она работала как можно более эффективно и качественно.

Отопительная система частного дома – это не только такие компоненты, как котел или радиаторы. Отопительная система водяного типа включает и такие элементы:

  • Насосы;
  • Средства автоматики;
  • Трубопровод;
  • Теплоноситель;
  • Устройства для регулировки.

Чтобы произвести расчет отопления частного дома, нужно руководствоваться такими параметрами, как мощность отопительного котла. Для каждой из комнат дома необходимо рассчитать также мощность радиаторов отопления.

Схема системы отопления

Выбор котла

Котел может быть нескольких типов:

  • Электрический котел;
  • Котел, работающий на жидком топливе;
  • Газовый котел;
  • Твердотопливный котел;
  • Комбинированный котел.

Выбор котла, который будет использовать схема отопления жилого дома, должен зависеть от того, какой тип топлива является наиболее доступным и недорогим.

Кроме затрат на топливо, потребуется не реже, чем раз в год проводить профилактический осмотр котла. Лучше всего для этих целей вызывать специалиста. Также потребуется выполнять профилактическую очистку фильтров. Наиболее простыми в эксплуатации считаются котлы, которые работают на газе. Также они довольно дешевые в обслуживании и ремонте. Газовый котел подойдет только в тех домах, которые имеют доступ к газовой магистрали.

Газ – это такой тип топлива, который не требует индивидуальной транспортировки или места для хранения. Помимо этого преимущества, многие газовые котлы современного типа могут похвастаться довольно высоким показателем КПД.

Котлы данного класса выделяются высокой степенью безопасности. Современные котлы устроены таким образом, что для них не требуется выделять специальное помещение для котельной. Современные котлы характеризуются красивым внешним видом и способны удачно вписаться в интерьер любой кухни.

Газовый котел на кухне

На сегодняшний день особой популярностью пользуются полуавтоматические котлы, работающие на топливе твердого типа.   Правда, есть у таких котлов один недостаток, который заключается в том, что один раз в день необходимо загружать топливо. Многие производители выпускают такие котлы, которые являются полностью автоматизированными. В таких котлах загрузка твердого топлива происходит в автономном режиме.

Сделать расчет системы отопления частного дома можно и в случае с котлом, работающем на электричестве.

Однако такие котлы немного более проблематичные. Помимо основной проблемы, которая заключается в том, что сейчас электричество довольно дорогое, они еще могут перезагружать сеть. В небольших поселках на один дом выделяется в среднем до 3 кВт в час, а для котла этого мало, причем нужно учитывать, что сеть будет загружена не только работой котла.

Электрический котел

Для организации отопительной системы частного дома можно установить и жидкотопливный тип котла. Недостатком таких котлов является то, что они могут вызывать нарекания с точки зрения экологии и безопасности.

Рекомендуем к прочтению:

Расчет мощности котла

Перед тем, как рассчитать отопление в доме, делать это необходимо с расчета мощности котла. От мощности котла, в первую очередь, будет зависеть эффективность всей отопительной системы. Главное в этом вопросе – не переусердствовать, так как слишком мощный котел будет потреблять больше топлива, чем необходимо. А если котел будет слишком слабый, то не получится обогреть дом должным образом, а это негативно повлияет на комфорт в доме. Поэтому расчет системы отопления загородного дома – это важно. Подобрать котел необходимой мощности можно, если параллельно высчитать удельные теплопотери здания за весь отопительный период. Расчет отопления дома – удельных теплопотерь можно следующим методом:

qдом=Qгод/Fh

Qгод – это расход теплоэнергии за весь период отопления;

Fh – площадь дома, которая отапливается;

Таблица выбора мощности котла в зависимости от отапливаемой площади

Для того чтобы осуществить расчет отопления загородного дома – расход  энергии, которая уйдет отопления частного дома, нужно воспользоваться следующей формулой и таким средством, как калькулятор:

Qгодh*[Qk-(Qвн б+Qs)*ν

βh – это коэффициент учета дополнительно потребления тепла, отопительной системой.

Qвн б – тепловые поступления бытового характера, которые характерны для всего отопительного периода.

Qk – это значение общих домовых теплопотерь.

Qs – это поступления тепла в виде солнечной радиации, которые попадают в дом через окна.

Перед тем, как рассчитать отопление частного дома, стоит учесть, что для различных типов помещений характерны разные температурные режимы и показатели влажности воздуха. Они представлены в следующей таблице:

Рекомендуем к прочтению:

Далее представлена таблица, в которой показаны коэффициенты затенения прореза светового типа и относительного количества солнечной радиации, которая поступает через окна.

Если планируется установить водяное отопление, то площадь дома будет во многом определяющим фактором. Если дом имеет общую площадь не более чем 100 кв. метров, то подойдет и отопительная система с циркуляцией естественного типа. Если дом имеет площадь большего размера, то в обязательном порядке необходима система отопления с циркуляцией принудительного характера. Расчет системы отопления дома должен производиться точно и правильно.

Насос для циркуляции должен устанавливаться в обратку. Такой насос должен быть не только надежным и долговечным, но также экономным в плане потребления энергии и не производить неприятный шум. Нередко современные котлы уже оснащены циркуляционным насосом.

Трубопроводы отопительной системы

Для монтажа схема отопление дома может использовать такие типы трубопроводов:

  • Трубопроводы из полиэтилена, полипропилена или металлопластика;
  • Трубопроводы из меди;
  • Трубопроводы из стали.

Полиэтиленовые трубы

Полипропиленовые трубы

Медные трубы

Стальные трубы

Все из этих трубопроводов обладают как своими преимуществами, так и недостатками. Полимерные трубы более простые в монтаже и надежно защищены от воздействия коррозии. Медные трубы более устойчивые к высоким температурам и способны выдержать высокое давление.

Стальные трубы выделяются таким недостатком, как потребность в проведении некоторых сварочных процессов. Программа расчета отопления частного дома должна учитывать абсолютно все детали, включая и это.

Выбор котлов для отопления частного дома

Отопительные приборы, которые использует схема системы отопления дома, могут быть следующих видов:

  • Ребристые или конвективные;
  • Радиационно-конвективные;
  • Радиационные. Радиационные отопительные приборы редко используются для организации отопительной системы в частном доме.

Современные котлы обладают характеристиками, которые приведены в следующей таблице:

Когда осуществляется расчет отопления в деревянном доме, данная таблица может вам в некоторой степени помочь. При монтаже отопительных приборов нужно соблюдать некоторые требования:

  • Расстояние от отопительного прибора до пола должно составлять не меньше, чем 60 мм. Благодаря такому расстоянию домашнее отопление схема позволит провести уборку в труднодоступном месте.
  • Расстояние от прибора отопления до подоконника должно быть минимум в 50 мм, чтобы радиатор в случае чего можно было без проблем снять.
  • Ребра приборов отопления должны быть расположены в вертикальном положении.
  • Желательно отопительные приборы монтировать под окнами или возле окон.
  • Центр прибора отопления должен совпадать с центром окна.

Если в одной комнате находится несколько отопительных приборов, то они должны быть расположены на одном и том же уровне.

расчет требуемой мощности и длины трубы

Водяной теплый пол — идеальный вариант для отопления частного дома, коттеджа или квартиры с автономным отоплением. Теплый водяной пол считается наиболее экономичным в эксплуатации. Но для того чтобы его создать, нужны знания, время и навыки.

Как правильно произвести расчет водяного теплого пола так, чтобы он действительно грел и мог использоваться в качестве основного источника отопления? Мы собрали для вас подробную информацию по данной тематике.

Как выполнить правильный подсчет

Для того чтобы рассчитать систему теплого пола, необходимо предусмотреть множество нюансов. Здесь все имеет значение — мощность котла, толщина труб, напольное покрытие, наличие утеплителя и др.

Принципиальная схема классического теплого водяного пола

При расчете используйте эти правила:

  • Длина одного контура не должна быть более 100 метров. Если вам необходимо больше трубы в комнате, то делите ее на два контура.
  • Если вы используете два контура в одном помещении, то разница в длине между ними не должна быть более 15 метров.
  • Обязательно соблюдайте технологию монтажа теплого водяного пола. Используйте утеплитель, подложку, паробарьер, правильную стяжку.
  • Старайтесь выдерживать расстояние между трубами в 200 мм. Это значение взято для средней полосы России, где зимой температура не опускается ниже 200С. Если у вас зимы холоднее, то можно сократить расстояние до 150 мм, если теплее — увеличить до 250 мм.
  • Один контур не должен отапливать более 20 квадратных метров.
  • Не допускается соединение труб под стяжкой. Куски должны быть цельными во избежание протечек теплоносителя.



Обратите внимание: если вы проживаете на крайнем севере и морозы зимой опускаются до -40 и более, то одним теплым полом вы не обойдетесь. В таких случаях создается две отопительных системы: одна с радиаторами, работающая на 60-70 градусах, и вторая — теплый пол с температурой до 30 градусов.

Если вы затрудняетесь с правильным расчетом, то всегда можете обратиться за помощью к профессионалам или воспользоваться многочисленными онлайн-сервисами. Они работают по методу коэффициента (эталонного теплого пола). Расчет сделать очень просто — вы задаете размеры комнаты, нужную температуру, наличие утеплителя, толщину стяжки и тип напольного покрытия, а программа выдает вам длину и диаметр трубы, наиболее эффективную схему раскладки и другие важные значения.

Рекомендуемая температура

Система теплый пол хороша тем, что считается низкотемпературной. Обычно теплоноситель редко прогревается выше 40 градусов на выходе из котла. Температура на входе в коллектор в таком случае при правильном расчете и монтаже 35 градусов, а температура поверхности пола примерно 30 градусов. Расчет водяного теплого пола делается исходя из следующих параметров:

  • В жилой зоне (спальня, кабинет, кухня, гостиная) температура поверхности пола не должна превышать 30 градусов.
  • Возле внешних стен, окон и балконного блока необходимо создать зону повышенного обогрева, в которой температура поверхности будет примерно 35 градусов.
  • В ванной, санузле, возле бассейна и в других влажных помещениях температура должна равняться 33 градусам.
  • Если вы планируете покрыть пол паркетом, то температура поверхности не должна превышать 27 градусов, если виниловой плиткой — 29.

Теплый водяной пол создает в комнате идеальный климат и не сушит воздух

Обратите внимание: зоной повышенного обогрева считается расстояние в 50 сантиметров по периметру от внешних стен, а также участки поверхности возле выходных дверей и окон. Температуру здесь повышают путем уменьшения шага между трубами.

Какую трубу выбрать?

Теплый водяной пол состоит из труб, подключенных к коллектору. Трубы могут быть:

  • Металлопластиковыми. Это недорогой, экологически чистый и надежный вариант, отлично подходящий для частного дома.
  • Медными. Медные трубы обладают отличной теплоотдачей, они не страдают от коррозии, а средний срок их эксплуатации порядка 70 лет. Минус таких труб — высокая цена.
  • Нержавеющая труба (гофрированная). Нечто среднее между металлопластиком и медью. Гофра легко сгибается, не ломается и держит форму. Обычно при помощи нержавеющей трубы прокладывают основные трассы.

Если у вас ограниченный бюджет, то используйте качественные бесшовные металлопластиковые трубы. Помните, что их нельзя сращивать в стяжке, поэтому используйте цельные бухты при прокладке.

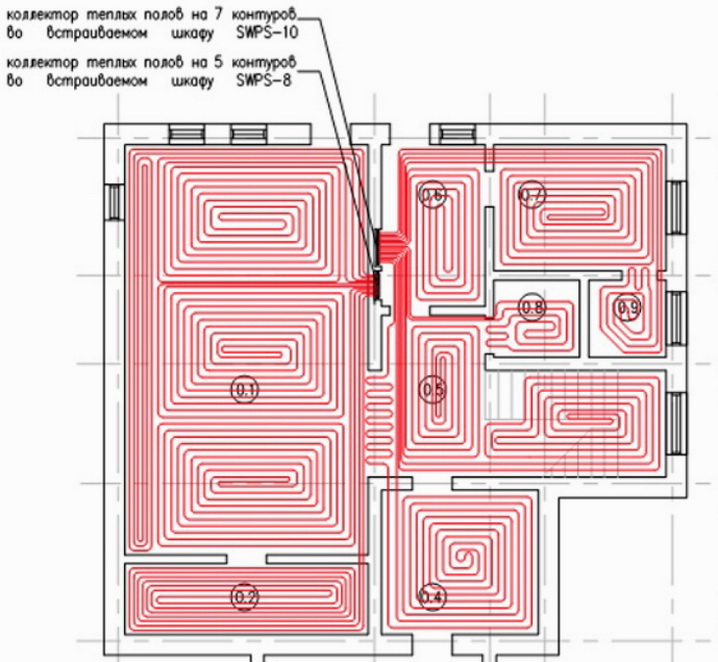

Способы укладки трубы

Существует три основных способа укладки:

  • Змейка.
  • Улитка.
  • Универсальная.

Классическая укладка змейкой для теплого пола

Змейка обычно используется в небольших помещениях с низкими теплопотерями. Труба заводится в комнату, раскладывается в виде вытянутой синусоиды, а затем выходит вдоль стены к коллектору. Основной недостаток такой системы в том, что теплоноситель постепенно остывает, поэтому температура на входе и в конце комнаты может сильно отличаться. К примеру, при длине трубы в 70 метров разница может быть до 10 градусов.

Поэтому змейку используют только в маленьких комнатах. Сгиная трубу, помните, что нельзя допустить ее переламывания (обычный металлопластик выдерживает изгиб до 5 диаметров).

Обратите внимание: если вы укладываете змейку, то первым делом пускайте трубы к холодным зонам (вдоль стен, у окна). Выход можно организовать там, где практически никто не ходит.

Способ укладки улитка — более универсальный и экономный

Укладка улиткой более практична. Такой способ позволяет сэкономить до 15% трубы, а температурный перепад практически не чувствуется. Укладывать трубу улиткой несколько сложнее. Сначала ее прокладывают по периметру стен, а затем изгибают на 90 градусов и закручивают обратно. Получается, что теплые и холодные трубы чередуются друг за другом, поэтому поверхность равномерно прогревается.

Универсальная укладка подразумевает под собой объединение улитки и змейки в одном помещении.

Подготовка к укладке

Итак, вы уже провели расчет длины трубы для теплого пола, выбрали способ укладки и напольное покрытие. Теперь вам необходимо приобрести:

  • Котел для отопления.
  • Насос (в некоторых котлах он встроен в систему).
  • Коллектор для теплых полов (механический или электрический).
  • Трубы для укладки (они должны выдерживать температуру до 95 градусов и давление до 10 Бар).
  • Трубы для разводки.
  • Клапаны для котла.
  • Необходимое количество фитингов для соединения.

Также вам понадобится песчано-цементная смесь для создания стяжки.

 Перед началом работ вам необходимо будет подготовить поверхность. Если у вашего пола большие перепады (более 1 сантиметра на 4 метра), то его необходимо выровнять. Заделайте шпатлевкой все щели, трещины, неровности. Затем уложите на пол гидроизоляцию (обычную целлофановую пленку толщиной 200 мкм), заводя ее на стены. Затем наклейте по периметру комнаты демпферную ленту толщиной в 10-15 мм — за счет ее стяжка будет играть, расширяясь и сужаясь при изменении температуры.

Если сэкономить на ленте, то стяжка гарантированно лопнет. Сверху на пленку укладывается утеплитель — он используется для того, чтобы тепло не уходило в землю.

  • Если теплый пол делается по грунту или под ним находится неотапливаемый подвал, то необходимо использовать пенополистрирол толщиной 60-100 мм. либо 10-сантиметровый слой керамзита.
  • Если снизу отапливаемое помещение, то достаточно 30-50 мм. слоя утеплителя.
  • Если теплый пол используется как дополнение к имеющейся радиаторной системе, то можно обойтись фольгированным утеплителем из полиэтилена.

Трубу необходимо хорошо закрепить стяжками к сетке и заполнить водой под давлением перед заливкой стяжки

Сверху на утеплитель укладывается отражающая подкладка (из фольги), на нее армирующая сетка, и только потом трубы. Затем вся эта конструкция заливается стяжкой толщиной в 30-50 мм.

Как выбрать котел?

Котел выбирается по мощности. Если вы считали полы в программе, то получили значения мощности для каждой комнаты. Сложите их, и получите мощность вашего будущего котла.

Обратите внимание: мощность котла должна быть на 15 процентов больше, чем мощность полов. Если котел будет работать на 100% загрузке, то он быстро выйдет из строя.

Обычно минимальная мощность современных котлов 24 киловатта. Этого достаточно для отапливания дома площадью до 120 м2 (при стандартной высоте потолков до 3 метров). В большинстве котлов есть встроенный насос, поэтому приобретать его отдельно не нужно. На входе и выходе котла рекомендуется устанавливать пластиковые запорные клапаны.

Если вдруг вам придется снимать котел на обслуживание или ремонт, то вам не придется сливать всю воду из системы — вы просто закроете клапаны.



Как выбрать коллектор?

Коллектор служит для распределения количества теплой воды, проходящей через контур. Коллектор выбирается исходя из количества контуров в вашем полу. Простейшее устройство имеет только механические запорные краны, которыми вручную можно отрегулировать давление и температуру в ветках. Более продвинутые имеют сервоприводы и смесители — ими можно задавать температуру с точностью до одного градуса.

Коллектор устанавливается в специальный ящик, в которой заводятся все трубы. Старайтесь подобрать для него такое место, чтобы он находился в центре дома. Также учитывайте, что коллектор должен быть выше всех труб, сходящихся к нему, иначе система завоздушится и не будет правильно работать. Горячая вода от котла входит в нижнюю часть коллектора, горячая выходит из верхней.

Так выглядят два коллектора в ящиках для системы теплого водяного пола

Это вся информация о том, как рассчитать водяной теплый пол. Если сомневаетесь в подсчете, то используйте специальную программу или обратитесь к более опытным товарищам. Но, в целом, в этом нет ничего сложного. Соблюдайте наши рекомендации и все получится!

Расстояние между трубами теплого пола — правила расчета

На чтение 4 мин.

Системы для нагрева половых покрытий устанавливаются в коттеджах, частных домах. Они пришли на смену громоздким радиаторам. Чтобы отопление работало эффективно, нужно учитывать ряд особенностей монтажа, правильно рассчитывать расстояние между трубами теплого пола. Если проект разработан неправильно, тепло будет неравномерно распространяться по помещениям, отопление будет работать в холостом режиме.

Расстояние между трубами теплого пола

Что такое теплый пол?

Водяной теплый пол — замкнутая конструкция, которая подключается к центральной системе отопления или нагревательному котлу. Горячая вода циркулирует по трубкам благодаря работе насоса. Выделяющегося тепла достаточно для прогревания комнат. Можно отказаться от установки громоздких радиаторов, дополнительных отопительных приборов.

Если укладка труб теплого пола выполнена правильно, прогрев будет равномерным. Если работы проведены неверно, в комнатах будут зоны перегрева полового покрытия, холодные точки. Укладку труб теплого пола, работающего от воды, можно выполнить самостоятельно. Для этого нужно научиться рассчитывать шаг между отдельными элементами, выбрать схему монтажа.

Особенности системы

Прежде чем обучаться укладке труб теплого водяного пола нужно уделить внимание особенностям системы:

  1. Помещения с системами подпольного отопления прогреваются равномерно. Этого нельзя сказать про комнаты с радиаторами.
  2. Система подпольного отопления не подходит для помещений с низкими потолками.

Срок службы обогревающей конструкции зависит от того, из каких элементов она изготовлена. Если для этого используются металлополимерные, полимерные составляющие, он может достигать 50 лет. Электрические нагревательные элементы прослужат 20 лет, а металлические радиаторы рекомендуется менять раз за 25 лет.

Как определить площадь комнаты?

Прежде чем заниматься установкой отопительной конструкции нужно рассчитать ее мощность зависимо от площади помещения, чтобы конструкция могла прогревать комнаты равномерно. Чтобы трубопровод функционировал в оптимальном режиме, нужно установить циркуляционный насос. При выборе мощности нужно обращать внимание на некоторые факторы:

  • диаметр трубок;
  • количество дополнительных ответвлений, соединительных фитингов, метраж трубопровода;
  • требуемое давление;
  • количество теплоносителя.
Площадь комнаты (Фото: Instagram / santexnik_altai)

Правила расчета и варианты укладки

Прежде чем изучать, как уложить трубы для теплого пола, соединять отдельные элементы трубопровода, нужно научиться рассчитывать метраж трубок. Для этого необходимо учитывать некоторые правила:

  1. Для расчета количества отдельных элементов конструкции нужно учитывать шаг между спиралями. Если между отдельными витками 10 см, для выполнения монтажа понадобится около 10 метров трубок. Если расстояние 30 см — необходимо подготовить 3,4 метра. При этом расход не изменяется зависимо от выбранного способа укладки конструкции.
  2. Максимальное количество метров расходного материала на один водяной контур отопления не должно превышать 70. Для обогрева больших помещений нужно монтировать несколько отопительных контуров.
  3. Важно учитывать расположение мебели. Если она будет длительное время стоят на одном месте без перемещения, систему под ней можно не монтировать.
  4. Минимальное расстояние от крайних элементов трубопровода до стен, межкомнатных перегородок — 20 см.

Для равномерного прогрева помещения площадью 20 м2 понадобится около 55 м трубок. После расчета нужно выбрать способ укладки конструкции.

Змейка

Особенности монтажа труб по схеме змейка:

  1. Для эффективного отопления, достижения равномерного прогрева без холодных зон лучше сделать два отопительных контура.
  2. Облегчить монтаж помогут специальные маты с выемками под трубки.
  3. Нужно использовать специальные крепежные элементы, которые не зажимают отдельные элементы трубопровода. При нагревании стенки деталей изменяются в размерах.

Актуально применять способ укладки нагревающегося основания змейкой в тех местах, где невозможно применить технологию улитки.

Улитка

Укладка труб теплого пола улиткой считается более эффективной для прогрева больших помещений. Главное рассчитать шаг между отдельными витками конструкции, чтобы не появлялось холодных зон. Укладка труб теплого пола происходит по закручивающейся спирали. При этом между витками горячей воды должны быть расположены контуры обратки. Благодаря такой конструкции, поверхности основания не перегреваются. Оптимальное расстояние между витками — 10 см.

Комбинированный способ

Если помещение большое раскладку труб водяного теплого пола можно комбинировать. Для этого выполняется два витка улитки, 3–4 ряда змейки. Эффективнее всего расположить полосы змейки по краям комнаты, в центральную часть выложить в форме улитки.

Разный способ укладки труб (Фото: Instagram / santexnik_altai)

Выбор шага

Шаг укладки труб водяного теплого пола зависит от диаметра составных элементов. Например, малое расстояние недопустимо для трубок большого диаметра. Большой промежуток между деталями малого сечения приведет к появлению холодных зон.

Для обогрева комнат в частном доме часто внутрь напольной стяжки или под декоративное покрытие основания устанавливаются нагревательные трубопроводы. Такие системы избавят хозяина дома от установки громоздких радиаторов, будут равномерно прогревать комнаты, обеспечивая высокий уровень комфорта.

Программа для гидравлического расчета системы отопления


Гидравлический расчет 2.0 (Бадритинов А.Г.)

Гидравлический расчет 2.0 (Бадритинов А.Г.)

Страна Россия

Тематика Строительство

Тип раздаваемого материала Видеоурок

Продолжительность n/a

Год выпуска 2014

Язык Русский

Перевод Не требуется

Описание

Комплекс решений для самостоятельного расчета систем водоснабжения и водяного отопления. Расчет диаметров, расчет насосов, выбор схемы развязки трубопроводов.

Физическое понимание: Что такое давление и напор? Что такое гидравлическое сопротивление?

Радиаторное отопление: Однотрубная, двухтрубная, попутная (петля Тихельмана), и сочетания между ними.

Теплый водяной пол: Длина, диаметр, количество контуров, смесительный узел, пирог теплого водяного пола.

Водоснабжение: Автоматическое водоснабжение частного дома. Центральное, горячее водоснабжение, рециркуляция горячего водоснабжения, бойлер косвенного нагрева.

Расчет гидрострелки: По тепловой мощности и функционалу.

Расчет естественной циркуляции: Расчет схемы и расчет гравитационного напора.

Котельные: Схемы котельных, подключение котлов, бойлера, смесительных узлов…

Теоретическая часть:

Что такое гидравлический и теплогидравлический расчет?

* 1. Что такое давление?*

  1. Как заполняется давление в пространстве по трубам?

  2. Как создают давление другие жидкости?

  3. Расчет гидравлического удара. Расчет давления и расчет времени закрытия задвижки.

* 2. Сопротивление движению воды*

  1. Два вида сопротивления

  2. Формулы по нахождению сопротивления

  3. Статика и динамика цепи

  4. Свободный самоизлив. Истечение из отверстия. Пример: Гидромассажный душ

* 3. Задача насоса*

  1. Как насосы взаимодействуют со средой

  2. Основные задачи водонапорной башни

  3. Использование двух насосов

  4. Подбор насоса для водоснабжения

  5. Повышение давления насосом

  6. КПД насоса

  7. Подбор насоса для отопления

  8. Как искусственно создать постоянное давление в трубопроводе?

  9. Как сделать автоматическое водоснабжение?

  10. Защита насоса от сухого хода

* 4. Теория подбора диаметров*

  1. Подбор диаметров для водоснабжения (Частное и центральное водоснабжение)

  2. Подбор диаметров для отопления (Частное и центральное отопление)

* 5. Расширение воды при нагреве*

  1. От чего зависит объем гидроаккумулятора?

  2. Как подобрать и настроить гидроаккумулятор?

  3. Как посчитать объем теплоносителя системы отопления?

* 6. Как избавиться от воздуха?*

  1. Эффективный способ избавления от воздуха

  2. Воздух в системе отопления, как останавливается циркуляция?

7. Предел материалов по рабочим характеристикам

  1. Как выбрать материал? Выбор трубы, насоса, радиатора и т.д.

8. Тепловой расчет

  1. Законы переноса тепла по трубам

  2. Перепад температур в радиаторе, в теплом поле, в котле

  3. Узлы смешивания разной температуры: ГВС, теплый пол, гидрострелка

  4. Найти расход через радиатор, котел и теплый водяной пол

  5. Критерии по выбору рабочей температуры котла

9. Водоснабжение

  1. Расчет горячего водоснабжения, расчет накопления ГВС

  2. Бойлер косвенного нагрева и рециркуляция

  3. Расчет водоснабжения одной квартиры

  4. Расчет водоснабжения в многоквартирном доме

* 10. Отопление*

  1. Подбор радиаторов и их подключение, разные виды подключений

  2. Расчет теплого водяного пола

  3. Пирог теплого водяного пола, назначение каждого слоя

  4. Тепловой расчет подпольного отопительного прибора

  5. Расчет смесительного узла. Часть 1

  6. Расчет смесительного узла. Часть 2

  7. Расчет смесительного узла CombiMix и его аналогов

  8. Расчет смесительного узла DualMix и его аналогов

  9. Расчет самодельных смесительных узлов

  10. Гидравлика теплого водяного пола

  11. Расчет гидрострелки

  12. Расчет теплообменников

  13. Расчет естественной циркуляции

  14. Расчет регистра. Тепловыделение от трубопровода большого диаметра

* 11. Теория сложных цепей*

  1. Сопротивление одной ветки

  2. Расчет разветвления цепи

  3. Расчет однотрубной системы

  4. Расчет двухтрубной тупиковой

  5. Расчет сложной цепи, петля Тихельмана

* 12. Практика*

  1. Гидравлический расчет однотрубной системы отопления

  2. Гидравлический расчет двухтрубной системы отопления

  3. Гидравлический расчет комбинированных цепей

  4. Расчет гидрострелки. Часть 2

  5. Сборка котельныхПрактические примеры:

  6. Гидравлический расчет водоснабжения

  7. Гидравлический расчет отопления

  8. Как подбираются клапаны по функционалу и пропускной способности

Практические исследования:

  1. Личные опыты гидравлики и теплотехники

  2. Гидравлическое сопротивление колбы фильтра

  3. Сопротивление термостатического клапана

  4. Сопротивление запорного клапана

  5. Сопротивление 100 метровой трубы

  6. Про управление и средства защиты котлов

  7. Кавитация напорного насоса. Влияние насоса и гидроаккумулятора+Программа по гидравлическому расчету.

Доп. информация

Видеокурс Гидравлический расчет 2.0 закрывает задачи:

Качество DVDRip

Формат MP4

Видео кодек AVC

Аудио кодек AAC

Видео AVC, 640×480, 25.000 fps, 111 Kbps

Аудио AAC, 44.1 KHz, 2 channels, 53.2 Kbps

НазваниеРазмерСиды, личиДобавлен
Как сделать гидравлический расчет отопления / Как сделать гидравлический расчет отопления [2011, DVDRip, RUS] (Видеоурок)591.85 МБ 77 3208.02.2016 Скачать
П.Г. Киселев — Справочник по гидравлическим расчетам [1972, DjVu]14.36 МБ 31 3115.12.2017 Скачать
Одельский Э.Х. — Гидравлический расчет трубопроводов разного назначения (изд.2-е, перераб. и доп.) [1967, DjVu, RUS]1.04 МБ 52 4115.12.2017 Скачать
Юрьев А. С. — Справочник по расчетам гидравлических и вентиляционных систем [2006, PDF, RUS]289.12 МБ 65 808.02.2016 Скачать
Расчет (Прояснение) / The Clearing (Питер Жан Брюгге / Pieter Jan Brugge) [2004, США, триллер, драма, DVDRip]699.78 МБ 52 7808.02.2016 Скачать

torrentino.top

АВОК-СОФТ

TA Select это вычислительная программа, которая помогает вам управлять вашей гидравлической системой, начиная со стадии проектирования и до окончания срока службы здания.

Ссылка для перехода на сайт программы

Вместе с нашим балансировочным инструментом TA SCOPE TA программа TA Select  поможет вам достичь:

Наиболее экономичной гидравлической конструкции

TA Select 4 позволяет легко подобрать правильный размер клапанов, значения предустановок и наиболее экономичную конструкцию системы. Для этого нужно только ввести в TA Select:

  • Длины труб
  • Расчетный расход на оконечных устройствах
  • Перепады давления

На выходе вы получаете:

  • Необходимый напор насоса
  • Подробный перечень комплектующих оптимального размера, например, регулирующие и балансировочные клапаны
  • Конструкция установки (гидравлической сети) для загрузки в программы по балансировке
  • Общие длины трубопроводов по диаметрам
  • Объем воды в трубопроводе

Проверка того, что установка работает как нужно …

TA Select 4 связывается с нашим новым балансировочным инструментом TA SCOPE и позволяет легко загружать и выгружать системную информацию в/из программы TA SCOPE. Это ускоряет процесс балансировки и дает возможность проверить, что система при вводе в эксплуатацию соответствует оригинальной конструкции. Затем конструкцию установки (гидравлической сети), спроектированной в TA Select вы загружаете в TA-SCOPE и производите балансировку. После балансировки установки, измеренные данные загружаются в TA Select. Проверяется расход, перепад давления, 2 температуры, перепад давления и мощность. На выходе вы получаете документ в форме распечатанного отчета.

…и в течение всего срока службы системы

Мы хотим, чтобы гидравлическая система работала, как положено, весь срок службы. С помощью TA SCOPE и TA Select можно легко проверить правильно ли работает система.

В TA SCOPE вводится расход, перепад давления, 2 температуры, перепад температуры и мощность. Для анализа этих измеренных данных они загружаются в TA Select.

Ссылка для перехода на сайт программы

monobit.ru

Энциклопедия сантехника Гидравлический расчет трубопроводов

Гидравлический расчет трубопроводов в программе / онлайн калькулятор

Видео: Презентация нового программного обеспечения по гидравлическому расчету в трехмерном пространстве.

Купить прогамму Auto-Snab 3D

Программа по гидравлическому и тепловому расчету. Гидравлический расчет водопровода.

Technotronic8 (Дата последней версии: 26.04.2016 г.) Купить тут!

Смесительный узел CombiMix — расчет

Скачать программу CombiMix 1.0

Калькулятор гидравлического сопротивления.

raschet.xlsx


Если Вы желаете получать уведомления о новых полезных статьях из раздела: Сантехника, водоснабжение, отопление,

то оставте Ваше Имя и Email.


    Комментарии (+) [ Читать / Добавить ]
Все о дачном доме        Водоснабжение                Обучающий курс. Автоматическое водоснабжение своими руками. Для чайников.                Неисправности скважинной автоматической системы водоснабжения.                Водозаборные скважины                        Ремонт скважины? Узнайте нужен ли он!                        Где бурить скважину — снаружи или внутри?                        В каких случаях очистка скважины не имеет смысла                        Почему в скважинах застревают насосы и как это предотвратить                Прокладка трубопровода от скважины до дома                100% Защита насоса от сухого хода        Отопление                Обучающий курс. Водяной теплый пол своими руками. Для чайников.                Теплый водяной пол под ламинат        Обучающий Видеокурс: По ГИДРАВЛИЧЕСКИМ И ТЕПЛОВЫМ РАСЧЕТАМВодяное отопление        Виды отопления        Отопительные системы        Отопительное оборудование, отопительные батареи        Система теплых полов                Личная статья теплых полов                Принцип работы и схема работы теплого водяного пола                Проектирование и монтаж теплого пола                Водяной теплый пол своими руками                Основные материалы для теплого водяного пола                Технология монтажа водяного теплого пола                Система теплых полов                Шаг укладки и способы укладки теплого пола                Типы водных теплых полов        Все о теплоносителях                Антифриз или вода?                Виды теплоносителей (антифризов для отопления)                Антифриз для отопления                Как правильно разбавлять антифриз для системы отопления?                Обнаружение и последствия протечек теплоносителей        Как правильно выбрать отопительный котел        Тепловой насос                Особенности теплового насоса                Тепловой насос принцип работыПро радиаторы отопления        Способы подключения радиаторов. Свойства и параметры.        Как рассчитать колличество секций радиатора?        Рассчет тепловой мощности и количество радиаторов        Виды радиаторов и их особенностиАвтономное водоснабжение        Схема автономного водоснабжения        Устройство скважины Очистка скважины своими рукамиОпыт сантехника        Подключение стиральной машиныПолезные материалы        Редуктор давления воды        Гидроаккумулятор. Принцип работы, назначение и настройка.        Автоматический клапан для выпуска воздуха        Балансировочный клапан        Перепускной клапан        Трехходовой клапан                Трехходовой клапан с сервоприводом ESBE        Терморегулятор на радиатор        Сервопривод коллекторный. Выбор и правила подключения.        Виды водяных фильтров. Как подобрать водяной фильтр для воды.                Обратный осмос        Фильтр грязевик        Обратный клапан        Предохранительный клапан        Смесительный узел. Принцип работы. Назначение и расчеты.                Расчет смесительного узла CombiMix        Гидрострелка. Принцип работы, назначение и расчеты.        Бойлер косвенного нагрева накопительный. Принцип работы.        Расчет пластинчатого теплообменника                Рекомендации по подбору ПТО при проектировании объектов теплоснабжения                О загрязнение теплообменников        Водонагреватель косвенного нагрева воды        Магнитный фильтр — защита от накипи        Инфракрасные обогреватели        Радиаторы. Свойства и виды отопительных приборов.        Виды труб и их свойства        Незаменимые инструменты сантехникаИнтересные рассказы        Страшная сказка о черном монтажнике        Технологии очистки воды        Как выбрать фильтр для очистки воды        Поразмышляем о канализации        Очистные сооружения сельского домаСоветы сантехнику        Как оценить качество Вашей отопительной и водопроводной системы?Профрекомендации        Как подобрать насос для скважины        Как правильно оборудовать скважину        Водопровод на огород        Как выбрать водонагреватель        Пример установки оборудования для скважины        Рекомендации по комплектации и монтажу погружных насосов        Какой тип гидроаккумулятора водоснабжения выбрать?        Круговорот воды в квартире        фановая труба        Удаление воздуха из системы отопленияГидравлика и теплотехника        Введение        Что такое гидравлический расчет?        Физические свойства жидкостей        Гидростатическое давление        Поговорим о сопротивлениях прохождении жидкости в трубах        Режимы движения жидкости (ламинарный и турбулентный)        Гидравлический расчет на потерю напора или как рассчитать потери давления в трубе        Местные гидравлические сопротивления        Профессиональный расчет диаметра трубы по формулам для водоснабжения        Как подобрать насос по техническим параметрам        Профессиональный расчет систем водяного отопления. Расчет теплопотерь водяного контура.        Гидравлические потери в гофрированной трубе        Теплотехника. Речь автора. Вступление        Процессы теплообмена        Тплопроводность материалов и потеря тепла через стену        Как мы теряем тепло обычным воздухом?        Законы теплового излучения. Лучистое тепло.        Законы теплового излучения. Страница 2.        Потеря тепла через окно        Факторы теплопотерь дома        Начни свое дело в сфере систем водоснабжения и отопления        Вопрос по расчету гидравликиКонструктор водяного отопления        Диаметр трубопроводов, скорость течения и расход теплоносителя.        Вычисляем диаметр трубы для отопления        Расчет потерь тепла через радиатор        Мощность радиатора отопления        Расчет мощности радиаторов. Стандарты EN 442 и DIN 4704        Расчет теплопотерь через ограждающие конструкции                Найти теплопотери через чердак и узнать температуру на чердаке        Подбираем циркуляционный насос для отопления        Перенос тепловой энергии по трубам        Расчет гидравлического сопротивления в системе отопления        Распределение расхода и тепла по трубам. Абсолютные схемы.        Расчет сложной попутной системы отопления                Расчет отопления. Популярный миф                Расчет отопления одной ветки по длине и КМС                Расчет отопления. Подбор насоса и диаметров                Расчет отопления. Двухтрубная тупиковая                Расчет отопления. Однотрубная последовательная                Расчет отопления. Двухтрубная попутная        Расчет естественной циркуляции. Гравитационный напор        Расчет гидравлического удара        Сколько выделяется тепла трубами?        Собираем котельную от А до Я…        Система отопления расчет        Онлайн калькулятор Программа расчет Теплопотерь помещения        Гидравлический расчет трубопроводов                История и возможности программы — введение                Как в программе сделать расчет одной ветки                Расчет угла КМС отвода                Расчет КМС систем отопления и водоснабжения                Разветвление трубопровода – расчет                Как в программе рассчитать однотрубную систему отопления                Как в программе рассчитать двухтрубную систему отопления                Как в программе рассчитать расход радиатора в системе отопления                Перерасчет мощности радиаторов                Как в программе рассчитать двухтрубную попутную систему отопления. Петля Тихельмана                Расчет гидравлического разделителя (гидрострелка) в программе                Расчет комбинированной цепи систем отопления и водоснабжения                Расчет теплопотерь через ограждающие конструкции                Гидравлические потери в гофрированной трубе        Гидравлический расчет в трехмерном пространстве                Интерфейс и управление в программе                Три закона/фактора по подбору диаметров и насосов                Расчет водоснабжения с самовсасывающим насосом                Расчет диаметров от центрального водоснабжения                Расчет водоснабжения частного дома                Расчет гидрострелки и коллектора                Расчет Гидрострелки со множеством соединений                Расчет двух котлов в системе отопления                Расчет однотрубной системы отопления                Расчет двухтрубной системы отопления                Расчет петли Тихельмана                Расчет двухтрубной лучевой разводки                Расчет двухтрубной вертикальной системы отопления                Расчет однотрубной вертикальной системы отопления                Расчет теплого водяного пола и смесительных узлов                Рециркуляция горячего водоснабжения                Балансировочная настройка радиаторов                Расчет отопления с естественной циркуляцией                Лучевая разводка системы отопления                Петля Тихельмана – двухтрубная попутная                Гидравлический расчет двух котлов с гидрострелкой                Система отопления (не Стандарт) — Другая схема обвязки                Гидравлический расчет многопатрубковых гидрострелок                Радиаторная смешенная система отопления — попутная с тупиков                Терморегуляция систем отопления        Разветвление трубопровода – расчет        Гидравлический расчет по разветвлению трубопровода        Расчет насоса для водоснабжения        Расчет контуров теплого водяного пола        Гидравлический расчет отопления. Однотрубная система        Гидравлический расчет отопления. Двухтрубная тупиковая        Бюджетный вариант однотрубной системы отопления частного дома        Расчет дроссельной шайбы        Что такое КМС?Конструктор технических проблем        Температурное расширение и удлинение трубопровода из различных материаловТребования СНиП ГОСТы        Требования к котельному помещениюВопрос слесарю-сантехникуПолезные ссылки сантехнику—

Сантехник — ОТВЕЧАЕТ!!!

Жилищно коммунальные проблемыМонтажные работы: Проекты, схемы, чертежи, фото, описание.Если надоело читать, можно посмотреть полезный видео сборник по системам водоснабжения и отопления

infobos.ru

Гидравлический расчет


Заказать видеокурс

Подробнее о курсе

Курс нацелен на тех, кто желает научиться делать гидравлические расчеты систем отопления и водоснабжения.

Подбор трубы, выбор диаметров и насосов. Подбор и расчет схем систем отопления и водоснабжения. Тепловые расчеты — понимание, сколько тепла транспортируется по трубопроводу.

Главное понять физику процессов течения теплоносителя и понять, как создается гидравлическое сопротивление и насколько оно отражается на схеме.

Вам не нужно много знать главное понять смысл общих расчетов, и Вы для себя откроете безграничный способ расчетов систем отопления и водоснабжения. Все это благодаря гидравлическим расчетам…

Курс открывает глаза на расчет любых схем, даже самых сложных и запутанных схем!

Видеоуроки содержат теоретическое и практическое понимание. То есть в некоторых видеоуроках содержатся объяснение теоретических законов, а в некоторых содержатся задачи и формулы. Очень много задач с примерами и формулами. В видеоуроках содержатся схемы, примеры реальных объектов. Очень много графического изображения для представления теории и практики наглядного понимания.



Видеокурс: Инженерно-Технические расчеты закрывает задачи:

      Теоретическая часть:
      Что такое гидравлический и теплогидравлический расчет?
      1. Что такое давление?
            1. Как заполняется давление в пространстве по трубам?
            2. Как создают давление другие жидкости?
            3. Расчет гидравлического удара. Расчет давления и расчет времени закрытия задвижки.
      2. Сопротивление движению воды
            1. Два вида сопротивления
            2. Формулы по нахождению сопротивления
            3. Статика и динамика цепи
            4. Свободный самоизлив. Истечение из отверстия. Пример: Гидромассажный душ
      3. Задача насоса
            1. Как насосы взаимодействуют со средой
            2. Основные задачи водонапорной башни
            3. Использование двух насосов
            4. Подбор насоса для водоснабжения
            5. Повышение давления насосом
            6. КПД насоса
            7. Подбор насоса для отопления
            8. Как искусственно создать постоянное давление в трубопроводе?
            9. Как сделать автоматическое водоснабжение?
            10. Защита насоса от сухого хода
      4. Теория подбора диаметров
            1. Подбор диаметров для водоснабжения (Частное и центральное водоснабжение)
            2. Подбор диаметров для отопления (Частное и центральное отопление)
      5. Расширение воды при нагреве
            1. От чего зависит объем гидроаккумулятора?
            2. Как подобрать и настроить гидроаккумулятор?
            3. Как посчитать объем теплоносителя системы отопления?
      6. Как избавиться от воздуха?
            1. Эффективный способ избавления от воздуха
            2. Воздух в системе отопления, как останавливается циркуляция?
      7. Предел материалов по рабочим характеристикам
            1. Как выбрать материал? Выбор трубы, насоса, радиатора и т.д.
      8. Тепловой расчет
            1. Законы переноса тепла по трубам
            2. Перепад температур в радиаторе, в теплом поле, в котле
            3. Узлы смешивания разной температуры: ГВС, теплый пол, гидрострелка
            4. Найти расход через радиатор, котел и теплый водяной пол
            5. Критерии по выбору рабочей температуры котла

      9. Водоснабжение
            1. Расчет горячего водоснабжения, расчет накопления ГВС
            2. Бойлер косвенного нагрева и рециркуляция
            3. Расчет водоснабжения одной квартиры
            4. Расчет водоснабжения в многоквартирном доме
      10. Отопление
            1. Подбор радиаторов и их подключение, разные виды подключений
            2. Расчет теплого водяного пола
                  1. Пирог теплого водяного пола, назначение каждого слоя
                  2. Тепловой расчет подпольного отопительного прибора
                  3. Расчет смесительного узла. Часть 1
                  4. Расчет смесительного узла. Часть 2
                        1. Расчет смесительного узла CombiMix и его аналогов
                        2. Расчет смесительного узла DualMix и его аналогов
                        3. Расчет самодельных смесительных узлов
                  5. Гидравлика теплого водяного пола
            3. Расчет гидрострелки
            4. Расчет теплообменников
            5. Расчет естественной циркуляции
            6. Расчет регистра. Тепловыделение от трубопровода большого диаметра
      11. Теория сложных цепей
            1. Сопротивление одной ветки
            2. Расчет разветвления цепи
            3. Расчет однотрубной системы
            4. Расчет двухтрубной тупиковой
            5. Расчет сложной цепи, петля Тихельмана
      12. Практика
            1. Гидравлический расчет однотрубной системы отопления
            2. Гидравлический расчет двухтрубной системы отопления
            3. Гидравлический расчет комбинированных цепей
            4. Расчет гидрострелки. Часть 2
            5. Сборка котельных
      Практические примеры:
           1. Гидравлический расчет водоснабжения
           2. Гидравлический расчет отопления
           3. Как подбираются клапаны по функционалу и пропускной способности
           4. Гидравлическая настройка радиаторной системы отопления
           5. Расчет разветвления трубопроводов
           6. Тройниковая гидрострелка — расчет диаметров
     Особые задачи:
           1. Как подключить котел без защиты
           2. Как подключить два котла
           3. Как подключить бойлер косвенного нагрева
           4. Как подключить солнечный коллектор
           5. Подключение твердотопливного котла. Защита по температуре
           6. Переключение работы котлов на автомате. Логика работы
           7. Куда подключить насос? На подачу или на обратку? Абсолютное решение!
           8. Расчет теплопотерь дома через ограждающие конструкции (+Формулы и логика)
           9. Расчет пластинчатых теплообменников
           10. Схема с тепловым насосом и твердотопливным котлом — логика работы на автомате
    Практические исследования:
           1. Личные опыты гидравлики и теплотехники
           2. Гидравлическое сопротивление колбы фильтра
           3. Сопротивление термостатического клапана
           4. Сопротивление запорного клапана
           5. Сопротивление 100 метровой трубы
           6. Про управление и средства защиты котлов
           7. Кавитация напорного насоса. Влияние насоса и гидроаккумулятора
    Разбор объектов:
           1. Расчет теплопотерь
           2. Схема обвязки радиаторов пропиленовой трубой
           3. Обвязка котла
           4. Мощность радиатора
           5. Объем гидроакумулятора, расчет
           6. Настройка давления системы
           7. Подключение электрокотла, 3х фазные цепи
           8. Самодельная электронная защита по давлению
           9. Защита от удара током, когда эл. тэн пробивает
           10. Принцип работы контакторов
           11. Гидравлический расчет. Часть 1
           12. Гидравлический расчет. Часть 2



Видеоуроки содержат теоретическое и практическое понимание. То есть в некоторых видеоуроках содержатся объяснение теоретических законов, а в некоторых содержатся задачи и формулы. Очень много задач с примерами и формулами. В видеоуроках содержатся схемы, примеры реальных объектов. Очень много графического изображения для представления теории и практики наглядного понимания. Вдеокурс просматривается на операционной системе Windows.


Заказать видеокурс

Проектировщикам инженерного оборудования

13 декабря 2001 г. в Москве был проведен семинар «Программное обеспечение для систем отопления, вентиляции, кондиционирования воздуха и теплоснабжения», организованный АВОК — Ассоциацией инженеров, работающих в области отопления, вентиляции, кондиционирования воздуха, теплоснабжения и строительной физики.

Прозвучал доклад «Rettig Heating» о компьютерной программе PURMO-3.1, предназначенной для проектирования новых централизованных двухтрубных систем водяного отопления с принудительной циркуляцией теплоносителя. Программа позволяет производить инженерные и графические расчеты с целью количественно-качественного регулирования модернизируемых систем централизованного двухтрубного водяного отопления.

Также PURMO-3.1 проектирует системы водяного подпольного отопления с принудительной циркуляцией теплоносителя (выполнение инженерных и графических расчетов, комплектация).

К современным зданиям всегда предъявляются самые высокие требования, связанные с практической ценностью этих зданий. Речь идет о сочетании высокого уровня комфорта, гибкости и эффективности использования высокотехнологичного инженерного оборудования, что в свою очередь предполагает применение высоких технологий при проектировании и строительстве зданий, монтаже и обслуживании оборудования, которым они оснащаются. Программный пакет Allklima 2000 фирмы «Nemetschek» представляет собой решение для всех этапов решения упомянутых задач. В это выступление была включена информация по программному обеспечению от фирмы «Oventrop».

Компьютерная программа KAN c. o. Graf 3.1, о которой доложили представители фирмы КАN, позволяет выполнять тепловые и гидравлические расчеты, графические построения схем и планов при проектировании систем отопления с нагревательными приборами и систем подпольного отопления. В рамках тепловых расчетов определяются поверхности отопительных приборов с учетом теплопоступлений от транзитных трубопроводов. В гидравлических расчетах производится подбор диаметров трубопроводов, определяются гидравлические потери в каждом циркуляционном кольце, при этом учитывается гравитационное давление. Увязка циркуляционных колец производится путем подбора монтажных настроек для каждого вида арматуры.

С докладом о компьютерной программе для расчета ИТП и ЦТП выступил глава представительства «LPM Group» в России.

Компания «Alfa Laval» представила программу САS200, предназначенную для специалистов, занимающихся проектированием и продажей теплообменников Alfa Laval.

Программа позволяет как подобрать оптимальное решение, так и проверить теплообменник на различные режимы работы.

В докладе компании «Daikin» были проанализированы наиболее привлекательные свойства, которыми должны обладать современные программы расчета и подбора оборудования систем кондиционирования воздуха. На конкретных примерах было показано, как расчетный комплекс, разработанный специалистами компании, позволяет моделировать работу системы VRV в реальных условиях с учетом изменения во времени большого числа режимных параметров. Программа позволяет улучшить потребительские характеристики оборудования (стоимость, габариты, уровень шума, экономичность) на стадии проектирования. Осуществляется не только расчет этих характеристик и подбор оборудования, но и прогноз возможности работы системы кондиционирования в различных нештатных ситуациях. Программа позволяет принимать правильные решения по режиму эксплуатации системы.

Компанией «Ventrade» был сделан доклад по программному обеспечению для проектирования и подбора оборудования систем центрального и зонального кондиционирования компаний «Wesper» (Франция), «Systemair» (Швеция) и «Danvent» (Дания).

Представитель фирмы «Wolf» в России рассказал о программе подбора центральных кондиционеров Wolf, о приспособленности оборудования к российским условиям. Заводская программа Configurator является средством подбора и расчета вентиляционного оборудования Wolf.

Компания «Arctica» представила программное обеспечение для проектирования систем вентиляции и кондиционирования. В частности, подробно была рассмотрена программа подбора оборудования для мультизонального кондиционирования Сity Multi производства компании «Mitsubishi Electric», позволяющая задать конфигурацию системы, получить схему (в формате AutoCAD) гидравлических и электрических соединений с полной спецификацией трубопроводов и электрической части.

О программном обеспечении компании CIAT для подбора и оптимизации оборудования систем кондиционирования воздуха и холодоснабжения был сделан доклад компанией ООО «Климатика».

В работе семинара участвовали не только представители Москвы, Архангельска, Барнаула, Волгограда, Вологды, Екатеринбурга, Ижевска, Иркутска, Калуги, Красноярска, Набережных Челнов, Омска, Самары, Санкт-Петербурга, Сочи, Твери, Тольятти, Уфы, Ярославля, но и специалисты из Украины и Беларуси.

В первом квартале 2002 г. АВОК организует следующие пленарные мероприятия.

5-6 февраля — семинар «Проектирование и нормативно-законодательные документы».

19-20 февраля — семинар «Автономные источники теплоснабжения для малоэтажных и многоэтажных зданий».

А 12-13 марта — конференцию «Интеллектуальные здания: автоматизация и диспетчеризация систем жизнеобеспечения здания»Подготовил Сергей ЗОЛОТОВ

Строительство и недвижимость. Статья была опубликована в номере 03 за 2002 год в рубрике энергетика

Как рассчитать теплопотери для систем теплого пола

Когда дело доходит до достижения удовлетворительного уровня комфорта и эффективности с системами теплого пола, расчеты теплопотерь играют важную роль. Здесь точные цифры не только означают, что эти системы могут быть хорошо спроектированы — это также гарантирует, что они производят оптимальное тепло, несмотря на возникающие тепловые потери.

Хотя эти расчеты практически одинаковы для любого нагревательного устройства, водяные системы теплого пола, однако, требуют индивидуального подхода к измерению теплопотерь.Хотите знать, как с этим справиться?

Наш блог на этой неделе. Продолжайте читать, чтобы узнать!

Установка внутренней температуры для теплого пола

Учитывая эффективность водяных систем теплого пола по сравнению с обычными обогревателями, включая радиаторы, при расчете потерь тепла необходимо учитывать рабочую температуру в помещении.

Это связано с тем, что температура воздуха в помещении с системой подогрева пола будет ниже, чем в помещении, отапливаемом радиатором, без ущерба для уровня комфорта.Это значение находится где-то на 1-2 ° C ниже.

Таким образом, в условиях, когда существует значительная разница между температурой наружного воздуха и средней излучаемой температурой, например, при использовании систем напольного отопления, потери тепла необходимо рассчитывать с использованием рабочей температуры. При этом потери на вентиляцию следует определять исходя из внутренней температуры воздуха.

На основе этого метода расчеты теплопотерь могут снизить на 6–12%. В этом процессе может потребоваться обширное тепловое моделирование обогреваемого помещения, чтобы получить еще более точное указание.Таким образом, гидравлические системы пола оказываются значительно более энергоэффективными и экономичными по сравнению с другими технологиями отопления, представленными на рынке.

Потери тепла в полу и вниз с водяным теплым полом

Когда дело доходит до потерь тепла, характерных для этих типов систем, теплопотери вниз являются значительным фактором. Имеется в виду потеря тепла через пол. Чтобы избежать этого, владельцы недвижимости должны утеплить пол, на котором установлены системы водяного теплого пола.В связи с этим необходимо принять меры для обеспечения того, чтобы потери тепла в этом процессе не превышали 10%.

Здесь также может быть уместно узнать о любых действующих стандартах и ​​нормах изоляции. Они могут относиться ко всем уровням полов, охватывающих цокольные этажи, промежуточные этажи, системы водяного теплого пола или электрические системы полов.

При расчете потерь тепла в помещении необходимо помнить, что по мере того, как тепло перемещается из горячего места в более прохладное, тепло не теряется за пределы труб теплого пола.Таким образом, в расчетах следует исключить любые потери тепла при использовании отопительных труб.

При этом, в случаях, когда пол нагревается лишь частично, необходимо также рассчитать потери тепла через неотапливаемые участки. Кроме того, в процессе расчета теплопотерь на грунт, периметр отапливаемой площади должен считаться равным площади одной трубы за пределами внешних труб системы.

Влияние объема помещения на теплопотери

Еще один фактор, который необходимо учитывать при расчете теплопотерь в системах водяного теплого пола, — это объем помещения.

В этом отношении области с высокими потолками и другие кавернозные пространства имеют тенденцию увеличивать значения потерь тепла, требуя увеличения уровня внутреннего тепла для достижения комфорта. Учитывая, что системы теплого пола основаны на принципе лучистого отопления и считаются высокоэффективными обогревателями, это соображение обычно не представляет проблемы.

Ключевые выносы

Системы теплого пола остаются одними из самых популярных отопительных решений для современных жилых и коммерческих помещений.

Таким образом, для обеспечения беспрецедентного комфорта, эффективности и экономии средств, которые обещают эти системы, расчет потерь тепла играет важную роль в процессе перед установкой. Правильно указав эти числа и значения, владельцы недвижимости могут гарантировать максимальную отдачу от своей системы — завершив период окупаемости быстрее, чем предполагалось ранее.

Онлайн-калькулятор водяного теплого пола в зависимости от помещения

Калькулятор для систем теплых полов и отопления.Разгрузите радиатор отопления дома или полностью замените его, при достаточной тепловой мощности водяного теплого пола хватит для компенсации потерь тепла и обогрева помещения.

Как сделать расчет теплого водяного пола онлайн? Водяной пол может служить как основным источником обогрева помещения, так и выполнять дополнительную отопительную функцию. Делая расчет дизайна, нужно заранее определиться с основными моментами, для чего будет использоваться изделие, чтобы полностью обеспечить дом теплой или охлаждающей поверхностью для комфорта помещения.

Если вопрос решен, следует переходить к составлению проекта и расчету мощности теплого водяного пола. Все ошибки, которые будут допущены на этапе проектирования, могут быть исправлены только открыв галстуки. Именно поэтому важно правильно и максимально точно произвести предварительный расчет.

Расчет теплого водяного пола с помощью калькулятора онлайн

Благодаря специально подготовленной онлайн-платежной системе сегодня можно определить удельную мощность теплого пола за несколько секунд и получить необходимые расчеты.

В основу калькулятора входит метод коэффициентов, когда пользователь вставляет отдельные параметры в таблицу и получает базовый расчет с определенными характеристиками.

После внесения всех приведенных коэффициентов можно максимально точно получить рассчитанные точные характеристики пола. Для этого вам необходимо знать реквизиты:

  • температура подаваемой воды;
  • температура обработки;
  • смола и профильная труба;
  • который будет настилом;
  • толщина стяжки по трубе.

В результате пользователь получает информацию о удельной расчетной мощности, средней температуре получаемого теплого пола, удельном расходе теплоносителя. выгодно, быстро и очень четко за несколько секунд!

Помимо основных данных следует учесть ряд второстепенных, которые максимально влияют на конечный результат теплого пола:

  • наличие или отсутствие остекления балконов и эркеров;
  • Высота потолка
  • этажей в доме;
  • наличие специальных материалов для теплоизоляции стен;
  • Уровень утепления в доме.

Внимание: производя калькулятор расчета водяного теплого пола, следует учитывать тип напольного покрытия, если вы планируете укладывать деревянную конструкцию, мощность системы отопления необходимо увеличивать из-за низкой теплопроводности древесины. При высоких тепловых потерях устройство теплого пола как единственной системы отопления будет нецелесообразным и невыгодным по стоимости.

Особенности расчета калькулятора водяного пола.

Перед тем, как произвести предварительный расчет системы водяного теплого пола, следует учесть перечень особенностей:

  1. Какой тип трубы использовать мастера, гофрированная с эффективным коэффициентом излучения, медь, с высокой теплопроводностью, сшитый полиэтилен, металлический или пенопропиленовый, с низким коэффициентом излучения.
  2. Расчет длины обогрева заданной площади на основе определения длины контура по поверхности в режиме равномерного распределения тепловой энергии с учетом пределов покрытия тепловой нагрузки.

Важно! Если вы планируете делать набивку более ступенчатой, то необходимо повысить температуру охлаждающей жидкости. Допустимый шаг выполнения — от 5 до 60 см. Могут использоваться как постоянные, так и переменные ступени.

ошибок новичков — рекомендации профессионалов

Многие пользователи онлайн-калькулятора для расчета водяного пола допускают существенные ошибки, которые влияют на конечный результат.Вот некоторые ошибки пользователя:

  • В одном контуре длина трубы рассчитывается не более 120 м.
  • Если теплый пол будет в нескольких комнатах, средняя длина пути должна быть примерно такой же, отклонение не должно превышать 15 м.
  • Расстояние между ответвлениями выбирается в соответствии с температурным режимом системы отопления, большая его часть будет зависеть от региона.
  • Среднее значение расстояния от стен до контура 20 см, плюс-минус 5 см.

Что нужно знать, покупая необходимые строительные материалы?

экструдированный пенополистирол Лучший материал для утепления полов, отличается прочностью и монолитностью. Поверх утеплителя следует уложить гидроизоляцию, для этого будет достаточно полиэтиленовой пленки, а вдоль стен нужно положить демпферную ленту.

Арматура — основа для крепления труб и бетонной стяжки, зажимы для труб — еще один обязательный элемент. Также следует взять разводящий коллектор, позволяющий экономно и эффективно распределять теплоноситель.

заключение

Делая расчет пола в воде онлайн, следует учитывать разницу в данных коэффициента 10%, таким образом данные будут более реалистичными и достоверными.

Удачи Вам в строительных работах!

Как рассчитать «Обогреваемую площадь»

Традиционные электрические маты и кабели излучающего теплого пола, такие как изделия
от SunTouch, Nuheat и Schluter-Systems, относятся к системам сопротивления системам обогрева . Это означает, что проволока каждого размера нагревательных элементов проектируется индивидуально, чтобы гарантировать, что она излучает оптимальное количество тепла, а укорочение элемента или сращивание большего количества материала, чтобы сделать его длиннее, приведет к неправильному нагреву элемента и потенциально может снизить срок службы системы.Это делает особенно важным убедиться, что вы заказываете мат (и) или кабель (и), которые лучше всего подходят для вашей местности. Но не волнуйтесь, мы здесь, чтобы помочь!

Лучший способ определить, какого размера коврик или кабель вам нужен, — это создать чертеж комнаты с размерами, включая размеры от стены до стены, размеры встроенных приспособлений, таких как туалетные столики и кухонные островки, а также расположение любых вентиляционных отверстий. или стоки. Для ванных комнат также укажите расстояние от стены за унитазом до фланца или основания унитаза.Ниже приведен пример полного чертежа.

Отсюда процесс определения того, какой коврик или кабель вам нужен, зависит от устанавливаемого продукта.


Коврики SunTouch
  • Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Коврики SunTouch безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик

.

мат или кабель в душевой кабине, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Коврики можно устанавливать рядом с туалетами, ваннами, шкафами и душевыми, но они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите мат (или маты), закрывающий квадратный метр, ближайший к отапливаемой зоне.Помните, что к одному термостату можно подключить до трех матов, если общая сила тока меньше 15.

Кабель WarmWire
  • Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели WarmWire безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Стандартные коврики Nuheat
  • Посмотрите на размеры открытой (ых) зоны (ей) в комнате (все, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это то, что обычно называют «выложенной плиткой зоной» комнаты. Выберите мат или набор ковриков из раздела Nuheat Standard Mat, который лучше всего подходит для облицованной плиткой области, не приближаясь к фланцу унитаза более чем на 6 дюймов и на расстоянии 2 дюймов от стен с плинтусами.

ПРИМЕЧАНИЕ : Коврики Nuheat нельзя разрезать или придавать им форму, поэтому, если нет коврика, подходящего для этой области, выберите размер на следующий размер меньше.


Кабель Nuheat
  • Начните с расчета площади в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками). Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели Nuheat безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 2–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0,9, чтобы вычислить общую отапливаемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области.Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

DITRA-HEAT
  • Начните с расчета общей площади комнаты в квадратных футах, в том числе под встроенными приборами, такими как шкафы, кухонные островки и туалетные столики. Хотя вы не будете нагревать всю эту область, вам нужно будет покрыть ее мембраной DITRA-HEAT, поэтому держите этот номер под рукой.
  • Затем рассчитайте площадь в квадратных футах открытой (ых) площади (а) (всего, что не закрыто встроенными приборами или не закрыто вентиляционными отверстиями или стоками).Это даст вам то, что обычно называют «плиточной областью» комнаты.

ПРИМЕЧАНИЕ : Кабели DITRA-HEAT безопасны (внесены в список UL) для установки в душевых, но рекомендуется использовать отдельный коврик или кабель в душе, поэтому при обогреве ванной комнаты рассчитывайте основную площадь и душ отдельно.

  • Хотя кабели можно прокладывать рядом с туалетами, ваннами, шкафами и душевыми, они должны находиться на расстоянии 3–4 дюймов от стен. Чтобы убедиться, что у вас будет подходящая граница, умножьте общую площадь плитки на 0.9, чтобы вычислить общую отапливаемую площадь.
    • Для ванных комнат вычтите из облицованной плиткой области участок вокруг фланца унитаза, достаточно большой, чтобы нагревательные элементы находились на расстоянии 6 дюймов от воскового кольца (обычно 2–4 кв. Фута).
  • Наконец, выберите кабель (или кабели), который покрывает квадратный метр, ближайший к вашей обогреваемой области. Помните, что вы можете подключить до трех кабелей к одному термостату, если общая сила тока меньше 15.

Как рассчитать ведомость материалов для системы теплого пола — B-Hive Supplies

Слишком часто в прошлом компании, производящие теплый пол, скрывали технические характеристики систем теплого пола тайной.Дело в том, что довольно просто определить, что именно вам потребуется, если вы будете следовать этим принципам;

Во-первых, нам нужно ответить на несколько вопросов;

  1. Какая конструкция пола? Стяжка, балки, перекрытие?
  2. Новое строительство или ремонт? Если это ремонт, сколько лет имуществу?
  3. Что такое источник тепла? Бойлер, тепловой насос?
  4. Предпочтительное положение коллектора. Это не обязательно на этапе ценообразования, но позволяет избежать путаницы и любого пересечения трубы на установке.
  5. Сколько потребуется зон нагрева?

Как только мы получим эти ответы, в общем, мы можем указать, какие материалы потребуются.

В качестве примера возьмем новый дом;

Блочно-балочная конструкция, поэтому обычно используется стяжка. В здании будет использоваться тепловой насос в качестве источника тепла, поэтому мы предлагаем установить трубу с шагом 150 мм, чтобы обеспечить более низкие рабочие температуры и более эффективную систему (если используется газовый котел, его можно переместить на расстояние 200 мм. ввиду наличия более высоких температур подачи).

Далее нам нужно решить, сколько зон нагрева требуется. Однокомнатные системы — это всего лишь одна зона, независимо от размера (могут применяться исключения для очень больших коммерческих или многоцелевых жилых помещений). В здании с несколькими комнатами на первом этаже, например, в большом доме, потребуется более одной зоны. Гостиная, столовая, кухня, коридор, туалет и т. Д. Могут контролироваться индивидуально, что обеспечивает больший контроль и более эффективное использование энергии.

Каждая зона должна быть измерена в квадратных метрах.Получив это, мы можем рассчитать необходимое количество трубы. Для центров 150 мм расчет будет м2 x 7,5. Следовательно, для помещения площадью 20 м2 потребуется 150 погонных метров трубы (эта цифра включает дополнительную трубу для обеспечения потока и возврата в коллектор). Важно помнить, что при использовании многослойной трубы диаметром 16 мм длина любой петли в системе не должна превышать 120 погонных метров. В случае помещения площадью 20 м2 вам потребуются 2 порта на коллекторе. Этот процесс следует повторить для каждой комнаты в здании, помня, что не во всех комнатах будет один порт на коллекторе.

Пример расчетов

Sample-B-hive-ufh-calc-sheet pdf

Часто мы видим, что для двух участков в непосредственной близости может потребоваться очень мало трубы. В этом случае прихожая и туалет имеют вместе всего 67,5 м. В таких случаях рассмотрите возможность объединения их в один цикл. Это уменьшит количество портов на коллекторе и количество требуемых термостатов. Здесь мы подчеркнули это, закрасив туалет красным.

На основе этой информации мы можем приступить к созданию нашей ведомости материалов.В этом примере нам потребуется 517,5 метров трубы, 6-канальный коллектор и 4-канальный коллектор. термостаты. Это основа всей системы. Все остальное, что требуется, теперь можно рассчитать.

Обрезка труб

Мы рекомендуем по крайней мере 3no. ‘U’-образные зажимы на погонный метр трубы, если это ваш предпочтительный метод крепления трубы к изоляции. Если вы предпочитаете использовать зажимную планку, мы рекомендуем использовать на 1 линейную планку больше зажимной планки на квадратный метр площади пола. Опытный установщик может использовать комбинацию из двух, чтобы ускорить установку и сэкономить деньги.

Изоляция кромок

Для расчета необходимого количества изоляции кромок мы рекомендуем рассчитывать 1,1 погонных метра изоляции кромок на квадратный метр объекта. В данном случае около 76м.

На коллекторе

Насос и смесительный клапан.

Как мы уже говорили, в этом примере в качестве источника тепла используется тепловой насос. В подобных случаях насос и смесительный клапан часто не требуются. Пожалуйста, проверьте это перед заказом.

Приводы

Если вы указываете систему для одного помещения, приводы не требуются. Однако, как только вы перейдете к многоуровневым или многозонным системам теплого пола, каждое отверстие на коллекторе потребуется для управления потоком теплой воды. Каждый привод будет подключен через центр коммутации к соответствующему комнатному термостату и отключится или закроется в зависимости от требуемой комнатной температуры и любой включенной временной программы.

Что касается самого коллектора, он должен быть укомплектован шаровым краном, крышками для заливки и слива и соединителями для труб.Убедитесь, что ваш поставщик предоставляет все это в комплекте. Не думайте об этом.

Регуляторы температуры

Термостаты

В этом примере мы предположили, что клиенту потребуется 4no. термостаты, так как холл и туалет будут совмещены. На рынке доступно множество опций на передней панели управления. Все, что угодно, от традиционных термостатов с циферблатом до более дорогих интеллектуальных систем с подключением к Интернету. У каждой есть свое место на рынке, просто убедитесь, что вы или ваш клиент можете использовать более продвинутые системы, поскольку некоторые из них сложнее других.

Центры коммутации

Вам потребуется центр коммутации для управления многозонной системой. Это центральная точка управления, которая взаимодействует между термостатом, приводом, насосом (при необходимости) и источником тепла. Расположенный рядом с коллектором, он контролирует всю систему.

Требуется ли конструкция полов с подогревом?

Многие люди устанавливают теплые полы, просто используя свои знания и немного здравого смысла. В конце концов, мы — нация домашних мастеров.Тем не менее, это всегда хорошая идея, особенно если у вас небольшой опыт работы с полами с подогревом или если эта система предназначена для многокомнатных домов. Ситуация на месте может немного запутаться, когда вам нужно подвести трубу к помещениям, расположенным на некотором расстоянии от коллектора, и от них. В проекте также должна быть указана точная длина трубы, расход и мощность системы, что очень удобно. Короче говоря, мы отвечаем, что он вам не нужен, но мы советуем вам это сделать.Ваш поставщик должен быть в состоянии предоставить конструкцию полов с подогревом.

Отметить список необходимых материалов;

Труба

Система клипсов

Edge insualtion

Коллектор

— убедитесь, что ваш поставщик предоставляет все необходимые компоненты.

Насос и смесительный клапан

Приводы

Термостаты

Центр коммутации

Другое — Трубопровод, полиэтиленовая изоляционная крышка, выносной датчик для ванных комнат и т. Д.

Итак, у вас есть ряд вопросов, на которые нужно ответить, прежде чем вы создадите свой список. Не торопитесь и дважды проверьте это у своего поставщика, они смогут помочь. Или, если у вас есть какие-либо вопросы, позвоните нам по телефону 01245 490 401.

B-Hive Supplies — это специализированный поставщик систем теплых полов и сантехники, базирующийся в Челмсфорде, Эссекс. www.bhiveunderfloor.co.uk Тел .: 01245 490 401

ПРИМЕЧАНИЕ:

B-Hive признает, что на рынке Великобритании доступно множество различных типов полов с подогревом, и что не все поставщики систем применяют одни и те же правила к спецификациям систем UFH.Все разработанные нами системы производятся в соответствии с соответствующими директивами Великобритании, и эта статья основана на этих принципах.

B-Hive также соглашается с тем, что этот пример является лишь одним из любого количества возможных типов системы, необходимых в любой данной ситуации. Все проекты разные, и их следует рассматривать по отдельности.

Если кто-то хочет обсудить что-либо в этой статье, не стесняйтесь комментировать.

Руководство по температуре и теплопроизводительности теплого пола

Знание тепловой мощности системы теплого пола очень важно для обеспечения того, чтобы ваша комната нагрелась до желаемой температуры.Меньше всего вам нужно, чтобы после установки системы было холодно, поэтому, чтобы точно сказать, сколько тепла вам нужно для обогрева комнаты, вам нужно знать тепловые потери, а затем выбрать систему теплого пола с тепловая мощность соответствует.

Прочтите советы экспертов по теплопроизводительности и факторам, влияющим на тепловую мощность системы теплого пола. Как всегда, если у вас есть какие-либо вопросы, наша дружелюбная команда обслуживания клиентов доступна по телефону 0345 345 2288 .


РАЗМЕР ПОЛА

Размер отапливаемого пола напрямую связан с теплопроизводительностью, поскольку чем больше отапливаемая площадь, тем выше максимальная тепловая мощность системы. Однако размер отапливаемого пола по отношению к общему размеру помещения также влияет на мощность, поскольку чем больше становится комната, тем выше становятся потери тепла. Если отапливаемая площадь значительно меньше общего размера пола или помещения (

ТЕМПЕРАТУРА ПОЛА И ТИП ПОЛА

Температура пола также напрямую влияет на тепловую мощность, причем чем выше температура пола, тем выше тепловая мощность пола .Однако не все виды отделки пола можно нагреть до высокой температуры, поэтому важно отметить, что, хотя повышение температуры пола увеличивает тепловую мощность, это также зависит от выбранной вами отделки пола.

Плотные и твердые материалы, такие как плитка и камень, обладают хорошей теплопроводностью, что означает, что тепло может лучше передаваться от нагревательного элемента к поверхности пола. Плитку и камень также можно нагревать до 29 + ° C для повышения производительности. Мягкие напольные материалы, такие как дерево, ламинат, линолеум, имеют сравнительно низкую проводимость и могут быть нагреты только до 27 ° C, что означает определенную максимальную тепловую мощность в зависимости от размера отапливаемой площади.Опять же, если выбранная вами отделка пола допускает температуру пола только 27 ° C, а требования к теплопроизводительности выше, чем та, которую можно достичь с полом 27 ° C, вы можете подумать о смене материала пола, чтобы использовать пол с подогревом. система работать как единственный источник тепла.

Чем выше температура пола, тем выше тепловая мощность, но некоторые виды отделки пола имеют ограничение по максимальной температуре. Всегда лучше проконсультироваться с производителем напольного покрытия.

ВЫБОР ТЕРМОСТАТА И ТЕМПЕРАТУРЫ ВОЗДУХА

Большинство современных термостатов регулируют температуру пола на основе температуры воздуха или пола и используют для ее измерения датчик воздуха или пола. Поскольку термостат включает или выключает нагрев, его точность, а также точность датчика могут иметь значительное влияние на тепловую мощность. Кроме того, чем выше желаемая температура в помещении, тем больше тепла необходимо для достижения этой температуры.

Это особенно актуально в ванных комнатах, где желаемая температура воздуха в помещении относительно высока, скажем, 23 ° C (по сравнению с обычной комнатной температурой в гостиной 21 ° C.) Плохое управление или неправильно размещенные датчики термостата могут привести к недогреву и перегреву помещений, а в тяжелых обстоятельствах даже к повреждению отделки пола, поэтому рекомендуется приобретать высококачественный термостат. Термостат 4iE Smart WiFi обеспечивает точный контроль температуры и может сэкономить до 200 фунтов стерлингов на энергопотреблении, найдя более разумные способы обогрева вашего дома.

Точный контроль температуры в помещении важен для обеспечения правильной тепловой мощности. Умный термостат не только обеспечивает точное управление, но и позволяет сэкономить на счетах за отопление.

НАПОЛЬНАЯ ИЗОЛЯЦИЯ ПОВЫШАЕТ ТЕПЛОИЗВОД

Тепловыделение поверхности пола может быть значительно увеличено за счет использования изоляции, такой как теплоизоляционные плиты Warmup, под отоплением. Это может быть непосредственно под нагревательными элементами, трубами или под стяжкой или средой, в которую встроено отопление. Если изоляция не используется, выделяемое тепло будет перемещаться не только вверх, но и вниз, а в худшем случае даже нагревать землю под конструкцией, тратя энергию, деньги и необходимое тепло.

Изоляционные плиты Warmup бывают разной толщины, предлагая различные уровни изоляции.

Если вы не хотите менять отделку пола или не можете изменить размер обогреваемой площади пола, увеличение общей теплоизоляции — хороший способ уменьшить потери тепла и снизить требования к теплопроизводительности. Добавление полой стены, крыши и дополнительной изоляции пола — все это хорошие способы сохранить тепло и снизить требования к теплопроизводительности любой системы отопления.


МОЩНОСТЬ СИСТЕМЫ НАПОЛЬНОГО ОТОПЛЕНИЯ

Максимальная мощность системы обычно указывается в ваттах на квадратный метр. Если ваш пол хорошо изолирован и у вас достаточно современный дом, мощность системы теплого пола обычно должна быть в пределах 65-85 Вт / м², чтобы обеспечить требуемую мощность. Когда дело доходит до выбора теплого пола, обычно указывается система 150-200 Вт / м², чтобы сократить время нагрева, так как система не будет работать постоянно. Когда система работает только половину времени, в течение которого комната используется, предоставляемая мощность составляет половину от мощности системы.То есть система 150 Вт / м² обычно обеспечивает 65-85 Вт / м² в час.


ВАННЫЕ И ДРУГИЕ КОМНАТЫ С ПОСТОЯННЫМ ОБОРУДОВАНИЕМ

В некоторых комнатах, например, в ванных комнатах, большие части комнаты закрыты постоянными приспособлениями, такими как ванна, туалет или раковина. Поскольку пол с подогревом нельзя укладывать под стационарную арматуру, в этом случае можно обогревать только небольшие части поверхности пола. Это может существенно повлиять на тепловую мощность.

Размер отапливаемого пола напрямую зависит от тепловой мощности, поэтому вам следует стремиться обогреть как можно большую площадь пола.

ПРЕОДОЛЕНИЕ ОГРАНИЧЕНИЙ ПОМЕЩЕНИЙ

Если вы устанавливаете пол с подогревом в небольшом помещении с относительно небольшой площадью, на которую можно проложить провод или трубу, лучше всего выбрать отделку пола с высокой проводимостью. Выберите плиточный и каменный пол, который можно нагреть до высокой температуры пола, обеспечивая более высокую теплоотдачу и комнатную температуру, чем при использовании мягкой отделки пола. В зависимости от теплопотерь помещения, может также потребоваться использование вторичного обогрева для увеличения тепловой мощности.В ванных комнатах полотенцесушители и настенные обогреватели являются идеальным вариантом, поскольку они способствуют достижению необходимой тепловой мощности.

Этот тепловой поток во многом зависит от структуры материала и молекул внутри него. Например, тепло будет проходить гораздо быстрее через плотную структуру, такую ​​как плитка; чем более пористая структура, такая как дерево. В обоих случаях тепло в конечном итоге будет распространяться по всему материалу, пока не достигнет теплового равновесия (сбалансированной температуры).


ЗАКЛЮЧИТЕЛЬНОЕ РАССМОТРЕНИЕ… ТЕПЛОВАЯ БЛОКИРОВКА

В заключение, имейте в виду, что после того, как вы приложили все усилия, чтобы ваша система теплого пола обеспечивала достаточное количество тепла, очень важно, чтобы вы не блокировали тепло испускается с пола.Изоляционные и теплоизоляционные материалы, такие как коврики, мебель (особенно кресла-мешки!), Значительно ухудшают работу системы.

Если вы знаете свои тепловые потери и хотите обсудить тепловую мощность системы теплого пола и обеспечит ли она достаточно тепла в вашей комнате, свяжитесь с нами , и мы поможем вам оценить тепловую мощность.

Ознакомьтесь с нашим ассортиментом продукции и найдите идеальную систему теплого пола для вашей установки.

Часто задаваемые вопросы | FloorWarmingCompany.co.uk

Какой размер ответвления (точки электрического подключения) необходим?

В большинстве случаев достаточно ответвления на 13 ампер. Но чтобы рассчитать точную нагрузку в амперах, есть несложный расчет. Возьмите общую площадь нагревательного мата в м² и умножьте ее на номинальную мощность мата, это даст тепловую мощность в ваттах. Чтобы рассчитать нагрузку, просто разделите это количество на вольты. Например, для мата UFHD площадью 8 м² 160 Вт / м².8 (м²) x 160 Вт = 1280 (Вт) разделить на 230 (вольт) = 5,57 ампер.

Сколько матов можно установить на один термостат?

Чтобы рассчитать количество матов, которое можно разместить на одном термостате, нажмите здесь

Текущие расходы

Как правило, киловатт электроэнергии (1000 Вт) стоит около 7 пенсов в час при пиковой нагрузке (точные цены уточняйте в своем управлении по электричеству). Наши маты с подогревом имеют мощность от 120 до 200 Вт на квадратный метр. Ниже подробно описаны расчеты, основанные на установке на неизолированный бетонный черновой пол (с изоляцией или плиточной подкладкой текущие расходы могут быть сокращены на 30%).

1 м² мощностью 130 ватт стоит ок. 0,95 копейки в час.
Стоимость 1 м² 160 Вт составляет ок. 1,20 пенса в час.
1 м² мощностью 200 ватт стоит ок. 1,50 пенса в час.

Кухня с UFHD мощностью 160 ватт площадью 5 м² на полу без теплоизоляции будет стоить примерно 6,75 фунтов стерлингов в месяц.

Поможет ли изоляция под нагревательным матом?

Если система будет использоваться в качестве единственного источника тепла, важно, чтобы под системой отопления была изоляция.Изоляция сделает недвижимость более термически эффективной, а отопление — более эффективным. Существуют изоляционные плиты для подкладки плитки толщиной всего 10 мм, которые идеально подходят для изоляции полов при ремонте. Кроме того, полы с подогревом будут более эффективными в качестве единственного источника тепла, если окна будут с двойным остеклением и будет изоляция стен / потолка (как и при любом другом виде отопления). Щелкните ссылку выше, чтобы заполнить форму расчета потерь тепла.

Сколько времени потребуется, чтобы пол нагрелся до нужной температуры?

В зависимости от толщины плитки время прогрева обычно составляет от 40 до 60 минут.

Где в цепи включаются УЗО / Таймер / Термостат?

Мат укладывается и холодные провода подводятся в распределительную коробку. Неважно, где вы физически закрепите эти предметы, хотя вы можете захотеть, чтобы они были спрятаны в шкафу. Если у вас есть термостат, который измеряет температуру воздуха, он должен находиться в соответствующей комнате. Однако, если он оснащен датчиком температуры пола, в этом нет необходимости.

Что произойдет, если система выйдет из строя?

После установки обогрева и укладки пола нагревательный мат не может выйти из строя, и на него распространяется наша пожизненная гарантия.Если неисправность диагностируется после укладки пола, ее можно отследить до 1 или 2 плиток. Нам никогда не приходилось занимать целый этаж.

Клеи

Очень важно, чтобы монтажники использовали клей хорошего качества с эластичной добавкой. При установке на бетонный черный пол идеально подходит латексный компаунд. При установке на деревянный черновой пол мы рекомендуем гибкий клей для плитки как более подходящий. Оба типа чернового пола лучше загрунтовать (особенно важно для деревянных полов).Также очень важно обеспечить естественное отверждение клеев до включения нагревательных матов; обычно это занимает около двух недель.

Установка

Компания по утеплению полов может предложить комплексные услуги по установке. Однако установка системы теплого пола очень проста для любого компетентного специалиста по изготовлению дома или в сфере торговли.

Сигнализация о повреждении

Единственный раз, когда ваша система подвергается опасности, — это время между установкой теплого пола и окончательной отделкой пола.Чтобы свести к минимуму этот риск, вы можете купить UFH Alarm, который предупредит вас, если что-либо повредит вашу систему отопления, пока она не защищена. Если во время установки сигнализация все-таки сработает, необходимо приобрести ремонтный несложный ремонтный комплект.

Все электромонтажные работы должны выполняться квалифицированным электриком, отвечающим требованиям части P.

2020 Стоимость водяного теплого пола

Средняя стоимость установки лучистого теплого пола составляет 8-12 долларов за квадратный фут и зависит от размера помещения, типа отопления (электрическое или водяное) и сложности установки.

Полы с подогревом — это очень привлекательная роскошь для вашего дома, особенно если вы живете в климате с продолжительными холодами. Когда вы встаете с постели или выходите из душа, это может быть прекрасным ощущением — поставить босиком на теплый пол.

Подогрев пола — это тихий и эффективный способ согреть ваше пространство там, где он важнее всего, без необходимости тратить целое состояние на счет за отопление. Лучистое тепло хорошо работает с любым напольным покрытием, даже с ковром.

Светлый пол — одно из самых желанных и желанных обновлений при ремонте. Однако многие люди ошибочно думают, что это доступная роскошь, поэтому никогда не удосуживаются узнать истинную стоимость сияющих полов.


Сколько стоит установка лучистого теплого пола?

В то время как лучистые полы с подогревом считаются роскошью элитных домов, на самом деле они удивительно доступны.

По стоимости установки теплого пола существует очень широкий ценовой диапазон.Это действительно зависит от размера помещения и от того, хотите ли вы установить электрическую или гидравлическую систему. В среднем домовладельцы тратят 650-800 долларов на установку теплого пола в маленькой комнате или ванной.

Самый экономичный способ добавить тепла в пол — это установить напольный коврик с электрическим подогревом, гибкий рулон или кабели. Их можно стратегически разместить в определенных местах, а не по всему дому, что значительно сократит общие расходы. Электрические нагревательные маты и гибкие рулоны стоят от 10 до 12 долларов за квадратный фут и могут быть адаптированы в соответствии с конфигурацией и размером комнаты.Еще одним преимуществом является то, что опытный домовладелец может легко установить их.

Еще более дешевый вариант электрического теплого пола — это прокладка электрических кабелей с фиксирующими планками. Они стоят всего 5-6 долларов за квадратный фут, а также могут быть настроены в соответствии с вашими потребностями.

Домовладельцы сообщают о расходах 0,20–0,35 доллара в день на включение электрического отопления в течение 4 часов в день (2 часа утром и 2 часа вечером) в ванной размером 8 × 10.

Полы с подогревом могут стать дорогими, если вы выберете гидравлический (трубопровод с горячей водой) теплый пол, потому что это должно быть сделано во всем доме.Будьте готовы потратить 6-8 долларов на квадратный фут, если в вашем доме уже есть водяное отопление с радиаторами. Однако, если вы хотите установить новую котельную систему, ваша цена может составить 6000-11000 долларов или больше, в зависимости от размера дома.

Вы должны знать, что один из самых больших рисков при установке водяного теплого пола — это замерзание и разрыв труб. Чтобы избежать этой опасности, подумайте об установке более дорогих трубок из полиэтиленгликолята, которые предотвращают утечки.



Теплый пол для ванной комнаты

Многие домовладельцы, которые не могут позволить себе установить систему подогрева полов в доме, предпочитают установить ее только в ванной комнате.На самом деле это доступное обновление, особенно если вы уже делаете ремонт ванной комнаты.

Средняя стоимость установки электрического излучающего пола в 100 кв. Футах. ванная $ 700-850 . Цена на плиточный пол с подогревом составляет 5-8 долларов за квадратный фут Обычно устанавливаются электрические маты, так как это самый простой способ модернизации, если дом еще не оборудован бойлером.

Этим ковриком можно управлять с помощью термостата, поэтому его не нужно постоянно включать.Заявленные эксплуатационные расходы на электроэнергию для полов с подогревом в ванной комнате равны эксплуатационным расходам 3 лампочек мощностью 100 Вт — не дорого!

Варианты установки электрического теплого пола

Система электрических лучистых полов разработана как дополнительный источник тепла в определенном небольшом пространстве (комнате или ванной). Электрические полы с подогревом, как правило, , а не устанавливают по всему дому или используют в качестве основного источника тепла.

Поскольку эксплуатационные расходы на электроэнергию высоки, теплые полы с электроприводом поставляются с программируемыми термостатами, которые можно включать / выключать, чтобы сэкономить на расходах на отопление.

Важно отметить, что электрические нагревательные маты не заставят пол чувствовать себя «теплым» или «горячим» в холодные зимние месяцы. Скорее, полы на ощупь будут «нейтральными», что очень приятно.

Доступно несколько вариантов укладки, в зависимости от ваших потребностей и типа полов:

Свободные электрические кабели — это самый дешевый способ обогрева полов. Кабели поставляются в катушке, и вы можете выбрать, насколько близко или далеко друг от друга вы хотите их установить.Чем ближе они будут, тем быстрее нагреется и тем теплее будет место. Кабели необходимо закрепить горячим клеем или скобами.

Затем их необходимо врезать либо на плиточную подкладку (покрытие с тонким набором), либо установить непосредственно на черный пол, залить самовыравнивающейся смесью, чтобы получить гладкую поверхность. В целом, самым большим недостатком является очень затратная и трудоемкая установка, которая может свести на нет экономию на материалах. Еще одним большим недостатком является то, что кабели могут стоить 2–2.В 5 раз больше в эксплуатации, чем электрические коврики.

Кабели электрического сопротивления, прикрепленные к мату — они проложены над черным полом. Коврики необходимо закрепить слоем тонко затвердевающего раствора. Затем полы обычно отделывают керамической или каменной плиткой. Этот вид электрического лучистого тепла наиболее эффективен в ванных комнатах или кухнях.

Электрические коврики для подогрева пола — они хорошо работают под плавающими полами, такими как бамбук, паркет или ламинат.Эти маты просто приклеиваются под плавающий пол, что делает установку очень быстрой и простой. Одним из самых больших преимуществ электрических ковриков является то, что они могут быть фиксированного размера или изготовлены из гибкой сетки, что позволяет настраивать макет в соответствии с вашими потребностями. Это означает, что вы можете легко обойти кухонный остров, душевую кабину и т. Д.

Электрические излучающие теплые полы для пола — если у вас ограниченный бюджет и вы не хотите разбирать пол, вы можете установить эти коврики для пола между балками пола.Огромным преимуществом является то, что их можно устанавливать под любым напольным покрытием, даже прибитым гвоздями. Эти прокладки могут повысить температуру пола на целых 15 ° F. Единственное требование для этой системы — доступ из подвала в пространство для лазания, чтобы добраться до балок.



Установка водяного лучистого отопления

Гидронная система обычно устанавливается по всему дому. Обеспечивает наиболее равномерный и комфортный обогрев по сравнению с другими вариантами.В вашем доме не будет сквозняков, пыли, аллергенов или неудобных холодных зон, куда не доходит тепло.

Гидравлическое отопление также намного эффективнее и дешевле в эксплуатации по сравнению с другими системами. Это потому, что вода — лучший элемент для отвода тепла и поддержания высокой температуры. Фактически, вода может удерживать в 3500 раз больше тепла, чем воздух. Таким образом, время работы вашей системы фактически сокращается. Кроме того, он может работать при более низкой температуре по сравнению с электрическими или принудительными воздушными системами.

Система работает, нагревая воду в бойлере примерно до 100–120 ° F, которая затем циркулирует по трубам, установленным под полом. Доступно несколько вариантов установки:

— Встраивается в плиту из бетонного основания

— Прошивка под черным полом

— Устанавливается внутри специально разработанных черновых панелей — это самый дорогой, но и самый эффективный тип установки
, который лучше всего предотвращает возможные утечки.

Сравнить электрические и водяные теплые полы

У электрических и водяных систем напольного отопления есть явные плюсы и минусы.Учитывайте свои личные предпочтения, когда речь идет о комфорте и тепле, а также о бюджете.

Вот таблица, в которой сравниваются основные различия между электрическими и водяными излучающими напольными покрытиями.

Hydronic Radiant Heat Электрическое лучистое тепло
Общая стоимость (материалы и установка) для 1500 кв. Футов. 9000–12750 долларов, если остальная часть системы уже установлена ​​ 15 000–18 000 долл. США
Стоимость квадратного метра (материалы и установка) 6-8 долларов.5 10–12 долларов США
Эксплуатационные расходы 4,5 — 7 долларов в месяц 8–14 долларов в месяц
Стоимость установки лучистого отопления в ванной 8 × 10 Обычно не выполняется как эксклюзивная установка 750–1 000 долл. США
Простота установки Сложный Легко
Возможность самостоятельной установки Есть
Использование в качестве основного источника тепла Есть Не рекомендуется
Использование в одноместном помещении, например в ванной или кухне Слишком дорого и проблематично устанавливать Идеально для одного помещения
Установка дооснащения Сложно и дорого Легко
Новостройки Лучший сценарий, позволяющий сэкономить на трудозатратах Легко
Включение / выключение системы в разное время суток Возможно, но обычно система работает постоянно Да, просто с программируемым термостатом
Ощущение пола «теплый» «нейтральный» в отличие от холодного
Время начального нагрева пола после укладки До 7 часов 30-60 минут
Ремонт Сложно и дорого Просто и дешево


Типы полов, наиболее подходящие для теплового излучения

Лучистое тепло хорошо сочетается практически с любыми напольными покрытиями, такими как: древесина твердых пород, винил, керамика, камень или бетонная плитка.Если вы заменяете старый пол, вы можете потратить немного больше и добавить лучистого тепла.

Хотя лучистое отопление можно установить практически под любым типом пола, некоторые полы будут намного лучше сохранять приятную теплую температуру, чем другие.

Полы из натуральной твердой древесины — работают хорошо, с единственным недостатком — постепенное расширение и сжатие деревянных досок, когда они вступают в контакт с поднимающимся теплым воздухом. Чтобы свести к минимуму эту проблему, рекомендуется устанавливать планки или планки меньшей длины, а не длинные.

Ламинированная или конструкционная древесина — хорошо работает и не имеет проблем с расширением / сжатием. Иногда специалист по ОВК может порекомендовать вам установить деревянную конструкцию вместо твердой древесины, если в вашем доме высокий уровень влажности. Таким образом, пол будет менее подвержен короблению, перекосу или деформации.

Линолеум / мармолеум — некоторые типы этих полов могут выделять вредные пары при контакте с теплым воздухом и поэтому могут быть несовместимы.Лучше всего обратиться к производителю напольных покрытий, чтобы узнать, подходят ли они для лучистого тепла.

Керамическая или керамогранитная плитка — один из лучших вариантов напольных покрытий для лучистого тепла. Это двойное преимущество, потому что керамическая плитка хорошо проводит тепло и еще некоторое время сохраняет его. А это значит, что керамический лучистый пол всегда будет очень приятным на ощупь.

Каменная плитка (мрамор, шифер, травертин, гранит) — это еще один тип полов, идеально подходящий для лучистого тепла.По сравнению с другими материалами натуральный камень дольше всего сохраняет повышающееся тепло. Хотя изначально для разогрева потребуется много времени, он будет оставаться теплым в течение многих часов.

Ковролин — это не лучший вариант для полов с подогревом, так как ковролин обладает сильными изоляционными свойствами. В результате теплый воздух не может подниматься сквозь пол. Фактически, комнаты покрыты ковровым покрытием именно для того, чтобы полы оставались теплыми, не требуя дополнительного тепла.

Пробка — похожа на ковер, пробка имеет очень сильные изоляционные свойства и сама по себе относительно теплая на ощупь. Поэтому устанавливать под ней лучистое отопление действительно нет необходимости.


Лучшее отопление подходит для вашего дома?

Если вы сомневаетесь, подходит ли теплый пол для вашего дома, помните о следующих моментах:

— Лучистое тепло работает тихо, незаметно и без усилий. Никаких некрасивых радиаторов, потрескивания, пыли и сухого воздуха.

— Если у вас высокие потолки, вы тратите много тепла и энергии, потому что тепло поднимается в верхнюю часть комнаты, а нижняя половина остается холодной. Полы с подогревом не только помогут вам почувствовать себя намного теплее, но и сэкономят много денег на отоплении. Вы можете выключить основной термостат и сразу же наслаждаться теплом, исходящим от пола.

— В отличие от других систем отопления, водяные или электрические теплые полы не требуют регулярного технического обслуживания.

— В маленькой ванной очень легко и недорого переоборудовать пол и установить лучистое электрическое отопление.

— Если у вас большая главная ванная комната и вы хотите сэкономить, вы можете установить излучающие электрические коврики в тех стратегических местах, где люди проводят большую часть времени стоя: возле душа, вокруг туалета и возле туалетного столика.

— В холодном климате может быть очень приятно ступить на теплый пол, везде, где уложена плитка. Эти пространства включают: фойе / прихожую, ванную комнату и кухню.

— Если вы уже заменяете полы или проводите ремонт кишечника в доме, это очень простой проект по модернизации, который можно выполнить, и он будет приносить дополнительное удовольствие каждый день.

— В доме новой постройки очень легко установить лучистое отопление пола, потому что в нем нет существующего пола.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
