• Отвод струи в емкость или канализацию с помощи трубы.
• Возможность визуального контроля за струей жидкости, возможно с помощью прозрачной колбы.
• Сливная труба не должна иметь запорной арматуры, более одного уголка, и длины более 2,0 метра.

На практике чаще канализация в месте нахождения клапана отсутствует. Поэтому организация слива ограничивается трубкой надетой на штуцер клапана и ведущей к полу, так как и емкость тоже со временем убирают, но это не будет чем-то недопустимым…

Манометр

С твердотопливным котлом манометр, вместе с предохранительным клапаном, а также и с автоматическим воздухоотводчиком устанавливается на едином отводе от подачи, в самой верхней точке системы – в группе безопасности.

В автоматизированных котлах манометры встроенные.

Все пользователи систем отопления должны следить за показаниями давления, принимать меры, в случае отклонений от нормы в большую или меньшую стороны.

Требования к установке – должен быть хорошо виден, не заслонятся ни с какого направления осмотра.
Перед включением манометра, клапана не допускается ни каких кранов.

Группа безопасности, где и как устанавливается

• Некоторые модели твердотопливных котлов имеют специальный разъем для установки группы безопасности — манометра, воздушного клапана, аварийного клапана давления на одном тройнике. Тогда приборы должны быть установлены в соответствии с инструкцией к котлу.
• Если разъема нет, значит группа безопасности устанавливается на подаче, на выходе из котла, до установки шарового отключающего крана. Недопустимо между аварийными приборами и твердотопливным котлом устанавливать шаровый кран.
• Обычно выход подачи из котла является и самой верхней точкой системы. Здесь должен быть установлен воздушный клапан.
• Давление срабатывания аварийного клапана обычно 3 атм. Манометр должен быть хорошо виден. Подтекание воздухоотводчика допустимы для отдельных маделей, устраняется разборкой и очисткой игольчатого клапана.

Типы расширительных баков

Расширительные баки могут быть открытыми (атмосферными) или закрытыми, работающими под давлением. Первый применяются в самотечных системах отопления, давление в которых не повышенное, а жидкость просто вытесняется при нагревании в открытую емкость.

Некоторые доисторические котлы, могут работать только при атмосферном давлении с открытыми расширительными баками, тогда предохранительный клапана и манометр в системе не устанавливаются.

Сейчас рекомендуется создавать только замкнутые системы отопления с принудительной циркуляцией. Для них выбираются мембранные, работающие под давлением.

Как устроен мембранный бак

Устройство для предупреждения сверхнормативного повышения давления в системе отопления разделяется мембраной из прочной технической резины на две половины. Одна предварительно накачивается воздухом. В другой находится теплоноситель, который может сжимать воздух при расширении жидкости.

Со стороны системы отопления находится штуцер для подключения, со стороны воздушной половины – воздушный ниппель под обычный автомобильный насос.

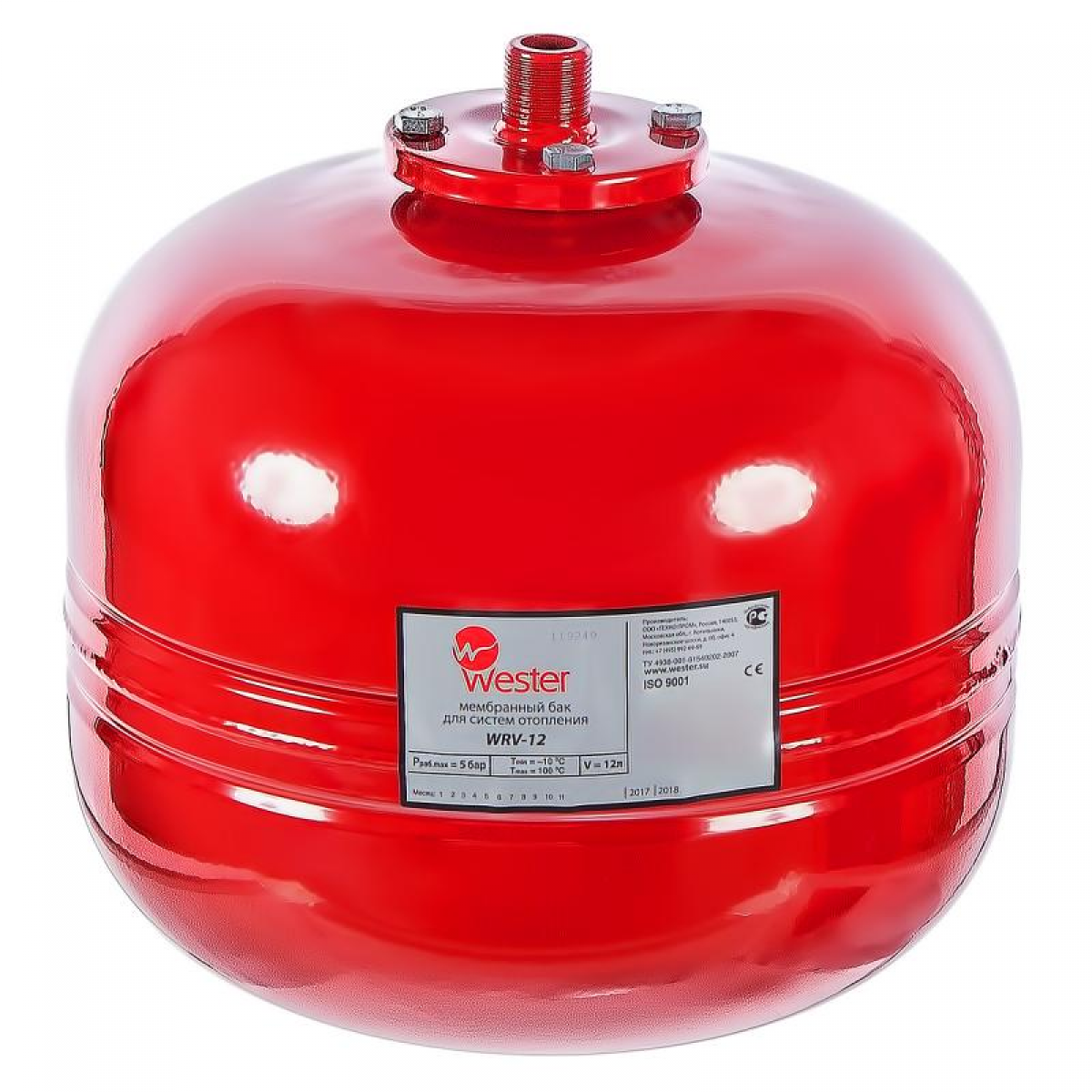

Расширительные баки внешне похожи гидроаккумуляторы для водопроводной сети, у которых вода попадает только в грушу из пищевой резины и не контактирует с другим частями.

Чаще окрас устройств для технических нужд и отопления – красный. Для пищевой воды – синий. Но это не обязательно, и отличить устройства точно можно разве что по характеристикам.

• Для воды – давление до 12 атм, для отопления – только до 4 атм.
• Для воды – температура до 80 град, для отопления – уже до 120 град.

Какой бак для отопления выбрать

Важно отличить бак для отопления от гидроаккумуляторов. Мало проконсультироваться с продавцом, желательно и самостоятельно разобраться в вопросе.

Второй нюанс выбора – какой объем нужен? Это важно, малый объем (более дешевое устройство) не справится с поддержанием давления в норме и оно будет опасно повышаться.

Рекомендуется, в том числе и производителями котлов, не озадачиваться какими-то сложными расчетами и подобрать бак исходя из объема залитого теплоносителя.

Паспортный объема расширительного бака должен быть не меньше 1/10 от системы отопления. Но здесь могут быть некоторые проблемы с определением этого значения – вычислить его не просто. Тогда лучше слить систему и померять в грубом приближении просто ведрами.
Чаще выбираются устройства объемом 6 – 15 литров.

Особенности установки

Есть определенные требования к установке расширительного бака.

• Устройство устанавливается всегда так, чтобы воздушная камера была сверху. Если произойдет растрескивание резины, что обычное явление, то устройство останется работоспособным – воздух будет вверху заполнять свой объем.
• Подключается обычно к обратной магистрали, отводом подальше от насоса. Нормирования по этому вопросу нет, но специалисты не рекомендуют устанавливать на подаче, где пульсация давления от нагрева и насоса выведет мембрану из строя скорейшим образом.

Какое давление в баке, как эксплуатируется

После установки производится накачивание бака воздухом до давления на 0,2 меньше, чем в холодной системе отопления, — обычно до 1,3 атм. После чего система заливается теплоносителем до давления 1,5 атм. Но как указывалось, для некоторых котлов могут быть меньшие ограничения, установленные производителем.

Во время эксплуатации, при уменьшении давления в системе отопления, прежде всего проверяют давление в воздушной камере расширительного бака и накачивают его при необходимости, приводя таким образом систему отопления в норму.

Но часто падение давление будет слишком ощутимым, и возобновить его с помощью накачки невозможно. Это происходит скорее не потому что есть течь, а вследствие выхода растворенного в теплоносителе воздуха через воздухоотоводчик. Систему просто нужно долить до нормы.

Таким образом подобранные и установленные бак, манометр и клапан обеспечат нормальную эксплуатацию системы отопления.

Расширительный бак открытой системы отопления

Что такое «открытая система отопления»?

На сегодняшний день открытая система отопления (она же самотечная) получила наибольшее распространение в частных домах, расположенных за городом. Основная причина этого состоит с ее простоте, надежности и энергетической независимости. Не секрет, что во многих сельских районах по сей день наблюдаются перебои с электроснабжением, что может вывести из строя энергозависимую систему автоматического контроля и привести к замерзанию теплоносителя.

В подобных условиях эксплуатации намного проще и надежнее выбрать открытую систему отопления, в основе которой лежит естественная циркуляция теплоносителя, возникающая за счет перепада давления между нагретым теплоносителем, выходящим из котла, и обратной водой, поступающей в него.

Конструкция самотечной системы отопления предельно проста и состоит из следующих элементов:

• Котла отопления
• Радиаторов
• Расширительного бака открытой системы отопления

Как работает открытая система отопления?

В открытой системе отопления в качестве теплоносителя используется обычная водопроводная вода. Ее заливают в систему отопления перед запуском, как правило, в начале отопительного сезона. На следующем этапе разжигают котел и начинают нагрев воды, находящейся в нем.

Горячая вода устремляется вверх и создает направленное движение теплоносителя, возможное только при наличии замкнутого циркуляционного контура, в котором не должно быть пустот и воздушных пробок.

Как известно, вода при нагревании расширяется и создает в системе избыточное давление, способное разорвать самые прочные трубы и котел. Чтобы этого не произошло, «лишнее давление» необходимо сбросить. Самый простой способ состоит в сливе части воды, выходящей за пределы системы отопления при нагреве. Для этого достаточно было бы в самой верхней части системы оставить открытый сбросной люк или кран.

Но при этом следует помнить, что в системе отопления теплоноситель не только нагревается, но и остывает, уменьшаясь при этом в объеме, что может создать пустоты в циркуляционном контуре и остановить циркуляцию. Если вспомнить, что самотечная система отопления не имеет надежной защиты от различных экстренных ситуаций, то нетрудно представить последующий за прекращением циркуляции теплоносителя перегрев котла и его закипание.

Устранить все возможные негативные последствия просто: достаточно установить расширительный бак открытой системы отопления

О чем идет речь

Расширительный бак открытой системы отопления это открытый резервуар, свободно сообщающийся с атмосферой. Отсюда и название: открытая система отопления. При этом расширительный бак подсоединен к контуру отопления в самой высокой его части. При расширении воды и увеличении ее в объеме вследствие нагрева бак заполняется и аккумулирует излишки теплоносителя.

При охлаждении воды и уменьшении ее объема часть воды из расширительного бака поступает обратно в систему отопления, что полностью исключает образование пустот и нарушение циркуляции.

Следует отметить, что наличие открытого расширительного бака позволяет пузырькам воздуха и газа, содержащимся в воде, уходить в атмосферу, что также немаловажно для нормальной работы системы отопления.

Конструкция расширительного бака открытой системы отопления предельно проста и обычно состоит из прямоугольного металлического ящика с хорошими сварными швами, в котором установлен кран для сброса воды.

Бак снабжен крышкой и смотровым отверстием. Для предотвращения замерзания теплоносителя, его принято утеплять.

Видео инструкция — как работает расширительный бак для отопления

какое должно быть и как проверить

Расширительный бачок встраивается в закрытые системы отопления для выполнения следующих задач:

1. Компенсация теплового расширения теплоносителя. При повышении температуры на каждые 100 °C объем воды в системе увеличивается на 4,33%. Давление в контуре системы растет и действует на внутреннюю поверхность труб и оборудования. Чтобы предотвратить разрушение системы отопления, на обратку котла производится монтаж расширительного бака, он наполняется «излишками» теплоносителя;
2. За счет работы расширительного бачка гасятся гидроудары в системе отопления, которые возникают из-за воздушных пробок или резкого перекрытия арматуры. Чтобы гидроудар не повредил котел, бачок ставят на обратке, перед теплогенератором.

В продаже можно встретить два типа гидробаков — баллонного и мембранного (диафрагменного) типа. Первые чаще используются для холодного водоснабжения и окрашены в голубой цвет, вторые — красного цвета, применяются в системах отопления.

Настройка показателей в новом расширительном бачке перед пуском системы

Бак диафрагменного типа разделен мембраной. Одна из половин находится под давлением, в нее закачан воздух или азот. Уточнить этот параметр можно, посмотрев документы на бак. Предварительное (заводское) давление не обязательно будет оптимальным для работы контура. Этот параметр можно легко перенастроить. Производители предусмотрели это, оставив в корпусе его «воздушной» части золотник, с помощью которого можно регулировать напор воздуха.

Стоит учитывать, что все манометры показывают только избыточное давление. То есть, если при расчетах нужно воспользоваться понятием абсолютного давления, то к показаниям манометра всегда нужно прибавлять одну атмосферу (бар).

Начальное давление в расширительном баке выставляется на 0,2 атм выше давления теплоносителя в холодной системе, которое равно статическому напору контура. Определяется этот напор как расстояние по высоте между верхней точкой контура и серединой расширительного бака. Например, если высота системы отопления 8 м (2 этажа), то статистический напор будет равняться:

∆P = 0,8 атм (10 м = 1 атм), тогда давление в мембранном баке вычисляется так:

∆P + 0,2 = 0,8 + 0,2 = 1,0 атм (бар).

Ниже представлены последствия ошибочно выставленного давления:

• Бак перекачан. Например, в воздушной полости изначально выставлен показатель 3 бара при статическом напоре 1,5 бара. При запуске насоса напор теплоносителя изменится, но не сильно — в пределах 1 атм. Получается, что когда манометр у котла показывает максимум 2,5 бара, в воздушной части мембранного бака по-прежнему 3 бара. Такой настройкой сводится на нет вся компенсирующая способность мембранного устройства — воздух будет стремиться вытолкнуть теплоноситель из бачка.
• Показатели внутри расширительного бака занижены. В этом случае при заполнении закрытой системы вода или антифриз с легкостью продавит мембрану и заполнит собой всю емкость. При каждом повышении температуры, а с ней и напора, будет срабатывать предохранительный клапан. В таком случае расширительный гидробак также становится бесполезным.

Совет! Настройка первоначального давления воздуха была произведена правильно, но продолжают срабатывать предохранительные клапана системы отопления. Возможно, был выбран слишком маленький объем расширительного бака. Чтобы этого избежать, рекомендуется устанавливать бак, объем которого составляет не менее 10 % от общего объема теплоносителя.

Как измерить и отрегулировать давление в расширительном бачке

Давление в системе отопления контролируется манометрами, но в самой емкости нет штуцера под установку этого прибора. Однако есть ниппель, в который вмонтирован золотник для подкачки или выпуска воздуха. Он находится на стороне, противоположной подводу теплоносителя. Ниппель, по сути, является аналогом автомобильного, поэтому чтобы проверить этот параметр или отрегулировать его, можно воспользоваться обыкновенным автомобильным насосом со встроенным манометром.

На шкале автомобильного манометра значения указаны в МПа, тогда как напор в отопительном контуре дается в барах или кгс/см². Перевести легко:

1 Бар = 1 атм = 100 000 Па = 0,1 МПа

Измерение давления автомобильным манометром:

1. Нужно отключить котел и подождать 5-10 минут до полного прекращения циркуляции системы;
2. Перекрыть запорные вентили на участке, где стоит гидробак. Слить воду через дренажный штуцер. Если мембранный бак встроен в котел, то перекрывается подача и обратка теплоносителя;
3. Открутить колпачок ниппеля и подсоединить к нему насос;
4. Накачать воздух до 1,5 атм и подождать пока с мембранного бака не выльются остатки теплоносителя, после чего снова спустить воздух;
5. Перекрыть запорную арматуру и насосом довести давление в мембранном баке до рекомендуемого в разделе выше. Если бак перекачан, нужно стравить лишнее через золотник;
6. Снять насос, накрутить колпачок на ниппель и перекрыть сливной штуцер. Открыть отсекающую арматуру и добить в систему отопления воду через кран подпитки;
7. Проверить, правильно отрегулирован напор воздуха или нет, легко. При достижении котлом рабочих параметров стрелка манометра не прыгает, давление набирается плавно без скачков.

Давление в расширительном бачке закрытого типа

Насколько важным является такой элемент в системе отопления, как расширительный бачок? Для того, чтобы это понять, необходимо знать его назначение. Все дело в законах физики. При нагревании вода изменяет свою плотность, а если быть точнее, плотность уменьшается. Соответственно объем воды увеличивается, что приводит к повышению давления в трубах и радиаторах системы отопления, вплоть до запредельных величин. Отсюда и появляется дополнительный элемент в виде расширительного бачка для сброса излишков воды. Затем вода в емкости остывает и возвращается в систему обратно.

Виды и устройство

Существуют два вида отопительных систем закрытого и открытого типа. В открытой системе циркуляция воды происходит естественным образом. Это значит, что дополнительных устройств для создания давления воды не предусмотрено. Расширительные бачки для данной системы отопления используются без верхней крышки. Контур крепления у таких емкостей сверху. Для того, чтобы в системе трубопровода не скапливался воздух, мешающий нормальному функционированию теплоносителя, необходимо постоянно следить за уровнем воды в расширительном бачке.

Еще один вид отопительной системы – система закрытого типа. Еще ее называют автономной отопительной системой. Главное отличие в том, что давление в расширительном бачке отопления закрытого типа создается за счет насоса. Поэтому в качестве теплоносителя иногда используют антифриз для исключения перемерзания труб в зимнее время в случае, например, отключения электричества или газа. Данная система полностью герметична, поэтому в контуре устанавливается полностью закрытый расширительный бачок.

Особенности конструкции

Особенность конструкции расширительного бака закрытого типа зависит от вида установленной мембраны. Всего существуют два основных вида мембраны – в виде диафрагмы и баллонного типа.
Расширитель с мембраной в виде диафрагмы имеет форму бочки или прямоугольного бака. Резиновая перегородка внутри делит бак на две камеры. В верхнюю камеру закачивается воздух, в нижнюю теплоноситель.

При подключении расширительного бака приводится в движение гибкая мембрана. Система готова к пуску, когда мембрана опускается на поверхность теплоносителя. При нагреве воды или антифриза в системе, за счет образования давления в нижней камере мембрана смещается вверх. Образуется дополнительное место в расширителе для сброса излишков теплоносителя. Соответственно при остывании запускается обратный процесс. Мембрана опускается вниз за счет снижения плотности воды (антифриза).

Еще один вид мембраны – баллонного типа. Внутрь расширителя устанавливается резиновая емкость. Когда происходит наполнение бака нагретой жидкостью, емкость растягивается по принципу воздушного шарика.При остывании принимает прежнюю форму. Главным преимуществом над мембраной в виде диафрагмы является его ремонтопригодность. Резиновая емкость легко заменяется при износе.

Знаете ли вы, что расцветка бачка расширителя имеет не только эстетический смысл. Как правило существует два цвета. Красная емкость расширителя предназначена только для системы отопления. Бак синего цвета подходит и для отопления и для водоснабжения. Все дело в используемой мембране. Она изготавливается из пищевой резины»

Какое давление должно быть  в расширительном бачке газового котла системы отопления закрытого типа

Как правило необходимая величина настраиваемого давления воздуха в расширительном бачке указывается в паспорте на газовый или электрический котел, однако этой записи может и не быть. Тогда принято использовать величину давления на 0,2 – 0,3 атмосферы ниже рабочего. Все зависит от размера частного дома и площади отопления. Обычно диапазон давления в мембранном баке составляет от 1,5 до 2,5 атмосфер. Например, для малоэтажного загородного дома нормальное функционирование системы отопления происходит при 1,5 — 1,8 атм, поэтому давление в расширительном баке настраивается в пределах 1,2 – 1,6 атм.

Как проверить давление в расширительном бачке

Чтобы измерить величину давления в расширительном бачке системы водоснабжения или отопления для газовых котлов различных видов, необходимо подсоединить обыкновенный автомобильный манометр к ниппелю. Для того, чтобы добраться до ниппеля, необходимо снять верхнюю пластиковую крышку. Там же находится золотник, с помощью которого можно стравить излишки давления воздуха. Для увеличения давления можно воспользоваться автомобильным насосом, подсоединяя его к ниппелю.

Корректировка давления в расширителе лучше проводить на снятом с системы отопления бачке. Без отсоединения корректировку выполнять можно, но тогда необходимо полностью убедиться в отсутствии теплоносителя в котле.

Расчет объема

Для того, чтобы система отопления функционировала без перебоев и поломок необходимо правильно выбрать расширительную емкость нужного объема. Для вычисления следует использовать такие показатели, как объем системы теплоносителя V_t, коэффициент теплового расширения применяемого теплоносителя K_t. Он зависит от применяемого антифриза в системе. И показатель эффективности работы мембраны F. Формула ниже:

V_b = V_t * K_t / F

коэффициент теплового расширения берется из специальной таблицы. Все зависит от процентного содержания водогликолевой смеси в антифризе.

Показатель эффективности работы мембраны рассчитывается следующим образом:

F = (P_max -P_b)/ (P_max + 1),

где:

P_max – максимальное давление в отопительной системе. Этот показатель можно найти в паспорте на котел;
P_b – давление воздуха в расширительном бачке.

Данную величину можно взять из паспорта расширителя или определить самостоятельно через подсоединение к ниппелю бачка автомобильного манометра.

Читайте также по теме: Как посчитать расход газа на отопление дома

К чему приведет недостаточный объем расширительного бачка

При покупке расширительного бачка нужно убедиться в наличии сбрасывающего клапана. При его отсутствии клапан следует докупить. В том случае, если сбрасывающий клапан начнет постоянно сбрасывать теплоноситель. Это значит, что выбранного объема расширителя недостаточно.

Почему падает давление

Причиной падения давления в расширительном бачке двухконтурного котла или в системе отопления чаще всего является отсутствие электричества. Ведь от источника энергии работает насос, который обеспечивает нужное давление. Еще одна причина — это протечки в системе отопления и водоснабжения. И последняя причина, которую бы хотелось озвучить — это неправильные или сбитые настройки давления воздуха бачка расширителя. Как регулировать давление в бачке читать выше. Конечно нельзя исключать факт поломки расширителя. Для ремонта расширительного бачка газового котла стоит обратиться в специализированную сервисную службу.

Где поставить в системе

Для систем открытого типа бачок расширителя устанавливается в самой верхней точки контура отопления.

Рекомендуем: Подключение газа к частному дому

Для отопительных систем закрытого типа таких жестких условий нет. Бачок монтируется рядом с источником тепла в котельной.

Если, например, котел стоит в кухне, то бачок может устанавливаться в кухонном помещении. Если в доме 3, 4 этажа, да еще и контур водяного напольного отопления, то одного расширительного бачка может не хватить. Тогда в контур приспосабливают второй бак.

Выводы можно сделать следующие. Расширительный бачок является неотъемлемой частью отопительной системы. Обойтись без него в современном мире пока не получится. Однако и обслуживание данного оборудования не требует высококвалифицированной помощи. Следить за давлением, регулировать его, производить замену самого бачка можно вполне самостоятельно.

Расширительный бак для отопления – его устройство и назначение

Неотъемлемой частью системы индивидуального отопления является специальная емкость, с помощью которой в процессе нагрева гасится повышение давления воды в сети. Эта емкость – и есть расширительный бак для отопления, она выглядит как корпус из металла с резиновой внутренней мембраной. Разновидности баков зависят от их конструкции: промышленность предлагает как открытые, так и закрытые мембранные модели.

Баки открытого типа на сегодняшний день считаются технически устаревшими и применяются редко. Баки закрытого типа могут содержать внутри мембрану по типу диафрагмы или мембрану в виде баллона. Первый вариант в основном используется в небольших баках, а второй – в крупных. Баллонные мембраны можно заменять по мере износа, а диафрагменные не подлежат замене.

Устройство и принцип работы:

Рассматривая устройство расширительного бака системы отопления, принимаем во внимание его конструктивные особенности. Бак открытого типа – это металлическая емкость, соединенная с трубой магистральной системы и с отводящей переливной трубой. К баку также подведена так называемая сигнальная труба, оснащенная запорным устройством, и циркуляционная труба, способствующая сохранению температуры бака на постоянном уровне.

Синтетическая мембрана перегораживает внутреннее пространство закрытого бака, делит его на газовую и жидкостную части. Одна часть этого пространства заполнена сжатым воздухом, а вторая принимает в себя «лишнюю» воду во время нагрева теплоносителя. После остывания воды мембрана, находясь под давлением, вытесняет воду обратно в систему. Давление в обеих камерах, таким образом, постоянно уравнивается. Теплоносителем бывает не только вода, но и азотосодержащая смесь и различные виды антифризов.

Штатное место в системе:

Расширительный бачок для отопления открытого типа рекомендуется монтировать в самой верхней точке здания – на крыше дома или на его чердаке. Бак при этом утепляется изоляционными материалами, чтоб вода в нем не замерзала и соединяется с обратным трубопроводом, чтоб не допустить закипания. На случай переполнения предусмотрен сброс воды из бака в канализацию.

Мембранный расширительный бак для отопления монтируется для удобства обслуживания рядом с отопительным котлом. Необходимые условия: соединение с обратным трубопроводом во избежание вскипания воды, а также манометр и клапан для ручного регулирования давления. Повышенное внимание уделяется качественному креплению, поскольку масса бака после наполнения водой сильно возрастает.

Важные рабочие параметры:

Для расширительных устройств наиболее информативными являются максимальные значения рабочей температуры и рабочего давления. По данным производителя, в современных баках температура носителя может достигать + 120 градусов. Рабочее давление в расширительном бачке отопления поддерживается от 2 до 4 бар в обычном режиме и 6-10 бар на пиковых значениях.

Для баков закрытых определяющий элемент – это мембрана, а точнее – материал, из которого она сделана. Она должна обладать термоустойчивостью и при этом высокой эластичностью. Выбирая бачок, следует ознакомиться с такими характеристиками мембраны, как долговечность, рабочая температура, водостойкость и соответствие санитарно-гигиеническим нормам.

Как рассчитать необходимый объем бака?

Каждые 10 градусов нагрева воды дают добавление где-то 0,3% от первоначального объема. Получается, что при повышении температуры воды на 70 градусов ее объем составит примерно 103%. Математически точно вычислить объем бака можно по специальной формуле, где учитываются параметры отопительной системы – общий объем воды и операционное давление.

Практикуется упрощенный метод расчета, когда емкость бака подбирается по принципу: 10% от общего объема теплоносителя в системе. Как правило, расширительного бака для отопления этой емкости хватает с избытком. В случае же, когда объем системы неизвестен, он определяется приблизительно, исходя из типа приборов отопления и мощности водогрейного котла. Соотношение следующее:

1. Батареи отопления – 10,5 л /кВт;
2. Настенно-напольные обогреватели – 7 л /кВт;
3. Теплые полы – 17 л /кВт.

Где больше преимуществ?

Сравнение потребительских и эксплуатационных свойств основных типов баков однозначно говорит в пользу закрытого типа. Убедительные аргументы следующие:

• Мембранные баки гораздо компактнее в отличие от громоздких открытых;
• При установке закрытого расширительного бака для отопления экономятся трубы, тогда как открытые баки надо выносить наверх;
• Потери тепла при работе бака закрытого типа минимальны, а открытый требует теплоизоляции;
• Испарения теплоносителя в закрытом баке не происходит;
• Попадание в отопительную систему воздуха посредством открытого бака провоцирует коррозию металла в системе;
• Система, оснащенная открытым баком, работает только при низком давлении;
• Расходы при эксплуатации мембранного бака ниже, чем открытого.

Качественный современный расширительный бак отопления можно выбрать в линейке продуктов таких известных фирм, как Flexcon (Нидерланды), Reflex (Германия) и Zilmet (Италия).

Эти ведущие европейские производители оборудования для тепло- и водоснабжения, благодаря своему научному потенциалу и уровню производства, занимают заслуженное престижное место в своей нише на мировом уровне.

Расширительные баки — Structure Tech Home Inspections

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод. Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей все еще возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком.Чтобы понять, как работает расширительный бачок, сделаем небольшое отступление от истории.

Расширительные баки для жилых помещений со временем претерпели множество изменений. Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Поскольку бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется.Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут идти две трубы. Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе.На изображении ниже показана внутренняя часть расширительного бачка.

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления. Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление.По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время. Со временем воздух будет поглощаться водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бак забит водой, он бесполезен. Вода не расширяется. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин.Они предпочитают термин рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр. Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным бачком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха. Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары остаются необслуживаемыми. Единственная сложность, связанная с этими современными расширительными баками, заключается в том, что их необходимо предварительно зарядить перед установкой.Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому. Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра. Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель. Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер водонагревателя и давление воды в доме. Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Расширительные баки и системы нагрева под давлением

Расширительные баки играют очень важную роль в работе системы нагрева под давлением.Без него система не может позволить холодной воде расширяться при нагревании, и поэтому система может стать опасной. Основные принципы системы нагрева под давлением заключаются в использовании расширительного бака.

Посмотрите видео ниже, чтобы подробно изучить внутреннюю часть расширительного бака и узнать, как они работают. Подробнее читайте ниже.

Большинство систем отопления бывает двух типов: самотеком из бака на чердаке или под давлением.Разница между ними заключается в том, как они подают воду в систему и как они позволяют холодной воде расширяться при нагревании. Система с гравитационной подачей будет иметь шаровой клапан и резервуар на чердаке, чтобы позволить ей заполнить систему водой, тогда как в системе под давлением будет петля наполнения и расширительный бак.

Когда холодная вода в системе отопления нагревается, молекулы воды начинают вибрировать и двигаться. Это влияет на водоем, заставляя его увеличиваться или увеличиваться в размерах.Воду очень трудно сжать, а вот воздух — нет. Поэтому мы используем воздух для компенсации расширения воды. Их разделяет движущаяся резиновая диафрагма. Без этого автоматического расширения система нагрева под давлением не будет работать и даже может стать опасной.

Следует учитывать давление воздуха внутри расширительного бака. В большинстве жилых домов редко требуется значение выше 1,5 бар. Что-нибудь еще, и вода может не расшириться в воздух в нужное время и может привести к открытию предохранительного клапана высокого давления или к худшему.

Обычно при обслуживании компетентным инженером герметичная система не вызывает проблем, к тому же большинство сантехников считают, что они менее подвержены образованию воздушных пробок и легче вентилируются.

Мы надеемся, что наше короткое видео и описание расширительных баков поможет вам. Если у вас есть вопросы, воспользуйтесь формой обратной связи выше.

и почему они важны — Air Assurance

Если в вашем доме используется бойлер и радиаторы для отопления, расширительные баки являются важным фактором.Гидравлическое отопление обеспечивает энергоэффективный домашний комфорт, поскольку вода, нагретая котлом, циркулирует через радиаторы в каждой комнате. Однако один конкретный физический факт представляет проблему: вода расширяется при нагревании. Поскольку объем воды внутри замкнутой гидронной системы увеличивается с нагревом, монтажному давлению некуда идти, и это может потенциально привести к срабатыванию предохранительных клапанов, перегрузке компонентов системы и снижению надежности. Вот здесь и нужны расширительные баки, чтобы сбросить это давление.

Вот как расширительный бак защищает вашу систему отопления:

• Подключенный к водопроводу между бойлером и радиаторами, бак разделен на два сегмента: верхняя половина, в которую поступает вода, расширяющаяся под действием тепла, и пустая нижняя половина, которая содержит только сжатый воздух.Гибкая резиновая диафрагма разделяет две половины бака.

• Когда система включается и котел нагревается, объем воды в системе увеличивается. Возникающее в результате повышение давления выталкивает воду в верхнюю половину расширительного бака. Гибкая резиновая диафрагма расширяется вниз, чтобы приспособиться к этому притоку и замедлить давление в системе, предотвращая срабатывание предохранительных клапанов и / или повреждение компонентов.

• Когда система выключается, вода охлаждается и объем воды в системе уменьшается.Давление воздуха в нижней части расширительного бака давит на резиновую диафрагму, вытесняя воду из верхней части и возвращая ее в систему. Это гарантирует, что объем воды в системе всегда остается в безопасном диапазоне, без попадания воздуха в систему.

Вот быстрый способ проверить работу расширительного бачка. Пока система работает, пощупайте верхнюю часть резервуара. Он должен быть заметно теплым на ощупь. Однако нижняя часть должна быть комнатной температуры.Если и верхняя, и нижняя части бака кажутся теплыми, обратитесь к квалифицированному поставщику услуг HVAC, чтобы проверить состояние внутренней диафрагмы и произвести необходимый ремонт или замену.

За дополнительной информацией об установке и обслуживании расширительных баков обращайтесь к профессионалам Air Assurance.

Тепловые расширительные баки

В рамках своего консалтингового бизнеса я часто провожу проверки систем горячего водоснабжения, связанных с различными инцидентами, связанными с травмами или повреждением имущества, в результате ожогов, вспышек болезней легионеров и материального ущерба от наводнений.Я обнаружил, что на значительном количестве более новых водонагревателей нет расширительного бака или других средств для снятия повышения давления от теплового расширения, как это требуется в моделях сантехники. Международные правила по сантехническому оборудованию и Единые правила по сантехническому оборудованию регулируют требования к тепловому расширению.

При отсутствии расширительного бака и значительном расходе горячей воды в периоды пиковой нагрузки колебания температуры могут быть резкими. Во время цикла нагрева, если вода не используется, должен быть способ сбросить повышение давления из-за теплового расширения.

Я часто замечаю, что клапан сброса температуры и давления выбрасывает небольшое количество воды, когда давление поднимается выше 150 фунтов на квадратный дюйм, чтобы сбросить давление. Постоянные или прерывистые выбросы предохранительного клапана могут привести к кальцификации или образованию накипи на седле клапана, и в будущем клапан не будет работать при расчетном давлении, если он вообще будет работать.

Должна быть проблема с водонагревателем; протекает!

Много лет назад торгового представителя водонагревателя в районе Мичигана вызвали на автомобильный завод, где операторы завода сказали ему, что на новом водонагревателе, который он продал, неисправен предохранительный клапан.Водонагреватель служил уборной на заводе, которая интенсивно использовалась несколько раз в день, когда сборочная линия простаивала, чтобы рабочие могли сделать 15-минутный перерыв. Во время перерыва сотни рабочих направились в туалет, чтобы вымыть руки. Когда перерыв закончился, им всем пришлось вернуться на свои места. Во время цикла нагрева, когда горелка водонагревателя была включена, уборная практически не использовалась.

Не было установлено расширительных баков, но на трубопроводе рядом с водонагревателем был установлен четырехдюймовый манометр с циферблатом, который позволял нам видеть давление в системе.Торговый представитель пришел посмотреть на установку, и пока он был там, он стал свидетелем того, как манометр на водонагревателе двигается, как спидометр гоночного автомобиля, когда машина выезжает за пределы стартовой линии. Давление началось примерно с 60 фунтов на квадратный дюйм и постепенно увеличивалось примерно до 150 фунтов на квадратный дюйм, когда предохранительный клапан выплевывал около чашки воды на пол, а стрелка манометра опускалась до более низкого давления.

Техник сказал: «Видите, что-то не так! Это не должно так протекать.«Торговый представитель заметил, что на отводе холодной воды к водонагревателю есть поворотный обратный клапан, а также небольшой циркуляционный насос, и они установили обратный клапан между подачей холодной воды и штуцером возврата горячей воды к холодной воде. труба, входящая в водонагреватель. Это обычное дело, но расширительного бака не было. Давление, показываемое на манометре, возрастет до 150 фунтов на квадратный дюйм, нагнетание, а затем давление упадет обратно примерно до 60-80 фунтов на квадратный дюйм. Это повышение давления и сброс воды продолжались, пока горелка была включена.Это длилось от 20 до 30 минут и повторялось каждые несколько минут.

Это ясно показывает, почему был необходим резервуар теплового расширения надлежащего размера, чтобы воздушная подушка в резервуаре теплового расширения (резервуар-дозатор) могла поглощать тепловое расширение. Торговый представитель записал, что происходило, с целью обучения.

Большинство производителей расширительных баков имеют инструкции по выбору размеров для выбора бака, учитывающего тепловое расширение в зависимости от перепада температур системы и ее объема.Выберите объем, при котором давление в системе будет ниже 80 фунтов на квадратный дюйм. Когда давление в системе приближается к 80 фунтам на квадратный дюйм, потребуется резервуар большего размера, чтобы поддерживать повышение давления ниже 80 фунтов на квадратный дюйм.

Решением было добавить расширительный бак и заменить предохранительный клапан температуры и давления, который так часто работал в течение нескольких месяцев.

Проблема с давлением теплового расширения

Несколько лет назад производитель продукта попросил меня помочь с исследованием водопроводной системы в здании, где, по всей видимости, возникла проблема с давлением, которая привела к разрыву некоторых пластиковых компонентов в произведенном им продукте.Когда компонент сломался во время праздничных выходных, это привело к значительному наводнению и повреждению зданий и продукции на несколько миллионов долларов. Страховая компания оплатила ущерб, а затем подала в суд на производителя компонента, чтобы вернуть деньги по делу о суброгации.

Тайна заключалась в том, почему и как произошло повышение давления, достаточное для разрушения компонента. Я посетил здание для осмотра и обнаружил, что на подаче технической воды в ту часть здания, где произошло наводнение, был установлен предохранитель противотока.В системе технологической воды также было пять электрических водонагревателей емкостью 250 галлонов и не было баков теплового расширения. Я заметил много других нарушений кода и других проблем в системе, которые не были напрямую связаны с инцидентом с наводнением, но было много признаков неправильной установки и обслуживания.

Одним из признаков долгосрочной проблемы были белые кальцинированные пятна на полу под каждым клапаном сброса температуры и давления и сталактиты, свисающие с трубы клапана сброса.Также были сняты трубные соединения для смягчителя воды.

В какой-то момент появился смягчитель воды. Жесткая вода в этом районе и постоянная работа водонагревателей вызвали давление в системе, и предохранительные клапаны постоянно сбрасывались. В конце концов, каждый из предохранительных клапанов увеличился до такой степени, что они прекратили работу, пока все пять не перестали работать. Событие вызвало значительное повышение давления.

Отказ трубопровода произошел, когда ураган обрушился на этот район и вызвал серьезную потерю мощности всех пяти электрических водонагревателей на несколько дней.Когда электричество было восстановлено, водонагреватели испытали холодный запуск, а тепловое расширение было настолько большим из-за заклинивания предохранительных клапанов, давление выросло до такой степени, что отказало самое слабое место в системе. Бака теплового расширения не было, а предохранительные клапаны не могли сбросить давление. Создаваемое давление в несколько сотен фунтов превышало номинальные параметры системы трубопроводов и пластмассового компонента в системе трубопроводов.

Был нанят эксперт по материалам для дачи показаний для страховой компании, которая предъявляла иск производителю компонентов по делу о суброгации.Эксперт провел испытания аналогичного компонента и обнаружил, что он не работает при давлении 1100 фунтов на квадратный дюйм. Позже он смог заставить компонент выйти из строя при давлении 440 фунтов на квадратный дюйм, с одновременным введением шипов горячей воды на 180 градусов и гидроудара. Производитель опубликовал в каталоге номинальное давление 320 фунтов на квадратный дюйм, так что он все еще был хорош.

В зале суда эксперт показал, что деталь должна была быть металлической, а не пластмассовой, потому что металл прочнее. Эксперт по материалам, доктор философии с несколькими степенями, преподавал материаловедение в крупном университете.Судья прочитал мой отчет, в котором указано, что код имеет максимально допустимое давление в водопроводной системе 80 фунтов на квадратный дюйм; что код требует баков теплового расширения для сброса давления, а их не было. Также в системе не было никаких предохранительных устройств, которые могли бы поддерживать давление ниже 80 фунтов на квадратный дюйм. Все предохранительные клапаны на пяти водонагревателях, рассчитанные на давление 150 фунтов на квадратный дюйм, были заблокированы, потому что они сняли устройство для смягчения воды для экономии затрат на техническое обслуживание, а предохранительные клапаны не проверялись и не обслуживались должным образом.

Судья спросил эксперта, есть ли у него опыт работы с сантехникой. Он сказал, что много лет назад установил в своем доме водопровод. Затем судья спросил его о технической причине, почему, по его мнению, компонент должен быть пластиковым, а не металлическим. Он сказал, потому что, по его мнению, металл прочнее и выдерживал бы более высокое давление. Затем судья спросил, знает ли он, какое максимальное давление должно быть в водопроводной системе. Эксперт сказал о 100 фунтах на квадратный дюйм; он не знал максимально допустимого давления в сантехническом кодексе.

В этот момент судья попросил адвокатов прийти к нему на совещание. Он уже знал ответ, потому что прочитал мой отчет. Во время боковой панели он спросил поверенного страховой компании, есть ли у него еще свидетели. Адвокат сказал нет. Судья сказал, что собирается дать своему эксперту еще один шанс дать ответ.

Судья приказал судебному приставу вызвать эксперта обратно в зал суда без присяжных. В очередной раз эксперт не смог дать максимально допустимое давление в водопроводной системе и не смог указать техническую причину, по которой металл прочнее пластика.Судья отстранил эксперта и поблагодарил его за показания.

Затем он попросил поверенного страховой компании (истца) вызвать его следующего эксперта. Другого эксперта у него не было, поэтому судья прекратил дело. Здесь можно извлечь много уроков, но самый важный из них заключается в том, что баки теплового расширения очень важны для предотвращения повышения давления и повреждения водой.

Терморегулирующие баки и бактерии легионеллы

Установлены расширительные баки с возможностью дренажа вниз и добавления заряда воздуха в верхнюю половину бака.В прошлом гидропневматические баки использовались только в системах нагрева горячей воды, которые были замкнутыми контурами, когда система нагревается от холодного пуска. Тепловое расширение может увеличить давление и вызвать проблемы с приспособлениями, уплотнениями насоса, фланцами и соединениями. Несколько лет назад в системах бытового горячего водоснабжения не было расширительных баков для теплового расширения, потому что не было устройств предотвращения обратного потока на входах в зданиях водоснабжения для создания замкнутой системы. В то время вода нагревалась и возвращалась обратно в городскую водопроводную сеть через соединительный трубопровод здания.

С введением предохранителей обратного потока системы горячего водоснабжения стали закрытыми. Никто не использовал воду, поэтому потребность в резервуарах теплового расширения росла. Изначально баки для теплового расширения представляли собой стальные или облицованные стеклом баки с заправкой воздуха сверху и водой снизу, а также смотровым окном для контроля уровня воды. С этими типами резервуаров было много проблем, потому что не было разделения воздуха и воды. Воздух часто со временем растворялся в воде, и тогда не было возможности теплового расширения, поскольку вода не сжимается, как воздух.

В конце концов кто-то разработал резервуар с резиновой диафрагмой, и с тех пор во многих конструкциях использовались новые материалы баллона из синтетической резины. Старые резервуары не были предназначены для использования в системах питьевой воды; они были адаптированы от водяных систем водяного отопления. Теперь у резервуаров есть поверхности, одобренные NSF, и материалы баллонов, подходящие для систем питьевой воды.

Проблемы с материалом и мембранами мочевого пузыря были хорошим усовершенствованием конструкции гидропневматических резервуаров, используемых для теплового расширения, но они не касались конструкции тупиковых резервуаров, что стало очевидным в последние годы в ходе многих расследований вспышек легионеллы.Вода скапливается в расширительном баке. Через несколько дней химические вещества для обработки воды, такие как хлор, монохлор или диоксид хлора, рассеиваются до уровней, неэффективных для контроля роста бактерий Legionella. Когда происходит внезапное падение давления в системе, утечка воды из тупикового теплового расширения или гидропневматического резервуара, используемого для системы повышения давления воды для дома, может привести к выбросу очень высокой концентрации или дозы бактерий Legionella в систему водоснабжения дома. , что может значительно увеличить вероятность возникновения эпидемии.

Некоторые производители решили эту проблему с помощью конструкции проточного расширительного бака и гидропневматического бака, которые должны стать новым стандартом проектирования безопасной чистой питьевой воды в системах горячего водоснабжения. Проточные тепловые расширительные баки обеспечивают постоянную подачу пресной воды с химикатами для очистки воды из водоочистных сооружений, что помогает контролировать рост бактерий Legionella.

Многие из баков теплового расширения, которые я проверял, были расположены рядом с водонагревателями, но соединения трубопровода должны были быть подключены к магистрали холодной воды перед соединением трубопровода возврата горячей воды, что в некоторых случаях создает длинный трубопровод. подключение к резервуару, который представляет собой мертвую ногу, полную застоявшейся воды.Я часто нахожу, что бак теплового расширения подключается после соединения рециркуляции горячей воды, позволяя горячей или теплой воде циркулировать через трубопроводное соединение бака теплового расширения. Это создает длинную мертвую полосу в системе трубопроводов с теплой застойной водой, которая является идеальным местом для образования легионеллы в резервуаре теплового расширения. Мертвые ноги являются частым источником роста легионелл и других органических патогенов в водопроводной системе из-за застоя воды.

Специалисты по проектированию должны знать схему расположения трубопроводов и трассировку трубопроводов, чтобы свести к минимуму мертвые зоны.Я стараюсь держать мертвые опоры максимум на пяти диаметрах трубы от проточной магистрали до запорного клапана. И я пытаюсь найти стоки в длинных мертвых опорах или ветвях после запорного клапана. Если есть приспособления, которые используются редко, следует рассмотреть возможность программы промывки или рассмотреть возможность использования клапана с электроприводом для автоматической промывки по мере необходимости.

Убедитесь, что баки теплового расширения подключены к линии холодной воды к водонагревателю перед соединением для трубопровода рециркуляции горячей воды, что может привести к тому, что теплая вода с температурным диапазоном, идеальным для роста бактерий Legionella, будет проходить мимо тройника для соединение расширительного бака.Теплопроводность вдоль стенок трубы и через жидкость создает область рядом с тройником, в которой находится стоячая вода с температурой в диапазоне роста Legionella. Поэтому я предлагаю сделать врезку расширительного бака в магистрали холодной воды, обслуживающей водонагреватель, перед тройником обратной циркуляции горячей воды и после обратного клапана системы холодной воды.

Я бы также посоветовал рассмотреть вопрос о замене любых баков теплового расширения тупикового типа баллонного типа и установить емкость теплового расширения проточного типа подходящего размера.Это улучшит качество воды в большинстве зданий и минимизирует ответственность, связанную со вспышками легионеллы. На рисунке 1 показано, что слишком низкое давление предварительной зарядки позволяет застойной воде оставаться в баке. Если предварительная зарядка слишком высока, вода не будет расширяться в бак до тех пор, пока давление теплового расширения не превысит давление предварительной зарядки. Проконсультируйтесь с изготовителем резервуара относительно резервуара подходящего размера на основе давления в системе и коэффициента приемки.

Если давление воздуха предварительной зарядки в расширительном баке ниже рабочего давления в системе, в расширительном баке всегда будет оставаться застоявшаяся вода.Я проверил давление воздуха в баллоне в день осмотра и обнаружил, что заряд воздуха был примерно таким же или в пределах фунта давления в системе. В идеале заряд воздуха должен быть примерно на два или три фунта выше, чем давление в системе, чтобы быть уверенным, что в расширительном баке никогда не будет застоя воды, за исключением периода запуска или цикла нагрева после большого расхода воздуха, за которым следует период отсутствия потока и возможного значительного теплового расширения.

Вскоре появится много проточных конструкций для расширительных баков.Я знаю несколько. Рассмотрите возможность обращения к одному из этих производителей по поводу проточного бака теплового расширения. См. Www.calefactio.com/literature/ или www.wessels.com для получения дополнительной информации о проточных расширительных баках.

Расположение гидравлического расширительного бака в многоэтажных проектах (часть 2)

Воздухоотделитель расположен с самой горячей водой и полным потоком. Насос откачивает из точки отсутствия изменения давления или расширительного бака. Редукционный клапан давления холодного наполнения (PRV) находится рядом с расширительным баком. Соблюдаются обычные правила.

Расположение расширительного бака в верхней части системы

Бак должен располагаться на обратном трубопроводе горячей воды после оконечных устройств. Он должен заканчиваться близко к верхней части возвратного стояка.Его следует прокладывать по трубопроводу по традиционным правилам, со стороны трубы с тепловым контуром.

Когда мы размещаем резервуар в верхней части системы, давление всасывания в насос будет изменяться в зависимости от скорости потока насоса. Резервуар остается точкой без изменения давления. Предположим, что давление холодной заливки в резервуаре составляет 4 фунта на кв. Дюйм. При выключенном насосе давление всасывания будет 160 фунтов на кв. Дюйм, ((360 / 2,31) + 4). Теперь есть около 400 футов трубы, бойлер или теплообменник и воздушный сепаратор между баком и всасыванием насоса.Предположим, 4 ‘на 100’ потерь на трение и, для этого примера, 10 футов падения в котле и воздухоотделителе. Если насос выключен, давление всасывания будет 160 фунтов на кв. Дюйм. Если насос включен и работает на полном потоке, значение всасывания будет составлять 160 минус потери на трение или около 150 фунтов на квадратный дюйм. Это не является проблемой. Это просто разница.

Давление на всасывании насоса будет варьироваться в зависимости от расхода и потерь на трение в системе. Если PRV расположен рядом с воздушным сепаратором в нижней части системы, на что мне его установить? Традиционное давление холодного заполнения 160 фунтов на кв. Дюйм приведет к добавлению подпиточной воды в систему при работающем насосе, и давление упадет из-за потерь на трение, упомянутых выше.Давление в верхней части системы повысится, и резервуар может оказаться слишком маленьким. Это приведет к возможному открытию предохранительного клапана при полной температуре.

Заявление об ограничении ответственности: R. L. Deppmann и его аффилированные лица не несут ответственности за проблемы, вызванные использованием информации на этой странице. Хотя эта информация исходит из многолетнего опыта и может быть ценным инструментом, она может не учитывать особые обстоятельства в вашей системе, и поэтому мы не можем нести ответственность за действия, вытекающие из этой информации.Если у Вас возникнут вопросы, обращайтесь к нам.

Требуется ли расширительный бак для водонагревателя?

Многие люди, включая тех, у кого есть безбаквальный водонагреватель, не знают, важны ли расширительные баки водонагревателя. Однако крепление этого элемента к любому водонагревателю на пропановом безбаквальном обогревателе или электрическом проточном водонагревателе совсем не обязательно.

Прежде чем найти идеальный ответ на ваш вопрос «, нужен ли мне расширительный бак на мой водонагреватель? », вы должны будете знать все о расширительном бачке.Вам также необходимо знать условия, определяющие, нужно ли вам его покупать. В этой статье мы расскажем все, что вам нужно знать.

Расширительные баки — что это такое?

Это крошечные резервуары для воды, вмещающие два галлона воды. Они висят рядом с водонагревателями и прикреплены к ватерлинии вашего здания. Они справляются с изменениями давления воды, которые в конечном итоге могут повредить ваш обогреватель и водопровод.

Когда мне понадобится расширительный бак для воды на водонагревателе?

Перед установкой этого элемента на ваш водонагреватель , вы должны выполнить следующие условия.

• Если ваша система водонагревателя не позволяет горячей воде смешиваться с коммунальной системой водоснабжения
• Если вы используете обратный клапан или клапан регулировки давления
• Если вы наблюдаете какие-либо изменения давления воды
• Если вам необходимо ( закон) для использования расширительного бака
• Если вы хотите поддерживать водонагреватель в хорошем состоянии

Какой тип водонагревателя используется в вашем здании?

Использование расширительного бачка зависит от типа водонагревателя в вашем доме или офисе.Например, если вы используете обычный водонагреватель, вам нужно будет приобрести расширительный бак.

Но для тех, кто постоянно спрашивает, нужен ли мне расширительный бак для моего безбаквального водонагревателя? Ответ — НЕТ, потому что этим моделям он не нужен.

Как работает расширительный бак?

Чтобы узнать, как работает расширительный бак, вам нужно знать, что происходит в водонагревателе. Если ваш водонагреватель преобразует холодную воду в горячую, жидкость расширяется, увеличивая давление в ваших трубах.

Представьте себе этот процесс как вытягивание резинки. Если вы приложите слишком много давления, ремешок разорвется. Ваш обогреватель представляет собой резинку, так как она часто расширяется и сжимается, это может вызвать утечку или разрыв.

Чаще всего эти проблемы возникают в закрытых водных системах, которые работают с одиночными клапанами. Но если ваша система водоснабжения позволяет нагретой воде поступать в городское водоснабжение, то у вашей сантехники этих проблем не будет.

Если во многих зданиях в вашем городе используются закрытые системы, государственные органы могут потребовать от жителей города использовать расширительные баки.Компании, которые даже строят водонагреватели, рекомендуют устанавливать расширительные бачки, особенно если вы используете их продукцию с закрытой системой.

А знаете ли вы, какой тип водопровода в вашем доме? Если нет, я предлагаю вам обратиться за услугами к водопроводчику, так как настройка может сбивать с толку.

Так в чем же работа расширительного бачка? Что ж, бак предохраняет вашу сантехнику от протечек, разрывов и протечек. Он выполняет эту задачу, перенося лишнюю воду при любых изменениях давления воды.

Вы даже можете рассматривать его как резервную копию для защиты вашей замкнутой системы водоснабжения. Причина в том, что лишняя вода не нагружает водопровод, потому что она стекает в резервуар. В целом давление снижено до приемлемых стандартов.

Какой размер расширительного бака подходит для моего водонагревателя?

Теперь, когда у вас есть ответ на вопрос: «Нужен ли мне расширительный бак на моем электрическом водонагревателе?» Вам нужно будет уточнить размер, который подойдет вашей закрытой системе водоснабжения.Для этого вам нужно будет учесть два фактора.

• Объем воды (в галлонах), который может вместить ваш водонагреватель. Вы можете найти эту информацию на этикетке вашего водонагревателя.
• Количество напора воды. Иногда оно не может превышать 30 фунтов на квадратный дюйм. Однако вы можете получить это измерение точно, используя портативный манометр или позвонив своему поставщику водоснабжения

. Если вы хотите приобрести расширительный бак, большинство компаний предлагают калькулятор или диаграмму, которая покажет идеальный размер и модель для вашего водоснабжения. система.

Так как общих шагов нет, вам, возможно, придется провести некоторое исследование на каком-нибудь сайте, например, на диаграмме PlumbingSupply.com. Вы также можете получить совет у местного сантехника.

Вы должны приобрести расширительный бачок подходящего размера по многим причинам. Например, если вы используете устройство меньшего размера, возникающее в результате давление нагретой воды может вызвать проблемы с вашей сантехникой.

Но если вы выберете расширительный бачок увеличенного размера, проблем не будет. Действительно, рекомендуется выбирать резервуары большего размера, особенно если вы не уверены в выборе размера.Такие размеры резервуаров могут удовлетворить любые потребности вашей закрытой водной системы.

Wrap Up

Расширительный бак — это небольшой бак, который размещается рядом с водонагревателем. Это снижает давление на стенку бака нагревателя, тем самым продлевая срок службы устройства. Обычно они дешевы и просты в установке.

Если вы используете безрезервуарный водонагреватель, то в ремонте этого устройства нет необходимости. Но если у вас есть обычный обогреватель, очень важно прикрепить расширительный бачок.

Если у вас есть вопросы или комментарии, вы можете разместить их в поле для комментариев ниже.

Что такое расширительный бак котла?

Котлы в Вашингтоне, округ Колумбия, так же распространены, как и печи с принудительной подачей воздуха: один из выдающихся способов сохранить в наших домах тепло и уют в столице страны. В бойлерах используется нагретая вода, проходящая через ряд труб и радиаторов для отопления вашего дома. Они очень хорошо работают в старых домах, в которых нет системы воздуховодов для печей с принудительной подачей воздуха, а также в новых домах, в которых используется сравнительно простой процесс отопления.Расширительный бак котла является ключевой частью этого процесса и помогает домовладельцам, если они понимают, как он работает.

Проще говоря, расширительный бак котла помогает контролировать давление в системе. Котел со слишком большим давлением может вызвать массу проблем, что делает расширительный бак важным элементом безопасности. Когда вода в бойлере нагревается, она расширяется, что увеличивает давление в системе. В расширительном баке находится воздух, который, в отличие от воды, может сжиматься.Таким образом, воздух в расширительном баке действует как своего рода пружина, поглощая возрастающее давление горячей воды, не создавая излишней нагрузки на систему.

Расширительные баки бывают двух основных типов. Компрессионный бак представляет собой модель со стальными стенками, в которой используется манометр для измерения общего давления в системе. В бачке-дозаторе или мембранном баке установлен резиновый баллон, который может наполняться водой, когда бойлер выполняет свою работу. За пределами мочевого пузыря внутри резервуара есть воздух, который помогает ему выполнять свою работу.

Очевидно, что всякий раз, когда возникают проблемы с расширительным баком котла, вам нужен специалист для устранения повреждений.
