Расширительный бак где ставить: Для качественной работы необходим правильный монтаж! Установка расширительного бака в системе отопления | Сруб Всем! — Строительство деревянных домов из бревна, бруса и бревен

Содержание

Монтаж расширительного бака системы отопления: как установить

Тщательная подготовка поможет произвести монтаж расширительного бака без лишних затруднений. Правильная установка упрощает настройку системы отопления и ее последующую эксплуатацию.

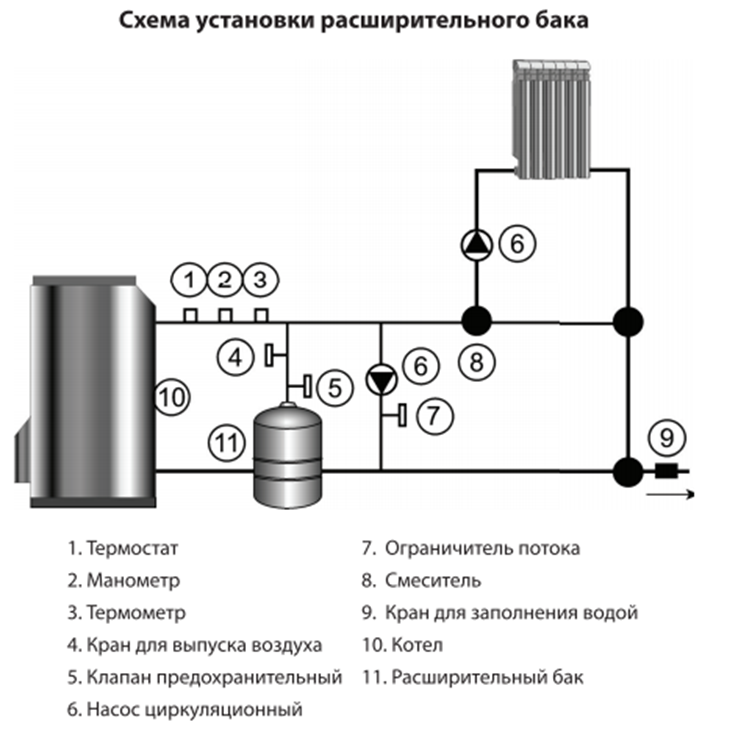

Куда ставить расширительный бак

Конкретная схема системы отопления является определяющим фактором при решении вопроса, куда поставить бачок (гидроаккумулятор). Если она открытая, то воздух будет скапливаться в самой высокой точке. Именно там и рекомендуется произвести крепление емкости, компенсирующей расширение теплоносителя при нагреве.

При необходимости гидроаккумулятор выполняют из металлических листов с использованием сварных соединений. В верхней части оставляется отверстие с крышкой для залива воды по мере ее испарения. Разумеется, можно приобрести подходящий бачок фабричного производства.

Если эксплуатируется закрытая система отопления, то установка буферной емкости производится поблизости от котла.

Монтаж бачка надо производить на прямом участке трубопровода, до насоса. Крепление осуществляется в вертикальном положении.

Для закрытой схемы отопления приобретают гидроаккумулятор мембранного типа. В нем часть объема перекрыта гибкой герметичной перегородкой, которая выполняет функции демпфера. Для стравливания избыточного воздуха из бачка производители оснащают их автоматическими клапанами.

Совет! Точно определить место крепления буферной емкости можно только с учетом особенностей архитектуры объекта, использованного технологического оборудования и предпочтений пользователей.

Монтаж бачка в открытой системе отопления

h3_2

Расширительный бак ставится в верхней точке, но схема установки бака допускает не только подключение его к трубопроводу после котла, но и крепление на обратной магистрали. Последний вариант позволит работать с охлажденным теплоносителем. Это значит, что будет устранена проблема кипения, не возникнут посторонние шумы.

Крупный бачок устанавливают на достаточно прочном основании. Его подсоединяют с использованием стандартных фитингов к системе отопления.

Такой гидроаккумулятор не герметичен, дополнительная настройка его работы не требуется. Контакт воды с окружающим воздухом активизирует коррозийные процессы, поэтому необходимо производить регулярный осмотр буферной емкости. При выявлении течей их ликвидируют, восстанавливают целостность стенок и сварных швов.

Внимание! Так как монтаж бачка в открытой системе отопления часто производят на чердаке, необходимо предусмотреть, чтобы в этом помещении температура никогда не опускалась ниже 0 °С.

Монтаж бачка в закрытой системе отопления

Установка расширительного бака в данном случае будет сложнее. В процессе выполнения операций с баком не следует прикладывать к емкости слишком сильные механические воздействия. Надо убедиться в отсутствии статических нагрузок на него со стороны других элементов системы отопления.

После завершения работ должен быть сохранен свободный доступ к защитному воздушному клапану, крану, иным функциональным частям буферной емкости.

Для корректного присоединения гидроаккумулятора заранее подбирают необходимый инструмент. Чтобы соблюдать технологии работы с металлопластиковыми трубопроводами используют специальные ключи. Соединения расширительного бачка уплотняются с помощью герметиков. Эти расходные материалы должны быть предназначены для сантехнических систем, функционирующих под давлением, в соответствующем диапазоне температур.

Когда монтаж бачка завершен, установлены все другие элементы инженерной системы, производят пробный пуск. Устраняются выявленные течи. Проверяется работоспособность воздушного клапана буферной емкости. Чтобы последующее использование не сопровождалось проблемами, обязательно надо выполнять официальные инструкции производителя расширительного бака.

Совет! Чтобы обслуживать бачок можно было без лишних затруднений, перед ним устанавливают кран. Такое решение, в частности, пригодится для замены испорченной мембраны расширительного бака.

Ошибки и советы по их устранению и предотвращению

Выше были рассмотрены правильные варианты установки бачка. Но обычные пользователи способны произвести неправильные действия, не понимая сути возможных проблем. Чтобы исключить возникновение подобных ситуаций, пригодится следующая информация:

Гидроаккумулятор, поставленный непосредственно за котлом, будет работать с теплоносителем, разогретым до максимальной температуры в контуре, что не рекомендуется. На этом участке жидкость расширяется сильнее, что способно вызвать слишком большие перепады давления;
Частое изменение напора происходит сразу за насосом. Именно поэтому туда также не советуют устанавливать бачок;
Расширительный бак при полном заполнении становится значительно тяжелее по сравнению с исходным состоянием. Именно поэтому крепление буферной емкости должно быть рассчитано на соответствующие нагрузки;

Гидроаккумулятор подбирают с объемом не менее 10% от количества теплоносителя во всем отопительном контуре.

Расширительный бак в системе отопления

Расширительный бак обеспечивает гидравлический баланс системы. Теплоноситель циркулирует по замкнутой системе, нагревается и расширяется. В результате давление постепенно увеличивается и может достичь критической отметки, если в обвязке не будет компенсирующего устройства, которое позволит носителю «дышать» без последствий. Таким посредником является мембранный расширительный бак. Из чего он состоит, как работает читайте в нашем материале.

Особенности расширительных баков

Расширительный представляет собой дополнительный резервуар для забора и подачи жидкости, бывает открытым или закрытым. Последний оснащён мембраной из каучуковой резины. Такие расширительные баки считаются более функциональными и безопасными.

Компактные размеры позволяют производить монтаж в кратчайшие сроки, обслуживания требуют минимального

Открытые расширительные баки более громоздкие, представляют собой ёмкость, которую доливается теплоноситель.

Причём делается это вручную с помощью обычного ведра или подключённого крана.

Минус такой конструкции в контроле. Следить за уровнем и состоянием жидкости нужно постоянно

Циркуляция должна быть есть естественной, что сейчас большая редкость. Именно поэтому сегодня востребованы закрытые баки. Корпус надёжно защищён от механических повреждений, в производстве используется штампованная сталь. От ржавчины уберегает эмалевое окрашивание.

Кстати, по цвету определяют, на какой теплоноситель рассчитан бак

Красный для отопления

Синий для холодной воды

Бело-серый под ГВС и гелиосистемы

Первый популярней, устанавливается в котельных и бойлерных чаще других.

Как работает расширительный бак

Расширительный бак разделён на две части. В верхнюю закачана газовоздушная смесь, в нижнюю вода. Между находится мембрана, предназначена для излишков теплоносителя.

В нормальном состоянии размеры обеих частей одинаковые. В случае избытка, мембрана расширяется и забирает лишнюю жидкость. При недостатке, увеличивается доля воздуха, давит на мембрану, которая выталкивает воду

Для корректной работы необходимо отрегулировать давление в баке. Показатель должен быть не меньше уровня верхней точки монтажа. Если мембранный бак приобретается для двухэтажного коттеджа, учитывают расстояние от котла до радиаторов.

Стандартные 7 метров делят на десять и прибавляют погрешность 0,5. Таким образом, получают первоначальный коэффициент. Путём нехитрых подсчётов вычисляют норму. 1 атмосфера.

Объём расширительного бака определяют несколькими способами. Можно воспользоваться сложной формулой, найти калькулятор в интернете или проконсультироваться с мастером.

Но всё же лучше пойти к профессионалам.

Специалисты не только посчитают, но и сделают замер, конкретно под ваш бак и котельную. Итоговая цифра должна быть не меньше 10 процентов от общего объёма жидкости.

Советы по установке расширительного бака

Установить расширительный бак самостоятельно несложно, если следовать рекомендациям. Сначала устройство осматривают. Важно убедиться в его цельности. Вмятины, царапины, сколы на корпусе говорят о низком качестве, монтировать такое изделие нельзя.

Место монтажа заранее освобождают от мусора и ненужных вещей. Обычно расширительные мембранные бачки ставятся перед циркуляционным насосом, где меньше всего отводов.

Поток только начинает движение, вероятность гидравлического удара мала

Не забудьте посмотреть предохранительный клапаны и отводчики воздуха. Если их нет в базовой комплектации, придётся докупить. Входной патрубок должен быть направлен строго вниз, так проще сливать воду во время чистки. На завершающем этапе проверяют и корректируют рабочее давление.

Где купить качественный бак

Расширительные баки для отопления, водоснабжения продают в специализированных магазинах, розничных и оптовых рынках. Главное, убедиться в качестве. Сделать это можно, посмотрев документы и внимательно изучив ассортимент.

Наша компания предлагает мембранные баки под разные виды и объёмы теплоносителя. Вертикальные, горизонтальные, для горячей или холодной воды гарантируют бесперебойную работу котла, коллектора и других приборов обвязки.

Обратите внимание! некоторые котлы уже имеют встроенные мембранные баки. Перед покупкой выясните этот момент и уточните его объём. Сравните с оборотом в системе. Возможно, придётся ставить дополнительный бак. В этом случае вам пригодятся все наши советы.

Гидроаккумулятор и расширительный бак узнай отличия чтобы не тратить деньги зря

Чем отличается гидроаккумулятор для водоснабжения от расширительного бака

Гидроаккумуляторы для водоснабжения или мембранные баки для воды применяют давно и много. Бывает потребитель даже не догадывается, что для систем водоснабжения и отопления применяются баки различных типов. Некоторые неграмотные продавцы уверяют покупателей, что различия в цвете бака. Красные баки для отопления — расширительный бак, синие для вoдоснабжения — гидроаккумулятор. Так ли это? Чем же отличается бак на отопление от бака на водоснабжение?

Итак, расширительный бак для отопления, судя из названия, применяются для сглаживания, компенсации расширения теплоносителя, воды вследствие ее нагрева в закрытых системах отопления. В результате работы нагревательного котла, жидкость-теплоноситель в нем расширяется. Известно, что при каждом нагреве жидкости на 10 °С, ее объем увеличивается приблизительно на 0,3 %. Исходя из этого, если жидкость нагреется на 70 °С, исходный объем теплоносителя увеличится на 3 %. Жидкость практически несжимаема и если в системе отопления не будет предусмотрено дополнительное место, куда денется излишек жидкости теплоносителя, то будет разрыв системы. Чтобы не допустить этого, применяются расширительные баки для систем отопления. Бывают баки горизонтальные и вертикальные. На нашем сайте Вы сможно найти баки различных производителей Elbi, Zilmet, Спрут.

Посмотреть цены на расширительные баки

Для питьевой воды применяются уже другие баки — это баки для систем водоснабжения (гидроаккумулятор). Мы на Насосвдом называем эти баки: гидроаккумуляторы для водоснабжения.

Для чего нужны они?

Первое, для запаса воды и поддержания нужного напора. Благодаря гидроаккумулятору, насос водоснабжения включается не каждый раз, когда мы набираем стакан воды, а когда давление падает ниже установленного. Это конечно продлевает жизнь насосу. Ну и конечно, если купить гидроаккумулятор на 80л, 100л, 150л, 200л, 300л, то это уже реальный запас воды в доме. А в наше время запасы вода — вещь не лишняя.

Второе, гидроаккумулятор защищает систему от гидроударов. Гидравлический удар может появиться в трубах, если резко выключить или включить насос, быстро закрыть кран. Гидроудар может быть причиной прорыва трубопроводов и уменьшает время службы сантехнической арматуры.

По виду гидроаккумуляторы для водоснабжения и расширительные баки систем отопления одинаковы. Однако назначение и требования к использованию у них разные, значит и конструкция разная. Главное отличие гидроаккумулятора от расширительного бака заключается в материале изготовления мембраны, а также особенностях расположения воздушной и водяной полостей. Гидроаккумулятор представляет собой железный бак с мембраной в виде груши с водой внутри, на которую под давлением давит воздух, находящийся между корпусом бака и мембраной (грушей).

А расширительный бак для отопления разделен внутри резиновой мембраной на две полости: одна из них заполняется теплоносителем, а другая воздухом. Поэтому нельзя применять расширительные баки для отопления в системах водоснабжения, так как вода в системе водоснабжения будет соприкасаться со стенками стального бака, они постепенно поржавеют и из Вашего крана может потечь ржавая вода.

Различны требования и к материалам, применяемых в изготовлении мембран. Мембраны для расширительных баков должны быть долговечны и выдерживать температуры до +90 °С.

Для систем водоснабжения температурные характеристики резины не так важны. Здесь имеет важное значение то, что есть частые циклы расширения-сужения и контакт с питьевой водой. Для материала мембран для гидроаккумуляторов нужно использовать эластичную пищевую резину.

Гидроаккумулятор состоит:

Металлическая емкость 1, внутри которой вставлена резиновая мембрана в виде груши 2 из пищевой резины. Фартук мембраны закреплен между фланцами 3 с помощью болтов 4. В верхней части бака имеется тяга с патрубком 5, закрепленная гайкой 6. Патрубок служит для установки предохранительного клапана и воздухоотводчика. Нужно учитывать, что вода занимает не весь объем бака, а всего лишь его часть. Остальной объем занимает воздух под давлением. Давление воздушной подушки может регулироваться с помощью ниппеля 7, закрытого пластиковой крышкой 8.

Работа насоса заключается в подаче воды под давлением в трубы и, естественно, в грушу гидроаккумулятора. Мембрана — груша расширяется, при этом воздух, окружающий мембрану, начинает сжиматься. Наполнение бака водой происходит пока давление воды не уравняется давлением воздуха. Если водопотребления нет, давление в системе выравнивается с давлением отключения реле. Насос выключается. При открытии крана вода, вытесняемая давлением воздуха, поступает в первую очередь из гидроаккумулятора и только когда давление в системе упадет ниже установочного, реле давления включает в работу насос.

Расширительные баки и их место в системе отопления / «Тайм»

Главная
Статьи
Расширительные баки и их место в системе отопления

10.07
2015

«Доверяйте проектирование и монтаж вашей системы отопления только специалистам!» — звучит на сайтах компаний, профессионально занимающихся отоплением.

Тем не менее, значительная часть владельцев частных домов, собирающихся установить у себя отопление, хотела бы участвовать в той или иной мере в этом процессе. Именно для такой группы людей, желающих вникнуть в суть дела, а не слепо отдаваться монтажникам, надеясь только на их порядочность, мы и публикуем эту статью.

Не очень хорошо разбирающиеся в гидравлических тонкостях, монтажники даже и не подозревают, что для многих элементов систем отопления требуется особый расчет, без которого тщательно подобранные радиаторы не будут топить, как это указано в их официальном паспорте, котел начнет потреблять немыслимое количество топлива, трубы забьются грязью, насосы начнут греться. Владелец системы отопления начнет ругать производителей котлов, радиаторов и пр., не подозревая, что причина кроется в неправильном подборе «вспомогательных элементов». Об одном из таких «вспомогательных элементов» мы и расскажем ниже.

Итак, название «расширительный бак» говорит само за себя. Система отопления представляет из себя замкнутый контур, заполненный водой, который имеет низкий коэффициент сжимаемости. При нагреве в замкнутом, неизменном по объему и полностью заполненном пространстве, вода (теплоноситель) расширяется, примерно, каждые 0,3% на каждые 10 градусов и способна развить очень высокое давление, которое разрушит часть элементов системы отопления.Если же система устояла, то при охлаждении ее ждет другое испытание — разгерметизация и попадание воздуха. Избежать подобных проблем помогает расширительный бак.

Существует два типа расширительных баков: открытые и закрытые. Открытые используются в самотечных (гравитационных ) системах. Бак располагается в самой высокой точке дома (чаще всего на чердаке) и хорошо утепляется. По мере эксплуатации, вода испаряется и ее нужно доливать, для этого есть механизм, чем-то похожий на тот, что стоит в бачке унитаза. Для случаев переполнения бака служит «перелив». Плюс открытого бака то, что он заменяет весь комплекс аварийной защиты (подпитку, предохранительный клапан, воздухоотводчик). Недостатком является то, что он помимо того, что отводит воздух из теплоносителя, его же и поглощает. Многие ведущие производители отопительной техники запрещают эксплуатацию своих изделий именно по этой причине (насыщенный кислородом теплоноситель). Так как бак чаще всего устанавливается в не отапливаемых помещениях, то велики и теплопотери, потому что бак имеет большой объем.

В современных закрытых отопительных системах используются закрытые расширительные баки, называемые еще и экспанзоматами. Преимущества таких баков очевидны — нет контакта теплоносителя с воздухом, коррозия металлических частей минимальна, система герметична и, значит, нет испарения.

Закрытый бак можно устанавливать в самой котельной, практически в любой точке отопительной системы. Рекомендуемое место установки — перед насосом на «обратке» (здесь температура пониже и это увеличит ресурс бака).

Правда, размещать экспанзомат можно и на подающей линии, баки рассчитаны на весь диапазон существующих в отопительной системе температур. Почему перед насосом? Чтобы насос выкачивал воду из бака, а не накачивал в него, иначе вследствие падения давления на всасывающей стороне насоса, растворенный в воде кислород будет освобождаться в виде пузырьков и возникать эффект кавитации. Кавитация образуется в результате из-за образования в жидкости полостей или микропузырьков (каверн). Пройдя фазу низкого давления, они закрываются (схлопываются). Получается своего рода микровзрыв, который с легкостью разрушает гидравлическое оборудование и все виды насосов.

Как правило, расширительный бак размещается в котельной рядом с котлом. Выбранное место должно обеспечивать защиту бака от ударов, производственной вибрации и воздействию атмосферных осадков. На магистрали «котел-бак» не должно быть запорной арматуры и участков сужения водопровода. Максимальное рабочее давление бака не должно быть меньше давления клапана безопасности. При этом необходимо учитывать разницу в высоте расположения бака и клапана безопасности.

Конструкция бака представляет собой две разделенные мембраной полости (для воздуха и теплоносителя), размещенные в стальном корпусе. Для настенных котлов разработаны плоские и круглые баки (от 5 до 20 л). Их форма зависит от свободного пространства внутри бака и, как правило, разрабатывается индивидуально каждым производителем.

При внешнем размещении используют баки баллонного типа. Рассмотрим конструкцию бака для типичной бытовой системы отопления. Корпус бака выполнен из высококачественной стали методом холодной глубокой штамповки. Внешняя поверхность покрыта порошковой краской. Внутренний объем разделен на две части несменяемой мембраной диафрагменного типа, края которых зажаты между двумя половинками бака и провальцованы.

При расширении теплоносителя мембрана деформируется и воздух во второй части бака сжимается, компенсируя изменения объема. Внутреннюю поверхность бака, контактирующую с теплоносителем, часто покрывают влагостойкими красками. Иногда корпус бака изготавливают из оцинкованной стали. Недостатком такого рода конструкции является невозможность замены диафрагмы в случае ее разрыва или потери эластичности или повышенной влагопроницаемости.

В зависимости от давления расширительные баки делятся на профессиональные (10, 16, 25 бар) и бытовые (6 бар). Цилиндрические и сферические баки могут применяться с заменяемой (фланцевой) и незаменяемой мембраной или как часто ее называют диафрагмой.

При больших объемах баков в верхней части мембраны баллонного типа расположено отверстие для стравливания воздуха при первом пуске и периодическом обслуживании системы. Для вертикальных баков больших размеров используют мембраны грушевидной формы. Материал мембраны определяет надежность и долговечность системы. Вопрос качества и правильных размеров в большинстве случаев и определяет надежность системы отопления в целом.

В системах большого объема применяются расширительные баки баллонного типа со сменной мембраной (сменные мембраны применяются и для маленьких баков). Данный тип баков может быть выполнен как горизонтальным, так и вертикальным. Следует отметить, что наиболее правльным является тот, в котором мембрана при заполненном баке нагружена симметрично, а система становится более долговечной.

Газ в расширительных баках может сжиматься только до определенного предела, обусловленного прочностью бака. В большинстве случаев в систему ставят предохранительный клапан. Получается, что не весь объем расширительного бака заполняется жидкостью (в простых системах объем жидкости достигает только около 40%).

Установка воздушного компрессора позволяет максимально использовать весь объем бака. Когда происходит расширение теплоносителя в системе и порог регулирования предохранительного клапана преодолен, газ стравливается в атмосферу и бак заполняется полностью, но при снижении температуры жидкости объем теплоносителя уменьшается и для исключения разряжения в воздушную часть бака докачивается воздух компрессором до необходимого давления. Делается это при помощи автоматики, регулирующей параметры работы системы.

На что надо обратить внимание в первую очередь при покупке — на соответствие характеристикам системы отопления: по объему, давлению, рабочей температуре и типу теплоносителя. Желательно убедиться, что при изготовлении мембраны и корпуса были использованы качественные материалы. Важна также ремонтопригодность бака и наличие запасных частей.

Как подобрать подходящий бак?

Если для открытых систем все просто: «чем больше бак — тем лучше», то для закрытых систем все значительно сложнее. Неправильный расчет экспанзомата может привести к колебаниям давления и расходу в системе.

Одна из распространенных ошибок — бак меньше, чем нужно. Он будет заполнятся до конца даже при нормальных значениях давления, что вызывает частое срабатывание предохранительного клапана и стравливание теплоносителя. Еще вариант — начальное давление в незаполненном баке превышает давление срабатывания предохранительного клапана. В этом случае начнется стравливание теплоносителя до того как бак заполнится.

Беспроигрышный вариант — отдать расчет системы отопления, а также ее монтаж, специализированным организациям. Если это делать самому, надо воспользоваться эмпирическими расчетами. В этом случае, погрешность получается около 20%. Полученный результат округляется в большую сторону и при выборе конкретного бака, учитывается погрешность (в сторону увеличения).

Для расчетов нам нужны: объем воды в системе отопления, коэффициент температурного расширения теплоносителя, начальное давление газа в баке, максимально допустимое давление в системе. Общая емкость расширительного бака рассчитывается по формуле:

V= (CxexK1)/(1-P1/P2)xK2

C — емкость теплоносителя, теоретически надо сложить:

Емкость теплообменника котла (указана в техпаспорте)
Емкости всех радиаторов (указаны технической документации производителя )
Внутренний объем проложенных труб (из школьной математики объем цилиндра)

Приблизительно, объем теплоносителя можно найти, умножением мощности котла (в кВт) на 15. Следует предупредить, что это справедливо для котлов, мощность которых соответствует теплоотдаче системы. Однако люди часто покупают котлы с запасом больше чем это нужно. Например, владелец купил двухконтурный котел по мощности в 2 раза больше, чем это нужно, мотивируя это тем, что ему нужно много горячей воды.

е — коэффициент температурного расширения теплоносителя (для воды он равен 0,029 при температуре 80 °С;

P1 -давление предварительной накачки расширительного бака;

P2 — максимально допустимое давление в системе, определяемое параметрами предохранительного клапана. Здесь максимально возможное давление в системе соответствует настройки предохранительного клапана;

K1 = 1,2 — коэффициент безопасности;

K2 — коэффициент полезного объема (выбирается из таблицы) и определяется из максимально возможной температуры теплоносителя при работающем котле и показывает на сколько процентов увеличивается объем воды по сравнению с исходным.

К списку статей

Другие статьи

Мембранный расширительный бак системы отопления

Расширительный бак — очень важный элемент в системе отопления. С его помощью предотвращается повышение давления в отопительной системе, когда она нагревается. Баки могут быть открытого и закрытого типа. Открытые баки имеют ряд недостатков, которых нет в мембранных. Они громоздки, имеют большую потерю тепла, не работаю под большим давлением. Мембранные баки более совершенны, и у них нет тех недостатков, которые есть у открытых.

Что такое мембранный расширительный бак

Расширительный бак — немаловажный элемент в отоплении, потому что он предотвращает закипание теплоносителя, что может привести к плохим последствиям.

Такие баки могут использоваться в разных системах:

с тепловыми насосами и солнечными коллекторами;
с автономным источником тепла;
подключенных к сети центрального теплоснабжения по независимой схеме;
с замкнутыми контурами.

Мембранные баки регулируют давление в системе отопления в случае его повышения и при перепадах давления, что предотвращает чрезвычайные опасные ситуации и раз разе неисправности отопительных систем.

Расширительный мембранный бак может быть с фиксированной и заменяемой перегородкой. Первые, сделанные с внутренней полостью, поделенной на две части надежно зафиксированной мембранной, которая находится по периметру сечения.

Баки с заменяемой перегородкой отличаются от фиксированных тем, что теплоноситель находится в мембранной емкости и не вступает в контакт со стальной поверхностью. Монтаж и демонтаж мембраны достаточно прост, через фланец, который крепится болтами.

Совет. Устанавливая мембранный бак, необходимо надежно его прикрепить, потому что во время работы, масса бака увеличивается.

Преимущества мембранных расширительных баков

Расширительные баки обладают огромным количеством преимуществ:

не загрязняют воду;
низкие расходы при эксплуатации;
легкий монтаж;
безопасность, надежность;
установка в любой части дома;
невозможность выливания воды из бака;
отсутствие потерь тепла;
минимальная подача воздуха;
мембраны из натуральной резины и бутила могут применяться в питьевом водоснабжении;
применяются при любом типе воды;
удобны в использовании;
радиатор и котел из-за отсутствия контакта воды и воздуха служат дольше, чем обычно.

Расширительные мембранные баки используются в закрытых отопительных системах и обеспечивают надежную работу котла.

Совет. Выбирая мембранный бак, следует отдать предпочтению бакам закрытого типа, которые значительно лучше открытых.

Конструкция расширительного мембранного бака

Мембранный расширительный бак — плоский или баллонный металлический корпус, внутри разделенный мембранной из резины. В одной части находится воздух или газ, который сжимается до определенного необходимого уровня. Уровень сжатия воздуха, можно найти в паспорте. Другая часть бака в рабочем состоянии будет наполняться водой и благодаря этому уровень сжатия газа будет таким же, как и во всей системе отопления. Компрессор в баке поддерживает давление в воздушной камере.

Одним из самых важных элементом мембранного расширительного бака является мембрана, которая может быть двух типов:

баллонного;
диафрагменного.

Диафрагменный применяются в баках с маленьким объемом и их невозможно заменить. Баллонные можно легко заменить в случае необходимости и такой тип расширительного бака более надежный из-за того, что вода находится в мембране и не прикасается к корпусу бака.

Совет. Выбирая мембранный расширительный бак, необходимо уделить внимание материалу, из которого сделанная мембрана.

Выбор мембранного бака

В отопительных системах нагрузка мембраны, как и расширение воды, меняется не очень значительно, но температура нагрева жидкости может быть примерно 90 °C.

Выбирая расширительный мембранный бак, особое внимание нужно уделить материалу, из которого изготовлена мембрана. Материал должен быть качественным, надежным и устойчивым к высоким температурам и перепадам.

Также следует обратить внимание на такие характеристики мембраны:

диапазон рабочих температур;
длительный срок службы;
санитарные и гигиеничные требования;
устойчивость к воздействию высоких температур;
динамичность.

Совет. Выбирая расширительный мембранный бак, необходимо подбирать баки с прочным и надежным корпусом, чтобы он прослужил дольше.

Расчет объема расширительного мембранного бака

Для того чтобы определить объем расширительного мембранного бака, нужно определиться с суммарным объемом отопительной системы, который складывается из нескольких объемов:

трубопровода;
отопительного прибора;
котла.

Самый простой способ определения нужного объема бака, это вычислить 10% от суммарного объема системы отопления. Если он составляет 500 литров, то понадобится бак с объемом 50 литров.

Если объем расширительного мембранного бака будет меньше чем нужно, то это приведет к плохим последствиям. Начнут появляться трещины, будет утечка горячей воды через резьбу, да и сам бак может очень быстро испортиться и его придется менять.

Мембранный бак подбирается индивидуально для каждой системы отопления.

Совет. Если в замкнутую отопительную систему поставить предохраняющие клапаны, то можно избежать повышения давления и защитить всю систему.

Установка расширительного мембранного бака

Для установки и подключения мембранного бака к отопительной системе понадобится умение и знания. За установку бака не следует браться самостоятельно, если нет уверенности, что все будет правильно сделано.

Для установки понадобится:

ступенчатый ключ;
газовый ключ;
трубы пластиковые;
разводной ключ.

Устанавливая мембранный расширительный бак в систему отопления, нужно очень тщательно и внимательно проверять герметичность соединений.

Расширительный бак должен быть герметичным, его нельзя разбирать, открывать, он просто подсоединяется к трубопроводу, который находится ближе всего к котлу. Также для предотвращения повышения давления необходимо установить предохранительные устройства.

Устанавливая бак, необходимо учесть несколько правил:

устанавливать мембранный бак до разветвления;
в комнате должна быть постоянно температура выше 0;
место крепления бака может получать огромную нагрузку, поэтому оно должно быть несущим;
перепроверить расчеты перед установкой;
Если объем бака больше 30 литров, то он не крепится к стене, а ставится на ножки;
На выходе бака, следует установить манометр для контролирования давления, а на входе — обратный клапан, если нет насоса.

Совет. Для того чтобы продлить срок службы отопительных систем, не нужно использовать воду с кислородными примесями и агрессивные газы.

Возможные поломки

Самой распространенной поломкой мембранного расширительного бака считается разрыв мембраны в случае превышения допустимого давления и неравномерные нагрузки. Сменные мембраны рвутся намного чаще запрессованных, потому что для вторых, используются более прочные материалы, поскольку их можно в любой момент поменять, а вот запрессованные нет.

Из-за разрыва мембраны, если ее не заменить, бак со временем приходит в негодность, потому что вода попадает на внутреннюю поверхность бака и он под воздействием коррозии становится негодным.

На качество и надежность мембранного расширительного бака влияет также выбор материала, из которого его сделано. Качественный материал будет стоить намного дороже.

Мембранные расширительные баки — важная часть системы отопления, потому что именно благодаря им возможен контроль над давлением в отопительной системе. Чтобы выбрать бак, необходимо учитывать индивидуальные особенности системы и подбирать под нее.

Оцените статью: Поделитесь с друзьями!

Где нужно подключать расширительный бак к котлу.

Чтобы дать свой ответ на вопрос в видео нажмите здесь и перейдёте на этот же ролик на Youtube
Методика и схема правильного подключения бака.

Ответьте на вопрос:

Какое создать начальное давление в баке бойлера если в трубе холодной воды 4 бара?

Сегодня мы придем к общему правильному мнению, где поставить расширительный бак при монтаже напольного котла.
В интернете полно противоположных мнений, мифов и суеверий.
Я сейчас аргументировано покажу, где же его ставить, вы все поймёте, и сомнений у вас не будет.
Кроме этого я дам схему самого удобного и правильного подключения бака, чтобы вы делали так на своих объектах.
Ссылка на схему под видео. Получите себе на почту.

Вот котёл и система отопления.
Где поставить мембранный расширительный бак?

До насоса, после насоса, или на подаче от котла.

Место, где точно нельзя ставить бак и почему его там ставить нельзя.

Много авторов отстаивают вариант номер 1 — до насоса.
Никого не слушайте и не ставьте бак здесь!
Почему? Да очень просто.
Бак – это первая защита котла от разрушения при критическом повышении давления.
И уже потом котёл защищает предохранительный сбросной клапан.

Между котлом и баком не должно быть ни одного крана! Никогда! Это запрещено нормативно.

Здесь же между котлом и баком два крана. А иначе как насос обслуживать?
А еще и здесь бывает кран, третий.
Бывало, что после обслуживания котла монтажники забывали открывать вот эти краны и
включали котёл.

Котёл рвался прямо на глазах у монтажников.
А что уж говорить о простых пользователях.
Кто не согласен, ставьте до насоса, но кто будет за вас, случись что, по судам ходить?

Да чего греха таить.
Бывало и я ставил кран между баком и котлом.
А куда деваться, бак то нужно обслуживать.
Я с этого крана снимал бабочку и вешал рядом на шнурочек, чтоб никто случайно его не закрыл.
По схеме, которую Вы скачаете, можно будет обходиться и без крана и без шнурочка и котёл будет в полной безопасности.

И так , вариант 1 убираем как потенциально опасный.

Место, где можно ставить бак, но лучше всё-таки не ставить.

Рассмотрим вариант два, где бак после насоса по ходу потока теплоносителя.
Всё ополчились на этот вариант. Он и впрямь не самый лучший. Давайте разберёмся.
Говорят, мол, давление в баке мешает насосу прокачивать теплоноситель.
Это миф и суеверие, порожденные безграмотностью и слабоумием.
Забудьте и всё.

А еще говорят, что поставленный здесь бак будет способствовать подсосу воздуха в систему
отопления.
Вот система.
Откуда в неё подсосётся воздух? Таки покажите мне то отверстие.

Ладно, пусть в системе, еще до насоса есть автоматический воздухоотводчик.
Например, на коллекторе водяного тёплого пола или лучевой радиаторной системы.
Но для начала общеизвестный факт.
Вода это несжимаемая и нерастягиваемая жидкость.
Все об этом знают, а кто не знает, то просто поверьте.

Так вот, когда включается насос, то он создаёт перед собой повышенное давление, а за
собой, соответственно разряжение.
По идее, что должно происходить:
Это повышение давление должно повлечь за собой такое же повышение давления и в
расширительном баке.
Воздух должен сжаться, мембрана прогнуться вовнутрь бака, воздухоотводчик должны хватануть воздуха.

Так бы оно и было, да не происходит.
Дело в том, что в системе отопления было нами создано рабочее давление, к примеру, полтора бара.
Чтобы воздухоотводчик хватанул воздух нужно, чтобы давление в нём упало ниже атмосферного, то есть более чем на полтора бара, что равно пятнадцати метрам водяного столба.
А какое разряжение может дать насос, например UPS 25/80?
Правильно, в лучшем случае и с большим натягом восемь метров.
И что останется?
Правильно 15 – 8 = 7 метров водяного столба выше атмосферного.
Не может воздух пойти против давления как навоз поплыть против течения.
Не будет подсоса воздуха.
Даже мембрана в баке не прогнётся. А за счет чего ей прогнуться? Ни воды, ни воздуха в системе не прибавилось.

Единственно правильное место.

Вот если давление в системе постепенно упадёт ниже половины бара, то конечно, воздух при
пуске насоса будет заглатываться воздухоотводчиком в систему.
Но тогда это уже воздухоприёмник.

Надо следить за давлением в системе, вовремя её подпитывать.
Обратите внимание, производители насосов указывают их рабочее давление не менее 1 бара.
По этой причине и по причине возникновения кавитации, но это другая тема.
Вывод, это место подходит для бака, но чревато сюрпризами.

Последнее что нам осталось – поставить бак на подаче котла.

И так, я обещал объяснить ,где ставить бак — объяснил. Надеюсь, вы со мной согласны.
Я обещал что дам методичку?

Методика и схема правильного подключения бака.

Скачивайте и пользуйтесь.

Всё, всем привет, подписывайтесь на канал, нажимайте колокольчик чтобы не пропустить
следующее замечательное видео.
Удачи.
Другие статьи:
1. Как подобрать мембранный бак аккумулятор и настроить систему водоснабжения.

2. Мембранный расширительный бак и основные элементы обвязки бойлера.

Все самые частые фатальные ошибки монтажа водяного тёплого пола.

Сергей Волков.

Загрузка таймера

Расчет расширительного бака отопления

+ отличие между открытым и закрытым бачками

Какой бы расширительный бак в системе отопления вы не выбрали, его следует надежно крепить: вес этого элемента системы отопления может значительно возрастать во время эксплуатации

Итак, в вашей системе отопления находится некоторый объем теплоносителя. Как известно, при нагревании жидкость имеет свойство расширяться, соответственно, ее объем будет расти и его нужно где-то помещать. Чтобы ваша система не стала похожей на бомбу, и используют расширительный бак: в него попадают излишки жидкости.

Конечно, размер расширительного бака в системе отопления будет зависеть от количества теплоносителя в системе, поэтому для каждого отдельного случая его надо рассчитывать отдельно.

«Как же так? – спросят владельцы настенных двухконтурных котлов. – У меня никакого бака нет!» или «Мне специально никто ничего не рассчитывал!» На самом деле такая емкость, конечно, имеется: спрятана в корпусе котла и имеет объем 8-12 литров – почти ведро воды.
Дело в том, что производитель котла позаботился, чтобы рассчитать расширительный бак с запасом. Зная мощность котла, можно предугадать размер помещения, которое он будет отапливать, а также приблизительное количество жидкости в системе. В современных системах отопления, в которых и используют настенные котлы, количество теплоносителя невелико (до 100 литров), поэтому расширительный бак вполне может уместиться в корпусе котла. Конечно, в случае необходимости его можно заменить на более вместительную модель.

Какие бывают типы расширительных баков отопления?

Раньше наиболее распространенными были баки открытого типа. В сущности, это «кастрюля с крышкой» – емкость с ввареной трубой. По ней поступает излишек воды в случае нагрева, и по ней же уходит назад в систему, когда котел выключен и теплоноситель остывает.

Некоторые баки открытого типа оснащают переливом – еще одной трубой наверху, по которой избыток жидкости может уходить, например, в канализацию.

В сущности, можно обходиться и без такого бака, просто установив в самой высокой точке системы «перелив». Однако, тогда придется периодически доливать в систему отопления воду, которая утекла.

Недостатки открытого расширительного бака в системе отопления:

* необходимо устанавливать в самой верхней точке системы

* теплоноситель теоретически может вылиться плюс контакт теплоносителя с открытым воздухом – его испарение и коррозия бака.

Преимущества открытого расширительного бака:

* дешевизна и исключительная надежность вследствие предельно простой конструкции.

Частый вопрос: можно ли использовать в системе с открытым расширительным баком циркуляционный насос?

Да. Вода от этого не станет «выскакивать» наружу – проверено на опыте.

Расширительный бак закрытого типа содержит внутри две полости – ту, в которой циркулирует теплоноситель, и емкость с газом (азот, воздух), разделенные гибкой мембраной. Если объем теплоносителя в системе увеличивается – объем емкости с газом уменьшается. Давление в системе остается практически прежним.

Преимущества закрытого расширительного бака:

* теплоноситель не контактирует с воздухом, т. е. не испаряется, не насыщается кислородом.

* такой бак можно ставить в любом месте системы, а не обязательно в ее самой высокой точке.

Недостатки:

* высокая цена по сравнению с открытым расширительным баком

* повышенный объем, ведь приблизительно половину бака занимает емкость с газом.

Самый простой способ расчета расширительного бака в системе отопления:

Надо, узнав объем теплоносителя в системе, умножить его на 0,08. Таким образом, мы узнаем, что системе с сотней литров теплоносителя потребуется расширительный бачок объемом около 8 литров.

Как узнать объем теплоносителя?

Вот здесь об этом НАМ ТЕПЛО рассказывает подробно.

Установка расширительного бака для газового водонагревателя

Когда вода нагревается, она расширяется. В старых домах расширенная вода заталкивается обратно в водопровод. Сегодня в большинстве домов есть клапаны предотвращения обратного потока, которые предотвращают попадание воды в ваш дом повторный вход в водопровод. Эти клапаны могут находиться внутри воды умягчители, клапаны регулирования давления или сам счетчик воды. Клапаны предотвращения обратного потока (также известные как «обратные клапаны») предотвращают расширенная вода от повторного попадания в водопровод.Поскольку расширенной воде теперь некуда деваться, давление воды в трубы дома могут резко увеличиться, часто до такой степени, что из выпускной трубы клапана сброса температуры и давления течет вода. А Бак теплового расширения имеет внутреннюю воздушную камеру, которая может поглощать расширенная вода, защищающая сантехнику, приборы и воду обогреватель. По этим причинам в большинстве домов сейчас требуется тепловое расширение. бак (и правильно отрегулированный клапан регулировки давления). Нет наличие расширительного бака — самая частая причина капает сливная труба.

Посмотреть видео
«Замена расширительного бака»

Просмотреть руководство для печати (PDF)
«Замена расширительного бака»

ВНИМАНИЕ! Не закрывайте крышкой и не заглушайте температуру и давление Выпускная труба предохранительного клапана. Опасность взрыва.

ВАЖНО — Прочтите и следуйте напечатанным Инструкции по установке, прилагаемые к вашему водонагревателю.В в печатных инструкциях и на этикетках продуктов указаны информация, важные предупреждения и указания по технике безопасности. Если вам не хватает необходимые навыки для установки, устранения неполадок или ремонта воды обогреватель, обратитесь за помощью к квалифицированному специалисту.

Нужен расширительный бак? • Позвоните в NC Master Plumber, LLC

Что такое расширительный бак?

NC Master Plumber, ООО

Бак теплового расширения — это бак-дозатор под давлением.Для замкнутой системы водоснабжения с водонагревателем емкостного типа требуется расширительный бак. Если ваша вода поступает из муниципального или общественного колодца, тогда у вас есть счетчик воды перед домом. Счетчик воды имеет встроенный обратный клапан. Этот обратный клапан пропускает воду внутрь, но не выходит. Обратный клапан превращает водную систему в закрытую. Резервуар имеет IPS-соединение с наружной резьбой 3/4 дюйма с одной стороны. На противоположной стороне бака находится клапан Шредера. Клапан Шредера — это пневматический клапан. Автомобильные шины имеют клапаны Шредера.Бак поставляется предварительно заправленным воздухом с завода.

Тепловой расширительный бак

Как работает термический расширительный бак?

Расширительный бак — это бак-дозатор под давлением. Поскольку воздух сжимается, он хорошо поглощает давление. Поскольку ваш водонагреватель работает всю ночь, пока вы спите, он достигает максимальной температуры. Когда вода становится горячее, она расширяется. Бак поглощает это расширение.

Водонагреватель и расширительный бак

Где установлен расширительный бак?

Установить расширительный бак на линию холодной воды перед вводом водонагревателя.Однако лучше всего установить его между входом холодной воды водонагревателя и запорным клапаном водонагревателя. Таким образом водонагреватель защищен от теплового расширения при закрытом клапане.

Тепловой расширительный бак

Как я могу проверить исправность теплового расширительного бака?

Бак обычно выходит из строя одним из двух способов. 1) Ржавчина. Нарушается целостность бака. Утечки. 2) Разрыв или разрыв мочевого пузыря. Бак наполняется водой.Он больше не обеспечивает защиты от теплового расширения. Вы можете проверить, не разорвался ли мочевой пузырь, быстро постучав по клапану Шредера. Если вода вытечет, мочевой пузырь разорвался. Танк вышел из строя. Его следует заменить.

Тепловой расширительный бак на электрическом водонагревателе

«Хорошая сантехника» Лучший способ установки теплового расширительного бака

Установите резервуар с помощью фитинга с ушком 3/4 ″. Я ввожу три винта через монтажные петли в балку для надежного крепления.Если баллон выходит из строя, то ушко должно выдерживать его вес.

Тепловой расширительный бак, установленный с подвесным ушком.

Примеры «плохой сантехники» плохо установленных расширительных баков

Цистерны, оборудованные перфорированной лентой, являются наиболее распространенным сценарием. Этот тип крепления имеет минимальную опору. Резервуар с подвесным ушком устанавливается гораздо надежнее.

Тепловой расширительный бак, который крепится с помощью перфорированного ленточного железа.

Бак, стоящий на водонагревателе, также является распространенным сценарием.Это не идеально. Единственное, что удерживает его на месте, — это соединение с пластиковым водопроводом.

Тепловой расширительный бак на водонагревателе.

Этот резервуар был установлен путем подсоединения к пластиковому трубопроводу. Это, безусловно, худший сценарий установки. Когда баллон резервуара разрывается и выходит из строя, резервуар наполняется водой. Стандартный расширительный бак на 2 галлона при заполнении водой будет весить более шестнадцати фунтов. Такой же вес, как шар для боулинга! Это действительно случайность, ожидающая своего часа!

Тепловой расширительный бак с пластиковыми трубками.

Если вам нужен лицензированный мастер-сантехник, позвоните по телефону 919-795-8727

NC Master Plumber, ООО

NC Master Plumber, LLC с гордостью обслуживает Энджер, Апекс, Бенсон, Клейтон, Четыре дуба, Фуки-Варина, Гарнер, Холли Спрингс, Роли, Уиллоу Спринг, Уэйк, Джонстон и Харнетт с 1997 года.

Свяжитесь с NC Master Plumber, LLC, если вам понадобится расширительный бак.

Понедельник	9:00 — 17:00
Вторник	9:00 — 17:00
Среда	9:00 — 17:00
Четверг	9:00 — 17:00
Пятница	9:00 — 17:00
Суббота	Закрыто
Воскресенье	Закрыто

NC Master Plumber, LLC Домашняя страница

Водонагреватели — Расширительные баки

Расширительный бак водонагревателя СОВЕТЫ:

Эта колонка была настолько популярной, что Тим поделился ею со всеми читателями своего информационного бюллетеня в информационном бюллетене от 1 ноября 2015 года.

Практически каждый современный сантехнический кодекс требует установки расширительного бака на водонагревателях. Причина проста.

Вода расширяется при нагревании. Этот лишний объем воды нужно куда-то уйти.

Назад к магистрали

До того, как широко использовались предохранители обратного потока, обратные клапаны и редукционные клапаны, эта расширенная вода просто выталкивала холодную воду обратно в городскую водопроводную сеть.

Если в вашем доме есть одно из вышеперечисленных устройств, у вас могут возникнуть проблемы.Эти устройства запрещают поток воды из вашего дома обратно в общественную систему водоснабжения.

Без расширительного бака расширяющаяся вода может привести к поломке водонагревателя из-за повышенного давления. Это давление также может вызвать серьезные опасные для жизни проблемы, если вы нагреете воду с помощью природного газа или пропана.

Бак водонагревателя может обрушиться вокруг внутреннего дымохода и вызвать попадание угарного газа в ваш дом. Это серьезное дело.

НАЖМИТЕ ЗДЕСЬ, чтобы получить БЕСПЛАТНЫЕ И БЫСТРЫЕ СТАВКИ от местных сантехников, которые могут установить расширительный бак.

Расширительные баки

Расширительные баки — действительно простые устройства. Они содержат сжатый воздух и специальный резиновый баллон.

Когда водонагреватель включается, вода в трубопроводной системе начинает расширяться. Эта расширяющаяся вода поступает в расширительный бак. В конце концов, горячая вода забирается из системы через кран, а расширительный бак выпускает лишнюю воду в систему трубопроводов.

Различные размеры

Расширительные баки бывают разных размеров.Размер, который вам нужен, зависит от двух очень важных переменных:

емкость водонагревателя в галлонах
давление воды в вашей системе водоснабжения

Производительность вашего водонагревателя указана на этикетке или табличке сбоку ваш водонагреватель.

Давление воды в городских системах водоснабжения сильно различается. Раньше я жил в Цинциннати, штат Огайо. Там давление в водопроводной сети может варьироваться от 50 фунтов на квадратный дюйм (PSI) до более 200 фунтов на квадратный дюйм на расстоянии мили!

То же самое может быть верно и в вашем городе.

Давление воды в скважине

Люди, имеющие цистерны или колодцы, регулируют давление в собственной системе с помощью электронасосов. Сейчас живу в сельской местности с колодцем.

Мой скважинный насос подает 50 фунтов на квадратный дюйм. Вы можете приобрести системы с подкачивающими насосами, чтобы повысить давление. Я бы не рекомендовал внутреннее давление воды в жилом доме выше 75 фунтов на квадратный дюйм.

Тестирование под давлением своими руками

Давление поступающей воды определить легко. НАЖМИТЕ ЗДЕСЬ, чтобы купить небольшой датчик, который прикрепляется к любому смесителю с резьбой для садового шланга.

Вы можете использовать этот недорогой манометр у себя дома. Он прикрепляется к любому нагруднику для шланга или смесителю для раковины для стирки с помощью шланга. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ ОДИН.

Или, если хотите, вы можете позвонить в местный отдел водоснабжения. Возможно, к вам на дом пришлют техника. У этого человека очень точные датчики, которые делают то же самое.

Покупка бака

НАЖМИТЕ ЗДЕСЬ, чтобы приобрести расширительный бачок подходящего размера в соответствии с вашими потребностями.

Это хороший расширительный бачок.Вы можете увидеть, как они подключаются вверху к водопроводной трубе. НАЖМИТЕ ИЗОБРАЖЕНИЕ СЕЙЧАС, ЧТОБЫ ЗАКАЗАТЬ ОДИН.

Обязательно следуйте инструкциям, прилагаемым к расширительному бачку. Их прочтение займет всего несколько минут. Это обеспечит правильную работу вашего аквариума.

Если вы устанавливаете редукционный клапан для управления гидроударом, обязательно купите клапан с функцией байпаса. Без этого ваш водонагреватель начнет давать сбой. Вы без сомнения увидите, как вода капает из предохранительного клапана давления / температуры.

Причина в том, что нагретая вода расширяется. Без редукционного клапана эта расширенная вода может легко вернуться обратно в водопровод. Низкокачественные или неисправные редукционные клапаны давления блокируют обратный поток расширяющейся воды.

Недорогой расширительный бак, установленный на стороне холодной воды вашего водонагревателя, решит эту проблему. Бак поглощает расширяющуюся воду, а затем выпускает ее, когда горячая вода набирается из водонагревателя.Это простые, но эффективные устройства.

Установка расширительного бака

Первое, что вам нужно сделать, это определить размер расширительного бака в соответствии с размером вашего водонагревателя. Производители резервуаров упрощают эту задачу. Все, что вам нужно сделать, это определить мощность вашего водонагревателя.

Это всегда проштамповано на боковой этикетке водонагревателя.У вас может быть водонагреватель на 50 или 80 галлонов или любого другого размера. Отнесите эту информацию в свой дом сантехники, чтобы получить расширительный бачок подходящего размера.

Простой тройник

Для установки расширительного бачка необходимо установить простой тройник в линию подачи холодной воды. Мне нравится устанавливать тройник, когда это возможно, на горизонтальном участке трубы, а не на вертикальном участке.

Из тройника следует вытянуть кусок трубы к полу.Многие сантехники просто пытаются повесить баллон в воздухе.

Это вызывает всевозможные нагрузки на трубы и фитинги. Представьте, что вы протягиваете руку с наполовину заполненной двухлитровой бутылкой содовой. Утомляется рука и трубка.

На мой взгляд, лучше установить резервуар на землю с запорным клапаном с шаровым краном на высоте примерно 30 см над резервуаром. Поместите резервуар на деревянные блоки.

Таким образом можно легко заменить бак, не отключая подачу воды в остальную часть дома. В какой-то момент вам придется установить новый резервуар, так как он может заболачиваться.

Обязательно ВСЕГДА читайте инструкции производителя.

Баки имеют просто резьбовое соединение. Вы установите на тройник переходник с резьбой противоположного типа. Оберните наружную резьбу тефлоновой лентой или смазкой для труб и навинтите бак на фитинг.Чтобы обеспечить плотную посадку, вам, возможно, придется использовать трубный ключ или кожаный ремень вокруг бака. В большинстве резервуаров есть место для крепления гаечного ключа. Следуйте инструкциям, и это можно сделать за полчаса или меньше!

Колонна B192

Тепловой расширительный бак

Возможно, у вас дома есть расширительный бак теплового расширения, а может и нет, но он должен быть у вас. На этой странице я хочу описать и объяснить функцию благодарности теплового расширения.Затем вы должны знать, нужен ли он вам, и как узнать, когда вы должны его заменить.

Первым делом нужно помочь вам понять тепловое расширение. Для этого я позаимствую со своей страницы о погружных трубках водонагревателя.

Вся материя состоит из атомов и молекул. Эти частицы постоянно вибрируют, и эта вибрация создает пространство между ними. По мере того, как молекулы поглощают тепло, они вибрируют быстрее, это расширяет пространство между молекулами и, таким образом, расширяет пространство, которое они заполняют в виде массы.

Считайте воду, которая поступает в ваш дом через систему холодного водоснабжения. Часть его пойдет в водонагреватель для нагрева, при этом его объем увеличится. Ее масса (атомный вес) не увеличится, но объем увеличится, и, поскольку вода несжимаема, ничто не остановит ее. Это увеличение объема мы называем тепловым расширением.

Было время, когда тепловое расширение просто выталкивало обратно в систему водоснабжения, питаемую самотеком (благодаря водонапорным башням).Современный толчок к разделению муниципальной системы водоснабжения и отдельных систем ее конечных потребителей побудил муниципалитеты установить различные виды обратных клапанов на каждой головке счетчика. Эти обратные клапаны используются для защиты муниципальной системы водоснабжения, и нужно с пониманием относиться к этому современному требованию. Однако они создают «закрытые системы» после каждого обратного клапана. Практически в каждом доме. Теперь, когда большинство домов подключено к закрытым системам водоснабжения, тепловое расширение, которое нам никогда не приходилось учитывать, стало проблемой, которую необходимо решить.

Сейчас во многих домах тепловое расширение должно поглощаться системой или выходить из нее. К счастью, водонагреватели уже давно должны иметь «клапаны сброса температуры и давления» (PTRV). Также иногда называют клапанами T&P. . Эти клапаны предназначены для защиты дома от катастрофического взрыва водонагревателя, если термостат не может остановить процесс нагрева после достижения заданной температуры. Поскольку они, как правило, являются самым слабым звеном в замкнутой системе водоснабжения жилых домов, TPRV могут открываться для уменьшения теплового расширения.

Вот что вы можете испытать, когда баки теплового расширения либо не используются, либо не работают должным образом. Некоторое количество воды потечет из «капельной трубки», прикрепленной к TPRV. Количество варьируется в зависимости от состояния TPRV, размера водонагревателя, количества использованной горячей воды и разницы между температурой холодной воды, поступающей в нагреватель, и заданной температурой, установленной нагревателем. к. Из-за этого последнего фактора тепловое расширение может быть больше зимой .Если вы регулярно видите воду, вытекающую из капельной трубки TPRV, или вам необходимо часто заменять TPRV, это может быть результатом неконтролируемого теплового расширения.

Другие факторы, которые играют роль и могут сбивать с толку вашу диагностику решения проблем:

A) Иногда во время использования может происходить тепловое расширение. Когда было израсходовано большое количество горячей воды и в результате произошло тепловое расширение, когда система открыта, потому что холодная вода потребляется во время цикла рекуперации водонагревателя, обычного разлива может не произойти.

B) Тепловое расширение усугубляется зимой не только из-за того, что поступающая вода холоднее и, следовательно, меньше, но из-за того, что в это время года ливни идут дольше и жарче, поскольку потребители хотят быть теплее.

Как работает расширительный бачок

Бак теплового расширения — это миниатюрная версия бака высокого давления, устанавливаемого в систему водоснабжения скважины. Его основная функция такая же: создание резервуара сжимаемого воздуха в системе, которая в остальном заполнена только несжимаемой водой.Бак имеет две камеры, разделенные растягивающей мембраной. Одна камера заполнена водой, а другая — воздухом. Мембрана предназначена для расслабления при использовании, поэтому воздушную камеру необходимо откачивать до тех пор, пока она не будет соответствовать статическому давлению системы, в которую она будет установлена. Поскольку вода не сжимает воздух, давление на стороне бака должно быть выше перед со стороны воды. После установки и под давлением бак должен быть наполовину заполнен воздухом, а наполовину — водой.

Существуют большие и малые баки теплового расширения, подходящего размера и находящиеся под давлением: бак должен поглощать тепловое расширение, создаваемое потреблением всей доступной горячей воды при минимально возможной температуре воды на входе. Для более крупных водонагревателей и более крупных систем требуются лагерные баки.

Когда тепловое расширение происходит в период простоя, мембрана в резервуаре толкается в сторону воздуха, сжимая воздух. При следующем использовании воды, горячей или холодной, мембрана расслабляется, и накопленное давление сбрасывается из системы.

Где установить расширительный бачок

Обычно в доме две системы водоснабжения, одна — для холодного водоснабжения, а другая — для горячего водоснабжения. Основная точка разделения — это не водонагреватель, как вы могли предположить, а клапан подачи, который находится прямо перед водонагревателем и обычно ведет к гибкому разъему холодной стороны. Второй клапан на стороне выхода (после гибкого разъема горячей стороны) не является точкой разделения, поскольку водонагреватель является частью системы горячего водоснабжения.

Ваш расширительный бак должен быть наполнен холодной водой, но должен быть установлен в систему горячего водоснабжения.

Надлежащее место для установки расширительного бака — после впускного регулирующего клапана водонагревателя и перед водонагревателем. Помещая его туда, вы сохраняете его наполненным холодной водой, а клапан подачи воды к водонагревателю, который используется для изоляции водонагревателя, а система горячей воды также изолирует расширительный бак. Для полной изоляции установите второй клапан после бака T-E.

Как установить расширительный бачок

Ваш расширительный бак не является проходным приспособлением, в нем используется один порт как для впускного, так и для выпускного потоков. Установите его, добавив одинарный тройник к входной трубе водонагревателя. Он не требует определенного положения, поэтому его можно установить под любым удобным углом. Тем не менее, он требует поддержки, так как он станет тяжелее в использовании и еще тяжелее, если его мембрана выйдет из строя. Он может висеть вертикально или сидеть вертикально на трубе, к которой он присоединяется, если эта труба имеет надлежащую жесткость и опору.В противном случае его следует поддерживать независимо. Он может быть соединен с помощью трубного ниппеля, участка трубы или гибкого источника питания, если он надлежащим образом поддерживается.

Обязательно прочтите инструкции и следуйте им! Как и многие из этих резервуаров и других приспособлений, которые я установил на протяжении десятилетий, я продолжаю внимательно изучать инструкции и рекомендации производителей.

При выходе из строя расширительного бачка

К сожалению, ваш расширительный бачок не прослужит вечно.Я установил один у себя дома, когда начал испытывать утечку через капельную трубку TPRV. Это решило проблему, но всего через пять лет утечка повторилась. Когда я нажал на шток воздушного клапана на воздушной стороне резервуара, чтобы проверить давление воздуха, вода вышла вместо воздуха. Тогда я понял, что мембрана моего бака вышла из строя. Когда это происходит, вода в баке поглощает воздух, а затем доступ к. Как только воздух полностью растворяется в воде, резервуар полностью заполняется водой и больше не может работать, если снова не будет добавлен воздух.Поскольку мой резервуар свисает с подающей трубы, воздушный клапан направлен вниз, и любой воздух, который я закачиваю в резервуар, будет поступать в систему, а не оставаться в резервуаре. Если бы я установил баллон так, чтобы воздушный клапан был поднят, я мог бы добавить воздух, но мне пришлось бы сделать это в режиме технического обслуживания, пока я не заменил баллон. Если бы я установил резервуар лицевой стороной вниз и хотел бы добавить воздуха, я бы закрыл сервисный клапан, открыл бы систему, расположенную ниже по потоку, и позволил бы всей воде стечь из резервуара.Для этого я бы открыл воздушный клапан в верхней части бака. После опорожнения я бы закрыл воздушный клапан и систему ниже по потоку, а затем открыл бы рабочий клапан. Соотношение воздуха и воды не может быть 50/50, но оно будет работать до тех пор, пока воздух не будет реабсорбирован.

Home

Return to Water Heater Info

Стоимость установки расширительного бачка водонагревателя — Модернизированный дом

Расширительный бак водонагревателя — это средство безопасности, которое защищает водонагреватель и трубы от чрезмерного давления.Он работает, принимая избыточную воду из резервуара для воды в любое время, когда давление становится слишком высоким. Расширительный бак является обязательным только в домах с водонагревателями замкнутой системы с клапанами ограничения давления или устройствами предотвращения обратного потока.

Стоимость установки расширительного бачка водонагревателя может составлять от 200 до 500 долларов. Сам расширительный бак водонагревателя может стоить от 20 до 100 долларов, в зависимости от размера и материала. Вам также необходимо учитывать монтажные материалы, дополнительные трубопроводы и другие материалы.

Стоимость 200 долларов — это только стоимость материалов. Если вы уверены в своих сантехнических навыках, вы можете значительно сэкономить, выполнив это как самостоятельный проект. Если вы наймете профессионала, который установит за вас, общая сумма будет ближе к оценке в 500 долларов.

Не хочешь делать это сам?

Получите бесплатные предложения с нулевыми обязательствами от ближайших к вам профессиональных подрядчиков.

НАЙТИ МЕСТНЫХ ПОДРЯДЧИКОВ

Стоимость расширительного бачка водонагревателя

Размер расширительного бака	Средняя цена
2 галлона	20–40 долларов
4 галлона	50–70 долларов США

Наиболее распространенные размеры расширительных баков водонагревателя — 2, 2.1, 4,5 или 4,8 галлона. 3-галлонный резервуар встречается реже, но вы определенно можете найти его, если немного поищете. Поскольку расширительные баки предназначены только для того, чтобы удерживать перелив из резервуара для воды, точный размер не имеет значения.

До тех пор, пока ваш расширительный бак достаточно велик, чтобы вместить лишнюю воду, с вами все будет в порядке. Если вы не знаете, какой размер вам нужен, его очень легко определить. Вы можете прокрутить вниз для получения дополнительной информации о том, как определить размер расширительного бачка водонагревателя, который вам подходит.

Более прочные изделия, такие как стальные резервуары, и товары от компаний, предлагающих более длительные гарантии, будут немного дороже. В любом случае, вы можете видеть, что все эти расширительные бачки очень доступны. Поэтому вы не удивитесь, узнав, что большая часть затрат на этот проект приходится на оплату труда.

Стоимость работ по установке расширительного бака водонагревателя

Подрядчик	Тарифы на оплату труда
Лицензированный сантехник	75–150 долларов
Разнорабочий	60–100 долларов

Как видите, почасовая ставка на установку расширительного бачка, вероятно, составит около 100 долларов.Затраты на оплату труда специалиста по установке расширительного бачка составят большую часть стоимости этого проекта. По крайней мере, он точно окажется дороже самого танка.

Расчетное время для завершения установки расширительного бачка водонагревателя

Именно по этой причине некоторые опытные энтузиасты DIY могут захотеть взяться за проект сами. Таким образом можно сэкономить много денег, снизив стоимость проекта более чем вдвое.Однако рекомендуется иметь некоторый опыт работы с сантехником, прежде чем идти по этому маршруту.

Если у вас нет сантехнического опыта или инструментов для работы, наймите профессионала. Ниже приводится приблизительное время, необходимое для завершения этого проекта. К счастью, вы видите, что это очень простая установка для профессионала, поэтому затраты на рабочую силу будут минимальными.

Установщик	Срок завершения проекта
Профессиональный сантехник или разнорабочий	1-2 часа
Энтузиаст своими руками (Вы!)	2–4 часа

Дополнительные расходы, которые необходимо учитывать

Надеемся, что приведенные выше диаграммы помогут вам лучше понять стоимость вашего проекта установки расширительного бачка.Однако, прежде чем двигаться дальше, следует помнить о некоторых других расходах. Помимо резервуара и рабочей силы, есть расходы на дополнительные материалы и инструменты, если у вас их нет.

Дополнительные материалы	Стоимость
Кронштейны крепления резервуара	50 — 200 долларов в зависимости от материала
Ремень для подвешивания (как альтернатива для крепления)	Около 10 долларов США
Необходимые трубопроводы	Около 15 долларов
Необходимые инструменты	Стоимость
Труборез	Около 20 долларов
Трубный ключ	Около 15 долларов
Набор для пайки	30–50 долларов

Если вы раньше не выполняли никаких сантехнических работ, вам нужно будет купить несколько инструментов, чтобы завершить этот проект.Эти затраты невелики, но они немного увеличивают общую стоимость вашего проекта в процентном отношении.

Подрядчик взимает с вас плату за дополнительные материалы, но, разумеется, не за инструменты. Поэтому, если вы раньше не выполняли никаких сантехнических работ, возможно, вам лучше нанять профессионала. Вы не только сэкономите на инструментах, но и сможете быть уверены в добросовестности работы.

Обладая всей этой информацией, вы сможете приблизительно оценить общую стоимость вашего проекта.Надеюсь, вы сможете использовать эту информацию, чтобы решить, имеет ли смысл платить профессионалу. Вы можете продолжить чтение, чтобы увидеть, стоит ли расширительный бачок своих затрат.

Для чего нужен расширительный бак водонагревателя?

Как вы, возможно, помните из школьного урока химии, вода расширяется при нагревании. В закрытом контейнере, таком как водонагреватель, это создает дополнительное давление, которое может вызвать нагрузку на ваш резервуар и трубы. Чтобы защитить ваш резервуар и обеспечить более длительный срок хранения, расширительные баки подключаются для приема перелива.

Расширительные баки требуются строительным нормам только при определенных обстоятельствах. Например, открытые системы водонагревателей позволяют горячей воде перемещаться в окружающие трубы и рассеивать давление. Это делает расширительные баки ненужными, хотя у некоторых людей они есть на всякий случай. Кроме того, безбаквальные водонагреватели, которые работают, прокачивая воду через горелки по запросу, никогда не будут иметь этой проблемы.

Поскольку расширительный бак предназначен только для хранения перелива, он не обязательно должен быть очень большим.Как видно из приведенной ниже таблицы, они относительно недорогие. Если вы не уверены, нужен ли вам расширительный бачок и если да, то какого размера, вы можете попросить совета у сантехника.

Какой размер расширительного бачка водонагревателя мне нужен?

Типичному семейному дому не понадобится расширительный бак на 2 галлона. Тем не менее, рекомендуется провести исследование и убедиться, что вы выбрали правильный размер для вашего водонагревателя. Ниже приведены инструкции, которым вы можете следовать, а также таблица, которая поможет вам выбрать подходящий размер резервуара.

Определение потребности в расширительном баке водонагревателя

Необходимый размер расширительного бачка зависит от двух факторов. Это размер вашего водонагревателя и давление воды в вашей водопроводной системе. Чтобы определить это для себя, сначала проверьте мощность вашего водонагревателя, чтобы получить нужный размер. Он должен быть написан прямо на резервуаре, или вы можете проверить информацию производителя.

Во-вторых, чтобы определить давление воды в вашей системе, вы можете использовать манометр на любом кране.Просто запускайте воду несколько раз в течение дня, чтобы найти среднее значение. В качестве альтернативы, если у вас нет манометра, вы можете позвонить в компанию по водоснабжению и спросить.

Связанные вопросы

Можно ли установить расширительный бачок водонагревателя вверх дном?

Да, перевернуть расширительный бачок водонагревателя — это нормально. Фактически, большинство из них устанавливаются в перевернутом виде прямо поверх водонагревателя. Их также можно установить сбоку, иногда это проще.В этом случае для присоединения расширительного бачка к трубопроводу холодной воды следует использовать тройник.

Независимо от того, в каком направлении вы его установите, расширительный бачок водонагревателя будет работать правильно. Не следует ожидать каких-либо неблагоприятных последствий из-за монтажного положения расширительного бачка.

Что еще более важно, так это то, что вы правильно поддерживаете резервуар. При первом заполнении из-за лишнего веса монтажная труба может сломаться. Обязательно установите расширительный бачок с надлежащей опорой, независимо от того, в каком положении он находится.

На сколько хватит расширительного бачка водонагревателя?

Расширительные баки обычно служат от пяти до десяти лет. В расширительном бачке есть резиновая диафрагма, разделяющая воду и воздух. Эта деталь обычно изнашивается первой и требует замены.

Чтобы обеспечить исправность расширительного бачка, следует помнить о двух вещах. Во-первых, убедитесь, что он надежно закреплен и поддерживается, чтобы соединительная труба не была деформирована.

Во-вторых, вам необходимо убедиться, что ваш водонагреватель и расширительный бак имеют постоянное давление воздуха.Это называется настройкой «предварительной зарядки» в воздушной части расширительного бачка. Это очень важно, так как любая разница приведет к неправильной работе расширительного бачка.

Слишком низкое давление означает, что в расширительный бак поступает больше воды, чем необходимо, поэтому он быстрее устареет. Слишком высокое давление будет означать, что вода не течет, когда это необходимо, что может привести к выходу из строя самого резервуара.

Управление давлением с помощью расширительных баков «Блог об обмене стеками для ремонта дома

Частные, старые общественные и некоторые другие системы распределения воды могут не требовать установки расширительного бака.Это связано с тем, что эти системы можно считать «открытыми», поскольку в них отсутствуют регуляторы давления и / или устройства предотвращения обратного потока. Изменения в правилах водоснабжения, направленные на предотвращение загрязнения коммунального водоснабжения, сделали предотвращение обратного потока требованием в большинстве современных новостроек. Хотя это может быть хорошим изменением для водоснабжения, это может повредить вашей водопроводной системе.

IRC2009 P2902.3 Защита от обратного потока. Должны быть предусмотрены средства защиты от обратного потока в соответствии с Разделом P2902.3.1 через P2902.3.6. Приложения предотвращения обратного потока должны соответствовать таблице P2902.3, за исключением случаев, специально оговоренных в разделах P2902.4 — P2902.5.5.

До использования редукционных клапанов и предохранителей обратного потока любое избыточное давление в вашей системе могло легко распространиться обратно в систему распределения воды. Это означало, что любое тепловое расширение воды, вызванное вашей системой горячего водоснабжения (ГВС), могло легко рассеиваться обратно через распределительную систему. Теперь, когда требуется предотвращение обратного потока, ваша водопроводная система стала «закрытой», и необходимо использовать новый способ предотвращения избыточного давления.

Вот здесь и вступают в игру расширительные баки. Расширительные баки используются для поглощения любого избыточного давления, создаваемого из-за теплового расширения, что предотвращает избыточное давление в системе. В любой ситуации, когда вода в «замкнутой системе» нагревается, требуется расширительный бак.

IRC 2009 P2903.4 Контроль теплового расширения. Средства для контроля повышенного давления, вызванного тепловым расширением, должны быть установлены там, где это необходимо, в соответствии с Разделами P2903.4.1 и P2903.4.2. P2903.4.1 Редукционный клапан. Для систем водоснабжения размером до 2 дюймов (51 мм) включительно устройство для регулирования давления должно быть установлено там, где из-за теплового расширения давление на стороне выхода редукционного клапана превышает давление редукционного клапана. параметр. P2903.4.2 Устройство предотвращения обратного потока или обратный клапан. Если устройство предотвращения обратного потока, обратный клапан или другое устройство установлено в системе водоснабжения, использующей водонагревательное оборудование, так что тепловое расширение вызывает повышение давления, должно быть установлено устройство для регулирования давления.

Высокое давление в водопроводной системе может повредить любое приспособление, подключенное к системе, включая смесители, краны, туалеты, стиральные машины, посудомоечные машины, водонагреватели и т. Д. Это также может привести к утечкам, работе туалетов, трудным в эксплуатации смесителям и кранам. , и даже трубы лопнули. Частым признаком избыточного давления в системе является внезапный всплеск воды при открытии крана. Скачок быстро рассеется и не вернется, даже если вы закроете и снова откроете клапан.

Если избыточное давление вызвано тепловым расширением, вы можете замечать симптомы только изредка и, казалось бы, случайным образом.Это связано с тем, что давление в системе увеличивается, когда водонагреватель нагревается, а все светильники закрыты. Давление уменьшается при открытии любого приспособления или охлаждении воды. Проблема может наблюдаться только при максимальном давлении в системе, что может быть только в редких случаях.

Расширительный бак физически напоминает небольшой пропановый бак.

Обычно его устанавливают довольно близко к водонагревателю или бойлеру, и его можно установить практически в любом положении.Внутри, скорее всего, будет гибкая (бутиловая) диафрагма, которая разделяет резервуар на две части. На «мокрой» стороне вы заметите соединение 3/4 дюйма NPTM, которое позволяет подключать его к водопроводной системе. «Сухая» сторона часто оснащена клапаном Шредера, который позволяет регулировать давление в баке по мере необходимости.

Обычно бак полностью заполнен воздухом, а диафрагма прижимается к впускному отверстию для воды. По мере увеличения давления воды он сжимает воздух с более низким давлением в резервуаре, и резервуар наполняется водой.Когда давление воды в системе уменьшается, давление воздуха выталкивает воду из бака и обратно в трубы.

Расширительные баки устанавливаются на подаче холодной воды резервуара горячей воды для бытового потребления или бойлера. Процесс установки довольно прост, обычно требуется только добавить тройник к водопроводу.

Выбор позиции

Первый шаг при установке расширительного бачка — решить, где он вам нужен. Мы уже знаем, что бак необходимо устанавливать между запорной арматурой холодной воды и входом в водонагреватель.Итак, мы знаем, где он должен подключаться к системе, но нам все еще нужно решить, где будет располагаться сам резервуар.

Вверх, вниз, влево или вправо?

Большинство резервуаров можно установить в любом положении, хотя некоторые положения имеют свои преимущества. Например. Если установить баллон вертикально воздушной стороной вверх, баллон баллона никогда не выйдет из строя. Бак может продолжать функционировать (хотя и с меньшей емкостью) до тех пор, пока из бака не выйдет воздух. Тогда как если бы баллон был установлен воздушной стороной вниз, и баллон вышел из строя.Воздух немедленно переместился бы в верхнюю часть резервуара, и резервуар полностью наполнился бы водой.

Опора

В то время как большинство небольших резервуаров может поддерживаться самой водопроводной системой, может быть хорошей идеей поддержать резервуар другими способами. Вода весит около 8,34 фунта / галлон, что означает, что даже правильно работающий резервуар может весить совсем немного. Давайте посмотрим на пример танка.

Емкость бака: 4,4 галлона.
Максимальная принимаемая мощность: 2.5 галлонов
Вес бака: 8 фунтов

Максимальный нормально работающий вес:

2,5 галлона * 8,35 фунта / галлон. + 8 фунтов = 28,875 фунтов.

Максимальный вес отказа:

4,4 галлона * 8,35 фунта / галлон. + 8 фунтов = 44,74 фунта.

Даже когда резервуар находится в рабочем состоянии и заполнен до максимальной емкости, вы можете в конечном итоге потерять почти 29 фунтов, свисающих с ваших труб. Из-за этого может быть хорошей идеей прикрепить бак к ближайшему конструктивному элементу.Это легко сделать с помощью ремней и / или скоб, предназначенных для этой цели.

Установка

Теперь, когда мы решили, где резервуар будет подключаться к водопроводу и где резервуар проведет остаток своей жизни. Пора приступить к установке.

Отключить воду

Первое, что вам нужно сделать, это выяснить, как выключить водонагреватель / бойлер, а затем фактически выключить его. Затем вам нужно будет найти запорный клапан подачи холодной воды и повернуть его в закрытое (выключенное) положение.Наконец, откройте (откройте) самый нижний кран горячей воды в доме. Это сбросит любое накопившееся давление и предотвратит разбрызгивание воды, когда вы перережете трубу на следующем этапе.

Разметить и отрезать трубу

Используйте тройник в качестве направляющей и отметьте трубу, на которой вы будете устанавливать тройник. Обрежьте трубу по своим отметкам с помощью трубореза.

Если отрезать трубу не нужно, пропустите этот шаг.

Установить тройник

Припаяйте, защелкните или поверните тройник на место.Затем установите все ниппели или удлинительные трубы, необходимые для достижения места окончательного упокоения резервуаров. Вы захотите закончить удлинитель фитингом 3/4 дюйма NPTF, чтобы расширительный бачок можно было прикрутить на место.

На этом этапе вы можете подумать о добавлении дополнительных приспособлений, которые упростят необходимое обслуживание. Шаровой кран и патрубок сделают изоляцию и опорожнение бака намного более удобными. Установка комбинированного фитинга, такого как этот шаровой сливной клапан, может значительно упростить эту задачу и упростить внешний вид ( Обязательно ознакомьтесь с местными нормативами, чтобы убедиться, что такой тип установки разрешен.).

Проверить давление в системе

На этом этапе вам нужно закрыть кран, который вы открыли, и открыть запорные клапаны (убедитесь, что вы закрыли крышку на удлинительной трубе или закрыли клапан на удлинителе, иначе у вас будет вода повсюду). Включите все приспособления для подачи горячей воды в доме, пока вода не будет течь нормально (без разбрызгивания), чтобы обеспечить заполнение системы и полное давление. Проверьте и устраните утечки.

Присоедините манометр к любой части вашей водопроводной системы.Некоторые манометры содержат резьбу для садового крана, или вы можете прикрепить ее к удлинителю, где будет установлен расширительный бачок. После того, как манометр прикреплен, откройте клапан, чтобы получить показания манометра. Обратите внимание на давление. Если давление выходит за пределы нормального диапазона 40–80 фунтов на квадратный дюйм, вам необходимо принять меры для его корректировки (которые не рассматриваются в этой статье).

Создайте в резервуаре предварительное давление

Большинство расширительных баков имеют давление 12-40 фунтов на квадратный дюйм, но перед установкой бака вы должны подобрать давление в системе.Начните со снятия защитной крышки с воздушного клапана на резервуаре. Используйте манометр, чтобы проверить давление. Используйте велосипедный насос или компрессор, чтобы заполнить бак до давления в системе, которое вы отметили ранее.

Установите резервуар

Прикрепите бак к водопроводу и закрепите с помощью ремней и / или скоб. Включите все и проверьте / устраните утечки. Отойдите и наслаждайтесь своим успехом.

Вы можете быстро проверить работоспособность резервуара в любое время простым касанием.Когда вы постучите по воздушной стороне баллона, вы должны услышать глухой звук дон . Если вы слышите твердый звук , глухой удар , бак неисправен и наполнен водой. В этом случае резервуар придется заменить.

Проверить давление в баллоне

Примерно раз в год (график см. В руководстве по эксплуатации) необходимо проверять давление воздуха в резервуаре. Для этого вам необходимо изолировать резервуар от давления в водопроводной системе (снова пригодятся дополнительный клапан и патрубок).Как и раньше, вам придется отключать, открывать, закрывать или отсоединять устройства до тех пор, пока не исчезнет давление на водяной стороне резервуара. Как только вы это сделаете, используйте манометр, чтобы проверить давление воздуха. При необходимости добавьте / удалите воздух. Увеличьте давление в системе водоснабжения, и у вас будет еще один год.

Расширительные баки — StarTribune.com

Как я упоминал в сообщении в блоге на прошлой неделе, расширительные баки необходимы, когда вода в доме не может вернуться в водопровод.Это может быть вызвано обратным клапаном, устройством предотвращения обратного потока или регулятором давления. Иногда у людей по-прежнему возникают проблемы с утечкой предохранительных клапанов, даже если установлен расширительный бак. В таких случаях это, вероятно, результат неправильной установки или проблемы с расширительным бачком. Чтобы понять, как работает расширительный бачок, сделаем краткий экскурс в историю.

Открытые резервуары

Расширительные резервуары для жилых помещений со временем претерпели множество изменений.Самые старые расширительные баки, с которыми я иногда сталкиваюсь, находятся в действительно старых домах в Миннеаполисе и Сент-Поле. Они были установлены как часть системы водяного отопления вместе с котлом. Когда бойлер нагревает воду в радиаторах и радиаторных трубах, вода расширяется. Чтобы дать этому водному пространству расшириться, вам нужно установить расширительный бак под открытым небом выше, чем самый высокий бойлер в доме.

Эти расширительные баки под открытым небом будут установлены высоко на стене, и к ним будут идти две трубы.Один будет поставлять воду, а другой — переливную трубу. Если в котельную систему будет добавлено слишком много воды, это предотвратит проливание воды из бака в комнату.

Переливная труба — это просто открытая труба, очень похожая на переливную трубу в унитазе. На изображении ниже показана внутренняя часть расширительного бачка.

Старые закрытые расширительные баки

К 1920-м годам закрытые расширительные баки начали заменять баки под открытым небом, и дома стали иметь закрытые системы отопления.Эти расширительные баки были установлены на потолке в подвале, между балками пола.

Эти стальные резервуары были большими и простыми. По мере того, как вода будет добавляться в систему, некоторое количество воды попадет в резервуар, но поскольку воздуху некуда будет уходить, в резервуаре просто появится давление. По мере расширения воды воздух будет сжиматься, и у вас не будет проблем с давлением. По крайней мере на время.Со временем воздух будет поглощаться водой, и в результате получится заболоченный расширительный бак.

Когда расширительный бачок забит водой, он бесполезен. Вода не может расширяться. Как только это происходит, предохранительный клапан на котле получает возможность делать свою работу, и он сбрасывает давление. Обычно это называется утечкой , но клапаны сброса давления обижаются на этот термин. Они предпочитают термин рабочий .

Если у вас есть негерметичный предохранительный клапан в системе котла, проверьте манометр.Если оно где-то близко к 30 фунтам на квадратный дюйм, у вас могут быть проблемы с расширительным баком. Когда эти старые резервуары заболачиваются, их необходимо слить. Это не кажется большим делом, но может быть. Этим резервуарам обычно не менее сорока лет, и эти сливные клапаны обычно закрыты ржавчиной. Когда в этих системах водяного отопления устанавливаются новые бойлеры, расширительные баки заменяются современными расширительными баками гораздо меньшего размера.

Современные расширительные баки

Современные расширительные баки имеют резиновую диафрагму для разделения воды и воздуха.Когда давление воды увеличивается, воздух сжимается, но никогда не касается воды.

Поскольку вода и воздух разделены, воздух в современных резервуарах никогда не поглощается водой, и эти резервуары не требуют технического обслуживания. Единственная сложность в этих современных расширительных баках заключается в том, что их необходимо предварительно зарядить перед установкой. Если вы устанавливаете расширительный бак на трубопровод с питьевой водой, вам необходимо проверить давление в доме, а затем поднять давление в резервуаре, чтобы оно соответствовало этому.Это можно сделать с помощью шинного насоса, и вы проверяете давление с помощью манометра. Что может быть удобнее?

Если установлен расширительный бак для питьевой воды, он может быть установлен вертикально или горизонтально на трубопроводе холодной воды, питающей водонагреватель. Приведенная ниже диаграмма от Watts прекрасно иллюстрирует это.

Эти расширительные баки бывают разных размеров. Чтобы выбрать правильный размер, вам нужно знать размер вашего водонагревателя и давление воды в вашем доме.Проконсультируйтесь с таблицей размеров производителя, чтобы определить, какой резервуар вам нужен.

Автор: Рубен Зальцман , Structure Tech Home Inspections

Предыдущее сообщение

Негерметичный предохранительный клапан на водонагревателе: почему течет и что с этим делать

Новое сообщение

Горячая вода быстрее .

Размер водонагревателя	Давление воды	Размер расширительного бака
40-60 галлонов	40-50 фунтов на кв. Дюйм	2 галлона
40-60 галлонов	60 — 80 фунтов на кв. Дюйм	3 галлона
60-80 галлонов	40-50 фунтов на кв. Дюйм	3 галлона
60-80 галлонов	60 — 80 фунтов на кв. Дюйм	4 галлона

Монтаж расширительного бака системы отопления: как установить

Куда ставить расширительный бак

Монтаж бачка в открытой системе отопления

Монтаж бачка в закрытой системе отопления

Ошибки и советы по их устранению и предотвращению

Расширительный бак в системе отопления

Гидроаккумулятор и расширительный бак узнай отличия чтобы не тратить деньги зря

Чем отличается гидроаккумулятор для водоснабжения от расширительного бака

Посмотреть цены на расширительные баки

Для чего нужны они?

Расширительные баки и их место в системе отопления / «Тайм»

Мембранный расширительный бак системы отопления

Что такое мембранный расширительный бак

Преимущества мембранных расширительных баков

Конструкция расширительного мембранного бака

Выбор мембранного бака

Расчет объема расширительного мембранного бака

Установка расширительного мембранного бака

Возможные поломки

Где нужно подключать расширительный бак к котлу.

Какое создать начальное давление в баке бойлера если в трубе холодной воды 4 бара?

Место, где точно нельзя ставить бак и почему его там ставить нельзя.

Место, где можно ставить бак, но лучше всё-таки не ставить.

Единственно правильное место.

Расчет расширительного бака отопления

Какие бывают типы расширительных баков отопления?

Недостатки открытого расширительного бака в системе отопления:

Преимущества закрытого расширительного бака:

Самый простой способ расчета расширительного бака в системе отопления:

Установка расширительного бака для газового водонагревателя

Нужен расширительный бак? • Позвоните в NC Master Plumber, LLC

Что такое расширительный бак?

Как работает термический расширительный бак?

Где установлен расширительный бак?

Как я могу проверить исправность теплового расширительного бака?

«Хорошая сантехника» Лучший способ установки теплового расширительного бака

Примеры «плохой сантехники» плохо установленных расширительных баков

Если вам нужен лицензированный мастер-сантехник, позвоните по телефону 919-795-8727

NC Master Plumber, LLC Домашняя страница

Водонагреватели — Расширительные баки

Расширительный бак водонагревателя СОВЕТЫ: ​​

Тепловой расширительный бак

Как работает расширительный бачок

Где установить расширительный бачок

Как установить расширительный бачок

При выходе из строя расширительного бачка

Стоимость установки расширительного бачка водонагревателя — Модернизированный дом

Стоимость расширительного бачка водонагревателя

Стоимость работ по установке расширительного бака водонагревателя

Расчетное время для завершения установки расширительного бачка водонагревателя

Дополнительные расходы, которые необходимо учитывать

Для чего нужен расширительный бак водонагревателя?

Какой размер расширительного бачка водонагревателя мне нужен?

Определение потребности в расширительном баке водонагревателя

Рекомендуемые размеры расширительного бака водонагревателя

Связанные вопросы

Можно ли установить расширительный бачок водонагревателя вверх дном?

На сколько хватит расширительного бачка водонагревателя?

Управление давлением с помощью расширительных баков «Блог об обмене стеками для ремонта дома

Выбор позиции

Установка

Расширительные баки — StarTribune.com

Предыдущее сообщение

Новое сообщение

Добавить комментарий Отменить ответ

Расширительный бак водонагревателя СОВЕТЫ:
