Сантехнические работы. Уклоны и высоты выводов.

В процессе ремонта возникает масса вопросов. Выделю чаще всего возникающие при ремонте санузлов.

Какой угол уклона канализационной трубы?
– для трубы диаметром 100 мм – минимум 2 см/метр
– для трубы диаметром 50 мм – минимум 3 см/метр

На какой высоте выводится канализация…
– для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ
– для унитаза подвесного 220-240 мм от пола
– для душевой кабины с поддоном 60 мм
– для умывальника 500-550 мм
– для ванны 100-150 мм
– для кухонной мойки 300-400 мм
– для стиральной и посудомоечной машины 500-650 мм

Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Возможно кого-то эта ситуация расстроит, но с другой стороны данный подиум, может играть декоративный характер.

Пример подиума под душевую кабину.

На какой высоте выводится холодная и горячая вода…
– для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку – нижней, боковой или задней) примерка по месту даст самый верный ответ
– для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки – 2100-2250 мм (от низа лейки до дна поддона)
– для ванны 750-800 мм от пола
– для умывальника 550-650 мм
– для кухонной мойки 500-600 мм
– для стиральной и посудомоечной машины 500-750 мм

Расстояние между розетками вывода воды…
– для душевой кабины и для ванны 150 мм от центральных осей
– для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм.
Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды)

И не забывайте, что уровень пола в туалетных и ванных комнатах должен быть на 15 – 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом.

А также не забывайте о гидроизоляции в ванной и туалете.

Желательно купить всю сантехнику до момента начала прокладки сантех. коммуникаций. Это позволит упростить задачу сантехнику и снизит риски на ошибки.

Стандартные размеры для установки сантехники

Доброго времени суток Вам, друзья

Сегодня хочу рассказать о том, какие стандарты при установке сантехнических приборов обычно используются. Часто бывает, что хозяева квартир в процессе установки сантехнических приборов или ремонта задаются вопросами, на какой высоте должно быть то или иное оборудование в санузле. Вот и попробуем раскрыть здесь эту тему. Ни в коем случае не ограничиваю вас, в ваших фантазиях, о том где и как установить тот или иной прибор, но всё-таки придерживаясь некоторых стандартов, можно избежать проблем в последующей эксплуатаци. Тему для этой статьи мне подбросил один знакомый. Он позвонил мне и спросил, на какой высоте должны быть выводы воды над ванной. Сантехники пришли, сделали выводы, не закрепили, так оставили и ушли.

Так какая же высота на чём должна быть?

Изначально надо сказать, что очень важно понимать высоту, где мы сейчас находимся. И с этим нужно немного разобраться. Есть три уровня высоты, которые следует учитывать.

Первый, это пол «без ничего», т.е. как есть, после сдачи строителей. Обычно, это просто бетон, в лучшем случае покрыт гидроизоляцией.

Второй, -это уровень стяжки по всей квартире.

Третий,- это уровень плитки на полу.

От этого уровня и следует делать все рассчеты, (даже если его ещё нет).

Как это обычно рассчитывается:

Как видим на рисунке, слева будущий уровень пола с паркетом, а справа уровень плитки. Если вы хотите, чтобы пол в ванной был ниже на пару сантиметров, от уровня в ванной, то это тоже нужно заранее учитывать на этапе залития стяжки под плитку. Если планируете заложить «тёплый пол», то на это тоже следует учесть 6-7мм. При условии хорошей гидроизоляции на полу в санузле, это хорошее решение от возможного незначительного протекания воды на пол в ванной.

Если в полу вмонтирован трап, то это может защитить даже от сильного протекания воды на пол в ва- шем санузле.

И первый, и второй вариант, хороши. Следует только учесть пропускную способность выбираемого изделия. Это можно прочесть в паспорте трапа. И надо сказать, что это не всегда соответствует скорости наполнения объёма сравнивая выход из смесителя и из оборванного штуцера от гибкого шланга (это, если брать случай с аварийной ситуацией в вашей ванной комнате).

Можно использовать также и пристенный трап для душевой кабины, но не забывать о пропуской способности. Кроме того, следует отметить, что ограничивают, ещё и технические возможности. Трап имеет свою высоту, и ниже его не поставишь. А ещё, есть высота выхода из стояка канализации и она тоже сильно влияет на высоту пола в ванной комнате. В этом случае всё можно подправить(например опустить выход стояка канализации ниже), но это тянет на довольно большие дополнительные расходы и без услуг опытного сантехника здесь не обойтись.

Как решение этой проблемы, чтобы обойтись без трапа (как защиты от подтопления) можно использовать «антипотоп».

Не буду рекламировать какое-то конкретное изделие, но скажу лишь, что хорошо себя зарекомендовало. В этом случае мы не увеличиваем толщину пола в санузле, но надёжно защищаем вашу квартиру от потопа. Кратко, (если кому интересно, «антипотоп» срабатывает на каплю воды попадающую на датчик протекания и перекрывает входные краны специальными приводами К этому устройству нужно только обеспечить наличие 220 вольт. Включение воды — вручную).

Итак, с технической стороной мы разобрались. Если рассматривать вариант с установкой смесителя с длинным «гусаком», который поворачивается и в ванну и в умывальник, то в этом случае, высота от «чистого» пола от 1,0 метра до 1,25 (или как вам комфортно). На чертеже рассматривается один из таких вариантов.

Как вариант это может выглядеть так:

В варианте на ванну и на умывальник по отдельному смесителю, немного другие размеры.

Выход канализации диаметром 50мм. и центр от угла 350мм и высота от «чистого» пола 100мм. Можно и ниже, но если выше, то будет сложно сделать совмещение осей выхода сифона ванны и канализации из стены.

Смеситель по высоте выводим как на рисунке, а по вертикали от угла с учетом центра вашей ванны (они бывают разной длины и ширины).

Бывают случаи, когда смеситель ставят на боковую стену ванны. Но и в этом случае высоту желательно выбрать такую же, как на рисунке выше. В этом случае есть один недостаток.Если выпуск из ванной не по центру, то вода из смесителя будет течь по всей ванне до выпуска и в последствии эксплуатации на поверхности остаётся след.

Далее, рассматриваем высоту для умывальника. Всё по чертежу, только если внизу под умывальником будет «полунога» или закрытый полупьедистал, то расстояние между выводами холодной и горячей воды лучше сделать 75 мм., т.к. с краниками при установке может не войти. Не лишним будет напомнить, что гораздо красивее, когда всё симметречно и по центру.

Нужно отметить, что бывают случаи, когда в санузел для большой семьи, ставят два умывальника, то и в этом случае есть стандарты:

При такой расстановке размеры для выводов остаются такими же. Но должен заметить, что все эти размеры подходят только для стандартной техники. Если то, что вы собрались устанавливать отличается, то и размеры для выводов следует корректировать. Например стандартный умывальник по глубине 220 мм. Но встречаются и глубокие (более 220мм) и более тонкие, как на картинке:

Понятно, что у такой модели, размеры будут отличаться от стандартной установки. Далее рассмотрим вариант с обычным умывальником, но необычным смесителем. В этом случае на смесителе есть выход на лейку. И этот вариант часто используется на умывальник в отдельном туалете, в качестве биде,или для технических нужд. С размерами в этом варианте всё по стандартам (по размерам, описанным выше).

Не лишним будет отметить, что следует учесть размеры при размещении оборудования как на картинках ниже с вариантом на один унитаз.

И на унитаз и биде рядом стоящие. Вдаваться в подробности выводов канализации и воды для этих приборов я не стану, т.к. это связано с очень многими параметрами и поэтому рекомендую обратиться к опытному сантехнику.

Так это выглядит в реальной жизни.

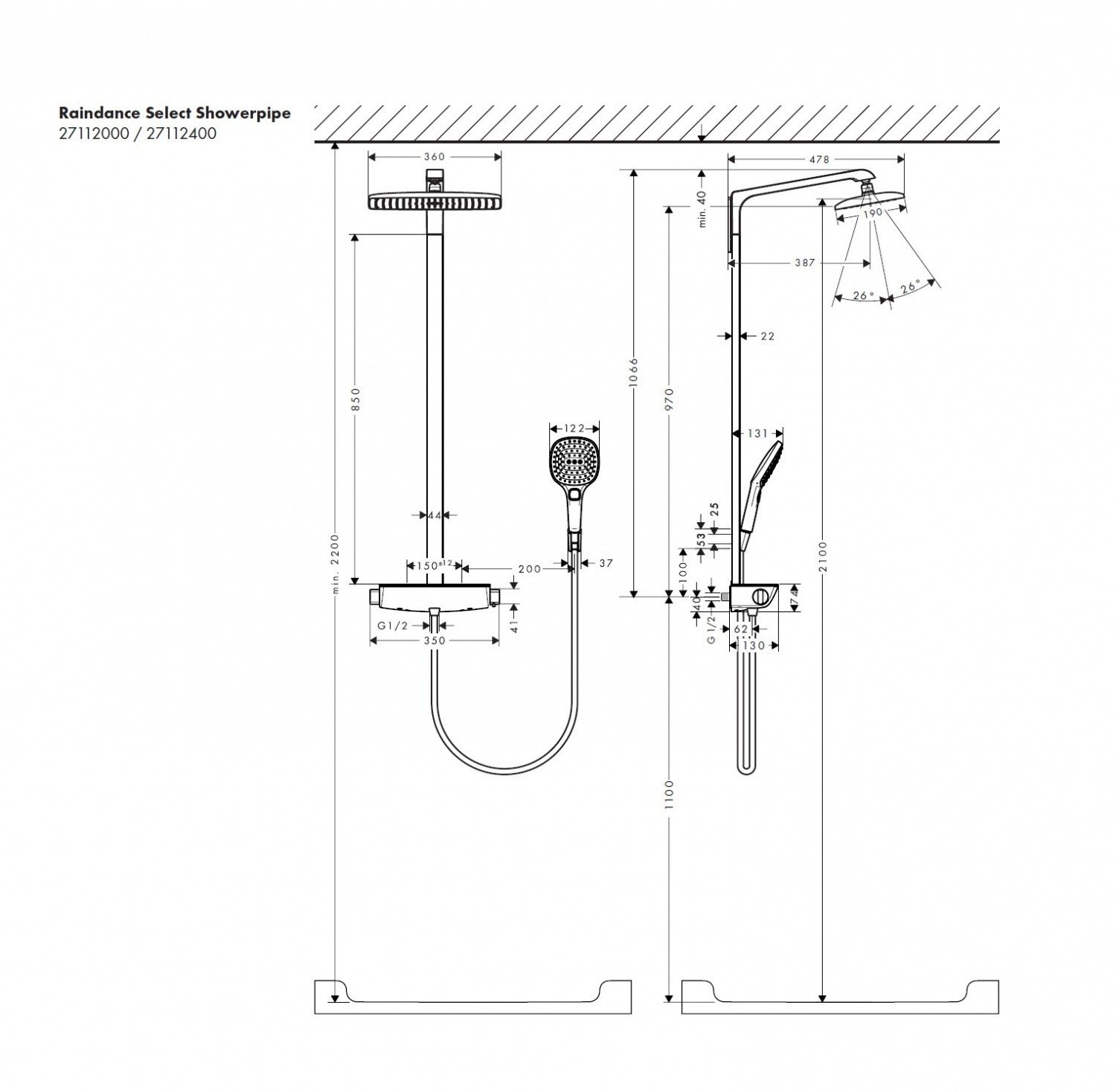

Рассмотрим ещё вариант с душем.

В этом варианте используется смеситель с выходом на две лейки. Одна на жесткой трубе с большой лейкой в виде большого свисающего подсолнуха, а параллельно лейка на гибком шланге. Выводы воды желательно по центру душевой кабины. А если ваш вариант просто лейка на гибком шланге, установленной на душевой стойке, то сам смеситель лучше ставить в сторону от центра, для того, чтобы не мешал в процессе эксплуатации. При этом сам смеситель в стороне, а душевая лейка по центру.

О том, как соблюдать размеры при установке водонагревателя, подробно описано в статье: Как установить водонагреватель

Надеюсь, что информация была полезной для вас.

Благодарю за ваше внимание.

Если вам понадобится помощь опытного сантехника, то звоните: +38 (067) 465-64-68

ЧИТАТЬ СЛЕДУЮЩУЮ СТАТЬЮ ЧИТАТЬ ПРЕДЫДУЮЩУЮ СТАТЬЮ

Мы в соцсетях:

Высота выводов под раковину в ванную комнату

В зависимости от угла уклона канализационной трубы:

для трубы диаметром 100 мм — минимум 2 см на метр
для трубы диаметром 50 мм — минимум 3 см на метр

На какой высоте выводится канализация для сантехнических приборов?

Для унитаза приставного 160-190 мм (в зависимости от производителя и модели) примерка по месту даст самый верный ответ.

В других случаях:

для унитаза подвесного 220-240 мм от пола
для душевой кабины с поддоном 60 мм
для умывальника 500-550 мм
для ванны 100-150 мм
для кухонной мойки 300-400 мм
для стиральной и посудомоечной машины 600-700 мм

Если по техническим причинам канализационные выводы для ванной(душевой кабины, унитаза) выполнены выше, то под ванной(душевой кабиной, унитазом) можно сделать подиум на необходимую высоту. Данный подиум, также может играть и декоративный характер.

Холодная и горячая вода выводится на высоте:

для унитаза приставного 400-600 мм (в зависимости от подводки воды к бачку — нижней, боковой или задней) примерка по месту даст самый верный ответ
для душевой кабины с поддоном 1200 мм от дна поддона, а душевые лейки — 2100-2250 мм (от низа лейки до дна поддона)
для ванны 750-800 мм от пола
для умывальника 550-650 мм
для кухонной мойки 500-600 мм
для стиральной и посудомоечной машины 700-750 мм

Расстояние между розетками вывода воды:

для душевой кабины и для ванны 150 мм от центральных осей
для умывальника и для кухонной мойки 100 мм (не так жестко привязаны, так как соединяются гибкими шлангами)

Ванна монтируется на высоте 600 мм, умывальник 850-900 мм. Данные размеры могут быть изменены и зависят от роста членов семьи. И за собой тянут корректировку остальных размеров (вывод розеток воды).

И не забывайте также, что уровень пола в туалетных и ванных комнатах должен быть на 15 — 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом.

Желательно купить всю сантехнику до момента начала прокладки сантехнических коммуникаций. Это позволит упростить задачу сантехнику, а также снизит риски на ошибки.

В процессе ремонта возникает масса вопросов. Выделю чаще всего возникающие при ремонте санузлов.

И не забывайте, что уровень пола в туалетных и ванных комнатах должен быть на 15 – 20 мм ниже уровня пола в смежных помещениях либо помещения должны быть разделены порогом. А также не забывайте о гидроизоляции в ванной и туалете.

Как отличить балкон от лоджии?

Штукатурные и малярные работы

Как клеить обои – калькулятор расчета обоев онлайн

3 комментария(ев)

Сергей12:29 19 ноября 2016

Отличная и наглядная статья. Спасибо.

Есть одна неточность:
“На какой высоте выводится канализация…

— для стиральной и посудомоечной машины 600-700 мм” – здесь явно должна быть не эта высота

Ответить

Сергей

Эта высота. Она указана в любой инструкции к стиральной машине.

Ответить

Анатолий12:44 22 марта 2019

А в чем прикол? Какая разница на какой высоте, в стиральной машине вода выводится под давлением. И главное, везде приводят одни и те же значения, но никто не объяснит с чем это связано. Дурь какая-то, почему из под мойки на высоте 50-60 см? Что это за высота, от чего и до чего. А если из сифона идет гофра до пола, то что так нельзя что ли….почему? А если у меня канализационная труба поднята на 30 см, то от чего отсчитываются эти 50-60 см?, от трубы, от пола, от высоты входа в основной канализационный шлюз.

При установке сантехники в жилых помещениях придерживаются определенных стандартов, рассчитанных на среднестатистического потребителя — это позволяет с удобством пользоваться приборами большинству людей. При монтаже сантехнических приборов своими руками полезно знать, какая высота раковины в ванной: стандарт от пола, ведь соблюдение данного норматива оптимально с точки зрения эргономики, а само расстояние определено специалистами научными методами.

Стандарт высот неодинаков для взрослых, маленьких детей и подростков и регламентирован строительными нормами и правилами (СНиП), его учитывают при монтаже раковин в учебных заведениях для детей, детских садах, лагерях, больницах и других учреждениях. Помимо этого, нормативные правила устанавливают не только расстояние от пола до верха мойки, но и ее расположение по отношению к другой сантехнике и установку санитарно-технического оборудования в целом.

Раковина для всей семьи

Почему важно правильно выбрать высоту и последствия, если мойка высоко или низко

Причины, по которым важен правильный подбор высоты размещения мойки, можно рассмотреть с точки зрения ее неверного расположения выше или ниже нормативных требований. Если раковина стоит ниже, возможные последствия:

От наклона под острым углом и нахождения в неудобной позе у пожилых людей, страдающих радикулитом, часто возникают болевые ощущения в спине.
Нередко над раковиной располагают шкаф с зеркалом, при вынужденном низком наклоне голова будет упираться в его наружную поверхность — это помешает проведению водных процедур.
При низком расположении мойки под нее невозможно установить предметы стандартного размера: бытовую стиральную машину, тумбу, корзину с бельем.
При низкой чаше и стандартном расположении смесителя из-за большого расстояния между ними значительно возрастет количество брызг при принятии водных процедур, в результате чего придется тратить дополнительные усилия и время на уборку помещения.
Низко расположенная мойка нарушит эстетику комнаты и будет вызывать постоянные неудобства при пользовании водой, что явится раздражающим фактором, ежедневно портящим настроение проживающим.

Высокое расположение раковины от уровня пола также вызывает ряд определенных проблем:

При размещении под чашей тумбы или стиральной машины между ними появится большой зазор — это нарушит эстетику помещения.
Школьникам станет менее удобно пользоваться умывальником, придется тянуться вверх.
Маленьким детям для пользования раковиной необходимо покупать подставку большей высоты — это увеличит риск травматизма при падении и потребует постоянного присутствия взрослых.

Как видно из перечисленных факторов, стандартная высота установки раковины в ванной от пола поможет избежать массы ненужных проблем с удобством пользования оборудованием и размещением под ним мебели, бельевых корзин или электротехники для стирки.

СНиП 3.05.01-85 для размещения сантехники

Стандартная высота раковины в ванной

Решая, на какой высоте вешать раковину в ванной, ориентируются на СНиП 3.05.01-85, в нем регламентированы эргономичные расстояния от пола до рукомойников в разного типа помещениях, согласно нормативам оно равно:

800 мм в сооружениях общественного и производственного назначения;
700 мм в школьных и детских медицинских объектах;
500 мм в детсадах и зданиях с инвалидами, передвигающихся с помощью колясок и других приспособлений;

Для раковин и моек нормы расстояний от верхнего борта до пола имеют следующие значения:

850 мм в зданиях общественного производственного назначения;
850 мм в школах и учреждения здравоохранения для детей;
500 мм для дошкольных учреждений и помещений с инвалидами-колясочниками.

Для перечисленного сантехнического оборудования допускаются высотные отклонения в 20 мм, если установлена группа однотипных приборов, разрешена максимальная разбежка в 45 мм в ту или иную сторону.

При установке одного смесителя на ванну и рукомойника его оптимальная высота от пола до верхней кромки 850 мм.

Для школьных объектов регламентированы два стандарта высот раковин:

550 — 600 мм для учеников младших классов;
650 — 850 мм для детей среднего и старшего школьного возраста.

Нормативы из СНиП II-64-80 регламентируют, на какой высоте устанавливать раковину от пола в садах и яслях для детей, ее значения:

400 мм для ясельных групп;
500 мм для дошкольных групп.

Размерные параметры пространства в области мойки и ее высота

Как определить оптимальную высоту и можно ли ее изменить

Если в семье находится несколько человек разного роста (речь не идет о большой разнице между дошкольниками и взрослыми), то можно установить раковину на оптимальном расстоянии от пола, чтобы ей могли пользоваться все члены семьи, при этом каждому будет одинаково неудобно принимать водные процедуры или мыть посуду.

Экспериментальным путем выявлено, что комфортное расстояние от пола до раковины для мужчин и женщин отличается, оно равно 850 — 1020 мм для мужской половины, и составляет 800 — 920 мм для женского пола. Если в семье находится ученик из среднего класса, для которого лучше подходит высота 650 мм, то можно вычислить оптимальное расстояние от пола путем нахождения средней арифметической величины. Для этого складывают стандартные значения высот 940 мм для мужчин, 860 мм для женщин и 650 мм для школьника, в результате получают сумму, приблизительно равную 817 мм, которая является оптимальной для данной семьи. Данное расстояние входит в стандартный диапазон, поэтому не вызовет неудобств с размещением под мойкой мебели или бельевой корзины.

Более точный вариант правильного определения высоты раковины для всей семьи — измерение расстояний от локтей до пола каждого ее члена. В данном случае учитывается тот фактор, что мыть руки удобнее всего, если мойка располагается ниже уровня локтей на 100 мм (при более высоком расположении вода будет стекать по локтям и капать на пол). При данном методе измеряется расстояние от локтей до пола каждого члена семьи, отминусовывается от показаний по 100 мм и далее находится среднее арифметическое значение.

Следует отметить, что приведенные выше примеры вычислений оптимальной высоты не имеют большого смысла при учете детей и школьников, которые со временем подрастут, формулами лучше пользоваться в случае со взрослыми при их неизменном росте.

Понятно, что высоту раковины можно изменять не только в пределах стандартных норм на 20 мм в ту или иную сторону, но и по своему усмотрению с целью обеспечения дополнительных удобств, однако не следует выходить за рамки 750 — 900 мм, которые укладываются в стандартные пределы отклонений.

Свободное пространство и нормативы расстояний между сантехникой в ванной

Расстояния от раковины до окружающей сантехники

СНиП 3.05.01-85 и иные нормативы помимо высоты раковины регламентируют ее расположение относительно других сантехприборов и стен, рекомендуемые минимальные значения:

между осями расположенных в ряду умывальников — 650 мм;
от бортов чаши до стен в помещениях с инвалидами и обычными жильцами — 200 мм;
до биде или унитаза — 300 мм;
до ванны или душевой кабины — 300 мм;
до полотенцесушителя или розетки — 600 мм.

При установке раковины необходимо обеспечить перед ней свободную рабочую зону около 700 мм, если сантехнический прибор для умывания расположен в нише, зона увеличивается до 900 мм.

Высота расположения зеркал

Трудно представить рукомойник в ванной без зеркала, которое устанавливают отдельно или в шкафчик, предназначенный для хранения предметов гигиены, моющих средств, лекарственных препаратов, косметики. Рекомендованная высота низа зеркала:

1100 — 1250 мм от пола;
200 мм от верха умывальника;
на уровне глаз, если используется небольшое зеркальное полотно.

При навешивании зеркала важно учитывать пропорции, человеку удобно смотреться в него стоя прямо, при этом нижний край желательно удалить от раковины так, чтобы на него не попадали капли воды при умывании.

Высота расположения зеркал на примерах

Виды раковин

В торговой сети представлено несколько видов раковин для ванн, отличающихся способами установки, функциональностью и стоимостью, иногда в ванной используют керамические кухонные мойки, которые встраивают в столешницу. При их выборе в первую очередь учитывают размеры помещения, ведь в маленькой ванной раковина над машиной для стирки, размещение под ней тумбочки или бельевой корзины позволит сэкономить значительное пространство.

Также в торговой сети реализуется не только фронтальные, но и угловые модели рукомойников для ванн, которые выпускаются во всех перечисленных ниже вариантах.

На постаменте

Рукомойники типа тюльпан имеют опорную конструкцию, за которой помещается сифон и прячутся канализационный слив, шланги гибкой подводки горячей и холодной воды. Преимуществом конструкции является возможность ее установки без капитального крепления на стену винтами большого диаметра, наносящего большой вред наружной отделке. Раковина тюльпан имеет эстетичный внешний вид и украшает помещение, более подходит для использования в ванных комнатах большой площади (индивидуальные дома коттеджного типа, дачи), ее стандартная высота от пола 850 — 900 мм.

Рукомойники тюльпан и навесного типа

Подвесные

Преимуществом навесных конструкций классического типа является невысокая стоимость и возможность подвешивания на любой высоте от уровня пола, данный тип занимает лидирующее положение по распространенности и повсеместно используется в государственных учреждениях, на предприятиях, объектах образования, здравоохранения. Подвесная раковина в быту не слишком удобна при использовании в ванных комнатах любого размера — в большом помещении она будет выглядеть неэстетично из-за выступающего внизу сифона, канализационного стока и гибкой подводки, а в маленькой комнате под нее нельзя поставить предметы интерьера. Хотя в современных квартирах при проведении евроремонта имеется возможность прятать канализационные трубы и подводку воды в стенах, выступающий сифон ухудшает внешний вид и не дает возможность установить под мойку мебель или стиральную машину.

С тумбой

Раковина с тумбочкой считается одним из наиболее удачных вариантов, придающих помещению эстетичный внешний вид благодаря размещению канализационных труб, подводки воды и сифона в закрытой тумбе, свободное пространство которой можно заполнять бытовыми моющими средствами, предметами обихода, бельем для последующей стирки. Данный вариант идеально подходит для ванных комнат малой площади, позволяя освободить полезное пространство. В торговой сети можно приобрести мойки со шкафчиком подвесного типа, на ножках или цокольный вариант, который можно ставить на пол всей плоскостью основания. Высота стандартной тумбы под раковину в ванную составляет 850 мм и может изменяться в конструкции подвесного типа или с регулировочными опорами.

Рукомойники с тумбочкой и на столешницу

На столешницу

Иногда в ванной комнате используют столешницы, благодаря которым добиваются большей функциональности помещения. Распространенный вариант — применение длинной столешницы, на одной половине которой установлена мойка, а под второй размещается стиральная машина, при этом ее вверх над стиралкой остается свободным и может использоваться для хозяйственных целей.

Иногда чаша не только встраивается в столешницу по аналогии с кухней, но и при приобретении специальной модели устанавливается наверх, при этом сама плита служит для нее опорой. При таком варианте столешницу можно расположить над стиральной машиной вместе со стоящей на ней чашей, что позволит сэкономить свободное пространство.

На стиральную машину

Появление раковин специальной конструкции, рассчитанных на размещение под ними стиральной машины, позволило обладателям стандартных ванных комнат значительно увеличить полезную площадь. Подобная конструкция подвешивается на стеновую панель, при этом сифон смещен назад и вплотную придвинут к стене, в которой также спрятаны трубы канализации и водорозеток. В этом варианте стиралка малой ширины выдвинута чуть вперед, и ее фронтальная часть размещена в одной плоскости с передним торцом раковины.

С регулировкой по высоте

Одно из последних веяний моды — применение в бытовом хозяйстве раковин с регулировкой по высоте, при этом на стену крепится прочный кронштейн, по которому перемещается чаша вместе со смесителем. К разновидностям данного способа крепления относят мойки с декоративным креплением на тросах или цепях к потолку, вариант является эксклюзивным и не рассчитан на рядового потребителя.

Рукомойники над стиралкой и с регулировкой по высоте

Советы по установке моек

Перед тем как выводить канализационные трубы и водорозетки для раковины в ванне, ее следует заранее приобрести в торговой сети, не рассчитывая на то, что отводы оптимально подойдут к любой конструкции. При установке раковины своими руками могут быть полезны следующие советы:

Необходимый инструмент, который используют все сантехники при монтаже оборудования — строительный уровень, с его помощью выставляют по горизонту водорозетки и сантехнические приборы. Используемые в хозяйстве мойки различного вида абсолютно не критичны к горизонтальной плоскости, их можно повесить без использования строительного уровня, ориентируясь на горизонтальные швы плитки.
Для сверления керамики используют два вида сверл — первыми по плитке конусной формы проделывают в ней отверстия в режиме вращения дрели или перфоратора, затем меняют сверло на победитовое и производят высверливание дыр в бетонной плите в режиме перфорирования (ударно-вращательное движение сверла). Данная методика предотвратит раскалывания плитки от ударного воздействия наконечника сверла и ускорит проведение работ.
Для просверливания гладкой и скользкой глазурованной керамической плитки под накладные кронштейны навесных раковин на ее поверхность наклеивают один или несколько слоев бумажной малярной ленты, на которую наносят карандашную отметку. Бумага предотвратит смещение сверла в сторону от отметки и облегчит проведение работ.
При установке любого вида раковин около стены примыкающий шов замазывают силиконовым герметиком. Для получения красивого ровного шва при отсутствии опыта проведения подобного вида работ, используют малярную ленту. Одну полоску наклеивают на борт чаши, не доходя 2 — 3 мм до стены, вторую фиксируют на керамической плитке стены, не доходя аналогичное расстояние до мойки. Силиконовый герметик выдавливают пистолетом из тубы в шов и выравнивают указательным пальцем, смоченном в мыльном растворе, перемещая его по периметру раковины. После затвердевания силикона через определенное время согласно инструкции, полоски малярной ленты снимают и получают прямой ровный шов одинаковой толщины по всей длине.
Если в стену заранее выведены водорозетки и канализационные трубы, основной работой при установке раковин является сверление стен и забивание дюбелей для крепления подвесной мойки. Во избежание растрескивания плитки при ударах по дюбелям лучше использовать резиновый молоток или подкладывать под них бумагу, деревянную дощечку при использовании молотка со стальной головкой.
При прикручивании угловых переходников в водорозетки, к которым подключают гибкую подводку, для герметизации лучше использовать не ФУМ-ленту, которая часто прорезается острыми кромками резьбы и затем пропускает воду, а льняную паклю в комплекте со специальной гидроизолирующей пастой.

Последовательность операций при монтаже навесной раковины

СНиП 3.05.01-85 регламентируется высота умывальника в ванной, которая имеет стандарт от пола до верхнего борта в 850 мм и подходит для подавляющего числа бытовых ситуаций. Норма может быть изменена без негативных последствий при пользовании сантехникой инвалидами-колясочниками, детьми или взрослыми маленького роста. Если понадобится изменить стандартную высоту расположения мойки, используют подвесные раковины со встроенными кронштейнами или с регулировкой по высоте, с тумбочками без опоры на пол и варианты, рассчитанные на установку в столешницу или на ее поверхность.

Высота установки санитарно-технических приборов | Все о ремонте и строительстве

Современный строительный рынок насыщен огромным количеством различных типов смесителей, раковин, моек, ванн и унитазов, отличающихся по размерам, цвету и дизайну. Однако, несмотря на кажущееся разнообразие, сантехнические приборы можно четко подразделить по функциональности и способу соединения с трубопроводами. страничках сайта мы не будем касаться темы выбора сантехнического оборудования той или иной фирмы и их конструктивных отличий, а остановимся только на самых распространенных способах соединения их с трубопроводами.

Сантехнические приборы следует устанавливать после монтажа трубопроводов и полной готовности всех строительных и подготовительно-отделочных работ, т. е. перед финишной отделкой помещения. Перед установкой приборов должны быть выполнены водопроводные подводки заканчивающиеся водорозетками с внутренней резьбой 1/2 дюйма либо угольниками, тройниками, муфтами или коллекторами с такой же резьбой для подключения к ним смесителей или других типов водоразборных кранов. Расстояние между осями розеток холодной и горячей воды под настенные смесители должно быть строго 15 см. Канализационные отводы под унитазы должны быть сделаны из труб или фасонной арматуры диаметром 110 мм, отводы под раковины, мойки, ванные и душевые кабины следует делать диаметром 50 мм, отводы под стиральные и посудомоечные машины могут быть 40 и 32 мм в зависимости от типа агрегата. В этом случае лучше сделать однотипные отводы диаметром 40 или 50 мм, поскольку сегодня у вас одна стиральная машина, завтра может быть другая, а производители стиральных машин снабжают сливные шланги своих изделий переходниками на эти диаметры слива.

Все санитарно-технические приборы устанавливают строго по уровню. Высота их установки регламентируется нормативными документами. Допускаемое отклонение в размерах для всех отдельно стоящих приборов 20 мм.

таблица 7

Высота установки сантехнических приборов
Наименование приборов	Высота установки приборов от пола, мм
Наименование приборов	Общепринятая	Для подростков	Для детей
Умывальник (до борта)	800	700	600
Раковины и мойки (до борта)	850	—	—
Писсуары индивидуальные (до борта)	650	450	450
Унитазы (до верха борта)	400	400	330
Ванны (до борта)	600–650	600–650	600–650

Монтаж канализационных отводов и водопроводных подводок (квартирных трубопроводов) желательно производить при наличии уже закупленного сантехнического оборудования: раковин, моек, смесителей, сифонов и т. д. Особенно это актуально для закрытых трубопроводов, спрятанных в стену или конструкцию пола. Если открытый трубопровод можно будет «подправить» при установке оборудования, то с закрытым это будет крайне проблематично. При сегодняшнем развитии химии, в частности, средств для чистки канализационных трубопроводов, а также при технологичных способах соединения труб и фитингов, современный трубопровод выглядит, как показано на рисунке 35. То есть из стены или пола видны только водорозетки и раструб канализационной трубы, весь остальной трубопровод спрятан в стене или за фальш-стеной. При таком монтаже трубопроводов громоздкое сантехническое оборудование: унитазы, ванны и душевые кабины, а также всевозможная мебель, могут быть придвинуты вплотную к стенам.

Рис. 35. Розетка подключения сантехприборов

Однако скрытый монтаж предполагает и более точное расположение водорозеток и канализационных отводов. Например, установка в ванной комнате раковины для умывания с настенным креплением смесителя предполагает наличие самой раковины и сифона к ней. Отвод от сифона сразу заходит в стену, значит нужно, как минимум, знать глубину раковины и высоту сифона, чтобы разметить место выхода канализационной трубы из стены. Смеситель по нормам должен быть выше кромки раковины на 200 мм, здесь из стены должны выйти водорозетки. Если с установкой раковины и смесителя можно определиться без покупки раковины по выше приведенной таблице, то с выходом канализационной трубы это сделать довольно сложно: раковины изготавливают различной глубины, а сифоны различной высоты. И другой случай, предположим, что вместо настенного, на раковину вам хочется установить смеситель, крепящийся непосредственно к полке раковины. Ситуация резко меняется. Подключать смеситель к водорозеткам, расположенным выше раковины, будет крайне неэстетично. Водорозетки в этом случае должны быть ниже раковины (рис. 36). Причем на такой высоте, чтобы подключению к ним смесителя не мешала задняя полка раковины и чтобы хватало длины подводки, прилагаемой в комплекте со смесителем. Хорошо, если это гибкие шланги, их можно выкинуть и поставить более длинные, а если это поставляемые вместе со смесителем латунные или хромированные трубки? Удлинить фирменную подводку дорогого импортного смесителя гибкими шлангами, конечно можно, и работать будет долгие годы, но это, как-то неправильно, все равно, что приделать к «Мерседесу» бампер от «Запорожца»: поехать-то поедет, но засмеют.

Рис. 36. Пример подключения раковины

Таким образом, при высококачественных работах и скрытой прокладке трубопроводов нужно делать точную разметку выходов водорозеток и выпусков канализации под имеющееся сантехническое оборудование. Для стиральных машин-автоматов рекомендуемый отвод воды располагают на высоте 80 см (хотя здесь возможны варианты), подключение воды не регламентируется, но делается примерно на той же высоте.

Если к качеству работ предъявляются более низкие требования, то выходы водорозеток для смесителей, устанавливаемых на полку прибора, и канализационных выпусков можно сделать пониже, например, в 30–50 см от пола, а подводку воды и отвод стоков сделать гибкими шлангами и гофрированной канализационной трубой. Для установки настенных смесителей следует руководствоваться нормами приведенными в таблице выше и на странице сайта. Отвод стоков от душевых кабин, ванн и унитазов делается непосредственно у пола, подвод воды зависит от типа смесителей: настенных или напольных (в смысле, на полке прибора) и делается либо выше, либо ниже места установки прибора. И разумеется, в трубопроводах должны быть уклоны в сторону стояка: в канализационных для постоянного стока жидкости, в водопроводных (холодного и горячего водоснабжения) для опорожнения системы при ремонте. Водопроводные трубопроводы должны быть в обязательном порядке непосредственно у стояка оборудованы запорными шаровыми кранами и желательно спускниками воды и грязеуловителями: импортная сантехника не переносит грязной воды с частичками песка, ржавчины и прочих примесей.

Санитарно-технические приборы крепят к каменным или бетонным стенам и перегородкам, как правило, с помощью дюбелей и саморезов, а к деревянным конструкциям — непосредственно саморезами.

Высота и правила установки раковины и слива в ванную комнату

Бытовой комфорт состоит из сочетания мелочей. Место установки выключателя, продуманного зонирования рабочей зоны кухни, оптимально подобранной мебели и, конечно, от удачно выбранной высоты установки раковины в ванной комнате. Ведь если этот сантехнический прибор окажется на неудобной для пользователя высоте, начнется постепенно накапливаться раздражение и ненужная усталость.

По этой причине когда-то разработали рекомендации по установке и раковин, и других сантехнических приборов. Но в современных реалиях встречается такое разнообразие моделей, что слепое следование СНиПам и ГОСТам не всегда приводит к оптимальному результату – приходится учитывать и другие факторы вроде установки сифонов. Смесителей, и сопутствующей бытовой техники.

Видео соответствия установки СНиПам:

Вопросы стандарта

Все стандарты учитывают физиологические параметра человека, которые определяются ростом, полом, возрастом. Соответственно, существующие различия не позволяют задать единую величину, одинаково удобную на все случаи жизни. Поэтому есть три основных стандарта, позволяющие более-менее точно соответствовать адресной аудитории.

Прежде всего, важно помнить, что все расстояния указываются от чистого пола, поэтому, не зная этого параметра, какие-то расчеты строить бесполезно. Всего существуют три усредненных категории, в которых за эталон принимают средний рост человека, соответствующий конкретному возрасту.

Старший возраст. Высота кромки раковины 800 мм.
Средний возраст. От верхней кромки раковины до чистого пола 700 мм.
Младший возраст. Раковина на высоте 600 мм.

Не всегда стоит строго придерживаться этих значений, но и сильно отклоняться от них не стоит. В частном жилище, конечно, свободы больше, но при установки раковин в детских садах, больницах, школах и подобным им объектах заданный параметр следует выдерживать максимально строго.

В любом случае, даже монтируя раковину в собственных доме или квартире, не стоит выходить за пределы 750 – 850 мм от чистого пола до верхней кромки прибора. Практика показывает, что даже незначительное отклонение создает заметный дискомфорт.

Монтажные схемы

Способы крепления раковины зависят от ее конструкции. И если раковина с тумбой-пьедесталом (тюльпан) или чаша, встроенная в тумбочку, особых просторов для творчества не оставляют, то с простой выносной конструкцией или какими-то современными разработками приходится повозиться.

Всегда стоит учитывать тот фактор, что типовая фаянсовая раковина и ее аналоги весят немало, поэтому крепление должно быть надежным и прочным. Тем более, что у многих людей есть стойкая привычка иной раз опираться на край раковины, что существенно увеличивает нагрузку на подвесную систему.

Так же всегда нужно учитывать расположение водорозеток, канализационного стока и установку бытовых приборов (например, стиральной машины). Все это не должно блокировать или мешать друг другу. В редких случаях делают поправки и на особенности дизайна (например, по периметру ванной комнаты проходит лепной бордюр на высоте стандартного монтажа раковины).

Обычно крепеж входит в комплект поставки и раковины. В редких случаях его приходится приобретать отдельно. Важно помнить, что не все декоративные элементы раковины (например, пьедестал-тумба) рассчитаны на серьезную нагрузку и куда чаще работают как обычный декор, маскируя сливной сифон или места подключения водопровода.

Нельзя пренебрегать резиновыми/силиконовыми амортизирующими прокладками, устанавливаемые в точках соприкосновения монтажных болтов и раковины. Сантехнический санфаянс – материала долговечный и надежный, но довольно хрупкий.

Тонкости монтажа на гипсокартон:

Обычный алгоритм установки следующий:

Определение оптимальной высоты раковины. Разметка ее положения при помощи строительного уровня.
Монтаж раковины.
Установка смесителя.
Подключение канализационного сифона.

Раковина на пьедестале

Пьедестал задает высоту установки раковины (помимо маскировки сифона), поэтому все в конечном итоге сводится к выбору места установки, выравнивания прибора по вертикали и горизонтали, определение оптимальных мест размещения крепежа, разметке крепежных отверстий и непосредственно монтажа.

Мойдодыр

Обычно тумбочка под раковиной служит и несущим основанием. Поэтому такую раковину установить проще всего. Правда, стоит заранее побеспокоится, чтобы выводы канализации и водопровода не мешали установке тумбы. Так же стоит помнить, что некоторые модели имеют ножки, позволяющие регулировать высоту установки в небольшом диапазоне, что крайне удобно. Установка же подвесного мойдодыра несколько сложнее и в общих чертах повторяет монтаж обычной выносной раковины. Разница только в используемой крепежной системе – потребуются специальные кронштейны.

Вопросы монтажа водорозеток:

Кувшинки

При установке малогабаритных выносных раковин, рассчитанных на установку под ними стиральных машинок, следует следить за тем, чтобы после установки не возникало проблем ни с размещением стиральной машины, ни подключения ее к воде и сливу. Слив никогда не делается на уровне пола. Оптимальная высота – 600 мм от уровня пола. Это следует учитывать и при монтаже сифонов. Допускается выход раковины-кувшинки за габариты стиральной машины, но обратной ситуации стоит избегать – очень неудобно пользоваться раковиной. Между раковиной и машинкой должен оставаться зазор – с учетом вибрации устройства и возможного демонтажа.

Видео по монтажу раковины можно посмотреть тут:

Высота подвесного унитаза от пола: стандарты и практика

Содержание статьи

В отличие от традиционной сантехники напольного типа установки высота подвесного унитаза может регулироваться в пределах минимум 20 см. Основным критерием для правильного определения этого размера является привычность и удобство использования. В стандартах ГОСТ, строительных нормативах СП и СНиП регламентируется высота установки раковин, поддонов душевых кабинок, биде и прочей сантехники за исключением унитазов.

Высота установки

Высота подвесного унитаза от пола зависит в от нескольких объективных факторов:

расстояние до крестовины стояка канализации;
тип и производитель инсталляции
высота патрубка крестовины канализации на этаже;
привычка пользователей к высоте напольных унитазов;
анатомические особенности человеческого тела.

Внутренняя канализация в РФ самотечная, то есть горизонтальные линии имеют уклон в сторону крестовины системы водоотведения этажа. Чем дальше находится сантехническое изделие от стояка, тем выше успевает подняться труба горизонтальной линии канализации. Именно поэтому стояк в квартире расположен в туалете или унитаз сдвинут к нему внутри совмещенного санузла.

Уклон внутренней канализации автоматически поднимает унитаз по мере его удаления от стояка.

Большинство стандартных моделей инсталляций имеет 4 отверстия для шпилек, на которые крепится сантехника. То есть, допускается возможность регулировки по ширине, а не по высоте. Однако лапки этих инсталляций могут выдвигаться примерно на 20 см, что и обеспечивает корректировку шпилек по вертикали.

Существуют инсталляции с 2 – 4 рядами отверстий для вкручивания шпилек на разной высоте, что увеличивает регулировку по вертикали до 25 – 30 см.

Инсталляция Eco Plus от производителя Viega с 4 рядами отверстий по высоте для шпилек.

Основной проблемой в квартирах многоэтажных домов является слишком высокое расположение патрубков канализационных крестовин. Строители перестраховываются или не могут вычислить уровень чистового пола, например, если здание сдается без отделки. Исправить ошибку можно, только переборкой всего стояка канализации.

Опыт эксплуатации напольных унитазов гораздо больше, чем подвесной сантехники, появившейся относительно недавно. Пользователи старше 15 лет в силу обстоятельств уже имеют привычку на подсознательном уровне к высоте напольного унитаза. Причем, пользуются этой сантехникой люди и дома, и на работе, и в общественных местах, административных, спортивных зданиях.

Поэтому стандартом габаритного размера высоты бортика чаши подвесного унитаза от плоскости пола является 40 – 44 см. Это подходит для людей разного возраста, физических возможностей, комплекции и роста. Уровень 45 см – еще комфортно, но уже на самом пределе, 46 см и больше – ноги не достают до напольного покрытия, человек испытывает дискомфорт.

Если установка унитаза возле стояка невозможна, по каким-либо причинам или отверстие крестовины находится слишком высоко, патрубок для подключения унитаза в систему водоотведения может быть расположен, гораздо выше 23 см, считающихся оптимальным размером для монтажа инсталляции.

В этом случае проблема решается изготовлением подиума:

ступени привычны для среднестатистического пользователя;
человеку гораздо удобнее подняться на подиум, и доставать ногами до пола, чем подойти к унитазу по ровной поверхности, но не чувствовать опоры в дальнейшем.

Для нормальной эксплуатации унитаза, крепящегося шпильками к рамной инсталляции, сооружается точно такая же конструкция.

Тем не менее ступени в ванных комнатах это нежелательные конструкции, по соображениям безопасности. Поэтому если есть возможность перебрать стояк, то сделайте это.

Типовая сантехника с креплением к полу устанавливается после финишной отделки санузла. С навесными унитазами все немного иначе:

На время ремонта, отделки помещений в патрубок инсталляции обычно подключается временный унитаз для рабочих, который демонтируется перед сдачей объекта под ключ.

При установке инсталляции учитывайте высоту чистового пола. Для облегчения установки на раме каждой инсталляции есть отметка, ее необходимо выставить на 1 метр от будущего чистового пола (1 метр + толщина стяжки, клеевого слоя, плитки), при этом высота унитаза как правило получается 42 см от чистового пола. Соответственно если хотите поднять унитаз выше чем 42 см, нужно поднять эту метку выше.

Габаритные размеры сантехники

В 2012 году большая часть строительных норм/правил СНиП была переименована в СП. Внутренние сантехнические системы рассматриваются в СП 73.13330 (бывший СНиП 3.05.01). В этом своде правил есть нормы по высоте душевых поддонов (40 см), писсуаров (65 см), ванн (60 см), раковин (85 см) и умывальников (80 см), но не упоминаются унитазы.

Причина кроется в том, что стандартом является напольная сантехника, у которой регулировка высоты невозможна в принципе. В стандарте ГОСТ 30493 указана высота напольного унитаза 37 – 40 см (33, 5 см у детских моделей). Производители навесной сантехники подстраиваются под этот размер, но с единственным нюансом:

основным назначением навесного унитаза является облегчение влажной уборки пола в помещении;
поэтому габаритный размер – высота, здесь на 4 – 8 см меньше чем у напольных модификаций.

Габариты навесного унитаза.

Независимо от бренда, подвесной унитаз имеет габаритную высоту 32 – 36 см, что позволяет приподнять его над полом, как раз на высоту спичечного коробка, чтобы под его днищем проходил веник, тряпка швабры.

Просвет между напольным покрытием и днищем навесной сантехники не очень большой

Два оставшихся габаритных параметра – ширина, длина унитаза, на вертикальный уровень ободка сантехники до напольного покрытия никак не влияют.

Расстояние от сантехники и стен сбоку

В нормативах СП и оставшихся действующими СНиП нет жестких требований по взаимному расположению сантехнических приборов внутри санузла жилой квартиры. С другой стороны, существуют рекомендации по правильной установке унитаза:

минимальное расстояние сбоку от него до раковин, душевых кабин, ванн составляет 30 см;
от стен/перегородок сантехника должна отстоять на 20 и более сантиметров;
перед навесным унитазом должно быть менее 60 см свободного пространства или 50 см минимум от ванны или душа.

Инсталляция позволяет уменьшить габаритный размер – глубину, за счет тонкого смывного бака, спрятанного внутри фальш-панели. Что позволяет повесить сантехнику ближе к стене, как, и рекомендовано специалистами.

Установочные размеры инсталляций разных производителей

Рамные конструкции для установки подвесной сантехники, имеют одинаковую конструкцию. Однако разные производители применяют оригинальные технические решения, придавая инсталляциям уникальность:

Для обеспечения максимального эксплуатационного ресурса и возможности подключения в высоко расположенные трубы внутренней канализации специалисты рекомендуют использовать тройники с косыми верхними патрубками.

Таким образом, высота установки навесного унитаза 40 – 44 см совпадает с аналогичным размером напольных моделей сантехники. Это привычно для пользователя любого возраста, комплекции, пола. Если этот уровень бортика чаши от напольного покрытия невозможно обеспечить физически, необходимо изготовить подиум нужной высоты для размещения ног посетителей санузла.

Совет! Если вам нужны мастера по ремонту ванной комнаты, есть очень удобный сервис по подбору спецов от PROFI.RU. Просто заполните детали заказа, мастера сами откликнутся и вы сможете выбрать с кем сотрудничать. У каждого специалиста в системе есть рейтинг, отзывы и примеры работ, что поможет с выбором. Похоже на мини тендер. Размещение заявки БЕСПЛАТНО и ни к чему не обязывает. Работает почти во всех городах России.

Если вы являетесь мастером, то перейдите по этой ссылке, зарегистрируйтесь в системе и сможете принимать заказы.

Страндартная высота установки смесителя от пола в ванной комнате (видео, фото)

Ванная комната – в первую очередь, место, в котором совершаются действия санитарно-гигиенического характера, поэтому без холодного и горячего водоснабжения в этом помещении не обойтись. Чтобы обеспечить санузел водой в необходимом объеме, выполняется монтаж крана и смесителя для душа.

Содержание статьи

Однако система будет работать стабильно, только если соблюсти правильную технологию подключения. Нарушение стандартов установки оборудования приводит к повышенном образованию брызг во время набора воды, ускоренному износу прибора и неэстетичному внешнему виду. В этой статье мы расскажем, на какой высоте ставить смеситель над ванной, чтобы он хорошо функционировал.

Стандарты установки

Решая, на какой высоте смеситель над ванной поставить, учитывайте, что этот прибор включается в единую систему водоснабжения, становясь ее неотъемлемым элементом. От правильности установки оборудования и соблюдения стандартов монтажа зависит комфорт использования ванны и срок службы сантехнических приборов. Требования к установке смесителей в ванных комнатах или санузлах регламентируется СНиП 3.05.01-85. В нормативной документации прописываются следующие параметры монтажа:

Высота смесителя над ванной. Этот параметр обозначает расстояние от верхнего края ванны до смесителя, он влияет на уровень шума во время набора воды в емкость для мытья и количества брызг, возникающее во врем этого процесса. Если расстояние от ванны до крана небольшое, то в купели будет неудобно мыть крупногабаритные предметы, а также набирать воду в ведра или другие емкости.
Высота смесителя в ванной от пола. Также стандарт установки сантехнического оборудования также регламентирует расстояние между смесителем и полом помещения санузла. От этого параметра зависит давление в водопроводной системе, напор воды в кране.
Примерка высоты установки

Обратите внимание! В советскую эпоху требования СНиП 3.05.01-85 достаточно строго соблюдались во время строительства и оборудования санузлов. Однако, даже такие жесткие стандарты предусматривали послабления для детских и медицинских учреждений, где высота установки смесителя в душе увеличивается, чтобы избежать травм во время гигиенических процедур.

Способы установки

Высота смесителя в ванной не единственный параметр установки, который нужно принимать во внимание при монтаже. Большой ассортимент сантехнического оборудования делает способы установки более разнообразными. Существуют следующие наиболее распространённые варианты:

К стене. Наружный смесители для ванны и душа крепятся прямо к стене ванной комнаты. Эти модели доступны по цене, разнообразны по дизайну, их легко монтировать и обслуживать. Достоинство таких моделей в том, что при поломке или выходе из строя оборудования его легко починить.
Смеситель установлен к стене
Встроенный. Более современными моделями смесителей являются встроенные, которые устанавливаются через отверстие в ванной. Емкости для мытья с отверстием под установку смесителя стоят дороже, чем обычные, но выглядят намного эстетичнее. Недостатком их является то, что они «спрятаны», поэтому в случае поломки часто приходится демонтировать ванну, что не всегда удобно.
Встроенный смеситель

Учтите, что опытные мастера рекомендуют использовать более традиционный наружный способ монтажа смесителей, который намного дешевле и проще в эксплуатации. Если вы выбираете встроенный вариант, то обязательно обращайте внимание на качество прибора, чтобы он прослужил как можно дольше.

Ошибки при установке

Опытные мастера отмечают, что неправильно выбранная высота установки может оказать существенное влияние на комфорт использования ванной комнаты. Поэтому так важно при монтаже учитывать рекомендации СНиП согласно виду прибора и инструкцию производителя. Часто неопытные мастера совершают следующие ошибки:

Если установить прибор слишком высоко от ванны, то при наборе воды в емкость для мытья создается сильный шум, который может очень раздражать домочадцев. Особенно ярко этот эффект проявляется, если ванна тонкостенная.
Высоко, установленный смеситель
Слишком большое расстояние от дна чаши до кранов приводит к тому, что струя во время падения разделяется на потоки, образуя брызги. Из-за этого часто страдает отделка стен в ванной, поверхность мебели, повышается влажность.
Из-за слишком маленького расстояния между краем чаши и краном могут возникать трудности при мытье крупногабаритных предметов.
Из-за монтажа на большой высоте смесителем может быть неудобно пользоваться. Часто люди, потянувшись к крану, поскальзываются на влажной, гладкой поверхности, что приводит к тяжелым бытовым травмам.

Чтобы избежать ошибок во время монтажа сантехнического оборудования, необходимо четко следовать рекомендациям производителя, требованиям СНиП. Хотя самый лучший способ – пригласить профессионального сантехника, который выполнить подключение по всем стандартам качества.

Виды смесителей

Смесителем называют сантехнический прибор, который осуществляет смешивание горячей и холодной воды. Он представляет собой трубу, внутри которой есть камера с подвижной заслонкой, регулирующей поступление воды. Смеситель выполняет три основных функции: получение температуры оптимальной температуры, направление струи к изливу гусака или душевой лейки, а также регулирование мощности потока. Различают следующие виды смесителей:

Важно! Установленный смеситель будет работать некорректно, создавать сильный шум и большое количество брызг во время наполнения ванны, если неправильно выбрать высоту монтажа. Наиболее важным критерием выбора высоты монтажа считается функциональное назначение сантехнического прибора.

Требования к высоте

Если раньше при строительстве мастера руководствовались требованиями СНиП 3.05.01-85, то сейчас установка сантехнического оборудования производится в соответствии с инструкцией производителя и соображениями здравого смысла. Душевой смеситель устанавливается по следующим правилам:

Высота установки спасителя в ванной от пола должна составлять около 800 мм. При этом нужно учитывать, что согласно санитарным нормам верхний борт ванны должен располагаться на расстоянии не выше 60 см от уровня пола, чтобы использование ее было безопасным.
Расстояние между кромкой емкости для мытья и смесителем должна составлять не более 25 см. Такая высота обеспечивает более аккуратное наполнение ванны без разбрызгивания и сильного шума.

Важно! Высота установки смесителя над ванной в медицинских или детских учреждениях немного меняется. Для безопасного использования санузла устанавливать сантехническое оборудование нужно на расстоянии 1100 мм, а если речь идет о душевом смесителе, то и вовсе на высоте не менее 1200 мм.

Как правильно определить высоту монтажа?

На практике определить оптимальное расстояние, на котором расстоянии лучше устанавливать смеситель, намного сложнее. Ведь при монтаже сантехнического оборудования важны не только практические соображения, но и эстетическое восприятие. Чтобы правильно определить оптимальную высоту, необходимо следовать следующим советам:

Для начала необходимо приобрести подходящую модель смесителя. После этого нужно определить его функциональное назначение, то есть ответить на вопрос, для чего он используется – для душа, для ванны или универсального назначения.
Следующий шаг – выбор места установки. Обычно место монтажа привязано к точке вывода горячего или холодного водоснабжения, однако, с помощью гибких шлангов его можно немного сместить.
Затем нужно примерить смеситель по высоте. Если прибор душевой, то его размещают на высоте не менее 800 мм, если для ванны – на высоте 200 мм, а универсальные модели устанавливают на высоте не менее 250 мм.
После этого можно приступать к установке оборудования. Однако, нужно учитывать, что нежелательно крепить прибор непосредственно к керамической плитки, так как она является ненадежным местом для монтажа.
Установка смесителя

Учтите, что нужно выполнять установку смесителя только после того, как будет окончательно установлена ванна. Это важно потому, что в ходе монтажа емкости для мытья ее уровень может существенно измениться, в результате чего кран упрется прямо в бортик, тогда пользоваться им будет неудобно.

Видео-инструкция

Основы туалетов: размеры, установка и многое другое! (Часть 2 из 2)

В продолжение нашей последней статьи, Основы туалета, Часть 1, мы хотим продолжить, помогая вам понять различия в конструкции, стилях и вариантах установки унитаза. Наши пять дополнительных пунктов, приведенных ниже, дадут вам лучшее представление о том, как изготавливаются унитазы и что следует учитывать при рассмотрении различных размеров и форм.

Однокомпонентный или двухкомпонентный: Типичные туалеты состоят из одной или двух частей.Какая разница? Двухкомпонентные модели традиционно входят в дом: отдельная чаша и резервуар, скрепленные вместе болтами. Моноблочные модели имеют единый интегрированный бак и чашу, что придает гладкий и цельный вид, но стоимость, как правило, выше, чем у двухкомпонентных вариантов.

Формы и стили: Унитазы обычно имеют круглую чашу меньшего размера или большую удлиненную (овальную) чашу. Круглая чаша по понятным причинам идеально подходит для компактных помещений, хотя более крупные удлиненные чаши с расширенным ободком более удобны для использования взрослыми.Хотите узнать об уникальных формах и тенденциях в унитазах? Посмотрите это видео о стилях и тенденциях туалетов от HGTV.

Размеры и установка: Стандартная высота унитаза от края чаши до пола составляет от 15 до 17 дюймов, хотя производители становятся все более и более склонными к настройке, например, инновация RightHeight компании American Standard. Доступны даже детские модели, например, в дошкольных учреждениях, а также модели высотой со стулом для взрослых с особыми потребностями. Большинство жилых туалетов устанавливаются на полу, но для ванных комнат, занимающих мало места на полу, доступны варианты настенного монтажа.

Цвета и материалы: Почти все туалеты сделаны из стекловолокна или фарфора для домашнего и общественного пользования. В менее распространенных случаях модели из нержавеющей стали могут использоваться в промышленных и институциональных помещениях. Хотя у туалетов розового и зеленого цвета авокадо был свой день (и их устаревший день), белый — самый популярный современный цвет, за ним следует светло-бежевый, оба предназначены для того, чтобы выдержать испытание временем и декором. При этом унитазы по-прежнему производятся в различных цветах, чтобы соответствовать тенденциям и личным вкусам.

Размеры и сливные отверстия: Приблизительные размеры важны для выбора правильного унитаза для вашего помещения. Большинство стандартных напольных туалетов имеют «грубый» размер 10, 12 или 14 дюймов. Чтобы определить приблизительное расстояние, необходимое для вашей ванной комнаты, измерьте расстояние от стены до центра слива (болты, которыми крепление крепится к сливу). Сливы для туалетов либо на полу, либо в стене. Настенные розетки могут находиться либо на высоте 4 дюймов от пола, либо на стене над розеткой.Поскольку это важные детали установки, обязательно свяжитесь со своим профессиональным лицензированным сантехником перед покупкой, если вы не уверены, что именно вам нужно.

Нужна дополнительная помощь при выборе или установке унитаза? Работаете над ремонтом ванной комнаты? Свяжитесь с нами прямо сейчас. Тогда вы получите квалифицированное обслуживание, которому можно доверять! Мы с радостью обслуживаем Анока, Блейн и Элк-Ривер, а также районы North West Metro / Twin Cities MN!

Требования к электрическим розеткам в доме

Электрический кодекс — это официальный набор руководящих принципов, в которых указывается, как должны быть установлены различные аспекты электрической системы.Большинство местных правил работы с электричеством основаны на NEC — Национальном электрическом кодексе — модельном кодексе, который предоставляет руководящие принципы, с помощью которых местные сообщества могут моделировать свои собственные жилищные нормы.

Среди других деталей установки проводки, электрические правила определяют, как должны быть расположены электрические розетки и какие типы розеток использовать в жилых помещениях, в ванных комнатах, на кухнях и в других местах. Электрический кодекс, касающийся розеток, не является произвольным, но практически применим.

Один из ярких примеров этого — расстояние между выпускными отверстиями. На кухне выходы на столешнице должны находиться на расстоянии не более 48 дюймов друг от друга. Это расстояние основано на средней длине электрического шнура, используемого в большинстве небольших кухонных приборов. Это сделано для того, чтобы домовладельцы не слишком сильно тянули шнуры и не создавали опасностей.

Требования кодов для розеток в жилых домах могут отличаться от одного сообщества к другому, поскольку типовые строительные нормы и правила могут быть приняты и адаптированы по своему усмотрению.Большинство, но не все, следуют рекомендациям национального модельного кодекса NEC. Обязательно уточните подробности в местном отделе разрешений на строительство.

Смотреть сейчас: Электротехнический кодекс для розеток в доме

Расстояние между выходами в жилых помещениях общего пользования

В целях кодекса «общие области» определяются как комнаты, такие как гостиные, семейные комнаты, спальни и коридоры.

В статье 210.52 (A) (1) говорится:

Емкости должны быть установлены таким образом, чтобы ни одна точка, измеренная по горизонтали вдоль линии пола любого пространства стены, не находилась на расстоянии более 6 футов от розетки емкости.

Это расстояние выбрано таким образом, чтобы лампа, компьютер, телевизор или другой прибор не располагались на расстоянии более 6 футов от электрической розетки.

Разрешается более частое размещение выходных отверстий, но кодекс не требует этого. Если пространство интенсивно используется, например, когда люди заряжают телефоны или подключают ноутбуки, более короткое расстояние между розетками может быть хорошей идеей.

Одно исключение из правил: если ширина стены меньше 24 дюймов, розетка не требуется.Опять же, вы можете разместить розетку в этом месте, если захотите.

В коридорах длиной более 10 футов должна быть хотя бы одна электрическая розетка, желательно посередине.

Расстояние между выходами в ванных комнатах

На стенах ванной комнаты должна быть емкость, по крайней мере, в пределах 3 футов от внешнего края раковины. Как правило, розетку желательно устанавливать над столешницей. Но обозначение кода в 3 фута дает свободу действий в случае, если это невозможно или нецелесообразно.

Расстояние между выпускными отверстиями на кухне

На кухне электрические розетки должны располагаться на расстоянии не более 48 дюймов друг от друга, чтобы ни одна точка на столешнице не находилась на расстоянии более 24 дюймов от розетки. Любая столешница шириной 12 дюймов и более должна иметь выход на стене за столешницей.

Розетки не должны располагаться выше 20 дюймов над столешницами, за некоторыми исключениями для людей с ограниченными физическими возможностями, а также для островов или полуостровов, где это правило высоты не может быть выполнено.

Сила тока розеток

Розетки общего назначения должны иметь номинал, соответствующий силе тока цепи, которую они обслуживают. Как правило, эти бытовые электрические цепи обеспечивают питание 15 или 20 ампер, а номинальная мощность розетки не должна превышать эту силу тока. Проверьте автоматический выключатель на сервисной панели, чтобы узнать, рассчитан он на 15 или 20 ампер, и выберите розетки, соответствующие этому номиналу.

Установка розеток на 15 ампер в цепи на 20 ампер не представляет опасности (фактически, это стандартная практика), но ни при каких обстоятельствах розетка на 20 ампер не должна устанавливаться в цепи на 15 ампер.Розетка на 20 А предназначена для подключения специальной вилки к более интенсивно используемым приборам, и если такой прибор подключается к цепи на 15 А, существует опасность потребления слишком большой мощности и перегрузки схемы. Розетка на 20 ампер устанавливается только в цепи на 20 ампер или больше, и она обычно предназначена для мест, где обычно используется сверхмощный прибор, например, розетка, которая может питать обогреватель.

Розетки с защитой от взлома

В качестве дополнительной меры безопасности большинству муниципалитетов теперь требуются защищенные от несанкционированного доступа розетки для общих частей дома.Эти розетки обозначены утопленными буквами «TR» на лицевой стороне розетки. В розетках с защитой от взлома подпружиненная заслонка внутри розетки не позволяет маленьким детям вставлять предметы, например, ножи, в розетки.

Розетки с защитой от взлома обычно не требуются:

Для розеток, расположенных на высоте 66 дюймов и более над полом
Для розеток за крупной бытовой техникой, которую трудно перемещать (например, холодильник)
Для розеток, являющихся частью осветительной арматуры или прибора

Требования к защите GFCI

Электрический кодекс требует, чтобы розетки имели защиту GFCI (прерыватель замыкания на землю) в определенных частях дома, в том числе:

Емкости над столешницей на кухне
Емкости для питания посудомоечных машин
Емкости в ванных комнатах
Емкости в прачечных
Емкости в недостроенных подвалах
Емкости в гаражах и других доступных открытых местах
Емкости возле бассейнов, спа и других водных объектов

Защита GFCI направлена на снижение риска поражения электрическим током при замыкании на землю, и ее можно обеспечить одним из двух способов: за счет использования специальных автоматических выключателей GFCI, которые обеспечивают защиту всей цепи; или с розетками GFCI, которые специально разработаны для обеспечения защиты от GFCI конкретной розетки или этой розетки, а также розеток «ниже по потоку», которые являются частью той же цепи.

Требования к защите GFCI постепенно расширялись с последовательными изменениями в NEC, и эти требования, возможно, могут быть расширены и дальше в будущем.

Требования к защите AFCI

С 1 января 2014 года NEC также требует другого типа защиты для всех 15-амперных и 20-амперных розеток в жилых помещениях. Это требование требует для этих розеток защиты AFCI (прерыватель цепи от дугового замыкания). Защита AFCI пытается обнаружить и отключить цепь при возникновении дуги — незначительное искрение между проводами или соединениями проводов.Защита AFCI снижает вероятность возгорания из-за этого искрения.

Защита AFCI также может быть обеспечена одним из двух способов: с помощью специальных автоматических выключателей, которые защищают все розетки и устройства в цепи; или через специальные розетки AFCI, которые обеспечивают защиту только в одном месте. Стандартной практикой является установка автоматических выключателей AFCI для защиты всей цепи, но отдельные розетки AFCI могут быть установлены там, где установка автоматического выключателя нецелесообразна.

Типы и размеры электрических панелей / настенных панелей

Электрические лицевые панели, также называемые настенными или накладными панелями, бывают бесконечного множества комбинаций, размеров и форм. Однако существуют стандартные размеры базовых лицевых панелей. Размеры лицевых панелей и других электрических устройств указаны в ANSI / NEMA WD 6, Электромонтажные устройства — Габаритные характеристики .

Размещенные устройства

Существует широкий спектр устройств, которые можно разместить на лицевой панели с электроприводом, включая: розетки, переключатели, датчики движения, телефонные розетки, разъемы для передачи данных, диммеры и т. Д.Некоторые из наиболее распространенных устройств показаны ниже.

Электрические розетки Отверстия: 1,343 дюйма Ш x 1,125 дюйма	Тумблер или переключатель Открытие: 0,401 дюйма (ширина) x 0,925 дюйма (высота)
Декоративный или перекидной Отверстие: 1,310 «Ш x 2,630» В	Телефон или данные Открытие: Варьируется

Банды

Банды относятся к количеству вертикальных групп отверстий, которые вмещаются.Устройства могут меняться между бандами. Например, в электрическом ящике на 4 группы может быть любая комбинация устройств (1 тумблер и 3 дуплексных выхода; или 2 тумблера и 2 дуплексных выхода; или 1 тумблер, 2 дуплексных выхода и 1 теле / данные; так далее).

Электрические лицевые панели бывают от 1 до 10. Ниже показаны номера

с 1 по 4 группы.

1-канальный Показан: односторонний дуплекс	2-канальный Показано: двойной дуплекс
3-х канальный Показано: Тройной тумблер	4-Gang Показано: Quadruple Duplex

Электрические лицевые панели стандартного размера

Все лицевые панели стандартного размера — 4 штуки.490 дюймов в высоту. Ширина указаны ниже. Обратите внимание, что эти размеры являются стандартными; однако ваши лицевые панели могут не совпадать. Производители изготавливают различные размеры для нестандартных условий. Например, есть большие лицевые панели, используемые для закрытия больших отверстий. в стене.

Банды	Ширина
1-канальный	2-3 / 4 «
2-канальный	4-1 / 2″
3-ступенчатый	6-3 / 8 «
4 -Группа	8-3 / 16 «
5-ячеечная	10-дюймовая
6-ячеечная	11-13 / 16-дюймовая
7-групповая	13-5 / 8 «
8-ступенчатая	15-7 / 16″
9-ступенчатая	17-1 / 4 «
10-ступенчатая	19-1 / 16″

: Статья обновлена: 3 марта 2020 г.

Как выбрать розетку для стиральной машины

Есть много преимуществ в том, чтобы включить розетку для стиральной машины при строительстве или ремонте вашей новой прачечной.Некоторые из преимуществ включают:

Быстрый и безопасный доступ к запорным клапанам воды в случае аварии
Освобождение места на полу за счет исключения необходимости в раковине для стирки стиральной машины
Четкий и чистый законченный вид для вашего проекта

Но при таком большом количестве доступных опций, как выбрать коробку, подходящую для вашего проекта прачечной?

1. Конфигурация водоснабжения и канализации

При выборе выходного ящика для стиральной машины обязательно определите, существуют ли какие-либо ограничения, которые могут создать проблемы для вашего приложения (например,грамм. материал трубы, расположение трубы, пространство в стенке и т. д.). В то время как все выходные коробки для стиральных машин Oatey поддерживают широкий диапазон соединений, которые можно выбрать в зависимости от материала трубы и с или без защиты от гидроудара, не каждая выпускная коробка для стиральной машины будет совместима с этой компоновкой. Если вода будет подаваться сверху, выберите коробку, которая может быть установлена перевернутой, и в ней будет место для размещения клапанов подачи воды сверху и дренажа снизу. За исключением коробок Eliminator и пожаробезопасных коробок MODA, выпускные коробки для стиральных машин Oatey могут быть установлены в перевернутом положении для поддержки этой конфигурации.

Наряду с водоснабжением необходимо учитывать, как и куда будет слить воду из ящика стиральной машины. Если требуется устройство, в котором можно разместить дополнительный дренаж, например трубопровод для конденсата, подумайте о ящике для стиральной машины с дополнительными опциями для дренажа. Eliminator Oatey имеет единую точку соединения с отдельными заглушками для поддержки двух дренажных линий. Другой вариант WMOB, который может поддерживать дополнительный дренаж, — это бокс Oatey 2 x 4. Благодаря возможности установки в перевернутом положении, 2х4 имеет заглушки во всех 4 углах для дополнительной гибкости при установке дренажных линий.

Oatey Quadtro WMOB — один из самых универсальных боксов для поддержки различных конфигураций дренажа и подачи. С коробкой Oatey Quadtro клапаны можно перемещать для поддержки компоновок, требующих, чтобы стоки находились слева, справа или по обе стороны от слива, или даже приходили сверху.

2. Конструктивные особенности

Помимо конфигурации сантехники, возможно, потребуется принять во внимание структурную конфигурацию помещения, в котором вы производите установку.Для этого у нас есть серия WMOB, которые предлагают дополнительную гибкость при установке. Модульная конструкция коробок MODA позволяет добавлять выпускные коробки в любой конфигурации, которая лучше всего подходит для вашего проекта, в том числе между стойками с подачей воды с одной стороны и канализацией с другой или даже с отдельными стенами.

Для ситуаций, когда у вас ограниченное пространство, Oatey Centro II отличается компактной конструкцией, позволяющей поместиться в ограниченном пространстве, при этом обеспечивая долговечность и гибкость.

3. Особые области применения

В зависимости от области применения могут потребоваться специализированные коробки. Большинство выходных коробок для стиральных машин Oatey изготовлены из ПВХ или HIPS (ударопрочного полистирола), но в некоторых случаях могут потребоваться другие материалы. Для ситуаций, когда WMOB необходимо утопить в огнестойкой стене, Oatey предлагает огнестойкие WMOB, построенные на основе Bulk Molding Compound (BMC) с вспучивающимися прокладками UL и изоляционным материалом UL.

После того, как вы выбрали правильный выпускной ящик для стиральной машины для вашей ситуации, его следует установить на высоте, на которой край уровня затопления (или верх сливного отверстия) находится на высоте от 32 до 34 дюймов над готовым полом. Несмотря на то, что при завершении проекта прачечной необходимо учитывать множество факторов, благодаря широкому ассортименту розеток для стиральных машин Oatey есть вариант для любой необходимой конфигурации.

WMOB	Можно установить перевернутым?	Материал?	Признак для рассмотрения
Centro II	✓	ПВХ	Компактная конструкция, занимающая меньше места
2 x 4	✓	ПВХ	4 пробки сливных отверстий для дополнительной гибкости компоновки
Металл	✓	Сталь 20 калибра	Изготовлен из сверхпрочной стали 20 калибра
Противопожарный	х	Bulk Molding Compound (BMC) с вспучивающимися прокладками, классифицированными UL, и изоляционным материалом, классифицированным UL	Для ситуаций, когда требуется огнестойкий ящик для стиральной машины
Quadtro	✓	БЕДРА	Регулируемое положение клапанов и дренажа
MODA	✓	ПВХ	Модульная конструкция для гибкости установки
Сепаратор	х	БЕДРА	Единая точка подключения с отдельными заглушками для поддержки 2 дренажных линий
Все модели Oatey WMOB доступны с соединениями для медного припоя и пресса, наружная и внутренняя части из CPVC, Viega, 1807 PEX (обжим), Uponor 1960 (холодное расширение), компрессионная или металлическая труба с наружной резьбой (MIP), а также с или без гидроударник

Кухонные электрические цепи требуют правильной установки

Время чтения: 2 минуты

Кухни стали центром семейной жизни в послевоенную эпоху и остаются ключевым элементом, который может повысить стоимость и продаваемость вашего дома.Но современные кухонные электроприборы больше и потребляют больше энергии, чем приборы 1950-60-х годов.

Несмотря на то, что новая элегантная кухня может побудить вас уделять больше времени практике кулинарии или повысить стоимость вашей собственности, не забывайте ставить безопасность на первое место при ремонте кухни или обновлении техники.

Какая схема мне нужна?

На вашей кухне действительно нужно несколько отдельных цепей — по крайней мере, семь, если быть точным. Каждая цепь может управлять отдельным электроприбором или электрическим устройством кухни:

Ваша основная цепь освещения должна быть 15 ампер и от 120 до 125 вольт.Этого должно быть достаточно для питания различных источников света (потолочный светильник, встраиваемое освещение, шкаф и т. Д.), Хотя для мощного потолочного вентилятора может потребоваться больше. Проконсультируйтесь с электриком, чтобы узнать, какая именно схема освещения вам нужна.

Полностью электрическая плита требует цепи на 50 ампер и 240 вольт, тогда как газовая плита работает только от 120 до 125 вольт.

Холодильники больше, чем когда-либо, и для нас тоже можно использовать лед и холодную воду.Убедитесь, что в вашем холодильнике есть собственная цепь на 20 А и 120 В, чтобы все было прохладно и свежо.

В большинстве современных домов в раковине установлено электрическое устройство для вывоза мусора , для которого требуется отдельная 15-амперная цепь.

Микроволны также больше и лучше, и у них разные требования к схемам в зависимости от их размера и потребляемой мощности. Обычно им требуется цепь на 20 ампер, от 120 до 125 вольт, хотя в большинстве случаев они также могут безопасно делить цепь с газовой плитой.

Для посудомоечной машины также требуется собственная цепь на 15 А, от 120 до 125 В.

Другая бытовая техника меньшего размера (например, ваша кофемашина, блендер, тостер и т. Д.) Можно подключить к розетке на столешнице. Национальный электротехнический кодекс (NEC) требует, чтобы на кухне было как минимум две отдельные цепи на 20 ампер и 120 вольт для розеток на столешнице, которые также должны находиться на расстоянии не более 4 футов друг от друга. Если вы проводите реконструкцию, проконсультируйтесь со своим электриком и определите, где будут размещаться ваши устройства на этапе планирования.

Другие функции безопасности

Пока вы перестраиваете или устанавливаете свои выделенные цепи, не забудьте также установить устройства защиты прерывателя цепи от замыкания на землю (GFCI). Согласно разделу 210.8 NEC, устройства GFCI должны устанавливаться на кухнях, а также в ванных комнатах, умывальниках, на открытых площадках, в местах для прогулок и в гаражах.

Назначение устройства GFCI — защита людей от опасных ударов при замыканиях на землю. Замыкания на землю возникают, когда между источником тока и «заземленной» поверхностью непреднамеренно устанавливается электрический путь.Обычно это является результатом ухудшения изоляции, хотя влажная, влажная или пыльная среда более подвержена замыканиям на землю.

GFCI контролирует протекание тока в цепи и быстро «прерывает» подачу питания, если происходит резкое изменение тока. Таким образом они предотвращают серьезное поражение электрическим током.

Для вашей кухни вам понадобятся устройства GFCI, установленные для розеток на столешнице, которые питают небольшие бытовые приборы, особенно вокруг раковины.

Чтобы убедиться, что ваша недавно отремонтированная кухня и техника соответствуют местным и федеральным требованиям безопасности, проконсультируйтесь со своим квалифицированным электриком, прежде чем вносить какие-либо изменения.Позвоните в Art Plumbing, AC and Electric сегодня, чтобы узнать больше о наших услугах по электромонтажу.

Размеры и планировка половинной ванны

Установка половинной ванны в дом — одна из самых частых моих просьб. Люди, конечно, хотят повысить стоимость своего дома, но на самом деле большинство моих клиентов хотят, чтобы ванная комната была удобна для их гостей, но не ставила под угрозу чью-либо конфиденциальность. (Да и вообще, кто хочет, чтобы их друзья видели грязное белье и бутылки с рецептами?)

Вот несколько рекомендаций о том, как выбрать размер вашей половинной ванны и выбрать лучшее место для ее установки в доме.

Как добавить половину ванны в свой дом

В зависимости от планировки вашего дома, есть несколько способов добавить половину ванны, вырезав пространство из существующего плана этажа. Я представил здесь три варианта, которые сработали для моих клиентов: ванная комната, расположенная под лестницей, одна, вырезанная из гаража, и другая, расположенная внутри мансардного окна с остроконечной крышей.

Другие решения, которые я использовал, включают установку полуванны в большой шкаф для хранения вещей и разделение большой ванной комнаты на половину ванны и меньшую полную ванну.

Независимо от того, где вы решите поставить его, есть несколько ключевых факторов, которые следует учитывать при планировании этого обычного проекта ремонта.

Что такое полуванна?

Фото Эндрю Бордвина

Полуванна должна содержать как минимум унитаз, раковину и зеркало. Приятно иметь шкаф под раковиной или другое место для хранения дополнительной папиросной бумаги, полотенец для рук и мыла, но если места мало, эти предметы можно спрятать в другом месте.

Показано: Эта ванна в традиционном стиле с туалетным столиком в виде комода для дополнительного хранения.

Размеры половинной ванны

Фото Питера Джонстона, архитектора, PC

Половина ванны не обязательно должна быть большой. У вас будет достаточно места, если вы найдете в своем доме место шириной от 3 до 4 футов и длиной от 6 до 8 футов. Если он меньше, людям будет неудобно получить к нему доступ.Половина ванны большего размера не нужна, и маловероятно, что вы найдете столько «лишнего» неиспользуемого пространства в своем доме.

Показано: Эта гостиная в Нью-Джерси способна создать впечатление спа-отеля на ограниченном пространстве в 40 квадратных футов.

Сантехника

Фото Линды Оямы Брайан

Очевидно, что для полуванны требуется проточная вода, а также дренаж и вентиляция. Из соображений бюджета постарайтесь расположить вашу новую половину ванны как можно ближе к существующим водопроводным и канализационным соединениям.Один из самых дешевых вариантов — разместить его там, где он может разделять стену с существующей ванной комнатой.

Для старых домов, построенных на опорах или над подвалами, новые водопроводные линии могут быть довольно легко проложены ниже основного этажа. Однако дома, построенные на плиточном фундаменте, потребуют некоторого отбойного молотка и ремонта плиты для подключения существующих водопроводных сетей к новому пространству, что увеличивает стоимость проекта.

По возможности, светильники, включая раковины, должны быть прикреплены к существующим водопроводным линиям.Хорошая новость заключается в том, что туалетные комнаты используются реже, поэтому вы можете выбрать более тонкие (и зачастую более привлекательные) приспособления.

Показано: Здесь раковина для резервуара Waterworks заполнена настенным смесителем из матового никеля.

Требования к вентиляции и электричеству

Фото Broan-NuTone

Согласно действующим нормам, для правильной вентиляции в каждой ванной комнате требуется либо работающее окно, либо вытяжное отверстие.Кроме того, электрические розетки необходимо будет установить в цепи GFI, которая обеспечит дополнительную защиту от ударов во влажных помещениях дома. Эти требования необходимо учитывать для старых домов, в которых могут отсутствовать современные электрические или вентиляционные системы.

Показано: Потолочный вентилятор делает эту ванну удобной и соответствует всем требованиям. Несколько компаний, в том числе Broan-NuTone, предлагают комбинированные светильники / вентиляторы, которые могут пригодиться в небольшой ванне.

Звукоизоляция

Фото Остина Паттерсона Дисстон

Адекватная звукоизоляция — ключевая задача для любой ванной комнаты, но особенно важна для половин возле жилых или обеденных зон, где вы можете развлекать гостей.Это можно сделать недорого, добавив звукоизоляцию в общую стену или обернув водопроводные трубы, вентиляционные и водосточные трубы звукопоглощающим материалом перед заделкой стен.

Показано: Эта ванна, расположенная на лестничной площадке между двумя этажами, является архитектурным украшением, но также демонстрирует, почему звукоизоляция важна, когда жилые помещения находятся поблизости.

Визуальная конфиденциальность

Фото Эрика Пясецки

Многие люди предпочитают входить и выходить из ванной с некоторой степенью конфиденциальности.Если возможно, расположите вход в половину ванны так, чтобы он не выходил прямо на соседние жилые помещения, или закройте его, чтобы гости могли незаметно приходить и уходить. Вы можете решить эту проблему просто с помощью стратегически размещенного экрана или перегородки, или переставив мебель в соседней комнате так, чтобы сиденья смотрели в сторону от двери.

Показано: Коридор — идеальное место для половинной ванны, потому что гости могут войти и выйти незаметно.

Используйте углы, чтобы освободить место

Фотография предоставлена Колером

Обустройство небольшой или узкой ванной комнаты с местом для хранения вещей и освещением и придание ей немного стиля может быть настоящей проблемой.Угловой шкаф Robern серии M (показан) поможет вам справиться с этой задачей. Эта изящная версия шкафа для традиционной медицины плотно вписывается в любой угол под углом 90 градусов для экономии места; пару можно использовать на обоих концах стены тщеславия.

Блок поставляется с полным зеркалом, регулируемыми стеклянными полками и лампами накаливания или галогеновыми лампами. Полностью алюминиевый шкаф размером до 40 дюймов в высоту и 20 дюймов в ширину отлично подходит как для главной ванной комнаты, так и для дамской комнаты.

Идеи планировки 3 половин ванной комнаты

1.Скрытый под лестницей

В этом варианте используется область, которая часто используется недостаточно. Ради уединения он лучше всего работает в домах с закрытым фойе, которое открывается в смежные развлекательные помещения. Двумя самыми большими препятствиями являются достаточное пространство над головой и вентиляция.

Я рекомендую минимальную высоту 5 футов над унитазом; проверьте свои местные нормы и правила относительно требований к высоте, и необходимо будет вывести выхлопное отверстие наружу. Установите раковину или умывальник на самой высокой стене, чтобы ручные стиральные машины не ударились им по голове.

2. Вырезанный из гаража

В этом примере мы смогли вырезать часть инструментальной комнаты в гараже клиента, чтобы создать половину ванны, которая обслуживает прилегающую кухню, а также гараж и открытые площадки дома.

Из-за большого количества дверей в задней части дома доступ к полу-ванне осуществляется через раздвижную дверь с карманами, что решает проблему столкновения дверей друг с другом или непреднамеренных «дверных ловушек», которые возникают, когда двери остаются открытыми.

3. Устанавливается в слуховое окно

Хороший вариант для домов, у которых на мансардном уровне есть декоративное остроконечное мансардное окно. Если высота потолка внутри слухового окна составляет не менее 7 футов по внутреннему коньку, и если между стенами не менее 5 или 6 футов шириной не менее 5 футов, у вас будет место для половинной ванны.

Если слуховое окно имеет длину не менее 5 футов, вы можете даже добавить ванну; в этом примере я поставил ванну и добавил мансардное окно выше, чтобы обеспечить естественное освещение.

Руководство по механическим тройникам для пожарных спринклерных систем

Механические тройники для модернизации и расширения спринклерных систем

Тройники представляют собой фитинги с тремя выходами: два в линию и третий под углом 90 градусов между ними. В спринклерных системах пожаротушения тяжелый водопровод проходит через здание, а более легкий водопровод распределяет его к головкам спринклера. Тройники соединяют ответвления с основными линиями и учитывают различные изменения высоты и направления трубы и воды.

При необходимости ремонта или модернизации — например, при добавлении здания или изменении кода — также могут потребоваться новые ответвления и тройники. И хотя трубные муфты с пазами легко разбираются, разборка обширной спринклерной системы для добавления стандартных тройников может оказаться обременительным процессом. Механические тройники упрощают эту задачу: просто прикрепите их к существующей трубе, просверлите отверстие и закрепите водонепроницаемое выпускное отверстие, чтобы изменить направление воды и трубы.

В этой статье мы исследуем:

Как работают механические тройники

В механических тройниках

, как часть систем труб с пазами, используются прокладки , закрепленные кожухами для присоединения нового трубопровода к существующему.Механическое усилие от болтов и гаек в сочетании с прокладкой и смазкой создает плотное уплотнение вокруг отверстия, просверленного в участке трубы. Это устраняет необходимость разрезать или разбирать трубу, потенциально сокращая трудозатраты и затраты на материалы для чего-то вроде установки простой ответвления.

Детали тройника механического Механические тройники

имеют те же основные части, что и муфты с пазами — гаек и болтов , корпус и прокладки .В муфтах с пазами прокладка устанавливается по окружности двух стыкующихся труб, а корпус скрепляет их встык. Прочтите наш предыдущий блог для получения дополнительной информации о системах трубопроводов с канавками. В механических тройниках прокладка устанавливается по окружности отверстия, просверленного перпендикулярно (по средней линии) трубе. Корпус и его крепление крепят выход к просверленному отверстию.

Механические тройники состоят из следующих компонентов:

Верхний корпус, который принимает прокладку и имеет выпуск
Нижний кожух, крепящий верхний кожух к трубе
Прокладка для создания уплотнения
Болты и гайки

В некоторых механических тройниках вместо нижнего корпуса используется U-образный болт.П-образный болт надевается на трубу так же, как и нижний корпус. Механические тройники с U-образным болтом могут быть хорошей экономичной альтернативой.

Сравните, как муфта с пазами (слева) скрепляет трубы встык, с тем, как механический тройник (справа) прикрепляет выпускное отверстие перпендикулярно трубе. Оба используют прокладку и механическое усилие болтов для создания уплотнения. Источник: Shurjoint

Размер трубы для механических тройников пожарных оросителей

Корпус механического тройника надевается на трубу, на которую выводится выпускной патрубок. внутренний диаметр корпуса соответствует наружному диаметру трубы. Механические тройники продаются в зависимости от номинального диаметра трубы (NPS), который они подходят. Например, корпус механического тройника диаметром 3 дюйма подходит для трубы с номинальным диаметром 3 дюйма. Внутренний диаметр корпуса составляет 3,5 дюйма, что на совпадает с фактическим внешним диаметром трубы .

Механические тройники с корпусами (слева) подходят к трубе, внешний диаметр которой соответствует внутреннему диаметру корпуса D. Например, корпус с D = 3.5 дюймов подходят для трубы с таким же внешним диаметром (номинальным диаметром 3 дюйма). Механические тройники с U-образным болтом (справа) не имеют таких простых измерений. Механические тройники продаются в зависимости от номинального размера трубы, на которую они подходят.

Размер и тип выхода для механических тройников

Механические тройники создают выходы, которые выходят из труб, но выходное отверстие не обязательно того же размера, что и основная труба. Действительно, многие механические тройники — это , переходная , что означает, что отводная труба меньше основной трубы.Размер выпускного отверстия также указан в номинальном размере трубы, а не в фактическом размере.

Обратите внимание, что размер выпускного отверстия, номинальный или фактический, не соответствует размеру отверстия, просверленного в трубе . Например, для номинального выходного отверстия 1,5 дюйма (фактический внешний диаметр которого составляет 1,9 дюйма) требуется отверстие диаметром 2,7 дюйма. В инструкции производителя будет указан размер необходимого отверстия.

Механические тройники

подходят для различных типов труб, два из которых наиболее распространены: с канавкой и с резьбой .Резьбовые выходы имеют внутреннюю резьбу, и их размер указан в национальной трубной внутренней резьбе (FNTP).

Материалы, перечень и характеристики механических тройников для пожарных спринклерных систем

Правильно изготовленные механические тройники соответствуют нескольким стандартам. Ищите маркировку UL и FM при покупке механических тройников, чтобы знать, что фитинги указаны и одобрены. Как и все фитинги, разные тройники имеют разные пределы производительности . Во-первых, механические тройники могут выдерживать внутреннее давление только до определенной точки — их максимальное рабочее давление .Производитель предоставит это значение. Помимо этого, также обратите внимание на материал корпуса и материал прокладки .

Материалы корпуса

Ковкий чугун, обычно используемый для изготовления труб и трубопроводной арматуры, составляет корпус многих механических тройников. Ковкий чугун обладает высокой прочностью на разрыв и износостойкостью, а также хорошо рассеивает тепло и вибрацию. Ковкий чугун в механическом тройнике должен соответствовать спецификациям ASTM International; в частности, ASTM A536 : Стандартные технические условия на отливки из ковкого чугуна .Также на рынке представлены тройники из меди, стали (нержавеющая и углеродистая), ХПВХ и HPDE.

Типы прокладок для механических тройников

Прокладка из синтетического каучука плотно прилегает к механическому тройнику. Поскольку разные материалы по-разному реагируют на тепло и различные химические вещества, тип используемой прокладки определяет, какую трубу можно использовать для транспортировки . Доступны три основных прокладочных материала: EPDM, нитрил и силикон.

Резина EPDM хорошо работает во влажных, горячих (до 110 ° C) и даже в кислых и соленых условиях.Это делает его идеальным для пожарных спринклерных труб. Однако EPDM разрушается при воздействии неполярных углеводородов, поэтому он непригоден для транспортировки нефтепродуктов, углеводородных растворителей и ароматических соединений.

Нитриловый каучук заполняет другую нишу, выдерживая воду и нагревание только до 150 ° F или 65 ° C, но сопротивляясь неполярным соединениям. Таким образом, нитрил идеально подходит для нефтепродуктов, углеводородных растворителей, трансмиссионных и гидравлических жидкостей и т. Д.

Силиконовые прокладки не очень хорошо сопротивляются нефти и другим углеводородам.Но они обладают исключительным диапазоном температурных допусков, оставаясь гибкими при невероятно низких температурах (от -76 ° до -148 ° F / от -60 ° до -100 ° C) и не ломаются даже при чрезвычайно высоких температурах (от 446 ° до -100 ° C). От 572 ° F / от 230 ° до 300 ° C). Силиконовые прокладки широко используются в пищевой и медицинской промышленности.

Ознакомьтесь с нашим ассортиментом механических тройников, одобренных FM и UL, с корпусами из ковкого чугуна, рабочим давлением 300 фунтов на кв. Дюйм и прокладками из EPDM, идеально подходящих для систем пожаротушения. Наши фитинги подходят для труб диаметром от 1 ¼ дюйма до 6 дюймов и имеют выходы с пазами или резьбой. Доступны варианты U-образных болтов.

Применение и установка механических тройников для оросителей

Механические тройники упрощают дооснащение и реконструкцию , потому что они избавляют вас от необходимости разрезать или разбирать большое количество труб. Возможно, вам нужно проложить новую ветку, чтобы оторваться от основной пожарной спринклерной системы. Если вам нужен ответвление рядом с концом участка трубы, расстегивание нескольких муфт с пазами и добавление обычного тройника должно быть достаточно легким.Но если ответвление должно выходить из центральной части сети, вам придется разрезать и переместить много труб. А если вы паяли, приваривали или использовали другое соединение вместо пазов, вы могли бы потратить много времени и материалов на разборку и повторную сборку ваших спринклерных линий.

Для установки тройника механического:

Начните с , осушите трубы .
Затем найдите осевую линию на длине трубы, на которую будет установлен тройник, а отметьте центр нового выпускного отверстия .
Используя промышленную кольцевую пилу , просверлите отверстие перпендикулярно центральной линии. Обратите внимание, что размер отверстия не совпадает с размером выпускной трубы. Например, для тройника с номинальным выходным отверстием с пазами 1 ½ дюйма (фактический внешний диаметр 1,9 дюйма) требуется отверстие 2,007 дюйма в соответствии с инструкциями производителя.
После вырезания отверстия подготовьте трубу и тройник к установке. Очистите края отверстия и удалите мусор. Проверьте качество прокладки и поверхность трубы вокруг отверстия на предмет всего, что может помешать хорошему уплотнению — грязи, комков на трубе, разрывов прокладки и т. Д.
После этого смажьте прокладку в соответствии с инструкциями производителя. Соберите кожухи вокруг трубы так, чтобы выпускное отверстие было над отверстием, и затяните гайки . Недостаточная или чрезмерная затяжка болтов может повредить оборудование или повлиять на производительность . Затяните гайки с крутящим моментом, указанным производителем, с помощью динамометрического ключа.

Это видео дает хорошую иллюстрацию установки механического тройника:

Разные производители дают разные рекомендации.Для некоторых систем контакт между металлическими корпусами указывает на достаточный крутящий момент. Для других в этом нет необходимости. В справочнике 100Tong, например, говорится, что выпускной корпус должен контактировать металл-металл с трубой, но зазоры между двумя корпусами допустимы, если они симметричны.

При выборе механических тройников 100Tong из QRFS допускается зазор между верхним и нижним корпусами, если он ровный. Металлический контакт между выпускным корпусом и трубой происходит при приложении соответствующего крутящего момента.Всегда соблюдайте инструкции производителя по затяжке.

Механические тройники для пожарных спринклерных систем упрощают модернизацию и замену системы

Идеально подходят для модификации системы, механические тройники позволяют легко изменять направление и добавлять ответвления к пожарным спринклерным системам. Просто слейте воду из системы и вырежьте отверстие в нужном месте. Гайки и болты, узел корпуса и прокладка уплотняют выход в только что просверленное отверстие. Механические тройники должны быть внесены в списки UL и утверждены FM, рассчитаны на предполагаемое рабочее давление и иметь соответствующую прокладку.

Чтобы начать работу над вашим проектом, просмотрите нашу подборку механических тройников. У нас есть тройники с пазами на выходе следующих размеров:

Наши механические тройники с резьбовыми выходами FNPT доступны в следующих размерах:

Механические тройники с болтом

и выходами с резьбой FNPT доступны в следующих размерах:

Чтобы завершить свой список покупок, ознакомьтесь с другими нашими фитингами с пазами, включая стандартные тройники, колена, колпачки, сливные колпачки и муфты с пазами.Для правильной установки механических тройников вам понадобится смазка. А если вы добавляете ответвления, вам могут потребоваться подвесы для труб.

Купите все, что вам нужно, в нашем полном онлайн-каталоге. Если у вас есть вопросы, обращайтесь к нам по телефону 1 (888) 361-6662 или [электронная почта защищена].

Этот блог был первоначально размещен по адресу QRFS.com/blog . Посетите нас: Facebook.com/QuickResponseFireSupply или Twitter @QuickResponseFS .

Материалы, представленные на сайтах «Мысли о пожаре» и QRFS.com, включая весь текст, изображения, графику и другую информацию, представлены только в рекламных и информационных целях. Каждое обстоятельство имеет свой уникальный профиль риска и требует индивидуальной оценки. Содержание этого веб-сайта никоим образом не исключает необходимости в оценке и совете специалиста по безопасности жизнедеятельности, услуги которого следует использовать во всех ситуациях. Кроме того, всегда консультируйтесь со специалистом, таким как инженер по безопасности жизнедеятельности, подрядчик или местный орган власти, имеющий юрисдикцию (AHJ; начальник пожарной охраны или другое государственное должностное лицо), прежде чем вносить какие-либо изменения в вашу систему противопожарной защиты или безопасности жизни.
