Настройка насосно-смесительного узла Valtec предваряет эксплуатационный запуск напольной водяной отопительной системы и помогает добиться ее корректной и энергоэффективной работы.
Насосно-смесительный узел VALTEC COMBI 1″ВРФункциональное предназначение насосно-смесительного узла Valtec Combimix заключается в гидравлической увязке контуров системы теплого пола, стабилизации показателей температуры и расхода теплоносителя во вторичном контуре на уровне, заданном пользователем. Настройка узла предполагает получение желаемого соотношения теплоносителя контуров в балансе с иными отопительными приборами, благодаря чему в помещении удается поддерживать температурный режим в заданном диапазоне.
Схема подключения смесительного узла ValtecСхема смесительного узла Валтек (взято с сайта https://valtec.ru/)В конструкцию узла входят не только основные органы управления, но и сервисные элементы – измерители температуры для контроля работы узла без применения дополнительных устройств, воздухоотводчики, сливные клапана.
К Valtec Combi может быть подключено произвольное количество ответвлений системы «теплый пол» при условии ограничения суммарного расхода теплоносителя показателем 1,7 м³/ч. Подключение отдельных веток при этом выполняют с помощью коллекторных блоков VTc.594 либо VTc.596. Узел не оснащен насосом, поскольку его подбор требует проведения точных расчетов с учетом параметров конкретной системы. Общие требования к насосу, вне зависимости от типа, марки и характеристик – монтажная длина до 180 мм и наличие резьбового соединения с гайкой «американкой» 1 1/2ʺ.
Органы регулировки смесительного узла ValtecОрганы регулировки смесительного узла Валтек (взято с сайта https://valtec.ru/)Для выполнения настроек и регулировок предусмотрено использование трех органов:
- балансировочного клапана вторичного контура. С его помощью возможна организация смешения в требуемом процентном соотношении теплоносителя из вторичного контура и подающего трубопровода для устойчивого сохранения его температуры на подаче в обратный коллектор.
Операция регулировки выполняется при помощи 6-гранного ключа с последующей фиксацией клапана винтовым зажимом; - балансировочно-запорного клапана первичного контура, который задает объем поступления жидкости из первичного контура и служит запорным элементом в случаях, требующих полного перекрытия потока. Пропускная способность регулируется микрометрическим винтом, а повернуть клапан можно ключом-шестигранником;
Операция регулировки выполняется при помощи 6-гранного ключа с последующей фиксацией клапана винтовым зажимом;- перепускного клапана, исключающего вероятность работы насоса без прохождения через него теплоносителя, что приведет к скорой поломке агрегата.
Настройку узла выполняют с пошаговым соблюдения разработанного производителем алгоритма:
1. Снимают термоголовку (либо сервопривод) во избежание их влияния на параметры настройки.
2. Выставляют перепускной клапан в положение, допускающее максимальный перепад давлений, для исключения его срабатывания в ходе настроечных операций.
Проводят расчет настройки положения, в котором должен находиться балансировочный клапан. Для определения его пропускной способности используют формулу
Формула определения пропускной способности балансировочного клапанав которой:
- t1и t11 – температура жидкости на «подаче» контуров – первичного и вторичного соответственно;
- t12 — Т° жидкости на «обратке» трубопроводной системы, равная для обоих контуров;
- · kvt– коэффициент, принимаемый за 0,9 и отображающий пропускную способность регулирующего клапана.
На клапане, по завершению расчетов, выставляют итоговое значение kvb.
1. Настраивают насос, принимая за основу график расхода/напора, установленный для конкретной модели используемого в системе насоса.
2. Выполняют балансировку веток, составляющих систему «теплый пол», с помощью расходомеров на коллекторах или балансировочных клапанов.
Порядок действий:
- на первичном контуре закрывают балансировочно-запорный клапан с помощью шестигранника;
- переводят в положение максимальной подачи балансировочные клапаны (регуляторы) на каждой из петель теплого пола;
- на ветке с наибольшим отклонением расхода от проектного показателя «прижимают» клапан до требуемого значения;
- последовательно проделывают эту процедуру с каждой петлей;
- при отсутствии индикатора расхода ориентиром для балансировки служит температура нагрева каждой ветки либо температура «обратки» контура.
Процедура неактуальна при обслуживании узлом Combi только одного контура.
3. Выполняют увязку узла с прочими приборами отопления:
- открывают с применением ключа-шестигранника клапан первичного контура до показателя планового расхода жидкости через него;
- контроль расхода проводят с помощью ротаметра или путем выполнения замеров в «обратке» теплого пола.
4. Настраивают перепускной клапан.
Значение его давления выбирают и устанавливают меньшим на 5-10% относительно максимально допустимого значения давления интегрированного в систему насоса при выбранном скоростном режиме.
5. Проводят комплексную проверку настроек узла.
Показателем корректности работы служит равномерный прогрев всех петель созданной системы и верное соотношение показателей температуры теплоносителя в подающем и обратном трубопроводах.
6. В завершение устанавливают термоголовку либо сервопривод и снятые ранее заглушки балансировочно-регулировочного клапана первичного контура.
Узел Valtec Combi отличается гибкостью настроек и помогает избежать ошибок при организации систем теплого пола вне зависимости от уровня сложности.
Коллекторы Валтек ➡️ https://www.voda-74.ru/catalog/kollektory-valtec/
Коллекторы, гидрострелки и комплектующие всех производителей ➡️ https://www.voda-74.ru/catalog/kollektora_shkafy_komplektuyushchie/
Действует доставка по России 🚚
Регулировка теплых полов расходомерами — По полу

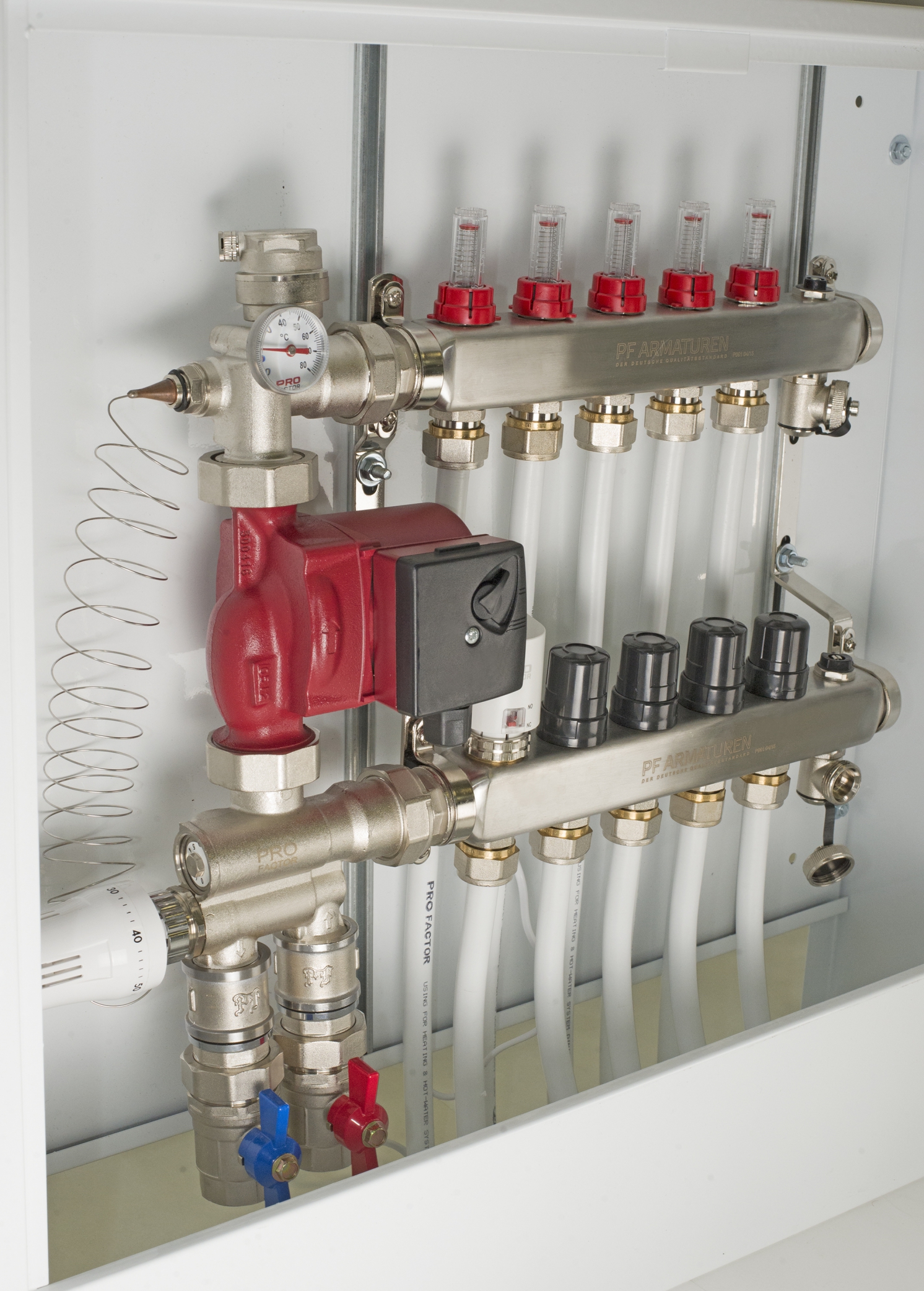

При создании напольных систем отопления используются специальные распределительные элементы — коллекторы для теплых полов.
Конструкция таких изделий представлена двумя, так называемыми, гребенками — трубами, имеющими несколько выходов с одной из сторон.
Одна служит для подачи теплоносителя в систему, другая для отвода охлажденной жидкости. В совокупности они выполняют функцию контроля за температурой всей системы и за равномерным распределением тепла по всем отопительным контурам.
Принцип работы гребенки для теплого пола
Принцип работы гребенки для теплого пола довольно прост. Сначала горячая жидкость поступает из общей системы отопления в питающий клапан коллектора.
Там она смешивается с охлажденной водой, прошедшей контур теплого пола, до получения определенной температуры.
Дальнейшее распределение по контурам регулируется положением специальной распределительной заслонки на многоходовом клапане гребенки в зависимости от текущего нагрева теплоносителя.
Охлажденная жидкость скапливается в обратном коллекторе под давлением, откуда затем перейдет в подающий трубопровод для повторения цикла.
Монтаж гребенки теплого пола
Как правильно собрать гребенку для теплого пола и из чего она состоит узнайте из схемы ниже.
Монтаж гребенки осуществляется, согласно определенным условиям:
- Гребенку монтируют на стену на средней высоте или ближе к полу. Можно также использовать специальный коллекторный шкаф, обеспечивающий удобство и эстетичный вид конструкции. Данную оболочку возможно установить как в выемке, по предварительно рассчитанным параметрам, так и обычным способом на полу или на стене. Однако уровень установки должен соответствовать следующему пункту. После установки коллекторного шкафа, в нем проделывают два отверстия (одно для подающей трубы, второй для обратной), после чего проводят монтаж самой конструкции
- Распределитель должен находится выше уровня отопительной магистрали, чтобы, в случае аварии, можно было удалить лишний воздух из системы теплых полов.
- Максимальная длина каждого из контуров с теплоносителем, подключаемых к коллектору, должна быть примерно одинаковой.
- После установки распределителя к нему присоединяют весь функционал (насос, краны, клапаны, воздухоотводчики).
- Совершают настройку и регулировку получившейся системы контуров теплых полов.
Регулировка системы теплого пола
Регулировка системы напольного отопления может происходить вручную по следующим параметрам:
- Расход теплоносителя.
- Его температура.
Первое значение устанавливается согласно собственным расчетам или известным данным путем изменения режима скорости циркулирующего насоса. Вести наблюдение за значением расхода жидкости можно при помощи устанавливаемого расходомера.
Второе значение задается поворотом колеса термостата (встроенного или выносного). Авторегулировка заключается в установке сервоприводов на каждый отвод.
Расходомер — это небольшое устройство, устанавливаемое на выходы обратного коллектора. Оно служит для перекрывания поступления теплоносителя в систему при достижении определенной температуры.
Отсутствие расходомера не приведет к отказу работы системы. Но в этом случае подача тепла будет неравномерной и энергозатратной.
С помощью насоса вода циркулирует между частями коллектора. Циркуляция теплоносителя является основой работы конструкции. Устройство состоит из следующих элементов:
- Автоматизированный питающий клапан — необходим для изменения режима подачи воды из трубы отопления.
- Термодатчик — фиксирует показания температуры теплоносителя.
- Циркуляционный насос — направляет жидкость по контурам.
- Элементы управления — устанавливаются на входные и выводные патрубки гребенки. Необходимы для автоматизации системы.
Необходимы для автоматизации системы.В целом процесс монтажа гребенки для напольной отопительной системы своими руками не так уж и сложен. Следуя определенным инструкциям и правилам, установка не составит особого труда, даже для обывателя.
Схему подключения гребенки для теплого пола своими руками посмотрите на видео:
Обзор, сборка, установка и регулировка гребенки для теплого пола смотрите на видео:
Учимся подбирать насос и трехходовой для теплого пола на видео ниже:
No related posts.
Длительность: 13:35
Ключевые слова: Монтажа Водяных Теплых Полов, Отопление, Водоснабжение, Канализация, Монтаж, EuroSantehnik, Водяных Теплых Полов, Монтажа Теплых Полов, Монтажа Водяных Полов…
канал: Обучающие видеокурсы /channel/UCfjs6lJ6XhGYRwfercsU2dQ
Простой способ регулировки температуры теплого полаТеплый пол. Регулирование температуры без смесителя.
Регулировка температуры водяного теплого пола
Коллектор для теплого пола. Три способа настройки расходомеров.
RTL клапан регулировка температуры теплого пола
Не греет теплый пол/ Проблема решается просто
#водяной теплый пол, #смесительный узел, #регулировка теплого пола, #отопление электрическим котлом
Теплый пол. Регулировка температуры. Как настроить оптимальную температуру?
Принцип регулировки теплых полов.
Регулировка теплого пола
устройство своими руками и узел Valtec
Один из основных вопросов при организации теплого пола в доме, как включить низкотемпературный контур теплого пола в систему отопления, где теплоноситель может нагреваться вплоть до 110 градусов, при том что полы нельзя нагревать свыше 28(31)°С? Насосно-смесительный узел для теплого пола как раз и решает эту проблему, притом наиболее эффективным образом.
Если просто и незатейливо поставить ограничительный клапан на контур теплого пола, так чтобы туда поступала лишь малая доля горячей воды от котла, то ни к чему хорошему это не приведет. Поверхность пола будет прогреваться неравномерно, ведь вода в трубах практически не будет перемещаться. Собственной теплопроводности будет недостаточно для равномерного распределения тепла.
Слишком ограниченный ток воды в системе теплого пола не дает воспользоваться и отдельным циркуляционным насосом. Нужно применить решение, способное разом обеспечить и нормальную циркуляцию теплоносителя в системе теплого пола, и регулировать подачу горячего теплоносителя от котла для поддержания необходимой температуры.
Принцип и схема работы
Смесительный узел для теплого пола объединяет входной поток жидкости с обратным, замыкая частично контур теплого пола сам на себя. Это решает проблему с недостатком жидкости для перекачки циркуляционным насосом и равномерным распределением тепла по обогреваемой поверхности.
Можно смело ограничить вплоть до полного перекрытия входной поток от котла, и все равно напор и скорость течения теплоносителя будет оптимальной.
Однако обеспечить циркуляцию мало, необходимо определить оптимальный объем горячего теплоносителя, который необходимо подмешивать в контур для поддержания заданной температуры и восполнения теплопотерь.
Для этого используются трехходовые клапаны, способные объединять два потока в один или наоборот разделять один на два, притом с определенной пропорцией, которую можно изменять. Контроль входного клапана отдается терморегулятору, способному управлять штоком клапана в зависимости от температуры теплоносителя на выходе смесительного узла.
Управление выходным трехходовым клапаном отдается датчику давления. Его задача – своевременно и в нужных пропорциях забирать из контура теплого пола жидкость для поддержания установленного рабочего давления.
Циркуляционный насос обеспечивает круговорот теплоносителя во вторичном контуре теплого пола отдельно.
Для высокотемпературной системы отопления при включенных теплых полах процесс регулировки выглядит следующим образом:
- Изначально контур заполнен холодной водой. Чтобы задействовать подогрев пола открывается запорный вентиль на входе смесительного узла и включается циркуляционный насос.
- Горячая вода смешивается с минимальным количеством обратки и поступает в контур.
- По мере того как пол прогревается, обратка идет теплее, и ее требуется больше для охлаждения поступающей от котла жидкости. Система отопления входит в рабочий режим. Примерно 90% воды поступает к насосу из обратки и всего 10% от котла так, чтобы на выходе смесителя получить 35-40оС при том, что в общей системе отопления теплоноситель нагрет до 90-95оС.
Если теплоотдача повышается, и вода в трубах остывает, смеситель подает больше горячей воды и меньше обратки. При минимальных теплопотерях или прогреве пола вода слабо остывает, и соответственно контур работает полностью на внутренней, замкнутой циркуляции.
перекрывая доступ горячей воде.
Для обеспечения бесперебойной подачи теплоносителя со строго заданными параметрами используются еще и:
- автоматические поплавковые воздухоотводчики;
- шаровые запорные клапаны;
- перепускной клапан;
- байпас;
- дренажный клапан;
- термометр для индикации;
- манометр.
В полном сборе насосно-смесительный узел для теплого пола должен уметь:
- Контролировать температуру и давление в контуре теплого пола.
- Обеспечить при необходимости полное отключение для технического обслуживания контура.
- Настройку температуры обогрева в зависимости от ручных настроек или внешних управляющих сигналов.
- Возможность совместной установки с коллекторной группой для обслуживания нескольких параллельных контуров.
Устройство своими руками
Готовые смесительные узлы для теплого пола пугают своей стоимостью, а дешевые модели не способны в полной мере обеспечить необходимый уровень комфорта и плавности работы.
В этом случае можно собрать устройство своим руками для автоматического или полуавтоматического смешения обратки с общим током горячего теплоносителя.
Схема включения представлена на рисунке.
На рисунке указаны:
- Регулирующий клапан с управлением статической термоголовкой;
- Балансировочный клапан;
- Циркуляционный насос;
- Термометр погружной;
- Перепускной клапан байпаса;
- Балансировочный запорный клапан первичного контура;
- Поплавковый автоматический воздухоотводчик;
- Дренажный поворотный клапан;
- Шаровой вентиль.
Т1, Т2 – вход и выход первичного контура
Т11, Т12 – вход и выход вторичного контура, теплого пола, коллектора.
Простая схема включения не предполагает наличия некоторых элементов, а насос включается параллельно контурам теплого пола. В качестве регулятора выступает трехходовой клапан с управлением от термостатической головки.
При выборе регулировочного клапана следует обязательно уточнять допустимую температуру жидкости, с которой он может работать.
Аналогично требования к насосу и пропускным клапанам, шаровым вентилям и дренажным клапанам. Во время сборки выбранной схемы нужно учитывать направление тока теплоносителя и, сверяясь с ним, правильно ориентировать элементы в соответствии с пометками на их корпусе.
Термоголовка для управления регулирующим клапаном должна оборудоваться выносным термометром для установки на выходе смесительного узла, только так можно верно обеспечить смешение горячего теплоносителя с обраткой.
Байпас с пропускным клапаном позволяет контуру адекватно работать даже при полностью перекрытой подаче горячей воды.
Готовый узел Valtec и его настройка
Бесперебойную работу и долговечность, точность настройки и, в конечном счете, комфорт в доме обеспечат готовые смесительные узлы с насосом от фирмы Valtec. Они уже достаточно давно и заслужено пользуются популярностью, зарекомендовали себя с лучшей стороны.
Компания выпускает готовые смесительные узлы для систем водяного теплого пола любого формата и производительности. Главное достоинство готовых решений – выверенные параметры всех элементов и их слаженная работа. Однако для адекватной работы устройства требуется точная и достаточно продолжительная первичная настройка. В линейке продуктов есть насосно-смесительные узлы VT.Combi.0, VT.Combi.S, VT.DUAL.0 и целый ряд трехходовых и четырехходовых клапанов с терморегулирующими головками.
Настройка готовых насосно-смесительных узлов примерно одинакова и подробна, описана в инструкции к устройству.
Порядок настройки:
- Установка давления балансировочного клапана вторичного контура. Разметка на вентиле соответствует расходу воды в пределах от 0 до 5 м3/час.
- Настройка балансировочного клапана первичного контура.
- Настройка срабатывания перепускного клапана. Он должен открыть ток жидкости через байпас, когда другого пути для циркуляции насосом нет, что устраняет риск выхода насоса из строя.
- Настраивается требуемая скорость насоса. Нужно добиться правильной балансировки всех контуров теплого пола, подключенных через смеситель, а также определить допустимую скорость тока теплоносителя.
- Устанавливается желаемая температура на терморегуляторе или контроллере, управляющим клапаном посредством сервопривода.
- Вся система отопления проверяется по давлению и запускается в рабочем режиме.
Значения, которые следует выставлять на балансировочных клапанах, зависит от параметров системы отопления, номинальной температуры теплоносителя, требуемой температуры воды в системе теплый пол и т.д. Формулы и порядок расчета необходимо сверять с инструкцией к выбранному смесителю в соответствии с требованиями производителя.
Для чего нужен насосно смесительный узел для теплого пола
Регулировка смесительного узла
Когда монтаж смесительного узла будет завершен, следует настроить его работу.
Обычно регулировка доставляет больше хлопот, чем сама установка, но при грамотном расчете справиться с этой задачей не составит труда.
Первым делом нужно снять сервопривод, чтобы он не оказывал воздействия на узел в ходе регулировки. Перепускной клапан выставляется на крайнюю позицию – например, устанавливается 0,6 бар
Важно отметить, что случайно сработавший в процессе настройки клапан приведет к тому, что результат будет неправильным. Соответственно, механизму нужно придать положение, при котором он будет в полном бездействии
Далее выполняется балансировка контуров пола. Вначале закрывается запорно-балансировочный вентиль первичной линии – то есть радиаторный контур. С клапана снимается крышка и посредством несложных манипуляций шестигранным ключом он поворачивается по часовой стрелке до упора.
Контурные линии балансируют специальными клапанами. Если в узле предусмотрена одна линия, то балансировка не требуется.
Балансировка выполняется следующим образом:
- Регуляторы открываются на максимум.
- В контуре, на котором отклонение в расходе имеет максимальное значение расхода (относительно проектной величины), клапан закрывается до оптимального размера.
- Соответственным образом настраиваются все линии напольного обогрева.
- В случае, если данные по расходу сбились в ходе балансировки линий, следует их отрегулировать повторно.
- Если при открытых вентилях не получается откорректировать расход, то следует увеличить скорость работы насоса.
Затем нужно увязать насосно смесительный узел для теплого пола с остальными устройствами системы отопления. Для этого открывается запорно-балансировочный клапан радиаторной ветки, который был закрыт перед регулировкой. Открывать его следует на ту величину, которая будет соответствовать оптимальному расходу теплоносителя.
Контролировать расход воды можно при помощи специальных расходомеров. Кроме этого, есть и возможность контроля через обратный ход в системе напольного обогрева. После этого можно заняться перепускным клапаном. Сначала проставляется давление вентиля. Этот показатель не должен превышать величину в 10% от максимально возможного давления в насосе. Данный максимум определяется по характеристикам конкретного насоса. Активация клапана насоса происходит только в случаях, когда устройство должно нагнетать давление при минимальном расходе теплоносителя.

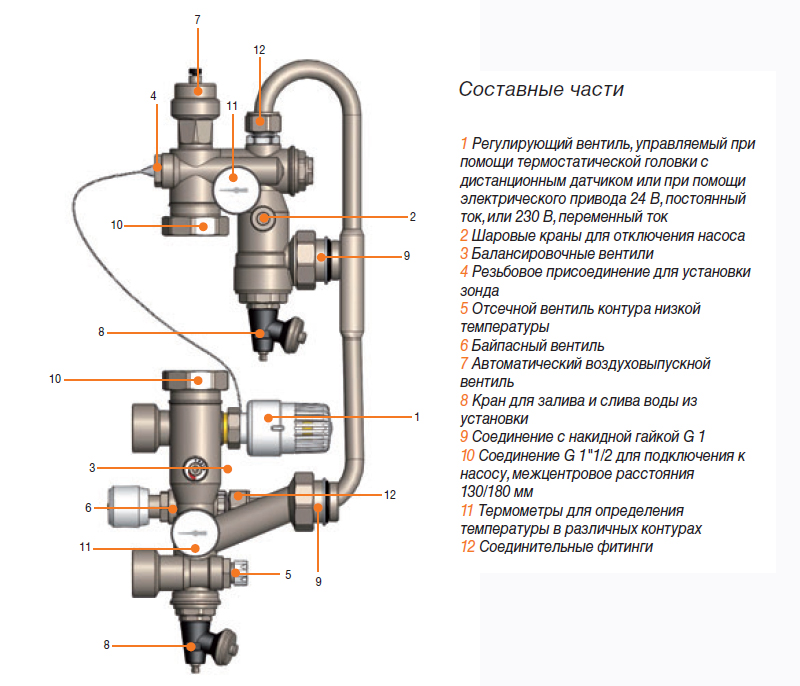

Как работает и из чего состоит смесительный узел для теплого пола
Узлы продаются в различных вариантах сборки. Классический смесительный узел состоит из трехходового (предохранительного) клапана и циркуляционного насоса. В магазинах можно встретить и модели с расширительным баком, коллектором. При этом нужно учитывать, что даже в том случае, если котел отопления уже снабжен насосом, его будет недостаточно для нормальной работы системы обогрева.
Он будет работать на снабжение горячей средой радиаторов, поэтому узел подмеса для теплого пола обязательно должен иметь автономным насос — нужен для обеспечения регулировки t0 среды в системе нагрева воздушных масс снизу.
Помимо этого смесительный узел для теплого пола оснащается термостатом, который отключает подачу жидкой среды, если в подающей трубе t0 теплоносителя превышает заданную пользователем. То есть предохраняющий датчик соединен непосредственно с насосом системы водяного нагрева пола. Описать принцип работы смесительного узла теплого пола достаточно просто:
- нагретый до заданной температуры теплоноситель подается насосом к коллектору вспомогательной системы нагрева;
- у трехходового клапана, работающего совместно с предохранительным датчиком t0, регистрируется его градус;
- клапан срабатывает, если t0 выше заданных градусов в параметрах;
- начинается подача остывшей среды из обратки;
- узел для теплого пола выполняет подмес холодной среды к горячей субстанции;
- регистрация t0 среды после смешивания;
- если температура достигла установленной нормы, клапан срабатывает;
- подача горячей субстанции закрывается;
- подача в трубы теплоносителя корректной температуры.
Классический смесительный узел выполняет не только функцию подмеса остывшей среды в горячую жидкость, но и обеспечивает его движение по петлям. Именно эту функцию берет на себя циркуляционный насос. Современный термостатический смеситель для теплого пола может оснащаться и отводчиком воздуха, и байпасом (предупреждает перегрузки), и отсекающими/дренажными клапанами. Набор входящего в состав оборудования напрямую зависит от тех задач, которые поставлены перед системой нагрева. Поэтому если перед вами стоит проблема, как собрать смесительный узел для теплого пола своими руками, то первоначально рекомендуют определиться с функциональностью отопительного оборудования, а затем только закупать составляющие.
Устанавливается смесительный узел строго до контура системы. Место размещения не играет существенной роли — в комнате, где оборудован теплый пол, котельной и т.д. Хотя многие эксперты рекомендуют при обогреве свыше 2 комнат монтировать узлы подмеса локально — в обогреваемом помещении.
Грамотно продумав устройство смесительного узла для теплого пола, можно организовывать водяные системы в квартирах многоквартирных домов. То есть проводить подключение вспомогательного нагрева к однотрубной системе. Также при сборке узла подмеса можно использовать двухходовые клапаны. Выяснив, из каких составляющих собирается смесительный узел для теплого пола и, разобрав принцип работы оборудования, рассмотрим схемы подключения.
Узел насосно-смесительный VRT MIX.01.130 / VRT
Назначение
Насосно-смесительный узел предназначен для создания низкотемпературных систем в системе отопления. Узел позволяет регулировать температуру и расход теплоносителя, обеспечивает поддержание заданной температуры и расхода во вторичном циркуляционном контуре.
Смесительный узел используется в системах «теплых полов», «теплых стен».
Узел поставляется без циркуляционного насоса.
Смесительный узел состоит из двух модулей (насосного и термостатического), которые монтируются с двух сторон подающего и обратного распределительных коллекторов.
Технические данные
| Характеристика | Значение характеристики при насосе: 25-60 130 |
| Тепловая мощность смесительного узла | 30 кВт |
| Монтажная длина насоса | 130 мм |
| Максимальная температура теплоносителя в первичном контуре | 99 ˚С |
| Максимальное рабочее давление | 10 бар |
| Пределы настройки температуры термостатического клапана с термоголовкой | 20-50 ˚С |
| Максимальная пропускная способность (Kvs) термостатического клапана (поз.10) | 4,5 м3/час |
| Настроечные пределы предохранительного термостата | 20-90 ˚С |
| Класс защиты предохранительного термостата | IP40 |
| Пределы измерения термометра (поз.5) | 0-80 |
| Максимальная температура воздуха, окружающего узел | 50 ˚С |
| Минимальное давление перед насосом | 0,1 бар |
Конструктивные элементы узла
| Наименование | Функции |
1. Коллектор пятивыходной. |
Включает в себя патрубки для присоединения коллекторов, насоса, манометров, термостатов, датчиков. |
| 2. Накидная гайка. | Присоединение коллекторных групп с внутренней резьбой |
| 3. Ниппель 1’’. | G1’’. |
| 4. Байпас перепускной. | Перепускает теплоноситель из подающего коллектора к обратному при перекрытии коллекторных контуров. При выключении насоса обеспечивает циркуляцию теплоносителя в первичном контуре. |
| 5. Головка термостатическая жидкостная. | Регулирует подачу теплоносителя в зависимости от температуры на выходе из смесительного узла. Требуемая температура выставляется вручную. |
| 6. Клапан термостатический. | Регулирует подачу первичного теплоносителя (подмес) за счет воздействия термоголовки (5). |
| 7. Накидные гайки 1 1/2’’. | Для монтажа циркуляционного насоса. |
| 8. Клапан регулирующий со сгоном. | Регулирует расход теплоносителя, возвращаемого в первичный контур. Регулировка осуществляется шестигранным ключем. |
| 9. Термостат предохранительный накладной. | Отключает насос в случае превышения настроечного значения температуры теплоносителя. |
| 10. Термометр (осевое аксиальное подключ) |
Индикация текущего значения температуры теплоносителя на входе в подающий коллектор. |
| 11. Насос циркуляционный. | Обеспечивает циркуляцию теплоносителя во вторичном контуре (не входит в комплект поставки, приобретается отдельно). |
| 12. Клапан балансировочный. | Регулировка перепада давления между подающим и обратным коллекторами при перекрытии контуров «теплого пола». Регулировка шестигранным ключом. Затем фиксируем шпильку в гнезде клапана отверткой. При ослаблении шпильки клапан можно закрыть, но при открытии вернется к предварительной настройке. |
Принцип действия насосно-смесительного узла
Циркуляционный насос 11 обеспечивает циркуляцию теплоносителя по контурам теплого пола. При остывании теплоносителя ниже настроечной температуры термоголовки (5), термостатический клапан (6) открывается и обеспечивается подпитка вторичного контура теплоносителем из первичного контура с подмесом теплоносителя из подающего коллектора вторичного контура. В случае превышения заданной температуры вторичного контура, срабатывает предохранительный термостат (9), останавливая циркуляционный насос.
При этом циркуляция теплоносителя во вторичном контуре прекращается, а в первичном она происходит через перепускной байпас (4). Тем самым узел обеспечивает постоянство расхода в первичном контуре. Байпас также служит для перепускания теплоносителя в случае, когда все контуры теплого пола перекрыты.
Теплый пол Valtec системы и комплектация, инструкция по теплоизоляции, отзывы
Два насосно-смесительных узла теплого пола в одной системе отопления.
У меня получилось в одной системе отопления два смесителя теплого пола.
Один я сделал сразу на первом этапе ремонта и установил его временно.
Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.
Но ничего не бывает более постоянного, чем временное.
И в новом месте установил еще один такой же смеситель.
Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.
Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов. На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов
На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.
Это как раз понятно при таком то подключении.
Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.
Финальная отладка
Регулировка смесительного узла теплого пола Валтек требует увязки оборудования с другими отопительными устройствами. Главная задача: настроить движение теплоносителя через каждый агрегат так, чтобы это соответствовало проекту. Если на данном этапе будут допущены ошибки, некоторые устройства могут нагреваться недостаточно, а другие, наоборот, станут перегреваться. Существует несколько способов, как сбалансировать коллектор для теплого пола Valtec. Инструкция к оборудованию подробно расписывает этот процесс.
Далее, нам предстоит настроить клапан перепускной. Сделать это можно одним из двух способов. Когда мы знаем сопротивление самой загруженной ветки, это же значение и выставляется. Если показатель неизвестен, ориентируются на насос.
В последнем случае значение для клапана должно составить 90-95% от максимального давления насоса для скорости, на которую он установлен. Инструкция на Валтек теплый пол водяной тоже указывает эти параметры.
Завершается процесс проверкой системы. Задача заключается в том, чтобы все ветки прогревались равномерно, и сохранялся правильный баланс температур жидкости, идущей по всем трубопроводам. Если вы убедились в том, что смесительный узел для теплого пола Valtec настроен правильно, можете надевать термоголовку клапана регулирующего, а также другие защитные насадки. Теперь оборудование полностью готово к эксплуатации. Как видите, процесс не настолько сложный, чтобы обязательно прибегать к помощи профессионалов.
Теплый пол из узлов Валтек – качественная и надежная система, которая обеспечит комфортный климат в комнате на протяжении многих лет. Не секрет, что наладка отопления является одной из самых сложных инженерных задач. Малейшие просчеты на этом этапе могут привести к нестабильной работе, следствием чего становится неудовлетворение пользователей и сокращение срока службы оборудования.
Принцип работы смесительного узла теплого пола Valtec значительно упрощает организацию системы. Для монтажа не потребуется специального инструментария, а схема конструкции практически исключает возможность совершить ошибку.Что регулирует байпас смесительного узла TIM JH-1036.
Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.
Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.
балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.
Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.
Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:
Мало что понятно из этих схем.
Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:
Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.
Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.
Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).
За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.
При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.
Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.
Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.
Подключение
Процесс подключения можно разделить на несколько этапов:
- Регулировка клапана балансировочного ВК.
- Настройка скорости насоса.
- Сбалансирование веток.
- Увязка совместимости с другими элементами, входящими в состав системы.
- Наладка перепускного клапана.
- Проверка корректности работы оборудования.
Настройка коллектора теплого пола Valtec начинается со сборки. Посредством резьбового соединения G1 подключают трубы. Для подсоединения коллекторов вторичного контура используют специальные соединители. Монтаж циркуляционного насоса производят при закрытых шаровых кранах.
Перед включением устройства их следует открыть. Перед стартом испытаний убедитесь, что все элементы надежно закреплены в соответствии с инструкцией.
На следующей стадии регулировки теплого пола Валтек настраивают параметры насоса. В первую очередь нам следует рассчитать перепады давления в последующих контурах, а также затраты теплоносителя для ВК. Формулы расчета указываются в инструкции на смесительный узел Валтек для теплого пола. Если приложение к оборудованию отсутствует, можно выйти из положения, установив насос на минимальной отметке.
Если в ходе наладки выяснится, что такого давления недостаточно, просто добавите скорости.
Сбалансирование веток начинается с закрытия БЗ клапана ПК. Снимаем крышку и закручиваем до упора винт, используя соответствующий ключ. Направление обратное движению часовой стрелки. Если регулировка коллектора теплого пола Valtec предусматривает подключение только к одному контуру, дополнительные устройства не потребуются. Если веток несколько, нужно докупать клапаны либо регуляторы расхода.
Процесс происходит следующим образом. Открываем по максимуму клапаны /регуляторы и выбираем ту ветку, где фактический расход не соответствует указанному в инструкции для коллектора теплого пола Valtec больше всего. Регулируем этот клапан до требуемого уровня. То же самое проделываем с остальными. Для индикации расхода рекомендуется использовать прибор VT.FLC15.0.0. Если этот индикатор недоступен, ориентируйтесь по температуре обратного носителя теплой жидкости или по степени нагрева участков системы.
Если организовать правильный расход теплоносителя никак не получается, увеличьте скорость насоса.
Настройка теплого пола — Построй свой дом
Наконец-то система отопления моего дома собрана. Запущен котел. Напомню, что я решил отапливать свой дом только теплыми полами. Хотя комнат в доме не много, для того, чтобы комфорт во всех помещениях был одинаковым, необходима настройка теплого пола. Вот о том, как происходит настройка теплого пола, мы и поговорим в этой статье.
Настройка теплого пола не так сложна, как может показаться на первый взгляд. Если говорить в общем, то настройка теплого пола состоит из трех этапов. Сначала балансировка петель напольного отопления, потом настройка насосно-смесительного узла и наконец настройка контроллера если вы решили автоматизировать систему отопления. Я решил полностью автоматизировать систему отопления в своем доме. Поэтому приобрел контроллер, сервоприводы и термодатчики.
Давайте подробно разберем первый этап настройки, так как от того, на сколько он будет сделан качественно, зависит успех всей настройки.
Балансировка петель теплого пола
Готовя эту статью я прочитал множество различных мнений специалистов по настройке теплого пола. И вот с чем я не согласен:
Зачастую можно услышать, что правильно сбалансировать систему теплого пола можно только с помощью расчетов, посчитав сопротивление всех петель и вычислив настроечное положение регулирующих клапанов. Не спорю, что грамотный гидравлический расчет ускорит процесс наладки и защитит от ошибок в монтаже. Но на практике, настройка теплого пола может происходить без теоретических расчетов, хотя это и займет больше времени. Самое главное, что проект с гидравлическим расчетом стоит денег, а мы с вами нацелены на грамотную экономию.
Многие специалисты считают, что расход теплоносителя во всех петлях должен быть одинаковым. На практике, расход жидкости в петлях в основном зависит от тепловой мощности, которую передает в помещение каждая конкретная петля.
Бытует мнение, что систему теплого пола вообще не надо балансировать, а расход теплоносителя в петлях выровняется сам за счет работы термостатов, контроллеров и других приборов автоматики. Не соглашусь с этим утверждением, так как рано или поздно наступят условия, когда все петли теплого пола будут вынуждены открыться на максимум. В этом случае распределение теплоносителя в системе должно быть таким, чтобы вся жидкость не уходила в одну петлю, а равномерно распределялась по всем контурам.
Настройка теплого пола
И вот, система отопления заполнена и испытана, котел запущен. Все готово к настройке системы отопления.
Перед началом настройки отопления, необходимо определиться с ее целями и задачами. Основная задача балансировки заключается не в том, чтобы установить требуемый расход в каждой петле, а установить соотношение расходов по петлям или баланс расходов. Стоит помнить, что окончательный расход устанавливается во время настройки насосно-смесительного узла.
Изменяя общий расход теплоносителя через коллектор, соотношение расходов через петли сохранится.
Настройка теплого пола с помощью расходомеров
Существенно влияет на балансировку наличие на коллекторном блоке расходомеров. Расходомеры, значительно ускоряют балансировку и позволяют ее сделать без включения котла. Это возможно потому, что расходомер показывает расход теплоносителя по каждому контуру в реальном времени.
Распределение потоков теплоносителя необходимо осуществлять таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Чтобы это получилось, желательно знать требуемые тепловые нагрузки на петли. Но даже, если этих данных нет, можно выставить расходы пропорционально длинам петель. В большинстве случаев, такой подход не дает большой погрешности из-за того, что петли с большими длинами имеют так же и большие мощности.
Балансировка начинается с самой длинной петли или петли с самой большой мощностью, если это известно.
Далее регулирующий клапан на этой петле открывается в максимальное положение. В дальнейшем относительно него будут выставляться расходы всех остальных петель.
Для примера рассмотрим коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.
Как мы уже говорили, настройка начинается с большей петли, имеющей длину 100 м. Она открывается на максимум. Допустим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.
Расход теплоносителя на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.
Расход теплоносителя на четвертой петле должен быть: (50/100) · 4 = 2 л/мин.
Проблемы при настройке теплого пола
На практике, может получиться так, что на третьей петле расход при полностью открытом клапане установится на уровне 2,5 л/мин, хотя нам нужен расход 3 л/мин. Это говорит о том, что данная петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины.
Как правило это бывает из-за наличия большего количества отводов, калачей или подводящих участков. Если такое случится, то вам придет, все же включить котел и дальнейшую балансировку проводить с включенным котлом и хотя бы с минимальным теплосъемом в помещении.
При этом первая петля настроится на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин., и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин.
После того, как все расходы в петлях выставлены, балансировка петель теплого пола может считаться законченной. Следующим этапом идет настройка насосно-смесительного узла.
Настройка теплого пола без расходомеров
Если на коллекторе не установлены расходомеры, то о расходах в петлях придется судить только по косвенным признакам.
Балансировка без расходомеров производится только с включенным котлом и хотя бы с минимальным теплосъемом в помещении. Лучше, если на улице будет температура не ниже +5 ºС, при этом в помещениях не должно быть открытых окон и каких-либо значительных тепловых выделений, например, работающего камина.
После этого систему необходимо оставить прогреваться на несколько часов, до тех пор, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.
Правильность настройки системы определяется одним из следующих способов:
- По температуре теплоносителя в обратном трубопроводе;
- По средней температуре пола.
Настройка по температуре воды в обратном трубопроводе
Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.
В том случае, если все петли теплого пола будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход теплоносителя соответствует текущей мощности. А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.
Снимать показания температуры удобнее при помощи специальных термометров, которые монтируются между трубой и обратным коллектором.
Эталонная температура измеряется на самой длинной петле. После этого все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на какой-то петле будет ниже эталонной, значит и расход в этой петле тоже низкий. Следовательно, клапан этой петли необходимо приоткрыть. Если расход теплоносителя будет выше эталонного, то клапан необходимо закрыть. После регулировки необходимо подождать пол часа, а за тем повторить операцию. И так повторять до тех пор, пока температура теплоносителя у всех петель перед обратным коллектором будут равны.
Настройка отопления по средней температуре пола
Описанный в предыдущей главе способ настройки теплого пола не учитывает финишное покрытие пола. Если в помещениях дома будет разное покрытие пола, то для того, чтобы температура поверхности пола во всех помещениях по ощущениям была одинаковой, необходимо, чтобы расход теплоносителя в петлях учитывал этот фактор.
Учесть в настройках системы финишное покрытие можно, если замерить температуру поверхности пола в разных помещениях. Таким образом, можно выровнять расходы теплоносителя в разных петлях так, чтобы средняя температура поверхности пола во всех помещениях стала одинаковой. Измерить температуру пола можно, либо контактными термометрами, либо пирометрами.
Принцип настройки клапанов происходит по тому же принципу, что и в предыдущем случае. Стоит иметь ввиду, что замерять температуру пола необходимо, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли. После этого посчитать среднее значение температуры. Как только температура поверхности пола во всех помещениях будет одинаковой или расхождение будет незначительным, настройку можно считать оконченной.
Чтобы настройка клапанов не могла случайно сбиться, на коллекторах предусмотрен механизм фиксации настроенного положения. Для этого нужно закрутить фиксирующий винт до упора.
Винт находится внутри шестигранника. Фиксирующий винт ограничивает открытие клапана до настроенного уровня и не позволяет ему открыться сильнее. После настройки всех петель можно закрутить все фиксирующие винты до упора, при этом в дальнейшем, можно перекрывать отдельные петли этим же клапаном.
Уверен, что теперь настройка теплого пола не будет для вас сложной. О настройке радиаторного отопления вы можете почитать в моей предыдущей статье. В следующей статье я расскажу о гравитационном отоплении.
РЕКОМЕНДУЮ ЕЩЁ ПОЧИТАТЬ:
% PDF-1.7
%
59 0 объект
>
эндобдж
xref
59 68
0000000016 00000 н.
0000002077 00000 н.
0000002249 00000 н.
0000002893 00000 н.
0000003510 00000 н.
0000004164 00000 п.
0000004199 00000 п.
0000004310 00000 н.
0000004423 00000 н.
0000004547 00000 н.
0000005065 00000 н.
0000005656 00000 п.
0000005754 00000 н.
0000006359 00000 н.
0000007025 00000 н.
0000008250 00000 н.
0000008679 00000 н.
0000008763 00000 н.
0000009135 00000 п.
0000009615 00000 н.
0000010888 00000 п.
0000012382 00000 п.
0000013616 00000 п.
0000014817 00000 п.
0000015993 00000 п.
0000017189 00000 п.
0000018119 00000 п.
0000020768 00000 п.
0000026106 00000 п.
0000032425 00000 п.
0000035708 00000 п.
0000035738 00000 п.
0000035811 00000 п.
0000038315 00000 п.
0000038629 00000 п.
0000038692 00000 п.
0000038806 00000 п.
0000038836 00000 п.
0000038909 00000 п.
0000039959 00000 н.
0000040273 00000 п.
0000040336 00000 п.
0000040451 00000 п.
0000043815 00000 п.
0000043854 00000 п.
0000043928 00000 н.
0000044045 00000 п.
0000044340 00000 п.
0000044414 00000 п.
0000044707 00000 п.
0000046523 00000 п.
0000061724 00000 п.
0000063541 00000 п.
0000065358 00000 п.
0000066532 00000 п.
0000069575 00000 п.
0000077318 00000 п.
0000078570 00000 п.
0000084477 00000 п.
0000085218 00000 п.
0000086943 00000 п.
0000087816 00000 п.
0000090675 00000 п.
0000091502 00000 п. ZAbFJ &) vQ`vfqXA, W $ N @ P5 @ l o0
% PDF-1.4 % 106 0 объект > эндобдж xref 106 98 0000000016 00000 н. 0000002185 00000 н. 0000002285 00000 н. 0000002598 00000 н. 0000002912 00000 н. 0000003573 00000 н. 0000003630 00000 н. 0000003678 00000 н. 0000003713 00000 н. 0000004006 00000 н. 0000004085 00000 н. 0000004123 00000 п. 0000004157 00000 н. 0000004389 00000 п. 0000004611 00000 н. 0000004649 00000 п. 0000004683 00000 п. 0000004721 00000 н. 0000004755 00000 н. 0000004890 00000 н. 0000005030 00000 н. 0000005171 00000 п. 0000006849 00000 н. 0000006921 00000 п. 0000007701 00000 п. 0000007899 00000 н. 0000016774 00000 п. 0000016846 00000 п. 0000019875 00000 п. 0000020074 00000 п. 0000028959 00000 п. 0000029031 00000 н. 0000032060 00000 п. 0000032253 00000 п. 0000032296 00000 н. 0000032335 00000 п. 0000032378 00000 п. 0000032417 00000 п. 0000032460 00000 п. 0000032499 00000 п. 0000032542 00000 п. 0000032581 00000 п. 0000032624 00000 п. 0000032663 00000 п. 0000032706 00000 п. 0000032745 00000 п. 0000032784 00000 п. 0000032827 00000 н. 0000032866 00000 п. 0000032909 00000 н. 0000032948 00000 н. 0000032991 00000 п. 0000033030 00000 н. 0000033073 00000 п. 0000033116 00000 п. 0000033155 00000 п. 0000033198 00000 п. 0000033237 00000 п. 0000033280 00000 п. 0000033319 00000 п. 0000033362 00000 п. 0000033401 00000 п. 0000033444 00000 п. 0000033483 00000 п. 0000033522 00000 п. 0000033565 00000 п. 0000033604 00000 п. 0000033632 00000 п. 0000033660 00000 п. 0000033688 00000 п. 0000033716 00000 п. 0000033759 00000 п. 0000033798 00000 п. 0000033841 00000 п. 0000033880 00000 п. 0000033923 00000 п. 0000033966 00000 п. 0000034005 00000 п. 0000034048 00000 п. 0000034087 00000 п. 0000034130 00000 п. 0000034169 00000 п. 0000034212 00000 п. 0000034251 00000 п. 0000034290 00000 п. 0000034333 00000 п. 0000034372 00000 п. 0000034415 00000 п. 0000037942 00000 п. 0000152238 00000 н. 0000152590 00000 н. 0000301096 00000 н. 0000303293 00000 н. 0000435133 00000 п. 0000437330 00000 н. 0000449372 00000 н. 0000512054 00000 н. 0000002332 00000 н. трейлер > startxref 0 %% EOF 107 0 объект > эндобдж 108 0 объект > эндобдж 203 0 объект > поток xc«c`a`a`l ̀
% PDF-1.5 % 41 0 объект > эндобдж xref 41 74 0000000016 00000 н. 0000002177 00000 н. 0000002288 00000 н. 0000002915 00000 н. 0000003170 00000 н. 0000003483 00000 н. 0000003733 00000 н. 0000004096 00000 н. 0000004692 00000 н. 0000004717 00000 н. 0000004972 00000 н. 0000005486 00000 н. 0000005748 00000 н. 0000006299 00000 н. 0000006410 00000 н. 0000006523 00000 н. 0000006558 00000 н. 0000007137 00000 н. 0000007674 00000 н. 0000008057 00000 н. 0000008238 00000 п. 0000008373 00000 п. 0000010859 00000 п. 0000011025 00000 п. 0000013434 00000 п. 0000015742 00000 п. 0000017548 00000 п. 0000020088 00000 н. 0000022172 00000 п. 0000024524 00000 п. 0000026146 00000 п. 0000027669 00000 н. 0000030240 00000 п. 0000032888 00000 н. 0000032925 00000 п. 0000068992 00000 п. 0000069394 00000 п. 0000069823 00000 п. 0000069892 00000 п. 0000069929 00000 н. 0000096279 00000 н. 0000096660 00000 п. 0000097023 00000 п. 0000097387 00000 п. 0000097743 00000 п. 0000097849 00000 п. 0000110819 00000 н. 0000122688 00000 н. 0000122963 00000 н. 0000123413 00000 н. 0000134495 00000 н. 0000143285 00000 н. 0000146815 00000 н. 0000147369 00000 н. 0000147626 00000 н. 0000183831 00000 н. 0000183868 00000 н. 0000221455 00000 н. 0000221492 00000 н. 0000258134 00000 н. 0000258172 00000 н. 0000295760 00000 н. 0000295799 00000 н. 0000333387 00000 н. 0000333426 00000 н. 0000369612 00000 н. 0000369651 00000 п. 0000369903 00000 н. 0000370000 00000 н. 0000370145 00000 п. 0000372956 00000 н. 0000398840 00000 н. 0000400525 00000 н. 0000001776 00000 н. трейлер ] / Назад 884802 >> startxref 0 %% EOF 114 0 объект > поток hb«g«g`c` / `b @
Коллектор Emmeti FMU3 от Heat Direct
Обзор Emmeti Предварительно собранный 1-дюймовый нагревательный коллектор FMU3 и смесительный набор для пола от компании Heat Direct.Просто сконфигурируйте свой собственный коллектор, выбрав требуемые запорные клапаны, порты и соединители труб. Превосходная альтернатива утомительному поиску среди сотен товаров.
Коллектор и группа управления Emmeti FMU3 были изготовлены для использования с системами теплого пола и другими системами центрального отопления. Коллектор проходит заводские испытания на давление 10 бар и включает термостатический смесительный клапан с датчиком, высокоэффективный циркуляционный насос, датчик температуры, встроенный автоматический воздухоотводчик и обратный клапан для упрощения заполнения системы.
Доступен с 2–12 портами, с двойными регулирующими расходомерами и запорными клапанами, установленными на расходомере. На возвратной штанге есть посадочные места для приводных головок. Узел смесительного клапана предназначен для подачи заданной температуры смеси от 20 ° C до 65 ° C, что соответствует широкому спектру применений. Эта модель представляет собой усовершенствованную версию своего предшественника (напольный смесительный коллектор Emmeti FMU2) в комплекте с насосом Grundfos UPM3 Auto с напором 7 м. Насос соответствует требованиям ErP 2015 и имеет 3 режима управления и двойную систему разблокировки.Этот насосный агрегат — один из немногих, доступных в Великобритании, который соответствует требованиям строительных норм для первоначального подогрева стяжек полов.
Коллекторы могут использоваться как системы отопления с несколькими зонами или как система отопления отдельных помещений с помощью 4-проводного исполнительного механизма (например).
Макс.температура первичного контура = 90 ° C
Макс.рабочее давление = 10 бар
Первичное рабочее давление = 1 бар Регулировка диапазона температуры смешанной воды = 20˚C-65˚C
Мощность нагрева = Dt 10˚C
DP доступен при 0.25BAR
Термостатическое регулирование = 10 кВт положение клапана увеличения расхода 0
Термостатическое регулирование = 12,5 кВт положение клапана увеличения расхода 5 с циркуляционным насосом, установленным на максимум
Электронное регулирование = 11,5 кВт Падение давления на смесительном клапане = Kv3 Падение давления при открытом байпасном клапане = Kvmax 4.
