Радиоконструктор RA261. Автоматический регулятор скорости вентиляторов ПК


  Устройство предназначено для управления вентиляторами системы охлаждения персональных компьютеров. Представляет собой ШИМ-регулятор скорости вращения в зависимости от температуры термодатчика. В отличие от использования простых схем с применением гасящего резистора, в которых лишняя энергия выделяется на пассивном компоненте, не происходит рассеивание тепла внутри корпуса, что повышает эффективность системы охлаждения ПК.
  В качестве датчика температуры установлен прецизионный термодатчик LM335 с чувствительностью 10 мВ/градус по абсолютной шкале. Для установки порога срабатывания используется потенциометр RV1. Нагрузка подключается к клеммам P1, P2, а питается устройство от компьютерного БП (провода: жёлтый +12 В, чёрный 0 В).
Принципиальная схема

  Устройство работает следующим образом.

На элементах U1A и U1C собран генератор пилообразного напряжения, частота генерации которого определяется по формуле f = 1 / (4×R9×C2×R5 / R4) и составляет порядка 30 кГц, что выше слышимого диапазона. Резисторы R1 и R2 образуют делитель напряжения и служат для подачи половины напряжения питания на отрицательный вход операционного усилителя. Конденсатор C1 является сглаживающим.
  Датчик температуры LM335 представляет собой стабилитрон, напряжение которого зависит от температуры и при 30 ˚С составляет 3 В. При этом шаг роста напряжения — 10 мВ/ ˚С. Это напряжение поступает на неинвертирующий вход ОУ U1B. На второй вход этого
ОУ
поступает напряжение с потенциометра RV1 и вычитается из напряжения датчика. Подстройкой RV1 производится установка порога срабатывания. Разностное напряжение с выхода U1B складывается с пилообразным сигналом U1C на компараторе U1D, на выходе которого образуется ШИМ-сигнал, открывающий и закрывающий транзистор Q1.

Схема расположения элементов

 Характеристики:
  • Номинальное напряжение питания: 12 В;
  • Номинальное напряжение нагрузки: 12 В;
  • Ток нагрузки: До 1 А.

 Комплект поставки:
  • Плата печатная;
  • Набор радиодеталей;
  • Инструкция по эксплуатации.

 Примечания:
  • Для предотвращения перегрузки БП не рекомендуется использовать нагрузку общим током более 0,5 А.
  • Для измерения температуры определённых элементов ПК следует установить датчик на их корпусе.
  • Разрешается параллельно подключать несколько вентиляторов к одному устройству, при этом не превышая рекомендуемого тока нагрузки.

Программа для разгона оборотов кулера на ноутбуке

Длительная и активная работа за ноутбуком приводит к тому, что он начинает сильно нагреваться. Особенно это актуально в тёплое время года. Перегревшийся ноутбук может плохо работать, медленно выполнять какие-либо действия или даже самостоятельно выключаться.

Это доставляет много проблем и дискомфорта, особенно если работу за переносным компьютером необходимо обязательно выполнить в определённое время. И выход из такой ситуации есть.

Изначально стандартные настройки позволяют системе охлаждения работать только на 50% от своих возможностей. Поэтому можно самостоятельно изменить параметры, не имея при этом специальных знаний по программированию или подготовки. Теперь разберём Как увеличить обороты на кулере.

Способы управления системой охлаждения

Если современные ПК имеют три вентилятора (один на процессор, второй на видео карту и третий на встроенный накопитель), то переносные компьютеры чаще всего имеют один вентилятор. При увеличении силы вентилятора в ноутбуке можно увеличить работу либо одного охлаждающего устройства, либо двух.

Существует два способа регулировать мощность работы охлаждающего устройства:

  • использовать BIOS;
  • или установить дополнительное ПО.

Но какой бы способ увеличения скорости охлаждающего устройства вы бы ни выбрали, нужно сначала переносной ноутбук привести в порядок. Для этого нужно ноутбук, очистить лопасти вентилятора и все элементы материнской платы, чтобы не было пыли. Так как она ухудшает теплоотдачу, что приводит к увеличению температуры системы. Это можно сделать самостоятельно или обратиться за помощью в специализированные сервисы.

Советуют такую процедуру делать один раз в 6 месяцев.

Разгон кулера через BIOS

Улучшить мощность охлаждающей системы таким способом можно, если материнская плата на вашем переносном компьютере оснащена функцией контроля за системой охлаждения. Управление охлаждающей системой происходит с помощью специальных драйверов. Поднять мощность вентилятора через БИОС можно следующим образом:

  1. Войти в БИОС. Чтобы это сделать, необходимо на клавиатуре нажать клавишу Del, когда операционная система будет загружаться. Но клавишей перехода в БИОС также может быть F12 или F9. Какая клавиша является входом в BIOS, зависит от компании, которая производит материнку.
  2. Далее открыть раздел Power и перейти в пункт Hardware Monitor.
  3. Теперь измените параметры работы системы охлаждения или выберите интеллектуальный режим работы.
  4. Сохраните параметры и выйдите из БИОС.

Подраздел Hardware Monitor в разных версиях BIOS может иметь разный внешний вид. Но вы легко сделаете нужные настройки, если знаете, что и где смотреть:

  • в строке CPU Min.FAN speed (или CPU FAN Control) вы указываете с какой скоростью будет вращаться кулер;
  • в пункте CPU Q-Fan Control (выбираете значение Enable) вы запустите интеллектуальную работу системы охлаждения;
  • в строке CPU Fan Profile вы можете выбрать, каким способом будет проходить интеллектуальная работа: Silent кулер будет функционировать бесшумно; Standard вентилятор функционирует только на половину своей мощности; Turbo или Performance кулер разгоняется на максимум;
  • в строке CPU Temperature вы указываете температуру процессора. И до этих показателей будет идти процесс охлаждения.

Утилиты для разгона кулера в ноутбуке

Для тех, кто не любит среду БИОС, разработан специальный софт, с помощью которого можно разогнать вентилятор на ноутбуке.

Наиболее эффективными для таких целей оказываются: SpeedFan; AMD OverDrive; Riva Tunes.

Применение утилиты SpeedFan

Эта программа имеет понятный и простой интерфейс. Чтобы с помощью неё разогнать кулер необходимо:

  • Установить её. Она скачивается бесплатно в интернете. Установочный файл имеет, примерно, 2,8 МБ. Поэтому для скачивания подойдёт и интернет с невысокой скоростью
  • Изменить язык приложения на русский. Для этого в разделе Configure пройти по вкладке Options и выбрать нужный язык. Потом нажать ОК.
  • В разделе «Показатели» указать нужную скорость вращения. Зафиксировав, на сколько процентов от своих возможностей он будет функционировать. Здесь также находятся данные о температуре процессора, материнки и встроенного накопителя.
  • В разделе «Конфигурация» во вкладке «Температура» указывается температура процессора, материнки и жесткого диска. Система будет придерживаться этих параметров.

Увеличение скорости вентилятора с помощью AMD OverDrive и Riva Tunes

Утилита AMD OverDrive увеличивает мощность работы вентилятора, установленного на ноутбуках с процессором AMD. Чтобы улучшить работу кулера с помощью данного приложения необходимо:

  1. Установить программу на переносной компьютер.
  2. Запустить программу. И перейти в раздел Fan Control.
  3. Найти вкладку Performance Control.
  4. Увеличить скорость кулера с помощью ползунков, которые регулируют его силу.
  5. Теперь сохранить все изменения. Для этого в разделе Preferences найти пункт Setting. В данном пункте поставить галочку напротив строки «Использовать мои последние настройки». Теперь после включения ноутбука вентилятор будет работать с новой мощностью.

Если же в ваш переносной компьютер встроен процессор Intel, тогда вам нужно установить программу Riva Tunes, которую разработала компания Intel. Настраивается эта утилита точно также, как и предыдущая. Поэтому повторно их описывать нет необходимости.

Ускорить вращение вентилятора ноутбука очень просто. Если следовать вышеописанным инструкциям, вы легко и быстро это сделаете.

Однако необходимо учитывать, что ноутбук начинает более громко работать, если в нём увеличить мощности работы вентилятора. Поэтому слушать музыку или смотреть фильмы на переносном компьютере, который сильно шумит не очень комфортно и приятно. И не всем понравится работать за устройством, которое шумит. Громкий звук может отвлекать и мешать концентрироваться. Также ноутбук начинает больше потреблять электроэнергии, при увеличении в нём мощности кулера. Если устройство подсоединено к сети, то проблем в его работе не будет. Но если ноутбук отключён от сети и работает на батареи, то она будет намного быстрее садиться. Также срок её эксплуатации будет намного меньше.

Программа для управления кулерами в компьютере 💻

Порой гул от системного блока не позволяет насладиться тишиной или сосредоточиться. В этой статье я расскажу как регулировать обороты кулеров с помощью специальной программы для Windows XP/7/8/10, а в конце покажу на видео более подробно весь процесс.

Почему вентиляторы шумят и какие есть способы это исправить

За исключением особых безвентиляторных модификаций, в каждом компьютере установлено два и более кулера: в блоке питания, на процессоре, видеокарте, в корпусе и другие. И каждый по-своему шумит, и это плохая новость. Многие просто привыкли к шуму своего системника и считают что так и должно быть. Может быть и должно, но необязательно! В 99% случаев шум от компьютера можно уменьшить на 10%-90%, и это хорошая новость.

Как вы уже поняли, бесшумность достигается уменьшением шума от кулеров. Это возможно с помощью применения более тихих, по своей природе, кулеров, либо с помощью уменьшения оборотов уже имеющихся. Естественно, уменьшать скорость можно до значений не угрожающих перегреву компьютера! В этой статье речь пойдёт именно об этом способе. Ещё больше снизить шум помогут программы для уменьшения треска от жёсткого диска.

Итак, чтобы уменьшить обороты вращения кулера можно использовать один из вариантов:

  1. Программа для управления скоростью вращения кулеров
  2. «Интеллектуальная» система контроля оборотов, зашитая в BIOS
  3. Утилиты от производителя материнской платы, ноутбука или видеокарты
  4. Использовать специальное устройство – реобас
  5. Искусственно занизить напряжение питания вентилятора

У кого нормально работает управление из BIOS, могут дальше не читать. Но частенько BIOS лишь поверхностно регулирует обороты, не занижая их до бесшумных, и при этом всё ещё приемлемых, значений. Утилиты от производителя, порой, единственный способ влияния на вентиляторы потому что сторонние программы часто не работают на необычных материнских платах и ноутбуках. Разберём самый оптимальный – первый способ.

Программа для управления кулерами SpeedFan

Это многофункциональная и полностью бесплатная программа. Наверное сразу немного огорчу, сказав что эта программа работает не на всех ноутбуках, но можно пробовать, и не будет регулировать обороты тех вентиляторов, которыми не умеет управлять материнская плата из BIOS. Например, из моего BIOS можно включить функцию управления кулером SmartFan только для центрального процессора. Хотя смотреть текущие обороты можно ещё для двух. Для управления кулером ноутбука есть другая программа.

Внимание: перед использованием программы отключите управление кулерами из BIOS!

Иначе может произойти следующая ситуация. В момент загрузки программы SpeedFan считываются текущие обороты и принимаются за максимальные. Соответственно, если к этому времени BIOS не раскрутит вентилятор до максимальных оборотов, то и программа не сможет это сделать.

У меня так один раз случилось, что в момент загрузки программы кулер на процессоре крутился со скоростью 1100 об/мин, и SpeedFan не мог установить бОльшее значение. В итоге процессор нагрелся до 86 градусов! А заметил я это случайно, когда в момент большой нагрузки не дождался шума от вентилятора. Благо ничего не сгорело, а ведь компьютер мог больше не включиться…

Запуск и внешний вид программы

Скачайте и установите приложение с официального сайта.

Скачать SpeedFan

При первом запуске возникнет обычное окошко с предложением помощи по функциям программы. Можете поставить галочку, чтобы оно больше не появлялось и закройте его. Далее SpeedFan считает параметры микросхем на материнской плате и значения датчиков. Признаком успешного выполнения будет список с текущими значениями оборотов вентиляторов и температур компонентов. Если вентиляторы не обнаружены, значит программа вам ничем не сможет помочь. Сразу перейдите в «Configure -> Options» и поменяйте язык на «Russian».

Как видим, здесь также показана загрузка процессора и информация с датчиков напряжения.

В блоке «1» располагается список обнаруженных датчиков скорости вращения кулеров с названиями Fan1, Fan2…, причём их количество может быть больше, чем есть на самом деле (как на картинке). Обращаем внимание на значения, например Fan2 и второй Fan1 имеют реальные показатели 2837 и 3358 RPM (оборотов в минуту), а остальные по нулям или с мусором (на картинке 12 RPM это мусор). Лишние мы потом уберём.

В блоке «2» показываются обнаруженные датчики температур. GPU – это графический чипсет, HD0 – жёсткий диск, CPU – центральный процессор (вместо CPU на картинке Temp3), а остальное мусор (не может быть 17 или 127 градусов). В этом недостаток программы, что нужно угадывать где что (но потом мы сами переименуем датчики как нужно). Правда, на сайте можно скачать известные конфигурации, но процедура не из простых и усложнена английским языком.

Если непонятно какой параметр за что отвечает, то можно посмотреть значения в какой-нибудь другой программе для определения параметров компьютера и датчиков, например AIDA64 и сравнить с теми что определила программа SpeedFan, чтобы точно знать где какие показания скорости и температуры (на видео под статьёй всё покажу).

И в блоке «3» у нас регулировки скоростей Speed01, Speed02…, с помощью которых можно задавать скорость вращения в процентах (может показываться как Pwm1, Pwm2…, подробнее смотрите на видео). Пока что нам надо определить какой Speed01-06 на какие FanX влияет. Для этого меняем значения каждого со 100% до 80-50% и смотрим изменилась ли скорость какого-нибудь Fan. Запоминаем какой Speed на какой Fan повлиял.

Повторю, что не все вентиляторы будут регулироваться, а только те, которыми умеет управлять материнская плата из BIOS.

Настройка SpeedFan

Вот и добрались до настроек. Нажимаем кнопку «Конфигурация» и первым делом назовём все датчики понятными именами. На своём примере я буду программно управлять кулером процессора.

На вкладке «Температуры» находим определённый на предыдущем шаге датчик температуры процессора (у меня Temp3) и кликаем на него сначала один раз, а потом через секунду ещё раз – теперь можно вписать любое имя, например «CPU Temp». В настройках ниже вписываем желаемую температуру, которую будет поддерживать программа с минимально-возможной скоростью вращения кулера, и температуру тревоги, при которой включаются максимальные обороты.

Я устанавливаю 55 и 65 градусов соответственно, но для каждого это индивидуально, поэкспериментируйте. При сильно низкой установленной температуре, вентиляторы будут крутиться всегда на максимальных оборотах.

Далее разворачиваем ветку и снимаем все галочки, кроме той Speed0X, которая регулирует FanX процессора (это мы уже определили ранее). В моём примере это Speed04. И также снимаем галочки со всех остальных температур, которые мы не хотим видеть в главном окне программы.

На вкладке вентиляторы просто находим нужные вентиляторы, называем их как хочется, а ненужные отключаем.

Идём дальше на вкладку «Скорости». Становимся на тот Speed0X, который отвечает за нужный кулер, переименовываем его (например в CPU Speed) и выставляем параметры:

  • Минимум – минимальный процент от максимальных оборотов, который программа сможет установить
  • Максимум – соответственно максимальный процент.

У меня минимум стоит 55%, а максимум 80%. Ничего страшного, что программа не сможет установить значение на 100%, ведь на вкладке «Температуры», мы задали пороговое значение тревоги, при котором принудительно будет 100% оборотов. Также для автоматического регулирования не забываем поставить галочку «Автоизменение».

В принципе это всё. Теперь переходим в главное окно SpeedFan и ставим галочку «Автоскорость вент-ров» и наслаждаемся автоматической регулировкой скорости вращения 🙂 С первого раза не получится оптимально настроить под себя, поэкспериментируйте и оставьте подходящие параметры, оно того стоит!

Дополнительные параметры

Программка SpeedFan имеет ещё кучу функций и параметров, но я не буду в них углубляться, т. к. это тема отдельной статьи. Давайте поставим ещё несколько нужных галочек на вкладке «Конфигурация -> Опции»

  • Запуск свёрнуто – чтобы SpeedFan запускался сразу в свёрнутом виде. Если не поставить, то при запуске Windows главное окно программы будет висеть на рабочем столе. Если программа не запускается вместе с Windows, то просто добавьте её ярлык в автозагрузку.
  • Static icon – предпочитаю установить, чтобы в системном трее вместо цифр отображался просто значок программы
  • Сворачивать при закрытии – установите чтобы при нажатии на «крестик» программа не закрывалась, а сворачивалась в системный трей (возле часиков)
  • Полная скорость вентиляторов при выходе – если не установить, то после выхода из программы обороты кулеров останутся в том состоянии, в котором были на момент закрытия. А так как управлять ими больше будет некому, то возможен перегрев компьютера.

Ну как, всё получилось, программа работает, обороты регулируются автоматически? Или может вы используете другие способы? Надеюсь, информация оказалась для вас полезной. Не поленитесь поделиться ей с друзьями, я буду вам премного благодарен!

А теперь видео с подробной настройкой SpeedFan. Примечание: на видео произошёл небольшой сбой. После ручного регулирования вентилятора процессора Fan1 его значение не вернулось в 3400 RPM, а осталось почему-то в 2200 RPM. После перезапуска программы всё нормализовалось. В последних версиях SpeedFan на моём компьютере такого не было.

Реобас 3.5 регулятор скорости вращения вентиляторов ПК, 4 канала

Реобас формата 3,5 дюйма используется для регулирования скорости вращения от одного до четырех 2-, 3-, 4-х пиновых компьютерных кулеров. Кулеры подключены напрямую к реобасу, а скорость вращения регулируется с помощью потенциометров.
Для использования регулятора скорости нужно сначала вмонтировать его в 3,5 дюймовый слот компьютерного корпуса таким образом, чтобы регуляторы были наружу, а пиктограммы «–» были слева. По умолчанию 3,5 дюймовый слот используется для установки floppy дисковода, но в наше время он уже почти не используется и слот является свободным. Для надежного закрепления реобаса в корпусе компьютера в комплекте поставки есть четыре крепежных винта.
После монтажа реобаса к нему нужно подключить от одного до четырех 2-, 3-, 4-х пиновых компьютерных кулеров. Гнезда для подключения кулеров имеют по два контакта питания и обозначены FAN1, FAN2, FAN3, FAN4, что соответствует регуляторам слева направо. Длина проводов с гнездами для кулеров составляет 52 см. После подключения кулеров – все регуляторы нужно выкрутить в минус. Далее нужно подключить реобас к блоку питания компьютера, для этого он оснащен двумя штекерами Molex 4 pin – один «мама», второй «папа». Один из этих штекеров нужно подключить к линии 12 В блока питания компьютера. Длина проводов с штекерами Molex 4 pin составляет 41 см.
После подачи напряжения питания вокруг регуляторов будет гореть синяя подсветка, что будет удачно сочетаться с холодной, синей подсветкой других компонентов компьютера, если такие имеются.
Когда все подключено – можно регулировать скорость вращения подключенных кулеров путем вращения ручек. Скорость вращения кулеров будет регулироваться посредством изменения напряжения питания от 7 В до 12 В. Таким образом, можно регулировать работу элементов воздушного охлаждения независимо друг от друга, что дает большую вариативность во время применения воздушного охлаждения.
На один канал можно подключить кулер с мощностью до 8 Вт или несколько кулеров с общей мощностью до 32 Вт.

Характеристики:

формат: 3,5 дюйма;
количество каналов: 4;
совместимые кулеры: 2-, 3-, 4-х пиновые;
подключение к компьютеру: Molex 4 pin;
напряжение питания: 12 В;
выходная мощность на один канал: 8 Вт;
общая выходная мощность: 32 Вт;
габариты: 106 х 100 х 25 мм;
вес комплекта: 138 г.

Комплект поставки:

  • Реобас 3.5 регулятор скорости вращения вентиляторов ПК, 4 канала в упаковке;
  • Крепежные винты – 4 шт.

Контроллер (регулятор оборотов) вентиляторов кулера в компьютере своими руками

Эта инструкция призвана помочь вам в создании простого 3-х режимного контроллера (регулятора оборотов вентилятора) для любого компьютерного кулера, рассчитанного на постоянное напряжение 12 В. Как управлять скоростью вращения кулера вы узнаете из данной инструкции.

Внимание! Вы должны понимать, что несете полную ответственность за то, что вы будете делать со своими устройствами, и, если вы что-то сломаете, вина будет лежать полностью на вас!

Данный регулятор оборотов кулера позволит переключать его в 3 режима: выключен, средняя скорость и полная скорость.

Возможность полного отключения кулеров корпуса компьютера, позволит уменьшить шум, издаваемый вентиляторами, когда не требуется интенсивное охлаждение температуры компонентов компьютера. Две скорости вращения вентиляторов будут поддерживать систему в тихом состоянии, при этом не переставая охлаждать ее.

Для управления оборотами вентилятора на ПК вам потребуются:

  • Вентиляторы постоянного тока, которые можно приобрести на Ebay. Вентиляторы используем с двумя выводами, которые не имеют регулировки частоты вращения и работают на полную мощность при напряжении 12 В (при этом сильно шумят). Не берите вентиляторы со светодиодной подсветкой, т.к. светодиоды все равно будут светить тускло, при снижении напряжения питания.
  • Выключатель.
  • Двухпозиционный переключатель.
  • Обрезки проводов.
  • Паяльник и припой.
  • Изоляционная лента или термоусадочная трубка.
  • Источник питания компьютера.
  • Отвертка (для вскрытия корпуса вашего компьютера).

Шаг 1: Отрезаем, откусываем, отстригаем

Сначала отрежьте штекер вентилятора, при этом оставьте провода как можно более длинными.

Вентилятор имеет один провод (плюсовой) – красный, второй провод (минусовой) – обычно черный.

Можете подключить несколько вентиляторов к одному компьютерному разъему питания Molex. Обрежьте провода, как показано на фото.

Шаг 2: Паяем

Разогрейте паяльник и приступайте к пайке.

Если вы будете подключать сразу несколько вентиляторов, то соедините их параллельно друг другу: красные провода – с красными, черные – с черными.

Нарастите провода для облегчения соединения вентиляторов с источником питания (на схеме наращенные провода показаны синим цветом).

Изолируйте соединения с помощью изоленты или термоусадочной трубки.

Шаг 3: Припаиваем выключатель

Отрицательный провод (черный), идущий от вентиляторов, припаяйте к одному из выводов выключателя.

Второй вывод выключателя припаяйте к черному, минусовому проводу штекера Molex. При этом, в случае необходимости, нарастите провод от штекера.

Шаг 4: Переключатель высокой и низкой скоростей

Изменение скорости вращения вентиляторов будет происходить за счет переключения между двумя напряжениями, которые будут сниматься с компьютерного штекера Molex:

Желтый провод – 12 В (полная скорость).
Красный провод – 5 В (средняя скорость).

Припаяйте желтый провод от штекера Molex к одному из внешних выводов двухпозиционного переключателя, а красный – к другому. Нарастите провода, если это потребуется.

К среднему выводу переключателя припаяйте отрезок провода и переходите к следующему шагу.

Шаг 5: Следующий шаг

Теперь спаяйте вместе провод, идущий от среднего контакта переключателя и плюсовой провод вентиляторов (красный).

Все электронные компоненты соединены, переходим к тестированию.

Шаг 6: Тестирование

Для проведения тестирования можете использовать старый блок питания от компьютера.

Предупреждение! В блоке питания компьютера присутствует высокое напряжение, опасное для жизни! Будьте осторожны!

Если у вас нет отдельного БП, выньте его из компьютера и только тогда проводите с ним опыты. Сгоревший блок питания лучше сгоревшего компьютера!

Отключите БП от сети!

Отсоедините штекеры от материнской платы и приводов компьютера. Открутите винты крепления блока питания и выньте его из корпуса.

Порядок разборки компьютера своими руками вы можете найти на YouTube.

Блок питания свободен! Найдите зеленый провод, идущий от блока питания. Это вывод 16 (согласно распиновки, показанной на фото).

Соедините зеленый провод 16 с черным 15 (землей). Это соединение заставит блок питания запускаться. Подключите блок питания к электросети и подсоедините вентиляторы.

Включите блок питания, затем, с помощью выключателя, включите вентиляторы. Теперь, с помощью двухпозиционного переключателя, вы можете выбирать скоростной режим работы вентиляторов.

Отключите вентиляторы и БП.

Шаг 7: Монтируем нашу поделку в компьютер

Вы должны сами определиться с местом установки переключателей в корпус; можете использовать для этого пустые отсеки для дисков или смонтировать их в верхней части корпуса компьютера. Можно вмонтировать выключатели в отдельную коробку и установить ее на стол, только при этом нужно будет удлинить провода.

Охлаждение и управление вентиляторами

В этом документе предоставлены возможности охлаждения и параметры управления вентиляторами в приложении BIOS Setup для продукции Intel® NUC. Для просмотра или изменения настроек управления системным вентилятором необходимо выполнить следующие действия:

  1. Нажмите F2 во время загрузки системы для входа в программу BIOS Setup.
  2. Откройте раздел Advanced > Cooling.
  3. Настройки вентилятора находятся на панели CPU Fan Header.
  4. Нажмите F10 для выхода из программы меню BIOS Setup.

Настройки управления системными вентиляторами в программе BIOS Setup можно изменить в соответствии с потребностяи модели использования вашей системы. Доступные настройки могут различаться в зависимости от модели Intel® NUC. Определения элементов управления вентиляторами приведены в таблице ниже.

Параметр Описание
Режим управления вентилятором

Fixed: допускает установку фиксированной скорости вентилятора без дальнейших изменений. Возможные варианты: от 20 до 100 процентов с 10-процентным приращением.
Custom: позволяет задать скорость вентилятор в зависимости от температуры процессора, минимального рабочего цикла и инкрементального увеличения рабочего цикла (см. раздел «Другие настройки управления вентилятором» ниже). Каждое значение может быть сконфигурировано.
Cool: готовая конфигурация, при которой система лучше охлаждается, но работает с более высоким уровнем шума.
Balanced: готовая конфигурация, при которой в системе обеспечивается оптимальный баланс между охлаждением и уровнем шума.
Quiet: готовая конфигурация, при которой система работает с более низким уровнем шума, но хуже охлаждается.
Fanless: скрывает все параметры настройки управления вентилятором.

Minimum Temperature (°C) (Минимальная температура) Используется для увеличения скорости вентилятора, если температура процессора превышает это значение. Значение вычисляется с помощью показателя Tcontrol за вычетом фиксированного значения.
Minimum Duty cycle (%) (Минимальный цикл нагрузки) Этот параметр указывает минимальный цикл нагрузки вентилятора.
Duty cycle increment (%/°C) (Приращение цикла нагрузки) Используется для увеличения скорости вентилятора на это процентное значение для каждого градуса сверх минимальной температуры.



Настройки Cool, Balanced и Quiet

В таблице показаны примеры настроек температуры и рабочего цикла для готовых конфигураций:

Параметр Cool (Охлаждение) Balanced (Сбалансированная) Quiet (Бесшумная)
Minimum Temperature (°C) (Минимальная температура) 77 79 81
Minimum Duty Cycle (%) (Мин. цикл нагрузки) 35 30 30
Duty Cycle Increment (%/°C) (Приращение цикла нагрузки) 3 3 2

Заданные значения предназначены для обычной рабочей среды настольного ПК. Эти настройки способствуют минимизации шума вентилятора с должным охлаждением системы в нормальной рабочей среде. Настройки по умолчанию могут быть изменены в различных версиях системной BIOS, поскольку корпорация Intel продолжает их совершенствование для достижения лучшего компромисса между уровнями шума и охлаждением. Возможно, вам потребуется изменить настройки управления вентилятором, если ваша модель использования предполагает любые следующие факторы:

  • Пересылка файлов в течение длительного времени
  • Нагрузочное тестирование
  • Тестирование производительности
  • Длительное использование процессоров с нагрузкой более 75 процентов



Другие настройки управления вентилятором

Параметр Описание
Fan Usage (Использование вентилятора) Этот параметр всегда используется для управления системным вентилятором (другие варианты отсутствуют).
Control Mode (Режим управления) Этот параметр указывает, как управляется вентилятор, автоматически или вручную. В автоматическом режиме управления (Auto) скорость вентилятора будет изменяться автоматически на основании температурных условий и конфигурации. Параметры Minimum Duty Cycle, Maximum Duty Cycle, Primary Temperature Input и Secondary Temperature Input используются для указания конфигураций для этого режима. В режиме ручного управления вентилятор вращается с фиксированной скоростью. В этом случае для управления используется параметр «Manual Duty Cycle».
Duty cycle increment (%/°C) (Приращение цикла нагрузки) Используется для увеличения скорости вентилятора на это процентное значение для каждого градуса сверх минимальной температуры.
Manual Duty Cycle (%) (Цикл ручной нагрузки) Этот параметр доступен только, когда используется режим ручного управления. Он указывает цикл нагрузки для заданной температуры. Внимание! При сконфигурированном ручном управлении любые действия настройки могут привести к изменению цикла нагрузки. Вы обязаны убедиться, что при выбранных настройках система не будет перегреваться
Maximum Duty cycle (%) (Макс. цикл нагрузки) Этот параметр указывает максимальный цикл нагрузки предлагаемый для вентилятора системы во время нормальной работы). Если температура соответствующего датчика превысит указанное предельное значение для
параметра «All-On Temperature», предполагается перезапись цикла нагрузки на 100%, независимо от установки
параметра «Maximum Duty Cycle».
Minimum Duty cycle (%) (Минимальный цикл нагрузки) Этот параметр указывает минимальный цикл нагрузки, устанавливаемый для вентилятора.
Primary Temperature Input (Основные вводные данные температуры) Этот параметр указывает, какой датчик температуры будет считаться основным источником для принятия решений для управления скоростью вентилятора. Пользователь может выбрать любой из четырех поддерживаемых датчиков температуры. Выбором по умолчанию и обычным считается датчик температуры процессора.

Варианты основных входных данных температуры:

  • Processor – температура корпуса процессора
  • PCH – температура корпуса контроллера-концентратора платформы
  • Memory – температура под разъемами SO-DIMM
  • Motherboard – температура под разъемами Mini PCIe*



Secondary Temperature Input (Вторичные вводные данные температуры) Этот параметр указывает, какой датчик температуры будет считаться вторичным источником для принятия решений для управления скоростью вентилятора. Вы можете выбрать любой из этих четырех датчиков температуры (кроме выбранного в качестве основного для входных данных температуры). Также можно выбрать — «None» (Нет).

Варианты вторичных входных данных температуры:

  • Processor – температура корпуса процессора
  • PCH — температура корпуса контроллера-концентратора платформы
  • Memory – температура под разъемами SO-DIMM
  • Motherboard – температура под разъемами Mini PCIe



Under-Speed Threshold (ROM) (Мин. предельная скорость) Этот параметр указывает предельное значение, ниже которого датчик скорости вентилятора начнет сообщать о несоответствующем статусе.





виды, принцип работы, как собрать самому


Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

Содержание статьи:

Виды и особенности устройства

Существует множество , они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.

Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент – регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.

Галерея изображений

Фото из

Регулятор для однофазного вентилятора

Сфера использования регулирующих устройст

Ручное управление применяемых в быту приборов

Схема подключения устройств к сети

Синусоидальная электронная модель

Регулятор скорости для тепловентиляторов

Обслуживание нескольких агрегатов

Особенности установки регуляторов скорости

Назначение прибора для управления скоростью

Когда кондиционер или вентилятор постоянно работает в режиме максимальной мощности, предусмотренной производителем, это неблагоприятно сказывается на сроке эксплуатации. Отдельные детали просто не могут выдержать такой ритм и быстро ломаются.

Поэтому часто можно встретить рекомендации делать запас по мощности при выборе различного рода оборудования, чтобы оно не работало на пределе.

Для замедления скорости вращения вентилятора применяют регулятор. Причем, есть модели, обслуживающие как одно, так и несколько каналов одновременно. Например, 6-канальный

Также часто в холодильных установках, компьютерах и другой технике определенные элементы перегреваются в процессе работы. Чтобы они не расплавились, производитель предусмотрел их охлаждение за счет работающих вентиляторов.

Но не все выполняемые задачи требуют максимальной скорости движения вентилятора/кулера. При офисной работе компьютера или поддержании постоянной температуры в холодильной установке нагрузка значительно меньше, чем при выполнении сложных математических вычислений или заморозке соответственно. А вентилятор, не имеющий регулятора, будет вращаться с одинаковой скоростью.

Производители предлагают различные модели регуляторов, которые можно установить своими руками, используя рекомендации из инструкции

Скопление большого количества мощной техники, функционирующей в одном помещении, способно создавать шум на уровне 50 децибел и более за счет одновременно работающих вентиляторов на максимальных оборотах.

В такой атмосфере человеку сложно работать, он быстро утомляется. Поэтому целесообразно использовать приборы, способные снизить уровень шума вентилятора не только в производственных цехах, но и в офисных помещениях.

Помимо перегрева отдельных деталей и снижения уровня шума регуляторы позволяют рационально использовать технику, уменьшая и увеличивая при необходимости скорость вращения лопастей оборудования. Например, в системах климат-контроля, используемого во многих общественных местах и производственных помещениях.

Одной из важных деталей умных помещения являются регуляторы оборотов. Их работу обеспечивают показатели датчиков температуры, влажности, давления. Вентиляторы, используемые для перемешивания воздуха в помещении спортзала, производственного цеха или офисного кабинета, помогают экономить средства, затрачиваемые на отопление.

В мощных системах вентилирования используются трансформаторные регуляторы оборотов. Их основной недостаток – высокая стоимость

Это происходит за счет равномерного распределения нагретого воздуха, циркулирующего в помещении. Вентиляторы нагнетают верхние теплые слои вниз, перемешивая их с более холодными нижними. Ведь для комфорта человека важно, чтобы в нижней части комнаты, а не под потолком, было тепло. Регуляторы в таких системах следят за скоростью вращения, замедляя и ускоряя скорость движения лопастей.

Основные разновидности регуляторов

Контроллеры оборотов вентилятора востребованы. Рынок изобилует различными предложениями и рядовому пользователю, не знакомому с особенностями устройств, легко потеряться среди различных предложений.

Выбирать регулятор следует с учетом мощности оборудования, к которому его предстоит присоединять

Регуляторы отличаются по принципу действия.

Выделяют такие типы устройств:

  • тиристорные;
  • симисторные;
  • частотные;
  • трансформаторные.

Первый тип приборов применяется для корректировки оборотов однофазных приборов, имеющих защиту от перегрева. Изменение скорости происходит за счет влияния регулятора на мощность подаваемого напряжения.

Второй тип является разновидностью тиристорных устройств. Регулятор может одновременно управлять приборами постоянного и переменного тока. Характеризуется возможностью плавного понижения/повышения скорости оборотов при напряжении вентилятора до 220 В.

Для управления скоростью движения 2-х и более вентиляторов можно воспользоваться 5-канальным регулятором

Третий тип устройств изменяет частоту подаваемого напряжения. Основная задача – получить питающее напряжение в пределах 0-480 В. Контроллеры применяются для трехфазного оборудования в системах вентилирования помещений и в мощных кондиционерах.

Трансформаторные контроллеры могут работать с одно- и трехфазным током. Они изменяют выходное напряжение, регулируя работу вентилятора и защищая прибор от перегрева. Могут использоваться в автоматическом режиме для регулировки оборотов нескольких мощных вентиляторов, учитывая показатели датчиков давления, температуры, влажности и прочие.

Трансформаторные регуляторы надежные. Они способны работать в сложных системах, регулируя обороты вентилятора без постоянного вмешательства пользователя

Чаще всего в быту применяются симисторные регуляторы. Их относят к типу XGE. Можно обнаружить много предложений от разных производителей – они компактные и надежные. Причем диапазон цен также будет весьма широк.

Трансформаторные же устройства довольно дорогие – в зависимости от дополнительных возможностей они могут стоить 700 долларов и более. Они относятся к регуляторам типа RGE и способны регулировать обороты очень мощных вентиляторов, используемых в промышленности.

Особенности использования приборов

Регуляторы оборотов вентилятора используются в промышленном оборудовании, в офисных помещениях, спортзалах, кафе, других местах общественного пользования. Также часто можно встретить такие контролеры в системах климат-контроля для домашнего использования.

Чтобы воспользоваться прибором изменения скорости, достаточно его просто подключить к вентилятору

Системы вентилирования, используемые в фитнес-центрах, а также, в офисных помещениях, чаще всего содержат регулятор скорости вращения. Причем это не простой дешевый вариант, а дорогостоящее трансформаторное устройство, способное регулировать скорость вращения мощных приборов.

Галерея изображений

Фото из

Регулятор скорости для бытовых вентиляторов

Плюсы универсальной конструкции

Возможность установки в сложных схемах

Особенности подбора регулятора скорости

В зависимости от конструкционных особенностей контроллеры бывают:

  • механического управления;
  • автоматического.

Автотрансформаторные регуляторы чаще всего применяются в сложных системах, где командой к действию служат показатели, полученные от датчика температуры, давления, движения, влажности или фотодатчика. Замедляя скорость вращения, устройства позволяют уменьшить потребление энергии.

Регуляторы с механическим управлением подключаются согласно инструкции и схеме. Ими можно заменить привычный выключатель, вмонтировав контроллер в стену

Механическое управление контроллерами осуществляется вручную – прибор содержит колесико, позволяющее плавно или ступенчато менять скорость вращения. Это часто можно встретить в симисторных моделях.

Среди регуляторов, использующихся для оптимизации работы промышленного и бытового оборудования, можно отметить такие устройства, как Vents, СеВеР, Vortice, ЭнерджиСейвер, Delta t°, Telenordik и другие.

Наиболее распространенный вариант применения регулирующего оборудования в бытовых условиях – компьютер и ноутбук. Именно здесь чаще всего используется регулятор, контролирующий и изменяющий обороты кулера. За счет этого устройства техника создает значительно меньше шума во время работы.

Для компьютеров можно подобрать самый подходящий вариант исходя из личных предпочтений – предложений на рынке огромное количество

Контроллеры для кулера бывают как простые, так и с дополнительными возможностями. Это могут быть модели с подсветкой, с датчиком температуры, с сигналом оповещения, с аварийным отключением и др.

По внешнему виду выделяют регуляторы с дисплеем и без. Первый вариант более дорогостоящий, а второй – дешевле. Это устройство часто называют реобас.

Производители предлагают модели, контролирующие работу одного или нескольких вентиляторов. Хорошими отзывами пользуются регуляторы скорости кулеров таких компаний, как Scythe, NZXT, Reeven, AeroCool, Aqua Computer, Strike-X Advance Black, Akasa Fan Controller, Cooler Master, Innovatek, Gelid, Lian Li и др.

Регулятор для кулера, не имеющий дисплея, стоит значительно дешевле. Но дополнительных функций у него нет

Использование контроллера в работе компьютера существенно снижает уровень шума, что положительно влияет на самочувствие и настроение пользователя – ничего не гудит и не ревет. Также, что немало важно, помогает избежать перегревания самой техники, продлевая этим ее срок службы.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя. Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора.

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

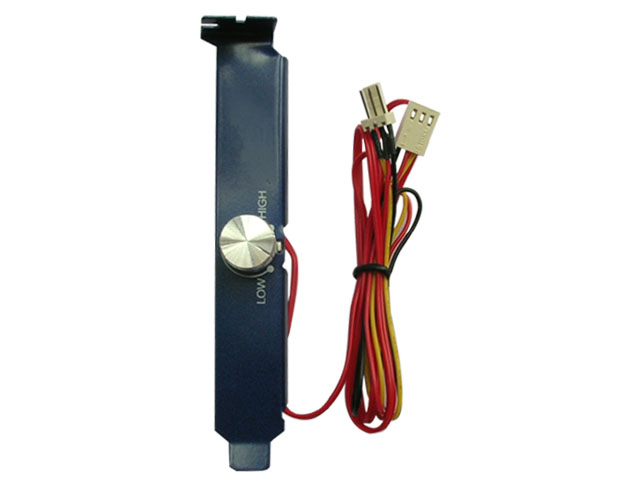

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.

Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

  • резистор;
  • переменный резистор;
  • транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.

Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, и других.

Выводы и полезное видео по теме

Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

Видео информация о создании контроллера скорости вентилятора:

Обзор электронного автотрансформаторного регулятора оборотов вентилятора:
