Реле времени с задержкой включения 220В 10A 1P IP40(IP20) на DIN-рейку Евроавтоматика F&F PCR-513

Реле времени, программируемое, с задержкой включения 220В 10A 1P IP40(IP20) на DIN-рейку Евроавтоматика F&F

Назначение:

Программируемое реле времени предназначено для включения/выключения нагрузки, в системах различного назначения, на заданный промежуток времени.

Варианты использования:

Реле данного типа рекомендуется применять для управления по заданному времени  промышленной и бытовой вентияцией, сигнализацией; отопительным, осветительным и другими видами оборудования. Нагрузка включается после подачи напряжения и отсчета заданного времени.

Особенности и монтаж:

Реле в модульном исполнении. Монтаж на DIN-рейку.

Технические параметры:

• Параметры сети:230В 50Гц
• Максимальный ток:8А
• Тип контактов: 1P
• Максимальный ток катушки контактора: 2А
• Задержка включения: <50мсек.
• Выдержка времени: 0,1с —  24 суток; выдержка времени устанавливается переключателем диапазонов времени в одном из восьми поддиапазонов: 0,1 сек. — 1 сек., 1 сек. -10 сек., 10 сек. — 1 мин., 1 мин. — 10 мин., 10 мин — 2 часа, 2 часа — 24 часа, 1 сутки — 12 суток, 2-е суток — 24 суток.
• Диапазон рабочих температур: от -25 до +50оС
• Габаритные размеры: 18х65х90мм
• Степень защиты:IP20
• Подключение: провод до 2,5мм²
• Производитель: Евроавтоматика F&F

Схема подключения:

Евроавтоматика F&F — известный белорусский производитель релейной защитной автоматики. Продукция завода Евроавтоматика F&F популярна в России и странах СНГ.  Производство осуществляется по технологии и лицензии польской компании F&F. Продукция F&F известна европейским потребителям с 1992 года. Компания Евроавтоматика F&F имеет собственные конструкторские и производственные подразделения, тесно сотрудничает с проектными и эксплуатационными организациями.

Ассортимент оборудования Евроавтоматика F&F постоянно дополняется новыми, удобными и качественными устройствами, позволяющими решать множество важных задач. Жесткий контроль на всех этапах производства является гарантией долгой и эффективной работы приборов торговой марки Евроавтоматика F&F.

Реле времени с задержкой включения 220В 10A 1P IP40(IP20) на DIN-рейку Евроавтоматика F&F

Изображения и характеристики данного товара, в том числе цвет, могут отличаться от реального внешнего вида. Комплектация и габариты товара могут быть изменены производителем без предварительного уведомления. Описание на данной странице не является публичной офертой.

Реле времени с задержкой включения 220В 10A 1P IP40(IP20) на DIN-рейку Евроавтоматика F&F — цена, фото, технические характеристики. Для того, чтобы купить Реле времени с задержкой включения 220В 10A 1P IP40(IP20) на DIN-рейку Евроавтоматика F&F в интернет-магазине prestig.

ru, нажмите кнопку «В КОРЗИНУ» и оформите заказ, это займет не больше 3 минут. Для того чтобы купить Реле времени с задержкой включения 220В 10A 1P IP40(IP20) на DIN-рейку Евроавтоматика F&F оптом, свяжитесь с нашим оптовым отделом по телефону +7 (495) 664-64-28

• ожидается Щелковская. Пункт самовывоза
• ожидается Щелковская. Магазин
• ожидается Удаленный склад (доставка +2 дня)

Диаграммы работы (функции) реле времени

	B — Relpol S. A.	Цикличная работа, управляемая контактом S		Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управления S, сразу срабатывает исполнительное реле R. Каждое последующее включения контакта управления S,приводит к изменению состояние исполнительного реле на противоположное (свойство бистабильного реле).
	Bi — Relpol S.A.	Симметричная цикличная работа, начинающаяся от срабатывания		Включение напряжения питания U, начинает отсчёт установленного времени Т, с одновременным включением исполнительного реле R. После отсчёта времени Т, исполнительное реле R возвращается в начальное состояние и начинается повторный отсчёт времени Т. Цикличная работа реле длится до момента выключения напряжения питания U.
	Bp — Relpol S.A.	Симметричная цикличная работа, начинающаяся от перерыва		Включение напряжения питания U, начинает отсчёт установленного времени T. После отсчёта времени, наступает срабатывание исполнительного реле R и снова начинается отсчёт времени Т. Цикличная работа реле длится до момента выключения напряжения питания U.
	E — Relpol S.A.	Задержка включения		Включение напряжения питания U, начинает отсчёт установленного времени T — задержка включения исполнительного реле R. После отсчёта времени Т, исполнительное реле R срабатывает и находится в позиции работы до момента отключения напряжения питания U.
	E(r) — Relpol S.A.	Задержка включения с функцией Сброс		Включение напряжения питания U инициирует отсчет установленного времени T1. После отсчета времени T1 включается исполнительное реле R. Если контакт управления S будет замкнут в процессе отсчета времени T1, то отсчет времени будет остановлен. После размыкания контакта S отсчет времени T1 начинается с начала. После отсчета времени T1 включается исполнительное реле R и это состояние длится до момента отключения напряжения питания U или до момента, когда контакт управления будет снова замкнут.
	E(S) — Relpol S.A.	Задержка включения, с остановкой отсчета времени контактом S		Включение напряжения питания U инициирует отсчет установленного времени T1. Если в процессе отсчета времени T1 контакт управления S будет замкнут, то отсчет времени T1 будет остановлен на время замыкания контакта S. Размыкание контакта управления S запускает дальнейший отсчет времени T1. После выполнения отсчета времени T1 исполнительное реле R включается и остается в этом состоянии до момента отключения питания U.
	ER — Relpol S.A.	Задержка включения и задержка выключения управляемая контактом S. Независимые установки времени T1 и T2		Вход реле времени непрерывно запитывается напряжением U. Замыкание контакта управления S начинает отсчет времени T1, а после его отсчета включается исполнительное реле R. Размыкание контакта управления S начинает отсчет времени T2 — задержка выключения исполнительного реле R, а по истечении времени исполнительное реле R выключается. Если во время отсчета времени T2 контакт управления S будет замкнут, то отсчитанное время обнуляется, a исполнительное реле R остается включенным. Если контакт управления S замкнуть на время короче чем T1, то система не включит исполнительного реле R.
	Es — Relpol S.A.	Задержка включения управляемая контактом S		Напряжение питания U должно подаваться на реле времени непрерывно. Если контакт управления S будет замкнут, начнётся отсчёт установленного времени Т. По истечении времени Т, включается реле R. Такое состояние удерживается до момента размыкания контакта управления S. Если контакт управления будет разомкнут, то реле R выключается. Когда контакт управления S будет разомкнут перед истечением времени Т, реле R не сработает и произойдет сброс отсчитанного времени Т.
	Esa — Relpol S.A.	Задержка включения и выключения, управляемая контактом S		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт установленного времени T — задержка включения исполнительного реле R. После отсчёта времени Т, исполнительное реле R включается. Выключение контакта управления S, вновь начинает отсчёт установленного времени Т — задержка выключения исполнительного реле R, по отсчёту этого времени исполнительное реле R возвращается в исходное состояние. Если во время отсчёта задержки включения исполнительного реле R , время включения управляющего контакта S будет меньше чем установленное время задержки T, то исполнительное реле R сработает по истечению установленной задержки T и будет находится во включенном состоянии на протяжении времени Т. Во время срабатывания исполнительного реле R, замыкание контакта управления S, не влияет на реализуемую функцию.
	Esf — Relpol S.A.	Задержка включения управляемая контактом S, без продления периода времени T		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт установленного времени T — задержка включения исполнительного реле R. После отсчёта времени Т, исполнительное реле R включается и остается в этом состоянии до момента следующего включения котакта S, котрое приводит к немедленному выключению исполнительного реле R на период Т, а по отсчёту времени Т, исполнительное реле R опять включается. В период отсчёта времени Т, срабатывание управляющего контакта S не влияет на состояние исполнительного реле R. Следующее включение исполнительного реле R возможно только по завершению текущего цикла.
	Esp — Relpol S. A.	Задержка включения — один цикл, запуск по замыканию контакта S.		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт времени T, а по его истечению, включается исполнительное реле R и остается в этом состоянии до момента отключения питания U. Когда исполнительное реле R включено, включение и выключение управляющего контакта S не изменяет его состояния.
	Est — Relpol S.A.	Задержка включения, запуск по замыканию управляющего контакта S, с продлением времени T		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, начинает отсчёт времени T, a по его истечению, включается исполнительное реле R и остается в этим состоянии до очередного включения управляющего контакта S или до момента отключения напряжения питания U. Включение контакта управления S, в тракте отсчёта времени Т, приведёт к сбросу отсчитанного ранее периода времени и начнется отсчёт времени Т сначала.
	EWa — Relpol S.A.	Задержка выключения и отсчёт времени выключения, запуск по размыканию управляющего контакта S. Независимые установки времени T1 и T2		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, включает исполнительное реле R. Выключение контакта управления S, начинает отсчёт времени T1, а по его истечению исполнительное реле R возвращается в начальное состояние на время Т2. Следующее срабатывание исполнительного реле R наступит по истечению времени T2, когда в момент окончания отсчёта времени, контакт управления S будет замкнут. Во время отсчёта времени Т1 и Т2 состояние контакта управления S не имеет значения.
	EWf — Relpol S.A.	Задержка включения и задержка выключения, управляемые контактом S. Независимые установки времени T1 и T2		Вход реле времени непрерывно запитывается напряжением U. Замыкание контакта управления S начинает отсчет времени T1. По истечении времени T1 реле R включается. Размыкание контакта управления S начинает отсчет времени T2 — задержка выключения исполнительного реле R. После отсчета времени T2 исполнительное реле R выключается.
	EWs — Relpol S.A.	Задержка включения и включение на установленное время, запуск по замыканию управляющего контакта S. Независимые установки времени T1 и T2		Напряжение питания U должно подаваться на реле времени непрерывно. Замыкание контакта управления S запускает отсчёт установленного времени Т1. По истечении времени Т1, исполнительное реле R включается и начинается отсчёт установленного времени Т2. По истечении времени Т2, исполнительное реле R выключается. В течение отсчёта времени, контакт управления S может замыкаться и размыкаться любое количество раз без влияния на исполнительное реле R. Только после окончания полного цикла, новое замыкание контакта S запустит отсчёт времени Т1, после которого наступит срабатывание реле R и отсчёт времени Т2.
	EWu — Relpol S.A.	Задержка включения на установленное время. Независимые установки времени T1 и T2		Включение напряжения питания U начинает работу от отсчета времени T1, а по истечении времени исполнительное реле R включается на время T2 . После отсчета времени T2 исполнительное реле R выключается.
	Ii — Relpol S.A.	Циклическая работа начинающаяся от включения. Независимые установки времени T1 и T2		Включение напряжения питания U, включает исполнительное реле R и начинается отсчёт установленного времени работы T1. По истечению времени T1, исполнительное реле R выключается и начинается отсчёт времени паузы T2. По истечении времени паузы T2, реле выхода R включается снова. Далее цикл повторяется до отключения напряжения питания U.
	Ip — Relpol S.A.	Циклическая работа начинающаяся с отключения. Независимые установки времени T1 и T2.		Включение напряжения питания U, начинает отсчёт установленного времени задержки T1. По истечению времени задержки T1 , срабатывает исполнительное реле R и начинается отсчёт времени T2. По истечении времени работы T2, исполнительное реле R снова включается. Далее цикл повторяется и длится до момента отключения напряжения питания U.
	NWu — Relpol S.A.	Включение на установленное время — выключение на установленное время — постоянное включение, управляемые контактом S. Независимые установки времени T1 и T2		При включении напряжения питания U, когда управляющий контакт S закрыт, начинается исполнение функции — с включения исполнительного реле R на время T1, а по его окончанию, исполнительное реле R выключается на время Т2, а по его истечению исполнительное реле R включается окончательно. Во время работы реле, включение контакта управления S, приведет к Сброс и к началу работы согласно функции NWu.
	Pi — Relpol S.A.	Цикличная работа начинающаяся от срабатывания. Независимые установки времени T1 и T2		Включение напряжения питания U начинает циклическую работу от включения исполнительного реле R на время T1, после которого наступает выключение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U.
	Pi(S) — Relpol S.A.	Цикличная работа начинающаяся от срабатывания. Независимые установки времени T1 и T2. С управлением по контакту S.		Включение напряжения питания U начинает циклическую работу от включения исполнительного реле R на время T1, после которого наступает выключение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U. Замыкание контакта управления S мгновенно останавливает отсчет времени. Размыкание контакта управления S снова запускает отсчет времени.
	Pp — Relpol S.A.	Цикличная работа начинающаяся от перерыва. Независимые установки времени T1 и T2		Включение напряжения питания U начинает циклическую работу от отсчета времени перерыва T1 — времени выключения исполнительного реле R, после которого наступает включение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U
	Pp(S) — Relpol S.A.	Цикличная работа начинающаяся от перерыва. Независимые установки времени T1 и T2.  С управлением по контакту S.		Включение напряжения питания U начинает циклическую работу от отсчета времени перерыва T1 — времени выключения исполнительного реле R, после которого наступает включение исполнительного реле R на время T2. Циклическая работа длится до момента отключения напряжения питания U. Замыкание контакта управления S мгновенно останавливает отсчет времени. Размыкание контакта управления S снова запускает отсчет времени.
	PWM — Relpol S.A.	Широтно-импульсная модуляция		Устанавливаем в реле время одиночного цикла Tz, которое доступно для установки. Установку выполняем потенциометром выбора диапазона времени. Затем устанавливаем время T — время включения исполнительного реле R, эту установку реализуем потенциометром точной установки времени. Возможное для установки время T, находится в пределах от 0,1 до 1,0 диапазона времени (цикла Tz). При включении питания U, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T, а по его истечению исполнительное реле возвращается в исходное состояние на время оставшееся до заполнения установленного времени Tz. По истечении времени Tz, начинается очередной цикл, который длится до момента отключения питания U. В течении реализации функции PWM, есть возможность изменения времени включения исполнительного реле R и это изменение не влияет на время длительности цикла Tz. Измененное время включения исполнительного реле R, будет реализовываться со следующего раза после изменения цикла Tz.
	R — Relpol S.A.	Задержка выключения управляемая контактом S		Напряжение питания U должно подаваться на реле времени непрерывно. При включении управляющего контакта S, немедленно срабатывает исполнительное реле R. При выключение управляющего контакта S, начинается отсчёт установленного периода времени Т, после чего исполнительное реле R возвращается в исходное состояние. Если управляющий контакт S будет повторно включен, даже перед истечением времени T, то ранее отсчитанное время обнуляется, a исполнительное реле останется включенным. Задержка выключения исполнительного реле R начнется с момента очередного выключения управляющего контакта S
	Ra — Relpol S.A.	Задержка выключения, управляемая контактом S, без продления периода времени T		Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управления S, сразу срабатывает исполнительное реле R. Выключение контакта управления S начинает отсчёт установленного времени задержки выключения исполнительного реле R. После отсчёта времени Т, исполнительное реле R возвращается в исходное состояние. Изменение состояния управляющего контакта S, во время отсчёта времени Т, не влияет на реализуемую функцию
	SD — Relpol S.A.	Пуск звезда-треугольник		При включение напряжения питания U наступает замыкание исполнительного контакта „звезда”  и начинается отсчёт установленного времени Т1. По истечению времени T1 контакт „звезда” размыкается и реле начинает отсчёт задержки T2. По истечению времени T2 включается контакт „треугольник”.
	T — Relpol S.A.	Генерирование импульса 0,5 сек. по истечению времени T		Включение напряжения питания U, начинает отсчёт времени T, после чего исполнительное реле включается на период 0,5 сек. (время срабатывания замыкающего контакта исполнительного реле)
	Wa — Relpol S.A.	Включение на установленное время, запуск по размыканию управляющего контакта S		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управления S, не вызовет отсчёт времени T и срабатывание исполнительного реле R. Только при выключении контакта управления S, происходит немедленное срабатывание исполнительного реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле возвращается в исходное состояние. Во время отсчёта времени Т, контакт S может замыкаться и размыкаться без влияния на исполнительное реле R. Только по истечению времени Т, включение и выключение S, вновь вызовет срабатывание исполнительного реле R и отсчёт времени Т.
	Wi — Relpol S.A.	Включение на установленное время, управляемое включением контакта управления S, с функцией выключения исполнительного реле R перед истечением времени Т (свойство бистабильного реле).		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, вызовет срабатывание исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле возвращается в исходное состояние. Новое включение исполнительного реле R на время T, реализуется очередным включением управляющего котакта S. Если во время отсчёта времени Т, наступит снова срабатывание контакта S, то исполнительное реле R будет немедленно отключено, a отсчитанный период времени будет сброшен. Во время отсчёта времени Т, выключение контакта управления S, не влияет на реализуемую функцию.
	Ws — Relpol S.A.	Однократное включение на установленное время, запуск по замыканию управляющего контакта S		Напряжение питания U должно подаваться на реле времени непрерывно. При замыкании управляющего контакта S, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле выключается. Во время отсчёта времени Т, управляющий контакт S может размыкается и замыкается без влияние на реализуемую функцию. Только по истечению времени Т, включение  исполнительного контакта S , вновь вызовет срабатывание исполнительного реле и отсчёт времени T.
	Wst — Relpol S.A.	Включение на установленное время, запускаемое включением контакта S, с продлением времени Т — задержка включения исполнительного реле R.		Напряжение питания U должно подаваться на реле времени непрерывно. При включении контакта управляения S, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле возвращается в исходное состояние. Очередное включение контакта управляения S, приводит к немедленному срабатыванию исполнительного реле R на время Т. Замыкание управляющего контакта во время отсчёта времени Т, приведет к сбросу отсчитанного ранее периода времени и начнется отсчёт времени Т сначала.
	WsWa — Relpol S.A.	Включение на установленные время Т1 и Т2, управляемое контактом S. Независимые установки времени T1 и T2		Напряжение питания U должно подаваться на реле времени непрерывно. Включение контакта управляения S, включает исполнительное реле R на время T1, а по его истечению реле R возвращается в исходное состояние. Выключение контакта управления S, приведёт снова к включению исполнительного реле R на время Т2. Если в момент отсчёта времени Т1, управляющий контакт разомкнуть, то исполнительное реле R остаётся включённым на период времени T2. Если в момент отсчёта времени Т2, управляющий контакт S будет замкнуть, то исполнительное реле R остаётся включённым на период времени T1.
	Wt — Relpol S.A.	Контроль очерёдности импульсов. Включение продлевается очередными импулсами / замыканиями контакта S. Независимые установки времени T1 и T2.		Включение питания U приводит к включению исполнительного реле R и начинается отсчёт установленного времени T1. После отсчёта времени Т1, начнается отсчёт времени Т2, исполнительное реле R остается во включенном состоянии. Чтобы исполнительное реле R оставалось во включенном состоянии, во время отсчёта времени Т2 должно наступить замыкание управляющего контакта S, а затем его выключение (одиночный импульс), который приведет к обнулению уже отсчитанного времени и снова начнется отсчёт времени Т2. Если перед истечением времени Т2 не поступит одиночный импульс, то исполнительное реле R выключится, а его включение будет возможно только после снятия напряжения питания U и подаче его снова.
	Wu — Relpol S.A.	Включение на установленное время		При включении напряжения питания U, сразу срабатывает исполнительное реле R и начинается отсчёт установленного времени T. После отсчёта времени Т, исполнительное реле R возвращается в исходное состояние.
	Wu(r) — Relpol S.A.	Включение на установленное время с функцией Сброс		Включение напряжения питания U приводит к мгновенному включению исполнительного реле R на установленное время T1. Когда контакт управления S будет замкнут, отсчет времени T1 будет остановлен на время замыкания контакта S. После размыкания контакта S, время T1 снова отсчитывается с начала. После отсчета времени T1 исполнительное реле R выключается.
	Wu(S) — Relpol S.A.	Включение на установленное время, с остановкой отсчета времени замыканием контакта S		Включение напряжения питания U приводит к мгновенному включению исполнительного реле R на установленное время T1. Если контакт управления S будет замкнут, то отсчет времени T1 будет остановлен до момента, когда контакт управления будет разомкнут. Размыкание контакта S запускает дальнейший отсчет времени T1. После завершения отсчета времени T1 исполнительное реле R выключается.

Реле времени с задержкой после снятия питания

Модульное реле времени — это электронный прибор осуществляющий отсчет установленного времени. Конструктивно выполнено в модульном корпусе с креплением на дин-рейку. Основные применяемые функции это задержка включения и выключения, циклическая функция с регулировкой импульса и паузы).

Рассмотрим модели с отсчетом времени после снятия напряжения питания:

Из импортных моделей это: CRM-82TO (ELCO, Чехия)

D6A 3MIN 24-240VAC/DC и D6A 10MIN 24-240VAC/DC (TELE, Австрия) — две модели серии DELTA снимаются с производства, позволяют выставлять задержку в диапазонах 0,1с — 3мин (4 диапазона) и 0,1с — 10мин (4 диапазона) соответсвенно.

В место модели D6A, производитель выпускает модели серии VEO, теперь это многофункциональные реле (cхемы идентичны, расширен диапазон временных задержек, отличие в расположении контактных групп, теперь клеммы питания реле находятся сверху, а контактные группы снизу.)

V2ZA10 3MIN 24-240V AC/DC и V2ZA10 10MIN 24-240V AC/DC, а так же модификации этих реле с литером P, что означает пружинные клеммы.

Так же производитель выпускает промышленные реле GAMMA с функцией задержки выключения по снятию питания, что не является бюджетным решением, это модель G2ZA20 10MIN c оперативным питанием 24-240V AC/DC, или модель с возможностью применения модулья питания серии TR (AC) или импульсного источника питания SNT(DC).

Отечественными производителями на рынке модульной релейной техники представлены модели РВО-26 предназначенное для формирования задержки на отключение встроенного электромагнитного реле через заданное время (от 0,1 сек. до 9,9 мин.) после снятия напряжения питания. (его старший брат, устаревшая модель РВО-П2-26 с декадным переключателем задержки времени.)

модификация:

Реле времени в классическом корпусе ВЛ-55E1 (аналог ВЛ-55)  отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 2-х модификациях: тип 1 — временной диапазон 1…63с и тип 2 — временной диапазон 7,5с…8 минут. Питание реле в отличие от предшественника ВЛ-55 — универсальное (24…220В постоянного или переменного тока), 2 переключающих контакта.

В реле времени модульное ВЛ-55М1 c универсальным питанием (24-220В переменного и постоянного тока) отсчет времени начинается с момента снятия питающего напряжения. Реле выполнено в 3-х модификациях временных диапазонов: 0,1…1с, 1…10с и 3…30с. На данный момент самое бюджетное реле.

ВЛ-155М1 — (Новинка), реле в модульном корпусе,  с диапазоном 0,1…1с, мин и 1…10с, мин.

РВО-26М ACDC24-240B (Новинка) с выдержкой времени после отключения напряжения питания: 0,1-9,9с; 1-99с; 0,1-9,9мин; 1мин-99мин, реле многофункциональное (4 функции).

Реле украинского завода Релсic (г.Киев),

ВЛ-162, заменой которого является ВЛ-155М1, РВО-26М.

Так же существуют реле с пневматическими приставками, типа РВП-72 с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3122 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод.

РВП-72 3222 — с одной пневматической приставкой с началом отсчета выдержки времени после снятия напряжения питания на электромагнитный привод и дополнительными контактами (1 замыкающий и 1 размыкающий), срабатывающими без выдержки времени.

РВП-72 3323 — с двумя пневматическими приставками, с началом отсчета выдержки времени после подачи и снятия напряжения питания с электромагнитного привода.



устройство, виды, схема для выполнения своими руками

Наиболее простым и несложным прибором, позволяющим автоматизировать различные действия, является реле времени с задержкой выключения на 220 В. Изменение рекламы на вывесках, контроль поливочных систем, включение приборов в определённое время, подача электричества, воды — всё это и многое другое возможно осуществить, используя такое несложное устройство. Современные реле несложны в настройках режимов работы и позволяют их выполнить даже людям, не разбирающимся в технике.

Назначение, виды и принцип работы

Реле времени — это прибор, предназначенный для автоматизации действий в зависимости от установленного интервала времени. Другими словами, устройство позволяет отсрочить запуск процесса на какой-то промежуток времени. Конструктивно прибор состоит из следующих частей:

• управляющая;
• выдерживающая;
• исполнительная.

Управляющая часть обеспечит запуск при появлении разрешающего сигнала, поступающего на элементы схемы. Выдерживающая часть переводит прибор в режим паузы, а исполнительная уже непосредственно коммутирует подключённую к выходу нагрузку.

Простое реле времени с задержкой включения 220 В предназначено для управления отсрочкой по времени, например, отключение света через пять минут после его включения. Наиболее распространёнными типами реле являются: электромеханическое, электромагнитное, программируемое.

В простых случаях применяют первые два вида реле, использующие одну настройку. Программируемый тип обладает расширенными возможностями. Основная его способность заключается в возможности создания цикличности действия и гибкости настройки. Благодаря чему такое реле является универсальным для любой сферы применения и настраивается с высокой точностью. Оно может управляться дистанционно, комплектоваться удобной системой индикации, а также использоваться в схемах вместо импульсного реле.

По способу расположения разделяются на отдельностоящие, встраиваемые и модульные. Отдельностоящие — это независимые устройства, выполняемые в отдельном корпусе с выносным устройством питания. Например, реле времени для фотопечати. Встраиваемые устройства представляю собой плату и механизм без корпуса. Они составляют единое целое с другими сложными приборами, например, таймер-программатор в микроволновой печи или накладной выключатель с выдержкой времени. Модульные приборы выпускаются с креплениями, выполненными под din-рейку, и предназначены они для расположения в щитовых шкафах.

Электромагнитный тип устройства

Используется в линии постоянного тока. Преимущество электромагнитных реле заключается в низкой цене, а недостаток — в ограниченном ресурсе работы. Основными частями, из которых состоит устройство, являются:

• катушка;
• магнитопровод;
• якорь;
• траверс;
• пружина.

Между якорем и сердечником располагается стойкая к намагничиванию прокладка. Основное её назначение защита якоря от контакта с сердечником. Движение якоря в катушке создаётся магнитным полем в результате прохождения электрического тока по её виткам. Если прокладки не будет, то пружина не преодолеет действия остаточной намагниченности и подвижные контакты на траверсе не разомкнутся. Толщина прокладки влияет на время задержки срабатывания.

Регулировка задержки времени происходит выставлением величины натяжения пружины. Для этого в конструкции предусмотрен регулировочный винт. Выдержка времени осуществляется закорачиванием или отключением катушки реле.

При закорачивании катушки магнитное поле исчезает или достигает малой величины. После отключения подачи питания из-за замыкания катушки в контуре образуется самоиндукция, поддерживающая некоторое время значение тока. Магнитное поле, а значит и сила, удерживающая якорь, начинает постепенно уменьшаться.

Для того чтобы величина магнитного поля при отключении катушки медленно уменьшалась, применяются так называемые демпферы, образующие вторичный контур. Материалом для их изготовления служит медь или алюминий. При исчезновении магнитного поля в демпфере индуктируется ток, чем меньше его масса, тем и время выдержки меньше. Используя разные съёмные демпферы, изменяют и время задержки.

Реле с пневматической и анкерной задержкой

Главной частью этого типа является электромагнит. Он применяется как постоянного, так и переменного тока. В качестве устройства задержки используется пневмонический демпфер или часовой. Достоинство такого метода работы устройства его независимость от формы запитывающего сигнала и температуры окружающей среды. Основной элемент анкерной конструкции пружина, степенью сжатия которой управляет электромагнит. Пневматические реле разрешают регулировать время в пределах от 0,4 до двух минут с точностью десять процентов. Для анкерных устройств время паузы составляет от 7 до 20 секунд с той же точностью.

Кроме электромагнита, пневматическое реле содержит:

• пневматический замедлитель;
• колодку;
• резиновую диафрагму;
• иглу регулировки.

Электромагнит, срабатывая, опускает колодку под давлением пружины. Скорость опускания зависит от диаметра отверстия, через него воздух поступает в верхнюю часть. Изменяя скорость подачи воздуха и регулируя размер отверстия, изменяют и время задержки.

Приборы моторного типа

Устройства позволяют коммутировать мощную нагрузку. Точность работы составляет пять процентов, при этом они могут совершить более 1 тыс. циклов срабатывания. Время задержки достигает 30 минут. В конструкции применяется электродвигатель с регулируемыми оборотами. При подаче питания на двигатель происходит его запуск, через муфту вращение передаётся на диски с кулачками. Последние и воздействуют на выходные клеммы.

В зависимости от расположения кулачков происходит замыкание или размыкание контактов. Время задержки определяется начальным положением дисков. Как только питание пропадает, диски под действием возвратной пружины возвращаются в исходное состояние. Время возврата не превышает секунду.

Электронная задержка времени

Цифровые приборы наиболее функциональные и распространённые типы реле. Их достоинство в обработке сигналов цифровым способом, что позволяет получить высокую степень точности. Выпускаются такие реле времени с задержкой выключения на 12 В, 24 В, 220 В и других величин. Работа устройства не зависит от изменения величины и частоты входного сигнала. Этот типа прибора наиболее безопасен в эксплуатации, так как имеет гальваническую развязку с цепью питания.

Принцип работы основан на использовании переходных процессов в резистивно-ёмкостных и индуктивных цепях. Для формирования задержки применяются специализированные микросхемы, позволяющие программировать таймеры. Программирование таймера сводится к установке времени. Оно может быть аналоговым либо цифровым.

Управляя величиной напряжения на конденсаторе, формируется интервал времени. Он равен его значению от момента подачи сигнала на цепочку, до достижения требуемого уровня напряжения на конденсаторе. Разряд конденсатора происходит по экспоненциальной функции. Для увеличения времени задержки используется автоколебательная схема, а степень точности достигается добавлением в схему кварца. Устройство с небольшими задержками времени выполняется на основе одного цикла заряд-разряд, а с более длинными из нескольких.

Для получения напряжения требуемого для различных частей схемы, на её входе располагается преобразователь. Кроме этого, он формирует уровень опорного напряжения. Таким образом, в цифровых реле задержка времени задаётся зарядно-разрядной цепочкой и компаратором. Подсчёт числа импульсов генератора и изменение величины времени, осуществляется с помощью счётчика. Получая импульсы от генератора, счётчик проводит их подсчёт. Дешифратор анализирует состояние счётчика и формирует сигнал, пересылаемый в исполнительный блок.

Основные характеристики устройства

В специализированных торговых точках встречаются устройства задержки с различными характеристиками, выпускающиеся разными производителями. Качество продукции от именитых производителей подтверждается сертификатами и гарантируемым ими сроком работы. Из популярных компаний выделяются: Hager, Аско, Eaton, ABB, Schneider, Новатек. Независимо от типа и модели, реле времени характеризуются следующими параметрами:

• Напряжение питания. Значение уровня сигнала необходимого для работы прибора, единица измерения вольт.
• Максимальный ток. Величина тока, которую может пропустить через себя устройство без повреждения узлов своей схемы, измеряется в амперах.
• Диапазон времени. Время срабатывания.
• Расчётное напряжение. Значение величины коммутируемого сигнала и его форма.
• Рабочая температура. Среднее значение составляет от -20 до 50 °C.
• Функциональность. Выпускаются одноканальные устройства и многоканальные с независимым управлением.
• Наибольшее сечение кабеля возможное для коммутации.
• Степень защиты. Должно соответствовать значению не ниже IP 24.
• Способ регулировки. Цифровой или аналоговый.
• Дополнительные возможности. Устройства с реле времени могут включать в себя различные датчики. Например, при использовании датчика движения прибор среагирует на попадание объекта в его поле действия. При этом каждое движение поддерживает это освещение. Как только движение прекращает регистрироваться, свет через некоторое время выключится.
• Способ монтажа. Могут располагаться в щитке, устанавливаться в розетку или монтироваться вместо обычного выключателя.

Для цифровых устройств выделяют ещё и период программирования. Например, электронное реле времени на 220 В программируется на неделю или сутки, что позволяет установить оптимальные настройки работы.

Подключение прибора обычно не вызывает проблем. Устройство включается в разрыв линии подходящей к нагрузке. С каждым реле временем должна идти инструкция от производителя с подробной схемой подключения и её описанием. При этом она может быть изображена и на самом корпусе прибора.

Самостоятельное изготовление

При желании можно сделать таймер включения и выключения электроприборов своими руками. Перед тем как приступить к исполнению, нужно определиться с задачами, найти схему устройства и требуемые радиодетали. Схемы существуют разной степени сложности.

Схема реле на транзисторе

Простая схема реле задержки выключения 12 В собирается на одном транзисторе, и не содержит дефицитных деталей. Эта очень простая к повторению схема. После сборки не требует настройки. Такое устройство будет работать не хуже приобретённого в магазине.

В качестве VT1 используется любой транзистор n-p-n проводимости. При подаче питания конденсатор заряжаться. При достижении на нём пороговой величины напряжения, транзистор открывается и срабатывает реле K1. Изменяя значение С1 и R2, регулируется время включения. Задержка включения в таком исполнении достигает 10 секунд. Для того чтобы при снятии питания реле оставалось замкнутым некоторое время, параллельно питанию схемы устанавливается конденсатор большой ёмкости.

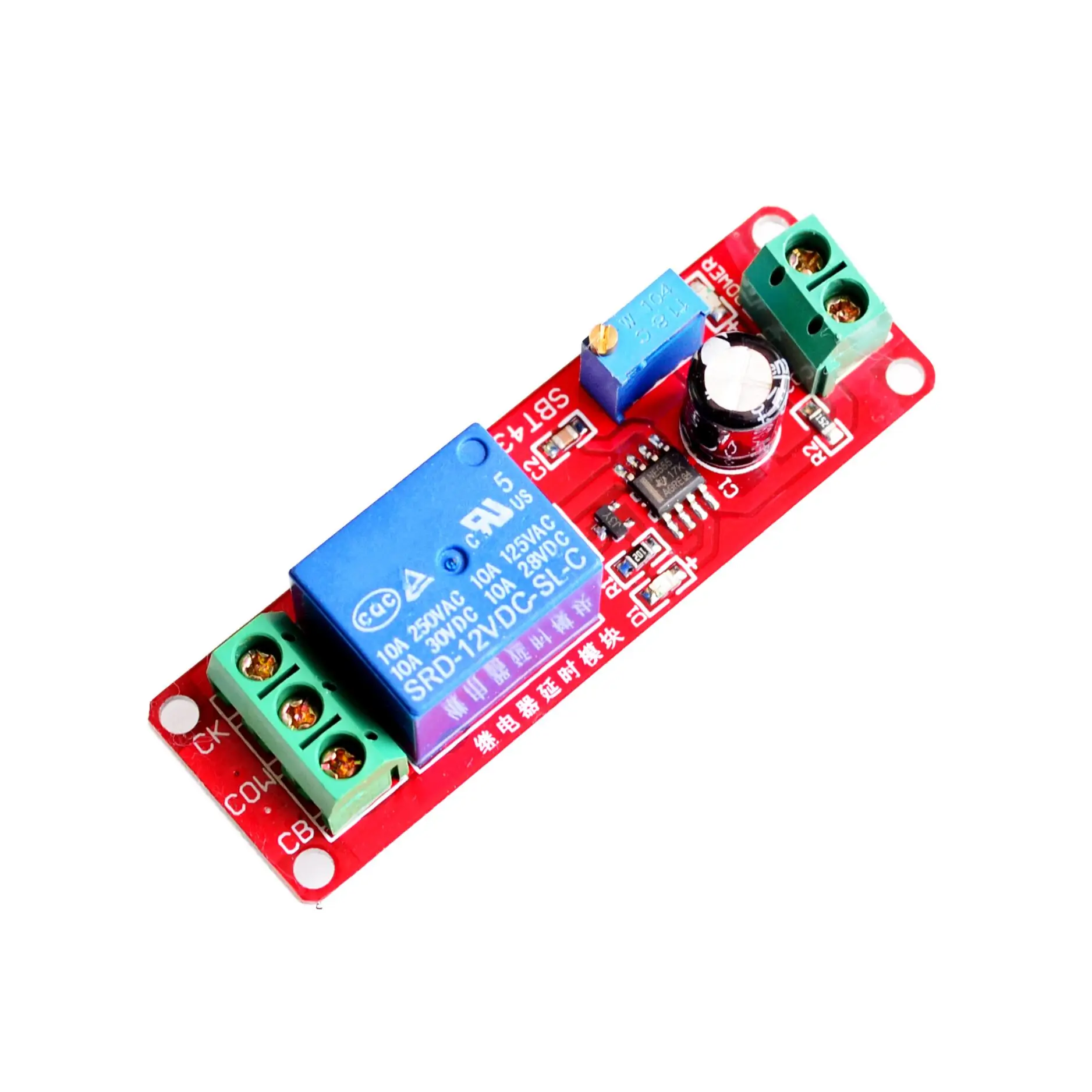

Управление задержкой на микросхеме

Простая схема управления светом, вентилятором, или другой нагрузкой может быть собрана на NE555. Специализированная микросхема NE555 есть не что иное, как таймер. Выходной ток устройства 200 мА, ток потребления 203 мА. Погрешность таймера не превышает один процент и не зависит от изменения сигнала в сети 220 вольт.

Схема работает от источника постоянного напряжения. Уровень сигнала питания схемы выбирается в диапазоне от 9 до 14 Вольт. Цепочка, состоящая из резисторов R2, R4 и конденсатора C1 задаёт время задержки. Рассчитать это время можно воспользовавшись формулой t = 1.1*R2*R4*C1. После нажатия кнопки SB1 происходит замыкание контактов K1.1. Через время t они разомкнутся. Для того чтобы таймер начинал отсчёт времени не от момента нажатия на кнопку, а в момент отпускания, понадобится использовать кнопку с нормально замкнутыми контактами.

Время подстройки легко регулировать с помощью переменного резистора R2. Такую схему удобно собрать на плате, выполненной из текстолита или гетинакса. После правильной сборки и при исправных радиодеталях схема работает сразу.

Реле времени регулируемые «Регтайм» — 12В

Реле используются для включения на (РЕГТАЙМ1), через (РЕГТАЙМ2) или с задержкой выключения на (РЕГТАЙМ3) определенное время. РЕГТАЙМ5 представляет из себя генератор импульсов, длительность и частота которых регулируются двумя многооборотными подстроечными резисторами.
Изделия выполнены по схеме с таймером, управляющим силовым переключающим реле.
Реле работают по однопроводной схеме, в которой с корпусом автомобиля соединен отрицательный вывод источника питания, и работают только при поданном напряжении.
Реле изготовлены с возможностью ручной регулировки времени работы. Регулировка осуществляется с помощью подстроечного резистора через отверстие в корпусе реле. Для контроля срабатывания предусмотрен светодиод под полупрозрачным корпусом изделия. Для удобства ручной регулировки разработаны реле двухвременных диапазонов: от 0 до 60, от 60 до 600.
Возможно изготовление реле с фиксированным временем работы или другим диапазоном регулировки по требованию заказчика (от 100 штук).

Посмотреть видео работы реле времени Регтайм1
Посмотреть видео работы реле времени Регтайм2
Посмотреть видео работы реле времени Регтайм3

Варианты комбинирования реле времени:
Посмотреть видео  Генератор импульсов на Регтайм1 и Регтайм3
Посмотреть видео  Генератор одиночных импульсов при включении/выключении на Регтайм2 и Регтайм3

Обозначение контактов для реле Регтайм с регулировкой времени

Реле времени РВО-15 на Дин рейку, таймер, timer, Россия

Параметр	Ед.изм.	РВО-15 ACDC24В/AC230В	РВО-15 ACDC10-30В
Напряжение питания	В/Гц	АС230 ± 10% ACDC24 ± 10%	АСDC10-30
Диапазоны выдержек времени		0,1-9,9c, 1-99c, 10-990c, 0,1-9,9мин, 1-99мин, 10-990мин, 0,1-9,9ч, 1-99ч
Погрешность установки выдержки времени, не более	%	10
Погрешность отсчета выдержки времени, не более	%	2
Время готовности, не более	с	0,15
Время повторной готовности, не более	с	0,1
Диаграммы работы		1, 2
Максимальный коммутируемый ток: АС250В 50Гц (АС1)/DC30В (DC1)	А	8
Максимальное коммутируемое напряжение	В	400 (AC1/2A)
Максимальная коммутируемая мощность: АС250В 50Гц (АС1)/DC30В (DC1)	ВА/Вт	2000/240
Максимальное напряжение между цепями питания и контактами реле	В	AC2000 (50Гц — 1мин)
Потребляемая мощность	ВА	2
Механическая износостойкость, не менее	циклов	10х106
Электрическая износостойкость, не менее	циклов	100000
Количество и тип контактов		2 переключающие группы
Диапазон рабочих температур (по исполнениям)	0C	-25…+55 (УХЛ4)  -40…+55 (УХЛ2)
Температура хранения	0C	-40…+70
Помехоустойчивость от пачек импульсов в соответствии с ГОСТ Р 51317.4.4-99 (IEC/EN 61000-4-4)		уровень 3 (2кВ/5кГц)
Помехоустойчивость от перенапряжения в соответствии с ГОСТ Р 51317.4.5-99 (IEC/EN 61000-4-5)		уровень 3 (2кВ А1-А2)
Климатическое исполнение и категория размещения по ГОСТ 15150-69 (без образования конденсата)		УХЛ4 или УХЛ2
Степень защиты реле по корпусу/по клеммам по ГОСТ 14254-96		IP40/IP20
Степень загрязнения в соответствии с ГОСТ 9920-89		2
Относительная влажность воздуха	%	80 (при 250C)
Высота над уровнем моря	м	2000
Рабочее положение в пространстве		произвольное
Режим работы		круглосуточный
Габаритные размеры	мм	18х93х62
Масса	кг	0,07

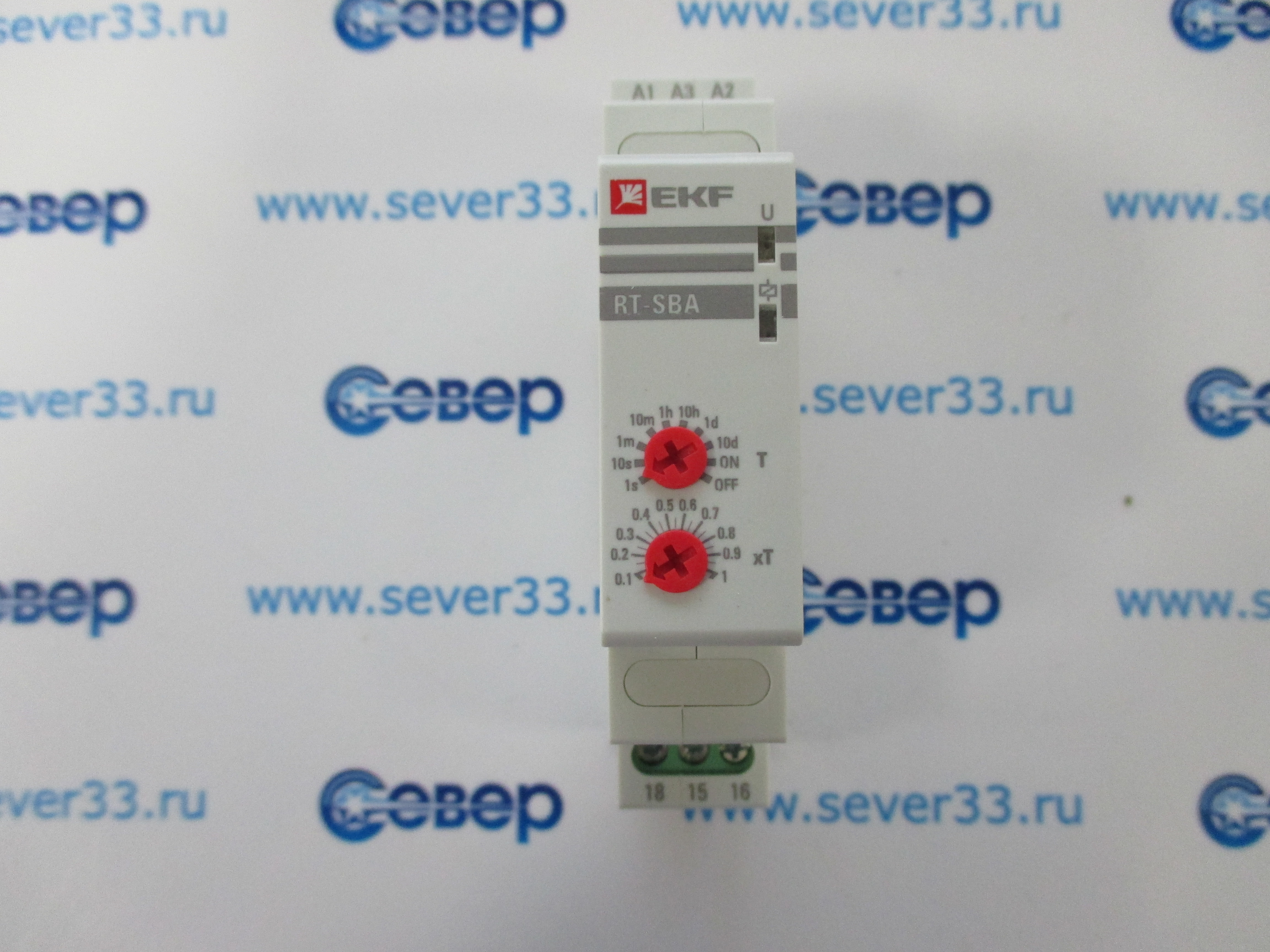

использование в сети 220 В, характеристики таймеров и их применение

Для управления последовательностью работы электрических приборов используется реле времени с задержкой выключения 220 В. После включения электрического аппарата через заданное время происходит отключение нагрузки. Таким образом регулируется последовательность работы элементов электрической цепи и производится управление электроприборами и технологическими процессами.

Типы реле

Все реле подразделяются на устройства с гальванической развязкой и без гальванической развязки. Под гальванической развязкой понимается электрическая изоляция цепей по отношению к другим цепям, находящимся рядом. Имеется полная изоляция между контролирующей цепью и управляемыми цепями.

На практике применяются следующие устройства:

• Устройства, основанные на электромагнитном принципе. Предназначены для работы в цепях постоянного тока. На катушке устройства добавлен отдельно короткозамкнутый контур. За счёт остаточного магнитного поля происходит замедление на отпускание или замыкание контактов. Пределы регулирования — до 5 секунд.
• Устройства с пневматическим замедлением. После поступления сигнала якорь не может включить контакт, пока воздух находится в демпфере. Время задержки задаётся путём регулирования отверстия. Задержка возможна до 60 секунд. Реле времени пневматического типа возможно использовать для управления металлорежущими станками или для ступенчатого регулирования разгона и торможения.
• Моторные реле задержки включения 220 В используются для задержки времени от 10 секунд до десятков часов. Они состоят из синхронного электродвигателя, редуктора, электромагнита и контактов.
• Устройства на часовом механизме осуществляют регулировку за счёт пружины, взведённой под действием электромагнита. Контакт реле срабатывает только после отсчёта времени часовым механизмом. До появления электронных реле часовые механизмы имели большое распространение. Их отличает простота регулирования, точность отсчёта времени и лёгкая перенастройка.
• Электронные реле времени с задержкой включения применяются при коммутации малоиндуктивных или неиндуктивных нагрузок. При использовании электронного реле можно сэкономить электроэнергию. Оно может отключать освещение в подъездах и коридорах через некоторое расчётное время, которого достаточно, чтобы покинуть помещение.

Электронные таймеры обладают большой точностью, но интервал задержки у них значительно меньше, чем у электромагнитных, и они требуют программирования. Электромагнитные устройства имеют меньшую стоимость, их проще настраивать. Они не требуют обслуживания, но ресурс работы у них ограничен.

Применение таймеров

Реле времени можно разделить на встроенные в технику и отдельно приобретаемые. В мультиварках, стиральных и посудомоечных машинах таймеры запрограммированы, на их работу повлиять нельзя. Самостоятельно можно применить отдельные таймеры, управляющие освещением, отоплением, открыванием дверей. Самыми распространёнными считаются цифровые таймеры, в основе которых лежит кварцевый резонатор со стабильной частотой.

Замена человеческого труда при управлении различными механическими устройствами, увеличение производительности устройств без участия человека, повышение безопасности производства — эти задачи способны выполнять реле времени.

Характеристики установок

По характеристикам определяется возможность использования приборов в тех или иных рабочих условиях. Свойства установок задержки времени имеют четыре направления:

• Диапазон времени задержки. Он может регулироваться в больших пределах.
• Стабильность работы. Этот параметр относится к электронным приборам и характеризует возможность прибора функционировать при изменении напряжения питания.
• Долговечность, измеряемая в циклах включения-выключения.
• Электронные приборы характеризуются потребляемой мощностью.

Каждый таймер характеризуется определёнными параметрами. Важным является алгоритм работы, а именно последовательность включений и отключений.

Наиболее часто используемые алгоритмы:

• Задержка включения — после подачи электропитания на таймер выходной импульс образуется после отсчёта установленного времени.
• Импульс формируется при включении — сигнал появляется в момент включения электропитания таймера и исчезает после окончания установленного времени.
• После включения электропитания таймера выходной сигнал появляется в момент снятия управляющего сигнала и исчезает через установленное время.
• Задержка выключения после отключения электропитания — выходной сигнал появляется в момент включения питания таймера и исчезает через установленное время после отключения.
• Циклический режим — после включения электропитания таймера время импульса чередуется со временем паузы и так до отключения электропитания.

Для того чтобы подключить таймер, необходимо знать, в какой сети он будет монтироваться — однофазной или трехфазной. Важно учитывать, что будет коммутировать этот таймер, какую нагрузку нужно отключать или включать. Используя эти данные, можно подобрать устройство с необходимыми характеристиками.

Описание функций реле с задержкой времени

Функция	Операция	Временная диаграмма
ЗАДЕРЖКА ВКЛЮЧЕНИЯ Задержка включения Задержка включения	После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается напряжение. Необходимо снять входное напряжение, чтобы сбросить реле задержки времени и обесточить выход.
ИНТЕРВАЛ ВКЛ Интервал	При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ Задержка при отпускании Задержка при выключении Задержка при выключении	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.Любое применение триггера во время задержки сбросит время задержки (t), и выход останется под напряжением.
SINGLE SHOT One Shot Мгновенный интервал	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t). Во время задержки (t) триггер игнорируется. По истечении времени задержки (t) выход обесточивается, и реле с временной задержкой готово принять другой триггер.
FLASHER (сначала выключено)	После подачи входного напряжения начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание, и он остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) выход обесточивается, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
FLASHER (на первом)	При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t).По истечении времени задержки (t) выход обесточивается и остается в этом состоянии в течение времени задержки (t). По истечении времени задержки (t) на выход подается питание, и последовательность повторяется до тех пор, пока входное напряжение не будет снято.
ЗАДЕРЖКА ВКЛ / ВЫКЛ	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается напряжение.Когда триггер снят, выходные контакты остаются под напряжением в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле времени задержки готово принять другой триггер. Если триггер отключен в течение периода задержки времени (t1), выход останется обесточенным, а задержка времени (t1) будет сброшена. Если триггер повторно применяется в течение периода задержки (t2), выход будет оставаться под напряжением, и время задержки (t2) будет сброшено.
КРОМКА ОБРАБОТКИ ОДИНАРНОГО ВЫПУСКА	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера выход остается обесточенным. После снятия триггера на выход подается питание и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенное время.
WATCHDOG Повторяющийся одиночный выстрел	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера на выход подается напряжение, и начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается, если триггер не будет удален и повторно применен до истечения времени ожидания (до истечения времени задержки (t)). Непрерывное переключение триггера со скоростью, превышающей время задержки (t), приведет к тому, что выход будет оставаться под напряжением на неопределенное время.
Срабатывание ЗАДЕРЖКИ	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t). По истечении времени задержки (t) на выход подается питание и он остается в этом состоянии до тех пор, пока срабатывает триггер или остается входное напряжение. Если триггер снимается во время задержки (t), выход остается обесточенным, а время задержки (t) сбрасывается.
ПОВТОРНЫЙ ЦИКЛ (ВЫКЛ 1-й)	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По окончании этой задержки выход обесточивается, и последовательность операций повторяется до тех пор, пока не будет снято входное напряжение.
ПОВТОРНЫЙ ЦИКЛ (ON 1-й)	При подаче входного напряжения на выход подается питание, и начинается отсчет времени (t1). По истечении времени задержки (t1) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании этой задержки на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ИНТЕРВАЛ ЗАДЕРЖКИ Один цикл	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении этого времени задержки (t2) выход обесточивается. Для сброса реле задержки времени необходимо снять входное напряжение.
ИНТЕРВАЛ С ЗАДЕРЖКОЙ ИСПОЛЬЗОВАНИЯ Один цикл	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера.При срабатывании триггера начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) выход обесточивается, и реле готово принять другой триггер. В течение как временной задержки (t1), так и временной задержки (t2) триггер игнорируется.
ИСТИНА ЗАДЕРЖКА ВЫКЛ.	При подаче входного напряжения на выход подается напряжение. Когда входное напряжение снимается, начинается временная задержка (t).По истечении времени задержки (t) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t) приведет к сбросу временной задержки. Внешний триггер не требуется.
ЗАДЕРЖКА ВКЛ / ИСТИНА ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) на выход подается напряжение. Когда входное напряжение снимается, выход остается под напряжением в течение времени задержки (t2).По истечении времени задержки (t2) выход обесточивается. Входное напряжение должно подаваться не менее 0,5 секунды для обеспечения правильной работы. Любое приложение входного напряжения во время задержки (t2) будет поддерживать выход под напряжением и сбрасывать время задержки (t2). Внешний триггер не требуется.
ОДИНОЧНАЯ ФЛАШКА	После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера начинается отсчет времени задержки (t1), и на выход подается питание на время задержки (t2).По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По окончании временной задержки (t2) выход активируется, и последовательность повторяется до тех пор, пока не завершится временная задержка (t1). Во время задержки (t1) триггер игнорируется.
ВКЛ. ЗАДЕРЖКА-ПРОБКА	После подачи входного напряжения начинается отсчет времени (t1). По истечении времени задержки (t1) выход активируется и остается в этом состоянии в течение времени задержки (t2).По истечении этого времени задержки (t2) выход обесточивается и остается в этом состоянии в течение времени задержки (t2). По истечении времени задержки (t2) на выход подается питание, и последовательность операций повторяется до тех пор, пока входное напряжение не будет снято.
ПРОЦЕНТ	При первоначальной подаче входного напряжения на выход подается питание и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2). По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1).Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет снято и подано повторно, временной цикл продолжится с того места, где он остановился, когда входное напряжение было снято. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.
ПРОЦЕНТ (БЕЗ ПАМЯТИ)	При первоначальной подаче входного напряжения на выход подается питание и начинается временная задержка (t1). Задержка времени (t1) регулируется в процентах от общего времени цикла (t2).По истечении времени задержки (t1) выход обесточивается на оставшуюся часть полного цикла (t2-t1). Затем последовательность повторяется до тех пор, пока не будет снято входное напряжение. Если входное напряжение будет отключено и подано повторно, цикл синхронизации будет сброшен. Настройка 100% включает выход непрерывно, а настройка 0% постоянно обесточивает выход.

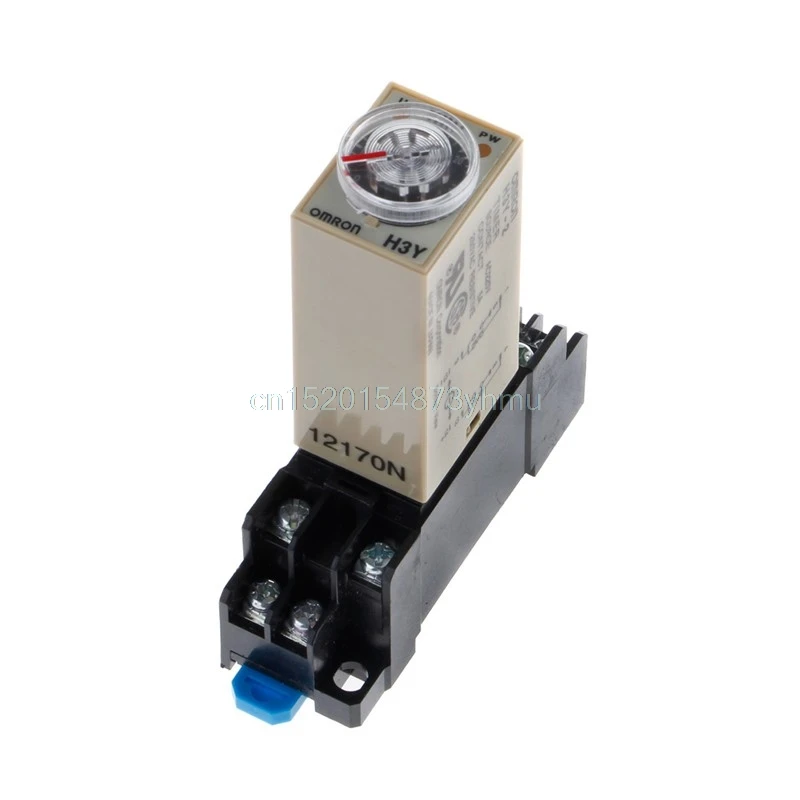

Реле задержки времени | Таймеры задержки включения и таймеры задержки выключения

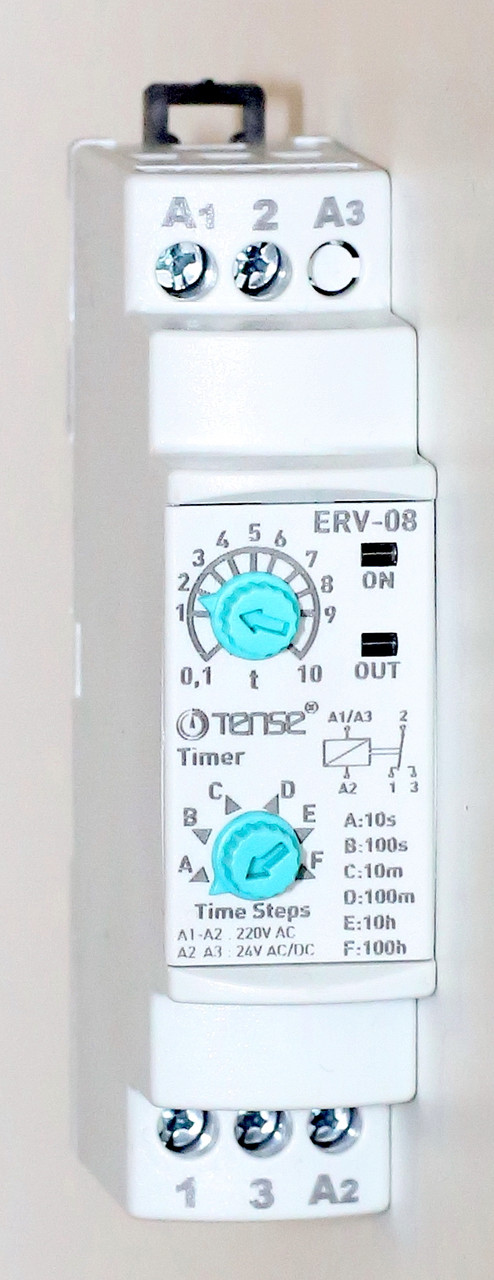

Реле задержки времени

Реле с выдержкой времени — это части, которые активируют множество приборов, механизмов и оборудования.Некоторые из приложений включают:

• автотранспортные средства
• печные вентиляторы
• конвейерные ленты
• дозирующее оборудование
• системы оповещения

Реле времени имеют встроенную функцию задержки времени. Реле с выдержкой времени, срабатывающие различными способами, минимизируют энергию, используемую для запуска крупного промышленного оборудования, или могут включать и выключать выключатели света.

Реле задержки времени также могут гарантировать, что разные части машины запускаются отдельно в заранее определенное время, например:

Производство Реле с выдержкой времени

могут управлять нагрузками или производственными процессами разными способами.Пример: реле с временной задержкой может гарантировать, что предметы перемещаются с одного конвейера на другой, чтобы предотвратить скопление.

Безопасность

В качестве примера безопасного применения печи требуют вентиляции, чтобы избавиться от дыма и избежать возможности взрыва. Реле с выдержкой времени обеспечивает окно по расписанию для удаления ядовитых газов из камеры.

Обычно реле задержки срабатывает при размыкании или замыкании цепи или при подаче входного тока.Триггерный сигнал может быть либо контрольным выключателем с сухим контактом, например, поплавковым выключателем, концевым выключателем или нажимной кнопкой; или с напряжением.

Функции реле с выдержкой времени

Тип используемого реле с выдержкой времени зависит от настройки системы. Реле задержки включения и выключения представляют собой наиболее широко используемые реле задержки времени. К другим типам относятся таймеры интервалов при срабатывании, мигающие и повторные циклы.

Таймеры задержки включения

Нормально разомкнутые таймеры задержки включения начинают отсчет времени при подаче входного напряжения (мощности).Выход активируется в конце задержки. Необходимо снять входное напряжение, чтобы обесточить выход и сбросить реле задержки времени.

Также называемые таймерами задержки при срабатывании, они часто используются для:

• Двигатели воздуходувки для задержки срабатывания на определенный период времени после включения газового, электрического или масляного нагревателя.
• Чередование времени пуска для нескольких компрессоров или двигателей, которые активируются главным выключателем. Это позволяет избежать чрезмерного скачка тока в линии электропередачи.
• Охранная сигнализация и охранная сигнализация,
• Предупреждения об открытой двери,
• Последовательность подачи питания,
• Органы управления воспламенителем духовки и
• Управление вентиляторами.

Таймеры задержки выключения

Таймеры задержки выключения готовы принять триггер при подаче входного напряжения. На выход подается питание с помощью триггера, который необходимо убрать, чтобы сработала задержка по времени. Выход обесточивается в конце периода задержки времени. Если триггер сработает во время задержки, он будет сброшен.

Таймеры задержки выключения могут использоваться в:

• Системы кондиционирования воздуха для поддержания работы электродвигателя вентилятора в течение определенного периода времени после того, как термостат отключил компрессор охлаждения.
• Включите электрические устройства и двигатели в течение определенного времени, например, монетные сушилки в коммерческих прачечных.
• Блок управления газовым клапаном,
• Управление телефонной цепью и
• Управление дверью лифта.

Интервал включения

Также называемые одноразовыми таймерами, выход для интервальных таймеров уже запитан, и временная задержка начинается при подаче входного напряжения.По истечении периода задержки выход обесточивается. Необходимо снять входное напряжение, чтобы можно было сбросить реле задержки времени.

Реле временной задержки срабатывания можно использовать для:

• Диапазон общих и требовательных промышленных и коммерческих приложений,
• Охранная сигнализация
• Машины электросварочные,
• Предупреждения о ремнях безопасности автомобилей,
• Раздаточное оборудование и
• Насосные станции.

Мигалки

Когда входное напряжение подается на мигалку, контакты включаются и отключаются один за другим.Время включения и выключения одинаково. Таймер сбрасывается путем снятия напряжения и его повторной подачи. Таймеры флешера обычно используются с:

• Системы охранной сигнализации
• Контрольные лампы
• Системы сигнальных огней

Повторный цикл

Таймеры повторения цикла имеют два элемента управления, поэтому циклы можно регулировать независимо. Эти циклы будут непрерывно повторяться, пока на реле с выдержкой времени подается напряжение.Некоторые таймеры повторного цикла запускают сначала таймер выключения, а другие запускают таймер включения. Например, они могут использоваться вместе друг с другом для включения и выключения ламп.

Свяжитесь с Amperite, чтобы узнать о требованиях к реле задержки времени

Свяжитесь с нами, чтобы решить, какое реле лучше всего подходит для вашего применения!

Как работает реле задержки времени?

1	ЗАДЕРЖКА ВКЛЮЧЕНИЯ: Когда на катушку подается питание, начинается период задержки ВКЛЮЧЕНИЯ, и контакты в это время не переключаются.По истечении времени ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Контакты остаются в переданном состоянии до тех пор, пока с катушки не будет отключено питание. Затем они возвращаются в исходное состояние, и устройство готово к новому циклу.
2	ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ I: На катушку постоянно подается питание. При замыкании пускового переключателя («сухой» внешний контакт) контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.Когда пусковой переключатель разомкнут, начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются в переданном положении до окончания периода ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ. Затем они возвращаются в исходное положение, и агрегат готов к новому циклу.
3	ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ II: На катушку постоянно подается питание. После включения и выключения пускового переключателя («сухой» внешний контакт) начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ и контакты переключаются, либо подключают (нормально разомкнутые контакты), либо разъединяют (нормально замкнутые контакты) нагрузку.Когда период отсчета времени заканчивается, контакты возвращаются в исходное положение, и устройство готово к новому циклу.
4	ИНТЕРВАЛЬНАЯ ЗАДЕРЖКА: При подаче питания на катушку (пусковой переключатель должен быть переключен в многофункциональные таймеры), начинается период времени ИНТЕРВАЛ и контакты переключаются, либо соединяются (нормально разомкнутые контакты), либо разъединяются (нормально замкнутые контакты) Загрузка. Когда интервал времени INTERVAL заканчивается, контакты возвращаются в исходное положение.Устройство перезагружается при отключении питания от катушки, делая устройство готовым к новому циклу.
5	ВЫПУСК ЦИКЛА 1 (РАВНОЕ ВРЕМЯ ВЫКЛ. / ВКЛ.): При подаче питания на таймер начинается отсчет времени. Выходное реле выключено на установленное время, а затем включено на установленное время только на 1 цикл. Таймер сбрасывается при отключении питания или подаче сигнала сброса.
6	ПОВТОРНЫЙ ЦИКЛ (РАВНЫЕ ВРЕМЯ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): Когда питание подается на катушку, инициируется период времени ВЫКЛЮЧЕНИЯ; контакты не переносятся.В конце периода времени выключения начинается период времени включения. Контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце периода включения контакты переключаются, и цикл продолжается до тех пор, пока с катушки не будет отключено питание.
7	ПОВТОРНЫЙ ЦИКЛ (НЕЗАВИСИМЫЕ ПЕРИОДЫ ВРЕМЕНИ ЗАДЕРЖКИ ВКЛЮЧЕНИЯ И ВЫКЛЮЧЕНИЯ): Когда питание подается на катушку, период ВКЛЮЧЕНИЯ инициируется переключением контактов (нормально открытые контакты замыкаются, нормально закрытые контакты размыкаются).В конце периода ВЫКЛ контакты размыкаются и начинается период ВКЛ. Цикл продолжается до тех пор, пока с катушки не будет отключено питание.
8	ИНТЕРВАЛ СИГНАЛА / ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ: На катушку постоянно подается питание. После замыкания пускового выключателя («сухой» внешний контакт) начинается цикл ИНТЕРВАЛ; контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. В конце цикла ИНТЕРВАЛ начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ, и контакты остаются переданными до тех пор, пока цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ не закончится.Затем контакты возвращаются в исходное положение, и устройство готово к новому циклу.
9	ЗАДЕРЖКА ВКЛЮЧЕНИЯ / ЗАДЕРЖКА СИГНАЛА: На катушку постоянно подается питание. После замыкания пускового переключателя («сухой» внешний контакт) начинается цикл ЗАДЕРЖКИ ВКЛЮЧЕНИЯ; контакты не переносятся. В конце цикла ЗАДЕРЖКИ ВКЛЮЧЕНИЯ контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку.После отпускания пускового переключателя начинается цикл ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными. В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
10	ЗАДЕРЖКА ВЫКЛЮЧЕНИЯ ПИТАНИЯ: Когда питание подается на катушку, контакты переключаются, либо подключают (нормально разомкнутые контакты), либо отключают (нормально замкнутые контакты) нагрузку. Когда питание обмотки прекращается, начинается период ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ; контакты остаются переданными.В конце цикла ЗАДЕРЖКИ ВЫКЛЮЧЕНИЯ контакты возвращаются в исходное положение, и устройство готово к новому циклу.
11	WATCHDOG (RETRIGGERABLE SINGLE SHOT): После подачи входного напряжения реле с выдержкой времени готово принимать сигналы запуска. При подаче триггерного сигнала реле включается и начинается заданное время. По истечении заданного времени реле обесточивается, если триггерный сигнал не срабатывает и не размыкается до истечения времени ожидания (до истечения заданного времени).Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.

Компактное реле времени с задержкой включения — регулируемое 12В

Реле времени с регулируемой задержкой включения 12 В	А	Индивидуальное время задержки (см. Ниже)	S1	1.022.112.xxE	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Индивидуальное время задержки (см. Ниже)	S2	1.022. 110. xxE	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 5 секунд	S1	1.022.112.01E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Временной интервал: 1-30 секунд	S1	1.022.112.02E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Интервал времени: 0,5 — 60 секунд	S1	1.022.112.03E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Временной интервал: 30 — 900 секунд	S1	1.022.112.04E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	А	Временной интервал: 0,5 — 4000 секунд	S1	1.022.112.05E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Интервал времени: 0,5 — 5 секунд	S2	1.022.110.01E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Временной интервал: 1-30 секунд	S2	1.022.110.02E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Интервал времени: 0,5 — 60 секунд	S2	1.022.110.03E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Временной интервал: 30 — 900 секунд	S2	1.022.110.04E	+ Список цитат
Реле времени с регулируемой задержкой включения 12 В	C	Временной интервал: 0,5 — 4000 секунд	S2	1.022.110.05E	+ Список цитат

Реле с выдержкой времени | Fuji Electric FA Components & Systems Co., Ltd.

Информация о новинках

Информация об изменениях в продукте

Отображается информация об изменении продукта за последний месяц.Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Поиск товаров, снятых с производства

Отображается информация о последних пяти изделиях, производство которых было прекращено. Прошлую информацию можно просмотреть, выполнив поиск по типу, категории продукта, времени и т. Д.

Информационное письмо FUJI ED&C TIMES

Распределение LV

С ускорением глобализации рынка оборудования для приема и распределения энергии мы предлагаем различные устройства для приема и распределения энергии, которые можно использовать на международных рынках, благодаря нашему широкому ассортименту продукции, соответствующему основным мировым стандартам.

Управление двигателем

Благодаря слиянию Fuji Electric FA Components & Systems, которая имеет самую высокую долю рынка в Японии в области устройств управления электродвигателями, и Schneider Electric, имеющей самую высокую долю рынка в мире, мы теперь можем предложить превосходную ценность для наших клиентов как подлинный производитель №1 в мире.

Контроль

Мы будем удовлетворять потребности наших клиентов, добавляя широкий спектр устройств управления и индикации и датчиков мирового стандарта, а также предлагая комплексные решения, такие как реле и реле с выдержкой времени.

Распределение MV

Мы удовлетворяем потребности наших клиентов с помощью высоконадежных продуктов и различных типов аппаратов среднего напряжения, которые поддерживают современные сложные системы приема и распределения энергии, включая наш вакуумный выключатель среднего напряжения, который обеспечивает безопасность электрического оборудования.

Оборудование для контроля энергии

Мы помогаем нашим клиентам «визуализировать электроэнергию» с помощью широкого спектра продуктов и наших надежных инженерных возможностей.Мы делаем предложения по энергосбережению в соответствии с энергетической средой наших клиентов в различных областях, от обеспечения качества и защиты электроэнергии высокого напряжения до управления уровнем потребления низкого напряжения.

Основы реле с выдержкой времени: схема реле и приложения

Введение

Реле времени относится к типу реле, выходная цепь которого должна произвести очевидное изменение (или контактное действие) после добавления (или удаления) входного сигнала действия в указанное и точное время.Это электрический компонент, используемый в цепи с более низким напряжением или меньшим током для включения или выключения цепи с более высоким напряжением и большим током.

С развитием электронной техники электронные реле времени стали основным продуктом в реле времени. Электронные интеллектуальные реле времени с цифровым дисплеем, использующие технологию крупномасштабных интегральных схем, имеют множество рабочих режимов, которые могут не только обеспечивать длительное время задержки, но также иметь высокую точность задержки времени, небольшой размер, удобную настройку и длительный срок службы, что упрощает систему управления и надежнее.Реле времени также имеет функцию автоматического контроля. Реле времени и другое оборудование вместе могут сформировать программный космический маршрут для реализации автоматической работы оборудования.

Основы работы с реле времени

Каталог

---

Ⅰ Основы работы с реле времени

1.1 Что такое реле с задержкой времени?

Реле времени — очень важный компонент в системе электрического управления. Во многих системах управления используйте реле времени для управления задержкой.Реле времени — это электрическое устройство с автоматическим управлением, которое использует принцип электромагнитного или механического действия для задержки замыкания или размыкания контактов. Его особенностью является задержка от момента получения сигнала катушкой притяжения до действия контакта. Реле времени обычно используется для управления процессом запуска двигателя с функцией времени.

Как упоминалось выше, основная функция временной задержки — это исполнительное устройство в простом программном управлении.Когда он получает сигнал запуска, он начинает отсчет времени. По окончании отсчета времени его рабочий контакт размыкается или замыкается, что способствует последующей работе схемы. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку его времени задержки. Кроме того, реле времени само по себе может не выполнить замыкание. После закрытия на какое-то время он снова откроется. Это цикл закрытия и открытия с задержкой времени. Однако настройка определенного количества реле времени и промежуточных реле может сделать это.

1.2 Принцип работы реле задержки времени

Реле времени широко используется в дистанционном управлении, телекоммуникациях, автоматическом управлении и другом электронном оборудовании и является одним из наиболее важных компонентов управления. Когда катушка находится под напряжением, якорь и поддон притягиваются сердечником и мгновенно перемещаются вниз, замыкая или размыкая рабочий контакт. Однако шток поршня и рычаг не могут упасть с якорем одновременно, потому что верхний конец штока поршня соединен с резиновой пленкой в ​​воздушной камере.

Когда шток поршня начинает двигаться вниз под действием отпущенной пружины, резиновая пленка вогнута вниз. Воздух в воздушной камере становится более разреженным, в результате чего шток поршня амортизируется и медленно опускается. По прошествии определенного периода времени шток поршня опускается в определенное положение, а затем через рычаг проталкивается действие задерживающего контакта, заставляя подвижные контакты открываться и закрываться. Время от момента подачи питания на катушку до завершения срабатывания контакта задержки — это время задержки реле.Продолжительность времени задержки можно изменить, регулируя размер отверстия для впуска воздуха в воздушную камеру с помощью винта. После обесточивания всасывающей катушки реле использует пружину для восстановления. И воздух быстро вытесняется через воздуховыпускное отверстие.

1.3 Структура реле времени

Рисунок 1. Реле времени демпфирования воздуха

1 Катушка	5 Прижимная пластина	9 Слабая пружина	13 Регулировочный винт
2 железных сердечника	6 Шток поршня	10 Резиновая пленка	14 Воздухозаборник
3 Арматура	7 Рычаг	11 Стенка воздушной камеры	15 Микропереключатель
4 Реакционная пружина	8 Пружина	12 Поршень	16 Микропереключатель

1.4 Параметры реле времени

Технические параметры включают номинальное напряжение, рабочий ток контакта, тип и количество контактов, время задержки, точность, температуру окружающей среды, механический и электрический срок службы и т. Д. Теперь возьмем воздушное реле времени серии SJ23 в качестве примера. , его технические параметры следующие:

1) Номинальная управляющая способность: AC300VA, DC60W (блок контактов с задержкой 30 Вт).

2) Номинальный уровень напряжения: AC380V, 220V; DC220V, 110V.

3) Номинальное напряжение катушки: 110 В переменного тока, 220 В и 380 В.

4) Максимальный рабочий ток контакта: 0,79 А при 380 В переменного тока, 0,27 А (мгновенно) и 0,14 А (задержка) при 220 В постоянного тока.

5) Ошибка повторения задержки: ≤9%.

6) Напряжение втягивания в горячем состоянии: не более 85% от номинального напряжения реле. Когда напряжение падает с номинального значения до 10% номинального значения в холодном состоянии, его можно надежно снять. И он может надежно сработать после достижения 110% номинального напряжения.

7) Механический срок службы составляет не менее 1 миллиона раз, а электрический ресурс — 1 миллион раз (срок службы узла контактов задержки по постоянному току составляет 500 000 раз).

1,5 Четыре контакта реле времени

Рис. 2. Обозначения реле времени

NOTC (нормально открытый, закрытый по времени): Когда катушка не находится под напряжением, контакт NOTC нормально разомкнут. Он замыкается при подаче питания на катушку реле, но только в течение определенного времени после того, как катушка находится под постоянным напряжением. Направление движения контакта (закрытый или открытый) такое же, как и у стандартного нормально открытого контакта. Поскольку задержка происходит в том направлении, в котором катушка находится под напряжением, этот тип контакта обычно разомкнут и с задержкой включения. NOTO (нормально разомкнутый, разомкнутый по времени): в отличие от контакта NOTC , синхронизированное действие происходит, когда катушка обесточена. Поскольку задержка происходит, когда катушка обесточена, этот тип контакта нормально разомкнут и с задержкой отключения.

NCTO (нормально замкнутый, разомкнутый по времени): Когда на катушку не подается питание, контакт NCTO нормально замкнут. При подаче питания на катушку реле контакт размыкается, но только в течение определенного времени после того, как катушка находится под постоянным напряжением.Направление движения контакта (замкнутый или разомкнутый) такое же, как у стандартного нормально замкнутого контакта, но есть задержка в направлении открытия. NCTC (нормально закрытый, закрытый по времени): Контакт NCTC аналогичен контакту NCTO , потому что, когда катушка нормально замкнута в обесточенном состоянии и размыкается при подаче питания на катушку.

Ⅱ Значение задержки в цепи реле

Установите время задержки реле. Вообще говоря, характеристики задержки реле времени можно регулировать в пределах диапазона конструкции, чтобы облегчить регулировку времени задержки в цепи.

Цепь реле задержки времени (отключение питания)

Если вы используете реле задержки включения, задержка начнется сразу после получения входного сигнала. По окончании задержки исполнительная часть выдаст сигнал на схему управления. Когда входной сигнал исчезнет, ​​реле немедленно вернется в состояние предварительного действия. Это противоположно реле задержки выключения. Когда входной сигнал получен, исполнительная часть сразу получает выходной сигнал. После исчезновения входного сигнала реле требуется определенное время, чтобы вернуться в состояние до действия.

Рисунок 3. Структура реле времени

Ⅲ Классификация реле времени

3.1 В соответствии с принципом работы

В соответствии с различными принципами работы реле времени можно разделить на реле времени с воздушным демпфированием, электрические реле времени, электромагнитные реле времени, электронные реле времени пр.

(1) Реле времени демпфирования воздуха

Тип получен за счет использования принципа демпфирования при прохождении воздуха через небольшое отверстие.Его конструкция состоит из трех частей: электромагнитной системы, механизма задержки и контакта. Электромагнитный механизм представляет собой двухпортовый механизм прямого действия, система контактов представляет собой микровыключатель, а в механизме задержки используется амортизатор подушки безопасности.

(2) Электронное реле времени

Используйте принцип, согласно которому напряжение конденсатора в RC-цепи не может прыгать и может изменяться только постепенно по экспоненциальному закону, то есть задержка достигается за счет характеристик электрического демпфирования.

Характеристики: Широкий диапазон задержки, высокая точность (обычно около 5%), небольшой размер, ударопрочность и простая регулировка.

(3) Электрическое реле времени

Используйте миниатюрный синхронный двигатель для привода редуктора, чтобы получить задержку по времени.

Характеристики: Диапазон задержки широкий, до 72 часов, а точность задержки может достигать 1%. В то же время на значение задержки не влияют колебания напряжения и температура окружающей среды.

Его диапазон задержки и точность не имеют себе равных среди других реле времени.Его недостатки — сложная конструкция, большие размеры, короткий срок службы, высокая цена, а точность зависит от частоты сети.

(4) Реле времени электромагнитное

Используйте принцип медленного ослабления магнитного потока после отключения электромагнитной катушки, чтобы задержать отпускание якоря магнитной системы, чтобы получить задерживающее действие контактов. Он отличается большой контактной емкостью, поэтому регулирующая способность велика. Однако диапазон времени задержки небольшой, а точность немного хуже.Таким образом, он в основном используется для управления цепями постоянного тока.

3.2 По режимам задержки

Исходя из этого, реле времени можно разделить на два типа: с задержкой включения и с задержкой выключения.

(1) Реле времени с задержкой включения начинает задержку сразу после получения входного сигнала. После завершения задержки ее исполнительная часть выдает сигнал для манипулирования схемой управления. Когда входной сигнал пропадает, реле сразу возвращается в состояние до действия.

(2) Реле времени с задержкой выключения работает как раз наоборот. Когда входной сигнал получен, исполнительная часть сразу получает выходной сигнал. После исчезновения входного сигнала реле требуется определенная задержка для восстановления состояния до действия.

Ⅳ Как подключить реле времени?

Реле времени — очень важный компонент в системе электрического управления. Существуют типы задержки включения и типы задержки отключения питания.В зависимости от типа действия различают электронный тип, электрический тип и т. Д. Между ними электронный тип использует принцип заряда и разряда конденсаторов в сочетании с электронными компонентами для достижения действия задержки. Есть много электрических стилей с использованием подушек безопасности и пружин.

Рисунок 4. Схема электрических соединений реле времени

Проводка реле времени:

1) Управляющая проводка: считайте это реле постоянного тока.

2) Управление работой: Хотя напряжение управления подключено, то, играет ли оно роль управления, определяется таймером на панели.

3) Понимание функций: это однополюсный двухпозиционный переключатель с активной точкой, как и активный рычаг обычного рубильника.

4) Подключение нагрузки: Подключите нейтральный провод источника питания или отрицательную клемму.

5) Принцип работы: Когда таймер недействителен, он эквивалентен нормальному свету в выключенном состоянии. Во время отсчета реле сработает, и электрические приборы будут активированы для работы, что эквивалентно нормальному свету во включенном состоянии.

В качестве примера возьмем реле времени задержки включения:

Рисунок 5. Подключение контактов реле задержки

Ⅴ Приложения реле времени

В управлении вспышкой

• Двухкратные реле взаимодействуют друг с другом, чтобы обеспечить постоянную частоту импульсов включения / выключения контактов, посылая прерывистое питание на свет.

в предохранительном элементе управления продувкой печи

• Прежде чем печь для сжигания можно будет безопасно зажечь, вентилятор должен работать в течение определенного периода времени, чтобы очистить весь горючий или взрывоопасный пар в камере печи.Реле времени обеспечивает необходимые временные части для работы управления печью.

В электрическом управлении задержкой плавного пуска

• Нет необходимости запускать большой электродвигатель, переключая полную мощность из полностью остановленного состояния, и можно плавно снизить напряжение при запуске с меньшим пусковым током.

Задержка последовательности движения конвейерной ленты

• Когда несколько конвейерных лент расположены для транспортировки материалов, конвейерные ленты должны запускаться в обратном порядке (последняя — первая, первая — последняя), чтобы предотвратить накопление материалов на движущемся конвейере, который может останавливаться или двигаться. медленно.

Ⅵ Выбор реле времени

Выбор реле времени в основном обусловлен режимом задержки и согласованием параметров. При выборе следует учитывать следующие аспекты.

(1) Выбор режима задержки

Его следует выбирать в соответствии с требованиями схемы управления. Время сброса после действия больше, чем собственное время действия, чтобы избежать неправильной работы или даже отсутствия задержки. Это особенно важно в случаях повторяющихся цепей задержки и частых операций.

(2) Выбор типа

В случаях, когда точность задержки невысока, всегда используются более дешевые электромагнитные реле времени или реле времени с воздушным демпфированием. Напротив, в случаях, когда точность задержки высока, можно использовать электронные реле времени.

(3) Выбор напряжения катушки

В соответствии с напряжением цепи управления выбирается напряжение, при котором реле притягивает катушку.

(4) Выбор параметров источника питания

В случаях, когда напряжение источника питания сильно колеблется, лучше использовать воздушное демпфирование или электрические реле времени, чем реле транзисторного типа.А в тех случаях, когда частота сети колеблется, не следует использовать электрические реле времени. Кроме того, при сильных перепадах температуры нельзя использовать воздушно-демпфирующий тип.

При выборе реле времени обратите внимание на тип тока и уровень напряжения его катушки (или источника питания), а также другие факторы, такие как режим задержки, форма контакта, точность задержки и метод установки в соответствии с требованиями управления.

Ⅶ Инструкции по эксплуатации реле таймера

7.1 Общие идеи

1) Держите реле времени в чистоте, иначе погрешность увеличится.

2) Перед использованием проверьте, соответствуют ли напряжение и частота источника питания напряжению и частоте реле времени.

3) Выберите время управления реле времени в соответствии с требованиями пользователя. Независимо от типа реле времени, пока время отсчета времени равно установленному времени, его выходные контакты будут действовать для достижения цели схемы управления временем.

4) Для продуктов постоянного тока обратите внимание на подключение согласно принципиальной схеме и обратите внимание на полярность источника питания.

5) После того, как реле времени выйдет из рабочего состояния, его следует немедленно сбросить для следующего использования. Если интервал повторного использования меньше установленного времени, цепь управления будет ненормальной. Более того, тип задержки включения автоматически сбрасывается после выключения; и тип задержки выключения автоматически сбрасывается после включения.

6) Старайтесь не использовать его в местах с явной вибрацией, прямым солнечным светом, влажностью и контактом с почвой.

7.2 Две точки внимания при использовании реле времени

1) Начальная точка отсчета времени

С одной стороны, при выборе точки синхронизации реле времени задержки включения, вы должны выбрать подачу питания на реле времени, когда сигнал синхронизации отправляется схемой управления, которая должна выполнять синхронизацию. С другой стороны, при выборе точки синхронизации реле времени с задержкой отключения питания, вы должны выбрать отключение питания реле времени, когда схема управления, которая должна отправить сигнал синхронизации, чтобы время может быть выполнено.

2) Конечная точка отсчета времени

Конечная точка отсчета времени имеет два значения: первое относится к точке, в которой установленное время равно времени отсчета времени; другой относится к моменту действия контракта.

3) Точка сброса отсчета времени

Сброс реле времени предназначен для очистки последнего временного содержания для следующего использования. Если его не сбросить, при следующем использовании произойдет сбой. Особое внимание следует обратить на следующее: интервал между двумя использованиями должен быть больше, чем время сброса, что особенно важно для электрических реле времени.

• Взаимосвязь между начальной точкой, конечной точкой и точкой сброса отсчета времени

1) После использования реле времени возникает проблема сброса. Таким образом, большинство цепей управления находятся в цепи следующего уровня по выходу реле времени. После того, как сигнал завершения отсчета времени получен точно, он используется для отключения питания реле времени (тип задержки включения) или питания реле времени (тип задержки отключения питания).

2) В верхней и нижней цепях управления реле времени есть компоненты, которые не могут работать одновременно.Если реле времени не может точно управлять верхними и нижними цепями управления в этих точках, это приведет к ненормальной работе устройства.

Ⅷ Пример: реле времени в цепи освещения

Требования к управлению: свет 1 и свет 2 включены одновременно, а свет 2 выключается через 30 секунд после того, как свет 1 горит выключенный. Когда свет 1 горит, свет 2 может быть выключен в любое время.

В соответствии с требованиями к системе управления поясните на следующей принципиальной схеме.

Рисунок 6. Выключатель реле времени в цепи освещения

1) Нажмите SB2 , контактор KM запитан и самоблокируется, и в то же время KT также запитан, а KT замыкается.

2) После включения KT промежуточное реле KA также запитывается для работы.

3) При этом одновременно замыкаются контакт KM и контакт KA , горят свет 1 и свет 2 .

4) При нажатии кнопки остановки SB1 контактор KM отключается, контакт KM размыкается, и одновременно гаснет световой индикатор 1 . Из-за наличия реле задержки отключения питания KT все еще горит, а также свет 2 . Он гаснет по истечении времени, установленного реле времени.

5) Когда горит свет 1 , а контакт KA1 включен в любой момент, реле времени сбрасывается. КТ отключается и свет выключается.

Это типичное применение реле задержки выключения. Однако в реальной схеме логика управления может быть более сложной, чем эта, поэтому мы должны глубоко понимать принцип работы и применение реле времени.

Часто задаваемые вопросы по основам работы с реле задержки

1. Что такое реле с выдержкой времени?
Реле с задержкой по времени или реле с задержкой по времени позволяют необходимым действиям происходить в определенное время в электрическом аппарате, потому что они, по сути, действуют как таймер.

2. Как работает реле с выдержкой времени?
Реле с выдержкой времени управляют потоком электроэнергии и могут использоваться для управления питанием многих различных типов электрических нагрузок. Сочетая в себе возможности электромеханического выходного реле со схемой управления, эти реле спроектированы таким образом, чтобы выполнять до одиннадцати функций временной задержки.

3. Что такое схема реле с выдержкой времени?
Реле с выдержкой времени. Реле с выдержкой времени. Реле — это переключатели, которые управляются цепью.Реле, по сути, отправляют сообщения, которые говорят, что что-то нужно запустить. Когда автомобиль заводится, зажигание только косвенно взаимодействует с аккумулятором автомобиля, потому что реле посылает сигнал, который сообщает автомобилю о запуске.

4. Как работает реле с выдержкой времени?
После подачи входного напряжения реле с выдержкой времени готово к приему сигналов запуска. При подаче триггерного сигнала реле включается и начинается заданное время. … Непрерывное переключение триггерного сигнала со скоростью, превышающей заданное время, приведет к тому, что реле останется под напряжением.

5. Как сделать реле с выдержкой времени?
Эти реле обеспечивают «временную задержку» между включением или отключением питания катушки и перемещением якоря. Такие реле называются реле с выдержкой времени. Реле с временной задержкой состоит из обычного электромеханического реле вместе со схемой управления для управления работой реле и синхронизацией.

6. Что такое реле задержки выключения?
Сокращенно «NOTO», эти реле замыкаются сразу после подачи питания на катушку и размыкаются после того, как катушка была обесточена на определенный период времени.Также называемые нормально разомкнутыми реле задержки выключения. 3: нормально закрытый, открытый по времени.

7. Как работает реле таймера задержки выключения?
Действие функции задержки выключения
После подачи входного напряжения реле с выдержкой времени готово к срабатыванию триггера. При срабатывании триггера на выход подается напряжение. После снятия спускового крючка начинается отсчет времени (t). По истечении времени задержки (t) выход обесточивается.

8. В чем разница между задержкой выключения и таймером задержки включения?
Что касается задержки включения таймера, таймер запускается включением бита триггера таймера, а выходной бит таймера включается по истечении времени настройки.Что касается задержки выключения таймера, выходной бит таймера выключается, когда время настройки прошло после того, как входной бит таймера был выключен.

9. Как проверить реле таймера?
Burden Test
Настройте таймер с большим временем задержки, например: 2 минуты.
Включите реле напряжением 125 В и измерьте постоянный ток.
Запишите ток перед срабатыванием таймера.
Через 2 минуты сработает реле. Запишите ток после операции.
Рассчитайте мощность реле (Вт) = 125 В x измеренный ток.

10. Какова функция реле с выдержкой времени?
Типичные функции временной задержки включают задержку включения, цикл повторения (запуск), интервал, задержку выключения, повторный запуск одного импульса, цикл повторения (запуск), генератор импульсов, один выстрел, задержку включения / выключения и защелку памяти.

Защита вашего компрессора — эффективность нагрева и охлаждения

Реле с выдержкой времени для систем отопления, вентиляции и кондиционирования воздуха

Реле с задержкой времени

— отличный способ защитить ваш блок переменного тока от постоянного включения и выключения.Это может быть сделано для предотвращения механических проблем с HVAC, которые заставляют кондиционер быстро запускаться и останавливаться — или в случае некоторых домашних хозяйств, где есть дети, которые любят играть с кнопками и тумблерами.

Получение различий между всеми легко доступными характеристиками с помощью реле задержки времени часто может быть сложной задачей. При создании цепей с использованием реле с выдержкой времени возникают такие вопросы, как: что срабатывает безжизненное реле времени, будет ли синхронизация сосредоточена на форме приложения или высвобождении напряжения, когда срабатывает реле результата и т. Д., следует спросить.

Реле с выдержкой времени — это просто управляющие реле со встроенным в цепь отсчетом времени. Их функция — управлять событием по времени. Разница между реле и сообщением безжизненного времени заключается в том, что контакты результата размыкаются и замыкаются: на реле управления это происходит, когда напряжение используется и исчезает с катушки; реле быстрого отключения, соединения могут размыкаться или замыкаться до или с течением времени.

Чаще всего реле с выдержкой времени запускаются или срабатывают одним из двух способов:

1. приложение Insight Voltage
2. открытие или закрытие результата по сигналу

Эти триггерные знаки могут быть одного из двух стилей:

1. изменение управления (высохший контакт), т.е.е., ограничительный выключатель, кнопка движения, смена поплавка и т. д.
2. напряжение (широко известное как силовой результат).

Реле блокировки в любое время, которое создается для запуска с триггером переключения управления с сухим контактом, может быть повреждено, если на клеммы переключения триггера подается напряжение. Только предметы, у которых есть «причина питания», должны использоваться с напряжением в результате.

Чтобы лучше понять идею, необходимо изучить некоторые термины.

Insight Voltage — управляющее напряжение, подаваемое на клеммы Insight.Что касается функции, Insight Voltage либо запустит машину, либо подготовит ее к запуску всякий раз, когда будет применен результат.
