как сделать и собрать дымоход своими руками

Утепленный изнутри двухконтурный дымоход – это принципиально новая концепция. Причем по пожаробезопасности современный дымоход из сэндвич-трубы не уступает кирпичному аналогу, а вот в плане стойкости к конденсату даже превышает эти свойства. Если вы хотите приобрести или сделать своими руками по-настоящему качественное изделие такого типа, тогда наша статья станет для вас настоящей находкой!

Сэндвич-труба отличается от обычной тем, что состоит из внутренней и наружной стальной частей, между которыми находится теплоизолирующий материал. Т.е. есть внешние оболочки, и есть начинка. Давайте теперь перечислим основные плюсы такой конструкции:

• отличная стабильная тяга;
• практически отсутствует конденсат;
• поддержание длительного нагрева внутренней части трубы, а наружной оболочки – в относительно терпимой температуре;
• простота сборки и установки.

И многое другое, что становится заметным уже в процессе эксплуатации.

Поверьте, свою популярность такая конструкция набирает неспроста!

Для начала давайте разберемся, что именно представляет собой современный сэндвич-дымоход:

Теперь давайте поговорим о законах физики.  Современные стальные трубы по типу сэндвича рассчитаны на то, что нержавеющая сталь способна выдержать 600 градусов Цельсия без изменения структуры металла. Но такая труба в течение уже только четырех-пяти часов хорошей топки способна произвести  передачу тепла на ограждающие конструкции.

Кроме того, достаточно много сегодня сэндвич-дымоходов продают с параметром «до 400 градусов Цельсия», и уже выше этого порога нержавеющая сталь быстро теряет свои свойства: горит, прогорает и воспламеняет утепление. Причем, чем сам слой теплоизоляции толще, тем это происходит быстрее.

Но все это вовсе не значит, что стоит отказаться от сэндвич-дымохода! В сравнении, одноконтурная стальная труба излучает самое жесткое тепло и способна нагреть горючие конструкции до их возгорания даже на расстоянии 40 сантиметров.

Тогда в чем выход? Делать все изначально качественно! И вот такой, казалось бы, самодельный дымоход на практике нередко оказывается более надежным и безопасным, чем его магазинные аналоги.

Вот замечательный видео мастер-класс, который наглядно показывает, что сделать исправный и надежный дымоход из сэндвич-трубы абсолютно реально самостоятельно, из обычных материалов, которые продаются в любом строительном супермаркете:

Иногда конструкция дымохода предполагает наличие сложных переходов и частей, например, если помещение необычной геометрии или же установка прямой вертикальной трубы пожаронебезопасна:

Устройство такого дымохода относительно простое:

• Внутренняя труба призвана пропускать через себя дым, образующий агрессивную среду. Вот почему для обустройства такого дымохода разрешено применять только сталь определенных марок: AISI 304, 321, 316 или 409.
• А вот труба большего размера (по-другому называемая наружным кожухом) должна выдерживать осадки и другие атмосферные явления. Она защищает утеплитель и обеспечивает ему герметичное сухое состояние. Изготавливают ее из оцинкованной, нержавеющей стали или меди. К слову труба, из нержавеющей стали нередко тонирована кварцевым порошком в цвет по каталогу RAL.

Если вы впервые изготавливаете такую сложную конструкцию, как дымоход, старайтесь избегать вообще колен и углов – их не приветствуют даже профессионалы.

Как приобрести качественные сэндвич-модули?

У вас действительно может получится надежная и качественная сэндвич-труба для дымохода (своими руками же руками изготовленная и установленная самостоятельно). Ведь и на производстве работают обычные живые люди. Вопрос лишь в том, насколько аккуратно и правильно вы все это сделаете.

Что касается выбора материала изготовления такого дымохода, здесь все просто: оцинковка не любит постоянные изменения температурного режима и герметична в таких экстремальных условиях недолго. А поэтому внешний контур трубы сэндвич делайте только из нержавейки, для которой даже небольшой конденсат на внутренней стенке будет не особо опасен.

А теперь – самый важный момент. Модули для самостоятельной сборки сэндвич-дымохода крайне важно изначально закупить качественными:

• Используемый металл 430/430, 430/оц или 430/ra для бань и 316/304, 316/оц или 316/ral для котлов. Дополнительно внутренняя труба из 310 стали, жаростойкая.
• По всем правилам, такие модули должны быть изготовлены при помощи лазерной резки, либо холодным или плазменным методом. Сварка модулей дымохода производилась 400 серии внахлест или 300 серии встык. Однозначно не должны быть заметны следы какой-либо ручной работы! Подделок на строительном рынке много, и даже в такой ответственной сфере.
• Торцевое соединение должно быть встык или внахлест, шов может быть только на внешнем контуре, причем с цветным покрытием. Такие торцевые соединения должны быть выполнены сплошной сваркой на роликовом аппарате. Соединение труб происходит через расширители.
• К приобретаемым модульным элементам от надежного производителя всегда идут все необходимые элементы крепления.
• Изоляционный слой должен быть рассчитан на то, чтобы стыковаться максимально плотно – это одно из самых важных правил пожаробезопасности.
• Качественная упаковка должна полностью защищать продукцию от повреждений и вмятин.

Всего вам понадобятся для сборки все эти детали:

И, наконец, обратите внимание на этикетку: здесь должна содержаться полная информация о продукте. Речь идет о марке стали, толщине металла, сертификате и рассчитанных температурных нагрузках. Ведь даже самые современные дымоходы из самых лучших материалов тоже не защищены от того, чтобы забиваться сажей и иметь потенциально слабые места.

Дело в том, что сажа сама по себе – субстанция очень въедливая, и она способна зацепиться за любой стык или даже царапину внутри дымохода. Уже после этого она распространяется и по остальной поверхности трубы. И наиболее частая причина поломки сэндвич-трубы и ее возгорание как раз в том, что приобретенные сэндвич-модули были не рассчитаны на определенные нагрузки.

Задайте себе такие важные вопросы прямо сейчас:

1. Рассчитана ли ваша печь или камин на полное сгорание топлива в топке? От этого зависит накопление сажи в дымоходе.
2. Какая температура будет отходящих газов?
   Какую марку стали дымохода вам необходимо приобрести, из чего она сделана и какой гарантийный срок? На, что конкретно распространяется гарантия дымохода ?
3. На какую температуру рассчитана изоляция сэндвича?
4. Какими дровами разрешено и рекомендуется топить такую печь, готова ли она к высоким нагрузкам и разного качества топлива?

И при покупке лучше перестрахуйтесь, переплатите, но позаботьтесь о своей жизни.

Как изготовить дополнительные детали?

Впрочем, не только дополнительные, но и сами трубы вы также можете сделать в домашних условиях. Важно только соблюдать несколько правил.

Все швы на самодельном сэндвич-дымоходе должны быть сварными. Производите сварку стык в стык, и ни в коем случае не внахлест, чтобы обеспечить максимальную герметичность изделий и правильные геометрические формы.

Особое внимание уделите стыку теплоизоляции по длинной стороне: необходимо делать нахлест, подрезая на половину толщины около 10 см для точной геометрии. Можно, конечно, набивать вручную все это палкой, но тогда итоговое качество у вас может быть непредсказуемым. Посмотрите, как должны выглядеть такие швы:

Второй момент: внешний контур такой трубы должен иметь свой постоянный диаметр и ни в коем случае не сужаться-расширяться на концах даже на 1 см. Это важно также для того, чтобы верхняя труба в итоге потом не въехала в нижнюю. Для чего дополнительного еще зафиксируйте их обеих при сборке саморезами.

И, наконец, продумывая конструкцию сэндвич-дымохода учитывайте, она должна быть вертикальной, а уступы крайне нежелательны. Только в крайнем случае допускается отклонение дымовых каналов на угол 45 градусов от вертикали. И при этом вокруг таких труб обязательно нужно сооружать теплоизоляционную шахту – из пенобетонных блоков кирпича и минеральной ваты.

Что нужно использовать в качестве теплоизоляции?

В общей сложности вы можете использовать для самостоятельной сборки сэндвич-трубы вот такие теплоизоляционные материалы:

Утепляет современную сэндвич-трубу вермикулитом, базальтовой или керамической ватой:

1. Вермикулит – это измельченный материал природного происхождения, который дополнительно немного обжигают в печах. В результате он легкий по массе и объемный. Рабочая температура вермикулита – от минус 250 градусов до 1150 градусов. Сэндвич-дымоходы, утепленные вермикулитом, самые легкие и у них хорошие показатели по теплоизоляции.
2. Базальтовая вата изготавливается из базальта (что легко понять из названия) или хотя бы близких к нему по свойствам других материалов горных пород (но обязательно базальтовой группы). В такую вату не добавляет никаких синтетических и минеральных веществ. В итоге такой утеплитель для сэндвич-трубы разрешено использовать при температуре только до 600 градусов Цельсия. И такая сэндвич-труба получается немного тяжелее той, в которой применяется вермикулит, зато более доступна при этом по цене.
3. И, наконец, утепляются современный сэндвич-дымоход керамической ватой. Таковую изготавливают из оксидов алюминия, кремния и циркония. Волокна обладают особой температурной, химической и деформационной стойкостью. Вот почему такая труба немного дороже будет, чем утепленная базальтовой ватой или вермикулитом, т. к. она выдерживает температуру до 1260 градусов.

Опытные печники советуют брать в теплоизоляции для сэндвич-трубы использовать базальтовую вату известной фирмы Rockwool, номиналом 4000 на 1000 на 50.

Теплоизоляционный материал, какой бы вы не выбрали, должен оказаться в трубе толщиной не менее 5 сантиметров. Именно такая толщина обеспечит достаточную пожаробезопасность, и защитит также дымоход от замерзания и образования конденсата в морозы ранней весной.

На этом этапе развеем один очень опасный миф касательно современных дымоходов по типу сэндвича. Проблема состоит в том, что несмотря на то, что, хотя сэндвич-дымоход состоит из двух нержавеющих труб, а между ними проложен теплоизолятор, именно этот теплоизолятор все равно проводит тепло (хотя и не так интенсивно, чем это делает воздух или же другой материал).

Что интересно, в России большинство людей полагает, что такой слой изоляции был придуман каким-то гением ради пожарной безопасности, но на самом деле (и европейцы об этом знают), этот слой изоляции предназначен как раз для тепла, чтобы металлическая труба отдавала его дольше и грела помещение на втором этаже. А пожаробезопасность – это только лишь приятный бонус, и слишком полагаться на нее не стоит.

Как правильно состыковать элементы дымохода?

Состыковать такие элементы дымохода несложно – достаточно вставить одну трубу в другую. Глубина стыка будет 5-6 сантиметров, и ни в коем случае не больше и не меньше, ведь металл при нагревании имеет свойство сильно расширяться.

Если допустить подобную ошибку с монтажом, достаточно скоро дымоходные трубы начнут «играть», а основные элементы рискуют быть разъединенными. И крайне важно правильно начать сборку:

Если вы собираете сэндвич самостоятельно, всегда оставляйте верхнюю трубу в нижнюю – и никогда наоборот. Ведь здесь важно защитить теплоизоляционный материал от влаги атмосферных осадков и конденсата, т.е. собирать такой дымоход «по конденсату» куда более важнее, чем «по дыму». А сам конденсат почти не будет проникать благодаря герметичности всей сборки.

Поясним этот момент подробнее – все-таки по дыму или по конденсату? Ведь во всемирной сети на этот счет бесчисленное количество споров. Если вы впервые сталкиваетесь с этими понятиями, тогда представьте, что именно происходит тогда, когда труба от нижнего колена входит в трубу верхнего – получается, что дым поднимается беспрепятственно вверх и не проникает в помещение:

По «по конденсату» собирают дымоход, когда верхняя сэндвич-труба вставляется в нижнюю. Тогда для дыма создается некая преграда, но подобное устройство препятствует образованию конденсата. Но в сэндвич-трубах благодаря их утеплению проблема с конденсатом почти вообще не возникает, а потому его небольшого количества опасаться не стоит.

Мы говорили о классической, стандартной конструкции современного сэндвич-дымохода. Но еще одна замечательная новинка строительного рынка – это так называемый трехслойный сэндвич. В него входит керамическая труба, теплоизолятор толщиной 60 мм и наружная оболочка – уже стальная труба.

И вся эта конструкция помещается прямо под каменную оболочку кожуха! Такие дымоходы подходят абсолютно для всех типов печей и отопительных котлов. Поэтому, наш совет: раз уж вы решились сооружать модный сэндвич-дымоход своими руками, сделайте его на славу!

Как собрать современный керамический сэндвич-дымоход?

Кроме стальных и металлических сэндвич-дымоходов, о которых мы только что говорили, свою популярность набирают керамические. Внутри такого дымохода – термостойкая керамика, которая покрыта изнутри в заводских условиях высокопрочной глазурью. И вставляется такая труба в шахту из керамзитных или пенобетонных блоков:

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет. Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать.

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов. Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

Организация прохода сэндвич-трубы через потолок

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Проведение сэндвич-трубы через стены дома

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Вывод сэндвич-трубы через крышу

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т. к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

сбор и установка, схемы установки

Любая установка, сжигающая топливо, не может нормально функционировать, если у нее отсутствует дымоход. Сегодня строителям известно множество различных материалов, из которых можно изготовить дымовые трубы. Самыми востребованными считаются модульные изделия, которые поставляются цельными комплектами, получившими название «сэндвичи». В этой статье мы рассмотрим часто задаваемые вопросы относительно конструкции таких систем, а также их правильного выбора для каждого конкретного случая. Кроме того, мы выясним, как сделать сэндвич-трубу самостоятельно и установить ее без помощи профессионалов.

Процесс изготовления

Создание подобной конструкции доступно каждому человеку, обладающему минимальными строительными навыками. Чтобы сделать сэндвич-систему, необходимо иметь:

• металлическую трубу;
• оцинкованные стальные листы;
• каменную вату.

Конструкция устройства представляет собой цилиндрическое изделие, которое закрывается со всех сторон каменной ватой. Сверху сооружение обматывается оцинкованными листами. В большинстве случаев внешняя оболочка дымохода изготавливается сборной и состоит из нескольких частей. Поэтому места соединения элементов конструкции требуют повышенного внимания.

Фиксация оцинкованного железа осуществляется специальными блошками, однако можно воспользоваться и обыкновенными шурупами. Крепление должно быть полным, то есть крепится не только один лист, но и все соседние металлические детали.

При изготовлении сэндвич-дымохода каждый умелец самостоятельно выбирает подходящий материал. При этом обязательно учитывается марка топливного агрегата. К примеру, отечественные водогрейные котлы поддерживают температуру выходящих газов в пределах 120 градусов. Для подобных устройств материалом теплоизоляции может стать минеральная вата.

Совершенно иначе обстоят дела, когда речь идет о самодельных каминах или твердотопливных котлах. Температура нагрева в таких системах может достигать 800 градусов. В этом случае просто не обойтись без каменной ваты. В качестве заменителя можно воспользоваться базальтовым аналогом. Во избежание быстрого прогорания внутренней трубы она должна иметь толстую стенку.

Идеальным материалом для сэндвич-трубы считается нержавейка. Она обладает определенными свойствами, которые позволяют эксплуатировать такую систему много лет. Причем внутренняя поверхность нержавеющей трубы всегда остается гладкой. Выходящие через данное изделие газы не влияют на его стенки, что в свою очередь повышает эффективность самого дымохода.

При стыковке теплоизоляции с длинной стороны возможно появление некоторых проблем. Крепление должно осуществляться внахлест, предварительно сделав подрез, равный половине толщины стенки трубы, с дополнительным перехлестом примерно 10 см, чтобы создать ровную геометрию.

Проведем небольшое сравнение. Высококачественную сэндвич-конструкцию длиной 10 м можно приобрести за 20 000 р. Обыкновенная металлическая труба стоит 6000 р. Цена утеплителя не превышает 2 125 р. За оцинкованные листы придется заплатить 2 500 р. Общая сумма составляет 10 625 р. В этом случае получается 50% экономия. Конечно, возможны и непредвиденные расходы, потому добавим еще 6 000 р. Но все равно это довольно выгодно.

Другими словами, 4 000 р. осталось в кармане, а металлическая труба с толщиной стенки 3,6 мм всегда лучше нержавеющей конструкции 0,5 мм. Из приведенного расчета видно, что прежде чем начать строить дымовой канал, стоит продумать, из чего его лучше изготовить.

Подходящие материалы

На первый взгляд может показаться, что все сэндвич-дымоходы абсолютно одинаковы. Однако это мнение ошибочно. Необходимо отметить, что подобная продукция выпускается с разным уровнем качества. Не рекомендуется приобретать изделия, ориентируясь только на их внешний вид.

Важно обращать внимание на марку стали и ее качество, а также учитывать, насколько она подходит для возведения вертикального канала.

Если просматривать сайты, посвященные строительству трубного устройства для отвода продуктов сгорания, можно встретить множество фотопримеров, показывающих полностью прогоревшую стальную конструкцию. Деформация такой трубы способна привести к пожару или сильному отравлению угарным дымом.

Рассматривая картинки, можно прийти к выводу, что для цилиндрического изделия был использован неподходящий металл.

Чтобы с вами такого не случилось, давайте рассмотрим виды нержавеющей стали, из которых можно самостоятельно смонтировать сэндвич-дымоход:

1. АISI 430. Считается самой дешевой маркой металла. Из нее хорошо изготавливать внешний кожух системы. Такая сталь устойчива к любому атмосферному воздействию. Однако этот материал не годится для изготовления внутренних каналов. Металл плохо варится, поэтому будет довольно сложно получить надежные сварные швы.
2. АISI 439. Эта марка отличается от предыдущей своим составом: в нее включены титановые добавки. Материал характеризуется повышенной механической прочностью и устойчивостью к коррозии. Трубы для дымохода из такой стали можно устанавливать в газовых устройствах, твердотопливных печах, а также котлах малой мощности.
3. АISI 316. В состав стали включены специальные легирующие добавки, в результате чего металл приобрел антикоррозийную защиту. Никель с молибденом защищают его от сильноагрессивных кислот. Данная марка стали обладает повышенной термостойкостью. Трубы, выполненные из этого материала, подходят для установки в любых газовых котлах независимо от их мощности.
4. АISI 304. Сталь похожа на предыдущую марку, однако в ее составе содержится меньшее число легирующих компонентов. Стоимость такого металла на рынке гораздо ниже его аналогов. Качество материала не отличается высокими показателями.
5. АISI 316i, 321. Эти марки считаются наиболее универсальными. Они не боятся коррозии и отличаются высокой пластичностью. Кроме того, эти виды стали способны выдержать температуру до 850 градусов.
6. АISI 310S. Данный сплав считается самым дорогим и высококачественным. Сталь обладает высокой термостойкостью и способностью выдерживать температуру в 1000 градусов. Такие свойства позволяют использовать материал в дымоходах, устанавливаемых на пиролизных котлах, развивающих большую мощность.

Любой сэндвич-дымоход высокого качества всегда имеет техническую документацию, в которой обязательно перечислены все виды марок стали, использованных для изготовления системы.

Когда такая документация отсутствует, есть повод задуматься о том, что предлагаемое устройство – качественная подделка.

Существует также и другой способ распознания нержавейки. Если в состав стали входит много легирующих добавок, она перестает притягивать магнит: он просто скользит по поверхности изделия.

Если труба магнитится, значит, перед вами обычный металл, не имеющий никакого отношения к нержавейке.

Выбираем внутренний диаметр трубы

Правильный подбор этой величины зависит от параметров отопительной установки. Для определения сечения цилиндрической конструкции разработана специальная методика вычисления, в которой за основу берется тепловая мощность оборудования. Формулы расчета довольно сложны, поэтому можно просто воспользоваться усредненными значениями:

При определении диаметра трубы важно учитывать размеры слоя и вид термоизоляции. Наиболее подходящими являются теплоизолирующие материалы одних из самых известных в мире производителей:

• PAROC ROB 80t;
• МАТ 30;
• ROCKWOOL WIRED MAT 80.

Все эти марки представляют собой базальтовую вату, характеризующуюся пожаробезопасностью.

Толщина утеплителя выбирается в зависимости от вида отопительного оборудования. При этом учитывается средняя температура нагрева выводимых газов.

В таблице показано несколько усредненных данных:

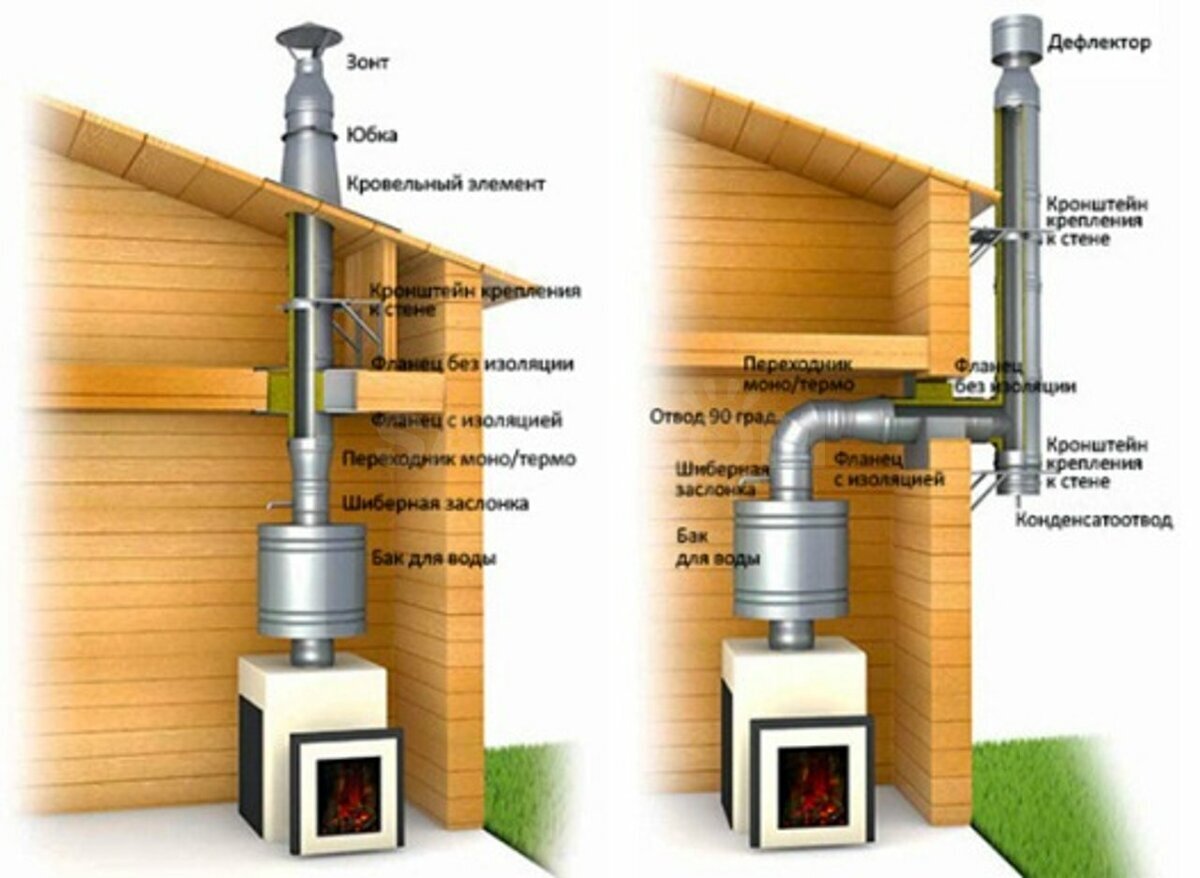

Схемы установки сэндвич-дымохода

Существует два варианта монтажа вертикального канала:

• внутренний, когда труба проходит через потолок и крышу;
• внешний, подразумевающий вывод сэндвич-системы через стену.

Когда конструкция расположена внутри помещения, она меньше всего подвергается внешним воздействиям, потому в ней практически не образуется конденсата. Подобная система подходит для печи в бане. На трубу можно установить бак, в котором будет подогреваться вода. Схема такого устройства показана на рисунке ниже. Для монтажа каменной печи можно установить сетчатую секцию.

Какая бы конструкция ни была, между отопительным устройством и дымоходом обязательно монтируется промежуточная секция без термоизолирующего слоя. Она оборудуется специальной заслонкой, так называемым шибером, чтобы можно было регулировать отвод тепла, поступающего в дымоход. Этот момент очень важен для печей, установленных в бане.

К недостаткам такого устройства относятся высокая трудоемкость и сложность прокладки трубопровода.

Намного проще монтировать дымоход по наружной стене. В этом случае в несущей конструкции делается только одно отверстие.

Крепление деталей осуществляется с помощью кронштейнов и специальных опорных площадок. Такой дымоход не «съедает» пространство в помещении. Риск возгорания или отравления угарным газом сводится к минимуму.

Главным недостатком прокладки наружного дымохода считается сильное воздействие на него внешних условий. Скачки температуры и атмосферные явления становятся причиной образования конденсата в больших масштабах. Этот момент нужно обязательно учитывать при строительстве вертикального канала.

Как правильно выполнить установку дымохода

Монтаж такой сэндвич-системы не составляет особых трудностей. Для ее сборки и последующей фиксации не требуются специальные умения и навыки.

Начинать устанавливать дымовой канал нужно с нижней точки, постепенно переходя от печки на потолок, затем на крышу дома. Наружные цилиндрические конструкции одеваются на внутренние.

Соединение труб

Часть сэндвич-труб имеет сужающиеся элементы, что значительно облегчает сборку. Изделие меньшего диаметра легко вставляется в предыдущую трубу с расширенным концом. Благодаря такому соединению практически исключается появление сажи внутри вертикального канала. Монтаж специальных тройников значительно упрощает процесс удаления конденсата.

Дымоход через стену

Для этого сначала разбираются посадочные места и проводится их дополнительное укрепление, затем осуществляется сборка внешнего кронштейна с полозьями, по которым будет двигаться тройник. Отверстие в стене закрывается тремя слоями: листом фанеры толщиной 10 см, асбестом и оцинковкой.

В месте крепления проходника прорезается квадратное отверстие. Уложенные слои фиксируются шурупами. Чтобы защитить кронштейн от коррозии, его нужно покрыть краской. Далее дымовая труба выводится через проходник.

Изготавливая устройство для отведения продуктов сгорания, не забудьте сделать уступок, представляющий собой зазор между стенкой и трубой дымохода.

После того как цилиндрическая конструкция пройдет через потолок, производятся расчеты всех соединительных деталей. Стык труб должен находиться выше отверстия, сделанного в верхнем внутреннем покрытии помещения. Подобный участок считается наиболее пожароопасным, потому его требуется обязательно контролировать во время эксплуатации устройства.

Монтаж дымохода через кровлю

Для прокладки канала через верхнюю часть строения необходимо сначала закрыть отверстие оцинкованным листом изнутри, затем через сделанный в металле проем вывести трубу наружу. После такой операции фиксируется сам лист. При необходимости края металла можно согнуть по границе кровли.

Дымоход должен возвышаться над поверхностью плоской крыши более чем на 1 м. Когда на кровле устанавливается канал высотой больше 1,2 м, он укрепляется растяжками с последующей фиксацией обжимными хомутами. Они удерживают трубу при сильных порывах ветра и не дают ей отклониться от вертикали.

Кровля, изготовленная из воспламеняющихся материалов, например, битума, должна быть защищена дополнительными устройствами. Для этого над крышей устанавливается специальный дефлектор, оборудованный мелкосетчатым гасителем.

Фиксация дымохода

Практически все детали вертикального канала стягиваются хомутами. Если возникают какие-либо сложности, тройник дополнительно фиксируется опорным кронштейном. Когда высота дымохода составляет более 1,2 м, труба укрепляется растяжками.

Для обеспечения большей надежности стыки устройства для отвода продуктов сгорания дополнительно фиксируются специальными деталями:

• соединение труб – одним обжимным хомутом;
• канал, имеющий тройники, – несколькими элементами в виде кольца, причем обжим выполняется с каждой стороны трубы.

Опорный кронштейн легко изготовить своими руками. Для этого берутся два металлических уголка со стенкой 30-50 мм. В них делаются отверстия под болты М8 и М10.

Чтобы исключить подсос воздуха при сборке дымохода, нужно воспользоваться термостойким полимерным составом.

Если будет нарушена герметичность, ослабнет труба, снизится тяга. В результате в комнате появится запах гари.

Завершение монтажа

Когда сборка сэндвич-системы полностью закончена, с трубы удаляются остатки защитной пленки.

При любой конструкции дымохода его длина не должна превышать 6 м. Расстояние измеряется от колосника до оголовка. Это значение стандартизировано и требует неукоснительного соблюдения.

Все соединения дымохода обязательно должны быть обработаны специальным жаростойким составом, способным выдерживать температуру в 1000 градусов.

Техника нанесения герметика

1. Внутренние трубы – покрывается внутренняя поверхность.
2. Наружные трубы – обрабатывается лишь внешняя сторона.
3. Место соединения одностенной и двустенной изделий – герметизируется только наружная окружность.
4. Стыковка модуля и одностенной цилиндрической конструкции – обрабатываются внешние стыки.

Когда сборочные работы закончены и включен котел, необходимо провести проверку нагрева самых опасных участков дымохода. В этих местах превышение допустимой температуры категорически запрещено.

Чтобы облегчить обслуживание вертикального канала и его очистку, делается ревизия в виде съемного элемента или детали с открывающейся дверцей.

Чтобы осадки не попадали внутрь дымохода, трубу нужно закрыть колпаком.

Пожарная безопасность

Во избежание возникновения пожароопасной ситуации необходимо прокладывать устройство для отвода дымовых газов так, чтобы оно не касалось стены или перекрытия потолка. Сэндвич-трубы должны находиться в специальных коробах, ограничивающих их от касания с другими материалами.

Для обеспечения большей безопасности закрытые полые конструкции оборудуются базальтовой ватой. Довольно часто дымоход, смонтированный самостоятельно, отделяется от потолка металлическим листом небольших размеров. Сталь становится своеобразным радиатором, нагревающим окружающий воздух.

Заключение

Из всего вышесказанного можно сделать вывод, что монтаж сэндвич-дымохода не представляет особого труда. Установить такую конструкцию сможет любой домашний мастер, умеющий обращаться с инструментами. Нужно просто сделать правильные расчеты, нарисовать чертеж и купить все необходимые материалы.

Похожие статьи:

Установка дымохода сэндвич своими руками

Пожалуй, только электрические котлы не нуждаются в установке дымохода. Все остальные генераторы тепловой энергии, использующие твёрдое, жидкое или газообразное топливо, без системы отвода в атмосферу продуктов сгорания работать не могут. Поэтому, продумывая вопросы организации автономного отопления и подогрева воды, немало внимания придется уделить и конструкции дымохода.

Установка дымохода сэндвич своими руками

Подобная задача в настоящее время имеет множество решений, от старых традиционных схем в виде стационарных кирпичных труб до сборных конструкций из металла или композитных материалов. Каждый из вариантов отличается своей степенью сложности, трудоёмкости, эффективности работы с конкретным обогревательным прибором. Одним из современных решений, завоевавшим широкую популярность и в промышленном, и в частном строительстве, являются металлические сэндвич-дымоходы. А наряду с высокими эксплуатационными качествами такой системы, одними из значимых ее преимуществ является и то, что вполне возможна установка дымохода сэндвич своими руками, без приглашения дорогостоящих специалистов. Главное – хорошенько разобраться в принципе его работы, правильно спланировать и выбрать, строго соблюдать технологию сборки. Обо всем остальном уже подумал производитель – монтаж не представляет особой сложности и может быть проведен достаточно быстро.

Основные достоинства сэндвич-дымоходов

Металлические трубы, как элемент дымоотводящей системы, используются уже очень давно. Это объясняется многими причинами.

• Во-первых, круглое сечение в любом случае является оптимальным для прохождения газов.
• Во-вторых, ровные и гладкие внутренние стенки не создают препятствий для прохождения дыма и меньше подвержены образованию сажных наростов.
• В-третьих, монтаж дымохода из крупных деталей – значительно проще, нежели кирпичная кладка.

Дымовые газы отличаются насыщенностью химически агрессивными веществами, которые, на фоне частых термических перепадов, способны активизировать коррозионные процессы, приводящие к быстрому выходу дымохода из строя, его прогоранию. Эта проблема в определенной степени была решена путем разработки и внедрения стойких нержавеющих стальных сплавов. Однако, применение нержавейки не устранило еще несколько серьёзных недостатков, присущих металлическим дымоходам:

• Высокая теплопроводность металла приводит к быстрому охлаждению выводимых газов, особенно на участках дымохода, расположенных вне здания. Это влечет снижение общей тяги – она будет очень зависима от внешних температурных условий.
• Подобная разница температур вызывает еще одно негативное явление – активное образование конденсата. Излишняя влага на внутренних стенках труб – это снижение эффективности дымохода, предпосылки для его зарастания сажей и активизации коррозии.
• На начальных участках, а особенно в непосредственной близости от нагревательного прибора, внешние стенки такого дымохода раскаляются до температур, которые могут представлять серьезную угрозу и с точки зрения возгораемости строительных конструкций и материалов, и для личной безопасности проживающих в доме людей – случайное прикосновение к ним заканчивается ожогом.

Благополучно разрешить эти проблемы удалось разработчикам сэндвич-дымоходов.

Схематично его устройство можно описать следующим образом.

Схема строения сэндвич-элемента для дымохода

Собственно, сам дымоходный канал образован трубой (поз. 1), выполненной из нержавеющей стали с применением сварки по технологии ТIG– в защитной аргоновой газовой среде.

Внешняя труба также очень часто изготавливается из нержавейки сварным методом (поз. 2). Можно приобрести и более доступный по цене вариант, когда внешний кожух сделан из оцинкованной стали (поз. 3). В продаже можно найти модели, которые кожух имеет нанесенное декоративное эмалевое покрытие того или иного цвета.

Трубы разделены прослойкой из стойкого к высоким температурам и негорючего термоизоляционного материала (поз. 4). Чаще всего для этого применяется базальтовая минеральная вата высокой плотности (порядка 200 кг/м³). Толщина этой прослойки может быть разная, от 25 и до 100 мм – подбор ведется исходя из конкретных условий эксплуатации.

Все элементы дымохода имеют специальную систему сопряжения (поз. 5). Обычно, это совокупность раструбов и зауженных участков, обеспечивающих плотное и прочное прилегание деталей. Для большей надежности соединение узлов усиливается хомутами (поз. 6). Отдельные детали некоторых моделей сэндвич-дымоходов могут иметь и другой принцип соединения, например, с использованием фланцев.

Торец сэндвич-трубы для монтажа дымохода

Такое устройство надежно защищает дымоотводный канал от внешнего температурного воздействия. Это и определяет основные преимущества подобных сэндвич-дымоходов:

• Удалось свести образование конденсата к допустимому минимуму.
• За счет относительной ровности температуры внутри канала на всем его протяжении, значительно возрастают показатели необходимой устойчивой тяги.
• Внешняя труба-кожух не нагревается до значительных температур и не представляет серьезной опасности.
• Подобная схема дымохода вполне может размещаться снаружи здания – это облегчает и ускоряет монтаж, экономит пространство внутри жилых или технических помещений.
• При прохождении дымохода через стены, перекрытия или кровлю вырезаемые проемы нужны значительно меньших размеров, чем при обычных одностенных трубах. Кроме того, есть возможность приобрести и установить специальные проходные модули.

Конечно, такой дымоход будет стоить несколько дороже, чем обычный, и монтаж его немного сложнее, но все это сторицей окупается другими его достоинствами.

Как выбрать сэндвич-дымоход для дома

Чтобы дымоход работал эффективно и был долговечным, а хозяева не испытывали разочарования уже через несколько лет эксплуатации, требуется очень ответственно подойти к проблеме выбора необходимого комплекта деталей. Всю процедуру выбора можно разделить на несколько основных направлений – это контроль качества материала и исполнения деталей, определение оптимальной схемы монтажа и, наконец, подбор необходимых узлов для ее практического исполнения.

Материалы, используемые для сэндвич-дымоходов

На первый взгляд, все сэндвич-дымоходы выглядят одинаково. Однако, следует помнить, что производство подобных систем является достаточно доходной сферой бизнеса из-за высокого спроса, а это неизбежно влечет появление на рынке большого количества малокачественной продукции. Приобретать такие изделия только по их внешнему металлическому блеску – это верх безрассудности. Повышенное внимание следует обращать на качество стали, а в особенности – примененной для внутреннего дымоходного канала.

Прогоревшая внутренняя труба некачественного дымохода

В интернете можно найти немало фото-свидетельств, что, казалось бы, прочная стальная конструкция прогорает насквозь, деформируется, а это – огромная вероятность пожара или отравления угарными газами. Вывод следующий – для внутренней трубы была использована низкосортная сталь, или же сорт стал не соответствовал конкретным эксплуатационным характеристикам отопительного агрегата.

1. Итак, что нужно знать о марках нержавейки, применяемых для изготовления сэндвич-дымоходов.

• Нержавейка марки АISI 430 относится к самым недорогим. Она хороша для внешних кожухов сэндвич-труб, так как атмосферное воздействие не может причинить ей вреда. А вот для внутренних каналов ее лучше не использовать – стойкости явно недостаточно. Кроме того, существуют определённые сложности с выполнением качественных сварных швов.
• АISI 439 отличается от 430 включением в сплав титановых добавок. Это повышает ее стойкость к коррозии и механическую прочность. Такие трубы подойдут для газовых и твёрдотопливных печей и котлов небольшой мощности.
• Нержавейка АISI 316 включает легирующие добавки – молибден и никель, что дает в итоге высокую антикоррозийную защищенность даже к сильноагрессивным кислотным средам и хорошую термостойкость. Такие трубы будут оптимальным выбором для газовых котлов любой мощности.
• АISI 304 во многом схожа с 316, но имеет меньшее количество легирующих компонентов. Это предопределяет ее более низкую цену, но и качество, конечно, не такое высокое.
• К наиболее универсальным можно отнести нержавеющие стали АISI 316i и АISI 321. Наряду с отменной устойчивостью к коррозии, они обладают отличной пластичностью и способны легко выдерживать, нагрев до высоких температур – порядка 850 градусов.
• Самым дорогим, но и наиболее качественным сплавом, применяемым для изготовления дымоходов, является нержавейка АISI 310S. Предел ее термостойкости достигает 1000 градусов, поэтому ее смело можно применять в дымоходах твердотопливных пиролизных котлов большой мощности.

Если приобретается действительно качественная система сэндвич-дымохода, то в ее технической документации обязательно должны быть отмечены марки используемых сталей. Если таковой нет, и на самих изделиях маркировка не нанесена, то покупка будет сопряжена с определенным риском – вполне можно нарваться на некачественную подделку. Есть еще и «народный» способ проверки нержавейки – она, при наличии легирующих добавок, не удерживает магнит, он проскальзывает по ее поверхности. Если же магнит притягивается и фиксируется на вертикальной поверхности, то приобретать такую «нержавейку» не стоит.

Каков должен быть диаметр внутренней трубы? Это зависит от характеристик отопительной установки, печи или котла. Существует система расчета площади поперечного сечения, в зависимости от тепловой мощности прибора. Чтобы не вдаваться в сложности формул, можно привести усредненные значения:

тепловая мощность котла или печи	Минимальное сечение дымохода	площадь поперечного сечения	в пересчете на трубу — диаметр
до 3,5 кВт	140 × 140 мм	19600 мм ²	158 мм
от 3,5 до 5,2 кВт	140 × 200 мм	28000 мм²	189 мм
от 5,2 до 7 кВт	140 × 270 мм	37800 мм²	220 мм

Указанные значения являются минимальными и округляются в большую сторону. Но в любом случае, сечение дымохода ни на одном участке не может быть меньше, чем сечение выходного патрубка котла или печи.

2. Следующий важный параметр – вид и толщина слоя термоизоляции. При выборе преимущество следует отдавать продукции известных брендов, например, PAROC ROB 80 t  или МАТ 30 или ROCKWOOL WIRED MAT 80. Это – базальтовая вата, абсолютно негорючая, с высоким коэффициентом термического сопротивления.

Требуемая толщина утеплителя зависит от типа нагревательной установки (котла или печи) и от средней температуры отводимых продуктов сгорания. Примерные значения приведены в таблице:

тип печи или котла	средняя температура отводимых продуктов сгорания	толщина утеплителя сэндвич трубы
Газовые котлы конденсационные	60	25 мм
Газовые котлы	110 — 180	25 мм
Дизельные котлы	150 — 250	25 мм
Газопоршневые и дизель-генераторные установки	450 — 600	50 мм
Твердотопливные котлы	400 — 700	от 50 до 100 мм
Дровяные печи и камины	300 — 600	от 50 до 100 мм

Схемы монтажа сэндвич-дымохода

При выборе варианта размещения дымохода обычно рассматривают две основных схемы: внутреннее установка с проходами через потолочные перекрытия и кровлю, и внешняя, с проходом через стену и монтажом на внешней стороне стены здания.

Базовые схемы размещения сэндвич-дымохода — снаружи и внутри здания

• При внутреннем размещении дымохода он в меньшей степени повержен внешним воздействиям, практически сводится к нулю образование конденсата. Такой вариант уместен, например, для банной печи, так как есть возможность установить на начальный отрезок трубы (до врезки в сэндвич-конструкцию) бак для подогрева воды, как показано на рисунке или же сетчатую секцию для укладки каменки.

Сетчатый модуль для устройства банной каменки

В любом случае, между котлом (печью) и сэндвич-дымоходом должна быть установлена промежуточная секция, не имеющая термоизоляционного слоя. Обычно она снабжается заслонкой (шибером) для возможности регулирования отводимого в дымоход тепла, что особо важно для банных печей.

Основные недостатки подобной схемы – достаточно трудоемкие и сложные технологические процессы организации проходки трубы через перекрытия и в особенности— через кровлю. Кроме того, такой дымоход «съедает» пространство помещений.

• При внешнем размещении дымохода вдоль наружной стены работы по монтажу значительно упрощаются – требуется всего лишь один проход через стену. Элементы крепятся с помощью опорных площадок и кронштейнов. В помещении остается больше свободного места, минимизируются риски случайного возгорания или отравления угарным газом.

Недостаток – трубы в большей степени подвержены агрессивному воздействию внешней среды, значительно большие масштабы приобретает образование конденсата, что следует учитывать при монтаже. Кроме того, не всем может нравится внешний вид здания с расположенной на стене трубой.

Необходимые детали для монтажа сэндвич-дымохода

При приобретении дымохода, после того как выбрана схема, необходимо для составления проекта определиться с необходимой деталировкой для проведения монтажа. В принципе, здесь должен прийти на помощь специалист-теплотехник или, на крайний случай, консультант салона-магазина, но необходимо разбираться в этом вопросе и самому.

Основные детали и узлы сэндвич-дымохода

Практически все ведущие производители сэндвич-дымоходов выпускают все необходимые детали и узлы для сборки полноценной системы. Возможно, есть некоторые технологические отличия между моделями различных брендов, но в целом деталировка сходна и выглядит следующим образом:

• 1 – переходной элемент для подключения к патрубку котла или печи.
• 2 – отвод (колено) на 90 °.
• 3 – для перехода от горизонтального на вертикальный участок. Учитывая то, что горизонтальному участку рекомендовано придавать небольшой уклон в сторону от отопительного прибора чтобы обеспечить стекание конденсата, этот тройник у многих производителей имеет не прямой угол, а 87 °.
• 4 – элемент с отверстием, закрытым герметичной крышкой для проведения ревизии и чистки дымохода.
• 5 и 6 – опорные площадки под ревизионный узел с кранами для выпуска скопившегося конденсата. Могут быть в двух вариантах – при настенном креплении вывод сделан вниз (5), при нижнем размещении – с боковым краном (6).
• Тройник с выходом под углом 45 °  (7) применяется в случае, если к одному вертикальному участку дымохода есть возможность подключить два отопительных прибора, например, котел и газовую колонку.
• Отводы под углом 45 ° (8) применяются для изменения направления дымохода, например, чтобы обойти скат кровли.
• В тех местах, где осуществляется переход от сэндвич-конструкции на одностенную трубу, слой термоизоляции прикрывается специальной заглушкой – она не даст возможности проникновения в него влаги.
• Все соединения труб между собой и с отводами дополнительно усиливаются хомутами (10), которые могут иметь стяжку на болтах или на специальном замке.
• К стене трубы фиксируются на определённом расстоянии с помощью кронштейнов (11). Они в разных моделях могут быть цельными или регулируемыми по длине.
• Сами магистральные элементы сэндвич-дымохода представляют собой трубы длиной 0,5 м (12) или 1 м (19).
• 13 – стеновые кронштейны для размещения опорной площадки с ревизией в нижней части дымохода, и разгрузочной платформы с проходным патрубком (14), которая устанавливается ближе к крыше и служит для оптимального распределения общей массы конструкции.
• Для прохода трубы через кровельное покрытие применяется специальный элемент — конусная крыза (16 и 17). Она может исполняться под разными углами и подбирается в зависимости от крутизны ската кровли (0° ÷ 15°; 15° ÷ 30°; 30° ÷ 45°). Сверху, чтобы не допустить протекания, она закрывается по краю окапником – металлическим фартуком (18).
• Сверху дымоход заканчивается конусом (20) на который, в зависимости от конструкции, может устанавливать обычный грибок (21), термогрибок (23), флюгерка (22), дефлектор (24). В случае, если кровля изготовлена из горючего материала, а в качестве обогревательной установки используется котел на твердом топливе, то обязательно предусматривается установка искрогасителя (25).

Что еще нужно учесть при предварительно проектировании системы:

• Общая высота дымохода в любом из вариантов исполнения не может быть меньше 5 метров.
• Длина горизонтального участка не должна превышать 1 метра. При этом, как уже отмечалось, он выполняется с уклонов в 3°, чтобы обеспечивался сток конденсата в направлении от отопительного агрегата.
• Расстояние внешней поверхности сэндвич-трубы от стены здания определяется производителем системы – кронштейны выполнены с соблюдением нужного просвета. В случае регулируемых кронштейнов ориентируются на расстояние не менее 250 мм.
• Расстояние между соседними кронштейнами на вертикальных участках трубы не должно превышать 2 м, на горизонтальных или наклонных — не более метра.
• Особое внимание уделяется высоте дымохода над кровлей:

Соотношение высоты трубы и конька крыши

— Так, при удаленности трубы от конька на расстояние до 1,5 м она должна возвышаться над ним минимум на 0,5 м. При удаленности в диапазоне от 1,5 до 3 м верхний срез дымохода совпадает с высотой конька. При, больших расстояниях оголовок должен размещаться на условной линии, проведённой от вершины конька под углом — 10° к горизонту.

— Если крыша плоская, то высота трубы над ней – не менее 0,5 м, а если кровля изготовлена из пожароопасных материалов — 1,2 м

— В случае, когда на крыше есть какие-либо вертикальные пристройки, или она примыкает к какому-то зданию, уровень трубы должен быть всегда выше этих конструкций.

Если высота над уровнем крыши более 1,2 метров, необходима установка растяжек

• В случае, когда, вне зависимости от крутизны ската и удаленности трубы от конька, высота верхнего участка трубы превышает 1,2 метра, обязательно на нее устанавливаются специальные хомуты, к которым крепятся металлические растяжки.
• Следует минимизировать число изгибов и поворотов трубы. Допустимое количество – не более трех.

Цены на различные виды дымоходов

Дымоходы

Как производится монтаж сэндвич-труб

Монтаж сэндвич-дымохода всегда начинают вести от отопительного прибора.

• В первую очередь на патрубок котла или печи надевают переходник, который промазывается предварительно термостойким герметиком (выдерживающим температуру от 1000 до 1500 градусов) и зажимают металлическим хомутом.

Термостойкий герметик, необходимый для монтажа дымохода

• Если дымоход уходит вертикально (например, в банной печи), то требуется установка еще одной одностенной трубы, на которой может быть размещен бак для подогрева воды или сетка-каменка. Устанавливать сразу сэндвич – нельзя, так как слой термоизоляции от сильного перегрева очень скоро спечется до состояния камня, перестанет выполнять свою функцию, и этот участок дымохода выйдет из строя.

Если же дымоход устанавливается на отопительный котел с выводом на улицу, то после переходного патрубка монтируют горизонтальный участок, который должен выйти наружу. Длина этого участка, ка уже говорилось, не более метра, и ему необходимо придать небольшой уклон наружу. Оставшийся открытым слой термоизолятора обязательно закрывается специальной заглушкой.

• Для прохода через стену в ней пробивается отверстие с таким расчетом, чтобы между трубой и стеновым материалом оставался зазор. Если стена сложена из горячего материала, то зазор должен составлять не менее 200 мм. Обычно делается квадратный проем 400 × 400 мм. Изнутри его стенки обшиваются минеритом (базальтовым картоном). Затем вставляется заводской или самодельный проходной блок.

Коробчатый блок для проходки через стену или перекрытие

Через него проводится сэндвич-труба и соединяется с котлом. Пространство проходного блока плотно заполняется базальтовой минватой. Снаружи этот узел закрывается металлической пластиной или входящей в комплект декоративной розеттой. Оставшиеся щели можно заполнить герметиком.

Готовый проходной узел, работающий по принципу «сэндвич в сэндвиче»

Некоторые производители предусматривают специальные проходные блоки с уже заполненным термоизоляционным слоем. Выбор конкретной модели будет зависеть от материала и толщины стены или перекрытия.

Если стены выполнены из несгораемого материала, то можно для прохода разместить гильзу из асбестоцементной трубы, а вставленный в нее сэндвич-элемент зафиксировать по центру с помощью набивки минеральной ватой, и также прикрыть с обеих сторон декоративными металлическими пластинами.

Стартовый узел на внешней стене здания

• На выходе на внешней стороне стены устанавливаются опорные кронштейны, на которые ложится пластина. Она будет служить главной опорой вертикальной части дымохода. Конструктивно она сразу может включать блок ревизии с выпускным краном для конденсата.
• После вывода трубы наружу начинается монтаж вертикальной части. И вот здесь нужно разобраться в тонкостях установки труб «по дыму» и «по конденсату».

Два принципа монтажа: «по дыму» и «по конденсату»

— Если верхний участок трубы более широким раструбом одевается на нижний, то это называют соединением «по дыму» — восходящие газы не имеют преград для свободного выхода наружу. Однако, в этом случае неизбежно остается небольшой зазор, направленный кверху (на схеме показан красной стрелкой), куда будут попадать стекающие капли образовавшегося конденсата. Это самым негативным образом скажется на работе дымохода – утеплительный срок вскорости отсыреет и перестанет справляться с задачей термоизоляции внутреннего канала. А это, в свою очередь, означает еще большее конденсатообразование, снижение тяги и, как следствие, уменьшение КПД котла.

— В случае монтажа «по конденсату» капли влаги свободно стекают по поверхности вниз, в конденсатоприемник. А чтобы не допустить выхода отработанных газов, внешняя труба сэндвич-конструкции должна монтироваться «по дыму» (синяя стрелка на схеме). Кроме того, в этом месте наносится слой герметика и производится обтяжка хомутом, так что надежная обтюрация от выхода дыма через сэндвич-трубу обеспечивается. А небольшое количество газов, которые могут проникнуть в слой утеплителя, будут способствовать его вентиляции.

Поэтому при монтаже придерживаются правила: на первом, горизонтальном участке до тройника монтаж осуществляется «по дыму». На всем остальном протяжении сэндвич-дымохода внутренняя труба устанавливается «по конденсату», а внешняя – «по дыму» с применением герметика и тщательной затяжкой узла хомутом.

Установка внутренней трубы «по конденсату»

• Качественно смонтировать одновременно и внешнюю, и внутреннюю трубу сэндвич-дымохода практически невозможно. Обычно поступают таким образом. Внутренняя труба зауженным концом несколько выдвигается наружу (на 150 – 200 мм) и плотно, до упора вставляется в раструб уже смонтированного ниже элемента. Затем герметиком промазывается зауженная часть внешней трубы, расположенной снизу, и оставшийся сверху блок термоизоляции и внешней трубы смещается вниз, до максимально плотного соединения. Надевается хомут, и производится стягивание в районе юбки верхней трубы (как показано на схеме).

Соединительный узел двух элементов дымохода в разрезе

• Монтаж продолжается в том же порядке снизу-вверх. Через определенные промежутки к стене крепятся кронштейны с хомутами, которые фиксируют трубу в вертикальном  или наклонном положении на нужном расстоянии от поверхности здания.
• Если конструкция получается тяжелой, то предусматривается разгрузочный кронштейн с соответствующей пластиной, оснащенной соединительным элементом для продолжения монтажа выше.
• Заканчивается монтаж установкой конуса и требуемого оголовка.

Специальный хомут с проушинами для крепления растяжек

• При необходимости на трубу крепится специальный хомут с тремя проушинами для присоединения растяжек. Растяжки крепятся с противоположной стороны к неподвижным деталям крыши или здания.

Видео: мастер-класс по установке сэндвич-дымохода снаружи дома

Особенности монтажа при внутреннем расположении дымохода

При монтаже сэндвич-дымохода внутри помещения возникают нюансы прохождения его через потолочные перекрытия и кровлю.

• Прежде всего, еще раз можно отметить, что после участка с одностенной трубой, на входе из котла, устанавливается элемент с задвижкой-шибером, чтобы тепло не уходило сразу же вертикально в атмосферу.

Блок с задвижкой-шибером

• На переходе к сэндвичу обязательно устанавливается стартовая заглушка, которая закроет выступающий край термоизоляционного слоя.

Стартовая заглушка надежно прикроет слой термоизолятора

• Проход трубы через перекрытие в общих чертах соответствует уже описанному проходу через стену из горючих материалов.

Вырезанный проем для прохода трубы через перекрытие

Обязательно снизу к потолку крепится проходной узел (коробчатый или цилиндрический), который должен быть плотно наполнен термоизоляционным материалом – минватой, или же в данном случае допускается керамзит.

Проходной элемент плотно заполняется минватой или керамзитом

Сверху проходной узел закрывается затем металлической пластиной.

Как уже говорилось, некоторые производители предусматривают в деталировке систем специальные проходные модули, которые являются своеобразным «сэндвичем в сэндвиче». Работа с такими элементами еще проще – под них вырезается проем нужной формы и размера, блок устанавливается в него, а затем через отверстие продевается сэндвич-труба.

Очень аккуратно оформленный проход сэндвич-трубы через чердачное помещение

• При проектировании системы дымохода обязательно учитывается расположение балок перекрытия и кровельных стропил – труба должна проходить примерно посередине между соседними элементами. В случае необходимости иногда приходится несколько изменять направление дымохода, применяя для этого отводы в 45°. Использовать в этих целях прямоугольные отводы запрещается.

Иногда приходится слегка изменять направление дымохода

• Совершенно исключается стыкование труб в толще перекрытия или на уровне кровли. Необходимо соблюдать отступ от стыка до уровня перекрытия или крыши не менее 250 — 300 мм.

Проем для прохода через кровлюСэндвич-труба пропущена через вырезанное окно

• Затем через это окно проводится очередной отрезок дымохода.
• Необходимо обеспечить точное позиционирование трубы по центру этого проема. Это можно сделать с помощью металлического листа с вырезанным эллиптическим отверстием, укрепленного с обратной стороны крыши,  или даже просто зафиксировав дымоход металлическими профилями.

Вариант фиксации трубы по центру кровельного проема

• Затем на трубу одевается специальный кровельный модуль – конусная крыза, имеющая угол, соответствующий крутизне ската крыши. Она крепится к кровельному настилу, а сверху закрывается окапником, который фиксируется хомутом или стопорным винтом.

Металлическая крыза с окапником

• Верхний край металлической опорной пластины крызы, по возможности, заводят под кровельный материал. Если такой возможности нет, то выполняется тщательное уплотнение с помощью герметика.

Эластичная крыза «Master Flash»

Очень удобны в работе эластичные крызы (их часто называют «Master Flash»). Они могут применяться практически при любой крутизне ската, монтироваться в том числе и на рельефный настил кровли (шифер, профнастил и т.п.) Отверстие в конической части вырезается чуть меньшего диаметра, чем у проходящей через него трубы, чтобы обеспечивалось максимальное уплотнение. Опорной части «Master Flash» можно придать требуемую форму, а затем, после промазки нижней поверхности слоем герметика, этот узел крепится к кровле саморезами.

Законченный участок сэндвич-дымохода на крыше

Завершающий этап не имеет никаких особенностей – та же установка оголовка с необходимыми элементами.

Видео: монтаж сэндвич-дымохода с проходкой через перекрытие и кровлю

Итак, выполнить самостоятельный монтаж сэндвич дымохода, на первый взгляд, не так сложно. Однако, это мероприятие требует устойчивых навыков, повышенной аккуратности, осторожности, особенно при работе на высоте. Мелочей в этом деле нет, ведь неверно собранная система может стать причиной пожара или других малых и больших неприятностей.

как сделать монтаж, установку своими руками на крыше, материалы

Сегодня частный дом трудно себе представить без камина или твердотопливного котла. Конечно, можно использовать и обычную дровяную печь, но уж как-то хочется сделать свой дом более современным. Тем не менее, реалии таковы, что без прибора отопления, работающего на газе, дровах или угле, все равно не обойтись. Далее встает вопрос выбора печной трубы для дымохода, ведь отработанные продукты сгорания должны быть выведены за пределы дома. Старые кирпичные трубы сейчас не используют, предпочитая им более современные — металлические. Поэтому главной темой статьи будет монтаж трубы — сэндвич, которая используется именно для этих целей.

Труба дымохода нагревается до высокой температуры, поэтому очень важно обеспечить ее изоляцию в местах прохождения через несколько слоев кровли. Если этого не учесть, то вероятность возгорания или деформации потолочного перекрытия будет весьма высока.

Наиболее простым решением является создание тепловых зазоров между дымоходом и перекрытием. Но это способствует появлению сквозняков, сводящих к нулю все попытки обогрева дома. Поэтому и нужна труба, внешние стенки которой не расширялись бы и не были бы горячими. Рассмотрим устройство такого приспособления и выясним, как сделать сэндвич трубу самостоятельно.

Устройство сэндвич-трубы

По своей конструкции сэндвич-труба представляет собой две отдельные трубы, одна из которых находится внутри другой. Между трубами имеется прослойка из каменной ваты.

На практике это означает, что внутренняя часть может нагреваться абсолютно до любой температуры. Каменная вата является прекрасным теплоизолятором, да еще и не горит даже при нахождении в открытом огне. Вот и получается, что внешняя труба нагревается совсем немного, что явно недостаточно для ее теплового расширения или возгорания рядом проходящего перекрытия.

Такая конструкция является полностью безопасной и эффективной. Простое устройство и доступные материалы заставляют задуматься о том, как сделать трубу — сэндвич самостоятельно, из подручных стройматериалов. Труба — сэндвич своими руками — это не только экономия расходных материалов и денежных средств, но и уверенность в том, что она прослужит максимально долго. Ведь делаете вы ее для себя.

Сэндвич — труба своими руками

Своими руками труба — сэндвич изготавливается сравнительно просто. Для этого можно использовать обычную стальную трубу, оцинкованное железо и каменную вату. Внутренняя труба обматывается каменной ватой, а сверху ваты крепится оцинковка. Ничего сложного в такой конструкции нет.

Обычно приходится внешнюю оболочку изготавливать из нескольких кусков. Поэтому особое внимание нужно уделить их стыковке между собой. Оцинкованное железо крепится блошками или саморезами. Крепление осуществляется не только в пределах одного листа, но и между соседними листами.

Материал для самодельной сэндвич-трубы может различаться. Это зависит от вида топливного прибора. Так, у водогрейных котлов промышленного производства сравнительно невысокая температура выходящих газов (около 120 градусов). Поэтому для них можно использовать минеральную вату в качестве утеплителя.

А вот самодельные камины, печи и твердотопливные котлы могут выдавать температуру 700-800 градусов. Поэтому для них применение каменной ваты является обязательным. Внутренняя труба для таких устройств также должна быть толстостенной во избежание очень быстрого прогорания.

В целом, наилучшим материалом для изготовления сэндвич-трубы является нержавеющая сталь. Ее свойства таковы, что она способна служить без нареканий десятки лет. Да и ее внутренняя поверхность остается гладкой долгие годы, что сказывается на эффективности всего дымохода.

Установка сэндвич трубы

Установка трубы — сэндвич не менее важна, чем ее изготовление. Здесь нужно учитывать несколько особенностей.

Возле самого прибора отопления участок трубы изолировать нельзя. Температура там настолько велика, что в течение нескольких лет любая труба может прогореть в этом месте. Учитывайте эту вероятность.

Конструкцию дымохода в этом месте выполните с таким расчетом, чтобы можно было заменить этот участок без демонтажа всего дымохода.

Учитывайте влияние конденсата. Конденсат, смешанный с сажей, обязательно будет образовываться на внутренней части металлической трубы. Необходимо предотвратить его проникновение сквозь трубу в дом. Если труба проложена наклонно или горизонтально, что бывает редко, то в трубе устанавливают специальные краны для слива конденсата.

В большинстве же случаев, дымоход располагается вертикально, поэтому установка сэндвич — труб выполняется по определенной технологии:

• Участки внутренней трубы устанавливаются раструбами вверх.
• Внутрь вставляются очередные участки. При этом конденсат не может протечь наружу.
• Внешняя труба монтируется наоборот. Очередные участки раструбами надеваются на нижние участки трубы.

Такой монтаж называется «по дыму». Благодаря такой технологии в помещение не проникают ни дым, ни конденсат.

В целях пожарной безопасности рекомендуется все же не допускать контакта дымохода с материалом потолочного перекрытия. Сэндвич-трубы должны быть установлены в специальные короба, отделяющие их от материала потолка и стен. Для надежности в короба прокладывается базальтовая вата. Также можно оставить короба пустыми, ведь воздух также является прекрасным теплоизолятором.

Весьма популярно ограждение дымохода от потолка посредством небольшого металлического листа. В этом случае металл играет роль радиатора, рассеивающего излишки тепла в окружающее пространство.

Также важно выполнить монтаж сэндвич — труб с герметизацией соединений. Дело в том, что подсос воздуха из дымохода значительно ухудшает тягу. Места с такими утечками рекомендуется заделать герметиком. Но обычный герметик для этих целей непригоден. Воспользуйтесь высокотемпературным жаростойким печным герметиком, который способен выдержать температуру до 1200 градусов. Это однокомпонентный состав на основе силиката натрия.

Монтаж труб — сэндвич на крыше

Располагая дымоход на крыше, необходимо учесть несколько нюансов.

В процессе сгорания топлива через дымоход могут подниматься вверх искры. Вылетая из трубы, искры могут представлять собой огромную опасность для окружающих и для кровли. Так, если кровля изготовлена, например, из битумной черепицы или ондулина, то существует риск ее возгорания или прожигания.

В этом случае выход дымохода следует располагать на высоте не менее 1 метра от конька. То есть, дымоход должен подниматься над коньком минимум на 1 м.

Учитывайте и направление возможного полета вылетающих искр. Даже если крыше дома ничего не угрожает (она изготовлена из черепицы, металлочерепицы или шифера), искры могут доставить неприятности. Например, веревки для белья лучше располагать со стороны дома, противоположной расположению дымохода.

Дымоход для котла. Делать или покупать?

Вопрос почти гамлетовский, однако нуждающийся в детальном рассмотрении. В статье на примере практического опыта описывается решение данной проблемы при устройстве котельной в своём доме.Как это не покажется парадоксальным, статья может быть полезна и тем, кто планирует и может позволить себе купить дымоход, и тем, кто замыслил делать дымоход своими руками.

Для первых статья будет полезна тем, что приводимая в ней информация позволит грамотно сформулировать заказ на изготовление дымохода, а при монтаже дымохода, хотя бы убедиться в отсутствии «ляпов» со стороны исполнителей.

Те же, кто планирует делать дымоход своими руками, найдут в статье полезную информацию в плане практического выполнения работ.

Чтобы не тратить время на теорию, которой в сети Интернет предостаточно, отмечу только главное.Влияние дымохода на безопасность таково, что правильность его работы будет проверена органами Пожарного надзора с выдачей письменного акта, без которого вас просто не подключат к газовым сетям.

Выбор конструктивного исполнения дымохода в доме

В зависимости от места установки котла и особенностей помещения, возможны два различных варианта установки дымохода: наружный приставной дымоход или внутренний дымоход. На рисунке ниже показана упрощённая схема устройства приставного наружного модульного дымохода.

Основные конструктивные элементы наружного приставного модульного дымохода:

• Переход (соединительный газоход) от котла к дымоходу (2)
• Несущий стеновой кронштейн (3) и ревизия, устраиваемая в нижней части дымохода
• Секции (сегменты) сборного модульного дымохода (4)

При устройстве дымохода внутри строения потребуются дополнительные работы, связанные с необходимостью устройства опоры (фундамента) для дымохода, защитного кожуха для дымохода (как правило, шахта, выложенная из кирпича), устройство разделок при проходе дымохода через чердачное перекрытие и кровлю.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 1 ниже:

Свойства наружного дымохода	Свойства внутреннего дымохода
Утепление обязательно	Необязательное или частичное утепление выше чердачного перекрытия
Безопасность эксплуатации	Риски возгорания или отравления угарным газом более высокие
Простое устройство, меньшая зависимость от конструктивных особенностей помещения	Большая зависимость от конструктивных особенностей помещения, больший объём работ
Хорошая ремонтопригодность	Сложный и трудоёмкий ремонт

Вывод: При возможности предпочтение следует отдать устройству наружного приставного дымохода.

Купить дымоход или сделать дымоход своими руками?

Если вы решили использовать приставной наружный дымоход, возможны два варианта: заказать модульный дымоход заводского изготовления и монтаж в специализированной организации, либо сделать дымоход своими руками.

Сравнительная характеристика основных свойств дымоходов представлена в таблице № 2 ниже:

Готовый (модульный) дымоход	Самодельный дымоход
Достоинства: эстетичный внешний вид, небольшой объём и время выполнения работ	Достоинства:незначительная стоимость
Недостатки:высокая стоимость, ограниченный срок эксплуатации	Недостатки:увеличение объёма работ

Примечание:Если техническая возможность существует, а финансовая составляющая не проблема, то самый простой вариант — заказать дымоход и его монтаж в специализированной организации.

Каковы же аргументы тех, кто делает дымоход своими руками?

• Во-первых, конечно цена. Чем дальше от мегаполисов, тем она выше.
• Во-вторых, возможности применения модульного дымохода в отдельных случаях сильно ограничены, и без проведения дополнительных работ невозможны. Но подробнее об этом позже.

Если вы приняли решение делать приставной дымоход самостоятельно, то при проработке конструкции и используемых материалов необходимо учесть следующее.

Выбор основных параметров, конструктивных решений и материалов для устройства приставного дымохода.

a) Площадь внутреннего сечения дымохода (по всей его длине) не должна быть меньше внутренней площади дымохода самого котла. Т. е. котёл должен быть в наличии до начала выполнения работ.
b) Оптимальной формой внутреннего сечения дымохода (с точки зрения отвода дымов) является круг. Большое значение также имеет гладкость внутренней поверхности дымохода.
c) При сжигании газа в результате горения выделяют химически агрессивные компоненты в виде паров и конденсата. Поэтому материал, для применения в дымоходе должен быть газоплотным и инертным к химическим воздействиям.
d) Температура отходящих газов для котлов небольшая, по крайней мере обычно она не превышает 150 С для российских котлов(а для импортных — и того меньше). Поэтому материал, используемый для дымохода, должен стабильно выдерживать температуру с некоторым запасом, к примеру около 250 — 300 С. Этого будет вполне достаточно для надёжной работы дымохода.

Таким образом, общие решения по устройству самодельного дымохода в доме следующие:

С точки зрения изложенных требований в качестве дымохода было решено использовать асбоцементную трубу.

Прим. В паспорте котла прописана возможность для использования в качестве дымоходной трубы трубы АСБ с Ду-150 мм. Согласно расчётам, площадь внутреннего сечения такой трубы немного меньше, чем у котла, но незначительное отклонение размера сечения, в пределах (± 5 ) %, можно компенсировать увеличением (уменьшением) общей высоты трубы.

Для соединительного газохода между котлом и дымоходом решил использовать самодельную конструкцию.

Монтаж трубы и утепления дымохода решил выполнить по аналогии с модульным дымоходом, т. е. выполнить облегчённый монтаж.

Устройство перехода для дымохода.

Основную трудность при самостоятельном изготовлении приставного дымохода представляет устройство перехода (соединительного газохода) от котла к самому дымоходу. Это связано с необходимостью выполнения сварочных и токарных работ. Поэтому рассмотрим этот вопрос подробнее. К устройству перехода между котлом и дымовой трубы предъявляются определённые требования, отмечу основные из них.

Длина горизонтального участка не должна превышать 2 м. (для дымохода с естественной тягой).

На горизонтальном участке необходимо предусмотреть устройство для его.

Наличие горизонтального участка необходимо компенсировать увеличением общей высоты дымовой трубы по сравнению с расчетной или рекомендованной.

Соединения между котлом, переходом и дымоходом должны быть герметичными и газонепроницаемыми.

Для изготовления дымохода использовался стальной лист толщиной 3 мм. При выборе материала исходите из того, что экономить на толщине материала не рационально, так как конструкцию перехода в стеновом проёме будет достаточно сложно заменить или отремонтировать. Поскольку выпуск дымохода котла имеет прямоугольную форму размером 202×96 мм, а сам дымоход круглый, нужно было продумать переход.

Ниже на фото показаны основные этапы работы.

Раскройка заготовок.

Конструкция самодельного перехода, представлена на фото ниже.

Прямоугольный горизонтальный участок канала (1) предназначен для непосредственного присоединения котла к конструкции. Здесь важно отметить следующее.

Переход должен достаточно свободно одеваться на дымоход котла, с зазором по периметру в (5-10) мм и на глубину минимум (4-5) см. Это необходимо для того, что бы при монтаже котла имелась возможность для маневра (немного развернуть, сдвинуть и т. д.). Зазор между стенками, впоследствии, легко устраняется при помощи скрутки из асбестового шнура (для получения нужной толщины) и специального печного герметика.

Прямоугольный наклонный канал (2) перехода, предназначен для прохода в стене. Длина канала зависит от толщины несущей стены, плюс напуск. Здесь важно отметить следующее .

• При напуске нужно учесть величину запаса для отделочных работ и необходимый запас (отступ от стены) для утепления самой дымовой трубы. В моём случае, при толщине несущей стены равной 55 см, длина наклонного канала составила около 90 см.
• Прямоугольный канал выполнен под углом, для лучшего отвода дымов в дымовую трубу. Суть — горизонтальные прямолинейные участки в дымоходе, при возможности, лучше исключить.

Чистка перехода легко осуществляется со стороны котла через шуровочную (верхнюю) дверцу.

Несущий элемент для установки дымоходной трубы (3).

Сделан из обрезка металлической трубы диаметром 219 мм, с обоих концов трубы приварены заглушки, в которых выточены отверстия по размеру трубы диаметром 159 мм.

Верхний стакан (3) сделан из трубы диаметром 159 мм.

Предназначен для непосредственной установки основания трубы АСБ, внутри трубы для этого выточен паз, по размерам трубы АСБ.

Нижний стакан также сделан из трубы 159, но большей высоты (4)

Предназначен для устройства ревизии. На фото ниже показано стрелками. Снизу к стакану крепится на двух болтах, через прокладку фланец, который обеспечивает герметичность дымохода в рабочем положении и возможность прочистки (слива конденсата) при обслуживании дымохода.

Что нужно учесть при выполнении строительных работ.

На фото ниже показаны основные моменты этапы строительных работ. На фото слева видно, что при устройстве фундамента для котельной была предусмотрена площадка для будущего дымохода, с учётом планируемого места установки котла в помещении котельной.

На фото справа видно, что при кладке стен был оставлен проём в стене для монтажа перехода в конструкции стены. На фото справа показана «примерочная» установка дымохода при кладке стены.

Необходимо отметить: если стена выполнена из негорючего материала, как на фото, то проблем при монтаже не возникнет. Если же материал стены горючий, необходимо предусмотреть разделку из негорючего материала в стене, иначе пожарники не допустят дымоход к эксплуатации. Несмотря на заявленные характеристики модульных дымоходов, при прокладке их через строительные конструкции, разделка из негорючих материалов для них также обязательна.

Как отмечалось ранее, переход устанавливался в стеновой проём во время выполнения строительных работ. Пространство в стеновом проёме между переходом и кирпичной кладкой можно заделать керамзитобетонной стяжкой. По мере кладки стен необходимо заложить в кирпичную стену металлическую арматуру для последующего крепления трубы хомутами к стене.

Высота дымовой трубы должна быть не менее 5 метров. Данный параметр зависит от многих факторов: места нахождения трубы по отношению к коньку крыши дома, особенностей строения, наличия других препятствий. Для удобства на рисунке ниже показаны основные размеры и соотношения, которые необходимо выдержать при устройстве дымохода в своём доме.

В нашем случае, учитывая, что внутреннее сечение трубы АСБ меньше сечения дымохода котла, наличие наклонного участка дымохода, а также взаимного расположения трубы и конька дома высота дымохода составила 7 метров. Т. е. потребовалось купить две трубы АСБ с Ду=150 мм и длиной 4 м. Кроме того, для надёжной фиксации трубы в верхней части строения пришлось сделать дополнительную кирпичную конструкцию.

Общий вид дымохода показан на фото ниже.

На фото справа показана нижняя часть конструкции дымохода, которая защищает теплоизоляцию самодельного перехода дымохода. Конструкция обеспечивает беспрепятственную ревизию дымохода за счет того, что плоский шифер крепится только одним болтом М10 в верхней части, в нижней части просто вставлен за уголок, заложенный в конструкцию при кладке.

Утепление дымохода.

Следующий важный момент, на который необходимо обратить внимание, — утепление конструкции дымохода. Сделать это нужно в обязательном порядке, иначе ухудшается тяга за счёт быстрого остывания отходящих дымов. Также снижается срок эксплуатации дымохода, за счёт образования конденсата и его воздействия на конструкции дымохода. К тому же требуется более частое обслуживание дымохода (слив того же конденсата) и т. д.

Утеплять дымоход необходимо так же тщательно, как и строительные конструкции. С учетом особенностей образования конденсата, утепление дымохода необходимо делать на высоту не менее 6 м (по строительной высоте). На фото ниже показаны основные этапы утепления дымохода. Теплоизоляцию необходимо защитить от внешних неблагоприятных воздействий.

Важным практическим критерием качества теплоизоляции дымохода является отсутствие конденсата в процессе эксплуатации.

Некоторые выводы и заключения

Про непростой выбор трубы для дымохода.

В Интернете муссируется информация о непригодности труб АСБ для устройства дымохода и безупречном качестве современных модульных дымоходах (из нержавейки, стекла, керамики и т. д.). Поэтому хочу обратить внимание читателей на следующее. Труба АСБ по своим параметрам, с учетом всех факторов при её использования в качестве дымохода для котлов, работающих на газу, ничем не хуже, а по некоторым параметрам даже превосходит современные аналоги.

Действительно опасно применять трубу АСБ в случае, если котёл работает на твёрдом (уголь, дрова) топливе.

Температура отходящих дымов может достигать 250-400 градусов, а в случае возгорания сажи, которая образуется при сжигании твёрдого топлива, труба АСБ выйдет из строя. Но поскольку при сгорании сажи температура достигает более 1000 С, то и большинство модульных дымоходов тоже придут в негодность.

Главное же достоинство модульных дымоходов — технологичность, точность размеров при их изготовлении и возможность изготовления различных сложных деталей переходов, тройников, колен, определённая универсальность и т. д. удобна в первую очередь поставщикам и монтажным организациям.

Она позволяет в короткие сроки (день-два) силами небольшой бригады (3-4 чел.) средней квалификации без привлечения дорогостоящего оборудования смонтировать дымоход на объекте и заработать в результате очень неплохие деньги. Вот это и есть главное достоинство модульных дымоходов.

«Страшилки» про конденсат.

Это ещё одно обоснование, почему модульные дымоходы лучше.

• Да, если речь идет об устройстве дымохода для котельной мощностью примерно от 100-150 и выше киловатт.
• Действительно, там такая проблема возможна. Но если учитывать, что в большинстве частных строений мощность отопительных котлов не превышает(30-50) кВт, а порой и того меньше, и утепление дымохода сделано качественно, то проблемы с конденсатом практически вообще не возникает.
• Важный момент с точки зрения образования конденсата — режим работы котла. В импортных котлах (в отличие от котлов российского производства) используется обычно «старт-стопный» режим работы (экономичный режим с точки зрения потребления газа). Поэтому при отключении котла охлаждение дымовой трубы модульного дымохода, изготовленного, к примеру, из нержавейки будет происходить более интенсивно чем, к примеру, из трубы АСБ. Логично предположить, что вероятность образования конденсата для модульного дымохода даже выше, чем при использовании утеплённой трубы АСБ (с учетом её свойств и параметров). Пример из личного опыта: Котёл российского производства, большую часть времени (процентов 50-60) он работает на запальном фитиле (мощность фитиля составляет около 2,5 кВт). Этого хватает для поддержания температуры в доме (за исключением сильных морозов), и поддержания постоянной температуры в дымовой трубе. Конденсата ни разу не было. Общий расход газа, с учетом котла (16 кВт), газовой колонки (19 кВт) и газовой 4-комфорочной плиты составляет около 2100 куб. м за семь месяцев отопительного периода (с 1 октября по 1 мая). Площадь жилого строения около 100 м 2 (8,5×12,5) м. Регион проживания — средняя полоса России.

Теплообменник на трубу дымохода своими руками

Содержание:

Экономия и бережливость – качества присущие только человеку, именно они на протяжении веков двигают технический прогресс, создавая устройства призванные не только облегчать жизнь, но и использовать все доступные ресурсы по максимуму.

Если касаться бытовой, или точнее говоря, коммунальной сферы, то расходы на отопление дома по праву считаются самыми высокими, но и тут прогресс и народная смекалка нашли своё применение.

Один из самых доступных способов экономии тепла в доме с печным отоплением – это теплообменник на трубу дымохода, и именно об этом устройстве мы бы хотели поговорить в этой статье.

Зачем он нужен

На фото выше видно, что через дымоход теряется, примерено 14 % тепла, которое могло бы сохраняться в доме. Конечно, не самая большая цифра, но если перевести потери в киловатты энергии и умножить на количество дней, в течение которых производилось отопление, то результат получается довольно весомый.

Естественно, сохранить все 14 % внутри не получится, но если установить теплообменник для дымохода, можно значительно увеличить КПД печи, без ущерба её основным функциям.

Основное назначение трубы дымохода – это, конечно, отведение отработанных газов. Именно они раскаляют трубу до огромной температуры.

Если посмотреть на печь через тепловизор, видно, что температура дымохода может быть, как и в самой топке. Проблема в том, что теплоотдача дымохода никак не аккумулируется, но ведь её можно пустить в дело. И о том, как это сделать, пойдёт речь ниже.

Виды теплообменников

Главная задача теплообменника состоит в том, чтобы переносить тепло, излучаемое дымоходом на расстояние, но при этом не переостужать его поверхность, так как это приведёт к повышенному образованию конденсата и соответственно скоплению нагара на внутренней части трубы.

Именно сохранение этого баланса является самой существенной сложностью, особенно если решено изготовить теплообменник на дымоход своими руками.

По конструктивным особенностям теплообменники могут быть двух видов:

1. Водяные, когда тепло переносится посредством естественной циркуляции жидкости в замкнутой системе.
2. Воздушные, когда прогретый воздух принудительно переносится в нужном направлении.

Выбор конструкции напрямую зависит от индивидуальных особенностей дома и печи, а также от целей, которые преследуются его установкой. Но обо всём по порядку.

Водяной теплообменник замкнутого типа

Принцип действия всех замкнутых систем отопления построен на элементарных законах физики – при нагревании, плотность воды уменьшается и подталкиваема снизу более холодной, она начинает подниматься по трубе, попадая в расширительный бак, и уже из него по всему контуру возвращается к нагревателю.

В данном случае, в качестве нагревателя выступает дымоход, который своей энергией толкает воду по контуру системы отопления.

Самодельный змеевик

Конструкция, изображённая на фото, является самым распространённым и простым способом использования тепла от дымохода. Верхний край трубки соединяется с расширительным баком, а нижний с контуром отопления.

Совет! лучше всего для змеевика подойдёт медная трубка. Она легко накручивается на дымоход и имеет высокий коэффициент теплопроводимости.

Чаще всего такую систему используют в качестве вспомогательной. С её помощью можно обогревать небольшие помещения, в которых ранее не предусматривалось отопление, но не более того. Выступать в роли основного отопления она не сможет, так как в её устройстве есть несколько значительных недостатков:

• Температура на поверхности дымохода – величина непостоянная и сложноконтролируемая, как следствие, невозможно регулировать степень нагрева теплоносителя.
• Из-за непостоянства температуры, очень сложно рассчитать оптимальную длину змеевика. Если он будет слишком коротким, вода начнёт закипать и разорвёт трубку, а если слишком длинный, теплоноситель вообще не прогреется до нужной температуры.
• Воду из расширительного бака нельзя использовать для душа или в других целях, и дело не только в нерегулируемом нагреве. При заполнении бака холодной водой, она через змеевик начнёт охлаждать дымоход, в результате чего образуется конденсат и ускоряется процесс образования нагара на внутренних стенках.
• Температуры, до которой нагревается дымоход, недостаточно для прогрева длинного контура. При обычном отоплении, вода, проходя по системе, теряет всего 25 градусов, чтобы сохранить этот показатель в данной ситуации, вся система должна быть небольших размеров.

Важно! Некоторым «народным умельцам приходит в голову мысль о том, что теплообменник в дымоходе будет значительно эффективнее, ведь температура там выше. Делать этого ни в коем случае нельзя, посторонние предметы внутри трубы препятствуют свободному прохождению газов, в результате чего они могут пойти в помещение.

Регистровый теплообменник

Чтобы избежать проблем с самодельными устройствами, можно приобрести регистр теплообменник на дымоходную трубу. Конечно, цена такого приспособления будет выше, чем у сделанного своими руками. Но и качественные характеристики не идут ни в какое сравнение.

Принцип работы такого устройства, идентичен описанному выше, с той лишь разницей, что тут уже произведены все расчёты, уберегающие устройство от закипания. К сожалению, контроля за нагревом тут тоже нет, но зато есть несколько существенных плюсов в сравнении с «самоделкой»:

• Внешний кожух сохраняет тепло внутри, позволяя змеевику прогреваться даже при невысокой температуре дымохода;
• Медные трубки не вступают в плотный контакт с нагревающейся поверхностью, это защищает устройство от возможного закипания.

Важно! К каждому заводскому теплообменнику прилагается подробная инструкция по его установке. Чтобы добиться максимальной производительности и не столкнуться с непредвиденными проблемами, необходимо её внимательно изучить и следовать всем рекомендациям производителя.

Воздушные теплообменники

Принцип действия такого устройства в том, что горячие газы внутри дымохода обтекают трубки теплообменника, за счёт чего они нагреваются и отдают энергию наружу. По сути, он не создаёт дополнительного нагрева, а просто направляет горячий в воздух в заданном направлении.

Воздушный теплообменник на дымоход может быть как самостоятельным, так и с принудительной тягой. Чтобы ускорить распространение горячего воздуха в помещении, часто используют обычный вентилятор, этого вполне достаточно для циркуляции воздуха, и в то же время не переостужает дымоход.

Собрать такой теплообменник можно самостоятельно, а все этапы показаны на видео в этой статье

Теплообменник «Кузнецова»

Это самый оптимальный теплообменник на дымоход для отопления холодной мансарды или чердака. Горячие газы всегда стремятся вверх, а так, как выход располагается ниже уровня входа, они сначала нагревают теплообменник, и уже после этого, остывая, попадают в трубу, откуда и выходят на улицу.

Дымоход с теплообменником Кузнецова не сможет полностью обогреть помещение, но он практически полностью исключает потери тепла, выпуская через трубу только остывшие газы.

Какой дымоход лучше – советы ПЕЧНИКА | Своими руками

ДЕЛО – ТРУБА

Как известно, ни одна печь не обходится без дымовой трубы. И не секрет, что большинство пожаров происходит именно из-за дымоходов. Как выбрать из многочисленных вариантов ту самую, правильную и безопасную?

Давайте рассмотрим основные типы дымоходов.

Кирпич издавна считается самым надежным и долговечным материалом для печной трубы. Качественно построенный кирпичный дымоход очень надежен. Кирпичные трубы делят на 2 вида, различая коренные трубы и насадные.

КОРЕННАЯ ТРУБА – это отдельная, независимая от печи конструкция, стоящая на собственном фундаменте. Этакая полая колонна. Но это так, образно. Печь подключается к коренной трубе сбоку. Удобство этого типа труб в том, что в случае необходимости ремонта или замены печи не нужно разбирать трубу либо вывешивать ее особым образом в помещении выше. К коренной трубе можно подключать как кирпичные печи, так и любимые многим легкие и тяжелые металлические печи. Об особенностях печей мы поговорим в следующий раз. А вот к минусам подобных труб можно отнести их большой вес и, как следствие, необходимость надежного фундамента и стоимость.

НАСАДНАЯ ТРУБА непосредственно устанавливается на верх печи. Такого типа трубы, конечно же, применяются только с кирпичными печами. По безопасности насадные ни в чем не уступают коренным, но имеют меньший вес.

Оба типа труб я рекомендую выполнять с так называемой гильзой. Получается гильзованная труба. Роль гильзы играет труба из нержавеющей стали (сечение подбирается, наиболее подходящее к каналу кирпичной трубы). Пространство между вставкой и кирпичом заполняют негорючим материалом, например базальтовым утеплителем. Гильзованная труба еще более надежна.

Она имеет наименьшее сопротивление дымовым газам за счет идеальной ровности металлической вставки. Немаловажно и то, что чистить такие трубы проще и сажи в них откладывается меньше. На мой взгляд, это самое надежное и безопасное решение как для дома, так и для бани. Кирпич для труб используют полнотелый, хорошего качества. Печную трубу можно сложить самостоятельно или пригласить профессионального печника.

«Да что нам кирпич? Это прошлый век!» – возможно, скажете вы. Что ж, рассмотрим и другие типы.

КЕРАМИЧЕСКИЕ ТРУБЫ бывают как тяжелые, состоящие из отдельных блоков, похожие на те, из которых строят дома, так и круглые, по типу дымохода сэндвич. Этот тип дымоходов у нас не очень популярен, но свою нишу он занимает. К плюсам можно отнести небольшой вес, относительную надежность, несложный монтаж. Но неподготовленному пользователю лучше за самостоятельный монтаж не браться, либо досконально изучить правила монтажа и требования, которые предъявляют СНиП. К минусам подобных дымоходов можно отнести довольно высокую стоимость, скудность доборов и комплектующих у многих производителей, а также то, что их обычно поставляют на заказ. Но в целом керамические трубы ведут себя неплохо, и их процент в строительстве домов и бань с каждым годом растет.

ДЫМОХОДЫ СЭНДВИЧ наиболее популярны у владельцев садовых домиков и небольших бань. По сути, это труба в трубе, а пространство между трубами заполнено негорючим материалом (чаще всего базальтом).

К сожалению, именно сэндвичи оказываются причиной большинства пожаров. Это результат неправильного монтажа и несоблюдения противопожарных расстояний. Но неужели все так печально? Нет, конечно. Надо лишь учитывать несколько моментов. В частности, очень внимательно следует отнестись к монтажу сэндвича в бане с металлической печью. Банная печь раскаляется до высоких температур. Азначит, для надежного дымохода толщина металла внутренней трубы должна быть не меньше 0,8 мм. Еще один важный момент: внутренняя труба непременно должна иметь качественный сварной шов. Наружная же труба должна быть выполнена из нержавеющей стали. Применять оцинкованную сталь на наружной части сэндвича я не рекомендую.

---

Читайте также: Как сделать правильный дымоход для печки, сауны, камина, котла. Коаксиальные дымоходы.

---

И категорически нельзя приобретать сэндвичи «ноунеймы», то есть без производителя, без сертификата соответствия, у неизвестных продавцов на строительных рынках. Многие производители сэндвичей грешат тем, что элементы дымохода для прохождения межэтажных перекрытий и стен даже близко не соответствуют существующим нормам СНиП. Запомните, сам по себе дымоход сэндвич не обеспечит безопасность прохождения сгораемых перекрытий! Рано или поздно наружная часть сэндвича нагреется до высокой температуры. И здесь спасет только грамотный монтаж вкупе со здравым смыслом и строительными и противопожарными нормами.

Положительные свойства дымоходов сэндвичей – их доступность, невысокая стоимость, малый вес, быстрый монтаж, изобилие доборов, комплектующих и производителей, несложная чистка дымохода. Несомненный плюс – высокая погодная устойчивость. Такому дымоходу не страшны ни дождь, ни зной. К минусам можно отнести высокую пожарную опасность при несоблюдении правил монтажа, срок эксплуатации до 10 лет и необходимость периодической ревизии состояния внутренней трубы.

КАКОЙ ЖЕ ДЫМОХОД ВЫБРАТЬ?

Каждый решает для себя самостоятельно. Я сознательно расположил рассматриваемые типы по убыванию надежности. Конечно, лучше обратиться к профессионалам. Консультируйтесь у производителей. Продавцы часто не могут дать исчерпывающую информацию по монтажу, да и по большому счету не должны.

Конечно, при проектировании дома или бани изначально должны быть учтены и печь, и дымоход, но в реальности так происходит нечасто. Сначала возводится строение, а потом владелец начинает ломать голову, как и где установить печь и трубу и как при этом сохранить балки и стропильную систему кровли.

И последнее. Выбирая дымоход, ориентируйтесь на рекомендации изготовителей металлических печей. Как правило, в сопроводительной документации указываются сечение дымохода, его высота, расположение. Не доверяйте монтаж и приобретение дымохода случайным людям, не экономьте на качестве материала. Последствия от этого могут быть не только печальными, но и трагическими. Не стесняйтесь требовать сертификаты, примеры выполненных работ. И ни в коем случае не используйте дымоходы и печи с признаками разрушения, изменениями цвета наружной трубы-сэндвича, трещинами и прочими деструктивными изменениями.

А ТЕПЕРЬ РАССКАЖУ О ДЫМОХОДАХ, устройство которых категорически недопустимо.

1. Асбоцементная труба – такие дымоходы грозят взрывом трубы от перегрева. При этом она будет разрушена полностью либо ее завалит обломками асбоцемента. К тому же из-за отсутствия утепления такая труба начисто зарастает сажей и дает обильный конденсат в печь.
2. Металлические трубы, не предназначенные для дымохода. Иными словами – что нашли. Они также склонны к образованию конденсата, возможно прогорание, высокая температура поверхности трубы.
3. Кирпичные трубы из кирпича «на ребро» устраивать строго запрещено. Кирпич должен быть уложен на «плашку», то есть толщина стенки трубы при этом составляет, как минимум, 12 см. При расположении «на ребро» велика вероятность высыпания вертикальных швов и перегрев.
4. Водосточные, вентиляционные и подобные трубы. Тут вроде все ясно. Даже и говорить нечего.

КАКОЙ ДЫМОХОД ПРОСЛУЖИТ ДОЛЬШЕ

1. Не забывайте чистить печь и трубу не меньше 1 раза в год. СНиП рекомендуют проводить чистки дважды в год.

2. Не используйте ничего, кроме рекомендуемого топлива. Дрова должны быть сухими, поэтому позаботьтесь об их приобретении заранее. Лучше иметь двухгодичный запас дров.

При топке влажными дровами дымоход очень быстро зарастает сажей, и возможно ее возгорание в трубе. Опасно ли? Безусловно! Температура горения сажи 1200°.

3. Используйте печь бережно, не допускайте горения в дымоходе из-за избыточной тяги.

4. Никогда не перетапливай те печь.

5. Следите за чистотой каналов и дымохода, регулярно осматривайте (или приглашайте для этого квалифицированных специалистов) печь и дымоход и своевременно выполняйте необходимый ремонт.

---

Читайте также: Противопожарная безопасность самодельных печей и дымоходов

---

КАКОЙ ДЫМОХОД ЛУЧШЕ? ВИДЕО

Какой дымоход лучше выбрать Сравнение трех типов дымоходов

Watch this video on YouTube

© Автор: А. ВОРОБЬЕВ, печник

ИНСТРУМЕНТ ДЛЯ МАСТЕРОВ И МАСТЕРИЦ, И ТОВАРЫ ДЛЯ ДОМА ОЧЕНЬ ДЕШЕВО. БЕСПЛАТНАЯ ДОСТАВКА. ЕСТЬ ОТЗЫВЫ.

Ниже другие записи по теме «Как сделать своими руками — домохозяину!»

---

Подпишитесь на обновления в наших группах и поделитесь.

Будем друзьями!

Самый лучший рецепт домашнего макриба (сэндвич с копчеными ребрами)

Шаг 1

Поместите ребра на разделочную доску костной стороной вверх. С помощью бумажных полотенец снимите прозрачную мембрану с костей. Он должен легко отрываться одной большой полосой (для справки см. Фото). Обильно натрите ребрышки на всех поверхностях средством для барбекю, затем разделите их на части с 4–5 ребрами острым поварским или обвалочным ножом. Перелейте в закрытый контейнер и поставьте в холодильник на 4 часа и до ночи.

Шаг 2

Тем временем смешайте свиную лопатку, соль и сахар в большой миске и перемешайте, чтобы покрыть ее слоем. Переложите в пакет с застежкой-молнией и поставьте в холодильник на срок от 4 часов до ночи.

Step 3

Осветите дымоход на 1/3, заполненный древесным углем. Когда весь уголь разгорится и покроется серым пеплом, вылейте и разложите угли на одной стороне угольной решетки. Положите несколько деревянных кусков прямо поверх древесного угля, установите решетку для гриля на место и расположите ребра костей вниз на более холодной стороне гриля.Накройте, отрегулируйте крышку так, чтобы вентиляционные отверстия были над ребрами.

Шаг 4

Готовьте, регулируя верхние и нижние вентиляционные отверстия для поддержания температуры от 108 до 135 ° C (от 225 до 275 ° F), при необходимости добавляя больше углей и добавляя дрова каждые 45 минут, пока ребра не покажутся плавный изгиб, когда вы их поднимаете, и лишь небольшое сопротивление, когда зубочистка вставляется между костями, всего около 4 часов.

Шаг 5

Смажьте ребрышки соусом барбекю, накройте крышкой и продолжайте готовить в течение 10 минут.Повторите то же самое с еще 2 слоями соуса, затем переложите на разделочную доску.

Step 6

Когда остынет, чтобы их можно было обрабатывать, выверните кости из ребер и выбросьте. Мясо нарезать крупно. Выложите на большую тарелку одним слоем и поставьте в холодильник примерно на 2 часа, пока он полностью не остынет.

Шаг 7

Когда мясо ребра остынет, смешайте 1/4 мяса ребер с 1/4 свиной лопатки в миске кухонного комбайна, следя за тем, чтобы оставшееся мясо оставалось охлажденным в холодильнике.Пульсируйте до получения грубого помола, около 12 коротких импульсов (см. Фото для справки). Переложите в большую миску и повторите с оставшимися 3 порциями мяса ребер и лопаток.

Step 8

Выровняйте 2 противня на четверть листа или 1 противень на половину листа с пергаментной бумагой. Равномерно разделите мясную смесь между двумя противнями на четверть листа или выложите на противень. Накройте смесь пергаментной бумагой, затем руками распределите смесь, чтобы сформировать два квадрата размером 9 на 9 дюймов (или один прямоугольник размером 9 на 18 дюймов на противне с половиной листа).

Step 9

Выложите мясо и пергамент на разделочную доску. Используя острый поварской нож, нарежьте отдельные котлеты размером 4 1/2 на 4 1/2 дюйма каждая. Пирожки можно сложить вместе с целой пергаментной бумагой и хранить в холодильнике до 3 дней или в морозильной камере в течение нескольких месяцев. При замораживании готовьте прямо из замороженного.

Step 10

Зажгите 1 дымоход, заполненный древесным углем. Когда весь уголь разгорится и покроется серым пеплом, вылейте и разложите угли на одной стороне угольной решетки.Установите решетку для гриля, накройте решетку и дайте ей разогреться в течение 5 минут. В качестве альтернативы установите половину конфорок на газовом гриле на максимальную мощность, накройте крышкой и разогрейте в течение 10 минут. Решетку для гриля очистить и смазать маслом.

Step 11

Снимите пергаментную бумагу и выложите котлеты прямо на горячую сторону гриля. Посыпьте большим количеством специй. Готовьте, время от времени переворачивая и перекладывая котлеты на более прохладную сторону, если они начинают сильно разгораться, пока они хорошо не обуглятся снаружи. Смажьте котлеты соусом барбекю, накройте крышкой и готовьте, пока соус барбекю не станет лакированной глазурью.Разделить булочки и поджарить на гриле до золотистого цвета.

Шаг 12

Сконструируйте бутерброды, положив котлету на каждую нижнюю половину булочки, смажьте большим количеством соуса и посыпьте солеными огурцами и луком. Закройте бутерброды и подавайте.

Запросить информацию о франшизе

Запросить информацию о франшизе

Есть ли у вас общительный характер и предпринимательский дух?
У нас есть подходящие возможности для бизнеса!

Что такое ДЫМОХОДНЫЙ ТОРТ?

Пирожные с дымоходом — это выпечка в европейском стиле ручной работы и уникальная форма, приготовленная из всех натуральных ингредиентов.Традиционно каминные пироги всегда были сладкими, пока наша компания впервые не представила пикантный рецепт в 2015 году. С тех пор мы предлагаем большой выбор сладких каминных пирогов, а также несладкий каминный хлеб, а также разработали обширное обеденное меню, основанное на этой восхитительной выпечке и сэндвичах. хлеб.

ЕДИНСТВЕННАЯ возможность с ЕДИНСТВЕННЫМ продуктом!

Владение компанией Krtős Chimney Cake дает вам возможность сотрудничать с очень успешной командой экспертов, которые уже освоили это восхитительное венгерское лакомство.Они не только знают, как сделать бизнес прибыльным, но и получают от этого удовольствие.

Вы будете работать напрямую с владельцем и узнаете, как управлять собственной франшизой Krtős Chimney Cake. Мы ориентировали нашу компанию на предоставление вам знаний, обучения и поддержки, которые позволят вам эффективно удовлетворить и превзойти ожидания потребителей, а также ваши финансовые цели.

О нас?

Основанная в 2015 году в Сарасоте, компания Krtős Chimney Cake Inc.- это семейный бизнес, специализирующийся на выпечке полностью натуральной выпечки ручной работы уникальной формы, происходящей из Венгрии по рецепту 300-летней давности.

Поскольку дымоходные пироги быстро стали основным продуктом на местных фермерских рынках в районе Большого Сарасоты, в 2017 году Krtős Chimney Cake Inc. расширила свою деятельность и пригласила партнеров по франшизе присоединиться к распространению любви к этому уникальному продукту по всей стране.

Почему Krtős Inc?

Уникальный продукт

Простое управление

Быстрый рост

ТК

Преимущества

На переполненном рынке пекарни / сэндвичей Krtős Chimney Cake выделяется своей УНИКАЛЬНОЙ КОНЦЕПЦИЕЙ.Если вы ищете быстрорастущий бизнес, который можно начать с низкими затратами и небольшими накладными расходами, Krtős Chimney Cake — это то, что вам нужно.

Свяжитесь с нами!

• Это потрясающее место! Пирожные с дымоходом — лучшее, что я когда-либо пробовала, сладкие или соленые, я люблю их все. В прошлые выходные у меня была возможность попробовать их бутерброды, и теперь я хотел бы жить по соседству с ними, чтобы иметь по одному каждый день!

  — Кристи

• Только что попробовала чудесный бутерброд с камином…венгр. Очень вкусно. Идеально, чтобы сесть на пристань и посмотреть на лодки во время обеда. Не могу дождаться, чтобы попробовать сладкое в следующий раз.

  — Анджела Бриггс

• Великолепное качество и сервис! Там работает владелец, он должен действительно разбираться в истории происхождения всех свежих домашних вещей! Я НАСТОЯТЕЛЬНО рекомендую это, и снова мне очень понравился мой десерт!

  — Дип Патель

Что мы предлагаем?

Обучение

Krtős Chimney Cake предлагает полностью захватывающую и практическую программу обучения, чтобы гарантировать, что каждая франшиза на 100% оснащена знаниями, навыками и опытом для достижения успеха.Многогранная программа обучения включает в себя часы практического обучения в нашем установленном месте в дополнение к многочасовой поддержке в новом месте.

Тип франшизы

Компания Kurtos Chimney Cake предлагает два типа франшиз: обычные магазины и / или мобильные операции. Вы можете управлять своим собственным магазином или стать продавцом мобильных товаров на различных мероприятиях, в том числе на местных фермерских рынках. Если вы решите, мы предоставим вам информацию, чтобы добиться успеха в обоих направлениях.(Модель поставщика мобильной связи включает охраняемую территорию с населением 500 000 человек.)

Название комиссии	Количество мобильных единиц	Количество магазинов кирпича и строительного раствора
Первоначальный сбор за франшизу	20 000 долл. США	20 000 долл. США
Путевые расходы и расходы на проживание во время обучения (2)	500–2000 долл. США	500–2000 долл. США
Торжественное открытие Маркетинг (3)	500 долларов США	$ 2000
Коммунальные платежи, аренда недвижимости и депозиты за коммунальные услуги (4)	$ 250	$ 3500
Мебель, приспособления и оборудование	$ 3650 на рынок	32 000 долл. США
Вывески	500 долларов США	$ 1500
Прочее оборудование, включая телевизоры, камеры и офисные принадлежности	600 долларов США	$ 2000
Компьютер и POS-система	$ 50	$ 297
Строительство улучшений арендованного имущества	$ 0	$ 5000
Запасы и материалы	$ 900	$ 3316
Лицензии, разрешения и сертификаты на продукты питания	$ 650	$ 1000
Архитектура и проектирование	$ 0	$ 2500
Адвокаты и бухгалтеры	$ 825	$ 3000
Страхование (на первые 3 месяца)	$ 100	$ 150
Дополнительные средства (3 месяца)	$ 1500	$ 8500	ОБЩАЯ СМЕТА НАЧАЛЬНЫХ ИНВЕСТИЦИЙ	30 025 долларов США	$ 86 263

В новостях

Chimney Cakes безошибочно уникальные и невероятно вкусные.
ВКЛЮЧИТЕ СВОЙ ВКУС

Этот веб-сайт и содержащаяся в нем информация не являются предложением или продажей франшизы. В некоторых штатах требуется регистрация FDD до того, как франчайзер сможет рекламировать или предлагать франшизу в этом штате. Эта франшиза не может быть зарегистрирована во всех государствах регистрации и не может предлагать франшизы резидентам этих государств или лицам, желающим разместить франшизу в этих штатах, до тех пор, пока не будут выполнены руководящие принципы соответствия.Предложение и продажа франшизы могут быть сделаны только путем доставки и получения Документа о раскрытии информации о франшизе (FDD).

Новости ресторанов: Kurtos Chimney Cake открывается в центре Сарасоты — Развлечения — Sarasota Herald-Tribune

Бизнес по продаже одноименного традиционного венгерского кондитерского изделия в форме трубки находится на месте бывшей пекарни Sift Bakehouse.

САРАСОТА — главный кулинарный продукт фермерского рынка Сарасоты теперь находится в центре города.

Kurtos Chimney Cake, специализирующийся на одноименном традиционном венгерском тесте в форме трубочки, недавно открылся на площади Маканш, 1383. Последний раз здесь располагалась пекарня Sift Bakehouse, бывшая пекарня владелицы Five-O Donut Co. Кристины Нордстрем.

Наряду с появлением на Фермерском рынке Сарасоты и Рынке на ранчо Лейквуд — где он до сих пор появляется по субботам и воскресеньям, соответственно — Куртос имел место в торговом центре в центре университетского городка, который позже стал Синнабоном.Затем Nordstorm предложила Куртос место Sift Bakehouse, чтобы она могла сосредоточиться на Five-O, — сказала владелица Kurtos Анико Гуляс.

«Это отличное место, очень близко к нашему рынку, нашим последователям», — сказал Гуляс, который до переезда в Сарасоту жил в Венгрии. «Мы очень рады быть в центре города».

Традиционный сладкий пирог с дымоходом доступен в версиях обычного или мини-размера, с начинкой из корицы и грецкого ореха. Он также предлагает конусообразные пирожные с ванильным мороженым, такие как Сарасота (подается с долькой свежего апельсина) или Нью-Йорк (крендель, карамельный попкорн и моросящий карамель).)

Тем не менее, Гуляс сказал, что это место будет сосредоточено на бутербродах на вынос, которые подаются с пикантными версиями печеного хлеба, такими как оливковое и сырное. В настоящее время предлагаются венгерские (салями, майонез, швейцарский сыр, вареное яйцо, соленые огурцы, перец с перцем) и итальянские (моцарелла, помидоры, свежий базилик, бальзамический винегрет).

Kurtos также предлагает сэндвичи, поданные в конусах, такие как домашний куриный салат, Cajun салат из креветок и вегетарианский вариант, а также «каминная собачка» за 5 долларов, приготовленная с сосисками от Geier’s Sausage Kitchen в Сарасоте, и мини-каминным хлебом.

Его ежедневные фирменные блюда включают комбинацию завтрака за 6,99 долларов, состоящую из сладкого пирога с камином и итальянского кофе, который подается до 11 часов утра, или комбинацию обеда за 8,99 долларов, состоящую из куриного салата и воды в бутылках с полудня до 14:00. Гуляс сказал, что они также планируют обновлять ассортимент сэндвичей ежемесячно.

Kurtos работает с 8.00 до 15.00. Со вторника по четверг с 8:00 до 18:00. Пятница и суббота, выходной — воскресенье и понедельник. Для получения дополнительной информации позвоните 941-203-8541 или посетите сайт kurtoscake.com.

#apolloLink {color: # 000; background-color: # F4BE11; text-shadow: none; padding: 8px 15px 10px; font-family: ‘Roboto’, sans-serif; font-weight: 600; border-radius : 10px;}

Прочитайте больше рассказов Джимми Гертса

#apolloLink {color: # 000; background-color: # F4BE11; text-shadow: none; padding: 8px 15px 10px; font-family: ‘Roboto’, sans -serif; font-weight: 600; border-radius: 10px;}

Смотрите все новости нашего ресторана Sarasota-Manatee

Меню — Ресторан Камин

Ценностное питание

(Подается со средней содовой и картофелем фри)

Burger
Cheese Burger
Jersey Burger
Куриное филе
Ростбиф
Филе трески
Veggie Burger
Jersey Meal

Детское питание

(подается с детской газировкой и картофелем фри )

Бургер
Сырный бургер
Франк
Наггетсы
Жареный сыр

Куриные бутерброды

Куриное филе
Медовая горчица
Каджун
Портабелла
Санта-Фе
Цыпленок Буффало
Куриные наггетсы

Специальные бутерброды

Нарезанный стейк
Стейк с сыром Филли
Куриный стейк с сыром Филли
Ростбиф
Индейка
Сыр на гриле
Сыр на гриле с беконом
Сэндвич с яйцом
Сэндвич с яйцом и сыром
Сэндвич с яйцом и мясом
Сэндвич с яйцом, мясом и сыром
Тейлор Хэм
Ветчина Тейлора с сыром
Ветчина гикори
Ветчина гикори с сыром
Филе трески
Тунец с салатом

От гриля

Burger
Bacon Burger
Double Burger
Double Bacon Burger
Cheese Burger
Bacon Cheese Burger
Double Cheeseburger
Double Bacon Cheeseburger
Buffalo Burger
Buffalo Chipotle Burger
Veggie Burger
Frank
Frank с краутом
Франк с сыром Big Dog
Big Dog с топпингом
Bratwurst

Рыбные тарелки

Филе камбалы
Жареные моллюски
(Подается с картофелем фри и капустной капустой)

Салаты и супы

Салат в тарелке
Салат из курицы на гриле
Салат из тунца
Салат из стейка
Домашний суп (ежедневно)

Варианты сэндвичей

Бекон
Сыр
Ветчина Тейлор или Гикори
Салат и помидоры
Двойной бургер

Стороны

Картофель фри
Фри с сыром
Луковые кольца
Пробоотборник
Картофель фри Cajun
Луковые кольца Cajun
Пробоотборник Cajun
Cole Slaw
Техасский соус
Au Jus Gravy
Сырный соус
Добавить Cajun
Заменить луковые кольца
Заменить твердый ролл для встряхивания

Запасной пробоотборник

Фонтанные напитки

Маленький
Средний
Большой

Кока-кола, диетическая кока-кола, нулевой кокс, спрайт, Dr.Pepper,
Ginger Ale, Root Beer Barq’s, Березовое пиво Boylans,
Minute Maid Lemonade, Апельсиновая газировка,
Несладкий чай со льдом, Подслащенный черный чай,
Малиновый чай со льдом, Зеленый чай, Фруктовый пунш Hi-C

встряхивает

Дети
Маленькие
Средние
Большие

Шоколад, Ваниль,

Прочие напитки

Маленькое молоко
Среднее молоко
Большое молоко
Добавить шоколад

Маленький кофе
Большой кофе

Чай

Маленький горячий шоколад
Большой горячий шоколад

Вода в бутылках

Десерты

Пироги
(Яблоко, кокосовый крем, лимонное безе )
Пирожное
(Обычное, мраморное, лимонное)
Детское мороженое0

Мороженое Гиффорда

Маленькая совок

Средняя — две мерные ложки

Большие три лопатки

Варианты завтрака

Мясо: Бекон, колбаса, тейлорская ветчина, гикориская ветчина

Хлеб: белый, цельнозерновой, ржаной, английский маффин, твердый рулет

Сыры: Американский, Швейцарский, Моцарелла, Чеддер

Блюдо для яиц

Одно яйцо, любой вид
с мясом
Два яйца, любой вид
с мясом
с тушеной солониной

Бутерброды для завтрака

Сэндвич с яйцом
с мясом
Сэндвич с мясом
Круассан с яйцом
с мясом
Вестерн сэндвич

Варианты сэндвичей

Добавить сыр
Добавить яйцо

Блины

Full Stack (4)
с мясом
с фруктами
с мясом и фруктами

Short Stack (2)
с мясом
с фруктами
с мясом и фруктами

Французский тост

Французские тосты Full Stack (5)
с мясом

Французские тосты (3 шт.)
с мясом

Бельгийские вафли

Бельгийские вафли
с мясом
с фруктами
с мясом и фруктами

Омлет из 3 яиц

Обычный омлет
Сырный омлет
Мясной омлет
Сыр и мясной омлет
Западный омлет
(ветчина из гикори, тейлорская ветчина, перец, лук )
Испанский омлет
( Сальса, ветчина, перец
Omelette
Omelette
) (бекон, колбаса, ветчина гикори, ветчина Тейлора,
перец, лук, картофель)
греческий омлет
(шпинат и сыр фета )
овощной омлет
(грибы, шпинат, помидоры,
лук, перец)
Омлет из яичного белка
Буррито на завтрак
(Яйца, ветчина Гикори, ветчина Тейлора, сыр,
перец, лук, завернутые в буррито
с сальсой)
Добавьте начинку для омлета
(Бекон, колбаса, ветчина Тейлора, ветчина гикори,
Американский, швейцарский, моцарелла, чеддер,
грибы, шпинат, помидоры, брокк oli,
лук, перец)

Дополнительные заказы

Мясная сторона
Картофель фри или домашний картофель
Тосты
Английский маффин
Тост с корицей
Маффины
Кукурузный маффин
Банан
Бублик со сливочным маслом
Бублик со сливочным сыром
Круассан
Твердый ролл с маслом
Овсяные хлопья
Каши с молоком

Напитки

Маленькое молоко
Среднее молоко
Большое молоко
Добавить шоколад

Маленький кофе
Большой кофе

Чай

Маленький горячий шоколад
Большой горячий шоколад

Вода в бутылках

Свежевыжатый апельсиновый сок:

Маленький
Средний
Большой

Консервированный сок (V8, томатный сок, грейпфрутовый сок, яблочный сок)

Избранные

Cheese Burger
Нарезанный стейк
Philly Cheese Steak
Ростбиф
Куриный салат на гриле
Cajun Chicken
Belgian Waffle
Gifford’s Ice Cream-small

Позвоните вперед, чтобы забрать 201-444-2362

(принимаются карты MasterCard и Visa)

Обед и ужин

с понедельника по четверг: с 11:00 до 22:00
пт и сб: с 11:00 до 23:00
вс: с 11:00 до 21:00

Время завтрака

Пн: Завтрак не подается
Вт — Пт: 7:00 — 11:00
Сб: 7:00 — 12:00
Вс: 8:00 — 12:00

Проезд

The Fireplace Restaurant
718 Route 17 North
Paramus NJ, 07652

Эндоваскулярное лечение аневризмы

с трубкой / дымоходом и фенестрированное лечение: что работает и когда?

От 30% до 40% пациентов являются неподходящими анатомическими кандидатами для традиционного эндоваскулярного восстановления аневризмы (EVAR), чаще всего из-за сложной анатомии проксимального отдела шейки аорты.1 По мере увеличения опыта операторов и значительных достижений в области эндоваскулярных технологий, быстро расширяется набор сложных эндоваскулярных стратегий для решения проблемы проксимальной фиксации шеи. Эти стратегии включают в себя использование обычных стент-графтов инфраренальной аорты вне инструкций по использованию устройства, самодельных и модифицированных врачом эндотрансплантатов, трубных / дымоходных подходов с параллельными покрытыми стентами и использование индивидуальных фенестрированных эндотрансплантатов.

Концептуальная основа комплексного EVAR включает краниальное расширение проксимальной зоны уплотнения с сохранением проходимости ответвлений сосуда, тем самым расширяя применимость эндотрансплантатов аорты от инфраренальной к надпочечной аорте. EVAR с трубкой / дымоходом и фенестрированный EVAR (FEVAR) в настоящее время представляют собой два наиболее часто используемых передовых эндоваскулярных метода для борьбы с враждебной анатомией проксимального отдела шеи. Несмотря на отличные ранние и среднесрочные результаты при использовании обеих этих стратегий, остается 2-7 неопределенностей в отношении долговечности этих эндоваскулярных подходов.В этой статье выделяются несколько пациентов и анатомические переменные, которые могут отдавать предпочтение одному подходу перед другим в этой избранной группе пациентов со сложной морфологией шейки аорты, тем самым способствуя более эффективному эндоваскулярному восстановлению и оптимизируя долгосрочные клинические результаты.

ШНОРКЕЛЬ / ДЫМОХОД EVAR

Техника

Впервые описанный Гринбергом и его коллегами [8], подход с трубкой изначально был разработан как процедура экстренной помощи с использованием баллонно-расширяемых металлических стентов для случайного перекрытия почечных артерий во время развертывания устройств основного тела аорты, требующих близкого приближения к устьям почек.Непреднамеренное частичное или полное перекрытие одной или нескольких почечных артерий в таких случаях привело к ретроспективной катетеризации и стентированию почечной артерии. Признание важности качественной зоны проксимального уплотнения, запланированного одностороннего или двустороннего перекрытия почечной артерии и последующего стентирования почечной артерии в сочетании с EVAR превратилось в альтернативное лечение для пациентов с неблагоприятной анатомией шеи и неадекватной зоной инфраренального уплотнения. Самый большой собранный мировой опыт EVAR для трубок / дымоходов был недавно опубликован из реестра PERICLES, который включал 898 трансплантатов дымохода у 517 пациентов и отмечал раннюю смертность 4.9%, а также постоянную частоту эндопротечки типа Ia 0,4% и первичную проходимость 94% в течение среднего периода наблюдения 17,1 месяцев.9

Термины дымоход, перископ, и трубка часто используются взаимозаменяемо и иногда категорически используются аббревиатурой CHIMPS. Направленность потока в трубопроводе определяет основу для каждого термина. Конфигурация дымохода или трубки требует антеградной катетеризации из трансбрахиального доступа, чтобы облегчить размещение покрытого стента в одном или нескольких ответвленных сосудах в параллельном направлении, рядом с основным внутриаортальным стент-графтом.Проксимальная часть стента (ов) с трубкой проходит над проксимальным краем основного аортального стент-графта, тем самым расширяя проксимальную зону уплотнения в короткой аневризме аорты или аневризме без шейки. Напротив, конфигурация перископа предусматривает ретроградную катетеризацию ответвления сосуда (ов) из трансфеморального доступа, так что дистальная часть стент-графта параллельного ответвленного сосуда выходит за пределы дистального края основного стент-графта аорты. Такая конфигурация перископа позволяет каудальное расширение дистальной зоны уплотнения, наиболее часто используемой при торакоабдоминальных аневризмах.Родственная сэндвич-методика включает стенты с трубкой или перископическим разветвленным сосудом между двумя основными стент-графтами аорты для сохранения проходимости разветвленных сосудов в среднем положении трансплантата и используется в качестве альтернативы гипогастральным и торакоабдоминальным разветвленным трансплантатам.

Когда работает трубка / дымоход EVAR

Неотложные дела. В результате отсутствия имеющихся в наличии оконных устройств одним из основных преимуществ техники трубка / дымоход является возможность использовать этот подход в неотложных или неотложных ситуациях для пациентов, обращающихся с симптоматическими, быстро развивающимися заболеваниями. , или разрыв аневризмы брюшной аорты (АБА).Более того, технические требования этого подхода менее требовательны по сравнению с фенестрированным подходом, что позволяет большинству операторов сократить продолжительность процедуры и время рентгеноскопии10.

Враждебный подвздошно-бедренный доступ. Маленькие, кальцифицированные и / или извилистые подвздошно-бедренные системы могут препятствовать безопасному продвижению любого эндоваскулярного протеза. Эндоваскулярный трансплантат Zenith с отверстиями AAA (Cook Medical), который является единственным устройством такого рода, одобренным Управлением по санитарному надзору за качеством пищевых продуктов и медикаментов США, требует большего профиля доставки (внутренний диаметр 20 F / 7.Внешний диаметр 7 мм или внутренний диаметр 22 F / внешний диаметр 8,5 мм) по сравнению с большинством других имеющихся в продаже стандартных устройств EVAR. Когда подвздошно-бедренные артерии малого калибра служат основным ограничивающим фактором, EVAR для трубок / дымохода может предоставить альтернативное эндоваскулярное решение, позволяя использовать стандартное устройство EVAR, которое обычно имеет профили доставки в основное тело в диапазоне от 14 до 18 F. Жесткость более крупной окончатой ​​системы доставки может также затруднить отслеживание устройства в подвздошных системах с серьезной извилистостью и сделать EVAR для трубки / дымохода лучшим вариантом в случаях со сложной анатомией доступа.

Хвостовые почечные артерии. Значительная вариабельность существует в отношении нормальной анатомии почечной артерии, особенно в том, что касается изгиба ответвления сосуда (обычно определяемого как угол выше или ниже ортогональной плоскости, перпендикулярной стенке аорты, в средней точке устья почки). Недавно мы исследовали влияние ангуляции почечной артерии на эффективность процедуры как во время FEVAR, так и во время EVAR с трубкой / дымоходом.11 Всего было выполнено 111 катетеризации почечной артерии (39 FEVAR и 72 EVAR с трубкой / трубкой) среди 77 сложных случаев EVAR со средним значением Угол почечной артерии составляет –33º (диапазон от + 37º до –60º) для FEVAR и –32º (диапазон от + 22º до –65º) для трубного / дымоходного EVAR.Как и ожидалось, антеградный подход в трубке / дымоходе EVAR облегчил катетеризацию каудально направленных (или нисходящих) почечных артерий, о чем свидетельствует тот факт, что катетеризация почечной артерии выполнялась значительно быстрее в случаях с большим углом наклона вниз (> –30º) (10,9 против 17,3 минуты; P = 0,05). Время почечной канюляции в трубке / дымоходе EVAR определялось от первоначального введения интродьюсера в обнаженную высокую плечевую или подмышечную артерию до введения футляра 7-F в устье почки (рис. 1).

Стеноз целевого сосуда. Наличие окклюзионных поражений устья может значительно усложнить проволочную катетеризацию и установку стента в сосуды-мишени. Эта дополнительная сложность может привести к увеличению времени рентгеноскопии, использования контраста, продолжительности процедуры, а также к ухудшению функции органов-мишеней и клинических исходов из-за потенциальной атероэмболии висцеральных или почечных артерий.

В непосредственной близости от верхней брыжеечной артерии и большей части краниальной почечной артерии. Разнообразные анатомические ограничения могут препятствовать созданию индивидуального оконечного устройства, включая непосредственную близость верхней брыжеечной артерии (ВМА) и самой краниальной почечной артерии (рис. 2). Хотя не существует точного минимального расстояния между SMA и большей частью краниальной почечной артерии, расстояние и ориентация этих двух сосудов должны соответствовать нескольким правилам проектирования эндоваскулярных трансплантатов Zenith с отверстиями для АБА. Большие оконные проемы должны располагаться на расстоянии 10 мм от проксимального края и иногда могут использоваться, когда почечные артерии и ВМА расположены близко друг к другу; однако эти большие оконные проемы всегда будут пересекать распорки.С другой стороны, небольшие оконные проемы требуют минимального расстояния 15 мм от проксимального края. Как правило, между SMA и большей частью краниальной почечной артерии должно быть 2-часовое разделение, но оно может варьироваться в зависимости от внутреннего диаметра аорты. В случаях, связанных с анатомией, которая запрещает конструирование индивидуализированного окончатого устройства, подход с трубкой (отдельно или в сочетании с фенестрацией / гребешком для висцерального сосуда [сосудов]) все же может позволить эндоваскулярное восстановление (Рисунок 3).

Предыдущая реконструкция аорты. У пациентов с предыдущей открытой или эндоваскулярной реконструкцией аорты обычно существует только небольшое расстояние между проксимальным основным телом (или проксимальным анастомозом в случае открытой пластики) и бифуркацией делителя потока / трансплантата. В таких случаях ФЕВАР может быть запрещен, поскольку проксимальная часть основного тела может быть слишком длинной и «заточить» контралатеральную конечность. Минимальная длина проксимального протеза основного тела, необходимая для размещения над делителем потока, составляет 76 мм (до 129 мм для больших диаметров) для окончатых устройств с одним внутренним герметизирующим стентом и 94 мм (до 137 мм для больших диаметров) для устройств с двумя внутренние герметизирующие стенты.В дополнение к чрезмерно большой длине трансплантата основного тела, FEVAR также может быть проблематичным у пациентов, у которых ранее были эндопротезы аорты с супраренальной фиксацией, потому что надпочечные заусеницы и распорки могут пересекать устье ответвления сосуда и препятствовать выравниванию фенестраций и / или гребешков. EVAR для трубок / дымохода иногда может обойти обе эти проблемы, поскольку он позволяет использовать стандартное устройство EVAR, которое имеет длину трансплантата основного тела до 40 мм над делителем потока.Разветвленные сосуды обычно могут быть канюлированы, и стенты для трубок могут быть относительно легко развернуты, даже при наличии предыдущего аортального стент-графта с супраренальной фиксацией. Иногда может потребоваться предварительное расширение распорок баллоном, чтобы позволить продвинуть оболочку 6- или 7-F в ответвление сосуда перед развертыванием шноркельного стента.

Извилистый сегмент висцерального отдела аорты. Инструкции по применению фенестрированного устройства Zenith ограничивают имплантацию надпочечниковой шейкой и углами шейки аорты <45 °.Враждебный сегмент висцерального отдела аорты с кальцием, тромбом и тяжелой извитостью может значительно препятствовать комплексному EVAR, независимо от эндоваскулярной стратегии. У FEVAR есть несколько явных недостатков в этой настройке, в частности, сложная задача перемещения относительно большого жесткого устройства в извилистый сегмент, который требует точного совмещения с началом ответвления сосуда. Неспособность учесть даже незначительную извилистость шеи во время предоперационного планирования может способствовать смещению оконечностей / гребешков и последующей окклюзии целевого сосуда.Сообщается, что даже при отсутствии значительной извилистости висцеральной аорты смещение (или «закрытие») гребешка СМА наблюдается почти в 50% случаев FEVAR.12 Хотя закрытие почечной артерии вызывает меньшую озабоченность из-за стандартного стентирования композитного материала. в этом месте плохое совмещение оконных проемов с сосудами ответвлений приведет к более извилистому ходу стентов ответвлений сосуда и потенциально будет способствовать ухудшению долговременной долговечности из-за перегиба или перелома стента. Повышенная извилистость аорты дополнительно ограничивает маневренность и предсказуемость конечного положения эндотрансплантата, что может быть менее пагубным во время EVAR трубки / дымохода, потому что ветви сосудов стентируются независимо от сегмента аорты, и нет никаких опасений по поводу смещения висцерального / почечного смещения.

ФЕВАР

Техника

Фенестрированное эндоваскулярное устройство Zenith имеет модульную конструкцию, состоящую из трех основных компонентов: проксимального трансплантата основного тела, дистального раздвоенного трансплантата основного тела и одной подвздошной конечности. Каждый компонент состоит из тканой полиэфирной ткани на всю толщину и саморасширяющихся стентов из нержавеющей стали, которые скрепляются вместе в виде композитного эндотрансплантата с помощью плетеной полиэфирной и мононити полипропиленовой нити. Проксимальный компонент основного корпуса может вмещать до трех оконных проемов или гребешков, тем самым сохраняя проходимость висцеральных артерий и облегчая более проксимальное положение уплотнения по сравнению со стандартными устройствами EVAR.Две наиболее распространенные конфигурации эндотрансплантата включают один гребешок для асимметрично расположенной почечной артерии или два почечных фенестрации и один гребешок для SMA. Гребешок представляет собой U-образный зазор в проксимальной ткани стент-графта; все гребешки имеют ширину 10 мм и высоту от 6 до 12 мм, наиболее распространенным выбором является высота 12 мм. Напротив, оконные проемы представляют собой круглые или эллиптические отверстия в проксимальной части ткани основного тела. Проходы бывают либо небольшими (эллиптическая форма с шириной 6 мм и высотой 6 или 8 мм), полностью помещающимися между стойками герметизирующего стента, либо большими (круглая форма с диаметрами 8, 10 или 12 мм) и поперечными стойками. пломбировочного стента.В соответствии с инструкциями по применению этого устройства рекомендуется стентировать все сосуды, на которых размещены небольшие оконные проемы, чтобы оптимизировать и обеспечить правильное совмещение оконных проемов с устьем висцерального сосуда.

Технические детали имплантации эндоваскулярных устройств AAA с отверстиями были описаны ранее.6,13 Техника начинается до операции с индивидуального дизайна гребешка и оконных проемов относительно положения часов и на выбранном расстоянии от проксимального края ткани.Во время фактической процедуры вводится проксимальный основной корпус с правильной ориентацией вращения, подтвержденной перекрытием переднего ряда вертикальных и заднего ряда горизонтальных маркеров, образующих крест. Правильная ориентация также подтверждается со ссылкой на маргинальные рентгеноконтрастные маркеры почечных фенестраций и гребешка SMA. В это время выполняется избирательная катетеризация целевых висцеральных сосудов, которая подтверждается небольшой инъекцией контрастного вещества. Оболочки продвигаются во все сосуды-мишени, и предварительное позиционирование стентов в оболочках, где это возможно, выполняется до развертывания эндотрансплантата.Наша практика заключается в размещении покрытых стентов внутри сосудов-мишеней с помощью небольших окон. Мы обычно не стентируем сосуды-мишени, размещенные гребешками или большими оконными проемами. В это время развертывается проксимальный основной трансплантат тела. Стенты расширяются примерно на 5 мм в просвете аорты для улучшения фиксации и минимизации риска эндопротечки. Завершающая ангиография после сборки и развертывания всех модульных компонентов выполняется для документирования проходимости целевого сосуда и наличия какой-либо эндопротечки.

Когда FEVAR работает

Только факультатив. За исключением эндотрансплантатов, модифицированных врачом («backtable fenestrations»), которые, в основном, доступны только операторам, у которых есть исключение для исследуемых устройств, спонсируемых врачом, для изготовления и доставки имеющихся в продаже индивидуальных фенестрированных эндоваскулярных устройств Zenith требуется минимум 3-4 недели. Таким образом, рутинный FEVAR в настоящее время ограничен только выборными случаями. Устройство Zenith pivot branch (p-branch) (Cook Medical) находится в активных клинических испытаниях и, как предполагается, в ближайшем будущем устранит этот барьер, так как оно представляет собой стандартное оконное устройство с полками, совместимое с большинством анатомии.14

Черепно направленные почечные артерии. Хотя каудально направленные почечные артерии более поддаются катетеризации из антеградного доступа (как видно из трубной трубки / дымохода EVAR), ретроградный подход в FEVAR облегчает катетеризацию более краниально направленных или восходящих почечных артерий (Рисунок 4). В нашем предыдущем отчете время канюляции 11 почечной артерии при FEVAR началось с введения футляра 7-F в контралатеральный футляр бедренной кости и закончилось, когда футляр 7-F Flexor Ansel (Cook Medical) был введен в устье почки через соответствующий почечная фенестрация.Мы отметили, что почечная канюляция выполнялась значительно быстрее в случаях с меньшим углом наклона почечной артерии вниз (≥ –30º) (16 против 32,8 минут; P = 0,04). Случаи FEVAR с углом наклона почечной артерии ≥ –30º также были связаны со значительно более коротким временем процедуры (187,7 против 246,2 минут; P = 0,01) и меньшим временем рентгеноскопии (70,3 против 98,2 минут; P = 0,04) по сравнению с таковыми. с более низкими углами (<–30º).

Окклюзионная болезнь верхних конечностей. Окклюзионное заболевание подмышечно-подключичной области может препятствовать безопасному прохождению одного или нескольких кожухов для доставки к почечным или висцеральным сосудам во время EVAR с трубкой / дымоходом. Для каждого шноркельного стента обычно требуется отдельная направляющая оболочка 6 или 7-F, которая выводится из плечевой или подмышечной артерии. В случаях, когда используется несколько трубных стентов (особенно у тех, у кого есть мелкокалиберные, сильно кальцифицированные сосуды), варианты ограничиваются в основном либо использованием подмышечного канала для облегчения антеградной канюляции в трубке / дымоходе EVAR, либо вообще избеганием верхней конечности в пользу ретроградный подход с использованием FEVAR.Использование FEVAR в случаях обширного окклюзионного поражения верхних конечностей устраняет как риск осложнений в месте атероэмболического доступа верхних конечностей, так и чрезмерных манипуляций на дуге аорты.

Сложная арка. Сложная анатомия дуги аорты, включая некоторые конфигурации дуги коров и типа III, может значительно повлиять на способность выполнять висцеральную и / или почечную канюляцию из антеградного доступа. Добавление кальцификации дуги и нисходящей аорты еще больше усугубляет эти анатомические проблемы.В таких случаях FEVAR является привлекательным вариантом, поскольку устраняет необходимость манипулирования дугой аорты и, как следствие, должен минимизировать общий риск перипроцедурального инсульта и дистальной эмболизации.

Атероматозная («лохматая») грудная аорта. Из-за риска дистальной эмболизации грудная и / или брюшная аорта, сильно нагруженная атеромой, должна вызывать паузу при рассмотрении любого эндоваскулярного вмешательства. Сообщалось о смертельной диффузной атероматозной эмболизации после обычного EVAR, хотя и крайне редко.15 FEVAR служит более безопасным вариантом в случаях, связанных с «мохнатой» грудной аортой, богатой подвижной атероматозной бляшкой или интрамуральным тромбом, поскольку манипуляции с проволокой и катетером грудной аорты сводятся к минимуму.

Разветвление проксимальной почечной артерии и / или исходная почечная недостаточность. Стенты сосудов-мишеней при FEVAR, как правило, короче, прямые и расположены в положении, более точно отражающем естественную анатомию. Напротив, стенты с трубкой обычно длиннее и имеют более непредсказуемое течение по сравнению с основным стент-графтом аорты.Эти более длинные стенты с трубкой могут потребовать покрытия ранней точки почечного ветвления и могут вызвать острый изгиб или перегиб стента в устье целевого сосуда (рис. 5), тем самым предрасполагая к различным эффектам на долгосрочную проходимость, целостность почечной артерии и др. и почечная функция.16 Недавно мы выполнили геометрический анализ анатомии почечной артерии после комплексного EVAR и отметили, что EVAR трубки / дымохода вызывает значительно большее изменение угла на конце стента и изменение кривизны дистальнее стента по сравнению с FEVAR, хотя Была отмечена разница в проходимости из-за небольшого размера выборки и относительно короткого периода наблюдения.17 Сообщается, что раннее снижение функции почек различной степени тяжести является относительно частым явлением после EVAR с трубкой / дымоходом и FEVAR; тем не менее, в большинстве исследований сообщалось о частоте почечных осложнений, которая близко приближается к показателям открытой хирургии.18-20 Учитывая отсутствие долгосрочных данных о функции почек и проходимости после комплексного EVAR, относительное преимущество более благоприятной конфигурации почечного стента при FEVAR по сравнению с трубкой / chimney EVAR, поскольку он связан с сохранением функции почек и проходимости стент-графта, в настоящее время остается теоретическим.

Заключение

Трубка / дымоход и фенестрированные эндоваскулярные методы служат действенными решениями для лечения враждебной анатомии шейки аорты на основе имеющихся краткосрочных и среднесрочных результатов. Хотя превосходство одного метода над другим еще предстоит определить, существуют определенные клинические и анатомические ситуации, в которых один метод может быть предпочтительным с точки зрения эргономики, остроты зрения, риска тромбоэмболии и эффективности процедуры.

Брант В.Ullery, MD
Сосудистый центр
Провиденсский институт сердца и сосудов
Провиденс Портлендский медицинский центр
Портленд, Орегон
(503) 962-1020; [email protected]
Раскрытие информации: Нет.

Рецепт бутербродов со свининой | Neelys

Убрать выделение со всего

Для свинины:

6 столовых ложек перца

3 столовые ложки сахарного песка

Небольшая столовая ложка лукового порошка

Кошерная соль и крупно молотый перец

1 10–12 фунтов свиной лопатки без кости или бостонского окорочка, промытого и высушенного

12 мягких булочек для гамбургеров, разрезанных

Коулслоу, для сервировки

Для соуса барбекю:

2 стакана кетчупа

1/4 стакана светло-коричневого сахара

1/4 стакана сахарного песка

Свежемолотый перец

1 1/2 чайной ложки лукового порошка

1 1/2 чайной ложки сухой горчицы

2 столовые ложки свежего лимонного сока

2 столовые ложки вустерширского соуса

1/2 стакана яблочного уксуса

2 столовые ложки светлого кукурузного сиропа

Пряничная усадьба | Маккормик

Идеи украшения: Просмотрите полки с хлопьями и конфетами в вашем супермаркете.Вы найдете много вдохновения для украшения своего пряничного домика, двора и аксессуаров. Вот несколько идей для начала.

Ступени: ванильные вафли, кусочки лакричника или конфеты на ваш выбор

Ставни для окон: палочки кренделя или вафельное печенье

Кровельная черепица: вафли Necco или мини-измельченные пшеничные хлопья (для снега используйте измельченные пшеничные хлопья, покрытые сахаром эффект). Для прикрепления используйте королевскую глазурь. Начинайте с нижнего края крыши и перекрывайте кровельный материал, продвигаясь к пику крыши.

Забор: маленькие скрученные крендели в шоколаде или шоколаде

Кирпич: кусочки красной лакрицы Столбы крыльца: палочки перечной мяты

Дымоход: кукурузные слоеные хлопья со вкусом какао, разноцветные кусочки хлопьев, кусочки попкорна в карамели и / или шоколаде изюм в шоколаде, удерживаемый «ступкой» с королевской глазурью

Снеговик: зефир или королевские шарики для глазури

Сани / тобогган: небольшая полоска фруктового ролла для деревянных планок, прикрепленных королевской глазурью к палкам кренделя, используемых для бегунов на санях

Вечнозеленые деревья:
• Используйте рожки мороженого в качестве основы для вечнозеленых деревьев.Используя мешочек для украшения, наполненный королевской глазурью зеленого оттенка, и наконечник в виде звезды, нанесите на него удлиненные звезды по одному слою, начиная с нижней части елки. Продолжайте связывать слои звезды, пока не дойдете до вершины дерева.
• Для легких вечнозеленых деревьев используйте небольшой шпатель, чтобы покрыть рожки мороженого зеленой глазурью, используя лопаточку, чтобы слегка потянуть глазурь, чтобы сформировать ветви дерева. Для рождественских огней используйте декоративный пакет, наполненный тонированной королевской глазурью, и круглый наконечник, чтобы нарисовать точки на елке, или посыпьте подслащенными рисовыми хлопьями со вкусом фруктов.
• Для большего дерева сложите 2 шишки вместе, прикрепив их королевской глазурью. Украсить как описано выше.
• Для небольшого дерева обрежьте нижнюю часть конуса. Украсить как описано выше.
• Нанесите небольшое количество белой королевской глазури на ветки деревьев для создания эффекта снега.

No related posts.
