Самодельный водяной насос из маслонасоса

При переезде из города в деревню сталкиваешься с вопросом полива огорода и водоснабжения дома. Тот, кто бесперебойно пользовался погружными насосами, прекрасно знает, насколько надежны разнообразные «Ручейки», «Роднички», «Гномы». Большинство вибрационных устройств не выдерживает и одного сезона активной работы, часто ломаясь уже через месяц после покупки. А пить хочется каждый день, и поливать огород тоже нужно, поэтому желательно иметь запасной насос на случай аварии. Конечно, можно держать в запасе отремонтированный водяной насос, который ранее отказал, и ему пришлось искать замену. А также вполне реально сделать водоперекачивающий агрегат своими руками.

Для того чтоб собрать самодельный водяной насос понадобиться:

1. небольшой электрический двигатель, мощностью максимум до 1,5 кВт;
2. электрический кабель или удлинитель;
3. водяная помпа или маслонасос;
4. систему передачи в виде ремня и шкивов или пальцев и полумуфт;
5. резиновые шланги или трубы.
6. стальная или деревянная тяжёлая основа.

Сборка насоса

Насосы шестеренные НШ32У-3 служат для нагнетания масла в гидросистемах многих машин:

• тракторы ЮМЗ, ХТЗ, МТЗ, ДТ;
• комбайны НИВА, Сибиряк, Кедр, Енисей;
• грузовые автомобили ЗИЛ, ГАЗ, ФАЗ, КрАЗ, МоАЗ;
• автосамосвалы КамАЗ, БелАЗ, МАЗ;
• экскаваторы;
• автогрейдеры;
• погрузчики;
• сельскохозяйственные машины;
• автопогрузчики.

Устройства НШ производятся с правым и левым вращением ведущего вала, но для установки на самодельную насосную станцию это их различие не имеет никакого значения, главное — правильно подсоединить всасывающий шланг к отверстию с надписью «Вход», а выпускной к выходу.

Характеристики маслонасоса НШ32У-3:

• Рабочий объём — 32 см куб.
• Давление номинальное на выходе — 16 МПа.
• Давление максимальное на выходе — 21 МПа.
• Частота вращения номинальная — 2400 об. в мин.
• Частота вращения максимальная — 3600 об. в мин.
• Частота вращения минимальная — 960 об. в мин.
• Номинальная подача — 71,5 литра в мин.

Можно предложить использовать взамен устройства НШ силовую установку гидроусилителя руля грузовика КрАЗ со схожими характеристиками. Этот насос также имеет шестеренное устройство.

Для самодельного водяного насоса пригодится электродвигатель от старой стиральной машинки мощностью 200–300 Вт. Старая «помощница» уже не может конкурировать с современными программируемыми аппаратами, а вот её электромотор и помпа ещё долго могут послужить.

Очень удобно, что большинство электродвигателей со стиралок можно подключить напрямую к сети 220 В без доработок, ведь у них имеются пусковые обмотки. Не забудьте только о надёжном заземлении металлического корпуса самого электромотора, он же работает рядом с водой. Обязательно подключайте любую самоделку к сети только через предохранители или автомат защиты.

Маслонасос отлично работает с водой! Не нужно заполнять заборный шланг водой, так как перекачивающие шестерни обеспечивают отличное всасывание с глубины 4 метра, производительность при этом — 2–2,5 м куб. в час. Заливная горловина на впускном патрубке совершенно бесполезна.

После работы насос рекомендуется просушить, чтобы шестерни не ржавели. Достаточно лишь 15–20 минут погонять его без воды на холостом ходе — на этом просушка и заканчивается.

Доработки самодельного насоса

Часто мощности самодельного насоса бывает недостаточной, и он не может поднять воду со скважины или глубокого колодца. Тогда можно решить проблему, воспользовавшись одним из способов увеличения напора на всасе:

1. Опустить насос как можно ближе к воде.
2. Провести с выпускного патрубка линию рециркуляции, и потоком с неё увеличить напор на всасе.

3. Компрессором поднять давление воздуха в заранее герметизированной скважине.
4. Подключить ещё один слабенький насос в тандем.

А что если отключат электричество? Тогда не мешало бы приспособить к самодельному насосу бензиновый двигатель от мотокосы, бензопилы или мопеда.

Автор: Виталий Петрович. Украина.

---



Насос высокого давления для воды: помпа своими руками

Дачный или частный участок требует снабжения его водой. В противном случае все удовольствие от пребывания за городом будет сведено к нулю. Для создания частной линии водоснабжения в загородном коттедже идеально подойдёт водяной насос высокого давления, который справится с подъемом и транспортировкой воды по системе трубопровода.

Использование такого мощного, но малогабаритного оборудования позволяет обустраивать систему коммуникации своими руками, без привлечения специалистов. О том, какие именно водяные насосы высокого давления бывают, и каковы их характеристики, мы расскажем в этом материале.

Важно: основными преимуществами агрегатов высокого давления для сада, огорода и загородного участка являются:

• Широкий ассортимент помп, что позволяет выбрать модель, идеально подходящую под указанные параметры эксплуатации.
• Приемлемая ценовая политика на каждый вид агрегата.
• Экономное потребление энергии при достаточно высокой производительности оборудования.
• Простота эксплуатации и монтажа. Установить водяной насос высокого давления можно быстро и легко своими руками.

Принцип работы агрегатов

Появилось лучшее мобильное приложение для опытных БИгроков и можно абсолютно бесплатно скачать 1xBet на Андроид телефон со всеми последними обновлениями и по новой открыть для себя ставки на спорт.

Все помпы высокого давления, независимо от типа конструкции и вида рабочего узла, работают по одному и тому же принципу:

Лучшие условия, коэффициенты в линиях на спортивные мероприятия и это в приложении от 1xBet, скачать 1хБет на Андроид телефон можно по ссылке бесплатно и получить бонус по промокоду MyAndroid.

Агрегат в момент непрерывной работы при помощи рабочего узла создает вакуумное пространство в своей полости. В это пространство забирается вода из источника и впоследствии выталкивается через выходной патрубок под высоким давлением.

Важно то, что при одинаковом принципе работы все водяные насосы высокого давления отличаются друг от друга рабочими характеристиками. А именно: рабочая среда, производительность, способы создания вакуумной камеры.

Виды агрегатов высокого давления

Винтовые модели

Этот тип помпы высокого давления работает по принципу вращения винта Архимеда. Яркий пример такого устройства — банальная кухонная мясорубка. Винт в устройстве расположен вертикально и производит вращения до нескольких сотен в минуту. Благодаря такой работе вода скапливается в полости помпы и выталкивается наружу вверх с заданным напором.

Такие устройства чаще всего являются погружными и используются для подъема воды из скважины или колодца. Применять подобное устройство для очень грязной воды, установленное своими руками, не рекомендуется.

Рекомендуем к прочтению:

Преимуществами винтового насоса являются:

• Низкий уровень шума в процессе работы;
• Компактные размеры;
• Возможность перекачивать воду из скважин с песчаным или илистым дном. Поскольку винтовой водяной насос высокого давления способен перерабатывать воду с небольшим количеством песчаных включений.

Важно: именно винтовой насос оказывает минимальное разрушающее действие на стенки скважины.

Центробежный агрегат

Такое устройство еще называют вихревым. Рабочий узел помпы имеет вид горизонтально расположенного колеса с лопастями. В момент включения узел совершает максимальное количество оборотов в минуту, создавая нагнетание воды в полость насоса под воздействием центробежной силы.

Стоит отметить, что вихревые насосы могут быть как погружными, так и поверхностными.

Положительными сторонами центробежного агрегата являются:

• Высокая производительность;
• Возможность перекачивать воду с включением пузырьков кислорода;
• Возможность установки оборудования своими руками.

Важно: в некоторых моделях рабочее колесо может быть расположено и вертикально. Независимо от типа конструкции все вихревые насосы плохо относятся к воде, загрязненной частицами песка или ила.

Вибрационное устройство

Самый шумный из насосов для воды. Здесь высокое давление создается за счет рабочего электромагнитного поля, которое вызывает сокращения мембраны. В результате вода забирается из скважины или колодца в полость насоса и далее транспортируется под высоким давлением в водоприёмную трубу.

Основными преимуществами вибрационных насосов являются:

Рекомендуем к прочтению:

• Компактные размеры;
• Высокая производительность;
• Возможность установки такого устройства своими руками даже в самую узкую скважину 4 дюйма.

Важно: вибрационные помпы достаточно шумны в работе. Поэтому желательно использовать такие механизмы в источниках, расположенных дальше от жилого помещения. Либо надевать на скважину оголовок (для колодца монтировать своими руками специальный домик с дверками).

Ручной насос

Одно из самых надежных и простых устройств, не требующее наличия электроэнергии в сети. При всей простоте конструкции подобный механизм справляется с подачей воды с глубины до 20 метров, и подавать за один цикл нажатия до 2 литров воды. Это относится к поршневому насосу, установленному своими руками.

Крыльчатый ручной насос имеет меньшие габариты и подаёт воду с этой же глубины, но в меньшем количестве.

Важно: ручные насосы идеально подойду для установки своими руками на абиссинскую скважину, эксплуатируемую периодически.

Помимо перечисленных устройств для воды также могут применяться циркуляционные помпы и дренажные/фекальные. В первом случае насос под высоким давлением прогоняет теплоноситель (воду) под высоким давлением в замкнутом контуре. Таким образом, распределение тепла по дому обеспечено с равномерным показателем.

Дренажный насос (так же как и фекальный) призваны откачивать грязную воду из септиков, сливных ям, затопленных подвалов и пр.

Важно: средняя стоимость насосов именно высокого давления на воду варьируется на рынке России от 60 до 300$ за единицу (в зависимости от модели).

На стоимость конкретного агрегата будут влиять его производительность, бренд и наличие дополнительных функций и систем защиты.

Как выбрать водяной насос?

Агрегаты высокого давления необходимо подбирать очень взвешенно. Поскольку купленный и установленный своими руками насос с неправильно подобранными рабочими параметрами мало того что не даст ожидаемого результата, но еще и скоро выйдет из строя. Поэтому при выборе помпы высокого давления учитывайте такие моменты:

• Мощность оборудования;
• Необходимое количество воды в сутки именно для вашей семьи;
• Дебит скважины или колодца (поскольку требовать от источника большего количества воды при помощи мощного насоса глупо. Скважина просто высохнет).
• Кроме того, внимательно подходите и к диаметру насоса. Особенно это касается узких скважин. Вряд ли вы сможете установить своими руками широкий насос в узкую скважину. А деньги будут потрачены.

Помните: грамотный выбор водяного насоса обеспечит вам и вашим домочадцам постоянное наличие воды в системе водопровода.

Популярные производители насосного оборудования

На рынке России представлены несколько брендов насосного оборудования, зарекомендовавшие себя с положительной стороны.

• Самым востребованным является «Грундфос» из Дании. Бренд существует более 60 лет и за это время собрал своих постоянных поклонников. Продукция «Грундфос» отличается надежностью, качеством и долговечностью при скромных габаритах.
• Устройства Wilo пленили сердца потребителей своей малошумной работой и низким уровнем потребления электроэнергии. Насосы для воды Wilo с успехом используются в любых источниках, отличаясь высокой производительностью.
• Оборудование «Кёрхер» также отлично справляется с подъемом и транспортировкой воды под высоким давлением. Немецкое качество механизмов позволяет обеспечивать помпам длительный срок службы и бесперебойную надёжную работу.

Важно: если вы сомневаетесь в выборе и боитесь, что не справитесь с установкой насоса своими руками, то лучше пригласите профессионалов.

Специалисты помогут подобрать и смонтировать насос за предельно короткий отрезок времени.

виды, характеристики, критерии выбора и изготовление своими руками

Перед началом эксплуатации насоса высокого давления следует изучить рекомендации специалистов

Для нормальной работы системы водоснабжения могут быть использованы высоконапорные насосы. Это может быть центробежный или плунжерный электронасос. Можно использовать даже самодельный прибор или приобрести отечественные и импортные установки.

Содержание статьи

Предназначение и виды насосов

Независимо от источника водозабора, для подачи воды на участок используется насос. Но чтобы не возникло проблем с сантехникой, давление в системе должно быть не меньше 2,5 атмосфер. Интересно, что показатель не должен быть больше 6 атмосфер. Именно поэтому часто прибегают к использованию насосов нормализации давления.

Запускать насос высокого давления следует после того, как будет тщательно проверено, все ли правильно подключено

Высоконапорные конструкции используют, когда давление в системе слишком низкое. Его может не хватать для работы бытовой техники. Монтировать гидронасос можно и в квартире, но это нежелательно, если нет реальной проблемы с нехваткой воды.

Приборы высокого давления повышают показатели в автономном водопроводе, если действительно не хватает напора для комфортной жизни.

Применять повышающие насосы оптимально, когда напор составляет 1-1,5 атмосфер. Компактное устройство можно врезать на общий трубопровод или отдельно к любой сантехнике. Прибор можно использовать для стиральной машины или бойлера.

Варианты работы помповых приборов:

1. С помощью ручного управления. Помпа работает постоянно вне зависимости от подачи воды. При желании ручной прибор можно отключить только своими руками. Система актуальна для теплых полов, где требуется постоянно поддерживать давление в трубах.
2. С помощью автоматики. Запуск проходит автоматически при использовании воды. Регулировка работы проходит с помощью датчика. Когда использование воды прекратилось, насос отключается самостоятельно.

Главная задача датчиков – своевременное включение и отключение. Когда давление в системе водопровода понижается, включается агрегат. А при нормализации напора прибор отключается. Такие перепады негативно влияют и на сам водопровод, и на состояние сантехники.

Критерии выбора и рекомендации

При выборе оборудования учитывают определенные критерии. Потребуется определить производительность помпы. Она зависит от предназначения насоса и расхода воды. При определении расхода учитывают количество жильцов и их потребность в жидкости.

Данные о соотношении производительности и напора показаны в графике, который производители прикладывают к инструкции.

Водяной насос средней стоимости может поднять давление на несколько атмосфер. При необходимости приобретают повышающие насосы и или специальные редукторы стабилизации. При выборе нужно учитывать, чтобы производительность не была больше, чем у источника водозабора. Иначе скважина или колодец не будут успевать наполняться водой, и устройство будет работать «всухую». А это грозит поломкой.

Также необходимо определиться с желаемым напором. Показатель определяется измерением метров, на которые насос может поднимать воду. При этом учитывают интервал подачи жидкости по горизонтали и потери давления при транспортировке по трубам. Для более точных расчетов потребуется диаметр трубопровода и возможные потери напора. Лучше всего приобретать устройства, которые поддерживают в системе показатели 2-6 бар.

Время от времени в насосе высокого давления следует проверять уровень давления

Дополнительные критерии выбора:

• Показатели рабочих температур;
• Возможный шум при работе.

Можно приобрести электрический или жидкотопливный насос. Для первых в качестве питания используется только электричество. Их делят на двухфазные и трехфазные. Последние виды имеют двигатель внутреннего сгорания. Топливом выступает солярка или бензин.

Автоматические системы повышают стоимость насосного оборудования. Но такие устройства позволяют экономить электроэнергию и обладают тонким чутьем. А этом полностью окупает их стоимость.

Как работают самодельные устройства

Принцип работы системы лучше всего рассмотреть на плунжерных приборах. Именно они с помощью возвратно-поступательных движений создают переменное давление в камерах. Когда поршень заходит в камеры, создается давление. А при его выходе происходит разряжение.

Принцип работы:

1. Поршень перемещается в обратном направлении от камеры. Так создается разряжение, и открывается впускной клапан. Выпускное устройство при этом закрытое.
2. Из заборной трубы поступает необходимое количество воды. Поршень при этом находится на крайней точке и начинает обратное перемещение.
3. В рабочей камере повышается давление. При этом блокируется впускной клапан, а выпускное устройство открывается. Вода выходит из камеры. Затем процесс снова повторяется.

Когда работает компрессор высокого давления, не исключены шумы и вибрации. А это может влиять на качественность и срок эксплуатации оборудования. Но при работе нескольких поршней негативное влияние вибраций можно значительно снизить.

Для кривошипа могут одновременно использовать 3 поршня. Они располагаются на одинаковом расстоянии друг от друга. В двусторонних насосах можно применять два штока.

На насосы высокого давления зачастую распространяется гарантия

Промышленные насосы обладают намного большей производительностью. Обычно она составляет около 800 кВт. При этом давление в системе составляет от 3 до 20 бар.

Вариант изготовления своими руками

Гидравлическую насосную систему можно попробовать сделать своими руками. Сначала потребуется сварить металлическую раму. Ее высота равняется человеческому росту. По бокам делают отверстия на одинаковом расстоянии друг от друга. Они будут использоваться для металлических прутьев, которые выполняют упорную роль. На них монтируются узлы, которые требуют большой силы. Большое количество отверстий поможет регулировать высоту.

Прутья арматуры могут быть использованы для запрессовки подшипников, втулок и прочих деталей.

Для полноценного пресс-насоса наверху конструкции потребуется смонтировать гидроцилиндр большой мощности. Можно взять приборы от грузовиков и другой большой автомобильной техники. Для небольших усилий используют узел от домкрата. Верхнюю раму, которая является опорной точкой гидроцилиндра, подвешивают на пружины из стали.

Помповые насосы высокого давления довольно часто встречаются в системе водопровода. АВД поддерживают желаемый напор в системе. Устройства отличаются компактностью и высокой эффективностью.

Выбрать плунжерный насос высокого давления для воды или мойки

Почти каждая гидравлическая система, работающая под большим напором, оснащена плунжерным оборудованием. Плунжерный насос высокого давления играет роль привода в такой системе. Данный агрегат используется во многих промышленных сферах, поскольку обладают такими важными качествами, как надежность, эффективность и простота эксплуатации. В быту насосное оборудование плунжерного типа не используется из-за того, что создает слишком высокое давление.

Где применяется плунжерное оборудование?

В переводе с английского «плунжер» означает «погружаться» или «нырять», благодаря данному свойству эти агрегаты используются в гидравлических машинах.

Плунжерным является объемный скальчатый насос простого действия, рабочая часть которого сделана в виде плунжера. Плунжер в свою очередь, как правило, является частью различных гидравлических насосов и многоступенчатых компрессоров для газа.

Основные области использования:

1. В химической промышленности, при изготовлении химикатов, не вступающих в химическую реакцию с металлом.
2. В нефтедобывающей промышленности, для бурения скважин и транспортировки для последующей переработки нефтепродуктов.
3. В энергетике, при изготовлении электроприводов для парогенераторов.
4. В машиностроении, для оборудования с гидравлическим приводом.
5. В коммунальном хозяйстве, при выполнении ремонта различных гидравлических коммуникаций.
6. В пищевой промышленности, в агрегатах выполняющих обратный осмос.
7. Гидронасосы также нашли широкое распространение на автомойках.

Исходя из вышеописанного, можно сказать, что плунжерные устройства высокого давления предназначены для работы с водной средой и схожими с водой жидкостями с низкой вязкостью и не вступающими в реакцию с металлическими деталями оборудования. Прибор используется в качестве дозатора воды или других жидкостей. Перекачка жидкости дозировочным насосом осуществляется благодаря высокому давлению.

Как работает прибор высокого давления?

По особенностям работы, конструкции и строению плунжерный насос можно сравнить с поршневым агрегатом. Главная отличительная особенность плунжерных агрегатов от поршневых – наличие особого поршня, выполненного в виде плунжера.

Устройство. Плунжерный насос устроен достаточно просто, он состоит из системы трубопроводов и клапанов. При помощи пружины осуществляется работа плунжерного клапана, тем самым создавая систематическое нагнетание. Во время работы с высоким давлением появляется вероятность пропусков. Для предотвращения подобных недоразумений, все узлы плунжерного насоса высокого давления полностью герметизированы.

Из-за особенностей конструкций и простоты схемы агрегат обладает рядом отличительных свойств:

1. В нагнетателе устройства образуется максимально высокое давление.
2. Вакуумный агрегат высокого давления способен перекачивать вязкие среды и жидкости с примесями абразивных частиц.
3. Устройства могут использоваться в полевых условиях.

Принцип работы. Плунжерные водяные насосы высокого давления и им подобные агрегаты работают согласно возвратно-поступательным действиям, которые обеспечиваются при помощи кулачкового вала.

Во время этого действия, плунжер (поршень) приводится в движение роликовым толкателем. Согласно своей конструкции, плунжер начинает двигаться в правую сторону, благодаря чему рабочее давление падает и со временем падает настолько, что становится меньше, чем в жидкостное давление во всасывающей трубе.

После открывания всасывающего клапана из-за разности давлений, рабочая камера начинает заполняться жидкостью. Во время следующего оборота вала, плунжер движется влево и в рабочей камере давление становится выше, чем в нагнетающем трубопроводе. Благодаря этому происходит открывание нагнетательного клапана, и жидкость выдавливается из рабочей камеры в напорный трубопровод. Данный цикл повторяется на протяжении всего периода работы устройства.

Существуют модели плунжерный насосов отличающихся от большинства своей конструкцией, однако принцип работы остается тем же.

К примеру, насос дизельного двигателя, который создает повышающий эффект, в своей конструкции не имеет нагнетательных клапанов. Функция перекачки и создания давления возложена на форсуночные клапаны.

В аксиально-радиальных насосах эту работу выполняют вращающиеся блоки в рабочих камерах. Аксиально-радиальные агрегаты работают таким образом, что перекачка жидкости происходит благодаря вращению данных блоков. Из-за отсутствия клапанов увеличивается стоимость таких устройств, но именно благодаря этому увеличивается их надежность, что позволяет их использовать в авиации.

Какие бывают погружные гидронасосы?

Эти насосы имеют некоторые конструктивные различия, и из-за этого плунжерные агрегаты подразделяются на:

• объемные;
• необъемные.

Из-за особенностей эксплуатации плунжерные насосы делают герметичными, износостойкими, прочными и способными обеспечить надежное и стабильное функционирование плунжера.

Аксиально-плунжерные насосы классифицируются по пяти главным характеристикам:

По приводу:

• ручной;
• механический, является более эффективным при эксплуатации по сравнению с ручным насосом для воды.

По способу действия:

• одинарный;
• двойной, отличается наличием нескольких рабочих камер;
• дифференциальный, один из типа насосов двустороннего действия с двумя камерами. Благодаря данной особенности жидкость перекачивается более равномерно.

По расположению:

• вертикальный;
• горизонтальный.

По числу плунжеров:

• многоплунжерный;
• многоцилиндровый;
• с герметизированными цилиндрами.

По виду перекачиваемой жидкости:

• кислотный;
• масляной;
• водный;
• и пр.

Трехплунжерный насос – является насосом четвертого поколения типа НПГ. От агрегатов прошлого поколения главными отличиями являются диаметр плунжера, гидравлическая коробка и характеристики клапанных узлов системы.

Все плунжерные устройства являются высокопроизводительными агрегатами с высоким КПД, который достигает 90%.

Какие преимущества перед аналогами?

Плунжерные насосы выгодно отличаются целым рядом положительных качеств по сравнению с аналогами:

• система смазки проработана до мелочей, с легким доступом для пользователя;
• напорные и нагнетательные клапаны с двух сторон особой камеры позволяют обеспечить ритмичную работу механизма;
• конструктивное исполнение позволяет изменять характеристики и параметры под требования заказчика;
• возможность работать с довольно широким спектром продуктов для перекачки отличающимися параметрами консистенции и температуры;
• простота монтажа и управления;
• благодаря компактности аксиально-плунжерных агрегатов есть возможность экономии рабочего пространства;
• благодаря возможности изменять количество групп поршней, можно уменьшать или увеличивать рабочее давление в гидравлической системе;
• возможность менять рабочий объем агрегата;
• долгий срок службы;
• соответствие международным нормативам стандартизации;
• высокий КПД

Кроме плюсов использование аксиально плунжерных агрегатов обладает также и минусами. Они появляются во время интенсивной работы и выражаются в проявлениях вибраций и пульсации. Для того чтобы избежать их негативных последствий к насосу высокого давления необходимо самостоятельно присоединить дополнительные устройства. Это могут быть рабочие плунжеры. Например, у трехплунжерного насоса не бывает вибраций.

Как сделать плунжерный насос своими руками?

Чаще всего, самостоятельно изготавливают ручной насос высокого давления для автомоек. Для этого применяются плунжерные насосы, приводом к которому служит электродвигатель (электронасос). Мощность двигателя должна подходить по характеристикам, а номинальная мощность не должна быть меньше 75% от заданного значения. Чаще всего используется в виде насоса помпа.

В случае если на автомойке не очень много автомобилей, можно установить электродвигатель, работающий от напряжения 220В. Для безопасной работы и чтобы уменьшить расхождение в совпадении валов насоса и двигателя при их соединениях, лучше всего использовать мягкие соединительные муфты. Емкость для жидкости берется из расчетов необходимых объемов воды.

Ее необходимо подключить к источнику подпитки воды и оборудовать фильтров для предотвращения попадания нежелательных инородных тел в насосную систему.

Фильтр можно сделать из нержавеющей сетки с мелкими ячейками. Одним из наиболее важных элементов такого оборудования является регулятор производительности или обратный клапан. Он позволяет предотвратить перегрузку системы, а также не дает возможности создаваться обратному давлению в источнике водоснабжения.

Для монтажа всей этой конструкции необходима прочная рама. Для того чтобы ее было удобно перемещать необходимо установить колеса нужного диаметра, надежный упор для устойчивости и удобная ручка фиксации. Чтобы повысить надежность и производительность рекомендуется использовать армированные резиновые шланги, рассчитанные для работы под высоким давлением.

Одним из ключевых элементов данной конструкции является пистолет с форсункой. Делать его самостоятельно не рационально из-за технически сложного устройства. Его лучше приобрести в магазине. Нужно помнить, что любая работа, которая производится с насосами высокого давления, должна проводиться с использованием чистой жидкости. В случае попадания в систему инородного тела, большая часть оборудования может выйти из строя.

Правила установки и эксплуатации

В случае если планируется станичная установка плунжерного агрегата, это необходимо сделать на ровной поверхности. Это упростит задачу планового осмотра, ухода и в случае необходимости аварийного ремонта оборудования. Поверхность должна быть жесткой и устойчивой к высокому уровню вибрации, который создает установка.

1. Работа аппарата без смазки категорически воспрещена, из-за того что это уменьшает его работоспособность.
2. Использование агрегата в жарком климате с высоким уровнем влажности без вентиляции запрещается, так как это приведет к его преждевременному выходу из строя.
3. В холодное время года нужно предупреждать замерзание или повреждение агрегата. Пуск оборудования с замёрзшей внутри водой недопустим.

Чтобы обеспечить нормальную и непрерывную подачу воды в плунжерный насос высокого давления, необходимо установить гибкие шланги хорошего качества, это позволит предотвратить лишнее напряжение на всех узловых частях оборудования. Не рекомендуется подключение жестких трубопроводов к выходному сливу.

Коленчатый и приводной вал должны быть установлены друг за другом по прямой линии, перед пуском гидравлической системы обязательно нужно в этом убедиться. В случае несоблюдения данного требования, передаточный ремень не будет, как положено, выполнять  свою работу, а это может привести к поломке всей системы. Вращение насосного вала должно быть свободным и легким от руки. Необходимо также правильно подобрать режим вращения электропривода насоса, для того чтобы предотвратить обратное давление.

для воды, погружной, своими руками

СодержаниеСвернуть

Насос для воды 12 вольт

Вода нужно везде и постоянно. Не всегда условия позволяют нам обеспечить стационарное водообеспечение.

Удачным примером таких условий может быть дачный участок, который не имеет хозяйственных сооружений и централизованных систем водообеспечения и электроснабжения. Вопреки всему этому даже такое место может стать отличным рекреационным местом.

Так же, приложив некоторые усилия, вы сможете организовать полноценный полив вашей рассады, потратив на это минимальную сумму денег. При этом будет отсутствовать потребность в проделывании дополнительных монтажных операций. Остается лишь приобрести насос для воды 12 вольт.

 Назначение и особенности

data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9967522739″
data-ad-format=»auto»>

Вопреки распространенному мнение о том, что насос для перекачки воды 12 вольт имеет несколько скудный ассортимент возможных выполняемых работ – это далеко не так.

Да, в основном, предназначение данных насосов в зависимости от их разновидности, ограничено определенными функциями. Но, тем не менее, погружной насос 12 вольт для воды может быть использован и не по своему целевому назначению.

А факт работы от электрического напряжения равному 12 вольт только способствует распространенности данного устройства.

Насос погружной для воды 12 вольт

Даже маленький насос для воды 12 вольт может быть использован для самых различных целей:

1. Организация процесса полива на вашем огороде или в саду.
2. Перекачка воды с источника в резервуар.
3. Мойка автомобиля.
4. Организация своеобразного водного автономного обеспечения (для данных целей подойдет насос для откачки воды 12 вольт с мощностью двигателя выше среднего).
5. Организация водонаполнения в аквариуме.

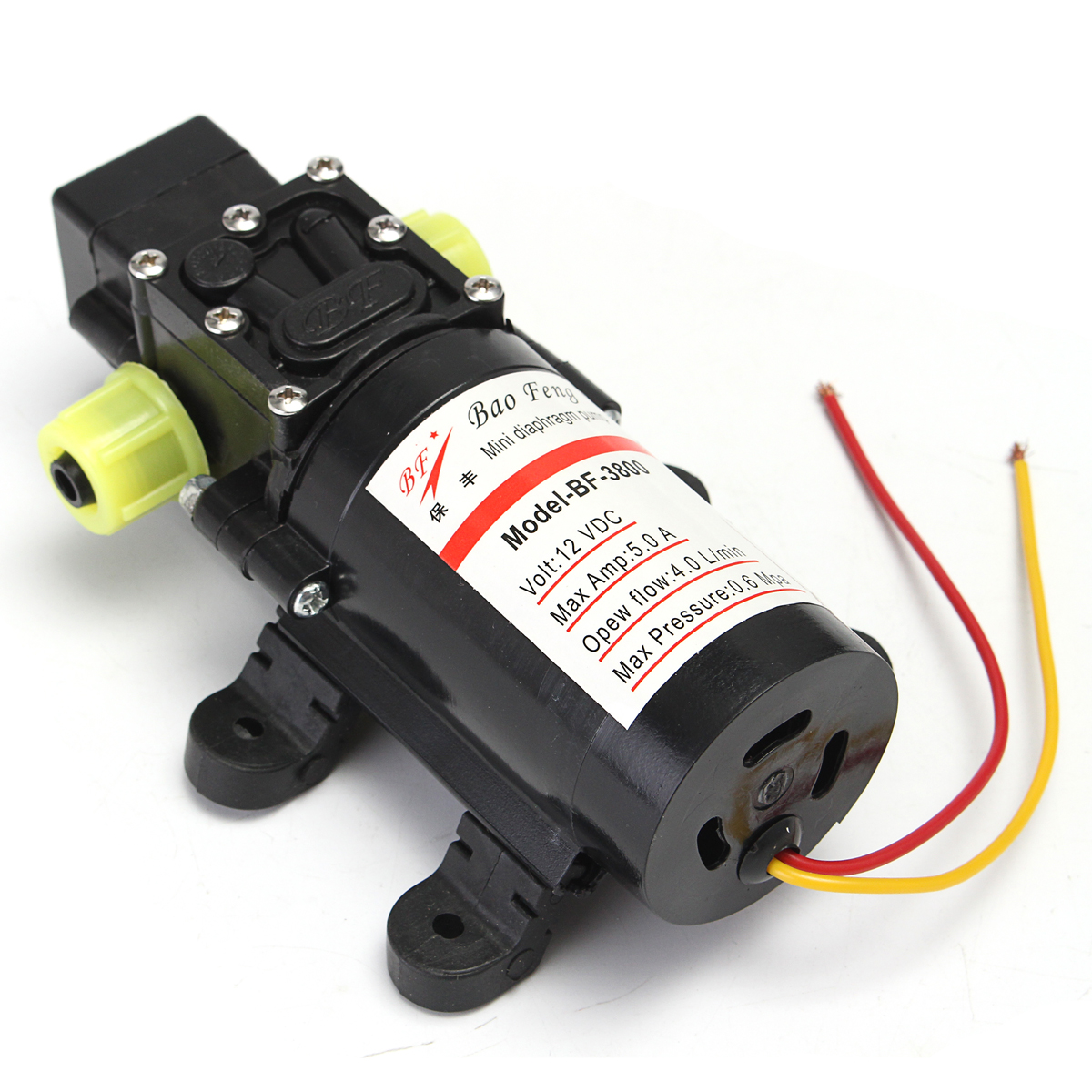

Мембранный насос 12 вольт для воды отличается от стандартных погружных насосов тем, что для организации его работы имеется выбор альтернативных источников электрической энергии.

Прежде всего, это стандартная аккумуляторная батарея, которая чаще всего используется.

Насос для перекачки воды 12 вольт

Но, водяные насосы 12 вольт для дачи могут использоваться и с таким источником как солнечная батарея, что немало важно для людей, которые:

•  а) ищут возможность сэкономить;
• б) стараются внедрять в свою жизнь альтернативные источники электроэнергии;
• в) озабочены вопросами экологической безопасности и сохранения окружающей среды.

Более того, на сегодняшний день, погружной насос 12 вольт возможен, выполнить свои задачи, используя при этом такой источник энергии как внешний аккумулятор (более известный как Power Bank). Во «всемирной паутине» возможно, найти множество подтверждений отличной работы 12-вольтных мини насосов от такого источника, в особенности такой способ электрического питания характерен для мини насоса для воды 12 вольт.
к меню ↑

 Виды и их отличия (популярные модели)

Прежде всего, необходимо классифицировать насосы с работой от 12 вольтного источника по размерам. Конечно, большого насоса 12 вольт для глобальных целей вам не найти. Основное их предназначение – проделывание необходимой работы по откачке воды, в условиях с отсутствием стационарных систем (водопровода, электросети).

Насос для перекачки воды 12 вольт

Поэтому, большинство таких насосов имеют небольшой размер. Именно миниатюрный насос 12 вольт для воды имеет наиболее широкое распространение, из-за своей небольшой стоимости и легкодоступности устройства, а так же в связи с отсутствием необходимости проведения дополнительных монтажных манипуляций.

Далее, в зависимости от возможностей использования, существуют насосы разной мощности и производительности. К примеру, аквариумные насосы имеют минимальную мощность и производительность, когда как насосы для организации полива имеют улучшенные характеристики.

Насос высокого давления 12 вольт для воды занимает отдельную нишу в данном ассортименте и способен справится с некоторыми задачами, которые выполняются целыми насосными станциями.

Для разных целей использования существуют разные насосы. Конечно, границы использовании, как уже стало понятно, размыты, но при этом, производитель наделяет определенную модель определенной целью.

Погружной насос канализационный 12 вольт

Вы можете выбрать водяной насос 12 вольт для полива, для мойки автомобиля, для аквариума или для других целей. Данные различия важны при выборе насоса, так как если вам требуется водяной насос в тот же аквариум, а вы закажите насос высокого давления для воды 12 вольт, то использование данного устройство для желаемой цели станет невозможным.

В зависимости от температуры воды в источнике — потенциальном месте работы насоса, вы можете выбрать насосы для горячей воды 12 вольт, а так же их аналоги для воды, не превышающей 15-20 градусов Цельсия.

В последнее время среди 12-вольтных насосов получали широкое распространение продукция китайских производителей. Площадки известных интернет-магазинов и аукционов Китая предлагают широкий ассортимент за небольшую цену.

Если говорить о западных производителях, то одним из лидеров рынка является насос для воды 12 вольт Shurflo. Ассортимент данной американской компании весьма разнообразен и позволит выбрать экономный насос для различных функций.

Погружной насос для воды 12 вольт



Водяной насос 12 вольт Hamm зарекомендовал себя как отличное и надежное приспособление, но при этом цена на данную продукция выше, чем у конкурентов.
к меню ↑

Советы по выбору, отзывы

data-ad-layout=»in-article»
data-ad-format=»fluid»
data-ad-client=»ca-pub-9337857885889635″
data-ad-slot=»9725334793″>

Прежде чем приобрести 12-вольтный насос необходимо определить следующее:

• Источник (или источники) воды, в которых будет работать насос (температура и степень загрязненности воды).
• Необходимая мощность и производительность устройства, в зависимости от ожидаемых целей.
• Необходимость установки дополнительных функциональных принадлежностей: искрозащиты, фильтра и т.п.
• Определится с источником электроэнергии, от которого будет работать насос центробежный 12 вольт для воды.

Если все данные пункты уже согласованы, установите сумму средств, которые вы сможете использовать для покупки самого насоса, а так же дополнительных комплектующих.

Перед покупкой товара с китайского рынка, следует изучить все отзывы именно о данной модели. Учитывать нужно и то, что некоторые модели насосов с Китая оборудованы не стандартными для нас соединителями и патрубками, поэтому нужно быть готовым к необходимости приобретения, дополнительно, переходников или их заказа у токаря.
к меню ↑

Обзор погружного насоса ля воды 12 вольт — видео



В случаи наличия у вас способностей к технике, вы можете сконструировать такое устройство самостоятельно. Насос для воды 12 вольт своими руками может быть выполнен из минимального набора деталей. Поэтому процесс сборки такого приспособления, при наличие домашней мастерской не составит для вас труба.

Самодельный насос для воды 12 вольт станет оптимальным вариантов, если основная ваша цель – экономия денег. Ведь в таком случаи вам не нужно платить не за доставку, не за транспортировку устройства, а так же вы не переплачиваете торговым компаниям и производителю. Конструкции самодельных конструкций могут быть самыми разнообразными.

Если вам ничего не приходит в голову, вы всегда сможете найти множество идей, решений и даже уже готовых чертежей для изготовления насоса 12 вольт самостоятельно.

Так же вы можете использовать отдельные детали со старых и ненужных устройств, или применять насос для разных целей. К примеру, насос 12 вольт для воды опрыскивателя автомобиля, при его преобразовании, сможет стать отличной альтернативой покупке нового устройства для водообеспечения и обогрева аквариума.

Виды насосов для перекачки воды 12 вольт

Встречаются ситуации, когда отзывы владельцем о некоторых представителях насосов для воды 12 вольт негативны. Суть в том, что номинальные технические характеристики не соответствуют реальным. В своем большинстве это относится к китайским моделям.

Для избежания таких ситуаций крайне важно выбирать модель, с техническими характеристиками на порядок выше, для того чтобы ожидаемые объемы работ выполнялись в полной мере. Если сомневаетесь в том или ином насосе, Лучше всего воспользоваться советом специалиста-консультанта, по выбору необходимого вам устройства.
к меню ↑

Насос для воды 12 вольт обзор — видео

монтаж, ремонт и схема самодельного агрегата — Блог о строительстве и ремонте

Вода – это главное природное богатство. Но не везде и не всегда люди могут подключиться к централизованному водоснабжению и пользоваться этим благом. В таких ситуациях приходится сооружать автономное водоснабжение, для функционала которой требуются насосы. Эти  устройства предназначены для транспортировки жидкости под напором. Они получили широкое распространение, а их многообразие приятно удивляет и вместе с тем озадачивает. Особенно насосы необходимы дачникам и жителям частного сектора. Так, например, очень популярен водяной насос для дачи, которым перекачивают воду из глубоких скважин и  расположенных неподалеку открытых водоемов для полива огородов, ведь таким образом удается избежать многочасового физического труда.

Как выбрать насос

Резюмируя все вышесказанное, отметим, что выбор насоса полностью зависит от того, в каких именно условиях будет работать это устройство.Обратите внимание на эту информацию.

Поверхностный насос выбрать или погружной определяют глубиной залегания грунтовых вод.

Исходя из чистоты перекачиваемой жидкости выбирают вихревой или вибрационный насос. Если в водопроводе хронически низкое давление, то устанавливать там водяной насос высокого давления не имеет смысла, вполне достаточно переносного насоса.

Важно помнить, что насос водяной электрический напрямую взаимодействует с водой. В большинстве случаев насосы должны иметь надежные заземления корпуса и трехполюсные вилки для заземления.

Цена водяных насосов для дачи и частного дома зависит от мощности устройства и фирмы-производителя и колеблется в пределах 60-300 долларов. Самые дорогие насосы — из нержавеющей стали. Чугунные и алюминиевые подешевле.

Какой фирмы выбрать насос? Самый популярный производитель — датская фирма Grundfos. Другие марки водонасосов — Cat Pumps, Karcher, Wilo. Все они хорошо зарекомендовали себя на рынке насосного оборудования.

Виды и особенности насосной техники

В зависимости  от того в каких условиях он будет эксплуатироваться, насос может быть поверхностным либо погружным. При наличии централизованного водоснабжения часто применяются водяные насосы высокого давления, которые подключаются к водопроводу для создания струи воды высокого давления.

Схема расположения поверхностного насоса

Все водяные насосы для дома или дачи устроены по одному общему принципу.

В процессе работы насос создает внутри себя вакуум, в результате чего жидкость из резервуара втягивается внутрь вакуумной камеры, после чего с силой выталкивается наружу и по трубе направляется к месту назначения. В зависимости от способа создания вакуума различают следующие принципы действия насосов:

Вихревой насос

Работа этих насосов основывается на вращении вихревого колеса — плоского диска с радиально расположенными на его периферии лопатками. Во время вращения колеса  вода течет в полость внутри корпуса  и выталкивается оттуда вращением лопастей.

Схема установки погружного насоса

Недостаток:

• Механизму насоса очень «не нравятся» взвешенные частицы, которые могут быть в воде.

Поэтому такие насосы стоит осторожнее использовать при перекачке воды из загрязненных вод.

Достоинство:

• Высокая всасывающая способность и устойчивость к воздушным пузырям, встречающимся в «питающем»  трубопроводе.

Электромагнитный (вибрационный)

Главный элемент – электромагнит. Во время подачи на обмотки электромагнита переменного напряжения он притягивает к себе якорь, а при смене полярности якорь вновь возвращается в прежнее положение.

Конструкция вибрационного насоса

Таким образом, в течение одной секунды происходит сто колебаний якоря. Столько же вибрирует связанный с якорем поршень. Поскольку вода представляет собой упругую среду, то из-за вибраций начинаются колебания и ее избытки выталкиваются в напорный патрубок через клапан.

Достоинство:

• Отсутствие вращающихся элементов и электродвигателя.

Центробежный

В таком насосе при воздействии лопастей рабочего колеса на воду  возникает центробежная сила, которая  создает движение жидкости и необходимый напор.

Центробежный насос — воплощение простоты и надежности

Такие бытовые водяные насосы выпускают как погружного, так и поверхностного типов. Насос водяной центробежный выпускают с вертикальным и горизонтальным размещением рабочего вала.

Ручной водяной насос для дачи

Вложив минимум средств, все-таки можно обеспечить свой дачный участок или огород водой. Если потребность в воде на участке невелика или там не проведено электричество, то можно использовать насос водяной ручной.

Такие водяные насосы для дачи применяют  в основном люди, у которых низкий уровень доходов и в местности, где подача электричества выполняется с большими перебоями или его нет вовсе. Для того чтобы привести устройства этого типа в действие необходима только грубая человеческая сила. Дачники используют водяные насосы для полива своих участков.

Ручной насос — очень распространенный и универсальный вариант

Самым распространенным среди таких моделей является поршневой насос. Жидкость перемещается под действием всасывающего поршня и разницы давлений в цилиндре. За один цикл подается  от 0,5 до 2 литров. Глубина, с которой возможно качать воду – до двадцати метров.

Второй вид – крыльчатый насос. У него есть специальные лопасти, которые приводят в движение рукоять. Он компактнее поршневого, но величина подачи ниже – до 1.5 литров за один цикл. А вот глубина прокачки та же – до двадцати метров.

Водяной насос своими руками

При желании можно сделать водяной насос своими руками. Оказывается для изготовления простейшего насоса больших усилий не нужно.

Насос для дачи из бревна пошагово

Схематичное изображение такого устройства представлено на рисунке. Этот простейший насос может качать воду из близлежащих источников. Для его изготовления потребуется:

• гофрированная труба;
• кронштейн;
• втулка с клапанами.

Схема самодельного водяного насоса

Работы производятся в такой последовательности:

Трубу подвешивают к кронштейну, а второй конец крепят к плавающему бревну.

С обеих сторон трубу закрывают втулками с клапанами. Даже небольшие волновые движения приведут в действие трубу – гармошку. Чем чаще будет происходить сжимание и разжимание, тем лучше будет работать этот самодельный насос. Отметим, что при порывах ветра всего 2 м/сек, в реке начинаются волнообразные движения, которые раскачивают насос и помогают ему перекачивать до двадцати пяти тонн воды в сутки.

Если гофрированная труба выполнена из латуни, вес бревна не должен быть меньше шестидесяти килограмм. Чтобы такой самодельный насос работал не один день, к подъемнику крепят ограничитель в виде кольца, через который закрепляют болт. Ограничитель с болтом держат подъемник в изначальной позиции и позволяют ему поворачиваться лишь в горизонтальной плоскости.

Втулки ввинчивают в наконечники и впаивают в гофрированную трубу. В самодельном насосе используют резиновые клапаны. Когда бревно находится в правильном положение, то оно натягивает трубу и остается в строго перпендикулярном направлении.

Видео: мини водяной насос своими руками

Ремонт насосов для воды

Причины неисправностей

Современные особенности электросетей и сетей водоснабжения, а также непростые эксплуатационные условия приводят к разным неисправностям насосного оборудования, проявляющимся в следующем:

• Нерасчетных вибрациях насосного агрегата;
• Повышении уровне шума;
• Повышении рабочих токов;
• Пульсации давления;
• Падении уровня напора;
• Подтекании между фланцев и по валу насоса.

Если проявляется хотя бы один из вышеуказанных признаков, то нужно произвести ремонт водяного насоса.

Среди основных причин выхода из строя водяных насосов можно выделить следующие:

• Ошибки при выполнении монтажных работ агрегата;
• Неисправности электросхемы установки;
• Неисправности электродвигателя насоса;
• Работа насоса на режимах, которые отличны от регламентированных.

Поскольку к неисправности насоса может привести много причин,  то диагностику должны проводить квалифицированные специалисты с использованием ряда приборов и приспособлений.

Видео: ремонт насоса своими руками

Плунжерный насос высокого давления — принцип работы, назначение

Практически все гидравлические системы высокого давления оснащаются плунжерными насосами. Плунжерный насос высокого давления обладает всеми качествами, которые учитываются при выборе насосов для таких систем, таких как: надежность, простота выполнения изделия и эффективность.

Плунжерные насосы высокого давления служат как механизм или привод у других механизмов в специальных машинах. Гидронасосы широко распространены и отвечают за нормальную и слаженную работу транспортного средства. Плунжерный насос применяется в обширном количестве сфер деятельности.

Плунжер, в переводе с английского, означает нырять или погружаться, поэтому применение эти устройства нашли для гидравлических машин.

Плунжерным называется объемный скальчатый насос с простым действием, который оснащен рабочим органом выполненным в виде плунжера.

В свою очередь, плунжер — деталь разного вида насосов, связанных с гидравликой и многоступенчатых компрессоров для газа.

Основные особенности и виды плунжерных агрегатов

По исполнению, специфике работы и строению насос плунжерного типа похож на поршневой агрегат. Наличие специального поршня, в виде плунжера, является главной отличительной чертой плунжерных от поршневых. Из-за создания высокого давления в системе насосы плунжерного типа не применяются в быту.

Свое главное применение установки повышенного давления нашли в химической и нефтеперерабатывающей отраслях. Использование таких устройств позволяет смешивать с высокой точностью компоненты растворов в необходимых для процесса пропорциях, что очень удобно в производственных процессах. Конструктивным особенностям этих насосов присущи различия, и поэтому плунжерные устройства подразделяются на:

• объемные;
• необъемные.

Из-за определенной специфики работы плунжерный насосный агрегат изготавливают износостойким, герметичным, прочным и обеспечивающим непрерывную и надежную работу плунжером.

Эти агрегаты относятся к высокопроизводительным устройствам, обладающим высоким КПД, который составляет до 90%. По свойствам конструктивных особенностей плунжерные устройства классифицируются на виды:

• вертикальные;
• горизонтальные;
• ручной;
• автоматический;
• многоплунжерный;
• многоцилиндровый;
• с герметизированными цилиндрами.

Плунжерные насосы обладают рядом преимуществ над аналогами, которые четко выделяются:

• досконально проработана система смазки и имеет хороший доступ для потребителя;
• благодаря конструктивному исполнению, есть возможность изменения параметров и характеристик под заказчика;
• обладают понятным и простым управлением аппарата, а так же простой в установке;
• существует возможность выполнять увеличение либо уменьшение рабочего давления в гидравлической системе путем изменения количества групп поршней.

Основные сферы применения

1. В химической промышленности для изготовления химических веществ, которые не вступают в химическую реакцию с металлом.
2. В химической промышленности для бурения скважин и транспортировки и последующей переработки нефтепродуктов.
3. В энергетики для изготовления электроприводов для парогенераторов.
4. Для оборудования с гидравлическим приводом в машиностроении.
5. В коммунальных хозяйствам для выполнения ремонтных работ, связанных с гидравлическими коммуникациями.
6. В аппаратах, выполняющих обратный осмос, предназначенных для пищевой промышленности.
7. Плунжерный насос высокого давления для воды применяется для автомоек.

Принцип работы плунжерного насоса

Конструкция плунжерного насоса проста и состоит из клапанов и системы трубопроводов. Пружина помогает производить работу плунжерного клапана, создавая систематическое нагнетание. При работе с высоким давлением есть вероятность пропусков. Во избежание таких нюансов плунжерный насос высокого давления для воды имеет полную герметичность узлов агрегата.

Плунжерные водяные насосы высокого давления и устройства этой категории устроены по принципу возвратно-поступательного характера, обеспечивающиеся кулачковым валом.

Во время такого движения приводится в движение плунжер (он же поршень) роликовым толкателем. По своему конструкционному устройству плунжер совершает движение в правую сторону, что обуславливает понижение рабочего давления, которое постепенно становится меньше, чем жидкостное давление в трубе всасывания.

Открывается всасывающий клапан из-за разности давления, после чего происходит заполнение жидкостью рабочей камеры. При следующем обороте вала, происходит движение плунжера влево и давление в камере становится больше, чем в трубопроводе нагнетания. В связи с этим нагнетательный клапан открывается и происходит выдавливание жидкости из камеры в напорный трубопровод. Весь этот цикл повторяется постоянно за все время работы агрегата.

Некоторые плунжерные насосы могут отличаться устройством друг от друга, но при этом их принцип действия будет оставаться неизменным.

Например, у насоса дизельного двигателя, создающего повышающий эффект, отсутствуют нагнетательные клапана. Эту важную роль для перекачки и создания давления выполняют форсуночные клапаны.

В аксиально-радиальных насосах эти функции выполняют вращающиеся блоки в рабочих камерах. Аксиально-радиальные установки устроены так, что перекачивание жидкости происходит при вращении этих блоков. Отсутствие клапанов повышает стоимость таких установок, но это позволяет увеличить их надежность и применять в авиации.

Как работает плунжерный насос для маслостанции? (видео)

Трехплунжерные насосы

Наука и промышленность развиваются и исходя из практики, научных исследований, анализа конструкционных особенностей насосов и т.д., были спроектированы и внедрены в производство малогабаритные унифицированные трехплунжерные насосы.

Трехплунжерный насос — это насос четвертого поколения типа НПГ. От предыдущих поколений эти устройства отличаются диаметром главного элемента (плунжера), гидравлической коробкой и свойствами клапанных узлов системы. Такие системы для повышенного давления обычно имеют базовую комплектацию:

• датчики давления, сигнализации и манометры давления;
• предохранительный клапан;
• запорную или стопорную арматуру;
• фильтр для очистки воды;
• шестерный масляный насос;
• систему для охлаждения жидкости;
• предохранительный клапан.

Меры предосторожности при сборке, установке и запуске плунжерного насоса

Если место, где будет установлен плунжерный агрегат будет стационарным, будет целесообразно выбрать для него ровную поверхность. Такое решение позволяет обеспечить плановый осмотр, аварийный ремонт и уход за оборудованием. Поверхности должна быть жесткой и подготовленной к высоким вибрациям, исходящим от установки.

Чтобы обеспечит непрерывную и нормальную подачу в насос для воды, необходимо использовать качественные гибкие шланги, что позволяет избежать лишних напряжений на всех узловых частях оборудования. К выходному сливному отверстию не рекомендуется подключать трубопроводы с жесткими свойствами.

Приводной и коленчатый вал должны находится один за другим по прямой линии, не убедившись в этом, запрещается запускать гидравлическую систему в работу. При не соблюдении этого условия, передаточный ремень не будет выполнять весь свой функционал и может выйти из строя весь механизм. Насосный вал должен вращаться свободно, легко от руки. Так же нужно правильно выбрать вращение электропривода насоса, что бы избежать обратного давления.

Изготовление насоса высокого давления своими руками

Наиболее часто берутся изготовить ручной насос высокого давления своими руками для автомоек. Для этого используют плунжерные насосы, для которого привод используют от электрического двигателя (электронасос). Мощность двигателя должна соответствовать необходимым параметрам и номинальная мощность должна быть не ниже 75% от нужного значения. Часто используется в виде насоса помпа.

Если проходимость автомобилей на автомойке не высокая, можно использовать электродвигатель, рассчитанный на напряжение 220В. Для безопасной эксплуатации и уменьшения расхождений в совпадении валов двигателя и насоса при их соединении, рекомендуется выбирать мягкие соединительные муфты. Емкость для жидкости выбирается из расчета достаточного объема воды.

Она должна иметь подключение к источнику подпитки воды и оснащаться фильтрующим элементом во избежание попадания нежелательных инородных предметов в систему насоса.

Фильтрующий элемент можно выполнить из нержавеющей сетки с мелким шагом. Важным элементом оборудования служит регулятор производительности или обратный клапан. Он предотвращает перегружать систему и не дает создавать обратное давление назад в источник водоснабжения.

Для установки всего этого оборудования потребуется прочная рама. Для ее удобного перемещения, устанавливаются колеса нужного диаметра, прочный упор для устойчивости и ручка для удобного фиксажа. Для надежности и высокой производительности необходимо использовать армированные резиновые шланги, которые рассчитаны под высокое давление.

Главным элементом такого оборудования является пистолет с форсункой. Изготавливать его собственноручно не целесообразно из-за технических сложностей. Данную деталь лучше приобрести в магазине. Необходимо помнить, что все работы, проводимые с насосами высокого давления, необходимо проводить используя чистую жидкость. Попадание в систему инородных тел приведет к поломке большей части оборудования.

Самодельный водяной насос — Instructables

Это небольшой водяной насос. Он работает от трех вольт постоянного тока и имеет множество применений. Я сделал это для использования в кулере для воды, чтобы охладить ТЕС. Он работает нормально, и за те три месяца, что он у меня был, не было никаких проблем.
Как это работает?
Чтобы понять этот насос, вы должны понять принцип Бернулли, который гласит: по мере увеличения скорости жидкости давление уменьшается. Но при чем тут водяные насосы? Ну для тех, кто не знал, воздух — это жидкость вместе с водой, а внутри насоса находится крыльчатка.Эта крыльчатка начинает быстро перемещать воздух, вызывая падение давления. Низкое давление внутри приводит к тому, что вода поднимается вверх по нижней трубе и выбрасывается в сторону. Простой.
Как вы это сделали?
Я понял эту идею, когда посмотрел на крышку от бутылки, и она была настолько простой, что просто должна была работать.
Сначала я взял бутылку и отрезал горлышко.
Затем я нашел маленькую точку в самом центре крышки и просверлил ее, чтобы она плотно прилегала к выступу, выступающему из двигателя возле шпинделя.
Затем я приклеил мотор к крышке, чтобы он совпал с отверстием.
Затем я взял кусок тонкого алюминиевого листа высотой 1/4 дюйма длиной около 5 дюймов.
Я разрезал его на сегменты 4 1/2 дюйма и согнул их пополам, чтобы получились углы в 90 градусов.
Я склеил четыре куска металла, чтобы получился плюс.
Затем я приклеил его к шпинделю двигателя горячим клеем, убедившись, что он отцентрирован.
Затем запустите двигатель и убедитесь, что он хорошо сбалансирован, если не переставьте его, пока он не будет сбалансирован.
Затем отрежьте два отрезка медной трубки длиной 1 дюйм
. Затем просверлите отверстие в крышке бутылки размером с тюбик и приклейте его горячим клеем. УБЕДИТЕСЬ, ЧТО РАБОЧЕЕ КОЛЕСО ЕЩЕ СВОБОДНО ВРАЩАЕТСЯ И НЕ УДАРАЕТСЯ В ТРУБКУ ЭТО ОЧЕНЬ ВАЖНО
Затем вырежьте небольшой кусок оргстекла и просверлите еще одно отверстие в , это размер трубки. Приклейте это к нижней части горячим клеем, и все готово!
ВНИМАНИЕ: ИЗ-ЗА ХАРАКТЕРА ДАННОГО НАСОСА В ЛИНИИ ВСЕГДА ДОЛЖНА БЫТЬ ВОДА ДЛЯ РАБОТЫ.ПРИСОЕДИНЕНИЕ НАСОСА К RESIVWAR ПОМОГЛО УСТРАНИТЬ ЭТУ ПРОБЛЕМУ.

02.10.2009 РЕДАКТИРОВАТЬ: XDleader555 сделал инструктируемый! (что мне было лень делать) иди сюда!

4/6/2010 РЕДАКТИРОВАТЬ: Несколько дней назад я начал копаться в своем мусорном ящике для этого насоса. Я нашел его … сломанным: \ Шпиндель двигателя заржавел и замерз на месте … черт. В настоящее время я ищу другой двигатель, поэтому, если кто-то действительно планирует это сделать, попробуйте поискать двигатель с алюминиевым шпинделем. Или, может быть, просто купите насос, но это Instructables, а не gououtandbuyables! 🙂

Топ 5 лучших бустерных насосов давления воды (* Обзор 2021 года *)

Вы заинтересованы в покупке лучшего бустерного насоса давления воды?

Низкое давление воды — одна из основных жалоб, которые я слышу от покупателей во время осмотра дома.

В этом руководстве я перейду к …

• Мой лучший выбор № 1 для лучшего подкачивающего насоса
• Краткий обзор того, как установить подкачивающий насос
• Основные преимущества наличия усилителя давления воды насос

Давайте начнем с этого руководства!

• Повысьте давление воды в доме на дополнительные 20 фунтов на квадратный дюйм
• Все латунные штуцеры
• Простая установка (нужен только гаечный ключ)
• Включает переключатель качества
• Подключите к обычной розетке

Мой общий лучший выбор № 1 для лучших Бустерный насос давления воды производства Kolerflo.Этот высококачественный бустерный водяной насос повысит давление воды в вашем доме до 20 фунтов на квадратный дюйм. Он включает в себя все латунные штуцеры, выключатель и просто подключается к обычной розетке. Насос Kolerflo прост в установке и требует всего лишь гаечного ключа.

90 076 Посмотреть на Amazon

Изображение	Продукт
Top Pick	Top Pick	Kolerflo Добавить 20 фунтов на кв. Дюйм Простая установка Латунные соединения	Добавить 20 фунтов на кв. Дюйм Простая установка Латунные соединения	Посмотреть на Amazon
		Simer Добавить 40 фунтов на кв. Дюйм Шнур питания 6 футов Стальной корпус	Добавить 40 фунтов на кв. Дюйм Шнур питания 6 футов Стальной корпус	Вид на Amazon
		Grundfos Тихий С резервуаром под давлением С обратным клапаном	Тихий С резервуаром под давлением С обратным клапаном
		Davey Добавить 50 psi Стальной корпус Smart Controller	Добавить 50 psi Стальной корпус Smart Controller	Посмотреть на Amazon
		Burcam Добавить 50 psi Стальной корпус Струйный насос	Добавить 50 psi Стальной корпус Струйный насос	Просмотр на Amazon

5 лучших бустерных насосов давления воды

Вот мой список лучших бустерных насосов давления воды.Эти насосы значительно увеличат давление воды в вашем доме. Если вы хотите прочитать мои полные обзоры, продолжайте прокручивать.

1. Kolerflo 120-Watt (Top Pick)
2. Подкачивающий насос давления воды Simer 3/4 HP
3. Grundfos 115-вольтный подкачивающий насос

   3

4. Подкачивающий насос давления воды Davey Water Products
5. Подкачивающий насос двойного назначения Burcam

Что такое подкачивающий насос давления воды?

Насос повышения давления воды — это тип воды, используемый для повышения давления воды в жилых домах.Типичное повышение давления воды находится в диапазоне от 15 фунтов на квадратный дюйм до 50 фунтов на квадратный дюйм в зависимости от размера насоса.

Большинство подкачивающих насосов включаются автоматически, когда требуется давление. Некоторые насосы имеют регулируемую скорость, поэтому они будут регулироваться для поддержания заданного давления воды.

Если давление воды в вашем доме ниже 40 фунтов на квадратный дюйм, то подкачивающий насос, вероятно, будет хорошим решением.

Что вызывает низкое давление воды?

Подкачивающие насосы, обычно используемые для усиления городского или муниципального водоснабжения, поскольку дом расположен на более высоком уровне, чем муниципальный водопровод, например, на холме.

Точно так же, если ваш источник воды находится в подвале, и у вас большой дом, может быть значительное расстояние до всех светильников в вашем доме.

Иногда выходит из строя редукционный клапан, обычно сделанный из бронзы рядом с главным водонепроницаемым клапаном, и может вызвать очень высокое или очень низкое давление воды.

Если у вас водопроводный трубопровод из оцинкованной стали, он может корродировать изнутри и уменьшить диаметр трубопровода, что снизит давление воды.

Читайте также: Лучшие фильтры для воды для всего дома

Сколько стоит подкачивающий насос?

Как и в случае с большинством домашних компонентов, наибольшие затраты обычно связаны с оплатой труда.

Но бустерные насосы давления воды обычно стоят от 200 до 300 долларов на низкой стороне, а на высокой — от 700 до 900 долларов.

Стоимость рабочей силы будет зависеть от того, сколько новых трубопроводов придется установить водопроводчику, например, если вам нужен обходной контур. Обводной контур — это дополнительный трубопровод, по которому вода будет течь через дом, даже если вам придется снять подкачивающий насос для обслуживания или замены.

Стоимость рабочей силы также будет зависеть от количества необходимых новых клапанов, таких как напорные клапаны, обратные клапаны и запорные устройства. Я бы сказал, что средние затраты на рабочую силу для установки подкачивающего насоса будут составлять 500 долларов по низкой цене и могут достигать 1000–1500 долларов.

Каковы преимущества бустерного насоса давления воды?

Основным преимуществом бустерного насоса давления воды является добавление примерно 25-50 фунтов на квадратный дюйм к существующему давлению воды.

Как домашний инспектор, я часто использую раковины и душевые с очень низким давлением воды — непривлекательное зрелище для покупателей нового жилья.

По моему опыту, низкое давление воды, вероятно, является жалобой номер один покупателей нового жилья.

Читайте также: Как работает циркуляционный насос горячей воды?

Как устанавливается подкачивающий насос давления воды?

В этом разделе я кратко расскажу, как устанавливается подкачивающий насос давления воды. Если вы планируете производить установку самостоятельно, настоятельно рекомендуется прочитать инструкцию производителя.

Для некоторых водяных насосов требуются предохранительные клапаны, а для других — нет.У одних бустерных насосов есть удобные резьбовые соединители, у других — нет. Если в вашем доме нет регулятора давления, его, возможно, необходимо установить перед насосом.

Бустерные насосы давления воды могут быть немного сложными в установке, и это не всегда делается своими руками. Вот почему я создал свой собственный инструмент поиска подрядчиков, который предоставит вам бесплатные предложения от проверенных подрядчиков, прошедших предварительную проверку.

1. Определите наилучшее место для установки насоса. Лучшее место — как можно ближе к основному источнику (от стены / пола), но сразу после отключения основной воды и регулятора давления.
2. Перекройте подачу воды и слейте воду из труб.
3. Некоторые дополнительные аксессуары, которые следует установить перед водяным насосом, включают манометр, регулятор давления и байпасный контур.
4. Измерьте положение насоса по трубопроводу и отрежьте трубу.
5. Установите насос и подключите его.

Читайте также: Лучшие водонагреватели без резервуаров для точек использования

Как отрегулировать давление воды?

Есть два основных способа регулировки давления воды.Во-первых, подкачивающий насос может иметь встроенный регулятор давления, поэтому вы можете просто отрегулировать его на насосе. Скорее всего, это будет винт или клапан, требующий небольшого поворота для регулировки давления.

Второе место для регулировки напора воды — это домашний редукционный клапан, обычно он бронзовый. На клапане есть гайка, и вы поворачиваете ее против часовой стрелки, чтобы уменьшить давление воды. Начните медленно, сделайте 1/4 «оборота за один раз и проверьте давление.

Как купить лучший бустерный насос давления воды?

Покупка лучшего бустерного насоса давления воды принимает во внимание множество факторов для вашего конкретного дома.Вот лишь несколько вещей, на которые следует обратить внимание при покупке подкачивающего насоса …

Повышение давления

Это, вероятно, вещь номер один, которую следует учитывать. Достаточно ли это повысит напор воды, чтобы вы были счастливы. Среднее значение PSI (фунтов на квадратный дюйм), которое обеспечивает подкачивающий насос, находится в диапазоне на 20-50 фунтов на квадратный дюйм выше вашего существующего давления воды. Если ваше давление воды находится в очень низком диапазоне 15-25 фунтов на квадратный дюйм, вы можете приобрести подкачивающий насос, который обеспечивает как минимум 40 фунтов на квадратный дюйм к существующему давлению воды.

Выделенный контур

Некоторым подкачивающим насосам требуются выделенные цепи, что означает выполнение сложных электромонтажных работ на распределительной коробке. Однако многие бустерные насосы можно просто подключить к розетке на 120 вольт, и на ней будет указана длина шнура питания.

Дополнительные принадлежности

Некоторые бустерные насосы имеют встроенные предохранительные клапаны, обратные клапаны и поставляются с запорными клапанами и другими принадлежностями. Всегда проверяйте, с чем идет подкачивающий насос и что вам может понадобиться купить дополнительно.

Регулятор давления

Для некоторых бустерных насосов давления воды требуется отдельный регулятор давления, чтобы вы могли регулировать давление воды. В большинстве домов уже есть редукционные клапаны давления воды, но всегда проверяйте, нужно ли вам их устанавливать. В Калифорнии кодекс требует наличия редукционного или регулирующего клапана.

Материалы

Лучшие бустерные насосы высокого давления воды изготавливаются из качественных материалов, таких как нержавеющая сталь, обладающая высокой устойчивостью к ржавчине и коррозии.

Читайте также: Что такое неисправный полибутиленовый трубопровод? (Руководство)

Лучшие бустерные насосы давления воды

Вот мой лучший выбор для лучших бустерных насосов давления воды. Ознакомьтесь со всеми их плюсами и минусами ниже …

Подкачивающий насос Kolerflo на 120 Вт

Насос Kolerflo на 120 Вт — это недорогой способ повысить давление воды в доме.

Этот насос легко установить домовладельцу, работающему своими руками, требуется только гаечный ключ, что экономит расходы на сантехника.

Kolerflo повысит давление воды в вашем доме примерно на 20 фунтов на квадратный дюйм ПРЕВОСХОДИТЕ текущего давления воды.

Поставляется с высококачественным реле потока, латунными штуцерами, резьбой NPT (для штуцера и переключателя) и шнуром питания для розетки.

• Повышение давления воды в доме на 20 фунтов на квадратный дюйм
• Простая установка с помощью резьбового соединения и переключателя
• Все латунные соединения

• Немного шумно
• В некоторых домах может быть недостаточно повышения давления

Подкачивающий насос Simer 3/4 HP

Подкачивающий насос Simer 3/4 HP — это эффективный способ повысить давление воды в доме.

Насос запускается автоматически, когда давление воды падает, и в среднем повышает давление воды примерно на 35-40 фунтов на квадратный дюйм.

Он поставляется с шнуром питания длиной 1,8 м, поэтому вы можете просто подключить его к обычной розетке на 120 вольт. Насос изготовлен из нержавеющей стали, поэтому он устойчив к ржавчине и коррозии.

• Добавляет до 40 фунтов на квадратный дюйм к существующему давлению воды
• Шнур питания длиной 6 футов
• Корпус из нержавеющей стали

• Жалобы клиентов на протечки

Подкачивающий насос Grundfos на 115 В

Подкачивающий водяной насос Grundfos 3/4 HP — это качественный двигатель для повышения давления воды в вашем доме.

Этот самовсасывающий насос имеет встроенные средства безопасности, такие как защита от сухого хода, поэтому он не будет поврежден.

Кроме того, он тихий, поэтому не разбудит вас при беге ночью.

Встроенный мембранный напорный бак поможет сократить количество пусков. Насос также имеет встроенный обратный клапан, датчик расхода и контроллер.

• Очень тихий водяной нагнетательный насос
• Включает встроенный мембранный напорный бак
• Включает встроенный обратный клапан, датчик потока и контроллер

• Жалобы клиентов на протечки
• Плохое обслуживание клиентов

Подкачивающий насос Davey Water Products

Подкачивающий насос Davey — это высококачественный водяной насос, который может дополнительно увеличить давление воды на 50 фунтов на квадратный дюйм.

Корпус и рабочие колеса насоса изготовлены из прочной нержавеющей стали.

Поставляется с интеллектуальным контроллером Torrium 2, который контролирует давление поступающей воды, обеспечивает адаптивный запуск и имеет защиту от сухого хода.

• Увеличивает давление воды на 50 фунтов на квадратный дюйм
• Конструкция из нержавеющей стали
• Очень интеллектуальный контроллер Torrium 2

Бустерный насос двойного применения Burcam

Насос двойного применения Burcam можно использовать в качестве скважинного струйного насоса или бустерного насоса давления воды.

Насос на 3/4 л.с. изготовлен из нержавеющей стали для защиты от коррозии.

Так как это насос jet , ему не нужен напорный бак (или реле давления), что означает меньше поломок.

Имеет электронное управление для предотвращения работы всухую и повреждений.

• Добавляет около 50 фунтов на квадратный дюйм к вашему домашнему давлению воды
• Конструкция из нержавеющей стали для устойчивости к коррозии
• Это струйный насос, поэтому ему не нужен бак или реле давления

• Шумно
• Требуется регулятор давления, если дома его уже нет

Как водяные бустерные насосы увеличивают давление и расход воды

Бустерные насосы для воды обеспечивают более высокий расход и более высокое давление до необходимого уровня.Подкачивающие насосы обладают многими свойствами, из-за которых давление может вытекать из резервуаров для хранения нефти или целых жилых домов, офисов или заводов.

Слышали ли вы когда-нибудь шумный звук, который издает звук, когда вы открываете воду или кран в своем доме или ванной? Ну, наверное, подкачивающий насос.

Возможные причины низкого давления воды

• Плотность
  Гравитация движет или замедляет течение воды. Чем выше уровень, на котором необходимо подавать воду, тем ниже давление воды.В некоторых случаях количество воды превышает 3 килограмма. Если вода течет вверх через несколько этажей, сила тяжести хочет направить ее обратно вниз.

  В зданиях ниже источника воды может не быть такой проблемы. Небоскребам, многоквартирным домам, домам и многоэтажным предприятиям требуется большой подкачивающий насос для подачи воды на несколько этажей.

• Расстояние до источника воды
  Путь от источника воды и диаметр водопроводных труб влияют на давление воды.Если ваш дом или офис находится в конце водопровода, поток воды может быть низким, прежде чем он достигнет вас. А если у вас слишком маленькие водопроводные трубы, через устройства будет проходить меньше воды.
• Низкое давление от местного водопровода
  Ваш дом может быть ниже водопровода, канализационные трубы могут быть чистыми, а давление воды все еще низким. Иногда низкий расход воды происходит из-за низкого давления воды из местного водопровода.
• Добавочные системы водоснабжения
  Дополнительные системы очистки воды или другие предметы домашнего обихода обеспечивают пресную воду, но могут снизить давление воды.Добавление подкачивающего насоса может восстановить давление воды.
• Прочие проблемы
  Если низкое давление воды вызвано гравитацией, транспортировкой или дополнительными системами, устройство для повышения давления воды может решить проблему.

  Помимо возможных причин, упомянутых выше, иногда низкое давление воды может быть вызвано просто проблемами с водопроводом. Перед покупкой усилителя давления воды рекомендуется проверить сантехнику. Проверьте, не забиты ли трубы или нужно ли отрегулировать редукционный клапан.

:: Подробнее: Бытовые подкачивающие насосы, большой помощник в доме

Как водяной бустерный насос помогает увеличить давление и расход

Подкачивающий водяной насос увеличивает давление воды, заставляя воду быстрее течь по гидравлическим линиям. Однако не забывайте о характеристиках насоса: по мере увеличения давления, необходимого для движения воды, скорость потока уменьшается. Подумайте о том, чтобы положить большой палец на садовый шланг.Вода вытекает под более высоким давлением, но скорость потока ограничивается большим пальцем.

Подкачивающие насосы работают аналогично. Они обеспечивают большую часть воды при максимальном расходе при низком давлении. Если вода вытекает из насоса без ограничений, она движется с большей скоростью потока.

Но когда насос установлен в канализационной системе дома, где вода должна течь вверх по изгибам труб через кухонный кран, то скорость потока ниже, а давление от насоса выше.

Применение бустерных насосов

Бустерные насосы увеличивают слабый поток воды в водных системах или промышленном оборудовании и транспортируют воду из озера, пруда или резервуара для хранения для использования в доме или коммерческом здании. Домашнему хозяйству, которое не получает достаточного давления от водопровода, потребуется насос для повышения низкого давления воды. Отель нуждается в большом коммерческом подкачивающем насосе, чтобы отправить воду на вершину истории.

Подкачивающий насос также используется для повторного сжатия воды из резервуара и отправки ее в кран или домой.Например, в системе сбора дождя вода собирается в баке. Чтобы использовать его для смыва туалетов или стирки белья, вам нужно перекачать воду из бака в свой дом. Вы можете использовать подкачивающий насос, чтобы перекачивать воду.

Самодельный подкачивающий насос

Один водяной подкачивающий насос может повысить давление воды в доме. Иногда здоровые пользователи хотят увеличить поток от низкого уровня регенерации к себе домой.

Колодцы небольшого объема не производят достаточно воды для удовлетворения потребностей домохозяйств.Усилитель давления воды забирает воду из колодца, чтобы увеличить давление воды в вашем доме. Частный колодец, который не производит достаточно воды для удовлетворения спроса, требует резервуара для хранения, чтобы скважина постоянно пополнялась, и домашнего подкачивающего насоса из резервуара для удовлетворения повседневных потребностей.

Подкачивающий насос с расширительным баком

Расширительный или гидропневматический бак может усилить усиленную систему. Резервуар дает воде дополнительное пространство при расширении и предотвращает включение и выключение подкачивающего насоса при каждом открытии крана.Насосы, запускаемые реле расхода, могут измениться во время запуска. Небольшой расширительный бачок предотвращает это колебание.

В большем резервуаре содержится вода определенного объема. Это количество воды забирается из бака перед повторным включением насоса. Резервуар большего размера может обеспечить опорожняющий объем в частной системе колодцев, что значительно сократит циклы откачки.

:: Просмотреть другие продукты: Бытовой водяной насос

Место установки бустерных насосов

Подкачивающий насос должен быть установлен там, где необходимо перекачивать воду.Например, в домохозяйстве с низким давлением воды установите насос на магистраль, где вода поступает в дом. Подключите вход, тогда выход вернется к источнику воды.

Всегда имейте байпас на случай выхода насоса из строя. Байпас позволяет изолировать насос в случае отказа и необходимости решения. Вы можете обойти насос и по-прежнему подавать воду в дом. Перед подключением к дому проверьте насос.

Иногда утечка может вызвать цикл насоса из-за низкого расхода.Насос запускается и останавливается циклически через короткие промежутки времени. Подкачивающие насосы воды активируются потоком, давлением или обоими этими факторами. Если вы обнаружите утечку, изолируйте насос и проверьте его, чтобы убедиться, что это не проблема. Тогда вы сможете найти причину и устранить утечку.

Как поддерживать тихую работу подкачивающего насоса

Подумайте о вибрации насоса во время установки. Способ установки подкачивающего насоса может увеличить производимый шум, если вы не будете осторожны.

Не устанавливайте насос непосредственно на медную трубку, так как вибрация насоса передается на медь и звучит так, как будто самолет летит по дому.Вместо этого используйте гибкий соединитель на входе и выходе, чтобы свести к минимуму звук вибрации.

Выставка МТС

MTS собрала мировых производителей бустерных насосов на этой онлайн-платформе. Просмотрите и найдите своего следующего поставщика вместе с нами.

Если у вас возникнут трудности, пожалуйста, свяжитесь с нами.

Быстрая ссылка на поставщиков

Подкачивающий насос для водопровода

Подкачивающий насос можно использовать для увеличения давления воды, поступающей в дом.Если у вас действительно низкое давление воды из городского водопровода или низкое давление из-за того, что вы находитесь на колодце, установка подкачивающего насоса может быть решением, которое вы искали.

Существует много типов насосов повышения давления, поэтому вам придется провести небольшое исследование и выяснить, какой насос подходит именно вам. Прочтите отзывы, поговорите с другими и примите мудрое решение для своего дома, исходя из вашей ситуации. Комбинированные усилители давления часто являются хорошим выбором, поскольку они включают в себя насос, двигатель, обратный клапан, датчик давления и расхода, а также мембранный бак в одном устройстве.Эти устройства обычно доступны по цене, компактны и относительно просты в установке. Чего вы обычно не получите с этими устройствами, так это способа контролировать, какое дополнительное давление они обеспечивают. Это означает, что важно выяснить, какое давление воды у вас сейчас и насколько высоко подкачивающий насос повысит давление.

Проверьте текущее давление воды

Манометр воды можно использовать для проверки существующего давления воды. В хозяйственном магазине можно приобрести манометр, который покажет вам, сколько у вас PSI (фунтов на квадратный дюйм).Обычно давление не должно превышать 75 фунтов на квадратный дюйм, потому что это плохо для водопроводной системы. Итак, если текущее давление составляет 40 фунтов на квадратный дюйм, а цель — достичь 75 фунтов на квадратный дюйм, тогда вам может потребоваться усилитель давления, который обеспечит не более дополнительных 35 фунтов на квадратный дюйм.

Еще о чем следует подумать

• Какого размера водопровод, идущий в дом? Вы можете приспособиться к трубе любого размера вниз или вверх, но это будет работать более плавно, если размер фитинга подкачивающего насоса соответствует размеру трубы входящей линии.Установка гибких трубок на подкачивающий насос позволит быстро и легко работать с ним, поэтому убедитесь, что вы знаете, какой размер вам нужен.
• Есть ли место для подкачивающего насоса? Эта космическая вещь всегда является проблемой. Даже когда насос небольшой, ему все равно нужны зазоры для обслуживания и пространство для дыхания.
• Есть ли поблизости электрическая розетка? Большинство насосов повышения давления поставляются со шнуром от 6 до 10 футов. При определении местоположения помпы убедитесь, что поблизости есть розетка, которую вы не прочь потерять.Если нет, придется ли вам прокладывать новую электрическую линию для подкачивающего насоса?
• Сколько это будет работать и вам это удобно? Установка подкачивающего насоса потребует от вас врезаться в водопровод и перенаправить его через насос, а затем обратно к магистрали. Есть несколько хороших вставных фитингов, таких как Sharkbite и Gatorbite, которые могут сделать установку быстрой и легкой, если вы можете их использовать. Измерьте и еще раз проверьте, будут ли они работать, прежде чем пытаться их использовать.
• Получить оценки; Вы можете позвонить местным водопроводчикам, чтобы узнать, сколько будет стоить установка подкачивающего насоса, и сэкономить на работе. По крайней мере, вы будете знать, сколько сэкономите, если установите его самостоятельно.
• Хорошо ли изолирован гараж, или вам придется изолировать подкачивающий насос, чтобы он не замерз? Может быть, достаточно оставить свет в гараже или, может быть, вам понадобятся дополнительные меры предосторожности для предотвращения замерзания. При выборе места для установки подкачивающего насоса помните об условиях замерзания.

Как работает мойка высокого давления?

Как работает мойка высокого давления? — Объясни это Рекламное объявление

Криса Вудфорда. Последнее обновление: 9 мая 2020 г.

Вы пробовали воду. Вы пробовали мыло. Вы пробовали чистить и чистка. Вы пробовали мерзкие химические вещества, которые не действуют так, как вам говорят. Так что же делать, если ничего не получается? Раскатайте давление шайба ! Многие люди сейчас регулярно используют эти сверхмощные шланги (также известные как «мойки высокого давления») для струйной очистки. чистить вещи струями воды под давлением примерно в 100–200 раз выше давление воздуха вокруг нас (это 1500–3000 фунтов на квадратный метр). дюйм или фунт / кв. дюйм).Они великолепны на внутренних двориках, подъездах, на садовой мебели, грили для барбекю и всякая прочая наружная грязь. Возьмем посмотрим, как они работают!

Фото: слева: кирпичи, промытые под давлением. Обратите внимание на очень тонкий металл. труба, направляющая струю высокого давления вниз. Фото старшего летчика Сиары Вимбс любезно предоставлено ВВС США.

Фото: Маленькая мойка высокого давления Kärcher для домашнего использования. Этот управляет давлением около 1400 фунтов на квадратный дюйм, что типично для стиральной машины с электрическим приводом, и использует около 1.4 галлона воды в минуту.

Почему струи под давлением делают вещи чище

Есть веская научная причина, почему вода делает вещи такими чистыми: его молекулы имеют небольшое электрическое полярность (один конец заряжен положительно, а другой отрицательно), поэтому они стремятся придерживаться вещей сами по себе. Моющие средства (мыльные химикаты) помогают воде выполнять свою работу еще лучше, расщепляя воду и воду. жир и облегчить смывание воды. Но некоторые виды Притертая грязь просто не сдвинется с места, как бы вы ни старались.Вот тогда действительно пригодится мойка высокого давления. Он использует узкая струя горячей или холодной воды под высоким давлением для удаления грязи. Поскольку вода движется быстро, она ударяется о грязную поверхность высокая кинетическая энергия, сбивая грязь и пыль прочь, как постоянный дождь крошечных ударов молотка. Но это всего лишь вода, поэтому она не повредит самые твердые поверхности. Сказав это, неплохо было бы протестировать мойку высокого давления на незаметном месте перед началом работы убедитесь, что он не повредит очищаемую поверхность.Всегда читайте инструкции перед использованием мойки высокого давления!

Рекламные ссылки

Части напорной воды

Мойка высокого давления менее сложна, чем кажется. Это на самом деле просто водяной насос, работающий от электрического мотор. Стиральная машина забирает обычную воду из крана (для вас, ребята, это кран. Великобритания), насос разгоняет воду до высокого давления, а затем впрыскивает его из шланга на скорости через спусковой крючок. Вы можете вписаться различные другие насадки на конец шланга для очистки разные вещи.

Это основные детали, которые вы найдете внутри давления. шайба:

• Впускное отверстие для воды : Шланг, соединяющий мойку высокого давления с главный водоснабжение. Обычно на входе есть фильтр, предотвращающий попадание грязи и попадание мусора в мойку и засорение работ. Маленькие кусочки зернистость — это последнее, что вам нужно в стиральной машине, особенно с тех пор, как они могли вылететь с другого конца на большой скорости!
• Электродвигатель или газовый двигатель : Самый маленький, давление шайбы (например, очень популярные марки Kärcher) отключаются от бытового электроснабжения, но более крупные модели Работает на компактных бензиновых двигателях.Двигатели похожи на те, которые вы найдете в газонокосилках. (обычно номинальная мощность составляет около 3–4 кВт или 3,5–5,5 л.с.). Модели с газовым двигателем отлично подходят, если вы работаете на улице в местах с затрудненным электроснабжением. найти (или там, где длинный тянущийся кабель был бы опасен или неудобно). Мотор или двигатель предназначен для работы на воде. насос.

  Фото: Хотя бытовые мойки высокого давления обычно работают от электричества, более крупные часто приводятся в действие небольшими бензиновыми двигателями и производят значительно более мощные водяные форсунки.Вот двигатель внутри типичной газовой моечной машины, используемой Корпусом морской пехоты США, заправляемой для очистки вертолетов. Это сделано Дженни и оценено при давлении 3400 фунтов на квадратный дюйм (примерно в 230 раз больше нормального атмосферного давления), что примерно в три раза больше, чем средний дом Kärcher. Это едва ли не самая мощная стиральная машина, которую вы встретите! Фото LCpl. Джесси Д. Леджер любезно предоставлен Корпусом морской пехоты США.

• Водяной насос : это сердце мойки высокого давления.Это немного как ручной насос для грунтовых вод — только он работает на высокой скорость электродвигателем (или газовым двигателем), а не рукой. Когда двигатель тянет насос в одну сторону, он всасывает воду из кран; когда он толкает насос в другую сторону, вода брызгает наружу в струе высокого давления. Насосы предназначены для обработки потока воды около 1–2 галлона (4–8 литров) в минуту.
• Шланг высокого давления : Это трубка, выходящая из стиральную машину к любому приспособлению для очистки, которое вы решили использовать.Обычный кусок трубки не сможет выдержать высокое давление вода, протекающая через него. Шланг высокого давления армирован проволокой. сетка и состоит из двух или более слоев пластика высокой плотности. Это важно использовать шланг с более высоким номинальным давлением, чем насос в вашей мойке высокого давления, но, если ваша стиральная машина поставляется с вашим собственным шлангом, не о чем беспокоиться. Обычно безопасность маржа на шланги для мойки высокого давления составляет около 300 процентов, так что если ваш шайба рассчитана на 2000 фунтов на квадратный дюйм, ваш шланг должен выдерживать давление не менее 6000 фунтов на квадратный дюйм.
• Приспособление для очистки : В зависимости от того, что вы чистите, ты можешь переключиться с простого триггерного пистолета (по сути, просто клапана, который позволяет вода через ручку) к вращающейся палочке спрей или вращающуюся щетку, чтобы очистить диск. Приспособления с электроприводом управляются силой протекающей через них воды.

Фото: Пистолет-спусковой механизм мойки высокого давления Kärcher. Армированный шланг высокого давления проходит внутри пластикового кожуха через клапан и выходит из открытого конца справа.

Некоторые аппараты для мытья под давлением имеют дополнительные функции. Вода и электричество — не лучшая комбинация, поэтому многие моечные машины автоматические выключатели замыкания на землю, также известные как устройства защитного отключения (УЗО), встроенные в блок питания, чтобы защитить вас в случае электрическая неисправность. Большинство шайб работают одинаково и точно то же самое, но более дорогие, как правило, работают при более высоком давлении воды (и имеют лучшую очищающую способность).

Как работает мойка высокого давления

Вот краткое изложение основного принципа:

1. Моющее средство поступает из бутылки или контейнера по одному шлангу.
2. Холодная вода поступает из крана (крана) через другой шланг и фильтруется на входе.
3. Стиральная машина приводится в действие электродвигателем или дизельным двигателем.
4. Приводимый в действие двигателем или двигателем, водяной насос (крыльчатка) всасывает моющее средство и воду и смешивает их вместе. Большинство стиральных машин также нагревают воду до температуры 50–70 ° C (125–155 ° F).
5. Насос выбрасывает горячую мыльную воду через армированный выпускной шланг высокого давления. (и любое крепление к нему).Узкое сопло на этих насадках помогает еще больше увеличить давление водяной струи. Высокого давления струи не только очищает более эффективно, но и означает, что вы тратите примерно на 80 процентов меньше воды, чем если вы использовали обычный шланг низкого давления (что более экономично, если у вас вода дозируемая).

Что такое настоящая шайба внутри?

Изображение: Патент на мойку высокого давления Kärcher предоставлен Управлением по патентам и товарным знакам США (с добавлением цвета и аннотации для ясности).

Это сильно упрощенная версия; на самом деле мойка высокого давления — это немного сложнее внутри. Для начала имеется несколько насосов, которым из соображений безопасности уделяется довольно много внимания. полностью изолировать влажные части машины от всех электрических частей. Я не могу разобрать для вас стиральную машину, но я могу сделать следующее лучшее: показать вам техническая схема внутренней части типичной мойки высокого давления Kärcher из одного из патентов США компания подала.Я раскрасил его и значительно упростил нумерацию, чтобы было легче понять:

1. Основной внешний пластиковый корпус (желтый).
2. Электродвигатель (красный).
3. Изоляционная пластиковая пленка (синяя): предотвращает попадание воды внутрь двигателя.
4. Центральный вал двигателя вращается с высокой скоростью, приводя в действие водяной насос.
5. Поршневой водяной насос (серый): двигатель вращается (вращается), но насос движется вперед и назад (совершает возвратно-поступательное движение), преобразовывая воду в струю высокого давления.Внутри мойки высокого давления находится несколько насосных агрегатов, и (для простоты) здесь показан только один.
6. Поршень насоса (оранжевый): это камера, в которой вода нагнетается под высоким давлением.
7. Водопроводная труба (синяя): здесь вода всасывается и откачивается.

Вы можете найти более подробную информацию обо всех деталях и о том, как они работают, посмотрев патент США № 5,886,436: Устройство для очистки высокого давления (через Google Patents) от Josef Schneider et al, Alfred Kärcher GmbH & Co., выдана 23 марта 1999 г.

Недостатки мойок высокого давления

Фото: Омываемые под давлением памятные надгробия до (слева) и после (справа). К сожалению, грязь должна куда-то уходить, поэтому подумайте о том, куда вы распыляете, и спланируйте направление, в котором вы работаете. Фото Чарльза Д. Гэддиса IV любезно предоставлено ВМС США.

Мойки высокого давления могут сделать вещи действительно чистыми, но у них тоже есть несколько проблем:

• Они используют много воды (обычно 1.5–2 галлона в минуту). Эта вода должна быстро уйти, поэтому вам понадобится хороший дренаж в том месте, где вы работаете, если вы не хотите вызвать наводнение.
• Они шумные (уровень звука обычно составляет около 75–90 дБА).
• Они могут сильно испачкать все вокруг себя (включая вас!), Разбрызгивая грязь во всех направлениях. Тщательно продумайте порядок или направление, в котором вы будете работать, чтобы свести к минимуму объем уборки. вам нужно будет сделать позже. Выбирайте насадки с умом, чтобы не создавать лишнего беспорядка, и обязательно носите водонепроницаемые защитные комбинезоны и обувь.
• Хотя электрические моечные машины изолированы и очень безопасны в использовании, всегда есть риск использовать электричество рядом с водой, так что будьте осторожны. обязательно работайте с УЗО, если вы не используете машину с бензиновым двигателем.
• Мойки высокого давления — это затупившиеся инструменты, не всегда подходящие для очистки хрупких приспособлений и деталей. При неправильном использовании они могут повредить деревянный настил и пробить ослабленные уплотнения старых окон, что сделает их более склонными к протечкам или (в случае двойного остекления) «запотеванию».«Если вы не уверены, сначала попробуйте стиральную машину на незаметном месте — и используйте настройку малой мощности (или широкую форсунку), прежде чем увеличивать мощность (или использовать более узкую форсунку), как только вы почувствуете, что это безопасно.

Рекламные ссылки

Узнать больше

На сайте

Статьи

Патенты

Хотите получить более подробную техническую информацию? Попробуйте это!

• Патент США № 6,892,957: Мойка высокого давления с улучшенной мобильностью от Ralph D Bennett, Black and Decker Inc., выдан 17 мая 2005 г.
• Патент США № 5,886,436: Аппарат для очистки высокого давления от Йозефа Шнайдера и др., Alfred Kärcher GmbH & Co., выдан 23 марта 1999 г.
• Патент США № 6085739: Аппарат для мытья под давлением, Даниэль Лейсс, Jenny Products Inc., выдан 29 октября 1997 г.

Книги

• Очистка вне помещений с помощью аппаратов для мытья под давлением: пошаговое руководство по проекту Томаса Г. Леммера и Пэта Симпсона. Quarto Publishing, 2004. Я пролистал это, и мне показалось, что это очень исчерпывающее практическое руководство с множеством фотографий и иллюстраций, а также большим количеством практического текста.Он начинается с объяснения деталей устройства для мытья под давлением и того, как он работает, а затем объясняется, как использовать его в различных конкретных работах по очистке (включая очистку желобов, кирпича и раствора, внутренних двориков и проездов).

Видео

• Как мыть дома сайдинг под давлением Майк Крафт, Lowe’s. Простой 5-минутный рассказ о том, что можно делать с мойками высокого давления, и о некоторых подводных камнях, которых следует избегать. Советы о том, как подготовиться к мытью под давлением, также очень полезны.

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Chris Woodford 2008, 2020. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2020) Мойки высокого давления. Получено с https://www.explainthatstuff.com/pressurewashers.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Как работают насосы и воздушные компрессоры?

Криса Вудфорда. Последнее изменение: 14 мая 2020 г.

Некоторые изобретения гламурно — микрочипы и оптоволоконные кабели приходит на ум. Другие тише и скромнее, но не менее важный.Насосы и компрессоры, безусловно, попадают в эту категорию. Попробуйте представить себе жизнь без них, и далеко не уедешь. Брать насосы, и вам нечем будет протолкнуть горячую воду через трубы центрального отопления дома, и никак убрать огонь с холодильника. Можно также начать ходьба тоже, потому что вы не сможете взорвать шины на своем велосипеде или залить бензин в машину. От отбойных молотков до кондиционеров, всевозможных машин используйте насосы и компрессоры для перемещения жидкостей и газов с места на место.Давайте посмотрим, как они работают!

Фото: Насосы — незамеченные инженерные герои, перемещающие жидкости и газы с места на место. Этот роторный насос с дизельным двигателем используется для бурения водяных скважин в Южной Америке. Фото Бритни Каннади любезно предоставлено ВМС США.

Как перемещать твердые тела, жидкости и газы

Artwork: Как люди перемещали жидкости до изобретения насосов? Один из вариантов заключался в использовании водоподъемного крана со встроенным противовесом, известного как шадуф, который датируется примерно 2000 годом до нашей эры.Другим методом был винтовой насос, изобретенный Архимедом в Древней Греции около 250 г. до н.э., в котором спиральная резьба медленно вращающегося винта использовалась для перекачивания воды с низкого уровня на высокий. Рисунок современного винтового насоса типа «Архимед» из патента США 4239449: «Конструкция винтового насоса». Уильям Дж. Бауэр, 16 декабря 1980 г., любезно предоставлено Управлением по патентам и товарным знакам США.

Предположим, вы хотите переместить твердый металлический блок. Мало выбор в том, как это сделать: вы должны поднять его и нести.Но если вы хотите переместить жидкости или газы, это очень много. Полегче. Это потому, что они двигаются с небольшим немного помощи от нас. Мы называем жидкости и газы жидкостями потому что они текут по каналам и трубам из одного места в другое. Они Однако не двигайтесь без посторонней помощи. Требуется энергия перемещать вещи, и обычно мы сами должны это обеспечивать. Иногда жидкости и газы имеют запасенную потенциальную энергию, которую они могут использовать передвигаться (например, речки текут спускаться от истока к морю, используя силу тяжести), но часто мы хотят переместить их в места, куда они обычно не попадают — и для что нам нужны насосы и компрессоры.(Вы можете узнать больше о твердых телах, жидкостях и газах в нашей статье о состояния вещества.)

В чем разница между насосом и компрессором?

Иногда используются слова «насос» и «компрессор». взаимозаменяемо, но есть разница:

• Насос — это машина, которая перемещает жидкость (жидкость или газ) из одно место в другое.
• Компрессор — это машина, которая сжимает газ в меньший объем и (часто) одновременно закачивает его в другое место.

Фото: Насос или компрессор? Если на нем есть манометр и давление увеличивается по мере того, как вы качаете, технически он также работает как компрессор. С помощью этого ножного насоса, накачивая автомобильные шины, вы накачиваете и сжатие одновременно. Даже в этом случае вы бы не стали называть это воздушным компрессором, потому что его работа действительно заключается в перемещении воздуха из атмосферу в ваших шинах. Компрессор обычно предназначен для использования сжатого воздуха каким-либо образом, например, для работы отбойного молотка (пневматической дрели).

Насосы могут работать как с жидкостями, так и с газами, но компрессоры обычно работают. только по газам. Это потому, что жидкости очень трудно сжимать. Атомы и молекулы, из которых состоят жидкости made, настолько плотно упакованы, что вы не можете сжать их ближе друг к другу (важный часть науки, которая очень хорошо используется в гидравлических машинах). Мойки высокого давления, которые делают мощная струя воды для чистящие вещи, являются исключением: они работают путем отжима жидкости до более высокие давления и скорости.Кофемашины также выжимают воду под высоким давлением, чтобы напитки были крепче и вкуснее.

Сжатые газы имеют встроенные насосы

Когда вы сжимаете газ в меньшее пространство, вы увеличиваете его давление и сохраняете энергию внутри него, который вы можете использовать спустя некоторое время. Мы называем это потенциальной энергией, потому что она имеет умение делать что-то полезное в будущем. Сжатый газ, хранящийся в плотно закрытой контейнер снова расширится и потечет, если вы позволите ему, например, открыв клапан.Вот что происходит, когда вы надуваете воздушный шар и завязываете узел на шее: вы сжимаете воздух и сохраняете его внутри. Когда вы развязываете воздушный шар, это похоже на открытие клапана. Газ под давлением внутри выпускается и выходит под собственным давлением. Давление и запасенная потенциальная энергия сжатого газа позволяют ему течь сам по себе без помощи насоса. Другими словами, сжатый газ чем-то похож на газ с собственным встроенным насосом.

Как работают насосы?

Насосы бывают двух разных типов: поршневые насосы (которые перекачивают попеременно назад и вперед) и роторные насосы (которые вращаются).

Поршневые насосы

Фото: Ножные насосы — это знакомые примеры поршневых насосов: они перемещают воздух, когда вы толкаете ногу вверх и вниз. С помощью этого насоса вы ставите ногу на черный рычаг вверху и качаете ногой вверх и вниз, заставляя красный цилиндр двигаться вперед и назад. Клапан внутри цилиндра пропускает воздух (когда вы поднимаете ногу), который затем выкачивается через черный шланг справа (когда вы опускаете ногу). Манометр в верхней части насоса (справа) показывает давление воздуха в шине в британских единицах (барах и фунтах на квадратный дюйм или фунт / кв. Дюйм).

Велосипедные насосы, пожалуй, самые известные примеры поршневых насосов. У них есть поршень который движется вперед и назад внутри цилиндра, попеременно втягивая воздух снаружи (когда вы вытаскиваете ручку) и вдавливаете в резиновая шина (когда вы нажимаете на ручку обратно снова). Один или несколько клапанов гарантируют, что воздух, который вы втягиваете в насос, не иди прямо обратно, как он пришел. Кстати, стоит отметить, что велосипедные насосы на самом деле воздушные. компрессоры , потому что они нагнетают воздух из атмосферы в замкнутое пространство резиновой шины, уменьшая его объем и увеличивая давление.

Роторные насосы

Фото: Типичный роторный насос, используемый при тушении пожаров. Крыльчатка находится внутри серебряного корпуса под черным круглым корпусом. Фото Мелроуз Афас любезно предоставлено ВМС США.

Ротационные насосы работают совершенно иначе, используя прядение. колесо для перемещения жидкости от входа к выходу. Такие устройства, как их иногда называют центробежными насосами. потому что они выбрасывают жидкость наружу, заставляя ее вращаться (немного похоже на то, как стиральная машина сушит ваши джинсы вращая их на большой скорости).Роторные насосы работают прямо противоположно турбинам. Где турбина улавливает энергию жидкости или газа, которые движутся сами по себе аккорд (например, ветер в воздухе вокруг нас или вода течет в реке), насос использует энергию (обычно электродвигатель или компактный бензиновый двигатель или дизельный двигатель) для перемещения жидкости с места на место.

Художественное произведение: роторный насос может использовать зацепляющиеся шестерни или винты для перемещения жидкости, как в гидравлическом двигателе.

Роторные насосы, как правило, внешне выглядят одинаково: есть герметичный круглый или цилиндрический корпус. с входом с одной стороны и выходом с другой.Однако внутри они могут работать в разных способами. Пластинчатые насосы используют лопасти (плоские лопасти), которые скользят внутрь и наружу при вращении, перемещая жидкость из впускного отверстия. к розетке и выбросить на скорости. Импеллерные насосы используют колесо с изогнутыми лопастями, называемое рабочим колесом, которое немного похоже на многолопастной пропеллер, плотно установленный в середине замкнутой трубы. Рабочее колесо втягивает жидкость через впускное отверстие, вращает ее на высокой скорости, а затем выталкивает через выпускную трубу, обычно направленную в противоположном направлении.Иногда рабочие колеса изготавливаются из жесткого металла или пластика (например, на фото ниже), хотя они также могут иметь гибкие, эластичные лопасти, длина которых изменяется при вращении (аналогично скользящим лопастям лопастного насоса), поэтому они всегда делайте плотную печать. В еще одной конструкции лопасти и рабочие колеса заменены двумя или более большими винтами или шестернями, которые входят в зацепление и вращаются в противоположных направлениях, вытягивая жидкость вокруг себя по мере движения. В шнековых насосах используется один длинный винт, который транспортирует материал при вращении, подобно шнеку, установленному внутри трубы.

Что лучше: поворотное или возвратно-поступательное?

Роторный насос работает намного быстрее поршневого насоса, потому что жидкость постоянно входит и выходит; в поршневом насосе он входит в половину времени и уходит вторую половину. Также легче запитать с электродвигатель, чем поршневой насос, потому что электродвигатель тоже вращается; легко управлять одним вращающимся машина с другой, и несколько сложнее использовать вращающуюся машину (двигатель) для привода возвратно-поступательного движения (насос, который должен двигаться вперед и назад).Как правило, роторные насосы механически проще и надежнее поршневых, поскольку у них нет движущихся клапанов, которые постепенно изнашиваются.

Анимация: Сравнение поршневых и ротационных насосов. Слева: простой возвратно-поступательный поршневой насос работает в двухступенчатом цикле. Во время впуска поршень (темно-синий) перемещается вправо. Впускной клапан (зеленый) открывается, а клапаны поршня (красный) закрываются. Поршень втягивает жидкость через впускное отверстие и проталкивает ее через выпускное отверстие.На обратном ходе поршень перемещается влево. Теперь впускной клапан закрывается, а клапаны в поршне открываются, поэтому жидкость проходит через поршень, готовая к перекачке к выпускному отверстию при следующем такте.

Справа: роторный насос перемещает жидкость от входа к выходу, как лопастное колесо. Наблюдая за тем, что происходит с отдельным сегментом, мы видим, что в один момент он наполняется жидкостью, а затем через некоторое время выталкивается к выпускному отверстию. Это очень упрощенный пример того, что называется лопастным насосом: лопасти — это «лопасти», которые вращают колесо.Вы можете видеть, что половина камер (верхние) будут все время пустыми, что снижает эффективность насоса. По этой причине в практических насосах, как правило, колесо устанавливается не по центру, что создает большую камеру в форме полумесяца внизу, позволяя перекачивать больше жидкости за одно и то же время.

Использование насосов и компрессоров

Насосы есть внутри практически любой машины, использующей жидкости, от автомобильных двигателей (которые должны перекачивать топливо) до посудомоечных машин (где насос перекачивает горячую воду. вокруг ванны) и личных плавсредств (приводится в движение по воде струей воды под высоким давлением, толкающей назад).

Фото: Типичное рабочее колесо насоса. Фото любезно предоставлено NASA Marshall Image Gallery.

В отличие от машин на основе насосов, машины с компрессорами не работают, просто перемещая жидкость: они также используют энергию, которая была хранится внутри жидкости, когда она изначально была сжата. Требуется энергия, чтобы сжать газ, но эта энергия не исчезнет раствориться в воздухе, и он не будет потрачен впустую. Он хранится внутри газа, и вы можете использовать его позже, когда захотите, позволив газу двигаться в других местах (газовые пружины, используемые в офисных креслах и петли, которые держат двери багажника открытыми, — хороший тому пример).

Многие машины (например, отбойные молотки) сжатый воздух из компрессора для выполнения полезной работы — мы говорим, что они пневматический (слово, которое обычно означает Пневматическая машина ). В отбойный молоток, например, сжатый воздух отталкивает сверло назад и вперед, когда он выпущен через длинную трубу. (Ты можешь иметь заметил, что к большой воздушной компрессорной машине прикреплен отбойный молоток через большой воздушный шланг.) Сжатый воздух также используется для чистки вещей. как каменные блоки.Еще одно действительно важное применение — это питание пневматические тормоза в поездах, грузовиках и автобусах. К быстро остановить действительно большой автомобиль, нельзя полагаться на давление со стороны водителя нога, как в машине (где тормоза гидравлические). Вместо этого тормоза грузовиков и поездов приводятся в действие сжатым воздухом. отпускается, когда водитель нажимает на педаль. Возможно, вы слышали внезапный свистящий звук после внезапной остановки грузовиков. Это сжато воздух, выпущенный после того, как он прижимает тормоза к колесам, заставляет их отдых.

Как сделать свою собственную систему аэропоники высокого давления

Сбор информации о HPA очень важен перед построением собственной системы. Мы можем многому научиться на ошибках других людей и просто избежать страданий. Зачем проходить школу тяжелых ударов, если это уже сделал кто-то другой? Наша проблема заключается в том, чтобы знать, какая информация является хорошим советом, а другая — плохим. Итак, давайте поговорим о некоторых моих исследованиях.

Во-первых, давайте прямо скажем, что настоящая аэропоника — это высокое давление.Это сложнее, но особенно полезно, когда дело касается роста растений.
[sc: AD2]
Проектирование HPA можно проследить до 1970 года. Однако в 1990-х годах НАСА произвело революцию, заявив, что это самый эффективный способ выращивания растений в космосе. Многие исследования доказали преимущества выращивания растений в аэропонной системе как на Земле, так и в космосе.

Вот некоторые из преимуществ — ЗА:

1. Использует на 98% меньше воды, чем традиционные методы выращивания
2. Используемые питательные вещества составляют 1/3 количества, необходимого для гидропоники и методов выращивания почвы
3. Мы можем посадить больше растений на меньшем расстоянии
4. Нет затрат на почву
5. Некоторые культуры могут давать до четырех урожаев в год, а не только двух.

Несмотря на то, что аэропоника звучит великолепно, есть несколько недостатков — МИНУСЫ:

1. Можно приобрести больше единиц или деталей по сравнению с другими методами выращивания
2. Используется дорогой насос высокого давления
3. HPA требует тщательного контроля и, возможно, частого обслуживания, в основном из-за засорения распылительной головки из-за скопления солей.
4. Для поддержания работы системы требуется электричество
5. Относительные короткие отказы системы могут привести к потере всего вашего урожая за считанные минуты, а не часы.

Теперь поговорим об особенностях построения системы HPA (аэропоника высокого давления).

Есть два основных типа аэропоники

Тот, который НАСА произвело HPA ( Aeroponics высокого давления) и LPA ( Low Pressure Aeroponics ) более дешевую систему. Системы LPA чаще всего используются и строятся домашними мастерами.

В системах

LPA используется стандартная пара насоса с магнитным приводом, соединенная с ПВХ или трубкой, а также несколько миниатюрных спринклерных головок.Распыляемая вода из спринклерной головки LPA имеет большие капли, которые окружают корни растений. LPA обычно работают в системе 24 часа 7 дней в неделю, постоянно увлажняя корни. Они работают хорошо, дешевы и просты в сборке. Однако они не так эффективны, как системы HPA.

Системы

HPA должны работать при высоком давлении, обычно выше 80 фунтов на квадратный дюйм, в идеале — 100 фунтов на квадратный дюйм. Высокое давление используется для распыления воды через небольшое отверстие для создания водяных капель диаметром 50 микрон или меньше.Один микрон составляет одну миллионную метра. Средний диаметр человеческого волоса составляет 80 мкм. Итак, мы говорим о действительно крошечной капле воды. HPA также должен работать с очень точным временным циклом. HPA может работать от 1 до 5 секунд, а затем от 3 до 5 минут. Для управления временным интервалом и создания тумана нужного размера требуются специальные компоненты.

Размер капли

Исследование НАСА показало, что растения более склонны поглощать питательную воду в виде капель от 5 до 50 микрон более эффективно, чем любые другие размеры.Размер капель воды имеет решающее значение для поддержания аэропонного роста. Слишком большая капля воды означает, что к корневой системе доступно меньше кислорода. Слишком мелкие капли воды, такие как те, что генерируются ультразвуковым мистером, вызывают чрезмерное количество корневых волосков без развития боковой корневой системы для устойчивого роста в аэропонной системе.

Итак, HPA требуют высокого давления для правильной работы для получения оптимального размера капель 50 микрон из мистеров. Кроме того, HPA нуждаются в точных таймерах, которые регулируются с точностью до секунд.

Компонентов нашей системы:

Как упоминалось ранее, НАСА показало, что растения более склонны поглощать воду размером от 5 до 50 микрон. Следовательно, это понимание того, что HPA (аэропоника высокого давления) более эффективна, чем наиболее распространенная система аэропоники низкого давления.

Опять же, для достижения оптимальных условий для развития растений требуются некоторые основные компоненты и инструменты.
Основные компоненты нашего HPA следующие:

1. Водяной насос высокого давления
2. Накопительный бак предварительного давления
3. Электрический соленоид, подключенный к регулируемому реле таймера
4. Реле давления
5. Форсунки Mister

Водяной насос высокого давления

Аэропонике высокого давления требуется НАСОС, который может производить достаточно воды для повышения давления воды для получения идеального размера капель от 20 до 50 микрон.Эти насосы обычно представляют собой диафрагменные насосы или бустерные насосы обратного осмоса. Насос должен обеспечивать стабильное 80 P.S.I. при требуемом потоке питательных веществ. Так что ищите насос, который может генерировать 100 фунтов на квадратный дюйм или более. Некоторые используют бустерный насос Aquatec 8800 RO. Он может производить максимум 150 фунтов на квадратный дюйм, поэтому дает вам немного места для игр. Он относительно дешев по сравнению с другими расходами на насос и работает тише. Насос Aquatec 6800 RO Booster также является хорошим вариантом, поскольку он может создавать давление 100 фунтов на квадратный дюйм. Однако убедитесь, что вы приобрели его с правильным регулятором, и он настроен на 80–100 фунтов на квадратный дюйм.Потом это сложно изменить.
Этот насос будет работать с большинством умеренных систем с гидроаккумулятором. Для более крупных систем HPA или если вы планируете расширить свою систему в будущем, купите насосы Shur-flow. Они используются в средствах для чистки ковров и в автоматах с газировкой и являются надежным брендом.

Накопительный бак с предварительным давлением

Эти резервуары используются во многих домах для воды из колодцев и в туристических трейлерах (RV), чтобы поддерживать давление воды в трубах. Они. предотвратить перегрузку насоса каждый раз, когда из крана требуется вода.
Эти аккумуляторные баки имеют резиновую камеру, которая может расширяться и сжиматься под действием воды и давления. Этот пузырь создает в резервуаре два пространства; один из жидкости и один из сжатого воздуха.

Немного физики. Нельзя сжимать воду, но можно сжимать воздух. Если гидроаккумуляторы были заполнены до самого верха, вы обнаружите, что у вас не будет давления воды для откачивания воды. Таким образом, чтобы эти резервуары работали, в резервуаре всегда должно быть какое-то пространство, чтобы удерживать только воздух для создания давления.

После того, как насос заполнит его водой, гидроаккумулятор сможет выпускать воду с предварительным давлением, используя давление воздуха в качестве движущей силы для вывода воды при включении крана.

Итак, вы можете подумать, зачем нам бак, если у нас есть насос, который может создавать давление воды для системы HPA? Зачем тратить время и деньги на аккумуляторный бак?

Ну давай посмотрим почему?

Насос — это, пожалуй, самая дорогая часть HPA, поэтому продление срока службы насоса сократит долгосрочные расходы.Итак, первое преимущество бака — это слишком низкое утомление и снижение нагрузки на насос, меньшее использование, больший срок службы насоса, это так просто.
Но, что более важно, аккумуляторный бак служит другой цели, создавая мгновенное и постоянное давление после открытия соленоида, чтобы распылительные головки могли работать в течение коротких интервалов с точным давлением, им необходимо производить капли от 30 до 50 микрон. Если бы насос был напрямую подключен к вашим господам вместо того, чтобы проходить через аккумуляторный бак, был бы короткий период времени, когда давление было бы ниже 100 фунтов на квадратный дюйм, и это медленное стартовое давление привело бы к образованию капель размером больше, чем наш диапазон 50 микрон. .

Примером некоторых аккумуляторных баков являются баки Well-x-trol. Они специально разработаны для того, чтобы делать то, что мы хотим в HPA. Некоторые из них имеют размер около 2 галлонов, однако вы можете использовать другие размеры. Меньшие из них экономят место, а резервуары большего размера позволяют сократить рабочий цикл насоса.
Что следует рассмотреть при выборе размера резервуара
Помните, что для резервуаров большего размера следует помнить, что чем больше резервуар, тем более «застойным» может стать раствор, если вы увеличите его размер до требований системы, потому что один и тот же раствор будет оставаться в резервуаре в течение длительного времени. времени.

Резервуары большего размера требуют большего количества раствора. Поэтому, если вам нужно заменить питательные вещества до того, как резервуар опустеет, они пойдут в отходы, если их нельзя будет переработать. Как только вы добавляете воду к своим питательным веществам, они становятся летучими и начинают разрушаться. Поэтому проконсультируйтесь с поставщиком и спросите, каков срок службы смешанного раствора.

Баки меньшего размера удерживают меньше при заданном давлении и имеют тенденцию быстро опускаться, если ваша система требует больших усилий. Это заставит помпу работать чаще.

*** ВНИМАНИЕ: Всегда устанавливайте клапан сброса давления на аккумуляторном баке. Если насос или реле давления неисправны и не отключаются должным образом, резервуар может превратиться в бомбу и взорваться. Клапан сброса давления предотвратит повышение давления сверх определенной точки. Это очень важная функция безопасности!

ЭЛЕКТРИЧЕСКИЙ СОЛЕНОИД

Электрический СОЛЕНОИД — это просто элемент в HPA, который запускает и останавливает подачу воды в систему при включении и выключении таймера.Это запорный клапан с электронным управлением. Вы подключаете соленоид к цепи реле таймера. Таймер будет контролировать, когда соленоид открывается и закрывается, а также когда растения получают свои питательные вещества.
Эта система мало чем отличается от автоматической системы полива газонов. Итак, если вы разбираетесь в своей газонной системе, вы знаете, о чем идет речь.

Таймеры для работы соленоида лучше всего работают с точностью до 1 секунды, когда время «включено», а время «выключено» — в диапазоне минут. Один из используемых таймеров — это таймер повторного цикла ART DNe, но есть и многие другие бренды, которые можно использовать.Я планирую построить свой таймер на основе Aurdiono.

РЕЛЕ ДАВЛЕНИЯ.

Этот компонент контролирует давление во всей системе. Он либо приобретается отдельно, либо встраивается в насос как единое целое. Aquatec 8800 не имеет реле давления, поэтому приобретайте его отдельно.

Реле давления сообщает насосу, при каком давлении включать и при каком давлении выключать. Это так просто. Что делает, так это измеряет давление воды в линии, и когда давление низкое, оно включает электричество к насосу, поскольку насос работает, давление растет.Как только давление достигает заданного значения, реле давления отключает электричество. Насос перестает работать.
Если вы хотите, чтобы в вашем гидроаккумуляторе было максимальное давление 100 фунтов на квадратный дюйм, но не ниже, скажем, 80 фунтов на квадратный дюйм, тогда вы устанавливаете реле давления для активации насоса при 80 фунтах на квадратный дюйм и выключаете при 100 фунтах на квадратный дюйм. Опять же, довольно просто.

Компания Aquatec производит реле давления, специально разработанные для ее насосов обратного осмоса, и они могут поставляться с предустановкой на отсечку 80 фунтов на квадратный дюйм, что вы и хотите использовать.

Спрей, господа

Распыление достигается путем прокачки воды через форсунки под высоким давлением. Форсунки бывают разных форм распыления и отверстий. Форсунки и отверстия большего размера уменьшают вероятность засорения, но для работы требуется давление и высокая скорость потока. Это нехорошо, если мы пытаемся сэкономить на питательных веществах и эксплуатационных расходах.

Выбор форсунок, которые производят капли необходимого размера, обеспечит адекватное покрытие при заданной скорости и давлении.Для большинства применений HPA выбирайте форму сопла с полным конусом.

Размер капель в конкретном аэрозоле может варьироваться от субмикронов до тысяч микрон. Эти капли подразделяются на разные классификации. Для HPA классификация — это тонкое распыление мелкодисперсного тумана от 10 до 100 мкм.

Фиксированные форсунки имеют определенные диапазоны скорости или давления. Благодаря этому форсунки с более высоким давлением имеют высокие скорости. Здесь нужна осторожность. Такие скорости способны срезать тонкие корневые волоски в системе HPA.Так что держитесь подальше от насадок такого типа.

Используйте мелкоячеистый фильтр перед запотеванием форсунок, чтобы предотвратить засорение.
Гидрораспыляйте воду и питательные растворы до уровня капель 5-50 микрон Распылитель. Струйные форсунки с отверстием 0,025 дюйма, работающие под давлением от 80 до 100 фунтов на квадратный дюйм, должны подавать капли размером 5-50 микрон со скоростью 0,08 жидкой жидкости. унция. в секунду.

Гидрораспыляйте воду и питательные растворы до капель 5-25 микрон. Распылительная форсунка
с диафрагмой 0,016 дюйма, работающая под давлением от 80 до 100 фунтов на квадратный дюйм, должна подавать капли размером 5-25 микрон со скоростью 0.04 эт. унция. в секунду.

Вы держите пари, есть что уловить

Поначалу эта система может показаться вам ошеломляющей. Я не могу сказать вам, сколько часов мне потребовалось, чтобы найти достаточно ресурсов для проверки элементов, необходимых для создания HPA, но за последние несколько месяцев на это ушло немало времени. Имейте в виду, что, как только вы поймете вышеупомянутые компоненты, остальное — это просто соединение трубок с деталями.

Однако, поскольку я люблю компьютеры и электронику, система, которую я создаю, будет намного сложнее, чем то, что было необходимо или требовалось.Моя система будет работать не только как HPA, но и с самоконтролем. Это означает, что моя система будет знать температуру, влажность, свет и интервалы распыления.

No related posts.
