Устройство и принцип работы саморегулирующегося греющего кабеля

Саморегулирующийся кабель — это усовершенствованный вариант электрического греющего кабеля.

Впервые саморегулируемый нагревательный кабель был разработан специалистами американской компании Raychem Corporation. Выпуск этого кабеля принес компании всемирную известность, поскольку его свойства были сразу оценены там, где необходимо защитить от замерзания используемое оборудование или поддерживать неизменной температуру какого-либо объекта.

В настоящее время саморегулируемый греющий кабель выпускается многими известными мировыми производителями электротехнической продукции, в том числе и российскими предприятиями.

Греющий саморегулируемый кабель широко применяется в различных отраслях промышленности, в строительстве, в жилищно-коммунальной сфере и в быту. Такая востребованность изделия обусловлена его уникальными свойствами, а свойства эти определены его конструктивными особенностями и принципом действия.

Устройство

Конструктивно греющий кабель саморегулирующего типа сложнее резистивного кабеля постоянной мощности. Он содержит полимерную матрицу, которая изменяет сопротивление под действием внешней меняющейся температуры, в результате чего изменяется количество выделяемой тепловой энергии.

На рис. 1 представлено схематическое изображение саморегулирующегося греющего кабеля.

Рис. 1

Нагревательная часть кабеля состоит из двух луженых медных жил (1), залитых пластичной смесью графита с полупроводниковым полимером, образующей саморегулирующуюся матрицу (

2). Токопроводящие медные жилы замыкаются через матрицу.

Изолирующий слой нагревательной части (3), выполненный  из фторполимерного термопласта, одновременно защищает ее от воды. Экранирующая оплетка из луженой меди (4) служит для заземления кабеля, механической и электрической защиты. Наружная оболочка (5) выполняется, в зависимости от условий эксплуатации нагревательного кабеля, из разных материалов. Для простых условий эксплуатации применяется оболочка из полиолефинового пластиката. Для сложных эксплуатационных условий (агрессивная среда, конденсат, ультрафиолетовое излучение и др.) используется фторполимер.

Обработка матрицы и внешней оболочки саморегулируемого кабеля производится методом радиационного сшивания.

Принцип работы

Полупроводниковая матрица имеет высокий положительный температурный коэффициент сопротивления (ТКС): при увеличении температуры увеличивается ее сопротивление, уменьшается сила тока и выделяемая мощность, то есть количество выделяемого тепла, и наоборот — снижение температуры приводит к увеличению выделяемого тепла. Работает это следующим образом.

Полупроводник саморегулирующейся матрицы содержит проводящие частицы. Условно такая матрица может быть представлена в виде большого числа сопротивлений, включенных параллельно между токопроводящими жилами (рис.

2).

Рис. 2

При подаче на токопроводящие жилы напряжения возникает ток, матрица нагревается, материал ее расширяется, в результате чего нарушаются контакты между отдельными проводящими частицами, что равносильно уменьшению количества параллельно включенных сопротивлений и увеличению общего сопротивление матрицы. В результате уменьшается ток и количество выделяемого тепла. Так поддерживается стабильный температурный режим.

Чем ниже температура участка, тем больше проводящих путей, меньше сопротивление, больше ток и сильнее нагрев (рис. 3).

Рис. 3

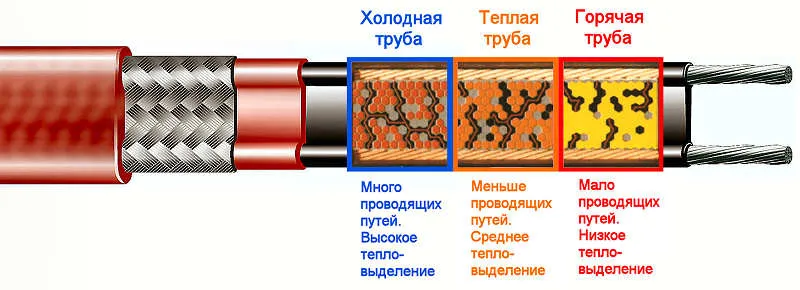

На участке 1 с высокой температурой мало проводящих цепочек, велико сопротивление матрицы, величина тока мала и теплоотдача мала также. На участке 2 температура ниже, сопротивление матрицы меньше, больше ток и теплоотдача. На участке 3, где самая низкая температура, больше всего проводящих дорожек, сопротивление мало, ток и выделяемая мощность самые большие.

То есть при изменении температуры обогреваемого участка изменяется сопротивление матрицы соответствующей части кабеля и количество выделяемой тепловой энергии на этом участке.

Преимущества

Главные преимущества саморегулируемого кабеля — энергетическая и экономическая эффективность. Это связано с тем, что при повышении температуры на каком-либо участке автоматически снижается мощность нагрева, а соответственно и потребление электроэнергии.

Кроме того, структура кабеля позволяет при монтаже системы обогрева резать его на куски необходимой длины без ущерба для его физических свойств. Это дает возможность использовать такой нагревательный кабель только на проблемных участках, где особенно велика вероятность замерзания в холодное время года, что позволяет сэкономить средства.

Виды и характеристики

По своему назначению выпускаемые кабели условно делятся на промышленные и общестроительные.

Саморегулируемые кабели промышленного назначения используются для защиты от замерзания, обогрева или поддержания температуры промышленных трубопроводов, резервуаров, емкостей и другого технологического оборудования. на предприятиях добывающей, перерабатывающей, химической, металлургической, легкой и пищевой промышленности, в энергетике и машиностроении. В большинстве случаев эти кабели выпускаются во взрывозащищенном исполнении.

Общестроительный кабель не является взрывозащищенным, поэтому при своей достаточной универсальности не может применяться в зонах с повышенной взрыво- и огнеопасностью. Такие кабели предназначены  для систем обогрева бытовых трубопроводов и антиобледенительных систем кровли, площадок, лестниц и т.п.

К основным техническим характеристикам относятся:

  • напряжение питания, В;
  • номинальная мощность погонного метра, Вт/м;
  • удельное сопротивление пускового тока, А;
  • сечение токопроводящих жил, мм
    2
    ;
  • максимальная рабочая температура кабеля, °C;
  • максимальная температура окружающей среды, °C.

При выборе саморегулируемого греющего кабеля учитываются все параметры и характеристики изделия, а также его условия эксплуатации.


Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующийся нагревательный кабель — это такой кабель, который в зависимости от температуры обогреваемого объекта меняет теплоотдачу и энергию потребления автоматически. Другими словами, он обладает исключительным свойством реагировать на изменение температуры. Нагревается он только тогда, когда это необходимо. При этом не используются датчики температуры и электронные регуляторы. Каким же образом это необычное свойство создается?

Принцип работы и устройство саморегулирующегося кабеля

Саморегулирующаяся проводящая матрица (на рис. — поз. 1) лежит в основе саморегулирующегося кабеля. Она представляет собой непрерывный греющий элемент из полимера на углеродной основе и может менять свои проводящие свойства в зависимости от температуры. Например, при уменьшении температуры на конкретном участке увеличивается протекающий через матрицу ток, а это приводит к увеличению выделяемой тепловой мощности.  При росте температуры всё происходит наоборот.

Два параллельных проводника (поз. 2), которые состоят из большого количества скрученных медных жил обеспечивают постоянное напряжение по всей длине кабеля. Для изоляции служит термопластичная оболочка (поз. 3). Также она защищает кабель от влаги и истирания. Металлическая оплетка (поз. 4) нужна для экранирования, заземления и дополнительной защиты матрицы и проводников от механических воздействий.

Рассмотрим, что происходит при включении «холодного» саморегулирующегося кабеля. Когда на кабель подается напряжение, матрица нагревается, что приводит к увеличению сопротивления, а ток при этом уменьшается. Значит при определённой температуре наступает баланс между потребляемой мощностью и температурой кабеля. Кабель выделяет большую мощность при уменьшении температуры среды вокруг кабеля, и наоборот. Эффект саморегулирования заключается в том, что один и тот же кабель на разных участках может иметь разную температуру.

Учитывая приведенные особенности устройства и принципа работы рассмотрим преимущества саморегулирующегося кабеля перед резистивными.

Простота и экономичность

Экономичность достигается тем, что при понижении температуры среды саморегулирующий кабель сам изменяет свой тепловой выход, что позволяет полностью отказаться от применения датчиков температуры и термостатов. Можно просто включить кабель непосредственно в электрическую сеть. Данное свойство расширяет сферу применения саморегулирующегося кабеля, т.к. не везде возможна установка датчиков температуры.

Хотя саморегулирующиеся кабели стоят дороже резистивных, их применение часто экономически оправдано. Например, потребляемая им мощность в два раза меньше для системы анти-обледенения, чем у резистивных.

Надежность, универсальность и простота монтажа

Если использовать саморегулирующийся кабель для обогрева труб, водостоков и т. д., то не нужно обеспечивать однородность среды по всей длине. Эти факторы приводят к локальным перегревам резистивного кабеля и могут быть причиной выхода из строя системы обогрева. А саморегулирующийся кабель автоматически уменьшит температуру в той области, где теплоотвод меньше, при этом в остальных местах температура останется неизменной. Также при повышении в течении длительного времени напряжения саморегулирующиеся кабели не сгорят, в отличии от резистивных кабелей. При усилии на разрыв такие кабели обладают более высокими прочностными характеристиками.
Весьма актуальным при обогреве трубной запорно-регулировочной аппаратуры является то, что можно осуществлять перехлест такого кабеля.
Также саморегулирующиеся кабели могут нарезаться кусками нужной длины, в то время как длина резистивных кабелей дискретна и определена линейкой (набором) кабелей фиксированной длины, которые нельзя укорачивать. Однако максимальная длина саморегулирующихся кабелей ограничена и составляет 100-150 м.

Классификация саморегулирующихся кабелей

Саморегулирующиеся кабели делятся на две группы: кабели без экранирующей оплетки и кабели с экранирующей оплеткой.

Так как кабели из первой группы имеют меньшее количество защитных оболочек, они значительно дешевле. Они различаются только по выделяемой мощности. В то же время такой кабель менее стоек к внешним воздействиям и имеет более низкую защиту от поражения электрическим током, чем кабель с экраном.

Также такой кабель нельзя укладывать на кровлю или открытые участки, так как его внешняя оболочка не предназначена для борьбы с ультрафиолетовым излучением и не предназначена для использования в агрессивных средах (например, в канализации). С учетом приведенных особенностей, кабели без экранирующий оплетки стоит использовать только там, где:

— кабель будет защищен от механических воздействий – по нему не будут ходить, стучать, по нему не будет сползать снег/лед

— кабель будет защищен от попадания прямых солнечных лучей.

Если вам нужно обогреть трубу в подвале, участок трубы на улице, дренажный желоб, подогреть снаружи канализационный сток, и т.п., то можно купить кабель без экрана.

Более универсальными являются саморегулирующиеся кабели с экранирующей оплеткой. Они представлены несколькими моделями с различными свойствами.

Кабели общего назначения. Оболочка таких кабелей не предназначена для работы в агрессивных средах и не защищена от воздействия ультрафиолета. Саморегулирующегося кабеля общего назначения используют в основном для обогрева водостоков и труб (водопроводных, канализационных, нефте-газопроводов, других). Кабель общего назначения не рекомендуется укладывать на кровлю или в желоба ввиду неподходящих условий среды, что приведет к значительному снижению его срока службы.

Одним из основных местом применения саморегулирующегося кабеля  является обогрев трубопроводов. Поэтому производители часто выпускают комплекты для этой цели. Такой комплект представляет собой готовое к использованию устройство, и удобен тем, что не требует времени на сборку системы обогрева, его можно сразу же подключить.

Кабели с экранирующей оплеткой предназначены для обогрева кровли, водостоков, желобов. Оболочка такого кабеля имеет добавки, которые позволяют успешно противостоять воздействию ультрафиолета и другим агрессивным средам. Такие кабели обычно мощнее кабелей общего назначения, так как предназначены для работы в суровых температурных условиях.

Это свойство саморегулирующегося кабеля для обогрева кровли позволяет также использовать его для организации обогрева открытых площадок – ступеней, дорожек и т.д.

Специализированные саморегулирующиеся кабели с защитой оболочки от агрессивных сред можно использовать в условиях непосредственного контакта жидкости и кабеля внутри трубы, емкости и др.

Мы готовы предложить Вам проект с использованием описанного саморегулирующегося кабеля, а также произвести его поставку и монтаж!

Работа греющего кабеля — принцип работы саморегулирующегося нагревательного кабеля

Саморегулирующийся нагревательный кабель – это простой и в тоже время удобный инструмент для создания разнообразных систем нагрева. Такой кабель можно использовать для обогрева:

  • Систем трубопровода
  • Емкостей и резервуаров
  • Оборудования
  • Водосточных труб
  • Террариумов и аквариумов (в сочетании с терморегулятором)

Главная особенность саморегулирующегося нагревательного кабеля – возможность самостоятельно менять уровень тепловыделения в зависимости от температуры окружающей среды.

Принцип работы саморегулирующегося кабеля

Устройство такого кабеля отличается простотой. Теплорегуляция достигается за счет свойств полимерной нагревательной матрицы. При уменьшении температуры в любой части матрицы увеличивается её показатель проводимости тока, следовательно, элемент нагревается сильнее.

Это позволяет регулировать температуру без дополнительных терморегуляторов и существенно упрощает конструкцию. Такой принцип работы греющего кабеля позволяет обеспечить:

  • Долговечность и надежность
  • Возможность использовать его в любых условиях
  • Простота подключения (можно просто включить в розетку и заземлить)

Очень часто самонагревающийся кабель можно использовать без термостатов и датчиков тепла, если вам не нужен строгий контроль и возможность быстро менять температуру (например, в террариумах).

Устройство саморегулирующегося нагревательного кабеля

Греющий саморегулирующийся кабель состоит из несколько частей:

  • Два параллельных провода, обеспечивающих напряжение по всей длине
  • Греющая полимерная матрица
  • Несколько слоев изоляции
  • Заземление
  • Оплетка из металла для экранирования и механической защиты от повреждений

Такая простая конструкция делает кабель устойчивым к повреждениям различного рода и позволяет обеспечить высокий срок службы.

Преимущества саморегулирующегося нагревательного шнура

Помимо простоты и надежности такой кабель имеет целый ряд преимуществ по сравнению с греющими шнурами других принципов действия:

  • Однородное нагревание по всей длине греющего элемента
  • Устойчивость к скачкам напряжения
  • Возможность выполнить перехлест кабеля
  • Отсутствие ограничений по длине

Среди недостатков можно выделить сравнительно высокую стоимость погонного метра кабеля. Также такие кабели выпускаются большими мотками и часто без заводских соединительных муфт, сальников, трубок для изоляции и других элементов. Вам нужно будет докупить все эти детали отдельно.

Маркировка кабелей с саморегулирующимся нагревательным элементом

Главный показатель, отображающий мощность работы кабеля, – это количество тепловой энергии в ваттах, которая выделяется с одного погонного метра при температуре в +10 градусов Цельсия. Часто это число отображается в названии кабеля.

Буквы СТ, CF или СR означают, что кабель экранирован, и его можно использовать в бытовых помещениях. Кабель без медного экрана можно устанавливать только на промышленных объектах, где к нему ограничен доступ.

Сфера применения нагревателя с саморегулирующей греющей матрицей

Условно можно выделить три основных сферы применения таких шнуров:

  • Для частных хозяйств (обогрев водопровода, канализации, водостока)
  • Для коммерческого сектора (обогревание систем пожаротушения, труб, систем водоотводов)
  • В промышленных помещениях (для работы в условиях агрессивной среды и повышенной опасности)

Их может отличать заявленный срок службы, материал матрицы и степень защиты изолирующего материала. Дороже всего обходятся кабели, предназначенные для работы на производстве.

Принцип действия саморегулирующегося кабеля

Цены на обогрев труб в нашем каталоге

Цены на обогрев кровли в нашем каталоге

См. также: Как подобрать кабель для обогрева труб

Принцип действия саморегулируемого нагревательного кабеля

Конструкция саморегулируемого нагревательного кабеля

Саморегулирующие кабели были разработаны преимущественно для целей обогрева водопроводных, канализационных труб, а также водосточных труб и желобов. Первый греющий кабель на основе саморегулируемой матрицы разработала компания Pentair Thermal Management более 30 лет назад и с тех пор распространяет его под брендом RayChem.

Принцип действия саморегулируемого нагревательного кабеля

Отличительной особенностью саморегулируемого греющего кабеля является свойство внутренней термостабилизации, благодаря чему температура тела кабеля всегда постоянна (например, 65, 120 или 190 °С в зависимости от типа кабеля), а мощность условна. По сути, токопроводящая матрица саморегулируемого нагревательного кабеля является термистором  PTC (Positive Temperature Coefficient) — резистором с положительным температурным коэффициентом, т. е. его сопротивление быстро возрастает при увеличении температуры.

Материал саморегулирующей полупроводниковой матрицы включает в себя электропроводные частицы, которые находятся ближе друг к другу при низкой температуре и формируют таким образом дорожки проводимости между жилами. Когда температура подымается, частицы отделяются одна от другой благодаря температурному расширению и число дорожек проводимости уменьшается. В результате сопротивление между жилами растет и, соответственно, электрическая мощность падает. Когда температура окружающей среды уменьшается, достигается противоположный эффект.

 Иными словами, тепловая мощность саморегулируемого кабеля изменяется в зависимости от температуры. Когда температура обогреваемого им объекта подымается, тепловая мощность кабеля уменьшается, и наоборот. В определенный момент, когда тепловая мощность кабеля становиться равна тепловым потерям нагреваемого объекта, наступает термодинамический баланс. Если температура окружающей среды изменится, то кабель отреагирует на нее, поддержав постоянную температуру нагреваемого объекта.

Таким образом саморегулируемый кабель, в отличие от резистивных типов, никогда не испытывает местных перегревов и не перегорает. Второе преимущество саморегулируемого кабеля в том, что он может быть отрезан любой длины, от 0,5 до 150 метров.

Конструкция саморегулируемого нагревательного кабеля


Нагревательная часть изготовлена из двух луженых медных проводников (A), залитых специальной смесью графита и полупроводниковых полимеров, которые и образуют полупроводниковую саморегулирующуюся матрицу (B). Медные проводники не касаются между собой, а замыкаются через матрицу, которая и является нагревательным элементом. Нагревательная часть изолирована фторополимерным термопластом (C), который является отличной защитой от воды. Далее идет луженый экран (D), для заземления и механической защиты. Материал наружной оболочки (E) имеет несколько видов в зависимости от внешних коррозионно-химических условий эксплуатации модели нагревательного саморегулируемого кабеля. При эксплуатации в простых условиях применяют оболочку из полиолефинового (П) пластиката. В сложных эксплуатационных условиях (конденсат; пары кислот; коррозия, окалины, ультрафиолет) применяется фторополимер (Ф). Для обработки матрицы и внешней оболочки саморегулирующегося кабеля используется технология радиационного сшивания, которая позволяет добиться такого же уровня термоусадки, как и у сшитого полиэтилена.

Источник: teplo-spb.ru

Ключевые слова: антиобледенение, обогрев труб, саморегулируемый кабель, обогрев крыш

Что такое саморегулирующий греющий кабель и как подобрать его для своих нужд



Кабель в разрезе

В классическом понятии кабель – устройство для транспортировки электричества или электрического сигнала из точки «А» в точку «В», однако с греющими кабелями все немного не так. Их основная задача – излучать тепло на всей своей протяженности или на определенных участках. В данный момент на рынке есть три вида греющих кабелей резистивный, зональный и саморегулирующий греющий кабели. Из этих вариантов последний – самый дорогой, но зачастую самый перспективный в плане использования практически во всех сферах.

Принцип работы

Отличие саморегулирующего кабеля от резистивного и зонального заключается в конструкции и принципе работы. Если кратко, то резистивный кабель – это длинный кипятильник, без возможности его укоротить. В этом случае проводники тока являются нагревательными элементами.

Резистивный кабель.

Зональный греющий кабель  можно обрезать, т.к. ток в нем поставляется по  параллельным жилам, между которыми намотан греющий элемент из проволоки с высоким сопротивлением. Через определенные участки эта проволока касается  одной из токопроводящих жил и обеспечивает нагрев участка «зоны»

Устройство зонального греющего кабеля
[sc:img]

Саморегулирующий греющий кабель представляет собой более «умную» конструкцию. Внутри оплеток и экранов (в зависимости от модификации) находится основной элемент кабеля – две медные токопроводящие жилы, между которыми располагается греющая матрица. Выглядит она как обычный плотный полиэтилен, однако обладает качествами, которые выводят обогрев кабелем на принципиально новый уровень. Эта матрица – полупроводник, и она меняет свои свойства при изменении температуры.

Саморегулирующий кабель. Что внутри

Пример с теплыми полами

Допустим, вы делаете с помощью такого кабеля теплые полы. Но в разных комнатах, обычно, разная исходная температура пола, например в ванной она одна, а в прихожей – другая. Более того, в одной и той же комнате исходная температура пола может значительно различаться и если вы будете использовать резистивный или зональный кабель, то достичь баланса комфортного пола можно, но только разбивая комнаты на «холодные» и «теплые» зоны. Для этого нужно будет устанавливать дополнительные терморегуляторы и тепловые датчики… Не очень приятная перспектива, особенно с учетом тех недостатков, о которых мы напишем чуть ниже.

Обустройство теплого пола с помощью кабеля
[sc:img]

Саморегулирующий кабель позволяет исключить из схемы терморегулятор вообще. Он сам регулирует, где нужно греть сильнее, а где слабее за счет своей матрицы. Допустим, вы вошли домой с мороза и оставили свои заснеженные ботинки на полу с саморегулирующим кабелем. Так вот, участок с ботинками будет нагреваться сильнее всех остальных участков ровно до тех пор, пока не нагреет ваши ботинки до заданной температуры.

Это значительно экономит электроэнергию за счет того, что греется только тот участок, который нуждается в обогреве.

Пример с водопроводом

Использование греющего кабеля для обогрева водопровода

Чтобы в сильный мороз не замерзла вода в водопроводе, вы обмотали водопроводный вентиль греющим кабелем. Любой вентиль (водосчетчик, фильтр грубой очистки и т.д.) имеет сложную геометрическую форму, которая не позволяет кабелю касаться непосредственно металла. Если вы будете использовать именно саморегулирующий греющий кабель, то основной расход электричества будет идти на нагрев именно тех участков, которые касаются металла, т.к. там теплоотдача будет наиболее выражена. КПД кабеля при этом возрастает в несколько раз по сравнению с другими системами кабельного обогрева

Пример с обогревом кровли

При обогреве кровли от обледенения вы практически никогда не сможете угадать, в каком участке будет наиболее опасный для возникновения сосулек участок. Используя этот кабель с полупроводниковой матрицей, вы можете быть уверены, что будет согрет именно тот участок, на котором было больше всего льда/воды.

Обогрев крыши саморегулирующимся кабелем
[sc:img]

Полезный совет: если вы собираетесь использовать кабель для обогрева кровли, стоит выбрать тип, устойчивый к ультрафиолетовому излучению и нормально переносил высокую температуру, т.к. температура кровли летом поднимается до 50-60 градусов. Например, Raychem ETL-10 выдерживает температуру 65 градусов.

Преимущества



Кроме главных перечисленных, есть еще несколько «фишек», которые дополняют картину

  • Кабель можно отрезать любой длины, начиная с 20 см. Это никак не повлияет на его свойства. Не будет непрогретых участков, как и участков с повышенной температурой
  • При монтаже можно перекрещивать. Особенно актуально при согревании водопроводных узлов. Кабель в месте скрещивания не перегревается и не выходит из строя
  • Остается работоспособным при обрыве. Если по каким-то причинам оборвется токоведущая жила внутри кабеля, то до этого места он все-равно будет греть
  • В случае обогрева труб саморегулирующим кабелем, есть модификации для размещения внутри трубы, что значительно повышает КПД
  • Не требует теплодатчика и терморегулятора. Подключается напрямую в розетку или к выключателю
  • Простота подключения, есть специальные наборы для подключения к электричеству, внутрь трубы, заделки конца кабеля.

Недостатки

Ну куда ж без них? Основной – это конечно же цена. В зависимости от модификации она бывает в 2-3 раза дороже аналогичной мощности/длины для резистивных и зональных греющих кабелей.

Второй значительный недостаток – саморегулирующим кабелем нельзя быстро обогреть/оттаять тот или иной участок. Он просто не нагреется выше номинальной температуры. Этот кабель предназначен скорее для того, чтобы быть включенным постоянно, благо, низкое энергопотребление позволяет пережить это безболезненно для вашего кошелька

Третий недостаток, а скорее особенность этого отопительного элемента – повышенная стартовая нагрузка. Допустим на вашем кабеле маркировка 50Вт м.п. (50 Ватт на один погонный метр) – это означает, что при включении кабеля в сеть нагрузка будет составлять 80-100 Ватт на метр до тех пор, пока кабель первый раз не прогреется (1-5 минут) – эту особенность стоит учитывать при прокладке проводки соответствующего сечения.

Подключение

Некоторые модели саморегулирующих греющих кабелей имеют дополнительные оплетки и защитные экраны. Мы рассмотрим подключение кабеля с двумя изоляционными оплетками.

  1. Надрезаем и снимаем первую изоляцию на длину 40 мм;
  2. Под ней находится медная оплетка (земля) – скручиваем ее в жгут;
  3. Под оплеткой находится внутренняя изоляция – её нужно зачистить до внутренней матрицы (она черного цвета) на длину 30 мм;
  4. После этого аккуратно срезается сама матрица, оголяя токоведущие провода, на ту же длину 30мм ;
  5. На провода (токоведущие и землю) надеваются термоусадочные трубки, длиной 25 мм, усаживаются феном, но чаще всего зажигалкой J;
  6. Токоведущие провода после этого можно объединить еще одной термоусадочной трубкой и усадить их вместе;
  7. Кабель готов к подключению.

Порядок разделки кабеля

Как видно, никакого принципиального отличия в подключении данного кабеля от обычного силового с заземлением нет. Различия есть в заделке оконцовки такого кабеля. Т.к. греющий кабель – окончательный элемент и ни к чему не подключается – его конец должен быть соответствующим образом заделан. Производители саморегулирующих греющих кабелей продают специальные комплекты для их разделки и оконцовки. Работа же сводится к следующему:

  1. Зачищается первый слой изоляции на длину 20мм;
  2. На медную оплетку надевается термоусадочная трубка по длине на 10 мм больше ;
  3. После усадки, пока трубка не остыла, свободный конец зажимается плоскогубцами;
  4. Все это после остывания намазывается слоем силиконового герметика
  5. На всю эту конструкцию надевается еще одна термоусадочная трубка большего диаметра, чтобы перекрывать внутреннюю трубку на 20 мм в обе стороны
  6. Усаживается феном до тех пор, пока на конце не появится выдавленный силикон.
  7. Трубка загибается и зажимается плоскогубцами пока не остыла

Порядок работ по оконцовке кабеля

После таких манипуляций кабель смело может отправляться в самые опасные и мокрые места. Влага ему теперь не страшна.



Обогрев кровли поможет избежать неприятностей с таянием снега. Преимущества и недостатки электрорадиаторов отопления Подбор греющего кабеля для обогрева трубы водопровода Электрообогрев теплицы кабелем своими руками

Греющий кабель для водопровода — понятие, принцип работы

Стандартной причиной аварии отопительной или водопроводной системы в зимний период является промерзание воды. Такая ситуация может возникнуть с любой незащищённой трубой. Замерзание может стать причиной нарушения целостности водопровода. Для восстановления системы потребуется ремонт, который будет довольно сложно провести в условиях зимних температур.

Что такое греющий кабель

Наиболее эффективным для устранения проблемы замерзания труб является автономный обогрев трубы от независимого источника. Поддержку минимальной температуры в системе может обеспечить греющий кабель для водопровода. Специальное устройство включает обогрев при наступлении зимних температур, и водопроводные трубы, находящиеся на улице, продолжают работать без перебоев.

Греющий кабель похож на любой другой. Помимо стандартной начинки, он оборудован специальным автоматическим реле, предназначенным для регулировки режима нагрева. Греющий кабель включается автоматически при температурах от +5°С. Если начать прогревание трубы при серьезных морозах, напор воды придется снизить – быстрое оттаивание ледяных пробок может нарушить целостность водопроводной системы. В греющем кабеле имеется и термоограничитель, который автоматически выключает процесс нагревания трубы при достижении температуры свыше +15°С

Конструкция греющего кабеля допускает и автоматическую, и ручную регулировку его работы.

Особые требования предъявляются к внешней изоляции такого кабеля. Обшивка проводов должна выполнять несколько задач:

  • гидроизоляция;
  • электро изоляция;
  • устойчивость к атмосферным воздействиям;
  • длительный срок эксплуатации.

Достижение этих характеристик стало возможным благодаря использованию качественных изоляционных материалов и особой бесшовной конструкции оболочки.

Виды нагревательных кабелей

Греющий кабель для водопровода выпускается двух видов, отличающихся принципами настройки терморегулятора:

  • резистивные кабели
  • саморегулирующиеся

Наиболее эффективными кабелями считаются устройства, имеющие минеральную изоляцию. Кроме 1-2 жильных изделий хорошие показатели в работе продемонстрировали многожильные конструкции с жилами спиральной формы. Конструктивные особенности саморегулирующихся нагревательных проводов подобны резистивным устройствам. И в том и в другом случае присутствует пара токопроводящих жил.

В самонастраивающихся изделиях отсутствует изолирующее покрытие. Выделение тепла в таких устройствах может меняться по длине кабеля. Самонастройка происходит из-за изменения полимерного сопротивления жил – увлечение атмосферных температурных показателей приводит к росту сопротивления — подача темпа для обогрева воды в системе прекращается. При понижении температуры запускается обратный процесс.

Преимущества применения греющих кабелей:

  • надежность;
  • безопасность;
  • универсальность;
  • экономичность и пр.

Саморегулирующийся греющий кабель принцип работы

Саморегулирующийся греющий кабель. В таком греющем кабеле применяется полупроводниковая матрица на основе сшитого полиэтилена и кремния в которой находятся две токоведущие жилы. При изменении температуры окружающей среды, меняется проводимость данной матрицы. Соответственно меняется мощность каждого отдельного участка кабеля. Таким-образом на каждом небольшом участке мощность может меняться и перегрев исключен. Даже если кабель идет внахлест, то перегрева не будет.  Чем более гибко может изменяться мощность греющего кабеля, тем лучше этот саморегулирующийся кабель. Со временем  данный показать может ухудшаться, к этому также может приводить работа в условиях с перегрузкой. Это когда мощность кабеля подобрана не верно, и труба которую он обогревает, периодически замерзает и отогревается.

На фото: иллюстрация принципа работы саморегулирующегося кабеля







На фото: Греющий саморегулирующийся кабель Handy Heat (Дания)

Получить подробную консультацию можно обратившись в нашу компанию.

Контактные данные расположены внизу страницы.







Что такое саморегулирующийся нагревательный кабель? — HEATIT

Саморегулирующийся нагревательный кабель — это тип нагревательного проводника, который может изменять свое тепло в зависимости от окружающей температуры. Кабель начинает нагреваться при понижении температуры и остывать при повышении температуры. В этой статье рассказывается о применении, принципах работы и преимуществах саморегулирующегося нагревательного кабеля.

Принцип действия

Саморегулирующийся нагревательный кабель работает на основе свойств проводника электрического тока.Выходная мощность будет регулироваться автоматически в зависимости от температуры окружающей среды в каждой точке кабеля.

Принцип работы полимерной матрицы в данном случае. заключается в следующем: при понижении температуры в какой-либо части матрицы токопроводимость увеличивается, и в результате нагревательный элемент сильнее нагревается.

Например, принцип работы на конкретном участке проводки, который находится в холодном месте, имеет меньшее сопротивление, и протекает значительный ток и значительно нагревает устройство.

Если участок трубы теплый, сопротивление будет значительным, а это означает, что протекающий ток будет меньше. Поэтому, когда к трубе замерзающей воды подключается автоматический нагревательный провод, он начинает работать в полную силу. Когда труба начнет нагреваться, мощность устройства увеличится.

Преимущества саморегулирующегося нагревательного кабеля

Особенностью саморегулирующегося нагревательного кабеля для труб является способность нагревать или охлаждать в зависимости от температуры окружающей среды.Чаще всего такой кабель используется для обогрева труб, резервуаров, крыш, желобов и так далее. Помимо надежности и простоты конструкции, саморегулирующийся термокабель имеет следующие преимущества:

  • Нагревается равномерно и равномерно по всей длине.
  • Саморегулирующийся нагревательный элемент устойчив к перепадам напряжения.
  • Энергосбережение — саморегулирующийся нагревательный кабель в достаточной мере снижает потребление высокой мощности.
  • Такая конструкция считается более безопасной.даже с перекрытием надежно защищен от перегрева.
  • Саморегулирующийся кабель может увеличивать мощность при понижении температуры, а при ее повышении может автоматически отключаться.
  • Практически не требует обслуживания.

В целом саморегулирующийся нагревательный кабель является экономичным и сверхбезопасным кабелем.

Каковы области применения саморегулирующегося нагревательного кабеля?

Саморегулирующийся нагревательный кабель обычно регулирует выходную мощность вместе с его длиной, что делает его надежным решением для применения в жилых, коммерческих и промышленных зонах.Эти кабели также используются в промышленных секторах для предотвращения замерзания некоторых жидкостей.

Ниже приведены некоторые области применения этих типов кабелей для обогрева крыш и водосточных желобов. Обогрев желобов, можно решить такие проблемы, как образование сосулек на крыше, такая система называется «Крыша без сосулек». Использовать саморегулирующиеся нагревательные кабели для создания такой системы довольно просто. Он будет работать надежно и эффективно, а главное экономично.

Наружное отопление

Саморегулирующиеся нагревательные кабели незаменимы и для незамерзающих наружных территорий.Это такие строительные элементы, как лестницы, подъезды, подъезды и пандусы. Для таких применений удельная мощность нагрева составляет от 250 до 350 Вт / кв. М. Даже при такой мощности ледяная корка на нагретой поверхности будет отсутствовать и, следовательно, не нужно будет ее скалывать, повреждая покрытие. Такие противообледенительные системы особенно удобны в загородных домах, когда известно, что ожидается оттепель и последующее обледенение.

Резервуар и трубопровод для обогрева

В многоквартирных домах вода течет по трубам непрерывно даже ночью.Ведь из сотни квартир должна быть утечка хотя бы несколько кранов. В промышленных условиях часто бывает необходимо поддерживать температуру в трубопроводах и резервуарах с рабочей жидкостью после производственного процесса. В обоих случаях лучшим решением проблемы является кабельное отопление. Устроить такое тепло проще всего с помощью саморегулирующегося нагревательного кабеля.

Подогрев почвы

Кабельные системы незаменимы для обогрева почвы в теплицах и на спортивных газонах, а также для предотвращения промерзания почвы под мощными морозильниками.В этих случаях также лучше использовать саморегулирующийся нагревательный кабель. Несмотря на высокую стоимость, система в эксплуатации будет дешевле из-за низкого удельного энергопотребления.

Электрообогрев — Инструменты

Электронагреватель, или, как его часто называют, электрообогрев, относится к процессу поддержания или повышения температуры импульсных линий прибора, труб и даже сосудов с помощью специально разработанных кабелей.

Проще говоря, применение компенсирующего источника тепла.

Электрообогрев

Кредиты изображений: TSI Services

Электрическое отопление широко применяется. При выборе нагревательных элементов следует проявлять осторожность, чтобы убедиться, что они не являются потенциальными источниками возгорания. Доступны несколько типов кабелей (например, с минеральной изоляцией и самоограничивающиеся).

Фитинги, реле и термостаты должны соответствовать классификации зоны. Рекомендации по выполнению этих требований приведены в статье 500 NFPA 70.Также необходимо соблюдать местные нормы.

Обогрев обычно рассматривается в следующих случаях:
  • Когда существует опасность замерзания труб. В холодную погоду это особенно характерно для мертвых ног или когда поток жидкости, подверженной замерзанию, в трубопроводе небольшой или отсутствует. Замерзшие трубы и импульсные линии могут разорваться, поэтому электрообогрев может предотвратить это.
  • Для поддержания температуры жидкой системы. Электрообогрев часто используется в системах горячего водоснабжения.
  • Для поддержания рабочих температур для бесперебойной и эффективной работы технологических установок и оборудования. Например, тяжелые или парафинистые масла текут лучше при более высоких температурах, поэтому на этих линиях часто используется электронагреватель.

При проектировании и установке электрического обогревателя необходимо учитывать ряд соображений, чтобы гарантировать, что система обогрева будет работать должным образом во время пуска и продолжения работы установки. Датчик термостата должен быть правильно расположен и настроен на правильную температуру.Термостат должен быть установлен так, чтобы его настройку можно было проверить при установленном термостате. Требуется средство индикации того, что кабель работает правильно.

Каждая труба, резервуар и импульсная линия подвержены тепловым потерям, если их температура превышает температуру окружающей среды. Скорость потери тепла можно снизить, используя теплоизоляцию, но это не устраняет ее. Электронагреватель частично или полностью заменяет тепло, теряемое поверхностью. Количество заменяемого тепла зависит от того, что должно быть достигнуто, т.е.е. предотвращение замерзания или поддержание температуры.

Регулирование подаваемого тепла может осуществляться с помощью простого двухпозиционного термостата, например термостат активирует обогреватель, когда температура падает ниже заданного значения, и отключается, когда температура на пару градусов выше заданного значения, или все более распространенное управление осуществляется от микропроцессорных систем управления и мониторинга — либо автономных, либо внутри система управления заводом.

Доступны три типа кабелей обогрева:

  1. кабели постоянного питания,
  2. кабеля постоянной мощности и
  3. саморегулирующиеся кабели.

Каждый тип электронагревательного кабеля работает по-своему, и выбор кабеля зависит от предполагаемого применения.

Отслеживание кабеля постоянного питания

Кабель электрообогрева постоянной мощности, иногда называемый кабелем последовательного сопротивления, состоит из провода с высоким сопротивлением, который обычно изолирован и заключен в защитный кожух. При питании от рабочего напряжения тепловая энергия вырабатывается за счет сопротивления провода.

Нагревательные кабели с постоянной мощностью включают следующие преимущества:

Преимущество нагревательного кабеля постоянной мощности заключается в том, что он, как правило, недорог и способен поддерживать очень высокие температуры (особенно кабели с минеральной изоляцией) для более длинных линий.

Кабели с минеральной изоляцией также хороши для поддержания более низких температур в линиях, которые могут сильно нагреваться, например, в линиях высокотемпературного пара.

К недостаткам греющих кабелей постоянной мощности относятся:

Они поставляются определенной длины и не могут быть сокращены на месте,

Обрыв или отказ в любом месте кабеля постоянного питания приведет к выходу из строя всего кабеля,

При установке необходимо следить за тем, чтобы кабель не перекрещивался сам по себе, так как это может привести к его перегреву и возможному выгоранию.

Отслеживание кабеля постоянной мощности

Кабель постоянной мощности состоит из нескольких зон постоянной мощности, образованных путем обертывания тонкого нагревательного элемента вокруг двух изолированных параллельных проводов шины.

В изоляции на противоположных сторонах проводников создается выемка, и затем создается небольшая нагревательная цепь путем плавления нагревательного элемента с оголенным проводящим проводом, и это повторяется по всему кабелю, образуя силовые зоны. Затем имеется внутренняя оболочка, которая отделяет провода шины от заземляющей оплетки.

Следующие нагревательные кабели постоянной мощности обладают следующими преимуществами:

Основным преимуществом греющего кабеля постоянной мощности является то, что этот кабель можно отрезать до нужной длины в полевых условиях из-за его параллельной схемы. Еще одно преимущество состоит в том, что нагревательные ленты постоянной мощности можно соединять с помощью соединительного комплекта или распределительной коробки с электронагревателем.

К недостаткам электронагревательных кабелей постоянной мощности относятся:

Как и в случае кабелей постоянного питания, кабели постоянной мощности не должны пересекаться сами с собой, так как это может привести к их перегреву и возможному перегоранию.

Кабель постоянной мощности всегда оснащен термостатом для контроля выходной мощности кабеля, что делает его очень надежным источником тепла.

Саморегулирующийся кабель для трассировки

Саморегулирующийся нагревательный кабель чаще всего называют лентой, а не кабелем, то есть саморегулирующейся лентой или даже саморегулирующейся лентой. Саморегулирующаяся лента регулирует тепловую мощность в зависимости от потерь тепла из трубопровода, изменяя его проводимость. Когда температура трубы падает, электропроводность полупроводящего полимерного сердечника увеличивается, что приводит к увеличению выхода ленты.При повышении температуры трубы проводимость снижается, и мощность уменьшается.

В саморегулирующейся ленте используются два параллельных провода шины, которые переносят электричество, но не выделяют значительного тепла. Они заключены в полупроводящий полимер. Этот полимер наполнен углеродом; поскольку полимерный элемент нагревается, он пропускает меньший ток. Кабели производятся, а затем облучаются, и, варьируя как содержание углерода, так и дозировку, можно производить различные ленты с различными выходными характеристиками.

К преимуществам саморегулирующейся тепловой ленты относятся:

Можно отрезать до нужной длины в полевых условиях,

Он более энергоэффективен, так как может снизить свою мощность при более высоких температурах

Он не может перегреться, поэтому не перегорит, если случайно перекрестится во время установки. Это делает их привлекательными для использования в потенциально опасных зонах.

Саморегулирующаяся лента имеет ряд недостатков, в том числе:

Он не так надежен, как последовательные кабели или кабели постоянной мощности,

Она имеет определенную максимальную температуру воздействия, и если она подвергнется воздействию температур выше этого значения, лента может быть повреждена и не подлежит ремонту.

Он подвержен высоким пусковым токам при запуске, поэтому требуется контактор более высокого номинала по сравнению с другими электронагревательными кабелями.

Кредиты изображений: технологический нагрев

Интересно добавить еще какие-нибудь баллы? Поделитесь с нами через раздел комментариев ниже.

Автор: Калпит Патель

Читать дальше:

кабель обогрева | трубчатый обогреватель | саморегулирующаяся тепловая лента | электрический обогреватель трубы | электрический обогревательный кабель | система обогрева

Заморозка тепловых трубок pro

С развитием технологий теперь это тепловая труба f…

Нагревательный кабель MI

Конструкция нагревательного кабеля МИ

изготовлена ​​из электронагревательного сплава …

саморегулирующийся нагреватель mater

электрическая тепловая лента | саморегулирующаяся тепловая лента | саморегулирующаяся h…

нагревательная лента для обогрева труб

кабель для отслеживания труб | кабели для обогрева труб | саморегулирующиеся …

Многожильный электрический обогреватель

Многожильная электрическая трубка для отбора проб из композитного материала им…

Монитор дымовых газов он-лайн в

Трубопровод отопления для оперативного контроля дымовых газов и отбора проб …

CEMS антикоррозийный и он

Антикоррозийная и обогреваемая композитная труба CEMS для отбора проб…

Серия HCL с постоянной мощностью

Нагревательный кабель постоянной мощности серии

HCL — новинка …

Тип RDP3-J4 высокотемпературный

Принцип работы, состав продукта и применение…

220 В RDP2-J3, параллельные концы

220В RDP2-J3 параллельный электрический нагревательный кабель постоянной мощности …

Саморегулирующийся ПТФЭ Heati

Саморегулирующийся нагревательный кабель из ПТФЭ

широко используется в сфере здравоохранения…

Самостоятельное размораживание антифриза

в холодную зиму жидкую среду в трубопроводе легко …

Саморегулирующиеся нагревательные кабели — Кабель с минеральной изоляцией — MICC Group

Саморегулирующиеся нагревательные кабели

полезны для поддержания температуры при низких температурах, поскольку их выходная мощность автоматически изменяется в зависимости от температуры в рабочих условиях.Саморегулирующиеся нагревательные кабели подходят для таких применений, как защита от замерзания. Кроме того, его очень легко установить, его можно отрезать по длине и заделать на месте. С подходящими кожухами он также может использоваться в агрессивных средах.

Поскольку кабели автоматически уменьшают свою мощность, когда температура трубы приближается к желаемой температуре, кабель очень энергоэффективен и, следовательно, экономичен. В то же время кабель может компенсировать влияние скачков напряжения, потерь, изменения температуры окружающей среды и т. Д.

Его максимальная рабочая температура составляет 150 ° C, а максимальная рабочая температура составляет 225 ° C.

Как это работает

Саморегулирующийся нагревательный кабель

MICC состоит из полупроводящей матрицы, выдавленной между двумя параллельными проводами шины, и внешней оболочки. Полупроводящая матрица сделана из проводящего углерода и полиэтилена. Электропроводящий углерод образует проводящие пути между двумя проводами шины при включении.

Количество токопроводящих дорожек между проводами шины зависит от окружающей температуры.Саморегулирующийся нагревательный кабель MICC регулирует свою мощность, чтобы независимо реагировать на температуру по всей своей длине. Когда труба холодная, сердечник сжимается, увеличивая количество электрических путей через проводящий углерод и тем самым уменьшая электрическое сопротивление. Повышенный ток, протекающий через сердечник, приводит к нагреву. При повышении температуры сердечник расширяется и сокращает количество электрических путей.

По мере увеличения сопротивления сердечника тепловыделение уменьшается. Когда температура окружающей среды снижается, структура ядра снова сжимается, увеличивая количество электрических путей через проводящий углерод и уменьшая электрическое сопротивление, которое, в свою очередь, производит дополнительное тепло.Саморегулирующиеся нагревательные кабели MICC обеспечивают равномерную температуру, поскольку могут автоматически регулировать свою мощность.

кабель выделяет больше тепла. По сравнению с другими нагревательными кабелями саморегулирующийся нагревательный кабель MICC обеспечивает равномерную температуру, поскольку он может автоматически регулировать свою мощность.

Узнайте больше о каждом типе продукции в этом разделе;

Основы саморегулирующегося кабеля с обогревом

Кабель саморегулирующегося нагревателя представляет собой ленту электрического нагревателя параллельной цепи.Сшитый облучением проводящий полимерный материал сердечника экструдируется по многожильным луженым медным проводам 18-го калибра. Проводящий материал сердечника увеличивает или уменьшает свою тепловую мощность в ответ на изменения температуры. Затем поверх проводящего сердечника экструдируется оболочка из термопластичного эластомера из диэлектрика. Поверх этого кожуха проложена медная оплетка, обеспечивающая непрерывный путь заземления. Защитная оболочка из термопластичного эластомера, стабилизированная ультрафиолетом, предназначена для покрытия оплетки при влажных условиях и при воздействии солнечных лучей.

Принцип действия:

Параллельные провода шины подают напряжение по всей длине кабеля нагревателя. Проводящий сердечник обеспечивает бесконечное количество параллельных проводящих путей, позволяющих разрезать кабель на любую длину в полевых условиях без образования мертвых или холодных зон. Саморегулирующаяся характеристика кабеля нагревателя определяется свойствами, присущими проводящему материалу сердечника. По мере увеличения температуры материала сердечника количество проводящих путей в материале сердечника уменьшается, автоматически уменьшая тепловыделение.По мере снижения температуры количество токопроводящих путей увеличивается, в результате чего увеличивается тепловая мощность. Это происходит в каждой точке по длине кабеля, регулируя выходную мощность в соответствии с изменяющимися условиями вдоль трубы. Эффект саморегулирования позволяет накладывать кабель внахлест без образования горячих точек или перегорания. Поскольку кабель саморегулирует свою тепловую мощность, он обеспечивает эффективное использование электроэнергии, выделяя тепло только тогда и там, где это необходимо, а также ограничивает максимальную температуру поверхности.

Применение:

Саморегулирующийся нагревательный кабель идеален для использования в поддержании потока жидкости при низких условиях окружающей среды. Защита от замерзания и системы с низкой плотностью рабочих температур, такие как трубопроводы, противопожарная защита, технологическая вода, системы пылеподавления, горячее водоснабжение и защита конструкций от обледенения, являются типичными областями применения этого продукта. В отношении нагрева, отличного от нагрева металлических труб, см. Соответствующее руководство по применению. Базовый продукт поставляется с медной металлической оплеткой с верхней оболочкой из термопластичного эластомера для влажных применений, воздействия солнца и там, где механические повреждения представляют собой проблему.нЦЗ7`М.уУ3 0B8]) d @ / lrh) 2m_285ebXgM.PXmJZS:;! Xpr835Eff # h) C = `c # CT + t3RZ1jd & 6lO3 ‘; n; cMQFUnWW) 5nQCNGk # ALcF [p «3] f’0, + & \ $ 3 (FGA; I; W30K6OIbFHK @ G8H0F (8 #, 6 = lqE \ jd`Gc-er,) 4; MV [.fCnF’mrr @@ S2 # = nfJ) 5L «pg% p (\ J: 2 \ XG4 + Fr’ejVDChmNo + XbHc% gKnYg ) jRmZ3 @ ‘Ik: XtBgP) 1D819u`] A’ # / i_1pUElun.] \, G-b5 = m7 # H-at) / _> HCf [q = R 2R & fGe, AIYrrD *) CB «9] He7`VbF0AIF_Wm> O, Hm? QElP5Sc8’d & KGtaQf, 🙂 m19 * = 2tGG $ T2Nd (jjEMGiX6%, Un [C +? 4) q9i $: 2T) kD92RYEi1 / [ lgYL * [MJ + rKr! = Mda & f-W3XmrM19j BPlfAgbG2r! -I] 9o`OrG3ctZJV; 0_Z_fi. J.NTG] / Kg = fgO4 = 2; 3Tb1S $ 2Nno9? (LEs8Ihq [a (q @ (‘$ Th% OCHb + i [LEaC 7р> 4uQdZ4T, 9» aGnd19 * 8ponK’-pscoNp & = * A # C:! ‘[Kiq3X`U (2LI3i3d = 2 [9LDTo7] $ Q3A (-I + ESM-4NFp’F + B1: && В8 && РГГ & С & г: 4Na1 & Я & Õhk &&&&& pUflX63P7 & л & д & e_2 &&& т && нГн & R0t && SoQ42Pjq ​​&& EB && EdKN & gTLKJ & B & oE & oU & YtHt && Am3 &&& X.Vo4: s & L8PW &&& UW

  • & Xj & G && o & M && CZV6 && FW4K & QChU.oX51htC_VbO & ОЭК &&& H & JY
    && &&&& Zt & Ч. &&& е &: Rpi-g6PFC & с — &&& д & ia2XC & hstjM1 & dRq05Ffq &&&& Ouj & gb63R && Re && MN2Ce & MJD & J & MiSFIsnS
  • & K && H8P &&& ko.X0.4YJAN63M5e & XHeXCqjIm8 & л &&: Р && o5T & BLJ & CEs6 & Wn &&& UZnC && KJDp && E1i && eXOi: SVn.2b & JSMMEXq && U & aQCAXZ & O && o7PYS9 & EA &&& Б & UTM &&&& O59LMiS — XTf61md &&: & j7suqsFecIX & г & UjhV & cT7MVtK && RPIK7f &&&&& mJPa3VJ- & bqJ & c1mH &&& &&& UhdYM & ТБК &&&& Ujeq6iRHX &&& GKgTfj16X & Dl7AuTTIj && GGZ && u3Mm6MHls9B_eUD &&& 00aj>
  • 6z>
  • 9>

    Коммерческое и бытовое электронагревательное оборудование от HT-UK

    Кабель постоянной мощности

    На заранее определенных расстояниях с альтернативных проводников снимается изоляция, обнажая основной провод.Нагревательный провод (или элемент) наматывается вокруг двух проводников, и там, где провод встречается с этими двумя областями, создается «зона» нагрева.

    Иногда нагревательный элемент укрепляют стекловолоконной нитью для поглощения высоких напряжений, создаваемых (особенно при более высоких напряжениях) в относительно тонком нагревательном проводе.

    Затем на кабель экструдируют слой изоляции . Подобно саморегулирующемуся кабелю, дополнительный слой металлической оплетки и окончательная изоляция из термопласта или из фторполимера могут быть экструдированы поверх кабеля для получения готового продукта.

    Нагревательные кабели в этом диапазоне нагревательных кабелей считаются ограничивающими мощность, поскольку сплавы, используемые в нагревательном элементе, имеют относительно высокий температурный коэффициент сопротивления (также известный как альфа-коэффициент). С точки зрения непрофессионала это означает, что когда температура элемента увеличивается, его сопротивление также увеличивается.

    Этот эффект намного меньше, чем в саморегулирующихся кабелях, о которых говорилось ранее, что позволяет снизить пусковые токи и немного увеличить длину цепи.

    Недостатком этого типа кабеля является зональность конструкции. Если установщик не обращает внимания (или не знает) о местах «зазубрин», то высока вероятность того, что холодный участок кабеля будет проложен незаметно.

    Кроме того, кабели высокого напряжения (~ 500 В переменного тока или выше) создают очень и очень высокое напряжение в нагревательном элементе и соединениях, и часто случаются отказы из-за того, что элемент просто ломается или отрывается от выемки. Эти проблемы не характерны для современных кабелей при более низких напряжениях.

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
