Комплект греющий кабель внутри трубы NUNICHO 10 Вт/м-20 метров

Комплект греющий кабель внутри трубы 20 метров от компании NUNICHO

Готовый к установке комплект греющий кабель внутри трубы 20 метров NUNICHO для предотвращения замерзания бытовых водопроводных трубопроводов, изготовленных из углеродистой, нержавеющей стали или пластика. Сальник для ввода в трубу с резьбой 1/2″ и 3/4″ идет в комплекте. Мощность тепловыделения 20 Вт на погонный метр при + 5°С в воде и 10 Вт на поверхности трубопровода. Комплект сделан на основе саморегулирующегося греющего кабеля.

Комплект кабеля внутрь трубы для защиты от замерзания саморегулирующийся нагревательный кабель NUNICHO 20 m

• нагревательный кабель выпускается на основе полимерной полупроводниковой матрицы высокого качества;
• саморегулирующийся греющий кабель самостоятельно меняет свое тепловыделение, подстраиваясь под окружающие температурные условия, тем самым экономя значительное количество электроэнергии необходимое для его работы;
• внешняя оболочка кабеля выполнена из фторполимера, разрешенного к установке в трубы с питьевой водой;
• монтаж не требует особых навыков или специального инструмента;
• оплетка из медной луженой проволоки, придает кабелю дополнительную электробезопасность и служит проводником заземления;
• гарантийный срок 10 лет с момента покупки;
• срок службы нагревательного кабеля составляет примерно 20 лет.

Основные технические характеристики саморегулирующийся греющий кабель внутрь трубы NUNICHO 20 метров:

• длина греющей части 20 метров;
• номинальная выделяемая линейная мощность греющего кабеля на трубе при +5 °C — 10 Вт/м;
• номинальная выделяемая линейная мощность греющего кабеля внутри трубы — 20 Вт/м;
• длина провода питания с герметичной штепсельной евровилкой – 2 метра;
• внешняя оболочка кабеля изготовлена из фторопласт полимера;
• напряжение электропитания ~220–240 В;
• максимальная температура внешнего воздействия без напряжения + 65 °C;

• минимальная температура монтажа — 15 °C;
• масса – 90 гр/метр;
• степень защиты IP67;
• минимальный радиус однократного изгиба 10 мм;
• сечение токопроводящих жил 1,05 мм2;
• номинальный размер нагревательного кабеля (толщина х ширина) 8,7 х 5,9 мм.

Где и как купить саморегулирующийся греющий кабель внутрь трубы NUNICHO длиной 20 метров для обогрева по выгодным ценам?

Саморегулирующийся греющий кабель внутрь трубы длиной 20 метров от южнокорейского производителя компании NUNICHO, можно выгодно купить в нашей компании. Для этого нужно позвонить по указанным на сайте телефонам или отправить заявку на электронную почту. Наши специалисты бесплатно предоставят консультации по всем вопросам, связанным с приобретением и применением товаров этой торговой марки. В зависимости от региона страны определяются условия доставки товара. Доставка товара будет совершенно бесплатной до терминала транспортной компании. При желании покупатель может забрать заказ самостоятельно, так как в нашей компании предлагается возможность самовывоза товара, склад и офис находятся в одном месте. Для оплаты заказа можно использовать безналичный расчет. У нас всегда лучшая цена!

Особенности готовый комплект кабеля для установки внутри трубы NUNICHO 20 метров

Сальник AKS-3 для ввода кабеля в трубу с резьбой 1/2″ и 3/4″ идет в комплекте. Греющий кабель должен быть защищен автоматическим выключателем с характеристикой срабатывания C по ГОСТ Р 50345-99 (IEC 60898-95). Нагревательный кабель должен быть подключен через УЗО к электросети с заземлением.

О компании NUNICHO производителе комплект греющего кабеля 20 m. для установки внутрь трубы 10 Вт/м, в комплекте с сальником:

Южнокорейская компания NUNICHO является одним из ведущих производителей систем кабельного обогрева. В сотрудничестве с заводами E&S Tec.Co.Ltd и REXVA, продукция компании получила широкое распространение не только в странах Азиатско-Тихоокеанского региона, но и на территории России и Европы. Благодаря применению инновационных технологий, современного оборудования и строгому многоступенчатому контролю, позволило компании заслужить репутацию поставщика недорогой, но в тоже время качественной продукции. До начала производства саморегулирующегося нагревательного кабеля, компания долгое время выпускала электрические теплые полы, на основе греющего кабеля. Полученный опыт, позволил существенно расширить ассортимент выпускаемой продукции и создать широкую дилерскую сеть во многих странах. Каждая партия выпускаемого товара проходит тщательную проверку.

Находясь в постоянном и тесном контакте с ведущими научно-исследовательскими институтами, внедряя передовые технологии производства, компания NUNICHO добилась превосходного сочетания надежности и функциональности выпускаемого оборудования.

Области применения продукции компании NUNICHO:

• Обогрев труб
• Защита от замерзания водопровода
• Обогрев кровли и водостоков
• Электрический теплый пол

Греющий кабель внутри трубы (саморегулирующийся, внутренний)

Технические характеристики греющего кабеля для внутреннего обогрева труб

Свойство	Значение
Мощность	10-33 Вт/м при 10C
Материал	Полиолефин/Тефлон
Питание	230 В (50Гц)
Максимальная температура кабеля	65C-80C
Максимальная температура окружающей среды (для выключенного кабеля)	85C-100C
Минимальный диаметр изгиба	2,5 см (внутренний)
Токоведущие провода	1,1 мм2, 16 скрученных жил
Экран	20 AWG, медный, 24×0,3 мм, сечение 1,7 мм2
Сопротивление оплетки	18,2 Ом/м

Бесшовный изолированный кабель для обогрева трубы изнутри – безопасное средство даже для водопроводов с питьевой водой, при этом вы сможете приобрести его по невысокой цене, обратившись в наш интернет-магазин в Москве. Такие системы автоматически включаются, как только температура окружающей среды приближается к нулю. Это не только сохранит трубы от промерзания: на них не будет конденсата.

Кабель для внутреннего обогрева труб – стоимость в нашем каталоге оптом

Заказав товар по нашему прайс-листу, вы сможете купить нужную продукцию недорого: в период скидок стоимость саморегулирующегося кабеля обогрева труб внутри будет еще доступнее. Изучите наши условия для оптовых и розничных покупателей.

Такой провод стоит дороже, чем резистивный, однако его преимущества неоспоримы. Он не боится перехлестов, которые могут повредить изоляции резистивного нагревающегося провода, и вы сможете делать его короче, если это нужно.

При оптовой продаже расценки на нашем сайте будут еще доступнее, к тому же вы оцените выгодную систему доставки заказов кабеля для монтажа внутрь трубы для обогрева. Наша продукция сертифицирована, вы гарантированно получите самый качественный товар для своего проекта водопровода в любом типе сооружения.

Эффективный обогрев труб саморегулирующимся греющим кабелем внутри – более надежный вариант, чем простая теплоизоляция. Эта система просто включается в розетку, и вы будете уверены, что внешние участки водопровода не пострадают от мороза. При этом не будет перерасхода электроэнергии в теплые дни.

HeatUp 15SeDS2-CF Пищевой саморегулирующийся греющий кабель для установки внутрь трубы

Пищевой саморегулирующийся греющий кабель HeatUp 15SeDS2-CF, разработан для защиты от замерзания трубопроводов, при этом возможна установка как снаружи, так и внутри трубы. Кабель удобен для труб малого диаметра – небольшие размеры кабеля намного облегчают монтаж.

Конструкция:

1. Токопроводящие медные луженые жилы
2. Полупроводящая саморегулирующая матрица
3. Изоляция из модифицированного полиофелина
4. Оплетка из медной луженой проволоки
5. Оболочка из фторполимера

Принцип действия:

Основой саморегулирующегося греющего кабеля служит полупроводящая матрица, внутри которой расположены две токопроводящие медные жилы.

Выделение тепла происходит в полупроводящей матрице, сопротивление которой зависит от температуры поверхности, что обеспечивает эффект саморегулирования (при повышении температуры сопротивление матрицы возрастает, тепловыделение падает и наоборот).

Благодаря этому свойству, саморегулирующийся греющий кабель не будет перегреваться и перегорать даже когда его отдельные участки накладываются друг на друга.

Защиту от влаги и механических повреждений обеспечивает наружная оболочка, изготовленная из материала, стойкого к атмосферным осадкам, перепадам температур, что увеличивает долговечность и надежность саморегулирующегося греющего кабеля.

Параллельная схема подключения тока позволяет отрезать кабель любой длины. Это упрощает проектирование и монтаж. Саморегулирующийся греющий кабель в зависимости от местных требований можно отрезать на строительной площадке непосредственно от катушки.

Выделение тепла токопроводящей матрицей кабеля увеличивается или уменьшается в соответствии с изменением окружающей температуры. Каждый участок по длине кабеля может иметь свою погонную мощность в соответствии с условиями на этом участке трубопровода. Благодаря эффекту саморегуляции витки кабеля могут пересекаться без риска локального перегрева.

Эффект саморегуляции способствует экономичному использованию электроэнергии – выделение тепла происходит только там, где это необходимо. Изоляция из термопластичного эластомера обеспечивает прекрасные диэлектрические свойства, а в комбинации с внешней оболочкой отличную защиту от влаги, а также высокую прочность на сжатие и стойкость к истиранию. Внешняя оболочка выполнена из фторопласта – кабель допустимо применять для трубопроводов с питьевой водой. Плетеный экран из луженой медной проволоки заземляется и обеспечивает полную электробезопасность.

Нагревательный кабель внутри трубы монтируют с помощью специального сальника AKS-3. Ввод кабеля в трубу с питьевой водой не влияет на качество воды, так как провод обладает специальным сертификатом качества. Чтобы подключить его к электрической сети, достаточно воспользоваться комплектом муфт для пищевого провода.

Характеристики

Бренд:	HeatUp
Модель:	15SeDS2-CF
Вид нагревательного кабеля:	Саморегулирующийся
Область применения нагревательного кабеля:	Обогрев питьевой воды внутри труб диаметром от 32 мм. до 50 мм.
Линейная мощность, Вт/м:	15
Напряжение сети:	220~240 В
Частота тока:	50/60.0 (Гц)
Токопроводящие жилы:	Медные луженые
Количество токопроводящих жил:	2
Сечение токопроводящих жил:	0,75 мм.
Изоляция жил:	модифицированный полиофелин
Электрическое сопротивление изоляции:	не менее 103 МОм • м
Горючесть изоляции:	не распространяет горения
Экранированный кабель:	да
Экран:	медная луженая проволока
Электрическое сопротивление экрана:	не более 13 Ом/км
Наружная оболочка:	Фторполимер
Степень защиты оболочки:	IP68
Цвет внешней оболочки:	чёрный
Маркировка взрывозащиты:	нет
Максимальная рабочая температура:	65°С
Максимальная допустимая температура:	85°С
Температурная группа:	T6
Максимальная длина кабеля:	55 метров
Минимальная температура монтажа:	-15°С
Минимальный допустимый радиус изгиба:	15 мм.
Минимальный радиус изгиба при хранении:	100 мм.
Ширина нагревательного кабеля:	~8 мм.
Толщина нагревательного кабеля:	~5 мм.
Вес 1 метра нагревательного кабеля:	100 грамм
Гарантия производителя:	1 год с момента приобретения
Срок службы:	более 5 лет
Страна производитель:	Малайзия
Изготовлен и испытан согласно:	ГОСТ 26445-85
Производитель:	YT NETWORK(M) SDN BHD Trading Company

Фирма-производитель оставляет за собой право на внесение изменений в конструкцию, дизайн и комплектацию товара. Пожалуйста, сверяйте информацию о товаре с информацией на официальном сайте компании производителя или уточняйте спецификацию конкретной модели с менеджером нашей компании.

Вопрос-ответ

Конечно, наиболее эффективным способом защиты труб от замерзания, является их закапывание на глубину, ниже уровня промерзания, т.е. более 1,5 метров.

Но, если вы читаете данную статью, то это значит, что данный способ вам не подходит по каким-либо обстоятельствам.

Например: нет возможности закопать трубу так глубоко; нет желания закапывать так глубоко; труба закопана глубоко, но замерзают отдельные участки ввода водопровода в дом (колодец) и пр.

Современные инновационные технологии позволяют легко решить данную проблему. Наиболее элегантное решение, которое нашло применение даже в промышленных магистральных трубопроводах — греющий кабель, а еще лучше — саморегулирующийся греющий кабель.

Как это работает: просто- кабель прокладывается вдоль трубы или, еще лучше, внутри трубы, и в случаях понижения окружающей температуры, начинает нагреваться, тем самым спасая трубопровод от замерзания.

Для легкого анти-замерзающего нагрева не требуется много электроэнергии, т.е. греющий кабель достаточно экономичен.

А его способность включаться автоматически, позволяет достичь уже очень существенной экономии.

По типу этой автоматизации, кабель делится на резистивный греющий кабель и саморегулирующийся греющий кабель.

Резистивный кабель — греется всегда, когда подается напряжение. Соответственно, для достижения экономии, такой кабель необходимо автоматизировать — установить термостат, который будет включать кабель только при понижении температуры воздуха.

Некоторые модели уже оснащены таким термостатом, крепящимся непосредственно к кабелю.

Состоит резистивный греющий кабель из оболочки и токопроводящих медных жил, между которых находится токопроводящий полимер, обладающий сопротивлением, он то и нагревается при подаче напряжения на жилы греющего кабеля.. Заданное сопротивление и характеризует мощность кабеля.

Саморегулирующийся кабель — конструктивно похож на резистивный, но внутренний полимерный слой обладает изменяемым сопротивлением. Сопротивление зависит от температуры окружающей среды. Это и делает саморегулирующийся кабель наиболее экономичным и эффективным, т.к. он нагревается не полностью равномерно, а по мере необходимости. Т.е. один участок кабеля находится в теплом месте и не греется совсем, другой участок этого же кабеля находится в месте с очень низкой температурой и греется с полной мощностью, третий участок — в легко-минусовой зоне, греется но на половину мощности.

Каждый участок такого греющего кабеля нагревается, а соответственно и потребляет электроэнергию настолько, насколько это необходимо для предотвращения замерзания.

Монтаж кабеля производится, как вдоль поверхности трубы, так и внутри трубы. Внутренний монтаж более эффективен, но не всегда есть возможность проложить кабель внутри и тогда он укладывается на поверхности трубы.

При установке нагревательного кабеля на пластиковую трубу следует помнить, что максимально допустимая погонная мощность кабеля должна быть не более 10 Вт/м.

На металлических трубах удельная погонная мощность кабелей может быть выше, допускается использование как саморегулирующихся кабелей, так и кабелей с постоянным сопротивлением.

При установке нагревательного кабеля внутри водяной трубы можно использовать саморегулирующиеся кабели или готовые элементы Plug´n Heat, снабженные вилкой.

Обратите внимание:

Оболочка кабелей выполнена из фторсодержащего полимера, протестированного на пищевую безопасность, поэтому их можно устанавливать внутри труб с питьевой водой. Далеко не любой греющий кабель позволяет осуществлять безопасный монтаж внутри трубы. Выбирая кабель для наших магазинов, мы строжайше отбираем только те варианты, которые гарантируют безопасную работу в воде, т.е. это должны быть достойные известные производители; кабель должен иметь оболочку из гигиенического полимера; греющий кабель должен быть предназначен для установки внутри трубы.

Таких изделий на рынке не так и много.

Греющий кабель вводят внутрь трубы с помощью сальника.

При монтаже нагревательного кабеля внутрь трубы, учитывает ся тот момент, что если кабель подведен сверху в трубу, то его можно не фиксировать, а если снизу, то его лучше зафиксировать, чтобы кабель не сползал.

Максимальная монтажная длина кабеля ограниченна 100 м на поверхности и 60 м внутри трубы.

Для предотвращения замерзания трубной арматуры и приборов, таких как водяные счетчики, устанавливаются саморегулирующиеся греющие кабели.

При прокладке по поверхности трубы кабель крепят теплостойкой липкой лентой, обматывая ею трубу и кабель с интервалом примерно 30 см, так, чтобы кабель соприкасался с поверхностью трубы.

Кабель можно крепить и алюминиевой лентой, которая наклеивается поверх кабеля в продольном направлении.

Обогрев внутри трубы с помощью кабеля

Оглавление



Обогрев труб с помощью саморегулирующихся кабелей

Для предотвращения замерзания водопроводных труб зимой используется саморегулирующийся греющий кабель. Такие кабели представляют собой две токоведущие медные жилы между которыми находится специальная полимерная матрица обладающая замечательным свойством: чем ниже ее температура, тем больше она выделяет тепла при протекании через нее электрического тока. Такие кабели, предназначенные для бытового применения, перестают полностью пропускать электрический ток и выделять тепло при температуре около 65 С. А при температурах около 0 градусов по Цельсию эти кабели (в зависимости от характеристики матрицы) выделяют от 10 до 25 Ватт тепла на погонный метр!

Для безопасности и защиты токоведущие жилы и полимерная матрица покрыты экранирующей оплеткой и внешней оболочкой из ПВХ или пищевого фторполимера. Применение кабеля с эффектом саморегулирования имеет ряд преимуществ:

• Кабель не может перегреться и перегореть, не боится самопересечений.
• Количество тепла, выделяемого кабелем изменяется в зависимости от текущих условий окружающей среды. В тепле кабель потребляет меньше электроэнергии, при остывании трубы кабель начинает греться сильнее.
• Благодаря паралелльной конструкции кабеля сила нагрева каждого участка кабеля зависит от окружающей именно его температуры. Т.е. если один участок 10 Ваттного саморегулирующегося кабеля находится при температуре 3-5 градусов в воде, а другой участок того же кабеля торчит из трубы в теплом помещении, то на первом участке кабель будет греть с мощностью 20 Ватт на погонный метр, а на сухом участке тепловыделение будет значительно ниже (зависит от характеристик кабеля).



Способы монтажа греющего кабеля внтури трубы

Саморегулирующиеся нагревательные кабели можно закрепить снаружи трубы, однако гораздо эффективнее греть трубу изнутри, установив в нее кабель с помощью специального герметичного сальника (муфты). Установка кабеля для подогрева внутри трубы часто единственный способ монтажа в том случае, когда водопровод уже эксплуатируется. Существует несколько способов установки кабеля в трубу:

Не смотря на то, что на картинке изображен ввод кабеля в трубу под 90, все же не рекомендуется его использовать на практике. Если есть возможность лучше так не делать. Если другой возможности нет, можно сделать и так. Будете вы устанавливать кабель по ходу течения воды или против хода — роли не играет.

Что из себя представляет ввод кабеля в трубу

Узел для ввода кабеля в трубу — это набор обычных сантехнических фитингов, но с одной особенностью: в комплект входит резиновый уплотнитель, через который и заводится кабель. Основаня ценность заключена именнов нем. К сожалению, таких уплотнителей отдельно в продаже найти невозможно. На заметку: основная беда дешевых сальниковых узлов для ввода кабеля в трубу в том, что эта «резинка» стареет, трескается и начинает поддтекать, что вынуждает приобретать новый узел полностью. Более дорогие сальники лишены этого недостатка.

Некоторые сальники выпускаются универсальными на несколько посадочных диаметров, например на 3/4 и 1 дюйм (на вводной гайке две резьбы). Для монтажа других приходится докупать сантехнические переходники.



Как же выбрать такой кабель?



Выбор кабеля для обогрева внутри трубы зависит от нескольких параметров:

• Диаметр трубы
• Что собираемся греть: техническая вода или питьевая
• Минимально возможная температура окружающей среды в самом холодном участке трубы
• Толщина теплоизоляции

Нужно заметить, что теплоизолировать трубу нужно обязательно! В среднем можно сказать так: для трубы диаметром до 32 мм с минимальной теплоизоляцией 10 мм и температурах до -35 С достаточно будет установленного внутри греющего кабеля удельной мощностью 10 Вт/м. Подробнее о подборе кабеля можно почитать в этой статье: Как выбрать кабель для обогрева трубы.



Какой кабель для обогрева внутри трубы лучше?



Сегодня на рынке очень много предложений, отличающихся по цене в разы при достаточно похожих характеристиках. От чего стоит отталкиваться при выборе производителя:

• Если планируется устанавливать кабель в трубу с питьевой водой, то внешнее покрытие должно быть только из пищевого фторполимера с обязательным наличием санитарно-гигиенического сертификата!
• Наличие в конструкции кабеля экранирующией оплетки с заземлением. Установка электрического кабеля в воду, особенно в металлическую трубу, сопряжена с риском поражения электрическим током. Поэтому подключение кабеля к сети рекомендуется осуществляеть только через розекту с заземлением и через УЗО.

Сейчас предлагается очень много недорогих кабелей (очень часто страной производства указана Южная Корея, хотя обычно это Китай). Будьте крайне внимательны при выборе таких кабелей и вот почему. Саморегулирующаяся полимерная матрица обладает эффектом старения. С течением времени её теплопризводительность снижается. Чем выше качество материала, используемого при производстве матрицы, тем меньше выражен этот эффект. Качество матрицы в т.н. дешевых «корейских» кабелях таково, что она полностью перестает нагреваться уже на следующий сезон. Это нужно иметь в виду при использовании, чтобы не остаться с замерзшим водопроводом в самый неподходящий момент.

Саморегулирующиеся кабели

Предлагаем заказать и купить саморегулирующиеся нагревательные кабели для обогрева от ведущих производителей в нашем офисе продаж в Нижнем Новгороде.

Области применения, назначение изделия.

Саморегулирующий кабель (нагревательный) нужен для обогрева трубопроводов снаружи и внутри, для защиты от обледенения водостоков и желобов на крышах здания. Нагревательные кабели поставляются без соединительных проводов (холодных концов).



Pipeguard – для защиты водопроводных труб от замерзания (бывают 10, 16, 25 и 33 Вт/м при +10⁰С на металлической трубе)

Iсeguard – для защиты краев крыш, водостоков и водосточных труб (один номинал 18 Вт/м при 0⁰С в воздухе)

Pipeheat – для защиты водопроводных труб от замерзания в виде готовых нагревательных секций. Возможна установка внутрь трубы (один номинал 10 Вт/м при +10⁰С на металлической трубе)



Номенклатура саморегулирующихся кабелей

Кабели (цвет)	Применение	Мощность сухого кабеля
Кабель SRL 16-2 (серый)	только для бытовых трубопроводов до 20 мм	16 Вт при +100 С
Кабель SRL 24-2 (серый)	только для бытовых трубопроводов 20-54 мм	24 Вт при +100 С
Кабель 17 КСТМ экранированный	обогрев трубопроводов толщиной до 30 мм	17 Вт при +100 С
Кабель 30 КСТМ экранированный	обогрев трубопроводов толщиной до 50 мм и крыш, кровли	30 Вт при +100 С
Кабель 16VFG M2-CF экранированный пищевой	обогрев внутри трубопровода (пищевой)	16 Вт при +100 С
Кабель SRL 24-2 — CR экранированный (серый)	обогрев трубопроводов	24 Вт при +100 С
Кабель FSM 24-2-CR (экранированный)	обогрев трубопроводов	24 Вт при +100 С
Кабель GTE 18-36 w (экранированный)	обогрев кровли	18 Вт при +00 С
Кабель DEVI DPH -10 (синий)	обогрев внутри трубы	16 Вт при +100 С
ICE-QUARD 18w Дания экранированный (черный)	для крыш и кровли	10 Вт при +00 С
Pipe-QUARD 25 w Дания экранированный (красный)	для трубопроводов	25 Вт при +100 С

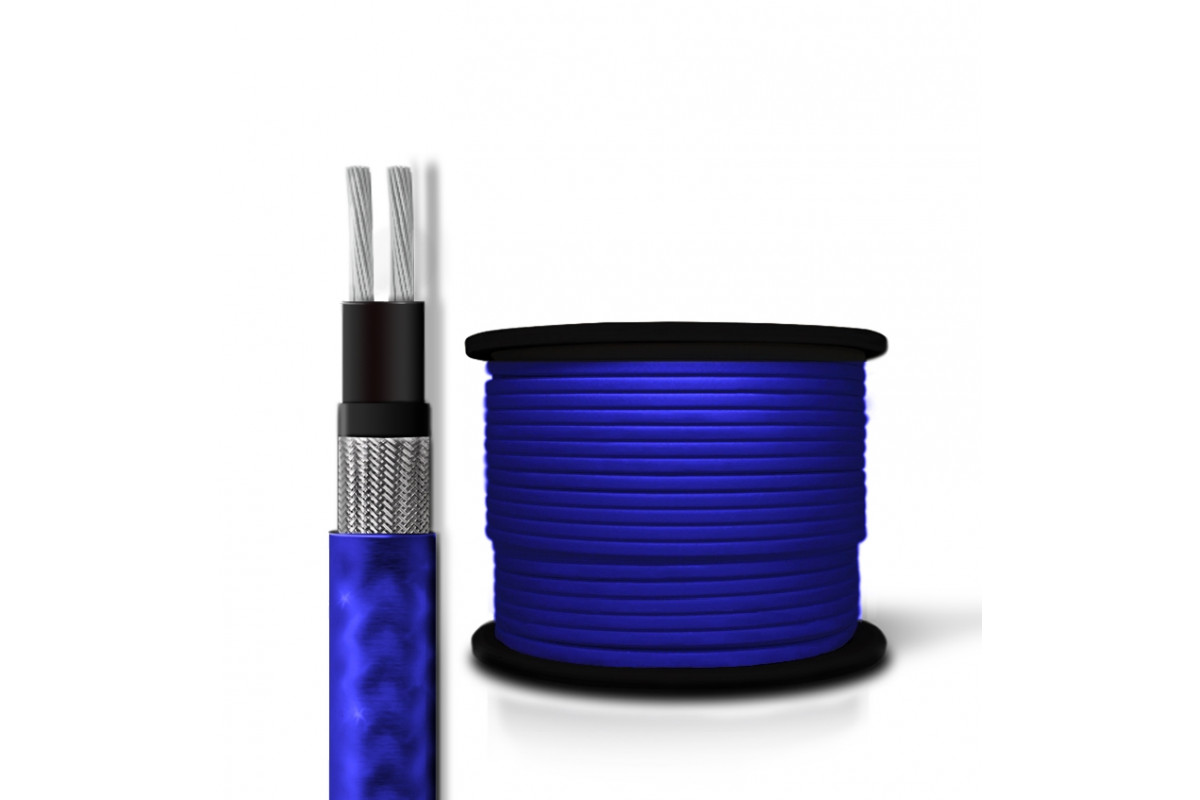

Устройство нагревательного кабеля

Внешняя оболочка саморегулирующегося кабеля из термопластичного полимера. Она абсолютна инертна к действию воды. Мы можем устанавливать этот кабель внутри труб. Есть кабели и с оболочкой матрицы из полиофелина. Их можно помещать в питьевую воду. Матрица, выделяющая тепло является температурно зависимым сопротивлением. Две медные гибкие шинки вплавлены в матрицу и обеспечивают подвод питания.

Как работает нагревательный саморегулирующийся кабель

Тепло выделяет пластиковая матрица, содержащая мелкодисперсный графит. Она находится между двумя проводниками, на них подается переменное питание. При увеличении температуры матрица расширяется. Между зернами графита увеличивается расстояние . Сопротивление нагревательного кабеля возрастает и его мощность падает. Если температура падает, то картина обратная. Вот это и есть эффект саморегулирования.



Матрица реагирует на изменение температуры по всей длине в каждой точке. И полностью отсутствует перегрев любого участка нагревательного кабеля.

Выбор кабеля

Для выбора нагревательного кабеля необходимо определить мощность для обогрева для трубопровода. Все расчеты по мощностям для саморегулирующего кабеля ничем не отличаются от расчета систем с резистивным кабелем Deviflex™. Отличие – саморегулирующийся кабель можно укоротить до требуемой длины. 0,2 м – минимальная длина. Максимальная длина ограничена пусковой мощностью. Она может превышать рабочую эксплуатационную в несколько раз.

Расчет требуемой мощности делается по таблицам, с учетом рекомендаций наших специалистов. Необходимо учитывать не только мощность кабеля для обогрева трубы, но и ее длину. Длина нагревательной секции должна быть равна или больше чем сам трубопровод. Рассчитываем теплопотери трубопровода по нашим рекомендациям или таблицей. У теплоизоляции коэффициент теплопроводности берем 0,035 Вт/(м*К).

Выбираем, где будет нагревательный кабель: внутри или снаружи трубы. Учитывайте, что внутри трубы (в воде) мощность саморегулирующихся кабелей возрастает в 2 раза, если сравнивать с сухим кабелем. В реальных условиях теплопотери кабеля несколько больше. Возьмем коэффициент 1,3 для расчета окончательной мощности нагревательной секции.

Нагревательные саморегулирующиеся кабели не подвержены перегреву, могут обойтись без терморегулятора (Вы экономите на его приобретении), при этом можно отрезать такие кабели любой длины. Цена на саморегулирующиеся кабели выше чем на резистивные. Они могут быть совсем незаменимы при обогреве неметаллических труб, сложных водосточных кровельных систем. Благодаря простоте монтажа многие предпочитают купить саморегулирующиеся кабели и использовать их в решениях по обогреву.

Стоимость саморегулирующих нагревательных кабелей

Саморегулируемый греющий кабель TRACECO

Саморегулируемый греющий кабель с возможностью установки внутри трубы.

Применение

TRACECO-15А/ESR S-BO A используется для защиты от замерзания труб, трубопроводов, резервуаров, водосточных желобов и обеспечения необходимой температуры технологических процессов.

Возможна установка внутри трубы с питьевой водой (гигиенический сертификат №  50. РА. 01 355. П. 005867. 03. 05  от 11.03.05 г. до 11.03.2010 г.).

Преимущества греющего кабеля для водопровода:

— самый мощный  саморегулируемый греющий кабель в этом классе;

— возможна установка внутри трубы с питьевой водой;

— возможность получения на объекте необходимой длины;

— хранение на катушке;

— переменная мощность, предупреждающая перегрев;

—  имеется в наличии на складе.

Технические характеристики кабеля для обогрева:

Макс. температура внешнего воздействия:

— под напряжением: 65°C.

— при выключенном кабеле: 80°C

Напряжение питания:

номинальное: 230В однофазно.

максимальное: 300В однофазно.

Мощность:     TRACECO-15А: 15 Вт/м при +5°C

Размеры: 8, 3 Х 5, 8мм

Площадь поперечного сечения: 0, 57 мм2

Максимальная длина: 100м

Защита (выключатель крив. С —  D): 16А

Сертификация: GOST POCC FR. CH01.B54906; CSTB N° 14/05-949; LCIE ATEX 6204 X; FIMKO N° FI17718.

Такой кабель применяют для обогрева труб, емкостей, трубопроводов, различных резервуаров и ендов, и также для обогрева кровли, полов, открытых площадей, и различного технологического оборудования.

В периоды зимних заморозков многие трубопроводы находятся в зонах риска замерзания. Обычно при суровых российских морозах обычная теплоизоляция является малоэффективной, и приходится использовать дополнительные варианты обогрева трубопроводов. Лучший вариант в данном случае – греющий кабель для водопровода. Одна из лучших разновидностей для суровых температурных условий – саморегулируемый греющий кабель, который можно провести как внутри отопительной трубы, так и на поверхности. Саморегулируемый греющий кабель способен самостоятельно поддерживать нужную температуру, и обеспечивать защиту от конденсата  и хороший  обогрев.

Греющий кабель для водопровода не будет перегорать или перегреваться, даже в случае наложения отдельных участков на друга. Тепловыделение кабеля саморегулируется, если изменяется температуры объекта. На любом, даже самом минимальном участке, благодаря специально продуманной технической конструкции, саморегулирующийся греющий кабель будет автоматическим образом регулировать свою температуру при изменении  температурного режима внешней окружающей среды. Иными словами,  саморегулирующиеся кабели при работе учитывает окружающую температуру, причем, в любой отдельной точке, и это позволяет очень быстро реагировать, включая или отключая  отдельные участки системы обогрева.

Также при использовании данного комплекта для обогрева труб, промышленной кровли и  объектов будет обходиться гораздо дешевле, вследствие низких эксплуатационных затрат.

Многие уже используют саморегулирующийся греющий кабель цена его больше обычных систем, но разница в цене окупается из – за меньших затрат на эксплуатацию. Если вы давно думали, куплю греющий кабель, то сейчас самое время  его купить, так как будущая зима обещает быть суровой и длинной.

Отопление внутри трубы

Характеристики

• Предназначен для установки внутри обогреваемой трубы
• Саморегулирующийся нагревательный кабель
• Тепловая мощность регулируется автоматически в зависимости от изменения температуры внутри трубы
• Не перегреется и не сгорит даже при перекрытии
• Готовая единица
• Тепловая мощность: 10 Вт / м
• В комплекте специальный сальник для ввода греющего кабеля в трубу
• Улучшенное уплотнение муфты
• Рекомендуется для контакта с питьевой водой

Описание

Froststop Pipe Inside — это нагревательная секция на основе саморегулирующегося нагревательного кабеля, которая поддерживает необходимую температуру трубопровода в течение всего холодного времени года, обеспечивая тем самым его хорошую производительность, бесперебойную работу и безопасное состояние.

Внутренняя часть трубы Froststop предназначена для использования в случаях, когда вы не можете проложить греющий кабель непосредственно на поверхности трубы или труба уже проложена на глубине выше линии замерзания.

Труба Froststop Внутренняя секция устанавливается внутри трубы, заполненной водой или другим неагрессивным веществом. Секция также может быть установлена ​​вне трубопровода.

Нагревательная секция состоит из отрезка самоограничивающегося кабеля, снабженного 3-метровым холодным вводом с электрической вилкой на одном конце и концевой муфтой на другом конце.Для входа секции в трубку сальник входит в комплект.

Заводские соединительные и концевые муфты надежны и герметичны.

Электроэнергия подается с одного конца секции. На дальнем конце нагревательного сегмента устанавливается концевая муфта, расположенная внутри трубы и обеспечивающая степень защиты IP68. Для входа секции в трубу используется сальниковый узел, состоящий из двух втулок, двух шайб и резинового уплотнительного кольца.

Приложение

Открытая площадка	∎	Бетон (заливка песком)	∎
Крыша	∎	Под горячим асфальтом (кратковременно)	∎
Водосточная труба и сливная труба	∎	Открытый (устойчивый к УФ)	∎
Защита от замерзания	∎

Информация для заказа

Технические характеристики

Номинальное напряжение	230 В переменного тока, 50 Гц
Линейный выход (+10 ° C)	не менее 10 Вт / м
Максимальная рабочая температура
включен	+65 ° С
выключено	+85 ° С
Минимальная температура хранения	–30 ° С
Минимальная температура монтажа	–15 ° С
Минимальный радиус изгиба при установке	35 мм
Длина холодного конца	3 месяца
Штекер Schuko тип	CEE 7/4
Степень защиты IP	IP67
Материал внешней оболочки нагревательного кабеля	Фторполимер
Размер резьбы сальника	1 «, ¾»
Максимально допустимое давление	9 атм

Ссылки на продукцию

Тип	Длина, м	Мощность, Вт
Труба для защиты от замерзания внутри-2	2	20
Труба для защиты от замерзания внутри-4	4	40
Труба для защиты от замерзания внутри-6	6	60
Труба для защиты от замерзания внутри-8	8	80
Труба для защиты от замерзания внутри-10	10	100
Труба для защиты от замерзания внутри-12	12	120
Труба для защиты от замерзания внутри-16	16	160
Труба для защиты от замерзания внутри-20	20	200

Почему выбирают саморегулирующиеся нагревательные кабели для предотвращения замерзания труб? — HEATIT

Как домовладелец, вы хотите, чтобы ваш дом был готов к зиме. Во время этого процесса подготовки к зиме необходимо проверить множество проблем, однако предотвращение замерзания труб определенно входит в пятерку лучших. Тем не менее, предотвратить замерзание труб можно несколькими способами. Один из наиболее популярных способов — следить за тем, чтобы температура воздуха в комнате никогда не опускалась ниже определенной температуры.

К сожалению, этот распространенный метод не всегда работает. Например, в указанном помещении может быть неизвестная утечка. Если это воздействие не будет тщательно отслеживаться или исправляться, отверстие может позволить замерзшему воздуху разрушить ваши трубы, что приведет к неприятному сюрпризу, когда вы вернетесь домой с праздников.Чтобы избежать такого нежелательного события, подумайте о том, чтобы оборудовать трубы саморегулирующимся нагревательным кабелем.

Обзор саморегулирующихся нагревательных кабелей

Саморегулирующийся нагревательный кабель, также известный как тепловой кабель, автоматически регулирует количество тепла, получаемого вашими трубами. Таким образом, эти кабели без особых усилий предотвращают падение ваших труб до опасно низких температур. Они также бывают всех форм и размеров, что означает, что вы можете использовать их на прямых, спиральных и перекрывающихся трубах.

Излишне говорить, что универсальность саморегулирующихся нагревательных кабелей позволяет использовать их практически на всех трубах, пандусах или лестницах, а также на водосточных желобах, если вы ищете способ лучше защитить свою крышу зимой.

Тем не менее, важно отметить, что, хотя саморегулирующиеся нагревательные кабели известны под разными названиями, производители кабелей используют три различных метода для разработки этого энергосберегающего оборудования.

• Постоянное электричество — дешево, недолговечно, не требует настройки, небольшое повреждение приводит к отказу всего кабеля
• Постоянная мощность — не может перекрываться, должна выходить за пределы труб из-за датчика температуры
• Саморегулирующиеся кабели могут перекрываться , обрезать по размеру, повреждение не равно полному отказу

Саморегулирующийся нагревательный кабель

Электронагревательные кабели могут быть непосредственно намотаны на трубы, обычно по спирали, или вставлены непосредственно в трубу. Первый метод требует меньше настроек, тогда как второй в большинстве случаев требует дополнительной изоляции снаружи трубы. Тем не менее, любой метод безопасен из-за конструкции кабеля.

Внутри саморегулирующегося нагревательного кабеля находятся два провода, заключенные в несколько слоев изоляции и разделенные плотным участком полимера. Реакционный полимер должен нагреваться, поэтому работают саморегулирующиеся нагревательные кабели. Эту необычную реакцию можно регулировать и при различных температурах, что позволяет использовать саморегулирующиеся нагревательные кабели на более теплых устройствах, таких как водонагреватели.

Благодаря этой уникальной внутренней настройке, электричество можно безопасно пропускать через греющий кабель, не беспокоясь о поражении электрическим током, коротком замыкании или поджоге дома.

Саморегулирующийся нагревательный кабель Характеристики

Благодаря защитным слоям изоляции и полимера, кабели электрообогрева незаменимы для домовладельцев, ищущих новые методы энергосбережения. Хотя саморегулирующиеся нагревательные кабели действительно используют электричество, они делают это только по мере необходимости.К тому же, напрямую подавая тепло на бытовые трубы, домовладельцам не нужно беспокоиться об обогреве всей комнаты. Это означает, что на предотвращение замерзания труб тратится меньше денег.

Еще один бонус — использование саморегулирующихся нагревательных кабелей с вашим водонагревателем. Поскольку электрические нагревательные кабели обеспечивают минимальные потери тепла, водонагреватель дольше сохраняет свою горячую температуру, что приводит к заметной экономии энергии.

Как работают саморегулирующиеся нагревательные кабели

Как мы упоминали выше, во время строительства пара проводов электронагревателя оборачивается несколькими слоями изоляции с большим пространством между каждым из них.Когда подается электричество, эта внутренняя область генерирует ток, и, поскольку провода заключены непосредственно в полимер, разворачивается уникальное событие. По мере нагрева полимера электрический ток ограничивается. Обратное происходит при охлаждении полимера.

Эта способность к саморегулированию позволяет обрезать эти кабели до нужного размера без выхода из строя всего устройства, а также других преимуществ. Например, саморегулирующиеся нагревательные кабели можно безопасно перекрывать, не беспокоясь о повреждении кабеля, поскольку он автоматически настраивается на безопасную температуру.Еще один бонус — отсутствие необходимости считывать температуру.

Саморегулирующийся по сравнению с постоянной мощностью для предотвращения замерзания труб

Как мы упоминали выше, во время строительства полимер, используемый внутри саморегулирующихся нагревательных кабелей, регулируется для использования по назначению. Благодаря этому при использовании саморегулирующихся нагревательных кабелей бытового назначения они полностью безопасны, даже без температурного считывающего устройства. Помните, что тепловая мощность саморегулирующихся кабелей автоматически регулируется в зависимости от температуры окружающей среды.

Эта надежная функция остается неизменной на всем протяжении кабеля.

Этого нельзя сказать о кабелях постоянной мощности. Внутри этого типа электронагревательного кабеля находится сложная сеть нагревательных элементов и проводов, соединенных припоем. Конструкция позволяет отбрасывать электрические токи между двумя полярными проводами, нагревая элементы между ними. Этот поток генерирует тепло в каждой мини-цепи вдоль кабеля.

Оттуда вся решетка окружена слоями изоляции, например тефлоном, и контролируется по показаниям температуры.Поскольку нагревательные элементы не регулируют автоматически выходную температуру, все может стать рискованным. Например, показания в конце не скажут вам, перекрывается ли где-то кабель, что может привести к тому, что кабель постоянной мощности местами перегорит.

Кроме того, как следует из названия, при использовании этого типа греющего кабеля фактически используется «постоянная мощность». Из-за этого домовладельцы могут платить больше денег за энергию, чем если бы использовались саморегулирующиеся нагревательные кабели.

Тем не менее, температура, считываемая при постоянной мощности, действительно позволяет вручную установить, насколько теплыми должны быть ваши трубы. Однако, если вы не хотите заниматься подготовкой к зиме, используйте саморегулирующиеся нагревательные кабели.

Нагревательный кабель для защиты от замерзания труб

Саморегулирующиеся нагревательные кабели Danfoss серии PX-F для защиты труб от замерзания

Нагревательный кабель для труб (постоянная мощность)
	Нагревательный кабель для труб с изоляцией.Предотвращает замерзание водопроводных труб до –50ºF. Просто заверните, изолируйте и вставьте вилку. Для использования на металлических и жестких пластиковых трубах. Встроенный термостат включает кабель включен при 38ºF. Проверенная конструкция с низким энергопотреблением потребляет до 70 процентов меньше энергии, чем другие кабели.		EASYHEAT Линия внутри трубчатого нагревателя защита от замерзания водопроводов. Удобный плагин монтаж. Энергосберегающий термостат. Сертификат CSA для питьевой воды поставлять.Выбор размера от 10 футов до 270 футов. Неограничивающий узел тройника Фитинг (без поворота на 90 °) Работа при 120 В (5 Вт / фут)
	Кабель EasyHeat AHB постоянной мощности с заделкой, предотвращающий замерзание труб до -40 ° на 120 В переменного тока, подходит для использования на пластиковых и металлических водопроводных трубах. Атмосферостойкая внешняя оболочка из ПВХ. 7 Вт на фут.		EASYHEAT HB Система отопления труб серии. Сохраняет течь воды до -40 ° F.Предварительно собран, готов к установке. Ни термостата, ни вилки. 7 ватт на фут. 120 и 240 В переменного тока и подходят для использования на пластиковых и металлические водопроводные трубы. Кабель жестко подключен к источнику питания. 2 фута оранжевого 14/3 холодный свинец.
	Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально.Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м).		EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается при температуре около 50 ° F. 1500 ватт, 15 ампер вместимость. 125 Вольт. Только для сухих мест. С индикатором питания свет.
	Кабель EasyHeat MI Trace с готовой заделкой. Фиксированное последовательное сопротивление, кабель постоянной мощности, поставляемый с заделкой длины с заводскими герметичными соединениями.Изготовлен из сплава 825 снаружи ножны. Обычно используется в промышленных приложениях с экстремально высокими температурами. с напряжением 120, 208, 240, 277, 480 и 600 Вольт		Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка. Рулон шириной 2 дюйма (5,08 см) и длиной 54,86 м (150 футов), номинальная температура 93 ° C (200 ° F).
	Хромалокс Защита от замерзания теплоотвода для труб с минеральной изоляцией, подходящая для Опасные зоны, постоянная мощность, Ударопрочный сверхмощный сплав 825 Оболочка до 1100 ° F, до 600 В, доступны большие мощности		Pyrotenax (BICC Pyrotenax) Отопление с минеральной изоляцией Кабель
	Chromalox CWM Нагревательный кабель для средних температур постоянной мощности. Промышленные / Технологические и Коммерческая / Строительство. Гибкость для большинства конфигураций. Куртка из фторполимера. 4, 8 и 12 Вт / фут. 120, 208 — 277 и 480 Вольт.
Трубный нагревательный кабель (саморегулирующаяся мощность)
	Саморегулирующийся кабель EasyHeat PSR с заделкой для труб. Не допускайте замерзания водопроводных труб. Подходит для использования на металлических и пластиковых трубах до 2 ½ «. в диаметре.Саморегулирующийся нагревательный кабель означает энергоэффективность. 120 & 240 В переменного тока. Энергоэффективный. Контрольная лампа на вилке на моделях 120 В перем. Тока		обеспечивают максимальную энергоэффективность, производя нагревать только тогда и там, где это необходимо, так как он регулирует мощность вывод к изменяющимся условиям по длине трубка. Кабель можно перекрывать, не создавая горячих точек или вызывая ожог.Кабель можно разрезать и сращивать в полевых условиях, что упрощает процесс установки и сокращение отходов. Прочный шинный кабель 16AWG с более длинными длинами. Широкий выбор мощности. Гарантия два года.
	EasyHeat SR Саморегулирующийся кабель Trace для резки по длине предотвращает замерзание труб при плотности мощности три, пять и восемь ватт на фут. при 120, 240, 208 или 277 В.		Chromalox Thermwire Предварительно собранный саморегулирующийся кабель защиты от замерзания для металлических или пластиковых водопроводных труб До 2.Диаметр 5 дюймов во влажной или сухой среде — Тепловая мощность 5 Вт на фут — Предварительно собранная упаковка Thermwire-Wrap имеет прилагаемый шнур и вилку для простой и быстрой установки. Готов к использованию до 100 футов в длину. В комплект входят шнур питания на 3 фута, 120 В, 15 А и водонепроницаемое торцевое уплотнение. Подходит для линий водоснабжения, конденсатопроводов, дренажных линий, наружных патрубков и других подобных применений. Признан UL для защиты труб от замерзания в жилых и передвижных домах.
	Danfoss Ice Guard.Саморегулирующиеся комплекты кабелей подрядчика. Трубопроводный обогреватель (трубы из металла или ПВХ). 120 В (с заземленной вилкой переменного тока для тяжелых условий эксплуатации) или 240 В. Шнур питания длиной 6 футов. Гарантия 5 лет. Могут быть перекрыты.		Хромалокс Саморегулирующийся нагревательный кабель для средних температур SRM / E. Поддержание температуры технологического процесса до 302 ° F. Техническое обслуживание промышленных процессов Приложения. Промышленные приложения для защиты от замерзания. 3, 5, 8, 10, 15 и 20 Вт / фут .. 120 и 208 — 277 Вольт
	Стекловолокно Тканевая лента Рулон ленты из стекловолокна с самоклеящаяся клейкая основа. Рулон ленты из стекловолокна с термореактивный силиконовый клей, чувствительный к давлению. 365 ° F (185 ° C) номинально. Рулон шириной 3/4 дюйма (1,9 см) и длиной 108 футов (32,91 м).		Chromalox SRL Нагревательный кабель Саморегулирующийся низкотемпературный кабель для промышленной защиты от замерзания труб, клапанов, резервуаров и т. П. Приложения.
	Саморегулирующийся след трубы EASYHEAT HSR. HSR — это саморегулирующийся, отрезанный по длине кабель на бухтах.Высокая температурные коммерческие и промышленные применения с 120, 208, 240 и Доступны решения на 277 Вольт. Длина контура до 785 футов доступна до 20 Вт / фут. При использовании саморегулирующейся технологии термостат не требуется: перекрывайте кабель, не опасаясь перегрева. Как окружающие повышается температура, уменьшается нагрев кабеля HSR. Когда температура снижается, нагрев кабеля увеличивается.		Лента из алюминиевой фольги для высоких температур рулон ленты с самоклеящимся клеем поддержка.Рулон шириной 2 дюйма (5,08 см) и длиной 54,86 м (150 футов), номинальная температура 93 ° C (200 ° F).
	EasyHeat Eh48 с термостатическим управлением Устройство. Текущий кран. Предустановленный термостат позволяет подавать питание на кабель ниже 38 ° F и автоматически выключается при температуре около 50 ° F. 1500 ватт, 15 ампер вместимость. 125 Вольт. Только для сухих мест. С индикатором питания свет.		EasyHeat Freeze Бесплатный саморегулирующийся кабель для отслеживания длины трубы.Отрежьте до нужной длины для конкретного применения. Прочная металлическая оплетка пиджак. ) Пластиковые и металлические водопроводные трубы. Защищает трубы -60 ° F (-51 ° C). 3 ватт на фут

ETR (Защита от замерзания внутри трубы)

Серия

ETR — это сверхтонкие саморегулирующиеся кабели, предназначенные для защиты водопроводных труб от замерзания. Благодаря небольшому поперечному сечению этот кабель подходит для прокладки на трубах малого диаметра или внутри труб.С внешней оболочкой из фторполимера кабель безопасен при прямом контакте с питьевой водой.

Характеристики Предназначен для установки на трубы малого диаметра или внутри трубы Безопасен для питьевой воды с внешней оболочкой из фторполимера Защита от химических и механических повреждений с помощью внешней оболочки из фторполимера Саморегулирующаяся температура, защита от перегрева, возможность перекрытия Можно отрезать до нужной длины и заделать в поле Применяется как для металлических, так и для неметаллических труб. Регулятор температуры не требуется Энергосберегающий Сертификат CE
Спецификация Провод шины: луженая медь Нагревательный сердечник: полупроводящая самоограничивающаяся матрица Изоляция: радиационно-перекрестно-связанный полиолефин Плетение: луженая медь Наружная оболочка: термопласт или фторполимер
Информация для заказа

Номер модели	Мощность	Напряжение	Наружная оболочка
ETR010ME1-0000-CR	10 Вт / м	110 В ~ 120 В	Термопласт
ETR010ME1-0000-CT	10 Вт / м	110 В ~ 120 В	Фторполимер
ETR010ME3-0000-CR	10 Вт / м	220 В ~ 277 В	Термопласт
ETR010ME3-0000-CT	10 Вт / м	220 В ~ 277 В	Фторполимер
ETR016ME1-0000-CR	16 Вт / м	110 В ~ 120 В	Термопласт
ETR016ME1-0000-CT	16 Вт / м	110 В ~ 120 В	Фторполимер
ETR016ME3-0000-CR	16 Вт / м	220 В ~ 277 В	Термопласт
ETR016ME3-0000-CT	16 Вт / м	220 В ~ 277 В	Фторполимер

Принадлежности

Комплекты для подключения кабеля для защиты от замерзания саморегулирующейся трубы

Адаптер с термостатическим управлением

Введение в кабельные системы с обогревом

---

Общие приложения

• Асфальтовые заводы
• Химические заводы
• Агрессивные среды
• Сливы
• Взрывоопасные среды
• Пищевые комбинаты

• Защита от замерзания
• Опасные зоны
• Среднетемпературный контроль
• Шахты
• Нефтеперерабатывающие заводы
• Трубопроводы

• Целлюлозно-бумажные комбинаты
• Душевые кабины
• Сильный холод Арктики
• Спринклерные системы
• Водопроводы / линии возврата конденсата

Кабели обогрева Tempco используются для противодействия эффектам рассеивания тепла от технологических труб и оборудования через его изоляцию (если таковая имеется). Эти потери тепла допускают падение температуры, вызывая неприемлемые последствия, такие как замерзание труб, снижение вязкости жидкости и т. Д. Использование кабеля с обогревом заменяет потерю тепла, поддерживая желаемую температуру за счет приложения необходимой мощности.

Существует две основные категории кабелей для электрообогрева: кабель постоянной мощности и саморегулирующийся / саморегулирующийся кабель. Кабели обогрева разных типов подходят для разных областей применения.

1.Кабель постоянной мощности

Этот тип теплового кабеля предназначен для выработки определенной мощности на погонный фут при определенном напряжении. Он всегда обеспечивает расчетную мощность в ваттах на фут, независимо от температуры поверхности или окружающей среды. Это означает, что в большинстве случаев нагревательный кабель непрерывно нагнетает тепло в резервуар или трубу, которая обслуживается или нагревается. Если кабель обогрева не присоединен к какому-либо устройству управления, он может перегреться и сгореть. Это не только испортит кабель, но и может повредить все, на чем он используется. Следовательно, кабель постоянной мощности необходимо каким-либо образом контролировать.

2. Саморегулирующийся / саморегулирующийся кабель

Этот кабель автоматически регулирует свою выходную мощность в зависимости от температуры поверхности, а также от условий окружающей среды. Другими словами, чем жарче становятся условия, тем ниже становится выходная мощность. Эта характеристика позволяет использовать этот тип кабеля без устройства управления.Однако, если требуется определенная температура, необходимо использовать контрольное устройство.

Примечание: Оба кабеля используются во всех отраслях промышленности. Какой дизайн использовать, диктуют требования пользователя. В приложениях для поддержания более высоких температур будут использоваться кабели постоянной мощности из-за более высоких максимальных температур воздействия, которые они допускают. В приложениях для поддержания более низких температур, таких как защита от замерзания, можно использовать саморегулирующийся кабель, хотя кабель постоянной мощности можно использовать так же эффективно, если он правильно контролируется.

---

Часто задаваемые вопросы

Выбор подходящего кабеля зависит от множества различных переменных. Размер трубы, температура воздействия, условия окружающей среды, тип и толщина изоляции, температура обслуживания, скорость нагрева, скорость потока и тип используемого материала — все это играет важную роль в определении того, какой кабель лучше всего подходит для вашего применения. Свяжитесь с Tempco, чтобы помочь вам сделать правильный выбор.

• Каковы требования к металлической оплетке и внешней оболочке?

Металлическая оплетка требуется на всех кабелях обогрева, чтобы соответствовать нормам NEC для заземления.Оплетка обеспечивает механическую защиту, а также путь заземления с низким сопротивлением. На самоограничивающемся кабеле, в дополнение к стандартной металлической оплетке, рекомендуется дополнительная внешняя оболочка из термопластичного эластомера или фторполимера, когда ожидается воздействие органических химикатов или коррозионных веществ.

• Можно ли разрезать кабель в полевых условиях без изменения сопротивления?

Кабель Tempco с постоянной мощностью и самоограничением рассчитан на определенную мощность на фут в пределах определенной длины цепи.Все кабели постоянной мощности имеют модули, вырезанные из оболочки провода шины, обнажая оголенный провод в чередующихся точках на заранее определенной длине. Кабель рассчитан на определенную мощность в пределах этой длины цепи. Эти цепи проходят по длине катушки, аналогично коротким последовательным проложенным кабелям для создания одного длинного кабеля. Если цепь прервана (разрезана), кабель не будет нагреваться до следующего замкнутого контура.

Используйте наши знания и наш опыт работать на вас.

Запрос цен

Вы будете рады, что сделали !!

Подождите, пока мы соберем ваши результаты.

Что такое саморегулирующийся тепловой кабель | Всепогодная броня

В чем именно разница между двумя типами и является ли один более эффективным?

Люди используют нагревательные кабели в различных ситуациях, включая напольное отопление, защиту труб, таяние снега и т. Д. Нагревательные кабели делятся на две категории: саморегулирующиеся и постоянной мощности.Оба имеют одну и ту же цель; тем не менее, в определенных ситуациях один тип будет лучше, чем другой.

Провода шины
• — подводят электричество к проводящей сердцевине
• Проводящий сердечник: более низкие температуры пропускают больше энергии, вызывая нагрев. По мере нагрева он расширяется и пропускает меньше энергии. При пятидесяти градусах пускай это 10 Вт / фут. При нулевом пуске это 30 Вт / фут.
• Металлический защитный экран: провод заземления

Саморегулирующийся нагреватель типа использует токопроводящий сердечник. Этот сердечник становится более проводящим в холодную погоду, увеличивая потребляемую мощность в ответ на понижение температуры. Это идеально подходит для домовладельцев и / или предприятий, у которых ежегодно возникают проблемы с сосульками или ледяными плотинами на крыше или желобах. В теплые месяцы потребляется меньше энергии, так как снижается потребность в мощности. Хотя эти кабели регулируются соответствующим образом, они не отключаются полностью сами по себе, и их следует использовать с каким-либо контроллером или термостатом, а также с большим выключателем.

Кабели постоянной мощности используют одинаковую мощность по всей длине и не регулируются автоматически. Постоянное тепло, которое они излучают, делает их лучшим выбором для домовладельцев, желающих поддерживать тепловую мощность. Он потребляет больше энергии, поэтому его необходимо использовать с контроллером или термостатом.

Тепловые кабели постоянной мощности и саморегулирующиеся кабели работают внутри помещений для обогрева полов или плавления и удаления льда на улице. При принятии решения о том, что лучше всего подходит для крыш и водосточных желобов, наиболее эффективным выбором является саморегулирование, поскольку они способны поглощать влагу даже при низкой температуре наружного воздуха.Кабели постоянной мощности — лучший выбор для ситуаций, когда требуется таяние снега, поскольку они способны не отставать от изменений окружающей среды.

Тепловая лента для защиты от замерзания (Руководство для домовладельца)

Фото: emersonindustrial.com

Этот пост был доставлен вам на SupplyHouse.com. Его факты и мнения принадлежат BobVila.com.

Домовладельцы, живущие в сезонно холодном климате, опасаются замерзания своих труб. По крайней мере, замерзшая труба может перекрыть поток воды через дом; в худшем случае он может взорваться и вылить галлоны за галлонами воды.

Ужасные истории о разрушительных повреждениях могут вызвать лихорадочную тревогу, но замороженные трубы — рациональная проблема для многих, особенно для тех, кто живет в домах, где водопровод проходит через неотапливаемое пространство.

Несмотря на то, что существует несколько эффективных способов минимизировать риск, постоянные исправления часто связаны с той работой, которую большинство людей нанимает подрядчика, — например, изменение маршрута трубы или оснащение внешней стены новой изоляцией.

Однако в краткосрочной перспективе, если вы ищете быструю и недорогую защиту от замерзания, «тепловая лента действительно пригодится», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Несмотря на название, тепловая лента вообще не является клеем. Скорее, это тип электрического кабеля, который, когда его оборачивают или протягивают через трубу, выделяет контролируемое количество тепла для предотвращения замерзания.

Фото: supplyhouse.com

Когда следует устанавливать тепловую ленту

«Если в прошлом у вас были проблемы с замерзанием определенных труб — в подвальном помещении или на чердаке, под землей или на открытом воздухе — разумно предпринять шаги, чтобы предотвратить рецидив », — объясняет О’Брайан. По его словам, установив тепловую ленту вокруг уязвимой трубы, «вы можете быть уверены, что, независимо от погоды, труба никогда не достигнет точки замерзания.Единственная сложная часть — это время: «Тепловая лента не будет работать, если вы не установили ее до того, как температура резко упадет».

Типы тепловых лент

Помимо важности ранней подготовки, О’Брайан подчеркивает, что на рынке существует множество тепловых лент, каждая из которых обладает различными характеристиками. Большинство из них саморегулируются и, благодаря встроенному термостату, регулируют свою тепловую мощность в зависимости от температуры окружающей среды. При понижении температуры саморегулирующиеся кабели выделяют больше тепла.Когда температура поднимается намного выше нуля, кабели автоматически отключаются, обеспечивая безопасность и энергоэффективность.

Установка тепловой ленты

В прошлом тепловые ленты часто встраивались в электрическую систему дома, но сегодня «большинство из них работает по принципу plug-and-play», — утверждает О’Брайан. «Вы подключаете один конец к розетке, а остальные устанавливаете в соответствии с инструкциями производителя». Учтите, что одни розетки безопаснее других. Фактически, для тепловой ленты О’Брайан рекомендует использовать только розетки с прерывателями цепи замыкания на землю (GCFI), которые предназначены для отключения электрического тока в случае скачка или потери мощности.

Некоторые рабочие места лучше оставить профессионалам

Получите бесплатные оценки от ближайших к вам лицензированных сантехников.

+

Предполагая, что рядом с трубой есть розетка GCFI, установка тепловой ленты может быть простой самостоятельной задачей для среднего домовладельца. «Очень важно прочитать и понять спецификации, предоставленные производителем», — говорит О’Брайан, но в целом «это простая работа». Чаще всего кабели оборачиваются вокруг трубы с промежутком в несколько дюймов между каждой оберткой, хотя некоторые тепловые ленты предназначены для прокладки вдоль одной стороны трубы и закрепляются с помощью изоленты.

Фото: supplyhouse.com

Поскольку вода и электричество несовместимы, следует проявлять осторожность. «Никогда не позволяйте кабелю перекрывать себя, — говорит О’Брайан, — и старайтесь не допускать, чтобы что-либо легковоспламеняющееся оставалось в постоянном контакте с активным кабелем».

Обязательно периодически проверяйте установку тепловой ленты, обращая внимание на утечки в трубе или потертости в нагревательном кабеле. Некоторые производители призывают использовать изоляцию труб, по крайней мере частично, чтобы защитить тепловую ленту от повреждений; другие нет.

Выбор подходящей тепловой ленты

Перед покупкой убедитесь, что выбранный вами продукт подходит для вашей ситуации. В то время как некоторые нагревательные ленты специально предназначены для оцинкованных или медных труб, другие можно использовать как с металлом, так и с пластиком. Также различаются длина и напряжение. «Вы можете найти тепловую ленту длиной от 6 футов до 300 футов и от 30 Вт до 500 Вт», — говорит О’Брайан, но будьте уверены, что эксперты SupplyHouse.
