Самовсасывающие насосы без предварительной заливки жидкости

Лунаци Э.Д. перевод из «Centrifugal Pump Lexicon (KSB)»
1990 г. Стр 272.

Центробежные насосы считаются самовсасывающими, если они способны перекачивать жидкости, газы и смеси жидкостей и газов. Они должны быть способны отсасывать воздух из всасывающей трубы самостоятельно без любых внешних всасывающих устройств. Центробежные насосы, оборудованные внутренней всасывающей ступенью (например, водокольцевым насосом) также относят к самовсасывающим.

1- воздух, 2- смесь, 3- разделение, 4- вода

Центробежные насосы, не оборудованные внутренней или внешней самовсасывающей ступенью, могут быть самовсасывающими в условиях, при которых насос до начала перекачки заполняется жидкостью. К тому же должны быть применены обратный клапан ступени всасывания или вентиляционный клапан (сапун), чтобы гарантировать, что не появится сифонный эффект и что жидкость останется в корпусе после выключения насоса. Центробежный насос становится самовсасывающим в результате перекачивания рабочим колесом в разделительную камеру жидкости вместе с поступающими пузырями воздуха (см.

рисунок). Воздух направляется к выходу, тогда как рабочая жидкость возвращается снова в колесо. Таким образом, воздух из всасывающей трубы откачивается.
Конструкция с самовсасывающим устройством снижает КПД насоса; кроме того, камера воздухоотделения занимает сравнительно много места. Поэтому такое решение применяется в насосах небольшой мощности.
В качестве самовсасывающих также используют насосы с боковым каналом (вихревые) и водокольцевые.

Примечание переводчика:
1. Существуют комбинированные самовсасывающие насосы, имеющие, имеющие наряду с центробежной, вихревую или эжекторную ступень, обеспечивающие самовсасывание.

2. Для центробежных и вихревых самовсасывающих насосов перед первым запуском обязательна заливка жидкости в проточную часть. После остановки в корпусе остаётся жидкость в количестве, достаточном для последующих запусков. Однако перед запуском после длительной остановки нужно убедиться, что жидкость из корпуса не вытекла через уплотнение вала.

Самовсасывающие насосы без предварительной заливки жидкости

Лучше повторно залить жидкость в проточную часть. Необходимым условием быстрого самовсасывания является герметичность уплотнения вала и соединений всасывающего трубопровода. Подсосы воздуха в этих местах препятствуют самовсасыванию.

3. Во всех случаях при поступлении в насос газа вместе с жидкостью, подача жидкости и напор насоса резко снижаются, против указанных в документации или на шильдике изделия.
4. Если предполагается откачка жидкости с глубины, близкой к пределу самовсасывания, то подача и напор насоса будут намного меньшими указанных в документации. В этом проявляется влияние кавитации в проточной части. По этой же причине самовсасывающие насосы практически невозможно использовать при температуре жидкости, близкой к кипению.
5. Глубина самовсасывания насосов для жидкостей с плотностью, отличающейся от плотности воды, пересчитывается в отношении плотностей. Чем больше плотность откачиваемой жидкости, тем меньше предельная глубина самовсасывания.

В этом случае должны учитываться и правила пересчёта кавитационных характеристик насоса.
6. Самовсасывающие свойства насоса по глубине и скорости самовсасывания заметно ухудшаются, если перекачивается жидкость с повышенной вязкостью.

(Подробнее о насосах на нашем сайте )

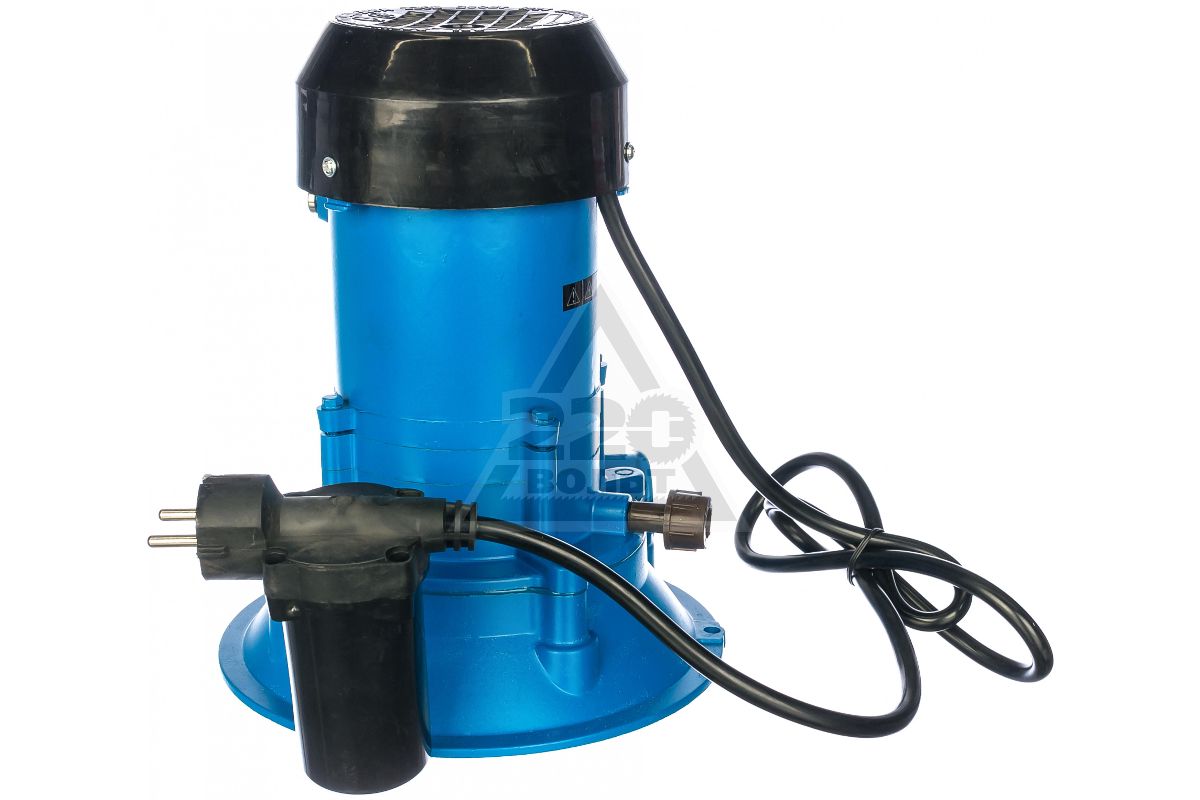

Агидель-М. Насос поверхностный центробежный

Розничная цена 4500руб

Насос Агидель-М обеспечит вам экологически чистый и практичный способ добычи воды из колодцев, скважин, открытых водоемов при поливе на приусадебных участках, а также для устройства водоснабжения в индивидуальных домах.

Технические характеристики насоса

Данная модель относится к группе поверхностных центробежных насосов, т.е. качает воду без погружения в нее. Его устанавливают около источника, а в воду опускают только всасывающие шланги или трубы. Модель насоса «Агидель-М» отличается малыми габаритами (6 кг) и экономным потреблением энергии (370 Вт). Предназначена для перекачки холодной воды, температура которой не превышает 40 градусов.

Способна всасывать воду с глубины до 7 метров, причем длительное время, потому что снабжена специальной защитой от перегрева. Аппарат предназначен для перекачки только чистой воды из колодцев, скважин, искусственных водоемов, бассейнов.

При заборе воды из бассейна или водоема надо следить, чтобы от приемного клапана до дна источника было более 0,35 м.

Максимальный напор воды – 20 метров.

Пропускная способность — 2.9 куб. м./час.

Размеры (ШхВхД) — 23.8×25.4см

Особенности эксплуатации

Насосы «Агидель-М» надо устанавливать на твердой ровной поверхности.

Самовсасывающие насосы

От этого будет зависеть качество работы. Для защиты от осадков и прямых солнечных лучей рекомендуется сооружать специальные контейнеры, либо устанавливать агрегаты в подсобных помещениях.

Предварительная заливка водой перед запуском насоса

Подключение насоса требует предварительной заливки системы водой. Рассмотрим, как можно провести заливку системы с использованием ручной колонки:
1.

Открывают кран.
2. В емкость с водой опускают шланг от насоса.
3. Начинают качать ручной колонкой, чтобы создать в скважине вакуум.
4. Через шланг и насос вода из емкости начнет двигаться к скважине, вызвав движение воздушной крыльчатки насоса.
5. Дожидаются, пока из колонки польется вода, и запускают агрегат.

Схема запуска насоса от домашней скважины

Агидель-10. Насос поверхностный самовсасывающий

Насос Агидель-10 это мощный и производительный агрегат. Для его включения не нужно заливать воду, что значительно упрощает эксплуатацию. Благодаря напору до 30 метров этот насос способен полностью обеспечивать водопроводную или орошающую систему.

Технические характеристики насоса

Номинальный напор (всасывание + нагнетание + потери в трубопроводах) не менее 20 м
Номинальная объемная подача (при общем напоре 20м) не менее 1,8 м3/ч
Максимальный напор 30 м
Максимальная объёмная подача 3,3 м3/ч
Мощность 550 Вт
Высота самовсасывания не менее 7 м
Масса 8,5 кг
Габариты (высота*длина*ширина) 190*350*180 мм

Особенности эксплуатации

Самовсасывающий насос «Агидель-10» не нуждается в дополнительных заливных устройствах.

Максимальный напор достигает 30 метров, глубина самовсасывания — 7 метров. Модель недорогая и эргономичная.

Если проанализировать все характеристики устройств, то окажется, что насос «Агидель 10» выглядит предпочтительнее модели «Агидель М». Ведь у первого агрегата (Агидель 10) больший напор (на треть) и производительность (на 14 процентов). Единственное преимущество модели «Агидель-М» — это вдвое меньшее энергопотребление – 350 Ватт против 700 Ватт.

Техническое описание «Насос поверхностный центробежный Агидель-М»
Сертификат дилера
Сертификат соответствия EAC. Агидель 10
Сертификат соответствия EAC. Агидель М

Сертификат сервисного центра

Водоснабжение / Динамические насосы / Что такое самовсасывающий насос

2018-04-10

Что такое самовсасывающий насос

Авторы многих сайтов ошибочно причисляют к самовсасывающим насосам поверхностные и даже циркуляционные центробежные машины, которые необходимо полностью заливать жидкостью перед запуском, эти насосы не способны обеспечить самозаполнение подводящего трубопровода без использования дополнительных устройств.

Самовсасывающие насосы, устройство, принципы работы(2018г)

Попробуем разобраться, почему большинство лопастных гидромашин не обладают самовсасыванием, и какие типы насосов обладают этой способностью.

Какие насосы являются самовсасывающими

Согласно ГОСТ 17398-72 «Насосы. Термины и определения» самовсасывающим является насос, который способен обеспечить самозаполнение подводящего трубопровода жидкостью.

Для работы самовсасвающему насосу может потребоваться небольшое количество жидкости, например, оставшееся после предыдущего запуска.

Почему центробежные насосы не обладают способностью к самовсасванию?

Частицы жидкости в центробежном насосе перемещаются от центра к периферии, а затем по отводу за счет силы инерции. Масса частиц воздуха значительно меньше массы частиц воды, поэтому они не обладают такой инерционностью. Движение частиц воздуха под действием силы инерции при вращении рабочего колеса не создается, значит воздух из всасывающего патрубка выкачиваться не будет и он не заполнится жидкостью.

Если центробежные машины не обладают способностью к самовсасыванию, то существует ли другой динамический самовсасывающий насос?

Какие динамические насосы являются самовасывающими

Самовсасывающими являются вихревые насосы отрытого типа с глухими каналами, для работы им необходимо небольшое количество воды, оставшееся от предыдущего запуска.

Самовсасывающие вихревые насосы

На схеме показан вихревой самосасывающий насос.

Всасывающий патрубок насоса соединен с каналом, через рабочее колесо жидкость поступает в канал , освобождая объем в ячейке колеса. Свободный объем заполняется воздухом из всасывающего патрубка. При вращении колеса ячейка достигает места, где канал заканчивается жидкость из канала поступает в ячейку рабочего колеса вытесняя газ. При дальнейшем движении жидкость переместится в канал, цикл повторится, вытеснив новую порцию воздуха из всасывающего патрубка в напорный.

Получается, что вихревой насос открытого типа выкачивает воздух из всасывающего патрубка, создавая в нем разряжение, в результате чего линия всасывания насоса постепенно будет заполнятся жидкостью. Этот факт позволяет считать открытые вихревые насосы самовсасывающими.

Эти насосы способны перекачивать не только воду, но и газожидкостную смесь обладают невысоким КПД, который не превышает 30%.

Самовсасывающие вихревые насосы закрытого типа

Вихревые насосы закрытого типа, способны обеспечивать самовсасывание только при наличии напорного сепарирующего колпака.

Устройство для обеспечения самовсасывания — напорный сепарирующий колпак

Колпак устанавливается в линии нагнетания насоса.

При запуске в насосе должен находиться небольшой объем жидкости, достаточно воды оставшейся поле предыдущего запуска.

При вращении рабочего колеса вода в канале насоса будет активно перемешиваться с воздухом образуя газожидкостную смесь.

Проходя через профилированный канал колпака смесь закручивается жидкость отбрасывается к периферии канала, а воздух остается в центре и через трубки отводится в напорную линию. Вода из напорного колпака вновь направляется к лопастям рабочего колеса, смешиваясь с новым объемом воздуха, поступившим из всасывания. Таким образом обеспечивается удаление воздуха из всасывающего трубопровода и заполнение его жидкостью, то есть насос работает в режиме самовсасывания.

Объемные самовсасывающие насосы

Принцип работы объемных насосов основан на изменении объема рабочей камеры. В фазе всасывания объем рабочей камеры увеличивается, в фазе нагнетания — уменьшается. Объемные машины способны перекачивать как жидкость, так и газ, в том числе создавая разряжение в линии всасывания, что обеспечивает заполнение всасывающей линии. Для того, чтобы обеспечить самовсасывание жидкость объемному насосу не нужна, однако при длительной работе «на сухую» трущиеся элементы насоса могут перегреться и заклинить, что приведет к поломке.

Существуют несколько типов объемных насосов — поршневые, винтовые, шиберные. Большинство конструкций объемных насосов предназначены для работы с гидравлическим малом, однако существуют объемные гидронасосы, предназначенные для работы на воде или эмульсии. Объемные насосы способны работать на высоком давлении, при этом их подача (по сравнению с динамическими) не велика.

Ремонт насоса Агидель, замена сальника

Вот здесь — www.stroyopyt.ru/?blog=61 я на днях писал о небольшой проблеме с моим насосом Агидель-М. Износился сальник, или манжета, уплотняющая вал двигателя в месте присоединения водяной помпы. Сальники я успешно нашел на Чеховском рынке в Казани, купил сразу 6 штук. В насосе их два, менять проще парой, ну и правильно наверное тоже парой, хотя бывает меняют только один. Про фотоаппарат я вспомнил только после того, как разобрал насос и выковырял оба сальника, но тем не менее, по следующим фотографиям все должно быть понятно.

Вот насос Агидель со снятой помпой, мотор перевернут вниз.

Для замены сальника сверху насоса ничего откручивать не нужно, нужно снять нижнюю площадку, открутив 4 болта на 13 (удобнее торцевой головкой на трещотке) После надо вывернуть гайку на 13, крепящую крыльчатку к валу двигателя. Гайка расположена в глубоком узком колодце. так что обязательно потребуется торцевой ключ (головка), причем узкий. Ниже для сравнения обычная головка под обычный же вороток. Такая не пройдет в узкий колодец.

Самовсасывающие насосы, принцип работы

В руке у меня подходящая головка, нашлась в закромах. Она под тонкий вороток, миллиметров 6-7.

Ну вот, открутили крыльчатку, после остается только выкрутить 4 винта, которыми помпа крепится к корпусу насоса, и сдернуть эту самую помпу.

Далее надо определиться, меняем оба сальника или только один, если оба, то просто выбиваем их из посадочного места. Можно сделать это опять-таки головкой подходящего диаметра, или же сделать выколотку из дерева. У меня нашлась головка

На фото уже запрессованы новые сальники, поэтому они такие чистые и черные. Старые выглядят вот так:

Если меняем только один сальник, то верхний (наружный) придется выковыривать с нижней стороны помпы. Между сальниками находится пластиковая втулка сложной формы, не повредите ее.

Новые сальники надо запрессовать на место по одному. Понадобятся тиски. Берем первый сальник, находим подходящий предмет, круглый, диаметром равный сальнику…

.. и запрессовываем его аккуратно на посадочное место. Потом вкладываем пластиковую втулку и запрессовываем второй сальник. Ну и все, надевает помпу на мотор, прикручиваем ее, закрепляем крыльчатку и собираем все вместе с нижним кожухом.

Далее включаем насос, убеждаемся, что течь из дренажного отверстия прекратилась, насос перестал хватать воздух и работает как надо. Бинго.

PS Не зря я купил этих сальников про запас. Один все-таки испортил, пока пытался затолкать его без тисков. С правильным инструментом работы здесь на полчаса

Добавить эту страницу в соц. сети: Опубликовано: 30. 03.2015 | Просмотров:56158 | Автор:Baloun | Рубрика: Моя стройка

Текущий рейтинг статьи: 35

Вы можете поставить свою оценку, нажав на соответствующую стрелку:

В частных домовладениях и на дачных участках довольно часто используются водяные насосы «Агидель». Они представляют собой надежные и компактные устройства. Однако, как и любые другие, и они могут выйти из строя. Существует множество причин этого. Часто начинается утечка охлаждающей жидкости. Это может быть вызвано дефектом уплотнителя. В этом случае ремонт нужно делать как можно раньше. Поэтому рассмотрим, как установить сальники на «Агидель».

Как отремонтировать насос?

Если нужно поменять уплотнитель, придется фактически полностью разбирать устройство, ведь он используется на валу двигателя. Для этого нужно совершить несколько шагов:

находим три крепежных болта, расположенных на верхней части корпуса;
их нужно открутить, после чего следует снять кожух;
дальше придется открутить еще несколько крепежных болтов (обычно их четыре), эти элементы удерживают двигатель;
затем аккуратно снимаем корпус мотора, получая доступ к улитке;
последняя также снимается;
прокладку, находящуюся под крыльчаткой, необходимо убрать;
откручиваем гайку, которая крепит крыльчатку;
из последней вынимается ось якоря;
затем нужно извлечь якорь, подшипник, после чего – первый уплотнитель, разделитель и второй уплотнитель;
подготавливаем новые сальники и устанавливаем;
монтаж остальных элементов выполняем в обратном порядке.

При ремонте насосного устройства необходимо сохранять внимательность. Также нужно заблаговременно подготовить место для последовательного размещения всех извлеченных деталей. Крепежные болты стоит положить в отдельные емкости.

Внимание! Без опыта и знаний насос можно испортить. В этом случае потребуется серьезный ремонт, а это совершенно другие затраты.

Готовясь к ремонту насоса, стоит сразу приобрести два сальника нужного типа.

Замену нужно делать именно в паре. Ведь даже если износился только один, второй, скорее всего, выйдет из строя очень быстро. В итоге придется разбирать и собирать насос дважды.

Помните, что сальник нужно запрессовывать на место. Действовать нужно аккуратно.

Самовсасывающие насосы: принцип действия, характеристики, разновидности

Небрежное обращение с уплотнителем может привести к его деформации. Также имеет значение происхождение детали. Некачественные сальники встречаются довольно часто. Поэтому при покупке нужно уточнять производителя изделий. Не стоит отчаиваться, если установить сальник самому не получается. В этом случае нужно обратиться к мастерам. Их навыки помогут выполнить процедуру качественно и быстро. При этом часто мастерские дают гарантии, а значит, в случае повторения проблемы ее смогут решить бесплатно.

Простой способ проверить результат – осмотреть насос на предмет утечки. Если она отсутствует – проблема решена.

Ремонт насоса Агидель, замена сальника

Вот насос Агидель со снятой помпой, мотор перевернут вниз.

На фото уже запрессованы новые сальники, поэтому они такие чистые и черные. Старые выглядят вот так:

PS Не зря я купил этих сальников про запас.

Самовсасывающие насосы для воды: виды, принцип работы, особенности эксплуатации

Один все-таки испортил, пока пытался затолкать его без тисков. С правильным инструментом работы здесь на полчаса

Добавить эту страницу в соц. сети: Опубликовано: 30.03.2015 | Просмотров:56154 | Автор:Baloun | Рубрика: Моя стройка

Текущий рейтинг статьи: 35

Вы можете поставить свою оценку, нажав на соответствующую стрелку:

самовсасывающие, предварительная заливка жидкости, характеристики устройства, разборка и ремонт

Насос Агидель отличается длительным сроком службы и надежностью

На рынке представлен широкий выбор насос из разных стран мира, которые обладают высоким качеством и производительность. Но при этом есть и достойные отечественные аналоги. К ним относятся насосы БЦН «Агидель». Простая конструкция и доступная цена делает приборы достаточно популярными.

Характеристики и виды насосов «Агидель»

Модельный ряд насосов «Агидель» небольшой. Он представлен всего двумя вариациями: «Агидель М» и «Агидель 10». Это всамовсасывающие устройства без предварительной заливки жидкости и центробежные конструкции.

Модель «Агидель М» представлен небольшой конструкцией центробежного типа. Весит механизм примерно 6 кг. В длину агрегат составляет 254 мм, а в диаметре – 238 мм. Насос использует для выкачки воды с глубины 7 м. Но в комплексе с эжектором можно добыть жидкость с колодца глубиной 15 м. Работает механизм в вертикальном положении.

Технические характеристики «Агидель М»:

Производимый напор – 20 м;
Необходимая мощность для работы – 370 Вт;
Производительность прибора – 2,9 куб м в час.

Модель «Агидель 10» обладает средними размерами. Относится к самовсасывающим разновидностям. Весит конструкция 9 кг. Размеры прибора составляют 230х160х370. Установка способна добить воду с колонки или колодца глубиной 7 м. При этом насос не требует предварительной заливки жидкости.

Установка «Агидель 10» считается более мощность. Производительность насоса составляет 3,3 куб м в час.

Напор модели «Агидель 10» составляет 30 м. Но по сравнению с разновидностью «Агидель М» более мощный агрегат требует больше энергии. Для работы механизма потребуется 700 Вт мощности.

Правила использования модели «Агидель М»

Конструкция насоса достаточно неприхотливая в работе. Эксплуатация легко осуществляется своими руками. Но производителем предусматривается инструкция правильного использования прибора. К ним относится обязательное соблюдение вертикального размещения, теплое место и ровное покрытие. Иначе можно повредить оборудование без возможности восстановления.

Особенности использования конструкции «Агидель М»:

Для круглогодичной эксплуатации кессон следует установить на оголовке водяной колонки или скважины. Прибор должен быть максимально приближенным к воде. Насос необходимо утеплить и закрыть от непогоды.
Устройство можно разместить на платформе на зеркале воды. Но следует соблюдать условия абсолютной надежности плота. Также потребуется изолировать электрическую проводку. Такой монтаж предусматривает удлинения провода.
Перед установкой бак насоса необходимо наполнить.

К предварительным работам перед пуском относится ручная заливка воды в бак. После появления из шланга жидкости, необходимо запустить прибор. Крыльчатка начнет вращаться и создаст силу для подачи воды. Модель не может работать с сухой емкостью.

Модель «Агыдель» относится к летним разновидностям насосов. Их актуально применять для бани, душа и мойки автомобиля.

Рано или поздно прибор может выйти из строя. Насос перестанет качать воду. Причиной этому может послужить уход горизонта, неисправность сальников, проблемы со шлангами. В этом случае необходим ремонт или замена некоторых деталей. Лучше доверить это профессионалам.

Особенности модели «Агидель 10»

Прибор «Агидель 10» обладает более мощной и продуктивной конструкцией. Для использования данной конструкции не требуется предварительная заливка воды. Но значительный минус – большое энергопотребление. Из-за большого напора насос применяют для систем водоснабжения и орошения.

Модель относится к самовсасывающим конструкциям. Так агрегат сам удаляет воздух их системы. Именно поэтому устройство не нуждается в предварительной заливке воды.

Но эксплуатировать насос запрещается на большой глубине. Максимум – 7 м. Также к конструкции нельзя подсоединить эжектор. Устанавливать прибор необходимо только в горизонтальном положении.

Перед монтажом прибора следует правильно выбрать место установки. Лучше всего установить насос на крыше колодца или скважины. При подаче воды в дом модель нужно размещать ближе к постройке. Установку можно закрепить на платформе на водяном зеркале.

Самовсасывающие насосы без предварительной заливки жидкости

Обе модели имеют нагнетательный механизм центробежного типа, который запускается с помощью однофазного электродвигателя. Работают центробежные помпы за счет сообщения перекачиваемых условий вращательного движения. В итоге возникает центробежная сила, которая создает напор. Такие насосы имеют простое устройство, обладают долговечностью и высоким КПД.

Схема насоса «Агидель»:

Электродвигатель;
Термовыключатель;
Медная обмотка электродвигателя;
Подшипники;
Корпус из алюминия;
Успокоитель;
Уплотнители из резины;
Вал.

Самовсамывающая функция обозначает, что прибор способен создавать разряжение и втягивать жидкость с определенной глубины. Насосы «Агидель» не нужно опускать в воду. Именно поэтому наружные детали прибора изготавливаются из более дешевых материалов. Модели имеют защиту от перегрева.

Насос оснащен проводом длиной в 1,5 м. При этом можно применять удлинитель, или сразу провести замену кабеля на длинней.

Обслуживание аппарата включает периодическую разборку, очистку крыльчатки и смазку лопастей. Иногда следует заменить сальники с маркировкой 8Г6477005. Как правило, эти операции проводят при зимней сборке прибора. Чтобы насос прослужит долго, советуется смонтировать надежный обратный клапан на линии питания. Все стыки следует хорошо загерметизировать.

Установка насоса «Агидель» (видео)

Модельный ряд насосов «Адыгель» представлен двумя моделями. Они отличаются за мощностью и вариантом размещения. Но для длительной службы должна предусматривается периодическая разборка и уход за насосом. При возникновении поломок следует обратиться в ремонтный центр.

Самовсасывающий водяной насос и виды его конструкции

Насос, обеспечивающий заполнение трубопровода без предварительной заливки жидкости или применения дополнительных приспособлений, называют самовсасывающим. Прибор этого типа используют для повышения давления в системе, поднятия воды со дна глубокой скважины или колодца. В остальных случаях, если нет утечек, пригодны нормальновсасывающие устройства.

Особенности самовсасывающих агрегатов

Главная особенность самовсасывающей помпы или насосной станции — способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.

По принципу действия различают следующие виды самовсасывающих насосов для воды:

центробежные;
объемные;
вихревые;
эжекторные.

По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:

поверхностные;
погружные, их ремонт и эксплуатация сложнее.

По мощности насосы делятся на бытовые и промышленные. Первый тип помп использовать на производстве запрещено.

Области применения самовсасывающих приборов — водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.

Характеристики

Основные характеристики самовсасывающих устройств в зависимости от мощности модели:

Возможные характеристики насоса.

Глубина подъема (предельное расстояние от насоса до уровня перекачиваемой жидкости) — от 7 до 30 м.
Высота нагнетания (предельное расстояние от прибора до отметки, на которую он способен поднять воду вертикально вверх) — от 10 до 64 м.

Насосы имеют разную предельную температуру рабочей среды, производительность, работают с разными типами жидкостей — не все самовсасывающие приборы пригодны для воды, есть модели, способные работать только с чистой.

Правильный монтаж всасывающей линии

Всасывающая линия — трубопровод, по которому жидкость движется по направлению к поверхностному насосу. Этот трубопровод подключают к входному патрубку. Чем меньше длина этой линии, тем лучше. Перед входом в агрегат обязательно наличие прямого участка длиной не менее 2 диаметров трубы. Большая часть линии чаще всего располагается вертикально и заканчивается на дне скважины, колодца, ямы, резервуара. Трубопровод делают без резких переходов с минимальным количеством стыков и изгибов. Соединения должны быть герметичными. Необходим уклон не менее 5 мм на 1000 мм.

На входе жидкости в трубу устанавливают донный обратный клапан: без него при остановке перекачки рабочая среда под действием силы тяжести стекает обратно вниз, в трубопроводе образуются воздушные пробки, и насос работает в режиме сухого хода, что приводит к его быстрой поломке. В инструкции по эксплуатации прибора производитель указывает минимальное расстояние от дна до входа во всасывающую линию и минимальную длину линии от обратного клапана до уровня поверхности жидкости.

Центробежные самовсасывающие насосы

В строительстве, бытовых и промышленных системах чаще других применяют самовсасывающие насосы центробежного типа. Эти приборы состоят из корпуса с рабочим колесом, напорного и всасывающего патрубков.

Виды конструкций и их особенности

Конструктивные варианты:

Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.
Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства — высокая производительность, простая установка.
Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин — специальный погружной насос.

Самовсасывающая насосная станция включает в себя помпу, манометр, реле давления (иногда с функцией защиты от сухого хода), мембранный бак.

Особенности и принцип действия

Центробежные насосы по принципу работы относятся к динамическим. Жидкость внутри них перемещается за счет центробежной силы, создаваемой вращением лопастей ротора.

Сфера применения центробежных агрегатов

Устройства этого типа применяются в быту и на производстве чаще других, так как они отличаются простотой эксплуатации, технологической экономичностью. В быту помпы центробежного типа используют для перекачивания воды и других жидкостей из колодцев, бассейнов, резервуаров, в системах водоснабжения загородных домов, для полива садовых участков и мойки автомобилей.

Объемные самовсасывающие насосы для воды

Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.

В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:

Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.

Вихревые импеллерные насосы

Для перекачивания чистой воды и газированных (пенящихся) жидкостей в быту и на производстве применяют вихревые насосы.

Схема устройства и принцип работы

Вихревой насос состоит из электродвигателя с вентилятором, вала, рабочего колеса (импеллера), деталей и крепежей корпуса. Схема устройства у каждой модели разная. По принципу действия прибор относится к динамическим — использует центробежную силу, но вода в рабочей камере движется к центру по спирали, образуется водяной вихрь.

Перед первым запуском нужно полностью залить водой корпус и всасывающий трубопровод. Некоторые модели приходится заполнять жидкостью после длительного перерыва в работе и при появлении воздуха в системе.

Преимущества бытового использования

Главное преимущество насосов вихревых — простота конструкции, их легко установить и самостоятельно ремонтировать. При перекачивании воды они создают мощный напор. Еще одно важное достоинство этих агрегатов — они могут работать даже при наличии воздуха в трубопроводе, так как пригодны не только для жидкостей, но и газообразных сред.

Эжектор — прибор для глубоких источников

Для выкачивания воды из скважин глубиной более 8 м подходят только мощные погружные агрегаты. Их недостатки — высокая цена, сложность обслуживания и ремонта, большое потребление электроэнергии. Дешевле и проще поставить поверхностный насос с эжектором (эжекторный, эжекционный).

Эжектор — устройство, передающее кинетическую энергию движущейся с большой скоростью струи жидкости перекачиваемой среде. Существует два типа этих приспособлений:

Погружной (выносной, внешний). Его устанавливают на дне колодца или скважины на всасывающей линии над обратным клапаном. Глубина всасывания — до 30 м.
Встроенный (внутренний). Устройство находится внутри помпы. Глубина всасывания увеличивается незначительно — до 9 м.

Для использования на садовом участке можно сделать эжектор своими руками.

https://www.youtube.com/watch?v=x4zICtMBRFY

Самовсасывающие насосы для воды: виды, принцип работы, особенности эксплуатации | ВодаСовет — водоснабжение дома

Особенности самовсасывающих агрегатов

Главная особенность самовсасывающей помпы или насосной станции – способность самостоятельно отводить воздух из трубопровода и всасывать воду. Если использовать нормальновсасывающий агрегат, то при появлении воздуха в системе ее приходится снова заполнять жидкостью.

По принципу действия различают следующие виды самовсасывающих насосов для воды:

центробежные;
объемные;
вихревые;
эжекторные.

По способу расположения относительно уровня перекачиваемой жидкости различают помпы самовсасывающие:

поверхностные;
погружные, их ремонт и эксплуатация сложнее.

Области применения самовсасывающих приборов – водопровод, отопление и канализация частных домов, откачка воды, пожаротушение, понижение уровня грунтовых вод перед заливкой фундамента.

Характеристики

Основные характеристики самовсасывающих устройств в зависимости от мощности модели:

Возможные характеристики насоса.

Глубина подъема (предельное расстояние от насоса до уровня перекачиваемой жидкости) – от 7 до 30 м.
Высота нагнетания (предельное расстояние от прибора до отметки, на которую он способен поднять воду вертикально вверх) – от 10 до 64 м.

Насосы имеют разную предельную температуру рабочей среды, производительность, работают с разными типами жидкостей – не все самовсасывающие приборы пригодны для воды, есть модели, способные работать только с чистой.

Правильный монтаж всасывающей линии

Всасывающая линия – трубопровод, по которому жидкость движется по направлению к поверхностному насосу. Этот трубопровод подключают к входному патрубку. Чем меньше длина этой линии, тем лучше. Перед входом в агрегат обязательно наличие прямого участка длиной не менее 2 диаметров трубы. Большая часть линии чаще всего располагается вертикально и заканчивается на дне скважины, колодца, ямы, резервуара. Трубопровод делают без резких переходов с минимальным количеством стыков и изгибов. Соединения должны быть герметичными. Необходим уклон не менее 5 мм на 1000 мм.

Центробежные самовсасывающие насосы

Виды конструкций и их особенности

Конструктивные варианты:

Одноступенчатый. Прибор этого типа имеет чаще всего спиралевидный корпус, по форме напоминающий улитку. Внутри установлено рабочее колесо с лопастями, изогнутыми в сторону, противоположную направлению его движения.
Многоступенчатый (секционный). Этот вид помп отличается наличием нескольких рабочих колес, делящих прибор на секции. Чем их больше, тем мощнее насос.
Двухкорпусный. Это два объединенных насоса, работающих параллельно. Приборы этого типа ставят там, где необходима повышенная производительность.

Консольный. Рабочее колесо на этом устройстве располагается на конце вала, удаленного от привода. Части прибора объединяются на одной платформе.
С двойным всасыванием (двойным входом). Его особенность заключается в том, что жидкость подводится с двух сторон, вход и отвод расположены горизонтально. Достоинства – высокая производительность, простая установка.
Скважинные. Приборы этого типа предназначены для выкачивания воды с большой глубины. Лучший вариант для скважин – специальный погружной насос.

Особенности и принцип действия

Сфера применения центробежных агрегатов

Объемные самовсасывающие насосы для воды

Объемными называют насосы, перемещающие жидкости за счет изменения объема рабочей камеры.

В бытовых и промышленных системах чаще всего встречаются следующие их разновидности:

Поршневые. Объем камеры меняется за счет движения поршня. Достоинства: высокий КПД, не зависят от напора воды, пригодны для использования в качестве дозировочных приспособлений.
Винтовые (шнековые). За счет вращения спиралевидных деталей ротора внутри насоса поочередно открываются и закрываются отдельные части рабочей камеры.
Водокольцевые (жидкостно-кольцевые). При вращении рабочего цилиндра под действием центробежной силы жидкость прижимается к стенкам камеры.
Шестеренные. При вращении шестерен зубья, выходя из зацепления, создают вакуум. Жидкость стремится заполнить впадины. На противоположной стороне рабочей камеры зубья, снова сцепляясь, выталкивают перекачиваемую массу в нагнетательный патрубок.

Вихревые импеллерные насосы

Схема устройства и принцип работы

Вихревой насос состоит из электродвигателя с вентилятором, вала, рабочего колеса (импеллера), деталей и крепежей корпуса. Схема устройства у каждой модели разная. По принципу действия прибор относится к динамическим – использует центробежную силу, но вода в рабочей камере движется к центру по спирали, образуется водяной вихрь.

Перед первым запуском нужно полностью залить водой корпус и всасывающий трубопровод. Некоторые модели приходится заполнять жидкостью после длительного перерыва в работе и при появлении воздуха в системе.

Преимущества бытового использования

Главное преимущество насосов вихревых – простота конструкции, их легко установить и самостоятельно ремонтировать. При перекачивании воды они создают мощный напор. Еще одно важное достоинство этих агрегатов – они могут работать даже при наличии воздуха в трубопроводе, так как пригодны не только для жидкостей, но и газообразных сред.

Эжектор – прибор для глубоких источников

Для выкачивания воды из скважин глубиной более 8 м подходят только мощные погружные агрегаты. Их недостатки – высокая цена, сложность обслуживания и ремонта, большое потребление электроэнергии. Дешевле и проще поставить поверхностный насос с эжектором (эжекторный, эжекционный).

Эжектор – устройство, передающее кинетическую энергию движущейся с большой скоростью струи жидкости перекачиваемой среде. Существует два типа этих приспособлений:

Погружной (выносной, внешний). Его устанавливают на дне колодца или скважины на всасывающей линии над обратным клапаном. Глубина всасывания – до 30 м.
Встроенный (внутренний). Устройство находится внутри помпы. Глубина всасывания увеличивается незначительно – до 9 м.

Для использования на садовом участке можно сделать эжектор своими руками.

Источник: https://vodasovet.ru/nasos/samovsasyvayushhie-nasosy

Насос лопастной самовсасывающий — Справочник химика 21

Автоцистерна АЦ-3,8-150, емкостью 3800 л, имеет центробежно-лопастной самовсасывающий насос, работающий от автомобильного двигателя.

Коэффициент заполнения ее 0,93. Наполняется и опорожняется цистерна самотеком или с помощью указанного насоса. При сливе самотеком она освобождается за 16 минут, а с помощью [c.83]

Напор вихревого насоса в 3—7 раз больше, чем центробежного, при тех же размерах и числе оборотов. Большинство вихревых насосов обладает самовсасывающей способностью, т. е. способностью при пуске засасывать жидкость без предварительного заполнения всасывающего трубопровода. Многие вихревые насосы могут работать на смеси жидкости и газа. Недостатком вихревого насоса является низкий КПД, пе превышающий 45%. Наиболее распространенные конструкции имеют КПД 35—38%. Низкий КПД препятствует применению вихревого насоса при больших мощностях. Вихревые насосы изготовляют на подачу до 12 л/с. Напор вихревых насосов достигает 240 м, мощность доходит до 25 кВт, коэффициент быстроходности Пз=6- -Н40. Число оборотов вихревого насоса так же, как и лопастного, ограничено только кавитационными явлениями. Следовательно, насос может быть непосредственно соединен с электродвигателем. [c.215]

Некоторое распространение получили самовсасывающие лопастные насосы, которые не требуют заполнения подводящего трубопровода жидкостью перед пуском. У таких насосов воздух эвакуируется во время пуска из подводящего трубопровода путем эжектирующего действия рециркулирующей через насос жидкости, которая остается в корпусе насоса после предыдущего пуска его, или путем отсасывания воздуха из подводящего трубопровода встроенным вакуум-насосом. [c.215]

Приведенные выше схемы установки применяются для обычных лопастных насосов, не обладающих способностью самовсасывания. Самовсасывающие насосы, как указывалось выше, не нуждаются в предварительной заливке, так как обладают способностью всасывать воздух, создавая во всасывающей линии разрежение, необходимое для подсоса жидкости. [c.81]

На рис. 163 показана схема водокольцевого самовсасывающего насоса, состоящего из корпуса и эксцентрично насаженного звездообразного лопастного колеса. Такой насос может быть [c.254]

Форма рабочего колеса осевого насоса в общем ряду лопастных колес является предельной (ns== 600…1800). Поэтому колеса работают с отрицательной высотой всасывания, т. е. для обеспечения поступления жидкости в рабочее колесо давление на всасывании должно быть больше атмосферного. Для этого ось колеса насоса устанавливают ниже расчетного уровня воды в источнике на величину требуемого подпора. В настоящее время разработаны самовсасывающие насосы. К особенностям характеристик осевых насосов относят [c.93]

В табл. 5-1 приведены технические данные по оптимальным режимам вихревых насосов, выпускаемых в СССР. Буквы, входящие в марку насоса, обозначают 3 — электрический С — самовсасывающий Н — насос Ц — центробежный В — вихревой Л — лопастной (вихревой). [c.130]

Из серийных насосов для перекачки дифенильной смеси с температурой до 90° могут быть использованы лопастные вихревые самовсасывающие насосы завода Красный факел (типа ЛК-И-7). Производительность этих насосов 9—18 мЧчас при напоре 25—12 м. вод. ст. Для горячей дифенильной смеси могут быть использованы насосы, применяемые в нефтяной промышленности для перекачки горячих нефтепродуктов при температурах до 400 . Такие насосы выпускаются большой производительности (С = 100—180 м 1час Я=95—107 м вод. ст.) при 2 950 об/мин. Они могут быть использованы для циркуляции жидкой дифенильной смеси при непосредственном соединении с электродвигателем (п= 450 об/мин). [c.123]

Примечание. Буквы, входящие в марку насоса, обозначают Э — электрический С — самовсасывающий Н — аасос Ц —. центробежный В — вихревой Л — лопастный вихревой. [c.400]

Baumans Group. Насосы и арматура. Godwin CD/HL

Описание насоса

Стационарные и мобильные универсальные самовсасывающие насосы Godwin разработаны для любого применения, связанного с дренажем, осушением и понижением уровня грунтовых вод. Все самовсасывающие насосы Godwin просты в транспортировке и поэтому удобны для использования в любом месте, где необходимо перекачивать жидкости. Насосы Godwin с открытым рабочим колесом, изготовленным из высокохромистой стали, перекачивают неочищенные сточные воды, шлам и жидкости, содержащие твердые частицы диаметром до 125 мм. Система автоматического всаса насосов позволяет осуществлять подъем жидкости с глубины до 8.5 м без предварительной заливки насоса.
Подъем жидкости происходит за счет разряжения в корпусе насоса и всасывающем трубопроводе. На корпусе насоса установлен компрессор, который приводится в действие двигателем, от которого работает сам насос. Сжатый воздух от компрессора проходит через корпус насоса и удаляется наружу в атмосферу вместе с воздухом из корпуса и всасывающего трубопровода. В корпусе насоса на воздуховоде установлена трубка Вентури специальной конструкции, в точке прохождения воздуха через трубку за счет высокой скорости потока воздуха создается зона первичного разряжения и, основываясь на принципе эжекции, воздух из насоса и всасывающего трубопровода удаляется наружу, создавая разряжение.

Отличительные особенности самовсасывающих насосов Godwin:
1. Широкий выбор моделей: с дизельным или электрическим приводом, на салазках или на прицепе.
2. Насос самовсасывает жидкость на сухой трубопровод без первоначальной заливки.
3. Возможность комплектации насосного агрегата всепогодным кожухом.
4. Пониженный уровень шума.
5. Не требует постоянного обслуживания.

Применения насоса

Стационарные и мобильные самовсасывающие насосы Godwin применяются для карьерного и шахтного водоотлива, аварийного и экстренного осушения, сельскохозяйственных и противопожарных нужд.

Самовсасывающие насосы Hydro-Vacuum SKC от ООО «АЗТ СК»

Запасные части к ТРК

Продажа оборудование для АЗС, Нефтебаз и АГЗС включает в себя поставку насосных агрегатов на территории РФ. Вашему вниманию всегда хорошая цена, информация о ремонте и каталоги запчастей.

Применение

Лопастные циркуляционные насосы с обходным каналом и центробежным ротором перед первой ступенью служат для перекачки жидкостей в пределах коррозионной стойкости материалов, примененных в их конструкции, содержащих неабразивные твердые частицы размером до 0,5 мм в небольших количествах. Насос SKD предназначен для работы с притоком или как нормально всасывающий насос, после предварительной установки обратного клапана на всасывающем трубопроводе и безусловно необходимой заливки жидкостью насоса и всасывающей системы.

Насосы SKD могут перекачивать жидкости с минимальным избытком давления над точкой кипения. Малый антикавитационный запас NPSHr и очень высокая способность всасывания — это особенные преимущества этих насосов.
Насос SKD самовсасывающий, требуется заливка самого насоса, без заливки всасывающего трубопровода жидкостью.

Конструкция

Насосы типа SKD на всасывающей стороне имеют осевой вход увеличенного диаметра, а на нагнетательной стороне выход, выведенный вертикально вверх. Перед первой ступенью со всасывающей стороны применён центробежный ротор и направляющий аппарат. Ступени насоса являются типичными ступенями циркуляционного насоса с обходными каналами и открытыми роторами. В насосах с нагнетательной стороны установлены шарикоподшипник и соответствующее уплотнение вала. В зависимости от назначения и рода конструкционного исполнения насоса применяется, в частности, торцовое уплотнение, обеспечивающее полную герметичность.

Торцевое уплотнение может смазываться и омываться перекачиваемой жидкостью или жидкостью, подведенной снаружи. Для насосов в исполнении LPG применена между ступенями специальная уплотняющая масса LOCTITE-573, а в остальных исполнениях — прокладки толщиной 0,11 мм. Насосы в исполнении LPG подвергаются специальным тестам на герметичность и механическую прочность. В насосе SKD дополнительно установлены диффузор на всасывающем корпусе и циркуляционная трубка, через которую в то время, когда насос из всасывающего трубопровода перекачивает воздух, жидкостью, находящейся в насосе, смазывается подшипник скольжения, расположенный в направляющем аппарате насоса.

Качества:

гарантируемая многолетняя бесперебойная работа и легкий доступ к запчастям,
исполнение индивидуальных требований и приведение изделий в соответствие с потребностями клиентов,
постоянный технический надзор и гарантийное и послегарантийное сервисное обслуживание,
низкие затраты по закупке и эксплуатации,
высокая живучесть в сложных условиях эксплуатации,
высокая устойчивость к переменным климатическим условиям, в том числе к работе в крайних температурах окружения,
совместная работа с подземными резервуарами.

10 Общие проблемы с самовсасывающим насосом

Большинство экспертов сходятся во мнении, что большинство проблем с центробежным насосом возникает на стороне всасывания насоса. Основываясь исключительно на моем опыте, я бы сказал, что процент составляет не менее 80 процентов, а в случае самовсасывающих насосов я уверен, что процент выше.

Я начал список проблем с самовсасывающими насосами много лет назад и заметил, что почти все они разбиваются на 10 основных областей.

1. Даже самовсасывающий насос необходимо предварительно залить.

Даже самовсасывающий насос необходимо залить перед первой работой. Независимо от производителя, существует заливная камера (встроенная или внешняя) или какая-то часть улитки, которую необходимо заполнить перед запуском. Пожалуйста, прочтите руководство и / или свяжитесь с производителем для получения подробной информации. Существуют и другие методы заправки насоса, которые включают вспомогательные насосы, вакуум, вакуумные эжекторы и / или эдукторы. В этой статье рассматриваются только жидкостные самовсасывающие центробежные насосы.

Иногда насос требует повторной заливки вручную после первой заливки. Для повторной заливки может быть несколько причин, одна из наиболее распространенных — испарение жидкости, а другие причины включают утечку, движение насоса и другие вопросы, связанные с техническим обслуживанием.

2. Требуемый подъем слишком высок.

На уровне моря в идеальном мире теоретически можно поднять воду с температурой 65 градусов на 34 фута с помощью самовсасывающего грунта.Обычно я рекомендую пользователям ограничивать высоту всасывания до 25 футов из-за таких факторов, как температура жидкости (например, давление пара), удельный вес, трение, утечка в системе, неэффективность насоса и высота над уровнем моря.

3. Насос расположен слишком далеко от источника жидкости.

Установите насос как можно ближе к источнику всасывания. Обычно максимальное рекомендуемое расстояние составляет от 25 до 30 футов. Благоразумная конструкция системы требует, чтобы длина всасывающего трубопровода была минимальной, чтобы продлить срок службы насоса.Каждая секция всасывающего трубопровода соответствует объему воздуха, который необходимо удалить при запуске насоса. Лучшие практики говорят о сокращении времени грунтования до минимума.

Некоторые разработчики систем добавят донные клапаны для уменьшения времени простоя и фильтры для предотвращения попадания твердых частиц в насос. Обратный клапан — это, по сути, обратный клапан, расположенный в начале (внизу) всасывающей линии. Мой опыт показывает, что донные клапаны добавляют нежелательное трение и в какой-то момент могут протекать или отказываться (или частично закрываться).Обычно я не рекомендую донные клапаны для использования в коммерческих и промышленных применениях самозаполнения. По тем же причинам я не рекомендую всасывающие фильтры. Если насос не может перекачивать твердые частицы и используется сетчатый фильтр, следите за перепадом давления на сетчатом фильтре. Большинство промышленных самовсасывающих насосов имеют прочную конструкцию и могут перекачивать твердые частицы, но проконсультируйтесь с производителем. Примечание. В некоторых случаях обратный клапан может работать лучше.

4. Негерметичность всасывающей линии.

Мне часто приходится указывать конечным пользователям, что всасывающая линия на работающем самовсасывающем насосе находится под давлением ниже атмосферного, и поэтому утечки жидкости из всасывающей линии не будет. Однако в линии может быть утечка воздуха. Возможна установка всасывающей линии при 20 дюймах ртутного столба (вакуум), когда насос работает. В качестве подсказки для решения проблем в полевых условиях я часто использую пластиковую пленку вокруг фланцев или подозрительных участков для проверки на проникновение утечек.

Просто в качестве общего правила: если для заливки насоса требуется более четырех минут, необходимо выключить насос и найти и устранить причину проблемы.

5. Вентиляционное отверстие отсутствует.

Воздух на стороне всасывания системы, вытесняемый жидкостью, должен куда-то уходить, в противном случае в насосе закроется воздух. Центробежные насосы — это не компрессоры. Вода примерно в 840 раз плотнее воздуха.Например, если насос был рассчитан на давление нагнетания 210 фунтов на кв. Дюйм для перекачивания воды, насос теоретически может сжимать воздух примерно до четверти фунта (0,25 фунтов на кв. Если нагнетательный клапан насоса и / или обратный клапан нагнетания закрыты, создаваемое давление 0,25 фунта на квадратный дюйм не сможет преодолеть клапаны.

В рамках статьи я просто скажу, что воздух должен быть выпущен в зону с более низким давлением для правильной заливки насоса.Есть много приемлемых методов для выполнения этого процесса, пожалуйста, свяжитесь с производителем помпы или автором.

6. Учитывайте размер трубы и геометрию насоса.

Большинство опытных пользователей насосов знают, что, как правило, всасывающая линия всегда должна быть на один размер больше, чем всасывающая линия насоса. Самовсасывающие насосы являются исключением, и всасывающий трубопровод должен быть такого же размера, что и всасывающий насос. Нарушение правил приветствуется из-за дополнительного объема воздуха, необходимого для всасывающих линий большего размера.Больше воздуха означает больше времени на заливку.

Дополнительные потери на трение из-за использования трубы того же размера — это еще одна причина для отказа от нижнего клапана и всасывающего фильтра, упомянутых ранее.

Всасывающий трубопровод должен непрерывно подниматься к насосу, но не выше. В полевых условиях я часто вижу всасывающие трубы с высокими точками перед всасыванием насоса, как правило, из-за препятствий. Эти высокие точки становятся местом скопления воздуха и других неконденсируемых газов и перекрывают линию всасывания насоса.Никогда не устанавливайте в какой-либо насос трубопровод меньшего размера, чем всасывающий патрубок.

7. Следите за погружением и NPSH

_A.

Я рассмотрел имеющуюся чистую положительную высоту всасывания (NPSH _A) в статье за прошлый месяц. Я настоятельно рекомендую рассчитать NPSH _A для самогрунтов, так как это отличный метод определения потенциальных проблемных участков. Например, если температура жидкости составляет 160 градусов по Фаренгейту, давление пара одной жидкости, скорее всего, помешает вам использовать это приложение.Например, вода при температуре 160 F имеет давление пара, равное отрицательным 11 футам.

Отстойник, из которого вы черпаете, скорее всего, будет иметь рабочие уровни, которые постоянно меняются. При некотором минимальном уровне погружения система может создать вихрь, и воздух будет связывать насос. Я рассмотрел погружение в предыдущей статье, но просто определил, что это минимальное расстояние от верха жидкости до центра линии всасывания, которое предотвратит возникновение вихря.Даже если вы не полностью связали воздух, это может повлиять на производительность насоса.

8. Избегайте повреждений от замерзания.

Эта проблема чаще возникает в регионах с нечастыми морозами, но может произойти везде, где температура опускается ниже нуля в течение часа или более. Жидкость в заливной камере насоса, обычно вода, затвердеет, если температура окружающей среды упадет ниже нуля в течение достаточного периода времени. Когда вода замерзает, она расширяется, и корпус треснет.Кожух потребует замены по высокой цене. Либо слейте жидкость из насоса, либо подключите источник тепла, если ожидается, что температура окружающей среды будет ниже точки замерзания.

9. Избегайте обратного вращения.

В отличие от насоса ANSI, на большинстве самовсасывающих насосов рабочее колесо остается на месте в течение определенного периода времени (если только это не самовсасывающий насос ANSI. В конечном итоге рабочее колесо может отсоединиться и повредить насос. Рабочее колесо с обратным ходом обычно будет создают около 50 процентов номинального расхода и, в зависимости от удельной скорости вращения рабочего колеса (NS), создают около 50 процентов номинального напора. Снижение эффективности из-за неправильного вращения, скорее всего, помешает ему заправлять или работать правильно, но в простейшем случае с всасывающим подъемником.

10. Гибкая труба обычно имеет уменьшенный внутренний диаметр (ID).

Неразборные гибкие трубопроводы обычно используются в переносных установках. Обычно внутренний диаметр гибкой трубы и переходников меньше, чем у стандартной трубы. Думайте о размерах как о трубах, а не о трубах. Определение трения трубы для расчетов NPSH _и будет неверным, если не учитывать уменьшенный внутренний диаметр.

Избегайте старых или неправильно установленных гибких труб, потому что иногда внутренняя облицовка трубы разрушается под действием всасывания (вакуума) и блокирует линию.

Заключение

Производительность насоса должна быть снижена для более высоких перепадов высот (меньше абсолютного давления за вычетом NPSH _и). Если насос приводится в действие двигателем вместо электродвигателя, возникающий в результате прерывистый крутящий момент вводит ограничения на возможности конструкции вала.

Введение в заливку насосов

Прежде всего, давайте попробуем получить краткое описание Что такое насос?

Насос — это машина или механическое оборудование, которое требуется для подъема текучей среды (жидкости, полутвердого вещества, газа, пара и т. Д.) С низкого уровня на высокий или для перемещения текучей среды из зоны низкого давления в зону высокого давления или в качестве бустер в системе трубопроводной сети.В основном, насос преобразует механическую энергию двигателя в энергию потока жидкости.

Теперь, предполагая, что вы ознакомились с основами насосов, давайте перейдем к нашей нынешней теме — «Заливка насоса ».

Заливка насоса — это процесс удаления воздуха из насоса и всасывающей линии. В этом процессе насос заполняется перекачиваемой жидкостью, и эта жидкость заставляет весь воздух, газ или пар, содержащиеся в каналах насоса, выйти наружу.Заполнение может производиться вручную или автоматически. Не все насосы требуют заливки, но в большинстве случаев это необходимо. Существуют самовсасывающие насосы , а также некоторые варианты компоновки, когда заливка не требуется. То же самое будет обсуждаться в этой статье по мере ее развития.

Заправка насоса, вероятно, первое и одно из самых важных, что нужно сделать перед его использованием. Отсутствие заливки насоса или неправильное выполнение этого составляет большинство проблем с насосом. Любая проблема в насосе из-за отсутствия заливки может привести к финансовым последствиям из-за технического обслуживания насоса и простоя системы трубопроводов из-за неисправного насоса.

Почему требуется грунтовка?

Заправка снижает риск повреждения насоса во время запуска, поскольку предотвращает попадание газа в рабочее колесо насоса и, таким образом, неспособность перекачивать желаемую жидкость.

Для надежной работы насосы необходимо предварительно залить; то есть воздух или газы должны быть удалены из области всасывания и проушины рабочего колеса и заменены перекачиваемой жидкостью. Насос не будет работать должным образом, если он не полностью заполнен жидкостью. Наряду с ухудшением рабочих характеристик из-за отсутствия заливки насоса и его работы без жидкости это приведет к перегреву насосной системы и возникнет опасность повреждения критически важных внутренних компонентов насоса.

Заливка — центробежный насос против поршневого насоса

В принципе, все поршневые насосы являются самовсасывающими. В частности, это роторные и поршневые насосы разных типов. Заливка поршневого насоса прямого действия требуется только во время первого запуска, так как в условиях работы всухую насос может перегреться. Но в центробежном насосе (кроме самовсасывающего насоса) заливка требуется при запуске после каждого останова.

Центробежные насосы предназначены для перекачивания жидкостей, а не газов. Центробежный насос не может всасывать жидкость, но толкает ее от всасывания к нагнетанию. Из-за разницы давлений, создаваемой жидкостью, проталкиваемой к выпускному отверстию, с дополнительным толчком жидкости от атмосферного давления в резервуаре-хранилище, подключенном к всасывающему трубопроводу насоса, на всасывающую сторону насоса поступает больше жидкости, если всасывающая линия полностью заполнена жидкостью ( грунтованный). Вроде того, что выталкивает жидкость, а вытягивает эффект не так заметен.Если во время запуска насоса на стороне всасывания есть воздушная пробка, насос будет выталкивать воздух. В результате воздух, присутствующий на стороне всасывания, будет пытаться расшириться и заблокирует попадание жидкости в центробежный насос.

Также объясняется другими словами, в центробежном насосе развиваемый напор (на метра перекачиваемой жидкости ) зависит от скоростей, определяемых диаметром рабочего колеса и скоростью вращения рабочего колеса (об / мин. ). Поскольку развиваемое давление связано с напором уравнением напор = пр / сп.вес Доступное давление будет пропорционально удельному весу жидкости . Это означает, что давление (или перепад давления), создаваемое воздухом, будет примерно в 1/800 раз больше, чем у воды (плотность воды = 1000 кг / м3, а плотность сухого воздуха в S.T.P составляет 1,2 кг / м3). Следовательно, если насос не заправлен, создаваемого давления всасывания будет недостаточно для подъема воды.

Тогда как в поршневом насосе во время фазы всасывания поршень движется назад и образует зону низкого давления в насосе.Эта разница давлений между всасывающим и накопительным баком достаточно велика, чтобы втягивать жидкость, даже если во всасывающей линии присутствует воздушный карман. Короче говоря, он создает высокий начальный вакуум в начале такта всасывания. Насосы прямого вытеснения могут откачивать весь воздух в цилиндре за счет своего движения, и, следовательно, также создается лучшее давление (вакуум). Таким образом, в поршневых насосах прямого вытеснения нет необходимости выполнять заливку.

Также общей чертой всех поршневых насосов прямого вытеснения является использование деталей с жесткими допусками для предотвращения возврата жидкости из нагнетательного патрубка на всасывающую сторону.В зависимости от эффективности этих уплотнений, создаваемых этими частями с жесткими допусками, поршневой насос прямого вытеснения способен выпускать воздух из своего всасывающего отверстия на выпуск и предотвращать возврат выпущенного воздуха обратно. В то время как в центробежных насосах перекачивающее действие создается за счет передачи энергии вращения от рабочего колеса к жидкости. Там нет уплотнения между всасывающей и напорной стороны насоса делает его неэффективным с газами.

В поршневых насосах прямого вытеснения существует опасность кавитации в момент, когда жидкость начинает поступать в насос и возникает смесь жидкости и воздуха.В этих условиях пузырьки пара образуются и расширяются на стороне всасывания насоса. При достижении высокого давления, на стороне нагнетания насоса, пузырьки коллапс бурно вызывая вибрацию и повреждение насосных элементов. По этим причинам важно ознакомиться со стандартом производителя и процедурой эксплуатации, прежде чем использовать поршневой поршневой насос в приложении, где он должен самовсасываться и, при необходимости, работать всухую в течение любого периода.

Однако, с небольшими изменениями базовой конструкции, центробежный насос можно сделать самовсасывающим.Детали самовсасывающих насосов будут обсуждаться в этой статье позже.

Когда грунтовка не требуется?

Заполнение не требуется только в том случае, если насос либо способен удалять из себя воздух и газы (также известный как самовсасывающие насосы), либо условия компоновки настолько благоприятны, что насос всегда будет полностью заполнен перекачиваемой жидкостью. Некоторые из таких условий подробно описаны ниже.

Заливка не требуется, если насос погружен в воду (погружные или вертикальные водоотливные насосы).
Заливка не требуется, когда насос находится ниже уровня подачи, и это гарантирует, что всасывающая линия насоса всегда будет полностью заполнена жидкостью (известное как «Состояние затопления всасывания» ).
Самовсасывающие насосы.

Методы грунтования

Заполнение насоса может быть достигнуто либо с учетом компоновки, либо с помощью некоторых внешних устройств, обеспечивающих заливку, либо с помощью самовсасывающих насосов. Некоторые внешние устройства, обеспечивающие заливку насоса, подробно описаны ниже.

Вручную
С вакуумным насосом
Со струйным насосом
С сепаратором
Установка донного клапана

Ручная заливка

При этом способе заливки насоса жидкость наливается во всасывающий патрубок насоса. Это может быть достигнуто путем заливки жидкости непосредственно во всасывающий патрубок или с помощью других устройств, таких как воронка, и насос будет вручную заполнен подачей самотеком. Во время заливки весь воздух выходит через воздушный клапан.

Заполнение с помощью вакуумного насоса

В этом методе заливки насоса для заливки основного центробежного насоса используется вакуумный насос небольшого размера, самовсасывающий насос или поршневой насос. Всасывающий трубопровод объемного насоса соединен с напорным трубопроводом главного центробежного насоса. Этот нагнетательный насос прямого вытеснения откачивает весь воздух из первичного насоса и всасывающего трубопровода.

Заполнение струйным насосом

В этом методе заливки насоса вода, имеющаяся при высоком напоре, может проходить через сопло.Форсунка сконструирована таким образом, что на выходе из форсунки давление ниже атмосферного, поэтому воду можно всасывать из отстойника.

Заполнение с сепаратором

В этом методе заливки насоса камера разделения воздуха и воды предусмотрена на стороне нагнетания насоса, а изогнутая часть всасывающей трубы предусмотрена на входе насоса. Изогнутая часть всасывающей трубы всегда поддерживает некоторое количество жидкости в насосе. Воздух отделяется и вытесняется через нагнетательный патрубок насоса или вентиляционное отверстие, а жидкость, тяжелее воздуха, падает обратно в камеру разделения.

Эта конструкция также входит в состав некоторых самовсасывающих центробежных насосов. В самовсасывающих центробежных насосах с разделительной камерой перекачиваемая жидкость и захваченные пузырьки воздуха нагнетаются в разделительную камеру под действием рабочего колеса. Воздух выходит через напорный патрубок в то время как жидкость падает обратно вниз и еще раз захватываемся рабочим колесом. Таким образом, всасывающая линия постоянно опорожняется. У этой конструкции есть два основных недостатка. Во-первых, сниженная эффективность насоса и, во-вторых, большие габариты из-за наличия разделительной камеры.

Заливка с эжектором

В этом методе заливки насоса эжектор предусмотрен на всасывающей стороне насоса. Эжекторы работают за счет создания вакуума внутри всасывающей линии насоса. Вакуум всасывает жидкости из отстойника на высоту насоса. Эжекторам требуется подача сжатого воздуха в качестве входа энергии.

Заправка путем установки педального клапана

При этом методе заливки насоса на всасывающем трубопроводе устанавливается обратный клапан (функционирующий как NRV), чтобы гарантировать, что жидкость не будет стекать из корпуса насоса и всасывающего трубопровода после прекращения работы насоса.Обратный клапан — это обратный клапан, установленный в нижней части всасывающей линии. Когда насос останавливается и порты нижнего клапана закрываются, жидкость не может стекать обратно из всасывания насоса, если клапан плотно сидит. Имейте в виду, что у этих донных клапанов есть неприятная привычка протекать.

Предотвращение работы насоса без заливки

Для предотвращения работы насоса, где требуется заливка, без заливки используются различные методы. Основным из этих методов является активация той или иной формы аварийного сигнала или автоматического отключения насоса, если насос не полностью заполнен жидкостью.Один из таких сценариев обсуждается ниже.

В некоторых насосах используется поплавковый выключатель в камере, соединенной с линией всасывания. Если уровень в камере выше проушины рабочего колеса насоса, управление поплавковым выключателем позволяет насосу работать. Если уровень жидкости опускается ниже безопасного уровня, поплавковый выключатель действует через систему управления и останавливает насос, предотвращает его запуск, подает сигнал тревоги или зажигает сигнальную лампу.

Самовсасывающие насосы

Самовсасывающие насосы спроектированы так, чтобы иметь возможность автоматически заполнять себя при работе с высотой всасывания, чтобы освободиться от увлеченного воздуха или газов и продолжать нормальную перекачку без внешней заливки.Их можно разбить на три основных типа:

Заполненная жидкостью
Заполненная сжатым воздухом
Заполненная вакуумом.

Самовсасывающие насосы с жидкостной заливкой

Самовсасывающие насосы с жидкостной заливкой имеют собственный встроенный или отдельный резервуар для жидкости (известный как «Заливная камера» ), который необходимо заполнить жидкостью для «самовсасывания» насоса. Без этой начальной заправки жидкости в заливной камере самовсасывающий насос не будет заливать или перекачивать.Самовсасывающий насос с заливкой жидкости обычно работает в смеси воздух-жидкость, превращая эту смесь в жидкость, которую можно перекачивать без помощи каких-либо внешних вспомогательных устройств. Заливная камера позволяет самовсасывающим насосам с заливкой жидкости рециркулировать жидкость внутри насоса по желанию, избавляя насос от воздуха, который не позволяет ему работать, когда это необходимо.

Самовсасывающий насос с жидкостной заливкой имеет две фазы работы: «Режим заливки» и «Режим откачки» .В режиме заливки насос по существу действует как насос с жидкостным кольцом. Вращающееся рабочее колесо создает разрежение в «ушке» рабочего колеса, которое втягивает воздух в насос из линии всасывания. В то же время он также создает цилиндрическое кольцо жидкости внутри корпуса насоса. Это эффективно образует газонепроницаемое уплотнение, останавливающее возврат воздуха из нагнетательной линии в линию всасывания. Пузырьки воздуха захватываются жидкостью в лопастях рабочего колеса и транспортируются к выпускному отверстию. Здесь воздух удаляется, и жидкость под действием силы тяжести возвращается в резервуар ( «Заливная камера», ) в корпусе насоса.Постепенно жидкость поднимается по всасывающей линии по мере удаления воздуха. Этот процесс продолжается до тех пор, пока жидкость не заменит весь воздух во всасывающем трубопроводе и насосе. На этом этапе начинается нормальный режим откачки, и жидкость выгружается. Если присоединенный нагнетательный трубопровод не позволяет этому отделенному воздуху выходить в нижнюю по потоку систему нагнетательного трубопровода, может потребоваться байпасная линия для его отвода.

Когда насос выключен, конструкция заливной камеры обеспечивает удержание достаточного количества жидкости, чтобы насос мог самовосстановиться при следующем запуске.Способность самовсасывающих насосов с жидкостной заливкой работать в смеси воздуха и жидкости делает их гораздо более универсальными, чем их несамовсасывающие аналоги, что позволяет им работать в более широком диапазоне сред и отраслей.

Самовсасывающие насосы со сжатым воздухом

В самовсасывающих насосах со сжатым воздухом сжатый воздух вдувается через струю в сужающуюся трубу для создания вакуума, поэтому воздух из корпуса насоса и всасывающей линии всасывается вместе со сжатым воздухом и выбрасывается в атмосферу.Обратный шаровой обратный клапан изолирует воздух от нагнетания, позволяя жидкости попадать в корпус насоса. Затем вода заменяет воздух, что позволяет насосу начать перекачивание. Этот тип насоса также предотвращает потенциальное накопление твердых частиц, поскольку он не имеет заливочной камеры, поэтому его можно использовать для канализации, а также он может работать всухую.

Самовсасывающие насосы с вакуумной заливкой

Вакуумные самовсасывающие насосы обычно имеют вакуумный насос и поплавковый блок с положительным уплотнением, установленный на выходе насоса, рядом с выпускным клапаном.Это позволяет создавать разрежение в насосе до тех пор, пока он не наполнится водой. Обратите внимание, что максимальная высота, на которую вода может быть поднята с помощью вакуума, составляет 34 фута (на уровне моря), и это при идеальном вакууме и отсутствии протекания жидкости. Этот тип насоса может работать всухую, а также перекачивать сточные воды.

Меры предосторожности для самовсасывающих насосов

Даже самовсасывающий насос должен быть залит до его первой работы. Независимо от конструкции, есть заливная камера (встроенная или внешняя) или какая-то часть улитки, которую необходимо заполнить перед запуском.
Напорный трубопровод не должен находиться под давлением или заблокирован. Воздух на всасывающей стороне системы, вытесняемый жидкостью, должен куда-то уходить, в противном случае в насосе будет воздух.
Всасывающий трубопровод должен быть герметичным. Если воздух будет продолжать втягиваться в насос, давление никогда не снизится, и жидкость не будет подниматься по линии всасывания.
Объем всасывающего трубопровода должен быть минимизирован, чтобы сократить время заливки. Из-за чрезмерного времени заливки существует опасность того, что жидкий заряд испарится до заливки насоса.
Если жидкость содержит какие-либо твердые частицы, мусор может собираться в рециркуляционном отверстии, препятствуя циркуляции жидкости и образованию жидкостного кольца. Для этого может потребоваться сетчатый фильтр, чтобы твердые частицы не накапливались в заливной камере и не вытесняли заливочную жидкость.
При перекачивании жидкости в холодных условиях жидкость в заливной камере насоса, обычно вода, затвердевает, если температура окружающей среды опускается ниже нуля в течение достаточного периода времени.Когда вода замерзает, она расширяется, и корпус треснет. Либо слейте жидкость из насоса, либо подключите источник тепла, если ожидается, что температура окружающей среды будет ниже точки замерзания.
Всасывающий трубопровод насоса должен быть спроектирован таким образом, чтобы не было высоких точек, в которых может скапливаться / задерживаться воздух, что предотвращает заливку.

база технических знаний для всех профессионалов в области технологических трубопроводов во всем мире…

Поделитесь этой статьей — знания увеличиваются за счет обмена, но не за счет сохранения.

Связанные

6 причин, по которым ваш самовсасывающий насос не заправляется

Самовсасывающие центробежные насосы уникальны. Как следует из названия, они обладают способностью заливать себя в условиях всасывания. Они забирают жидкость из резервуаров или ям внизу, что упрощает и безопаснее работать с ними, чем с теми, которые работают под землей. При правильных условиях они освобождаются от увлеченного газа и нормально функционируют сами по себе, но иногда они не могут.Почему? Что вызывает отказ самовсасывающего насоса?

Чтобы понять, почему мы должны понять, как работает самовсасывающий насос.

КАК РАБОТАЕТ САМОВСАСЫВАЮЩИЙ НАСОС

КРАТКОЕ ПРЕДУПРЕЖДЕНИЕ: То, что они могут втягивать в себя жидкость, не означает, что они должны запускаться всухую !! Самовсасывающим насосам для начала работы требуется жидкость в корпусе. Работа всухую, даже кратковременная, приведет к повреждению механического уплотнения и отказу насоса.

После включения насоса рабочее колесо начинает вращаться против часовой стрелки. Жидкость внутри или «начальная заправка» протекает через улитку в напорную полость. Здесь воздух и жидкость разделяются, воздух удаляется через линию с открытым концом или линию выпуска воздуха, в то время как жидкость возвращается к крыльчатке через порт рециркуляции.

В то время как жидкость циркулирует и воздух удаляется из полости разряда, низкое давление создается на глаз рабочего колеса.Атмосферное давление выше, чем более низкое давление, создаваемое у проушины рабочего колеса, поэтому жидкость вытесняется по линии всасывания.

По мере того, как жидкость движется вверх по линии всасывания, воздух перед жидкостью вталкивается в корпус и обрабатывается, так как начальная заливка проходила через процесс рециркуляции. Как только жидкость поступает в насос, он работает в обычном режиме.

Это видео от Gorman-Rupp отлично демонстрирует, как работает самовсасывающий насос.

Вот как это должно работать.Если это не ваш случай, вот несколько причин, по которым ваш самовсасывающий насос может не заправляться.

ПОЧЕМУ ВАШ САМОВСАСЫВАЮЩИЙ НАСОС НЕ ПРЕМИУЕТ

1. УТЕЧКА ВОЗДУХА В ВСАСЫВАНИИ

Поскольку жидкость рециркулирует в насосе и вытесняет воздух из нагнетательной камеры, она пытается создать зону низкого давления. Однако, если во всасывающей линии есть утечка, воздух продолжает втягиваться в насос, никогда не позволяя ему выпустить достаточно, чтобы создать область низкого давления.

2. МУСОР В РАБОЧЕМ КОЛЕСАХ

Если проушина крыльчатки забита мусором, это лишает крыльчатки гидравлической способности создавать зону низкого давления.

3. НАСОС ВОЗДУШНЫЙ

Насос может стать связанным с воздухом, если он попадет в одно из следующих условий:

НЕТ ЛИНИИ ВЫПУСКА ВОЗДУХА
- Если нет линии выпуска воздуха, воздух не может быть выпущен в атмосферу, а вместо этого собирается на стороне выпуска.
НАГНЕТАТЕЛЬНАЯ ЛИНИЯ ПОД ДАВЛЕНИЕМ
- Клапан на линии выпуска воздуха закрыт, а клапан на линии выпуска снова закрыт, не оставляя воздуху места для выхода и выхода из насоса.
ЧРЕЗМЕРНЫЙ ЗАЗОР РАБОЧЕГО КОЛЕСА
- Если имеется чрезмерный зазор между рабочим колесом и изнашиваемой пластиной, насосу трудно создать зону низкого давления. Обычно это вызвано износом, но также может быть вызвано неправильной сборкой.

4. ЗАГЛУШКА РЕЦИРКУЛЯЦИОННОГО ОТВЕРСТИЯ

Во время процесса заливки, как описано выше, жидкость рециркулирует через спиральный корпус. Если отверстие рециркуляции закупоривается, проушина крыльчатки не может создать зону низкого давления, в которой жидкость будет вытягиваться вверх по линии всасывания.

5. СЛИШКОМ ВЫСОКИЙ ПОДЪЕМ ДЛЯ СКОРОСТИ НАСОСА ИЛИ ДИАМЕТРА РАБОЧЕГО КОЛЕСА

Если вы уменьшите размер насоса для всасывающей линии, он не сможет создать зону низкого давления, необходимую для заливки.Перед выбором насоса для применения важно понимать требования к высоте всасывания. Используйте «Руководство по выбору насосов» Gorman-Rupp для необходимых расчетов.

Способность самовсасывающих насосов заливать петли в нужных условиях. Насос должен иметь возможность откачивать воздух изнутри насоса, создавать зону низкого давления у проушины рабочего колеса, а также иметь соответствующий размер для правильных условий NPSH.

У вас есть насос, который не заполняется, не заполняется или заполняется медленно? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

Нужно ли залить мой насос?

Вы знаете, какие насосы на вашем предприятии требуют заливки? Какие самовсасывающие? Если вы этого не сделаете, запуск помпы означает, что вы рискуете. Не будь тем, кто ошибается. Прочтите, чтобы узнать, почему заливка так важна и для каких насосов она потребуется, прежде чем приступить к работе.

Что такое грунтовка?

Заполнение насоса готовит его к работе. Перед запуском необходимо заполнить корпус насоса жидкостью.В противном случае насос не сможет работать. Если внутри корпуса есть пар или газ, насос будет связан с газом и не будет перекачивать. Заполнение — это заполнение корпуса жидкостью перед запуском.

Центробежные насосы

Заправка — важный аспект поддержания работоспособности центробежного насоса. Вода или перекачиваемая жидкость действуют как охлаждающая жидкость, предотвращая перегрев насоса. В противном случае насос будет работать всухую, что приведет к выходу из строя механического уплотнения и серьезному повреждению компонентов насоса.

В зависимости от конфигурации трубопровода насос может не нуждаться в ручной заливке. Заливное всасывающее отверстие — это когда всасывающий патрубок на насосе ниже, чем уровень перекачиваемой жидкости. В этой конфигурации насос уже заполнен жидкостью и считается заправленным.

Когда уровень жидкости ниже всасывающего отверстия, заливка становится более сложной. Вот где важно иметь насос с возможностью всасывания. Такие насосы, как Gorman-Rupp T-Series, хорошо известны этим.Посмотрите это видео от Gorman-Rupp, в котором объясняется, как заправляются самовсасывающие насосы.

Поршневые насосы

Хотя это зависит от насоса и области применения, поршневой насос прямого вытеснения обычно является самовсасывающим насосом. Эта характеристика обеспечивает гибкость в компоновке системы и устраняет необходимость в системах всасывания.

Например, пневматические диафрагменные насосы самовсасываются за счет создания перепада давления в камере диафрагмы.Это втягивает воздух и втягивает жидкость во всасывающий патрубок.

Объемные насосы

также обладают отличной высотой всасывания.

Короче говоря, во избежание отказов центробежные насосы всегда должны быть заправлены перед работой. Поршневые поршневые насосы являются самовсасывающими с возможностью всасывания, но всегда проверяйте руководство по эксплуатации или консультируйтесь с инженером, чтобы убедиться, что насос будет правильно работать при запуске без предварительной заливки.

Ваш насос не заправляет? Спросите нас об этом! Мы с радостью предоставляем техническую помощь предприятиям и муниципалитетам Висконсина и Верхнего Мичигана.

Соображения по поводу заливки центробежного насоса

Аллан Р. Будрис

Две из предыдущих колонок автора касались нескольких положительных (июнь 2009 г.) и многих отрицательных (январь 2010 г.) эффектов увлеченного воздуха на работу центробежного насоса. насос. Это включает в себя возможную полную потерю заливки, которая происходит, когда воздух / газ накапливается в проушине рабочего колеса до точки, где он полностью блокирует поток жидкости через насос.Эта колонка предназначена для расширения различных средств, доступных для предотвращения и / или восстановления всей критической заправки насоса, чтобы обеспечить требуемый поток насоса.

Влияние напора различных количеств увлеченного воздуха на типичный центробежный насос можно увидеть на Рисунке 1. Однако влияние на производительность увлеченного воздуха отдельных насосов будет различным, поскольку на удельное воздействие влияют многие переменные, в том числе удельная скорость насоса, рабочая скорость, конструкция рабочего колеса, количество лопастей рабочего колеса, рабочая точка на кривой и давление всасывания.Эксплуатация обычного насоса в полностью связанном с воздухом состоянии в течение длительного периода времени может вызвать перегрев и выход насоса из строя (заклинивание крыльчатки в корпусе).

Центробежные насосы предназначены для перекачивания жидкостей, а не газов. Любой центробежный насос (даже самовсасывающий) не начнет перекачивать, если по крайней мере первая ступень (например, в многоступенчатом вертикальном насосе) не заполнена жидкостью. При перекачивании жидкости с чрезмерным количеством увлеченного воздуха воздух / газ имеет тенденцию центрифугироваться внутрь к ушку крыльчатки, в конечном итоге блокируя любой поток жидкости через насос (воздух связывает его).Если это случается только изредка, насос имеет положительное давление всасывания (затопление всасывания), и остановка потока может быть быстро обнаружена, остановка и повторный запуск насоса могут устранить засорение воздуха.

Однако, если насос должен тянуть подъемник или может перегреться из-за остановки потока, следует рассмотреть одно (или комбинацию) следующих изменений конструкции системы:

1. Добавьте донный клапан в линию всасывания, так что насос будет оставаться затопленным при остановке насоса, однако со временем могут протекать донные клапаны.

2. Установите небольшой самовсасывающий насос к нагнетательной стороне первичного насоса, и эксплуатировать его, когда основной насос теряет простое число, чтобы удалить воздух из первичного насоса и всасывающего трубопровода.

3. Установите водяной эжектор на напорную трубу насоса, чтобы при необходимости заполнить насос.

4. Замените наземный насос на вертикальный турбинный, отстойник или погружной насос, где насос (по крайней мере, первая ступень) постоянно затоплен. Для этого может потребоваться создание ямы или отстойника.

5. Замените наземный насос самовсасывающим насосом, способным справиться с требуемым общим потоком. Однако эффективность самовсасывающего насоса будет, как правило, ниже, чем у его несамовсасывающего аналога, из-за дополнительных витков жидкости и близкого зазора между крыльчаткой и спиральным язычком корпуса в самовсасывающем насосе с водой. Энергия, необходимая для приведения в действие отдельного вакуумного насоса или компрессора для насосов с воздушной / вакуумной заливкой, также должна приниматься во внимание при оценке эффективности.

Насос Godwin Dri-Prime, автоматическая самовсасывающая система с подачей сжатого воздуха (предоставлено Xylem Inc.)

Самовсасывающие насосы

Самовсасывающие насосы предназначены для способность автоматически заполнять себя при работе под всасывающим подъемником, чтобы освободиться от увлеченного газа, не теряя при этом заливку, и продолжить нормальную откачку без внимания. Их можно разделить на три основных типа: заправленные жидкостью, заправленные сжатым воздухом и заправленные вакуумом.

Самовсасывающие насосы с жидкостной заливкой

Самовсасывающие насосы с водяной заливкой (которые являются наиболее распространенными) должны иметь заливочную камеру (встроенную или отдельную), которая должна быть заполнена жидкостью, чтобы насос мог «самовсасывать». Без этой начальной заправки жидкости самовсасывающий насос с водой не будет заливать или перекачивать. Обычно они работают, нарушая воздушный пузырь, блокирующий всасывающую проушину рабочего колеса, и удаляя вытесненный воздух с помощью спирального язычка, который работает очень близко к внешнему диаметру рабочего колеса (намного ближе, чем у типичных центробежных насосов).Очищенный воздух, который намного легче жидкости, будет всплывать вверх, а жидкость падает обратно в корпус насоса. Если присоединенный выпускной трубопровод не позволяет этому отделенному воздуху выходить в систему выпускных трубопроводов, расположенную ниже по потоку, может потребоваться байпасная линия для его отвода.

По мере того, как воздух откачивается из насоса, он создает разрежение во всасывающей трубе, которое через короткий промежуток времени (в зависимости от размера всасывающей трубы, статического подъема и любой утечки воздуха) должно заполнить насос и установить полный поток жидкости.Однако чрезмерное время заливки, превышающее примерно 10 минут, может привести к испарению заряда жидкости в насосе до того, как будет достигнута заливка, что приведет к повреждению насоса.

Для наружной установки может потребоваться нагревательный элемент для предотвращения замерзания жидкого заряда. Для грязных систем может потребоваться сетчатый фильтр, чтобы твердые частицы не накапливались в заливной камере и не вытесняли заливочную жидкость. Однако это может быть проблемой для насосов для перекачивания сточных вод.

Этот тип насоса обычно доступен только для низких и средних расходов (примерно от 2,500 до 5,000 галлонов в минуту) и напора примерно до 600 футов.

Самовсасывающие насосы со сжатым воздухом

Xylem’s Godwin Pumps и John Brooks Gorman-Rupp (и, возможно, другие) производят линии центробежных самовсасывающих насосов, которые используют сжатый воздух вместо жидкой заправки для автоматической заливки насоса. Сжатый воздух вдувается через форсунку в сужающуюся трубку для создания вакуума, поэтому воздух из корпуса насоса и всасывающей линии всасывается вместе со сжатым воздухом и выбрасывается в атмосферу. Обратный шаровой обратный клапан изолирует воздух от нагнетания, позволяя жидкости попадать в корпус насоса.Затем вода заменяет воздух, что позволяет насосу начать перекачивание. Этот тип насоса также предотвращает потенциальное накопление твердых частиц, поскольку он не имеет заливочной камеры, поэтому его можно использовать для канализации, а также он может работать всухую. Они доступны со скоростью потока примерно до 10 000 галлонов в минуту. В насосе Godwin также используется конструкция крыльчатки N с двумя лопастями Flygt для повышения эффективности при работе с твердыми частицами.

Самовсасывающие насосы с вакуумным насосом

Насосы этого типа (производимые Gorman-Rupp и др.) Обычно имеют вакуумный насос и поплавковый блок с положительным уплотнением, установленный на выходе насоса, рядом с выпускным клапаном.Это позволяет создавать разрежение в насосе до тех пор, пока он не наполнится водой. Обратите внимание, что максимальная высота, на которую вода может быть поднята с помощью вакуума, составляет 34 фута (на уровне моря), и это при идеальном вакууме и отсутствии протекания жидкости. NPSHR насоса также необходимо учитывать (включая разумный запас) при определении максимальной подъемной силы, которую может выдержать насос. Этот тип насоса может работать всухую, а также перекачивать сточные воды. Они доступны со скоростью потока около 17 800 галлонов в минуту.

Прочие рекомендации по заливке

Следует проявлять осторожность со всеми самовсасывающими насосами, чтобы убедиться в отсутствии утечки воздуха через уплотнение вала насоса. Кроме того, всасывающая труба насоса должна быть спроектирована таким образом, чтобы не образовывались высокие точки, в которых может задерживаться / накапливаться воздух, что предотвращает заливку.

Об авторе: Allan R. Budris, P.E. — независимый инженер-консультант, специализирующийся на обучении, анализе отказов, устранении неисправностей, надежности, проверках эффективности и поддержке судебных разбирательств по насосам и насосным системам.Офис компании находится в Вашингтоне, штат Нью-Джерси, с ним можно связаться по электронной почте [email protected].

Заполнение центробежного насоса | Стивен Браун и партнеры

Для пожарных насосов

UL / FM требуется то, что обычно называют «затопленным всасыванием», или положительным давлением всасывания перед запуском. Идея заключается в том, что источник воды должен поступать на крыльчатку насоса самостоятельно, без помощи насоса. Это гарантирует, что насос должным образом залит и готов к работе. Для многих центробежных насосов достаточно всего 3% воздуха в корпусе, чтобы помешать нормальной работе насоса.Поэтому важно поддерживать в насосе положительное давление перед запуском.

После запуска и работы центробежный насос может работать с вакуумом с его отрицательным давлением всасывания на всасывающей стороне насоса, но перед запуском в корпусе насоса может присутствовать воздух, что мешает нормальной работе.

Но даже насос с надлежащей подачей всасывания может содержать воздух или быть заполнен не полностью. Нас часто спрашивают о том, как заправить насосы при первой установке или как заправить насосы, которые используются с источником уровня воды ниже уровня подъема насоса (без затопления всасывания).

Если у вас нет самовсасывающего центробежного насоса (заправленного жидкостью, заправленным сжатым воздухом или заправленным вакуумом), вам придется вручную заправлять его каждый раз, когда он может заполниться воздухом или газами. Заправка центробежного насоса необходима, если вы хотите, чтобы он работал должным образом, в противном случае создаваемого давления всасывания будет недостаточно для подъема воды, и это может вызвать такие проблемы, как перегрев и отказ насоса. К сожалению, это не так уж редко, поскольку клапаны могут протекать, но хорошая новость заключается в том, что этот процесс нетрудно выполнить!

Когда дело доходит до заправки центробежного насоса, существует несколько углов атаки.Целью каждого из этих методов является заполнение корпуса центробежного насоса жидкостью перед запуском насоса (и, следовательно, удаление лишнего воздуха или газов, которые могут вытеснить воду).

Вот некоторые распространенные методы:

Использование всасывающего патрубка ниже насоса требует установки обратного клапана во всасывающем трубопроводе, чтобы жидкость не стекала из корпуса насоса или всасывающего трубопровода при остановке насоса. Это требует заполнения насоса с жидкостью из заливочного насоса, под давлением напорной линии, или другого внешнего источника.
Используйте всасывающий патрубок над насосом. Вам нужно будет медленно открыть запорный клапан на всасывании, а затем открывать вентиляционные отверстия на всасывающем и нагнетательном трубопроводах, пока не вытечет перекачиваемая жидкость. Как только это произойдет, вы можете закрыть вентиляционные отверстия и опустить запорный клапан. Дважды проверьте этот клапан, а затем всасывайте изолирующий клапан, если необходимо.
Заполнение насоса жидкостью перед запуском. Многие насосы имеют вентиляционные отверстия только для этой цели. С положительным давлением на всасывании насоса, и изоляция выпускной клапан закрыт, разрыхлить вентиляционное отверстие на верхней части корпуса насоса, и позволить воде бежать на короткое время.Закройте вентиль на этом этапе.

Чтобы начать работу, выполните следующие стандартные действия по заливке или обратитесь к руководству пользователя, прилагаемому к помпе, для получения конкретных указаний.

Эти общие шаги могут помочь вам начать заправку насоса, но если у вас есть какие-либо конкретные вопросы, не стесняйтесь обращаться к нашим специалистам в Steven Brown and Associates. Мы всегда рады помочь!

% PDF-1.4 % 315 0 объект > эндобдж xref 315 113 0000000016 00000 н. 0000004519 00000 н. 0000004621 00000 н. 0000005708 00000 н. 0000005850 00000 н. 0000005913 00000 н. 0000006576 00000 н. 0000006603 00000 п. 0000006715 00000 н. 0000006829 00000 н. 0000026492 00000 п. 0000026606 00000 п. 0000042632 00000 п. 0000065526 00000 п. 0000088984 00000 п. 0000089456 00000 п. 00000 00000 п. 0000090536 00000 п. 0000091116 00000 п. 0000091380 00000 п. 0000091496 00000 п. 0000091756 00000 п. 0000091841 00000 п. 0000092467 00000 п. 0000092556 00000 п. 0000092818 00000 п. 0000093258 00000 п. 0000093581 00000 п. 0000093616 00000 п. 0000093682 00000 п. 0000112522 00000 н. 0000128277 00000 н. 0000149994 00000 н. 0000150802 00000 н. 0000150973 00000 н. 0000151144 00000 н. 0000151981 00000 н. 0000152884 00000 н. 0000153439 00000 н. 0000153610 00000 н. 0000154332 00000 н. 0000155144 00000 н. 0000155317 00000 н. 0000155842 00000 н. 0000156728 00000 н. 0000156899 00000 н. 0000157469 00000 н. 0000157731 00000 н. 0000158585 00000 н. 0000159339 00000 н. 0000159510 00000 н. 0000182926 00000 н. 0000182996 00000 н. 0000183501 00000 н. 0000189934 00000 н. 00001

00000 н. 0000195817 00000 н. 0000195846 00000 н. 0000206279 00000 н. 0000206405 00000 н. 0000206666 00000 н. 0000206741 00000 н. 0000206796 00000 н. 0000206871 00000 н. 0000212090 00000 н. 0000212173 00000 н. 0000212404 00000 н. 0000214939 00000 н. 0000215470 00000 н. 0000216744 00000 н. 0000216920 00000 н. 0000217096 00000 н. 0000218354 00000 п. 0000219464 00000 н. 0000219640 00000 н. 0000220832 00000 н. 0000220907 00000 н. 0000221022 00000 н. 0000221288 00000 н. 0000221464 00000 н. 0000221539 00000 н. 0000221799 00000 н.
