устройство, принцип работы, схемы подключения

Большинство современных приборов призвано упростить жизнь, поэтому многие из них так широко применяются человеком. Среди таких устройств часто встречается импульсное реле, которое позволяет автоматизировать многие процессы. Как оно устроено и чем примечательно мы рассмотрим в данной статье.

Устройство

На рынке существует большое разнообразие импульсных реле, за счет технических и конструктивных отличий вы можете встретить и разные устройства. Но в качестве примера мы рассмотрим наиболее простое и практичное для понимания принципа действия (см. рисунок 1).

Рис. 1. Пример устройства импульсного реле

Простейший пример импульсного реле состоит из таких элементов:

• Катушка – изготавливается из медного проводника, намотанного на немагнитное основание, к примеру, каркас из текстолита, электрокартона и т.д. Предназначена для создания электромагнитного поля, воздействующего на магнитные элементы.
• Сердечник – выполняется из ферромагнитных материалов, вступающих во взаимодействие с магнитным полем катушки. Предназначен для перемещения и совершения магнитного воздействия.
• Контактная система реле – состоит из подвижных и неподвижных контактов, предназначенных для передачи сигнала.
• Резистивные, емкостные и сигнальные элементы – применяются для задания логики работы устройства и обозначения состояния.
• Таймер – задает временной интервал выдержки реле, но присутствует не во всех моделях, помогает существенно расширить функционал оборудования.

Принцип работы

Принцип действия импульсного реле заключается в перемещении контактной группы под воздействием электромагнитного поля катушки, втягивающей сердечник. При этом управление устройством осуществляется через кнопочные каналы. Одно нажатие кнопки подает кратковременный импульс на управляющий вывод, и контакты переходят в устойчивое состояние – подача или отключение напряжения, поэтому его еще называют бистабильным (два устойчивых состояния). В отличии от того же контактора, такое реле управляется одним импульсом, подаваемым за счет кнопки или выключателя с самовозвратом в исходное состояние, отсюда и происходит название импульсное реле.

Для примера рассмотрим работу конкретной модели устройства – РИО-1 (см. рисунок 2):

Рис. 2. Принцип работы реле РИО-1

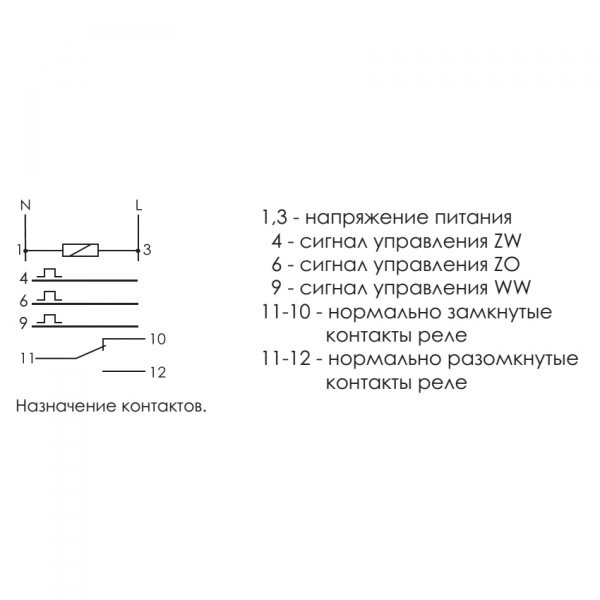

В данном устройстве присутствуют  две группы контактов – силовые и управленческие. Силовые контакты представлены клеммами 11, 14 и N, управленческие зажимами Y, Y1, Y2, следует отметить, что в других модификациях импульсных реле маркировка и число контактов будут отличаться. Рассмотрим назначение каждого из вводов по порядку:

• 11 – предназначен для подачи на него питания от электрической сети;
• 14 – используется для выдачи фазы с импульсного реле на подключаемую нагрузку;
• N – клемма подключения нулевого провода от общей шины;
• Y – универсальный вход, при подаче управляющего импульса на который, реле переходит в противоположное состояние – из включенного в выключенное и обратно;
• Y1 – предназначен исключительно для перевода импульсного устройства во включенное состояние, то есть, если контакты уже замкнуты, реле останется в таком же положении, обладает приоритетом перед вводом Y;
• Y2 – переводит импульсный прибор в отключенное состояние, имеет приоритет перед двумя другими выводами.

Отличительной особенностью РИО-1 является разрыв силовой цепи только при переходе синусоиды переменного напряжения через ноль, что существенно повышает срок службы контактной группы. Но при этом время срабатывания отличается на 0,3 с, что необходимо учитывать для проектирования точных электронных схем. Функционирование импульсного реле через подачу сигналов на каждый ввод хорошо отображается на временной диаграмме устройства (смотрите рисунок 3):

Рис. 3. Временная диаграмма РИО-1

Как видите на рисунке выше, способы включение и отключения импульсного устройства представлены четырьмя  периодами взаимодействия:

1. При нажатии кнопки и подаче импульсного сигнала на вход Y с силового выхода будет сниматься рабочее напряжение вплоть до момента подачи второго сигнала на ввод Y. Это простейший вариант управления, к примеру, системой освещения.
2. В отключенном состоянии на ввод Y1 подается импульсное управление, в результате чего на выходе 14 возникает рабочий номинал 220В. При необходимости отключения того же освещения на месте достаточно подать сигнал на Y и питание прекратится.
3. Подачей импульсного сигнала на ввод Y1 происходит замыкание силовой цепи – с выхода 14 снимается потенциал. При подачи потенциала Y2 бистабильное реле отключится и силовая цепь разомкнется.
4. На этом периоде включение производится за счет подачи сигнала на ввод Y. А подачей импульсного сигнала на Y2 контакты коммутатора размыкаются.

Такая логика работы позволяет реализовывать ряд интересных решений, как в бытовых, так и производственных процессах. Что обеспечит приоритетность коммутации определенных объектов и электрооборудования, расположенного в них.

Разновидности

Широкий выбор импульсных реле обеспечивает достаточно большой ассортимент, отличающийся как ценовой политикой, так и предоставляемым функционалом. По принципу действия все модели можно разделить на электромеханические и электронные (рисунок 4).

Рисунок 4. Электронное и электромеханическое реле

Первый вариант предусматривает механическое перемещение элементов импульсного устройства за счет электромагнитного взаимодействия между катушкой и сердечником.

Вторая разновидность управляется за счет полупроводниковых элементов и ключей без механически размыкаемых контактов и подвижных частей.

Помимо этого импульсные реле могут отличаться по:

• Номинальной нагрузке – указывает допустимый ампераж, который можно подключать к силовым контактам;
• Количеству полюсов – может иметь различное число входов и выходов для реализации определенных задач;
• Способу установки – могут монтироваться на DIN рейку в соответствии с р.1 ГОСТ Р МЭК 60715-2003, кронштейн или другой вариант размещения;
• Назначению – наиболее популярны импульсные реле для контроля освещения, цепей защиты и сигнализации.

Также бистабильные устройства отличаются габаритными размерами, материалами корпуса, наличием или отсутствием сигнальных ламп.

Схемы подключения

На практике импульсные реле нашли довольно широкий спектр применении, но в быту их чаще всего используют для включения светильников из разных точек комнаты.

Поэтому в качестве примеров мы рассмотрим возможность подключения импульсных устройств для передачи питания лампочкам через выключатель.

Наиболее простым вариантом является ситуация, когда в комнате вы запитываете только одну люстру или группу софитов, которые должны включаться и выключаться из нескольких точек комнаты.

Рис. 5. Простейшая схема подключения ИР

Как видите на рисунке 5, питание напрямую от автомата или распределительной коробки подается на ввод 11 РИО-1, вторая линия подключается к выключателям шлейфом, а общая точка выводится на ввод Y. С выхода 14 фаза подается на лампы освещения, а нулевой проводник с общей колодки разводится отдельной линией на лампы и соответствующий вывод импульсного реле. При такой схеме каждый из выключателей равноправно посылает сигнал, как на включение, так и на отключение осветительного оборудования. Помимо этого можно реализовать и более сложные схемы подключения с выставлением приоритета.

Рис. 6. Схема подключения на две группы потребителей

Как показано на схеме 6, здесь присутствует две группы осветительных приборов, можно взять аналогию с двумя комнатами, для каждой из которых установлено свое РИО-1. Подключение трех коммутаторов для каждой группы освещения осуществляется аналогичным образом, но к обеим группам добавлена функция глобального включения и отключения.

Здесь кнопочный выключатель, предназначенный для подачи питания на все приборы освещения, соединяется с выводом Y1 и первого, и второго импульсного реле. Поэтому при коммутации «Вкл», несмотря на состояние коммутаторов и подачи сигнала на Y свет включится в обеих комнатах. Выключатель обесточивания подключен к выводам Y2 обоих импульсных реле, который обладает преимуществом перед Y1. Поэтому при нажатии клавиши  «Откл» произойдет выключение всего осветительного оборудования.

Технические характеристики

В соответствии с п.2.1. ГОСТ 16121-86 параметры импульсных реле должны соответствовать техническим условиями и стандартам, на основании которых они изготавливаются. Наиболее актуальными для работы бистабильных коммутаторов являются:

• количество кнопочных коммутаторов, которые можно подключить совместно с определенным типом ламп;
• пределы допустимого для коммутации напряжения;
• максимальная токовая нагрузка, допустимая для коммутации;
• допустимое число или мощность лампочек определенного типа;
• габаритные размеры должны соответствовать паспортным данным в соответствии с п. 2.2.1 ГОСТ 16121-86

Рис .7. Пример габаритных размеров импульсного реле

• время подачи сигнала и задержка срабатывания;
• механическая и электрическая прочность элементов конструкции;
• износоустойчивость по количеству циклов;
• климатическое исполнение.

Некоторые из этих данных вы можете найти на корпусе импульсного реле (см. пример на рисунке 8), другие только в паспорте устройства.

Рис. 8. Характеристики реле

Применение

Сфера применения охватывает все направления, где автоматизация требует удаленного контроля за одним объектом из нескольких точек. В быту и некоторых отраслях промышленности это освещение помещений, которое можно контролировать из нескольких точек. Особенно этот вопрос актуален для организации электроснабжения «умного дома«.

В системах автоматизации и централизации на сети железных дорог обеспечивает процессы телеуправления и диспетчерской сигнализации. Применяется для работы сигнализации и передачи рабочих сигналов.

Видео по теме

Использованная литература

Для подготовки статьи использовалась следующая техническая литература:

• Игловский И. Г., Владимиров Г. В. «Справочник по слаботочным электрическим реле» 1984
• Филипчеико И, П., Рыбин Г. Я. «Электромагнитные реле»  1968
• Гуревич В. И. «Электрические реле. Устройство, принцип действия и применения. Настольная книга инженера» 2011
• Сивухин Д. В. «Общий курс физики» 1975
• Оболенцев Ю.Б., Гиндин Э.Л. «Электрическое освещение общепромышленных помещений» 1990

Импульсные реле – что это такое?

При необходимости управления осветительными устройствами из нескольких точек, удаленных на некотором расстоянии друг от друга, используют несколько проходных (перекрестных) выключателей. В данном случае к каждому отдельному выключателю ведется два-три провода (в зависимости от типа светильника) сечением, соответствующим току нагрузки данного осветительного устройства. Если количество мест, с которых планируется управлять светильниками, не более двух-трех, при этом расстояние до светильника сравнительно небольшое, способ применения традиционных проходных и перекрестных переключателей актуален. Во всех остальных случаях наиболее предпочтительно использовать для управления осветительными устройствами импульсные реле.

Что такое импульсное реле?

Приведем краткую характеристику данных электрических аппаратов и приведем аргументы в пользу их применения для управления осветительными устройствами. Для начала рассмотрим, что же такое импульсное реле. Принцип работы обычного электрического реле следующий. В реле есть катушка, которая втягивает сердечник, соединенный с группами контактов. При подаче напряжения на данную катушку, втягивается сердечник, который в свою очередь замыкает или размыкает контакты, в зависимости от их изначального положения. Основное преимущество реле заключается в том, что ток (напряжение), который подается на катушку управления реле, как правило, небольшой, а ток, который коммутируется контактными группами реле, может быть в несколько раз больше. При этом реле находится во включенном положении в том случае, если на катушке будет присутствовать напряжение (ток). Когда напряжение с катушки будет снято, реле будет выключено, и контакты примут исходное положение. Принципиальное отличие импульсного реле от реле традиционного типа в том, что для его включения не нужно постоянно подавать напряжение на цепь управления – достаточно одного импульса. Причем подачей импульса реле замыкается, таким же импульсом реле размыкается. Если для управления обычным реле необходимо постоянно подавать напряжение на катушку, то в случае использования импульсного реле электроэнергия, расходуемая цепями управления реле, потребляется только в момент подачи импульса. Применение импульсного реле в различных электронных устройствах не всегда оправдано, так как в нем отсутствует возможность контроля текущего положения контактных групп. Для осветительных сетей данное устройство подходит идеально. Ниже приведем краткую характеристику импульсных реле, применяемых для управления освещением. Импульсные реле бывают двух типов, в зависимости от принципа работы: электромеханические и электронные. Импульсное реле электромеханического типа имеет конструкцию по принципу работы аналогичную всем электромеханическим реле, независимо от типа – катушка, сердечник, контакты и другие механические устройства, которые обеспечивают выполнение одной функции – поочередного отключения и включения в случае подачи импульса на катушку управления. В импульсных реле электронного типа данную функцию выполняют полупроводниковые элементы или микропроцессоры. Основное преимущество импульсных реле электронного типа в том, что в них, помимо основной функции замыкания и размыкания контактов при подаче импульса, может быть реализовано множество дополнительных функций. Преимущества импульсного реле Legrand

Использование импульсных реле для управления осветительными устройствами

Приведем несколько примеров использования импульсных реле для управления светильниками. Например, в здании есть очень длинный коридор, в нем установлено несколько светильников. Для удобства управления осветительными устройствами планируется предусмотреть возможность включения освещения с четырех различных точек. Как и упоминалось в начале статье, что использование традиционных перекрестных и проходных выключателей для управления освещением актуально только в том случае, если расстояние между местами установки выключателей сравнительно небольшие и их общее количество не более двух-трех. В противном случае целесообразнее использовать для управления освещением импульсные реле. Использование импульсных реле для централизации управления Основное преимущество использования импульсного реле, по сравнению с обычными выключателями освещения в том, что для подключения кнопок управления данным реле можно выбрать провод с минимальным сечением. В то время как в случае использования обычных выключателей все провода (кабеля) должны иметь сечение, которое соответствует фактической нагрузке электроприборов, в данном случае осветительных устройств. Существуют отдельные типы импульсных реле, которые имеют несколько цепей управления. Например, при подаче импульса на первую цепь реле может замыкаться и размыкаться, а при подаче импульса на другую цепь – только размыкаться. Чем это удобно? С помощью данной функции можно реализовать возможность одновременного отключения всех светильников, расположенных во всем доме. Например, можно объединить цепи отключения всех реле, установленных для управления светильниками в доме, и вывести их на кнопку, расположенную недалеко от входной двери. Теперь, когда вам необходимо выйти из дома, не нужно бегать по всем комнатам и проверять отключенное положение светильников – достаточно нажать одну кнопку и все светильники отключатся. Также следует отметить такое преимущество использования импульсного реле, как удобство управления. Во-первых, кнопкой управлять значительно удобнее, чем клавишным выключателем. Во-вторых, благодаря тому, что для управления данным реле достаточно короткого импульса, можно дать волю фантазии и реализовать необычный способ включения освещения или других электроприборов при помощи импульсного реле.

схема подключения, принцип работы, устройство и назначение

На чтение 6 мин Просмотров 91 Опубликовано 29.06.2019 Обновлено 14.06.2019

При современном электромонтаже часто используют кардинально новые элементы. Одним из таких является импульсное реле (ИР). Механизм позволяет легко управлять освещением сразу из нескольких мест, что особенно удобно для длинных протяженных помещений или двора. Также можно ставить простой одноклавишный выключатель сразу для нескольких осветительных приборов в комнате.

Устройство и принцип действия ИР

Импульсное реле управления освещением РИО-3-63 AC230В

Конструктивно реле состоят из таких блоков:

• Катушка. Представляет собой тонкий медный провод, который наматывают на немагнитный материал, не пропускающий электричество. Это может быть тканевое или лаковое покрытие.
• Сердечник. Приходит в движение в момент прохождения тока через намотку катушки за счет того, что содержит железо.
• Якорь (подвижный). Имеет вид пластины, оказывающей воздействие на замыкающие контакты.
• Переключатель состояния цепи. Его еще именуют контактной системой.

Конструкция реле

Действие ИР полностью базируется на таком физическом явлении как электромагнитная сила. Принцип работы реле шагово:

• При включении ИР через сердечник катушки проходит ток.
• В результате сердечник, притягивая его, одновременно приводит в работу все силовые контакты. Причем они бывают нормально открытыми или закрытыми.

ИР — это своеобразный механизм, который разрывает или замыкает электрическую цепь. Иногда для более точной работы к устройству подключают резистор, полупроводниковый диод или конденсатор.

Разновидности ИР

Электронное реле

Все реле управления освещением делят на две группы:

• Электромеханические. За действие устройства отвечает механизм.
• Электронные. Мозгом ИР является печатная плата, оснащенная микроконтроллером.

Все типы импульсных реле характеризуют по таким признакам:

• Ток выхода — его максимальный показатель для зажимов катушки на момент выхода якоря.
• Ток втягивания. Меньшее его значение при возвращении рабочего якоря в первичное положение.
• Коэффициент возвратный. Соотношение токов выхода к току втягивания.
• Величина срабатывания. Это оптимальное значение входящего сигнала, на который реагирует импульсный выключатель.
• Уставка. Параметр срабатывания механизма в определенных пределах, заданных в реле.
• Номинальные значения. Все показатели по току, напряжению, обеспечивающие работу устройства.
• Время срабатывания. Продолжительность срабатывания на заданную команду. Может варьироваться от 0,0001 сек. до 1 мин.

Большей популярностью пользуются именно электромеханические устройства.

Схема подключения реле с одним нормально открытым контактом

Реле-выключатель можно подсоединять по одной из самых простых схем. Это серьезно облегчает работу мастера. Главное помнить: выключатель, отвечающий за процесс освещения, должен находиться только в разомкнутом состоянии. Обусловлено это тем, что он имеет размыкающую пружину, которая мгновенно срабатывает в момент нажатия на кнопку. В результате происходит замыкание цепи в другом месте.

Подсоединение выполняют так:

• один выход контакта подводят к фазе;
• другой — к нулю;
• нулевой провод тянут к каждой лампе, задействованной в освещении.

Схема 1 Схема 2

Запрещено превышать допустимое количество выключателей, указанное в паспорте к реле. Если игнорировать это, прибор может часто срабатывать ложно.

Чтобы аппарат не искрил в момент включения, желательно устанавливать и конденсатор. Окончив монтаж импульсного реле для управления освещением, делают полноценную изоляцию контактов. Для этого лучше применить специальные термоусадочные кембрики.

Достоинства и недостатки

Достоинства ИР

Если рассматривать плюсы и минусы импульсных реле, делать это нужно для каждого вида отдельно. Переключатели электромеханические имеют следующие преимущества:

• Выгодная стоимость в сравнении с электронными.
• Мощная изоляция 5 кВ между контактной группой и катушкой обмотки.
• Слабое падение напряжения на выключенных контактах, а значит, низкий процент нагрева устройства.
• Инертность к скачкам перенапряжения и помехам, возникающим во время молний.
• Возможность управления линией с оптимальной нагрузкой до 0,4 кВ.

Из недостатков электромеханических импульсных выключателей света отмечают:

• Возникновение радиопомех при включении и выключении цепи. Чтобы избежать такого эффекта, нужно прибегать к экранированию, либо увеличивать расстояние от реле до устройств, подвергающихся сторонним волнам.
• Относительно быстрый износ переключателя при высоких напряжениях и токах. К нему относят деформацию пружин, окисление контактов.
• Более длительное время срабатывания, чем у выключателей с платой.

Электронное импульсное реле со встроенным таймером времени

Для электронных проходных реле характерны такие достоинства:

• отменная скорость переключения;
• хорошая безопасность для мастера и пользователей;
• широкий выбор моделей;
• приемлемая стоимость;
• наличие индикаторов, оповещающих о режиме работы устройства;
• бесшумное функционирование;
• расширенный ряд возможностей.

Электронные реле могут монтироваться по-разному — на DIN-рейки щитка или сразу в подрозетник.

Из минусов устройств выделяют:

• сильный перегрев до критической точки при условии коммутации большого тока;
• нарушение работы при малейших сбоях в сети;
• частые беспричинные на взгляд мастера «глюки» с импульсами;
• наличие высокого сопротивления при закрытом положении;
• отключение реле, если в сети произошло кратковременное падение напряжения;
• возможность работы некоторых видов устройств лишь при постоянном токе;
• замедленный пропуск тока обратного обычному направлению из-за особенностей полупроводниковой схемы.

Несмотря на то что электронные управляемые переключатели имеют больший ряд минусов, устройства постоянно дорабатывают и совершенствуют. Поэтому возможно, скоро они вытеснят электромеханические реле полностью.

Как избежать ошибок на 3 уровнях при подключении ИР к электрощиту

Монтаж УЗО необходимо произвести перед подключением автоматов с последующей установкой ИР

Для мастера без опыта задача подключения реле становится достаточно сложной. Специалист часто теряется при определении последовательности соединения элементов друг с другом. Причем работа будет тем сложнее, чем больше используемых выключателей. Самым простым считается монтаж реле к одноклавишному элементу.

На самом деле работа не так сложна, как кажется. Главное – соблюдать все требования к монтажу, тогда количество кнопок управления реле может быть неограниченным.

При условии трех уровней подключения следует выполнять пошаговый монтаж.

• Установку УЗО для защиты освещения.
• Монтаж автомата сразу для нескольких групп источников подсветки.
• Установку импульсного реле.

УЗО собирают по типичной для электрощитка и счетчика схеме. Затем стоит установить и подключить защищающие автоматы для отдельных групп. Они работают на кабели управления и всех светильников. Затем монтируют реле. Причем нужно помнить, что на отдельную группу осветительных приборов ставят свое ИР.

Если сделать всю работу в приведенной последовательности, управлять источниками света внутри одного помещения можно будет при помощи одноклавишного автоматического выключателя, вместо многоклавишного. Это позволяет пользователю не путаться в кнопках.

При работе с электросчетчиком, ИР и другими элементами сети желательно все делать в прорезиненных перчатках и обязательно обесточивать линию.

Импульсные реле (Бистабильные). Виды и работа. Применение

Бистабильные реле это реле, управляющиеся импульсами, из-за чего приборы также принято называть импульсные реле. Эти устройства связывают своими контактами цепи и сети различной мощности при индуктивных, активных и прочих нагрузках.

Устройство и назначение

Назначение бистабильных реле заключается в регулировании цепями освещения либо другими потребителями. Их устройство базируется на таких элементах:

• Постоянный магнит.
• Катушка.
• Якорь.
• Система контактов.
• Полюсные наконечники магнитопровода.
• Винты для регулировки.
• Корпус.

Якорь прикрепляется к металлическому основанию в середине катушки вместе с контактами. В бистабильных реле подвижные контакты, за исключением штепсельного типа реле, в котором группа контактов содержит подвижные и неподвижные контакты. Корпус выполняется в виде прозрачного колпачка с ручкой.

В некоторых моделях внутри колпачка монтируют переключатели для ручного управления переключением реле и блинкеры для индикации контактов. Блинкеры представляют собой механические элементы.

Принцип действия

Бистабильное реле контролируется импульсами, это значит, чтобы включить устройство требуется подать управляющий импульс для замыкания контактов и такой же импульс для размыкания контактов, чтобы выключить прибор.

Размыкание и замыкание контактной группы обеспечивает катушка, установленная в реле. С её помощью реле при подаче напряжения втягивает сердечник. После чего контактная система замыкается либо размыкается, в зависимости от её исходного положения.

Для подачи питания на катушку реле необходимо кратковременно нажать на кнопочный выключатель. Тогда питание на катушку замкнёт свой силовой контакт и при этом подаст питание к нагрузке. После следующего нажатия на кнопку силовые контакты импульсного реле размыкаются, а цепь нагрузки разрывается.

Разновидности бистабильных реле

На рынке можно обнаружить различные модификации импульсных реле. Они могут отличаться своим корпусом, принципом работы или иметь другие различия. Объединяются бистабильные реле в одну группу по своему назначению, но по принципу действия их делят на два вида:

1. Электромеханические.
2. Электронные.

Конструктивное исполнение электромеханических бистабильных реле имеет сходство с устройством модульных контакторов. Катушка модульного контактора, находящегося в рабочем режиме, всегда под напряжением, а катушка импульсного реле получает только кратковременные импульсы. Реле, основанное на импульсах, потребляет электроэнергию исключительно в момент коммутации.

Главными составляющими являются следующие элементы:

• Катушка.
• Контактная группа.
• Пружинная система.
• Рычажная система.

Работа электромеханических бистабильных реле практически не отличается от простых электромеханических реле. Они способны поочерёдно включать и отключать устройства, когда поступают импульсы на катушку.

Электронные реле отличаются своей конструкцией от электромеханических. Так как у них нет сердечника и собраны эти реле на основе микроконтроллера. Приборы имеют полупроводниковый элемент (ключ) с микропроцессором или релейный вход. Контроллеры предназначены для управления коммутацией нагрузки и слежения за сигнальным входом. В некоторых моделях микроконтроллёры соединены с таймерами, благодаря этому можно собирать своеобразные схемы на базе одного реле.

Импульсные реле выпускаются разных мощностей и могут иметь следующие отличия:

• Количество контактов.
• Тип контактов.
• Число полюсов.
• Тип поляризации.
• Номинальный ток силовых контактов (16 А, 32А).
• Способ установки:- навесной;- на DIN рейку в распределительный щит.

Реле навесного типа часто устанавливают под навесным потолком, а также в распределительной коробке.

Основное применение

Импульсные реле имеют разное назначение. Некоторыми моделями пользуются на тепловых и атомных станциях, другими в быту для управления разными светильниками из нескольких точек в доме. Широко распространено реле этого типа в железнодорожной сфере, его применяют для улавливания импульсов рельсовых цепей, контролирующих рельсовые линии на станциях. Также приборы эксплуатируются для автоматизации разных процессов в сфере телемеханики и производстве.

С помощью бистабильных реле организовывают регулирование освещением, как и с помощью проходных выключателей. Но в реле, управляющихся импульсами, намного больший функционал, поэтому их можно применять в конструкциях систем автоматического управления. Они позволяют управлять не одной группой освещения из разных мест при помощи кнопочных выключателей соединённых параллельно. Благодаря чему можно создать централизованное управление всеми осветительными приборами в доме, чтобы уходя из дому, гасить полностью освещение в здании, путём нажатия на один выключатель.

Импульсные электронные реле с таймером удобно использовать на лестничных пролётах либо проходных коридорах.

Плюсы и минусы

Бистабильные реле электромеханического типа имеют такие плюсы:

• Надёжность.
• Устойчивость к перенапряжениям сети.

Недостатки электромеханических реле:

• Низкая функциональность (выполняют одну функцию).
• Отсутствует индикации положения контактов.

Плюсы электронных импульсных реле:

• Эффективное управление осветительными приборами в помещении.
• Безопасность.
• Возможность монтажа вспомогательных приспособлений.
• Широкие возможности регулирования электроцепями.
• Высокая функциональность.
• Наличие индикаторных светодиодов.

Недостатки электронных импульсных реле:

• Высокая чувствительность к уровню напряжения сети.
• Восприимчивость к импульсным перенапряжениям.
• Вероятность ложного срабатывания, обусловленная реакцией на помехи в сети.

Электромеханические импульсные реле зарекомендовали себя как более удобные и надёжные приборы по сравнению с электронными. Так как электронные реле нуждаются в полноценном и стабильном питании, при этом фаза и ноль должны непрерывно подаваться на них. Также у них низкая защита от помех, но высокая безопасность в отличии от электромеханических реле.

Похожие темы:

Импульсное реле, устройство, назначение и схемы подключения | Энергофиксик

В последнее время все больше набирает популярность способ управления освещением сразу из нескольких точек. И для его реализации в качестве самого простого и дешевого способа применяют импульсные реле. В данном материале будет рассказано о том, что такое импульсное реле, а также рассмотрим схемы его подключения.

Для чего необходимо импульсное реле

Импульсное реле (оно же бистабильное) имеет два нормальных положения и предназначено для включения и отключения нагрузки при подаче сигнала на вход управления. Как только управляющий импульс пропадает, положение контактов в реле остается в измененном состоянии пока вновь не будет подан управляющий импульс.

Как функционирует реле

На данный момент существует всего два типа подобных реле:

1. Электромеханическое.

2. Электронное.

Конструктивно электромеханическое реле выполнено из следующих элементов: катушка, группа контактов, система рычагов и пружин.

По-большому счету электромеханические импульсные реле похожи на модульные контакторы за исключением того, что напряжение на них подается только в момент коммутации, то есть потребление энергии осуществляется только при переключениях.

В электронных реле также присутствует плата с микроконтроллером и выходным электромагнитным реле.

Давайте познакомимся с каждым типом импульсного реле более подробно:

Принцип работы электромеханического реле заключен в следующем:

На катушку кратковременно подается импульс, который создает магнитный поток. Он в свою очередь, перемещает планку с закрепленной группой контактов, а фиксирующий механизм закрепляем эту планку в измененном положении.

Для того, чтобы лучше понять принцип функционирования такого реле давайте разобьем его на три блока:

— Первый блок. Исполняющий – контактная группа, оная выполняет функцию замыкания – размыкания электрической цепи.

— Второй блок. Промежуточный – состоит из катушки, сердечника и подвижного якоря.

— Третий блок. Управляющий – в этом типе реле в качестве управления выступает электромагнитное поле, которое образуется в результате поступившего электрического сигнала на катушку.

Такой тип реле отличается крайне высокой надежностью и долговечностью.

Следующей разновидностью импульсных реле является электромагнитное реле:

В данном типе реле за работу отвечает микроконтроллер, в роли промежуточного блока выступает либо катушка, либо полупроводниковый ключ.

Электромагнитное импульсное реле крайне чувствительно с всевозможным перепадам напряжения и различным помехам в сети, так же существует ограничение на длину коммутируемой линии при таком типе реле, но зато такое изделие вполне можно дополнить, например, таймером, что позволит задать временной интервал по истечению которого свет будет отключен без дополнительных коммутационных действий.

Область применения и схемы подключения

Как вы наверное догадались, такие реле в основном применяются в освещении для реализации системы «умный дом».

Так довольно широко используется такой тип реле как РИО-1(реле импульсное для освещения первого типа)

Схема подсоединения РИО-1 выглядит так:

Теперь давайте пробежимся по схеме. Пусть в самом начале освещение было отключено через нажатие любого кнопочного выключателя на короткий промежуток времени и фаза поступит на клемму Y. В результате этого произойдет срабатывание реле, замкнуться контакты (11-14) и свет будет включен.

Если мы произведем повторное нажатие на эту же кнопку (или любую другую), то фаза вновь поступит на клемму импульсного реле Y, что приведет к его срабатыванию и контакты 11-14 изменят свое положение – свет отключится.

А вот схема освещения с использованием импульсных реле с центральным управлением:

Здесь при нажатии на кнопку ВКЛ произойдет включение освещения во всем доме, при повторном нажатии отключение не произойдет, а свет отключится если нажать на кнопку ОТКЛ.

Чаще всего такие выключатели монтируются при входе в дом, когда нужно разом отключить освещение.

Заключение

Это все, что я хотел вам рассказать об импульсных реле. Если статья оказалась вам полезна, то ставьте палец вверх и спасибо за ваше внимание.

Импульсное реле для управления освещением. Фото, видео

Автор Alexey На чтение 6 мин. Просмотров 913 Опубликовано 05.04.2016 Обновлено 05.04.2016

В случае, если требуется управление освещением из множества разных мест в большом помещении, используют импульсное реле, как наиболее дешёвое и эффективное решение данной задачи.

Принцип действия устройства

Существует много производителей электротехнического оборудования, выпускающих импульсные реле:

ABB, Schneider Electric, Legrand, IEK, Finder и другие.

В независимости от изготовителя, в данных устройствах применяется один и тот же принцип управления катушкой, осуществляемый с помощью приходящего короткого импульса напряжения.

Импульсное реле электронное

Алгоритм работы такой: пришёл один импульс – устройство включилось, пришёл следующий – выключилось. Данный циклический принцип управления сохраняется во всех модификациях устройств. На само срабатывание необходимо, в зависимости от модели, в среднем около 50 мс.

Поскольку импульсное реле имеет два стабильных состояния – включённое и выключенное, его ещё называют бистабильным. Другое название, встречаемое в каталогах – блокировочное, из-за того, что контакт блокируется в одном из двух положений внутренним механизмом, и данное состояние сохраняется после исчезновения напряжения в сети.

Схема подключения и принцип работы импульсного реле на примере двух выключателей



Выключатель для импульсного реле

Очевидно, что включённых параллельно клавиш может быть много, нажатием которых осуществляют одну и ту же функцию. Для управления импульсным реле используется выключатель, имеющий самостоятельно размыкающийся под воздействием пружины контакт – кнопка с нормально открытым (разомкнутым) не фиксирующимся контактом.

Установив данные выключатели в разных местах большого помещения можно включить освещение нажатием клавиши на входе и выключить, закрывая выходную дверь. Если в это время кто-то ещё будет находиться внутри, то ему не надо будет пробираться в потёмках через весь зал – достаточно подойти к любому ближайшему выключателю, и возобновить освещение.

Разновидности и характеристики импульсных реле

Импульсные реле могут иметь модульную конструкцию, для установки на DIN рейку в щитке, но, также выпускаются устройства различных размеров и форм, имеющие иной способ крепления.

Модульные устройства, выпускаемые различными производителями, также могут отличаться внешним видом.

Например, импульсные реле фирмы ABB, Schneider Electric, имеют индикаторы работы и ручной рычажок управления механизмом.

импульсное реле с рычажком и устанавливаемый на DIN рейку

Обозначение клемм подключения тоже может различаться. По ходу развития, изделия одной марки также изменяются.

Например, реле ранее популярной серии E251 от компании ABB уже снятое с производства, выглядит так,

а его аналог Е290, теперь имеет несколько иной вид.

Различаются внутренней схемой также серии от одного изготовителя.

Основными характеристиками импульсных реле являются:

• Количество и первоначальное состояние контактов;
• Номинальное управляющее напряжение;
• Ток срабатывания катушки;
• Номинальный ток силовой цепи;
• Длительность импульса управления;
• Количество подключаемых выключателей;

Последняя указанная характеристика зависит от наличия ламп подсветки в выключателях, суммарный ток которых может привести к срабатыванию катушки. Если импульсное реле электронное, то оно подвержено влиянию радиопомех и наводок от окружающих силовых цепей.

Характеристики импульсных реле

Схема подключения реле с одним нормально открытым контактом

Поскольку существует большое разнообразие бистабильных реле, то без привязки к конкретному производителю можно рассмотреть лишь обобщённую схему подключения.

схема подключения

На рисунке справа показан момент нажатия выключателя и срабатывание реле, которое блокируется в данном состоянии до следующего нажатия любой из кнопок. Так выглядит монтажная схема подключения всё ещё популярного блокировочного реле ABB E251-230

Принципиально, схемы подключений изделий от других производителей ничем не отличаются.

Схема подключения импульсного реле с выключателем для защиты

Общей особенностью данных реле является то, что они не имеют встроенной защиты от перегрузки и должны быть защищены с помощью автоматических выключателей.

Поскольку для срабатывания катушки требуется незначительный ток, по сравнению коммутируемой нагрузкой, то цепи управления могут осуществляться при помощи кабелей с поперечным сечением жил 0,5 мм², но в этом случае для данной электропроводки должен быть установлен отдельный защитный автомат, для предотвращения возгорания проводов при их коротком замыкании.

Как правило, производители указывают время, в течение которого катушка может находиться под напряжением. Например, у ABB оно не ограничено, но у менее именитых брендов импульсные реле могут нагреваться, когда в цепи катушки будет электрический ток продолжительное время, поэтому, покупая импульсное реле, необходимо уточнять данный параметр, ведь возможны случаи, когда случайно передвинутая мебель окажется причиной постоянного нажатия кнопки выключателя.

Или такая монтажная схема

Короткое описание некоторых возможностей импульсных реле от компании ABB

Если заглянуть в каталог ABB, то можно увидеть что существуют импульсные реле (старая серия — E256, новый аналог E290-16-11/), имеющие по одному нормально открытому и закрытому контакту, фактически работающие в режиме переключателя.

АВВ Е290 и его аналоги

Такие устройства могут использоваться для управления осветительными системами на производстве, для переключения между основным и дежурным освещением. Благодаря такой функции производственное помещение никогда не окажется в темноте по вине персонала, забывшего включить дежурный свет – переключение осуществляется одним нажатием на клавишу выключателя.

Существует также возможность управлять освещением как локально (управляется одно импульсное реле при помощи нескольких параллельно подключенных кнопок), так и централизованно, (одновременно для нескольких одинаковых устройств) при помощи двух клавиш – включения и выключения. Например, схема подключения реле серии E257.

Здесь нажатием центральных кнопок (ON, OFF) управляются все реле, плюс каждое имеет свое локальное управление.

В обновлённой линейке ABB используется принцип комбинирования модулей для создания многоуровневых управляющих систем.

Использование различного управляющего напряжения также расширяет функциональные возможности устройств управления освещением. Для примера, импульсное реле серии E251-24 (его обновлённый аналог E290-16-10/24)управляется постоянным напряжением 12В (или переменным 24В), что делает безопасной работу выключателей, находящихся во влажных средах, где есть риск поражения электрическим током.

Такое устройство с успехом может использоваться для управления освещением в бане или сауне, где применение устройств, работающих с сетевым напряжением, не допускается. К тому же низковольтный управляющий сигнал может генерироваться различными компьютеризированными устройствами, что позволяет автоматизировать процессы управления освещением.

Управляющее напряжение в импульсных реле от ABB указывается через дефис в старых изделиях (E251-230) и послеслеша в новом стандарте (E290-16-10/230).

Итог

Данная статья не является рекламой продукции ABB, просто устройства данной фирмы, являющейся одной из лучших на рынке в данном сегменте, взяты в качестве примера, чтобы показать некоторые существующие возможности, которые появляются при использовании различных модификаций импульсных реле.

Как уже говорилось выше, рабочий принцип данных устройств одинаковый у всех производителей, а чтобы правильно подключить и использовать конкретное изделие, нужно изучать его внутреннюю схему, функционал и технические характеристики.

Комбинируя различные устройства, подключая их последовательно, используя контакторы и дополнительные аксессуары, можно обеспечить многоуровневое управление не только освещением, но и другими производственными процессами.

Первая часть видео :

Вторая часть видео:

Импульсное реле с выбором приоритета управления РИО-1М

26.04.2018

Импульсное реле управления освещением РИО-1М предназначено для дистанционного включения/отключения цепей осветительного оборудования. Подобно другим импульсным реле, оно обеспечивает дистанционное управление освещением на этаже, в коридоре, на лестнице и т.п. из нескольких мест с помощью параллельно соединенных кнопок. Так стоит ли выделять это реле из целого списка ему подобных? Стоит! И вот почему — данное реле имеет дополнительные входы управления, позволяющие формировать поэтажные и централизованные системы управления освещением здания, квартиры, загородного дома и т.д.

Но дополнительные возможности по применению данного реле не ограничиваются лишь наличием дополнительных входов. В конце концов, какая разница — поступит сигнал включения освещения на один вход или на другой? Реле РИО-1М имеет три входа, имеющие различное назначение и приоритет! Так, при поступлении управляющего сигнала на вход У1 контакты реле замыкаются. При поступлении команды на вход У2 — контакты реле размыкаются. При поступлении команды на вход У контакты реле последовательно меняют свое состояние на противоположное. При этом, вход У2 имеет наивысший приоритет. Т.е., при наличии сигнала на входе У2 входы У1 и У блокируются. Вторым по приоритету является вход У1 (при наличии сигнала на входе У1 заблокирован вход У, при подаче сигнала на вход У2 — контакты размыкаются). Вход У приоритета не имеет. Реле позволяет использовать датчики движения для автоматического управления освещением. Датчик движения подключается ко входу У1.

Кроме этого, в реле использована технология синхронной коммутации контактов («zero sync»), обеспечивая тем самым высокую нагрузочную способность контактной группы. Замыкание и размыкание контактов происходит в момент перехода сетевого напряжения через «0», что ограничивает бросок тока в момент замыкания/размыкания контактов.

К преимуществам реле РИО-1М можно отнести:

• Управление освещением из нескольких мест: в коридоре, на лестнице, во всем доме и т.п.;
• Исключение подгорания контактов выключателей. Исключение влияния перебоев напряжения питания;
• Технология синхронной коммутации контактов;
• Возможность использования датчиков движения.

ВНИМАНИЕ: Одиночные удары во время транспортировки могут привести к самопроизвольному переключению контактов. При первом включении исходное (выключенное) состояние контактов восстанавливается.

Основные технические характеристики:

• Питание, В АС230 ± 10%;
• Минимальное время подачи сигнала управления, не менее, с 0.3;
• Время во включенном состоянии (по любому входу) не ограничено;
• Номинальное/максимальное коммутируемое напряжение, В 250/400;
• Максимальная нагрузка лампами накаливания, Вт 2000;
• Максимальная коммутируемая мощность, ВА/Вт 4000/480;
• Количество и тип контактов 1 замыкающий;
• Диапазон рабочих температур, °C -25…+55;
• Степень защиты по корпусу/по клеммам по ГОСТ 14254-96 IP40/IP20.

Назначение совместно используемой ретрансляции в совместной связи для максимизации полосы пропускания

1.

Цуй, С., Голдсмит, А. Дж., И Бахаи, А. (2004). Энергоэффективность MIMO и совместных методов MIMO в сенсорных сетях. IEEE JSAC, 22 (6), 1089–1098.

Google Scholar

2.

Шарма С., Ши Ю., Хоу Ю. Т. и Компелла С. (2011). Оптимальный алгоритм назначения релейных узлов в кооперативных одноранговых сетях. транзакций IEEE / ACM в сети, 19 , 879–892.

Артикул Google Scholar

3.

Лейнман, Дж. Н., Цзе, Д. Н. К., и Уорнелл, Г. У. (2004). Совместное разнообразие в беспроводных сетях: эффективные протоколы и поведение при сбоях. Транзакция IEEE по теории информации, 50 (12), 3062–3080.

MathSciNet Статья МАТЕМАТИКА Google Scholar

4.

Сендонарис, А., Эркип, Э., и Аажанг, Б. (2003). Разнообразие взаимодействия пользователей — часть I: Описание системы. IEEE Transactions on Communications, 51 (11), 1927–1938.

Артикул Google Scholar

5.

Блецас А., Хисти А., Рид Д. и Липпман А. (2006). Простой метод кооперативного разнесения, основанный на выборе сетевого пути. IEEE JSAC, 24 (3), 659–672.

Google Scholar

6.

Цай Дж., Шен X. М., Марк Дж. У. и Альфа А. С. (2008). Полураспределенный алгоритм пользовательской ретрансляции для сетей беспроводной ретрансляции с усилением и прямой передачей. IEEE Transactions по беспроводной связи, 7 (4), 1348–1357.

Артикул Google Scholar

7.

Чжао, Ю., Адве, Р.С., и Лим, Т.Дж. (2006). Улучшение ретрансляционных сетей с усилением и прямой передачей: оптимальное распределение мощности по сравнению с выбором. В материалах Proceedings of IEEE ISIT , Seattle (стр. 1234–1238).

8.

Кавер, Т. М., и Э. Л. Гамаль, А. (1979). Теоремы о пропускной способности релейного канала. Транзакции IEEE по теории информации, 25 (5), 572–584.

MathSciNet Статья МАТЕМАТИКА Google Scholar

9.

Канер, Н., Джавад, Б. Э., Айфер, О., и Кристина, Ф. (2011). Упрощение сети: гауссовская ромбовидная сеть с множеством антенн. В IEEE ISIT , 31 июля — 5 августа 2011 г. (стр. 79–83).

10.

Ибрагим, А. С., Садек, А. К., Су, В., и Лю, К. Дж. Р. (2005). Совместная коммуникация с частичной информацией о состоянии канала: когда сотрудничать? В IEEE Globecom (том 5, стр. 3068–3072).

11.

Ибрагим, А. С., Садек, А. К., Су, В., и Лю, К.J. (2008). Кооперативная коммуникация с релейным выбором: когда сотрудничать и с кем сотрудничать? IEEE Transaction on Wireless Communications, 7 (7), 2814–2827.

Артикул Google Scholar

12.

Чжан П., Сюй, З. Г., Ван, Ф. Р., Се, X. и Ту, Л. (2009). Алгоритм назначения реле с уменьшением помех для совместной связи. In Proceedings of WCNC 2009 (pp.1286–1291).

13.

Сюй Х., Хуанг Л., Лю Г., Чжан Ю. и Хуанг Х. (2012). Оптимальное назначение реле для обеспечения равноправия в беспроводных кооперативных сетях. Международный журнал специальных и повсеместных вычислений, 9 (1), 42–53.

Артикул Google Scholar

14.

Ян Д. Дж., Фанг X. и Сюэ Г. Л. (2011). OPRA: Оптимальное назначение реле для максимизации пропускной способности в кооперативных сетях. В IEEE ICC 2011 .

15.

Сюй, Х. Л., Хуанг, Л. С., Ганг, В., Сюй, Т., и Лю, Г. (2010). Назначение совместного реле и распределение мощности для совместной связи. Беспроводные сети, . DOI: 10.1007 / s11276-010-0254-2.

Google Scholar

16.

Цзин Т., Чжу С., Ли, Х., Ченг, X., & Хо, Ю. (2013). Кооперативный выбор реле в сетях когнитивного радио. В InfoCom13, 2013 .

17.

Вазирани, В. В. (2001). Алгоритмы приближения . Берлин: Springer Verlag.

MATH Google Scholar

18.

Шмойс Д. Б. и Тардос Э. (1993). Приближенный алгоритм для обобщенной задачи о назначениях. Математическое программирование, 62 (3), 461–474.

MathSciNet Статья МАТЕМАТИКА Google Scholar

19.

Мункрес, Дж.(1957). Алгоритмы постановки и задач перевозки. Журнал Общества промышленной и прикладной математики, 5 , 32–38.

MathSciNet Статья МАТЕМАТИКА Google Scholar

20.

Сюй, Х., Хуан, Л., Дэн, Х., Цяо, К., и Лю, Ю. (2014). Назначение совместной ретрансляции с учетом справедливости для совместной связи. В ICC 2014, 10–15 июня 2014 г., Австрия .

(PDF) Оптимальное назначение реле для совместной связи

• Предположим, что ORA определяет, что s1 имеет наименьшую пропускную способность

Cmin при текущем назначении (с релейным узлом r1).Затем

s1 проверяет другие реле с емкостью, превышающей Cmin. Если

не может найти такое реле, то лучшее решение не найдено.

и алгоритм ORA завершен.

• В противном случае, т. Е. Есть реле получше, мы считаем, что эти пере-

лежат в невозрастающем порядке с точки зрения достигнутой емкости

(если она должна быть присвоена s1). То есть сначала мы пробуем реле, которое может предложить максимально возможное увеличение емкости

.

• Предположим, что узел-источник s1 рассматривает узел ретрансляции r2.1. Если этот узел ретрансляции

еще не назначен какому-либо другому узлу-источнику, то

r2 может быть немедленно назначен s1. В этом простом случае мы

находим лучшее решение, и текущая итерация завершается.

• В противном случае, т. Е. R2 уже назначен исходному узлу, скажем,

s2, мы отмечаем r2, чтобы указать, что r2 «находится на рассмотрении»

и проверяем, может ли r2 быть освобожден с помощью s2.

• Чтобы освободить r2, исходный узел s2 должен найти другое реле (или

использовать прямые передачи), при этом удостоверившись, что такое новое назначение

по-прежнему увеличивает его пропускную способность, чем Cmin.Этот процесс

аналогичен тому, что мы сделали на s1, с единственной (но важной) разницей в том, что s2 не будет учитывать реле

, которое уже «помечено», поскольку этот узел реле уже был рассмотрен

исходным узлом, встреченным ранее в процессе поиска

этой итерации.

• Предположим, что исходный узел s2 теперь рассматривает реле r3. Если этот ретрансляционный узел

еще не назначен какому-либо узлу-источнику, то r3 может быть назначен

для s2, r2 может быть назначен для s1; и текущая итерация

завершена.Если рассматриваемым реле является r1 (или

), то лучшее решение, где r1 (или ∅) присваивается s2

, а r2 присваивается s1, и текущая итерация

завершена. В противном случае мы отмечаем r3 и проверяем дальше, чтобы увидеть

, может ли r3 быть выпущен соответствующим исходным узлом,

скажем s3.

• Предположим, что s3 не может найти ни одного «немаркированного» реле, которое имеет емкость, превышающую Cmin, а его емкость при прямых передачах

не превышает Cmin.Тогда s2 не сможет использовать r3

в качестве своего реле.

• Если какое-либо «немаркированное» реле, емкость которого превышает Cmin

, не может быть назначено на s2, тогда s1 не может использовать r2 и переместит

, чтобы рассмотреть следующее реле в его списке без увеличения емкости

, скажем, r4 .

• Поиск продолжается, узлы ретрансляции помечаются вдоль

, пока не будет найдено лучшее решение или не будет найдено лучшее решение

. Например, на рис. 4 s6 находит новое реле r7.

В результате мы имеем новое присвоение, где r7 присвоено

s6, r6 присвоено s4; а r4 присваивается s1.

Обратите внимание, что «метка» на ретрансляционном узле не будет сброшена через

процесса поиска в той же итерации. Мы называем этот механизм «линейная маркировка

». Эти отметки будут сброшены только после завершения текущей итерации

и до начала следующей итерации.

Псевдокод алгоритма ORA показан на рис.5.

Должно быть ясно, что ORA работает независимо от того, Nr ≥

Nsor Nr

s. Для последнего случая, т. Е. Количество узлов ретрансляции

в сети меньше количества узлов-источников, это

1 Отметим, что r2 не может быть ∅. Из-за шага предварительной обработки имеем

CR (s1, r

1) ≥CR (s1, ∅) .Asr2 имеет CR (s1, r

2)> C

min = CR (s1, r

). 1),

имеем CR (s1, r

2)> C

R (s1, ∅).Таким образом, r2 = ∅.

Основной алгоритм

1. Выполните предварительную обработку и начальное назначение узла ретрансляции

.

2. Установите все узлы ретрансляции в сети как «немаркированные».

3. Определите целевое значение Cmin, наименьшую емкость

среди всех исходных узлов.

4. Предположим, что исходный узел si со своим реле R (si) имеет наименьшую пропускную способность

.

5. Для каждого узла rj с CR (si, r

j)> C

min выполните следующие

в порядке невозрастания CR (si, r

j).

6. Запустите Check_Relay_Availability (rj, C

мин).

7. Если имеется rj, выполните следующие действия.

8. Удалите присвоение R (si) si.

9. Назначьте реле rj на si и перейдите к строке 2.

10. В противном случае перейдите к следующему rj и перейдите к строке 6.

11. Если реле недоступно, алгоритм завершится.

Подпрограммы

Check_Relay_Availability (rj, C

мин):

12. Если rj не назначен ни одному исходному узлу, то доступен rjis

.

13. Если rj = R (si) или rj = ∅, то доступно rj.

14. В противном случае

15. Установите rjas «отмеченный».

16. Запустите Find_Another_Relay (S (rj), r

j, C

min), где

S (rj) — это исходный узел, который использует rj.

17. Если S (rj) может найти другое реле, тогда доступно rj.

18. В противном случае RJI недоступен.

Find_Another_Relay (S (rj), r

j, C

мин):

19. Для каждого «немаркированного» реле rk с CR (S (rj), r

k)>

Cmin, выполните следующие в невозрастающем порядке

CR (S (rj), r

k).

20. Запустите Check_Relay_Availability (rk, C

мин).

21. Если есть rkis, сделайте следующее.

22. Удалите привязку узла реле rj к S (rj).

23. Назначьте узел реле rk на S (rj), т.е. S (rj) найдет

другое реле.

24. В противном случае перейдите к следующему rk и перейдите к строке 20.

25. Если все реле недоступны, то S (rj) не сможет найти

другое реле.

Рисунок 5: Алгоритм оптимального назначения реле (ORA).

необходимо только для рассмотрения назначения узла ретрансляции для сокращенного

подмножества узлов Nrsource, где пропускная способность каждого источника в

этого подмножества при прямых передачах меньше, чем пропускная способность

тех (Ns − Nr) узлов источника не в этом подмножестве. В результате в

случае Ns> N

r ORA будет работать еще более эффективно из-за меньшего размера проблемы на

.

4.3 Предостережение относительно механизма маркировки

Теперь мы снова обратимся к механизму маркировки в алгоритме ORA.Al-

, хотя для достижения оптимальной цели

могут быть разработаны различные механизмы маркировки, сложность алгоритма при различных механизмах маркировки

может значительно различаться. В этом разделе мы сначала представляем

механизм маркировки, который кажется естественным подходом

, но приводит к экспоненциальной сложности для каждой итерации. Затем

мы повторно исследуем наш механизм маркировки и показываем, что он приводит к линейной сложности

для каждой итерации.

Естественный подход — выполнять как пометку, так и снятие отметки

в рамках итерации. Этот подход лучше всего объяснить с помощью примера

. Снова посмотрим на рис. 4. Исходный узел s1 сначала рассматривает

r2. Поскольку r2 будет использоваться s1 в новом решении, помечено r2.

Исходный узел s2 рассматривает r3, который уже назначен s3. Поскольку

s3 не может освободить r3 без уменьшения его пропускной способности ниже текущего значения

Cmin, эта ветвь поиска бесполезна, и s1 теперь рассматривает другой узел ретрансляции

r4.Поскольку r4 в настоящее время назначен на s4, мы пытаемся найти новое реле для s4

. Теперь вопрос: снимем ли мы эти

Электроника | Бесплатный полнотекстовый | Обзор проблемы назначения реле в совместных сетях беспроводных датчиков

Оптимальный алгоритм назначения реле ORA [13,33]	Найдите оптимальное назначение узла реле для всех пар источника и назначения, чтобы минимальная пропускная способность среди всех пар — максимальная	Несколько пар источников и несколько пар назначения	Схема назначения одного реле.Несколько узлов ретрансляции, но одно реле назначено только одному источнику.	Кооперативный и распределенный подход	Информация о состоянии канала и отношение сигнал / шум	Обеспечивает оптимальное решение, алгоритм полиномиального времени
Максимизация пропускной способности и оптимальное назначение реле OPRA [14]	Максимальное увеличение общей пропускной способности сетей	Несколько пар источник-назначение	Несколько узлов ретрансляции, но один узел ретрансляции может совместно использоваться несколькими узлами-источниками	Кооперативный и распределенный подход	Зависит от информации о состоянии канала и отношения сигнал / шум	Полиномиальный временной алгоритм, используется планирование TDMA .
Выбор реле на основе выходного порога [7]	Увеличение пропускной способности и минимизация простоев	Несколько пар передачи	Схема выбора нескольких реле.	Кооперативный и целевой релейный узел.	Зависит от значения CSI и SNR	Меньше требований к оценке канала и меньшее энергопотребление.
Назначение реле с учетом помех ORAi [22]	Уменьшение помех и максимальное увеличение средней пропускной способности сетей	Несколько пар источник-назначение	Схема назначения нескольких реле.Один источник может использовать несколько узлов ретрансляции.	Кооперативная таблица на основе схемы	Оцените влияние помех, создаваемых узлами ретрансляции, работает с информацией о состоянии канала (CSI)	Оцените пропускную способность конфликтного потока и настройте поток через процесс согласования. Процесс смягчения помех минимизирует коллизии в сети.
Совместное реле и распределение мощности JRPA [16]	Минимизация общего энергопотребления в сетях	Несколько пар источник-назначение	Схема назначения одного реле.Одно реле назначается одному источнику.	Кооперативный и централизованный подход	Анализ минимального энергопотребления и оценка оптимального распределения мощности при различных требованиях к полосе пропускания	Алгоритм полиномиального времени с учетом различных требований к полосе пропускания
Полураспределенный алгоритм [15]	Распределение мощности для беспроводного реле AF сеть	Несколько пар источник-назначение	Схема выбора одного реле	Распределенный подход	Сравнение усиления канала с заранее заданным порогом и построение возможных наборов реле.	Вывести необходимое и достаточное условие на основе порога, которое используется в алгоритме ретрансляции. Алгоритм демонстрирует меньшую вычислительную сложность и меньшую нагрузку на систему.
Выбор реле на основе таблицы [31]	Обеспечение разнесения и повышение скорости передачи данных	Пары назначения с одним источником	Назначение одного реле	Механизм на основе источника, централизованный и кооперативный	Оцените значение CSI в реальном времени.	Простой механизм и легкость вычислений.
Расширение зоны покрытия и выбор реле на основе инфраструктуры [23]	Найдите оптимальное расположение реле, чтобы минимизировать вероятность сбоя.	Несколько источников, но один пункт назначения.	Схема назначения одного реле. Одно реле обслуживает более одного источника.	Распределенный подход	Оценить расстояние и вероятность сбоя.	Соответствующий узел ретрансляции значительно увеличивает зону покрытия, сводит к минимуму простои.
Выбор распределенного партнера на основе списка приоритетов [34]	Улучшение разнесения	Пары нескольких источников назначения	Назначение нескольких реле	Распределенный подход	Оценка отношения сигнал / шум, вероятность сбоев и создание списка приоритетов зависит от этого два значения	Схема выбора на основе списка с фиксированным приоритетом обеспечивает полный выигрыш от разнесения.
Централизованный выбор партнеров на основе списка приоритетов [34]	Минимизация среднего сбоя узла в сети.	Пары нескольких источников и пунктов назначения	Назначение нескольких реле	Централизованный подход	Оценить вероятность сбоя на основе информации о канале.	Простой и релейный выбор в зависимости от физического местоположения.
Выбор реле на основе истории мобильности и передачи RelaySpot [32]	Минимизируйте коэффициент обмена сигналами и повысьте надежность.	Несколько пар передачи	Схема назначения одного реле	Случайный выбор реле.	Оцените коэффициент помех, мобильность и историю передачи.	Повышение производительности и надежности. Уменьшите накладные расходы на управление, пропустив оценку состояния канала.

Откуда взялось реле переключения?

Старт с переступающей эстафеты стал основным в тренировочных программах многих команд по плаванию.Но кто начал движение?

Поскольку в феврале этого года начнется сезон чемпионата колледжей, с конференции, а затем и NCAA в марте, эстафеты будут играть огромную роль в командном зачете. Эстафеты дают импульс на следующий день и могут улучшить или улучшить положение команды в счёте. Эстафеты важны, поэтому крайне важно не ошибиться на поворотах, финише или обменах.

Глядя на любую из эстафет на чемпионате конференции в этом месяце, можно заметить общую тенденцию в эстафетных стартах большинства команд.Пловец выставляет руки перед собой, чтобы следить за входящим пловцом. У него будет доминирующая ступня, расположенная за клином на стартовом блоке, а не доминирующая ступня будет на клине. Когда пловец входит, тот, кто находится на блоке, прыгнет своей доминирующей ногой к передней части блока, когда он ныряет в бассейн, создавая импульс и скорость в воде.

Если это было слишком запутанно, чтобы прочитать, вот как это выглядит в исполнении Caeleb Dressel в 2017 году:

Это движение стало основным способом обучения эстафете тренеров в Соединенных Штатах. Мир плавания хотел проследить истоки «старта перешаговой эстафеты» и начал с первого места, которое автор видел на соревнованиях.

Университет Луисвилля был одной из первых школ, выполнивших эстафету на соревнованиях, начиная с осени 2014 года.

«Тренер Крис (Линдауэр) — наш спринтерский парень, у которого действительно есть некоторые из этих мировоззрений, и он привнес эту идею на раннем этапе, и мы начали играть с ней с парой парней, — сказал главный тренер Луисвилля Артур Альбьеро .«Ясно, что мы чувствовали, что можем продолжать совершенствоваться. Я усвоил это давным-давно: если вы решите, лучше или хуже новый навык, вам нужно доминировать над ним и овладеть им, а затем вы можете начать сравнивать яблоки с яблоками ».

«Мы не были первыми, кто это сделал», — сказал помощник Крис Линдауэр из Луисвилля. «Но мы были одной из первых групп, которые это сделали. Не знаю, кто это начал, но мы начали, наверное, 5-6 лет назад. Я помню переходный период, когда мы перевели на него всех наших спортсменов, и это был большой процесс, потому что никто не видел ничего подобного.”

Возвращаясь к чемпионату NCAA 2014 года, который был первым NCAA, в котором использовались блоки-клинья, тогда только две школы применяли это последовательно: штат Северная Каролина и Техас.

Главный тренер штата Северная Каролина Брейден Холлоуэй () сказал, что идея эстафетного старта с использованием клина возникла летом 2012 года.

«Мой офис находится рядом с тренерами по легкой атлетике, и мы говорили о нашей команде, которая только что вернулась с чемпионатов на открытом воздухе, и мы говорили о сильных сторонах.Самым важным было выбраться из ворот, и именно поэтому они используют блоки в легкой атлетике », — сказал Холлоуэй.

«Это заставило меня задуматься, потому что бегуны занимают ту же стартовую позицию, что и мы, и мы пытаемся создать как можно больше скорости. Так что это только начало диалога о том, как мы можем увеличить скорость с помощью блоков ».

Летом 2012 года Холлоуэй провел эксперимент с пловцами с эстафетными стартами на встречах небольшого местного клуба в Северной Каролине, а затем начал их выполнять в студенческом сезоне осенью 2012 года.

Затем он отправил восемь своих пловцов на тренировку в Техасский университет, и они поделились с ними идеей эстафетных стартов.

«Мы сделали это испытание. Мы сделали 8×25 ретрансляционных обменов. Четыре степ-овера и четыре старых двуногого старта с 12 человек. Все они были быстрее до 15 и 25, за исключением одного или двух раз, так что это имело смысл », — сказал Холлоуэй.

Потом они начали проводить их на соревнованиях, и это заставило многих тренеров в других местах обратить на это внимание.

«Два года подряд мы отвечали на вопросы по этому поводу, — сказал Холлоуэй. «Это было просто что-то новое. Это было как когда Мэтт Кредич начал заставлять своих пловцов делать другой прорыв на спине. Я знаю, что мне нравились старты, и некоторые люди думают, что это бесполезно, и не хотят этого делать. Все блоки разные, так что это как раз то, что удобно ».

Старт ступенчатой ​​эстафеты стал чем-то, что в штате Северная Каролина и другие школы освоили, практикуя их почти каждый день в начале каждого сезона.

«Первоначально я думал, что это было действительно сложно, потому что я не думал, что я настолько скоординирован», — сказал нынешний старший штата Северная Каролина Кай-Ли Перри . «Это было нелегко, и потребовалось некоторое время, чтобы разобраться с этим, но как только вы это сделаете, вы готовы к работе. Я думаю, у вас есть преимущество, потому что вы используете инерцию всего тела, чтобы выйти из препятствия, что позволяет вам подняться выше в воздухе с идеальной линией ».

Симонас Билис готовится к прохождению 800-й свободной эстафеты на NCAA 2015 года.Фото любезно предоставлено Питером Х. Биком

«Риск гораздо больше, и я думаю, именно поэтому репетиция играет ключевую роль», — сказал Альбьеро из Луисвилля. «Это своего рода командная культура. Приходят первокурсники, и это одно, по большому счету, что они не умеют делать. Мы уже проводим некоторое время в первые пару недель в школе, чтобы поработать над эстафетами и понять механику — на самом деле не с тем, чтобы кто-то в нее погружался, а просто репетировал механику. И делаем это раз в неделю. Я предпочитаю, чтобы люди были немного более агрессивными, чем сидячие, поэтому этой осенью у нас было несколько дуэлей, где у нас были некоторые DQ.Я согласен с этим; это всего лишь часть сделки на данном этапе сезона. Мы учимся быть агрессивными и не хотим сидеть. Мы хотим быть умными и репетируем это ».

«Сначала казалось, что мы делаем их почти каждый день», — сказал Линдауэр из Луисвилля. «Был момент, когда даже тренеры учили себя, как нужно доставлять эту информацию и смотреть фильм. Мы много снимаемся в кино, и сегодня нам так повезло, что у нас с вами есть смартфоны и возможность записывать видео.Когда я плавал в начале 2000-х, никто особо не использовал видеообзоры ».

Но долгое время пуск перешагивающего реле был только бытовым. Пловцы из США выполняли старт перешаговой эстафеты на Олимпийских играх 2016 года и чемпионатах мира 2017 года, в первую очередь Райан Хелд в 2016 году, когда у него был один из самых красивых стартов в финале свободной эстафеты 4 × 100. Келси Далия и Мэллори Комерфорд , оба пловцы из Луисвилля, входили в команду, завоевавшую золотую медаль в свободной эстафете 4 × 100 в Будапеште в 2017 году.Команда обыграла Австралию на три десятых, и все трое американцев стартовали, в то время как ни один из австралийцев — нет. Возможно, это дало им преимущество, чтобы превзойти своих соперников.

Другие страны начали интегрировать пусковое реле в свою повседневную практику.

Адам Пити , Джеймс Гай и Дункан Скотт из Великобритании выполнили старт ступенчатой ​​эстафеты в финале комплексной эстафеты 4 × 100 на чемпионате мира и выиграли золотую медаль.Эстафеты Германии и Швеции также стартовали одинаково. Движение действительно стало глобальным.

Джеймс Гай из Великобритании на старте. Фото любезно предоставлено: Бекка Вайант

«Приятно видеть, что люди готовы делиться идеями и мыслить нестандартно, — сказал Холлоуэй. «Я действительно не думал о том, какое влияние это оказало. Я помню, как впервые заметил, когда другие школы начали их выполнять, но в остальном я об этом не думал ».

«Приятно видеть это, и это заставляет вас, как тренера, задаться вопросом:« А что дальше? »- сказал Линдауэр.«Мы играли с позиционированием, будь то вертикальная стойка или плоская задняя петля на бедре. Так что мы играли с этим на протяжении многих лет, но определенно интересно посмотреть, куда мы можем пойти дальше, чтобы стать лучше ».

Эстафета стала такой важной частью тренировок, что программы начинают включать ее в тренировки на суше и в тренажерном зале.

«Как мы можем стать более спортивными? Потому что это то, что вы сейчас видите: новую волну пловцов », — сказал Линдауэр.«Посмотрите на Дрессела. Он, безусловно, невероятно талантлив в воде, но то, как он начинает, и его атлетизм — это определенно новая волна. И я думаю, что благодаря технологиям вы увидите больше этих инноваций и возможностей, чтобы по-настоящему исследовать этот новый уровень плавания ».

«Спорт должен развиваться, и у нас действительно ограниченные возможности для развития», — сказал Альбиеро. «В наши дни техника не сильно изменилась. Да, люди становятся быстрее, так что еще мы можем найти? Задача проста: мы пытаемся перейти от точки A к точке B немного быстрее, так как же нам это решить? »

Узнайте, как разрабатывать шаги для Relay, с помощью этого простого руководства — Блог

Relay имеет обширную библиотеку внешних сервисов и инструментов — по состоянию на март 2021 года в нашей организации Github насчитывается 60 интеграций.Каждое интеграционное репо может содержать несколько триггеров , контейнеров, которые получают полезные данные веб-перехватчиков от других служб, и шагов , которые Relay выполняет для выполнения в вашем рабочем процессе. Некоторая быстрая работа с fd (см. Наш пост о дизайне интерфейса командной строки, чтобы узнать больше об удивительных заменах инструмента Rust * nix!) Показывает, что это означает, что в текущей экосистеме Relay есть около 150 различных «атомов» функциональности, от создания проблем JIRA до отправки Уведомления MS Teams.

Но что, если этого недостаточно? Что делать, если есть новый сервис, который в настоящее время не поддерживается, или новый API для существующего сервиса, который является ключом к рабочему процессу, который вы пытаетесь создать? Этот пост проведет вас через процесс разработки нового шага с упором на использование тех же инструментов и рабочего процесса, что и команда Relay. Здесь мы сосредоточимся на шаговых контейнерах, поскольку большинство триггеров могут использовать общий приемник веб-перехватчиков в нашей стандартной библиотеке; если вам нужен настраиваемый триггер, ознакомьтесь с полной документацией разработчика

Прежде чем начать, стоит поинтересоваться, нужно ли вам вообще что-либо делать.В конце концов, по словам Ларри Уолла из Perl, лень — одно из трех главных достоинств программиста (два других: нетерпеливость и высокомерие). Лень в данном случае означает:

• Спрашивать, не работает ли кто-нибудь еще над подобным этапом — может быть, вам удастся объединить усилия! Проверьте наличие слабых мест в сообществе Puppet и проблемы с ретрансляцией на Github. Не стесняйтесь отправить новую проблему с вашим запросом, если вы не видите уже существующую проблему; это отличный способ координировать работу и сделать ваши планы более заметными.
• Даже если ответ отрицательный, есть еще один выход для ленивых. Контейнеры шагов relayh / core принимают параметр inputFile , поэтому вы можете передать его в оболочке или скрипте Python. В документации по интеграции этот метод рассматривается более подробно. Это может не подойти, если у вас сложные требования, но если вы можете начать работу с минимальными усилиями, это может сэкономить ваше время и энергию.

Если лень терпит неудачу, пора приступить к делу. Мы сделаем следующие шаги:

• Настройка — создание рабочего репозитория для хранения вашего кода и связанных метаданных
• Разработка и тестирование — обеспечение изолированной работы вашего кода в рамках рабочего процесса
• Publishing — ваш шаг доступен миру

Справедливое предупреждение: этот раздел довольно далеко уйдет в глубину пула технических специалистов, если вы знакомы с git / Github, Dockerfiles и запущенными контейнерами.

Настройка

Для существующих интеграций, которые вы хотите расширить с помощью нового шага, например, для выполнения дополнительного действия в отношении новой конечной точки API, отправной точкой является вилка и клонирование существующего репо из пространства имен relay-integration на Github. Для новых интеграций используйте relay-integration / template в качестве отправной точки — вы можете использовать Clone this repo as template feature in Github, чтобы упростить эту задачу.

В любом случае создайте новый подкаталог в шагов / , чтобы содержать ваш код.Согласно нашему соглашению об именах, шаг должен называться существительное-глагол , например action-create . Это соответствует образу контейнера, который в качестве примера шага в интеграции Bolt, который запускает план, назван bolt-step-plan-run . Первоначальное содержимое может быть получено из каталога шаблона шага и должно выглядеть следующим образом:

  ├── steps # подкаталог для контейнерных шагов
│ └── существительное-глагол # переименуйте его в имя своего шага
| ├── README.md # подробно о том, как использовать этот шаг
│ ├── Dockerfile # необходим для сборки контейнера
│ ├── step.sh # точка входа (плюс любой дополнительный код)
│ └── step.yaml # метаданные шага


Разработка и тестирование

Код, который вы пишете, будет действовать как точка входа в контейнер, который служба ретрансляции выполняет как часть рабочего процесса. Таким образом, задача состоит из двух частей: получить переменные данные из рабочего процесса, а затем использовать эти данные для того, что вы пытаетесь выполнить на этом этапе.

Relay имеет внутренний API, называемый службой метаданных, который представляет конечную точку REST для перехода к контейнерам. Он обслуживает динамическую информацию из разделов spec шагов рабочего процесса и получает выходные данные шагов, а также события из контейнеров триггеров. Если вы работаете в оболочке, используйте утилиту ni , которая должна быть автоматически доступна в вашем $ PATH . У нас также есть SDK для Python и Go.

Чтобы сократить цикл разработки для написания, тестирования и отладки кода этапа, инструмент relay CLI имеет встроенную версию службы метаданных, которую можно запускать локально.Это позволит коду точки входа вашего шага запускаться без изменений из оболочки, вместо того, чтобы требовать цикла сборки, отправки и выполнения контейнера до службы ретрансляции.

Подробную информацию о данных макета YAML см. В подробной документации разработчика. После того, как вы создали вход YAML, запустите службу метаданных с:

  relay dev metadata --input test-metadata.yaml --run 1 --step first-step


Последняя строка вывода содержит переменную среды, которую вам нужно скопировать и вставить в оболочку, в которой вы отлаживаете свою точку входа:

  Нет команды, ожидающие запросов.Установите среду с помощью:
экспорт METADATA_API_URL = 'http: //: VeRyLoNgJWT [::]: 59025'


Это переменная среды, которую SDK Python и Go, а также инструмент оболочки ni используют для связи со службой метаданных в Relay; установка его локально направит ваш код на фиктивный сервис. Запуск вашего кода должен привести к HTTP-запросам GET для пути / spec для каждого параметра и HTTP PUT для пути / output , если шаг устанавливает выходные переменные.

После успешного взаимодействия со службой метаданных все остальное… на самом деле, зависит от вас! Есть несколько отличных примеров пошагового кода в репозиториях интеграции реле; Я особенно горжусь теми, которые мы создали для событий изменения в PagerDuty (Python) и запуска kubectl из Relay.

При разработке кода помните, что метаданные шага должны синхронизироваться с ним. В частности, важно добавить схему json для раздела spec рабочих процессов, в которых используется ваш шаг.Эта схема документирует, что фактически является «API» для вашего контейнера, поскольку она определяет имена и типы данных входных данных, которые он принимает. Служба ретрансляции использует эти метаданные для проверки рабочих процессов и создания пользовательского интерфейса библиотеки для пользователей, поэтому неполная или неточная схема может помешать людям использовать вашу тяжелую работу!

Издательство

Теперь, когда код шага запущен на портативном компьютере, следующий шаг — запуск в производство. Простой файл Dockerfile, который устанавливает ваш код в качестве точки входа, может выглядеть так, как этот, который обновляет FireHydrant.График инцидента io:

  ОТ релеh / core: latest-python
КОПИРОВАТЬ timeline-update.py /relay/timeline-update.py
CMD ["python3", "/relay/timeline-update.py"]


Если сборка докеров . работает, и при использовании тех же метаданных relay dev служба работает, когда вы указываете на выполнение локального контейнера, вероятно, пора опубликовать. Шаги в интеграции реле Организация Github использует автосборки Dockerhub для создания и отправки новых образов контейнеров, когда фиксируется в репозитории Github, поэтому, если вы разветвили существующую интеграцию, просто отправьте запрос на вытягивание, и мы получим ваш добавлен новый шаг.Для совершенно новой интеграции вам нужно будет отправить свой образ в общедоступный реестр контейнеров. Dockerhub используется по умолчанию, но рабочие процессы Relay могут извлекать данные из любого реестра, если поле image: в рабочем процессе включает его URL-адрес.

После публикации изображения попробуйте его в минималистичном рабочем процессе в службе Relay. Создайте новый рабочий процесс с только вашим новым шагом и только параметрами, которые ожидает ваш шаг. Для примера FireHydrant.io ранее это могло бы выглядеть так:

  описание: минимальный пример обновления шкалы времени инцидента FireHydrant
параметры:
  ID инцидента:
    описание: «Числовой идентификатор инцидента FH для обновления (по умолчанию: 1)»
    по умолчанию: 1
шаги:
- имя: timeline-update
  изображение: relaysh / firehydrant-step-timeline-update
  спецификация:
    apiKey:! Секретный apiKey
    ID инцидента:! Параметр ID инцидента
    сообщение: «Relay запустил рабочий процесс и устранил проблему»


Для того, чтобы это работало успешно, Relay предложит вам ввести секретное значение для ключа API, который должен быть получен из приложения FireHydrant:

После ввода значения ключа API рабочий процесс должен успешно запуститься:

Если вам нужна дальнейшая отладка, обратите внимание, что Relay сохраняет любой вывод из STDOUT или STDERR в журналы, которые видны при выполнении рабочего процесса, так что не стесняйтесь использовать операторы печати! На задней панели наши инженеры также могут отслеживать выполнение шагов от извлечения контейнера до выполнения пользователем, поэтому, если вы застряли, не стесняйтесь связаться с нами по Slack.

Последний шаг — сообщить нам, что ваш новый шаг работает, чтобы мы могли добавить его в библиотеку на веб-сайте и в само приложение. Если шаг выполняет то, что написано на банке, и его метаданные настроены правильно, это довольно легкий процесс: просто отправьте запрос на вытягивание в репозиторий для существующих интеграций или проблему Github верхнего уровня для новых интеграций, и мы вывернуть себя наизнанку, чтобы все заработало.

Если вы зашли так далеко — поздравляем! И огромное спасибо от команды Relay.Развитие экосистемы — непростая задача, и наша цель — сделать работу с Relay максимально простой и полезной. Мы создали Relay, потому что считаем, что усилия, необходимые для повышения доступности автоматизации, окупаются. Распространение знаний, которые когда-то были племенными, демократизация данных, которые раньше были скрыты — это цели, которые не только кажутся правильными, но и приносят лучшие результаты для бизнеса.

Как работают реле — Workload Security

Relays распространяет как обновления программного обеспечения, так и обновления безопасности для ваших агентов, чтобы помочь вашему развертыванию хорошо работать в масштабе.(В качестве альтернативы, обновления программного обеспечения — но не обновления безопасности — могут распространяться с помощью локального зеркального веб-сервера.) Реле могут:

• Снижение затрат на пропускную способность WAN за счет уменьшения внешнего трафика обновлений
• Ускорение распространения обновлений в крупномасштабных развертываниях
• Обеспечивает избыточность распространения обновлений

Источники обновлений для реле и агентов различаются в зависимости от их родительской группы реле и типа обновления.

Агенты получают случайно упорядоченный список реле для назначенной им группы реле.Когда агенту нужно загрузить обновление, он пробует первый ретранслятор. Если ответа нет, агент пробует следующее в списке, пока не сможет успешно загрузить обновление. Поскольку список является случайным для каждого агента, это равномерно распределяет нагрузку обновлений между реле в группе.

Если реле / ​​агенты не могут подключиться к Workload Security или реле, они будут использовать свои резервные источники обновлений. Для лучшей производительности сетевое соединение между компонентами Workload Security должно быть надежным.

В отличие от других обновлений правил, правила Application Control — это , а не , загруженные с Trend Micro. Однако ретрансляторы могут аналогичным образом перераспределять общие (не локальные) наборы правил Application Control. См. Раздел «Развертывание наборов правил управления приложениями через реле».

Иерархия, стоимость и производительность реле

Группы ретрансляции

могут быть организованы в иерархию: одна или несколько групп ретрансляции первого уровня («родительские») загружают обновления напрямую из Workload Security и основного источника обновлений безопасности (обычно через их подключение к Интернету / глобальной сети), а затем второй- группы ретрансляции уровня («дочерние») загружают обновления косвенно, через группу первого уровня, и так далее.Если вы помещаете дочерний ретранслятор в каждую локальную сеть, то обновления агента обычно используют подключение к локальной сети, а не удаленные подключения к Интернету. Это экономит пропускную способность внешнего подключения (типичное узкое место в производительности) и ускоряет обновления, особенно для крупных развертываний с большим количеством сетей или центров обработки данных.

На производительность и использование полосы пропускания может влиять иерархия групп реле. В иерархии можно указать:

• Порядок обновления — дочерние подгруппы ретрансляции загружаются из своей родительской группы, которая должна сначала завершить свою собственную загрузку.Таким образом, цепочка подгрупп может быть полезна, если вам нужна задержка, чтобы все обновления не происходили в одно и то же время.
• Стоимость — Если между родительскими и дочерними группами ретрансляции находятся большие расстояния или регионы, для них может быть дешевле загрузить напрямую, а не через родительские группы ретрансляции.
• Скорость — Если между родительскими и дочерними группами ретрансляции находится много подсетей или подсетей с низкой пропускной способностью, для них может быть быстрее загрузка напрямую или через дедушку или дедушку, а не через родительские группы ретрансляции.Однако, если это будет делать слишком много реле, это будет использовать пропускную способность внешнего соединения и, в конечном итоге, снизит скорость .

Иерархии настраиваются во время создания группы реле. Дополнительные сведения см. В разделе Создание групп реле.

Далее

Развернуть дополнительные реле

Агент ретрансляции DHCP

| Руководство пользователя DHCP

На маршрутизаторе можно настроить расширенные параметры ретрансляции DHCP. или на коммутаторе и включите маршрутизатор (или коммутатор), чтобы он работал как агент ретрансляции DHCP.Агент ретрансляции DHCP пересылает запрос и ответ DHCP. пакеты между DHCP-клиентом и DHCP-сервером.

DHCP-ретранслятор поддерживает прикрепление динамических профилей, а также взаимодействует с локальной сервисной инфраструктурой AAA для использования внутренней аутентификации серверы, такие как RADIUS, для аутентификации подписчика или DHCP аутентификация клиента. Вы можете прикрепить динамические профили и настроить поддержка аутентификации на глобальной основе или для определенной группы интерфейсы.

Примечание. Маршрутизаторы пакетной передачи серии PTX

не поддерживают аутентификация для агентов ретрансляции DHCP.

На маршрутизаторах можно использовать ретрансляцию DHCP в приложениях на границе оператора связи. например, видео / IPTV для получения параметров конфигурации, включая IP-адрес для ваших подписчиков.

На коммутаторах вы можете использовать DHCP-ретранслятор для получения конфигурации параметры, включая IP-адрес для DHCP-клиентов.

Примечание:

Расширенные параметры агента ретрансляции DHCP, настроенные с помощью оператор dhcp-relay несовместим с DHCP / BOOTP параметры агента ретрансляции, настроенные с помощью оператора bootp .В результате вы не можете включить оба расширенных агента ретрансляции DHCP. и агент ретрансляции DHCP / BOOTP на маршрутизаторе одновременно.

Для получения информации об агенте ретрансляции DHCP / BOOTP см. Настройка маршрутизаторов, коммутаторов и интерфейсов как Агенты ретрансляции DHCP и BOOTP.

Вы также можете настроить расширенный агент DHCP-ретрансляции для поддержки Клиенты IPv6. См. Обзор агента ретрансляции DHCPv6 для получения информации о функции агента ретрансляции DHCPv6.

Для настройки расширенного агента ретрансляции DHCP на маршрутизаторе (или switch), включите оператор dhcp-relay на уровне иерархии [edit forwarding-options] .

Вы также можете включить оператор dhcp-relay на следующих уровнях иерархии:

• [редактировать логические системы имя логической системы опции пересылки]

• [редактировать логические системы имя логической системы экземпляры маршрутизации имя экземпляра маршрутизации параметры пересылки]

• [изменить экземпляры маршрутизации имя экземпляра маршрутизации параметры пересылки]

Взаимодействие между агентом ретрансляции DHCP, клиентом DHCP и DHCP Серверы

Схема взаимодействия между агентом DHCP Relay, DHCP клиент и DHCP-серверы одинаковы независимо от того, установка на роутер или свитч.Однако есть некоторая разница в деталях использования.

На маршрутизаторах — в типичной конфигурации граничной сети оператора клиент DHCP находится на компьютере подписчика, а DHCP агент ретрансляции настроен на маршрутизаторе между DHCP-клиентом и один или несколько DHCP-серверов.

На коммутаторах. В типичной сетевой конфигурации DHCP клиент находится на устройстве доступа, таком как персональный компьютер и Агент DHCP-ретрансляции настроен на коммутаторе между DHCP-клиентом. и один или несколько DHCP-серверов.

Следующие шаги описывают на высоком уровне, как DHCP клиент, агент DHCP-ретрансляции и DHCP-сервер взаимодействуют в конфигурации который включает два DHCP-сервера.

1. DHCP-клиент отправляет пакет обнаружения, чтобы найти DHCP сервер в сети, с которого можно получить параметры конфигурации для подписчика (или DHCP-клиента), включая IP-адрес.

2. Агент DHCP-ретрансляции получает пакет обнаружения и пересылает копии на каждый из двух DHCP-серверов.Агент ретрансляции DHCP затем создает запись в своей внутренней клиентской таблице, чтобы отслеживать состояние клиента.

3. В ответ на получение пакета обнаружения каждый DHCP-сервер сервер отправляет клиенту пакет предложения. Агент ретрансляции DHCP получает пакеты предложения и пересылают их DHCP-клиенту.

4. При получении пакетов предложения DHCP-клиент выбирает DHCP-сервер, с которого можно получить информацию о конфигурации. Обычно клиент выбирает сервер, который предлагает самый длительный срок аренды на IP-адрес.

5. DHCP-клиент отправляет пакет запроса, который указывает DHCP-сервер, с которого можно получить информацию о конфигурации.

6. Агент DHCP-ретрансляции получает пакет запроса и пересылает копии на каждый из двух DHCP-серверов.

7. DHCP-сервер, запрошенный клиентом, отправляет подтверждение (ACK) пакет, содержащий параметры конфигурации клиента.

8. Агент DHCP-ретрансляции получает пакет ACK и пересылает это клиенту.

9. DHCP-клиент получает пакет ACK и сохраняет информация о конфигурации.

10. Если настроено для этого, агент ретрансляции DHCP устанавливает маршрут хоста и запись протокола разрешения адресов (ARP) для этого клиент.

11. После установления первоначальной аренды IP-адреса, DHCP-клиент и DHCP-сервер используют одноадресную передачу для согласования продление или освобождение от аренды. Агент DHCP-ретрансляции «отслеживает» для всех пакетов одноадресной передачи между клиентом и сервером, которые пройти через маршрутизатор (или коммутатор), чтобы определить, когда срок действия этого клиента истек или он был освобожден.Этот процесс называется as аренда слежки или пассивное отслеживание .

Обнаружение активности DHCP

Обнаружение активности для IP-сессий абонента DHCP или клиента DHCP использует протокол активного определения живучести, чтобы установить живучесть обнаружение проверяет наличие соответствующих клиентов.
