Схема Подключения Реле 4 Контакта

На помощь опять приходит реле.

Примеры окисляющихся контактов реле. Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

На контакт 85 подаём выход с сигнализации. Схема реле содержащее диод и подключение его обмотки: При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами.
Как работает и устроено 4 — х контактное реле. Как подключить дополнительную помпу

Это лишь немногие схемы подключения с использованием реле. Реле с диодом параллельно катушке Если напряжение на обмотку реле подает не кнопка, а электронный модуль штатный или нештатный — например, охранное оборудованието при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда в особенности в случае различного допоборудования требуется реле со встроенным внутри диодом в этом случае его символ маркирован на корпусе , а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. На контакт 87 подаём сигнал той полярности, который нам надо получить на выходе.

Дело в том, что сам по себе транзистор или тиристор он не развязан гальванически, даже более того непосредственно связан.

Данная схема уже имеет право на жизнь, так как вы можете управлять работой ДХО в зависимости от ваших условий движения. Полярность его — безразлична для реле.

В итоге на контакте 30 мы имеем ту полярность, которая на контакте Позже попробую свою от руки нарисовать на листе бумаги так, как вижу её я: 1.

РЕЛЕ ЧЕТЫРЕХКОНТАКТНОЕ.ПОДКЛЮЧЕНИЕ ПРОТИВОТУМАНОК,СИГНАЛОВ!!!

Новые статьи

Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Импортные реле считаются более надежными, отечественные реле являются менее герметичными и износостойкими.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей.

Что означает подключение через реле и как это сделать? Типовые схемы реле.

Диапазон электропитания: 8…16В.

Теперь кратко пройдемся по правилам работы и использования ДХО: ДХО должны использоваться только в светлое время суток; Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами. Принцип действия В состоянии покоя, т.

Реле часто приходит на выручку во время установки дополнительного оборудования.
1.Как подключить 4-х контактное реле (схема) — How to connect the 4-pin relay (scheme)

Открытие багажника с брелока автосигнализации

Вобщем как-то так!

Подадим на обмотку напряжение 12 вольт от блока питания или АКБ — реле должно отчетливо щелкнуть.

Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться. Обычно реле имеет 5 контактов бывают и 4-хконтактные и 7-ми и т.

Опять же, смотря в каком месте эта скрутка будет находиться. Реле используют в тех случаях когда исполнительное устройство потребляет больший ток до ампер , чем способен выдать управляющий выход потребление катушек реле как правило не превышает миллиампер. Необходимо внимательно следить за маркировкой контактов на реле, так как некоторые производители выпускают реле с не стандартным расположением контактов.

На якоре может быть размещена контактная медная пластика и гибкая подводка провод , тогда якорь находится под напряжением и по медным шинам подаётся напряжение на неподвижный контакт.

Что означает подключение через реле и как это сделать? Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот — контакты привариваются друг к другу, и реле перестает размыкаться.

Переключающий контакт отогнут для наглядности. Иногда при выборе аналога необходимо учитывать некоторые параметры. Если не использовать пайку, то что лучше скрутка или соединение папа-мама? На заглушенном автомобиле и ДХО и фары отключаются.

Напряжение срабатывания Напряжение, которое обозначено на корпусе реле, — это усредненное оптимальное напряжение. А чисто противотуманки можешь подключить через обычное реле.

Кроме полупроводникового ключа в электронном реле установлена обвязка для обеспечения возможности управления ключом нужным управляющим напряжением. А чисто противотуманки можешь подключить через обычное реле. Типовые схемы реле. Подскажите какая схема с правильным подключение или все верные?

Подключение доп.фар через реле

А это собственно и сама схема подключения стандартного 4-х контактного реле:

Реле может быть 1-канальным, то есть содержать 1 коммутационную пару. Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления.

Набор контактов может быть разным, например: Реле с одной парой контактов; С двумя парами контактов нормально-замкнутые — NC, и нормально-разомкнутые — NO ; С несколькими группами для управления нагрузкой в независимых друг от друга цепях.

Хотя реле от вольтовой грузовой машины в вольтовой сети не заработает — тут уж разница слишком велика… Коммутируемый ток Второй главный параметр реле после рабочего напряжения обмотки — максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами. При управлении кнопкой или герконом, диод D2 не нужен.

На помощь опять приходит реле. Включаем габариты или ближний свет, ДХО тухнут. Другой конец провода подцепляем к контакту 87А.

На помощь опять приходит реле. Так что сомнительный момент недостаток. Токи базы это часть тока коммутируемой через эмиттер-коллектор цепи, в тиристоре, в принципе, ситуация подобна. Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

А чем больше деталей — тем меньше надежность. Даже самое миниатюрное коммутирует ампер, реле стандартных размеров — ампер.

Как правильно подключить 4 контактное реле. Как правильно подключить. Kak-PravilnoDelat

На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле — оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Для того чтобы ДХО гасли при остановке двигателя, вы можете подать сигнал на кнопку от бензонасоса, или от того же датчика давления масла. Лучше пропаять все места соединений и защитить их термоусадочной трубкой.

Плохой контакт выделяет на себе тепло. Реле используют в тех случаях когда исполнительное устройство потребляет больший ток до ампер , чем способен выдать управляющий выход потребление катушек реле как правило не превышает миллиампер. Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Как работает и устроено 5 — ти контактное реле

Реле электромагнитное 12V 4-х контактное с кронштейном АВАР

Реле.

Кто не знает, то реле устанавливаются в автомобилях как правило на всех потребителях (устройствах) с большим током. Зачем так делают, а это для того, чтобы развести силовую проводку, и молоточную, так как, иначе, пришлось бы в кабине вместо элегантных кнопочек, ставить промышленные рубильники.

Мне понадобилось реле для подключения противотуманных фар, пытаясь найти схему включения, я нашел множество, но все они имели отличия в номерах контактов, а описания на реле нет, кроме технических характеристик, чтобы разобраться и понять.

Для этого я вскрыл корпус, чтобы узнать из чего состоит реле и как оно работает, простым языком- это электромагнит с подпружиненным контактом в данном случае реле имеет 4-е контакта.

Пропуская малый ток через контакты 85,86 неважно в каком направлении, мы слышим щелчёк, срабатывает электромагнит и замыкает силовую часть контакты 87,30.

Эти контакты можно найти опытным путем, имея два провода и аккумулятор, подключив один провод к плюсу, а другой к минусу, подаем питание на разные выводы пока не услышим щелчёк — знак, что реле сработало. Подсоединив тестер к оставшимся выводам, с включенной прозвонкой или омметром можем проверить замкнулся ли при этом контакт или реле бракованное — вышедшее из строя.

Выше описанным способом, я проверил реле, собрав макетную схему подключения своих ПТФ, заодно убедился в её работоспособности, замечу, что эта схема универсальная и вместо фары может быль любой потребитель (устройство), главное, чтобы стоял соответствующий предохранитель, реле имело необходимую пропускную способность тока, а провода соответствующее сечение.

тумблер в исходном положении.

тумблер нажат.

Надеюсь, что этот небольшой обзор помог вам узнать больше об этом изделии, способах проверки и подключении.

контактное, 12В, промежуточное, принцип работы и управление

На чтение 7 мин. Просмотров 2.3k. Опубликовано 07.08.2019 Обновлено 21. 07.2019

Реле является системой выключателей, необходимых для переключения, разъединения и соединения электроцепей. Цель эксплуатации коммутационного устройства – создание конкретных условий работы техники. Подключить реле означает создать нагрузку на выключатель, управляющий прибором.

Механизмы реле

Основные элементы электромагнитного реле

Релейный прибор выполняется в виде катушки, обвитой большим количеством медной проволоки. Внутри нее расположен сердечник-стержень из металла, зафиксированный на ярме – Г-образной пластине. Поверх сердечника и катушки находится якорь – металлическая пластина, которая удерживается возвратная пружина. К якорю прикреплены подвижные контакты, а напротив них – неподвижные.

Узел из катушки и сердечника – электромагнит, а узел из сердечника, якоря и ярка – магнитопровод. Контакты обеспечивают управление электроцепью, размыкая и замыкая ее.

Принцип работы

Принцип действия электромагнитных реле

Принцип работы реле 4 контактного или 12-вольтной модели схож. Без подачи напряжения на устройство якорь при помощи возвратной пружины отдален от сердечника.

В момент, когда подается напряжение, по обмотке начинает двигаться ток, магнитное поле которого воздействует на сердечник. Намагниченный элемент посредством преодоления усилий возвратной пружины, притягивает якорь. Его активные контакты перемещаются, размыкаясь или замыкаясь с неподвижными.

После прекращения подачи напряжения ток обмотки пропадает, происходит размагничивание сердечника. Возвратная пружина приводит якорь и контакты в исходное состояние.

Разновидности реле

Реле контроля напряжения однофазное цифровое на DIN-рейку

Релейные устройства классифицируются по нескольким параметрам.

Количество фаз

Подразделяются на:

однофазные – предназначены для подачи напряжения в жилых помещениях;
трехфазные – подходят для применения в промышленных условиях.

Трехфазники отключают питание всего оборудования при скачках вольтажа на одной из линий.

Тип переключения

Можно приобрести модели:

максимальные – повышают параметр напряжения до определенной величины;
минимальные – понижают показатель до заданного значения.

Порог напряжения пользователем не устанавливается.

Тип активации воспринимающего элемента

Реле промежуточное РП-18-54 220В DC

Воспринимающий элемент, по включению которого будет работать прибор, – это электромагнит, магнитоэлектрический узел, индукционная или электродинамическая система. В зависимости от его вида существуют реле:

первичные с прямым подключением контактов в сеть;
вторичные – могут подключаться через измерительные индуктивные или емкостные трансформаторы;
промежуточные – усиливают или преобразуют сигналы первичных/вторичных моделей.

Функции воспринимающего элемента – преобразование напряжения в процесс движения якоря относительно ярма.

Тип управления нагрузкой

Для управления напряжением применяются модели:

прямого действия – нагрузка переключается контактами;
косвенного действия – нагрузку подключаются вторичные элементы.

Нагрузка подается и приостанавливается с определенными промежутками.

Тип поступления сигнала

Герконовое реле

В продаже можно найти следующие коммутационные устройства:

электронные – обеспечивают контроль напряжения в условиях высокой нагрузки. Управляют освещением и узлами автомобиля;
герконовые – небольшие модели в виде катушки. Предназначены для замыкания, переключения, размыкания сети. Чувствительны к механическим воздействиям и ультразвуку;
электротепловые – отключают и включают электрический ток по нагреву биметаллической пластины. Используются для электродвигателей на производстве, обустройства однофазной или трехфазной электросети;
временной выдержки – для создания кратковременных пауз применяются схемы замедления. Приборы работают в автомобилях, светофорах, елочных гирляндах;
таймеры света – позволяют программировать освещение теплиц, аквариумов, животноводческих комплексов. К ним подключаются нагреватели, вентиляторы;
электромагнитные – ток статистической обмотки активируется по воздействию магнитного поля. Приборы со средней нагрузкой до 320 А и напряжение до 1,6 кВт могут работать только в сети с постоянным током.

Конструктивно стандартный регулятор имеет вид пакетника для крепления на дин-рейку. Некоторые модели исполняются в виде переходников и удлинителей.

Особенности контактов

Распространенные конфигурации контактных групп реле

По конструкции контактное промежуточное реле состоит из трех типов элементов.

Нормально разомкнутые

Находятся в разомкнутом состоянии до момента подачи питания на катушку. Реле активируется после подачи напряжения, и контакты приходят в замкнутое состояние. Электросеть замыкается.

Нормально замкнутые

Функционируют по обратному принципу, находясь в замкнутом состоянии на момент обесточивания реле. После появления напряжения происходит срабатывание реле, размыкание контактов и цепи.

Перекидные

При обесточивании катушки средний общий контакт якоря замкнут с неподвижным. После того как реле срабатывает, средний элемент вместе с якорем двигается в направлении стационарного контакта и замыкается с ним. Связь с первым стационарным контактом разрывается.

Модели с несколькими контактными группами обеспечивают управление несколькими цепями.

Электрическая схема реле

Принципиальная электросхема реле

Принципиальная схема реле наносится на крышку производителем. Само устройство имеет вид прямоугольника, помечается маркером К с цифрой. Для обозначения контактов без подачи нагрузки применяется буква К с двумя цифрами, разделенными точкой. Первая – это порядковый номер прибора, вторая – порядковый номер контактов.

Контактные группы рядом с катушкой маркируются штриховой линией. Под электросхемой также указывают параметры контактов, величину максимального коммутационного тока. Разновидность токов и напряжение в рабочих условиях наносятся на релейную катушку.

Схемы подключения

Модуль подключается к потребителям в зависимости от конструктивного исполнения и количества контактов.

С несколькими контактами

Схема подключения 4-х контактного реле

Схема активации и работы светового реле, состоящая из 4 контактов позволяет подключить противотуманки через предохранитель:

Поиск дополнительного вольтажа посредством разрезания красного провода на предохранительном блоке и пайки дополнительного.
Установка навесного предохранителя.
Подключение силового реле по нумерации контактов. 30 – кабель после предохранителя, 87 – кабель к ПТФ напрямую, 86 – провод с зацепкой на болт около реле.
Создание системы управления. Вытаскивается кнопка ПТФ без снятия колодки.
Прозвонка провода мультиметром и присоединение его к кузову.
Проверка фар и габаритов.
Повторная прозвнока мультиметром и поиск цифры 12+.

Контакт 85 подкидывается только на провод, при касании к которому появилось 12+.

Схема подсоединения пятиконтактного реле

Схема подсоединения пятиконтактного реле подходит для создания сигнализации. Подключение выполняется так:

Определение контактов. 85 и 86 отвечают за катушку, 30 – общий, 87-а – нормально-замкнутый, 87 – нормально разомкнутый.
Питающий контакт 85 соединяется с сигнализационным проводом.
На катушечный контакт 86 при включенном зажигании подается 12+ Вольт.
Контакты 87-а и 30 подкидываются в разрыв заблокированной цепи.
Инвертируется полярность. На катушечный контакт 85 и контакт 87 подается минус, на контакт 86 с концевиков – плюс. На 30-м остается плюс.

В качестве блокиратора может использоваться бензонасос, стартер, запитка форсунок, зажигание.

Для реле напряжения

Принципиальная схема домашней сети с использованием реле напряжения, УЗО и защитных автоматов

Схема подключения реле напряжения предусматривает монтаж прибора на дин-рейку в распредщитке. Для трехфазной сети выполняется следующее:

Определяется кабель подключения – медный, с сечением 1,5-2,5 мм2.
Подсоединяются контакты ввода через пускатель или контактор.
Находится фаза по маркерам А, В, С и клемма нуля N.
Проводники трех фаз подкидываются на соответствующие верхние клеммы устройства.
Проводник клеммы № 1 подключается на выход катушки.
Клемма № 3 подсоединяется на фазу в обход реле напряжения.
Выход № 2 контакторной катушки нужно подключать к нулевому проводнику сети.
Проводники нагрузки соединяются с клеммами пускателя на выходе.
Нулевые проводники в распредкоробе подкидываются на общую нейтраль.

Для простоты соединения узлов руководствуйтесь схемой на корпусе реле.

Настройки реле

Схема для включения любого реле будет работать только в условиях правильной настройки. Пользователь может установить порог срабатывания по максимальному и минимальному значению, выбрать задержку активации и повторного включения после перезагрузки.

Определившись с типом реле переключения и разобравшись в его схеме, можно самостоятельно создать электроцепь. При работе следует учитывать тип контактов, разновидность устройства и принцип его функционирования.

как устроены, как их выбирать и проверять. Доработка схемы включения электродвигателя вентилятора

В целях экономии средств и упрощения конструкции на автомобилях используется упрощенная включения вентилятора системы охлаждения. В схему входит вентилятора, предохранитель, датчик температуры и соединительные провода. Электродвигатель подключается к массе, а также к плюсу аккумулятора через предохранитель. В разрыв провода массы включен датчик температуры.

Такая схема хороша своей простотой, не нужно использовать дорогостоящие элементы, а количество проводов минимально. Но есть и минусы у нее. Например, датчик температуры, выполняющий роль выключателя, пропускает через себя большой ток, что сказывается на его сроке службы. И еще минус – это резкое включение двигателя. Нагрузка на двигатель резко возрастает до максимального значения, а это негативно сказывается на состоянии электродвигателя.

Использование электромагнитного реле

Применение простого реле слегка усложнит схему, но избавит датчик температуры от наличия большого тока. Ток большой величины будет протекать через контакты реле. Дешевле и проще заменить реле, нежели датчик температуры для включения электровентилятора. Для проведения модернизации потребуется провод и реле с кронштейном для крепления к кузову.

Отсоедините датчик температуры, а провода, которые были на нем, нужно подключить к нормально разомкнутой паре контактов нашего реле. Половина дела сделана, силовая часть готова. Теперь управление. Один вывод датчика температуры соединяем с массой, а вот второй подключаем к катушке реле.

Со второго вывода катушки нужно протянуть провод к плюсовому выводу аккумулятора. Желательно, чтобы подключение производилось через предохранитель, величина тока срабатывания которого может быть и 1 Ампер. Катушка потребляет ток небольшой величины, поэтому самое страшное, что может произойти – это короткое замыкание в проводке. Впоследствии можете параллельно датчику температуры подключить кнопку принудительного включения, которую установите в салоне автомобиля.

Применение полупроводников

Вместо электромагнитного реле можно использовать тиристорный ключ, либо же конструкцию на полевых . Суть та же, только нет подвижных контактов, их функции выполняют электроны и дырки в кристалле полупроводника. Но не забывайте про охлаждение тиристоров и , устанавливайте радиаторы, которые способны будут обеспечить необходимую теплоотдачу.

Плавный пуск двигателя – это весьма полезная функция для управления двигателем. Такое нововведение обеспечит постепенное увеличение нагрузки . Осуществляется такая затея путем применения ШИМ-модуляции. Но вместе со всеми новшествами можно использовать в системе охлаждения второй датчик температуры, у которого температура срабатывания градусов на 5 меньше, чем у основного.

Если при срабатывании основного датчика вентилятор включается на полную мощность, то при срабатывании второго датчика его обороты должны быть вдвое меньше. Для этого при подключении придется использовать резистор. Прекрасно подойдет тот, который установлен на вентиляторе печки. Это позволит не доводить температуру в системе до экстремального значения.

В этой статье я приведу несколько примеров реле применяемых в автомобилях , их отличия и
некоторые варианты использования.
Отечественные реле и их характеристики:
1. Диапазон электропитания: 8…16В.
2. Номинальное напряжение: 12В.
3. Ток управления: не более 0,2А.
4. Напряжение срабатывания: не менее 8,0В.
5. Напряжение отпускания: 1,5…5,0В.
6. Максимальный ток в силовой цепи: 30А.
7. Активное сопротивление обмотки: 80±10 Ом

90.3747-10 в пластмассовом корпусе без фланца крепления;
90.3747-в пластмассовом корпусе с фланцем крепления;
113.3747-в металлическом корпусе с фланцем крепления;
113.3747-10-в металлическом корпусе без фланца крепления;
111.3747-в металлическом корпусе с фланцем крепления;
111.3747-10-в металлическом корпусе без фланца крепления.

Силовые реле, импортные и отечественные, выполняют одинаковую функцию.
Основное их различие в качестве и коммутируемых контактах. Существуют реле с четырьмя и пятью контактами, но все реле имеют контакты обмотки, это 85 и 86 контакты.

В некоторых импортных реле между этими контактами устанавливают гасящие резисторы или диоды, а иногда и то и другое. Эти элементы используют для защиты управляющих цепей от перегрузок возникающих в момент размыкания цепи катушки реле.

На следующем рисунке изображено оригинальное реле, используемое в автомобиле Audi с встроенным гасящим резистором.

Если на корпусе реле изображен значок диода, значит при его включении необходимо соблюдать полярность на контактах управления. Часто эти диоды устанавливают в разъеме, (ответная часть – колодка или soket) в который вставляется реле.

Схема реле содержащее диод и подключение его обмотки:

При подаче напряжения на контакты управления реле срабатывает и замыкает или размыкает электрическую цепь силовыми контактами. Силовые контакты маркируются всегда как 30, 87 и 87а. 30-й контакт всегда присутствует в реле. Он, без подачи напряжения на контакты обмотки, постоянно замкнут на контакт 87а. Если на обмотку подан сигнал, то 30 контакт отключается от 87а и подключается к 87. 87а или 87 контакт могут отсутствовать, тогда реле будет работать только на включение или выключение (замыкание или размыкание) силовой цепи.

Необходимо внимательно следить за маркировкой контактов на реле, т.к. некоторые производители выпускают реле с не стандартным расположением контактов. На рисунке изображено реле фирмы BOSCH, другим расположением контактов. Контакты 30 и 86 поменяны местами.

Реле используют в тех случаях когда исполнительное устройство потребляет больший ток (до 30-40 ампер), чем способен выдать управляющий выход (потребление катушек реле как правило не превышает 200миллиампер). Примеры использования реле для коммутации различных устройств приведены в конце статьи.

Важно отметить, если реле долго эксплуатировалось при коммутации силовых цепей в предельных режимах, то искра проскакивающая при замыкании или размыкании контактов создает нагар между контактами и из-за этого возможно исполнительное устройство не будет работать или будет работать не корректно. Плохой контакт выделяет на себе тепло. При этом в силовых цепях может повышаться потребляемый ток (при плохом контакте ток электродвигателя или лампочки становится импульсно-пусковым), что влечет разогрев мест плохого контакта в коммутируемых цепях и как следствие оплавление пластмассовых деталей крепления контактов. При оплавлении деталей крепления, контакты смещаются и добавляется процесс искрения, что еще больше разогревает место контакта. На рисунке показан появляющийся нагар на контактах отечественного реле. Переключающий контакт отогнут для наглядности. Белые точки – пробой нагара искрой при подключении потребителя, через эти места ответный контакт может привариваться, оставляя подключенным потребитель.

Как наиболее надежные и доступные в продаже, себя зарекомендовали импортные реле под маркой Saturn и San Hold, применяются так же реле других производителей.

Напротив – отечественные реле неудовлетворительны по таким параметрам, как герметичность и износостойкость.

Важно так же покрытие выходных контактов и ответной части (разъема или сокета). Наиболее удачное покрытие контактов реле – лужение. Примеры окисляющихся контактов реле.

Варианты схемных решений подключения реле.

Схемы инверсии сигналов и управления нагрузкой.

Схемы инверсии сигналов могут применяться для инвертирования сигналов концевиков дверей или багажника при подключении к сигнализации или в других случаях.

Так же данные схемы могут использоваться для умощнения сигнала при подключении нагрузки управляемой дополнительным каналом сигнализации. При подключении соленоида замка багажника, управления дополнительным замком капота, дополнительных противотуманных фар, дополнительных звуковых сигналов или при подключении другого электро – оборудования, необходимо устанавливать защитный предохранитель в силовой цепи (+)12Вольт (нижняя схема).

Схема подключения центрального замка при дополнительно установленном активаторе (активаторах) к сигнализациям, не имеющим встроенных реле (интерфейса) центрального замка.

Схема блокировки двигателя с самоподхватом (самоблокировкой).

Для управления реле блокировки можно использовать секретную кнопку, пару геркон-магнит или штатный орган управления выдающий сигнал управления положительной полярности при включенном зажигании (например силовой сигнал на стеклоподъёмнике или обогрев заднего стекла). При управлении кнопкой или герконом, диод D2 не нужен. При управлении штатным органом для разблокировки, кнопка или геркон не нужны, диод D2 необходим.

ДХО (дневные ходовые огни) – дополнительные световые устройства, устанавливаемые на автомобиль для использования в светлое время суток. Хотелось бы подчеркнуть, ДХО предназначены для обозначения вашего транспортного средства перед другими участниками дорожного движения, а не для дополнительного освещения проезжей части. В пользе использования ДХО сомневаться не приходится, ваш автомобиль станет заметен на расстоянии нескольких километров. Достигается это использованием ярких светодиодов в ДХО. В этой статье я расскажу вам о правовых аспектах установки ДХО, а также о различных схемах подключения ДХО.

Законодательство

Перед практикой установки ДХО, хотелось бы немного остановиться на правовых нормах установки ДХО, а также правилах их работы.

Самое первое и основное правило – запрещена самовольная установка дополнительных световых сигналов на автомобиль. Да, вы правы, вы не имеете права устанавливать ДХО на свой автомобиль, если он не был укомплектован ими заводом изготовителем. Это будет расцениваться как внесение изменений в конструкцию транспортного средства. На каждое изменение конструкции транспортного средства должен быть получен сертификат, что само по себе дело не быстрое и не дешевое. В противном случае, сотрудники ДПС выпишут вам штраф, либо вовсе доставить ваш автомобиль на штрафстоянку.

Как же так? Мой сосед на «Оку» поставил ДХО и спокойно ездит! – спросите вы. Ему просто везет на лояльных сотрудников ДПС, которые не обращают внимания на его ДХО – отвечу я вам.

Еще раз — запрещена самовольная установка дополнительных световых сигналов на автомобиль, если он не был укомплектован ими заводом изготовителем. Поэтому, любые изменения конструкции транспортного средства вы производите на свой страх и риск. Совсем другое дело, если комплектация вашего автомобиля не включает в себя ДХО, но в более дорогих комплектациях вашей модели ДХО имеется. В этом случае, вы имеете право установить ДХО без каких-либо согласований с сертифицирующими органами.

Первое правило установки ДХО касается их расположения на кузове автомобиля (см. рисунок). Если кратко описать этот рисунок, то мы получим следующее:

ДХО должны быть установлены на высоте от 250 до 1500 мм;
Расстояние между близлежащими краями ДХО должно быть не менее 600 мм;
Расстояние от внешней боковой поверхности автомобиля до близлежащего края ДХО должно быть не более 400 мм.

Теперь кратко пройдемся по правилам работы и использования ДХО:

ДХО должны использоваться только в светлое время суток;
Запрещено использование ДХО совместно с габаритными огнями, с ближним и дальним светом фар, а также с противотуманными фарами.

Все что не запрещено – разрешено. Вот так все просто. Отдельно хотелось бы остановиться на важном моменте, он касается использования ДХО совместно с дальним светом фар. Правило звучит примерно так: При кратковременном подаче сигнала дальним светом, при отключенных габаритных огнях и ближнем свете фар, ДХО не должны отключаться. Расшифрую: вы едете при отключенных фарах и габаритах, ДХО включены, когда вы сигналите дальним светом встречной машине о приближении к посту ДПС, ваши ДХО не должны отключаться.

Просто? Я тоже думаю, что ничего сложного тут нет. Зная законодательство и правила использования ДХО, мы готовы перейти к практике их подключения. Начнем от простого и неправильного, закончим сложным и правильным. Поехали!

Схема подключения ДХО без реле

Это самая простая схема подключения ДХО, но и самая не правильная. Немного опишу ее. При такой схеме подключения вы подаете напряжение на ДХО от основной цепи питания автомобиля. Основная цепь питания включается в работу при повороте ключа в замке зажигания. Очевидно, ваши ДХО будут работать всегда, пока повернут ключ в замке зажигания, не зависимо от того, какие осветительные приборы вы используете при этом. У вас нет возможности отключить ДХО до тех пор, пока вы не вытащите ключ из замка зажигания.

Как вам уже известно, запрещено использование ДХО совместно с другими осветительными приборами. Я не рекомендую подключение ДХО по такой схеме.

Схема подключения ДХО от датчика давления масла

В этой части мы расскажем, как подключить ДХО, чтобы включались при запуске двигателя. Для подключения по такой схеме, вам потребуется 4ех контактное реле. Принцип работы схемы примерно такой. В нормальном состоянии контакты реле 30 и 87 разомкнуты, т. е. между ними не проходит ток, ДХО выключены.

Как только вы заводите двигатель, на приборной панели гаснет контрольная лампа давления масла, на контакт реле 86 приходит сигнал от датчика давления масла, этот сигнал возбуждает катушку в реле, которая управляет замыканием контактов 30 и 87. После замыкания контактов 30 и 87 ваши ДХО включаются. Данная схема тоже не является правильной т.к. ваши ДХО будут работать всегда, пока заведен двигатель вашего автомобиля.

Схема подключения ДХО через 4 контактное реле

Для подключения ДХО по такой схеме, вам так же, как и в предыдущем случае, потребуется 4ех контактное реле. Более того, схема подключения абсолютно идентична с предыдущим случаем, только вместо управляющего сигнала от датчика давления масла мы будем использовать кнопку в салоне автомобиля. Ваши ДХО будут включаться только при нажатии кнопки в салоне.

Можете добавить немного автоматизации в данную схему. Для того чтобы ДХО гасли при остановке двигателя, вы можете подать сигнал на кнопку от бензонасоса, или от того же датчика давления масла. Данная схема уже имеет право на жизнь, т.к. вы можете управлять работой ДХО в зависимости от ваших условий движения.

Единственный минус заключается в том, что вам необходимо вручную отключать ДХО (нажимать кнопку в салоне) при включении ближнего света фар, а также вручную включать ДХО при движении в светлое время суток.

Схема подключения ДХО через 5 контактное реле

Эта схема является наиболее правильной и автоматизированной, я рекомендую подключать ДХО именно по этой схеме. В этой схеме используется 5ти контактное реле. Давайте немного расскажу о принципе работы 5ти контактного реле. 5ти контактное реле имеет 2 силовых вывода. В нормальном состоянии первый из силовых выводов замкнут, второй разомкнут. После подачи на реле управляющего сигнала, первый вывод станет разомкнутым, а второй замкнутым. Это кажется сложным, но давайте разберемся на примере, и все станет ясно.

На рисунке:

Контакты 85 и 86 — являются управляющими контактами. В зависимости от того, есть ли на них напряжение или нет, замыкаются контакты 87 или 87А;
Контакт 30 – силовой питающий контакт реле. Именно на него надо подавать напряжение для питания потребителей;
Контакты 87 и 87А – контакты присоединения потребителей.

Приведу пример. Напряжения на контактах 85 и 86 нет, питание через реле идет к потребителю на контакт 87А. Напряжения на контактах 85 и 86 есть, реле переключает питание на потребителя на контакте 87.

Как подключить:

Питание на ДХО и фары подаем через контакт 30. Для большей автоматизации возьмите питание от основной цепи автомобиля, которая включается при включении зажигания;
К контакту 87А присоединяем ДХО, которые будут включены всегда;
К контакту 87 присоединяем фары, которые буду включаться только при отключении ДХО;
На контакты 85 или 86 (не имеет значения), подаем управляющий сигнал от кнопки включения фар в салоне;
Оставшийся контакт 85 или 86 присоединяем к корпусу автомобиля.

При таком подключении у вас могут работать или ДХО или фары. На заглушенном автомобиле и ДХО и фары отключаются.

По-моему – это идеальный вариант.

Начинающим автоэлектрикам и людям, дорабатывающим свой автомобиль, зачастую сложно понять фразу «подключить через реле». Что означает подключение через реле и как это сделать? Разберемся в этом.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано . После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Общий смысл подключения через реле – нагрузка на выключатель, который управляет устанавливаемым оборудованием. Все мощные потребители электричества в автомобиле (например, лампы фар, стартер, бензонасос, подогрев заднего стекла, электроусилитель руля) подключены через реле. Благодаря этому, данными устройствами можно управлять маленькими красивыми кнопочками вместо грубых и больших рубильников. Кроме этого, в отдельных случаях, реле позволяет экономить на проводах.

Реле подключают в «разрыв» электрической цепи. Рассмотрим установку реле на примере бензонасоса. Питание на него подается блоком управления двигателем (дальше – компьютером) и, чтобы дорожки платы компьютера выдержали ток, потребляемый насосом, их пришлось бы делать чересчур мощными. Прохождение сильного тока рядом с чувствительными электронными компонентами компьютера, может влиять на их работу. Чтобы избежать подобных проблем, между компьютером и бензонасосом устанавливается реле и компьютер подключается не к насосу, а к этому маленькому «помощнику».

Реле как бы разделяет провод, идущий от блока предохранителей к насосу на две части, которые могут замыкаться внутри реле при подаче напряжения на управляющие контакты магнита. Как уже было сказано в статье про устройство реле, управляющий ток очень мал и никак не сможет повредить компьютеру. Компьютер подает напряжение на управляющие контакты реле, а уже оно «соединяет» внутри себя силовую цепь и подключает бензонасос.

По такому же принципу реле устанавливается и на любые другие потребители электричества в автомобиле. Рассмотрим подключение противотуманок.

Провода на противотуманные фары идут от блока предохранителей, но по пути они проходят через реле. Управляет процессом включения/выключения фар кнопка на торпеде. При ее нажатии напряжение подается на один из управляющих контактов реле, и оно замыкает силовую цепь – лампы в фарах зажигаются. Второй управляющий контакт реле – «массовый», то есть по нему напряжение уходит на кузов автомобиля, создавая электрическую цепь.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к . Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

Автомобильные реле представляют собой электротехнические устройства, предназначенные для замыкания или размыкания электрической цепи под воздействием управляющих сигналов или через определенные временные промежутки. Они служат для регулирования работы оборудования, работающего с большими токами. Как подключить автомобильное реле правильно — читайте в материале нашей статьи.

Общие положения и распространенные случаи применения реле

Часто автовладельцы комплектуют свои автомобили дополнительным оборудованием. Например, устанавливают лебедку, сигнал, мощный прожектор, сигнализацию или, например, таксометр «Орион» . Все это — высокоамперные устройства. И пропускать весь питающий сигнал через кнопку включения этого оборудования не только нецелесообразно, но и опасно.

Во-первых, понадобится высокоамперное устройство включения. Кнопка или тумблер на 30–40 ампер будут внушительных размеров и могут не вписаться в интерьер. Во-вторых, если кнопка будет недостаточной мощности или возникнут нештатные перегрузки в сети — это может привести к пожару. Поэтому рекомендуется установить реле.

Есть несколько основных правил касательно того, как подключить автомобильное реле с обеспечением его нормального функционирования:

Подключать реле стоит только через подходящую по параметрам колодку , выходные провода которой соединяются с электрической цепью при помощи пайки или методом обжимки в специальные разъемные клеммы.
Максимально потребляемая сила тока подключаемого оборудования не должна превышать значений, указанных на реле.
В питающую цепь перед входом в реле необходимо установить предохранитель со значением силы тока, не превышающим указанную на реле.
Управляющая цепь подключается через резистор с параметрами, необходимыми для создания номинальной силы тока, от которой работает катушка реле.

Как подключить четырехконтактное автомобильное реле

Перед началом работ необходимо определиться с местом установки реле и кнопки, а также с путем прокладки проводов. Реле должно находиться в легкодоступном, защищенном от воздействия окружающей среды месте. Как правило, таким местом является пространство вблизи панели штатных реле автомобиля.

Затем реле закрепляется в выбранном месте. От него минусовый провод подключается к клемме на питаемом оборудовании, а плюсовой — через питающие контакты на реле (обычно маркируются числами 30 и 87). Перед реле обязательно ставится предохранитель подходящих параметров.

Плюсовой провод управляющей цепи подключается через контакты на реле (в большинстве случаев они имеют номера 85 и 86). Для нивелировки индукционного скачка после прекращения подачи тока в управляющей цепи параллельно контактам устанавливается диод.

Перед тем как подключить автомобильное четырехконтактное реле , также необходимо установить, какого оно типа: нормально замкнутого или нормально разомкнутого. Это важно, так как нормально замкнутые реле постоянно пропускают питающий сигнал и отключаются при подаче тока в управляющую цепь. Нормально разомкнутые работают наоборот: замыкают цепь в момент включения.

Надеемся, что наша статья была вам полезной! А всё необходимое вы можете приобрести в нашем

Контакты 4 контактного реле – АвтоТоп

Всем привет, вот сижу попиваю пивко, читаю ленту и в очередной раз вижу «Собрал по схеме, не работает помогите».

Попытаюсь объяснить, как оно работает, зачем оно нужно и как его подключить.

1. Вот самое обычное 4 контактное реле

2. На нем на крышке есть схема ножек

Контакты 85 и 86 — это катушка.
Контакт 30 — общий контакт
Контакт 87 — нормально-разомкнутый контакт
Внизу сами ножки имеют такие же маркировки.

3. Как его правильно подключить

Из расшифровки контактов понятно, что пока на реле не подан управляющий сигнал (+), То контакт 30 и 87 разомкнут.

4. Принцип действия

В состоянии покоя, т.е., когда на катушке нет питания, контакт 30 разомкнут. При одновременной подаче питания на контакты 85 и 86 (на один контакт «плюс» на другой — «минус», без разницы куда что, если на реле нет маркировки диода) катушка «возбуждается», то есть срабатывает. Тогда контакт 30 соединяется с контактом 87.

5.Зачем оно нужно

Реле — электрическое устройство (выключатель), предназначенное для замыкания и размыкания различных участков электрических цепей при заданных изменениях электрических или неэлектрических входных величин.
Типы реле могут различаться по управляющему сигналу и по исполнению, не будем останавливаться на этом.ем более все это есть на той же википедии. Отметим лишь, что наибольшее распростран
:
Реле предназначено для коммутации больших токов нагрузки. Другими словами является переключателем, а еще проще — принцип работы реле — малым током (например сигналом кнопки) включать цепи с большим током. А используют реле, когда исполнительное устройство (стартер, генератор, вентилятор, обогрев зеркал, клаксон и т.д.) потребляет больший ток (до 30-40 ампер).

НАПРИМЕР: Для того чтобы с маленькой кнопочки завести двигатель, необходимо, чтобы включился стартер, который потребляет от 80 до 300 ампер. Если не использовать реле, тогда кнопка не выдержит большого тока и расплавится, также как и не предназначенная для больших токов проводка. Поэтому, делают подключение через реле (между кнопочкой и стартером устанавливают реле), которое по импульсу малого тока кнопки внутри себя замыкает мощные контакты, тем самым включая стартер.

Надеюсь кому нибудь написанное будет полезно.
Если где ошибся пишите исправлю.

Давайте я предположу, что Вы не знаете как подключать птф в машине, где они не предусмотрены и объясню, так будет проще понять как подключится к штатной кнопке задних противотуманок.

1.Противотуманки подключаются через защиту(предохранитель) и силовое реле (4х контактное реле света)
2. Ищем, откуда хотим взять 12+ в машине для света. Я рекомендую разрезать самый толстый провод(красный) на блоке предохранителей и приять туда свой. Только пайка. Если нет пайки — все плохо, где-то что-то получится не так, может и машина сгореть.
3.Цепляем предохранитель. Есть навесные предохранители, 10грн штука на авторынках.
4.Подключаем силовое реле. На нем 4 контакта. Они подписаны номерами.
4.1 Контакт 30. Сюда подключаем провод после предохранителя
4.2 Контакт 87. Сюда подключаем провод на прямую к ПТФ
4.3 Контакт 86. Сюда подключаем провод и цепляем его на массу, на ближайший болт рядом с реле.
4.4. Контакт 85. Тут самое интересное. Это управляющий контакт. Когда на 85 попадет 12+, то контакт 30и87 замыкаются будто выключатель.
4.4.1 Проще — вытягием кнопку птф. Не снимаем колодку.
4.4.2 Берем мультиметр, цепляем один провод на кузов, только на нержавое место.
4.4.3 Включаем габариты и фары. Только в таком случае будут работать задние птф.
4.4.4 Теперь проводим эксперимент. ПТФ выключены — где у нас есть +, на каких проводах. Нашли запомнили/записали и поняли что они нам не надо.
4.4.5 Включаем кнопку и смотрим где 12+ появлися после включения.
4.4.6 Нашли? Тогда прикручиваемся к нему и тянем на контакт 85.

UPD:
Допустим, вы не знаете как подключить бензонасос на своем новеньком инжекторе. Используется стандартное силовое реле=)
бензонасос, если управляющий «-«:
вход 30 от замка зажигания или акб через предохранитель
выход87 на «+» бензонасоса
вход 85 постоянный «+» от замка зажигания
вход 86 от ЭБУ.

бензонасос, если управляющий «+»
вход 30 — от замка зажигания или акб через предохранитель
выход87 на «+» бензонасоса
86 масса (кузов)
85 управляющий от ЭБУ(+)

UPD 03. 03.14 :
человек спрашивал как через реле подключить вентилятор охлаждения радиатора, мой ответ:
«по факту, :
1. провод от зажигания идет на датчик в радиаторе, с радиатора он попадает на контакт «85» реле.
2.контакт 86 подключен на массу кузова.
3.через предохранитель на контакт 30 идет плюс.
4.Вывод 87 или 87А подключается на сам вентилятор.
5.Второй провод вентелятора на массу.

Если хочешь, чтобы как в стоке вентелятор работал даже после выключения зажигания, то на 85 и 30 контакт нужно подавать плюс с блока предохранителей или напрямую от акб через навесной предохранитель.»

Машины год от года становятся все умнее – они уже самостоятельно вращают рулем, меняют жесткость подвески, делают водителю массаж пятой точки и многое другое… Однако конечный исполнительный механизм большинства электрических цепей автомобиля, скромная «рабочая лошадка» – это реле, практически не изменившее свою конструкцию аж с 1831 года, когда впервые было изобретено… Что обычному автовладельцу полезно знать о реле?

Как устроено и применяется реле

К ак известно, габариты и мощность выключателя, коммутирующего мощную нагрузку, должны этой нагрузке соответствовать. Нельзя включить такие серьезные потребители тока в автомобиле, как, скажем, вентилятор радиатора или обогрев стекла крошечной кнопочкой – её контакты просто сгорят от одного-двух нажатий. Соответственно, кнопка должна быть крупной, мощной, тугой, с четкой фиксацией положений on/off. К ней должны подходить длинные толстые провода, рассчитанные на полный ток нагрузки.

Но в современном автомобиле с его изящным дизайном интерьера места таким кнопкам нет, да и толстые провода с дорогостоящей медью стараются применять экономно. Поэтому в качестве дистанционного силового коммутатора чаще всего применяется реле – оно устанавливается рядом с нагрузкой или в релейном боксе, а управляем мы им с помощью крошечной маломощной кнопочки с подведенными к ней тоненькими проводками, дизайн которой легко вписать в салон современной машины.

Внутри простейшего типичного реле располагается электромагнит, на который подается слабый управляющий сигнал, а уже подвижное коромысло, которое притягивает к себе сработавший электромагнит, в свою очередь замыкает два силовых контакта, которые и включают мощную электрическую цепь.

В автомобилях чаще всего используются два типа реле: с парой замыкающих контактов и с тройкой переключающих. В последнем при срабатывании реле один контакт замыкается на общий, а второй в это время отключается от него. Существуют, конечно же, и более сложные реле, с несколькими группами контактов в одном корпусе – замыкающими, размыкающими, переключающими. Но встречаются они существенно реже.

Обратите внимание, что на нижеприведенной картинке у реле с переключающей контактной тройкой рабочие контакты пронумерованы. Пара контактов 1 и 2 называется «нормально замкнутые». Пара 2 и 3 – «нормально разомкнутые». Состоянием «нормально» считается состояние, когда на обмотку реле НЕ подано напряжение.

Наиболее распространенные универсальные автомобильные реле и их контактные выводы со стандартным расположением ножек для установки в блок предохранителей или в выносную колодку выглядят так:

Герметичное реле из комплекта нештатного ксенона выглядит иначе. Залитый компаундом корпус позволяет ему надежно работать при установке вблизи фар, где водяной и грязевой туман проникают под капот через решетку радиатора. Цоколевка выводов – нестандартная, поэтому реле комплектуется собственным разъемом.

Для коммутации больших токов, в десятки и сотни ампер, используют реле иной конструкции, нежели описанные выше. Технически суть неизменна – обмотка примагничивает к себе подвижный сердечник, который замыкает контакты, но контакты имеют значительную площадь, крепление проводов – под болт от М6 и толще, обмотка – повышенной мощности. Конструктивно эти реле сходны со втягивающим реле стартера. Применяются они на грузовых машинах в качестве выключателей массы и пусковых реле того же стартера, на разной спецтехнике для включения особо мощных потребителей. Нештатно их используют для аварийной коммутации джиперских лебедок, создания систем пневмоподвески, в качестве главного реле системы самодельных электромобилей и т.п.

К слову, само слово «реле» переводится с французского как «перепряжка лошадей», и появился сей термин в эпоху развития первых телеграфных линий связи. Малая мощность гальванических батарей того времени не позволяла передавать точки и тире на дальние расстояния – все электричество «гасло» на длинных проводах, и доходившие до корреспондента остатки тока были неспособны шевельнуть головку печатающего аппарата. В результате линии связи стали делать «с пересадочными станциями» – на промежуточном пункте ослабевшим током активировали не печатающий аппарат, а слабенькое реле, которое уже, в свою очередь, открывало путь току из свежей батареи – и далее, и далее…

Что нужно знать о работе реле?

Напряжение, которое обозначено на корпусе реле, – это усредненное оптимальное напряжение. На автомобильных реле пропечатано «12V», но срабатывают они и при напряжении 10 вольт, сработают и при 7-8 вольтах. Аналогично и 14,5-14,8 вольт, до которых поднимается напряжение в бортсети при запущенном двигателе, им не вредит. Так что 12 вольт – это условный номинал. Хотя реле от 24-вольтовой грузовой машины в 12-вольтовой сети не заработает – тут уж разница слишком велика…

Второй главный параметр реле после рабочего напряжения обмотки – максимальный ток, который может пропустить через себя контактная группа без перегрева и пригорания. Указывается он обычно на корпусе – в амперах. В принципе, контакты всех автомобильных реле достаточно мощные, «слабаков» тут не водится. Даже самое миниатюрное коммутирует 15-20 ампер, реле стандартных размеров – 20-40 ампер. Если ток указывается двойной (например, 30/40 А), то это означает кратковременный и долговременный режимы. Собственно, запас по току никогда не мешает – но это касается в основном какого-то нештатного электрооборудования автомобиля, подключаемого самостоятельно.

Выводы автомобильных реле маркируются в соответствии с международным электротехническим стандартом для автопрома. Два вывода обмотки пронумерованы цифрами «85» и «86». Выводы контактной «двойки» или «тройки» (замыкающие или переключающие) обозначаются как «30», «87» и «87а».

Впрочем, гарантии маркировка, увы, не дает. Российские производители порой маркируют нормально замкнутый контакт как «88», а иностранные – как «87а». Неожиданные вариации стандартной нумерации встречаются и у безымянных «брендов», и у компаний уровня Bosch. А иногда контакты и вовсе маркируются цифрами от 1 до 5. Так что если тип контактов не подписан на корпусе, что нередко случается, лучше всего проверить распиновку неизвестного реле при помощи тестера и источника питания 12 вольт – подробнее об этом ниже.

Контактные выводы реле, к которым подключается электропроводка, могут быть «ножевого» типа (для установки реле в разъем колодки), а также под винтовую клемму (обычно у особо мощных реле или реле устаревших типов). Контакты бывают «белыми» или «желтыми». Желтые и красные – латунь и медь, матовые белые – луженая медь или латунь, блестящие белые – сталь, покрытая никелем. Луженые латунь и медь не окисляются, но голая латунь и медь – лучше, хотя и склонны темнеть, ухудшая контакт. Никелированная сталь также не окисляется, но сопротивление её высоковато. Неплохо, когда силовые выводы – медные, а выводы обмотки – никелированные стальные.

Чтобы реле сработало, на его обмотку подается питающее напряжение. Полярность его – безразлична для реле. Плюс на «85» и минус на «86», или наоборот – без разницы. Один контакт обмотки реле, как правило, постоянно подсоединен к плюсу или минусу, а на второй приходит управляющее напряжение с кнопки или какого-либо электронного модуля.

В прежние годы чаще использовалось постоянное подключение реле к минусу и плюсовой управляющий сигнал, сейчас более распространен обратный вариант. Хотя это не догма – бывает по-всякому, в том числе и в рамках одного автомобиля. Единственный вариант исключения из правил – реле, в котором параллельно обмотке подключен диод – тут уже полярность важна.

Если напряжение на обмотку реле подает не кнопка, а электронный модуль (штатный или нештатный – например, охранное оборудование), то при отключении обмотка дает индуктивный всплеск напряжения, который способен повредить управляющую электронику. Чтобы погасить всплеск, параллельно обмотке реле включается защитный диод.

Как правило, внутри электронных узлов эти диоды уже есть, но иногда (в особенности в случае различного допоборудования) требуется реле со встроенным внутри диодом (в этом случае его символ маркирован на корпусе), а изредка применяется выносная колодка с диодом, припаянным со стороны проводов. И если вы устанавливаете какое-то нештатное электрооборудование, нуждающееся, согласно инструкции, в таком реле, требуется строго соблюдать полярность при подключении обмотки.

Обмотка реле потребляет мощность около 2-2,5 ватт, из-за чего его корпус во время работы может достаточно сильно греться – это не криминально. Но нагрев допускается у обмотки, а не у контактов. Перегрев же контактов для реле губителен: они обугливаются, разрушаются и деформируются. Такое случается чаще всего в неудачных экземплярах реле российского и китайского производства, у которых плоскости контактов порой не параллельны друг другу, контактная поверхность из-за перекоса недостаточна, и при работе идет точечный токовый разогрев.

Реле не выходит из строя мгновенно, но рано или поздно перестает включать нагрузку, или наоборот – контакты привариваются друг к другу, и реле перестает размыкаться. К сожалению, выявить и предупредить такую проблему не совсем реально.

Проверка реле

При ремонте неисправное реле обычно временно подменяют исправным, а затем заменяют на аналогичное, и дело с концом. Однако мало ли какие задачи могут возникнуть, к примеру, при установке дополнительного оборудования. А значит, полезно будет знать элементарный алгоритм проверки реле с целью диагностики или уточнения цоколевки – вдруг попалось нестандартное? Для этого нам понадобятся источник питания с напряжением 12 вольт (блок питания или два провода от аккумулятора) и тестер, включенный в режиме измерения сопротивления.

Предположим, что у нас реле с 4 выводами – то есть, с парой нормально разомкнутых контактов, работающих на замыкание (реле с переключающей контактной «тройкой», проверяется аналогичным образом). Сперва касаемся щупами тестера поочередно всех пар контактов. В нашем случае это 6 комбинаций (изображение условное, чисто для понимания).

На одной из комбинаций выводов омметр должен показать сопротивление около 80 ом – это обмотка, запомним или пометим её контакты (у автомобильных 12-вольтовых реле наиболее распространенных типоразмеров это сопротивление бывает в диапазоне от 70 до 120 ом). Подадим на обмотку напряжение 12 вольт от блока питания или АКБ – реле должно отчетливо щелкнуть.

Соответственно, два других вывода должны показывать бесконечное сопротивление – это наши нормально разомкнутые рабочие контакты. Подключаем к ним тестер в режиме прозвонки, а на обмотку одновременно подаем 12 вольт. Реле щелкнуло, тестер запищал – все в порядке, реле работает.

Если же вдруг на рабочих выводах прибор показывает замыкание даже без подачи напряжения на обмотку, значит, нам попалось редкое реле с НОРМАЛЬНО ЗАМКНУТЫМИ контактами (размыкающимися при подаче напряжения на обмотку), либо, что более вероятно, контакты от перегрузки оплавились и сварились, замкнувшись накоротко. В последнем случае реле отправляется в утиль.

Устройство, схема и подключение промежуточного реле

Здравствуйте, уважаемые читатели сайта sesaga.ru. Промежуточные электромагнитные реле применяются во многих электронных и электрических схемах и предназначены для коммутации электрических цепей. Они используются для усиления и преобразования электрических сигналов; запоминания информации и программирования; распределения электрической энергии и управления работой отдельных элементов, устройств и блоков аппаратуры; сопряжения элементов и устройств радиоэлектронной аппаратуры, работающих на различных уровнях напряжений и принципах действия; в схемах сигнализации, автоматики, защиты и т.п.

Промежуточное электромагнитное реле представляет собой электромеханическое устройство, которое может коммутировать электрические цепи, а также управлять другим электрическим устройством. Электромагнитные реле делятся на реле постоянного и переменного тока.

Работа электромагнитного реле основана на взаимодействии магнитного потока обмотки и подвижного стального якоря, который намагничивается этим потоком. На рисунке показан внешний вид промежуточного реле типа РП-21.

1. Устройство реле.

Реле представляет собой катушку, обмотка которой содержит большое количество витков медного изолированного провода. Внутри катушки находится металлический стержень (сердечник), закрепленный на Г-образной пластине, называемой ярмом. Катушка и сердечник образуют электромагнит, а сердечник, ярмо и якорь образуют магнитопровод реле.

Над сердечником и катушкой расположен якорь, выполненный в виде пластины из металла и удерживаемый при помощи возвратной пружины. На якоре жестко закреплены подвижные контакты, напротив которых расположены соответствующие пары неподвижных контактов. Контакты реле предназначены для замыкания и размыкания электрической цепи.

2. Как работает реле.

В исходном состоянии, пока на обмотку реле не подано напряжение, якорь под воздействием возвратной пружины находится на некотором расстоянии от сердечника.

При подаче напряжения в обмотке реле сразу начинает течь ток и его магнитное поле намагничивает сердечник, который преодолевая усилие возвратной пружины, притягивает якорь. В этот момент контакты, закрепленные на якоре, перемещаясь, замыкаются или размыкаются с неподвижными контактами.

После отключения напряжения ток в обмотке исчезает, сердечник размагничивается, и пружина возвращает якорь и контакты реле в исходное положение.

3. Контакты реле.

В зависимости от конструктивных особенностей контакты промежуточных реле бывают нормально разомкнутые (замыкающие), нормально замкнутые (размыкающие) или перекидные.

3.1. Нормально разомкнутые контакты.

Пока напряжение питания не подано на катушку реле, его нормально разомкнутые контакты всегда разомкнуты. При подаче напряжения реле срабатывает и его контакты замыкаются, замыкая электрическую цепь. На рисунках ниже показана работа нормально разомкнутого контакта.

3.2. Нормально замкнутые контакты.

Нормально замкнутые контакты работают наоборот: пока реле обесточено, они всегда замкнуты. При подаче напряжения реле срабатывает и его контакты размыкаются, размыкая электрическую цепь. На рисунках показана работа нормально разомкнутого контакта.

3.3. Перекидные контакты.

У перекидных контактов при обесточенной катушке средний контакт, закрепленный на якоре, является общим и замкнут с одним из неподвижных контактами. При срабатывании реле средний контакт вместе с якорем перемещается в сторону другого неподвижного контакта и замыкается с ним, одновременно разрывая связь с первым неподвижным контактом. На рисунках ниже показана работа перекидного контакта.

Многие реле имеют не одну, а несколько контактных групп, что позволяет осуществлять управление несколькими электрическими цепями одновременно.

К контактам промежуточных реле предъявляются особые требования. Они должны иметь малое переходное сопротивление, большую износоустойчивость, малую склонность к привариванию, высокую электропроводность и большой срок службы.

В процессе работы контакты своими токоведущими поверхностями прижимаются друг к другу с определенным усилием, создаваемым возвратной пружиной. Токоведущая поверхность контакта, соприкасающаяся с токоведущей поверхностью другого контакта называется контактной поверхностью, а место перехода тока из одной контактной поверхности в другую называется электрическим контактом.

Соприкосновение двух поверхностей происходит не по всей кажущейся площади, а лишь отдельными площадками, так как даже при самой тщательной обработке контактной поверхности на ней все равно будут оставаться микроскопические бугорки и шероховатости. Поэтому общая площадь соприкосновения будет зависеть от материала, качества обработки контактных поверхностей и усилия сжатия. На рисунке показаны контактные поверхности верхнего и нижнего контактов в сильно увеличенном виде.

В месте перехода тока с одного контакта в другой возникает электрическое сопротивление, которое называется переходным сопротивлением контакта. На величину переходного сопротивления существенное влияние оказывает величина контактного нажатия, а также сопротивление окисных и сульфидных пленок, покрывающих контакты, так как они являются плохими проводниками.

В процессе длительной работы поверхности контактов изнашиваются и могут покрываться налетами копоти, окисными пленками, пылью, непроводящими частицами. Также износ контактов может быть вызван механическими, химическими и электрическими факторами.

Механический износ происходит при скольжении и ударах контактных поверхностей. Однако главной причиной разрушения контактов являются электрические разряды, возникающие при размыкании и замыкании цепей в особенности цепей постоянного тока с индуктивной нагрузкой. В момент размыкания и замыкания на контактных поверхностях происходят явления плавления, испарения и размягчения контактного материала, а также перенос металла с одного контакта на другой.

В качестве материалов для контактов реле применяют серебро, сплавы твердых и тугоплавких металлов (вольфрам, рений, молибден) и металлокерамические композиции. Наибольшее применение получило серебро, обладающее малым контактным сопротивлением, высокой электропроводностью, хорошими технологическими свойствами и относительно невысокой стоимостью.

Следует помнить, что абсолютно надежных контактов нет, поэтому для повышения их надежности применяют параллельное и последовательное включение контактов: при последовательном включении контакты могут разорвать большой ток, а параллельное включение повышает надежность замыкания электрической цепи.

4. Электрическая схема реле.

На принципиальных схемах катушка электромагнитного реле изображается прямоугольником и буквой «К» с цифрой порядкового номера реле в схеме. Контакты реле обозначаются этой же буквой, но с двумя цифрами, разделенными точкой: первая цифра указывает на порядковый номер реле, а вторая на порядковый номер контактной группы этого реле. Если же на схеме контакты реле расположены рядом с катушкой, то их соединяют штриховой линией.

Запомните. На схемах контакты реле изображают в состоянии, когда на него напряжение еще не подано.

Электрическую схему и нумерацию выводов реле производитель указывает на крышке, закрывающей рабочую часть реле.

На рисунке видно, что выводы катушки обозначены цифрами 10 и 11, и что реле имеет три группы контактов:
7 — 1 — 4
8 — 2 — 5
9 — 3 — 6

Здесь же под электрической схемой указаны электрические параметры контактов, показывающие, какой максимальный ток они могут пропустить (коммутировать) через себя.

Контакты данного реле коммутируют переменный ток не более 5 А при напряжении 230 В, и постоянный ток не более 5 А при напряжении 24 В. Если же через контакты пропускать ток больше указанного, то они очень скоро выйдут из строя.

На некоторых типах реле производитель дополнительно нумерует выводы со стороны присоединений, что очень удобно.

Для удобства эксплуатации, замены и монтажа реле применяют специальные колодки, которые устанавливаются на стандартную DIN-рейку. В колодках предусмотрены отверстия для контактов реле и винтовые контакты для подключения внешних проводников. Винтовые контакты имеют нумерацию контактов, которая соответствует нумерации контактов реле.

Также на катушках реле указывают род тока и рабочее напряжение обмотки реле.

На этом пока закончим, а во второй части рассмотрим основные параметры и подключение электромагнитных реле, где на примерах простых схем разберем работу реле.

До встречи на страницах сайта.
Удачи!

Литература:

1. И. Г. Игловский, Г. В. Владимиров – «Справочник по электромагнитным реле», Л., Энергия, 1975 г.
2. М. Т. Левченко, П. Д. Черняев – «Промежуточные и указательные реле в устройствах релейной защиты и автоматики», Энергия, Москва, 1968, (Б-ка электромонтера, вып. 255).
3. В. Г. Борисов, – «Юный радиолюбитель», Москва, «Радио и связь» 1992 г.

4 Х контактное реле распиновка

Очень прошу — объясните НА ПАЛЬЦАХ или пошлите на какой-нибудь сайт, где очень доходчиво и для новичков показано или рассказано, КАК работает автомобильное реле. Т.е. на примере: «питание 12В мы подключаем к такому то контакту на реле, массу мы подключаем к такому и реле делает то то. ». Уже весь инет перерыл, но везде описания заумные, никак не могу понять принцип работы. Ну то есть принцип работы я понимаю, это либо разгрузить цепь, либо наоборот, повысить напряжение в цепи, но я НЕ МОГУ РАЗОБРАТЬСЯ какие контакты куда подключаются. На реле есть обозначения 87, 86 и т.п. и схемка нарисована, а я не могу в ней разобраться никак.

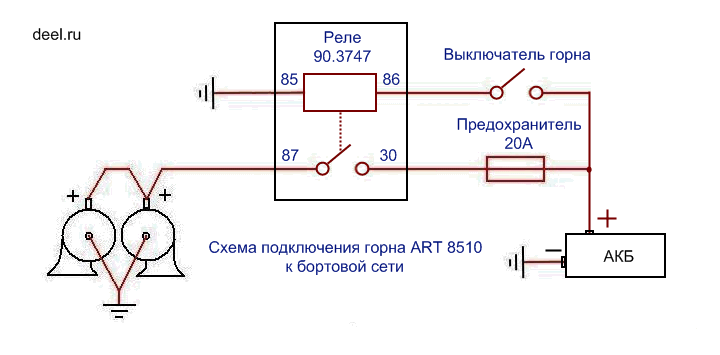

Артикул: 75.3777-10/90.3747-10 , артикулы доп.: 75.3777-10, 90.3747-10

Код для заказа: 002827

Эти контакты можно найти опытным путем, имея два провода и аккумулятор, подключив один провод к плюсу, а другой к минусу, подаем питание на разные выводы пока не услышим щелчёк – знак, что реле сработало. Подсоединив тестер к оставшимся выводам, с включенной прозвонкой или омметром можем проверить замкнулся ли при этом контакт или реле бракованное – вышедшее из строя.

тумблер в исходном положении.

Надеюсь, что этот небольшой обзор помог вам узнать больше об этом изделии, способах проверки и подключении.

Прежде чем изучать схему подключения какого-либо автомобильного устройства через реле, нужно знать, что такое реле вообще и как оно работает. Об этом подробно написано здесь. После того, как вы поймете принцип работы этого несложного устройства, разобраться с его подключением будет гораздо легче.

Используя данную схему можно подключить практически любое мощное устройство и управлять им небольшой красивой клавишей. В некоторых случаях реле может стать спасением от заводских недоработок. Так, например, в ВАЗ-2106 ток, идущий на втягивающее реле стартера через замок зажигания, достаточно быстро приводит к неисправности контактной группы замка. Избавляются от данной неприятности установкой промежуточного реле и изменением питания втягивающего реле. После доработки, через контактную группу замка начинает проходить слабый управляющий ток, а уже реле подключает мощное питание стартера.

От вопросов и ответов

с TJ Byers

Срок службы реле

Вопрос:

Я использую реле DPDT для управления двигателем постоянного тока на 90 В, который тянет 1,5 А при полной нагрузке. Контакты реле рассчитаны на 10 ампер при 240 В переменного тока. Проблема в том, что контакты приварены. Из древних воспоминаний я извлек идею о том, что я видел конденсатор, используемый на контактах для уменьшения дуги. Я просмотрел большую часть своих старых ресурсов по электротехнике и не нашел почти ничего, связанного с этой идеей.

Чтобы посчитать, что мне нужно, я выкопал формулу, что I = C dv / dt. Предполагая, что изменение напряжения (dv) составляет 90 вольт, время (dt) составляет 1 мс, а ток составляет 1,5 ампер, я придумываю уравнение, что C (емкость, которая мне нужна) = 0,001 (1,5 / 90) или примерно 1,6. мФ для адекватного поглощения искры. Я подключил к точкам конденсатор на 2,2 мФ, 250 В, и, похоже, он работает без сбоев. У меня вопрос, а я хоть близко?

Грег Смит
через Интернет

Ответ:

Вы пришли к правильному ответу окольным путем — и ошиблись в своих вычислениях.Ответ на ваше уравнение на самом деле 16 мФ, а не 1,6 мФ, но 1,6 мФ — правильное значение. Практическое правило для этого метода — от 0,5 до 1,0 мФ на ампер. В вашем случае 1,5 ампера составляют 1,5 мФ — очень близко к вашему «расчету» 1,6 мкФ. Однако вы были правы, выбрав для этого приложения конденсатор на 250 вольт. Правило большого пальца говорит от 200 до 300 вольт.

Однако следует соблюдать осторожность при использовании этого метода. По мере увеличения емкости увеличиваются заряд и количество накопленной энергии в конденсаторе.Это энергия и ток, которые должны отводиться через контакты — со скоростью I = C dv / dt, когда они замыкаются. (Видите, где в игру вступает ваша формула?)

Этого скачка тока может быть достаточно для сваривания контактов и фактически отмены вашего решения. Идеальный способ подавить дугу без риска повреждения контактов при последующем замыкании — это добавить резистор последовательно с конденсатором, как показано ниже. Значение резистора обычно составляет от 0,5 до 1,0 Ом на вольт — в вашем случае около 50 Ом.Таким образом, правило без математики — 1 мФ на ампер и 0,5 Ом на вольт.

Чтобы выразить это математически, нам не потребуется ничего, кроме закона Ома и формулы заряда конденсатора. Когда точки разделяются (прерываются), текущий поток хочет продолжать течь, и он будет делать это, зажигая дугу. Критерии создания и поддержания дуги сложны, но достаточно сказать, что после того, как дуга зажжена, ее труднее погасить, потому что она создает свою собственную самоподдерживающуюся среду — так же, как лесной пожар создает свои собственные ветры, чтобы кормить себя.

Условия, необходимые для зажигания дуги, зависят от напряжения на размыкающих контактах (промежутке) и тока в данный момент. Теперь, если мы поместим конденсатор на контакты, крышка будет действовать как короткое замыкание при размыкании контактов. В этот момент крышка начинает заряжаться по формуле t = RC, где R можно рассчитать из R = E / I, где E — напряжение на точках, а I — ток, протекающий во время разрыва.

Если мы сможем сбалансировать время зарядки конденсатора и время, необходимое для того, чтобы контакты открылись достаточно широко, чтобы напряжение не могло перепрыгнуть через промежуток, дуга подавляется.Обычно это 0,1 мс для ретрансляции кадров описываемого вами типа. Подставляя эти значения в наши уравнения, мы получаем R = 90 В / 1,5 А = 60 Ом. Вычисляя емкость, получаем C = t / R = 0,0001 / 60 = 1,67 мФ.

Забудьте об этом, если вы пытаетесь вычислить математику для ограничителя переменного напряжения. Синусоидальная волна самозатухает, потому что она пересекает ноль. То есть два раза в каждом цикле напряжение на контактах равно нулю, поскольку напряжение меняется с положительного на отрицательное.В таких условиях поддерживать дугу очень сложно — это подтвердят многие сварщики.

Relay Contact — обзор

3.

3 Отключение с электрической сигнализацией

Схема электрического отключения также показана в общих чертах на Рис. 2.41. Любая электрическая функция отключения передается на передний и задний соленоиды отключения через дублированные системы контактов реле. Эти реле разделены на расцепители категории A и категории B . Отдельные наборы контактов на одних и тех же реле отключают автоматические выключатели напрямую в случае срабатывания категории A и через реле малой мощности в случае срабатывания категории B. Для включения механических отключений, например отключения при превышении скорости, чтобы сигнализировать об отключении автоматических выключателей, потеря давления защитной жидкости обнаруживается наборами реле давления, которые обеспечивают дополнительные входы для инициирования отключения категории B через низкий реле прямого действия. Реле давления также могут использоваться для отключения котла и вспомогательных устройств, например, обратных клапанов стравливаемого пара, в зависимости от области применения.

Реле с малой прямой мощностью используют измерение мощности через трансформаторы напряжения и тока, чтобы определить, когда вырабатываемая мощность составляет менее 1%.Это обеспечивает почти полное закрытие паровых клапанов и недопустимость превышения скорости при размыкании автоматических выключателей, даже если в дальнейшем закрытие парового клапана не происходит.

Вышеупомянутые общие принципы могут быть реализованы различными способами с резервированием «1 из 2» или «2 из 3». Хотя ранее описанная гидравлическая система отключения представляет собой систему «1 из 2», будет видно, что совместимость с трехканальной электрической системой все еще возможна. Теперь подробно описывается каждая из двух систем.

Резервирование системы «1 из 2» сложнее, чем предполагает простая интерпретация этого названия. В каждый из двух каналов встроены дополнительные преобразователи, так что можно использовать не менее двух преобразователей на канал или всего четыре преобразователя. Последовательное соединение двух контактов инициирования отключения в каждом канале позволяет любому отдельному преобразователю выйти из строя, не вызывая отключения турбины. Однако ни один единичный отказ электрического компонента не предотвратит истинного отключения.Идентификация неисправных компонентов осуществляется либо схемами контроля, либо рутинными испытаниями под нагрузкой датчиков, инициирующих срабатывание «передней» и «задней» систем, по очереди. На рисунке 2.42 показана упрощенная схема отключения для одного отключения категории A , одного отключения категории B и аварийных кнопок оператора. «Передняя» и «задняя» цепи полностью независимы и питаются от двух разных источников питания постоянного тока. Необходимо подать питание на соленоид отключения турбины SOL, чтобы инициировать отключение турбины через клапан аварийного отключения (контур 2).В качестве резерва на схеме 3 показан дублированный набор контактов, управляющих вспомогательным реле OP. Отдельные наборы контактов в этом реле затем приводят в действие электромагнитные клапаны сброса давления каждого реле парового клапана, они относятся к типу 2.

РИС. 2.42. Упрощенная схема отключения с резервированием «1 из 2» с дополнительным резервированием датчиков

Цепь 1 показывает типичную функцию отключения категории A , высокое давление выхлопных газов турбины низкого давления, измеряемое реле давления PS6 и 7.Они показаны в нормальном рабочем положении; при возникновении условия отключения PS6 замыкается и активирует реле флага AXR1.1. Если PS7 также замыкается, TR3 запитывается через контакты AXR1.1 и AXR1.2. Если «передняя» система проверяется, переключатель проверки будет в положении T1, и вместо инициирования отключения лампа LP1 загорится при замыкании PS6 и PS7. Контрольно-измерительные приборы, связанные с контрольным выключателем, позволяют подавать атмосферное давление на реле давления PS6 и PS7, тем самым всесторонне проверяя функционирование всех компонентов вплоть до лампы.

Контур 4 очень похож, в этом случае PS1 и PS2 обеспечивают отключение реле низкого давления жидкости категории B , показанное на рис. 2.41. Вспомогательное реле TPR2.1 используется для обеспечения других блокировок, а также отключений. Один контакт TPR2.1 подключен параллельно с другими отключающими контактами категории B для включения реле отключения TR7. В свою очередь, контакты этого реле, которые не показаны, инициируют отключение автоматического выключателя через реле малой прямой мощности.

Концепция отключения «1 из 2» обеспечивается дублированием в цепи заднего канала, где полностью независимые наборы датчиков инициируют отключение.Из-за конфигурации гидравлической системы отключения турбины отключение происходит, как только подается питание на любой из соленоидов отключения турбины.

В примерах, выбранных для иллюстрации типичных отключений категорий A и B , использовалось по два реле давления в каждом канале. Для других функций отключения может подойти другая форма резервирования. Таким образом, в некоторых приложениях для отключения используется высокая температура выхлопных газов низкого давления, измерение выполняется в каждом потоке каждого выхлопа. Для машины с шестью выхлопными трубами будет использоваться 12 преобразователей, по шесть в каждом канале, объединенных в три пары, чтобы обеспечить защиту от ложных срабатываний.

На рисунке 2.43 показан второй метод реализации схемы электрического отключения турбогенератора с использованием системы большинства голосов «2 из 3». Используя эту технику, практически невозможно, чтобы какой-либо отдельный компонент или отказ датчика вызвал ложное срабатывание. Точно так же единичный отказ не предотвратит отключение. Вспомогательные контакты, не показанные на рисунке, подают оператору сигнал тревоги в случае отказа и запрещают тестирование под нагрузкой до устранения неисправности.

РИС. 2.43. Упрощенная схема отключения с резервированием «2 из 3»

Схема очень проста, основные функциональные блоки дублируются или дублируются по мере необходимости. Преобразователи подключены к трем аналогичным вспомогательным цепям отключения. Во вспомогательной цепи отключения 1 PS7 обеспечивает типичную функцию отключения категории A , такую как высокое давление выхлопных газов турбины низкого давления. Он управляет вспомогательным реле RL7 через флаговое реле. Эквивалентными вспомогательными реле в каналах 2 и 3 являются реле RL8 и RL9.В правой части диаграммы показаны четыре цепи, каждая из которых использует набор контактов от реле RL7, RL8 и RL9, подключенных по принципу голосования «2 из 3». Первые два набора управляют передними и задними соленоидами отключения турбины, в то время как вторые два набора управляют реле отключения TR3 и TR4, чтобы обеспечить прямое отключение выключателя.

Особенностью этой системы является то, что испытание под нагрузкой может проводиться на каждом датчике по очереди, а работа цепи проверяется вплоть до работы соленоида отключения турбины.Таким образом, если передний соленоид гидравлически изолирован и контакты контрольного переключателя TF замкнуты, датчик PS7 может быть сброшен в атмосферу, что приведет к замыканию контактов, включив RL7 и соленоид отключения передней турбины.

Фактическое функционирование этого может быть показано оператору с помощью реле давления жидкости, контролирующего давление жидкости защиты в соответствующей точке на переднем аварийном отключающем клапане. Во время тестирования задние соленоиды отключения турбины обеспечивают защиту в случае реального отключения.Аналогичные средства тестирования предусмотрены для большинства датчиков, причем входные сигналы для тестирования применяются с помощью электромагнитного клапана, расположенного рядом с каждым датчиком. Это позволяет проводить все испытания под нагрузкой из ячеек расцепителя с полным набором показаний для тестера, чтобы можно было легко отслеживать и устранять неисправности.

Цепь категории B очень похожа на схему, описанную для категории A. Здесь отключающие контакты всех параметров отключения подключены параллельно.Таким образом, несколько подобных наборов в канале 1 работают параллельно с PS1 и RL11, и все они управляют реле RL1, которое является одним из вспомогательных реле отключения, образующих группы контактов «2 из 3» для управления соленоидами отключения турбины и категории B. реле отключения TR7 и TR8.

Реле. Меры предосторожности при использовании | Средства автоматизации | Industrial Devices

Реле может подвергаться воздействию различных условий окружающей среды во время фактического использования, что может привести к неожиданному отказу. Следовательно, необходимы испытания в практическом диапазоне в реальных условиях эксплуатации.Соображения по применению должны быть рассмотрены и определены для правильного использования реле.

Чтобы использовать реле должным образом, характеристики выбранного реле должны быть хорошо известны, а условия использования реле должны быть исследованы, чтобы определить, подходят ли они к условиям окружающей среды, и в то же время катушка Условия, условия контактов и условия окружающей среды для фактически используемого реле должны быть заранее известны в достаточной степени.
В таблице ниже приведены основные моменты выбора реле. Его можно использовать в качестве справочного материала для исследования предметов и предупреждений.

Элемент спецификации		Особенности выбора
Катушка	a) Номинальное значение b) Напряжение срабатывания (ток) c) Напряжение отпускания (ток) d) Максимальное длительное подаваемое напряжение (ток) e) Сопротивление катушки f) Полное сопротивление g) Повышение температуры	1) Выберите реле с учетом пульсации источника питания. 2) Уделите достаточное внимание температуре окружающей среды, повышению температуры змеевика и горячему запуску. 3) При использовании в сочетании с полупроводниками необходимо уделять особое внимание применению. Остерегайтесь падений напряжения при запуске.
Контакты	a) Расположение контактов b) Мощность контактов c) Материал контактов d) Срок службы e) Сопротивление контакта	1) Желательно использовать стандартный продукт с количеством контактов больше необходимого. 2) Полезно, чтобы срок службы реле соответствовал сроку службы устройства, в котором оно используется. 3) Соответствует ли материал контактов типу нагрузки? Особенно осторожно следует проявлять осторожность при низком уровне нагрузки. 4) Номинальный срок службы может сократиться при использовании при высоких температурах. Срок службы следует проверять в реальной атмосфере. 5) В зависимости от схемы релейный привод может синхронизироваться с нагрузкой переменного тока. Поскольку это приведет к резкому сокращению срока службы, необходимо проверить фактическую машину.
Время срабатывания	a) Время срабатывания b) Время отпускания c) Время дребезга d) Частота переключения	1) Для звуковых цепей и подобных приложений полезно уменьшить время дребезга.
Механические характеристики	а) Вибростойкость б) Ударопрочность в) Температура окружающей среды г) Срок службы	1) Учитывайте характеристики при вибрации и ударах в месте использования. 2) Реле, в котором используется изолированный медный провод с высокой термостойкостью, если оно будет использоваться в среде с особенно высокими температурами.
Прочие предметы	a) Напряжение пробоя b) Способ монтажа c) Размер d) Защитная конструкция	1) Можно выбрать способ подключения: тип разъема, тип печатной платы, пайка, клеммы-вкладыши и тип винтового крепления. 2) Для использования в неблагоприятной атмосфере следует выбирать герметичную конструкцию. 3) При использовании в неблагоприятных условиях используйте герметичный тип. 4) Есть ли особые условия?

Основы работы с реле

Для сохранения исходных характеристик следует проявлять осторожность, чтобы не уронить реле и не задеть его.
При нормальном использовании реле сконструировано таким образом, что корпус не отсоединяется. Для сохранения первоначальной производительности корпус снимать не следует. Характеристики реле не могут быть гарантированы при снятии корпуса.
Использование реле в атмосфере при стандартной температуре и влажности с минимальным количеством пыли, Рекомендуется SO ₂, H ₂ S или органические газы. Для установки в неблагоприятных условиях следует рассмотреть один из герметичных типов.
Избегайте использования силиконовых смол рядом с реле, потому что это может привести к выходу из строя контакта. (Это также относится к реле с пластиковым уплотнением.)
При подключении катушек поляризованных реле проверьте полярность катушек (+, -) на внутренней схеме подключения (Схема).Если выполнено какое-либо неправильное подключение, это может вызвать неожиданную неисправность, например, чрезмерный нагрев, огонь и тд, и схемы не работают.
Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение. Используйте прямоугольные волны для катушек постоянного тока и синусоидальные волны для катушек переменного тока.
Убедитесь, что подаваемое на катушку напряжение не превышает максимально допустимого напряжения.
Номинальная коммутируемая мощность и срок службы приведены только для справки.Физические явления на контактах и срок службы контактов сильно различаются в зависимости от от типа нагрузки и условий эксплуатации. Поэтому обязательно внимательно проверяйте тип нагрузки и условия эксплуатации перед использованием.
Не превышайте допустимые значения температуры окружающей среды, указанные в каталоге.
Используйте флюсовый или герметичный тип, если будет использоваться автоматическая пайка.
Хотя реле экологически герметичного типа (пластиковое герметичное и т. Д.)) можно чистить, Избегайте погружения реле в холодную жидкость (например, в чистящий растворитель) сразу после пайки. Это может ухудшить герметичность.
Реле клеммного типа для поверхностного монтажа является герметичным и может очищаться погружением. Используйте чистую воду или растворитель на спиртовой основе.
Рекомендуется очистка методом кипячения (Температура очищающей жидкости должна быть 40 ° C или ниже). Избегайте ультразвуковой очистки реле. Использование ультразвуковой очистки может вызвать обрыв катушки или небольшое залипание контактов из-за ультразвуковой энергии.
Избегайте сгибания клемм, так как это может привести к неисправности.
В качестве ориентира используйте монтажное давление Faston от 40 до 70 Н {4 до 7 кгс} для реле с лепестковыми выводами.
Для правильного использования прочтите основной текст.

Применение номинального напряжения является основным требованием для точной работы реле. Хотя реле будет работать, если приложенное напряжение превышает напряжение срабатывания, требуется, чтобы на катушку подавалось только номинальное напряжение без учета изменений сопротивления катушки и т. Д., из-за различий в типе источника питания, колебаний напряжения и повышения температуры.
Также необходимо соблюдать осторожность, поскольку могут возникнуть такие проблемы, как короткое замыкание слоев и выгорание в катушке, если приложенное напряжение превышает максимальное значение, которое может применяться непрерывно. В следующем разделе содержатся меры предосторожности относительно входа катушки. Пожалуйста, обратитесь к нему, чтобы избежать проблем.

1. Основные меры предосторожности при обращении с катушкой

Тип работы переменного тока

Для работы реле переменного тока источником питания почти всегда является коммерческая частота (50 или 60 Гц) со стандартными напряжениями 6, 12, 24, 48, 100 и 200 В переменного тока. Из-за этого, когда напряжение отличается от стандартного, продукт является предметом особого заказа, и факторы цены, доставки и стабильности характеристик могут создавать неудобства. По возможности следует выбирать стандартные напряжения.
Кроме того, для типа переменного тока, потери сопротивления затеняющей катушки, потери на вихревые токи магнитной цепи и выход с гистерезисными потерями, и из-за более низкого КПД катушки обычно превышение температуры выше, чем для типа постоянного тока.
Кроме того, поскольку гудение возникает при напряжении ниже срабатывания и выше номинального напряжения, необходимо соблюдать осторожность в отношении колебаний напряжения источника питания.
Например, в случае запуска двигателя, если напряжение источника питания падает, и во время гудения реле, если оно возвращается в восстановленное состояние, контакты подвергаются ожогу и сварке с возникновением ложного срабатывания. самоподдерживающееся состояние.
Для типа переменного тока существует пусковой ток во время работы (для изолированного состояния якоря полное сопротивление низкое, а ток превышает номинальный ток; для закрепленного состояния якоря полное сопротивление высокое и номинальное значение протекающего тока), поэтому в случае использования нескольких реле при параллельном подключении необходимо учитывать потребляемую мощность.

Тип работы постоянного тока

Для работы реле постоянного тока существуют стандарты для напряжения и тока источника питания, при этом стандарты постоянного напряжения установлены на 5, 6, 12, 24, 48 и 100 В, но в отношении тока значения, выраженные в каталогах в миллиамперах пусковой ток.
Однако, поскольку это значение тока срабатывания является не чем иным, как гарантией того, что якорь практически не перемещается, необходимо учитывать изменение напряжения питания и значений сопротивления, а также увеличение сопротивления катушки из-за повышения температуры. наихудшее состояние работы реле, заставляя считать текущее значение равным 1.В 5–2 раза больше тока срабатывания. Кроме того, из-за широкого использования реле в качестве ограничивающих устройств вместо счетчиков как напряжения, так и тока, а также из-за постепенного увеличения или уменьшения тока, подаваемого на катушку, вызывающего возможную задержку движения контактов, существует вероятность того, что назначенная управляющая способность может не быть удовлетворена. При этом необходимо проявлять осторожность. Сопротивление обмотки реле постоянного тока изменяется в зависимости от температуры окружающей среды, а также от собственного тепловыделения примерно на 0.4% / ° C, и, соответственно, при повышении температуры из-за увеличения срабатывания и отпускания напряжения требуется осторожность. (Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.)

2. Источник питания для входа катушки

Напряжение питания катушки переменного тока

Для стабильной работы реле напряжение включения должно находиться в диапазоне +10% / — 15% от номинального напряжения. Однако необходимо, чтобы форма волны напряжения, приложенного к катушке, была синусоидальной.Нет проблем, если источником питания является коммерческий источник питания, но когда используется стабилизированный источник питания переменного тока, возникает искажение формы волны из-за этого оборудования, и существует возможность ненормального перегрева. С помощью затеняющей катушки для катушки переменного тока гудение прекращается, но с искаженной формой волны эта функция не отображается. На Рис. 1 ниже показан пример искажения формы сигнала.
Если источник питания для рабочей цепи реле подключен к той же линии, что и двигатели, соленоиды, трансформаторы и другие нагрузки, при работе этих нагрузок напряжение в сети падает, и из-за этого контакты реле подвергаются воздействию вибрации и последующие ожоги.В частности, если используется трансформатор небольшого типа и его мощность не имеет запаса прочности, при наличии длинной проводки или в случае использования в быту или небольшом магазине, где проводка тонкая, необходимо принять меры предосторожности, потому что нормальных колебаний напряжения в сочетании с другими факторами. При возникновении неисправности следует провести обследование ситуации с напряжением с помощью синхроскопа или аналогичных средств и принять необходимые контрмеры, и вместе с этим определить, следует ли использовать специальное реле с подходящими характеристиками возбуждения или выполнить аварийное отключение. изменение в цепи постоянного тока, как показано на рис.2, в который вставлен конденсатор для поглощения колебаний напряжения. В частности, когда используется магнитный переключатель, поскольку нагрузка становится подобной нагрузке двигателя, в зависимости от применения, следует попытаться разделить рабочую цепь и силовую цепь.

Источник питания для входа постоянного тока

Мы рекомендуем, чтобы напряжение, подаваемое на оба конца катушки в реле постоянного тока, находилось в пределах ± 5% от номинального напряжения катушки.
В качестве источника питания для реле постоянного тока используется батарея или схема полуволнового или двухполупериодного выпрямителя со сглаживающим конденсатором. Характеристики напряжения возбуждения реле будут изменяться в зависимости от типа источника питания, и поэтому для отображения стабильных характеристик наиболее желательным методом является идеальный постоянный ток.
В случае пульсации, включенной в источник питания постоянного тока, особенно в случае схемы полуволнового выпрямителя со сглаживающим конденсатором, если емкость конденсатора слишком мала из-за влияния пульсации, возникает гудение и неудовлетворительное состояние производится.
Для конкретной схемы, которая будет использоваться, абсолютно необходимо подтвердить характеристики.
Необходимо рассмотреть возможность использования источника постоянного тока с пульсацией менее 5%. Также обычно следует подумать о следующем.

1. Для реле шарнирного типа нельзя использовать однополупериодный выпрямитель, если вы не используете сглаживающий конденсатор. Для правильного использования необходимо оценить пульсацию и характеристики.
2.Для реле шарнирного типа существуют определенные приложения, которые могут или не могут использовать сам по себе двухполупериодный выпрямитель. Пожалуйста, уточняйте технические характеристики у оригинального производителя.
3. Напряжение, приложенное к катушке, и падение напряжения
Ниже показана схема, управляемая одним и тем же источником питания (аккумуляторной батареей и т. Д.) Как для катушки, так и для контакта.
На электрическую долговечность влияет падение напряжения в катушке при включении нагрузки.
Убедитесь, что на катушку подается фактическое напряжение при действительной нагрузке.

3. Максимально допустимое повышение напряжения и температуры

При правильном использовании необходимо, чтобы на катушке подавалось номинальное напряжение катушки. Однако обратите внимание, что если напряжение больше или равно максимальному продолжительному напряжению Давление на катушку может привести к возгоранию катушки или короткому замыканию ее слоев из-за повышения температуры. Кроме того, не превышайте допустимый диапазон температуры окружающей среды, указанный в каталоге.

Максимальное длительное напряжение

Помимо обеспечения стабильности работы реле, максимальное непрерывное напряжение сжатой катушки является важным ограничением для предотвращения о таких проблемах, как термическое повреждение или деформация изоляционного материала, или возникновение опасности возгорания.
При фактическом использовании с изоляцией E-типа при температуре окружающей среды 40 ° C, предел повышения температуры 80 ° C считается разумным в соответствии с методом сопротивления.Однако при соблюдении Закона о безопасности электроприборов и материалов эта температура становится 75 ° C.

Повышение температуры из-за импульсного напряжения

Когда используется импульсное напряжение с временем включения менее 2 минут, повышение температуры катушки никак не связано со временем включения. Это зависит от отношения времени включения к времени выключения, и по сравнению с протеканием постоянного тока она довольно мала.
В этом отношении различные реле практически одинаковы.

Текущее время прохождения	%
Для непрерывного прохода	Значение превышения температуры составляет 100%
ВКЛ: ВЫКЛ = 3: 1	Около 80%
ВКЛ: ВЫКЛ = 1: 1	Около 50%
ВКЛ: ВЫКЛ = 1: 3	Около 35%

Изменение рабочего напряжения из-за повышения температуры катушки (горячий старт)

В реле постоянного тока, после непрерывного прохождения тока в катушке, если ток выключен, то сразу же снова включается, из-за повышения температуры в катушке рабочее напряжение станет несколько выше.Кроме того, это будет то же самое, что использовать его в атмосфере с более высокой температурой.
Отношение сопротивления / температуры для медного провода составляет около 0,4% для 1 ° C, и с этим соотношением сопротивление катушки увеличивается. То есть, чтобы реле работало, необходимо, чтобы напряжение было выше рабочего напряжения и рабочее напряжение повышается в соответствии с увеличением значения сопротивления. Однако для некоторых поляризованных реле эта скорость изменения значительно меньше.

4.Приложенное напряжение катушки и время срабатывания

В случае работы на переменном токе время срабатывания сильно варьируется в зависимости от точки фазы, в которой переключатель включается для возбуждения катушки, и выражается как определенный диапазон, но для миниатюрных типов это в большинстве случаев. часть 1/2 цикла. Однако для реле довольно большого типа, где дребезг велик, время срабатывания составляет от 7 до 16 мс, с временем срабатывания порядка от 9 до 18 мсек. время быстрое, но если оно слишком быстрое, время дребезга контакта «Форма А» увеличивается. Имейте в виду, что условия нагрузки (в частности, при большом пусковом токе или нагрузке, близкой к номинальной) могут привести к сокращению срока службы и незначительному свариванию.

5. лотковые цепи (байпасные цепи)

В случае построения схемы последовательности из-за байпасного потока или альтернативной маршрутизации необходимо следить за тем, чтобы не было ошибочной или ненормальной работы. Чтобы понять это условие при подготовке цепей последовательности, как показано на рис.4, где 2 строки записаны как линии источника питания, верхняя линия всегда (+), а нижняя линия (-) (когда цепь переменного тока, применяется то же самое). Соответственно, сторона (+) обязательно является стороной для контактных соединений (контакты для реле, таймеров, концевых выключателей и т. Д.), А сторона (-) — это сторона цепи нагрузки (катушка реле, катушка таймера, катушка магнита, соленоид. катушка, мотор, лампа и т. д.).
На рис. 5 показан пример паразитных цепей. На рис. 5 (a) при замкнутых контактах A, B и C после срабатывания реле R ₁, R ₂ и R ₃, если контакты B и C разомкнуты, имеется последовательная цепь через A, R ₁, R ₂ и R ₃, и реле будут гудеть и иногда не восстанавливаются до состояния отключения.
Подключения, показанные на Рис. 5 (b), выполнены правильно. Кроме того, что касается цепи постоянного тока, поскольку она проста с помощью диода для предотвращения паразитных цепей, следует применять правильное применение.

6. Постепенное увеличение напряжения на катушке и цепь самоубийства

Когда напряжение, подаваемое на катушку, увеличивается медленно, операция переключения реле нестабильна, контактное давление падает, дребезг контактов увеличивается, и возникает нестабильное состояние контакта. Этот метод подачи напряжения на катушку использовать не следует, и следует рассмотреть способ подачи напряжения на катушку (использование схемы переключения). Кроме того, в случае реле с фиксацией, использующих контакты «собственной формы B», используется метод цепи собственной катушки для полного прерывания, но из-за возможности развития неисправности следует проявлять осторожность.
Схема, показанная на рис. 6, вызывает синхронизацию и последовательную работу с использованием реле герконового типа, но это не лучший пример со смесью постепенного увеличения приложенного напряжения для катушки и схемы самоубийства.В части синхронизации для реле R ₁, когда время ожидания истекло, возникает дребезжание, вызывающее проблемы. В первоначальном тесте (пробное производство) он показывает удовлетворительную работу, но по мере увеличения количества операций почернение контактов (карбонизация) плюс дребезжание реле создают нестабильность в работе.

7.

синхронизация фаз при переключении нагрузки переменного тока

Если переключение контактов реле синхронизировано с фазой питания переменного тока, может произойти сокращение электрического срока службы, сварные контакты или явление блокировки (неполное размыкание) из-за переноса материала контакта.Поэтому проверяйте реле, пока оно работает в реальной системе. При управлении реле с таймерами, микрокомпьютерами и тиристорами и т. Д. Возможна синхронизация с фазой питания.

8. Ошибочная работа из-за индуктивных помех

Для длинных проводов, когда линия для цепи управления и линия для подачи электроэнергии используют один кабелепровод, индукционное напряжение, вызванное индукцией от линии питания, будет подаваться на рабочую катушку независимо от того, подается ли управляющий сигнал. выключенный.В этом случае реле и таймер не могут вернуться в исходное состояние. Поэтому, когда проводка проходит на большом расстоянии, помните, что наряду с индуктивными помехами отказ соединения может быть вызван проблемой с распределительной способностью, или устройство может выйти из строя из-за воздействия внешних скачков напряжения, например, вызванных молнией.

9. долгосрочные токонесущие

Цепь, которая будет непрерывно проводить ток в течение длительных периодов времени. без переключения реле.(цепи для аварийных ламп, сигнальных устройств и проверка ошибок, которая, например, восстанавливается только при неисправности и выводе предупреждений с контактами формы B)
Непрерывный, длительный ток, подаваемый на катушку, способствует ухудшению изоляции катушки. и характеристики за счет нагрева самого змеевика. Для таких схем, используйте реле с магнитной фиксацией. Если вам нужно использовать одно стабильное реле, используйте реле герметичного типа, на которое непросто влияют условия окружающей среды, и обеспечивайте отказоустойчивость схемотехника, учитывающая возможность выхода из строя или размыкания контактов.

10.Использование с нечастым переключением

Пожалуйста, проводите периодические проверки контактной проводимости, если частота переключения составляет один или меньше раз в месяц.
Если переключение контактов не происходит в течение длительного времени, на контактных поверхностях может образоваться органическая мембрана, что приведет к нестабильности контакта.

11.О электролитической коррозии катушек

В случае схем катушек сравнительно высокого напряжения, когда такие реле используются в атмосфере с высокой температурой и высокой влажностью или при непрерывном прохождении тока, можно сказать, что коррозия является результатом возникновения электролитической коррозии.Из-за возможности возникновения обрыва цепи следует обратить внимание на следующие моменты.

1. Сторона (+) источника питания должна быть подключена к шасси. (См. Рис.8) (Общий для всех реле)
2. В случае неизбежного заземления стороны (-) или в случае, когда заземление невозможно.
(1) Вставьте контакты (или переключатель) в сторону (+) источника питания. (См. Рис. 9) (Общий для всех реле)
(2) Если заземление не требуется, подключите клемму заземления к (+) стороне катушки. (См. Рис.10) (NF и NR с клеммой заземления)
3. Когда (-) сторона источника питания заземлена, всегда избегайте перекрещивания контактов (и переключателей) на (-) стороне. (См. Рис.11) (Общий для всех реле)
4. В случае реле с клеммой заземления, когда клемма заземления не считается эффективной, отсутствие подключения к земле играет важную роль в качестве метода предотвращения электролитической коррозии.

Примечание. Обозначение на чертеже указывает на вставку изоляции между железным сердечником и корпусом.В реле с клеммой заземления железный сердечник можно заземлить непосредственно на шасси, но с учетом электролитической коррозии более целесообразно не выполнять подключение.

КОНТАКТ

Контакты — важнейшие элементы конструкции реле. На характеристики контактов заметно влияют материал контакта, а также значения напряжения и тока, подаваемые на контакты (в частности, формы сигналов напряжения и тока во время включения и отключения), тип нагрузки, частота переключения, окружающая атмосфера, форма контакта. , скорость переключения контактов и дребезга.
Из-за переноса контактов, сварки, аномального износа, увеличения контактного сопротивления и различных других повреждений, которые приводят к неправильной работе, следующие пункты требуют тщательного изучения.

*	Мы рекомендуем вам проверить в одном из наших офисов продаж.

1. Основные меры предосторожности при обращении

Напряжение

Когда в цепь включена индуктивность, в качестве напряжения контактной цепи генерируется довольно высокая противоэдс, и поскольку, в пределах значения этого напряжения, энергия, приложенная к контактам, вызывает повреждение с последующим износом контактов и переносом контактов, поэтому необходимо проявлять осторожность в отношении управляющей способности.В случае постоянного тока нет точки нулевого тока, как в случае с переменным током, и, соответственно, после того, как возникла катодная дуга, поскольку ее трудно погасить, увеличенное время дуги является основной причиной. Кроме того, из-за фиксированного направления тока явление смещения контактов, как отдельно отмечено ниже, возникает в связи с износом контактов. Обычно приблизительная контрольная мощность указывается в каталогах или аналогичных технических паспортах, но одного этого недостаточно.Со специальными контактными цепями для каждого отдельного случая производитель либо оценивает на основе прошлого опыта, либо проводит испытания в каждом случае. Кроме того, в каталогах и аналогичных технических паспортах упомянутая управляющая способность ограничена резистивной нагрузкой, но для этого класса реле указано широкое значение, и обычно допустимую нагрузку по току следует рассматривать как таковую для цепей 125 В переменного тока. .
Минимальные допустимые нагрузки указаны в каталоге; однако они приведены только в качестве ориентира для нижнего предела, который может переключать реле, и не являются гарантированными значениями.
Уровень надежности этих значений зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения.
Используйте реле с контактами AgPd, когда требуется точный аналоговый контроль нагрузки или контактное сопротивление не более 100 мОм (для измерений, беспроводных приложений и т. Д.).

Текущий

Существенное влияние оказывает ток как во время замыкания, так и во время размыкания контактной цепи.Например, когда нагрузкой является двигатель или лампа, в зависимости от пускового тока во время замыкания цепи, износ контактов и степень передачи контактов увеличиваются, а контактная сварка и перенос контактов делают разделение контактов невозможным.

2. Характеристики обычных контактных материалов

Характеристики материалов контактов приведены ниже. Обращайтесь к ним при выборе реле.

Материал контакта	Ag (серебристый)	Электропроводность и теплопроводность — самые высокие из всех металлов.Обладает низким контактным сопротивлением, недорогой и широко используется. Недостатком является то, что он легко образует сульфидную пленку в сульфидной атмосфере. Требуется осторожность при низком напряжении и низком уровне тока.
	AgSnO ₂ (серебро-олово)	Обладает превосходной сварочной стойкостью; однако, как и в случае с Ag, он легко образует сульфидную пленку в сульфидной атмосфере.
	AgW (серебро-вольфрам)	Высокие твердость и температура плавления, отличная устойчивость к дуге и высокая устойчивость к переносу материала.Однако требуется высокое контактное давление. Кроме того, контактное сопротивление относительно высокое, а устойчивость к коррозии оставляет желать лучшего. Также есть ограничения на обработку и установку на контактные пружины.
	AgNi (серебро-никель)	Соответствует электропроводности серебра. Отличное сопротивление дуге.
	AgPd (серебро-палладий)	Обладает высокой устойчивостью к коррозии и сульфидированию при комнатной температуре; однако в контурах низкого уровня он легко поглощает органические газы и образует полимеры. Следует использовать золотое покрытие или другие меры для предотвращения такого накопления полимера.
Поверхность	Правовое покрытие (родий)	Сочетает в себе отличную коррозионную стойкость и твердость. В качестве гальванических контактов используются при относительно небольших нагрузках. В атмосфере органического газа необходимо соблюдать осторожность, поскольку могут образовываться полимеры. Поэтому он используется в реле с герметичным уплотнением (герконовые реле и т. Д.).
	Au плакированный (плакированный золотом)	Au, обладающий превосходной коррозионной стойкостью, наплавлен на основной металл.Особые характеристики — равномерная толщина и отсутствие проколов. Очень эффективен, особенно при низких нагрузках в относительно неблагоприятных атмосферных условиях. Часто бывает трудно реализовать плакированные контакты в существующих реле из-за конструкции и установки.
	Покрытие золотом (позолота)	Эффект аналогичен алюминиевому покрытию. В зависимости от используемого процесса нанесения покрытия очень важен надзор, так как существует вероятность появления точечных отверстий и трещин. Относительно легко применить золочение в существующих реле.
	Вспышка золотом (тонкопленочное золотое покрытие) от 0,1 до 0,5 мкм	Предназначен для защиты основного металла контактов при хранении выключателя или устройства со встроенным выключателем. Однако определенная степень устойчивости контактов может быть получена даже при переключении нагрузок.

3.Защита контактов

Счетчик ЭДС

При коммутации индуктивных нагрузок с помощью реле постоянного тока, таких как цепи реле, двигатели постоянного тока, муфты постоянного тока и соленоиды постоянного тока, всегда важно поглощать скачки напряжения (например.грамм. с диодом) для защиты контактов.
Когда эти индуктивные нагрузки отключены, возникает противоэдс от нескольких сотен до нескольких тысяч вольт, что может серьезно повредить контакты и значительно сократить срок службы. Если ток в этих нагрузках относительно невелик и составляет около 1 А или меньше, противо-ЭДС вызовет зажигание тлеющего или дугового разряда. Разряд разлагает органические вещества, содержащиеся в воздухе, и вызывает образование черных отложений (оксидов, карбидов) на контактах. Это может привести к выходу из строя контактов.

Пример счетчика ЭДС и фактического измерения

На рис. 12 (a) противоэдс (e = -L di / dt) с крутой формой волны генерируется через катушку с полярностью, показанной на рис. 12 (b), в момент отключения индуктивной нагрузки. Счетчик ЭДС проходит по линии питания и достигает обоих контактов.
Обычно критическое напряжение пробоя диэлектрика при стандартной температуре и давлении воздуха составляет от 200 до 300 вольт.Следовательно, если противоэдс превышает это значение, на контактах возникает разряд для рассеивания энергии (1 / 2Li ²)
, хранящейся в катушке. По этой причине желательно поглощать противоэдс до 200 В или меньше.

Явление переноса материала

Передача материала контактов происходит, когда один контакт плавится или закипает, и материал контакта переходит на другой контакт. По мере увеличения количества переключений появляются неровные контактные поверхности, такие как те, что показаны на рис.13. Через некоторое время неровные контакты замыкаются, как будто они были сварены вместе. Это часто происходит в цепях, где в момент замыкания контактов возникают искры, например, когда постоянный ток велик для индуктивных или емкостных нагрузок постоянного тока или когда большой пусковой ток (несколько ампер или несколько десятков ампер).
Цепи защиты контактов и контактные материалы, устойчивые к переносу материала, такие как AgSnO ₂, AgW или AgCu, используются в качестве контрмер. Обычно на катоде появляется вогнутое образование, а на аноде — выпуклое образование.Для емкостных нагрузок постоянного тока (от нескольких ампер до нескольких десятков ампер) всегда необходимо проводить фактические подтверждающие испытания.

Схема защиты контактов

Использование контактных защитных устройств или схем защиты может снизить противоэдс до низкого уровня. Однако учтите, что неправильное использование приведет к нежелательному эффекту. Типовые схемы защиты контактов приведены в таблице ниже.
(G: хорошо, NG: плохо, C: осторожно)

Избегайте использования схем защиты, показанных на рисунках справа. Хотя индуктивные нагрузки постоянного тока обычно труднее переключать, чем резистивные нагрузки, использование соответствующей схемы защиты повысит характеристики до уровня резистивных нагрузок.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку энергия накапливается в C, когда контакты размыкаются, и ток разряда течет из C, когда контакты замыкаются.

Хотя чрезвычайно эффективен для гашения дуги при размыкании контактов, контакты подвержены свариванию, поскольку при замыкании контактов зарядный ток течет к C.

Установка защитного устройства

В реальной схеме необходимо найти защитное устройство (диод, резистор, конденсатор, варистор и т. Д.).) в непосредственной близости от нагрузки или контакта. Если оно расположено слишком далеко, эффективность защитного устройства может снизиться. Ориентировочно расстояние должно быть в пределах 50 см.

Аномальная коррозия при высокочастотном переключении нагрузок постоянного тока (образование искры)

Если, например, клапан постоянного тока или сцепление включается с высокой частотой, может образоваться сине-зеленая ржавчина. Это происходит из-за реакции азота и кислорода в воздухе, когда во время переключения возникают искры (дуговые разряды). Следовательно, необходимо соблюдать осторожность в цепях, в которых искры возникают с высокой частотой.

4. Меры предосторожности при использовании контактов

Подключение нагрузки и контактов

Подключите нагрузку к одной стороне источника питания, как показано на рис. 14 (a). Подключите контакты к другой стороне. Это предотвращает образование высокого напряжения между контактами. Если контакты подключены к обеим сторонам источника питания, как показано на Рис. 14 (b), существует риск короткого замыкания источника питания при коротком замыкании относительно близких контактов.

Эквивалент резистора

Поскольку уровни напряжения на контактах, используемых в слаботочных цепях (сухих цепях), низкие, результатом часто является плохая проводимость. Одним из способов повышения надежности является добавление фиктивного резистора параллельно нагрузке, чтобы намеренно увеличить ток нагрузки, достигающий контактов.

Избегайте замыканий между контактами формы A и B

1.Зазор между контактами формы A и B в компактных элементах управления небольшой. Следует учитывать возникновение короткого замыкания из-за дуги.
2. Даже если три контакта N.C., N.O. и COM соединены так, что они закорачивают, цепь никогда не должна быть спроектирована так, чтобы допускать возможность возгорания или создания сверхтока.
3. Запрещается проектировать цепь прямого и обратного вращения двигателя с переключением контактов формы A и B.

Плохой пример использования форм A и B

Короткое замыкание между разными электродами

Хотя существует тенденция к выбору миниатюрных компонентов управления из-за тенденции к миниатюризации электрических блоков управления, необходимо соблюдать осторожность при выборе типа реле в цепях, где между электродами в многополюсном реле прикладываются разные напряжения, особенно при переключении. две разные схемы питания.Это не проблема, которую можно определить по схемам последовательности. Необходимо проверить конструкцию самого элемента управления и обеспечить достаточный запас прочности, особенно в отношении утечки тока между электродами, расстояния между электродами, наличия барьера и т. Д.

Тип нагрузки и пусковой ток

Тип нагрузки и характеристики ее пускового тока, а также частота коммутации являются важными факторами, вызывающими контактную сварку.В частности, для нагрузок с пусковыми токами измерьте установившееся состояние и пусковой ток.
Затем выберите реле с достаточным запасом прочности. В таблице справа показано соотношение между типичными нагрузками и их пусковыми токами.
Также проверьте фактическую полярность, поскольку, в зависимости от реле, на срок службы электрической части влияет полярность COM и NO.

Вид нагрузки	Пусковой ток
Резистивная нагрузка	Устойчивый ток
Соленоид нагрузки	От 10 до 20 раз больше установившегося тока
Нагрузка двигателя	От 5 до 10 раз больше установившегося тока
Нагрузка ламп накаливания	От 10 до 15 раз больше установившегося тока
Нагрузка ртутной лампы	Прибл. В 3 раза больше установившегося тока
Нагрузка натриевой лампы	От 1 до 3 раз больше установившегося тока
Емкостная нагрузка	От 20 до 40 раз больше установившегося тока
Нагрузка трансформатора	От 5 до 15 раз больше установившегося тока

Волна и время пускового тока нагрузки

(1) Нагрузка лампы накаливания

Пусковой ток / номинальный ток: i / i _o ≒ 10-15 раз

(2) Нагрузка ртутной лампы i / i _o ≒ 3 раза

Газоразрядная трубка, трансформатор, дроссельная катушка, конденсатор и т. Д., объединены в общие цепи газоразрядных ламп. Обратите внимание, что пусковой ток может быть от 20 до 40 раз, особенно если полное сопротивление источника питания низкое в типе с высоким коэффициентом мощности.

(3) Нагрузка люминесцентной лампы i / i _o ≒ 5-10 раз

(4) Нагрузка двигателя i / i _o ≒ 5-10 раз

Условия становятся более суровыми, если выполняется заглушка или толчкование, поскольку переходы между состояниями повторяются.
При использовании реле для управления двигателем постоянного тока и тормозом импульсный ток во включенном состоянии, нормальный ток и ток отключения во время торможения различаются в зависимости от того, свободна или заблокирована нагрузка на двигатель. В частности, с неполяризованными реле, при использовании контакта «от b» или «от контакта» для тормоза двигателя постоянного тока, на механический срок службы может влиять ток тормоза. Поэтому, пожалуйста, проверьте ток при фактической нагрузке.

(5) Нагрузка на соленоид i / i _o ≒ 10-20 раз

Обратите внимание, что, поскольку индуктивность велика, дуга длится дольше при отключении питания.Контакт может легко изнашиваться.

(6) Нагрузка на электромагнитный контакт i / i _o ≒ от 3 до 10 раз

(7) Емкостная нагрузка i / i _o ≒ от 20 до 40 раз

При использовании длинных проводов

Если в цепи контактов реле должны использоваться длинные провода (от 100 до 300 м), пусковой ток может стать проблемой из-за паразитной емкости, существующей между проводами. Добавьте резистор (примерно от 10 до 50 Ом) последовательно с контактами.

Электрическая долговечность при высоких температурах

Проверьте фактические условия использования, так как использование при высоких температурах может повлиять на срок службы электрооборудования.

Блокировочные реле поставляются с завода в состоянии сброса. Удар по реле во время транспортировки или установки может привести к его переходу в установленное состояние.Поэтому рекомендуется использовать реле в цепи, которая инициализирует реле в требуемое состояние (установка или сброс) при каждом включении питания.
Избегайте подачи напряжения на установленную катушку и катушку сброса одновременно.
Подключите диод, как показано, поскольку фиксация может быть нарушена при использовании реле в следующих цепях.
Если установочные катушки или катушки сброса должны быть соединены вместе параллельно, подключите диод последовательно к каждой катушке. Рис.16 (а), (б)

Кроме того, если заданная катушка реле и катушка сброса другого реле подключены параллельно, подключите диод к катушкам последовательно.Рис.16 (c)

Если установленная катушка или катушка сброса должны быть подключены параллельно с индуктивной нагрузкой (например, другой катушкой электромагнитного реле, двигателем, трансформатором и т. Д.), Подключите диод к установленной катушке или катушке сброса последовательно. Рис.16 (d)

Используйте диод, имеющий достаточный запас прочности для повторяющихся приложений обратного постоянного напряжения и пикового обратного напряжения и имеющий средний выпрямленный ток, превышающий или равный току катушки.

Избегайте приложений, в которых часто возникают скачки напряжения в электросети.
Избегайте использования следующей схемы, поскольку самовозбуждение на контактах будет препятствовать нормальному состоянию удержания.

Реле с четырьмя контактами

В схеме с двумя катушками с фиксацией, как показано ниже, одна клемма на одном конце установочной катушки и одна клемма на одном конце катушки сброса соединены совместно, и напряжения одинаковой полярности прикладываются к другой стороне для операций установки и сброса.В схеме этого типа закоротите 2 контакта реле, как указано в следующей таблице. Это помогает поддерживать высокую изоляцию между двумя обмотками.

Тип реле		Терминалы №
DS	1c	–
DS	2c	15 и 16
СТ		*
СП		2 и 4

Реле Реле

*	* ST сконструированы таким образом, что катушка настройки и катушка сброса разделены для обеспечения высокого сопротивления изоляции.
*	DSP, TQ, S неприменимы из-за полярности.

Минимальная ширина импульса

В качестве ориентира задайте минимальную длительность импульса для установки или сброса фиксирующего реле. по крайней мере, в 5 раз превышающее установленное время или время сброса каждого продукта, и подайте номинальное напряжение прямоугольной формы. Также проверьте работу. Поинтересуйтесь, если вы не можете получить ширину импульса не менее 5 раз. установленное (сброс) время.Также обращайтесь по поводу конденсаторного привода.

Индукционное напряжение с двумя катушками-защелками

Каждая катушка в двухкатушечном реле-защелке намотана с установленной катушкой и катушкой сброса. на тех же железных сердечниках.
Соответственно, индукционное напряжение генерируется на обратной стороне катушки при подаче напряжения. и отключите каждую катушку.
Хотя величина индукционного напряжения примерно такая же, как номинальное напряжение реле, вы должны быть осторожны с обратным напряжением смещения при управлении транзисторами.

1. Температура и атмосфера окружающей среды

Убедитесь, что температура окружающей среды при установке не превышает значения, указанного в каталоге. Кроме того, для использования в атмосфере с пылью, сернистыми газами (SO ₂, H ₂ S) или органическими газами следует рассмотреть вариант с защитой от окружающей среды (тип с пластиковым уплотнением).

2. Силикон

Когда источник силиконовых веществ (силиконовый каучук, силиконовое масло, силиконовые материалы для покрытия и силиконовые наполнители и т. д.) используется вокруг реле, может образовываться силиконовый газ (низкомолекулярный силоксан и т. д.). Этот силиконовый газ может проникнуть внутрь реле.
Когда реле остается и используется в этом состоянии, силиконовый компаунд может прилипнуть к контактам реле, что может вызвать выход из строя контакта.
Не используйте вокруг реле какие-либо источники силиконового газа (включая пластиковые уплотнения).

3. NOx поколения

Когда реле используется в атмосфере с высокой влажностью для переключения нагрузки который легко создает дугу, NOx, создаваемые дугой, и поглощенная вода извне реле объединяются для производства азотной кислоты.Это разъедает внутреннюю металлические детали и отрицательно сказываются на работе.
Избегайте использования при относительной влажности окружающей среды 85% или выше (при 20 ° C).
Если использование при высокой влажности неизбежно, обратитесь к нашему торговому представителю.

4. вибрация и удары

Если реле и магнитный переключатель установлены рядом друг с другом на одной пластине, контакты реле могут на мгновение отделиться от удара, производимого при срабатывании магнитного переключателя, и привести к неправильной работе.Меры противодействия включают установку их на отдельные пластины, использование резинового листа для поглощения удара и изменение направления удара на перпендикулярный угол. Кроме того, если реле будет постоянно подвергаться вибрации (поезда и т. Д.), Не используйте его с розеткой. Рекомендуем припаивать непосредственно к клеммам реле.

5.Влияние внешних магнитных полей

Если рядом расположен магнит или постоянный магнит в любом другом крупном реле, трансформаторе или динамике, характеристики реле могут измениться, что может привести к неправильной работе.Влияние зависит от силы магнитного поля, и его следует проверять при установке.

6. Условия использования, хранения и транспортировки

Во время использования, хранения или транспортировки избегайте мест, подверженных воздействию прямых солнечных лучей. и поддерживать нормальные условия температуры, влажности и давления.
Допустимые спецификации для сред, подходящих для использования, хранения и транспортировки приведены ниже.

Конденсация

Конденсация возникает при резком падении температуры окружающей среды. от высокой температуры и влажности, или реле и микроволновое устройство внезапно переключаются из-под низкой температуры окружающей среды к высокой температуре и влажности.Конденсация вызывает такие сбои, как ухудшение изоляции, отсоединение проводов, ржавчина и т. д.
Panasonic Corporation не гарантирует неисправности, вызванные конденсацией.
Теплопроводность оборудования может ускорить охлаждение самого устройства, и может произойти конденсация. Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования. (Особое внимание следует обращать на близкие к устройству детали, нагревающиеся при высокой температуре. Также учтите, что внутри устройства может образоваться конденсат.)

Обледенение

Конденсат или другая влага может замерзнуть на реле. когда температура становится ниже 0 ° C.
Обледенение вызывает заедание подвижной части, задержка срабатывания и нарушение проводимости контакта и т. д.
Panasonic Corporation не гарантирует отказы, вызванные обледенением.
Теплопроводность оборудования может ускорить охлаждение самого реле. и может произойти обледенение.
Пожалуйста, проведите оценку продукта в наихудших условиях фактического использования.

Низкая температура и низкая влажность

Пластик становится хрупким, если переключатель подвергается воздействию низких температур, среда с низкой влажностью в течение длительного времени.

Высокая температура и высокая влажность

Хранение в течение длительного времени (включая периоды транспортировки) при высокой температуре или высокой влажности или в атмосфере с органическими газами или сульфидные газы могут вызвать образование сульфидной или оксидной пленки на поверхностях контактов и / или это может мешать работе.
Проверьте атмосферу, в которой будут храниться и транспортироваться устройства.

Пакет

Что касается используемого формата упаковки, приложите все усилия, чтобы избежать воздействия влаги, органических газов и сульфидных газов до абсолютного минимума.

Требования к хранению

Так как клеммы для поверхностного монтажа чувствительны к влажности Он упакован в герметично закрывающуюся влагостойкую упаковку. Однако при хранении обратите внимание на следующее.

7. Вибрация, удары и давление при транспортировке

При транспортировке, если к устройству, в котором установлено реле, приложена сильная вибрация, удар или большой вес, может произойти функциональное повреждение. Поэтому, пожалуйста, упакуйте таким образом, чтобы использовать амортизирующий материал и т. Д., Чтобы не превышался допустимый диапазон вибрации и ударов.

Промышленная система управления реле | Подключение цепи реле постоянного тока 24 В

Введение

Промышленные реле используются в автоматизации на протяжении десятилетий .Эти фундаментальные строительные блоки электрических схем позволили первым автоматизированным системам функционировать без необходимости в современных ПЛК и компьютерах. Хотя сегодня вы не найдете никаких релейных логических схем, они по-прежнему играют важную роль в современных системах управления.

Механическое реле имеет большое преимущество перед твердотельным контактом: оно способно проводить большие токи и питать нагрузки, для которых потребовались бы гораздо более крупные и дорогие полупроводники. У них есть некоторые недостатки; одна из которых заключается в том, что они ломаются намного быстрее из-за повторяющегося движения.Хотя реле не рекомендуется во многих случаях, его все же следует использовать для нагрузок, требующих большой силы тока: двигателей, нагревателей, исполнительных механизмов и т. Д.

В этой статье мы рассмотрим простой «кубик льда» или промышленный реле, ознакомьтесь с основными функциями и изучите процесс подключения.

Промышленные механические реле

Механическое реле будет содержать два основных компонента: катушку и один или несколько наборов контактов . Когда катушка находится под напряжением, нормально разомкнутый набор контактов замкнут, а нормально замкнутый разомкнут.Важно знать терминологию, а также разницу между ними. Кроме того, важно быстро определить конфигурацию конкретного реле и цепи на основе схемы на передней панели конкретного реле.

Вот пример:

Реле выше имеет катушку 24 В постоянного тока между контактами A и B. Обратите внимание, что реле постоянного тока будет иметь полярность, назначенную клеммам, а реле переменного тока — нет. В этом случае положительный вывод — это вывод A, а отрицательный — вывод B .

Контакты обозначены цифрами от 1 до 9. Следуя схеме, мы можем идентифицировать контакты следующим образом:

нормально разомкнутый

нормально замкнутый

нормально разомкнутый контакт не будет проводить электричество, пока катушка обесточена. . Другими словами, вы можете измерить бесконечное сопротивление на любой из клемм, перечисленных в списке «Нормально разомкнутый» выше, когда на катушку реле не подается питание. Когда через катушку протекает ток и на реле подано напряжение, контакты будут проводить ток.

Обратное верно для нормально замкнутых контактов. Они будут проводить ток в обесточенном состоянии и перестанут проводить при подаче питания.

Подключение промышленного реле 24 В постоянного тока или 110 В переменного тока в системах управления

Выход ПЛК или вспомогательного устройства, такого как Point IO или Flex IO, может использоваться для питания катушки реле. Если запрограммировать катушку на включение и выключение, контакты реле перейдут из обесточенного состояния в запитанное и обратно. Это действие позволит току циркулировать.Создав этот цикл , мы можем построить схему, которая будет питать нагрузку в зависимости от состояния реле .

Используя приведенный выше пример, мы подключим положительную клемму к выходу, основанному на ПЛК. Отрицательная клемма заземлена источника питания 24 В постоянного тока.

Теперь, когда мы можем управлять реле, мы можем использовать другие клеммы для создания вспомогательных цепей. Релейный контакт — это электрический переключатель, поведение которого можно сравнить с переключателем света. При нажатии переключателя цепь либо включается, либо выключается.Комбинируя несколько реле последовательно или параллельно, можно создать сложную логику, для которой потребуется

Практическое применение реле

Есть время и место для использования любой технологии. У механического реле есть много недостатков, которые в большинстве случаев делают его неидеальным выбором. Тем не менее, это обязательный компонент многих схем, которые я могу придумать.

Избегайте использования реле в цепях, которые могут управляться через твердотельный выход . Другими словами, по возможности используйте стандартный выход, подключенный непосредственно к нагрузке, а не реле.Проблема с использованием механического реле заключается в том, что оно выйдет из строя после определенного количества использований. Твердотельный компонент прослужит намного дольше.

Используйте реле на нагрузках, которые превышают текущие требования стандартного ввода / вывода . Сюда входят нагреватели, клапаны, двигатели и т. Д. В определенных обстоятельствах эти компоненты будут включать в себя встроенное реле и, следовательно, не потребуют отдельного компонента. Примером этого может быть клапан SMC, который имеет внутреннее реле и может управляться стандартным выходом.В этом случае реле не требуется.

Наконец, реле особенно полезны для разделения логических областей цепей . Примером этого может быть сигнал «Готово» конкретной машины. Как производитель машин, вы можете предоставить клиенту сигнал, который сообщает ему, когда машина «готова», «работает», «истощена» и т. Д. Используя реле, вы позволяете предприятию использовать их схему, напряжение и т. Д. и т. д. Вам не нужно заранее думать о том, что будет установлено на месте.

Заключение

Реле играют важную роль в современных системах управления, несмотря на то, что несколько десятилетий назад были их основным блоком. Хотя они не используются так часто, как раньше, реле могут работать с большими нагрузками и разделять логические области цепей.

На многих заводах реле используются для управления двигателями, нагревателями, клапанами и т. Д. . Таким образом, важно понимать функциональные возможности реле, чтобы иметь возможность устранять неполадки и устанавливать такие цепи.

‍

Видеоурок

Основы управляющих реле

Предоставлено www.MikeHolt.com.

Эта статья является пятой в серии из 12 статей о различиях между заземлением и заземлением.

Давайте начнем обсуждение, сосредоточив внимание на требованиях к объединению услуг.

Металлические части кабельных каналов и / или кожухов, содержащие рабочие провода, должны быть соединены вместе [разд. 250.92 (А)].Используйте соединительные перемычки вокруг переходных шайб и кольцевых заглушек для сервисных дорожек качения ( Рис. 1 ). Вы можете использовать стандартные контргайки для механических соединений с дорожками качения, но вы не можете использовать их в качестве скрепляющих средств [разд. 250.92 (B)].

Рис. 1. Следуйте этим требованиям, чтобы правильно закрепить оборудование на месте обслуживания.

Обеспечьте сервисное соединение одним из этих методов [разд. 250.92 (B)]:

(1) Прикрепите металлические части к рабочему нейтральному проводу.Для соединения корпуса рабочего выключателя с нулевым проводом обслуживания требуется основная перемычка [разд. 250.24 (B) и п. 250,28]. В корпусе сервисного выключателя рабочий нейтральный провод обеспечивает эффективный путь тока замыкания на землю к источнику питания [гл. 250,24 (C)]; следовательно, вам не нужно устанавливать перемычку на стороне питания в ПВХ-кабелепровод, содержащий входные провода для обслуживания [разд. 250.142 (A) (1) и п. 352.60, исключение № 2].

(2) Присоедините металлические дорожки качения к резьбовым муфтам или ступицам с резьбой, указанным в списке.

(3) Соедините металлические дорожки качения с фитингами без резьбы.

(4) Используйте перечисленные устройства, такие как контргайки соединительного типа, втулки, клинья или втулки с соединительными перемычками к рабочему нейтральному проводнику. Перечисленный соединительный клин или проходной изолятор с соединительной перемычкой к рабочему нейтральному проводнику требуется, когда металлическая дорожка качения, содержащая служебные провода, заканчивается кольцевым выбиванием.

Размер перемычки на стороне питания того типа провода, который используется для этой цели, должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади проводников рабочей фазы внутри кабельного канала [разд. 250.102 (C)]. Контргайка соединительного типа, соединительный клин или соединительная втулка с соединительной перемычкой могут использоваться для металлической дорожки качения, которая заканчивается к корпусу без кольцевой выбивки.

Крепежная контргайка отличается от стандартной контргайки тем, что она содержит крепежный винт с острым концом, который входит в металлический корпус для обеспечения надежного соединения. Присоединение одного конца служебного кабельного канала к служебной нейтрали обеспечивает необходимый путь тока короткого замыкания с низким сопротивлением к источнику.

Соединительные системы связи

Для систем связи должно быть предусмотрено оконечное устройство соединения [Арт. 805], радио и телеаппаратура [ст. 810], CATV [ст. 820] и подобные системы [разд. 250.94]. Вы соединяете эти разные системы вместе, чтобы минимизировать разницу напряжений между ними.

Оконечное устройство для межсистемного соединения должно отвечать всем следующим требованиям [разд. 250.94 (A)]:

(1) Будьте доступными.

(2) Иметь емкость, по крайней мере, для трех проводников межсистемного заземления.

(3) Устанавливается так, чтобы не мешать открытию какого-либо корпуса.

(4) Надежно закрепите и электрически подключите к сервисному разъединителю, корпусу счетчика или проводнику заземляющего электрода (GEC).

(5) Надежно закрепить и электрически подсоединить к разъединителю здания или GEC.

(6) Указывается как заземляющее и соединительное оборудование.

Исключение: оконечное устройство межсистемного соединения не требуется, если системы связи вряд ли будут использоваться.

«Межсистемный контактный зажим» — это устройство, которое обеспечивает средства для подключения соединительных проводов систем связи (витой провод, антенны и коаксиальный кабель) к системе заземляющих электродов здания [ст. 100] ( рис. 2 ).

Рис. 2. Оконечное устройство для межсистемного соединения должно соответствовать всем требованиям гл. 250,94 (А).

Склеивание металлических частей

Металлические части, предназначенные для использования в качестве заземляющих проводов оборудования (EGC), должны быть соединены вместе, чтобы гарантировать, что они могут безопасно проводить ток короткого замыкания, который может быть на них наложен [разд.110.10, п. 250.4 (A) (5), п. 250.96 (A) и Таблица 250.122 Примечание].

Непроводящие покрытия, такие как краска, необходимо удалить, чтобы обеспечить эффективный путь тока замыкания на землю, или концевые фитинги должны быть спроектированы так, чтобы их удаление не требовалось [разд. 250,12].

Соединение цепей 277 В и 480 В

Металлические кабельные каналы или кабели, содержащие цепи 277 В или 480 В, оканчивающиеся кольцевыми заглушками, должны быть прикреплены к металлическому корпусу с помощью перемычки размером в сек. 250.122 [Разд. 250.102 (D)].

Там, где не встречаются выбивки увеличенного размера, концентрические или эксцентричные, или если коробка или корпус с концентрическими или эксцентрическими отверстиями указаны в списке для обеспечения надежного склеивающего соединения, перемычка не требуется. Но вы должны использовать один из методов, перечисленных в Исключении из Разд. 250,97. Например, используйте две контргайки на жестком металлическом трубопроводе или промежуточном металлическом трубопроводе, одну внутри и одну снаружи ящиков и шкафов.

Перемычки для подключения оборудования должны закрываться любым из восьми способов, перечисленных в разд.250,8 [п. 250.102 (B)]. К ним относятся перечисленные соединители давления, клеммные колодки и экзотермическая сварка.

Размер перемычки на стороне питания

Размер перемычки на стороне питания должен соответствовать Таблице 250.102 (C) (1), в зависимости от размера / площади фазного проводника внутри кабелепровода или кабеля [разд. 250.102 (C) (1)].

Если провода питания фазы соединены параллельно в двух или более кабельных каналах или кабелях, установите размер перемычки заземления на стороне питания для каждого из них в соответствии с Таблицей 250.102 (C) (1), исходя из размера / площади фазных проводов в каждом кабельном канале или кабель [Сек.250.102 (C) (2)].

Размер одной перемычки на стороне питания, устанавливаемой для соединения двух или более дорожек или кабелей, должен соответствовать Таблице 250.102 (C) (1), Примечание 3, исходя из эквивалентной площади фазных проводов на стороне питания [разд. 250.102 (C) (2)].

Давайте рассмотрим пример, который поможет прояснить эти требования.

Вопрос : Какой размер перемычки на стороне питания требуется для трех металлических кабельных каналов, каждая из которых содержит служебные проводники 400 тыс. Км мил?

Ответ : Согласно п.250.102 (C) (2) и Таблица 250.102 (C) (1), вам понадобится соединительная перемычка 1/0 AWG на стороне питания для каждой дорожки качения. Для нескольких кабельных каналов допускается использование одной перемычки на стороне питания в зависимости от эквивалентной площади фазных проводов на стороне питания.

Размер соединительной перемычки на стороне нагрузки

Размер соединительной перемычки на стороне нагрузки устройств максимального тока фидера и ответвительной цепи в сек. 250.122 [Разд. 250.102 (D)].

Давайте рассмотрим еще один пример, который поможет прояснить эти требования.

Вопрос : Перемычка заземления оборудования какого размера требуется для каждого металлического кабельного канала, где проводники цепи защищены устройством защиты от перегрузки по току (OCPD) на 1200 А?

Ответ : Если вы используете одну соединительную перемычку для соединения двух или более металлических дорожек качения, измеряйте ее размер в секунду. 250.122, исходя из рейтинга самой большой цепи OCPD. В этом случае быстрая проверка таблицы 250.122 показывает нам, что требуется соединительная перемычка оборудования 3/0 AWG ( рис.3 ).

Рис. 3. Подбирайте перемычку для подключения оборудования в соответствии с номиналом самого мощного устройства максимального тока цепи.

Соединение систем трубопроводов и обнаженного конструкционного металла

Электрически непрерывные металлические водопроводные трубы должны быть прикреплены к одному из следующих [разд. 250.104 (A) (1)]:

(1) Корпус сервисного выключателя

(2) Рабочий нулевой провод

(3) GEC, если достаточное сечение

(4) Один из заземляющих электродов заземления электродная система, если GEC или соединительная перемычка к электроду имеют достаточный размер

Соединительная перемычка системы металлических трубопроводов должна быть медной, если в пределах 18 дюймов.поверхности земли [гл. 250.64 (A)] и надлежащим образом защищены в случае физического повреждения [разд. 250,64 (В)].

Дорожка качения из черного металла, содержащая GEC, должна быть электрически непрерывной путем соединения каждого конца дорожки качения с GEC [разд. 250.64 (E)]. Точки крепления должны быть доступны.

Размер соединительных перемычек металлической системы водяных трубопроводов указан в Таблице 250.102 (C) (1) в зависимости от размера / площади проводников рабочей фазы. Они не должны быть больше меди 3/0, алюминия или алюминия, плакированного медью, или алюминия с медью толщиной 250 тыс. См, за исключением случаев, предусмотренных в разд.250.104 (А) (2) и (А) (3).

Склеивание не требуется для изолированных участков металлического водяного трубопровода, подключенного к неметаллической системе водяного трубопровода. Фактически, эти изолированные участки металлических трубопроводов не следует соединять, поскольку они могут стать причиной поражения электрическим током при определенных условиях.

Когда электрически непрерывная металлическая водопроводная система в отдельном помещении металлически изолирована от других людей в здании, металлическая водопроводная система для этого человека может быть подключена к клемме заземления оборудования распределительного устройства, распределительного щита или щита.Выберите размер перемычки в зависимости от номинального значения OCPD цепи в секунду. 250.102 (D) [Разд. 250.104 (А) (2)].

Металлическая водопроводная система здания, питаемая от фидера, должна быть подключена к одному из следующих компонентов:

(1) Клемма заземления оборудования в корпусе отключения здания. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

(2) Заземляющий провод фидерного оборудования.

(3) Один из заземляющих электродов в системе заземляющих электродов, если заземляющий электрод или соединительная перемычка к электроду имеют достаточный размер.

Размер соединительной перемычки в сек. 250.102 (D), но он не обязательно должен быть больше, чем самый большой провод фазы фидера или ответвительной цепи, питающей здание.

Другие системы металлических трубопроводов в здании или прикрепленные к нему должны быть соединены [разд. 250.104 (B)]. Трубопровод считается соединенным, если он подключен к прибору, который подключен к заземляющему проводу оборудования цепи.

Информационное примечание 1: Склеивание всех металлических трубопроводов и металлических воздуховодов обеспечит дополнительную безопасность.

Информационное примечание 2: Дополнительную информацию можно найти в NFPA 54, Национальном кодексе по топливному газу, и NFPA 780, Стандарте по установке систем молниезащиты.

Открытый конструкционный металл, который соединен между собой в металлический каркас здания, должен быть прикреплен к одному из следующих [разд. 250.104 (C)]:

(1) Корпус отключения для обслуживания.

(2) Нейтраль в сервисном разъединителе.

(3) Корпус разъединителя здания для питаемых от фидера.

(4) GEC достаточного размера.

(5) Один из заземляющих электродов системы заземляющих электродов, если GEC или соединительная перемычка к электроду имеют достаточный размер.

Комментарий автора : Это требование не распространяется на металлические элементы каркаса (например, металлические стойки) или металлическую обшивку здания.

Металлические водопроводные системы и конструкционные металлические конструкции, соединенные между собой для образования каркаса здания, должны быть соединены с вторичной обмоткой трансформатора за сек.250.104 (D) (1) — (D) (3). Например, открытый конструкционный металл, используемый таким образом в области, обслуживаемой трансформатором, должен быть соединен с нейтральным проводником вторичной обмотки, где GEC подключается к трансформатору [разд. 250.104 (D) (2)].

Исключение № 1: соединение с трансформатором не требуется, если металлический каркас служит заземляющим электродом [разд. 250,52 (A) (2)] для трансформатора.

Не виноват

Учитывая все подробности, при подключении по току короткого замыкания вероятно упущение или упущение.Это могло привести к трагическим последствиям.

Попробуйте этот метод проверки. На монтажном чертеже отметьте все точки, в которых перемычка должна обеспечивать обратный путь повреждения к источнику. Затем пройдите по установке с этим рисунком и отметьте то, что отсутствует.

Эти материалы предоставлены нам компанией Mike Holt Enterprises в Лисбурге, штат Флорида. Чтобы просмотреть учебные материалы по Кодексу, предлагаемые этой компанией, посетите сайт www.mikeholt.com/code.
【Управляющее реле】 Что такое управляющее реле?
Что такое управляющее реле?
Управляющее реле, также известное как реле, представляет собой переключатель, электромагнитный переключатель.Реле управления позволяет электрическому току проходить через проводящую катушку, которая размыкает или замыкает переключатель. Он также защищает цепь от тока. С управляющим реле пользователям не нужно вручную поворачивать переключатель, чтобы изолировать или изменить состояние электрической цепи.
В настоящее время управляющие реле играют решающую роль в современных электронных устройствах. Это электронные компоненты, которые приводят в действие такие электронные компоненты, как двигатель, электростанции, систему питания, транзисторы и многие другие.
Различные типы управляющих реле
Существуют различные типы управляющих реле в зависимости от принципа действия и конструктивных особенностей.
Твердотельные реле — В нем используются твердотельные компоненты для выполнения операций переключения без перемещения каких-либо частей.
Контактор — большое реле, используемое для переключения большого количества электроэнергии через его контакты.
Электромагнитное реле — Состоит из электрических, механических и магнитных компонентов и имеет рабочие катушки и механические контакты. Следовательно, когда катушка активируется системой питания, механический контакт либо разомкнут, либо замкнут.Система питания имеет 2 типа переменного и постоянного тока.
Реле тепловой защиты от перегрузки — работает по принципу теплового воздействия электрической энергии. Когда через цепь протекает чрезмерный ток, цепь размыкается из-за того, что биметаллическая полоса испытывает повышение температуры.
Как работает реле управления? (Принципиальная схема)
Пример схемы управляющего реле
Схема управляющего реле
Управляющие реле
позволяют цепи с низким током управлять цепью с высоким током.Используя приведенную выше схему, когда электрический ток проходит через катушку, он генерирует электромагнитное поле, которое притягивает переключатель вниз. Таким образом замыкается переключатель, замыкающий цепь и позволяющий протекать электрическому току. Когда через катушку не протекает ток, переключатель возвращается в исходное положение, что приводит к разрыву цепи.
Типы контактов реле
Каждое управляющее реле имеет тип контакта, такой как SPST-NO, но что это означает?
Полюса представляют собой количество цепей, управляемых переключателем.
Броски представляют количество положений, которые может принимать переключатель.
Символ SPST
Символ SPST
, однополюсный, односторонний, SPST , имеет две клеммы, которые можно подключать и отключать. У такого реле, включая две катушки, всего четыре клеммы.
Single Pole Double Throw, SPDT , имеет общий вывод, который соединяет один из двух других.Включая две катушки, это реле имеет всего пять клемм. Независимо от того, активна катушка или нет, либо «A», либо «B» всегда находится в состоянии покоя, в то время как другая должна быть катушкой для питания.
Double Pole Single Throw, DPST — это два SPST, активируемых одной катушкой. Включая две катушки, это реле имеет всего 6 клемм.
Omron MY4IN
Double Pole Double Throw, DPDT — это два SPDT, активируемых одной катушкой.Включая две катушки, это реле имеет в общей сложности 8 клемм.
Разница между нормально разомкнутыми (NO) и нормально замкнутыми (NC) контактами
НО контакты пропускают ток, когда реле находится под напряжением. Это означает, что при наличии напряжения контакт замыкается и пропускает ток.
НЗ-контакты пропускают ток, когда реле не находится под напряжением. В отличие от NO, размыкающийся контакт размыкается и прерывает прохождение тока.
* Переключение (CO) аналогично реле двойного выброса (DT).
Различия между управляющим реле и контакторами
Оба этих электрических устройства выполняют одну и ту же задачу по переключению цепи, и даже контакторы — это термин для больших реле. Означает ли это, что можно использовать либо управляющее реле, либо контакторы? Нет, а вот почему?
Нагрузочный конденсатор
— управляющие реле классифицируются как несущие нагрузки до 10 ампер. Принимая во внимание, что контакторы будут работать с нагрузками более 10 ампер.
Контакты
— контакторы в основном предназначены для работы с нормально разомкнутыми контактами, в то время как управляющее реле может работать как с нормально разомкнутыми, так и с нормально замкнутыми контактами.
Вспомогательные контакты
— контакторы часто оснащаются вспомогательными контактами, которые используются для выполнения дополнительных функций, а реле управления — нет.
Устройства безопасности
— Поскольку контакторы работают с высокими нагрузками, они обычно оснащаются такими устройствами безопасности, как подпружиненные контакты, дугогасящие устройства и устройства защиты от перегрузок.
Приложения
— Контакторы обычно изготавливаются и используются в трехфазных приложениях, но реле чаще используется в однофазных приложениях.
Как мне узнать, что мне нужно: реле управления или контактор?
Чтобы подвести итог, какое электрическое устройство выбрать:
Реле управления Контактор
10 А и ниже 9A и выше
Макс.напряжение 250 В Макс.напряжение 1000 В
1 фаза 1 или 3 фазы
Цены на реле управления
С ценами на управляющие реле и контакторы вы можете ознакомиться на нашем сайте ELECTGO.В ELECTGO мы предлагаем широкий спектр промышленных товаров, включая управляющие реле и контакторы таких брендов, как Schneider и Omron.
https://sg.electgo.com/categories/56-control-relays
