Схема Подключения Пускателя Через Кнопку Пуск Стоп

Контакты КМ2. Как подключить магнитный пускатель в однофазной сети Схема подключения электродвигателя с тепловым реле и защитным автоматом Как выбрать автоматический выключатель автомат для защиты схемы?

В случае перегрузки тепловой датчик Р сработает и разорвет контакт Р, машина остановится.

Есть одна особенность: Для предотвращения короткого замыкания между фазами, группы контактов пм1 и пм2 не должны замыкаться одновременно.
Подключение электромагнитного пускателя и кнопки пуск стоп

Для экономии на платежах за электроэнергию наши читатели советуют «Экономитель энергии Electricity Saving Box». Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1.

Траверса с силовыми контактами прикреплена к подвижному сердечнику якорю. Если температура на любой из этих фаз достигает критического значения, выполняется автоматическое отключение.

С его помощью включают и отключают питание. Устройство будет работать надежно, если местом его установки будет поверхность прямая, плоская и расположенная вертикально.

Схема подключения выносного пускателя позволяет разместить устройства безопасности. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

В зависимости от номинала напряжения самой катушки и используемого напряжения питающей сети, будет разная схема подключения катушки. Времена, когда коммутация трехфазных асинхронных электродвигателей осуществлялась посредством ручных рубильников, давно миновали.

Подключение электромагнитного пускателя часть№3

Контакторы и пускатели — в чем разница

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Подробнее — переходите по ссылке. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении. Далее схема работает по алгоритму, зависящему от направления вращения мотора.

Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Принцип схемы базируется на электромагнитной индукции используемой катушки с вспомогательными и рабочими контактами.

Чтобы понять, как подключить магнитный пускатель, изобразим комбинированную схему, с изображением деталей: В нашем случае используется однофазный источник питания V , разнесенные кнопки управления, защитное термореле, и собственно магнитный пускатель. Например для двигателя на 4кВт, можно ставить автомат на 10А.

Подробнее — переходите по ссылке.

Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.

Контакты коммутирующего прибора необходимо разделять на силовые и управляющие. Управляющая цепь коммутируется между двумя любыми фазами.

Устанавливать магнитный пускатель в помещении, где смонтированы устройства с током от А, категорически нельзя. Если перебросить фазы на соответствующих контактах, то легко добиться такого эффекта от любого моторного устройства.

Подключение магнитного пускателя через кнопочный пост В данную схему включены дополнительные кнопки включения и остановки. Общая конструкция схемы потерпит после таких манипуляций незначительные изменения.

Магнитный пускатель. Схема подключения с кнопочной станцией

Читайте также: Песчаная подушка для кабеля

Устройство и принцип работы

Тепловое реле обезопасит электрический двигатель от неисправностей и аварийных ситуаций, которые могут возникнуть при пропадании одной из фаз Подключают реле к выводу с магнитным пускателем.

Данную схему допустимо применять для коммутации в работе с асинхронными двигателями. Реализация этого алгоритма производится с помощью замыкания в МП вспомогательных контактов.

Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными. Существуют также катушки на 12, 24, 36, 42, вольт, поэтому, прежде чем подать напряжение на катушку, вы должны точно знать ее номинальное рабочее напряжение.

Электрические соединения нужно сверить со схемой. Принцип работы В нормальном отключенном состоянии размыкание контактам магнитопровода обеспечивает установленная внутри пружина, приподнимающая верхнюю часть устройства.

Чаще всего она зеленого цвета, хотя может быть и черного. Видео по теме. Есть возможность установить единый кнопочный пост для управления большим количеством магнитных пускателей при расположении электроустановок в разных местах и на большом удалении.

В первом случае он будет работать плавно, но не сможет развить полную мощность.

Источником его является нажатая пусковая кнопка, открывающая путь для подачи напряжения к управляющей катушке. Схема МП для реверса организовывается на паре одинаковых устройств.

При этом фаза А через КМ2. Схема подключения выносного пускателя позволяет разместить устройства безопасности. Контактор производит аналогичные подключения, как и пускатель, только электропотребители имеют большую мощность, соответственно и размеры у контактора значительно больше, и контакты у контактора значительно мощней. Прежде всего выбираем сколько «полюсов», в трехфазной схеме питания естественно нужен будет трехполюсный автомат, а в сети вольт как правило, двохполюсный автомат, хотя будет достаточно и однополюсного. Выпрямляясь, пружина делает толчок, и верхняя часть магнитопровода оказывается вверху.

Применять ее целесообразно в случае соединения обмоток двигателя треугольником. Советы и хитрости установки Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.

Если устройство рассчитано на работу в сети с напряжением В, то именно на указанные контакты будет подаваться это напряжение. МП включает в свою конструкцию основание 1 , контакты неподвижные 2 , пружину 3 , сердечник 4 , дроссель 5 , якорь 6 , пружину 7 , контактный мостик 8 , пружину 9 , дугогасительную камеру 10 , нагревательный элемент 11 По сути, это реле, но отключающее гораздо больший ток.
Простая схема электромагнитного пускателя – что из себя представляет, как работает, из чего состоит.

9 комментариев

При включении напряжения на катушку магнитного пускателя якорь моментально притягивается к сердечнику, замыкая тем самым силовые контакты и вспомогательные, которые подают в систему управления сигнал о запуске или отключении устройства.

Электрические соединения нужно сверить со схемой.

Была ли Вам полезна данная статья? Три фазы подают на входы, обозначенные на плане, как L1, L2, L3. В это же время происходит расщепление нормально замкнутых контактов БК1 перед реверсной кнопкой.

Для реализации этого варианта в схему с одним МП добавляют еще одну сигнальную цепь. Выводы и полезное видео по теме Подробности об устройстве и подключении контактора: Практическая помощь в подключении МП: По приведенным схемам можно подключить магнитный пускатель своими руками как к сети , так и В. Пишите в комментариях!

Статья по теме: Энергоаудит зданий

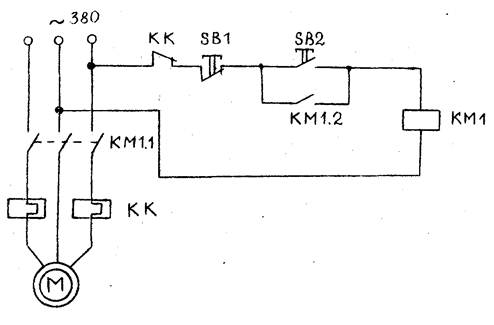

Схема подключения магнитного пускателя на 380 В

Нагрузка подается на выходы обоих устройств. Различают два вида контактов блокировки: нормально закрытые, нормально разомкнутые. Для большей наглядности условно отметим их питающие клеммы цифрами 1—3—5, а те, к которым подключен двигатель как 2—4—6. Кроме непосредственной задачи, коммутации и управления нагрузкой с большим током, еще одной немаловажной особенностью есть возможность автоматического «отключения» оборудования при «пропадание» электричества.

Реверсивный магнитный пускатель Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Схема МП для реверса организовывается на паре одинаковых устройств.

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид: Специфические виды пускателей и схемы их работы Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. По сути, это электромагнитные реле. Ввод в схему теплового реле В промежутке между магнитным пускателем и асинхронным электродвигателем последовательно подсоединяют тепловое реле. Изменений по фазе А не происходит.

Можно вручную проконтролировать работу системы путем нажатия на якорь с целью почувствовать силу сокращения пружины. Данное устройство позволяет дистанционно управлять рабочими процессами электрооборудования, обеспечивая высокий уровень электробезопасности. На контакторы с контактами нормально разомкнутыми подается питание исключительно во время работы пускателя. Примерная схема включения пускателя и реле времени в таком режиме будет иметь следующий вид: Специфические виды пускателей и схемы их работы Помимо типичных задач, эти устройства, в силу своего функционала, могут использоваться и в более специфических условиях. Им на смену пришли более совершенные устройства — магнитные пускатели.
Как подключить трехфазный двигатель через магнитный пускатель.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп»  питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Схема подключения магнитного пускателя на 220 В, 380 В

Для подачи питания на двигатели или любые другие устройства используют контакторы или магнитные пускатели. Устройства, предназначенные для частого включения и выключения питания. Схема подключения магнитного пускателя для однофазной и трехфазной сети и будет рассмотрена дальше.

Содержание статьи

Контакторы и пускатели — в чем разница

И контакторы и пускатели предназначены для замыкания/размыкания контактов в электрических цепях, обычно — силовых. Оба устройства собраны на основе электромагнита, работать могут в цепях постоянного и переменного тока разной мощности — от 10 В до 440 В постоянного тока и до 600 В переменного. Имеют:

• некоторое количество рабочих (силовых) контактов, через которые подается напряжение на подключаемую нагрузку;
• некоторое количество вспомогательных контактов — для организации сигнальных цепей.

Так в чем разница? Чем отличаются контакторы и пускатели. В первую очередь они отличаются степенью защиты. Контакторы имеют мощные дугогасительные камеры. Отсюда следуют два других отличия: из-за наличия дугогасителей контакторы имеют большой размер и вес, а также используются в цепях с большими токами. На малые токи — до 10 А — выпускают исключительно пускатели. Они, кстати, на большие токи не выпускаются.

Внешний вид не всегда так сильно отличается, но бывает и так

Есть еще одна конструктивная особенность: пускатели выпускаются в пластиковом корпусе, у них наружу выведены только контактные площадки. Контакторы, в большинстве случаев, корпуса не имеют, потому должны устанавливаться в защитных корпусах или боксах, которые защитят от случайного прикосновения к токоведущим частям, а также от дождя и пыли.

Кроме того, есть некоторое отличие в назначении. Пускатели предназначены для запуска асинхронных трехфазных двигателей. Потому они имеют три пары силовых контактов — для подключения трех фаз, и одну вспомогательную, через которую продолжает поступать питание для работы двигателя после того, как кнопка «пуск» отпущена. Но так как подобный алгоритм работы подходит для многих устройств, то подключают через них самые разнообразные устройства — цепи освещения, различные устройства и приборы.

Видимо потому что «начинка» и функции обоих устройств почти не отличаются, во многих прайсах пускатели называются «малогабаритными контакторами».

Устройство и принцип работы

Чтобы лучше понимать схемы подключения магнитного пускателя, необходимо разобраться в его устройстве и принципе работы.

Основа пускателя — магнитопровод и катушка индуктивности. Магнитопровод состоит из двух частей — подвижной и неподвижной. Выполнены они в виде букв «Ш» установленные «ногами» друг к другу.

Нижняя часть закреплена на корпусе и является неподвижной, верхняя подпружинена и может свободно двигаться. В прорези нижней части магнитопровода устанавливается катушка. В зависимости от того, как намотана катушка, меняется номинал контактора. Есть катушки на 12 В, 24 В, 110 В, 220 В и 380 В.  На верхней части магнитопровода есть две группы контактов — подвижные и неподвижные.

Устройство магнитного пускателя

При отсутствии питания пружины отжимают верхнюю часть магнитопровода, контакты находятся в исходном состоянии. При появлении напряжения (нажали кнопку пуск, например) катушка генерирует электромагнитное поле, которое притягивает верхнюю часть сердечника. При этом контакты меняют свое положение (на фото картинка справа).

При пропадании напряжения электромагнитное поле тоже исчезает, пружины отжимают подвижную часть магнитопровода вверх, контакты возвращаются в исходное состояние. В этом и состоит принцип работы эклектромагнитного пускателя: при подаче напряжения контакты замыкаются, при пропадании — размыкаются. Подавать на контакты и подключать к ним можно любое напряжение — хоть постоянное, хоть переменное. Важно чтобы его параметры не были больше заявленных производителем.

Так выглядит в разобранном виде

Есть еще один нюанс: контакты пускателя могут быть двух типов: нормально замкнутыми и нормально разомкнутыми. Из названий следует их принцип работы. Нормально замкнутые контакты при срабатывании отключаются, нормально разомкнутые — замыкаются. Для подачи питания используется второй тип, он и есть наиболее распространенным.

Схемы подключения магнитного пускателя с катушкой на 220 В

Перед тем, как перейдем к схемам, разберемся с чем и как можно подключать эти устройства. Чаще всего, требуются две кнопки — «пуск» и «стоп».  Они могут быть выполнены в отдельных корпусах, а может быть единый корпус. Это так называемый кнопочный пост.

Кнопки могут быть в одном корпусе или в разных

С отдельными кнопками все понятно — у них есть по два контакта. На один подается питание, со второго оно уходит. В посте есть две группы контактов — по два на каждую кнопку: два на пуск, два на стоп, каждая группа со своей стороны. Также обычно имеется клемма для подключения заземления. Тоже ничего сложного.

Подключение пускателя с катушкой 220 В к сети

Собственно, вариантов подключения контакторов много, опишем несколько. Схема подключения магнитного пускателя к однофазной сети более простая, потому начнем с нее — будет проще разобраться дальше.

Питание, в данном случае 220 В, полается на выводы катушки, которые обозначены А1 и А2. Оба эти контакта находятся в верхней части корпуса (смотрите фото).

Сюда можно подать питание для катушки

Если к этим контактам подключить шнур с вилкой (как на фото), устройство будет находится в работе после того, как вилку вставите в розетку. К силовым контактам L1, L2, L3 можно при этом подавать любое напряжение, а снимать его можно будет при срабатывании пускателя с контактов T1, T2 и T3 соответственно. Например, на входы L1 и L2 можно подать постоянное напряжение от аккумулятора, которое будет питать какое-то устройство, которое подключить надо будет к выходам T1 и T2.

Подключение контактора с катушкой на 220 В

При подключении однофазного питания к катушке неважно на какой вывод подавать ноль, а на какой — фазу. Можно провода перекинуть. Даже чаще всего на А2 подают фазу, так как для удобства этот контакт выведен еще на нижней стороне корпуса. И в некоторых случаях удобнее задействовать его, а «ноль» подключить к А1.

Но, как вы понимаете, такая схема подключения магнитного пускателя не особо удобна — можно и напрямую проводники от источника питания подать, встроив обычный рубильник. Но есть гораздо более интересные варианты. Например, подавать питание на катушку можно через реле времени или датчик освещенности, а к контактам подключить линию питания уличного освещения. В этом случае фаза заводится на контакт L1, а ноль можно взять, подключившись к соответствующему разъему выхода катушки (на фото выше это A2).

Схема с кнопками «пуск» и «стоп»

Магнитные пускатели чаще всего ставят для включения электродвигателя. Работать в таком режиме удобнее при наличии кнопок «пуск» и «стоп». Их последовательно включают в цепь подачи фазы на выход магнитной катушки. В этом случае схема выглядит как на рисунке ниже. Обратите внимание, что

Схема включения магнитного пускателя с кнопками

Но при таком способе включения пускатель будет в работе только то время, пока будет удерживаться кнопка «пуск», а это не то, что требуется для длительной работы двигателя. Потому в схему добавляют так называемую цепь самоподхвата. Ее реализуют при помощи вспомогательных контактов на пускателе NO 13 и NO 14, которые подключаются параллельно с пусковой кнопкой.

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

В этом случае после возвращения кнопки ПУСК в исходное состояние, питание продолжает поступать через эти замкнутые контакты, так как магнит уже притянут. И питание поступает до тех пор, пока цепь не будет разорвана нажатием клавиши «стоп» или срабатыванием теплового реле, если такое есть в схеме.

Питание для двигателя или любой другой нагрузки  (фаза от 220 В) подается на любой из контактов, обозначенных буквой L, а снимается с расположенного под ним контакта с маркировкой T.

Подробно показано в какой последовательности лучше подключать провода в следующем видео. Вся разница в том, что использованы не две отдельные кнопки, а кнопочный пост или кнопочная станция. Вместо вольтметра можно будет подключить двигатель, насос, освещение, любой прибор, который работает от сети 220 В.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.



Реверсивная схема подключения электродвигателя через пускатели

В некоторых случаях необходимо обеспечить вращение двигателя в обе стороны. Например, для работы лебедки, в некоторых других случаях. Изменение направления вращения происходят за счет переброса фаз — при подключении одного из пускателей две фазы надо поменять местами (например, фазы B и C). Схема состоит из двух одинаковых пускателей и кнопочного блока, который включает общую кнопку «Стоп» и две кнопки «Назад» и «Вперед».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

Для повышения безопасности добавлено тепловое реле, через которое проходят две фазы, третья подается напрямую, так как защиты по двум более чем достаточно.

Пускатели могут быть с катушкой на 380 В или на 220 В (указано в характеристиках на крышке). В случае если это 220 В, на контакты катушки подается одна из фаз (любая), а на второй подается «ноль» со щитка. Если катушка на 380 В, на нее подаются две любые фазы.

Также обратите внимание, что провод от кнопки включения (вправо или влево) подается не сразу на катушку, а через постоянно замкнутые контакты другого пускателя. Рядом с катушкой  пускателей изображены контакты KM1 и KM2. Таким образом реализуется электрическая блокировка, которая не дает одновременно подать питание на два контактора.

Магнитный пускатель с установленной на нем контактной приставкой

Так как нормально замкнутые контакты есть не во всех пускателях, можно их взять, установив дополнительный блок с контактами, который называют еще контактной приставкой. Эта приставка защелкивается в специальные держатели, ее контактные группы работают вместе с группами основного корпуса.

На следующем видео реализована схема подключения магнитного пускателя с реверсом на старом стенде с использованием старого оборудования, но общий порядок действий понятен.

Схема управления пускателем с двух мест

Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».

После публикации статьи про схему подключения магнитного пускателя мне очень часто стали приходить вопросы о том, как осуществить управление двигателем с двух или трех мест.

И не удивительно, ведь такая необходимость может возникнуть довольно часто, например, при управлении двигателем из двух разных помещений или в одном большом помещении, но с противоположных сторон или на разных уровнях высот, и т.п.

Вот я и решил написать об этом отдельную статью, чтобы вновь обратившимся с подобным вопросом каждый раз не объяснять, что и куда необходимо подключить, а просто давать ссылочку на эту статью, где все подробно разъяснено.

Итак, у нас имеется трехфазный электродвигатель, управляемый через контактор с помощью одного кнопочного поста. Как собрать подобную схему я очень подробно и досконально объяснял в статье про схему подключения магнитного пускателя — переходите по ссылочке и знакомьтесь.

Вот схема подключения магнитного пускателя через один кнопочный пост для приведенного выше примера:

Вот монтажный вариант этой схемы.

Будьте внимательны! Если у Вас линейное (межфазное) напряжение трехфазной цепи составляет не 220 (В), как в моем примере, а 380 (В), то схема будет выглядеть аналогично, только катушка пускателя должна быть на 380 (В), иначе она сгорит.

Также цепи управления можно подключить не с двух фаз, а с одной, т.е. использовать какую-нибудь одну фазу и ноль. В таком случае катушка контактора должна иметь номинал 220 (В).



Схема управления двигателем с двух мест

Я немного изменил предыдущую схему, установив для силовых цепей и цепей управления отдельные автоматические выключатели.

Для моего примера с маломощным двигателем это не было критической ошибкой, но если у Вас двигатель гораздо бОльшей мощности, то такой вариант будет не рациональным и в некоторых случаях даже не осуществимым, т.к. сечение проводов для цепей управления в таком случае должно быть равно сечению проводов силовых цепей.

Предположим, что силовые цепи и цепи управления подключены к одному автомату с номинальным током 32 (А). В таком случае они должны быть одного сечения, т.е. не менее 6 кв.мм по меди. А какой смысл для цепей управления использовать такое сечение?! Токи потребления там совсем мизерные (катушка, сигнальные лампы и т.п.).

А если двигатель будет защищен автоматом с номинальным током 100 (А)? Представьте тогда, какие сечения проводов необходимо будет применить для цепей управления. Да они просто напросто не влезут под клеммы катушек, кнопок, ламп и прочих устройств низковольтной автоматики.

Поэтому, гораздо правильнее будет — это установить отдельный автомат для цепей управления, например, 10 (А) и применить для монтажа цепей управления провода сечением не менее 1,5 кв.мм.

Теперь нам нужно в эту схему добавить еще один кнопочный пост управления. Возьму для примера пост ПКЕ 212-2У3 с двумя кнопками.

Как видите, в этом посту все кнопки имеют черный цвет. Я все же рекомендую для управления применять кнопочные посты, в которых одна из кнопок выделена красным цветом. Ей и присваивать обозначение «Стоп». Вот пример такого же поста ПКЕ 212-2У3, только с красной и черной кнопками. Согласитесь, что выглядит гораздо нагляднее.

Вся суть изменения схемы сводится к тому, что кнопки «Стоп» обоих кнопочных постов нам необходимо подключить последовательно, а кнопки «Пуск» («Вперед») параллельно.

Назовем кнопки у поста №1 «Пуск-1» и «Стоп-1», а у поста №2 — «Пуск-2» и «Стоп-2».

Теперь с клеммы (3) нормально-закрытого контакта кнопки «Стоп-1» (пост №1) делаем перемычку на клемму (4) нормально-закрытого контакта кнопки «Стоп-2» (пост №2).

Затем с клеммы (3) нормально-закрытого контакта кнопки «Стоп-2» (пост №2) делаем две перемычки. Одну перемычку на клемму (2) нормально-открытого контакта кнопки «Пуск-1» (пост №1).

А вторую перемычку на клемму (2) нормально-открытого контакта кнопки «Пуск-2» (пост №2).

И теперь осталось сделать еще одну перемычку с клеммы (1) нормально-открытого контакта кнопки «Пуск-2» (пост №2) на клемму (1) нормально-открытого контакта кнопки «Пуск-1» (пост №1). Таким образом мы подключили кнопки «Пуск-1» и «Пуск-2» параллельно друг другу.

Готово.

Вот собранная схема и ее монтажный вариант.

Теперь управлять катушкой контактора, а также самим двигателем можно с любого ближайшего для Вас поста. Например, включить двигатель можно с поста №1, а отключить с поста №2, и наоборот.

О том, как собрать схему управления двигателем с двух мест и принцип ее работы предлагаю посмотреть в моем видеоролике:

Ошибки, которые могут возникнуть при подключении

Если перепутать, и подключить кнопки «Стоп» не последовательно друг с другом, а параллельно, то запустить двигатель можно будет с любого поста, а вот остановить его уже на вряд ли, т. к. в этом случае необходимо будет нажимать сразу обе кнопки «Стоп».

И наоборот, если кнопки «Стоп» собрать правильно (последовательно), а кнопки «Пуск» последовательно, то двигатель запустить не получится, т.к. в этом случае для запуска нужно будет нажимать одновременно две кнопки «Пуск».



Схема управления двигателем с трех мест

Если же Вам необходимо управлять двигателем с трех мест, то в схему добавится еще один кнопочный пост. А далее все аналогично: все три кнопки «Стоп» необходимо подключить последовательно, а все три кнопки «Пуск» параллельно друг другу.

Монтажный вариант схемы.

Если же Вам необходимо осуществлять реверсивный пуск асинхронного двигателя с нескольких мест, то смысл остается прежним, только в схему добавится, помимо кнопок «Стоп» и «Пуск» («Вперед»), еще одна кнопка «Назад», которую необходимо будет подключить параллельно кнопке «Назад» другого поста управления.

Рекомендую: на постах управления, помимо кнопок, выполнять световую индикацию наличия напряжения цепей управления («Сеть») и состояние двигателя («Движение вперед» и «Движение назад»), например, с помощью тех же светодиодных ламп СКЛ, про преимущества и недостатки которых я не так давно Вам подробно рассказывал. Примерно вот так это будет выглядеть. Согласитесь, что смотрится наглядно и интуитивно понятно, особенно когда двигатель и контактор находятся далеко от постов управления.

Как Вы уже догадались, количество кнопочных постов не ограничивается двумя или тремя, и управление двигателем можно осуществлять и с бОльшего числа мест — это все зависит от конкретных требований и условий рабочего места.

Кстати, вместо двигателя можно подключить любую нагрузку, например, освещение, но об этом я расскажу Вам в следующих своих статьях.

P.S. На этом, пожалуй и все. Спасибо за внимание. Есть вопросы — спрашивайте?!

Если статья была Вам полезна, то поделитесь ей со своими друзьями:

на 220В, 380В, с тепловым реле и кнопками управления

Магнитный пускатель наиболее часто используется для управления электродвигателями. Хотя есть у него и другие сферы применения: управление освещением, отоплением, коммутация мощных нагрузок. Их включение и отключение может выполняться как вручную, при помощи кнопок управления, так и с применением систем автоматики. О подключении кнопок управления к магнитному пускателю мы и поговорим.

Кнопки управления пускателей

В общем случае потребуется две кнопки: одна для включения и одна для отключения. Обратите внимание, что у них для управления пускателем используются разные по назначению контакты. У кнопки «Стоп» они нормально замкнуты, то есть, если кнопка не нажата, группа контактов замкнута, и размыкается при активации кнопки.

У кнопки «Пуск» все наоборот.

Эти устройства могут содержать или только конкретный, нужный для работы элемент, либо быть универсальными, включая в себя и по одному замкнутому и разомкнутому контакту. В этом случае необходимо выбрать правильный.

Производители обычно снабжают свою продукцию символьными обозначениями, позволяющими определить назначение той или оной контактной группы. Стоповую кнопку обычно окрашивают в красный цвет. Цвет пусковой традиционно черный, то приветствуется зеленый, который соответствует сигналу «Включено» или «Включить». Такие кнопки используются, в основном, на дверях шкафов и панелях управления двигателями станков.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Для дистанционного управления используются кнопочные станции, содержащие две кнопки в одном корпусе. Станция соединяется с местом установки пускателя с помощью контрольного кабеля. В нем должно быть не менее трех жил, сечение которых может быть небольшим.

Простейшая рабочая схема пускателя с тепловым реле

Магнитный пускатель

Теперь о том, на что следует обратить внимание, рассматривая сам пускатель перед его подключением. Самое важное – напряжение катушки управления, которое указано либо на ней самой, либо неподалеку. Если надпись гласит 220 В АС (или рядом с 220 стоит значок переменного тока), то для работы схемы управления потребуется фаза и ноль.

Интересное видео о работе магнитного пускателя смотрите ниже:

Если же это 380 В АС (того же переменного тока), то управлять пускателем будут две фазы. В процессе описания работы схемы управления будет понятно, в чем отличие.

При любых других значениях напряжения, наличии знака постоянного тока или букв DC подключить изделие к сети не получится. Оно предназначено для других цепей.

Еще нам потребуется использовать дополнительный контакт пускателя, называемый блок-контактом. У большинства аппаратов он маркируется цифрами 13НО (13NO, просто 13) и 14НО (14NO, 14).

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Буквы НО означают «нормально открытый», то есть замыкается он только на притянутом пускателе, что при желании можно проверить мультиметром. Встречаются пускатели, имеющие нормально замкнутые дополнительные контакты, они не годятся для рассматриваемой схемы управления.

Силовые контакты предназначены для подключения нагрузки, которой они и управляют.

У разных производителей их маркировка отличается, но при их определении сложностей не возникает. Итак, крепим пускатель к поверхности или DIN-рейке в месте его постоянной дислокации, прокладываем силовые и контрольные кабели, начинаем подключение.

Схема управления пускателем на 220 В

Один мудрец сказал: есть 44 схемы подключения кнопок к магнитному пускателю, из которых 3 работают, а остальные – нет. Но правильная – только одна. Про нее и поговорим (смотри схему ниже). Подключение силовых цепей лучше оставить на потом. Так будет проще доступ к винтам катушки, которые всегда перекрываются проводами основной цепи. Для питания цепей управления используем один из фазных контактов, от которой проводник отправляем на один из выводов кнопки «Стоп».

Это может быть или проводник, или жила кабеля.

От кнопки стоп пойдут уже два провода: один к кнопке «Пуск», второй – на блок-контакт пускателя.

Для этого между кнопками ставится перемычка, а к одной из них в месте ее подключения добавляется жила кабеля к пускателю. Со второго вывода кнопки «Пуск» тоже идут два провода: один на второй вывод блок-контакта, второй – к выводу «А1» катушки управления.

При подключении кнопок кабелем перемычка ставится уже на пускателе, к ней подключается третья жила. Второй вывод от катушки (А2) подключается к нулевой клемме. В принципе нет разницы, в каком порядке подключать вывода кнопок и блок-контакта. Желательно только именно вывод «А2» катушки управления соединить с нулевым проводником. Любой электрик ожидает, что нулевой потенциал будет только там.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Теперь можно подключить провода или кабели силовой цепи, не позабыв о том, что рядом с одним из них на входе присутствует провод на схему управления. И только с этой стороны на пускатель подается питание (традиционно – сверху). Попытка подключить кнопки на выход пускателя ни к чему не приведет.

Схема управления пускателем на 380 В

Все то же самое, но для того, чтобы катушка заработала, проводник от вывода «А2» надо подключить не к нулевой шинке, а к любой другой фазе, не использующейся до этого. Вся схема будет работать от двух фаз.

Подключение теплового реле в схему пускателя

Тепловое реле используется для защиты электродвигателя от перегрузки. Конечно, автоматическим выключателем он защищается при этом все равно, но его теплового элемента для этой цели недостаточно. И его нельзя настроить точно на номинальный ток мотора. Принцип работы теплового реле тот же, что и в автоматическом выключателе.

Ток проходит по греющим элементам, если его величина превысит заданную – отгибается биметаллическая пластинка и переключает контактики.

В этом есть еще одно отличие от автоматического выключателя: само тепловое реле ничего не отключает. Оно просто дает сигнал к отключению. Который нужно правильно использовать. Силовые контакты теплового реле позволяют подключать его к пускателю напрямую, без проводов. Для этого каждый модельный ряд изделий взаимно дополняет друг друга. Например, ИЭК выпускает тепловые реле для своих пускателей, АВВ – своих. И так у каждого производителя. Но изделия разных фирм не стыкуются друг с другом.

Тепловые реле также могут иметь два независимых контакта: нормально замкнуты и нормально разомкнутый. Нам понадобится замкнутый – как в случае с кнопкой «Стоп». Тем более, что и функционально он будет работать так же, как эта кнопка: разрывать цепь питания катушки пускателя, чтобы он отпал.

Теперь потребуется врезать найденные контакты в схему управления. Теоретически это можно сделать почти в любом месте, но традиционно он подключается после катушки.

В описанном выше случае для этого потребуется от вывода «А2» отправить провод на контакт теплового реле, а от второго его контакта – уже туда, где до этого был подключен проводник. В случае с управлением от 220 В это – нулевая шинка, с 380 В – фаза на пускателе. Срабатывание теплового реле у большинства моделей никак не заметно.

Для возврата его в исходное состояние на панели прибора есть небольшая кнопочка, которая перекидывает контакты при нажатии. Но это нужно делать не сразу, а дать реле остыть, иначе контакты не зафиксируются. Перед включением в работу после монтажа кнопку лучше нажать, исключив возможное переключение контактной системы в ходе транспортировки из-за тряски и вибраций.

Интересное видео о работе магнитного пускателя:

Проверка работоспособности схемы

Для того, чтобы понять, правильно собрана схема или нет, нагрузку к пускателю лучше не подключать, оставив его нижние силовые клеммы свободными. Так вы обезопасите коммутируемое оборудование от лишних проблем. Включаем автоматический выключатель, подающий напряжение на испытуемый объект.

Само собой разумеется, пока идет монтаж, он должен быть отключен. А также любым доступным способом предотвращено случайное его включение посторонними лицами. Если после подачи напряжения пускатель не включился самостоятельно – уже хорошо.

Нажимаем на кнопку «Пуск», пускатель должен включиться. Если нет – проверяем замкнутое положение контактов кнопки «Стоп» и состояние теплового реле.

При диагностике неисправности помогает однополюсный указатель напряжения, которым можно легко проверить прохождение фазы через кнопку «Стоп» до кнопки «Пуск». Если при отпускании кнопки «Пуск» пускатель не фиксируется, а отпадает – неправильно подключены блок-контакты.

Орлов Анатолий Владимирович

Начальник службы РЗиА Новгородских электрических сетей

Задать вопрос

Проверьте – они должны подключиться параллельно этой кнопке. Правильно подключенный пускатель должен фиксироваться во включенном положении при механическом нажатии на подвижную часть магнитопровода.

Теперь проверяем работу теплового реле. Включаем пускатель и аккуратно отсоединяем любой проводок от контактов реле. Пускатель должен отпасть.

Схема подключения пускателя через кнопку пуск стоп

Схема подключения магнитного пускателя от А до Я — советы экспертов по выбору и пошаговая инструкция по монтажу и подключению (145 фото и видео)

Подача электропитания на двигатели осуществляется либо через контактор, либо через магнитный пускатель. По выполняемым функциям эти устройства очень схожи между собой, и нередко в прайс-листах их даже путают. Между ними, тем не менее, существуют и серьезные различия. Виды магнитных пускателей, с фото и примерами, а также схема их подключения будут разобраны в рамках статьи.

Краткое содержимое статьи:

Сходство и различие контакторов и пускателей

Оба устройства служат, чтобы замыкать и размыкать цепь по мере надобности. В основу их конструкции заложен электромагнит, работают они и от переменного, и от постоянного тока. Оснащены силовыми, или основными, а также сигнальными, или вспомогательными, контактами.

Разница заключается в степенях защиты устройств. Контакторы оснащаются камерой для гашения дуги. Благодаря этой особенности они применяются в цепях с большей мощностью, чем пускатели. Кроме того, само устройство более массивное за счет дугогасящих камер. Максимально допустимая сила тока для пускателей составляет до 10 ампер.

Пускатели изготавливают в пластмассовом корпусе и оснащены восемью контактами – шесть для питания трехфазного двигателя, и два для его обеспечения электропитанием после прекращения нажатия кнопки «пуск». Применяют их как для питания электродвигателей, так и приборов, для которых подходит данная схема.

Контакторы нередко изготавливаются без корпуса, поэтому в процессе эксплуатации для них необходимо предусмотреть защитный кожух, предохраняющий его от влаги и загрязнения, и поражения людей током.

Как работает пускатель

Главными частями прибора являются индуктивная катушка и магнитопровод, состоящий из статической и динамической частей Ш-образной формы. Они расположены выводами один к другому. Стационарная часть закреплена на корпусе, а подвижная – не закреплена. Внизу магнитопровода в специальную прорезь вводится катушка индуктивности.

В зависимости от ее параметров, меняется номинальное напряжение работы устройства – от 12 до 380 вольт. Вверху магнитопровода находится две пары контактов – статичные и динамичные.

Когда питания нет, то пружинка удерживает контакты разомкнутыми. Когда питание появляется, в катушке наводится магнитное поле, и верхний сердечник притягивается к нижнему. Контакты в результате замыкаются. После снятия питания, исчезает и электромагнитное поле, а пружина разжимает контакты.

Устройство может работать от источника постоянного тока, и при одно- и трехфазном переменном токе, главное, чтобы его значения не превышали номинал, указанный заводом-изготовителем.

Сеть на 220 вольт

При питании от сети 220 вольт с одной фазой, подключение осуществляется через выводы, которые, как правило, обозначают А1 и А2. Расположены они в верху корпуса пускателя. При подсоединении к ним провода с вилкой, прибор включается в сеть. На выводы, маркированные L1, L2, L3 подается любое напряжение, снимаемое с контактов Т1, Т2 и Т3.

Ноль и фазу при подсоединении к устройству возможно спокойно перебрасывать, это не принципиально. Обычно питание подается через датчик температуры или степени освещения, например, при подсоединении пускателя к автономному отоплению или уличному освещению.

Кнопки «пуск» и «стоп»

При запуске и выключении двигателя при помощи пускателя удобно подключение устройства с кнопками, включенными последовательно с прибором.

Чтобы по окончанию нажатия на кнопку «пуск» работа двигателя не прекратилась, в цепь вводят самоподхват за счет запараллеленных с «пуском» выводов. Благодаря им двигатель работает после того, как на «пуск» уже не нажимают, до того момента, пока не нажмут на кнопку остановки.

На двигатель подают напряжение через любой маркированный буквой L контакт, и снимают его с соответствующего контакта под литерой Т. Данная схема подключения справедлива для однофазной сети.

Трехфазная сеть на 380 В

При подключении к трехфазной сети, задействуется три группы контактов L и Т. Одна из фаз подключается к контакту А1 или А2, ко второму из них подсоединяют «ноль». Для защиты асинхронного двигателя от перегрева в цепь вводится тепловое реле. Больше никаких принципиальных отличий в подключении нет.

СХЕМА ПОДКЛЮЧЕНИЯ МАГНИТНОГО ПУСКАТЕЛЯ

Прежде чем приступить к практическому подключению пускателя — напомним полезную теорию: контактор магнитного пускателя включается управляющим импульсом, исходящим от нажатия пусковой кнопки, с помощью которой подается напряжение на катушку управления. Удержание контактора во включенном состоянии происходит по принципу самоподхвата – когда дополнительный контакт подключается параллельно пусковой кнопке, тем самым подавая напряжение на катушку, вследствие чего пропадает необходимость удерживать кнопку запуска в нажатом состоянии.

Отключение магнитного пускателя в этом случае возможно только при разрыве цепи управляющей катушки, из чего становится очевидной необходимость использования кнопки с размыкающим контактом. Поэтому кнопки управления пускателем, которые называют кнопочным постом, имеют по две пары контактов – нормально открытые (разомкнутые, замыкающие, НО, NO) и нормально закрытые (замкнутые, размыкающие, НЗ, NC)

Данная универсализация всех кнопок кнопочного поста сделана для того, чтобы предвидеть возможные схемы обеспечения моментального реверса двигателя. Общепринято называть отключающую кнопку словом: «Стоп» и маркировать её красным цветом. Включающую кнопку часто называют пусковой, стартовой, или обозначают словом «Пуск», «Вперёд», «Назад».

Если катушка рассчитана на срабатывание от 220 В, то цепь управления коммутирует нейтраль. Если рабочее напряжение электромагнитной катушки 380 В, то в цепи управления протекает ток, «снятый» с другой питающей клеммы пускателя.

Схема подключения магнитного пускателя на 220 В

Здесь ток на магнитную катушку КМ 1 подается через тепловое реле и клеммы, соединенных в цепь кнопок SB2 для включения — «пуск» и SB1 для остановки — «стоп». Когда мы нажимаем «пуск» электрический ток поступает на катушку. Одновременно сердечник пускателя притягивает якорь, в результате чего происходит замыкание подвижных силовых контактов, после чего напряжение поступает на нагрузку. При отпускании «пуск» не происходит размыкание цепи, поскольку параллельно этой кнопке выполнено подключение блок-контакта КМ1 с замкнутыми магнитными контактами. Благодаря этому на катушку поступает фазное напряжение L3. При нажатии «стоп» питание отключается, подвижные контакты приходят в исходное положение, что приводит к обесточиванию нагрузки. Те же процессы происходят при работе теплового реле Р – обеспечивается разрыв ноля N, питающего катушку.

Схема подключения магнитного пускателя на 380 В

Подключение к 380 В практически не отличается от первого варианта, различие лишь в питающем напряжении магнитной катушки. В данном случае питание осуществляется с использованием двух фаз L2 и L3, тогда как в первом случае — L3 и ноль.

На схеме видно, что катушка пускателя (5) питается от фаз L1 и L2 при напряжении 380 В. Фаза L1 присоединяется напрямую к ней, а фаза L2 – через кнопку 2 «стоп», кнопку 6 «пуск» и кнопку 4 теплового реле, соединенные последовательно между собой. Принцип действия такой схемы следующий: После нажатия кнопки 6 «пуск» через включенную кнопку 4 теплового реле напряжение фазы L2 попадает на катушку магнитного пускателя 5. Происходит втягивание сердечника, замыкающее контактную группу 7 на определенную нагрузку (электродвигатель М), при этом подается ток, напряжением 380 В. В случае выключения «пуск» цепь не прерывается, ток проходит через контакт 3 – подвижный блок, замыкающийся при втягивании сердечника.

При аварии в обязательном порядке должно сработать теплового реле 1, его контакт 4 разрывается, отключается катушка и возвратные пружины приводят сердечник в исходное положение. Контактная группа размыкается, снимая напряжение с аварийного участка.

Подключение магнитного пускателя через кнопочный пост

В данную схему включены дополнительные кнопки включения и остановки. Обе кнопки «Стоп» подключены в цепь управления последовательно, а кнопки «Пуск» соединяются параллельно.Такое подключение позволяет производить коммутацию кнопками с любого поста.

Вот ещё вариант. Схема состоит из двухкнопочного поста “Пуск” и “Стоп” с двумя парами контактов нормально замкнутых и разомкнутых. Магнитный пускатель с катушкой управления на 220 В. Питание кнопок взято с клеммы силовых контактов пускателя, цифра 1. Напряжение подходит до кнопки “Стоп” цифра 2. Проходит через нормально замкнутый контакт, по перемычке до кнопки “Пуск” цифра 3.

Нажимаем кнопку “Пуск”, замыкается нормально разомкнутый контакт цифра 4. Напряжение достигает цели, цифра 5, катушка срабатывает, сердечник втягивается под воздействием электромагнита и приводит в движение силовые и вспомогательные контакты, выделенные пунктиром.

Вспомогательный блок контакт 6 шунтирует контакт кнопки “пуск” 4, для того, чтобы при отпускании кнопки “Пуск” пускатель не отключился. Отключение пускателя осуществляется нажатием кнопки “Стоп”, цифра 7, снимается напряжение с катушки управления и под воздействием возвратных пружин пускатель отключается.

Подключение двигателя через пускатели

Нереверсивный магнитный пускатель

Если изменять направление вращения двигателя не требуется, то в цепи управления используются две не фиксируемые подпружиненные кнопки: одна в нормальном положении разомкнутая – «Пуск», другая замкнутая – «Стоп». Как правило, они изготавливаются в едином диэлектрическом корпусе, при этом одна из них красного цвета. Такие кнопки обычно имеют две пары групп контактов – одну нормально разомкнутую, другую замкнутую. Их тип определяется во время монтажных работ визуально или с помощью измерительного прибора.

Провод цепи управления подключается к первой клемме замкнутых контактов кнопки «Стоп». Ко второй клемме этой кнопки подключают два провода: один идет на любой ближайший из разомкнутых контактов кнопки «Пуск», второй – подключается к управляющему контакту на магнитном пускателе, который при отключенной катушке разомкнут. Этот разомкнутый контакт соединяется коротким проводом с управляемой клеммой катушки.

Второй провод с кнопки «Пуск» подключается непосредственно на клемму втягивающей катушки. Таким образом, к управляемой клемме «втягивающей» должно быть подключено два провода – «прямой» и «блокирующий».

Одновременно замыкается управляющий контакт и, благодаря замкнутой кнопке «Стоп», управляющее воздействие на втягивающую катушку фиксируется. При отпускании кнопки «Пуск» магнитный пускатель остается замкнутым. Размыкание контактов кнопки «Стоп» вызывает отключение электромагнитной катушки от фазы или нейтрали и электродвигатель отключается.

Реверсивный магнитный пускатель

Для реверсирования двигателя необходимо два магнитных пускателя и три управляющие кнопки. Магнитные пускатели устанавливаются рядом друг с другом. Для большей наглядности условно отметим их питающие клеммы цифрами 1–3–5, а те, к которым подключен двигатель как 2–4–6.

Для реверсивной схемы управления пускатели соединяются так: клеммы 1, 3 и 5 с соответствующими номерами соседнего пускателя. А «выходные» контакты перекрестно: 2 с 6, 4 с 4, 6 с 2. Провод, питающий электродвигатель, подключается к трем клеммам 2, 4, 6 любого пускателя.

При перекрестной схеме подключения одновременное срабатывание обоих пускателей приведет к короткому замыканию. Поэтому проводник «блокирующей» цепи каждого пускателя должен проходить сначала через замкнутый управляющий контакт соседнего, а потом – через разомкнутый своего. Тогда включение второго пускателя будет вызывать отключение первого и наоборот.

Ко второй клемме замкнутой кнопки «Стоп» подключаются не два, а три провода: два «блокирующих» и один питающий кнопки «Пуск», включаемых параллельно друг другу. При такой схеме подключения кнопка «Стоп» выключает любой из скоммутированных пускателей и останавливает электродвигатель.

Советы и хитрости установки

• Перед сборкой схемы надо освободить рабочий участок от тока и проконтролировать, чтобы напряжение отсутствовало тестером.
• Установить обозначение напряжения сердечника, которое упоминается на нем, а не на пускателе. Оно может быть 220 или 380 вольт. Если оно 220 В, на катушку идет фаза и ноль. Напряжение с обозначением 380 – значит разные фазы. Это является важным аспектом, ведь при неверном подсоединении сердечник может сгореть или не будет запускать полностью нужные контакторы.
• Кнопка на пускатель (красная)Нужно взять одну красную кнопку «Стоп» с замкнутыми контактами и одну черную либо зеленую кнопку с надписью «Пуск» с неизменно разомкнутыми контактами.
• Учтите, что силовые контакторы заставляют работать или останавливают только фазы, а нули, которые приходят и отходят, проводники с заземлением всегда объединяются на клеммнике в обход пускателя. Для подсоединения сердечника в 220 Вольт на дополнение с клеммника берется 0 в конструкцию организации пускателя.

А ещё вам понадобится полезный прибор — пробник электрика, который легко можно сделать самому.

Схемы подключения трехфазных электродвигателей

ВАЖНО! Перед подключением электродвигателя необходимо убедится в правильности схемы соединения обмоток электродвигателя в соответствии с его паспортными данными.

Условные обозначения на схемах

Магнитный пускатель (далее — пускатель) — коммутационный аппарат предназначенный для пуска и остановки двигателя. Управление пускателем осуществляется через электрическую катушку, которая выступает в качестве электромагнита, при подаче на катушку напряжения она воздействует электромагнитным полем на подвижные контакты пускателя которые замыкаются и включают электрическую цепь, и наоборот, при снятии напряжения с катушки пускателя — электромагнитное поле пропадает и контакты пускателя под действием пружины возвращаются в исходное положение размыкая цепь.

У магнитного пускателя есть силовые контакты предназначенные для коммутации цепей под нагрузкой и блок-контакты которые используются в цепях управления.

Контакты делятся на нормально-разомкнутые — контакты которые в своем нормальном положении, т.е. до подачи напряжения на катушку магнитного пускателя или до механического воздействия на них, находятся в разомкнутом состоянии и нормально-замкнутые — которые в своем нормальном положении находятся в замкнутом состоянии.

В новых магнитных пускателях имеется три силовых контакта и один нормально-разомкнутый блок-контакт. При необходимости наличия большего количества блок-контактов (например при сборке реверсивной схемы пуска электродвигателя), на магнитный пускатель сверху дополнительно устанавливается приставка с дополнительными блок-контактами (блок контактов) которая, как правило, имеет четыре дополнительных блок-контакта (к примеру два нармально-замкнутых и два нормально-разомкнутых).

Кнопки для управления электродвигателем входят в состав кнопочных постов, кнопочные посты могут быть однокнопочные, двухкнопочные, трехкнопочные и т.д.

Каждая кнопка кнопочного поста имеет по два контакта — один из них нормально-разомкнутый, а второй нормально-замкнутый, т.е. каждая из кнопок может использоваться как в качестве кнопки «Пуск» так и в качестве кнопки «Стоп».

Схема прямого включения электродвигателя

Данная схема является самой простой схемой подключения электродвигателя, в ней отсутствует цепь управления, а включение и отключение электродвигателя осуществляется автоматическим выключателем.

Главными достоинствами данной схемы является дешевизна и простота сборки, к недостаткам же данной схемы можно отнести то, что автоматические выключатели не предназначены для частого коммутирования цепей это, в сочетании с пусковыми токами, приводит к значительному сокращению срока службы автомата, кроме того в данной схеме отсутствует возможность устройства дополнительной защиты электродвигателя.

Схема подключения электродвигателя через магнитный пускатель

Эту схему так же часто называют схемой простого пуска электродвигателя, в ней, в отличии от предыдущей, кроме силовой цепи появляется так же цепь управления.

При нажатии кнопки SB-2 (кнопка «ПУСК») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1, при отпускании кнопки SB-2 ее контакт снова размыкается, однако катушка магнитного пускателя при этом не обесточивается, т.к. ее питание теперь будет осуществляться через блок-контак KM-1.1 (т.е. блок-контак KM-1.1 шунтирует кнопку SB-2). Нажатие на кнопку SB-1 (кнопка «СТОП») приводит к разрыву цепи управления, обесточиванию катушки магнитного пускателя, что приводит к размыканию контактов магнитного пускателя и как следствие, к остановке электродвигателя.

Реверсивная схема подключения электродвигателя (Как изменить направление вращения электродвигателя?)

Что бы поменять направление вращения трехфазного электродвигателя необходимо поменять местами любые две питающие его фазы:

При необходимости частой смены направления вращения электродвигателя применяется реверсивная схема подключения электродвигателя:

В данной схеме применяется два магнитных пускателя (KM-1, KM-2) и трехкнопочный пост, магнитные поскатели применяемые в данной схеме кроме нормально-разомкнутого блок-контакта должны так же иметь и нормально замкнутый контакт.

При нажатии кнопки SB-2 (кнопка «ПУСК 1») подается напряжение на катушку магнитного пускателя KM-1, при этом пускатель замыкает свои силовые контакты KM-1 запуская электродвигатель, а так же замыкает свой блок-контакт KM-1.1 который шунтирует кнопку SB-2 и размыкает свой блок-контакт KM-1.2 который защищает электродвигатель от включения в обратную сторону (при нажатии кнопки SB-3) до его предварительной остановки, т.к. попытка запуска электродвигателя в обратную сторону без предварительного отключения пускателя KM-1 приведет к короткому замыканию. Что бы запустить электродвигатель в обратную сторону необходимо нажать кнопу «СТОП» (SB-1), а затем кнопку «ПУСК 2» (SB-3) которая запитает катушку магнитного пускателя KM-2 и запустит электродвигатель в обратную сторону.

Примечание: В данной статье понятия пускателя и контактора не разделяются в связи с идентичностью их схем подключения подробнее читайте статью: Контакторы и магнитные пускатели.

Была ли Вам полезна данная статья? Или может быть у Вас остались вопросы? Пишите в комментариях!

Не нашли на сайте статьи на интересующую Вас тему касающуюся электрики? Напишите нам здесь. Мы обязательно Вам ответим.

{SOURCE}

Как подключить контактор?

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

• А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
• Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
• Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
• 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Цепь пуска / останова | Контакт и катушка

Очень полезным шаблоном программирования релейной логики является схема запуска / остановки. Этот шаблон является расширением шаблона Sealed in Coil и похож на State Coil. Однако, если катушка состояния является «доминантной» (т.е. условие триггера имеет приоритет над условием прерывания), цепь пуска / останова «доминирует при останове»:

Цепь пуска / останова

Как и Sealed in Coil, катушка работы всегда возвращается в обесточенное (выключенное) состояние, если ПЛК выключен или программа релейной логики сброшена.Это полезное свойство, потому что при запуске машины мы, вероятно, хотим, чтобы двигатели и т. Д. Находились в выключенном состоянии до тех пор, пока логика не решит их запустить.

Входами в эту схему являются условия «Пуск» и «Стоп». Вы можете представить себе, что обе кнопки мгновенного действия на экране оператора включены, пока оператор фактически нажимает кнопку. Если оператор нажимает кнопку «Пуск», катушка «Пуск» включается и герметизируется, пока оператор не нажмет кнопку «Стоп».Причина, по которой этот шаблон является «доминирующим при остановке», заключается в том, что мы хотим, чтобы условие Stop имело приоритет над условием Start в случае, когда активны оба сигнала. Представьте себе случай, когда условие Start по какой-то причине застряло. По крайней мере, оператор может остановить двигатель и т. Д., Удерживая кнопку «Стоп» до тех пор, пока он не сможет выключить машину с помощью главного выключателя. Вот пример временной диаграммы:

Это имеет больше смысла, если вы представите, что Start и Stop — это физические кнопки, подключенные к входам ПЛК.В этом случае мы обычно подключаем кнопку «Пуск», используя «нормально открытый» контакт (таким образом, нажатие кнопки «Пуск» включает вход), а мы подключаем кнопку «Стоп», используя «нормально закрытый» контакт (поэтому нажатие кнопки «Стоп» включает вход выключен). Обычно открытые контакты могут привариваться и иногда привариваются в положении «включено», и сделать кнопку «Стоп» приоритетом перед кнопкой «Пуск» имеет еще больший смысл. В этом случае логика выглядит немного иначе:

Цепь пуска / останова с N.C. Кнопка остановки

Причина, по которой кнопки подключены таким образом, заключается в том, что если провод к кнопке Stop будет отключен или питание кнопки Stop будет потеряно, то машина будет действовать так, как если бы была нажата кнопка Stop, двигатель и т. Д. , остановится. Предположительно, это более безопасное состояние, чем позволить двигателю продолжать работать без возможности его остановить.

Другие шаблоны программирования релейной логики.

Как создать цепь толчков при запуске и остановке в ПЛК

Рассмотрение схемы толчкового режима стоп-старт в ПЛК поможет нам понять различия в подключении схемы и программировании.

Базовая цепь запуска и остановки

Давайте начнем с базовой схемы старт-стоп .
Вот как это выглядит зашитым. (Физические переключатели, подключенные к выходным устройствам, таким как контакторы двигателя и реле.)

Когда нажимается кнопка пуска (NO), мощность передается через кнопку останова (NC) на управляющее реле (CR). Контакт CR замыкается и «запирает» кнопку пуска. Теперь кнопку пуска можно отпустить, потому что контакты CR пропускают питание на CR.

NO NC Входы

НЕТ — Нормально открытый — это относится к состоянию устройства ввода, если на него ничего не воздействует.
NC — Нормально замкнутый — Это относится к состоянию устройства ввода, если на него ничего не воздействует.

Давайте взглянем на программу ПЛК для вышеприведенной схемы соединений.

Первое, что вы заметите, это то, что вход для Stop — это нормально разомкнутый контакт, а не NC. Это связано с тем, что фактический сигнал, подключенный к входу, является NC, и мы не хотим инвертировать этот сигнал.Вы можете видеть, что в программе в данный момент включен вход остановки.
Если мы нажмем кнопку пуска, тогда цепь будет замкнута и выход CR включится.

При отпускании кнопки пуска выход остается включенным из-за входных уплотнений CR в кнопке пуска.

Нажатие кнопки останова разорвет цепь и выключит CR.

Отпускание кнопки останова вернет нас в исходное состояние, показанное выше.

Схема жестких проводов Jog

Добавление толчкового входа на схему подключения будет выглядеть примерно так:

Вы можете видеть, что диаграмма будет работать точно так же, как приведенная выше схема с кнопками пуска и останова.При нажатии на толчковый переключатель разрывается уплотняющий контакт, а затем кнопка пуска обходится. Это будет держать катушку M включенной до тех пор, пока нажата кнопка толчкового режима. Отпускание толчкового режима остановит обход кнопки пуска, который остановит катушку M. Когда толчковый режим вернется в исходное состояние, вход M уже будет отключен, поэтому катушка M не будет оставаться включенной.
Действие на толчковом толчке называется «Прерывание перед устройством ». Кнопка толчкового режима разорвет цепь перед повторным подключением.

Цепь Jog ПЛК

Иногда при программировании ПЛК может быть полезно думать о входах как о Make before Break. Вводы выполняются до того, как будут нарушены предыдущие. Программируемый контроллер будет сканировать программу слева направо, сверху вниз. Выходы из цепочки выше доступны для цепочек ниже. Вот предыдущая статья о сканировании ПЛК.
Давайте посмотрим на программу ПЛК с толчком, что не будет работать .

Даже если это выглядит так, как будто это сработает … Помните, что контакты в ПЛК замыкаются, прежде чем разомкнуться.Вы можете толкать устройство, и оно включится, но как только вы отпустите палец с кнопки, вход без толчкового режима заблокирует CR. Выход не сможет выключиться.

Мы должны учитывать задержку между включением и выключением при просмотре программы ПЛК для этой схемы.
Вот схема, которая будет работать:

Обратите внимание, что мы создаем задержку между включением и выключением путем включения промежуточного бита в программе.

Пуск, остановка, толчковый режим с использованием настроек и сброса

Другой способ сделать схемы пуска-останова в ПЛК — использовать инструкции Set (SET) и Reset (RST).
У набора будут все условия для того, чтобы немного выключиться в памяти, а при сбросе будут все условия для того, чтобы немного выключиться в памяти. Эти инструкции используются для упрощения просмотра программы и устранения неполадок.
Вот та же логика, описанная выше, с использованием инструкций по установке и сбросу.

Обратите внимание, что X10 Jog2 работает параллельно с Start. Мы используем заднюю кромку на один выстрел параллельно со стопом. Это устанавливает нашу задержку, поэтому выход будет отключен.

Смотрите на YouTube: Изучение программирования ПЛК — бесплатно 4

Если у вас есть вопросы или вам нужна дополнительная информация, свяжитесь со мной.
Спасибо,
Гарри

Если вы, как и большинство моих читателей, стремитесь изучать технологии. Системы нумерации, используемые в ПЛК, нетрудно изучить и понять. Мы рассмотрим системы нумерации, используемые в ПЛК. Сюда входят биты, десятичные, шестнадцатеричные, ASCII и числа с плавающей запятой.

Чтобы получить эту бесплатную статью, подпишитесь на мою бесплатную рассылку новостей по электронной почте.

Используйте эту информацию, чтобы сообщить другим людям, как работают системы нумерации. Зарегистрироваться сейчас.

Электронная книга «Надежная регистрация данных бесплатно» также доступна для бесплатной загрузки. Ссылка будет включена, когда вы подпишетесь на ACC Automation .

Jog Circuits — Базовое управление двигателем

Иногда его называют «, шаг », толчковый режим — это термин, обозначающий мгновенное включение двигателя только до тех пор, пока оператор нажимает кнопку.

Цепь толчкового режима — это цепь, которая позволяет оператору запускать двигатель или двигатель « толчково », и обычно используется для двигателей, управляющих лентами конвейера, чтобы обеспечить точное позиционирование материалов.

Любой пускатель двигателя , который используется для пуска двигателя, будет подвергаться повторяющимся пусковым токам , которые могут вызвать перегрев силовых контактов. Если ожидается, что двигатель будет толкаться более пяти раз в минуту, стартер двигателя должен быть увеличен в размере и номинальной мощности в лошадиных силах для этого более тяжелого рабочего состояния.

Для реализации толчковой функции существует несколько распространенных схемотехнических решений, каждая из которых имеет свои преимущества и недостатки.Общей особенностью всех схем толчкового режима является то, что они имеют некоторый метод отключения удерживающего контакта , используемого в трехпроводной схеме . Обычно это достигается путем установки какого-либо компонента в серию с удерживающим контактом, например, переключателя или кнопки мгновенного действия .

Схема управления толчковым переключением селекторного переключателя

Самая простая из цепей толчкового режима, по сути, представляет собой трехпроводную схему с переключателем SPST (однополюсный, однопозиционный), подключенным последовательно с удерживающим контактом.

В замкнутом положении переключатель SPST не препятствует прохождению тока, и схема ведет себя так же, как стандартная трехпроводная схема. Обычно открытая кнопка действует как кнопка «пуск» или «запуск».

Если переключатель SPST разомкнут, то он вводит разрыв последовательно с удерживающими контактами 2-3 , эффективно удаляя их из цепи. Без удерживающего контакта пускатель двигателя будет находиться под напряжением только до тех пор, пока оператор будет нажимать нормально разомкнутую кнопку, которая в этом положении действует как кнопка «толчкового режима».

• Основное преимущество данной схемы — простота монтажа и дешевизна оборудования.
• Главный недостаток состоит в том, что вы должны изменить положение селекторного переключателя, чтобы изменить функцию вашей кнопки.

Схема управления опасным толчковым режимом

В следующей схеме толчкового режима, которую мы рассмотрим, в качестве кнопки «Jog» используется четырехконтактная кнопка мгновенного действия. Эта кнопка имеет один набор нормально замкнутых контактов , которые подключены последовательно с 2-3 удерживающими контактами, и один набор нормально разомкнутых контактов, которые включены последовательно только с кнопкой останова и пускателем двигателя.

При нормальной работе кнопки останова и пуска выполняют свои стандартные функции в трехпроводной схеме, так как удерживающие контакты 2-3 включены последовательно с нормально замкнутыми контактами кнопки толчкового режима. Если нажать кнопку толчкового режима, нормально замкнутые контакты размыкаются, а нормально разомкнутые контакты замыкаются, обеспечивая путь для тока для подачи питания на пускатель двигателя.

Когда пускатель двигателя находится под напряжением, все связанные с ним контакты изменяют свое состояние, включая удерживающий контакт 2-3, но поскольку кнопка толчкового режима нажата, удерживающий контакт не может поддерживать питание стартера.После отпускания кнопки толчкового режима двигатель останавливается.

Эту схему иногда называют «опасной беговой дорожкой» по причинам, которые сейчас могут показаться очевидными. Если нормально замкнутые контакты кнопки толчкового режима могут вернуться в свое нормальное состояние до того, как якорь пускателя двигателя выпадет из строя, то катушка останется под напряжением, и двигатель продолжит работу. Это опасно, потому что, если оператор нажимает кнопку толчкового режима, ожидая, что двигатель остановится, когда он отпустит кнопку, и двигатель продолжает работать, это может создать опасность для человека, застигнутого врасплох.Короче говоря, мы никогда не хотим, чтобы машины удивляли людей.

• Преимущество этой схемы в том, что она проста в установке и имеет отдельные кнопки, предназначенные для запуска и толчкового режима двигателя.
• Основным недостатком является опасность, связанная с быстрым возвратом кнопки толчкового режима в нормальное состояние.

Цепь толчкового режима с реле управления

В более сложной цепи толчкового режима используется управляющее реле , как показано на рисунке выше. Реле управления работают так же, как пускатели двигателей, но не имеют защиты от перегрузки и силовых контактов.Реле управления — это нагрузки, которые должны быть подключены по параллельно к пускателю двигателя, чтобы обеспечить их номинальное напряжение .

На любой схематической диаграмме ток должен проходить от линии 1 к линии 2 и по пути питать только одну нагрузку. Переключатели предлагают либо бесконечное сопротивление , когда они разомкнуты, либо нулевое сопротивление, когда они замкнуты, поэтому некоторые устройства должны ограничивать ток, чтобы предотвратить короткое замыкание. Обратите внимание, что ток, который проходит через реле управления, не проходит через пускатель двигателя.Это означает, что они оба получат свое номинальное значение напряжения и втянут свои якоря.

Как правило, мы НИКОГДА не подключаем нагрузки последовательно.

В нормальных условиях, если кнопка пуска нажата, ток сможет замкнуть цепь и активировать реле управления. После включения реле два связанных с ним нормально разомкнутых контакта изменят свое состояние и закроются. Это обеспечит прохождение тока для возбуждения пускателя двигателя, замыкания 2-3 удерживающих контактов и запуска двигателя.

Схема будет продолжать работать как стандартная трехпроводная схема, обеспечивающая защиту от низкого напряжения (LVP) , пока не будет нажата кнопка останова или не произойдет перегрузка .

Если нажать кнопку толчкового режима при работающем двигателе, в цепи не произойдет никаких изменений.

Если, однако, нажать кнопку толчкового режима, когда двигатель не работает, это обеспечит путь для тока, чтобы запитать стартер двигателя. Ток не сможет активировать реле управления, поэтому, как только кнопка толчкового режима будет отпущена, стартер отключается, и двигатель останавливается.

• Преимущество этой схемы заключается в ее безопасности и надежности. Наличие двух отдельных кнопок для функций «бег» и «толчок» увеличивает удобство управления для оператора.
• Недостатком является дополнительная стоимость и время установки, связанные с управляющим реле, и дополнительный ток, потребляемый в цепи управления из-за второй катушки.

Цепь толчкового режима запуска и остановки | Схема цепи управления двигателем

Определение цепи толчкового режима

Цепь толчкового режима важна для создания цепи, которая позволит оператору на мгновение активировать цепь без необходимости нажатия кнопки останова.Цепи толчковой подачи позволяют оператору перемещать грузы в заданное положение, предотвращая перемещение груза в желаемое положение. Цепь толчкового режима может использоваться практически в любой цепи управления, поскольку она основана на мгновенном включении и выключении управляющего устройства.

Толчковый или толчковый режим определяется как быстро повторяющееся замыкание цепи для запуска двигателя из состояния покоя с целью выполнения небольших перемещений вращающейся машины.

Термин «толчковый режим» часто используется для обозначения пуска нагрузки при полном напряжении; термин «толчковый» можно использовать для обозначения пускателей пониженного напряжения.Как правило, эти термины используются взаимозаменяемо, поскольку они оба предотвращают использование герметичной цепи.

Есть много способов разработать схему управления толчковым режимом. При разработке беговой дорожки важно помнить, что общий результат состоит в том, чтобы заставить нагрузку работать во время нажатия кнопки пуска. Это означает, что схема управления спроектирована таким образом, что нагрузка не может быть запитана и оставаться под напряжением через контакт памяти / герметизации.

Одной из схем толчкового режима является двухконтурная кнопка.Схема будет работать как обычная трехпроводная схема, если используются кнопки пуска / останова. Нажатие кнопки толчкового режима создает путь тока непосредственно к нагрузке, минуя уплотнение цепи управления. Однако существует потенциальная опасность, поскольку кнопка толчкового режима потенциально может стать активным уплотнением, в результате чего нагрузка останется включенной без посторонней помощи. Если есть возможность исключить использование кнопок, которые одновременно замыкают и размыкают цепь управления в одной и той же цепи.

Работа контура толчкового режима

Конфигурация 1. Контур толчкового режима

Цепь толчкового режима в Конфигурации 1 работает следующим образом:

• Переключатель соединен последовательно с уплотнением пилотного устройства.
• При замкнутом переключателе схема управления действует как обычная остановочная / пусковая станция, управляющая нагрузкой, подключенной к управляющему устройству, питание поступает на пусковые и герметизирующие клеммы кнопки.
• Нажатие кнопки пуска немедленно передает питание на кнопку пуска и запечатывающий контакт, запитывающий катушку.
• Запечатанный контакт теперь поддерживает питание катушки вместо кнопки пуска, и его больше не нужно удерживать.
• Катушку пускателя двигателя можно обесточить несколькими способами.
  • Двигатель может перегрузиться, что означает, что нормально замкнутые контакты перегрузки разомкнутся и разомкнут цепь.
  • Кнопка останова может быть нажата, отключив питание от герметичного контакта, что приведет к обесточиванию катушки.
  • Следующий способ остановки цепи управления — это повернуть переключатель в положение толчкового режима.Это немедленно обесточит катушку.
    • Когда переключатель находится в толчковом положении, управляющее устройство больше не будет получать питание через герметичный контакт.
  • Катушка может быть запитана только с помощью кнопки пуска и только на время, в течение которого кнопка нажата.

Цепи управления двигателем | Релейная логика

Блокирующие контакты, установленные в схеме управления двигателем в предыдущем разделе, работают нормально, но двигатель будет работать только до тех пор, пока каждый кнопочный переключатель удерживается нажатым.

Если мы хотим, чтобы двигатель работал даже после того, как оператор убирает руку с переключателя (-ов) управления, мы могли бы изменить схему двумя разными способами: мы могли бы заменить кнопочные переключатели тумблерами или мы могли бы добавить еще немного релейной логики, чтобы «зафиксировать» схему управления однократным мгновенным срабатыванием любого переключателя.

Давайте посмотрим, как реализуется второй подход, поскольку он широко используется в промышленности:

При нажатии кнопки «Вперед» срабатывает M ₁ , замыкая нормально разомкнутый вспомогательный контакт параллельно этому переключателю.

Когда кнопка отпущена, замкнутый вспомогательный контакт M ₁ будет поддерживать ток на катушке M ₁ , таким образом блокируя цепь «Вперед» во включенном состоянии.

То же самое произойдет при нажатии кнопки «Реверс». Эти параллельные вспомогательные контакты иногда называют контактами с уплотнением , слово «уплотнение» означает по существу то же самое, что и слово защелка .

Однако возникает новая проблема: как остановить двигатель! Поскольку цепь существует прямо сейчас, двигатель будет вращаться либо вперед, либо назад после нажатия соответствующего кнопочного переключателя и будет продолжать работать, пока есть питание.

Чтобы остановить любую цепь (вперед или назад), нам требуются некоторые средства для оператора, чтобы отключить питание контакторов двигателя. Назовем этот новый коммутатор Stop :

.

Теперь, если прямая или обратная цепи заблокированы, они могут быть «разблокированы» кратковременным нажатием кнопки «Стоп», которая размыкает прямую или обратную цепь, обесточивая контактор под напряжением и возвращая герметичный контакт. в нормальное (открытое) состояние.

Переключатель «Стоп», имеющий нормально замкнутые контакты, при отпускании подает питание либо на прямую, либо на обратную цепи.

Пока все хорошо. Давайте рассмотрим еще один практический аспект нашей схемы управления моторикой, прежде чем мы перестанем ее дополнять.

Если наш гипотетический двигатель вращал механическую нагрузку с большим импульсом, такую ​​как большой воздушный вентилятор, двигатель мог бы продолжать двигаться по инерции в течение значительного времени после нажатия кнопки останова.

Это может быть проблематично, если оператор попытается изменить направление вращения двигателя, не дожидаясь остановки вращения вентилятора.

Если бы вентилятор все еще двигался вперед по инерции и была нажата кнопка «Реверс», двигателю было бы сложно преодолеть инерцию большого вентилятора, когда он пытался начать вращаться в обратном направлении, потребляя чрезмерный ток и потенциально сокращая срок службы двигателя. приводные механизмы и вентилятор.

Нам, возможно, хотелось бы иметь в этой системе управления двигателем какую-то функцию задержки по времени, чтобы предотвратить такой преждевременный запуск.

Начнем с добавления пары катушек реле с выдержкой времени, по одной параллельно каждой катушке контактора двигателя.

Если мы используем контакты, которые задерживают возврат в нормальное состояние, эти реле предоставят нам «память» о том, в каком направлении двигатель последний раз был запитан.

То, что мы хотим, чтобы каждый контакт с выдержкой времени делал, так это размыкал ногу пускового выключателя цепи противоположного вращения на несколько секунд, пока вентилятор останавливается выбегом.

Если двигатель вращался в прямом направлении, то и M ₁ , и TD ₁ будут запитаны.

В этом случае нормально замкнутый, замкнутый по времени контакт TD ₁ между проводами 8 и 5 немедленно размыкается в момент подачи питания на TD ₁ .

Когда кнопка останова нажата, контакт TD ₁ ожидает в течение указанного времени, прежде чем вернуться в свое нормально замкнутое состояние, таким образом удерживая цепь кнопки реверса разомкнутой в течение этого времени, так что M ₂ не может быть запитан.

По истечении времени ожидания TD ₁ контакт замыкается, и цепь позволяет запитать M ₂ , если нажата кнопка реверса.

Таким же образом TD ₂ не позволит кнопке «Вперед» активировать M ₁ до тех пор, пока не будет обесточена заданная временная задержка после отключения M ₂ (и TD ₂ ).

Внимательный наблюдатель заметит, что функции временной блокировки TD ₁ и TD ₂ делают контакты блокировки M ₁ и M ₂ избыточными. Мы можем избавиться от вспомогательных контактов M ₁ и M ₂ для блокировок и просто использовать контакты TD ₁ и TD ₂ , поскольку они немедленно размыкаются при подаче напряжения на соответствующие катушки реле, таким образом «блокируя» ”Один контактор, если другой находится под напряжением.

Каждое реле с выдержкой времени служит двойной цели: предотвращение включения другого контактора во время работы двигателя и предотвращение включения того же контактора в течение заданного времени после отключения двигателя.

Полученная схема имеет то преимущество, что она проще, чем в предыдущем примере:

ОБЗОР:

• Катушки контактора двигателя (или «пускателя») обычно обозначаются буквой «M» на схемах лестничной логики.
• Непрерывная работа двигателя с мгновенным переключателем «пуска» возможна, если нормально разомкнутый «герметичный» контакт контактора подключен параллельно пусковому переключателю, так что после подачи питания на контактор он поддерживает питание и сохраняет себя. «Зацепился» за.
• Реле с выдержкой времени обычно используются в больших цепях управления двигателем, чтобы предотвратить запуск двигателя (или реверсирование) до тех пор, пока не пройдет определенное время с момента события.

СВЯЗАННЫЕ РАБОЧИЕ ЛИСТЫ:

Elecdes: Цепь кнопочного пуска-останова

Основы

Эта функция создает схему кнопки запуска-останова с переменным количеством кнопок запуска и останова между двумя шинами питания.

Процедура

1. Выберите Construct PB Start-Stop из меню Elecdes> Drawing Macros.

2. Укажите, сколько кнопок каждого типа требуется в вашей цепи:

   Введите нужные числа и нажмите ОК .

3. Вам будет предложено выбрать верхнее / левое соединение для цепи старт-стоп.

   Если вы не выберете ЛИНИЮ для этой точки, вам потребуется ввести ориентацию схемы старт-стоп, которую вы хотите создать.

   Вы должны разместить это соединение на верхней / левой направляющей шины питания, используемой для питания этой цепи.

4. Вам будет предложено выбрать нижнее / правое соединение для цепи старт-стоп.

   Функция требует только вертикального / горизонтального расстояния от верхней / левой направляющей.

5. Откроется диалоговое окно компонента Elecdes , позволяющее вводить и выбирать данные атрибутов для каждой кнопки остановки.Обратитесь к разделу «Как вставлять символы» для получения дополнительной информации о вводе и выборе данных атрибутов для компонента.

   Последовательность именования предоставит вам значения по умолчанию для атрибутов именования.

6. После того, как кнопки останова вставлены, отобразится диалоговое окно компонента Elecdes , позволяющее ввести данные для контакта.

   Последовательность именования предоставит вам значения по умолчанию для атрибутов именования.

7. Появится диалоговое окно компонента Elecdes Component , позволяющее ввести данные для катушки.

   Имя фиксирующего контакта будет представлено по умолчанию для катушки.

8. Отображается диалоговое окно перекрестной ссылки, поскольку катушка является частью того же компонента, что и контакт, который был вставлен ранее. Подкомпонент катушки будет выбран по умолчанию.

9. Для каждой вставленной кнопки запуска вам нужно будет подтвердить данные атрибута компонента в диалоговом окне Elecdes Component Dialog , как это требуется во время стандартной процедуры вставки.

   Последовательность именования предоставит вам значения по умолчанию для атрибутов именования.

10. Строительство цепи будет завершено.

Двухпроводное управление | Цепь управления толчковым режимом запуска и остановки

Двухпроводное управление

Кнопочные переключатели останова и пуска в двигателе и других цепях управления представляют собой удобные способы управления цепями. Легче нажать кнопку, чем использовать тумблер или повернуть ручку.

Чтобы обеспечить дополнительные стартовые позиции, все, что необходимо, — это подключить дополнительные пусковые кнопки параллельно с первой. Для остановки или обесточивания цепи дополнительные кнопочные выключатели остановки размещаются последовательно с первыми.

На рис. 1 есть два пусковых и два кнопочных переключателя. Как обычно, кнопки пуска нормально разомкнуты, а кнопки останова нормально замкнуты. Для ясности они были обозначены как «начало 1», «начало 2», «стоп 1» и «стоп 2».

Рисунок 1 Два положения управления пуском и остановом в схеме

Вариант схемы управления в Рисунок 1 — это обеспечение только одной начальной позиции с несколькими положениями остановки. Это может возникнуть, когда на установке может потребоваться несколько положений аварийной остановки.

Только один кнопочный переключатель запускает работу, но в случае неисправности в установке он может быть остановлен операторами в любом количестве положений.Для этого необходимо, чтобы все кнопочные выключатели останова были подключены последовательно (см. Рисунок 2 ).

Рисунок 2 Несколько положений управления остановом

Местное или дистанционное управление

В некоторых операциях может потребоваться смещение рабочего положения кнопочных переключателей стоп-старт. Чтобы избежать возможности того, что кто-то будет управлять машиной в неправильном положении, схема Рисунок 2 изменена таким образом, чтобы одновременно можно было использовать только одно положение.Это часто называют «локальной» или «удаленной работой». Рисунок 3 — схематическое представление этого типа. В левой части схемы находится ручной переключатель, который включает в цепь либо верхние местные, либо нижние дистанционные кнопочные переключатели. Для этого типа схемы требуется дополнительный контактор , контакт и только простой переключающий переключатель.

Рисунок 3 Дистанционное или местное управление

Двухпроводное управление

Во многих схемах управления двигателем используется автоматическое управление пуском.Это может быть, например, термостат на холодильнике, поплавковый выключатель на резервуаре для воды или реле давления на воздушном компрессоре. Поскольку другого управления пуском-остановом нет, и к исполнительному устройству нужно подвести только два провода, это обычно называют «двухпроводным управлением».

Рисунок 4 — простая двухпроводная схема управления. В этом случае регулирующим устройством является реле давления, которое обозначено строчной буквой p в квадрате.

Рисунок 4 Двухпроводное управление с помощью реле давления

Двухпроводное и кнопочное управление

В некоторых случаях может потребоваться запустить устройство с моторным управлением с помощью кнопочного переключателя но позвольте другому элементу управления выключить его.Схема этого типа показана на рис. , рис. , , 5, . Он имеет обычное управление пуском-остановом с поплавковым выключателем, соединенным последовательно с кнопкой останова. Это позволит запустить насос, а затем автоматически выключить его при заполнении бака.

Двигатель можно было остановить в любой момент во время работы, но его нельзя было перезапустить после автоматической остановки до тех пор, пока уровень воды не упадет и поплавковый выключатель снова не замкнется.

Рисунок 5 Комбинированное стоп-старт и автоматическое управление

Старт Стоп Толчковое управление

Когда кнопочный переключатель подключен так, что цепь работает только при удержании переключателя в нажатом состоянии, это называется толчковой работой. контроль’.Иногда необходимо «толкать» машину в определенное положение, чтобы можно было выполнить регулировку. Можно было бы жонглировать кнопками пуска и останова двумя руками, но это не является хорошей практикой, не надежно и может быть опасно. Более эффективно установить специальную кнопку для этой функции.

На принципиальной схеме в Рисунок 6 толчковый кнопочный переключатель представляет собой кнопочный переключатель с нормально замкнутым и нормально разомкнутым положениями.

В нормальном положении схема работает как простое управление остановом / пуском. При нажатии кнопки толчкового режима удерживающий контакт K1.4 изолируется, а кнопочный переключатель запуска блокируется. Пока кнопка толчкового режима нажата, катушка К1.4 находится под напряжением.

Когда кнопка отпускается, цепь катушки размыкается, а затем замыкается нормально замкнутый контакт, так что возможна нормальная работа. Кнопка толчкового режима иногда включает небольшую задержку повторного включения, чтобы дать контактору время на размыкание контакта K1.4.

Рисунок 6 Кнопочный переключатель толчкового режима в цепи управления

Реверсивные цепи

Чтобы реверсировать трехфазный двигатель, все, что необходимо, — это поменять местами две линии питания к двигателю. Это может быть выполнено с помощью двух контакторов, как показано на принципиальной схеме в Рисунок 7 .

Когда замыкаются контакты K1.1, K1.2 и K1.3 или K2.1, K2.2 и K2.3, двигатель будет работать либо в прямом, либо в обратном направлении.Осмотр силовой цепи покажет, что две линии питания будут закорочены, если оба контактора замкнуты одновременно.

Рисунок 7 Принципиальная схема реверсивного контактора

Этого можно избежать двумя способами. Маленький равносторонний треугольник и пунктирные линии между двумя наборами силовых контактов означают, что два контактора «механически заблокированы». Это означает, что если один контактор замкнут, другой механически невозможно замкнуть.

Второй метод заключается в использовании «электрических блокировок» в каждой цепи катушки контактора. Это можно увидеть на рис. 7 , где нормально замкнутый контакт K2.5 находится в цепи прямой катушки, а нормально замкнутый контакт K1.5 находится в цепи обратной катушки. Это означает, что при подаче напряжения на катушку контактора K1 / 5 контакт K1.5 размыкается. Затем, если нажать кнопку реверса, катушка K2 / 5 не может быть запитана. То же самое и с обратной операцией.

Используется только одна кнопка останова, а контакт тепловой защиты также включен последовательно с кнопкой останова.По необходимости, кнопочный переключатель останова находится перед кнопками прямого и обратного хода, так что он может управлять обоими.

Релейные диаграммы

Цепи управления, в частности, могут быть нарисованы как «лестничные» диаграммы. Они называются так, потому что линии питания нарисованы с каждой стороны, а компоненты схемы нарисованы поперек них, поэтому в результате получается, что это похоже на стойки лестницы.

Лестничные диаграммы также следуют требованию, чтобы поток энергии и последовательность событий были слева направо и сверху вниз, когда это возможно, аналогично обычной практике рисования в этой стране.

Эти схемы являются шагом к программированию логических контроллеров и в основном используются с учетом программирования. Схема управления Рисунок 7 была перерисована в горизонтальной ориентации и показана на Рисунок 8 . Используются символы, рекомендованные в AS / NZS 1102. Однако схема идентична схеме управления на рис. Рисунок 7 .

Рисунок 8 Схема управления Рисунок 7 , нарисованная горизонтально

В других странах часто используются другие стандартные символы.В США используется более одного набора стандартов, но один популярный из них называется стандартом NEMA. Название является сокращением от Национальной ассоциации производителей электрооборудования.

No related posts.
