Вступление

Однофазный электросчетчик является самым используемым прибором учёта расхода (потребления) электроэнергии в жилых и общественных зданиях. Для квартир однофазные счетчики являются основными приборами учёта.

Зачем это нужно

Для начала отвечу на вопрос, зачем нужна схема подключения однофазного электросчетчика?

Чтобы ответить на этот вопрос, отвечу на другой. Можно ли самостоятельно или лучше так, разрешено ли самостоятельно менять электрические счетчики в квартире или доме?

Ответ я нашел в рекомендациях МосЭнерго.  «Самостоятельная замена счетчика возможна. Однако…», далее следует агитация о вызове специалиста компании для квалифицированной замены счетчика, о чём я писал в статье: Сгорел счетчик – что делать.

Но факт есть, заменить электросчетчик самостоятельно вам запретить никто не может. Однако, если вы решили заменить электросчетчик самостоятельно, вам нужно по закону РФ:

• Заранее информировать обслуживающую организацию о времени планируемой замены электросчетчика. Это нужно для снятия пломб со счетчика и фиксации последних показаний;
• После окончания установки, опять обратиться в обслуживающую организацию, уже с заявлением на опломбирование нового электросчетчика и составление акта ввода устройства учёта в эксплуатацию.

Что будет, если вы не сообщите о самостоятельной замене электрического счетчика? Вас ждет акт о потреблении электроэнергии без учета и штрафы.

Два типа счетчиков

На сегодня в жилом фонде РФ, используются два типа электрических счетчиков: современные электронные и устаревающие индукционные. Наблюдается явная тенденция, замены индукционных счетчиков на электронные, но я покажу схему подключения однофазного электросчетчика обоих типов.

Установка счетчика – общие замечания

Если квартира НЕ является коммунальной, то в квартире устанавливается один электросчетчик, который учитывает потребление электроэнергии во всей квартире.

Если квартира коммунальная, то в ней устанавливается общеквартирный счетчик (1) учета и контрольные счетчики учета для комнат (2).

Обозначение электросчетчика на схемах

На схемах однофазные счетчики обозначаются в виде квадрата с отсеченной частью и надписью Wh, возможно kWh.

Схема подключения однофазного электросчетчика индукционного

Во-первых, особенность индукционного счетчика, это наличие в конструкции токовой обмотки. Важно, чтобы фаза проходила через эту токовую обмотку.

Во-вторых, согласно ПУЭ (1.5.36) электрический счетчик должен быть защищен со стороны ввода (подключения) и со стороны потребителей (вывода) автоматами защиты или предохранителями, если последние предусмотрены. Хотя установка защитных аппаратов со стороны нагрузки в ПУЭ (гл. 1.5) явно не прописаны, есть ссылка на гл. 2.1, 3.4 и установка автоматов зашиты или предохранителей для групп электропроводки должна быть произведена.

Клеммы подключения счетчика, закрыты крышкой. Обычно клеммы подключения счетчика соответствуют маркировке на представленной схеме и фото, однако, большое количество производителей заставляют дать совет: читайте схему подключения счетчика на крышке закрывающей клеммы или в паспорте к счетчику.

Схема подключения однофазного электросчетчика электронного

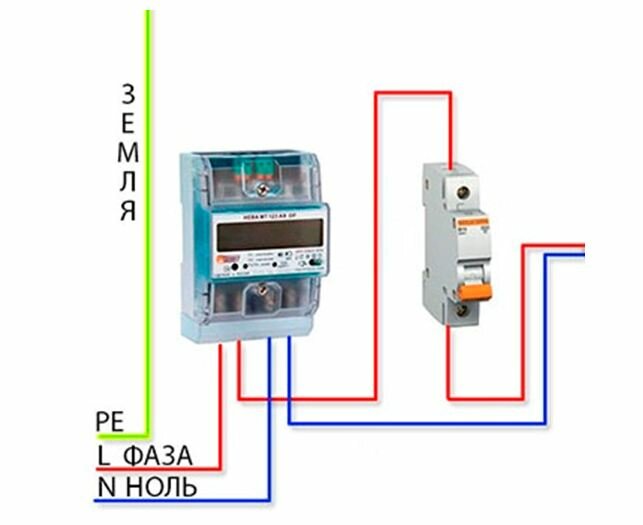

Однофазные электронные счетчики учета, подключаются аналогично индукционным счетчикам:

• Фаза приход;
• Фаза к нагрузке;
• Ноль приход;
• Ноль к нагрузке.



Неправильное подключение электрических счетчиков

В начале статьи, я упомянул, что через токовую обмотку счетчика должна проходить фаза, а не ноль. Так вот, если сделать наоборот, то получим схему воровства электроэнергии, что незаконно.

Вывод

Если вы не знаете как определить фазу и отличить фазу от нуля, не занимайтесь самостоятельной заменой электросчетчика.

©Ehto.ru

Еще статьи

Подключение счетчика: однофазного, трехфазного, схемы

Ввод в эксплуатацию или реконструкция электропроводки в доме или квартире редко обходится без установки или замены электросчетчика. По нормативам работы могут выполнять только специально обученные люди, имеющие допуск для работы в сетях напряжением до 1000 В. Но установить все элементы, произвести подключение счетчика к нагрузке (электроприборам), без подключения питания можно самостоятельно. После необходимо вызвать представителя энергопоставляющей организации для тестирования, пломбировки и пуска системы.

Один из вариантов корпусов для счетчика

Подключение счетчика: правила и основные требования

Точно все требования прописаны в ПУЭ, а основные правила такие:

• Устанавливаться должен с защитой от воздействия погодных условий. Традиционно монтируются в специальные боксы (короба) из негорючего пластика. Для установки на улице короба должны быть герметичными и должны обеспечивать возможность контроля показаний (иметь стекло напротив табло).
• Закрепляется на высоте 0,8-1,7 м.
• Подключение счетчика производится медными проводами, сечением соответствующим максимальной токовой нагрузке (есть в техусловии). Минимальное сечение для подключения квартирного электросчетчика 2,5 мм² (для однофазной сети это ток 25 А, что сегодня очень мало).
• Проводники используются изолированные, без скруток и ответвлений.
• При однофазной сети дата госповерки счетчика — не старше 2 лет, при трехфазной — одного года.

Место установки счетчика в многоквартирных домах регламентируется проектом. Счетчик может устанавливаться на лестничной площадке или в квартире — в щитке. Если ставится в квартире, то обычно недалеко от двери.

Комплектация входного щитка

В частном доме тоже несколько вариантов. Если столб стоит во дворе, можно счетчик разместить на столбе, но лучше — в помещении. Если по требованиям энегроснабжающей организации он должен находится на улице, ставят его на лицевой стороне дома в герметичном боксе. Автоматы, идущие к группам потребителей (различным устройствам) монтируются в другом боксе в помещении. Также одно из требований при монтаже электропроводки в частном доме: провода должны просматриваться визуально.

Установка счетчика на столбе

Чтобы была возможность проводить работы на электросчетчике, перед ним устанавливают входной рубильник или автомат.

Он тоже пломбируется, причем возможности поставить пломбу на самом устройстве, как на счетчике, нет. Необходимо предусмотреть возможность отдельной пломбировки этого устройства — купить небольшой бокс и смонтировать его внутри квартирного щитка или поставить отдельно на лестничной площадке. При подключении счетчика в частном доме варианты те же: в одном боксе со счетчиком на улице (пломбируется весь бокс), в отдельном боксе рядом.

Как провести электричество от столба в дом читайте тут.

Двухтарифные счетчики и расчет их экономичности описаны тут.

Схема подключения однофазного электросчетчика

Счетчики для сети 220 В могут быть механические и электронные. Также делятся они на однотарифные и двухтарифные. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. Вся разница в «начинке», которая потребителю недоступна.

Если добраться до клеммной пластины любого однофазного счетчика, увидим четыре контакта. Схема подключения указана на обратной стороне крышки клеммника, а в графическом изображении все выглядит как на фото ниже.

Как подключить однофазный счетчик

Если расшифровать схему, получается следующий порядок подключения:

1. К 1 и 2 клемме подключаются фазные провода. На 1 клемму приходит фаза вводного кабеля, от второй идет фаза к потребителям. При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа.
2. К клеммам 3 и 4 по тому же принципу подключается нулевой провод (нейтраль). К 3-му контакту нейтраль от ввода, к четвертому — от потребителей (автоматов). Порядок подключения контактов аналогичен — сперва 4, потом 3.

   Наконечники штыревые

Подключение счетчика происходит зачищенными на 1,7-2 см проводами. Конкретная цифра указывается в сопроводительном документе. Если провод многожильный, на его концы устанавливаются наконечники, которые выбираются по толщине и номинальному току. Они опрессовываются клещами (можно зажать пассатижами).

При подключении оголенный проводник вставляется до упора в гнездо, которое расположено под контактной площадкой. При этом необходимо следить, чтобы под зажим не попала изоляция, а также чтобы очищенный провод не торчал из корпуса. То есть, длинна зачищенного проводника должна выдерживаться точно.

Фиксируется провод в старых моделях одним винтом, в новых — двумя. Если крепежных винта два, сначала закручивается дальний. Слегка подергав провод, убеждаетесь, что он закреплен, потом затягиваете второй винт. Через 10-15 минут контакт подтягивается: медь мягкий металл и немного приминается.

Как самостоятельно сделать проводку в доме читайте тут. Об особенностях электропроводки в деревянном доме написано тут.

Это что касается подключения проводов к однофазному счетчику. Теперь о схеме подключения. Как уже говорилось, перед электросчетчиком ставится входной автомат. Его номинал равен максимальному току  нагрузки, срабатывает при его превышении, исключая повреждение оборудования. После ставят УЗО, которое срабатывает при пробое изоляции или если кто-то прикоснулся к токоведущим проводам. Схема представлена на фото ниже.

Схема подключения однофазного счетчика электроэнергии

Схема для понимания несложна: от ввода ноль и фаза поступают на вход защитного автомата. С его выхода они попадают на счетчик, и, с соответствующих выходных клемм (2 и 4), идут на УЗО, с выхода которого фаза подается на автоматы нагрузки, а ноль (нейтраль) идет на нулевую шину.

Обратите внимание, что входной автомат и входное УЗО двухконтактные (заходят два провода), чтобы размыкались оба контура — фаза и ноль (нейтраль). Если посмотрите на схему, то увидите, что автоматы нагрузки стоят однополюсные (заходит на них только один провод), а нейтраль подается напрямую с шины.

Посмотрите подключение счетчика в видео-формате. Модель механическая, но сам процесс соединения проводов ничем не отличается.

О самостоятельной сборке электрощитка рассказывается в этой статье.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B  — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов.  Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

Как правильно подключить однофазный электросчётчик

Электрический счётчик – устройство для учёта количества потреблённой электроэнергии.

Электрические счётчики применяются как на производстве, так и в быту.

Виды и типы электросчётчиков

По типу нагрузки счётчики бывают однофазными и трёхфазными. В бытовой электрической сети в большинстве случаев используют однофазные счётчики, т.к. все бытовые потребители работают от однофазной сети 220В.

По конструктивному исполнению счётчики бывают электромеханическими (индукционными) и электронными. В последнее время на производстве и в быту выполняется замена счётчиков старого образца на новые электронные счётчики. При вводе в эксплуатацию новых электрических сетей сегодня уже используются только современные счётчики электронного типа.

Это связано с тем, что они надёжней в работе, а подсчёт электроэнергии более точный. Кроме того, функционал некоторых новых электронных счётчиков позволяет дистанционно узнавать и передавать информацию о потреблённых киловатт-часах.

Инструменты для подключения

Иногда случаются ситуации, когда счётчик выходит из строя и его необходимо заменить. Также достаточно часто по желанию выполняется замена старого счётчика на новый, более современный. Если электрическая сеть только вводится в эксплуатацию, то первая установка счётчика выполняется по всем современным нормам и правилам.

Независимо от того, по какой причине будет устанавливаться новый счётчик, для его монтажа необходимо использовать некоторые инструменты, электроизмерительные приборы и расходные материалы:

• плоскогубцы, бокорезы;
• нож монтажный;
• съёмник изоляции;
• отвёртки;
• отвёртка-индикатор;
• дрель, перфоратор;
• молоток;
• стрелочный тестер или цифровой мультиметр;
• медный монолитный провод;
• дюбеля, шурупы.

Общая схема подключения однофазного счётчика

Для того, чтобы правильно подключить счётчик, необходимо знать схему его подключения. Следует отметить, что процесс подключения всех однофазных счётчиков абсолютно одинаков.

• Во-первых, счётчик подключается напрямую в силовую цепь, т.е. последовательно с подводимым питающим напряжением и электрической нагрузкой. Если рассматривать электрическую схему полностью, то она выглядит следующим образом: входное (питание) напряжение 220В – однофазный счётчик – выходное напряжение 220В – защитный автомат – переходная (соединительная) коробка – электрические потребители.
• Во-вторых, у каждого однофазного счётчика имеются четыре специальных силовых клеммы для подключения проводов. Если считать эти клеммы слева направо, то первая клемма – это приходящая фаза, вторая клемма – выходящая фаза. Третья клемма – приходящий ноль, ну а четвёртая – выходящий ноль. Т.е. у однофазного счётчика две входных и две выходных клеммы.

Для того чтобы при подключении не перепутать назначение каждой клеммы, обычно указывается схема подключения либо на самом счётчике, либо в его паспорте.

Монтаж и подключение счётчика

Для каждой отдельно взятой квартиры счётчик обычно устанавливается в общем щитке на этаже многоквартирного дома или в самой квартире. Иногда счётчики устанавливаются на улице. Обычно такое бывает, если это частный дом.

Вариант установки счётчика зависит от нескольких технических моментов. Если выполняется замена старого (или негодного) счётчика, то демонтаж и монтаж происходит следующим образом.

Для демонтажа заменяемого счётчика сначала отключается входное напряжение на счётчик и выполняется его распломбирование. Затем снимается клеммная крышка на счётчике. Тестером, мультиметром или отвёрткой-индикатором проверяется отсутствие напряжения на счётчике, после чего все четыре провода поочерёдно отключаются при помощи отвёртки. Когда счётчик будет освобождён от всех проводов, выполняется его демонтаж с установочного места.

Монтаж и подключение нового счётчика выполняется в обратном порядке. Сначала новый счётчик монтируется на место старого, затем на силовые клеммы счётчика подключаются четыре провода. Закрывается клеммная крышка и счётчик пломбируется. После этого подаётся напряжение, включается электрическая нагрузка в виде бытовых потребителей и визуально определяется работа счётчика.

Если счётчик необходимо подключить на новом месте (например, где-то в квартире), то процесс монтажа будет немного сложнее.

Для начала необходимо определиться с местом установки счётчика. Обычно счётчик устанавливают недалеко от входа в квартиру. Когда место выбрано, необходимо подобрать щиток для счётчика. Щиток выбирается таким, чтобы внутри него кроме самого счётчика можно было дополнительно установить автоматические выключатели и устройства защитного отключения.

• Итак, в размеченном на стене месте дрелью или перфоратором сверлятся отверстия под установку щитка. В отверстия молотком забиваются дюбеля. Затем шурупами щиток прикручивается к стене.
• Следующий этап — это установка в щиток самого счётчика. В настоящее время для крепления счётчиков, автоматов, УЗО и т.д. используются специальные металлические DIN-рейки, на которые всё это должно закрепляться. Очень часто в электрических щитках DIN-рейка уже присутствует. После установки счётчика устанавливается модульное оборудование (автоматы, УЗО) в необходимом количестве.
• Следующий шаг – это проводной монтаж, т.е. к счётчику необходимо подключить все провода. Сначала подключаются два провода на вторую и четвёртую клеммы, т.е. к выходу счётчика. Для того чтобы подключить провода, жилы проводов зачищаются ножом (а лучше специальным съёмником изоляции). Затем провода, выходящие из счётчика, подключаются на общий автоматический выключатель, подающий напряжение на электрические потребители.
• После этого подключаются провода на первую и третью клемму, т.е. на вход счётчика. Для этого с них тоже снимается часть изоляции. После того, как провода подключены, закрывается клеммная крышка и счётчик пломбируется.

Обычно установка, подключение и пломбировка счётчика выполняется энергоснабжающей организацией. Если же выполнять монтаж и подключение самостоятельно, то чтобы избежать недоразумений и штрафов, необходимо сначала обратиться к представителям этой организации, которые сами утвердят правильный порядок работ.

Схемы подключения квартирных электросчетчиков



Схема подключения электрического счетчика

Электросчётчики должны устанавливаться в соответствии с техническими условиями (ТУ), выданными Вашей энергоснабжающей организацией. Для квартир в Самаре это, как правило ЗАО «Самарагорэнергосбыт». (Основные правила от Самарагорэнергосбыт)
Во время допуска прибора учёта к работе (опломбировка), контролёр проверяет выполнение техусловий, а так же правильность подключения электросчётчика.

Ниже приведёны различные схемы подключения электрических счётчиков:

Схема подключения однофазного электросчётчика принципиальная, этажный электрощит.





Подключение однофазного электросчётчика в этажном электрощите



Примечание:

Вместо пакетного выключателя в этажном электрощите может быть установлен двухполюсный автомат или выключатель нагрузки.

Схемы подключения индукционного и электронного счетчиков не отличаются..





Подключение однофазного электросчётчика в квартирном электрощите.





Схема подключения однофазного электросчётчика монтажная, квартирный электрощит



Примечание:
В современных квартирах всё чаще используются УЗО, но его может и не быть. (УЗО — устройство защитного отключения, применяется для защиты людей от поражения током, а так же предотвращения пожаров из за утечек токов в электропроводке и электропотребителей.)
На схеме подключен однофазный однотарифный счетчик Меркурий 201





См. наши ЦЕНЫ на замену электросчётчиков в Самаре!











Как устроен электрощит этажный, обучающее видео





Статьи про счётчики электроэнергии





Наши услуги





Краткий перечень наших услуг





Как мы работаем:



Монтаж электропроводки «под ключ»

— Расчёт стоимости работ и материалов — бесплатно.

— Цена не меняется в процессе выполнения работ.

— Предоплат — нет! Расчёт после сдачи работ.

— Закупка и доставка материалов по оптовым ценам.

— мастера с опытом более 10 лет.

— Гарантия на работы до 36 месяцев!

Ремонт и диагностика электрики:

— Возможен срочный вызов

— С собой в наличии необходимые инструменты, приборы, и расходники.

— Предоплат — нет! Оплата — после сдачи работ.

— Решим проблему даже если никто не смог, опыт более 10лет!

— Гарантия на работы до 12 месяцев!





Не откладывайте решение проблем — ЗВОНИТЕ!

Заказать услуги можно по телефону:
8-927-205-92-92
(будни с 8:00 до 21:00)



Есть вопросы? напишите нам:



советы, схемы и инструкции, как подключать однофазный к сети

В каждой квартире установлен электросчётчик — прибор для учёта потребляемой электроэнергии. Когда пользователь заключает контракт с компанией — поставщиком электричества, то приобретение и установка счётчика обязательна. Без этого устройства в данной ситуации никак не обойтись.

Установка электросчётчиков может быть проведена квалифицированным специалистом. Но это не всегда возможно, да и сама процедура установки может быть осуществлена самим пользователем. Если учитывать тот факт, что всегда можно найти подробные инструкции с описанием всей установки, то даже менее опытный пользователь сможет установить электросчётчик.

Статья ниже расскажет об установке разных видов электросчётчиков, а также о некоторых нюансах этого процесса.

Установка однофазных электросчётчиков

Электросчётчики могут быть однофазными и трёхфазными, прямого и косвенного включения. Не будем мешать всё в кучу, так что лучше всего начать с однофазных и так далее, рассматривая каждое подключение каждого из видов счётчиков подробнее.

Для того чтобы установить однофазный электросчётчик, нужно учитывать, что подключают такой прибор непосредственно в разрыв линии электропитания. Нельзя забывать, что до подключения счётчика в сеть не должны быть подключены никакие приборы, потребляющие электроэнергию. Также следует помнить, что следует установить вводной автоматический выключатель. Это делается для того, чтобы существовала защита подводящей линии электропитания перед счётчиком. Выключатель будет весьма полезен в случае, когда будет меняться счётчик.Его наличие позволит избежать обесточивания всей подводящей линии.

Для того чтобы защитить и отходящую линию, следует позаботиться об остановке автоматического выключателя и после счётчика. Это также позволит обеспечить защиту счётчика в случае появления неисправностей у других потребителей электроэнергии.

При осуществлении установки электросчётчика следует внимательно рассмотреть схему подключения. Обычно эта схема находится на клеммной крышки, на её задней стороне.

Надо помнить, что у однофазных электросчётчиков есть четыре клеммы для подключения:

1. Вход фазного провода.
2. Вход нулевого провода.
3. Выход фазного провода.
4. Выход нулевого провода.

Можно заметить, что запомнить все клеммы совсем нетрудно. Провода питания, идущие после вводного автоматического выключателя, нужно подключить к клеммам 1 и 3, предварительно зачистив провода от изоляции примерно на 15 мм. Также следует зачистить и отводящие провода, которые подключаются к клеммам 2 и 4, что полностью соответствует схеме подключения, расположенной на крышке электросчётчика.

Вышеописанная схема подключения электросчётчиков подходит для гаражей, загородных домов и квартир в многоэтажных домах.

Как подключить трёхфазный счётчик

Для того чтобы установить трёхфазный счётчик, можно использовать один из имеющихся вариантов подключения. Таких вариантов всего два: прямое подключение и косвенное. Каждый пользователь волен выбрать именно тот способ подключения, который будет казаться ему более удобным и приоритетным.

При необходимости учёта потребления относительно небольшого количества маломощных трёхфазных потребителей электросчётчик должен быть установлен в разрыв проводов питания.

В другом случае, когда требуется учитывать и осуществлять контроль за достаточно мощными трёхфазными потребителями, чьи токи превышают номинальные значения, необходимо устанавливать дополнительные трансформаторы тока.

Если пользователь рассматривает установку электросчётчика для загородного дома или своего небольшого производства, то в таком случае можно установить только один счётчик, который будет рассчитан на максимальный ток до 50 ампер. Подключение такого электросчётчика очень похож на подключение однофазного счётчика, описанное выше, лишь с тем различием, что в данном случае при подключении трёхфазного счётчика используется трёхфазная сеть питания. Из всего этого следует, что трёхфазный электросчётчик будет оснащён большим количеством клемм.

Прямое подключение трёхфазного электросчётчика

Для начала следует зачистить проводящие провода от изоляции, после чего их нужно подключить к трёхфазному защитному автомату. После подключения к автомату, провода должны быть подключены к клеммам 2, 4 и 6. Выход проводов фазы соответственно осуществляется путём подключения их к 1, 3 и 5 клеммам. К клемме 7 нужно подключить входной нейтральный провод, а выходной уже к клемме 8.

Для обеспечения защиты следует установить автоматические выключатели после электросчётчика. Наличие трёхфазных потребителей предполагает установку трёхполюсных автоматов.

К трёхфазным счётчикам в принципе можно подключать и однофазные, более привычные, электроприборы. Для этого нужно осуществить подключение однополюсного автомата от любой отходящей фазы электросчётчика, в то время как второй провод нужно взять от нейтральной шины зануления.

При установке сразу нескольких групп однофазных потребителей, то необходимо осуществить их равномерное распределение, запитав выключатели после счётчика от разных фаз.

Косвенное подключение трёхфазного электросчётчика

Бывают случаи, когда потребляемая нагрузка всех приборов, потребляющих электроэнергию, превышает номинальное значение силы тока, которое способно пройти через электросчётчик. В таких случаях необходимо устанавливать дополнительно разделительные трансформаторы тока, установка которых осуществляется в разрыв силовых токоведущих проводов.

Такой трансформатор оснащён двумя обмотками. Первичная обмотка представлена в виде шины, довольно мощной. Она продета через середину трансформатора и подключается в разрыв проводов питания потребителей электроэнергии. Вторичная обмотка подключается непосредственно к самому счётчику. Она оснащена большим количеством витков тонкого провода.

Такое подключение, использующее трансформаторы тока, является намного сложнее, чем обычное прямое подключение, которое было описано выше. Для выполнения такого подключения требуется наличие определённых навыков, так как пользователь без опыта столкнётся с трудностями, что может привести к неоправданным рискам. Поэтому рекомендуется в таком случае вызывать квалифицированного специалиста, который сможет правильно и без проблем осуществить подключение трёхфазного электросчётчика с трансформаторами тока. Но в том случае, если пользователь имеет уже определённый навык и уверен, что он сможет справиться и само, то можно сделать всё и самому.

Для такого подключения нужно для начала подключить три трансформатора, каждый из которых будет относиться к своей фазе. Обычно трансформаторы тока крепятся к задней стенке вводного шкафа. Обмотки трансформаторов подключаются после вводного рубильника, а также группы предохранителей защиты, в разрыв силовых проводов фаз. Именно в этом же шкафу и устанавливается трёхфазный электросчётчик.

Представленная выше схема является нужным схематическим изображением подключения с трансформаторами тока.

Для начала надо взять силовой провод фазы А. К нему нужно подключить, до установленного трансформатора, провод с определённым сечением 1,5 мм в квадрате, в то время как второй конец этого провода следует завести на 2 клемму электросчётчика. К оставшимся фазам В и С нужно подключить провода с аналогичным сечением. На счётчике они подключаются к клеммам 5 и 8 соответственно.

От клемм фазы А вторичной обмотки трансформатора идут провода всё с тем же сечением, которые подключаются к клеммам 1 и 3. Обязательно следует помнить о том, что существует крайняя необходимость в отслеживании корректной фазировки подключения, так как неправильная фазировка приведёт к неточным показателям счётчика. Вторичные обмотки трансформаторов В и С подключаются аналогичным образом, к клеммам 4, 6 и 7,9 соответственно.

К общей нейтральной шине зануления подключается клемма 10 электросчётчика.

Советы по установке счётчика в щитке

Каждый пользователь знает, что на его лестничной площадке есть специальный щиток учёта, в котором находятся счётчики подсчёта электроэнергии, которые выполняют учёт электричества, употребляемого всем этажом. Для того чтобы установить счётчик в таком щитке следует знать несколько правил, которые помогут в выполнении этой процедуры.

Для установки электросчётчика для начала нужно:

1. Приготовить инструменты, которые точно понадобятся в процессе монтажа электросчётчика в распределительном щитке. Обязательно понадобятся следующие инструменты: плоскогубцы, кусачки, отвёртки, изоляцию, клещи для снятия изоляции и прочие.
2. Затем нужен доступ к вводному рубильнику для того, чтобы можно было впоследствии отключить от сети линии всего этажа.

Схема подключения

Вначале следует сделать ответвления от линии электропитания, для чего следует зачистить от изоляции, используя для этого специальные клещи, магистральные провода, которые должны быть предварительно обесточены. На это место ставится клеммник специально для ответвления провода. После того как пользователь устанавливает этот клеммник на магистральный провод, он должен подключить отводящий провод, который должен будет пойти к вводному автомату.

Ответвление от нулевого магистрального провода делается аналогичным образом.

Затем нужно установить все защитные аппараты, а также и сам электросчётчик, на панель щитка. После установки всех указанных компонентов на свои места нужно произвести подключение всех нужных проводов.

Вышеописанное ответвление магистрального провода фазы должно быть подключено к вводному автомату, с выхода которого выполняется подключение провода к первой клемме счётчика. Автоматический выключатель не будет нужен для ответвлённого нулевого провода, подключённого ко второй клемме прибора.

Провод расходится групповые защитные автоматы энергопотребителей. К общей шине зануления следует осуществить подключения провода с четвёртой клеммы. Кстати, все нулевые провода потребителей должны быть подключены к этой же шине.

От самой квартиры идут провода фазы, которые следует подключить к установленным после электросчётчика нижним зажимам автоматическим выключателям. Следует помнить, что требуется установка отдельного автоматического выключателя для каждого провода фазы. Ни в коем случае нельзя осуществлять подключения всех фазных проводов к одному автомату.

Следует знать тот факт, что все нулевые провода, которые идут от групп энергопотребителей, нужно подключить к общей шине зануления.

Очень важно придерживаться приложенной выше схемой. Это поможет облегчить установку.

Совет пользователям, которые займутся установкой электросчётчика в распределительном щитке на своей лестничной клетке:

• Обязательно помните, что на лестничной клетке вы живёте не одни. Есть и другие пользователи, которые также являются счастливыми обладателями электросчётчика, установленного в щитке. Чтобы избежать возможной путаницы, рекомендуется пронумеровать все автоматические выключатели, которые были установлены вами. В противном случае можно столкнуться с неприятными замечаниями от ваших недовольных соседей.

Установка счётчика в гараже осуществляется совершенно аналогичным образом, только с одним различием, которое состоит в том, что в гаражах имеются уже готовые отдельные провода электропитания, что означает ненадобность в осуществлении ответвления проводов.

Если следовать всем инструкциям и советам, а также имеющимся схемам подключения, установка электросчётчика не составит большого труда даже для пользователя, не имеющего определённых навыков и должного опыта. Слишком больших трудностей такая установка не предполагает.

Как подключить электросчетчики и автоматы правильно

Под электросчетчиком понимается специальное устройство, основной функцией которого является измерение расходуемого количества электрической энергии. История этих приборов начинается в XIX веке, когда были изобретены и начала активно использоваться технические средства, являющиеся потребителями электроэнергии.

Устройство электросчетчиков выглядит следующим образом:

1. Основными механизмами являются катушка-обмотка напряжения и токовая катушка.
2. Электромагниты указанных катушек располагаются таким образом, чтобы они могли находиться по отношению друг к другу строго под углом, равному 90°.
3. В пространстве между катушечными электромагнитами размещен особый диск из алюминия. Снизу и сверху он зафиксирован при помощи подшипников и подпятников.
4. Ось алюминиевого диска оборудована специальным червяком, который, благодарю наличию колес с зубцами, позволяет функционировать барабану счетного устройства, приводя его в движение.

Принцип, по которому функционирует любая разновидность электросчетчиков, можно описать следующим порядком производимых действий:

1. Токовая катушка имеет последовательное включение в систему электрической цепи. Состоит из малого числа витков, а наматывание происходит проводом с крупным диаметром.
2. Вторая катушка, наоборот, имеет параллельный принцип подключения к электрической цепи. Количество витков у нее значительно больше, чем у токовой катушки, а наматывание происходит при помощи тонкого провода.
3. Переменное напряжение в процессе работы передается только одному элементу счетчика – катушке с большим количеством витков и тонким проводом.
4. Когда напряжение проходит через катушки, то в пространстве между ними сразу же возникают магнитные потоки переменного типа.
5. Благодаря возникшим потокам между катушками, диск из алюминия создает внутри себя особые токовые вихри.
6. Вихри и потоки встречаются в алюминиевом диске, вступая во взаимодействие друг с другом, что вызывает вращательный эффект по отношению к самому диску, и он начинает приходить в движение.
7. Счетчик фиксирует все обороты диска за определенный установленный отрезок времени, считая и учитывая при этом потребляемую электроэнергию.
8. Современные модели электросчетчиков осуществляют данный процесс путем преобразования аналоговых сигналов, которые были получены датчиками, в импульсный код, представляющий собой набор цифр. Микроконтроллер способен расшифровать данный код после его поступления, а также рассчитать и вывести на экран полученное значение количества потребляемой электроэнергии.

Подготовительные работы

Осуществить процесс подключения такого счетчика к сети возможно самостоятельно, без вызова квалифицированного электрика. Однако, прежде чем приступать к этому, необходимо предварительно провести подготовительные работы по монтажу специального бокса, внутрь которого нужно будет установить сам электросчетчик.

Для соблюдения правильности технологии монтажа, нужно придерживаться следующего алгоритма действий:

1. На настенном боксе откручиваются все болты или шурупы, держащие крышку на месте, после чего она снимается.
2. Бокс устанавливается на стену, причем высота его монтажа должна быть в промежутке от 0,8 до 1,7 метра. Этот параметр регламентируется действующими официальными правилами по технике безопасности при работе с высоким напряжением.
3. Выбор элементов для крепежа осуществляется на основании материала, из которого изготовлена стена.
4. Закрепленный на стене бокс будет иметь несколько монтажных реек, как уже было сказано, и нулевую шину.

Фактически, все современные модели счетчиков являются представителями модульной разновидности, поэтому тип подключения у них унифицирован: он производится на монтажную рейку. Их преимуществом является не только использование абсолютно безопасных и негорючих материалов в собственной структуре, но также и значительная легкость понимания и реализации технологии установки.

Необходимые материалы и инструменты

Желательно, если провода будут отличаться друг от друга не только толщиной, но и цветом.

Заблаговременная подготовка инструментов и материалов, которые потребуются для подключения счетчика, также является одной из частей подготовительных работ.

Приготовить заранее необходимо:

• электрощит, который должен соответствовать всем параметрам и особенностям устанавливаемого счетчика;
• сам электросчетчик, можно выбрать индукционный или наиболее распространенный электронный вариант;
• несколько проводов с различным диаметром от 1,5 м. до 6 мм;
• автоматический выключатель;
• планки с рекомендуемой шириной 0,35 см;
• материалы и инструменты для осуществления крепежа;
• УЗО;
• изоляционные элементы;
• изолента;
• нож с острым лезвием;
• отвертки различного типа;
• пассатижи;

Важным условием, от которого зависит безопасность человека, осуществляющего установку и подключение электросчетчика, является обязательное наличие у всех отобранных инструментов изолирующей резиновой ручки, позволяющей избежать ударов электрического тока.

Установка

Если все подготовительные работы остались позади, а нужные инструменты и материалы заготовлены и соответствуют всем предъявляемым к ним требованиям, то можно приступать непосредственно к монтажу электросчетчика:

1. ПУЭ дает предписание, согласно которому, установке счетчика должен предшествовать монтаж защитного оборудования, способному обезопасить от возникновения различных аварийных ситуаций. Такое устройство для защиты можно разместить в разных местах: цокольном щитке, на лестничной клетке, возле самого электросчетчика. Выбор месторасположения зависит от возможностей по установке пломб на оборудовании.
2. После установки защитного оборудования, можно вернуться к вопросу монтажа счетчика. Первоначально, должен быть установлен автоматический выключатель с двумя полюсами. При помощи специального механизма на обратной стороне, его можно зафиксировать на верхней рейке внутри бокса.
3. Устанавливается сам электросчетчик. Он имеет на обратной стороне точно такой же механизм, как и автоматический выключатель, поэтом, по такому же принципу подсоединяется к одной из ДИН-реек.
4. Далее, необходимо добавить однополюсные автоматы. Их количество может различаться, но чаще всего монтируется два автомата на каждый счетчик.

На этом, процесс монтажа электросчетчика закончен и, как можно убедиться на практике, ничего сложного в нем нет.

Подключение

Алгоритм действий, которые необходимо выполнить при подключении электросчетчика, напрямую зависит от его разновидности.

Так, для подсоединения однофазного счетчика нужно:

1. На первоначальном этапе, полностью отключить автомат или пробки, либо обесточить всю линию на время проведения работ по подключению устройства.
2. На обратной стороне любого однофазного электросчетчика имеется схема, в соответствии с которой его и необходимо подключать.
3. Подключить провода к контактам на клеммной планке, всего у однофазного устройства имеется четыре клеммы.

Порядок подключения должен быть в обязательном порядке следующим (если смотреть на счетчик слева направо):

1. Ввод фазы к квартире от сети.
2. Выход фазы внутрь помещения.
3. Ввод нуля к квартире от сети.
4. Вывод нулевого изолятора внутрь помещения.

Трехфазные электросчетчики делятся на несколько разновидностей: приборы прямого или косвенного подключения, соответственно, технология данного процесса у них различается. Устройства косвенного подключения рассматриваться не будут, поскольку они запрещены для монтажа в объектах жилищного фонда.

Подобные приборы используются исключительно в промышленных целях, а их установка и подключение могут быть осуществлены только квалифицированными мастерами и электриками, имеющими подобный доступ.

Если говорить об электросчетчиках прямого подключения, то они подходят для установки в жилых домах, алгоритм подключения не столь значительно отличается от технологии, используемой для однофазных моделей. Но с учетом того, что схема у трехфазных приборов гораздо сложнее, рекомендуется не осуществлять их подключение самостоятельно, а доверить этот процесс профессиональному электрику.

Это обусловлено также еще и тем, что регистрация нового устройства все равно должна быть произведена специализированной организацией, которая и предоставит мастера, имеющего лицензию и допуск к проведению различных электромонтажных работ.

Описание схемы подключения

Если говорить об однофазной разновидности электросчетчиков, то схема подключения у них самая элементарная и традиционно указывается на обратной стороне крышки устройства.

Если она все же отсутствует, то можно воспользоваться следующим описанием правильного подсоединения проводов:

1. В первую клемму слева, входит фаза, ведущая от внешней сети к жилому помещению.
2. Через вторую клемму, эта фаза выводится внутрь квартиры.
3. Третья клемма подводит нуль от сети.
4. Через последний контакт, располагающий справа, нуль имеет выход в квартиру.

Схема подключения трехфазного электросчетчика несколько сложнее, но она также чаще всего приводится на обратной стороне крышки устройства или в инструкции по эксплуатации прибора. Самое важное в данном процессе – не перепутать провода и отслеживать порядок их подсоединения, опираясь на цвет.

Также, важно помнить, что все нечетные номера контактов будут соответствовать вводу, а четные значения говорят о нагрузке.

Схема трехфазного счетчика

Правильная схема подключения трехфазного устройства будет выглядеть следующим образом:

1. Желтый провод подключается на вход, соответствует фазе А.
2. Второй желтый провод подключается на выход, соответствует той же самой фазе.
3. Зеленый провод для входа фазы В.
4. Второй зеленый провод должен быть подключен по аналогии с первым того же цвета.
5. Красный провод подключается на вход фазы С.
6. Второй красный провод необходимо подключить на выход той же самой фазы.
7. Синий провод соответствует нулевому проводнику, он подключается на вход.
8. Второй синий провод также соответствует нулю, но подключается на выход.

Все провода трехфазных счетчиков имеют именно такую нумерацию, поэтому если четко следовать приведенному описанию, то устройство будет подключено правильно.

Как подключить автоматы?

Схема подключения однофазного автомата

Подключение автоматов является не таким сложным, как, например, трехфазного счетчика, поэтому его может реализовать каждый, выполнив приведенный ниже алгоритм действий:

1. В электрощите, автоматический выключатель крепится при помощи встроенного защелкивающегося механизма на ДИН-рейку в боксе.
2. Провода вставляются в зажимы и подлежат надежной фиксации при помощи специальных болтовых контактов.
3. Контакты необходимо затягивать надежно, но аккуратно, чтобы не повредить корпус устройства, что вызовет последующее смещение внутренних элементов, а это приведет к частым перегревам в процессе эксплуатации и в ближайшее время поспособствует поломке выключателя.
4. Входное питание должно быть подключено строго сверху автомата, а с нижней части подсоединяется нагрузка или выход.
5. Еще до подключения кабеля к контактным зажимам, его необходимо на 15 см. освободить от внешнего изоляционного слоя, чтобы добавить гибкости и подвижности. Внутреннюю изоляцию допускается устранять только на 0,5-1 см.
6. При подсоединении к автоматическому выключателю проводов, обладающих малым сечением или многожильных кабелей, в процессе монтажа для них используются специальные наконечники.

Что будет если неправильно подключить электросчетчик?

Неправильное подключение данного устройства или защитного оборудования для него может привести к следующим нежелательным последствиям:

1. Возникновение короткого замыкания, сгорание всех незаземленных электрических приборов.
2. Перегрев самого оборудования, который в кратчайшие сроки выведет его из строя.
3. Ответственная организация при осуществлении проверки, скорее всего, введет штрафные санкции за самопроизвольное неправильное подключение прибора, особенно, если на нем будет отсутствовать пломба.

Статья была полезна?

0,00 (оценок: 0)

Способы подключения электросчетчиков к электросетям

По способу подключения к сети счетчики разделяют на 3 группы:
Счетчики непосредственного включения (прямого включения) — подключаются к сети напрямую, без измерительных трансформаторов. Выпускаются однофазные и трехфазные модели, для сетей 0,4/0,23 кВ на токи до 100 А.

Счетчики полукосвенного включения — подключаются к сети напрямую только обмотками напряжения, токовые обмотками подключаются через трансформаторы тока. Выпускаются только трехфазные модели (для электротранспорта существуют и однофазные) на напряжение 0,4 кВ. Величина измеряемого тока зависит от характеристик подключенных трансформаторов тока.

Счетчики косвенного включения — подключаются к сети через трансформаторы тока и трансформаторы напряжения. Выпускаются только трехфазные модели. Величина измеряемого тока и напряжения зависит от характеристик подключенных трансформаторов. Область применения — сети от 6 кВ и выше.

Схемы включения индукционных и электронных электросчётчиков абсолютно идентичны.

Схемы прямого (непосредственного) подключения электросчетчиков

Схема прямого подключения однофазного электросчетчика



Схема прямого подключения трехфазного электросчетчика к сети TNS



Схема прямого подключения трехфазного электросчетчика к сети TNС





Схемы полукосвенного (трансформаторного) подключения электросчетчиков

Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNS через испытательную коробку



Схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC (без испытательной коробки)

8-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

10-проводная схема полукосвенного (3-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNS (без испытательной коробки)



Схема полукосвенного (2-х трансформаторного) подключения трехфазного электросчетчика к сети TNC через испытательную коробку

Схемы косвенного (трансформаторного) подключения электросчетчиков

Схема косвенного подключения трехфазного электросчетчика (без испытательной коробки)

8-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку

10-проводная схема косвенного подключения трехфазного электросчетчика через испытательную коробку





Как подключить однофазный счетчик кВтч? Установка однофазного счетчика электроэнергии.

Как подключить однофазный счетчик электроэнергии в кВтч? (3-фазный, 4-проводный счетчик энергии)

(от источника питания к главному распределительному щиту (MDB)

Ниже приведены схемы соединений для установки однофазного ( 3- фаза, 4 провода )) счетчик кВтч (цифровой или аналоговый счетчик энергии ) от источника питания до главного распределительного щита в доме.

Красный провод показывает напряжение, линию или фазу, а Блейк показывает нейтральный провод.

Эти рисунки ниже очень просто демонстрируют вышеуказанную идею.

Установка однофазного счетчика кВтч (3-фазный, 4-проводный счетчик энергии)

Щелкните изображение, чтобы увеличить

Как подключить однофазный счетчик кВтч? — (3-фазная, 4-проводная установка счетчика энергии)

Вот еще один живой пример счетчика энергии, который был установлен на главном полюсе источника питания.

Щелкните изображение, чтобы увеличить

Схема подключения и принципиальная схема однофазного (3-фазного, 4-проводного) счетчика кВтч (цифрового или аналогового счетчика энергии) от источника питания до главного распределительного щита

На приведенных выше графиках и схемах,

P _IN = Входящая фаза или под напряжением от источника питания

P _OUT = Выходная фаза или под напряжением к главному распределительному щиту дома.

N _IN = входящая нейтраль от источника напряжения питания.

N _UOT = Нейтраль к главному распределительному щиту дома.

Предупреждение : В этом примере показана наиболее часто используемая компоновка в мире, но в некоторых областях также есть вариации. Настройка может отличаться для другого типа счетчика кВтч или энергии в разных местах по всему миру. Для безопасности. Пожалуйста, свяжитесь с поставщиком и поставщиком услуг, чтобы подтвердить тип подключения перед установкой.

Вам также может быть интересно прочитать в

Как подключить однофазный счетчик электроэнергии

В каждом доме должно быть установлено устройство для контроля использования электроэнергии.Бытовые однофазные счетчики необходимы для контроля потребления электроэнергии по тарифу, который установлен в доме.

Это устройство — лучший вариант для установки в городской квартире, доме, гараже. Мощность подключения оборудования ограничена тринадцатью киловаттами. Чтобы устройство показывало верные данные, необходимо правильно его установить.

Кроме того, приборы учета энергии устаревают или ломаются. В этом случае потребуется срочная установка нового оборудования.

Внимание! Срывать пломбы и вскрывать соединения электрических кабелей или проводов на счетчике не допускается.

Конечно, всегда можно обратиться к специалистам. Но если такой возможности нет, установите однофазный счетчик своими руками.

Для этого требуется стандартная схема подключения устройства и внимательно изучить паспорт оборудования.

Важно! Если бывший счетчик находится в подъезде, то новый установить нет.Не меняйте расположение оборудования самостоятельно. Такое расположение приборов обусловлено планировкой здания.

Вопрос большинства покупателей. Для начала нужно узнать, подходит ли вам однофазный счетчик.

Работает при напряжении 220В. Такие данные узнавать в технических условиях поставки. Более подробная информация находится на табло старого устройства.

При покупке прибора для учета электроэнергии необходимо знать максимальную потребляемую мощность энергии.

С помощью этой информации выбирается не только само устройство, но и сечение подводящих проводов, защиты машин. Чаще всего это файлы равные 3 кВт. Счетчики бывают:

Номинальный и максимальный ток всегда указаны на лицевой стороне всех счетчиков. Выбрать устройство будет несложно даже неопытному потребителю!

Еще до того, как купить прибор, нужно знать, как все устроено с электричеством. Счетчик электроэнергии выбирается в настройках сети.

Кроме того, устройство должно пройти гос. Осмотр и пломбировку. При соблюдении всех условий оборудование можно покупать. Счетчики электроэнергии могут быть подключены разными способами:

• с использованием прямого подключения. Счетчик включен в силовую цепь. Итак, подключается к большинству однофазных устройств для контроля электричества в квартирах;
• с помощью трансформатора. Этот тип подключения используется на промышленных предприятиях.

Для установки оборудования своими руками необходимо подготовить следующие инструменты:

• перфоратор;
Плоскогубцы
• ;
Плоскогубцы
• ;
• нож;
• строка;
• строительный уровень;
Плоская отвертка
• .

Если есть все инструменты, чтобы приступить к работе. Не забывайте, что перед установкой оборудования необходимо отключить квартиру. Проверить отсутствие напряжения можно отверткой с индикатором.

Важно! Не забывайте о безопасности при работе с электричеством. Не используйте сломанные инструменты и не допускайте попадания воды внутрь устройства.

Вам необходимо установить ящик, в котором в будущем будет находиться все оборудование. Ящики из негорючего материала могут быть встраиваемыми и монтируемыми.

В зависимости от материала стены выбрано крепление. После установки бокса переходим к модульному оборудованию.

Перед прибором учета электроэнергии должна быть защитная коммутационная аппаратура. Чаще всего это автоматический двухполюсный выключатель. Это необходимо для того, чтобы:

• для защиты прибора для учета показаний от короткого замыкания или от пожара, а также для дальнейших работ, связанных с обслуживанием оборудования;
• для ограничения максимально допустимой мощности.

Однофазный счетчик сделан таким образом, что все потребители электроэнергии в доме питаются от одного провода (фазы). Все однофазные устройства подключаются по определенной схеме.

Основной особенностью данного устройства является наличие на корпусе четырех клемм для подключения электрического кабеля. Через них идет подача электроэнергии.

Установите удерживающие элементы для крепления счетчика. Затем определяют рабочую и нулевую фазы общей домашней сети.Для этого вам понадобится отвертка с индикатором.

Коснитесь оголенного конца провода специальной отверткой. Если индикатор горит, значит, рабочая фаза найдена. Вторая фаза будет нулевой.

Определить фазу на приборной панели очень просто. Чаще всего его окрашивают в красный цвет. Но для уверенности проверьте фазу там. Далее переходим к процессу установки.

Теперь можно отключить электричество и перейти на новое устройство. Закрепите счетчик в нужном месте.

Важно! Наилучшая высота для установки устройства 1,6 м от поверхности. На высоте, удобной для снятия показаний и проведения анализов.

Внизу счетчика 4 клеммы. Левая рабочая, правая — ноль. Фазовый провод — это вход. Он подключен к первому терминалу.

Вторая клемма подключается к проводу, идущему в квартиру на нагрузку. Это выход. Нейтральный провод тоже входной, он подключается к третьей клемме.Четвертый — подключите нулевой провод, идущий к нагрузке (выходу). Для правильного подключения прибора обратите внимание на картинку ниже.

Чтобы произвести монтаж электрооборудования, просмотрите видео, как правильно подключить однофазный счетчик своими руками.

Закрепите концы проводов в клеммах винтами. На этом процесс установки счетчика закончен. Осталось проверить, все ли в порядке. Если устройство не работает, проверьте соединения еще раз.

Важный момент! После завершения работ проконсультируйтесь с организацией, которая занимается электроснабжением.

Считается завершающим и обязательным этапом в работе. Без него счетчик нельзя считать легитимным. Если счетчик стоит в подъезде, закрывается только клеммная крышка. Если устройство находится на улице, заклеиваем всю крышку.

Владельца счетчика можно прочитать. Тем не менее, у него должен быть доступ к защитному и модульному оборудованию.Самостоятельный доступ к терминалам запрещен. В этом случае владельца могут оштрафовать. Также возможно отключение электричества в квартире.

Важно! При обнаружении неисправности, повреждении коллективного (общедомового), индивидуального, общего (квартирного), комнатного прибора учета, нарушив целостность пломб, незамедлительно уведомит аварийно-диспетчерскую службу.

Современные счетчики оснащены электронной пломбой. В этом случае все попытки открытия будут зафиксированы.

Связанные с контентом

Схема подключения электросчетчика

Меркурий 201. Схема однофазного счетчика

Те дни остались в далеком прошлом, когда оплата за электроэнергию производилась исходя из мощности осветительного оборудования и другого электрооборудования, находящегося в помещении. В настоящее время наличие счетчика электроэнергии является обязательным условием для подключения потребителя к общим сетям электроснабжения. Современные электросчетчики позволяют точно определить количество потребляемой электроэнергии и рассчитать плату за ее использование.

Но иногда эти надежные устройства полностью выходят из строя и требуют замены. В этом случае нужно подключить новое устройство, фиксирующее количество потребленных кВт / часов электроэнергии. Замена электросчетчика — не очень сложная операция, но если вы ничего не понимаете в электротехнике, то проконсультируйтесь с электриком, чтобы избежать непоправимых ошибок. В том случае, если вы все же решили установить электросчетчик своими руками, то следует выбрать надежный прибор и внимательно изучить схему подключения прибора в электрощите.

Самыми популярными приборами учета электроэнергии на рынке являются приборы Incotex. К ним относятся однофазные электросчетчики Меркурий 201 и трехфазные Меркурий 230. Они обладают высокой точностью, надежностью, устойчивостью к перегрузкам, низким энергопотреблением и длительным сроком службы. В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий, как однофазного, так и трехфазного, а также как подключить счетчик Меркурий 201.

Внимание! Однофазные электросчетчики марки «Меркурий» — отличная замена полностью устаревшим морально и технологически электросчетчикам с вращающимися дисками.

Схема подключения приборов учета Меркурий

Однофазный счетчик электроэнергии Меркурий 201 — это прибор учета, который отслеживает потребление электроэнергии «по модулю». Такое подключение означает, что установка устройства в сети с любой полярностью тока не повлияет на его работу. Если при установке перепутать выход и вход или фазу до нейтрали, это не приведет к катастрофическим последствиям и счетчик все равно будет учитывать количество потребляемой электроэнергии.Но все же производитель настоятельно рекомендует устанавливать счетчик Меркурий 201 в соответствии со стандартной схемой подключения. Эта схема довольно проста и понятна пользователю с минимальными знаниями в области электротехники.

Схема подключения трехфазного электросчетчика Меркурий 230 тоже довольно простая, только количество подключаемых контактов увеличивается, а принцип такой же, как у счетчика Меркурий 201. Правда, для трехфазных устройств есть два варианта подключения: прямое и полупрямое через трансформаторы тока.Подключение через трансформаторы тока осуществляется при величине нагрузки более 60 кВт. Рассмотрим оба варианта по отдельности.

Мы рассмотрели схемы подключения счетчиков Меркурий 201 и Меркурий 230. Эта информация является основной, в соответствии с которой следует устанавливать данные приборы учета в распределительном щите. Установка счетчиков электроэнергии от компании Меркурий должна производиться с соблюдением требований нормативных документов и производителя.На примере подключения счетчика Меркурий 201 рассмотрим этот процесс подробно.

Установка электросчетчика Меркурий 201

Подключение счетчика Меркурий 201 в электрощитке осуществляется по схеме, рассмотренной выше или напечатанной в прилагаемой к прибору технической документации. Электросчетчик в распределительном щите крепится на DIN-рейку с помощью специального монтажного кронштейна, но мы рассмотрим этот процесс без привязки к распределительному щиту.За образец берем прибор учета с механическим индикатором количества потребляемой электроэнергии.

Стандартная схема подключения счетчика Меркурий 201 находится на внутренней стороне крышки прибора, закрывающей контакты прибора.

Весь процесс подключения электросчетчика сводится к нескольким простым шагам, которые будут описаны ниже.

Как видим, установка электросчетчика в электрической сети — очень простая операция, которую можно выполнить самостоятельно.Но следует учесть, что если вам удалось выполнить установку счетчика Меркурий 201 самостоятельно, то после этого нужно пригласить представителя поставщика электроэнергии для проверки качества монтажа счетчика и его пломбировки.

Важно! Перед тем, как приступить к установке электросчетчика серии Меркурий, необходимо отключить сеть, отключив входные автоматические выключатели, вилки или другие коммутационные устройства.

Заключение

В данной статье мы рассмотрели схемы подключения электросчетчиков Меркурий в наглядном виде.Вопрос о месте установки, способах установки прибора и других особенностях подключения приборов учета не рассматривался, так как это тема отдельной статьи!

Похожие видео

Однофазный электросчетчик «Меркурий 201» на сегодняшний день в России считается самым распространенным прибором учета электроэнергии. Счетчики этой марки пришли на смену старым моделям, оснащенным вращающимися дисками.

Сегодня мы расскажем, что такое счетчик этой марки и каковы его характеристики, также вы узнаете о правилах подключения счетчика Меркурий 201 и прочитаете отзывы покупателей.

Электросчетчик «Меркурий»: краткое описание

Подключение счетчика Меркурий 201 можно произвести самостоятельно, если изучить особенности этого прибора и инструкцию к нему.

Электросчетчики «Меркурий» производства России с 2001 года на мощностях компании Инкотекс, которая занимается производством электросчетчиков от простых однофазных для бытовых нужд до сложных трехфазных счетчиков.

Счетчик Меркурий 201 имеет несколько модификаций, начиная с 201.1 до 201,8.

Также устройство делится на серии в зависимости от таких параметров как:

• допустимый рабочий ток;
• способ отражения данных о потреблении электроэнергии.

Конструктивные особенности счетчика Меркурий

Все модификации электросчетчика Меркурий 201 имеют следующую конструкцию:

Нижняя часть корпуса имеет съемную конструкцию и служит защитой контактов. Когда вы его снимаете, вы получаете доступ к входным электрическим контактам.Подключение к ним проводки осуществляется винтовым соединением.

Чтобы закрепить счетчик на стене или другой поверхности, нужно закрепить его на специальной DIN-рейке, которой сейчас оснащены практически все приборы учета.

Счетчики данной серии в зависимости от модификации бывают:

• электромеханические, в которых механический барабан выполняет роль считывающего устройства;
• электронный, где результаты учета электроэнергии отображаются на ЖКИ.

Счетчик этой марки оснащен специальной защитой от кражи электроэнергии благодаря обратной полярности.Также он имеет такие характеристики, как:

• допустимая температура окружающей среды для работы устройства от -20 до 55 градусов тепла;
• производитель предоставляет трехлетнюю гарантию на товар;
• максимальный срок службы счетчика после подключения 30 лет;
• Межповерочный интервал около 15 лет.

Каким требованиям должен соответствовать счетчик?

При покупке электросчетчика серии Меркурий 201 необходимо убедиться, что он соответствует требованиям , которые указаны в документах производителя:

• первый или второй класс точности, то есть допустимая погрешность. измерений 1-2%;
• указывается дата изготовления и осмотра прибора в производстве;
• проверить, что номер значения счетчика внесен в Государственный реестр средств измерений;
• чек на наличие гарантийной пломбы;
• убедитесь, что на товаре есть тестер клея с датой проверки и голограммой, защищающей от подделки.

Подключение счетчика Меркурий 201

Перед установкой и подключением прибора необходимо внимательно изучить инструкцию, паспорт прибора, а также ознакомиться со схемой подключения.

Клеммная колодка однофазная включает следующие входные контакты:

• контакт для ввода фазы из внешней сети в помещение, сетевой провод подводится от электросетевого предприятия;
• контакт для вывода фазы внутри помещения, используется кабель типа ШВВП;
• терминал для подключения нуля из внешней сети в комнату;
• нулевой выходной терминал для нагрузки внутрь.

Электромонтаж также выполняется в указанном порядке.

Помните, что перед подключением нужно отключить систему:

• выключить автомат;
• пробки;
• выключатель автоматический;
• линия питания, если входной кабель входит в счетчик.

Подключенные провода необходимо аккуратно уложить с помощью перфорированных ячеек на крышке клеммной коробки. Крышку необходимо прикрутить к корпусу до упора.

Затем еще раз проверьте электрическую схему и установите крышку. Вызвать представителя управляющей электротехнической компании для проведения процедуры заполнения счетчика через специальное отверстие. Когда устройство подключено к электричеству, на нем загорается индикатор в виде красной лампочки.

Здравствуйте уважаемые читатели, сегодня у нас актуальная тема — электросчетчик Меркурий 201. Это однофазный односкоростной счетчик. Он очень распространен в отечественном сегменте, так как привлекает невысокой ценой.

Длина считывающего механизма — 6 знаков. Разновидности этого счетчика следующие: 201.2,4,5,6,22 и последние новинки 201.7,8 — это многотарифная версия счетчика. Класс точности прибора соответствует ГОСТу — 1. Межповерочный интервал электросчетчика составляет 16 лет. Срок службы устройства 30 лет. Производитель дает гарантию на данную модель счетчика — 3 года.

Считывание на механическом считывающем устройстве (одинарный тариф)

Однотарифные модели счетчиков с механическими или электронными дисплеями:
201.2; 201,4; 201,5; 201,6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурия 201 этих моделей достаточно переписать все числа, стоящие перед десятичным знаком или перед разрядом, отмеченным рамкой, число после точки — доли киловатт / час;

На всех моделях Меркурий 201 стоит запятая или выделение цифр рамкой, так что трудностей возникнуть не должно. На счетчиках, где установлен электронный механизм считывания, вместо запятой отображается точка.

Чтение в механизме электронного считывания (многотарифный) 201.8 TLO

201.8 TLO относится к многотарифной разновидности Mercury 201. Это многотарифный счетчик для учета электроэнергии согласно дневному / ночному плану, даже если более 2 тарифов — пиковые, полупиковые.

Данный счетчик имеет автоматический режим вывода информации на табло с небольшим интервалом в 4 секунды.
Какая информация будет отображаться, настраивается через конфигуратор программы при программировании счетчика.Если циклический дисплей не выключен, информация на дисплее изменится; если он отключен, мы увидим показания по текущему тарифу.

Мощность и потребление светодиодных ламп

Для снятия показаний со счетчика нам потребуются следующие показатели:
Общее количество киловатт / час по всем тарифам (при оплате по единому тарифному плану)
Количество киловатт по тарифу 1
Количество киловатт по тарифу 2

Для этого подождите, пока на дисплее не появится числовое значение со значком [Тариф 1] в верхнем левом углу и [кВтч] в правом нижнем углу.Это текущее значение общего энергопотребления по тарифу 1. Пишем число слева направо до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого подождите, пока счетчик циклически не отобразит числовое значение со значком [Тариф 2] в верхнем левом углу и [кВтч] в правом нижнем углу. угол. Записываем это значение.

Для расчета общей суммы к оплате
1) Количество киловатт по ставке 1 умножается на цену за 1 киловатт / час согласно вашему тарифу.
2) Количество киловатт по тарифу 2 умножается на цену за 1 киловатт / час по тарифу 2
3) Сложите полученные значения.

Для расчета количества киловатт, которое вы намотали за последний (текущий месяц), вам нужно вычесть показания счетчика из текущих ставок по тем же ставкам, которые были месяц назад, а затем перейти к расчету суммы к оплате. за 3 шага, как показано выше.

Если вы платите по единому тарифному плану, то нужно только переписать значение суммарного потребления киловатт для всех тарифов.Для этого дождитесь появления на дисплее числа со значками [Тариф 1 2 3 4] [кВтч]

Мало кто вспомнит времена, когда расчет счета за электричество основывался на количестве осветительных приборов в доме, что, конечно, не позволяло точно определить количество потребляемой энергии.

Сегодня такой метод, конечно, неприемлем, так как существует множество современных счетчиков с высоким классом точности.

Если вы планируете самостоятельно подключить новый прибор учета, и вам нужна простая схема его подключения, то внимательное изучение данной статьи позволит избежать трудностей в процессе установки.

Основные требования

Итак, перед подключением электросчетчика необходимо согласовать следующие детали с энергоснабжающей организацией:

Так как не все знают, как правильно подключить электросчетчик, многие допускают ошибки при установке, хотя есть здесь нет ничего сложного.

Рассмотрим подробнее, как подключить электросчетчик и станки:

• для защиты измерительного прибора от перенапряжения в сети, автомат устанавливают до ввода линии в счетчик;
• если станки будут установлены после ввода в эксплуатацию, при значительных колебаниях напряжения устройство просто выйдет из строя;
• согласно нормативной документации на фазный провод можно установить только один автомат, но по возможности предпочтительнее поставить двухполюсный, который отключит и питание, и нейтраль.

Машины закреплены на DIN-рейке, и она обязательно должна быть заземлена на корпусе электрического щита, если он не является его неотъемлемой частью.

Счетчик однофазный

Счетчик однофазный устроен следующим образом — все потребители электроэнергии в доме питаются от одного провода (фазы). Однофазный прибор имеет четыре вывода, через которые подается электричество в помещения, а также связь с общей электрической сетью.

Подключение однофазного счетчика

Рассмотрим пошагово, как подключить однофазный электросчетчик:

1. В первую очередь необходимо обесточить комнату, а затем снять старый счетчик.
2. Новое устройство закрепляют в заранее подготовленном месте.
3. К клемме №1 подключается фазный провод. Как правило, красный, но если есть сомнения, можно проверить индикаторной отверткой — на фазном проводе должен загореться индикатор.
4. Фазный провод от квартирной сети подключаем к клемме №2. Итак, первая цепь готова.
5. Аналогично к клеммам № 3, 4 подключается нулевой провод от квартиры и общей сети.

Перед подключением электросчетчика ознакомьтесь со схемой подключения.

Подключение трехфазного счетчика

В этом случае потребители электроэнергии делятся на группы, что считается более безопасным.

Трехфазный счетчик подключить несколько сложнее, но принцип тот же. У такого контроллера 8 клемм. Рассмотрим пошаговую инструкцию, как подключить трехфазный электросчетчик:

Электросчетчик «Меркурий 201»

Перед подключением электросчетчика Меркурий желательно учесть его конструктивные особенности. Счетчик выполнен в пластиковом корпусе прямоугольной формы. На передней панели счетчика расположен ЖК-дисплей. Справа — «табличка» с основными характеристиками.Счетчик отличается компактными габаритными размерами и малым весом.

Нижняя съемная контрпанель защищает контакты устройства. Кабель подключается к этим контактам с помощью винтового соединения.

Схема подключения счетчика Меркурий

Счетчик «Меркурий» подключается так же, как любой счетчик электроэнергии. Главное требование — выбор выходного и входного проводника. Входная мощность будет такой, как определено энергоснабжающей компанией.В этом случае в качестве выходных проводников можно использовать любые провода.

Схема подключения счетчика следующая:

Как подключить электросчетчик Меркурий 201: пошаговая инструкция

Теперь вы знаете, как правильно подключить электросчетчик, но не забывайте, что Самостоятельная замена устройства без согласия компании, поставляющей электроэнергию, строго запрещена. Без разрешений на установку нового оборудования старый счетчик электроэнергии также запрещается снимать.

Товар в наличии! Цены 2019

Условия заказа и поставки адаптеров для связи со счетчиками «Меркурий»
(запросы в электронном виде [электронная почта защищена] или по телефону 8-909-283-34-16)

1) Узел автоматизации — WiFi роутер (модель VR-007.4) Стоимость 5000 руб. Купить. Миниатюрный УСПД для опроса списков счетчиков Меркурия для любого из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт. Он может самостоятельно опрашивать 10 трехфазных счетчиков Mercury, либо создавать через себя туннель для опроса внешними программами неограниченного списка счетчиков.

2) Стоимость 3300 руб. Купить. Полноценное аппаратное устройство для передачи данных между локальной сетью Ethernet и проводным интерфейсом RS485. Он широко используется для автоматизации снятия показаний с измерительных приборов, в том числе электросчетчиков «Меркурий». Он работает со всеми типами протоколов TCP / IP в серверном и клиентском режимах. Его можно вывести в Интернете для удаленного мониторинга систем учета.

3) Стоимость 1950 руб. Купить. Преобразователь интерфейсов для электросчетчиков Меркурий-230, 231, СЕ-102, содержащий интерфейсы IRDA.Для подключения к электросчетчику не требуется открывать клеммную коробку.

4) Стоимость 1950 руб. Купить. Универсальный преобразователь проводных интерфейсов RS485 / CAN. Он может подавать питание на интерфейс счетчика. Подходит для Mercury-200, 203.2T, 206, 230, 233, 234, 236, содержащих RS485 / CAN. Для подключения необходимо открыть клеммную коробку. Есть возможность соединять магистрали счетчиками.

5) Стоимость 850 руб. Купить. Подходит для счетчиков электроэнергии Mercury, которым не требуется питание интерфейса связи.Он имеет только выходные клеммы D + и D-. Может использоваться с Меркурием-203.2Т, 206, 230, 233, 234, 236, содержащим RS485. Для подключения необходимо открыть клеммную коробку.

6) Стоимость 1950 руб. Купить. Подходит для электросчетчиков Меркурий-201.8ТЛО, 203.2Т, 206, 233, 234, 236, содержащих оптический порт. Для подключения открывать клеммную коробку не требуется.

8) Стоимость 4000 руб. Купить. Миниатюрные радиомодемы с прозрачным каналом связи, позволяющие работать со счетчиками электроэнергии в режиме расширения радио.Они имеют возможность подключения к промышленным интерфейсам RS485 / CAN и позволяют создавать групповые или единичные узлы учета электроэнергии в труднодоступных местах.

9) Стоимость 2000 руб. Купить. Модем со специализированной прошивкой Hilink, работает со всеми SIM-картами, имеет расширенные настройки (встроенный межсетевой экран, SMS, USSD, отображает служебную информацию о мощности сигнала и многое другое). Позволяет предоставить интернет-узлы автоматизации VR-007 и создать возможность опроса счетчиков электроэнергии через сети 3G.

10) Стоимость 4200 руб. Купить. Элемент умного дома, позволяющий использовать любой из подключенных интерфейсов USB-RS485 / CAN / IRDA / оптопорт для проведения автоматизированного опроса трехфазного счетчика Меркурия. Имеет собственный адаптируемый веб-интерфейс, базу данных, может проводить поминутный обзор мгновенных значений токов, напряжений, мощностей, строить графики энергопотребления по месяцам и дням. Он имеет возможность транслировать через себя веб-камеру и метеостанции, является элементом умного дома, способным передавать данные о потреблении на электронную почту пользователя и маркетинговые материалы.Он может выводить данные на сервер Народмон.ру и сообщать о критических ситуациях.

Доставка (добавлена ​​к стоимости товара):

1) Почта России — именная посылка первого класса. Цена 300 руб. Срок доставки 3-5 рабочих дней. Выдается трекер.

Однофазное и трехфазное питание Объяснение

В электричестве фаза относится к распределению нагрузки. В чем разница между однофазным и трехфазным блоком питания? Однофазное питание — это двухпроводная силовая цепь переменного тока.Обычно это один провод питания — фазный провод — и один нейтральный провод, при этом ток течет между силовым проводом (через нагрузку) и нейтральным проводом. Трехфазное питание — это трехпроводная силовая цепь переменного тока, в которой каждый фазный сигнал переменного тока разнесен на 120 электрических градусов.

Жилые дома обычно питаются от однофазного источника питания, в то время как коммерческие и промышленные объекты обычно используют трехфазное электроснабжение. Одно из ключевых различий между однофазным и трехфазным состоит в том, что трехфазный источник питания лучше выдерживает более высокие нагрузки.Однофазные источники питания чаще всего используются, когда типичными нагрузками являются освещение или обогрев, а не большие электродвигатели.

Однофазные системы могут быть производными от трехфазных систем. В США это делается через трансформатор для получения нужного напряжения, а в ЕС — напрямую. Уровни напряжения в ЕС таковы, что трехфазная система может также служить тремя однофазными системами.

Однофазное и трехфазное питание

Еще одно важное различие между трехфазным питанием и трехфазным питанием.однофазное питание — это постоянство подачи мощности. Из-за пиков и провалов напряжения однофазный источник питания просто не обеспечивает такой стабильности, как трехфазный источник питания. Трехфазный источник питания обеспечивает постоянную подачу питания.

По сравнению с однофазным питанием и трехфазным, трехфазные источники питания более эффективны. Трехфазный источник питания может передавать в три раза больше мощности, чем однофазный источник питания, при этом требуется только один дополнительный провод (то есть три провода вместо двух).Таким образом, трехфазные источники питания, независимо от того, имеют ли они три провода или четыре, используют меньше проводящего материала для передачи заданного количества электроэнергии, чем однофазные источники питания.

Разница между трехфазной и однофазной конфигурациями

В некоторых трехфазных источниках питания действительно используется четвертый провод, который является нейтральным проводом. Две наиболее распространенные конфигурации трехфазных систем известны как звезда и треугольник. Конфигурация треугольника имеет только три провода, а конфигурация звезды может иметь четвертый, нейтральный провод.Однофазные блоки питания также имеют нейтральный провод.

Как однофазные, так и трехфазные системы распределения электроэнергии имеют функции, для которых они хорошо подходят. Но эти два типа систем сильно отличаются друг от друга.

Статьи по теме

Узнайте больше об анализаторах качества электроэнергии.

Как подключить однофазный счетчик кВтч? Установка-EET-2021

Как подключить однофазный счетчик электроэнергии кВтч? (3-х фазный, 4-х проводный счетчик электроэнергии)

(Главный распределительный щит питания (MDB))
Ниже приведены схемы соединений для подачи однофазного (3-фазного, 4-проводного) счетчика кВтч (цифрового или аналогового счетчика энергии) к главному распределительному щиту дом.

Красный провод показывает напряжение, линию или фазу, а черный — нейтральный провод.

Следующие рисунки очень просто иллюстрируют вышеуказанную идею.

Установка однофазного счетчика электроэнергии (трехфазный, четырехпроводной счетчик электроэнергии)

Вот еще один живой пример счетчика энергии, который установлен на главном полюсе источника питания.

На графиках и диаграммах выше

PIN = под напряжением от входящей фазы или источника питания

POUT = поэтапный отказ или под напряжением на главном распределительном щите дома.

NIN = входящая нейтраль от источника напряжения питания.
NUOT = нейтраль к главному распределительному щиту дома.

Предупреждение: В этом примере показана наиболее часто используемая компоновка в мире, но в некоторых областях также есть вариации. Настройка может отличаться в других типах счетчиков киловатт-часов или энергии в разных местах по всему миру. Для безопасности. Перед установкой обратитесь к поставщику услуг и поставщику услуг, чтобы подтвердить тип подключения.

Однофазный счетчик кВтч

Схема подключения инвертора

ручной автоматический ИБП / переключатель переключения EET

Автоматическая разводка ИБП для частичных нагрузок — остальное зависит от основного питания-EET

Как подключить автоматический ИБП / инвертор к домашней системе электроснабжения — EET

vingepost Media Inc. (vingepostnowstarted.com) — это независимая новостная организация, которая предоставляет своим читателям новости из мира развлечений в режиме онлайн… подробнее нажмите услышать-vingepost

Научитесь вести блог.Пошаговое руководство, чтобы узнать, как создать блог, выбрать лучшую платформу для ведения блога и избежать распространенных ошибок ведения блога… подробнее читать нажмите услышать-blogging.nowstarted

с работа на дому

Что такое однофазное и трехфазное подключение и как выбрать одно из двух? : Bijli Bachao

1. На главную ›
2. Информационные ресурсы›
3. Счет за электричество ›
4. Что такое однофазное и трехфазное подключение и как выбрать между ними?

Несколько дней назад друг спросил: «Мое общество переходит на трехфазное соединение, должен ли я пойти на это? Какое влияние это окажет на мои счета, а также каковы преимущества использования трехфазного подключения? » У него есть 2 кондиционера и все остальное, что было бы в его доме в обычной семье из высшего среднего класса.У него было однофазное соединение, и все работало нормально. Таким образом, сомнения в пользу трехфазного подключения были очевидны. Мы предложили ему продолжить однофазное подключение и дали ему следующее объяснение:

Что такое однофазное и трехфазное подключение?

Большинство из нас знает, что в мире электричества ток по проводам переносит электричество, которое зажигает наши лампочки и запускает наши приборы. Тип тока, который подается из электросети, — это переменный ток (или переменный ток).В однофазном источнике питания один переменный ток подается по одному проводу, тогда как в трехфазной системе по трем проводам передается переменный ток с определенным временным сдвигом между волнами напряжения.

В Индии однофазное питание — это питание 230 В через два провода (один называется фазой, а другой нейтраль), а трехфазное питание — это питание 415 В через 4 провода, а в доме линия может быть разделена на 230 В ( путем выбора одной фазы и другой нейтральной) в отдельной точке.Основное различие между ними заключается в том, что трехфазное соединение может выдерживать большую нагрузку, а однофазное — нет.

Чтобы помочь вам понять разницу, проведем аналогию, возьмем для примера шоссе. Если шоссе является однополосным, только несколько двухколесных транспортных средств могут ехать по нему параллельно, или, если мы попытаемся выжать, мы можем поставить две машины, идущие параллельно. Но дальше этого ничего не будет, тогда как если у нас есть трехполосное шоссе, множество транспортных средств могут двигаться вместе параллельно.Даже на однофазной магистрали количество транспортных средств, которые могут ехать вместе, также зависит от размера транспортных средств. Автомобиль и двухколесный транспорт легко могут ехать параллельно по однополосной трассе, а грузовик, возможно, просто нужно оставить в покое.

Точно так же рассмотрите однофазное шоссе как однополосное шоссе и трехфазное как многополосное шоссе. Существует предел нагрузки, с которой может справиться одна фаза, и обычно это число устанавливается на 7,5 кВт (или 7500 Вт, или 10 лошадиных сил) (но варьируется от штата к штату).Поэтому, если суммарная мощность всех устройств, которые вы используете одновременно, превышает 7,5 кВт, вам необходимо трехфазное подключение. И вы можете получить 7,5 кВт, если у вас есть три 1,5-тонных кондиционера и водонагреватель, работающие вместе. Или у вас есть машина с двигателем мощностью более 10 л.с. Если нагрузка меньше 7,5 кВт, то с ней легко справится однофазное подключение.

Примечание: Многие люди ошибочно полагают, что кондиционеры требуют трехфазного подключения.Что на самом деле неверно, потому что у всех переменного тока есть двигатели, рассчитанные на работу от одной фазы. Только в том случае, если у вас более 3-х переменного тока, которые используются вместе, вам может потребоваться трехфазное соединение.

Но у меня трехфазное подключение, и это мне назначила моя распределительная компания?

Прочитав приведенное выше объяснение, некоторые люди могут подумать, что я не использую так много AC вместе, тогда почему моя дистрибьюторская компания назначила мне трехфазное соединение? Что ж, довольно интересно отметить, что в Северной Америке, как правило, трехфазные подключения предназначены только для коммерческих и промышленных подключений, а для жилых подключений всегда назначаются однофазные подключения.Но в Индии мы наблюдали с большинством распределительных компаний, что, если бытовая подключенная нагрузка превышает 5-7 кВт, они назначают трехфазное подключение к этому дому. При оценке обычно подключаемой нагрузки предполагается, что определенный процент всех устройств в вашем доме будет работать вместе. Так что, если у вас 3 кондиционера и несколько водонагревателей, и даже если вы не запускаете их вместе, вам будет назначено трехфазное подключение. Причина этого в том, что, если вы запустите их вместе, это может вывести из строя систему распределения электроэнергии.

Есть ли преимущества трехфазного подключения?

Преимущество трехфазного подключения заключается в том, что оно дает гибкость для разделения нагрузки в установке на три различных фазы. Так, например, если имеется три кондиционера, каждый из них может быть настроен на каждую из фаз, таким образом не создавая чрезмерной нагрузки ни на одну из фаз. Если одна из фаз выходит из строя из-за неисправности в точке распределения, две другие фазы продолжают работать, и это предотвращает полное отключение сети.Итак, в вашем доме, если у вас есть три комнаты, подключенные к каждой фазе, то даже если одна фаза выйдет из строя из-за трансформатора распределения электроэнергии, только в одной комнате не будет электричества, но две другие продолжат работу.

В местах, где источник питания имел много отключений нагрузки, подключите выход инвертора к одной фазе для питания основных нагрузок дома, а другие фазы несут балансировочную нагрузку дома.

Обычно наблюдается, что если подключенная нагрузка в доме превышает 5-7 кВт, компании по распределению электроэнергии устанавливают в доме трехфазное подключение (чтобы узнать больше о подключенной нагрузке, перейдите по этой ссылке: Влияние подключенной нагрузки на Фиксированные платежи в счетах за электроэнергию).И, очевидно, поскольку он предлагает дополнительную нагрузку, за трехфазное подключение взимается дополнительная плата. Прежде всего, по мере увеличения подключенной нагрузки, обеспечиваемой домом, фиксированные расходы на электрическое подключение могут увеличиваться. Также трехфазные счетчики отличаются от однофазных счетчиков, поэтому счетчик необходимо заменить. В некоторых штатах коммунальные предприятия взимают ежемесячную арендную плату за счетчик, в то время как в других существует предоплата за счетчик. Таким образом, замена счетчика повлечет за собой либо предоплату за его замену, либо изменение арендной платы за счетчик в ваших счетах.

Некоторые считают, что для перехода на трехфазное подключение нужно поменять электропроводку в доме. Учтите, что это не обязательно. Ваша существующая проводка может справиться с трехфазным подключением, и нет необходимости тратить на замену проводов.

Примечание: Переход с однофазного на трехфазное подключение не приведет к увеличению затрат на электроэнергию в вашем счете за электроэнергию. Таким образом, количество потребляемых вами единиц электроэнергии останется прежним (потому что они зависят от мощности ваших приборов, а не от подключения к электросети).

Заключение

Обычно для подключения к жилому помещению не требуется трехфазного подключения, поскольку для большинства бытовых приборов такое подключение не требуется. Но если в доме много тяжелой техники, то коммунальные службы могут посоветовать перейти на трехфазное подключение. Трехфазное подключение предоставляется за дополнительную плату, поэтому, безусловно, необходимо оценить, действительно ли это требуется.

Об авторе :
Абхишек Джайн — выпускник ИИТ Бомбея с почти 10-летним опытом работы в корпоративной сфере до того, как основал Биджли Бачао в 2012 году.Его страсть к решению проблем подтолкнула его к энергетическому сектору, и он стремится узнать о поведении клиентов в отношении энергетики и найти способы повлиять на это в отношении устойчивого развития. Ещё от автора .

Схема подключения однофазного субсчетчика

Многоэтажные электрические схемы. Больше видео.

Это видео поможет вам понять схему подключения однофазного счетчика электроэнергии.

Вы можете узнать больше Схема ниже

Схема подключения однофазного субсчетчика . Включает однофазное двухфазное питание, трехфазное питание, несколько установок, распределенную генерацию, альтернативную энергию и типовые размеры оборудования. Как подключить цифровой или аналоговый счетчик электроэнергии однофазного счетчика кВтч от источника питания к главному распределительному щиту MDB.Электроснабжение дома своими руками с монтажом ж / д проводки.

С другим классом электропроводки я собираюсь опубликовать пост о схеме электропроводки счетчика энергии или о том, как подключить однофазный счетчик электроэнергии в кВт / час киловатт-час. Монтаж электропроводки распределительного щита с однофазным питанием от УЗО от электросчетчика до потребителя.В этом видео я пытаюсь объяснить концепцию однофазного электросчетчика или однофазного счетчика энергии. Посмотрев это видео, вы можете подключить счетчик электроэнергии дома.

Как подключить распределительный щит УЗО. Монтаж однофазной распределительной электропроводки в многоэтажном доме. В этом посте я поделюсь с вами только схемой, на которой я показал полный метод подключения или установки электросчетчика.

Ниже приведены схемы подключения для установки однофазного 3-фазного 4-проводного цифрового или аналогового счетчика электроэнергии в кВт / ч от источника питания до главного распределительного щита в доме. Красный провод показывает напряжение, линию или фазу, а черный — нейтральный провод. Как подключить однофазный электрический распределительный щит в многоэтажном доме.

Руководство по подключению и подключению однофазного счетчика кВтч в видеоуроке на урду хинди.Однофазные трехфазные электрические схемы 1 фаза 3 фазы отжима звезда-треугольник y d 3-фазный метод пуска двигателя с помощью автоматического пускателя звезда-треугольник с. В этом видео я пытаюсь объяснить концепцию однофазного электросчетчика или однофазного счетчика энергии.

Система распределения электроэнергии в многоэтажном доме. Подключение и установка электропроводки автоматических выключателей rcd cb и mcb.Монтаж распределительного щита с УЗО.

После просмотра этого видео вы сможете произвести подключение электросчетчика в домашних условиях. Основное электрическое питание 230 В переменного тока 120 В переменного тока в нас подключено через вторичную обмотку трансформатора 3 фазы 4 проводной системы однофазный счетчик энергии и mcbs dp sp с подсхемами и конечными подсхемами для защиты всех подключенных электрических устройств и приборов через установку электропроводки .Электросхемы счетчиков для низковольтных станций учета в Вангареи и Кайпара.

Установка однофазного счетчика электроэнергии с ж / д и электроснабжения.

Трехфазная линия Подключение однофазного счетчика Заземление Bondhon Видео Соответствующая электрическая схема однофазного счетчика Энергия Видео Соответствующая электрическая схема однофазного счетчика Энергия Однофазный счетчик киловатт-часов 45a кВт / ч Документация Sonnen Support Australia Однофазный трехфазный субсчетчик Madina Electric Одно- и трехфазный счетчик энергии HPP Power Of Technology Видео Соответствующая электрическая схема однофазного счетчика Энергия Схема контактов Listrik Что вам нужно для модернизации электросетей Великобритании Подключение электропроводки счетчика электроэнергии ब जल म टर क कन क सन Подключение счетчика Руководство по подключению однофазного счетчика кВт / ч на урду хинди Утилита для измерения энергосбережения и снижения затрат Использование драйверов интеллектуального реле для интеллектуальных счетчиков Часть 1 Рисунок 7 Из текущего анализа экспериментальных характеристик
.
