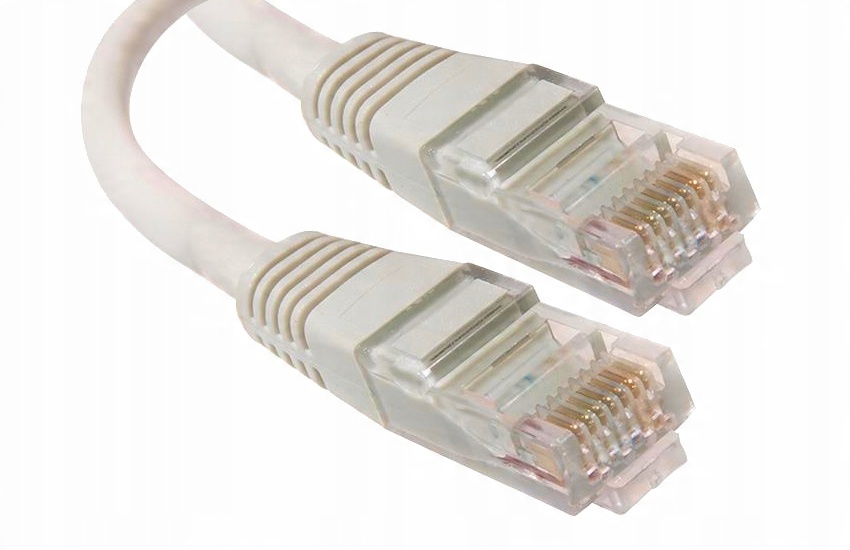

Шнур для интернета: Удлинитель компьютерный UTP4 cat5e 15 м, цвет серый

Содержание

Какой LAN-кабель выбрать для домашнего использования?

Что нужно, чтобы получить высокую скорость домашнего интернета? Очевидно, хороший роутер. Но не только — скорость может зависеть и от кабеля, которым подключен ваш роутер. Давайте разберемся, какими они бывают, и какой покупать, чтобы полноценно использовать возможности входящего канала. Кстати, проверить скорость интернета вы можете у нас на сайте.

Что такое витая пара?

Это кабель, используемый для передачи сигнала, в основе которого лежит несколько пар скрученных между собой проводов. Отсюда и такое название. Каждая пара предназначена для одного сигнала: передаваемого или принимаемого. Скрутка «внутренностей» кабеля производится с целью защиты от помех.

Также же существуют и другие методы защиты, которые в самых бюджетных продуктах не встречаются.

Данный тип кабелей используется не только для передачи цифрового Ethernet-сигнала. Он также встречается в аналоговых телефонных сетях, но их мы касаться не будем — поговорим лучше про LAN-кабели.

Типы кабелей

От типа кабеля зависит максимальное расстояние, на которое сможет уверенно передаваться сигнал, а также уровень защиты и пропускная способность. В настоящие время кабели 1-4 категории практически не встречаются в продаже. Это устаревшие форматы, которые не соответствуют требованиям современного сетевого оборудования.

Самый распространенный тип — 5е. Это слегка улучшенная версия 5 категории. В основе такого кабеля лежат двух- или четырехпарные провода. Максимальная пропускная способность составляет 1000 Мбит/с. Дистанция, на которой сигнал не будет ухудшаться — 100 метров. Благодаря этим характеристикам данный кабель подойдет для большинства пользователей. Однако, если вы планируете пользоваться «гигабитным» интернетом, то придется приобрести кабель более высокой категории.

6 категория подразумевает лучшую пропускную способность (до 10 Гбит/с). Но на максимальной скорости дистанция передачи сигнала снижается до 55 метров без усилителей. При скорости в 1 Гбит/c можно использовать кабель также на расстоянии до 100 метров.

Улучшенные версии 6а, 7 и 7а подразумевают дополнительное экранирование проводов, которое лучше защищает кабель от помех. Пропускная способность при этом остается прежней — 10 Гбит/с. Но увеличивается эффективная дистанция сигнала — до 100 метров.

Число пар

В зависимости от типа кабеля, количество пар проводов внутри будет отличаться. Самый простой 5е имеет всего две пары. Начиная с 6-ой категории, кабели имеют 4 пары проводов. Впрочем, иногда встречаются кабели типа 5е с 4-мя парами. В таком случае 2 пары не задействуются и используются как резервные.

И хоть 2-х парные кабели легче, дешевле и эластичнее своих аналогов, мы рекомендуем использовать только 4-х парные кабели. Во-первых, они имеют большую пропускную способность. 2-х парный кабель обеспечит вас максимум скоростью в 100 Мбит/c. Во-вторых, даже если ваше сетевое оборудование не способно передать скорость больше 100 Мбит/c, вы получите резервную незадействованную пару проводов в 4-х парном кабеле. Она пригодится в случае, когда основная пара повредится. В-третьих, это хороший задел на будущее. Вам не придется заново протягивать кабель, когда захотите получить интернет со скоростью 1-10 Гбит/c.

Тип защиты

Для стабильного соединения нужно не только обеспечить прохождение сигнала, но и защитить его от помех. Для этого часто используют экранирование, его тип можно найти в обозначении кабеля).

  • UTP — не подразумевает наличие экранирования (но это не значит, что такой кабель неработоспособен).
  • FTP — самый простой вид экранирования, который представляет собой общую оболочку для всех внутренних проводов.
  • SFTP — дополнительная защита в виде сетчатой оболочки поверх экранирования. Благодаря этому кабель меньше подвержен физическим воздействиям и повреждениям.

В случае нарушения контактов разъема вы также получите обратный эффект — ухудшение сигнала. Поэтому зачастую экранированные кабели не используют в многоквартирных домах.

Материалы

В качестве материала проводника производители используют медь, омедненный алюминий и омедненную сталь. Если вы выбираете витую пару для использования в домашних условиях, можете вообще не заморачиваться по этому поводу.

В качестве оболочки производитель выбирает ПВХ. Этого тоже вполне достаточно для домашней эксплуатации. Но при использовании кабеля на открытом воздухе, рекомендуется выбирать продукцию со специальной полиэтиленовой оболочкой, которая защищает кабель от разрушения под действием ультрафиолетовых лучей. Если планируется протяжка по воздуху, уточните у продавца наличие несущего троса внутри кабеля, который будет нести основную нагрузку.

На количество жил в кабеле следует обращать внимание только в том случае, если планируется регулярный перенос проводов с места на место. Чем больше жил в кабеле, тем он эластичнее и тем меньше он подвержен деформации от изгибов.

Читайте также:

Теги LAN-кабель

устройство, виды + как правильно выбрать провод для интернета


Как для подключения компьютера, так и для создания сети необходим кабель для интернета. Это хоть и пассивная составляющая, но не менее важная, чем остальные элементы.

Чтобы неправильно подобранный проводник не вывел из строя оборудование, нужно ознакомиться с видами кабелей, их особенностями и предназначением. Обо всем этом мы детально поговорим в нашей статье. Также приведем перечень характеристик, на которые следует в первую очередь смотреть при выборе подходящего кабеля.

Содержание статьи:

Основные виды кабелей для интернета

С целью увеличения скорости передачи данных в локальных сетях, требования стандартов к передающим кабелям все время усложняются. Отличаются интернет-кабели один от другого разными характеристиками.

Рассмотрим основные виды этих изделий:

  • витая пара;
  • оптоволоконный;
  • коаксиальный.

Кроме категории кабеля, важными моментами являются: тип жилы, способ экранирования.

Существует широкий ассортимент разновидностей шнуров для компьютерных сетей. Самые востребованные — витая пара. Набирает популярности оптоволокно, а вот коаксиальный проводник постепенно уходит в прошлое

Вид #1 — витая пара

Для возможности после прочтения обозначения получить необходимые сведения о витой паре, была придумана международная классификация кабелей.

В основу классификации заложили формулу: АА/ВСС. Здесь первая пара символов «АА» указывает на присутствие общего экрана.

Символ «В» информирует о наличии индивидуальной защиты каждой пары. Два последних символа расскажут о виде скрутки. Если это «ТР», то проводники скручены попарно. В случае «TQ» — присутствует скрутка четверками.

Создателями международной классификации были учтены такие моменты, как присутствие общего экрана, наличие индивидуальной изоляции пар, метод скрутки

Наличие защиты является особенной характеристикой витой пары.

Много информации можно узнать, прочитав маркировку:

  1. Незащищенная пара. Это кабель без защитного экрана. Проводники помещены в обычный пластик. Маркируют такую пару аббревиатурой U/UTP.
  2. Фольгированная пара. Кабель имеет один для всех пар экран. Маркировка — F/UTP.
  3. Незащищенные пары. Единый экран, представляющий собой оплетку. Маркируют кабель сочетанием символов S/UTP.
  4. Фольгированная защита для пар. Плюс к этому — общий медный экран. Маркировка — S/FTP.
  5. Экран из фольги защищает пары. Общего экрана нет. Обозначение — U/ FTP.
  6. Общий экран из фольги плюс оплетка. Пары без экрана. Маркировка — SF/UTP.
  7. Экран из фольги как для пар, так и в качестве общей защиты. Обозначение F/FTP.
  8. Фольгированный экран для пар. В качестве общего экрана — фольга и оплетка. Распознают по маркировке SF/ FTP.

В этом перечне приведено обозначение по международной классификации витой пары. Наши общепринятые обозначения несколько отличаются.

Таким видом провода для интернета, как витая пара можно объединить в одну сеть устройства, удаленные друг от друга не более чем на 100 м.

Если вы планируете использовать этот вид кабеля, рекомендуем ознакомиться с лучшими витой пары между собой.

Вид #2 — оптоволоконный сетевой кабель

На сегодня более быстрой технологии передачи информации в интернете, чем оптоволокно, не существует.

Лимит на длину каналов у оптоволоконного кабеля отсутствует. По этой причине он может соединять объекты, находящиеся очень далеко друг от друга

Через оптоволоконные кабели, протянутые по дну океана, высокоскоростной интернет связывает не только города, но и материки.

К преимуществам оптического кабеля относятся:

  • хорошие пропускные данные;
  • долговечность;
  • быстрота обнаружения несанкционированного доступа, что повышает безопасность сети;
  • подавление шума, достаточная степень защиты от помех;
  • значительная скорость передачи информации;
  • возможность реализации дополнительных опций.

Оптоволоконные кабели бывают одномодовыми и многомодовыми. Отличаются они друг от друга режимами продвижения лучей света в кабеле.

Несмотря на небольшую стоимость и все другие преимущества кабеля этого вида, существует два фактора ограничивающие их применение – оборудование и адаптеры для оптоволоконной сети очень дорогие.

Профессиональный инструмент для фиксации витых пар в ножах-контактах разъема гарантирует надежное соединение. Такое возможно, благодаря строго перпендикулярной траектории движения пуансонов к плоскости разъема

Оконцовка кабеля выполняется с применением дорогостоящего оборудования. Непростым является монтаж, а также ремонт сети, выполнять работы могут только высококвалифицированные специалисты. По этой причине оптоволоконный кабель применяют в крупных сетях.

Вид #3 — коаксиальный провод

Основная характеристика — волновое сопротивление. От него зависит качество кабеля и передаваемого сигнала. Влияет на эти величины материал и его диэлектрическая проницаемость, а также индуктивность, емкость, удельное сопротивление. Сила сигнала зависит от расстояния передачи.

Существует две разновидности кабелей такого вида: тонкий и толстый. Диаметр первого — не более 0,5 см. Его специфические черты — повышенная гибкость и быстрое затухание сигнала, поэтому сигнал с его помощью передают на незначительные расстояния со скоростью до 10 Мбит/с.

Тонкий кабель относится к категории RG-58/U. Волновое сопротивление его равняется 50 Ом.

Кабель RG-58 простой в применении. С его помощью можно создать сети любого вида. Все, что нужно – это вставить его в разъем сетевого адаптера

Сечение толстого коаксиального кабеля — 1 см. Поскольку жесткость у него повышенная, монтаж осуществляют с использованием недешевых специальных приспособлений.

Сам толстый кабель также в два раза дороже тонкого. Он относится к категории RG-11 или RG-8. В первой из моделей сопротивление составляет 75 Ом, во второй — 50 Ом.

Способность проводника к накоплению заряда характеризует индуктивность и погонная емкость. Краткие характеристики содержатся в маркировке.

Так, в обозначении КМГ первая буква обозначает К – коаксиальный, вторая — М – магистральный, Г — прокладываемый в канализации. КМК — присутствует броня для возможности подводной прокладки.

Было время, когда этот тип кабеля встречался во многих областях. Некоторые его характеристики даже выше, чем те, которыми обладает витая пара. Сейчас коаксиальный кабель все еще применяют для прокладки трасс под аналоговые , тогда как витую пару – для подключения IP систем видеонаблюдения.

Все же со временем последняя стала вытеснять коаксиальный кабель. Пользователи оценили ее более простой и быстрый монтаж, а также меньшую стоимость.

Устройство сетевого кабеля

Устройство каждого вида кабеля различное. Самая простая конструкция у коаксиального проводника, самая совершенная — у оптоволоконного.

Строение коаксиального кабеля

Еще на заре создания сетей применяли исключительно коаксиальный кабель. В его структуру входит центральный проводник.

Вокруг него — толстый слой изоляции, далее следует оплетка — алюминиевая или медная, а в заключение — изолирующая оболочка.

Верхняя (последняя) оболочка в основном изготавливается из полихлорвинила и обладает устойчивостью к ультрафиолету. Есть варианты и с тефлоновой защитой, но они более дорогие

Устройство витой пары

Самым распространенным проводом для интернета является витая пара. Этот кабель позволяет через один канал подключить все компьютеры, а заодно другие необходимые устройства. Дает возможность обеспечить определенным пользователям использование информации со всех компьютеров.

Чаще всего покупают нужный отрезок этого провода, обжатый со всех сторон коннекторами. Реже берут простой отрезок витой пары, а выполняют уже после после монтажа, используя правильную схему распиновки.

Состоит кабель из пар медных проводников. В классическом исполнении это кабель с 4 парами, хотя бывают и с двумя. Первые состоят из 8 жил, а вторые — из четырех. Цвет изоляции внутри регламентирует стандарт

Экранирующий слой может находиться всего в двух местах — поверх отдельной пары и тогда его называют индивидуальным и поверх всех пар, тогда его называют общим.

Особенности строения оптического кабеля

Этот современный кабель имеет особое конструктивное строение. Его образуют тончайшие проводки, а отделяет их друг от друга специальное покрытие.

Эти проводки являются проводниками оптических лучей, переносящих информацию при прохождении через кремниевые сердечники, имеющиеся у каждого волокна. Кроме сердцевины у волокна имеется оптическая оболочка, защита, буферное покрытие.

Составными волоконно-оптического кабеля являются такие элементы, как центральный сердечник, оболочка, которая его окружает.

Если за основу построения сети взять оптический кабель, появится возможность соединить устройства, значительно удаленные друг от друга

Как и сердечник, “рубашка”состоит из стекла, но такой параметр, как преломление света у него меньше. Световые лучи, отражаясь от стекла, расходятся по сердечнику, но за его пределы не выходят.

Критерии выбора кабеля

У такого кабеля характеристик много, но для выбора важны только отдельные из них. К ним относятся: категория проводника, тип жилы, способ экранирования. Рассмотрим подробно каждую из них.

Критерий #1 — категория интернет-кабеля

Существует семь категорий кабеля витая пара— от Cat.1 до Cat.7.

Отличаются шнуры разных категорий эффективностью пропускаемого сигнала:

  1. Первая категория Cat.1 имеет полосу пропускания всего 0,1 МГц. Используют такой проводник для передачи голосовых данных с помощью модема.
  2. У категории Cat.2 полоса пропускания — 1 МГц. Скорость передачи данных здесь ограничена 4 Мбит/с, поэтому такой проводник считается устаревшим и почти не используется.
  3. Для категории Cat.3 частотная полоса — 16 МГц. Быстрота передачи данных — до 100 Мбит/с. Используют для создания локальных и телефонных сетей.
  4. Cat. 4 — кабель с пропускной способностью 20 МГц максимум. Скорость передачи данных — не больше 16 Мбит/с.
  5. Cat.5 обладает пропускной способностью 100 МГц максимум и предельной скоростью передачи данных 100 Мбит/с. Сферы применения — создание телефонных линий и локальных сетей.
  6. Cat.5е имеет пропускную способность 125 МГц. Скорость — до 100 Мбит/с и 1000МБит/с (для четырехпарного провода). Этот кабель является самым популярным при построении компьютерных сетей.
  7. Для Cat.6 приемлемая частотная полоса — 250 МГц. Быстрота передачи — 1 Гбит/с на расстояние до 50 м.
  8. У Cat.6а лента пропускания — 500 МГц. Быстрота — до 10 Гбит/с в диапазоне до 100 м.
  9. Cat.7 имеет пропускную полосу 600-700 МГц. Скорость этого провода для интернета — до 10 Гбит/с.
  10. Cat.7а. Полоса пропуска — до 1200 МГц. Скорость — 40 Гбит/с на длину 15 м.

Чем выше категория кабеля, тем больше в нем пар проводников. При этом, в каждой паре на единицу длины приходится больше пар витков.

При подключении дополнительных устройств к компьютеру, нужно по всем правилам подобрать кабель. На концах кабеля должны быть защелки. Они позволят прочно зафиксировать проводник в гнезде

Критерий #2 — тип кабельной жилы

Жилы кабеля делятся на медные и омедненные. Более качественным считается первый тип.

Посредством сетевого шнура можно подключить принтер. Чтобы проблем с передачей сигналов не возникало нужно выбирать как кабель, так и коннекторы хорошего качества

Используют кабель с такой жилой для обширной и быстрой сети — больше 50 м. Второй вид несколько дешевле, да и потери в нем не такие уж большие.

Его сердцевина представляет собой недорогой кабель с малой проводимостью. Покрыт он медью, обладающей высокой проводимостью. Так как ток протекает по медной стороне проводника, проводимость страдает незначительно.

Приобретая омедненный кабель, приходится делать выбор между двумя его видами — CCS и CCA. Различие между ними в сердцевине. У CCS она представляет собой проводник из стали, у CCA — из алюминия. Второй от медного мало чем отличается.

Монтаж стального проводника может вызвать затруднения, поскольку сталь, как не очень эластичный материал, подвержена надломам.

На ограниченном расстоянии расхождение между медным и омедненным кабелем мало заметно. Если дистанция больше 100 м, кабель с алюминиевой сердцевиной сигнал просто не передаст.

Причиной плохой коммутации является большее, чем у меди, сопротивление алюминия. В результате на выходе ток имеет недостаточную мощность и составляющие сети не «видят» друг друга.

Критерий #3 — экран для кабеля

Экран необходим, чтобы защитить проводник от электромагнитных шумов других кабелей. Также он должен компенсировать излучение электромагнитного поля самих витых пар.

Если поблизости есть силовые кабели до 380 В с сечением жилы менее 4 квадратов, необходим один экран. В этом случае самым лучшим вариантом станет кабель FTP.

Важно помнить, что экранированные кабели используют в тандеме с экранированными коннекторами. Разница между ними и стандартными в металлической части

Когда предполагается соседство с проводником от 380 В с сечением жилы до 8 квадратов, потребуется экран двойной. Хороший вариант — F2TP.

Близость высоковольтных кабелей от 1000 В с жилой от 8 квадратов предполагает прокладку как силового, так и сетевого кабеля в индивидуальных гофрах. Вариант экрана — SF/UTP.

В быту такие кабели не используют. Здесь чаще всего применяют неэкранированный кабель, принадлежащий к категории 5е типа UTP.

Выводы и полезное видео по теме

О выборе кабеля для интернета:

Видеоролик об особенностях маркировки сетевого кабеля:

Используя кабель для интернета, следует руководствоваться инструкциями по его монтажу. Наличие большого количества разнообразных проводников позволяет подобрать модель под конкретные условия.

Изучив свойства всех видов и зная, как расшифровать маркировку, можно сделать выбор максимально правильно.

Хотите дополнить изложенный выше материал замечаниями и полезными советами по выбору? Или заметили неточности/несоответствие информации? Пишите свое мнение и рекомендации под нашей статьей.

А может вы только подбираете подходящий кабель и хотите уточнить ряд нюансов? Задавайте свои вопросы нашим экспертам и другим посетителям сайта в блоке комментариев.

виды проводов для компьютера и роутера, Ethernet шнур для локальной сети

Юрий Санаев

Системный администратор. Менеджер по продажам компьютеров и wi-fi оборудования. Опыт работы – 10 лет. Знает о «железе» и софте все и даже больше.

Для проведения Интернета в дом, прокладки локальной сети, соединения компьютера с маршрутизатором необходим специальный провод. Чтобы выбрать хороший интернет-кабель, нужно знать, какие его виды существуют, для решения каких задач они предназначены, а также какие у них характеристики.

Основные виды

Существует три вида кабеля для Интернета: коаксиальный, оптоволокно и витая пара.

Витая пара

Этот сетевой кабель – подходящее решение при проведении локальных сетей. Он состоит из двух или четырех скрученных между собой пар проводов. Каждые два провода, соединенные попарно, задействованы лишь для отправки или для приема сигнала.

Принцип работы витой пары – соединить два узла и использовать разделенные среды, чтобы передавать данные в разных направлениях.

Витая пара объединяет в одну сеть технику на удалении до 100 метров. Ввиду ее низкой цены и простоты в использовании именно ее все чаще выбирают для формирования локальных вычислительных сетей (ЛВС) и проведения Интернета в помещении.

Оптоволокно

Оптоволокно – это наиболее быстрый способ передачи информации на сегодня.

Среди его достоинств:

  • высокая пропускная способность;
  • долгий срок службы;
  • быстрое определение несанкционированного подключения, что делает сеть более безопасной;
  • высокое шумоподавление, хорошая защита от помех;
  • быстрая передача данных.

Оптоволоконные сетевые провода используют метод передачи световых лучей с применением полного внутреннего отражения. Важное преимущество такого кабеля для подключения к Интернету – это отсутствие ограничений на протяженность магистрали. Именно поэтому он может соединять существенно удаленные объекты.

Само оптоволокно стоит недорого, но оборудование для него имеет очень высокую цену.

Коаксиальный

Этот вид применяется в охранной сигнализации, видеонаблюдении и телевидении. Принцип его работы – трансляция радиочастотных электрических сигналов, при этом сила сигнала тесно связана с длиной магистрали и дистанцией, на которую он будет отправлен.

Коаксиальный кабель может быть тонким и толстым.

Диаметр первого (категория RG-58/U) – до 0,5 см. Он выделяется высокой гибкостью, но сигнал, передаваемый по нему, быстро затухает. Использовать его можно для отправки данных на короткие расстояния, максимальная скорость – до 10 Мбит/с. Волновое сопротивление – главная характеристика, влияющая на качество кабеля и транслируемого сигнала, – 50 Ом.

Диаметр толстого кабеля – 1 см. Он имеет повышенную жесткость и монтируется с помощью дорогого оборудования. Это категории RG-11 и RG-8. Волновое сопротивление первой – 75 Ом, второй – 50 Ом.

Сегодня коаксиальная кабельная продукция все чаще вытесняется витой парой. Последняя дешевле, прокладывать с ее помощью сети проще и быстрее.

Сравнение оптоволокна и витой пары

Чтобы определить, какой провод под Интернет лучше приобрести – оптоволокно или витую пару, нужно решить, в каких условиях он будет использован.

Для обычного соединения компьютера в сеть хорошо подойдет витая пара. Она стоит недорого, прокладывается легко, скорость передачи достаточная для дома и офиса. Такой компьютерный кабель для Интернета хорошо гнется и может быть протянут в самых неудобных местах. Если случайно он будет поврежден, то его несложно заменить, ведь цена очень низкая.

Оптоволокно для дома и офиса стоит дорого за счет оборудования, применять его в роли провода для локальной сети неоправданно. Главное достоинство – значительная скорость передачи информации – не оправдает затраты, так как несколько компьютеров не способны создать такой трафик, на который оно рассчитано. Оптоволокно используют для проведения Интернета к населенным пунктам или многоэтажным домам. Оно не боится помех на линии и больших расстояний, поэтому хорошо подходит для таких задач.

Таким образом, к многоэтажному или к частному дому обычно подходит оптоволоконный кабель. А внутри здания уже идет разводка при помощи витой пары.

Устройство сетевого кабеля

Разные виды кабелей для Интернета имеют различную структуру. Проще всего устроен коаксиальный. Наиболее совершенная конструкция у оптоволоконного провода.

Строение коаксиального кабеля

Коаксиальный провод имеет центральную жилу. Вокруг нее нанесен толстый изоляционный слой, сверху алюминиевая или медная оплетка. Поверх всей конструкции сделана общая изоляция.

Устройство витой пары

Оптимальный кабель для Интернета – витая пара или Ethernet-кабель (так его часто называют из-за одноименного штекера на конце и разъема в технике, куда подключается провод). Именно он позволяет настроить локальную сеть между несколькими устройствами, соединить принтер с компьютером, провести Интернет от поставщика к модему или маршрутизатору.

Такой провод сформирован из двух или четырех пар медных проводников (четырехжильный и восьмижильный).

Внутри каждого проводника есть одна медная жила диаметром 0,4-0,6 мм или множество мелких жил. Первая легче в обжиме и применяется для подключения интернет-розеток. Вторая гибче и предназначена для соединения между собой ПК и прочей техники.

Особенности строения оптического кабеля

Если со строением витой пары или коаксиального провода пользователи часто оказываются знакомы, то о том, как выглядит сетевой оптоволоконный кабель изнутри, знают немногие.

Оптоволокно внутри состоит из множества мельчайших проводков, разделенных специальным покрытием. Каждый такой проводок имеет кремниевый сердечник, через который проходят и проносят данные оптические лучи. Помимо сердцевины, у него есть оптическая оболочка, буферное покрытие и защита.

Оболочка, окружающая сердечник, выполнена из стекла. Свет, отражаясь от него, распределяется по сердечнику, но не покидает пределы провода.

По каким критериям выбирать кабель

Из всех видов сетевых кабелей для проведения Интернета в квартире, офисе или доме лучше выбирать витую пару категории 5E. При покупке нужно обратить внимание на ряд критериев, иначе плохой провод станет причиной слабого сигнала и постоянной потери связи.

Категория

Всего существует 7 категорий провода.

  • Категории 1, 2, 4 почти не используются. Тип 3 выбирается для проведения телефонных линий.
  • Категории 5 и 5e не имеют почти никаких отличий, в продаже пятой фактически нет. С 2010 года, после появления 5Е, производители, практически не изменяя интернетовский кабель, стали наносить на оболочку именно эту категорию. Именно она наиболее популярна на сегодняшний день.
  • В категории 5Е бывает 2-х парный (4-х жильный) или 4-х парный (8-ми жильный) кабель с передачей данных до 100 и 1000 Мбит/с. Также четырехпарный кабель прокладывается для сетей со скоростью 1 Гбит/с. Наибольшая допустимая дистанция для него – 100 метров.
  • 6 категория состоит из четырех пар и предназначена для сетей со скоростью до 10 Гбит/с. Для скорости до 1 Гбит/с максимальная длина провода – 100 метров, со скоростью до 10 Гбит/с – 55 метров.
  • Категории 6а, 7 и 7а – это экранированные кабели для сетей со скоростью до 10 Гбит/с и магистралей до 100 метров. Применение такого экрана означает повышенные требования к оборудованию и монтажу (необходимо хорошее заземление), поэтому чаще всего такому проводу предпочитают использование оптоволокна.
КатегорияЧастота, МГцСкорость передачи сигнала, Мбит/с
51-10010, 100
1-10010, 100, 1 Гбит/с (восьмижильный кабель)
61-25010, 100, 1 Гбит/с
1-50010, 100, 1 Гбит/с, 10 Гбит/с
71-60010, 100, 1 Гбит/с, 10 Гбит/с
7a1-100010, 100, 1 Гбит/с, 10 Гбит/с

Нужно помнить, что категория сообщает лишь о качестве Internet кабеля.

Ошибочно считается, что смена провода позволит изменить частоту, на которой он работает. Это неверно. Кабель действует на частоте сетевого оборудования. Замена высококачественной пятой категории на шестую не увеличит скорость передачи сигнала и состояние связи.

Тип жилы

По типу жилы WLAN провод бывает одножильный или многожильный. В первом случае внутри идет одна толстая жила. Она плохо гнется и применяется для монтажа интернет-розеток. Многожильный провод имеет множество тонких жил. Такой интернет-шнур легко гнется, удобен в монтаже и применяется для соединения разных устройств в помещении. Например, можно подключить в маршрутизаторе в разъем LAN кабель такого типа, провести его к ПК и вставить в сетевую карту.

По материалу изготовления жилы могут быть медными и омедненными. Первый тип надежнее, подходит для сетей длиной до 50 метров. Второй тип дешевле, его сердцевина – это недорогая жила. У нее слабая проводимость, поэтому сверху она покрыта медью. Ток проходит по медной части, это означает, что проводимость практически не снижается.

При выборе нужно учесть, что провод может быть двух типов – CCS и CCA. У первого сердцевина из стали, у второго – из алюминия. Сталь сложнее монтируется, хрупкая. Алюминий почти не отличается от меди, но боится больших дистанций.

Экранирование

Экран защищает кабель сети Ethernet от наружных помех и гасит излучение от самих пар. Он бывает общим для всех пар или персональным для каждой пары.

Известны следующие разновидности:

Обозначение по ISO/IEC 11801Общий экранЭкран для отдельных пар
U/UTP
U/FTPФольгированный
F/UTPФольгированный
STPОплетка
SF/UTPОплетка, фольгированный
F/FTPФольгированныйФольгированный
S/FTPОплеткаФольгированный
SF/FTPОплетка, фольгированныйФольгированный

Кабель, подключаемый в роутер или используемый для прокладки сети по квартире, обычно вида UTP. Экранированные виды подходят для размещения провода в одной гофре или штробе с электрокабелем, при прокладке линии в непосредственной близости от электропроводки, а также при монтаже снаружи помещений.

Сечение

Еще один стандарт, на который нужно обратить внимание – это AWG или диаметр сечения жилы. Чем ниже это значение, тем толще и качественнее кабель. В витой паре UTP 5е как правило использован AWG24. В категориях 6 и 7 – AWG 23 и 22.

Маркировка

Маркировка интернет-кабеля, нанесенная на него, – это хороший способ понять, что представляет собой провод.

Пример маркировки: NetLink PVC CAT5E UTP 4Pair 24 AWG.

Расшифровка:

  • NetLink – производитель;
  • PVC – оплетка ПВХ;
  • Cat5E – категория 5Е;
  • UTP – без экранирования;
  • 4Pair – 4 пары;
  • 24 AWG – тип сечения.

Другой пример: Cabeus FTP-4P-Cat.5e-SOLID-OUT

Расшифровка:

  • Cabeus – производитель;
  • FTP – защита из фольги;
  • 4P – 4 пары;
  • 5e – категория 5е;
  • Solid – одна жила;
  • OUT – для наружного монтажа.

Таким образом, зная характеристики интернетного кабеля, можно по обозначениям на его внешней оболочке понять, что он собой представляет и подходит ли он для задач пользователя.

Подключение через оптоволокно

Большинство известных провайдеров уже обновили собственные линии и используют оптоволокно и соответствующее оборудование для подключения абонентов. Это удобнее по ряду причин:

  • хорошая пропускная способность;
  • большая длина магистралей без ухудшения качества сигнала;
  • сэкономленное место в шкафах ОЛТ.

Отдельные провайдеры предлагают введение оптоволокна в помещение, что обеспечивает стабильный сигнал высокого качества.

Но даже при вводе оптоволокна в квартиру разводку внутри лучше делать из витой пары. Она дешевле и удобнее в монтаже. Оптоволоконный провод хрупок, боится перегибов. Если его повредить, сигнал пропадет.

По этим причинам в квартиру или дом вводится специальное оптоволокно и подключается в конвертер, а от последнего по помещению разводится витая пара .


Для проведения сети в квартире или офисе применяется витая пара. Оптоволокно дорогое и не является подходящим решением для таких задач. Оно обычно задействовано при подключении многоквартирных или частных домов. Выбирать кабель для разведения в помещении следует согласно потребностям пользователя, предварительно познакомившись с критериями выбора и изучая при покупке маркировку на проводах.Мне нравится3Не нравится

Какие бывают интернет-кабели и в чем их особенности

Интернет стал необходимым ресурсом в наше время. Чтобы вход в сеть был стабильным и без перебоев, в домашних условиях необходимо несколько деталей:

  • Роутер;
  • Кабель для интернета;
  • Правильно настроенные параметры.

Интернет-кабель – самый важный компонент, так как именно он отвечает за оптимальную работоспособность. Раньше такой кабель использовался в двух случаях: чтобы подключить модем и для подачи интернета на компьютер. Второй случай сейчас заменился системой wi-fi, которая встроена в ноутбуке и может быть добавлена на стационарный компьютер с помощью специального адаптера.

В каждом доме одинаковый тип кабеля от провайдера, который ведётся ко всем квартирам. Он отвечает за такие параметры, как:

  • Работоспособность роутера. Если кабель старый или повреждён, то иногда может пропадать интернет.
  • Скорость получения и передачи. Каждый провод имеет свои технические характеристики. Более старые модели не рассчитаны на высокие скорости, поэтому у вас не будет доступа к высокоскоростному интернету.

Кроме того, срок эксплуатации напрямую зависит от вашей сети. Ведь при старой проводке часто могут происходить поломки, которые обойдутся в копеечку.

Поэтому в данной статье мы разберём интернет-кабели. Поговорим об их видах, какие лучше устанавливать, в зависимости от цели использования. Расскажем принцип работы, раскроем плюсы и минусы, подведём вывод.

Содержание статьи:

Виды кабелей для интернета

Существует три типа проводов для проведения сети:

  1. Коаксиальный;
  2. Витая пара;
  3. Оптоволокно.

Каждый отличается по диаметру, составу, типу жил, скорости и качеству передачу. Чем новее провод, тем меньше он в диаметре и выше скорость передачи. В современных домах устанавливают оптоволокно, как современную технологию передачи информации.

Далее мы расскажем об особенностях каждого кабеля, ведь прежде чем начать самостоятельно занимать проводкой, нужно понимать конструкцию системы.

Коаксиальный провод

Самый первый кабель, созданный для подключения интернета. Запатентован в 1880 году, используется для передачи высокочастотных сигналов. В современности редко применяется, но совсем исключить его невозможно.

Устройство выглядит следующим образом:

  • Состоит он из центрального проводника.
  • Окружает проводник изоляция из плотного слоя.
  • Далее идёт медная или алюминиевая оплётка.
  • Снаружи покрывает резиновый изолирующий слой в несколько миллиметров.

Делится на два типа: толстый и тонкий. Каждая разновидность используется в зависимости от среды применения. Специфика такого провода – повышенная гибкость и быстрота затухания сигнала. Поэтому скорость передачи не рассчитана на большие расстояния, в максимуме достигает 10 мбит/с.

Сейчас коаксиальный тип не используется для интернета из-за слишком маленькой скорости. Единственная сфера применения – кабельное телевидение. Однако оно также постепенно пропадает, так как современные роутеры позволяют устанавливать беспроводное телевидение.

Виды разъёмов интернет-кабелей для коаксиального провода представляет большую коллекцию, состоящую из:

  • BNC-коннектора, устанавливаемый на концах провода, чтобы подключиться к другим коннекторам.
  • BNC T-образной формы. Это тройник, чтобы подключить устройство к магистрали. Содержит три разъёма, один из которых необходим для сетевой карты.
  • BNC бареллового типа необходим, если связь между магистралями разорвана или необходимо увеличить длину.
  • BNC терминатор. Это заглушка, блокирующая распространение сигнала. Требуется два заземлённых терминатора, чтобы сеть функционировала нормально.

Витая пара

Более распространённый провод. Если вас заинтересовала данная тема, то здесь при желании вы сможете узнать подробнее про интернет-кабели https://www.toledonn.ru/. Пришёл на замену коаксиального достаточно давно, ещё в начале нулевых годов. С помощью такого устройства можно подключить все компьютеры через один канал. Специальный доступ позволяет пользователю собирать информацию со всех компьютеров.

Такое название из-за того, что внутри находится восемь проводников, соединённых парами. Проводники состоят из меди и покрыты оболочкой. В скрученном состоянии они покрываются ещё одним слоем ПВХ оболочки. Кроме того, изолирующий слой красится в специальный цвет, определяющийся стандартом.

  • Серый цвет для пространства внутри здания.
  • Чёрный цвет, чтобы обозначить покрытие, имеющее защиту от электромагнитного излучения, осадков. Применяется на уличном пространстве.
  • Оранжевый цвет создан для обозначения соединения, которое не поддаётся горению. Устанавливается в опасных участках, которые могут подвергаться агрессивному воздействию.

Продаются кабели в двух типах: с коннекторами для входа и без них. Второй вариант выглядит как обычный кабель, устанавливающийся самостоятельно и коннекторы добавляются после монтажа.

Кроме того, витая пара делится на несколько видов:

  1. Незащищённая (UTP). Не имеет заземления и защиты, находится в пластиковом покрытии.
  2. Фольгированная (F/UTP). Каждая пара обмотана фольгой.
  3. Защищённая (STP). Пары оплетены, имеется общая оплётка.
  4. Фольгированная (S/FTP). Отличается от предыдущего вида тем, что вокруг всех пар есть медный экран и обмотка фольгой.
  5. Незащищённая (SF/UTP). От обычной незащищённой есть отличие двойная оплётка медью, покрытие фольгой.

Скорость витой пары может достигать 1 гбит/с до 100 метров. Подходит для высокоскоростного интернета, но есть шанс поломки проводков на открытых участках.

Оптоволокно

Полностью отличается от двух предыдущих вариантов. Современный тип провода, внутри которого находятся стеклянные нити, передающие сигнал. Пластиковая обмотка вокруг очень мощная и исключает любые помехи.

Передаёт сигнал на расстоянии 100 километров, что позволяет проводить интернет, экономя на передатчиках сети. Бывает одномодовым и двухмодовым, отличает их различность прохождения лучей по нитям.

Оптоволокно не дорогое, но самая установка – затратный процесс. Ведь монтаж требует высокую квалификацию и недешевое оборудование. Поэтому сейчас его применяют, чтобы объединить крупные сегменты сетей и передачи информации на большие расстояния.

Заключение

Как говорилось ранее, провод для доступа в сеть – важная составляющая. Поэтому с каждым годом производители стараются улучшить технологию сетевых кабелей, чтобы доступ в интернет был быстрым и доступным.

Из статьи можно понять, что оптоволокно – самый современный провод, который только на стадии установки в бытовых целях. Наверняка витая пара останется самой распространённой на протяжении десяти лет.

Подключение интернета, проводка для интернета | Полезные статьи

Понравилось видео? Подписывайтесь на наш канал!

При работах по модернизации электропроводки, есть смысл задуматься о том, как подключить интернет в квартире.

Проводка интернета — работа достаточно несложная, но требует наличия комплекта инструмента для зачистки кабеля и подключения разъемов. Минимальный комплект инструмента для проводки интернет кабеля содержит специальный резак для снятия изоляции с кабеля, клещи (кримпер) для обжимки разъемов RJ-45 и ударный инструмент (на жаргоне монтажников — «тыкалка») для подключения жил кабеля к розетке.

Прежде чем провести интернет в квартиру следует определиться с местами предполагаемого размещения компьютеров и обозначить место, где будет находиться маршрутизатор (роутер).

Общий принцип организации домашней интернет-сети

Кабель от провайдера подключается к специальному устройству – маршрутизатору, который раздает интернет компьютерам в домашней сети. Обычно количество компьютеров в домашней сети не превышает 4, поэтому многие маршрутизаторы имеют 4 выхода. Кроме этого, роутер часто имеет Wi-Fi точку доступа для подключения беспроводных устройств.

Маршрутизатор лучше всего разместить в том месте, куда удобнее всего подвести кабели из всех комнат. Туда же нужно будет провести кабель от провайдера. Не забудьте про розетку для питания роутера.

После того, как вы определитесь с точками подключения компьютеров и других устройств можно приступать к прокладке интернет-кабеля. Для проводки интернета используется четырехпарный кабель «витая пара» (UTP 5e), например КВП-5е 4х2х0,52 (применяется при одиночной прокладке) или КВПЭф-5е 4х2х0,52 (применяется при групповой прокладке).

Проводка интернет-кабеля осуществляет одновременно с прокладкой силового кабеля.

Концы кабеля подключаются к специальным розеткам RJ-45. Такие розетки тоже выпускаются разными производителями. Как подключить кабель к розетке RJ-45 можно прочитать в статье «подключение розеток»

Концы кабеля, ведущие от розеток, следует подключить к маршрутизатору при помощи «джека» RJ-45. Для этого нужно зачистить кабель от изоляции примерно на 30-40 мм, аккуратно расплести провода и разложить их в следующей последовательности:


  • бело-оранжевый
  • оранжевый
  • бело-зеленый
  • синий
  • бело-синий
  • зеленый
  • бело-коричневый
  • коричневый

Затем обрезать на расстоянии 14 мм от изоляции, и вставить в разъем, как показано на рисунке:

После этого вставить в специальные клещи (кримпер) и обжать. Если есть возможность, то необходимо прозвонить соединения при помощи специального устройства – тестера соединений. Если тестера – нет, можно подключить компьютер к розетке при помощи патч-корда – гибкого кабеля с вилками RJ-45 на концах. Если готового патч-корда нет – его можно сделать самостоятельно из куска кабеля и двух вилок RJ-45.

После этого, можно подключить кабель к роутеру и подать питание на компьютер и роутер. Если на роутере загорелась лампочка, над разъемом который подключен к компьютеру, значит, вы все сделали правильно и соединение будет установлено.

После этого можно позвонить провайдеру и просить его провести интернет в квартиру.


Как удлинить интернет кабель (сетевой кабель)?

В этой статье мы рассмотрим несколько способов, с помощью которых можно удлинить интернет кабель. Своими руками (с помощью скрутки) и без дополнительных устройств, или с минимальными затратами (с помощью переходника). По инструкциям из этой статьи вы так же сможете удлинить сетевой кабель, который используете для соединения компьютера с роутером, или для других задач. Не только кабель, который проложил в ваш дом интернет-провайдер.

Чаще всего возникает необходимость удлинить именно интернет кабель, который заходит в наш дом, или квартиру от оборудования провайдера. Обратите внимание, что мы говорим о кабеле витая пара. Если у вас, например, оптоволокно, то решения из этой статьи не подойдут. Очень частот в процессе ремонта, при перестановке мебели, или перемещении устройств, оказывается, что интернет кабель короткий и не достает до нашего компьютера, или роутера. Вариантов в этом случае не много: подстраиваться под длину кабеля, просить провайдера, чтобы он проложил новый кабель нужной вам длинны (что они вряд ли станут делать), или просто доточить интернет кабель. Чем мы сейчас и займемся. Но для начала несколько советов:

  • Если вы хотите соединить обычный сетевой кабель, который используете для соединения двух устройств (например, ПК с роутером), то возможно в этом нет никакого смысла. Проще изготовить новый кабель нужной длины. Так будет проще и кабель получится более надежным. Так как любое соединение и особенно скрутка – это не очень хорошо. Такой кабель можно сделать своими руками, или попросить обжать кабель нужной длины в каком-то магазине цифровой техники.
  • Возможно в вашем случае есть смысл установить Wi-Fi роутер (если его еще нет), а не удлинять кабель и прокладывать его через всю квартиру. А если есть стационарные компьютеры, к которым чаще всего прокладывают сетевой кабель, то их можно так же подключить по Wi-Fi. Понадобится только Wi-Fi-адаптер, о которых я писал здесь.
  • Если речь идет именно о соединении интернет кабеля, то вы можете позвонить к своему интернет-провайдеру и объяснит ситуацию. Что вам не хватает длины проложенного в дом сетевого кабеля. Возможно провайдер предложит вам какое-то разумное решение. Например, отправит специалистов, которые бесплатно заменят кабель.
  • Интернет розетки. Если они установлены в вашем доме/квартире, то рассмотрите возможные варианты подключения с использованием этих розеток.

Если без соединения сетевого кабеля не обойтись, то лучше всего использовать специальные соединители (каплер, джойнер). Если все правильно сделать, то качество соединения не пострадает. Скрутки использовать я не рекомендую. Они создают дополнительное сопротивление и это может сильно повлиять на стабильность подключения. А в итоге на скорость и пинг. Компьютер, или роутер могут просто не видеть такой кабель.

Удлиняем сетевой кабель с помощью переходника (соединителя)?

Этот способ подойдет во всех случаях. Как для соединения сетевого кабеля по которому в дом заходит интернет, так и для удлинения сетевого кабеля для компьютера, телевизора, роутера, модема и т. д.

Выглядят эти соединители примерно вот так:

Его называют джойнер. Там просто с двух сторон вход под сетевой кабель (под коннектор RJ-45). Тип «мама-мама». Чтобы соединить кабель с помощью такого LAN-соединителя необходимо обжать кабель с двух сторон в коннектор RJ-45. Как это сделать своими руками без специального инструмента я писал в статье как обжать сетевой кабель без инструмента. При наличии специального инструмента (кримпера) все можно сделать по этой инструкции: как обжать витую пару в RJ-45.

Если вы будете использовать такой соединитель для того, чтобы удлинить интернет кабель, то второй кусок кабеля вы можете купить в магазине. Он будет уже готовый (с коннекторами). Если кабеля нужной длины не будет, то этот кабель могут для вас изготовить. Поспрашивайте в магазинах, где продают компьютеры и другую компьютерную технику.

Достаточно просто подключить два сетевых кабеля в такой переходник и все готово.

Допустим с одной стороны у нас интернет кабель от провайдера, а с другой стороны второй кусок кабеля, который мы изготовили сами, или купили в магазине.

Существуют немного другие соединители LAN-кабеля – каплеры.

С их помощью удлинять LAN-кабель даже проще и удобнее. Не нужно обжимать кабель в коннектор и не нужен специальный инструмент. Только отвертка.

Не путаем эти соединители со сплиттерами. У них один вход и два выхода. И предназначены они для других задач.

Если нужно удлинить сетевой кабель для компьютера, телевизора, роутера

Когда не хватает длины сетевого кабеля, чтобы от роутера или модема подключить компьютер, телевизор, еще один роутер или какое-то другое устройство, то так же можно использовать соединители. Но не забывайте, что всегда можно купить, или изготовить более длинный кабель, или подключить устройство по Wi-Fi. Возможно в вашем случае такое решение будет более правильным и удобным.

Конечно же можно взять два куска витой пары обжатой с обеих сторон в коннектор RJ-45 и соединить их через соединитель.

С помощью такого кабеля можно подключить к интернету абсолютно любое устройство, в котором есть LAN вход.

Соединяем интернет кабель с помощью скрутки

Выше я уже писал, что это не самый лучший способ, которым можно соединить сетевой кабель. Качество соединения может пострадать, а то и вообще не работать. Но если других вариантов нет, или нужно все сделать срочно, то можете попробовать.

Достаточно просто зачистить кабель на обеих концах и скрутить его цвет в цвет. Для изоляции используйте изоляционную ленту, или термоусадочную трубку. Нужно надежно скрутить каждый кабель и заизолировать.

Я все делал первый раз. Самое сложное, это зачистить жилы и скрутить их. Они иногда ломаются. Сначала снимаем внешнюю изоляцию, а затем зачищаем каждый провод.

Дальше скручиваем все жилы по цветам.

Думаю, это можно сделать более аккуратно, чем получилось у меня. После того как сетевой кабель скручен, каждый провод нужно заизолировать. Я использовал термоусадочную трубку. Изоляционная лента тоже подойдет. Вот что у меня получилось:

Не поверите, но этот кабель даже оказался рабочим 🙂

Только осторожно с ним, жилы очень хрупкие без изоляции. Их легко сломать и кабель работать не будет. Можно ниже смотать кабель, чтобы соединения не двигались и не ломались.

Пишите в комментариях, какой способ для удлинения сетевого кабеля используете вы и как у вас все работает.

Как обжать сетевой кабель без инструмента (отверткой)

В этой инструкции я покажу как обжать сетевой кабель LAN и изготовить интернет кабель своими руками без инструмента. Вместо кримпера (специального инструмента для обжима витой пары в RJ-45) мы будем использовать обычную отвертку. А для зачистки витой пары – нож.

В статье как обжать витую пару в RJ-45 я показывал весь процесс с использованием кримпера. И обещал подготовь руководство по обжиму интернет кабеля без обжимных клещей. Здесь все просто: если у вас уже есть специальный инструмент, то все эти инструкции вам скорее всего не нужны, вы и так в теме. А если вы ищите в интернете, как своими руками изготовить сетевой кабель, то у вас кримпера скорее всего нет. И покупать вы его не собираетесь, по той причине, что он вам просто не нужен. Инструмент не дешевый, и купить его, чтобы обжать два коннектора – не лучшая идея. Поэтому, можно все сделать с помощью обычной отвертки и ножа. Да, может получится немного колхозно и не с первого раза, но получится. Зато бюджетно и без сторонней помощи.

Нам понадобятся такие материалы и инструменты:

  • Сам кабель витая пара. Я взял маленький кусочек, у вас же кабель должен быть необходимой длины. Покупайте немного с запасом.
  • Коннекторы RJ-45. Для изготовления одного сетевого кабеля нужно два коннектора. Но обязательно купите больше. Коннектор одноразовый. И если что-то не получится с первого раза, придется снова идти в магазин.
  • Отвертка, с помощью которой мы будем обжимать витую пару в коннектор RJ-45.
  • Нож для зачистки витой пары.
  • И желательно еще кусачки, чтобы подровнять проводки. Так же можно использовать кусачки, которые есть обычно на плоскогубцах. Если у вас нет ни кусачек ни плоскогубцев, то можно обрезать кабель ножницами, или ножом. Это не очень просто правильно, но в крайнем случае можно.

Вот такой набор у меня:

Нож у меня немного большой для такого дела, но это неважно. Главное, чтобы острый был 🙂

Как оказалось (узнал об этом в процессе написания статьи), что есть так называемые безинструментальные коннекторы. Интересная штука. С их помощью можно изготовить интернет кабель даже без отвертки. Понадобится только нож для зачистки кабеля. Выглядят они примерно вот так (на фото коннектор фирмы SUPR):

Как работают: зачищаем кабель и вставляем его в коннектор. На самом коннекторе даже есть схема, куда какой проводок вставлять. Затем просто защелкиваем его и кабель обжимается. Штука вроде не очень популярная. Даже не знаю, можно ли купить такой коннектор в обычном магазине. Нужно спрашивать.

Прежде чем приступить к обжиму витой пары с помощью нашей отвертки, нужно определится со схемой, по которой мы будем изготавливать кабель.

Схемы обжима сетевого кабеля LAN

Есть два способа, которыми можно изготовить интернет кабель. Скорее всего вам нужен первый способ, прямой обжим. Разберемся подробнее.

1 Если вам нужен кабель для подключения ноутбука, компьютера, телевизора, или другой техники к роутеру, или модему, то вам нужно изготовить кабель по этой схеме. Это прямой порядок обжима. Самый простой и распространенный способ. Такой сетевой кабель, например, идет в комплекте с маршрутизатором.

Есть два способа обжима: T568A и T568B. Я делал по схеме T568B, которую вы можете увидеть ниже. Получается, что оба коннектора мы обжимаем одинаково.

2 Второй способ — кроссовый, или перекрестный. Такой кабель пригодится для соединения напрямую двух компьютеров (без роутера).

Думаю, вы определились со схемой. Более подробно об этом можете почитать в статье: витая пара: что это? Схемы и способы обжима витой пары. Я буду делать простой кабель (прямой обжим) по схеме T568B.

Обжим витой пары без инструмента (кримпера)

Если все необходимое у вас есть, можно приступать к изготовлению кабеля. Постараюсь показать все максимально подробно и пошагово.

1 Снимаем внешнюю изоляцию с витой пары. Где-то два сантиметра. Легонько обрежьте изоляцию по кругу и стяните ее. Только смотрите осторожно, чтобы не повредить изоляцию самих проводов.

2 Расправляем проводки и выставляем их по цвету. По той схеме, которую вы выбрали (фото выше). Желательно выставить их так, чтобы они не переплетались. У меня получилось вот так:

3 Дальше нам нужно подрезать проводки. Оставить примерно сантиметр. Я буду делать это с помощью специальных кусачек для кабеля. Как я уже писал выше, можно обрезать их с помощью ножниц, или ножа.

4 Проверяем правильно ли выставлены проводки по схеме, и вставляем их в коннектор. Сам коннектор RJ-45 держим защелкой от себя. Как на фото ниже.

Вставляем проводки до упора. Они должны зайти полностью, и упереться в переднюю стенку коннектора.

5 Еще раз проверяем правильно ли зашла витая пара в коннектор, и приступаем к обжиму. Берем нашу отвертку (может у вас что-то другое), и по очереди вдавливаем контакты. Смотрите аккуратно, не повредите руку!

Контакты нужно вдавливать сильно. Так, чтобы они пробили кабель. Сам контакт должен не просто выровняться с корпусом коннектора, а быть немного утопленным в корпус. Занятие не самое простое. Я когда обжал кабель отверткой, то он с трудом вставлялся в LAN порт роутера (но уже работал) после чего я еще дожал контакты с помощью отвертки.

После того, как я обжал каждый контакт, я еще защелкнул фиксатор кабеля. Он просто вдавливается внутрь и прижимаем внешнюю изоляцию.

Все готово. Делаем все то же самое с другой стороны кабеля. У меня получилось вот так:

Как видите, сами контакты немного повреждены отверткой. При обжиме с помощью кримпера таких повреждений нет.

Я проверил кабель подключив с его помощью ноутбук к маршрутизатору. Интернет на ноутбуке появилась, а это значит, что все получилось и работает. У меня получилось изготовить сетевой кабель с первого раза. Даже без специального инструмента, с помощью обычного ножа и отвертки. Надеюсь, у вас так же все получилось.

Что делать, если сетевой кабель не работает?

Может быть и такое. Но я бы не спешил сразу сваливать все на кабель. Вполне возможно, что проблема в маршрутизаторе, компьютере, или другом устройстве которое вы подключаете. Нужно проверить.

  • Подключите с помощью изготовленного кабеля другое устройство. Если есть возможность, проверьте устройства подключив их другим кабелем. Чтобы убедится, что дело именно в сетевом кабеле, который мы только что обжали.
  • Обязательно внимательно проверьте последовательность проводов в коннекторе в соответствии со схемой.
  • Если вы перепутали последовательность проводов, то откусите коннектор и переделайте.
  • Если все по схеме, то возьмите отвертку, и дожмите контакты на коннекторе. Вполне возможно, что нет контакта.

На этом все. Пишите в комментариях о своих результатах, задавайте вопросы, и делитесь советами. Всем удачи!

Определение подходящего кабеля Ethernet

В Allconnect мы работаем над тем, чтобы предоставлять качественную информацию с редакционной честностью. Хотя этот пост может содержать предложения от наших партнеров, мы придерживаемся собственного мнения. Вот как мы зарабатываем деньги.

На первый взгляд кабели Ethernet кажутся не более чем громоздкими телефонными шнурами. Однако они сильно отличаются, и тип кабеля Ethernet, который вы используете, может повлиять на ваше интернет-соединение и скорость.

Кабели Ethernet бывают разных категорий, каждая из которых обозначается как «Cat» с последующим номером. Наиболее распространенные типы Ethernet:

  • Cat 5
  • Cat 5e
  • Cat 6
  • Cat 6a
  • Cat 7
  • Cat 7a

Понимание возможностей каждой категории кабеля важно при выборе правильного кабеля. твой дом. Узнайте больше о категориях кабелей Ethernet, чтобы определить лучший из них для настройки вашего интернет-сервиса.

Какие бывают категории и как они могут вам помочь?

Источник: digitaltrends.com

Cat 5 — устаревший и труднодоступный

До того, как интернет-планы со скоростью 100 Мбит / с и выше были настолько распространены, было достаточно кабелей Cat 5 почти для каждой домашней сети.Однако по мере того, как доступность более быстрого Интернета продолжает расти, кабели Cat 5 стали такими же устаревшими, как и телевизоры без HD. Поэтому, даже если ваш тарифный план не предлагает скорости до 100 Мбит / с, кабель Cat 5, скорее всего, не будет вашим лучшим вариантом просто потому, что их трудно найти новые.

  • Средняя цена за 12-футовый кабель: Н / Д
  • Используйте Cat 5, если: У вас уже есть кабель Cat 5 и ваш тарифный план на Интернет ниже 100 Мбит / с.
  • Выполните обновление до Cat 5e, если: Вам нужен новый кабель.Новый кабель Cat 5e будет намного проще найти, чем кабель Cat 5, и он будет поддерживать более высокие скорости, если вы решите обновить свой тарифный план на Интернет в будущем.

Cat 5e — текущий стандарт

Недорогой и способный поддерживать гигабитный Интернет, Cat 5e (Cat 5 «улучшенный») заменил Cat 5 в качестве стандарта Ethernet. Cat 5e поддерживает скорость до 1000 Мбит / с и предназначен для уменьшения перекрестных помех — нежелательной передачи сигнала между кабелями — для более стабильного соединения. Это наиболее распространенный тип кабеля Ethernet, поскольку он поддерживает скорость до 1 Гбит / с и обычно стоит меньше, чем кабели Cat 6 или Cat 7.

  • Ориентировочная цена за 12 фут. кабель: Менее 10 долларов США
  • Используйте Cat 5e, если: Вам нужен недорогой кабель, который справится с этой задачей.
  • Выполните обновление до Cat 6, если: Вам нужна более высокая пропускная способность и возможность использования «экранированного» кабеля, который снижает перекрестные помехи и помехи сигналам.

Cat 6 — более высокая пропускная способность, возможно, экранированная

Стандартные кабели Cat 6 поддерживают те же скорости, что и Cat 5e, но обеспечивают более чем удвоенную пропускную способность.Более высокая пропускная способность помогает сократить время загрузки и выгрузки, особенно если вы передаете файлы с одного компьютера на другой по кабелю Cat 6.

Еще одно потенциальное преимущество кабелей категории 6 — экранирование. Это тонкий защитный барьер вокруг проводов внутри кабеля Ethernet, который дополнительно защищает их от перекрестных помех и помех. Однако не все кабели Cat 6 имеют эту функцию, поэтому при покупке кабелей Cat 6 ищите «STP» или «экранированную витую пару».

  • Ориентировочная цена за 12 фут.кабель: 10–15 долларов
  • Используйте Cat 6, если: Скорость вашего интернет-плана составляет 1000 Мбит / с или меньше, и вам нужна более высокая пропускная способность для более быстрой загрузки и выгрузки.
  • Выполните обновление до Cat 6a, если: У вас есть тарифный план на подключение к Интернету со скоростью выше 1000 Мбит / с или вы планируете получить более быстрый тариф в будущем.

Cat 6a — 10-кратное увеличение скорости, удвоение полосы пропускания

Cat 6a (Cat 6 «расширенная») дает вам большой скачок скорости и пропускной способности по сравнению с Cat 5e и Cat 6, поддерживая до 10 000 Мбит / с и 500 МГц .Кроме того, все кабели Cat 6a и выше имеют экранирование, предназначенное для почти полного устранения перекрестных помех.

Хотя, вероятно, больше, чем требуется среднему пользователю, кабели Cat 6a обеспечат быстрое и надежное соединение. Также можно с уверенностью сказать, что этот кабель будет поддерживать ваше высокоскоростное интернет-соединение на долгие годы, даже когда станут доступны более быстрые кабельные и оптоволоконные интернет-соединения.

  • Ориентировочная цена за 12 фут. кабель: 15–20 долларов
  • Используйте Cat 6a, если: Скорость вашего интернет-плана превышает 1000 Мбит / с.Вам нужен кабель, который, скорее всего, не устареет через два-три года.
  • Выполните обновление до Cat 7, если: Вам нужен кабель, который поддерживает немного более высокую пропускную способность и будет стоить примерно по той же цене, что и кабель Cat 6a.

Cat 7 — пропускная способность немного выше, чем Cat 6a.

Кабели Cat 7 — это последнее поколение доступных кабелей Ethernet, но им мало что можно предложить по сравнению с Cat 6a, за исключением немного большей пропускной способности. Оба поддерживают скорость до 10 000 Мбит / с, но Cat 7 поддерживает полосу пропускания 600 МГц по сравнению с 500 МГц Cat 6a. Более высокая частота полосы пропускания обеспечивает более быструю передачу данных, поэтому, если вы планируете загружать или выгружать большие файлы, дополнительная пропускная способность, которую дает Cat 7, может того стоить.

  • Ориентировочная цена за 12 фут. кабель: 15–25 долларов
  • Используйте Cat 7, если: Скорость вашего тарифного плана превышает 1000 Мбит / с и вам нужен кабель с поддержкой высокой пропускной способности.
  • Выполните обновление до Cat 7a, если: Вам нужен кабель с максимальной доступной пропускной способностью.

Cat 7a — лучший и самый дорогой, вы можете получить

Cat 8, кабели Ethernet следующего поколения, уже не за горами, но пока Cat 7a (Cat 7 «расширенный») является самым высоким доступный шнур Ethernet. Как и кабели Cat 6a и Cat 7, Cat 7a поддерживает скорость до 10 000 Мбит / с, но максимальная полоса пропускания намного выше при 1000 МГц. Опять же, этот кабель, вероятно, намного больше, чем нужно среднему пользователю, но он идеально подходит для тех, кто хочет лучший кабель сейчас и отличный для будущих интернет-услуг.

  • Ориентировочная цена за 12 фут. кабель: 25–35 долларов
  • Почему выбирают Cat 7a: Вы хотите первоклассное соединение и не возражаете платить за него немного больше.

Советы по выбору правильного кабеля Ethernet

Наряду с определением правильного типа кабеля Ethernet для вашего интернет-сервиса, есть еще несколько факторов, о которых вы можете подумать при покупке кабеля, наиболее подходящего для ваших нужд.

  • Учитывайте длину — кабели Ethernet бывают разной длины, от трех до 300 футов и более.Подумайте о близости вашего маршрутизатора и устройств, которые вы хотите подключить, чтобы получить шнур достаточной длины. Имейте в виду, что протянув шнур вдоль плинтуса или сквозь стены, потребуется больше длины.
  • Выбирайте кабели из чистой меди. — Производители кабелей Ethernet используют чистую медь или алюминий с медным покрытием. Чистая медь обеспечит лучшее соединение, поэтому ищите на упаковке «чистый медный провод» или «TIA 568-C22». Алюминий с медным покрытием, обозначенный как «CCA», может быть немного дешевле, но он не даст вам соединения такого же качества.
  • Спросите, что дает вам установщик. — Часто ваш установщик через Интернет поставляется с кабелем Ethernet для подключения модема к маршрутизатору. Спросите, какой кабель использует установщик, и запросите более качественный, если он не подходит для вашего подключения.

Для получения дополнительных советов по максимальному увеличению количества подключений к Интернету посетите наш ресурсный центр. А чтобы покупать тарифные планы высокоскоростного интернета в вашем районе, нажмите кнопку ниже.

Автор:

Дэвид Андерс

Старший писатель, широкополосный контент

Дэвид присоединился к команде Allconnect в 2017 году, специализируясь на широкополосном и телевизионном контенте.На его работу ссылаются различные источники, включая ArcGIS, DIRECTV и другие. Как старший писатель, Дэвид мотивирован… Читать дальше

Отредактировал:

Трей Пол

Редактор, руководитель отдела содержания

Прочитать биографию

Типы интернет-кабелей | Интернет-ресурсы

Кабель Ethernet

Кабель Ethernet соединяет компьютер, ноутбук или даже игровую консоль с маршрутизатором или модемом. Он отправляет и принимает широкополосные сигналы, чтобы компьютеры могли связываться друг с другом и передавать данные от одного к другому. 1 Это один из наиболее распространенных инструментов, используемых компьютерами для передачи данных через Интернет. Однако особый вид кабеля Ethernet, называемый «перекрестным кабелем», соединяет два компьютера друг с другом напрямую, и поэтому для передачи данных не требуется модем или маршрутизатор.

Коаксиальный кабель

Коаксиальный кабель — это кабель, который чаще всего используется для подключения кабельной коробки или модема к входному соединительному порту в стене. Они могут быть аналоговыми, которые обычно имеют небольшой штифт в центре соединения и навинчиваются, или цифровыми, которые вдавливаются и остаются подключенными из-за давления.

Коаксиальные кабели состоят из нескольких частей: 2

  • Проводник, представляющий собой центральную проводку, по которой фактически передаются данные
  • Два-три слоя экранирования для защиты сигнала от электрических помех
  • И слой, называемый оболочкой, который физически защищает кабель

Кабель HDMI

HDMI означает «Мультимедийный интерфейс высокой четкости», а кабель HDMI используется для передачи аудио- и видеоданных по одному кабелю. Кабели HDMI используются для подключения устройств, в том числе:

  • HDTV
  • DVD-плееры
  • Проигрыватели Blu-Ray
  • Ноутбуки
  • Игровые системы

Кабели HDMI обеспечивают цифровое соединение, которое менее подвержено помехам и помехам, чем аналоговые кабели. При использовании кабеля HDMI аудио и видео передаются в цифровом виде. Это исключает аналого-цифровое преобразование, обеспечивая более четкое изображение и качественный звук. 3


1 Источник: http: // techterms.ru / определение / Ethernet

2 Источник: http://dictionary.reference.com/browse/coaxial%20cable

3 Источник: http://pc.net/glossary/definition/hdmi

Кабели Ethernet

и принцип их работы

Кабель Ethernet — это распространенный тип сетевого кабеля, который используется в проводных сетях. Кабели Ethernet соединяют такие устройства, как ПК, маршрутизаторы и коммутаторы в локальной сети.

Эти физические кабели ограничены по длине и долговечности.Если сетевой кабель слишком длинный или плохого качества, он не сможет передавать хороший сетевой сигнал. Эти ограничения являются одной из причин, по которой существуют разные типы кабелей Ethernet, оптимизированные для выполнения определенных задач в определенных ситуациях.

Как выглядит кабель Ethernet

Кабель Ethernet напоминает традиционный телефонный кабель, но он больше по размеру и содержит больше проводов. Оба кабеля имеют одинаковую форму и вилку, но кабель Ethernet имеет восемь проводов, а телефонный кабель — четыре.Разъемы кабеля Ethernet также крупнее.

Lifewire

Кабели Ethernet бывают разных цветов, но телефонные кабели обычно серого цвета.

Кабели Ethernet подключаются к портам Ethernet, которые больше, чем порты телефонного кабеля. Порт Ethernet на компьютере доступен через карту Ethernet на материнской плате. Этот порт обычно находится на задней панели настольного компьютера или сбоку ноутбука.

Что такое кабель Ethernet?

Типы кабелей Ethernet

Кабели Ethernet поддерживают один или несколько отраслевых стандартов, включая категорию 5 и категорию 6.Большинство технических специалистов называют эти стандарты CAT5 и CAT6 соответственно. По этой причине многие интернет-магазины, продающие сетевые кабели, также используют этот сокращенный язык.

Кабели Ethernet производятся в двух основных формах:

  • Прочные кабели Ethernet обеспечивают немного лучшую производительность и улучшенную защиту от электрических помех. Они также обычно используются в бизнес-сетях, проводке внутри офисных стен или под полом лабораторий в фиксированных местах.
  • Многожильные кабели Ethernet менее подвержены физическим трещинам и поломкам, что делает их более подходящими для путешествий или домашних сетей.

Перекрестный кабель — это тип кабеля Ethernet, который соединяет два компьютера друг с другом. Напротив, большинство кабелей Ethernet подключают один компьютер к маршрутизатору или коммутатору.

Ограничения кабелей Ethernet

Один кабель Ethernet имеет максимальную дальность действия, что означает, что кабель имеет верхний предел того, сколько времени может пройти до потери сигнала (так называемого затухания). Эта проблема возникает из-за того, что электрическое сопротивление длинного кабеля влияет на производительность.

Оба конца кабеля должны быть достаточно близко друг к другу, чтобы быстро принимать сигналы, и достаточно далеко от внешних электрических помех, чтобы избежать прерываний. Однако эта мера предосторожности не ограничивает размер сети, потому что оборудование, такое как маршрутизаторы или концентраторы, может соединять несколько кабелей Ethernet вместе в одной сети. Это расстояние между двумя устройствами называется диаметром сети.

Максимальная длина кабеля CAT5 до затухания составляет 100 м (328 футов).CAT6 может подниматься на высоту до 700 футов. Кабели Ethernet могут быть длиннее, но могут страдать от потери сигнала, особенно если они проходят рядом с крупными электрическими приборами.

Короткий кабель может отражаться. Однако некоторые люди не сообщают об отсутствии проблем с длиной кабеля до 4 дюймов.

Разные типы разъемов RJ-45 служат разным целям. Один тип, предназначенный для использования с многожильными кабелями, несовместим с одножильными кабелями. Другие типы разъемов RJ-45 могут работать как с многожильными, так и с одножильными кабелями.

Альтернативы кабелям Ethernet для компьютерных сетей

Беспроводные технологии, такие как Wi-Fi и Bluetooth, заменили Ethernet во многих домашних и деловых сетях. Большинство планшетов и других мобильных устройств не имеют сетевого порта. Эти беспроводные технологии выгодны, если кабель проложен снаружи или в местах с повышенным риском повреждения провода.

Часто задаваемые вопросы

  • Как подключить кабель Ethernet? Найдите порт Ethernet на вашем устройстве.Он имеет квадратную форму, подходящую для стандартного разъема RJ45. Вставьте один конец кабеля в свободный порт вашего компьютера, а другой конец подключите к маршрутизатору или другому сетевому устройству.
  • Какой тип кабеля Ethernet мне нужен? Если ваша сеть поддерживает Gigabit Ethernet, вы можете выбрать кабели Cat5e или Cat6 вместо кабелей Cat5 предыдущего поколения.
  • Могу ли я прокладывать кабели Ethernet снаружи? Да, вы можете проложить кабели Ethernet снаружи между зданиями или над наружными стенами.Выбирайте кабели с защитным покрытием или водонепроницаемые провода, специально разработанные для обеспечения большей устойчивости к погодным условиям.

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

7 лучших обзоров кабелей Ethernet 2021

Если вы работаете с компьютерами и Интернетом, то вы почти наверняка знакомы с кабелями Ethernet. На самом деле, есть большая вероятность, что он у вас уже есть — возможно, устаревшая CAT-5, которая считалась лучшим вариантом несколько лет назад, но теперь вам нужен более современный вариант .

Купить кабель Ethernet не так просто, как раньше: все больше брендов конкурируют друг с другом и становятся все более продвинутыми. Вместо того, чтобы быть топовой моделью CAT-5e, теперь у вас есть другие варианты, такие как Cat-5, Cat-6A, CAT-7, а теперь даже CAT-8. Кроме того, есть аксессуары для кабеля Ethernet, которые вы можете использовать, например, лучший разветвитель Ethernet и одновременное подключение нескольких устройств, чтобы максимально использовать услуги ведущего интернет-провайдера, за которые вы платите.

Какими бы ни были ваши цели, например, домашняя работа в сети или, возможно, настройка компьютера, связанная с работой, если вы работаете с физическими машинами, вы, вероятно, захотите узнать, какой кабель Ethernet лучше всего подходит для вашей конкретной ситуации.Если это так, расслабься, я тебя прикрыл. Даже для игровых консолей или лучших ноутбуков стоимостью менее 2000 долларов эти кабели будут идеальными, если вы также выберете лучший адаптер Ethernet для Switch или других консолей.

Длина кабеля

Длина каждой категории кабеля может быть разной, хотя для категорий, которые мы будем рассматривать, вы не найдете кабеля, длина которого превышает 100 метров. Длина используемого кабеля не должна оказывать какого-либо заметного влияния на скорость кабеля, пока вы остаетесь в пределах этого 100-метрового предела.

Следует отметить, что чем длиннее кабель, тем меньше задержка, но даже на максимальных 100 метрах задержка составляет около 0,00035 миллисекунд. Если вы начнете превышать этот предел, вы можете столкнуться с большими задержками и более серьезными проблемами, такими как потеря данных, поэтому не увеличивайте длину данных.

Долговечность и стиль

При поиске кабеля Ethernet вы можете заметить букву рядом с категорией кабеля, например Cat 5e или Cat 6a. Технически это отдельные категории кабелей, отдельно от категорий 5 и 6.

В случае Cat 5e он работает на тех же скоростях, но с лучшей защитой от электромагнитных помех (EMI). Cat 6a также обеспечивает лучшую защиту от электромагнитных помех и обеспечивает лучшую производительность, чем Cat 6, что более заметно на более высоких скоростях.

Эти типы кабелей будут особенно важны, если вы работаете в области с большим количеством электромагнитных помех, но если нет, то их можно просто рассмотреть из-за их скорости.

Изучите все шаги для выхода в Интернет

Перед тем, как включить модем, вам нужно подключить его к компьютеру и к телефонной розетке или розетке кабеля.

Чтобы подключить его к компьютеру, вставьте один конец кабеля Ethernet в порт Ethernet или LAN на задней панели модема, а затем вставьте другой конец в порт Ethernet на задней панели компьютера.

Ваш модем должен поставляться с кабелем Ethernet, но подойдет любой старый кабель Ethernet. (Если у вас нет такого под рукой или тот, который был в комплекте с модемом, слишком короткий, проверьте этот пятифутовый кабель Ethernet на Amazon.)

Подключите модем к телефонной розетке или кабельной розетке

Если у вас есть DSL-доступ в Интернет, вы подключите телефонный кабель к DSL-порту, как показано на рисунке слева.Если у вас есть кабель, вы вставляете коаксиальный кабель в разъем «Cable In» или «RF In», как показано на рисунке справа.

Затем подключите модем к телефонной розетке или кабельной розетке.

Какой из них использовать? Это зависит от типа вашего интернет-сервиса:

  • DSL internet подключается к телефонной розетке с помощью телефонного кабеля.
  • Интернет-кабель подключается к розетке с помощью коаксиального кабеля.

Но, независимо от того, есть ли у вас кабель или DSL, оба должны быть подключены к вашей стене, чтобы ваш интернет-сервис работал.

Думайте об этом, как о заправке бензина в машину. Без бензина ваша машина никуда не денется, так же как ваш компьютер не может выходить в Интернет без подключения к Интернету.

Итак, вы «подключаете» свою машину к бензонасосу с помощью форсунки — но без питания бензонасос не будет работать. Вам нужно как подключение к электросети, так и подключение к насосу, чтобы заправить машину и уехать за горизонт.

Аналогичным образом, вам необходимо подключение к электросети и подключение к интернет-сервису, чтобы посмотреть The Irishman на Netflix или проверить свою электронную почту.

Подключите модем к розетке

И последнее, но не менее важное: подсоедините шнур питания к модему и вставьте его в розетку.

Теперь посмотрите, как загораются индикаторы на вашем модеме при его загрузке. Ключевым моментом здесь является терпение — это может занять от 30 секунд до минуты или двух.

Cord Cutting Stats & Trends Redefining TV

Внутри Интернета

11 декабря 2019


Независимо от того, перерезали ли вы шнур сами или все еще обсуждаете этот шаг, статистика говорит громко и ясно: потоковые сервисы продолжают расти, в то время как пакеты кабельного телевидения быстро сокращаются (56.К концу года 1 млн домохозяйств останется без платного телевидения).

Стриминговые сервисы, такие как Netflix и Hulu, — не единственное место, где можно получить ваш контент — потребление цифрового мультимедиа растет во многих категориях. (Спойлер: оригинальная контентная игра Netflix, вероятно, будет только укрепляться в ближайшие годы.) От источников новостей до пользовательского контента, такого как Instagram, у потребителей есть больше возможностей для потоковой передачи, чем когда-либо, и это побуждает все больше людей отключать шнур. Давайте посмотрим на стриминг vs.статистика кабельного телевидения и то, что эти тенденции значат для вас.

Средний счет за кабель составляет 217,42 доллара в месяц (и он все еще растет).

Кабельные компании, возможно, замедляют рост цен в ответ на повсеместную отмену в пользу пакетов только через Интернет, но подписка на кабельное телевидение с каждым годом подскакивает в цене. Вы все еще можете ожидать этих скачков, если ваша подписка началась во время рекламной акции — а Charter только что объявил о еще одном повышении тарифов на свой пакет кабельного / интернет-соединения, которое состоится в октябре, — но конкуренция становится жесткой.Более 80% абонентов кабельного телевидения заявили, что их ежемесячные счета были слишком высокими в 2013 году. Кстати о …

В среднем 187 каналов, предлагаемых через кабельное телевидение, остаются незамеченными.

Среднестатистический абонент кабельного телевидения смотрит только 17 из 200 каналов в своем кабельном пакете. Несмотря на отмеченные наградами шоу на кабельных каналах, в день можно смотреть телевизор очень много часов. Похоже, им было бы лучше с подпиской Sling…

Только две трети американских семей все еще подписываются на платное телевидение.

Исследование PriceWaterhouseCoopers показало, что революция в области обрезки шнура не замедлится в ближайшее время — и она также набирает обороты среди пожилых людей. 28% потребителей старше 50 лет не платят за традиционные телевизионные услуги, 61% получают телеконтент из онлайн-источников, что более чем на 27% за два года.

Согласно аналогичному исследованию Deloitte, больше людей подписывается на потоковую службу (69%), чем платит за кабельное телевидение (65%). Основными причинами использования видеосервиса в Интернете являются доступ к оригинальным программам (57%) и отказ от рекламы (44%).Прерывание кабеля не означает прекращение прямого эфира, поскольку 29% заявили, что используют интернет-сервис для доступа к телетрансляциям.

Примерно 182,5 миллиона человек подпишутся на потоковую службу в этом году.

TechCrunch подтверждает, что с 158,8 миллионами подписчиков Netflix по-прежнему является лидером в области потоковых сервисов. Для сравнения: второй по популярности сервис, Prime Video, в 2019 году соберет 96,5 миллиона зрителей. Но мы все затаив дыхание ждем, когда Disney + произведет фурор на рынке.

К концу 2019 года 40,2 миллиона домохозяйств откажутся от подписки на платное телевидение.

Согласно отчету eMarketer, на который ссылается Forbes , количество домашних хозяйств, перерезавших шнур в этом году, вырастет на 19,2%. К 2023 году это число может вырасти до 56,1 миллиона домохозяйств, не имеющих платного телевидения.

Потоковое вещание берет верх: Netflix превзошел комбинированное использование спутникового и кабельного телевидения.

Да, это означает, что Netflix был занят больше, чем спутниковое и кабельное телевидение.Netflix впервые достигает этого рубежа. От имени интернет-провайдеров: добро пожаловать, Netflix.

Количество людей, просматривающих контент на стриминговых платформах, только увеличивается. В 2018 году 147,5 миллиона американцев смотрели Netflix хотя бы раз в месяц. А Amazon Prime привлекает неплохие 88,7 миллиона в месяц, сообщает Variety со ссылкой на оценку eMarketer. 105 миллионов домашних хозяйств транслировали по крайней мере один эпизод Orange Is the New Black , , что делает его самым популярным оригинальным шоу Netflix, сервис подтвержден.NBD.

Машины для потоковой передачи контента только набирают скорость. Netflix, по оценкам, потратит 15 миллиардов долларов на оригинальный контент в 2019 году. Да, это миллиард с отметкой B — значительно больше, чем 12,04 миллиарда долларов, которые они потратили в 2018 году. в 2020 году) — это попытка бороться с растущим списком конкурентов, таких как Disney и NBCUniversal. Новички возвращают часть своего контента (кхм, The Office и Friends ) и имеют большие планы на новые блестящие предложения (глаза обращены на вас, Marvel).

75% взрослых получают новости хотя бы из одной социальной сети.

То, как мы взаимодействуем со СМИ, кардинально меняется, и не только потому, что люди отказываются от подписки на кабельное телевидение. Раньше ночные передачи новостей были важны для того, чтобы быть в курсе событий в мире, но теперь у нас есть множество способов получать самые свежие новости. Согласно выводам Американского института прессы за 2017 год, Facebook является самой популярной социальной сетью для получения новостей — при этом 6 из 10 взрослых получали новости с платформы.

YouTube — самая популярная телесеть.

Гигант социальных сетей, принадлежащий Google, общается с большим количеством американцев в возрасте от 18 до 34 лет, чем любая отдельная телевизионная сеть. (Hootsuite также отметил, что эта статистика основана на просмотрах с мобильных устройств и не учитывает браузеры.)

Поколение Z, использующее YouTube, Snapchat и Instagram, только растет.

Только их использование YouTube выросло на 59% в 2018 году. Это поколение также является крупнейшим конгломератом «шнурков» или людей, которые никогда не платили за кабельное телевидение.

Сопротивление растущим счетам и комиссиям, а также потребность в простых и быстрых тарифных планах с подключением только к Интернету стимулируют спрос на Starry. Мы здесь, чтобы помочь людям избежать ужасного обслуживания клиентов и загадочно больших ежемесячных счетов, подключив их к сети нового поколения и отличному домашнему Wi-Fi без ненужных дорогих пакетов.

Обрезка шнура не означает отключение от сети. Думайте об этом как о высвобождении вашей силы выбора. Не знаете, как продолжать смотреть любимые шоу (и открывать для себя новые), если откажетесь от кабеля? Мы вас прикрыли.

Полное руководство по различным цветам кабелей и их назначению

В компании Meridian нас постоянно спрашивают, соответствуют ли цвета различных проводов и кабелей какому-либо промышленному стандарту. Институт инженеров по электротехнике и радиоэлектронике (IEEE), всемирная торговая ассоциация, на самом деле издает руководство по стандартизации в электрическом проектировании, но ключевым моментом является то, что в их стандартах фактически не подробно описывается цветовое обозначение кабелей. они относятся к определенной цели или функции.Скорее, стремление к стандартизации в этой сфере было больше со стороны частного сектора, при этом отрасль телекоммуникаций лидировала. Здесь мы погрузимся в широкий мир цветов кабелей, что они означают и для каких целей они служат.

Стандарты цвета кабелей 101

Прежде всего, когда дело доходит до стандартов цвета кабелей, нужно понимать, что, хотя существуют организации, такие как IEEE, помогающие обеспечить некоторую стандартизацию, пока нет общепринятого стандарта или даже требования в большинство отраслей.Цветовая схема, используемая в одной отрасли, может полностью отличаться от того, что используется в другой, и может значительно различаться в зависимости от того, когда именно система была введена в действие.

Вспомните, что iPhone и первый настоящий смартфон не появлялись до 2007 года, и это явилось огромным толчком для новой телекоммуникационной инфраструктуры для его поддержки. Таким образом, в зависимости от временных рамок, в течение которых кабели будут установлены в данных системах, их цветовые стандарты будут в значительной степени охватывать весь спектр.

К отсутствию стандартизации в цветах кабелей добавляются различия в разных странах. При сегодняшней глобальной логистике компания в США может закупать кабели из нескольких разных зарубежных стран, которые используют разные цветовые схемы. С руководством, выпущенным IEEE, Ассоциацией телекоммуникационной индустрии (TIA), и другими отраслевыми требованиями, такими как требования Министерства обороны США, стандартизация возможна, но, возможно, надолго. Однако дальше мы увидим, как разные цвета кабелей могут служить определенным целям в разных приложениях.

Что означают кабели Ethernet разного цвета?

Кабели Ethernet — это очень распространенный тип кабеля, который используется в компьютерных сетях. Они используются как в жилых, так и в коммерческих приложениях, когда требуется проводная сеть для обмена данными и доступа в Интернет. Чаще всего интернет-маршрутизатор использует кабели Ethernet для подключения к кабельному модему и поставляется с комплектом, который ваша кабельная компания отправляет вам при первой подписке на услуги.

Однако, если у вас когда-либо было несколько кабельных компаний или даже одна услуга в течение нескольких лет, вы знаете, что цвет кабеля Ethernet может быть разным.Итак, что означают разные цвета для кабелей Ethernet? Разные цвета быстрее других? Чтобы выяснить это, мы подробнее рассмотрим цветовую кодировку специально для кабелей Ethernet.

  • Какого цвета кабель Ethernet?

Как и все кабели, кабели Ethernet могут быть разных цветов. Один цвет не «лучше» или «быстрее», чем другой кабель, но цвета могут помочь обозначить предполагаемое применение. Наиболее распространенные цвета кабелей Ethernet — серый, синий, желтый, оранжевый и белый.Если Ethernet-кабель предназначен для прокладки наружу, он часто будет черным и водонепроницаемым, чтобы продержаться дольше в погодных условиях.

  • Цвета кабеля Ethernet Значение

Как мы видели, значение цвета кабеля Ethernet может варьироваться в зависимости от того, где, кто и почему в предполагаемой среде. Например, с Министерством обороны (DoD) правительство использует разные цвета шнуров Ethernet, чтобы назначить определенный уровень классификации для данных, передаваемых по кабелю e.грамм. желтый для совершенно секретных данных, красный для среднего уровня и синий, как правило, для несекретных данных.

  • Цветовой код для проводов Ethernet

Опять же, хотя нет прямого отраслевого стандарта для одного цвета по сравнению с другим, есть несколько согласований, о которых стоит упомянуть:

  • Серый Ethernet : Серые кабели Ethernet являются часто представляет собой «стандартное» соединение Ethernet, такое как в жилых и коммерческих сетях.
  • Зеленый Ethernet : Зеленые кабели Ethernet могут использоваться для классификации перекрестных соединений, которые используются для прямого соединения различных компьютеров и / или устройств.
  • Желтый Ethernet : Желтые кабели Ethernet обычно используются для так называемых подключений «питание через Интернет» (POE). Интересно, что этот стандарт был разработан IEEE в 2009 году, чтобы помочь классифицировать эти шнуры, которые обеспечивают ток 30 Вт на уровне порта при использовании с парой витых кабелей Ethernet.
  • Синий Ethernet : синие кабели Ethernet обычно используются для подключения к терминальному серверу. Терминальный сервер делает возможным подключение нескольких систем к сети LAN без использования модема или другого сетевого интерфейса.

TIA аккредитована Американским национальным институтом стандартов (ANSI) для создания и поддержания отраслевых стандартов, в том числе для цветовой кодировки, используемой при производстве кабелей. Хотя это одни из самых близких к существующим сегодня стандартам, большая часть схемы управления цветом проводки TIA по-прежнему рассматривается как рекомендация, а не требование. До тех пор, пока не произойдет всеобщее распространение, в цветах кабелей Ethernet, скорее всего, будет использоваться много разных цветов.

Стандарты цвета коммутационных кабелей

Как мы и ожидали, стандарты цвета коммутационных кабелей могут быть опубликованы ANSI / TIA, но в рамках этих рекомендаций они еще не получили всеобщего принятия.Со стандартами цвета соединительных кабелей Департамент сетевых услуг Университета Висконсина показывает пример, помогая определить, какие цвета должны использоваться для каждой кабельной системы в их кампусе.

Стандартные цвета, используемые с куртками патч-кордов в Университете Висконсина, включают:

  • Серый — используется для стандартных подключений Ethernet
  • Зеленый — используется для перекрестных подключений Ethernet
  • Желтый — используется для подключений POE
  • Оранжевый — используется для аналоговые соединения без Ethernet
  • Фиолетовый — используется для цифровых соединений без Ethernet
  • Синий — используется для соединений с терминальным сервером
  • Красный — используется для IP-камер
  • Черный — используется как общий цвет
  • Розовый — используется как дополнительный вариант цвета
  • Белый — используется как дополнительный вариант цвета

В зависимости от клиента и приложения цвета соединительного кабеля могут различаться.Ключ, однако, прост — последовательность. В любой новой системе использование согласованной цветовой схемы может помочь сэкономить время и деньги на внедрение и обслуживание, а также предотвратить множество головных болей в будущем.

Стандарты цвета кабеля Cat6

Будь то кабель Ethernet Cat5, Cat5e, Cat6 или даже Cat6a, цветовую кодировку внешней стороны кабеля не следует путать с внутренними скрученными проводами, имеющими свой собственный цветовой код. Внешняя цветовая схема гораздо более универсальна, она просто помогает привлечь внимание к цели соединения.Хотя кабель Cat6 представляет собой сетевой кабель с витой парой, который используется для сетей Ethernet, он также обратно совместим с другими категориями, такими как Cat5 и Cat5e. Однако мы снова видим, что отраслевые стандарты, которые используются повсеместно, трудно найти.

Некоторые из наиболее распространенных цветовых стандартов для кабеля Cat6 включают:

  • Синий — обозначает подключение к сети
  • Желтый — обычно используется для проводных камер безопасности
  • Белый — также используется для проводных камер безопасности
  • Серый — используется в качестве межсоединения , также известные как «перемычки»
  • Black — обычно используются для оборудования, периферийных устройств и / или рабочих станций в сети.
  • Red — обычно используются с телефонными системами VoIP или другими системами экстренной связи.

Таблица цветов сетевого кабеля

Если вы потратили какое-то время на поиск цветовых схем сетевого кабеля в Интернете, вы, возможно, были разочарованы отсутствием согласованности с различными схемами. Как мы уже выяснили, цветовые стандарты сильно различаются, но ANSI / TIA помог в этом начинании своим длинным стандартом — административным стандартом для телекоммуникационной инфраструктуры коммерческих зданий или ANSI / TIA / EIA-606-A.

В то время как стандарт содержит огромное количество деталей для маркировки и простоты идентификации, настоящую цветовую таблицу найти сложно.Обыскивая Интернет, мы смогли найти сторонний сайт, который опубликовал свою версию стандартов ANSI / TIA / EIA-606-A.

Являясь сторонней организацией, эта диаграмма предназначена только для информационных целей, чтобы помочь нашим читателям понять, как может выглядеть цветовая диаграмма сетевого кабеля:

Последний взгляд: синий Cat5e против серого

Пока тема На многих различных интернет-форумах разница между синим и серым цветом Cat5e такая же, как и в случае с другими цветами кабелей, которые мы рассматривали.Решающим фактором здесь является только то, насколько инженер-конструктор выбирает данный цвет. Это очень субъективно и зависит от многих факторов, которые мы уже обсуждали, например, когда был произведен кабель Cat5e, где он был изготовлен и для какой отрасли промышленности он был изготовлен.

Получение нестандартной кабельной сборки с правильной цветовой кодировкой

В компании Meridian мы производим более 70 процентов продукции по индивидуальному заказу. Это означает, что каждый индивидуальный кабель изготавливается в точном соответствии со спецификациями клиента, чтобы работать в соответствии с назначением в любой электрической системе, для которой предназначена сборка.Одним из ключей к нашему успеху здесь является наша способность создать единицу, которую легко интегрировать в существующие системы клиента. Имея многолетний опыт и одни из самых лучших возможностей в производстве кабелей по индивидуальному заказу, мы можем разработать цветовую схему, которая имеет смысл и может быть легко интегрирована.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
