Соленоидные клапаны АСТА

Соленоидные клапаны (другое название «электромагнитные клапаны») — предназначены для дистанционного и/или автоматического открывания или закрывания потока среды в трубопроводах. Конструкция состоит из корпуса с запирающим элементом и электромагнитной катушки, которая в процессе работы клапана оказывает воздействие на шток/запорный орган клапана, перемещая его в требуемое положение.   В зависимости от направления действия катушки на запорный орган соленоидные клапаны могут быть нормально открытыми НО (NO-англ.) или нормально закрытыми НЗ (NC-англ.) Нормально закрытые электромагнитные клапаны в случае отсутствия электрического тока находятся в закрытом состоянии, а после замыкания цепи открываются. Нормально открытые наоборот, без питания открыты и запираются при подаче напряжения.   По конструкции соленоидные клапаны можно разделить на клапаны прямого или пилотного (непрямого) действия.  У соленоидных клапанов прямого действия катушка непосредственно связана с запорным органом и клапан может работать во всех диапазонах рабочего давления от нуля до максимально допустимого для данной модели. У электромагнитных клапанов пилотного действия, клапан при помощи катушки переключает канал соединяющий рабочую среду с пространством над мембраной, тем самым управляя клапаном не напрямую, а выполняя пилотную функцию.

К недостаткам такого клапан можно отнести необходимость наличия подпора — минимально требуемого давления рабочей среды, без которого нормально-закрытый клапан не сможет открыться, а нормально-открытый закрыться при подаче напряжения. Поэтому такие клапаны, как правило, имеют нижний предел 0,35 или 0,5 бар в зависимости от типоразмера.   Ограничение по минимальному давлению не всегда позволяет использовать пилотный соленоидный клапан, в то же время заменить пилотный клапан на модель прямого действия не всегда представляется возможным, так как клапаны прямого действия редко когда выпускаются типоразмером выше DN25 (1”). Именно для таких случаев в линейке соленоидных клапанов существуют специальные модели, несмотря на пилотную конструкцию которых, позволяющие работать во всем диапазоне давлений, начиная от полного отсутствия давления. Такая серия носит название с ΔР=0 – с нулевым перепадом давления.   Помимо стандартных электромагнитных пилотных клапанов содержащих мембрану, существует линейка поршневых соленоидных клапанов. Такая конструкция, благодаря отсутствию эластичных уплотнений, позволяет выдерживать более высокую, по сравнению с мембранными конструкциями, температуру рабочей среды. Клапаны АСТА серии ЭСК 103 позволяют использовать их на рабочих средах с температурой 180°С, что соответствует, к примеру, насыщенному пару при давлении 9 бар.   Широкое распространение получили пилотные соленоидные клапаны мембранной конструкции больших диаметров выполненные с корпусом из чугуна с эпоксидным порошковым покрытием. Такие клапаны обычно имеют ограничение по температуре до 70-80°С.  Типоразмеры таких клапанов, как правило, начинаются от DN50 и до DN1000 или выше. Конструктивно такие клапаны могут иметь мембранную или мембранно-плунжерную конструкцию. Такие клапаны могут сочетать в себе одновременно несколько функций, например, иметь функционал соленоидного клапана включающегося по таймеру и редукционного. Подробнее об этих моделях вы можете узнать на нашем сайте.

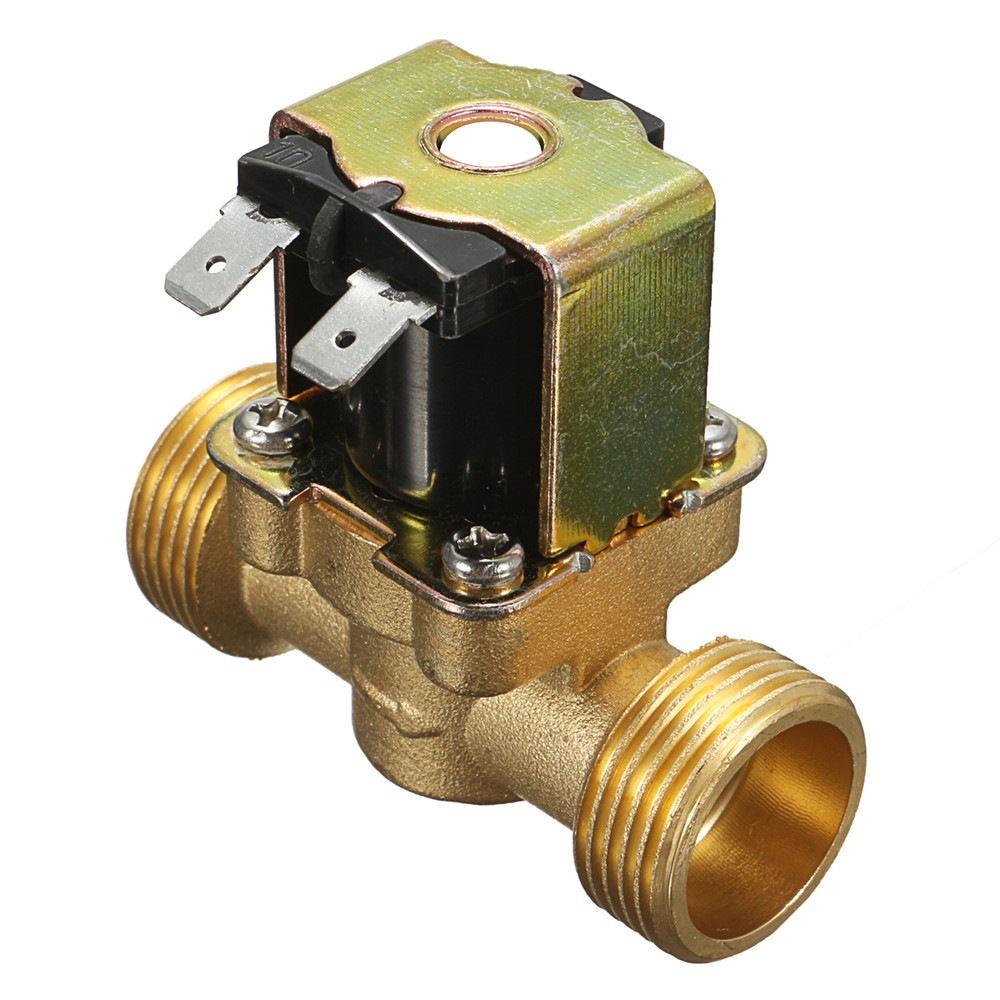

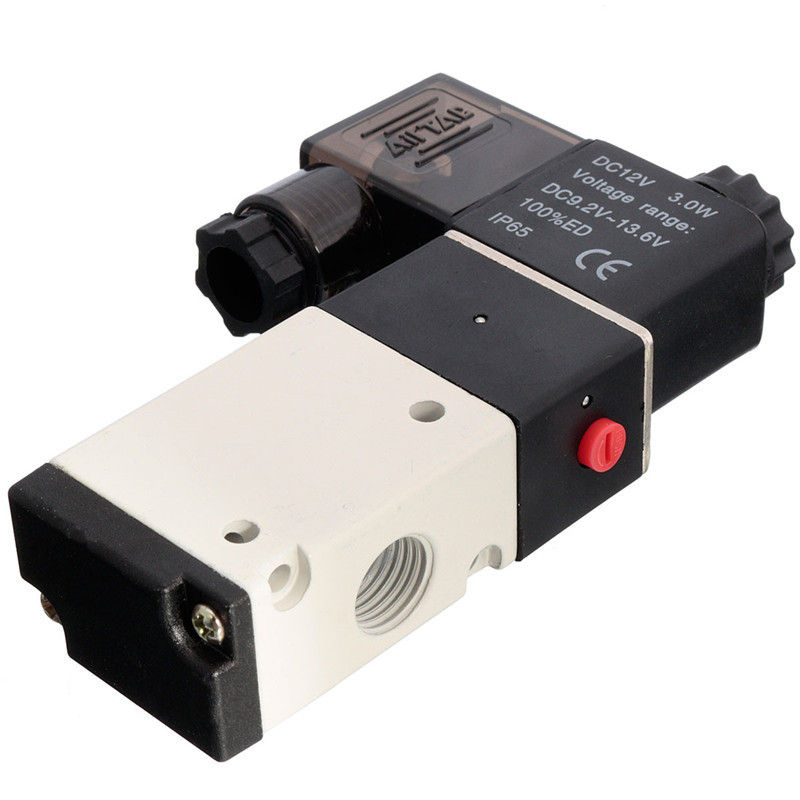

Электромагнитный (соленоидный) клапан

Электромагнитные (соленоидные) клапаны –  это электромеханические управляющие устройства, используемые для контроля и управления потоком различных сред, таких например, как вода или газ, а также многих других. Электромагнитным клапан называется потому, что для активации управляющего устройства используется электромагнитная катушка (соленоид).

Как работает электромагнитный клапан?

Когда возникает нужда в перекрытии потока среды  (закрытии клапана) с управляющего устройства на электромагнитную катушку подается электрическое напряжение. Под действием электричества сердечник опускается, (или поднимается — в зависимости от конструкции клапана), и перекрывает поток среды. Когда напряжение пропадает, сердечник возвращается в исходное состояние.



В чем заключаются преимущества и недостатки электромагнитного клапана?

Преимущества	Недостатки
Быстрая работа	В случае исчезновения управляющего сигнала (например в случае обрыва сети), клапан становится неработоспособным.
Высокая надежность
Длительный срок службы
Компактность

Применение электромагнитных клапанов.

Электромагнитные клапаны используются в различных отраслях промышленности. Они используются в машиностроении, химической и нефтегазовой промышленности, системах очистки, холодильном оборудовании, системах центрального отопления, системах автоматического пожаротушения и многих других областях

Виды электромагнитных клапанов и их механизмов работы

В зависимости от состояния клапана до подачи на него напряжения, клапаны делятся на нормально закрытые клапаны, и нормально-открытые клапаны. Нормально-закрытые клапаны в нерабочем состоянии закрыты, а при подаче напряжения – открываются. Нормально-открытые клапаны открыты в рабочем состоянии, и закрываются при подаче напряжения.

В зависимости от степени воздействия на поток, клапаны могут быть отсечными – они используются тогда, когда нужно мгновенное перекрытие потока, например при возможной аварии, и регулирующими – они предназначены для постепенного изменения мощности потока, а также для их смешивания

По способу подключения к трубопроводу, клапаны могут быть муфтовыми (крепится при помощи резьбового соединения), фланцевыми (с использованием фланцев), межфланцевыми  (клапан находится между фланцами, стягивающихся специальными шпильками) и приварными (присоединеие осуществляется при помощи электросварки)

По характеру действия клапаны бывают одноходовые, двухходовые, трехходовые, и четырехходовые,

Механизмов работы таких клапанов тоже два:

• Прямого действия, использующийся на небольших расходах – то есть, регулировка происходит исключительно при подаче напряжения на катушку и приведению в движение сердечника;
• Пилотного действия, использующийся на больших расходах – подача напряжения воздействует на пилотный, а открытие основного клапана происходит посредством использования  энергии потока воды. Такой механизм работы требует обязательного наличия перепад давления около 0,2 атм. По такому принципу работает электромагнитный обратный клапан для воды, предотвращающий обратный поток в трубопроводе.

Какие материалы используются в электромагнитных клапанах?

Электромагнитные клапаны используются в самых разных комбинациях оборудования, в том числе и для контроля сред с высокой  агрессивностью. Корпус клапана должен быть изготовлен из высокопрочного материала, для того, чтобы предотвратить его преждевременный выход из строя. Наиболее важными компонентами тут являются материалы уплотнения.

Как подобрать уплотнение для клапана?

Подбор уплотнения – наиболее сложный аспект подбора электромагнитного клапана. Тут нужно учитывать химические свойства среды, температуру и давление. Наиболее распространенными уплотнительными материалами  являются  бутадиен-нитрильный каучук (NBR), этилен-пропиленовый каучук (EPDM), фторкаучук VITON  и политетрафторэтилен (ПТФЭ).

Материалы уплотнений для клапанов

Материал	Наиболее распространенные среды	Хорошая сопротивляемость	Плохая сопротивляемость
NBR	Вода Воздух Различные виды топлива Масла, газы	Алифатические углеводороды Нефть Топливо Минеральное масло Растительное масло Гидравлические жидкости Алкоголь Кислоты	Озон Ацетон Метилэтилкетон Хлорированные углеводороды Простые и сложные эфиры
EPDM	Горячая / холодная вода Фреон Воздух	Тепло Озон Окислительные химикаты Кислоты средних классификаций Щелочи Противопожарные гидравлические жидкости Кетоны и спирты	Масла и топливо Углеводороды Ароматические и алифатические углеводороды Галогенированные растворители Концентрированные кислоты
Viton	Горячая вода Кислота Щелочь Масло Углеводороды Растворы солей	Углеводороды Агрессивные химикаты Разбавленные кислоты Слабые щелочи Минеральные масла Алифатические и ароматические углеводороды Хлорированные углеводороды Озон	Кетоны Ацетоны





Как работают электромагнитные клапаны (видео)

Электромагнитные соленоидные клапаны.

Нормально открытые и нормально закрытые клапаны. Клапан электромагнитный для воды.

Цена и спецификация на клапаны ODE в каталоге Полтраф
	Клапан электромагнитный нормально закрытый прямого действия 21A5(8)KV45(55) Клапаны электромагнитные нормально закрытые моделей 21A5…21A8…применяются для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21A5(8)KV45 DN10-15(1)
	Клапан электромагнитный нормально закрытый 21D72KRS90-L Клапаны электромагнитные нормально закрытые моделей 21D72… применяются в торговых автоматах по розливу напитков (кофе, чай, бульон…).Клапан имеет ручную регулировку расхода. Клапан 21D72KRS90-L
	Клапан электромагнитный нормально закрытый 21H9KV180 Клапаны электромагнитные нормально закрытые моделей 21H9KV180 применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21H7(8)KV120 DN10-15
	Клапан электромагнитный нормально закрытый 21H9KV180 Клапаны электромагнитные нормально закрытые моделей 21h21…21h24…применяются для вакуума и избыточного давления для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21H9KV180 DN20
	Клапан электромагнитный нормально закрытый 21HF6(8)KOV250(400) Клапаны электромагнитные нормально закрытые моделей21HF6…21HF8…применяются для вакуума и избыточного давления для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21HF6(8)K0V250 DN 25-40
	Клапан электромагнитный нормально закрытый 21HT3(6)KOY110(250-S) Клапаны электромагнитные нормально закрытые моделей 21HT3…21HT6…применяются для вакуума и избыточного давления для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред (см. ниже таблицу применяемости). Клапан 21HT3(6)K0Y110 DN10-25
	Клапан электромагнитный нормально закрытый нержавеющий 21L2K1T25DN6 Клапаны электромагнитные нормально закрытые моделей 21L2…применяются в пищевой, химической и др. отраслях промышленности для автоматического перекрытия потоков дистиллированной воды, пара, сиропа, химических продуктов и др. жидких и газообразных сред. Клапаны изготовлены из нержавеющей стали марки AISI 316(аналог 12Х18Н10Т) и могут использоваться для сред, совместимых с указанной сталью. Клапан 21L2K1T25 DN6
	Клапан электромагнитный нормально закрытый 21PW3(4)FOT120DN10-15 Клапаны электромагнитные нормально открытые моделей 21PW3…21PW4…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред (см. ниже таблицу применяемости). Клапаны не рекомендуется применять для сред образующих осадок. Клапан 21PW3(4)F0T120 DN10-15
	Клапан электромагнитный нормально закрытый 21PW3(4)FOV120DN10-15 Клапаны электромагнитные нормально открытые моделей 21PW3…21PW4…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред (см. ниже таблицу применяемости).Клапаны не рекомендуется применять для сред образующих осадок. Серии FOV Клапан 21PW3(4)F0V120 DN10-15
	Клапан электромагнитный нормально закрытый 21PW3(4)KOT120DN10-15 Клапаны электромагнитные нормально открытые моделей 21PW3…21PW4…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред (см. ниже таблицу применяемости).Клапаны не рекомендуется применять для сред образующих осадок. Серия KOT Клапан 21PW3(4)K0T120 DN10-15
	Клапан электромагнитный нормально закрытый для фреонов 21S0KF20 Клапаны электромагнитные нормально закрытые модели 21S0KF20 применяются в системах кондиционирования и холодильном оборудовании Клапан 21S0KF20
	Клапан электромагнитный нормально закрытый 21W3(7)KB190DN20-50 Клапаны электромагнитные нормально закрытые моделей 21W3…21W7…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21W3(7)KB190 DN20-50
	Клапан электромагнитный нормально закрытый 21W3(7)KB190-RDN20-50 Клапаны электромагнитные нормально закрытые моделей 21W3…21W7…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред.R-серия. Клапан /21W3(7)KB190-R DN20-50
	Клапан электромагнитный нормально закрытый 21W3(7)KJB190DN20-50 EX-Верися! Клапаны электромагнитные нормально закрытые моделей 21W3…21W7…применяются во взрывоопасных помещениях для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред (см. ниже таблицу применяемости). Клапан 21W3(7)KJB190 DN20-50
	Клапан электромагнитный нормально открытый 21W3(7)ZB190(500)DN20-50 Клапаны электромагнитные нормально открытые моделей 21W3ZB190÷21W7ZB500 применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21W3(7)ZB190 DN20-50
	Клапан электромагнитный нормально закрытый 21W3(4)KOB130DN10-15 Клапаны электромагнитные нормально закрытые моделей 21WA3…21WA4…применяются для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21WA3(4)KOB130 DN10-15
	Клапан электромагнитный нормально закрытый 21W3(4)ROB130DN10-15 Клапаны электромагнитные нормально закрытые моделей 21WA3…21WA4…применяются для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред. ROB-серия Клапан 21WA3(4)ROB130 DN10-15
	Клапан электромагнитный нормально открытый 21W3(4)ZOB130DN10-15 Клапаны электромагнитные нормально открытые моделей 21WA3…21WA4…применяются для автоматического перекрытия потоков воды, воздуха, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21WA3(4)ZOB130 DN10-15
	Клапан электромагнитный нормально закрытый нержавеющий 21X2(4)KT120DN15-25 Клапаны электромагнитные нормально закрытые из нержавеющей стали моделей 21X2KT120÷21X4KT250 применяются в пищевой, химической и др. отраслях промышленности для автоматического перекрытия потоков горячей воды, пара, химических продуктов и др. жидких и газообразных сред. Клапаны изготовлены из нержавеющей стали марки AISI 316 (аналог 12Х18Н10Т) и могут использоваться для сред, совместимых с указанной сталью. Клапан 21X2(4)KT120 DN15-25
	Клапан электромагнитный нормально открытый нержавеющий 21X2(4)KV120DN15-25 Клапаны электромагнитные нормально закрытые из нержавеющей стали моделей 21X2KT120÷21X4KT250 применяются в пищевой,химической и др. отраслях промышленности для автоматического перекрытия потоков горячей воды, пара, химических продуктов и др. жидких и газообразных сред. Клапаны изготовлены из нержавеющей стали марки AISI 316(аналог 12Х18Н10Т) и могут использоваться для сред, совместимых с указанной сталью. Клапан 21X2(4)KV120 DN15-25
	Клапан электромагнитный нормально закрытый 21YW4(6)KOT130DN15-25 Клапаны электромагнитные нормально закрытые моделей 21YW4…21YW6…применяются для автоматического перекрытия потоков горячей воды, пара и др. жидких и газообразных сред Клапан 21YW4(6)K0T130 DN15-25
	Клапан электромагнитный нормально закрытый 21YW4(6)ZOT130DN15-25 Клапаны электромагнитные нормально открытые моделей 21YW4Z…21YW6Z…применяются для автоматического перекрытия потоков горячей воды, пара и др. жидких и газообразных сред Клапан 21YW4(6)Z0T130 DN15-25
	Клапан электромагнитный нормально закрытый прямого действия поверхностного монтажа 21AKR10 Клапаны электромагнитные нормально закрытые моделей 21A1KR применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред (см. ниже условия применения). Монтаж клапанов осуществляется на плоскую поверхность. Клапан 21A1KR10
	Клапан электромагнитный нормально закрытый прямого действия 21A2K0C12-XC Клапаны электромагнитные нормально закрытые моделей 21A2K0C12 применяются для автоматического перекрытия потоков воды, воздуха и др. жидких и газообразных сред Клапан 21A2K0C12-XC PN 150
	Клапан электромагнитный нормально закрытый прямого действия 21A2K0T12-XC Электромагнитные клапаны прямого действия служат для перекрытия потока жидкостей, химически совместимых с конструкционными материалами клапана. Минимальное рабочее давление не требуется. Клапан 21A2K0T12-XC PN 150
	Клапан электромагнитный нормально закрытый прямого действия 21A3(2)R15DN3-6 Клапаны электромагнитные нормально закрытые моделей 21A3…21A2…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21A3(2)KR15 DN3-6
	Клапан электромагнитный нормально закрытый прямого действия 21A5(8)KT45DN10-12! Клапаны электромагнитные нормально закрытые моделей 21A5…21A8…применяются для автоматического перекрытия потоков воды, воздуха, пара, продуктов переработки нефти и др. жидких и газообразных сред Клапан 21A5(8)KT45 DN10-15

Соленоидные (электромагнитные) клапаны для компрессоров — цена, фото, технические характеристики, инструкция

Электромагнитные или соленоидные клапаны производства Burkert нашли широкое применение для регулировки, отсечения и распределения агрессивных и нейтральных газов, жидкостей и пара, независимо от давления и температуры.

Эта компания считается лидером в области производства электромагнитных клапанов, также она входит в число немногих фирм, которые предлагают весь спектр компонентов и оборудования для регулирования, измерения и управления. Ассортимент продукции широк: пневматические, электромагнитные, отсечные и регулирующие клапаны, датчики, сенсоры, пневмораспределители, преобразователи и многое другое.

Клапаны прямого действия для высокотемпературных потоков

2/2-ходовой нормально закрытый электромагнитный клапан Burkert 0255 прямого действия на давление до 100 бар и температуру до +180С. Электромагнитный клапан 0255 применяется для нейтральных и агрессивных жидкостей и газов, также и для пара. Электромагнитный клапан 0255 может применяться для вакуума. Сечение клапана 1-6 мм; Присоединение: G 1/4″; Клапан 0255 может также поставляться со взрывозащищенной катушкой.

Технические характеристики:

Условный проход — 1-6 мм
Материал корпуса — латунь, нержавеющая сталь
Уплотнение — FKM, PTFE (другие по заказу)
Температура среды — -40. ..+180 (PTFE), -10…+130 (FKM), 0…+40/+55 (PVC/PVDF)
Температура окружающей среды — макс. +55
Режим работы — непрерывный
Питание — через разъем 2508 +/- 10%
Класс защиты — IP65
Время срабатывания — открытие/закрытие 20/80 — 20/30 мсек. VDC 1000-4000 мс 10/20 — 20/30 мсек VAC
Потребление — 35-40 ВА при пуске 16/10AC, 12 Вт раб.

Электромагнитные клапаны прямого действия для газов и жидкостей. Седло из нержавеющей стали исключает возможность коррозии. Модель 255 по запросу выпускается до +250 градусов. Широкий спектр применения: горячая вода, пар, гидравлические масла и пр. Используются в парогенераторах, стерилизаторах, автоклавах, теплообменниках и пр.

Циклическая функция	Порт подкл.	Проход (мм)	Расход (м3/ч)	Давление (бар) DC/AC	Корпус	Питание, В/Гц
						24 VDC	230 VAC
	PTFE — уплотнение, 2/2 — ходовой. норм. закрытый					Заказные номера
	G1/4	1	0.03	0-100	латунь	058360	067692
	G1/4	3	0.25	0-10/16	латунь	052872	046865
	G1/4	4	0.5	0-4/10	латунь	058796	053188
	G3/8	5	0.65	0-2/6	латунь	020664	050880
	PTFE — уплотнение, 2/2 — ходовой. норм. закрытый					Заказные номера
	G1/4	1	0.03	0-100	сталь	018004	019862
	G1/4	3	0. 25	0-10/16	сталь	021554	061010
	G1/4	5	0.65	0-2/6	сталь	125097	025250
	G1/2	4	0.5	0-4/10	сталь	065684	054473
	PTFE — уплотнение, 3/2 — ходовой. норм. закрытый					Заказные номера
	G1/4	2	0.11	0-14	латунь	062188	049025
	G1/4	3	0.2	0-8	латунь	052665	054885
	G1/4	4	0.4	0-5	латунь	052078	058403
	PTFE — уплотнение, 3/2 — ходовой. норм. закрытый					Заказные номера
	G1/4	4	0.4	0-5	сталь	нет	021253



 Габаритные размеры клапана, мм





Миниатюрный клапан прямого действия

Электромагнитный клапан прямого действия для нейтральных газов и жидкостей, солевых и слабоагрессивных растворов (нержавейка), пара (PTFE/графит). Применяется для отсечения, дозирования и распределения потоков. Допустимо использование на технический вакуум. Комбинируется на плитах группового монтажа с клапанами 6014-C.

Технические характеристики:

Условный проход — 2-6 мм
Материал корпуса — латунь, нержавеющая сталь (по заказу)
Уплотнение — FKM, PTFE/графит (EPDM по заказу)
Температура среды — -10…+100 (FKM), -10…+120 (PTFE/графит )
Температура окружающей среды — макс. +55
Режим работы — непрерывный
Питание — через разъем 2508 +/- 10%
Класс защиты — IP65
Время срабатывания — открытие/закрытие 20 — 30 мсек. (1000 циклов в сек, при 5W катушке 60/30%)
Потребление — 24 ВА при пуске, 17AC, 8 Вт раб.



Циклическая функция	Порт подкл.	Проход (мм)	Расход (м3/ч)	Давление (бар) DC/AC	Корпус	Питание, В/Гц
						24 VDC	230 VAC
	FKM — уплотнение					Заказные номера
	G1/8	2	0.12	0-12/25	латунь	134237	134239
	G1/4	2	0. 12	0-12/25	латунь	137537	137540
	flange	2	0.12	0-12/25	латунь	134244	134247
	G1/4	3	0.23	0-6/10	латунь	125301	125304
	G1/4	4	0.3	0-1.5/4	латунь	125306	125309
	G3/8	4	0.3	0-2.5/6	латунь	134252	134255
	G3/8	6	0.55	0-0.75/2.5	латунь	134256	134259
	FKM — уплотнение					Заказные номера
	G1/8	2	0. 12	0-12/25	сталь	134233	134236
	G1/4	2	0.12	0-12/25	сталь	137533	137536
	flange	2	0.12	0-12/25	сталь	нет	нет
	G1/4	3	0.23	0-6/10	сталь	125317	126084
	G1/4	4	0.3	0-1.5/4	сталь	125318	125320
	G3/8	4	0.3	0-2.5/6	сталь	135434	135437
	G3/8	6	0.55	0-0.75/2.5	сталь	135438	135441



Габаритные размеры клапана с резьбой, мм
