Подключение светодиодной ленты через блок питания

Очень часто можно увидеть, что фасады магазинов и лицевые стороны домов украшены яркими мигающими разноцветными огнями, которые выполняют рекламную или декоративную функцию. Разнообразия цветового оформления удаётся достичь благодаря такому материалу, как светодиодная лента, которая может быть разных размеров и принимать любую форму. Кроме этого, она способна воспроизводить различные, заранее запрограммированные, световые эффекты.

За основу ленты взята гибкая полоса, по длине которой расположены светодиоды. Они соединяются между собой в параллельно-последовательную цепь гибкими электрическими дорожками, благодаря чему, ленту можно разрезать на части по 3 или 6 диодов, в зависимости от напряжения. Линии возможного реза отмечаются на каждой ленте. Рядом с ними находятся специальные площадки для подключения проводов.

С внутренней стороны ленты обычно приклеивается двухсторонний скотч, которой значительно облегчает её монтаж и фиксацию на нужную поверхность.

На строительных рынках имеется огромное количество и разнообразие светодиодных лент. Они могут различаться: по типу свечения (холодный или тёплый свет), по цветовым характеристикам (одного цвета или комбинация различных цветов), а также, по количеству светодиодов на один метр (этот параметр влияет на потребляемую энергию и светоотдачу).

Как подключить светодиодную ленту в домашних условиях

В настоящее время широкое распространение получили светодиодные ленты длиной 5 метров. Их можно легко наращивать или, наоборот, разрезать на отрезки необходимой длины, вплоть до нескольких сантиметров. Лента легко гнётся и принимает абсолютно любую форму, поэтому, кроме монтажа на фасадах домов и магазинов, она применяется и в домашнем интерьере. С её помощью украшаются подвесные потолки, подсветка кухни, а также, аквариумы, террариумы и т.д.

Каждая лента характеризуется количеством светодиодов, которые приходятся на один метр длины. Этот параметр обязательно должен указываться в маркировке. Поэтому, стоит учитывать, чем больше светодиодов приходится на один погонный метр, тем больше светоотдача и, соответственно, потребляемая мощность. Сами светодиоды могут располагаться в один ряд или в два. Также, они могут быть покрыты лаком или силиконом, или быть вообще без защиты.

Питание светодиодной ленты происходит от постоянного тока с напряжением 12 В или 24 В. Поэтому, при выборе ленты обязательным условием идёт приобретение трансформатора, который будет понижать напряжение при подключении к стандартной сети. Его характеристики выбираются в соответствии с заявленной мощностью, которую будет потреблять светодиодная лента. В основном, это 12 В или 24 В.

Как указывалось выше, для каждого типа ленты существует определённая заявленная мощность, рассчитываемая на один погонный метр, которая указывается в паспорте. В зависимости от этих данных и подбирается необходимый блок питания, подходящий для этих параметров. Если длина ленты оказывается существенно больше, то её необходимо разрезать на несколько частей и каждую из них подключить к отдельному трансформатору.

Для того, чтобы не ошибиться с параметрами блока питания при его выборе, необходимо знать полную мощность ленты, подключаемой в сеть. Маркировка с техническими характеристиками указывается на катушке. Потребляемая мощность на прямую зависит от того, сколько диодов будет находиться на одном метре ленты.

Например, если вы задумались, как подключить светодиодную ленту SMD LED 3528, то следует знать, что плотность светодиодов на ней может быть: 60, 120 или 240 (штук на метр). В этом случае, потребляемая мощность составит: 4,8 Вт/метр, 9,6 Вт/метр, 19,2 Вт/метр, соответственно.

В этом случае, если мы имеем 5 метров 3528 ленты с 60 диодами на метр (300 шт. на катушке) и напряжением 12 В, то нам будет необходим источник питания: 4,8 х 5 = 24 Вт. Желательнее выбирать блок питания с запасом на 25-30%, поэтому оптимальным решением будет устройство, рассчитанное на 36 Вт.

На что следует обратить внимание перед подключением светодиодной ленты

1. Длина ленты.

Изначально необходимо подсчитать общую протяжённость того места, куда будет монтироваться лента. Здесь необходимо заранее учитывать, что её резку можно производить только через определённые расстояния, в зависимости от количества диодов.

2. Соблюдайте полярность.

В отличии от нагревательных приборов и ламп накаливания, светодиодная лента является полупроводниковым устройством, поэтому, при её подключении, обязательно нужно соблюдать полярность. Но, не стоит бояться подсоединить её к сети не правильно. С лентой ничего не произойдёт — она просто не включится, поэтому можно смело менять подключение питающих проводов.

3. Резка ленты.

Часто случается, что необходимо подключить к сети только небольшую часть ленты, а не все 5 метров, как в стандартной катушке. В этом случае, она разрезается по заранее обозначенному на ней месту. Обычно, линия реза наносится через каждые три светодиода. Это связано с тем фактором, что они последовательно запараллеливаются по три штуки.

Конечно, обрезав ленту, не по заранее намеченной заводом-изготовителем линии, ничего страшного не произойдёт, а пара диодов, у которых разомкнулась цепь, просто не будут гореть.

4. Соединение кусков светодиодной ленты

Соединение двух кусков ленты осуществляется при помощи пайки. Около каждой линии реза имеются специальные контактные площадки. Перед пайкой их необходимо предварительно зачистить и залудить. Далее, каждую площадку на торце одной части ленты необходимо соединить с аналогичной площадкой на другом торце, с помощью проводов, диаметром не более 0,5 мм2.

Разрезаем ленту в указанном месте. Давайте для примера разберем как подключить светодиодную ленту с помощью пайки. Допустим имеется три куска ленты которые необходимо подключить.

Для начала нужно добраться до контактных площадок, для этого снимаем силиконовое покрытие на ленте (имеется только на герметичных экземплярах). После этого припаиваем провода к этим площадкам.

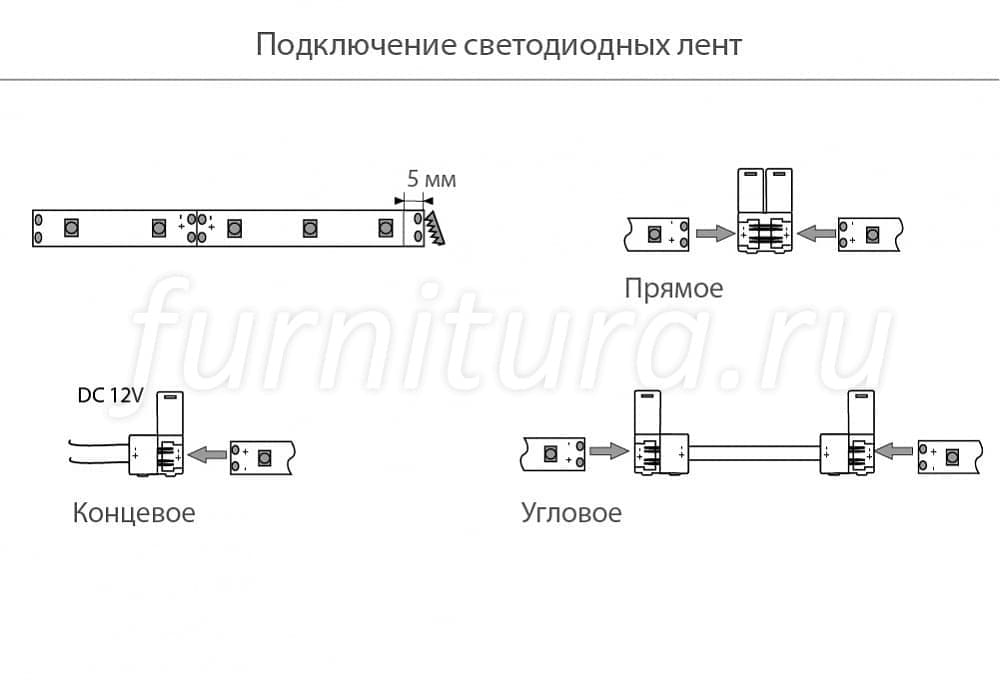

Также, существуют такие светодиодные ленты, которые соединятся между собой без пайки, а с помощью специальных разъёмов — соединительных коннекторов.

Об этом мы расскажем в одной из следующих статей.

А так коннектор выглядит в закрытом виде. Получается очень аккуратно.

Место соединения двух кусков ленты пайкой

Все три куска подключаем последовательно

Подключение светодиодной ленты к сети 220в схема

После выбора источника питания, нужно произвести подключение светодиодной ленты к этому источнику.

1) Схема один блок питания — одна лента стандартной длины

Обычно, стандартная светодиодная лента продаётся намотанной на катушку по 5 метров. На её внешнем конце присоединены короткие провода для подключения. Если проводов нет, то их необходимо припаять самостоятельно. Для этого, берём многожильные провода разных цветов (красный — «+», чёрный — «-«), отмеряем их по длине, так, чтобы они могли достать до блока питания и зачищаем их с двух сторон.

С помощью канифоли и олова лудим провода и припаиваем их к дорожкам ленты. Эту процедуру необходимо производить маломощным паяльником и как можно быстрее, чтобы повышенной температурой не повредить светодиоды.

Желательно, на свободные концы проводов установить наконечники НШВИ. С их помощью можно добиться более качественного контакта с клеммами в блоке питания. Здесь стоит учитывать, что для обжатия провода в наконечнике необходим специальный инструмент, который используют электромонтажники.

Места пайки необходимо качественно заизолировать с помощью термоусадочной трубки. Далее, светодиодную ленту необходимо подключить к блоку питания.

2) Схема с одним блоком питания и двумя лентами (мощность блока рассчитана на такую нагрузку).

Рассмотрим следующий вариант: вам необходимо установить и подключить светодиодную ленту длиной 8 метров. Цельный 8-ми метровый кусок найти очень сложно, т.к. стандартный размер составляет всего 5 метров.

В этом случае остаётся один единственный выход — один кусок оставить 5 метров, а от второго отрезать 3 метра и соединить их.

Для этого необходимо найти линию, по которой обычными ножницами разрезать ленту. Далее, проводами с помощью пайки нужно замкнуть разорванную цепь (эта технология была приведена выше).

После того как провода будут припаяны и оба куска светодиодной ленты будут готовы можно приступать к подключению.

Хочу обратить ваше внимание на то, что эти два отрезка нужно подключить параллельно между собой. Многие делают наоборот и выполняют такие подключения последовательно, то есть к концу первой ленты просто подключают второй – это не правильно.

Существуют варианты, когда к одному блоку питания необходимо подсоединить большое количество светодиодных лент

, которые находятся от него на разном расстоянии (например, подсветка витрины магазина или одновременное освещение нескольких картинок, висящих на разном расстоянии).

Для этого не обязательно к блоку питания тянуть провода от каждой участка. Можно проложить одну главную магистраль и уже непосредственно к ней подсоединять светодиодные ленты.

Ошибки при подключении светодиодной ленты

В статье было рассмотрено, как подключить стандартную светодиодную ленту в сеть (обычно она бывает длиной 5 метров). Зачастую же, их необходимо подключить две и более. Здесь, большинство людей совершают главную ошибку, они просто соединяют напрямую два конца ленты и получается, как бы одна, 10-ти метровая. Это получается не правильная схема подключения и так делать категорически нельзя.

Проблема кроется в том, что схема подключения светодиодной ленты была выбрана не правильно, и провода, соединяющие диоды, очень тонкого сечения, которые рассчитаны исключительно на одно изделие. Соединяя несколько лент последовательно, значительно увеличивается сопротивление.

Это приводит к тому, что вторая и последующие части будут гореть гораздо тускнее. Кроме этого, через первую подключённую ленту будет протекать значительно увеличенный от номинального ток, следовательно, увеличится теплообмен и светодиоды будут быстрее выходить из строя.

Как уже не однократно доказано, такое соединение уменьшает срок службы ленты в разы. Поэтому, старайтесь использовать правильную схему подключения.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Как подключить светодиодные ленты для дома

При подключении ленты нужно помнить о технике безопасности, а также следовать правилам и инструкциям от производителей и специалистов. Если вы не владеете навыками работы с электрическими изделиями, то лучше обратиться за помощью к соответствующим специалистам. Главное, при подключении не спутать точку входа и выхода к блоку питания, в ином случае светодиодная лента может перегореть. Также не рекомендуется работать при высоком напряжении электрической сети и притрагиваться к оголенной проводке.

Параметры последовательного подключения светодиодной ленты

Важные аспекты при подключении

Специалисты не советуют подключать больше пяти метров подобной ленты последовательно. Данное требование обуславливается тем, что яркость свечения ленты будет снижеа при таком подключении. Также это увеличит перегрузку электрической сети, что уменьшит срок эксплуатации светодиодной ленты. В обязательном порядке продавцы должны выдавать гарантию на изделие. Чтобы проверить работоспособность ленты, рекомендуется ее подсоединить к блоку питания на сутки.

Основные правила подключения

После покупки светодиодной ленты важно знать и придерживаться определенных правил:

• Не рекомендуется изделие гнуть, мять и поддавать разного рода воздействию, что может нарушить контакты в ленте.
• При соединении отдельных кусков ленты важно следить за целостностью дорожек, которые проводят ток. Они располагаются на монтажной плате, в противном случае изделие будет светиться отдельными участками.
• Для соединения и подключения рекомендуется применять пайку, что является надежным способом соединения деталей, которые не перегорят при высокой мощности.
• Перед подключением обратите внимание на соответствие нагрузки блока питания к светодиодной ленте.
• При монтаже нужно следовать особенностям защищенности ленты от пыли и влаги, что описано в инструкции к изделию.
• Важно помнить, что статическое электричество может повлиять на работу светодиодной ленты.

Схема подключения светодиодной ленты своими руками

Как подключить ленту для дома: подробная инструкция

Для подключения светодиодной ленты необходимо купить дополнительные детали: блок питания, диммер или RGB-контроллер. Перед поклейкой ленты надо ее спаять и скрепить с диммером или блоком питания в зависимости от предназначения изделия. Далее нужно проверить работоспособность светодиодной ленты, после чего изделие можно приклеить с применением клея или герметика.

Все работы имеют такую последовательность:

1. Подготовить поверхность к прикреплению ленты. Рекомендуется изделие, мощность которого составляет более 10 Вт/метр, крепить на специальный профиль из металла или подложку из алюминия. Поверхность для установки должна быть целостной, чистой и обезжиренной, от загрязнений можно избавиться при помощи спирта. Нужно помнить, что при подключении светодиодной ленты, потребуется металлическую поверхность покрыть изоляционными материалами.

2. Разрезать или спаивать ленту можно только в определенных точках, которые предназначены для этого. Как правило, такие точки располагаются через каждые 2,5 или 10 см изделия. Чтобы соединить детали, рекомендуется соединить отрезки с помощью пайки при температуре 250 градусов. Приблизительная длительность пайки одной части должна составлять около 10 секунд.

3. Если вы устанавливаете RGB-ленту, то для ее свечения надо подсоединить контроллер. Способ соединения осуществляется подключением проводков, исходящих от ленты. Всякий провод имеет свое предназначение и подсоединяется соответственно полярности проводов контроллера.

4. После этого необходимо саму ленту или контроллер, подключенный к ней, присоединить к блоку питания. Главное, при фиксации элементов проследить за соответствием плюса и минуса. Провода прикрепляются с помощью коннекторов. Если в процессе монтажа вы перепутали провода, то это не повлияет на работу светодиодной ленты, достаточно будет поменять их местами.

5. В последнюю очередь блок питания подключается к электрической сети мощностью в 220V. В таком случае, провод от электросети необходимо подключить к разъемам под маркировкой L+ и N-, которые присутствуют на блоке.


После этого светодиодная лента подключается к электрической сети и проверяется ее работоспособность. Необходимо удостовериться в работе контроллера, который регулирует переключение подсветки. После проверки можно приклеивать ленту к поверхности, при этом нужно следить, чтобы изделие не изгибалось и не переламывалось. Допустимая точка изгиба может составлять до 20 мм, но не больше, чтобы не повредить проводящие дорожки. На светодиодных лентах имеется специальная клейкая область, с помощью которой нетрудно провести монтаж изделия.

Светодиодную ленту подсоединить несложно, главное — придерживаться техники безопасности и следовать инструкции производителя. В данной статье были рассмотрены все аспекты и правила подключения светодиодной ленты, с которыми можно наглядно ознакомиться по ссылке на видео:

Монтаж светодиодной ленты своими руками, мастер класс

Установка светодиодной ленты не требует колоссальных знаний электромонтажа, но чтобы сделать все правильно и основательно минимальные основы электротехники все же потребуются.

Она представляет собой энергоэффективный LED источник света и позволяет создавать изысканную подсветку наружного влагозащищенного или внутреннего исполнения.

Конструктивные особенности ленты

Конструктивно это гибкая печатная плата с размещенными на ней белыми или цветными светодиодами. Плотность размещения светодиодов кратная – 30/60/120 на 1 погонный метр. Модификации светодиодов обуславливают величину и цветность светового потока (монохромное или многоцветное свечение (RGB).

Светодиодные ленты имеют ширину 8 ÷20 м, а светодиоды толщину ≈ 3 мм. На горизонтальной плоскости платы кроме светодиодов размещаются резисторы, предназначенные для ограничения тока. Для создания равномерной освещенности блок светодиодов и сопротивлений имеет кратное равномерное распределение, а для удобной разделки на отрезки делительные отметки.

Комплектация схемы

Эксплуатация светодиодной подсветки предопределяет использование пускорегулировочных устройств: блока питания, контроллера и диммера.

Все необходимое для подключения

Блок питания: Работа светодиодов рассчитана на постоянный ток напряжением 12/24/36 В, а в сети гражданских и промышленных сооружений – ток переменный напряжением 220 В. Поэтому необходимо использовать адаптирующее устройство – блок питания.

Подключение RGB ленты с контроллером

Технические характеристики определяют конструктивные и параметрические показатели блоков питания:

• Если создается влагозащищенные системы, то и блок питания должен иметь аналогичное герметическое исполнение. Если система освещения открытого типа, то блок выбирается незащищенный от попадания влаги и пыли.
• Соответствие номинального напряжения ленты и питающего блока.
• Расчетная мощность БП определяется простым умножением количества метров подключаемой ленты на номинальную мощность 1 метра плюс запас по мощности – не менее 25 %.

Схема подключения

Блоки питания производятся со стандартными электротехническими параметрами, поэтому выбирайте, тот у которого мощность равна или немного больше полученного итогового значения.

Контроллер: Использование контроллеров необходимо при создании динамических и статических световых эффектов.

Различные реализации подсветки обусловили многочисленные модификации контроллеров:

• MIX – для систем с белыми светодиодами разной температуры свечения.
• RGB – для трехканального управления красным, зеленым и синим цветами RGB (скорость смены цветов, плавность, цветовые сочетания подсветки).
• DMX – для сложных систем многочисленными источниками света (RGB – до 170 ед., белых – до 512 ед.).
• DALI – для системы «Умный дом».

Подключение и монтаж

Если вы делаете монтаж светодиодной ленты своими руками, то должны учесть общие принципы подключения:

1. Подключение осуществляется только с одной стороны.
2. Подключения нескольких отрезков делаются только параллельно, и только посредством пайки или коннекторов. Дело в том, что все размеченные светодиодные блоки подключены параллельно, таким образом, напряжение на каждый из них поступает одинаковое, а токи суммируются.
3. Используя мощный блок питания, рассчитанный на суммарную нагрузку, следует производить параллельное подключение отрезков посредством проводов с сечением не менее 1 мм. Если же мощность блока питания недостаточная или он слишком громоздкий, тогда придется использовать несколько маломощных компактных блоков питания, которые подключаются параллельно к сети ~ 220 В.
4. Правильно соблюдать полярность: «+» и «-» для одноцветной схемы и «+», «R», «G», «B» для RGBмногоцветной.
5. Радиус изгиба не должен быть менее 20 мм.
6. Блок питания имеет две группы контактов: силовые и низковольтные. Подключения к сети производится посредством проводов двух или трехпроводной цепи. Как правило, на БП вывода соответствуют: коричневый – фаза, синий – ноль, желто-зеленый – заземление. Расположение фазы и ноля не принципиально, а линия заземления может отсутствовать.
7. К низковольтным выводам согласно маркировки присоединяются контакты одноцветной.
   При использовании диммеров их располагают в цепи между БП и светодиодной летной с аналогичным соблюдением контактных пар.
8. Контроллер подключается к БП через его контакты постоянного тока. К клеммам контроллера подключаются 4-е контакта RGB ленты: «+» и поочередно «-R», «-G», «-B».

Перед тем как установить светодиодную ленту рекомендуется произвести пробное подключение для определения работоспособности схемы.

Монтаж ленты

Осуществить мгновенный монтаж светодиодной ленты своими руками можно по элементарному алгоритму:

• Обезжириваете монтажную поверхность.
• Удаляете защитную пленку на ленте.
• Прикладываете ленту и легкими усилиями фиксируете на поверхности.
• В случае создания сложной системы эстетической подсветки могут использовать профильные конструкции: алюминиевый или пластиковый профиль. Для мощных светодиодов лучше отдать предпочтение первому варианту и чем больше мощность, тем объемней должен быть профиль, дабы обеспечить естественное охлаждение.
• При профильном монтаже изделие укладываться на базовую клеевую основу или приклеиваться. В последнем случае необходимо избежать попадания клея на светодиод.

Этапы монтажных работ

Применение светодиодной ленты расширяет дизайнерские возможности и позволяет достаточно несложно осуществить изысканную подсветку, которая повысить интерьерную эстетику и обеспечит существенное энергосбережение.

Светодиодная лента своими руками. Монтаж, подключение

Автор Alexey На чтение 6 мин. Просмотров 136 Опубликовано 29.01.2016 Обновлено 29.01.2016

Светодиоды всё больше применяются для основного освещения и светового оформления в качестве подсветки или красочной динамической иллюминации, создаваемой с помощью гирлянды разноцветных светодиодов, называемой светодиодной или LED лентой.

Прежде, чем покупать данное изделие, рассчитывая его подключить своими руками, нужно точно понимать, что такое светодиодная лента, из чего состоит и как подключается.

Строение и виды LED лент

В быту светодиодной лентой называют светодиодный источник света, являющийся гибкой полосой, состоящей из отдельных повторяющихся элементов. Каждый элемент, называемый также LED модулем, является завершённым, самостоятельным электроосветительным прибором, параллельно подключающимся к общему питанию.

Светодиодный модуль имеет фольгированную печатную плату на пластичном диэлектрике, что позволяет изгибаться всей полосе. Бывают ленты, в которых задействован один тип светодиодного излучателя, как правило, белого цвета, их называют одноцветными или монохромными.

Используются для различной декоративной подсветки, но при достаточной общей мощности могут использоваться и в качестве основного света. Подключаются напрямую к источнику постоянного напряжения. Также существуют светодиодные ленты, имеющие три разноцветные излучатели красного, зелёного и синего цвета.

Их называют RGB лентами, по заглавным буквам английских названий цветов, подключаются через контроллер. Каждый фрагмент имеет три дорожки проводника для раздельного подключения каждой группы излучателей определённого цвета и один общий плюсовой провод питающего напряжения. Фотография RGB модуля и его принципиальная электрическая схема изображена на картинке:

Внешний вид ленты и показ схематично

Напряжение питания

Категорически запрещено подключать светодиодную ленту напрямую в сеть 220В! Питание светодиодных модулей осуществляется постоянным током, то есть, при подключении обязательно нужно соблюдать полярность.

Наиболее распространённые изделия имеют питание 12 вольт. Также встречаются светодиодные полосы с питанием 24, 36 вольт. Блок питания (БП) преобразует переменное сетевое напряжение 220 вольт в постоянное.

При выборе БП нужно обращать внимание также на его выходную мощность, которая должна быть на 30% выше, чем суммарная мощность всех светодиодных модулей. Если планируется постоянная работа LED освещения, то запас мощности БП, во избежание его перегрева нужно увеличить до 50%.

Стабилизированные источники питания имеются в продаже в большом разнообразии, их выбор не составит проблем. Опытные радиолюбители могут использовать самодельные БП, главное, чтобы выходные характеристики соответствовали входным параметрам LED светильников, и имели запас по мощности и току.

Также можно использовать БП от устаревшего компьютера, установив перемычку для запуска на выходном коннекторе.

Блок питания и трансформатор для светодиодной ленты

Подключение одноцветной светодиодной ленты

Подключение данного электроосветительного прибора состоит в электрическом соединении контактов на крайнем модуле полосы с источником напряжения, при помощи проводов с соответствующим току сечением, соблюдая полярность. Подключение может осуществляться с помощью специальных коннекторов, или при помощи паяльника.

коннектор

Коннекторы являются достаточно надёжными и недорогими, они легкие в обращении, поэтому процесс подключения не составит большого труда, тем более, если нет опыта работы с паяльником.

Пайку следует производить очень осторожно, стараясь не перегреть место контакта, иначе фольга проводника отслоится от подложки и утратит механическую прочность.

Также нужно помнить, что через место контакта протекает весьма большой ток, который в случае некачественной пайки может разогреть контакт и расплавить припой. Для надёжной пайки нужно тщательно залудить сам проводник и контактную площадку с помощью канифоли или паяльной кислоты, предварительно очистив от защитного лака.

пайка контактов

Подключение RGB LED ленты

Для управления динамическими световыми эффектами используется специальный контроллер, который также может иметь встроенный усилитель.

На входе устройства имеются контакты для подключения постоянного напряжении от блока питания, а на выходе будут соответствующие R, G, B клеммы и зажим общего провода V+. Для подключения светодиодной RGB полосы также существуют соответствующие разъемы (коннекторы). При их отсутствии подключение производится с помощью пайки. Схема подключения должна выглядеть так:

схема соединения

Для упрощения монтажа следует использовать провода с соответствующим цветом изоляции при подключении красной, зелёной и синей линии светодиодов, и подключать их с помощью коннекторов или пайки к площадкам на крайнем фрагменте, который может выглядеть так:

Подключая вместе блок питания, контроллер и RGB ленту главное не перепутать провода и соблюдать полярность.

Изолируют место пайки с помощью термоусадочной трубки:
В принципе, RGB проводники можно соединить и подключить к одному полюсу питания, в этом случае все три цвета светодиодов будут сливаться в один цвет, при этом нет смысла покупать более дорогуюRGB ленту, если можно обойтись одноцветной.

Выбор контроллера

Контроллер для светодиодных лент является сложным электронным устройством, в котором функционально объединены несколько узлов – микросхема с запрограммированным алгоритмом работы контроллера, инфракрасный датчик пульта управления с обслуживающей его схемой, силовые ключи.

Первоочередным вопросом при выборе данного устройства является соответствие номинальных токов силовых ключей к выходной нагрузке, то есть, контроллер должен быть рассчитан на мощность подключаемой светодиодной ленты, напряжение питания тоже должно совпадать.

Поскольку алгоритмы работы могут быть самые разные, то данными особенностями нужно интересоваться, изучая каталоги от производителей. Интересные результаты получают радиолюбители, изготовляя самодельные контроллеры на базе программируемого микроконтроллера Arduino с усилителем на мощных биполярных или MOSFET транзисторах.

Существует множество схем такого подключения, и соответствующих программных кодов, но чтобы сделать такое устройство своими руками, нужно иметь определённый опыт в радиоделе и знать начальные азы программирования.

подключение

Разрезание и сращивание LED ленты

Поскольку светодиодная лента состоит из одинаковых фрагментов, то она может быть разделена на несколько полос. Производители указывают место разрезания специальными обозначениями в виде ножниц.

разрезание ленты в указанном месте

Такой способ очень удобен для создания светильников нужной длины. Также может случиться, что какая-то секция светодиодов перестала работать, в этом случае ремонт состоит в удалении неисправного фрагмента и подключении работающих элементов ленты друг к другу.

Процесс сращивания светодиодных лент для ремонта или увеличения длины может производиться с помощью специальных коннекторов (предварительно нужно зачистить контактные площадки на модуле ленты)
или при помощи паяльника и коротких проводков-перемычек.

соединители светодиодных лент

Укрепление места спайки делают с помощью термоусадочной трубки соответствующего диаметра, одетой предварительно на полосу. После пайки, термоусадочную трубку одевают на место контакта, подложив с обратной стороны кусок подходящего текстолита или тугоплавкой пластмассы для механической прочности соединения, после чего трубку прогревают зажигалкой.

Уменьшаясь в диаметре, термоусадочная трубка надёжно укрепляет соединение. Не стоит делать полосы слишком длинными, из-за падения напряжения по ходу ленты. Если требуется большая неразрывная лента, то можно подключить провода также в конце и посредине. При этом провод должен иметь достаточное сечение, чтобы он сам не создавал падение напряжения.

пайка ленты

Монтаж ленты

Светодиодные ленты имеют специальный клейкое покрытие с обратной стороны, которое позволяет приклеивать их так же, как обычный скотч, предварительно удалив защитную плёнку.

Поверхность для установки должна быть чистой и гладкой, иметь необходимую адгезию, иначе со временем LED лента отклеится, существуют специальные профили, разработанные для такого крепления.

Монтаж светодиодной ленты. Подключение и установка. Особенности

В настоящее время существует инновационный источник освещения, использующийся в целях создания декораций в помещениях и на улице, называющийся светодиодной лентой. Она представляет собой гибкий и компактный прибор освещения, который можно расположить в любых труднодоступных местах. Срок службы осветительной ленты не ограничен, она может служить несколько лет, и не доставляет хлопот по ее замене.

Виды и устройство

Ленты для освещения выпускаются из полоски изоляционного материала. На этой полосе зафиксированы светодиоды через равные промежутки. На ленте выполнены токопроводящие дорожки для питания светодиодов. Для ограничения тока в схеме имеются резисторы. Ширина светодиодной ленты колеблется в пределах 8-20 мм, толщина 3 мм.

Сила света ленты зависит от числа диодов, расположенных на 1 метре, то есть, плотности светодиодов на ленте. Она может сильно различаться, и находится в пределах от 30 до 240 штук. Величина каждого светодиода указана на ленте. Чем больше это значение, тем выше сила света. В мощных моделях лент диоды расположены в несколько рядов. Стандартный отрезок светодиодной ленты равен 5 метрам, а в торговой сети лента продается метражом на бобинах.

Линия разреза обозначается на основании ленты, и выполнять монтаж светодиодной ленты можно, отрезав необходимую длину именно по этой линии.

Основные классы светодиодных лент выделены по цвету светового потока, исходящего от ленты:

• SMD – светят одним цветом (красным, синим, белым, зеленым). Белый свет делят на холодный, умеренный и теплый.
• RGB – лента, оснащенная светодиодами, которые могут выдавать световой поток любого цвета. В ее конструкции встроены три диода: синий, зеленый и красный. Комбинация этих цветов с помощью контроллера может образовать любой цвет свечения. Такая лента намного дороже монохромной.

Монтаж светодиодной ленты разделяется по видам исполнений лент:

• Внутренний (в помещениях, лента не защищена от влаги).
• Уличный (снаружи помещений, лента влагозащитного исполнения).

Советы и подготовка к монтажу

• С обратной стороны ленты есть клейкий слой для быстрой ее фиксации. Однако, прежде чем приклеить ленту, тщательно вымеряйте место монтажа, так как отклеить ленту без ее порчи не получится.
• Поверхность для клейки ленты необходимо подготовить путем сушки и обезжиривания растворителем. После этого поверхность обрабатывают путем шпаклевания, чистки и грунтовки.
• Не допускается прилагать к ленте механические нагрузки. Поверхность для монтажа должна быть ровной, без выступов и ямок. Нельзя делать сильные изгибы основания ленты, резать можно только по меткам.
• Отрезки ленты соединяют паяльником, нагретым до 260 градусов. Допустимое время пайки не более 1 секунды. Также можно соединять куски ленты специальными коннекторами и разъемами для определенного типа ленты, так как для разных лент приспособления для соединений имеют разное устройство.
• Для лучшего отвода тепла от ленты рекомендуется приклеивать их на профиль из алюминия.
• Обычно светодиодные ленты применяют вместе с натяжными потолками ПВХ, но их можно монтировать и на потолок из гипсокартонных плит, стены для создания декораций и дизайнерских решений.
• Перед монтажом нужно предусмотреть возможность доступа к ленте и блоку питания для обслуживания. Под подвесным потолком светодиодные ленты будет неудобно обслуживать, либо ремонтировать.
• Не рекомендуется применять ленты на глянцевых потолках, так как свет отражается и нарушает эстетичность освещения, обнаруживает все дефекты и загрязнения на потолке.
• Придание свету равномерности, существуют специальные пластиковые рассеиватели, которые крепятся на поверхность клеем.
• Для вспомогательного освещения потолков светодиодную ленту можно закрыть потолочным плинтусом. Для лучшей равномерности света ленту размещают в 5 см от плинтуса.
• При использовании ленты для подсветки витрин и товара в магазине, нужно размещать ее таким образом, чтобы свет не направлялся в глаза, так как это создаст отрицательный эффект от такого освещения.
• В блоках питания большой мощности подключают охлаждение вентиляторами, которые издают шум. При монтаже оборудования нужно предусмотреть правильное расположение, чтобы шум не раздражал человека.

Материалы и инструмент для монтажа

Чтобы своими руками выполнить монтаж светодиодной ленты, не нужно сложных специальных инструментов. Все материалы чаще всего есть в комплекте с лентой. Возможно, понадобится паяльник небольшой мощности, поэтому его лучше приготовить. Также приготовьте промышленный фен для нагрева термоусадочных трубок при выполнении изоляции соединений.

Контроллер

Это устройство служит для настройки цвета и яркости света диодов. Он позволяет постепенно регулировать яркость и цвет. Лучше выбрать модель контроллера с пультом управления, для большего удобства.

Блок питания

Без этого устройства невозможна работа светодиодной ленты. Он выполняет функцию низковольтного трансформатора. Блок питания преобразует переменный ток в постоянное напряжение 12, либо 24 вольта с помощью встроенного выпрямителя. Мощность блока подбирается в каждом конкретном случае по размеру ленты.

Для расчета берется мощность, потребляемая одним метром ленты, общая длина всей системы лент, коэффициент запаса мощности. Например, для ленты SMD3014 длиной 6 м получаем: 24х6х1,15=165,6 ватт. Это расчетная мощность блока питания ленты. Напряжение для питания ленты указывается изготовителем.

При применении одновременно нескольких лент, делают общий блок питания. Но, вследствие высокой мощности такой блок имеет большие габаритные размеры, которые создают сложности с его размещением. Наиболее удобным исполнением будет подключение отдельных блоков для каждой системы лент.

При подключении ленты лучше подходит параллельная схема. При последовательном соединении далеко расположенные светодиоды будут светить очень тускло.

Для подключения разноцветной ленты RGB в схеме нужен контроллер. Если его подключить сразу к блоку питания, то лента будет работать, а изменения цвета не будет. Для его подключения есть четыре провода, а на корпусе контроллера контакты с маркировкой по цветам.

Четвертая клемма промаркирована для напряжения 24 или 12 вольт. После подключения контроллера с лентой, его соединяют с блоком питания. Если в светодиодной ленте диоды одного цвета, то для ее работы контроллер не требуется.

Коннекторы

Чтобы не соединять ленту методом пайки, приобретают специальные коннекторы для соединения элементов лент в одно целое. Он бывает с круглым или плоским разъемом, выбирать надо по типу светодиодной ленты.

Монтаж светодиодной ленты

Два варианта подключения трехцветной ленты с контроллером:

Неправильное подключение ленты:

Порядок монтажа

• Рассчитать нужную длину ленты. Это зависит от размеров поверхности стен или потолка, а также дизайнерского решения. При необходимости можно соединить полосы ленты до определенной длины коннекторами или паяльником.

Для соединения отрезков ленты целесообразно применять провода, которые имеют одинаковые сопротивления по соответствующим цветам каналов. Провода от коннекторов для таких целей вполне подходят.

На полу ленту соединять гораздо удобнее. При сборке необходимо следить за качеством соединений.

• Соединенную ленту необходимо подключить к контроллеру. Это важно для разноцветных лент. На корпусе контроллера есть соединительные разъемы, обозначенные по цветам. Желтый проводник подключается на контакт 12 или 24 вольта. Это зависит от типа контроллера.
• Блок питания подключить к контроллеру. При этом нельзя путать полярность клемм, так как светодиодная лента выйдет из строя.
• Схема подключается к питанию. При нормальной работе ленту выключают и приклеивают к поверхности. После закрепления всей ленМонтируйте элементы потолочной конструкции.

Нет ничего сложного в том, чтобы выполнить монтаж светодиодной ленты своими руками. Необходимо лишь произвести правильную сборку электрической схемы, так как это является основной причиной неисправностей системы освещения.

Достоинства и недостатки светодиодной ленты

Преимущества

• Простотой монтаж светодиодной ленты за счет наличия клейкого слоя.
• Компактные размеры и мягкая основа дают возможность придать ленте необходимую форму.
• Малый расход энергии, по сравнению с другими приборами освещения.
• Длительный срок эксплуатации. Светодиоды хорошего качества работают намного дольше, чем остальные виды освещения. При правильном монтаже и бережном отношении ленты служат неограниченное время.
• Безопасность при функционировании. Светодиодные ленты можно сочетать с натяжными потолками из разных материалов, не беспокоясь о перегреве и порче. При эксплуатации не выделяется вредных газов и веществ, отсутствуют пульсации света, вредные для глаз.
• Большая гамма цветов. Ленты дают возможность обеспечивать самые смелые дизайнерские воплощения.
• Простое и удобное использование при монтаже. Ленту легко разрезать на куски, и также легко соединить коннекторами, либо паяльником. Это дает возможность сделать освещение по форме, задуманной владельцем.

Недостатки

Повышенная стоимость. Чтобы достигнуть интенсивности света, соразмерной с другими приборами освещения, потребуется больше финансовых затрат. Поэтому монтаж светодиодной ленты выполняют только для вспомогательного или декоративного освещения, а основной свет выполняется за счет обычных недорогих источников.

Похожие темы:

Подключение светодиодной ленты своими руками: схема…

ОБЩИЕ ПРАВИЛА ПРИ ПОДКЛЮЧЕНИИ

1. Необходимо определиться с мощностью подключаемой светодиодной ленты, цветовой гаммой и световым потоком, который она создаёт.
2. Подобрать мощность источника питания на 20% больше суммарной нагрузки наших светодиодов в ленте.
3. Подобрать оборудование с необходимой степенью защиты. Например, для ванной комнаты требуется оборудование со степенью защиты IP67, IP68.
4. Определиться со схемой включения светодиодных лент.

Для одноцветных лент:

— схема последовательного включения светодиодных лент (до 5 метров общей длины):

— схема параллельного включения:

Для многоцветных лент:

— схема последовательного включения:

— схема параллельного включения:

5. Определиться с типом монтажа (с пайкой проводов или на коннекторах).

6. Очень аккуратно обращаться со светодиодными лентами.

Небольшое примечание: подобрать необходимое оборудование с определёнными техническими характеристиками можно в организации (фирме), специализирующейся на продажах данного вида товаров.

ПОШАГОВАЯ ИНСТРУКЦИЯ

Для подключения одноцветной светодиодной ленты понадобиться: лента длиной не более 5 метров, блок питания 220 В / 12 В, провода или коннектор (специальное приспособление, которое позволяет производить сборку без пайки проводов). Небольшой набор инструментов: нож, паяльник, отвёртки, пассатижи.

Представляем нашим читателям пошаговую инструкцию подключения одноцветной светодиодной ленты:

1. Светодиодные световые полосы разделены на секции. В конце каждой секции можно совершить разрез, для получения ленты необходимой длины. На получившейся ленте будет несколько светодиодов и контакты для присоединения электрических проводов. Резка светодиодной ленты
2. На задней части светодиодной ленты находится защитная полоса, нужно снять около 2 сантиметров её и удалить клей. Зачистка ленты
3. Устанавливаем коннектор.

   Вытягиваем контакты, вставляем полосу в разъем и задвигаем крышку.

4. Необходимо убедиться в том, что полярность правильная (знаки положительные «+» находятся на одной стороне ленты). На фотографии показано соединение двух лент с помощью коннектора.
5. Проверьте прочность соединения перед установкой.
6. Подключаем ленту к сети 220 В. Для подключения к электрической сети необходимо выбрать место установки источника питания как можно ближе к месту монтажа ленты, разделать кабель и подсоединить его к нашему источнику. Далее, необходимо зачистить провода при помощи ножа или другого инструмента.Соединение кабелей

   Провода необходимо спаять между собой.

   Необходимо использовать термоусадочные трубки в качестве изолятора между каждым проводом и не забудьте их потом прогреть паяльником. На примере показано использование термоусадочных трубок в качестве изоляционного материала для жил кабеля при соединении блока питания и нашей электрической сети.

   Термоусадочные трубки

   После этого необходимо выполнить подключение проводов от источника питания к светодиодным лентам. Можно использовать для этих целей коннектор, а можно просто припаять провода к ленте. Пайку проводите осторожно и быстро. Перегрев опасен, будьте внимательны. Если вы вдруг ошиблись с полярностью, а светодиодная лента не загорелась, то это не страшно. Просто поменяйте полярность и система будет работать нормально. На фотографии представлен вид светодиодной ленты с проводами, подключёнными к коннектору.

   Соединение ленты и котактов

   Подайте питание на нашу ленту. В нашем варианте подача питания происходит с помощью штатного выключателя в системе электропроводки. Можно, конечно, схему немного усложнить и на светодиоды поставить отдельный выключатель, но это по желанию каждого потребителя.

   Самое главное правильно расположить ленту для достижения необходимого светового эффекта, грамотно подобрать оборудование, правильно расположить и подключить его.

СИСТЕМА ПОДКЛЮЧЕНИЯ К USB

Подключение фоновой подсветки для монитора позволяет снизить нагрузку на зрение, особенно когда смотришь фильмы в темноте. Для этого продаются комплекты подсветок уже с блоком питания и управления, светодиодами и необходимыми разъёмами.

Блок питания устанавливается на задней стенке монитора (его можно приклеить или закрепить на двухсторонний скотч). Далее, закрепить по краю задней панели монитора светодиодные ленты, подключить проводами к блоку и разъёму USB. Установить необходимый драйвер и можно пользоваться. Драйвера в комплект поставок не входят, но их можно скачать с сайта производителя.

УСТАНОВКА RGB ЛЕНТЫ

Для того чтобы обеспечить подключение цветной ленты необходимо припаять провода к контактным площадкам (их всего 4). Предлагаем использовать провод белого цвета для 12 В, а остальные соедините по цветам.

Нужно, как и в предыдущих пунктах, зачистить провода, убрать остатки клейкой ленты и клея, залудить контакты. После берем гибкий кабель (многожильный), и припаиваем его к площадкам светодиодной ленты. После этого крепим на провода термоусадочную трубку и обрабатываем их силиконом.

Теперь приступаем к самой ответственной части: подключение цветной ленты к контроллеру. Монтаж можно осуществлять при помощи биполярных транзисторов или мосфетов. Подключение производится соответственно 1 провод на pin 1, второй на 2, и третий на 3.

Если используются биполярные транзисторы, то их подключаем в таком порядке: база присоединяет к контроллеру pin 1, коллектор к 2, а эммитер – к 3. Важный момент: между базами нужно установить резистор до 220 Ом.

КАК ПОДКЛЮЧИТЬ СВЕТОДИОДНУЮ ЛЕНТУ В АВТО

Как правило, освещение багажного отсека в автомобилях недостаточное и его необходимо увеличить. Напряжение питания в автомобильной системе 12 вольт, поэтому и необходимо подбирать светодиодные ленты, рассчитанные на напряжение 12 вольт. Осветить багажник лучше всего двумя полосками лент, расположив их по бокам багажника.

Взять провода разного цвета. Для провода «+» подойдёт провод красного цвета, для минусового провода чёрного. Необходимо припаять провода (или присоединить через коннектор), как было показано выше. Закрепить наши ленты в выбранных местах багажника. Ну а дальше все просто присоединяем к сети освещения багажного отсека и пользуемся. Свет будет гореть, только когда багажник открыт.

Подобную операцию можно выполнить и для фар автомобиля. Результат будет выглядеть примерно так:

Некоторые автолюбители устанавливают светодиодные ленты ещё и для подсветки колёс автомобиля. Но данная процедура достаточна сложна и её лучше выполнять руками профессионала.

Подкючение одноцветной светодиодных ленты

Подкючение RGB светодиодных ленты

Подключение своими руками светодиодной ленты.

Сегодня большой популярностью стали пользоваться новые виды светодиодных светильников в виде тонких гибких лент длиной 5 метров, которые возможно наращивать и легко разрезать на отдельные  отрезки любой длины, да же в несколько сантиметров.

Светодиодной ленте легко придать любую геометрическую форму. Она широко применяется для подсветки фасадов, рекламы и др. Многие начали активно ее использовать и в домашних условиях для освещения аквариума, подсветки в кухне, подвесного потолка и т. п.

Подробно узнайте из отдельной нашей статьи о всевозможных самых распространенных методах установки  светодиодных лент. А Я далее остановлюсь на вопросах по их подключению.

Светодиодные ленты работают на пониженном напряжении 12 Вольт (реже 24 В ) от источников постоянного тока: аккумуляторной батареи  или блока питания. Поэтому важно, при их подключении соблюдать полярность. Если неправильно подключите ничего страшного не случится- просто она не будет работать. Поменяйте полярность и у Вас все заработает!

Благодаря тому что светодиодные ленты работают от постоянного тока с величиной напряжения 12 Вольт- ее можно напрямую подключить к бортовой сети электропитания вашего автомобиля.

Общая принципиальная схема подключения светодиодной ленты к домашней электросети 220 Вольт.

Внимание! Светодиодные светильники в отличии от аналогичных с другими типами ламп— нельзя напрямую подключать в электрическую розетку на 220 Вольт. Подключение стоит проводить только через специальный блок питания, который трансформирует напряжение до необходимого более низкого значения= 12 (реже 24) Вольт, а кроме этого преобразует переменный ток в постоянный.  Величина напряжения наносится  по всей ее длине ленты.

Пример самого простого варианта подключения на картинке снизу.

На два провода «Вход»и ли «Input» подключаются фаза и ноль от розетки 220 Вольт или распределительной коробки домашней электропроводки.

На «Выходе» (Output): красный- это +, а черный или синий- это минус. Подключать к светодиодной ленте необходимо правильно с соблюдением полярности, а иначе светодиоды не будут светиться.

Как правило, перед блоком питания на фазе делается разрыв при помощи выключателя, что позволяет включать и выключать блок питания и соответственно  светодиодную ленту.

При покупке блока питания необходимо обратить внимание не только на необходимую величину выдаваемого им напряжения, например 12 Вольт, но и на его мощность, которая должна быть достаточной для работы одной или нескольких светодиодных лент. Рекомендую брать с 20 процентным запасом.

Как рассчитать требуемую мощность блока питания (БП). Сразу смотрим на характеристики светодиодной ленты. Например, потребляемая мощность ее равна 9 Вт/м. Значит при длине 5 метров общая мощность составит 9 умножаем на длину и получаем 45 Ватт. Для подключения одной ленты понадобится БП мощностью 45 Ватт + 20% или 54 Ватт. Выбираем и покупаем близкий по требуемой мощности блок питания. Если будем подключать 2 одинаковые ленты к одному блоку 54 умножаем на 2 и получаем 108 Ватт.

Помните, что не рекомендуется подключать к концу одной светодиодной ленты начало другой, потому что вторая лента будет светить тусклее, а последние светодиоды вообще будут еле светится. При малой мощности светодиодов, несмотря на то что у них всех яркость станется одинаковой- будут перегреваться дорожки электропитания из-за прохождения тока выше номинальных значений. А перегрев, как хорошо известно,  довольно значительно сокращает время службы светодиодов. В практике распространены два проверенных и правильных способа подключения светодиодных лент, изображенных на картинке снизу.

На первом изображении- схема подключения с 2 блоками питания, каждый из которых питает отдельно ленту. Общим у них будет только электропитание 220 Вольт. Но если, необходимо подключить 2 светодиодные ленты рядом, лучше купить по-мощнее блок питания и оба начала лент подключить с соблюдением полярности к 12 Вольтовому выходу из БП, как показано на втором изображении.

Схема подключения с диммером.

Диммер или светорегулятор позволяет плавно регулировать яркость и включить или выключить светодиодную ленту без отключения блока питания. Подключить его очень просто.

Устанавливается светорегулятор перед светодиодными лентами на выходе из блока питания с соблюдением полярности, указанной на его корпусе.

Схема подключения светодиодной ленты типа RGB.

RGB лента обладает возможностью менять цвет своего свечения. Ее часто называют многоцветными или разноцветными.  Для управления работой RGB ленты необходима установка специального RGB контролера, который управляет цветностью и яркостью свечения светодиодов. Управление самим контролером осуществляется при помощи пульта дистанционного управления.
Схема подключения довольна проста.

С блока питания плюс и минус соответственно подключается ко входу контролера, а выходить уже будет один общий + черного цвета и три провода для управления каждым каналом:  R- красным, G- зеленным и B- голубой.

Обращайте на класс защиты при покупке самый высокий IP: IP65 означает водонепроницаемость, что позволяет работать светодиодной ленте в воде.

Я постарался рассказать о самых главных деталях и способах подключения, если есть вопросы задавайте ниже в комментариях.

Светодиодные ленты на 12 В: питание и подключение

Светодиодные ленты

стали быстрым и эффективным решением для создания акцентного освещения вокруг вашего дома. Относительно недорогой вариант — это низковольтное светодиодное освещение на 12 вольт. Эти дискретные полосы иногда называют светодиодными ленточными лампами или гибкими светодиодными полосами, имея в виду легкость, с которой они образуют любую поверхность, обеспечивая мягкий, плавный акцентный свет. Низкое входное напряжение 12 В постоянного тока позволяет им работать с высокой скоростью, в то время как светодиоды 5050 обеспечивают охлаждение и безопасность для работы в ограниченном пространстве.Все это делает светодиодные ленты на 12 В идеальным вариантом для освещения под шкафами, акцентного освещения, освещения книжных полок, рабочего освещения, освещения бухт и многого другого. Поскольку они питаются от 12 В постоянного тока, они также популярны в автомобилях и лодках. В этом посте мы рассмотрим, как убедиться, что вы правильно питаете светодиодные ленты, и различные способы их подключения, чтобы обеспечить наилучшую настройку светодиодного освещения.

Основы гибких светодиодных лент 12 В

Название говорит само за себя, эти полоски имеют гибкое линейное основание, на которое помещается 5050 светодиодов.5050 — это как раз размер / тип светодиода. Это обычный размер светодиодных лент, они большие и яркие, но при этом отлично работают. 3528 — еще один распространенный тип светодиодов, используемых в светодиодных лентах, я бы избегал их, поскольку они намного меньше и тусклее. Любое больше, чем 5050, и освещение становится намного дороже и работает намного горячее, что приводит к необходимости использования радиатора и контроля температуры.

Эти гибкие светодиодные ленты бывают натурального белого цвета: 3000K (теплый белый), 4000K (нейтральный белый) и 6500K (холодный белый).Цветные светодиодные ленты также доступны в красном, желтом, зеленом, синем и RGB (меняющем цвет) цвете. Дополнительные сведения об основах гибких лент на 12 В см. Здесь.

У тех, кто выбирает белые светодиодные ленты, есть выбор между двумя различными плотностями. Плотность — это количество светодиодов на расстоянии вдоль полосы. Полосы стандартной плотности имеют 30 светодиодов на метр (150 на катушку), которые излучают около 540 люмен на метр. Полоса высокой плотности вдвое больше, чем 60 светодиодов на метр (300 на катушку) и дает 1080 люмен на метр! Тем, кто ищет самый яркий свет, который они могут получить для рабочего освещения, определенно следует выбрать высокую плотность, поскольку они значительно ярче.Однако для акцентного освещения обычно просто требуется мягкое свечение, поэтому вы можете использовать стандартную плотность, поскольку они стоят дешевле и не будут слишком сильными. ПРИМЕЧАНИЕ , что полоски высокой плотности будут работать при более высокой мощности, но мы рассмотрим питание ниже.

Светодиодные ленты

12 В поставляются в рулонах по 5 м (16,4 фута). Компания LEDSupply предлагает модели меньшей длины — 3, 6, 9 и 12 футов. Полоски можно легко обрезать до нужного размера, так как следы от разрезов вместе с контактными площадками для пайки есть каждые 4 дюйма для стандартной плотности и каждые 2 дюйма для высокой плотности.Вот простой пример того, как отрезать нестандартную длину и добавить соединители, чтобы соединить полосы вместе.

Легкие гибкие полоски легко крепятся, так как они имеют липкую ленту, которая будет приклеиваться к вашей поверхности, плоской или округлой. Они также покрыты силиконовым покрытием для защиты от воды. Использование светодиодных лент на 12 В сократит время установки и общую стоимость вашего проекта. Вероятно, две самые большие проблемы, с которыми сталкиваются люди, — это (1) незнание источника питания мощностью в ваттах, который необходимо приобрести, или (2) способ соединения нескольких полосок вместе или обратно к одному источнику питания. Ниже мы рассмотрим некоторые передовые методы питания светодиодных лент.

Питание светодиодных лент

Для этих полос требуется постоянный вход 12 В постоянного тока. Единственное, что вам нужно знать при поиске источника питания для светодиодных лент, — это мощность. В приведенных ниже спецификациях указана мощность как для стандартных, так и для полосовых ламп высокой плотности. Это поможет вам легко определить мощность вашей системы, а затем выбрать подходящий источник питания.

Длина (фут.)	Длина (метры)	30 светодиодов на метр Мощность	60 светодиодов на метр Мощность
1	0,3048	2,4	4,8
2	0,6096	4,8	9,6
3	0,9144	7,2	14,4
6	1,8288	12,15	20.8
9	2,7432	22,05	33,6
12	3,6576	22,05	33,6
16,4 (полный барабан)	5	27	40

Расчет мощности, пример № 1: Итак, представьте, что у вас есть длина около 20 футов, которую вам нужно покрыть за один сплошной проход полосами стандартной плотности. Этого можно достичь, используя полную катушку, а затем добавив 4 дополнительных ножки с беззазорным соединителем.Используя приведенную выше таблицу, мы можем это найти.

Мощность = Полная мощность рулона (стандартная) + 3 фута. Мощность + 1 фут. Мощность

Мощность = 27 Вт + 7,2 + 2,4

Мощность = 36,6 Вт

Обычно вам нужно соблюдать баланс между вашей мощностью и номинальной мощностью источника питания. В этом приложении вы должны найти блок питания 12 В мощностью не менее 40 Вт.

Расчет мощности, пример № 2: Возьмем, к примеру, вы хотите запустить 18 футов светодиодных лент высокой плотности для другого приложения.

Мощность = полная катушка (высокая плотность) x 2 фута. Мощность

Мощность = 40 + 9,6

Мощность = 49,6 Вт

Для этого приложения я бы остановился на блоке питания мощностью не менее 50 Вт. Помните, что мы хотим сделать блок питания более мягким, чтобы вы могли в большей безопасности выбрать блок питания на 60 Вт.

Варианты источников питания для светодиодов

Первый вариант — использовать подключаемый блок питания. Настенные или настольные блоки питания подключаются непосредственно к сетевой розетке и переключают линейное напряжение до 12 В постоянного тока для полос.Это удобно для небольших приложений или в местах, где у вас есть скрытая розетка, которая не мешает. Это, безусловно, упрощает электромонтаж, так как вы просто подключаете кабель и не подключаете провода напрямую к основным линиям.

Это подводит нас ко второму варианту — проводному источнику питания, который подключается напрямую к линиям 120 В переменного тока, а затем выводит безопасное низкое напряжение постоянного тока на ваши полоски. Эти блоки питания обычно бывают более дискретных размеров, и их намного проще спрятать в стенах или где угодно.Блоки питания с открытой рамой в клетке обычно также попадают в эту категорию и очень полезны благодаря своим винтовым клеммным портам для простых подключений и множеству портов. Это определенно более профессиональный вид, чем просто подключение к стене, но для этого потребуется, чтобы основные линии были легко доступны для ваших источников света.

Подключение светодиодных лент к источнику питания

Подключить планки к источнику питания довольно просто, оно просто меняется в зависимости от вашего источника питания и тому подобного.Для тех, кто собирается со штекером в блоке питания, выходное соединение обычно представляет собой штекер типа «папа» диаметром 2,1 мм. К счастью, полные катушки с полосами поставляются с гнездовой вилкой 2,1 мм для бесшовного соединения, если у вас меньшая длина, вы можете использовать винтовые клеммные разъемы ниже.

С проводными источниками питания все немного иначе, поскольку у них отключаются провода, а нет прямых вилок. Если на вашей планке есть гнездовой штекер 2,1 мм, то проще всего подключить винтовой клеммный разъем (2.1 штекер) к выходным проводам источника питания, чтобы можно было выполнить звуковое соединение. У вас также есть возможность отрезать коннектор от ленты и просто соединить провод с помощью припоя или гаек.

Как подключить несколько планок к одному источнику питания

Подключение нескольких лент к одному источнику создает петлю в проекте, поскольку обычно есть только одно подключение к источнику питания. Блоки питания с открытой рамой в клетке отлично подходят для использования нескольких полос, поскольку они имеют два канала с портами терминала, в каждый из которых может входить несколько полос.

Если вам нужно использовать подключаемый модуль, то я бы посоветовал подключить оба соединения вашей ленты к разветвителю светодиодных лент, который затем будет плавно подключаться к вилке блока питания. Кабели-разветвители для светодиодных лент могут иметь до 4-х выходов, так что вы потенциально можете получить 4 полосы, работающие без проблем от одного подключения к источнику питания!

При подключении лент вам просто нужно надежно соединить все провода ленты с выходными проводами источника питания.Это можно сделать с помощью гаек или подключить все ленты к общему положительному и отрицательному проводу, чтобы можно было выполнить однозначное соединение с проводным источником питания.

Падение напряжения и как его избежать

Очень важным фактором, который обычно упускают из виду с этими гибкими полосками, является эффект падения напряжения. В цепях постоянного тока напряжение будет постепенно уменьшаться по мере прохождения через провод (или светодиодную ленту). Проще говоря, с каждым футом провода доступное напряжение на каждой ноге падает по длине провода.Это повлияет на стрипы стандартной плотности, желающие иметь длину более 32 футов, и стрипы с высокой плотностью, желающие быть длиннее, чем полная катушка (16,4 фута). Если вы проделаете большую длину, чем эта длина, полосы будут затронуты и не будут работать должным образом, поэтому вы не можете соединять полосы длиннее 32 для стандартной плотности и 16,4 для высокой плотности.

Чтобы предотвратить падение напряжения, вам нужно разделить длинные отрезки светодиодных лент на более короткие. Более короткие отрезки можно затем подключить параллельно от источника питания.Есть несколько разных способов сделать это, давайте рассмотрим различные схемы подключения ниже.

Электропроводка №1: несколько параллельных проходов полосовых огней

Вы хотите установить непрерывную 60-футовую светодиодную ленту под барной стойкой для акцентного освещения. Поскольку самый длинный пробег, который вы можете сделать, составляет 32 фута, вам нужно будет разбить его как минимум на 2 отрезка. Чтобы сделать две равные части, вы должны пробежать две полосы по 30 футов каждая. Проведите первую полосу прямо от источника питания.Протяните параллельный набор проводов до точки, где заканчивается первая полоса, чтобы питать вторую полоску.

Электропроводка №2: блок питания в среднем приближении

Это отличный подход, если вы можете каким-то образом поместить источник питания в середину длинной полосы, которую вам нужно запустить. Таким образом сокращаются лишние провода, так как вы можете разделить их пополам и просто провести обе полоски в противоположных направлениях прямо от источника.

Электропроводка №3: ​​используйте несколько источников питания

Иногда вместо прокладки длинных проводов и разделения проводов, идущих от источника питания, заказчики предпочитают использовать отдельные источники питания в разных областях.Это отлично работает, если вы можете подавать электроэнергию в определенных местах, которые вам понадобятся, но это сложная часть.

Полезные детали для подключения светодиодных лент к источнику питания

Это должно помочь вам в настройке светодиодных лент с правильной разводкой и источником питания. Как всегда, мы хотели оставить вам несколько полезных деталей, которые действительно упростят соединение лент вместе.

Разветвители для светодиодных лент

: эти светодиодные Y-образные соединители позволяют подключить один источник питания и подключить несколько светодиодных линий к нему с помощью простого штекерного соединения.Они доступны в вариантах RGB и одного цвета и доступны с двумя, тремя и четырьмя выходами.

Винтовые клеммные разъемы: эти небольшие разъемы очень удобны, когда вам нужно выполнить надежное соединение между двумя наборами проводов. Просто привинтите провода к обоим концам и подключите их с легкостью. Также работает, когда вам нужно перейти от проводов к какой-либо вилке 2,1 или 2,5 мм.

Разъемы для светодиодных лент EZ Clip: эти разъемы защелкиваются прямо на том конце ленты, где вы их разрезаете.Возможны варианты зачистки или зачистки провода. Это позволяет легко подключать светодиодные ленты или добавлять зазоры внутри установки без необходимости пайки.

Old Fashioned Way: Выломайте припой и проволоку и сделайте эти соединения, как мы делаем здесь.

Как разрезать и повторно подключить светодиодные ленты с помощью беспаечных разъемов

Если вы хотите расширить свои схемы, разрезав полосы и добавив удлинители, возможно, вы захотите использовать наши беспаечные соединители.Они были разработаны для использования кем угодно, независимо от их способности паять провода. Вот как их установить и как убедиться в правильности работы.

Перед тем, как начать, имейте в виду, что изменение или обрезка светодиодной ленты аннулирует ее гарантию. Поэтому мы просим вас тщательно протестировать и проверить свою полосу, чтобы убедиться, что она полностью работоспособна, прежде чем разрезать ее.

Первое, что вам нужно сделать, это убедиться, что вы разрезаете полосу в нужном месте. Вы можете найти его на каждых 3 светодиодах, где есть линейный индикатор, окруженный оголенными медными пятнами с обеих сторон.Отрежьте полосу точно по этой линии хорошими ножницами или острым рабочим ножом.

Теперь вам нужно полностью обнажить участки медного разъема на полосе, а это значит, что вам нужно удалить всю силиконовую крышку в этой области. Сделайте небольшой надрез рядом со светодиодом (только на силиконе, не доходите до самой полоски) и снимите как можно больше силикона. Затем тщательно очистите полоску медицинским спиртом и небольшой щеткой. Если на медных разъемах останется немного силикона, он не будет работать должным образом.Кроме того, не забудьте удалить клей с нижней части полосы, так как он не позволит беспаечному соединителю легко скользить на место.

Как только это будет сделано, вставьте открытую полоску внутрь беспаечного разъема, а медные разъемы — под маленькие металлические зажимы. Слегка надавите на металлические штифты шариковой ручкой. Вы должны убедиться, что они давят на контакты. Вы также можете попробовать наклеить небольшой кусок изоленты поверх металлических штырей, чтобы, когда вы закроете пластиковую крышку, вы получите некоторую подкладку, которая поможет протолкнуть штыри на разъемах.

Повторите тот же процесс для другой стороны беспаечного разъема. Кроме того, очень важно соблюдать полярность при повторном соединении частей полосы (R, G, B и V + должны совпадать).

Итак, вы расширили схему светодиодной ленты!

Создание светодиодных лент своими руками для удовольствия — A Whole Lotta Nothing

Я работаю удаленно уже много лет, но давайте будем честными: сейчас это касается многих людей. В последнее время я пытаюсь улучшить внешний вид своего домашнего офиса, особенно в том, что касается возможностей видеоконференцсвязи.Я начал использовать зеркалку в качестве веб-камеры вместе с кольцевым светом и регулируемым освещением в комнате. Изложив основы, я решил поработать на заднем плане своего офиса, установив светодиодные полосы под каждой книжной полкой в ​​моем офисе.

Если вы смотрели стримеры YouTube или Twitch, вы могли заметить, что за ними стоит интересный фон, часто с цветным светодиодным освещением на полках или в углах. В моем новом домашнем офисе есть множество встроенных плавающих полок, и я подумал, что это идеальное место для установки светодиодных лент.

Светодиоды

широкие, повсеместные и дешевые

светодиода просто потрясающие. Они невероятно яркие, но при этом потребляют мало энергии. Современные технологии внедрили их практически во все, что привело к смехотворно низкой цене на световые ленты. То, что вы видите в моем конечном продукте на фотографии выше, стоит около 100 долларов за 45 футов (15 м) света, включая проводной контроллер, всю проводку и блок питания.

BIG NOTE UP FRONT : Вы можете купить отличные готовые светодиодные ленты потребительского класса, которые поставляются с пультом дистанционного управления, могут управляться телефоном и относительно дешевы.Лично я купил несколько световых полос Govee, подобных этой длинной, и они отлично подходят для простых применений, например, на полке, возле дверного проема или на карнизе. Это лучший и самый простой способ удовлетворить 90% потребностей большинства людей.

Поскольку у меня было шесть полок, я не хотел управлять шестью вилками, поэтому здесь я описываю полный цикл DIY, разрезая светодиодные ленты, используя пистолет для пайки и создавая точные огни, которые вам нужны для вашего пространства. Вот как я сделал свое.

Купите полоски WS2812B

Это видео представляет собой фантастический обзор всех вариантов светодиодных лент, но вкратце: WS2812B — это стандартное обозначение простой, индивидуально адресуемой цепочки светодиодных фонарей. Я купил свои без гидроизоляции (поскольку они используются в помещении), и я получил их с плотностью 30 пикселей / метр, чтобы снизить энергопотребление. Обычно вы платите около 10 долларов за струну длиной 6 футов (2 м), а струны длиной 16 футов (5 м) — около 20 долларов.Их можно найти на eBay, Amazon и Aliexpress (самый дешевый вариант, но доставка может занять больше времени).

Световые полосы поставляются с простой липкой подложкой для крепления под предметами, но я пошел немного дальше и купил алюминиевый канал, предназначенный для светодиодов, который также поставляется с панелью рассеивателя, которая помогает рассеивать свет. Вы ввинчиваете их во что-то, вставляете светодиодные ленты внутрь, а затем защелкиваете внешний рассеиватель света для более постоянной установки.

Я также закончил монтаж, поставив угловую защиту перед лампами, чтобы скрыть алюминиевую полосу и еще больше рассеять свет на трех верхних полках.Это дает приятное свечение, направленное вниз.

Далее купите и подготовьте свой контроллер

Управление освещением будет осуществляться с помощью крошечного компьютерного чипа с адаптером Wi-Fi в нем, а вам нужен NodeMCU ESP8266. Самое замечательное, что они стоят всего около трех или четырех долларов каждый, и я купил этот набор из трех на Amazon на случай, если я зажарил один по пути. Загрузите программное обеспечение WLED и запрограммируйте его на свой NodeMCU, затем настройте его в своей сети WiFi. Все это описано в этом пошаговом видео по созданию вашей первой световой полосы.Если вы покупаете то, что вам нужно, просто внимательно следуйте руководству доктора З.З., чтобы все они заработали (именно так я поступил со своим).

Подключите его к источнику питания

В видео выше также рассказывается о том, как выбрать источник питания для светодиодов. Вам также следует обратить внимание на напряжение в вашей системе. Я выбрал светодиодные ленты 5 В по всем причинам, указанным выше (меньшее энергопотребление, более дешевые ленты), но убедитесь, что вы используете 5 В для всего, включая источник питания, ваш NodeMCU и все ваши проводные соединения.

В общей сложности все мои ленты составляют 400 светодиодов, поэтому мне потребовался довольно большой блок питания. Я купил эту модель на 30 ампер, которая не имеет вентилятора и отлично работает. Моей первой покупкой был блок питания на 60 А с гигантским вентилятором, но когда вы его подключили, он звучал как фен, и я бы посоветовал использовать их только для наружных применений.

Я использовал основной красный / черный провод для сброса мощности на конце каждой полосы. Я использовал светодиодный провод, чтобы подключить их все вместе обратно к контроллеру. Я избегал частой пайки, используя эти специально сделанные разъемы, которые идеально подходят для моих светодиодных лент.Я также использовал эти Т-образные соединители для подключения дополнительного питания, уменьшив при этом объем необходимой пайки. Набор перемычек необходим для быстрого подключения NodeMCU к источнику питания.

Включи телефон и наслаждайся светом

WLED, работающий в настольном веб-браузере

Загрузите и установите приложение WLED для своего телефона, и вы сможете управлять своим светом после некоторой настройки (не забудьте ввести точное количество светодиодов, которые у вас есть, и поиграйте со своими предпочтениями светодиодов) .Вы также можете управлять ими из настольного веб-браузера, просто перейдя на внутренний IP-адрес вашего контроллера.

WLED — это просто невероятно, поскольку в него уже встроено несколько сотен различных шаблонов, и вы просто выбираете их, чтобы ваши огни работали по сложным шаблонам. Я настроил свою настройку, чтобы разделить каждую полоску книжной полки на отдельный сегмент, поэтому запрограммированные световые эффекты появляются на каждой полке одновременно.

Я также добавил свои световые полосы к элементу управления Homekit с помощью плагина WLED homebridge, чтобы я мог выключать или включать их со своего телефона внутри или за пределами дома, а также в рамках процедур.В настоящее время я работаю над ярлыком iOS, чтобы автоматически затемнять свет в моей комнате Hue и включать светодиодные ленты всякий раз, когда я подключаю свои AirPods к ноутбуку (когда я собираюсь начать собрание Zoom).

Чтобы завершить облик своего офиса, я добавил телевизор Samsung Frame 55 дюймов, который я устанавливаю заподлицо, и включаю его каждое утро, чтобы показывать репродукции произведений искусства Samsung, которые я часто переворачиваю. Frame TV довольно невероятный, с экраном с матовой поверхностью, и он действительно выглядит как картина невооруженным глазом, хотя при его фотографировании он имеет тенденцию преувеличивать яркость, делая его больше похожим на яркий телевизор.Если бы у меня был один телевизор в гостиной над камином, я бы полностью купил один из них, потому что он отлично смотрится, когда вы не смотрите телевизор.

Frame TV показывает другое произведение искусства с фальшивой белой рамкой.

Вот еще несколько снимков того, как выглядят мои светодиоды, а также то, как я выгляжу на собрании Zoom (в субботу в рубашке с принтом тай-дай).

У меня есть светодиоды, настроенные на радужную рутину, которую я замедлил, и они плавно меняются на фоне моих встреч.

Опять же, если у вас простая установка, просто выберите готовую опцию, такую ​​как светильники Govee, но если вы хотите полностью индивидуализироваться, светодиодные ленты — это забавный дешевый способ добавить немного цвета в ваше окружение.

(на случай, если вам интересно, это не настоящий стул Eames, это хорошая подделка, которую я купил на Aliexpress за 500 долларов, а кресло из фанеры / кожи — еще одна известная подделка с Aliexpress за 150 долларов, в основном они используются для чтения книг или предоставления гостям места для сидения.)

Нравится:

Нравится Загрузка …

18 удивительных идей светодиодного освещения для вашего следующего проекта

Люди покупают светодиодные ленты по трем основным причинам:

Во-первых, они представляют собой экономичную альтернативу традиционным лампам накаливания.

Во-вторых, традиционное освещение не подходит для некоторых приложений — например, для небольших пространств.

В-третьих, они выглядят чертовски круто!

Но вам интересно:

«Как мне найти творческие методы применения этих крутых светодиодных лент?»

Что ж, сегодня твой счастливый день.

Все, что вам нужно, это около 10 минут в день, чтобы проверить эти 18 идей светодиодного освещения, которые вы можете использовать в своем следующем проекте.

1. Освещение под шкафом для вашей великолепной кухни

Источник изображения: Inhabitat

Большинство людей проводят много времени на кухне…

• Приготовление еды для семьи
• Обеды
• Полуночные рейды
• Сонники, готовящие бутерброд с ветчиной (виновен по обвинению!)

Но есть одна проблема: ваш счет за свет может стать дорогим! Вы согласны?

Конечно, если вы используете традиционные лампочки.

По оценкам Министерства энергетики США, к 2027 году светодиоды сэкономят более 30 миллиардов долларов. Это куча денег.

На этой диаграмме показана стоимость эксплуатации ламп каждого типа в течение 25 000 часов.

Как видите, светодиодное освещение — лучший метод, превосходящий традиционное освещение во всех аспектах:

• Средняя продолжительность жизни
• Вт использовано
• Итого долгосрочные эксплуатационные расходы
• Средняя стоимость ламп за длительный период

Настроить светодиодное освещение на кухне — довольно простая задача.Вы можете сделать это за 5 простых шагов.

Вот как:

Шаг 1. Какое освещение вам нужно?

• Фонари одинарной плотности (немного света)
• Фонари двойной плотности (больше света)
• Фонари с изменением цвета

Шаг 2: Где вы хотите его установить?

• Под шкаф
• Над шкафом
• В шкафу

Совет: Обязательно следите за электрической розеткой!

Шаг 3. Адаптеры питания

Убедитесь, что вы используете правильный адаптер питания для преобразования светодиодных ламп на 12 В постоянного тока.Вы никогда не захотите включать светодиодные фонари прямо в розетку.

LED-PS12V-60W-UL

Шаг 4: Принадлежности

Вам понадобится штекер постоянного тока для подключения полосовых ламп к адаптеру питания.

Не забудьте об этих других типах аксессуаров, которые идут в комплекте с вашими светодиодными лентами:

• Тумблеры
• Диммерные переключатели
• Датчики движения
• Удлинители

Шаг 5: Установите

Вам может быть интересно, что делать с правильными компонентами.

Вы можете приступить к установке и настройке.

Низкопрофильный дизайн позволяет легко оставаться незаметным, где бы вы ни выбрали его для установки.

Для установки приложения можно использовать клей 3M. Поскольку длина настраивается, вы можете отрезать светодиодную ленту до нужных размеров.

Купить онлайн: Белая светодиодная лента 5050 SIRS-E 16,4 футов 60 светодиодный индикатор

2. Светодиодные полосы для грузовых автомобилей

Источник изображения: Custom Dynamics

Иметь хороший большой грузовик — это то, чем хочет наслаждаться почти каждый мужчина.Возможность высоко сидеть во время езды по городу позволяет проявиться внутренней силе.

Что примечательно, так это то, что у вашего грузовика есть отличные светодиодные фонари.

Как ты это делаешь? Что ж, я рада, что вы спросили!

Есть много других способов выделить свой грузовик, когда дело доходит до освещения, например:

Много лет назад StreetGlow была лидером в отрасли, когда дело касалось модификации ваших легковых и грузовых автомобилей, предоставляя комплекты ходовой части и другие аксессуары.

Теперь, когда вещи стали более универсальными и доступными, возможности безграничны!

Установить светодиодный комплект ходовой части для вашего грузовика несложно. Для его установки не нужен профессионал, хотя это поможет, если у вас возникнут какие-либо проблемы.

Используя гибкие светодиодные ленты, вы можете добиться того же внешнего вида на вашем грузовике или автомобиле.

Светодиодные ленты

излучают огромное количество света. Их можно спрятать под рамой грузовика и крыльями.

Вы можете разместить их даже по краям кузова грузовика или приборной панели — там, где вы чувствуете необходимость. Используйте клей 3M, немного знаний по электромонтажу, и все готово.

Вот как вы можете добавить индивидуальные фары в свою поездку — будь то грузовик или даже автомобиль:

Шаг 1: Отсоедините отрицательный вывод аккумуляторной батареи

СТОП!

Прежде чем приступить к каким-либо работам с автомобилем, вы захотите сделать что-нибудь важное.

Отсоедините отрицательный полюс аккумуляторной батареи.

Тогда можете поблагодарить меня 🙂

Работая с автомобилем, вы всегда хотите оставаться в безопасности. Безопасность прежде всего!

Шаг 2: Проверьте под автомобилем

Смотрите под вашим автомобилем. Найдите безопасное место для светодиодных лент от моторного отсека до днища автомобиля.

Если вы используете светодиодные ленты с клеем, вам понадобится гладкая поверхность.

Если вы предпочитаете не использовать клей, поищите болты или скобы.Как только вы это сделаете, закрепите светодиодные фонари с помощью стяжек.

Источник изображения: Клуб владельцев Xterra

Шаг 3: Удаление грязи

Используйте тряпку для мытья посуды, чтобы удалить грязь с того места, где вы хотите установить светодиодные ленты.

Очистка поверхности необходима, чтобы убедиться, что светодиодные ленты прилипнут.

Если вы не используете клей, очистка необходима. В противном случае ваши светодиодные фонари не будут прилипать к грязи.

Источник изображения: Temecula Subaru

Шаг 4: Установите светодиодные ленты

Существуют различные виды светодиодных лент с собственным кнопочным переключателем, такие как этот продукт от Superbrightleds.

Эта гибкая светодиодная лента устойчива к атмосферным воздействиям и имеет срок службы 30 000 часов. Тщательно выровняйте светодиодные фонари в любом месте.

Вы можете нанести его прямо и приклеить к месту с помощью встроенного клея. В противном случае используйте стяжку-молнию через каждые 12 дюймов, чтобы закрепить светодиодные полосы.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E High Quality 30 LED Meter

3. Судовое светодиодное освещение

Источник изображения: Intrinsic Yacht & Ship

Если вы хотите, чтобы ваша лодка выглядела забавно, обновите свое собственное освещение лодки и добавьте светодиодные фонари.

Обновления не только улучшают внешний вид, но и помогают сэкономить деньги и энергию.

Если вы ищете развлечения или функциональность, вы получите больше удовольствия от катания на лодке.

Когда дело доходит до морской пехоты, есть много типов модернизации светодиодов, которые вы можете сделать, например:

• Подводные фонари
• Тросовая RGB-подсветка
• Акцентное освещение
• Освещение отсека
• Светодиодное освещение моторного отсека
• И многое другое!

Вот шаги, которым вы можете следовать, если хотите установить собственный морской светодиодный фонарь.
Шаг 1: Выберите тип светодиодной лампы

Существует множество светодиодных фонарей, которые вы можете использовать для своей лодки, например, подводные фонари, тросовое освещение, акцентное освещение, освещение отсека и многое другое. Первый шаг — решить, какой свет вам нужен и его яркость.

Чем выше яркость светодиодного освещения, тем оно ярче.

Шаг 2. Выберите местоположение

Следующим шагом после выбора желаемого типа освещения является выбор места.Убедитесь, что если вы устанавливаете светодиодные фонари в месте, где они могут подвергаться воздействию воды или песка, вам нужно выбрать водонепроницаемые светодиодные полосы.

Если вы устанавливаете светильники вдали от воды, гидроизоляция не требуется.

Шаг 3: Выберите тип светодиодной лампы

Существуют различные фонари для вашей лодки или яхты.

Oceanled предлагает различные виды светодиодного освещения для вашей лодки или яхты, например, подводное освещение, освещение дока, внешнее освещение и многое другое.

Шаг 4: Установите светодиодные фонари

Большинство морских светодиодных фонарей поставляется с собственным установочным комплектом. В каждый установочный комплект входит комплект предохранителей, который рекомендуется устанавливать с каждым осветительным прибором.

Идеальная глубина для подводной установки светодиода составляет около 8-10 дюймов от верха светильника. После установки рекомендуется нанести на линзу светодиода необрастающую краску.

Вы можете установить фонари в любом месте на лодке.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E High Quality 60 LED Meter

4.Светодиодные фонари для мотоциклов

Источник изображения: Cycle Concepts

Ничто не сравнится с хитростью вождения, как добавление нестандартного освещения на мотоцикл.

Неважно, какой у вас тип езды, вы будете выделяться на байк-шоу, на улице и с друзьями.

Добавление легких аксессуаров к вашему мотоциклу в настоящее время становится новой тенденцией. Благодаря изобретению светодиодного освещения добавлять цвета в вашу поездку стало намного проще.

Из-за небольшого размера светодиодных фонарей их легко прикрепить к монтажной плате.Фактически, у вас есть светодиодная световая лента, которую можно установить по бокам вашего мотоцикла.

LEDGlow предлагает различные типы комплектов светодиодных фонарей для мотоциклов: одноцветные, многоцветные, например, светодиодные комплекты Trike Million Color, а также аксессуары для фар мотоциклов.

Вот где вы можете добавить в свой мотоцикл индивидуальное освещение с помощью светодиодных лент:

• Рельс рамы заднего крыла
• Передний масляный бак
• Задний масляный бак
• Тройные деревья
• Нижняя направляющая рамы
• Нижний поворотный рычаг
• Воздушный фильтр
• Вилы
• Под бензобаком
• Центр Транс Открытие
• Проем верхнего обтекателя
• Открытие радиатора
• Под сиденьем

Шаг 1: Извлеките аккумулятор

В целях безопасности отсоедините аккумулятор от мотоцикла.Обычно он находится под сиденьем.

Шаг 2: Выберите светодиодные ленты

Выберите тип светодиодных лент для вашего мотоцикла. Типы светодиодных фонарей зависят от яркости и цвета, которые вы хотите получить.

Чем больше у вас цветных светодиодов, тем ярче эффект.

Комплекты светодиодов

Like Trike Million Color LED имеют 15 однотонных цветов, предназначенных для больших велосипедов. Одноцветные светодиодные комплекты для мотоциклов добавляют одноцветную подсветку со световыми эффектами.

Каждый комплект светодиодных ламп содержит следующее:

• Различная длина световых полос
• блок управления с разными цветовыми режимами
• мигающий режим
• режим замирания
• беспроводной пульт.

Шаг 3: Установите комплект светодиодного освещения

К каждому комплекту светодиодного освещения для мотоциклов прилагается инструкция по установке. Перед установкой на мотоцикл вам необходимо проверить, правильно ли работают светодиодные фонари, подключив все полосы к жгуту проводов, а затем к блоку управления.

После этого подключите красный провод к положительной клемме, а черный провод к отрицательной клемме аккумулятора.

После тестирования расположите светодиодные индикаторы перед завершением установки. Убедитесь, что светодиодные фонари находятся вдали от движущихся частей или источников тепла мотоцикла.

Очистите монтажные поверхности спиртом перед использованием клейкой ленты. Закрепите блок управления в сухом месте.

Наконец, снова подключите комплект светодиодного освещения к источнику батареи.

Купить онлайн: Погружная светодиодная лента RGBW IP68 4 в 1, нейтральный белый, белый цвет SIRS-E A, высокое качество

5. Светодиодное освещение зданий — осветите ваш город

Источник изображения: Светодиодный источник

Ничто так не свидетельствует о вашей гордости за свое сообщество, как отображение индивидуальных световых шоу. Именно это сделала знаменитая башня Майами, 47-этажное офисное здание в самом центре Майами. Это здание, известное своей изменяющей цвет схемой освещения, было показано во многих фильмах и телешоу.

Реальность переосмысления городской линии горизонта с почти неограниченными цветовыми возможностями уже здесь.

Архитектурное светодиодное освещение раньше было невозможно, но теперь все изменилось. Светодиодное освещение может привнести цвет и жизнь в унылый городской пейзаж.

Из-за небольшого размера светодиодных фонарей можно собрать тысячи светодиодных фонарей. Кроме того, светодиоды очень энергоэффективны.

По сравнению с другими лампами потребляет на 90% меньше энергии.

Вероятность перегрева меньше по сравнению с лампами других типов.

Они предлагают светодиодные фонари, специально созданные для архитектуры. Они предлагают светодиодные ленты Pixel Solutions и ENTTEC разной яркости и цвета.

Вот шаги для создания архитектурного светодиодного освещения.
Шаг 1. Выберите здание для проектирования

Чтобы добавить цвета и света в ночное время, вы можете спроектировать здание, используя светодиодные фонари. Первое, что нужно сделать, это выбрать здание, которое вы хотите спроектировать. Лучше, если это будет известная достопримечательность.Если нет, выберите высокое здание, которое выделялось бы среди других.

Шаг 2: Составьте проект

Самая сложная часть при установке светодиодных фонарей на здания — это дизайн освещения. Это не так просто, как прямая полоска света. Обычный дизайн архитектурного освещения — это очертание здания. Вы также можете поэкспериментировать и рискнуть. Также следует выбрать цвет освещения. Есть светодиодные фонари, меняющие цвет.

Шаг 3: Оценка необходимых материалов

Поскольку большинство архитектурного освещения включает в себя большое количество светодиодных лент, вы должны оценить все, что вам нужно, до фактической установки, например, разъемы, источник питания, блок предохранителей и другие.

Шаг 4: Установка светодиодных лент

Поскольку вы устанавливаете освещение в здании, вам понадобятся люди, которые сделают эту работу за вас. Сообщите им, какой дизайн вы хотите достичь

Шаг 5: Нанять электрика

Архитектурное освещение — это крупномасштабное светодиодное освещение. В целях безопасности лучше всего нанять профессионального электрика, который позаботится о соединениях и проводах ваших светодиодных фонарей.

Купить онлайн: Светодиодная лента DMX 34 пикселей / м RGB SIRS-E PixelDMX Controlled

6.Светодиодное акцентное освещение для дома и интерьера

Источник изображения: Lamps Plus

Нет ничего более согревающего, чем подготовка ко сну в спокойной комнате. Придав вашей спальне или жилому пространству мягкий белый цвет, вы подчеркнете красоту декора.

Светодиодный светильник

предлагает множество вариантов освещения, которые подойдут для любой части вашего дома.

Помимо эстетики, светодиодные фонари являются лучшим вариантом для освещения благодаря своим преимуществам:

• Увеличенный срок службы
• Потребляет меньше энергии по сравнению с другими лампами
• Маленькие лампочки можно установить практически где угодно
• Высокоэффективный

Вот несколько идей, как можно добавить акцентное светодиодное освещение в свой дом:

Источник изображения: сверхяркие светодиоды

Шаг 1. Выберите дизайн, который вы хотите достичь

Есть много идей по светодиодному освещению из Интернета.Чтобы иметь конкретное представление о том, что устанавливать, было бы проще иметь модель комнаты, которую вы хотите скопировать.

Найдите в Интернете различные идеи светодиодного освещения для спальни.

Шаг 2: Обратите внимание на светодиодные акцентные лампы, которые вам понадобятся

Существует множество вариантов домашнего светодиодного акцентного освещения.

• Глобус светодиодная лампа
• Точечные светодиодные лампы
• Встраиваемые светодиодные светильники
• Двухштырьковые светодиодные лампы
• Светодиодные ленты и многое другое

Каждый светодиодный светильник имеет собственное действие и предназначение.Акцентные светодиодные фонари устанавливаются, чтобы выделить отдельные части вашего дома.

Такое освещение обычно улучшает общую атмосферу.

Светодиодные акцентные светильники

созданы не для утилит, а для эстетической ценности. Проконсультируйтесь с дизайнером интерьера, чтобы помочь вам выбрать подходящее акцентное освещение для вашего дома.

Шаг 3: Установка

Установить светодиодные фонари очень просто.

Если вы используете монтажные ленты, вы можете выбрать беспроводной паяльный разъем, который можно напрямую подключить к источнику питания, или готовые комплекты светодиодных лент.

Другое светодиодное акцентное освещение, такое как шарнирные фонари, встраиваемые светильники или двухштырьковые лампы, можно установить непосредственно на имеющиеся у вас светильники. Если вы хотите поменять проводку и осветительные приборы, лучше всего обратиться к электрику, который поможет вам.

Купить онлайн: Тепло-белая светодиодная лента 5050 SIRS-E 16,4 футов 30 светодиодный индикатор

7. Светодиодные полосы для тележек для гольфа

Источник изображения: Moto Electric Vehicles

Играете ли вы в гольф или просто любите ездить на гольф-мобиле — добавление светодиодных фонарей обязательно привлечет внимание других людей.У вас также не будет проблем с идентификацией вашего гольф-мобиля.

С первого взгляда плюс цвета придадут вашей корзине персонажа и веселья.

У вас может быть постоянный поток огней, мигающие огни, несколько шаблонов и даже стробоскопы и мигающие эффекты. Дайте волю своему воображению с этим проектом.

Ознакомьтесь с другими примерами в Интернете, которые вдохновят вас на то, какие фонари вам понадобятся для вашей тележки для гольфа. Все это возможно, потому что мы светодиодные фонари.

Использование светодиодных ламп продолжает расширяться из-за их гибкости в качестве лампочки. Небольшой размер лампочки делает возможным установку светодиодных ламп практически во что угодно.

Самая простая часть состоит в том, что есть комплекты светодиодных фонарей, которые продаются через Интернет такими компаниями, как LEDGlow.

Вам не нужно беспокоиться о том, что покупать, потому что в каждой упаковке есть все необходимое для успешной установки собственных светодиодных лент на вашу тележку для гольфа.
Шаг 1. Выберите нужный цвет и эффект

Ознакомьтесь с доступными продуктами.Выберите желаемую яркость, эффекты и цвет.

Существуют комплекты светодиодного освещения для одной тележки для гольфа и для нескольких тележек для гольфа различных ярких цветов. Большинство светодиодных светильников для гольф-каров в виде стробоскопа, затухания и звуковых эффектов.

В каждый комплект уже входят светодиодные ленты, комплект управления и комплект предохранителей.

Источник изображения: LED под корпусом

Шаг 2: Следуйте инструкциям по установке

В комплект светодиодной ленты уже входит все необходимое, кроме источника питания.

В целях безопасности перед установкой фонарей извлеките аккумулятор из гольфмобиля.

Просто разместите светодиодное освещение в желаемом месте. Если вы уверены, вы можете начать крепление лент с помощью встроенного клея или добавить дополнительную безопасность с помощью эпоксидных клеев, отверждаемых светодиодными лампами.

После установки подключите светодиодные фонари к аккумуляторной батарее вашего гольф-мобиля.

Если вы хотите, вы можете использовать редуктор напряжения для тележки для гольфа, который позволит вам установить светодиодное освещение 12 В на любую батарею 15-60 В.

Шаг 3. Дважды проверьте соединения

Убедитесь, что положительная и отрицательная клеммы светодиодных лент соответствуют клеммам источника питания. Напряжение светодиода и источника также должно быть одинаковым.

Также важно устанавливать светодиодные фонари в местах, где нет движущихся или возможных источников тепла.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E High Quality 30 LED Meter

8. Светодиодное освещение для аквариумов своими руками

Источник изображения: L Spaces

Во многих культурах по всему миру наличие рыбы в доме является признаком удачи и удачи.Наличие собственного аквариума может помочь снизить стресс.

Чтобы сделать ваш аквариум более привлекательным, можно установить светодиодное освещение для аквариума. Светодиодные фонари потребляют мало энергии.

Имеет разную яркость, безопасную для рыб. Если вам нужен яркий свет, проверьте яркость своего светодиодного светильника и выберите тот, который имеет более высокое значение светового потока.

Вы можете использовать светодиодное освещение для пресноводных и морских рифовых аквариумов.

Для подводных инсталляций требуется водонепроницаемое светодиодное освещение.Даже если вы используете водонепроницаемые светодиодные фонари, это не значит, что вы можете погружать их в воду.

Цепь светодиода со временем выйдет из строя при длительном контакте с водой.

Благодаря преимуществу энергосбережения светодиодных ламп, они динамически используются в различных приложениях. Ниже приведены инструкции по установке светодиодных светильников в качестве освещения аквариума.
Шаг 1. Решите, где разместить светодиодные фонари

Найдите место, где вы сможете выделить свой аквариум и в то же время предотвратить намокание света.

Вы можете установить его наверху аквариума или внизу для дополнительного эффекта.

Вы также можете установить оба фонаря, если хотите.

Шаг 2: Выберите светодиодные ленты

В Интернете можно приобрести множество комплектов светодиодного освещения. Выбирайте желаемые цвета.

Смешивание разных цветов может создать красивый эффект в вашем аквариуме. Вы также можете выбрать простой белый свет для чистого вида.

Комплекты уже укомплектованы разъемами, переключателем и источником питания.

Все, что вам нужно сделать, это смонтировать или установить светодиодную ленту в желаемом месте.

Шаг 3: Установите светодиодные фонари

Перед установкой фонарей сначала проверьте, правильно ли работают фонари.

После этого можно монтировать светодиодные ленты. Выровняйте светодиодные ленты на желаемой поверхности.

Клей в светодиодных лампах упрощает монтаж.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E High Quality 30 LED Meter

9.Наружное освещение LED

Источник изображения: светодиодное изображение

Наличие высококачественного светодиодного освещения для вашего дома — это уникальное событие. Чтобы собрать воедино, нужны определенные навыки и время, но когда все будет готово, вы будете рады, что сделали это.

Акцентное освещение в определенных областях вашего газона заставляет вас еще больше наслаждаться природой.

Светодиодное освещение

действительно экономит энергию по сравнению с традиционным освещением. Это всегда то, о чем вам не нужно беспокоиться о частом изменении.

Светодиодные фонари очень эффективны и могут прослужить до 30 000 часов.

Существуют различные виды наружного освещения, из которых вы можете выбрать, например:

• Светодиодные палубные фонари
• Освещение дорожек
• Светодиодные прожекторы и прожекторы для ландшафта
• Светодиодное освещение для прудов и фонтанов
• Светодиодные ленты для наружного освещения

Если вы хотите установить светодиодное освещение на открытом воздухе, вот несколько шагов, которым вы можете следовать.

Шаг 1. Решите, какие светодиодные фонари

Прежде чем переходить к оборудованию или покупать в Интернете, вам следует сначала изучить виды светодиодного освещения, которые вы можете использовать на открытом воздухе.

Из имеющихся вариантов выберите те, которые хотите установить.

Шаг 2. Создание макета

Чтобы иметь представление о том, как и где вы будете устанавливать наружное светодиодное освещение, было бы неплохо иметь схему вашего газона.

Вы сможете установить светодиодное освещение, чтобы улучшить общую эстетику.

Выбор места и высоты фонарного столба также является частью компоновки.

В общем, вы не хотите, чтобы на улице слишком много света.

Шаг 3: Закупите материалы

Конечно, основным материалом, который вам понадобится, будут светодиодные фонари, которые вы установите. Но помимо этого, лучше всего будет купить трансформатор большого размера, которого хватит для вашей планировки.

Не забудьте покупать светодиодные фонари, которые могут выдерживать нагрузку на открытом воздухе. Настоятельно рекомендуется использовать водонепроницаемое светодиодное освещение.

Шаг 4: Установка светодиодного освещения

При установке наружного освещения сначала разложите все светильники.

Организуйте провода, используя провода 10-го калибра для основных линий и провода 12-го калибра для промежуточных огней.

Закопайте провода на глубину не менее 6 дюймов, чтобы не повредить их. Разъемы, которые вы будете использовать, также должны быть устойчивыми к атмосферным воздействиям.

Светодиодные фонари, которые вы устанавливаете как путевой свет, должны быть прямыми.

Шаг 5: Установите трансформатор

Установите трансформатор в безопасном месте рядом с наружной розеткой GFCI.

Трансформатор на столбе поможет вам легко изменить ориентацию фотоэлемента.

Здесь вы будете подключать основные провода 10-го калибра ваших светодиодных фонарей.

10. Огни ночного клуба

Источник изображения: I-5 Design & Manufacturer

Огни в ночном клубе — это самая неотъемлемая составляющая их заведения. Спросите любого владельца ночного клуба, и все они скажут вам одно и то же. Помимо звука, только свет может превратить ночной клуб на свалках в самое жаркое место в любом месте.

Красивые огни, мигающие огни, стробоскопы — одна только атмосфера в дополнение к звуку заставит вас танцевать всю ночь напролет.

Это действительно повлияет на посетителя клуба и повлияет на вашу прибыль. Очень важно иметь возможность выделить свой ночной клуб отдельно от других.

Вы хотите, чтобы ваше заведение имело тот «вау-фактор», к которому клиенты всегда будут возвращаться.

Светодиодные лампы

— лучшая лампа для такого цвета и различных световых эффектов. Помимо энергоэффективности, светодиодные фонари также могут быть разных цветов.

Есть даже готовые светодиодные фонари в комплекте с блоком управления, который имеет стробоскопические и мигающие эффекты, идеально подходящие для вашего ночного клуба.

Шаг 1: Комбинация цветов

Решающее решение при проектировании светильников для ночных клубов — это цвет, который вы будете использовать для освещения. Каждый цвет имеет свой неповторимый эффект. Не слишком яркий и не слишком тусклый цвет — это то, к чему вы стремитесь в своем ночном клубе.

Шаг 2. Купите все необходимое

Вы можете разведывать и искать различные светодиодные фонари. После того, как вы приняли решение, вам следует заказать светодиодный светильник, который вы будете использовать.

Шаг 3: Установки

Светодиодное освещение ночных клубов всегда в помещении.Таким образом, отпадает необходимость в водонепроницаемых светодиодных светильниках. Большинство, если не все светодиодные фонари будут установлены в помещении. Было бы хорошо, если бы у вас уже были предустановленные потолочные светильники, чтобы все, что вам нужно было сделать, это заменить свет на красочные светодиодные. В противном случае вы можете использовать светодиодные ленты, чтобы очертить сцену или любую часть вашего ночного клуба, на которую вы хотите привлечь внимание.

Шаг 4: Подключите провода

Для обеспечения безопасности перед установкой и во время установки убедитесь, что электричество отключено.После этого теперь вы можете соединить провода и создать организованную систему проводки. Организация проводов очень важна для предотвращения любой возможной опасности возгорания.

Купить онлайн: Светодиодная лента DMX 34 пикселей / м RGB SIRS-E PixelDMX Controlled

11. Проектирование освещения моста

Источник изображения: Rooster Lighting

Одна из последних вещей, в которые вы подумали бы интегрировать светодиодные фонари, — это мост!

Но да, есть немало инженеров, которые включают дизайн освещения в свои проекты.Основная причина этого обычно — эстетическая ценность и легкость отзыва.

Кроме того, было бы неплохо иметь дополнительный свет, особенно ночью.

Большинство мостов, с которыми вы сталкиваетесь, включают контроллеры DMX. Контроллер DMX позволяет вам запрограммировать эффекты света так, чтобы он автоматически зацикливался.

В качестве источника света для этой цели используются в основном светодиодные лампы. Известно, что светодиодное освещение потребляет очень небольшую мощность по сравнению с другими видами света.

Благодаря этому дизайнеры могут собирать вместе тысячи светодиодных фонарей, как те, что вы видите в конструкции освещения мостов.

Лучшее освещение для моста — это светодиодные осветительные ленты из-за их гибкости и универсальности. Полоски можно использовать для создания различных форм, подходящих для контуров конструкции моста.

Шаг 1. Выберите мост, который вы хотите спроектировать

Решите, на каком мосту вы хотите добавить освещение. Перед покупкой светодиодных фонарей лучше всего создать эскиз дизайна или светового рисунка, который вы хотите нанести на выбранный мост.

Таким образом, вы получите приблизительную оценку длины и количества необходимых светодиодных ламп.

Шаг 2: Светодиодные ленты

Самым популярным светодиодным освещением для моста является светодиодная лента.

Поставляется в катушках очень большой длины. Он также имеет линию, которая позволяет легко разрезать светодиод. Есть одноцветные и многоцветные светодиодные световые ленты, которые различаются яркостью излучаемого цвета.

Перед установкой эффекты светодиодного света

Шаг 3: Установка

Причина номер один, по которой большинство людей предпочитают светодиодные ленты, особенно для использования вне помещений, заключается в их очень простом процессе установки.

Все, что вам нужно, это светодиодная лента с клеевым слоем. Вы можете установить эти светодиодные ленты в любом месте, если у вас есть необходимый источник питания.

Просто не забудьте выбрать всепогодную светодиодную ленту.

Шаг 4: Безопасность

Как и архитектурное освещение, освещение моста может быть сложной и сложной задачей.

Чтобы предотвратить любые проблемы с электричеством, было бы лучше нанять кого-нибудь для установки и убедиться, что все линии работают безупречно.

Купить онлайн: Погружная светодиодная лента RGBW IP68 4 в 1, нейтральный белый, белый цвет SIRS-E A, высокое качество

12. Светодиодные фонари для обуви

Источник изображения: adafruit

Что может быть круче, чем кроссовки со светодиодной подсветкой?

Это буквально модная тенденция прямо сейчас, и большинство подростков и молодых людей покупают их как сумасшедшие. Светодиодные фонари очень энергоэффективны.

Но помимо этого, они также достаточно малы, чтобы идеально подходить по бокам вашей обуви.

Вы можете носить их где угодно, днем ​​или ночью. Этот маленький DIY на самом деле покажет вам, как сделать свою собственную с помощью шитья и пайки. Ознакомьтесь с руководством — или, если вы не заинтересованы в самостоятельном создании, ознакомьтесь с ними на Amazon

.

Добавление светодиодной подсветки к вашей обуви — определенно забавный маленький проект, который вы должны попробовать. Вы можете носить их где угодно, днем ​​или ночью.

Этот маленький DIY фактически покажет вам, как сделать свою собственную пару обуви со светодиодной подсветкой.

Шаг 1. Подготовьте то, что вам нужно

Для успешной сборки обуви со светодиодной подсветкой, сделанной своими руками, первое, что вам понадобится, — это Велостат.

Велостат — это проводящий материал, пропитанный сажей. Это то, что делает вашу обувь легкой каждый раз, когда вы ее ступаете.

Вам также понадобятся светодиодные ленты и доска FLORA.

Плата FLORA — это носимая электроника, состоящая из платы, совместимой с Arduino.

Шаг 2: Тест светодиода

Перед установкой светодиода на башмаке необходимо сначала проверить его, работает ли он.

Все, что вам нужно сделать, — это наклеить проводящий материал на каждую сторону велостата, образуя петлю. Один пройдет через аналоговую плату FLORA, а другой — на землю.

Теперь прикрепите светодиодные ленты к плате FLORA и посмотрите, загораются ли они каждый раз, когда вы наступаете на велостат.

Если вам это удалось, вы можете перейти к следующему шагу.

Шаг 3: Установка на башмак

Наденьте обувь, затем согните ногу. Установите ту часть обуви, которая наиболее изогнута.

Пропустите эту часть при приклеивании светодиодных лент. Приклейте светодиодные ленты и плату FLORA с помощью силиконового клея Permatex.

Подключите аккумуляторную батарею для питания светодиодных индикаторов обуви.

Чтобы узнать больше о том, как сделать свои собственные светодиодные фонари для вашей обуви, посетите Adafruit.

13. Светодиодное ландшафтное освещение

Источник изображения: Design Ideas & Decor

Пейзаж — это одна из тех областей вашего дома, в которых вы хотите хорошо выглядеть.Можно хорошо оформить при хорошем освещении.

Ваш дом будет выглядеть потрясающе, как снаружи, так и внутри. Атмосфера вашего сада действительно изменится, если вы установите свет.

Даже ночью вы с удовольствием проведете время в своем саду.

Лучший способ осветить ландшафт — это использовать светодиодные фонари.

Это наиболее динамичный вид света из-за низкого энергопотребления и относительно небольшого размера. Люди используют светодиодные фонари практически везде.

Вы также можете использовать светодиодные фонари, чтобы добавить атмосферы вашему ландшафту. Есть акцентное светодиодное освещение, которое также имеет приглушенный эффект, идеально подходящее для сада.

Вот несколько областей, в которых вы можете использовать освещение для улучшения вашего дома:

• Втулки
• Деревья
• Бассейн
• Беседка
• Лестница
• Колонны
• Оконная рама
• и многое другое

Вы можете использовать светодиодное освещение, чтобы создать желаемую атмосферу по более низкой цене.Светодиодные светильники теперь захватили индустрию освещения из-за своей энергоэффективности.

В настоящее время существует множество видов светодиодных фонарей, которые вы можете установить в своем саду для улучшения ландшафта, например, дорожные огни, фонтанное освещение, освещение в стиле хардскейп, светодиодные гирлянды, ступенчатые фонари и многое другое.

Ниже приведены инструкции по установке светодиодного ландшафтного освещения.

Шаг 1. Планирование

Если вы хотите улучшить свой сад, добавив фонари, вы должны сначала составить план, прежде чем покупать материалы.Планирование важно, чтобы ваш ландшафт был лучше, чем раньше. Важно иметь эскиз вашего газона и указать участки, на которых вы хотите установить светодиодное освещение. Помимо местоположения, вам поможет знание типа приспособления, которое вы хотите установить. Исходя из предполагаемого количества необходимого освещения, вы узнаете, какой трансформатор вам следует установить.

Шаг 2: Покупка материалов

Помимо светодиодных светильников и кабелей, вам также понадобятся другие инструменты, такие как вольтметр, кусачки, плоскогубцы, отвертки, лопата, дрель и другие.Перед тем, как приступить к проекту, убедитесь, что у вас есть все необходимые материалы.

Шаг 3. Прокладка кабелей

Перед тем, как начать копать землю, хорошей привычкой будет проложить кабели там, где вы устанавливаете осветительные приборы. Проложите все кабели и убедитесь, что они организованы. Вы можете оставить кабели, когда начнете копать для ваших ландшафтных светодиодных установок.

Шаг 4: Копание

Начните копать в местах, где вы закопаете провода для установки светодиодных столбов.В идеале провода должны быть закопаны примерно в 6 дюймах от земли. Не забывайте, чтобы другой конец провода оставался торчащим из почвы для подключения светодиодных фонарей.

Шаг 5: Подключение

После того, как вы успешно закопали провода, теперь можно начинать соединять каждый из них. Каждый светодиодный свет имеет разное направление. Обратите внимание на конкретные указания для конкретного типа светодиодного освещения. Убедитесь, что разъемы находятся на глубине не менее 2 дюймов под землей. После того, как провода были подключены, теперь вы можете работать с трансформатором.Рекомендуется разместить трансформатор на столбе рядом с домом. Вставьте провода в соответствующие клеммы. Наконец, проверьте, работают ли светодиодные индикаторы.

14. Преимущества светодиодного освещения в школах

Источник изображения: LEDs Magazine

LED или светодиоды становятся наиболее популярным типом света.

Основная причина этого — срок службы светодиодной лампы. В целом светодиодное освещение может длиться в среднем 50 000 часов (до 100 000 часов) по сравнению с 2 000-6 000 часов галогеновыми лампами.

Из-за этого все больше людей, коммерческих или личных, предпочитают светодиоды, как в школах.

Эффективность светодиодного освещения — это то, что побуждает людей преобразовывать существующие люминесцентные или галогенные лампы в светодиодные.

Даже школы теперь переходят на светодиоды из-за его преимуществ, которые включают:

• Увеличенный срок службы
• Низкое энергопотребление
• Нет пускового тока
• Лучшая эффективность
• Без токсичных веществ
• Экологичность

Если вы планируете изменить освещение на светодиодное, вот пошаговое руководство.

Шаг 1. Узнайте больше о светодиодной лампе

Если вы хотите изменить освещение в школе на светодиодное, первое, что вам нужно сделать, это узнать больше о светодиодных лампах.

Убедитесь, что вы знаете, какой тип розетки есть в вашей школе. Как только вы это узнаете, вы можете отправиться к ближайшему оборудованию и купить светодиодную лампу.

Существуют различные типы светодиодных ламп в зависимости от формы, размера цоколя и цвета. Форма и размер основания лампы варьируются в зависимости от ваших предпочтений или бюджета.

Яркость светодиода измеряется в люменах. Высокий световой поток означает более яркий свет.

Светодиодная лампа на 800 люмен излучает такое же количество света, как и 60-ваттная лампа.

Если вы будете использовать лампочку в школе, рекомендуется приобрести лампу белого цвета, которая отлично подходит для чтения.

Шаг 2: Купите светодиодную лампу

После выбора типа светодиодной лампы, которую вы будете использовать для замены, следующим шагом будет покупка светодиодной лампы.

Шаг 3: Установка новой светодиодной лампы

Поскольку вы меняете свет, в школе нет необходимости в новых светильниках.

Вы можете преобразовать существующие лампы в светодиодные. Установка светодиодной лампы очень проста.

Распакуйте лампу, затем установите светодиодную лампу на цоколь.

Купить в Интернете: Комплект для модернизации светодиодных люминесцентных ламп, внесенный в список UL, класс 2

15. Светодиодное церковное освещение

Источник изображения: Designer PUB

LED покоряет мир.Из-за его эффективности все больше людей теперь превращают свои личные светильники дома в светодиодное.

Даже церковь обновляет освещение за счет светодиодных фонарей.

Светодиодный светильник

намного лучше из-за его способности превзойти другие типы ламп с точки зрения срока службы и эффективности.

На первый взгляд может показаться, что светодиодное освещение дороже.

Но если вы просчитаете в долгосрочной перспективе, вы поймете, что на самом деле вы сэкономите больше денег, потому что вам не нужно менять лампочки каждый раз и потом.

Светодиодное освещение внутри церкви делает ее более привлекательной для людей. Точно так же светодиодные фонари улучшают архитектуру церквей.

Если вы планируете заменить или установить новое светодиодное освещение, выполните следующие важные действия.

Шаг 1. Подсчитайте количество ламп, которые нужно заменить

Нет сомнений в том, что внутри церкви установлено много светильников. Если вы хотите перейти на светодиодное освещение, вы должны знать, сколько лампочек вам придется заплатить.

Шаг 2: Проведите небольшое исследование

Будет лучше, если вы знаете, какой светодиодный светильник вы хотите купить для церкви. Это сэкономит вам много времени, поскольку существует слишком много типов светодиодов.

Обычно огни церкви имеют грязный цвет для создания дополнительной атмосферы.

Шаг 3: Купите необходимые лампы

Если вы провели исследование, то точно знаете, какую модель светодиодной лампы предпочитаете.

Таким образом вы действительно экономите много времени.

Шаг 4: Установите новые светодиодные церковные светильники

После покупки лампочек, теперь вы можете установить их внутри церкви в качестве замены старого освещения.

Установить светодиодные фонари так же просто, как вставить лампу в цоколь.

Купить онлайн: Светодиодная лента RGB 5050 SIRS-E Высококачественный светодиодный индикатор IP40 30

16. Светодиодное сценическое освещение

Источник изображения: LEDS Magazine

Одно из важных применений освещения — это сцена.Все, что происходит на сцене, усиливается присутствующим светом.

В зависимости от шоу они могут решить преобразовать старые сценические светильники в новые светодиодные светильники.

Вероятно, лучшая причина изменить предпочтения в освещении — это более дешевый вариант. Но помимо этого, светодиодное освещение также не наносит вреда окружающей среде.

Преимущества светодиодного освещения безграничны. Именно по этой причине все переходят на светодиодные фонари.

Вот несколько вариантов светодиодного освещения, которое можно использовать на сцене.

• Прожекторы светодиодные
• Точечный светодиодный светильник
• Светодиодные ленты
• Светодиодное дополнительное рабочее освещение

При замене светодиодного сценического освещения выполните следующие действия:

Шаг 1. Проверьте, какие у вас лампы и освещение.

Освещение на сцене имеет собственное назначение. У них разные характеристики в зависимости от того, как они используются.

Обычно сценическое освещение имеет прожектор, чтобы сосредоточить свет на точке на сцене.Прожекторы используются для большей площади.

Тогда есть приглушенный свет для другой атмосферы или ощущения. Иногда встречаются еще и огни разного цвета.

Шаг 2. Найдите аналог светодиода

Если вы хотите преобразовать сценическое освещение в светодиодное, у вас должна быть возможность найти аналог для каждого источника света.

Таким образом, вы по-прежнему сможете использовать различные эффекты света на сцене.

Вам не о чем беспокоиться, потому что светодиодные фонари также имеют широкий спектр типов света в зависимости от яркости и цвета.

Шаг 3: Установка

После того, как вы найдете светодиодную копию, следующее, что вам нужно сделать, это установить лампы.

Большинство, если не все светодиодные фонари могут быть легко подключены.

17. Идеи светодиодного освещения для ванных комнат

Источник изображения: Bath Decor

По сравнению с другими частями дома, в ванной обычно не обращают внимания, когда дело касается освещения.

Для некоторых все, что вам нужно, — это любой свет в ванной комнате.К счастью, теперь у нас есть светодиодные светильники, которые позволяют устанавливать светильники даже в вашей ванной комнате.

Если задуматься, ванная — это то место, где мы часто чистимся и часто оказываемся перед зеркалом. Из-за этого я думаю, что лучше всего дать ему лучшее освещение, которое у вас есть.

Самая важная цель хорошего освещения для ванной — сохранить яркость и чистоту.

Тусклое освещение в ванной может привести к загрязнению ванной просто потому, что вы не видите накипь.

Светодиод

способен обеспечивать яркий белый свет при меньшем потреблении энергии. Эти светодиодные светильники — идеальное освещение для вашей ванной комнаты.

Хорошая ванная комната состоит из разных слоев светодиодного освещения. В большинстве случаев в ванных комнатах большой белый свет сочетается с акцентами желтого оттенка.

Вы можете добиться этого, выполнив следующие действия.

Шаг 1. Спланируйте освещение

Доработайте план вашей ванной комнаты, включая количество света, цвет и особенности, которые вы хотите включить.

Вы можете выбрать приглушенный светодиодный светильник, если хотите, или придерживаться обычного. Хорошее освещение может состоять как из белого, так и из желтого света.

Нарисуйте расположение светильников в ванной.

Шаг 2: Покупка светодиодных светильников

После того, как вы определились с видом и цветом света, который вы хотите поставить в свою ванную комнату, вам следует посетить магазин и лично убедиться в различных цветовых оттенках, которые вы можете выбрать.

Вы можете поэкспериментировать с некоторыми цветами, чтобы добавить забавы в вашу ванную комнату.

Шаг 3: Установите светодиодные фонари

Если ваша ванная комната уже существует, у вас не будет проблем с базовыми размерами и установочной частью.

Технически все, что вам нужно сделать, это прикрутить новые светодиодные лампы к уже имеющейся цоколе.

Если ваша ванная комната все еще ремонтируется, вы можете также обратиться к электрику, который поможет вам с разводкой проводов и переключателей.

Купить онлайн: Погружная светодиодная лента RGB IP68 5050 SIRS-E High Quality 30 LED Meter

18.Светодиодное освещение гаража

Источник изображения: EverLight

Гараж, вероятно, одно из наименее важных мест в вашем доме, на освещение которого вы бы потратили много денег.

Таким образом, идеальным светом для вашего гаража является светодиодный светильник. Светодиодное освещение очень распространено в настоящее время из-за его более дешевой долгосрочной стоимости.

Вы экономите деньги, используя светодиоды, потому что каждая светодиодная лампа может выдержать намного больше часов по сравнению с другими типами ламп.

Вот несколько вариантов светодиодного освещения для вашего гаража:

• Светодиодная настенная упаковка
• Светодиодные панельные светильники
• Светодиодное освещение высоких пролетов
• Светодиодное линейное освещение
• Светодиодные прожекторы

Даже установка светодиодных фонарей очень проста.

Шаг 1. Планируйте наперед

Чтобы облегчить себе жизнь, лучшее, что можно сделать при строительстве дома, — это освободить место для проводки ваших светильников.

Бывают случаи, когда люди забывают учитывать провода своих светодиодных фонарей, что в конечном итоге приводит к проблемам при обновлении или установке новых светодиодных фонарей.

Шаг 2: Выберите тип светодиода

После планирования вы должны начать выбирать тип света, который вы хотите установить в своем гараже.

Яркий белый свет — это то, что вам нужно для вашего гаража. Это будет идеально, особенно если вы используете свой гараж также как место для хранения вещей.

Яркость светодиодной подсветки зависит от ее просвета. Более высокий люмен означает более яркий светодиодный свет.

Шаг 3. Установите светодиодное освещение в гараже

Процесс установки светодиодного освещения во многом зависит от того, какой светодиодный светильник вы выбрали.

Светодиодные лампы

обычно устанавливаются путем прикручивания лампы к цоколю.Если вы предпочитаете линейное освещение, вам придется установить на потолке весь светильник.

Светодиодные ленты

довольно легко установить, но они служат больше как акцентный свет, чем как яркий свет.

Купить в Интернете: Комплект для модернизации светодиодных люминесцентных ламп, внесенный в список UL, класс 2

Универсальное освещение

Истинная ценность светодиодного освещения заключается в том, что его можно использовать практически в любом месте, в укромном уголке или закоулке, и предоставить вам множество вариантов. Светодиодные ленты можно прикрепить к автомобилям или под кухонными шкафами, светодиодные лампы можно использовать в любых обычных розетках, они потребляют малую мощность и не выделяют тепло.Сравнение с другими технологиями показывает, что светодиодное освещение — это путь будущего из-за его преимуществ и экономии для потребителя.

Приведенный выше список использования может быть расширен, и его использование ограничено только вашим воображением.

Сообщите нам в комментариях ниже, над каким типом проекта светодиодного освещения вы работаете!

Установка светодиодных лент — becki and chris

У вас есть две стратегии подключения цепей: гирляндная цепь или несколько параллельных ветвей.Подключение в виде гирляндной цепи просто означает соединение ваших светодиодных лент друг с другом (положительное соединение с положительным, а отрицательное — с отрицательным), создавая единую непрерывную полосу. Если ваш пробег небольшой, это нормально. С более длинными полосками вы получите большее падение напряжения, и вам нужно будет разбить общий пробег на несколько более мелких ветвей, соединенных параллельно. Обычно рекомендуется делать параллельные ветви одинаковой длины. Чтобы выяснить, нужно ли вам подключать несколько параллельных ветвей, обратитесь к рекомендованной производителем максимальной длине кабеля и не превышайте ее для каждой полосы / ответвления в вашей цепи.Для большей безопасности вы можете измерить напряжение в начале и в конце установки и вручную рассчитать падение напряжения на каждой ветви, чтобы убедиться, что оно не превышает 3%. Еще одна причина, по которой мне нравятся ленты 3528 600, заключается в том, что из-за более низкой требуемой мощности их максимальная длина составляет 10 м, или две полные катушки по 5 м!

Обратите внимание, что при подключении нескольких параллельных ветвей я всегда располагаю полосы так, чтобы они стыковались от начала к началу и от конца к концу (см. Третью схему ниже и принципиальную схему для нашего проекта зеркала ниже).Это связано с тем, что если начало полосы тусклее, чем конец (из-за падения напряжения), расположение полос таким образом сделает ее менее заметной, сохраняя постепенное изменение яркости. Не проблема с маленьким зеркалом, но может пригодиться в больших комнатах.

Верхняя схема представляет собой пример последовательного подключения, а две нижние — примеры цепей с несколькими параллельными ветвями.

Установка

После того, как вы закончите этапы планирования, пора действительно все это соединить.Я не буду вдаваться в подробности здесь, потому что на Youtube есть сотни видео, в которых показано, как паять светодиоды.

Одна вещь, которую я нахожу удобной, — это обжимные быстроразъемные соединения, которые я обычно получаю от Princess Auto. Если вам нужно поменять сегмент светодиодов, это будет быстро и безболезненно. Подключите всю установку к своей скамейке перед установкой, чтобы убедиться, что все работает. Мультиметр очень удобен для поиска неисправных соединений.

Ниже приведен пример проекта, показывающий, как мы подключили светодиоды за нашим зеркалом у входа.

Инструменты и принадлежности.

Планирование — это всегда первый шаг. Схема была организована в виде двух параллельных ветвей, состоящих из двух полосок каждая (всего четыре полосы). Каждая из параллельных ветвей была подключена к одной из двух выходных клемм на нашем драйвере. Обратите внимание на расположение «от начала до конца» и «от начала до начала».

Новое видео — Умные светодиодные полосы DIY: как я построил свои собственные (недорогие) световые полосы ZigBee

Выяснив, что использование световых полос Philips Hue для моей кухни будет стоить более 170 фунтов стерлингов, я решил создать собственные умные световые полосы, которые стоили мне менее 40 фунтов стерлингов.Кроме того, им по-прежнему можно полностью управлять в приложении Philips Hue!

В этом видео описаны все шаги, которые необходимо выполнить, чтобы сделать это самостоятельно, в том числе:

• 0:00 Intro
• 4:54 Пайка расширителей световых полос
• 8:25 Подключение контроллера GLEDOPTO ZigBee
• 11:35 Подключение
• 12:24 Импорт в приложение Philips Hue
• 15 : 38 Ending

Сделать свою собственную умную светодиодную ленту не должно быть трудным и, вероятно, будет лучшим общим вариантом, если вам нужно выполнить индивидуальный запуск (например, — в моем случае — наличие объекта в Кстати, требуя перерыва в световых полосах).

Расшифровка стенограммы

Привет, YouTube, я Тристан из Smart Home Point. В моем предыдущем видео я рассказал о нескольких различных вариантах, которые доступны нам для создания умных светодиодных лент. И для моего конкретного случая использования, который заключается в том, что у меня есть пробежка по кухонным шкафам, которая сломана посудомоечной машиной, я решил, что ни одно из готовых решений действительно не подходит для меня, и в результате Я решил сделать свою светодиодную ленту. В этом видео просто рассказывается, как это можно сделать.

В общем, это довольно просто. Вы покупаете светодиодную ленту, она, вероятно, поставляется с каким-то концевым соединителем, и все, что вам нужно сделать, в этом случае мне нужно разрезать провода и оголить их. Вы просто вставляете их в свой контроллер GLEDOPTO, там он белый, белый кабель идет к нему. Там, где написано синим, синий кабель идет в это и так далее. А затем просто включите устройство. Вы можете либо подключить его, либо подключить жестко. Так что все зависит от вас, и это действительно хорошо работает.Это действительно легко сделать, но, очевидно, мой случай немного сложнее, потому что у меня есть этот зазор посередине для моей посудомоечной машины, поэтому мне нужно сделать, у меня есть светодиодная световая полоса с правой стороны, и светодиодная лента с левой стороны. Затем я хочу на самом деле проложить два набора кабелей за моей посудомоечной машиной, а затем я подключу два кабеля вверх, в задней части моей посудомоечной машины, к контроллеру GLEDOPTO, а затем включу его. Вот как я на самом деле соединю две светодиодные ленты.

Так что это немного больше усилий, чем просто один длительный пробег, когда вы подключаете его, но не совпадаете, все, что вы делаете, это соединяете … протягиваете некоторые кабели за чем-то с помощью пайки или другого метода, о котором я расскажу примерно сейчас, а затем вы фактически соединяете их на другом конце, и у вас здесь довольно много места, чтобы на самом деле вставить несколько кабелей, и это действительно тонкий кабель типа прядей, поэтому его действительно легко установить несколько кабелей для светодиодных лент.Хорошо, поэтому для моей конкретной цели у меня будет светодиодная световая полоса, и они уже поставляются с предварительно подключенной проводкой с этим концевым разъемом, но если у них его нет, если ваша светодиодная световая полоса не имеет например, у вас может быть только оголенный конец, тогда то, что вы действительно можете сделать, — это использовать так называемый кабель для бегемота [разъем!], а кабель для бегемота действительно легко сделать. Вы буквально вставляете один конец светодиодной ленты в разъем гиппопотама и прикусываете, а затем берете свой провод, вставляете туда, снова прикусываете, и на самом деле вы получаете …

(бормочет) У меня здесь слишком много … но в итоге получается, что это светодиодная лента, на которой что-то вроде этого.Итак, у вас есть разъем для бегемота, который врезается в светодиодную полосу и создает соединение сзади, с обрезанного конца, а затем у вас выходят провода. И оттуда, знаете, я смогу сделать это на обоих. Очевидно, это может быть действительно длинный провод, я делаю это и со своей другой светодиодной лентой, и мне просто нужно подключить их сзади по мере необходимости. Так что сделать соединители для бегемотов довольно просто, и, конечно, если ваша светодиодная лента не имеет каких-либо концевых соединителей, то соединители для бегемотов действительно стоит использовать.Но в моем случае у светодиодных лент, которые я купил, действительно есть какой-то обрезанный конец, жаль, что у них есть какой-то концевой соединитель, у них нет просто обрезанного конца. Ладно, с точки зрения использования этого концевого разъема, очевидно, этого недостаточно, чтобы обойти мою посудомоечную машину с обеих сторон, очевидно. Итак, на eBay я купил пятижильный кабель со светодиодной лентой, он был очень дешевым, я думаю, что это было около пяти метров за пять фунтов, что около 6 долларов, это действительно дешево. Что я на самом деле буду делать, так это отрезать этот конкретный провод, конец соединительного провода, я буду их соединять, а затем пропускаю его с каждой стороны посудомоечной машины, а затем с другой стороны за моей посудомоечной машиной, я Я зачищу этот кабель с обеих сторон по существу для обеих светодиодных лент, войдя в контроллер GLEDOPTO, а затем включив его.В самом контроллере GLEDOPTO много места, и жилы в нем очень тонкие, поэтому очень легко получить два набора жил кабеля, входящие в каждый отдельный бит, так что это будет работать очень хорошо. Что касается того, как я на самом деле подключаю этот кабель к этому кабелю, у вас есть два основных варианта. Очевидно, вы можете разрезать их оба, соединить их и припаять, или вы можете использовать какие-то блоки разъемов, будь то традиционный клеммный блок или что-то вроде разъема Wago.

Как бы вы это ни делали, это полностью зависит от вас.Но как только он будет соединен с обоих концов, нужно будет подключить их к контроллеру GLEDOPTO, и я покажу вам все это в этом видео. Я буду соединять эти два кабеля вместе путем пайки. На самом деле это не намного больше усилий, чем использование в разъемах Wago, и будет намного более рациональным, он будет использовать намного меньше места, так что давайте взглянем на это сейчас.

Хорошо, как только мой паяльник нагреется, я просто позабочусь о том, чтобы срезать соответствующие концы, в частности, моего кабеля.Это для моей светодиодной ленты, и это кабель, который я проложу позади посудомоечной машины. (щелчок металла) Хорошо, да, это хорошая длина, я снял, и я хочу сделать то же самое с этим, но сначала я отрежу конец. (щелчок металла) Это все отрезано, а потом я хочу отрезать и конец, как я только что сделал … отрезать конец кабеля. (бормочет) Давай избавимся от этого. Хорошо, так что это все еще нагревается, так что, я действительно хочу разделить отдельные части этого кабеля, убедиться, что у меня будет место для работы, когда я на самом деле паяю, и все получается довольно легко.А потом я сделаю то же самое и с этим. Это кабель, он идет за моей посудомоечной машиной.

Хорошо, поэтому главное, что вы хотите сделать, — это соединить вместе отдельные кабели. Должен признать, я не очень хорош в … Я просто скручиваю их вместе и просто отдыхаю здесь, просто хочу убедиться, что у них хорошее соединение, и что все части на самом деле работают вместе. Вы хотите убедиться, что они не тянутся друг от друга, поэтому я хочу положить их на стол, достаточно.Хорошо, так что у него хорошая связь, и она не разрывается, вы можете видеть, что все это как бы работает вместе. Уберите эти кабели, просто убедитесь, что их нет рядом, верно? Итак, следующее, что нужно сделать, это просто нанести этот припой на кабель, чтобы убедиться, что соединение хорошее. Я не лучший в пайке. Хорошо. Хорошо, теперь все готово, мне просто нужно повторить тот же процесс с другими кабелями, так что я просто сделаю это сейчас. Когда вы закончите, у вас будет что-то вроде этого, но вы не хотите просто оставлять оголенные провода оголенными, вы действительно хотите использовать изоленту или термоусадочную пленку, чтобы действительно защитить их.

Итак, на данный момент у меня есть две разные светодиодные полосы с паяным соединением на обеих, а затем пробег, который может пройти за моей посудомоечной машиной, и затем мне нужно фактически подключить их к GLEDOPTO контроллер. Теперь, как вы могли заметить на этом этапе, у меня на самом деле есть два контроллера GLEDOPTO, и это потому, что я изначально размахивал вокруг этого, RGB CCT, но на самом деле для этого требуется шесть разных контактов, входящих в него, и на самом деле я только купил пятиконтактный, пятижильный или пятиконтактный светодиодный проводной кабель.Это означает, что если бы я подключил его, пока он включился, как я показал в предыдущем видео, у меня на самом деле нет подключения для C, который имеет холодный белый цвет. Это означает, что я не смогу переключаться между двумя разными цветовыми температурами, белым и холодным белым. Так что я, вероятно, все еще буду использовать его для другой светодиодной полосы, но я пошел и фактически купил правильный контроллер GLEDOPTO для своих светодиодных полос, который представляет собой пятиконтактный контроллер, который вы можете увидеть здесь и в с точки зрения подключения, это действительно просто, у вас есть белый, который белый.Синий, который переходит в синий, зеленый, который переходит в зеленый, красный, который переходит в красный, в этой точке все наоборот, а затем V plus становится черным. Так что это просто положительная связь, и, очевидно, я подключу и то, и другое.

Я на самом деле буду подключать оба кабеля к контроллеру GLEDOPTO, по сути, скоро я соединю эти кабели, соединю их вместе, подключу их и затем подключу. Хорошо, это мой план, пора приступить. Итак, сначала я позабочусь о том, чтобы просто создать здесь пряди, просто чтобы мне было проще, а пока я все разделю.Хорошо, теперь все хорошо разделено, я бы, наверное, просто делал по одному кабелю, по одному проводу за раз, это просто упростит задачу. Так что давайте просто покрутим. Самый простой способ сделать это на самом деле — просто соединить эти два кабеля вместе, прежде чем я вставлю контроллер GLEDOPTO, это не обязательно должно быть отличное соединение, и я мог бы подключить оба по отдельности, но в моем случае я просто их физически соединяю. Это будет более легкое соединение, потому что отдельные нити довольно тонкие, поэтому я просто подумал, что хочу сначала соединить их обе вместе.

Хорошо, поэтому я вставлю их в настоящее соединение здесь, и главное, что мне нужно сделать, это нажать на эту белую секцию, поэтому я просто возьму отвертку с плоской головкой, вставлю ее и сделаю это на пол собственно, хорошо. Итак, на этом этапе это надежное соединение, они не отсоединяются, и теперь вам просто нужно повторить процесс с другими кабелями. Хорошо. Вот и все, все готово, у вас есть отдельные кабели, которые входят, как вы можете видеть, а затем у вас есть только две светодиодные полосы, поэтому они будут соединять их вместе.Итак, после того, как все было подключено, следующее, что нужно сделать, это буквально достать мой кабель питания и воткнуть его сюда. Я мог бы также соединить этот кабель и, если захочу, подключить его жестко, но этот вариант проводки, на мой взгляд, лучше. Если у вас действительно есть кабели, идущие от вашей электросети… дома. Очевидно, что в моем случае у меня есть адаптер питания, который отлично работает, поэтому я просто воспользуюсь им. Я воткну его, он уже на стене, вот и все.

Фактически все светодиодные ленты загораются, вот и все.Итак, они все загораются, и это великолепно. Таким образом, вы можете увидеть здесь все отдельные кабели, а затем вы можете увидеть, как на самом деле отдельные диоды загорелись здесь, и они также загорелись здесь. На нем действительно видны отдельные цветные светодиоды, так что это действительно хорошо.

.

Итак, теперь я переключаюсь на приложение Hue и фактически импортирую это, хорошо. Итак, запустим приложение Hue. Давайте зайдем в мои настройки, а затем настройку света, я хочу сказать, добавьте сюда новый свет, это не очень хорошая стрелка.Давай нажимаем на добавление света, ищем. и поскольку это контроллер GLEDOPTO ZigBee, он должен его найти, иногда это может занять до минуты. Вот и мы молодцы, так что теперь это действительно сработало. Как видите, поскольку это не устройство CCT, другими словами, оно не объединяет два профиля вместе, а фактически представляет собой два отдельных индикатора. Итак, расширенный цветной свет и регулируемый свет, другими словами, первый предназначен для RGB для цвета, а второй — для белого, хорошо.Я назову им имена, цвет кухонной световой полосы, и вы также увидите, что он идет как производитель и номер модели. Так вот … шрифт — световая полоса оттенка. Я назову это так, очевидно, это не Hue, но это сработает. Вернемся назад … цветная кухонная световая полоса, очевидно, когда я нажимаю на названия устройств, на самом деле меняется соответственно, что действительно приятно видеть, показывая, что это рабочая кухонная световая полоса, белая.

И, честно говоря, хотя я бы предпочел CCT, по причинам, которые я изложил в моем предыдущем видео, это на самом деле сработало и для меня, потому что иногда я просто хочу затемнить белые, а иногда я действительно хочу пойти в полный RGB, так что на самом деле я редко хочу объединить их вместе.Так что это будет работать довольно хорошо. Хорошо, у меня есть их в виде световых полос, теперь то, что я, вероятно, сделаю, по сути, я добавлю их здесь, к конкретной комнате, то есть комнатам и зонам. У меня есть кухня, я выберу их там, и вы снова увидите, как все мигает. Блестяще. Хорошо, пойдем на кухню, чтобы вы сначала увидели, что это RGB, а на самом деле вы видите, что у меня есть колесо белого цвета и колесо RGB. Так, например, я могу переключать их на разные цвета, и вы можете видеть, что на самом деле все меняется соответственно, а затем по отдельности я действительно могу войти и изменить тип белого.Это скорее розовый и цветной, маленький голубой, и затем вы можете увидеть соответствующие изменения, что действительно приятно видеть.

Хорошо, это круто. Я действительно рад, что это работает. Как вы можете сказать по моей пайке, я не совсем лучший в пайке и работаю с разными кабелями, хотя у меня есть некоторый опыт в этом, я не очень опытен. Итак, я хотел сделать это видео и просто показать вам все различные шаги, которые вам нужно сделать, чтобы на самом деле подключить одну или несколько светодиодных полос к контроллеру и фактически создать свою собственную светодиодную полосу.Так получается намного дешевле. У меня действительно есть индивидуальные, длиной около четырех метров, световые полосы на основе ZigBee, и они работают намного дешевле, чем что-либо на рынке, и, очевидно, намного больше подходят для моей реальной установки.

Итак, я очень рад тому, что получилось, надеюсь, вы нашли это видео полезным. Если да, нажмите кнопку «Нравится» и не забудьте подписаться. Спасибо.

Полное руководство по светодиодным лентам

Светодиодные ленты

— это сбывшаяся мечта домашнего мастера.Поверьте мне, я был втянут в запой, просматривая многочасовые видеоролики светодиодных проектов более чем несколько раз.

Несмотря на то, что я нашел массу действительно хороших идей (и потратил много времени впустую), я изо всех сил пытался найти одно место , где я мог бы получить всю информацию, необходимую для создания моего собственного проекта.

Вот для чего это руководство.

Это руководство поможет вам пройти путь от начинающего до готового проекта.

Я научу вас, как правильно выбрать и установить светодиодные ленты для вашего приложения.Я также научу вас выбирать и устанавливать соответствующие контроллеры и блоки питания, соответствующие вашим светодиодным лентам. А попутно я отвечу на общие вопросы и поделюсь своими знаниями.

Наконец, в конце список продуктов, рекомендуемых мной для вашего проекта светодиодной ленты.

---

Типы микросхем светодиодных лент

Если вы покупаете светодиодные ленты, вы, вероятно, встретите всевозможные комбинации букв и цифр, которые должны описывать полосу, на которую вы смотрите.

Что означают буквы?

Буквы в описании относятся к цвету (ам) светодиодных чипов на ленте.

Если буквы разделены знаком «+» или пробелом, это обычно означает, что это отдельные фишки. Если места нет, это обычно означает, что все они интегрированы в один чип.

Когда светодиоды находятся на отдельных микросхемах, меньшее количество источников света может быть упаковано в полосу той же длины.

RGB — красный, зеленый, синий

Светодиод RGB содержит три диода (LED означает Light Emitting Diode) на одной микросхеме: по одному для каждого цвета.Каждый цвет подключается к собственному каналу. Регулируя мощность, подаваемую на каждый цвет (с помощью контроллера), можно создать любую комбинацию цветов.

W — Белый

Обычно одна буква «W» обозначает чистый белый цвет (6500K). Стандартных стандартов не существует, поэтому обязательно проверьте их еще раз.

WW — теплый белый

Теплый белый цвет обычно составляет 2700K, он похож на цвет лампы накаливания.

CW — Холодный (или холодный) Белый

Холодный белый цвет находится в диапазоне 6500K, но обязательно проверьте.

CCT — цветовая корреляционная температура

CCT обычно означает, что полоса включает два канала белого цвета. Один теплый белый, а другой холодный белый. Регулируя мощность, подаваемую на каждый белый канал, полоса может производить любой белый свет, равный двум светодиодам или между ними. Светодиоды CCT могут быть как на одной микросхеме, так и на разных микросхемах.

Примеры распространенных конфигураций светодиодных чипов:

Этикетка	Описание
RGB	Одноканальный трехканальный чип со светодиодами RGB
RGBW	Одинарный четырехканальный чип с RGB и белыми светодиодами
RGB + W	Один Трехканальный чип со светодиодами RGB и отдельный одноканальный чип с белым светодиодом
RGB + CCT	Один трехканальный чип со светодиодами RGB и отдельный двухканальный чип со светодиодами холодного и теплого белого
RGBCCT	Одиночный 5-канальный чип со светодиодами RGB, CW и WW

---

Что означают цифры?

Описание светодиодной ленты часто включает 4-значное число, например 5050 или 2835.Число обычно описывает размер чипа.

Например, светодиодный чип 5050 имеет ширину 5,0 мм и высоту 5,0 мм. Аналогичным образом, микросхема 2835 имеет ширину 2,8 мм и высоту 3,5 мм.

Если вы смотрите на полосу с цифровой адресацией, вы, скорее всего, увидите четырехзначное число (например, WS2812B или SK6812). Но в данном случае это никак не связано с размером чипа. Вместо этого номер — это имя встроенной микросхемы контроллера светодиодов.

Источник

Общие адресные контроллеры светодиодов:

WS2811

WS2812 ECO

WS2812B

WS2813

WS2815

SK6812

SK6812

SK

Имеет ли значение размер?

Хотя большинство микросхем одинакового размера имеют схожие характеристики, не все производители микросхем созданы равными.Следовательно, нет гарантии, что чипы одного размера от разных производителей будут иметь одинаковую производительность.

Обычно более крупный чип ярче, но не обязательно. В конечном итоге общую яркость определяют несколько факторов, включая конструкцию микросхемы, потребляемую мощность и используемые материалы.

Например, ниже представлена ​​таблица с основными характеристиками для трех различных микросхем производства Epistar (популярного производителя светодиодов).

Светодиод	Площадь поверхности кристалла	Световой поток	Потребляемая мощность
2835	9.8 мм2	22-24 лм	0,2 Вт
5054	27 мм2	45-55	0,5 Вт
5630	16,8 мм2	50-60 лм	0,5 Вт

Обратите внимание на то, что 5630 излучает больше света, чем 5054, даже несмотря на то, что у него меньшая площадь поверхности. Кроме того, ему удается выдавать больше света, сохраняя при этом то же количество энергии (более эффективно).

Размер играет ли роль в определении того, сколько светодиодов может быть установлено на полосе:

1.Узкая микросхема может быть прикреплена к полосе более близко друг к другу, создавая более равномерный свет.

2. Большая микросхема потенциально может вместить несколько диодов на одной микросхеме. Это может обеспечить лучший интервал для многоцелевых (меняющих цвет) полосок.

Например, микросхема RGBCCT имеет всего 5 диодов на одной микросхеме. Один и тот же чип используется непрерывно по всей полосе. Каждая микросхема может создавать цвета и белый цвет.

Сравните это с полосой RGB + CCT. Используются два разных чипа.Один создает цвета, а другой — белые. Они располагаются поочередно.

Расстояние между светодиодами одного цвета на полосе RGB + CCT больше, чем на полосе RGBCCT. На практике больший зазор может сделать свет менее равномерным.

---

Как правильно выбрать светодиодную ленту

Существует бесконечное количество вариантов светодиодных лент, которые продаются в широком диапазоне цен. В чем разница между дешевым и дорогим? И что лучше всего подходит для вашего проекта?

Яркость

Яркость или светимость обычно измеряется в люменах.Что касается светодиодных лент, вас интересует вопрос, насколько яркая моя полоса на единицу длины? Таким образом, вместо общего количества люменов вам следует искать люмен на фут или люмен на метр.

Вот несколько рекомендаций по выбору уровня яркости в зависимости от ситуации.

Использование	Рекомендуемый световой поток на фут
Акцентное освещение / освещение настроения	150-350
Подсветка под шкафом	175-525
Рабочее освещение (близко)	275-450
Рабочее освещение (дальнее)	350-700
Непрямое освещение	375-575
Замена люминесцентной лампы	500-950

Источник

Хорошая идея — купить полоски с дополнительной яркостью для вашего приложения.Затем установите диммер, чтобы уменьшить яркость до желаемого уровня.

Использование диммера снизит рабочую температуру светодиодов, что продлит их срок службы.

Более того, с возрастом светодиоды действительно теряют часть своей яркости. Если вы с самого начала немного увеличите размер светодиодов, у вас будет дополнительная яркость, чтобы компенсировать разницу по мере их старения.

КПД

Luminosity не всегда рассказывает всю историю. Вы можете получить больше яркости от любого светодиода, если пропустите через него достаточную мощность, но это не всегда хорошо.

Производитель светодиодной ленты может увеличить заявленный световой поток за счет увеличения мощности светодиодов. Это заставит их сиять ярче, но также заставит их нагреваться и работать менее эффективно. Поскольку нагрев является основной причиной преждевременного выхода из строя светодиода, вполне вероятно, что сверхмощные светодиоды не прослужат так долго, как в противном случае.

По этой причине уместно задать вопрос: сколько света он излучает по сравнению с потребляемой мощностью? Это соотношение называется световой отдачей.Это часто указывается в спецификациях продуктов. В противном случае вы можете рассчитать эффективность, разделив количество создаваемых люменов на то, сколько энергии он использует.

Нужен ли мне

с высоким индексом цветопередачи?

Индекс цветопередачи (CRI) — это показатель того, насколько точно искусственный источник света воспроизводит естественный свет. Сообщается как число от 0 до 100.

CRI выше 80 приемлем для большинства приложений.

CRI выше 90 считается высоким CRI и в основном используется в розничной торговле, искусстве, кино или фотографии.Некоторые из светодиодных лент самого высокого качества имеют индекс цветопередачи 97-99.

Почему важен индекс цветопередачи?

Объекты при освещении с низким индексом цветопередачи могут казаться тусклыми или резкими в зависимости от освещения и цвета. Цвета будут менее яркими, а общий световой эффект будет казаться менее ярким.

Но почему?

ПРИМЕЧАНИЕ. Ниже приводится техническое объяснение того, что делает светильник с высоким индексом цветопередачи. Вы можете пропустить его, если из-за занудства у вас потускнеют глаза.

Свет, который мы видим, обычно не состоит из одной длины волны.Скорее, это набор волн, охватывающих видимый спектр. Цвет, которым кажется свет, является средним для включенных волн.

Видимый световой спектр Источник

Как показано на изображении выше, разные длины волн соответствуют тому, что мы видим как разные цвета. Цвет объекта будет определяться длиной волны света, который он отражает.

Например, если солнце светит на объект, и мы видим красный цвет, это означает, что объект поглотил все длины волн света, кроме света в красном диапазоне длин волн.Этот свет отражается в наших глазах, заставляя нас видеть красный объект.

Что произойдет, если вместо солнечного света мы посветим на яблоко светодиодной лампой?

Что ж, если это стандартный недорогой светодиод, в результате, скорее всего, получится тусклое, оранжевое и вообще непривлекательное яблоко.

Почему?

Солнечный свет в полдень имеет коррелированную цветовую температуру (CCT) 5500-6000K. Вы можете подумать, что для имитации дневного света вам просто нужно купить светодиод с такой же CCT.Но все гораздо сложнее.

Любой видимый свет можно разделить на части путем измерения мощности волн в заданном диапазоне длин волн. Это часто отображается в виде графика с использованием графика распределения спектральной мощности. Ниже представлен график распределения спектральной мощности дневного света.

Источник

Типичный светодиод имеет график распределения спектральной мощности, который выглядит примерно так, как на изображении слева. Обратите внимание, что вокруг голубых и красных областей имеются существенные недостатки.Это приведет к тому, что объекты, включающие эти цвета, будут выглядеть «выключенными» при просмотре под этим светом.

Светодиод с высоким индексом цветопередачи имеет более равномерное распределение спектральной мощности, как на изображении справа. Этот конкретный сделан YUJILEDS.

Ниже тот же ЮДЖИЛЭД в сравнении с дневным светом (белая пунктирная линия).

Светодиодная лампа может быть построена для излучения CCT 6000K (для соответствия дневному свету). Но если спектральное распределение мощности не соответствует естественному освещению, объекты всегда будут выглядеть «не так», если смотреть на них под светом.

Что лучше: 12 В или 24 В?

Светодиодные ленты

чаще всего доступны с напряжением питания 5 В, 12 В или 24 В.

Для аналоговых лент большинство людей выберет 12В или 24В. Как правило, 12 В идеально подходят для небольших установок, но для больших установок может быть лучше использовать 24 В.

Для проектов с цифровыми полосами иногда может быть удобно использовать полосы на 5 В. Большинство цифровых контроллеров работают от 5 В, что позволяет управлять контроллером и полосками от одного источника питания.Кроме того, на полосах 5 В каждый отдельный светодиод может управляться независимо.

Чем выше напряжение, тем дольше работает

Полосы с более высоким напряжением, как правило, могут работать дольше, не страдая от последствий падения напряжения.

Что такое падение напряжения?

Падение напряжения приводит к тому, что светодиодные ленты теряют свою яркость по мере того, как полоса становится длиннее. Светодиоды в начале полосы (ближе всего к источнику питания) будут ярко светиться.В то время как светодиоды на конце полосы будут тусклыми.

Пример падения напряжения

Выше показан отличный пример последствий падения напряжения.

Пару лет назад я установил непрямое освещение в своей гостиной. Я использовал полоски на 12 В и сделал петлю по периметру комнаты, соединив три 5-метровых полоски встык к одному источнику питания.

Яркий свет слева — начало полос. Огни перемещаются по комнате и заканчиваются рядом с началом.Фонари с правой стороны страдают от падения напряжения и намного менее яркие.

Почему это происходит?

Любая длина провода имеет определенное электрическое сопротивление. Чем длиннее провод, тем больше сопротивление. Электрическое сопротивление вызывает падение напряжения, а падение напряжения заставляет светодиоды тускнеть.

Следовательно, светодиоды в конце полосы всегда будут получать меньшее напряжение, чем светодиоды в начале. Если вы сделаете полоску достаточно длинной, падение напряжения станет достаточно значительным, чтобы вызвать видимую разницу в яркости.

Как более высокое напряжение снижает влияние падения напряжения?

Во-первых, вы должны иметь общее представление о том, как соединены все компоненты светодиодной ленты.

Большинство отдельных светодиодных чипов работают от источника постоянного тока напряжением 3 В независимо от того, установлены ли они на полосе 12 В или 24 В. Фактически, тот же светодиодный чип, который работает на полосе 12 В, также может быть установлен на полосе 24 В. Разница в том, как спроектирована схема полоски.

светодиодных чипов соединены последовательно в группы. Каждая группа содержит несколько светодиодных чипов и резистор. Общее падение напряжения на группе должно быть равно общему напряжению полосы (см. Диаграммы ниже).

Затем каждая из групп соединяется параллельно и размещается по длине полосы.

А пока обратите внимание (на диаграммах выше), размер группы на полосе 24 В составляет 7 светодиодов по сравнению с 3 светодиодами на 12 В. Ниже я объясню, почему это важно.

Каждый провод имеет определенное сопротивление пропусканию электричества. Чем длиннее становится провод, тем больше сопротивление (и падение напряжения). В конце концов, он становится достаточно большим, чтобы влиять на яркость светодиода. Ниже приведен пример того, как это может произойти с полосой 12 В.

Обратите внимание на диаграмму выше, что напряжение на светодиодах упало с 3,0 В до 2,75 В.

Когда мы переключаемся на 24 В, происходят две вещи, которые уменьшают падение напряжения.

1. Когда напряжение увеличивается вдвое (от 12 В до 24 В), ток уменьшается вдвое (закон Ома). Это приводит к уменьшению падения напряжения на длинном проводе вдвое. Таким образом, вместо падения на 1 В оно становится падением на 0,5 В.
2. Эффект падения 0,5 В распределяется между 8 оставшимися компонентами схемы (по сравнению с 4 на 12 В).

Обратите внимание, что напряжение на светодиодах упало только до 2,9375 В по сравнению с 2,75 В с полосой 12 В.

Если у вас есть приложение, которое требует больших тиражей лент, это может быть хорошей идеей для лент на 24 В.Но даже у лент на 24 В есть предел. Возможно, вам придется использовать другие методы (см. Раздел питания ниже), чтобы светодиоды не погасли в конце.

Более низкое напряжение имеет более близкие линии отсечки

Как я уже упоминал, светодиодные ленты соединяются группами светодиодов. Размер группы зависит от напряжения полосы. На полосе 5 В будет только один светодиод на группу, на полосе 12 В — 3, а на полосе 24 В — 7.

Линии отреза расположены между группами. Следовательно, чем меньше каждая группа светодиодов, тем ближе могут быть линии разреза.

Например, см. Схемы полос 12В и 24В ниже.

Если в вашей установке много углов с небольшими промежутками между ними, полоса с более низким напряжением и более близкими линиями разреза может быть хорошим выбором. Это может помочь свести к минимуму «мертвые» зоны по углам.

Чем выше напряжение, тем эффективнее

Каждый раз, когда на резисторе появляется напряжение, это означает, что энергия преобразуется в тепло, а не в свет. Следовательно, резисторы на приведенных выше схемах необходимы, но они также являются источником бесполезной энергии.

Сколько потрачено впустую?

Расчет довольно прост. Все, что нам нужно сделать, это разделить величину напряжения на резисторе на общее напряжение:

Полное напряжение ленты	Напряжение на резисторе	% Мощность, «потраченная впустую» на резисторы
5V	2V	40%
12V	3V	25%
24В	3В	12.5%

Легко видеть, что полоски с более высоким напряжением страдают от меньших потерь энергии. Светодиоды потребляют настолько мало энергии, что для небольших установок это не имеет большого значения. Но для всего помещения или коммерческих установок разница в энергопотреблении может стать значительной.

---

Какой толщины у меди?

Гибкая полоса, на которой установлены светодиоды, на самом деле является печатной платой. Внутри полосы есть слой меди, который обеспечивает электрическую схему и основную часть отвода тепла.

По этим причинам толщина медного слоя имеет значение.

Более толстый слой меди означает, что электричество может проходить легче (меньшее электрическое сопротивление). Это снизит падение напряжения и обеспечит более длительную работу.

Он также быстрее рассеивает тепло. Светодиоды будут оставаться более прохладными, что в конечном итоге поможет продлить срок их службы.

Количество меди в светодиодной ленте обычно измеряется в унциях на квадратный фут.Типичные значения для светодиодной ленты — от 1 до 4 унций. Более высокая мощность требует больше меди.

К сожалению, очень немногие продавцы указывают это на странице информации о продукте. Если вы планируете небольшой проект с несколькими полосками по выгодной цене, я бы не стал особо беспокоиться об этом.

Однако, если вы планируете большой проект с высококачественными полосами, стоит обратиться к производителю, если он не указан на странице характеристик.

---

Как установить светодиодные ленты

Наилучший способ установки светодиодных лент — внутри алюминиевого канала.

Каналы бывают угловыми или плоскими, с крышкой диффузора или прозрачной крышкой. Они бывают разной ширины, поэтому убедитесь, что канал подходит к полосе.

Мягкие алюминиевые швеллеры можно разрезать ножовкой или электрической торцовочной пилой. Если вы используете торцовочную пилу, вам следует использовать лезвие с твердосплавным наконечником и большим количеством зубцов.

После обрезки канал можно надежно закрепить винтами.

Преимущества установки светодиодных лент внутри канала:

1. Обеспечивает однородную поверхность для склеивания полоски, обеспечивая надежное и долговечное соединение.
2. Алюминий действует как радиатор и помогает рассеивать тепло, продлевая срок службы светодиода.
3. Пластиковая крышка рассеивает свет. Это сделает свет от светодиодов более равномерным.
4. Чехол также поможет защитить полосу от пыли и повреждений.
5. Если светодиодные ленты хорошо видны, чистые линии каналов помогают придать установке более изысканный вид.

Несмотря на все преимущества канала, существуют установки, в которых дополнительная стоимость каналов не стоит того.

Самая большая проблема, с которой вы столкнетесь при установке без канала, — это то, что клейкая лента не держится. Обычно это происходит изначально. Но иногда через неделю или месяц клей выходит из строя.

Чтобы клей не рассыпался, я рекомендую наносить немного горячего клея через каждые пару футов.

Как подключить светодиодные ленты

Пайка — обычно самый надежный метод соединения двух светодиодных лент. Но это также отнимает много времени, требует специального оборудования и требует определенных навыков.

Clips работают быстрее и не требуют каких-либо навыков. По этой причине я рекомендую использовать зажимы, если у вас будет легкий доступ к полосам (в большинстве случаев).

Однако соединения, выполненные зажимами, не такие постоянные, как припой. Они уязвимы к коррозии и перемещению.

Поэтому рекомендую использовать припой, если полосы могут испытать:

1. Погода — любая установка на открытом воздухе, обогрев и охлаждение, которые могут вызвать конденсацию
2. Движение — любой вид гибкого канала или места, которое может испытывать вибрацию
3. Очень постоянное — залито эпоксидной смолой или другим подобным материалом

Как обращаться с углами

Проблема с углами состоит в том, чтобы эффективно повернуть угол, не оставляя «небольшого промежутка» и не тратя слишком много времени на обрезку и соединение.

Плавный изгиб

Лучший способ, который я нашел для большинства своих инсталляций, — это просто сделать небольшой изгиб за углом.

Для этого метода вам не нужно разрезать полосу или иметь какое-либо специальное соединительное оборудование. Вы можете делать изгибы, даже если компоненты полосы случайно упадут прямо на угол.

Source

Проведите полоску за угол и дайте полоске принять собственную форму. В результате получится небольшая петля в углу.

Одна из проблем этого метода заключается в том, что со временем клей в углу может потянуться вверх.Чтобы этого не происходило, нанесите немного горячего клея на каждую сторону угла.

Если вы устанавливаете полосы внутри канала, изгиб может не поместиться внутрь. Это особенно актуально для полосок с плотно упакованными компонентами. В этом случае я рекомендую разрезать полосу и использовать вместо нее угловые соединители.

Угловой соединитель

Также можно разрезать полоски по углам и соединить их соединителями. Однако светодиодные ленты необходимо разрезать по линиям их разреза.Поэтому, если промежуток между линиями разреза большой, вы можете получить небольшой промежуток без света в углу.

Это тот случай, когда установка полосок в канал с диффузором будет полезна. Без диффузора у вас, скорее всего, останется тусклое или темное пятно.

Можно купить жесткие пластиковые угловые соединители на 90 градусов, но я рекомендую тип с проводами. Гибкие провода можно отрегулировать под любым углом.

Источник

Метод складывания

Вы, , можете попытаться сложить полоски, но я не рекомендую это делать.Печатные платы на большинстве светодиодных лент довольно гибкие. Убедитесь, что ваш изгиб не окажет нагрузки на участки с какими-либо компонентами. Одноцветные полоски низкой плотности лучше всего подходят для фальцовки, потому что для фальцовки доступно больше «чистой» области.

Сначала согните полосу под прямым углом в направлении , противоположном направлению поворота .

Затем сделайте второй сгиб, загнув загнутый конец обратно на себя.

Удалить светодиодные ленты

Когда светодиодная лента надежно приклеена к поверхности, может показаться, что удалить ее, не повредив полосу, практически невозможно.

Не тяните за полосу и надейтесь на лучшее. Вы рискуете порвать полоску или повредить отдельные разъемы светодиодов.

Вместо этого используйте мулине.

Нет, не такая зубная нить! Зубная нить.

Отрежьте кусок нити и протяните его под краем. Затем вращайте им взад и вперед по длине полосы.

---

Питание светодиодных лент

Светодиодные чипы

питаются от постоянного тока. Поэтому нельзя включать светодиодную ленту непосредственно в розетку (переменный ток).Вместо этого вам понадобится источник питания для преобразования переменного тока от стены в постоянный ток, который может использовать светодиод.

Как выбрать источник питания для светодиодов

Это область, о которой часто забывают, особенно любители. Если вы собираетесь тратить деньги, вы, вероятно, захотите потратить их на суперяркие и качественные светодиоды. Таким образом, возникает соблазн удешевить блок питания. Но если вы потратите деньги заранее на хороший блок питания, то со временем сами себя окупят.

Сколько мощности вам нужно?

Во-первых, вам нужно знать, сколько энергии будут использовать ваши полоски, чтобы вы могли выбрать блок питания подходящего размера.

Каждый поставщик должен указывать энергопотребление своих светодиодных лент. Он может быть указан как потребляемая мощность отдельного светодиодного чипа или как мощность на длину полосы. В любом случае, просто умножьте мощность на единицу длины на общую длину полосы, которую вы планируете использовать.

Не волнуйтесь, нет необходимости получать абсолютно точный номер. Близко достаточно.

После того, как вы оцените энергопотребление вашего стрипа, хорошее практическое правило — добавить еще 20% (мощность стрипа / 0.8). Затем выберите источник питания, который может обеспечить большее или равное этой величине.

Дополнительная емкость продлевает срок службы источника питания. Как и в случае со светодиодами, частой причиной отказа источника питания является нагрев. А работа блока питания на полную мощность нагревает его.

Напряжение питания должно соответствовать светодиодам

Блок питания должен быть того же напряжения, что и светодиодная лента.

Например, если вы попытаетесь использовать источник питания 24 В на полосе 12 В, светодиоды будут гореть очень ярко (с перегрузкой) в течение короткого периода времени.Вскоре они перегреются и перегорят.

И наоборот, если вы попытаетесь использовать источник питания 12 В на полосе 24 В, светодиоды с недостаточным питанием вообще не загорятся.

Водонепроницаемый или нет?

Корпус блока питания обычно оценивается по системе защиты IP. Первая цифра в рейтинге IP — это защита от продаваемых предметов (например, пальцев, грязи, пыли). Второе число — защита от жидкости (например, капание, разбрызгивание, погружение).

Гидроизоляция

Если вам нужен водонепроницаемый блок питания, я рекомендую убедиться, что вы получаете IP67 или IP68.Ожидается, что они будут полностью погружными.

Вы также можете найти блоки питания со степенью защиты IP65, которые продаются как водонепроницаемые. Они защищены от водяных брызг (например, сильного ливня, распылителя из шланга), но не от погружения.

Разница в цене между IP65 и IP67-68 обычно незначительна, поэтому дополнительная защита того стоит.

Пылезащита

Даже если вас не беспокоит вода, вам может понадобиться герметичный блок питания для защиты от пыли.

Любой блок питания с рейтингом IP, который начинается с «IP6», будет защищен от пыли.

Если источники питания открыты для воздуха, на внутренних компонентах может скапливаться пыль. Это способствует накоплению избыточного тепла, что может сократить срок службы источника питания.

КПД блока питания

Эффективность вашего источника питания может иметь большое значение для общего энергопотребления. Типичный КПД источников питания составляет от 70% до 90%.

Например:

Если у меня есть светодиодная лента, которая потребляет 100 Вт, блок питания с КПД 70% будет потреблять 100 Вт / 0,70 = 143 Вт электроэнергии.

В то время как блок питания с КПД 90% потребляет только 100 Вт / 0,90 = 111 Вт.

По большей части, если вы хотите большей эффективности от источника питания, за это нужно платить. Имеет ли смысл платить за повышение эффективности, как правило, зависит от размера вашего проекта.

Установка блока питания

Если вы планируете просто подключить питание светодиода к существующей розетке, вам не нужно беспокоиться о нарушении строительных норм.Пока вы не подключаетесь к электросети и не прокладываете провода внутри стен, вам все в порядке.

Однако, если вы проводите большую установку, вам, вероятно, не нужно, чтобы провода свешивались повсюду. В этом случае для чистой установки обычно требуется несколько источников питания для светодиодных драйверов и прокладка проводов через стены.

Если вы хотите, чтобы он выглядел красиво и аккуратно, подумайте о том, чтобы разместить все блоки питания внутри корпуса. Подайте сетевое напряжение в корпус и подключите розетку внутри корпуса.Затем установите блоки питания и подключите их к розетке.

DO купить блок питания класса 2. Если вы прокладываете провода внутри стен, это гарантирует, что вы не превысите требования к мощности. Блок питания класса 2 ограничен 60 Вт для 12 В и 96 Вт для 24 В.

Один источник питания может превысить предел мощности, если он разделяет мощность на несколько выходов, пока каждый выход находится в пределах мощности.

DO используйте проводку, соответствующую классу 2 (CL2), если вы будете прокладывать провода внутри готовых стен.

НЕ НУЖНО! подключайте источник питания напрямую к сети. Вместо этого подключите вилку с 3 контактами к стороне входа (120 В) и вставьте ее в розетку.

НЕ НУЖНО устанавливать блок питания внутри стены без съемной панели. Это должно быть само собой разумеющимся, но всегда есть тот парень . Источники питания действительно выходят из строя, и если они застревают в стене, это становится настоящей головной болью при обслуживании.

Как запитать очень длинные полоски

Если у вас есть достаточно длинная серия светодиодных лент, вы испытаете падение напряжения.Вы можете уменьшить эту проблему, используя полоски более высокого напряжения (как описано выше), но это не решит проблему полностью. В конце концов, если пробег будет достаточно длинным, даже полоска на 24 В пострадает от падения напряжения.

К счастью, есть способы без особых проблем расширить зону действия ваших полосок.

Установите блок питания посередине

Самый простой способ удвоить эффективную длину ваших полосок — это разместить мощность посередине двух полосок.Точно так же, если полоска образует петлю, вы можете подключить оба конца к источнику питания.

Использовать впрыск мощности

Конечно, иногда вы будете ограничены в том, где вы можете установить блок питания. В других случаях у вас будет такой длинный световой поток, что даже размещения мощности в центре будет недостаточно, чтобы избежать падения напряжения.

В таких случаях вам придется проложить больше проводов к нужным местам. Это называется впрыском мощности.

Ввод мощности может осуществляться с помощью одного или нескольких источников питания.Для аналоговых и цифровых лент это делается по-разному.

Инъекция мощности для аналоговых светодиодных лент

Аналоговые полоски не имеют встроенных микроконтроллеров, как цифровые полоски. Это означает, что необходимо установить какой-то контроллер напряжения между блоком питания и полосой на всех соединениях .

Один из вариантов — купить второй контроллер. По сути, это создаст вторую светодиодную ленту с отдельным питанием и отдельным управлением.Затем, если вы хотите, вы можете использовать программное обеспечение для автоматизации, чтобы убедиться, что два контроллера остаются синхронизированными.

Однако есть более простое (и более дешевое) решение.

Повторители сигналов

Повторитель сигнала можно подключить в любом месте, где требуется подача мощности. Повторитель будет передавать сигнал, так что все светодиоды синхронизируются одним контроллером.

Этот способ проще для домашней автоматизации, поскольку к сети умного дома добавляется только один контроллер.

Это также упрощает разводку для инжекции мощности. Все, что вам нужно сделать, это подключить питание к ретранслятору и подключить две полосы к ретранслятору.

Повторитель может питаться от того же источника питания, что и контроллер (см. Выше). Или он может питаться от отдельного источника питания (см. Ниже).

При необходимости можно использовать несколько репитеров. Повторители потребляют собственное питание, что позволяет использовать один контроллер для полос любой длины.

Инжекция мощности для цифровых светодиодных лент

Для цифровых полосок напряжение каждого светодиода контролируется микроконтроллерами, установленными на полосе.Микроконтроллерам требуется полное напряжение от источника питания, поэтому подача мощности осуществляется путем подключения источника питания непосредственно к полосе.

При использовании одинарного источника питания мощность может подаваться простым подключением проводов источника питания к проводам V + и V- там, где требуется дополнительное питание.

ПРИМЕЧАНИЕ : Не для всех адресных полос требуется провод «Clock», как показано на схемах. Требуется ли это, зависит от типа микроконтроллера, который использует полоска.

Для с несколькими источниками питания методика такая же, за исключением того, что V + не подключается между источниками питания.

ПРЕДУПРЕЖДЕНИЕ : Никогда не подключайте положительные провода между источниками питания. Это может привести к повреждению источников питания и потенциально вызвать возгорание.

Как выбрать правильный размер провода

Толстый провод имеет меньшее падение напряжения, чем тонкий провод. Поэтому, если вам нужно проложить провода на большие расстояния, чем толще, тем лучше.

Однако толстая проволока дороже. Спрятаться труднее. А если вы пытаетесь протянуть проволоку сквозь стены, толстая и жесткая проволока может значительно усложнить вашу работу.

Чтобы выбрать провод нужного размера, необходимо знать:

1. Strip Voltage
2. Current — Чтобы вычислить требуемый ток, разделите общую требуемую мощность на напряжение. Например, для полосы 12 В мощностью 100 Вт требуется 100 Вт / 12 В = 8,3 А.
3. Длина провода
4. Допустимая величина падения напряжения

Затем введите значения в этот калькулятор.Отрегулируйте размер провода и пересчитайте, пока не получите приемлемое падение напряжения.

Если вы будете прокладывать провода внутри готовых стен, проводка должна иметь маркировку, соответствующую классу 2.

---

Как контролировать светодиодные ленты

В этом разделе объясняется, как автоматизировать светодиодные ленты или управлять ими по беспроводной сети с помощью продуктов для умного дома.

Всегда ли мне нужен контроллер?

Если у вас есть одноцветная светодиодная лента, вам не обязательно нужен контроллер.Вы можете просто подключить его напрямую к источнику питания.

Затем, если вы хотите превратить его в умный свет, вы можете подключить блок питания к умной розетке. Это работает, но это очень просто.

Однако, даже если вы не заботитесь об изменении цвета, большинство людей хотя бы захотят иметь возможность затемнять. А для этого вам понадобится контроллер.

Как затемнить светодиодные ленты

Есть два распространенных способа затемнения светодиодных лент с помощью интеллектуального управления.

Первый способ — использовать умный диммер переменного тока, установленный в стене. Для этого проводка идет от переключателя диммера к источнику питания и фарам.

Плюсы / минусы этого метода:
Con — Для работы необходим блок питания с регулируемой яркостью. Обычно они дороже обычных источников питания.
Pro — Вы можете использовать любой стандартный диммер, включая интеллектуальные диммеры, такие как диммеры Lutron Caseta.
Pro — Когда свет выключен, питание отключено.Это устраняет источник силы «вампира».
Con — Работает только с одноцветными светодиодными лентами.

Второй способ — использовать интеллектуальный контроллер. Здесь проводка идет от блока питания к контроллеру и фарам.

Плюсы / минусы этого метода:

Pro — Интеллектуальные контроллеры могут управлять полосами с несколькими цветами.
Pro — Не требует источника питания с регулируемой яркостью.
Con — Свет не подключен напрямую к настенной панели управления.Чтобы иметь контроль на стене, потребуется установить один из этих дополнительных интеллектуальных переключателей в желаемом месте для связи с контроллером светодиодов.
Con — Электропитание всегда включено, что приводит к источнику силы вампира.

Я предпочитаю этот второй способ. Я большой поклонник света, меняющего цвет. Даже если он находится в области, где мне не нужен полный цвет, мне все равно нужна возможность сдвигать белый цвет. Я верю в использование циркадного освещения везде, где это возможно.

Как управлять цветом светодиодной ленты

Если ваши светодиодные ленты — это полосы, меняющие цвет, вам понадобится интеллектуальный контроллер.

Убедитесь, что у вашего контроллера достаточно каналов. Если у вас есть полоса RGBW, вам понадобится контроллер с 5 выходными клеммами. Одна клемма — это напряжение питания (V +). Остальные четыре клеммы предназначены для каждого из светодиодов R, G, B и W.

Использование контроллера со слишком большим количеством каналов — это нормально. Однако имейте в виду, что существует ограничение на то, сколько тока может проходить на каждом канале.

Контроллер имеет ограничение на пропускаемый через него ток. Например, этот контроллер RGBGenie может обрабатывать до x ампер.

В большинстве случаев падение напряжения вызовет проблемы задолго до того, как у вашего контроллера закончится емкость.

Беспроводные протоколы

Интеллектуальный светодиодный контроллер обменивается данными с вашим умным домом, используя какой-то беспроводной «язык» (протокол). У вас есть три основных протокола на выбор: WiFi, Zigbee или Z-Wave.

Если у вас нет других вещей для умного дома, я рекомендую использовать контроллер Wi-Fi. Он не требует дополнительного концентратора (использует ваш WiFi-роутер) и обычно дешевле, чем два других варианта.

Zigbee и Z-Wave — это беспроводные протоколы, разработанные специально для домашней автоматизации. С помощью одного из этих контроллеров вы можете подключить свой контроллер к интеллектуальному концентратору, например Samsung SmartThings, и ваши возможности автоматизации будут безграничными.

Я предпочитаю протокол Zigbee для своих источников света, потому что он работает с концентратором Philips Hue.Хаб Hue очень надежен и имеет очень быстрое время реакции. Кроме того, у меня уже есть несколько ламп Philips Hue, поэтому моя ячеистая сеть Hue надежна.

ПРИМЕЧАНИЕ. Если вы хотите, чтобы ваш контроллер был совместим с Hue, убедитесь, что это сертифицированный контроллер Zigbee 3.0.

Где установить контроллер

Контроллеры

обычно намного меньше блоков питания, поэтому их легче спрятать.

В большинстве случаев имеет смысл установить контроллер как можно ближе к полосам.

При необходимости проложите толстый провод от источника питания к контроллеру, чтобы минимизировать падение напряжения. Затем переключитесь на провод более легкого калибра от контроллера к полосам.

Как управлять цифровыми (адресными) светодиодными лентами

Для аналоговых лент все светодиоды одного цвета подключены к одному каналу. Один контроллер может регулировать мощность каждого канала независимо, но не может настраивать светодиоды по отдельности.

Цифровой контроль полосы сильно отличается от аналогового.Я далеко не специалист в настройке адресных элементов управления светодиодной лентой. Однако основные требования таковы:

Чтобы использовать цифровое управление, вы должны сначала иметь цифровую светодиодную ленту (очевидно).

Кроме того, вам понадобится компьютер (многие люди используют Arduino или Raspberry-Pi) для обработки кода и отправки сигнала на светодиодные микроконтроллеры, установленные на полосе.

Наконец, вам также необходимо будет снабдить компьютер программой, которая сообщает микроконтроллерам, как включать свет.

---

Рекомендуемые товары

Выполните поиск в Google светодиодных лент, и вы увидите страницы результатов с бесчисленными поставщиками, продающими свои ленты и аксессуары.

Их так много, что я не могу сказать, какие из них лучше. Но я могу сказать вам, какие из них я использовал, и работали ли они на меня.

Продолжая покупать и тестировать предметы, я буду обновлять этот список.

Светодиодные ленты

High CRI (Daylight White) — Светодиодная лента MARSWALL CRI 97+

RGBW — ОСВЕЩЕНИЕ BTF 16.4-футовая светодиодная лента RGBW 4 в 1

Контроллеры светодиодов

Wi-Fi

Z-волна

Работает с Hue — контроллер светодиодных лент GIDERWEL Zigbee RGBW

Источники питания

Класс 2 (CL2) — Блок питания 12 В 60 Вт

Dimmable — Драйвер для светодиодов HitLights 12V 60W с регулируемой яркостью

---

Последние мысли

Когда я назвал это «Полное руководство по светодиодным лентам», я имел в виду именно это. Я хочу, чтобы это было самое масштабное и крутое руководство, которое поможет вам от нулевых знаний до готового проекта.
