Содержание

Обзор технических характеристик труб наружной канализации

ПВХ (поливинилхлорид) является современным материалом, идеально подходящим для канализационных систем.

Канализационные  трубы из ПВХ изготавливаются из высококачественного сырья с постоянным контролем качества.  Трубы и фасонные части из ПВХ предназначены для самотечной  транспортировки стоков в наружной канализации при максимальной температуре до 60°C. в течении коротких периодов времени ( до 2 минут) допускается подача в трубы сточной воды с температурой до +100° C., при условии, что расход не превышает 30л/мин.

Технические характеристики ПВХ — труб:

  • Плотность — 1410 кг/м3;
  • Модуль упругости при скорости деформации 1 мм/мин — 3000 МПа;
  • Удельная теплоемкость — 1,0 Дж/г;
  • Теплопроводность при 23°C — 0,15 Вт/м;
  • Минимальный радиус изгиба пластиковой трубы при 20°C – 300мм;
  • Монтаж в температурном режиме от -5°C до +90°C.
Параметр Значение параметра для труб ПВХ
Плотность, г/см3 1,4
Расчетный коэффициент линейного расширения, мм/(м*° С) 0,07
Предел текучести при растяжении, Мпа 50-56
Предел прочности при разрыве, Мпа 30-50
Относительное удлинение при разрыве, %		 50
Теплопроводность, Вт/(м*°С) 0,15-0,25
Горючесть Негорючий
Срок службы, лет 50



Основные достоинства ПВХ труб:

  • высокой прочностью;
  • 100 % устойчивостью против коррозии;
  • сопротивлением от зарастания стенок;
  • высокой сопротивляемостью внутреннему износу;
  • низким весом;
  • трубы легки в монтаже при различных способах прокладки;
  • стойкостью к воздействиям кислотной среды;
  • стойкостью к изнашиванию в стоках,
  • в которых присутствует высокое содержание песка.

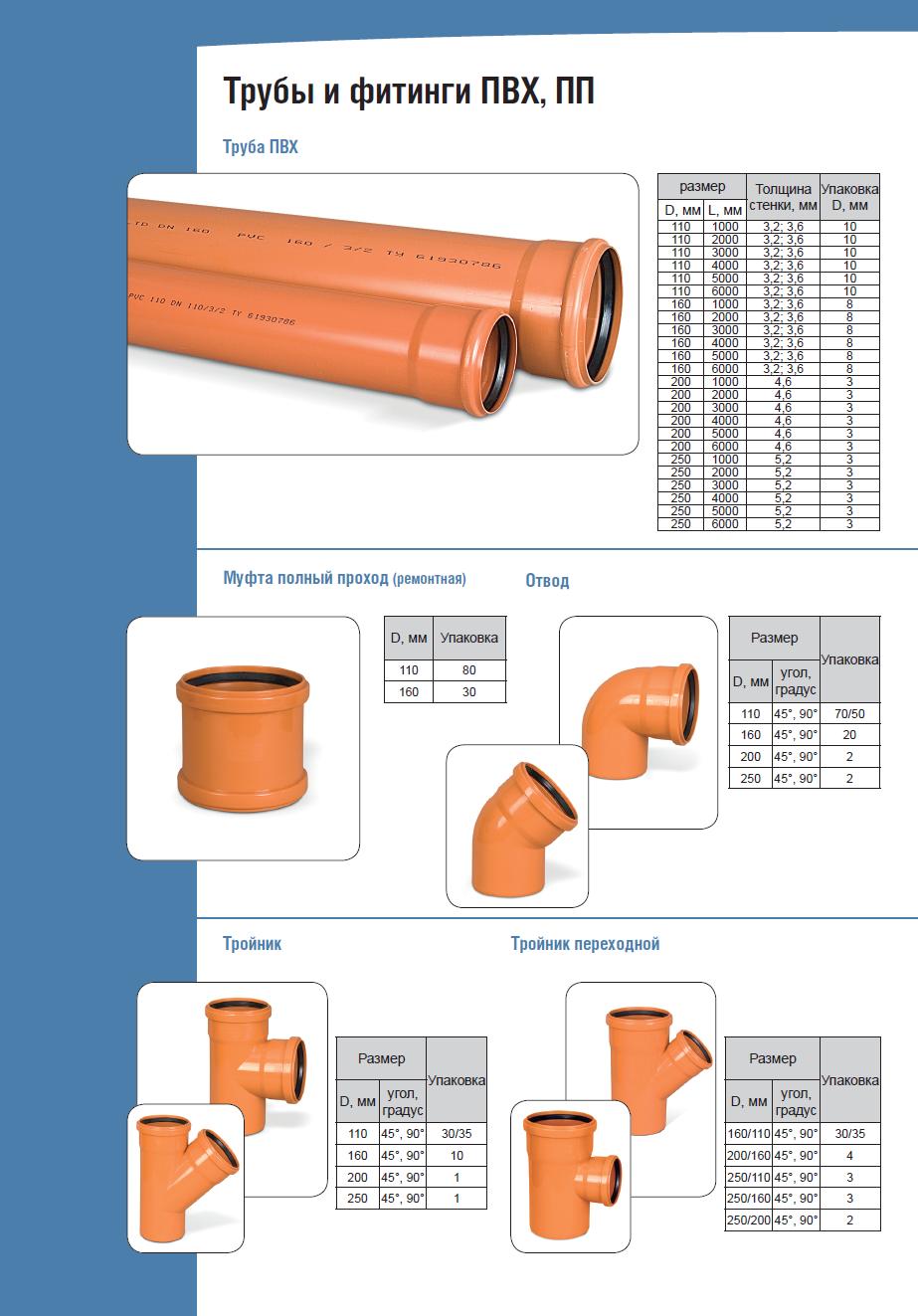

ТРУБЫ ПВХ

Диаметр и длина Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110/1000 3,2 5 1,700 0,013
110/1500 3,2 5 2,550 0,019
110/2000 3,2 5 3,400 0,026
110/3000 3,2 5 5,100 0,038
110/4000 3,2 5 6,800 0,050
110/5000 3,2 5 8,500 0,062
110/6000 3,2 5 10,200 0,074
160/1000 3,6 3 2,600 0,028
160/1500 3,6 3 3,900 0,041
160/2000 3,6 3 5,200 0,054
160/3000 3,6 3 7,800 0,080
160/4000 3,6 3 10,400 0,105
160/5000 3,6 3 13,100 0,131
160/5500 3,6 3 14,300 0,143
160/6000 3,6 3 15,600 0,156
200/1000 WAVIN 4,9 25 3,910 0,063
200/2000 WAVIN 4,9 25 7,460 0,107
200/3000 WAVIN 4,9 25 11,050 0,133
200/6000 WAVIN 4,9 25 21,700 0,29



ТРОЙНИКИ ПВХ

Диаметр  и ° Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110/110/45 3,9 100 0,700 0,008
110/110/87 3,9 120 0,520 0,007
160/110/45 4,4 51
1,100		 0,015
160/110/87 4,4 60 1,100 0,013
160/160/45 4,4 36 1,500 0,021
160/160/87 4,4 45 1,200 0,017
200/110/45 5,4 32 2,550 0,023
200/110/87 5,4 41 2,700 0,018
200/160/45
5,4		 26 2,450 0,028
200/160/87 5,4 28 2,900 0,026
200/200/45 5,4 20 3,200 0,037
200/200/87 5,4 24 1,990 0,031



ОТВОДЫ ПВХ

Диаметр и ° Толщина стенки Кол-во в упаковке Вес
кг.
 Объём
м3
110/15 3,9 360 0,300 0,003
110/30 3,9 300 0,320 0,003
110/45 3,9 270 0,350 0,003
110/67 3,9 225 0,400 0,004
110/87 3,9 200 0,450 0,004
160/15 4,4 110 0,600 0,008
160/30 4,4 100 0,650 0,007
160/45 4,4 90 0,700 0,009
160/67 4,4 75 0,800 0,010
160/87 4,4 70 0,910 0,011
200/15 5,4 50 1,120 0,015
200/30 5,4 47 1,290 0,016
200/45 5,4 40 1,610 0,019
200/87 5,4 30 2,065 0,025



МУФТЫ ПВХ

Диаметр Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110 3,9 360 0,300 0,003
160 4,4 120 0,600 0,006
200 5,4 60 1,050 0,013
160 двухрастр. 4,4 120 0,600 0,007
200 двухрастр. 5,4 60 1,050 0,013



ЗАГЛУШКИ ПВХ

Диаметр Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110 3,9 1100 0,125 0,001
160 4,4 320 0,300 0,003
200 5,4 180 0,500 0,005



ПЕРЕХОД ПВХ

Диаметр Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110/160 3,9 250 0,500 0,003
160/200 4,4 120 0,900 0,007



РЕВИЗИЯ ПВХ

Диаметр Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110 3,9 10 0,700 0,002
160 4,4 2 1,200 0,025
200 5,4 1 1,500 0,030



ОБРАТНЫЙ КЛАПАН

Диаметр Толщина стенки Кол-во в упаковке Вес
кг.		 Объём
м3
110 3,9 1 1,300 0,015

Материал

Канализационные трубы и фасонные части изготавливаются способом горячей экструзии из полипропилена, сополимера, который получают полимеризацией пропилена и этилена. Расчетная продолжительность срока службы канализационных трубопроводов более 50 лет.

Основные механические и термические характеристики при 20°С

Наименование Методика Ед. измерения Значение
Плотность ГОСТ 15139-69 г/см³ >0,91
Коэффициент линейного расширения ГОСТ 15173-70   1,5×10´
Предел текучести при растяжении ГОСТ 11262-80 МПа 25—28
Предел прочности при разрыве ГОСТ15173-80 МПа 28—35
Относительное удлинение при разрыве ГОСТ/1262-80 % >100
Теплопроводность ГОСТ23630-79 Вт/м °С 0,26

Область применения

Канализационные трубы и фасонные части используют для внутренней разводки в системах канализации, слива сточных и дождевых вод в жилых, административных и промышленных зданиях. При прокладке систем промышленных стоков необходимо обращать внимание на предполагаемый уровень кислотности в данной системе, он должен находится в пределах рН от 2 до 12.

Преимущества

По сравнению с чугунными трубами, полипропиленовые обладают повышенной химической стойкостью, отсутствием коррозии изарастания сечения, простотой транспортировки и хранения, имеют небольшой вес и гладкую поверхность. Трубы и соединительные элементы имеют раструбную конструкцию и укомплектованы специальными уплотнительными кольцами, что повышает скорость монтажа в 5-6 раз и обеспечивает высокую надежность и герметичность соединения. Если сравнивать полипропиленовые трубы с трубами из полиэтилена, то для полипропилена определен верхний предел допустимых рабочих температур +95°С, что значительно превосходит допустимый предел температур на трубы ПНД — (+65°С). По сравнению с трубами из ПВХ, полипропиленовые трубы значительно менее хрупкие (особенно при низких температурах), что очень важно в условиях нашего климата при транспортировке и монтаже

Химическая стойкость канализационных труб из полипропилена

Химикат Концентрация, % 20°С 60°С 100°С
Ацетон 100 с ус
Анилин 100 с ус
Бутан, жидкий 100 с
Бутан, газообразный 100 с с
Хлорид кальция Стандарт с с с
Нитрат кальция Стандарт с с
Хлор, жидкий 100 н
Хлор, газообразный сырой 10 ус
Хлороформ 100 ус
Триоксид хрома Стандарт с н
Глицерин 100 с с
Гликоль 100 с с
Гексан 100 с ус

с — стоек, ус — условно стоек, н — нестоек

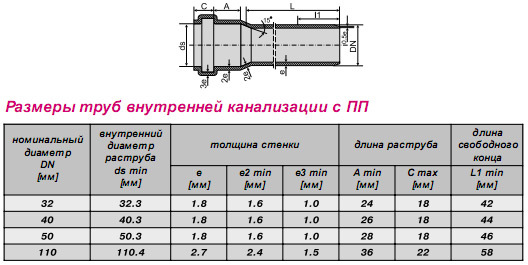

Труба канализационная с раструбом

Диаметр, мм Длина, мм Толщина, мм Упаковка, шт
32 2000 1,8 10
32 1500 1,8 10
32 1000 1,8 10
32 750 1,8 10
32 500 1,8 10
32 315 1,8 20
50 3000 1,8 10
50 2000 1,8 10
50 1500 1,8 10
50 1000 1,8 10
50 750 1,8 10
50 500 1,8 10
50 315 1,8 20
50 250 1,8 30
110 3000 2,7 10
110 2000 2,7 10
110 1500 2,7 10
110 1000 2,7 10
110 750 2,7 10
110 500 2,7 10
110 315 2,7 20
110 200 2,7 30



Фасонные элементы для внутренней канализации из ПП

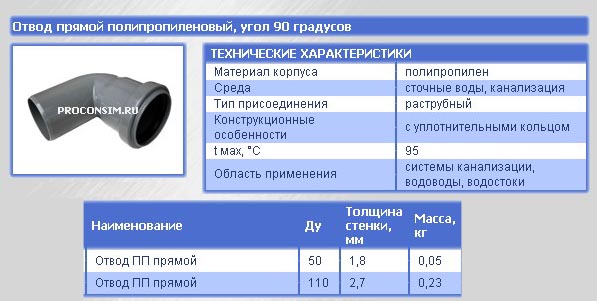

Отвод канализационный

Диаметр, мм Угол Упаковка, шт.
32 45º 100
32 90º 100
40 45º 100
40 90º 100
50 45º 100
50 90º 100
110 15º 20
110 30º 20
110 45º 20
110 67º 20
110 90º 20



Колено АБУ (WC) эксцентрик (бел)

Диаметр, мм Угол Упаковка, шт.
110 45º 16



Муфта канализационная

Диаметр, мм   Упаковка, шт.
40 серый 50
50 серый 50
110   16



Ревизия канализационная

Диаметр, мм   Упаковка, шт.
110 серый 20



Хомут канализационный

Диаметр, мм   Упаковка, шт.
32 белый 25/750
40 серый 25/500
50 серый 25/500
110 серый 150



Тройник канализационный

Диаметр, мм Угол Упаковка, шт.
40/40 45º 50
40/40 90º 50
50/50 45º 50
50/50 90º 50
110/50 45º 20
110/50 90º 20
110/110 45º 20
110/110 90º 20



Редукция канализационная

Диаметр, мм Угол Упаковка, шт.
50/32 180º (бел) 50
50/32 180º (сер) 50
50/40 180º (сер) 50
110/50   50



Компрессионный воздушный клапан

Диаметр, мм   Упаковка, шт.
50 серый 20
110 8



Крестовина канализационная

Диаметр, мм Угол Упаковка, шт.
505050 90 20
1105050 90 10
11011050 90 10
110110110 90 10



Вентиляционный грибок

Диаметр, мм Упаковка, шт.
110 9



Переход чугун/пластик

Диаметр, мм
110
50



Компенсационная муфта

Диаметр, мм Упаковка, шт.
110 10



Крепление

Диаметр, мм Упаковка, шт.
32 600
50 600

Смотрите также по этой теме

Пвх трубы технические характеристики. Водопроводные, канализационные

Характеристики труб ПВХ удовлетворяют требованиям, предъявляемым к системам водоотведения, водозабора. Из поливинилхлорида делают гофр (однослойный, двухслойный), использующийся для электротехнических, канализационных магистралей. Основными достоинствами материала являются:

  • демократичная цена
  • низкий вес
  • жесткость
  • прочность
  • высокий ресурс
  • легкое обслуживание

Подавляющее большинство автономных канализаций, водопроводов собрано из этих изделий. Среди всех обсадных колонн артезианских, песчаных скважин 75% смонтировано из поливинилхлорида.

Характеристики напорных труб ПВХ

Термопласт ПВХ состоит из хлора, водорода, углерода, стабилизаторов, пластификаторов, наполнителей, пигмента. Характеристики напорных труб ПВХ имеют следующий вид:

  • отсутствие коррозии
  • небольшой вес (впятеро легче стали)
  • инертность к растворителям, ультрафиолету, кислотам, органике, щелочам, солям
  • рабочее давление потока 16 – 6 бар
  • диаметр 630 – 63 мм

Молотый, сеяный мрамор чаще всего используются в качестве наполнителя, незначительно увеличивают вес погонного метра, придают прочность, износостойкость, жесткость стенкам изделий. Поливинилхлориду не страшны гидроудары, наружные механические повреждения. Коэффициент расширения материала снижен за счет специальных добавок, поэтому, зазоры внутри раструба, компенсаторы не нужны. Пропускная способность магистралей не меняется со временем, что учитывают при гидравлическом расчете. Поэтому, поливинилхлоридные трубы всегда тоньше металлических аналогов.

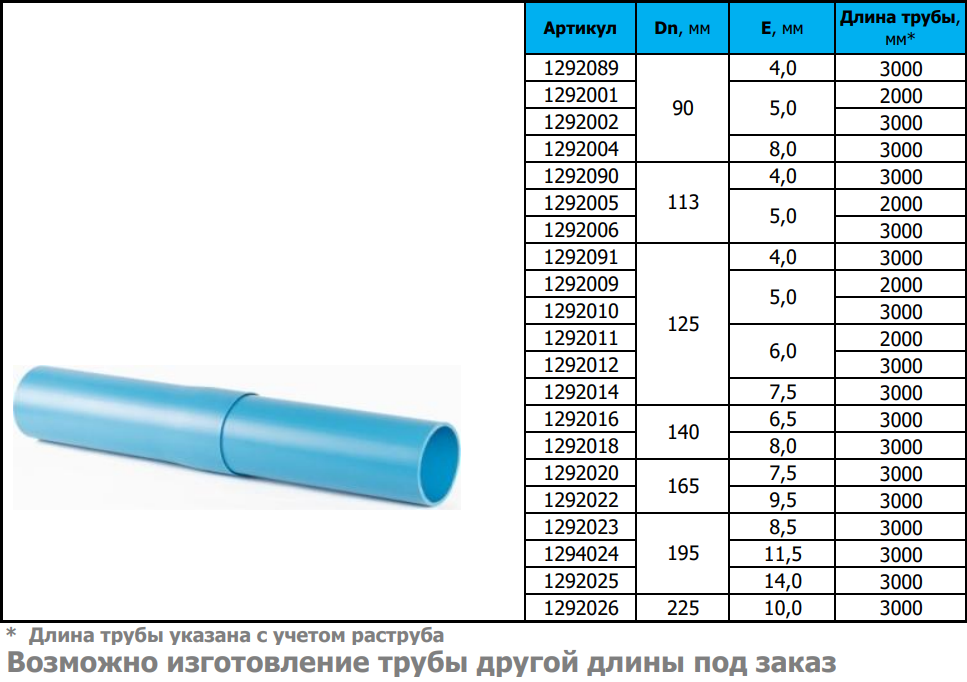

Характеристики обсадных труб ПВХ

Основными задачами обсадной колонны являются:

  • сохранение стабильной формы скважины весь срок эксплуатации
  • предотвращение попадания внутрь грунтовых/талых вод
  • защита насосного оборудования от сил пучения
  • сохранение характеристик питьевой воды
  • увеличение срока службы артезианской/песчаной скважины

Характеристики труб ПВХ полностью соответствуют предъявляемым требованиям. Ресурс изделий из поливинилхлорида начина сется от полувека, на практике трубы служат дольше. Вложных грунтах ствол скважины дополнительно бетонируется специальными составами (заполняется зазор между краем отверстия в земле и обсадной колонной). Это позволяет увеличить жесткость материала, обеспечить стабильность конфигурации, предотвратить осыпание. Устье герметизируется оголовком, имеющим герметичное резиновое кольцо.

Характеристики канализационных труб ПВХ

Канализационные системы делятся на наружные (бытовая, дренаж, ливневка), внутренние. Характеристики труб ПВХ для каждой из них различны:

  • гофра, использующаяся в ливневке, дренаже, имеет увеличенную кольцевую жесткость, имеет двухслойную структуру (внутри гладкая)
  • серые трубы используются в системах внутреннего водоотведения, выдерживают транспортировку горячих стоков, имеют значительное линейное расширение, поэтому, стыкуются в раструбах с зазорами
  • рыжие наружные канализационные трубы трехслойные, компенсационные зазоры в раструбах здесь не нужны, при небольшом заглублении трубопроводов необходимо утепление магистралей
  • гофра диаметра 40 мм используется в сифонах гидрозатворов, благодаря столбу жидкости внутри ее колен вредные/неприятные газы не могут проникнуть в жилые/подсобные помещения

Фановая труба внутренних канализаций изготавливается из тех же серых труб, что и стояки во всем доме. Раструбные соединения облегчают, ускоряют монтаж, все фитинги выполнены из того же материала, что и сами магистрали. Это увеличивает ремонтопригодность коммуникаций, повышает ресурс. При монтаже трубы укладываются с непрерывным уклоном для обеспечения самотека. Это позволяет экономить на насосном оборудовании, делает систему энергонезависимой. При монтаже отсутствуют механические, электрические инструменты, снижается бюджет строительства.

Технические характеристики труб ПВХ | Пластиковые трубы для канализаци

К числу технических характеристик, в первую очередь, нужно отнести диметр трубы, а также ее назначение. Наша компания предлагает широкий ассортимент самых различных труб, с помощью которых вы сможете решить большое число проблем. Диаметр считается в миллиметрах и указывается в марке трубы. Например, «труба ПВХ 50» — это поливинилхлоридовая труба диаметром 50 мм. Иногда для обозначения диаметра добавляют букву «д» или «d». В таком случае обозначение диаметра может выглядеть следующим образом: трубы пвх д или трубы ПВХ d, где после обозначающей диаметр буквы идет число, показывающее диаметр в миллиметрах. Еще один важный показатель – это длина трубы. Длину трубы вы можете выбрать по стандартным размерам, а можете заказать тот диаметр, который вам нужен. Также обратите внимание на материал: наша компания предлагает трубы, изготовленные из ПВХ (поливинилхлорида), ПНД (полиэтилена), ПП (полипропилена) и металлопластика. Трубы имеют разное назначение: для канализации, для обеспечения водоснабжения, отопления, транспортировки химических жидкостей и т. д.

Труба ПВХ 50 – это труба небольшого диаметра, которая используется для внутренней и наружной канализации. В том случае, если вас интересует труба большего диаметра, вам понадобится труба ПВХ 110. Толщина стенок у таких труб обычно1,8, 2,2 или 3,2 мм.

Также нашей компанией предлагается труба ПВХ 110, которая используется для напорного, питьевого и технического водоснабжения. Такая труба ПВХ ГОСТ полностью соответствует, прошла все необходимые проверки, имеет все требующиеся сертификаты. В зависимости от того, какое давление должна выдерживать труба, вы можете выбрать продукцию с разной толщиной стенок: 2,7, 3,4, 5,3 мм. Также, в том случае, если вам нужны трубы большего диаметра, вашему вниманию предлагается труба ПВХ 160.

В нашей компании вы можете приобрести полиэтиленовые водонапорные трубы диаметром 90 мм. Трубы ПВХ 90 обеспечивают все плюсы, характерные для пластиковых труб: прочность, надежность, легкость, долговечность, удобство при монтаже. Вы можете выбрать трубы с толщиной стенок 5,2, 6,7, 8, 2, 10,1 мм. В зависимости от толщины стенок трубы способны выдерживать более значительное давление. Также в ассортименте представлены трубы ПВХ 100.

Технические характеристики пластиковых труб принципиально зависят от того, в каких целях вы собираетесь их применять. К сожалению, еще не изобретены универсальные трубы ПВХ, которые были бы одинаково хороши при любых условиях эксплуатации. Поэтому, выбирая наиболее подходящие трубы, не забывайте обращать внимание на диаметр, длину, толщину стенок, а также на давление, которое способна выдержать труба, в том случае, если вам необходимы напорные трубы ПВХ.

Канализационные трубы ПВХ диаметра 110



ТРУБА ПВХ КАНАЛИЗАЦИОННАЯ SN 4

Технические характеристики

Характеристики: трубы для наружной канализации ПВХ диаметрами от 110 мм до 500 мм с толщиной стенки от 3,2 мм до 12,3 мм

Дополнительная информация

Безнапорные трубы  НПВХ

ТУ 2248-057-72311668-2007 (аналог ГОСТ Р 54475-2011) используются при строительстве трубопроводов безнапорной подземной наружной канализации: дренажа и водоотведения, ливневой канализации, хозяйственно-бытовой канализации, отведения промышленных стоков. Могут использоваться при температуре стоков до +60° С, а также при кратковременных температурах стоков до 95° С (до 1 мин)

93. 84 RUB



На сегодняшний день наружная канализация ПВХ — оптимальный вариант системы по отводу сточных вод, что обусловлено высокими эксплуатационными показателями поливинилхлорида. Благодаря относительно небольшому весу канализационные трубы ПВХ удобно перевозить и монтировать, но главное достоинство этих изделий — стопроцентная устойчивость к процессам коррозии. Преимуществами наружной канализации из поливинилхлорида (наружные трубы ПВХ в компании «ТруботоргРус») является высокая прочность стенок труб, устойчивость к воздействию щелочей и кислот, гладкость внутренней поверхности (ПВХ трубы для канализации не накапливают твердые элементы из фекальных вод), отличная сопротивляемость износу изнутри,большой срок службы (не менее пятидесяти лет). Такие ПВХ трубы применяют при строительстве и ремонте подземных безнапорных трубопроводов внешних сетей канализации домов и сооружений для отвода сточных вод до 45 ° С. Трубы ПВХ оранжевого цвета выпускаются в отрезках от 0,5 до 6 метров. Трубы из ПВХ отличаются по классу кольцевой жесткости: SN2 — с глубиной укладки до 1м; SN4 — с глубиной укладки до 6м; SN8 — с глубиной укладки до 8м. Безнапорные ПВХ трубы SN2 110мм — 200мм самые дешевые в своем классе, поэтому они активно используются в частном секторе строительства. А для коммунального и промышленного применения, где востребованы классы жесткости SN8 — SN16 и диаметры от 315мм, этот тип трубы проигрывает более современным гофрированным трубам. Мы реализуем трубы гладкие ПВХ наружные ГОСТ двух видов — средние SN4 и тяжелые SN8. Первый вариант предназначен для укладки на глубину до шести метров в местах с небольшим движением транспорта, а тяжелые трубы для канализации можно монтировать на глубине до восьми метров.

К заказу предлагаются канализационные трубы ПВХ 110, 125, 160, 200, 250, 315, 400, 500 мм — цена каждого изделия уточняется по запросу. Для этого достаточно нам позвонить или отправить заявку с текстом «куплю трубы ПВХ» или «купить трубы ПВХ» и указанием интересующих вас параметров. Представленный ассортимент всегда имеется на складах ООО «ТруботоргРус» в Москве и Краснодаре, поэтому отгрузка выполняется без задержек.


Заказать
   Внимание! Вашу цену со скидкой уточняйте у менеджера!

У нас Вы всегда можете купить трубы из полиэтилена низкого давления для водоснабжения и газоснабжения (купить трубы ПНД), купить соединительные части для полиэтиленовых труб (купить фитинги ПНД), купить литые полиэтиленовые фитинги для соединения ПНД труб, купить компрессионные фитинги для сборно-разборных систем трубопроводов, купить электросварные фитинги; купить полипропиленовые трубы и фитинги для отопления и водоснабжения, сварочное оборудование для монтажа труб, купить канализационные трубы для внутреннего и наружного применения, стальные фитинги, воздуховоды из нержавеющей стали, круглые воздуховоды из стали, прямоугольные воздуховоды из стали, сетевые элементы вентиляции, противопожарные воздуховоды



Характеристики и сферы применения жестких ПВХ труб



Более 80 лет назад стартовал промышленный выпуск труб из поливинилхлорида (ПВХ). На сегодня труба ПВХ жесткая занимает лидирующие позиции на рынке полимерных материалов и активно используется при обустройстве инженерных коммуникаций, в том числе сетей водоснабжения, самотечных канализационных магистралей, электропроводов и кабелей.


Поливинилхлорид, из которого она производится, относится к классу термопластичных материалов. Для улучшения физико-химических характеристик в сырьё в процессе изготовления жестких пвх иэк труб вводят определенные стабилизирующие, пластифицирующие добавки и наполнители.



Это позволяет после термообработки сохранять первоначальную форму изделий при механической нагрузке. В состав поливинилхлорида входит этилен и стабилизированный хлор. Дополнительные присадки существенно улучшают механические и термические свойства.




Для производства обычно применяют вторичный поливинилхлорид, это значительно уменьшает цену жесткой гладкой трубы ПВХ как конечного продукта.



Основные характеристики ПВХ труб





  • •    Маленькая масса (в 5 раз меньше металла).
  • •    Дешевизна на 30% в сравнении с полиэтиленом, имеющим такие же технические параметры.
  • •    Коррозионная устойчивость к кислотно-щелочным воздействиям.
  • •    Высокие гидравлические свойства.
  • •    Достаточная пропускная способность.
  • •    Повышенная упругость.
  • •    Стойкость к гидроудару.
  • •    Низкий уровень удельной теплопроводности соответствует данному показателю у изоляционных покрытий.
  • •    Нетоксичность.
  • •    Взрывобезопасность.
  • •    Не деформируются при низкой температуре.
  • •    Температура возгорания составляет 500 °С, что предохраняет от последствий короткого замыкания.
  • •    Влагоустойчивость.
  • •    Биостойкость.
  • •    Коммуникации не нуждаются в заземлении.
  • •    Возможна подземная прокладка.


Главное преимущество гладких жестких труб ПВХ в сравнении с аналогичными водонапорными из других полимеров состоит в том, что в ходе монтажных работ трубопроводной системы отсутствует надобность в сварке и разъемных элементах. Сборка таких изделий производится за счет раструба с каучуковым уплотнителем. Это удешевляет соединение частей трубопровода и ускоряет текущие операции.




Стандартные размеры стенок жестких гладких ПВХ труб составляют Ø 16, 20, 25, 32 и 50 мм. Параметры экономико-технических характеристик таких материалов в полной мере отвечают требованиям, которые предъявляются к магистралям водоснабжения: среди них – невысокая эксплуатационная себестоимость, дешевый монтаж и продолжительный срок службы. Немаловажно то, что поливинилхлоридные изделия при полном исчерпании ресурса можно утилизировать.



Эксплуатация в электротехнической сфере







Среди таких объектов можно выделить следующие:



  1. Негорючие стеновые, потолочные поверхности и полы при глубокой прокладке.
  2. Любые опорные элементы сооружения при свободной наружной прокладке.
  3. Цельные бетонные объекты.


Монтажные работы при установке таких трубопроводов имеют свою специфику. В процессе прокладывания не допускается формирование конденсата на внешней стороне, а также накопление пыли и загрязнений изнутри, что требует качественного уплотнения стыковых мест. Для стекания конденсата при эксплуатации нужно навесить дополнительные протяжные боксы.



Монтаж системы рекомендуется выполнять при температуре не менее –5°С. В фундаментах систему необходимо укладывать горизонтально. Когда трубопровод укладывается на 2 и более метров вглубь, то его следует забетонировать.







Сертификат на трубу ПВХ жесткую гарантирует следующие свойства:



  1. Стойкость к влиянию влаги и изнашиванию.
  2. Оптимальный температурный диапазон для работы: −25… +60°С.
  3. Удлинение в случае разрыва составляет не более 30%.
  4. Диэлектрическая жесткость при 2 кВ сохраняется в течении 15 мин.
  5. Наименьшая ударная прочность – 0,02 кН/м.



Виды труб и соединительных частей





  • Стандартные – подходят для внешней свободной, а также глубокой скрытой поверхностной прокладки.
  • Укрепленные – применяются для прокладки в слой бетона.


Независимо от вида продукцию выпускают отрезками 2-6 м.





При проведении монтажных работ требуется наличие соединительных частей.



  • — Муфты – используются при скреплении внутри помещений с высокой влажностью, а также снаружи на свежем воздухе.
  • — Коробки – необходимы для подключения к распределительному блоку.
  • — Угольники (колена) – присоединяют элементы трубопровода под прямым углом.
  • — Тройники – при Т-образном скреплении составных частей.
  • — Крепежи с хомутом – для навешивания сети на стеновую поверхность.
  • — Держатели с запирающей частью.
  • — Скобы из полиэтилена.


Существуют определенные требования к упаковке, перевозке и хранению такой продукции. На конечном этапе производства изделия скрепляют полипропиленовыми полосками и пакуют в термоусадочную оболочку с установкой в торце защитного предохранителя.



Транспортируют их лишь горизонтально крытой техникой при температуре −45°С…+45°С. В ходе погрузо-разгрузочных операций не допускается волочение и сбрасывание.

сантехнические трубы ПВХ, размеры, технические характеристики, трубы ПВХ для внешней канализации и внутренней, монтаж, вес

Содержание:

1. Преимущества труб ПВХ для канализации
2. Монтаж канализационных ПВХ труб
3. Внешняя канализация
4. Напорная канализация

Относительно недавно для монтажа канализационных систем использовались разные виды труб, при этом особой популярностью пользовались чугунные и бетонные изделия. Реже применялась керамическая продукция. На сегодняшний день все более востребованными становятся сантехнические трубы ПВХ для канализации.

Изготавливают их из поливинилхлорида – полимера, широко применяемого при проведении строительных и ремонтных работ. Использование этого материала в процессе производства труб обеспечивает выпускаемой продукции превосходные физико-технические характеристики (одной из них является кольцевая жесткость изделий) при минимуме недостатков.

Поливинилхлорид соответствует требованиям, прописанным в ГОСТах. Изделия ПВХ используют повсеместно по причине их абсолютной безвредности для здоровья людей, отсутствия выделения вредных газов при нагревании, негорючести, и простоте проведения работ с ними. Среди застройщиков трубы ПВХ для канализации стали популярными изделиями, вытеснив при этом продукцию из традиционных материалов.

Преимущества труб ПВХ для канализации

Поливинилхлоридные изделия для монтажа канализационных систем стали востребованными по причине наличия у них многочисленных достоинств, среди которых:
  • повышенная прочность;
  • продолжительный эксплуатационный срок;
  • небольшой вес канализационной трубы ПВХ, что облегчает доставку изделий, их погрузку и монтаж;
  • простота подсоединения, поскольку не требуется применение специального оборудования;
  • отличная пропускная способность;
  • устойчивость к влиянию агрессивных сред, температурным перепадам и ультрафиолету;
  • они гораздо реже засоряются, чем трубы из чугуна или стали, благодаря гладкой структуре внутренней поверхности изделий.
Следует отметить, что вышеперечисленные положительные характеристики имеют отношение исключительно к качественным поливинилхлоридным трубам. Для них, как и для других отечественных товаров, существует ГОСТ. Приобретая трубы ПВХ для канализации, необходимо удостовериться в наличии сертификата качества на данную продукцию.
К достоинствам таких канализационных труб также относится отсутствие необходимости дополнительно защищать их от негативных воздействий извне после завершения установки. Например, чугунные изделия необходимо окрашивать, чтобы они меньше подвергались коррозийным процессам.
Кроме этого, в изделиях из поливинилхлорида содержатся атомы хлора, которые способствуют самозатуханию в случае возгорания материала, что помогает ликвидировать пожар.

В настоящее время современная промышленность выпускает большой ассортимент ПВХ труб для канализационных систем.

Согласно техническим характеристикам, их принято делить на следующие группы:

  • трубы, применяемые при обустройстве канализационных внутридомовых систем;
  • трубы ПВХ для внешней канализации;
  • изделия для напорных канализационных конструкций.
Поливинилхлоридные трубы для канализации обычно изготавливают из непластифицированных полимеров, окрашивают в светло-серый цвет, в результате чего они обладают устойчивостью к агрессивным воздействиям извне.

Монтаж канализационных ПВХ труб

При замене системы отведения стоков в доме или квартире монтаж ПВХ труб канализации производится в следующей последовательности:
  1. Прежде всего, составляют проект будущей канализационной системы, определившись с количеством сантехнических приборов, от которых будут отводиться сточные воды. К ним обычно относятся: унитаз, ванна, душевая кабина, умывальник, стиральная и посудомоечная машина, кухонная мойка.
  2. Для каждой точки отведения отработанной воды приобретают косой тройник. Если вместо этого изделия использовать прямой тройник, скорость передвижения стоков заметно понизится.
  3. При помощи обычной рулетки измеряют необходимую длину трубопроводов. В квартирах обычно устанавливают канализационные трубы ПВХ сечением 50 миллиметров, а изделия, размеры диаметра которых составляют 110-150 миллиметров и более, применяют для отвода стоков от унитаза.
  4. Монтажные работы отличаются простотой, так как элементы канализационной системы соединяются «в раструб». Для обеспечения герметичности соединений используют резиновые соединительные манжеты.
  5. При открытом способе монтажа канализационной магистрали, трубы крепят к стенам при помощи хомутов с определенным углом уклона трубопровода. При применении металлических хомутов между ними и ПВХ трубой следует использовать резиновую прокладку.

Внешняя канализация

Компании-производители для создания внешних канализационных систем производят специальные ПВХ трубы, которые характеризуются устойчивостью к негативным внешним воздействиям. Эти изделия способны выдержать большие нагрузки, чем продукция для внутренней сети отводящей стоки. Трубы ПВХ для наружной канализации обычно окрашивают в оранжево-коричневатый цвет.

Монтаж наружной канализации имеет ряд нюансов:
  • при укладке труб необходимо соблюдать определенный угол уклона согласно проектной документации, обычно этот параметр составляет 1 сантиметр на один погонный метр;
  • чтобы смонтировать самотечную канализационную систему, применяют безнапорные трубы, в которых отсутствует внутреннее давление, поэтому в процессе рытья канавы нужно уплотнять грунт и создавать на ее дне песчаную «подушку»;
  • канализационную магистраль укладывают на глубине, размер которой зависит от климата в конкретном регионе. В случае монтажа трубопровода, например, в средней полосе его помещают на глубину 50 сантиметров, а затем прокладывают канализационные трубы и фитинги с уклоном, заложенным в проекте;
  • при выполнении прокладки наружной магистрали нужно обустраивать ревизионные колодцы с промежутком 25-30 метров.

Напорная канализация

Если самотечную канализационную систему по ряду причин обустроить невозможно, тогда монтируют напорную конструкцию для отведения стоков. Ее основным отличием является передвижение стоков по трубам с помощью применения специально предназначенного для данных целей насосного оборудования.

Для систем напорной канализации применяются трубы ПВХ, которые не отличаются по своим техническим характеристикам от изделий, предназначенных для самотечных магистралей. Единственный параметр, по которым они разнятся – это меньший диаметр труб для напорного варианта.
Исходя из вышеизложенной информации, можно сделать вывод, что производимые из поливинилхлорида трубы идеально подходят для канализационных систем, вне зависимости от их типа.


Среди всех достоинств таких изделий следует отметить их доступную стоимость, поэтому канализация из ПВХ труб обходится дешевле, чем установка стального трубопровода.

толщина стенки, виниловая, гладкая, жесткая и негорючая

На чтение 8 мин Просмотров 131 Опубликовано Обновлено

ПВХ труба для электропроводки является эффективным средством защиты коммуникаций от внешних воздействий. В соответствии с требованиями СНиП открытый монтаж силовых кабелей запрещен в строениях из массива древесины и панелей. Кроме этого дома подвергаются усадке, есть вероятность намокания стен, что может стать причиной короткого замыкания. Использование труб электрических ПВХ позволяет свести риск повреждения и разрушения коммуникаций к минимуму, что обеспечивает безопасность эксплуатации строения.

Преимущества расположения электропроводки в трубе

Защитная труба для проводки используется при прокладке сетей в зданиях разного назначения

Монтаж проводки — это один из этапов строительства административных, хозяйственных и жилых зданий. Способ прокладки зависит от материалов и толщины несущих и внутренних конструкций. Эти факторы определяют потраченные средства, время и силы. Правильный выбор позволяет обустроить сооружение быстро и недорого.

Использование пластиковых труб для прокладки электропроводки дает следующие преимущества:

  • Обустройство помещений, построенных из горючих материалов — дерева, полимеров, пенных наполнителей. Даже при воспламенении кабеля огонь останется в замкнутом пространстве.
  • Нет необходимости в дополнительной защите. Виниловые трубки для проводов надежно защищают их от давления, сырости, насекомых и грызунов.
  • Удобство проведения диагностики проводника при его размещении скрытым способом, в том числе и в бетоне. Легкость проведения извлечения и последующей установки новой линии без разрушительных работ.
  • Предотвращение случайного повреждения кабеля при проведении ремонта или перепланировки недвижимости. Первичную нагрузку принимают на себя трубки для электропроводки.

Широкий ассортимент продукции из полимеров позволяет осуществлять прокладку коммуникаций любыми способами, выбирая подходящий по тем или иным критериям материал.

Характеристики электротехнических ПВХ труб

Характеристики ПВХ труб

Приобретая трубы для электропроводки, необходимо учитывать предстоящие условия их эксплуатации, которые определяются подвижностью стен, влажностью и силой тока на линии. В продаже представлены модели, которые предназначены для бытового и промышленного использования.

Полимерные трубы для проводки кабеля имеют такие технические характеристики:

  • изоляция при прямом воздействии тока — 2000 В;
  • максимальная прочность при ударах — 2 кН/м;
  • рабочий температурный диапазон — от — 30 °С до + 65 °С;
  • растяжение до разрыва при растягивании — 30%;
  • устойчивость к механическим импульсам — до 6 кДж;
  • изоляционное сопротивление — от 100 Мом;
  • удельный вес 500-700 кг/м³;
  • огнестойкость — 600 °С;
  • минимальный радиус изгиба гофрированных изделий — 3 диаметра;
  • внутреннее сечение — 10-200 мм;
  • длина единицы 2-25 м;
  • толщина стенок — 0,8-2,0 мм.

Высокие эксплуатационные свойства материала определяют широкий спектр его применения. Трубки ПВХ для электропроводки используются для монтажа внутренних и внешних каналов, в том числе на открытом пространстве. При совместимости параметров вместе с силовыми кабелями внутри магистралей допускается протягивать линии связи, телевидения, интернета и сигнализации.

Виды материала

Гладкие трубы можно проложить открытым способом, они могут дополнять интерьер помещения

Трубы винипластовые для электропроводки подразделяются не несколько категорий исходя из состава, прочности и степени гибкости.

Различаются такие виды изделий:

  • Гладкие. Представляют собой жесткие прогоны круглого сечения с гладкими внутренними и внешними стенками. Предназначены для установки внутри бетонных стен, на их поверхности и в земле. Обладают высокой прочностью к ударам и давлению. По условиям эксплуатации подразделяются на легкие, средние и тяжелые.
  • Гофрированные. Отличаются переменным сечением за счет наличия складок. Благодаря такой конструкции изделия могут изгибаться, растягиваться и сжиматься. Применяются для обустройства криволинейных участков, как снаружи, так и внутри стен. В зависимости от особенностей монтажа используются изделия обычные или усиленные стальной пружиной. В зависимости от сечения длина бухты может составлять до 200 м.
  • НПВХ. Непластифицированный поливинилхлорид (PVC-U, винипласт). В составе материала не содержатся пластификаторы, он отличается высокой прочностью, высокой температурой плавления и способностью к самозатуханию. Проводка производится в наиболее пожароопасных местах, где есть риск разрушения канала от механических воздействий.

Выбор материала определяется на основе анализа условий его предстоящей эксплуатации.

Ассортимент и характеристики изделий

Трубы для проводки выпускаются в разных диаметрах, минимальный размер сечения — 16 мм

Производители выпускают большой ассортимент полимерных труб, которые различаются по ряду характеристик, определяющих сферу их применения.

В зависимости от типа и диаметра изделия могут быть использованы для обустройства таких конструкций:

  • для осветительных приборов — 1,6 см;
  • для розеток и выключателей — 2,0 см;
  • для щитков и распределительных коробов — 2,5 см;
  • для протяжки между этажами — 3,5-4,0 см;
Гофрированные трубы бывают легкими и тяжелыми, толщина их стенок при этом различается

Гладкие трубы ПВХ для электропроводки выпускаются в виде секций, длина которых составляет 200-600 см. Гофрированная продукция складывается в бухты. В зависимости от диаметра протяженность гофры варьируется в пределах 25-200 м.

При монтаже канала для придания ему нужной конфигурации используются фасонные детали:

  • муфты;
  • тройники;
  • углы;
  • коробки;
  • хомуты;
  • скобы.

В процессе производства в продукцию добавляются пигменты, которые окрашивают ее по всему объему. Этот прием нужен для маркировки материала.

Так применяются следующие варианты окрашивания полимерных изделий:

  • ПВХ — серый;
  • ПНД — черный;
  • ППр — синий;
  • усиленная гофра — красный.

Благодаря такому решению облегчается выбор товара и обслуживание линии в процессе эксплуатации, так как материал легко идентифицировать визуально.

Преимущества ПВХ труб для электропроводки

Каналы из поливинилхлорида можно прокладывать подземным способом

Пластиковая труба для проводки кабеля имеет ряд существенных преимуществ перед металлическими аналогами.

  • Полимер не проводит электричество. Даже при касании оголенного провода риск поражения током отсутствует. Канал не нужно заземлять.
  • Материал негорючий. Он хорошо переносит нагрев и воздействие открытого пламени.
  • Легкость. Транспортировка и установка изделий не сопряжена с приложением значительных усилий.
  • Устойчивость к коррозии. Пластик сохраняет все свои характеристики во влажной среде.
  • Упругость и гибкость. Звеньям можно придавать любую форму при монтаже открытым и закрытым способом.
  • Низкая теплопроводность. Трубы защищают окружающие его вещества от исходящего от кабеля тепла.
  • Сохранение габаритов при изменении температуры. Материал не сужается и не расширяется при воздействии жары и холода.
  • Длительный срок эксплуатации. У качественных моделей он составляет 100 лет. Грызуны и насекомые не интересуются ПВХ и избегают его.
  • Доступная стоимость. Цена материала в 5 раз меньше, чем у аналогов из железа.
  • Презентабельный внешний вид. Изделия хорошо вписываются в любой интерьер, особенно в стиле лофт.
  • Отсутствие необходимости в сложных соединениях. Стыковка звеньев и фасонных деталей осуществляется в герметичных раструбах.

К числу минусов материала относится его недостаточная прочность и неустойчивость к ультрафиолетовому излучению.

Правила установки

Для соединения нескольких проводов и разветвления сети используется электротехническая коробка

При прокладке пластикового трубопровода для кабельных линий необходимо соблюдать следующие правила:

  • Негерметичная трасса делается только для внутренних конструкций, так как обеспечивает исключительно механическую защиту.
  • Расстояние канала от отопительных приборов должно быть не менее 10 см. При этом его следует располагать ниже для предотвращения нагревания.
  • Соединять провода внутри труб запрещено. Делать это нужно в специальных монтажных коробках.
  • При расположении магистрали во влажных условиях стыки уплотняются резиновыми прокладками и силиконом.
  • Крепление изделий к несущей поверхности следует проводить с помощью металлических клипс.
  • При расположении труб в штробах перед их заделкой раствором необходимо надежно закрепить скобами.
  • Во время прокладки необходимо избегать образования заломов, так как это усложнит последующую протяжку и обслуживание линии. На поворотах нужно использовать колена или гофрированные вставки.

Что касается мер безопасности, нужно учитывать, что вытяжной трос находится в напряженном состоянии, при неосторожном обращении может поранить руки.

Монтаж своими руками

Для самостоятельного проведения ПВХ труб может потребоваться болгарка

Для проведения установки ПВХ трубок потребуются такие инструменты и материалы

  • перфоратор;
  • болгарка;
  • рулетка;
  • уровень;
  • шуруповерт;
  • нож;
  • плоскогубцы;
  • изоляционная лента;
  • дюбели;
  • крепеж.
Схема протяжки кабелей в системе труб

Технология монтажа следующая:

  1. Работу проводить при температуре воздуха не ниже + 5 °С, чтобы материал сохранял гибкость и упругость.
  2. Мерить отрезки нужно с запасом 10%, чтобы оставался резерв на изгибы и подрезку.
  3. После разрезания пластика надо прикреплять зонд к стенкам трубы, чтобы его не втянуло внутрь. Только после этого можно перекусывать проволоку.
  4. Перед протяжкой кабеля провода нужно скрутить, чтобы они не цеплялись о внутренние стенки канала. При соединении с тросом его загнутый конец нужно распрямить.

Особенности монтажа гофротрубы:

  • частое расположение клипс, так как изделия склонны к провисанию;
  • сильное натяжение противопоказано — это снижает прочность канала;
  • независимо от способа прокладки она ведется только в вертикальном и горизонтальном направлении.

При соблюдении правил обращения с пластиковыми трубами и технологии их монтажа получается прочная, надежная и долговечная конструкция.

Размеры трубы из ПВХ — спецификация 40

Эта запись была опубликована 21 марта 2021 г. пользователем Admin.

Получите размеры до стандартных размеров трубы, используя приведенную ниже таблицу.

Номинальный размер трубы O.D. Средний внутренний диаметр Мин. Стенка Номинальная масса / фут. Максимальный W.P PSI
1/8 «.405 .249 0,068 .051 810
1/4 «. 540. 344 .088 .086 780
3/8 дюйма .675 .473 .091 .115 620
1/2 « .840 .602 .109 .170 600
3/4 « 1.050 .804 .113. 226 480
1 « 1,315 1.029 .133 .333 450
1-1 / 4 « 1,660 1,360 .140 .450 370
1-1 / 2 « 1.900 1,590 .145 .537 330
2 « 2.375 2,047 .154 .720 280
2-1 / 2 « 2,875 2,445 .203 1,136 300
3 « 3,500 3,042. 216 1.488 260
3-1 / 2 « 4.000 3,521. 226 1,789 240
4 « 4.500 3,998 .237 2,188 220
5 дюймов 5,563 5,016 .258 2,874 190
6 дюймов 6,625 6.031. 280 3,733 180
8 « 8,625 7,942 .322 5,619 160
10 « 10.750 9,976 .365 7,966 140
12 дюймов 12,750 11,889 .,406 10,534 130
14 дюймов 14.000 13.073 .437 12,462 130
16 « 16,000 14,940. 500 16,286 130
18 « 18.000 16.809. 562 20,587 130
20 дюймов 20.000 18,743 .593 24,183 120
24 « 24,000 22,544 .687 33,652 120

Нужно купить трубу или фитинги? Делайте покупки в Интернете сегодня и экономьте. Более низкая цена, чем в больших коробочных магазинах!

Одна из самых распространенных проблем, которые люди путают с трубкой, — это ее размер и размеры.Трубы из ПВХ могут иметь размеры от 1/8 дюйма до 24 дюймов и больше. В приведенной выше таблице указаны размеры для трубы ПВХ сортамента 40 различных размеров. Примечание. Труба ПВХ менее 14 дюймов не соответствует ее номинальному размеру (см. Столбцы «Номинальный размер трубы» и «Внешний диаметр»). В этой таблице показаны пять наиболее распространенных размеров трубы. Не знаете, какой из них? схема измерения труб здесь.

Вся продаваемая на нашем сайте фурнитура называется по номиналу. Фитинги из ПВХ диаметром 2 дюйма, представленные на нашем сайте, всегда подходят к отрезку трубы ПВХ номинальным размером 2 дюйма.Фитинги из ПВХ сортов 40 и 80 подходят к трубам из ПВХ любого сорта. Это потому, что оба типа труб имеют одинаковые размеры наружного диаметра. Для ПВХ сортамента 80 меньше только внутренний диаметр, что позволяет получить более толстую стенку и более высокое номинальное давление, чем у сланца. 40 труба.

Schedule 40/80 Размеры и размеры труб из ПВХ

Спецификации труб из ПВХ Schedule 40 и Schedule 80

ПРИМЕНЕНИЕ

Коррозионно-стойкая напорная труба, IPS размером от 1/4 до 24 дюймов, для использования при температурах до 140 ° F включительно.Номинальное давление (от 120 до 1230 фунтов на кв. Дюйм) зависит от модели, размера трубы и температуры. Обычно устойчив к большинству кислот, оснований, солей, алифатических растворов, окислителей и галогенов. Данные по химической стойкости доступны и на него следует ссылаться для правильного выбора материала. Труба демонстрирует отличные физические свойства и характеристики горючести. Типичные применения: химическая обработка, гальваника, высокая чистота. Применения, системы питьевой воды, водоочистка и очистка сточных вод, дренаж, орошение, сельское хозяйство и другие применения, связанные с перекачкой агрессивных жидкостей.

ОБЛАСТЬ ПРИМЕНЕНИЯ

В данной спецификации изложены минимальные производственные требования для напорных труб с размерами железных труб (IPS) из поливинилхлорида (ПВХ) Графика 40 и Графика 80. Эта труба предназначена для использования в тех случаях, когда перекачиваемая жидкость не превышайте 140 ° F. Эта труба соответствует или превосходит отраслевые стандарты и требования, установленные Американским обществом испытаний и материалов (ASTM) и Национальной службой санитарии. Фонд (NSF International).

МАТЕРИАЛЫ ПВХ

Материал, используемый при производстве трубы, должен быть жестким поливинилхлоридом (ПВХ), тип 1, класс 1, с классификацией ячеек 12454, как определено в ASTM D1784, обозначение торгового наименования. H707 ПВХ. Этот состав должен быть белого или серого цвета, как указано, и должен быть одобрен NSF International для использования с питьевой водой (NSF Std 61).

РАЗМЕРЫ

Трубы PVC Schedule 40 и Schedule 80 всех размеров должны изготавливаться в строгом соответствии с требованиями ASTM D1785 в отношении физических размеров и допусков.Каждый производственный цикл трубы, изготовленной в соответствии с настоящим стандартом, также должны соответствовать или превосходить требования к испытаниям в отношении материалов, качества изготовления, давления разрыва, сплющивания и качества экструзии, определенных в ASTM D1785. Все трубы с раструбным концом должны иметь конические муфты для создания посадки с натягом, которые соответствуют или превышают требования к размерам и минимальная длина патрубков для патрубков под давлением, как определено в ASTM D2672. Все трубы PVC Schedule 80 также должны соответствовать требованиям стандартов NSF Standard 14 и CSA Standard B137.3 жесткие трубы из ПВХ для работы под давлением, и должен иметь отметку этих листинговых агентств. Эта труба должна иметь рейтинг распространения пламени 0-25 при испытании на характеристики горения поверхности в соответствии с CAN / ULC-S102-2-M88 или аналогичным.

Таблица 40 Размеры трубы из ПВХ
1/4 «.540. 344 .088 .086 780
3/8 дюйма .675 .473 .091 .115 620
1/2 « . 840 .602 .109.170 590
3/4 « 1.050 .804 .113. 226 480
1 « 1,315 1.029 .133 .333 450
* 1-1 / 4 « 1.660 1,360 .140 .450 370
* 1-1 / 2 « 1.900 1,590 .145 .537 330
* 2 « 2,375 2,047.154 .720 280
2-1 / 2 « 2,875 2,445 . 203 1,136 300
* 3 « 3,500 3,042. 216 1.488 260
3-1 / 2 « 4.000 3,521. 226 1,789 240
* 4 « 4.500 3,998 .237 2,118 220
5 дюймов 5,563 5,016.258 2,874 190
* 6 дюймов 6,625 6.031. 280 3,733 180
* 8 дюймов 8,625 7,942 . 322 5,619 160
* 10 « 10.750 9,976 .365 7,966 140
* 12 « 12,750 11,889 .406 10,534 130
* 14 « 14.000 13.073.437 12,462 130
* 16 « 16,000 14,940. 500 16,286 130
* 18 « 18,000 16.809. 562 20,587 130
* 20 дюймов 20. 000 18,743 .593 24,183 120
* 24 « 24,000 22,544 .687 33,652 120
Таблица 80 Размеры трубы из ПВХ
1/4 «.540. 282 .119 .105 1130
3/8 дюйма .675 .403 .126 .146 920
1/2 « .840. 526.147. 213 850
3/4 « 1.050 .722 .154. 289 690
1 « 1,315 .936 .179 .424 630
1-1 / 4 « 1.660 1,255 .191. 586 520
1-1 / 2 « 1.900 1.476 .200 .711 470
2 « 2,375 1,913.218. 984 400
2-1 / 2 « 2,875 2,290 . 276 1,500 420
3 « 3,500 2,864 .300 2,010 370
3-1 / 2 « 4.000 3,326 .318 2.452 350
4 « 4.500 3,786 .337 2,938 320
5 дюймов 5,563 4,768.375 4.078 290
6 дюймов 6,625 5,709 .432 5,610 280
8 « 8,625 7,565. 500 8,522 250
10 « 10.750 9,493 .593 12,635 230
12 дюймов 12,750 11,294 .687 17,384 230
14 дюймов 14.000 12.410.750 20,852 220
16 « 16,000 14,213 .843 26,810 220
18 « 18,000 16.014 .937 33,544 220
20 дюймов 20. 000 17,814 1.031 41.047 220
24 « 24,000 21,418 1,218 58,233 210

* Размеры отмечены как соответствующие ASTM D1785 (напорная труба) и ASTM D2665 (сливная, сточная и вентиляционная труба — DWV).

Номинальное давление дано для воды, без ударов, @ 73 ° F. Должны применяться следующие температурные коэффициенты снижения номинальных значений. до номинального рабочего давления (WP), указанного при работе при повышенных температурах.

РАБОЧАЯ
ТЕМПЕРАТУРА (° F)		 СНИЖЕНИЕ
ФАКТОР
73 1.00
80 0,88
90 0,75
100 0,62
110 0,51
120 0,40
130 0,31
140 0. 22

Умножьте номинальное рабочее давление выбранной трубы при 73 ° F на соответствующий коэффициент снижения, чтобы определить максимальное номинальное рабочее давление трубы при выбранной повышенной температуре.

ПРИМЕР: ГРАФИК ПВХ для 10 «80 @ 120 ° F =?
230 фунтов на кв. Дюйм x 0,40 = 92 фунта на кв. Дюйм макс. @ 120 ° F

МАКСИМАЛЬНАЯ ТЕМПЕРАТУРА РАБОТЫ ДЛЯ ПВХ СОСТАВЛЯЕТ 140 ° F.

Соединения, зацементированные растворителем, следует использовать при работе при максимальных или близких к ним температурах.

Нарезание резьбы на трубах из ПВХ Schedule 40 не рекомендуется из-за недостаточной толщины стенок. Только резьба Schedule 80 или более толстые стены. Нарезание резьбы требует снижения номинального давления на 50%, указанного для трубы с гладким концом при 73 ° F.

Для правильного выбора материала и возможного снижения характеристик при работе с жидкостями, отличными от воды, следует обращаться к данным по химической стойкости

.

СТАНДАРТ ASTM D1784 МАТЕРИАЛЫ: Классификация ячеек 12454 = ПВХ, тип 1, сорт 1 = ПВХ 1120

Указанные размеры труб производятся в строгом соответствии со стандартом ASTM D1785

.

Общие технические условия для стандартных дренажных фитингов из ПВХ стандарта Schedule 40 и Schedule 80

Область применения

Данная спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к (ПВХ) поливинил Конфигурации фитингов по Графику 40 и Графику 80 для хлоридов.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из ПВХ, который соответствует или превышает требования ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40 и Приложение 80) или ASTM D-2241 (SDR-26 и SDR-41) и внесена в список Национального Фонд санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, и производиться без использование пластификаторов или наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей, соответствующие стандарту ASTM D-2564, внесены в список NSF для применения в питьевых целях

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ

Порядок сборки и строительства

Фитинги должны быть сварены стыковой сваркой (машинная сварка), если это возможно, или сварены вручную (угловая сварка) квалифицированным и опытным мастером, обученным в данной области техники. сварки и изготовления термопластов.

Фитинги PVC Schedule 40 будут белого или серого цвета (этот цветовой код применяется как к напорным, так и к водоотводным схемам)

Фитинги диаметром 18 дюймов, 20 дюймов и 24 дюйма, по желанию заказчика, также могут быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления (т. Е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть изготовлена ​​в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будет поставляться в соответствии с или в соответствии с согласованы по техническим условиям заказчика.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма

Угол (изменение отклонения направления ± 2 °

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100 100 100 100 100 100 100 100 100 100
160 160 160 160 160 160 160 160 160 160
220 180 160 140 130 130 130 130 130 130
320 280 250 230 230 220 220 220 220 220
ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
Входная розетка Гнездо снизу Глубина гнезда
Номинал
Размер трубы		 И. Д.
Минимум		 I.D.
Максимум		 I.D.
Минимум		 I.D.
Максимум		 График 40 График 80
4 « 4,509 « 4.527 « 4,482 « 4.500 « 1.875 « 1,875 «
6 дюймов 6,636 « 6,658 дюйма 6.603 « 6,625 « 3.000 « 3.000 «
8 « 8,640 « 8,670 « 8,595 « 8,625 « 4.000 « 4.000 «
10 « 10,761 « 10,791 « 10,722 « 10,752 дюйма 5. 000 « 5.000 «
12 дюймов 12,763 « 12,793 дюйма 12,721 « 12,751 « 6.000 « 6.000 «
14 дюймов 14.030 « 14.045 « 13,985 « 14,000 « 7.000 « 7.000 «
16 « 16.037 « 16.052 « 15,985 « 16,000 « 8.000 « 8.000 «
18 « 18.041 « 18,056 « 17,985 « 18,000 « 9.000 « 9.000 «
20 дюймов 20.045 « 20.060 « 19,985 « 20. 000 « 10.000 « 10.000 «
24 « 24,060 « 24,075 « 24,000 « 24,015 « 12.000 « 12.000 «

Общие технические условия для фитингов давления, изготовленных из ПВХ стандартных приложений 40 и 80

Область применения

Эта спецификация применима к сборным фитингам, поставляемым Harrison Machine & Plastic Corporation, поскольку они относятся к конфигурациям фитингов (ПВХ) поливинилхлорида Графика 40 и Графика 80.

Конструкционные материалы

(ПВХ) Поливинилхлорид

Фитинги должны быть изготовлены из материала ПВХ, который соответствует требованиям ASTM D-1784, классификация ячеек или превышает их. 12454B, тип 1, сорт 1.

Напорная труба, используемая при изготовлении, должна соответствовать ASTM D-1785 (Приложение 40/80) или ASTM D-2241 (SDR-26/41) и внесена в список Национальным фондом санитарии (NSF) для питьевой воды.

Листовой материал (если используется) должен соответствовать ASTM D-1784, классификация ячеек 12454B, тип 1, класс 1, нормальный удар, изготовлены без использования пластификаторов и наполнителей.

Растворитель для цемента и сварочного стержня (ПВХ)

Все используемые цементы на основе растворителей соответствуют стандарту ASTM D-2564, внесенному в список NSF для применения в питьевых целях.

Сварочный пруток, используемый при производстве вышеуказанных фитингов, должен соответствовать ASTM D-1784, класс ячеек 12454B для ПВХ и иметь материал совместим с соответствующей трубой / листом.

Порядок сборки / строительства

Фитинги должны быть сварены стыковой сваркой (машинной сваркой), если это возможно, или ручной сваркой (угловой сваркой) квалифицированным и опытным мастером, обученным искусство сварки и изготовления термопластов.

Все фитинги, работающие под давлением, за исключением фасонных колен, муфт, муфт редукторов и втулок редукторов, будут на 100% армированы стекловолокном с несколькими слоев или мата и смолы для увеличения номинального базового давления фитинга для достижения или превышения требуемого номинального рабочего давления соответствующего диаметра и стены График трубы. См. Таблицу 1.

Фитинги

PVC Schedule 40 будут белого цвета, а фитинги PVC Schedule 80 — темно-серого цвета. Этот цветовой код применим как к напорным, так и к дренажным схемам.

Фитинги диаметром 18, 20 и 24 дюйма по желанию заказчика могут также быть изготовлены из трубы SDR-26 или SDR-41 в зависимости от требуемого номинального давления. (т.е. 160 фунтов на квадратный дюйм или 100 фунтов на квадратный дюйм).

Габаритные характеристики

Вся указанная в каталоге фурнитура должна быть меблирована в соответствии с опубликованными чертежами Harrison Machine and Plastic Corporation.Не каталогизированная фурнитура будут поставляться в соответствии со спецификациями заказчика или согласованными с ними.

Все гнезда с внутренней резьбой должны иметь посадку с натягом на трубу соответствующего размера. См. Таблицу 2

Допуски на длину разрезаемого компонента ± 0,500 дюйма.

Допуски на угол (изменение направления) ± 2 °.

Качество продукции

Все сварные швы фитингов (ручные и машинные) должны пройти 100% искровые испытания.

Арматура, армированная стекловолокном, не должна иметь видимых дефектов, таких как инородные включения, пузырьки воздуха или расслоение.

Выборочная проверка, проводимая ежедневно начальником цеха

ТАБЛИЦА 1
Относится к трубному материалу, используемому в производстве (фитинги не рассчитаны на давление)
Максимальное рабочее давление (фунт / кв. Дюйм) при 73 ° F
100 100 100 100 100 100 100 100 100 100
160 160 160 160 160 160 160 160 160 160
220 180 160 140 130 130 130 130 130 130
320 280 250 230 230 220 220 220 220 220
ТАБЛИЦА 2
Размеры конической рамы / гнезда для фитингов из ПВХ и ХПВХ Графика 40 и Графика 80
Входная розетка Гнездо снизу Глубина гнезда
Номинал
Размер трубы		 И. Д.
Минимум		 I.D.
Максимум		 I.D.
Минимум		 I.D.
Максимум		 График 40 График 80
4 « 4,509 « 4.527 « 4,482 « 4.500 « 1.875 « 1,875 «
6 дюймов 6,636 « 6,658 дюйма 6.603 « 6,625 « 3.000 « 3.000 «
8 « 8,640 « 8,670 « 8,595 « 8,625 « 4.000 « 4.000 «
10 « 10,761 « 10,791 « 10,722 « 10,752 дюйма 5. 000 « 5.000 «
12 дюймов 12,763 « 12,793 дюйма 12,721 « 12,751 « 6.000 « 6.000 «
14 дюймов 14.030 « 14.045 « 13,985 « 14,000 « 7.000 « 7.000 «
16 « 16.037 « 16.052 « 15,985 « 16,000 « 8.000 « 8.000 «
18 « 18.041 « 18,056 « 17,985 « 18,000 « 9.000 « 9.000 «
4 « 20.045 « 20.060 « 19,985 « 20. 000 « 10.000 « 10.000 «
24 « 24,060 « 24,075 « 24,000 « 24,015 « 12.000 « 12.000 «

Рекомендации по соединению цемента с растворителем (соединения ПВХ большого диаметра)

В этих правилах конкретно рассматриваются рекомендуемые процедуры, необходимые для успешного производства растворителей. сварные соединения для систем большого диаметра (т.е. От 8 дюймов до 24 дюймов). Соединения, зацементированные растворителем, представляют важные шаги для того, чтобы сделать систему успешной или неудачной. Важно, чтобы эти инструкции тщательно соблюдаются.

Важно, чтобы для всех успешных сварных швов растворителем были ЧЕТЫРЕ важных ингредиента:

  1. Важно, чтобы склеиваемые поверхности были чистыми и не содержали посторонних примесей. Если разрешено оставаться, смажьте, масло, тушь и др.может помешать процессу склеивания растворителем и снизить прочность склеивания.
  2. Соединяющиеся поверхности (труба и фитинги) необходимо растворить и сделать мягкими.
  3. Необходимо нанести достаточное количество цемента для заполнения зазоров между трубой и фитингом.
  4. Сборка труб и фитингов должна производиться на влажных и жидких поверхностях

Соединения большого диаметра очень похожи на соединения меньшего диаметра, поскольку оба имеют конические муфты.Конические розетки иметь возможность обеспечить плавкое соединение в нижней части гнезда и клеевое соединение в верхней части гнезда, что приводит к качественному уплотнению особенно в приложениях, работающих под давлением. Однако конические муфты также могут привести к тому, что труба будет сразу же «выталкиваться». после того, как труба вставлена ​​в штуцер. Необходимо следить за тем, чтобы труба оставалась на месте, пока цемент не начнет схватываться.

Как и любые соединения, склеенные растворителем, трубу необходимо обрезать под прямым углом и очистить.Трубу из ПВХ большого диаметра можно разрезать с помощью специальной пилы и лезвия с твердосплавным наконечником. Дисковое лезвие с 20 или менее зубьями предпочтительнее более тонкого лезвия, поскольку оно имеет тенденцию нагревать ПВХ-материал при резке, в результате чего образуется расплавленный ПВХ. остаток, производящий черновую резку. Рекомендуется использовать «пояс для труб» для обеспечения прямого реза.

После того, как труба будет отрезана до нужной длины, необходимо удалить заусенцы с внешней и внутренней кромок. Этого легко добиться, соскоблив эти края острым краем. кусок стали (т.е. файл). Это относительно простой шаг, который занимает всего несколько минут, но является важным шагом.

Два или более монтажника настоятельно рекомендуются при выполнении соединений большого диаметра из-за большого объема и веса системы, а также необходимости нанесения цемента и грунтовки. как можно быстрее.

Выровняйте трубу и фитинг как можно ближе к их окончательному положению. Поднимите трубу и фитинг так, чтобы была доступна вся окружность.

Для втягивания трубы в муфту фитинга настоятельно рекомендуется использовать механические устройства, такие как комплектующие. Возможно использование цепей для «захвата» трубы, но они также могут соскользнуть. Перед сборкой необходимо проложить достаточный кабель или цепь, достаточную для прохождения 20-футового стыка (ов) трубы по обе стороны от стыка. Необходимо добавить дополнительный кабель, чтобы закрепить его на блоке 4×4, выступая примерно на 1 фут за трубу сбоку.Каким бы громоздким он ни казался, этот метод предлагает более положительные тянуть, чем другие методы.

(Примечание: на фитингах можно использовать цепную стропу при условии, что она обеспечивает «прямое» натяжение.)

На этом этапе доступная рабочая сила, работающая в унисон, используется для удержания всех компонентов на месте. Убедитесь, что труба и фитинг свободны для прохождения необходимого расстояние до посадочного места на дне патрубка фитинга. Отметьте глубину раструба на трубе плюс шесть дюймов, чтобы указать глубину погружения трубы.В два комплекта кабеля немедленно подключаются в 3:00 и 9:00, так что после нанесения грунтовки и растворителя соединение можно стянуть вместе.

Когда цепи (тросы) на месте, выполняется подготовка стыков.

PC-64 Primer-Cleaner, очистите поверхности труб и фитингов ватной тряпкой, чтобы удалить влагу и излишки грязи.

После тщательной очистки поверхностей труб с помощью очистителя грунтовки PC-64 и кисти шириной от 3 до 4 дюймов, обильно нанесите грунтовку, чтобы она растеклась и впиталась. в пластик, что приводит к смягчению поверхностей для максимальной свариваемости.Грунтовку следует нанести на концы труб и на площадь равную соответствующая посадочная глубина гнезда плюс приблизительно 4 дюйма. Грунтовка удалит глянцевую поверхность, загрязнения и отпечатки с поверхности. Правильно загрунтованная поверхность будет иметь однородную матовую поверхность, которая будет постепенно размягчаться.

Залейте фитинг в гнездо так же, как описано выше. Затем может потребоваться второй слой грунтовки на трубе для обеспечения влажных поверхностей

Используя серый цемент средней плотности, обильно нанесите растворитель, снова используя кисть от 3 до 4 дюймов, как на муфту фитинга, так и на поверхность трубы.Не смывайте растворитель слишком сильно. Когда все сделано правильно, должна быть видна очень небольшая часть поверхности, которую нужно соединить. Требуется толстый ровный слой, чтобы заполнить промежуток между труба и фитинги.

Примечание. Рекомендуется перелить грунтовку и растворитель в более крупные емкости с «широким горлышком» перед использованием для размещения кистей от 3 до 4 дюймов.

Важно: рекомендуется использовать двух или более монтажников. Один нанесет грунтовку / растворитель на штуцер, а другой — на поверхность трубы одновременно и быстро.При выполнении соединения стыковые поверхности должны быть плавными.

Используя переходник, стяните соединение, втягивая трубу в муфту фитинга, пока труба не достигнет упора фитинга (дна муфты). Наблюдать предварительно измеренные отметки трубы, чтобы гарантировать, что труба сидит на трубе. В этот момент цемент потечет к дну трубы и заполнит небольшой раздел внутри фитинга. Удалите как можно больше видимого излишка цемента.Одна система очень большого диаметра, «Не заходите внутрь системы для проверки. стык или очистить растворителем. Пары могут быть опасными ».

Любой излишек растворителя с внешней стороны стыка также следует удалить, чтобы избежать образования луж и для внешнего вида.

Продолжайте подавать давление, удерживая трубу в муфте фитинга примерно на 15 минут (или пока растворитель не начнет схватываться), чтобы предотвратить «выталкивание» трубы.

Испытайте систему под давлением только после того, как стыки затвердеют. См. Графики отверждения, определенные производителем растворителя, которые в первую очередь зависят от температуры.

Выше приведены только рекомендации. Условия сайта сильно различаются. Harrison Machine & Plastic Corporation не несет ответственности за результаты.

Оборудование, необходимое для установки / сборки
Рулетка Пояс для труб Файл Чистые хлопковые тряпки
Приглашенные Грунтовка Терпение Карандаш
Пила и дисковое полотно Цемент Очиститель
Ковши Кисти от 3 до 4 дюймов
Таблица размеров труб из ПВХ

— FORMUFIT

Продукция

FORMUFIT совместима с большинством трубопроводных систем из ПВХ по спецификации. Чтобы обеспечить дополнительную поддержку, в следующих таблицах указаны физические размеры и диаметр трубы для каждого размера трубы из ПВХ, который будет работать с продуктами FORMUFIT.

Каждое из следующих измерений отделено графиком в каждой таблице и соответствует правилам «Номинальный размер». См. Диаграмму ниже для объяснения каждого измерения. Чтобы получить подробное описание графика и его применимости к трубам из ПВХ, щелкните здесь.

Труба из ПВХ идентифицируется по внутреннему диаметру (ID) трубы.Это измерение известно как «номинальное», что означает «только по названию» или по названию, на которое имеется ссылка. Одна из проблем, с которыми сталкиваются многие наши клиенты, заключается в том, что они пытаются измерить внешний диаметр (OD) трубы, который дает совершенно другой (и больший) размер трубы из ПВХ.

    Если вы предпочитаете измерять внешний диаметр трубы из ПВХ, воспользуйтесь приведенными ниже таблицами:

    1. Измерьте OD и посмотрите во втором или третьем столбце (Фактический OD) каждой таблицы ниже.
    2. После определения наружного диаметра трубы посмотрите на крайний левый столбец заряда ниже (Размер трубы). Это будет номинальный размер трубы или размер фитингов, которые вы хотите заказать.

    ПВХ График 40 Таблица размеров

    ПВХ-труба

    Schedule 40 совместима со всеми изделиями FORMUFIT с наружной и внутренней посадкой.

    Размер трубы Десятичный OD Фракция OD Метрический OD Средний ID Мин.Стена
    1/2 « 0,840 « 13/16 « 21,33 мм 0,622 « 0,109 «
    3/4 « 1.050 « 1-1 / 16 « 26,67 мм 0,824 « Wall»> 0,113 «
    1 « 1,315 « 1-5 / 16 « 33,40 мм 1.049 « 0,133 «
    1-1 / 4 « 1.660 « 1-5 / 8 « 42,16 мм 1,380 « 0,140 «
    1-1 / 2 « 1.900 « 1-7 / 8 « 48,26 мм 1,610 « 0,145 «
    2 « 2.375 ” 2-3 / 8 ” 60,32 мм 2. 067 ” 0,154 «

    ПВХ График 80 Таблица размеров

    Труба из ПВХ Schedule 80 совместима только с изделиями FORMUFIT с наружной посадкой.Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с ПВХ SCH 80 из-за меньшего внутреннего диаметра.

    Размер трубы Десятичный OD Фракция OD Метрический OD Средний ID Мин. Стена
    1/2 « 0,840 « 13/16 « 21.33 мм 0,546 « 0,147 «
    3/4 дюйма 1. 050 « 1-1 / 16 « 26,67 мм 0,742 « 0,154 «
    1 « 1,315 « 1-5 / 16 « 33,40 мм 0,957 « 0,179 «
    1-1 / 4 ” 1,660 « 1-5 / 8 « 42,16 мм 1,278 « 0.191 «
    1-1 / 2 ” 1.900 « 1-7 / 8 « 48,26 мм 1. 500 « 0.200 «
    2 « 2.375 ” 2-3 / 8 ” 60,32 мм 1,939 « 0,218 «

    Таблица размеров тонкостенных ПВХ

    Тонкостенная труба из ПВХ совместима только с изделиями FORMUFIT с наружной посадкой. Изделия FORMUFIT для внутренней подгонки, такие как внутренние колпачки, регулируемые колена, внутренние муфты и другие изделия, которые подходят внутрь трубы из ПВХ, не будут работать с тонкостенным ПВХ из-за большего внутреннего диаметра.

    Обратите внимание, что не все размеры ПВХ доступны для тонкостенных труб из ПВХ.

    Размер трубы Десятичный OD Фракция OD Метрический OD Средний ID Мин. Стена
    3/4 дюйма 1.050 « 1-1 / 16 « 26,67 мм 0,920 дюйма 0,065 дюйма
    1 « 1,315 « 1-5 / 16 « 33.40 мм 1,185 дюйма 0,065 дюйма
    1-1 / 2 ” 1.900 « 1-7 / 8 « 48,26 мм 1,750 ” 0,075 ”

    Труба из ХПВХ

    Труба из ХПВХ

    , также известная как пластиковая труба с размером медной трубы (CTS), использует другую систему измерения и несовместима с продуктами FORMUFIT из ПВХ. Пожалуйста, посетите нашу страницу идентификации CPVC для получения дополнительной информации.

    Дополнительные рейтинги

    Обратите внимание, что мы не предоставляем номинальные значения давления или температуры для труб и фитингов из ПВХ, поскольку наши продукты предназначены для использования в конструкциях и не идеальны для сантехнических систем.Хотя наши продукты имеют те же характеристики, что и стандартные водопроводные трубы и фитинги из ПВХ Schedule 40 и Schedule 80, они не были протестированы Национальным санитарным фондом (NSF) для этого применения.

    Таблицы размеров труб из ПВХ

    для сортов 40/80 (наружный диаметр, фунт / кв. Дюйм)

    Эта запись была опубликована 12 сентября 2020 г. автором admin.

    Ищете размеры труб из ПВХ? Компания Commercial Industrial Supply составила спецификации размеров для трубопроводов по Приложению 40 (белый) и График 80 (серый).В приведенной ниже таблице размеров ПВХ-труб указан наружный диаметр. (внешний диаметр), а также I. D. (внутренний диаметр) и номинальные значения PSI.

    Размеры трубы из ПВХ Sch 40

    Размеры трубы из ПВХ Sch 80

    Размеры ПВХ фитингов от Lasco

    Ищете конкретные спецификации фитингов? Lasco предоставляет отличную документацию по фитингам, см. Здесь: Sch 40, Sch 80, 80 CPVC

    Все размеры труб из ПВХ, перечисленные выше, являются стандартными номинальными размерами трубы.Если не указано иное, размеры указаны в дюймах. Эта таблица размеров ПВХ-труб точна для всех производителей ПВХ-труб, поскольку номинальный размер используется во всей отрасли. Для правильного соединения труб и фитингов всегда используйте трубы и фитинги с одинаковым номинальным размером трубы.

    Примечание: трубы и фитинги из ПВХ сортов 40 и 80 имеют одинаковый внешний диаметр (внешний диаметр) и при необходимости могут использоваться взаимозаменяемо. Имейте в виду, что труба из ПВХ сортамента 40 действительно имеет более низкое номинальное давление, поэтому использование деталей из сортамента 40 в основном трубной системе сортамента 80 не рекомендуется.

    Имейте в виду, что, хотя все фитинги из ПВХ с номинальным размером трубы подходят друг к другу с трубой из ПВХ с номинальным размером, не все производители фитингов используют одни и те же формы, и поэтому некоторые размеры могут немного отличаться. Если важны точные размеры фитингов, обратитесь к производителю за информацией о размерах. См. Информацию о фитингах Spears и Lasco выше для справки.

    У нас также есть фитинги George Fischer, Harvel и Charlotte Pipe.Информация о размерах для этих брендов должна быть доступна в Интернете на веб-сайтах каждой компании. Если у вас есть конкретный вопрос, на который невозможно ответить через эти онлайн-ресурсы, свяжитесь с нами для получения помощи.

    ASTM D1785 и ASTM F441

    Типичные вес и размеры промышленных труб из ПВХ и ХПВХ, равных стальным трубам сортов 40 и 80, указаны в таблице ниже.

    • Стандартные технические условия ASTM D1785 для пластиковых труб из поливинилхлорида (ПВХ), спецификации 40, 80 и 120 изготовлены для удовлетворения потребностей широкого спектра промышленных, коммерческих и жилых трубопроводных систем. ASTM D1785 распространяется на трубы, предназначенные для систем водоснабжения и орошения.
    • Стандартные спецификации ASTM F441 для пластиковых труб из хлорированного поли (винилхлорида) (ХПВХ), списки 40 и 80

    Трубы из хлорированного поли (винилхлорида) (ХПВХ) подходят для распределения воды при повышенных температурах.

    Для размеров 1 1/4 дюйма и более трубы ASTM D1785 Schedule 40 сравнимы с ASTM D2665 для DWV.

    Примечание , что CPVC доступен как CTS — медные трубы размера — трубы для водопровода.

    *) Внутренний диаметр = Внешний диаметр — 2 x Минимальная толщина стенки

    • 1 фунт = 0,4536 кг
    • 1 фут (фут) = 0,3048 м
    • 1 дюйм (дюйм) = 25,4 мм

    ПВХ — поливинилхлорид

    ПВХ — самая прочная и одна из наиболее широко используемых пластиковых труб. ПВХ имеет плохую стойкость к растворителям и используется как для работы под давлением, так и без него. ПВХ одобрен для систем питьевого водоснабжения.

    • прочный и жесткий
    • устойчивый к различным кислотам и основаниям
    • может быть поврежден некоторыми растворителями и хлорированными углеводородами
    • максимальная рабочая температура 140 o F (60 o C)
    • годный для использования для системы водоснабжения, газа и дренажа
    • не используется в системах горячего водоснабжения
    4
    Рабочая температура
    (° F)     		Рабочая температура
    (° C)     		Коэффициент снижения номинального значения
    73 22.8 1,00
    80 26,7 0,88
    90 32,2 0,75
    100 37,8 0,62
    110 43,3 0,51
    120 48,9 0,40
    130 54,4 0,31
    140 60 0.22

    ХПВХ — хлорированный поливинилхлорид

    ХПВХ — это химическая модификация ПВХ с дополнительным атомом хлора в своей структуре, которая увеличивает рабочую температуру примерно до 180-200 ° F (82-93 ° C) . Размеры и другие свойства очень похожи на ПВХ.

    4
    Рабочая температура
    (° F)     		Рабочая температура
    (° C)     		Коэффициент понижения номинала
    73-80 22.8 — 26,7 1,00
    90 32,2 0,91
    100 37,8 0,82
    110 43,3 0,72
    120 48,9
    130 54,4 0,57
    140 60 0,50
    150 65,6 0.42
    160 71,1 0,40
    170 76,7 0,29
    180 82,2 0,25
    200 93,3 0,20 9352 Примечание!

    • ASTM D2665 охватывает дренажные, сточные и вентиляционные трубы и фитинги из ПВХ.
    • Трубы из ХПВХ доступны с размерами медных труб (CTS) — в соответствии со стандартами ASTM D2846 «Стандартные технические условия для хлорированного поливинилхлорида (ХПВХ) Горячий — и системы распределения холодной воды ».

    ПВХ

    Выберите механические или надувные заглушки для труб на основе указанного ниже внутреннего диаметра трубы и давления, которое необходимо заблокировать

    Трубы из ПВХ и ХПВХ — График 40
    Номинальный размер трубы (дюймы) Внешний диаметр (дюймы) Минимальная толщина стенки (дюймы) Внутренний диаметр *) (дюймы) Вес (фунт / фут)
    ПВХ CPVC
    1/2 0.840 0,109 0,622 0,16 0,17
    3/4 1.050 0,113 0,824 0,21 0,23
    1 1.315 0,133 1.049 0,32 0,34
    1 1/4 1,660 0,140 1,380 0,43 0,46
    1 1/2 1.900 0,145 1,610 0,51 0,55
    2 2.375 0,154 2,067 0,68 0,74
    2 1/2 2.875 0,203 2,469 1.07 1,18
    3 3.500 0,216 3,068 1,41 1,54
    4 4.500 0,237 4,026 2,01 2,20
    5 5,563 0,258 5,047 2,73
    6 6.625 0,280 6,065 3,53 3,86
    8 8,625 0,322 7,981 5,39 5,81
    10 10.750 0,365 10,020 7,55 8,24
    12 12,750 0,406 11,938 10.01 10,89
    14 14.000 0,438 13,124 11,80
    16 16,000 0,500 15 000 15,43
    Трубы из ПВХ и ХПВХ — График 80
    1/2 0.840 0,147 0,546 0,20 0,22
    3/4 1.050 0,154 0,742 0,27 0,30
    1 1.315 0,179 0,957 0,41 0,44
    1 1/4 1,660 0,191 1,278 0,52 0,61
    1 1/2 1.900 0.200 1.500 0,67 0,74
    2 2.375 0,218 1,939 0,95 1.02
    2 1/2 2.875 0,276 2.323 1,45 1,56
    3 3.500 0,300 2,900 1,94 2,09
    4 4.500 0,337 3,826 2,75 3,05
    5 5,563 0,375 4,813 3,87
    6 6.625 0,432 5,761 5,42 5,82
    8 8,625 0,500 7,625 8,05 8,83
    10 10.750 0,593 9,564 12.00 13.09
    12 12,750 0,687 11,376 16,50 18.0
    14 14.000 0,750 12 500 19.30
    16 16,000 0,843 14,314 25,44

    *) Внутренний диаметр = Внешний диаметр — 2 x минимальная толщина стенки

    ПВХ — поливинилхлорид


    Рабочая температура (° F) Рабочая температура (° C) Фактор понижения рейтинга
    73 22.8 1,00
    80 26,7 0,88
    90 32,2 0,75
    100 37,8 0,62
    110 43.3 0,51
    120 48,9 0,40
    130 54,4 0,31
    140 60 0,22

    ХПВХ — хлорированный поливинилхлорид


    Рабочая температура (° F) Рабочая температура (° C) Фактор понижения рейтинга
    73 — 80 22.8 — 26,7 1,00
    90 32,2 0,91
    100 37,8 0,82
    110 43,3 0.72
    120 48,9 0,65
    130 54,4 0,57
    140 60 0,50
    150 65.6 0,42
    160 71,1 0,40
    170 76,7 0,29
    180 82,2 0,25
    200 93.3 0,20

    Подробный перечень основных стандартов для систем трубопроводов из ПВХ

    EN 1767 Водоснабжение и подземный и надземный дренаж, канализация и орошение под давлением ПВХ-О Системы пластмассовых трубопроводов для водоснабжения, подземного и наземного дренажа, канализации и орошения под давлением — Ориентированный непластифицированный поливинилхлорид (PVC-O)
    EN 1329 Почва и отходы ПВХ сплошная стена Системы пластмассовых трубопроводов для отвода грунта и отходов (низкой и высокой температуры) внутри строительной конструкции. Непластифицированный поливинилхлорид (PVC-U). Часть 1. Технические условия на трубы, фитинги и систему.
    EN 1401 Дренаж и канализация ПВХ сплошная стена Системы пластмассовых трубопроводов для подземного дренажа и канализации без давления. Непластифицированный поливинилхлорид (PVC-U). Часть 1. Технические условия на трубы, фитинги и систему.
    EN 1453 Почва и отходы Структурированная стена из ПВХ Системы пластмассовых трубопроводов с трубами со структурированными стенками для отвода грунта и отходов (при низких и высоких температурах) внутри зданий. Непластифицированный поливинилхлорид (PVC-U). Часть 1. Технические условия на трубы, фитинги и систему.
    EN 1565 Сброс внутри зданий ПВХ-САН Системы пластмассовых трубопроводов для отвода грунта и отходов (низкой и высокой температуры) внутри конструкции здания — Смеси сополимеров стирола (SAN + PVC) — Часть 1: Технические характеристики труб, фитингов и системы
    EN 12200 Дождевая вода ПВХ сплошная стена Пластиковые системы трубопроводов для дождевой воды для наземного наружного использования. Непластифицированный поливинилхлорид (PVC U). Часть 1. Технические условия на трубы, фитинги и систему.
    EN 13476 Дренаж и канализация Структурированная стена из ПВХ Системы пластмассовых трубопроводов для подземной канализации и канализации без давления. Системы трубопроводов со структурированными стенками из непластифицированного поливинилхлорида (PVC-U), полипропилена (PP) и полиэтилена (PE)
    • Часть 1: Общие требования и рабочие характеристики
    • Часть 2: Технические условия на трубы и фитинги с гладкой внутренней и внешней поверхностью и систему, тип A
    • Часть 3: Технические условия на трубы и фитинги с гладкой внутренней и профилированной внешней поверхностью и систему, тип B
    EN 13598 Дренаж и канализация Ревизионные камеры Системы пластмассовых трубопроводов для подземного дренажа и канализации без давления — непластифицированный поливинилхлорид (PVC-U), полипропилен (PP) и полиэтилен (PE)
    • Часть 1: Спецификации вспомогательной арматуры, включая неглубокие смотровые камеры
    • Часть 2: Спецификации смотровых колодцев и смотровых колодцев
    CEN / TS 14541 Трубы и фитинги Неосновные материалы Пластмассовые трубы и фитинги — Характеристики для использования не первичного ПВХ, ПП и ПЭ материала
    EN 15012 Сброс внутри зданий Арт.CPR Системы пластмассовых трубопроводов. Системы отвода грунта и отходов внутри конструкции здания. Характеристики производительности труб, фитингов и их соединений.
    EN 15014 Напорные трубы Арт. CPR Системы пластмассовых трубопроводов. Подземные и надземные системы для воды и других жидкостей под давлением. Рабочие характеристики труб, фитингов и их соединений
    EN 15015 Горячая и холодная вода Арт.CPR Системы пластмассовых трубопроводов. Системы горячего и холодного водоснабжения, не предназначенные для потребления человеком. Рабочие характеристики труб, фитингов и их соединений
    prEN 17176 Напорные трубы ПВХ-О Системы пластиковых трубопроводов для водоснабжения, подземного и наземного дренажа, канализации и ирригации под давлением — Ориентированный непластифицированный поливинилхлорид (PVC-O)
    • Часть 1: Общие
    • Часть 2: Трубы
    • Часть 3: Фитинги
    • Часть 5: Соответствие целям системы
    EN ISO 1452 Напорная вода ПВХ сплошная стена Системы пластмассовых трубопроводов для водоснабжения, подземной и надземной канализации и канализации под давлением — непластифицированный поливинилхлорид (PVC-U)
    • Часть 1: Общие
    • Часть 2: Трубы
    • Часть 3: Фитинги
    • Часть 4: Клапаны
    • Часть 5: Соответствие целям системы
    EN ISO 15493 Давление для промышленного использования ПВХ сплошная стена Системы пластмассовых трубопроводов для промышленного применения — Акрилонитрил-бутадиен-стирол (ABS), непластифицированный поливинилхлорид (PVC-U) и хлорированный поливинилхлорид (PVC-C) — Технические условия на компоненты и систему; Метрическая серия
    EN ISO 21003 Горячая и холодная вода Трубы многослойные Многослойные трубопроводные системы для систем горячего и холодного водоснабжения внутри зданий
    • Часть 1: Общие
    • Часть 2: Трубы
    • Часть 3: Фитинги
    • Часть 5: Соответствие целям системы
    ISO 3633 Сброс внутри зданий Трубы и фитинги ПВХ Системы пластмассовых трубопроводов для отвода почвы и отходов (при низких и высоких температурах) внутри зданий — непластифицированный поливинилхлорид (PVC-U)
    ISO 4435 Дренаж и канализация Трубы и фитинги ПВХ Системы пластмассовых трубопроводов для подземной канализации и канализации без давления — непластифицированный поливинилхлорид (PVC-U)
    ISO 6993 Газ низкого давления ПВХ-HI Подземные ударопрочные системы трубопроводов из поливинилхлорида (PVC-HI) для подачи газообразного топлива
    • Часть 1: Трубы для максимального рабочего давления 1 бар (100 кПа)
    • Часть 2: Фитинги для максимального рабочего давления 200 мбар (20 кПа)
    • Часть 3: Фитинги и седла для максимального рабочего давления 1 бар (100 кПа)
    • Часть 4: Правила проектирования, обращения и установки
    ISO 13272 Дренаж и канализация Люки Системы пластмассовых трубопроводов для подземного дренажа и канализации без давления. Непластифицированный поливинилхлорид (PVC-U), полипропилен (PP), полипропилен с минеральными модификаторами (PP-MD) и полиэтилен (PE). камеры в проезжей части и подземные сооружения
    ISO 16422 Напорная вода ПВХ-О Трубы и соединения из ориентированного непластифицированного поливинилхлорида (ПВХ-О) для транспортировки воды под давлением. Технические условия
    ISO 19220 Сброс внутри зданий Трубы и фасонные части из ПВХ-САН Системы пластмассовых трубопроводов для отвода почвы и отходов (при низких и высоких температурах) внутри зданий — смеси сополимеров стирола (SAN + PVC)
    ISO 21004 Напорная вода ПВХ многослойный Трубопроводы из пластмассы. Трубы многослойные и их соединения на основе термопластов для водоснабжения
    ISO / DIS 19469 Дренаж Гофрированные трубы Системы пластиковых трубопроводов для безнапорного подземного дренажа — Системы одностенных гофрированных трубопроводов из полиэтилена (PE), полипропилена (PP) и непластифицированного поливинилхлорида (PVC-U)
