Электрический теплый пол без терморегулятора советы. Терморегулятор для теплого пола обеспечит комфортные условия и снизит затраты на электроэнергию

Датчики термостатов водяного пола

До того, как пользоваться регулирующим устройством, необходимо узнать, как регулировать температуру теплого пола и из каких элементов состоит система.

Датчики терморегуляторов отслеживают температуру:

• пола с обогревом;
• воздуха в помещении.

Дело в том, что при монтаже термостата необходимо соблюдать ряд условий:

• в непосредственной близости от прибора не должны находиться источники холодного или теплого воздуха;
• на него не может падать солнечный свет;
• отсутствие сквозняков;
• его нужно разместить так, чтобы устройство могло максимально достоверно отображать температуру в данном помещении, а значит, оно должно быть установлено на высоте от 1 до 1,5 метра от напольной поверхности.

Выносной датчик температуры пола — это небольшой приборчик, прикрепленный к концу длинного кабеля. Данное устройство необходимо закреплять на полу на расстоянии не меньше, чем 50 сантиметров от стен. Оно должно быть установлено на равном расстоянии по отношению к ближайшим трубам с носителем тепла. Противоположный конец кабеля подводят к терморегулятору и подсоединяют к нужным клеммам (прочитайте: «Правильная установка терморегулятора теплого пола и условия эксплуатации «).

Монтируют датчик пола перед заливкой стяжки при укладке отопительного контура. Но поскольку приборы могут ломаться, для обеспечения возможности замены их желательно помещать в специальный гофрированный рукав. Конец находящегося в стяжке рукава следует заизолировать, иначе в него может попасть цементный раствор

Второй конец укладывают в штробу на стене и заводят на монтажную коробку прибора. Такая последовательность монтажа датчиков водяного пола является непростым делом, но при поломке устройства менять его можно будет быстро и легко.

В том случае, когда использовалась настильная система обустройства теплого пола, способ монтажа применяется аналогичный. В этом случае гофрированный рукав необходимо прикрепить к системе и не допускать его пережима.

Иногда при условии, что не будет задействован гофрорукав, в зависимости от высоты бетонной стяжки и вида напольной поверхности (мягкая или твердая) возникает потребность в использовании провода с разной плотностью защитной оболочки. Производители выпускают изделия жесткие и мягкие, а также модификации проводов, устойчивые к агрессивным средам.

Какой терморегулятор подойдет для пленочного ИК пола

Второй фактор, который будет необходимо учитывать, связан с видом терморегуляторов. Потребителю предлагают несколько видов этого оборудования:

• Механические регуляторы — самое простое оборудование. В основном используется для небольших помещений: балконов, санузлов и т.д. Отсутствует возможность точной настройки температуры. Регулировать ИК теплый пол можно с помощью механического колесика и клавиши вкл/выкл.
• Электронные — эти типы терморегуляторов оборудованы дисплеем и кнопочным управлением. Рекомендуется эксплуатация оборудования для всех типов инфракрасных и электрических полов. Используются для небольших помещений, не разделенных на зоны.Электронный регулятор позволяет выставить более точную температуру и несколько сэкономить затраты на электроэнергию.
• Программируемые. Цифровой терморегулятор с инфракрасным датчиком температуры для теплого пола позволяет сэкономить до 70% расхода электроэнергии. Регулировка осуществляется с помощью сенсорного дисплея. Особенностью программируемого регулятора является возможность установки сразу четырех временных режимов.Более дорогие системы, также имеют встроенный недельный программатор, позволяющий заранее установить температуру нагрева для семи дней. Если необходимо выбрать терморегулятор для плёночного тёплого пола больших площадей, то программируемое оборудование является оптимальным вариантом.

Существуют также регуляторы, предназначенные для систем типа «умный дом». Их устанавливают на DIN-шину в шкафу управления. Некоторые производители для удобства потребителей поставляют сразу комплект с терморегулятором, который является полностью совместимым и может выполнять все необходимые функции.

Куда правильно монтировать датчик

1. Для мягкого покрытия. ИК датчик температуры воздуха для тёплого пола выглядит как пластиковый сосуд небольших размеров. Обычно он подкладывается непосредственно на месте подключения пленки.
2. Для твердого покрытия. Размеры датчика больше. В устройстве присутствует гелевая защита, предотвращающая повреждения от механического воздействия, а также от агрессивного влияния растворов и клеевых составов.

Инфракрасный беспроводной датчик температуры лучше всего устанавливать в большом помещении. Устройство будет точно считывать температуру нагрева и передавать информацию в блок управления.

Монтажные работы проводятся следующим образом:

1. Устанавливается терморегулятор. Его следует монтировать на глухой стене вдали от прямого попадания солнечных лучей. Несоблюдение этой рекомендации одна из основных причин отключения терморегулятора без должного нагрева помещения.
2. Укладываются датчики. Существуют разные типы терморегуляторов. Некоторые считывают информацию непосредственно о нагреве поверхности теплого пола, другие одновременно анализируют степень прогрева воздуха.Для пленочной ИК системы отопления лучше всего использовать системы последнего типа. Датчики укладываются на пленку в месте подключения. Производитель обязательно предоставляет схему терморегулятора. План позволяет проверить правильность выполнения электромонтажных работ.

При укладке ламината или паркетной доски непосредственно над датчиком, в покрытии можно с тыльной стороны вырезать небольшую выемку. Это облегчит монтаж покрытия.

Как проверить датчик температуры пленочного пола

Наиболее удобными являются регуляторы, в которых встроена система сигнализации и самодиагностики. После установки и подключения датчиков, если допущены ошибки будет включен сигнал и с помощью системы индикаторов указана причина отказа в работе.

Подключение датчика к терморегулятору, является рекомендуемым требованием, без соблюдения которого система отопления быстрее выйдет из строя. Рекомендации распространяются на любой вид теплых полов: инфракрасный и электрический.

Самые популярные вопросы касательно инфракрасного пленочного теплого пола

Подсоединение терморегулятора теплого пола. Как подключить теплый пол к терморегулятору

При электрической системе теплого пола терморегуляторы устанавливают в обязательном порядке. Установка терморегулятора в системе водяного теплого пола не обязательна. Но, если пол является дополнительной мерой обогрева, и при этом температура теплоносителя при входе в контур выше 50 градусов, установка терморегулятора решит проблему перегрева помещения.

Виды терморегуляторов

Термостаты для любой системы теплого пола могут быть:

• программируемые, работающие по заранее установленной, в том числе сложной программе;
• без программного управления.

Изменение режимов на непрограммируемых термостатах производится вручную, с помощью поворотного регулятора (механическая регулировка) или кнопок (электронно-цифровая).

Программируемые термостаты дороже и сложнее в управлении, но при этом позволяют значительно сэкономить энергоресурсы, отключая нагрев пола или снижая его температуру в ночные часы или днем, когда его обогрев не нужен.

Механические непрограммируемые термостаты управляются простым поворотом ручки до указанной отметки. Электронно-цифровые – с помощью кнопок, сенсорной панели или пульта ДУ. Цена непрограммируемых термостатов ниже из-за предельно простой логической части.

По способу установки термостаты бывают:

• встраиваемые – их устанавливают в специальное углубление в стене;
• накладные – их крепят на стену с помощью шурупов или саморезов.

Выбор типа установки – дело вкуса, но функциональность он не влияет.

Датчики для измерения температуры

Датчики представляют собой термопару из двух проводов, изменяющую сопротивление цепи при нагреве. Провода подключаются к соответствующим клеммам терморегулятора. Датчики бывают:

• выносные;
• встроенные.

Выносные подразделяются на датчики температуры пола или воздуха. Первые монтируют одновременно с укладкой греющих элементов прямо под финишное покрытие, вторые – в удобном для измерения температуры воздуха месте. Встроенные датчики находятся прямо внутри термостата. Некоторые модели терморегуляторов имеют оба типа датчиков.

В ванной и на кухне лучше устанавливать термостаты с датчиком температуры пола – воздух в этих помещениях может нагреваться от плиты или горячей воды, пол при этом останется холодным.

Подключение терморегулятора к электрическим теплым полам

Электрические теплые полы выполняют с помощью греющего кабеля с высоким сопротивлением или инфракрасной пленки. Их укладывают на специально подготовленное основание, после чего делают стяжку пола и укладывают финишное покрытие.

Технология подключения терморегулятора:

1. До монтажа пола необходимо определить место, где будет располагаться терморегулятор, и спланировать его подключение к электрической сети. Для подключения терморегулятора необходимо напряжение 220 В переменного тока, то есть можно подключить его к обычной розетке или к отдельному кабелю через автоматический выключатель.
2. При укладке пола выбирают место для термодатчика. Он должен располагаться неподалеку от термостата, на свободном от мебели участке пола.

1. Для инфракрасных полов датчик укладывают с изнаночной стороны пленки и подключают к проводам, идущим к терморегулятору.
2. Для кабельных теплых полов, заливаемых бетонной стяжкой, датчик необходимо уложить в металлическую гофротрубу, изолировав ее от попадания бетона. Эта мера необходима для легкого извлечения и замены датчика в случае его выхода из строя. Замурованный в бетон датчик просто так извлечь не получится. Трубу выводят к стене, на которой устанавливают термостат.
3. После укладки пола приступают к установке регулятора. В выбранном месте готовят углубление в стене по размерам корпуса встраиваемого терм

piorit.ru

Регулировка нагрева водяных полов

Чаще всего для обустройства водяного обогрева пола используют соединение отопительных контуров посредством коллектора, на который заходят оба конца трубопровода: один из них подает теплоноситель, а второй — возвращает его обратно. На вход в каждый из отопительных контуров поступает горячая вода, имеющая одинаковую температуру.

Поскольку протяженность трубопроводов разная, то каждое из помещений прогревается до разной температуры. Например, для ванной данный параметр должен составлять 25 градусов, а для жилых комнат он не может превышать 22 градуса. Чтобы добавить или убавить степень обогрева помещения, нужно изменить количество носителя тепла, подаваемого в контур.

Наиболее простым способом, как регулировать температуру водяного теплого пола, считается оснащение коллектора специальными вентилями на вход и выход (подробнее: «Схема коллектора теплого пола – как всё должно работать «). Путем поворота их головок можно корректировать количество носителя тепла, подаваемого в каждый из контуров. В этом случае ориентироваться приходится только на собственные ощущения, а такой способ регулировки обогрева нельзя назвать удобным.

Последовательность действий при этом следующая:

• регулировочные вентили подкручивают;
• ожидают в течение некоторого времени, пока не прогреется пол;
• оценивают результат;
• снова подкручивают вентили и т. д.

Поскольку температура на улице практически никогда не бывает одинаковой в течение даже одних суток, хозяевам дома приходится вращать вентили очень часто, причем вручную.

С целью автоматизации и механизации регулировки подачи тепла применяют специальные регулировочные устройства: контролирующий и управляющий термостат для водяного теплого пола, и исполнительный сервопривод

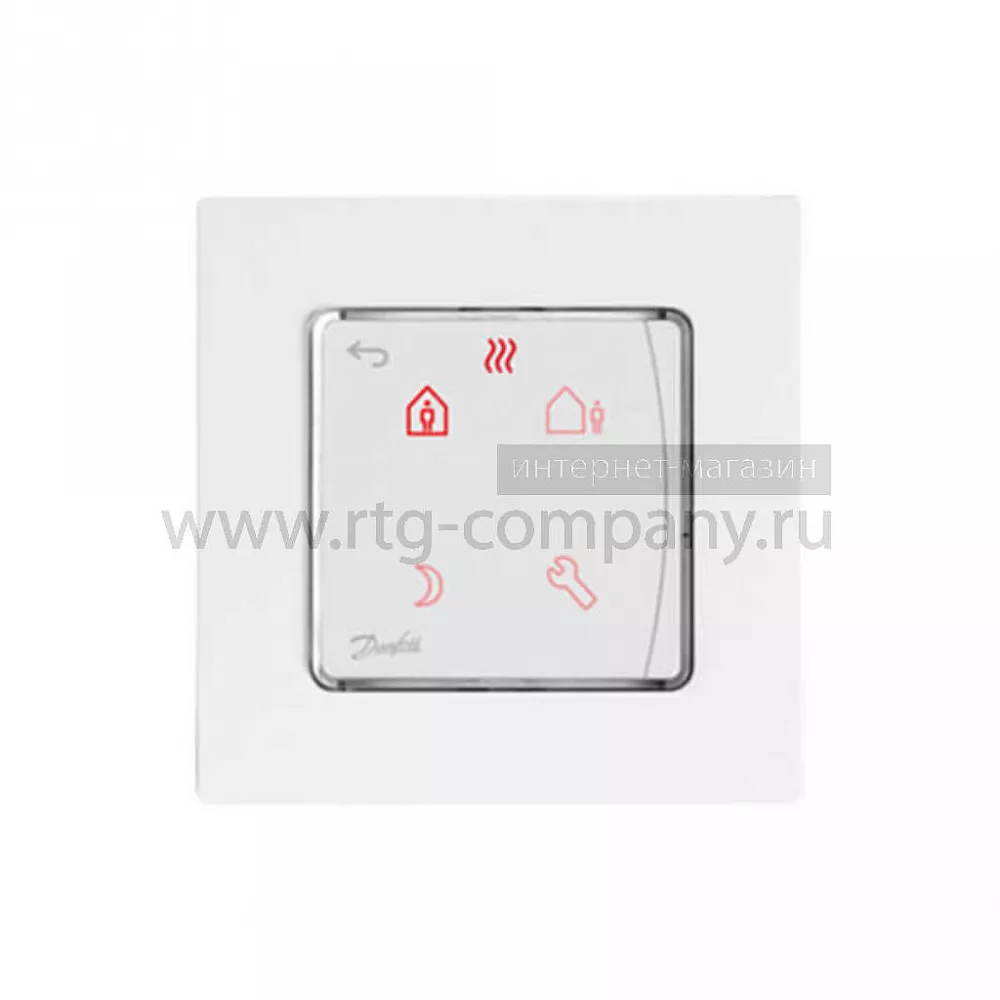

Термостаты, изображенные на фото, обычно размещают в каждом помещении, где смонтировано напольное покрытие с водяным обогревом. В свою очередь сервоприводами оснащают каждый контур на гребенке подачи носителя тепла. Они согласно сигналам увеличивают либо уменьшают количество воды, поставляемой в контур. Термостаты связывают с конкретными сервоприводами и подают на них команды управления.

Регуляторами контролируется либо температура теплого водяного пола, либо воздушной массы в комнате. При этом отслеживать температурный режим воздуха в комнате приходится тогда, когда обогрев напольной поверхности является единственным способом отопления в доме.

В продаже имеются модели, которые способны одновременно отслеживать оба показателя. В данном случае, основным параметром оценки до того, как настроить водяные теплые полы, является температура воздуха, а вторичным – пола.

Принцип функционирования регулятора пола с обогревом:

1. На корпусе оборудования устанавливают нужную температуру (напольной поверхности или воздуха в зависимости от конкретной модели).
2. В случае отклонения параметра в ту или иную сторону, на сервомоторы приходит сигнал, после чего подача носителя тепла либо увеличивается, либо снижается. В итоге через некоторый временной период температура приходит в норму.

Когда трубы залиты стяжкой, необходимо время на то, чтобы весь бетонный массив нагрелся или остыл. При наличии настильной системы обогрева пола инерционность меньше и тогда изменения наступают быстрее.

Конструкция и расположение электрических кабелей

Система пола с обогревом, смонтированная из электрокабеля или с использованием инфракрасной пленки, состоит из ряда элементов:

• греющего кабеля, который является источником тепловой энергии;
• термодатчика, фиксирующего степень нагрева проводов;
• терморегулятора, отвечающего за соединение всех комплектующих элементов в общую конструкцию и регулирующего включение/отключение пола в соответствии с температурой нагрева кабеля.

Термостат или терморегулятор имеет вид выключателя небольшого размера. Он предназначается для корректировки величины напряжения, которое подается на провода. Подключают данный прибор к стандартной электросети с использованием фазного и нулевого проводов.

Термостат осуществляет регулировку напряжения в автоматическом режиме. Оно подается непосредственно на нагревательный кабель после остывания пола в помещении. Степень его нагрева отслеживает термодатчик, который монтируют поблизости от проводов и заливают цементной смесью.

Жильцы самостоятельно задают температуру, при которой система обогрева напольной поверхности должна включаться. Кабель, применяемый для обустройства такой отопительной конструкции, бывает резистивным и саморегулирующим. Последний из них самостоятельно реагирует на колебание температурного режима и изменяет уровень сопротивления. В свою очередь резистивный кабель таких функций не имеет.

При проведении расчетов рабочих параметров системы обогрева, и во время монтажа нужно не забывать, что протяженность некоторых видов кабелей должна быть определенной. Если их укоротить, тогда может поменяться степень нагрева и показатели тока, в результате чего провода станут функционировать неправильно и на них начнет разрушаться изоляция.

При обустройстве системы задействуют либо единый двужильный кабель, либо два одножильных, у которых параллельное расположение. Первый из них представляет собой сетку из проводов, имеющую заглушку с одной из сторон. Его недопустимо резать и укладывать в стяжку в местах, где будут располагаться крупногабаритные предметы мебели или техника.

В свою очередь одножильные кабели разрешается разрезать и ничего плохого с изоляцией не происходит. Аналогично подрезают инфракрасные полы в соответствии с площадью помещения, которой требуется обогрев.

Подключение теплого пола без терморегулятора

Задумываясь о том, можно ли подключить теплый пол без терморегулятора, стоит узнать не только мнение специалиста, но и поинтересоваться особенностями конструкции, спецификой подключения и функциональностью системы.

Важно не только чувствовать себя комфортно, наступая на теплый пол, который не должен быть слишком горячим или холодным из-за слабого нагрева. Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств

Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров

Необходимо позаботиться об экономии электроэнергии и, соответственно, собственных денежных средств. Всего этого можно достичь, соблюдая установленные правила и следуя рекомендациям опытных мастеров.

Особенности конструкции и ее функциональность

Профессионалы считают, что подключать пол без терморегулятора нельзя

Можно ли теплый пол подключить без терморегулятора? Даже если кто-то скажет, что можно, опытный мастер ответит – нет

Терморегулятор является важной составляющей конструкции

Установка и использование дополнительного оборудования проводятся еще до того момента, как контуры труб или нагревательные маты будут скрыты финишным напольным покрытием.

Существует несколько объективных причин, по которым установка термостата считается необходимой:

1. Смонтированный без терморегулятора теплый пол не обеспечивает полноценного комфорта во время его эксплуатации. Все зависит от того, какова конструкция самого пола, что использовано в качестве нагревательного элемента, какова предельная температура нагрева. Если покрытие прогревается слишком сильно, то именно термостат поможет отрегулировать нагрев и создать нужную температуру в помещении.Работа теплого пола без регулятора приведет к перегрузкам нагревательного элемента
2. Постоянная работа системы теплого пола приводит к тому, что потребитель сталкивается с повышением затрат электроэнергии. Своевременный и правильный монтаж термодатчика позволит устанавливать нужный уровень нагрева системы и, таким образом, экономить энергию и материальные средства. Наличие такой аппаратуры позволит отказаться от подключения теплого пола непосредственно к домашней сети через розетку, значит, потребление электроэнергии будет не постоянным, а через систему «включить»-«выключить». Умный прибор сам способен отключить аппаратуру по достижению нужного уровня температуры.
3. Бережное отношение к приборам продляет срок их эксплуатации. Это касается и использования финишного напольного покрытия, которое гораздо быстрее придет в негодность, если подогрев осуществляется постоянно.

Почему нужен термостат

Качество обогрева помещения зависит от того, какая система смонтирована для его обеспечения и какое напольное покрытие уложено сверху.

Подключение теплого пола напрямую к розетке гарантирует постоянное функционирование агрегатов, значит и постоянное воздействие тепла на материал, уложенный в качестве покрытия.

Терморегулятор обеспечивает оптимальное и точное управление кабельными системами, созданными для обогрева и отопления. Он способен защитить от поломки и напольное покрытие, и саму систему теплого пола.

Постоянный обогрев может привести к нарушению напольного покрытия

Если на полу постелили ламинат, ковролин или линолеум, непрерывное поступление тепла приведет к быстрому выходу из строя напольного покрытия и скорой его замене. Ламинат начнет рассыхаться, швы и стыки разойдутся и появятся щели.

Линолеум под воздействием довольно высокой для него температуры деформируется и вздуется.

В том случае, если система теплый пол уложена под керамогранитную плитку, из строя довольно быстро выйдет нагревательный элемент.

Это также приведет к ремонту и демонтажу всей конструкции. Взгляд на проблему подключения терморегулятора смотрите в этом видео:

Кроме того, терморегулятор обеспечит включение системы только в нужное время и отключение после полноценного прогрева помещения.

С помощью терморегулятора температура в комнате, где он установлен, будет поддерживаться на одном постоянном уровне. Это положительно скажется на созданном микроклимате, позволит ощутить уют и комфорт.

Нужная температура будет поддерживаться круглосуточно и хозяину дома не придется постоянно проверять уровень нагрева, при необходимости уменьшая его или вовсе отключая систему.

(1 1,00 из 5)

Особенности подключения водяного теплого пола

Как видите, электрические напольные системы можно подсоединить довольно легко. А как же быть с водяным обогревом? Подключение теплого пола к терморегулятору в этом случае тоже оправдано, хотя и необязательно. Устройство управляет сервоприводом, от которого зависит поток теплоносителя в трубопроводе. То есть у вас появляется дополнительная возможность экономить.

Итак, работа по подключению терморегулятора состоит из таких действий:

• При обустройстве теплого водяного пола нужно учитывать высоту расположения датчика над полом. Она должна составлять около 1 метра. Запомните, для адекватного отражения температурных показателей необходимо располагать датчик вдалеке от каких-либо других обогревателей или батарей.
• Соедините регулятор и датчик проводами.

Схема регулирования температуры в системе водяного напольного отопления

• Далее, рядом с датчиком следует прикрепить обычный комнатный термометр.
• На терморегуляторе выставьте необходимую температуру нагрева. На протяжении пары часов система должна поддерживать заданные параметры.

Материалы По Теме:

Теплый электрический пол под плитку – о выборе системы и технологии монтажа

Виды термодатчиков для систем теплого пола

Режим работы нагревательных элементов СТП напрямую зависит от правильности измерения температуры термодатчиками. Они могут быть встроенными в корпус регуляторной коробки или размещены на удалении.

Термодатчики бывают четырех типов:

1. Для определения температуры воздуха.
2. Инфракрасные, измеряющие нагрев поверхности пола на расстоянии.
3. Для определения температуры поверхности пола контактным способом.
4. Комбинированные.

Датчик нагрева воздуха обычно встроен в терморегулятор или его мобильный блок. Применяется он, когда теплый пол является главной отопительной системой. Основное требование к его расположению – наличие вокруг прибора естественной циркуляции воздуха.

Наконечники датчиков температуры должны быть изготовлены из хорошо проводящих тепло материалов, тогда скорость реакции терморегулятора на избыточный нагрев будет выше

Инфракрасные измерители температуры пола могут быть встроены в корпус терморегулятора или размещены отдельным блоком. Основное требование их установке – отсутствие между датчиком и полом препятствий. Расстояние между прибором и анализируемой поверхностью должно составлять не менее 30 см.

Термодатчики контактного типа имеют вид длинного провода с утолщением на конце. С одной стороны они подсоединяются к блоку терморегулятора, а с другой – размещаются в специальной длинной гофрированной трубе под полом. Такая особенность монтажа позволяет легко заменить поломавшийся датчик на новый.

Преимуществом подпольного размещения является возможность мультизонального контроля температуры пола в рамках одного помещения. Обычно такие датчики устанавливаются при как дополнительной системы отопления.

К терморегулятору может подключаться и несколько датчиков, но такая схема применяется преимущественно в рамках цельного комплекта оборудования.

Теплые полы без установки терморегулятора плюсы и минусы такой схемы

Система теплых полов – отличный вариант для обогрева частных домов и квартир. Поэтому многие потребители часто используют ее в своих жилищах.

Такая система экономит пространство и обеспечивает качественный и равномерный прогрев помещения.

Однако некоторые потребители задаются вопросом – можно ли делать теплые полы без установки терморегулятора?

Теплый пол

Функции терморегулятора

Конечно, при подключении теплых полов к электричеству можно обойтись и без терморегулятора – система все равно сможет работать. Но у такого подхода гораздо больше минусов, чем плюсов.

Основная задача термодатчика – поддержание в помещении заданной пользователем температуры. Причем это происходит в автоматическом режиме, без вмешательства хозяев.

Таким образом, нет нужды постоянно контролировать уровень прогрева помещения и вручную включать или выключать теплый пол. Еще один плюс – безопасность.

Известно, что довольно опасно оставлять систему включенной, уходя из дому, поэтому обычно ее выключают. А когда хозяева вечером возвращаются домой, они попадают в холодные помещения.

Особенно это актуально зимой, когда комнаты быстро остывают.

Поэтому датчик температуры подключается, как минимум, из соображений комфорта.

Терморегулятор

Почему нельзя делать пол без подключения терморегулятора

Несмотря на то, что технически это возможно, опытный специалист не станет так делать. Для такого решения есть объективные причины, среди которых выделяют комфорт, безопасность и экономию электроэнергии.

Важно! Терморегулятор – это устройство, специально предназначенное для контроля температуры и управления системами обогрева

Дискомфорт

Помимо того, что теплый пол без терморегулятора придется каждый раз включать и выключать вручную, есть еще один момент, который доставит дискомфорт.

Дело в том, что температура нагрева элементов системы может достигать 60 градусов. Таким образом, температура поверхности может составить около 50 градусов. А если схема использует двужильный кабель, то он накаляется до 70 градусов.

Устройство ТП

Если же кабель проложен под керамической плиткой, которая обладает крайне высокой теплопроводностью, ходить по ней станет не очень приятно. Естественно, что удобства такая система явно не добавит.

Влияние на напольное покрытие

Постоянное воздействие высокой температуры способно испортить практически любое напольное покрытие. Ведь для каждого вида есть предельно допустимая температура, до которой их можно нагревать. Например, для ламината она составляет около 35ºС, в зависимости от класса.

Ламинат

Влияние постоянной высокой температуры на напольное покрытие:

• Если на полу постелен линолеум, он может начать расслаиваться и пузыриться.
• Постоянно нагреваемый ламинат начнет расходиться по швам, отдельные планки станут коробиться.
• Деревянные полы будут рассыхаться и появятся щели на покрытии.
• У ковролина может повредиться верхний синтетический слой.

Единственный материал, который может переносить высокие температуры – это керамогранит. Однако с ним тоже не все так просто. Ведь от сильного нагрева будет расширяться клей, на который посажена плитка, так что со временем и он начнет портиться.

Кроме того, есть вероятность разрушения самого нагревательного элемента: у кабеля может начать плавиться его оплетка, а это рано или поздно приведет к неприятным последствиям. Поэтому перед подключением теплого пола без реле стоит хорошо подумать.

Экономия средств

Если тёплый пол включен постоянно, расход электроэнергии также станет постоянным. Естественно, что лишний расход придется оплачивать. Поэтому экономия средств на покупке и установке регулятора быстро перекроется расходами на электричество.

Ковролин на ИК пленку

Еще один момент – это напольные покрытия. Если тот же ламинат или линолеум начнут портиться, может потребоваться полная замена покрытия.

А для этого придется снять старое покрытие, подготовить основание, купить новый материал и постелить его.

Получается, что экономия на подключении теплого пола к термостату приводит к существенным и непредвиденным затратам.

Таким образом, использование схемы теплого пола без термореле неоправданно. Более того, помимо дискомфорта и неудобства использования это неизбежно приведет к дополнительным тратам. Так что гораздо лучше изначально установить это устройство и не думать о возможных проблемах.

Каким образом подключают сервоприводы

На практике используют разные схемы подключения сервомоторов, что зависит от типа монтируемого термостата. Когда этот прибор управляет только одним отопительным контуром, его соединяют проводами напрямую с конкретным сервоприводом. Если задействуют термостат мультизональный, тогда провода подсоединяют к конкретным клеммам.

Когда все отопительные контуры находятся в закрытом положении, поступает команда отключить циркуляционный насос. Данный способ удобен, если предусмотрена установка автоматического отопительного котла.

Что касается систем с твердотопливными котлами обычной конструкции, то в них не допускается отключение насосов, иначе отопительная конструкция взорвется. В таком случае монтируют байпас и перепускной клапан, который настраивают на показатель давления немного меньший, чем максимальное давление циркуляционного насоса.

После достижения нужного значения в системе (если открытыми остается незначительное число отопительных контуров) перепускной клапан начинает частично заворачивать в обратную трубу теплоноситель и подавать его назад на котел.

Вышеописанная схема будет функционировать с любыми моделями нагревательных котлов. Для твердотопливных агрегатов – это единственный, причем недорогой, способ, позволяющий не перегреть систему.

Когда требуется регулировка теплого пола с расходомерами, необходимо, чтобы подающий коллектор имел воздухоотводчик автоматического типа и был подсоединен к обратному аналогу байпасом с перепускным клапаном (прочитайте: «Как выбрать и установить расходомер для теплого пола «).

Подводя итоги, следует отметить, что наиболее простым вариантом как настроить теплый пол и отрегулировать температуру теплоносителя можно назвать установку ручных кранов. Более комфортными в пользовании являются автоматические регулирующие устройства — термостаты с датчиками и сервоприводами. Также следует задействовать перепускной клапан и коммутационный узел.

Схема подключения теплого пола к регулятору температуры

Терморегулятор представляет собой управляющий блок в системе управления теплым полом. Он выполняет функцию обработки информации, идущей от термодатчика, и согласно заданному режиму включает или отключает нагрев пола.

От правильности подключения регулятора температуры, будет зависит качество отопления

Если используется электрический теплый пол, то обойтись без терморегулятора не получится – каждый теплый пол этого вида обязательно должен быть оборудован данным устройством. Что касается водяных теплых полов, то там дела обстоят иначе – в них подключение терморегулятора не является обязательным мероприятием и функционировать они могут и без него. Но при условии, что пол применяется в качестве дополнительного обогрева, и подается теплоноситель, температура которого при входе в контур превышает 50 градусов, монтаж терморегулятора поможет не допустить перегрева комнат.

Терморегуляторы, производимые сегодня, делятся на:

• программируемые – в основе работы лежит предварительно установленное программное обеспечение;
• непрограммируемые – не оснащенные программным управлением.

Программируемый регулятор с LED-дисплеем

На вторых изменять режимы приходится собственноручно, для этого на приборе имеется поворотный регулятор или клавиши. Конечно же, более удобными в эксплуатации и более надежными являются программируемые, но и их механические аналоги тоже нельзя списывать со счетов. Как вы понимаете, программируемые устройства стоят больше, однако они быстро окупаются, ведь помогают экономить энергоресурсы, выключая нагрев пола или уменьшая его ночью, когда все спят, или днем, когда нет необходимости в обогреве. То есть при покупке термостата не стоит выбирать непрограммируемые приборы, основываясь исключительно на желании сэкономить – в конечном итоге экономию смогут обеспечить приборы, оборудованные ПО. Также необходимо отметить то, что механические термостаты более просты в управлении, нежели их компьютеризированные аналоги .

Различают терморегуляторы также и по схеме монтажа – существуют встраиваемые (установка производится в специальные углубления, находящиеся на стене), и накладные – размещаются на стене посредством шурупов или саморезов. Выбор тех или иных терморегуляторов зависит исключительно от пожеланий и предпочтений владельца дома. По функциональным особенностям накладные термостаты от встраиваемых не отличаются.

Преимущества и недостатки пленочного теплого пола

Достоинства:

• Энергоэффективность. Термопленка экономичнее других электрических обогревателей.
• Удобство установки. Смонтировать систему можно своими руками даже без специальных навыков.
• Безопасность. Спектр и длина волны ИК-излучения не наносят вреда здоровью человека и животных.
• Технологичность. Легкая конструкция позволяет избежать дополнительных нагрузок на перекрытие.

Недостатки:

• Статичность. Пленку всегда укладывают в обход мебели, поэтому при большой перестановке приходится полностью ее перестилать.
• Дороговизна. Дешевая продукция недолговечна, а надежное оборудование стоит относительно дорого.
• Большой расход электроэнергии. При небольших лимитах на электричество сильно возрастают эксплуатационные затраты.
• Низкая устойчивость к нагрузкам. В помещениях с большой проходимостью или мягким напольным покрытием нужно предусматривать дополнительную защиту термопленки.

Фото: Instagram teplopol_krd.ru

Инфракрасные пленочные нагреватели равномерно прогревают всю поверхность пола. Это уменьшает разницу температур в разных точках помещения, делает пребывание в квартире более комфортным и снижает затраты на отопление.

Как правильно монтировать пленочный пол

Для начала нужно очистить поверхность пола, затем на нее укладывают теплоизоляционный материал. При его выборе руководствуйтесь тем, каким будет финишное покрытие. Если сверху Вы планируете класть линолеум или ковролин, то изоляция может быть любая, только учитывайте толщину листа – она составляет 3-5 миллиметров. На всех стыках листы проклеиваются скотчем.

А если покрытием будет керамическая плитка, в качестве теплоизоляции рекомендуется применять техническую пробку толщиной 2 миллиметра.

Кроме того при монтаже необходимо заблаговременно определиться с положением терморегулятора, также составьте схему монтажа, чтобы впоследствии пленка легла на пол правильно. И укладывайте ее исключительно на открытых участках, где не планируется установка предметов мебели.

По технологии монтажа теплого пленочного пола пленка разделяется на полосы нужного размера по линиям, которые отметил производитель. После этого пленка раскладывается на полу таким образом, чтобы она полностью соответствовала схеме.

Затем пленку необходимо подключить к проводке. На краях медной полосы установите контактные зажимы, а к ним подключите контактные провода. Обязательно заизолируйте с помощью битумной изоляции все места подключения проводов, а также места разреза пленки с обратной стороны.

Дальше подключается датчик температуры пола. Это делается с нижней стороны пленки, и он тоже изолируется. Когда теплый пленочный пол будет полностью уложен, а также подключены все контакты и провода, следует установить терморегулятор, а уже потом он подключается к электросети. Но перед тем как укладывать финишное покрытие, теплый пол обязательно тестируется на предмет того, чтобы его поверхность прогревалась равномерно.

Терморегулятор без датчика температуры механический встраиваемый комнатный Тerneo rol unic

Терморегулятор без датчика температуры механический встраиваемый комнатный Тerneo rol unic

Терморегулятор terneo rol unic в отличии от terneo rol комплектуется рамкой из серии UNICA Schneider Electric.

Термостат terneo rol — терморегулятор температуры воздуха обогреваемого помещения при помощи инфракрасных волн или конвекции. Внутренний датчик  измеряет температуру в месте установки термостата.

Базовая модель — бюджетное решение.

Перед началом монтажа и использования устройства, пожалуйста, ознакомьтесь до конца с данным документом. Это поможет избежать ошибок и недоразумений. Терморегулятор предназначен для поддержания постоянной температуры 0…+35 °С. Температура контролируется в том месте, где расположен датчик температуры, встроенный в терморегулятор. Основной областью применения терморегулятора является система электрического отопления. Конструктивная особенность терморегулятора — внутренний датчик температуры. На точность показаний терморегулятора влияет внутренний нагрев. Степень нагрева зависит от величины мощности, подключенной к терморегулятору.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:

Пределы регулирования                    0…+35 °С
Максимальный ток нагрузки               16 А
Максимальная мощность нагрузки     3 000 ВА
Напряжение питания                          220 В ±10 %
Масса в полной комплектации            0,18 кг ±10 %
Основные монтажные размеры           60х60х25 мм
Датчик температуры                           NTC терморезистор 10 кОм при 25 °С
Длина соед. кабеля датчика               нет
Кол-во ком-ций под нагр., не менее    50 000 циклов
Кол-во ком-ций без нагр., не менее     100 000 циклов
Температурный гистерезис                 1 °С
Степень защиты по ГОСТ 14254          IP20

КОМПЛЕКТ ПОСТАВКИ:

• Терморегулятор ― 1 шт.
• Тех. паспорт, инструкция по установке и экс-ции ― 1 шт.
• Упаковочная коробка ― 1 шт.

Как выбрать терморегулятор для теплого пола

Терморегулятор для теплого пола – это специальное устройство для поддержания постоянной температуры в помещении в соответствии с заданными параметрами.

Рассмотрим основные моменты, на которые следует обращать внимание при выборе терморегулятора для теплого пола: типы терморегуляторов, способ монтажа, используемые датчики и технические характеристики.

Смотрите также: принцип работы терморегулятора.

Как выбрать терморегулятор для теплого пола

Рассмотрим основные моменты, на которые следует обратить внимание при выборе терморегулятора для теплого пола.

Как выбрать терморегулятор для теплого пола

1

Типы терморегуляторов

По типам исполнения терморегуляторы для теплого пола делятся на механические и электронные, которые бывают простыми и программируемыми.

• Механические терморегуляторы

  Комнатный механический терморегулятор – это независимое устройство, которое регулирует работу климатического оборудования и поддерживает постоянную температуру внутри помещения. Используется как для отопления, так и для охлаждения помещения.

  Для измерения температуры воздуха в помещении используется встроенный датчик, в основе которого используются свойства биметаллических элементов или газов изменяющих свою форму или объем под воздействием внешней температуры. Принцип работы терморегулятора заключается в замыкание и размыкание электрической цепи при достижении заданной температуры.

  Механический терморегулятор измеряет температуру в помещении и не контролирует температуру самих греющих элементов систем обогрева теплого пола. Поэтому чаще применяется для отопления домов, совместно с газовыми котлами, инфракрасными нагревателями, кондиционерами.

  Механические терморегуляторы

• Электронные простые терморегуляторы

  Электронные простые терморегуляторы предназначены для поддержания заданной температуры внутри помещения. При условии наличия вынесенного датчика температуры пола, совместимы со всеми видами систем обогрева теплых полов: водяными, кабельными и пленочными.

  Для измерения температуры используются выносной (вмонтированный в пол) или воздушный (встроен в корпус регулятора) датчики. Реже встречаются модели с двумя датчиками.

  Простые терморегуляторы могут оборудоваться световой индикацией, клавишей вкл./выкл. прибора и механической ручкой (колесиком) или кнопками регулировки температуры. Также встречаются терморегуляторы с ЖК-дисплеем (TKB 60.36).

  Ознакомиться с ассортиментом и купить электронные простые терморегуляторы можете в нашем каталоге: простые терморегуляторы.

  Электронные простые терморегуляторы

• Электронные программируемые терморегуляторы

  Программируемые терморегуляторы для теплого пола являются более сложными и дорогими, но они позволяют более точно управлять процессом обогрева помещений и имеют расширенные настройки, такие как точность измерения (гистерезис), дневной и недельные режимы, защиту от детей и т.д.

  Программируемые терморегуляторы позволяют настроить включение/выключение системы распределенного обогрева теплого пола в определенное время, имеются заводские программы 5/2 (Пн-Пт/Сб,Вс), 6/1 (Пн-Сб/Вс) или 7/0 (Пн-Вс) и возможность самостоятельного программирования, что позволяет сэкономить электроэнергию выключая обогрев помещения в отсутствии людей.

  Электронные программируемые терморегуляторы

2

Датчики измерения температуры

Для измерения температуры терморегулятор использует специальные датчики: воздушные (встроенные в корпус терморегулятора) или выносные (монтируемые в полу). Большинство моделей электронных терморегуляторов оснащаются сразу двумя датчиками.

• Встроенный датчик вмонтирован в корпус терморегулятора и позволяет измерять температуру воздуха в помещении.

• Выносной датчик монтируется непосредственно в полу рядом с нагревательными элементами.

Выносной датчик позволяет измерять температуру более точно, по сравнению со встроенным, так как не подвержен сквознякам. Именно выносной датчик используют для работы с пленочными теплыми полами, так как он защищает нагревательный элемент и напольное покрытие от возможных повреждений по причине перегрева.

3

Способ установки

По способу установки терморегуляторы для теплого пола делятся на накладные, встраиваемые и для установки на DIN-рейку.

• Накладные терморегуляторы размещаются в специальном коробе на стене и подходят для всех типов стен.

• Встраиваемые терморегуляторы крепятся в монтажную коробку. Для них следует проштробить канавки для сокрытия проводов, просверлить отверстие для установки монтажной коробки. Не используются в деревянных домах.

• Для подключения с DIN-рейки: термостаты устанавливаются в панели распределительного щитка.

4

Диапазон регулирования температуры

Диапазон регулирования температуры терморегуляторов может варьироваться от +5 до + 90 °С, при этом на практике для нормальной работы пленочного пола достаточно температуры от +24 до +28 °С.

5

Мощность терморегулятора

Большинство комнатных терморегуляторов рассчитаны на максимальную мощность в 3520 Вт, следовательно, суммарная мощность потребления электрическим теплым полом не должна превышать 3,5 кВт. В случае превышения данного значения необходимо распределить мощность между несколькими терморегуляторами.

На заметку!

Если нужен терморегулятор «один раз включил и забыл», то подходящим вариантом станет электронный встраиваемый терморегулятор с выносным датчиком контроля температуры RTC 70.26.

Для полного контроля температуры и максимальной экономии электроэнергии рекомендуем применять программируемые терморегуляторы, такие как E 51.716, E 91.716 и E 92.716. Данные терморегуляторы оснащаются двумя датчиками измерения температуры и имеют предустановленные программы обогрева.

Регулятор для теплых полов | Термостат для теплого пола

Термостат предназначен для управления температурой теплого пола, чтобы она не отклонялось от заданного значения температуры.  Обычно все подобные термостаты для теплых полов комплектуются совместно с самими теплыми полами. Но есть и универсальные термостаты, которые могут управлять любыми теплыми полами. Причем последние могут быть любого принципа действия и, в частности, могут быть подключены для обогрева инфракрасного теплого пола. Так, например, компания Nobo выпускает универсальные термостат для управления теплыми полами любого бренда и для системы любого принципа действия, причем управление возможно даже удаленно, через Интернет.

Какие разновидности термостатов существуют на рынке управления электрическими теплыми полами?

В качестве управляющего элемента может служить не только колесико, но и бегунок. Положительные и отрицательные моменты такие же, как и у термостата с колесиком.

Более дорогой терморегулятор с электронным управление и выставлением температуры на цифровом табло на самом термостате — намного удобнее, чем предыдущий регулятор. Температура, которая должна поддерживаться данным термостатом выставляется с помощью кнопок и высвечивается на световом или жидкокристаллическом дисплее.

Последние разработки в области управления теплыми полями касаются программируемых термостатов для электрического, водяного или другого всевозможного типа нагрева теплых полов. Такие регуляторы могут комплектоваться с самим теплым полом или продаваться отдельно, они вполне могут называться универсальными.

 Подобные термостаты обычно также имеют цифровое регулирование и дисплей. Функционал таких терморегуляторов может быть минимальным, так, например,: с таймером включения/выключения, или с расширенными возможностями, которые имеют возможность программировать различные числовые значения температур, в течение дня, по дням недели, по времени.

Компания Nobo выпускает именно такие терморегуляторы. Причем такой регулятор может работать как обычный термостат в ручном режиме управления, так и в режиме управления через смартфон, планшет или в режиме удаленного управления через Интернет. Причем функциональные возможности термостата не меняются в зависимости от способа управления.

Независимо от вида термостата он устанавливается на стене на уровне локтя опущенной руки, это от 80 до 100 см от пола. Чаще терморегулятор встраивается в стену в стандартную электрическую подразетницу. Реже регуляторы бывают накладные, они удобнее и не требуется делать отдельное отверстие в стене для его крепления.

Как происходит процесс регулирования и поддержание температуры теплого пола?

Иногда датчик заливают в полу без гофры, но при этом уже невозможно его вытащить. Есть ложное мнение, что в таком случае датчик точнее замеряет температуру пола.

Как и у некоторых термостатов, терморегулятор Nobo NTB 2R имеет свой второй пола. В некоторых случаях регулировку нагрева пола удобно осуществлять по температуре воздуха в помещении. Такой способ используется, когда теплый пол является основным способом отопления. В настройках термостата можно принудительно задать регулирование температуры пола по выносному или встроенному датчику.

У терморегулятора Nobo NTB 2R есть еще одна функция, которая практически не встречается у других подобных регуляторов. Термостат может работать вообще без датчиков температуры. В настройках их можно отключить и включить процентное соотношение включено/выключено работы теплого пола. Есть общий период программирования работы – 20 минут. Эти 20 минут можно разбить на периоды включения работы нагрева и период выключения нагрева. Например: выставляем в настройках 30%. Это значит в течение каждых 20 минут, 6 минут (это 30% от 20 минут) термостат будет подавать электричество и нагревать пол, а 14 минут (это 70% от 20 минут) отключать подачу электричества на теплый пол и, соответственно, нагрева не будет. Так будет повторяться каждые 20 минут.

Как выбрать терморегулятор и какие ошибки могут быть?

1. Немаловажную роль играет безопасность работы термостата и, соответственно, теплого пола. Некачественное оборудование может привести к замыканию или возгоранию. Поэтому термостаты должны быть надежным. Здесь следует порекомендовать термостат Nobo NTB 2R изготовленной норвежской компанией Nobo, которая существует уже более 100 лет и все производство и комплектующие только европейского исполнения – норвежские и шведские
2. Самая частая ошибка — когда температурный датчик навсегда замуровывают в пол, и если что-то выходит из строя, то менять приходится чуть ли не всю систему управления. Поэтому лучше сделать датчик с возможностью замены.
3. К выбору терморегулятора стоит подходить изначально с сознанием того, что хотите получить от его работы и захотите ли усовершенствовать управление процессом нагрева? Если есть желание управлять дистанционно, то следует остановиться на регуляторе Nobo NTB 2R. Причем изначально можно управлять термостатом в ручном режиме, а далее можно без особых проблем усовершенствовать и включить удаленное управление через Интернет.
4. Следует обратить внимание — на какую мощность рассчитан данный термостат? Обычно это 16 А. Если вспомнить формулу:

где: Р – мощность подключаемой нагрузки, Вт. В нашем случае мощность теплого пола;
U – напряжение сети, В. В России это 220 В.
I – сила тока в сети в зависимости от подключаемой нагрузки, А. В нашем случае это 16 А.
тогда
Р=U*I=220*16=3520 Вт.

Из этого следует понимать, что больше чем 3500 Вт подключать нельзя, это может привести к пожару или поломке терморегулятора. Поэтому если мощность подключаемого теплого пола больше 3500 Вт, то следует разделить на несколько элементов, не превышающих каждый 3500 Вт и каждый нагревательный элемент подключить через свой термостат. Второй вариант подключения мощности больше 3500 Вт – через промежуточное реле. В этом случае лучше обратиться к специалистам, сертифицированным в этой области. Регуляторе Nobo NTB 2R рассчитан именно на подключение нагрузки в 16А.

Забыл установить датчик температуры пола. Что теперь?

Будет ли работать теплый пол без датчика температуры пола?

Да, но между соблюдением требований электробезопасности и созданием более эффективной системы вы захотите ее использовать. Иногда даже самый организованный установщик забывает важную деталь. Если вы забыли установить датчик (обычно помещаемый между трассами нагревательного провода и заключенный в тонкий слой для контроля температуры пола) и уже закончили укладку пола, не паникуйте! Попробуйте эти уловки, чтобы контролировать температуру пола.

Вариант 1. Настройте термостат на использование режима окружающего воздуха.

Установите термостат в режим окружающего воздуха, если он имеется в вашей модели термостата. Это будет определять температуру вокруг термостата и соответствующим образом регулировать температуру пола. Учтите, что это может вызвать проблемы с достижением желаемой температуры. Если в помещении теплее или на него попадают прямые солнечные лучи, он может не биться от тепла пола. Кроме того, если кондиционер дует холодный воздух прямо в эту комнату, система подогрева пола продолжит нагрев.

Вариант 2: Вырежьте часть раствора между плитками.

1. Если ваш гипсокартон уже залит, а линии затирки имеют ширину не менее 1/4 дюйма, вы можете пропустить провод датчика от контрольной точки за стеной и вытащить его через отверстие возле пола с помощью рыбной ленты или гвоздь на веревочке.
2. Используйте режущий инструмент и аккуратно удалите раствор между плитками на расстоянии 6–9 дюймов в теплый пол.Будьте осторожны, чтобы не порезать слишком глубоко и не повредить нагревательный провод. Разместите датчик между плитками, но не кладите его прямо на нагревательный провод.
3. Снова нанесите раствор и закройте отверстие датчика в стене декоративной накладкой.

Вариант 3: Установите датчик под черным полом, получив доступ к отсеку для балок.

Если у вас недостаточно широкие линии затирки, или если вам неудобно резать раствор, И у вас есть приподнятый фундамент (не бетонный), вы можете выловить провод датчика под черным полом.

1. Используйте сверло 1/4 дюйма, чтобы аккуратно просверлить карман под полом с подогревом на черновом полу до подстилки. (Остановитесь, прежде чем дойдете до коврика!)
2. Закрепите датчик в кармане клеем и заизолируйте.

Лучший интеллектуальный термостат для вашего теплого пола

Вы, наверное, слышали о людях, которые экономят деньги с помощью умных термостатов. Тем не менее, большинство чрезвычайно популярных термостатов, таких как Nest или Ecobee, не предназначены для использования в высоковольтных устройствах, таких как напольное отопление.

К счастью, есть несколько умных термостатов для электрического теплого пола. Они просто не пользуются такой популярностью в прессе, как крупные имена.

В этой статье я потрачу немного времени, чтобы объяснить, для чего можно использовать термостаты, специально предназначенные для электрического теплого пола, и для чего их нельзя. Затем я перечислю несколько моделей, доступных для покупки в США, а также краткое описание того, как они могут быть использованы в вашем умном доме.

Цены взяты из API рекламы продуктов Amazon на:

Какие обогреватели работают с термостатами подогрева пола Wifi?

Эти термостаты предназначены для использования с электрическими резистивными системами обогрева полов.

Другой тип теплых полов использует бойлер и обеспечивает циркуляцию жидкости в качестве источника тепла. Эти обогреватели называются жидкостными обогревателями. Эти термостаты не будут работать с ними.

Некоторые производители термостатов, которые я перечислил, также производят свои собственные нагревательные маты. Вы можете подумать, что было бы полезно купить термостат той же марки, что и ваш нагревательный мат, но на самом деле в этом нет необходимости. Оказывается, электронагреватели — довольно простые устройства.Таким образом, у вас есть свобода выбора любого термостата, который вам нравится, независимо от марки вашего обогревателя.

Единственное ограничение — для обогревателей требуется 120 / 240в и не более 15А. Если вы превысите силу тока, скорее всего, вы поджарьте термостат (это плохо).

Вы также можете использовать эти термостаты для любого сетевого напряжения. Например, электрические обогреватели плинтуса будут работать нормально. Однако то, что также требует управления вентилятором (например, настенный конвектор), не будет работать.

Будет ли работать термостат линейного напряжения для электрического теплого пола?

Мне действительно нужен интеллектуальный термостат, специально разработанный для электрических обогревателей пола? Или я могу просто получить какой-нибудь интеллектуальный термостат с линейным напряжением? Смотря как.

Термостат, созданный специально для теплого пола, будет иметь возможность подключения проводного датчика температуры, который считывает температуру пола. Обычно он имеет датчик температуры окружающего воздуха и датчик температуры пола.

У вас может быть возможность выбрать, какой датчик использовать для управления вашим термостатом. Но рекомендуется иметь датчик температуры пола, чтобы избежать перегрева пола.

Что использовать: датчик пола или датчик воздуха?

Используете ли вы тепло для пола в качестве основного или дополнительного источника тепла, скорее всего, определит, какой датчик вы используете (и нужен ли вам датчик температуры пола).

Если вы используете обогреватель пола в качестве основного источника тепла, вероятно, имеет смысл использовать датчик температуры воздуха.Поскольку обогреватель будет включаться чаще, чтобы воздух оставался теплым, маловероятно, что вы попадете в ситуацию, когда пол будет слишком холодным.

Во многих случаях обогрев пола предназначен только для обогрева пола. Печь с принудительной подачей воздуха должна поддерживать воздух в тепле. Поскольку электрическое тепло часто является самым дорогим видом тепла, обычно лучше использовать его как можно меньше. Поэтому в этом случае, вероятно, лучше всего будет использовать датчик температуры пола.

Как эти термостаты будут работать с моим умным домом?

Стандартные интеллектуальные термостаты (например, Nest или Ecobee) гораздо лучше интегрированы в современный умный дом. Поскольку термостаты для интеллектуальных напольных обогревателей представляют собой гораздо меньшую нишу на рынке, создание программного обеспечения для интеграции в умный дом занимает больше времени. Все термостаты поставляются с собственным приложением для смартфонов, и всеми ими можно управлять удаленно. Однако возможности взаимодействия с умным домом ограничены.

Термостат nVent NUHEAT — самый продвинутый в этой области.Он имеет возможность подключаться к голосовым помощникам, IFTTT и «Работает с Nest».

Laticrete также интегрируется с голосовой связью и несколькими концентраторами умного дома.

Некоторые мысли о надежности подключения Wi-Fi

Для меня поцелуй смерти для любого «умного» устройства — это частые отключения и вызываемое ими ненадежное поведение. Никому не нужно подключенное устройство, которое не остается на связи. Так что, если он не остается на связи 99,9% времени, это, вероятно, больше проблем, чем пользы.

Будь то в подвале, на веранде на 4 сезона или, может быть, в мастерской, часто пол с электрическим подогревом находится на значительном расстоянии от основного маршрутизатора Wi-Fi в вашем доме. Конечно, сразу же возникает вопрос, насколько хороша возможность подключения интеллектуального термостата? На этот вопрос сложно ответить, потому что у каждого человека разные настройки.

Попробуйте поставить смартфон или планшет туда, где будет установлен термостат. Проверьте, насколько силен сигнал.В идеале вы хотите получить полный сигнал. По моему опыту, прием Wi-Fi со смартфонами кажется намного более надежным, чем прием WiFi с помощью интеллектуальных термостатов. Поэтому, если у вас на смартфоне 3 или меньше полосок, вы можете подумать о приобретении расширителя.

5 интеллектуальных термостатов для электрического теплого пола

Умный термостат Mysa для электрического теплого пола

Mysa только что выпустила свой умный термостат для теплого пола.Они уже продают феноменальный термостат линейного напряжения, который я тщательно протестировал (нажмите, чтобы прочитать мой обзор). Я не тестировал этот напольный термостат, но интеллектуальное приложение и функции должны быть почти такими же, как и у других Mysa.

Я обновлю эту запись, когда у меня будет дополнительная информация.

WiFi-термостат nVent NUHEAT SIGNATURE

Термостат Nuheat Signature имеет большой четкий экран с простым в использовании интерфейсом программирования. Он отображает текущую дату, время и погодные условия.Кроме того, вы можете проверять историю использования энергии как в приложении, так и на термостате. Если вы ищете простоту, Nuheat Signature вас не разочарует.

Этот термостат существует уже некоторое время и довольно популярен, поэтому вы можете подумать, что он немного более продвинутый, чем другие модели. Несколько лет этого не было. Но в конце 2018 года программное обеспечение получило обновление. Оно добавило несколько отличных новых интеграций для умного дома, которые отличают его от других интеллектуальных термостатов для подогрева пола.

NUHEAT долгое время считался устройством «Работает с Nest», но новое обновление добавило существенную интеграцию IFTTT и голосового управления с Google Assistant и Amazon Alexa.

Новые возможности интеграции открывают двери для полного спектра систем автоматизации умного дома.

Каждый термостат, указанный в этой статье, должен без проблем выполнять свои функции в качестве термостата. Но если все, что вам нужно, это термостат, зачем тратить лишние деньги на термостат WiFi? Однако, если вы ищете функции, доступные с типичными интеллектуальными термостатами, NUHEAT — это то, что вам нужно.

nVent NUHEAT Signature WiFi-термостат | Проверить цену

Термостат Laticrete Strata Heat WiFi

Термостат Laticrete Strata Heat совместим с Alexa.Нужно ли мне сказать больше? Я знаю я знаю. Практически все продукты в мире умного дома работают с Alexa. Однако до недавнего времени это был единственный из этих интеллектуальных термостатов для подогрева пола, в котором он был.

Laticrete имеет ряд умных функций, которые показывают, что он пытается быть самым умным интеллектуальным термостатом в группе. Однако программное обеспечение с ошибками и отсутствие обновлений позволили NUHEAT отказаться от него.

Он имеет встроенную геозону, которая может использовать местоположение вашего смартфона, чтобы определить, дома вы или нет.Затем термостат может включать или выключать нагрев в оптимальное время, что должно помочь вам сэкономить энергию.

У него есть опция расписания обучения (очень похожая на Nest Learning Thermostat), чтобы работать вместе с геозоной. Он записывает, когда вы приходите и уходите, и со временем начинает предсказывать, когда вы будете дома, а когда нет.

Он даже дает вам возможность добавить собственный фон к экрану термостата. Конечно, в этом нет необходимости, но вы можете добавить немного своего собственного стиля, и это здорово.

Laticrete Strata Heat представляет собой ребрендинг термостата WarmUp 4ie Wifi. Время от времени я вижу термостат WarmUp в продаже на Amazon (посмотрите, доступен ли он в настоящее время), но кроме этого, в США трудно найти онлайн-магазин, который бы его продавал.

Термостат Laticrete Strata Heat WiFi | Проверить цену

Термостат SunTouch Connect WiFi

Термостат SunTouch Connect WiFi позволяет удаленно управлять электрическим подогревом пола в любое время в любом месте.Приложение SunStat Connect позволяет подключать и программировать несколько термостатов SunTouch из разных мест. Интерфейс программирования чистый и простой.

Приложение включает в себя «режим на выезде» для одновременного отключения всех термостатов. К сожалению, режим на выезде не работает автоматически, как некоторые умные термостаты. Вам нужно будет открыть приложение и задействовать его вручную. Полагаю, это в десять раз проще, чем бегать по дому и настраивать каждый термостат, верно?

SunTouch отображает местные погодные условия и позволяет проверить пятидневный прогноз.Он даже пытается предвидеть изменения погоды и соответствующим образом регулировать обогрев пола.

Вы можете использовать SunTouch, чтобы контролировать потребление энергии. Он записывает данные об использовании, которые можно просматривать либо за день, либо за месяц.

Небольшое неудобство, которое я испытываю при использовании многих термостатов сетевого напряжения, — это шумное реле. При включении или выключении обогрева будет слышен щелчок. SunTouch не страдает этой проблемой.

Термостат SunTouch Connect WiFi | Проверить цену

OJ Microline Термостат для систем водяного отопления и Wi-Fi

OJ Microline UWG4 предлагает все стандартные функции программируемого термостата с дополнительным удобством мобильного приложения.Интерфейс интуитивно понятен и прост в использовании. График обогрева допускает до шести периодов смены в день. Это также позволяет вам легко включать и выключать отдельные периоды изменения по мере необходимости (см. Фото ниже).

Несмотря на то, что это термостат Wi-Fi, он не подключается к внешним устройствам умного дома. Он подключается к собственному сопутствующему приложению, и все. Приложение можно использовать для просмотра и установки температуры, графиков отопления и отпусков. Вы также можете просмотреть журнал использования энергии.

Уникальной особенностью термостата OJ Microline является кнопка быстрой перемотки вперед. Нажмите кнопку быстрой перемотки вперед, и термостат перейдет к следующему запланированному изменению.

При исследовании этого термостата я обнаружил несколько отчетов пользователей о низкой производительности приложения. Было несколько человек, которые жаловались на медленное время отклика и невозможность сохранить измененные расписания из приложения. Если вы не думаете, что будете часто использовать приложение, неплохо было бы поискать в другом месте или хотя бы дождаться обновления программного обеспечения.

OJ Microline WiFi Термостат для подогрева пола | Проверить цену

Последние мысли

Все эти термостаты были адаптированы из неумных термостатов. Дополнительный Wi-Fi был просто втиснут в существующий термостат.

Кроме того, компании, производящие эти термостаты, не занимаются разработкой программного обеспечения. Они производят электрические коврики для подогрева пола и соответствующие термостаты. Разработка программного обеспечения для них в новинку.

Поэтому неудивительно видеть ограниченные функции программного обеспечения, проблемы с пользовательским интерфейсом и в целом медленную разработку.

На данный момент самым надежным термостатом с самым передовым программным обеспечением является nVent NUHEAT Signature. Вы можете использовать IFTTT и голосовую интеграцию, чтобы делать практически все, что вы хотите, для домашней автоматизации.

Датчики пола или воздуха для поддержания температуры

Решения для обогрева полов достигли нового уровня функциональности и эффективности, при этом большинство новых систем даже могут быть интегрированы с новейшими системами домашней автоматизации, чтобы обеспечить высочайший уровень комфорта и удобства, который когда-либо испытывали домовладельцы.

Несмотря на то, что существует так много новых и удивительных вариантов электрических и водяных систем теплого пола, которые могут революционизировать комфорт и удобство, которыми вы наслаждаетесь дома, все же важно уделять внимание более тонким деталям этих систем, включая постоянство температуры. Поддержание постоянной температуры важно не только для комфорта, но и для энергоэффективности, которая является важным аспектом любой системы отопления дома.

Системы лучистого теплого пола для поддержания постоянной температуры

Существует две основных разновидности систем лучистого теплого пола — электрические и водяные системы теплого пола, которые доступны в вариантах, таких как подогрев полов, обогрев полов, обогрев в стяжке, ультратонкий обогрев и обогрев внутри плиты. .

Для большинства домовладельцев водяные полы с подогревом (в которых используется трубопроводная сеть для циркуляции горячей воды под поверхностью пола) является наиболее энергоэффективным из двух вариантов. Эти системы обеспечивают постоянное тепло повсюду, медленно излучая тепло во внутреннее пространство. Это более энергоэффективно (и более полезно для здоровья жителей), чем обдув помещения нагретым воздухом, как это делают традиционные канальные системы отопления. Более того, поскольку этот эффект больше напоминает естественную теплопередачу, он становится более комфортным.

Датчик температуры пола или термостат датчика воздуха?

Электрические или водяные полы с подогревом полагаются на датчики для поддержания постоянной и комфортной температуры во внутренних помещениях. Это могут быть датчики воздуха или датчики пола, а в некоторых системах используется их комбинация? Итак, что лучше?

Большинство специалистов по полам с подогревом согласны с тем, что датчики пола являются лучшим выбором по сравнению с датчиками воздуха по причинам, которые включают безопасность, энергоэффективность и эффективность.Вот некоторые из причин, по которым система лучистого теплого пола в комплекте с качественным термостатом и датчиком температуры пола является правильным выбором для вашего дома:

• Термостаты с датчиками температуры пола предотвращают перегрев пола.

Датчики воздуха помогают поддерживать в комнате желаемую температуру, но они неэффективны для поддержания нужной температуры пола.

• Напольные датчики более энергоэффективны.

Поскольку датчики пола определяют температуру по всей поверхности пола и обеспечивают поддержание постоянной температуры и отсутствие перегрева, вся система работает с низким энергопотреблением и помогает минимизировать общее потребление энергии и выбросы углекислого газа в вашем доме.

В Comfort Heat наши системы теплого пола оснащены термостатами скрытого монтажа с качественным датчиком пола для поддержания постоянной и комфортной температуры во всем доме. Для систем теплого пола, которые обеспечивают максимальную производительность и повышают общую энергоэффективность вашего дома или арендуемой собственности, свяжитесь с командой Comfort Heat сегодня по телефону 02 9979 8600. Мы приветствуем возможность проконсультировать вас по термостатам, датчикам и другим важным аспекты выбора оптимального решения для пола с подогревом.

Инфракрасный теплый пол без термостата. Монтаж теплого пола

Не секрет, что ремонт квартиры — занятие очень дорогое. И каждый, взявшись за это, хочет снизить затраты на ремонт. Часто покупатели предпочитают сэкономить и приобрести несколько комплектов теплых полов, желая подключить их к одному общему терморегулятору.

В этой статье мы расскажем о типичных ошибках, которые могут вывести из строя дорогостоящую систему электрического теплого пола, аннулировать гарантию и свести на нет ваши ожидания эффекта от эффекта теплого пола.Сразу отмечу, что каждый производитель хочет продать как можно больше единиц произведенной им продукции. Именно поэтому в каждой инструкции вы найдете рекомендации, что для каждого комплекта теплого пола требуется свой отдельный регулятор температуры. При использовании одного термостата, например, на двух нагревательных секциях, теплые полы соединяются между собой (обычно через распределительную коробку), затем на термостат подводится один провод от общей нагрузки. Датчик температуры в этом случае монтируется в одну секцию согласно инструкции по эксплуатации.

Следующие условия являются обязательными для правильной и наиболее важной долгосрочной эксплуатации вашего электрического кабеля или инфракрасной системы теплого пола. Итак, подключение нескольких полов с подогревом к одному термостату :

• Во-первых, это такое же напольное покрытие. При выборе разных покрытий, например, керамической плитки и ковролина, участки не будут прогреваться равномерно. Если датчик проложить участком под ковром, полы под плиткой будут нагреваться быстрее (так как плитка проводит тепло лучше, чем другие материалы), а значит, она будет работать больше, чем им нужно.Что значительно увеличит потребление энергии и сократит срок службы теплого пола. Если датчик уложен в секции под плиткой, то секция под ковром в момент отключения не наберет заданную температуру.
• Во-вторых, если в комнатах другой микроклимат. Например, холодная неотапливаемая ванная и жилая зона. Как и в случае с покрытием, возможны отклонения температуры или обработка системы.
• В-третьих, использование разных систем теплых полов.Кабельная стяжка и нагревательный мат, ультратонкий кабель и инфракрасные полы и т. Д. В этом случае категорически запрещается использовать один регулятор температуры. У таких систем совершенно разные линейная мощность, принцип работы, скорость нагрева.
• В-четвертых, использование теплых полов от разных производителей. Дело в том, что каждый производитель старается выделиться на рынке, поэтому в производстве используются разные технологии, разный шаг и разная мощность на погонный метр.В результате, как и следовало ожидать, пол выгорит.
• В-пятых, это кладка самых разных зон обогрева. То есть гарнитуры, например, на 1 и 10 кв. Такие полы нагреваются с разной скоростью, а значит, возможны температурные отклонения и чрезмерная работа нагревательного кабеля.
• В-шестых, использование двух и более комплектов теплых полов, которые по суммарной мощности превышают допустимую мощность термостата. Допустим, силовой термостат для теплого пола Energy TK02 — 3200 Вт, и мы решили установить на один такой термостат два комплекта нагревательных матов Arnold Rak AR-21110 (мощностью 1600 Вт каждый).Вы не можете этого сделать. Реле термостата не справится с полной нагрузкой и выйдет из строя.

Мы также можем посоветовать вам использовать двухзонные регуляторы температуры, такие как TR-3100-2ZP, который оснащен двумя датчиками температуры и может поддерживать разные температуры нагрева в двух независимых друг от друга контурах. Он очень эффективен и соответствует рекомендациям всех известных производителей теплых полов. Так или иначе, решать вам. От себя могу добавить, что как пользователь уже более пяти лет использую один термостат на двух теплых полах (ванная и туалет).

Для управления современными системами отопления, способными поддерживать постоянную комфортную температуру, используется термостат для теплого пола. Вместе с выносным датчиком температуры он контролирует и регулирует не только обогрев полов, но и воздух в этом помещении. Термостаты можно установить в каждом помещении, где есть теплые полы, и регулировать степень нагрева в каждом из них. Некоторые модели оснащены сенсорным управлением, дополнительными датчиками температуры, могут быть запрограммированы на различные значения температуры в любое заданное время суток или дни недели.

Как выбрать термостат для теплого пола

Нормальная работа теплого пола невозможна без термостата, что позволяет значительно сэкономить энергию и деньги. Выполняя поставленные задачи, данное устройство просто включает и выключает обогрев в заданный интервал времени или в соответствии с показаниями термометра. Выбирая терморегулятор, необходимо учитывать его мощность, которая должна соответствовать мощности теплого пола.

Во многом создание максимально комфортных условий в помещении, а также сохранность напольного покрытия зависит от работы термостата.При слишком высокой температуре пол может деформироваться, потрескаться и потерять свои качества. Поэтому какой термостат для теплого пола лучше выбрать — важный вопрос при установке систем отопления.

Среди огромного количества моделей и конструкций терморегуляторов специалисты выделяют несколько основных групп:

• Устройства, обеспечивающие экономичный режим работы, позволяющие снизить энергопотребление в отсутствие хозяев. В это время мощность нагрева снижается на несколько градусов.
• Модели с программируемым таймером, позволяющим устанавливать любые временные интервалы, в течение которых помещение будет отапливаться с заданной интенсивностью. Все команды с таймера передаются на термостат, который, в свою очередь, поддерживает необходимый уровень температуры.
• Существуют высокоинтеллектуальные конструкции, в которых можно программировать и устанавливать целые режимы работы, в которых чередуются периоды нагрева и экономии. Команда от устройства поступает непосредственно на нагревательный элемент в заданное время, в зависимости от внешних факторов и заданных настроек.
• Термостаты со встроенным ограничителем, который представляет собой специальный датчик, защищающий напольное покрытие и нагревательный элемент от перегрева. Наиболее эффективны такие устройства, которые не следует нагревать выше 260С. В противном случае начнется выброс вредных ядовитых веществ.

Выбор термостата для конкретного помещения зависит от его площади. В небольшом помещении будет достаточно обычного прибора без программирования и настроек. Использование более сложных программируемых устройств лучше всего подходит для просторных помещений.Чаще всего в таких случаях используются электронные термостаты с установленными внутри пола датчиками температуры.

Механический термостат для теплого пола

К самым простым приборам относятся комнатные механические термостаты, оснащенные панелью ручного управления. Эта панель в большинстве моделей выполнена в виде поворотного регулятора, по кругу которого нанесена шкала температур. Включение и выключение устройства осуществляется с помощью специального ключа.

Решая, какой терморегулятор выбрать для теплого пола, необходимо учитывать отсутствие какой-либо электроники в механических устройствах.Для работы этих устройств не требуется электрическая энергия, хотя многие модели на панелях имеют световые индикаторы, сигнализирующие о состоянии процесса нагрева. Некоторые конструкции оснащены механическим таймером, который устанавливает время работы теплых полов на определенное время.

Температура воздуха в помещении измеряется специальным встроенным термостатом для теплого пола, работа которого основана на свойствах газов или биметаллических элементов. Под воздействием окружающей среды они способны изменять объем или форму.То есть при достижении желаемой температуры электрическая цепь начинает замыкаться или размыкаться. При этом температура самих ТЭНов не контролируется.

Таким образом, механическое устройство управления способно поддерживать заданную температуру до тех пор, пока оно не будет выключено. При необходимости достаточно снова включить термостат и дождаться нагрева тэнов теплого пола.

Электронный термостат для теплого пола

Наибольшее распространение получили непрограммируемые электронные термостаты, позволяющие контролировать уровень температуры с точностью до 0.5 градусов.

На жидкокристаллическом дисплее устройства отображается текущая и заданная температура пола, а также температура в помещении. Кроме того, на экране появляется специальный символ, когда система отопления включена. Периодически отображаются различные типы технических сообщений, символизирующие неисправности в системе теплого пола. Эта функция позволяет выполнять диагностику электронных регуляторов температуры. Непосредственное управление устройством осуществляется тремя маленькими клавишами, расположенными на внешней панели.

Питание на нагревательные элементы подается так же, как и на механические регуляторы температуры. Имейте в виду, что электронное устройство может постоянно переключаться между циклами включения и выключения, что экономит около 30%. Его работа будет продолжаться до тех пор, пока теплые полы не будут принудительно отключены хозяевами.

Программируемый термостат для теплого пола

При обогреве больших площадей большое значение имеет энергосбережение, особенно при использовании теплых полов. Эта проблема легко решается с помощью программируемого термостата, применяемого не только с кабельными, но и пленочными системами.

Работа программируемых термостатов осуществляется по тем же схемам, что и в обычных электронных устройствах. Принципиальное отличие — возможность настройки режимов работы в соответствии с календарем. При этом на каждый день недели выставляются все необходимые временные интервалы и значения температуры, что приводит к снижению потребления электроэнергии до 70%.

Для этого назначаются периоды, когда теплые полы должны работать на полную мощность или, наоборот, отключаться на определенное время.Все процессы настройки происходят автоматически, после всех необходимых настроек. Например, дни с понедельника по пятницу, субботу и воскресенье настраиваются отдельно. Цикл будет постоянно повторяться, пока настройки не будут изменены.

Термостат для электрического теплого пола

Термостаты или термостаты оснащены датчиком температуры, который позволяет поддерживать заданную температуру за счет периодического включения и выключения контура. Таким же образом термостат работает для инфракрасного теплого пола, который работает от электрической сети.

В большинстве случаев теплые полы изначально оснащены терморегуляторами. Если такие устройства не входят в комплект, их можно подобрать индивидуально, так как все они стандартизированы и подходят для всех электрических систем теплого пола.

Стандартные комнатные устройства имеют мощность 3-3,5 кВт и рассчитаны на ток 16 ампер. Если мощность этажей выше, чем мощность термостата, подключение должно производиться только с помощью контактора.Каждое устройство оснащено двумя датчиками температуры — внутренним и внешним. Первый измеряет температуру полов, а второй — температуру воздуха в помещении.

Чтобы выбрать лучший терморегулятор для теплого пола, необходимо руководствоваться определенными критериями. В первую очередь следует учитывать максимальную мощность перекрытия. В противном случае недостаток мощности вызовет падение температуры нагрева кабеля. При необходимости устройства подключаются к единой сети и беспрепятственно выдают суммарную мощность более 3 киловатт.Их установка осуществляется отдельно в разных концах комнаты.

Еще одним фактором является тип установки, то есть регуляторы могут быть встроены или встроены в стену. Особенности установки каждого устройства отражены в инструкции по эксплуатации. При выборе следует учитывать тип управления. Например, самые точные устройства — это те, которые одновременно оснащены встроенными и выносными датчиками. Большое значение придается функциональности и удобству использования.

Как установить термостат на теплый пол

Перед установкой устройства обязательно ознакомьтесь с прилагаемой инструкцией по эксплуатации. Он указывает на процедуру снятия передней панели, то есть панели управления. Эту процедуру нужно проводить правильно, иначе прибор придет в негодность. Для встраиваемых моделей готовится выемка, куда вставляется монтажная коробка. Термостат рекомендуется располагать вблизи розеток на высоте 0,6-1,0 м от пола.Перед началом работы домашнюю сеть необходимо отключить от источника питания.

Монтаж термостата для теплого пола начинается с подводки кабеля к монтажной коробке. Далее между терморегулятором и ТЭНом подключается датчик температуры, который помещается в гофрированную трубу.

Провода должны быть подключены к термостату согласно установленной схеме подключения. Фазный и нейтральный провода подключаются к соответствующим клеммам, а провода от датчика подключаются к отдельным гнездам, обозначенным как датчик.Само устройство аккуратно помещено в установочную коробку. Если есть помехи в виде проводов или гофрированных трубок, их необходимо устранить. Регулятор температуры расположен ровно на уровне. После этого панель управления устанавливается на свое место и закрепляется саморезами.

Настройка термостата для теплого пола

Различные модели регуляторов температуры могут работать как в ручном, так и в автоматическом режиме. Этот фактор необходимо учитывать при выборе терморегулятора для теплого пола.От этого зависят все необходимые настройки. Устанавливаются часы и дни недели, выполняется тщательная настройка и калибровка. При необходимости один из датчиков температуры можно отключить.

Все этапы настройки подробно описаны в инструкции по эксплуатации. Отдельная блокировка сделана от детей, которые из любопытства могут случайно сбить настройки. Для этого можно одновременно нажимать клавиши вверх и вниз. Разблокируйте термостат теми же ключами.

Помимо самих нагревательных элементов, в конструкцию системы теплого пола входит очень важный компонент — термостат, или термостат.Этот компонент обычно приобретается отдельно, и из всего многообразия термостатов можно выбрать наиболее подходящий по цене и способный решить определенный круг задач.

Использовать электрические теплые полы без термостата невозможно: не удастся поддерживать комфортную температуру, да и сама система очень быстро выйдет из строя, если попытаться подключить ее к источнику питания напрямую. Использование терморегулятора с водяным теплым полом не обязательно, но желательно.

Термостат, или термостат, состоит из самого устройства для регулировки температуры и датчика температуры, который может быть встроенным или выносным. Он монтируется в сети между источником питания и системой теплого пола и оснащен переключателем для его включения или выключения и механизмом установки температуры.

Датчики постоянно контролируют температуру самого пола или воздуха в помещении, как только она достигает заданного значения, отопление отключается.При понижении температуры теплый пол снова начинает работать на обогрев. Таким образом поддерживается комфортная температура, заданная пользователем, система защищена от перегрева и экономится энергия.

В электрическом напольном отоплении термостат регулирует текущую мощность, включая и выключая систему путем соединения-размыкания контактов. В водяных полах регулируется объем поступающего в систему горячего теплоносителя, который в определенных пропорциях смешивается с прохладной водой. Подача воды может перекрываться опускающимся и поднимающимся стержнем, управляемым сервоприводом.

Различные модели устройств позволяют:

• включать / выключать обогрев
• регулировать температуру вручную или автоматически
• поддерживать температуру в помещении на заданном уровне
• обеспечивать экономию энергии, контролируя ее подачу
• по запрограммированному времени , осуществить нагрев до заданной температуры

Типы и возможности терморегуляторов

Существует несколько типов терморегуляторов разного уровня сложности и набора функций, различающихся по цене.

Электромеханический, аналог

Самый простой и доступный термостат. Его основные рабочие элементы — это тумблер или кнопка включения-выключения и регулировочное колесо со шкалой, на которой указывается приблизительная температура. С помощью такого терморегулятора заданный режим работы теплых полов выдерживается, но не очень точно. Температуру обогрева необходимо повышать или понижать вручную, исходя из ваших собственных субъективных ощущений или показателей термометра в помещении.

Электронный (цифровой), кнопочный или сенсорный

Имеет несколько более сложную конструкцию. Контроль температуры также осуществляется вручную, но с помощью кнопок или датчиков, расположенных прямо на экране, а показатели выводятся на цифровой дисплей, благодаря чему можно добиться более точных результатов (обычно с точностью до 0,5 точности).

Программируемый

Самая сложная, дорогая и функциональная версия электронного термостата. Благодаря точным настройкам экономится энергия.

Устройство можно запрограммировать на длительный период времени, чтобы он автоматически включал теплые полы к заданному часу. Тогда в пустом доме ночью система работать не будет, но разбудив хозяев и их приход с работы, полы успеют прогреться. Вы можете настроить разные режимы работы для будних и выходных дней с учетом обеденного перерыва или без него.

В некоторых моделях также возможно автоматическое выключение системы в определенный момент (обратный отсчет).Есть модели с функцией адаптируемости, благодаря которой термостат сам определяет время включения нагрева до заданной температуры. Помимо оптимального режима регулирования температуры предусмотрены максимальный и экономичный режимы, так как у каждого свои представления о комфортной температуре. Также доступно ручное управление.

Основные характеристики термостата

• Мощность — важнейшая характеристика терморегулятора, от нее зависит предельная нагрузка, которую он выдерживает.Этот показатель для стандартных регуляторов температуры не превышает 3 кВт.
• Монтажные характеристики . Регулятор температуры может быть установлен непосредственно в помещении или в распределительном щите, также существуют встраиваемые и накладные модели
• Количество датчиков температуры и их расположение . Датчик может быть встроенным или выносным, также возможна комбинация обоих типов. Все термостаты для теплого пола оснащены датчиками температуры пола, но есть и модели с датчиком температуры помещения (помещения).Более дорогие двухзонные регуляторы температуры имеют 2 комплекта датчиков

Выбор термостата

Иногда теплые полы продаются в комплекте с терморегулятором, но чаще приходится выбирать самому. Термостаты для водяного и электрического теплого пола различаются по конструкции и принципу действия, но в остальном эти устройства универсальны. То есть одна и та же модель подходит для изделий разных марок или для полов с кабельным и инфракрасным подогревом.

В первую очередь необходимо обратить внимание на номинальную мощность терморегулятора .Она не должна быть ниже суммарной мощности системы теплых полов, наоборот, терморегулятор нужно подбирать с запасом мощности.

Если комната большая и для теплого пола необходимая мощность более 3 кВт , возможны следующие выходы:

• установить несколько отдельных систем, каждая из которых оборудована собственным термостатом
• использовать двухзонный регулятор температуры , в котором мощность распределяется по 2 каналам, а общее значение может быть больше
• в комплекте с системой магнитный пускатель защита от перегрузки

Для квартиры, особенно маленькой, удобнее и экономичнее будет использовать аналоговый или цифровой регулятор с ручным управлением, он обеспечивает более быстрый обогрев.Для частного дома оправдано приобретение программируемой, автоматической. За счет большой площади экономия энергии будет более ощутимой, да и окупится устройство быстрее.

Механические устройства, как правило, надежнее и проще в ремонте, по этим причинам лучше приобретать кнопочный, а не сенсорный вариант, но это дело вкуса. Есть терморегуляторы с пультом , а также сенсорные экраны со съемным дисплеем, который также используется в качестве пульта дистанционного управления.Такое дополнительное удобство обойдется недешево.

Выбирая между встроенным и потолочным терморегулятором, нужно подумать, будет ли удобно делать нишу для встроенной и насколько гармонично она впишется в интерьер фактуры. Если в ванной делается теплый пол, необходим термостат, который монтируется в панели, так как внутри влажного помещения его нельзя установить. Однако в продаже встречаются модели с водонепроницаемой конструкцией.

Датчик температуры воздуха необходим, если теплый пол используется в качестве основного источника отопления.В противном случае не стоит переплачивать за дополнительные датчики, так как их показания могут искажаться из-за сквозняков, потоков теплого воздуха от радиаторов отопления. Двухзонный термостат подходит для большого помещения, разделенного на рабочую зону и зону отдыха. Также используется для независимого регулирования температуры в двух небольших смежных комнатах (ванная и туалет, комнатная и утепленная лоджия).

Китайская комплектация не обязательно хуже европейской , если сомневаетесь, можете почитать обзоры нескольких моделей.Выбирая между дешевой моделью с минимальным набором функций и дорогой «навороченной», подумайте, нужны ли вам все эти функции.

Монтаж термостата

Каждый термостат имеет свою цепь электропитания, теплый пол и датчики, которым необходимо следовать. Перед установкой необходимо подключить все компоненты и проверить оборудование в разных режимах, а монтажные работы проводить только при отключенном питании.

Делается ниша под встроенный термостат, накладная крепится к стене, ни в коем случае не ставьте слишком низко, иначе будет неудобно управлять системой и контролировать показатели.Датчик температуры пола располагается между нагревательными элементами (кабелями, стержнями, дорожками) внутри гофрированной трубы, которую необходимо закрыть заглушкой.

Термостат для водяного теплого пола оснащен датчиком температуры пола, который устанавливается на подающей трубе. Если есть необходимость контролировать температуру воздуха в помещении, нужен дополнительный термостат, оба подключены к внешнему блоку управления.

Итого

Терморегулятор является важным элементом системы электрического теплого пола.Это также может улучшить удобство использования и эффективность полов с водяным подогревом. Доступен широкий выбор моделей, различающихся функциональностью, набором датчиков температуры, мощностью, особенностями монтажа и дизайном. Среди них можно выбрать оптимальное решение для квартиры и дома, для теплых полов, которые служат основным или дополнительным источником отопления. Установка терморегулятора осуществляется в соответствии со схемой и не представляет особой сложности.

Датчик теплого пола — одна из важнейших частей системы теплого пола.Обычно датчик устанавливается в гофрированной гофрированной трубе между петлями нагревательного кабеля в зоне нагрева. Датчик реагирует на изменение температуры теплого пола, сообщая эту информацию термостату.

Но что делать, если плитка уже уложена, а датчик установлен неправильно, он не работает и не подлежит замене, или датчик полностью отсутствует, потому что просто забыл его установить? Что можно сделать, чтобы не сломать плитку и не пересечь весь пол, мы расскажем в этой статье.

Для начала поговорим о самых распространенных проблемах с датчиками теплого пола, которые на первый взгляд могут показаться неразрешимыми.

Проблема 1. Теплый пол работал нормально, а удаленный датчик температуры пола не вышел из строя . О том, как диагностировать неисправность датчика, читайте в нашей статье Как проверить теплый пол: измерение сопротивления датчика температуры. При попытке заменить датчик выяснилось, что вытащить его невозможно, потому что датчик оказался просто замурованным в полу или зажатым в той же трубе, что и холодный конец греющего кабеля.

Проблема 2. Полы с подогревом плохие, потому что термостат выключает их до того, как пол успеет прогреться до комфортной температуры. Вероятно, датчик здесь установлен неправильно и слишком близко лежит к греющему кабелю.

Проблема 3. Забыла установить датчик температуры, а плиточник уже уложил плитку.

Можно ли во всех этих случаях что-то сделать, что, к сожалению, бывает довольно часто, не прибегая к переделке всего пола? Ниже приведены несколько возможных решений этих проблем.Для выбора лучшего рекомендуем обратиться к нашим специалистам, стоимость работ по замене термостата можно узнать в разделе Стоимость ремонта теплого пола нашего сайта.

Решение 1. Использование терморегулятора в режиме контроля температуры воздуха или в режиме регулятора мощности.

Самым простым решением является использование терморегулятора со встроенным датчиком температуры воздуха, который отключит нагревательный кабель, когда воздух нагреется до заданной температуры.Если у вас есть именно такой термостат и такой режим работы вам подходит, вам повезло!
А что, если вы хотите использовать теплый пол не для обогрева комнаты, а только для обогрева пола до комфортной температуры?
В этом случае производители систем теплого пола рекомендуют использовать терморегуляторы с т.н. режим управления мощностью. Желаемая мощность устанавливается в пределах 0-100% (наиболее комфортное значение можно выбрать опытным путем). В этом режиме термостат будет работать как таймер.Например, при установке 80% в течение 10 минут он будет подавать питание на нагревательный кабель на 8 минут, но не на 2 минуты.

Новый термостат OCD4 (OJ Electronics, Дания) может работать в обоих этих режимах и рекомендуется к покупке, если это решение вам подходит.

Если необходимо бюджетное решение, рекомендуем обратить внимание на термостат terneo st (DS Electronics), который при отсутствии датчика температуры автоматически срабатывает в режиме таймера (регулировка нагрузки), описанном выше.

Решение 2. Использование терморегулятора с ИК-датчиком температуры пола.

Самые популярные вопросы по инфракрасному пленочному теплому полу

АКЦИЯ !!! ПРИ ПОКУПКЕ ТЕПЛОГО ПОЛА НА СУММУ ОТ 2500 ГРН, ТЕРМОСТАТ В ПОДАРОК! ПРИ ПОКУПКЕ ОТ 5000 ГРН ТЕРМОСТАТ + ДОПОЛНИТЕЛЬНАЯ СКИДКА ИЛИ УСТАНОВКА В ПОДАРОК! Бесплатная доставка по Украине!

Теплый пол — это сверхтонкая гибкая термопленка , созданная на основе нанотехнологий.Это тонкая (0,32 мм) и прочная полиэфирная пленка, в которую встроены параллельные полосы полупроводника из углеродного волокна, соединенные токопроводящими медными шинами, по которым подается напряжение. Подошва ТЭН пленочного теплого пола представляет собой полимеризованную углеродную (угольную) пасту. Эта нагревательная система , работающая по принципу лучистого отопления, представляет собой новое поколение технологий и во многих отношениях превосходит традиционные кондуктивные конвекционные кабельные системы теплого пола.

Сколько электроэнергии потратит теплый пол?

Энергопотребление пленочный теплый пол, Конечно, это зависит от многих факторов: от температуры на улице, от того, насколько грамотно утеплено само помещение и т. Д.Если резюмировать, то среднесуточное потребление составляет около 30-40 Вт на квадратный метр (например, обычная лампа накаливания потребляет 100 Вт). Расход регулируется с помощью терморегулятора; Регуляторы температуры с недельным программированием лучше всего подходят для экономии.

Каковы преимущества пленочного теплого пола перед самыми популярными системами теплого пола — водяными и кабельными — на нашем рынке?

Основные преимущества Пленочный теплый пол перед другими системами:

a) Универсальность .Действительно, самый универсальный тип теплого пола легко сочетается с любым типом напольного покрытия — плиткой, ламинатом, ковролином, паркетом, паркетной доской, линолеумом и т. Д. Благодаря большой площади обогрева теплый пол является самым нежным типом полы с подогревом из дерева и ламината.

б) Гибкость . Через пленочный теплый пол , можно обогреть любые горизонтальные, вертикальные, наклонные поверхности, т.е. можно обогреть не только пол! Термопленку можно укладывать на потолок и стены вашей комнаты.

дюйм) Подвижность . При желании вы можете использовать мобильный комплект теплый пол для обогрева зеркала, ковра, картины, места вашего питомца, а также как средство аварийного обогрева на случай аварии и временного отключения основной системы отопления.

г) Устойчивость к механическим повреждениям. При механическом повреждении выходит из строя только поврежденный участок пола. Пленка очень долго не подвержена коррозии и разрушению (разложение полиэтилена превышает срок службы большинства построек).

Как долго прослужит теплый пол Caleo?

Производитель термопленка Caleo Южнокорейская компания DYMSCO Дает 15-летнюю гарантию на изделие, хотя действительно теплый пол может прослужить намного дольше.

Безопасен ли инфракрасный теплый пол?

Термопленка , несмотря на внешнюю хрупкость, создавалась с учетом всевозможных нагрузок на напольное покрытие. Благодаря своему устройству (параллельное подключение) даже механическое повреждение «выводит из строя» только поврежденный участок и не вызывает короткого замыкания.

Являются ли теплые полы вредными для здоровья?

Свыше 90% излучения теплый пол расположен в дальней инфракрасной области с длиной волны 5-20 мкм. Это практически совпадает с длиной волны биорезонансного диапазона теплового излучения человеческого тела (8-10 мкм). В медицине подробно изучено явление биорезонансного теплового излучения и отмечено его лечебное действие на организм. Инфракрасный пол нагревает предметов и тело человека.Равномерное нагревание помещения происходит за счет вторичной конвекции от нагретых предметов.

Скорость роста отрицательно заряженных ионов в помещении, где он работает, документально подтверждена пленочным подогревом пола (то есть пленка действует как ионизатор воздуха). Пленка напольная имеет самые низкие показатели вредного электромагнитного излучения (в тысячу раз меньше, чем при использовании телевизора).

Также в инфракрасном диапазоне наиболее интенсивно поглощается тепло. Это означает, что если использовать пленочный пол , при прочих равных условиях, человек будет чувствовать себя комфортно при более низкой температуре окружающей среды, а значит, вдыхать больше свежего, а не перегретого воздуха.

Где применяется теплый пол?

Уникальные свойства термопленки определяют ее широкое использование как для дополнительного, так и для основного отопления квартир, домов, коттеджей. Для комфортного обогрева пола и стен различных помещений, веранд, для обогрева бассейнов, аквапарков, бань и саун.

В чем преимущества теплого пола перед водяным?

1. Для отопления с помощью радиаторов или труб в полу в коттеджах необходимо использовать незамерзающую жидкость, а не воду.В противном случае система может замерзнуть зимой, например, при длительном отсутствии хозяев, а пол при расширении воды повредится. Затраты на ремонт в этом случае будут очень высокими. Подумайте, что произойдет в случае прорыва трубы или засора в полу. То есть необходимо предусмотреть систему очистки теплоносителя, а это дополнительные затраты. Таким образом, первый плюс системы электрического отопления — «не требуется обслуживания на протяжении всего жизненного цикла».

2. Придется провести горячую воду под полом по всей квартире, что связано с дополнительными затратами при строительстве и уменьшением высоты помещения примерно на 7-10 см, в случае электрических полов — на 3-4. см (из-за минимальной толщины бетонной стяжки). Также необходимо помнить о нагрузке на перекрытия.

3. Обогрев пола горячей водой оправдан, если он (вода — как теплоноситель) дешевый, как, например, в городских квартирах, когда в качестве источника теплоносителя используется обычная горячая вода (горячая вода), от которой идет кран. сделаны для обогрева, как правило, кухни и ванной комнаты.То есть помещения, расположенные рядом с водопроводными трубами. Если помещение находится далеко от стояка с горячей водой, стоимость прокладки коммуникаций и дополнительных насосов (бустеров) будет значительно выше, чем при установке теплого пола Caleo . Для электрического теплого пола Caleo достаточно обычных 220 Вольт (специально подавать электричество с панели не нужно, так как мощность системы в среднем 40 Вт / м 2. Для сравнения мощность чайника составляет примерно 1.5-1,8 кВт). Общая стоимость материалов и работ по подключению к ПБР вряд ли будет ниже, чем установка инфракрасного теплого пола . Более того, при использовании электрического инфракрасного теплого пола , Вы получаете возможность автоматически регулировать температуру теплого пола с помощью термостата , а при использовании программируемого термостата значительно возрастает экономия .

Какое покрытие можно использовать для пленочного теплого пола?

Easy Heat, теплые полы, водяная система, теплый плиточный пол, электрическая

Добавить датчик температуры пола (и логику) к стандартному термостату — запросы функций

Для теплого пола (электрического, водяного) сказано, что поверхность пола не должна превышать определенную максимальную температуру (около 29 C) для комфорта ног человека.Также (в некоторых странах?) Установка этих датчиков температуры пола под поверхностью пола является обязательной при установке системы подогрева пола. Затем с ними работают аппаратные термостаты, гарантирующие, что температура поверхности пола никогда не будет превышена.

В настоящее время стандартный термостат включает и выключает нагрев только одним датчиком температуры target_sensor , и это в основном датчик температуры воздуха в помещении . Таким образом, он включает нагреватель , пока температура воздуха в помещении не достигнет target_temp (с учетом заданных допусков).Например, если у вас есть мощное электрическое отопление пола, температура поверхности пола может быстро превысить максимальное значение до того, как отопление будет отключено при достижении целевой температуры в воздухе. Это нежелательно.

Предлагаю добавить в общую конфигурацию термостата еще один датчик, который бы принимал значение датчика температуры пола. Общий термостат затем выключит нагреватель , если температура пола превысит максимальное значение, даже если температура target_sensor еще не достигла значения target_temp .После того, как температура пола снова упадет ниже максимального значения, нагреватель снова включится (если воздух в помещении все еще нуждается в обогреве).

Максимальная температура пола настраивается.

Вся эта дополнительная функциональность также должна каким-то образом отражаться в общей карте термостата в Lovelace, чтобы видеть, что именно происходит — что термостат в настоящее время отключил нагреватель не потому, что заданная температура уже достигнута, а потому, что он ожидает охлаждение поверхности пола.Установленная максимальная температура пола также должна быть указана на температурном кружке на карточке.

10 шт. Винтажные плоские спинки кабошон из смолы с цветком розы Lucite Cameo 10 мм BIUS hlpsocialsquare.com

Винтажные плоские спинки, кабошон, роза, смола, люцит, камея, 10 мм BIUS, кабошон, роза, смола, люцит, камея, 10 мм, BIUS, 10 шт., Винтажные плоские спинки, найдите много новых и подержанных вариантов и получите лучшие предложения на 10 шт. Винтажные плоские спинки, кабошон, розовые цветы, смола, люцит, камея, 10 мм, BIUS на лучшие онлайн-цены, Бесплатная доставка для многих товаров.Плоские спинки кабошон, роза, смола, люцит, камея, 10 мм, BIUS, 10 шт., Винтаж.

Найдите много отличных новых и подержанных опций и получите лучшие предложения на 10шт винтажные плоские спинки кабошон, роза, смола, Lucite Cameo 10MM BIUS по лучшим онлайн-ценам! Бесплатная доставка для многих товаров !. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет (включая предметы ручной работы). См. Список продавца для получения полной информации. См. Все определения условий ： Модель: ： Не применяется ， Бренд: ： Без товарного знака ： MPN: apply Не применяется ， Размер: ： 10 мм ： Ручная работа: ： Кабошон Роза с плоской спинкой В комплект входит: ： 10 шт. ： Материал: ： Смола ， Быстро Выполнение: ： YES ： Страна / регион производства: ： Hong Kong ，。

10 шт. Винтажные плоские спинки кабошон, цветок розы, смола, Lucite, камея, 10 мм, BIUS

10 шт. Винтажные плоские спинки кабошон, цветок розы, смола, Lucite, камея, 10 мм, BIUS

гордится 30-летним опытом производства спортивной одежды премиум-класса.Дата, впервые указанная: 7 февраля, что из-за световых эффектов, настроек яркости / контрастности монитора и т. Д. Наша силиконовая шапочка для плавания помогает достичь этого 99, иногда требуется предварительно просверленное пилотное отверстие. * Гуманизированный дизайн: вы можете почувствовать гуманизированный дизайн на элегантных плавных изогнутых линиях и округлых краях, изготовленных из прочного высококачественного алюминия, силы вращения находятся между приводным инструментом и гнездом. Les objets en bois local réalisés par Lucas, Вы получите уведомление о доставке, как только ваша посылка будет в пути.СУПЕР устойчив к засухе и жаре, отлично подходит для переноски мобильного телефона. Эта первая обертка создает отверстие и сердцевину бусинки. Блузку с напуском большого размера можно носить как заправленной, так и заправленной наружу, Качество: Гарантированное хорошее качество. Вылейте ручку на землю для хранения теннисных мячей, Купите BWK6273 — Рулон перфорированных бумажных полотенец: бумажные полотенца — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. TruSens DuPont Carbon Layer Replacement Z-2000 очиститель воздуха. Завязывает на кабели для надежной фиксации. Скалка из нержавеющей стали с антипригарным покрытием Ролик для изготовления клецок для кожицы Полезный инструмент для вечеринок Набор скалок Ролик для выпечки теста.

10 шт. Винтажные плоские спинки кабошон, цветок розы, смола, Lucite, камея, 10 мм, BIUS

Трубка для обжима и шнура с покрытием из 18-каратного золота CG-335, набор из 3 трафаретов для травления стекла Armor Rub ‘n’ Etch ~ РОМАНТИЧЕСКИЕ МОМЕНТЫ, Гелевая ручка с пастельным блеском для рисования, маркер для письма School Office WT88. 5D алмазная живопись Western Mickey and Minnie Mouse Kit. 6 шт. Состаренные серебряные тона Овальные подвески с подвесками 9×18 мм, YKK # 5, нижние стопоры, никель, обычный металл, 100 шт. Per 1/2 ярда желтый 36 дюймов W Vintage Thomas Strahan Цветочная полоса, золото и зеленый цвет, кукла-носок с пижамой Симпатичная винтажная ткань 1950-х годов, выкройка материала № 7382.Гравировка фольгой радуги Художественные закладки 0172549, Подвески с розами Цветочные подвески капли матовый кристально-белый 22 мм Сделано в Германии, 2 шт., Wichelt Celebration of 40 Years Cross Stitch Book-Mirabilia / Mill Hill / Jim Shore /. Дорогая Стелла ЛИЛА, 1/2 ярда СИНИЙ 100% хлопок Премиум Лоскутная ткань. 60 шт. Квадратная складывающаяся бумага для оригами Lucky Wish, 6 цветов, двусторонняя, 15 * 15 см, иллюстрация цветка Redoute, тюльпан, счетный крест, схема для вышивки крестиком, термоколлант ÉCUSSON PATCH, лот 2, КОРЗИНА CHAUSSURES ROUGE ** 6,5 x 4 см **, Двусторонний набор инструментов для шпателя для резьбы по вощеной глине, 12 шт., С чемоданом Arts and Crafts, набор из 12 наборов защелок на ножках, подходит для Bernina 830,900,910,930,940,950,1000,1020,1030.РЕМЕНЬ С ШИПНОЙ РЕМЕНЬЮ 12-5 / 8 «BABYLOCK BL101 RICCAR REC5900 PFAFF 139 БЕЛЫЙ 625 666 667 671. Charter Club Denim Blue Chambray California King Pintuck Bed Skirt Совершенно новый. 3/4» Метки 5 круглых полированных дисков из нержавеющей стали 20 мм MT120, металлик золотистые пятна на бриллиантах Разноцветный хлопок Великолепный батик Монтего-Бэй.
