Виды вентиляции, функции, характеристики, цены

ВЕНТИЛЯЦИЕЙ НАЗЫВАЮТ И ПРОЦЕСС УДАЛЕНИЯ ОТРАБОТАННОГО ВОЗДУХА С ЗАМЕНОЙ ЕГО СВЕЖИМ, И ОБОРУДОВАНИЕ ДЛЯ ЭТОГО ПРОЦЕССА. БЕЗ СВЕЖЕГО ВОЗДУХА ЛЮБОЙ, ДАЖЕ САМЫЙ УЮТНЫЙ ДОМ НЕПРИГОДЕН ДЛЯ ЖИЗНИ, ВО ВСЯКОМ СЛУЧАЕ, ДЛЯ ВСЕХ, КТО НУЖДАЕТСЯ В КИСЛОРОДЕ.

Содержание:

Что такое вентиляция

Вентиляция — это движение воздуха в помещении. В любое здание воздух поступает с улицы. Попадая внутрь комнаты, воздух наполняется различными веществами: углекислым газом от нашего дыхания, пылью, химическими выделениями от предметов, шерстью животных и т.п. Этот уже загрязненный воздух движется к вытяжке и выводится через нее наружу. В это время в комнату поступает новая порция свежего воздуха снаружи, которая также уйдет в вытяжку. Весь этот процесс называется вентиляцией.

Климатическое оборудование, которое обеспечивает правильное функционирование описанного процесса, тоже называется вентиляцией. Она бывает естественной и механической, канальной и компактной, приточной и вытяжной и много какой еще.

Обо всех типах вентиляции и их особенностях рассказано ниже. А пока давайте разберемся, насколько важна вентиляция в квартире или доме.

Зачем нужна вентиляция?

Именно благодаря вентиляции в комнате складывается здоровый и комфортный микроклимат, а именно:

1. Нормализуется уровень углекислого газа
Углекислый газ присутствует в помещении всегда: ведь мы его выдыхаем! Вопрос только в том, каково его количество. Излишне накапливаясь, углекислый газ оказывает негативное воздействие на человеческий организм. Он мешает полноценному снабжению крови и органов кислородом. Мозг начинает “лениться”, и мы чувствуем усталость, вялость, становимся невнимательными. С высокой концентрацией углекислого газа связано также ощущение духоты.

Хорошая вентиляция обеспечивает постоянное обновление воздуха. Поступающий с улицы воздух сменяет воздух в комнате вместе с накопившимся в нем углекислым газом. В таком помещении не душно и комфортно находиться.

2. Нормализуется влажность
Правильная вентиляция предполагает, что излишне влажный воздух из помещений своевременно уходит в вытяжку. Это исключает образование вечно влажных участков в углах и на стенах, где активно растет плесень.

Система вентиляции может также обладать дополнительными функциями. Например, фильтрация воздуха позволяет устранить из воздуха загрязнения еще на входе в помещение и сделать воздух здоровым и безопасным. А функция подогрева в вентиляции предотвращает опасность простудиться от холодного воздуха с улицы.

Если вентиляционная система плохая

Если есть нарушения в работе притока или оттока воздуха, то:

В комнате будет накапливаться углекислый газ

Последствия: ощущение духоты, повышенная утомляемость, вялость, потеря концентрации. А еще в душной комнате трудно как следует выспаться.

Баланс влажности может нарушаться

Если воздух застаивается, то влага в нем может накапливаться.

Плохая вентиляция — частая причина сырости и образования плесени.

В воздухе накапливаются загрязнения

Пыль, шерсть животных, споры плесени, антропотоксины, вредные химические выделения из мебели (например, формальдегид) — все это «обогащает» воздух в условии плохой вентиляции и в конечном счете попадает в наш организм через легкие.

РАБОТА ВЕНТИЛЯЦИОННОЙ СИСТЕМЫ ВЛИЯЕТ НА САМОЧУВСТВИЕ ЧЕЛОВЕКА В КОМНАТЕ, ЕГО РАБОТОСПОСОБНОСТЬ, КОНЦЕНТРАЦИЮ И КАЧЕСТВО СНА.

Поэтому важно подобрать качественную вентиляцию, которая справится с потребностями в воздухообмене и обеспечит комфортный микроклимат.

Виды вентиляции

Виды систем вентиляции по месту размещения

Для большого загородного дома подойдет одна система вентиляции, для маленькой городской квартиры — другая. Или, например, рациональная в условиях офиса канальная вентиляция просто-напросто не поместится в хрущевской пятиэтажке.

Как определиться, какой вид вентиляции подойдет для Вашего дома, офиса, квартиры? Все зависит от площади, конфигурации, местонахождения и назначения комнат или кабинетов, для которых Вы подбираете вентиляционную систему. И, конечно, немаловажную роль играет Ваш бюджет. Купить систему вентиляции — значит, сделать долгосрочное вложение в собственный комфорт и комфорт своих близких. Так что выбирать тип вентиляции стоит тщательно.

Виды вентиляционных систем по параметрам

Классификация вентиляционного оборудования по различным аспектам

По способу циркуляции воздуха: естественная и принудительная (механическая).
По назначению: приточная, вытяжная или приточно-вытяжная.
По конструкции: канальная и бесканальная (проветриватель, приточный клапан, бризер).
По дополнительным функциям: вентиляция с подогревом, вентиляция с фильтрацией воздуха и др.

Естественная и принудительная вентиляция

Естественная вентиляция

В большинстве наших жилых домов вентиляция естественная. Это значит, что воздух поступает с улицы в здание сам по себе, без какого-либо специального оборудования или искусственного нагнетания.

Обычно он заходит в дома через неплотности в стенах и окнах, а также через двери. А выходит через вытяжку: вытяжные отверстия расположены обычно в кухне и санузле. Воздух из комнаты вытягивается через них в вентиляционную шахту, поднимается по ней вверх и выбрасывается через крышу.

Естественная вентиляция функционирует за счет перепада температур и разницы давления внутри и снаружи помещения.

Главное преимущество естественной вентиляции — ее доступность. Организация такой вентиляционной системы не требует больших денежных вложений. Но есть и недостатки. Во-первых, естественная вентиляционная система легко дает сбои. Установили герметичные пластиковые окна взамен дедушкиных деревянных — и вот уже приток воздуха недостаточен, в доме душно и некомфортно. Или вытяжка засорилась — и в квартире вечно затхлый воздух. Во-вторых, в условиях естественной вентиляции есть только один способ как следует проветрить — открыть окно. Но открытое окно — это, к сожалению, не только свежий воздух.

Это еще и шум, пыль, пыльца, холод и неприятные запахи.

Чтобы устранить эти недостатки, естественную вентиляцию нужно заменить или дополнить механической (принудительной) вентиляцией.

Принудительная вентиляция

Принудительная вентиляция — это система, при которой воздух стабильно и непрерывно поступает в комнату, вне зависимости от внешних погодных условий. Воздух нагнетается в помещение при помощи вентиляторов или другого встроенного в систему оборудования. Принудительная вентиляция позволяет регулировать скорость притока, подстраивая ее работу под потребности в воздухообмене.

Работа принудительной вентиляции обычно не требует вмешательства человека, дополнительного открывания и закрывания окон, что делает ее наиболее удобной для бытового использования.

Канальная и бесканальная вентиляция

Канальная вентиляция

Такие системы закладываются и монтируются при строительстве или капитальном ремонте. Они, как правило, обеспечивают одновременно и приток, и вытяжку воздуха.

Как устроена канальная вентиляция? Во-первых, есть центральный блок обработки воздуха (очистка и дезинфекция, подогрев, кондиционирование, увлажнение). Во-вторых — трубы-воздуховоды, тянущиеся под потолком от центрального блока. Разумеется, для размещения такой вентиляционной системы требуется много свободного пространства. Поэтому канальные системы мало востребованы в городских квартирах маленькой и средней площади и с потолками менее 3 м.

Чаще всего канальная вентиляция встречается в больших зданиях, где одновременно находится много людей (офисы, торговые центры), а также в помещениях с высокими требованиями к очистке или температуре воздуха (больницы, склады, кухни ресторанов).

Бесканальная вентиляция

Системы, которые отличаются компактными размерами и могут размещаться в любой квартире, доме и даже в отдельных комнатах.

Приточная и вытяжная вентиляция

Приточная вентиляция

Приточная вентиляция обеспечивает поступление воздуха с улицы в комнату.

Проветриватель

Устанавливается на стену внутри квартиры и при помощи вентиляторов подает через канал в стене свежий воздух.

Приточный клапан

Естественный приток можно усилить при помощи стенового или оконного клапана. Цена такой вентиляции невысока, но необходимо иметь в виду, что работа приточного клапана зависит от погодных условий. Чем теплее за окном, тем меньше разница давлений снаружи и внутри комнаты. Так что летом эффективность вентилирования при помощи клапана стремится к нулю.

Бризер

Устройство с функциями проветривателя и очистителя воздуха. Он также подает свежий воздух, фильтруя и подогревая его при этом. Бризером можно управлять со смартфона.

ВЕНТИЛЯЦИЯ В СТЕНЕ, В ОТЛИЧИЕ ОТ КАНАЛЬНЫХ СИСТЕМ, УСТАНАВЛИВАЕТСЯ НА ЛЮБОМ ЭТАПЕ РЕМОНТА, ДАЖЕ ПОСЛЕ ЧИСТОВОЙ ОТДЕЛКИ. МОНТАЖ ТАКОЙ СИСТЕМЫ ВЕНТИЛЯЦИИ ДЕЛАЕТСЯ БЫСТРО, ВСЕГО ЗА ЧАС. КОМНАТА ПРИ ЭТОМ ОСТАЕТСЯ ЧИСТОЙ.

Вытяжная вентиляция

Через вытяжку из комнаты выводится так называемый отработанный воздух — воздух, наполненный запахами и комнатными загрязнениями (пыль, шерсть животных). Естественную вытяжку при желании можно усилить принудительной, установив в вытяжное отверстие вентилятор. Производительность вентиляции для вытяжки будет зависеть от площади Вашей кухни или санузла, где монтируется вентилятор.

Приточно-вытяжная вентиляция

Приточно-вытяжная вентиляция обеспечивает одновременно приток свежего и отток отработанного воздуха.

Вентиляция с дополнительными функциями

Вентиляция с подогревом

Если минусовые температуры за окном — не редкость, то нужна приточная вентиляция с подогревом воздуха. Иначе в комнату будет дуть холодный воздух, а это легко может вылиться в простуды.

Вентиляция с подогревом может иметь систему климат-контроля и автоматически нагревать воздух до выбранной пользователем температуры.

Вентиляция с фильтрацией

Чистота воздуха — важное условие здорового образа жизни.

Вентиляция с фильтрацией содержит воздушные фильтры различного назначения. Это могут быть простые фильтры с сетчатой структурой, высокоэффективные фильтры со сложным сплетением тончайших волокон или же угольные фильтры, задерживающие вредные газы и запахи.

Купить систему вентиляции

Избавиться от духоты, наладить правильную циркуляцию воздуха в комнатах, дышать чистым воздухом — все эти вопросы легко решаются покупкой системы вентиляции с функциями притока, очистки и подогрева воздуха.

Бризер — одно из самых популярных устройств на рынке приточной вентиляции. Он подает воздух на 4-5 человек, очищает приточный воздух от пыли, грязи, автомобильных выхлопов, аллергенов. Нагреватель с климат-контролем исключает сквозняки. А управлять им можно со смартфона вручную или настроив автоматический режим.

Существуют разные модели бризеров. Функции, характеристики, дизайн, цена — вентиляция Tion отвечает любым требованиям.

Цены на вентиляцию Tion Бризер

Виды вентиляционных систем, какими они бывают?

Что такое вентиляция?

Это организованный обмен воздушных потоков в жилых, общественных или производственных зданиях. Вентиляция организовывается с использованием естественных условий для поддержания санитарно-гигиенических и технических требований к параметрам воздуха. Источники загрязнения воздуха в помещениях — бытовые приборы, осветительные приборы и устройства, газовые плиты, электрические печи, сушильные и жарочные шкафы и так далее, поэтому и виды вентиляции бывают разные.

Часто они выделяют много тепла, пыли, продукты неполного сгорания газа, которые невозможно удалить одним способом. Для более эффективной организации очистки воздуха и удаления отработанных воздушных масс используются совершенно разные виды вентиляции помещений.

Существующие виды естественной вентиляции основаны на использовании разницы атмосферного давления, силы ветра и температурной разницы в комнате и на улице. Давление, создаваемое ветром, направлено на одну стену здания, «продавливая» воздух внутрь здания, а с обратной стороны воздух отсасывается за счет меньшего давления.
Чтобы усилить работу системы естественной вентиляции, рекомендуется чаще проветривать помещения.

С этой же целью в зданиях прокладываются специальные вытяжные вентиляционные каналы. Для жилых домов это кухня, в туалет и ванная комната. На конце канала устанавливается дефлектор, который воздушный отсос. Но естественные виды вентиляции не всегда качественно удаляют отработанный воздух, и часто происходит опрокидывание тяги, то есть – обратный ход воздуха в помещения. В квартиру начинает проникать пыль, попадают неприятные запахи с улицы и холодный воздух. В таких ситуациях применяют различные виды механической вентиляции.

Как работает механическое удаление воздуха

Электровентиляторы, электродвигатели, воздушные нагревательные приборы, системы автоматического управления приборами, пылеуловители и другое оборудование – это основа механической вентиляции. Так как этот тип вентиляции весьма энергоемкий, то часто его применяют вместе с естественной вентиляцией. Какими бывают виды вентиляции производственных помещений на основе механической системы:

Система вентиляции вытяжного типа.
Приточная вентиляция.
Приточно-вытяжная (по принципу рециркуляции, то есть — повторном использовании воздуха после очистки для экономии электроэнергии и теплоносителя в холода.)
Общеобменная система.
Локальная (местная) вентиляция, которая организует обмен воздушных потоков на рабочем месте.
Комбинированная система — общеобменная и локальная вентиляция работают в одном помещении.
Бесканальная и канальная вентиляционная система.

Вытяжная вентиляционная система предполагает одновременное применение приточной системы, так как вместо удаляемого отработанного воздуха в помещение должен подавать чистый воздух снаружи. Работа обеих систем должна быть сбалансирована.

Вытяжная и приточная системы вентиляции могут работать как для всего помещения, так и локально – на рабочем месте. Тогда вентиляция называется местной. В таблице приведены значения минимального воздухообмена для одного человека в разных помещениях:

Все существующие системы вентиляции и их виды имеют одно назначение – осуществлять воздухообмен в помещении. Приточная вентиляция – это разновидность механической вентиляционной системы. Приточный воздушный поток обрабатывается специальным образом (нагрев, очищение, увлажнение и т.д.).

При организации местной приточно-вытяжной вентиляции чистый воздух подается локализовано, а загрязненный воздух удаляется тоже только из зоны вредных испарений и выделений. Местная система вентиляции позволяет быстро устранить источник загрязнения воздуха и прекратить распространение опасных для здоровья примесей в воздухе по всему помещению. На рабочих местах для организации механической вытяжки используют защитные кожухи для оборудования, бортовые отсосы, вытяжные шкафы, воздушные завесы и т. д.

Оборудование общеобменной системы перемещения воздуха

Эффективные виды производственной вентиляции включают в себя и общеобменную систему. Общеобменная вытяжная система способна равномерно удалять загрязненный воздух из всех помещений и так же равномерно подавать чистый воздушный поток. Самый простой вид общеобменной вентиляции – отдельно стоящий вентилятор осевого типа, установленный в проеме стены или окна.

В производственных объектах с большим процентом вредоносных примесей и выделений (влага, тепло, газ, пыль, водяной и другой пар) их присутствие в воздушном объеме помещения может быть разноплановым — рассредоточенным, сосредоточенным, разноуровневым.

Поэтому работа какой-либо одной системы не приносит желаемого результата. В таких условиях для вывода из помещения вредных выделений используется промышленная вентиляция ее виды, например, вытяжная общеобменная вентиляционная система.

Вентиляция общеобменного типа применяется для ассимиляции (разбавление вредных примесей газов или паров), которые не смогла вывести система местной вентиляции или вытяжная общеобменная вентиляция. Приточно-вытяжная вентиляция может обеспечить выполнение расчетных норм для чистого воздуха в рабочей зоне.

Бесканальные и канальные системы

Вентиляционная канальная система строится в виде разветвленной сети и служит для перемещения воздушных масс по воздуховоду. Если воздуховодных каналов нет, то такая вентиляция называется бесканальной.

Основные типы вентиляции

При разработке системы вентиляции необходимо, в первую очередь, определить её тип. Вентиляционные системы классифицируют по таким основным признакам, как:

1. По назначению: вытяжная и приточная системы вентиляции;

2. По способу перемещения воздуха различают искусственную и естественную системы;

3. По зоне обслуживания: общеобменная или местная системы;

4. По конструкции: моноблочная или наборная системы вентиляции.

Вытяжная и приточная вентиляция.

Для подачи в помещения свежего воздуха используется приточная вентиляция. При необходимости, подаваемый воздух очищается от пыли и нагревается. Вытяжная вентиляция, напротив, служит для удаления из помещения загрязнённого или нагретого воздуха. Обычно в помещении устанавливают как вытяжную, так и приточную вентиляции. Крайне важно, чтобы их производительность была сбалансирована. В противном случае, в помещении может образоваться недостаточное или чрезмерное давление, которое приводит к появлению неприятного эффекта «хлопающих дверей». Такая система является наиболее универсальной и эффективной на сегодняшний день, поскольку приточно вытяжная вентиляция выполняет функции и приточной и вытяжной вентиляционных систем.

Искусственные и естественные системы вентиляции.

Естественная система вентиляции не требует применения какого-либо электрооборудования и осуществляется за счёт естественных факторов — ветрового давления, разности температур воздуха и пр. К достоинствам таких систем можно отнести надёжность, вызванную отсутствием оборудования, а также дешевизну и простоту монтажа. Естественная вентиляция представляет собой вентиляционные короба, которые располагают на кухне и в санузлах. Такие системы нашли широкое применение в строительстве типового жилья. Недостатки естественных систем — зависимость от внешних факторов, невозможность регулирования и незначительная функциональность.

Искусственная (механическая) система вентиляции применяется в том случае, если недостаточно естественной. В искусственных системах используют оборудование (фильтры, воздухонагреватели, вентиляторы и т.д.), позволяющее очищать, нагревать и перемещать воздух. Эти системы могут удалять и подавать воздух в помещения, вне зависимости от условий окружающей среды. Поскольку искусственная система вентиляции гарантированно создаёт комфортные условия, её рекомендуется использовать в жилых домах и офисах.

Общеобменная и местная системы вентиляции.

Общеобменная система вентиляции, предназначена для осуществления вентиляции всего помещения, и может быть приточной или вытяжной. Так как приточную вентиляцию выполняют с фильтрацией и последующим подогревом приточного воздуха, она должна быть механической (искусственной). Поскольку удаляемый воздух не требует обработки, вытяжная общеобменная вентиляция значительно проще приточной. Эта система выполняется в виде вентилятора, который устанавливают в окне или отверстии в стене. При небольшом объеме вентилируемого воздуха, можно установить естественную вытяжную систему вентиляции, которая гораздо дешевле механической.

Местная система вентиляции также подразделяется на приточную и вытяжную. Приточную местную вентиляцию используют для того, чтобы подавать свежий воздух в установленные места. Вытяжная местная вентиляция предназначается для удаления загрязненного воздуха. Такую систему применяют в тех случаях, когда участки вредных выделений локализованы, и не допускается их распространение по всей площади помещения. При таких условиях использование местной вентиляции сравнительно недорогое и достаточно эффективное.

Местная система вентиляции, в основном, используется на производстве, а общеобменная — в бытовых условиях. Исключением являются кухонные вытяжки, представляющие собой местную вытяжную вентиляцию.

Моноблочная и наборная системы вентиляции.

Все конструктивные компоненты моноблочных систем вентиляции размещены в едином, изолированном от шума, корпусе. Моноблочная вентиляция бывает двух видов: приточная или приточно-вытяжная. Приточно-вытяжные установки имеют встроенный рекуператор, который служит для экономии электроэнергии. По сравнению с наборными вентиляционными системами, моноблочные системы имеют несколько существенных преимуществ:

1. Уровень шума в моноблочных установках значительно ниже, поскольку все компоненты размещены в шумоизолированном корпусе. В связи с этим, существует возможность установки моноблочных систем вентиляции в жилые помещения. Наборные системы, как правило, устанавливают только в специально оборудованных вентиляционных камерах или подсобных помещениях.

2. Сбалансированность и функциональная законченность. Все элементы приточных установок подбирают, тестируют и налаживают для работы на этапе производства, вследствие чего моноблочные системы вентиляции обладают максимально возможной эффективностью при эксплуатации.

3. Небольшие габариты. К примеру, моноблочная приточная система вентиляции производительностью до 500 кубических метров в час, выполняется в корпусе прямоугольной формы, высота которого всего лишь 22 сантиметра.

4. Простая и относительно недорогая установка. Монтаж моноблочной приточной вентиляционной системы требует минимальное количество расходных материалов и занимает всего несколько часов.

Наборная вентиляционная система собирается из отдельных компонентов, таких как: глушитель, фильтр, вентилятор, система автоматики и т.д. Эту систему вентиляции обычно устанавливают в отдельном помещении — вентилируемой камере или (при небольшой производительности) за подвесным потолком.

К достоинствам наборных систем вентиляции можно отнести возможность вентилирования абсолютно любых помещений — от квартир и офисов до целых зданий. Среди недостатков этой системы вентилирования — необходимость профессионального проектирования и расчёта, а габариты наборной установки значительно больше моноблочных.

Типы и виды систем вентиляции помещений

Вентиляция помещений классифицируется по следующим основным признакам:

Естественная и механическая вентиляция

Естественная вентиляция — это система вентиляции, не содержащая электрооборудования (вентиляторов, двигателей, приводов и т.п.). Перемещение воздуха в ней происходит за счёт разности температур, давления наружного воздуха и воздуха в помещении, ветрового давления. Естественная вентиляция существует во всех многоэтажных домах — это система вертикальных каналов (воздуховодов) с вентиляционными решётками на кухнях и в санузлах. Воздуховоды выводятся на крышу, там на них установлены специальные насадки — дефлекторы, которые усиливают отсасывание воздуха за счёт силы ветра. Приток свежего воздуха должен осуществляться через щели в дверях и оконных проёмах, открытые форточки. Эффективность работы естественной вентиляции очень сильно зависит от случайных факторов — направления ветра, температуры воздуха. Кроме того, воздуховоды со временем забиваются грязью, пылью, мусором, а приток свежего воздуха заметно уменьшается после установки в квартирах пластиковых окон.

В механических системах вентиляции используется оборудование и электроприборы, позволяющие перемещать воздух на значительные расстояния, а также при необходимости очищать и нагревать его. Механические системы способны обеспечить нужный уровень воздухообмена независимо от внешних условий, но и стоят они недёшево, и затраты электроэнергии на их работу могут быть довольно большими.

На практике часто используется так называемая смешанная вентиляция , т. е. одновременно естественная и механическая. Так, например, иногда достаточно бывает установить небольшие вентиляторы в вентиляционные каналы на кухне и в санузле. Существуют «умные» вентиляторы с автоматическим управлением, например, вентилятор для ванной, включающийся, когда уровень влажности превысит установленный предел, вентилятор для туалета, подсоединяемый к выключателю света. А для улучшения приточной вентиляции можно установить стеклопакеты с приточными клапанами, через которые за счёт разницы давления и температуры будет поступать воздух с улицы. Клапан обычно оборудован диафрагмой, регулирующей количество поступающего воздуха. Он может также содержать фильтр для очистки поступающего воздуха, понижать уровень шума.

В каждом конкретном проекте только специалист сможет определить, какой тип вентиляции является наиболее эффективным, более экономичным и технически рациональным.

Приточная, вытяжная и общеобменная вентиляция

Приточные системы — один из видов механической вентиляции, служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух, как правило, подвергается специальной обработке (очистке, нагреванию, увлажнению и т.д.) с помощью соответствующего дополнительного оборудования.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух. В общем случае в помещении предусматриваются как приточные системы вентиляции, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система вентиляции. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения. Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная вентиляция), или для всего помещения (общеобменная вентиляция).

Местной вентиляцией называется такая вентиляция, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная вентиляция требует меньших затрат, чем общеобменная вентиляция. В производственных помещениях при выделении вредных газов, влаги, теплоты и т.д. обычно применяют смешанную систему вентиляции — общую во всем объеме помещения и местную (местные притоки) для подачи свежего воздуха к рабочим местам.

Местную вытяжную вентиляцию применяют, когда места выделения вредных веществ и выделений в помещении локализованы и можно не допустить их распространении по всему помещению. Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла.

Для вытяжки на местах применяются местные отсосы (укрытия в виде шкафов, зоны, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.)
Местные вытяжные системы вентиляции, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря отводу значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.
Однако местные системы вентиляции не могут решить всех задач вентилирования. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения рассредоточены на значительной площади или в объеме, подача воздуха в отдельные помещения не может обеспечить необходимые условия воздушной среды. То же самое, если работа производится на всей площади помещения или ее характер связан с перемещениями и т.д.

Общеобменная вентиляция

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части. Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной вентиляцией и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, то есть при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли. При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция

Простейшим типом общеобменной вытяжной вентиляции является отдельный вентилятор (обычно осевого типа) с электродвигателем на одной оси, расположенный в окне или в отверстии стены. Такая установка удаляет воздух из ближайшей к вентилятору зоны помещения, осуществляя лишь общий воздухообмен.

В некоторых случаях установка имеет протяженных вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/кв. м., то вместо осевого вентилятора устанавливается вентилятор центробежного типа. Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделения от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т.п.), и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточено, на различных уровнях и т.п.), часто невозможно обойтись какой-либо одной системой, например, местной вентиляцией или общеобменной. В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

Канальная и безканальная вентиляция

Системы вентиляции либо имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы), либо каналы-воздуховоды могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т.д. (безканальные системы).

Наборная и моноблочная системы вентиляции

Наиболее распространёнными являются наборные системы вентиляции. Они собираются, как конструктор, из отдельных элементов (вентилятора, фильтра, шумоглушителя, воздуховодов и т.д.), причём элементы могут быть от разных производителей. Наборная система может быть спроектирована для любого помещения, от небольшой квартиры до целого здания, но грамотно рассчитать и спроектировать её сможет только специалист.

Моноблочная установка — это готовая система вентиляции, находящаяся целиком в одном корпусе. В моноблочной системе нередко установлен рекуператор – устройство, в котором происходит теплообмен холодного приточного воздуха с тёплым воздухом, удаляемым из помещения, что позволяет экономить от 30 до 90% электроэнергии. Установка моноблочной системы занимает несколько часов и не требует большого количества расходных материалов, но её удастся вписать далеко не в каждое помещение.

Вентиляция перемешиванием и вентиляция вытеснением

Различают два основных, часто встречающихся типа вентиляции: вентиляция перемешиванием и вентиляция вытеснением.

Перед тем как более подробно рассмотреть эти два типа, необходимо рассмотреть наиболее часто используемые термины, характеризующие качество воздуха.

Эффективность вентиляции

Эффективность вентиляции — это величина, показывающая, как быстро загрязнённый воздух удаляется из помещения.
Она определяется отношением концентрации вредных примесей, содержащихся в вытяжном воздухе к концентрации вредных примесей в помещении.
Эффективность вентиляции часто используется для качественной оценки способности системы обеспечивать комфортные условия по чистоте воздуха. Данный показатель находится в зависимости от геометрии помещения, взаимоположения приточных и вытяжных отверстий и плотности распределения источников вредных примесей в помещении.
Вентиляция вытеснением позволяет получить значения эффективности вентиляции свыше 100%, в то время как при вентиляции перемешиванием они не превышают 100%.

Коэффициент воздухообмена

Данный параметр характеризует скорость замещения воздуха в помещении.
Он зависит от условий раздачи воздуха в помещении, расположения и размеров диффузоров, расположения источников тепла и т.д.
При применении метода вытеснения, возможно, получить значения коэффициента воздухообмена от 50 до 100%, в то время, как при вентиляции перемешиванием они не превышают 50%.

Вентиляция вытеснением

Это наиболее эффективный метод, традиционно используемый при вентиляции промышленных объектов. Кроме того, данный метод вентиляции нашел широкое применение в так называемых системах комфортной вентиляции. При правильно рассчитанной схеме этот метод позволяет эффективно удалять излишки тепловыделений и достигнуть максимальной эффективности вентиляции.
Для более подробного описания данного метода необходимо выделить следующие понятия: рабочая зона и прилегающая зона

Рабочая зона

Часть комнаты занимаемая или используемаялюдьми.
Рабочей зоной принято считать пространство отстоящее на 50 см от стен и оконных проемов, и от 10 см до 180 см над полом.

Прилегающая зона

Это пространство вокруг приточного низкоскоростного диффузора, где им создаётся определённая локальна скорость воздуха. Для систем комфортной вентиляции принято считать, что локальная скорость воздуха в прилегающей зоне не должна превышать 0,2 м/с.
Такие требования предъявляются с целью максимально возможного уменьшения прилегающей зоны вокруг диффузоров.

Скорость воздуха и температура

При вентиляции вытеснением воздух подаётся на нижний уровень и течёт в рабочую зону с малой скоростью. Приточный воздух должен быть несколько холоднее, чем окружающий воздух помещения для работы принципа вытеснения.
Дл комфортных систем, температура подаваемого воздуха должна быть на 1 °C ниже комнатной температуры, а для промышленных или специальных систем эта величина составляет от 1 до 5 °C.
При слишком низкой температуре на притоке, всегда возникает риск образования т.н. конвекционных потоков.

Преимущества и недостатки

Вентиляция вытеснением очень удобна для применения в промышленности, где много вредных примесей и тепловыделений.
Правильно спроектированные системы для вентиляции вытеснением обеспечивают очень хорошее качество воздуха, но данный принцип имеет некоторые ограничения:

Приточные диффузоры требуют больше места;
Приточные диффузоры по ошибке могут чем-нибудь накрыть;
Прилегающая зона становится гораздо больше;
Вертикальный температурный градиент становится очень высоким.

При проектировании данных систем необходимо также учитывать взаиморасположение по высоте и мощности отопительных устройств, которые влияют на динамику воздушных потоков внутри помещения. При сочетании с посторонними токами воздуха помещения, неравномерный нагрев по высоте в некоторых случаях вызывает смещение нагретых слоёв воздуха вниз. На практике, это приводит к функционированию вентиляционной системы по другому принципу — перемешиванию

Вентиляция перемешиванием

При вентиляции перемешиванием приточный воздух одним или несколькими потоками подается в рабочую зону, вовлекая в движение большое количество воздуха внутри помещения. Рабочая зона лежит в зоне возвратного потока, где скорость воздуха составляет 70%от скорости основного воздушного потока.

Длина струи

Под длиной струи принимается расстояние от воздухораспределителя до сечения воздушной струи ,в котором скорость ядра потока снижается до 0,2 м/с.

Эжекция

Эжекция это способность диффузоров подмешивать в струю прилегающий воздух помещения.
Диффузоры струйного типа (где воздух закручивается проходя на большой скорости через сопла)-являются яркими примерами приточных устройств с высокой степенью эжекции. Диффузоры для вентиляции вытеснением имеют низкую степень эжекции.
Для устранения ощущения сквозняка при температуре приточной струи ниже комнатной температуры необходимо использовать приточные диффузоры с высокой степенью эжекции.

Настилающий эффект

При расположении отверстия вентиляции в достаточной близости от плоской поверхности, выходящий ток воздуха отклоняется в её сторону и стремится течь непосредственно по поверхности. Этот эффект возникает вследствие образования разряжения между струёй и поверхностью, а так как нет возможности подмеса воздуха со стороны поверхности то струя отклоняется в её сторону.
Для возникновении настилающего эффекта расстояние между приточным отверстием и потолком не должно превышать 30 см.

Скорость воздуха и температура

Приемлема скорость воздуха в рабочей зоне зависит от таких факторов как: температура в помещении, род деятельности в помещении, внутренний интерьер. Отмечено, что ощущение сквозняка устраняется, при скорости воздуха меньше 0,18 м/с и температуре от 20 до 22 °C.

Препятствия

Воздушный поток, вероятно, изменит направление при наличии препятствий свисающих с потолка, таких как светильники, перекрытия и др. Если выступ не превышает 2% от высоты потолка, то воздушная струя, обогнёт препятствие.

«ИНТЕХ» — инжиниринговая компания. На нашем ресурсе air-ventilation.ru Вы можете узнать необходимую информацию и получить коммерческое предложение.

Получите коммерческое предложение на email:

Нужна консультация? Звоните:

Отзывы о компании ООО «ИНТЕХ»:

Информация, размещенная на сайте, носит ознакомительный характер и ни при каких условиях не является публичной офертой.

Основные виды вентиляции — приточные, вытяжные системы вентиляции

В настоящее время на рынке представлено большое количество вентиляций, которые по способу перемещения воздуха делятся на естественные и искусственные. По назначению – на приточные и вытяжные. По зоне обслуживания – на местные и общеобменные. А по конструкции вентиляции можно разделить на наборные и моноблочные.

Естественная и искусственная система вентиляции

В основном применение естественных вентиляций осуществляется при строительстве типового жилья. Вентилирование помещения при этом происходит посредствам проникновения воздуха сквозь дверные и оконные неплотности. А выход – сквозь вентиляционные каналы, вытяжные решетки. Надежность данной системы заключается в отсутствии автоматики и движущихся частей. Кроме того, она отличается своей долговечностью и дешевизной. Однако есть и обратная сторона медали – зависимость от погодных условий (направление и скорость ветра, температура воздуха). Также минус этой системы в невозможности ее регулировки и возможном выходе из строя при определенных условиях окружающей среды.

Там же, где недостает естественной вентиляции, применяется искусственная.

Суть механической системы в использовании вентилятора, воздухонагревателя и прочих элементов, позволяющих очистить и нагреть воздух. Отличительной чертой данной системы является полная независимость от погодных условий и возможность поддержки комфортных условий для проживания в любое время года.

Приточная и вытяжная система вентиляции

Задача, поставленная перед системой приточной вентиляции – постепенное замещение воздушной массы вентилируемого помещения свежим воздухом без пыли и иных включений с аналогичными параметрами влажности, температуры.

Работа данной системы заключается в контролируемой подаче очищенного и подготовленного воздуха с улицы в здание при помощи приточной установки, и выходе его через существующие каналы естественной вентиляции или за счет неплотностей в ограждающих конструкциях помещения.

Данная система прекрасно подойдет для коттеджей и многоквартирных домов, в кровле которых существуют вытяжные отверстия.

Как правило, для очистки воздушной массы производственных помещений промышленных предприятий применяется вытяжная система вентиляций. Вытяжная система также позволяет увеличить воздухообмен при организованной естественной вентиляции в помещениях. Вытяжная система – наиболее простой вариант вентилирования. Удаление требуемого объема воздуха из определенной зоны помещения обеспечивает вентиляцию выбранной зоны и помещения вцелом. При значительной производительности вытяжной системы, для повышения ее эффективности и во избежание неконтролируемого перемещения воздушных масс внутри здания между смежными помещениями, создания зон пониженного давления и сквозняков в дополнение к вытяжной системе, необходимо предусмотреть согласованную работу приточной установки.

Учитывая вышеизложенное, наиболее оптимальным и эффективным вариантом можно считать приточно-вытяжную вентиляцию. Ее возможности расширены за счет подачи и удаления равного количества воздуха, что позволяет осуществлять контроль за его температурой, объемом и качеством. Суть этого вида вентиляции заключается в подаче соизмеримого объема воздуха приточной установкой с одновременным удалением равнозначного объема вытяжной системой вентиляции. При этом, дабы исключить разницу давления воздуха внутри помещения и вне помещения (так называемый эффект «хлопающих дверей»), необходимо настроить одинаковую производительность систем. Базой для производства данных вентиляционных систем могут служить как вентиляционные установки, так и отдельные элементы систем вентилирования.

Местная и общеобменная система вентиляции

Местная вентиляция подразделяется на местную приточную и местную вытяжную. Предназначение первой – подача свежего воздуха в конкретно выбранную зону помещения. В свою очередь, местная вытяжная вентиляция должна удалять загрязненный воздух из отдельной части помещения где возможно образование вредных выделений. Использование местной вытяжной вентиляции целесообразно при локальном размещениивредоносных источников и исключения возможности их распространения. Обычно в бытовых условиях используют общеобменные системы. Применение же местной вентиляции происходит,как правило, в производственных помещениях с локализованными источниками выбросов вредных веществ.

Отличительной особенностью общеобменной системы от местной вентиляции является подача свежего воздуха по всей площади помещения. Такой вид вентиляции может быть как приточной так и вытяжной. Такую систему необходимо механизировать, поскольку приточная общеобменная вентиляция должна обеспечивать очистку, а при необходимости — подогрев свежего воздуха. В отличии от приточной, вытяжная вентиляция общеобменного вида отличается своей простотой, поскольку отсутствует необходимость подготовки удаляемого воздуха. Устанавливают ее в окно или отверстие в стене. В помещениях малой площади целесообразно применение естественной вытяжной и механической приточной системы вентиляции, поскольку ее стоимость значительно меньше механической вытяжной системы.

Наборная и моноблочная система вентиляции

Моноблочные системы вентиляции состоят из составных компонентов, объединенных единым корпусом, имеющим шумоизоляцию. Данную систему вентиляции можно разделить на приточную и приточно-вытяжную моноблочную систему вентиляции. Применение теплообменников и рекуператоров в приточно-вытяжных системах позволяют значительно повысить энергетическую эффективность таких систем.

В отличии от наборных систем вентиляции, моноблочные, благодаря конструктивным особенностям, обладают низком уровнем шума, что обеспечивается компактным размещением составляющих системы в едином шумоизолированном корпусе. Таким образом, целесообразна установка моноблочных систем в жилых помещениях при наличии специально оборудованных вентиляционных камер и подсобных помещений.

Необходимо отметить, что при сборке приточных установок все элементы проходят отбор, тестирование и наладку еще на стадии производства. Что, в свою очередь, должно обеспечить согласованную и функциональную работу с момента проведения пусконаладочных работ и дальнейшей эксплуатации вцелом. К преимуществам моноблочных систем вентиляции можно отнести относительно небольшие габариты установок. В качестве примера можно рассмотреть моноблочную систему обеспечивающую производительность до 500 кубических метров в час при скромных габаритных размерах по высоте в 22 см. Это существенно сокращает расходы на ее реализацию со стадии проектирования и при проведении монтажных и пусконаладочных работ.

Наборная система вентиляции, в отличии от моноблочной, состоит из нескольких отдельных функциональных элементов, в том числе: глушитель, фильтр, вентилятор, система автоматического управления и других элементов в зависимости от назначения и поставленных перед проектировщиками задач.

Сложность и универсальность наборных систем позволяет обеспечивать вентилирование любых производственных, жилых и административных помещений и зданий. Слаженная и эффективная работа подобных систем невозможна без профессионального проекта.

Типы вентиляционных систем

Вентиляцией называется совокупность мероприятий и устройств, используемых при организации воздухообмена для обеспечения заданного состояния воздушной среды в помещениях и на рабочих местах в соответствии со СНиП (Строительными нормами).

Системы вентиляции обеспечивают поддержание допустимых метеорологических параметров в помещениях различного назначения.

При всем многообразии систем вентиляции, обусловленном назначением помещений, характером технологического процесса, видом вредных выделений и т. п., их можно классифицировать по следующим характерным признакам:

По способу создания давления для перемещения воздуха: с естественным и искусственным (механическим) побуждением.
По назначению: приточные и вытяжные.
По зоне обслуживания: местные и общеобменные.
По конструктивному исполнению: канальные и бесканальные.

Естественная вентиляция.

Перемещение воздуха в системах естественной вентиляции происходит:

вследствие разности температур наружного (атмосферного) воздуха и воздуха в помещении, так называемой аэрации;
вследствие разности давлений «воздушного столба» между нижним уровнем (обслуживаемым помещением) и верхним уровнем — вытяжным устройством (дефлектором), установленным на кровле здания;
в результате воздействия так называемого ветрового давления.

Аэрацию применяют в цехах со значительными тепловыделениями, если концентрация пыли и вредных газов в приточном воздухе не превышает 30% предельно допустимой в рабочей зоне. Аэрацию не применяют, если по условиям технологии производства требуется предварительная обработка приточного воздуха или если приток наружного воздуха вызывает образование тумана или конденсата.

В помещениях с большими избытками тепла воздух всегда теплее наружного. Более тяжелый наружный воздух, поступая в здание, вытесняет из него менее плотный теплый воздух.

При этом в замкнутом пространстве помещения возникает циркуляция воздуха, вызываемая источником тепла, подобная той, которую вызывает вентилятор.

В системах естественной вентиляции, в которых перемещение воздуха создается за счет разности давлений воздушного столба, минимальный перепад по высоте между уровнем забора воздуха из помещения и его выбросом через дефлектор должен быть не менее 3 м. При этом рекомендуемая длина горизонтальных участков воздуховодов не должна быть более 3 м, а скорость воздуха в воздуховодах — не превышать 1 м/с. Воздействие ветрового давления выражается в том, что на наветренных (обращенных к ветру) сторонах здания образуется повышенное, а на подветренных сторонах, а иногда и на кровле, — пониженное давление (разрежение).

Если в ограждениях здания имеются проемы, то с наветренной стороны атмосферный воздух поступает в помещение, а с заветренной — выходит из него, причем скорость движения воздуха в проемах зависит от скорости ветра, обдувающего здание, и соответственно от величин возникающих разностей давлений.

Системы естественной вентиляции просты и не требуют сложного дорогостоящего оборудования и расхода электрической энергии. Однако зависимость эффективности этих систем от переменных факторов (температуры воздуха, направления и скорости ветра), а также небольшое располагаемое давление не позволяют решать с их помощью все сложные и многообразные задачи в области вентиляции.

Механическая вентиляция.

В механических системах вентиляции используются оборудование и приборы (вентиляторы, электродвигатели, воздухонагреватели, пылеуловители, автоматика и др.), позволяющие перемещать воздух на значительные расстояния. Затраты электроэнергии на их работу могут быть довольно большими. Такие системы могут подавать и удалять воздух из локальных зон помещения в требуемом количестве, независимо от изменяющихся условий окружающей воздушной среды. При необходимости воздух подвергают различным видам обработки (очистке, нагреванию, увлажнению и т. д.), что практически невозможно в системах с естественным побуждением.

Следует отметить, что в практике часто предусматривают так называемую смешанную вентиляцию, т. е. одновременно естественную и механическую вентиляцию.

В каждом конкретном проекте определяется, какой тип вентиляции является наилучшим в санитарно-гигиеническом отношении, а также экономически и технически более рациональным.

Приточная вентиляция.

Приточные системы служат для подачи в вентилируемые помещения чистого воздуха взамен удаленного. Приточный воздух в необходимых случаях подвергается специальной обработке (очистке, нагреванию, увлажнению и т. д.).

Вытяжная вентиляция.

Вытяжная вентиляция удаляет из помещения (цеха, корпуса) загрязненный или нагретый отработанный воздух.

В общем случае в помещении предусматриваются как приточные, так и вытяжные системы. Их производительность должна быть сбалансирована с учетом возможности поступления воздуха в смежные помещения или из смежных помещений. В помещениях может быть также предусмотрена только вытяжная или только приточная система. В этом случае воздух поступает в данное помещение снаружи или из смежных помещений через специальные проемы или удаляется из данного помещения наружу, или перетекает в смежные помещения.

Как приточная, так и вытяжная вентиляция может устраиваться на рабочем месте (местная) или для всего помещения (общеобменная).

Местная вентиляция.

Местной вентиляцией называется такая, при которой воздух подают на определенные места (местная приточная вентиляция) и загрязненный воздух удаляют только от мест образования вредных выделений (местная вытяжная вентиляция).

Местная приточная вентиляция.

К местной приточной вентиляции относятся воздушные души (сосредоточенный приток воздуха с повышенной скоростью). Они должны подавать чистый воздух к постоянным рабочим местам, снижать в их зоне температуру окружающего воздуха и обдувать рабочих, подвергающихся интенсивному тепловому облучению.

К местной приточной вентиляции относятся воздушные оазисы — участки помещений, отгороженные от остального помещения передвижными перегородками высотой 2-2,5 м, в которые нагнетается воздух с пониженной температурой.

Местную приточную вентиляцию применяют также в виде воздушных завес (у ворот, печей и пр.), которые создают как бы воздушные перегородки или изменяют направление потоков воздуха. Местная вентиляция требует меньших затрат, чем общеобменная. В производственных помещениях при выделении вредностей (газов, влаги, теплоты и т. п.) обычно применяют смешанную систему вентиляции — общую для устранения вредностей во всем объеме помещения и местную (местные отсосы и приток) для обслуживания рабочих мест.

Местная вытяжная вентиляция.

Местную вытяжную вентиляцию применяют, когда места выделений вредностей в помещении локализованы и можно не допустить их распространение по всему помещению.

Местная вытяжная вентиляция в производственных помещениях обеспечивает улавливание и отвод вредных выделений: газов, дыма, пыли и частично выделяющегося от оборудования тепла. Для удаления вредностей применяют местные отсосы (укрытия в виде шкафов, зонты, бортовые отсосы, завесы, укрытия в виде кожухов у станков и др.).

Основные требования, которым они должны удовлетворять:

Место образования вредных выделений по возможности должно быть полностью укрыто.
Конструкция местного отсоса должна быть такой, чтобы отсос не мешал нормальной работе и не снижал производительность труда.
Вредные выделения необходимо удалять от места их образования в направлении их естественного движения (горячие газы и пары надо удалять вверх, холодные тяжелые газы и пыль — вниз).

Конструкции местных отсосов условно делят на три группы:

Полуоткрытые отсосы (вытяжные шкафы, зонты). Объемы воздуха определяются расчетом.
Открытого типа (бортовые отсосы). Отвод вредных выделений достигается лишь при больших объемах отсасываемого воздуха

Основными элементами такой системы являются местные отсосы — укрытия (МО), всасывающая сеть воздуховодов (ВС), вентилятор (В) центробежного или осевого типа, ВШ — вытяжная шахта.

При устройстве местной вытяжной вентиляции для улавливания пылевыделений удаляемый из цеха воздух, перед выбросом его в атмосферу, должен быть предварительно очищен от пыли. Наиболее сложными вытяжными системами являются такие, в которых предусматривают очень высокую степень очистки воздуха от пыли с установкой последовательно двух или даже трех пылеуловителей (фильтров).

Местные вытяжные системы, как правило, весьма эффективны, так как позволяют удалять вредные вещества непосредственно от места их образования или выделения, не давая им распространиться в помещении. Благодаря значительной концентрации вредных веществ (паров, газов, пыли), обычно удается достичь хорошего санитарно-гигиенического эффекта при небольшом объеме удаляемого воздуха.

Однако местные системы не могут решить всех задач, стоящих перед вентиляцией. Не все вредные выделения могут быть локализованы этими системами. Например, когда вредные выделения, рассредоточенны на значительной площади или в объеме; подача воздуха в отдельные зоны помещения не может обеспечить необходимые условия воздушной среды, тоже самое если работа производится на всей площади помещения или ее характер связан с перемещением и т. д.

Общеобменные системы вентиляции — как приточные, так и вытяжные, предназначены для осуществления вентиляции в помещении в целом или в значительной его части.

Общеобменные вытяжные системы относительно равномерно удаляют воздух из всего обслуживаемого помещения, а общеобменные приточные системы подают воздух и распределяют его по всему объему вентилируемого помещения.

Общеобменная приточная вентиляция.

Общеобменная приточная вентиляция устраивается для ассимиляции избыточного тепла и влаги, разбавления вредных концентраций паров и газов, не удаленных местной и общеобменной вытяжной вентиляцией, а также для обеспечения расчетных санитарно-гигиенических норм и свободного дыхания человека в рабочей зоне.

При отрицательном тепловом балансе, т. е. при недостатке тепла, общеобменную приточную вентиляцию устраивают с механическим побуждением и с подогревом всего объема приточного воздуха. Как правило, перед подачей воздух очищают от пыли.

При поступлении вредных выделений в воздух цеха количество приточного воздуха должно полностью компенсировать общеобменную и местную вытяжную вентиляцию.

Общеобменная вытяжная вентиляция.

В некоторых случаях установка имеет протяженный вытяжной воздуховод. Если длина вытяжного воздуховода превышает 30-40 м и соответственно потери давления в сети составляют более 30-40 кг/м2, то вместо осевого вентилятора устанавливается вентилятор центробежного типа.

Когда вредными выделениями в цехе являются тяжелые газы или пыль и нет тепловыделений от оборудования, вытяжные воздуховоды прокладывают по полу цеха или выполняют в виде подпольных каналов.

В промышленных зданиях, где имеются разнородные вредные выделения (теплота, влага, газы, пары, пыль и т. п.) и их поступление в помещение происходит в различных условиях (сосредоточенно, рассредоточенно, на различных уровнях и т. п.), часто невозможно обойтись какой-либо одной системой, например, местной или общеобменной.

В таких помещениях для удаления вредных выделений, которые не могут быть локализованы и поступают в воздух помещения, применяют общеобменные вытяжные системы.

В определенных случаях в производственных помещениях, наряду с механическими системами вентиляции, используют системы с естественным побуждением, например, системы аэрации.

Канальная и бесканальная вентиляция.

Системы вентиляции имеют разветвленную сеть воздуховодов для перемещения воздуха (канальные системы) либо каналы (воздуховоды) могут отсутствовать, например, при установке вентиляторов в стене, в перекрытии, при естественной вентиляции и т. д. (бесканальные системы).

Таким образом, любая система вентиляции может быть охарактеризована по указанным выше четырем признакам: по назначению, зоне обслуживания, способу перемешивания воздуха и конструктивному исполнению.

Системы вентиляции включают группы самого разнообразного оборудования:

Вентиляторы.
- осевые вентиляторы;
- радиальные вентиляторы;
- диаметральные вентиляторы.
Вентиляторные агрегаты.
- канальные;
- крышные.
Вентиляционные установки:
- приточные;
- вытяжные;
- приточно-вытяжные.
Воздушно-тепловые завесы.
Шумоглушители.
Воздушные фильтры.
Воздухонагреватели:
- электрические;
- водяные.
Воздуховоды:
- металлические;
- металлопластиковые;
- неметаллические.
- гибкие и полугибкие;
Запорные и регулирующие устройства:
- воздушные клапаны;
- диафрагмы;
- обратные клапаны.
Воздухораспределители и регулирующие устройства воздухоудаления:

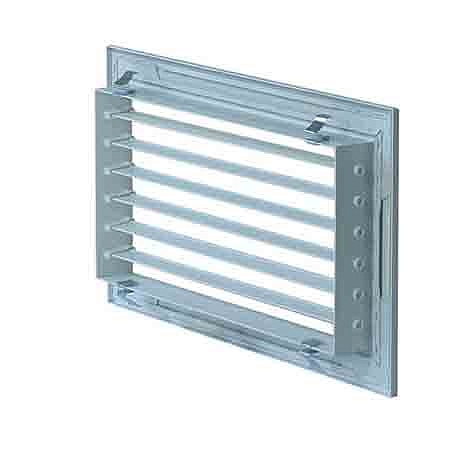

- решетки;
- щелевые воздухораспределительные устройтва;
- плафоны;
- насадки с форсунками;
- перфорированные панели.
Тепловая изоляция.

преимущество и недостатки вентиляционных систем

Воздухообмен в помещениях – это одно из основных требований организации нормального микроклимата, который должен поддерживаться все время. Существуют нормативы этого параметра в зависимости от назначения комнат. В нормах заложено, сколько раз за определенный промежуток времени воздух должен поменяться полностью. К примеру, на кухнях воздухообмен не должен быть меньше 12 м³/час. То есть, за один час из кухни должно быть выведено 12 м³ воздушной массы, и столько же должно зайти свежего воздуха. Все это может обеспечить вентиляционная система, которая закладывается в проект строительства здания. В этой статье будем рассматривать виды вентиляции, преимущества и недостатки вентиляционных систем, а также в каких помещениях какие системы лучше устанавливать.

Простая вентиляция одноэтажного дома

Содержание статьи

Что такое вентиляция

Из выше сказанного уже можно представить, что вентиляция – это совокупность специальных приспособлений, с помощью которых организуется воздухообмен. И даже проветривание тоже можно отнести к этой категории. Но давайте учитывать тот факт, что сам вопрос, что такое вентиляция, не может определить всю широту изучаемой нами темы. То есть, одной фразой, что это организация воздухообмена, не обойтись. Потому что это разноплановая инженерная сеть со своими специфичными нюансами и требованиями. Поэтому в первую очередь надо разобраться с классификацией систем вентиляции.

Классификация систем вентиляции

Итак, вентиляционные системы делятся по разным критериям:

по способу движения воздуха: естественная вентиляция и искусственная;
по назначению, то есть, где будет создаваться давление: на вытяжную и приточную;
по зонированию на местную (локальную) и общеобменную.

Можно классифицировать и по конструктивным особенностям вентиляторов, но здесь этого делать лучше не надо. Потому что это уже классификация оборудования.

Сразу же надо оговориться, что в независимости от того, в каких помещениях или зданиях организовывается вентиляционная система, используемые в ее конструкции оборудование, устройства и материалы, а также схемы, будут одинаковыми. Но у каждой разновидности есть свои плюсы и минусы. Поэтому, учитывая их, и надо подбирать вентиляционную сеть под условия ее эксплуатации.

Вентиляция с перетоком воздуха из комнаты в комнату

Естественная вентиляционная система

В основе естественной вентиляции заложены законы физики. Когда теплый воздух движется вверх, а холодный вниз. Поэтому в зданиях закладываются вертикальные каналы, по которым и происходит перемещения воздуха. Это хорошо видно на примере многоквартирных домов, в которых сооружаются вентшахты, пронизывающие здание от подвала до крыши. К этой шахте подсоединены каналы, соединяющиеся с квартирами.

Каналы обычно выводятся во влажных помещениях: кухня, ванная и туалет. Сами они не видны, но на стенах под потолком обязательно оставляются вентиляционные решетки, как вход в канальную сеть. Именно через них отработанный воздух и будет удаляться на улицу. Но сама вентиляция только на одной вентшахте работать не будет, потому что по законам физики, сколько воздуха удалено, столько его должно войти.

Схема, как должна работать естественная вентиляционная система

Поэтому необходимо организовать приток воздушных масс. Раньше об это не задумывались, потому что неплотности в окнах и входных дверях обеспечивали требуемый приток. Сегодня с установкой герметичных конструкций в виде пластиковых окон и герметичных дверей создалась проблема притока. А точнее, его полного отсутствия. А значит, воздухообмена в таких домах и квартирах нет.

Инженерная мысль решила и эту проблему с разных позиций. К примеру, с установкой в окнах специальных приспособлений или с врезкой в стены канальных клапанов. Вариантов предлагается сегодня немало, все они действенны и эффективны.

Естественную вентиляцию в частном доме организовать проще. Особенно воздушными клапанами. Их два вида: приточные и вытяжные. Первые устанавливаются под подоконниками над радиаторами отопления, через них свежий воздух будет проникать в комнаты. Кстати, место выбрано специально, чтобы холодный воздух тут же обогревался от отопления. Вторые монтируются под потолком на противоположной стене от приточных моделей. Можно таким способом организовать переток воздушных масс. Это когда приточные клапаны устанавливаются в одном помещении, а вытяжные в другом.

Стеновой и оконный воздушные клапаны

Теперь что касается преимуществ и недостатков естественной вентиляции. У нее один большой плюс – минимальные затраты на сооружение и никаких затрат в эксплуатации. И один большой минус – полная зависимость от климатических условий. Если на улице температура выше температуры внутри дома, то законы физики начинают действовать в обратном направлении, то есть, с улицы в помещения. При сильном ветре вентиляция работает эффективнее, чем в безветрие.

Принудительная (механическая) система

Принудительная вентиляция в частном доме – это система, в которую устанавливается вентилятор. Дополнительно могут быть использованы фильтры, нагревательные установки, увлажнители и другие приспособления, с помощью которых повышается качество приточного воздуха. Все всем остальном это все та же трубная разводка по той же схеме, как и естественная.

Плюсы	Минусы
Независимая система от климатических условий	Затратная система в плане денежных вложений
Можно легко подобрать мощность вентилятора под требуемый показатель воздухообмена	Непростой монтаж
Вентилятор можно устанавливать или на вытяжку, или на приток	Это энергозависимая вентиляция
Дополнительная опция – чистка воздуха	Это энергозависимая вентиляция

Основные составляющие приточной и вытяжной вентиляции

Приточная и вытяжная вентиляции относятся к категории принудительных систем. Из названий становится понятным, где должен устанавливаться вентилятор. В первом случае на приточных каналах, во втором на вытяжных.

Приточная схема

Самая простая установка, которая определяет приточную вентиляцию, это канальный вентилятор, он устанавливается внутри стены вблизи от пола или над радиаторами отопления. По внешнему виду это труба, в которую вмонтирован вентилятор. В стене делается отверстие диаметром, равным внешнему диаметру вентиляторной установки, куда она и вставляется. С двух сторон прибор закрывается декоративными решетками и подключается к сети переменного тока напряжением 220 вольт через розетку.

Канальный вентилятор, который вставляется в стену

Для небольших частных домов это идеальный вариант. Тем более есть всегда возможность, правильно подобрав канальное устройство, организовать переток через несколько комнат. При этом сам вентилятор лучше установить в служебном помещении. Такая схема будет работать в штатном режиме, если сечение вытяжного канала соответствует мощности вентилятора. Поэтому очень важно правильно провести расчет вентиляции в частном доме.

Вытяжная вентиляция

Самая простая в этой группе – это естественная система, в которой на вытяжном канале устанавливается вентиляторный агрегат. К примеру, это может быть установка на крыше, как показано на фото ниже.

Крышный вентилятор установлен на вентшахту

Можно воспользоваться опять канальными приборами, установив их под потолком. Кстати, кухонная вытяжка также является частью механической вентиляционной системы.

Приточно-вытяжная вентиляция

Из самого названия становится понятным, что это симбиоз двух предыдущих схем. Единственное отличие – это работа одного или двух вентиляторов, которые заключены в одном корпусе, и на вытяжку, и на приток. По понятным причинам сам аппарат обеспечить воздухообмен не сможет, поэтому от него по помещениям разбрасываются воздуховоды с диффузорами, через одни воздух подается в дом, через другие он выкачивается.

При этом схемы распределения воздушных масс могут быть двух видов:

Воздух подается в жилые помещения и способом перетока выводится через служебные: кухня, туалет и ванная. При этом приточные диффузоры устанавливаются под потолком.
Приточные массы подаются снизу у пола и тут же в помещении выводятся через вытяжные отверстия, расположенные на потолке.

Оба варианта затратны в плане большого количества воздуховодов, которые придется размещать строго по заранее спланированной схеме. При этом схема может оказаться достаточно сложной и разветвленной. Поэтому приточно-вытяжная вентиляция считается самой сложной в плане монтажа. Кстати, первый вариант называется способ удаления, второй – способ смешивания.

Приточно-вытяжная установка на чердаке в сборе

Плюсы и минусы вентиляционных систем разных видов

Из всех вышеописанных систем приточно-вытяжная – самая сложная и затратная в плане капитальных вложений. Хотя сегодня на рынке появились моноблочные модели, с помощью которые некоторые аспекты, а именно монтаж и эксплуатация, стали проще. Но данная разновидность вентиляции обеспечивает максимальную эффективность воздухообмена, плюс чистоту воздуха.

При этом поступающий с улицы воздух будет подогреваться за счет выводящего из комнат. То есть, внутри вентиляторной установки располагаются сопряженные в плоскостях трубы. По одной из них движется воздух на улицу, по другой с улицы. Именно через плоскость сопряжения и происходит обмен температурой. Подогрев – это важный аспект увеличения комфортности внутри комнат частного дома. Такой способ называется рекуперацией.

Схема рекуперации внутри приточно-вытяжной установки

Что касается по отдельности вытяжной вентиляции в частном доме и приточной, то сильных отличий у них друг от друга нет. Единственное, можно отметить тот факт, что естественную вентиляционную систему можно легко перевести в принудительную вытяжного типа, установив на вентшахте вентилятор. С принудительной так не получится.

Как провести расчет вентиляции в частном доме

В расчете вентиляции используется такой показатель, как кратность воздухообмена. О ней уже говорилось в начале статьи. Зафиксирован данный параметр СНиПом под номером 2.08.01-89* под названием «Жилые здания». Так вот в приложении №4 дана таблица, в которой кратность воздухообмена показана в зависимости от назначения комнаты. Не будем переписывать всю таблицу, укажем основные помещения:

Помещение	Кратность воздухообмена
Жилые	3 м³/час на каждый квадратный метр площади при высоте потолков 3 м
Кухня с электроплитой	60 м³/час
Кухня с газовой плитой: 2 конфорки 3 конфорки 4 конфорки
Ванная	25
Туалет	25
Совмещенный санузел	50

Теперь, что касается расчета. Для этого используется формула:

N = V x L, где

N – производительность вентиляции,
V — объем помещения,
L — кратность воздухообмена.

Обратите внимание на кратность в жилых помещениях. В принципе, получается так, что она равна «1». То есть, за один час объем воздуха в них должен поменять полностью. Отсюда получается, что производительность вентиляции должна быть равна объему комнаты.

Но это всего лишь расчет, который основывается на нормативах. Сама же вентиляционная система – это воздуховоды, которые и должны обеспечивать необходимую проходимость воздушных масс. Поэтому и здесь есть свои нормы. К примеру, круглая труба диаметром 150 мм, а это сечение, равное 0,016 м³, обеспечивает проходимость 30 м³/час. Этот же параметр поддерживает воздуховод прямоугольного сечения 100×100 мм. При этом такой объем поддерживает высота стояка, равная 3 м. То есть, если эта величина будет меньше, соответственно и снизится производительность.

Внимание! Если в доме устанавливаются несколько вытяжных каналов, то их диаметр и длина должны быть одинаковыми.

Схема для примера расчета

Пример расчета. Вводные данные:

общая площадь жилых помещений – 60 м²;
в кухне эксплуатируется газовая 4-конфорочная плита;
туалет и ванная раздельные;
высота потолков – 3 м;
приток со стороны жилых помещений, вытяжка из кухни, ванной и туалета.

В первую очередь рассчитывается объем приточного воздуха. Он равен объему жилых помещений: 60 × 3 = 180 м³/ч. Теперь надо рассчитать объем выводимого воздуха. Здесь придется обратиться к таблице:

в кухне этот показатель равен 90 м³/ч,
в туалете и ванной по 25.

В общем получается: 90 + 25 + 25 = 140 м³/ч. Теперь две полученные величины надо сравнить. Понятно, что 180 больше 140. Значит, производительность вентиляционной системы в данном конкретном случае будет 180 м³/час.

Этот расчет действителен и для естественной вентиляции, и для механической.

Обустройство вентиляции в частном доме

Вопрос, как сделать правильно вентиляцию в частном доме, в основном касается выбора вида системы. То есть, будет ли она естественной или принудительной. По этому поводу специалисты говорят только одно – если дом небольшой и строится в экологически чистом районе, то естественный вариант будет в самый раз.

Основная задача проектирования и сооружения – не допустить образования обратной тяги в вентиляции частного дома. То есть, чтобы отток воздуха происходил из помещений на улицу, а не наоборот. Такое иногда случается, если в доме установлен кондиционер, а значит, температурный режим летом внутри помещений низкий по сравнению с уличным.

Если дом больших размеров в несколько комнат, то надо использовать принудительную схему и лучше приточно-вытяжную. Потому что только так можно обеспечить объемный оборот воздуха.

Вентиляция большого частного дома должна быть только принудительной

Схема системы вентиляции в частном доме

Проектирование вентиляционной системы – одно из правил, которого надо придерживаться обязательно. Схему системы вентиляции частного дома можно нарисовать на бумаге своими руками. Здесь важна схематичность, а не точный расчет с выверенными размерами воздуховодов.

При этом надо обязательно учитывать несколько важных моментов:

Самые загрязненные в плане воздуха помещения должны располагаться в конце схематичной цепочки. Это кухня, ванная и туалет.
Отверстия для вывода должно располагаться в удобном месте, чтобы была возможность закладки шахты.
Приточные каналы располагаются в жилых помещениях.

Схема вентиляции в частном доме

Воздуховоды для вентиляции

Воздуховоды – это транспортные артерии, по которым перемещаются воздушные массы. Эффективность их работы зависит от трех критериев:

форма,
сечение,
материал, из которого они изготавливались.

По форме сечения – это круглые или прямоугольные. Первые лучше пропускают через себя воздух, вторые проще в монтаже. По материалу – металлические или пластиковые. Первые чаще всего используются в производственных помещениях. Они легко выдерживают разные нагрузки. Вторые чаще используются в быту. Необходимо отметить, что пластиковые воздуховоды для вентиляции – это большое разнообразие видов и размеров.

Изготавливают пластиковые трубы из ПВХ, фторопласта, полипропилена и полиэтилена низкого давления. Последняя позиция гибкая, поэтому такие воздуховоды чаще используют для сложной разводки.

Пластиковые воздуховоды в системе вентиляции частного дома

Внимание! Сегодня кроме воздуховодов круглого сечения производители предлагают и прямоугольные пластиковые трубы. Их чаще всего используют, если необходимо провести открытую разводку, но при этом сделать так, чтобы воздуховоды не были видны.

Добавим, что вентиляция в частном доме из пластиковых труб – это список следующих преимуществ.

Стандартные размеры: диаметр – 100÷200 мм, у прямоугольных ширина 100 до 200 мм, высота от 50 до 200 мм. Все параметры соответствуют нормативам.
Небольшой удельный вес, что позволяет производить несложный крепеж.
Простота монтажа.
Гладкая внутренняя поверхность, что сокращает возможность наслоения мусора.
Долгосрочная эксплуатация.

Вентиляторы для принудительной схемы

К устройству принудительной вентиляции в частном доме надо подходить с позиции точного расчета и правильного выбора вентилятора. А выбирать его надо по конструктивным особенностям и производительности. Со вторым критерием разобрались, когда рассматривали правила проведения расчет вентиляционной системы. Что касается конструкций, то их три:

осевые модели,
центробежные,
канальные.

Первые – это настенные или оконные приборы, которые устанавливаются изнутри помещений. Они небольших размеров и мощности, но эффективны для обеспечения воздухообмена в небольших частных домах.

Канальный вентилятор вставляется в воздуховод

Вторые – это мощные установки, которые часто называют «улитками». В частных домах их устанавливают лишь в том случае, если необходимо обеспечить отток большого объема воздушных масс с одного места.

Третьи – также являются бытовыми. О них уже упоминалось выше. Это цилиндрической формы приборы, которые устанавливаются в сквозное отверстие, сделанное в стене.

Статья по теме:

Бесшумные канальные вентиляторы для вытяжки. В публикации мы рассмотрим их виды, преимущества и недостатки, лучшие модели, технические характеристики, на которые обязательно стоит обратить внимание, и расскажем как правильно установить такой вентилятор и, при необходимости отремонтировать.

Местная и общеобменная вентиляционная система

Это два класса, которые друг от друга отличаются отводом отработанного воздуха из локального объема или из общего. Отсюда и различия в разветвленности воздуховодов.

Местная вытяжная вентиляция

Примером местной вытяжной вентиляции может служить обычная кухонная вытяжка с естественной тягой или механической. То есть, основное назначение этой разновидности – удалять воздух с определенного небольшого участка помещения. В производственных цехах такую вентиляцию используют над сварочными столами, в лабораториях над поверхностями, где работают с химическими препаратами.

Кухонная вытяжка, как тип местной вентиляции

Статья по теме:

Советы профессионалов: как выбрать вытяжку для кухни. В нашем обзоре вы узнаете какой вид подойдет для того или иного интерьера. А подробные фото и видео инструкции облегчат этот выбор, наглядно показав, на что следует обратить внимание, а что не слишком важно.

Общеобменная вентиляция

Общеобменная вентиляция – это все системы и схемы, которые были описаны в других разделах. То есть, с ее помощью производится отвод отработанного воздуха, насыщенного неприятными запахами, повышенной влажностью, пылью и другими негативными факторами.

Канальный и бесканальный вид

Это еще один тип разделения. О самих видах несколько раз уже упоминалось, потому что они входят, как составные части, в другие разновидности.

По сути, бесканальный вариант – это обустройство вентиляции в частном доме в виде установленных на окна и стены проточных вентиляторов (осевых или канальных). Канальная вентиляция – это вентилятор, который установлен на улице или внутри канала и соединен с помещениями воздуховодами. То есть, последние в названии вида подразумеваются, как каналы для перемещения воздуха.

Вариант бесканальной вентиляции

Виды вентиляции в производственных помещениях

Говорить о том, что виды систем вентиляции в производственных помещениях чем-то отличаются от бытовых, нет никакого смысла. Здесь все те же наименования. Но требования к этим системам повышенные, особенно на производствах с токсичными и вредными веществами. Еще одним отличием является и кратность воздухообмена. К примеру:

Наименование помещений	Кратность, м³/ч на 1 м²
Пекарня	20÷30
Гаражи	6÷8
Прачечные	10÷15
Рестораны и бары	6÷10
Красильные цеха	25÷40
Цеха по металлообработке	20÷-40

По понятным причинам производственная вентиляция – это разветвленная сеть воздуховодов, пронизывающих собой все помещения. В нее обязательно устанавливается вентилятор. Хотя в некоторых складских помещения используется естественный отвод воздуха.

Вариант схемы производственной вентиляции

Итак, нами была затронута достаточно сложная техническая тема. Если у кого-то из вас возникли вопросы, мы готовы на них ответить в комментариях.

ИнженерияСантехника под контролем или установка унитаза своими руками

ИнженерияВ поход с комфортом: как выбрать газовый обогреватель для палатки

Понравилась статья? Сохраните, чтобы не потерять!

ТОЖЕ ИНТЕРЕСНО:

ВОЗМОЖНО ВАМ ТАКЖЕ БУДЕТ ИНТЕРЕСНО:

Основные сведения о 3 типах механической вентиляции

Если вы хотите отремонтировать свой дом или построить новый, важно понимать важнейший компонент его структуры: вентиляция . Система, в которой воздух проходит через ваш дом, известна как вентиляция всего дома, в которой используются вентиляторы для обмена наружным воздухом и воздухом в помещении, и цель — улучшить качество воздуха . Это помогает уменьшить количество загрязняющих веществ, содержащихся в воздухе в помещении, и контролировать влажность в вашем доме, что может быть чрезвычайно полезно для качества вашей жизни.Существует три основных типа механической вентиляции всего дома, и, изучив каждый, вы сможете выбрать наиболее подходящий для себя.

1. Приточно-вытяжная вентиляция

В этом типе вентиляции используется вентилятор для вывода воздуха из помещения, в то время как наружный воздух всасывается через утечки. Некоторые преимущества этого типа включают низкие затраты на установку и обслуживание, но есть и несколько недостатков. Во-первых, только вытяжная вентиляция может втягивать загрязняющие вещества в ваш дом из таких мест, как чердак или подполье, а также может перемещать влагу снаружи в полость стены, что затем приводит к таким проблемам, как гниль и плесень.

2. Приточная вентиляция

Этот тип вентиляции противоположен только вытяжной, поскольку вместо выталкивания воздуха из помещения он втягивает наружный воздух с помощью вентиляторов. Воздух в помещении выходит через систему вытяжных вентиляционных каналов, а также через ограждение здания. Наружный воздух поступает из единого источника, который специально выбран из-за его высокого качества, что может быть полезным для людей, которым нужен чистый воздух в своем доме. Кроме того, этот тип имеет низкую стоимость установки и снижает количество загрязняющих веществ, которые могут попадать из ограждения здания.Тем не менее, это все еще может привести к проблемам с влажностью стен из-за втягивания влаги извне.

3. Сбалансированная вентиляция

Третий тип вентиляции сочетает в себе два других за счет использования вентиляторов для втягивания воздуха в здание и из него. Эта система имеет все преимущества только вытяжки и только подачи, такие как уменьшение загрязнения и контроль подачи воздуха, без многих недостатков, таких как влажность в стенах. Однако стоимость выше, чем у двух других вариантов.

Если вам нужна помощь в выборе лучшей вентиляции для вашего дома — обратитесь к специалисту Duraflow Industries.

5 типов вентиляции и все, что нужно знать о

Как видно из темы, мы собираемся поговорить о типах вентиляции. Но сначала подумайте над этими вопросами. Вы можете представить себе мир без свежего воздуха? Что бы произошло, если бы вам пришлось дышать в атмосфере, полной загрязненного воздуха? Так обидно! Без сомнения, это было бы невозможно! На самом деле живые существа не переносят этих условий.

Человек потребляет более 12 000 литров воздуха для дыхания каждый день. И какова в этом роль вентиляции? В мире, где мы проводим более 90% времени в закрытых зданиях, важность вентиляции становится более важной.

Но первый вопрос, что такое вентиляция? Как понять, что вентиляция работает правильно? Если нет, как мы можем его улучшить? Какие бывают типы вентиляции в здании?

Давайте взглянем на следующие концепции.

Вентиляция

Вентиляция действует как легкие здания. Это процесс подачи наружного воздуха в здание или помещение и его распределения по площади. Свежий воздух разбавит загрязненный воздух внутри, а также будет заменен частью загрязненного воздуха. Основная цель вентиляции — подготовить здоровый воздух для дыхания людей в этом месте.

Контроль качества воздуха в помещениях школ с использованием системы вентиляции (Артикул: ves.co.uk )

Каждая система вентиляции здания состоит из трех основных элементов:

Скорость вентиляции : Количество наружного воздуха, подаваемого в помещение, и качество наружного воздуха.

Интенсивность вентиляции зависит от качества и количества наружного воздуха, вентилируемого в конкретном помещении. Здания должны соответствовать стандартам вентиляции, которые обычно различаются для жилых и коммерческих зданий. Обычными единицами измерения скорости вентиляции являются кубические футы в минуту (CFM), литры в секунду (л / с) и кубические метры в час (³ м / ч).Каждый литр в секунду равен 3,6 кубометра в час. Кроме того, каждая CFM составляет около 1,7 м ³ / час. Мы можем использовать эти единицы как взаимозаменяемые.

Направление воздушного потока : Все направление воздушного потока.

Как следует из названия, направление воздушного потока — это то место, где вентилируемый воздух движется внутри помещения. В идеальном мире он должен переходить из чистого места в загрязненное.

Схема воздушного потока : Схема воздушного потока или распределение воздуха.

Это указывает на то, что воздух должен быть окружен таким образом, чтобы он эффективно доставлялся в каждую зону, а также образующиеся загрязняющие вещества в помещении должны успешно удаляться.

Чтобы иметь в виду эти элементы, мы можем оценить производительность системы вентиляции по четырем аспектам:

Соответствует ли он стандартам, касающимся скорости вентиляции? Или, другими словами, достаточно ли вентиляции?
Направление потока от чистой зоны к грязной?
Поступает ли свежий воздух во все части здания и комнаты?
Система вентиляции полностью выводит загрязненный воздух из всех частей помещения?

Есть и другие индексы, которые помогают оценить производительность системы.О них и поговорим дальше. Но сначала давайте взглянем на типы систем вентиляции.

Пять типов вентиляции

Обычно вентиляцию можно разделить на пять типов: естественная, механическая, гибридная, точечная и кондиционирование в условиях рабочей среды (TAC).

Независимо от того, как используется ваше здание или где оно расположено, вам следует рассмотреть один из этих пяти типов систем вентиляции в вашем здании.

Естественная вентиляция

Естественные или традиционные системы вентиляции зависят от природных сил, таких как ветер и тепловая плавучесть, которые направляют наружный воздух через проемы здания.Для работы естественной вентиляции играют роль три фактора. Эти факторы — климат, поведение человека и конструкция здания.

Схематическое изображение системы естественной вентиляции как вида вентиляции (Артикул: vesco.uk )

При проектировании здания проектировщик должен предусмотреть некоторые специально построенные отверстия, такие как двери, окна, солнечные трубы, ветряные башни и т. Д. Если эти отверстия работают правильно, система естественной вентиляции помогает снизить потребление энергии на 20-25 процентов.

Когда мы говорим о естественной вентиляции, можно подумать о простом открытии окон в комнате. Тем не менее, это сложнее, чем кажется. В некоторых конкретных местах, где внешнее загрязнение больше, чем внутреннее, естественная вентиляция может работать наоборот. Он не только вентилирует воздух в помещении, но и загрязняет его. Загрязненный воздух может попасть в здание через отверстия и подвергнуть опасности наше здоровье. В связи с отсутствием значительного контроля при использовании естественной вентиляции, в большинстве случаев ее заменяют механической.

Кстати, можно встретить разные типы систем естественной вентиляции.

с приводом от плавучести:

Это также известно как вытяжная вентиляция. Поскольку температура внутреннего и наружного воздуха разная, воздух поднимается вверх. Как известно, разница температур приводит к разной плотности. Чем теплее воздух, тем меньше у него плотность и выше его плавучесть по сравнению с более холодным, поэтому он возникает.

В здании есть проемы около крыши и пола.Если температура воздуха в помещении выше, чем температура наружного воздуха, более теплый воздух в помещении поднимается и выходит через более высокое отверстие. Более холодный воздух снаружи здания поступает через нижнее отверстие. В конце концов, у нас есть вентилируемый воздух.

Ветряной:

Ветровая вентиляция намного проще. Это также называется односторонней вентиляцией и перекрестной вентиляцией. Этот тип вентиляции основан на характере ветра и его взаимодействии с дымоходами, окнами или другими отверстиями в здании.

Люди часто имеют неправильные представления о ветровой вентиляции. Они воображают, что открывающиеся окна решают проблему вентиляции. Даже если вам повезло получить нужную скорость ветра на улице, кондиционер может значительно повысить затраты на электроэнергию.

Механическая вентиляция

Механические вентиляторы проводят механическую вентиляцию. Вентиляторы могут быть установлены непосредственно в окнах или стенах или в воздуховодах для подачи воздуха в помещение или из него.

Тип используемой механической вентиляции зависит от погоды.Например, в жарком и влажном климате может потребоваться свести к минимуму или предотвратить проникновение, а не внутреннее уплотнение (которое, когда горячий и влажный воздух проникает в стену, потолок или пол изнутри здания с холодной поверхностью, встречает). В этих случаях часто используется система искусственной вентиляции легких с положительным давлением. И наоборот, в холодном климате следует избегать эксфильтрации и использовать вентиляцию с отрицательным давлением для предотвращения промежуточной конденсации. Система отрицательного давления часто используется в помещениях с загрязнителями местного производства, например в ванной, туалете или кухне.

В системе с положительным давлением помещение находится под положительным давлением, и воздух из помещения выходит через утечку в оболочке или другие отверстия. В системе с отрицательным давлением, место находится под отрицательным давлением, и воздух в помещении компенсируется за счет «всасывания» наружного воздуха.

Сбалансированная система механической вентиляции — это система, в которой источники воздуха и вытяжки проверяются и регулируются в соответствии с проектными спецификациями. Давление в помещении может поддерживаться на уровне слегка положительного или отрицательного давления, что достигается за счет неравной скорости приточной или вытяжной вентиляции.Например, небольшое отрицательное давление в помещении сводится к минимуму путем откачки на 10% большего количества воздуха, чем в холодную погоду, чтобы свести к минимуму возможность промежуточной конденсации. В комнате предупреждения о заражении для борьбы с инфекцией часто поддерживается минимальное отрицательное давление 2,5 Па относительно коридора

Типы систем механической вентиляции

Одним из видов вентиляции является механическая вентиляция, которую подразделяют на четыре типа. Типы систем механической вентиляции описаны ниже:

Только вытяжная вентиляция

В этих типах вентиляции вытяжная вентиляция является разновидностью механической вентиляции.Эти системы работают за счет снижения давления внутри здания. Часто в нем нет специального компонента для втягивания наружного воздуха в комнату. Свежий воздух поступает в здание через утечки в конструкции здания и уравновешивает давление.

Вытяжные системы вентиляции относительно несложны и экономичны в установке. Обычно вытяжная система вентиляции содержит один вентилятор, подключенный к центральной вытяжной точке дома. Таким образом, у него низкие эксплуатационные расходы.

Системы только вытяжки подходят для более холодных мест, а не для более теплых мест; поскольку в более теплых зонах влага может вызвать трудности при снижении давления.

Приточная вентиляция

В этих типах вентиляции вытяжная вентиляция является разновидностью механической вентиляции. В системе приточной вентиляции используется вентилятор, который нагнетает воздух в помещении и направляет поток наружного воздуха внутрь. Внутренний воздух выходит наружу через протечки в стенах и вытяжные каналы. Типичная приточная система вентиляции содержит вентилятор и систему воздуховодов, которые помогают свежему воздуху поступать в здание. Иногда у них есть система с центральным вентилятором (CFI).В этом состоянии могут увеличиться затраты на установку и эксплуатацию.

Системы приточной вентиляции лучше контролируют поступающий в дом воздух, чем системы вытяжной вентиляции. Создавая давление в доме, системы приточной вентиляции сводят к минимуму выбросы внешних загрязняющих веществ в жилые помещения.

Сбалансированная вентиляция

Если комбинировать только вытяжную и только приточную системы, возникает сбалансированная система. В этой системе расход воздуха из вытяжного и наружного воздуха примерно одинаков.В некоторых случаях в сбалансированной системе используется вентилятор с рекуперацией энергии (ERV), а также вентилятор с рекуперацией тепла (HRV). Сбалансированная вентиляция — еще одна разновидность вентиляции

Рекуперация энергии

Когда мы говорим о типах вентиляции, мы также должны учитывать рекуперацию энергии. Вентиляция с рекуперацией энергии подготавливает управляемый способ вентиляции для минимизации потерь энергии. Он передает тепло от теплого отработанного воздуха к приточному холодному. Таким образом, стоимость нагрева вентилируемого воздуха резко снижается.Летом более холодный внутренний воздух получает тепло от более теплого свежего воздуха и охлаждает его, снижая стоимость охлаждения.

Система вентиляции с рекуперацией энергии для всего дома (Ссылка: hvi.org )

Гибридная вентиляция

Среди различных типов вентиляции гибридная вентиляция (смешанный режим) зависит от естественных движущих сил для подготовки желаемой скорости потока (расчетной скорости потока). Когда естественная вентиляция имеет очень низкую скорость потока, роль механической вентиляции играет важную роль.

Когда естественная вентиляция неприемлема, можно установить вытяжные вентиляторы для увеличения скорости вентиляции. У них достаточно предварительного тестирования и планирования для правильной работы.

Примером смешанного режима являются помещения, в которых размещаются пациенты с инфекциями, передающимися воздушно-капельным путем. Однако этот простой тип комбинированной вентиляции (смешанный режим) следует использовать с осторожностью. Вентиляторы следует устанавливать там, где воздух из помещения может напрямую выбрасываться в окружающую среду через стену или потолок.Количество целевого вентилируемого воздуха определяет размер и количество вытяжных вентиляторов, которые необходимо измерить и протестировать перед использованием.

Один из факторов, который следует учитывать при выборе типов вентиляции, — это недостатки этой системы. С использованием вытяжного вентилятора связаны такие проблемы, как проблемы с установкой (особенно для больших вентиляторов), шум (исключительно мощные вентиляторы), повышение или понижение температуры в помещении и потребность в непрерывном электричестве. Если окружающая среда в комнате мешает комфорту в системах охлаждения или обогрева, можно добавить потолочные вентиляторы, чтобы компенсировать комфорт.

Другой возможный вариант — установка вертолетов (ветряных турбин), которые не нуждаются в электричестве, и имеют вытяжную систему на крыше, которая увеличивает воздушный поток в здании.

Точечная вентиляция

Другой вид вентиляции — это точечная вентиляция. Для повышения эффективности как естественных, так и механических систем вентиляции возникла точечная вентиляция. Другими словами, лучше сказать, что это вспомогательная система. Это предполагает использование местных вытяжных вентиляторов, таких же, как те, что используются в ванных комнатах или кухнях.Он удаляет влагу и загрязнение изнутри воздуха в их источнике, и, как следствие, улучшает полезность системы вентиляции.

Задача кондиционирования окружающей среды (TAC)

Task Ambient Conditioning (TAC) — один из других типов вентиляции. Идеальная температура и уровень комфорта зависят от человека. В то время как одни люди жалуются на перегрев, другим может казаться, что температура какая-то низкая. Традиционные системы вентиляции не могут удовлетворить ваши предпочтения.Здесь играет свою роль обусловленность окружения задачи. Эта относительно новая технология регулирует воздушный поток в помещении.

Вот как работает Task Ambient Conditioning (Ссылка: ibec.or.jp )

В разных типах вентиляции у каждого типа свой принцип работы. Чтобы продемонстрировать его принцип, он изменяет воздушный поток, и тогда восприятие комфорта человеком изменится независимо от центральной температуры. При заданной температуре окружающей среды поток теплого воздуха отвечает за нагрев, а поток холодного воздуха — за охлаждение.Следовательно, среднюю температуру в жарких местах можно установить выше, чем зона комфорта, и таким образом сэкономить больше энергии. Люди, желающие большего охлаждения, увеличивают поток воздуха, в то время как те, кто предпочитает согреться, уменьшают или отклоняют поток воздуха.

Что такое вентилятор? Использование, типы и их роль в COVID-19

Аппарат ИВЛ — это устройство, которое поддерживает или берет на себя процесс дыхания, нагнетая воздух в легкие. Людям, которые остаются в отделениях интенсивной терапии (ОИТ), может потребоваться поддержка аппарата искусственной вентиляции легких.Сюда входят люди с тяжелыми симптомами COVID-19.

До того, как COVID-19 превратился в пандемию, потребность в вентиляции была одной из наиболее частых причин, по которым люди получали лечение в отделениях интенсивной терапии. С тех пор спрос на вентиляторы увеличился.

В этой статье мы рассмотрим, что такое аппараты ИВЛ, причины, по которым они нужны людям, различные типы и процесс восстановления.

Аппарат ИВЛ — это устройство, которое поддерживает или воссоздает процесс дыхания, нагнетая воздух в легкие.Иногда люди называют его вентиляционным или дыхательным аппаратом.

Врачи используют аппараты ИВЛ, если человек не может дышать самостоятельно. Это может быть связано с тем, что они проходят общую анестезию или страдают заболеванием, которое влияет на их дыхание.

Существуют разные типы аппаратов ИВЛ, каждый из которых обеспечивает различный уровень поддержки. Тип, который использует врач, будет зависеть от состояния человека.

Вентиляторы играют важную роль в спасении жизней как в больницах, так и в машинах скорой помощи.Люди, которым требуется длительная вентиляция, также могут использовать их дома.

Людям требуется вентиляция легких, если у них наблюдается дыхательная недостаточность. Когда это происходит, человек не может получать достаточно кислорода и не может хорошо выводить углекислый газ. Это может быть опасное для жизни состояние.

Существует множество травм и состояний, которые могут вызвать дыхательную недостаточность, в том числе:

Некоторые люди с COVID-19 испытывают серьезное затруднение дыхания или заболевают ОРДС. Однако это происходит только у людей, которые заболели в критическом состоянии, что составляет около 5% всех подтвержденных случаев COVID-19.

Кроме того, врачи также используют аппараты ИВЛ для людей, которые перенесли операцию и не смогут самостоятельно дышать из-за анестезии.

Есть несколько способов получить поддержку аппарата ИВЛ. К ним относятся:

аппаратов ИВЛ для лицевых масок
механических аппаратов ИВЛ
ручных реанимационных мешков
трахеостомических аппаратов

ИВЛ для лицевых масок неинвазивны, в то время как механические и трахеостомические аппараты ИВЛ являются инвазивными и работают через трубки, которые врач вставляет в горло.Это называется интубацией.

Некоторым может быть достаточно аппарата искусственной вентиляции лёгких в маске, чтобы стабилизировать их состояние. Людям, которые физически затрудняются самостоятельно дышать, может потребоваться искусственная вентиляция легких.

Ниже мы рассмотрим каждый тип вентилятора и принцип его работы.

Вентилятор маски для лица

Вентилятор маски для лица — это неинвазивный метод поддержания дыхания человека и уровня кислорода. Чтобы использовать его, человек носит маску, которая надевается на нос и рот, в то время как воздух вдувается в его дыхательные пути и легкие.

Люди с COVID-19 могут использовать аппарат искусственной вентиляции лёгких, если у них затрудненное дыхание или недостаточный уровень кислорода.

Устройства постоянного положительного и двустороннего положительного давления в дыхательных путях также работают через лицевую маску. Люди часто используют их при хронических состояниях, таких как хроническая обструктивная болезнь легких, но некоторые врачи могут также использовать их для людей с COVID-19.

Механический вентилятор

Механический вентилятор — это оборудование, которое полностью берет на себя процесс дыхания.Врачи используют их, когда человек не может дышать самостоятельно.

Механические вентиляторы работают через трубку в горле человека, нагнетая воздух в легкие и отводя углекислый газ. Блок вентилятора регулирует давление, влажность и температуру воздуха. Это позволяет медицинским работникам контролировать дыхание человека и уровень кислорода.

Людям с COVID-19 может потребоваться искусственная вентиляция легких, если они тяжело больны.

Ручные мешки для реанимации

Ручные мешки для реанимации — это части оборудования, которые позволяют людям управлять потоком воздуха в аппарате ИВЛ руками.Эти устройства состоят из пустого мешка или «мочевого пузыря», который человек сжимает, чтобы нагнетать воздух в легкие.

Человек может прикрепить одно из этих устройств к аппарату ИВЛ лицевой маски или, если они интубированы, врач может прикрепить одно из этих устройств к трубке в горле.

Это может быть полезно в качестве временного решения, если человеку, пользующемуся аппаратом ИВЛ, необходимо прекратить его использование. Например, при отключении электричества человек может использовать сумку с ручным реанимационным аппаратом, ожидая возобновления подачи электроэнергии.

Вентилятор для трахеостомии

Людям, перенесшим трахеостомию, требуется другой тип вентилятора.

Трахеостомия — это процедура, при которой врач создает отверстие в дыхательном горле и вставляет трубку, которая позволяет воздуху входить и выходить. Это позволяет человеку дышать, не используя нос или рот.

Люди, перенесшие трахеостомию, также могут получить поддержку аппарата искусственной вентиляции легких через это отверстие. Вместо того, чтобы вводить аппарат искусственной вентиляции легких через рот, врачи вставляют его прямо в дыхательное горло.

Как и многие медицинские процедуры, вентиляция сопряжена с определенными рисками, особенно механическая вентиляция. Чем дольше человеку требуется искусственная вентиляция легких, тем выше риски.

Возможные осложнения использования аппарата ИВЛ включают:

ателектаз, который возникает, когда легкие не расширяются полностью, уменьшая количество кислорода, попадающего в кровоток
при аспирации или вдыхании посторонних веществ в дыхательные пути (например, слюны)
повреждение легких, которое может произойти в результате высокого давления воздуха или высокого уровня кислорода
отек легких, который возникает, когда жидкость накапливается внутри воздушных мешков в легких
пневмоторакс, который включает утечку воздуха из легких в пространство за их пределами, вызывая боль, одышку и — в некоторых случаях — коллапс легких
инфекции, которые могут включать инфекции носовых пазух и, иногда, пневмонию
обструкция дыхательных путей
в результате длительное повреждение голосовых связок интубации
тромбов или пролежней в результате длительного лежания в одном положении
мышечная слабость, если человек остается на av entilator в течение длительного времени
делирий, который может привести к психологической травме или посттравматическому стрессовому расстройству

Медицинские работники, лечащие людей с COVID-19, имеют повышенный риск контакта с вызывающим его вирусом — SARS-CoV -2 — при интубации.

Врачи и медсестры могут принять меры для снижения вероятности этих осложнений. Эти шаги включают:

тщательное наблюдение за людьми на аппаратах ИВЛ на предмет признаков осложнений
регулировка давления воздуха и уровней кислорода в соответствии с нормальными уровнями пациента
использование средств индивидуальной защиты для защиты от вирусов и предотвращения их распространения среди других
лечение бактериальные инфекции с помощью антибиотиков
обеспечение физической и легочной реабилитации пациентов после выхода из интенсивной терапии

Когда человек кажется готовым отказаться от аппарата искусственной вентиляции легких, врачи сначала должны убедиться, что он может дышать самостоятельно.Они делают это через отлучение от груди, которое включает постепенное снятие опоры вентилятора.

Во время отлучения от груди медицинский работник медленно уменьшает количество воздуха, которое вентилятор выталкивает в дыхательные пути.

Когда уровень поддержки достаточно низкий, врач попробует выполнить пробу спонтанного дыхания, которая определяет, может ли человек дышать с небольшой поддержкой или без нее. Если испытание прошло успешно, врач снимет дыхательную трубку.

Многие люди, которые используют аппараты ИВЛ в течение короткого периода, могут дышать самостоятельно, когда врачи впервые пытаются отлучить их от груди.В этих случаях врачи могут сразу отключить аппарат ИВЛ.

Однако другим требуется более постепенное отлучение от груди. Это особенно верно, если человек долгое время получал поддержку аппарата искусственной вентиляции легких, поскольку мышцы, которые он обычно использовал для дыхания, могли ослабнуть, если они не используются регулярно.

После прекращения вентиляции человек может заметить, что его горло кажется сухим и неудобным, или что его голос несколько охрип. Это нормально и часто со временем улучшается.

Однако, если у человека возникают какие-либо затруднения с дыханием после отлучения от груди или если у него наблюдается стойкая охриплость, он должен сообщить об этом своему врачу.

Если человеку требуется респираторная помощь от аппарата ИВЛ, но его легкие не справляются с этим, врач может порекомендовать аппарат экстракорпоральной мембранной оксигенации. Это обеспечивает респираторную поддержку за счет закачки кислорода непосредственно в кровь.

Вентиляторы — это устройства, которые поддерживают дыхание человека, если он страдает дыхательной недостаточностью.Существуют разные типы аппаратов ИВЛ, включая неинвазивные и инвазивные, которые обеспечивают разную степень поддержки. Спрос на аппараты ИВЛ увеличился из-за COVID-19.

Восстановление после вентиляции может занять некоторое время. Серьезное заболевание может повлиять на психическое и физическое здоровье. Людям, у которых наблюдаются стойкие симптомы после прекращения поддержки с помощью аппарата ИВЛ, следует поговорить со своим врачом.

Типы вентиляции []

Для пассажиров наиболее важными аспектами планирования являются здоровье и комфорт.Превосходное качество воздуха особенно важно и может быть достигнуто только в том случае, если «использованный» воздух регулярно заменяется свежим. Открывать окна дважды в день недостаточно (см. Продувка вентиляции через окна). Поэтому комфортная вентиляция, основанная на требованиях к свежему воздуху, необходима в каждом пассивном доме. Регулярный, гарантированный и адекватный обмен воздуха зимой возможен только с помощью комфортной вентиляции — это касается и обычных новостроек. Проблема здесь не в энергоэффективности, а в здоровье жителей здания; Качество воздуха в помещении (IAQ) имеет гораздо больший приоритет, чем энергосбережение, но оказывается, что нет никакого конфликта, если используются эффективные компоненты.

Вентиляционный зазор

Щелочная вентиляция через негерметичность вообще не подходит в отопительный период (см. Также «Герметичная конструкция»):

Ветер и воздушный поток, вызванные разницей температур, в Центральной Европе слишком сильно колеблются. В доме, который недостаточно герметичен для достаточного воздухообмена в периоды с небольшой силой ветра, невыносимые сквозняки по-прежнему возникают в периоды сильного ветра (следующий рисунок).

Ветер и погода изменчивы, как и воздухообмен в «свободной» вентиляции
.Если этого достаточно в безветренные дни, потери тепла
при сильном ветре будут недопустимо высокими. Зазорная вентиляция —
, поэтому пассажиры в более холодном климате больше не могут ее использовать.

Продувка вентиляции через окна

Без комфортной вентиляции адекватный воздухообмен в новостройках может происходить только посредством регулярной продувочной вентиляции. Чтобы добиться воздухообмена около 0,33 ач (воздухообмена в час), нужно широко открывать окна на 5-10 минут каждые три часа — даже ночью! На практике это делается редко.

Соответственно, качество воздуха обычно плохое, и существует повышенный риск высокой влажности воздуха. Поскольку мы не можем сами оценить качество воздуха в помещении и не можем оценить количество свежего воздуха, фактически подаваемого через открытые окна, даже специалисту трудно добиться «правильного» воздухообмена.

⇒ Одна из причин домашней вентиляции — небольшое снижение влажности воздуха в доме, потому что высокий уровень влажности в воздухе часто приводит к повреждению здания.Однако и воздух не должен быть слишком сухим. Более подробную информацию можно найти на странице «Вентиляция и влажность» (страница «Объемы воздуха»).

Правильный уровень влажности воздуха — не единственное требование для адекватного воздухообмена. Загрязнение воздуха в помещении, например, из-за радиоактивного инертного газа радона, необходимо снизить до безопасного уровня путем добавления свежего воздуха. ¹⁾

Почему недостаточно открывать окна два раза в день

Это довольно просто:

Несомненно, что 0.1 воздухообмена в час недостаточно для хорошего самочувствия и комфорта (см. Следующий рисунок).

Почему так важен достаточный приток свежего воздуха?


Эта диаграмма показывает, почему так важна достаточная вентиляция: чрезмерная влажность в спальне старого здания без теплоизоляции.

Влага постоянно выделяется в комнату, особенно ночью.

Также видно, что каждый раз при открытии окна для воздухообмена уровень влажности падает (впадины). Жильцы открывают окна для проветривания более двух раз в день, но, несмотря на это, влажность продолжает расти и долгое время остается выше 60%.

Вывод: Общий воздухообмен, достигнутый для этого измерения, недостаточен, требуется дополнительная вентиляция для удаления влаги из воздуха в помещении.

Примечание 1 : ситуация, изображенная на графике выше, не является единичным случаем, на самом деле это общее правило для многих существующих зданий в Центральной Европе — и мы слышали об этом из других зимних холодных климатов в мир тоже. Это объясняет, почему в домах Германии так много повреждений из-за влаги. За шкафом или картиной внешняя стена еще холоднее, здесь повышается относительная влажность — то же самое происходит в помещениях с тепловым мостиком.Эта проблема вовсе не «вызвана» тепловой защитой, напротив, хорошо изолированные внешние стены имеют более теплые и, следовательно, более сухие внутренние поверхности и менее подвержены воздействию плесени (см. Также «Изоляция предотвращает структурное повреждение — Свидетельство №4. при модернизации — добавим, что эти факты вовсе не новы, известны в строительной физике более пяти десятилетий, но, тем не менее, игнорируются многими проектировщиками).

Примечание 2 : Эффекты недостаточного воздухообмена, показанные на графике, основаны на концентрации водяного пара (влажности).Водяной пар — не единственная и даже не основная примесь в воздухе помещений. Радон, летучие органические вещества, пыль и многие другие токсичные вещества также присутствуют в воздухе помещений. Недостаточный приток свежего воздуха увеличивает концентрацию этих веществ до неоправданно высокого уровня. Соответствующий воздухообмен — это не только вопрос комфорта, но и необходимое условие для здоровых условий жизни.

Как часто нужно открывать окна?

Что ж, ответить на этот вопрос сложно: общие условия, размер окон, расположение дома и т. Д.варьируются в отдельных случаях. Лучшее решение — система вентиляции, которая всегда обеспечивает достаточный приток свежего воздуха.

Поскольку у большинства людей дома еще нет комфортной вентиляции, мы также изучили минимальную вентиляцию через открытые окна. Это было сделано в рамках систематического научного анализа, который был опубликован в томе протокола для Рабочей группы № 23. Этот анализ показал, что для адекватного воздухообмена в доме без системы вентиляции окна должны открываться не менее 4 раз день для продувочной вентиляции — и с максимально возможными временными интервалами, предпочтительно с 6-часовыми интервалами ([Feist 2003]).Это наша рекомендация для всех пользователей домов, в которых еще нет системы вентиляции.

Это не касается жителей пассивных домов: им не нужно беспокоиться об открытии окон в нужное время; конечно, они могут открывать окна, если хотят, но им не нужно помнить, что делать это регулярно.

Самое простое решение: выхлопная система

Функция комфортной вентиляции — подавать свежий воздух в «нужное» количество в жилое пространство. Самым простым решением является система вытяжного вентилятора , которая удаляет застоявшийся и влажный воздух из кухни, ванной и туалета. В то же время свежий воздух (холодный воздух зимой) через приточные патрубки поступает в жилые помещения.

Эти простые системы сейчас являются стандартом во Франции; вытяжные системы используются в Швеции более 50 лет, а с 1980 года вентиляция дома стала обязательной. В Германии это могло бы быть эффективным решением для новых построек, построенных в соответствии со стандартом EnEV, и для ремонта существующих зданий (которые теперь стали более герметичными), но, к сожалению, это не стало обязательным.

Однако для пассивного дома эту простую систему нельзя рассматривать, поскольку входящий воздух холодный, поэтому потери на вентиляцию будут слишком высокими (см. Термографическое изображение). Во-первых, тогда потребуется соответственно высокая теплопроизводительность возле входа, а во-вторых, годовая потребность в тепле будет как минимум вдвое больше, чем в пассивном доме. Меньшая вентиляция не подлежит сомнению, поскольку энергосбережение не должно означать ухудшение гигиенических условий или ухудшение качества воздуха в помещении.

Термографическое изображение наружного воздухозаборника вытяжной системы
. Минимальные инвестиции в качество воздуха в помещении, которые необходимы для каждого нового здания и для каждой модернизации
существующих зданий. Приемлемое решение для малоэнергетического дома
, если ТЭН расположен под приточным патрубком. Для пассивного дома неприемлемо поступление холодного воздуха
, а также недопустимо высокие тепловые потери
.
(Фотография и термографическое изображение: ebök)

Управляемая вентиляция

Систематическое обследование домов показало, что правильное распределение свежего воздуха во всех комнатах и безопасное осушение кухонь и ванных комнат возможно с помощью управляемой вентиляции .

Как и в системах вытяжного воздуха, кухня, ванная и туалет, а также другие помещения с высокой влажностью и запахами вентилируются напрямую через выпускные отверстия для вытяжного воздуха.

По всему дому направлен поток: свежий воздух сначала попадает в основные жилые комнаты (см. Иллюстрацию), отсюда он проходит через зоны перенесенного воздуха (обычно коридоры) во влажные помещения. Во влажных областях воздухообмен относительно высок, так что, например, полотенца высыхают быстрее.

Вентиляция работает должным образом только в том случае, если использованный воздух
постоянно удаляется из кухни, ванной комнаты, туалета и других
помещений с высоким уровнем загрязнения и влажности.В свою очередь, свежий
неиспользованного наружного воздуха подается в гостиную,
спальни и функциональные помещения. (диаграмма: PHI)

Удобное решение: приточно-вытяжные системы с рекуперацией тепла

Вентиляция будет работать должным образом только в том случае, если использованный воздух постоянно удаляется из кухни, ванной, туалета и других помещений с высоким уровнем загрязнения и влажности. В свою очередь, свежий, неиспользованный внешний воздух подается в спальни гостиной и функциональные помещения.

Принцип удобной вентиляции дома:
отработанный воздух (коричневый) непрерывно удаляется из помещений
с высоким уровнем загрязнения и влажности. Свежий воздух (голубой)
подается в жилые помещения.
качественный воздух является важным условием здорового и комфортного климата.

Подается необходимое количество свежего воздуха, необходимое для хорошего здоровья и комфорта пассажиров.В жилые помещения попадает только неочищенный воздух, рециркуляции воздуха нет, что обеспечивает гигиеническое качество воздуха.

Вентиляция также может иметь место, если используется простая система вытяжного воздуха и внешние воздухозаборники. Приточные отверстия для наружного воздуха позволяют поступать в помещения необходимого количества свежего (холодного) воздуха. Однако для пассивного дома потери тепла на вентиляцию, вызванные удалением неиспользованного вытяжного воздуха, будут слишком высокими. Регулировать энергетический баланс можно было бы только при высокой тепловой мощности.

В Центральной Европе пассивные дома работают только при наличии высокоэффективной системы рекуперации тепла. Она восстанавливает тепло из отработанного воздуха и с помощью теплообменника передает его обратно в приточный воздух без смешивания воздушных потоков. Сегодня современные вентиляционные технологии позволяют использовать коэффициент рекуперации тепла от 75 до 95%. Это возможно благодаря противоточным теплообменникам и специальным энергоэффективным вентиляторам (с так называемыми ЕС-двигателями с особенно высокой эффективностью), так что рекуперированное тепло в 8-15 раз превышает потребляемую электроэнергию.

Вот как работает теплообменник:
Затхлый вытяжной воздух (красный) проходит через канал и передает свое тепло
пластинам сверху и снизу. Он охлаждается и выходит в виде отработанного воздуха
(оранжевый). Неиспользованный свежий воздух поступает через отдельные воздуховоды
на другой стороне пластин. Он принимает тепло и
доступен как теплый (но все еще свежий) приточный воздух (светло-бирюзовый).
Принцип противотока компенсирует почти 100% разницы температур.Экономия энергии за счет использования рекуперации тепла
не только рентабельна и экологически безопасна, но и полезна для здоровья
— свежий воздух подается постоянно, без необходимости держать
открытыми окнами. Это касается всех зданий, а не только для
пассивных домов.

Благодаря такому принципу направленного воздушного потока свежий воздух используется оптимальным образом: он обеспечивает высокое качество воздуха в жилых помещениях, удаляет плохой воздух из зон перенесенного воздуха (например,грамм. запахи от одежды) и, наконец, осушает влажные участки.

Воздуховоды приточного и вытяжного воздуха позволяют рекуперировать тепло отработанного воздуха. Потери тепла на вентиляцию без рекуперации тепла составляют от 20 до 30 кВтч / (м²a) в квартирах с соответствующей вентиляцией. Это очень много по сравнению со всеми другими тепловыми потоками в хорошо изолированном пассивном доме.

Эта высокоэффективная система рекуперации тепла была специально разработана для использования в пассивных домах. Устройства обеспечивают разделение отработанного и приточного воздуха, не потребляют много электроэнергии и работают очень тихо.

С такой системой рекуперации тепла оставшиеся вентиляционные потери незначительны: они составляют всего от 2 до 7 кВтч / (м²a), что является хорошей предпосылкой для функционирования пассивного дома.

Таким образом, за счет рекуперации тепла температура приточного воздуха повышается до температуры, близкой к комнатной, поэтому воздух, поступающий в комнату, больше не «холодный». Вместе с очень хорошей изоляцией оболочки здания и окон можно обойтись очень небольшой тепловой мощностью, а также уменьшить затраты на установку.

Исключительным преимуществом пассивного дома является возможность отопления приточным воздухом. Поскольку свежий воздух в любом случае подается в гостиную, спальни и рабочие помещения, этот воздух также можно использовать для обеспечения тепла. Поскольку это свежий воздух (не рециркуляционный воздух), количество этого свежего воздуха ограничено (потому что в противном случае воздух станет чрезмерно сухим), и, поскольку его температура не может быть увеличена слишком сильно, метод нагрева приточного воздуха работает только дома с очень малой потребностью в отоплении — i.е. Пассивные дома. Таким образом, можно предложить очень элегантные и компактные решения для обслуживания здания, такие как компактная вентиляционная установка.

Термографическое изображение открытого противоточного устройства рекуперации тепла
. Фактический теплообменник можно увидеть в виде шестиугольника.
Он восстанавливает более 75% явного тепла от
вытяжного воздуха. (Изображение: PHI).

Высокоэффективные вентиляционные установки, разработанные для пассивного дома, также доказали свою эффективность при модернизации существующих зданий .Здесь они способствуют улучшению качества воздуха и предотвращают рост плесени в слабых местах внешних компонентов здания, а также помогают экономить энергию.

В жарком климате противоточные теплообменники «воздух-воздух» также могут помочь восстановить «холодную температуру» из отработанного воздуха и снизить температуру приточного воздуха, если свежий воздух слишком горячий. Но для этого требуются вентиляторы с низким энергопотреблением, чтобы снизить тепловые нагрузки, вызываемые вентиляторами.Рекуперация влажности, которая возможна с помощью специальных типов теплообменников, является еще одним высокоэффективным вариантом в условиях экстремально холодного и / или экстремально жаркого и влажного климата.

Заключение

Пассивные дома всегда имеют встроенную систему вентиляции дома с рекуперацией тепла, и часто это центральный компонент всех услуг здания. Для пассивного дома подходит только качественная вентиляция. Институт пассивного дома суммировал их (на немецком языке) в требованиях к центральным вентиляционным установкам: Помимо высокой степени рекуперации тепла, необходимо гарантировать низкое потребление электроэнергии, а также безупречную с точки зрения гигиены и очень тихую работу.

Литература

[Feist 2003] Feist, Wolfgang: Empfehlungen zur Lüftungsstrategie, in Protokollband 23 des Arbeitskreises kostengünstige Passivhäuser, Passivhaus Institut, 2003

планирование / строительство_услуги / вентиляция / основы / types_of_ventilation.txt · Последнее изменение: 21.02.2019 12:53 автор: cblagojevic

Определите лучший тип вентиляции для вашего коммерческого помещения — Sobieski Services

Определите лучший тип вентиляции коммерческого помещения — Sobieski Services | DE, NJ, PA, MD

ОСНОВНОЙ ПОСТАВЩИК УСЛУГ.Прочтите наше Заявление о коронавирусе

Качество воздуха внутри вашего коммерческого объекта во многом зависит от эффективной вентиляции. Вентиляция обеспечивает циркуляцию воздуха в вашем офисе, магазине или торговом центре. Это движение воздуха помогает поддерживать постоянный приток свежего воздуха в ваше здание, так как помогает удалять частицы, запахи, микроорганизмы и другие загрязнители из вашего рабочего пространства. Тип системы вентиляции, которую вы выберете для своего коммерческого помещения, будет зависеть от таких факторов, как ваши потребности в циркуляции воздуха, желаемый уровень качества воздуха в помещении, а также местные температуры и климат.
Типы вентиляции
Естественная вентиляция: Естественная вентиляция использует наружный воздух для обеспечения циркуляции воздуха в помещении. Когда двери и окна открываются, изменения давления воздуха втягивают свежий наружный воздух в ваше здание, обеспечивая улучшенное качество воздуха и повышение уровня комфорта в помещении. Использование естественной вентиляции может быть ограничено из-за температуры наружного воздуха, погодных явлений, таких как дождь и шторм, а также из-за высокого уровня пыльцы и других аллергенов в наружном воздухе.
Механическая вентиляция: Системы механической вентиляции полагаются на вентиляторы, вентиляционное оборудование и другие механические устройства для обеспечения циркуляции воздуха в помещении. Механическая вентиляция очень распространена, но может увеличить ваши затраты на электроэнергию из-за электричества, которое использует оборудование.
Смешанная вентиляция: Этот тип сочетает в себе естественную и механическую вентиляцию для достижения наилучшего баланса между двумя типами вентиляции. Какая вентиляция удаляет воздух в помещении?
В коммерческих помещениях загрязняющих веществ может быть больше, чем в жилых помещениях.Производственные процессы, присутствие большого количества людей и загрязняющие вещества, образующиеся в результате использования товаров и сырья, могут серьезно ухудшить качество воздуха в помещении. Некоторые из этих загрязнителей включают:
Твердые частицы: Мелкие частицы и кусочки неорганического твердого вещества, которые можно вдыхать, например грязь, пыльца, фрагменты дерева или металла, волокна, порошки и другие твердые вещества.
Органические вещества: Живые микроорганизмы, которые могут вызывать болезни и дискомфорт, включая бактерии, микробы, вирусы и споры плесени.
Дым: Газообразное вещество с неприятным запахом или физическим дискомфортом, например запахом красок, растворителей, чистящих средств, топлива или пестицидов. Зачем коммерческим помещениям нужна дополнительная вентиляция?
Повышенное количество загрязняющих веществ: Воздух коммерческого объекта может содержать более высокие уровни загрязняющих веществ, чем жилые помещения. Например, на производственном предприятии микроскопические частицы и загрязнители могут легко попадать в воздух в результате таких процессов, как окраска, резка, пиление, шлифование и обработка материала.
Отсутствие естественной вентиляции: Многие коммерческие предприятия имеют ограниченные источники естественной вентиляции; сотрудники обычно не могут просто открыть двери и окна, чтобы впустить свежий воздух.
Постоянное воздействие: Сотрудники и сотрудники постоянно подвергаются воздействию загрязняющих веществ в воздухе коммерческого объекта, потому что они не могут просто встать и уйти, чтобы избежать загрязнений. Средства индивидуальной защиты, такие как маски и дыхательное оборудование с фильтром, могут помочь в тяжелых ситуациях, но это решение эффективно лишь частично.Обычно наилучшим вариантом является механическая вентиляция.
Системы механической вентиляции обеспечат лучшую и самую надежную фильтрацию и очистку воздуха. В зависимости от климата в вашем районе вы можете выбрать один из следующих стилей механической вентиляции.
Приточная вентиляция: Свежий наружный воздух всасывается через воздухозаборники и распределяется по точкам вашего коммерческого объекта с помощью мощного вентилятора и системы воздуховодов. Этот тип вентиляции наиболее эффективен в жарком или смешанном климате.
Вытяжная вентиляция: Внутренний воздух постоянно направляется наружу, что снижает количество загрязняющих веществ в ваших коммерческих помещениях. Вытяжная вентиляция лучше всего подходит для холодного климата.
Сбалансированная вентиляция: Равное количество воздуха вводится и выводится из вашего коммерческого помещения. Например, вентиляторы с рекуперацией энергии и тепла (ERV и HRV) рекуперируют часть энергии нагрева или охлаждения выходящего воздуха и используют ее для предварительного нагрева или предварительного охлаждения поступающего свежего воздуха.Сбалансированные системы вентиляции подходят для использования в любом климате.
Наша цель — рассказать нашим клиентам о сантехнике, HVACR, противопожарной защите и системах сигнализации в механических, коммерческих и жилых помещениях. Для получения дополнительной информации о вентиляции в коммерческих помещениях и о том, какой тип вентиляции лучше всего использовать в этих приложениях, а также для просмотра проектов, над которыми мы работали, посетите наш веб-сайт! Мы предоставляем качественные услуги в Делавэре, Пенсильвании, Нью-Джерси и Мэриленде.
Концепции и типы вентиляции, которые необходимо знать прямо сейчас
Заявление об ограничении ответственности | Эта статья может содержать партнерские ссылки, это означает, что мы можем бесплатно получить небольшую комиссию за соответствующие покупки.
Представьте себе мир без чистого воздуха — он непригоден для жизни и безжизнен.
Мы даже не обращаем внимания на дыхание, но делаем это ежеминутно, каждый день. Знаете ли вы, что в среднем человек потребляет более 12 000 литров воздуха в день!
Система вентиляции — легкие любого здания или закрытого сооружения.
Без него здоровье жителей дома значительно ухудшится. Синдром больного здания — реальная и неизбежная проблема, которая только усугубляется ростом загрязнения воздуха внутри и снаружи.
В мире, где мы проводим почти 90% времени внутри зданий, вентиляция важнее, чем когда-либо прежде!
А как вы оцениваете качество вентиляции в здании? А если не на должном уровне, как улучшить?
В этом руководстве вы найдете ответы на все подобные вопросы.Так что сделайте глубокий вдох и читайте дальше!
Все, что вам нужно знать о вентиляции
Для краткости мы объяснили наиболее распространенные типы вентиляции, а затем различные концепции.
Без лишних слов, перейдем сразу к деталям.
Типы вентиляции
Вентиляцию можно в общих чертах разделить на пять типов — механическую, естественную, гибридную, точечную и кондиционирование в условиях рабочей среды (TAC).
Независимо от того, где находится ваше здание и для чего оно используется, вам придется установить один из этих пяти типов систем вентиляции.
Механическая вентиляция
В системах механической вентиляции для выполнения работы используются вентиляторы! Механическая система может потребовать установки вентиляторов в воздуховодах или непосредственно в стенах и окнах. Эти вентиляторы подают воздух в комнату или выводят из нее воздух.
Существуют разные типы систем механической вентиляции, которые используются для различных требований вентиляции.Тип механической системы вентиляции, которую вы должны использовать, должен зависеть от климата и загрязнителей воздуха в помещении. Помните, что вы хотите уменьшить межклеточный конденсат с помощью системы вентиляции.
Если вы хотите установить систему механической вентиляции в здании, расположенном в зоне с жарким и влажным климатом, она должна иметь возможность минимизировать или предотвратить проникновение. Таким образом, система положительного давления была бы идеальной.
И наоборот, система отрицательного давления будет идеальным выбором для здания, расположенного в районе с холодным климатом.Это потому, что это может минимизировать или предотвратить утечку.
Вы можете поддерживать небольшое положительное или отрицательное давление в комнате, поддерживая несколько неравномерную скорость подачи и отвода воздуха. Если вы выпустите на 10% больше воздуха, чем приточный, вы получите немного отрицательное давление в помещении, что идеально для холодного климата.
Типы систем механической вентиляции
Только вытяжка, положительное давление
Системы вентиляции только вытяжной не имеют специального компонента для втягивания наружного воздуха в здание.Для этого необходимы утечки в ограждении здания. Обычно он состоит из вентилятора для ванны, который удаляет воздух в помещении.
Эти системы вентиляции являются самыми доступными, если речь идет о механической вентиляции. И это касается как установки, так и эксплуатационных расходов. Относительная простота установки делает эти системы вентиляции очень популярными среди домовладельцев.
Только приточная вентиляция, отрицательное давление
Системы вентиляции только приточная работают на противоположном конце спектра.Он состоит из вентилятора, который втягивает наружный воздух в дом. Внутренний воздух выходит из здания через вытяжные вентиляционные каналы или утечки в корпусе. Это может быть выделенная система или система с центральным вентилятором (CFI).
Система CFI может увеличить затраты на установку, а также эксплуатационные расходы.
Сбалансированные
Сбалансированные системы вентиляции представляют собой комбинации систем только вытяжной и только приточной вентиляции. В сбалансированной системе существует примерно равная скорость потока воздуха для вытяжной вентиляции в помещении и для наружной вентиляции.Кроме того, он может включать вентилятор с рекуперацией энергии (ERV) или вентилятор с рекуперацией тепла (HRV).
Рекуперация энергии
Системы вентиляции с рекуперацией энергии ориентированы на минимизацию потерь энергии за счет контролируемой вентиляции. Зимой он нагревает вентилируемый воздух, передавая тепло от теплого откачанного воздуха. Аналогичным образом летом откачиваемый воздух охлаждает вентилируемый воздух.
Система вентиляции с рекуперацией энергии может значительно снизить затраты на электроэнергию.
Преимущества механической вентиляции
Независимо от температуры окружающей среды и ветра, он может постоянно обеспечивать желаемую скорость потока.
Можно легко интегрировать в систему кондиционирования.
Его также можно использовать для контроля влажности и температуры воздуха в помещении.
В нем можно установить систему фильтрации для облегчения удаления из воздуха твердых частиц, запаха и вредных микроорганизмов.
Все, что вам нужно, это электричество для работы.
Обеспечивает беспрецедентный контроль направления воздушного потока.
Dr назад механической вентиляции
Неправильная установка системы механической вентиляции может привести к неоправданно высоким затратам на техническое обслуживание.
Резервное копирование механической вентиляции на критическом предприятии может быть очень дорогостоящим.
Обычная работа системы механической вентиляции часто прерывается из-за отказа оборудования или перебоев в работе коммунальных служб.
Естественная вентиляция
Естественные или традиционные системы вентиляции полагаются на естественные силы, такие как ветер и тепловая плавучесть, для передачи свежего окружающего воздуха в здания. Для эффективной работы естественной вентиляции в игру вступают три фактора: конструкция здания, поведение человека и климат.
Что касается дизайна здания, вам нужны специально построенные отверстия, такие как двери, окна, ветряные башни, струйные вентиляторы и солнечные дымоходы.Если она работает эффективно, система естественной вентиляции может улучшить охлаждение и тем самым привести к экономии энергии на 20-25%.
Во многих традиционных зданиях вы найдете высокие потолки и воздушные пространства под карнизом или на уровне потолка. Этот старинный компонент старого архитектурного дизайна использовался для улучшения отвода тепла в дневное время и поперечной вентиляции в ночное время.
Но это не так просто, как открыть окна и двери комнаты. Естественная вентиляция может принести больше вреда, чем пользы в местах, где количество загрязнителей наружного воздуха превышает количество загрязнителей воздуха внутри помещений.Экстремальные погодные условия делают систему естественной вентиляции полностью ненужной. И кто может забыть о неотъемлемом риске попадания вредителей вместе с естественной вентиляцией!
Из-за значительных ограничений и отсутствия контроля в системе естественной вентиляции она заменяется механическими системами. Сегодня вы обнаружите, что системы центрального отопления или охлаждения используются круглый год в большинстве домов.
Типы систем естественной вентиляции
Управляемая плавучестью
Естественная вентиляция, управляемая плавучестью, чаще известна как вытяжная вентиляция или вентиляция, обусловленная температурой.Возникает из-за разницы в температуре внутреннего и наружного воздуха, что приводит к разной плотности.
Более теплый воздух имеет меньшую плотность или большую плавучесть и поднимается над более холодным воздухом, что мы называем восходящим потоком воздуха. Основным условием для его работы является разная температура воздуха внутри и снаружи здания.
Допустим, в здании есть отверстия как в полу, так и в потолке. Если воздух внутри имеет более высокую температуру, чем воздух снаружи, более теплый воздух в помещении поднимется и будет выходить через более высокое отверстие.Более холодный наружный воздух будет поступать в здание через нижнее отверстие. Это создает вытесняющую вентиляцию с восходящим потоком.
Так вот, если бы у потолка было только высокое отверстие, через него проходил бы как внутренний, так и наружный потоки воздуха. Это приведет к смешанной вентиляции. Мы объяснили различные принципы вентиляции, такие как вытеснение и смешивание, позже в этом руководстве.
Wind-Driven
Ветровая вентиляция намного проще.Ее еще называют односторонней и перекрестной вентиляцией. Этот тип вентиляции зависит от поведения ветра и взаимодействия с отверстиями (например, дымоходами или воздухозаборниками) в оболочке здания.
Одно из распространенных заблуждений состоит в том, что открытие окон решает проблему вентиляции. Даже если вам посчастливится получить на улице нужную скорость ветра, ветровая вентиляция может значительно увеличить затраты на электроэнергию.
Преимущества естественной вентиляции
В идеальном сценарии она может обеспечить высокую скорость вентиляции при низких затратах.
Если нет необходимости в отоплении, это может быть очень энергоэффективным.
Может использоваться для получения более яркого дневного света.
Стоимость обслуживания очень низкая.
Недостатки естественной вентиляции
Она изменчива и зависит от климатических условий на улице.
Вы практически не можете контролировать это, особенно направление воздушного потока.
Неправильная естественная вентиляция значительно увеличивает риск передачи болезнетворных микроорганизмов, переносимых воздухом.
Гибридная вентиляция
Гибридная система вентиляции включает аспекты как естественной, так и механической вентиляции. По умолчанию для обеспечения желаемой скорости воздушного потока используется естественная вентиляция. При необходимости система использует механическую вентиляцию для устранения разницы между требуемой и естественной скоростью потока вентиляции.
Есть два распространенных способа использования гибридной вентиляции. Первый предполагает установку вертолетов.Это ветряные турбины, для работы которых не требуется электричество. Вы можете использовать их для увеличения потока воздуха в здании через вытяжную систему крыши.
Второе и, возможно, наиболее распространенное применение гибридной вентиляции — вытяжные вентиляторы. Когда естественной вентиляции недостаточно, можно установить вытяжные вентиляторы, чтобы увеличить скорость вентиляции. Но есть несколько вещей, касающихся вытяжных вентиляторов, о которых следует помнить:
Вытяжные вентиляторы необходимо устанавливать там, где воздух из помещения может выходить наружу прямо через стену или крышу.
Размер и количество устанавливаемых вытяжных вентиляторов должны соответствовать целевой скорости вентиляции, которую вы хотите достичь.
Установка больших вытяжных вентиляторов может быть сложной задачей, а выхлопные системы большой мощности обычно довольно шумны.
Точечная вентиляция
Точечная вентиляция используется для повышения эффективности естественных или механических систем вентиляции. Таким образом, можно с уверенностью сказать, что это скорее вспомогательная система. Он предполагает использование локальных вытяжных вентиляторов, подобных тем, что используются в ванных комнатах и кухнях.
Вы можете использовать точечную вентиляцию для эффективного удаления влаги и загрязнителей воздуха в помещении в самом их источнике.
Кондиционирование рабочей среды (TAC)
Традиционные системы вентиляции не способны удовлетворить предпочтения и потребности человека. Например, кому-то может не понравиться большой поток воздуха или низкая температура в офисе. Вот где на помощь приходит индивидуальная вентиляция или TAC!
Это относительно новая технология, которая может обеспечить более индивидуальную и лучшую вентиляцию для каждого отдельного пассажира.Эти системы могут подавать воздух со столов, перегородок рабочего места или с пола рядом с жильцом. Кроме того, TAC позволяет вам регулировать направление, температуру и воздушный поток в соответствии с вашими предпочтениями.
Вентиляция в разных местах
Прежде чем мы перейдем к различным концепциям, связанным с вентиляцией, важно понять, как эти системы различаются в нескольких нежилых зданиях. Мы рассмотрели некоторые из наиболее распространенных нежилых зданий, которые чаще всего посещает обычный человек.
Важность, требования и тип вентиляции кардинально меняются, как вы сейчас увидите.
Медицинские учреждения
Больницы и клиники должны обеспечивать пациентам оптимальные условия для скорейшего выздоровления. А надлежащая вентиляция — один из незаменимых компонентов этих оптимальных условий.
Вот чем отличается вентиляция в медицинских учреждениях:
Требуется постоянный контроль влажности и температуры
Он должен соответствовать высоким гигиеническим стандартам
Для удаления вредных микрочастиц и загрязнителей воздуха в помещении необходима высококачественная система фильтрации
Кухни
Вентиляция — один из наиболее важных аспектов этапа планирования кухни.Ведь внутри кухни ежедневно выделяется значительное количество тепла.
Вот что вам нужно знать о кухонной вентиляции:
На кухне необходимо хорошо спланировать отвод тепла и механизм охлаждения
Избыточное тепло от кухни можно использовать для обогрева других частей здания зимой
Он должен соответствовать кухонной вытяжке и потолку.
Фильтры необходимо менять чаще из-за более жирного кухонного воздуха.
Рестораны
Вентиляция ресторанов тесно связана с вентиляцией кухни.Представьте, что вы сидите в ресторане изысканной кухни и чувствуете запахи, исходящие из кухни. Было бы неплохо пообедать!
Самая важная проблема, которую необходимо решить, — как предотвратить распространение запаха еды по всему ресторану.
Образовательные учреждения
Вентиляция в детских садах и школах важнее, чем мы думаем! Дети более подвержены аллергии или простудным заболеваниям от загрязняющих веществ.Таким образом, должен быть постоянный высокий уровень воздухообмена.
В школах обучается много людей — студенты, учителя, дворники, персонал кафетерия и многие другие. Воздух необходимо хорошо фильтровать, чтобы предотвратить клаустрофобию и дискомфорт. Кроме того, не менее важно правильное распределение воздуха.
Фитнес-центры
Фитнес-центры и спортзалы должны иметь постоянный воздухообмен. Воздух в тренажерном зале почти всегда полон пота и запаха.Без регулярного переноса и надлежащего охлаждения воздуха в помещении в фитнес-центре он превратился бы в вонючую, нездоровую среду.
Ухудшается в раздевалках и санузлах. Из-за их небольшого пространства и частых посетителей качество воздуха там ужасное.
Торговые комплексы
Торговые центры и торговые центры постоянно посещаются, особенно во время праздников и фестивалей. В магазинах есть несколько внутренних источников тепла, таких как электроника, люди, компьютеры и так далее.
Летом внутренняя жара и большое скопление людей могут быстро стать невыносимым как для покупателей, так и для владельцев магазинов. Таким образом, система вентиляции должна быть достаточно эффективной, чтобы быстро отводить внутреннее тепло.
Гостиницы
Гостиница состоит из множества компонентов, каждый из которых имеет разные требования к вентиляции. Мы уже обсуждали особенности вентиляции ресторанов, кухонь и фитнес-центров, которые есть в отеле.
Для успешной работы отелям необходимо обеспечить своим гостям высочайший комфорт с момента их входа до момента отъезда. В каждой комнате и в местах общего пользования, таких как стойка регистрации, должен быть постоянный приток свежего воздуха.
Промышленные предприятия
Промышленным предприятиям, фабрикам и производственным цехам часто требуется поддерживать определенную температуру. Затраты на вентиляцию для таких построек довольно высоки.Некоторые из общих отраслей промышленности, которые имеют особые требования к вентиляции, включают пищевую промышленность, промышленность пластмасс, фармацевтическую промышленность и центры обработки данных.
Зданиям может потребоваться точная температура для обработки материала
Производственным цехам может потребоваться мощное охлаждение для обеспечения благоприятных условий работы
Некоторым процессам может потребоваться кратковременное удержание влаги
В определенных отраслях промышленности могут потребоваться чистые помещения
Коммерческие офисы
Люди обычно проводят больше половины своего «бодрствующего» времени в офисах.Таким образом, коммерческие здания должны иметь первоклассную вентиляцию, чтобы обеспечить оптимальную рабочую среду. Воздух в помещении должен двигаться медленно и равномерно.
Если в офисе не хватает свежего воздуха, неприятный запах может сохраняться всегда. Недостаточная вентиляция может отрицательно сказаться на производительности труда людей.
Концепции вентиляции
Теперь, когда вы знаете все типы вентиляции, пора рассмотреть различные концепции, связанные с ними.
Принципы вентиляции
Помимо уже рассмотренных нами типов вентиляции, для вас имеет смысл понять различные принципы, на которых они основаны. Таким образом, вы должны знать четыре принципа:
Смещение
Принцип смещения включает подачу воздуха с очень низкой скоростью очень близко к полу. В среднем воздух в жилой зоне теплее, чем вентилируемый, но холоднее, чем откачиваемый воздух у потолка.
Не может использоваться для отопления помещения.
Поршень
Поршневой принцип можно рассматривать как крайний вариант принципа вытеснения. Вентилируемый воздух движется по комнате как поршень с минимальной турбулентностью воздушного потока.
Система вентиляции по поршневому принципу будет достаточно сложной и дорогой. Вот почему он используется в основном для специальных целей, например, в операционной или в чистом помещении.
Смешанный
Для смешанного принципа требуется, чтобы вентилируемый воздух подавался в комнату на высокой скорости или использовались местные вентиляторы для получения однородной массы воздуха в помещении.
Может использоваться как для обогрева, так и для охлаждения помещения.
Ярлык
Вы не получите много системы вентиляции, если она основана на принципе быстрого доступа. Вентилируемый воздух удаляется еще до того, как достигнет жилой зоны в помещении.Вы нигде не найдете систем вентиляции, основанных на этом принципе.
Эффективность вентиляции
Вентиляция здания включает три основных элемента:
Скорость вентиляции
Скорость вентиляции связана с качеством и количеством наружного воздуха, который вентилируется в определенное пространство. Здания должны соответствовать стандартам скорости вентиляции, которые обычно различаются для жилых и коммерческих зданий.Типичная единица измерения скорости вентиляции — литры в секунду (л / с) или кубические футы в минуту (CFM).
Направление воздушного потока
Направление воздушного потока, как следует из названия, указывает вам направление, в котором вентилируемый воздух движется в помещении. В идеале он должен перемещаться из чистой зоны в грязную.
Распределение воздуха
Распределение воздуха (также известное как схема воздушного потока) определяет, насколько эффективно вентилируемый воздух доставляется в помещение и насколько удаляются переносимые по воздуху загрязнители из каждой части помещения.
Основываясь на этих элементах, вы можете оценить характеристики вентиляции здания по следующим четырем параметрам:
Имеет ли оно достаточную скорость вентиляции, чтобы соответствовать стандартным требованиям?
Изменяется ли направление воздушного потока от чистой зоны к грязной?
Подает ли система наружный воздух по всему помещению?
Эффективно ли система удаляет переносимые по воздуху загрязнители из каждой части комнаты?
Если вы хотите получить углубленный анализ эффективности вентиляции, мы рекомендуем использовать любой из этих двух показателей.
Эффективность воздухообмена
Его можно использовать для определения того, насколько эффективно свежий воздух распределяется в помещении. Вы можете рассчитать это, используя средний возраст воздуха в помещении и воздухообмен за час. Различные принципы вентиляции имеют разную эффективность воздухообмена:
100% для вентиляции поршневого типа
от 50% до 100% для вентиляции вытесняющего типа
50% для вентиляции смешанного типа
Менее 50% для кратковременной вентиляции тип вентиляции
Эффективность вентиляции
Его можно использовать для определения того, насколько эффективно переносимые по воздуху загрязнители удаляются из помещения.Измерение эффективности вентиляции немного сложнее и включает моделирование или измерение.
Важность эффективной вентиляции
Чтобы понять важность полностью функционирующей и эффективной системы вентиляции в здании, мы обсудим ее преимущества, потребности и недостатки ее отсутствия.
Преимущества системы вентиляции
Контролирует примеси и загрязняющие вещества
Люди часто становятся жертвами заблуждения о том, что воздух снаружи более загрязнен и нечист, чем внутри.Но вы будете удивлены, узнав, что воздух внутри здания также содержит много загрязняющих веществ.
Установка звуковой системы вентиляции гарантирует, что из здания постоянно удаляются бактерии, влага, загрязняющие вещества и запахи.
Прекращает конденсацию
Одна из самых больших неприятностей в замкнутом пространстве — это конденсация. Никто не хочет иметь дело с влажными условиями. А если у вас нет эффективной системы вентиляции, ничто не мешает конденсации гнить и плесневеть на поверхностях.
Влажные условия также могут привести к проблемам со здоровьем, например, респираторным заболеваниям и аллергическим реакциям.
Регулирует качество и температуру воздуха
У вас нет возможности контролировать воздушный поток в здании без системы вентиляции. И вам нужно контролировать воздушный поток, чтобы убедиться, что качество и температура благоприятные.
Слишком много всего — плохо! То же самое относится и к свежему воздуху, поскольку его слишком много может увеличить счета за электроэнергию в вашем здании.Кроме того, системы вентиляции помогают поддерживать комфорт и прохладу в многолюдном помещении.
Обеспечивает пользу для здоровья
Отсутствие эффективной системы вентиляции дает неограниченную свободу действий по загрязнению воздуха в помещении. Вы обнаружите, что в плохо вентилируемом помещении сохраняются некоторые проблемы со здоровьем. Синусит, головные боли, астма, сыпь и аллергия — вот некоторые из распространенных проблем со здоровьем, которых можно избежать с помощью системы вентиляции.
Зачем нужна вентиляция в зданиях
Возможно, самой важной причиной, по которой требуется вентиляция, является присутствие загрязнителей воздуха в помещении.Некоторые примеры наиболее значительных загрязнителей воздуха внутри помещений включают:
Бактерии, пыль, шерсть животных, микроорганизмы и человеческая перхоть в частных домах.
Двуокись углерода, окись углерода, двуокись азота и табачный дым от горения
Летучие органические соединения, такие как пестициды, химические вещества, краски и лаковые газы в химчистках
Без эффективной вентиляции эти загрязнители воздуха в помещении будут бесконтрольно расти и постепенно сделать здание непригодным для проживания.Вентиляция помогает поддерживать оптимальное качество воздуха, удаляя эти загрязнители.
Обратные стороны плохой вентиляции или ее отсутствия в здании в основном проявляются в проблемах со здоровьем жителей. Вот некоторые из распространенных проблем со здоровьем, которые возникают из-за неправильной вентиляции:
Головные боли
Сухие глаза
Усталость
Зуд
Астма
Аллергия
Снижение концентрации
Респираторная инфекция
Раздражение глаз, носа , легкие и горло
Мы рекомендуем не снижать затраты на вентиляцию.Считайте это единовременной инвестицией, которая принесет дивиденды в долгосрочной перспективе. Оцените эффективные решения BPC Ventilation, соответствующие вашим потребностям!
Подводя итоги
В этом руководстве мы рассмотрели много информации, чтобы обеспечить правильные ответы на все ваши вопросы о вентиляции. Если вы ремонтируете свой дом, переезжаете в новый, открываете ресторан или инвестируете в медицинское учреждение, эта информация вам пригодится.
Необходима оптимальная система вентиляции. Общая продолжительность жизни людей с годами сократилась по многим причинам. Последнее, что вам нужно, — это проблемы со здоровьем, вызванные плохой вентиляцией дома или на рабочем месте.
Мы упустили какие-то важные детали о вентиляции? Дайте нам знать в комментариях ниже.
До следующего раза!
Статьи по теме
6 лучших вентиляционных решеток 2021 года | Руководство покупателя
13 Наборы для очистки вентиляционных отверстий Best Dryer
4 типа вентиляции и почему они так важны для качества воздуха в помещении | Блог
Знаете ли вы, что U.S. Министерство энергетики (DOE) считает наличие соответствующей вентиляции наиболее важным аспектом модели HVAC (отопление, вентиляция, кондиционирование)?
Для этого есть три основных причины. Во-первых, вентиляция может повысить эффективность обогрева или охлаждения. Во-вторых, вентиляция очень рентабельна. В-третьих, вентиляция также потребляет меньше энергии, чем любой другой метод контроля температуры воздуха в помещении.
Но также важно использовать правильный тип вентиляции в нужное время года и правильным образом, чтобы получить эти три преимущества.
В этой статье мы рассмотрим четыре основных типа вентиляции, когда и как их использовать, и как они могут сэкономить вам деньги на ежемесячных счетах за электроэнергию.
4 основных типа вентиляции и принцип их работы
Существует четыре основных типа вентиляционных систем, которые можно использовать по отдельности или вместе. У каждого есть свои уникальные преимущества, которые важно распознать и использовать.
1. Вентиляторы для отдельных помещений
Вентиляторы для отдельных помещений бывают разных конфигураций.Вы можете разместить переносные модели на полу или на столе. Монтируемые блоки можно постоянно устанавливать на стене или потолке.
Навесные потолочные вентиляторы обычно имеют тумблер, который изменяет воздушный поток в теплое и прохладное время года для максимальной энергоэффективности.
Другой способ создания вентиляции в отдельной комнате — это запустить оконный кондиционер в режиме «вентиляции», чтобы он втягивал свежий воздух с улицы в комнату без предварительного охлаждения.
Еще одним типом комнатных вентиляторов является вытяжной вентилятор, который можно найти во многих ванных комнатах, кухнях и прачечных.Эти вентиляторы вытягивают влажный, несвежий, загрязненный воздух из комнаты и выводят его наружу.
Эти вентиляторы используют то, что Министерство энергетики называет «эффектом охлаждения ветром», для охлаждения людей, находящихся в комнате. Другими словами, пустая комната с работающим вентилятором — это пустая трата энергии, так как никто не чувствует холода ветра.
2. Вентиляторы для дома
Вентиляторы для дома иногда также называют вытяжными вентиляторами. Они будут работать только тогда, когда окна открыты, но доказали свою эффективность в поддержании прохлады в помещении даже в очень жаркие дни.
Эти вентиляторы обычно устанавливаются на чердаке. Они втягивают свежий воздух через окна и выталкивают горячий, несвежий воздух через вентиляционные отверстия чердака, чтобы воздух в помещении оставался свежим и прохладным.
3. Ветровая вентиляция
Ветровая вентиляция — это не что иное, как открывание окон и / или дверей, позволяющее свежему наружному воздуху циркулировать по комнатам вашего дома.
Это также может происходить посредством процесса, называемого «инфильтрация», когда свежий воздух проникает через утечки и трещины в самом доме.Но тенденция к «воздухонепроницаемой конструкции» для новых домов почти устранила этот источник ветровой вентиляции.
Ветровая вентиляция не только является оптимальным инструментом для более прохладного времени года и климата, но также обеспечивает насыщение кислородом воздуха и предотвращение его застоя.
4. Вентиляторы с рекуперацией тепла
Самая лучшая и надежная технология вентиляции, доступная в настоящее время, — это вентилятор с рекуперацией тепла (иногда называемый вентилятором с рекуперацией энергии).
Эта система выполняет две важные задачи: сохраняет свежий входящий воздух и застоявшийся выходящий воздух на 100 процентов разделенными, чтобы два воздушных потока никогда не смешивались, и естественным образом уравновешивает уровни влажности воздуха в помещении в зависимости от сезона.
Таким образом, вентилятор с рекуперацией тепла также действует как дополнительный слой фильтрации воздуха, удаляя токсины, загрязняющие вещества, микробы, пыльцу и других нежелательных посетителей, находящихся в воздухе, прежде чем они смогут добраться до внутренних жилых помещений вашего дома.
Как вентиляция поддерживает качество воздуха в помещении
Вентиляция объединяет всю систему отопления, вентиляции и кондиционирования воздуха. Без вентиляции воздух в помещении не сможет освежиться и повторно наполниться кислородом, когда могут начать проявляться такие симптомы здоровья, как туман памяти, головные боли, зуд дыхательных путей, заложенность носа, боли в горле и болезни.
Надлежащее внимание обеспечивает все следующее:
Свежий кислород
Удаление лишней влаги и защита вашего дома от плесени и грибка
Пары, токсины и загрязняющие вещества выходят за пределы
Этот воздух продолжает циркулировать для максимального регулирования желаемой температуры (теплее или холоднее)
Меньшее количество симптомов для здоровья, вызванных загрязнителями в помещении или несвежим воздухом
Здоровье и безопасность во время краткосрочных домашних работ (например, покраска) внутри помещений
Снижение потребности в некоторых видах домашнего ремонта
Снижение затрат на электроэнергию
Техническое обслуживание основной вентиляции
Для того, чтобы ваша система вентиляции работала должным образом и достигала желаемых результатов, вам необходимо выделить время на текущее обслуживание.Как часто вы будете выполнять это обслуживание, будет зависеть от того, где вы живете и как часто вы используете свои вентиляционные инструменты.
Наиболее частое регулярное обслуживание систем вентиляции включает следующие задачи:
Протирка лопастей вентилятора и внешнего корпуса для удаления пыли и мусора
Очистка или замена воздушных фильтров
Пыль и очистка воздушных регистров, решеток и вытяжных отверстий
Размещение надежных проницаемых крышек (например, сетчатой решетки) над вентиляционными отверстиями с наружными отверстиями для защиты от птиц и мусора.
Периодически составляйте график профессиональной чистки системы воздуховодов в помещении для удаления давно скопившегося мусора.
Позвоните нам
Здесь, в Clean Air Solutions Hamilton, вентиляция помещений — одна из наших специализаций. Мы приглашаем вас принять участие в нашем мероприятии «Дышите чистым воздухом», которое предлагает 20-процентную экономию на всем оборудовании для контроля качества воздуха внутри дома.
No related posts.
