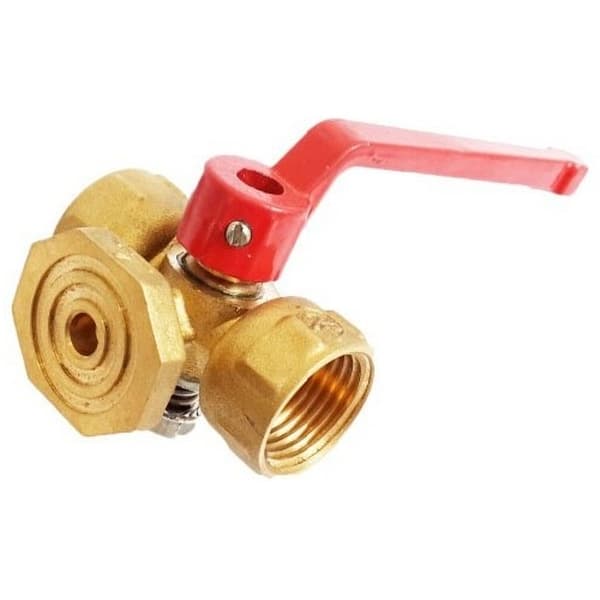

Принцип работы стандартного трехходового крана для манометра

Трехходовой кран представляет собой устройство, позволяющее упростить эксплуатацию манометра на участке подключения к системе. Основные цели, которые можно достичь с помощью стандартного трехходового крана заключаются в следующем:

• Простое подключение прибора к рабочей среде.
• Сброс давления перед манометром на магистрали, а не только отключение.
• Продувка отвода (сифона) для удаления загрязнений.

Функционально трехходовой кран имеет 3 положения (см. рисунок ниже):

1. С помощью крана в полость измерительного элемента манометра подается рабочая среда.
2. Данное положение позволяет «продуть» систему через вспомогательное технологичесое отверстие. В таком положении прибор будет изолирован от измеряемой среды.
3. Повернув рукоять крана в противоположное направление можно полностью отключить прибор от магистрали и снять его.

Исходя из того, как ведет себя стрелка, когда рукоятка оказывается в положении «закрыто» или наоборот, переходит в рабочее состояние, можно судить об исправность крана: если стрелка при отключении манометра опускается стремительно и плавно в положение нуля, а при подключении прибора без промедления и резких скачков занимает рабочее положение на циферблате, то кран работает нормально.

Медленное движение стрелки в обоих направлениях указывает на то, что кран засорился. Чтобы продуть кран, и существует положение сброса.

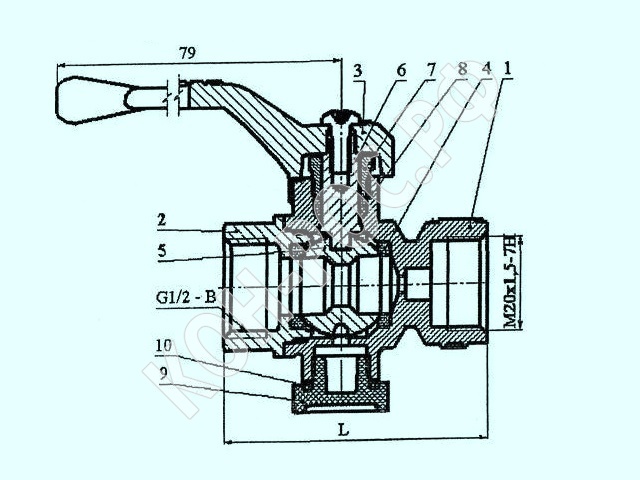

По типу подключения трехходовые краны изготавливаются по умолчанию с резьбами М20*1,5 и G1/2.

Всегда в наличии в нашем магазине Вы можете приобрести краны следующий типоразмеров:

• Трехходовой кран G1/2-G1/2 (внутр.-внутр.)
• Трехходовой кран G1/2-M20x1,5(внутр.-наруж.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр.-внутр.)
• Трехходовой кран М20х1,5-М20х1,5 (внутр. -наруж.)

По методу производства краны разделяются на цельноточенные из латунного шестигранника, литые и краны изготовленные методом штамповки.

Купить цельноточенные краны.

Купить штампованные краны.

устройство, принцип действия и назначение

Для того, чтобы перенаправлять потоки жидкости в системах водоснабжения или отопления, используют трехходовые клапаны. Они действуют подобно железнодорожной стрелке, подключая к входному патрубку один или другой выходной. Такие краны могут полностью переключать поток воды, а могут плавно регулировать распределение между двумя контурами.

Назначение и области использования

Трехходовые клапаны применяются в следующих областях:

• В магистральных тепловых сетях. С помощью устройства к основному потоку теплоносителя добавляют некоторое количество из обратного контура. Это делают, когда нужно понизить температуру прямого потока без изменения напора и режима работы бойлера. Краны оснащают электромагнитным приводом или термочувствительным сенсором.
• В бытовых системах отопления. Используется термостатический привод, посредством которого регулируют температуру теплоносителя, направляемого, например, в оборудование «теплого пола» или в настенные батареи. Установка модуля дистанционного управления значительно упрощает контроль над микроклиматом. Точное управление температурой жидкости в возвратном трубопроводе позволяет существенно снизить расходы на отопление. Это помогает также ограничить максимальную температуру теплого пола, защищая его от перегрева.

Рисунок 1. Схема включения трехходового крана в систему отопления

• Для водоснабжения при регулировании температуры воды. Самый известный пример- это обычный смеситель.
• Для водоподготовки. Для переключения контура протекания воды в обход фильтра на время сервисных работ, например, по замене картриджей.

Используются трехходовые клапаны и в трубопроводах технологического назначения, везде, где требуется временно или постоянно перенаправлять потоки жидкостей или газов, а также смешивать такие потоки в определенных пропорциях.

Принцип работы и устройство трехходового крана для систем отопления

В основе конструкции трехходового крана лежит обычный Т-образный тройник. Два входящих патрубка (на схеме справа и сверху) служат для подачи холодной и горячей воды. Выходящий патрубок (на схеме слева) отводит смешанный поток. В центральной камере на оси вращается регулирующий сектор, частично перекрывающий входящие патрубки. На рисунке видно, как работает секторный трехходовый кран

Рисунок 2. Принцип работы секторного клапана

 Перекрытие может составлять от 0 до 100%. Особенность конструкции в том, что чем больше открывается просвет для одного из входящих патрубков, тем меньше становится просвет для другого. Если сектор стоит в среднем положении, пропускается по 50 % каждого потока. Смещая сектор, например, к верхнему патрубку, можно получать пропорции холодная/горячая:

И так далее до полного перекрытия холодной воды (0/100%), в этом случае в выходной патрубок будет поступать только горячая вода

Управление клапаном может осуществляться вручную и помощью биметаллического термостатического устройства.

Рисунок 3. Схема работы клапана с термостатическим управлением.

*

Такую функцию можно выполнить и с помощью двух двухходовых кранов и обычного тройника, используемых совместно. Именно так происходит в двухвентильных смесителях. Чтобы обеспечить постоянный напор и точно управлять пропорцией смешения горячего и холодного потока, следует обеспечить открывание двух кранов в противофазе (один открывается- другой пропорционально закрывается), например, насадив их на единую ось.

Виды

Трехходовые клапаны разделяются на две большие группы. Они могут быть:

• Разделительные. Служат для пропорционального разделения входящего потока на два выходящих.
• Смесительные. Предназначены для смешивания двух входящих потоков в один суммирующий

Рисунок 4. Схема работы смесительного и разделительного трехходового клапана

Из схемы видно, что конструкция смесительного и разделительного клапана практически идентична. Различаются они лишь направлениями потоков. При правильном монтаже смесительный клапан буде работать и в качестве разделительного. Нужно только правильно настроить систему управления. В случае ручного управления никаких проблем не будет. Сложнее, но также возможно будет настроить и электронное управление. А вот термостатический модуль управления в случае подключения по разделительной схеме будет распределять потоки в зависимости температуры входящего потока. Это придется учитывать при проектировании системы отопления.

Сколько положений имеет секторный кран с электроприводом, показано на рис. 5

Рисунок 5. Варианты использования крана с электроприводом

Кроме секторных трехходовых кранов, выпускаются также и седельные. Принцип действия у них такой же, но имеются конструктивные различия.

Рисунок 6. Седельный, или шаровый тип крана

Смесительный седельный кран имеет двигающийся на штоке шарообразный рабочий орган, он запирает по очереди седла, через которые в камеру и далее в выходной патрубок проходят смешиваемые потоки. Разделительный клапан снабжен двумя рабочими органами, закрепленными на едином штоке и перекрывающие выходные потоки. Чем больше перекрыт один, тем больше открыт другой. Седельные клапаны не могут быть взаимозаменяемыми.

Кроме того, трехходовые устройства подразделяются по способу управления:

Электрические. Сектор поворачивается с помощью электродвигателя с редуктором. Такие устройства подключаются к компьютеризированной системе управления, считывающей показания датчиков температуры и в соответствии со встроенным алгоритмом управляющей потоком.

Рисунок 7. Кран с электроприводом

*

• Ручные. Применяются в простых схемах с постоянной пропорцией распределения или смешения потоков. Угол поворота сектора выставляется вручную поворотом маховика.

Рисунок 8. Ручное управление

• Термостатические. Управление осуществляется автономным термостатом. Его устанавливают на определенную температуру при настройке системы, в дальнейшем он самостоятельно поддерживает ее, перепуская часть входящего потока из радиатора по обходному патрубку (байпасу).

Рисунок 9. Трехходовой кран Esbe с термостатическим управлением

При необходимости поворотом маховика можно изменить заданную температуру. Часто устанавливается на входе радиаторов отопления для подстройки комфортной температуры в каждой комнате.

Как выбрать

*

Выбирая трехходовой кран, необходимо учитывать несколько параметров. В процессе выбора хорошо заручиться помощью опытного инженера-сантехника.

Прежде всего нужно оценить назначение устройства- разделительный или смесительный. Следующим шагом следует определить место установки на схеме системы, а также способ управления устройством. Если планируется автоматизированное управление отоплением, надо решить, каким образом будет управляться данный кран- электроприводом, термостатом или вручную.

Далее анализу подлежат следующие технические характеристики:

• Пропускная способность магистрали. Это объем жидкости, проходящий за единицу времени. Пропускная способность крана должна быть не меньше. Слишком маленький просвет создаст нежелательное сопротивление потоку и затруднит работу всей системы.
• Максимальное и рабочее давление. Также должно соответствовать расчетным величинам для системы отопления.
• Присоединительные размеры. Если точного соответствия диаметров достичь не удалось, то применяют переходники-фитинги.
• Диапазон регулировки рабочих температур.

Руководствуясь перечисленными параметрами, нужно отобрать из десятков рыночных предложений несколько моделей, соответствующих заданным требованиям.

На этом этапе настает время сравнивать цену, гарантийный срок, доступность сервиса и, конечно, репутацию фирмы- производителя. Гарантированным качеством обладают такие лидеры рынка, как:

• Honeywell. Американская компания второе столетие производит, поставляет, монтирует и обслуживает широкий спектр компонентов и целых систем управления отоплением, вентиляции, безопасностью.
• Esbe. Шведская фирма также более 100 лет поставляет точные и очень надежные клапана, арматуру и компоненты систем, специализируясь на отопительной технике. Скандинавские традиции тщательной и высококачественной работы сочетаются с инновационными подходами к конструированию.
• Valtec- Российско- итальянское предприятие удачно совмещает высокое итальянское качество с семилетней гарантией и доступными ценами. Полностью локализованное производство с европейской системой контроля качества не давно появилось на рынке, но уже успело завоевать популярность.

На рынке присутствует также множество поставщиков, не успевших завоевать столь безупречную репутацию. Экономия на стоимости клапана может в дальнейшем привести к его нестабильной работе, повышенным расходам или даже к выходу из строя всей системы.

Монтаж

Обычно при монтаже трехходовых кранов выбирают одну из типовых, хорошо отработанных схем.

Безнапорный коллектор или гидравлический разделитель

В такой схеме в контуре №2 предусмотрен насос, обеспечивающий циркуляцию теплоносителя. Его обозначение- два синих равносторонних треугольника, соединенных вершинами.

Рисунок 10. Схема монтажа с безнапорным коллектором

Прямое подключение к источнику тепла

*

Важно! Если кран подключается непосредственно к бойлеру на байпасе, подключенному к патрубку В, перед манометром придется смонтировать клапан с гидравлическим сопротивлением, равным сопротивлению источника тепла.

Рисунок 11. Прямое подключение к источнику

В противном случае начнутся колебания расхода теплоносителя на участке A-B. Они будут вызываться колебаниями штока.

Регулятор перепада давления

В случае высокого давления со стороны источника тепла между напорным коллектором и клапаном устанавливается манометрический дросселирующий регулятор, компенсирующий избыточный напор теплоносителя.

Рисунок 12. Схема с дросселирующим регулятором

Специалисты применяют и другие схемы подключения, исходя из назначения системы и соотношения параметров источника тепла, трубопроводной системы, клапана и потребителя.

Кран трехходовой

Кран — конструкция трубопроводной арматуры, затвор которой выполнен в форме тела вращения, поворачивающегося перпендикулярно оси потока транспортируемого материала. Другими словами, затвор крана (пробка) представляет собой деталь с отверстием, работающую по следующему принципу: при определенном повороте затвора отверстие в нем совпадает с осью хода рабочей среды, тогда кран открыт. Когда затвор поворачивают, чтобы закрыть кран, ходу рабочей среды препятствует сплошная сторона пробки. У трехходовых кранов в пробке предусмотрено несколько отверстий, и затвор может устанавливаться в трех рабочих положениях. Это позволяет не только перекрывать подачу рабочей среды, но и перенаправлять ее поток.

Классификация трехходовых кранов

Классификация трехходовых кранов во многом справедлива и для двухходовых конструкций. Устройства классифицируются по форме затвора, способу посадки затвора, по роду установки и по форме поворотного элемента.

По форме затвора различают шаровые, конусные и цилиндрические краны.

По способу посадки затвора трехходовые краны бывают сальниковые и натяжные. То есть посадка затвора может регулироваться сальником (в верхней части крана) или гайкой (в нижней части крана).

По роду установки трехходовые краны обычно бывают проходными и устанавливаются на участках трубопровода. Присоединение осуществляется через два присоединительных патрубка, отходящих от корпуса крана.

По форме поворотного элемента трехходовые краны делятся на Т-образные и Г-образные. В Г-образных кранах среда совершает поворот на 90° (протекает под углом), а в Т-образных, соответственно, поток среды образует букву «Т».

Устройство и принцип работы трехходового крана

Как уже было сказано, в пробке трехходового крана предусмотрено три отверстия. Одно входное и два выходных. В положении «закрыто» затвор перекрывает поток рабочей среды. В положении «открыто» рабочая среда, поступающая во входное отверстие, может одновременно проходить через оба выходных отверстия, либо же только через одно из них, а затем уже по присоединительным патрубкам поступать в систему — трубопровод. При перенаправлении потока рабочей среды одно из отверстий закрывается, в результате чего среда поступает в другое отверстие пробки и, следовательно, в другой патрубок, меняя направление своего движения. Таким образом, возможно, быстро отключить один трубопровод и подключить другой.

Область применения и особенности конструкции

Трехходовые краны преимущественно применяются на трубопроводах малых диаметров при небольших давлениях, когда по условиям эксплуатации необходимо осуществлять быстрое перенаправление потока рабочей среды.

Они отличаются простотой конструкции, компактностью, малым весом и малым гидравлическим сопротивлением. Тем не менее, они нуждаются в частом осмотре и уходе, поскольку конструкция пробки предполагает быстрый износ корпусного соединения.

Трёхходовой кран для систем отопления

Трехходовой кран отопления представляет собой тройник, в котором с помощью запорного механизма происходит перераспределение теплоносителя в системе отопления. Трехходовой кран используется там, где необходимо регулировать подачу тепла, уменьшая или увеличивая температуру теплоносителя.

Простой пример: теплоноситель при движении по протяженной системе отопления в начале «пути» имеет более высокую температуру, что приводит к более интенсивному нагреву радиаторов, и, как следствие, перегреву помещений, для устранения которого используют трехходовой кран.

Крана трехходовый — принцип работы

Для этого к крану одновременно подключают горячую и холодную воду. Как правило, схема подключения в виде стрелок с указанием направления движения, располагается на самом кране.
При этом горячая вода это теплоноситель, идущий от котла, называемый также подачей, а холодная вода это уже остывший теплоноситель, называемый также обраткой. При полностью открытом кране в него одновременно поступают подача и обратка и смешиваются. В результате температура воды на выходе из крана имеет некое усредненное значение.

Если кран полностью открыт, то к приборам отопления поступает теплоноситель, идущий напрямую от котла и обеспечивающий максимальный нагрев радиаторов. При закрытом кране, напротив, к приборам отопления поступает только обратка.

При не полностью открытом кране происходит смешивание обратки и подачи и получение теплоносителя с температурой усредненного значения.

Типы трехходовых кранов в системах отопления

В зависимости от конструктивных особенностей различают 2 вида трехходовых кранов: запорные и регулировочные. Принципиальной различия между ними нет: и тот и другой могут использоваться для полного перекрытия движения подачи и для регулирования температуры теплоносителя.

Однако с помощью запорных кранов сделать это намного сложнее. Их конструкция в большей степени подходит для переключения движения потока воды из одной трубы в другую и не предусматривает плавного изменения потока. В большинстве случаев запорные краны оснащены шаровым механизмом.

Для регулирования применяют трехходовые краны, в конструкции которых имеется шток, управление движением которого может быть ручным или автоматическим.

От трехходового крана к трехходовому клапану

Трехходовой кран отопления позволяет вручную регулировать температуру теплоносителя в отопительных системах. Для автоматического регулирования предназначен трехходовой клапан отопления, в котором дополнительно установлено электромеханическое устройство, меняющее положение штока. Его подключают к термостату, с помощью которого выбирают нужный температурный режим в помещении.

Установка трехходовых клапанов в системе отопления позволяет эффективно управлять работой теплого пола, регулировать распределение тепла по комнатам и этажам, а также между отдельными строениями, если речь идет об отоплении нескольких отдельных объектов, например, теплицы и жилого дома.

В зависимости от принципа действия  различают 2 вида трехходовых клапанов отопления:

Смесительный трехходовой клапан, в котором два входа и один выход. Его принцип действия такой же, как у трехходового крана отопления. Основное назначение смесительного клапана этого вида состоит в смешивании подачи и обратки для получения теплоносителя требуемой температуры, которое достигается изменением соотношения горячей и холодной воды.

Разделительный трехходовой клапан, в котором один вход и два выхода. При его работе происходит распределение потока теплоносителя на два русла, что бывает необходимо при включении в систему отопления бойлеров, конвекторов и т.д

Независимо от типа трехходового клапана (смесительный или разделительный) его установка и использование обеспечивает постоянный тепловой поток в системе отопления и не перекрывает движения теплоносителя, что особенно важно при отрицательных температурах.Меняться может только температура в сети. В этом основное отличие трехходового клапана отопления от двухходового клапана отопления.

Иными словами, система отопления с трехходовым клапаном никогда не разморозится.

Трехходовой кран для отопления: назначение, принцип работы, устройство

Чтобы создать комфортную температуру в отапливаемом помещении, необходимо грамотно распределить потоки воды в контуре обогрева. Например, иногда вода в контуре слишком горячая, поэтому ее можно разбавить остывшей водой, взятой из обратки. Эту и подобного рода функции выполняют элементы запорно-регулирующей арматуры, в частности, трехходовой кран для отопления. Благодаря перераспределению жидкостей, удается добиться нужной температуры теплоносителя, подаваемого к радиаторам отопления.

Таким образом, можно перечислить основные функции трехходового крана:

• регулировка температуры теплоносителя, поступающего на радиаторы, посредством его смешивания;
• перераспределение потока теплоносителя в системе.

Конструкция и принцип работы

Регулировочный трехходовой кран конструктивно состоит из следующих элементов:

• металлический корпус;
• затвор, в котором имеются проходные каналы;
• 3 патрубка. Два из них предназначены для подключения холодной и горячей воды, а третий — для выхода теплоносителя (в зависимости от вида крана назначение патрубков может отличаться).

Принцип работы трехходового крана в системе отопления заключается в следующем. Предполагается, что к распределительному крану подводятся жидкости от отопительного котла и от обратки. В зависимости от положения крана, через него будет проходить теплоноситель разной температуры:

Устройство и принцип работы трехходового крана

1. При полностью открытом положении крана горячий теплоноситель будет поступать к радиаторам отопления. Его температура будет соответствовать температуре в котле.
2. При полностью закрытом кране к радиаторам будет подаваться остывшая вода от обратки.
3. Если установить какое-то промежуточное положение затвора, вода будет смешиваться. Так можно регулировать ее температуру.

Разновидности трехходовых кранов

Поскольку сейчас в продаже имеются распределительные краны различного предназначения, необходимо понимать разницу между ними, знать конструктивные особенности данных устройств. В этом случае можно будет сделать правильный выбор трехходового крана. Ниже мы рассмотрим, чем различаются изделия разных моделей.

По назначению и принципу работы

Внешне разные типы кранов ничем не отличаются, так как у них имеется 3 патрубка, но принцип работы у них прямо противоположный:

1. Смесительный кран (регулировочный). Производит смешивание двух потоков теплоносителя. Подвод осуществляется по двум патрубкам, а выход — по одному. Внутри прибора имеется шток с клапаном.
2. Распределительный кран (запорный). Не смешивает, а разделяет один поток на 2 части. В патрубках установлены клапаны. Когда один клапан открывает проход для теплоносителя, второй перекрывает свою магистраль. Теплоноситель входит в кран через один патрубок, а выходит через два. Такие устройства часто используются для обвязки водонагревателей, в системах с установленными бойлерами, для распределения тепла на несколько помещений.

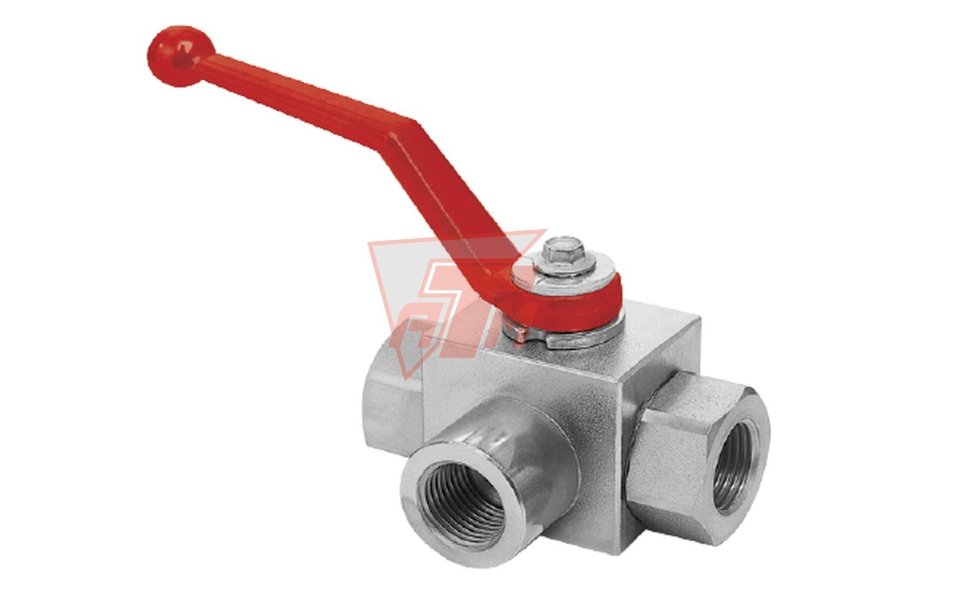

Ручной шаровой трехходовой кран

Совет: Не пытайтесь разобрать кран, так как это не предусмотрено его конструкцией. Механическое воздействие приведет к поломке устройства.

Материал корпуса

1. Латунь. Это наиболее популярный сплав металлов, который отличается надежностью и практичностью.
2. Сталь. Можно встретить гораздо реже. Характеризуется повышенной прочностью, но меньшей, нежели у латуни, долговечностью.
3. Чугун. В быту не используется. Применяется для монтажа промышленных систем обогрева, в которых трубы имеют диаметр более 40 мм.

По способу монтажа

1. С помощью муфт.
2. Фланцевое соединение.
3. Сварной тип соединения.

Тип механики затвора

1. Натяжной.
2. Сальниковый.

Тип запорного устройства

1. Шаровый.
2. Конусный.
3. Цилиндрический.

По принципу управления

Трехходовой кран для домашнего отопления может различаться по способу управления:

1. Ручное управление. Изделия такого типа имеют поворотные ручки, которыми и осуществляется управление потоками теплоносителя. При повороте ручки изменяется пропорция подаваемой из разных линий воды. Недостатком таких механизмов является неравномерное и долгое прогревание отдаленных радиаторов. Такая арматура отличается простым устройством и невысокой стоимостью.

2. Автоматическое управление. Краны, управляемые автоматикой, позволяют обеспечивать обогрев помещений до нужной температуры без участия человека. Причем, обогрев становится более эффективным, радиаторы прогреваются равномерно, нет необходимости постоянно контролировать работу отопительного контура. Управление распределительным краном может осуществляться посредством сервопривода, а также с помощью гидродинамического или пневматического термостата. Ниже мы рассмотрим особенности каждого их таких устройств.

Трехходовой кран с электроприводом

В качестве управляющего элемента используется сервопривод, представляющий собой электрический двигатель. От блока электронного управления на сервопривод поступает команда, согласно которой двигатель изменяет положение шара или штока внутри устройства. Блок управления определяет температуру на выходе из клапана или вычисляет оптимальную настройку по температурам обратки и поступаемой из котла воды.

Трехходовой кран с сервоприводом

Разумеется, устанавливать трехходовой кран для системы отопления с электроприводом без наличия управляющего блока не имеет смысла.

На заметку: Сервоприводом может быть оснащен почти любой трехходовой кран, но рекомендуется использовать для этой цели только специально предназначенную для этого арматуру. Она адаптирована для установки на ней электропривода.

Распределительный кран с терморегулятором

Такое устройство представляет собой кран с термоголовкой, в которую помещены газ или специальная жидкость. Данные компоненты реагируют на изменение температурных показателей окружающей среды. В результате колебаний температуры изменяется объем жидкости или газа, что приводит к автоматическому срабатыванию клапана.

При установке прибора требуется его тщательная настройка. Определяются предельные значения температуры, которые связываются с крайними положениями крана. Тем самым определяется рабочий диапазон, в пределах которого трехходовой кран для отопления с терморегулятором будет изменять температуру теплоносителя. С этой целью производится ручная регулировка давления в термоклапане.

Трехходовой кран для системы отопления с терморегулятором

Теплоноситель циркулирует через устройство до тех пор, пока его температура не изменится до установленного значения. Как только температура выйдет за эти пределы, пропорция смешивания холодной и горячей воды в кране изменится.

Преимущество крана с терморегулятором состоит в том, что для его работы не требуется наличие блока управления. Такие устройства работают автономно, а также обладают приемлемой стоимостью.

Особенности выбора

Для обеспечения максимальной отдачи от отопительного трехходового крана, необходимо его правильно подобрать. Для этого следует придерживаться некоторых рекомендаций:

• Диаметр крана должен соответствовать диаметру трубопроводов. В этом случае не будет страдать пропускная способность контура, а монтаж будет произведен без использования переходников;
• Тип соединения должен соответствовать имеющемуся. Например, штуцерное соединение невозможно будет согласовать с фланцевыми разъемами крана;
• Заранее необходимо решить, будет ли на кране монтироваться сервопривод;
• Не покупайте бытовые трехходовые краны для систем с высокими показателями давления теплоносителя. Для таких систем существует специальная арматура. Такие же ограничения рекомендуется соблюдать, если диаметр трубопровода превышает 4 см.

Рекомендации по установке

Чтобы добиться максимальной эффективности работы трехходового крана, его не только следует правильно выбрать, но и подсоединить должным образом.

Установка этого изделия ничем не отличается от установки другой арматуры. Желательно в процессе работы принимать в учет следующие рекомендации:

• Можно не задумываться о пространственном расположении крана. На работу прибора не оказывает влияния его вертикальное или горизонтальное положение;
• Чтобы установить кран в нужном направлении, взгляните на его корпус. На нем будет видна стрелка, указывающая на направление потока теплоносителя;
• Регулирующее устройство крана должно располагаться так, чтобы к нему был обеспечен свободный доступ;
• Если установка проводится сварным способом, важно не допустить попадания внутрь трубопровода окалины или прочего мусора;
• В процессе сварочных работ необходимо оберегать кран от нагревания. Для этого можно обеспечить ему какой-либо теплоотвод;
• Перед началом каждого отопительного сезона необходимо проверить работу всей регулирующей и запорной арматуры.

Установив в контур своей отопительной системы качественный трехходовой кран, вы сможете по своему желанию регулировать температуру различных отопительных приборов, контролировать и изменять температуру в отдельных помещениях.

1-2, 14М1, ДУ15, ДУ 50, 100, Т-образный, с термоголовкой, видео-инструкция по монтажу своими руками, обвязка фанкойла, сколько положений имеет, схема, фото и цена

Т-образный трехходовой кран можно встретить в самых различных коммуникационных системах, но самое большое распространение конструкция получила в системах отопления. Это обусловлено тем, что при движении по трубам теплоноситель остывает, и разные помещения нагреваются по-разному.

Благодаря наличию смешивающего узла температура поддерживается на определенном уровне.

На фото: трехходовой кран 2 1 2 имеет выходы разного диаметра (числа обозначают размер в дюймах)

Виды конструкций

Все изделия данной группы можно условно разделить на несколько типов в зависимости от их особенностей:

Запорные конструкции	Их основной особенностью является то, что запорный механизм предназначен только для перекрытия того или иного вывода, то есть работа конструкции заключается в том, чтобы прекращать проток из того или иного патрубка. Использовать этот вариант для регулировки не рекомендуется, так как конструкция подвергается усиленному износу и очень быстро выходит из строя
Регулирующие устройства	Этот вариант специально предназначен для регулирования интенсивности потоков из двух патрубков и подаче смешанного теплоносителя в систему. Конфигурация оборудования может быть самой различной, все зависит от особенностей эксплуатации и характеристик системы
Конструкции большого размера	Если  патрубки, входящие в трехходовой кран 100 мм и более, то это уже скорее задвижка, так как в ней реализуется совсем другой вариант запорного механизма. Чаще всего такие узлы изготавливаются из чугуна, поэтому вес их значителен

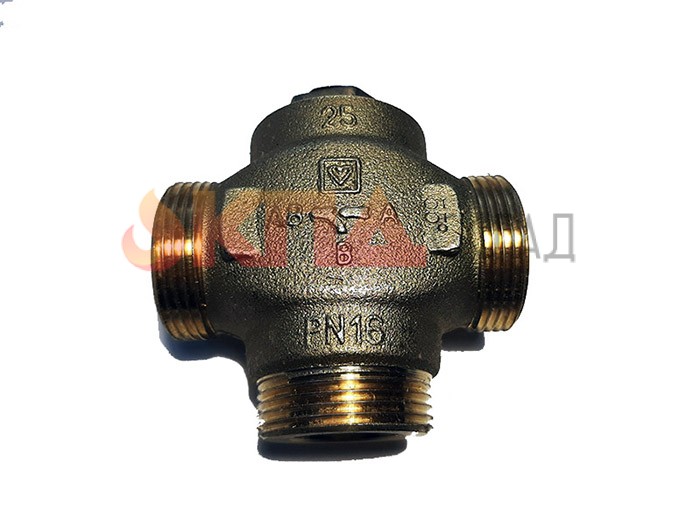

Автоматические модификации	Трехходовой кран с термоголовкой или сервоприводом называют трехходовым клапаном. С его помощью регулирование температуры теплоносителя может производиться в автономном порядке, в соответствии с ранее введенными настройками. Это значительно повышает удобство эксплуатации

Трехходовые клапаны могут значительно отличаться по конструкции, но принцип их работы всегда одинаков

Совет! Лучше всего приобретать изделия, в которых на вентильной головке есть шкала настройки. Это значительно упрощает регулировку и позволяет запомнить те или иные значения, чтобы в дальнейшем не тратить время на определение оптимального положения крана.

Особенности рассматриваемых систем

Чтобы подобрать наилучший вариант необходимо четко представлять, как функционирует система и как устроен рассматриваемый нами механизм. Также важно подобрать оптимальную модификацию для тех или иных условий, и обо всех этих нюансах мы поговорим ниже.

Принцип работы крана

Что касается запорной модификации, тут все достаточно просто и понятно:

• Разделительный кран в открытом положении пропускает всю жидкость из основной и обратной магистралей, обеспечивая тем самым некую усредненную температуру теплоносителя.
• Если кран перекрыт, то обратка просто-напросто не подается и в систему идет жидкость максимальной температуры, этот вариант, как правило, применяется в холодный период года. Сколько положений имеет трехходовой кран данной модификации? Всего два – открыто и закрыто, пытаться с его помощью регулировать подачу запрещено.

Так выглядит разделительный кран в разрезе

Регулируемые системы работают по другому принципу, поэтому их стоит рассмотреть отдельно.

Стоит отметить, что данный вариант более востребован и это обусловлено целым рядом достоинств, которые мы и рассмотрим:

Так выглядит схема трехходового крана

• Возможность очень точной регулировки пропорций подаваемых потоков. Это помогает отрегулировать температуру в помещении с точностью до 2-3 градусов, что позволяет всегда поддерживать оптимальный микроклимат в доме. Недаром этот вариант наиболее востребован среди покупателей и уже много лет занимает лидирующие позиции в общем объеме продаж изделий подобного рода.
• Существует огромное количество размеров, которые подойдут под любые системы, например трехходовой кран 2-2-1 дюйм является отличным вариантом для двухэтажного строения, а трехходовой кран ДУ15 дюйма подойдет для небольших квартир или даже отдельных помещений. Обычно в проекте прописываются нужные характеристики, но если этого нет, лучше проконсультироваться с квалифицированным специалистом.
• У этого варианта нет определенного количества положений, регулирующий узел передвигается настолько, насколько это необходимо. Но стоит помнить об одном очень важном факторе: регулируемый механизм может быть использован и как запорный, достаточно до конца перекрыть вентиль и один из потоков будет полностью отсечен.

Трехходовой кран ДУ 50 с пробковым механизмом из нержавеющей стали используется для самых сложных эксплуатационных условий

Стоит рассмотреть и еще один из вариантов – трехходовой кран 14м1, его основным отличием является то, что один из выходов изначально предусмотрен под установку манометра. Для этого на одной из сторон сделана специальная платформа, на которой и закрепляется измерительное оборудование, ее конфигурация может быть самой различной.

Преимуществом трехходового крана под манометр является то, что измерения могут производиться не постоянно, а только в случае необходимости. Это позволяет значительно продлить срок службы оборудования, так как воздействие на него оказывается не постоянно, а лишь периодически.

Особенности эксплуатации устройства

Рассмотрим, как работает конструкция в системе отопления дома или квартиры:

На основе данной схемы мы рассмотрим, как должна функционировать система

• В первом положении все каналы открыты и потоки смешиваются равномерно, что позволяет снизить температуру теплоносителя. Чаще всего этот вариант применяется в системах теплого пола, так как для его функционирования необходима гораздо более низкая температура, чем для радиаторов.
• Во втором положении обратная магистраль полностью перекрыта, и теплоноситель подается в систему с максимальным показателем температуры. Этот вариант применим в самый холодный временной период года и обеспечивает максимальную теплоотдачу, но его не рекомендуется использовать в другое время, так как во-первых в помещении будет очень жарко, а во-вторых будут расходоваться лишние энергоресурсы.
• В третьем случае перекрыт входящий поток от котла, и жидкость циркулирует в замкнутом контуре. Это необходимо в случаях, когда вода нагревается слишком сильно и даже подмес обратки не может обеспечить должного снижения температуры.
• Промежуточные варианты позволяют регулировать интенсивность потока, тем самым позволяя производить настройки для поддержания стабильной температуры.

Обвязка фанкойла с трехходовым краном – простая система, используемая в системах кондиционирования. Пример того, что конструкции востребованы не только в отоплении

Критерии выбора

Подбирая конкретный вариант важно учесть следующие факторы:

• Диаметр коммуникаций, к которым будет производиться присоединение, например трехходовой кран 1-2 на 1-2 на 1 дюйм подходит для систем с малым диаметром, но не востребован в конструкциях с большой производительности.
• При установке своими руками лучше использовать краны, на которые в дальнейшем можно установить сервопривод. Их цена несколько выше, зато при необходимости можно оснастить систему автоматическим настроечным узлом.
• Инструкция по монтажу и эксплуатации должна быть на русском языке, чтобы вы могли разобраться во всех нюансах процесса.

Совет! Обязательно уточняйте у продавца наличие документации, удостоверяющей качество изделия и его соответствие установленным стандартам.

Сервопривод может быть приобретен отдельно от крана

Вывод

Трехходовые краны позволяют регулировать температуру теплоносителя и этим самым экономить значительные средства на отоплении и кондиционировании. Видео в этой статье раскроет некоторые вопросы более подробно и наглядно покажет ряд важных моментов.

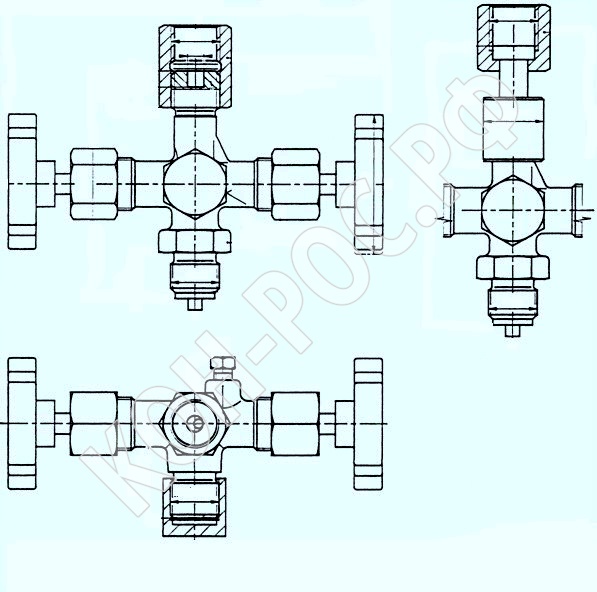

Функции трехходового крана устаналиваемого под прибор для измерения давления (манометр)

Прибор для измерения давления (манометр) работает в тандеме с трехходовым краном. Наличие тройника обеспечивает удобство эксплуатации и простоту обслуживания измерительного прибора. С помощью тройника можно выполнять продувку, проверку или полностью отключать манометр. Приборы для измерения давления монтируются на трубопроводах, транспортирующих воду или пар любой температуры.

Назначение

Основные функции трехходового крана под прибор для измерения давления (манометр):

• Главная задача крана — это подключение к системе манометра для конроля работы основных параметров сети;
• Сброс давления перед измерителем давления для предотвращения залипания стрелки в одном месте;
• Отключение манометра с целью его замены или ремонта;
• Продувка отвода необходима для устранения загрязнений и увеличения точности показаний прибора.

В небольших хозяйствах или частных домах установка трехходового клапана перед манометром не является обязательным условием правильной работы системы, поэтому роль тройника может выполнять проходной вентиль с муфтовым типом крепления. При отсутствии клапана манометр быстро выходит из строя.

Преимущества

Преимущества и основные функции трехходового крана под манометр:

• Простая установка;
• Клапан может работать при минимальном обслуживании;
• Тройник ремонтопригоден;
• При необходимости можно выполнить замену клапана;
• Трехходовой клапан может исправно работать в течение длительного времени;
• Минимальное гидравлическое сопротивление не создает помех для движения рабочей среды;
• Отсутствие участков застоя, в которых может скапливаться грязь;
• Высокая герметичность обеспечивает надежное перекрывание потока и отключение манометра.

Клапаны в обязательном порядке устанавливаются на всех предприятиях и служат защитой для манометров. Измерительные устройства без тройника быстро выходят из строя, создавая на предприятии аварийную ситуацию.

Виды

Все многообразие тройников под манометр подразделяется на несколько категорий в зависимости от конструктивных особенностей и способов крепления приборов.

Пробковый натяжной кран

Название этому виду кранов дала натяжная герметизация. Изготавливается пробковый кран из легкой и пластичной латуни. Такие краны при закрывании затягиваются. От силы, с которой затягивался кран, зависит его герметичность. Такая особенность приводит к поломкам хрупкого латунного хвостика пробки при затягивании. Затягивание крана и его открытие требует приложения усилий.

Кран с дренажем

Самый популярный вид кранов, современная конструкция, отлично себя показывает при работе с манометрами. Имеет несколько преимуществ:

• Удобство;
• Герметичность;
• Маленькие габариты;
• Минимальное гидравлическое сопротивление;
• Нет зоны накопления мусора.

Такие краны часто используются при работе с вязкой рабочей средой.

Кран с муфтовым отводом

Не является трехходовым краном, но может выполнять его функции за счет присоединения дренажа или контрольного измерительного прибора. Отливается из латуни, для предотвращения коррозионного повреждения покрывается хромом.

Кнопочный кран

Кран исключает непрерывную работу измерителя давления, в этом случае манометр работает следующим образом: при нажатии кнопки давление подается на измерительный прибор, а сразу после фиксации результатов сбрасывается автоматически. Благодаря этому увеличивается срок службы приборов и точность измерений.

Модели потока для трехходового шарового клапана

Выберите подходящий трехходовой многопортовый шаровой кран для смешивания или отвода потока

Последнее обновление 9 ноября 2018 г.

Проточный трехходовой шаровой кран

Двухходовые и трехходовые шаровые краны являются наиболее распространенными типами шаровых кранов. Трехходовые шаровые краны особенно полезны, поскольку их можно настроить таким образом, чтобы упростить управление потоком газа и жидкости.Например, их можно использовать для перенаправления потока масла из одного резервуара в другой.

Наши онлайн-каталоги регулирующих клапанов и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Краны шаровые трехходовые канистра

• Отсечение или перекрытие потока
• Переключение потока между двумя разными источниками
• Объединить поток из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения
• Перенаправить поток, идущий из одного источника в другой пункт назначения
• Разделение потока из одного источника между двумя исходящими пунктами

Этот пост посвящен основным конструктивным различиям между потоком L-образной (L-образный) и Т-образной (Т-образной) схемами в трехходовых шаровых клапанах.Я также опишу некоторые способы, которыми положение ручки в сочетании с диапазоном поворота ручки используется для управления потоком через типичные конструкции трехходового шарового крана.

В дополнение к электронной книге в формате PDF, содержащей эту статью, ISM также имеет новый связанный справочный ресурс. Это наша диаграмма режимов потока для трехходового шарового клапана .

Вид спереди типичного трехходового шарового клапана с ручкой, которая вращается параллельно плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Вид спереди еще одного распространенного типа трехходового шарового крана. Он имеет ручку, которая поворачивается под прямым углом к ​​плоскости портов клапана. Их также называют вертикальной версией, вертикальным типом, вертикальными отверстиями, вертикальными и вертикальными тройниковыми клапанами.

Чем трехходовой шаровой кран отличается от двухходового шарового крана?

Двухходовые шаровые краны широко используются в качестве запорной арматуры для газов или жидкостей (сред), движущихся по закрытым трубным или трубопроводным системам. Это из-за их простоты и надежности. Двухходовые клапаны имеют два порта или отверстия, через которые труба или шланг подсоединяются к клапану. Шар в двухходовых шаровых кранах имеет одно прямое отверстие, через которое жидкость или газ (среда) проходят через клапан.

Поток через шаровой клапан со стандартным отверстием несколько ограничен, поскольку отверстие в шаре внутри клапана меньше диаметра труб, соединенных с портами клапана. Вариант для уменьшения или устранения сопротивления потоку через шаровой кран — использовать шаровой кран с полным проходом.

Узнайте больше о шаровых кранах с полным проходом и шаровых кранах со стандартным отверстием. В этом сообщении блога описаны различия между полнопроходными или полнопроходными шаровыми кранами и стандартными портовыми клапанами. Он также включает список часто задаваемых вопросов, в котором описаны некоторые основы конструкции шарового крана.

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Трехходовые шаровые краны имеют три порта или соединения для трубы.В общем, трехходовые клапаны могут решать более сложные задачи управления потоком, чем двухходовые клапаны. Это делает их полезными для многих типов приложений процессов.

Например, трехходовой шаровой кран одного типа может использоваться для смешивания очищенной воды из одного источника с концентратом сока из другого источника. Несколько иная конструкция трехходового клапана может перенаправлять поток топлива из одного бака в другой, в то же время при необходимости полностью перекрывая поток топлива.

При выборе подходящего трехходового шарового клапана важно как понимать основные варианты конструкции трехходового клапана, так и планировать, как эти клапаны будут использоваться.Во-первых, немного об основах.

Что такое трехходовой шаровой кран?

Трех-, четырех- и пятиходовые шаровые краны называются многоходовыми. Трехходовой шаровой кран — самый распространенный многоходовой шаровой кран. Трехходовой шаровой кран имеет три порта или отверстия, которые соединены с трубопроводом или трубкой для прохождения потока газа или жидкости (среды). Эти порты обычно описываются как одно впускное и два выпускных порта или одно выпускное и два впускных порта в зависимости от направления потока через клапан.

Трехходовые шаровые краны популярны, потому что они представляют собой экономичный и простой способ обеспечить как отсечку, так и управление направлением потока в одном корпусе клапана.

Шаровой кран — узнайте о шаровых кранах с плавающей и цапфой на сайте HardHat Engineer
Хотя этот технический блог направлен на управление потоком большого диаметра и высокого давления, он содержит некоторую полезную и очень хорошо иллюстрированную информацию о трехходовой шаровой кран.

Управление потоком через трехходовой клапан осуществляется путем сочетания способа установки трубопровода, поворота ручки шара клапана и пути потока через шар клапана (отверстие шара или отверстие).

Используя правильный тип клапана и настройку, можно управлять потоком способами, которые соответствуют одному или нескольким различным требованиям процесса, например

• Полностью перекрыть поток
• Смешайте поток из двух разных источников
• Перенаправить поток из одного пункта назначения в другой
• Разделить поток из одного источника между двумя разными направлениями
• Поочередно блокировать поток в одном направлении, позволяя потоку продолжаться в другом

Есть одно простое, но ключевое отличие внутренней конструкции, которое определяет, на что способен трехходовой шаровой кран.Это важное конструктивное отличие заключается в характере потока или форме канала через шар внутри клапана. Большинство трехходовых шаровых кранов имеют шарики клапана с формой потока, имеющей форму заглавной буквы L (L-образный поток, L-поток, L-канал, два направления) или заглавной буквы T (Т-образный поток, T-поток, T. -порт, три направления).

Я опишу основы трехходовых шаровых кранов как с L-образным, так и с T-образным потоком, но сначала я опишу шаровые краны с L-образным профилем. Четкое понимание течения по L-образной схеме значительно упрощает понимание течения по Т-образной схеме.

Шарики клапана L-образной формы имеют проточные каналы в форме заглавной буквы L

Типичный шаровой клапан L-образной формы

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если он предназначен для клапана вертикального типа, прорезь под шток будет напротив одного из отверстий (отверстий для прохода потока шара).

Схемы потока

L, иногда называемые шарами под углом 90 градусов, чаще всего используются для обеспечения потока из одного общего впускного отверстия в одно из двух разных выпускных отверстий.Вот почему трехходовые шаровые краны с L-образной схемой потока часто называют переключающими клапанами.

Что такое переключающий клапан?

Переключающий, селективный или направленный клапаны — это альтернативные названия, используемые для шаровых кранов L-образной формы. Это связано с тем, что эта конструкция клапана широко используется для отклонения или изменения потока, выходящего через один из двух разных выходов или портов клапана. Ручные трехходовые шаровые краны L-образной формы, используемые в качестве переключающих клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего или входного порта.

В этом трехходовом шаровом клапане с L-образной схемой потока доступны два пути потока: слева или справа

Шаровые краны

L-образной формы с ручками, которые могут поворачиваться на 90 градусов (четверть оборота ручки), также называются двухпозиционными клапанами. Они могут отклонять поток влево или вправо одним поворотом ручки на 90 градусов.

Серия PMBV — Отводные шаровые краны (спецификация) от ISM
Пластиковые трехходовые шаровые краны серии PMBV представляют собой типичные шаровые краны с L-образным отверстием, предназначенные для использования в качестве распределительных клапанов без положения отсечки.

Когда их рукояткам разрешен дополнительный поворот на 90 градусов, всего на 180 градусов (половина оборота рукоятки), они могут полностью остановить поток. Обычно их называют трехпозиционными клапанами.

Если поворот рукоятки не ограничен встроенными ограничителями рукоятки клапана, шаровой клапан с L-образной схемой потока также может поворачиваться либо на 270 градусов (три четверти поворота рукоятки), либо на 360 градусов (полный оборот на рукоять). Эта свобода вращения обеспечивает два возможных положения отключения.

Трехходовой шаровой кран в горизонтальном исполнении с L-образной схемой потока имеет два возможных положения отсечки.

У четырехпозиционного клапана эти два положения закрытия клапана разнесены друг от друга всего на 90 градусов или четверть оборота.

Большинство клапанов горизонтального типа L имеют ручки, которые могут поворачиваться на 180 градусов. Это обеспечивает три варианта потока:

• Левый поток
• Правый поток
• Отсечь или перекрыть поток

Опять же, этот тип трехходового шарового клапана L-образной формы обычно описывается как трехпозиционный клапан.

Вид спереди типичного трехходового шарового крана с L-образной схемой потока. Схема потока

Трехходовые шаровые краны L-образной формы вертикального типа имеют два возможных пути потока и два возможных положения выключения.

Для шарового клапана с L-образной схемой вертикального потока нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов (пол-оборота) направляет поток влево или вправо (см. Предыдущие изображения).Однако, если клапан повернут только на 90 градусов (четверть оборота) в любом направлении, ручка будет обращена либо к передней, либо к задней части клапана. В этих положениях ручки поток через клапан перекрывается.

Многие клапаны вертикального типа L-образной формы имеют ручки, которые можно поворачивать только на 180 градусов или пол-оборота. Это обеспечивает все три варианта: левый поток, правый поток и одно положение выключения.

Серия BVPM — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Серия миниатюрных латунных клапанов вертикального типа BVPM включает трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия BLV — шаровые краны с внутренней резьбой NPT (спецификация) из ISM
Миниатюрные латунные клапаны вертикального типа серии BLV включают трехходовые шаровые краны. Эти трехходовые клапаны представляют собой типичные шаровые краны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Серия PBV3 — 3-ходовые шаровые краны (спецификация) , Трехходовые шаровые краны серии PBV3 — монтаж на панели (спецификация) и Серия PBV3L — Большой 3-ходовой шар Клапаны (спецификация) от ISM
Эти пластиковые миниатюрные клапаны вертикального типа представляют собой типичные шаровые клапаны с L-образным отверстием и поворотом на 180 градусов, предназначенные для использования в качестве переключающих клапанов плюс одно положение отсечки.

Рассмотрим подробнее поток L-образной формы горизонтального типа.

В этом трехходовом шаровом клапане горизонтального типа с L-образной схемой потока положение рукоятки по умолчанию обеспечивает поток между общим отверстием клапана внизу и левым отверстием клапана.

Если ручка клапана повернута против часовой стрелки на 90 градусов, шар L-образного потока внутри клапана также повернется на 90 градусов против часовой стрелки. Затем вместо этого он направляет поток вправо.Теперь поток проходит между общим или нижним портом и правым портом.

Что такое двухпозиционные шаровые краны L-образной формы?

Вот здесь начинается немного сложностей. Стандартный трехходовой шаровой кран с L-образной схемой потока (см. Выше) часто ограничивается только этим поворотом ручки на 90 градусов. Этот очень простой трехходовой шаровой кран обычно называют двухпозиционным. Его еще называют дивертерным, переключающим или направляющим клапаном.

Почему ручки важны для трехходовых шаровых кранов?

Ограничения на угол поворота ручки шарового клапана обеспечиваются какими-либо упорами ручки (красные стрелки).Обычно это продолжения рукоятки и верхней части корпуса клапана. Они действуют, препятствуя вращению ручки. Эти упоры предотвращают поворот ручки за пределы установленного диапазона движения.

Рукоятка ограничена этим клапаном, и ее ручка (красные стрелки) мешают движению ручки клапана, ограничивая ее поворот на 90 градусов.

Трехпозиционные шаровые краны L-образной формы

Также доступны трехпозиционные трехходовые шаровые краны с L-образной схемой потока.У них есть ограничение поворота ручки на 180 градусов.

В такой конструкции положение ручки могло бы начинаться с свободного пути потока между нижним портом и левым портом (положение 1). Поворот ручки клапана на 90 градусов против часовой стрелки во второе положение по-прежнему позволяет потоку проходить через клапан, но на этот раз поток проходит между нижним и правым портами.

Поворот клапана еще на 90 градусов против часовой стрелки, всего 180 градусов (положение 3), перекрывает весь поток через клапан.Такие шаровые краны с L-образной схемой потока обычно называют трехпозиционными клапанами: исходное положение, поворот на 90 градусов и поворот на 180 градусов.

Трехходовой шаровой кран L-образной формы с поворотом на 180 градусов (трехпозиционный) имеет два пути потока и одно положение отсечки.

Четырехпозиционные шаровые краны L-образной формы

Когда ручка поворачивает шар клапана на 90 градусов против часовой стрелки (положение 2), путь потока изменяется, и теперь поток может проходить между нижним общим портом и правым портом.

Поворот рукоятки еще на 90 градусов против часовой стрелки (положение 3), на 180 градусов от исходного положения, поворачивает шар клапана в положение, при котором поток между какими-либо отверстиями клапана невозможен, и этот клапан теперь «выключен».

Если ручку можно повернуть еще на 90 градусов против часовой стрелки (положение 4), всего 270 градусов, шар клапана все равно не будет пропускать поток, и клапан все равно будет закрыт.

Поворот ручки этого клапана еще на 90 градусов против часовой стрелки, всего 360 градусов, возвращает его в исходное исходное положение.Поток снова может проходить через клапан между нижним общим портом и левым портом.

В целом шаровые краны трехходовые описываются по их характеристикам:

• Схемы течения (L-образная или Т-образная схема потока)
• Ориентация ручки (горизонтальная или вертикальная)
• Сколько поворотов на 90 градусов или положений позволяет ручка

Это типичные варианты положения рукоятки, указанные в описании клапана:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре позиции (270 или 360 градусов)

Для многих шаровых кранов L-образной формы обычно обеспечивается дополнительная гибкость, позволяющая перемещать ручку. У этих клапанов есть ручки, которые можно снять со штока клапана и затем снова прикрепить в другом исходном положении.

Далее я хотел бы описать основы трехходового шарового крана Т-образной формы.

Пути потока для шариков Т-образной формы имеют форму заглавной буквы T

Типичный шаровой клапан с Т-образным профилем

Обратите внимание, что паз штока для поворота этого шара клапана находится сверху. Это означает, что шар предназначен для трехходового клапана горизонтального типа. Если бы он был предназначен для клапана вертикального типа, паз штока был бы напротив дна или общего отверстия.

Шарики с Т-образной схемой потока, иногда называемые шарами с углом поворота 180 градусов, широко используются для объединения двух входных потоков и их объединения для выхода через одно общее выходное отверстие. В зависимости от требований процесса возможно и обратное. То есть разделите поток, поступающий из одного общего порта, на два исходящих потока, каждый из которых выходит из клапана через другой порт клапана.

Клапаны потока

Т-образной формы не ограничиваются только разделением или разделением потока. Они также могут действовать как клапаны потока L-образной формы и перенаправлять поток от одного выпускного отверстия к другому.

Как и клапаны L-образной формы, проточные клапаны T-образной формы изменяют путь потока с помощью поворота ручки на четверть. В зависимости от допустимого диапазона движения рукоятки они могут обеспечивать отводной поток, смешивание или разделение потока и прямоточный поток.

В одном важном отношении шаровые краны с Т-образной схемой потока сильно отличаются от шаровых кранов с L-образной схемой. Обычные проточные клапаны с Т-образной схемой не могут обеспечивать управление отсечкой. Они могут либо ограничить поток к любым двум из трех портов клапана, либо позволить потоку через все три порта клапана одновременно.Вот почему шаровые краны с Т-образной схемой потока иногда называют смесительными клапанами.

Что такое смесительный клапан?

Смесительные клапаны — это альтернативные названия, используемые для проточных шаровых кранов с Т-образной схемой. Это связано с тем, что эта конструкция клапана широко используется для смешивания или объединения потоков, поступающих из двух разных источников. Обычные ручные трехходовые шаровые краны с Т-образным профилем, используемые в качестве смесительных клапанов, обычно устанавливаются с нижним портом корпуса клапана в качестве общего выходного порта.

Как и в шаровых клапанах с L-образной схемой потока, каждый поворот ручки на 90 градусов изменяет путь потока через клапан.Как и в случае клапанов L-образной формы, повороты рукоятки могут быть ограничены конструкцией с использованием упоров рукоятки.

Трехходовой шаровой кран горизонтального типа с Т-образной схемой потока имеет четыре возможных пути потока.

Обратите внимание, что каждое изменение схемы потока слева направо представляет собой поворот ручки на 90 градусов против часовой стрелки. Каждый поворот ручки вызывает соответствующий поворот шара клапана на 90 градусов. Это изменяет путь потока через клапан.

Т-образные шаровые проходы для трехходовых шаровых кранов вертикального типа

Шаровой кран с Т-образным профилем вертикального типа немного отличается от клапанов горизонтального типа.У вертикальных Т-образных клапанов нижний или общий порт всегда открыт. Поворот ручки клапана на 180 градусов не изменяет путь потока. Однако, если клапан поворачивается только на 90 градусов в любом направлении, когда ручка обращена либо к передней, либо к задней части клапана, поток перекрывается.

Загрузите бесплатную PDF-файл с диаграммой протока для трехходовых шаровых кранов ISM.

Типичный трехходовой шаровой кран вертикального типа с Т-образным профилем Схема потока

Трехходовые шаровые краны с Т-образным профилем вертикального типа имеют один возможный путь потока и одно возможное положение выключения.Начальное положение ручки находится слева. Слева направо каждое изображение представляет собой поворот ручки клапана на 90 градусов против часовой стрелки.

Большинство клапанов вертикального типа Т-образной формы имеют ручки, которые могут поворачиваться только на 90 градусов (одно положение) или 180 градусов (два положения). Это обеспечивает оба варианта потока:

• Отсечка потока
• Поток между всеми тремя портами

Т-образные проточные клапаны вертикального типа иногда называют клапанами с тройниковым отверстием или клапанами с шариками с тройниковым отверстием.

Общие области применения шарового клапана с L-образным отверстием:

Переключающие клапаны, запорные клапаны, байпасные клапаны, переключающие клапаны, распределители

• Перенаправить поток из одного накопительного резервуара в другой
• Изменить источник потока с одного насоса на другой
• Изменить источник потока с одного резервуара на другой
• Отвод потока от чиллера или нагревателя для удовлетворения сезонного спроса
• Отключить весь поток, сохраняя возможность выбора между двумя направлениями потока или двумя источниками потока

Общие области применения шара с Т-образным отверстием:

Пробоотборные клапаны, продувочные клапаны, смесительные клапаны, байпасные клапаны, клапаны постоянного потока

• Объединить поток из двух разных источников
• Разделение потока между двумя разными направлениями
• Альтернативный поток между двумя разными источниками
• Разрешить смешивание потока из двух разных источников
• Альтернативный поток между двумя разными пунктами назначения

Заключение

Как правило, трехходовые шаровые краны описываются на основе их режимов потока (L-образный или T-образный поток), ориентации ручки (горизонтальный тип или вертикальный тип) и количества поворотов на 90 градусов, на которое ручка может поворачиваться:

• Два положения (90 градусов)
• Три положения (180 градусов)
• Четыре позиции (270 или 360 градусов)

В зависимости от того, как просверливается шар клапана, и конфигурации трубопровода, поток газа и жидкости можно отводить, смешивать, блокировать в одном направлении или полностью перекрывать. Многопортовые клапаны экономят место и позволяют отказаться от лишнего тройника и клапана. Понимание основных вариантов конструкции трехходового шарового клапана упрощает выбор правильного трехходового клапана и упрощает планирование его установки.

Другие сообщения блога по теме

Миниатюрные шаровые краны: пластик, латунь или нержавеющая сталь?
Обзор того, что важно при выборе материала корпуса шарового крана. Температура, давление и коррозионная стойкость являются ключевыми вопросами, когда выбирают между пластиком и металлом.Когда металл — это определенно лучший выбор, наиболее распространенными металлами корпуса мини-шарового крана являются латунь и нержавеющая сталь. У каждого есть свои плюсы и минусы.

Прессованные, кованые или холоднотянутые латуни для миниатюрных клапанов
Обзор формования, обработки и формы латуни для изготовления миниатюрных шаровых и обратных клапанов. Латунь — отличный выбор материала для миниатюрных клапанов. Узнайте больше о том, почему латунь является таким полезным металлом для изготовления клапанов.В этом посте также рассматриваются некоторые из основных методов промышленной формовки латуни.

Как ISM может помочь вам найти правильный миниатюрный клапан для вашего приложения

Персонализированное обслуживание клиентов и ресурсы, доступные на веб-сайте ISM, могут оказаться большим подспорьем при выборе клапана. Доступные онлайн-ресурсы включают справочные руководства по химической совместимости, габаритные чертежи и спецификации продуктов. Наши онлайн-каталоги клапанов управления потоком и PDF-файлы предоставляют доступ к широкому спектру миниатюрных типов клапанов, типов соединений, материалов и размеров.

Об авторе

Стивен К. Уильямс, BS, является техническим писателем и специалистом по входящему маркетингу в Industrial Specialties Manufacturing (ISM), поставщике ISO 9001-2015 миниатюрных пневматических, вакуумных и компоненты гидравлических контуров OEM-производителям и дистрибьюторам по всему миру. Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

2-ходовые или 3-ходовые клапаны: какой тип подходит именно вам?

Клапаны играют решающую роль практически во всех промышленных процессах. Эти устройства регулируют, перенаправляют или контролируют поток жидкостей или газов, открывая, закрывая или частично перекрывая проходы для потока. Существует множество типов клапанов, каждый из которых отличается по-разному, включая принцип действия, конфигурацию, источник питания и применение.

Загрузите нашу электронную книгу по трехходовым регулирующим клапанам >>

Основными компонентами регулирующих клапанов Baelz являются привод, плунжер и шпиндель, а также корпус клапана. Привод, который может быть пневматическим или электрическим, управляет плунжером клапана, перемещая его вверх или вниз с различными ходами.

2-ходовые и 3-ходовые клапаны обычно используются в промышленности. Эти клапаны определяются количеством используемых портов. Двухходовые клапаны, как следует из их названия, состоят из двух портов: входного порта «A» и выходного порта «AB».С другой стороны, трехходовые клапаны состоят из трех портов: «A», «B» и «AB».

Поскольку эти клапаны поддерживают разные скорости потока, диапазоны температур и давления, важно понимать их различия, прежде чем определять, какой тип клапана подходит для вашего применения.

Работа 2-ходового клапана

Когда жидкость входит во впускное отверстие (порт A) двухходового клапана, относительное положение заглушки определяет количество жидкости, которое может покинуть выпускное отверстие (порт AB).Когда плунжер и шпиндель расположены полностью вверх, клапан полностью закрыт от портов A до AB. И наоборот, когда плунжер и шпиндель полностью опущены, клапан открыт от A до AB. Порт B полностью закрыт заглушкой на всех 2-ходовых клапанах Baelz. Положения заглушки Percise будут контролировать скорость потока через клапан.

2-ходовые клапаны

обычно используются в базовых системах включения / выключения , где их часто называют запорными клапанами. Эти клапаны являются важным компонентом многих систем безопасности технологического процесса, поскольку они могут немедленно остановить поток жидкости в определенное место в случае аварийной ситуации.

2-ходовые клапаны

могут также использоваться в системах с переменным расходом , которые испытывают изменения давления, температуры и расхода. Например, эти клапаны могут регулировать рабочие температуры с помощью датчиков для настройки конкретных параметров жидкости для поддержания желаемых температур и расхода.

Для некоторых систем с охлажденной или горячей водой двухходовые клапаны также являются идеальным решением. Положение плунжера и шпинделя клапана можно отрегулировать, чтобы гарантировать, что рассматриваемая система работает в оптимальном диапазоне эффективности (обычно, когда клапан открыт на 30-80%). Работа в этом диапазоне предотвращает повреждение оборудования, а также продлевает срок службы клапана.

При правильном использовании 2-ходовые клапаны могут повысить эффективность процесса и снизить эксплуатационные расходы, предоставляя операторам возможность запускать системы отопления и охлаждения с переменным расходом. Двухходовые клапаны используются практически во всех отраслях промышленности, где требуется регулирование технологических жидкостей. Сюда входят автомобильная, деревообрабатывающая, химическая, пищевая, энергетическая, морская, водоочистная и канализационная отрасли.

>> Сделайте запрос сегодня!

Работа 3-ходового клапана

3-ходовые клапаны содержат те же компоненты, что и 2-ходовые клапаны. Что отличает его от 2-ходового клапана, так это использование дополнительного порта. Подобно 2-ходовым клапанам, 3-ходовые клапаны также могут управляться пневматическими или электрическими приводами.

Эти клапаны могут использоваться либо для направления потока жидкости, либо для смешивания жидкостей из двух входов, подаваемых через один выход. При использовании в качестве смесительных клапанов жидкости из впускного порта A и B смешиваются внутри корпуса клапана и впоследствии выводятся через порт AB.

Mixing позволяет комбинировать жидкости с различными температурами и давлениями, отправляя их через выпускное отверстие с определенными желаемыми свойствами.

При использовании в качестве переключающих клапанов порт AB функционирует как вход, а порты A и B — как выходы. Когда плунжер и шпиндель на 100% находятся в верхнем положении, порт A блокируется, позволяя потоку течь только из AB в B.Когда плунжер и шпиндель на 100% находятся в нижнем положении, поток через порт B блокируется, и поток разрешен только от AB к A.

3-ходовые клапаны

более экономичны для отвода и смешивания, чем использование нескольких 2-ходовых клапанов. Возможность смешивать жидкости из более чем одного впускного отверстия делает трехходовые клапаны идеальными для нагрева и охлаждения различных сред, таких как вода, масла и химикаты. Эти клапаны также обычно используются в качестве байпасных клапанов в первичных и вторичных контурах.Подобно 2-ходовым клапанам, 3-ходовые клапаны также используются в тех же обрабатывающих отраслях, о которых говорилось ранее.

2-ходовые и 3-ходовые клапаны Baelz

2-ходовые и 3-ходовые клапаны

Baelz изготовлены из специально отобранных материалов для обеспечения максимальной прочности и надежности. Например, наши сильфоны из нержавеющей стали поддерживают до 120 000 повторений вверх и вниз при максимальной температуре 350 ° C / 662 ° F. Наши клапаны способны поддерживать этот тип производительности благодаря прочной и высококачественной сальниковой коробке, которая поддерживает срок службы шпинделя и сильфона.

Будучи лидером отрасли и главным дистрибьютором в Северной Америке, Baelz NA также предлагает обширный каталог деталей и компонентов для обширного диапазона клапанных решений.

Если вы хотите узнать больше о наших системах с 2- или 3-ходовыми клапанами, свяжитесь с нашей технической командой или запросите смету сегодня .

Руководство по выбору трехходовых шаровых кранов

ВА Серия

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов

VIP серии

Материалы

Корпус: Никелированная латунь
Уплотнения: Viton, EPDM или Buna

Подключения

G (BSPP): от 3/8 дюйма до 2 дюймов

VIP-EVO серии

Материалы

Корпус: Алюминий (несмачиваемый)
Торцевое соединение: Латунь с никелевым покрытием (смачиваемый)
Поршень: Chem. Латунь с никелевым покрытием (смачиваемая)
Седло: ПТФЭ, 15% стекловолокно Уплотнения: Viton, EPDM или Buna

Подключения

NPT: от 3/8 дюйма до 2 дюймов
G (BSPP): 3/8 дюйма до 2 дюймов

Угловые клапаны

Материалы

Корпус: нержавеющая сталь или бронза
Уплотнения: ПТФЭ

Подключения

NPT: от от 3/8 до 2 дюймов
Tri-Clamp: от от 1/2 до 2 дюймов

J Серия

Материалы

Корпус: Латунь
Уплотнения: BUNA или Viton

Подключения

NPT: от 3/8 дюйма до 1 дюйма

VAX серии

Материалы

Корпус: нержавеющая сталь или латунь
Уплотнения: FPM
Седла: PTFE

Подключения

NPT: от 3/8 дюйма до 1 дюйма

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

P2 серии

Материалы

Корпус: PVC
Уплотнения: EPDM или Viton
Седла: PTFE

Подключения

NPT: от от 1/2 до 4 дюймов
Клейкое гнездо: от от 1/2 до 4 дюймов

101 серии

Материалы

Корпус: Никелированная латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: от 3/8 дюйма до 3 дюймов

26 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ и витон
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

36 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: PTFE
Седла: RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов
Сварка внахлест: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от от 1/2 дюйма до 4 дюймов

150F / 300F серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от 1/2 до 8 дюймов
300 #: от 1/2 до 8 дюймов

HPF серии

Материалы

Корпус: Углерод или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от от 1/2 до 4 дюймов
Сварка с враструб: от 1/2 до 4 дюймов

XLB серии

Материалы

Корпус: Ковкий чугун с футеровкой PFA
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

150 #: от 1/2 до 6 дюймов

V Серия

Материалы

Корпус: Углеродистая или нержавеющая сталь
Седла: PTFE, TFM или 50/50
Седла: PTFE, TFM или 50/50

Подключения

NPT: от от 1/2 до 4 дюймов
150 # / 300 #: от от 1/2 до 8 дюймов
Tri-Clamp: от от 1/2 до 4 дюймов

Серия SM

Материалы

Корпус: Латунь или бессвинцовая латунь
Уплотнения: ПТФЭ
Седла: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

30D серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

Tri-Clamp: от 1/2 до 4 дюймов

31D серии

Материалы

Корпус: нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ / витон или RPTFE

Подключения

NPT: от 1/4 дюйма до 3 дюймов

33D серии

Материалы

Корпус: Латунь
Седла: RPTFE
Уплотнения: RPTFE / Viton

Подключения

NPT: от 1/4 дюйма до 2 дюймов

MPF серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Седла: TFM
Уплотнения: TFM

Подключения

150 #: от 3/4 дюйма до 6 дюймов
300 #: от 1 1/2 дюйма до 6 дюймов

Серия PTP

Материалы

Корпус: PVC
Седла: PTFE
Седла: EPDM или Viton

Подключения

NPT: от 1/2 «до 2»
Клейкое гнездо: от 1/2 «до 2»

BFY серии

Материалы

Корпус: Нерж. Сталь 316L
Седла: EPDM, SIlicon или Viton

Подключения

Tri-Clamp: от от 1/2 до 6 дюймов
Стыковая сварка: от от 1/2 до 6 дюймов

FE серии

Материалы

Кузов: PVC
Седла: EPDM

Подключения

Вафля: от 1 1/2 до 12 дюймов

FK серии

Материалы

Кузов: GRPP
Сиденья: Полипропилен

Подключения

Межфланцевый: от 1 1/2 до 12 дюймов
С проушинами: от 2 1/2 до 12 дюймов

HP серии

Материалы

Корпус: Углеродистая или нержавеющая сталь
Седла: RPTFE

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

HPX серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седла: Графит

Подключения

Межфланцевый: от 3 до 48 дюймов
С проушинами: от от 3 до 48 дюймов
ANSI класс 150, 300, 600

ST серии

Материалы

Корпус: Ковкий чугун с эпоксидным покрытием
Седла: BUNA или EPDM

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 24 дюймов

XLD серии

Материалы

Кузов: Ковкий чугун с покрытием из PFA
Седла: Витон

Подключения

Межфланцевый: от 2 до 24 дюймов
С выступом: от 2 до 24 дюймов

061 серии

Материалы

Корпус: Ковкий чугун с покрытием PFA
Заглушка: Ковкий чугун с покрытием PFA

Подключения

150 #: 1/2 дюйма до 4 дюймов

067 серии

Материалы

Корпус: Нержавеющая сталь
Уплотнения: ПТФЭ

Подключения

150 #: 1/2 дюйма до 4 дюймов

Серия GVI

Материалы

Корпус: углеродистая или нержавеющая сталь
Накладка : нержавеющая сталь , TFE или PEEK

Подключения

150 #: 1/2 дюйма до 4 дюймов
300 #: 1/2 дюйма до 4 дюймов
NPT: 1/2 дюйма до 2 дюймов
SW: 1/2 дюйма до 2 дюймов

Серия GV

Материалы

Корпус: бронза или нержавеющая сталь
Отделка: бронза, нержавеющая сталь или PEEK

Подключения

NPT: от 1/2 «до 2»
Стыковая сварка: от 1/2 «до 2»

GH серии

Материалы

Корпус: Чугун
Отделка: Бронза или нержавеющая сталь

Подключения

150 # Фланец: от 2 1/2 до 8 дюймов
300 # Фланец: от 2 1/2 до 8 дюймов

Серия EWG

Материалы

Корпус: углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

DSI-WG серии

Материалы

Корпус: углеродистая сталь (A216 WCB)
Трим: Трим 8 API (доступны другие)

Подключения

150 #: от 2 до 30 дюймов
300 #, 600 #, 900 #, 1500 #: Позвоните по телефону

21 серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 2 дюймов

282 серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная x внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

282LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка внахлест: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

С проушинами: от 2 до 8 дюймов

112LF серии

Материалы

Корпус: Нержавеющая сталь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

282LF серии

Материалы

Корпус: Латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: от 1/4 дюйма до 4 дюймов
NPT (наружная резьба c внутренняя): 1/4 дюйма до 1 дюйма
Припой: 1/2 дюйма до 4 дюймов

250LF серии

Материалы

Корпус: Бессвинцовая латунь
Седла: ПТФЭ
Уплотнения: ПТФЭ

Подключения

NPT: 1/2 дюйма до 2 дюймов

Ручные клапаны

Краны шаровые 2-ходовые

NPT: от 1/4 дюйма до 3 дюймов
Сварка внахлест: от 1/4 дюйма до 3 дюймов
Tri-Clamp: от от 1/2 дюйма до 3 дюймов

3-ходовые шаровые краны

NPT: от 1/4 дюйма до 2 дюймов

Дисковые затворы

С проушинами: от 2 до 8 дюймов

FireChek® серии

Материалы

Корпус: нержавеющая сталь
Уплотнения: Delrin®

Подключения

NPT: 1/4 «
ISO: 1/4″

Клапаны пожаробезопасные FM

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: от 1/2 «до 2»
150 # / 300 #: от 1/2 «до 4»
Проушина / межфланцевое соединение: 3 «и 4»

Серия ESD

Материалы

Корпус: углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

ESOV серии

Материалы

Корпус: Углерод или нержавеющая сталь
Седло: Трим API 8 или 12
Уплотнение крышки: Графит

Подключения

150 #: от 2 дюймов до 16 дюймов
300 #: от 2 дюймов до 16 дюймов

150F / 300F серии

Материалы

Корпус: углеродистая сталь или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: от от 1/2 до 8 дюймов
300 #: от от 1/2 до 8 дюймов

Клапаны пожаробезопасные FM

Материалы

Корпус: Углеродистая или нержавеющая сталь
Уплотнения: Graphoil
Седла: Xtreme RPTFE

Подключения

NPT: от 1/2 «до 2»
150 # / 300 #: от 1/2 «до 4»
Проушина / межфланцевое соединение: 3 «и 4»

HPF серии

Материалы

Корпус: углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

NPT: от от 1/2 до 4 дюймов
Сварка с враструб: от 1/2 до 4 дюймов

HP серии

Материалы

Корпус: углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

Межфланцевый: от 2 до 12 дюймов
С выступом: от 2 до 12 дюймов

Серия ESD

Материалы

Корпус: углеродистая или нержавеющая сталь
Уплотнения: TFM или графит
Седла: TFM или 50/50

Подключения

150 #: 1/2 дюйма до 8 дюймов
300 #: 1/2 дюйма до 8 дюймов
NPT: 1/2 дюйма до 4 дюймов
Сварка внахлест: 1/2 дюйма до 4 дюймов

F Серия

Материалы

Корпус: Алюминий с полиуретановым покрытием

Момент

Пружинный возврат: от до 56500 дюймов / фунт.
Двойного действия: до 59000 дюймов / фунт.

O Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: от до 25600 дюймов / фунт.
Двойного действия: от до 25600 дюймов / фунт.

P Серия

Материалы

Корпус: Алюминий с антикоррозийным покрытием

Момент

Пружинный возврат: от до 25600 дюймов / фунт.
Двойного действия: от до 25600 дюймов / фунт.

CE серии

Материалы

Корпус: Поликарбонатный пластик (ABSPC)

Момент

100 дюймов / фунт.

V4 серии

Материалы

Корпус: Алюминий с эпоксидным покрытием

Момент

125 или 300 дюймов / фунт.

R4 серии

Материалы

Корпус: Поликарбонат

Момент

300 или 600 дюймов / фунт.

S4 серии

Материалы

Корпус: Антикоррозийный полиамид

Момент

до 2600 дюймов / фунт.

O Серия

Материалы

Корпус: Литой под давлением алюминиевый сплав

Момент

до 8680 дюймов / фунт.

B7 Серия

Материалы

Корпус: Алюминий с эпоксидным порошковым покрытием

Момент

до 20 000 дюймов / фунт.

FEX серии

Легко модернизируется на

Шаровые краны HPF, 150F и 300F

Сепаратор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

Твердые вещества: 1 микрон
Вода: Удаление 100%

Комбинированный фильтр-элиминатор серии

Воздушный поток

От 20 до 150 стандартных кубических футов в минуту

Подключения

NPT (внутренняя резьба): от 1/4 дюйма до 1 дюйма

Фильтрация

твердых тел: . 01 микрон
Вода: Удаление 100%

01N Серия

Материалы

Корпус: Нейлон

Подключения

NPT: 1 »

01A Серия

Материалы

Корпус: Алюминий

Подключения

NPT: 1 «

Серия DM-P

Материалы

Корпус: Пластик

Подключения

NPT (наружная резьба): от 1/4 дюйма до 1 дюйма

A1 серии

Материалы

Корпус: Алюминий или нейлон

Подключения

NPT: 1 дюйм или 2 дюйма

MAG серии

Материалы

Корпус: Нержавеющая сталь

Подключения

NPT: от 1/4 дюйма до 2 дюймов
BSPP: от от 1/4 дюйма до 2 дюймов
Т-образный зажим: от 1/2 дюйма до 2 дюймов

G2 серии

Материалы

Корпус: нержавеющая сталь , алюминий или латунь

Подключения

NPT: от 1/2 до 2 дюймов
Т-образный зажим: от от 3/4 до 2 1/2 дюймов
Фланец: от 1 до 2 дюймов

TM серии

Материалы

Кузов: ПВХ, график 80

Подключения

NPT: от 1 до 4 дюймов
Клейкое гнездо (внутренняя): от 1 до 4 дюймов
Фланец: от 3 до 4 дюймов

Серия WM-PT

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (наружная): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

WWM серии

Материалы

Кузов: ПВХ лист. 60 или 80

Подключения

Клейкое гнездо (наружная): от 1/2 до 4 дюймов
Вставка: от 1 1/2 до 8 дюймов

LM серии

Материалы

Корпус: Алюминий

Подключения

NPT: 1/2 «

WM серии

Материалы

Корпус: Бронза с эпоксидным покрытием

Подключения

NPT: от 1/2 «до 2»

Серия WM-NLC

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 «до 2»

WM-NLCH серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 «до 2»

D10 серии

Материалы

Корпус: Бессвинцовая латунь

Подключения

NPT: от 1/2 «до 1»
Фланец: от 1 1/2 «до 2»

WM-PC серии

Материалы

Корпус: Полимер, армированный волокном

Подключения

NPT: от 1/2 «до 1 1/2»

Серия WM-PD

Материалы

Корпус: Полиамид, армированный стеклом

Подключения

NPT: 1/2 — 3/4 дюйма

Импульсный выход

для счетчиков воды

Узнайте, что такое импульсный выход, и сравните счетчики воды, доступные с этой функцией.

Принадлежности

для счетчиков воды

Ознакомьтесь со всеми аксессуарами, предлагаемыми для наших счетчиков воды.

Узнайте больше о трехходовых клапанах HVAC

В отрасли HVAC используются два типа трехходовых клапанов: смесительные клапаны и отводные клапаны. Во избежание недоразумений, связанных с терминологией, мы будем рассматривать смесительные клапаны с двумя входами и одним выходом, а отводные клапаны — с одним входом и двумя выходами.

Рисунок 1.

Многие назовут все трехходовые клапаны смесительными клапанами. Трехходовые клапаны также могут называться байпасными клапанами, клапанами постоянного потока и многими другими терминами.

Примечание. Неправильное использование одного для другого вызовет вибрацию, гидравлический удар, вибрацию и повреждение системы.

Смесительные клапаны чаще используются в области HVAC. Смесительные клапаны являются хорошими регулирующими клапанами, хотя их можно использовать как двухпозиционные клапаны, перенаправляя полный поток от одного или другого входа к общему выходу.

Клапаны отводные обычно используются двухпозиционные. Поток полностью отклоняется в ту или иную сторону. Вообще говоря, отводные клапаны не являются хорошими регулирующими клапанами, хотя некоторые производители клапанов вставляют определенные заглушки в трехходовые отводные клапаны, чтобы их можно было использовать для регулирования. Производители клапанов обычно указывают в своих каталогах, предназначен ли клапан для смешивания или отвода.

После определения того, с каким трехходовым клапаном вы имеете дело, смешивающим или переключающим, модулирующим или двухпозиционным, выбор должен осуществляться так же, как двухходовые клапаны.Найдите коэффициент CV. Как и раньше, вам нужно знать полный расход и DP.

Трехходовые клапаны используются во многих приложениях с замкнутой системой. Примеры включают:

1. Изменение температуры подачи

2. Изменение объема потока

3. Первичные / вторичные насосные системы

4. Двух- или четырехтрубные распределительные системы

Не существует «практических» способов определения расхода или доступного давления для трехходового клапана. Для определения расхода трехходового клапана необходимо знать все характеристики.

Рисунок 2.

На рис. 2 показан трехходовой клапан, изменяющий температуру потока. Обратите внимание, что количество воды в системе (показанной здесь в виде змеевика) не меняется. В этом случае желателен низкий DP. Используйте 20% доступного давления. В этом примере доступно 20 фунтов на квадратный дюйм. 4 фунта на квадратный дюйм будет DP, чтобы использовать, чтобы найти CV.

Рисунок 3.

На рисунке 3 мы меняем количество потока через змеевик. В этом случае желателен высокий перепад давления на клапане.Используйте 50% доступного давления, по возможности минимум 5 фунтов на кв. Дюйм. В этом примере доступно 18 фунтов на квадратный дюйм, поэтому давление 9 фунтов на квадратный дюйм — это DP, который нужно использовать для определения CV. Если доступное давление упало ниже 10 фунтов на квадратный дюйм, скажем 8 фунтов на квадратный дюйм, используйте 5 фунтов на квадратный дюйм в качестве DP.

Как и в случае с двухходовыми клапанами, если выбранный трехходовой клапан меньше диаметра линии, не забудьте о коэффициенте FP. Измените размер клапана, применяя коэффициент FP, чтобы найти новое CV.

Для трехходовых клапанов, используемых в системах «охлажденная вода-горячая вода», с переключением «лето-зима», двухпозиционным смешиванием или отводом, используйте клапан линейного размера.Это приложение с низким DP. Желателен полный сток.

Для определения статического давления, на которое должен быть рассчитан клапан, используется следующая формула:

Номинальное статическое давление (в фунтах на кв. Дюйм) = [(HFP + HT) + (HP — HF)] / 2,31

Где HFP = Давление заполнения в нижней точке системы в футах водяного столба.

HT = Расстояние клапана над нижней точкой системы.

л.с. = общий напор насоса в футах водяного столба.

And HF = Потери на трение в трубопроводе между клапаном и насосом в футах водяного столба.

К сожалению, не вся информация может быть известна для определения номинального статического давления напора (SHPR). Для определения приближения SHPR можно использовать метод. Возьмите давление наполнения и добавьте давление напора самого большого насоса в системе. Убедитесь, что номинальное статическое давление корпуса клапана равно этой сумме или превышает ее. Вам нужны эти две части информации.

Номинальное давление закрытия для трехходовых клапанов в замкнутом контуре должно равняться или превышать общий перепад давления, который может возникнуть на любом из портов, когда этот порт закрыт.

Рисунок 4.

На рис. 4 максимальное давление, при котором клапан должен будет закрыться, будет равно сумме падений давления в змеевике, насосных участках змеевика и клапане с полным потоком от B к AB. Это связано с тем, что, когда нет потока через байпас, от X до A, давления в X и A одинаковы. Максимальный перепад давления, при котором клапан должен закрыться, равен только перепаду давления от X к тому контуру (A или B), который имеет наибольшее сопротивление максимальному потоку плюс падение давления через клапан.

Рисунок 5.

На рисунке 5 ситуация такая же. Клапан должен закрываться при наибольшем падении давления от X до AB. К сожалению, в реальном мире определения размеров клапана, необходимость DP для проверки давления закрытия трехходового клапана почти никогда не известна. Обычно, можно даже сказать, к счастью, клапан, выбранный по расходу и перепаду давления, будет иметь достаточно высокие параметры закрытия, чтобы работать.

Трехходовые клапаны, используемые в градирнях, представляют особые проблемы.Мы уже имеем дело не с замкнутыми циклами, а с открытыми. Системы с разомкнутым контуром — это системы, открытые для атмосферы в некоторой части системы.

Когда конденсатор находится на том же уровне или выше градирни, рекомендуется использовать трехходовой переключающий клапан в байпасной секции. Не рекомендуется использовать трехходовой смесительный клапан в точке A, поскольку он будет находиться на стороне всасывания насоса и создавать условия вакуума, а не поддерживать атмосферное давление. См. Рисунок 6.

Рисунок 6.

Когда конденсатор находится ниже уровня градирни, рекомендуется байпас с использованием двухходового клапана.

DP от A до B при полном потоке должен равняться напору C-D. См. Рисунок 7.

Рисунок 7.

3-ходовые регулирующие клапаны или клапаны, не зависящие от давления?

Трехходовой регулирующий клапан перекрывает поток воды в одной трубе и открывает поток воды в другой трубе. В модулирующем или трехточечном плавающем приложении клапан также может смешивать воду из двух разных труб в одну трубу или отводить воду из одной трубы в две разные трубы.Подключенный к системе автоматизации здания и термостатам, расположенным в каждой зоне, трехходовой клапан направляет воду для отопления или охлаждения через змеевик, если требуется нагрев или охлаждение. Если зона не нуждается в обогреве или охлаждении, поток через байпасную линию направляется в обратный трубопровод. Это означает, что расход останется прежним, если вы используете в системе 3-ходовые клапаны. Для сравнения, двухходовой клапан может остановить поток воды к змеевику, когда нет необходимости в нагреве или охлаждении. Это означает, что расход будет изменяться, если вы используете в системе 2-ходовые клапаны.

Исторически трехходовые клапаны использовались в насосных системах с постоянным расходом для поддержания постоянного расхода, независимо от того, требовалось ли нагревание / охлаждение. В большинстве систем сегодня используются двухходовые клапаны для систем с регулируемой скоростью, поскольку расход может колебаться при открытии и закрытии клапанов. Когда 2-ходовой клапан закрывается, перепад давления увеличивается, и насос замедляется (меньше расход), что позволяет экономить энергию.

Большинство экспертов сходятся во мнении, что насосные системы с переменным расходом предпочтительнее, потому что они могут сэкономить владельцам зданий значительные расходы на электроэнергию.Некоторые переключили свою систему постоянной скорости на регулируемую, но они не улавливают экономию энергии, потому что они оставляют свои 3-ходовые клапаны или устанавливают 2-ходовые клапаны и имеют проблемы с переполнением и недостаточным сливом. С 3-ходовыми клапанами система переменной скорости никогда не экономит энергию, потому что 3-ходовые клапаны поддерживают постоянный поток независимо от изменений нагрузки, а насос никогда не может снизить скорость. При установке простых 2-ходовых клапанов могут возникнуть условия перелива и недостаточного расхода во время запуска, а также при увеличении размеров клапанов, что также приводит к потере энергии насоса.Обе эти проблемы могут быть решены путем установки регулирующих клапанов, не зависящих от давления (PIC-V). PIC-V постоянно поддерживает правильный поток через каждый контур или змеевик, даже если давление в системе изменяется. Контур имеет точный расход, необходимый при запуске, при расчетной нагрузке и при пониженной нагрузке. Расход изменяется только тогда, когда требуется изменение системы управления.

Ни один другой регулирующий клапан не может обеспечить точный расход независимо от изменений давления. А если вы модернизируете свои 3-ходовые клапаны, выберите более низкий расход для змеевика, чтобы обеспечить более высокий ΔT через змеевик.Этот уменьшенный поток означает, что насос может снизить скорость и сэкономить энергию.

Существуют проблемы, когда все 2-ходовые клапаны закрыты в системе с регулируемой скоростью:

1. Насос может перегреться, если он продолжает работать при закрытых клапанах даже на минимальной скорости.
2. Температура кондиционированной воды в коллекторах и удаленных стояках со временем станет температурой окружающей среды. Это означает, что когда в помещении в конечном итоге потребуется обогрев / охлаждение, возникнет задержка, поскольку свеже нагретая или охлажденная вода циркулирует по системе.Это может вызвать дискомфорт у пользователя и вызвать жалобы.

Поэтому рекомендуется при переходе с 3-ходовой системы на 2-ходовую систему оставлять наиболее удаленный 3-ходовой клапан на каждом стояке, чтобы охлаждающая / нагревающая вода могла рециркулировать, даже если все другие клапаны закрыты. .

Еще одна проблема, связанная с использованием 3-ходовых клапанов в любом типе применения, заключается в том, что они способствуют развитию синдрома низкого ΔT. Трехходовые клапаны перепускают кондиционированную нагретую / охлажденную воду в обратную линию.Температуры смешиваются, и ΔT на охладителе или бойлере снижается, поскольку подаваемая вода смешивается с возвратной.

Как работает в вашей системе регулирующий клапан, не зависящий от давления? PIC-V сочетает в себе диафрагму регулирования перепада давления с 2-ходовым регулирующим клапаном для обеспечения определенного расхода независимо от колебаний давления в системе. Клапан выполняет функцию балансировочного клапана и регулирующего клапана в одном блоке. Привод регулирует PIC-V до требуемого фиксированного расхода в зависимости от нагрузки или требований зоны, независимо от давления.

Когда зона удовлетворена, привод прекращает вращение, и теперь клапан настроен на оптимальный поток. Если давление в системе изменяется, внутренняя диафрагма регулирования давления компенсирует изменение давления и поддерживает постоянный расход без переключения привода. Поток не изменяется до тех пор, пока система управления не скажет приводу изменить положение клапана в зависимости от изменений нагрузки. Этот стабильный поток означает меньшую работу привода и, следовательно, увеличивает срок его службы.

Информация о портах для трехходового клапана

| Управление потоком

Трехходовые многопортовые шаровые краны Схемы потока

Трехходовые многопортовые шаровые краны могут решить многие прикладные проблемы, но только если вы понимаете, как их можно использовать для направления потока в системе.

Существует несколько вариантов клапанов с ручным и приводом.Давайте сначала взглянем на ручные клапаны. Иллюстрация поможет нам определить порты клапана и упростит обсуждение схем потока. Стандартный ручной трехходовой клапан обычно устанавливается так, чтобы нижний порт «C» был общим портом. Поворот ручки на 90 градусов направляет поток вправо, порт «A» или влево, порт «B», или отключает поток. Однако следует запомнить пару вещей.Предположим, что поток теперь идет из входного порта «C» и вытекает из порта «A». Четверть оборота ручки перекрывает поток, еще четверть оборота в том же направлении направляет поток в порт «B». Поток никогда не может перейти из «A» в «B» или из «B» в «A», не пройдя через положение выключения. А со стандартным шаром поток никогда не может проходить через все три порта одновременно. Стрелка в верхней части рукоятки клапана указывает на порт, через который проходит поток, или, если клапан находится в выключенном положении, рукоятка клапана находится под прямым углом к ​​корпусу клапана.Хорошо, зная, что о схеме потока, можете ли вы придумать другой способ установки стандартного трехходового клапана, который использует другую схему потока? Стандартный трехходовой клапан может быть установлен так, чтобы порты «A» и «B» были входами, а порт «C» — выходом. Это позволяет использовать клапан для смешивания. Скажем, поток входит из порта «A» и выходит из порта «C». Четверть оборота ручки отключает поток, еще четверть оборота в том же направлении берет поток из порта «B» и отводит его из порта «C».В этом случае стрелка на ручке указывает на рабочий вход клапана, а не на направление потока. Предположим, что клиент хочет, чтобы поток поступал из одного входа, порта «C» и выходных портов «A» и «B» одновременно? Или если он хочет, чтобы два впускных отверстия «A» и «B» одновременно выходили из «C». Что он может сделать? Наиболее распространенное решение проблемы — снабдить клапан так называемым шаром с тройником.Этот специальный шар открывает все три порта сразу или закрывает их. Поток никогда не может пройти только через два порта. Клапан либо полностью открыт, либо закрыт. При такой конфигурации стрелка на ручке не имеет значения. Когда клапан открыт, ручка параллельна корпусу клапана и под прямым углом к ​​нему, когда он закрыт, как у двухходового клапана. Есть другой, менее затратный способ решить эту проблему с трубопроводной системой. В последнем примере с шаром с отверстием для тройника мы создали «автоматизированный» Т-образный фитинг! Другой способ решения проблемы — использовать обычный Т-образный фитинг и установить двухпозиционный шаровой кран или другой тип клапана на порт «С» тройникового фитинга.Затем открытие или закрытие клапана направляет поток точно так же, как трехходовой шаровой клапан с установленным в нем шаром с тройником. © Hayward Flow Control Systems, Inc. 2011 Трехходовые шаровые краны

: большое отклонение

Опубликовано: DirectMaterial, 22.04.2019 11:04 Трехходовой шаровой кран

Это вид спереди на трехходовой шаровой кран Клапан.

Все любят хорошее развлечение.Для некоторых это хорошая книга. Для других это сочная романтическая комедия. Для промышленных материалов (вода, нефть, газ, растворители и т. Д.) Это, вероятно, трехходовой шаровой кран.

Трехходовые (3-ходовые) шаровые краны — это простейшее средство для изменения направления потока в водопроводе, трубопроводной арматуре и других промышленных применениях. Поворот ручки может изменить поток от одного порта к другому, открыть два порта для приема жидкости / газа, отправить содержимое двух труб в один или полностью остановить поток. См. Блок-схему внизу этой статьи.

В зависимости от области применения вам может потребоваться выбрать тип трехходового шарового крана. Существует двух типов трехходовых шаровых кранов — L-Port и T-Port , названных по формам, выполненным в зависимости от направления потока. В L-Port (L-образный) шар имеет два отверстия, просверленных под углом 90 градусов и пересекающихся посередине. Т-образный порт (Т-образный) аналогичен, за исключением того, что одно из отверстий полностью просверлено через шар, образуя Т-образную форму с тремя отверстиями.

L-Port , который также называют «отводным клапаном», является наиболее часто используемой версией трехходового шарового клапана. В зависимости от расположения трубопровода поворот ручки на 90 градусов будет перенаправлять перекачиваемый материал с одной трубы на другую. Или в других приложениях вы можете переключаться с одного насоса на другой с общей розеткой. Чтобы использовать клапан L-Port в любом случае, вы должны использовать средний порт в качестве общего порта.

На шаровых клапанах DuraChoice индикаторы потока врезаны в верхнюю часть штока для облегчения считывания.

С T-Port , который также можно назвать «смесителем» или «смесительным клапаном», вы обычно используете один из боковые порты как общий порт.Такое выравнивание позволило бы потоку проходить прямо через клапан, а также обеспечивать направление потока на 90 градусов при повороте ручки. Универсальность конструкции T-Port также позволяет одному источнику одновременно снабжать два отводящих трубопровода, если приложение требует этого.

Т-образный клапан называется «смесительным клапаном» , потому что вы можете использовать его для проталкивания двух веществ в одну трубу. В этом случае две входные трубы могут быть соединены с двумя боковыми портами, а средний порт будет общим портом для выхода.

Хотя L-порт полезен в большинстве приложений, вы должны учитывать схему трубопроводов вашего проекта. В некоторых случаях T-порт может быть лучшим вариантом, поскольку боковой порт считается общим портом. Эта конфигурация также имеет преимущество создания максимального потока, когда жидкость / газ прокачивается прямо через клапан, вместо того, чтобы поворачивать за угол, как это было бы при любом использовании L-порта.

Однако важно отметить, что не имеет положения «выключено» для Т-образного клапана , за исключением промежуточного положения между четырьмя положениями нормального направления.
