Трубы для газовых котлов отопления. Подключение дымовых труб к котлам

Установка автономного отопления – это важнейший момент в благоустройстве частного дома. Для систем отопления пригодятся магистральные трубы, с помощью которых осуществляется подключение к радиаторам, а также трубы для отвода дыма от котла. От правильного выбора дымоходов зависит не только качественная работа нагревателя, но и безопасность жильцов дома. Для различных типов котлов используются разные дымовые трубы.

От правильного выбора трубы для газового котла зависит работа всей системы отопления

Как выбрать трубы для котлов отопления

Основное назначение дымохода – вывод продуктов сгорания топлива в открытый воздух. Грамотно выбранные трубы для отопительных котлов должны обладать следующими характеристиками:

• наличие силы тяги. На силу тяги влияет диаметр трубы для котлов отопления. Слишком малое или слишком большое сечение будет не лучшим образом сказываться на скорости вывода газа из трубы и, соответственно, на работе котла;
• устойчивость к нагреванию. Допустимо применение только термостойких материалов в оснащении дымохода для твердотопливного котла. Продукты сгорания газовых котлов обладают меньшей температурой и кислотностью, чем дровяных, например, но устойчивость материала труб для газового отопления к высоким температурам важна не меньше;
• химическая инертность. Это правило особенно актуально для устройства дымохода твердотопливного котла. При сгорании твердого топлива образуются вещества, которые не должны вступать в реакцию с материалами, из которых изготовлен дымоход. В составе конденсата присутствуют агрессивные химические вещества, которые могут со временем испортить целостность дымовой трубы;
• правильная форма. Лучшими характеристиками обладают трубы, имеющие овальное или круглое сечение. Квадратные дымоходы в настоящее время используются гораздо реже, так как на их стенках оседает большое количество сажи и копоти. Отложения на стенках дымохода влияют на силу тяги котла.

Лучше всего выбирать для дымоотвода трубы круглой формы

Важно! При выборе труб необходимо обращать внимание на целостность поверхности их стенок. На них не должно быть никаких механических повреждений, царапин или трещин. Стенки должны быть строго ровными, без сужений и расширений во внутренней полости.

Виды труб для отопительных котлов

Можно выделить основные разновидности дымоходов. Их несколько.

Кирпичный. Трубы из кирпича имеют эстетичный внешний вид, а также являются классическими образцами дымоходов. Вместе с тем, их востребованность переживает спад. Кладка кирпича требует больших временных и материальных затрат. Труба из кирпича совершенно не подходит для твердотопливного котла отопления. Кирпич достаточно чувствителен к токсичному дыму, появляющемуся вследствие сгорания твердого топлива, поэтому со временем его структура нарушается.

Еще одним существенным недостатком дымоходов из кирпича является их квадратная форма. Из-за этого обстоятельство дымовые трубы нуждаются в регулярной прочистке от сажи. Для уменьшения воздействия кислотной среды на структуру кирпича применяется метод гильзовки дымоходного канала с помощью цилиндрической стальной трубы. Металлическая гильза помещается внутрь кирпичного дымохода.

Металлический. Чаще всего в качестве материала при производстве используется нержавеющая сталь. Такие трубы используются и для газовых котлов отопления, и годятся для твердотопливного нагревателя.

Наиболее практичной и долговечной будет дымоходная система из нержавеющей стали

Дымоходы из нержавеющей стали нуждаются в дополнительном утеплении. Можно приобрести заводские модели многослойных дымоходов, или сделать утепление своими руками. Обычно для этих целей устанавливают конструкцию типа «сендвич»: две различные по размеру трубы, меньшая из которых выполняет функции дымохода, большая – защитной гильзы.

Полезный совет! Изолирующая конструкция не должна быть слишком тяжелой. Для заполнения пространства между гильзой и дымовой трубой используются легкие материалы, такие как базальтовая вата.

Керамический. Дымовые трубы из огнеупорного материала (качественная керамика выдерживает нагрев до 1200 градусов), применяемые для газовых котлов и твердотопливного нагревателя. Такие дымоходы имеют двойную конструкцию: внутренняя труба выполнена из керамики, наружная оболочка – из керамзитбетона или шамота.

Коаксильный. Данный тип дымовых труб может быть произведен из различных материалов: полипропилена, стали, полифениленсульфида, керамики. Для твердотопливного котла коаксильный дымоход не подойдет. Используются коаксильные дымовые трубы только для газовых котлов с герметичной топкой.

От других видов труб коаксильные дымоходы отличаются наличием двух конструктивных элементов. Через первый осуществляется вывод газов на улицу, через второй поступает воздух в котел.

Коаксиальный дымоход подходит только для котлов, работающих на газе

Принципы устройства трубы котла отопления

Соблюдение рекомендаций к установке каналов для вывода дыма помогут обеспечить хорошую и, что главное, бесперебойную тягу. При неправильно установленном дымоходе отмечается уменьшение тяги, и котел не будет работать в полную мощь. Самое опасное последствие в случае того, если подключение дымовой трубы выполнено с ошибками – так называемое «опрокидывание тяги», когда токсичные газы под влиянием ветра или высокой влажности идут внутрь дома, а не на улицу. Итак, устройство дымохода должно соответствовать некоторым требованиям.

Недопустимо подключение более чем одного котла к системе дымохода. Совмещение труб в данном случае неэффективно: продукты горения все равно будут попадать внутрь здания.

Дымовая труба устанавливается строго вертикально, ее высота не должна составлять менее 5 метров. Конструкции с большей высотой имеют более сильную тягу. Иногда устройство дымовой трубы включает в себя участки с наклоном в 45 градусов. Максимально допустимым уклоном трубы по вертикали является показатель в 30 градусов на каждый погонный метр.

Подключение котлов отопления к дымовым трубам осуществляется горизонтальным участком трубопровода длиной до 2 метров. Уклон горизонтального участка не может составлять менее 2%. Предшествовать горизонтальному участку должна вертикальная труба длиной от 1 метра. Если возможности монтажа вертикальной выводной трубы нет, как в случае с настенными котлами, то выполняется подключение основной дымовой трубы с помощью горизонтальной разводки. Чем меньше изгибов будет в конструкции дымохода, тем лучшей будет тяга котла.

Устройство основания дымохода твердотопливного котла подразумевает наличие специальных инспекционных люков, облегчающих процесс прочистки трубы. Некоторые современные модели газовых котлов не требуют наличия инспекционных люков.

Дымоход должен располагаться строго вертикально, от этого зависит сила тяги

Полезный совет! Подключение коаксильных дымоходов допустимо в горизонтальной плоскости. Их устройство предполагает определенный наклон, достаточный для стока конденсата на улицу. Выход дыма при использовании коаксильного дымохода должен находиться на расстоянии от 60 см от окон.

Расстояние между соединительной трубой и поверхностью стены или потолка составляет от 50 мм при отделке из несгораемых материалов.

Если облицовка стен выполнена из сгораемых материалов, расстояние до трубы увеличивается до 250 мм.

В основание вертикального ствола дымохода при использовании нержавеющих стальных конструкций монтируются тройники на газовую трубу. Тройники с различным уклоном (87 градусов, 45 градусов) применяются также для отвода газов и обеспечения обслуживания дымоходов. Для очистки дымовой трубы от сажи и удобства ремонта используются тройники-ревизии, оснащенные заглушкой. Если дымоход имеет выход на крышу, общий с вентиляционными трубами, его следует поднять значительно выше общего колпака.

Данные принципы берутся в расчет если требуется подключение дымовой трубы и к газовому, и к твердотопливному котлу.

При монтаже любых видов дымоходов особое внимание уделяется участкам, проходящим через стены или кровельные перекрытия. Для этих участков используются кровельные проходки из эластичного алюминия, которые также создают эффект герметизации.

Подключение дымоходной системы к котлу: схема рабочего процесса

Внутреннее устройство конструкции дымохода осуществляется с помощью основных технологических моментов.

Высота наружной части дымохода зависит от типа и формы кровли дома

Правила нужно неукоснительно соблюдать, чтобы система функционировала так, как нужно.

• на перекрытия наносится разметка в соответствии с утвержденным планом дымохода. После проверки правильности разметки вырезаются отверстия под выход дымовой трубы;
• выполняется соединение патрубка газового котла с переходником;
• осуществляется подключение тройника и ревизии, устанавливаются основные кронштейны для крепления газовых труб к стене;
• монтируется непосредственно дымоходная труба. Для наращивания высоты используются колени;
• на перекрытия устанавливаются патрубки для прохождения через них дымохода;
• монтируются остальные крепежные элементы для стен. Шаг между настенными хомутами составляет 2 метра, между кронштейнами – 4 метра;
• устройство дымохода завершается специальным наконечником, обычно выполненным в форме конуса. Оголовок защищает дымовую трубу от осадков;
• на оптимальную работу системы влияет то, насколько возвышается дымовая труба над кровлей. Высота дымоходной трубы над прилегающей частью крыши составляет не менее, чем 50 см. В случае с плоской кровлей берется высота от 200 см.

Устройство системы отопления твердотопливного или работающего на природном газе котла изначально несет потенциальную опасность. Ошибки в монтаже или выборе дымоходных труб могут стать причиной возникновения аварийной ситуации в доме. Если нет уверенности в том, что все расчеты системы котельного отопления были произведены верно, есть смысл обратиться к профессионалам.

нормы и требования к монтажу, сравнительный обзор видов

Если для отопления в доме выбран газ, следует позаботиться об отводе продуктов горения. Это значит, что нужно выбрать и правильно установить дымоход для газового котла. Соблюдением норм и правил в этом вопросе категорически нельзя пренебрегать, поскольку это может поставить под вопрос не только здоровье, но и жизнь жильцов дома.

Мы готовы поделиться с вами полезными сведениями о правилах монтажа и подключения дымовой трубы для газового агрегата, о специфике подбора оптимальной конструкции. Информацию дополняют наглядные иллюстрации и видео-инструкции.

Содержание статьи:

Зачем вообще нужен дымоход?

Один из самых опасных продуктов, образующихся при практически всех видах горения – угарный газ. Это коварное и очень опасное вещество, вдыхание которого грозит тяжелыми формами отравления.

При работе газового котла в процессе сгорания топлива помимо прочих продуктов горения образуется и угарный газ.

Если дымоход, отводящий продукты горения, установлен неправильно или поврежден, это может привести к отравлению.

На этой схеме изображено устройство дымохода для газового котла и отражено его расположение внутри здания или снаружи

Опасность не стоит недооценивать. Угарный газ (он же монооксид углерода) не имеет запаха и цвета, поэтому отравление может происходить совершенно незаметно для всех, кто находится в доме.

Попадая в организм человека, молекулы угарного газа вступают во взаимодействие с гемоглобином. В результате образуется так называемый карбоксигемоглобин, который препятствует поступлению молекул кислорода в ткани человеческого организма.

Помимо этого, угарный газ может очень плохо отразиться и на других биохимических процессах в организме. Бывали случаи, когда отравление угарным газом обнаруживалось слишком поздно, человека просто не удавалось спасти.

Чтобы избежать подобных проблем, рекомендуется обратить самое пристальное внимание на правильное проектирование и монтаж дымохода, а также на его дальнейшее обслуживание.

Галерея изображений

Фото из

Дымоход газового оборудования

Сертифицированные дымоходные конструкции и элементы

Металлические дымоходные конструкции

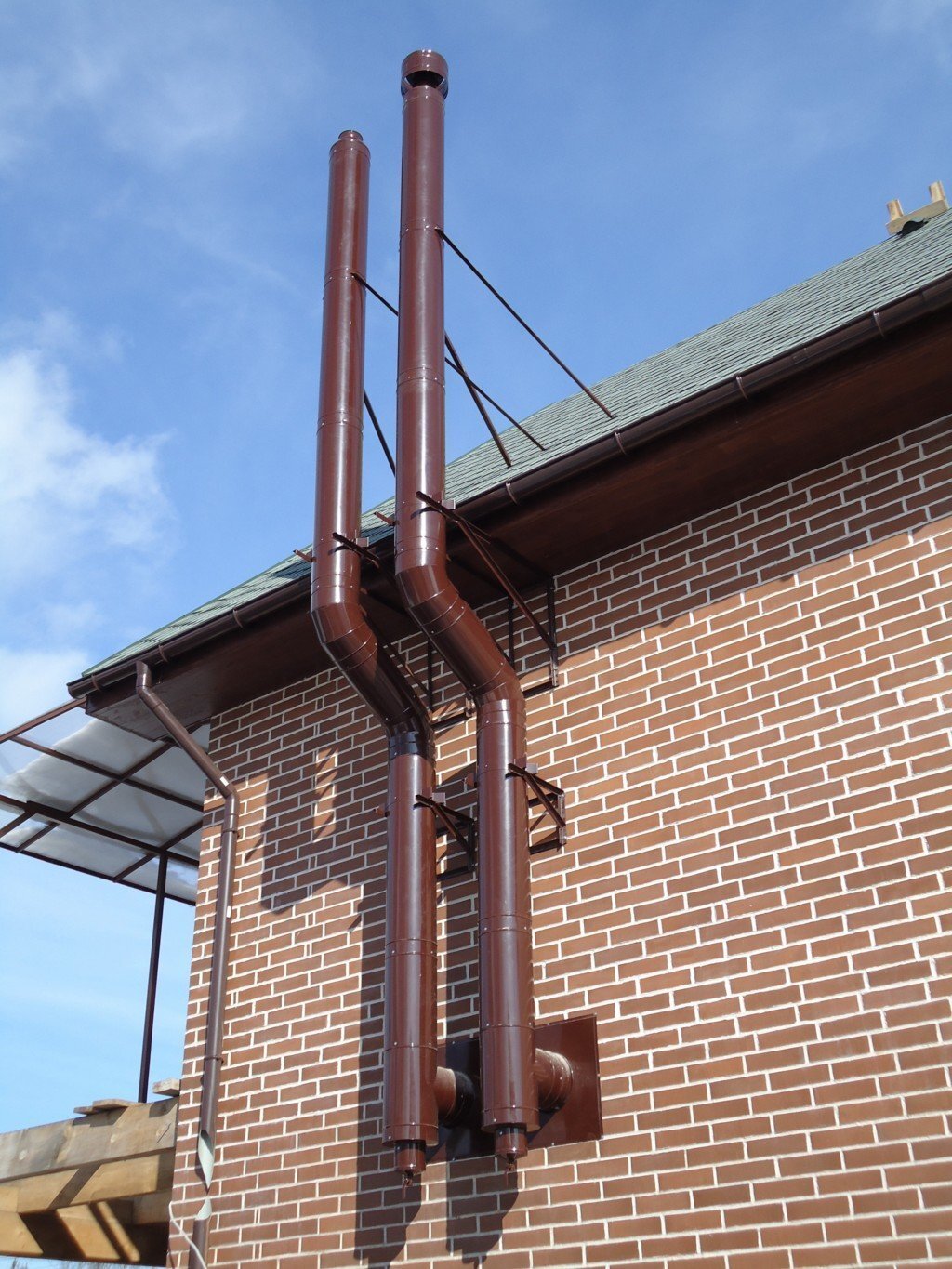

Наружная схема устройства дымовой трубы

Прокладка коаксиального дымохода в котельной

Подключение дымоотвода к коллективным каналам

Герметичное соединение дымового канала

Приборы сигнализации о содержании газа в помещении

Подбор материалов для конструкции дымохода

Газы, выводимые через дымоход котла, работающего на этом топливе, имеют небольшую температуру — около 150⁰, поэтому и требования к материалу дымоотвода несколько другие.

При его сгорании образуется пар с примесью углекислого газа — вещества нейтральные, не способствующие возникновению разрушительных процессов, но, кроме них, в продуктах сгорания присутствует и агрессивная серная кислота.

Вид дымохода зависит от того где выполняют монтаж системы отопления. При установке газового котла во вновь строящемся доме дымоход входит в состав проекта. Устанавливая котел в доме старой постройки, придется кое-что реконструировать

При загородного дома и дымохода для газового котла следует использовать только очень прочные материалы, устойчивые к воздействию множества внешних факторов. Они должны быть огнестойкими, способными контактировать с влагой и кислотами, выделяющимися при сгорании газа и оседающими на стенках дымохода в виде конденсата.

При выборе материала необходимо обратить внимание на такой параметр, как газопроницаемость материала. Он должен быть нулевым. Кроме того, материал должен быть не слишком тяжелым, поскольку такая конструкция создает дополнительную нагрузку на стены и фундамент дома.

Домовладельцы все чаще останавливают выбор на легких трубах из кислотостойкой нержавейки, используют фуранфлекс, защитные рукава, керамические модули.

Галерея изображений

Фото из

Наружная часть дымохода газового котла

Внутренняя часть дымового канала

Трубы из черной стали с полимерным покрытием

Кирпичная труба со стальной гильзой

Керамический дымоходный канал

Подключение стальной трубы к керамической

Асбестоцементная дымоходная труба

Сэндвич-труба для газовых котлов

Дымоходы из нержавеющей стали

Такие конструкции считаются оптимальным выбором. Они исключительно устойчивы ко многим видам коррозионного воздействия, имеют относительно небольшой вес и обеспечивают отличную тягу.  Срок эксплуатации дымохода из стали обычно составляет около 15 лет.

Легкий вес дымоходной конструкции из нержавейки позволяет выполнить монтаж своими силами. Тем более, что установка такого дымохода не слишком сложна, поскольку отдельные элементы конструкции продаются в виде готовых модулей

Оцинкованная сталь с отведением продуктов горения справляется гораздо хуже, чем нержавейка. Влажные и горячие испарения с повышенной кислотностью быстро разрушают этот материал. Оцинкованный дымоход придется заменить уже через пять лет.

Керамические дымоходы

Они отличаются исключительно высоким сроком эксплуатации – они могут прослужить до 30 лет. Особенно популярны и удобны модели европейского производства с внешним контуром из стали.

Технический термин “керамический дымоход” является определением трехслойной системы, внешняя часть которого выполнена оболочкой из керамизитобетона, внутренняя – это керамический канал. Между оболочкой и каналом проложена минераловатная изоляция

Но у этого варианта есть и ряд серьезных недостатков:

1. Высокий вес конструкции, который следует соотнести с несущей способностью фундамента и стен дома.
2. Повышенные требования к монтажу. Считается, что для получения максимальной тяги должен быть расположен строго вертикально, а такая конфигурация удобна далеко не везде.

Коаксиальный дымоход

Коаксиальный дымоотвод – выбор высокоэффективный, современный, но дорогостоящий. Конструкция такого дымохода представляет две трубы, вложенные друг в друга. По внутренней трубе отводятся продукты горения, а внешняя предназначена для подведения воздуха.

Схема монтажа коаксиального дымохода в горизонтальном исполнении. Эта конструкция универсальная. Она складывается из нескольких частей вложенных одна в другую. Удерживаются отдельные элементы благодаря наличию специальных перемычек

Поставляется коаксиальный дымоход также в виде модулей, что облегчает его сборку и установку. Еще одно преимущество — повышенный уровень безопасности. Это, конечно, если в процессе установки соблюдались нормы монтажа коаксиального дымохода и строительные правила.

Коаксиальные дымоходные конструкции обладают высокой эффективностью, безопасны и относительно просты в монтаже. Они подходят для отвода продуктов горения газовых отопительных агрегатов

Кирпичный дымоход

Это не лучший вариант для газового котла. Массивная конструкция обычно не отличается хорошей тягой, весит слишком много, а служит недолго. Чистить такой дымоход нужно часто, на его поверхности скапливается много конденсата, поэтому срок его эксплуатации при использовании с газовым оборудованием невелик.

Канал из кирпича опасен еще и тем, что из-за неровности внутренних стенок при низкой наружной температуре может проявиться эффект или образоваться водяная пробка, что приведет к прекращению процесса горения.

При обустройстве кирпичного дымохода рекомендуется выполнить его гильзование: внутрь корпуса из кирпичной кладки вставляется специальный стальной вкладыш-гильза, гладкие стенки которого способствуют отводу продуктов горения и препятствуют накоплению отложений

Но если в доме уже имеется старый дымоход из кирпича, его вполне можно использовать. Внутрь конструкции вставляют специальный вкладыш из нержавеющей стали, а кирпичная кладка становится защитным футляром. Разумеется, диаметр вкладыша и его конфигурация должны соответствовать нормам, описанным выше.

Дымоходы из асбоцементных труб

Такие конструкции встречаются достаточно редко. Их вытесняют более эффективные материалы. Если купить сравнительно недорогую асбоцементную трубу, то монтаж ее усложняется тем, что она имеет большую массу и должна занимать строго вертикальное положение.

Материал гигроскопичен и впитывает конденсат, появляющийся при выходе нагретых газов. Последствием его перегрева может стать взрыв или возгорание

Ввиду своих недостаток обустройство такого варианта строго не рекомендуется. Это бюджетно, конечно, но разве ваше здоровье можно оценить деньгами? Срок эксплуатации асбоцементного дымохода не превышает пяти лет.

Все варианты дымоходов для газового оборудования рекомендовано обустраивать .

Тонкости проектирования дымового канала

При значение имеет все: и его размер, и конфигурация, и сечение, и уклон, и прочие параметры. При устройстве дымоотвода от газового котла необходимо строго придерживаться требований нормативных документов: СНиП 2.04.05-91 и ДБН В.2.5-20-2001.

Правило #1 — соблюдение норм сечения каналов

Поперечный срез дымоходного канала по площади должен быть не меньше, чем сечение патрубка газового котла, с помощью которого устройство подключают к дымоходу.

При сооружении и подсоединении дымоходов для газовых котлов на всей их протяженности недопустимы сужения канала, искривления и применение неподходящих по сечению модулей.

При одновременном подключении двух устройств к дымоходу следует увеличить сечение с учетом вероятности одновременной работы двух устройств. Т.е. сечение канала должно равняться суммарным размерам патрубков обоих единиц техники.

Правило #2 — обеспечение борьбы с конденсатом

Современные газовые котлы созданы таким образом, чтобы максимальное количество тепла подавалось на теплообменник. Такой высокий КПД способствует получению продуктов горения с относительно невысокой температурой.

В результате на стенках дымохода образуется влага. Повышенное количество конденсата, включающего агрессивные вещества, может оказывать разрушающее воздействие на целостность стен дымоходов.

Для подключения газового котла к дымоходной конструкции используют специальный тройник, на который монтируется устройство для сбора конденсата

В нижней части дымоотвода необходимо присутствие конденсатосборника в виде съемной емкости из пластика или нержавейки. Не запрещен к использованию и стакан из оцинкованной стали, но его придется часто менять.

Для защиты конструкции рекомендуется не только выложить дымоход из кирпича, но и выполнить его гильзование, т.е. вставить внутрь специальную трубу из нержавеющей стали. Такие трубы долговечны и хорошо сопротивляются коррозионному воздействию.

Альтернативным решением для борьбы с конденсатом может стать футерование, т.е. установка специального гибкого дымохода. Для сбора конденсата используют специальную емкость. Ее устанавливают чуть ниже места, где патрубок котла соединяется с дымоходом.

Правило #3 — выбор формы сечения конструкции

Традиционная цилиндрическая форма дымохода считается оптимальной для эффективного удаления продуктов горения. Кроме того, в таком дымоходе легче производить профилактическую очистку.

Вполне допустимыми, хотя и не такими удобными считаются дымоходы с сечением в виде овала. Квадратные конструкции также имеют право на существование, но показатели тяги в них обычно снижены.

Правило #4 — выполнение уклонов, поворотов, уступов

Оптимальным для напольного газового котла считается вертикальный дымоход, не имеющий уступов. На практике добиться такого расположения конструкции удается далеко не всегда.

Отклонение от вертикали допускается не более, чем на 30 градусов. При этом следует убедиться, что размеры сечения наклонного участка соответствует нормативным требованиям.

При этом сама труба, соединяющая дымоход и котел, должна включать строго вертикальный участок высотой от половины метра и более. Разумеется, при необходимости можно некоторые участки дымохода делать горизонтальными, но их не должно быть слишком много.

При установке дымоходной конструкции для газового котла допускается наличие наклонных участков, уклон должен составлять 60° и более градусов относительно горизонта, длина наклонного участка до 1 м

Например, если высота помещения, в котором установлен дымоход, составляет около трех метров, то и суммарная длина горизонтальных отрезков дымохода не должна превышать эти размеры.

Хотя, как упоминалось ранее, чем ближе конструкция дымохода к вертикали, тем лучше. Не допускается, чтобы уклон дымоходной трубы в сторону котла был более 0,1 градуса. Что касается поворотов дымоходной конструкции, то их максимальное количество составляет три поворота, не более.

Правило #5 — корректное соединение труб

Для соединения отдельных частей дымоходной конструкции используют специальные хомуты. Уклон колена дымоходной конструкции может составлять 15-90 градусов. Между соединительными трубами и остальными поверхностями должно сохраняться определенное расстояние.

Оно зависит от того, какими материалами эти поверхности покрыты. В местах, где используются горючие или даже трудносгораемые материалы, рекомендуется выдерживать расстояние не менее 25 см.

Расстояние от поверхностей, покрытых огнестойкими материалами должно быть не менее 5-10 см. Для защиты дымохода от легковоспламеняющихся материалов используют асбокартон, кирпичную кладку и т.п.

При монтаже дымохода для газового котла все его элементы нужно надежно закрепить, выдержав правильный шаг между креплениями

Особое внимание следует уделить местам соединения отдельных отрезков дымоходной конструкции. Они должны быть выполнены из прочных материалов, которые не прогибаются при внешнем воздействии.

Этими же характеристиками должны обладать все элементы крепления дымохода. Горизонтальные или наклонные участки дымохода не должны находиться под нагрузкой.

Элементы дымохода вставляют друг в друга на глубину, которая равна половине диаметра трубы или превышает этот показатель. Никакие зазоры в этих местах недопустимы, соединение должно быть плотным и герметичным.

В случае нарушения герметичности соединения отдельных элементов дымохода угарный газ может незаметно проникать в помещение. Поэтому состояние дымохода следует периодически проверять, а во всех помещениях, где проложены дымоходные трубы, нужно организовать хорошее вентилирование.

Правило #6 — тонкости расположения трубы на крыше

Дымоходные трубы должны возвышаться над коньком кровли на 50 см или более, при этом расстояние от края парапета до дымоходной трубы должно быть не более 150 см. Если ось дымовой трубы расположена на расстоянии 1-1,5 м от конька крыши, то она должна возвышаться над уровнем конька на 50 см или более.

На этой схеме наглядно продемонстрировано, как в соответствии с техническими нормами определяют высоту дымоходной трубы относительно конька крыши, чтобы он не препятствовал формированию тяги

Если же труда находится от конька еще дальше, то ее можно сделать такой же высоты, как и конек. Труба может быть еще ниже, если ее отделяет от конька крыши расстояние более трех метров.

В этом случае нужно провести условную линию вниз от конька под углом 10 градусов к горизонту. Высота дымоходной трубы должна достигать этой отметки. Получается, что чем дальше расположена труба от конька, тем меньше должна быть ее высота относительно конька крыши.

На плоской кровле дымоход отсутствует, поэтому здесь в соответствии с нормативами возводят дымоходную трубу высотой 100 см. На совмещенной кровле высота дымоходной трубы должна составлять около двух метров.

Участок дымохода, расположенный над кровлей и в пределах неотапливаемого чердака, обязательно утепляют, чтобы улучшить тягу и предотвратить появление конденсата. Один из вариантов для такого утепления – базальтовая скорлупа

Наружную часть дымовой трубы следует обязательно утеплить. Если пренебречь этим моментом, на ее поверхности будет скапливаться конденсат. Влага может проникнуть внутрь дымохода, что приведет к развитию коррозионных процессов и повреждению конструкции.

В утеплении нуждается и та часть дымоходной конструкции, которая расположена на наружной стороне дома. Недостаточное утепление может также снизить эффективность работы дымохода, уменьшить его тягу.

Если нет возможности вывести дымовую трубу через верхнее перекрытие и кровлю, используют . Этот вариант можно вывести через стену, при этом интенсивность отвода продуктов горения голубого топлива ничуть не сокращается.

Правило #7 — соблюдение норм пожаробезопасности

На этапе монтажа дымохода необходимо учесть требования пожбезопасности. При прохождении канала через стены из разных материалов они отличаются:

• если стена из дерева, нужна вокруг него изоляция из огнестойкого материала, а саму трубу следует обернуть асбестом;
• в кирпичной, бетонной стене достаточно изоляции из монтажной пены.

Конструктивное исполнение дымохода должно соответствовать требованиям, изложенным в инструкции, приложенной к котлу.

Дымоходы котлов, перерабатывающих газ в тепловую энергию, преимущественно насадного конструктивного типа. Согласно насадной схеме канал устанавливается непосредственно на плиту перекрытия отопительного агрегата. Однако допустимо подключение к стеновым дымоходам посредством патрубков длиной не более 40 см.

В случае подключения к стеновому дымоходу между нижней линией патрубка и возгораемым перекрытием должен остаться зазор в 14 см. Между верхней линией патрубка и возгораемым потолком необходимо оставить 50 см, если нет противопожарной защиты, 40 см, если защита есть.

Проход дымохода через возгораемую конструкцию обустраивается с помощью негорючих теплоизоляционных материалов или устройствами типа песочниц

Участок пересечения возгораемого перекрытия оснащается коробом с песком или уплотнением из невозгораемого утеплителя.

Выбор дымохода в зависимости от типа котла

Газовые котлы укомплектовывают одной из двух видов камер сгорания: открытой или закрытой. Внешне отопительные агрегаты ничем не отличаются, но принцип работы у них разный. Выбор конструкции дымохода осуществляется в зависимости от типа камеры сгорания.

Производители поставляют на рынок множество моделей газовых котлов. При выборе агрегата для обогрева жилья нужно заранее решить, что больше подходит для конкретного дома — горелка открытого или закрытого типа. Незнание этих тонкостей могут создать проблемы при эксплуатации

Местоположение дымохода также необходимо определить заранее. Он может быть как внутренним, так и выносным. В проектах новых домов обычно предусмотрен монтаж дымоходов внутренних. Когда на газовое отопление переводят старые дома, устраивают выносной дымоход.

Дымоход для котла с горелкой открытого типа

Более простое устройство имеет открытая камера. Она состоит из собственно горелки и змеевика, расположенного под ней. Последний состоит из тонких трубок, по которым циркулирует теплоноситель. Работает устройство только тогда, когда присутствует воздух, поэтому горелку называют атмосферной.

Воздух такой котел получает из помещения, где он установлен, хотя есть модели, которые монтируют на стену и проделывают в ней воздухозаборное отверстие.

Настенный котел не шумит во время работы. Детали, входящие в его конструкцию практически не подвержены износу. Техобслуживание предельно простое — проверка зажигания, но что касается расхода топлива то эти котлы нельзя назвать экономичными

Для хорошей работы котла с открытой камерой нужна труба, выходящая наружу и отличная тяга, возникающая при движении воздуха по дымоотводящему каналу. Агрегат хорошо подходит, когда требуется отопить дом большой площади, расположенный за городской чертой.

Существует 2 варианта решений:

1. Максимально прямую трубу, расположенную горизонтально, проводят сквозь стену, а снаружи направляют ее вверх вдоль стены до нужной высоты. Такой вариант дымохода называют наружным.
2. От котла трубу тянут вверх. Она должна пройти через перекрытия и выйти над поверхностью кровли. В таком дымоходе допустимо сделать 2 изгиба по 45⁰.

В исполнении проще первый вариант, но потребуется качественное утепление. Это уменьшит количество конденсата, но избавит от него полностью. На выходе обязательно нужен конденсатосборник и тройник.

Применение второго варианта осложняется тем, что дымоход проходит перекрытие и кровельный пирог. Поэтому в этих местах, в соответствии с требованиями пожаробезопасности, потребуется монтаж потолочно-проходных узлов.

Заводской проходной узел. Его устанавливают, предварительно выполнив теплоизоляцию из фольгированной базальтовой ваты, выдерживающей температуру выше 150⁰. Если пренебречь этим требованием, материал спечется и потеряет свои теплоизоляционные свойства

Существуют такие термины, как монтаж дымохода «по дыму» и «по конденсату». Сборку по первому способу осуществляют при устройстве внутреннего дымохода, а по второму — когда возводят наружный дымоход.

В первом случае уже установленный нижний элемент вставляют в верхний, что предотвратит просачивание газов в помещение. Во втором — делают все наоборот.

Сборка дымохода «по конденсату» не даст влаге проникнуть в утепляющий слой, следовательно, предотвратит коррозию трубы. Мастера печного дела советуют собирать дымоход по 3 — комбинированному варианту: «по дыму» горизонтальные участки, а «по конденсату» те, что проходят через чердак или помещения второго этажа, которые не отапливаются

Если труба выведена на жилой 2 этаж, ее нужно привести в эстетичный вид. Для этого применяют специальные экраны, которые саморезами крепят к полу. Когда дымоход выходит на чердак, никаких дополнительных работ выполнять не требуется.

Дымоходы для турбированных котлов

Котлы с дутьевой горелкой называют турбированными. Это более прогрессивная конструкция с принудительным нагнетанием кислорода а закрытую камеру с расположенной в ней форсункой. Воздух поступает от установленного извне вентилятора через специальный канал.

Нагревательный блок имеет двойные стенки, между которыми находится вода. Жидкость нагревается, когда горит газ, а продукты горения нагнетатель вытесняет в дымоотвод.

В классическом понимании дымоход как таковой отсутствует — трубу просто просто выводят на улицу, хотя некоторые размещают ее в атмосферном дымоходе

К турбированному котлу подходит коаксиальный дымоход. По одной из его труб удаляются отработанные газы на расстояние до 3 м, а по другой осуществляется приток воздуха, необходимого для процесса горения.

В плане экологии такой агрегат более безопасен, процесс горения контролирует . Топливо в нем сгорает почти на 100%. Коэффициент полезного действия больше по той причине, что вода контактирует со стенками камеры.

Возможно применение горизонтальных коротких дымоходов. В результате использования двойной трубы, воздух, поступающий с улицы, нагревается за счет отдачи тепла выхлопными газами.

Специфика обустройства дымохода для двух котлов

Каждое устройство, использующее газ в качестве топлива, должно иметь индивидуальный дымоход. В случае острой необходимости, как исключение, допустимо подключение 2 единиц, одновременно работающего, газопотребляющего оборудования. Главное условие — соблюсти между точками врезки труб в дымоход дистанцию минимум 0,7 м.

Если в доме имеется не только газовый котел, но и другая отопительная или водонагревательная техника, следует учитывать следующие нормы:

1. К одному дымоходу можно подключать не более двух таких устройств, расположенных на одном этаже или на разных этажах.
2. При этом отверстия для отведения продуктов горения для этих устройств должны находиться на разных уровнях.
3. Входы в дымоход должно разделять расстояние в 50 см или более.
4. Ввод продуктов горения от двух устройств на одном уровне допускается только при наличии специальной рассекающей вставки внутри дымохода.
5. При этом высота расположения параллельных вводов в дымоход, снабженных рассекателем, должна быть не менее одного метра.

Конечно, возведение нескольких дымоходов обойдется дороже, чем только одной конструкции, но не стоит пренебрегать требованиями строительных норм и правилами безопасности ради сомнительной экономии.

Строительными нормативами допускается вариант подключения двух отопительных агрегатов к одному дымоходному каналу. В таких случаях устраивается рассечка толщиной 12 см на высоте 1 м от нижней точки соединения труб

При создании дымохода не следует использовать материалы с низкой плотностью и высокой пористостью, которой отличаются пено- и шлакобетонные блоки. Дымоход не должен проходить через жилые помещения.

Не допускается установка подобных конструкций также на закрытых лоджиях или балконах. Во всех помещениях, где имеется дымоход, необходимо организовать правильное вентилирование.

Предварительные расчеты параметров дымохода

Подбор дымохода следует начинать только после покупки котла, иначе невозможно подобрать его сечение и рассчитать габариты. По форме лучшим является круглое сечение, хотя допустим и прямоугольник.

Ориентировочный список конструктивных элементов дымохода:

• переходник, соединяющий патрубок котла с дымоходной конструкцией;
• тройник с ревизионным отверстием и штуцером, предназначенным для сбора конденсата;
• хомуты для соединения отдельных элементов дымохода;
• кронштейны и другие крепежные элементы;
• конический наконечник;
• телескопические трубы;
• отводы;
• проходной патрубок и т. п.

Следует помнить, что отводы обычно рекомендуется устанавливать на расстоянии не более двух метров от патрубка газового котла. Это позволит обеспечить максимально эффективную тягу.

Отдельные элементы дымоходной конструкции для газового котла можно приобрести в готовом виде. Главное, правильно просчитать размеры конструкции и выполнить требования техники безопасности

Для правильного монтажа дымохода рекомендуется сначала рассчитать площадь поперечного сечения выходного отверстия.

При этом используют формулу:

F = (K ∙ Q) / (4,19 ∙ √ˉ Н),

где:

• K — постоянный коэффициент, его значение варьируется в пределах 0,02—0,03;
• Q — производительность газового котла, указанная в техническом паспорте устройства;
• Н — расчетная высота дымохода.

После того, как площадь сечения вычислена с помощью этой формулы, необходимо сравнить полученные данные и откорректировать их, если нужно.

Например, согласно требованиям к дымоходу газового котла, для круглых конструкций рекомендуемое сечение зависит от мощности котла и может оставлять:

• 120 мм для котла мощностью 24 кВт;
• 130 мм – для 30 кВт;
• 170 мм – для 45 кВт;
• 190 мм – для 55 кВт;
• 220 мм – для 80 кВт;
• 230 мм – для 100 кВт.

Если монтируется дымоход с прямоугольным сечением, учитывается тепловая мощность газового оборудования:

• для устройств с мощностью менее 3,5 кВт – 140х140 мм;
• для устройств с мощностью 3,5-5,2 кВт – 140х200 мм;
• для устройств с мощностью 5,2-7,3 кВт – 140х270 мм и т.п.

Если используются асбоцементные трубы, сечение дымоходного канала должно быть не менее 100 мм. Вертикальные участки дымохода закрепляют на стене с шагом в 2,5 м, а на участках с уклоном шаг должен быть чаще – 1,5 м.

Дымоходные трубы для газового котла могут иметь круглое или квадратное сечение, но размеры такого сечения должны соответствовать установленным нормам

По высоте дымоход выбирают в зависимости от его расположения по отношению к коньку крыши.

Высота дымохода, приведенная в таблице минимальная. Увеличивать указанный параметр можно, а уменьшать нельзя

Если при подсчете получится, что не выполнено условие, при котором полезное сечение трубы должно быть больше внутренней площади отопительного агрегата, следует взять трубу меньшего сечения, но большей длины.

Варианты монтажа дымоотводов

Под внутренний дымоход необходимо возводить фундамент. Если добавить еще и защитный кирпичный канал, то это сведет к минимуму количество конденсата. Иногда дымоходы пристраивают снаружи к стене, за которой находится агрегат.

Внутреннее исполнение дымохода

Прежде чем приступить к монтажу дымохода под него выбирают место. Затем размечают места, где он будет проходить через перекрытие и кровлю. Тщательно проверяют точность разметки и делают проемы. Следующий шаг — выполнение подсоединения патрубка котла к дымоходу, а далее монтируют ревизию и тройник.

Закрепляют лист из стали, устанавливают главный кронштейн, трубу наращивают, если требуется, применяют «колени». В районе контакта с перекрытием используют патрубки. Берут лист оцинкованной стали с таким отверстием, чтобы через него свободно проходила труба, крепят его к перекрытию. Для усиления стыков применяют хомуты. Каждые 2 м дымоход закрепляют хомутами, а каждые 4 м — кронштейнами.

Работу завершают проверкой швов на герметичность. Для этого берут мыльный раствор, наносят его на все стыки. Если все выполнено качественно, то при подключении агрегата к дымоходу, пузыри в этих местах не появятся.

Устройство наружной конструкции

Для выносного дымохода в глухой стене делают отверстие такого диаметра, чтобы через него свободно проходила труба с изоляцией. Установив в отверстие первый элемент будущего дымохода, закрепляют его, обматывают изоляцией. Следующие секции добавляют со стороны улицы, контролируя вертикальность при помощи отвеса.

Наружный дымоход — более безопасный, но его нужно хорошо утеплять. У покупной конструкции все элементы хорошо подогнаны, так что сборка не создаст проблем

Трубу к стене фиксируют кронштейнами до достижения ею нужной высоты. Завершают процесс креплением трубы к патрубку котла и герметизацией стыков. Чтобы наружный дымоход прогревался быстро, его по всей длине утепляют базальтовой ватой.

Установка коаксиального дымоотвода

Дымоход этого типа выводит продукты горения наружу и одновременно снабжает горелку котла воздухом, богатым кислородом. При наличии такой конструкции не нужна дополнительная вентиляция.

Дымоход изготовлен из круглых труб — наружная стальная сечением 10 см и толщиной стенок 0.1 – 0.2 см и внутренняя алюминиевая диаметром 6 см. Трубы не соприкасаются т.к. между ними имеются перемычки.

Монтируют коаксиальные дымоходы для котлов с закрытой камерой сгорания, выполненных для установки на стену и на пол, а также для колонок и других газовых агрегатов.

Такой газоотвод имеет несколько преимуществ:

• конструктивно труба устроена так, что одновременно с нагревом поступающего воздуха, происходит охлаждение отработанных газов;
• дымоход увеличивает КПД оборудования;
• имеет компактные габариты, поэтому используют его не только в частных домах, но и в городских квартирах;
• безопасен — выводящиеся газы не контактируют с воздухом помещения и выходят не через вентиляционный канал а прямо в атмосферу;
• прост в монтаже.

Устанавливают коаксиальный дымоход как горизонтально, так и вертикально. Независимо от способа установки наибольшая длина дымохода не должна быть больше 4 м. Существуют модели с основательными параметрами, созданные специально для дымоотвода на большое расстояние.

Непосредственно под производители выпускают адаптеры специальной конструкции, используемые для вертикальных переходов через перекрытия и кровлю. Для предохранения системы от осадков и обеспечения герметичности в районе прохождения трубы сквозь перекрытие существуют специальные оголовки.

На рисунке отображены советы и обязательные требования к монтажу дымохода коаксиального типа. Все они касаются газоотводов для котлов, мощность которых не превышает 70 кВт

В случае применения коаксиального дымохода для котла, установленного на стене, его располагают горизонтально. При этом необходимо обеспечить 3-5% уклон, иначе в котел будет попадать конденсат.

Нормы регламентируют не только размеры самого дымохода для газового котла, но и расположение отверстия в стене. Оно должно быть удалено от окна, находящегося рядом, минимум на 50 см и не менее 25 см, если находится над окном.

Как переделать старый дымоход?

Если в давно существующую систему отопления вместо обычной печи включают газовый котел, кирпичный дымоход не обязательно полностью перестраивать. Его можно модернизировать путем гильзирования. Сделать это можно двумя способами.

Способ №1. Установить в основание существующего дымохода трубу из нержавейки.

Трубу следует выбирать так, чтобы ее высота равнялась высоте старого дымохода, а диаметр соответствовал патрубку котла. Зазор между стенками существующего дымохода и трубой заполняют теплоизолирующим материалом типа пеностекла, керамзита или перлита.

Способ 2. Применить технологию Фуран-Флекс. Этот вариант дороже первого, зато остается неизменным диаметр дымохода. Материал морозостойкий, не поддается коррозии, диаметр колеблется в пределах 6 – 100 см.

Технология FuranFlex позволяет выполнить модернизацию или ремонт дымохода, имеющего уклон максимум 30⁰ быстро и эффективно

Сама технология заключается в том, что эластичную трубу помещают внутрь дымохода под давлением. Труба принимает форму дымохода, затем затвердевает и становится сплошной бесшовной оболочкой, не пропускающей ни дым, ни конденсат.

Выводы и полезное видео по теме

Видео #1. Подробный обзор установки коаксиального дымохода, предназначенного для газового котла, можно посмотреть в этом видео:

Видео #2. Здесь представлена полезная информация о том, как выбрать дымоход, избежав при этом распространенных ошибок:

Видео #3. Ролик об устранении нарушений технологии установки дымохода для газового котла:

Любую бытовую технику, особенно работающую на таком небезопасном энергоносителе, как газ, нужно монтировать с соблюдением всех правил. Устройство отвода продуктов сгорания от газовых котлов требует грамотного подхода. Сначала выполняют инженерные расчеты и только тогда реализуют проект, так что лучше доверить все это специалистам.

Появились вопросы по поводу устройства и монтажа дымоходных труб для газового котла, есть замечания к материалу, хотите поделиться опытом в сфере обустройства дымового канала своими руками? Пишите, пожалуйста, комментарии в расположенном под текстом блоке.

Дымоход для котла своими руками

Нет ничего проще, чем обустройство автономного отопления посредством твердотопливных или газовых котлов. Однако их не всегда можно установить самостоятельно. Но, чтобы снизить себестоимость работ, вполне доступно сделать монтаж дымохода котла своими руками. Есть свои тонкости при сооружении кирпичного и коаксильного дымоотвода, а также при установке и утеплении дымохода из нержавеющей стали. Каждый метод уже давно продуман до мелочей, поэтому ничего не надо изобретать – проще воспользоваться готовыми советами специалистов.

Оглавление:

1. Особенности сооружения дымохода
2. Предназначение и устройство дымохода
3. Схемы дымоходов для котлов разного типа
4. Разновидности дымоходов по типу материалов
5. Монтаж коаксильного дымохода

Особенности сооружения дымохода

Не секрет, что всегда ценились грамотные трубочисты, печники и каминных дел мастера. Известно немало исторических курьезов, связанных с обустройством дымоходов. Например, случай с одной деспотичной барыней, от которой крестьяне хотели избавиться или как-то отомстить, подговорив печника, к которому она обратилась за утеплением усадьбы. Все знали, что помещица боялась чертей, которыми грозили мучимые ею крестьяне. Смекалистый печник вмонтировал в дымоход бутылки специальной формы, которые выли на ветру при большой тяге. Сударыня по ночам места себе не находила от ужаса, пока окончательно не свихнулась и не утопилась в колодце, спасаясь от «чертей». Чтобы курьезов и неприятностей не случалось в вашем доме, делайте дымоход по всем правилам.

Установка дымохода для котла – несложный процесс, но важно понимать специфику процесса горения и выведения продуктов распада наружу. Все эти нюансы основаны на элементарных знаниях из области физики. Они продуманы и учтены технологами до мелочей, с одной целью – сделать процесс обогрева жилища наиболее безопасным. Всем известно, что из-за неверной работы или использования задвижки дымохода случаются отравления угарным газом с тяжелыми последствиями. Поэтому нельзя игнорировать эти физические законы, и обратиться к рекомендациям специалистов. Особенно это касается оснащения твердотопливного котла, поскольку ему требуется соответствующий дымоход. Современные дымоходы для котлов – фото:

Внимание: Категорически запрещено 2 источника обогрева выводить в общий дымоход – каминную трубу и от котла, чтобы разница разреженного и плотного воздуха не создавала обратную тягу и вбрасывание дымовых газов!

Производительность котла падает и при малой тяге, и при повышенной. Верхний уровень трубы дымохода должен быть на 20см (и более) выше конька или уровня крыши – для обеспечения нормальной тяги и отсутствия завихрений. Боковые трубы ниже крыши при боковом ветре дают обратную тягу.

Основные правила:

1. Отдельные котельные или вспомогательные помещения, где планируется установка дымоходов для газовых котлов, обязательно должны иметь достаточную тягу и возможность проветривания.

2. Помните, что возможна некоторая утечка опасной газовой смеси при:

• включении отопительной системы и розжиге котлов;
• дозагрузке твердого топлива;
• завершении процесса горения, включая принудительное тушение огня.

Внимание: Незначительная утечка газа неизбежна, и они не несёт угрозы, но при неверном сооружении системы отопления и неверной эксплуатации возможны неприятности из-за утечки газа или скопления СО.

3. Вентиляционное отверстие и дымоход делают на одной стене, чтобы избежать обратной тяги и перепадов давления, возникающего во время порывов ветра. Это снижает КПД и может сквозняком гнать дым обратно в дом.

4. Отдельное помещение для установки котла – идеальный вариант, и если не предусмотрена котельная, можно использовать подвал или небольшой коридор у входа в дом.

5. Глубокий погреб удобен тем, что котел на нижнем уровне способен обеспечить теплоносителю естественную циркуляцию, при этом сводить к минимуму использование насосов. И важно обеспечить работы дымохода для твердотопливных котлов, если бывают перебои с электричеством, особенно у твердотопливного котла. Автоматической системой циркуляции снабжено большинство котлов:

• электрических,
• газовых,
• дизельных котлов.

6. При неправильной работе или отсутствии циркуляции твердотопливный котел может:

• сводить к минимуму эффективность обогрева помещения,
• деформироваться,
• «рвануть»,
• выделять угарный газ.

Совет: Сегодня доступны датчики угарного газа, которые специалисты рекомендуют установить в котельной или смежном  помещении. Установите сенсор с громким сигналом, если в семье все крепко спят.

Внимание: По симптомам сложно выявить отравление угарным газом или СО, поскольку не имеет ни цвета, ни запаха, а признаки проявляются постепенно. Это вялость и сонливость, но можно крепко спать и услышать сигнал датчика. Он отличается по плотности от воздуха, поэтому легко переползает в жилые комнаты, но при достаточной вентиляции его вредное воздействие сводится к минимуму.

Предназначение и устройство дымохода

Не столь важно, из чего изготовлена труба дымохода, главное:

• функциональность;
• эффективность работы;
• безопасность;
• надежность;
• долговечность.

Основные проблемы при большом несоответствии дымохода и мощности котла:

• уменьшает КПД системы отопления;
• в помещение проникают дым, СО и другие продукты сгорания;
• есть вероятность, что дымоход перемерзнет при экстремально холодной температуре;
• котел сложнее растопить.

Диаметр дымохода для котла также должен соответствовать тому, чтобы справляться с ежедневной существенной нагрузкой:

• обеспечение достаточной тяги;
• выведение продуктов горения и дымовых газов;
• обеспечения эффективной работы котла, чтобы тепло не вылетало в трубу, в прямом смысле.

Классический дымоход имеет несколько модификаций, например:

• сделан как простая труба из нержавейки или по типу сэндвича с теплоизоляцией;
• асбестоцементная труба или кирпичная кладка.

В системе кирпичного дымохода всегда монтируют ограничитель тяги, который прикрывается при достаточной температуре в доме, чтобы снизить охлаждение. Однако его нельзя закрывать полностью, пока идет процесс затухания – может привести к скоплению угарного газа. Ограничитель должен быть не только у печи, но и в дымоходе для котла – ниже места его подключения.

Совет: Не поленитесь сделать утепленный вариант или сендвич-трубу, который быстро прогревается, обеспечивает устойчивую тягу при розжиге, не перемерзает при низкой температуре и не проводит холод при неработающем котле. Кирпичный дымоход для газового котла применим и в качестве теплоизоляции. Но это оптимально для твердотопливного варианта, хотя и будут дольше прогреваться.

Схемы дымоходов для котлов разного типа

1. У дизельного котла схема имеет несколько вариантов, например, с расширительным баком, и на возвратной трубе – циркуляционный насос, желателен аварийный отвода избытка тепловой энергии с клапанами. Поскольку все твердотопливные котлы чувствительны к хорошей  циркуляции, важно это учитывать при ее построении.

Схема подключения дизельного котла:

Для котла рекомендуется выделить отдельную комнату, лучше – примыкающую к дому котельную с утепленными стенами. Дымоход дизельного котла – вертикальный, без разницы сечения на всем протяжении, из нержавейки, со специальными очистительными каналами для профилактики сажи, с изоляцией из термостойких материалов у стены, примыкающей к нему. Кирпичная кладка для него не годится – выделяемая при горении смесь кислот ее разрушает, разве что в качестве утепления и изоляции трубы из нержавеющей стали.

2. У твердотопливного котла схема предполагается в его инструкции, поскольку их ассортимент довольно обширен, и каждый имеет отличительные особенности. Но у всех разновидностей схема связана с соблюдением противопожарных мер, особенно при близости кровли с дымоходом высоких садовых деревьев или лесного массива. Обязательно поставьте искрогаситель и проходные гильзы. Схема:



3. Схема дымохода для котла газового тоже имеет варианты, но оптимальной считается установка вертикальной нержавеющей трубы. Предполагается емкость для конденсата и обязательное соответствие сечения дымохода и отводного патрубка котла:

Совет: При покупке деталей для любого типа устройства дымоходов для котлов важно иметь необходимый набор:

• переходник для крепления трубы для дымохода к патрубку котла;
• телескопические трубы или равного сечения;
• конические наконечники и отводы;
• тройник с ревизионным отверстием и штуцером для выведения конденсата;
• стеновые крепления (хомуты, кронштейны и пр.).

Разновидности дымоходов по типу материалов

1. Нержавеющий дымоход для котла собирают из оцинковки или стальной трубы, и на отечественном строительном рынке эти комплектующие представлены в большом ассортименте. Они наиболее просты для самостоятельной сборки, легко выводятся наружу через крышу, если изначально дымоход не был запланирован при сооружении дома. Но такая конструкция не отличается высокой устойчивостью к повреждениям и агрессивному воздействию внешних факторов. Поэтому рекомендуется дополнительное утепление и защита в виде дополнительной кладки. Идеальный варинат – обустройство по принципу сэндвич-системы с заполнением пространства жаропрочной базальтовой ватой. В помещении, где стоит котел, труба из нержавейки смотрится вполне презентабельно.

2. Кирпичные дымоходы для котлов вполне надежны, но предполагают грамотный монтаж отводного патрубка в систему. На сегодня это не самый популярный метод, поскольку считается наиболее архаичными. Нередко мастера старой формации предлагают в сельской местности именно этот метод, как наиболее проверенный, и для твердотопливных котлов он вполне пригоден. Однако для сооружения кирпичного дымохода требуются специальные строительные материалы, знания и навыки, а также достаточно времени на возведение.

3. Коаксильные дымоходы для котлов относятся к наиболее современным системам, и они лидируют по своему дизайну, практичности и презентабельности. Они имеет специфическую форму и устройство, препятствующие образованию конденсата при работе газового котла. Обратите внимание, в чем разница между коаксиальным дымоходом и обычным.

4. Керамические дымоходы для котлов не так популярны, но они имеют своих почитателей, поскольку используются в домах, крытых керамической черепицей. В строительстве элитных домов используются редко, зато находят своих почитателей среди сторонников экологичного жилья, поскольку:

• просты и надежны;
• легко собираются из нескольких модулей;
• доступны по цене.

5. Самыми диковинными считаются стеклянные дымоходы, которые сделаны из огнеупорного материала, высоконадежны и эстетичны, но достаточно редки на отечественном строительном рынке. Они долговечны, поскольку не подвержены коррозии, не впитывают влагу и газы, в отличие от других разновидностей.

6. Наряду с керамикой и стеклом используют шамотные дымоходы, изготовленные из огнеупорной шамотной глины. Из нее также делают огнестойкий кирпича, поэтому это вполне приемлемый и для дымоходов под котлы некоторых разновидностей.

Внимание: Иногда, по неграмотности, в дымоход для котла или камина ставят асбестоцементные трубы, которые для этого не предназначены – при перегреве они могут взорваться.

Монтаж коаксильного дымохода

Сделать дымоход для котла своими руками не так сложно, если есть опыт и квалификация каменщика или сварщика. Если требуется сборка модульного дымохода из готовых деталей, достаточно положиться на инструкцию и соответствующее видео.

Монтаж коаксиального дымохода тоже довольно прост.

Стену под дымоход выбирают поближе к котлу, и если он стоит в углу, лучше вывести трубу на ту сторону, которая ведет к высокой части крыши. Чем ближе от котла до наружной стены, тем меньше расходы на трубу. Вдоль стены важно убрать легковоспламеняющиеся отделочные материалы и предметы, которые могут испортиться при нагревании или привести к пожару.

В климатической зоне с высоким уровнем снежных сугробов дымоход поднимают выше уровня забора воздуха трубы для камеры внутреннего сгорания котла. А небольшой уклон трубы обеспечит отток конденсата самотёком, тогда дымоходу не грозит  переувлажнение.

Перед тем как сделать дымоход для котла, подробнее рассмотрим данный вид сборки:

1. Проверьте наличие рабочего инструмента и всех деталей для сборки:

• труба дымоотвода;
• колено дымохода;
• соединительный хомут;
• дымоотводная труба;
• адаптер для стыковки котла и дымохода;
• фланцы;
• декоративные накладки для монтажа к стене.

2. Выбираем то место в стене, куда будет выведена труба – оттуда со стороны улицы должна подниматься дымоход. Если котел удален или стена очень высокая, коаксиальный дымоход удлиняют, но важно правильно сделать сочленение труб дополнительными хомутами или коленами.

3. На завершающем этапе обязательно обработайте все острые края, чтобы избежать возможности мелкого травматизма. Отверстие в стене под дымоход вокруг трубы запенивают и закрывают декоративными накладками на жидкие гвозди или другим удобным способом.

Совет:  Если дымоход требуется вывести через крышу, важно точно определить место выхода трубы и аккуратно разобрать кровлю на данном фрагменте. С внутренней стороны вырезают  отверстие в крыше и выводят трубу. Важно, чтобы через кровлю проходил цельный фрагмент, без стыков на трубе. Не забудьте об установке козырька для предотвращения скопления осадков в дымоходе.

Дымоходы для котлов отопления

Сегодня поговорим немного на тему того, как могут отводиться дымовые газы от котлов, какой должна быть дымоходная труба для газового котла, как выглядит кирпичный дымоход для твердотопливного котла, чем отличается дымоход для пеллетного котла от дизельного. В общем, какие бывают дымоходы для котлов отопления, и чем они различаются.

Тема эта интересная и обширная. Одной статьей, как я вижу, дело не обойдется. А потому мы открываем рубрику на сайте под названием «Дымоходы для котлов и печей». Речь в ней пойдет об использовании дымовых труб, путей для удаления дымогазов из теплогенераторов, о правильном монтаже, размерах и схемах дымоходов, о требованиях, предъявляемых к этому оборудованию в плане пожарной безопасности и инженерных решениях.

Сейчас рассмотрим самые основные моменты, сделаем, так сказать, анонс всем остальным материалам в теме.

А подробно будет рассматривать отдельно каждый из видов в следующем порядке:

• Дымоход для дизельного котла
• Дымоход для пеллетного котла
• Дымоход для настенного котла на магистральном газе и СУГ
• Дымоход для напольного котла на магистральном газе и СУГ
• Дымоход для котлов отопления на твердом топливе
• Дымоход для котла длительного горения (раз уж есть специфика)

Вот по таким разделам потом разнесем публикации на эту тему и будем «разжевывать».

Внутри каждой темы также рассмотрим отдельно коаксиальные дымоходы, например коаксиальный дымоход для дизельного котла, сэндвич дымоходы, одностенные дымовые трубы из нержавейки, кирпичные дымоходы и так далее.

Почему стоит поставить качественный дымоход?

Почему не будут рассмотрены дымоходы из оцинкованной стали или из асбестовой трубы, а также из толстого черного металла?

Потому что, например, кирпичный дымоход для твердотопливного котла, загильзованный нержавейкой или керамикой, — это правильно.

А ставить в жилом помещении дымоход из асбеста или оцинковки, чтобы члены вашей семьи дышали вредными веществами во время топки, — это неправильно.

А потому про такие, с позволения сказать, «трубы» мы писать не будем. Найдите чуть денег и сделайте нормальный дымоход для пеллетного котла или для дизельного, раз уж нашли денег на такой недешевый теплогенератор.



А уж ставить вместо нормального дымового канала водопроводную трубу из «черняшки» — это совсем как сидеть на мине замедленного действия. Толстостенная труба из черного металла очень коварна. На вид она целая – целая, зато через некоторое время прогорает целыми кусками в самом неожиданном месте.

Хорошо, если вы вовремя увидите и сумеете предпринять меры? А если прогар случится между этажей, в толще перекрытия из пожароопасного материала?

Так что лучше немного потратиться и купить, например, качественный сэндвич дымоход для котла, который вы будете устанавливать в доме, чем поставить «дешевку» и думать потом, когда она вас подведет.

Пишу здесь именно про дымоходы для котлов в жилых домах. В гараже, бане, сарае можете ставить что угодно. Там люди не живут. И, случись что, ущерб может быть значительным, но люди не погибнут и не потеряют свое здоровье.

Важные характеристики котловых дымоходов

Что будет включаться в обзор по отдельным видам дымоходов для котлов, какие характеристики? На мой взгляд, наиболее важными характеристиками для них будут следующие:

• Способ удаления дымовых газов
• Принцип действия (например, как работает коаксиальный)
• Диаметр внутренний и диаметр наружный
• Толщина внутренней трубы (если сэндвич)
• Материал дымохода
• Варианты проходки через перекрытия
• Требования к установке такого дымохода (СНиП и НПБ)
• Необходимая высота дымовой трубы для разных типов котлов

Таким образом, например, правильный дымоход для твердотопливного котла будет включать такие параметры, как диаметры дымохода – наружный и внутренний, материал изготовления (все варианты), способы проходки через перекрытия, минимальные высоты для различных типов и мощностей.

А в статье «Дымоходная труба для газового котла» к этим характеристикам добавятся принцип действия и возможности для монтажа коаксиального дымохода через стену зданий из разных строительных материалов – кирпича, блоков, металлического и деревянного каркаса, бревна и бруса и т.д.

Будут ли публиковаться отзывы о дымоходах?

Сейчас как раз такой вопрос мы рассматриваем. Если про отдельные марки котлов отзывов приходит достаточно много, то про отдельные марки дымоходов их либо нет, либо они единичные. Люди ставят котлы, монтируют систему удаления дымовых газов и забывают про то, где они покупали сэндвич и какая у него марка.

Собирать отзывы про отдельные виды дымоходов, например, про коаксиальные или керамические, вообще некорректно. Потому как, если есть негативный опыт использования таких систем, то дело, в первую очередь, в неправильном монтаже и в несоблюдении требований, в том числе, пожарных.

Так что следите за выходом новых обзоров, читайте, комментируйте, ставьте ссылки на наши обзоры в своих аккаунтах в Твиттере или Вконтакте для обсуждения. Мы этому рады.

Пишите, если есть вопросы, мне на почту. Она в колонке слева.

Дымоход для твердотопливного котла своими руками: инструкция

Одним из наиболее важных элементов локальной системы отопления является дымоход, так как без него функционирование котла невозможно. Выбирать и строить дымоход для твердотопливного котла нужно с соблюдением всех правил, так как от этого зависит не только эффективность отопления, но и безопасность жильцов дома.

Дымоход для котла – это элемент для отведения продуктов сгорания – газов, частичек сажи и копоти. Чтобы котел функционировал нормально, важно правильно построить этот элемент. Кроме того, трубу в процессе эксплуатации нужно будет периодически очищать от осевшей на стенках сажи и копоти. В противном случае процесс выведения наружу продуктов сгорания будет затруднен. Рассмотрим какие дымоходы для твердотопливных котлов можно использовать.

Сила тяги – основная характеристика дымохода

Сила тяги – это основная техническая характеристика дымохода, отражающая производительность этого элемента отопительной системы. Характеризуется тяга скоростью передвижения продуктов сгорания по трубе. На силу тяги оказывает влияние ряд следующих факторов:

• диаметр и длина трубы;
• форма сечения;
• наличие на пути изгибов и колен.

Совет! Чтобы сила тяги была лучше, рекомендуется делать путь прохождения продуктов сгорания максимально прямым (без поворотов и изгибов), а диаметр трубы должен сужаться к выходу.

Характеристики работы

Качество работы дымохода можно измерить следующими характеристиками:

• Низкая тяга. Если сила тяги недостаточна, то топочные газы начнут поступать в помещение, в котором установлен котел. Если эти признаки отмечаются при работе котла, необходимо выключить агрегат, пересмотреть конструкцию и исполнение дымохода.

• Повышенная тяга. Если тяга излишне высокая, то в трубе слышится гудение или гул. В этом случае, тягу регулируют поворотом заслонки, добиваясь оптимальных показателей.

Материалы изготовления

Из каких материалов может быть сделана труба дымохода? Вот наиболее распространенные варианты:

• Кирпичный дымоход отличается устойчивостью к высоким температурам. Однако стенки трубы из кирпича нагреваются очень медленно, а это снижает КПД отопительного агрегата;

Совет! Делать кирпичный дымоход для твердотопливных котлов не рекомендуют. Дело в том, что труба из кирпича быстро разрушается под действием конденсата, образующегося при работе этих котлов.

• Обычная и нержавеющая сталь часто используется для устройства дымохода. Однако труба из обычного стального листа разрушается еще быстрее, чем дымоход из кирпича, поэтому лучше использовать сталь нержавеющую;

• Керамические материалы отличаются устойчивостью к высоким температурам и огню, в то же время не разрушаются под действием конденсата и внешних факторов;
• Стеклянные конструкции в нашей стране применяют чрезвычайно редко, так как они очень дороги и недостаточно практичны.

Совет! Рекомендуется выбирать трубу круглого или овального сечения, так как именно в этом случае будет обеспечен наиболее эффективный отвод газов. В элементах прямоугольного сечения образуются завихрения, поэтому на внутренней поверхности осаждается большое количество нагара и сажи.

Выбор лучшего варианта

Чтобы решить какой дымоход следует строить, нужно учесть такие параметры:

• температура газов, подлежащих отведению. Каждый из материалов имеет свой температурный максимум. Так, конструкция из нержавейки выдержит температуру до 800 градусов, труба из кирпича может быть использована при температуре газов до 900 градусов. Самые же термостойкими оказываются керамические элементы, выдерживающие до 1200 градусов;

• давление газов: дымоход может работать, как на естественной тяге, так и с наддувом;
• устойчивость материала к внешним воздействиям;
• устойчивость к коррозии при воздействии конденсата;
• расстояние до строительных конструкций. В нормах обязательно указывается расстояние, которое должно отделять трубу от перекрытия и прочих конструкций, собранных из легковоспламеняющихся материалов.

В большинстве случаев, дымоход для котлов на твердом топливе рекомендуется делать двухконтурным с прокладкой между контурами теплоизолирующего материала.

Особенности монтажа

Присоединение дымохода к котлу редко вызывает затруднения. Важно только убедиться в том, что диаметр трубы равен размеру выводного патрубка котла. Вот несколько правил, которые нужно будет соблюдать в процессе выполнения работ:

• все соединения систем обрабатывают специальным термостойким герметиком;
• если используются трубы разного диаметра, обязательно следует использовать переходники, иначе обеспечить герметичность соединения будет сложно;
• длина трубы не должно быть менее пяти метров, она обязательно должна выступать над уровнем конька;
• если нет возможности сделать трубу прямой, нужго следить, чтобы горизонтальные участки трубопровода не были длиннее одного метра;
• важно продумать возможность чистки трубопровода, для этого организуют специальные места доступа;

• важно обеспечить надежное крепление трубы, чтобы даже при сильном ветре избежать серьезной вибрации. Это необходимо не только для обеспечения бесперебойной работы котла, но и безопасности людей. Крепление к стене осуществляется с интервалом не более одного метра;
• при проходе трубы через перекрытие необходимо уложить дополнительный слой теплоизоляции;
• на конце трубы следует установить дефлектор или грибок, это необходимо для исключения попадания внутрь осадков и мусора;

Итак, дымоход для твердотопливного котла – это важный элемент системы отопления. От того насколько правильно сделана эта деталь будет зависеть эффективность работы топливного оборудования, а также безопасность жильцов дома, поскольку продукты горения при большой концентрации воздухе могут привести к отравлению. Кроме того, при нарушении противопожарных норм не исключено возникновение возгорания конструкций дома.

Обвязка котла

Создавая систему отопления в доме, большую часть выбора занимает котел. Это может быть твердотопливный, электрический, газовый (в районах, где он проведен). Помимо типа отопительного устройства важно правильно подобрать требуемую мощность, чтобы в сильные морозы не приходилось мерзнуть. Сделав этот, поистине сложный, выбор, возникает вопрос: «а что же дальше?»

Далее, как правило, следует выбор отопительных приборов (радиаторы или теплый пол). Но не менее важным этапом является обвязка котла.

Для чего нужна обвязка котла?

Обвязку котла делают для того, чтобы оборудование не перегревалось, продлить срок эксплуатации системы отопления. Она будет выполнять следующие функции-

— Предотвратит превышение давления выше максимально допустимого уровня.

— Будет удалять воздух из системы, предотвращая образование воздушных пробок.

— Избавит от песка, окалин и прочих включений, которые циркулируют в отопительной системе.

— Компенсирует избыточное тепловое расширение.

В общем, это комплекс приборов, который обеспечивает безопасное и комфортное использование системы отопления.

Обвязка котла зависит от типа отопительной системы, которые можно разделить на 2 вида:

— с естественной циркуляцией

— с принудительной циркуляцией

Обвязка котла в системе с естественной циркуляцией

Наиболее доступный вариант обвязки котла, при этом простой в исполнении. В этой системе отсутствует циркуляционный насос, а движение теплоносителя осуществляется за счет способности холодных жидкостей выталкивать менее плотные теплые. Расширительный бак в этой системе является открытым.

Судя по схеме обвязки котла в гравитационной системе отопления (она же с естественной циркуляцией), потребуются следующие компоненты:

— Соединители трубы и котла

— Сами трубы

— Расширительный бак открытого типа

— Вентиль (кран) слива теплоносителя

— Вентиль (кран) подпитки системы

— Фильтр сетчатый (косой фильтр)

— Уголки и тройники для изгибов трубопровода и подсоединения расширительного бака, сливной арматуры

Несмотря на кажущуюся простоту монтажа, следует соблюдать несколько правил:

— Минимальный диаметр трубы 40 мм

— Радиаторы должны располагаться выше, чем отопительный прибор

— Горизонтальные участки должны иметь уклон от 5 мм на метр по направлению движения теплоносителя

Плюсами такой системы являются отсутствие сложных узлов, комплектующих, что дает возможность быстро отремонтировать участок, в случае выхода из строя, а также энергонезависимость. Даже есть отключат свет, то теплоноситель будет циркулировать в системе и в доме будет тепло. Ну и наиболее весомый плюс гравитационной системы отопления- цена.

Но минусы тоже довольно весомы. Необходимо соблюдать уклон трубопровода, иначе циркуляция не будет осуществляться, а как следствие и тепло от котла поступать не будет. Касаемо труб также минусом является то, что сделать скрытый водопровод практически невозможно. Из-за того, что нет никаких приборов будет довольно сложно регулировать подачу, к этому тоже необходимо быть готовыми. И самое важное, на что необходимо обратить внимание- такая система подойдет только для небольших площадей (до 80 м2) и радиаторов как отопительных приборов.

Обвязка котла в системе с принудительной циркуляцией

Более современный тип отопления, в котором решены проблемы с отоплением больших площадей, неравномерным прогревом отопительных приборов, среди которых и водяной теплый пол. Благодаря именно этой системе появляется возможность сделать в доме этот вид отопления.

Конструктивные отличия этой системы отопления от варианта с естественной циркуляцией заключаются в изменении расширительного бака (теперь он закрытый, еще он называется мембранный бак) и добавлении таких элементов как циркуляционный насос и воздухоотводчик с предохранительным клапаном (эти два устройства объединяются в одном- группа безопасности котла).

В данной системе мембранный бак компенсирует избыточное тепловое расширение, а если давление превысило максимальное значение, то предохранительный клапан его сбросит и убережет систему от разрыва. Воздухоотводчик убирает скопившийся воздух в трубопроводе, тем самым исключается возможность образования воздушных пробок. Циркуляционный насос прогоняет теплоноситель по всей системе, что дает нам равномерный прогрев отопительных приборов, будь то радиаторы или теплые полы, а также вовремя отводит от котла нагретый теплоноситель, что исключает его закипание. При этом не требуется участие человека, что позволяет просто наслаждаться комфортными условиями.

Для обвязки котла в такой системе отопления потребуются следующие компоненты:

— Соединители трубы и котла

— Трубы

— Мембранный бак

— Фильтр сетчатый (косой фильтр)

— Вентиль (кран) слива теплоносителя

— Вентиль (кран) подпитки системы

— Циркуляционный насос и соединения для него

— Группа безопасности

Независимая от человека работа отопительной системы- самый главный плюс. Также безопасность в эксплуатации сбережет немало денег в случае какой-либо аварии, ведь один котел стоит немалых денег, да и незапланированный ремонт помещения не приносит никакой радости. Равномерный прогрев отопительных приборов дает комфорт в любой комнате, при этом можно максимально эффективно отрегулировать систему. Ведь с солнечной стороны не нужен сильный нагрев, а вот с противоположной можно и добавить температуру. Все эти факторы вместе дают уверенность в надежности и комфорт, а к этому стремится подавляющее большинство людей.

Минус, наверное, единственный- цена. В сравнении с гравитационной системой отопления добавляется несколько недешевых приборов, соответственно стоимость системы увеличивается. Также появляется зависимость от электричества, ведь при его отключении прекратится работа циркуляционного насоса.

Сравнение типов отопительных систем

Наглядно разница в комплектующих у этих систем представлена на изображении

Чтобы разница в цене была более ощутима, мы просчитали примерную стоимость обвязки котла в той и другой системе. Как основной материал была выбрана труба из полипропилена, армированная стекловолокном. «Подопытное» помещение- 50 м², квадратной формы, без разбивки на комнаты. Котел в обоих случаях будет одинаковый, как и количество радиаторов (4 шт)

Стоимость комплектующих гравитационной системы

Стоимость комплектующих принудительной системы

^{*Цены актуальны на январь 2017г}

Из расчета становится понятно, что цена на принудительную систему отопления выше, но если смотреть детально, то стоимость трубы во втором случае ниже за счет меньшего диаметра, да и расширительный бак открытого типа не учтен, так как найти его довольно проблематично, умельцы изготавливают их самостоятельно.

Подводя итог можно отметить, что две системы отопления кардинально различаются и имеют право на жизнь, все зависит от условий эксплуатации. Там, где постоянные перебои с электричеством- однозначно подойдет гравитационная система, но если же таких проблем нет, то стоит задуматься о принудительной системе отопления, которая способна обеспечить комфорт и безопасность при отоплении дома.

Коаксиальный дымоход для газового котла

Сейчас мы с вами разберемся в устройстве коаксиального дымохода для газового котла вертикального и напольного. Так же посмотрим как выполнить монтаж и установку такого дымохода. Какие преимущества и недостатки у него?

Современная отопительная система, функционирующая автономно, конструируется из обилия различных элементов. Осуществляя установку котла отопления, необходимо особое внимание уделить системе отведения продуктов сгорания. Для агрегатов, топливом для которых выступает газ, отличным вариантом станет коаксиальный дымоход.

Все подробности об устройстве и функционировании этого важного звена в системе отопления вы узнайте, ознакомившись с этой статьей.

Коаксильный дымоход для котлов Vaillant

Устройство

Строение коаксиального дымохода не сложное. Устройство представляет собой дымоход, состоящий из двух трубок различных диаметров, помещенных одна в другую и выведенных на улицу. Для того, чтобы трубы не контактировали между собой, расстояние между ними разделено перемычками.

В подобной конструкции объединяются два самостоятельных канала, и тот и другой имеют свое особое предназначение:

1. Основная задача трубы с меньшим диаметром — выводить продукты сгорания топлива.
2. Труба большего диаметра используется для забора воздуха в камеру сгорания.

Отсюда следует, что процессы выведения дыма из котла и подачи воздуха происходят отдельно. Главное достоинство подобной системы заключается в том, что она хорошо закрыта и воздух, находящийся внутри помещения, не смешивается с воздухом и дымом коаксиального дымохода.

Как правило, монтируются горизонтальные коаксиальные дымоходы, изредка встречаются вертикальные.

В типичном строении коаксиального дымохода для газовых котлов присутствуют элементы:

1. Прямые трубы. Из них образуется канал дымоходной системы,
2. Тройник. Он применяется для скрепления прямых участков и подключения дымохода к котлу. Участок, где собирается водяной конденсат — водяной пар, находящийся в продуктах сгорания газа, в процессе охлаждения может оседать на стенках. Он служит для того, чтобы впоследствии этот пар не попал в камеру сгорания.
3. Верхний участок дымохода. Его основная задача — защищать внутренние контуры коаксиальной системы от дождя, снега, ветра.

Комплектующие для коаксиального дымохода

Применение

Коаксиальные дымоходы подходят для конденсационных и турбированных котлов с закрытой камерой сгорания, с принудительной и естественной тягой. Также такие устройства пригодны для парапетных котлов и газовых конвекторов. Если трубы изготовлены из нержавеющей стали, то можно установить на котел с атмосферной горелкой.

Простота конструкции значительно увеличивает производительность газовых котлов. Многие модели, выпускаемые сегодня, подсоединяются к двухканальным системам. Разрешается осуществлять монтаж дымоходов коаксиального типа для одноконтурных и двухконтурных, вне зависимости от принципа работы и строения топочной камеры.

Если у вас установлен конденсационный турбированный котел с раздельной системой отвода продуктов сгорания через два разных вывода, то к такой модели не рекомендуется подсоединять коаксиальный дымоход.

Горизонтальный и вертикальный вывод коаксиального дымохода

Преимущества и недостатки

Установка коаксиального дымохода в деревянном доме

Отметим основные преимуществе коаксиального дымохода для газового котла:

• Дымоход расположен горизонтально. Благодаря этому не нужно делать отверстие в крыше для отводов продуктов сгорания.
• Т.к. воздух, который забирается с улицы, проходит сквозь внешнюю трубу и внутреннюю, через которую горячий, отработанный дым выводится наружу, то в камеру сгорания он попадает уже подогретым. Благодаря этому КПД котла значительно увеличивается.
• Процесс подсоединения коаксиального дымохода простой. Чтобы осуществить монтаж, не нужно перепроектировать помещение для обустройства дымоотводной трубы. Используя такую систему дымоотведения, котел можно монтировать даже в квартире,
• Безопасность. Поскольку вся система охлаждается уличным воздухом, поступающим по каналу между труб, дымоход обладает высокой степенью защиты и риск возгорания минимален.
• Для устройства коаксиального типа не придется оборудовать отдельное помещение. Вы можете устанавливать котел на кухне, в подвале и любом другом удобном месте.

Отметим основные недостатки коаксиального дымохода для газового котла:

• Высокая цена. На 30-40% дороже, чем раздельные системы отопления.
• Из-за концентрического расположения труб с холодным и горячим дымом в воздухопроводящем канале образуется конденсат, который может привести к обледенению канала. Чтобы этого избежать, надо оборудовать устройство сливом конденсата и утеплить дымоход.

Виды

Осуществляя выбор коаксиальной трубы для газового котла, не стоит забывать, что для некоторых котлов пригодны только дымоходы, произведенные той же фирмой, что и сам аппарат.

Например, такие компании, как Viessmann, Buderus, Baxi, производят оборудования с нестандартными размерами выходных патрубков. Поэтому для монтажа системы дымоотведения лучше использовать фирменные детали.

Во всех остальных случаях достаточно подобрать подходящий материал трубы: алюминий, нержавейка, пластик. Большим спросом пользуются трубы из пластика и нержавеющей стали.

Как работает коаксиальный дымоход

Материалом для пластиковых дымоходов выступает термоустойчивое вещество, способное выдерживать температуру нагрева до 205°С, трубы подсоединяются к конденсационному газовому оборудованию.

Плюсы:

• невысокая цена;
• маленький вес;
• легкий монтаж.

Главный минус — недолговечность, к тому же такие устройства нельзя подключать к обычным газовым котлам. Подобную систему можно использовать лишь в условиях низкой температуры газоотведения.

Нержавеющая сталь кислотоустойчива и способна выдерживать температуру до 550°С. Выделяются следующие виды:

1. Неутепленные коаксиальные трубы, в которых внутренняя труба является кислотоустойчивой. Недостатком является необходимость их утеплять для того, чтобы уменьшить выпадающий конденсат. Достоинства: долгий срок службы, можно использовать в бытовых и промышленных целях.
2. Утепленные коаксиальные трубы. Такие системы чаще всего применяются для установки коллективного вертикального дымохода. Утепленная конструкция обладает хорошими аэродинамическими свойствами, ее можно подсоединять к котлам с естественной и принудительной системой удаления дымовых газов. Срок использования — от 30 лет.

Приобретая коаксиальную трубу, нужно учитывать советы и рекомендации производителей отопительных устройств, которые указаны в технической документации.

Монтаж

Осуществляя монтаж коаксиального дымохода, очень важно соблюдать все условия и требования. Ведь неправильная установка чревата негативными последствиями и недостаточной эффективностью работы котла.

Установка включает следующие этапы:

1. Обзаведитесь всеми требуемыми деталями и инструментами: набором коаксиальных труб и соединительных элементов, накладками на стены, чтобы сформировать уплотнения и уличным наконечником.
2. Перед тем как начать установку дымохода, сделайте разметку, расчет пути устройства, просверлите в стене отверстие требуемого диаметра. На этапе проектирования убедитесь, что около труб не будут располагаться легковоспламеняющиеся предметы.
3. Лучше всего производить одновременный монтаж котла и коаксиального дымохода.
4. Выход дымохода должен находиться выше уровня камеры сгорания газа на 1-1,5 м.
5. Коаксиальная труба подсоединяется к выходному патрубку камеры сгорания при помощи хомута, который крепится двумя болтами.
6. На следующем этапе производится сборка системы дымоотведения в соответствии с запланированной конфигурацией.
7. Колена дымохода крепятся между собой с помощью хомутов.
8. Далее на выходном участке дымохода необходимо создать небольшой уклон вниз для того, чтобы конденсирующая влага непосредственно выводилась из системы.

Установка коаксиального дымохода для газового котла должна быть выполнена в соответствии с требованиями действующих нормативных документов.

Соблюдая всю технологию монтажа, коаксильный дымоход для газового котла будет эффективно выполнять свои функции.

Медная труба, установленная на паровых котлах — это безумие

Медная труба, установленная на паровых котлах — это безумие! У вас есть паровое отопление? Ваш паровой котел недавно заменяли или ремонтировали, были ли установлены медные трубопроводы? Продолжается спор о том, какую трубу установить, некоторые подрядчики по отоплению используют стальную трубу, а другие устанавливают медную трубу. Отраслевые стандарты предписывают использование стальных труб с резьбой и чугунных фитингов для парового отопления без всяких «если», «а» или «но». Узнайте, что медная труба может сделать с вашим паровым котлом и почему стальная труба — правильный выбор для парового отопления.

Расширение…

Установка медных труб на подводящих трубах парового котла потребует гораздо меньше труда, но вызывает большие проблемы. Медная труба расширяется больше, чем стальная. Резкое изменение температуры в паровой системе приведет к размягчению и ослаблению медных труб и фитингов. В конечном итоге это приведет к следующему:

• отказ котла
• Неисправность труб и фитингов
• без тепла

Неправильная установка Паровой котел Правильная установка 12-29-2016

Не только расширение

Это вторая проблема, которую создают медные трубы для парового котла.Медная труба, стальная и чугунная арматура — разнородные металлы. Если не будут установлены диэлектрические муфты, соединения, в которых встречаются эти металлы, будут разъедать. Мусор, образовавшийся в результате коррозии внутри котла и трубы, попадет в систему паропровода, вызывая закупорку и выход из строя средств управления.

Линии возврата пара

Линия возврата конденсата

Помимо линий подачи, есть одно место для медных трубопроводов в системе парового отопления, и это линии мокрого возврата.Причина в том, что конденсат не вызывает большого расширения и сжатия, потому что он остывает. Для медного обратного трубопровода мокрого типа потребуется диэлектрический соединитель, чтобы в паровой системе не возникало коррозии.

Что мне делать?

Если у вас есть паровое отопление, и вы не уверены, что соединения труб и фитингов правильно соединены, простой осмотр даст вам спокойствие. Щелкните, чтобы запланировать осмотр парового котла.

Сантехнические котлы | 2017-12-07 | phcppros

Водопроводные котлы; теперь это тема большого спора! Кроме того, почти каждый человек, занимающийся обогревом, считает свой способ наилучшим, и не смейте пытаться им сказать что-нибудь другое. Они могут воспринять это как прямое оскорбление. В их уме вы говорите им, что они всю жизнь поступали неправильно. Они знают, что это неправда, потому что их клиенты очень горячие. И поэтому они будут продолжать делать то, что делали раньше, и насмехаться над каждым, кто пытается сказать им иное.

Однажды вечером меня пригласили на вечеринку. Это было, когда я был моложе, чем сейчас, а это значит, что мне было едва исполнилось подросткового возраста. Как и у большинства других молодых людей того возраста, у меня были некоторые особенности, которые часто доставляли мне неприятности.Видите ли, я довольно давно изучал гидронику и самонадеянно считал, что все остальные в отопительном бизнесе умирают от желания узнать, что я узнал. Итак, я без смущения говорил о гидронике почти со всеми, хотели они это слышать или нет. Большинство, я полагаю, не знали, но они отнеслись к этому вежливо. За исключением одного парня на вечеринке.

Эта вечеринка проходила в хижине на вершине Голубой горы, которая является частью Аппалачского горного хребта.Отсюда открывался захватывающий вид на долину Камберленд с высоты птичьего полета. Там было много замечательных людей, и, конечно же, я нашел там еще одного парня-отопителя и сразу же вовлек его в разговор о котлах.

Я спросил его: «А как вы прокладываете трубопроводы в своих котлах?»

Он сделал еще один глоток пива, вытер подбородок, принял вид знающего человека и продолжил рассказывать мне некоторые подробности о своем методе установки.

Я внимательно слушал, и когда он закончил говорить, я начал рассказывать ему о том, что я узнал, и о том, как правильно устанавливать котлы.Пока я говорил, я заметил, что его лицо потемнело и приобрело угрюмое телосложение. Неустрашимый, я продолжал, пока он внезапно не прервал меня.

«Вы хотите сказать мне, что знаете о котлах больше, чем старый сантехник, на которого я работаю?» он спросил. «Он занимается этим всю свою жизнь и знает почти все, что нужно знать о котлах! Он научил меня всему. Вы пытаетесь сказать мне, что он неправ? »

«Ну нет, — сказал я. «Просто …»

Не давая мне закончить фразу, он наклонился так близко, что я почувствовал запах алкоголя в его дыхании, и угрожающим тоном сказал: «Да, это так.Это именно то, что вы говорите! »

Я сделал шаг назад и попытался подобрать слова. Он выглядел так, будто был готов наброситься на меня.

После короткого, но неловкого момента молчания он усмехнулся и сказал: «Масляное тепло — лучшее тепло». После того, как он произнес эту мощную изюминку, он сделал еще один глоток пива, вытер капли с подбородка и направился прочь.

Этот опыт был для меня большим разочарованием, но он преподал мне урок. Не все хотят слышать о гидронике, особенно на вечеринке.И когда мы пытаемся поделиться знаниями о трубных котлах, от большинства людей требуется большая тонкость. И самое главное, не пытайтесь учить того, кто не хочет, чтобы его учили.

На протяжении многих лет я также узнал, что не существует «единственного способа» прокладки трубопроводов котлов, который всегда был бы правильным. То, как следует прокачивать котел, во многом зависит от того, к какой системе эмиттера он подключен. Итак, вот один метод, который дал мне чудесные результаты.

Котлы чугунные со старыми радиаторами

Многие из этих старых чугунных радиаторных систем все еще существуют.Некоторые из них существуют уже почти 100 лет и до сих пор согревают жильцов, но кажется, что радиаторы служат дольше, чем котлы, и поэтому мы часто проводим замену котла в такой системе. Некоторые люди выбирают новый высокоэффективный конденсационный котел, однако большинство замен по-прежнему представляют собой чугунные котлы.

Первое, что приходит на ум при установке чугунного котла в радиаторную систему, — это «защита котла.”

Что такое защита котла, спросите вы?

Что ж, это работает так: чугунная радиаторная система обычно содержит много воды, и вы только посмотрите на все большие старые стальные трубы. Вся эта вода, сталь и чугун приравнивается к большой массе! Вся эта масса должна быть нагрета до того, как радиаторы начнут выделять тепло.

Итак, когда термостат впервые включает котел и насос, холодная вода будет поступать в обратку котла на некоторое время, прежде чем система нагреется. Это делает блок котла холодным и вызывает конденсацию дымовых газов как внутри котла, так и в дымоходе.Это нехорошо, потому что эти котлы и их дымоходы не предназначены для обработки конденсата. Конденсат кислый, с PH 3-4, и вызывает ржавчину чугунного котельного блока. Это также приведет к повреждению вентиляционного отверстия котла и, в конечном итоге, дымохода.

Как нам этого не допустить?

Рад, что вы спросили.

Есть несколько различных способов решения этой проблемы, и не все они равны по уровню эффективности и результирующей эффективности котла.

Для этого обсуждения предположим, что вы оказали тепловую нагрузку на здание и рассчитали котел в соответствии с фактической нагрузкой, а не рассчитали его с учетом излучения или просто заменили его на тот же размер, что и раньше. В конце концов, это лучший способ.

Первый метод и наименее эффективный для этого типа системы заключается в следующем.

Аквастат котла обычно имеет клемму ZC-ZR вместе с клеммами C1 и C2. Эти клеммы могут использоваться для управления насосом системы или насосами.При правильном подключении клеммы не будут активировать насосы до тех пор, пока котел не нагреется и не достигнет нижнего предела, установленного на аквастате. Как только это произойдет, насос включится, направит всю нагретую воду в систему и заменит ее холодной водой, возвращающейся из системы. Температура бойлера быстро падает, и насос снова выключается. Между тем бойлер, заполненный нагретой водой, которая была направлена ​​в систему, начинает делать то же самое, что и горячая вода, когда она смешивается с более холодной водой; он пытается найти самое высокое место в системе.

Если у вас двухэтажный дом, вы обычно обнаружите, что эта нагретая вода сначала идет на верхний этаж. Это потому, что горячая вода легче, чем более плотная, холодная вода, и гравитация заставляет ее это делать. Этот процесс повторяется до тех пор, пока вся система не нагреется, а термостат не сработает. Это не очень эффективный способ запустить котел.

Второй метод — это шаг в правильном направлении. Он включает в себя все процедуры, описанные в первом методе, но добавляет еще одну функцию — байпасный контур с ручным балансирным клапаном.Что делает этот байпас, так это то, что часть возвратной воды проходит в обход котла и попадает непосредственно в подающую трубу котла. Это замедляет поток через котел и позволяет насосам оставаться включенными, а не включаться и выключаться, как описано в первом методе.

Обводная труба должна быть такого же диаметра, как подающая и обратная трубы котла. Чтобы настроить расход в байпасе, нужно начать с полностью открытым клапаном. Затем следует включить все зоны. Как только котел достигнет нижнего предела и включит насосы, начните медленно закрывать байпас, следя за температурой котла.Клапан должен быть закрыт, насколько это возможно, в то же время позволяя котлу оставаться выше нижнего предела и, соответственно, насосам оставаться под напряжением. Это приведет к меньшей цикличности котла и позволит системе эмиттера нагреваться более равномерно.

Однако это не добавляет полной защиты котла. Температура возвратной воды по-прежнему будет такой же, как и температура возвратной воды из системы. Он просто будет иметь пониженный расход, что может поставить в затруднительное положение неосторожного подрядчика по отоплению.Снижение скорости потока через котел также снизит общую мощность котла в БТЕ / час после того, как система будет нагрета. Аналогичным образом, мощность излучения также будет уменьшена из-за более низкой температуры воды, вызванной подмешиванием возвратной воды в подачу котла. Обычно это не проблема для этих систем, так как многие из них имеют чрезмерное излучение по сравнению с фактическими потерями тепла в здании. В этом случае радиаторы могут адекватно обогревать пространство с более низкой температурой воды. Если размер излучения установлен правильно и требуется более высокая температура воды, система может не обеспечивать необходимое тепло в самые холодные дни года.

Третий метод использует те же принципы, что и второй метод, но байпас позиционируется иначе. Этот метод обеспечивает лучшую защиту котла, поскольку он смешивает горячую воду из котла с обратной водой, возвращающейся из системы, тем самым повышая фактическую температуру обратной воды, поступающей в котел.

Но давайте посмотрим, что происходит в системе. Прежде всего, мы снизили скорость потока, идущего в систему, за счет байпаса. Это означает снижение тепловыделения системы, но, что более важно, мы создали большую дельту-Т между температурами подаваемой и обратной воды.Обычно это плохо работает с этими радиаторными системами. Медленно движущаяся горячая вода быстро попадает в самые высокие радиаторы и превращает их в надежные излучатели тепла, в то время как самые низкие радиаторы терпеливо ждут своей очереди за теплом. И это произойдет, но не раньше, чем жильцы второго этажа начнут вынашивать план, как спуститься вниз и сорвать термостат со стены.

В двух словах, это приводит к неравномерному нагреву.

Идем дальше.

Давайте воспользуемся новым подходом и рассмотрим первичный вторичный трубопровод как наш четвертый метод.С помощью этого метода мы отделяем контур котла от контура системы и добавляем по насосу для каждого. Это обеспечивает полный поток как через котел, так и через систему, и позволяет создать точку смешивания на близко расположенных тройниках, которые соединяют контур котла с контуром системы.

Это отличный подход для зонированной системы в большинстве случаев. Он позволяет включать и выключать отдельные зоны, не влияя на скорость потока через котел. Например, предположим, что включается одна зона. В этот момент скорость потока в системе должна быть ниже, чем в котле.Когда это произойдет, питательная вода котла будет попадать в подающий тройник и разделять направления.

Некоторая часть нагретой воды уйдет в систему (равная расходу системы), а часть пойдет в противоположном направлении к обратному тройнику. В этот момент он смешается с возвратной водой из этой зоны и повысит температуру воды, возвращающейся в котел. Как видите, все идет отлично! Обеспечение защиты котла и поддержание полной мощности котла.

Но что происходит, когда все зоны требуют тепла одновременно?

Давайте посмотрим на это.Если все правильно подобрано и сбалансировано, общий расход системы должен равняться расходу в контуре котла. В этот момент вся вода, подаваемая в котел, попадает в подающий тройник и направляется в систему. Аналогичным образом, вся возвратная вода из системы возвращается в возвратный трубопровод котла. В этом сценарии у нас нет никакой защиты котла. Как если бы близко расположенных тройников не было и котел был напрямую подключен к трубопроводу.

Вы могли бы сказать: «Ну, этого никогда не случится.Все зоны никогда не посылают запрос на тепло одновременно ».

Я мог бы согласиться с вами, если бы сегодняшние тенденции совпадали с образом жизни прошлых лет. В последнее время кажется, что все настаивают на установке программируемых термостатов. И вы знаете, что они с ними делают, не так ли? Я тоже. Таким образом, два раза в день все зоны отправляют запрос на тепло в одно и то же время.

Так что же нам делать, спросите вы? Как мы можем улучшить ситуацию? Как мы можем обеспечить равномерное нагревание радиаторов, отделить расход системы от расхода котла, разрешить полную мощность котла и системы в БТЕ и одновременно обеспечить защиту возврата котла?

Ответ, как это обычно бывает, приходит из неожиданного места.И это вызвано тем, чего вы не ожидали — высокими затратами на электроэнергию. В последние годы мы несколько раз видели, как цены на нефть и сжиженный нефтяной газ резко зашкаливают. Это вызвало большой интерес к возобновляемым источникам энергии. Одной из таких систем, работающих на возобновляемых источниках энергии, является система биомассы. В этих системах обычно отсутствует точный контроль тепловой мощности котла, и поэтому требуется большой накопительный бак для хранения нагретой воды до тех пор, пока она не понадобится системе. Нагревание такого большого объема воды с помощью котла без конденсации породило изобретение смесительного устройства, предназначенного для подъема возвратной воды котла вместе с водой, подаваемой в котлы.

В этом пятом и моем предпочтительном методе у нас есть как байпас, так и первичный вторичный трубопровод через близко расположенные тройники. В этом приложении вы заметите, что на байпасе не установлен ручной балансировочный клапан. Байпас управляется предохранительным клапаном котла (термостатический смесительный клапан). Этот клапан управляется термостатическим элементом, предназначенным для поддержания температуры на выходе не ниже указанного значения. Это достигается за счет управления потоком в байпасе и потоком из обратного тройника близко расположенных тройников.Он может полностью закрыть любой входной порт.

Итак, запустим холодную систему. Включаются насос котла и горелка; канал возврата системы к предохранительному клапану котла (BPV) полностью закрыт; и байпас полностью открыт. Весь поток из котла просто проходит через байпас и возвращается обратно в котел. Тем временем насос системы работает, и вся вода течет прямо через близко расположенные тройники без добавления тепла. Когда котел нагревается и температура возвратной воды достигает 130 F, BPV начинает медленно закрывать байпас и открывать возвратный порт системы, поддерживая возврат котла на 130 F.При этом некоторая часть горячей воды, подаваемой в котел, начинает поступать в подающий тройник, где смешивается с водой в системе. Это медленно увеличивает теплоту воды в системе и обеспечивает равномерное и постоянное повышение температуры всех радиаторов.

Этот процесс продолжается до тех пор, пока температура возврата системы не станет равной 130 F, после чего байпас будет полностью отключен, или пока не исчезнет запрос на нагрев.

Этот метод прокладки трубопровода дает немало преимуществ. Котел может быть настроен на работу в режиме холодного пуска, то есть нижний предел может быть отключен.По запросу на тепло котел достигает рабочей точки максимальной эффективности в течение нескольких минут. В этот момент блок должен быть максимально холодным, не вызывая конденсации дымовых газов.

В однозонной системе он будет работать в этом рабочем состоянии большую часть отопительного сезона. Только когда наружная температура станет достаточно низкой, чтобы потребовать более высокую температуру воды, котел начнет работать с повышенной температурой воды и немного более низкой эффективностью. В однозонной системе этот метод превосходит метод, при котором котел работает по кривой сброса наружного воздуха.Котел включается, когда есть потребность в тепле, и не выключается, пока потребность не будет удовлетворена.

Он также обеспечивает очень равномерный и постоянный нагрев всех радиаторов.

Это значит, что клиенты счастливы!

Как слить и заправить систему обогрева плинтуса | Home Guides

Томом Деннисом Обновлено 29 декабря 2018 г.

Плинтусные обогреватели или системы водяного отопления дома незаметно обеспечивают относительно равномерное распределение тепла по всему зданию.Вода нагревается в котле, обычно работающем на пропане, природном газе или масле. Насос подает нагретую воду в виде пара к плинтусам, расположенным у пола стен внешнего периметра по всему зданию. Шлам накапливается в трубах, поэтому их необходимо ежегодно промывать для оптимальной эффективности системы отопления.

1. Установите на домашнем термостате низкое значение. Отключите электропитание котла. У некоторых котлов есть простой выключатель; другие отключаются с помощью электрического выключателя или панели предохранителей.Подождите два часа, прежде чем продолжить, чтобы горячая вода в системе остыла.

2. Определите входную трубу для воды, которая соединяет котел с трубами подачи воды в дом. Найдите клапан на подающей трубе и поверните его в положение «выключено» по часовой стрелке. Найдите сливной клапан системы, который называется сливом бойлера. Этот простой смеситель имеет резьбу для садового шланга. Слив будет в нижней части котла, подсоединен к трубе или к самому котлу.Подсоедините садовый шланг к сливу котла и проложите шланг к сливу пола. Включите слив бойлера, повернув ручку против часовой стрелки. Следите за тем, чтобы вода не начала булькать из шланга.

3. Найдите обогреватель плинтуса как можно дальше от котла. На одном конце секции плинтуса будет небольшой спускной клапан. Найдите клапан, открыв откидные крышки доступа на концах плинтуса, если это необходимо. Откройте спускной клапан, используя отвертку с плоским жалом или крестообразную отвертку, чтобы повернуть винт наверху против часовой стрелки.Открывайте вентиль до тех пор, пока не услышите, как воздух всасывается по мере опорожнения системы отопления.

4. Проверить сливной шланг; вода должна медленно вытекать из него. После того, как вода перестанет течь, отключите слив бойлера и отсоедините садовый шланг. Проверьте, есть ли слив на расширительном бачке, небольшом бочкообразном резервуаре, расположенном рядом с котлом. Если в нем есть слив, откройте сливной клапан, повернув ручку против часовой стрелки, и слейте в ведро примерно галлон воды, который остается в резервуаре.Закройте сливной кран, повернув его по часовой стрелке.

5. Закройте спускной клапан на плинтусе, который вы открыли ранее, повернув верхний винт по часовой стрелке до плотного закрытия; не затягивайте слишком сильно. Включите подачу воды в бойлер. Найдите ближайшую к котлу плинтус и откройте на ней спускной клапан; вы должны услышать легкий шипящий звук, когда воздух выходит из системы. Держите небольшую посуду или полотенце возле клапана, чтобы собрать воду. Когда воздух будет выпущен и вода будет свободно вытекать из клапана, закройте клапан и вытрите всю пролитую воду.Повторите процедуру продувки для каждого плинтуса — начиная с ближайшего к котлу и заканчивая наиболее удаленным.

6. Включите электропитание снова, чтобы запустить котел. Увеличивайте термостат здания до тех пор, пока не запустится система отопления. Проверьте, не нагрелись ли плинтусы. Если нет, повторите процесс стравливания воздуха на холодных плинтусах.

Вещи, которые вам понадобятся

• Садовый шланг

• Плоская отвертка

• Крестообразная отвертка

• Маленькая тарелка

• Ведро

• системы отопления, следите за сливным шлангом, чтобы он не вылился из сливного отверстия в полу и не намочил пол.

Нет утечки в конденсатной трубе вашего котла? Вот что надо делать!

Мы все достигаем точки в нашей жизни, когда нам хотелось бы иметь возможность предсказывать будущее. И когда вы внезапно сталкиваетесь с каким-то ущербом в своем доме, например, с утечкой в ​​котле, это желание становится еще больше. Исправить то, что уже сломано и вызывает проблемы, сложно. Но что, если мы скажем вам, что есть способ предсказать будущее, и станет гуру трубопровода конденсата котла , который может обнаружить возможные повреждения еще до того, как они возникнут!

Продолжайте читать и узнайте, как решить эту проблему.

Итак, если вы тот, кто:

• недавно имел проблемы с вашей конденсатной трубкой;
• желающих получать советы от экспертов;
• хочет получить некоторые ноу-хау по устранению распространенных причин утечки конденсатной трубы

Что такое конденсатная труба?

Есть еще одна вещь, которую нам нужно осветить, прежде чем мы вступим в жуткий мир протекающих конденсатопроводов — их цель.

Трубка для конденсата используется для слива всей лишней воды, образующейся в процессе конденсации в вашем котле. Поскольку вода, также известная как конденсат, имеет умеренную кислотность (потому что она является побочным продуктом конденсированных отработанных газов), ее необходимо отводить через трубу из ПВХ или АБС. Любая металлическая труба подвергнется коррозии.

Тем не менее, мы можем легко ответить на вопрос “ Где труба для конденсата на моем котле? ” — это единственная неметаллическая труба, выходящая из нее.

Вам нужен сантехник?

Введите свой почтовый индекс, чтобы узнать о наших тарифах и наличии номеров в вашем регионе.

По вопросам об услугах, которые мы предлагаем, посетите наш основной сайт или вы всегда можете позвонить нам по телефону 020 3404 4045

Распространенные причины утечки конденсатной трубы

Труба для замерзшего конденсата — это повелитель головной боли, но есть и другие неожиданности проблемы, которые могут возникнуть. Некоторые из вас, возможно, уже сталкивались с ними, другие еще нет. В любом случае, вы найдете информацию, изложенную здесь, очень полезной.

Теплообменник вашего котла сломан

Конденсатосборник и труба выходят прямо из теплообменника , а это означает, что если в нем появятся трещины или проколы, это приведет к стеканию воды из системы или водопровода в трубу для конденсата.К утечке конденсатной трубы может привести то, что горячая вода каким-то образом нарушит соединения труб.

Полезный совет: Единственный способ решить эту проблему — сменить теплообменник. Мы знаем, что это может дорого стоить, поэтому регулярная профессиональная проверка теплообменника значительно продлит его срок службы.

Течи в стыках конденсатных труб

Это может произойти, если установка конденсатных труб была выполнена неправильно , например, если:

• Соединения не герметизированы должным образом: для этой цели не использовался цемент для ПВХ труб .
• Используются неподходящие трубы и фитинги: для отвода конденсата можно использовать только трубы из ПВХ или АБС. Как мы уже упоминали, любая другая металлическая труба подвергнется коррозии.
• Если фитинги содержат металл (например, захватное кольцо), они также разрушатся.

Полезный совет: Если проблема заключается в отсутствии клея для ПВХ-труб для герметизации трубы к фитингу, вы можете купить его в местном магазине и сделать следующее:

1. Сначала сделайте отметки совмещения на стыках ПВХ. где ориентация имеет решающее значение.Вы можете сделать это, установив на трубу фитинг соединителя трубы из ПВХ и сделав отметку на обоих концах.
2. После этого можно намазать ПВХ-цементом как трубу, так и фитинги.
3. Выровняйте, прижмите их друг к другу, а затем откройте пиво — хорошо выполненная работа!

Однако, , если были использованы неправильные трубы и фитинги, возможно, было бы лучше позвонить профессионалу , чем превращать это в проект «сделай сам».

Уловитель конденсата котла заблокирован

Уловитель конденсата предназначен для сбора конденсата, производимого котлом, и его последующего отвода.Вы можете обнаружить и приближающуюся блокировку , если начнете слышать булькающий звук из котла. Чтобы перепроверить, вы можете выйти на улицу и посмотреть, не издает ли дымоход тоже странные звуки. Вполне возможно, что котел перейдет в режим блокировки розжига при следующей попытке зажечь горелку.

По каким причинам может возникнуть засорение сифона конденсата? Со временем в конденсатоотводчике может начать накапливаться мусор. Крошечные кусочки теплообменника могут подвергнуться коррозии и оказаться в отстойнике и, в конечном итоге, в уловителе конденсата.Это, в свою очередь, остановит поток конденсата, который после этого снова вернется в нижнюю часть теплообменника. А вот так получается заблокированный конденсатоотводчик!

Полезный совет: Очистка сифона — довольно быстрая работа, и ее вполне можно сделать самостоятельно, но сначала позвоните зарегистрированному эксперту Gas Safe, чтобы узнать, как это делается. Как и в случае с теплообменником, конденсатоотводчик следует регулярно проверять.

Конденсатная труба котла заблокирована

Конденсатная труба может быть заблокирована, если:

• Конденсат замерз внутри трубы, что приводит к закупорке и, как следствие, утечке на входе.Вы можете просто решить эту проблему, облив теплой водой на трубу. После этого внимательно осмотрите его вместе с фитингами, так как они могут расколоться в случае замерзания. Убедитесь, что у вас есть надлежащая изоляция трубы конденсата , чтобы избежать повторения этой проблемы.
• Если ваша конденсатопроводная труба является внутренней, ее можно проверить, залив ее водой, чтобы увидеть, течет ли она в месте окончания. Однако, если труба для конденсата оканчивается непосредственно в трубе для грунта или в приемнике, может быть трудно проверить конец трубы.В этом случае для решения этой проблемы вам понадобится инженер-теплотехник, а в конечном итоге — сантехник.

---

Проверьте также:

Как исправить сломанную трубу внутри стены

Как исправить протекающую трубу котла

Как обезопасить свой дом от наводнений

---

Takeaways

• Don ‘ Не забывайте, что конденсат слабокислый.
• Все провода рядом с трубкой для конденсата должны быть надлежащим образом закрыты.
• При установке труб отвода конденсата котла необходимо руководствоваться инструкциями производителя.
• Если для конденсатной трубы нет гравитационного пути, можно установить конденсатный насос.
• Конденсат должен попадать в канализацию или в специальный отстойник. По сути, это пластиковый контейнер, заполненный известняковой крошкой для нейтрализации кислотного уровня.

Источник изображения: caifas / Shutterstock

Как отремонтировать отопительные трубы, издающие громкий шум

20 января 2019 г.

Издают ли ваши трубы отопления громкий стук? В то время как вентилируемые системы отопления обычно работают бесшумно, паровая или водяная система может преподнести несколько сюрпризов, например, ваши трубы отопления будут издавать громкий стук.Трудно справиться с регулярными громкими звуками, когда вам нужно, чтобы ваша система отопления выполняла свою основную функцию и обогревала ваш дом.

Как бороться с нагревательными трубами, издающими громкий стук

Системы отопления работают за счет подачи нагретого воздуха или горячего пара через сложную сеть труб. Нагретый воздух рассеивается через вентиляционные отверстия, а горячий пар направляется через трубы под давлением в радиаторы, которые «излучают» тепло, когда горячая вода проходит через них. Обычно системы отопления издают низкий уровень шума, но громкий стук труб отопления может указывать на проблему, которая в основном является результатом одной из трех упомянутых здесь проблем.

Также прочтите: 7 советов, как сделать вашу систему отопления хорошо оснащенной для обеспечения зимнего комфорта

1. Котел Kettling

Проблема с водяным охлаждением чаще всего встречается в районах с жесткой водой, где в теплообменнике котла накапливается накипь, которая ограничивает поток воды. Теплообменник становится слишком горячим и в конечном итоге расширяется, что приводит к громкому стуку труб отопления.

Устранение проблемы газообразования в трубах отопления

Эту проблему могут решить профессионалы, которые предложат лучшее решение для удаления известкового налета в зависимости от серьезности проблемы.

2. Воздух в ловушке

Еще одна причина дребезжания, лязга и стуков в вашей системе отопления — это пузырьки воздуха, которые попадают в воду в вашей системе отопления. Из-за расширения и схлопывания пузырьков воздуха, проходящих по трубам отопления, может быть слышен громкий щелчок.

Также прочтите: Обслуживание печи: что вы должны знать

Устранение ударов из-за попадания воздуха в трубы отопления

Эффективный способ остановить шум — удалить пузырьки воздуха из труб.Этот процесс известен как «прокачка» труб и включает следующие этапы:

• Выключите систему перед прокачкой
• Найдите небольшой клапан под торцевой крышкой радиатора и поверните его против часовой стрелки, чтобы сбросить давление воздуха.
• Когда воздух выходит из труб и вода начинает вытекать, следует закрыть вентиль
• Включите систему после выполнения вышеуказанных шагов с каждым радиатором

Вы также можете нанять подрядчика по отоплению, вентиляции и кондиционированию воздуха, который поможет вам легко решить эту проблему.

Также читайте: Очистка воздуховодов печи: узнайте об их плюсах и минусах

3. Трубы расширенные

Когда трубы отопления становятся очень горячими, они расширяются и вызывают небольшое смещение труб. Однако, когда трубы расположены на твердой поверхности, при малейшем движении при их расширении будут возникать стуки.

Как исправить удары в системах отопления из-за расширения трубы

Размещение небольших кусочков пенопласта возле труб, проходящих через деревянные опоры, предотвратит удары и другие звуки ударов.Если это не решит проблему, обратитесь за профессиональной помощью, наняв службы отопления жилых помещений. Вам не обязательно жить с трубами отопления, которые всю ночь бьют и бьют. Улучшите работу вашей системы отопления, следуя советам, упомянутым выше. Вы также можете нанять подрядчика по отоплению и охлаждению жилых помещений, который проверит вашу систему и устранит шум в трубах.

Также прочтите: Сделайте свой дом энергоэффективным с помощью обслуживания воздуховодов

Свяжитесь с нами сегодня, чтобы запланировать техническое обслуживание HVAC с нашими экспертами и получить быстрое и эффективное решение всех ваших проблем с HVAC в жилых помещениях.

White Mechanical, Inc.

Основанная в 2002 году компания White Mechanical, Inc. в Лагуна-Хиллз, Калифорния, является одним из самых надежных и лицензированных поставщиков услуг (HVAC), гордо обслуживающих округ Ориндж и прилегающие районы. Наша управленческая команда имеет более чем 28-летний опыт работы в различных аспектах технологий HVAC. Все наши специалисты по HVAC имеют профессиональную квалификацию и имеют сертификаты для оказания первоклассных услуг HVAC в жилых домах, а также коммерческих услуг HVAC для наших клиентов.Мы предлагаем профессиональные услуги HVAC, включая установку, техническое обслуживание, ремонт кондиционеров и многое другое по очень разумным ценам.

Категории: Без категории

Схемы трубопроводов, которых следует избегать в гидравлических системах

Безумие, данное Эйнштейном, — это делать одно и то же снова и снова и ожидать разных результатов. Если это правда, то в Северной Америке есть несколько «безумных» проектировщиков гидравлических систем.Они постоянно цепляются за определенные конфигурации трубопроводов системы, даже несмотря на то, что существующие проекты, в которых используются эти конфигурации, создают проблемы.

Одна неправильная компоновка трубопроводов, которую я видел много раз, может быть описана как «трансформация» первичного / вторичного трубопроводов и классической многозонной распределительной системы коллекторного типа. Я видел это как установленное оборудование, так и в аккуратно подготовленных чертежах САПР, созданных профессиональными инженерами. Последнее изображение этой проблемной схемы трубопроводов недавно появилось в электронном письме, отправленном мне для ознакомления.

Рисунок 1

Ошибка трубопровода, о которой я говорю, представлена ​​ рис. 1 .

Эта схема трубопроводов не является ни первичной / вторичной, ни многозонной системой типа «коллектор». Это не определено среди проверенных конструкций гидравлических трубопроводов.

Я предполагаю, что эта неправильная компоновка трубопровода постоянно проявляется в том, что проектировщик начинает думать о первичном / вторичном трубопроводе и, следовательно, думает, что ему нужен первичный контур. Источники тепла нагнетают тепло в этот контур, а контуры нагрузки отбирают тепло из него.

---

Связано: когда использовать конфигурацию с трехтрубным буферным баком

---

Разработчик переходит к наброску контура и вставляет циркуляционный насос первичного контура. Теперь пора добавить несколько схем нагрузки. Именно здесь память дизайнера возвращается к аккуратно выровненным зональным циркуляционным насосам, выстроенным в линию на стене. Имея это в виду, разработчик соединяет сторону питания каждой схемы зоны с верхней частью цикла (думая, что это заголовок), а обратную сторону — с нижней частью цикла (снова рассматривая ее как заголовок).Тот факт, что «заголовки» соединены на концах, не имеет значения.

ЧТО НЕ ТАК?

Рисунок 2

Одну проблему с этой конструкцией можно представить, если учесть давления в первичном контуре, когда работает только циркулятор первичного контура. Существует перепад давления между верхней частью контура, где соединяется сторона питания контуров нагрузки, и нижней частью контура, где подсоединяется сторона возврата контуров нагрузки.Это проиллюстрировано на Рис. 2 .

Если бы работал только первичный циркуляционный насос, перепад давления был бы самым высоким между точками A и B из-за потери напора на самом длинном пути контура. Оно уменьшится до некоторого минимального значения между точками C и D. Однако перепад давления в любой заданной цепи нагрузки в любой момент времени также будет зависеть от состояния включения / выключения циркуляционных насосов нагрузки и, следовательно, сильно варьируется. Тем не менее, возможно, что перепад давления между точками, где начинается и заканчивается цепь нагрузки, может составлять несколько фунтов на квадратный дюйм (psi).

Если давление в точке A выше, чем давление в точке B, вода «хочет» переместиться из точки A в точку B. И, если ничто не преграждает ей путь, вода потечет из точки A в точку B. Результатом будет теплопередача. в контур, в котором циркуляционный насос отключен и нет необходимости в нагреве. Назовите это миграцией тепла, призрачным потоком или как хотите. Этого не должно происходить, и клиенты имеют полное право пожаловаться, когда это произойдет.

Вполне возможно, что через все контуры зоны может проходить некоторый поток, когда только одна зона фактически требует тепла.Поток будет возникать в любой цепи нагрузки, где сопротивление прямого открытия любого обратного клапана (которое обычно составляет 0,3-0,5 фунта на квадратный дюйм) меньше, чем развиваемый перепад давления между сторонами подачи и возврата этого контура.

Скорость нежелательной миграции тепла зависит от разницы давлений между подачей и возвратом каждого контура зоны, а также от количества происходящего рециркуляционного смешения. Последний зависит от расхода в первичном контуре по сравнению с расходом в контурах нагрузки.Если поток ускоряется через первичный контур — потому что кто-то думает, что поток первичного контура должен быть, по крайней мере, равен сумме потоков контура нагрузки (что НЕ верно), тогда рециркуляционного смешения не будет. Однако, если расход в первичном контуре меньше суммы расходов контура активной нагрузки, обязательно где-то существует рециркуляция. Думайте как вода. Почему вода должна полностью возвращаться к тому месту, где котел (-ы) подключены к первичному контуру, если она может просто сделать более короткий обход и в конечном итоге вернуться на вход зонального циркуляционного насоса?

Если вы собираетесь построить настоящую первичную / вторичную систему, каждый контур нагрузки и каждый источник тепла должны подключаться к первичному контуру с помощью пары близко расположенных тройников.Эти тройники изолируют динамику давления каждого циркуляционного насоса от других циркуляционных насосов в системе. Это называется гидравлической сепарацией.

БОЛЬШЕ ПРОБЛЕМ

Система, показанная на Рисунке 1, точно представляет полученный мной рисунок. Помимо «измененной» схемы трубопроводов, есть несколько других деталей, которые должны вызывать беспокойство:

1. В цепях нагрузки нет обратных клапанов для предотвращения обратного потока, когда одни нагрузки активны, а другие нет.
2. В цепях нагрузки нет продувочных клапанов.
3. В вертикальной трубе, идущей от котла, установлен обратный клапан. Запрещается устанавливать поворотные обратные клапаны на вертикальном трубопроводе. При некоторых условиях заслонка в обратном клапане может «зависнуть» в открытом положении, когда поток прекращается, и захлопнуться, когда развивается достаточный обратный поток. Это может создать сильный эффект гидравлического удара.
4. Тройники, соединяющие котлы с «первичным контуром», должны располагаться как можно ближе друг к другу.Падение давления между более удаленными тройниками, соединяющими котел с «первичным контуром» на Рисунке 1, будет иметь тенденцию вызывать некоторый поток через неактивный котел. Это увеличивает потери тепла из рубашки котла и создает конвективные воздушные потоки, которые нагревают дымоход.

ПОТЕРЯ ПЕТЛИ

Рисунок 3

Правильно спроектированные первичные / вторичные системы работают. Тем не менее, на мой взгляд, есть лучшие варианты, которые обеспечивают преимущества первичного / вторичного трубопроводов, но с более простыми и менее дорогими конфигурациями трубопроводов (как показано на Рис. 3 ).

Эта система соединяет котлы с системой коллектора, ведущей к гидравлическому сепаратору. Цепи нагрузки подключаются к коротким / большим коллекторам, оставляя правую сторону гидравлического сепаратора. Высокоэффективное отделение воздуха и грязи обеспечивается с помощью коалесцирующей среды внутри гидравлического сепаратора. Это устраняет необходимость в сепараторах воздуха и грязи в качестве отдельных компонентов.

---

Связано: Сделайте правильный выбор: Обзор новой сантехники и гидравлических клапанов

---

Благодаря тому, что коллекторы короткие и большие по размеру, падение давления вдоль коллектора очень низкое.Это в сочетании с очень низким перепадом давления в гидравлическом сепараторе обеспечивает хорошее гидравлическое разделение всех циркуляционных насосов в системе.

Я предлагаю размер коллекторов так, чтобы скорость потока внутри них не превышала двух футов в секунду при максимальной скорости потока.

Такая компоновка трубопроводов устраняет «паразитный поток» и возможные проблемы с рециркуляцией, описанные ранее. Он также обеспечивает одинаковую температуру подачи для каждой цепи нагрузки.Это устраняет необходимость в циркуляционном насосе первичного контура и, что, возможно, наиболее важно, устраняет эксплуатационные расходы на циркуляционный насос первичного контура в течение всего срока службы системы. Экономия, связанная с последним, может легко превысить стоимость гидравлического сепаратора.

Поэтому, пожалуйста, не доказывайте повторно, что Эйнштейн был прав в отношении безумия. Если вы намереваетесь построить первичную / вторичную систему, убедитесь, что вы построили ее с близко расположенными тройниками и первичным циркуляционным насосом надлежащего размера.Рассмотрите возможность использования гидравлического сепаратора, чтобы получить преимущества первичной / вторичной системы с более простыми трубопроводами и более низкими эксплуатационными расходами в течение жизненного цикла.

Джон Зигенталер, P.E., окончил политехнический институт Ренсселера по специальности машиностроение и имеет лицензию профессионального инженера. Он имеет более 34 лет опыта в проектировании современных систем водяного отопления. Последняя книга Зигенталера, Отопление с использованием возобновляемых источников энергии , была выпущена недавно (см. www.Hydronicpros.com для получения дополнительной информации).

Сантехнические трубы и фитинги для систем отопления, вентиляции и кондиционирования воздуха

Термопласт Corzan ^® CPVC имеет проверенный опыт и многочисленные преимущества перед металлом в системах отопления, вентиляции и кондиционирования воздуха, включая чиллеры, кондиционеры, бойлеры, воздушные сепараторы, насосы и теплообменники, а также отвод конденсата в коллекторах. Этот материал в течение десятилетий использовался в промышленных системах водоснабжения для обработки охлажденной и котловой воды, обработанной ингибиторами коррозии, биоцидами и другими химическими веществами для обработки — обстоятельства, аналогичные тем, которые используются в системах рециркуляции HVAC.

Обеспечение надежности для систем отопления, вентиляции и кондиционирования воздуха

Трубы и фитинги из ХПВХ

Corzan специально разработаны для удовлетворения требований к температуре и давлению в системах отопления, вентиляции и кондиционирования воздуха и выдерживают внутренние напряжения, возникающие при транспортировке жидкостей с течением времени при различных рабочих температурах, до 180 ° F, в этих сложных проектах.

Corzan CPVC обеспечивает коррозионную стойкость и защиту от химического воздействия

При воздействии тех же химикатов, которые могут ухудшать и сокращать срок службы металлических материалов, правильно установленная система трубопроводов из ХПВХ Corzan работает лучше в такой среде химического воздействия, чем альтернативные металлические изделия.Гладкие поверхности CPVC обеспечивают непревзойденную коррозионную стойкость, и не будет образования окалины или точечной коррозии, которые могут поставить под угрозу работу системы и срок ее службы.

По этой причине в системах отопления, вентиляции и кондиционирования воздуха, разработанных с использованием труб и фитингов Corzan из ХПВХ, не требуется компенсировать перепады давления из-за коррозии и образования накипи. Гидравлические расчеты для определения размеров труб и фитингов могут просто включать C-фактор Хазена-Вильямса, равный 150, который будет оставаться постоянным по мере старения системы и, возможно, позволит использовать трубы меньшего размера.

Техническая поддержка проектов HVAC

Перейти на Corzan CPVC для проектов HVAC легко с помощью консультанта Corzan Material & Piping Solutions. Вы получите представление о воспламеняемости и герметичности легкого ХПВХ, более низких затратах на установку, устойчивости к росту легионеллы в градирнях, способности противостоять агрессивным процедурам обеззараживания в соответствии с ASHRAE 188, теплопроводности и другим преимуществам.

.

No related posts.
