Обустройство дымохода для банной печи лучше доверить опытному мастеру, но владельцу будущей постройки на приусадебном участке не помешает разобраться в тонкостях такой работы.


От правильного устройства одного из главных элементов бани зависит продолжительность сохранения тепловой энергии в помещении, пожаробезопасность строения, а также своевременный вывод продуктов сгорания топлива.

Сегодня в специализированных магазинах можно получить подробную консультацию относительно приобретения комплекта элементов, необходимых для установки дымохода в банной постройке. Для этого у продавцов-консультантов имеется специально разработанное программное обеспечение.

Разновидности дымоходов для банных печей металлическими конструкциями не ограничиваются.

Какими же они бывают?

Типы печных дымоотводов

Дымоходы для бань отличаются:

  • по материалу изготовления;
  • по конструкционным особенностям и по месту установки.

На протяжении многих лет дымоходы для банной печи традиционно делали из обожженных кирпичей. Сейчас все большую популярность стали приобретать металлические изделия.


По месту расположения и конструкционному решению они бывают двух видов:

Выбирают оптимальный вариант с учетом преимуществ и недостатков каждого типа труб для дымоотведения.

Кирпичные дымоходные конструкции

Прежде дымоходы выкладывали из кирпичей, поскольку при возведении данного элемента печей этому строительному материалу не было альтернативы. Создание кирпичной кладки является трудоемким процессом. Без использования схемы укладки и обязательного соблюдения всех параметров конструкции в этом случае не обойтись.

Кирпичные дымоходы отличаются прочностью и долговечностью, что доказано временем. Такой материал как кирпич обладает структурой, способной аккумулировать тепловую энергию и равномерно отдавать ее. Кирпичная конструкция гораздо пожаробезопасней, чем сборный дымоход из металла, произведенный согласно новейшим технологиям.


Существенным недостатком дымохода, выложенного из кирпичей, является шероховатая и имеющая углы их внутренняя поверхность. На ней собирается сажа, которая со временем начинает мешать прохождению дыма и снижает тягу, что отрицательным образом отражается на степени прогрева отопительного агрегата.

Кирпичная труба для банной печи, сильно покрытая сажными отложениями изнутри, способна вызвать задымление бани или даже загореться в процессе растопки от искр, попавших на нее (прочитайте: «Почему дымит печь в бане и как это исправить»). В итоге подобная ситуация может привести к печальным последствиям.

Металлические дымоходы

Смонтировать металлическую дымоотводящую трубу гораздо проще, чем кирпичное строение и обойдется ее установка намного дешевле. Используемые сейчас сэндвич-конструкции изготавливают с утеплителем. Они отличаются практичностью по сравнению с одностенными металлическими изделиями, но у них отсутствует способность продолжительное время сохранять тепло внутри агрегата.

Основное преимущество металлических конструкций заключается в наличии гладкой внутренней поверхности, на которой отсутствуют грани. Благодаря такой особенности, дым беспрепятственно будет выходить наружу под воздействием турбулентного потока.


У металлических дымоходов имеется и недостаток. Когда происходит резкий перепад температуры, на внутренней поверхности может образоваться конденсат. Если такую конструкцию для отопительного прибора планируют установить в регионе с продолжительными суровыми зимами, то необходимо отдать предпочтение трубам, имеющим максимально толстый слой теплоизолятора.

Внешняя и внутренняя дымоотводящая система

При выборе дымохода следует учесть, какой будет применен вид монтажа – внутренний или внешний. У каждого способа установки имеются свои преимущества и недостатки и о них также нужно знать перед тем, как решать, какую трубу использовать для банной печи.

В свое время американские архитекторы придумали способ, позволяющий выносить дымовыводящую конструкцию на наружную поверхность стены здания. Такой вариант установки дымохода стал использоваться в отечественных банях по причине простоты устройства. Труба, подключенная к печи, не поднимается к потолочному перекрытию помещения, а выводится сквозь стену постройки наружу.

К преимуществам смонтированного таким образом дымохода относится повышенная безопасность и то, что не требуется в кровле и чердачном помещении делать изолированные переходы. Прокладка трубы наружу через стенку избавляет постройку от возможного протекания атмосферных осадков через щели и зазоры, образующиеся между покрытием крыши и трубой.

Но у внешнего дымохода есть существенный недостаток – он быстро выхолаживается, а это означает, что внутри него образуется конденсат. Чтобы устранить данную проблему, трубу следует тщательно утеплить.

Еще один отрицательный момент, присущий вынесенным наружу дымоходным конструкциям — это невозможность отдавать дополнительное тепло притом, что расход топлива возрастает.


Встречаются также комбинированные дымоходы. В них от прибора отводят металлическую трубу, после чего выводят ее наружу на улицу. Далее она попадает в выложенный из кирпича дымоход, встроенный в стену и поднимающийся на требуемую высоту.

Находящуюся внутри бани металлическую дымоотводящую конструкцию размещают сверху каменки и поднимают ее до потолочного перекрытия, прокладывают через чердачное помещение и кровлю до уровня конька, расположенного на крыше.

Такие дымоходы имеют большое преимущество, поскольку вся тепловая энергия, получаемая в печной топке, при продвижении через трубы из нержавейки или стали будет одновременно обогревать чердак и комнаты банной постройки.

Это означает, что воздух в помещениях остывает дольше, что приводит к значительной экономии расхода топлива.

При условии правильного выполнения монтажа конструкции внутреннего дымоотведения и постоянного контроля над целостностью мест соединения элементов система способна прослужить без ремонта на протяжении многих лет.

У подобных вариантов имеется недостаток, который заключается в необходимости прокладывать трубу через перекрытия и кровлю.

Материалы для постройки дымоходов

Все необходимые материалы нужно покупать после выбора варианта конструкции дымоотведения.

Для устройства кирпичного дымохода следует приобрести жаростойкий кирпич и особый состав, предназначенный для выполнения кладки, который представляет собой сухую смесь. Некоторые опытные печники предпочитают работать с раствором на основе глины. Также потребуется материал для создания грибка над трубой.

Чтобы смонтировать дымоход для банной печи из нержавейки или стали, сначала составляют подробный чертеж конструкции с нанесением на него всех изгибов трубы и только потом приобретают требуемые детали.


На бумаге должны быть отражены места прохождения системы дымоотведения через ограждающие элементы постройки. В точках поворота трубы указывают примерную величину угла изгиба. Исходя из подготовленной схемы, продавцы-консультанты специализированного магазина всегда подберут все необходимые материалы для проведения монтажных работ.

Кроме этого, нужны будут два металлических листа, имеющих отверстия, которые аналогичны диаметру трубы. Они потребуются для крепления на потолочном перекрытии бани и на полу чердачного помещения. Также необходим жароустойчивый материал для укладки вокруг трубы на чердаке. Он будет служить защитой для легковоспламеняющихся элементов, находящихся вокруг дымоотводящей конструкции.

Чтобы обустроить гидроизоляцию около трубы на крыше здания потребуется клей-герметик и особый резиновый уплотнитель, который помещают на дымоход.

Критерии подбора труб

При покупке этих элементов для системы дымоотвода непременно учитывают следующее:

  1. Величину их внутреннего сечения. Трубы для банных печей из нержавейки или стали рассчитывают с учетом проектируемой мощности агрегата. Для банных построек внутренний диаметр обычно составляет 15 –20 сантиметров. В том случае, если сечение будет слишком большим, тепло не сможет задерживаться в печи, а трубы чересчур малого параметра не создадут тягу, требуемую для отвода дыма. При этом ни на одном из участков конструкции диаметр не должен быть менее, чем у выводного патрубка нагревательного агрегата.
  2. Протяженность трубы для дымохода не может составлять меньше 5 метров, а более точная величина этого параметра зависит от места монтажа на крыше. Если ее  планируют выводить в середине ската, то трубу нужно приподнимать над уровнем конька на50 сантиметров. Наилучшим вариантом места расположения дымохода на кровле принято считать 1,5 метра от конька, но эта величина не является обязательной и во многом зависит от месторасположения печи в помещении. На качество тяги влияет высота трубы.
  3. Чтобы конструкция прослужила долгое время, толщина металла для изготовления труб должна быть не меньше 1 миллиметра.
  4. При условии, что в системе дымоотвода запланирована установка бака для подогрева воды, эта емкость будет функционировать по «самоварной» системе – ее приваривают к трубе дымохода. Читайте также: «Какие бывают баки для бани из нержавейки и способы их монтажа».


Компании, занимающиеся выпуском такого вида труб, изготавливают их с предварительно установленным водогрейным баком. В нем имеется 2 — 3 отверстия, предназначенных для подключения элементов водопровода, чтобы наполнить емкость и развести нагретую воду по точкам ее забора.

Устройство внутренних металлических дымоходов

После завершения установки каменки приступают к обустройству дымоходной конструкции, выполняя работу от патрубка банной печи. Это может быть как началом металлического дымохода, так и участком конструкции дымоотведения, соединяющим отопительный агрегат с кирпичной трубой.

Поскольку дымоходы бывают двух типов, то их монтаж отличается. Когда трубу размещают внутри банной постройки, то практически вся конструкция располагается вертикально. Установку из отдельных элементов выполняют таким образом, чтобы каждая выше расположенная деталь была помещена на находящуюся ниже. Этот способ называется монтажом «по дыму».

При использовании сэндвич-труб, изображенных на фото, их устанавливают иначе, применяя метод «по конденсату». Его суть в том, что для обустройства внутренней части системы верхнюю трубу помещают в раструб нижнего элемента. Для наружной части конструкции задействуют способ «по дыму».

Благодаря такому устройству дымохода скопившаяся в трубе влага сможет беспрепятственно стекать вниз и попадать в конденсатосборник, не касаясь теплоизоляционного материала, который в случае переизбытка в нем влаги теряет присущие ему свойства.

Места стыка элементов следует располагать так, чтобы соединение не находилось на уровне кровли, а также не попадало на чердачное и межэтажное перекрытие. Если отопительный агрегат планируется монтировать в непосредственной близости от деревянных стен, их необходимо обезопасить от возгорания или перегрева. Для этого используют жаростойкие материалы, такие как асбестовые плиты, которые крепят в два слоя.

При монтаже водогрейных баков самоварного типа, их нужно располагать недалеко от топочного отделения, непосредственно над ним или на чердаке, если горячую воду нужно будет распределять не на одно помещение, а на два – моечную комнату и душевую.


Перед тем, как приступить к установке труб, места их соединения следует промазать жаростойким герметиком и после завершения работы дополнительно зафиксировать при помощи особых широких хомутов.

Когда при соединении отдельных деталей дымохода между ними остаются значительные зазоры, то часть, которую нужно вставить, уплотняют. Для этого задействуют асбестовый шнур – им обматывается труба.

Первый из участков конструкции, прикрепляемый к патрубку агрегата, нельзя делать многослойным, он должен быть выполнен из одностенной металлической трубы со специальными соединениями, в которой имеется задвижка. Этот элемент регулировки дымохода (шибер) используют для создания и поддержания требуемого уровня тяги на время, пока баня прогревается. После завершения топки задвижка позволяет отопительному агрегату долго сохранять тепловую энергию.

Чтобы легче было прокладывать трубу через перекрытие, желательно задействовать короб. Высота его стенок должна превышать толщину преграды на 30 –40 сантиметров. Между стенками короба и трубой оставляют расстояние, равное минимум 18 –20 сантиметров.


Порядок монтажа этого элемента следующий:

  1. В потолке вырезают отверстие квадратной формы так, чтобы в него вошел короб, нижнюю часть которого закрепляют на потолочном перекрытии.
  2. Через сделанное в дне отверстие дымоотводящую трубу выводят на чердак.
  3. Потом короб полностью до самого верха наполняют жаростойким материалом, имеющим небольшой вес, например, минватой или керамзитом средней фракции. Утеплитель нужно уложить максимально плотно.
  4. На чердаке короб накрывают металлической крышкой, оборудованной круглым отверстием. Его помещают на выступающую часть трубы.

Как правило, элементы дымохода располагают в чердачном помещении вертикально, но иногда они могут попасть на бруски обрешетки. В этом случае в конструкции делают небольшой изгиб, используя отводы.

Когда трубу прокладывают через кровлю строения, со стороны чердака крепят лист металла или асбеста. Он должен иметь отверстие круглой или овальной формы – это зависит от угла наклона крыши. Вокруг трубы, чтобы обезопасить элементы стропильной системы от возможного возгорания, следует уложить жаростойкую изоляцию, применив асбестовые плиты или минеральную вату (прочитайте также: «Как изолировать трубу в бане – проверенные способы изоляции»).


После того, как уложен кровельный материал, выполняют гидроизоляционные мероприятия, поскольку в зазоры между покрытием постройки и трубой иногда может попадать влага. На трубу надевают эластичный элемент. Его фиксируют на поверхности крыши с помощью влагостойкого герметика, а затем надежно закрепляют, используя крепежи для кровли. Поверх трубы устанавливают защитный зонт — он не допустит попадания внутрь конструкции различного мусора, сухих листьев, веток, пыли и осадков.

Установка внешних металлических конструкций дымоотвода

Если схемой монтажа дымохода предусматривается внешнее его размещение, трубу, идущую от отопительного агрегата, прокладывают через стену постройки. Чтобы обеспечить безопасность процесса эксплуатации, специалисты советуют выложить кирпичную кладку, которая позволит изолировать стену, когда через нее будет выведен дымоход.

Для разворота трубы в направлении стены потребуется такое изделие как отвод или колено. Эти элементы конструкции имеют изгибы под углом 45 или 90 градусов. Их подбирают с учетом схемы установки системы дымоотведения.


Труба на печку в баню может быть выведена через стену, как посредством короба, так и через чердачное перекрытие. Короб при этом наполняют каменной ватой. Поскольку вокруг трубы могут быть небольшие зазоры, их обрабатывают термостойким герметиком.

С внешней стороны постройки устанавливают тройник. От него дальше будет осуществляться монтаж элементов конструкции: наверх, вдоль стены и к месту сбора конденсата, расположенного внизу.

Для вертикальной фиксации дымохода задействуют крепления-держатели. Труба для обеспечения хорошей тяги должна возвышаться над высотой конька примерно на 50 сантиметров. Поверх оголовка помещают защитный грибок.

Дымоходы из кирпичей

Выложенный из кирпича дымоход может быть коренным или насадным. Для печей, устанавливаемых в банных постройках, в большей степени подходит первый вариант, который размещают рядом с отопительным агрегатом.

Если печь возведена из кирпичей, тогда дымоход к ней пристраивают. Когда агрегат изготовлен из металла, то его соединяют с кирпичной дымоотводящей системой посредством металлической трубы.


Примерно схема дымохода из кирпичей состоит из следующих элементов:

  1. Дымовая задвижка, которая регулирует внутреннюю тягу каменки. Ее устраивают в непосредственной близости к потолочному перекрытию. От задвижки зависит интенсивность сгорания топлива и время нахождения печи в горячем состоянии.
  2. Распушка (разделка). Предназначается для прокладки трубы через чердачное перекрытие. Так принято называть утолщение стенок дымохода при условии сохранения величины его внутреннего сечения. Данный элемент конструкции нужен, чтобы обезопасить материалы изготовления перекрытия от перегрева и последующего возгорания.
  3. Стояк — прямой отрезок трубы. Он находится над распушкой и пролегает через чердачное помещение.
  4. Выдра. Ее выкладывают в месте вывода дымохода через кровлю. Ее назначение – предохранение стропильной системы от возможного перегрева. Кроме этого за счет кирпичей, выступающих из конструкции наружу, выдра прикрывает зазоры между материалом кровли и кладкой дымохода.
  5. Шейка – это место, где труба сужается до начальных внешних параметров.
  6. Оголовок. Он располагается над шейкой. При его обустройстве кирпичи выкладывают так, чтобы они выступали наружу за стены дымохода. В результате оголовок обеспечивает дополнительную защиту от атмосферных осадков.
  7. Колпак металлический. Устанавливается на самом верху дымохода. Не дает пыли, грязи, воде проникать внутрь системы.

Возведение кирпичных дымоотводящих конструкций

Дымоход должен получиться ровным, без выступов и проемов за исключением отверстия, предназначенного для вмуровывания трубы из нержавейки или стали.

Его выкладывают из кирпичей в форме столба с внутренним сечением в форме колодца, размер которого может быть в зависимости от мощности агрегата:

  • «в полкирпича» – 130х130 миллиметров;
  • «в кирпич» — 130х260 миллиметров.

Основой для дымоотводящей системы является фундамент. Он выкладывается той же толщины, как и для печи и образует с ним общую конструкцию. Трубу поднимают до определенного ряда и монтируют задвижку. Дальше продолжают делать работу согласно схеме, подходящей для обоих типов дымохода. Количество кирпичей, уложенных на каждой стороне конструкции, может меняться с учетом ее размера.


Последовательность действий при кладке согласно порядовке:

1-й ряд – является последним рядом обустройства шейки трубы.

2-й ряд. Приступают к выкладке распушки — кирпичи располагают со сдвигом наружу приблизительно на третью часть длины кирпича. В процессе работы нужно будет использовать не только целые изделия, но и их фрагменты. Для этого их небольшой киркой разбивают на нужные части.

При смещении кирпичей в сторону, их изнутри конструкции следует дополнять фрагментами, поскольку внутренний диаметр колодца в течение кладки должен оставаться неизменным. Если не придерживаться данного правила, сила тяги может значительно снизиться.

С 3-го по 5-й ряд. Продолжают выкладывать распушку, смещая кирпичи на треть их длины и сохраняя величину внутреннего сечения.

6-й ряд. Его размер аналогичен пятому, но укладывается он без сдвига.

7-й и 8-й ряды. Порядок кладки аналогичен первому ряду.

После завершения создания разделки приступают к возведению выдры, но эта работа отличается сложностью, поскольку при помощи каждого последующего ряда в результате должна получиться ступенька с выступающими на треть кирпичами:

  1. Ее первый ряд по размеру и форме делают аналогично последнему ряду распушки.
  2. Начиная со второго ряда, приступают к выкладке ступенек, которые расширят конструкцию на одну треть ширины кирпича в наружную сторону.
  3. Все последующие ряды кладут согласно схеме создания выдры.

Потом следует шейка, а за ней – оголовок, состоящий из двух рядов, при этом нижний ряд делают выступающим наружу. На завершающем этапе ставят колпак.


В итоге горючие элементы, присутствующие в чердачном перекрытии, будут защищены распушкой, но создать гидроизоляцию трубы все же надо, причем до того, как крыша будет накрыта кровельным материалом. Делают гидроизоляционные работы с использованием мастики и рубероида. Нужно нанести мастику на поверхность нижней части трубы, а потом разогреть при помощи горелки. Далее на горячий состав приклеивают рубероид.

Затем поверх гидроизоляции вплотную к трубе монтируют кровельный материал, а уже на него накладывают декоративную отделку, получившую название «фартук». Все оставшиеся зазоры как можно плотнее наполняют герметиком, чтобы влага не проникала в щели между кирпичной трубой и кровлей.

Несмотря на то, что создание дымохода лучше доверить профессионалам, его возвести можно и самостоятельно. Наиболее сложной задачей считается монтаж узлов прокладки трубы через стены и перекрытия. Следует предварительно изучить имеющуюся на данную тему информацию.

Специалисты предупреждают: дымоход представляет собой конструкцию, от качества устройства которой зависит не только здоровье, но и жизнь людей, не говоря о целостности банной постройки и сохранности имущества.

Особое внимание нужно уделить пожаробезопасности конструкции, поскольку при активном горении температура в дымоходе банной печи может достигать 500-700 градусов. В процессе строительства нельзя допускать никаких упрощений в работе – это может стоить человеческой жизни.

При наличии малейших сомнений в собственных возможностях лучше заказать обустройство дымохода у специалистов.

Дымоход в бане своими руками из стальной трубы: схемы и установка

Установка банной печи и подключение водяного бака – задача непростая, поэтому домовладельцы для ее решения зачастую прибегают к помощи специалистов. А вот сделать дымоход в бане вполне реально своими руками, сэкономив таким способом на монтаже. Какие печные трубы лучше использовать, как их правильно установить и вывести на улицу, вы узнаете в нашем материале.

Выбираем дымоходную трубу

Для отвода продуктов горения от банной печки применяется 3 разновидности дымоходов:

  • из обычной стальной трубы;
  • специальные трехслойные трубы для печей и ТТ-котлов, изготовленные по типу сэндвича;
  • дымовые каналы, выложенные из кирпича.

Как правило, кирпичные дымоотводы выкладываются одновременно со стационарной печкой, о чем подробно рассказывается в другой нашей статье. Они безопасны и долговечны (особенно с внутренней керамической вставкой), но слишком уж дороги по цене материалов и строительства. Если вы поставили в парилке чугунный либо металлический отопитель, то класть для него отдельный газоход из кирпича нерационально.

Справка. Некоторые любители банных процедур строят в парной кирпичный тепловой щиток, изображенный на фото. Внутри сооружения делаются вертикальные и горизонтальные каналы для продуктов сжигания – дымообороты. Цель – отнять у разогретых газов побольше тепла перед выбросом наружу и отдать его в помещения сауны.

Наиболее дешевый вариант – обычный одностенный трубопровод, изготавливаемый из «черного» металла или нержавейки. И хотя устройство такого дымохода позволяет сэкономить средства, при монтаже и эксплуатации возникает ряд неприятных моментов:

  • чтобы от раскаленной железной поверхности в бане не возник пожар, все деревянные конструкции стен и потолков придется защитить;
  • голую дымоходную трубу, проходящую на крышу через потолок и чердак, понадобится утеплить базальтовым волокном;
  • от перепада температур внутри и снаружи печного газохода на его стенках образуется конденсат, что характеризуется появлением грязных потеков на трубе.

Вариант успешного применения одностенных нержавеющих труб — внутри старого кирпичного канала

Чтобы избежать перечисленных проблем и не утеплять одностенный дымоход для бани при установке, лучше купить и смонтировать готовые сэндвич-трубы. Внутренняя гильза в них делается из нержавеющей стали, а наружная обшивка – из оцинковки (в бюджетном исполнении). Между двумя гильзами заложен слой базальтового утеплителя, чью толщину можно выбирать. На этом варианте мы и рекомендуем остановиться.

Совет по выбору сэндвича для банных печей. Поскольку эти источники тепла постоянно работают на максимальных режимах, температура уходящих газов довольно велика и может достигать 600 °С. Поэтому необходим трехслойный дымоход с толщиной нержавеющей вставки 0,8 мм, утеплителя – 5—6 см. Диаметр – не меньше размеров выходного патрубка отопителя.

Как вывести дымоход через потолок

Как говорилось выше, дровяная печка в бане разогревается до максимума, причем топится периодически, только во время помывки. Внутренняя стальная труба сэндвича тоже греется до высокой температуры, благодаря чему конденсат в ней не образуется. Это значит, что на газоходе не нужно ставить тройник и тупиковую секцию – конденсатосборник, вертикальный канал подсоединяется к печи напрямую, как показано на схеме.

Выполняя проход через деревянное перекрытие и кровлю, важно соблюсти противопожарные нормы. Они гласят, что внутренняя стенка газохода, защищенная негорючим волокном, должна располагаться на расстоянии не менее 38 см от ближайшей конструкции из дерева. Заметьте, что для голой железной трубы этот отступ должен увеличиться до 500 мм с каждой стороны. Вопрос решается двумя путями:

  • нужно собрать или приобрести готовый потолочно-проходной узел, представляющий собой металлический короб требуемых размеров, наполненный негорючим утеплителем;
  • прямо в перекрытии установить квадратный водяной бак самоварного типа, нагреваемый отходящими газами.

Схема установки бака в перекрытие (слева) и потолочно-проходного узла (справа)

Примечание. Чаще реализуется первый вариант, поскольку бак с водой требует дополнительного крепежа из-за приличного веса.

Поэтапно монтаж вертикального сэндвич дымохода в бане выглядит так:

  1. Четко определив место прохода трубы сквозь потолок, вырежьте в перекрытии квадратный проем, чьи размеры определите по формуле 380 х 2 + d (внутренний диаметр круглого канала).
  2. Выясните, где газоход пересечет кровлю. Если он попадает в стропило, вырезайте проем в стороне от него, а в процессе монтажа выполните обход конструкции с помощью двух колен на 30 или 45°.
  3. Присоедините к патрубку печки первую секцию из одностенной стальной трубы со встроенным шибером для регулировки тяги. Стык промажьте жаростойким герметиком и зафиксируйте хомутом.
  4. Установите переходник и соберите весь дымоотвод из сэндвича, вставляя секции одну в другую «по конденсату».
  5. Короба узлов прохода наполните негорючим утеплителем – базальтовой ватой либо керамзитом. Чтобы предотвратить затекание, наденьте на дымоход специальную кровельную прокладку – мастер флеш (иначе – крыза). Герметизируйте сверху все стыки.

Совет. Выбирая место пересечения кровли, не забывайте о том, что фасонные детали (колена 30°) можно вращать в разных плоскостях и таким образом вывести оголовок ближе к коньку или дальше от него.

Чтобы дымоход не нагружал своим весом банную печь, прикрепляйте его хомутами и кронштейнами к деревянным балкам и другим конструкциям. Как сделать дымоход в бане с проходом через потолки и крышу, описывается в видеосюжете:

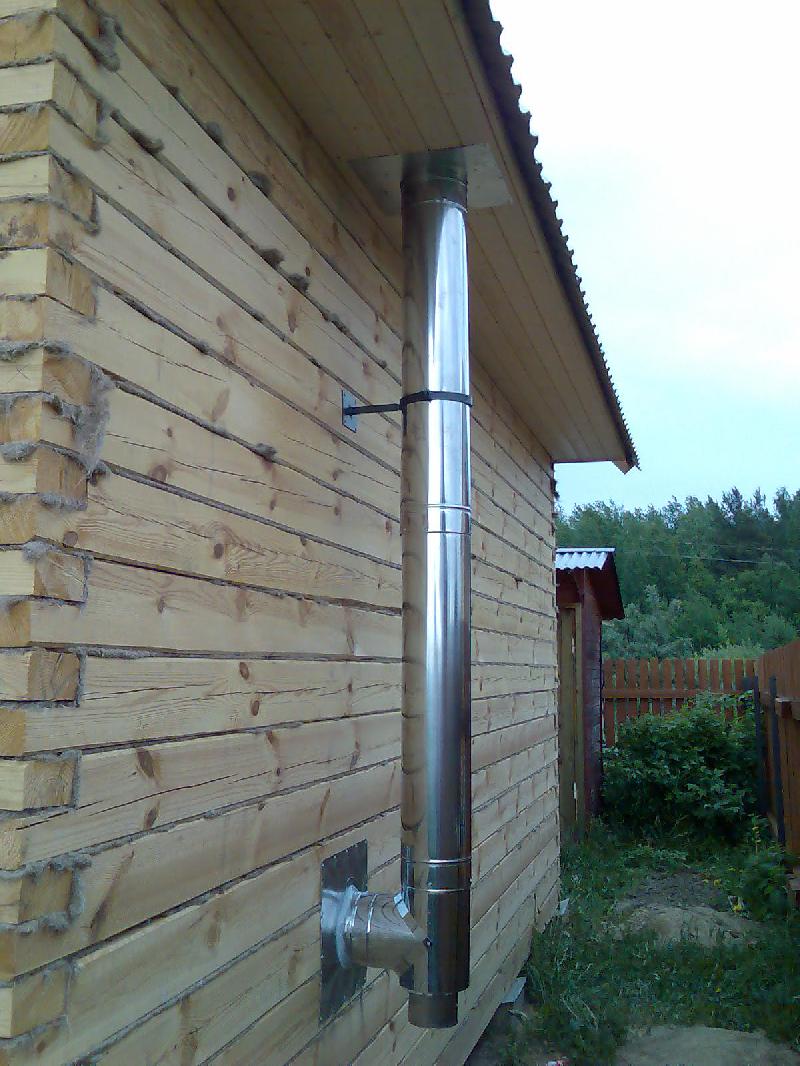

Монтаж газохода с пересечением стены

Бывает, что в силу разных причин (например, баня устроена в одном из помещений частного дома) дымоходный канал необходимо сразу вывести на улицу сквозь стену. Если она построена из бруса либо оцилиндрованного бревна, то узел прохода выполняется таким же образом, как и сквозь деревянное перекрытие.

Негорючие стены из камня, кирпича или бетона в защите от возгорания не нуждаются. В них достаточно сделать круглое отверстие, чей диаметр больше размера дымохода на 15—20 мм, вставить железную гильзу и просунуть туда трубу с последующим уплотнением. В целом сборка дымоотвода производится аналогично, но с некоторыми отличиями:

  1. Поскольку весь вертикальный участок находится снаружи, снизу надо поставить секцию сбора конденсата. Для этого на выходе из стены установите сэндвич тройник.
  2. Крепление осуществляется хомутами и стеновыми кронштейнами с возможностью регулировки, как показано на схеме.
  3. Если дымовой канал монтируется на боковой стене дома с двускатной крышей, то наверняка придется обходить кровельный свес посредством двух колен с поворотом на 30°.
  4. Минимальная высота подъема – 5 м. В то же время оголовок дымохода не должен попасть в подветренную зону крыши и при необходимости поднимается выше.

Минимальная высота подъема над подветренной зоной

Важный момент. Точки крепления трубы к кронштейнам не должны попадать на стыки секций модульного сэндвича.

Устье дымоходной трубы накрывать колпаком не обязательно – попадающая сверху вода благополучно стечет в нижнюю секцию конденсатосборника. Плюс газоход будет периодически промываться от сажи. О том, какой способ прокладки канала лучше избрать, смотрите в следующем видео:

Как прочистить дымовой канал

Чтобы внутренности дымохода от банной печи покрылись толстым слоем сажи, надо очень постараться. Для образования налета отопитель должен постоянно работать в режиме медленного тления либо «заправляться» сырыми дровами. В обоих случаях хорошенько протопить баню не удастся. В нормальном режиме газы с высокой температурой попросту выжигают сажу в трубе и никаких засоров там не возникает.

Теперь о том, как в бане прочистить дымоход своими руками, если налет на стенках все же появился и сила тяги уменьшилась:

  1. Заложите в топку печи сухую древесину высококалорийных пород с малым содержанием смол: акацию, дуб, ясень или осину. Сожгите топливо с полностью открытым поддувалом на максимальном режиме, чтобы сажа выгорела.
  2. Почистите газоход с помощью специального полена «Трубочист», сжигая его строго по инструкции, изложенной на упаковке.
  3. Пользуясь ершиком, закрепленным на веревке с грузом, выполните механическую очистку трубы, добравшись до ее оголовка.

Мастер-класс по изготовлению самодельного ерша и удалению сажи из дымохода смотрите в очередном видео:

Заключение

Наша инструкция поэтапной сборки сэндвич-дымохода для бани в равной степени подойдет и для монтажа одностенных труб из нержавеющей стали. Разница заключается в больших проемах для пересечения горючих перекрытий – потребуется отступ 50 см вместо 38 см. Также рекомендуется утеплить участки, прокладываемые на холодном чердаке и над кровлей. Если все сделать правильно, в результате вы получите тот же сэндвич, только самодельный.

Утепленные двустенные сэндвич дымоходы и трубы Valte

Дымоходы чаще всего делают из нержавеющей стали, благодаря чему дымовые трубы можно использовать в качестве отводов продуктов горения для отопительных систем, работающих на различных видах топлива — твердом, жидком и газообразном.

Как правило, дымоходы из нержавейки бывают двух типов — одностенные и двустенные дымоходы с теплоизоляцией. Они также называются дымоходами «сэндвич».

Утепленные дымоходы из нержавеющей стали имеют определенные преимущества перед односторонними: они в большей степени соответствуют параметрам пожарной безопасности, обладают лучшей теплоизоляцией и улучшают уровень тяги.

Двустенные дымоходы для саун и каминов фирмы Valte надежны и долговечны, просты в сборке и установке, а детали имеют относительно легкий вес и компактные размеры.

Широкий набор комплектующих позволяет собрать дымоход любой длины и сложности (не является проблемой, например, обогнуть балку или другое препятствие). Сэндвич-дымоход внешне выглядит как обычная труба из нержавейки, однако внутри нее — слой термоизоляции и вторая, внутренняя труба. В качестве теплоизоляционного слоя чаще используется базальтовое негорючее волокно или другой состав, толщина которого составляет 25-60 миллиметров.

Внутреннюю трубу двустенных дымоходов всегда делают из нержавеющей стали различных марок. А вот для внешней применяется как нержавейка, так и медь, латунь, другие материалы. В частности, сэндвич-дымоходы Valte выполняются либо из двух слоев нержавейки, либо из нержавеющей стали (внутренняя труба) и оцинкованной (внешняя труба).

Теплоизоляция позволяет не накапливать конденсат, в трубе намного меньше оседает сажа.

При выборе дымохода нужно уделить особое внимание толщине используемого листа стали. Для различных типов отопительных приборов подходит различная толщина металла. Например, для работы с котлами на твердом топливе толщина должна составлять более 1 миллиметра.

Дымоходы с изоляцией 50 мм прекрасно подходят для бань и саун, так как более надежны в отношении пожарной безопасности, чем другие виды дымоотводов, например, одноконтурных (с одной трубой из нержавеющей стали, без изоляции).

Преимущество сэндвич-дымоходов заключается также в том, что их можно использовать как внутри, так и снаружи зданий. Некоторые владельцы бань и саун могут столкнуться с такой ситуацией: в зимний период, из-за остывания отводимых газов, ухудшается тяга. Дымоходы с изоляцией 50 мм решают эту проблему, поскольку теплоизоляция помогает сохранять температуру дыма. Ваша печь будет исправно греть в любое время года!

Как выбрать дымоход для бани?

Одной из важнейших систем бани является дымоход. К этому элементу печи нельзя относиться пренебрежительно. Качественно подобранный и правильно установленный дымоход обеспечивает надежное удаление продуктов горения топлива за пределы помещения. Это устраняет опасность для здоровья человека, обеспечивает снижение риска возгорания строения.

Хороший дымоход способствует эффективной работе банной печи, а ошибки в выборе материала, расчете сечения или высоты ведут к задымлению помещения и даже к пожару. Чтобы избежать таких неприятностей следует серьезно и ответственно подойти к устройству системы удаления дыма, осознать, что даже качественная печь без хорошего и правильного дымохода – источник опасности.

ТИПЫ ДЫМОХОДОВ ДЛЯ БАНИ

Дымоходы бывают одноконтурными и двухконтурными. Одноконтурные представляют собой наиболее простое решение, не требующее больших затрат. Неутепленные (одноконтурные) дымовые трубы применяются для гильзовки ранее построенных кирпичных каналов. Размещение неутепленных дымоходных труб в такие каналы ведет к снижению потерь тепла, увеличению уровня тяги, уменьшению количества конденсата в печных трубах. Однако одноконтурные дымоходы нельзя размещать снаружи строения, потому что не имеющий утепления дымоход станет быстро охлаждаться, что вызовет неприятные последствия: снижение тяги, уменьшение мощности источника тепла, запирание дымоотводного канала и даже отравление посетителей бани продуктами сгорания топлива.

Дымоходы, построенные по двухконтурной схеме, имеют две трубы разного диаметра (сэндвич), расположенные одна в другой. Друг от друга они отделяются теплоизоляционным негорючим материалом на основе базальтового волокна. Такая конструкция способствует быстрому нагреву внутренней трубы и позволяет избежать появления внутри конденсата с вредными соединениями, провоцирующими ускорение коррозии металла. Дымоходы такого типа прекрасно переносят атмосферные воздействия и высокие температуры, поэтому великолепно подходят для банных печей.

МАТЕРИАЛЫ ДЛЯ ДЫМОХОДА В БАНЕ

Дымоход напрямую контактирует с раскаленными продуктами работы печи. Этот факт диктует основное и самое важное условие – материал должен хорошо себя чувствовать при высокой температуре. Подключение печки лучше всего производить дымоходной одностенной трубой, сделанной из нержавеющей стали. В состав такой стали обычно входит титан, делающий дымоходную трубу термостойкой: титан не дает выгорать углероду и исключает коррозию нержавеющих сталей. Такой дымоход не боится температуры даже в 850˚, полностью сохраняя все свои свойства.

Растет популярность более дорогих, но надежных эмалированных, и мало пока востребованных, керамических дымоходов. Их основное преимущество – универсальность, способность работать с любым типом топки и любым топливом.

ОСОБЕННОСТИ МОНТАЖА ДЫМОХОДА

В тех местах, где дымоход проходит через стену или сквозь перекрытие необходимо применять приобретенные заблаговременно элементы сэндвич дымохода, включающие лишнюю проходную гильзу, которой обеспечивается дополнительная термоизоляция дымохода.

Подбирать элементы конструкции следует таким образом, чтобы все стыки в дымоходе находились на виду. Категорически запрещается производить стыковку элементов в стене или в перекрытии. Температура газов, выходящих из печки, очень высока, поэтому использовать необходимо дымоход, имеющий утолщенный теплоизоляционный слой на стенку не менее 5 см.

ВЕРТИКАЛЬНЫЙ УЧАСТОК ДЫМОХОДА

На вертикальном участке можно применить дымоходные трубы из той же нержавеющей стали, керамические или эмалированные. Хорошо, если проект предусматривает сооружение вентиляционного канала. В этом случае достаточно будет одностенной трубы.

При выборе трубы нужно неукоснительно соблюдать нормы протяженности для таких сооружений. По высоте дымоход должен быть не меньше, чем рекомендовано в инструкции к печке. При отсутствии инструкции следует ориентироваться на высоту 4.5 метра и более, но окончание дымоходной трубы не должно быть ниже уровня ветрового подпора. Выбирая трубу нужно опираться на правила, регламентирующие возвышение трубы над коньком крыши.

ПОДБОР СЕЧЕНИЯ ДЫМОХОДА

Диаметр дымохода делают в соответствии с инструкцией к печи (обычно 115мм). Обычно в руководстве указываются длина и сечение у дымохода, рекомендуемого для конкретной печки. Если инструкции нет, то при выборе труб ориентируются на диаметр выходного патрубка теплоисточника.

Правильный выбор дымохода подразумевает учет всех особенностей конкретного строения и установленной в нем печи, следование проверенным временем правилам и нормам. Тогда баня станет теплой, уютной и безопасной, она будет долгие годы радовать своих хозяев.

Дымоход в бане своими руками, установка через потолок и стену

По мнению подавляющего большинства любителей банных традиций русская парная, как и финская сауна, должна топиться дровами. Для этой цели в помещении парной устанавливается печь, а продукты горения отводятся наружу. Вопрос заключается в том, чтобы правильно смонтировать такой дымоход в бане, что обеспечит хорошую тягу и прослужит долго, а главное, — безопасно. Данная статья позволит вам ознакомиться с существующими видами дымоходных труб и способами их монтажа.

Виды дымоходов

В настоящее время домовладельцы устанавливают дымоходы для бани 3 видов:

  • труба из нержавеющей стали или обычного черного металла с толстыми стенками;
  • двустенная труба с прослойкой из несгораемого утеплителя – сэндвич-дымоход;
  • традиционный кирпичный дымоход.

Обычная труба – это простейший вариант, но применяется он все реже. Люди предпочитают дешевизне безопасность, а потому все больше склоняются к сэндвичам. Да и черные потеки конденсата, портящие весь внешний вид блестящей поверхности нержавейки, мало кому нравится. Хотя, если приложить некоторые усилия и смонтировать трубу как положено, таких неприятностей можно избежать. Ниже мы рассмотрим, как это правильно сделать.

Для справки. Обычные металлические трубы на стальные банные печи обычно ставят хозяева, которые все любят делать своими руками и максимально экономить на материалах.

Двустенная сэндвич-конструкция канала значительно упрощает монтажные работы и делает эксплуатацию бани гораздо безопаснее в плане возможного возгорания и пожара. Поскольку печь в любом случае находится внутри здания, то на своем пути дымоход встречает различные строительные конструкции – стену, перекрытие, кровельное покрытие. И далеко не всегда они состоят из несгораемых материалов, а значит, обычная раскаленная труба газохода представляет высокую пожарную опасность.

Тем и хорош дымоход из сэндвич труб, что температура на его поверхности гораздо ниже порога вспышки большинства строительных и отделочных материалов. Тем не менее в соответствии с правилами пожарной безопасности от двустенного и кирпичного газохода тоже делается отступ до горючих конструкций. Кстати сказать, первые 2 вида каналов монтируются совместно со стальными банными печами, а третий, соответственно, — с кирпичными.

Примечание. Если сама печь – кирпичная, то и труба для продуктов сгорания делается такой же, в остальных случаях ставятся металлические газоходы.

По способу прокладки монтаж дымохода в бане своими руками производится снаружи либо внутри здания. При наружном расположении горизонтальный или наклонный участок, идущий от печи, пронизывает внешнюю стену, а уж потом присоединяется к вертикальному участку. Внутренняя компоновка подразумевает прохождение вертикальной дымоходной трубы через конструкции перекрытия и крыши. Вот эти узлы и представляют наибольшую пожарную опасность, последствия неправильной установки отражены на фото:

На фото при проходе в потолке явно не выдержано расстояние от трубы до горючих материалов, отчего последние начали тлеть. Ошибка на нижнем фото очевидна – неприемлемо короткий вертикальный участок, что должен подниматься в этом случае над коньком кровли.

Правила монтажа дымохода

Места, где осуществляется проход трубы через потолок и прочие строительные конструкции следует рассматривать с учетом того, что изнутри они обшиты деревом, то есть, сгораемым материалом. При этом неважно, из какого материала построена сама стена или перекрытие, достаточно того, что есть горючая облицовка. В целом постулаты прокладки дымоходных каналов звучат таким образом:

  • перед установкой металлической или кладкой кирпичной печи нужно удачно выбрать место, чтобы будущий дымоход бани не попал на несущие конструкции кровли. Нет смысла потом делать лишние повороты трубы, а кирпичный канал и повернуть-то невозможно. Общее число поворотов трубы не должно превышать 3;
  • горизонтальный участок от печки до врезки в вертикальный канал по длине не должен превышать 1 м. Исключение – наклонный под углом 45° газоход, иногда применяемый вместо горизонтального. Но и тут увлекаться не стоит, делайте этот отрезок как можно короче;
  • одностенный металлический дымоход должен отстоять от ничем не защищенных горючих материалов перекрытия на расстоянии 0. 5 м. Если сгораемые поверхности закрыть негорючим экраном, то промежуток можно сократить до 38 см. Все требования противопожарных нормативов подробно изображены на рисунке ниже;
  • на том же рисунке показано, как правильно установить дымоход по высоте, чтобы его срез не попал в подветренную зону. Тогда сила естественной тяги значительно снизится;
  • вертикальный газоходный канал необходимо оборудовать системой для прочистки и слива конденсата.

Современный правильный дымоход из кирпича имеет внутри вставку из нержавеющей стали или керамических элементов. Это нужно во избежание разрушения стенок от воздействия конденсата, что из-за неравномерности работы источника тепла замерзает в порах кирпича, выкрашивая его кусками.

Начиная от чердачного перекрытия одностенную трубу настоятельно рекомендуется защитить теплоизоляционным слоем несгораемого утеплителя, оптимальный вариант – базальтовое волокно. Снаружи изоляция обертывается кожухом из оцинкованной стали. Тогда снаружи трубы не станет появляться конденсат, а чердачное пространство будет защищено от пожара. Когда производится установка дымохода через стену, то соблюдаются такие же отступи, как для прохода сквозь перекрытие.

Советы по сборке

Сначала о кирпичных конструкциях, что являются продолжением кладки печи. Узел прохода, называемый разделкой, выполняется путем расширения кладки до нормативных размеров, как показано выше на схеме. Получается, что при пересечении перекрытия надо выдержать толщину стенки в полтора кирпича (380 мм), а кровельного покрытия – в 1 кирпич (250 мм).

Стальные трубы для отвода газов обычно собирают из секций, вставляемых одна в другую. Причем смонтировать дымоход нужно таким образом, чтобы конденсат внутри газохода беспрепятственно мог стекать вниз. То есть, верхняя секция вставляется в нижнюю, это называют сборкой «по конденсату». Что касается модульных сэндвичей, то внутренняя труба вставляемой верхней секции должна войти в нижнюю, а внешняя – обхватить кожух нижней снаружи. Таким способом происходит отвод осадков, спокойно стекающих на землю.

Важно. Никакой сборки «по дыму», то есть вставки секций одна в другую наоборот, не допускается.

Если вы приняли решение сделать дымоход для бани через потолок, то следует приготовить в перекрытии проем необходимого размера. Затем изготовить из кровельной стали ящик с днищем и отверстием для трубы, закрепить его в проеме и тогда ставить дымовой канал. Пространство между ним и бортами ящика заполняется керамзитом, вермикулитом либо плотно набивается базальтовой ватой. Подробную деталировку узла можно взять из схемы:

Совет. Вместо сложного узла прохода можно применить бак для воды самоварного типа, встраиваемый в перекрытие и выполняющий сразу 2 функции. Подобные удачные решения предлагают многие производители печей, детали показаны на чертеже:

Вертикальный внешний дымоход крепится к стене на кронштейнах таким образом, чтобы на каждую секцию приходилось минимум 1 крепление. Если секции длинные, то кронштейны ставятся с интервалом 2 м. Выполняя повороты, следует избегать установки колен углом 90°, старайтесь использовать отводы под 45 или 30°. Верхний срез дымохода можно прикрыть от осадков обычным зонтом либо установить какой-нибудь дефлектор. Лучше тот, что поворачивается вслед за ветром, не давая ему задувать внутрь трубы.

Как прочистить дымоход в бане?

Кирпичные или нержавеющие дымоходы, обслуживающие банные печи, надо чистить по мере необходимости. Практика показывает, что при круглогодичном использовании бани такая необходимость наступает не реже 2 раз в году. Для этой цели имеются специальные ершики, привязываемые к веревке с грузом, чтобы их можно было опустить сверху вниз.

Следует слить конденсат через кран внизу трубы, забраться на крышу и опустить внутрь ерш. Перед этим потребуется снять зонт или дефлектор. Очень удобно, когда в бане смонтирован дымоход с отверстием (ревизией), сквозь которое открывается доступ снизу. Тогда прочистку можно осуществить с двух сторон, а затем удалить ссыпавшуюся сажу через лючок.

Помимо механического способа, существует и химическая очистка дымохода. В продаже имеется средство, именуемое «полено Трубочист», что закладывается в топливник печки и там сжигается в соответствии с инструкцией. Средство достаточно универсальное, пригодно для любых твердотопливных отопителей и не единожды проверено на практике.

Заключение

Установить банную печь – это лишь полдела. Монтаж такой важной части, как дымоход, отнимет времени не меньше, а то и больше. Важно проследить за соблюдением 2 главных требований: выполнение противопожарных норм и наличие хорошей устойчивой тяги.

Дымоходы, баки из нержавейки, сэндвич трубы


Вам нужны дымоходы или сендвич-трубы из нержавейки? Обращайтесь к нам!

Узнать всю информацию о продукции, стоимости услуг и задать интересующие Вас вопросы Вы можете по телефонам: (4822) 58-91-67, (4822) 70-33-63 или в ближайшем фирменном магазине!




Изделия из нержавейки можно встретить в любой современной бане или сауне. Это материал обладает такими свойствами, как жаростойкость, гигиеничность, сравнительная легкость, устойчивость к коррозии, простота установки, долгий срок службы, прочность. Её используют для изоляции стен, пола и потолка помещения, а так же для таких изделий, как бак и элементы дымохода.

Бак из нержавейки практически постоянно находится в контакте с водой и при этом периодически нагревается. В этих условиях антикоррозионные свойства становится ключевым фактором, обеспечивающими долгую и безопасную эксплуатацию.

В продаже представлены баки из нержавейки различных габаритов и объема. Данным способом можно нагреть много воды, и вопрос больше касается стоимости изделия и имеющегося для установки пространства.

Дымоход из нержавейки достаточно прост в монтаже. Существуют различные конструктивные элементы, позволяющие придать ему нужно направление с учетом индивидуальных особенностей здания. Так же преимуществом является устойчивость к химическому и тепловому воздействию, которое оказывается со стороны нагретых продуктов сгорания. Обычно дымоход из нержавейки собирается из стандартных труб круглого сечения.

Применяют одностенные и сэндвич-трубы. Последние более эффективны из-за своей конструкции, представляющей собой внутреннюю и внешнюю трубу разной толщины между которой находится слой из теплоизоляционного материала. Сэндвич-трубы препятствуют потерям тепла и нагреву смежных элементов конструкции.

Важную роль играют такие вспомогательные элементы, как шибер, дефлектор, зонт, хомуты и пр., которые так же изготавливаются из нержавеющей стали.



Дымоходы для бани в Минске. Трубы дымохода для печей в бане и сауне.

Дымоходы из нержавеющей стали — это универсальный и современный способ сделать качественный дымоотвод для вашей банной печи. Такие дымоходы легко монтируются, имеют теплоизоляцию (труба в трубе), весят намного меньше кирпичных и позволяют существенно сэкономить свободное место и бюждет на дымоход для бани. Благодаря круглому или овальному сечению, стальные изделия обеспечивают беспрепятственный выход воздушных потоков, без формирования завихрений. Железная труба в бане может монтироваться в уже возведенную постройку и выпускается в различных типоразмерах в зависимости от мощности печи.

Особенности конструкции банных дымоходов

Металлические дымоходы для бани изготавливаются в виде сборных конструкций. В зависимости от размеров бани и типа ее кровли, в комплект поставки могут входить прямые трубы, стяжные хомуты, отводы, тройники, розеты и другие элементы.

Стальной дымоход для бани прост в монтаже и собирается по принципу конструктора. Для этого одна из сторон трубы для дымохода и прочих основных комплектующих изготавливается зауженной. Собранная труба для бани соединяется с отопительным агрегатом – газовым или твердотопливным котлом, отдельностоящей печью и др.

Преимущества нержавеющих дымоходов в бане

  • Стойкость к коррозии (при условии изготовления из высококачественной стали марки 430 либо других коррозиостойких сортов).
  • Сопротивление внутреннему зарастанию стенок.
  • По сравнению с кирпичными дымоходами для камина – легкость очистки от сажи благодаря гладким внутренним стенкам.
  • Устойчивость к температурным деформациям.
  • Высокая механическая прочность. Срок эксплуатации железных дымоходов – не менее 10 лет.
  • Эстетичный внешний вид.
  • Невысокая цена, более доступная, чем на кирпичные и керамические изделия.

Мы рекомендуем купить дымоход для бани из нержавеющей стали для установки в загородных неотапливаемых помещениях. Это экономичная и долговечная разновидность трубы, совместимая с банными печами распространенных типов.



В каталоге Kotlov.by вы найдете нержавеющие дымоходы разных диаметров, из премиальных марок стали. Выполняем их доставку по Минску, а также в Могилев, Гомель, Витебск, Брест и другие города Беларуси. Выбирайте и заказывайте!

Все, что вам нужно знать (эксперты)

Попытка выяснить, какие трубы вам понадобятся для установки камина, печи или любого другого очага, может оказаться сложной задачей. Чтобы упростить вам жизнь, мы рассмотрим несколько аспектов наиболее распространенных типов дымоходных труб и объясним их использование и применение.

Мы планируем помочь вам, потребителю, лучше познакомиться с дымоходной трубой.Прежде всего, при любой установке вы захотите начать с ознакомления с руководством по эксплуатации вашего камина. У разных каминов и печей разные требования к вентиляции. Эти требования касаются не только нужного вам типа трубы; он также включает конкретную информацию о зазорах и смещениях, которые необходимо соблюдать для безопасной и правильной установки. Если что-либо в вашем руководстве неясно или сбивает с толку, обратитесь за разъяснениями напрямую к производителю вашего устройства.

Но, если вам нужна дополнительная помощь или вы просто не можете связаться с вашим производителем, позвоните нам по телефону 800.203.1642 или напишите нам по адресу [email protected] Наши сертифицированные специалисты NFI будут рады помочь вам любым возможным способом.

Что такое дымоходная труба класса А?

Дымоходная труба класса A имеет много названий, часто называемых двустенной дымовой трубой, трехстенной дымоходной трубой, полностью топливной трубой или изолированной дымовой трубой. Труба класса A используется для отвода высокотемпературных выхлопных газов, выделяемых древесиной, углем и приборами, работающими на жидком топливе, такими как камины, печи, котлы и печи.

Не для каждой вентиляционной системы требуется труба класса А, но она абсолютно необходима для использования со всеми дровяными каминами и печами.

Дымоходная труба

класса A внесена в список UL, что позволяет использовать ее с рядом различных вентиляционных труб, производимых другими производителями, а также с еще большим разнообразием каминов, печей, топок и топок. Тем не менее, важно отметить, что вы никогда не должны смешивать и сочетать дымоходные трубы разных марок класса А в одной дымоходной системе, если это специально не разрешено производителем.Трубы различных марок разработаны и должны использоваться как единая система от начала до конца.

Если вы хотите расширить или модернизировать существующую дымоходную систему, вам необходимо знать марку и модель существующей трубы класса A и, если возможно, приобрести такой же тип. К сожалению, если ваша существующая марка и модель трубы снята с производства или является устаревшей, вам, вероятно, придется перестраивать дымоходную систему с нуля. Строительные нормы и правила запрещают использование любых адаптеров, не одобренных производителем.Эти адаптеры очень редки и обычно предлагаются производителем только для соединения очень похожей системы трубопроводов, снятой с производства, с системой, предлагаемой в настоящее время.

Существует два типа дымоходных труб класса А:

  • Дымоход со сплошной набивкой — Эти трубы имеют меньший внутренний диаметр (обычно от 5 до 8 дюймов), которые имеют некоторую изоляцию, либо двустенные (например, трубы Simpson DuraVent DuraTech), либо тройные (например, трубы Simpson DuraVent DuraPlus). ).Эти трубы содержат стекловолоконную или керамическую изоляцию для охлаждения снаружи и должны сохранять 2-дюймовый зазор до горючих материалов.

  • Дымоход с воздушным охлаждением — Эти трубы имеют больший внутренний диаметр (обычно от 8 дюймов до 24 дюймов) без изоляции. Примером такого типа трубы класса A является дымоходная труба IHP, необходимая для использования с Superior и Astria производили камины. Как следует из названия, эти трубы полагаются на воздух, циркулирующий внутри них, чтобы охладить внешнюю стену, а также должны поддерживать зазор в 1-2 дюйма до горючих материалов.

При использовании дымоходной трубы класса A важно грамотно спланировать или прокладывать вентиляционный участок, чтобы минимизировать затраты и максимизировать экономию. Трубы класса А обычно изготавливаются с наружной стенкой из нержавеющей стали или оцинкованной (или оцинкованной) стали. При прокладке трубы класса А внутри каменного дымохода, погона, чердака или любого ограждения внутри дома экономически целесообразно использовать оцинкованные трубы. По возможности настоятельно рекомендуется установить дымоход в интерьере своего дома.Если ваша дымоходная система находится на открытом воздухе, возникает риск «синдрома холодного очага», который может затруднить вытяжку воздуха и произвести больше креозота.

Потребность в нержавеющей стали возникает только тогда, когда ваша труба будет подвергаться воздействию элементов. Если оцинкованная труба обнажена, она подвержена ржавчине и коррозии. Особенно это актуально в прибрежных районах. Если вам необходимо использовать оцинкованные трубы снаружи, мы настоятельно рекомендуем вам покрасить трубы устойчивой к коррозии высокотемпературной краской.Просто помните, что оцинкованные трубы необходимо очистить и подготовить перед покраской, чтобы удалить остатки машинного масла или пыль в процессе производства.

Что такое труба с прямым отводом?

Трубка прямого отвода воздуха изготовлена ​​специально для установки с прямым отводом газа. Термин «прямая вентиляция» относится к прибору, который использует только наружный воздух для сгорания и выводит все выхлопные газы прямо наружу. Сам прибор изолирован от комнаты стеклянной дверцей, которую нельзя открывать во время использования прибора.

Установки с прямой вентиляцией являются одними из самых популярных среди потребителей из-за их эффективности и простоты установки по сравнению с традиционными установками для сжигания древесины.

Существует два типа трубопроводов с прямой вентиляцией:

  • Коаксиальная труба — Состоящая из конфигурации труба в трубе, коаксиальная система использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома.Пространство между двумя трубами обеспечивает поступление свежего воздуха извне в устройство для сжигания. Коаксиальная труба может быть жесткой или гибкой.

  • Коаксиальный вентиляционный трубопровод
  • Коллинеарная труба — это система с двумя отдельными трубами, одна для воздуха для горения, а другая для выхлопа. Эти виды труб обычно гибкие и обычно используют существующие каменные конструкции для прокладки трубопровода.
Линейная прямая вентиляционная труба

Зазоры для трубы прямого отвода воздуха могут отличаться, и эти зазоры будут указаны производителем вашего устройства с прямым отводом. Однако общее практическое правило — для вертикальных вентиляционных отверстий по всей длине должен быть зазор в 1 дюйм. И если труба прокладывается горизонтально, необходимо обеспечить зазор 3 дюйма для верхней половины трубы и зазор 1 дюйм для нижней половины трубы.

Дымоходы с прямой вентиляцией являются специализированными. Каждый компонент, включая трубы, колена, противопожарные заглушки, опоры крыши, заглушки и т. Д., Специально предназначен для вентиляции устройства с прямым выпуском воздуха. Вы никогда не превратите прямую вентиляционную трубу в дымоходную трубу класса A, и вы никогда не превратите печную трубу в прямую вентиляционную трубу.В некоторых случаях можно использовать специализированные переходники для преобразования дымоходной трубы класса А в систему прямой вентиляции.

В отличие от печной трубы, использование кровельных опор и гильз с прямыми вентиляционными системами не служит точкой переоборудования для присоединения дымоходной трубы класса А. Эти компоненты используются только для безопасного прохождения прямой вентиляционной трубы через потолок или стену. В руководстве пользователя каждого камина, печи или топки с прямым отводом будет указано, какие марки труб с прямым отводом воздуха одобрены для использования с этим агрегатом.

Уникальным и удобным аспектом дымоходных систем с прямой вентиляцией является возможность вентиляции и прекращения подачи воздуха различными способами. Система прямой вентиляции может заканчиваться либо горизонтально, либо вертикально, и в некоторых случаях может потребоваться всего несколько дюймов трубы непосредственно из задней части устройства прямой вентиляции за пределы вашего дома. Обязательно следуйте инструкциям производителя по максимальному горизонтальному проходу, вертикальному подъему и т. Д. При проектировании дымоходной системы с прямой вентиляцией.Спецификации вентиляции для каждого устройства будут указаны в руководстве пользователя.

Устройства с прямой вентиляцией могут называться «верхние вентиляционные отверстия», «задние вентиляционные отверстия» или «наклонные назад». Эти названия относятся к положению воротника дымохода на приборе. «Верхнее вентиляционное отверстие» и «заднее вентиляционное отверстие» говорят сами за себя, а «наклонная назад» относится к прибору с воротником дымохода, выходящим из блока под углом 45 градусов, с легкой адаптацией для вертикального или горизонтального сброса с помощью использование локтя под углом 45 градусов.

Многие производители устройств с прямой вентиляцией предлагают специальные комплекты для горизонтальной или вертикальной вентиляции для конкретных устройств. При выборе этих комплектов обязательно выясните, сколько трубы вы получите и будет ли этого достаточно для завершения вашей системы.

Что такое печная труба?

Печная труба, также называемая соединителем дымохода, не то же самое, что дымоходная труба класса А, хотя эти две трубы часто путают друг с другом. Печная труба используется для вентиляции дровяных печей и предназначена только для использования внутри дома или, точнее, в комнате, где установлена ​​печь.Как только вентиляция достигает стены или потолка, ее необходимо преобразовать в дымоходную трубу класса А. В зависимости от того, какой тип печной трубы вы используете — одностенный или двустенный — вы также должны учитывать надлежащие зазоры от горючих материалов. Например, одностенная печная труба требует зазора 18 дюймов от потолка или стены. С другой стороны, для двустенной печи требуется расстояние всего 8 дюймов от потолка и 6 дюймов от стены. Как только эти зазоры будут соблюдены, вы должны преобразовать свою печную трубу в вытяжную трубу класса А для надлежащей вентиляции вашей печи.

Многие владельцы печей прошлых лет могут быть удивлены, узнав, что труба печи никогда не должна проходить через потолок или стену, независимо от того, какой зазор вы можете создать. Следовательно, никогда не безопасно использовать только дымовую трубу для вентиляции. Это просто вопрос конструкции этих труб.

При использовании снаружи дымовая труба не сможет поддерживать высокие температуры дымохода, что может вызвать скопление креозота и повысить риск возгорания дымохода.Для дымохода класса А требуется всего два дюйма зазора до горючих материалов, потому что он предназначен для работы при самых высоких температурах выхлопа. Вот почему при вентиляции дровяной печи вы должны перейти с печной трубы на дымовую трубу класса А.

Как установить трубу печи в дымоход

Есть несколько различных способов переоборудовать дровяную печь в дымоход для обеспечения надлежащей вентиляции. К ним относятся методы вентиляции через потолок или через стену.Для каждой установки требуются разные компоненты, в зависимости от точки перехода между дымовой трубой и дымоходом класса А.

Сквозной потолок — Для вентиляционных систем, которые проходят через потолок вертикально, у вас должна быть потолочная опорная коробка или круглый потолочный опорный элемент, которые будут использоваться в качестве точки перехода от трубы печи к трубе дымохода класса А. Печная труба будет соединяться с нижней частью, а дымоходная труба класса A будет присоединяться к другой стороне, проходя либо через саму потолочную опорную коробку, либо через изоляционный экран чердака (в случае круглой потолочной опоры).Отсюда дымоходная труба будет проходить через скатную крышу с помощью кровельного гидроизоляции, или она может быть встроена в деревянную рамку, которая должна быть завершена изготовленной верхней планкой.

Сквозная стенка — Для систем вентиляции, которые проходят через стену горизонтально, у вас должен быть наперсток. Наперсток предназначен для того, чтобы дымоходная труба класса А могла проходить через стену, заходить в комнату, где установлен ваш прибор, а затем подсоединяться к трубе печи.В зависимости от того, какой тип печной трубы вы используете, труба дымохода класса А должна входить в комнату на шесть дюймов (для подключения к двустенной трубе) или 18 дюймов (для подсоединения к одностенной трубе).

Большинство дровяных печей — это модели с верхним вентиляционным отверстием, то есть воротник дымохода будет располагаться сверху агрегата. Для любой горизонтальной системы вентиляции, проходящей через стену, у вас должно быть не менее 12 дюймов вертикального подъема от верхней части печи (не включая саму муфту дымохода или какие-либо изгибы), прежде чем подсоединять колено под углом 90 градусов, чтобы повернуть в сторону. стена.

Некоторые старые дровяные печи имеют заднюю вентиляцию. Эти модели требуют использования тройника для очистки воротника дымохода. Как и модели с верхним вентиляционным отверстием, им требуется минимум 12 дюймов вертикального подъема перед направлением вентиляционной трубы в горизонтальном направлении. Более подробную информацию см. В руководстве пользователя.

Есть одно главное различие между дровяными печами и каменками с прямым вытяжным воздухом. Некоторые печи с прямой вентиляцией являются моделями с задней вентиляцией и могут выходить горизонтально от воротника дымохода к стене.Другие печи с прямым отводом воздуха представляют собой модели «с наклоном назад», что означает, что воротник дымохода расположен на агрегате под углом 45 градусов, что обеспечивает некоторую универсальность для вертикального или горизонтального отвода воздуха без необходимости использования изгиба на 90 градусов. Для получения дополнительной информации о выпуске воздуха из печей с прямым отводом см. Раздел о трубе с прямым отводом.

Что такое газовая труба типа B?

Газовая труба типа B, также называемая «B-Vent» или «Natural Vent», представляет собой сборную двустенную металлическую трубу, используемую для вентиляции газовых приборов, перечисленных для использования с газоотводным отверстием типа B.Трубы типа B становятся все менее распространенными для вентиляции подовых продуктов, но многие печи и водонагреватели все еще используют их.

Основной причиной сокращения использования вентиляционных труб типа B для подовых изделий является их низкая эффективность, особенно по сравнению с установками с прямой вентиляцией и без вентиляции. Однако рынок труб B-Vent для каминов все еще существует из-за их экономической целесообразности, что делает их особенно привлекательными для подрядчиков и строителей.Еще одно преимущество типа B заключается в том, что он обычно не подвержен чрезмерным проблемам с тягой, отчасти из-за вытяжного кожуха, который втягивает избыточный воздух до умеренно сильной тяги. Большинство труб B-Vent имеют зазор в один дюйм до горючих материалов.

Труба типа B никогда не подходит для использования с дровяными или угольными приборами. Кроме того, его никогда не следует использовать в качестве отдельно стоящей выхлопной трубы для высокотемпературной вентиляции.

Что такое вентиляционная труба для пеллет?

Вентиляционная труба для пеллет используется для вентиляции пеллетных или кукурузных печей. Эти трубы меньше по диаметру, чем любые другие вентиляционные трубы, обычно диаметром 3 или 4 дюйма. Двустенная гранулированная труба требует зазора 1 дюйм до горючих материалов. В отличие от печной трубы, вентиляционная труба для пеллет не требует для установки дымохода класса А.

Другими словами, вам не нужно преобразовывать вытяжную трубу для гранул в вытяжную трубу класса A при прохождении через стену или потолок. Труба для пеллет используется на всем протяжении от печи для сжигания пеллет или кукурузы до конечной точки.

Как и в системах с прямым отводом, отвод пеллет может заканчиваться либо вертикально, либо горизонтально. Если заканчивается горизонтально, колпачок должен находиться на расстоянии не менее 6 дюймов от внешней стены вашего дома. Если заканчивается вертикально, колпак должен быть на высоте не менее 12 дюймов над крышей.

Однако, если вы вентилируете топку для сжигания гранул, вашему прибору потребуется гибкая труба для обхода дымовой полки. На этом этапе вы сможете перейти на жесткий дымоход или вентиляционную трубу для пеллет с помощью адаптера.

Типы заглушек для дымоходов

Заглушки для дымохода, класс А
Дымоходные трубы

класса A имеют свои собственные специальные заглушки, которые устанавливаются прямо поверх трубы в точке окончания над линией крыши, обычно называемые заглушками дымохода. При отключении системы класса A вы должны следовать так называемому правилу «10-3-2» или правилу «10 футов, 2 фута».

Это правило объясняется Ассоциацией защиты от естественных пожаров (NFPA) следующим образом:

«Дымоход для бытового оборудования или оборудования для утилизации низкотемпературного газа должен выходить не менее чем на 3 фута (0.9 м) выше наивысшей точки, где он проходит через крышу здания, и не менее чем на 2 фута (0,6 м) выше любой части здания в пределах горизонтального расстояния 10 футов (3 м) «(NFPA ANSI Z223. 1 , Раздел 10.5.2.1).

Обратите внимание, что этот код должен быть соблюден с радиусом 10 футов, без каких-либо препятствий в верхней части трубы, прежде чем крышка будет установлена. Это правило применяется для обеспечения надлежащей тяги для вашего агрегата. Если у вас есть какие-либо вопросы о том, соответствует ли ваша система коду в отношении этого требования, позвоните или напишите нам, и мы будем рады помочь.

Заглушки для прямого сброса и заглушки для сброса пеллет
  • Вертикальные заглушки : Вертикальные заглушки используются, очевидно, при оконцовке вентиляционных труб вертикально через крышу. В зависимости от производителя трубы, которую вы используете, могут быть некоторые варианты специализации, такие как колпачок для сильного ветра (для защиты от ветра), низкопрофильный колпачок (для защиты от дождя) или удлиненный вертикальный колпачок (для защиты от чрезмерно сильного ветра). холодный климат).И в зависимости от уклона вашей крыши вам может потребоваться от 1 до 5 футов трубы, выходящей за линию крыши. Как всегда, ознакомьтесь с рекомендациями производителя относительно надлежащей вентиляции и концевой заделки вашего устройства. Некоторые заглушки для прямого выпуска воздуха изготовлены из алюминия, а другие — из нержавеющей стали, что предпочтительнее с точки зрения долговечности и надежности.

  • Горизонтальные заглушки : Одно существенное отличие от систем с прямым отводом — это возможность горизонтального концевого заделывания на внешней стене.Как и в случае с вертикальными крышками, может быть несколько специализированных вариантов, включая круглые или квадратные крышки. Обязательно ознакомьтесь с рекомендациями производителя относительно наличия надлежащих зазоров для горизонтальной оконечной нагрузки вашего устройства. В этих рекомендациях будет указано необходимое расстояние от стены, окон, дверей и других частей дома. Кроме того, для некоторых устройств может потребоваться минимальный подъем вентиляционного отверстия, прежде чем будет разрешено горизонтальное завершение.

  • Шноркель : запатентованный Simpson DuraVent, этот компонент предназначен для горизонтальных заделок сквозь стену, когда требуется вертикальный подъем для соответствия требованиям минимальной высоты.Чаще всего этот термин используется при установке в подвалах и в ситуациях, когда ваш прибор установлен ниже уровня земли.

Колпачки типа B
Системы

типа B могут включать в себя множество различных компонентов трубопроводов, и точка подключения ничем не отличается. Системы B-Vent могут быть оконцованы только вертикально, с несколькими различными типами заглушек в зависимости от рекомендаций и требований вашего производителя. См. Таблицу ниже для помощи в измерениях.

Прочие компоненты для установки дымохода

В дополнение к вашей трубе и дымоходу / заглушке, вот несколько компонентов дымохода, которые могут вам понадобиться для вашей установки.

  • Адаптер для дымохода / дымохода : Подавляющему большинству каминов, печей и топок требуется анкерная пластина (обычно для каминов с нулевым зазором и каменной кладки) или переходник для дымохода (обычно для печей и каминов с прямой вентиляцией) вид дымоходной системы. Например, если вы покупаете дровяной камин с нулевым зазором и дымоходом 8 дюймов и хотите использовать дымоход Simpson DuraVent DuraTech, вам потребуется 6-дюймовая двухстенная дымовая труба DuraVent DVL для переходника дымохода.

  • Комплект колен / колен : Колена часто необходимы в дымоходных системах по разным причинам. Если вы не можете вентилировать дымоходную систему по вертикали или горизонтали без каких-либо препятствий, блокирующих ваш путь, вам понадобится колено некоторых своего рода.Все производители указывают параметры смещения для каждого камина в инструкции по эксплуатации. Таким образом, вы захотите проконсультироваться с вашим руководством для получения этой конкретной информации о вашем устройстве.

В то время как во многих системах дымовых труб и труб с прямым отводом используются отводы под углом 90 градусов и 45 градусов, системы дымоходов класса A не допускают изгибов более чем на 30 градусов. Фактически, вам понадобятся два колена для смещения дымоходной трубы класса A — колено для начала смещения и еще одно для завершения смещения. По этой причине большинство производителей дымоходов класса А продают отводы только в комплектах, которые имеют два отвода и налокотник для поддержки. Кроме того, допускается только ограниченное смещение (обычно не более 3 футов или меньше) между двумя локтями. Использование двух колен для смещения дымоходных труб класса А оптимизирует работу дымохода и защищает от сквозняков и проблем с потоком.

При работе со смещениями с печной трубой и прямой вентиляционной трубой, вы можете смещать, чтобы обойти препятствие на расстояние до 60 дюймов для печной трубы и почти 40 дюймов для прямой вентиляционной трубы.Однако вентиляционная труба для пеллет может быть смещена почти на 80 дюймов. Это приближения. Пожалуйста, обратитесь к разделу, касающемуся смещений, в руководстве по эксплуатации вашего прибора и к рекомендациям производителя труб о допуске смещения для каждого типа трубы.

  • Угловой ремень / настенный ремень : Многие производители предоставляют угловые ремни для многих видов труб для поддержки дымоходных систем со смещениями. Вы будете использовать настенные ремни — по одному на каждые 4-5 футов подъема вентиляционных отверстий — при прокладке дымоходов класса А или прямых вентиляционных труб вертикально внутри загона или вдоль стены.

  • Потолочная опора / наперсток : Эти компоненты необходимы для использования, когда труба открыта и выходит из комнаты, где находится прибор. Если вы вентилируете вертикально через потолок / крышу, вам понадобится потолочная опора или круглая потолочная опора. Если вы вентилируете через стену горизонтально, вам понадобится наперсток. В системах печных труб эти компоненты будут служить не только в качестве опорных элементов, но и в качестве переходной точки от дымовой трубы к дымоходу класса А.В системах с прямым отводом они будут использоваться только в качестве опоры, поскольку нет перехода на другой вид трубы.

  • Противопожарный экран / изоляционный экран чердака : При прохождении через потолок, пол или чердак вам понадобится один из этих компонентов. Если потолочная опора не используется, противопожарная защита требуется для прохода через потолки в многоэтажных домах, а изоляционный экран чердака — при проходе через чердак.Обе эти части гарантируют, что ваша труба будет поддерживать надлежащие зазоры при прохождении через горючие потолки и полы.

  • Тройник / опора для дымохода : Когда ваша дымоходная система проходит через стену, вам понадобится тройник и опора для тройника, которые будут изгибаться на 90 градусов, чтобы повернуть дымоход к крыше. Тройники чаще всего используются в качестве соединителей между печной трубой и дымоходными системами класса А, так как труба, выходящая из дома, должна быть повернута на 90 градусов, чтобы подняться вертикально до крыши для завершения.Для всех тройников дымохода класса А потребуется тройник в качестве базовой точки опоры для вертикальной трубы.

  • Опора крыши : Размещаемая под окладом на крыше, опора крыши предназначена для поддержки трубы как над, так и под крышей. Он может поддерживать ограниченное количество труб, особенно под крышей, но этот компонент идеален, если у вас нет потолочной опоры как части вашей системы.

  • Мигающий / штормовой воротник : Мигающий воротник и штормовой воротник идут рука об руку; они предназначены для защиты вашей дымоходной системы от погодных повреждений.Гидроизоляция — это кусок, который закрывает отверстие в крыше, куда проникает труба. Штормовой воротник надевается на трубу чуть выше гидроизоляции, чтобы дождь или снег не попали в крохотную щель между гидроизоляцией и трубой. Вам необходимо выбрать оклад, соответствующий уклону вашей крыши. Уклон крыши — это измерение вертикального подъема на расстояние 12 дюймов по горизонтали. Например, если ваша крыша имеет высоту 3 дюйма по вертикали на расстояние 12 дюймов по горизонтали, ваш уклон будет 3/12.

  • Удлиненный кронштейн на крышу : Когда дымоход поднимается над крышей более чем на 5 футов, вам понадобится удлиненный кронштейн для крыши, чтобы обеспечить устойчивость трубы от ветра.

Сводка

Мы надеемся, что это руководство было полезным и информативным. Помните, что при рассмотрении вопроса о том, как вентилировать камин, нельзя не переусердствовать, прежде всего обращаясь к руководству пользователя. Некоторые местные нормы и правила требуют, чтобы вы использовали только те трубы, которые указаны в руководстве пользователя для вашего устройства.Всегда уточняйте у местных представителей строительных норм при проектировании дымоходной системы, чтобы гарантировать правильную установку. Если вы потеряли руководство пользователя, позвоните нам или напишите нам по электронной почте, и один из наших опытных сотрудников будет рад узнать, сможем ли мы найти его для вашего камина, печи или топки.

Об авторе

Collin Champagne

Приближаясь к своему 10-летнему юбилею работы, Коллин является одним из наших сертифицированных технических специалистов Национального института каминов (NFI) и менеджером по контенту брендов eFireplacestore, eCanopy и EliteDeals.Он имеет звание Master Hearth Professional, что означает, что он сертифицирован по всем трем областям работы с очагами — древесиной, газом и пеллетами.

В свободное от работы время он проводит время со своей женой Линдси и сыновьями Самуэлем и Эли на их ранчо, наслаждаясь многочисленными животными. Выполнение проектов на ранчо и качественное времяпрепровождение с семьей — одна из его самых больших радостей.

Печная труба | Дымоходные трубы

О печной трубе

Если вам нужна печная труба , вам нужно решение, которое будет соответствовать вашему применению.У нас есть все лучшие продукты для обогрева и охлаждения , включая сверхмощную трубу HVAC , которая может справиться с горячими выхлопами. Правильное решение проблемы вентиляции имеет решающее значение. Обеспечьте безопасную установку с нашей скидкой печная труба . Убедитесь, что вы выбрали правильный вид, чтобы обеспечить адекватную защиту от огня. У нас есть:

Что такое печная труба?

Печная труба необходима для отвода ядовитых газов от печи, через крышу и в дымоход.Независимо от типа топлива в печи, вам нужен способ вентиляции. Печная труба часто изготавливается из черной стали 22-го калибра . Если труба двустенная или трехслойная, она обычно оснащается внутренней облицовкой из нержавеющей стали из сплава для уменьшения зазора вокруг горючих материалов .

Сэкономьте на трубах Monessen и M&G DuraVent вместе со специалистами по HVAC в PlumbersStock.

Типы печных труб

Когда дело доходит до настройки системы вытяжки воздуха для вашей отдельно стоящей печи, важно отметить, что никогда не следует смешивать и сочетать разные «настенные» типы печных труб в одной дымоходной системе. .Причина этого в том, что трубы разных марок специально разработаны для использования в качестве полной системы от начала до конца. Подбор печных труб разных марок может привести к случайной конструкции, что может привести к отравлению углекислым газом или пожару .

Что касается различных типов печных труб, их три: одностенные, двустенные и трехстенные трубы . Вообще говоря, безопасность трубы увеличивается с уменьшением зазора .Например, труба для печи с тройными стенками является самым безопасным вариантом и предлагает минимальный зазор или его отсутствие для горючих материалов, таких как ковер, дерево или гипсокартон. Это делает ее идеальной трубой, если у вас небольшое пространство с множеством окружающих горючих материалов.

  1. Одностенная труба часто используется, когда у вас есть достаточно свободного пространства между вашей отдельно стоящей печью и горючими материалами (минимум 18 дюймов) . Одностенные трубы бывают разной длины и диаметра, и у одностенных труб также есть преимущество, заключающееся в наличии некоторых телескопических продуктов. Телескопическая обвязка позволяет пользователю регулировать желаемую высоту печной трубы , например, от 38 дюймов до 70 дюймов. Одностенную трубу лучше всего использовать в больших домах, где пространство не является проблемой, и ваша плита может сидеть на диване, кресле, ковре или других горючих материалах.
  2. Двустенная труба обычно используется, когда зазор до горючих материалов составляет как минимум 6 дюймов . Двухслойная труба состоит из двух слоев для уменьшения зазора до горючих материалов.Такая конструкция с двойными стенками позволяет трубе e быть холоднее снаружи, чем одностенная труба , что позволяет уменьшить зазоры как от стены, так и от потолка до 6 дюймов. Этот тип трубопровода на дороже одностенного трубопровода на , но на более безопасен из двух.
  3. Печная труба с тройными стенками , также известная как труба класса A, является самым дорогим и безопасным вариантом между одностенной и двустенной трубой. Конструкция с тройными стенками состоит из 3 слоев, чтобы внутри дымовые газы оставались горячими для надлежащей вентиляции, а внешний корпус оставался прохладным для защиты вашей семьи и дома.Многие трехслойные трубы поставляются с дополнительной воздушной камерой, которая обеспечивает циркуляцию холодного воздуха через дымоход, чтобы внешняя часть дымохода оставалась прохладной даже в случае пожара в дымоходе. Этот тип трубы чрезвычайно устойчив, до 2100 градусов по Фаренгейту.

Купить трубу для печи онлайн

Ищете ли вы печную трубу с максимальным зазором или печную трубу, которая будет прочной, прохладной и защитной для минимального зазора вокруг горючих материалов, в PlumbersStock есть трубы, которые вам нужны по тем ценам, которые вы хотите.У нас есть одинарных, двустенных и трехстенных печных труб различных размеров, которые подходят для различных моделей отдельно стоящих печей . Не тратьте заработанные тяжелым трудом деньги на что-либо другое, если вы можете приобрести лучшие высококачественные материалы у экспертов по HVAC, не нарушая при этом денег. Чтобы помочь определить, какой тип печной трубы вам нужен, или для помощи в поиске трубы подходящего размера, свяжитесь с нашей дружной службой поддержки клиентов, чтобы ответить на все ваши вопросы .

Глоссарий по каминной бане | Turner Baker

Многие дома и другая недвижимость в Великобритании имеют дымоход.Они могут быть общими, однако их термины и различные части могут сбивать с толку .. Turner Baker ltd работает в индустрии дымоходов в Бристоле более 15 лет, занимаясь всем, от очага до дымохода. Если вы хотите узнать больше о наших услугах по обслуживанию дымоходных ванн или узнать больше о дымоходах в целом, позвоните по телефону 01173 360470

Что означают эти слова «дымоходная баня»?

Тернер Бейкер здесь, чтобы помочь! Мы создали словарь общих слов о дымоходе, чтобы вы не остались в темноте о своем дымоходе!

Дымоход — конструкция, обеспечивающая вентиляцию горячих дымовых газов или дыма от котла, печи, топки или камина в атмосферу.

Дымоход — пространство внутри дымохода называется дымоходом. В одном дымоходе может быть несколько дымоходов.

Вкладыш дымохода — Трубка, опускаемая внутрь дымохода для повышения эффективности работы открытого огня, газовой или дровяной печи.

Дымоход — другое название вкладыша дымохода.

Сборка — воронка в основании дымохода, которая способствует плавному прохождению дымовых газов в дымоход

Дымоход — часть дымохода, выступающая над крышей

Облицовка — защита Используется для перекрытия стыка между домом и дымовой трубой, обычно из свинца, для предотвращения попадания воды

Fluanching — наклонная кромка цемента, заделывающая основание дымохода

Дымоход — терракотовый или керамическая труба в форме горшка, которая находится наверху дымохода.

Кожух — терракотовый или стальной фитинг для верхней части дымохода или дымохода, который может предотвратить попадание дождя в дымоход и птиц, пытающихся устроить гнездо.

Дымоход — часть дымохода, которая выступает вперед от стены для размещения камина.

Дымоходные косяки — Также выступают из стены по обе стороны от камина, чтобы поддерживать грудь дымохода.

Камин — конструкция из кирпича, камня или металла, предназначенная для сдерживания огня.

Очаг — Это пол или выступ камина, который обычно выходит в комнату. Его первоначальная цель состояла в том, чтобы создать негорючий барьер между решеткой и полом комнаты, а также предотвратить повреждение полов или мебели горящими углями или бревнами.По соображениям безопасности и практичности он либо сделан, либо облицован износостойким негорючим материалом, например кирпичом, камнем, шифером или плиткой.
Firedogs (также известные как andirons) — это пара подставок для поленьев в камине; они обычно использовались со времен средневековья для хранения огромных бревен.

Fire Baskets — были введены во времена Тюдоров, когда уголь впервые использовался в качестве топлива. К началу восемнадцатого века корзина была поднята на стойках из кованого железа и снабжена решеткой у ее основания, чтобы улучшить насыщение огня кислородом и через которую могли падать угли.

Fireback — толстая железная пластина, часто украшенная гербом или аналогичным узором, установленная в задней части очага для защиты стены и отражения тепла в комнату.

Регистр Решетка — ограждение камина стальными, латунными или плиточными накладками для повышения его эффективности, впервые использованное в начале 19 века.

Дымоход — каркас камина. В качестве фокуса комнаты дымоход стал необычайно сложным, и многие великие архитекторы запечатлели свой стиль на домах по всей Великобритании через свои фирменные дымоходы.

Каминная полка / камин — эти термины являются синонимами камина, хотя «каминная полка» обычно используется для обозначения каминной полки — выступающей полки, которая находится над камином. Термин «каминная полка» обычно используется для обозначения камина более скромного и простого характера.

Fender — Крыло представляет собой низкое металлическое ограждение из железа или латуни, которое используется для защиты пола или коврика от летящих искр или углей, которые могут упасть из камина.В эпоху короля Эдуарда было представлено «Club Fender» — более высокое крыло с мягкими сиденьями. Первоначально использовался как средство обеспечения дополнительных сидячих мест в бильярдных и библиотеках.

Inglenook — Уголок дымохода — это небольшое углубление, примыкающее к камину. Слово образовано из ingle , что на древнеанглийском означает «камин», и nook . Изначально кострище использовалось в качестве домашнего очага, чтобы готовить, сушить одежду и сидеть рядом, чтобы согреться.Вот почему у оригинального ингленука часто было сиденье, встроенное по обе стороны от него.

Самые ранние костры разводили в центре комнаты, но примерно после XII века камин переместили на стену по периметру. Оттуда, в конечном итоге, камин был окружен боковыми стенами с деревянной перемычкой спереди и накрыт вытяжкой, чтобы попытаться побудить дым выходить из здания через дымоход и минимизировать попадание дыма в комнату. Большой огонь может вместить большие поленья и стать источником тепла и света.Получившаяся в результате конструкция «каменного двора» представляла собой буквально маленькую комнату внутри большего помещения.

Если вы хотите обсудить что-либо, связанное с дымоходом в Бристоле, позвоните в Turner Baker Ltd по телефону 01173 360470.

«Смотрите все новости

Стальной дымоход, дымовые трубы, приобретите

НЕМЕДЛЕННО. В НАЛИЧИИ

Принадлежности для дровяной печи> WHP1500
(100% оригинальные запчасти Harvia)

Стальной дымоход — стильное решение для дымохода.
Стальной дымоход HARVIA — это простой в установке стильный дымоход. Стальной дымоход выдерживает значительные перепады температур и в основном был разработан для использования с дровяными печами, небольшими каминами и железными печами в отдельно стоящих зданиях сауны. Поскольку внешний корпус и внутренняя труба изготовлены из нержавеющей стали, изделие долговечно и сохраняет свой внешний вид.
В стандартную поставку стального дымохода входят:

  • 1.Дымоход стальной изолированный 5 м (WHP1500).
  • Неизолированная дымовая труба 1,0 м из нержавеющей стали (WZ100ST).
  • Дождевик.
  • Резиновый фланец от дождя.
  • Монтажный комплект для дождевого фланца.
  • Проходной фланец из нержавеющей стали для потолка.
  • Проходная изоляция (XX101) при изоляции стального прохода дымохода.Продукт негорючий.
  • Уточните правила у местного пожарного инспектора. Проходная изоляция доступна кусками по 300 мм.

Дополнительные части 0,5 м (WHP500) и 1,0 м (WHP1000) доступны в качестве принадлежностей для этого дымохода из нержавеющей стали. Благодаря оригинальному механизму дополнительные части скручиваются вместе, а дымовые трубы также снабжены пазами для их фиксации. Это предотвращает движение, вызванное перепадами температуры.В помещении дымоход может быть установлен на высоту до 3 метров без опоры, а на открытом воздухе соответствующая высота самонесущей установки составляет 2 метра.

Расчетная максимальная температура дымовых газов для печи, подключенной к стальному дымоходу, составляет 600 ºC. Внешний диаметр стального дымохода 220 мм, диаметр дымохода 115 мм. Безопасное расстояние до легковоспламеняющихся материалов составляет 100 мм. Стальной дымоход HARVIA отмечен знаком CE, поэтому изделие соответствует всем международным требованиям пожарной и эксплуатационной безопасности.Дымоход из стали устойчив к возгоранию сажи. Широкий ассортимент HARVIA также включает дымовые и угловые трубы для различных монтажных решений. Дымовые трубы из окрашенной или нержавеющей стали доступны для всех продуктов для сжигания древесины HARVIA (за исключением факельного коптильного аппарата).

Скачать в pdf чертеж дымоотвода.

Hart & Cooley® 6TLC36 Тонкая труба дымохода, 6 дюймов IDx8 дюймов OD Diax36 дюймов L, сталь, для внутреннего применения

/ {{vm.product.unitOfMeasureDescription || vm.product.unitOfMeasureDisplay}}

Выберите параметры для получения полного описания продукта и информации о покупке.

{{section.sectionName}}:

{{option.description}}

{{section.sectionName}} Выберите {{section.sectionName}}

.

{{styleTrait.nameDisplay}} {{styleTrait.unselectedValue? «»: «Выбрать»}} {{styleTrait.unselectedValue? styleTrait.unselectedValue: styleTrait.nameDisplay}}

{{спецификация.nameDisplay}}
Характеристики
{{attributeValue.valueDisplay}} {{$ last? »: ‘,’}}
{{спецификация.nameDisplay}}

доля

Электронное письмо было успешно отправлено. Электронное письмо не было отправлено, проверьте данные формы.

×

Fan-tastic наконечники для вентиляции ванны — Extreme How To

Обеспечьте циркуляцию свежего воздуха и избавьтесь от нежелательной влаги.

Роб Робиллард

Перед ремонтом ванной комнаты и даже во время нее я часто разговариваю о планировке, стиле и отделке плитки и светильников. Но разговор редко приводит к обсуждению вентиляции ванных комнат, таких вопросов, как CFM, минимизация воздуховодов и размещение внешних головок и обратных заслонок.

В моей колонке Boston Globe и на моем веб-сайте ConcordCarpenter я часто получаю вопросы о вентиляции и влажности в ванных комнатах. К сожалению, существует множество дезинформации о вентиляции в ванных комнатах.

Некоторые спрашивают, можно ли выпускать влажный душевой воздух через перекрытие крыши или неотапливаемый (но вентилируемый) чердак. Другие спрашивают, стоит ли им беспокоиться по поводу своих нынешних пластиковых трубок длиной в милю.

Еще есть те, кто жалуется на загадочное пятно на потолке.Пятно возникло в результате того, что вентилятор был проложен через неотапливаемый чердак, где влага, накопившаяся из-за провала трубы, замерзла, а через несколько месяцев растаяла, оставив пятна на штукатурном потолке внизу. Загадочное пятно разгадано!

Отсутствие вентиляции душа или неправильная вентиляция могут привести к повышению влажности в ванной комнате. Когда в ванной комнате повышается влажность, теплый влажный воздух движется к более прохладным поверхностям стен, где снова конденсируется в воду.

Влажный воздух также может проникать в полость стены и конденсироваться внутри стены.Обе ситуации могут привести к появлению плесени, запаха, а иногда и к повреждению конструкции.

Влага также отслаивает обои или краску. Увидеть или почувствовать запах плесени и грибка — это хороший показатель того, что у вас проблема с повышенной влажностью.

Итак, как нам отремонтировать наши ванные комнаты и при этом наслаждаться горячим паром и избежать проблем с плесенью?

Этот потолок в мансарде станет домом для нового вентилятора для ванны в этом проекте.

Единственный эффективный способ предотвратить появление плесени — это поддерживать низкий уровень влажности в помещении.Вентилятор для душа с надлежащей вентиляцией удалит влагу и снизит влажность в вашем доме.

Осмотрите раму, чтобы определить наилучший путь в воздуховоде и положение для установки вентилятора.

Выбор лучшего вытяжного вентилятора

Наиболее важной особенностью вентилятора для душа для ванной является его способность удалять влагу не только в процессе ее образования, но и в то время, когда капли влаги плавают в воздухе, прежде чем конденсироваться на стенах и потолках.

Установите проводку для источника питания и управления переключателем.

Чтобы вентилятор для ванной выполнял свою работу, необходимо сосредоточить внимание на пяти основных моментах:

  • Подбор вентилятора под комнату
  • Размещение вентилятора в лучшем месте для достижения успеха
  • Правильная установка вентилятора
  • Снижение шума вентилятора
  • Таймер

Размер вентилятора

Перед покупкой вентилятора для ванной необходимо подобрать его размер в соответствии с размером вашей комнаты, чтобы он мог адекватно справляться с воздушным потоком в этом пространстве.Это означает, что вам необходимо подобрать вентиляторы CFM по размеру вашей ванной комнаты. Большинство людей правильно подбирают вентилятор по размеру комнаты, но не учитывают при расчетах длину участка воздуховода и колен.

Определить минимальный CFM для вашей ванной комнаты очень просто: просто умножьте ширину комнаты на длину на высоту на 0,13.

Многие вентиляторы указывают максимально допустимую длину воздуховода. Не забудьте включить в свои расчеты длину участка воздуховода и любые изгибы. Добавление коленчатого соединителя или внешнего вентиляционного колпака с устройством предотвращения обратного тяготения увеличит длину воздуховода примерно на 10-15 футов.Если у вас длинные или сложные воздуховоды, вам может понадобиться вентилятор с более высоким номиналом CFM.

Вы также должны учитывать ACH, воздухообмен в час, то есть скорость воздушного потока, достаточную для удаления объема воздуха в данном помещении определенное количество раз в час. Вытяжной вентилятор в ванной должен быть такого размера, чтобы полностью удалять воздух в ванной со скоростью 11-15 замен за один час.

Расположение вентилятора

Расположите вентилятор для ванной, чтобы обеспечить максимальную вытяжку влажного воздуха.

Пар поднимается вверх, поэтому потолок душа всегда является хорошим местом для установки вентилятора для душа. Если это невозможно, поместите вентилятор рядом с душем.

В соборных потолках иногда над душевой кабиной можно разместить вентилятор, или можно установить настенный вентилятор с высоким потолком.

Установите вентилятор правильно

Воздуховод вентилятора ванны может отрицательно повлиять на производительность вентилятора. Неизолированные, малоразмерные или обвисшие гибкие воздуховоды, а также чрезмерная длина или чрезмерное использование колен — все это может отрицательно повлиять на номинальный воздушный поток вентилятора.

Чтобы вентилятор оставался эффективным, старайтесь размещать установку с минимальными оборотами.

Подсоедините отводы воздуховодов к вентилятору по мере необходимости, чтобы обеспечить прямой проход воздуховода к внешней стороне дома.

Лучше всего использовать прочную гладкую алюминиевую трубу. Твердый воздуховод обеспечивает лучший воздушный поток, поскольку он имеет меньшее сопротивление воздуха и его легче держать на прямом участке, чтобы избежать провисания.

Отметьте центральную точку воздуховода на внешней стене и просверлите небольшое отверстие в стене полностью наружу.Проденьте проволоку через стену, чтобы отметить эту точку снаружи.

При установке сплошной трубы создайте небольшой уклон наружу здания на случай, если в трубе конденсируется вода. Вы хотите, чтобы влага не стекала обратно к вентилятору.

Примите меры для правильной поддержки участка трубопровода снизу, с блокировкой, или сверху, с помощью водопроводной ленты или больших прочных кабельных стяжек (с отверстиями для винтов). Я использую металлическую сантехническую ленту — оцинкованную ленту с отверстиями для шурупов через каждые 1/2 дюйма.

Выступающий провод точно указывает на выходное отверстие воздуховода.

Установите трубу так, чтобы все швы были обращены вверх, и заклейте эти швы и все стыки алюминиевой лентой (не изолентой). Сохранение швов трубы вверху предотвратит попадание влаги в дом. Маленькие винты для листового металла приемлемы с вентиляционной трубкой для ванны, но алюминиевая лента отлично работает без них.

Pro Совет: Перед установкой винтов или ленты убедитесь, что вы установили сухую и установили трубу на внешний вентиляционный колпак.Вы можете прикрепить вытяжку к трубе снаружи, а затем вдвинуть ее в стену дома.

Если труба воздуховода будет проходить через некондиционируемые пространства (рабочие места и чердаки), обязательно установите на нее изоляционную втулку, чтобы предотвратить замерзание влажного воздуха внутри трубы.

Используйте кольцевую пилу, чтобы вырезать проход для воздуховода.

Вентилятор для ванной ДОЛЖЕН быть выведен наружу здания, чтобы избежать проблем, связанных с влажностью.

Часто дополняется стеной, потолочным перекрытием или крышкой.Когда это возможно, я предпочитаю выводить свои вентиляторы через внешнюю стену через наружный колпак с защитой от обратного течения.

Pro Совет: При установке обшивки со скошенной кромкой или сайдинга из гонтовой плитки я часто обрезаю сайдинг и устанавливаю заднюю панель из ПВХ в доме. Я прошиваю эту доску и предварительно просверливаю в ней отверстие, чтобы вентиляционный колпак прилегал заподлицо с доской, предотвращая тем самым большие зазоры.

Прикрепите монтажную пластину вентиляционного колпака. Затем установите вытяжной колпак и прикрепите его к внешней части дома.

Шум вентилятора

При выборе вытяжных вентиляторов учитывайте, какой шум они производят. Вытяжные вентиляторы для ванной измеряют уровень шума с помощью сонов

Вместо вентилятора для ванной на 4-6 человек выберите вентилятор с рейтингом, близким или равным 1,5, то есть гораздо более тихий вентилятор. Возможно, вам придется смириться с некоторым шумом для более мощного вентилятора, в зависимости от его размера и расположения трубопровода.

Показанный вентиляционный канал проходит вдоль стены до угла дома.

Большинство этикеток вентиляторов имеют рейтинги Института домашней вентиляции (HVI), поэтому вы можете сравнить уровень шума и энергоэффективность.Выберите самый тихий и энергоэффективный вентилятор, который сделает всю работу за вас.

Есть много качественных брендов: Nutone, Panasonic, Ventech и Broan. Предлагаю выбрать вентилятор с шарикоподшипниковым мотором по качеству и долговечности.

Управление вентиляторами

Рекомендуется, чтобы вентилятор для ванны работал не только во время, но и в течение 20 минут после принятия душа — и при закрытой двери ванной.

Многие люди до сих пор используют выключатель для вентилятора душа. У этого типа переключателя есть две очевидные проблемы.Либо люди выключают вентилятор после душа, в результате чего в воздухе остается много влаги, либо они забывают и оставляют вентилятор включенным, возможно, на несколько часов. У меня есть две дочери, которые иногда оставляли вентилятор включенным на весь день, пока я не обнаружил, что он работает, когда пришел домой после работы. Это слишком много тепла или переменного тока из дома днем! В результате я установил таймер вентилятора с датчиком влажности, чтобы он включился автоматически, если они забудут или если влажность в комнате будет слишком высокой.

Все стыки заклеены алюминиевой лентой.

Лучший способ гарантировать, что у вашего вентилятора для ванной есть время, необходимое для правильного воздухообмена, — это использовать таймер вентилятора для душа. Таймеры вентилятора бывают всех стилей, но я предпочитаю те, которые предустановлены или позволяют настроить вентилятор во время установки. Мои вентиляторы настроены на 30 минут, что покрывает 10-минутный душ и 20 минут бега. Если душ занимает больше времени, я сбрасываю его перед тем, как выйти из ванной.

Вот точка выхода изнутри, где воздуховод заканчивается вентиляционным колпаком.

Выбор и установка вентилятора, наиболее подходящего для вашего местоположения, является важной частью модернизации вашей ванной комнаты. Качественный вентилятор для ванной, правильно установленный, удалит влагу и запахи из вашей ванной комнаты и улучшит качество воздуха в помещении.

Не забудьте найти время, чтобы полностью понять потребности в вентиляции вашей ванной комнаты и следовать инструкциям производителя, а также этим передовым методам процедуры установки. Результат будет ФАН-вкусным!

Боковое примечание

Советы по установке воздуховодов

Заклейте все стыки труб, колен и соединительных швов алюминиевой лентой (не стандартной изолентой).

По возможности используйте гладкий прочный алюминиевый воздуховод. Ребристый пластиковый воздуховод может образовывать провалы, в которых влага может конденсироваться и скапливаться, что в конечном итоге вызывает запахи или утечку в нижний потолок. Со временем гибкий пластик также может стать хрупким и потрескаться, поэтому прочный алюминиевый канал является более качественным материалом.

Гладкий прочный алюминиевый воздуховод имеет меньшее сопротивление воздуха, чем ребристый пластиковый воздуховод.

Установите воздуховод швами вверх и с небольшим уклоном к наружному вентиляционному колпаку.На чердаках без кондиционирования или в подпольях изолируйте воздуховод.

Вентиляционные каналы для ванных комнат всегда должны оканчиваться снаружи дома.

Проветривайте помещение наружу с помощью вытяжки с защитой от обратного течения.


Рекомендуемые статьи

Вентиляция водонагревателя — все, что вам нужно знать

Фото: istockphoto.com

Когда домашняя водопроводная система работает без проблем, домовладельцы редко задумываются о водонагревателе.Совсем другое дело, когда этот жизненно важный прибор выходит из строя, мешая всем тем жизненно важным повседневным действиям, которые требуют постоянной подачи горячей воды. Когда это произойдет — вы будете вынуждены принимать холодный душ или мыть посуду вручную — вы, вероятно, заметите, что немного задумаетесь о водонагревателе!

Если ваш водонагреватель, кажется, на последнем издыхании, или если он вообще перестал работать, есть все искушения как можно скорее установить замену.Однако поспешное принятие этого решения было бы ошибкой. Прежде всего, существует множество различных типов водонагревателей, и они могут похвастаться широким диапазоном профилей энергоэффективности. Сколько вы будете платить за постоянный нагрев воды, во многом зависит от типа водонагревателя, который вы выберете.

Есть еще одна, более тонкая причина, чтобы не торопиться: «мудрый выбор водонагревателя на замену часто означает избежание ненужных затрат на установку», — говорит Дэниел О’Брайан, технический специалист SupplyHouse.com. Если ваш текущий водонагреватель требует вентиляции, а это требуется в большинстве случаев, то, как правило, дешевле заменить устройство, которое вентилирует таким же образом. В противном случае вам, вероятно, придется заплатить больше, чем это необходимо для установки.

Проконсультируйтесь с профессионалом

Найдите лицензированных экспертов по сантехнике в вашем районе и получите бесплатную бесплатную смету для вашего проекта.

+

Это не означает, что нет никаких оснований для перехода на водонагреватель, который вентилирует иначе, чем старый агрегат.Как отмечает О’Брайан, «замена, которая значительно сэкономит вам на счетах за электроэнергию, может стоить дополнительных затрат на установку». При оценке вариантов водонагревателя целесообразно рассмотреть вопрос о вентиляции, но когда, наконец, придет время совершать покупку, О’Брайан говорит: «Обязательно взвесьте как предварительные, так и текущие расходы».

Фото: supplyhouse.com

Нужна ли вентиляция для водонагревателей?

Каждому водонагревателю нужна вентиляция? Нет, но несмотря на то, что технология водонагревателей изменилась за последние годы, водонагреватели для сжигания воды остаются наиболее распространенными.То есть обычный водонагреватель по-прежнему сжигает топливо — будь то природный газ, нефть или пропан — и при сжигании топлива выделяются побочные продукты, такие как окись углерода. Без надлежащей вентиляции вредных газов, образующихся при сгорании, современное водяное отопление было бы опасным занятием.

Типы вентиляции водонагревателя

Если вы покупаете водонагреватель на солнечной или электрической энергии, или если вы живете в теплом климате и планируете разместить водонагреватель на открытом воздухе, то у вас нет подумать о вентиляции.Однако практически для всех других установок требуется какая-то внешняя вентиляция, но не все вентиляционные системы работают одинаково, и в результате требования к установке могут сильно различаться.

  • Атмосферная вентиляция относится к системе, в которой выхлоп из водонагревателя естественным образом выходит из камеры сгорания прибора, а затем проходит вверх через стандартный дымоход, который заканчивается на крыше. В отличие от некоторых других типов вентиляции, атмосферное разнообразие не требует включения моторизованного вентилятора, но для этого требуется выхлопная труба, которая непрерывно тянется от водонагревателя до крыши.
  • Прямая вентиляция и Электропитание Системы предлагают большую гибкость, потому что ни одна из них не требует прямого выхода на крышу. Вместо этого обе системы обычно выводят выхлопные газы через трубу, выходящую наружу через внешнюю стену. Разница в том, что водонагреватель с вытяжной вентиляцией втягивает воздух для горения из пространства вокруг прибора, а затем использует вентилятор для продвижения выхлопных газов через вентиляционное отверстие. Система прямой вентиляции всасывает воздух снаружи, а затем выпускает выхлоп через горизонтальную трубу.Эта разница в работе означает, что вы можете установить систему прямой вентиляции практически в любом месте, но водонагреватель с механической вентиляцией должен быть размещен в комнате с достаточным потоком воздуха.

«Выбор между принудительной и автономной вентиляцией часто сводится к простой планировке дома и месту для вентиляции», — отмечает О’Брайан из Supply House.

Фото: supplyhouse.com

Получите помощь

О’Брайан рекомендует проконсультироваться с подрядчиком, даже если вы планируете перейти на водонагреватель с вентиляционными отверстиями, не отличающимися от вашего старого устройства.Это может показаться простой заменой, но когда вы имеете дело с потенциально смертельными газами, О’Брайан предупреждает: «Очень плохо иметь даже незначительные утечки». Другими словами, не рискуйте. Проведите исследование, выберите эффективное устройство с емкостью, отвечающей потребностям вашей семьи, а все остальное предоставьте установщику.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
