Трубогиб для профильной трубы своими руками

Профильная труба справедливо считается одним из наиболее популярных в домашнем хозяйстве материалов. Из трубы изготавливают до 90% каркасов и несущих конструкций самодельных гаражей, пристроек, всевозможных инструментов и приспособлений. Зачастую, чтобы добиться необходимой кривизны профильной трубы, например, для постройки арочной крыши, нужен трубогиб, способный работать как с обычной, так и с профилированной трубами.

Как сделать самодельный трубогиб для профильной трубы

Изогнуть профилированную трубу по заданному радиусу можно несколькими способами:

• Обкатывая разогретую газовой горелкой профилированную трубную заготовку вокруг болванки шаблона или в специальном зажиме. Такая схема трубогиба может быть собрана за 10 минут, потребуется только засыпать трубу песком и правильно подобрать калибр болванки, на которой формируется изгиб;
• На самодельном трубогибе рычажно-роликовой конструкции. В этом случае профилированная труба изгибается по отдельным секторам. Конструкция трубогиба очень проста в изготовлении, но при формировании дуги потребуется определенный навык в работе, чтобы на всей профилированной трубе выдерживался один радиус кривизны;
• С помощью прокатно-роликового трубогиба. Преимуществом подобной схемы является возможность максимально точно выдержать радиус кривизны, поэтому можно изготовить необходимое количество изогнутых профилированных отрезков практически любой длины.

Поэтому и ручной, и рычажно-роликовый трубогибы используются для единичного изготовления всевозможных деталей и переходников, например, при ремонте систем водопровода, несложных строительных конструкций. Прокатно-роликовая конструкция трубогиба позволяет выгнуть относительно простые изделия из профилированной трубы, но в неограниченном количестве раз.

Ручной способ изгиба разогретой профильной трубы на калиброванной болванке используется с незапамятных времен и дает неплохие результаты. Лучше всего получается изогнуть обычную трубу, для профилированной потребуется вдвое увеличить количество гибочных переходов, чтобы на гранях не происходило образования брыжей или волн. Труба перед разогревом заполняется чистым и сухим прокаленным песком. Концы завариваются сваркой или запрессовываются металлическими пробками.

Настоящий трубогиб для профильной трубы своими руками

Устройство прокатного трубогиба отличается от предыдущих вариантов тем, что перед изгибанием профилированной трубы выполняется установка необходимого радиуса кривизны, после этого трубная заготовка с помощью цепного привода и пары роликов достаточно быстро прокатывается в изогнутый профиль.

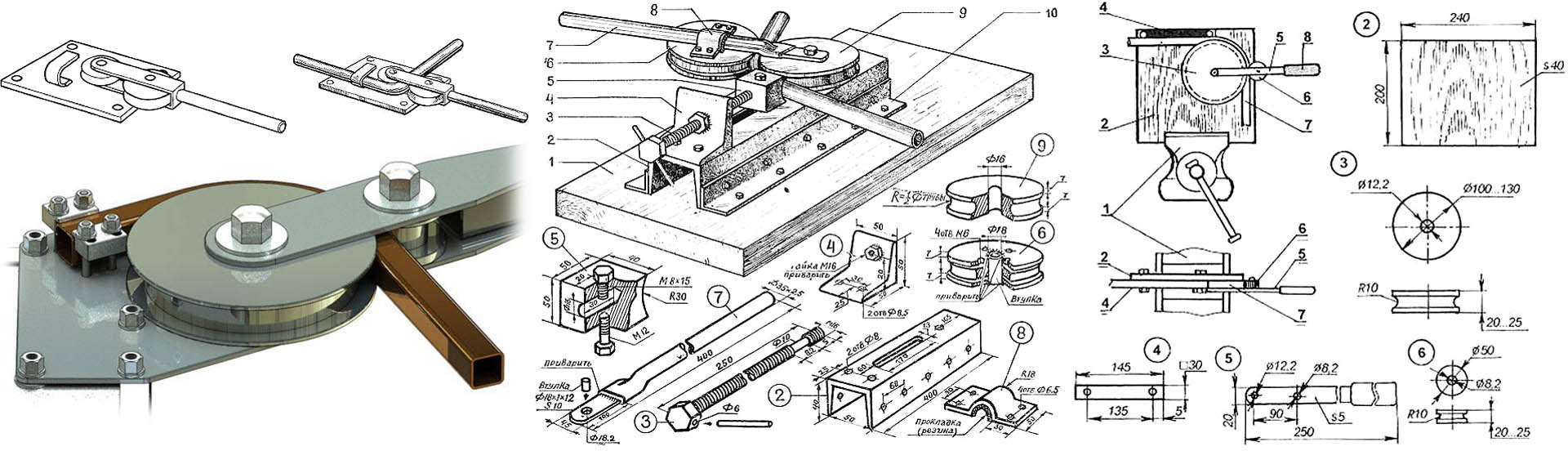

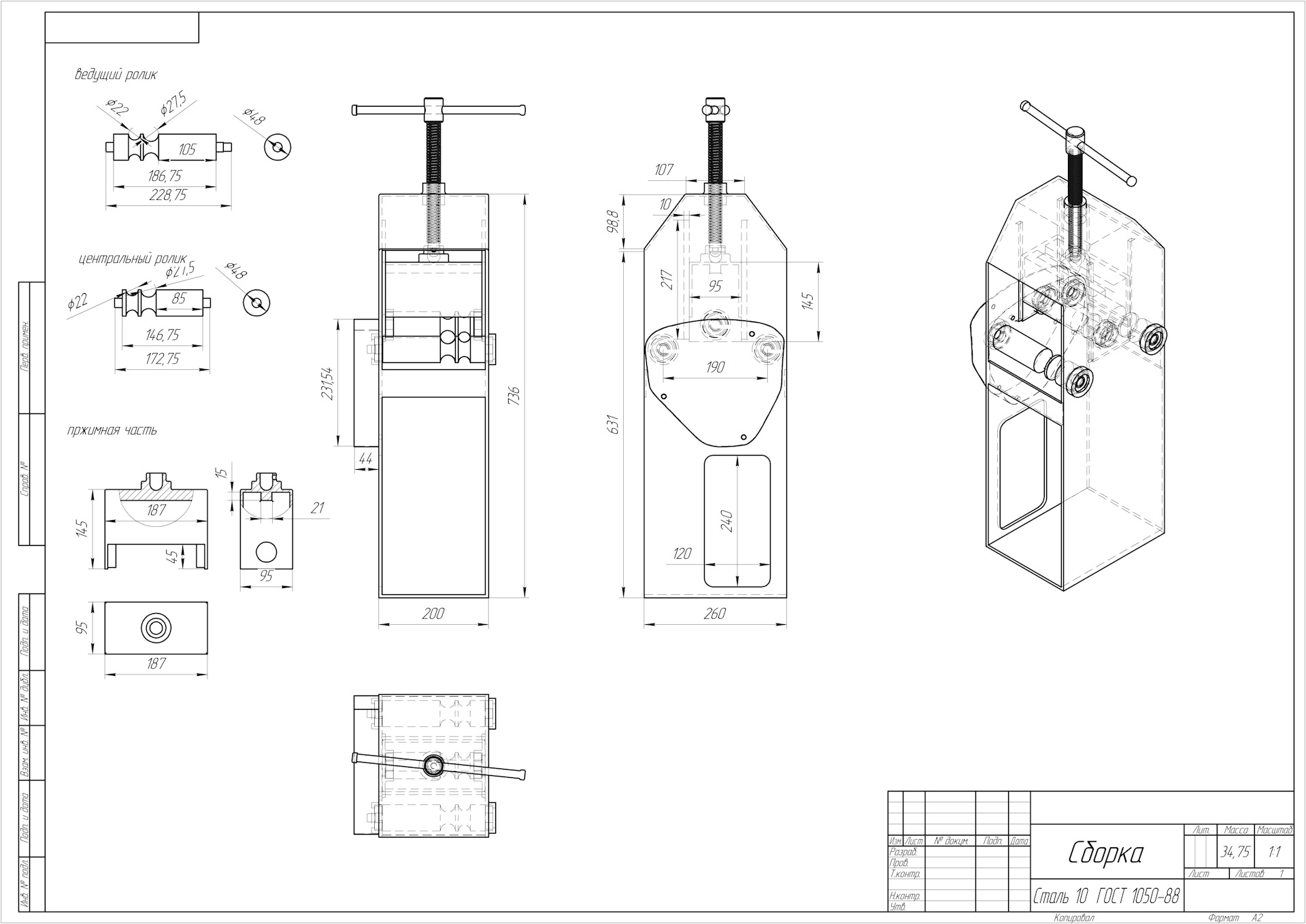

Проще всего собрать трубогиб своими руками, чертежи которого приведены ниже.

Конструкция прокатно-роликового трубогиба состоит из нескольких базовых узлов:

1. Массивной станины, сваренной из швеллера. Конструктивно станина трубогиба представляет собой две стойки, приваренные к массивной плите основания. На стойках закрепляется домкрат, с помощью которого создается необходимое усилие для деформации металла;
2. Система роликового привода. После прижатия домкратом профилированной трубы к роликовой поверхности происходит деформация металла трубы с одновременным прокатыванием профилированного материала;
3. Система цепного привода используется для протягивания профилированной трубы через деформирующую линейку трубогиба.

Принцип работы и скорость изгиба можно дополнительно уточнить из видео:

Собираем станину и приводной механизм трубогиба

Первоначально собирается станина трубогиба. Для этого две вертикальные стойки свариваются в П-образную вертикальную конструкцию.

Далее на изготовленную опору приваривается винтовая пара винт-гайка от домкрата с подъемным усилием не менее пяти тонн. Особое внимание требуется уделить точной установке винтовой гайки, чтобы при заворачивании винт опускался строго в вертикальном направлении.

На следующем этапе привариваются две роликовые опоры, насаженные на 30-ти миллиметровую литую ось. С боковой стороны на ось сваркой крепится звездочка от велосипеда. Таким образом, получается цепная передача. Чтобы привод станка работал без проскальзывания, потребуется изменить длину цепи под реальное расстояние между звездочками.

Последовательность работы трубогиба:

• На ролики закладывается профилированная труба и прижимается винтом, после первого прокатывания замеряют положение винта и измеряют радиус изгиба;
• Чтобы получить требуемую кривизну профилированного материала, вертикальным винтом пропорционально изменяют величину деформации;
• Наиболее массивные профилированные трубы прокатывают в несколько заходов.

Точность изгиба профилированной трубы можно легко оценить по фотографии. Изгибание профиля является достаточно тяжелым и трудоемким мероприятием, поэтому, если трубогиб планируется использовать на постоянной основе, есть смысл оборудовать станок электродвигателем с редуктором.

Для заготовок сечением более 30-ти миллиметров вместо велосипедных цепей и звездочек используют запчасти от привода ГРМ «волговских» и «москвичевских»  двигателей.

Роликово-рычажный вариант трубогиба

Более простая и доступная в изготовлении конструкция трубогиба представлена на чертеже и на фото.

В основе конструкции используется пара из гибочного ролика и опорной плиты. Привод головного ролика осуществляется с помощью двухметрового рычага, что позволяет получить на изгибающем инструменте огромное усилие, примерно около полутора тонн. Сам ролик представляет собой двадцатисантиметровый круг с центрирующими бортами. Ширина между бортами равна сечению профилированной трубы.

Важно! Инструмент приходится подгонять под параметры профтрубы заменой главного ролика на инструмент с соответствующей шириной гибочной части.

Процесс выгибания профилированной трубы идет поэтапно. Заготовку размечают на несколько секторов. В станок профиль закладывается и фиксируется с помощью струбцин по выполненной ранее разметке.

Простым поворотом на заданный угол профтруба изгибается по заданному радиусу. Далее необходимо переставить следующий сектор и повернуть рычаг точно на заданный угол. От того, насколько точно выполняется позиционирование сектора профилированной трубы в зажиме станка, зависит стабильность радиуса изгиба.

Наиболее удачные конструкции трубогибов

Чтобы добиться высокой производительности, в изгибе профтрубы зачастую используют не два ролика, а три, и вместо винтового домкрата применяется гидравлический привод. В этом случае можно изгибать профилированную трубу с сечением до 50 мм.

Трехроликовые трубогибы позволяют получать не только плоскую, но и винтовую спиралевидную форму. Разумеется, что деформирующее усилие возрастает в несколько раз, поэтому привод трубогиба оснащается редуктором.

Намного сложнее выгнуть четырехугольный профиль в направлении меньшей стороны прямоугольного сечения. В этом случае трубогиб приходится использовать минимум в четыре прохода. Если используется сварной профиль, перед прокаткой рекомендуется подогревать его до 200^оС.

Заключение

Средняя стоимость постройки трубогиба своими руками составляет 70-90 долл. Если для строительства арочной крыши из поликарбоната необходимо изогнуть более пяти профилей, постройка станка вполне оправдает затраты. Для меньшего количества профилированных труб более выгодно экономически выполнить профилирование в ремонтной мастерской. Подобные станки очень популярны среди любителей работать своими руками, поэтому удачную конструкцию можно продать или отдать в аренду, и тем самым оправдать большую часть затрат на его изготовление.

самодельный ручной станок по чертежам

Профильные трубы квадратного или прямоугольного сечения широко применяются в строительстве и ремонте. Из них изготавливают беседки, навесы, теплицы, каркасы для различных сооружений, ограждения. Чтобы придать элементу изогнутую форму, используют специальное устройство — трубогиб.

Трубогиб

Сложные пространственные конструкции производят специализированные мастерские на высокоточных мощных станках. В домашних условиях чаще применяется ручной инструмент промышленного изготовления или самодельный. Если нужно согнуть несколько элементов, трубогиб для профильной трубы целесообразно сделать своими руками. Простое надежное приспособление справится с задачей не хуже заводского, при этом обойдется в несколько раз дешевле.

Принцип работы трубогиба

Трубогибочный станок предназначен для сгибания трубы под углом до 90°. Такая обработка жесткого цельнометаллического элемента позволяет избежать приваривания патрубков и создания резьбовых соединений.

При сгибании используется принцип механического холодного деформирования. Материал не подвергается неблагоприятному воздействию высокой температуры. Металлопрокат помещают между статичными вальцами устройства, а подвижный прижимной вал создает усилие, сгибающее профиль под нужным углом.

Принцип работы роликового трубогиба

Чтобы избежать ухудшения технических характеристик и разрушения металла, ограничивается радиус изгиба трубы.

Его минимальное значение зависит от вида материала — сталь, медь, алюминий — и толщины стенки. При этом утоньшение сечения не превышает 20-25%. В результате пластической деформации профиль приобретает изогнутую форму без потери прочности.

Таблица минимальных радиусов для гибки стального профиля

*

Чтобы получить участок угловой конфигурации, используют инструмент локального воздействия. Усилие прикладывается точечно. Изгиб формируется выдавливанием.

Профилегиб отличается от обычного трубогиба для круглой трубы, поскольку предназначен для деформирования профиля, более устойчивого к изгибающим нагрузкам. Для изготовления дуг или арок заготовку протягивают на прокатном станке с одним или несколькими роликами и большим радиусом изгиба.

Виды трубогибов и их конструкция

Строительная индустрия производит профилегибочные станки в широком ассортименте. Они предназначены для обработки металлопроката с различными техническими характеристиками и решения конкретных задач.

Ручные

Компактные мобильные устройства применяют для изготовления дуговых элементов из профильных труб небольших размеров. Ручной инструмент работает за счет мускульных усилий человека.

Разновидности ручных трубогибов:

• с ведущим центральным валом;
• с подвижным крайним роликом;
• поворотный.

Конструкция ручного трубогиба с ведущим центральным валом состоит из основания, двух опорных роликов и одного подвижного. Воздействие регулируют воротом прижимного винта, вставленным в верхнюю часть механизма.

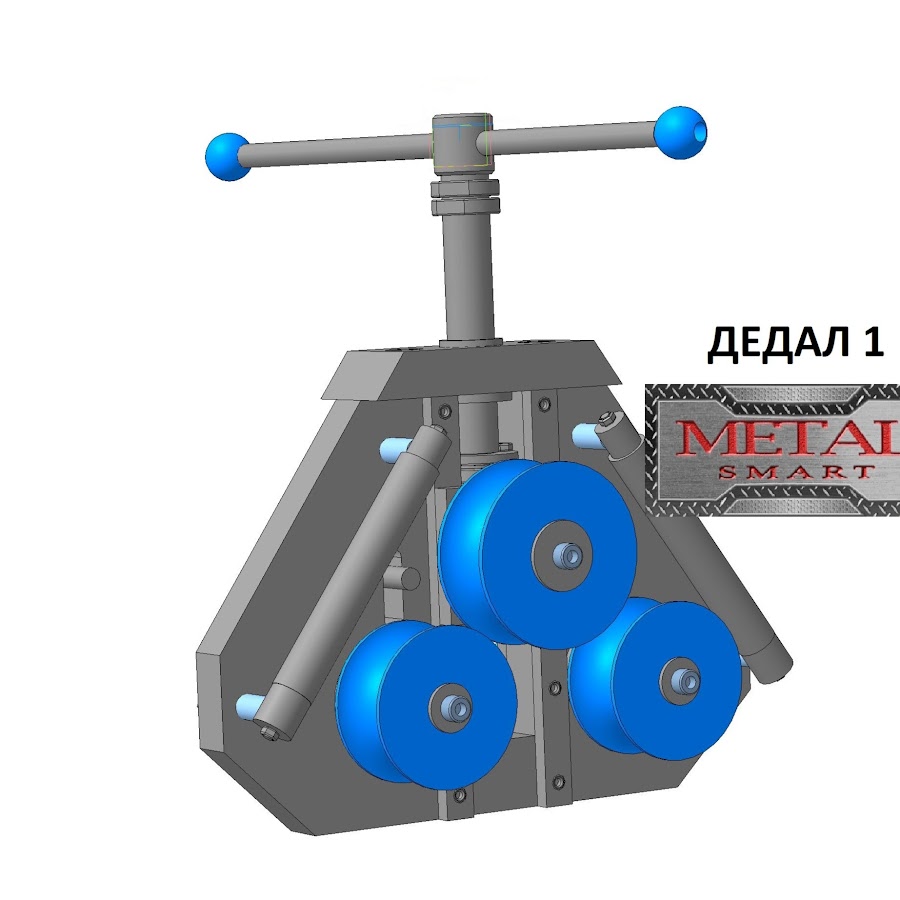

Роликовый трубогиб с прижимным винтом на центральном валу

Трубу протягивают через валы вручную помощью рукоятки и закрепленной на осях роликов цепи. Давление усиливают, опуская нажимной болт. Профиль постепенно изгибается и приобретает форму дуги.

Ручной профилегиб может оборудоваться подвижным крайним роликом. Его закрепляют к части рамы, соединенной со станиной мощными петлями.

Высоту подъема изменяют домкратом, поднимая край стола. Ручка для протягивания металлоизделия крепится к центральному неподвижному ролику.

Трубогиб с подвижной частью станины

Для изготовления крутоизогнутых участков из трубы 20х20, 30х20 и 40х20 мм с толщиной стенки до 1,5 мм применяют поворотные ручные трубогибы. Они позволяют согнуть профиль на угол до 360°.

Поворотный трубогиб

*

Устройство закрепляют на станине или столе горизонтально, в проточку нужного размера вставляют металлоконструкцию. Поворотом длинной рукоятки обжимают профиль вокруг шаблона и формируют изгиб.

Гидравлические

В таких трубогибах усилие нагнетается гидравлическим двигателем. Гидроцилиндры передают участку трубы давление до 12 тонн, что позволяет согнуть даже крупные заготовки.

Гидравлические трубогибы выпускаются промышленностью в двух вариантах:

• Ручной. Трубу вставляют в сменный шаблон подходящего размера — опорный башмак, который надежно фиксирует изделие при гибке. Гидроцилиндр приводится в действие рукояткой, возвращается в исходное положение при помощи обратного клапана. Инструмент переносной, применяется для обработки профилей размером до 50 мм.

Ручной гидравлический инструмент

• С электроприводом. Более мощные устройства позволяют сгибать трубу сечением до 150 мм и толщиной стенки до 3 мм. Электродвигатели снабжены двухступенчатыми телескопическими гидроцилиндрами. Благодаря этому в конце рабочего хода развивается большое усилие.

Гидравлический трубогиб с электроприводом

Гидравлические трубогибы обладают высокой производительностью и обрабатывают конструкции с высокой точностью. Для придания заготовке заданного угла изгиба на корпусе устройства находится проградуированная шкала.

Электромеханические

*

Электрический роликовый профессиональный профилегиб — технологичное оборудование для изготовления изогнутых тонко- и толстостенных металлических конструкций. Позволяет автоматизировать выполнение больших объемов работ.

Электромеханические трубогибы могут быть ручными или стационарными. Первые используют для гнутья труб диаметром до 50 мм в условиях, где доступно электропитание. Вторые — габаритные станки с мощными двигателями, устанавливаемые в промышленных цехах. Ими управляют операторы посредством ЧПУ.

Электромеханический станок с ЧПУ

Изгиб профиля формируют один или несколько валов. По способу гибки различают трубогибы:

• намоточные — элемент изгибается при вращении вокруг неподвижного шкива;
• обкатывающие — кривизну детали придает подвижный ролик, при проходе прижимающий ее к шаблону;

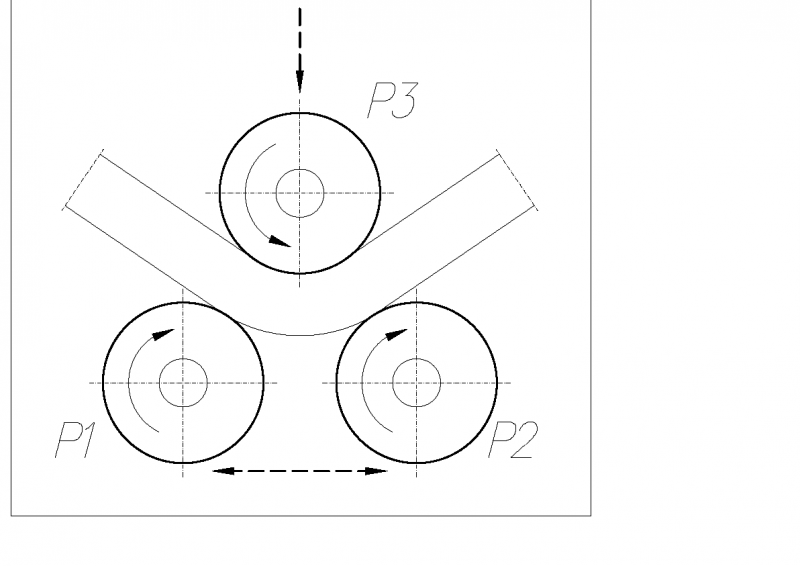

• вальцовочные — профиль протягивают через три валка, два из которых неподвижны, а третий перемещается относительно других;
• выдавливающие — работает по типу арбалета, сгибает заготовку выдвигающимся пуансоном с насадкой, выполненной под трубу определенного размера.

Стальной профиль чаще всего изгибают вальцовочными станками, где усилие распределяется более равномерно.

В роликовых трубогибах прокат квадратного или прямоугольного сечения испытывает меньшие деформации, при которых сохраняется устойчивость стенок.

Ручной трубогиб для профильных труб своими руками

*

Чтобы согнуть профильную трубу с небольшими размерами сечения без трубогиба, мастера используют шаблоны нужной кривизны, изготовленные из металла или дерева. Заготовку прижимают вручную к краям сегмента, жестко зафиксировав один конец.

Шаблон из дерева

Тонкостенный элемент можно деформировать в нагретом виде. Разогревают участок паяльной лампой до температуры 350-400°С и, применяя ручную силу, придают профилю дугообразную форму.

Если воспользоваться простыми способами не разрешают параметры изделия, можно сконструировать ручной роликовый трубогиб для профильной трубы. С его помощью изготавливают арки и дуги для навесов, теплиц и других сооружений сложной формы.

Необходимые материалы и инструмент

Чтобы смастерить приспособление, понадобятся:

• швеллер №8 или №10 для жесткой рамы;
• 2 ролика из закаленной стали со ступеньками под профили разной высоты или ограничительными кольцами;
• ролик с насечками для подвижного вала;
• готовые подшипниковые узлы;
• 2 или 3 шестерни или «звездочки»;
• стальная цепь;
• прижимной винт;
• тонкая труба для ворота;
• рукоятка;
• сварочный аппарат;
• дрель;
• «болгарка»;
• молоток.

Еще нужны шплинты, гайки, втулки с резьбой, шайбы. Для обработки готовой конструкции потребуются краска и смазка.

Чертежи

Чертеж — это основа, которая поможет изготовить трубогиб без грубых ошибок. При трудоемкой работе с металлом это особенно важно.

В интернете размещены готовые чертежи. Имея достаточный опыт, в них легко разобраться и подогнать под свои возможности.

Представить примерное устройство трубогиба можно при изучении заводского аналога, а потом разработать детальную схему своей модели.

Чертеж и общий вид ручного инструмента

*

Этапы сборки конструкции

Последовательность операций по изготовлению самодельного роликового трубогиба:

1. Раскроить швеллер по размерам стоек и основания.
2. Просверлить отверстия в деталях рамы под крепление роликов.
3. Сварить из швеллера опорную раму со стойками.
4. Вырезать и сварить из швеллера корпус с отверстиями для установки ведущего ролика. Вал должен легко вращаться внутри.
5. Закрепить прижимной винт к получившейся коробочке с помощью подшипников. В верхней части винта просверлить отверстие под ворот.
6. Вставить между стойками корпус с ведущим роликом. Конструкция должна свободно перемещаться вертикально. Сверху закрепить крышку с гайкой под винт.

   Схема прижимного механизма

7. Прикрутить подшипниковые узлы к раме.
8. Вставить ворот в отверстие прижимного болта.
9. На оси валов снаружи насадить шестерни на шпонку или конусные разрезные втулки с гайками. Третью «звездочку» прикрепить к стойке. Надеть цепь, напрессовать втулку для ручки.
10. Провести пробные испытания, если нужно, внести коррективы.

Последний шаг — разобрать, очистить металл от заусенцев, покрасить неподвижные детали, собрать. Узлы, которые подвергаются трению при эксплуатации, обработать Литолом или другой густой смазкой.

Готовый самодельный станок

Чтобы согнуть заготовку, ее помещают на неподвижные вальцы, опускают прижимной винт до упора и протягивают с помощью крутящейся рукоятки поочередно в одну и другую сторону.

После каждого проката винт затягивают воротом. Когда дуга приобретет достаточную кривизну, гайку винта фиксируют контргайкой. Это позволит согнуть несколько арок с одинаковым радиусом.

Такой самодельный трубогиб можно использовать даже в профессиональных целях. Он «осилит» профили размером до 60х60 мм или одновременно 3 трубы с шириной сечения 20 мм.

Подробности процесса изготовления ручного станка можно увидеть здесь

Гидравлический трубогиб

Использование гидравлики существенно упрощает как эксплуатацию трубогиба, так и его конструкцию. Простейшее устройство представляет собой раму с двумя опорными роликами. Механическое воздействие на профиль оказывает домкрат с насадкой-башмаком.

Гидравлическое приспособление предназначено для угловой гибки труб, так как деформирующее усилие передается на участок небольшой длины.

Инструменты, материалы и чертеж

Для самостоятельного изготовления гидравлического трубогиба потребуются:

• «болгарка»;
• сварочный аппарат;
• гидравлический домкрат;
• швеллер и уголок для силовой рамы;
• башмак для упора;
• ролики или направляющие.

Чертеж трубогиба с домкратом

Этапы сборки

Схема для сборки простого гидравлического трубогиба:

1. Нарезать по размерам уголок и сварить раму в виде опорной площадки со стойками.
2. Приварить к раме горизонтальную станину из швеллера.
3. Для регулирования радиуса изгиба в станине просверлить несколько отверстий.

   Траверса для регулировки радиуса изгиба трубы

4. Установить ролики в нужную позицию.
5. Надеть башмак на шток домкрата, установить гидромеханизм в нижнюю часть рамы.

Чтобы согнуть заготовку, ее помещают между сегментом и опорными роликами. Плавно увеличивают нагрузку рычагом домкрата.

Когда нужный угол изгиба получен, открывают перепускной клапан гидроцилиндра, опускают поршень домкрата и вынимают готовую деталь.

Процесс гибки трубы

Для тонкостенных профилей применяют механизмы грузоподъемностью 5-8 т. Чтобы согнуть мощные трубы, гидравлика должна иметь большие возможности — до 12 т.

Видео об изготовлении гидравлического трубогиба:

Гидравлический самодельный трубогиб легко разбирается. Домкрат можно заменить более удобным или мощным. Чтобы проще совершать все операции, конструкцию иногда приспосабливают для горизонтальной работы.

Самые распространенные дефекты гибки гидравлическим трубогибом — образование впадин, гофры, трещин или поломка профиля. Чтобы этого не случилось, рекомендуется применять башмаки заводского изготовления. Они сделаны из прочной стали, отцентрированы и равномерно передают нагрузку на стенки трубы.

Трубогиб для профильной трубы своими руками: способы изготовления

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Тот, кто любит самостоятельно мастерить различные изделия и конструкции, часто сталкивается с необходимостью изгиба в дугу профильной трубы. Сделать это без специальных приспособлений ровно и аккуратно невозможно, поэтому возникает потребность изготовить трубогиб для профильной трубы своими руками. Народными умельцами придумано достаточно много конструкций этого устройства. Многие из них вполне можно сделать самостоятельно. При этом они не требуют больших средств и просты в изготовлении и использовании.

Трубогиб – это приспособление, с помощью которого можно изогнуть трубу под нужным углом

Основная информация о трубогибах

Пред тем, как начать рассказ о вариантах и способах изготовления трубогибов, нужно определиться – что это такое и для чего применяется. Так вот трубогиб – это ручное приспособление или стационарный станок, который позволяет изогнуть трубу из любого материала под произвольным углом.

Труба может быть стальная, медная, алюминиевая или пластиковая с диаметром от 5 до 1220 мм или профильная с любым сечением. Угол загиба от 0 до 180 градусов. Данная статья предлагает вашему вниманию технологию изготовления нескольких видов этого незамысловатого устройства, изучив которую, вы за несколько часов сможете изготовить любой понравившийся экземпляр.

Устройство трубогиба с башмаками для различных углов сгибания труб

Полезный совет! Прежде чем приступить к изготовлению трубогиба, необходимо разобраться в их видах. Выбрать следует тот, который наиболее подходит вам по функциональным возможностям и посилен для самостоятельного изготовления именно вами.

Какие существуют виды трубогибов

Если мы говорим о промышленных устройствах, то они поделены на несколько видов по способу осуществления привода, а также по типу изгиба.

Классификация по типу привода

Станки бывают: гидравлические, электромеханические и ручные. Станки на основе гидропривода бывают ручными и стационарными. Их мощности хватает, чтобы спокойно сгибать трубы даже 3-дюймового диаметра. Гидравлические трубогибы используются в профессиональной деятельности на специализированных производствах и способны выполнять очень большой объем работ.

Гидравлический трубогиб для сгибания водо- и газопроводных труб под углом до 90°

Электромеханические приборы можно применять для сгибания практически любых труб, даже с очень тонкими стенами, что не под силу гидравлике. Ведь электроника позволяет очень точно рассчитать усилие и угол изгиба, что не дает материалу разорваться. Изогнутые такими приборами трубы не имеют ни малейших признаков деформации.

Электромеханический трубогиб для труб PEX/AL/PEX и углом изгибания до 180°

Ручные трубогибы используют только для изгибания небольшого диаметра труб из полимеров, нержавейки либо цветных металлов. Работают они в основном от электросети. Они просты в использовании и не требуют большой физической силы для работы. Такие трубогибы для профильной трубы своими руками изготовить вполне возможно.

Ручной инструмент для сгибания прямоугольного профиля и стальных труб

Классификация по способу изгиба трубы

Изогнуть трубу с помощью устройства можно различными способами. В зависимости от этого, можно выделить следующие виды трубогибов: арбалетные, пружинные, сегментные, дорновые.

Арбалетные устройства снабжены особой формой, которая и является изгибающим элементом. Она предназначена для одного диаметра или сечения трубы. Чтобы гнуть трубу иного диаметра, форму следует заменить. Пружинные приспособления снабжены упругими пружинами, позволяющими сгибать без деформации пластиковые трубы. Сегментные оборудованы специальным сегментом, который вокруг себя протягивает трубу, изгибая ее под нужным углом.

Принцип сгибания профильной трубы с помощью самодельного инструмента

Нужно понимать, что способ и величина угла изгиба трубы зависит от ее характеристик. Имеется даже такая величина, как минимальный радиус изгиба, при дальнейшем снижении которого труба деформируется или просто рвется. Этот показатель зависит от толщины стенок, материала и сечения трубы.

Полезный совет!

Независимо от того, можно или нет согнуть трубу больше, чем предписано, делать этого не следует. Даже если вы сможете изогнуть изделие без повреждений, качество этого сгиба будет плохим, а это рано или поздно проявится. Поэтому минимального радиуса обязательно надо придерживаться.

Один из вариантов применения согнутого профиля — обустройство теплицы

Как изготовить простейший ручной трубогиб для профильной трубы своими руками

Теперь рассмотрим некоторые самодельные варианты трубогибов. Простейший вариант предусматривает возможность сгибания трубы посредством шаблона на заданный радиус. Такая технология вполне подойдет и для сгибания стальных труб, а не только алюминиевых. Шаблон просто выпиливают из досок, толщина которых несколько больше диаметра или сечения трубы, которую требуется сгибать.

Эти доски между собой надежно скрепляются, чтобы труба в процессе сгиба не могла выскочить из них. Чтобы образовался желоб, скрепляемые доски просто выпиливаются под уклоном для круглой трубы. Затем, готовый деревянный шаблон прикрепляют к столу или другому подобному основанию. Рядом с шаблоном крепят упор для фиксации трубы.

Статья по теме:

Дровокол своими руками: чертежи, фото, инструкции.  Как выбрать дровокол. Типы дровоколов. Особенности винтовых, гидравлических и реечных дровоколов. Самостоятельная сборка агрегата.

Построенный своими руками трубогиб для профильной трубы подобного вида способен согнуть даже достаточно толстостенные трубы, если применить лебедку. Если труба профильная, то скосы при выпиливании досок не делают. Вместо этого трубу фиксируют с помощью нескольких ограничителей.

Чертеж с размерами для изготовления трубогиба своими руками

Используя древесину можно соорудить даже прокатный трубогиб, если выточить деревянные ролики. Их можно также изготовить из подшипников или полиуретана. Вообще, сложность изготовления самодельных трубогибов определенным образом зависит от гибкости трубы. Податливые варианты можно сгибать на деревянных приспособлениях без особого труда просто руками, а вот для жестких труб понадобятся более сложные устройства с металлическими деталями.

Изготовление самодельного гидравлического трубогиба

Если вы решили изготовить настоящий гидравлический трубогиб, вам нужно обзавестись домкратом с гидравлическим приводом, швеллером, двумя роликами и башмаком. Кроме того, понадобится несколько металлических пластин из стали более 3 мм толщиной.

Схема и принцип работы самодельного гидравлического трубогиба с использованием домкрата

Из швеллера с помощью сварочного аппарата создают прямоугольную конструкцию, высота которой совпадает с высотой полностью выдвинутого домкрата. Его устанавливают на жесткое основание и надежно закрепляют металлическими пластинами.

Домкрат нужно выбирать грузоподъемностью не менее 5 тонн. Он призван выполнять роль толкателя. Главной задачей здесь является поиск самых подходящих роликов. Сложность в том, что только при максимально точном обхвате трубы роликами может получиться действительно качественный изгиб. Если подыскать разные ролики и сделать их съемными, то можно будет гнуть трубы различного сечения и диаметра.

Пример устройства для сгибания металлических труб, созданного своими руками

Преимуществами гидравлического, сооруженного своими руками трубогиба для профильной трубы, являются: простота изготовления, доступность и низкая стоимость домкрата и деталей. Такое устройство позволяет с высоким качеством сгибать любые профильные и круглые трубы в холодном состоянии.

Как самостоятельно сделать прокатный трубогиб

Процесс сгибания трубы в прокатном станке проходит следующим образом. Труба укладывается на боковые ролики, а сверху на нее опускается третий, фиксируя изделие в заданной позиции. Когда мы начинаем вращать рукоятку, цепь приводит во вращательное движение валы, и профильная либо круглая труба сгибается под необходимым углом.

Шаг 1: создание основания трубогиба из стального швеллера 80х80х4

Для изготовления такого устройства необходимо:

• выточить ролики и обоймы для подшипников. Эту задачу можно доверить токарю, который по чертежам сделает работу в лучшем виде. В устройстве будет три вала, один из которых подвешен на пружинах, а два других зафиксированы в боках рамы;

Шаг 2: изготовление корпуса винтового механизма

• подготовить полку из 50-миллиметрового швеллера. Она имеет вид прямоугольника со сторонами 100х30 см. В ней делают отверстия для крепления валов и нарезают резьбу для регулировки положения прижимного вала;

Шаг 3: создание винта со стандартной нарезной резьбой

• все детали скрепить между собой при помощи сварочного аппарата;
• полку с прижимным валом подвешивают на пружинах, а боковые валы соединяют через звездочки цепью. На один из валов приваривают рукоятку для вращения;

Шаг 4: изготовление поворотной ручки центрального ведущего ролика

• монтируют домкрат так, чтобы с его помощью можно было легко регулировать прижимное усилие.

Полезный совет! Изготовить прокатный трубогиб без наличия чертежей и расчетов вам вряд ли удастся. Если вы не обладаете инженерными знаниями, то лучше найти готовую документацию, по которой и сделать станок.

Шаг 5: сборка всех деталей самодельного прокатного трубогиба

Трубогиб для профильной трубы своими руками вполне можно сделать. Его сложность зависит от того, для каких целей он вам нужен. Если это только разовые действия, то достаточно деревянных конструкций. Если же вы на постоянной основе занимаетесь изготовлением изделий из трубы, то вам понадобится более сложный агрегат.

Трубогиб (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Трубогиб для профильной трубы своими руками. Чертежи самодельного трубогиба.

Практически в каждом доме имеется набор инструментов и приспособлений домашнего мастера, состоящий из всякого рода отверток, плоскогубцев, дрели, кусачек, пинцетов, который после каждой поломки, каждой починки обновляется дополнительными приборами.

Содержание этой статьи

Одним из подобных инструментов, наиболее часто используемых в секторе частных домов, является трубогиб, который предназначен для сгибания труб и металлических листов. Это приспособление можно приобрести и на рынке, но обойдется это гораздо дороже, чем изготовить трубогиб для профильной трубы своими руками при помощи инструкций или чертежей.

Смотрите также статью о котлах на твердом топливе.

Для начала определимся с областью применения труб, для того чтобы решить для себя, действительно ли необходим самодельный трубогиб в хозяйстве. Трубы часто применяются при изготовлении и монтаже:

• оград;
• теплиц;
• мебели для сада;
• скамеек, павильонов, беседок;
• козырьков, навесов и др.

Если вам приходится иметь дело с такого рода работами, вам, наверняка, известно, что при этом часто приходится сгибать профильные трубы. В этом деле вам и поможет трубогиб, который может согнуть трубу до 180 градусов.

Разберем виды трубогибов по типам приводов:

• ручной – применяется для работы с маленькими диаметрами;
• гидравлический – подразделяется на ручной и стационарный. Этот вид профессионального трубогиба чаще всего работает от электросети. Способен согнуть трубы диаметром до 3 дюймов;
• электромеханический – с его помощью можно задать точный угол и радиус сгиба. Также он позволяет менять формы тонкостенных труб, не деформируя при этом внутренний профиль.

Изготовление трубогиба своими руками, чертежи.

Необходимое:

• труба;
• упор;
• ролики;
• лебедка;
• болгарка;
• сварочный аппарат.

Для начала отрезаем от трубы кусок и свариваем его к оставшемуся более длинному куску трубы таким образом, чтобы получилось что-то вроде швабры.

Далее на горизонтальной части закрепляются лебедка и один из роликов, совпадающий по диаметру с трубой, при помощи цепи. На вертикальной части нашей “швабры” крепится второй такой же ролик.

При необходимости сгиба, трубу нужно расположить таким образом, чтобы один ее конец был зажат между роликами, а второй – лег на лебедку. Движение лебедки и производит процесс изгиба.

Вас заинтересует эта статья — Экран на батарею отопления своими руками.

Это устройство позволяет гнуть трубы, в том числе и профильные, небольшого диаметра – до 20 мм.

Принцип действия трубогиба, видео:

Трубогиб ручной гидравлический

Наиболее часто используемый вид данного приспособления является трубогиб ручной гидравлический.
Основной частью, выполняющей силовую функцию, является гидравлический цилиндр. В его верхней части находится отверстие с пробкой для масла.

Работу по сгибанию выполняет выдвигающийся шток цилиндра.

Для того чтобы гидравлический трубогиб не изнашивался, нужно следить за уровнем масла и периодически очищать все детали от грязи и пыли, а также их смазывать.

для профильной трубы с размерами, чертежи, как сделать для круглой трубы, из тисков

На чтение 14 мин. Опубликовано 19.11.2018

Сгибание трубы – полого цилиндра с определённой толщиной стенок – сопряжено с рядом неудобств. Из курса физики известно, что трубка из какого-либо материала почти не уступает в прочности сплошному пруту. Зато намного выигрывает у него в материалоёмкости и массе.

Поэтому труба в строительстве и изготовлении различных конструкций используется очень часто. И не менее часто требуется эту трубу согнуть, чтобы она смогла выполнить возложенную на неё функция. Для этого был придуман такой аппарат как трубогиб. Что он собой представляет, какова его конструкция и можно ли смастерить трубогиб своими руками?

Что это такое и для чего он нужен?

Трубогиб(трубогибочный станок) – это особое устройство, предназначенное для придания прямому участку трубы изогнутой формы.

Простейший способ согнуть трубу, если она имеет небольшой диаметр, тонкие стенки и сделана их относительно мягкого, пластичного материала – это согнуть её руками.

Но кроме простоты и быстроты, больше никаких плюсов у этого способа нет.

Стальная трубка с толщиной стенок более 2 мм мускульной силе среднестатистического мужчины уже не поддаётся. Радиус кривой изгиба неравномерен, к тому же существует опасность сплющивания трубы в месте её деформации.

Трубогиб решает две основные задачи – делает искривление трубы прогнозируемым, а также компенсирует недостаточную мускульную силу техническими приспособлениями. Область применения трубогиба очень обширна. Он становится основным инструментом, где фигурирует трубопровод – то есть, где по полой трубе осуществляется подача жидкости или газа.

Отопление, водоснабжение, канализация, кондиционирование – вот далеко не полный перечень областей применения трубогиба. Он также используется в различных конструкциях и механизмах. Например, выхлопные трубы мотоциклов, глушитель автомобиля, рули велосипедов, рамы спортивных тренажёров, на теплицах – всё это примеры применения трубогиба.

Пример работы

Устройство

Трубогибы бывают разными по типу привода и по устройству, но их объединяет одно: применение механической силы, деформирующей трубу необходимым образом. Конструктивно в подобных агрегатах выделяют следующие элементы:

• Стальная рама, на которой смонтирован гибочный механизм;
• Планки из прочного металла, фиксирующие ролики;
• Сами ролики, служащие для фиксации заготовки;
• Прижимной механизм с пуансоном необходимой кривизны и радиуса;
• Опоры, поддерживающие систему над полом для удобства работы.

Это описание лишь пример, так как в зависимости от типа привода и источника силы, которая сгибает трубу, трубогибы имеют значительное отличие в конструкции.

Виды

Человек изобрёл и разработал множество видов трубогибов, которые принято различать по параметрам.

Например, в зависимости от типа привода выделяю следующие разновидности гибочных систем:

• Электромеханические;
• Гидравлические;
• Ручные механические;
• Комбинированные.

В первых энергию, затрачиваемую на программируемую деформацию трубы, даёт электрический ток, подключаемый к устройству. Электромеханические трубогибы передают механическое воздействие на металлическую или пластиковую трубу через редуктор, который подключён к электродвигателю. Редуктор уменьшает крутящий момент, но за счёт этого увеличивает силу деформации.

В гидравлических машинах основа всего – гидроцилиндр, заполненный специальным маслом. Усилие, передаваемое на поршень гидроцилиндра, увеличивается по законам физики. Такой аппарат гнёт трубу постепенно. Это работает за счёт ступенчатого нагнетания давления масла в системе. Как правило, гидравлические трубогибы имеют ручной привод в виде рычага. Нажимая на рычаг и возвращая его в исходное положение, оператор обеспечивает плавное продвижение штока, на котором закреплён пуансон.

Ручные механические трубогибы не имеют в своей конструкции гидроцилиндра. Вместо них труд слесаря облегчают передаточные механизмы, которые за счёт большего расстояния позволяют получить выигрыш в силе. Достаточно простой и при этом распространённый вид таких гибочных машин – роликовый трубогиб с цепной передачей.

Ролик прижимается мощным винтом, а круглая или профилированная заготовка протягивается между прижимным и опорными роликами путём вращения рукоятки, которая приводит в действие весь механизм. Валы роликов связаны друг с другом шестернями. Шестерни подобраны так, чтобы сделав большее число оборотов рукояти, можно было бы подвинуть изделие ненамного, но с большой силой. Тот же самый принцип используется в понижающей передаче велосипеда при движении в гору.

Комбинированные типы гибочных устройств могут в различных вариациях соединять ручной, электрический и гидравлический компоненты. В качестве примера можно привести классический станок с гидроцилиндром, где перемещение поршня обеспечивается не качанием рычага, а насосом высокого давления с электродвигателем. В этом случае человек только контролирует процесс, а работу выполняет электропривод, продвигающей шток за счёт растущего давления в цилиндре.

Следует отметить, что трубы большого диаметра из крепких марок стало практически невозможно согнуть без утраты прочности и образования мест повышенного напряжения металла. Для гибки больших прочных труб помимо механического воздействия на заготовку, применяют ещё и термическое. Трубу разогревают либо особой спиралью, либо индукционными токами докрасна, а потом постепенно придают ей нужную форму. Для этого используют крупногабаритные электромеханические станки большой мощности. Нагретая и затем отпущенная или закалённая труба не будет иметь в себе напряжения. На ней не скажется усталость металла, а изгиб будет плавным и ровным.

Стоит отметить, что нагревание очень редко требуется при гибке труб малого диаметра, поэтому оснащать самодельный гибочный станок спиралью или греть пропановой горелкой ни к чему. Однако нагрев докрасна продолжает использоваться при отсутствии станка, когда равномерность кривизны изгиба не имеет большого значения.

Принцип работы

В основе принципа работы любого трубогиба лежит оказание давления на трубу, в результате которого она принимает криволинейную форму.

Распространённый вариант фабричного трубогиба – гидравлический с рычагом.

С одной стороны цилиндр сделан глухим, в нём имеется только клапан для долива масла в систему. С противоположного конца из цилиндра выходит шток с надетым на него пуансоном. В заводских моделях производитель представляет несколько пуансонов, которые позволяют получить трубы с разным радиусом изгиба.

Труба вставляется в агрегат поперёк хода поршня. Совершая возвратно-поступательные движения рычагом, пользователь нагнетает давление в цилиндре до тех пор, пока шток с пуансоном не упрётся в трубу по центру. По бокам от штока труба удерживается двумя упорами. Выборки на упорах соответствуют профилю трубы: круглому или прямоугольному в сечении.

Диаметр гидроцилиндра и длина рычага подобраны таким образом, чтобы минимизировать мускульное усилие. При качании рычага шток продавливает трубу между упорами. Если нужно получить изгиб большой длины, труба вручную перемещается вдоль всего аппарата.

В ручном аппарате труба или профиль укладываются на два ролика, сверху прижимаются третьим роликом через винт. Винт оснащён длинными рукоятями, что помогает изгибать трубу. Второй ворот смонтирован на одном из роликов, а тот, в свою очередь, связан с другими цепной передачей через шестерни. Вращая роликовый блок, мастер подаёт трубу по механизму, равномерно сгибая её по всей длине. Если полученная кривизна слишком крута либо труба толстостенная, может потребоваться не один проход, а постепенное продавливание за несколько раз.

Для профильной трубы

Профильная труба часто применяется для сборки каркасов теплиц, беседок, ворот и калиток, навесов и много другого.

Поэтому и у владельца гаража или дачного участка рано или поздно встаёт вопрос, как согнуть профтрубу в домашних условиях.

На помощь придёт трубогиб.

Однако готовые решения стоят больших денег. Поэтому лучший вариант – сделать его своими руками.

Для изготовления такого приспособления потребуются следующие инструменты:

• Углошлифовальная машина, в просторечии – болгарка;
• Дрель с набором свёрл по металлу;
• Сварочный аппарат, лучше всего – бытовой электродный инвертор;
• Набор ключей или головок.

Прежде, чем приступать к работе, нужно оформить чертёж будущей гибочной машины, чтобы все детали соотносились друг с другом.

Основными элементами домашнего трубогиба являются:

• Рама, сваренная из стального швеллера или двутавра толщиной не менее 4мм;
• Валы роликов;
• Сами ролики;
• Звёздочки для подключения цепной передачи;
• Цепь для привода со старого велосипеда или газораспределительного механизма;
• Винт, опускающий прижимной ролик;
• Рукоятки вращения прижимного винта и валов – пустотелая стальная трубка или цельный прут;
• Различная фурнитура: гайки, болты, шайбы, гровера, шплинты.

Сразу стоит оговориться, что если у вас в арсенале отсутствуют ролики и валы, изготовить их самостоятельно без токарного станка не представляется возможным. В крайнем случае, можно обрезать существующие металлические стержни до нужных размеров и отшлифовать. В качестве роликов можно использовать бочонки с внутренним отверстием.

Ещё один вариант – старые подшипники. Если их посадить на вал, предварительно разогрев в пламени пропановой горелки, а потом проварить, чтобы они вращались вместе с валом, то получится ролик с идеальной круговой поверхностью.

С центральным роликом

Последовательность действий при сборке самодельного трубогиба с центральным прижимным роликом будет следующей:

1. С помощью болгарки раскроите швеллер или двутавр на части нужного размера. Прихватите их точечно, а затем, когда рама будет готова, проварите по всей длине. После из эстетических соображений можно зашлифовать швы заточным кругом.
2. Предусмотрите либо ножки из обрезков того же швеллера, либо крепёжные отверстия под болты, которые позволят прихватывать станок к верстаку.
3. Просверлите отверстия под валы. Также с помощью дрели и болгарки сделайте прорези в вертикальной части рамы. В них будет ходить вверх и вниз вал прижимного ролика. Вставьте валы с надетыми роликами в проделанные отверстия и зафиксируйте их шплинтами.
4. Резьбовое соединение штока прижимного ролика и глухой рамы делается либо с помощью токарного станка, либо с помощью метчика. Помните, что резьбу большого диаметра нарезать очень сложно. Обязательно используйте отработку или иную дешёвую смазку при нарезке резьбы.
5. Внешнюю часть валов аккуратно сточите с двух сторон, чтобы на них можно было надеть звёздочки. Цепь надевайте с лёгким провисом, если сделать охват слишком тугим, на преодоление сопротивления будет тратиться дополнительная сила.
6. Присоедините к одному из валов рычаг – для фиксации используйте тот же замок, что и для звёздочек. Если есть желание укрепить рычаг на валу – просверлите отверстие и нарежьте внутреннюю резьбу. После вкручивания туда болта рычаг зафиксируется, а выкрутив болт, рычаг всегда можно будет снять для транспортировки. Вращая рычаг, можно будет протягивать заготовку через вальцы. Закручивая прижимной винт, можно изменять радиус кривизны сгибаемой трубы.

Чертежи и размеры самодельной конструкции:

С переломной рамой

Не менее популярным при изготовлении своими руками является схема трубогиба с переломной рамой. Конструктивно он отличается тем, что все ролики в нём неподвижны, то есть только вращаются, но двигаются вверх-вниз.

Давление на трубу происходит путём приподнимания части рамы, где смонтирован один из крайних роликов. Процесс сборки похож на предыдущий, но имеет свои нюансы:

1. Раму для переломного трубогиба сделайте не цельной, а состоящей из двух частей. Две части можно соединить шпилькой с двумя гайками.
2. Подъём концевого ролика очень удобно осуществлять с помощью винтового подъёмного устройства или домкрата.
3. Для вращения звёздочек некоторые умельцы приспосабливают электродвигатель переменного тока или даже бензиновый, снятый с мотоблока или топливного генератора.

Но чаще всего такие агрегаты всё же используют мускульную силу пользователя. В этом случае они не требуют практически никаких ресурсов. В этом их ценность: такое устройство очень просто сложить в багажник автомобиля и привезти на стройку, где ещё нет электричества.

Ниже приведены чертеж и размеры самодельного трубогиба:

Еще пример:

Простой трубогиб

В условиях домашней мастерской можно изготовить несколько типов трубогибов. Многое здесь зависит от потребностей пользователя устройства. В ситуации, когда человеку нужно постоянно гнуть медную трубку небольшого диаметра под прямым углом, изготовление стационарного трубогиба с переломной рамой на основе домкрата представляется излишней тратой времени и сил.

Ниже приведены самые простые и лёгкие в изготовлении виды трубогибов для различных нужд.

Для круглой трубы

Простейший трубогиб с минимумом деталей – это ручное устройство, состоящее из основы, двух шкивов, упора и рычага.

Он предназначен для сгибания труб круглого сечения под прямым углом или меньше.

Основа может быть простой металлической плитой. В ее центре неподвижно крепится шкив. На оси первого шкива закреплён П-образный кронштейн. Конец кронштейна продолжается рычагом, а в середине на очи закреплён второй шкив, который свободно вращается. Внизу от первого шкива располагают упор, который предотвращает проворачивание трубы.

Механизм такого трубогиба предельно прост. Круглая труба вставляется между упором и первым шкивом. Кронштейн одним из краёв касается упора, и труба получается зажатой между двух шкивов. Поворачивая кронштейн рычагом, мастер оказывает давление на конец трубы и постепенно второй шкив описывает окружность вокруг первого, неподвижного. Зажатая между ними труба искривляется по радиусу неподвижного шкива.

Из тисков

Большие стационарные тиски с успехом могут быть использованы вместо прижимного устройства.

Задача сборки облегчается тем, что тисковый трубогиб не требует рамы, соединяющей верхний прижимной и нижние упорные ролики. Для него хватит двух швеллеров достаточной глубины, чтобы в стенках можно было просверлить отверстия под валы роликов.

На широком основании монтируются упорные ролики на расстоянии минимум 400-600 мм друг от друга. На узком основании собирается один ролик, вращаемый рычагом достаточной длины. Затем конструкция вставляется в тиски, между роликами помещается труба и затягивается. Вращая рукоять рычага, трубу или профиль протягивают через роликовые вальцы.

Эта модель удобна тем, что является максимально портативной и может извлекаться из ящика с инструментами лишь по необходимости.

Самодельный роликовый

Роликовый трубогиб может иметь различную конфигурацию. Это может быть как простейший ручной механизм, состоящий из двух рычагов, шкива и прижимного ролика, так и достаточно сложное прокатное устройство с электрическим или даже бензиновым приводом.

Ключевой особенностью этого трубогиба являются ролики, которые либо обжимают трубу, прокатываясь по ней, либо сдавливают её с разных сторон. В зависимости от поперечного сечения роликов устройство будет заточено под круглую либо профильную трубу.

В первом случае внутренняя поверхность ролика между двумя гребнями будет вогнутой, во втором – ровной.

Чертежи:

Из домкрата

Гидравлический домкрат удобно использовать для поджима трубы. Его использование оправдано с круглой и профильной трубой из стали, больших диаметров или с толстыми стенками. Учитывая, что гидравлическим домкратом можно вывесить более трёх тонн, получается, что диаметр и толщина трубы, которую вы сможете согнуть, ограничивается скорее конструкцией самой системы и тем, сможете ли вы прокрутить рычаг, протаскивая заготовку.

Чертеж и размеры:



При достаточной длине рычага ручки вращения роликов этот вид трубогиба требует меньше всего физической силы при работе с серьёзными материалами.

Арбалетного типа

В трубогибе арбалетного типа отсутствует механизм протяжки профиля.

Он используется, когда изделие гнётся на небольшую длину.

Своё название трубогиб получил за металлическую треугольную раму, расположенную параллельно земле.

В вершинах этой рамы две опоры, ориентированные на круглую либо профильную трубу (это зависит от формы выемки на упорах). В третьей вершине находится шток с пуансоном, то есть дугой, выгнутой наружу. Для прижима пуансона к трубе, которая деформируется между двумя упорами, обычно применяют гидроцилиндр. В быту его легче всего заменить гидравлическим домкратом.

Чертеж самодельного трубогибочного станка арбалетного типа:

Таким образом, для изготовления арбалетного трубогиба, оснащённого гидродомкратом, нужно сварить треугольную раму, в вершинах которой будут располагаться упоры и прижимной шток.

Изготовление компактного трубогиба-улитки

Трубогиб-улитка получил своё название из-за детали, которая служит силовым трафаретом при изгибе трубы.

В процессе гибки труба прижимается к улитке специальным роликом, который описывает окружность.

В целом, конструкция такого трубогиба напоминает закаточную машинку для стеклянных банок.

Улитка самодельного агрегата может представлять круг из стали толщиной 3-4 мм, на который ребром приварена спирально закрученная толстая стальная лента. В изготовлении такой улитки не обойтись без пропанового резака, которым греют заготовки, чтоб согнуть, а потом закаляют.

В заводских агрегатах улитка поделена на сегменты, соединённые штифтами или болтами. Каждая из частей улитки может отгибаться, что даёт более крутой и красивый изгиб.

С помощью трубогиба-улитки можно гнуть не только трубу, но и прутья, арматуру, прежде всего, для художественного оформления и для завитков.

Пример можно увидеть на чертеже:

Заключение

Трубогиб – полезный инструмент, который может пригодиться при прокладке металлических трубопроводов в системах отопления и кондиционирования, изготовлении металлических каркасов всевозможных видов и многого другого.

Высокая стоимость на заводские устройства побуждает людей, владеющих навыками ручного труда, к самостоятельному изготовлению трубогибов. Устройства, изготовленные своими руками, ничем не уступают фабричным и могут иметь самую разнообразную конфигурацию.

Как сделать трубогиб для профильной трубы своими руками

Содержание статьи

Профильные трубы имеют широкие применение, являются незаменимыми в строительстве, а поэтому необходимы для самых различных целей: сооружение заборов, детских площадок, различного рода опор. К примеру, если Вы решите сделать теплицу своими руками на приусадебном участке, профиль придется гнуть.

Собственноручный трубогиб

Сделать необходимый радиус загиба можно лишь с использованием специального приспособления – трубогиба, который внешне напоминает станок. В продаже представлен широкий ассортимент профилегибов как отечественного, так и зарубежного производства. Однако есть еще один вариант – самодельный трубогиб для профильной трубы. Сделать станок своими руками целесообразно в том случае, если необходимо выполнение загиба всего нескольких изделий и нет желания покупать дорогостоящий инструмент.

Вернуться к содержанию ↑

Виды и применение профилегибов

Гибка профильных изделий является одной из самых сложных операций, ведь без использования специальных приспособлений придание профилю необходимой формы становится практически невозможным. На выбор потребителя производители предлагают следующие виды профилегибов:

• Ручной ПГ-1;
• Ручной ПГ-2;
• Ручной ПГ-4.

Использование любого из промышленных трубогибов упрощает процесс гибки, позволяет сэкономить время и усилия.

Ручной ПГ-1

Однако с целью экономии средств можно сделать ручной профилегиб своими руками. Его изготовление не требует больших финансовых затрат, основную часть материалов можно приобрести в точках приема черного металла по минимальной стоимости. При этом подобный станок не будет уступать заводскому по своей эффективности, только внешне выглядит не так красиво.

Вернуться к содержанию ↑

Материалы для изготовления профилегиба

Изготовление трубогиба для профиля своими руками потребует предварительной подготовки материалов. Перечень достаточно большой, однако стоимость каждой отдельной позиции является незначительной:

1. Уголок, с помощью которого изготавливается станина.
2. Трубы или профили, на которых станок будет стоять.
3. Валы для сгибания. Их может сделать токарь.
4. Цепной механизм.
5. Натяжитель.
6. Направляющая вала.
7. Движущий элемент.
8. Ручку, которую можно сделать из любого имеющегося в хозяйстве металла.
9. Крепление из швеллера.
10. Болты.

Помимо подготовки материалов следует заранее выбрать желаемый чертеж профилегиба.

Вернуться к содержанию ↑

Чертежи для изготовления устройства

Чертежи для изготовления профилегиба бывают различные. Ими делятся с огромным удовольствием мастера и можно выбрать абсолютно любой. Единственное, на что следуют обратить особое внимание – схема должна включать точные замеры каждого элемента, иначе станок может попросту не получиться. Для изготовления трубогиба своими руками можно выбрать чертеж из следующих вариантов:

Чертеж для изготовления трубогиба

Чертеж для изготовления трубогиба своими руками

После того, как чертеж подобран и детально изучен, можно переходить к самому ответственному этапу – собственно изготовление.

Вернуться к содержанию ↑

Процесс изготовления трубогиба

Поскольку гнуть профильные трубы достаточно тяжело, понадобится лебедка или гидравлический механизм. Также для изготовления своими руками необходима сварка, с помощью которой отдельные металлические элементы соединяются между собой.

Сам процесс изготовления станка можно поделить на несколько этапов:

1. Необходимо сделать валы. Поскольку своими руками такую задачу осуществить невозможно, рекомендуется прибегнуть к помощи токаря.

Валы

2. На валы закрепляют шестерни и подшипники. Шестерни фиксируются через шпонку, а подшипники лучше приобретать сразу с опорами.

Шестеренки с подшипниками

Шестерни и цепь для сооружения станка можно взять от любого автомобиля, как отечественного, так и зарубежного. Вполне закономерно, что иностранные шестерни будут более высокого качества.

3. С помощью сварочного аппарата изготавливается станок, точнее его конструкция-опора.

Опора для станка

4. К металлической опоре прикручивается прижимной вал.

Прижимной вал

5. Затем привариваются гайки для пружин.
6. Сверху конструкции приваривается площадка для закрепления пружин.

Площадка

7. Прикручиваются нижние опорные валы.

Установка валов

8. Изготавливается натяжитель цепи.

Натяжитель цепи

9. В последнюю очередь приделывается ручка для вращения вала. Очень удобно, если она будет с вращающейся трубкой, это значительно упростит процесс работы с ней и убережет ваши руки от мозолей.

Ручка для вращения вала

10. Для придания более эстетичного внешнего вида, металлический станок можно покрасить.

Покраска станка

Когда работа завершена, можно приступать к испытанию устройства. Достаточно взять любой профиль и положить его на станок. Затем с помощью вращения ручки придать ход валам и тем самым выполнить изгиб трубы. Легко и быстро профиль приобретает необходимый радиус изгиба. Подобный станок станет незаменимым приспособлением в любом частном доме или на даче. Самодельный профилегиб можно использовать для строительства любых конструкций с металлическим каркасом, а на его изготовление потребуются сущие копейки.

Вернуться к содержанию ↑

Трубогиб своими руками

Автор	Поделитесь	Оцените
Виктор Самолин

Интересное по теме:

Трубогиб своими руками, схемы, чертежи для трубогиба профильной трубы

Трубы, имеющие квадратное, прямоугольное или овальное сечение – называют профильными. Чтобы собрать трубогиб своими руками необходимо выяснить с какой трубой вы собираетесь работать и уже отталкиваясь от профиля трубы собирать трубогиб.

теплица из гнутых труб

При строительстве навесов, малых архитектурных форм, теплиц – такой материал используется ничуть не реже, чем традиционная труба. Строители отдают предпочтение такому сечению по причине плоских поверхностей, на которые удобно крепить кровельный материал. Да и внешний вид такой трубы гораздо респектабельнее.

В обработке профтруба не сложнее, чем круглая, однако при ее сгибании надо учитывать некоторые особенности.

Как согнуть профильную трубу — простейший трубогиб

Необязательно мастерить сложное устройство из валков, рычагов и станины. Для сгибания профильных труб небольшого сечения достаточно простого способа например:

Заполнение песком

Во внутреннюю полость заготовки засыпается песок, предпочтительно мелкий речной. Песок предварительно просеивается и сушится. Отверстия с торцов заглушаются пробками. Далее профильная труба гнется вокруг шаблона требуемой формы.

Вместо дорна песок

При необходимости место сгиба можно предварительно прогреть паяльной лампой или газовой горелкой.

ВАЖНО! При таком способе необходимо контролировать боковые стенки заготовки. Если превысить критический радиус – труба сложится, как карточный домик.

Заполнение водой

На самом деле, гнуть профиль с водой бессмысленно. Поэтому сначала ее надо заморозить. Для этого трубу затыкают с одной стороны пробкой (можно использовать обычный пластилин), заполняют водой и выставляют на мороз.

Важно! Второй конец заготовки оставляют открытым, чтобы не «порвать» трубу при расширении льда.

Замерзшую профтрубу гнут на шаблоне. Разумеется, использовать горелку или паяльную лампу нельзя, иначе пропадет весь смысл заполнения льдом. Таким способом хорошо гнуть тонкостенные медные или алюминиевые трубы.

Пружина (самодельный дорн)

Предварительно из стальной проволоки вьется пружина, габариты которой на 3-5% меньше внутреннего сечения профиля. Готовая оснастка помещается вовнутрь, и профтрубу можно гнуть традиционным способом вокруг шаблона. После окончания работ пружина извлекается, выравнивается и ее можно использовать повторно.

Резка и сварка

Следующий способ применим в случае, когда радиус загиба мал, а профиль толстостенный и прочный. С внутренней части предполагаемого загиба болгаркой выпиливаются сегменты, геометрия которых рассчитывается перед началом работ.

Труба гнется до необходимого радиуса, а сомкнутые края вырезов завариваются любым способом. Для эстетики, места сварки шлифуются болгаркой.

Важно! Перечисленные способы «работают» на мускульной силе, поэтому применяются лишь для тонкостенного профиля небольшой прочности.

Для работы с более серьезными размерами и характеристиками профиля требуется специальный инструмент.

Изгиб профильной трубы

В промышленных масштабах профилированный погонаж гнут с помощью специальных станков, многие их которых оснащены ЧПУ. Это вовсе не означает, процесс нельзя повторить в домашних условиях.

Как минимум, существуют ручные трубогибы для профильной трубы, которые справляются с довольно большим сечением и малыми радиусами изгиба.

ручной трубогиб

Профильный трубогиб своими руками вальцовочного типа

Установка может быть как переносной, так и стационарной. Привод обеспечивается мускульной силой или при помощи электродвигателя с редуктором.

Самодельный трубогиб

Принцип действия ручного трубогиба один – профтруба опирается на разнесенные упоры-катки, между ними находится упорный ролик, который давит на заготовку.

Профиль протягивается по горизонтали, попутно изгибаясь по заданному радиусу. Схема раскрывает конструкцию и основные узлы приспособления.

Ролики для трубогиба могут быть цилиндрическими или с проточкой, это зависит от размера и характеристик заготовки. Плоский и широкий профиль удобно прокатывать по ровным каткам, узкий и высокий требует направляющих проточек.

Наиболее популярны универсальные ролики. На цилиндрическое основание при необходимости можно надеть направляющие бортики-шайбы.

Самодельные трубогибы чаще всего изготавливают именно на базе этой конструкции. Они подходят для профтрубы практически любого размера и не требуют дорогостоящих элементов при сборке.

Все детали, за исключением вальцов, можно найти в своих запасниках. Чертеж ручного трубогиба наглядно демонстрирует простоту конструкции.

Большинство домашних мастеров пользуются ручным приводом, поскольку скорость при таких работах не нужна. Однако если нужно изготовить большой погонаж гнутой профтрубы – используется механизация.

Применив простой цепной редуктор и мощную дрель, можно выйти на промышленный уровень производства гнутого профиля.

Работа с трубогибом

Пусть вас не пугает сложность изготовления и поиски необходимых комплектующих. Стоимость услуг по изготовлению заготовок из профтрубы настолько высока, что изготовление самодельного устройства ощутимо сэкономит ваши средства. Обилие самодельных вариантов станков профилегибов лишь подтверждает эти слова.

Трубогиб сделанный своими руками легко сгибает квадратную трубу

Например, вот конструкция, изготовленная из списанного и выброшенного промышленного электрооборудования. Двухвальный редуктор распилен пополам, и послужил в роли опорных роликов.

Понижающая часть соединена с трехфазным электродвигателем, на котором переделан пусковой механизм под однофазное питание.

Оба вала синхронизированы мотоциклетной цепью и шестернями от того же байка. Упорный ролик приводится в действие с помощью обычного «жигулевского» ромбовидного домкрата. Станок получился настолько удачным, что обгоняет по производительности заводские аналоги. А затраты – пару поллитровок за работу сварщика.

На видео мастер рассказывает о размерах самодельного трубогиба для профильной трубы. Ручной трубогиб сделан своими руками из подручного материала, что найден был в сарае и получился достаточно качественно. в процессе работы труба получается ровно по дуге и ее не ведет «винтом».

Рычажный трубогиб для профиля

Гнуть профильную трубу на малых радиусах не так просто, как круглую. Не помогут даже прогрев или заполнение полости песком. Это связано с особенностью геометрии.

Плоским боковым стенкам невозможно согнуться, не образовывая разрывов, а внутренняя плоскость внутреннего радиуса складывается гармошкой, распирая профиль по сторонам.

Поэтому радиус изгиба профиля значительно больше, чем простой трубы.

Однако и для таких заготовок существуют рычажные трубогибы малого радиуса, работающие по принципу обкатки. Профиль как бы наматывается на шаблон заданного радиуса, прижимаясь при помощи направляющего ролика, установленного на рычаге. Хитрость в профиле ролика-шаблона.

В середине выемки находится выступающая часть, которая вдавливает плоскость внутреннего радиуса в полость профиля.

заводской рычажный трубогиб

За счет этого снимается напряжение на стенках, а весь «лишний» металл уходит вовнутрь, не портя внешний вид заготовки. Тоже самое происходит и с плоскостью внешнего радиуса, только для этого не нужны специальные ролики. Вступает в силу геометрия профиля.

схема обкатки профильной трубы

Еще один способ гнуть профиль с малым радиусом – обкаточный трубогиб с направляющей.

Шаблон как бы прокатывается вдоль ответной части станка, постоянно контролируя состояние профиля. При таком способе геометрия заготовки максимально сохраняется. Если процесс сопровождать интенсивным нагревом – качество сгиба существенно возрастет.

Однако такой способ применим лишь в промышленных условиях с применением мощных редукторов или гидравлических приводов.

ВАЖНО! Сгибание профтрубы на малый радиус, возможно или на квадратном профиле или на широкой стороне прямоугольного сечения. Вертикально расположенную профтрубу на такие радиусы гнуть не допускается.

Если возникнет необходимость закругления по узкой стороне – тогда придется вырезать сектора болгаркой и затем варить швы (см. начало статьи).

На самом деле, сгибать профильную трубу на маленькие радиусы приходится не часто. Необходимо помнить, что профиль теряет прочностные качества в месте сгиба. Поэтому при создании конструкций, в которых применяются углы, близкие к 90 градусам – лучше разрезать заготовку и сварить ее под нужным углом.

Холодная ковка

Еще одна область применения малых радиусов – изготовление фигурных украшений.

козырек из согнутых на трубогибе труб

Технология носит название «холодная ковка». Приспособления для этого вида работ можно приобрести в магазине или также изготовить самому. Широкого применения таким устройствам нет, однако если вы освоите технологию – можно украсить свой загородный дом оригинальными элементами из банального квадратного профиля.

Воспользовавшись советами из настоящей статьи – вы расширите свой мастеровой диапазон и сэкономите денежные средства.

Примеры из жизни на тему: как я сделал трубогиб собственными руками

Рычажный трубогиб для профиля

Гнуть профильную трубу на малых радиусах не так просто, как круглую. Не помогут даже прогрев или заполнение полости песком. Это связано с особенностью геометрии.

Плоским боковым стенкам невозможно согнуться, не образовывая разрывов, а внутренняя плоскость внутреннего радиуса складывается гармошкой, распирая профиль по сторонам.

Поэтому радиус изгиба профиля значительно больше, чем простой трубы.

Однако и для таких заготовок существуют рычажные трубогибы малого радиуса, работающие по принципу обкатки. Профиль как бы наматывается на шаблон заданного радиуса, прижимаясь при помощи направляющего ролика, установленного на рычаге. Хитрость в профиле ролика-шаблона.

В середине выемки находится выступающая часть, которая вдавливает плоскость внутреннего радиуса в полость профиля.

заводской рычажный трубогиб

За счет этого снимается напряжение на стенках, а весь «лишний» металл уходит вовнутрь, не портя внешний вид заготовки. Тоже самое происходит и с плоскостью внешнего радиуса, только для этого не нужны специальные ролики. Вступает в силу геометрия профиля.

схема обкатки профильной трубы

Еще один способ гнуть профиль с малым радиусом – обкаточный трубогиб с направляющей.

Шаблон как бы прокатывается вдоль ответной части станка, постоянно контролируя состояние профиля. При таком способе геометрия заготовки максимально сохраняется. Если процесс сопровождать интенсивным нагревом – качество сгиба существенно возрастет.

Однако такой способ применим лишь в промышленных условиях с применением мощных редукторов или гидравлических приводов.

ВАЖНО! Сгибание профтрубы на малый радиус, возможно или на квадратном профиле или на широкой стороне прямоугольного сечения. Вертикально расположенную профтрубу на такие радиусы гнуть не допускается.

Если возникнет необходимость закругления по узкой стороне – тогда придется вырезать сектора болгаркой и затем варить швы (см. начало статьи).

На самом деле, сгибать профильную трубу на маленькие радиусы приходится не часто. Необходимо помнить, что профиль теряет прочностные качества в месте сгиба. Поэтому при создании конструкций, в которых применяются углы, близкие к 90 градусам – лучше разрезать заготовку и сварить ее под нужным углом.

Холодная ковка

Еще одна область применения малых радиусов – изготовление фигурных украшений.

козырек из согнутых на трубогибе труб

Технология носит название «холодная ковка». Приспособления для этого вида работ можно приобрести в магазине или также изготовить самому. Широкого применения таким устройствам нет, однако если вы освоите технологию – можно украсить свой загородный дом оригинальными элементами из банального квадратного профиля.

Воспользовавшись советами из настоящей статьи – вы расширите свой мастеровой диапазон и сэкономите денежные средства.

Примеры из жизни на тему: как я сделал трубогиб собственными руками

About sposport

View all posts by sposport

Baileigh RDB-100 Ручной роторный трубогиб — Фрезы и трубогибы

---

• Убедитесь, что это подходит введя номер вашей модели.
• СПОСОБНОСТЬ ИЗГИБА: Гибка труб с внешним диаметром до 1,75 дюйма и максимальной толщиной стенки трубы 0,095 дюйма и 1 дюйм сортамента 40.
• УКАЗАТЕЛЬ БОЛЬШОГО ДИАМЕТРА: позволяет изгибать до 206 ° (180 ° плюс возвратная пружина) без необходимости повторной индексации и повторной установки штифтов.
• БЫСТРАЯ ЗАГРУЗКА И РАЗГРУЗКА: быстросъемная система счетчиков.
• ТОЧНЫЕ изгибы: все инструменты имеют линию индикатора начала изгиба, поэтому вы можете уверенно выполнять сложные изгибы.
• ПРЕДВАРИТЕЛЬНАЯ СБОРКА СУДОВ: просто прикрепите ручку и подставку.
• МНОГО ОПЦИЙ: Принимает сотни штампов для круглых и квадратных труб, а также штампов для круглых труб.
• СДЕЛАНО В США

› См. Дополнительные сведения о продукте

Ручной трубогиб Grizzly.com

Ручной трубогиб T30860 представляет собой стабильную и прочную платформу для гибки труб, которую можно быстро установить и легко использовать. Трубогибы с ручным управлением можно использовать после минимального обучения, чтобы обеспечить точные и последовательные изгибы труб из различных материалов, включая сталь, медь и алюминий.

T30860 способен изгибать круглые трубы диаметром от 1/2 до 2 дюймов или квадратные металлические трубы диаметром от 1 до 2 дюймов. Совершайте изгибы до 180 ° с полной уверенностью.Благодаря прочной стальной конструкции, после закрепления инструмента он будет гнуть трубу на долгие годы.

Если вы создаете прочный каркас безопасности, сверхлегкую раму или ремонтируете оборудование, ручной трубогиб T30860 справится со своей задачей!

Этот инструмент включает напольную подставку, индикатор угла изгиба и съемную 41-дюймовую ручку. Доступны 17 дополнительных штампов (не входят в комплект) для круглых и квадратных труб различных размеров (T30861-T30877).

Ручной трубогиб T30860 поставляется с годовой гарантией, которая распространяется на детали и гарантирует, что устройство не имеет заводских дефектов.(Гарантия не распространяется на расходные материалы.)

Руководство для T30860 было написано нашим отделом технической документации в США и содержит полезную информацию.

Группа технической поддержки Grizzly находится в США. Детали и аксессуары для трубогиба доступны в Интернете и отправляются со склада запчастей Grizzly в Спрингфилде, штат Миссури.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Минимальный диаметр трубы: 1/2 «
• Максимальный диаметр трубы: 2 «
• Минимальный размер квадратной трубы: 1 «
• Максимальный размер квадратной трубы: 2 «
• Максимальный угол изгиба: 180 °
• Длина ручки: 41 «
• Общая высота: 45 дюймов
• Площадь основания: 11-3 / 4 «x 11-3 / 4»
• Вес машины: 98 фунтов.

ХАРАКТЕРИСТИКИ

• Стальная конструкция
• Напольный стенд
• Индикатор угла изгиба
• Съемная ручка 41 «
• Доступны 17 дополнительных матриц (не входят в комплект)

трубогибы | Swagelok

Трубогибы Swagelok

Трубогибы Swagelok ^® обеспечивают высококачественные изгибы труб с частичным и метрическим диаметром, изготовленные из материалов, которые могут использоваться с трубными обжимными фитингами Swagelok.Простые в использовании трубогибы сокращают время и усилия, затрачиваемые на установку, а также снижают вероятность образования складок или других повреждений трубки во время изгиба.

Выбирайте из электрических, настольных или ручных трубогибов в соответствии с вашими требованиями.

Узнайте о нашем тренинге по основам гибки труб.

Трубогибы электрические

Каталог

Электронное управление для автоматической гибки.

Технические характеристики

• Диапазон изгиба от 1 до 110 °
• От 1 до 2 дюймовнаружный диаметр (толщина стенки от 0,049 до 0,220 дюйма) и внешний диаметр от 25 до 50 мм (толщина стенки от 1,2 до 5,0 мм) диапазон
• Один башмак сгиба для размеров 1, 1 1/4, 1 1/2 и 2 дюйма
• Один башмак сгиба для размеров 25, 32, 38 и 50 мм

Размеры — вертикальное положение	44 дюйма (112 см) в высоту, 29 дюймов (74 см) в ширину, 30 дюймов (76 см) в глубину
Масса	420 фунтов.(191 кг)
Требования к питанию:
MS-TBE-1	115 В (перем. Ток), 50/60 Гц; максимальный ток — 13 А
MS-TBE-2	230 В (перем. Ток) 50/60 Гц; максимальный ток — 7 А

Настольные трубогибы

Каталог

Прочная, легкая алюминиевая конструкция. Включает шприц для смазки и металлический футляр для хранения.

Технические характеристики

• Диапазон изгиба от 1 до 180 °
• Диапазон трубок с внешним диаметром от 1/4 до 1 1/4 дюйма (толщиной стенки от 0,028 до 0,120 дюйма) и внешним диаметром от 6 до 30 мм (толщиной стенки от 0,8 до 3,0 мм)

Стальные гибочные башмаки необходимы для:

• Трубка с внешним диаметром 1 дюйм и толщиной стенки более 0,095 дюйма
• Труба диаметром 25 мм с толщиной стенки более 2,4 мм
• Трубки 2507 всех размеров
• Толстостенные трубы из отожженной нержавеющей стали всех размеров
• Холоднотянутые бесшовные трубы из нержавеющей стали 1/8 твердости всех размеров
• Трубки среднего и высокого давления IPT всех размеров

Модель с ручным управлением может работать с диаметром 1/2 дюйма.двигатель буровой установки с дополнительной муфтой крутящего момента и опорным рычагом

Соответствует CE

Размеры — трубогиб в кейсе	14 1/2 дюйма (37 см) в высоту, 21 дюйм (53 см) в ширину, 11 дюймов (28 см) в глубину
Вес — трубогиб в чемодане, без инструментов:
Ручная модель	75 фунтов. (34 кг)
Электрическая модель	79 фунтов.(36 кг)
Требования к питанию (электрическая модель):
MS-BTB-1	110 В (перем. Ток), 50/60 Гц; максимальный ток — 10 А
MS-BTB-2	230 В (перем. Ток), 50/60 Гц; максимальный ток — 5 А

Ручные трубогибы

Каталог Магазин

Ручные трубогибы Swagelok

оснащены роликовыми матрицами, которые снижают силу изгиба и овальность трубы по сравнению с конструкцией с обычным ползуном.

Технические характеристики

• Диапазон изгиба от 1 до 180 °
• Выпускаются с трубками диаметром 1/8, 1/4, 5/16, 3/8 и 1/2 дюйма, а также 3, 6, 8, 10 и 12 мм размером
• Конструкция ручки Clevis обеспечивает повышенное усилие при изгибах более 90 °
• Не может использоваться для трубок 2507 более 1/4 дюйма или для трубок среднего давления
.

Посмотрите и приобретите наши наиболее широко используемые продукты.

Узнайте больше о том, как продукты Swagelok могут работать на вас.Просмотрите наши каталоги или найдите центр продаж и обслуживания.

Выбор безопасного продукта: Все содержимое каталога должно быть проверено, чтобы разработчик системы и пользователь сделали правильный выбор продукта. При выборе продуктов необходимо учитывать общую конструкцию системы, чтобы обеспечить безопасную и безотказную работу. Функции, совместимость материалов, соответствующие характеристики, правильная установка, эксплуатация и техническое обслуживание являются обязанностями разработчика системы и пользователя.

Tube_Bender

Tube_Bender

Планы трубогибов от Takacs Cycles

Я разработал первую трубку трубогиб (SD Tube Bender) для моего собственного использования, но многочисленные запросы на более тяжелый Бендер породил планы трубогибов для тяжелых условий эксплуатации. Этот трубогиб разработан с учетом простоты использования.Углы достигаются простым углом искатель за счет вертикальной конструкции. Мы предлагаем как планы трубогибов HD, так и планы трубогибов для воздуховодов и труб в формате PDF, которые будут отправлены вам по электронной почте, как только оплата получена. Планы трубогиба HD — хороший выбор для тем, кто хочет гнуть трубы диаметром до 2 дюймов и стенкой толщина до .120 дюймов для лежачих Трайки, мини-велосипеды, картинги, рамы мотоциклов, рельсы для песка, каркасы безопасности или что-то еще воображение готовится.Стоимость сборки HD Bender может составлять всего 100 долларов США, включая домкрат. (по стоимости материалов в 2004 г.).
Пневматический / гидравлический трубогиб — трубогиб третьего поколения и последнее дополнение. Трубогиб A / H может быть построен всего за 200 долларов США, и это это огромная экономия по сравнению с коммерческим трубогибом с гидравлическим приводом. Этот Трубогиб стоит примерно 10% от стоимости какого-нибудь коммерческого трубогиба. Трубогибы будут работа с дополнительными штампами для круглых труб от 1/2 до 2 дюймов и квадратными трубками наборы штампов от 1/2 «до 1 1/2».Ссылка на поставщика штампа будет включена в планы. В планы также будут включены подробные чертежи всех компонентов, Билл. Материала, изображения твердые модели и изображения прототипов, которые помогут вам в работе над проектом.

Q . «В чем разница между Air / Hyd и гибочный станок HD? «

A. Оба гибочных станка предназначены для того же самого, изгиба трубы с наружным диаметром от 1/2 до 2 дюймов и толщиной стенки вплоть до .120 «
HD — это второе поколение более старой конструкции, в котором используется ручной насос. цилиндр. Если вы когда-нибудь захотите перейти на пневмо / гидравлический цилиндр, рама придется доработать.

Пневматический / гидравлический гибочный станок трубогиб третьего поколения от Takacs Cycles, использующий пневмогидравлический цилиндр, который всего на 20-30 долларов больше, чем ручной цилиндр. Преимущество этот цилиндр заключается в том, что если у вас есть источник сжатого воздуха, гибочный станок работает с легким воздушным клапаном.Если источник сжатого воздуха не доступный, он также может перекачиваться вручную, как и старый трубогиб HD.

Второе изменение заключалось в переработке гибочного станка для более широкого использования. материалы. Некоторые материалы, которые я использовал в HD, были легко доступны в Лос-Анджелес, Калифорния, однако некоторым клиентам за пределами штата было сложно его найти.

Третьим важным изменением стала адаптация идей, которые я накопил лет использования моего старого HD, чтобы сделать трубогиб еще лучше.Планы включают два стиля: «А» и «В». Стиль «А» — это урезанная версия с экономичный подход и он похож на старый трубогиб HD с за исключением пневматического / гидравлического цилиндра. Стиль «B» — это роскошная версия, включает в себя некоторые детали, которые значительно упрощают использование гибочного станка. Детали для Гибочные станки стиля «B», которые я предлагаю ниже, необходимы только с трубкой стиля «B». бендер.

		Пневматический / гидравлический трубогиб Планы 2007 г. «до 2» 0.120 «стена Нажмите здесь для получения дополнительной информации! 17,99 $. Предыдущие клиенты, которые покупали старые планы получить 1/2 скидки.
		Комплект Air / Hyd «Style B».Включает M, KB2, KB3 В наличии $ 60 Цены доставки указаны для Континентальные Соединенные Штаты. В остальном, пожалуйста, напишите мне по электронной почте для отправки Стоимость!
		Пневматический / гидробендер «B Style» механически обработанный комплект.Включает A, JB, KB, KB2, KB3 и M. Комплект Style B от 300 долларов США. S / H В этот комплект входит большая часть детали, требующие сверления. Чтобы завершить бендер, вам понадобится оставшиеся материалы просто следуйте спецификации приобретенных вами планов. Этот комплект предназначен для покупателя, который не имеет большого сверлильного станка, который может обрабатывать большие сверла, или просто не хочет заниматься сверлением части.Комплект изготовлен на фрезерном станке для точности. Этот комплект необходимо заказывать. Пожалуйста, напишите мне о наличии. При заказе требуется залог в размере 100 долларов США. этот комплект. Счет на остаток будет отправлен, когда Комплект будет готов к корабль. Доставка комплекта займет пару недель. Вес комплекта 60 фунтов Залог 100 $
		Планы трубогибов HD 2004 «до 2» 0.120 «стена Нажмите здесь для получения дополнительной информации! Я удалил корзину ссылка из этих планов. У меня все еще были клиенты, заказавшие эти планы по ошибке. А множество старых тем в Интернете началось со старого HD-бендера и естественно, что новые планы по воздуху / гидратации упускаются. Новый пневмогидравлический трубогиб просто как старый HD только лучше .. Если вы все еще интересуетесь старым HD планы трубогиба, пожалуйста, закажите трубогиб по указанной выше ссылке и оставьте примечание, что вам понравятся старые планы трубогиба HD, однако я настоятельно рекомендую строительства нового пневмо / гидравлического трубогиба.Если воздушный компрессор ваш беспокойство нет ПРОБЛЕМЫ, вы все равно можете прокачать его вручную без каких-либо сжатого воздуха, и когда будет доступен источник сжатого воздуха, вы будете готовы к Это.
		Планы трубогибов SD До 2004 г. «к 1» 0.120 «стена Нажмите здесь для дополнительной информации! В планах SD нет доступно больше.
		Бесплатно 3 «x2» и 3 «x3» Большой квадратный трубогиб Планы находятся под строительство Планы выполнены на 90%, но пока не буду выпускать коммерческое использование.Мне сам не нужен этот бендер и я не буду его строить. Если вы заинтересованы в сборке этого бендера, пожалуйста загрузите PDF-файл и напишите мне по электронной почте для пароль. ! Это планы для больших вещей, таких как рамы прицепов, рельсы рамы Jeep, рок. кадры гусеницы или ???.
		Пример PDF Щелкните здесь правой кнопкой мыши и «Сохранить цель как» на свой диск.Ты для просмотра этого PDF-файла потребуется программа Adobe Reader. Чтобы скачать бесплатную читалку, перейдите щелкните ссылку ниже. Этот файл — всего лишь образец того, как выглядят наши руководства. выложил.
		Калькулятор трубопровода Fab кликните сюда чтобы загрузить бесплатный калькулятор трубопровода от Takacs Cycles.. Это Файл Excel, и вам понадобится MS Excel, чтобы открыть его.
		Шаблон для вырубки труб Я нашел эту бесплатную насечку на трубке конструктор шаблонов на сайте. Я думал, что это был полезный инструмент, поэтому вот для скачать. Единственная проблема этой программы в том, что размеры даны только в метрической системе.Если вы хотите ввести стандартный размер, просто умножьте значение в дюймах с 25,4. Распечатайте шаблон и оберните трубку, чтобы перенести контур. Нажмите здесь, чтобы загрузить.

Плашки

Плашки для круглых труб

Плашки для квадратных труб

Заказчик Построенные фотографии Tube Bender прислал

Билла Грэнтэма

Трубогиб Tom Verity Вот это Сайт Тома и планы, которые он продает
Майк Колберт
Гордон Лэнгли
Рой С.Линн Бендер Роя Сайт и его проекты
Грег Норкевич
Бендер Джейка Бёрки
Джин
Некоторым нравится строить! Потрясающие.
Джон Барриклоу JB Custom Fabrication LLC
SUPERBENDER
Тим Сандерс из Мэрисвилля, штат Вашингтон
Нейт Пирс из Редвуд-Сити, Калифорния,
Брэндон МакКарди Placentia, CA
Майкл П. Хубер
Джоэл Снодграсс из Редмонд, Вашингтон
Майк Йейтс
Джесси Вагнер Montana Metal Works и знаки
Бендер Роберта Янга
Бендер Майка www.barstoolracersupply.com
Джон Бендер Маккракена
Rich от CA
Бендер Бутча
Дуг из Остина, Техас,
Бендер Эрика
Джин Галпин из Сельма, Калифорния,
БЕНД-МУР по Тейлор Мур
Билл из Алворда, TX Ознакомьтесь с проектами Билла gameministry @ centurylink.нетто
Стивен Л. Гехт www.thetigerorganization.com
Рик из Алабамы
Дональд Бранском
Дюк Нгуен от Лонг-Бич, Калифорния,
Майк Салливан
Дарина Бендер
Берт Дирдорф из Остина, Техас
Дон Декерт
Дуг Поттер
Бендер Дэйва
Бендер Джеффа М.
Глена Бузека бендер www.rosehillperformanceparts.com
Лу Боццелли из Канады
Джон Хэнли, Мельбурн, Австралия
Бендер Билла
Джозеф для Аризоны
GGrant Симпон из Эль-Кахона, Калифорния,
Maz’s Бендеры Юго-Западное побережье Англии, Великобритания,
MMike Бендер Дина
Фред Гайтнер Макдональд, Пенсильвания.
Опека из Калифорнии
Троян Робби
Фрэнк О’Ригли,
Бендер Давида
Мистер.Веллвуд, учитель магазина в Уинфилде, Британская Колумбия, Canadaa
Бендер Кента Уилсона

| Дом | Свяжитесь с нами |

Авторские права Фрэнк Ф.Takacs, Takacs Cycles и www. gotTrikes.com
Все права защищены. Последнее обновление 11 мая 2015 г.

Как выбрать подходящий трубогиб или трубогиб для работы

Если вам нужно согнуть металлическую трубу, трубу или кабелепровод, гибочный станок — это инструмент для этой работы. Но какой тип гибочного станка вам нужен? Ответ, конечно же, зависит от того, что вы сгибаете и как хотите это сгибать.

Начнем с некоторых определений.

• Трубогиб: Трубогиб сгибает трубы, а также трубы.Что такое трубка технически? Согласно общепринятым представлениям, труба измеряется по ее внутреннему диаметру относительно внешнего диаметра и по толщине стенки, измеряемой в таблицах. Труба круглая и обычно имеет более толстые стенки, чем труба.
• Трубогиб: Трубогиб сгибает трубы, и часто это тот же инструмент, что и трубогиб. Что такое трубка или трубка? Согласно тому же общепринятому мнению, труба измеряется по ее внешнему диаметру и обычно меньше и менее жесткая, чем труба.Он может быть круглым, а может и не быть.
• Трубогиб: Трубогиб, используемый с длинным рычагом, предназначен для изгиба углов в кабелепроводе — трубе, по которой проходит электрическая проводка.

Понимание разницы между трубой и трубкой важно для выбора совместимого гибочного станка и штампа, формовочного станка или гибочного ролика правильного размера.

Гидравлические, электрические, ручные и механические

Четыре основных типа трубогибов: гидравлические, электрические, ручные и механические.

Чрезвычайно прочный и мощный гидравлический гибочный станок может создавать точные углы в больших трубах (до 4 дюймов в диаметре) с более толстыми стенками. Электрические трубогибы оснащены электрическим зубчатым приводом и часто программируются, что делает их идеальными для изготовления множества итераций одних и тех же гибов.

Ручной или ручной гибочный станок дешев, прост в транспортировке и маневрировании, и при достаточном количестве смазки для локтей можно выполнить множество операций по гибке. Ручная гибка труб или трубок — это своего рода искусство; это требует определенных навыков, но позволяет изготавливать нестандартные формы.Механический гибочный станок — это что-то среднее между гидравлическим и ручным гибочным станком с точки зрения того, что он может сгибать. Роскошный механический трубогиб, такой как этот, имеет шасси на колесах и может сгибать трубы или трубки от ½ до 2 дюймов.

Трубогибы чаще бывают ручными или механическими, но механизированный трубогиб, подобный этому, может работать с трубками от 1¼ дюйма до 5 дюймов и полезен для изготовления колен, смещений и седел.

Ротационно-вытяжные станки и др.

Гибочные станки разных стилей позволят получить разные углы или изгибы.Ротационно-вытяжные станки, которые изгибают металл с помощью набора штампов с фиксированным радиусом, являются одними из самых распространенных. Трубогибы вставляются в трубу или трубу для поддержки стенок и предотвращения плоского изгиба. Вальцегибочные станки имеют три вращающихся ролика и используются для создания круглых форм. Плашки, как следует из названия, используют плунжер для сгибания трубы или трубы между двумя штампами .

Не знаете, какой тип трубогиба или трубогиба вам нужен? Обратитесь за советом в местное отделение United Rentals.

---

Руководство по проектированию гибки труб | Listertube Tube Engineering Services

Типы гибки труб

Чтобы понять оптимальные конструктивные характеристики для гибки труб и манипуляционного производства, важно понимать различные методы гибки труб. Существует три основных подхода, известных соответственно как гибка под давлением, гибка под вытяжкой и гибка валком.

Гибка компрессионных труб

Сгибание компрессионной трубки похоже на сгибание медной трубки вокруг колена; вы удерживаете один конец трубки неподвижно и придаете ей форму вокруг первого (в данном случае колена).Следующим шагом будет простой ручной инструмент для гибки труб, который водопроводчики часто используют для изготовления медных труб. Для производства более сложных многогибочных компонентов, для труб малого диаметра, где их можно гнуть вручную, приспособления для ручной гибки используют гибку сжатием. Могут быть изготовлены довольно сложные формы.

Как только мы перейдем к большему диаметру и более жесткому материалу, например стали, тогда мощность станка станет существенной, и гибка с вытяжкой станет обычным методом формования. Ключевое отличие состоит в том, что инструмент тянет или протягивает трубу вокруг предыдущего инструмента.Фактически, вместо того, чтобы зажимать трубу позади каркаса, она прижимается к каркасу, а зажим и каркас вращаются вместе с трубкой, протянутой вокруг каркаса по дуге позади него, просто прижимаясь к каркасу прессом.

Как следует из названия, пресс-форма не зажимает трубку, а просто прижимает ее к штампу, но трубку можно протянуть мимо нее. Изгиб при вытяжке решает некоторые проблемы сжатия, которые могут возникнуть при изгибе сжатием.

Тяговая гибка

Тягово-гибочные станки могут быть простыми с ЧПУ (с числовым управлением) или полностью с ЧПУ (с числовым управлением от компьютера).Важнейшие соображения для нашей цели заключаются в том, что инструмент для гибки должен точно захватывать трубу, чтобы протягивать ее вокруг изгиба; это означает, что инструмент должен соответствовать внешнему диаметру трубы; и центральный каркас, вокруг которого протягивается труба, должен соответствовать требуемому изгибу; это означает, что инструмент должен соответствовать радиусу изгиба готовой трубы.

Некоторые тонкостенные (в зависимости от диаметра или спецификации материала) трубки могут разрушиться при изгибе, и в процессе гибки с вытяжкой (в отличие от изгиба сжатием) можно поддерживать трубку в точке, где происходит изгиб, вставляя оправку по центру трубы.По этой причине изгиб под вытяжкой иногда называют изгибом на оправке.

Валковая гибка

Если вам нужен очень пологий изгиб, т. Е. Большой радиус кривизны, то вытяжное изгибание становится невозможным, поскольку размер инструмента (и станка, на котором он устанавливается) становится недопустимым. Именно здесь вступает в игру валковая гибка, иногда называемая толкающей гибкой.

Он работает, проталкивая трубку, как правило, через три ролика — два с одной стороны трубки и один между ними с другой.Если ролики слегка опираются на трубку, то очевидно, что она просто пройдет через них, не сгибаясь, но по мере увеличения давления роликов трубка начнет деформироваться, становясь вогнутой на стороне одного ролика, поскольку два внешних ролика пытаются протолкните его вокруг внутреннего ролика. Чем больше давление, тем жестче изгиб.

чертежей вертикальных трубогибов

CBH Вертикальный Трубогиб — (CBHVTB)

Как известно многим читателям, я уже около 40 лет использую и конструирую трубогибы, и у меня есть мнения о том, что делает или мешает гибочный станок для выполнения производственных гибочных работ и я всегда предпочитал использовать ручной гибочный станок «горизонтального» стиля.

Однако, когда я переехал в новый магазин в Техасе. Я сразу понял, что не могу место для обычного горизонтального гибочного станка, такого как JD2 model 3 или Pro-Tools модель 105, которые являются двумя моими фаворитами.

В результате этого ситуация я начал серьезно смотреть на покупку или строительство небольшого вертикальный тип гибочного станка, который я мог бы спрятать в углу небольшого магазина когда он не использовался.

Купил пару планов и скачал бесплатные планы из сети для нескольких разных вертикальных гибочных станков а затем я пошел по магазинам и дилерским центрам, чтобы увидеть некоторые из этих машин в действия, и, честно говоря, меня не впечатлило то, что я увидел. Лучший из я видел самодельные модели, но даже у некоторых из них были ограничения.

Много вертикальных Бендеры продаются с использованием того, что я бы назвал «фэнтезийной одеждой», где производитель делает несколько необоснованных заявлений, которые просто не могут быть подтверждены в реальности.На одной демонстрации продаж я действительно увидел, что рама гибочного станка застегивается вбок, просто пытаясь согнуть несколько стенок DOM 1,5 x 0,25 и модель, которую они демонстрировали свою якобы «сверхмощную» модель. Они обвинили отказ штампа Pro-Tools, который, по их словам, имел плохо отлитое отверстие под шарнирный палец что даже идиот мог сказать, что это не так. Большинство из нас на этой демонстрации ясно видела, что несдерживаемый вал гидроцилиндра движется к одной стороне приводные звенья, вызывающие скручивание и заедание, что оператор должен позаботились о.Этот опыт сразу испортил мне глаза, далее на серийно выпускаемых вертикальных гибочных станках, так как агрегат, который я смотрел, должен был быть «непревзойденным» пьяницей. По иронии судьбы производитель выпустил «улучшенная» модель несколько недель спустя, у которой были гораздо более толстые руки.

Я был очень разочарован, узнав, что почти все вертикальные трубогибы, которые я видел продемонстрировал необходимость сброса приводных звеньев только для выполнения простого 100-градусного изгиб, который о том, что вам нужно сделать, чтобы получить хорошие «90» после «пружинение» принимается во внимание.Я не мог поверить, что эти различные производители и дизайнеры трубогибов не имели ни малейшего представления о самом основные принципы создания хороших изгибов труб. Было совершенно очевидно, что продавать консервированный продукт — гораздо важнее. важно, чтобы продавать что-то полезное и действительно работающее в среды небольшого производственного цеха.

Мне выпил, что требует сброса приводных звеньев после поворота изгиба от 60 до 70 градусов. не стартер по отношению к серьезным заводским работам.Даже парни только начинающие выпивая изгиб, поймите, что самая большая причина «перегиба», сморщивание »и« деформация »из-за пружинения и каждый раз, когда у вас чтобы сбросить приводные звенья, вы позволяете трубке «расслабиться» или «пружина назад», и при повторном включении приводных звеньев будет небольшой вдавливание в трубке после повторного приложения давления.

Ни один из вертикальных гибы, которые я смотрел, имели какое-либо приспособление для добавления одного из различных антипружинных задние устройства, которые мы обычно используем на горизонтальных гибочных станках.

Этот простой недостаток дизайна с гибочными станками вертикального типа — одна из причин того, что они не захватили долю рынка над старыми традиционными горизонтальными гибочными машинами в промышленном производстве промышленность.

Как я упоминал ранее, некоторые из лучших вертикальных гибочных станков, которые я видел, были изготовлены на заказ в небольших магазинах, и большинство в них были включены обходные пути решения проблемы угла изгиба.

Для меня это было довольно очевидно что некоторые производители гибочных станков неплохо справляются с обработкой деталей водоструйной очисткой но не очень хорошо сгибает трубы, поэтому я вернулся к планам, которые Я изначально скачал, так как большинство из них были нарисованы парнями, которые на самом деле пришлось согнуть несколько трубок в реальных условиях.

Мой лучший выбор домашних бендеров на основе рекомендаций десятков производителя была небольшая модель Pro-Tools HMP-200, но после того, как я рассмотрел детально планировал и построил макет, сразу было видно, что этот бендер имел некоторые довольно существенные ограничения, поэтому я положил его на полку.

Это хороший недорогой трубогиб, но я не думаю, что это работает очень хорошо в производственной среде изготовления и строить это относительно дорого.

следующий запой, на который я посмотрел, был еще один, рекомендованный множеством людей и это был AH-Bender, разработанный Фрэнком Такачем, известным большинству из нас как EuroFrank за досками. Планы по поводу этого бендера строились уже давно. времени и прошли несколько этапов доработки и улучшения.

I еще не поговорить с кем-либо, кто использует тот, у которого нет ничего, кроме хорошего что о них сказать.

С у этого бендера была такая хорошая репутация, что я даже не удосужился взглянуть на детально планировал в отношении операционных вопросов и пошел вперед и построил один.Это отличный запой, но он не стал одним из моих основных требований, и это было сделано для изгиба на 110 градусов за один чистый проход без необходимо изменить положение приводных звеньев. Другая моя проблема заключалась в том, что блок был просто опускаться на землю, чтобы мне всегда приходилось нагибаться, чтобы загрузить трубы, установите матрицу и толкатель и установите цифровой транспортир. В итоге я использовал загиб, сидя на двух пластиковых ящиках для молока, а затем «чувствовал себя» здорово.

Другим недостатком было то, что этот гибочный станок предназначен для использования Pro-Tools Model 105. наборы штампов, и я предпочитаю штампы JD2, особенно для гибки тонкостенных материалы и жесткий материал, такой как хромомолибден.

Пока исследуя вертикальные гибочные станки, мне довелось использовать станок, основанный на одном из Franks очень ранние модели (HD-Bender), и, честно говоря, я предпочел их его последняя версия. Я думаю, что планы на его оригинальные гибочные машины все еще доступны, и если вы серьезно относитесь к созданию гибочной машины, я бы посоветовал вам если возможно, купите оба набора планов.Сайт франков: http://www.gottrikes.com

Геометрия вертикального гибочного станка

Дом Вертикальный гибочный станок с гидроцилиндром сильно отличается от строительство некоторых других гибочных станков, планы изготовления которых мы опубликовали. Самая большая проблема и существенное ограничение — это сам гидроцилиндр.

Почти все вертикальные гибочные станки, включая некоторые из тех моделей высокого класса, которые вы видите в рекламе В Сети используют дешевые импортные «воздушные над гидравлическими» длинноходовые 8-тонные гидроцилиндры.Фактически, физические размеры и характеристики этих гидроцилиндров большинство проектных параметров, которые может придумать человек, пытаясь построить бендер.

Другой Проблема с «дешевыми» гидравлическими и воздушными гидроцилиндрами заключается в том, что большинство из них не работают, если они не установлены таким образом, чтобы иметь наклон вверх к цилиндру.

«Оллтрейд» в Южной Калифорнии распространяет таран, который я использовал для своего конкретного проекта под торговой маркой «Powerbuilt».Этот баран продается в десятках розничных магазинов. торговые точки под другими торговыми марками, но почти во всех случаях это всего лишь один дюжины китайских клонов, попавших в Америку. Некоторые из этих брендов клоны граничат с чистым мусором, а другие на самом деле сделаны довольно хорошо. Приобретайте запчасти «лично», чтобы вы могли «посмотреть», что вы получаете.

В вообще почти все эти дешевые поршни имеют 8-тонную емкость с воздушным подача 110-120 фунтов на квадратный дюйм.Минимальная высота седла составляет 24,5 дюйма, а максимальная — высота седла составляет около 43,5 дюймов, что соответствует длине хода 19 дюймов. Нет ничего плохого в вместимости этих баранов по уважению к силе, приложенной к приводным звеньям. На самом деле 8-тонный (16000 фунтов на квадратный дюйм) плунжер огромный перебор, так как для изгиба диаметром 2 дюйма требуется всего около 5000 фунтов на квадратный дюйм толстостенные трубы в типичном трубогибе.

Остерегайтесь что длина хода обычно меньше, чем опубликовано.Мой особенный баран имел полезную длину хода всего 18 дюймов, и я думаю, что это довольно типично за лот. У большинства этих баранов есть то, что я называю «мертвой зоной» на начало хода, что сокращает эффективную длину хода на столько же как дюйм. Есть соответствующая «мертвая зона» ближе к концу ход при полном выдвижении.

Я Также видно, что минимальная высота седла для этих цилиндров колеблется от 23,5 до 25,5 дюймов в зависимости от марки.По этой причине я сильно предложите вам купить и измерить барана, прежде чем делать что-либо еще, если вы планирует построить один из этих гибочных станков.

Рисунок 1

Рисунок 1 показаны основные размеры, используемые для описания характеристик типичный длинноходный пневмогидравлический цилиндр. Как видите, минимальное седло высота ‘- это расстояние между осевой линией отверстия под болт крепления основания и центр отверстия под шарнир в валу гидроцилиндра.Когда таран полностью сжатый. «Максимальная высота седла» — это расстояние между монтажными центр болта и ось шарнира в валу, когда он полностью выдвинут. В «длина хода» определяется вычитанием одного числа из другого.

Когда вы настраиваете контрольные точки для вертикального изгиба, вы в основном заинтересован в работе с тремя измерениями, которые определяют точки на радиусе подвижные части сборки.

Первый радиус управления — это радиус, установленный минимальной высотой седла ползуна. который вы используете, как показано слева на рисунке 2.В этом случае мы говорим что это 25 дюймов.

Рисунок 2

Следующая контрольная точка — та, которая лежит на радиусе полностью выдвинутого вала гидроцилиндра, как показано справа на Рис. 2. В данном случае мы говорим, что это 42 дюйма от центра болт крепления основания гидроцилиндра. Имейте в виду, что ползун поворачивается при движении его диапазон расширения.Многие новички забывают это учитывать.

В этом конкретном примере наша длина хода составляет 17 дюймов.

Два основных радиуса никогда не изменится, что бы вы ни делали с бараном, который вы покупаете. Ты можешь двигаться точка крепления гидроцилиндра вверх, вниз или слева направо, но радиус указывает всегда будет оставаться постоянным относительно основания плунжера, если вы не измените его на ползун с разными характеристиками хода.

Следующая точка радиуса мы Следует учитывать, что это определяется длиной приводных звеньев. Это довольно просто рассчитать, так как мы знаем, что шарнирный палец или пальцы должны совпадать с дугами, образованными движением вала гидроцилиндра.

Вам не нужна долгая поездка звеньев, чтобы создать изгибающий момент с помощью гидравлического блока, как вы это делаете, когда строительство гибочного станка с ручным управлением. На моем маленьком прототипе приводные ссылки всего 10 дюймов в длину, и я прогибаюсь на 2 дюйма.188 стеновых труб в течение всего дня с этим конфигурация.

На рисунке 3 показан взаимосвязь радиусов приводного звена с радиусами вала гидроцилиндра для двух различных конфигурации. Рисунок слева на иллюстрации имеет приводные ссылки, которые имеют длину 10 дюймов, а рисунок справа имеет набор приводных звеньев, которые 16 дюймов в длину.

Рисунок 3

Обратите внимание, что радиус ползуна вала точка поворота в полностью сжатом режиме совпадает с точкой поворота шарнирный штифт приводного звена, когда гибочный станок находится в положении «начало изгиба».Это довольно элементарная вещь, но я не думаю, что кто-нибудь когда-либо писал эти основы раньше, поэтому я просто хочу убедиться, что все полностью осведомлены о основные рабочие характеристики типичного вертикального гибочного станка до идти дальше.

А теперь самое интересное, потому что нам нужно придумать дизайн гибочного станка, который может сгибать трубы определенного размера в соответствии с конкретным угол под определенным радиусом центральной линии с наименьшими проблемами и это предполагает некоторые компромиссы.

Многие люди выходят и строят свои гибочные машины, основанные на ложном предположении, что как только у них есть гидроцилиндр и привод точки поворота рук совпадают, тогда все остальное хорошо, но это просто не так.

Вал гидроцилиндра — это физический объект и вы должны принять во внимание расположение этого вала, когда ползун движется через полный диапазон движения. Расчетная длина приводных звеньев и Расположение поворотных отверстий для вала гидроцилиндра в приводных звеньях определяется как в огромной степени по размеру материалов, которые вы планируете гнуть.

На рисунке 4 показан типичный Показан вертикальный гибочный станок с приводными звеньями, повернутыми на полные 110 градусов. В этом конкретная иллюстрация: гибочный станок настроен на изгиб трубы диаметром 1 дюйм. по радиусу 3,5 дюйма. Длина приводного звена в этом конкретный пример.

Рисунок 4

Эта конфигурация 10-дюймовых звеньев использование обычного плунжера отлично подойдет для трубок до 1.25 дюймов в диаметре изогнутый по средней линии с радиусом 4,5 дюйма. Вы можете сделать хороший изгиб на 110 градусов за один чистая развертка без сброса приводных звеньев.

Итак, вам не нужно начинать с царапины, я могу сказать вам, что на основе фактического полевого опыта и математических расчеты гидравлического гибочного станка с использованием 8-тонного гидроцилиндра с комплектом 10-дюймового привода звенья могут легко сгибать трубы с толстыми стенками диаметром 2 дюйма. Так что более длинный набор приводные звенья не нужны для создания дополнительного изгибающего момента.

Однако действительно необходимы более длинные ссылки чтобы освободить место для вала гидроцилиндра, чтобы « очистить » НКТ в матрице по мере изгиба изготавливаются из труб большего диаметра или изогнуты по большему радиусу. Вал ползуна в какой-то момент во время вращения штампа фактически натолкнется на трубку, что заклинило всю машину. Это самая большая проблема, с которой сталкивается конструкторы вертикальных гибочных машин. Мы можем винить во всем относительно короткие 18-дюймовый ход самых дешевых длинноходных гидроцилиндров.Если бы мы могли получить несколько больше дюймов длины хода, чем конструкция гибочного станка была бы намного проще. К сожалению, увеличение размера цилиндра для увеличения длины хода требует затрат. большие деньги и для большинства маленьких фабрик это решающий момент.

На Рисунке 5 показана типичная установка гибочного станка. с набором штампов для 2-дюймовой трубки, изогнутой по радиусу 6 дюймов, но с использованием короткие 10-дюймовые приводные звенья.

Рисунок 5

Как ты можешь видите, что шток плунжера на самом деле столкнется с трубкой, если вы попытаетесь сделать полный изгиб за один проход.Для использования коротких звеньев с большим диаметром умирает становится необходимым для сброса ссылок привода, чтобы вы в конечном итоге сделали серию короткие изгибы, чтобы сделать окончательный более длинный изгиб. Это будет работать, но это действительно неудобно. К сожалению, именно эта ситуация возникает, когда покупка некоторых серийно выпускаемых вертикальных гибочных станков, имеющихся сегодня на рынке.

Лучший способ чтобы справиться с этой ситуацией, нужно просто использовать для начала более длинные ссылки на привод, но тогда возникает другая проблема.

В качестве привода ссылки становятся длиннее, в результате уменьшается возможное вращение до того, как плунжер достигнет максимальной точки выдвижения.

Рисунок 6 иллюстрирует эту ситуацию с использованием гибочного станка с набором 18-дюймовых звеньев, которые довольно типичны для многих вертикальных гибочных станков. Используя этот тип расположение: вы можете сгибать трубки диаметром до 3 дюймов на матрице с радиусом 8 дюймов без особых проблем.

Однако обратите внимание что вы можете сделать только где-то между 70 и 80-градусным изгибом с помощью этих длинных ссылки, прежде чем вам нужно будет сбросить ссылки на кристалле.

Действует таран просто не может простираться достаточно далеко, чтобы продолжать изгиб намного дальше точка 80 градусов на большинстве изгибов. На самом деле многие из коммерческих моделей а самодельные модели не могут изгибаться более чем на 70 градусов без перестановка звеньев на матрице.

Рисунок 6

As I упоминалось ранее, с моей точки зрения, самая важная конструкция гибочного станка Элементом была способность изгиба трубы не менее 105 градусов без необходимо сбросить ссылки диска.Если вы работаете с рулем или выхлопным коллектором, причина для этого должна быть в порядке понял.

Чтобы встретить это необходимо будет использовать ссылки, которые находятся где-то между 10 и 16 дюймов в длину, и также будет необходимо «смещать» плунжер расположение болта вала относительно осевой линии самих звеньев. если ты поискав в сети, вы увидите, что это то, что делают почти все производители для создания гибочный станок, который работает с широким диапазоном размеров труб и диаметров штампов.

Причина для этого долгого обсуждения базовой геометрии потому, что я знаю, что почти каждый, кто построит трубогиб по нашим планам, скорее всего, модифицирует его насколько это возможно, чтобы удовлетворить их специфические требования. Вооруженный этим информацию, которую они могут принимать более обоснованные решения, не прибегая к много экспериментов методом проб и ошибок.

Гидравлический цилиндр, который я использовал для этого проекта имелось отверстие под болт диаметром 5/8 дюйма, просверленное в 1.Вал 5 дюймов. — довольно типичная компоновка, но я встречал подобные поршни с 1,25-дюймовым вал диаметром, просверленный для штифта 3/4 дюйма, а также для дешевых цилиндров с использованием вала 1 дюйм просверлен для булавки 1/2 дюйма. Прежде чем сверлить что-либо, дважды проверьте фактическое размеры конкретного плунжера, который вы в конечном итоге будете использовать.

Это на самом деле хорошая вещь, чтобы скучать отверстие ведущего звена для пальца гидроцилиндра немного увеличено, так как это позволит вам для посадки толкателя матрицы вручную без необходимости задействовать толкатель.Для Например, если у вас есть плунжер с штифтом 5/8 дюйма, просверлите плунжер ведущего звена поворотное отверстие на 3/4 дюйма. Этот наконечник не показан на планах.

Очень важно прикрепить плунжер вал к приводным звеньям так, чтобы вал всегда был точно центрирован между пластины приводных звеньев. В лучший и, возможно, самый простой способ сделать это — отрезать и закрепить прокладки для труб, чтобы вставляются внутрь приводных звеньев вместо использования шайб или свободно плавающих проставок.Я все еще использую шайбы в качестве регулировочных шайб на моем гибочном станке, и это работает, но это действительно плохой способ делать что-то.

Суммирование

Не успел закончить фактические этапы строительства этого нового трубогиба, но у меня было так много вопросов по установив старую модель вертикально, я решил выложить это сейчас и закончить это позже.

Я построил оригинальный прототип для этот гибочный станок из подручных материалов, и он работал так хорошо, что я не стал беспокоиться для сборки или фото-документирования финальной версии пока нет, но вот фото рабочего макет.

Здесь вы видите, что трубогиб может легко растягиваться, чтобы сделать полный изгиб на 110 градусов за один ход без необходимости сбросить ссылки привода, и даже если на этой картинке не установлен кристалл имеется большой зазор для 2-дюймовой матрицы с 6-дюймовой центральной линией радиус. Я почти уверен, что эта версия вертикального гибочного станка CBH — единственная вертикаль на рынке с этой возможностью.

На этом фото вы можете получить лучшее представление об общем размере устройства.Я не стал надевать ролики прототип, но его по-прежнему легко таскать по магазину. О единственном изменении Хочу сделать на финальном варианте это добавить клапан дистанционного сброса давления. и «возвратная» пружина для приводных звеньев.

Я делал много рулей в последнее время, и я обнаружил, что могу установить 2 однодюймовые плашки бок о бок и получайте одинаковые изгибы на двух разных стержнях всего за один pass, который довольно удобен.

Я подумываю сделать звенья и рама для этого гибочного станка из 5/8 «пластины, чтобы его можно было установить вертикально или горизонтально и управляется вручную или с помощью пневмо / гидравлики.

В планах, как и у большинства из наших материалов широкоформатные распечатки, поэтому вам нужно будет отнести их в Kinko’s, чтобы получить их в заговоре. Хотя планы были составлены в первую очередь для моего собственного использования в создание прототипа я думаю, что большинство людей смогут понять вещи, которые я мог бы оставить на рисунках.

Я буду продолжать обновлять это материала и пересматривайте планы, поскольку мы начинаем строить некоторые финальные единицы для некоторых местные магазины.

Ссылки для скачивания планов:

https: // chopperbuildershandbook.com / VTB1-1.pdf

https://chopperbuildershandbook.com/VTB1-2.pdf

https://chopperbuildershandbook.com/VTB1-3.pdf

https://chopperbuildershandbook.com/VTB1-4.pdf

https://chopperbuildershandbook.com/VTB1-5.pdf

https://chopperbuildershandbook.com/VTB1-6.pdf

Следующие ссылки могут быть представляет интерес для людей, строящих новый бендер.

http://www.blindchickenracing.com/tools/tube%20bender/tubingbender.htm

http://www.mechwerks.com/Mechwerks_plans_drawings.htm

http://www.gottrikes.com/Tube_Bender.htm

http://www.probender.com/

http://www.jd2.com/c-12-benders.aspx

Tube and Pipe Benders

http: // www.
