Что такое коаксиальный дымоход?

Содержание:

Что такое коаксиальный дымоход?

Преимущества такого дымохода

Особенности монтажа

Газовые котлы с коаксиальным дымоходом

Вывод

Любой человек хочет, чтобы в его доме было тепло. Ведь именно от этого зависит комфортное проживание всей семьи. Те, у кого нет централизованного отопления, должны сами о нём позаботиться. Кроме установки котла и других составляющих, приходится решать вопрос с дымоходом. Без него дым от сгорания топлива шёл бы прям в помещение. Раньше для этого использовали обычные трубы. Однако со временем изобрели коаксиальный дымоход. Что это за устройство? В чём его преимущество? Этим вопросам стоит уделить особое внимание.

Что такое коаксиальный дымоход?

Коаксиальный, значит один предмет в другом. Дымоход так назвали, потому что у него тоже одна труба, вмонтированная в другую. Внутри они между собой не соприкасаются, а соединены перемычкой. Это устройство предназначено для газовых котлов, конвекторов, радиаторов, и других аппаратов с закрытой камерой сгорания. Коаксиальный дымоход имеет 2 задачи:

1. обеспечивает постоянный приход воздуха, для горения газа в камере,
2. выводит продукты сгорания топлива.

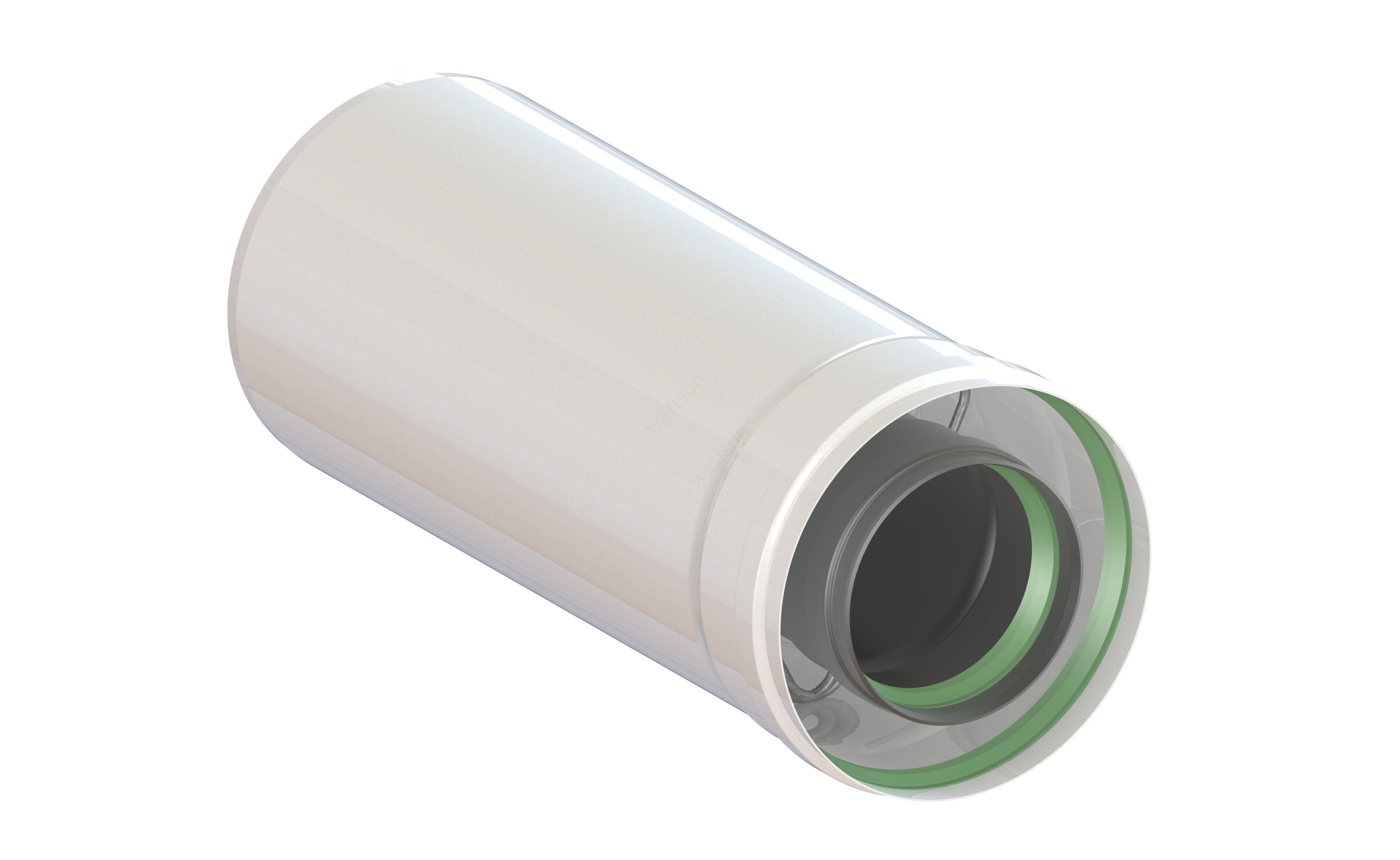

конструкция коаксиального дымохода

Принцип его работы понять несложно. По внешней трубе поступает воздух, а по внутренней выходят вредные вещества. Обычно эта конструкция около 2 м, и состоит она из следующих частей:

• прямые трубы – они формируют сам канал системы дымоотвода;
• сборник для конденсата – так как водяной пар скапливается в трубе, нужно не давать ему попасть в котёл;
• тройник – используется при соединении с котлом;
• колено, согнутое на 90% — эта часть помогает сделать повороты в дымоходе;
• прочистка – позволяет проводить регламентные работы;
• наконечник – защищает от осадков и ветра.

Это конструкция стандартного дымохода, но если его направленность горизонтальная, то чаще состав будет следующим:

• прямые трубы,
• согнутое колено,
• боковой наконечник.

Используется 3 вида стали для изготовления коаксиальных дымоходов:

1. нержавеющая,
2. кислостойкая,
3. оцинкованная.

Кроме этих вариантов, есть и комбинированные конструкции, где совмещены детали из разной стали. Благодаря тому, что устройство сделано из качественного материала, оно не подвергается разрушению. Это основные моменты, которые следует знать при выборе коаксиального дымохода.
Но чтобы он хорошо работал, стоит серьёзно подойти к приобретению оборудования. Перед покупкой придётся учесть некоторые моменты:

• сделать подробный план магистрали с точными размерами,
• какой вид топлива,
• температура на улице,
• изолированность помещения,
• показатели котла, могут повлиять на выбор трубы,
• качество изделия,
• толщина стен.

Учтя всё это, удастся подобрать трубы подходящего диаметра, длины и так далее.

Преимущества такого дымохода

Есть множество аргументов, в пользу использования коаксиального дымохода.

• Одно из самых важных преимуществ состоит в том, что необходимый для горения газа кислород, берётся с улицы. Обычные котлы питаются воздухом из помещения, поэтому становится душно.
• Также уменьшаются теплопотери. Это происходит благодаря тому, что свежий воздух поступает по наружной трубе, которая нагревается от внутренней. Поэтому этот воздух тоже тёплый. Такая конструкция значительно уменьшает теплопотери отопительной магистрали.
• Экологичность процесса. Благодаря тому, что такой процесс имеет высокий КПД, газ в котле полностью сгорает. Из-за этого нет выбросов, вредящих атмосфере и человеку.
• Препятствует возгоранию. Также как внешняя труба нагревается, внутренняя охлаждается. Поэтому если с дымоходом будут соприкасаться легковоспламеняющиеся предметы, то не будет большой температуры для воспламенения.
• Людям не придётся дышать дымом или угарным газом. Всем неприятно, когда в доме появляется сильный запах дыма от печи. Это отрицательно влияет на организм человека. Но, так как этот дымоход подаёт необходимый для горения кислород, то все процессы происходят в закрытой камере. А значит, ничего не попадает в помещение, и не нужно дышать дымом или обустраивать вытяжку.
• Большой ассортимент. Выбор этого оборудования очень широкий. Поэтому можно подобрать его для системы любой мощности.
• Компактность. Коаксиальные дымоходы имеют небольшие размеры, благодаря чему не забирают много места от площади помещения.
• Монтаж. Установка этой конструкции очень лёгкая.

Итак, из перечисленных выше пунктов видно, насколько удобно пользоваться коаксиальным дымоходом.

Особенности монтажа

Говоря о монтаже этого оборудования, следует помнить, что есть 2 варианта – вертикальный и горизонтальный.

1. Вертикальный вывод трубы применяется, если нет возможности монтировать её в стене.
2. Горизонтальная установка осуществляется при условии, что котёл имеет принудительную вентиляцию. По правилам, максимальная длина, горизонтально установленного дымохода, должна быть не более 3 м. Но, перед её установкой, лучше ознакомиться с инструкцией от производителя.

стандартный и коаксиальный дымоход

Далее стоит рассмотреть основные принципы монтажа этого устройства.

• Сначала надо выбрать место для котла и трубы. Монтировать их следует одновременно. По отношению к котлу, дымоход должен находиться на 1―1,5 м выше. Если существует потребность, трубу можно удлинить до 3 м в высоту. А по отношению к земле конструкцию поднимают на 2 м. Также, нужно соблюсти расстояние не меньше 0,5 м от окон, вентиляционных отверстий и дверей. Окна, расположенные над дымоходом, должны находиться друг него на расстоянии 1 м. Никаких преград, наподобие стен, не должно быть ближе 1,5 м.
• Следующим шагом является проверка покупки. Следует убедиться, что все части устройства на месте. Иначе посреди процесса монтажа придётся бежать в магазин за недостающим элементом.
• Теперь можно приступить к самим работам. Сначала просверливается отверстие в стене. Его диаметр вымеряется по дымоотводу.
• Труба заводится в дыру, а затем соединяется с котлом, с помощью хомута. Собирая все части дымохода, необходимо соблюсти угол по отношению к земле. Это делается для того, чтобы стекал конденсат за здание, а не в котёл.
• Сделанное отверстие заделывается монтажной пеной вокруг дымохода.
• Для эстетического вида, на стыки одеваются различные насадки. Их можно прикрепить на жидкие гвозди или строительный клей.
• Если делается вывод трубы через крышу, тогда важно использовать изолирующие патрубки и негорючую изоляцию. Также не забыть оставить воздушную прослойку между перекрытием и дымоходом. Отверстие, через которое выведена труба, следует внимательно загерметизировать.
• Последним шагом будет проверочный запуск системы.

Очень важно, при монтаже дымоотвода, придерживаться техники безопасности. Так как трубы могут быть острыми, безопаснее работать в перчатках. Укреплять и герметизировать соединения можно исключительно огнеупорными материалами. Придерживаясь этих инструкций по установке и безопасности, получится сделать качественный выход для дыма.

Однако, есть проблема с которой всё равно можно столкнуться – замерзание дымоотвода. Если игнорировать эту возможность, то обмерзание может привести к поломке отапливающего агрегата. На данный момент эксперты считают, что проблема в неправильном теплотехническом расчёте. Так как КПД отопительного аппарата зависит от того, насколько нагретый подающий воздух, то конструкторы уменьшили диаметр трубы для выхода продукта сгорания. Этим они увеличили КПД. Однако, именно из-за этого, появляется больше конденсата во внутренней трубе, который впоследствии замерзает. Чтобы избежать этой проблемы, советуется правильно подбирать диаметр и длину трубы.

Газовые котлы с коаксиальным дымоходом

Видя преимущества такого дымохода, многие хотят использовать именно его. Однако, для этого нужно правильно подобрать котёл, ведь чтобы пользоваться коаксиальным дымоходом, нужна закрытая камера сгорания в котле. Для этого подходят аппараты работающие на газе. Но стоит ли их приобретать? Чем они отличаются от обычных котлов?

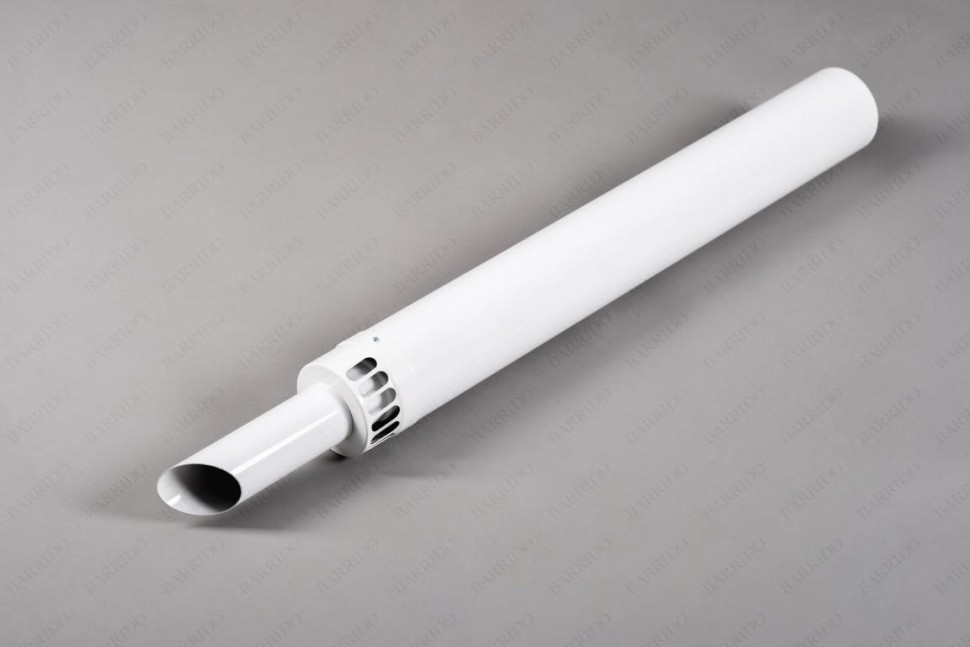

выход коаксиального дымохода из стены дома

В наше время такое оборудование пользуется огромным спросом. В чём преимущество газового котла с закрытой камерой сгорания?

• Сегодня, для того чтобы установить котёл, по технике безопасности требуется специально отведённое место. Оно должно быть правильно оборудовано и иметь приточную вентиляцию. Если же в доме нет такого помещение, то необходимо либо сделать наружный дымоход, либо перепланировать дом. Оба таких варианта невыгодны с финансовой точки зрения. Поэтому решением такой проблемы будет котёл с закрытой камерой сгорания и коаксиальный дымоход. Таким образом, можно подчеркнуть, что это оборудование существенно сэкономит деньги.
• Установить такой котёл можно в любом месте дома, не зависимо от вентиляции. Единственным важным условием является расстояние от окна. Поэтому таким помещением может быть чердак, кухня, цокольный этаж и так далее. О многих котлах такого не скажешь.
• Монтаж дымохода. Это ещё один аргумент в пользу газового котла с закрытой камерой сгорания. Чтобы установить для него коаксиальный дымоход, не нужно иметь специальных навыков, а достаточно придерживаться инструкции.
• Ещё одним преимуществом такого аппарата, является высокий КПД. Этот момент очень важен с точки зрения экономии топлива. Как уже писалось выше, горячий воздух, выходящий из внутренней трубы, нагревает холодный воздух, который направляется к котлу по внешней трубе. Благодаря этому, не расходуется энергия на нагревание поступающего в аппарат воздуха. Вся теплоэнергия используется на теплоноситель.
• Этот процесс стоит рассмотреть и с обратной стороны. Наружная труба, забирая тепло у внутренней, охлаждает её. Таким образом, всё оборудование не нагревается до опасной температуры, которая может привести к пожару. Другие котлы с дымоходом не имеют таких противопожарных показателей.
• Благодаря высокому КПД, газовое оборудование имеет и высокие экологические характеристики. Ведь если весь газ внутри сжигается, посредством постоянного наличия кислорода в камере, значит, в атмосферу не выпускаются вредные вещества.
• Безопасность жильцов. Это ещё одно явное преимущество. Так как закрытая камера сгорания, в помещение не попадают ни газ, ни дым. К тому же исключается вероятность возгорания.

Неудивительно, что сегодня это оборудование имеет большой спрос на рынке.

Вывод

Какой можно сделать вывод из приведённой выше информации? Коаксиальный дымоход является очень практичным и полезным изобретением. В отличие от обычного, он выполняет 2 функции одновременно – вывод продуктов сгорания, и ввод в камеру необходимого для горения воздуха. Из перечисленных преимуществ особенно можно выделить высокий КПД, безопасность для людей и атмосферы, простота монтажа. Именно этого сегодня каждый человек ожидает от системы отопления. К тому же, этот дымоход совместим с самым популярным видом газового котла.

Коаксиальный дымоход для двухконтурного газового котла

Содержание

Тем, кому интересно, что это такое – коаксиальный дымоход для газового котла, пригодится материал этой статьи о самостоятельном монтаже и устройстве такой конструкции. Современный выбор на рынке отопительных приборов от различных производителей поражает своим разнообразием, все больше пользователей выбирают водогрейные устройства всевозможной конструкции для автономных систем теплоснабжения.

Отличие от обычных труб: что нового

Прежде всего, он выделяется большей эффективностью и безопасностью. Предназначен для отвода горячих дымовых газов, содержащих вредные вещества, образующиеся в процессе горения. Его усовершенствованная конструкция подходит для моделей с закрытой камерой сгорания.

Стоимость гораздо выше, чем простого стального изделия, но эксплуатационные качества полностью оправдывают такие вложения. Намного проще купить его, чем сделать самостоятельно, хотя возможен и этот способ. Принципиальное отличие такого газоотвода от обычного состоит в том, что чистый воздух заходит в него с улицы, а не забирается изнутри котельной.

Конструкция и принцип работы

Само название в переводе означает «двойной канал». Имеются в виду две трубы различных по диаметру, при этом одна вставляется во внутрь второй. По своей сути, устройство коаксиального дымохода для газового котла – комплект из пары труб, вложенных одна во вторую – узкая внутри широкой. Чтобы их центральные оси совпали между собой, их поверхности соединяются перемычками, удерживающими в нужном положении.

Внутренний контур диаметром от 60 мм предназначен для отвода продуктов сгорания. Через внешний, диаметром от 100 мм, осуществляется подвод воздуха, называемый «впуском». Поступление кислорода нужно для максимального сжигания топлива, что значительно увеличивает КПД котла и снижает вредность выбросов в атмосферу.

Как работает конструкция

Воздушные массы с улицы попадают внутрь по трубе большего диаметра. Проходя по внешнему каналу, они поглощают тепло от внутренней, служащей для отвода отработанных газов. Движение воздуха различного качества и температуры происходит в разные стороны. В топочную камеру он попадает уже горячим, не тратится дополнительная энергия на его нагревание, что существенно увеличивает КПД. Вместе с этим уменьшается расход газа в единицу времени, это делает отопительное оборудование гораздо более экономичным.

Нагреваясь от внутренней части, воздух наружного канала одновременно охлаждает ее, предотвращая перегревание. Такая особенность, во-первых, обеспечивает долгий срок службы, а во-вторых, делает возможным его установку даже в деревянном доме без какой-либо дополнительной защиты: в исправном состоянии он совершенно не пожароопасен. Но все же его часто дополнительно теплоизолируют базальтовым утеплителем, так как это значительно улучшает тягу и КПД.

Что входит в стандартную комплектацию

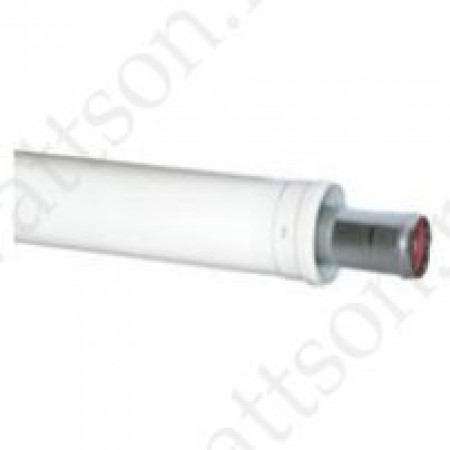

Основная составляющая, – это коаксиальная труба, которая проходит от теплогенератора и выходит на улицу. Она состоит из трех деталей:

• адаптер;
• отвод на 90°, 30° и 45°;
• сама труба.

Если житель многоквартирного дома хочет иметь газовый котел с закрытой камерой сгорания, реализация этой идеи будет возможна только в случае наличия поквартирного отопления, и тогда труба будет входить в шахту.

Ориентировочный комплект выглядит следующим образом:

• коаксиальная труба 1,0 м и компенсатор 0,5 м;
• «колено» – угловой переходник, 45° либо 90°, для соединения;
• тройник для подключения;
• переходная муфта;
• регулятор тяги;
• узел для профилактической очистки устройства;
• конденсатоотвод;
• защитный экран наружной части;
• закрепляющие хомуты;
• опорная площадка;
• конус;
• фланец для крепления к стене дома;
• кольцевые прокладки для придания герметичности и плотности в местах соединений.

Ассортимент и цены деталей магазина Феррум можно уточнить в прайслисте на сайте.

Коаксиальный дымоход для газового котла: материалы для изготовления

На рынке отопительных приборов представлены различные варианты.

Пластик

Трубы из полимерного материала с высокой термоустойчивостью выдерживают нагревание до 205°C, подходят для устройств конденсационного типа. К их плюсам относят легкость установки, небольшой вес, а также доступную цену. Однако стоимость себя оправдывает: подобные изделия недолговечны, их приходится часто менять, к тому же они не годятся для других видов газовых котлов, так как имеют ограничения на подключение к ним.

Срок их службы составляет не более 5 лет. Пластиковые детали возможно использовать только для отвода газов в низкотемпературном режиме: максимальную температуру превышать запрещается, так как это приведет к неисправности устройства.

Нержавеющая сталь

Стальные детали гораздо более востребованы в суровых российских климатических условиях, особенно в северных регионах, где отопление приходится использовать большую часть года. Например, дымоходы серии Craft LAS выполнены из аустенитной нержавеющей стали AISI 316. Это позволяет использовать их с конденсационными котлами, имеющими низкие температуры продуктов горения.

Топливо в таких теплогенераторах насыщенно водородом и, как следствие, характеризуется высокими значениями температуры точки росы. В данных условиях высока опасность образования конденсата и агрессивной кислотной среды. Такая сталь пригодна для эксплуатации в широком температурном диапазоне и стойкая к большому количеству концентрированных кислот, поэтому идеально подходит для обслуживания систем поквартирного отопления.

Нержавеющая сталь устойчива к воздействию агрессивных веществ, ее термостойкость гораздо выше, чем самого прочного пластика – до 550°C. Изделия из «нержавейки» подразделяются на 2 вида:

• Неутепленные (двухконтурные) – имеют более примитивную конструкцию, внутренняя часть обладает кислотоустойчивостью. Она долговечна и может быть использована для жилых и промышленных помещений. К ограничениям относится ее обязательная термоизоляция, для уменьшения выхода конденсата в холодный период.
• Утепленные (трехконтурные: сэндвич-двухконтурная труба) – подходят для размещения на улице или в не утепленной шахте. Наиболее часто применяются для вертикального отвода дыма в многоэтажных домах сразу от нескольких котлов. Имеет возможность подключения к устройству как с естественной, так и с принудительной системой отвода дымовых газов. Такая конструкция обладает лучшими аэродинамическими характеристиками и долгим сроком эксплуатации – до 30 лет. К минусам относят необходимость предварительного сложного расчета, который приходится заказывать в проектной организации. Это обязательное требование, так как дымоход с вертикальным отводом и наружным воздухозабором монтируют на этапе строительства здания, а значит, он должен быть заложен в проект.

Наша продукция

Достоинства и недостатки использования

Рассмотрим положительные и отрицательные характеристики.

Плюсы:

• Затягивание воздушных масс снаружи, что позволяет сохранить неизменным состав воздуха в котельной. Нет ни постороннего запаха в помещении, ни гари. Это значительно снижает требования к вентиляции и площади, а значит, уменьшает расходы. Котел с закрытой топкой разрешается устанавливать даже в непроветриваемых помещениях, ведь он потребляет кислорода немногим больше, чем обычная газовая горелка.
• Экономичность использования топлива и более высокий КПД оборудования.
• Экологичность: так как сырье полностью сгорает, в атмосферу выделяется с дымом меньше загрязняющих веществ.
• Быстрый монтаж и введение в эксплуатацию.
• Возможность совмещения с любым отопительным прибором, а также использования для многоквартирных жилых зданий с высотой в несколько этажей.
• Если монтаж произведен правильно, это позволяет значительно увеличить тягу.

Недостатки системы:

• Образование конденсата, содержащего токсичные вещества и требующего особых условий хранения и утилизации.
• Второй недостаток вытекает из первого: это необходимость согласования установки с Санэпиднадзором и получение разрешения, а также штраф в случае неправильной утилизации ядовитых отходов.
• Довольно высокая цена. Пластиковые детали более доступны, но и служить они будут недолго. В целях экономии некоторые пользователи пытаются изготавливать трубу из подручных средств. Однако это небезопасно, так как может привести к поломке и последующему тяжелому или даже смертельному отравлению ядовитыми газами. Так что в этом случае бережливость неуместна.
• Ограничен по конструкции отопительных приборов, так как подходит только для газовых с закрытой топкой.
• Без утепления при температуре ниже -10° наружный выход может покрываться наледью, а изоляция требует дополнительных расходов и работ.

Как и где правильно установить коаксиальный дымоход газового котла

Газоотвод такого типа устанавливают на конденсационных и турбированных отопительных приборах с закрытой топочной камерой или на конвекторе. Подача воздуха бывает естественной либо с механическим побуждением, для чего обычно используют приточный вентилятор. Такой способ газообмена подходит для любой автономной системы отопления с одним или двумя контурами.

Подобная система представляет собой две отдельно стоящие трубы, диаметром от 80 мм. Одна из них предназначена для подвода воздуха в камеру сгорания, вторая – для отвода дымовых газов. В конструктивном плане различий между деталями на «впуск» и «выпуск» не существует.

Монтаж

Процесс должен производиться профессионалами в соответствии с правилами пожарной безопасности в РФ и нормами проектирования, а по завершении необходима эксплуатационная проверка всей системы.

• Монтаж осуществляется от теплогенерирующего аппарата вверх к устью.
• Канал дымохода должен быть прикреплен к несущей конструкции здания при помощи кронштейнов или хомутов для избежания вибрации и шумов.
• Отдельные элементы должны соединяться друг с другом по раструбной системе.
• Герметичность канала по завершении монтажа необходимо проверить под рабочим давлением.
• В случае, если ось дымохода располагается в горизонтальной плоскости, канал прокладывается с уклоном 0,5 — 1,5% по направлению от котла.
• Перед началом эксплуатации необходимо проверить проходимость трубок для сбора конденсата и температуру на поверхности дымохода. При необходимости его теплоизолировать.
• Рекомендуется сборка элементов на силиконовый герметик стойкий к кислотам и температурам до 200°С.

Установочный набор снабжается руководством по сборке, так что с этим можно справиться самостоятельно. Наиболее важный момент – это подбор места выхода. В небольшом частном доме можно определить его самостоятельно, а в многоквартирном потребуется проектирование, причем еще на этапе строительства здания. В случае, если положение горизонтальное, он не может быть направлен на соседские окна, если расстояние между постройками составляет менее 50 м. Важна также высота от корпуса устройства до наружного выхода.

Напольный тип оборудования по нормативам требует метровой высоты, для настенного этот показатель вдвое меньше. Длина коаксиальной трубы для установки дымохода к двухконтурному газовому котлу по нормам может достигать 5 м в горизонтальном положении, со всеми поворотами и углами. Стыки уплотняют специальными муфтами: силиконовый уплотнитель или герметик не подходят для этой задачи. Рекомендуется сборка элементов дымохода на силиконовую смесь стойкую к кислотам и температурам до 200°С.

А также необходимо утепление для предотвращения образования наледи.

В пеноблочном здании газоотвод монтируется внутри стены. Кирпичные постройки позволяют установить его снаружи. При устройстве вывода учитываются как характеристики ограждающих конструкций здания, так и нормативы СНиП.

Установка включает несколько последовательных этапов:

• Место выхода может быть загерметизировано монтажной пеной, а затем украшено специальными декоративными решетками для эстетичного внешнего вида. Их сажают на клей или крепят жидкими гвоздями, а внутри укрывают оборудование гипсокартонным коробом.
• Присоединение выполняется при помощи адаптера, и дальнейшего подключения к нему тройника с конденсатоприемником. Диаметр патрубка у котла и дымохода должны обязательно совпадать. Эта деталь размещается сверху или сбоку на корпусе, первый вариант значительно легче монтируется.
• Удлинение трубы. Один конец вставляется в другой, затем они закрепляются обжимными хомутами. Для углов применяют муфты на 45° и 90°, которые также входят в комплектацию поставляемого оборудования. Всего конструкция должна включать не более 3-х колен и иметь общую длину до 3-х метров. Жесткая фиксация хомутами очень важна, так как она обеспечивает хорошую тягу.

Установка коаксиального дымохода для газового котла: инструкция, требования и нормативы

Процесс производится по правилам и нормам СНиП, под номером 2. 04.08-87 и 2.04.05-91. Все проектные расчеты и монтаж выполняются с соблюдением существующих норм, в ином случае не будет согласования проекта Газовой службой и в получении разрешения на использование устройства может быть отказано.

Требования к монтажу

• В многоэтажных домах обязательно соблюдается условие расположения в удалении от дверных проемов и окон, находящихся с ней на одной высоте: минимально 0,5 м, а для проема, располагающегося непосредственно сверху – 1 м и больше. Вопреки распространенному мнению, опасность отравления вредными продуктами сгорания совершенно отсутствует. Дым быстро рассеивается в атмосфере, при правильной установке не влияет на жителей квартир на верхних этажах здания. Однако, при нарушениях монтажа на стеклах окон, находящихся по соседству, может выпадать конденсат, насыщенный вредными веществами.
• Соблюдение правил противопожарной безопасности: в деревянном здании необходимо прокладывать негорючие материалы (в идеале – теплоизолирующе на основе базальтового волокна) в зазоре дымоходом и стенкой.
• Если труба прокладывается горизонтальным способом через смежное нежилое помещение, то ее длина не должна превышать 3-5 м.
• При установке оголовка дымохода на фасаде здания его расположение не должно быть меньше 2 м над уровнем грунта.
• Диаметр выходного отверстия в кирпичной стене стоит делать больше сечения патрубка дымохода на 1 см, а в сооружении из дерева – на 5 см.
• Зазор между трубой и деревянной стеной должен быть от 5 см.
• Запрещается вывод отработанных дымовых газов от конденсационного котла в обыкновенную трубу.
• Минимальное расстояние до окон и дверей соседнего жилья по нормам допускается 1,5 м (если выход дыма не направлен на них).
• В многоквартирных жилых домах запрещено выводить в одну систему газоотвода дымовые газы от оборудования с естественной вытяжкой и с механическим побуждением.
• Должен соблюдаться отступ от стены, минимум 30 см.

Проблема неправильного уклона

Рекомендуется угол наклона дымохода не более 2-3° в сторону отопительного прибора. При другом варианте создаются условия для возможного стекания конденсата на землю придомового участка, что делать категорически запрещено, так как он насыщен отравляющими веществами.

Также при неправильном расчете зимой на оголовке образуется иней, а то и сосульки, которые приводят к повреждению детали, если льда накопилось слишком много и отключению газового котла. Причина этого явления в том, что внешняя часть устройства слабо нагревается и не может быстро растопить наледь. Поэтому на трубе, имеющей уклон к земле, в зимнее время могут образовываться большие сосульки.

Долго шли споры о том, действительно ли количество образования конденсата обратно пропорционально диаметру выходного отверстия. Но проблема была решена созданием специальной детали устройства – конденсатоприемника. Вместе с трехпроцентным уклоном он полностью устраняет проблему вытекания капель образующейся жидкости.

Выбор типа установки

У коаксиального дымохода может быть горизонтально либо вертикально расположенный отвод. У обоих вариантов есть свои существенные преимущества и недостатки.

Горизонтальный легче устанавливать, он требует меньшего количества деталей, зато вертикальный позволяет вывести наружную часть привычным образом – на крышу, и не проделывать отверстие в стене. Вертикальный чаще устанавливают в многоквартирных зданиях высотой более одного этажа, когда требуется выведение продуктов сгорания сразу от нескольких отопительных приборов.

В частных домах чаще используют горизонтальные, отводя отработанные газы на придомовую территорию с задней части здания, где они рассеиваются в воздухе. У этого способа есть ограничение: по санитарным нормам, в радиусе 50 м не должно находиться жилье.

Вентиляция

По правилам, такие системы можно устанавливать даже в полностью закрытых помещениях. Но возникает необходимость поддерживать циркуляцию воздуха в комнате, для регуляции влажности, при повышении которой увеличивается риск коррозионных процессов.

Коррозия со временем приводит к деструктивным изменениям корпуса оборудования, и в итоге, к выходу его из строя и остановке. В этом случае в помещение все же может попадать некоторое количество ядовитых газов. Во избежание отравления ими рекомендуется регулярное проветривание и хорошая вытяжная система вентиляции с механическим побуждением. Отлично подойдут для этих целей, например, канальные центробежные вентиляторы, бытовые и промышленные.

Кондиционирование воздуха в помещениях с котельной не требуется. В маленькой комнате достаточно будет простого, но регулярного проветривания через окно или дверь.

Нормы установки коаксиального дымохода: требования и правила

Выбор оптимального дымохода для газового котла – непростая, но вполне реализуемая задача. Ведь хочется, чтобы это была предельно простая в монтаже и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать некой «загвоздкой». Согласны?

Мы поможем разобраться в достаточно сложных вопросах. Предоставляем посетителям сайта обширную информацию о правилах сооружения коаксиального дымоотвода, о подборе и обустройстве оптимального варианта. У нас вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы установки коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и монтажа. Информацию подтверждают и дополняют фото-подборки и видео-руководства.

Содержание статьи:

Принцип работы и устройство

В семействе устройств для отведения продуктов сгорания коаксиальный дымоход стоит особняком. Эта современная конструкция гораздо эффективнее и безопаснее, чем обычная дымоходная труба. Такая система идеально подходит для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, необходимо взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Еще нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками таким образом, чтобы центральные оси обеих труб совпадали. Ну вот, коаксиальный дымоход готов.

На практике такую конструкцию, разумеется, проще и надежнее купить, чем сделать. Стоимость коаксиального дымохода будет повыше, чем цена обыкновенной трубы из нержавеющей стали, но расходы окупятся в полной мере.

Галерея изображений

Фото из

Коаксиальный дымоход на бревенчатом фронтоне

Доступный по цене и схеме реализации вариант

Установка в паре с оборудованием любого типа

Вертикальные варианты коаксиальных конструкций

Ошибки в установке горизонтальной трубы

Утепленные модификации труб

Длина горизонтальных участков

Вывод коаксиального патрубка на фронтоне

Двойная труба необходима для одновременного выполнения двух функций. По внутренней узкой трубе из топки котла отводятся продукты сгорания. А через просвет между внутренней и внешней трубой в камеру сгорания поступает воздух, т.е. кислород, необходимый для горения топлива.

Такое решение имеет целый ряд преимуществ. Альтернативой коаксиальному дымоходу является традиционный дымоход в сочетании с принудительным нагнетанием воздуха в камеру сгорания.

В этом случае воздух обычно забирается из помещения, в котором установлен котел. Коаксиальный же дымоход позволяет брать воздух с улицы и подавать его непосредственно в топку.

На схеме изображен общий принцип работы коаксиального дымохода, а также его устройство по сравнению с традиционной дымоходной трубой (+)

Что происходит в таком дымоходе во время работы котла? Горячие продукты сгорания движутся по внутренней трубе наружу, а в обратном направлении идет параллельный поток свежего холодного воздуха. В результате происходит совершенно естественный теплообмен: горячий газы отдают тепло соседнему холодному потоку.

Воздух поступает в камеру сгорания уже в подогретом состоянии, что повышает общий КПД котла, ведь не нужно тратить драгоценные килоджоули на подогрев воздушных масс. При этом температура наружной поверхности коаксиального дымохода заметно ниже, чем при использовании стандартной дымоходной трубы. Это обстоятельство и делает конструкцию более безопасной.

Еще одно преимущество коаксиального дымохода – более простой , потому что не придется устанавливать систему . Кроме того, к этим конструкциям предъявляются иные требования, чем к . В результате система удаления продуктов сгорания занимает меньше места.

На наружной стороне здания труба коаксиального дымохода смотрится гораздо лаконичнее и занимает меньше места, чем при наружном монтаже традиционного дымохода

Коаксиальные дымоходы универсальны, их можно устанавливать и с газовыми котлами, и с устройствами, работающими на жидком или твердом топливе. В продаже имеются дымоходы с различным диаметром, что позволяет подобрать подходящие трубы для конкретного котла.

Монтаж традиционного дымохода в уже построенном здании – задача довольно сложная. Если не была предусмотрена при проектировании, приходится проходить перекрытия и кровлю или выводить дымоход наружу.

Громоздкое сооружение может создать проблемы как внутри здания, так и снаружи. Но коаксиальные конструкции проще и компактнее. Вывод такого дымохода на наружную стену выглядит лаконично, он не испортит внешний вид дома.

Особенности монтажа коаксиальных дымоходов

Дымоходы этого типа могут быть установлены горизонтально или вертикально. Предпочтительнее первый вариант, который считается более простым и занимает меньше пространства. При этом следует соблюдать ряд требований:

• расстояние от трубы до уровня земли по наружной стороне дома должно составлять не менее 2 м;
• труба должна находиться не менее, чем в половине метра по горизонтали от окон, дверей, вентиляционных отверстий и т.п.;
• такое же расстояние до этих объектов следует выдержать и по вертикали;
• если над вентиляционным каналом расположено окно, расстояние до его нижнего края должно составлять не менее одного метра;
• свободное пространство перед коаксиальной трубой должно составлять не менее полутора метров, т. е. рядом не должно быть стен, заборов, столбов и других подобных препятствий;
• если отсутствует специальное устройство для сбора конденсата, то трубу коаксиального дымохода следует разместить под уклоном к земле;
• размер такого уклона может варьироваться в пределах 3-12 градусов;
• не допускается выведение дымоходного канала не на улицу, а в другое помещение или сооружение: подъезд, подвал, тоннель, арку и т.п.;
• расстояние не менее 20 см следует выдержать между элементами дымохода и газовыми трубами, если они проходят рядом.

Отдельно стоит рассмотреть ситуацию, когда выход трубы коаксиального дымохода расположен под балконом или каким-нибудь навесом. Это вполне допустимая ситуация, но при этом необходимо учесть следующий момент.

Нужно мысленно провести окружность в плоскости, перпендикулярной стене. Центром окружности станет место соединения навеса и стены, а радиусом – длина навеса или балкона.

Труба дымохода должна выступать за пределы этой условной границы. Получается, что чем ближе к навесу находится отверстие для дымохода, тем длиннее должна быть наружная часть трубы.

На этой схеме наглядно продемонстрированы основные требования к размещению коаксиального дымохода относительно различных объектов, расположенных рядом с ним (+)

Считается, что длина коаксиального дымохода при использовании горизонтальной схемы монтажа не может быть более, чем три метра. Это общее правило, из которого существуют исключения. Например, некоторые модели дымоходов Ferroli могут иметь длину четыре или пять метров.

Набор материалов для монтажа коаксиального дымохода зависит от типа его расположения, но в целом список элементов может выглядеть следующим образом:

• собственно трубы дымохода;
• переходник для соединения котла с дымоходной конструкцией;
• колено, тройник и т.п.;
• обжимные хомуты для надежного соединения элементов.

Обычно комплект поставки коаксиального дымохода включает все необходимые для его монтажа элементы. Чтобы провести трубу через стену, перекрытие или крышу, необходимо использовать огнестойкие прокладки. Они позволят предотвратить перегрев и возгорание окружающих дымоход материалов.

На этой схеме продемонстрированы отдельные элементы коаксиального дымохода. Если трубу необходимо нарастить, следует заказать дополнительные детали промышленного производства (+)

Вот один из вариантов: в стене делают отверстие и вставляют в него гильзу из асбоцементной трубы. Затем пространство между поверхностью коаксиальной трубы и гильзой заполняют асбестовым шнуром. Все элементы коаксиального дымохода должны быть изготовлены в промышленных условиях и соответствовать установленным стандартам.

Не рекомендуется использовать самодельные конструкции даже для переходника. Некоторые самодеятельные мастера пытаются нарастить длину труб, используя уплотняющую ленту и . Но этот вариант не выдерживает никакой критики с точки зрения безопасности.

Основные требования к установке

Тип установки – горизонтальный или вертикальный – зависит от особенностей помещения, в котором будет размещен котел. В пространстве между котлом и стеной, в которую будет выведен коаксиальный дымоход, не должно быть никаких посторонних предметов, это важное требование безопасности.

При этом место выхода трубы дымохода из стены и патрубок котла, к которому ее подключают, должно разделять не менее 1,5 м по вертикали. Труба также должна иметь небольшой уклон – около 3 градусов, чтобы обеспечить отток сконденсировавшейся на поверхности коммуникаций влаги.

Пространство между котлом и стеной, в которую выведен коаксиальный дымоход, не должно быть загромождено никакими посторонними предметами

Следующий важный параметр – диаметр трубы и патрубка котла. По размерам они должны совпадать. Ни в коем случае не допускается установка трубы, диаметр которой уже, чем размеры отводящего патрубка нагревательного прибора.

Перед началом монтажа следует внимательно изучить технический паспорт и , чтобы убедиться, что размеры патрубка и дымохода соответствуют установленным нормам. Патрубок котла может располагаться сверху или сбоку. Считается, что верхнее расположение патрубка упрощает монтаж.

Размеры патрубка котла для дымохода, переходника и коаксиальной трубы должны соответствовать друг другу. Использование трубы меньшего диаметра недопустимо

Для присоединения трубы дымохода обычно используют переходник в виде тройника, колена или отрезка обычной трубы. При этом внутри переходника не должно быть никаких препятствий для продвижения газовых и воздушных масс.

Если длину коаксиальной трубы приходится наращивать, следует позаботиться о герметичности соединения. Для этого используют обжимные хомуты. Подобным же образом соединяют переходники, колена и другие элементы дымохода.

Отдельные элементы коаксиального дымохода вставляют друг в друга таким образом, чтобы не создавать препятствий для перемещения воздуха и продуктов сгорания. Места соединения жестко фиксируются хомутами (+)

Не рекомендуется выполнять конструкцию, которая включает более двух колен. Общая длина коаксиального дымохода, состоящего из нескольких разнонаправленных участков должна составлять не более трех метров.

В ходе монтажа коаксиального дымохода его нижние элементы вставляют в верхние и . Такой способ соединения позволяет обеспечить хорошую тягу. Отдельные элементы должны входить друг в друга на глубину не менее половины диаметра конструкции в соответствии с требованиями к коаксиальным дымоходам.

Для надежности место выхода трубы из наружной стены задувают монтажной пеной. Сверху устанавливают специальные декоративные решетки, чтобы место монтажа выглядело привлекательно. Решетку можно приклеить подходящим клеевым составом, например, жидкими гвоздями.

Часть коаксиальной дымовой трубы, проложенную внутри помещения, можно замаскировать, например, с использованием короба из гипсокартона:

Галерея изображений

Фото из

Шаг 1: Устройство каркаса для масировки

Шаг 2: Запенивание отверстия в проходе через стену

Шаг 3: Зашивка нижнего яруса каркаса

Шаг 4: Установка короба над коаксиальной трубой

Проблема неправильного уклона

По поводу уклона трубы коаксиального дымохода может возникнуть вопрос: куда именно он должен быть направлен? Одни специалисты утверждают, что конденсат должен стекать в сторону котла. По мнению других мастеров, уклон нужно делать в обратную сторону, чтобы влага стекала по трубе на землю. В обоих случаях приводят резонные аргументы.

Вполне логичным выглядит вариант, при котором капельки конденсата перемещаются как можно дальше от котла. Топка защищена от ненужной влаги, которая остается за пределами дома и естественным образом растворяется в окружающей среде. Все выглядит именно так до тех пор, пока температура окружающего воздуха не опускается ниже нуля.

Обледение трубы коаксиального дымохода – естественное, но опасное явление. Ледяные отложения препятствуют удалению продуктов сгорания и поступлению в топку свежего воздуха

При наступлении морозов на коаксиальной трубе, установленной с уклоном к земле, капельки конденсата замерзают, образуя ледяную корку. Обледенение может наблюдаться как на наружной части дымохода, так и в пространстве между двумя трубами коаксиальной конструкции.

Это происходит, потому что температура внешнего контура дымохода этого типа невысока, ее недостаточно для того, чтобы быстро растопить наледь. В результате ледяные отложения создают препятствия для нормального поступления воздуха в топку, а также для эффективного удаления продуктов сгорания.

А это снижает эффективность работы устройства. Длительная работа котла при обледеневшем коаксиальном дымоходе может даже привести к существенным поломкам оборудования. Получается, что в теплых регионах, где даже зимой морозов практически не бывает, коаксиальный дымоход можно установить с уклоном к земле.

Во всех же остальных случаях рекомендуется сделать уклон трубы по направлению к котлу, что обычно соответствует рекомендациям производителей этих конструкций. Что же делать с конденсатом, который при такой установке будет стекать к отопительному прибору?

Все просто, необходимо установить и использовать специальную емкость для сбора конденсата. Такой конденсатосборник – небольшое устройство, которое справляется со своими задачами вполне удовлетворительно. Частично проблему промерзания дымохода можно решить с помощью его утепления, но стопроцентных гарантий эта мера не дает.

Эта схема демонстрирует устройство специального элемента – сборника для конденсата. Он улавливает капельки влаги, стекающие по коаксиальной трубе к котлу, и защищает оборудование от коррозии

Некоторые умельцы считают, что предотвратить замерзание конденсата в коаксиальном дымоходе с уклоном к земле можно, если укоротить внутреннюю трубу, однако специалисты не рекомендуют самостоятельно изменять конструкцию.

По вопросу обледенения коаксиального дымохода также существует еще одно интересное мнение: чем больше диаметр трубы, тем ниже вероятность замерзания конденсата. Пока умельцы ломали копья, обсуждая оптимальный уклон коаксиального дымохода, производители позаботились о создании специального комплекта.

Чтобы предотвратить обледение коаксиального дымохода, рекомендуется использовать специальную модель с оголовком против обледенения. Забор воздуха в такую трубу осуществляется через отверстия на ее нижней стороне

Такая конструкция устойчива к обледенению и рассчитана на эксплуатацию в условиях суровой российской зимы. Это устройство снабжено удлиняющей насадкой для газоотводящей (т.е. внутренней) трубы. Внутри насадки установлена узкая защитная спираль. При этом отверстия для забора воздуха по краю наружной трубы расположены снизу.

Основы выбора горизонтального или вертикального типа

Выполнить все требования, предъявляемые к горизонтальному монтажу коаксиального дымохода, не всегда возможно. С трудностями можно столкнуться, если помещение, где установлен котел, очень маленькое. Проблемной может оказаться и наружная сторона здания. Например, при наличии окон, близко расположенных друг к другу.

При необходимости коаксиальный дымоход можно вывести вертикально через наклонную или плоскую кровлю с использованием соответствующих погодных насадок. Длина такого дымохода зависит от мощности подключенного к нему котла (+)

Бывает и так, что расстояние до соседних зданий слишком маленькое, чтобы обеспечить нормальную тягу коаксиального дымохода. Если соблюсти все условия при горизонтальном монтаже конструкции не удается, следует отдать предпочтение вертикальной установке, т. е. вывести трубу через крышу.

При вертикальном монтаже коаксиального дымохода, как и при , используются кронштейны. Они позволяют удерживать конструкцию в правильном положении и на расстоянии от стен.

При выводе коаксиального дымохода через кровельный пирог следует особое внимание уделять вопросам пожарной безопасности. Здесь следует использовать изолирующие патрубки, а также рекомендовано применение изоляции, устойчивой к огню.

Также используют защитные кожухи, чтобы изолировать дымоход от контакта с другими предметами и материалами. Между коаксиальной трубой и участком перекрытия следует оставить небольшой воздушный зазор, но кровлю в месте выхода трубы заделывают очень тщательно. Место стыка трубы и кровли накрывают плотным защитным кожухом.

Устройство хорошей вентиляции

Может показаться, что нагревательный прибор с закрытой камерой сгорания и наличие коаксиального дымохода избавляет владельцев дома от необходимости обеспечивать котельную нормальной вентиляцией. Действительно, воздух в топку поступает снаружи, а продукты сгорания удаляются по надежному герметичному каналу.

Однако необходимость вентилировать помещение, в котором установлен котел, все же необходимо. Для начала, нормальный воздухообмен позволит поддерживать оптимальный уровень влажности в комнате, что препятствует развитию коррозионных процессов и защищает корпус оборудования от разрушения.

А еще следует учесть, что любая система может со временем выйти из строя. Если в котельной налажена , то в случае поломки небольшое количество угарного газа будет удаляться из помещения естественным путем. В результате риск случайного отравления угарным газом становится значительно ниже.

Выводы и полезное видео по теме

Видео #1. Устройство коаксиального дымохода, принцип его работы и особенности монтажа представлены в следующем видеоматериале:

Видео #2. Здесь подробно показана комплектация коаксиального дымохода промышленного производства:

Видео #3. Обзор коаксиального комплекта с защитой от обледенения:

Коаксиальный дымоход – удобное и простое в монтаже устройство, которое может заметно улучшить жизнь в доме. Но чтобы такой дымоход функционировал эффективно, важно соблюдать нормы и требования при его установке.

Появились вопросы в ходе ознакомления с материалом, нашли недочеты или есть желание рассказать о собственном опыте в деле сборки и в использовании коаксиальной дымовой трубы? Размещайте, пожалуйста, комментарии в расположенном под статьей блоке. Оставляйте посты с вашим мнением и фото по теме.

Коаксиальные дымоходы

Труба коаксиальная TK		Отвод коаксиальный OTK90		Отвод коаксиальный OTK45
Труба коаксиальная используется для обеспечения отвода газов сгорания от конденсационного котла. Для производства двустенных погонажных изделий используется только высококачественная сталь ведущих зарубежных производителей марок AISI 321 / 304 для внутренней части трубы и… >>		Отвод 90 гоадусов используется как правило для организации подключения котла к основному коаксиальному или коллективному стояку. Соединение элементов системы  выполняется с использованием раструбной системы стыковки, позволяющей обеспечить герметичность внутренней части трубы… >>		Отвод 45 градусов используется для организации осевого смещения при прохождении перекрытий, стен, стропильной системы или для обхода другого препятствия при установке дымохода. При организации смещения оси дымохода менее, чем на величину диаметра трубы, устанавливается так называемая утка… >>
Тройник коаксиальный 45 TRK45		Тройник коаксиальный 90 TRK90		Ревизия коаксиальная с заглушкой RK
Тройник применяется для организации отвода конденсата у основания вертикального участка дымохода (как правило при подключении к отопительному прибору). Тройник под 45 градусов по сравнению с тройником под 90 снижает сопротивление при прохождении дымовых газов… >>		Тройник 90 гоадусов используется как правило для организации подключения котла к основному коаксиальному или коллективному стояку, а также для организации отвода конденсата. Тройник может устанавливаться у основания стояка дымохода на опору или стенной кронштейн… >>		Ревизия предназначена для организации доступа в дымоходный канал для контрольного осмотра и чистки канала в случае необходимости. Ревизия устанавливается как правило у основания стояка коаксиального дымохода. Ревизия должна быть снабжена специальной заглушкой… >>
Переход коаксиальный PK		Оголовок коаксиальный OK		Адаптер коаксиальный AK
При помощи перехода можно организовать подключение к котлу нестандартного диаметра. Данный элемент может быть изготовлен под заказ. Стандартным переходом является переход на коаксиальную трубу диаметром 60х100мм. Как правило переходы устанавливаются непосредственно у котла… >>		Сверху коаксиальная дымоходная труба завершается так называемым коаксиальным оголовком. Данный элемент представляет из себя отбойник, через который насквозь проходит внутренняя труба дымохода. Отбойник накрывает выход внешней трубы и препятствует попаданию дымовых газов в воздушный канал… >>		Для подключения котла с раздельным забром воздуха и выбрососм дымовых газов в один коаксиальный дымоход используется специальный коаксиальный адаптер. Адаптер может быть установлен как непосредственно на котле, так и в любом другом месте газохода. Стандартными диаметрами являются 80мм с переходом на… >>
Хомут стяжной коаксиальный HSK		Конденсатосборник коаксиальный KSK		Конденсатосборник проходной KSKB
На каждый стык коаксиального дымохода следует устанавливать стяжной хомут, что позволяет увеличить прочность и герметичность каждого соединения дымохода. В комплекте с каждым хомутом поставляется комплект метизов для закрепления хомута на готовом стыке трубы… >>		В отличии от стандартного конденсатосборника, коаксиальный содержит дополнительную торцевую заглушку, закрывающую канал подачи воздуха в коаксиальном дымоходе. В комплекте коаксиального дымохода могут поставляться и стандартные конденсатосборники… >>		В случае необходимости сбор конденсата может быть организован в горизонтальном участке газохода без установки тройника. Для этих целей служит проходной конденсатосборник. Стандартный конденсатосборник имеет длину 150мм, диаметр патрубка слива состаляет 1/2… >>
Площадка опорная коаксиальная POK		Площадка разгрузочная коаксиальная PRK		Оголовок коаксиальный горизонтальный OKG
Площадка опорная устанавливается у основания стояка коаксиального дымохода и служит осоновным опорным элементом всего дымохода. В нижней части площадки может быть установлен конденсатосборник. Как правило площадка опорная устанавливается на кронштейн крепежный или опору… >>		Площадка разгрузочная служит основным элементов крепления коаксиального дымохода, устанавливается не реже чем через каждые 5 метров дымоходной трубы. Также площадка служит для компенсации термического расширения внутренней трубы дымохода, для чего в нижней части площадки… >>		Забор воздуха и удаление дыма с помощью коаксиального дымохода может быть организовано непосредственно через стену здания. В этом случае устанавливается специальный оголовок. Конструкция данного оголовка позволяет избежать засос дымовых газов обратно в воздушный канал коаксиального…

Коаксиальные удлинители | Трубы для дымохода

Коаксиальные дымоходы «Стандарт» и «Премиум», выпускаемые под торговой маркой УТДК™, имеют в своей основе трубы диаметром 60 и 100 мм (внутренний газоход 60 и внешний воздуховод 100).
Ø60/100 — это стандартный и самый распространённый размер труб, используемых в коаксиальной системе дымоудаления. Соответственно, удлинитель коаксиальный 60 100 от компании УТДК идеально подойдёт для всех настенных газовых котлов, представленных сегодня на рынке отопительного оборудования. Более того, специалисты компании УТДК обращают Ваше внимание на то, что для наращивания труб дымохода нельзя использовать самодельные конструкции, самоклеящиеся уплотнительные ленты или герметики! Также в обязательном порядке должны совпадать диаметр трубы и отводящего патрубка газового котла. Если Вам необходимо удлинить коаксиальную трубу, то мы рекомендуем использовать коаксиальные удлинители УТДК, которые разрабатывались с учётом всех норм и требований к установке коаксиальных систем.
Удлинитель коаксиальной трубы серий «Стандарт» и «Премиум» имеет раструбный тип соединения и дополнительно комплектуется специальными уплотнительными силиконовыми манжетами диаметром 60 и 100 мм для обеспечения полной герметичности соединений. Нужно помнить, что только правильное удлинение дымохода позволит использовать систему дымоудаления долго и безопасно!
Универсальные удлинители дымоходов (удлинительные трубы) от компании УТДК представлены в нескольких длинах: 0,25, 0,5 и 1 метр. Такое решение позволяет без труда нарастить дымоход с минимальными затратами.

Для эффективной борьбы с конденсатом наша компания предлагает купить конденсатосборник для дымохода. Универсальный конденсатоотводчик для дымохода представляет собой специальное устройство для отвода (сбора) конденсата. Коаксиальный конденсатоотводчик УТДК стоит недорого и прекрасно справляется со своими задачами.
Проблема обледенения коаксиального дымохода в холодное время года встречается довольно часто. Для решения подобных вопросов вы можете купить в интернет-магазине УТДК коаксиальную трубу Ø60/100 с удлинённым скошенным носом (Серии «Стандарт» и «Премиум»). Коаксиальная труба «антилёд» — это отличный способ предотвратить обмерзание дымохода и образование наледи при отрицательных температурах.

Купить коаксиальные удлинители и трубы для дымохода Вы можете в интернет-магазине УТДК по самым выгодным ценам в Санкт-Петербурге.
Мы осуществляем доставку труб и удлинителей дымохода, конденсатосборников и прочих комплектующих для систем дымоудаления по всей России.
Производство дымоходов УТДК осуществляется по адресу: СПб. ул. Складская д.6.
Здесь же находится офис продаж и склад готовой продукции УТДК.

Спасибо за выбор компании УТДК!

Коаксиальные дымоходы из нержавеющей стали

Основная особенность коаксиального дымохода — работа в любом положении. Благодаря встроенному вентилятору, обеспечивающему принудительную тягу, дымоходы этого типа можно прокладывать не только вертикально, но под любым углом, вплоть до горизонтального положения.

Монтаж дымохода требует соблюдения пожарной безопасности. Труба прокладывается на расстоянии от горючих элементов (перекрытий и пр.) и, при необходимости, теплоизолируется. Заказывая изготовление и монтаж коаксиального дымохода компании «Петролюкс Нева», вы можете быть уверены, что все работы будут выполнены на высоком техническом уровне с соблюдением технологий производства и правил безопасности.

Преимущества коаксиального дымохода

Думаю, что никто не станет спорить с тем, что в большинстве своем, дымоход – это не очень сложная система. И, правда, тяжело придумать что-то новое, в длинной трубе, идущей от печки (или котла, или камина). Да, она может идти непосредственно вверх, может изгибаться за счет использования отводов, может объединяться с другими трубами в единую магистраль (с помощью тройника), может быть покрыта слоем изоляции для повышения пожарной безопасности. Но все равно это просто и понятно даже школьнику и придумать здесь что-то новое, казалось бы, практически невозможно. И вот тут, самое время остановится и познакомиться с еще одним представителем – коаксиальным дымоходом. Коаксиальный дымоход представляет собой довольно сложную и необычную, на первый взгляд, систему. Это труба в трубе. По внутреннему контуру осуществляется отвод продуктов сгорания от нашего агрегата, а по наружному – приток свежего воздуха, необходимого для горения. Таким образом, вместо двух разных каналов, мы имеем только один. Один канал, внутри которого «спрятан» другой. Отдав предпочтение коаксиальному дымоходу, вы получите:

• отсутствие дискомфорта, от нехватки воздуха в помещении. Кислород, необходимый для процесса горения, берется из вне, в то время как иные модели используют воздух внутри помещения;
• минимальный процент теплопотерь. Его снижение происходит благодаря поступлению свежего воздуха по наружной трубе, нагревающейся от внутренней. Таким образом, воздух остается теплым и снижает теплопотери магистрали;
• тяга. Круглое сечение как самого дымового канала, так и воздуховода не позволяет застаиваться газам и скапливаться саже. Это способствует улучшенной тяге и, как следствие, хорошему сгоранию топлива;
экологичность. Высокий КПД предполагает сгорание газа в котле. Качественные материалы даже на наружном контуре, не бояться высоких температур и являются жаростойкими. При этом отсутствуют выбросы, наносящие вред здоровью человека;
• безопасность. Скорость нагрева внутренней трубы равна скорости охлаждения внешней. Уличный воздух обтекает горячую внутреннюю трубу, быстро охлаждая продукты горения, а поскольку в данном случае воздух выполняет роль изолятора, то температура на наружной стенке такого дымохода значительно ниже, чем температура голой трубы без изоляции;
• ассортимент моделей. Легко подобрать необходимый для системы по мощности;
• компактность. Небольшие габаритные размеры экономят пространство;
• привлекательный внешний вид. Изделия весьма эстетично смотрятся;
• быстрый монтаж. Упрощенная конструкция делает установку быстрой.

Коаксиальный дымоход — практичное и полезное приобретение. Выполняя две функции одновременно, он выводит продукты сгорания и напитывает в камеру необходимое количество воздуха, тем самым улучшая и оптимизируя процесс горения. Кроме того, людям, имеющим в доме газовый или дизельный котел, необходимо покупать коаксиальные дымоходы в случае, когда это является обязательным требованием завода-производителя котельного оборудования. Абсолютная чистота в доме и всегда свежий воздух в этом случае гарантированы.

Изделия от производителя «Петролюкс Нева» качественны и надежны. Любому из установленных дымоходов не страшны суровые русские зимы с морозами. Дополнительно специалисты подберут все необходимые тройники, адаптеры, крепления, наконечники и прочее, ответят на все интересующие вопросы и проведут информативную консультацию. Доверьте это ответственное дело профессионалам!

Коаксиальные дымоходы, удлинители

Магазин европейских запчастей для газовых котлов и колонок.

Инструкции и схемы помогут разобраться в эксплуатации, определить неисправность и правильно выбрать запчасть для ремонта Вашего газового оборудования. Купить запчасть, деталь для ремонта газового котла возможно в любом населенном пункте Российской Федерации:

Осуществляем доставку запчасти к газовым котлам в следующие города: Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Нижний Новгород, Самара, Омск, Казань, Челябинск, Ростов-на-Дону, Уфа, Волгоград, Пермь, Красноярск, Воронеж, Саратов, Краснодар, Тольятти, Ижевск, Ульяновск, Барнаул, Владивосток, Ярославль, Иркутск, Тюмень, Махачкала, Хабаровск, Новокузнецк, Оренбург, Кемерово, Рязань, Томск, Астрахань, Пенза, Набережные Челны, Липецк,Тула, Киров, Чебоксары, Калининград, Брянск, Курск, Иваново, Магнитогорск, Улан-Удэ, Тверь, Ставрополь, Нижний Тагил, Белгород, Архангельск, Владимир, Сочи, Симферополь, Севастополь и в другие города России и их районные центры.

Доставка газкомплект оборудования по городам России осуществляется наиболее удобными курьерскими службами по указанному Вами адресу. Отправляем теплозапчасть транспортными компаниями: «КиТ»; «Деловые линии»; «Логистическая компания ПЭК»; ТК «Энергия»; «DPD»; «CDEK»; «Почта России» и любым другим удобным для Вас способом. Также доставка осуществляется автобусом (через водителя по 100% предоплате) с автовокзала.

Форма оплаты:
— Наложенный платеж транспортной, курьерской службой;
— Оплата на платежную карту Visa, MasterCard, МиР;
— Оплата электронными деньгами Qiwi кошелёк и др.;

ВНИМАНИЕ! В нашей компании установлены следующие правила — в первую очередь обрабатываются заказы, что оформлены через корзину сайта, остальные по телефону или по почте по мере возможности. Если на сайте нет необходимого товара, в комментариях укажите нужный код. Ждем Вашего заказа. Спасибо.

Зонды и коаксиальные трубы | Automation24

Зонды и коаксиальные трубы | Автоматизация24

pageCacheKey_c8f8593f7d414681925eab109a07d125

Ваша корзина пока пуста

Die ausgewählten Filter führen zu keinem Ergebnis

Зонд 1000 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 101951

-15% Рекомендуемая производителем розничная цена: 77 долларов. 00

$ 65,55

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 700 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 100619

-13% Рекомендуемая производителем розничная цена: 47 долларов США.00

$ 40,73

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 450 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 100618

-12% Рекомендуемая производителем розничная цена: 33 доллара. 00

$ 28,88

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Коаксиальная труба 1000 мм для датчиков уровня типа LR, Присоединение к процессу: 3/4 «NPT, Диапазон температур: -40-200 ° C, Можно обрезать до размера

Номер позиции: 400467

-15% Рекомендуемая производителем розничная цена: 141 доллар США. 00

$ 120,26

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Коаксиальная труба 1600 мм для датчиков уровня типа LR, Присоединение к процессу: 3/4 «NPT, Диапазон температур: 0-90 ° C, Можно обрезать до размера

Номер позиции: 400468

-15% Рекомендуемая производителем розничная цена: 224 доллара. 00

$ 190,97

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 1200 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 101952

-14% Рекомендуемая производителем розничная цена: 88 долларов.00

75,58 долл. США

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 1600 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 101648

-14% Рекомендуемая производителем розничная цена: 104 доллара.00

$ 89,14

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Коаксиальная труба 450 мм для датчиков уровня типа LR, Присоединение к процессу: G 3/4, Диапазон температур: 0-90 ° C, Можно обрезать до размера

Номер позиции: 100621

-14% Рекомендуемая производителем розничная цена: 102 доллара. 00

87,58 долл. США

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 240 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 100617

-15% Рекомендуемая производителем розничная цена: 21 доллар США. 00

$ 17,85

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Коаксиальная труба 450 мм для датчиков уровня типа LR, Присоединение к процессу: 3/4 «NPT, Диапазон температур: -40-200 ° C, Можно обрезать до размера

Номер позиции: 400475

-14% Рекомендуемая производителем розничная цена: 102 доллара. 00

87,58 долл. США

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 1000 мм для датчиков уровня типа LR27 / 23, можно обрезать до размера

Номер позиции: 403445

-14% Рекомендуемая производителем розничная цена: 116 долларов. 00

$ 99,43

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 300 мм для датчиков уровня типа LR27 / 23, можно обрезать до размера

Номер позиции: 403446

-15% Рекомендуемая производителем розничная цена: 66 долларов.00

$ 56,10

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Коаксиальная труба 240 мм для датчиков уровня типа LR, Присоединение к процессу: G 3/4, Диапазон температур: 0-90 ° C, Можно обрезать до размера

Номер позиции: 100620

-14% Рекомендуемая производителем розничная цена: 89 долларов. 00

76,58 долл. США

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Зонд 1400 мм для датчиков уровня типа LR, можно обрезать до размера

Номер позиции: 102000

-15% Рекомендуемая производителем розничная цена: 105 долларов США. 00

$ 89,41

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

Коаксиальная труба 240 мм для датчиков уровня типа LR, Присоединение к процессу: 3/4 «NPT, Диапазон температур: -40-200 ° C, Можно обрезать до размера

Номер позиции: 400474

-14% Рекомендуемая производителем розничная цена: 88 долларов. 00

75,58 долл. США

В настоящее время нет в наличии

Доступно в течение 1 дней

Отправка на следующий рабочий день

---

Зонды и коаксиальные трубки

Датчики разработаны, в частности, для использования с датчиками предельного уровня.Датчики позволяют измерять уровни, особенно жидкостей в резервуарах, тем самым отслеживая и контролируя текущие процессы. Датчики непосредственно интегрированы в процесс, что означает, прежде всего, особые требования к используемым материалам. С одной стороны, используемые датчики должны соответствовать окружающей среде и жидкостям, уровень которых необходимо определить. Только в этом случае можно гарантировать длительный срок службы и надежную работу. С другой стороны, нельзя влиять на процесс. Например, в пищевой промышленности материалы датчиков должны быть адаптированы к требованиям, вытекающим из области применения.

Зонды и коаксиальные трубки для датчиков уровня

В зависимости от области применения или установки для датчиков уровня ifm типа LR требуются зонды и коаксиальные трубы. Например, для измерения уровня масла или других сред с низкой диэлектрической проницаемостью необходимо использовать коаксиальные трубы. Зонды и трубки используются во многих промышленных приложениях, таких как:

• Гидравлические агрегаты
• Очистители деталей
• Резервуары

Правильный зонд для правильного применения

Датчики и коаксиальные трубки ifm electronic доступны длиной 240 мм, 450 мм или 700 мм в зависимости от требуемого использования. Для оптимальной адаптации к вашему применению зонды и коаксиальные трубы могут быть укорочены.

В Automation24 вы найдете все подходящие зонды и коаксиальные трубы по очень выгодным ценам. Выберите зонд, подходящий для вашего применения прямо сейчас!

---

Влияние типа внутренней трубы на теплопередачу глубоко заглубленных коаксиальных двухтрубных теплообменников

Автор

Перечислено:

• Ли, Чао
• Гуань, Яньлин
• Ян, Руитао
• Лю, Сюн
• Xiong, Wenxue
• Лонг, Анжи

Abstract

В настоящем исследовании, основанном на используемых в настоящее время глубинных коаксиальных двухтрубных системах теплообмена для замкнутого контура отвода тепла, анализируется влияние нескольких типов внутренних труб на характеристики теплопередачи подземных трубопроводных систем. В качестве примера была взята глубоко заглубленная коаксиальная двойная труба с гладкой внутренней трубой, используемая в современной практике, и была создана полномасштабная трехмерная (3D) численная модель, связывающая процессы теплопередачи внутри и снаружи трубы с использованием глубиной 50 м и с учетом загруженности моделирования. На основе этой модели были созданы полномасштабные трехмерные численные модели коаксиальных двойных труб со спиральными и гофрированными трубами в качестве типов внутренних труб, а также проведен численный анализ теплопередачи.Результаты показали, что способность теплопередачи системы подземных труб может быть улучшена путем изменения формы внутренней трубы. Однако влияние типа внутренней трубы на теплопередачу было намного ниже, чем влияние скорости потока воды, циркулирующей внутри подземной системы труб, и начальной температуры грунта.

Предлагаемое цитирование

Ли, Чао и Гуань, Яньлин и Ян, Жуйтао и Лу, Сюн и Сюн, Вэньсюэ и Лун, Анжи, 2020. « Влияние типа внутренней трубы на теплопередачу глубоко заглубленных коаксиальных двухтрубных теплообменников ,» Возобновляемая энергия, Elsevier, vol.145 (C), страницы 1049-1060.

Обозначение: RePEc: eee: renene: v: 145: y: 2020: i: c: p: 1049-1060
DOI: 10.1016 / j.renene.2019.06.101

Скачать полный текст от издателя

Поскольку доступ к этому документу ограничен, вы можете поискать его другую версию.

Исправления

Все материалы на этом сайте предоставлены соответствующими издателями и авторами. Вы можете помочь исправить ошибки и упущения.При запросе исправления укажите дескриптор этого элемента: RePEc: eee: renene: v: 145: y: 2020: i: c: p: 1049-1060 . См. Общую информацию о том, как исправить материал в RePEc.

По техническим вопросам, касающимся этого элемента, или для исправления его авторов, названия, аннотации, библиографической информации или информации для загрузки, обращайтесь: (Nithya Sathishkumar). Общие контактные данные поставщика: http://www.journals.elsevier.com/renewable-energy .

Если вы создали этот элемент и еще не зарегистрированы в RePEc, мы рекомендуем вам сделать это здесь.Это позволяет связать ваш профиль с этим элементом. Это также позволяет вам принимать потенциальные ссылки на этот элемент, в отношении которого мы не уверены.

У нас нет ссылок на этот товар. Вы можете помочь добавить их, используя эту форму .

Если вам известно об отсутствующих элементах, цитирующих этот элемент, вы можете помочь нам создать эти ссылки, добавив соответствующие ссылки таким же образом, как указано выше, для каждого ссылочного элемента. Если вы являетесь зарегистрированным автором этого элемента, вы также можете проверить вкладку «Цитаты» в своем профиле RePEc Author Service, поскольку там могут быть некоторые цитаты, ожидающие подтверждения.

Обратите внимание, что исправления могут занять пару недель, чтобы отфильтровать различные сервисы RePEc.

Эффективный теплообменник, все дело в трубах

Природа полна противоречивых явлений; Меня очаровывают повседневные примеры, подобные тому, о котором мы говорили этим летом, когда мы опускаем пузыри в пинту Гиннесса, но я должен сказать, что и в инженерии тоже есть своя доля таких примеров. Концепция теплообмена в коаксиальных трубах поразила меня как студента, поскольку она показала мне неустанное отношение к работе, типичное для инженеров, желающих оптимизировать свою конструкцию.В теплообменниках такого типа оба потока, горячий и холодный, могут течь в одном и том же направлении (параллельный поток), но обычно инженеры предпочитают менять направление одного потока (противоток), так как они обнаружили, что это более эффективно. . Поражает простота этой дизайнерской мысли; это совсем не интуитивно понятно для молодого будущего инженера.

Эскиз коаксиального теплообменника.

Почему противоток?

Прежде чем мы сможем ответить на этот вопрос, мы должны ответить на другой вопрос: что означает более эффективный дизайн в этом контексте? Что ж, это означает, что средняя разница температур по трубам в случае противотока больше, чем в случае с параллельным потоком, или, используя жаргон теплопередачи, средняя логарифмическая разница температур (LMTD) выше.Такая конструкция позволяет двум потокам обмениваться большим количеством тепла в пределах одной и той же длины трубы (см. График ниже). Это, конечно, приводит к сокращению количества материалов и, в свою очередь, к снижению затрат.

Температурные профили, параллельные и противоточные.

Проектирование теплообменника

При проектировании теплообменника необходимо определить несколько параметров. Например, требуемая площадь теплообменника или минимальный массовый расход, гарантирующий желаемый температурный профиль.Также следует учитывать свойства турбулентного переноса и температурно-зависимые материалы. Для этой цели доступно множество справочников, номограмм, уравнений и т.п. Эти инструменты очень полезны на ранней стадии проектирования, но они приводят к громоздким, подверженным ошибкам и длительным вычислениям, в то же время полагаясь на упрощающие допущения. Чтобы проверить проект и оптимизировать предлагаемое решение, инженер должен обратиться к моделированию.

Теперь позвольте мне показать вам, как моделирование может быть действительно полезным.Используя COMSOL Multiphysics и модуль Pipe Flow, я решил проблему проектирования, изображенную на скетче выше.

Определение проблемы

Для коаксиального противоточного теплообменника, в котором фиксированы все его геометрические свойства, свойства жидкости и твердого тела, температуры на входе и массовый расход на входе, что представляет собой (а) температуру на выходе горячего потока для длины 12, 36 , 60 м соответственно; (b) длина, необходимая для выхода температуры потока 73 ° C? Учитывайте турбулентный характер потоков, шероховатость поверхности трубы и свойства материала, зависящие от температуры.Рассмотрим полностью развитые потоки.

После настройки модели я решил проблему (a) с помощью параметрической развертки и задачу (b) с помощью одного из совершенно новых методов оптимизации без градиента. Общее время моделирования для обеих задач составило менее 2 минут, и вы можете увидеть результаты на рисунках ниже. Я вполне доволен результатами, и мне не пришлось полагаться на какие-либо грубые упрощающие предположения. Я уверен, что это хороший дизайн.

Решенная задача (а): профили температуры вдоль теплообменника.

Задача (б) решена: оптимальная длина теплообменника 24,9 метра.

Дополнительная литература

ICC EXCEL DIRECT VENT PIPE COAXIAL TO COLINEAR APPLIANCE ADAPTER CAA (4 «I.D.

Позволяет использовать гибкие вентиляционные отверстия в дымоходе из каменной кладки.

Технические характеристики

* Все размеры указаны в дюймах

ПРИМЕЧАНИЕ: Следующая информация предоставлена, чтобы помочь вам в выбор компонентов дымохода, необходимых для вашей установки.это предназначен только для ознакомления. Это не установка инструкции.

Установка прямо / вверх и вниз: Это наиболее распространенный тип установки с прямой вентиляцией. Использование необязательного накладное кольцо (TM-TR) зависит от того, будет ли вентиляция видимый. При использовании со настенным наперстком декоративное кольцо чисто декоративный.

Прямая установка: Прямая установка при установке у вас есть выбор поддержки.Для ясного взгляда на потолка, потолочную опору (TM-CS) можно использовать с декоративным кольцом (TM-TR). Круглые и квадратные опоры лучше всего подходят для больших пробегов и скатные потолки, имеют свою чистовую отделку.

Установка дымохода в каменную кладку: Установка прямого вентиляция камина или печи в существующий дымоход из каменной кладки требует переходник при этом позволяет подключить к плите две гибкие трубы. Специальная планка и крышка обеспечивают чистую установку в верхней части дымоход.

Изображения

Инструкции по установке PDF скачать

* Согласно техническим характеристикам газового прибора в его руководстве по эксплуатации

EXCELDirect был протестирован и внесен в список:

• UL 2112 от Underwriters Laboratory (Листинг № Mh400439)
• ANSI Z21 / CSA для устройств с прямым выпуском газа и стандарты UL 2112 от INTERTEK Testing Services (Листинг № 5965)

Приложения

EXCELDirect — сертифицированная система вентиляции, предназначенная для использования только с сертифицированными газовыми приборами с прямым выпуском воздуха

Допуск до горючих материалов

В соответствии с техническими характеристиками газового прибора, содержащимися в его руководстве по эксплуатации.

ОГРАНИЧЕННАЯ ПОЖИЗНЕННАЯ ГАРАНТИЯ ICC EXCELDirect Venting System

ICC гарантирует, что ее компоненты системы вентиляции EXCELDirect будут бесплатными. от функционального отказа из-за дефектов материала или изготовления, как до тех пор, пока исходный потребитель владеет вентиляционной системой. Эта гарантия предусматривает замену любых компонентов вентиляции, вышедших из строя в результате нормального использования на бытовом приборе. Гарантия не распространяется повреждение дымом или повреждение здания в результате возгорания дымохода или неправильного использования продукта.

Никакие претензии по данной гарантии не будут удовлетворены, если ICC не уведомлена. потенциальной претензии и получает возможность получить одну из агенты проверяют вентиляционную систему перед заменой.

ICC несет ответственность только за ремонт или замену любого вентиляционного отверстия. признаны дефектными по данной гарантии. Ни при каких обстоятельствах ICC не может быть несет ответственность за любой случайный или косвенный ущерб, вызванный дефектами в системе вентиляции EXCELDirect.

В течение первых пяти лет гарантии ICC предоставит замена вентиляционных отверстий бесплатно.Во время баланса гарантии, ICC обеспечит замену вентиляционных отверстий на 50% длины текущая розничная цена на момент обращения по гарантии.

ICC не несет ответственности за любой труд, необходимый для удаление или замена системы EXCELDirect, замененной в соответствии с настоящим гарантия.

Данная система вентиляции предназначена для вентиляции жилых помещений, работающих на газе. Выпускные газовые приборы, сертифицированные для использования с EXCELDirect система вентиляции.Гарантия недействительна, если система вентиляции используется в приложение, для которого он не предназначен.

Система вентиляции EXCELDirect должна быть установлена ​​в соответствии с Инструкции по установке прилагаются к каждой системе на момент покупка. Если у вас нет набора инструкций по установке, они доступны бесплатно по запросу. Гарантия недействительна, если вентиляция система не установлена ​​согласно инструкции по установке.

Настоящая гарантия не может быть расширена или изменена нашими агентами или представители.Настоящая гарантия заменяет все другие явные гарантии любого рода.

Коаксиальная вентиляционная труба

Вид снизу на коаксиальную заделку ниже. конечный поток эндобдж 161 0 объект поток Быстрый просмотр. Бывают концентрические и двойные. 0000038959 00000 п. 0000081497 00000 п. 0000009988 00000 н. DirectVent Pro — это унифицированная коаксиальная вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами.0000008179 00000 н. 4] ����3�? �� ~ q�) C� # (���� (��, ʊ� @ �k� ٍ�� q�7O���K�� ݝ, � � � � & Qb @ �J� [wL�ӱ�. Труба DirectVent Pro 5 дюймов x 8 дюймов включает: Коаксиальная конструкция позволяет воздуху для горения входить и выходить на выход для конкретных устройств с прямым выпуском воздуха. Комплект концентрических вентиляционных отверстий имеет как впускной, так и выпускной патрубок. выход в той же трубе. В коаксиальной системе вентиляционная и всасывающая труба вложены друг в друга или имеют одну и ту же ось, отсюда и название коаксиальной. startxref В установке с прямым вентилированием, где в безбакерном используется две трубы, вы можете установить либо две отдельные трубы (двухтрубная система), либо однотрубную систему с концентрической (коаксиальной) установкой, также известной как труба внутри трубы.0000010753 00000 п. 0000003649 00000 н. Быстрый просмотр. Ознакомьтесь с нашим ассортиментом вытяжных вентиляторов на местном складе Bunnings. Установка VerticalVent (коаксиальный) 15 Требования к длине VentLength (VerticalVenting) (продолжение) Максимальная длина отверстия с увеличивающими элементами Таблица 12. Максимальная длина вертикального отверстия (Vitodens100-W, WB1A) Номер модели. Коллекция Homestyle специальных концевых соединений для прямой вентиляции доступна в коллинейной или коаксиальной конфигурации; Коллекция Eurostyle доступна в коаксиальной конфигурации.0000003268 00000 н. Можно использовать любую комбинацию подъема и бега, если они находятся в допустимых пределах, указанных в таблице ниже. 0000039405 00000 п. конечный поток эндобдж 151 0 объект / Метаданные 31 0 R / Контуры 27 0 R / Страницы 30 0 R / StructTreeRoot 33 0 R / Тип / Каталог / Программа просмотра Настройки >> эндобдж 152 0 объект / NumberofPages 1 / OriginalDocumentID / PageUIDList> / PageWidthList >>>>> / Resources / Font / ProcSet [/ PDF / Text / ImageC] / XObject >> / Rotate 0 / StructParents 0 / TrimBox [0.0 0,0 612,0 792,0] / Тип / Страница >> эндобдж 153 0 объект эндобдж 154 0 объект эндобдж 155 0 объект эндобдж 156 0 объект эндобдж 157 0 объект поток 150 52 0000081427 00000 п. Если в трубе возникает утечка, воздух остается в концентрическом вентиляционном отверстии … В коллинейной системе вентиляционное отверстие и впускные патрубки проходят параллельно друг другу, отсюда и название. Большинство коаксиальных установок происходит в погоне. © Copyright 2021 — Homestyle Collection Все права защищены.�Dw? �hcU | ��z��� ׋� ߿��� w�� + ��8�m «mMi ��m��� * ���� / ��» � — Использование (2) винтов для листового металла с цинковым покрытием, размером не более # 8-3 / 4, в качестве механического крепления на внешней стене. Общая длина вентиляционной трубы не может превышать 40 футов. Наружная стена из оцинкованной стали 0,018 ”. 0000004749 00000 н. 0000038591 00000 п. 0000070029 00000 п. Затем нагретый воздух выталкивается через вентиляционное отверстие в комнату. 0 Вентиляционная труба считается достаточно герметичной, если концентрация CO2 в воздухе для горения не превышает 0.�� 0000010482 00000 п. 0000038889 00000 п. В версии с внутренним коаксиальным кабелем коаксиальный кабель опускается внутрь вентиляционной трубы, что делает его полностью невидимым. Вид снизу на коллинеарную заделку показан ниже. Первый тип, коаксиальный, состоит из трубы внутри трубы, где внешняя часть служит впускным и выпускным отверстиями через внутреннюю трубу. Есть несколько способов сделать это. Вставьте охватываемый конец трубы в отверстие легким вращательным движением. Узел коаксиальных труб имеет внутреннюю дымовую трубу, расположенную внутри внешней дымовой трубы, где две трубы прикреплены друг к другу.Описание продукта Коллинеарный адаптер используется для печей с коаксиальными выходами 4 «x 6-5 8». Найдите информацию о магазине, часы работы, услуги и многое другое. Утепленная футболка 5 дюймов + кепка 115 долларов США. 5. Вентиляционная труба категории iii, al29-4c для использования в котлах, безбаквальных водонагревателях, обогревателях бассейнов и других приборах, требующих вентиляционную трубу из нержавеющей стали категории iii или вентиляционную трубу категории 3 Сортировка по положению Внутри нагревателя установлен термостат. Технология B-vent или «естественная» вентиляция: эта система не герметична; он втягивает воздух из комнаты в камеру сгорания, а выхлоп должен выводиться через крышу через трубу.Вентиляционная труба и фитинги оснащены запатентованной встроенной механической фиксирующей лентой и тройными направляющими прокладками. 0000003136 00000 п. 0000174968 00000 н. изолированы, а в тех местах, где вентиляционная труба входит в чердак, труба должна быть обернута изолированной майларовой манжетой. Это определяет температуру воздуха в помещении и отправляет … Газовые обогреватели работают, пропуская холодный воздух через теплообменник, который нагревается за счет сгорания газа. Окрашенные наружные стены из оцинкованной стали 0,018 дюйма, сваренной лазером.H� \ ��n�0F��k���H�i�, �G��p2H By�:> Q * R «��� | ��z۵�� �} ��: �] 3�s ����vY�U��ӝ�} ��, ��w��N���g� ���ċ�i���E���s���0��Q = �] �U���g8�nR���U�A? ��gu 12m 46ft. Любые разрезы должны быть выполнены под прямым углом к ​​трубе. Сохраняйте по крайней мере минимальные зазоры (воздушное пространство) между вентиляционной трубой и горючими материалами, как указано в инструкциях по установке производителя устройства. Такая конфигурация позволяет воздуху проходить через трубу, чтобы предотвратить передачу тепла окружающим горючим материалам. Конструкция.Окрашенные наружные стены из лазерной сварки.018 ″ оцинкованная сталь. Быстрый просмотр. 0000001887 00000 н. 0000012542 00000 п. 0000009874 00000 н. Полный ассортимент товаров для движения воздуха, широкополосной связи, бытовой инсталляции, нагревательных и охлаждающих продуктов и аксессуаров, промышленного оборудования, световых решений, данных и связи, интегрированных систем, решений безопасности и аудиовизуальных материалов. Технология без вентиляции или вентиляции: этот метод фактически основан на более высокой температуре горения, а не на физическом вентилировании, как в случаях с прямым или B-вентилем, чтобы избавить воздух от побочных продуктов сгорания.Быстрый просмотр. 150 0 объект эндобдж Наружная труба… 0000115502 00000 n Мы являемся официальным интернет-дилером «Duravent». Это повысит температуру вентиляционного отверстия и поможет прибору правильно вентилировать в холодных погодных условиях. Установка вентиляционных отверстий в боковой стене (коаксиальных) Установка вентиляционных систем CU3A Прерывание коаксиальных вентиляционных отверстий ВАЖНО Потенциальные зазоры между воздухозаборником и окружающей конструкцией, которые могут вызвать утечку воздуха, дождя или дымовых газов в стену или здание, должны быть герметизированы утвержденным наружный герметик / уплотнение для предотвращения любых утечек.Сверхчистые, коаксиальные, химически очищенные и пассивированные и очищенные термопарами трубки Концы, подготовленные для орбитальной сварки, от 1/8 до 2 дюймов. Большинство коаксиальных установок происходит в погоне. 0000002062 00000 н. 201 0 объект поток h�bb�a`b«Ń3Υ�� �� DirectVent® Pro — это унифицированная коаксиальная (концентрическая) вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами. 0000038211 00000 п. Коаксиальные системы используют две жесткие одностенные трубы в качестве системы вентиляции.0000137584 00000 н. Внутренняя труба, отделенная от внешней трубы прокладками, отводит и удаляет все побочные продукты сгорания и выхлопные газы из прибора и из дома. Наружная стена из оцинкованной стали 0,018 ″. В этом методе впускные и выпускные вентиляционные трубы проходят между водонагревателем и внутренней стеной, и только проход в стене и заделка образуют концентрическую трубу. Коаксиальные трубы в сборе обычно используются в каминах с прямой вентиляцией, чтобы сформировать конкурирующие системы труб, которые пополняют свежий воздух и выводят отработанные газы из каминов с прямой вентиляцией.�! �i���}? / �� {�8�’�j����P) �ԅV) К � Ӯ��n�Pyx���� # Sj��L��`. W�U�3�`� «�fj @ �, 2b ֔ AS���rϼ |`> � ~ d�G��O���u% ג��> � L�xǼ� & G� ����w�� 0000006995 00000 n 0000137958 00000 н. В отличие от непрерывного лайнера коаксиальная труба устанавливается секциями. xref Посетите нас сегодня, чтобы увидеть самый широкий ассортимент продукции Cable & Conduit. и размером от 6 до 18 мм. Маркируются для обозначения размера, характеристик материала и теплового кода. www.swagelok.com Этот тип вентиляционного отверстия втягивает воздух снаружи, а затем также выпускает выхлоп.0000004722 00000 н. 0000004080 00000 н. Настенный наперсток 5 ″ 80,00 $. Как Homestyle, так и Eurostyle Collections были разработаны, чтобы работать с вашим бытовым оборудованием и украсить ваш дом. Внутренний вкладыш из алюминия .20 дюймов, внешняя стенка из стали 26-ga.% PDF-1.4 % ���� конечный поток эндобдж 158 0 объект эндобдж 159 0 объект [182 0 R] эндобдж 160 0 объект поток Бесконтактные водонагреватели с концентрической вентиляцией обеспечивают дополнительные преимущества в плане безопасности. Эта конфигурация позволяет воздуху проходить через трубу для предотвращения передачи тепла окружающей горючей конструкции.Все трубы и фитинги одобрены UL1738 для вентиляции категорий II, III и IV. Быстрый просмотр … 8 ″ Высокотемпературный силиконовый чехол для крыши из гонтовой черепицы 70 долларов США. H��S] o�0} �W�1l� T �d��v��O�T��E�T��� ���a [KY�����s���W? ���o��6��� �; q� «���� WB1A24,30 Размер системы вентиляции 80/125 * 1 100/150 * 2 Максимальная длина вентиляционного отверстия 39,4 фута. Термин» прямое вентилирование «используется взаимозаменяемо между ними, что иногда вносит путаницу. Можно использовать максимум 4 колена на 90 градусов или эквивалент (2 x 45 градусов = 90 градусов).H� \ ��j�0����l / Jm \ Единственным недостатком является необходимость модификации вентиляционной трубы, чтобы позволить коаксиальному кабелю выходить из трубы внутри дома, обычно на чердаке, под крышей. Обратитесь к инструкциям производителя по установке для получения одобрения. Ограниченная пожизненная гарантия производителя. 2. 3. 0000011192 00000 п. Middy’s Electrical — крупнейший независимый оптовый продавец электрооборудования в Австралии. 0000101006 00000 н. Коаксиальные системы используют две жесткие одностенные трубы в качестве системы вентиляции. В устройствах с вертикальной вентиляцией и прямой вентиляцией также важно, чтобы код 0000137329 00000 n Штормовая муфта для вентиляционной трубы Dura-Vent DirectVent Pro — для вентиляционных труб с внутренним диаметром 5 дюймов — 58DVA-SC Napoleon 5-футовый гибкий алюминиевый вкладыш для прямой вентиляции — 4 дюйма x 7 дюймов Dura-Vent DirectVent Pro с регулируемым внутренним диаметром 4 дюйма Оцинкованная вентиляционная труба — длина от 17 до 24 дюймов Используйте соответствующую опору и распорки.# \ �� [��`z =? N�։���e�q�m7 0000001709 00000 n ] / Назад 264964 / XRefStm 1709 >> [� 4. 0000091084 00000 n При резке в поле всегда оставляйте внутреннюю трубу на 10 мм длиннее внешней. 0000001362 00000 н. 0000100735 00000 н. Коаксиальный вентиляционный трубопровод должен использоваться во всей вентиляционной системе, он должен быть установлен в соответствии с Руководством по установке и эксплуатации, поставляемым с конденсационным котлом, и / или инструкциями, прилагаемыми к вентиляционному трубопроводу. трейлер Посетите нас сегодня, чтобы увидеть самый широкий ассортимент электротехнической продукции.Материалы и конструкция. 020 ”алюминиевая внутренняя стенка. конечный поток эндобдж 200 0 объект / Фильтр / FlateDecode / Индекс [33 117] / Длина 27 / Размер 150 / Тип / XRef / W [1 1 1] >> поток Для этого типа водонагревателя без резервуара доступны два типа вентиляции. 0000007585 00000 н. Есть два типа приборов с прямой вентиляцией: коллинеарные или коллинеарные и коаксиальные. Почти все коллинейные установки происходят в каменном дымоходе. Минимальная высота по вертикали с окончанием крыши составляет 6 футов. Приходите к нам сегодня! %% EOF 0000008915 00000 н. 0000008778 00000 н. 0000050955 00000 п. 0000081325 00000 п. Комбинированная коаксиальная система вентиляции, предназначенная для использования с прямыми газовыми или пропановыми печами, обогревателями и каминами.0000050690 00000 п. 0000140906 00000 н. В отличие от непрерывного лайнера коаксиальная труба устанавливается секциями. 0000011165 00000 п. h�b«g«����� 豗 A� ؀��������6 \ ��� Ha�� ש�. O� \ ���> �� 䳮 (M�lTt ��Aac�а�t� @ �l �`�R�A��E�X�2�UBs000�1�0�e��d�d�dÐ�X����x��c # P� � «��-�DF ~ m�� ڿ� y��2x3h�F��`�b���r�� c4wf�ge�C� & E�h40 �Ҍ @ � �2 @ ~ �fb`�8W����U� � �k? U 0000005342 00000 п. Коаксиальная труба. Коаксиальная система, состоящая из конфигурации «труба в трубе», использует меньшую внутреннюю трубу, которая закреплена внутри большей внешней трубы.0000009325 00000 н. Неизменно первая компания, выпускающая новые инновационные системы вентиляции, компания DuraVent заняла лидирующие позиции на развивающихся рынках. 0000000016 00000 н. Концентрические вентиляционные заделки можно использовать в резервуарах с прямой вентиляцией или безбаквальных водонагревателях, чтобы пользоваться теми же преимуществами, что и одностенные проходы через крышу с привлекательной вентиляционной заделкой. Узел коаксиальных труб для коаксиальной системы дымохода камина с прямым отводом. DirectVent Pro — это унифицированная коаксиальная (концентрическая) вентиляционная система, разработанная для использования с прямыми газовыми или пропановыми печами, обогревателями и заменителями.14 м * 1 При использовании с насадками от 60/100 до 80/125. Опорный кронштейн для тройника 5 ″ 100 долларов США. Силиконовая прокладка для труб Hightemp 6–11 дюймов 70,00 $. Концентрическое вентиляционное отверстие диаметром 5 дюймов содержит как впускную, так и выпускную трубы, поэтому оно прохладное на ощупь, поскольку теплый воздух изолирован внутри.

Китай Комплект алюминиевых коаксиальных дымоходов для газовых котлов, производитель, коаксиальный дымоход 60/100 мм без конденсации, поставщик колен

Ningbo Yisenhai Flue Manufacturing Co., Ltd. — профессиональное предприятие, занимающееся разработкой, проектированием, производством и маркетингом коаксиальных алюминиевых дымоходных труб европейского типа.Наша компания расположена в новом районе Биньхай, зоне экономического развития Фэнхуа, рядом с автомагистралью Шанхай-Ханчжоу, автомагистраль Тунсан, на участке Нинбо. Близость к международному аэропорту Нинбо и восточному гиганту Бэйлун …

Ningbo Yisenhai Flue Manufacturing Co., Ltd. — профессиональное предприятие, занимающееся разработкой, проектированием, производством и маркетингом коаксиальных алюминиевых дымоходных труб европейского типа. Наша компания расположена в новом районе Биньхай, зоне экономического развития Фэнхуа, рядом с автомагистралью Шанхай-Ханчжоу, автомагистраль Тунсан, в секции Нинбо.Находясь недалеко от международного аэропорта Нинбо и восточного гиганта порта Бейлун, наша компания обладает уникальной и надежной инвестиционной средой.

Из года в год наша компания старается осваивать новейшие технологии и опыт из-за рубежа, а также внедрять передовое оборудование. Наши серии коаксиальных дымоходных труб Φ 60/100 мм, Φ 80/125 мм и Φ 110/160 мм заслужили высокую репутацию как в стране, так и за рубежом.

Поскольку нашим принципом обслуживания является «качество превыше всего», а нашим главным стремлением является удовлетворение потребностей пользователей в маркетинге, все мы готовы к дальнейшему и более здоровому развитию.Приглашаем вас посетить Исенхай для посещений, переговоров и сотрудничества в различных формах. Мы предложим вам сердечное обслуживание.

Уверенность в себе, самодисциплина, самостоятельность, самостоятельные клиенты: добросовестно и решительно предоставлять клиентам высокое качество и максимальную ценность профессиональных продуктов и услуг, чтобы добиться понимания, уважения и поддержки клиентов. Персонал: Доверяйте усилиям и преданности персонала, чтобы признать достижения сотрудников и обеспечить соответствующую отдачу, чтобы создать хорошие рабочие условия и перспективы развития для сотрудников.Рынок: для снижения затрат на закупки и рисков для клиентов, чтобы обеспечить эффективную защиту клиентов. Развитие: стремление к устойчивому развитию и построение его на основе удовлетворенности клиентов. Корпоративный дух: уверенность в себе, самодисциплина, самостоятельность, самостоятельные клиенты: добросовестно и твердо предоставлять клиентам высокое качество и максимальную ценность профессиональных продуктов и услуг, чтобы завоевать понимание, уважение и поддержку клиентов. Персонал: Доверяйте усилиям и преданности персонала, чтобы признать достижения сотрудников и обеспечить соответствующую отдачу, чтобы создать хорошие рабочие условия и перспективы развития для сотрудников.Рынок: для снижения затрат на закупки и рисков для клиентов, чтобы обеспечить эффективную защиту клиентов.

Адрес: № 68 Синхай-Роуд, новый район Биньхай, зона экономического развития Фэнхуа, Нинбо, Китай.

Телефон: + 86-574-88730725

Факс: + 86-574-88730725

Контактное лицо: Келли Чжан

Мобильный: + 86-15058454878

Мобильные телефоны: +86 15058454878

Веб-сайт: www.made -in-china.com/showroom/yisenhai-gasflue

Мы являемся настоящим производителем,

Добро пожаловать в нашу компанию Vistit! УЗНАТЬ БОЛЬШЕ

Неньютоновский поток жидкости третьего класса и теплопередача в двух коаксиальных трубах с переменным соотношением радиусов с магнитным полем, Международный журнал численных методов для тепла и потока жидкости

Назначение

Целью данной статьи является исследование потока гидромагнитной неньютоновской жидкости третьего сорта и теплопередачи между двумя коаксиальными трубами с переменным отношением радиусов.

Дизайн / методология / подход

Для решения приближенных нелинейных и линейных задач с переменными коэффициентами применялась пробная функция. Методы включают коллокацию, наименьшие квадраты и методы Галеркина, которые могут применяться для получения этих коэффициентов.

Выводы

Выявлено, что увеличение неньютоновского параметра, числа Гартмана и отношения радиусов приводит к увеличению абсолютного значения безразмерной скорости, температуры, градиента скорости и температурного градиента примерно на 10-60%.Кроме того, увеличение количества Bi ₁ снижает абсолютное значение безразмерного температурного профиля и безразмерного температурного градиента примерно в три-четыре раза; следовательно, безразмерная скорость теплопередачи снижается. Однако рост Bi ₂ оказывает обратное влияние. Кроме того, увеличение Pr и Ec приводит к увеличению безразмерного температурного профиля и безразмерного температурного градиента; следовательно, увеличивается безразмерная скорость теплопередачи.

Оригинальность / ценность

Рассмотрена конвекционная теплопередача на стенках труб, и нелинейные связанные уравнения импульса и энергии решаются с использованием метода наименьших квадратов и методов коллокации соответственно.

中文 翻译 ：

---

具有 磁场 可变 半径 比 的 两根 同轴 管 中 的 三级 非 牛顿 流体 流动 和 传热

目的

文 的 目的 是 研究 具有 半径 比 的 两根 同轴 管道 之间 的 水 磁 体 流动 和。

设计 / 方法 / 方法

为了 解决 具有 可变 系数 的 近似 非线性 和 线性 问题 ， 应用 了 试验 函数。 方法 小二乘 和 Galerkin ， 可 用于 获取 这些 系数。

发现

参数 ， 数 半径 的 增加 导致 无 量纲 速度 ， 温度 的 绝对值 增加 10-60 -60 此外 ， Bi ₁ 增加 将 无 因次 温度和 无 因次 温度 梯度 的 绝对值 降低 了 约 三 四倍 ； 因此 ， 无 的 的 传热 速率 降低。 但是 ， Bi ₂ 的 具有 相反 的 影响。 Pr Ec 的 增加 导致 无因次 温度 分布 和 无 因次 温度 梯度 的 增加。 因此 ， 无 量纲 的 传热 速率 增加。

创意 / 价值

了 管道 壁上 的 对 流传 热 ， 分别 使用 最小二乘 法 和 搭配 法 求解 耦合 动量 和 能量 方程。

.

No related posts.
