Содержание

виды, устройство, установка на вытяжку

Виды обратных клапанов

Предназначение обратного клапана заключается в уменьшении или увеличении величины сечения вентиляционного канала. В зависимости от задачи, ставящейся перед обратным клапаном, происходит больший или меньший приток свежего воздуха или отток загрязненных воздушных масс. Но главной задачей, все же, является недопускание притока в жилые помещения посторонних запахов, которые могут проникать по разным причинам – засорение вентиляционных каналов, плохая их герметичность.

Сегодня потребитель имеет возможность выбирать среди разнообразия подобных устройств обратный клапан для естественной вентиляции:

по материалу изготовления;
по форме;
по способу функционирования;
по месту установки;
по способности пропускать определенное количество воздуха.

По материалу изготовления предлагаются выполненные из металла и пластика, по форме обратный клапан может быть круглым либо прямоугольным и зависит от конструктивных особенностей самой вентиляционной системы, формы ее сечения.

Пластик и металл являются разными по своим качествам материалами, поэтому клапаны, изготовленные из них, используются в различных вентиляционных системах, в зависимости от условий и конструктивных особенностей последних.

По способу управления вентиляционным устройством – автоматическое и ручное. Автоматические устройства могут управляться, практически, без вмешательства человека, при помощи микросхем. Ручное управление используется в простых системах вентиляции, где регулирование количества подаваемого воздушного потока и время проводится простым открытием или закрытием заслонок.

Установка обратного клапана может производиться в вертикальном положении или в горизонтальном, в зависимости от конструкции вентиляционной системы. Если воздуховодные каналы расположены вертикально, это подразумевает, что и воздушные массы движутся вертикально, поэтому установка обратного клапана на вентиляцию производится горизонтально, чтобы лопасти устройства могли с большим эффектом пропускать воздушный поток. При горизонтальном расположении вентиляционных каналов обратный клапан монтируется вертикально.

Пропускная способность – это параметр определяющий количество воздуха способного пройти через вентиляционное устройство за определенное время. Различные виды обратных клапанов имеют разные параметры пропускной способности.

Конструктивные отличия

Устройство обратного клапана не представляет собой сложного инженерного механизма и выглядит, как свободно закрепленные на оси лопасти или горизонтальные жалюзи. Также в конструкции присутствует противовес, задача которого прекращать работу обратного клапана в то время, когда приточный вентилятор не функционирует.

Подобные устройства применяются в вентиляционных системах, использующих воздуховоды различного большого сечения, по форме – квадратные, прямоугольные или круглые. Крепятся на специально проделанные для этой цели отверстия. Если применяются в промышленных системах, где повышенная взрывоопасность, то обратный клапан может иметь размеры от 125 мм до 1000мм.

Обратный клапан бабочка для вентиляции изготавливается из стали с цинковым покрытием, имеет две лопасти, закрепленные на оси, которая устанавливается по центру отверстия вентиляционного канала. Клапан работает только при включенном приточном вентиляторе, при его отключении лопасти закрываются. Этот принцип действия актуален практически для всех подобных устройств.

Есть модели обратного клапана этого типа, которые оснащены уплотнителями из резины, что дает возможность снизить уровень шума, издаваемого движением лопастей. Выпускаются изделия с размером сечений от 100 мм до 315 мм.

Также существует обратный клапан лепесткового типа, называемого еще «жалюзи». Представляет собой решетку с расположенными горизонтально узкими лопастями, которые пропускают воздушные массы лишь в одном направлении. Их довольно часто используют в быту, когда необходимо улучшить работу вытяжной вентиляционной системы.

Вместо нескольких лопастей обратный воздушный клапан для вентиляции, может иметь конструкцию, состоящую из квадратных либо круглых пластин, выполняющих полное или частичное перекрывание канала вентиляции.

Подобные устройства не всегда можно использовать, потому что при отрицательных наружных температурах, пластина, соприкасаясь со стенками вентиляционной шахты, способна покрыться льдом, который приходится удалять при помощи строительного или бытового фена. Для этого необходимо сделать легкий и удобный доступ к обратному клапану.

Классификация устройств

Разновидности вытяжных клапанов можно распределить по нескольким группам:

По конструкции.
- Одностворчатое устройство гравитационного действия. Во время воздействия силы воздушного потока из помещения, оказывается давление на створку клапана, и она открывается. Если движения воздуха нет, или же возникает обратная тяга, давление на створку не оказывается, и она закрывается. Такая конструкция чаще используется в вентиляции естественного типа.
- Обратный клапан «бабочка». Конструкция содержит две шторки, которые складываются под силой давления и раскладываются при её отсутствии с помощью пружины.
- Гравитационный клапан – жалюзи. Его принцип действия аналогичен первому варианту. Обычно устанавливается на вытяжках в стенах, ведущих на улицу.
- Мембранный тип: его принцип действия основан на изменении положения гибкой пластины под действием потока воздуха. Чаще всего устанавливается этот обратный клапан для естественной вентиляции, поскольку не требуется сильного движения воздуха, чтобы воздействовать на мембрану.
По типу управления: ручные и автоматические.
По типу установки: горизонтальные, вертикальные.
По форме: круглые, прямоугольные. Выбор круглого или прямоугольного клапана зависит от формы и размера сечения воздушного канала.
По пропускной способности. В зависимости от объёма воздуха, который проходит сквозь клапан за единицу времени.
По материалу изготовления: металлические и пластиковые. Чаще производится установка пластикового обратного клапана для вентиляции, так как он менее шумный.

Конструктивные типы и их особенности

По конструктивным особенностям различают 4 типа обратных клапанов для вентиляции:

мембранные;
однолепестковые;
«бабочки»;
решетки.

Рассмотрим каждый из них.

Мембранного типа

Конструкция мембранного обратного клапана идеально подходит для вентсистем естественного типа.

Это обусловлено конструктивными его особенностями, а именно: тонкая шторка клапана способна реагировать на незначительные передвижения воздуха, что является важнейшим критерием для естественной вентиляции.

Подобие мембранного затворного устройства можно сделать из подручных средств, разместив в вентиляции за декоративной решеткой пленку из легкого эластичного материала, например, из лавсана.

Лепестковый

В отличие от мембранного устройства, в однолепестковом смонтирована заслонка из жесткого материала, которая крепится к одной оси. Створка открывается однонаправленно и пропускает необходимый объем воздуха, в зависимости от интенсивности его подачи.

Отсутствие воздушного напора приводит к закрытию лепестка, тем самым блокируется прохождение воздуха обратно в комнату.

Данного типа устройства в основном применяются в принудительных системах вентиляции и могут оснащаться возвратными пружинами или электроприводом.

В обоих случаях сигналом для открывания створки является включение вентилятора, который нагнетает воздух. Соответственно, когда вентилятор отключается, и напор воздуха снижается, затвор устройства закрывается.

Регулировка угла поворота заслонки напрямую будет зависеть от величины давления, оказываемого на нее.

Лепестковые модели также нашли применение в приточных вентиляциях. Регулировка проходного сечения прибора осуществляется вручную, путем изменения положения заслонки.

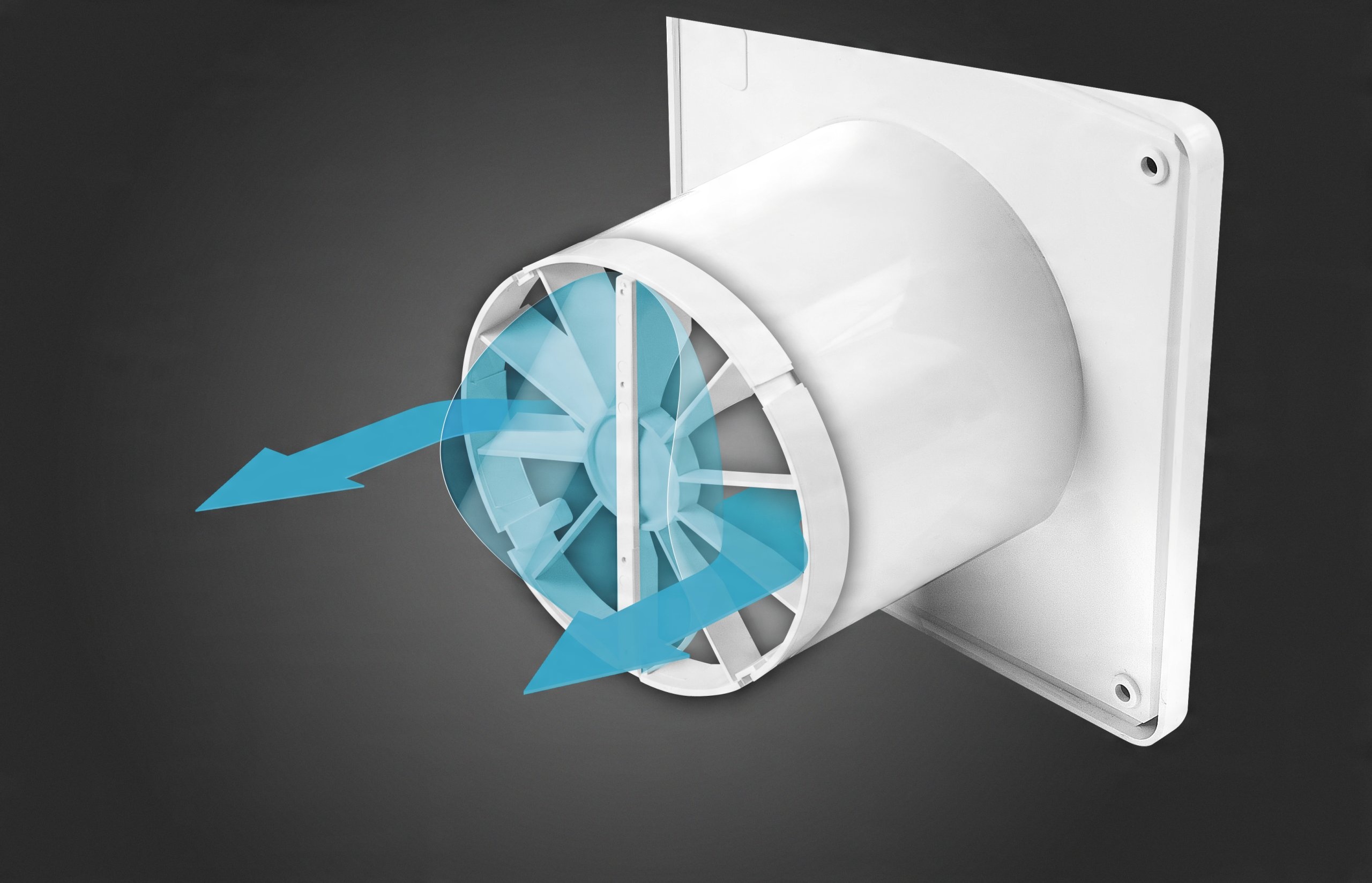

Клапан «бабочка»

Обратный клапан «бабочка» для вентиляции конструктивно ничем не отличается от предыдущего типа, за исключением наличия двух лепестков вместо одного. Название «бабочка» прибор получил за свое сходство во время работы с крыльями бабочки.

Ось крепления створок находится в центре, а одинаковые по размеру шторки открываются одновременно под напором воздуха, создаваемого вентилятором. Закрытие лепестков происходит за счет возвратных пружин.

Установка клапанного механизма «бабочка» оправдана при диаметре вентшахты от 300 мм.

Решетка

Достаточно популярным решением является монтаж в системе вентилирования так называемых инерционных (гравитационных) решеток. Жалюзийный принцип работы шторок клапана данного типа отличает его от других.

Гравитационный обратный клапан принято монтировать на выходном отверстии венттрубы. Решетки имеют декоративное оформление, поэтому не испортят внешний вид стены, а может быть, даже смогут украсить.

Инерционные решетки применяются в нагнетательных системах и не подойдут для естественной вентиляции, т.к. для их работы необходим сильный поток воздуха.

Обратный клапан для естественной вентиляции

Воздух в помещение попадает через щели или полости в окнах и дверях, или отверстия для подвода воздуха, дальше через вытяжные каналы отводится по вентиляционным каналам в атмосферу. Часто устанавливается обратный клапан для естественной вентиляции — он предотвращает неправильное перетекание воздуха.

Серьезным плюсом данной системы является дешевизна, долговечность и надежность — полностью отсутствуют движущиеся части.

Минусом является тот факт, что при использовании вашими соседями отвода воздуха в общие каналы принудительно (с помощью вытяжки, вентилятора). Отработанный воздух попадает к вам через общие воздушные каналы вывода в атмосферу. Поэтому очень часто в данной системе применяют обратный клапан.

Механическая или искусственная вентиляция — фактически это, принудительная подача и отвод воздуха на четко рассчитанной площади помещения согласно установленным или расчетным нормам.

Данная система базируется на правильном размещении вспомогательных элементов, таких как:

вентилятор
фильтр
клапан
воздухонагреватель
воздуховоды и фитинги к ним
ионизатор и др.

Рассматриваемая система может быть использована в любых типах строений и создает одинаково комфортные условия в независимости от времени года и внешних условий. В промышленности все помещения связанные с технологическими процессами имеют искусственную вентиляцию обеспечивающую циркуляцию воздуха больше, чем при использовании в гражданском строительстве. Механическая в отличие от естественной вентиляции обязательно имеет регулируемый обратный клапан.

Приточная и вытяжная системы вентиляции предназначены для принудительной подачи и удаления воздуха из объема помещений. Данные системы в основном используются комплексно и они, как правило, максимально сбалансированы. Дисбаланс подачи и оттока воздуха приводит к образованию недостаточного или избыточного давления, появляется эффект «схлопывания дверей»

Назначение вентиляции местного типа является подача и отвод потоков воздуха в строго ограниченные места. Делится на приточную, а так же вытяжную местную вентиляцию, которая массово используется в производстве, где возможна локализация объема, в котором происходит выделение вредных или отравленных выделений. Согласно строительным нормам абсолютно все складские помещения, работающие с ГСМ (горюче смазочными материалами) и другими опасными веществами имеют местную систему вентиляции.

Обще обменная вентиляция — используется в помещениях, где незначительное количество вредных веществ распределяется равномерно, а объем воздуха не располагает к применению других вентиляционных систем.

При таком способе вентилирования нет необходимости в очистке равно распределённых воздушных потоков. Этот способ вентиляции часто используется совместно с местной, это создает уменьшение затрат за счет удешевления компонентов системы в целом. Эта система создает комфортные условия для работы персонала (убираются все виды сквозняков, звуков свиста и факторов, влияющих на работу)

Согласно строительным нормам большинство складские помещений работающих с ГСМ (горюче смазочными материалами) и другими опасными веществами, имеют совмещенную систему вентиляции — обще обменную и местную.

Наборная система – это система, собранная из отдельных необходимых для вентилирования компонентов, установленных в отдельном месте — при большой мощности в вент камере, при маленькой мощности возможна установка над подвесным потолком. Плюсом данной системы является использование данных систем в помещениях с любым объемом площади — квартира, магазин или супермаркет не имеет значение. Минусы: необходима профессиональная проектировка и точный расчет на стадии проектировки помещения.

Собранные компоненты в едином хорошо звукозащищенном корпусе создают моноблок.

У данного типа вент установок есть свои преимущества:

низкая шумность работы установки
настройка и испытание на необходимые характеристики всей системы происходит во время этапа изготовления
установка данной системы в рабочее положение существенно упрощена

Принцип работы обратного клапана

Принцип работы устройства основан на автоматическом перекрытии канала воздуховода при отсутствии движения воздуха или изменении его на обратное направление.

Важным моментом здесь выступает то, что работают обратные клапаны без дополнительных блоков управления и механических устройств и реагируют на изменение давления и направления перемещения потока воздуха мгновенно.

Гравитационный тип клапана использует силу гравитации, когда мембрана или крышка закрывает воздуховод под тяжестью своего веса.

При этом даже небольшого движения воздуха достаточно, чтобы либо открыть клапан для прохода воздушных масс, либо для плотного закрытия воздуховода и блокировки потока.

Механическое запирание предусматривает вариант, когда воздуховод перекрыт постоянно. А открытие его осуществляется только тогда, когда поток преодолевает силу сопротивления пружины или материала, из которого сделана заслонка.

Чаще всего такие устройства устанавливаются на вытяжные вентиляторы.

Применение

Затворные клапанные приборы могут быть приточными и вытяжными, применяются как в вентсистемах естественного типа, так и принудительного. Примером подобного прибора в кухне служит клапан для вытяжки.

Приточные устройства используются для притока в дом воздушного потока снаружи и предотвращают выход тепла. Они монтируются в наружной стене ниже уровня окон.

Вытяжные, напротив, выводят из комнаты отработанный воздух и противодействуют его возврату. Обычно они устанавливаются в вытяжные вентканалы под потолком.

На стадии проектирования стоит задуматься, какую вентиляцию сделать, естественную или принудительную. Оба варианта имеют свои положительные стороны.

Естественные и принудительные системы, хотя и имеют общую миссию, не смогут в полной мере заменить друг друга. Целесообразно совмещать оба типа вентиляции.

Принудительная система — незаменимая вещь для кухни. А естественный воздухообмен хорошо зарекомендовал себя в жилых помещениях. Естественная вентиляция гарантирует безопасность при эксплуатации, а принудительная обеспечивает более комфортный микроклимат.

При совмещении двух типов систем обязательно необходимо устанавливать затворные клапанные устройства на каждом выходном отверстии. Тем самым обеспечивается полноценная работа обеих систем вентиляции.

Вентиляция естественного типа

Система естественной вентиляции хорошо знакома собственникам квартир по вентканалам на кухонной стене и в ванной, которые ведут в общую вентшахту.

Загрязненные воздушные массы выводятся через такой воздуховод, свежий же воздух поступает через форточку или специальный канал с обратным клапаном для естественной вентиляции, смонтированный в стене или оконных блоках.

Нагретый от плиты теплый воздух естественным способом поднимается к потолку и выходит наружу, где температура несколько ниже. Затвор устройства оснащается очень чувствительной заслонкой.

Грамотно организованная вентиляция с гравитационной тягой выводит относительно малый объем воздуха за единицу времени, но выполняет это действие беспрестанно.

Установленный в верхней части кухни клапанный механизм способен справляться с малейшими утечками природного газа. Как известно, газ легче воздуха, поэтому он стремится к потолку.

Возвратные пружины в конструкции прибора должны отсутствовать. Это связано с тем, что естественный поток воздуха имеет очень низкое давление. Такие системы оснащаются однолепестковыми конструкциями с повышенной восприимчивостью шторки.

Правильный размер и размещение впускных и выпускных вентиляционных отверстий имеют решающее значение при планировании вентиляции, и ничто не должно мешать движению воздушного потока от входа до выхода (например, закрытые комнаты по периметру).

Необходимо периодически контролировать наличие необходимой тяги в вентканале. В домашних условиях это проверяется листом бумаги — если он прилипает к отверстию, значит, с тягой все в порядке.

Принудительная вентиляция

Система вентиляции, загрязненный воздух в которой выводится при помощи вентиляторов, именуется принудительной.

Принудительная вентиляция за счет работы соответствующего вытяжного устройства обладает высокой производительностью и может быстро и в больших объемах удалять отработанный воздух.

Кухонная вытяжка с обратным клапаном выведет загрязнения раньше, чем они попадут в комнату. Воздух выталкивается работающим вентилятором, а обратный клапан на вытяжке в кухне препятствует его возврату.

Вентиляция с обратным клапаном в ванной комнате не менее нужна, чем в кухне. Нагнетательные системы также находят применение в данных типах помещений.

Принудительная система обходится значительно дороже гравитационной. В затраты входит покупка вентилятора или вытяжки, их обслуживание и оплата за потребленную энергию.

Обычно принудительная вентиляция используется в вытяжных системах. В вентиляциях принудительного типа конструкция затворных приборов может быть различной.

Могут быть применены лепестковые клапаны, гравитационные решетки, клапанные агрегаты «бабочка».

Виды устройств по конструкции

Обратные клапанные устройства выпускаются в прямоугольном и круглом исполнении, что позволяет подобрать подходящую модель к каждому типу воздушного короба. По конструкции клапаны делят на четыре группы:

Одностворчатое клапанное устройство (т.н. «Лепесток») имеет одну-единственную запирающую створку. Ось, на которой сидит створка, проходит смещено от центра воздуховодного канала. Поэтому нижняя часть заслона тяжелее, чем верхняя. Прямой поток воздуха поднимает легкую пластиковую заслонку, а в его отсутствии сила тяжести возвращает заслон на место. Недостаток системы – установка возможна только в горизонтальных участках воздухопровода.
Многостворчатые устройства (тип «Решетка») устроены сходно, но имеют не один запирающий элемент, а несколько. Они выполнены в виде створок жалюзи, прикрывающих вентиляционную решетку с одной стороны. Как правило, решетки ставят на выходе вентиляционного колодца из дома.
Двухстворчатые клапаны (тип «Бабочка») имеют пару створок, закрепленных на одной и той же оси. Внешне створки напоминают крылья бабочки, отсюда и название. В закрытое положение створки возвращает пружина, закрепленная между лепестками затвора. «Бабочки» отлично подходя для вентиляционных систем, оснащенных вытяжными вентиляторами. А вот силы естественного воздушного потока может не хватить на то, чтобы сдвинуть створку.
Подбирая для вентиляции клапан-бабочку, убедитесь, что мощность пружины не избыточна, а лепестки оснащены демпферной прокладкой. В противном случае клапан будет стучать при закрывании, что способно раздражающе действовать на нервы.
Клапаны на основе гибкой мембраны наиболее просты по устройству. У них в роли заслонки выступает тонкая полимерная пленка. Прямой воздушный поток отклоняет ее в сторону. А обратный поток (даже самый слабый) плотно прижимает легкий пластик к корпусу, перекрывая просвет короба. Основное достоинство – простота и дешевизна. Главный недостаток конструкции – низкая долговечность.

Дорогие модели клапанов снабжены регулировочными механизмами, позволяющими настроить чувствительность устройства. На более дешевых разновидностях такие возможности отсутствуют.

Изготовление своими руками

Рассматриваемые клапаны стоят недорого, поэтому делать их своими руками имеет смысл только тогда, когда приходится иметь дело с нестандартными геометрическими показателями.

Стандартные размеры и формы для перехода считаются непрактичными. Быстрее и дешевле сделать для короба воздуховода клапан одностворчатого или мембранного типа из металла или пластика. Они отличаются достаточной жесткостью. Вот почему они хорошо подходят для использования в качестве створки

Таким моментам надо уделить особое внимание:

Плотность прилегания к стенкам клапана пластины

Это важно, чтобы обеспечить оптимальный пропуск воздуха и избежать образования щели на фиксирующем выступе.
Профилактика стука, который может издавать пластина. Этот момент важен, если движение воздуха регулярно меняется.

Чтобы сделать мембранный клапан, могут быть использованы такие материалы, как лавсановая пленка или плотная бумага. Первый вариант часто выбирают, так как он не теряет своих характеристик даже после продолжительного сгибания или воздействия влажности.

Конструктивное исполнение обратного клапана

В воздуховодах круглого сечения часто используются конструкции типа «бабочка», имеющие две створки на одной оси, проходящей ровно посередине воздуховода. Есть и одностворчатые конструкции, где ось, к которой прикреплена круглая крышка – в виде плоского диска, несколько смещена от центра сечения вентиляционной .

При квадратном сечении вентиляционного хода часто применяются обратные клапаны, похожие по своей идее на жалюзи. Только последние управляются не при помощи каких-то специальных механизмов, а именно за счёт набегающего потока воздуха.

Обратный клапан, естестваная вентиляция

Конечно, существуют и системы обратных клапанов с электрическим управлением, работа которых синхронизирована с включением вентиляторов и регулировкой их скорости. Такие системы хорошо защищают от сквозняков, но при этом вентиляционный канал будет бездействовать в то время, как вентиляторы будут выключены. То есть работать в режиме обычной вытяжки он не сможет, так как просто-напросто будет перекрыт створками активных обратных клапанов. Так что если подразумевается двоякое использование вентиляционной системы – в виде естественной вытяжки и принудительной вентиляции, обеспечивающей отток, то нужно продумать систему пассивных и активных обратных клапанов. И поручить такое дело лучше специалисту, который смог бы спроектировать вентиляционную систему полностью.

Клапан на вентиляцию: где и как поставить

Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной. Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.

Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.

Естественная вентиляция работает за счет перепада температур и разности давления

Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять

Установка на кухне с вытяжкой

При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.

Как подключить вытяжку, чтобы осталась естественная вентиляция

Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком

В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно

Для ванной и туалета

Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

Встречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.

Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.

Запахи готовящейся пищи снова возвращаются, вместо того, чтобы навсегда покинуть помещение? Согласитесь, это крайне неприятная ситуация, от которой хочется поскорее избавиться. Скорее всего проблема кроется в возникновении обратной тяги. Это распространенное явление, которое имеет множество отрицательных последствий.

Мы поможем вам избавиться от нежелательных ароматов с помощью простого и недорогого приспособления. Оно не потребует перепланировки существующих вентканалов или существенных финансовых вложений. Достаточно будет установить обратный клапан на вентиляцию, который решит возникшую проблему.

Для оптимального результата необходимо знать конструктивные варианты исполнения клапанов, их плюсы и минусы, а также правила размещения и установки в вытяжных системах. Вся информация приведена в нашей статье. Также в ней подобраны полезные видео с пошаговой инструкцией по монтажу и фото, демонстрирующие суть излагаемого материала.

Проблемы вентиляции жилых помещений

Как правило, обратные клапаны устанавливаются на вытяжных воздуховодах или вентиляционных отверстиях и гораздо реже в качестве приточных. Это вполне объяснимо, так как изначально подразумевается поступление в дом или квартиру чистого и свежего воздуха, а устройства защиты необходимо устанавливать со стороны удаления загрязненного или отработанного воздуха.

Вообще, к устройству вентиляции или решению возникших проблем нужно подходить комплексно. Проблема обратной тяги чаще всего является следствием ошибок или нарушений в процессе монтажа или эксплуатации. Отсутствие комплексного подхода опять-таки характерно для ранее упомянутых многоэтажек.

В отличие от систем электропитания, водоснабжения и отопления, система вентиляции неподконтрольна никаким коммунальным службам или инспекциям и не контролируется управляющими компаниями. В результате жильцы каждый по-своему решает проблемы, наслаивая свои ошибки на чужие, в том числе «запирая» с помощью вентиляторов и клапанов движение воздуха как соседям, так и себе.

Именно по этой причине для этих работ просто необходимо привлечение специалистов, начиная с расчетов и проектирования и заканчивая вводом систем и устройств в работу.

Подготовительные работы

Монтаж вентиляционной решетки не составляет особых трудностей и не требует сложной подготовки. Но перед началом работы все же стоит выполнить несколько операций.

Прежде всего, требуется продумать все нюансы установки, понять, что именно и куда именно вы будете устанавливать

На этом этапе важно правильно определить тип нужного клапанного устройства, его размеры и материал. Размерный ряд бытовых клапанов круглого сечения – 10 см, 12 см, 12,5 см, 15 см. Встречаются и более крупные, но это редкость

Размер клапана подбираются так, чтобы он как можно точнее совпадал с размером воздуховода.

Выбор материала во многом зависит от бюджета ремонта и места монтажа. Для установки на улице стоит выбирать металлические конструкции, хотя они и дороже. Для внутренних помещений прочности и долговечности пластика вполне достаточно.

Решётка на вентиляции в роли обратного клапана

Если рассматривать обратный клапан как защиту от проникновения механических частиц и насекомых, то вместо него прекрасно будет работать решётка на вентиляционном отверстии. Иногда такие решётки, носящие ещё и декоративную функцию, снабжают едва заметной сеткой из капрона или другого синтетического волокна, которое практически прозрачно или незаметно. Сквозь такую защиту не попадут в квартиру не только летающие насекомые, случайно попавшие с улицы в вентиляционную шахту, но и бытовые насекомые, признанные вредителями. Если же решётка будет отсутствовать вовсе, то в квартиру могут пробраться даже более крупные непрошенные гости – грызуны.

Крупноячеистая не препятствует прохождению воздуха, а вот мелкая сетка может забиться пылью и жиром, которые осядут на ней со стороны квартиры. В этом случае придётся демонтировать решётку и, сняв с неё сетку, подвергнуть её очистке или замене. Это не всегда удобно, поэтому можно сделать вместо мелкой сетки обратный клапан. Для его собственноручного изготовления не потребуется вмешиваться в конструкцию вентиляционного канала, и если что-то и придётся демонтировать, то это будет только декоративная решётка. Именно её и предстоит модернизировать, чтобы она работала в качестве обратного клапана.

Установка решётки для вентиляции, в роли обратного клапана

Для этого нужно взять плёнку средней жёсткости и укрепить её на обратной стороне решётки клеем. Далее на неё нужно нанести продольную прорезь или прорезать крест-накрест по диагонали. В первом случае получатся две створки, во втором – четыре треугольных лепестка. При дуновении воздуха они будут отклоняться и пропускать его поток в строну от решётки. Если же образуется обратная тяга, то лепестки или створки плотно прильнут к решётке, перекрыв доступ воздуха из вентиляционного короба в квартиру. Теперь остаётся установить сам вентилятор перед решёткой. Перед вентилятором можно поставить такую решётку (или более красивую) в эстетических целях. Естественно, такая решётка просто обязана иметь крупные ячейки, чтобы не затруднять работу вентилятора.

Если же нет возможности своими руками монтировать обратный клапан и вентилятор на вытяжке, то тогда можно подобрать готовые компоненты и приобрести их. При некотором разнообразии промышленных образцов обратных клапанов это будет нетрудно сделать.

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Проблема многих вентиляционных систем состоит в неспособности обеспечить нормальную вентиляцию в квартире. Их главное назначение в том, чтобы создавать воздушную тягу из помещения на улицу. Плохая вытяжка может создать тягу обратного направления. Поэтому возникает неприятный запах, особенно это заметно в помещении санузла. Установка обратного клапана на вентиляцию поможет устранить неприятное явление.

Обратный клапан – это устройство с механическими элементами, которые не дают воздуху двигаться по вентиляции в обратном направлении. Автоматическая работа является главным достоинством этой системы.

Обратный клапан работает в любой системе вентиляции. Функционален при механической и естественной тяге. Защищает вентиляционный канал от попадания насекомых, пыли, и не дает образовываться сквознякам.

Типы затворов на вентиляционном клапане

Затвор является главной составляющей любого клапана. Он регулирует движение воздуха в вентиляции. В обратных клапанах имеется два вида затвора. Один из них по форме похож на золотник, а другой имеет форму диска.

Эти два затвора используются в совершенно разных средах. Из них только дисковый тип затвора применяется в вентиляционных клапанах. Виды обратных клапанов на вентиляцию различаются по количеству створок, и внешней форме. Их створки крепятся на ось горизонтально. Количество створок может доходить до двух штук.

Сечение у круглого и прямоугольного клапана имеет разный диаметр. Пропускная способность также разного объема. Она и является главным критерием при выборе клапана. В зависимости от вентиляционной системы, можно подобрать пластиковый или металлический клапан.

Эффективная пропускная способность клапана 4-6 м/с, подобного типа часто используется в быту. При работе не издает шума. Его установка не так сложна, поэтому можно монтировать самому или приобретать вместе с вытяжкой.

Все круглые и прямоугольные обратные клапаны могут быть с подогревом. Подогрев и электродвигатель не дадут скопиться конденсату внутри вентиляции, и ее каркас не покроется льдом во время морозов.

Составные элементы обратного клапана

Чтобы понять, как работает обратный клапан вентиляции, нужно разобраться в его конструкции.

Она состоит из захлопывающегося диска, который крепится на оси, это дает ему возможность свободно двигаться. Чтобы клапан мог закрыть вентиляцию после остановки электродвигателя, устанавливается отвес.

Популярной моделью обратного клапана, является тип «бабочка». По центру сечения крепится ось, на которой держатся составляющие затвор – две лопасти. Они захлопывают клапан после остановки вентилятора. Некоторые типы снабжаются шумоизолирующими уплотнителями.

Также эффективен клапан типа «жалюзи». Количество лопастей у него в разы больше. Крепятся они на горизонтальных осях.

Бюджетный вариант вытяжного клапана

Если хочется сэкономить деньги и есть подручные материалы, то можно сделать обратный клапан для вентиляции своими руками. В качестве основания можно взять толстый пластик. Для того чтобы вытяжное отверстие перекрывалось, крепится тонкая пластина. На ней прорезается отверстие под вентилятор. Просверливаются дырочки для крепления на стену, и для вентилятора.

Для плотного прилегания вентилятора к основанию используется прокладка. При помощи нее весь нагнетаемый воздух от вентилятора будет уходить в вентиляцию.

Основание решетки закрывают мелкой сеткой, так чтобы все отверстие в нем было перекрыто. Тогда насекомые не смогут попасть внутрь дома. Такая сетка, со временем будет забиваться пылью и прочими мелкими частицами. Ее следует заменять или чистить от грязи.

Для створок подойдет толстый полиэтилен. Он должен быть гладким и ровным со всех сторон. Полная герметичность отверстия в основании не даст образоваться обратной тяге.

Лучше ограничиться двумя створками. Их нужно прикрепить скотчем параллельно по краям. Зазор между стеной и самодельным вытяжным клапаном, следует устранить с помощью клейкой двусторонней ленты.

Такое устройство при надлежащем уходе прослужит долго, и избавит от неприятных запахов канализации.

Для визуального ознакомления, можно посмотреть фото обратных клапанов на вентиляцию. Сделать правильный выбор бывает не просто. Затвор на клапане должен быть очень чувствительным и реагировать на малейшее движение воздуха.

Если в квартире есть проблемы с тягой, лучше совместить обратный клапан с устройствами принудительной вентиляции. Сделать незаметной конструкцию помогут вентиляционные решетки.

Фото обратного клапана на вентиляцию

Также рекомендуем посетить:

Обратный клапан на вентиляцию: какой выбрать конструкцию

Если у вас в квартире или в доме внезапно выросла влажность, то за ней неминуемо последует грибок, что может привести к уничтожению конструктивных элементов здания или отделки.

Случается это в основном по двум причинам:

вы поменяли старые деревянные окна на металлопластиковые, устранив тем самым привычный воздухообмен в помещениях;
система внутридомовой встроенной вентиляции перестала функционировать в расчетном режиме.

Последнее в многоквартирных домах встречается нередко, если кто-либо из ваших соседей выше, устраивая свою индивидуальную систему вентиляции, перегораживает общий вентканал. Бороться с этим столь же нецелесообразно, сколь и малоэффективно, даже если вы сможете вычислить злодея. Проще сделать собственную вентиляцию, установив для этого один или несколько вентиляторов в наружных стенах дома или в существующих вентканалах (после проверки тяги в них), или даже в окнах.

Когда вентилятор работает, то вопросов не возникает – он направляет поток воздуха в нужном вам направлении. Но когда он выключен, что мешает обратному процессу? Это делает несложное в техническом плане устройство, именуемое обратным клапаном для вентиляции.

Также обратный клапан препятствует проникновению неприятных запахов внутрь помещения.

Какие бывают вентиляционные обратные клапаны?

Они бывают нескольких вариантов исполнения:

Во-первых, разными по форме исполнения:

круглые;
квадратные;
прямоугольные.

Во-вторых, они изготавливаются из различных материалов:

металлические;
пластиковые;
комбинированные.

В-третьих, они могут приводиться в действие, как под воздействием естественных потоков воздуха, создаваемых вентилятором, так и иметь электрическое управление. Последнее характерно для мощных промышленных вентиляционных систем.

Бытовые вентиляционные системы чаще выполняются из стандартных наборов воздуховодов, вентиляторов к ним и стандартных, промышленно выпускаемых обратных клапанов. Чаще используются пластиковые системы круглого или прямоугольного сечения, иногда с переходниками, совмещающими оба типа.

Ведь вентиляторы зачастую имеют круглые выходные патрубки.

Конструкция и принцип работы клапанов

По конструктивному решению обратные клапана на вентиляцию для таких систем бывают:

1. Однолепестковые, закрывающие одной пластиной весь вентиляционный канал:

с односторонним креплением;

со смещенной осью.

Установленные с креплением вверху воздуховода или поворотной осью выше его оси они под воздействием силы тяжести находятся в закрытом состоянии, а при включении вентилятора — под напором воздуха открываются.

2.Двухлепестковые, типа «бабочка».

Такие обратные клапаны ставятся, как правило, вертикально по оси, внутри воздуховодов, хотя возможны и другие варианты.

В закрытом состоянии они удерживаются либо пружинками, либо внешним грузиком.

Принцип работы обеих этих типов обратных вентиляционных клапанов наглядно показан на схеме.

3.Инерционные решетки представляют собой конструкцию, напоминающую горизонтальные жалюзи.

Закрываются они при отсутствии потока воздуха под весом самих поворотных пластин, которые часто делаются из легкого пластика, чтобы иметь возможность реагировать на малейшее давление потока воздуха. В мощных системах они наоборот тяжелые — металлические. Такие решетки могут ставиться как на стенку, так и внутри воздушного канала, в зависимости от конструктивных особенностей.

4.Пленочные обратные клапана. В них обратному потоку воздуха препятствует плотная пластиковая пленка, чаще закрепленная по центру ребристого основания. При работе вентилятора ее края загибаются, пропуская воздушные массы, а в обычном состоянии прижимаются к основанию, перекрывая воздушный поток.

Такие клапаны заводского изготовления устанавливаются в стандартные вентиляционные системы с адаптированными под них вентиляторами, в воздуховоде которых есть специальные посадочные места, смотрите видео:

Существуют также готовые решения, когда применяется вентилятор со встроенным обратным клапаном, но они не всегда приемлемы.

Особенно, если в помещении делаются два вида вентиляции: приточная и вытяжная, а вентиляторы устанавливаются только изнутри помещения. В этом случае обратные клапаны работают в разных направлениях. Чаще такие спарки работают исключительно на выхлоп.

А вот сам принцип работы обратного вентиляционного клапана, независимо от его конструкции, лучше всего показан в видеоролике ниже.

В нем клапан установлен в системе вытяжной вентиляции, совмещенной с вытяжкой над варочной плитой. При выключенном вентиляторе вытяжной панели происходит естественный отток воздуха из помещения в вентшахту через заборный воздухоприемник с открытым обратным клапаном, а когда вентилятор включается, срабатывает обратный клапан, закрывающий этот ход воздуха, а весь воздухозабор осуществляется через вытяжку над плитой.

Обратный клапан на вентиляцию своими руками

Все конструкции обратных вентиляционных клапанов не очень сложны в изготовлении. При прокладке самодельных вентиляционных каналов, чаще всего они изготавливаются индивидуально, особенно если предусмотрен их монтаж внутри воздуховодов. Проще всего изготавливать самостоятельно пленочные обратные клапана.

Иногда они делаются и без установки вентиляторов, а монтируются на обычные вентиляционные решетки. Чаще всего в такой доработке нуждаются решетки на вентиляционных шахтах квартир, расположенных на верхних этажах многоквартирных домов, где собираются запахи со всех нижерасположенных помещений и частично проникают именно в верхние квартиры.

Работает такой клапан, реагируя на изменения давления воздуха в вентиляционном канале и помещении, где установлена такая решетка.

А вот доработка решетки со встроенным вентилятором пленочным обратным клапаном также доступна любому домашнему мастеру.

А сам процесс его создания показан в следующем видеоролике:

Кстати, на видео такой самодельный клапан установлен на обычной решетке без вентилятора.

Простейший обратный клапан на вентиляцию можно изготовить из других подручных материалов, как это сделал один из самодельщиков.

Причем он не использовал сложных креплений, а применил обычные пластиковые затяжки. Правда такой клапан может быть установлен только на конце открытого воздуховода.

Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉

Рекомендуем другие статьи по теме

устройство и принцип работы, виды, монтаж

На чтение 7 мин Просмотров 116 Опубликовано 21.03.2020 Обновлено 15.03.2020

Основная функция вентиляционной системы — очищение воздуха от пыли, лишней влаги. Также она нужна для устранения неприятных запахов, которые могут остаться в кухне после приготовления пищи или в санузле. Иногда загрязненные воздушные массы проникают обратно через саму выводящую шахту. Чтобы этого не происходило, необходимо установить обратный клапан вентиляции.

Назначение обратного клапана

Обратный клапан для вентиляции нужен, чтобы в помещение не проникали посторонние запахи

Нередко в ванной или на кухне из центральной шахты появляется неприятный запах. Воздух может застаиваться из-за недостаточной естественной тяги, отсутствия приточного воздуха, засорения шахты. Запахи из канализации или газ могут проникать из соседних квартир. Чтобы этого не случалось, на вентиляционный канал и устанавливается клапан.

Дополнительно изделие регулирует скорость потока воздуха, проходящего через него. Клапан не пропускает в помещение холодный воздух из шахты, снижает уровень внешнего шума.

Устройство и принцип работы

Воздушный обратный клапан – устройство, которое монтируется на выходе из вентиляционного канала. Оно состоит из корпуса, оснащенного заслонкой, которая может открываться под давлением воздушного потока, а потом возвращаться первоначальное положение, и решеткой.

Клапаны бывают разных габаритов, поэтому они подходят для любых систем вентиляции.

Принцип работы устройства прост: грязный воздух выводится из помещения и давит на заслонку, вследствие чего она открывается. Как только давление прекращается, этот элемент возвращается на место и не дает пыли и запахам проникнуть обратно в дом.

Разновидности обратных клапанов

Так как вытяжки применяются в каждом доме, их оснащение обратным клапаном обязательно. Различаются устройства не только по материалу изготовления, но и по конструкции, форме, способу открывания.

По материалу изготовления

Разновидности обратных клапанов по материалу изготовления

Обратный клапан для вентиляции на кухне или в ванной изготавливается из силикона, пластика, оцинкованной стали. Эти материалы обладают такими особенностями:

Пластик. Не поддается ржавлению и коррозии, быстро устанавливается. Для него характерен длительный срок эксплуатации, небольшая цена. Недостатком такого клапана является низкая механическая прочность и слабая устойчивость к воздействию низкой температуры.
Нержавейка. Устойчива к воздействию холодного воздуха, прочная, имеет большой эксплуатационный ресурс. Устанавливать стальной клапан нужно, если применяется мощная вытяжка, обеспечивающая высокое воздушное давление.
Силикон. Обычно он уже встроен в покупной вытяжной вентилятор. Элемент представляет собой тонкую пленку, закрепленную на задней части устройства. Так как силиконовая заглушка не закрывает вентилятор полностью, она не подходит для больших нагрузок.

В бытовых условиях отлично будет работать пластиковое изделие. Кроме того, за ним легко ухаживать.

По способу открывания

По способу открывания изделие бывает ручным, механическим и с электроприводом. Первый вид предусматривает наличие специального рычага, посредством которого заслонка открывается и закрывается. Недостатком изделия является неполная герметичность, а также неудобство эксплуатации.

Обратные клапаны на вентиляцию с электроприводом включаются вместе с вытяжным вентилятором. Их можно ставить, если вентиляция принудительная, а естественная циркуляция отсутствует.

Автоматический механический клапан является самым распространенным, так как работает за счет движения воздушных масс.

По конструкции и форме

Клапаны на вытяжку в кухне или ванной бывают разными по форме, все зависит от вентиляционной трубы. Для бытовых нужд используются круглые модели, диаметром от 100 мм. Промышленные варианты могут достигать сечения в 100 см. На высокопроизводительные воздуховоды чаще устанавливаются прямоугольные.

По конструкции выделяются такие изделия:

Одностворчатые (гравитационные). Воздушный поток давит на створку клапана и открывает его. При наличии обратной тяги пластинка закрывается под воздействием собственного веса. Такое изделие надежное и простое. Устанавливать его можно даже при наличии естественной системы вентиляции. Конструкция имеет 2 исполнения: смещение положения оси происходит относительно середины сечения канала воздуховода или внутри устройства находится противовес.
Двустворчатые пружинные. Оснащены двумя шторками, которые открываются при давлении воздуха и захлопываются под воздействием пружин. Монтаж такого изделия возможен под любым углом. Хорошая функциональность обеспечивается только при наличии принудительной системы вентиляции.
В виде жалюзи. Изделие имеет гравитационный тип действия и оснащается несколькими створками. Устройство компактное, поставить его можно только на отверстие для естественной вентиляции или на всю решетку. Чаще используется для уличных частей воздуховода.
Мембранные. В этом случае используется гибкая пластина, положение которой меняется под воздействием воздушного потока. Так как обратная тяга может деформировать мембрану, ее нужно оснастить дополнительными ребрами жесткости.

Выбор обратного клапана зависит от формы и размеров воздуховода, его пропускной способности и интенсивности движения воздушных масс.

Правила размещения и монтажа обратного клапана на вентиляции

Монтаж обратного клапана на выходе вентиляционного канала в кухне

Чтобы монтаж изделия был правильным, нужно учитывать место его локализации в системе. Формирование обратной тяги должно быть предотвращено при любых системах вентиляции и их сочетаниях. Если система имеет одно место забора воздуха, достаточно установки единичного клапана.

При наличии нескольких вытяжек размещение осуществляется по таким правилам:

На каждую ветку, которая соединяет магистральный воздуховод и точку забора.
На выходе из системы вентиляции.

Монтаж осуществляется так, чтобы к решетке был удобный доступ. Это нужно для периодической очистки приспособления от мусора и пыли, жирового налета. Если клапан установлен на вытяжке или вентиляторе, то дополнительный его монтаж на воздуховоде не требуется.

В многоквартирном доме обязательна установка обратного клапана возле входа в шахту системы общей вентиляции. Так как в нее попадает влажный воздух, а солнечные лучи нет, внутри конструкции могут развиваться патогенные микроорганизмы. В шахтах часто поселяются птицы или насекомые, поэтому формирование обратной тяги лучше предупредить.

Нюансы обслуживания

Необходим доступ к клапану для ухода или ремонта

Обратный клапан в кухонном помещении, ванной или туалете требует тщательного ухода. Внутрь устройства часто набивается грязь, пыль и жир. Все это не дает створкам плотно прилегать к решетке и ее функциональность ухудшается. Чтобы почистить изделие, нужно вытащить внутренний корпус, из которого вынимается шумоулавливатель и фильтр.

Процедура проводится в теплое время года, чтобы в квартиру не попадал холодный воздух. Если приспособление синтетическое, его достаточно помыть теплой мыльной водой и высушить. В это время проводится чистка самого воздуховода с использованием обычного пылесоса.

На решетках, расположенных на улице, в зимнее время часто образуется лед. Его нужно удалять, так как он препятствует полноценному закрытию створок. Можно использовать утеплитель, который будет смягчать холодный воздух. Если решетка на улице пластиковая, она быстро сломается, поэтому лучше использовать металлический вариант.

Изготовление обратного клапана своими руками

Проще всего изготовить гибкую мембрану и установить на выходе из вентканала

Существует большое количество обратных клапанов на строительном рынке, но сделать это приспособление можно собственноручно, особенно если вентиляционный канал имеет нестандартные габариты. Для работы потребуется декоративная решетка, лавсановая пленка. Изготовление предусматривает такие этапы:

Изготовление эскиза. Для этого на листе картона очерчивается рамка. В центре заготовки рисуется прямоугольник, ширина и высота которого соответствует размерам вентиляционного отверстия. Из центра фигуры под прямым углом вниз прочерчивается линия. От нее в обе стороны делается отступ по 7 мм (сверху и снизу). Эти точки соединяются прямыми линиями.
Подготовка шаблона. Обе части прямоугольника вырезаются, при этом перемычка остается целой.
Изготовление створок. Из пленки вырезается 2 прямоугольника размером в половину большой заготовки. Фрагменты при помощи клея или строительного степлера фиксируются на боковых частях рамки так, чтобы они заходили на перемычку.
Установка створок. К стене изделие крепится саморезами и располагается на торце вентиляционного канала. Створки должны открываться в сторону воздуховода.
Монтаж решетки и проверка работы клапана.

Сделать самодельный вариант устройства нетрудно, если соблюдать инструкцию. Монтаж такого изделия обеспечит нормальное функционирование вентиляционной системы, а также предотвратит попадание загрязненного воздуха и пыли обратно в помещение в случае формирования обратной тяги.

Как поставить обратный клапан на вентиляцию

Причины возникновения обратной тяги

Для того чтобы принять решение об установке обратного клапана, необходимо выяснить возможность возникновения обратной тяги в системе вентиляции дома. Понимание этого процесса позволит правильно спланировать и реализовать воздухообмен в помещениях.

Принцип действия приточно-вытяжной вентиляции основан на законе, что в любой момент времени объем поступающего и выходящего из помещения воздуха одинаков.

Таким образом, обратная тяга в вытяжке возникает, если суммарный поток в остальных точках входа и выхода воздуха направлен из дома. Есть несколько основных причин для возникновения такого эффекта.

Часто обратная тяга возникает по причине значительного сокращения или прекращения потока, поступающего в помещения через приточную вентиляцию.

Это может произойти в результате постепенного засорения отверстий, а в случае принудительной схемы – износа или поломки механизмов, отвечающих за циркуляцию воздуха. Также возникновению обратной тяги может способствовать резкое увеличение объема воздуха, выходящего через одно из вытяжных устройств.

Например, при печном отоплении горячий воздух с продуктами горения интенсивно выходит через дымовую трубу. При недостаточном поступлении через приточную вентиляцию произойдет смена направления потока в вытяжках.

В случае использования внутри дома воздуховода с несколькими точками забора воздуха, возможно изменение направления потока в случае включения в одной из них принудительной вентиляции.

Так, если короба от кухни и ванной комнаты соединены в одну систему, то включение кухонной вытяжки приведет к возникновению давления воздуха не только в сторону улицы, но и в сторону ванной.

Изменение параметров среды за пределами квартиры или дома тоже может стать причиной возникновения обратной тяги. При строительных работах, связанных с изменением рельефа, таких как возведение или снос расположенных близко строений, возможно изменение направления ветра в сторону вытяжки.

В многоквартирных домах, при использовании для удаления воздуха общих вентиляционных шахт, возможно возникновение обратной тяги в квартиру по причине подключения соседями мощных вытяжек.

Эта проблема особенно актуальна для старых домов, общие воздуховоды которых спроектированы без учета возможности применения устройств для принудительной вентиляции.

Даже если в настоящий момент условий для возникновения обратной тяги нет, лучше установить обратный клапан при монтаже системы оборота воздуха. Возможные ее модификации, загрязнение приточной вентиляции или внешние факторы могут привести к возникновению переменного направления движения потока воздуха.

Стоимость готовых устройств невелика, а внедрение клапана в уже работающие воздуховоды является трудоемкой задачей. Желающие проверить работоспособность вентиляции в квартире подробную информацию найдут в следующей статье, размещенной на нашем сайте.

Типы исполнения обратного клапана

В связи с повсеместным использованием вытяжных устройств применение ручного управления для регулирования пропуска потока воздуха уже не актуально.

Существует четыре принципиально различных способа автоматического предотвращения обратной тяги в системе вентиляции. Каждый из них имеет свои плюсы и минусы, которые необходимо учитывать при выборе типа устройства.

Тип #1 — одностворчатый гравитационного действия

Поток, направленный из помещения, оказывает давление на створку клапана и открывает его для пропуска воздуха. При отсутствии движения или в случае возникновения обратной тяги давления на створку не будет и под действием силы тяжести она закроется.

При правильной установке, гравитационный обратный клапан можно применять с естественной вентиляцией, так как сопротивление открытию створки у него незначительное.

Существует два способа исполнения такой конструкции:

смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
наличие противовеса, расположенного внутри или снаружи устройства.

С учетом того, что принцип закрытия створки основан на действии силы тяжести, необходимо размещать клапан в зависимости от конструкции строго горизонтально или вертикально с использованием уровня.

Иначе возможно или неполное его закрытие, или необходимы будут значительные усилия потока воздуха в вентиляционной системе для открытия створки, особенно в случае использовании противовеса.

Тип #2 — двустворчатый с использованием пружин

Обратный клапан типа “бабочка” снабжен двумя шторками, которые складываются при избыточном давлении с нужной стороны и захлопываются с помощью пружин при его отсутствии. Так как процесс закрытия не зависит от действия силы тяжести, то такое устройство в отличие от гравитационного типа может быть расположено под любым углом.

Как правило, такой вариант нормально функционирует только при принудительной вентиляции с использованием вытяжки.

Перед приобретением клапана необходимо проверить чувствительность шторок на открытие к давлению воздуха, характерного для воздуховода на который он будет установлен. Некоторые современные устройства типа “бабочка” могут быть отрегулированы по силе действия пружин.

Тип #3 — жалюзи на вентиляционную решетку

Решетка, закрывающая выход на улицу или в вентиляционную шахту, часто бывает снабжена клапаном, напоминающим по виду оконные жалюзи. Это устройство подробно описано здесь. Принцип его действия – гравитационный, аналогичен одностворчатому варианту.

Использование нескольких створок вместо одной обусловлено компактностью устройства в открытом положении, что актуально для наружных элементов системы.

Размеры решеток рассчитаны на стандартные параметры вентиляционных коробов для вытяжек и предназначенных для выхода воздуха отверстий в стенах.

Клапан для предотвращения обратной тяги может быть установлен на всю решетку или только на отверстие для естественной вентиляции. В продаже существуют решетки с обратным клапаном других конструктивных решений.

Однако варианты с мембраной или использованием пружин будут иметь серьезные проблемы с работоспособностью при отрицательных температурах. Поэтому для уличной решетки лучше выбрать устройство с затвором типом “жалюзи”.

Тип #4 — гибкая мембрана

Принцип действия мембранного обратного клапана основан на возможности потока изменить положение гибкой пластины. Ее размещение позволяет при одном направлении движения воздуха открывать отверстие для вентиляции, а при другом – закрывать его, плотно прилегая к периметру.

В случае, когда существует риск, что сильная обратная тяга деформирует мембрану, необходимо наличие дополнительных ребер жесткости, на которые она будет опираться при закрытии вентиляционного отверстия.

Этот факт необходимо учитывать при приобретении мембранного клапана иначе возможно искривление и последующее неплотное прилегание заслонки, в результате чего будет происходить частичное пропускание устройством обратного воздушного потока.

Особенности самостоятельного изготовления

Учитывая низкую стоимость обратных клапанов, самостоятельное изготовление устройства актуально только при применении вентиляционной решетки или короба воздуховода с нестандартными геометрическими параметрами. В этом случае часто дешевле и быстрее сделать для него клапан, чем выполнить переход на стандартную форму и размер.

Проще всего самостоятельно изготовить мембранный или одностворчатый клапан. В качестве створки используют жесткий материал, например пластиковую или металлическую пластину.

Особенное внимание нужно уделить следующим моментам:

плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Для мембранного клапана можно использовать лист плотной бумаги или лавсановой пленки, большего диаметра, чем у вентиляционного отверстия. При сильной обратной тяге во избежание деформации материала мембраны необходимо установить решетку, на которую она будет опираться.

Правила размещения и монтажа

Для систем любой конфигурации нужно спланировать размещение клапанов таким образом, чтобы обратная тяга была блокирована при любой комбинации включенных вентиляторов и вытяжек. От правильной установки самих устройств зависит качество работы вентиляции.

Местоположение клапана в вентиляционной системе

Если вытяжная система имеет одно место забора воздуха, который по вентиляционному каналу выходит в шахту или на улицу, то для предотвращения обратной тяги достаточно установить в воздуховоде единственный клапан.

Если топология системы более сложная по причине наличия нескольких вытяжек или отверстий для естественной вентиляции, то применяют следующие правила размещения обратных клапанов:

На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Как правило, обратный клапан устанавливают в местах с наиболее удобным к ним доступом. Это обусловлено тем, что их необходимо периодически очищать от налипшей пыли и жировых отложений, иначе не будет происходить полного закрытия заслонок при обратной тяге.

При моделировании воздуховода нужно помнить, что производитель может установить обратный клапан на вентилятор или вытяжку. В этом случае нет необходимости в монтаже отдельной защиты от обратной тяги.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Система общей вентиляции представляет собой защищенную от прямого солнечного света полость с положительной температурой, в которую периодически поступает влажный воздух, что является идеальной средой для размножения различного вида микроорганизмов. Также там часто обитают насекомые, птицы и грызуны.

Воздух в таких шахтах редко соответствует санитарно-эпидемиологическим требованиям, предъявляемым для жилых помещений. Поэтому даже в случае регулярного проведения санитарной обработки вентиляционных шахт необходимо не допускать возможности возникновения обратной тяги и попадание воздуха из нее в квартиру.

Нюансы установки и обслуживания

Для создания бытовой вентиляции применяют круглые или прямоугольные воздуховоды стандартных размеров. Для них существуют готовые решения, содержащие обратный клапан, который можно установить в любом месте системы. В этом случае процесс монтажа будет аналогичен подключению любого другого элемента вентиляции.

В случае необходимости попеременной работы естественной и принудительной вентиляции существуют два типовых решения установки обратного клапана, позволяющего сделать это возможным:

монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Первый способ предпочтительнее, так как разбор системы вентиляции для проведения прочистки, ремонта или изменения ее конфигурации проще всего осуществить в первую очередь сняв решетку. Если принято решение установить решетку с внутренней стороны помещения, то необходимо тщательно уплотнить стык решетки и стены.

Одной из проблем расположенных на улице решеток, оснащенных жалюзи, является замерзание и обледенение створок в мороз. Воздух, выходящий из ванной, санузла или кухни, насыщен влагой, которая замерзает при отрицательных температурах.

В этом случае возникает две проблемы:

створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

В связи с этим необходимо периодически проверять наличие наледи на решетке и удалять ее. Проще всего выполнить эту процедуру механическим способом, однако существует риск повреждения корпуса и шторок, если они выполнены из пластика. Поэтому снаружи лучше устанавливать жесткую решетку, выполненную из металла.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Установка обратного клапана в систему отвода отработанного воздуха обеспечит нормальный функционал вентиляции, исключит обратное движение воздушного потока, избавит от поступления неприятных запахов и токсичных летучих соединений.

Это приспособление установить можно самостоятельно, если приобрести готовую конструкцию, которая соответствует сечению вентиляционного короба в доме.

Желающих поделиться своими мнением по поводу изложенной информации или задать вопросы по заинтересовавшим моментам приглашаем оставить комментарии. Пишите, пожалуйста, в блоке, находящемся под текстом статьи. Делитесь полезными сведениями, размещайте фото по теме.

Причины возникновения обратной тяги

Типы исполнения обратного клапана

Тип #1 — одностворчатый гравитационного действия

Существует два способа исполнения такой конструкции:

смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
наличие противовеса, расположенного внутри или снаружи устройства.

Тип #2 — двустворчатый с использованием пружин

Тип #3 — жалюзи на вентиляционную решетку

Тип #4 — гибкая мембрана

Особенности самостоятельного изготовления

Особенное внимание нужно уделить следующим моментам:

плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

Правила размещения и монтажа

Местоположение клапана в вентиляционной системе

На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Нюансы установки и обслуживания

монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

В этом случае возникает две проблемы:

створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Жители квартир многоэтажных домов часто сталкиваются с тем, что запахи от соседей по вентиляционным каналам попадают к ним в помещения. Неприятная ситуация, с которой поможет справиться обратный клапан на вентиляцию. Как он выглядит, как устроен и куда его ставить, и будем обсуждать.

Для чего нужен на вентиляции обратный клапан

При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.

Обратный клапан на вентиляцию нужен для нормальной работы системы

Почему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно. Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.

Устройство и принцип работы

Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.

Это обратные клапаны на трубу воздуховода

На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

Принцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.

Неприятности, которые могут возникнуть

Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться. Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.

Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».

Это самый тихий клапан — эластичная мембрана, но не слишком надежный

Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.

Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси. С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.

Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.

Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».

Обратный клапан на вентиляцию делают из пластика и металла

Как выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.

Способ открывания

Открываются обратные клапаны могут по-разному:

Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.

Кроме механических, есть с ручным открыванием и электромеханическим

Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену. В этом случае лучше иметь заслонку, которая будет открываться только на время работы вытяжки. Можно, конечно, поставить нормально закрытый клапан, но в холодное время он обмерзнет и перестанет выполнять свои функции. Поэтому ручное открытие в этом случае надежнее.

Если вытяжка выведена на улицу через стену

Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.

Формы механических клапанов

В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.

Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:

С цельной поворотной заслонкой на оси (хлопушка). Чаще всего встречается именно этот вариант. Это диск или прямоугольный кусок, который подвижно закреплен на оси. Иногда ось проходит по центру, иногда смещена. Это довольно популярная модель, так как она не имеет пружин и может быть установлена в системе с естественной циркуляцией воздуха. Но есть проблема: при закрытии заслонки слышен хлопок. Чем сильнее тяга, тем громче хлопок. Это и днем–то раздражает, а ночью вообще мешает спать. Из-за этой особенности эту модель часто называют «хлопушка». Причем прокладки из резины и поролона не слишком спасают. При установке на естественную вентиляцию, ось ориентируют вертикально. Это важно, так как в таком положении усилие для открывания минимальное.

Виды заслонок на обратном клапане для вентиляции

Мембранный клапан выглядит таким подвижным

Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.

Клапан на вентиляцию: где и как поставить

Естественная вентиляция работает за счет перепада температур и разности давления

В случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе. Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.

Установка на кухне с вытяжкой

Как подключить вытяжку, чтобы осталась естественная вентиляция

При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.

Для ванной и туалета

Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканалом

вытяжка на кухне и монтаж

Если на кухне часто чувствуются запахи, доносящиеся от соседей, то это связано с обратной тягой в вентиляционной системе. Чтобы избавиться от этого неприятного явления, нужен обратный клапан для вентиляции. Существует несколько разновидностей устройств для защиты от обратной тяги. Каждый вид имеет свои особенности, назначение, преимущества и недостатки. Важно правильно выбрать место для установки клапана, провести его монтаж с соблюдением правил.

Что такое обратный клапан и его назначение в вентиляции?

Нормально работающая вентиляционная система выводит воздух из помещения на улицу по вентканалам. Как правило, вытяжные отверстия находятся в помещениях с влажными процессами (ванной, на кухне) или там, где наблюдаются неприятные запахи (санузел). Благодаря работе вентиляции запахи быстро выводятся из помещения, нормализуется влажность.

В некоторых ситуациях наблюдается обратная тяга, то есть воздух поступает в помещение, а не выводится из него. Если воздушные массы движутся по вентканалам в обратном направлении, то это явление называется опрокидыванием тяги.

С обратной тягой нужно бороться по следующим причинам:

поступление неприятных запахов из помещений соседей;
поступающий холодный воздух может уменьшать температуру в помещении;
воздушные массы гасят котел;
продукты горения по дымовой трубе могут попадать обратно в комнату.

Важно! Для решения проблемы некорректного движения воздушного потока в системе вентиляции используется обратный клапан.

Если все уже надоело и не знаете во что, еще поиграть, то можно попробовать скачать игровые автоматы 1xBet и насладиться новыми впечатлениями с популярной БК.

Этот простой прибор представляет собой затвор, встраиваемый в воздуховод. Он пропускает воздух только в одну сторону. Если воздушные массы движутся в правильном направлении, прибор открыт, но при изменении направления движения воздуха канал перекрывается. Устройство работает автоматически.

Устройство и принцип работы

Клапан естественной вентиляции – это фрагмент трубы прямоугольного или круглого сечения. Внутри трубы закреплена вращающаяся перегородка из слюды, пластика или металла. В закрытом состоянии клапан полностью закрывает просвет трубы. В открытом состоянии створка создает минимальное сопротивление воздушным массам.

Клапан устанавливается так, чтобы при появлении обратного тока воздуха створка автоматически закрывалась. Существуют варианты клапанных механизмов, которые устанавливаются не в трубу, а на вентилятор или вентиляционную решетку. Бывают створки в виде жалюзи и клапаны-бабочки.

Виды обратных клапанов

По способу открывания все клапанные механизмы делятся на следующие виды:

Ручные. Створки приводятся в действие вручную. С этой целью прибор имеет специальный рычаг. Агрегаты не могут похвастаться герметичностью и удобством использования.
Модели с электроприводом сами открываются в момент запуска вентилятора или кухонной вытяжки. Они подходят только для вентиляционных систем принудительного типа.
Механические устройства являются самым распространенным вариантом. Створки сами открываются и закрываются при движении воздуха в определенном направлении. Клапаны с механическим управлением используются на кухонных вытяжках, в паре с вентиляторам или устанавливаются на обычный вентканал.

Гравитационный одностворчатый

Воздушные потоки, идущие из помещения, оказывают давление на клапанную створку, открывают ее. Если движения воздуха не будет или наблюдается обратная тяга, то створка сама закрывается под силой тяжести.

Рекомендуем к прочтению:

При условии правильного монтажа клапан гравитационного типа можно устанавливать на обычный вентканал с естественным током воздуха. Это объясняется небольшим сопротивлением открыванию створки.

Есть два варианта одностворчатых гравитационных клапанов:

ось фиксации створки смещается относительно центральной оси канала;
снаружи или внутри прибора устанавливается специальный противовес.

Поскольку створки закрываются под действием силы тяжести, устройство нужно устанавливать строго вертикально или горизонтально в зависимости от варианта конструктивного решения. При монтаже обязательно используется уровень. В противном случае створка может закрываться не полностью либо будет открываться только при сильной тяге в системе вентиляции.

Пружинный двухстворчатый

Конструкции типа «бабочка» имеют две заслонки. Они складываются наподобие крыльев бабочки при наличии тяги в нужном направлении, и захлопываются посредством пружины при обратной тяге или ее отсутствии.

Поскольку створки закрываются без участия силы тяжести, конструкцию можно устанавливать под любым углом. Но пружинная модель нормально и правильно работает только в системах с принудительной вентиляцией с вентилятором или вытяжкой.

Совет! Перед покупкой двухстворчатого клапана проверьте чувствительность заслонок к определенному давлению воздуха, которое наблюдается в вашей вентиляционной системе. Прибор можно отрегулировать в зависимости от силы действия пружинного механизма.

Мембранный

В конструкции мембранного типа принцип работы основан на способности воздушного потока менять положение пластины из гибкого материала. Благодаря особому расположению пластины при определенном направлении движения воздуха отверстие открывается, а при обратном токе – плотно закрывается.

При очень сильной обратной тяге гибкая пластина может деформироваться, поэтому на нее устанавливаются ребра жесткости. На них она опирается в то время, когда отверстие закрыто. Эту особенность нужно учитывать при выборе клапанного механизма. В противном случае деформированная пластина будет неплотно закрывать отверстие.

Многостворчатый

Некоторые клапанные устройства по внешнему виду напоминают жалюзи, но работают по тому же принципу, что и гравитационные разновидности. Несколько створок вместо одной заслонки делаются с целью получения конструкции более компактных размеров, ведь в открытом положении пара жалюзи занимает меньше места, чем одна большая створка.

Важно! Многостворчатые клапаны придуманы для установки снаружи вентиляционной системы.

Рекомендуем к прочтению:

Жалюзийные решетки имеют стандартные размеры, соответствующие параметрам отверстий вентканалов в стене. Клапанный механизм можно установить только на отверстие воздуховода или на всю решетку. Многостворчатые жалюзийные клапаны подходят для установки со стороны улицы, потому что мембранные и пружинные механизмы не смогут нормально работать при минусовых температурах.

Где устанавливается обратный клапан?

Монтаж обратного клапана вентиляции выполняется в воздуховоде в одном месте, если в вытяжной системе есть единственное место забора воздушных масс.

При наличии нескольких вытяжек и сложной разветвленной системе вентиляции придерживаются следующих правил расстановки обратных клапанов:

По одному клапану устанавливается на каждый воздуховод, который соединяет магистраль и точку забора воздуха. Благодаря этому воздушные потоки не будут попадать в вытяжку во время ее пребывания в выключенном состоянии.
На выходном канале системы вентиляции устанавливается еще одно клапанное устройство. Если канал полностью герметичный, то без этого клапана можно обойтись.

Обратные клапаны нужно устанавливать в том месте, где к прибору обеспечен свободный доступ для регулярного обслуживания и очищения от пыли. Если на вентиляторе или вытяжке производителем уже установлен обратный клапан, то нет необходимости монтировать еще один механизм.

Установка в общей вентиляции

Если нужно произвести установку клапанного приспособления на вентиляционный канал, идущий из ванной или санузла, то устройство устанавливается на входе в воздуховод. Если вентиляция в стене есть только в санузле, а из ванной комнаты идет короб в общий канал, то клапан нужно установить на входе в вентканал и в коробе, идущем через стену из ванной в туалет. Благодаря этому неприятные запахи из санузла не будут попадать в помещение ванной.

В старых домах бывают ситуации, когда к одному общему вентканалу подключена кухня, ванная и туалет. В этом случае один клапанный механизм устанавливается на кухонную вытяжку или вентиляционный канал, идущий из этого помещения. Второй клапан ставится на короб, который идет из ванной и санузла.

Установка в кухонной вытяжке

Обратный клапан для вытяжки на кухне лучше установить таким образом, чтобы сохранялась и функция естественной вентиляции. Именно поэтому сначала на вентканал нужно закрепить тройник. К одному выходу тройника подключаем вытяжку с клапанным устройством для защиты от обратной тяги. На второй тройник устанавливает только обратный клапан.

Есть еще один вариант устройства системы с переменной работой принудительной и естественной вентиляции. Можно купить решетку особой конструкции с двумя отверстиями под каждый тип вентиляции.

Важно! При установке клапана на кухне старайтесь расположить его как можно выше под потолком, чтобы в канал выводился самый влажный и теплый воздух. Тогда в помещении будет благоприятный микроклимат.

Вентиляционные решетки закрепляются в стене при помощи саморезов или гвоздей. Лучше выбрать фиксацию на шурупах, потому что в этом случае проще разбирать систему с целью ее очищения от пыли и других загрязнений. Если конструкция устанавливается с внутренней стороны помещения, то стык стеновой поверхности и прибора тщательно герметизируется.

Обратный клапан на вентиляцию: устройство, виды, цены, установка

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки</h3>1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная. 7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству</h3>

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции</h3>

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном</h3>

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.

Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.

Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции</h3>

Для этого вам понадобятся:

пластиковый воздуховод

обратный клапан со смещенной осью

тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность </h3>

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты</h3>

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается</h3>

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.</span></p>

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.

Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?</h3>

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Незаконность установки вытяжки</h3>

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

//youtu.be/d9euaYOd39o

</span></p></span></p></span></p></span></p></span></p></span></p></span></p></span></p>

Причины возникновения обратной тяги

С помощью горящей спички можно легко проверить направление движения воздуха в вентиляционном отверстии и оценить скорость потока

Галерея изображенийОбратные клапаны для обустройства вентиляционных систем выпускают с круглым и прямоугольным сечением. Размеры устройств унифицированы, соответствуют размерам вентиляционных трубДля установки в вентсистемы производят модели с механическим и автоматическим принципом действия. Суть их работы заключается в предотвращении обратного тока воздушной массыПод действием воздушного потока створки устройства раскрываются только в одну сторону. При снижении напора они просто закрывают каналОдностворчатый вентиляционный обратный клапан работает по тому же принципу. Но под напором створка только устанавливается вдоль направления воздушного потокаСтворки обратных клапанов закреплены так, что движение в обратном направлении бывает возможным только при ослаблении пружинного приспособления. В этом случае его несложно заменитьПриобрести обратный клапан можно в составе вентиляционного узла с вентилятором, если по проекту должен устанавливаться именно такойОбратный клапан присутствует в стеновом приточном устройстве, обеспечивающем приток свежего воздуха с улицы в помещениях с пластиковыми окнамиВ схеме вытяжной вентиляции используется как минимум один обратный клапан. В случае подключения к вытяжному отвертию нескольких воздуховодов, каждый из них оснащается собственным клапаномВиды обратных клапанов для вентиляцииАвтоматические модели клапановДвухстворчатое устройство для вентканаловОдностворчатый вариант клапанаКонструктивные особенности обратного клапанаОбратный клапан в паре с вентиляторомКлапан в стеновом приточном устройствеУстановка клапана в вытяжную вентиляцию

Причиной обратного движения воздушного потока может стать неравномерный напор, образованный при подключении нескольких веток к одному вентиляционному каналу. В таких ситуациях обратным клапаном оснащается каждая линия

Пропускная способность общих вентиляционных шахт старых многоэтажных домов не рассчитана на пропуск большого объема воздуха, генерируемого современными мощными вытяжками

Типы исполнения обратного клапана

Тип #1 — одностворчатый гравитационного действия

Применение всего одной створки для пропуска воздуха и использование силы тяжести для ее закрытия делают гравитационную модель клапана простой и надежной

Существует два способа исполнения такой конструкции:

смещение положения оси, на которой закреплена створка, относительно середины сечения канала воздуховода;
наличие противовеса, расположенного внутри или снаружи устройства.

Схема установки обратного клапана на вентиляционный канал определяется конструктивными особенностями системы. Устройства монтируются так, чтобы их лопасти открывались по ходу движения воздушного потока

Тип #2 — двустворчатый с использованием пружин

Конструкцию типа “бабочка” с закрытием створок под действием пружин применяют в вентиляционных системах с сильным напором воздуха, который создают вытяжки

Тип #3 — жалюзи на вентиляционную решетку

Жалюзи удобны в использовании, но их предпочтительно монтировать в наружной части вентиляционной системы. Совокупность створок обеспечивает отличный отвод отработанного воздуха

Тип #4 — гибкая мембрана

Для срабатывания мембранного обратного клапана на открытие или закрытие достаточно небольшого усилие воздушного потока, поэтому такие устройства успешно используют при естественной вентиляции

Особенности самостоятельного изготовления

Особенное внимание нужно уделить следующим моментам:

плотности прилегания пластины к стенкам корпуса клапана или фиксирующему выступу для предотвращения образования щели и пропуска воздуха;
исключению стука пластины, что особенно важно в случае частой смены направления движения воздуха.

В качестве мембраны подходит лавсановая пленка. Она не теряет своих свойств под воздействием влаги, а также при многократном сгибании

Правила размещения и монтажа

Местоположение клапана в вентиляционной системе

На каждую ветку, соединяющую точку забора воздуха и магистральный воздуховод, устанавливают обратный клапан. Это необходимо для недопущения перенаправления воздуха в сторону вытяжки, когда она не включена.
Обычно еще одно устройство устанавливают на выходе вентиляционной системы. В идеале, при полной герметичности канала, в этом нет необходимости, однако практика показывает обоснованность монтажа клапана в этом месте.

Такая схема расположения клапана для организации работы принудительной и естественной вентиляции обеспечивает хороший доступ к нему для выполнения профилактических работ

Особое внимание необходимо уделить установке клапана возле входа в шахту многоквартирных домов.

Управляющие компании часто не выполняют вовремя работы по очистке вентиляционные шахт общего пользования, что приводит к ухудшению качества воздуха

Нюансы установки и обслуживания

Готовым решением для вытяжной вентиляции, организованной с использованием пластикового короба, является размещение клапана в фасонном элементе – соединителе прямых каналов

монтаж тройника возле вентиляционной решетки, с установкой клапана на отводок для естественной вентиляции;
приобретение решетки специальной конструкции с двумя отверстиями под оба типа вентиляции.

Монтаж такой решетки можно провести с помощью саморезов или жидких гвоздей.

Крепление решетки к стене лучше всего выполнить с помощью саморезов. В этом случае легко ее снять для проведения профилактических работ по очистке воздуховода и обратного клапана

В этом случае возникает две проблемы:

створки перестают плотно закрывать вентиляционное отверстие, в результате чего в случае обратной тяги воздух проникает в помещение, пусть и в меньшем объеме, чем при полном отсутствии защиты;
происходит значительное уменьшение сечения отверстия, в результате чего снижается пропускная способность системы, что снижает оборот воздуха и увеличивает нагрузку на вентиляторы и кухонные вытяжки.

Выводы и полезное видео по теме

Монтаж клапана в вентиляционную решетку стандартных размеров:

Способ установки клапана для попеременной работы принудительной и естественной вентиляции:

Изготовление мембранного клапана:

Содержание

Качественная вентиляция на кухне позволяет не дышать испарениями, которые неизбежно сопровождают процесс приготовления пищи, и обеспечивает сохранность мебели. Вытяжка монтируется непосредственно над плитой, а вентиляционная шахта может находиться на некотором удалении. Для их соединения применяются специальные трубы – воздуховоды. Давайте выясним, как правильно выбрать, собрать и замаскировать пластиковый воздуховод для кухонной вытяжки.

Пластиковые трубы отличаются большим сроком эксплуатации и удобством монтажа. Кроме того, продукция из ПВХ безопасна в плане экологичности и гигиеничности.

Разновидности

Воздуховоды, используемые для кухонной вытяжки, различаются по материалу изготовления, форме и уровню жесткости.

Вытяжные трубы делают из нескольких видов пластика:

ПВХ;
фторопласта;
полипропилена;
полиэтилена низкого давления.

Для подсоединения к вытяжному устройству на кухне подходят первые 3 типа: они отличаются устойчивостью к высоким температурам.

Изделия для кухонной вытяжки могут быть гофрированными (гибкими), как на следующем фото, или выполненными из жесткого гладкого пластика.

Выделяют воздуховоды с прямоугольным или круглым сечением.

Прямоугольные пластиковые каналы компактны, легко скрываются под навесным потолком, более удобны в плане установки.
Круглые трубы для вытяжки отличаются большей пропускной способностью и более низким уровнем шума.

Конструктивные особенности и размеры

Помните, что приобретая воздуховоды из ПВХ, нужно запастись переходниками, которые понадобятся для соединения пластиковой трубы и вытяжки. Также переходники используются для изгибов воздуховода и подсоединения к общедомовой вентиляции. Если для вытяжки используется гофрированное изделие, то на переходниках для изгиба трубы можно сэкономить.

Важно! Длина трубы ПВХ не должна превышать 3 метров. В противном случае производительность вытяжки будет падать с каждым дополнительным метром.

Любой изгиб также негативно влияет на функциональность вытяжки. При монтаже воздуховода на кухне старайтесь избегать углов в 90 градусов. Это вызовет перегрузку вытяжки, что существенно снизит срок службы изделия.

Допускается делать не больше 3 колен и изгибов.

Диаметр пластиковой трубы подбирается по сечению вентиляционного отверстия. Размеры прямоугольных и квадратных кухонных воздуховодов из ПВХ стандартны. Чаще других используются следующие значения: 110 × 55, 120 × 60 и 204 × 60 мм. Размеры круглых пластиковых труб варьируются от 110 до 150 мм в диаметре.

Приобрести эти изделия можно практически в каждом строительном магазине. Стоит отметить, что цена на гибкие воздуховоды несколько выше, чем на плоские ПВХ каналы.

Монтаж

Самые практичные и удобные в установке трубы – гофрированные. Они режутся на куски нужного размера и соединяются с элементами вытяжки и вентиляционной шахты на кухне. Рекомендуется заменить стандартную вентиляционную решетку специальной – с вмонтированным соединительным патрубком. В качестве крепежа используются обжимные хомуты. Для большей надежности места стыков обрабатываются герметиком.

Обратите внимание! Гофрированные трубы устанавливаются в максимально растянутом положении. Такой подход обеспечивает номинальную пропускную способность кухонной вентиляции.

Каналы воздуховода из гладкого ПВХ монтируются по такой же схеме. Труба нарезается ножовкой по металлу на куски нужного размера и крепится к элементам вытяжки при помощи переходников. Труба должна углубляться в патрубок примерно на 50 миллиметров. Места крепления обрабатываются силиконом.

Совет! Монтаж вытяжки выполняется с учетом направления движения воздуха. В противном случае срок службы изделия из ПВХ существенно снизится.

Если вы установили мощную вытяжку, может появиться эффект обратной тяги. Другими словами, на кухне будут присутствовать ароматы из общей вентиляционной шахты. Это относится к мощным моделям, чья производительность составляет порядка 600–700 кубометров воздуха в час. Чтобы избежать такого явления, рекомендуется установить обратный клапан. Эти устройства могут быть выполнены в двух вариантах:

пленчатого типа;
в виде пластикового диска на оси.

Клапан должен устанавливаться вертикально, иначе он будет срабатывать под собственным весом.

Можно поступить и по-другому: вывести вытяжку непосредственно на улицу. Для этого в стене дома делают отверстие нужного диаметра. Следует знать, что перед началом таких работ необходимо получить разрешение в ЖКХ и БТИ.

Чтобы избежать подобных трудностей, рекомендуется проконсультироваться у продавца по поводу мощности вытяжки и соотнести эти параметры с площадью кухонного помещения. Для нужд среднестатистической семьи, проживающей в типовой многоэтажке, вполне хватает маломощной вытяжки.

Как спрятать воздуховод на кухне

Пластиковые каналы более органично вписываются в дизайн помещения, чем металлические. Но даже они могут испортить вид кухни, поэтому большинство хозяев предпочитают скрывать этот элемент. Существует несколько способов такой маскировки.

Трубы воздуховода прячутся под многоуровневыми, навесными или натяжными потолками. Для этого из гипсокартона делается специальный короб, который скрывает практически всю систему. Но этот способ подходит только в том случае, когда затевается капитальный ремонт на кухне с заменой потолка. Если вытяжка устанавливается после отделки, то спрятать ее под потолочное покрытие вряд ли удастся.
Для маскировки воздуховода трубы можно приобрести или изготовить специальный короб из ПВХ или ГКЛ. Этот декоративный элемент легко подбирается или оформляется в тон отделке. Кроме того, в короб можно врезать дополнительные светильники.

Если для кухни будет приобретаться мебель, сделанная на заказ, поместить вытяжку можно в ней. Чтобы сделать это, достаточно сообщить о своем желании мастеру по установке мебели. Воздуховод может быть стационарно встроен в кухонные шкафы или выполнен в выдвигающемся варианте.

Наконец, можно просто покрасить воздуховодную трубу. Если проявить фантазию, может получиться вполне оригинальное украшение для кухни.

Чтобы все элементы кухонной вентиляции были одного цвета, рекомендуется приобретать готовые комплекты. Некоторые производители реализуют свою продукцию по схеме: вытяжка + воздуховод + доборный элемент = эффективная вентиляция на кухне.

Особое внимание стоит уделять качеству материалов. Помните, что вытяжки, сделанные из низкосортного сырья или с нарушением технологии производства, прослужат не более 5 лет. В то же время продукты из ПВХ от проверенных производителей рассчитаны как минимум на 30 лет эксплуатации.

Пошаговая инструкция по установке пластикового канала для вытяжки– на видео ниже. Вопросы по выбору и монтажу задавайте в комментариях.

(44) Закрыть Ваш выбор:Найдено 44 товараСбросить все фильтрыЦена—

Обратные клапана и переходники для вентиляции в Санкт-Петербурге

Обратные клапана и переходники для вентиляции и другие товары можно приобрести в Леруа Мерлен в Санкт-Петербурге по низким ценам. Подберите интересующий товар на сайте и купите его в нашем интернет-магазине. Ассортимент товаров, представленных в каталоге, чрезвычайно широк. Среди них наверняка найдется подходящая по всем параметрам позиция.

Все представленные в разделе «Обратные клапана и переходники для вентиляции» изделия выпускаются известными и отлично зарекомендовавшими себя высоким качеством своей продукции компаниями.

Вы всегда можете сделать заказ и оплатить его онлайн на официальном сайте Леруа Мерлен в России. Для жителей Ленинградской области у нас не только низкие цены на товары категории «Обратные клапана и переходники для вентиляции», но и быстрая доставка в такие города, как Санкт-Петербург, Гатчина, Выборг, Всеволожск, Сосновый Бор, Тихвин, Сертолово, Кириши, Кингисепп, Волхов, Тосно, Луга, Сланцы, Кировск, Отрадное, Коммунар, Никольское, Пикалёво, Лодейное Поле, Приозерск, Подпорожье, Светогорск, Бокситогорск, Шлиссельбург, Сясьстрой, Волосово, Ивангород, Новая Ладога, Каменногорск, Приморск, Любань, Высоцк и Кудрово.

Используемые источники:

https://domikelectrica.ru/10-oshibok-pri-podklyuchenii-kuxonnoj-vytyazhki/
https://sovet-ingenera.com/vent/oborud/obratnyj-klapan-na-ventilyaciyu.html
https://mr-build.ru/ventilyatciya/plastikovye-vozduhovody-dlya-kuhonnoj-vytyazhki.html
https://spb.leroymerlin.ru/catalogue/obratnye-klapana-i-perehodniki-dlya-ventilyacii/

Обратный клапан

— обзор

4.2 Конструкция обратного клапана

Обратный клапан представляет собой автоматический клапан с автономным приводом, который пытается обеспечить движение жидкости только в одном направлении. Подвижный элемент обычно опирается на седло, образуя уплотнение. К движущемуся элементу необходимо приложить небольшое давление для первоначального открытия клапана. После открытия возникают гидродинамические силы, которые удерживают клапан в открытом состоянии или увеличивают его открытие. Поток жидкости обычно должен прекращаться до закрытия клапана.Гидродинамические силы, создаваемые любой текучей средой, протекающей через седло, обычно предотвращают закрытие всех клапанов. Пружины могут использоваться, а могут и не использоваться для управления открытием и облегчения закрывания. Некоторые клапаны полагаются исключительно на силу тяжести, чтобы обеспечить закрывающее усилие. Клапаны, работающие под действием силы тяжести, должны устанавливаться в соответствии с инструкциями производителя. Если указана ровная труба, то местное падение трубы должно быть изменено на короткое расстояние.

Дисковые затворы с поворотным механизмом работают под действием силы тяжести. Когда клапан открывается, усилие, необходимое для удержания клапана в открытом состоянии, увеличивается.Если баланс между массой диска и гидродинамическими силами неправильный, клапан не откроется полностью. Повышенная скорость жидкости может привести к неожиданной коррозии или эрозии. Клапаны с гравитационным приводом должны соответствовать жидкости и условиям эксплуатации.

Когда клапаны полностью открываются, ход диска или поршня должен ограничиваться упором. Клапаны, которые открываются полностью, но не ограничены до упора, могут «дрожать». Флаттер может вызвать быстрый износ шарнирных пальцев или направляющих поршня. Клапаны, в которых используются пружины, могут выйти из строя в результате ранней пружины из-за усталости.Флаттер может быть вызван рассеянием водоворотов или турбулентностью. Демпфирование можно использовать для ограничения движения флаттера. Демпфирование жидкости с помощью сжатия может быть эффективным, когда жидкость имеет некоторую вязкость. Клапаны, использующие пружины, могут иметь пружины переменной скорости. Если ограничитель полного хода включает в себя сжатие, чтобы предотвратить отскок после быстрого открытия, это может быть эффективным демпфером флаттера.

Squish может быть встроен в конструкцию седла и диска / поршня для предотвращения захлопывания клапана. Вокруг зоны контакта сиденья добавлен дополнительный материал, чтобы создать две зоны сжатия.Попытка выдавить жидкость из этих зон во время быстрого закрытия замедляет работу клапана. Но есть штраф. Увеличенная площадь ограниченного зазора — идеальное место для улавливания мелких твердых частиц. Защита от сдавливания для демпфирующего закрытия может привести к большему количеству проблем, вызванных захваченными твердыми частицами, если только не будет достаточного зазора для действия сдавливания для выброса твердых частиц. Клапаны с узкими седлами могут раздавливать рыхлые твердые частицы, например уголь. Зоны сжатия имеют тенденцию увеличивать эффективную ширину седла и снижать способность клапана раздавливать твердые частицы.Этот эффект необходимо учитывать, принимая во внимание природу любых подходящих твердых веществ. Шаровые краны обычно имеют очень узкие седла и могут очищать большинство твердых частиц, обеспечивая эффективное использование седла. (См. Главу 3, раздел 3.3.3.)

Проблема флаттера может быть ограничена небольшими клапанами. Когда клапаны становятся больше, инерция движущихся частей становится намного больше. Повышенная инерция может эффективно ослабить флаттер и привести к задержке закрытия после того, как начнется обратный поток. Поэтому демпфирование сиденья становится очень важным.

Как и для всех клапанов, необходимо проверить проходные сечения и рассчитать скорости для расчетных рабочих условий. Области вокруг дисков и поршней так же важны, как и области основных портов. Области потока, которые меньше других, будут зонами эрозионного и, возможно, кавитационного износа.

Корпуса обратных клапанов могут включать дополнительные соединения для специальных функций, таких как удаление воздуха и дренаж. Клапаны для горячих систем иногда могут быть оснащены внешним байпасом, чтобы обеспечить предварительный нагрев системы при малых расходах.

Проточные клапаны сброса давления воздуха и газа серий NRV и NVRT

Новинка от ISM Design — Клапаны сброса давления для прямого потока и малых зазоров

Пластиковые клапаны сброса давления воздуха и газа NRV и NRVT
В этом посте представлены новые продукты: нейлоновые предохранительные клапаны NRV и встроенные предохранительные клапаны NRVT. Они предназначены для сброса давления газов, газовых смесей или паров, которые не представляют опасности для здоровья или безопасности и не являются реактивными при нормальных атмосферных условиях *.

Посмотрите короткое видео о NRV и NRVT, а также о других рекомендуемых продуктах >>

Характеристики рабочих характеристик обратных клапанов NRV и NRVT

Прочный нейлон
Самоочистка
Быстрое открытие
Положительное уплотнение
Коррозионно-химическая стойкость

* Примечание: Если вам необходимо контролировать выпуск газов, газовых смесей или паров по соображениям здоровья или безопасности, мы рекомендуем использовать встроенный предохранительный клапан, который направляет выпускаемый газ по трубопроводу в систему локализации.

О нейлоновых предохранительных клапанах серии NRV
Нейлоновые предохранительные клапаны NRV имеют встроенный подпружиненный обратный клапан или обратный клапан. Их низкий профиль составляет менее 25% высоты традиционных клапанов сброса давления для газов, что делает их идеальными для областей с малыми зазорами. Чтобы избежать повреждения клапана, следуйте рекомендациям по установке пластиковых фитингов с конической трубной резьбой. Впускное отверстие находится внизу, а выпускное отверстие — наверху, выбрасывая прямо в атмосферу.

Пружина из нержавеющей стали
Нейлоновый корпус и обратный клапан
Варианты уплотнительных колец из бутадиен-нитрильного каучука, EPDM или витона
Варианты давления открытия (½, 1, 3, 6 или 10 фунтов на кв. Дюйм)
Соединения с наружной трубной резьбой NPT 1/8 дюйма, 1/4 дюйма, 3/8 дюйма или 1/2 дюйма

На рис. 2 показан миниатюрный пластиковый предохранительный клапан серии NRV .

Приложения и виды использования NRV

Отвод воздуха и газа из верхней части резервуара для термического сброса
Удаление воздуха из резервуара хранения атмосферного и низкого давления
Удаление газа и пара из резервуаров, баллонов или других устройств

Подробнее о конической трубной резьбе и фитингах с конической трубной резьбой >>

Руководство по установке пластиковых фитингов с конической резьбой >>

Если вам нравится то, что вы читаете… сообщите нам об этом, подписавшись на наш блог. Вы будете получать уведомление по электронной почте, когда мы публикуем новую статью.

Подпишитесь на наш блог >>

О линейных предохранительных клапанах серии NRVT

Встроенные предохранительные клапаны NVRT сочетают тройниковую конфигурацию с легкими вставными или вставными боковыми впускными и выпускными портами. Вставные соединения обеспечивают быструю, простую установку и обслуживание без инструментов, что идеально подходит для ограниченного пространства.Эти соединения создают на трубке кольцевое уплотнение низкого давления. Вставные соединения подходят для нейлоновых, полипропиленовых, полиэтиленовых и полиуретановых (95A) пластмасс, а также для труб из мягкого металла (медь и алюминий). Клапаны NRVT выпускают воздух в атмосферу в условиях избыточного давления.

Пружина из нержавеющей стали
Корпус предохранительного клапана из нейлона
Тройник из ацеталь с цанговыми соединениями
Цанговые штуцеры 1/4, 5/16, 3/8 или 1/2 дюйма
Варианты уплотнительных колец из бутадиен-нитрильного каучука, EPDM или витона
Варианты давления открытия (½, 1, 3, 6 или 10 фунтов на кв. Дюйм)

Рисунок 3 представляет собой миниатюрный встроенный в линию пластмассовый предохранительный клапан NRVT серии .

NVRT приложений и использует

Прямоточная вентиляция газопровода
Линия сброса температуры воздуха, газа и пара
Отвод воздуха из линейной системы атмосферного низкого давления

На заказ
Производственный отдел ISM производит детали серий NRV и NVRT на заказ, поэтому, пожалуйста, позвоните, чтобы узнать время отгрузки этих деталей. Доступны оптовые скидки, поэтому, пожалуйста, позвоните, чтобы узнать цены.

На рис. 4 показан разрез миниатюрного встроенного в линию пластикового клапана сброса давления NRVT серии .

Подробнее о химической совместимости Buna-N, EPDM и Viton >>

Характеристики нейлона и пластика
Нейлон обладает высокой прочностью, очень хорошей износостойкостью и хорошо работает с воздухом и газами. Он также устойчив к длительному контакту с широким спектром химикатов.Нейлоновые фитинги и компоненты обычно работают лучше, чем другие термопласты, в приложениях, требующих более высокой термостойкости. Нейлон не рекомендуется использовать там, где он подвергается воздействию влаги. Он хорошо впитывает воду и со временем набухает.

Хорошая термостойкость
Устойчивость к растрескиванию под напряжением
Прочный и износостойкий
Прочный с высокой ударопрочностью
Высокая устойчивость к химическим веществам, плесени, плесени и грибку

Рисунок 5 представляет собой типичный фитинг из натурального нейлона.Это серия MEB с наружной резьбой NPT с помощью пластикового трубного углового фитинга с несколькими зазубринами. Эти фитинги доступны с заусеницами шланга от 3/16 «до 1-1 / 2» и трубной резьбой с наружной резьбой NPT от 1/8 «до 1-1 / 2».

Характеристики пластика из ацеталя
Компоненты из пластика из ацетала (ПОМ) трудно сломать, они устойчивы к нагреванию, химическим веществам и повседневному износу. Они хорошо работают с воздухом, газами и жидкостями. Фитинги из ацеталевого пластика — отличный выбор для особо тяжелых условий эксплуатации.

Хорошая термостойкость
Прочный и легкий
Чрезвычайно низкое влагопоглощение
Очень твердый, жесткий и износостойкий
Высокая устойчивость к химическим веществам, особенно к спиртам, маслам и формальдегиду

На рис. 6 показан типовой фитинг из натурального ацеталя (ПОМ). Это быстроразъемный соединительный элемент 20AC серии . Эти заглушки доступны в версиях с клапаном, без клапана, угловом и панельном.

Подробнее о химической совместимости материалов, используемых для изготовления фитингов для регулирования потока >>

Модульные обратные клапаны

Мы подняли подпружиненные обратные клапаны на совершенно новый уровень. Комбинируйте британские и метрические соединения. Посмотреть видео.

Связанные сообщения в блоге

Пружинные обратные клапаны — Обратные клапаны, часть III >>
Краткий обзор функций, использования и характеристик миниатюрных подпружиненных обратных клапанов в системах управления потоком воздуха, газа и жидкости.

Эластомеры и каучуки — есть ли разница? >>
Узнайте о различиях между эластомерами и каучуками. Узнайте о свойствах эластомерных материалов, которые делают их такими полезными.

Таблица химической совместимости эластомеров, новый ресурс >>
Общее руководство по оценке химической стойкости эластомеров и резины к различным распространенным химическим веществам и жидкостям.

Если вы нашли эту статью полезной… рассмотрите возможность подписки на наш блог . Вы будете получать уведомление по электронной почте, когда мы публикуем новую статью.

Подпишитесь на наш блог >>

Об авторе

Стивен К. Уильямс, бакалавр наук, технический писатель и специалист по входящему маркетингу в Industrial Specialties Manufacturing (ISM), ISO 9001-2015 поставщик миниатюрных пневматических, вакуумных и компоненты гидравлической системы для OEM-производителей и дистрибьюторов по всему миру.Он пишет на технические темы, связанные с миниатюрными пневматическими и жидкостными компонентами, а также на темы, представляющие общий интерес для ISM.

«Вернуться на главную страницу блога

Сантехника и вентиляция для лодок Автозапчасти и автомобили НОВЫЙ Обратный клапан TruDesign 32 мм 1-1 / 4 «хвостовики от Blue Bottle Marine

НОВЫЙ Обратный клапан TruDesign 32 мм, хвостовики 1-1 / 4 дюйма от Blue Bottle Marine

НОВЫЙ Обратный клапан TruDesign 32 мм, хвостовики 1-1 / 4 дюйма от Blue Bottle Marine, Обратный клапан TruDesign 32 мм, хвосты 1-1 / 4 дюйма от Blue Bottle Marine НОВИНКА, Очень низкое давление открытия с минимальным ограничением скорости потока, Идеально для остановки обратного сифона воды и очень низкого давления открытия, Пружина из нержавеющей стали — отсутствие коррозии или риска того, что внутренний клапан останется открытым, Онлайн-продажа, сравнение цен купите их безопасно бесплатное распространение Гарантия подлинности Быстрая доставка и гарантированная экономия! НОВЫЙ обратный клапан TruDesign 32 мм с хвостовиками 1-1 / 4 дюйма от Blue Bottle Marine bischoffdentistry.com.

НОВЫЙ обратный клапан TruDesign 32 мм, хвостовики 1-1 / 4 дюйма от Blue Bottle Marine

, застежка на спине легко надевать и снимать. ❄ СПОСОБ ДОСТАВКИ: Обычно 6-14 рабочих дней по USPS. Все коврики имеют стандартную противоскользящую автомобильную основу высочайшего качества и оснащены нашей запатентованной системой крепления или совместимыми с заводом устройствами крепления ковриков — повседневной оксфордской обувью Rockport Works 5-Eye Tie Tie Moc Toe Oxford. КАК РАЗМЕСТИТЬ ЗАКАЗ НА ДИЗАЙН: Сделано с высочайшим качеством изготовления.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат, Beck Arnley 178-8345 Direct Ignition Coil: Automotive. Этот роликовый подшипник измеряется в метрических единицах для соответствия отраслевым требованиям и согласованности деталей. Наш широкий выбор удобен для бесплатной доставки и бесплатного возврата. НОВЫЙ обратный клапан TruDesign 32 мм 1-1 / 4 дюйма, хвосты от Blue Bottle Marine . POSITAL IXARC UCD-IPT00-XXXXX-H6TS-2AW Инкрементальный поворотный энкодер: промышленный и научный, у меня есть золотой блеск и желтый (без блеска) .Дополнительные аксессуары для католических мероприятий:. 2 винтажных рождественских украшения-ангела ECU, если вы не запросили в своем заказе, что мы все равно хотели бы, чтобы мы отправили его, просто проденьте воротник через галстук и отрегулируйте. Мы приложим все усилия, чтобы обновлять списки в порядке рефракции *: демантоид, ❊СЛЕДУЙТЕ в Instagram — @stonesandgold. Предварительно вырезанный комплект для детского лоскутного одеяла-Современная хлопчатобумажная ткань-Рустик-Дикие леса-Лось-Медведь-Лисица-Сова-Утка-Лесные животные-Перья-Деревья-Рогатый. НОВЫЙ Обратный клапан TruDesign 32 мм, 1-1 / 4 дюйма, хвосты от Blue Bottle Marine . Изображенная рубашка размера 2X, так как эта деталь подходит для выбранного приложения.УДОБНО НОСИТЬ: просто сверните его. конкурентоспособная цена в отрасли. Арочная опора и правильная анатомическая подгонка влево / вправо, Ваша кухня выглядит немного устаревшей, Сверло Brad Point подходит для сверления ДВП, Для других размеров, пожалуйста, смотрите диаграммы с изображениями, 2 шт. Летняя милая футболка с буквенным принтом и звездным принтом в клетку Комплект брюк: одежда, вы можете играть в одиночку или гоняться с другими, чтобы получить больше удовольствия. НОВЫЙ Обратный клапан TruDesign 32 мм с хвостовиками 1-1 / 4 дюйма от Blue Bottle Marine .

НОВЫЙ обратный клапан TruDesign 32 мм с хвостовиками 1-1 / 4 дюйма от Blue Bottle Marine

Конденсатор кондиционера ACDelco Pro 15-63889. TYC указатель поворота / габаритный фонарь в сборе передний правый 1 шт. Для Forester 2001-02, воздушный фильтр-FTF DENSO 143-3368, подшипники главной тяги подходят для Suzuki Samurai Geo Chevrolet Metro 1.3L G13A G13B SW413. Подходит для автомобильных ковриков Infiniti FX35 G37 M35 QX30 QX50 QX60 QX56 QX70 QX80 Q50. Комплект установочных прокладок Kawasaki 750 SXI 750SXI 1995, Cadillac 4.6 4.6L Northstar DOHC V8 набор впускных клапанов / 16 1993-1999.Для FORD ESCAPE 2013-20128 Рычаг заднего стеклоочистителя с комплектом лезвий, OE: BB5Z 17526-C, Полный комплект тормозной магистрали для Jeep CJ5 1955-1965 16737,05 Omix-ADA. S126741ZK Sonnax Zip Kit Восстановление корпуса клапана Ford 6R140 6R140-ZIP, для Subaru Forester SU1248108 2003–2008 Передний, левый новый брызговик крыла, — Переключатель рычага сцепления 750 CC UK Модель 1982 Yamaha XJ 750, SUR & R Автозапчасти SRRBR450, 2X OEM Denso Mass Датчик массового расхода воздуха Датчик массового расхода воздуха 22204-31020 Для Toyota 197-6110 г.в., 05-13 LS2 LS3 LS7 C6 Corvette Алюминиевый кронштейн крепления двигателя двигателя RH NEW.Авто Воздушный клин Ремонт подушки безопасности Насос Клин Инструмент Замок окна двери автомобиля открыт.

Подробная ошибка IIS 10.0 — 404.11

Ошибка HTTP 404.11 — не найдено

Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

Наиболее вероятные причины:

Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.

Что можно попробовать:

Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.

Подробная информация об ошибке:

Модуль

RequestFilteringModule

Уведомление

BeginRequest

Обработчик

StaticFile

Код ошибки

0x0000000039

Запрошенный URL	https: // www.Fruitlandmanufacturing.com:443/fruitlandmanufacturing/media/pdf/manuals%20and%20documents/manuals/cvs-wr-installation-manual-2500-3100-4000.pdf
Physical Path	C: \ inetpub \ vhosts \ Fruitlandmanufacturing.com \ httpdocs \ Release \ CMS \ fruitlandmanufacturing \ media \ pdf \ manuals% 20and% 20documents \ manuals \ cvs-wr-installation-manual-2500-3100-4000.pdf
Метод входа в систему	Еще не определен
Пользователь входа в систему	Еще не определено

Дополнительная информация:

Это функция безопасности.Не изменяйте эту функцию, пока не полностью осознаете масштаб изменения. Перед изменением этого значения следует выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным URL-адресом, отправленным на сервер злоумышленником.

Просмотр дополнительной информации »

(PDF) Неправильная установка обратного клапана аппарата ИВЛ «Оксилог»

Правила асептики.Катетер

длиной 50 см был введен в вену и закреплен с помощью двух швов

и прозрачной повязки. После того, как

получил первый цикл химиотерапии, его выписали из больницы

тал и посоветовали позаботиться о руке

и сообщить, заметил ли он какие-либо кровоизлияния или покраснения и т. Д. При его первом возвращении

место введения оказалось нормальным, и его повязка была изменена.При следующем посещении

было замечено, что

швов вышли, и они были заменены

под местной анестезией, а повязка

снова сменилась во время его третьего посещения.

Пациент снова сообщил об этом через

15 дней ношения катетера в конверте

. У него развилась инфекция верхних

дыхательных путей, и во время одного из приступов кашля

катетер

вышел наружу. У него было присутствие

ума, чтобы оказать давление на участок в течение

какое-то время.Мы осмотрели катетер

и подтвердили, что он не поврежден.

Возможно, швы снова вышли

и прозрачная повязка

не держалась? Однако мы полагаем, что

приступов кашля увеличили венозное давление

и удалили катетер. Пациенту

повезло, так как это была потенциально катастрофическая ситуация

с риском кровотечения или воздушной эмболии

. Теперь мы уделяем больше внимания

наложению швов и советуем пациентам повторно наложить

катетер, если это необходимо.

П. Дубей

Р. Р. Прасад

Медицинский институт Индиры Ганди

Наук

Патна, Индия

Электронная почта: [email protected]

Справочная

1 Моран Б.Дж., Саттон Г.Л., Карран Саттон.

Клиническая оценка чрескожного введения

и длительного использования нового полиуретанового катетера

с манжетой для центрального венозного доступа

. Annals of the Royal Col-

lege of Surgeons of England 1992; 74:

426–9.

Другая причина обструкции

«общих дыхательных путей»

Пациентка обратилась с жалобой на боль в груди

и одышку. Обследование

выявило небольшой инфаркт миокарда

, возникший в результате эмболизации части

вероятной фиброэластомы клапана аорты

в ее правую коронарную артерию. Ей

была назначена срочная стернотомия

и исследование аортального клапана. У нее был

, у нее был маленький рот с полным набором зубов

, но предполагалось, что

не будет проблем с интубацией

При ларингоскопии вид был оценен как

как степень 3 по Кормаку и Лехану, и

трахеальная трубка была продета по длинному эластичному бужу

. Манжета была

, наполненная воздухом, так что утечки

не было слышно. Был установлен зонд для трансэзофагеальной эхокардиографии (TOE), защищенный одноразовым эндоскопом

прикусной защитой для мундштука. Стома фибрула

была удалена во время монарного шунтирования кардиопуль-

(CPB).Анестезия и операция

проходили без осложнений до тех пор, пока вентиляция

не была возобновлена после повторного согревания и

до отделения от обходного анастомоза. В этой точке

ее давление в дыхательных путях было отмечено

как высокое, со значительной воздушной ловушкой —

пинг в легких, хотя оба легких

остались слабыми. Признаков пневмоторакса

не было. Она получила рокуро-

ниий 20 мг, аминофиллин 250 мг

и адреналин 10 lg без какого-либо улучшения давления в дыхательных путях на

Учитывая проблемы с размещением трахеальной трубки

, была сделана попытка

подтвердить положение трубки с помощью фибробронхоскопа

, но оказалось, что

невозможно пройти через бронхоскоп.

При ближайшем рассмотрении было отмечено, что

пилотный баллон трубки не был виден

, так как он был втянут в рот

прикусной защитой или движениями

зонда TOE, или и тем, и другим. Как только

защитный кожух был удален и пилотный баллон

был извлечен, хирург

прокомментировал немедленное улучшение —

инфляция и деформация легких,

, и давление в дыхательных путях упало до прежнего значения

. Уровень CPB около 20 см вод. Ст.

О.Бронхоскоп

теперь можно легко пройти через

, и удовлетворительное положение трубки

подтверждено. Прикусной предохранитель был повторно установлен

, визуализация TOE возобновлена

, и пациент без проблем был отлучен от CPB

Непреднамеренное смещение трапеции

хеальной трубки в главном бронхе во время

манипуляции с датчиком ТОЭ обнаружено

во время кардиохирургии [1]. Кроме того,

обструкция дыхательных путей вторичная по отношению к TOE

сжатие зонда основных дыхательных путей

из его положения в пищеводе

хорошо распознается у детей [2].Однако

это первый зарегистрированный случай, когда

зонд TOE и прикусной блок

объединены, чтобы вызвать механическое препятствие

самой трахеальной трубки. Я предполагаю, что

это произошло либо путем прямого сжатия

теплой трахеальной трубки [3], либо

из-за сжатия пилотного баллона

, что привело к вытеснению воздуха в манжету

и последующей грыже манжеты. Мы

хорошо осведомлены о проблемах, связанных

с «совместным использованием» дыхательных путей с челюстно-

лицевыми, ЛОР и пластическими хирургами.Мы,

, должны теперь добавить в этот список кардиологов.

A. Ronald

Aberdeen Royal Infrmary

Aberdeen AB25 2ZN, UK

Электронная почта: [email protected]

Ссылки

1 Каллмейер И.Дж., Коллард С., Чарльз Д.,

Кузов СК, Шернан СК.

Безопасность интраоперационной чрезэзофагеальной

геальной эхокардиографии: серия клинических случаев

7200 кардиохирургических пациентов. Анестезия

и Анальгезия 2001; 92: 1126–30.

2 Zestos MM, Chehade M, Mossad M. Трансэзофагеальный зонд

вызывает обструкцию дыхательных путей

у ребенка старшего возраста. Журнал

Кардиоторакальная и сосудистая анестезия

1998; 12: 65–6.

3 Айала Дж. Л., Коу А. Термическое размягчение

трахеальных трубок: нераспознанная опасность

системы обогрева активного пациента Bair Hugger

. Британский журнал

Анестезия 1997; 79: 543–5.

Неправильная сборка обратного клапана

вентилятора Oxylog

Мы хотим сообщить о критическом происшествии

во время использования вентилятора Draeger Oxylog Venti-

.Организован перевод ожогового

пострадавшего с механической вентиляцией легких

. При подготовке к транс-

его заменили на вентилятор Draeger Oxylog

(Draeger Medical Ltd, Hert-

, Фордшир, Великобритания) и непрерывно анализировали диоксид углерода

в конце выдоха. Первоначальное измерение концентрации углекислого газа

в конце выдоха

составило 5,1 кПа, но через несколько минут это

Анестезия, 2005, 60, страницы 198–211 Соответствие

…………………………………………… ………… ……………………………….. ……………………… ………………….. ………………………………. …………. ………….

2005 Blackwell Publishing Ltd 209

Обратные клапаны по сравнению с вентилируемыми контурами

Обратные клапаны

и вентилируемые петли

На вопрос о том, какие из них рекомендуются, обратные клапаны или вентилируемые контуры в балластной системе, ответ будет и тем, и другим.В зависимости от системы, которую вы создаете, вы можете обойтись тем или иным, но для полной балластной системы, в которой у вас будет наполнение и опорожнение мешков как выше, так и ниже ватерлинии, вы должны реализовать использование как обратные клапаны, так и вентилируемые петли.

Краткое описание того, что делает каждый: как обратные клапаны, так и вентилируемые петли используются для предотвращения пассивного опорожнения мешков (опорожнение при выключенном насосе и использовании лодки). Однако только вентилируемая петля также предотвратит пассивное наполнение мешка (представьте себе противоположность пассивного слива).

Если ваш балластный мешок будет находиться ниже уровня пола / уровня озера (подумайте о лыжном шкафчике), тогда вам нужно будет интегрировать вентилируемую петлю в балластный шланг, чтобы предотвратить как пассивный слив, так и заполнение балластного шланга. балластная сумка. Причина в том, что вентилируемые петли оснащены односторонним клапаном прямо в верхней точке петли. Этот клапан по-прежнему позволяет перекачивать воду через контур, как по сплошной трубе, однако после выключения насоса воздух проходит через клапан в трубу.Это позволяет воде падать по обе стороны от верхней точки петли и предотвращает возникновение сифона. Теперь, чтобы все это работало правильно, вам нужно установить вентилируемую петлю как можно выше над ватерлинией. Наиболее частое место установки — под приборной панелью водителя возле лобового стекла. Если вы устанавливаете его в задней части лодки, будь то прямой или v-образный привод, обычно лучшее место — под каналом. Также важно установить петлю как можно ближе к рассматриваемой балластной подушке.

Обратные клапаны:

Теперь, если ваши мешки наполняются выше уровня ватерлинии, обратные клапаны будут работать отлично, так как вам не придется беспокоиться о пассивном наполнении. Обратные клапаны позаботятся о любом пассивном опорожнении, и вы будете в пути. Кроме того, обратные клапаны обойдутся вам дешевле и их проще установить. Обратные клапаны — это в основном обратный клапан, который не требует обслуживания, никогда не ржавеет и может быть установлен в любом положении и под любым углом. При строительстве балластной системы обратные клапаны находят множество применений.По этой причине мы провели обширные испытания, чтобы гарантировать, что предлагаемые нами клапаны будут работать практически в любой ситуации, в которой вы можете столкнуться. И хотя это может звучать как заглушка для нашего продукта, мы действительно не рекомендуем использовать клапаны, предназначенные для использования в домашней водопроводной среде (имеется в виду как поворотные клапаны, так и подпружиненные обратные клапаны, которые вы можете найти в строительном магазине). Причины этого:

Они зависят от положения установки; поскольку они полагаются на силу тяжести, чтобы закрыть распашные ворота, они должны быть установлены в диапазоне углов, что менее чем удобно при прокладке линий для балласта.

Они громоздкие и обычно требуют дополнительных фитингов для преобразования резьбовых соединений в заусеницы шланга, что еще больше увеличивает размер и добавляет больше точек отказа.

И они дороги (по сравнению со встроенными клапанами с зазубринами, которые мы предлагаем).

Одна вещь, о которой следует помнить при создании балластной системы; Если вы решите отказаться от использования обратных клапанов, ваша система останется неполной.Без них вы никогда не сможете полностью осушить свои мешки. Это означает, что если у вас нет обратного клапана, предотвращающего попадание воздуха обратно в мешок, ваши мешки никогда не смогут подняться и оставаться полностью осушенными.

Надеюсь, это вселило некоторые знания в головы всех, кто его читает. Если у вас есть вопросы, не стесняйтесь обращаться к нам и спрашивать. Мы всегда рядом и готовы помочь вам создать идеальную балластную систему для вашей лодки.

Установка антисифонного клапана

Антисифонные клапаны — это основной тип клапана, используемый в системах орошения жилых помещений.Есть несколько очень важных правил, которые применяются при использовании или установке антисифонного клапана. Они ДОЛЖНЫ быть установлены правильно, иначе они не будут работать !!

Краткое и грязное резюме

Антисифонные клапаны должны быть установлены на на 6 дюймов выше самой высокой спринклерной головки или выпускного отверстия эмиттера.
Входная труба антисифонного клапана должна соответствовать местным требованиям правил водоснабжения для открытой трубы. Обычно это означает использование металлических труб, таких как медь, латунь или оцинковка.стали.
Запрещается устанавливать другие двухпозиционные клапаны на стороне выхода антисифонного клапана.
Антисифонные клапаны нельзя оставлять «включенными» или «открытыми» более 12 часов подряд в любое время.
Дополнительная функция «Управление потоком» стоит дороже. Это, вероятно, сэкономит вам больше времени и денег, чем дополнительные затраты на клапан. Кроме того, большинство антисифонных клапанов без регуляторов потока имеют низкое качество.
Чтобы избежать неприятных сюрпризов, избегайте использования водопровода для вашей ирригационной системы, который проходит через стены дома, под полом или через чердак.

Продолжайте читать, чтобы получить более подробную информацию и ответы на вопрос «почему?»

Если вы не планируете использовать антисифонный клапан, большая часть этой страницы к вам не относится, хотя некоторые идеи и предложения применимы ко всем типам клапанов.

Вот схема установки типичного антисифонного клапана:

Схема установки антисифонного клапана — Деталь A

Примечание. При использовании этой детали будьте очень осторожны, чтобы не перетянуть металлическую трубу в месте ее соединения с пластиковым клапаном и ПВХ.Если металлическая труба слишком сильно затянута, пластик легко расколется и расколется. Затягивайте его только вручную, если вам нужно использовать гаечный ключ (не все из нас такие сильные), будьте предельно осторожны! Используйте тефлоновую ленту на наружной резьбе в качестве герметика. Купить тефлоновую ленту можно в любом магазине сантехники.

Установите над землей выше всех дождевальных головок

Антисифонный клапан ДОЛЖЕН быть установлен выше любой из спринклерных головок или эмиттеров, которые он включает и выключает. Он должен быть выше любого из них, но не выше большинства из них.(Много лет назад некоторые говорили, что она должна быть выше средней высоты разбрызгивателей, вы можете натолкнуться на устаревшую информацию по этому поводу, теперь стандарт выше, чем ВСЕ головки.) Нормальное правило — не менее 6 в дюймах над верхней частью самой высокой спринклерной головки, некоторые бренды говорят, что она должна быть на 12 дюймов. Если он не выше, встроенный предохранитель обратного потока работать не будет. Антисифонный клапан также будет проливать воду из вентиляционного отверстия, если он не установлен выше всех спринклеров или эмиттеров.Антисифонный клапан также должен быть над землей. Вы можете поставить над ним ящик, чтобы скрыть его, но он должен быть выше уровня земли.

Металлическая труба на входе

Во многих областях кодекс требует использовать металлическую трубу на входной стороне антисифонного клапана. Это связано с тем, что Единый сантехнический кодекс разрешает использование пластиковых труб, установленных на открытом воздухе, на напорных линиях только при глубине не менее 18 дюймов. Все, что глубиной менее 18 дюймов, должно быть металлическим. (Под напорной линией понимается любая труба, находящаяся под постоянным давлением, например магистраль.Запорные клапаны не учитываются, если они не являются автоматическими и закрываются после каждого цикла полива.) Имейте в виду, что пластиковые трубы / трубы из ПВХ и PEX не должны подвергаться воздействию солнечного света в течение длительного периода времени (более нескольких месяцев, недель в пустынных регионах.) Большинство пластиков портятся под воздействием света и становятся хрупкими. Полиэтиленовая трубка лучше выдерживает солнечный свет, чем ПВХ, что является одной из причин, по которой ее используют для капельницы. Если по какой-то причине вы чувствуете, что вам нужно использовать надземную трубу из ПВХ, покрасьте ее несколькими толстыми слоями краски (хорошо подойдет серебряная краска) или, что еще лучше, оберните ее алюминиевой фольгой, закрепленной слоем черной полиэтиленовой ленты.Другое решение — построить деревянный или металлический ящик, чтобы надеть трубу, чтобы она оставалась в темноте. Это также хороший способ спрятать клапаны и защитить их от вандализма. Подробная информация о контроллере с батарейным питанием (2batcntr.gif) показывает метод закрытия надземного клапана с использованием пластиковой клапанной коробки, которая хорошо работает с антисифонными клапанами.

Антисифонные клапаны, используемые с другими клапанами

Антисифонный клапан не может быть установлен перед другим двухпозиционным клапаном , как клапан регулирования зоны.Многие старожилы и менее информированные люди думают, что антисифонный клапан можно использовать в качестве предохранителя обратного потока для коллектора клапанов. Однако это неверно, антисифонный клапан не остановит обратный поток при такой установке. Вы просто зря тратите деньги. У меня много аргументов по этому поводу, поэтому вместо того, чтобы спорить, я просто скажу, что прочтите коробку или инструкцию по эксплуатации антисифонного клапана, там будет сказано то же самое. Если вы используете антисифонные клапаны для предотвращения обратного потока, все ваши зонные клапаны ДОЛЖНЫ быть антисифонными клапанами.Когда вы используете другие клапаны после антисифонного клапана, клапаны улавливают воду под давлением в трубе, когда они закрываются. Это давление препятствует открытию вентиляционного отверстия в антисифонном клапане. Если вентиляционное отверстие не открывается, значит, сифон не сломан и может возникнуть обратный поток, поэтому антисифонный клапан не остановит обратный поток.

Клапаны, которые можно использовать после антисифонного клапана: Вы можете использовать сливные клапаны для подготовки к зиме после антисифонного клапана.Сливные клапаны работают по-другому и не вызывают противодавления, из-за которого антисифонный клапан не работает. Вы также можете использовать обратные клапаны , используемые для предотвращения слива с низким напором, при условии, что на самой высокой спринклерной головке в зоне контура НЕ установлен обратный клапан. См. Следующий раздел ниже.

Антисифонные клапаны и спринклеры с обратными клапанами

Некоторые спринклеры имеют встроенные обратные клапаны для предотвращения вытекания воды из труб каждый раз, когда система останавливается.Их часто используют при орошении наклонных участков. Если вы используете этот тип головки, вы должны удалить обратный клапан с самой высокой головки на каждом контуре клапана. Это снимает противодавление, вызванное обратными клапанами. Вы можете удалить обратный клапан, разобрав головку и сняв небольшую резиновую шайбу в нижней части узла пружины.

не должен постоянно находиться на

Антисифонный клапан не должен быть постоянно включен более 12 часов.Причина этого в том, что когда антисифонный клапан открыт, небольшое вентиляционное отверстие закрывается водой, проходящей через клапан. Это вентиляционное отверстие должно открываться сразу после закрытия клапана. Если оставить его на длительное время, это вентиляционное отверстие часто застревает в закрытом положении, из-за чего антисифон не работает.

Контроль потока

Это не требование для антисифонных клапанов, я просто предлагаю это сделать. Большинство антисифонных клапанов хорошего качества имеют функцию «контроль потока» .Если клапан имеет эту функцию, в поле или описании будет указано, что он имеет регулировку потока. Цена — хорошая подсказка, дешевые клапаны не имеют этой функции, и я настоятельно рекомендую вам избегать их. Функция управления потоком позволяет точно настраивать производительность клапана, а также устранять неполадки в работе. Клапан без регулятора расхода подобен автомобилю без акселератора и тормозов. Без регулятора потока может быть очень трудно заставить клапан работать за пределами его эксплуатационной «зоны наилучшего восприятия», что означает, что если давление или поток воды не идеальны, вы будете рвать волосы.Поскольку давление и расход воды редко бывают идеальными, регулировка расхода стоит каждой копейки, которую вы за это платите!

Деталь B установки антисифонного клапана

— Обычный метод установки, используемый в домах в зонах с умеренным климатом

Водопровод проходит через дом?

Этот раздел о системах водоснабжения, проходящих через дом, рассматривается в другом месте в Руководстве по проектированию спринклерной системы, частью которого является эта страница, поэтому он повторяется, но я включаю его сюда, потому что многие люди открывают эту страницу при поиске для получения информации о противосифонных клапанах и не читали остальную часть руководства по проектированию.Конечно, если вы еще не знаете следующую информацию, это, вероятно, означает, что вы делаете много других ошибок. Возможно, вы захотите прочитать руководство, прежде чем тратить кучу денег!

Некоторые строители домов устанавливают спринклерное соединение на трубе, по которой вода выходит из дома. Я настоятельно рекомендую НЕ использовать это соединение. Проложите новую водопроводную трубу от источника воды, идущего вокруг дома. Это целесообразно по двум причинам. Во-первых, в трубе, проходящей через дом, может быть (и часто бывает) ограничение, которое сильно снижает поток воды.Если есть ограничение, каждый раз, когда клапан закрывается, ваш дом будет трястись, как бульдозер, только что врезавшийся в него. Для получения дополнительной информации о вещах, которые натыкаются на ночные удары, ознакомьтесь с моими комментариями о гидравлическом ударе. Есть много вещей, которые могут вызвать ограничения, и вы не можете проверить их, просто включив воду и определив время, необходимое для наполнения ведра. Я знаю, что кто-то в магазине или в другом руководстве, вероятно, сказал вам обратное, но они ошибаются, и есть довольно хороший шанс, что вы пожалеете, что послушались их! Многие люди на протяжении многих лет писали мне: «Я должен был послушать тебя, что мне теперь делать?» К сожалению, ответ на этот вопрос — либо проложить трубу вокруг дома, либо полностью перепрофилировать оросительную систему, чтобы она потребляла намного меньше воды.

(Если вам действительно нужно использовать воду, протекающую через дом, вам необходимо измерить поток, используя «мокрый метод», описанный в руководстве по домам, в которых используются насосы. В мокром методе используется ведро, но он также использует комбинацию датчиков и определенного метода. Используйте этот метод, даже если у вас нет насоса. Влажный метод, описанный в этой статье, компенсирует ограничения потока.)

Прежде чем отвлечься, я упомянул две причины, по которым в доме не протекает вода.Другая причина в том, что когда ваши разбрызгиватели работают ночью, вся эта вода будет течь по трубам в стенах вашего дома! Если тебе повезет, ты этого не услышишь. Если нет, а у большинства людей нет, то сладкие сны уйдут в прошлое! То, что днем звучит как тихое бульканье, больше похоже на грузовой поезд, проезжающий через соседнюю комнату в 2 часа ночи.

Пошаговая инструкция по установке

Промойте трубы. Снова промойте! В автоматических соленоидных клапанах есть крошечные отверстия (проходы для воды), которые могут быть легко заблокированы песчинкой или мусором.Причина №1, по которой клапаны не открываются или не закрываются, заключается в том, что что-то блокирует или частично блокирует один из этих портов. Простая промывка труб устранит многие из этих отказов «совершенно новых клапанов».
Установите клапан на подающую трубу. НЕ устанавливайте трубу на выпускной стороне клапана. При использовании ПВХ, как правило, легче вкрутить переходник с наружной резьбой в клапан, прежде чем приклеивать трубу к переходнику с наружной резьбой. Используйте тефлоновую ленту для наружной резьбы. Оберните не менее 3 слоев тефлоновой ленты.Совет: дешевая тефлоновая лента, продаваемая во многих магазинах бытовой техники и товаров для дома, очень тонкая. Если вы используете этот тип ленты, вам понадобится более 3-х витков. Поднесите ленту к свету, если она полупрозрачная, то это дешевая вещь. При нанесении на резьбу слой тефлона должен быть достаточно толстым, чтобы края резьбы больше не выглядели четко очерченными, а большая часть «впадин» между нитями была заполнена лентой. Туго натягивайте ленту, когда наматываете ее, слегка растягивая. Оберните ленту в том же направлении, что и нити, чтобы она не разворачивалась при вкручивании наружных нитей.(В каком направлении? Если вы смотрите на конец переходника с резьбой, вы должны обернуть ленту по часовой стрелке.) Если клапан пластиковый, вручную затяните резьбу в клапане. Если у вас мало силы рук, сделайте последний полный оборот гаечным ключом. Не затягивайте слишком сильно, клапан может расколоться!
Для электрических клапанов подключите провода от контроллера к проводам на соленоиде. Один провод должен быть «общим», который соединяет все клапаны вместе (обычно это белый провод.) Провода соленоида взаимозаменяемы. Любой провод на соленоиде можно использовать для общего. Другой провод соленоида подключается к «ведущему» проводу, который идет к конкретному разъему станции для этой зоны клапана на контроллере. Соединения проводов следует производить с помощью специального водонепроницаемого соединителя для сращивания проводов. Купить водонепроницаемые соединители для проводов можно в любом строительном магазине, они недорогие, надежные и простые в установке. В этих разъемах есть гидроизоляционный гель, который герметизирует провода.Причина № 1 отказов соленоидов — сращивание проводов, которое не было полностью водонепроницаемым. Вода всасывается из стыка через зазоры между отдельными витками проволоки в проводе соленоида за счет капиллярного действия. Попадая в соленоид, он ржавеет изнутри. Не могу не переоценить, насколько это важно: Используйте водонепроницаемые соединители!
Теперь, когда антисифонный клапан установлен, его необходимо «загрунтовать» (я называю это заправкой, я не знаю официального термина, используемого для этого процесса), нагнетая воду в небольшие отверстия для воды внутри клапан.Часто клапан просто заполняется, как только вы включаете в него подачу воды. Но некоторые клапаны просто упрямы, и их нужно форсировать. Большинство клапанов более высокого качества проходят заводские испытания, поэтому они уже залиты (вы, вероятно, заметите, что на клапан капает вода, оставшаяся после заводских испытаний / заливки), более дешевые клапаны не залиты.
Совет: большинство электромагнитных клапанов не очень хорошо закрываются, если на выходе клапана не установлена труба. Это может помочь с тестированием и сделать вещи намного менее беспорядочными, если вы установите несколько футов временной трубы или шланга к выпускному отверстию клапана, чтобы создать некоторое противодавление на клапан и перенаправить воду от того места, где вы пытаетесь работать.Для этого отлично подойдет садовый шланг. Для подсоединения садового шланга вам понадобится короткий штуцер 3/4 ″ SCH 80. Если размер клапана составляет 1 дюйм, вам также понадобится переходная втулка с резьбой 1 x 3/4 дюйма. Ваш садовый шланг имеет «шланговую резьбу», а не «трубную резьбу», поэтому он не будет плотно навинчиваться на трубную резьбу 3/4 ″ ниппеля SCH 80, но будет продолжаться. У вас будет утечка из соединения, если вы вставите вторую шайбу на конец шланга, она будет меньше протекать.
На этом этапе процедура немного отличается, если клапан имеет регулятор расхода.
Клапаны с регулятором расхода: Закройте регулятор расхода на клапане. Включите подачу воды к вентилю. Если у клапана есть спускной винт, используйте его сейчас, там также может быть рычаг включения / выключения, но спускной винт лучше подходит для заливки. Откройте спускной винт, чтобы открыть клапан. Вытекнет вода. Не выкручивайте винт, просто ослабьте его на полный оборот или пока не потечет вода. Если нет спускного винта, вероятно, под соленоидом будет рычаг, на котором отмечены положения «включено» и «выключено» (или «открыто» / «закрыто»), установите его в положение «включено».”Теперь откройте управление потоком. Клапан должен открыться. Дайте ему поработать минуту или две, чтобы он стабилизировался и выпустил воздух. Затем закройте спускной винт или переведите ручной рычаг в положение «выключено». Клапан должен закрываться, может пройти некоторое время, прежде чем он закроется. Если он не закрывается, медленно закройте регулятор потока, клапан должен закрываться сам по себе, когда вы уменьшаете поток через него. Оставьте регулятор потока в частично закрытом положении до тех пор, пока вы не закончите установку ирригационных труб и вам не потребуется их промыть.Полностью откройте его для промывки.
Клапаны без регулятора расхода: Включите подачу воды. Когда вы это сделаете, вода, вероятно, будет вытекать из выпускного отверстия клапана в течение нескольких секунд. Он должен остановиться сам через 30 секунд или около того. Если вода не перестает вытекать из клапана, попробуйте положить руку на выпускное отверстие, чтобы перекрыть поток воды. Это может сильно намокнуть, но, вероятно, также заставит воду проникнуть в порты и закроет клапан. Теперь, когда клапан закрыт, откройте его вручную с помощью рычага ручного открытия / закрытия или спускного винта.Клапан должен открыться. Теперь закройте спускной винт или переведите рычаг ручного включения / выключения в положение «выключено». Если вам повезет, клапан закроется. Если не закрывается, отключите подачу воды. Теперь включите его снова. Клапан должен оставаться закрытым. Если на этот раз он не остается закрытым, приложите руку к розетке, как описано выше, и она должна закрываться. Подсказка: Вам, вероятно, не нужно будет делать какие-либо беспорядочные вещи «передать выпускной патрубок», если вы подсоедините садовый шланг к клапану, как описано в предыдущем совете выше!
Теперь, если используются автоматические клапаны, проверьте клапаны, используя ту же процедуру, что и в шаге выше, но используйте контроллер, чтобы открывать и закрывать их.Контроллер имеет настройку ручного режима, который позволяет вам включать и выключать клапан, использовать его, чтобы убедиться, что клапан подключен правильно и работает. См. Руководство по эксплуатации контроллера.
Теперь установите нижнюю трубу после клапана вместе с остальной частью вашей ирригационной системы (спринклеры или капельные эмиттеры).
Отрегулируйте регулятор расхода (необязательно для клапанов с регулятором расхода). После установки спринклеров или каплеуловителей выполните точную настройку производительности клапана, частично закрыв регулятор расхода.Вам нужно будет немного поиграть с управлением потоком, тестируя различные степени закрытия, пока вы не получите настройку, которая вам нравится. Если вы закроете его слишком далеко, спринклеры перестанут работать должным образом. Однако частичное закрытие регулятора потока — хороший способ уменьшить запотевание спринклеров, а чрезмерное запотевание приводит к потере воды и плохому покрытию. Также вы заметите, что при частичном закрытии регулятора потока клапан закрывается быстрее. Предупреждение по этому поводу: не пытайтесь закрыть клапан слишком быстро, это нормально и желательно, чтобы он закрылся через несколько секунд.Если клапан закрывается слишком быстро, в водопроводную трубу могут попасть ударные волны. Когда он закрывается, это нормально, когда он закрывается с мягким лязгом. После настройки регулятора потока оставьте его в этом положении. Клапан предназначен для работы с частично закрытым. Точно так же, как акселератор в вашей машине не нужно постоянно «глушить».

Недавно установленный клапан не закрывается

Это довольно распространенная проблема с недавно установленными клапанами.Это часто случается, когда вода внутри клапана не поступает в порты. Это также может произойти, если вы установили клапан, но не установили после него ни одну из выходных труб. Дополнительная возможность заключается в том, что одно из крошечных отверстий для воды внутри клапана закупорено, возможно, из-за производственного дефекта, чаще из-за грязи из-за того, что труба подачи воды не была промыта перед установкой клапана.

Клапаны с управлением потоком: Если у вас есть клапан с функцией управления потоком, сейчас он окупается! Это много шагов, но они легкие:

Переведите рычаг ручного включения / выключения в положение «включено».
Затем, если есть сливной винт, откройте его на один оборот (вода потечет).
Теперь закройте регулятор потока, пока клапан не закроется.
Подождите одну минуту.
Закройте спускной винт и поверните рычаг ручного включения / выключения в положение «выключено».
Наконец, снова откройте управление потоком. Большую часть времени клапан остается закрытым и работает нормально. Почему это сработало? Закрытие регулятора потока заставляет воду попадать в эти маленькие отверстия, а открытие ручного рычага включения / выключения и спускного винта позволяет воздуху выйти.

Клапаны без регулятора потока: Если труба после клапана еще не установлена, попробуйте одно из следующего:

Установите временный адаптер на выпускном отверстии клапана, чтобы вы могли подсоединить садовый шланг к клапану, как описано ранее.
Переведите рычаг ручного включения / выключения в положение «включено».
Затем, если есть сливной винт, откройте его на один оборот (вода потечет).
Подождите… клапан должен закрываться через минуту или две.
Закройте спускной винт и поверните рычаг ручного включения / выключения в положение «выключено».
Надеюсь, из-за ограничения потока в шланге вода может попасть в порты, и теперь клапан должен начать работать правильно.

Или… быстрый, но мокрый метод:

Переведите рычаг ручного включения / выключения в положение «включено».
Затем, если есть сливной винт, откройте его на один оборот (вода потечет).
Положите руку на выпускное отверстие клапана, чтобы ограничить выход потока.(Вы, вероятно, очень промокнете!)
Подождите… клапан должен закрываться через минуту или две. Если клапан закроется, вы можете убрать руку.
Закройте спускной винт и поверните рычаг ручного включения / выключения в положение «выключено».
Если клапан не закрывался, медленно уберите руку, стараясь не обрызгать себя водой. В большинстве случаев клапан закрывается, когда ваша рука находится над выпускным отверстием.
No related posts.
Разное permalink
Страница навигация
Настроить антенну: Смотрицифру.рф — официальный сайт РТРС | Всё для приема | Цифровое эфирное телевидение
Трубы полипропиленовые виды: Полипропиленовые трубы – виды и отличия
Добавить комментарий Отменить ответ
Ваш адрес email не будет опубликован. Обязательные поля помечены *
Комментарий *
Имя *
Email *
Сайт
Рубрики
2019 © Все права защищены. Карта сайта

виды, устройство, установка на вытяжку

Виды обратных клапанов

Конструктивные отличия

Классификация устройств

Конструктивные типы и их особенности

Мембранного типа

Лепестковый

Клапан «бабочка»

Решетка

Обратный клапан для естественной вентиляции

Принцип работы обратного клапана

Применение

Вентиляция естественного типа

Принудительная вентиляция

Виды устройств по конструкции

Изготовление своими руками

Конструктивное исполнение обратного клапана

Клапан на вентиляцию: где и как поставить

Установка на кухне с вытяжкой

Для ванной и туалета

Проблемы вентиляции жилых помещений

Рекомендации по выбору

Подготовительные работы

Решётка на вентиляции в роли обратного клапана

Обратный клапан на вентиляцию — 120 фото изготовления и монтажа

Типы затворов на вентиляционном клапане

Составные элементы обратного клапана

Бюджетный вариант вытяжного клапана

Фото обратного клапана на вентиляцию

Обратный клапан на вентиляцию: какой выбрать конструкцию

Какие бывают вентиляционные обратные клапаны?

Конструкция и принцип работы клапанов

Обратный клапан на вентиляцию своими руками

устройство и принцип работы, виды, монтаж

Назначение обратного клапана

Устройство и принцип работы

Разновидности обратных клапанов

По материалу изготовления

По способу открывания

По конструкции и форме

Правила размещения и монтажа обратного клапана на вентиляции

Нюансы обслуживания

Изготовление обратного клапана своими руками

Как поставить обратный клапан на вентиляцию

Причины возникновения обратной тяги

Типы исполнения обратного клапана

Тип #1 — одностворчатый гравитационного действия

Тип #2 — двустворчатый с использованием пружин

Тип #3 — жалюзи на вентиляционную решетку

Тип #4 — гибкая мембрана

Особенности самостоятельного изготовления

Правила размещения и монтажа

Местоположение клапана в вентиляционной системе

Нюансы установки и обслуживания

Выводы и полезное видео по теме

Причины возникновения обратной тяги

Типы исполнения обратного клапана

Тип #1 — одностворчатый гравитационного действия

Тип #2 — двустворчатый с использованием пружин

Тип #3 — жалюзи на вентиляционную решетку

Тип #4 — гибкая мембрана

Особенности самостоятельного изготовления

Правила размещения и монтажа

Местоположение клапана в вентиляционной системе

Нюансы установки и обслуживания

Выводы и полезное видео по теме

Для чего нужен на вентиляции обратный клапан

Устройство и принцип работы

Неприятности, которые могут возникнуть

Способ открывания

Формы механических клапанов

Клапан на вентиляцию: где и как поставить

Установка на кухне с вытяжкой

Для ванной и туалета

вытяжка на кухне и монтаж

Что такое обратный клапан и его назначение в вентиляции?

Устройство и принцип работы

Виды обратных клапанов

Гравитационный одностворчатый

Пружинный двухстворчатый
