Устройство системы дренажа и водоотвода на участке

Водоотводом называется система транспортировки осадочных, сточных и грунтовых вод в одно русло, которое направляет избыточную влагу в специальный колодец или обычный слив. Другое название — дренаж, или дренажная система.

Приступая к мощению объекта натуральным камнем, необходимо учитывать ряд условий, влияющих на фундамент и целостность брусчатки в режиме эксплуатации.

Одним из таких условий является вероятность переувлажнения грунта, связанная с большим количеством осадков, близостью грунтовых вод, недостаточным уклоном поверхности, способствующим образованию луж на брусчатке.

Для того, чтобы избежать неприятных последствий, вызываемых избыточной влагой (быстрое промерзание фундамента зимой, повышенный рост плесневого грибка летом) применяют дренажную систему, тип которой зависит от конкретных условий мощения.

Системы дренажа. Водоотвод

Другое название — дренаж, или дренажная система.

В современном строительстве и мощении различают три основных типа систем водоотведения, это:

Поверхностный тип дренажа

Понятие «поверхностный тип дренажной системы» означает такое устройство водоотвода, при котором удаляется излишек влаги, образованный дождями, или иными осадками. Применяется на участках, соответствующих взаимосвязанным техническим критериям — тип и свойства почвы, количество и сила дождей (осадков), и топография участка позволяют считать поверхностную систему дренажа достаточной.

Поверхностная дренажная система представляет собой комплекс дренажных каналов, коллекторов или лотков. Такую систему ещё называют линейной.

Подземный тип дренажа

Подземный дренаж осуществляют для улучшения режима использования масштабных, многослойных фундаментов. Подземному типу водоотвода характерно наличие в системе дренажных труб, георешеток, геотекстиля, коллекторов и водозаборных колодцев. Применяется в условиях близости грунтовых вод, нестабильных почв, обильных осадков.

Комбинированный, или смешанный тип системы водоотведения

К системам комбинированного типа относятся комплексные, смешанные технические решения по водоотведению. Комбинированной можно считать систему, в которой сеть поверхностных каналов собирает дождевую воду и направляет её в коллекторы, в которые по дренажным трубам собираются воды грунтовые. Из коллекторов собранные воды сбрасываются в единое русло, расположенное ниже всех по уровню.

Таким естественным образом осуществляется общий, комбинированный слив всех возможных видов избыточной влаги. Такой тип системы ещё называют канализацией.

Материалы

В зависимости от обводнённости участка, от близости грунтовых вод и характера почвы, применяют тот или иной тип дренажной системы, представленной, в свою очередь, рядом высокотехнологичных материалов, на нескольких видах из которых хотелось бы остановиться подробнее.

Дренажная труба

Дренажная труба является необходимым компонентом системы водоотвода подземного типа. Предназначена для доставки скопившихся вод к пункту водозабора, а иначе говоря, к сливу. Дренажные трубы представлены несколькими категориями, это — полимерные, керамические, асбоцементные и трубы из пористых материалов.

Лотки и маскирующие решётки

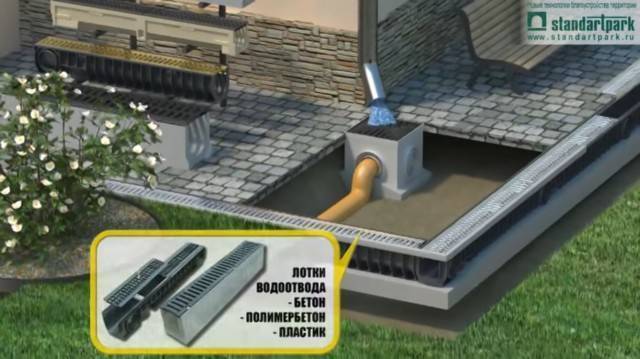

Лотки и маскирующие решётки — это изделия для систем поверхностного, линейного типа водоотвода. Лотки выполняют роль канала, расположенного на нижнем уровне плоскости брусчатки, в который собирается дождевая или талая вода для дальнейшей транспортировки к коллектору, или водозаборному колодцу. А решётка, которой накрывают лоток сверху, выполняет декоративную и маскирующую функцию

Во всяком случае, устройство какой-либо системы водоотведения осуществляется только там, где это действительно нужно. Иногда бывает достаточным элементарное соблюдение уклона плоскости мощения с учётом того, куда, и в каком количестве будут стекаться излишки воды того, или иного характера.

устройство водоотвода, отведение ливневых и грунтовых вод, современные системы и поэтапная технология монтажа

Строительство дренажных систем, отводящих с участка дождевую воду, понадобится вам почти во всех случаях, если вы, конечно, хотите сделать ваш участок современным, благоустроенным и удобным для жизни.

Устройство дренажной системы

Лучше всего дренирование описывается формулой из учебника «Гидрология и гидротехнические сооружения»:

Дренированием называется гидротехническое сооружение системы искусственных почвенных путей для отвода за пределы участка осадочных, грунтовых и глубинных вод.
Г.Н. Смирнов. Учебник «Гидрология и гидротехнические сооружения»https://eknigi.org/nauka_i_ucheba/129293-gidrologiya-i-gidrotexnicheskie-sooruzheniya.html

Дренаж нужен для осушения вот таких, сильно заводнённых участков

Как работает дренаж

Обычно дренирование переувлажненной почвы происходит с помощью поверхностных или глубинных наклонных путей отвода воды. Вода из почвы поступает в искусственные пути и по уклону самостоятельно течёт в поглотительную/выгребную яму или рукотворный или естественный водоём на участке или за его пределами.

Участок и дом с грамотно проложенным дренажом — гарантия вашего спокойствия

Во всех случаях используются:

геотекстильная ткань разных типов и комплектации, от ткани до сендвичей;
Геотекстиль МЕАСТАБ-Д (Дорнит) иглопробивной — очень популярный геотекстиль для устройства любого вида дренажа
дренирующий материал разных типов — гранитный или доломитовый щебень, песок, галька, керамзит, синетеические материалы.
Гранитный щебень крупной фракции 20–40, который чаще используется для открытого дренажа

Когда нужен дренаж

Дренаж разного вида (открытый, закрытый, глубинный, линейный, точечный, ливневый разного вида) нужен практически всегда. Идеальных участков не бывает.

Если у вас — забор с фундаментом, то он часто «запечатывает» участок, препятствуя естественному выводу влаги — нужен открытый или глубинный дренаж по периметру.
При сильном уклоне дренаж избавит от эрозии почвы при её смывании дождем
Если участок — горизонтальный или находится в низине, тогда при большом объёме осадков влага будет регулярно и глубоко пропитывать плодородную землю, что повлечёт за собой заболачивание территории; нужен открытый или закрытый линейный дренаж на участке.
Глинистая почва не пропускает дождевую и талую воду: значит, нужен дренаж
Если ваш дом на таком участке стоит не на свайном, а на плитном или ленточном фундаменте, тогда в подвале разовьются грибки, при промерзании почвы будет выдавливаться фундамент, стены будут трескаться — нужен пластовый, пристенный и кольцевой глубинный дренаж.
Дренаж на почве с высоким уровнем грунтовых вод убережет септик от выдавливания при промерзании почвы
При обильных грунтовых водах и/или их близком залегании (особенно — если их уровень ближе одного метра от поверхности), которые заболачивают почву и могут при промерзании выдавливать септик на поверхность — нужен глубинный дренаж на участке.
Пластовый и пристенный дренаж (в идеале — в сочетании с кольцевым) — абсолютная гарантия сухости фундамента
Если почва глинистая, препятствующая проникновению влаги, то скопившаяся у фундамента «лишняя вода» вызовет подвижку почвы (фундамент может поплыть), а дождевая вода не будет уходить в землю — к глубинному дренажу нужен открытый, или вертикальный, или дренажные скважины.
Дом в низине, которая аккумулирует всю воду с окрестных высот — тоже повод для создания дренажной системы
Если ваш надел — с сильным уклоном, то плодородный слой во время дождя просто смывается — нужен как минимум открытый дренаж.
Забор с ленточным фундаментом препятствует естественному выводу влаги с участка
И если у вас много мощёных дорожек и террас, отмостка возле дома и обширные газоны, нужен поверхностный ливневый дренаж обоих видов: точечный и линейный.
Схема ливневого дренажа вокруг дома: хорошо видны колодцы, дрены и их расположение

Виды

Рассмотрим различные виды дренирования. Прежде всего дренаж бывает открытый и закрытый.

Открытая дренажная система

К такой системе относятся канавы и французский дренаж.

Канавы

Самая простая разновидность — канавы — подходит не для всех грунтов, а для медленно проницаемых для воды глины и суглинка. Такая система избавляет от поверхностной воды. Если участок на склоне, а дом стоит посередине, то целесообразно провести над домом перпендикулярную склону канаву — так вы уменьшите количество влаги у фундамента. Открытый дренаж легче сооружать на участках с уклоном — или нужно тщательно выверять изменение глубины канав, а это проблематично.

Канавы глубиной 50–70 сантиметров и шириной около 50 сантиметров могут располагаться по всему участку «ёлкой» (в случаях равномерной заводнённости всего участка), по периметру или локально в особо заливаемых местах. В случае древовидной структуры центральная канава глубже боковых и углубляется в сторону водостока. У канав должны быть пологие края (около 30^{), чтобы предотвратить их осыпание, а форма может быть как трапециевидной (с плоским дном), так и V-образной.}

Канавы можно оформить по-разному.

Застелить их геотканью и насыпать туда мелкий дренирующий материал — щебень, гальку, керамзит — не до верху; но геотекстиль на краях канавы нужно маскировать дёрном или землёй.
Открытая канава с геотекстилем и щебнем выглядит красиво только на рисунке; в жизни это не так
Застелить их геотканью или обойтись без неё, заполнив канаву щебнем доверху.
Канавы, наполненные щебнем доверху, тоже не вполне эстетичны, но хорошо работают
Застелить геотканью и обложить крупным дренирующим материалом — например, галькой.
Канава с геотканью и галькой прекрасно выглядит и хорошо работает
Можно обойтись без геоткани.
Такая канава с галькой — полноправный элемент ландшафтного дизайна
В крайнем случае обойтись безо всего вообще.
Просто канавы без дренажа и геоткани в крайнем случае тоже делают свое дело

Канавы линейного открытого дренажа («ёлка») соединяются более глубоким «стволом» и замыкаются на канаве в нижней точке участка, подходящей к водостоку.

Расположение канав «ёлкой», которая замыкается на основную канаву, ведущую к водостоку

Главный недостаток открытой системы — необходимость куда-то распределить вынутую неплодородную землю. Канавы отнимают площадь для посадок растений, отнюдь не украшают территорию, требуют постоянной заботы и чистки.

Французский дренаж

Это простое и красивое в ландшафтном смысле сооружение — «каменный пруд», или «каменный ручей», заполненный гравием и выступающий как водосборник. Делается он по типу открытого дренажа, иногда с одним щебнем внутри, иногда — с мягким дренажом, но более эстетично выглядит. Он обязательно должен соединяться с нормальной дренажной системой, так как аккумулировать влагу он умеет, а отводить ему нужно помочь.

«Каменный ручей» — разновидность французского дренажа, и тоже — элемент ландшафтного дизайна

Ливневый поверхностный дренаж можно условно отнести к открытому, хотя он и защищён решётками, а в системе имеются и закрытые глубинные участки.

Закрытая система дренажа

Закрытая система, напротив, используется в основном для удаления почвенных вод. Потому что осадков просачивается на глубину не так много, а если почва глинистая — то не просачивается совсем. В отличие от открытой, эта система даёт возможность сажать над ней растения, ставить садовые сооружения. Закрытый дренаж — как правило, глубинный. Кроме геотекстиля и дренирующих материалов, в нём используются: перфорированные трубы-дрены (в случае «мягкого» дренажа дрены не используются), а к ним — фитинги. Кроме этого, там участвуют:

Современные дренажные системы

Жизнь не стоит на месте, и появляются вещи, призванные облегчить создание дренажа. Например, геотекстиль разных комплектаций.

Использование геотекстиля

Любой геотекстиль позволит обойтись при монтаже глубинного и закрытого дренажа без труб-дрен. Такая конструкция называется «мягкий дренаж».

Дренаж без труб

Название «мягкий дренаж» означает, что не используется труба. Роются траншеи, на дно укладывается гидроизолирующий слой, затем — геотекстиль, на него засыпают щебень, который затем закрывается краями полотнища.

Схема мягкого дренажа с грунтом и растениями и без них

Такой дренаж делается обычно под мощёными дорожками и площадками (при использовании жёсткого дренажа нагрузка может повредить трубу).

Мягкий дренаж под дорожкой — отличное ландшафтное решение; решетки отсутствуют

Хотя поверх можно и насыпать почву, и посадить растения. Но и такой вид дренажа должен для вывода воды соединяться либо с коллекторами и колодцем, либо с водоёмом.

На мягкий дренаж отлично высаживается газонная трава

Можно обойтись и без дренирующего щебня.

Дренаж с геотекстилем без щебня

Для дренажа без щебня используют трёхслойный геотекстиль: трёхмерную сетку между слоями геоткани, условную замену дренирующим природным материалам — щебню и песку. Им просто оборачиваются дрены.

Дренажный геокомпозит — отличная замена щебню

Дренаж без щебня — Softrock

Это система, включающая гибкую гофрированную перфорированную трубу, обёрнутую в геоткань с гранулами синтетического фильтра пенополистирола в чехле, длина в блоке — 3 метра.

Труба в кожухе из геоткани и дренажного пенополистирола — очень удобное решение для самостоятельного сооружения дренажной системы

Она лёгкая (примерно 15 килограмм), с ней может справиться и один человек. Разумеется, она дороже, чем обычная перфорированная труба. Но учитывая то, что трехметровый кусок экономит больше тонны щебня, это здравый выбор. В комплект входят муфты, заглушки и тройники.

Фитинги в комплект к дренажной системе: муфта, заглушка, тройник

Она очень легко монтируется, как конструктор, укладывается в траншеи, засыпается грунтом — и ваш дренаж готов.

Монтаж системы Softrock — очень легкое дело

Способ укладки Softrock на рекламной картинке

Труба Softrock — такая смешная на вид система, а так хорошо работает

Иная классификация

Видов дренирования — множество, и в разных классификационных справочниках они даже часто по-разному называются. К закрытому дренажу относится глубинный дренаж. К открытому дренажу помимо канав относится поверхностный, он же — ливневый.

Глубинный дренаж

Это самый функциональный, долговечный и надёжный вид дренажа. Он подходит для всех видов заводнения: высокими почвенными водами, глинистым грунтом, отсутствием уклона, сложным дизайном участка, плотным озеленением, большим количеством построек и дорожек. Срок его службы — до пятидесяти лет, он не требует постоянного ухода. Под землю укладываются дрены с уклоном к коллекторам (или ямам, или водоёмам на участке или вне участка).

Дрены при глубинном дренаже укладываются ниже точки промерзания грунта

Траншеи для прокладывания дрен диаметром не меньше 11 сантиметров копаются глубже точки промерзания грунта, но не ниже метра глубиной.

Дренаж глубинный делится на три разновидности: вертикальный, с использованием глубоких трубчатых перфорированных колодцев, из которых насосом откачиваются грунтовые воды; горизонтальным, состоящим из сети дрен, и комбинированным. Третья разновидность встречается намного чаще.

Горизонтальный глубинный дренаж

Этот дренаж бывает с использованием труб, с использованием труб и колодцев и так называемый «мягкий», о котором сказано выше.

При трубном горизонтальном глубинном дренаже сооружается сложная разветвлённая структура перфорированных труб-дрен. Дрены укладываются в траншеи, вырытые согласно заготовленной схеме и с запроектированным уклоном по определённым правилам: на дно траншеи насыпается песок на 10–15 сантиметров; укладывается геоткань; на подушку из дренирующего материала кладётся дрена; вместе с материалом дрена оборачивается геотканью; засыпается песком, затем — грунтом.
Схема укладки глубинного дренажа показывает, что это совсем несложно
При большом заводнении участка грунтовыми водами тоже, как и в открытом типе, практикуется древовидная укладка дрен.
При большом заводнении участка грунтовыми водами тоже, как и в открытом типе, практикуется древовидная укладка дрен
Кольцевой глубинный дренаж — промежуточный по сложности вид дренажа между пристенным дренажом и обычным глубинным на участке. Это глубинный дренаж с использованием дрен и колодцев, замкнутый в кольцо вокруг дома на расстоянии 2–8 метров от фундамента. Чаще всего его применяют для свайно-ростверковых и столбчатых фундаментов. Траншеи роются на полметра ниже фундамента. Система точно так же соединяется с поглотительной/выгребной ямой, водоёмом или водоотводом за пределы участка.
При таком типе глубинного дренажа на поверхности видны лишь крышки колодцев
Смотровые колодцы располагаются по углам дома.
Кольцевой дренаж проще по технологии, чем пристенный
Пристенный глубинный дренаж очень похож на кольцевой, но делается вплотную к фундаменту и применяется при ленточном фундаменте.
Пристенный глубинный дренаж — гарантированное спасение от грунтовых вод
Часто его применяют в комплекте с кольцевым дренажом.
Пристенный и кольцевой дренажи (схема) часто используются вместе
Пластовый глубинный дренаж применяется тоже для убережения дома от воды при плитном фундаменте, но не только: при строительстве он отводит грунтовые воды от котлована. Соответственно, делается он до строительства дома. Котлован роется больше того, какой нужен для фундамента, формируется уклон от центра к краям, засыпается дренирующим материалом, выравнивается, на этой подушке делается фундамент.
Пластовый дренаж делается еще до фундамента и соединяется потом с пристенным или кольцевым дренажом
Иногда в толще дренирующего материала дополнительно укладываются дрены. По краям должна быть пристенная или кольцевая дренажная система.
В толщу пластового материала уложены дрены, соединенные с пристенным внутренним дренажом
Можно вспомнить методы наших дедов и сэкономить на дренах и геотекстиле. Конечно, они гораздо более трудозатратны. Например, с помощью кусков старых керамических труб; жердей; имитации труб из трёх досок.
Дедовские методы дренирования всегда хороши, быстры и дёшевы
Для фашинного дренажа роются траншеи, на песчаную подушку укладываются связки веток, которых всегда много на любом садовом участке, затем засыпаются щебнем и грунтом. Ветки, конечно, через 15–20 лет сгниют; но до этого дренаж будет вполне полноценно работать. Да и потом структура почвы в траншеях будет гораздо более рыхлой, и какое-то дренирование продолжит происходить.
Схематическое изображение фашин — пучки прутьев, связанные прутьями же
Простой, быстрый и очень дешёвый способ — использовать пластиковые бутылки ёмкостью полтора литра двумя способами. Первый: у бутылок отрезается донышко, и они туго вставляются одна в другую горлышком без крышечек в одном направлении. Получаются полноценные не вполне герметичные, как и нужно для дренажа, трубы, которые укладываются в траншеи на дренирующий материал.
Трубы из бутылок сделать достаточно просто, надо лишь иметь хороший острый нож для отрезания донышек
Второй: закупоренные бутылки, уложенные двумя рядами в траншею, просто создают воздушную подушку.
Дренаж из завинченных пластиковых бутылок — отличный способ их утилизации и средство для создания дренажной воздушной подушки

Вертикальный глубинный дренаж

Это — редко применяемый способ: только в случаях, когда на участке нет уклона и нет удобных возможностей для сброса воды. В разных местах участка, обычно — возле построек, ставятся вертикальные колодцы и отстойники, с автоматическими насосами. Когда поплавок поднимается до определённого уровня, включается насос и вода откачивается.

Колодец вертикального дренажа без автоматического насоса с непроницаемой крышкой

Дренажная скважина

Разновидность вертикального дренажа — дренажная скважина. Они применяются для почв, хорошо пропускающих воду. Осадки просачиваются сквозь первый, проницаемый для воды, слой почвы и остаются «линзами» в грунте, потому что не могут пройти дальше через второй, водонепроницаемый слой. Чтобы убрать эти «линзы», нужно пробить второй, водоупорный, слой почвы, и вода уйдёт вглубь. Буром делается скважина глубиной от 4 до 10 метров в зависимости от грунта. На реечном каркасе делается «рукав» из геоткани соответствующей длины и вводится на всю глубину скважины, затем туда засыпается щебень или иной дренирующий материал, закрывается водонепроницаемой крышкой и засыпается землёй. Обычно делается несколько скважин.

Схема проницаемой сверху почвы, при которой образуются внутренние «линзы» воды

Чтобы убрать эти «линзы», нужно пробить второй, водоупорный, слой почвы, и вода уйдёт вглубь. Буром делается скважина глубиной от 4 до 10 метров в зависимости от грунта. На реечном каркасе делается «рукав» из геоткани соответствующей длины и вводится на всю глубину скважины, затем туда засыпается щебень или иной дренирующий материал, закрывается водонепроницаемой крышкой и засыпается землёй. Обычно делается несколько скважин.

Бурение дренажной скважины делается на такую глубину, чтобы пробить водонепроницаемый слой почвы

Отвод ливневых вод

По классификации её тоже относят к открытому дренажу (но она имеет существенное отличие — лотки., решётки и пескоуловители) и поверхностному дренажу. Она применяется для локального сбора и вывода воды, поступающей сверху: дождь, снег, мытьё машины, полив шлангом дорожек. Поэтому такой дренаж всегда делается в фундаментной отмостке, на дорожках и мощёных участках, в гаражах и вокруг гаражей, даже на газонах — и делится на два типа: точечный и линейный.

Чаще всего необходим поверхностный дренаж обоих типов — точечный и линейный

Точечный поверхностный дренаж

Небольшие квадратные, прямоугольные или круглые водосборники (дождеприёмники) точечно устанавливаются в необходимых местах: под водосточными трубами, водопроводными кранами, на площадках, дорожках, возле гаражей и так далее. Как правило, они соединяются с ливневой канализацией. Решётки водосборников обычно делаются пластмассовыми, но там, где предполагается особенная нагрузка, применяются сталь, алюминий, чугун.

Точечный поверхностный дренаж с чугунной решёткой под водостоком — эффективная конструкция

Дождеприёмник имеет довольно простое устройство.

Устройство дождеприёмника для точечного дренажа: решётка, пескоуловитель, труба

Точечные и линейные дождеприёмники обязательно комплектуются пескоуловителем, чтобы не случилось засора труб: тогда эффективность дренажа упадёт до нуля. В точечном дождеприёмнике пескоуловитель ставится в сам корпус. Без них обойтись нельзя.

Точечный поверхностный дренаж устанавливается:

в отмостке вокруг дома;
перед входной дверью в дом;
на газонах.
Точечный дренаж бывает и на газонах, чтобы исключить заводнение газона

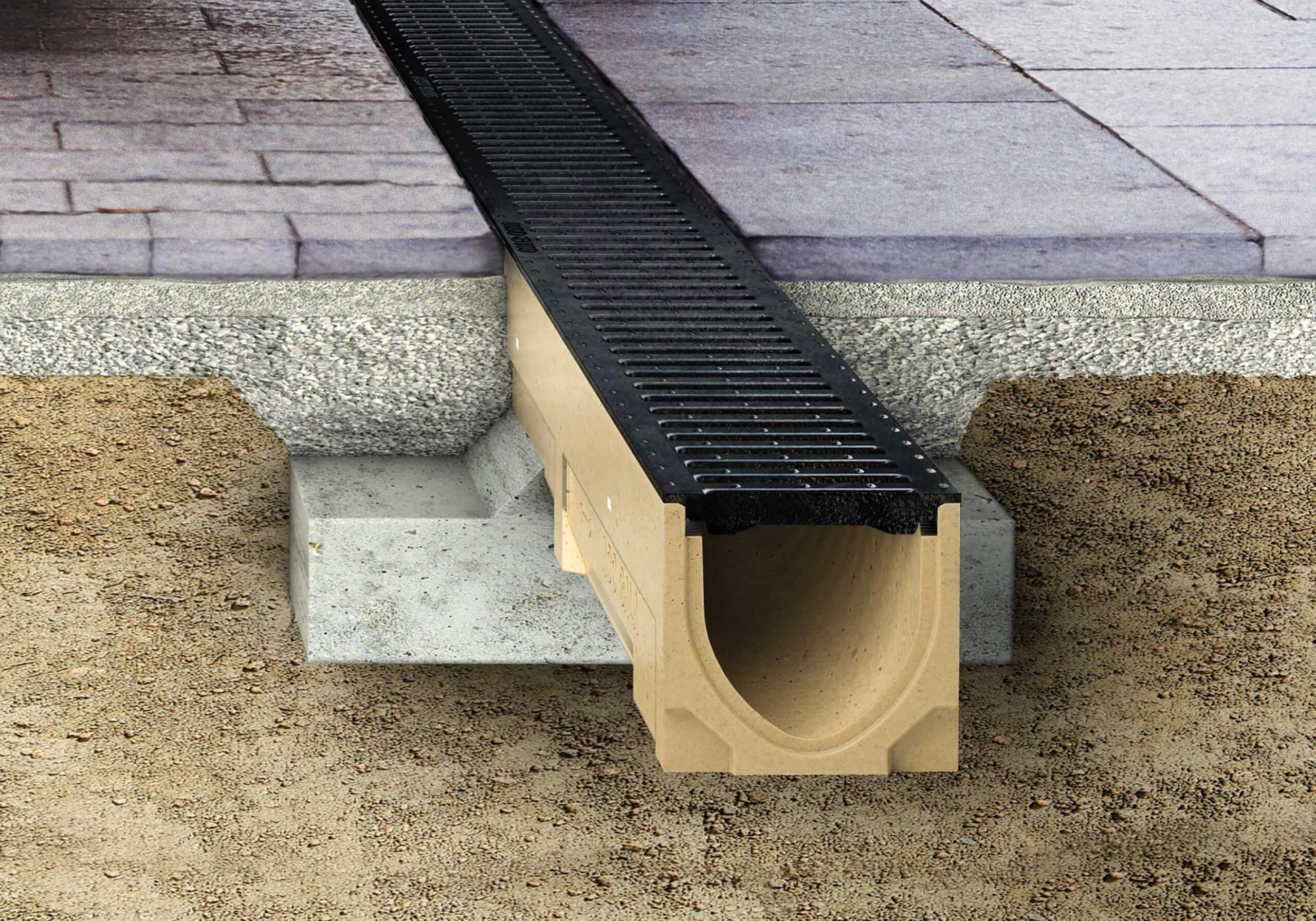

Дренаж поверхностный линейный

Он удаляет сразу с большой площади большое количество воды. Это лотки, установленные с соблюдением уклона, дополненные решётками и пескоуловителями. Пескоуловители в отличие от точечного дренажа ставятся не в сам лоток, а на границе его сопряжения с трубами, ведущими к водосборнику.

Элементы линейного дренажа: пескоуловитель, решетка, лоток, крепёж, заглушка

Линейный дренаж устанавливается:

Детали системы для отвода ливневых вод

Это лотки, решётки и пескоуловители.

Лотки и решётки

Лотки могут быть разных размеров и производиться из полиэтилена, полипропилена, поливинилхлорида, бетона, полимербетона, композитных материалов. Решётки, как и для дренажа точечного, могут быть пластмассовыми, металлическими, чугунными.

Тип лотков и решёток для поверхностного линейного дренажа выбирается в зависимости от количества поступающей влаги

Пескоуловитель

Он имеет корпус из пластика, а иногда — бетонный или композитный. В него вставляется пластиковая корзинка, которая облегчает очистку. Вода приходит сверху, а уходит через боковой отвод, расположенный выше уровня дна корзинки. Песок и частички почвы оседают на дне, а в систему проходит чистая вода.

Разобранный пескоуловитель с корзинкой для сбора песка и мусора; это — очень эргономичная конструкция

Они бывают разных размеров и обладают разными улавливающими способностями. Поэтому их число, конструкцию и качество нужно подбирать, опираясь на ваши обстоятельства: среднее количество осадков, характер грунта (глинистый, песчаный), рельефа. Обычно производитель описывает варианты применения пескоуловителя на упаковке.

Пескоуловитель пластиковый для линейной системы в сборе: хорошо видно, откуда выходит чистая вода

Дренажная система и ливневая канализация

Согласно всем руководствам нельзя объединять системы дренирования участка и дома и системы поверхностного точечного и линейного дренажа. Для последнего делается отдельная система, которая называется ливневая канализация. Трубы обеих систем часто идут параллельно в одном направлении, под одним углом, но ливневая канализация всегда располагается выше грунтовой.

Ливневая канализация всегда располагается выше грунтовой, и они приходят к одному водоприёмнику

Монтаж дренажа — поэтапная технология

Сначала важно осознать, насколько обводнённый участок нам достался. В идеале даже проект дома должен разрабатываться вслед за получением геологического заключения о качествах участка. Причём кивнуть на соседа не выйдет: как правило, даже соседние наделы порой разительно отличаются друг от друга. Поэтому нужно получить довольно много документов.

Топографический план с кадастровыми границами.
Пример профессиональной топосъемки частного земельного участка: это слишком сложно для самостоятельного исполнения
Описание грунта и глубина залегания разных его видов (данные из пробурённых скважин).
Физические и химические его качества — глубина промерзания, лёгкость смачивания. Какие почва даст соединения с водой, и как они будут влиять на постройки и растения.
Механические качества грунта: пучинистость, склонность к оползанию и просадке. Выдержит ли он фундамент.
Глубина почвенных вод и сезонные изменения этой глубины.
Схема грунтовых вод на участке показывает, какой вид дренажа на этом участке нужнее

Если участок уже обжитой, то можно пообщаться с соседями, посмотреть на их постройки. Это — прекрасная информация.

Сырой подвал у соседей покажет весь драматизм ситуации

Уровень колодцев и скважин тоже доложит об уровне почвенной воды. Кроме того, если на участке растут крапива, осока и тем более — камыш, это признак того, что влага подходит к поверхности до двух с половиной метров. Если же растёт полынь — значит, всё безопасно.

Наличие конского щавеля тоже говорит о близости грунтовых вод

Скопление тумана по вечерам и яркая трава в летнюю сушь подтверждает близость влаги. Если после дождей долго не просыхают лужи — значит, земля глинистая, соответственно, дренаж тоже необходим.

Тогда становится ясно, нужно ли дренирование — и если да, то какого типа.

Всегда надо помнить: чем проще дренажная система, чем меньше в ней составных частей и чем дольше она может существовать без контроля и ремонта — тем она надёжней.

Схема будущего дренажа

Мы собрали информацию о составе грунта и почвенных водах, уклонах, рельефах и контурах нашего участка и можем прикинуть схему будущего дренажа. Но гораздо лучше отдать проектирование профессионалам. Тогда проект будет безупречен, и у вас на руках будет расчёт точного количества труб, фитингов, колодцев, щебня, геотекстиля. Это даст возможность определить общую длину дрен, глубину их укладки, глубину и количество колодцев.

Мы получим:

План с размеченным рельефом.
Чертёж околодомового дренирования — пристенного, глубинного, кольцевого. На нём будут размечены количество дрен, их сечение и место укладки, локация колодцев, глубина залегания, ширина и глубина траншей и все уклоны; количество геотекстиля, щебня и так далее.
Аналогичный чертёж для дренажа на огороде и в саду — включая шаг между дренами в «ёлке».
Аналогичный — для поверхностного дренирования, линейного и точечного: с расчётом размера лотков, решёток и дождеприёмников, размера и количества пескоуловителей, а также — дрен и колодцев.
Расчёт деталей и материалов.
Пошаговое описание работ и руководство.

Пример професссионального чертёжа необходимого дренажа с указанием материалов и видов дренирования

СНиП

Эта схема создана согласно жёсткой регламентации, она же — руководство и библия всех владельцев приусадебных участков — «Строительные нормы и правила», СНиП 2.06. 15–85 «Инженерная защита территории от затопления и подтопления». Прежде всего она гласит:

Создание дренажной системы участка необходимо для земель с высоким содержанием влаги и обильным выпадением дождей, приводящим к вымоканию.
СНиП 2.06. 15–85 «Инженерная защита территории от затопления и подтопления» http://docs.cntd.ru/document/5200022

Там есть точный свод того, чему мы должны следовать.

Правила устройства дренажа

Основное правило: в создании любой системы осушения участка важно соблюдать уклон дрен в сторону водосборника или водоотвода. Если участок ровный, то уклон делается с помощью постепенного углубления траншей в сторону водосборника. Эмпирически выведен достаточный уклон, зафиксированный в СНиПе: для глин и суглинков — 2 сантиметра на 1 метр дрены, для песков — 3 сантиметра. При меньшем уклоне вода будет уходить, но медленней, а дрены будут заиливаться и засоряться. Кроме того, трудно точно соблюсти уклон в 1 сантиметр на метр. Поэтому гораздо проще сделать его в 5 сантиметров на метр. Это обеспечит прекрасную скорость прохождения воды и большую долговечность системы.
Правильный уклон системы дрен обеспечит хорошее прохождение воды к водостоку
Водосборник (или водоотвод) ставится в самом низком месте участка. Если участок ровный, то водосборник должен располагаться глубже всей системы. Но если участок плоский, но большой, то необходимый перепад получится настолько большим, что придётся сделать несколько водосборников.
Древовидная схема прокладки дренажа хороша, когда участок равномерно заводнён
При укладке линейного дренажа «ёлкой» шаг между ветвями дрен тоже зафиксирован в таблицах СНиПа.

Таблица: расчёт шага между дренами «ёлки» согласно СНиП

Тип грунта	Проницаемость К (м/c)	Интервал подземного дренажа S (м, зависит от глубины траншеи)
Тип грунта	Проницаемость К (м/c)	D = 1 м	D = 1,3 м	D = 1,6 м
Глина	3х10⁷	5 м	6 м	8 м
Ил	5х10⁶	18 м	25 м	30 м
Песчаный ил	3х10⁵	47 м	62 м	77 м
Заиленный песок	7х10⁵	67 м	88 м	109 м

Согласно СНиП выбираются и элементы дренажной системы, в частности — трубы.

Трубы для системы осушения

Укладка

Рассмотрим пристенный глубинный дренаж. Это сложная и хлопотная конструкция, но она идеально защитит дом от любой влаги. Обычно его сооружают, если в доме есть подвальные и полуподвальные помещения, ещё при строительстве фундамента, вокруг основания дома, глубже фундамента на полметра.

Схема пристенного фундамента в разрезе хорошо демонстрирует все этапы его сооружения

По углам трубы подходят к смотровым колодцам.

Смотровые колодцы расположены по углам пристенной системы дренажа

Отводящий воду за пределы участка коллектор врыт в наиглубочайшем месте.

Схема расположения коллектора по отношению к трубам кольцевого и ливневого дренажа

В вырытые глубокие траншеи насыпается песок, слоем толщиной в 15 сантиметров.
Песчаная подушка под дрены толщиной 15–20 см обязательна
Затем вкладывается и расправляется геотекстиль, затем — всыпается 10 сантиметров чистого щебня. На гравий в канавы кладутся трубы с отверстиями.
Укладка труб вокруг фундамента — дело несложное, если соблюдать все правила
Трубы с помощью разнообразных фитингов — тройников, углов и так далее, монтируются между собой, колодцами и собирающим коллектором.
Схема прокладки и монтажа пристенного дренажа поэтапно
Затем они тщательно засыпаются промытым гравием (10 сантиметров), края геоткани высвобождаются, натягиваются, внахлёст обматываются вокруг дрен и фиксируются проволокой или скотчем. Слой песка или щебня послужит фильтром для задержки грязи. Сверху всю конструкцию засыпают рыхлым грунтом или мостят.
Засыпаем сначала трубы щебнем, затем делаем отмостку
Когда почвенные воды поднимаются, они пропитывают почву вокруг дрен и просачиваются в дрены. Там скорость течения высока, и вода мгновенно уносится в колодец. Поэтому вода никогда не достигнет фундамента.

Чистка дренажа

Закрытый дренаж большого ухода не требует. Разве что профилактики насосов. Открытый же требует особого ухода.

Канавы нужно постоянно чистить от засоров и ила, восстанавливать уклоны, засыпанные щебнем канавы требуют замены щебня раз в несколько лет из-за его заиливания. В канавах с удовольствием приживаются растения. При наличии открытого дренажа нужно искоренить на участке тополя, ивы, осоку.
Поверхностный дренаж как линейный, так и точечный, требует регулярной чистки пескоулавливателей.

Видео: дренажная система грунтовых и водосточных вод в частном доме

Сделать дренаж на участке своими руками совсем не легко. Но если понимать его основные принципы и разбираться в его классификации, то вам это обязательно удастся при желании и старании.

Оцените статью: Поделитесь с друзьями!

Устройство дренажной системы водоотвода от фундамента в Москве, цена работы

Устройство дренажной системы дает возможность оперативно отводить влагу с участка, обеспечить комфортные условия проживания. Наличие водостоков позволяет избежать заиливания почвы, загнивания корней растений. Для жилых и коммерческих зданий обустройство системы отвода жидкости – обязательное условие длительной эксплуатации объекта.

Стоимость услуги

Услуга	Цена
Устройство наружных дренажных систем	от 1 600 руб/п.м.

Назначение дренажной системы

Профессиональные дренажные работы, выполненные квалифицированными мастерами с использованием современных материалов и технологий, позволяют избежать многих проблем собственникам участков. Основными целями организации систем отвода жидкостей являются:

осушение почвы на участке, устройство дренажной системы требуется для удаления грунтовых вод, ликвидации переувлажнения;
с помощью подобных систем удается быстро отвести воду с территории в период обильного выпадения осадков или таяния снега;
цель подобных работ – создание оптимальных условий для роста и развития растений, организация красивого, внешне привлекательного участка;
устройство водоотводных дренажных систем необходимо практически для любого здания. Система отвода стоков позволит избежать преждевременного разрушения фундамента и строительных конструкций.

Чаще всего дренажные работы требуются, если дом стоит на заболоченном участке с близким прохождением к поверхности грунтовых вод. Аналогичные мероприятия требуются в ситуациях, когда в подвальные помещения попадает вода и чувствуется сырость. Также при длительном наличии на поверхности почвы луж после дождей и таяния снегов требуется разработка дренажа.

Виды дренажных систем

Основной принцип работы дренажа на участке – сбор влаги из грунта и перенаправление ее в герметичную трубу, отвод за пределы участка. Устройство водоотводных дренажных систем может быть глубинным и поверхностным. В первом случае влага собирается для защиты фундамента и подземных конструкций. Второй вариант используется для осушения поверхности земли.

Устройство дренажа на участке может быть трех типов:

точечный дренаж предполагает установку специальных трапов, ливневых заслонок, водоотводов, дождеприемников. Основное назначение – прием жидкости из водостоков и перенаправление в канализационную систему;
линейный дренаж используется для сбора влаги с большой территории. Для этого используется разветвленная сеть каналов, закрытых решетками. Устройство дренажа на участке также предполагает отвод влаги в канализацию.

глубинные дренаж является наиболее дорогим в реализации. Если требуется обеспечить защиту подземных конструкций или осушить почву на заболоченных участках, такой вариант является предпочтительным.

Устройство дренажной системы фундамента, садового или дачного участка требует предварительного обследования и проектирования. Для выполнения всего комплекса работ требуется привлечение квалифицированных специалистов.

Как мы работаем

Материалы и комплектующие для проведения работ

Устройство дренажной системы водоотвода от фундамента зданий выполняется в соответствии с нормами и требованиями действующих документов.

В зависимости от особенностей участка, требований заказчика, при обустройстве системы водостоков применяются следующие элементы:

дренажные колодцы в зависимости от поставленных задач могут выполнять накопительную и поглотительную функцию, использоваться в качестве смотровых элементов для контроля работы системы;
дренажные работы практически всегда предполагают монтаж лотков поверхностного типа для сбора воды и ее перенаправления в канализационную систему. В большинстве случаев лотки закрываются решетками;
использование геотекстиля, щебня и песка позволяет отфильтровать сточные воды, очистить их от грязи, мусора, посторонних веществ;

с помощью дренажных труб с системой перфорации осуществляется сбор воды на поверхности и под землей. В дальнейшем жидкость также перенаправляется по каналам к системе канализации.

Дренажные работы выполняются с использованием материалов, устойчивых к воздействию влаги и сырости. Для этого используются полиэтилен, керамика, полипропилен, бетонные конструкции. Каналы перенаправления и сбора жидкости могут быть как гладкими, так и гофрированными.

Наши преимущества

Богатый опыт

Имеем опыт работы инъекционных работ с 2010 года

Знаем свое дело

Добросовестно выполняем свои работы с пониманием инъекционных процессов, применяемых материалов

Все по нормативам

Имеется техническая и нормативная документация, выбираем наиболее оптимальный способ выполнения работ

Любая сложность

Наши специалисты способны решить даже самые технически сложные задачи

Полная отчетность

Мы предоставляем весь комплекс исполнительной документации

Гарантия 15 лет

Применение композиций на основе ММА позволяет давать гарантию качества на срок не менее 15 лет

Технология монтажа

Устройство дренажной системы фундамента или придомовой территории предполагает большой объем работ по выемке грунта. Чаще всего для этого используется специальная техника. Стандартными этапами обустройства водоотводящей системы являются:

обследование местности, выявление рельефа и разметка участка. Основная цель – разработать систему отвода стоков с минимальными трудозатратами;
на втором этапе производится выемка грунта. На участке прокладывают траншеи, глубина которых может достигать 0,5 метра для поверхностных систем;
траншея обязательно засыпается песком, выполняющим фильтрующие функции. Также на дно засыпается щебень. По всей поверхности укладывается геотекстиль;
при необходимости на участке производится монтаж просмотровых колодцев для оценки состояния системы отвода стоков;
при укладке труб необходимо учитывать угол наклона в пределах 2 градусов. При меньшем значении вода будет застаиваться в трубах, при большем – внутри останется мусор;
уложенные трубы засыпаются щебнем и укрываются геотекстилем. Проводится дополнительная отсыпка песком;
завершающий этап – выравнивание участка выбранным грунтом. Траншея полностью засыпается грунтом. По возможности производится проверка работоспособности системы.

Обустройство дренажа на участке – наиболее действенный и эффективный способ защитить здания от преждевременного старения, почву от заиливания. Выполнить подобные работы быстро и качественно смогут мастера нашей компании. Стоимость работ рассчитывается индивидуально, после предварительного обследования. Учитывается рельеф и размеры участка, сложность работ, номенклатура материалов и комплектующих.

Примеры работ

Дренаж. Система дренажа. Типы: поверхностный (линейный и точечный)

22.07.2019

Важную роль при обустройстве парков, скверов, придомовых территорий, дорог и пешеходных дорожек играют дренажные системы. Задачей, которую призвана она решать, является не только понижение уровня грунтовых вод, но и отвод дождевых и талых вод от участка. С помощью системы поверхностного водоотвода достигается защита территории от избытка влаги.

Качественная дренажная система в несколько раз увеличивает срок эксплуатации дорожных покрытий, отмосток и фундаментов зданий. Такие территории защищены от скопления дождевых и талых вод, что не только затрудняют передвижение по участку, но и являются угрозой отсыревания фундамента и цокольных этажей, их подтапливания и возникновение опасной плесени.

Предусмотреть поверхностный дренаж нужно еще на этапе проектирования объекта, так как монтаж относится к первоочередным мероприятиям по обустройству территорий. Он обычно включает в себя точечный и линейный водоотвод, каждый из которых выполняет определенную функцию. Линейный дренаж предназначен для отвода атмосферных вод с большой территории, точечный дренаж нужен для локального водоотвода.

Компания Стандартпарк работает на рынке с 2000 года. За это время за ней утвердилась репутация добросовестного партнера и производителя. Собственное конструкторское бюро постоянно работает над совершенствованием используемых материалов и технологий производства. Любая система водоотвода, изготовленная нашей компанией, соответствует требованиям европейских стандартов качества.

В ассортиментную линейку входят бетонные, полимербетонные, пластиковые лотки (для отвода жидкости с поверхности) и лотки из нержавеющей стали (для избавления от стоков внутри зданий), дождеприемники, водоприемные решетки, пескоуловители и другое оборудование для устройства системы водоотвода.

Стандартпарк объединяет:

Вся производимая продукция Стандартпарк характеризуются надежностью и долговечностью. Основным принципом деятельности является неизменное качество при оптимальных ценах.

Конструктивно принято выделять следующие типы дренажа:

линейный;
точечный;
внутренний;
подземный.

Каждый из этих типов предназначен для решения определенных задач. Как правило, при строительстве и благоустройстве территории используется несколько вариантов ливневых систем, что обеспечивает комплексную защиту строении и открытых территорий от излишков воды.

Перейти в Каталог продукции компании Стандартпарк сейчас.

Линейный дренаж

Системы поверхностного водоотвода предназначены для отвода дождевых, талых, а также сточных и промышленных вод. Прямолинейный отвод широко применяется в строительстве дорог, тротуаров, обустройстве приусадебных участков, оборудовании промышленных цехов и открытых площадок.

Линейный водоотвод решает проблему образования луж и потоков после сильных дождей или таяния снега, что обеспечивает сохранность дорожного покрытия. Отвод воды непосредственно от зданий защищает отмостку и фундамент от разрушения, а подвалы и цокольные этажи – от подтопления.

Представляет собой совокупность углубленных каналов, закрытых съемными решетками (или же монолитных блоков из полимербетона), и пескоуловителей. Пескоуловители предназначены для удержания принесенных водой песка и грязи. Съемные решетки не дают попадать внутрь крупному мусору и засорятся. Кроме того, решетки создают безопасные условия для передвижения людей и транспорта.

В зависимости от места установки и класса нагрузки территории, Вы можете подобрать каналы стандартной серии Basic, усиленных Drive и Max. В каждой категории предвидены все необходимые комплектующие и дополнительные элементы.

Для оттока воды система поверхностного дренажа соединяется с канализацией.

Точечный дренаж

При строительстве зданий обязательно применяется отвод стоков, устраиваемый с помощью дождеприемника. Точечный дренаж применяют для локального сбора воды под водосточными трубами, в придверных приямках и местах большой вероятности образования луж. Кроме того, может дополнять линейный водосток в тех местах, где требуется быстрое удаление излишков воды: на площадках перед входом в дом, автомобильных стоянках, на въездах и дорожках. Сверху дождеприемник обязательно закрывается ячеистой решеткой, выполненной из стали, чугуна или пластика.

Данная конструкция отводит поступающие стоки в ливневую канализацию.

Дополнительно дождеприемники, с помощью которых устроен точечный дренаж, могут быть оснащены сифонами-перегородками, предназначенными для удержания неприятного запаха из канализации, а также корзинами для сбора попадающего мусора.

Правильно спроектированный и реализованный водоотвод предохраняет фундамент и отмостку здания от разрушения, а также предотвращает попадание стоков в цоколи и подвалы.

Перейти в Разделы с продукцией стандартной серии Basic или усиленной Max.

Сертификаты на продукцию Стандартпарк

Внутренний дренаж

Внутренний водоотвод из нержавеющей стали используется на промышленных предприятиях, на которых должен соблюдаться особый санитарно-гигиенический режим. Например, такая система необходима в пищевой или фармацевтической промышленности.

Все комплектующие характеризуются повышенной стойкостью к окислению, гигиеничностью, простотой санитарной обработки и длительным сроком службы.

Внутренний дренаж включает в себя лотки, трапы и решетки. Лотки используются для сбора сточных вод и отвода их к трапу. Сверху каналы закрываются решетками, обеспечивающими безопасность персонала и защищающими от попадания посторонних предметов внутрь. Трапы выводят стоки непосредственно в канализацию, оборудуются уловителями механических примесей, гидрозатворами и сливными решетками. Все элементы изготавливаются из высококачественной нержавеющей стали.

Такая канализация может быть использована не только при строительстве промышленных зданий, но и при их реконструкции и модернизации.

Перейти на сайт производителя Inoxpark

Подземный дренаж

Подземный дренаж представляет собой систему проложенных под землей каналов, которые служат для отвода грунтовых вод от участка. Является необходимым в том случае, если уровень грунтовых вод достаточно высок: например, вблизи водоемов или в болотистой местности. Он также необходим если в доме имеется подземный гараж или цокольный этаж.

Без подземной системы водоотвода можно обойтись при условии наличия песчаного, хорошо дренирующего грунта и грунтовых водах, залегающих в полутора и более метрах от поверхности. Элементами, что используются для этого выступают дренажные перфорированные трубы (с фильтром из геотекстиля или без него), колодцы, инфильтрационные блоки и тоннели.

Глубинный и поверхностный дренаж предназначены для решения различных задач. Первый нужен для понижения уровня грунтовых вод, второй – для отвода излишков атмосферных осадков. Две эти системы не исключают друг друга и могут быть смонтированы совместно. При их проектировании необходимо предусматривать дополнительную нагрузку на коллектор.

Перейти в Раздел Дренажные трубы.

Услуги:

Специалисты Стандартпарк разработали удобный и надежный калькулятор. Теперь Вы легко и быстро сможете подобрать дренажные лотки из нужного материала и размеров за считанные секунды.

Рассчитайте необходимое количество герметика для герметизации линейных или точечных систем водоотвода с помощью нашего удобного калькулятора.

Проектная служба Стандартпарк предлагает техническое решение проблемы отвода поверхностных стоков, подтопления фундамента, расчета бытовой канализации. Индивидуальный подход в проектировании вашего участка.

Наши менеджеры организуют удобный для Вас способ доставки до Вашего объекта.

Возврат к списку

Устройство дренажных систем

Прежде чем приступить к строительству дренажной системы на участке, необходимо определится. А нужно ли проводить такие работы. Ведь строительство дренажа довольно дорогостоящее и сложное мероприятие. Поэтому дренажная система должна не просто присутствовать, а работать, работать долго и эффективно!

Заявка на проведение работ

Диагностика как метод необходимости проведения дренажных работ.

Руководство по проектированию дренажей зданий и сооружений.

Давайте вместе разберемся, по каким признакам можно определить необходимость строительства дренажа. Существует несколько диагностических признаков. их степень надежности различна и зависит от совокупности показателей и опыта специалиста.

Первый способ включает в себя анализ внешних признаков в весенний, летний и осенний периоды. Необходимо обратить внимание на следующие:

продолжительность застоя воды в микропонижениях участка,
сравнить увлажненность почвы весной и летом на своей территории и соседних участках
выбрать участок зеленых насаждении, растения которого внешне отличаются хорошим видом, здоровьем, плодоношением и другим внешними признакам, по которым можно оценить и сравнить такие растения с вашими деревьями и кустарниками.

При продолжительном застое воды, сильной увлажненности почвы и плохом внешнем виде растений с большой вероятностью можно сказать что участо требует проведения дренажных работ. Необходимо также отметить что данный метод достаточно субъективен и требует достаточного опыта от наблюдателя.

Следующий способ заключается в анализе видового состава растений произрастающих на обследуемом участке. Необходимо обратить внимание на видовой состав, встречаемости видов и плотности насаждений.

Индикатором переувлажненности почвы служат ряд травянистых видов растений, таких как: осоки, тростник, рогоз, ситник, сабельник и др. влаголюбивые растения. Присутствие мхов в понижении местности также говорит о переувлажненности почвы, об этом и свидетельствует и наличие древесных влаголюбивых видов растении – ивы, ольхи, ……. А также произрастание растений мезофитов на микроповышениях (кочках) местности.

Растения — индикаторы переувлажнения почв

Растения, выдерживающие длительное весеннее затопление

Наличие сердцевины и поверхностных гнилей у растений так же может свидетельствовать о избыточном увлажнении почвы.

Дополнительным показанием переувлажнения является физические показатели почвы. При тяжелом гранулометрическом составе (глины, тяжелые и средние суглинки) избыточное увлажнение происходит чаще, чем при легком составе. Исключением являются торфянистые почвы.

Что же мы получим после проведения дренажных работ?

Правильно выполненный дренаж устраняет избыточную почвенную влагу и обеспечивает следующие преимущества по сравнению с первоначальным состоянием почвы:

в результате понижения уровня грунтовых вод повышается способность почв накапливать влагу атмосферных осадков в течение вегетационного периода, и, таким образом, растения лучше обеспечиваются влагой;
корни глубже проникают в почву;
мощное развитие корней улучшает структуру почвы;
при осушении и окультуривании почв увеличивается число бактерий
усиливаются процессы окисления и подавляются процессы восстановления;
питательные вещества в глубоких слоях почвы становятся доступными для растений;
увеличивается период, в течение которого можно обрабатывать почву, а также облегчается ее обработка весной и осенью и не нарушается структура;
увеличивается полезная сельскохозяйственная площадь, снижаются расходы на эксплуатацию сети отводных каналов, уменьшается опасность появления сорняков;
растения растут лучше, повышается их продуктивность;
уменьшается опасность эрозии почв, так как сокращается поверхностный сток;
выравнивается модуль стока гидрографической сети в результате сокращения поверхностного стока. Пустоты и поры осушенной почвы служат аккумулирующей емкостью для просачивающейся в почву воды;
вследствие дренажа, улучшается водный и воздушный режимы почвы, повышается плодородие почв.

Как работает дренаж и почему вода «уходит» в дрены?

На работу дренажа влияет множество факторов: физико-механическое строение грунтов, мощность водоносного горизонта, коэффициент увлажнения почвы, однородность фильтрационного горизонта и др.

В зависимости от расположения дрены по отношению к водоупорному горизонту различают совершенный дренаж (когда дрена проложена в непосредственно близости от водоупора) и несовершенный (при расположении дрены в между поверхностью земли и водоупором). В любом случае, вода двигается к дрене из за разности напоров воды в дрене и граничащих слоях грунта, которая достигается из-за разных условий движения воды. В результате чего возникает градиент напора, который и является энергетической причиной движения воды к дрене.

Через отверстия в стенках дренажной трубы избыточные воды поступают в дрены и стекают по ним к вспомогательному или главному собирателям.

Выбор способа осушения.

Выбрать верный способ осушения территории невозможно без определения типа водного питания осушаемой территории.

Выделяют несколько типов водного питания и, соответственно, приемлемых способов дренажа:

тип водного питания – методы осушения – способы дренажа

атмосферный тип водного питания (ТВП) – организация и ускорение поверхностного стока – устройство открытых каналов, планировка поверхности;
грунтовый ТВП — понижение и перехват грунтовых вод – устройство закрытого дренажа, вертикального дренажа, кольматаж поверхности, углубление естественных дрен;
склоновый ТВП – устройство перехватывающих дренажей – устройство защитных дамб, перехватывающих дрен;
намывной ТВП – защита от затопления, ускорение руслового паводкового стока – обвалование русла рек и водоемов, расчистка водотоков.

Посмотреть последствия намывного типа питания (затопления)

Нормы осушения для различных элементов зеленого строительства.*
Газон	0,4 – 0,5 м
Цветники	до 0,6 м
Кустарники	0,5 – 0,6 м
Деревья	до 1,2 м и более

* — Глубина заложение дрен должна быть на 0,3 – 0,4 м больше глубины проникновения корневой системы растений.

Расстояние между дренами

Элементы дренажных систем.

Новые технологии, конечно, не могли обойти и такое традиционное устройство, как дренаж. Керамика или кирпич это хорошо, но такой дренаж зачастую может разрушить даже минимальное смещение грунта. Вот почему в этой сфере появились более «продвинутые» материалы, которые шагающие в ногу со временем домовладельцы используют все более широко. В частности, на практике в последнее время стали применяться трубопроводы из полимерных материалов. С их появлением ситуация с водоотводом и устройством дренажных систем резко изменилась.

Основным рабочим элементом дренажной системы является дренажная труба. Дренажные трубы выполняются из различного материала и различного диаметра. Основной материал – ПВХ, ПНД

Основные диаметры – 60, 110, 160 мм и более.

Однослойные трубы выпускаются отрезками длиной, как правило, 50 метров и смотаны в рулоны для удобства перевозки.
Двухслойные трубы — отрезками по 6 метров.

Для увеличения срока службы дренажных труб, для защиты их от заиливания, необходимо защищать их поверхность дренажным фильтром.
Дренажный фильтр представляет собой фильтрующий материал, который полностью или частично окружает дренажную трубу. Этот материал укладывается одновременно с дренажной трубой или после укладки трубы. Фильтр может защищать также основание трубы.

Дренажные фильтры должны выполнять следующие функции:

разделять почвенные частицы разных размеров. Мелкие частицы почвы (глина, пыль) должны проходить через дренажные фильтры;
повышать гидравлическую эффективность дренажа;
замедлять или предотвращать отложение охры в дренах благодаря биохимическому действию дренажных фильтров.

С целью сокращения затрат труда при строительстве дренажа и обеспечения полного покрытия поверхности дренажной трубы фильтром изготавливаются дренажные трубы с готовыми фильтрами.

При дренаже сооружений и ландшафтном строительстве возможна закупорка гравийных фильтров песком и пылеватыми частицами. В таких условиях гораздо эффективнее применять дренажные трубы с готовыми фильтрами.

Материалом для фильтров служат нетканый геотекстиль различной плотности, мат из кокосового полотна и др.

Нетканый геотекстиль из полипропиленового волокна не подвержен гниению, воздействию грибков, плесени и различных химических соединений, стоек к прорастанию корнями растений. Он идеально подходит для создания дренажных систем как превосходный фильтрующий материал. Вода, проходя через геотекстильное полотно, вымывает мелкие частицы, так что образуется естественный почвенный фильтр, пропускающая способность которого определяется водопроницаемостью грунта.

Дренажные трубы с фильтром из геотекстиля лучше применять в легких и суглинистых грунтах, из кокосового волокна — в тяжелых почвах, так как они менее подвержены заиливанию.

Для контроля работы дренажной системы, в местах перелома линий дренажных систем, присоединений дрен и элементов систем поверхностного водоотвода необходимо устанавливать инспекционные колодцы. Инспекционные или смотровые колодцы выполняют из готовых бетонных колец или пластиковой гофрированной трубы.

С помощи специальных муфт соответствующих диаметров дренажные трубы соединяют между собой, переходя с одних диаметров на другие, выполняют герметичные соединения с инспекционными колодцами.

Другой разновидностью дренажа являются системы поверхностного водоотвода призванные собирать и удалять с поверхности избыточные дождевые и талые воды

Сопутствующая продукция

Примеры работ

Дренажная система на загородном участке — ТЕХНОНИКОЛЬ

Дренажная система на приусадебном участке – один из необходимых элементов его жизнеобеспечения, о котором домовладельцу желательно позаботиться еще на этапе планирования. Продумывая, где будут размещены дом и подсобные помещения, разбиты клумбы, проложены дорожки и обустроены площадки, нужно сразу же предусмотреть и систему водоотвода с этих участков. Иначе в случае осадков и весеннего таяния снежного покрова на лужайках, грядках, площадках и дорожках образуются лужи. При этом на земельных участках размывается почва, возникают трудности с уходом за растениями, а дорожки и площадки деформируются и разрушаются.

И, конечно же, вода несет угрозу дому. На дачных и строительных форумах нередки жалобы посетителей на то, что в дождливый период сыреют стены, заливаются водой подвалы, разрушается фундамент, на стенах появляются трещины и приходится вести постоянную борьбу с плесенью. При этом даже правильно устроенные бетонные отмостки не решают проблему.

Основной ошибкой строителей на сегодняшний день является то, что они ограничиваются установкой водосточной системы. Тогда как мало увести воду с кровли. Необходимо обеспечить ее отведение подальше от фундамента здания.

Поэтому дренажная система является столь же обязательным элементом в обустройстве приусадебного участка, как и водосточная. В идеале они должны быть спроектированы и установлены в комплексе.

Что нужно знать перед тем, как устанавливать дренажную систему?

Чтобы определить, какой вид дренажной системы будет наиболее эффективным, необходимо:

знать уровень грунтовых вод, тип грунта, особенности ландшафта и другие особенности вашего земельного участка. Поэтому перед её планированием желательно обратиться за консультацией к гидротехникам и гидрогеологам. Также ответ на этот вопрос вам могут дать специалисты, которые бурили скважину на вашем участке;
определить, где будет находиться точка сброса воды, куда будут сбрасываться как поверхностные, так и грунтовые воды. Если ваш участок имеет наклонный рельеф, то это будет самая нижняя точка участка. Для участка, который находится на склоне, необходимо предусмотреть систему перпендикулярных склону дренажных траншей, чтобы предотвратить стекание воды с верхнего участка на расположенный ниже. Если территория не имеет уклонов, то нужно предусмотреть дренажные колодцы и насосы для откачивания воды из дренажной системы;
рассчитать пропускную способность дренажных систем. Пропускная способность систем водосбора зависит от площади поверхности участка, с которой будет собираться вода. Для расчета можно воспользоваться программой гидравлического расчета;
определить нагрузку, которую будут выдерживать дренажные системы. Поверхностное давление на сооружения для отвода воды зависит от мест их эксплуатации.

Виды дренажных систем

В зависимости от назначения, на приусадебных участках применяются открытые, засыпные и закрытые дренажные системы.

Открытые имеют вид канавы размером примерно полметра шириной и такой же глубины, выкопанной по периметру объекта. Это самое простое решение, которое легко самостоятельно реализовать на объекте, эстетическая привлекательность которого не имеет значения (возможно, какая-нибудь подсобная постройка). При этом канавы периодически засыпаются, и их нужно обновлять либо укреплять распорками.

Засыпные – такой вид дренажной системы также можно установить самостоятельно, но для этого нужно приложить гораздо больше усилий. В вырытую траншею укладывается геотекстиль, затем помещаются щебенка, битый кирпич, бут. Края геотекстиля заворачиваются, и сверху канава засыпается дерном. Такие дрены можно использовать по периметру сооружений и непосредственно на земельном участке. Они долговечны в эксплуатации, однако их недостатком является низкая пропускная способность.

Закрытые – это наиболее трудный для самостоятельной укладки тип дренажной системы. Он состоит из перфорированных труб, укладываемых в вырытые траншеи, а также смотровых и водосборного колодцев. При этом на дно траншеи сначала укладывается геотекстильная ткань, затем насыпается слой щебенки, укладываются трубы, которые засыпаются щебенкой, а уже затем края геотекстильной ткани заворачиваются. Образуется своеобразный рулон, который сверху засыпается землёй.

Поверхностный водоотвод – это самое простое и вместе с тем самое эффективное комплексное решение, предлагаемое современными производителями систем водоотводов. Систему можно установить на участке даже без привлечения специалистов.

Эти дренажные системы состоят из углубленных лотков, которые образуют желоба (водосборные каналы), и корзин-пескоуловителей. Лотки и корзины защищены сверху решетками, чтобы исключить попадание в систему листьев и крупного мусора. Лотки изготовлены из бетона, полимербетона либо пластика. Корзины – из пластика.

Важно! Чтобы отведение воды осуществлялось самотеком, линейные системы поверхностного водоотвода устанавливаются с уклоном минимум 5 мм на метр длины.

К корзинам подсоединены трубы, по которым вода выводится в систему ливневой канализации.

Благодаря надежности и эстетической привлекательности конструкций, простоте в обустройстве и эксплуатации, такие дренажные системы с успехом применяются в частном строительстве. Они быстро уводят избыток влаги от фундамента строения, с пешеходных дорожек, автомобильной парковки. Обустроенные по периметру клумб и газонов, обеспечивают оптимальные влажность грунта и условия для растений.

Для чистки системы достаточно снять верхнюю решетку и удалить из лотков и пескоуловителя скопившийся мусор и песок.

Системы поверхностного водоотвода могут быть линейными и точечными.

Линейные системы водоотвода

При выборе линейной системы водоотвода нужно учесть класс нагрузки её лотков. Так, лотки поверхностного водоотвода ТЕХНОНИКОЛЬ, используемого на тротуарах, пешеходных и велосипедных дорожках, у стен коттеджей, имеют гидравлическое сечение 70 мм (70DN).

Для зон автомобильных парковок, бордюров и обочин автомобильных дорог, не предназначенных для движения, используются лотки с гидравлическим сечением 100 мм (100DN).

Лотки соединяются либо напрямую, либо с помощью переходников с дождесборниками S’park ТЕХНОНИКОЛЬ.

Дождесборники S’park ТЕХНОНИКОЛЬ пластиковые квадратной и круглой формы с решеткой являются универсальным решением в системе водоотвода. Они могут выполнять функции дождесборника, пескоуловителя, ревизионного и дренажного колодцев. Глубина заложения колодца может варьироваться путем наращивания секций. Приемники выполнены из морозостойкого пластика, который не трескается при замерзании воды в резервуаре. Внутрь колодцев устанавливается улавливатель песка, а сверху они накрываются изящной полимерной решеткой, защищающей его от попадания крупного мусора.

Колодец из ДП-25.25-пп Технониколь квадратной формы очень удобен в устройстве дренажной системы. Его высоту можно также регулировать, наращивая секции одна на другую с использованием штырей и защелок. При необходимости комплект можно снова разобрать в исходное положение.

Дренажные лотки ТЕХНОНИКОЛЬ могут подсоединяться к нему как напрямую, так и с помощью переходников.

Из всех видов решений по созданию дренажных систем комбинация поверхностных линейной и точечной систем водоотвода является самым эффективным, долговечным и эстетически привлекательным. Дренажная система S’park в сочетании с водосточной системой ТЕХНОНИКОЛЬ обеспечат эффективное отведение воды с вашего участка – начиная от кровли постройки и заканчивая площадками, дорожками, клумбами и грядками.

Однажды установив такую систему водоотведения на участке, вы на долгие годы надёжно защитите постройки, сооружения и земельный участок от избыточного увлажнения. Фасад дома всегда будет красивым, дорожки сухими и ровными, а участок – ухоженным.

Устройство дренажных систем

Компания «Центральный парк» готова предложить Вам дренаж садового участка любой сложности. Профессионально выполненный дренаж предотвратит угнетение корневой системы растений и разрушение фундамента дома.
Большой опыт проведения подобных работ, сотрудничество с основными производителями дренажного оборудования, комплексный инновационный подход позволяют нам обеспечивать надежное и долгосрочное функционирование дренажных систем. Вашему вниманию предлагается следующий спектр задач, выполняемых нашими специалистами:

1. Дренаж садового участка: проектные работы, дренажные системы

Разрабатывая дренаж садового участка, наши специалисты произведут обмер, проанализируют грунтовые воды, состав почв. Только после этого Вам будет предложено оптимальное решение по дренажу садового участка. Дренажные системы предполагают отлаженную работу нескольких элементов, поэтому стадия проектирования важна для правильного функционирования каждого из них. Дренаж, в котором на этапе проектирования был грамотно выбран конечный отвод воды, будет обеспечивать эффективную работу всей системы длительный срок.

2. Устройство глубинного дренажа участка

Устройство глубинного дренажа участкаДля отведения подземных вод в частном и промышленном строительстве мы предлагаем дренажные трубы глубокого заложения, трубы в кокосовой обмотке и без нее.
Глубина заложения этих труб для дренажа садового участка от 1,5 м до 12 м, длина от 3 до 50 м, диаметр трубы от 50 до 200 м.
Глубинный дренаж является основным видом дренирования, так как поерхностный дренаж выполняет другие функции.

3. Устройство ливневой канализации

В период снеготаяния и обильных дождей, на вашем загородном участке образуется большой избыток воды. За год с крыши среднего загородного дома может скапливать до 100 и более куб.м. воды. Стекающая с крыши вода проникает в фундамент дома и разрушает его, вызывает переувлажнение почвы, а весной и осенью образует наледь на отмостке и вокруг дома.
Выходом в данной ситуации служит устройство ливневой канализации и поверхностного водоотвода.
Система ливневой канализации отводит воду не только с крыши, но и ту воду, которая скапливается на площадках и парковках. Для отвода воды с площадок, дорожек и парковок используются открытые водоотводные желоба, для перехватывания воды с крыши используется точечный водоотвод в виде дождеприемников. Водоотводные желоба и дождеприемники прикрыты решетками, которые бывают пластиковые, чугунные, стальные и др.
Далее вода по трубам наружной канализации или по водоотводным желобам поступает в накопительный колодец. Откуда принудительно либо самотеком отводиться за пределы участка. При организации системы ливневого водоотвода необходимо соблюдать строительные нормативы применяющиеся для проектирования и строительство систем канализации: ширины гидравлического течения лотков, диаметры и уклоны труб и др.
Система ливневой канализации предусматривает грубую очистку воды от крупных примесей посредством корзинок для мусора и пескоуловителей. Что предотвращает засорение отводящих труб и накопление осадка в накопительном колодце.
Часто система ливневого и поверхностного водоотвода тесно связана с системой дренажа участка. Очень удобно производить строительство и проектирование этих систем одновременно, что существенно снижает их стоимость и сроки исполнения.
Опытная команда инженеров и проектировщиков ГК «Центральный парк» спроектируют систему ливневой канализации и поверхностного водоотвода с учётом всех особенностей вашего участка. Наши рабочие, которые не первый год занимаются монтажом систем водоотвода, качественно и в срок смонтируют и наладят систему ливневой канализации и поверхностного водоотвода. В случае возникновения неполадок в существующей системе служба сервиса ГК «Центральный парк» оперативно, по первому звонку, выедет к вам на участок, и устранит проблему.

4. Монтаж дренажных колодцев

Дренажные системы: монтаж дренажных колодцевДренажный колодец — это завершающий этап строительства дренажных систем на участке. Из дренажных лотков вода отводится в дренажный колодец. Он бывает различной глубины в зависимости от особенностей почвы конкретного района.
Вывод воды из дренажного колодца осуществляется с помощью специальных насосов. Наша компания является официальным дистрибьютором компаний «GRUNDFOS» (Дания), ESPA (Испания), NOCCHI (Италия), которые полностью представляют все линейки дренажных насосов разной мощности и производительности.
Дренажные системы с колодцами давно зарекомендовали себя как одни из самых эффективных. В компании “Центральный парк” Вам всегда предложат НЕДОРОГОЙ дренаж! Такие дренажные системы являются закрытыми, обеспечивающими понижение уровня грунтовых вод и отвод их от участка. Колодцы должны находиться на разных отметках, чтобы обеспечить сток воды.

5. Ландшафтный дизайн дренажных систем. Невидимый дренаж садового участка

Дренажные системыМы поможем сделать ваши дренажные системы максимально невидимыми для посторонних глаз, задекорируем их под особенности Вашего ландшафтного дизайна.
Варианты, которые предоставляет наша компания, самые разнообразные: от покраски в различный цвет дренажных лотков, до декорирования перголой дренажных колодцев, с обрамлением различными растениями.
Наши дизайнеры помогут Вам правильно подобрать декор для систем дренажа участка.
Открытые дренажные системы, предполагающие только наличие канав — это неэффективный и неэстетичный метод.

6. Продажа оборудования для дренажа участка оптом и в розницу

Мы предлагаем широкую линейку оборудования для дренажа участка: дренажных, циркуляционных и фекальных насосов ведущих мировых производителей «GRUNDFOS» (Дания), ESPA (Испания), NOCCHI (Италия) крупным, мелким и средним оптом, а также в розницу. Приглашаем к сотрудничеству ландшафтные и строительные организации. По Вашему желанию мы доставим товар в любую точку Москвы и области.
Наши специалисты готовы разработать для Вас индивидуальную схему отвода вод, соблюдая все необходимые нормы, правила и гарантируя бесперебойную работу системы. Вы можете задать нам любой вопрос и узнать, какой дренаж необходим в Вашем конкретном случае. Информацию по оборудованию системы водоотвода Вы можете найти в нашем интернет-магазине LandMaster.ru. Если Вас заинтересуют детали обустройства дренажных систем, посетите раздел «Статьи, советы, экспликации, технические материалы» нашего сайта (на странице слева).

В зимний период особо актуальны крупномеры и зимняя посадка крупномеров.

Мы рады также предложить сопутствующую услугу — недорогое водоснабжение дома

Основные типы систем водоотведения в жилых помещениях

Введение

Дренаж — это метод удаления поверхностных или подповерхностных вод с определенной территории. Дренажные системы включают в себя все трубопроводы в пределах частной или государственной собственности, по которым сточные воды, дождевая вода и другие жидкие отходы отправляются к месту утилизации. Основная задача дренажной системы — систематический сбор и удаление отходов для поддержания здоровых условий в здании. Дренажные системы предназначены для максимально быстрого удаления сточных вод и должны предотвращать попадание газов из канализационных сетей и септиков в жилые районы.

Жилые дренажные системы

Жилые дренажные системы удаляют излишки воды из жилых районов. Эта система помогает сбрасывать воду с тротуаров, проездов и крыш, чтобы избежать затопления. Системы бытовой канализации очень важны, поскольку они предотвращают гниение, плесень, грибок и структурные повреждения зданий из-за скопления воды. На наших обзорных курсах по экзамену SE обсуждаются требования и рекомендации для жилых зданий в отношении дренажных систем.

Типы бытовых дренажных систем:

1) Поверхность
2) Подземный
3) Наклон
4) Водосточная труба

Системы поверхностного дренажа

Системы поверхностного дренажа содержат неглубокие канавы, вырытые параллельно , которые действуют как каналы для сточных вод.Эти канавы направляют воду в основную канализацию, чтобы избежать скопления воды и затопления.

Системы подземного дренажа

Система подземного дренажа также известна как французский дренаж. Под верхним слоем почвы размещаются подземные дрены для удаления излишков воды на уровне корней. Подземные водостоки требуют рытья глубоких котлованов и прокладки подземных труб. Для сбора воды из труб установлен большой коллекторный сток.

Наклонные дренажные системы

Наклонные водостоки позволяют воде стекать вниз от конструкции с помощью труб, движущихся вниз по склону.Устанавливается труба и закрепляется на небольшом уклоне, в результате чего вода течет по трубе и удаляется от конструкции.

Водосточные трубы и водосточные желоба

Водосточные трубы собирают воду из водосточных желобов и отводят ее на землю. Водосточная труба обычно подключается к водосточной системе здания и уносит воду с крыши на землю. Водосточные трубы сливают воду на склоне, чтобы вода не скапливалась у основания водосточной трубы.

Комбинированные дренажные системы используют один слив для отвода воды от бытовых нужд и дождевой воды с крыш и других поверхностей в общую канализацию.Эта система экономична в установке. В отдельных системах отвода сточных вод используются отдельные отводы сточных вод, которые ведут в канализацию. Дождевая вода с крыш и других поверхностей отводится по отдельной канализации для поверхностных вод в канализацию для поверхностных вод. Эта система относительно дорога в установке. На наших курсах по обзору экзамена SE тщательно изучаются строительные и проектные нормы и правила, чтобы обеспечить правильную установку дренажных систем.

Понимание типов дренажных систем

Правильно собирать и рассеивать водный сток важно, потому что он нужен нам, чтобы поливать нашу растительность, не затопляя ее.Кроме того, собранная вода используется для пополнения запасов пресной воды в городе. Чем дольше вода находится на поверхности, тем больше она подвержена загрязнению. Типы дренажных систем позволят вам лучше понять их роль и то, как они работают вместе.

Поверхностная дренажная система

Системы поверхностного дренажа удаляют излишки воды с поверхности земли через каналы или канавы. В некоторых случаях поверхность земли имеет такую форму или градиент, чтобы создать уклон к каналам.Различные типы систем дренажа поверхностей — это открытые водостоки, неровности и впадины, дамбы и водотоки с травой. Монолитный траншейный дренаж — прекрасный пример поверхностной дренажной системы.

Система подземного дренажа

Системы подземного дренажа реализованы под верхним слоем почвы. Иногда их называют французским водостоком, они работают на уровне корней, удаляя лишнюю воду. Выкопайте канавы для прокладки труб подземных водостоков. ABT продает различные варианты решений для подземного дренажа в зависимости от потребностей и местоположения дренажа.

Наклонная дренажная система

Наклонные дренажные системы построены так, чтобы вода могла вытекать из конструкции в нисходящем направлении. Это делается с помощью труб, спускающихся по склону. Поскольку установленная труба закреплена на склоне, она направляет воду по трубе, чтобы быстро отвести ее от конструкции.

Водосточные трубы и водосточные системы

Водосточные трубы и водосточные системы — первая защита сооружения от перенасыщения ливневыми водами.Их часто сливают в алюминиевую надстройку, заглубленную водосточную трубу, дождевую бочку или другой раствор. Его цель — отвести воду и направить ее в другие канализационные системы на улице или тротуаре. Иногда их даже подключают к подземной канализационной сети с помощью водосточных желобов или «подземных водостоков».

Понимая типы дренажных систем, вы увидите, что часто несколько типов работают вместе, чтобы удалить воду и направить ее в подходящее место. Чем быстрее вода будет удалена из конструкции или участка, в котором может происходить скопление, тем лучше.Дренажные системы являются неотъемлемой частью сбережения и сохранения воды, о которой люди редко задумываются.

различных типов дренажных систем

Если вы работаете над проектом, для которого требуется дренажная система, вы уже знаете, как важна хорошая конструкция для безопасного и эффективного удаления воды. Независимо от того, обрабатываете ли вы ливневую воду или сточные воды, эффективный отвод воды предотвращает повреждение важных активов, создает безопасную, безвредную среду для жителей и устраняет застой воды и связанные с этим проблемы со здоровьем и безопасностью.

Хорошо спроектированная линейная дренажная система решает все эти проблемы, но при этом учитывает время установки, стоимость и текущую производительность, а также скорость потока, устойчивость, время установки и стоимость обслуживания в течение всего срока службы.

При таком большом количестве переменных важно иметь четкое представление о различных типах дренажных систем, доступных сегодня.

Вот руководство, которое разберет различные варианты и поможет вам принять правильное решение в соответствии с вашими потребностями.

Сливные трапы

Внешний вид

Дренажные канавы, по сути, представляют собой неглубокую канаву, выстланную дерновой травой или подобной растительностью. Это более широкая и неглубокая система, что делает их более тонкими, чем традиционные траншейные системы.

Что они делают

Канализационные стоки используются для замедления и контроля стока воды, происходящего на открытом воздухе. Они также помогают предотвратить затопление водой, образование луж или размывание окружающей почвы.Они также помогают предотвратить переполнение ливневых стоков внезапным притоком воды, распределяя воду по большей поверхности и не позволяя стокам слишком быстро стекать.

Где они обитают

Эта система обычно используется как в жилых, так и в коммерческих зонах ландшафтного дизайна.

Точечные трапы

Внешний вид

Это подземная система, требующая уклона полов в направлении слива. Когда требуется несколько сливов, это может создать непривлекательный, неровный вид и привести к трудностям при планировании и настройке объекта.

Что они делают

Эти сливы работают, собирая воду из одной точки или оврага, как слив в середине душа.

Где они обитают

Точечный дренаж — обычное дело в местах, где требуется дренаж из определенной точки из-за структурных или топографических потребностей.

Французский слив

Внешний вид

Это подземная конструкция, состоящая из перфорированной трубы, которая устанавливается во дворе с наклонной траншеей, которая помогает перемещать водный сток с самой высокой точки в начале к самой низкой в конце, где он попадает в канализацию, цистерну. , или Swale.

Что они делают

Французские водостоки помогают перенаправить воду оттуда, где начинается водосток — обычно близко к основанию конструкции — в какую-то канализацию или цистерну. Как правило, французские водостоки используются, чтобы помочь естественному потоку воды от высокого к низкому.

Где они обитают

Французские водостоки — это обычная система, используемая в жилых районах для отвода воды от домов и ландшафта.

Желоба

Существует множество различных типов дренажных систем, которые подпадают под действие «траншейного дренажа», от стандартного траншейного дренажа до более специфических типов.

Внешний вид

В отличие от других систем в списке, траншейные дренажные системы являются наземной системой. По сути, дренаж траншеи состоит из большой траншеи, в которой есть дренажный канал, залитый бетоном. Этот канал может быть очень узким или очень широким и обычно закрывается решеткой из тяжелого металла.

Что они делают

Дренажные канавы работают, перехватывая поток воды, стекающей по обширным пространствам земли. Они забирают воду с поверхности земли и через канал, где она в конечном итоге достигает точки окончательного слива.

Где они обитают

Эти системы обычно используются вокруг коммерческих зданий, включая рестораны и погрузочные доки. Вы также можете найти их на городских улицах и даже на террасах у бассейнов.

Сливы из ПНД

Желоба из полиэтилена высокой плотности — это новейшая инновация в сфере дренажных систем, ставшая популярной.

Внешний вид

Эти системы имеют предварительно спроектированные модульные секции каналов, легкие и простые в установке.Они гладкие по текстуре и очень прочные. Как и в случае традиционных траншейных дренажных систем, системы HDPE по-прежнему требуют покрытия решетки.

Что они делают

Как и обычная дренажная система траншей, дренажные системы из HDPE работают путем перенаправления воды с поверхности участка в дренажный канал, откуда ее можно переместить в место для удаления отходов, например в канализацию.

Где они обитают

Благодаря своей высокой химической стойкости и общей долговечности водостоки из полиэтилена высокой плотности являются отличным вариантом для промышленного применения.

Трапы для монолитных траншей

Внешний вид

Из всех типов дренажных систем эта может быть наиболее проблемной. Для установки выкапывается траншея, затем перед заливкой траншеи бетоном устанавливаются деревянные формы с арматурным стержнем. Подобно другим системам траншей, обсуждавшимся до сих пор, эта также требует покрытия решеткой.

Что они делают

Эти системы перенаправляют воду и даже мусор с поверхности пола в канал и через систему улавливания, помогая поддерживать полы чистыми и сухими, если канал не забивается.

Где они обитают

Они были распространены в различных отраслях, но из-за их стоимости и неэффективности многие обратились к лучшим альтернативам.

Дренажный паз

Наконец, при рассмотрении различных типов дренажных систем можно выделить более новый и инновационный тип траншейного дренажа, называемый щелевым дренажем.

Внешний вид

Внешний вид щелевого дренажа уникален по сравнению с другими системами, поскольку он представляет собой предварительно наклонный и предварительно собранный цельный участок поверхностного дренажа.В отличие от других типов траншейных желобов, щелевой дренаж имеет более тонкую конструкцию, что устраняет необходимость в закрытии решетки. Он может быть изготовлен из различных материалов, в том числе из популярной и прочной пищевой нержавеющей стали.

Что он делает

При наклонных полах вода будет стекать в дренажный канал, откуда она может попасть в сборный резервуар для утилизации. Это позволяет полам быстро высыхать и предотвращает скольжение и падение людей на мокрых поверхностях.

Где они обитают

Slot Drain — самая универсальная система на рынке с различными опциями, которые подходят практически для любой отрасли, и даже для жилых районов и домов.

Существует так много разных типов дренажных систем, что это может быть огромно. Но если вы потратите время на то, чтобы немного почитать о том, что каждый из них делает и для чего он подходит, может очень сильно помочь. Не все варианты работают во всех областях, поэтому вы должны быть уверены, что выбрали лучшую систему для ваших нужд. Однако Slot Drain — отличный универсальный вариант, который может работать практически везде, практически без проблем с его установкой и обслуживанием.

Если для вашего проекта требуются точечные или траншейные дренажные системы, свяжитесь с нами, чтобы узнать больше о щелевых дренажах.Наши специалисты могут помочь спроектировать систему, отвечающую всем вашим потребностям, и вы сможете воспользоваться всеми преимуществами щелевых дренажных систем без недостатков других дренажных систем.

Хотите узнать, как обычно устанавливаются желоба? Посмотрите видео ниже:

4 типа наружных дренажных систем для вашего дома — бюджетная сухая гидроизоляция

Решения для наружного водоотвода для вашего дома

Недавнее исследование Concrete Foundation Association (CFA) показывает, что 85% повреждений конструкций дома вызваны плохим дренажем.Как домовладелец, вы понимаете, насколько дорогостоящий ремонт дома, и поэтому важно принять превентивные меры, чтобы избежать таких расходов.

Ваш дом — самая важная инвестиция, и поэтому вам необходимо приложить все усилия, чтобы поддерживать его в идеальном состоянии . Наружные дренажные системы предлагают своевременное решение для предотвращения материального ущерба, вызванного поверхностными водами.

Риск повреждения водой

Чтобы понять причины, по которым стоит вкладывать средства в поверхностный дренаж за пределами дома, вам нужно подумать, что может пойти не так, если вы этого не сделаете.Поверхностная вода вызывает боковое давление на фундаментные стены. Последствия включают:

Трещины в фундаменте, нарушающие целостность дома.
Утечки в подвале, ведущие к затоплению и повреждению имущества.
Опасность для здоровья из-за роста плесени в подвале.
Потеря стоимости дома из-за повреждения водой
Ландшафт поврежденный

Эти проблемы подчеркивают необходимость внешнего дренажа, чтобы вода не попадала в ваш двор и стены фундамента.Ниже приведены некоторые системы, которые подрядчик может использовать для решения проблемы плохого дренажа с поверхности:

Французский слив

Это перфорированная труба, которая устанавливается на ровном дворе для отвода стоячей воды. Он включает рытье траншеи, уходящей от участка под уклон, после чего устанавливается труба. Пористый материал, такой как гравий, используется для заполнения траншеи до того, как траншея будет окончательно засыпана. Стоячая вода следует по самому простому пути эвакуации, что означает, что она будет просачиваться на французскую плитку и стекать с вашего двора.

Отводной канал

Это высокоэффективная система отвода воды. По периметру стен фундамента на уровне фундамента устанавливается труба. Эта труба собирает любую воду, которая могла бы просочиться через верхнюю часть фундамента в подвал, и отводит ее от стен фундамента. Дренаж засыпан гравием до поверхности почвы.

Водосточная система

Кровельная вода может вызвать разрушения, если ее не дренировать.Система водостока и водосточной трубы помогает отводить всю воду с крыши от стен дома. Водосточная труба должна выходить от стен и предпочтительно направлять воду в ливневую канализацию или водосборный бассейн.

Градуировка дренажа

Это простой метод, который включает в себя переработку профилей с целью уклона в сторону от вашего дома. Подрядчик оценит градиент, необходимый для подачи воды в ливневую канализацию, в соответствии со строительными нормами.

Поговорите со своим подрядчиком сегодня, если вы заметили стоячую воду на своем дворе. В случае внезапной бури ожидание может стать катастрофой.

различных типов систем бытовой канализации

Жилое пространство требует всевозможных инсталляций для поддержания своего состояния, и дренаж является важной частью. В каждом здании требуется дренаж, и для удовлетворения ваших потребностей доступно различных продуктов . Продолжайте читать, чтобы узнать больше о различных типах бытовых дренажных систем.

Поверхностная дренажная система

Когда дело доходит до различных типов систем бытовой канализации, которые вы можете выбрать, мы начинаем с поверхности. Система поверхностного дренажа представляет собой неглубокие траншеи, вырытые параллельно. Канавы создают канал для сточных вод, которые попадают в основной водосток. Дренаж с поверхности — отличный способ избежать затопления. Вода часто может скапливаться вокруг здания , на пешеходных дорожках или подъездных путях. Системы поверхностного водоотвода необходимы, если вы живете на ровной местности.

Система подземного дренажа

Следующая дренажная система для жилых помещений — подземного типа, также известная как французская дренажная система. Эта дренажная система помещается поверх слоя почвы и используется для удаления лишней воды на уровне корней. В отличие от системы поверхностного дренажа, подземный дренаж требует глубоких траншей и прокладки подземных труб. Вам также понадобится большой коллектор для сбора воды из подземных труб.

Наклонная дренажная система

Другая бытовая дренажная система включает в себя наклонные водостоки.Что отличает наклонную дренажную систему от ранее перечисленных, так это то, что она позволяет воде перемещать вниз по конструкции по трубам. Эта система затем отводит воду от конструкции и других дренажных систем в жилых районах.

Водосточная и водосточная система

Водосточная труба и водосточный желоб — это, вероятно, то, о чем вы думаете, когда речь идет о дренажных системах. Водосточная труба прикреплена к водосточной системе конструкции и будет перемещать воду с крыши на землю.Еще одна особенность водосточной дренажной системы заключается в том, что она сбрасывает воду на склоне, поэтому на дне нет скоплений.

Дренажные системы — обзор

Геоморфология, гидрология и химия реки

Дренажная система Пануко претерпевает огромные изменения в морфологии и гидрологии реки от истоков до побережья (рис. 23.3). От Центральной Месы через горы притоки рек имеют широкие и мелкие русла, приспособленные для переноса русловой нагрузки.В горах реки имеют узкие долины, и каналы имеют тенденцию переплетаться с боковыми активными краями каналов. Пойма состоит из узких полос отложений, состоящих из крупных отложений, и не имеет сложностей, характерных для нижних частей бассейна. Из-за высокой энергии в горах отложения поймы, вероятно, быстро перерабатываются во время длительных периодов эпизодических наводнений.

РИСУНОК 23.3. Нижний Рио-Пануко со средним потоком, 40 км вверх по течению от Тампико.Обратите внимание на небольшую лодку в масштабе

(Фото П. Х. Хадсона).

Более крупные реки Центральной Месы имеют яркий режим стока, характеризующийся большими различиями в базовом и ливневом стоках. Более мелкие ручьи бывают прерывистыми или эфемерными, транспортируют воду сезонно или только после выпадения осадков. Рио Тула, главная река в верхнем течении бассейна Моктесумы, течет к северу от окраины Мехико (см. Рис. 23.11). Рио-Санта-Мария и Рио-Верде — главные реки бассейна Рио-Тампаон (Тамуин), образующиеся к востоку от столицы Сан-Луис-Потоси.Здесь река стекает в основном озерными и аллювиальными отложениями третичного и четвертичного периода на высоте около 2000 м над уровнем моря, с изолированными вулканитами третичного периода с пиками около 2500 м над уровнем моря.

В горах уклоны рек сильно различаются, но в некоторых местах могут превышать 5 м / км. Захватывающие водопады встречаются там, где притоки соединяются с врезанными долинами. Например, Каскада-де-Тамул — это 102-метровый водопад в месте слияния рек Рио-Галлинас и Санта-Мария, образующих Рио-Тампаон.Тампаон и Моктесума, два крупнейших притока Пануко, выходят из Восточной Сьерра-Мадре как грозные реки. Вдоль восточной части Сьерра-Мадре-Ориенталь, прежде чем Тампаон уйдет из гор, он встречает многочисленные карстовые особенности, в том числе воронки, естественные мосты и водопады. Поверхностный дренаж часто нарушается полостями раствора, проявляющимися в сухих долинах и исчезающих ручьях. Эта вода в конечном итоге возвращается в виде огромных источников вдоль нижних склонов восточного побережья Сьерра-Мадре-Ориенталь.Например, Рио-Кой образуется из одного из крупнейших источников в мире (Fish 1977) и присоединяется к Рио-Тампаон вверх по течению от Сьюдад-Тамуина, образуя Рио-Тамуин (рис. 23.4).

РИСУНОК 23.4. Нижний Рио-Тампаон на низкой стадии. Рио Валлес входит справа. Далее вниз по течению Тампаон становится Тамуином, а после присоединения к Монтесуме он становится Пануко. Обратите внимание на небольшую лодку в масштабе

(Фото П. Х. Хадсона).

В нижней части бассейна Монтесума меньше карстовых структур.Третичные глинистые сланцы на прибрежной равнине Мексиканского залива дают гораздо большие объемы наносов. Рио Темпоал, получая сток и осадки из этой литологии, входит в Моктесуму на прибрежной равнине в Эль-Хиго, что приводит к немедленному увеличению наносов в Монтесуме и образованию воды цвета кафе, резко контрастирующего с более чистой родниковой водой. русло Тамуина. Moctezuma транспортирует годовой объем наносов 4623 × 10 ³ тонн, тогда как Tamuin перевозит 2030 × 10 ³ тонн в год.Большая часть взвешенных наносов переносится в начале лета и истощается до наступления более крупных наводнений в сентябре (Hudson 2003a). Две реки извиваются через широкие аллювиальные долины, а затем сливаются в Рио-Пануко на западной прибрежной равнине залива, в 185 км вверх по течению от Мексиканского залива. Градиенты долины предсказуемо низкие, уменьшаясь от западного края прибрежной равнины Мексиканского залива до Мексиканского залива. Например, между Тамазунчале и Эль-Хиго градиент Рио-Моктесумы равен 1.2 м / км, тогда как ниже по течению от Сьюдад-Пануко уклон составляет 0,04 м / км. Этот чрезвычайно низкий градиент нижней части долины Пануко позволяет соленой воде проникать так далеко вверх по течению, как Сьюдад-Пануко во время низких потоков, и приводит к ежедневному обмену приливами между большими лагунами вниз по течению от Сьюдад-Пануко (Hudson 2002).

При входе в прибрежную равнину Мексиканского залива, долины Монтесума и Тамуин значительно расширяются, а реки имеют меандры. Отложения поймы голоцена становятся все сложнее и включают отложения, характерные для латеральной и вертикальной конструкции поймы, такие как перемычка, естественная дамба, заболоченный болот, расщелины трещин и заполненные палеоканалы.На нескольких участках река соприкасается с третичным обнажением, контрастное сопротивление которого нарушает геометрию плоской формы из-за симметричного извилистого рисунка (Hudson and Heitmuller 2003). Извилистость (отношение длины русла к длине долины) Рио-Пануко в среднем составляет 1,85 на протоке протяженностью 185 км, но показывает значительную изменчивость там, где река перерабатывает более устойчивые третичные отложения (Hudson 2002). Нижние 30 км реки Рио-Пануко врезаны в голоценовые отложения дельты с извилистостью 1.15, по существу прямой канал. Мелкозернистые глинистые отложения берегов достаточно сплочены, чтобы противостоять эрозии, а отсутствие материала песчаных пластов не позволяет строить точечные валы. Более того, на нижних границах дельты, незадолго до впадения в Мексиканский залив, Рио-Пануко врезан в гребень третичного песчаника, который предотвращает боковую миграцию русла (INEGI 1984e).

Озера и водно-болотные угодья в основном отсутствуют в горах и Центральной Мезе, но становятся более обычными в нижнем течении бассейна, где они связаны с геоморфологией поймы (Hudson 2002).Заброшенные русла русел и перемычки меандров служат старицами и дугообразными болотами, в зависимости от степени заполнения. Такие озера и водно-болотные угодья обычны в нижних долинах Моктесума и Тамуин, а также в верхних долинах Пануко. Болота, свидетельствующие о долговременной устойчивости поймы, обычны там, где ширина долины достаточна. В нижней части долины Пануко и нижней части долины Тамеси между меандровыми полосами и устойчивыми третичными отложениями образуются большие озера и водно-болотные угодья, которые служат топографическими дренажными барьерами.Хотя эти объекты были созданы естественным образом, речная вода используется городом Тампико и поэтому в значительной степени регулируется системой плотин и регулирующих сооружений. Лагуны и водно-болотные угодья в нижнем течении Тамеси имеют большое значение для регионального рыболовства и являются жизненно важной средой обитания для множества мигрирующих водоплавающих птиц из Северной Америки.

Средний расход реки Рио Пануко в Пануко, выше по течению от Тамеси и Топилы, составляет 473 м ³ / с, а годовой режим расхода сильно отражает региональную структуру осадков для восточной части Мексики (Hudson 2000).Расход и сток остаются низкими с декабря по начало мая, но быстро увеличиваются с началом летних пассатов в конце мая (см. Рис. 23.12). Пиковые выбросы обычно происходят в сентябре, что часто связано с усилением активности тропических циклонов (Hudson and Colditz 2003).

Несмотря на сильную сезонную структуру стока, только самые крупные наводнения, вызванные тропическими циклонами, затопляют всю долину. Механизмы затопления поймы включают подъем уровня грунтовых вод аллювиального водоносного горизонта; каналы, такие как каналы трещин и палеоканалы, соединенные с активным каналом; и местные осадки (Hudson and Colditz 2003).Сроки наводнений аналогичны для рек Рио-Тамуин и Рио-Моктесума, хотя более влажный бассейн Моктесумы обеспечивает большую часть стока. Вдобавок гидрограф Тамуина менее яркий, чем у Монтесумы, вероятно, потому, что большая часть его стока происходит из подземных вод и источников с родниковым питанием (Hudson 2003b). По сравнению с системой Усумасинта-Грихалва на юге, Пануко не так подвержен наводнениям, потому что пойма находится примерно на 10 м выше среднего уровня. Например, в Сьюдад-Пануко, примерно в 30 км к западу от Тампико, пойма возвышается над поверхностью воды на 12 м в том месте, где долина пересекает ось антиклинали.Действительно, обилие доисторических черепков вдоль берегов канала свидетельствует о том, что это место долгое время считалось менее подверженным затоплению (Ekholm 1944, Hudson 2004).

Хотя информация о химическом составе воды в системе Пануко труднодоступна, ясно, что реке и ее притокам серьезно угрожает загрязнение в результате агрохимикатов, городских сбросов и засоления (Abell et al. 2000).

Дренажная направляющая | Шаг 2: Выберите варианты дренажа.

ПРИМЕЧАНИЕ. В статье ниже много ссылок.ВАЖНО ИХ ИСПОЛЬЗОВАТЬ.
Большинство из них переходят на другие страницы нашего Руководства по дренажу. Они позволяют представить этот сложный предмет в компактном виде.

В этом разделе описывается, как спроектировать систему отвода воды, и, возможно, как вообще избежать ее установки. Соберите свои наброски и заметки, и мы приступим к работе.

Посмотрите свои записи из Шага Первый — «Как анализировать проблемы с дренажем вашего двора» — чтобы узнать, сколько времени потребовалось на разных участках. стоячей воды, чтобы исчезнуть, и решить, какая ситуация ниже подходит для вашей проблемы дренажа лужайки или сада.Ссылки ниже предоставит вам конкретную информацию о конструкции и установке.

Если стоячая вода исчезла через час или два …
, то на вашем газоне, во дворе и в саду есть приличный дренаж, и все, что вам, вероятно, нужно сделать, это устраните любые проблемы с водосточной трубой.

Если у вас есть водосборник рядом с вашим фундаментом …
, тогда вам нужно будет проверить и откорректировать наклон земли рядом с вашим фундаментом ПЕРВЫМ.

Если бы дождливых рек не было, или они быстро исчезли, или текли в безопасную зону …
, то вы можете сосредоточиться на ликвидации любых заболоченных лужаек, установив Французский сток или построить сухие колодцы, чтобы быстро их осушить. Наряду с устранением любых проблем с водосточной трубой.

Если ваши проблемы с дренажом более серьезны или относятся к нескольким категориям …
, то вам нужно будет спроектировать и установить подключенную дренажную систему, используя информацию ниже.

Ниже приведены важные руководящие принципы, правила и информация по проектированию дренажных систем.

Не забудьте перейти по ссылке в каждой теме, чтобы узнать о ней больше.

Проблемы с дренажом фундамента и водосточной трубой являются критическими
Мокрый газон раздражает, но затопленный подвал или подвал обходятся дорого и потенциально опасны. Всегда сначала устраняйте проблемы с дренажем фундамента и желоба.

По возможности держите воду на своей территории
Слив лишней воды на улицу или в канаву кажется простым решением, но он просто переносит вашу проблема для других. Также ваш газон, деревья и растения станут более здоровыми, если вы создадите запас дождевой воды в грунт для ваших растений, чтобы получить доступ в засушливые времена. Только после всех остальных вариантов улучшения дренажа и сохранения воды в вашей собственной земле, если вы отправите излишки за пределы участка.

Вода будет течь по пути наименьшего сопротивления
Вода течет вниз, а не вверх. Вода будет проходить через рыхлый гравий легче, чем через плотный грунт. Вода будет течь по трубе легче, чем по гравию или грунту. Дренаж улучшается, когда вода может легко стекать из сырых мест. в более сухие районы.

Французский водосток — это просто траншея, заполненная гравием, по которой вода перемещается по горизонтали
Французский водосток собирает воду из сырых мест и распределяет эту воду по более сухим местам.Французские водосточные системы часто содержать одну или несколько труб, заглубленных в гравийную траншею для ускорения потока воды.

Вода может поступать в дренажную трубу, выходить из нее или через нее
Помните, что существует два типа сливной трубы: перфорированная и сплошная. Перфорированная труба имеет много пробитых или просверленных отверстий в него, чтобы вода могла входить и выходить из трубы. В любой конструкции дренажной системы вода часто протекает через перфорации в сырой зоне, в то же время вода вытекает из перфораций в более сухую зону.Перфорация всегда идет снизу. Сплошная труба используется в дренажной системе для отвода воды ПРОШЕДШИХ мест, где вы не хочу добавлять больше воды. В большинстве дренажных систем необходимо использовать оба типа труб в разных областях.

Сухой колодец быстро перемещает воду в глубь почвы.
Сухой колодец предназначен для более быстрого и легкого проникновения воды в более глубокие недра. Это просто яма, вырытая снизу в недра и засыпается щебнем или гильзой.
