Пристенный дренаж фундамента, устройство

Пристенный дренаж служит защитой подвальных помещений зданий, которые расположены в глинистых или водоносных почвах слоистого типа, а также при близком залегании водоупора, или в случаях залегания подвала над слоем супеси или песка с мощностью менее чем 0,5 м.

Пристенный дренажный трубопровод должен охватить все стены, соприкасающиеся с землей. При этом следует постараться сконструировать дренаж вкруговую по периметру здания.

В случае применения гравийного песка ширина или диаметр перфорации в трубах может быть не более 1,2 мм, а входная поверхность воды – не менее 20 см2 на каждый погонный метр трубы. Вода, проникающая в систему, должна проходить сквозь дренажный слой в дренирующую трубу при максимальном объеме скопления в 0,2 метра относительно дна трубы.

Пристенный дренаж прокладывают по периметру здания с его наружной стороны. Уровень залегания должен находиться ниже уровня подвальных помещений, обычно его устанавливают ниже уровня подошвы фундамента.

Если фундамент был изначально сильно заглублен относительно уровня пола подвала, то пристенный дренаж можно проложить выше подошвы фундамента, но в этом случае требуется принять меры по предотвращению проседания дренажа.

Укладывают пристенный дренаж на расстоянии 0,5-1 метра от стен. Возможно проектирование дренажа как совершенного так и не совершенного типа, он способен перехватывать даже идущие сбоку воды и отводить их за пределы участка. Эта особенность пристенного дренажа особенно актуальна в случае агрессивных свойств воды или при близком расположении канализационных или водопроводных сетей.
Установка пристенного дренажа часто носит лишь профилактические цели, то есть когда их сооружают без видимых подземных вод. Их монтаж обусловлен особенностями грунта на участке застройки.

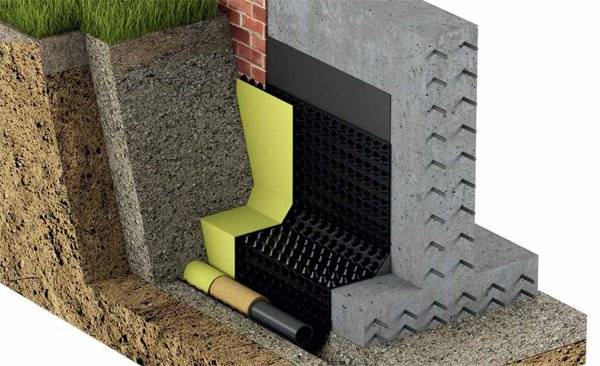

Как выглядит пристенный дренаж?

Сооружают пристенный дренаж обычно в сочетании с песчано-гравийным фильтром и применением геотекстиля. При трассировке дренажа целесообразной является прокладка труб с минимальным уклоном. При этом линия дренажа не обязательно должна быть целостной в пределах радиуса действия одной дрены, она может быть и разрывной. Особенности возведения пристенного дренажа связаны с конкретными условиями постройки.

Вода, выпадающая в виде осадков, совместно с дренажной водой может направляться в централизованную канализацию.

Но дождевую воду нельзя выводить в полнодренажную трубу (ту, в которой перфорация находится по всему периметру трубы).
Часто трубу для отвода дождевой воды прокладывают параллельно с полнодренажной трубой в одной траншее вдоль фундамента дома. При этом следует соблюдать тот же уклон, что и для дренажных труб (0,5 см на погонный метр). Для того чтобы иметь возможность выводить и дренажные воды и дождевые в одной трубе следует применять двухслойную дренажную трубу, у которой перфорация находится только сверху, а цельная нижняя часть служит для отведения собранной воды. При этом диаметр двухслойной трубы не должен быть меньше 16 см.
Пристенная дренажная труба монтируется на расстоянии 1-2 метра от стены, и желательно, чтобы она располагалась ниже, чем подошва фундамента. Труба укладывается в специально вырытую траншею, дно которой требуется утрамбовать, учитывая необходимый уклон в 0,5 см на каждый погонный метр траншеи. Укладывать пристенный дренаж начинают, как правило, с самой низкой точки.

При этом также следует помнить о необходимости контроля и обслуживания системы. Для этого на поворотах и разветвлениях дренажных труб требуется устанавливать смотровые дренажные колодцы.
Дренажные трубы с двух сторон обсыпают инфильтрационным слоем, не перемешивая этот слой с грунтом (это важно!). Первый инфильтрационный слой заканчивается примерно на высоте 15 см от верхнего края трубы, этот слой подлежит утрамбовке. Не повредите при этом гидроизоляционный слой фундамента. Инфильтрационный слой засыпаем по всей поверхности фундамента, примыкая к дренажным трубам. Песчано-гравийный инфильтрационный минеральный слой укладывают по всему периметру здания перед стенами. Следите за тем, чтобы не произошло расслоение инфильтрационного слоя.
Дренажные плиты укладываются перевязкой также перед стенами. Если высота стен большая, то заполнение происходит поэтапно. Дренажные плиты укладываются со смещенными швами перед стенами и крепятся к ним. При этом не следует допускать пропусков.

Дренажные маты должны быть состыкованы прямо со стенами или переложены защитным слоем. Маты могут быть закреплены как на длительный срок (крепятся склеиванием), так и на короткий, например, до окончания заполнения котлована (в этом случае они временно крепятся перед гидроизоляцией). Само крепление гидроизоляции должно быть водонепроницаемым при условии поступления воды без давления.

Сколько стоит пристенный дренаж

Глубина фундамента	Базовое решение	Премиальное решени
H ≤ 1м	1 050 руб/м.п.	1 200 руб/м.п.
H ≤ 1.5м	1 550 руб/м.п.	1 750 руб/м. п.
H ≤ 2м	2 050 руб/м.п.	2 300 руб/м.п.

Какие дренажные материалы включены в стоимость:
геотекстильное полотно	+	+
плоская дренажная труба в геотканном фильтре (Россия)	+	—
двухстенная дренажная труба Uponor (Финляндия)	—	+

Что включено в стоимость работ по пристенному дренажу:

— откопать траншею на необходимую глубину
— подготовить песчанную подушку под укладку трубы
— уложить геотекстильное полотно
— смонтировать дренажные трубы
— подключить дренажные колодцы
— произвести обратную засыпку песком и щебнем

Пристенный дренаж фундамента

Основное предназначение пристенного дренажа фундамента заключается в защите подвальных помещений дома от подтопления. Необходимость в его устройстве возникает на участках с глинистыми грунтами, а также там, где отмечается слоистая почва водоносного типа, либо подвал располагается над слоем песка или супеси мощностью менее 0,5 м. В таких случаях система водоотвода должна охватывать все стены, которые соприкасаются с грунтом.

Дренаж фундамента пристенного типа не только эффективно отводит талые, дождевые и грунтовые воды, но и существенно увеличивает срок эксплуатации строения, не допуская подтопления подвалов и погребов, образования плесени и пр.

С помощью данной системы водоотведения снимается механическое и гидростатическое давление подземных вод на основание дома. Однако полностью исключить увлажнение стен цокольного этажа, подвалов и погребов с помощью одной лишь укладки дрен невозможно. Для предотвращения капиллярного проникновения влаги в дом потребуется проведение мероприятий по гидроизоляции.

Устройство пристенного дренажа фундамента лучше всего производить на стадии возведения дома.

Основные виды системы водоотведения:

— линейная. Устраивается параллельно отмостке по периметру здания. Основная ее задача – отведение поверхностных вод;
— пластовая. Такой дренаж прокладывается ниже уровня расположения основания фундаментной плиты наравне с песчаной подушкой. Грунтовые воды попадают в дрены через перфорацию и отводятся в специальный колодец.

Ели на вашем участке явно выражен уклон, рекомендуется создание отсекающих дренажей, которые позволяют экономично осушать почву. Такие системы укладывается на такую же глубину, как и пластовая система.

Расчет и схема системы водоотведения

В создании схемы прокладки системы дренажа во внимание берутся следующие показатели:
— глубина залегания фундамента. Дрены должны размещаться на 30-50 см ниже основания фундамента;
— уклон. Прокладка трубопровода обязана вестись с уклоном 2 мм на 1 метр трубы. Это позволит избежать застаивания воды в системе;
— верхняя и нижняя точка системы. Под нижней точкой понимают дренажный колодец, под верхней – угол фундамента.

Если дренажный колодец расположен на значительном удалении, и нет возможности соблюсти нужный уклон при прокладке трубопровода, остается одно – использовать дренажный насос для откачки воды из приемника.

Пристенная система водоотведения представляет собой замкнутую систему труб, смонтированную под уклоном. По углам размещают ревизионные колодцы, через которые в последствие будет производиться прочистка системы. Отвод воды производится в специальные колодцы или канализацию.

Можно создать дренаж пристенный с отводом воды в 1 дренажный колодец, либо установить несколько колодцев на углах здания.

Основные этапы монтажа:

Вырываются траншеи на глубину, превышающую глубину залегания фундамента дома, под нужным уклоном.

Причем оголять сразу весь фундамент дома не рекомендуется, лучше выполнять работы последовательно вдоль каждой стены. После того как стена фундамента оголена, проверьте целостность гидроизоляции и при необходимости усильте или восстановите ее.

Производится утрамбовка дна и устройство «глиняного замка» (гидроупора). Глина трамбуется послойно с щебнем. При этом не забываете соблюдать уклон. Для этого можно на дне канавы создать слой песка и щебня. Если на участке отмечается щебенчатый грунт, дрены можно укладывать без использования фильтрующих материалов, если почва суглинистая, труба должна быть обязательно обернута в геотекстиль. На глинистых грунтах можно ограничиться подсыпкой щебня средней и крупной фракции (толщина слоя 20 см). Если на участке песчаная почва, используют щебневую подсыпку и геотекстильный фильтр.

Производится укладка дрен. Можно использовать перфорированные ПВХ трубы либо канализационные трубы диаметром не менее 160 см. Следите за соблюдением уклона (не менее 2 мм на 1 м). Трубы стыкуются между собой, и полученный трубопровод выводят в дренажный колодец.

На углах дома устанавливают смотровые колодцы (на каждом втором повороте трубопровода). Глубина залегания колодца должна превышать глубину прокладки труб на 0,5 м. Как правило, используется готовый пластиковый смотровой колодец.

Поверх труб производится засыпка из гравия (толщина слоя 20 см). Сверху гравийная подушка застилается геотекстилем, далее идет слой песка и слой дерна.

Кроме подземных вод большие проблемы может создать и вода, поступающая с крыши дома по водостокам. Наряду с прокладкой труб рекомендуется смонтировать ливневую канализацию, которая будет отводить осадки в водоприемные воронки, предусмотрительно созданные в отмостке.

Исключить риск обводнения грунтов на участке можно, если кроме дренажа фундамента возвести отмостку с уклоном 2°, шириной не менее 1 м по всему периметру дома.

В монтаже дренажных колодцев можно использовать бетонные или пластиковые кольца. Также не стоит забывать об армировании стенок колодца и проведении мероприятий по гидроизоляции. Воду, накапливающуюся в дренажных колодцах, можно использовать для полива либо перенаправлять в канализационную систему.

Советы по монтажу пристенного дренажа:

Для удобства соблюдения уклона трубопровода можно применять нить, натянутую под нужным углом или гидроуровни. Уклон труб во многом зависит от их диаметра. Получается, чем больше диаметр труб, тем меньший уклон следует соблюдать.
Дренажные системы способны заиливаться, предотвратить эту проблему можно, если делать повороты трубопровода максимально плавными. Повороты лучше всего осуществлять с помощью двух отводов под углом 45°.
Излишки воды из накопительных колодцев можно откачивать с помощью специальных насосов на грунт или в канавы, которые расположены за пределами участка.
При устройстве ливневой канализации следите за тем, чтобы ее трубы располагались выше дрен, а вот стекать стоки с крыш могут в общий дренажный колодец. Устройство ливневки позволяет снизить нагрузку на фильтрующие слои дренажной системы.

Дренаж фундамента — схема, СНиП. Пристенный дренаж ленточного фундамента. Устройство дренажной системы водоотвода от фундамента зданий

Самое вредное для фундамента явление – грунтовые и талые воды. Из-за них в сезон снеготаяния возникают подтопления, отсыревают стенки основания, покрываются плесенью. По капиллярам вода сквозь бетонную толщу поднимается к другим конструкциям дома, разрушает и их тоже. Чтобы защитить постройку от этих факторов, необходимо устройство дренажной системы водоотвода от фундамента зданий.

Схема дренажа фундамента

Основная причина аккумуляции вод в близповерхностных слоях – высокое залегание водонепроницаемого слоя (например, глинистого). Вода не уходит глубже, скапливается у поверхности. Назначение дренажа – отводить ее в канализационный колодец, коллектор. Система состоит из водоводов и накопительных колодцев. Есть несколько вариантов устройства:

пристенный дренаж фундамента – сравнительно недорогая и несложная в монтаже, при этом эффективная система для участков с глинистым грунтом. Это оптимальный дренаж ленточного фундамента. По периметру дома на 30-50 см глубже подушки укладывают водоотводящие трубы, на углах дома (где трубы соединяются) устраивают смотровые колодцы. В самой низкой точке участка копают откачивающий колодец, из которого вода уходит в канаву, водоем или ливневку – самотеком или с помощью насоса. Стенки колодцев можно выполнить из бетона или приобрести готовые пластиковые;
модификацией пристенного дренажа является кольцевой. Принципы устройства те же, но система отнесена от фундамента на расстояние до 3 метров. Эта технология применяется, когда уже есть фундамент и отмостка, а дренаж по каким-либо причинам выполнен не был. Но если гидроизоляция цоколя при этом тоже не была выполнена, разумнее демонтировать отмостку, провести работы по всем правилам и выполнить пристенный дренаж. Глубина заложения кольца в любом случае должна быть больше, чем заглубление подошвы фундамента;
пластовый дренаж под фундаментной плитой. Применяется на переувлажненных глинистых грунтах для плитных фундаментов в тех случаях, когда другие технологии малоэффективны. Это оптимальная защита подвальных и цокольных этажей. Условия выбора дренажа этого типа (СНиП): слоистый грунт из различных водоносных пластов, напорные грунтовые воды, большое заглубление подвала (ниже водоупорного слоя). Здесь тоже существует система отводящих труб по периметру, и, кроме нее, собственно пластовый дренаж.

Пристенный дренаж фундамента по СНиП

Согласно строительным нормам, при установке пристенного дренажа должны соблюдаться правила:

трубы кладут с уклоном 2 см на метр в направлении коллектора или колодца;
смотровые колодцы размещают с шагом не больше 40 метров по прямой и не больше 20 при повороте за угол;
дренажные трубы нужно погружать глубже промерзания грунта;
ширина канавы от 25 см до полуметра;
при кольцевом дренаже систему отдаляют от стен дома на расстояние полтора-три метра;
расстояние от трубы до подземных электрических коммуникаций должно быть не меньше 15 см (для трубы сечением 5 см).

В проекте также указывается детализация:

сечение труб;
материал и тип фильтров;
тип и особенности грунта;
расчетная пропускная способность дренажной системы.

Для устройства дренажа возле фундамента можно использовать трубы ПВХ, полипропиленовые, из полиэтилена низкого давления. В противоположных стенках трубы должно быть две перфорированные зоны. Суммарная площадь перфорации – около процента от всей поверхности водовода. Сплошные стенки трубы должны смотреть вверх и вниз, перфорированные – в стороны.

Фильтры изготавливаются из кокосового волокна или геотекстиля. Их назначение – защищать перфорированные зоны от попадания частиц грунта. Трубы-водоводы могут быть уже оснащены фильтрами или продаваться без них. Если фильтры не предусмотрены, трубы перед укладкой в канаву оборачивают несколькими слоями геотекстиля. Фиксируют полотно капроновым шнуром, пластиковой лентой или другим полимерным материалом. Участки труб соединяются полимерными муфтами и фитингами.

Иногда в пристенном дренаже используются полимерные профилированные мембраны – так называется пленка из полиэтилена, на которой по технологии горячей опрессовки выполнены выступы высотой 8-20 мм. Двухслойная мембрана включает в себя геотекстильный слой, трехслойная еще и гладкую пленку из полиэтилена. Мембрану устанавливают на поверхность основания после гидроизоляции, геотекстильной стороной к грунту. Таким образом усиливается гидроизоляция и повышается эффективность дренажа.

В местах укладки труб рекомендуется предварительно уложить теплоизоляционный материал – это сделает более эффективной теплоизоляцию основания, защитит сами трубы от замерзания и, соответственно, от разрывов. Укладывать трубы следует поверх подушки из песка, щебня, гравия. Сверху тоже должно быть 3-5 см такой смеси: она будет выполнять функцию фильтрующего слоя, направлять влагу с поверхности к дренажным трубам.

На последнем этапе выполняют отмостку из бетона, шириной около полуметра. Край отмостки должен располагаться дальше от стены, чем проекция карниза.

Кроме СНиП установка дренажной системы регламентируется 1839-80 ГОСТ.

Пластовый дренаж фундамента

При устройстве пластового дренажа под фундаментной плитой размещается система фильтрации, состоящая из следующих слоев:

грунт с крупными порами;
геокомпозит, в состав которого входит синтетический геофильтр и полимерные плиты, или профилированные мембраны с хорошей водопропускной способностью.

По составу дренаж бывает:

однослойный – только из грунта крупной фракции (щебня, гравия до 2 см) с коэффициентом неоднородности не больше 5;
двухслойный – среднезернистый песок либо геотекстильная мембрана + щебень. Слой песка – 10 см, щебенки – 15.

Геометрически:

площадной – сплошная структура под плитой фундамента. Толщина слоя в этом случае больше 30 см;
линейный (призматический). Гравий частично заменяют песком, между отдельными секциями насыпают призматические полосы щебня толщиной от 20 см. Шаг прослоек – 6-12 метров.

Пластовый дренаж в соответствии с правилами должен быть шире самой плиты. Систему выполняют с уклоном в сторону отводящих труб, расположенных в траншее по периметру конструкции. Поверх дренажа перед заливкой плиты укладывают слой гидроизоляции (пергамин и др.).

Обновлено: 17.10.2016

Устройство дренажа фундамента, дренаж вокруг дома

Дренаж фундамента — это комплекс мероприятий, направленных на отведение воды от здания, будь то цокольный этаж или ленточный фундамент. Везде, за исключением районов, где грунт «песок» и уровень грунтовых вод низкий, необходимо устройство дренажной системы.

Вода, верховодка, паводок, или грунтовка будет подтапливать фундамент и неважно какую гидроизоляцию вы сделаете, вода всегда «дырочку» найдёт. При этом заметьте, при устройстве дренажа фундамента, гидроизоляция, так или иначе, необходима, т.к. влажность может присутствовать, как следствие это сырой подвал, грибок и т.д.

Помимо подтапливания вода влияет на фундамент и другим образом. Как правило, в Подмосковье грунт «глина» или «суглинок», а эти грунты являются «пучинистыми». Если одновременно происходит насыщение такого грунта водой и заморозки, то грунт начинает расширятся. При этом сила воздействия его на фундамент, отмостку и прочие сооружения, колоссальна и может составлять до нескольких тонн на метр квадратный! Возможно появление трещин на стенах, разрушение отмостки и дорожек. Пристенный дренаж успешно борется с воздействием воды на стенки фундамента, моментально отводя воду и влагу.

Вот некоторые признаки воздействия пучинистых грунтов:

Трещины на фундаменте;

Надломы и растрескивание плит перекрытий и стен;

Заклинивание дверей и окон;

Разрывы канализационных трубопроводов;

Пучение и растрескивание отмостки, тротуаров и дорожек.

Если в вашем доме и на участке наблюдаются какие-либо из этих признаков, необходимо срочно действовать и Вам определённо нужен дренаж дома!

Чем дольше оказывается влияние пучинистости грунта на фундамент и прочие сооружения, тем сложнее и дороже будет устранить последствия! И прежде чем устранять последствия, необходимо бороться с первопричиной. А именно, убирать пучинистость влагонасыщенного грунта, в местах где оказывается негативное влияние. Наиболее рациональный и работающий способ — это устройство дренажных водоотводящих систем. В нашей статье мы рассказываем про дренаж вокруг фундамента дома, именно эта система способна защитить фундамент и дом от воздействий воды и пучинистости грунтов.

Наша компания предлагает устройство дренажных систем «под ключ». Стоимость устройства дренажа вокруг дома рассчитывается всегда индивидуально и цена может быть разной. На конечную стоимость влияет множество факторов, начиная от глубины фундамента и заканчивая конфигурацией вашего дома (количество углов, наличие эркеров, вход в подвал). Поэтому мы и не можем предложить цену за 1 метр погонный.

Для устройства систем дренажа вокруг дома, мы рекомендуем использовать следующее оборудование:

Классическая схема устройства дренажа и ливнёвки вокруг дома

В данной статье мы рассмотрим схему устройства дренажа и ливнёвки вокруг фундамента дома.

(Внимание! Данная статья написана исключительно в информационных целях, и носит ознакомительный характер. Ни при каких обстоятельствах не является инструкцией по применению. Пожалуйста, для устройства дренажных систем, обращайтесь к профессионалам. И мы Вам обязательно поможем!)

Схема №1 (дренаж дома и ливнёвка) (расположение дренажных и ливневых труб, дренажных колодцев и дождеприёмников, а также устройство коллекторного колодца)

Дрены или попросту дренажные трубы (позиция 3 в схеме №1) укладываются, с уклоном 5-7 мм на 1 м или 5-7 градусов, кому как нравится. И, опоясывают здание по периметру, от верхней точки (самое высокое место) к нижней, где устанавливается коллекторный колодец (позиция 8 в схеме №1), самотёчный или с дренажным насосом (точка сброса).

Многие «специалисты» говорят о применение гибкой дренажной трубы. Мы же, на дренаже вокруг дома, рекомендуем использовать двухслойную перфорированную дренажную трубу, с кольцевой жёсткостью SN 8.

Почему в дренажной системе вокруг дома не стоит использовать гибкую трубу? Здесь есть несколько моментов.

Первое, гибкая труба для дренажа участка не предназначена для укладки на глубину более 1,5 м. Да и попробуйте встать на неё. Как впечатление? Не очень…, а ведь, как уже мы говорили, грунты оказывают давление в несколько тонн на один квадратный метр, и такую трубу просто раздавит. Конечно можно уложить на песок и обсыпать песком и тщательно всё утрамбовать, создавая некий защитный панцирь. Но при этом фильтрующие способности песка существенно снизятся, а изначально инфильтрация у песка и так значительно ниже чем у щебня.

«Кстати, а что будет если на дренажную трубу д 110 мм с классом жёсткости SN 8 встанет взрослый и не самый лёгкий мужчина? Ничего! Дренажная труба ничуть не деформируется. Именно такая труба идеально подойдёт для дренажа дома.»

Второе, данную трубу невозможно уложить ровно, а в дренаже вокруг здания это крайне важно. Будут образовываться изгибы и провалы, пусть и небольшие, но будут. В этих местах будет скапливаться ил. И дренажная труба начнёт зарастать и со временем заилится, а если есть фильтр из геотекстиля, то заилится и он. Кстати на дренаже участка гибкая дренажная труба работает отлично, но там совсем другие задачи и об этом мы расскажем в разделе «дренаж участка».

Третье, есть труба двухслойная и при этом гибкая, некоторые производители, дабы угодить потребителю, выпускают такую. Но это профанация в чистом виде. Такая труба подвержена всё тем же бедам что и однослойная труба, за исключением класса жёсткости и то он не выше SN 4. Изначально двухслойные гибкие трубы выпускали и выпускают как кабель каналы для прокладки электрокабелей под землёй. Но предприимчивые предприниматели решили перфорировать такой кабель канал и продавать уже как двухслойную дренажную трубу.

Вот так выглядит дренажная труба при не правильном применении в дренаже фундамента. Дренаж ломается и заиливается…

Дренаж вокруг дома необходимо комплектовать ревизионными колодцами (позиция 4 в схеме №1)

При устройстве дренажной системы вокруг дома, идеальным решением будет поставить ревизионный колодец на каждом повороте, но не всегда есть такая возможность. Однако, если вы решили ставить колодцы реже, то стоит помнить, что:

а) ревизии должны быть не реже чем на каждом втором повороте;

б) если общая длина между соседними дренажными колодцами превышает 10 метров погонных, то необходимо ставить промежуточный ревизионный колодец.

Иными словами, на каждые 10 метров необходим дренажный колодец (в идеале). И при обслуживании дренажной системы, из каждого колодца вы сможете промыть и прочистить, в случае необходимости, трубу в обе стороны.

«Финские дренажные колодцы Uponor созданы специально для устройства дренажных систем вокруг дома.

Ревизионный колодец Uponor SOK имеет диаметр 315 мм, оснащён литым илосборником глубиной 20 см и раструбами для подключения дренажной трубы д 110 мм.

Колодец наращивается раструбными горловинами высотой 500 мм и, при необходимости, может быть обрезан вровень с необходимым уровнем.

Максимальная высота данных колодцев 4 метра.»

Ревизионный колодец должен иметь илосборник, т.е. в колодце, под лотком трубы должно быть минимум 20 см до дна.

Устройство дренажной траншеи вдоль здания

Дренажная траншея должна быть шириной 50 см, по основанию. В центре траншеи, на подготовленную подушку из гранитного щебня толщиной 10 см, укладывается дренажная труба.

По сторонам от дрены, а также над ней, траншея засыпается гранитным щебнем. Именно гранитным щебнем, т.к. он наименее подвержен влиянию воды. Мы рекомендуем поднимать щебень минимум на 30 см над дренажной трубой. Остаток можно засыпать песком. Но лучше будет всё-таки поднять дренажный слой щебнем до верха, как указанно на рисунке.

Коллекторный колодец в системе дренажа фундамента

Дренаж дома невозможен без коллекторного колодца.

Он может быть изготовлен и из бетонных колец, но при этом вода, рано или поздно, в него начнёт просачиваться, и тогда дренажный насос может уже и не справляться. Это грозит подъёмом воды в дренажной системе, и, как следствие, подтопление фундамента.

Если вы не планируете делать полноценную насосную станцию, то мы НЕ рекомендуем использовать колодец из бетонных колец, пластиковые коллекторные колодцы куда лучше и эффективней. Они герметичны, просты в монтаже и занимают меньше места на участке.

Не стоит экономить и ставить коллекторный колодец вместо дренажного в нижней точке дренажной системы. Так как в ревизионных колодцах, собираются илистые частицы, а попадая в коллекторный колодец они могут повредить обратный клапан или дренажный насос.

«В коллекторный колодец, на трубу от дренажа устанавливается обратный клапан. Он необходим для предотвращения поднятия воды в систему дренажа, в случае выхода из строя дренажного насоса.»

Параллельно с устройством дренажа фундамента дома делают ливневнёвку вокруг дома, т.е. отвод воды от водосточных труб с крыши.

При неукоснительном применении правил, можно сделать кольцевой дренаж фундамента и своими руками, но мы рекомендуем обратиться за помощью к профессионалам, и мы с радостью Вам поможем!

Связаться с нами можно по телефону (495) 215-1779 или по телефонам указанным в «контактах».

Полезные ссылки:

Как правильно сделать дренаж фундамента вокруг дома своими руками.

Устройство системы дренажа участка.

Ливнёвка вокруг дома.

10.6 Дренажные системы грудной трубки — Клинические процедуры для более безопасного ухода за пациентами

Пневматическая трубка , также известная как грудной катетер, представляет собой стерильную трубку с рядом дренажных отверстий, которая вставляется в плевральную полость. Плевральная полость — это пространство между париетальной и висцеральной плеврой, также известное как плевральная полость. Пациенту может потребоваться дренажная система грудной клетки в любое время, когда отрицательное давление в плевральной полости нарушается, что приводит к респираторной недостаточности.Отрицательное давление нарушается, когда воздух или жидкость и воздух попадает в плевральную полость и отделяет висцеральную плевру от париетальной плевры, предотвращая коллапс и сжатие легкого в конце выдоха. Небольшое количество жидкости или воздуха может абсорбироваться телом без дренажной трубки. Большое количество жидкости или воздуха не может абсорбироваться организмом и требует дренажной системы (Bauman & Handley, 2011; Perry et al., 2014).

Пневматическая дренажная трубка соединена с закрытой дренажной системой грудной клетки, которая позволяет отводить воздух или жидкость и предотвращает попадание воздуха или жидкости в плевральную полость.Система герметична для предотвращения попадания атмосферного давления. Поскольку в плевральной полости обычно имеется отрицательное давление, которое позволяет расширять легкие, любая подключенная к ней трубка должна быть герметизирована, чтобы воздух или жидкость не могли попасть в пространство, в которое вставлена трубка (Bauman & Handley, 2011; Rajan, 2013).

Расположение грудной трубки зависит от того, что дренируется из плевральной полости. Если воздух находится в плевральной полости, грудная трубка вводится над вторым межреберным промежутком по срединно-ключичной линии.Если в плевральном пространстве есть жидкость, грудную трубку вводят в четвертом-пятом межреберье по средней подмышечной линии. После операции на открытом сердце для дренирования перикардиального мешка также может быть вставлена дренажная трубка, которая может быть размещена непосредственно под грудиной (Perry et al., 2014).

Ниже приведены некоторые из условий, при которых может потребоваться дренажная дренажная система (Bauman & Handley, 2011; Perry et al., 2014):

Плевральный выпот
Пневмоторакс
Гемоторакс
Спонтанный пневмоторакс
Пневмоторакс натяжной
Пневмоторакс травматический (колото-огнестрельное ранение)
Тампонада сердца (скопление крови вокруг сердца после операции на открытом сердце или операции на груди)

Дренажная система с дренажной трубкой всегда должна располагаться под местом дренажа и закрепляться в вертикальном положении (прикрепляться к полу или к стойке для внутривенных вливаний, как на Рисунке 10.4) от опрокидывания.

Рисунок 10.4 Дренажная система грудной трубки, прикрепленная к штанге для внутривенного вливания Рисунок 10.5 Дренажная система грудной трубки Рисунок 10.6 Дренажная система грудной трубки с помеченными деталями

Дренажная система грудной трубки — это стерильная одноразовая система, состоящая из системы отсеков с односторонним клапаном с одной или несколькими камерами для удаления воздуха или жидкости и предотвращения возврата воздуха или жидкости обратно в пациента (см. рисунки 10.5 и 10.6). Традиционная дренажная система грудной клетки обычно имеет три камеры (Bauman & Handley, 2011; Rajan, 2013).Всегда проверяйте, какой тип системы используется в вашем агентстве, и следуйте инструкциям агентства и производителя по настройке, мониторингу и использованию. Обычно в традиционной дренажной системе плевральной дренажной системы есть три камеры:

Сборная камера: грудная трубка подключается непосредственно к сборной камере, которая собирает дренаж из плевральной полости. Камера откалибрована для измерения дренажа. На внешней поверхности камеры имеется поверхность для надписи, на которой указана дата, время и количество жидкости.Эта камера обычно находится в дальнем правом углу системы (Teleflex Medical Incorporated, 2009).
Камера с водяным затвором: эта камера имеет односторонний клапан, который позволяет воздуху выходить из плевральной полости во время выдоха, но не позволяет ему повторно входить во время вдоха из-за давления в камере. Камера гидрозатвора должна быть заполнена стерильной водой и поддерживаться на отметке 2 см для обеспечения правильной работы, и ее следует регулярно проверять. При необходимости долейте стерильной воды.Вода в камере гидрозатвора должна подниматься при вдохе и опускаться при выдохе (это называется tidaling ), что демонстрирует, что грудная трубка является проходимой. Непрерывное образование пузырьков может указывать на утечку воздуха, и в более новых системах есть система измерения утечек — чем выше число, тем больше утечка воздуха. Камера с водяным затвором может также контролировать внутригрудное давление (Teleflex Medical Incorporated, 2009).
Влажная или сухая камера контроля аспирации: Не всем пациентам требуется аспирация.Если пациенту назначено отсасывание, система влажного отсасывания обычно регулируется уровнем воды в камере управления отсасыванием и обычно устанавливается на уровне -20 см в камере управления отсасыванием для взрослых. Если воды меньше, значит и всасывание меньше. Степень всасывания может варьироваться в зависимости от пациента и контролируется дренажной системой грудной клетки, а не источником всасывания. Следите за уровнем жидкости, чтобы убедиться, что в камере есть легкие пузыри. В системе сухого всасывания используется саморегулирующийся регулятор, который регулирует количество всасывания и реагирует на утечки воздуха, обеспечивая равномерное всасывание для пациента.Если отсасывание прекращается, всасывающий порт на дренажной системе грудной клетки должен оставаться свободным и открытым для воздуха, чтобы позволить воздуху выходить и минимизировать развитие напряженного пневмоторакса (Teleflex Medical Incorporated, 2009).

В дополнение к трем камерам, дренажная система имеет множество функций безопасности, чтобы гарантировать, что высокое отрицательное давление может быть отслежено и быстро сброшено. Чтобы ознакомиться с этими функциями безопасности и дополнительной информацией о камерах закрытой дренажной системы дренажной системы грудной клетки, посетите веб-сайт Teleflex Medical Incorporated.

Когда у пациента есть закрытая дренажная система дренажной плевательницы, поставщик медицинских услуг обязан часто осматривать пациента и оборудование, чтобы убедиться, что оборудование запатентовано и работает эффективно. Лечащий врач должен:

Оценить пациента
Оценить дренажную систему дренажной системы на предмет проходимости и устранить любые проблемы
Убедитесь, что к кровати прикреплено аварийное / аварийное оборудование.
Содействовать расширению легких (упражнения для глубокого дыхания и кашля, смена положения и движения по мере необходимости)

Контрольный список 86 рассматривает ведение пациента с дренажной системой плевральной дренажной системы.

Контрольный список 86: Управление дренажной системой грудной трубки (Pleur-evac) Отказ от ответственности: Всегда просматривайте и соблюдайте политику вашей больницы в отношении этого конкретного навыка.
Соображения безопасности: Пневматическая трубка может быть вставлена у постели больного, в процедурном кабинете или в хирургическом кабинете. Медицинские работники часто помогают врачам устанавливать и удалять закрытую дренажную систему дренажной трубки. После первоначального введения дренажной системы плевральной дренажной системы оценивайте состояние пациента каждые 15 минут — 1 час. Когда состояние пациента стабилизируется и в зависимости от состояния пациента и количества дренажа, мониторинг может проводиться реже. Если состояние пациента стабильно (показатели жизненно важных функций в пределах нормы; количество, цвет или консистенция дренажа в пределах нормы; пациент не испытывает респираторного дистресса или боли), оценку можно проводить каждые 4 часа. Всегда соблюдайте правила больницы в отношении частоты наблюдения за пациентом с помощью плевральной дренажной трубки. Перед тем, как лечить пациента с плевральной дренажной трубкой, изучите причину плевральной дренажной трубки, расположение плевральной дренажной трубки, нормальный объем дренажа, характеристики дренажа, дату последней смены повязки и любые ранее записанные измерения утечек воздуха. Защитное / аварийное оборудование должно всегда находиться у постели пациента и всегда с пациентом во время транспортировки в другие отделения. Оборудование безопасности включает: Два защищенных зажима Стерильная вода Вазелиновая марля (Jelonet) Стерильная повязка 4 x 4 Лента водонепроницаемая Никогда. не зажимайте плевральную дренажную трубку без указания врача или уважительной причины.Трубка должна оставаться незакрытой и незажатой для отвода воздуха или жидкости из плевральной полости. Есть несколько исключений, когда плевральная дренажная трубка может быть зажата; см. специальные соображения ниже. Дренажные системы грудной трубки заменяются только тогда, когда сборная камера заполнена или система загрязнена.
ступеньки		Дополнительная информация
1. Просмотрите карту пациента, чтобы узнать о причине плевральной дренажной трубки, ее местонахождении и дате введения.		Зная причину и местонахождение плевральной дренажной трубки, врач должен сообщить тип ожидаемого дренажа.
2. Соблюдайте гигиену рук. идентифицировать пациента с помощью двух идентификаторов и объяснять пациенту процесс оценки. Обеспечьте конфиденциальность для оценки состояния пациента и дренажной системы.		Гигиена рук снижает передачу микроорганизмов. Надлежащая идентификация обеспечивает меры безопасности пациента для безопасного ухода.
3.Выполните респираторную оценку, убедитесь, что у пациента минимальная боль, и измерьте показатели жизненно важных функций. Поместите пациента в положение полу-Фаулера для облегчения дыхания.		Пациент должен находиться в положении полу-Фаулера, иметь минимальную боль, не иметь респираторного дистресса и иметь отсутствие свидетельств утечки воздуха вокруг места введения и отсутствие дренажа из места введения или оборудования для дренажной трубки. . Частая оценка респираторного статуса важна, если состояние пациента стабильно, разрешается или ухудшается, и обеспечивает правильное функционирование плевральной дренажной трубки. Оценка должна производиться каждые 15 минут — 1 час до стабилизации состояния пациента. Увеличьте мониторинг при ухудшении состояния пациента. Грудные трубы болезненны, так как париетальная плевра очень чувствительна. Убедитесь, что у пациента имеется достаточное обезболивание, особенно перед изменением положения, сидением или ходьбой.
4. Оцените место введения плевральной трубки, чтобы убедиться, что стерильная повязка сухая и неповрежденная. Проверьте место введения на предмет подкожной эмфиземы.		Повязка должна оставаться сухой и неповрежденной; в дренажной трубке не должно быть видно дренажных отверстий. Повязку обычно меняют через 24 часа после установки, затем каждые 48 часов. Трубки грудной клетки обычно зашивают на месте. Не должно быть утечки жидкости из-за места установки или звуков утечки воздуха из места установки. Место введения грудной трубки
5. Поддерживайте закрытую систему. Убедитесь, что все соединения закреплены и защищены в соответствии с политикой агентства.		Эти меры важны для сохранения целостности системы и предотвращения случайного снятия трубки или нарушения работы дренажной системы.
6. Убедитесь, что трубка не перегибается или не сгибается под пациентом или в направляющих кровати, и не сдавливается кроватью.		Изогнутая или изогнутая трубка может препятствовать оттоку плевральной жидкости. Зависимые петли могут собирать жидкость и препятствовать дренажу. Длинная трубка может быть свернута и прикреплена к вытяжному полотну с помощью предохранительного штифта (позволяющего достаточно трубки, чтобы пациент мог комфортно перемещаться в постели), чтобы предотвратить возникновение зависимых петель. Трубка без перегибов и петель
7.Сборная камера (дренажная система) находится ниже уровня сундука и защищена от случайного опрокидывания.		Дренажная система должна оставаться в вертикальном положении для правильной работы камеры гидрозатвора. Система дренажа грудной клетки должна быть ниже груди, чтобы облегчить дренаж и предотвратить обратный ток. Система дренажа грудной клетки ниже места введения
8. Периодически проверяйте камеру гидрозатвора, чтобы убедиться, что уровень воды соответствует пунктирной линии (2 см) — не реже одного раза в смену.При необходимости долейте воды.		Достаточное количество воды в камере гидрозатвора предотвращает чрезмерное всасывание нежной ткани. Уровень воды следует проверять каждую смену, так как вода может испариться.
9. Проверьте камеру гидрозатвора на предмет оттока (вода движется вверх и вниз) с помощью дыхательных движений. Мягкое пузырение — это нормально, когда легкие расширяются.		Если вода в гидрозатворе не движется вверх и вниз при дыхании, возможно, система не повреждена или не патентована.Периодическое образование пузырьков в камере гидрозатвора является нормальным и указывает на то, что захваченный воздух удаляется. Для обеспечения правильного функционирования требуется частая оценка системы. Система дренажа грудной клетки с маркированными деталями Чрезмерное выделение пузырьков может вызвать ненужный шум и более быстрое испарение. Если нет оттока, рассмотрите 1) окклюзию где-то между плевральной полостью и водяным затвором, или 2) полное расширение легкого, когда всасывание подтянуло легкое к отверстиям в трубках грудной клетки. Если пациент находится на ИВЛ с положительным давлением, течение будет противоположным: вода будет двигаться вниз при вдохе и вверх при выдохе.
10. Убедитесь, что регулятор всасывания установлен на заказанный уровень (обычно 20 см).		Величина всасывания в камере регулируется шкалой контроля всасывания, а не источником всасывания.
11. Если требуется всасывание, «поплавок» (или его эквивалент) должен быть четко виден в окне.		При влажном всасывании мягкое выделение пузырьков является нормальным явлением. Если нет пузырей, убедитесь, что соединения плотные, и увеличьте всасывание. Давление всасывания установлено на — 20 см
12. Если номер всасывания не заказан , убедитесь, что всасывающий патрубок открыт для воздуха. Окно всасывания будет пустым, если всасывание не используется или не работает.		Всасывающий патрубок должен оставаться открытым для воздуха и свободным от препятствий, чтобы предотвратить напряженный пневмоторакс. Порт всасывания в верхней части дренажной системы грудной клетки Окно контроля всасывания (белый прямоугольник)
13.В системах с влажным всасыванием следует ожидать легкого пузырения в камере.		Мягкое пузырение — это нормально. Сильное пузырение шумно и может беспокоить пациента. Периодически проверяйте вентиляционное отверстие, чтобы убедиться, что оно не заблокировано и не закупорено.
14. Оцените счетчик утечки воздуха, чтобы определить уровень внутреннего воздуха пациента, измеряемый как уровень 1–7. Каждую смену фиксируйте уровень утечки воздуха, а также, если утечка воздуха происходит в состоянии покоя или при кашле.		Пузырьки в измерителе утечки воздуха указывают на утечку воздуха.Измеряйте и отслеживайте. Источник утечки можно определить по: Проверка и затяжка соединений. Проверка трубки на герметичность (см. Особенности ниже). Если утечка в трубке, замените блок. Если утечка может быть в месте введения, снимите повязку для плевральной трубки и осмотрите. Вытянуты ли трубка грудной клетки за грудную стенку? Если вы не видите или не слышите явных утечек на месте, утечка происходит из легких. Проверить историю болезни.Ожидаете ли вы утечки воздуха у пациента? Сообщите врачу о любых новых, увеличенных или неожиданных утечках воздуха, которые не устраняются вышеуказанными действиями. Чтобы задокументировать утечку воздуха, обратите внимание на пронумерованный столбец, через который происходит образование пузырьков. Если пузырьки присутствуют в первых трех столбцах счетчика утечки воздуха, укажите «утечка воздуха 3». Измеритель утечки воздуха
15. Убедитесь, что зажим открыт.		Пневматическая трубка не должна быть зажата , если нет особых причин.См. Особые соображения ниже. Синий зажим открыт
16. Измерьте дату и время, количество слива и отметьте снаружи камеры. Запишите количество и характеристики дренажа в балансе жидкости и карте пациента.		Красный жидкий дренаж указывает на кровоизлияние. Большое количество дренажа или дренажа, который меняет цвет, следует регистрировать и сообщать поставщику первичной медико-санитарной помощи. Дренаж, который внезапно уменьшается, может указывать на сгусток крови или закупорку дренажной системы плевральной дренажной системы. Дренаж в приемной камере
17. Поощряйте частую смену положения, а также упражнения на глубокое дыхание и откашливание.		Упражнения по глубокому дыханию и откашливанию способствуют расширению легких и оттоку жидкости.
18. Следующее должно быть задокументировано и оценено в соответствии с политикой агентства: Наличие утечек воздуха Колебание воды в камере гидрозатвора Величина всасывания Кол-во дренажа и тип Наличие крепитации (подкожной эмфиземы) Звуки дыхания Уровень комфорта пациента или уровень боли Внешний вид места введения и / или повязки		Надлежащая документация необходима для управления дренажной системой плевральной дренажной системы, чтобы гарантировать ее эффективное функционирование.
Источник данных: Bauman & Handley, 2011; BCIT, 2015c; Дураи, Хок и Дэвис, 2010; Раджан, 2013; Teleflex Medical Incorporated, 2009 г.

Особые соображения:

Не зачищайте и не доите плевральную дренажную трубку: на практике зачистка используется для описания сжатия плевральной дренажной трубки большим или указательным пальцем, а другой рукой — вытягивающего движения вниз по оставшейся части дренажной трубки от места введения. . Доение относится к таким методам, как сжатие, замешивание или скручивание трубки для создания импульсов всасывания для перемещения сгустков.Любая агрессивная манипуляция (сжатие трубки для удаления сгустков крови) может вызвать чрезмерное давление в грудной трубке. Нет никаких доказательств, подтверждающих пользу зачистки или доения плевральной дренажной трубки (Bauman & Handley, 2011; Durai et al., 2010; Halm, 2007).
Только Исключения для зажима дренажной дренажной системы: 1) если дренажная система изменяется, 2) при оценке системы на предмет утечки воздуха, 3) если плевральная дренажная трубка отсоединяется от дренажной системы грудной клетки — плевральная дренажная трубка не следует зажимать более чем на несколько минут (Salmon, Lynch, & Muck, 2013) или 4) если состояние пациента улучшилось и плевральная дренажная трубка готова к удалению (согласно предписанию врача).

Видео 10.10

Посмотрите видео Уход и обслуживание грудной трубки Рене Андерсон и Венди Маккензи, Университет Томпсон Риверс.

Видео 10.11

Посмотрите видео Дренажная система с сухим отсосом от Рене Андерсон и Венди Маккензи, Университет Томпсон Риверс.

Таблица 10.3 содержит список возможных осложнений и вмешательств, связанных с дренажными системами плевральной дренажной системы.

Таблица 10.3 Осложнения и вмешательства, связанные с дренажными системами грудной трубки
Осложнения		Вмешательства
Потенциальный пневмоторакс / респираторный дистресс		Это основная проблема для пациента с дренажной системой плевральной дренажной системы. Признаки и симптомы включают снижение SaO ₂, усиление работы дыхания (WOB), уменьшение звуков дыхания, уменьшение движений грудной клетки, жалобы на боль в груди, тахикардию или брадикардию, гипотензию. Сообщите поставщику медицинских услуг. Запросить срочный рентген грудной клетки. Убедитесь, что дренажная система не повреждена и не имеет утечек или засоров, таких как перегибы или зажимы. Подайте кислород и выполните набор показателей жизненно важных функций.
Утечка воздуха		Утечка воздуха может произойти из места введения плевральной трубки или дренажной системы.Чтобы проверить систему на предмет утечки воздуха, выполните следующие действия: Используя зажим с оплеткой (или с мягкой подкладкой), начните с перевязки и на мгновение зажмите дренажную трубку. Посмотрите на камеру гидрозатвора / измерителя утечки воздуха. Продолжайте перемещать зажим по дренажной трубке к дренажной системе грудной клетки, размещая его с интервалом от 20 до 30 см. Каждый раз, когда вы зажимаете, проверяйте камеру водонепроницаемого уплотнения / измерителя утечки воздуха. Когда вы помещаете зажим между источником утечки воздуха и камерой водонепроницаемого уплотнения / измерителя утечки воздуха, образование пузырьков прекращается.Если пузырьки прекращаются при первом зажиме, утечка воздуха должна происходить в месте введения дренажной трубки или в легком.
Случайное извлечение плевральной трубки или ее выпадение		Выпадение плевральной дренажной трубки — это чрезвычайная ситуация. Немедленно надавите на место введения плевральной трубки и наложите стерильную марлю или поместите стерильную марлю Jelonet и сухую повязку на место введения и обеспечьте плотное прилегание. Когда пациент выдыхает, накладывайте повязку. Если у пациента наблюдается респираторная недостаточность, позвоните по коду.Сообщите поставщику первичной медико-санитарной помощи о необходимости повторной установки новой дренажной системы дренажной трубки.
Случайное отключение дренажной системы		Дренажная система дренажной трубки грудной клетки, отсоединяющаяся от дренажной трубки внутри пациента, является аварийной ситуацией. Немедленно зажмите трубку и поместите конец плевральной трубки в стерильную воду или NS. Два конца нужно промыть спиртом и снова соединить.
Кровотечение в месте введения		Кровотечение может возникнуть после введения плевральной дренажной трубки.Окажите давление на сайт и следите за ним.
Подкожная эмфизема		Подкожная эмфизема — это безболезненное отслеживание воздуха под подкожной клетчаткой. Его можно увидеть на стенке грудной клетки, нижних конечностях, вокруг участков дренажа или вокруг головы или шеи. При пальпации кожа ощущается как папиросная бумага, зажатая под кожей. Контролируйте и сообщайте поставщику первичной медико-санитарной помощи.
Дренаж внезапно прекращается и дыхательная недостаточность усиливается		Пневматическая дренажная трубка может быть забита сгустком крови или жидкостью в зависимой петле. Оцените дренажную систему и пациента и при необходимости сообщите об этом поставщику первичной медико-санитарной помощи.
Внезапное усиление ярко-красного дренажа		Это может указывать на активное кровотечение. Следите за количеством дренажных и жизненно важных функций и сообщите об этом лечащему врачу.
Источник данных: ATI, 2015c; BCIT, 2015c; Perry et al., 2014; Teleflex Medical Incorporated, 2009 г.

Клапан Геймлиха

Клапан Heimlich (см. Рисунки 10.7 и 10.8) представляет собой небольшой специально разработанный флаттер-клапан, который является портативным и мобильным, что позволяет пациенту с легкостью передвигаться. Он прикрепляется к плевральной дренажной трубке с одного конца и к дренажному мешку с другого. Дренажный мешок позволяет воздуху и жидкости выходить, но предотвращает их повторное попадание в плевральную полость. Клапан можно носить под одеждой. Клапан работает в любом положении, его не нужно зажимать, и при необходимости его можно подсоединить к всасывающему патрубку (Gogakos et al., 2015).

Рисунок 10.7 Клапан Геймлиха Рисунок 10.8 Синий конец соединяется с грудной трубкой; другой конец можно оставить открытым для воздуха или прикрепить к небольшому дренажному мешку

Что делать, если плевральная дренажная трубка пациента отсоединяется от дренажной системы дренажной трубки?
Когда у пациента установлена плевральная дренажная трубка, какие средства экстренной помощи должны всегда находиться у постели пациента?

Установка грудной трубки (торакостомия) и плевродез

Торакостомия включает введение тонкой пластиковой трубки в пространство между легкими и грудной стенкой.Трубка может быть присоединена к всасывающему устройству для удаления излишков жидкости или воздуха. Или его можно использовать в процедуре, называемой плевродезом, при которой лекарство доставляется в пространство, чтобы уменьшить вероятность скопления жидкости. Торакостомия может выполняться для лечения пневмоторакса, также известного как коллапс легкого.

Ваш врач проинструктирует вас, как подготовиться, включая любые изменения в вашем графике приема лекарств. Сообщите своему врачу, если есть вероятность, что вы беременны, и обсудите любые недавние заболевания, состояния здоровья, аллергии и лекарства, которые вы принимаете, включая травяные добавки и аспирин.Вам могут посоветовать прекратить прием аспирина, нестероидных противовоспалительных препаратов (НПВП) или антикоагулянтов за несколько дней до процедуры. Оставьте украшения дома и носите свободную удобную одежду. Вас могут попросить надеть платье.

Что такое установка дренажной трубки (торакостомия) и плевродез?

Торакостомия — это малоинвазивная процедура, при которой тонкая пластиковая трубка вводится в плевральную полость — область между грудной стенкой и легкими — и может быть присоединена к отсасывающему устройству для удаления лишней жидкости или воздуха.Пневматическая трубка также может использоваться для доставки лекарств в плевральную полость.

Методы визуализации, такие как компьютерная томография (КТ), рентгеноскопия и ультразвук (УЗИ), могут использоваться для помощи инструментам интервенционного радиолога при установке дренажной трубки.

Две тонкие оболочки выстилают плевральную полость: одна оборачивает легкие, а другая — внутреннюю стенку грудной клетки. Пространство между этими двумя мембранами обычно заполнено небольшим количеством смазывающей жидкости, которая помогает легким двигаться в грудной полости во время дыхания.

При определенных состояниях и заболеваниях в плевральной полости может скапливаться избыток воздуха, крови или лишней жидкости. Это может вызвать сжатие или коллапс легкого, затрудняющее дыхание. Пневматическая трубка помогает удалить излишки жидкости или воздуха и позволяет легким расширяться, облегчая дыхание.

Ваш врач может решить, что вам требуется длительный дренаж жидкости. В этом случае вам будет установлен туннельный катетер для плеврального дренажа.

Туннельный плевральный дренажный катетер — это тонкая пластиковая дренажная трубка, которая вводится в плевральную полость путем туннелирования (размещения) под кожей грудной клетки.Этот катетер представляет собой вариант лечения для удаления постоянных скоплений жидкости в плевральном пространстве, вызванных такими заболеваниями, как инфекции, метастатический рак, заболевание печени или тяжелая застойная сердечная недостаточность. Он прокладывается под кожей для длительного использования (от недель до месяцев) для удаления плевральной жидкости.

Преимущество этого катетера состоит в том, что он исключает необходимость повторения процедуры плевральной пункции для удаления повторно накапливающейся плевральной жидкости. Этот катетер также обеспечивает простой способ отведения плевральной жидкости в домашних условиях на регулярной, часто ежедневной основе.

Плевродез

В некоторых случаях ваш врач может определить, что для уменьшения вероятности скопления жидкости необходима специальная процедура, называемая плевродезом.

Плевродез — это процедура, при которой лекарство вводится в плевральную полость, чтобы минимизировать количество жидкости, которая может там скапливаться. В отличие от временных процедур, таких как плевроцентез, плевродез обычно является долгосрочным и даже постоянным решением для предотвращения скопления плевральной жидкости.

вверх страницы

Каковы наиболее распространенные способы использования этой процедуры?

Врачи выполняют торакостомию для лечения следующих состояний:

пневмоторакс (коллапс легкого), скопление воздуха в плевральной полости, которое вызывает коллапс легкого. Спонтанный пневмоторакс возникает при отсутствии заболевания или травмы. Осложненный пневмоторакс может возникнуть во время операции на сердце или легких или в результате травмы грудной клетки (например, огнестрельного или ножевого ранения).Состояние может развиться в результате заболеваний легких, таких как:
Эмпиема, инфекция плевральной полости
гемоторакс, избыток крови в плевральной полости, вызванный травмой грудной клетки, опухолью или другими проблемами кровотечения
плевральный выпот, избыток жидкости в плевральной полости, вызванный:
- сердечная недостаточность
- инфекция: пневмония, туберкулез или вирусная инфекция, такая как ВИЧ
- опухоль легкого
- лимфатическая жидкость (хилоторакс)

Плевродез выполняется для предотвращения повторного скопления плевральной жидкости после плевроцентеза.

вверх страницы

Как мне подготовиться?

Подготовка к установке плевральной дренажной трубки и туннельного катетера для плеврального дренажа аналогична.

Сообщите своему врачу обо всех принимаемых вами лекарствах, включая травяные добавки. Перечислите любые аллергии, особенно на местный анестетик, общую анестезию или контрастные вещества. Ваш врач может посоветовать вам прекратить прием аспирина, нестероидных противовоспалительных препаратов (НПВП) или антикоагулянтов перед процедурой.

Сообщите своему врачу о недавних заболеваниях или других заболеваниях.

Вы получите конкретные инструкции о том, как подготовиться, включая любые изменения, которые необходимо внести в ваш регулярный график приема лекарств.

Вам дадут халат, который вы наденете во время процедуры.

Женщины всегда должны сообщать своему врачу и рентгенологу, если есть вероятность, что они беременны. Многие визуализационные тесты не проводятся во время беременности, чтобы не подвергать плод воздействию радиации.Если рентгеновский снимок необходим, будут приняты меры, чтобы свести к минимуму радиационное воздействие на ребенка. См. Страницу «Безопасность» для получения дополнительной информации о беременности и рентгеновских лучах.

вверх страницы

Как выглядит оборудование?

Установка грудной трубки может выполняться под контролем компьютерной томографии (КТ), УЗИ или рентгеноскопии. После процедуры можно сделать рентгеновский снимок, чтобы проверить размещение грудной трубки.

Пневматическая трубка похожа на катетер.Размер помещаемой трубки варьируется в зависимости от причины процедуры.

Туннельный плевральный дренажный катетер похож на грудную трубку. Чтобы обеспечить регулярный дренаж плевральной жидкости в домашних условиях, с катетером поставляется одноразовая система для сбора бутылок.

Катетер — это длинная тонкая пластиковая трубка, которая значительно меньше «грифеля карандаша» или примерно 1/8 дюйма в диаметре.

КТ-сканер обычно представляет собой большой аппарат в форме пончика с коротким туннелем в центре.Вы будете лежать на узком столе для осмотра, который скользит в этот короткий туннель и выходит из него. Вращаясь вокруг вас, рентгеновская трубка и электронные детекторы рентгеновского излучения расположены друг напротив друга в виде кольца, называемого гентри. Компьютерная рабочая станция, обрабатывающая визуализационную информацию, расположена в отдельной диспетчерской. Здесь технолог управляет сканером и наблюдает за вашим исследованием в прямом визуальном контакте. Технолог сможет слышать вас и разговаривать с вами с помощью динамика и микрофона.

Ультразвуковые сканеры состоят из компьютерной консоли, экрана видеодисплея и присоединенного датчика. Преобразователь — это небольшое портативное устройство, напоминающее микрофон. Некоторые экзамены могут использовать разные преобразователи (с разными возможностями) во время одного экзамена. Преобразователь излучает неслышимые высокочастотные звуковые волны в тело, а затем прислушивается к отраженному эхо. Принципы аналогичны гидролокаторам, используемым на лодках и подводных лодках.

Технолог наносит небольшое количество геля на исследуемый участок и помещает туда датчик.Гель позволяет звуковым волнам перемещаться вперед и назад между датчиком и исследуемой областью. Ультразвуковое изображение сразу же отображается на экране видеодисплея, который выглядит как монитор компьютера. Компьютер создает изображение на основе громкости (амплитуды), высоты тона (частоты) и времени, которое требуется для возврата ультразвукового сигнала к датчику. Также учитывается, через какой тип структуры тела и / или ткани распространяется звук.

Портативный рентгеновский аппарат — это компактный аппарат, который может быть доставлен пациенту на больничной койке или в отделение неотложной помощи.Рентгеновская трубка соединена с гибкой рукой, которая протягивается над пациентом, в то время как держатель рентгеновской пленки или пластина для записи изображений размещаются под пациентом.

Другое оборудование, которое может использоваться во время процедуры, включает в себя внутривенную линию (IV), ультразвуковой аппарат и устройства, которые контролируют ваше сердцебиение и артериальное давление.

вверх страницы

Как работает процедура?

Различные части тела в разной степени поглощают рентгеновские лучи.Плотная кость поглощает большую часть излучения, в то время как мягкие ткани, такие как мышцы, жир и органы, пропускают через себя большее количество рентгеновских лучей. В результате на рентгеновском снимке кости выглядят белыми, мягкие ткани — серыми, а воздух — черным.

Ультразвуковая визуализация основана на тех же принципах, что и гидролокатор, используемый летучими мышами, кораблями и рыбаками. Когда звуковая волна ударяет по объекту, она отражается или отражается эхом. Измеряя эти эхо-волны, можно определить, как далеко находится объект, а также его размер, форму и консистенцию.Это включает в себя то, является ли объект твердым или заполненным жидкостью.

В медицине ультразвук используется для обнаружения изменений внешнего вида органов, тканей и сосудов, а также для обнаружения аномальных образований, таких как опухоли.

При ультразвуковом исследовании датчик посылает звуковые волны и записывает отраженные волны. Когда датчик прижимается к коже, он посылает в тело небольшие импульсы неслышимых высокочастотных звуковых волн. Когда звуковые волны отражаются от внутренних органов, жидкостей и тканей, чувствительный приемник в преобразователе регистрирует крошечные изменения высоты звука и направления.Эти сигнатурные волны мгновенно измеряются и отображаются компьютером, который, в свою очередь, создает изображение в реальном времени на мониторе. Один или несколько кадров движущихся изображений обычно захватываются как неподвижные изображения. Также могут быть сохранены короткие видеоповторы изображений.

Во многих отношениях компьютерная томография работает так же, как и другие рентгеновские исследования. Различные части тела в разной степени поглощают рентгеновские лучи. Это различие позволяет врачу отличать части тела друг от друга на рентгеновском снимке или компьютерной томографии.

При обычном рентгеновском исследовании небольшое количество излучения направляется через исследуемую часть тела.Специальная электронная пластина для записи изображения фиксирует изображение. Кости на рентгеновском снимке кажутся белыми. Мягкие ткани, такие как сердце или печень, отображаются в оттенках серого. Воздух кажется черным.

При КТ-сканировании вокруг вас вращаются несколько рентгеновских лучей и электронных детекторов рентгеновского излучения. Они измеряют количество радиации, поглощаемой вашим телом. Иногда стол для осмотра будет перемещаться во время сканирования, так что рентгеновский луч следует по спирали. Специальная компьютерная программа обрабатывает этот большой объем данных для создания двумерных изображений поперечного сечения вашего тела.Эти изображения затем отображаются на мониторе. КТ иногда сравнивают с просмотром буханки хлеба путем разрезания буханки на тонкие ломтики. Когда фрагменты изображения повторно собираются компьютерным программным обеспечением, в результате получается очень подробный многомерный вид внутренней части тела.

Усовершенствования в технологии детекторов позволяют почти всем компьютерным томографам получать несколько срезов за один оборот. Эти сканеры, называемые многосрезовыми или многодетекторными КТ, позволяют получать более тонкие срезы за более короткое время.Это приводит к более подробной информации и дополнительным возможностям просмотра.

Современные компьютерные томографы могут сканировать большие участки тела всего за несколько секунд, а у маленьких детей даже быстрее. Такая скорость выгодна всем пациентам. Это особенно полезно для детей, пожилых людей и тяжелобольных — тех, кому трудно оставаться на месте даже в течение короткого времени, необходимого для получения изображений.

Рентгеновские лучи — это форма излучения, подобная свету или радиоволнам. Рентгеновские лучи проходят через большинство объектов, включая тело.После тщательного наведения на исследуемую часть тела рентгеновский аппарат производит небольшой всплеск излучения, который проходит через тело, записывая изображение на фотопленку или специальный детектор.

вверх страницы

Как проходит процедура?

Вам могут назначить лекарства, чтобы предотвратить тошноту и боль, и антибиотики, чтобы предотвратить инфекцию.

Вы окажетесь на столе процедур.

Вы можете быть подключены к мониторам, которые отслеживают вашу частоту сердечных сокращений, артериальное давление, уровень кислорода и пульс.

Медсестра или технолог вставит внутривенную (IV) трубку в вену на руке или руке, чтобы ввести успокаивающее средство. В этой процедуре может использоваться умеренная седация. Не требует дыхательной трубки. Однако некоторым пациентам может потребоваться общая анестезия.

Ваш врач обезболит пораженную область с помощью местного анестетика. Это может привести к кратковременному ожогу или укусу, прежде чем область онемеет.

Область вашего тела, в которую будет вводиться катетер, будет стерилизована и покрыта хирургической простыней.

На этом участке кожи делается очень маленький разрез.

Используя визуализацию, катетер (длинная тонкая полая пластиковая трубка) вводится через кожу в место лечения.

Будет сделан рентгеновский снимок для проверки размещения трубки. Пневматическая трубка удерживается на месте швом или липкой лентой. Возможна установка дренажной системы. Трубка остается на месте до тех пор, пока рентген не покажет, что лишняя жидкость или воздух были удалены из грудной клетки, а легкое полностью расширено.Эта процедура обычно длится 30 минут.

По мере удаления жидкости или воздуха вас попросят сделать глубокий вдох, чтобы облегчить расширение легких. Объем ваших легких также можно проверить с помощью спирометра — устройства, которое измеряет, сколько и как быстро вы вдыхаете и выдыхаете воздух.

Вы можете оставаться в больнице до тех пор, пока плевральная дренажная трубка не будет удалена, или вы можете вернуться домой с переносной дренажной системой и плевральной дренажной трубкой.

Когда плевральная дренажная трубка больше не нужна, ваш врач ослабит шовный материал или ленту, вы сделаете глубокий вдох, и трубка будет удалена.Область можно зашить и наложить специальную повязку. Будет сделан еще один рентгеновский снимок, чтобы убедиться, что лишняя жидкость или воздух не скопились повторно в плевральной полости.

Плевродез:

Процедура плевродеза обычно выполняется через дренажную трубку, устанавливаемую во время плевроцентеза.

Лекарство, такое как доксициклин, вводится в плевральную полость, что вызывает воспалительную реакцию на плевральной мембране, выстилающей внешнюю часть легкого и внутреннюю часть грудной стенки.Это заставляет мембраны слипаться, устраняя или уменьшая пространство, где может собираться лишняя жидкость.

вверх страницы

Что я испытаю во время и после процедуры?

Вы почувствуете легкое ущемление, когда игла вводится в вашу вену для внутривенного введения и когда вводится местный анестетик. Чаще всего ощущения возникают в месте разреза кожи. Это обезболивается с помощью местного анестетика. Вы можете почувствовать давление, когда катетер введен в вену или артерию.Однако серьезного дискомфорта вы не ощутите.

Если процедура проводится под действием седативных средств, внутривенное (в / в) седативное средство позволит вам расслабиться, почувствовать сонливость и комфорт во время процедуры. Вы можете бодрствовать, а можете и не бодрствовать, в зависимости от того, насколько глубоко вы находитесь под действием седативных препаратов.

Вы можете почувствовать легкое давление при введении катетера, но это не вызывает серьезного дискомфорта.

Если вы вернетесь домой с установленной плевральной трубкой, вам дадут инструкции по уходу за трубкой и дренажной системой.

Вам могут дать антибиотики и обезболивающие.
Вам следует часто менять положение лежа и, если возможно, заниматься физическими упражнениями.
Следите за тем, чтобы кожа вокруг места введения дренажной трубки была чистой и сухой.
Делайте регулярные глубокие вдохи с последующим кашлем.
Поддерживайте дренажную систему в соответствии с инструкциями, удерживая ее ниже уровня груди.

Если вы вернетесь домой с туннельным плевральным дренажным катетером, вы или ваша медсестра будут проинструктированы о том, как ухаживать за трубкой и дренажной системой.

При регулярном использовании катетера необходимо соблюдать меры предосторожности, чтобы снизить вероятность заражения.
Не используйте дренажные мешки повторно.
Не сливайте из груди за один раз больше, чем рекомендует врач. Ваш врач порекомендует слить определенное количество жидкости в зависимости от вашего размера.
Вам следует менять повязку над катетером не реже одного раза в неделю или каждый раз, когда прозрачная повязка становится влажной.

Вам следует позвонить своему врачу, если вы заметите, что трубка изогнута или перекручена, или если соединение с дренажной системой ослабло.Также позвоните своему врачу, если у вас есть:

лихорадка
Боль, припухлость или покраснение в области введения трубки
Боль в груди или затрудненное дыхание

Плевродез

Некоторые пациенты могут испытывать боль в груди во время и после введения лекарства. Для этого вам дадут обезболивающее.

После плевродеза плевральную трубку оставляют на месте до тех пор, пока она больше не понадобится, и удаляют таким же образом.

вверх страницы

Кто интерпретирует результаты и как их получить?

Интервенционный радиолог или лечащий вас врач определит результаты процедуры и отправит отчет вашему лечащему врачу, который поделится с вами результатами.

Ваш интервенционный радиолог может порекомендовать вам повторный визит.

Это посещение может включать медицинский осмотр, визуализацию и анализы крови. Во время контрольного визита сообщите своему врачу о любых побочных эффектах или изменениях, которые вы заметили.

вверх страницы

Каковы преимущества по сравнению с рисками?

Преимущества

Никакого хирургического разреза не требуется — только небольшой разрез на коже, который не требует наложения швов.
После рентгенологического исследования в теле пациента не остается радиации.
Рентгеновские лучи обычно не имеют побочных эффектов в типичном диагностическом диапазоне для этого исследования.
Рентгеновское оборудование относительно недорогое и широко доступно в отделениях неотложной помощи, врачебных кабинетах, центрах амбулаторной помощи, домах престарелых и других местах, что делает его удобным как для пациентов, так и для врачей.
Поскольку рентгенография выполняется быстро и легко, она особенно полезна при неотложной диагностике и лечении.

Риски

Любая процедура, при которой проникают кожные покровы, сопряжена с риском инфицирования. Вероятность заражения, требующего лечения антибиотиками, составляет менее одного случая на 1000.
Всегда есть небольшая вероятность рака из-за чрезмерного воздействия радиации. Однако польза от точного диагноза намного превышает риск.
Женщинам следует всегда сообщать своему врачу или рентгенологу, если есть вероятность, что они беременны. См. Страницу «Безопасность при рентгенографии, интервенционной радиологии и процедурах ядерной медицины» для получения дополнительной информации о беременности и рентгеновских лучах.
Осложнения, которые могут возникнуть в результате торакостомии, включают:
- пневмоторакс (коллапс легкого)
- случайное повреждение грудной стенки, артерий, вен или паренхимы легкого
- тромбы
- смещение трубки

Несколько слов о минимизации радиационного облучения

Особое внимание уделяется при рентгеновских исследованиях, чтобы использовать наименьшую возможную дозу облучения при получении наилучших изображений для оценки.Национальные и международные организации по радиологической защите постоянно пересматривают и обновляют технические стандарты, используемые профессионалами в области радиологии.

Современные рентгеновские системы имеют очень контролируемые рентгеновские лучи и методы контроля дозы для минимизации паразитного (рассеянного) излучения. Это гарантирует, что те части тела пациента, которые не визуализируются, получают минимальное облучение.

вверх страницы

Каковы ограничения торакостомии?

Для облегчения полного дренирования некоторым пациентам могут вводиться специальные лекарства, называемые фибринолитиками и ДНКазами, которые вводятся через дренажную трубку.Эти лекарства делают жидкость в плевральной полости менее вязкой (густой) и улучшают дренаж через грудную трубку. Однако не все пациенты могут принимать эти лекарства.

Если при торакостомии не удается эффективно отвести жидкость, могут потребоваться другие процедуры, такие как торакоскопический дренаж с помощью видео и / или декортикация.

наверх страницы

Дополнительная информация и ресурсы

Эта страница была просмотрена 14 февраля 2018 г.

Использование всасывающего дренажа | Уход за ранами

Что такое всасывающий дренаж?

Всасывающий слив — это устройство, которое аккуратно вытягивает жидкость из вашего тела.Он используется для предотвращения накопления лишней жидкости в организме после операции или при инфекции.

Всасывающий слив имеет тонкую гибкую трубку, прикрепленную к сжимаемому контейнеру. Один конец трубки вводится в ту область тела, где накапливается жидкость. Другой конец прикреплен к сплющенному контейнеру. Когда контейнер расширяется, он вытягивает излишки жидкости. Двумя распространенными типами всасывающего дренажа являются:

Слив JP (также называемый сливом Джексона Пратта), который всасывает жидкость в сжимаемую грушу
Слив Hemovac , который всасывает жидкость в плоский контейнер с пружинами внутри

Всасывающий слив будет оставаться на месте до тех пор, пока количество жидкости не уменьшится или не остановится.

Как опорожнить лампочку?

Проверяйте количество жидкости в контейнере каждые 2–4 часа. Опорожняйте его, когда емкость наполовину заполнена, или каждые 8 часов, в зависимости от того, что наступит раньше. По мере выздоровления количество жидкости будет уменьшаться, и вам нужно будет реже ее сливать. Выполните следующие шаги:

Разложите свои принадлежности , включая мерный стакан, спиртовую салфетку и ручку или карандаш.
Вымойте руки водой с мылом.
Снимите крышку или откройте пробку емкости. Не касайтесь внутренней части крышки или вилки.
Слейте жидкость в мерную чашку.
Очистите крышку или пробку спиртовой салфеткой.
Сожмите контейнер и удерживайте его ровно. Пока он плоский, снова наденьте колпачок или вилку. Если вы не можете сгладить его и одновременно закрыть, попросите кого-нибудь о помощи.
Измерьте и запишите , сколько жидкости вы собрали.Запишите дату, время и количество жидкости. Таблица рекордов находится на странице 2 этого информационного бюллетеня. Обязательно принесите запись на следующий прием.
Смойте жидкость в унитаз. Промойте мерный стаканчик.
Вымойте руки водой с мылом.

Как защитить кожу?

Кожа в месте входа трубки в тело должна оставаться чистой, чтобы предотвратить инфекцию. Меняйте повязку каждый день. Выполните следующие действия:

Вымойте руки водой с мылом.
Снимите повязку и выбросьте ее.
Очистите область спиртовой салфеткой или физиологическим раствором.
Проверьте признаки заражения , перечисленные ниже. Если вы заметили что-либо из этого, обратитесь к своему врачу.
Поместите новую повязку вокруг трубки.
Прикрепите трубку липкой лентой к коже.
Вымойте руки водой с мылом.
Английская булавка слив вашей одежды или одежды.

Когда мне следует обращаться за помощью?

Обратитесь к своему лечащему врачу, если вы испытываете одно из следующего:

Признаки заражения , в том числе:
- Повышенное покраснение, боль или отек
- Температура выше 101 ° F (38,4 ° C)
- Дренаж мутный, желтый или с неприятным запахом
Беда со стоком , в том числе:
- Контейнер не останется плоским
- Засорена трубка
- Объем дренажа внезапно увеличивается, или жидкость вытекает на вашу кожу
- Трубка выходит из-под кожи или отсоединяется от контейнера
- Швы, удерживающие трубку на месте, выходят

сливное отверстие фильтра-подпорной стенки Дренаж и почвы фильтрация

Почему подпорные стены терпят неудачу?

Отсутствие надлежащего дренажа является наиболее частой причиной сохранения недостаточности стенки.Дренаж и фильтрация почвы жизненно важны для проектирования стен и увеличения срока их службы. Системы дренажа подпорных стен выполняют две функции. Во-первых, они сбрасывают воду (гидростатическое давление) из-за стены, а во-вторых, они предотвращают эрозию почвы через дренаж (фильтрация почвы). Когда дренажные системы забивают и терпят неудачу, чрезмерная вода (гидростатическое) давление создает на подпорной стенке. В конце концов, подпорная стена покажет признаки разрушения. Удобные в обслуживании фильтры для дренажных отверстий — идеальное решение.

Вода всегда побеждает:

Вода всегда ищет самый легкий путь к течению. Поэтому дренажные системы всегда должны быть «самым легким путем». Традиционные дренажные системы подпорной стены установлены за стеной, погребенные под землей. Со временем эффективность дренажа снижается, поскольку частицы почвы начинают забивать фильтрующую ткань. После засорения дренажная система перестает быть «самым легким путем». В этот момент вода найдет другой путь или подпорку за стеной. Для ремонта вышедших из строя дренажных систем за стеной потребуются дорогостоящие земляные работы.

Что такое фильтры для дренажных отверстий, которые можно обслуживать?

Обслуживаемые дренажные фильтры от компании JET Filter System обеспечивают дренаж и фильтрацию почвы. Устанавливается через фронт какой-либо новой или существующей подпорной стенки, обслуживаемой сливное отверстие Фильтры помогают предотвратить сбой, поскольку они снижают давление воды и предотвратить потерю почвы. Наиболее важно то, что обслуживаемые фильтры для мокрых отверстий всегда легко обслуживаются, они могут продлить срок службы ваших ценных вложений.

Фильтры водоотводящих отверстий могут быть установлены на дамбе, переборках, опорах мостов, стенках крыльев, ливневых каналах, коробчатых водопропускных трубах, водосбросах плотин и даже в подземных гаражах.Они являются идеальным решением для бетонных стен, всех типов шпунтовых свай (стальных, виниловых, алюминиевых, композитных и т. Д.), Стен MSE и даже деревянных стен.

Решение.

Земляные подпорные сооружения (ERS) ежедневно выходят из строя из-за засорения или недостаточного количества дренажных систем. Система фильтров JET поможет защитить ваши вложения и избежать дорогостоящего ремонта.

Сантехнические условия — InterNACHI®

Сантехника может быть определена как практика, материалы и приспособления, используемые при установке, техническом обслуживании и изменении всех трубопроводов, арматуры, приборов и принадлежностей, связанных со средствами канализации и ливневой канализации, вентиляционной системой, а также государственными и частными системами водоснабжения.Сантехника не включает торговлю бурением колодцев, установку оборудования для смягчения воды, а также производство или продажу сантехники, приборов, оборудования или оборудования. Сантехническая система состоит из трех отдельных частей: адекватная система снабжения питьевой водой; безопасная и адекватная дренажная система; и достаточно приспособлений и оборудования.

Общие факторы

Общая проверка дома касается безопасной системы водоснабжения, адекватной дренажной системы, а также достаточного количества надлежащих приспособлений и оборудования.В этой статье объясняются особенности жилищной водопроводной системы и основные сантехнические термины, которые инспектор должен знать и понимать, чтобы должным образом выявлять нарушения жилищного кодекса, связанные с водопроводом, и более сложные дефекты, о которых он / она сообщит в соответствующие органы. Только инспекторы InterNACHI имеют достаточную подготовку, чтобы выявлять сложные дефекты, которые другие не заметят.

Определения

Воздушные камеры

Устройства для поглощения давления, устраняющие гидравлический удар.Их следует устанавливать как можно ближе к клапанам или крану и в конце длинных участков трубопровода.

Воздушный зазор (дренажная система)

Свободное вертикальное расстояние через свободную атмосферу между выпускным отверстием водопровода и кромкой уровня затопления резервуара, в который он выходит.

Воздушный зазор (система распределения воды)

Беспрепятственное вертикальное расстояние в свободной атмосфере между самым нижним отверстием любой трубы или крана, подающей воду в резервуар, водопроводную арматуру или другое устройство, и кромкой уровня затопления резервуара.

Воздушный затвор

Воздушный затвор — это пузырь воздуха, который ограничивает поток воды в трубе.

Обратный поток

Поток воды или других жидкостей, смесей или веществ в распределительные трубы системы питьевого водоснабжения из любого источника или источников, кроме предполагаемого источника. Обратный отток — это один из видов обратного слива.

Обратный слив

Обратный сток использованной, загрязненной или загрязненной воды из водопровода или резервуара в систему питьевого водоснабжения из-за отрицательного давления в трубе.

Ответвление

Любая часть системы трубопроводов, кроме магистрали, стояка или трубы.

Отводное отверстие

Вентиляционное отверстие, соединяющее одно или несколько отдельных вентиляционных отверстий с вентиляционной трубой.

Дренаж здания

Часть самого нижнего трубопровода дренажной системы, которая принимает сливы из почвы, отходов или других дренажных труб внутри стен здания (дома) и передает их в канализацию здания, начиная с 3 фута снаружи. стена здания.

Перекрестное соединение

Любое физическое соединение или расположение между двумя другими отдельными системами трубопроводов, одна из которых содержит питьевую воду, а другая — воду с неизвестной или сомнительной безопасностью, либо пар, газ или химические вещества, в результате чего может существовать поток. от одной системы к другой, направление потока зависит от перепада давления между двумя системами. (См. Обратный поток и обратное сифонирование.)

Поле захоронения

Область, содержащая ряд из одной или нескольких траншей, выстланных крупным заполнителем и транспортирующих сточные воды из септика через керамическую глину Сосновая или перфорированная неметаллическая труба, проложенная таким образом, чтобы поток равномерно распределялся по естественной почве.

Дренаж

Любая труба, по которой сточные воды или водные отходы переносятся в канализацию здания (дома).

Обод уровня затопления

Верхний край резервуара, из которого вытекает вода.

Клапан для промывки

Устройство, которое сбрасывает заранее определенное количество воды в приспособления для промывки и закрывается под прямым давлением воды. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

Промывочный клапан

Устройство, расположенное на дне резервуара, для промывки санузлов и аналогичных приспособлений.

Жироуловитель

См. Перехватчик.

Горячая вода

Питьевая вода, нагретая до температуры не менее 120 ° F и используемая для приготовления пищи, мытья, мытья посуды и купания.

Санитарно-гигиенический

В нарушение санитарных норм вредно для здоровья.

Перехватчик

Устройство, спроектированное и установленное таким образом, чтобы отделять и удерживать вредные, опасные или нежелательные вещества из обычных отходов и позволять нормальным сточным или жидким отходам сливаться в дренажную систему самотеком.

Leader

Наружная дренажная труба для отвода ливневой воды с крыш или водосточных желобов в ливневую канализацию здания, комбинированную строительную канализацию или другие средства отвода.

Main Vent

Основная артерия вентиляционной системы, к которой могут быть присоединены вентиляционные ветви.

Основная канализация

См. Общественная канализация.

Пневматический

Это слово относится к устройствам, в которых используется сжатый воздух, например, в резервуарах высокого давления с насосами.

Питьевая вода

Вода без примесей, присутствующих в количествах, достаточных для того, чтобы вызвать заболевание или вредные физиологические эффекты, и соответствующая по своему бактериологическому и химическому качеству требованиям стандартов на питьевую воду Службы общественного здравоохранения или отвечающая нормам общественного здравоохранения уполномоченный орган.

Предохранительный клапан P&T (давление и температура)

Предохранительный клапан, установленный на резервуаре для горячей воды для ограничения температуры и давления воды.

P Сифон

Сифон с вертикальным входом и горизонтальным выходом.

Общественная канализация

Обычная канализация, находящаяся под непосредственным контролем органов государственной власти.

Сбросной вентиль

Вспомогательный вентиль, обеспечивающий дополнительную циркуляцию воздуха в дренажной и вентиляционной системах или между ними.

Септик

Водонепроницаемая емкость, которая принимает сливы из канализационной системы здания или ее части и спроектирована и сконструирована таким образом, чтобы отделять твердое вещество от жидкости, переваривать органические вещества в течение периода содержания под стражей и позволять жидкости для сброса в почву за пределами резервуара через систему открытого или перфорированного трубопровода или через дренажную яму.

Канализационная система

Канализационная система включает в себя все трубопроводы, принадлежности и очистные сооружения, используемые для сбора и удаления сточных вод, за исключением водопровода внутри и в связи с обслуживаемыми зданиями и канализацией здания.

Труба для грунта

Труба, которая направляет сточные воды дома в приемную канализацию, строительную канализацию или строительную канализацию.

Грунт

Вертикальный трубопровод, который заканчивается вентиляционным отверстием на крыше и отводит пары из водопроводной системы.

Вентиляционное отверстие для дымовой трубы

Расширение дымовой трубы для твердых отходов или отходов над самым высоким горизонтальным сливом, соединенным с этой трубой. Иногда называется отводом для отходов или отводом почвы.

Ливневая канализация

Канализация, используемая для отвода дождевой воды, поверхностных вод, конденсата. охлаждающая вода или аналогичные жидкие отходы.

Сифон

Сифон — это фитинг или устройство, которое обеспечивает жидкостное уплотнение для предотвращения выброса канализационных газов без существенного воздействия на поток сточных вод через него.

Вакуумный выключатель

Устройство для предотвращения обратного потока (обратного сифонажа) посредством отверстия, через которое может всасываться воздух для сброса отрицательного давления (вакуума).

Вентиляционная труба

Вертикальная вентиляционная труба, устанавливаемая для обеспечения циркуляции воздуха в дренажную систему и из нее и проходящая через один или несколько этажей.

Water Hammer

Громкий стук воды в трубе при внезапном закрытии клапана или крана.

Водопроводная труба

Обслуживаемая труба от водопровода или других источников питьевого водоснабжения до водораспределительной системы здания.

Система водоснабжения

Система водоснабжения состоит из водопровода, водораспределительных труб, необходимых соединительных труб, фитингов, регулирующих клапанов и всех принадлежностей в здании или помещении или рядом с ним.

Влажное вентиляционное отверстие

Вентиляционное отверстие, через которое стоки выводятся не из туалетов.

Вентиляционное отверстие хомута

Труба, соединяющаяся вверх от трубы почвы или отходов с вентиляционной трубой с целью предотвращения изменений давления в штабелях.

Основные характеристики внутренней водопроводной системы

Основными функциями водопроводной системы в доме являются следующие:

Обеспечение адекватного и питьевого снабжения горячей и холодной водой пользователей жилища .
Для слива всех сточных вод и сточных вод, сбрасываемых из этих приспособлений, в общественную канализацию или частную канализационную систему.

Таким образом, очень важно, чтобы жилищный инспектор полностью ознакомился со всеми элементами этих систем, чтобы он мог распознать несоответствия сантехники конструкции, а также другие нарушения норм.

Элементы водопроводной системы

Водоснабжение: трубопровод домашней сети должен быть как можно короче. Колена и изгибы должны быть сведены к минимуму, так как они уменьшают давление и, следовательно, подачу воды к арматуре в доме.Линия подачи дома также должна быть защищена от замерзания. Засыпание линии под 4 футами почвы является общепринятой глубиной для предотвращения замерзания. Однако эта глубина варьируется по стране с севера на юг. Для получения информации о рекомендуемой глубине в вашем районе страны необходимо обратиться к местным или государственным правилам водоснабжения.

Материалами, используемыми для домашнего обслуживания, могут быть медь, чугун, сталь или кованое железо. Используемые соединения должны быть совместимы с типом используемой трубы.

Остановка корпорации: Остановка корпорации подключена к водопроводу.Это соединение обычно выполняется из латуни и может быть подключено к электросети с помощью специального инструмента, не отключая коммунальное электроснабжение. Клапан, встроенный в стопор корпорации, позволяет поддерживать давление в магистрали, пока обслуживание здания завершено.
Ограничитель бордюра: Ограничитель бордюра представляет собой аналогичный клапан, используемый для изоляции здания от магистрали при ремонте, неуплате счетов за воду или затопленных подвалах. Поскольку корпорация остановка, как правило, под улицей и потребовала бы ломать мостовую, чтобы достигнуть клапан, снаряженная остановка используется в качестве запорного клапана.
Блок упора бордюра: Блок упора бордюра представляет собой коробку доступа к ограничителю бордюра для открытия и закрытия клапана. Для доступа к клапану используется гаечный ключ с длинной ручкой.
Ограничитель счетчика: Ограничитель счетчика представляет собой клапан, расположенный на улице водосчетчика, чтобы изолировать счетчик для установки или обслуживания. Многие нормы требуют наличия задвижки на стороне счетчика дома, чтобы перекрыть воду при ремонте водопровода. Бордюр и ограничители счетчика не должны использоваться часто, и при частом использовании они могут быстро выйти из строя.
Счетчик воды: Счетчик воды — это устройство, используемое для измерения количества воды, используемой в доме. Обычно это собственность города и очень деликатный инструмент, которым нельзя злоупотреблять. Поскольку электрическая система обычно заземляется на водопровод, вокруг счетчика следует установить заземляющий контур. Многие счетчики поставляются с ярмом, которое поддерживает электрическую непрерывность, даже если счетчик снят.

Магистрали горячей и холодной воды: Магистрали горячей и холодной воды обычно подвешиваются к потолку подвала и прикрепляются к счетчику воды и резервуару для горячей воды с одной стороны и стоякам подачи арматуры с другой.Эти трубы должны быть установлены аккуратно и поддерживаться трубными подвесками или ремнями достаточной прочности и достаточного количества для предотвращения провисания. Линии горячей и холодной воды должны находиться на расстоянии примерно 6 дюймов друг от друга, если линия горячей воды не изолирована. Это необходимо для того, чтобы линия холодной воды не забирала тепло от линии горячей воды. В питающей сети должна иметь дренажный клапан или остановку и отходы клапан для того, чтобы удалить воду из системы для ремонта. Эти клапаны должны быть на нижнем конце линии или на конце каждого стояка приспособления.

Подступенки светильников начинаются от основной магистрали подвала и поднимаются вертикально к светильникам на верхних этажах. В одноквартирном доме ветви стояка обычно идут от основного стояка к каждой группе светильников. В любом случае стояки приспособления не должны зависеть от стояков ответвления для поддержки, а должны поддерживаться кронштейном для труб. Затем каждое приспособление подключается к стояку ответвления отдельной линией. Последний прибор на линии обычно подключается непосредственно к стояку ответвления.

Водонагреватели: Водонагреватели обычно работают от электричества, мазута, газа или, в редких случаях, от угля или дров.Они состоят из помещения для нагрева воды и резервуара для хранения горячей воды в течение ограниченного периода времени. Все водонагреватели должны быть оснащены предохранительным клапаном температуры и давления, независимо от того, какое топливо используется. Этот клапан срабатывает, когда температура или давление становятся слишком высокими из-за прекращения подачи воды или неисправного термостата.

Размеры труб: Размер подвальных магистралей и стояков зависит от количества поставляемых креплений. Однако, как правило, минимальный размер трубы составляет 3/4 дюйма.Это позволяет образовывать отложения на трубе из-за жесткости воды и обычно дает удовлетворительный объем и давление.

Дренажная система

Вода, подаваемая в дом и используемая, отводится через дренажную систему. Эта система представляет собой либо систему канализации, по которой проходят только внутренние сточные воды, либо комбинированную систему, несущую внутреннюю сточную воду и сток с крыши.

Санитарная дренажная система: правильный размер канализационной или домашней канализации зависит от количества приспособлений, которые она обслуживает.Обычный минимальный размер — 6 дюймов в диаметре. В качестве материалов обычно используются чугун, керамическая глина, пластмасса и, в редких случаях, свинец. Для правильного потока в сливной трубе размер трубы должен быть примерно наполовину заполненным. Это обеспечивает надлежащее очищающее действие, чтобы твердые частицы, содержащиеся в отходах, не оседали в трубе.

Определение размеров водосточной канализации — Комитет по единому сантехническому кодексу разработал метод определения размеров домашних водостоков с точки зрения «арматуры».«Один прибор» равен примерно 71 D2 галлону воды в минуту. Это импульсный расход воды, сливаемой из умывальника за 1 минуту. Все остальные приспособления были связаны с этим устройством.

Размеры санитарного дренажа

Класс водостока дома — Водосток дома или строительный коллектор должен иметь уклон в сторону канализации, чтобы обеспечить промывку стока. Обычный уклон дома или строительной канализации составляет 1 D4 дюйма на 1 фут длины.
Приспособление и отводные сливы — Отводной слив — это сточная труба, которая собирает отходы от двух или более приспособлений и передает их в канализацию здания или дома.Его размер такой же, как и у домашней канализации, с учетом того, что все унитазы должны иметь слив диаметром не менее 3 дюймов, и только два унитаза могут соединяться в один 3-дюймовый слив.

Все отводные стоки должны присоединяться к стоку дома с помощью Y-образного фитинга. То же верно и для дренажных водостоков, присоединяемых к отводным стокам. Y-образный фитинг используется для максимального исключения отложений твердых частиц в соединении или рядом с ним. Скопление этих твердых частиц вызовет закупорку слива.

Сифоны — Сифон для водопровода — это устройство, используемое в системе сточных вод, чтобы предотвратить попадание канализационного газа в конструкцию и, тем не менее, в значительной степени не препятствовать выпуску арматуры. На все светильники, подключенные к бытовой сантехнике, должен быть установлен сифон.

Влияние канализационных газов на организм человека известно; многие из них крайне вредны. Кроме того, некоторые канализационные газы взрывоопасны. Ловушка предотвратит попадание этих газов в конструкцию.Глубина уплотнения в ловушке обычно составляет 2 дюйма. Ловушка с глубоким уплотнением имеет 4-дюймовое уплотнение.

Назначение сифона — изолировать канализационные газы от конструкции. Поскольку водопроводная система подвержена большим колебаниям потока, и этот поток возникает во многих различных частях системы, существует широкий разброс давлений в сливных линиях. Эти перепады давления имеют тенденцию разрушать гидрозатвор в сифоне. Для решения этой проблемы были введены механические ловушки. Однако было обнаружено, что коррозионные жидкости, протекающие в системе, вызывают коррозию или забивают эти механические ловушки.Именно по этой причине большинство правил по сантехнике запрещают механические ловушки.

Производителей ловушек много, и все они несколько изменили конструкцию. Сифон типа «P» обычно находится в туалетах, раковинах, писсуарах, питьевых фонтанчиках, душах и других установках, которые не сбрасывают много воды.

Барабанный уловитель

Барабанный уловитель — еще один уловитель гидрозатворного типа. Обычно они используются в размерах 4×5 дюймов или 4×8 дюймов. Эти сифоны обладают большей герметизирующей способностью, чем сифоны типа «P», и быстро пропускают большое количество воды.Барабанные ловушки обычно соединяют с ваннами, ножными ваннами, сидячими ваннами и модифицированными душевыми ваннами.

Нежелательные ловушки

Ловушки «S» 1 и 3h «S» не должны использоваться в водопроводных установках. Их практически невозможно проветрить должным образом, и 3-часовой S-образный сифон представляет собой идеальный сифон.
Мешок-ловушка, крайняя форма S-ловушки, встречается редко.

Любая ловушка, эффективность которой зависит от движущейся части, обычно неадекватна и запрещена местными правилами водоснабжения.Эти ловушки работают, но их конструкция обычно приводит к тому, что они стоят дороже, чем ловушки типа «P» или барабанные. Следует помнить, что ловушки используются только для предотвращения утечки канализационного газа в конструкцию. Они не компенсируют перепады давления. Только надлежащая вентиляция устранит проблемы с давлением.

Вентиляция

Система водопровода вентилируется для предотвращения потери уплотнения ловушки и порчи материала. и замедление потока.

Потеря уплотнения ловушки

Уплотнение водопроводной ловушки может быть потеряно из-за сифонации (прямого и косвенного или импульсного), противодавления, испарения, капиллярного притяжения или ветрового воздействия.Первые два из названных, вероятно, являются наиболее частыми причинами потерь. Если сливная труба размещается вертикально после сифона приспособления, как в сифоне «S», сточная вода продолжает течь после опорожнения приспособления и очищает сифон. Это вызвано тем, что давление воздуха на воду в арматуре больше, чем давление воздуха в сточной трубе. Действие воды, выпускаемой в сливную трубу, удаляет воздух из этой трубы и, таким образом, вызывает отрицательное давление в сливной трубе. В случае непрямого или импульсного сифонажа поток воды, проходящий мимо входа в дренаж арматуры в сточной трубе, удаляет воздух из дренажа арматуры.Это снижает давление воздуха в сливе приспособления, и весь узел действует как аспиратор, который врач использует для распыления на инфицированное горло.

Противодавление

Расход воды в грунтовой трубе зависит от используемых приспособлений. Унитаз дает небольшой поток, а унитаз — большой поток. Небольшие потоки имеют тенденцию прилипать к стенкам трубы, но большие по мере падения образуют скопление отходов. Когда эта порция воды падает по трубе, воздух перед ней становится сжатым.По мере нарастания давления он ищет точку выхода. Эта точка является либо вентиляционным отверстием, либо выходом для приспособления. Если вентиляционное отверстие закупорено или отсутствует, единственным выходом для этого воздуха является выходное отверстие прибора. Давление воздуха заставляет ловушку запечатать трубу в приспособлении. Если давление достаточно велико, уплотнение полностью выдувается из приспособления. Рисунки 6-17 и 6-18 иллюстрируют этот тип проблемы.

Размер вентиляционной трубы

Установка вентиляционной трубы аналогична установке трубы для почвы и сточной трубы.Используются те же критерии единицы крепежа. Не следует использовать вентиляционные трубы диаметром менее 11 D4 дюймов. Вентиляционные отверстия меньше этого диаметра имеют тенденцию закупориваться и не выполняют свою функцию.

Вентиляция отдельных приспособлений: Этот тип вентиляции обычно используется для раковин, туалетов, питьевых фонтанов и т.д. Этот тип системы экономит много денег и места, когда светильники размещаются вплотную друг к другу в отдельных квартирах.
Мокрая вентиляция: Мокрая вентиляция водопроводной системы является обычным явлением в группе бытовой сантехники. Название подразумевает именно то, что следует из названия: вентиляционная труба используется как сливная линия.

Общая дренажная система

До сих пор мы рассматривали дренажные, почвенные и вентиляционные системы водопроводной системы отдельно. Однако для работающей системы все они должны быть подключены.

Заявка на патент США на устройство дренажа головного стыка, стеновую систему и способ отвода влаги из стыка головной части Патентная заявка (Заявка № 20050210787 от 29 сентября 2005 г.)

Область техники, к которой относится изобретение

Изобретение относится к продуктам отвода влаги и, в частности, к продуктам отвода влаги, предназначенным для встраивания в стеновые системы, и способам обеспечения отвода влаги в стеновых системах.

ИСТОРИЯ ВОПРОСА

Теплый влажный воздух может присутствовать в зданиях, в том числе в зданиях с более холодным климатом. Значительное количество влаги может попадать в воздух в результате обычных домашних дел, таких как приготовление пищи, купание и душ.

Особенно в холодном климате изоляция в конструкции стены помогает снизить потери тепла от зданий, которые отапливаются из-за холодного климата. Когда влажный воздух проходит через конструкцию стен таких зданий, влажный воздух сталкивается с постоянно понижающимися температурами.Поскольку воздух охлаждается при перемещении из внутренней части стеновой конструкции к внешней части стеновой конструкции, воздух в конечном итоге может достичь точки росы, и водяной пар в воздухе конденсируется с образованием влаги. Результатом может стать скопление влаги в конструкции стены.

Пароизоляция обычно используется на теплой стороне стеновых конструкций, чтобы предотвратить попадание влажного воздуха в стеновую конструкцию. Однако пароизоляция обычно не идеальна. В типичном здании может произойти многократное проникновение через пароизоляцию, например.г., от электрических и сантехнических линий и от оконных и дверных проемов.

Если внешняя температура достаточно низкая, влага, присутствующая в конструкции стены, может в конечном итоге превратиться в иней или лед и, таким образом, будет предотвращена утечка из конструкции стены, по крайней мере, до тех пор, пока внешняя температура не повысится. Однако в таком случае влага может нанести значительный ущерб конструкции стены.

Были созданы различные изделия, позволяющие отводить влагу из стеновых конструкций после того, как в них образовалась влага.

Патент США. В US 3654765, Healy et al., Subterintage Wall Drain, описан дренажный узел в подземной стене, включающий дренажную трубу, имеющую отверстия в ней, и проходящую в продольном направлении плоскую сердцевину, определяющую каналы, перпендикулярные трубе. Водопроницаемый листовой материал покрывает одну сторону сердечника и отверстия в трубе, образуя таким образом фильтр. Другая сторона сердечника может быть покрыта пластиковым листом или другим пароизоляционным слоем.

Патент США. US 3888087, Bergsland, Защитный лист фундаментной стены, раскрывает усовершенствования защитных мембран или листов для фундаментных стен.Листы имеют регулярные ряды выступов для отделения листа от фундаментной стены и пористую основу для дренажа наружу листа. Выступы создают воздушные каналы между защитным листом и основанием для теплоизоляции и облегчения высыхания фундаментной стены. Небольшие вертикальные ребра между рядами выступов обеспечивают удобные проходы для воды для удаления дренажной воды в пористой основе, не мешая воздушным пространствам и, в случае необходимости, обеспечивая изгибные вертикальные линии для более легкого монтажа.Модификации листа включают поперечные ребра в нижних частях листа, чтобы обеспечить возможность горизонтального изгиба его стенки для создания опорных и дренажных конфигураций. Также описан барьер для предотвращения падения обратной засыпки между защитной оболочкой и фундаментом.

Патент США. В патенте США № 3318056, Thompson, «Конструкция вентилируемой стены с индикаторами расположения стержней», описан лист строительного материала, помещенный между облицовкой стен для защиты от влаги, который включает в себя вертикальные дренажные каналы и перфорационные отверстия.

Патент США. В US 6,298,620, Hatzinilolas, Moisture Control Panel, раскрыта панель управления влажностью, используемая в наружных стенах. Стена построено с панелью имеет внутренний резервный компонент стенки и наружный компонент стенки проницаемого материала влаги, например, штукатурка. Панель контроля влажности расположена между ними. Он имеет лист основы на внутренней стороне компонента внешней стены. Набор отверстий для сушки проходит через этот лист вниз внутрь. Это отводит влагу из внутренней части наружной стены.С внутренней стороны основной лист имеет набор наклонных вверх выступов, которые создают воздушное пространство внутри панели контроля влажности, обеспечивая циркуляцию воздуха и отвод любой влаги.

Патент США. В US 4381630, Koester, Foundation Vent Structure, описана фундаментная вентиляционная конструкция, расположенная на фундаменте здания под самым нижним рядом бетонных блоков стены подвала и простирающаяся ниже бетонного пола подвала. Вентиляционная конструкция образована из пластикового материала, предпочтительно в виде полос, и имеет форму, определяющую чередующиеся туннели и каналы, имеющие в них отверстия.Вентиляционная конструкция соединяет отверстия в полых бетонных блоках с дренажной зоной, расположенной вдоль краевой зоны под стеной подвала, что позволяет отводить влагу в эту дренажную зону.

Однако эти продукты сталкиваются с проблемой, когда конструкция стены прерывается горизонтальным конструктивным элементом, таким как проем в стене, например, оконным или дверным проемом, или уголком полки, обычно размещаемым на уровне пола здания или на определенном вертикальном расстоянии. . Такие перерывы нарушают нисходящий поток влаги к нижней части конструкции стены и могут помешать правильной работе некоторых из вышеупомянутых решений.Такие изделия обычно не предназначены для эффективной работы на стыке головы, где конструкция стены прерывается проемом в стене или углом полки.

СУЩНОСТЬ ИЗОБРЕТЕНИЯ

Эта проблема усугубляется, когда наружная облицовка стеновой конструкции формируется из модульных строительных изделий, таких как кирпич. Раствор обычно используется для образования шва между смежными кирпичами и между слоями кирпича. Такой раствор может мешать правильному прохождению влаги стеной через полость стены и, в конечном итоге, за ее пределами.Когда раствор используется для закрепления кирпичей, например, на стальной перемычке или уголке полки, раствор может эффективно препятствовать прохождению влаги из полости стены к наружной части конструкции стены. Такое горизонтальное прерывание в совокупности именуется здесь горизонтальным прерыванием.

Настоящее изобретение представляет собой конструкцию стены, способ и устройство дренажа головного стыка, которое обеспечивает канал для влаги, которая в противном случае могла бы накапливаться в конструкции стены, где стык головки сталкивается с горизонтальным разрывом для надлежащего выхода наружу конструкции стены.

В одном варианте осуществления настоящее изобретение обеспечивает дренажное устройство стыка головки, приспособленное для отвода влаги из стыка головки, встречающегося с горизонтальным разрывом конструкции, образованной множеством строительных изделий, установленных с раствором, образующим стык раствора между соседними множество модульных строительных изделий. Прокладка имеет верхнюю часть, имеющую длину, приблизительно равную глубине множества строительных изделий, и ширину, приблизительно равную ширине строительного шва, приспособленную для того, чтобы блокировать достижение строительным раствором горизонтального разрыва, и имеет приспособленную боковую часть. держать часть на расстоянии от горизонтального прерывания, расстояние, позволяющее отвод влаги из стыка головки.

В другом варианте осуществления настоящее изобретение обеспечивает стеновую систему для конструкции, имеющей стык головки, встречающийся с горизонтальным разрывом в стене конструкции, причем стена имеет облицовку. Угол устанавливается на головном суставе. Множество модульных строительных изделий устанавливают на угол, образующий фанеру. Раствор укладывается между соседними из множества модульных строительных изделий, образующих головной стык раствора. Прокладка расположена на углу между соседними элементами из множества модульных строительных изделий, причем прокладка образует канал отвода влаги между соседними из множества модульных строительных продуктов между раствором и уголком.

В другом варианте осуществления настоящее изобретение обеспечивает способ обеспечения отвода влаги из стыка головки, встречающегося с горизонтальным разрывом стены конструкции, причем стена имеет шпон, изготовленный из множества модульных строительных изделий, установленных с раствором, образующим строительный раствор между соседними из множества модульных строительных изделий. Одно из множества модульных строительных изделий размещается под углом в горизонтальном перерыве. На углу, примыкающем к одному из множества модульных строительных изделий, устанавливается распорка.Раствор наносят на одно из множества модульных строительных изделий, образующих растворный шов. Другой из множества модульных строительных изделий размещается на углу, примыкающем к распорке.

В предпочтительном варианте осуществления множество модульных строительных изделий содержит множество кирпичей.

В предпочтительном варианте осуществления распорка имеет верхнюю часть, имеющую длину, приблизительно равную глубине множества строительных изделий, и ширину, приблизительно равную ширине стыка головки раствора, приспособленную для предотвращения попадания раствора на поверхность. угол и имеет боковую часть, приспособленную для удержания части на расстоянии от угла, при этом расстояние позволяет отводить влагу из стыка головки.

В предпочтительном варианте верхняя часть распорки является сплошной.

В предпочтительном варианте боковая часть проставки наклонена назад под углом к переднему краю проставки.

В предпочтительном варианте осуществления распорка дополнительно содержит вторую боковую часть.

В предпочтительном варианте боковая часть распорки и вторая часть распорки имеют примерно одинаковую высоту.

В предпочтительном варианте осуществления распорка сформирована из множества секций, каждая из которых имеет длину, выбранную таким образом, чтобы длина целого числа секций была приблизительно равна глубине множества секций. модульные строительные материалы.

В предпочтительном варианте осуществления верхняя часть распорки имеет поперечную канавку, обеспечивающую возможность для множества секций разъединяться вручную.

В предпочтительном варианте боковая часть распорки расположена под углом назад к верхней части поперечной канавки.

В предпочтительном варианте боковая часть распорки имеет примерно V-образную форму.

В предпочтительном варианте осуществления цвет распорки приближается к цвету строительного раствора.

КРАТКОЕ ОПИСАНИЕ ЧЕРТЕЖЕЙ

РИС. 1 — вид спереди стенной системы, использующей вариант осуществления настоящего изобретения;

РИС. 2 — вид в перспективе частично построенной стеновой системы в соответствии с вариантом осуществления настоящего изобретения;

РИС. 3 — увеличенный вид в перспективе прокладки в соответствии с вариантом осуществления настоящего изобретения;

РИС. 4 — другой вид в перспективе прокладки, показанной на фиг.3;

РИС. 5 — вид спереди детали стенной системы в соответствии с вариантом осуществления настоящего изобретения;

РИС. 6 — вид спереди стенной системы, включающей дренажное устройство стыка головки согласно настоящему изобретению;

РИС. 7 — вид в перспективе полосы разделительных элементов;

РИС. 8 иллюстрирует головной стык стеновой системы при подготовке к установке согласно настоящему изобретению;

РИС. 9 иллюстрирует снятие одного или разделительных элементов с полосы разделительных элементов;

РИС.10 иллюстрирует размещение распорки в головном стыке стенной системы;

РИС. 11 — вид сбоку распорки, размещенной рядом с модульным строительным продуктом в головном стыке стеновой системы;

РИС. 12 — вид спереди двух распорок, установленных между двумя модульными строительными изделиями;

РИС. 13 иллюстрирует нанесение слоя раствора на ряд модульных строительных изделий;

РИС. 14 иллюстрирует складывание раствора между модульными строительными изделиями; и

ФИГ.15 иллюстрирует вид спереди установленного дренажного устройства с головным соединением и стеновой системы с использованием дренажного устройства с головным соединением, показывающий созданные дренажные отверстия.

ПОДРОБНОЕ ОПИСАНИЕ

Головной стык образуется в конструкции стены, когда конструкция стены имеет отверстие в том, что в противном случае было бы сплошным пространством стены. В стеновых конструкциях обычно делают проемы, например, для окон и дверей. Конструкция стены по существу заканчивается в верхней части оконного или дверного проема и, в случае оконного проема, может начинаться снова под проемом.Стеновая конструкция над проемом обычно поддерживается структурным коллектором, предназначенным для того, чтобы выдерживать нагрузку стеновой конструкции над проемом и распределять вес этой нагрузки на несущую способность стенной конструкции по обе стороны проема.

В случае стеновой конструкции, имеющей внешний вид из кирпича, как правило, облицовку облицовкой из кирпича, установленного в строительном растворе, вес стеновой конструкции над проемом также распределяется конструктивным элементом по обе стороны проема.В конструкции с кирпичной стеной несущий элемент обычно называют перемычкой. Перемычка обычно изготавливается из куска стали или другого материала, способного переносить вес. Перемычка позволяет переносить вес кирпичей, размещенных на перемычке, на другие структурные элементы стены по обе стороны от проема. Обычно перемычка изготавливается из L-образного стального элемента или уголка, который крепится к конструктивным стеновым элементам либо за перемычкой, либо под перемычкой, но по обе стороны от проема.

Кроме того, настенная конструкция может иметь угол полки, устанавливаемый периодически или по мере необходимости в определенных точках или на определенных вертикальных расстояниях. Как правило, угол полки можно установить на каждом этаже здания или, возможно, на каждые шестнадцать (16) футов вертикального подъема. Уголок полки выполняет ту же функцию, что и перемычка над проемом в конструкции стены. Уголок полки прикреплен к элементу конструкции и затем выдерживает нагрузку кирпичей или других элементов модульного здания, размещенных над углом полки.Уголок полки может быть выполнен из тех же или подобных элементов, что и перемычка, как описано выше. «Головной стык» также образуется между соседними строительными элементами в верхней части каждого угла полки.

Перемычка или угол полки создают горизонтальный разрыв в непрерывной структуре стены наружного шпона. Для целей данной заявки термин «угол» используется для описания как перемычки, которая обычно используется над проемами в стеновых конструкциях, таких как окна и двери, так и угла полки, который обычно используется с периодическими вертикальными приращениями в непрерывной стене. конструкции.Ссылки здесь и далее на перемычку одинаково хорошо применимы к углу полки. Для целей данной заявки обсуждение, связанное с отводом влаги или связанной с ним деятельностью из стыков головки, относится как к стыкам головки, имеющимся на перемычках, так и к аналогичным стыкам, имеющимся на углах полок.

РИС. 1 представляет собой вид спереди здания 2 с системой стен 10 , построенной в соответствии с вариантом осуществления настоящего изобретения. Корпус 2 имеет дверной проем 4 и четыре оконных проема 22 .На верхнем крае дверного проема 4 и каждого оконного проема 22 перемычка 24 обеспечивает структурную опору для кирпича 20 . Перемычки 24 используются при горизонтальных перерывах в системе стен 10 , образованных дверным проемом 4 и оконным проемом 22 . Дополнительно уголки полок 6 размещены на периодических вертикальных расстояниях на настенной системе 10 . Уголки для полок 6 также обеспечивают структурную опору для кирпича 20 .

РИС. 2 иллюстрирует частично построенную систему 10 кирпичной облицованной стены с использованием варианта осуществления настоящего изобретения. Стеновая система 10 состоит из несущей стены 12 , в данном случае из обычных бетонных блоков 14 . Несущая стена 12 может быть усилена арматурными стержнями 16 . Внешняя облицованная стена 18 построена на внешней стороне несущей стены 12 .Шпонированная стена 18 строится традиционным способом из модульных строительных материалов, таких как кирпич 20 .

Оконный проем 22 образует стеновую систему 10 . Перемычка 24 размещается у верхнего края оконного проема 22 и прикрепляется к несущей стене 12 . Пластина для сбора капель 26 может быть размещена непосредственно на верхней части перемычки 24 для предотвращения обратного стекания влаги по нижней стороне перемычки 24 в конструкцию стены 10 .Затем над перемычкой 24 и водоотводящей пластиной 26 помещается «Z-образный» оклад 28 , чтобы направлять влагу, которая может присутствовать в конструкции стены 10 , наружу конструкции стены 10 , чтобы предотвратить попадание влаги. оконный проем 22 . Стена из шпона 18 может быть продолжена над оконным проемом 22 с перемычкой 24 , поддерживающей вес кирпича 20 .

Так как кирпич 20 кладут в конструкцию фанерной стены 18 , раствор 30 кладут между соседними кирпичами 20 , как по вертикали, так и по горизонтали.В то время как оклад 28 предназначен для отвода влаги, которая может присутствовать в конструкции стены вышеупомянутого оконного проема 22 , наружу; было обнаружено, что строительный раствор 30 может подавлять эту функцию. Раствор 30 может в основном или полностью заполнять пространство между кирпичами 20 и не оставлять почти никакого места для влаги, которая в противном случае направлялась бы посредством высыхания 28 наружу стеновой системы 10 .

Распорка 32 помещается между горизонтально смежными кирпичами 20 поверх гидроизоляции 28 , чтобы не дать раствору 30 полностью заполнить пространство между соседними кирпичами 20 и создать канал, пропускающий влагу из стеновой системы 10 , чтобы правильно направить наружу с помощью прошивки 28 .

Распорка 32 более четко проиллюстрирована на ФИГ. 3 и фиг. 4. В предпочтительном варианте осуществления распорка 32 имеет твердую верхнюю поверхность 34 , предназначенную для того, чтобы по существу блокировать строительный раствор 30 от занятия пространства, созданного под верхней поверхностью 34 . Ширина верхней поверхности 34 составляет примерно approximately дюйма (0,95 см). Боковые кромки 36 обеспечивают опору для верхней поверхности 34 , которая должна быть отделена от гидроизоляции 28 и обеспечивать место для дренажа.Боковые края 36 имеют высоту примерно ⅜ дюйма (0,95 сантиметра). Верхняя поверхность 34 имеет переднюю кромку 38 , предназначенную для того, чтобы заподлицо или почти заподлицо с передней кромкой раствора 30 между кирпичами 20 . Длина распорки 32 предпочтительно приблизительно равна глубине строительного раствора 30 , помещенного между соседними кирпичами 20 . Ширина верхней поверхности 34 распорки 32 примерно равна ширине раствора 30 , образующего растворный шов между соседними кирпичами 20 .Прокладка 32 предпочтительно заполняет шов строительного раствора 30 по ширине между соседними кирпичами 20 . Высота боковых стенок 36 проставки 32 достаточна, чтобы влага могла стекать через канал, образованный нижней стороной верхней поверхности 34 и внутренней стороной боковых краев 36 . Предпочтительно, чтобы высота боковых стенок 36 была приблизительно равна ширине верхней поверхности 34 .

РИС.5 — увеличенный вид спереди проставки 32 , установленной в качестве перемычки головного стыка в стеновой системе 10 над оконным проемом 22 . Кирпичи 20 устанавливаются бок о бок на перемычке 24 с раствором 30 , образуя стык между кирпичами 20 . Раствор 30 также образует соединение из строительного раствора между кирпичами 20 и кирпичом 20 , установленными над кирпичами бок о бок. Прокладка 32 устанавливается между кирпичами 20 так, чтобы нижняя часть боковых граней 36 опиралась на планку 38 непосредственно над перемычкой 24 .Раствор 30 предотвращает заполнение всего шва между кирпичами 20 по верхней поверхности 34 распорки 32 , создавая просачивающееся отверстие 40 под верхней поверхностью 34 и между боковыми краями 36 .

Стеновая система 10 вид спереди на РИС. 5 видно, что виден передний край 38 верхней поверхности 34 проставки 32 . Видимость проставки 32 можно уменьшить, совместив цвет передней кромки 38 проставки 32 с цветом раствора 30 .Распорка 30 затем смешивается с раствором 30 и, следовательно, менее заметна.

Боковые кромки 36 расположены под углом или сужаются от передней кромки 38 верхней поверхности 34 . Такое сужение или наклон дает несколько преимуществ. Одним из преимуществ является то, что боковые кромки 36 не так заметны при виде спереди и снаружи стеновой системы, что снижает видимость распорки 32 . Кроме того, сужение или наклон боковых кромок 36 на задней части проставки 32 помогает гарантировать, что любая влага, расположенная ближе к задней части фанерной стены 18 над окладом 28 , попадет в сливное отверстие 40 и будет транспортироваться Внешний вид стеновой системы 10 .В предпочтительном варианте осуществления боковые кромки 36 проставки 32 наклонены назад от верхней поверхности 34 на обоих концах проставки 32 , что позволяет устанавливать проставку 32 в любой ориентации спереди назад.

РИС. 6 показан полный оконный проем 22 в стеновой системе 10 . Распорки 32 показаны установленными в пяти местах вдоль стыка коллектора, образованного перемычкой 24 . Прокладка 32 устанавливается между кирпичами 20 c и 20 d, между кирпичами 20 d и 20 a , между кирпичами 20 3 20701 и b, между кирпичами 20 b и 20 c и между кирпичами 20 c и 20 f.

В качестве альтернативы может не потребоваться установка распорки 32 между каждым кирпичом 20 вдоль перемычки 24 . Желательно установить достаточное количество распорок 32 , чтобы через дренажные отверстия 40 был обеспечен достаточный дренаж для отвода влаги из стеновой системы 10 . Например, можно не устанавливать распорку 32 между кирпичами 20 d и 20 a или между кирпичами 20 b и 20 e.

Распорка 32 может быть изготовлена из поливинилхлорида, например, с использованием обычных методов формования пластмассы. В одном варианте осуществления распорка 32 сформирована в виде полосы распорных элементов 42 . ИНЖИР. 7 показаны распорки 32 в двух полосах, образованных из восьми (8) распорных элементов 42 (по четыре в каждой из двух полос). Две полосы временно соединяются на концах стержнями 44 .

Каждый разделительный элемент 42 содержит боковые кромки 36 , которые отклонены назад от верхней поверхности 34 .Поперечная канавка, служащая в качестве надреза 46 , образована между каждым примыкающим элементом прокладки 42 и между стержнями 44 и элементами прокладки 42 . Разделительные элементы 42 имеют продольный размер, так что целое количество разделительных элементов 42 может быть использовано для формирования общих размеров глубины для общих компонентов модульного здания. Например, в предпочтительном варианте осуществления каждый элемент распорки имеет продольный размер 2¼ дюйма (5.7 сантиметров). Это позволяет двум распорным элементам 42 образовывать одну распорку 32 , имеющую длину 4½ дюйма (11,4 сантиметра), что примерно равно ширине (глубине) обычно доступного стандартного размера кирпича 20 . Можно использовать до четырех (4) распорных элементов 42 вместе для размещения облицованной стены 18 толщиной до 9 дюймов (22,9 сантиметра).

Детали установки распорок 32 для формирования дренажных устройств головного стыка показаны на фиг.С 8 по 15. Как показано на фиг. 8 подготовлена стальная перемычка 24 с гидроизоляцией 28 . Строительный раствор 30 не используется поверх перемычки 24 или гидроизоляции 28 . Бар 44 защелкивается от распорки 32 (фиг. 9) и один или более элементов распорки 42 отделены друг от друга стороны от остальной части распорной полосы (если таковые имеются). Количество используемых распорных элементов 42 соответствует глубине кирпичей, в которые должна быть помещена распорка 32 .После того, как кирпич 20 помещается на перемычку 24 (и оклад 28 ), рядом с кирпичом 20 верхней поверхностью 34 вверх устанавливается распорка 32 (фиг.10). Вид сбоку проставки 32 , установленной таким образом, показан на фиг. 11. Обратите внимание, что распорка 32 имеет длину, по крайней мере, такую же, как глубина кирпича 20 . ИНЖИР. 12 показаны две прокладки 32 , помещенные между тремя кирпичами 20 , создающие два дренажных отверстия 40 .Слой раствора 30 обычно укладывают (фиг. 13) на верхнюю часть кирпичей 20 , а раствор 30 заправляют заостренным концом в стыках головок между кирпичами 20 (фиг. 14). ИНЖИР. 15 показана законченная стеновая система 10 крупным планом на стыке головки в верхнем левом углу оконного проема 22 . Раствор 30 был обработан и обработан щеткой для создания профессионально обработанной облицовки стен 18 . Прокладки 32 создают водоотводящие отверстия 40 , позволяя влаге в стеновой системе 10 стекать из стены в верхней части стыка головки.

Хотя различные варианты осуществления настоящего изобретения были описаны как созданные из определенных материалов, например, стали, пластика, поливинилхлорида, следует признать и понять, что другие материалы также могут быть использованы.

Хотя настоящее изобретение было описано посредством использования кирпичей в качестве модульных строительных изделий, следует признать и понять, что также могут использоваться другие модульные строительные изделия, такие как бетонные блоки или камень, натуральный или синтетический.

Хотя верхняя поверхность 34 распорки 32 была описана как твердая поверхность, следует признать и понять, что возможны другие конструкции. Например, верхняя поверхность 34 может быть сеткой или сеткой, если такая верхняя поверхность 34 существенно предотвращает проникновение строительного раствора 30 на верхнюю поверхность 34 и засорение дренажного отверстия 40 .

Хотя боковые кромки 36 были описаны как скошенные или наклоненные назад вдоль каждого элемента распорки, следует понимать и понимать, что другие конфигурации также возможны и предполагаются.Например, боковые кромки 36 не нужно сужать или наклонять назад для достижения требуемого функционального результата. Кроме того, оба конца боковых кромок не обязательно должны быть скошенными или наклоненными назад, то есть, возможно, боковые кромки 36 могут быть только скошенными или наклоненными назад от передней кромки 38 верхней поверхности. Кроме того, не обязательно, чтобы боковые кромки 36 были сплошными. Боковые кромки могут быть образованы из стоек или других конструктивных элементов, предназначенных для поддержки верхней поверхности 34 от перемычки 24 / планки 28 во время складывания раствора 30 .

Хотя различные варианты осуществления изобретения были описаны как используемые вместе с перемычкой 24 , следует признать и понять, что такие строительные технологии, конструкции и методы одинаково хорошо применимы к системам стен, стыкам головок и используемым методам дренажа. в сочетании с уголками для полок.

Различные модификации и изменения этого изобретения будут очевидны специалистам в данной области без отклонения от объема и сущности этого изобретения.Следует понимать, что это изобретение не ограничивается иллюстративными вариантами осуществления, изложенными выше.

Как работает дренажная система через грудную трубку

Если вы похожи на меня, вы, вероятно, подсоедините свою грудную трубку к Pleur-Evac, поставите ее на землю, а затем медленно отступите. Кто знает, что происходит в этой таинственной пузырящейся белой коробке? Надеюсь, это сообщение прольет свет.

Разве это не контейнер для вещей, которые вынимаются из сундука? Почему это так сложно?

Это сложно, потому что для обнаружения / сбора воздуха и жидкости требуются разные настройки.Большинство коммерческих моделей также позволяют прикрепить дренажную систему к стенке отсоса, чтобы вы могли быстро опорожнить плевральную полость. Для этого требуется собственная настройка. Из-за необходимости совмещать воздух, жидкость и всасывание, наиболее распространенная коммерческая система включает 3 отдельные камеры. Если бы вам пришлось упростить устройство или построить его из запасных бутылок и тюбиков, это могло бы выглядеть так:

Бутылка 1: сбор жидкости. Это простой флакон для сбора, который подключается непосредственно к плевральной дренажной трубке.Посмотрите здесь, чтобы узнать, сколько крови вы собрали из вашего гемоторакса , или жидкости из плеврального выпота , или гноя из вашей эмпиемы .

Бутылка 2: водяной затвор. Это более сложная установка, которая позволяет обнаруживать воздух от пневмоторакса (или от утечки из-за отказа оборудования). Чтобы представить себе это, представьте соломинку, погруженную в стакан с водой. Если подуть в соломинку воздух, появятся пузырьки. Прерывистые пузырьки означают, что поток воздуха прерывается, а непрерывные пузырьки означают, что поток воздуха непрерывный.Однако, если вы попытаетесь сосать соломинку, поднимется только вода, а не воздух. Это еще один способ описания одностороннего клапана: воздух может выходить из груди, но не может вернуться.

Бутылка 3: Контроль всасывания. Это самая модная из всех бутылочек, в нее входит манометр, который позволяет подавать контролируемое всасывание через дренажную трубку. Необычные версии (например, Atrium Oasis 3600, хранящийся на горе Синай) также имеют циферблаты и сильфоны, позволяющие поворачивать всасывание вверх и вниз.Существуют даже более причудливые системы с двумя сборными камерами и всевозможными другими прелестями.

Базовая система дренажа грудной клетки с тремя бутылками в реальной жизни выглядит так (вот более подробное объяснение):

Хорошо, я вставил дренажную трубку. Как мне его правильно подключить?

1. Предположим, вы используете Atrium Oasis или аналогичную систему из трех бутылок. Сначала введите стерильный физиологический раствор или воду во всасывающий патрубок до тех пор, пока камера гидрозатвора не заполнится до уровня 2 см.

2. Подключите грудную трубку к «катетеру пациента» дренажной системы. Обратите внимание, что вам понадобится ступенчатый разъем, чтобы надежно соединить их. Если вы действительно хотите защитить это соединение, вы можете обернуть его шелковой лентой (такой же, какой вы использовали для перевязки груди пациента).

3. Если вам нужен отсос, подсоедините трубку от настенного отсоса к «всасывающему отверстию» дренажной системы. После подключения включите настенную вытяжку. Есть изящное окошко «всасывающий сильфон», которое позволяет узнать, достаточно ли сильное всасывание через стену или вам нужно его усилить.Сильфоны должны расширяться до тех пор, пока не превзойдут черную стрелку.

4. Вытащить подножку из нижней части дренажной системы (да, она есть!). Теперь поместите его как минимум на 45 см ниже пациента. Обычно это означает на полу или под кроватью. Это никогда не означает НА кровати.

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Страница не найдена — ГидФундамент

Пристенный дренаж фундамента, устройство

Как выглядит пристенный дренаж?

Сколько стоит пристенный дренаж

Какие дренажные материалы включены в стоимость:

Что включено в стоимость работ по пристенному дренажу:

Пристенный дренаж фундамента

Расчет и схема системы водоотведения

Дренаж фундамента — схема, СНиП. Пристенный дренаж ленточного фундамента. Устройство дренажной системы водоотвода от фундамента зданий

Схема дренажа фундамента

Пристенный дренаж фундамента по СНиП

Пластовый дренаж фундамента

Устройство дренажа фундамента, дренаж вокруг дома

Вот некоторые признаки воздействия пучинистых грунтов:

Если в вашем доме и на участке наблюдаются какие-либо из этих признаков, необходимо срочно действовать и Вам определённо нужен дренаж дома!

Для устройства систем дренажа вокруг дома, мы рекомендуем использовать следующее оборудование:

Классическая схема устройства дренажа и ливнёвки вокруг дома

В данной статье мы рассмотрим схему устройства дренажа и ливнёвки вокруг фундамента дома.

Вот так выглядит дренажная труба при не правильном применении в дренаже фундамента. Дренаж ломается и заиливается…

Дренаж вокруг дома необходимо комплектовать ревизионными колодцами (позиция 4 в схеме №1)

Устройство дренажной траншеи вдоль здания

Коллекторный колодец в системе дренажа фундамента

10.6 Дренажные системы грудной трубки — Клинические процедуры для более безопасного ухода за пациентами

Контрольный список 86: Управление дренажной системой грудной трубки (Pleur-evac)

Отказ от ответственности: Всегда просматривайте и соблюдайте политику вашей больницы в отношении этого конкретного навыка.

Соображения безопасности:

ступеньки

Дополнительная информация

Особые соображения:

Видео 10.10

Видео 10.11

Клапан Геймлиха

Установка грудной трубки (торакостомия) и плевродез

Что такое установка дренажной трубки (торакостомия) и плевродез?

Плевродез

Каковы наиболее распространенные способы использования этой процедуры?

Как мне подготовиться?

Как выглядит оборудование?

Как работает процедура?

Как проходит процедура?

Плевродез:

Что я испытаю во время и после процедуры?

Плевродез

Кто интерпретирует результаты и как их получить?

Каковы преимущества по сравнению с рисками?

Преимущества

Риски

Несколько слов о минимизации радиационного облучения

Каковы ограничения торакостомии?

Дополнительная информация и ресурсы

Использование всасывающего дренажа | Уход за ранами

Что такое всасывающий дренаж?

Как опорожнить лампочку?

Как защитить кожу?

Когда мне следует обращаться за помощью?

сливное отверстие фильтра-подпорной стенки Дренаж и почвы фильтрация

Сантехнические условия — InterNACHI®

Как работает дренажная система через грудную трубку

Добавить комментарий Отменить ответ
